Измерение толщины лакокрасочного покрытия на бамперах и других пластиковых элементах
- Опубликовано 03.12.2018 13:08
Измерение толщины лакокрасочного покрытия на бамперах и других пластиковых элементах, оснащенных усовершенствованными системами поддержки водителя (ADAS)
Цифровой толщиномер лакокрасочного покрытия DeFelsko PosiTector 200 идеально подходит для неразрушающего измерения толщины краски, нанесенного на пластиковые автомобильные бамперы с использованием или без использования Advanced Driver Assistance Systems (ADAS).
Уже более 25 лет производители автомобилей и автосервисы используют PosiTector 200 для измерения толщины краски, применяемой к внутренним и наружным пластиковым деталям. Но если ранее контроль толщины обеспечивал лишь уверенность в том, что соблюдаются спецификации по нанесению лакокрасочных покрытий, то в настоящий момент на первое место выходит проблематика соблюдения безопасности дорожного движения.
Благодаря быстрому росту Advanced Driver Assistance Systems, способность точно измерять толщину краски на автомобильных бамперах и фасциях стала обязательной. Нанесение толщины верхнего слоя вне спецификаций производителей может негативно повлиять на способность датчиков ADAS выполнять надлежащую работу, снижая общую безопасность пассажиров.
В этой статье мы обсудим с нашим читателем важность точного измерения лакокрасочных покрытий для удовлетворения новых требований по покраске бамперов с использованием ультразвукового толщиномера покрытий DeFelsko PosiTector 200.
ПРЕДЫСТОРИЯ
Автомобильные производители продолжают повсеместно внедрять передовые технологии в целях повышения общего комфорта и безопасности пассажиров транспортных средств. Включение интегрированных расширенных систем помощи водителю (ADAS) становится стандартным для многих новых автомобилей.
- Адаптивный круиз-контроль (ACC)
- Адаптивные передние фары
- Адаптивное управление светом
- Автоматическая тормозная система (ABS)
- Автоматическая парковка
- Мониторинг слепых пятен
- Мониторинг пешеходов
- Обнаружение сонливости водителя
- Система предупреждения столкновений
- Предупреждение о лобовом столкновении
К 2022 году системы контроля торможения при столкновении будут стандартным оборудованием на всех транспортных средствах. Это связано с добровольным соглашением, заключенным между двадцатью крупнейшими автопроизводителями, Национальной администрацией безопасности дорожного движения и Институтом страхования дорожной безопасности. Это составляет примерно 99 процентов автомобильного рынка Соединенных Штатов. Аналогичные соглашения были установлены на европейском и японском рынках.
Эти усовершенствованные системы поддержки водителей часто используют датчики, которые интегрированы в бамперы и фасетки транспортных средств. При этом существуют целый ряд ограничений по их установке, от соблюдения которых зависит правильность их работы. Одним из главных параметров является толщина лакокрасочного покрытия, нанесенного на эти датчики. Чрезмерная толщина грозит неправильной работой датчика. По этой причине автопроизводители, такие как General Motors, накладывают ограничения на работы по ремонту бамперов, оборудованных системами ADAS. Поэтому в настоящее время для всех автосервисов и ремонтных мастерских как никогда ранее актуальна точность измерения и контроля толщины краски во время процесса нанесения лакокрасочного покрытия на неметаллические элементы автомобиля.
DeFelsko Positector 200
Ультразвуковой толщиномер DeFelsko PosiTector 200 идеально подходит для измерения толщины краски на автомобильных пластиковых бамперах, фасциях и других внешних и внутренних деталях. Прибор готов к работе сразу же после включения и не требует каких-либо дополнительных настроек и калибровок, необходимых для большинства других приложений.
В настоящий момент на Российском рынке доступны две модели прибора:
- PosiTector 200 B1 (стандартная модель) является экономичным и наиболее распространенным решением для измерения толщины покрытия.
- PosiTector 200 B3 (усовершенствованная модель) способен измерять как общую толщину покрытия, так и толщину до 3 отдельных слоев в многослойных системах.
Как это работает: измерительный датчик PosiTector 200 излучает ультразвуковой импульс, который проникает в покрытие и отражается от любой поверхности, которая отличается по плотности. Показания толщины покрытия получают путем измерения времени, затрачиваемого на то, чтобы ультразвуковой сигнал распространялся от датчика до основания и обратно. Время движения делится на два и умножается на скорость звука в покрытии для получения толщины покрытия.
Автомобильные покрытия зачастую являются многослойными и состоят из грунтовки, базового покрытия и защитных лаков. Основной задачей является измерение общей толщины, но в некоторых случаях требуется информация о толщине отдельных слоев при многослойной окраске.
ПРОЦЕДУРА ИЗМЕРЕНИЯ
Ультразвуковой толщиномер DeFelsko PosiTector 200 готов измерить толщину автомобильной краски без необходимости регулировки:
Нанесите небольшое количество контактного геля на бампер или другой пластиковый элемент.
- Поместите датчик на гель и прижмите его в поверхности, чтобы начать измерение.
- Когда раздастся двойной звуковой сигнал, поднимите датчик и на экране прибора отобразится измерение.
- Отображаемое измерение указывает общую толщину окрашенной поверхности.
ЗАКЛЮЧЕНИЕ
Поскольку автопроизводители продолжают добавлять в свои транспортные средства системы мониторинга, необходимо точно измерить толщину покрытия, применяемую к пластиковым корпусным элементам. DeFelsko PosiTector 200 — это простой, долговечный и точный способ выполнения неразрушающих измерений покрытий со встроенными датчиками системы ADAS.
КРАТКИЙ ГЛОССАРИЙ
Адаптивный круиз-контроль
Адаптивный круиз-контроль (Adaptive Cruise Control) — устройство, которое поддерживает переменную скорость движения. Система технических средств помогает поддерживать нужную скорость без участия водителя и с соблюдением дистанции от других участников дорожного движения. Первый автомобиль с адаптивным круиз-контролем вышел с конвейера в 1995 году.
Расширенный круиз-контроль позволяет автомобилю замедлится или ускорится в ответ на действия машины впереди него. Большинство ACC автоматически отключается ниже определенного порога скорости. ACC особенно полезен на шоссе. Для поддержания безопасного расстояния используются данные от лазерных или радиолокационных датчиков. Устройства сначала вычисляют скорость впереди следующих транспортных средств, а затем система адаптивного круиз-контроля рассчитывает и поддерживает подходящую скорость движения.
Адаптивные системы управления светом
Адаптивные системы управления светом предназначены для помощи водителям в обнаружении препятствий в темное время суток. Фары автомобиля могут вращаться, охватывая больший участок проезжей части. Направленные фары используют датчики для определения направления поворота автомобиля. Другие адаптивные системы задействуют датчики, чтобы определить необходимый уровень яркости.
Автоматическое торможение
Автоматическое торможение – это технология, которая предназначена для предотвращения серьезных последствий при возможном столкновении. Принцип действия таких систем, как правило, заключается в том, чтобы замедлить транспортное средство до такой степени, чтобы ущерб для пассажиров и водителя был минимальным. В этих решениях как правило используются датчики и механизмы управления тормозами, и реже — лазеры, радары, видеоданные и данные ГНСС.
Автоматическая парковка
Возможности систем автоматической парковки разнообразны.
Одни выполняют за водителя всю работу, другие только выводят на дисплей подсказки для начинающих водителей (эти технологии известны как «параллельная помощь при парковке» или «помощь при парковке»).
Системы обнаружения слепых зон
Системы обнаружения слепых пятен задействуют различные датчики и камеры, чтобы определить объекты рядом с автомобилем, но вне поля зрения водителя. При обнаружении препятствий некоторые из этих систем издают сигнал тревоги, другие же просто выводят изображение с камер на монитор.
Системы предотвращения столкновений
Системы предотвращения столкновений используют различные датчики, чтобы определить, может ли транспортное средство столкнуться с другим объектом. Эти системы обычно могут выявлять близость других транспортных средств, пешеходов, животных и различных препятствий на дорогах. Когда автомобиль рискует столкнуться с другим объектом, система оперативно оповестит водителя.
Ультразвуковой контроль и измерение толщины лакокрасочных покрытий
Измерение толщины лакокрасочного покрытия осуществляется специальным прибором — толщиномером. Данный прибор гарантирует точность измерений: с его помощью можно определить множество параметров, в том числе и количество слоёв краски, наложенной на кузов. Во время контроля толщины покрытия оцениваются следующие параметры:
- сплошность покрытия;
- толщина сырого и сухого слоя;
- количество слоёв покрытия;
- адгезия;
- степень высыхания каждого слоя перед нанесением следующего слоя.
Благодаря новшеству дефектоскопии, прибору для измерения толщины покрытий — толщиномеру, «Прометей» проведёт полную диагностику толщины покрытия с подробными результатами исследования.
Измерение толщины лакокрасочного покрытия
Контроль толщины покрытий осуществляется специальным прибором — толщиномером.
Данный прибор гарантирует точность измерений: с его помощью можно определить множество параметров, в том числе и количество слоёв покрытия, наложенной на изделие.
Во время ультразвукового контроля толщины покрытия оцениваются следующие параметры:
-сплошность покрытия;
-толщина сырого и сухого слоя;
-количество слоёв покрытия;
-адгезия;
-степень высыхания каждого слоя перед нанесением следующего слоя.
Области применения толщиномеров:
— Лакокрасочные производства
— Судостроительные и судоремонтные предприятия
— Контроль толщины автомобильных покрытий
— Подтверждение перекраски деталей
— Контроль покраски металлоконструкций
— Контроль толщины краски на любых изделиях
Основания, на которых можно осуществлять измерение толщины покрытия:
-Магнитное
Используются толщиномеры с датчиком типа F. Подходит для всех магнитных металлических оснований. (напр. Elcometer 456 с датчиком тип F)
-Немагнитное
Используются толщиномеры с датчиком типа N. Подходит для всех немагнитных металлических оснований. (напр. Elcometer 456 с датчиком типа N)
-Неметаллическое
Используются толщиномеры, которые могут провести измерение толщины краски на неметаллических изделиях, таких как бетон, древесина, пластик, смешанные материалы и т.п. (напр. Positector 200)
Последовательность действий при измерении толщины покрытия:
1)определить материал основания
2)подобрать нужный датчик, для этого основания
3)провести калибровку прибора
4)провести измерение
Краткое описание толщиномеров:
Elcometer 456 — цифровой толщиномер покрытий Elcometer 456. Является самым современным и технологичным из имеющихся сегодня на рынке. Прибор очень прост в использовании, имеет эргономичный корпус, с четким дисплеем и удобными кнопками, удобен в использовании даже в перчатках. Толщиномер поставляется в нескольких модификациях: модель В, модель S, модель Т. Приборы со встроенным датчиком идеально подходят для измерения толщины покрытий на плоских или неровных поверхностях.
Positector 200 — ультразвуковой толщиномер покрытий PosiTector 200, использует неразрушающий ультразвуковой метод измерения толщины покрытия широкого спектра материалов (на дереве, бетоне, пластике, композитных материалах, металле и на многих других материалах).

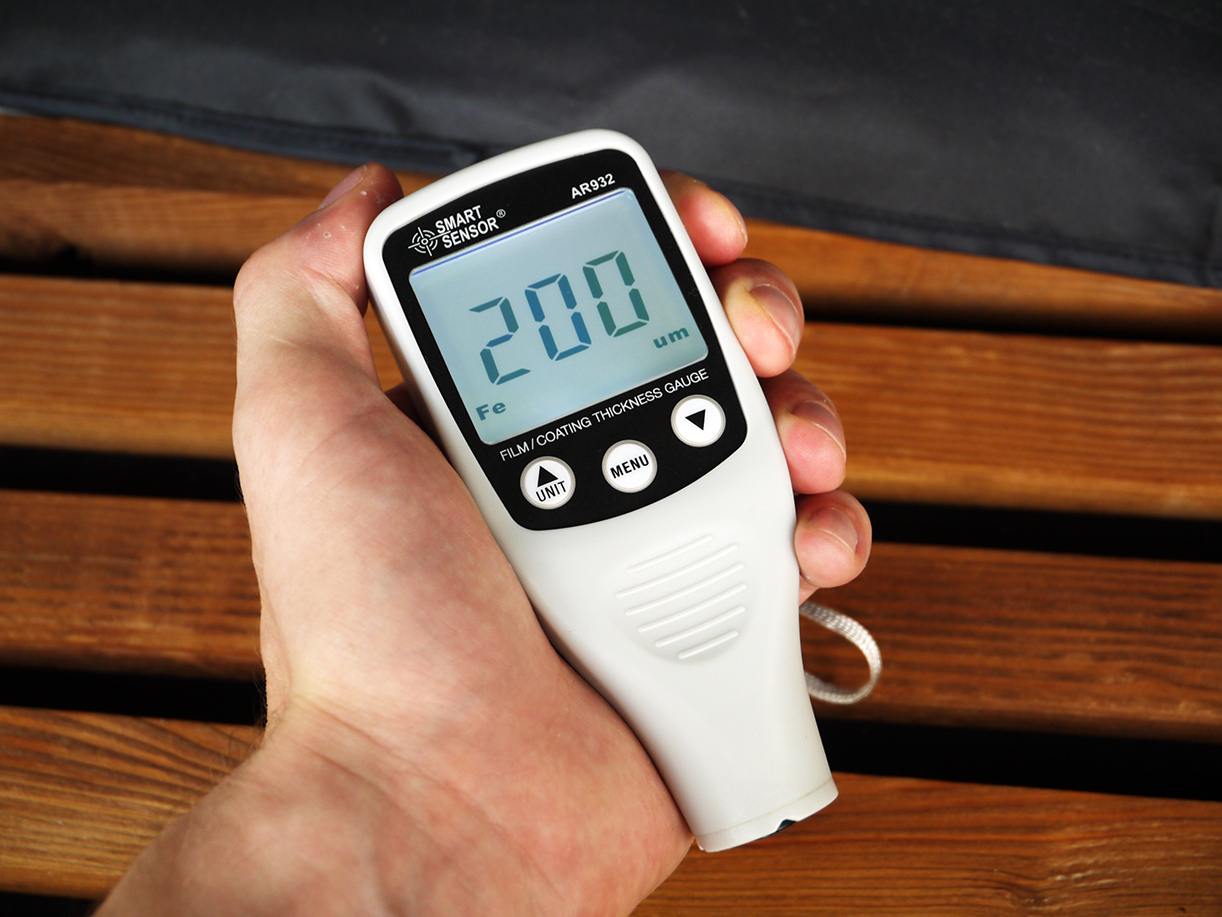

Толщиномер лакокрасочного покрытия
Толщиномер: что это?
Толщиномером лакокрасочного покрытия называют прибор, который дает возможность с очень высокой точностью измерять толщину лака и краски на исследуемой поверхности.
Эта возможность высоко востребована в автомобильной сфере, когда при покупке машины покупатель может узнать, было ли перекрашено авто, ведь покрасить его так, как оно было окрашено на заводе, не получится даже у самого профессионального автосервиса. С помощью толщиномера можно за секунды узнать, какие части автомобиля были перекрашены. Данная возможность очень важна при покупке автомобиля, чтобы обезопасить себя от приобретения битого или перекрашенного транспорта.
Однако толщиномер подходит не только для измерения толщины краски и лака, им можно пользоваться при измерении других видов защитных покрытий и слоев, например:
— ржавчина;
— грунтовка;
— шпатлевка;
— пластмасса;
— стекло;
— стенки металлических соединений;
— стенки и оболочки неметаллических соединений, обволакивающих металл.
Современные толщиномеры лакокрасочного покрытия дают возможность проверить толщину поверхности материала без нарушения его структуры и целостности.
Где применяется толщиномер?
Основной сферой применения толщиномеров остается автомобильная промышленность, однако не только в ней используется данный прибор, помимо нее выделают следующие сферы использования:
1). Судостроительная промышленность – в данном секторе проходит проверка и контроль качества покрытия судов лаком и краской, определение качества выполненного ремонта поверхности судна, различных транспортных водных средств. С помощью толщиномера определяют состояние кузова катера либо обшивку корабля. По результатам проверки принимается решение о дальнейшей эксплуатации транспорта.
2). Строительство – в данном секторе толщиномер используется для выяснения толщины покрытия металлических изделий. Коррозия – один из основных врагов металла и для ее выявления необходимо проводить тесты с помощью толщиномера, ведь она может ликвидировать (разрушить) любое защитное покрытие. Поверхность металла, который используется при строительстве современных зданий, зачастую обработана антикоррозийными, противопожарными, противоокислительными составами и начало разрушения нужно определять вовремя.
3). Автомобильная промышленность (описано ранее)
Проводить исследования по толщине поверхности должен специалист, называется он эксперт-оценщик. Помимо него манипуляции с измерениями проводят работники заводов или предприятий, которые занимаются контролем качества работ по покраски материала, профессиональные полировщики, страховщики.
Как работает толщиномер?
Толщиномеры лакокрасочного покрытия применяют для замера расстояний между зондом, т.е. измерительным датчиком и поверхностью металла, например, того же автомобиля. Именно по этому замеру расстояния эксперт судит о том, были ли перекраска, были ли царапины на поверхности, была ли сколота краска, не был ли разрушен лакокрасочное покрытие. Цифры на мониторе измерительного прибора скажут эксперту-оценщику все о состоянии окрашенной поверхности и укажут на проблемные места.
Зачастую толщина поверхности лакокрасочного покрытия находится в диапазоне от 70 до 150 микрон. Это стандарт современного заводского автомобиля. Если же автомобиль был перекрашен, то толщина лакокрасочного слоя в таком случае существенно возрастает и колеблется в диапазоне 160-260 микрон.
Есть, конечно, старые авто с покрытием в 200 микрон, но они, скорее всего, уже не подлежат продаже.
Если же автотранспорт был не только перекрашен, но и претерпел работы по шпаклеванию битых частей, то такие места становятся еще толще и их толщина стартует от значения в 300 микрон. Такие места толщиномер может уже не взять из-за плотности, однако провести проверку не сложно – достаточно простучать такую поверхность пальцем – глухой звук, как будто вы стучите по стене из кирпича, расскажет вам, что такой транспорт шпаклевали и облагораживали внешне даже не один раз, следовательно такой «ремонт» может рассыпаться или отвалиться при первом ухабе.
Близким к идеальному значению называют замеры, где допустимы перепады в 15-20 микрон, такие данные говорят о том, что лакокрасочный материал был нанесено равномерно или даже то, что авто еще не было в ремонте, так что волноваться из-за отклонений не стоит.
При проверке лучше уделить больше времени замерам и проэкспедировать каждую деталь в нескольких местах (минимум пять), обратив внимание на углы проверяемого элемента. Поверхность не должна иметь перепадов по толщине и быть ровной.
Главное назначение толщиномера – это определение слабых мест и формирование целостной картины по состоянию поверхности.
Для понимания всей точности измерений, стоит отметить для сравнения, что толщина волоса у человека где-то 80-110 микрон, а это равнозначно толщине слоя краски на машине, поэтому для точной проверки важно применять толщиномеры, которые работают как раз в этих границах.
Приборы контроля, разработанные в последнее время, дают возможность своевременно и точно провести оценку конструкций, оборудования, изделий из разнообразных металлов и сделать прогноз относительно будущих последствий. Неразрушающий контроль – именно к такому типу приборов относится толщиномер, т.к. в процессе определения толщины защитного покрытия не нарушается его целостность.
Виды толщиномеров лакокрасочного покрытия
Выше были рассмотрены градации толщиномеров по сфере применения и принципу работы.
Теперь стоит обратить на не менее важный фактор – способ осуществления измерений.
Виды толщиномеров: гребенка (механический прибор мокрого слоя), электромагнитные, магнитные, вихретоковые, ультразвуковые, электромагнитновихретоковые, светодиодные.
Механические или толщиномеры мокрого слоя (гребёнка)
Толщиномер «гребенка» используется для выяснения толщины заданного мокрого слоя в момент нанесения лакокрасочных материалов. Гребенка представляет собой пластину, изготовленную из нержавеющей стали, пластмассы либо алюминия, с насечками показаний толщины. При проверке быстроотверждаемых лакокрасочных материалов – исследование проводят незамедлительно, в месте последнего контакта факела краскораспылителя с окрашиваемой поверхностью. Гребенка перпендикулярно вдавливается в лакокрасочный слой, выдерживается несколько секунд и аккуратно, также перпендикулярно, извлекается. Толщина защитного слоя — в диапазоне между наибольшим значением «мокрого» зубца и наименьшим показанием «сухого» зубца гребенки. При измерении толщины второго слоя – гребенкой пользоваться стоит аккуратно, чтоб не повредить первый. Как правило, после использования прибора остаются следы, поэтому проводить исследование толщины лакокрасочного слоя следует на определенном участке – эталоне, согласно спецификации.
Электромагнитные толщиномеры
Устройства из данной группы применяются для проведения сверхточных неразрушающих замеров толщин оболочек стенок полых аппаратов и деталей, например, канистры, бутылки, банки вплоть до металлической основы, которые выполнены из немагнитных типов материала, того же стекла, пластика или керамики. Процент погрешности при измерении аппаратами такого типа колеблется в пределах плюс-минус 3%. Работа данных приборов основана на эффекте Холла и магнитной индукции. При помощи ферромагнитного мягкого стержня с катушкой создается магнитное поле, плотность которого измеряется. Другой стержень с катушкой применяются для определения в магнитном потоке изменений. Именно по плотности магнитного потока определяется толщина защитного слоя.
Магнитные толщиномеры
Основа принципа данного вида – это использование показателей постоянных магнитов. Магнитные толщиномеры дают возможность замерять немагнитные покрытия, которые находятся на магнитных основаниях. Различия в толщине покрытия меняют величину взаимодействия магнита и поверхности (металлической либо другой основы). Это фиксируется и измеряется специальной шкалой с калибровкой.
Вихретоковые толщиномеры
Для неразрушающего контроля непроводящих покрытий применяют вихретоковые толщиномеры.
Вихретоковый способ подходит для металлических поверхностей, хорошо проводящих ток, например, к таким поверхностям относятся цветные металлы, тот же алюминий. Зонд при приближении к поверхности создает вихревые токи – так называемые токи Фуко, ток, действующий на катушку, должен быть больше 1 МГц.
Ультразвуковые толщиномеры
Данный вид измерительных приборов является наиболее точным и популярным в силу своих свойств, например, из-за того, что с помощью данного аппарата можно совершать измерения в тех случаях, когда доступна всего одна сторона поверхности. Нет необходимости разрушать или как-то деформировать деталь для измерения толщины, т.е. ультразвуковое исследование является основополагающим методом при неразрушающем контроле.
Диапазон измерений – очень широк – от 0,08 до 635 мм, что значительно расширяет сферы и возможности использования данных приборов.
Ультразвуковые толщиномеры используются для пластмасс, керамики, металлов, стекла, композитов, стекловолокна и им подобных материалов.
В зонд ультразвукового толщиномера встроен датчик, который посылает сквозь исследуемое покрытие к основе ультразвуковой сигнал. Данный импульс, после отражения поверхностью, попадает обратно на зонд и датчиком преобразуется в электрический сигнал высокой частоты, который затем анализируется и оцифровывается. По результатам анализа определяется толщина покрывного защитного слоя.
Электромагнитновихретоковые толщиномеры
В некотором роде синтез электромагнитных и вихретоковых измерительных приборов, обладают положительными качествами обоих.
Светодиодные толщиномеры
Данный вид измерителей является одними из самых неточных. Цветовые индикаторы данных приборов своим сигналом указывают степень разрушения поверхности. Например, жёлтый светодиод загорается при величине толщины оболочки свыше 1 мм, а красный свет, когда толщина составляет свыше 1,5 м. Для толщиномера это очень большая степень погрешности, ведь толщина лакокрасочного покрытия автомобиля, выпущенного на заводе приходится на диапазон 75-150 микрон, что составляет от 0,75 до 0,15 мм, а это очень много.
Таким образом пользоваться для измерения толщины им нежелательно, лучше использовать более точные и современны приборы, например, ультразвуковые или любой другой из перечисленных выше, ведь какой-угодно их них даст куда более точные значения. Единственным минусом является цена – такие толщиномеры стоят на порядок и то и два выше, однако ради точности стоит выбирать прибор не по цене, а по качеству.
