Пескоструйная проходная камера: Пескоструйные камеры с проходными дверями

Содержание

Пескоструйная камера с фильтром и проходными дверями CAB-135SD

Этот агрегат представляет собой машину для абразивоструйной очистки, полностью готовый к работе. Единственное, что потребуется для его функционирования, – подключение к источнику сжатого воздуха.



Пескоструйные камеры с фильтром и проходными дверями CAB-135SD востребованы во многих отраслях промышленности, а также в мастерских дизайнеров и разработчиков интерьерного стиля.



Ценовой сегмент и функциональные особенности агрегата обусловливают его популярность на рынке пескоструйной техники. Немецкая компания Контракор позаботилась о возможности использования функционала камеры в помещении без вреда для людей и техники, не допускающей наличия источников пыли.



Назначение

Данная модель абразивоструйной техники используется при необходимости обработки небольших объемов или когда для операций выделено достаточно времени, так как производительность камеры не превышает 3 кв.

метров в час. Зато пескоструйные камеры CAB-135SD можно применять при обработке как твердых (металла, сплавов, камня), так и хрупких материалов (стекла, керамики и прочего).



Агрегат находит применение в мебельной, автомобильной, строительной сфере, а также в сфере дизайнерских услуг и других направлениях.



Благодаря применению камеры можно:

  1. полировать и матировать поверхность;
  2. структурировать, создавать определенный рельеф, вплоть до 3D-изображений в толще стекла;
  3. очищать детали от загрязнений не жирового типа, а также ржавчины, шлака, нагаров и прочих наслоений;
  4. создавать шероховатую поверхность с целью лучшей адгезии при нанесении защитных и окрашивающих составов;
  5. декорировать поверхность.



Конструкция агрегата

Конструктив модели представляет собой единый комплекс, состоящий из кабины для пескоструйной обработки с размещенным в ней абразивоструйным пистолетом, а также встроенной фильтр-камеры.



Кабина оснащена боковыми дверями с проходными люками для размещения в кабине деталей весом до 400 кг, а также возможности обработки длинномерных объектов. В конструкции агрегата предусмотрена система вентиляции и фильтрации воздуха перед сбросом в атмосферу.



Фильтр-камера оснащена сменным фильтр-патроном. Фильтрующая поверхность патрона площадью 15 кв. метров очищается импульсным методом в автоматическом режиме по установленному таймеру, пыль аккумулируется в пылесборнике и затем утилизируется.



Агрегат имеет циклон-регенератор, благодаря которому обеспечивается функция рекуперации абразивных частиц. На передней стенке кабины обустроены отверстия (для рук оператора) с прикрепленными резиновыми перчатками. Именно они, помимо заземления, защищают оператора от статических разрядов и воздействия абразива.



Резиновая обшивка кабины препятствует быстрому износу и снижает шумовой эффект при работе агрегата. Опционно модель может комплектоваться стационарным поворотным столом.



Технические характеристики

Эжекторная камера CAB-135SD обрабатывает в час до 3 кв. метров, и показатель этот зависит от свойств абразивного состава, характеристик материала, из которого выполнена деталь, размера сопла и давления пневмопотока, а также от типа операции и необходимого результата.



Чем выше интенсивность обработки, тем больше расход пневмопотока и абразива. Можно не переживать за оборот абразива, так как он обеспечивается системой рекуперации и позволяет кабине работать в непрерывном режиме.



Давление пневмопотока может достигать 5-12 атмосфер, при этом расход сжатого воздуха составит от 250 до 2930 литров в минуту.



Принцип работы

При размещении детали внутри и закрытых дверях кабина герметизируется. Нажав ногой на педаль, оператор запускает процесс подачи пневмопотока на пистолет. Образуемое в корпусе соплодержателя разрежение приводит к всасыванию абразива и последующему смешиванию с пневмопотоком.



Абразивно-воздушная струя направляется оператором на нужные участки обрабатываемой детали. Ударившись о поверхность, частицы абразива и материала, из которого сделан объект обработки, а также отслаиваемые загрязнения ссыпаются в емкость под кабиной и автоматически отправляются в сепаратор, где абразив очищается и снова отправляется в загрузочный бункер.



По окончании процесса обработки вентиляция обеспечивает удаление воздуха из кабины для очистки в фильтр-камере и дальнейшего сброса в атмосферу. После очистки пространства кабины от пыли, происходит разгерметизация.



По мере накопления пыли в пылесборнике она удаляется и утилизируется. Фильтр-патрон заменяется при исчерпании рабочего ресурса. Слив конденсата, образуемого при циркуляции пневмопотока и фильтрации воздуха, осуществляется вручную.



Рекомендации производителя

Эжекторная пескоструйная камера с фильтром и проходными дверями CAB-135SD при своевременном техобслуживании и профилактическом ремонте, применении оригинальных комплектующих и выполнении эксплуатационных требований может служить достаточно долго, чтобы не только окупить себя, но и способствовать получению прибыли.



Покупайте эжекторные камеры с фильтром и проходными дверями CAB-135SD по адекватным ценам в любое удобное для вас время в нашем интернет-магазине. Доставка осуществляется без задержек. Мы предлагаем лучшие условия сотрудничества.



На все вопросы, касающиеся комплектации, монтажа и эксплуатации абразивоструйных агрегатов Контракор, вы получите исчерпывающие ответы наших менеджеров.



В случае необходимости технического обслуживания камер или их ремонта обращайтесь к компетентным специалистам официального дилера компании Контракор на электронную почту [email protected] или по телефонам:

  • 8 (800) 551-35-63 – звонок бесплатный по РФ
  • +7 (499) 370-48-37 – для звонков из Москвы

Обитаемые дробеструйные камеры | Оборудование очистки и окраски металла

Дробеструйная камера Машиностроительный Холдинг 2020г.

Дробеструйная камера является частью линии по подготовке к окрасочным работам. Основной задачей камеры является очистка металлических конструкций от загрязнений и подготовки поверхности к покраске.


Тупиковая абразивоструйная камера 2019 г.

Дробеструйная камера, установленная на площадке АО «ГМС Нефтемаш» является стандартным решением компании АЛЬФА-ТЕК. Тщательная работа с заказчиком позволила определить состав компонентов камеры для максимальной производительности, учитывая особенности обрабатываемых изделий.




Тупиковая абразивоструйная камера 2019 г.

Абразивоструйная камера для «Уральского завода специального арматуростроения» была построена с учётом индивидуальных требований заказчика. Тупиковая камера имеет особое строение крыши, позволяющее отказаться от необходимости доставки обрабатываемой детали при помощи транспортной тележки, и позволяет поместить деталь в камеру при помощи цехового моста.


Проходная обитаемая дробеструйная камера 2018 г.

Дробеструйная камера была изготовлена по заказу Тюменского завода металлоконструкций в 2018 г. Камера была установлена снаружи цехового помещения, прилегая непосредственно к воротам цеха. По задумке авторов проекта изделие доставляется по рельсовым путям с улицы на транспортной тележке в камеру.


Пылеулавливающая вентиляционная установка 2018 г.

По запросу заказчика произведена модернизация вентиляционной системы в дробеструйной камере.   Вентиляционная установка от начала до конца  изготовлена на производственных мощностях компании «АЛЬФА-ТЕК» в соответствии с техническим заданием заказчика.


Проходная обитаемая дробеструйная камера 2017 г.

Обитаемая камера предназначена для абразивоструйной обработки металлоконструкций длиной до 18 метров и массой до 20 тонн. Типовой корпус, оснащенный роллетными воротами с защитными шторами, с электроприводами с обеих сторон и освещением.


Тупиковая абразивоструйная камера 2016 г.

Абразивоструйная камера для АО «Транснефть Нефтяные Насосы» была построена с учётом индивидуальных требований заказчика. Тупиковая камера имеет двухуровневое освещение через две ленты проемов в в боковых стенах, заполненныз ударостойким светопрозрачным материалом.


40 метровая двухсекционная камера дробеструйной очистки. 2015 г.

По заказу ООО «СПК-Чимолаи» наша компания построила двухсекционную обитаемую дробеструйную камеру состоящую из двух секций по 20 метров. При необходимости камера может работать как одна единая на 40 метров. Когда вся длинна камеры в 40 метров не требуется, секции по 20 метров могут работать автономно.


Обитаемая тупиковая пескоструйная камера 2014 г.

По требованию заказчика изготовлена  тупиковая пескоструйная камера для обработки плит кристаллизаторов. Задача  обработки в снятия изоляционного никелевого покрытия для нанесения нового с плит кристаллизаторов машин непрерывного литья заготовок.


Обитаемая проходная дробеструйная камера 2014 г.

По требованию заказчика изготовлена проходная абразивоструйная камера для дробеструйной обработки крановых кабин. В данной камере проработана обработка изделий из тонколистового металла толщиной менее 2-х мм.


Дробеструйная проходная обитаемая камера. 2014 г.

Объект выполнен по техническому заданию заказчика. Камера используется для очистки и подготовки к нанесению защитного покрытия двухкомпонентным тяжёлым полиуритановым составом чугунных корпусов задвижек нефтегазопроводов. Данная камера — часть технологической линии подготовки к окраске.


Тупиковая абразивоструйная камера 2014 г.

Абразивоструйная камера для ООО НПО«Фундаментстройаркос» была изготовленана с учётом требований заказчика. Тупиковая камера имеет рельсовые пути, по которым на передаточной тележке доставляют обрабатываемые детали.


Тупиковая обитаемая дробеструйная камера 2013 г.

Дробеструйная камера была изготовлена по заказу Нефтеюганского предприятия «СГК-Бурение» в 2013 г. Фундамент под камеру не углублялся, а поднимался над полом цеха из-за высокого расположения грунтовых вод. В камере отсутствует передаточная рельсовая тележка и, как следствие — нет рельсовых путей.


Проходная абразивоструйная камера 2013 г.

Увеличенная ширина камеры для работы с крупногабаритными деталями. Оборудование ремонтоспособно, запчасти поставляются компанией АЛЬФА-ТЕК. ООО «АЛЬФА-ТЕК» является официальным представителем Kaeser Kompressoren в Челябинской области, осуществляя продажу, гарантийное и послегарантийное обслуживание компрессоров.

ЗАО «Челябинские Дорожно-строительные машины», г. Челябинск, 2013 г


ОАО «Вентпром»

Стандартное решение.


Виды пескоструйных камер

Пескоструйные камеры делятся на два типа:

  • обитаемые. В них заходит оператор в специальном защитном обмундировании и обрабатывает крупногабаритное изделие;
  • необитаемые. Такое оборудование представляет собой небольшой ящик на ножках с отверстиями для рук и смотровым окном. Необитаемые камеры получили наибольшее распространение. Именно о них и пойдет речь в данной статье.



Классификация камер по типу подачи абразивного материала

Эжекторные

Это относительно маломощное оборудование, предназначенное для решения простых задач, например матирования пластика или стекла, снятия тонкого слоя краски, выполнения гравировки, удаления неглубокой коррозии или небольших металлических заусенцев.

Эжекторная установка является оптимальным решением для вышеперечисленных работ. Она выгодна тем, что стоит дешевле напорной и потребляет меньше сжатого воздуха (до 1500 л/мин).

Следовательно, для обеспечения ее функционирования нужен менее мощный компрессор (достаточно будет модели на 7,5–15 кВт), который будет потреблять немного электричества.

Периодически эжекторные установки могут применяться для более тяжелых работ, однако для интенсивной эксплуатации в промышленных условиях они обычно не используются.

Напорные

Такое оборудование применяется для выполнения больших объемов работ или сложных задач. По производительности они в 10 раз превосходят эжекторные модели, соответственно, позволяют в 10 раз быстрее выполнить одну и ту же задачу.

Напорные устройства пользуются широким спросом в сфере металлообработки, применяются в качестве пескоструйной камеры для колесных дисков автомобилей. Например, их задействуют для быстрого удаления заусенцев и окалины после выполнения сварки, для подготовки деталей к дальнейшей обработке.

В зависимости от вида и фракции абразива в напорных камерах можно получить различную шероховатость поверхности изделия. Однако необходимо учитывать, что такое оборудование потребляет больше сжатого воздуха (до 5000 л/мин), вследствие чего требует более мощного компрессора – до 37 кВт.

Комплектация пескоструйных камер

Кроме типа самой пескоструйной камеры, необходимо определиться с комплектацией, которая является оптимальной для решения Ваших производственных задач. Чрезмерная экономия на техническом оснащении может привести к тому, что Вы понесете убытки в процессе производства, купив оборудование меньшей мощности, чем необходимо для успешного выполнения конкретных работ. Поэтому будьте внимательны и рациональны при выборе пескоструйного аппарата и комплектующих устройств к нему.

Распространенные комплектации

Самая простая пескоструйная камера. Она может быть эжекторной или напорной без вентиляции и системы рекуперации абразива. Такая комплектация приемлема только при наличии мощной заводской системы вентиляции и в случаях, если пескоструйная камера будет использоваться нечасто.

Принцип действия самых простых агрегатов следующий. Оператор закладывает деталь в кабину устройства, включает заводскую вентиляцию и осуществляет обработку.

Использованный абразив и удаленные вместе с ним слои материала ссыпаются вниз, в специальный бункер. После заполнения, которое происходит достаточно быстро, его придется очищать вручную.

Пескоструйная камера с вентилятором и фильтром, без рекуперации абразива.

Такое оборудование используется при малых потребностях в пескоструйной обработке и отсутствии заводской вентиляции, способной удалять пыль из рабочей зоны. Данная модель предназначена для выполнения таких же задач, что и оборудование самой простой комплектации, описанное выше.

Пескоструйная камера в полной комплектации. Это самая востребованная модель. При покупке она стоит относительно дорого, однако является наиболее экономичной в эксплуатации. Камеры данного типа представляют собой готовый производственный участок: Вам остается подключить электричество, сжатый воздух и действовать.

Оборудование комплектуется специальным пылезащищенным вентилятором большой производительности, который высасывает пыльный воздух из рабочей зоны. Также камера оснащается специальным фильтром с большой площадью поверхности, через который проходит пыльный воздух.

При интенсивной работе фильтр быстро засоряется, поэтому предусмотрено наличие автоматической системы, которая разрядом сжатого воздуха освобождает его от грязи. В ходе очистки раздается небольшой хлопок. Камера оснащена системой сбора и рекуперации абразива. Это наиболее дорогой элемент установки.

Именно он обеспечивает снижение трудоемкости и себестоимости выполнения работ. Данная система позволяет многократно использовать абразив (максимальная загрузка составляет 20 кг). В результате его расход сократится в десятки или сотни раз (в зависимости от его типа, а также вида выполняемых работ), что приведет к значительной экономии.

Дополнительные опции

Помимо основных типов комплектаций, покупателям предлагается широкий спектр дополнительных опций. Например, для повышения качества обработки дисков Вы можете заказать поворотный стол.

Также выполняется оснащение камеры проходными боковыми дверьми для длинномерных деталей. Для этого в стандартных дверцах делаются лючки, защищенные резиновыми шторками, сквозь которые подается деталь.

При необходимости можно заказать дополнительный комплект резиновых листов для внутренней отделки рабочей области – они защитят камеру от преждевременного протирания стенок корпуса и уменьшат шум. Список опций варьируется в зависимости от модели оборудования и компании-производителя.

Пескоструйная кабина Contracor CAB-135PD в наличии в Уфе

Расход сжатого воздуха, м3/мин 0,25-2,93
Производительность по очистке, м2/час 15
Масса без абразива, кг 400
Габариты 1470x1700x2140
Рабочее давление 5-6
Внутренние размеры, мм 1350x1100x1070
Размер дверного проёма, мм 1000×1000
Модель абразивоструйного аппарата CBS-25
Модель фильтр-камеры DC-1100
Модель циклона регенератора R-350
Площадь фильтра, м2 15
Импульсная очистка фильтрующего эл-та Да
Напряжение питания, В 380
Мощность, кВт 1. 6
Проходные двери Да
Размер окна проходной двери, мм 350х350
Стол поворотный нет

Пескоструйная камера Contracor CAB-135PD представляет собой цельнометаллическую сварную кабину со встроенной фильтр камерой DC-1100 и проходными дверями. Она оснащена дозатором абразива, системой формирования абразиво-воздушной смеси, защитными перчатками RGS-800, пневматической системой управления, фильтром воздушной линии с ручным сбросом конденсата, ваккумным рукавом.



Стандартная комплектация:

  • абразивоструйный аппарат емкостью 25-30 литров
  • рукав пескоструйный ExtraBlast-19
  • байонетное сцепление CQP-3/4
  • соплодержатель NHP-3/4
  • абразивоструйное сопло STC-6,5



Различные комплектации:

  • P — стандартная комплектация
  • PD — облицовка стен кабины, проходные двери для очистки длинномерных изделий. Двери комплектуются резиновой ширмой и шибером
  • PT — наличие поворотного стола с тележкой и путями. Применяются для обработки габаритных и тяжеловесных изделий. Облицовка стен кабины

Мы предлагаем несколько способов доставки:

  • Доставка до указанного адреса в вашем городе
  • Доставка до терминала транспортной компании в вашем городе
  • Самовывоз из пункта выдачи

Для каждого отдельного заказа способ доставки, а также стоимость определяются индивидуально. Подробности вы можете уточнить у наших менеджеров после оформления заказа.

Мы предлагаем вам несколько возможных способов оплаты:

Банковский перевод
Оплата наличными
Оплата банковской картой
Кредит
Лизинг
Юридические лица Физические лица ИП

Кредит и лизинг предоставляются нашими партнёрами на выгодных для вас условиях. Если вы желаете приобрести товар таким способом, с вами свяжется специалист и предложит несколько возможных вариантов, из которых вам предстоит выбрать наиболее удобный. Все условия договора максимально прозрачны.

Оформление заявки на получение кредита, как правило, занимает не более 15 минут. После этого заявка отправляется в несколько банков, а затем через 5 минут вам предстоит выбрать самый лучший вариант из тех банков, кто одобрил.

Заключение договора на лизинг возможно только для юридических лиц. Специалист лизинговой компании связывается с вами и запрашивает ряд юридических документов. После этого осуществляется проверка вашей организации. Если всё в порядке, проверка займёт не более трёх дней.

Пользуйтесь возможностью!

При покупке этого компрессора в комплекте с расходными материалами вы получите существенную скидку.

Смотрите сами!

Товар Количество Цена в комплекте Обычная цена
Пескоструйная камера Contracor CAB-135PD 1 476789
Масло компрессорное Mobil Rarus 427 2 100 550
ИТОГО

Заказать комплект

Вы всегда можете обсудить желаемую комплектацию с нашим менеджером

Эжекторные пескоструйные камеры типа АК

 Для работы с деталями и изделиями относительно небольших размеров рационально использовать ручное струйно-абразивное оборудование – эжекторные камеры типа АК. Пескоструйный пистолет в таких установках одновременно выполняет функцию вакуумного насоса, подающего абразив в разгонное сопло за счет эжекции.

 Частицы абразива могут подаваться и разгоняться по двум простым, но принципиально различным схемам: при верхнем и нижнем расположении бункера. В первом варианте минимизируются потери при эжектировании абразивного материала, во втором отсутствует необходимость его дополнительной транспортировки, что ведет к удешевлению процесса.

Эжекторная (пескоструйная) камера: преимущества ручных установок

 Объем рабочей зоны оборудования зависит от размеров, веса и конфигурации обрабатываемой детали, уровень механизации процесса – от веса и конфигурации загружаемых изделий. Наша компания выпускает ручные пескоструйные камеры:

  • с рабочими зонами различных габаритов;
  • с поворотными столами и выкатными тележками;
  • с возможностью загружать детали различными способами;
  • с дверной пневматикой для обработки крупных деталей;
  • с фильтрами промышленного типа (вентилятор + система очистки) для удаления загрязненного воздуха.
Тип пескоструйного оборудования АК-302 АК-303 АК-304 АК-305
Размеры зоны обработки
Ширина, мм 1000 1250 1500 1750
Глубина, мм 720 900 1100 1100
Высота, мм 800 800 950 950
Площадь занимаемая оборудованием * 1,8 м2 2,1 м2 3,2 м2 3,8 м2
Расход сжатого воздуха при 8 атм. до 2,3 куб.м/мин
Потребление электроэнергии около 2 кВт
Диаметр сопла от 6 до 12 мм
Уровень шума вентилятора 72 дБ
Регенерация фильтра пневматическая
Остаточное содержание пыли 5 мг. /куб. м
Цена оборудования, с НДС 20% 260 500,00 290 000,00 318 500,00 340 500,00

 Заказчикам, работающим со специализированными абразивными материалами, подлежащими контролю по параметрам частиц, мы предложим пескоструйную камеру любой модели с дополнительно установленной системой рекуперации.

 Оборудование характеризует невысокая стоимость, конструктивная надежность, возможность применять разные виды абразивов, малый расход сжатого воздуха. Эжекторные установки типа АК – экономный и оправданный выбор.

Купить пескоструйную эжекторную камеру АК Вы можете по телефону:


8 (495) 475-89-78

Оставить заявку

Смотрите также:

Пескоструйная камера инжекторного типа КСО-115-И-ФВ-М с фильтром вентилятором

Категория : Инжекторные

Производитель : PST «Пневмостройтехника»

Транспортировка абразива : Эжекторная

Тип камеры : Инжекторная

Производительность (м2/час) : 01. мар

Объём рабочей зоны (л) : 206.3

Размер рабочей зоны (мм) : 840 х 1150 х 800

Размер смотрового окна (мм) : 540 х 230

Габариты камеры (мм) : 1800 х 1200 х 950

Габариты узла фильтрации (мм) : 1850 х 850 х 850

Диапазон рабочего давления (бар) : 3. 5 — 7

Расход воздуха (м3/мин) : 0.2 — 1.2

Объём бункера (л) : 110

Масса камеры (кг) : 170

Масса узла фильтрации (кг) : 140

Абразив : Дробь/песок

Питание (В) : ~ 380

Загрузка деталей : Боковая

Артикул : КСО-115-И-ФВ-М

Пескоструйная камера Contracor Contracor CAB-110P в Уфе

Внутренние размеры, мм 1100x800x840
Габариты, мм 1220x1340x1990
Размер дверного проёма, мм 690×840
Модель абразивоструйного аппарата CBS-25
Модель фильтр-камеры DC-1100
Модель циклона регенератора R-350
Площадь фильтра, м² 10
Импульсная очистка фильтрующего эл-та да
Напряжение питания, В 380
Мощность, кВт 1,2
Проходные двери нет
Стол поворотный нет

Пескоструйная камера Contracor CAB-110P представляет собой цельнометаллическую сварную кабину со встроенной фильтр камерой DC-1100. Она оснащена дозатором абразива, системой формирования абразиво-воздушной смеси, защитными перчатками RGS-800, пневматической системой управления, фильтром воздушной линии с ручным сбросом конденсата, ваккумным рукавом.



Стандартная комплектация:

  • абразивоструйный аппарат емкостью 25-30 литров
  • рукав пескоструйный ExtraBlast-19
  • байонетное сцепление CQP-3/4
  • соплодержатель NHP-3/4
  • абразивоструйное сопло STC-6,5



Различные комплектации:

  • P — стандартная комплектация
  • PD — облицовка стен кабины, проходные двери для очистки длинномерных изделий. Двери комплектуются резиновой ширмой и шибером
  • PT — наличие поворотного стола с тележкой и путями. Применяются для обработки габаритных и тяжеловесных изделий. Облицовка стен кабины



Мы предлагаем несколько способов доставки:

  • Доставка до указанного адреса в вашем городе
  • Доставка до терминала транспортной компании в вашем городе
  • Самовывоз из пункта выдачи

Для каждого отдельного заказа способ доставки, а также стоимость определяются индивидуально. Подробности вы можете уточнить у наших менеджеров после оформления заказа.

Мы предлагаем вам несколько возможных способов оплаты:

Банковский перевод
Оплата наличными
Оплата банковской картой
Кредит
Лизинг
Юридические лица Физические лица ИП

Кредит и лизинг предоставляются нашими партнёрами на выгодных для вас условиях. Если вы желаете приобрести товар таким способом, с вами свяжется специалист и предложит несколько возможных вариантов, из которых вам предстоит выбрать наиболее удобный. Все условия договора максимально прозрачны.

Оформление заявки на получение кредита, как правило, занимает не более 15 минут. После этого заявка отправляется в несколько банков, а затем через 5 минут вам предстоит выбрать самый лучший вариант из тех банков, кто одобрил.

Заключение договора на лизинг возможно только для юридических лиц. Специалист лизинговой компании связывается с вами и запрашивает ряд юридических документов. После этого осуществляется проверка вашей организации. Если всё в порядке, проверка займёт не более трёх дней.

Пескоструйный пистолет FBP-G01 — Пескоструйные аппараты, пескоструйное оборудование

Модель: FBP-G01

РАСХОД ВОЗДУХА

FBP-G01 ПИСТОЛЕТ ОТВЕРСТИЕ ВОЗДУШНОЙ СТРУИ ФОРСУНКИ, куб. Фут / мин при 80 фунт / кв. Дюйм м3 / мин при 5,5 БАР

№ 4 5/16 «1/8» 21 0,60

№ 5 5/16 «5/32» 32 0,90

№ 6 3/8 «3/16» 48 1,35

№ 7 7/16 «7/32» 62 1,76

№8 1/2 «1/4» 85 2,41

Пескоструйный пистолет

FBP-G01 направляет высокоскоростную смесь воздуха и абразива для быстрого удаления коррозии, прокатной окалины, покрытий, остатков термообработки, нагара, следов инструмента и заусенцев. Струйная струя из пистолета FBP-G01 может создать однородную текстуру или создать протравленную поверхность для повышения прочности сцепления покрытий. Он работает с большинством перерабатываемых абразивоструйных материалов — стеклянными шариками, керамикой, оксидом алюминия и некоторыми размерами стального зерна и дроби.Выберите подходящий носитель для струйной печати для вашего приложения.

Воздушная струя в задней части сопла направляет высокоскоростной поток сжатого воздуха через смесительную камеру и выходит из сопла. Быстрое прохождение этого воздуха создает отрицательное давление, в результате чего струя воздуха попадает в смесительную камеру и выходит из сопла. Эта технология широко известна как струйная очистка с отсасыванием.

Оператор держит пистолет FBP-G01 на заданном расстоянии и под определенным углом по отношению к взрываемой поверхности.Пистолет FBP-G01 может очищать, финишировать или упрочнять обрабатываемую деталь. Перемещая пистолет и деталь, оператор быстро покрывает столько поверхности, сколько необходимо для взрывных работ.

Отверстие для заливки в верхней части позволяет оператору прикрепить пистолет FBP-G01 к фиксированному кронштейну (не входит в комплект). Затем деталь можно переместить под сопло для струйной обработки, освобождая руки оператора для манипулирования деталью.

Когда деталь обработана в достаточной степени, оператор отпускает педаль, чтобы прекратить взрыв.

Преимущества:

• Удобная конструкция с пистолетной рукояткой снижает утомляемость оператора и увеличивает производительность при длительных взрывных работах.

• Смесительная камера точной формы исключает образование пробок и неравномерного потока среды, характерных для недорогих пистолетов.

• Стандартное керамическое сопло работает с большинством абразивных сред. Дополнительные сопла из карбида вольфрама служат дольше, чем керамические сопла в большинстве случаев.

• Дополнительные сопла из карбида бора легко справляются с агрессивными абразивами.

• Пистолет FBP-G01 может работать с воздушной струей и соплами разного размера, что позволяет использовать имеющуюся подачу воздуха.

• Пистолет FBP-G01 подходит для насадок с насадками и насадок с угловым наконечником для специальных применений.

Контроль состояния

для патентов и патентных заявок на пескоструйную очистку (класс 451/2)

Номер патента: 8485861

Abstract: Определенные варианты осуществления, раскрытые в данном документе, относятся к композициям, способам, устройствам, системам и продуктам, касающимся замороженных частиц.В некоторых вариантах реализации замороженные частицы включают материалы при низких температурах. В некоторых вариантах реализации замороженные частицы обеспечивают носители для доставки определенных агентов. В некоторых вариантах реализации замороженные частицы вводят по меньшей мере в один субстрат.

Тип: Грант

Зарегистрирован: 30 октября 2009 г.

Дата патента: 16 июля 2013 г.

Цессионарий: ООО «Фонд изобретательской науки I»

Изобретателей: Эдвард С. Бойден, Дэниел Б. Кук, Родерик А. Хайд, Эрик К. Лойтхардт, Натан П. Мирволд, Элизабет А. Суини, Лоуэлл Л. Вуд младший.

Пескоструйные аппараты с отсосом

BNP | Clemco Industries Corp.

Пистолет BNP

ZERO направляет высокоскоростную смесь воздуха и абразива для быстрого удаления коррозии, прокатной окалины, покрытий, остатков термообработки, нагара, следов инструмента и заусенцев. Взрывная струя из пистолета BNP может создавать однородную текстуру или создавать травленую отделку для повышения прочности сцепления покрытий.

Высокопроизводительный дробеструйный пистолет обеспечивает удобный захват для оператора и позволяет точно контролировать схему взрыва. Пистолет BNP обеспечивает точное выравнивание воздушной струи и сопла для обеспечения максимальной эффективности струи и минимального износа корпуса пистолета.

Гайка с накаткой на выходе пистолета позволяет оператору заменять сопла без инструментов. Пистолет поддерживает различные насадки и насадки, поэтому оператор может выбрать наиболее подходящий размер и состав сопла для конкретного применения.

Работает с большинством перерабатываемых абразивных материалов — стеклянными шариками, керамикой, оксидом алюминия и некоторыми размерами стальной крошки и дроби.Выберите подходящий носитель для струйной печати для вашего приложения.

Требования к эксплуатации

Эти элементы необходимы, но не входят в комплект поставки пистолета BNP:

  • Сопло всасывающее
  • Чистый, сухой сжатый воздух достаточного объема для поддержания давления на сопле
  • Требуемый объем будет зависеть от выбранной воздушной струи (см. Таблицу ниже)
  • Пескоструйная среда — абразивные, зачищающие или упрочняющие среды, подходящие для данной области применения

Описание работы

Воздушная струя в задней части сопла направляет высокоскоростной поток сжатого воздуха через смесительную камеру и выходит из сопла. Быстрое прохождение этого воздуха создает отрицательное давление, в результате чего струя воздуха попадает в смесительную камеру и выходит из сопла. Эта технология широко известна как струйная очистка с отсасыванием.

Оператор держит пушку БНП на заданном расстоянии и под определенным углом по отношению к взрываемой поверхности. Пистолет BNP может очищать, финишировать или упрочнять обрабатываемую деталь. Перемещая пистолет и деталь, оператор быстро покрывает столько поверхности, сколько необходимо для взрывных работ.

Отверстие в верхней части позволяет оператору прикрепить пистолет BNP к фиксированному кронштейну (не входит в комплект).Затем деталь можно переместить под сопло для струйной обработки, освобождая руки оператора для манипулирования деталью.

Когда деталь обработана в достаточной степени, оператор отпускает педаль, чтобы прекратить взрыв.

Преимущества

  • Удобная конструкция с пистолетной рукояткой снижает утомляемость оператора и увеличивает производительность
    при длительных взрывных работах
  • Смесительная камера точной формы исключает образование пробок и неравномерного потока среды, характерные для недорогих пистолетов
  • Стандартное керамическое сопло работает с большинством абразивных сред. Дополнительные форсунки из карбида вольфрама служат на
    дольше, чем керамические форсунки в большинстве областей применения
  • Дополнительные форсунки из карбида бора легко справляются с агрессивными абразивами
  • Пистолет BNP допускает установку сопел и сопел различных размеров, что позволяет использовать имеющуюся подачу воздуха
  • Пистолет BNP подходит для насадок с насадками и угловыми насадками для специальных применений

Узнать больше

Лист технических данных

Найти дистрибьютора

У вас есть вопросы об оборудовании ZERO, вы хотите организовать обработку проб или хотите приобрести определенные продукты? Свяжитесь с авторизованным дистрибьютором ZERO рядом с вами, чтобы узнать больше.

Видео и статьи — Абразивоструйная очистка

Существует несколько решений для абразивно-струйной очистки в зависимости от ситуации, и Eastwood предоставит вам все необходимое. Наши пескоструйные аппараты под давлением — это мощный способ удаления ржавчины с рам, корпусов, шасси и других деталей, предназначенных для тяжелых условий эксплуатации. С листового металла и других тонких металлов содовая пескоструйная машина снимает краску, не нарушая текстуры. Шкафы для струйной очистки позволяют полностью удалять мелкие детали в закрытой системе, чтобы уменьшить беспорядок.Или вы можете выбрать сифонный точечный бластер, который подключается непосредственно к воздушному компрессору для людей с ограниченным бюджетом.

Крышка клапана продувки содой

Многие из нас в Иствуд одновременно реализуют множество проектов. Это здорово по нескольким причинам, одна из них — возможность постоянно тестировать и использовать наши продукты. Это позволяет нам улучшать наши продукты, а также дает нам опыт использования наших продуктов, чтобы мы могли передавать эти знания нашим клиентам. Мы решили поделиться своими небольшими проектами, над которыми мы время от времени работаем, здесь, в блоге из серии «Проект дня» Иствуда….. ПОДРОБНЕЕ

5 советов по улучшению работы бластера

Media Blasting — довольно простой процесс, если разбить его на основы. Вы смешиваете абразивный материал с воздухом под высоким давлением и выстреливаете его из небольшого отверстия пистолета / сопла. Обработка носителя чрезвычайно эффективна, если вы будете следовать некоторым довольно простым советам. В этой технической статье мы расскажем об основах, которым вы должны следовать при проведении взрывных работ из струйной машины под давлением … ПОДРОБНЕЕ

Как очистить клапаны и впускной патрубок с помощью устройства для очистки воздуха

В современных двигателях часто используется непосредственный впрыск, так как этот процесс дает преимущества в расходе топлива по сравнению с обычным впрыском топлива, а также обеспечивает большую мощность с двигателем идентичного рабочего объема.Двигатель N54 BMW 335i и 135i также имеет непосредственный впрыск; в частности, это означает, что топливо впрыскивается непосредственно в камеру сгорания каждого цилиндра, а не во впускной тракт. Вследствие этого топливные форсунки размещаются не перед впускным клапаном, а непосредственно в самом цилиндре . … ПОДРОБНЕЕ

Как уменьшить влажность в воздуховодах

Использование пневматического давления для работы с инструментами абсолютно необходимо в вашем гараже, но большинству этих инструментов НЕ нравится излишняя влажность, смешанная с воздухом.Влага в воздуховодах может вызвать ржавчину внутри воздушного резервуара, воздуховодов или даже ваших пневматических инструментов. Избыточная влажность воздуха в цехе может привести к снижению производительности, а также к преждевременному выходу из строя пневматического инструмента. Если вы используете малярный пистолет, он также может позволить влаге проникнуть в малярный пистолет и испортить вашу покрасочную работу. Мы решили составить список причин и способов устранения влаги в ваших воздуховодах …. ПОДРОБНЕЕ

Как подготовить металл к порошковой окраске

Подобно покраске и сварке, подготовка металла к порошковой окраске представляет собой многоступенчатый процесс, которому необходимо следовать, чтобы получить наилучшие результаты. Если какой-либо из этих шагов будет пропущен или не будет выполнен должным образом, ваш конечный продукт может иметь дефекты ….. ПРОЧИТАЙТЕ БОЛЬШЕ

Абразивоструйная очистка Часто задаваемые вопросы

(В) В чем разница между напорным и сифонным бластерами?
(A) Проще говоря: скорость. Используя такое же количество воздуха, бластеры под давлением выполняют свою работу менее чем вдвое быстрее, чем сифонный бластер. Это возможно, потому что струйный аппарат под давлением использует давление воздуха, чтобы проталкивать абразив к соплу, а также откачивать его.Бластеры высокого давления стоят дороже, чем сифонные устройства, но при частом использовании вполне оправдывают добавленную стоимость. Eastwood продает струйные аппараты высокого давления для удовлетворения любых потребностей, включая нашу модель для любителей 150 фунтов. Pressure Blaster и наша профессиональная модель 100 фунтов. Давление Blaster.

Сифонно-струйные аппараты работают на всасывании, которое создается для вытягивания абразива через всасывающую трубку в воздушный поток. Сердцем сифонного бластера является всасывающая головка. На этой Т-образной детали происходит практически весь износ.Speed ​​Blaster представляет собой гибридную конструкцию, в которой используются сифон и сила тяжести для более эффективного потока среды к соплу.

(Q) Сколько воздуха необходимо для использования абразивно-струйной машины?
(A) Фактическое количество необходимого воздуха определяется выбором сопла. Все наши бластеры, за исключением Speed ​​Blaster, могут быть адаптированы для работы от 7 кубических футов в минуту при давлении 80 фунтов на квадратный дюйм с использованием самых маленьких сопел, которые мы продаем. При выборе форсунки используйте самый большой размер, на который способен ваш компрессор.См. Более подробную информацию в таблице выбора сопла.

Также важно, чтобы подаваемый воздух был сухим и не содержал масла. Влага и масляный туман могут вызвать слипание и засорение носителя, что приведет к спорадическому течению абразива. Мы настоятельно рекомендуем вам установить влагоотделитель как можно ближе к бластеру для достижения наилучших результатов.

(Q) Какой носитель мне следует использовать?
(A) Если вы используете систему рециркуляции носителей, Eastwood предлагает широкий ассортимент специализированных абразивов.Стеклянные шарики и оксид алюминия — наши самые популярные. См. Подробности в нашем Blast Media.

(В) А как насчет деформации металла?
(A) Металл можно деформировать абразивно-струйной очисткой, особенно при чрезмерно высоком давлении, когда сопло находится слишком близко к поверхности! Этот риск можно свести к минимуму, используя рекомендуемые давления и выдерживая расстояние примерно 3-6 дюймов, а также удерживая сопло под углом примерно 45 ° к поверхности.

(В) Может ли абразивоструйная очистка нанести вред моему здоровью?
(A) При использовании любых абразивоструйных средств обязательно используйте соответствующие средства защиты глаз, органов дыхания и одежды, особенно при использовании обычного песка. При абразивно-струйной очистке с песком образуется пыль, которая может вызвать поражение органов дыхания, известное как силикоз. Используйте один из наших перерабатываемых материалов вместо песка и обязательно используйте соответствующие средства защиты органов дыхания, одобренные NIOSH.

Обработка содой Часто задаваемые вопросы

  1. Зачем использовать соду для удаления краски?
    Ответ: Сода — щадящий, но эффективный метод удаления краски и гораздо более безопасная альтернатива опасным химическим средствам для удаления краски. Это также намного проще, чем шлифование, и оно не повредит основание или окружающее стекло, резину или отделку, как абразивоструйная очистка.Поскольку он нежный, вы можете без повреждений снимать даже стекловолокно, пластик и алюминий.
  2. Удалит ли сода ржавчину?
    Ответ: Нет. Бикарбонат соды следует рассматривать как средство для снятия изоляции и очистки. Кристаллы соды разбиваются при ударе, разрушая и разрушая лакокрасочное покрытие, не нагреваясь и не повреждая основу. Фактически, оригинальная поверхность остается гладкой и чистой, как будто ее никогда не красили. Если вам также нужно удалить ржавчину, подумайте о Eastwood Dual Blaster, который позволяет вам «на лету» переключаться между содовой и абразивной средой или их комбинацией!
  3. Как сода считается чистящим средством?
    Ответ: Бикарбонат соды очень эффективен при удалении жира и грязи с двигателей, трансмиссий, шестерен и т. Д.Поскольку он не является абразивом, он не повредит хрупкие механические узлы, проводку, трубопроводы и компоненты под капотом.
  4. Легко ли очистить газировку?
    Ответ: Да, поскольку это всего лишь «пищевая сода», она инертна и водорастворима. В отличие от абразивных сред, которые необходимо смыть, соду можно смыть. Конечно, это ускорит процесс, если вы зафиксируете большую часть его в пластиковой пленке. Единственная проблема для окружающей среды — это удаленные частицы покрытия.
  5. Могу ли я использовать пищевую соду на кухне?
    Ответ: Нет, не можете. Несмотря на то, что содовая пескоструйная среда, по сути, состоит из того же материала, что и бытовая пищевая сода, она поставляется с кристаллами большего размера и обрабатывается, чтобы предотвратить комкование в сосуде под давлением.
  6. Поскольку поверхность, обработанная содой, не оставляет «зуба», будет ли на ней прилипать краска?
    Ответ: Учитывая тот факт, что завод начинал с чистого, гладкого металла, когда детали были новыми, и они успешно их красили, правильно подготовленная гладкая поверхность — лучшая поверхность, с которой можно начать покрасочные работы.
  7. Я слышал, что краска может выйти из строя при нанесении на поверхность, обработанную содовой струей, почему это так?
    Ответ: Обработка содой оставляет после себя тонкую пленку измельченного бикарбоната соды на очищенной поверхности. Эта пленка, хотя и обладает дополнительным преимуществом, заключающимся в предотвращении мгновенной ржавчины на голой стальной поверхности, будет влиять на адгезию краски, если ее сначала не удалить. Поскольку сода водорастворима, тщательно протрите ткань, смоченную (не пропитанную) горячей мыльной водой, часто ополаскивая и отжимая, чтобы удалить эту пленку.Это важный шаг, о котором иногда забывают. В качестве дополнительной меры после протирания нанесите Eastwood Fast Etch на металлические поверхности перед покраской.
  8. Можно ли использовать газированную среду повторно?
    Ответ: Хотя содовая пескоструйная очистка обычно считается материалом, готовым к работе, и большинство из них превращается в пыль при ударе, определенное количество может быть переработано для повторного использования при условии, конечно, что оно будет тщательно просеянным, чистым и сухим. В противном случае засорятся специально разработанные прецизионные каналы в аппарате для струйной очистки соды.
  9. Сколько мне нужно соды?
    Ответ: Трудно определить этот ответ, поскольку в игру вступает очень много переменных: объем и давление подаваемого воздуха, толщина и твердость покрытия, размер сопла, марка материала и многое другое. Таблица, показывающая использование носителя на квадратный дюйм в зависимости от размера сопла, объема воздуха и времени, включена в руководство по каждому аппарату для струйной обработки содой Eastwood.
  10. Реально работает? Вы им пользовались?
    Ответ: Да, действительно работает. У нас есть сотни часов результатов испытаний транспортных средств, дверных панелей, автомобильных деталей, стали, металлических рам, чугуна, уретана, стекловолокна, хрома и многого другого.
  11. Сколько пакетов мне понадобится?
    Ответ: Зависит от того, чем вы занимаетесь и насколько велик или мал проект. Если вы делаете «маслкар» среднего размера, вам понадобится от 8 до 10+ мешков. Это зависит от многих переменных, включая твердость краски, слои, прочность компрессора, влажность воздуха, навыки, уровень детализации, которого вы пытаетесь достичь, материал, который вы обрабатываете (сталь или стекловолокно) и т. Д.
  12. Сколько времени потребуется на зачистку целая машина?
    Ответ: Зависит от размера автомобиля и других переменных. В среднем от 6 до 8+ часов.
  13. Какую газированную среду мне выбрать?
    Ответ: Для стандартного удаления краски с стеклопластиковых или стальных панелей, двигателей и связанных с ними деталей выберите Automotive Medium Media 11806. Для кузова автомобиля с несколькими слоями краски, наполнителей и т. Д. Выберите Automotive XL Media 11807. Для применений там, где есть ржавчина или точечная коррозия, или вы хотите получить профилированную поверхность перед покраской, используйте профиль для удаления ржавчины XL 50494.
  14. В чем разница между 50095 и 50096?
    Ответ: Основные отличия заключаются в следующем: 50095 предназначен для повседневного использования в домашних условиях, имеет вес 100 фунтов.емкость, и импортируется. 50096 предназначен для повседневного использования, имеет вес 110 фунтов. емкость, и СДЕЛАНО В США.
  15. Почему 11804 намного дороже 50095 или 50096?
    Ответ: Это намного лучший промышленный блок, созданный для профессионального пользователя. Установка включает регулируемый регулятор давления для продувки при низком и высоком давлении; встроенный распылитель воды для борьбы с пылью; промышленный шланг большой емкости и напорная форсунка; Танк ASME. Для этого требуется промышленный компрессор большого объема, СДЕЛАНО В США.
  16. Будет ли он работать с моим воздушным компрессором?
    Ответ: Компрессоры Hobby работать не будут. У вас должен быть компрессор, который будет производить минимум 20 кубических футов в минуту при давлении 85 фунтов на кв. Дюйм.
  17. Какой большой воздушный компрессор мне понадобится?
    Ответ: У вас должен быть компрессор, который будет производить минимум 20 кубических футов в минуту при 85 фунтах на квадратный дюйм.
  18. Какой комплект для модернизации мне понадобится для пескоструйной машины?
    Ответ: Наш универсальный комплект для модернизации содовой струйной очистки позволяет преобразовать струйную очистку под давлением 3/8 дюйма или 1/2 дюйма в газовую струйную очистку.
  19. Для чего нужен прозрачный шланг?
    Ответ: Это продувочный шланг, используемый для слива неиспользованной среды из резервуара и для устранения засора в случае образования комков.
  20. Как долго служат форсунки?
    Ответ: Обычный бикарбонат соды не агрессивен и не истирает керамическое сопло. Мы использовали одни и те же две форсунки с начала наших тестов 100 часов назад без видимого износа. Этого НЕ будет, если вы используете профиль для удаления ржавчины XL 50494.
  21. Вы продаете сменные сопла?
    Ответ: Да.Кликните сюда.
  22. Вредит ли сода металлу?
    Ответ: После этого останется структурно прочный металл, который будет выглядеть так, как будто на него никогда не наносили покрытия. Вы можете снять печать с алюминиевой банки, не повредив металл.
  23. Удалит ли ржавчину?
    Ответ: Для применений, где есть ржавчина или точечная коррозия, или вы хотите получить профилированную поверхность перед окраской, используйте наш профиль для удаления ржавчины XL 50494.
  24. Безопасно ли использовать на стекловолокне?
    Ответ: Да.
  25. Как утилизировать носитель после того, как он был использован?
    Ответ: Подметите излишки носителя и утилизируйте остатки надлежащим образом.Оставшуюся пыль можно просто смыть водой.
  26. Будет ли беспорядок в моем гараже?
    Ответ: Да, как и любой другой носитель, который вы хотите взорвать. Имейте в виду, что у вас не будет опасных паров, как в случае с химическими очистителями, и вы не рискуете «черным легким», как при взрыве угольного шлака!
  27. Почему газировка такая дорогая?
    Ответ: Нет — сравните цены. Бикарбонат соды — это природный минерал, который добывается, очищается и перерабатывается на западе Соединенных Штатов, и по цене он сопоставим с грецкими орехами и стеклянными шариками.Это менее дорого, чем карбид силикона, поли пластик, оксид алюминия и некоторые материалы со стеклянными шариками. Выбранные вами средства массовой информации должны основываться на конечных результатах, которых вы хотите достичь.

ZERO BNP Пистолеты с отсосом и аксессуары

Пистолет BNP

ZERO направляет высокоскоростную смесь воздуха и абразива для быстрого удаления коррозии, прокатной окалины, покрытий, остатков термообработки, нагара, следов инструмента и заусенцев. Взрывная струя из пистолета BNP может создавать однородную текстуру или создавать травленую отделку для повышения прочности сцепления покрытий.

Высокопроизводительный дробеструйный пистолет обеспечивает удобный захват для оператора и позволяет точно контролировать схему взрыва. Пистолет BNP обеспечивает точное выравнивание воздушной струи и сопла для обеспечения максимальной эффективности струи и минимального износа корпуса пистолета.
Гайка с накаткой на выходе пистолета позволяет оператору заменять сопла без инструментов. Пистолет поддерживает различные насадки и насадки, поэтому оператор может выбрать наиболее подходящий размер и состав сопла для конкретного применения.

Работает с большинством перерабатываемых абразивных материалов — стеклянными шариками, керамикой, оксидом алюминия и некоторыми размерами стальной крошки и дроби.Выберите подходящий носитель для струйной печати для вашего приложения.

Требования к эксплуатации
Эти элементы необходимы, но не входят в комплект поставки пистолета BNP

  • Сопло всасывающее
  • Чистый, сухой сжатый воздух в объеме, достаточном для поддержания давления в сопле струи. Требуемый объем будет зависеть от выбранной воздушной струи (см. Таблицу ниже)
  • Пескоструйная среда — абразивные, зачищающие или упрочняющие среды, подходящие для данной области применения

Описание работы
Воздушная струя в задней части сопла направляет высокоскоростной поток сжатого воздуха через смесительную камеру и выходит из сопла.Быстрое прохождение этого воздуха создает отрицательное давление, в результате чего струя воздуха попадает в смесительную камеру и выходит из сопла. Эта технология широко известна как струйная очистка с отсасыванием.

Оператор держит пушку БНП на заданном расстоянии и под определенным углом по отношению к взрываемой поверхности. Пистолет BNP может очищать, финишировать или упрочнять обрабатываемую деталь. Перемещая пистолет и деталь, оператор быстро покрывает столько поверхности, сколько необходимо для взрывных работ.

Отверстие в верхней части позволяет оператору прикрепить пистолет BNP к фиксированному кронштейну (не входит в комплект).Затем деталь можно переместить под сопло для струйной обработки, освобождая руки оператора для манипулирования деталью.

Когда деталь обработана в достаточной степени, оператор отпускает педаль, чтобы прекратить взрыв.

Преимущества

  • Удобная конструкция пистолетной рукоятки снижает утомляемость оператора и увеличивает производительность при длительных взрывных работах
  • Смесительная камера точной формы исключает образование пробок и неравномерного потока среды, характерные для недорогих пистолетов
  • Стандартное керамическое сопло работает с большинством абразивных сред.Дополнительные форсунки из карбида вольфрама служат дольше, чем керамические форсунки в большинстве областей применения
  • Дополнительные форсунки из карбида бора легко справляются с агрессивными абразивами
  • Пистолет BNP допускает установку сопел и сопел различных размеров, что позволяет использовать имеющуюся подачу воздуха
  • Пистолет BNP подходит для насадок с насадками и угловыми насадками для специальных применений
РАСХОД ВОЗДУХА

БНП
ПИСТОЛЕТ

СОПЛО
ОТВЕРСТИЕ
ВОЗДУХ
JET
куб. Фут / мин при
80 фунтов / кв. Дюйм
м3 / мин при
5,5 БАР
№4 5/16 « 1/8 дюйма 21 0,60
№ 5 5/16 « 5/32 « 32 0,90
№ 6 3/8 дюйма 3/16 « 48 1,35
№ 7 7/16 « 7/32 « 62 1,76
№ 8 1/2 « 1/4 « 85 2,41

Доступная литература:
22787 — Пистолеты с отсосом BNP

ACAT — Пистолеты с отсосом BNP

(251) 443-

5455

Авторские права © 2013 Advanced Compressed Air Technologies, Inc.- Все права защищены

Пистолет BNP

ZERO направляет смесь воздуха и абразива с высокой скоростью () для быстрого удаления коррозии, прокатной окалины, покрытий, остатков термообработки, нагара, следов инструмента и заусенцев. Взрывная струя из пистолета BNP может создавать однородную текстуру или создавать травленую отделку для повышения прочности сцепления покрытий.

Пистолет

High- обеспечивает удобный захват для оператора и позволяет точно контролировать картину взрыва.Пистолет BNP обеспечивает точное выравнивание воздушной струи и сопла для обеспечения максимальной эффективности струи и минимизации износа корпуса пистолета-.

Гайка с накаткой на выходе пистолета позволяет оператору заменять сопла без инструментов. Пистолет поддерживает различные насадки и насадки, поэтому оператор может выбрать наиболее подходящий размер и состав сопла для конкретного применения.

Работает с большинством перерабатываемых абразивных материалов — стеклянными шариками, керамикой, оксидом алюминия и некоторыми размерами стальной крошки и дроби.Выберите подходящий носитель для струйной печати для вашего приложения.

Требования к эксплуатации

  • Эти элементы необходимы, но не входят в комплект поставки пистолета BNP.
  • Сопло всасывающей струи
  • Чистый, сухой сжатый воздух достаточного объема для поддержания давления в сопле струи. Требуемый объем будет зависеть от выбранной воздушной струи (см. Таблицу ниже).
  • Пескоструйная среда — абразивная, зачистная или упрочняющая среда, подходящая для данного применения

Описание работы

Воздушная струя на задней части сопла направляет высокий скорость потока сжатого воздуха через смесительную камеру и выход из сопла.Быстрое прохождение этого воздуха создает отрицательное давление, в результате чего струя воздуха попадает в смесительную камеру и выходит из сопла. Эта технология широко известна как струйная очистка с отсасыванием.

Оператор держит пушку БНП на заданном расстоянии и под определенным углом по отношению к взрываемой поверхности. Пистолет BNP может очищать, финишировать или упрочнять обрабатываемую деталь. Перемещая пистолет и деталь, оператор быстро покрывает столько поверхности, сколько необходимо для взрывных работ.

Литое отверстие в верхней части позволяет оператору прикрепить пистолет BNP к фиксированному кронштейну (не входит в комплект). Затем деталь можно переместить под сопло для струйной обработки, освобождая руки оператора для манипулирования деталью.

Когда деталь обработана в достаточной степени, оператор отпускает педаль, чтобы прекратить взрыв.

Преимущества

  • Удобная конструкция рукоятки для пистолета снижает утомляемость оператора и увеличивает производительность при длительной струйной очистке
  • Смесительная камера точной формы исключает закупоривание и неравномерный поток среды, характерные для недорогих пистолетов.
  • Стандартное керамическое сопло работает с большинством струйных материалов.Дополнительные сопла из карбида вольфрама служат дольше, чем керамические сопла в большинстве применений
  • Дополнительные сопла из карбида бора легко справляются с агрессивными абразивами
  • Пистолет BNP принимает струю воздуха и сопла разных размеров, чтобы воспользоваться преимуществами имеющейся подачи воздуха
  • Пистолет BNP допускает удлинительные и угловые сопла для специальных применений

Доступная литература:

22787- Пистолеты с отсосом BNP

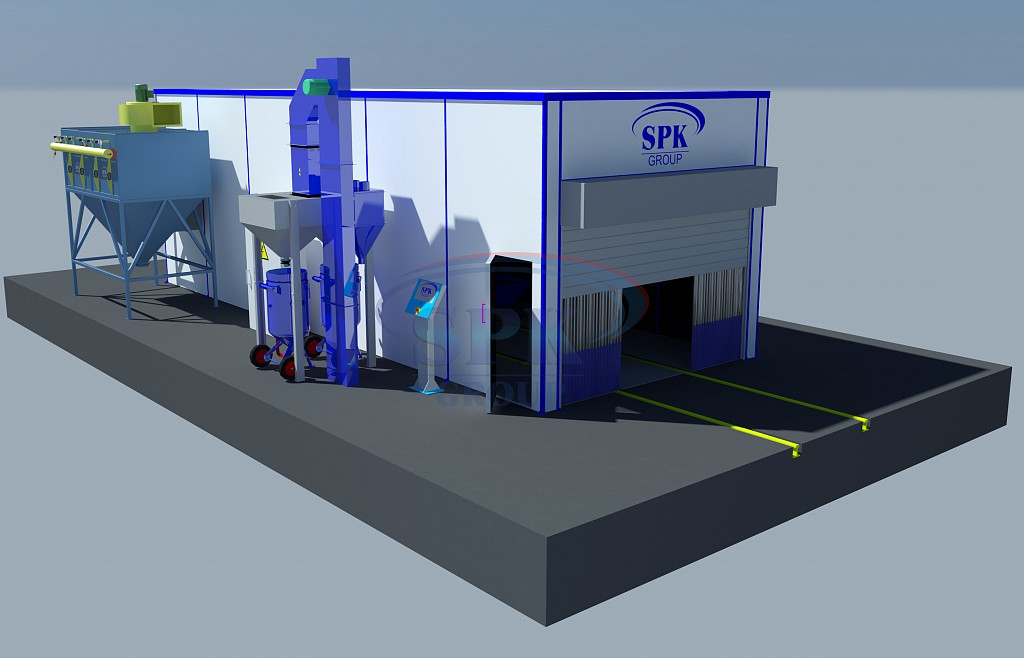

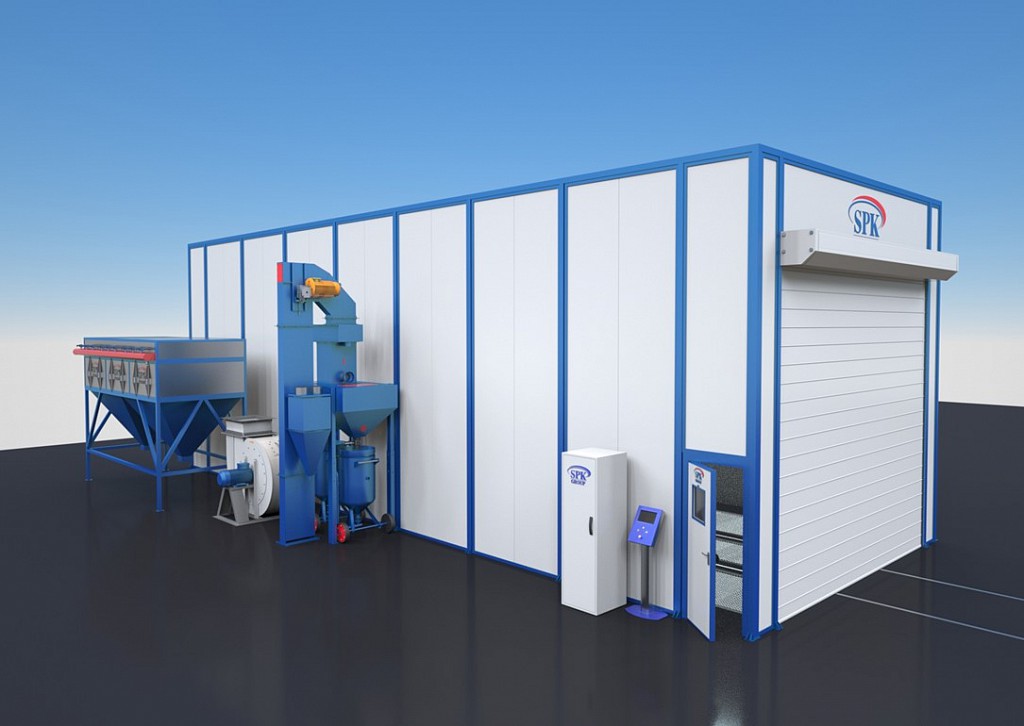

Пескоструйный пост — дробеструйное, пескоструйное оборудование, шкафы, горшки, комнаты, пескоструйная обработка_С.А.

Blasting Компания разрабатывает свои портативные струйные системы — системы давления — для достижения максимальной производительности и максимальной безопасности и комфорта для операторов. Дробеструйные котлы — это результат 30-летнего надежного опыта в разработке взрывных процессов.
1.Easy load
Верхняя крышка используется как воронка для загрузки.
2. Большая мощность вытяжки воздуха
Клапан выпуска воздуха с шумоподавлением.
3. Высокая производительность
Комплектные проходные клапаны без потери давления.
4. Устранение препятствий
Клапан быстрого действия для устранения препятствий.
5. Передвижное оборудование
Высокопрочные и устойчивые колеса.
6. Дозиметр простой
Клапан дозиметра высокой производительности без движущихся частей.
7. Предохранительный клапан
Обеспечивает необходимую защиту в случае избыточного давления.
8. Автоматическое закрытие
Полуэллиптический загрузочный клапан закрывается во всех положениях без регулировки.
Большая подвижность обеспечивает быструю загрузку.
9. Резиново-резиновая система запирания
Система закрытия контактов резина-резина продлевает срок службы загрузочного клапана и предотвращает износ оборудования.
10. Абилитация и гидростатические испытания
Строительный сосуд высокого давления большой толщины, утвержденный Законом 11.459 и сертификаты испытаний. Создан в соответствии со стандартами ASME.
11. Пульт дистанционного управления
Пережимной клапан, простота в эксплуатации и незначительное обслуживание.
ВАЖНОЕ ПРИМЕЧАНИЕ
При покупке дробеструйной машины запросите необходимые сертификаты и разрешения в соответствии с нормами безопасности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
