Как поставить подогрев лобового стекла своими руками: все способы
Дополнительный подогрев лобового стекла может значительно сократить время, необходимое для подготовки авто к поездке зимой, особенно в тёмное время суток, которое, сожалению, преобладает в северных широтах.
Многие современные машины комплектуются уже на конвейере стёклами с электроподогревом. Также такое стекло можно купить и заменить им обычное штатное. Но есть и другой вариант – установить подогрев лобового стекла своими руками прямо на месте, приклеив уже готовые нити обогрева, закрепленные на прозрачной липкой ленте.
Содержание статьи
Как работает подогрев лобового стекла
Работающий подогрев лобового стекла
Нити накала, нагреваемые электрическим током, размещаются, как правило, внизу лобового стекла.
Принцип действия подогрева прост – на нити накала, нанесённые на стекло, подаётся нагревающий их электрический ток.
Изготовленные промышленным способом стёкла с подогревом имеют меж собой разницу лишь в выборе места прогрева – по контуру стекла, по его площади, частично или полностью покрывая её.
Имеющиеся в продаже наборы для оснащения стекла подогревом тоже исполняются в различных вариантах. Нити подогрева лобового стекла нанесены на самоклеящуюся плёнку и имеют выводы для подачи на них напряжения.
Более «продвинутые» разновидности подогрева имеют в комплекте блок управления со встроенным таймером, отключающим питание через заданный интервал времени.
Нити подогрева лобового стекла не должны быть видны и мешать обзору.
Сделать подогрев лобового стекла своими руками несложно, при этом совершенно необязательно снимать стекло.
Сделать подогрев лобового стекла своими руками несложно, при этом совершенно необязательно снимать стекло. Достаточно лишь тщательно обезжирить поверхность, на которую будет наклеиваться лента.
«Прилепленный» наспех обогрев будет местами отслаиваться, что сделает его бесполезным. Вдобавок, плохой теплоотвод в местах, где нет контакта со стеклом, может привести к выходу из строя нитей накала.
Сделать подогрев лобового стекла можно примерно так:
Лобовое стекло с подогревом
Если Вы купили только ленты с нитями нагрева, не забудьте «врезать» в положительный провод питания сменный предохранитель в корпусе.
Как видите, нити подогрева лобового стекла расположены в зоне стоянки стеклоочистителей. Такое их расположение будет прогревать линии контакта рабочих кромок щёток со стеклом, что предотвратит отрывание резинки от основы, если Вы нечаянно заденете рычаг выключателя «дворников», пока авто не прогрето. Иногда и датчик дождя срабатывает некстати – когда «дворники» ещё не оттаяли – так бывает весной при «околонулевой» температуре воздуха.
Провести провода питания будет несложно, если заранее наметить точки их подключения к нитям, вернее, места расположения этих точек. Для того, чтобы лишние провода не оскорбляли Ваши эстетические чувства, спрячьте их под накладками передних стоек – последние легко снимаются.
Если Вы купили только ленты с нитями нагрева, не забудьте «врезать» в положительный провод питания сменный предохранитель в корпусе. Если нет информации о мощности нитей, поставьте для начала предохранитель на 10 ампер, при необходимости заменив его впоследствии 15-ти амперным.

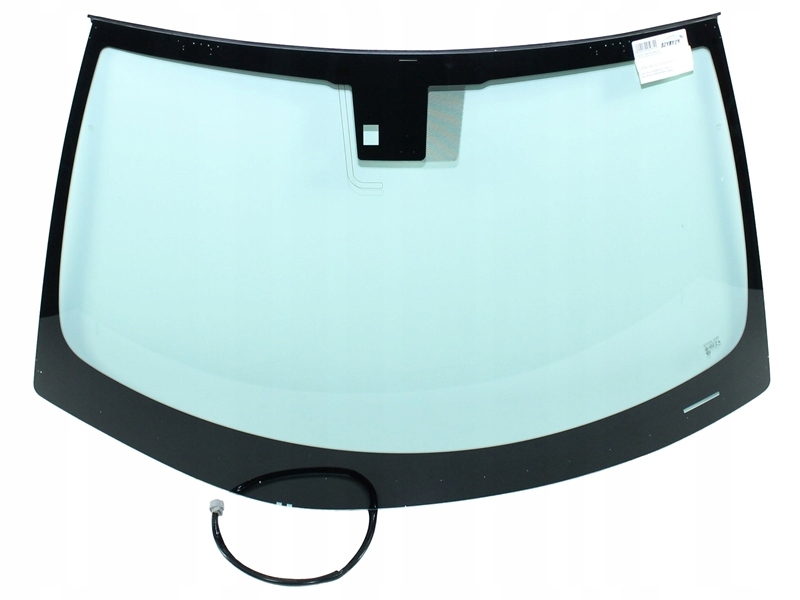

Установка лобового стекла с подогревом
Установка лобового стекла с подогревом
Прежде всего, такое стекло надо купить. Оригинальные автостёкла для многих иномарок обычно стоят дорого, но есть более доступные отечественные и китайские аналоги.
Признаки хорошего лобового стекла:
Хороше лобовое стекло при любых обстоятельствах должно оставаться прозрычным.
- Оно должно оставаться прозрачным при пропускании прямых солнечных лучей – помутнение стекла говорит о плохой его проклейке.
- В зоне активного зрения (в 28-ми градусном секторе обозрения при взгляде в направлении движения) не должно быть искажений очертаний предметов.
- Нити обогрева не должны выделяться – у хороших стёкол они едва заметны.
- Косвенным признаком хорошего изделия служит отчётливое клеймо и тщательно выполненная упаковка, предотвращающая любые возможные повреждения при транспортировке.
Ленты подогрева лобового стекла
На работах по замене лобового стекла лучше не экономить и довериться специалистам.
Замену лобового стекла лучше производить в специализированном автосервисе – несмотря на кажущуюся простоту работы, вырезание старого стекла, нанесение праймера и герметика, а также соблюдение правил сушки могут сделать качественно далеко не все. Очень часто бывает так, что спустя несколько месяцев, а то и сразу после замены, стык стекла и кузова начинает протекать. Да и кузовные детали, нещадно ободранные струной, покрываются ржавчиной – особенно передняя кромка крыши.
Как подключить лобовое стекло с подогревом
Подключение лобового стекла с подогревом
Выключатель подогрева лобового стекла лучше поставить автомобильный, с мощными контактами и усиленным корпусом.
Подключать лобовое стекло с подогревом лучше в моторном отсеке – именно туда выводятся провода, но «плюсовой» провод придётся выводить в салон – для подключения кнопки или клавиши.
Выключатель используйте автомобильный, лучше всего такой, который имеет подходящее обозначение на корпусе – удобнее будет пользоваться, да и кнопки, предназначенные для включения энергоёмких приборов, имеют более мощные контакты и не расплавятся.
Подогрев «дворников» и форсунок омывателя лобового стекла своими руками
Подогрев дворников лобового стекла
Если не удалось купить форсунки именно для вашего авто, то всегда можно купить и поставить универсальные форсунки для омывателя.
В магазинах автозапчастей и аксессуаров можно приобрести форсунки (включая и веерные) омывателя лобового стекла с подогревом. Если в продаже именно для Вашего авто таких нет, то выпускаются так называемые универсальные форсунки. Сложности в их установке нет. Главное – аккуратно провести проводку, чтобы она не свисала, но и не оборвалась при открывании капота. Это касается и подключения подогрева щёток стеклоочистителя лобового стекла – провода питания не должны мешать работе механизма – «трапеции дворников».
К сожалению, даже форсунки с подогревом не могут предотвратить замерзание омывателя в морозы – на многих авто бачки расположены, что называется, «на улице» – вне моторного отсека. Поэтому некоторые умельцы оборудуют бачок подогревом, устанавливая на дне его электрический нагреватель, питающийся также от АКБ.
Нужен ли подогрев лобового стекла
Самодельный подогрев форсунки омывателя
Перед тем, как покупать подогрев лобового стекла, следует окончательно решить — а нужен ли он вам.
Вообще, перед тем, как приобретать подогрев лобового стекла или подобные «навороты», решите – нужны ли они Вам вообще. Зачастую чрезмерное увлечение подобными вещами либо снижает ресурс АКБ, либо – при небрежном их монтаже – к выгоранию проводки. Несомненно, такие устройства облегчают жизнь автолюбителя, но, к сожалению, не все имеют терпение всё грамотно сделать – провести проводку, защитить провода от обрыва или замыкания, подключить предохранитель, и т.
Как говорится – «семь раз отмерь»!
Стёкла с электрообогревом
Компания «Стеклолюкс» является производителем электрообогреваемых стёкол для любого транспорта: автобуса, грузовика, легкового автомобиля, строительной техники, локомотива, катера, яхты и т.п. Мы изготавливаем пулестойкие стекла с полным обогревом.
Посмотрите каталог стекол, изготавливаемых нашим предприятием.
На данный момент широко используются два способа изготовления стекла с подогревом. Первый, более современный — нанесение тонких, почти незаметных токопроводящих нитей. Второй, традиционный и давно используемый — нанесение токопроводящих полосок (шинок).
Стекло с обогревом токопроводящими нитями.(С помощью графического редактора нити на фото сделаны более заметными) Стекло с подогревом токопроводящими полосками Пулестойкое стекло с полным электрообогревом.
Применяемые нами технологии и оборудование позволяют наносить молибденовые нити толщиной в 4 раза меньше человеческого волоса и оптимальным шагом, что позволяет быстро и равномерно прогреть требуемую площадь стекла. Такой способ обогрева используется для ветровых, боковых и задних стекол. Нити наносятся на межслойную пленку. Таким образом, после сборки стекла, нити находятся между стеклами. Трещины на стекле не нарушают работу электрообогрева.
Более старая шелкотрафаретная технология нанесения серебросодержащий пасты, используемая в основном для обогрева стекол задка, зеркал и некоторых боковых стекол салона, из-за сравнительно приличного расстояния между токопроводящими обогреваемыми шинками, не способна достич равномерного прогрева стекла.
У изготавливаемых нами стекол количество и расположение выводов для подключения обогрева соответствует оригинальным стёклам. Если Вам необходимо стекло с подогевом, для которого нет оригинального аналога, количество и расположение электрических контактов на стекле необходимо согласовать с менеджером при заказе.
Техническая информация
Средняя мощность электрообогрева для лобового стекла составляет от 200 до 350 Ватт в зависимости от габаритных размеров стекла.
Предохранитель в цепи питания нагревательных элементов должен быть расчитан на 25 — 35 ампер.
Если подключен один контур, то контакты клеммы у разъемов должны выдерживать ток не менее 15 Ампер, и 30 Ампер если к клемме подключено 2 контура.
Используемый провод должен иметь сечение не менее 3-х кв. мм.
Примеры изготовления боковых стекол с электрообогревом
Образцы выводных разъёмов для подключения стекол с обогревом
На сегодняшний день компания «Стеклолюкс» может предложить услугу изготовления электрообогреваемой оснастки — нанесения токонагреваемых нитей на межслойную плёнку ПВБ заказчика.
как сделать лобовое стекло с обогревом своими руками
Как известно, запотевание и обледенение лобового стекла в значительной степени усложняет эксплуатацию автомобиля в зимний период. Более того, расход топлива заметно увеличивается по причине того, что сначала требуется прогреть двигатель, затем лобовое стекло, а уже после удается убрать снег и лед.
Конечно, можно установить системы автозапуска двигателя или Вебасто, чтобы мотор оставался теплым. Также некоторые водители предпочитают использовать химию типа «антилед» и т.п.
Однако, как показывает практика, если основной задачей является необходимость быстро нагреть только стекло, рядовому автолюбителю проще поставить обогрев ветрового стекла. Далее мы рассмотрим, как сделать лобовое с подогревом своими руками.
Содержание статьи
Лобовое стекло с подогревом: что нужно знать
Итак, подогрев стекла в случае с ветровым остеклением позволяет быстро подготовить машину к поездке зимой.
Некоторые автомобили среднего и высокого класса уже имеют стекла с электроподогревом, в том числе и лобовое.
Начнем с того, что стекло автомобиля имеет два слоя, между которыми есть клейкий состав (напоминает пленку). Это нужно для того, чтобы при ударе стекло трескалось и сминалось, но не разлеталось на осколки. Другими словами, повышается безопасность.
Если же рассматривать стекло с подогревом, на пленке между слоями еще приклеены тончайшие нити нагревательного элемента. Нити такие тонкие, что не мешают водителю, так как их практически не возможно увидеть с расстояния около 30 см. На эти нити подается электрический ток, происходит нагрев и стекло быстро, равномерно и безопасно нагревается.
К сожалению, на подавляющем большинстве авто лобовое стекло отдельно не обогревается. В таком случае решение установить подогрев лобового стекла своими руками является вполне доступным и простым способом получить данную опцию в авто.
Фактически, есть комплекты, имеющие готовые нити, которые крепятся изнутри к стеклу на прозрачной липкой ленте.
Основная задача — приклеить эти ленты к самому стеклу. Указанные нити накала изготовлены из материала с высоким сопротивлением и нагреваются от проходящего по ним тока. Единственный минус — нити толще, чем в случае со штатным лобовым стеклом с подогревом, то есть более заметны.
Ставят такой обогрев зачастую в нижней части ветрового стекла, чтобы сделать упор на обогрев зоны дворников лобового стекла. Еще есть вариант реализовать прогрев стекла по контуру, по всей площади или частично и т.д. Однако, важно помнить, что нити в зоне прямого обзора ухудшают видимость, вечером свет фар встречных авто может сильно бликовать.
По этой причине нижняя часть стекла и область, где лежат щетки дворников, а также прогрев по контуру будут наиболее правильными местами установки подогрева лобового. Главное, чтобы при установке подогрева не страдала обзорность.
- Идем далее. В продаже есть готовые наборы подогрева стекол. Они отличаются по площади обогрева, по комплектации и другим параметрам, однако, принцип действия один.
Нити подогрева находятся в пленке — самоклейке, также есть выводы для подключения питания.
Единственное, улучшенные варианты могут иметь отдельный блок управления с таймером автоматического отключения питания по времени. Также в комплекте может идти кнопка обогрева лобового стекла и т.д.
Как установить подогрев лобового стекла
Установка подогрева лобового стекла является достаточно простой задачей. Стекло снимать не нужно. Основная задача — обезжирить поверхность стекла и затем аккуратно наклеить липкую ленту с нитями подогрева. Важно добиться того, чтобы лента не начинала отслаиваться. Еще нужно учитывать, что если часть нитей накала отслоилась от стекла, в этих местах возникает перегрев нитей и система частично или полностью выходит из строя.
Также при выполнении работ нельзя клеить нити на влажное, неочищенное или же холодное стекло. В этом случае приклеить ленту надежно не удастся, произойдет отслойка. В случае если комплект для установки подогрева стекла минимальный, тогда в «плюсовой» провод подогрева нужно дополнительно установить предохранитель в отдельном корпусе.
При установке нитей важно приклеить нити так, чтобы прогревать линию контакта рабочих кромок щеток стеклоочистителя с самим стеклом. Это позволит избежать отрыва примерзшей резинки и дефектов лезвия в том случае, если дворники будут включены случайно или слишком рано, то есть пока лед не растаял. Также может срабатывать и датчик дождя, при этом дворники еще не отогрелись.
Также при установке лент важно разметить, где будут подключаться к нитям провода питания. Это в значительной степени упрощает монтаж. Саму проводку на обогрев лобового стекла можно спрятать под накладками передних стоек (если они без Airbag и/или их можно снять без трудностей).
Еще добавим, что при выборе предохранителя для обогрева стекла можно поставить предохранитель 10 А. Если же подогрев мощный, тогда можно заменить такой предохранитель на аналог 15А.
Схему подключения питания нужно продумывать так, чтобы запитаться от штатной проводки. Обратите внимание, брать питание от прикуривателя не следует, так как подогрев может работать даже в том случае, если зажигание выключено.
Оптимально делать так, чтобы подогрев работал только при включенном зажигании.
Еще нужно поставить выключатель (кнопку) подогрева лобового стекла. Такой выключатель желательно подбирать с износоустойчивой клавишей и контактами для мощных энергопотребителей, а также с надежным корпусом, который не будет плавиться. Для таких задач лучше выбирать подходящий выключатель автомобильный.
Параллельно можно использовать подключение подогрева лобового к подогреву заднего стекла, однако делать этого не рекомендуется по причине больших нагрузок. Лучше создать полностью отдельную схему.
Подключить лобовое стекло с подогревом лучше в области моторного отсека, выведя туда провода. При этом провод «+»также нужно заводить в салон, чтобы подключить кнопку обогрева лобового стекла. Такой подход позволит включать обогрев стекла только с кнопки из салона и только при включенном зажигании.
Замена лобового стекла на ветровое стекло с подогревом
Еще одним способом, который может быть выбран владельцем по тем или иным причинам (например, имеющееся стекло повреждено и подлежит замене), является установка лобового стекла с подогревом.
Важно понимать, что такое стекло, особенно оригинальное, будет стоить достаточно дорого. Зачастую, приходится выбирать из более доступных аналогов. В этом случае предельно важно выбрать качественное изделие, причем независимо от того, стекло с подогревом или не имеет его.
В норме хорошее лобовое стекло не искажает объекты по всей площади обзора, не бликует, оно прозрачное, отличается износоустойчивостью, полностью подходит для автомобиля, имеет фирменные маркировки производителя. Если же стекло идет еще и с подогревом, нити обогрева должны быть практически незаметными.
Саму замену лобового стекла лучше доверить опытным специалистом, которые аккуратно снимут старое стекло, затем правильно поставят новое, проклеят и просушат. В случае если ставится лобовое с подогревом, можно договориться, чтобы мастера вывели провода в удобном для подключения месте.
Полезные советы
Как видно, если нужен обогрев лобового стекла, купить монтажный комплект или заменить лобовое стекло на аналог с подогревом сегодня не составляет труда.
При этом второй вариант потребует предельно ответственного подхода, так как всегда есть риск замены стекла без подогрева на стекло с подогревом худшего качества. Особенно это касается дешевых китайских стекол.
По этой причине опытные специалисты рекомендуют в комплексе отдельно устанавливать подогрев дворников, форсунок омывателя лобового стекла, а также самого стекла. Такое решение позволяет избежать необходимости менять само стекло, а также упрощает эксплуатацию ТС в холодное время года.
Установив нити накала на стекло, форсунки омывателя с подогревом, обогрев бачка стеклоочистителя и дворники с подогревом, можно очень быстро подготовить автомобиль к поездке даже в сложных погодных условиях.
Основная задача – грамотно провести проводку и правильно подключить все решения (защитить провода от обрыва, а также замыкания, поставить предохранители, реле, выключатели и т.п.).
Читайте также
Обогрев лобового стекла своими руками
Редкий владелец «возрастной» иномарки, равно как и приверженец отечественного Автопрома, не знаком со специальным зимним инструментом (скребок и щетка), призванным облегчить очистку лобового стекла от наледи и снега.
Оборудование автомобиля печкой, обеспечивающей высокоэффективный обдув, подогрев форсунок омывателя лобового стекла способно значительно упростить этот неприятный процесс, однако требует существенного расхода топлива и времени.
Но, как быстро отогреть лобовое стекло тогда, когда эффективность обогрева минимальна, а температура «за бортом» довольно низка? Современные производители автомобильных стекол предлагают новинку – обогреватель лобового стекла. В пользу применения данного устройства говорят следующие, довольно убедительные, факторы:
- уменьшения сроков обогрева автомобильного стекла;
- качественное удаление наледи и снега с поверхности стекла;
- минимизация риска повреждения поверхности автомобильного стекла (потертости, царапины) неизбежного при выполнении механической очистки посредством скребка.
Таким образом, вполне логичным является утверждение о том, что обогреватель лобового стекла – эффективное средство качественной подготовки к безопасному участию в дорожном движении.
Наклейка на нижнюю часть штатного лобового стекла нагревательного элемента позволяет частично решить проблему обледенения. Но включать этот элемент можно только в том случае, если температура в салоне автомобиля выше минус 15 градусов. В противном случае стекло треснет. Оптимальный выход – установка нагревательных элементов в нижней части стекла и тепловентилятора.
Желательно устанавливать тепловентилятор по центру передней панели, в этом случае он будет прогревать всю поверхность стекла. Для его крепления используют двухсторонний скотч подходящего размера, а провода убирают в пространство между передней панелью и стеклом. Если же вы решили подключить тепловентилятор к системе обогрева, то вам придется снимать переднюю панель. Чтобы тепловентилятор эффективно обогревал стекло необходимо подавать горячий воздух от него в трубу или шланг обдува стекла под углом 45 градусов. Благодаря этому вы сможете избежать потерь тепла из-за ухода части горячего воздуха через печку.
Удобно использовать для этой цели 50-ти миллиметровый тройник 45 градусов из ПВХ, который применяют для подключения нескольких раковин к одному стояку канализации. Преимущество ПВХ в том, что после нагрева до температуры 100-120 градусов ему можно придать любую форму.
Снимите переднюю панель (о том, как это сделать, читайте в инструкции по ремонту и эксплуатации вашего автомобиля) и внимательно осмотрите трубы или шланги обдува стекла. Найдите место, куда сможете врезать тройник и убедитесь, что ни тройник, ни тепловентилятор не будет ничему мешать. Если диаметр воздуховодов меньше, чем тройника, придется нагревать его и аккуратно сжимать до необходимого размера. Продумайте, как соединить отвод тройника и выход тепловентилятора. Если форма корпуса вентилятора сильно отличается от круглой, придется сделать переходник из пластика, жести или ПВХ. Переходник, тепловентилятор и тройник соединяйте с помощью клея из термопистолета. Тройник и трубы или шланги соединяйте с помощью автомобильного силиконового герметика.
В последнюю очередь занимайтесь установкой предохранителей, реле и кнопки включения. Если у блока сигнализации задействованы не все каналы, то вы управлять включением обогревателя дистанционно. Для этого обратитесь к автоэлектрику.
Установка нагревательного элемента на стекло
Снимите переднюю панель, чтобы открыть доступ к нижней части стекла. Очистите поверхность стекла от пыли и обезжирьте. Приклейте к стеклу одну или две полоски нагревательного элемента (зависит от их размера) напротив щеток дворников, следуя указаниям в инструкции по установке обогревателей. Подключите к контактам элементов провода, через которые будет поступать питание. Подключите реле, предохранитель и кнопку включения, после чего подключите всю схему к бортовой сети автомобиля. Если вы не знаете, откуда именно брать напряжение, обратитесь к автоэлектрику. Это обойдется во много раз дешевле, чем восстановление автомобиля после неумелого вмешательства.
Реле времени
Во время сильных морозов необходимо включать сначала тепловентилятор и только через 1-2 минуты нагреватели стекла.
Это позволит избежать появления трещин. Поэтому необходимо использовать реле времени, которое будет автоматически регулировать очередность включения нагревателей в зависимости от температуры в салоне. Большинство автосигнализаций с функцией автозапуска поддерживают подключение датчика температуры и установку дополнительной программы. Если вы не знаете, как сделать это, обратитесь к автоэлектрику. Если ваша сигнализация не поддерживает такой режим работы, обратитесь к автоэлектрику, чтобы он собрал и подключил реле времени. Компоненты для такого реле можно купить в любом магазине, продающем радиодетали.
Автомобильное стекло с обогревом
Главной, а точнее единственной, отличительной особенностью такого лобового стекла служит наличие специальных нитей накаливания, вмонтированных в его толщу. Уникальность данной разработки заключается в том, что сетка нитей накаливания практически незаметна с внутренней стороны стекла, то есть не мешает концентрации внимания водителя и не отражается на степени безопасности движения. Корректную работу данных нитей, являющихся, по сути, нагревательными элементами, обеспечивает и координирует специальный управляющий блок электромагнитных реле.
Современный рынок автомобильных принадлежностей и аксессуаров предлагает довольно широкий ассортимент не только готовых ветровых стекол с обогревом, но и универсальных комплектов, способных, например, обеспечить эффективный обогрев лобового стекла «Калина» или любого другого отечественного автомобиля. Основным условием, обуславливающий действенное функционирование данного оборудования является достаточный уровень работоспособности штатного аккумулятора, поскольку именно он служит единственным источником его (оборудования) питания. То есть, обогрев лобового стекла «Приора», имеющей «слабую» аккумуляторную батарею, не способную обеспечить дополнительную нагрузку, будет ненадежным.
