Регулятор давления топлива где стоит: Регулятор давления топлива: признаки неисправности — Primelens.ru-Зеркальные Фотоаппараты,Компактные Фотоаппараты,Видеокамеры,Объективы,Фотовспышки, и Аксессуары в Москве.

Содержание

Где находится регулятор давления топлива ВАЗ-2112 16 клапанов

Для того, чтобы работа всего двигателя была стабильной, в топливной системе ВАЗ-2112 необходимо держать стабильное и постоянное давление топлива. Как раз для выполнения этой задачи и предназначен РДТ (регулятор давления топлива – прим.), и тогда, когда это устройство неисправно, двигатель не сможет должным образом функционировать.

На видео рассмотрен пример замены регулятора давления топлива на ВАЗ семейства САМАРА, на 2112 всё аналогично:

Где находится регулятор давления топлива?

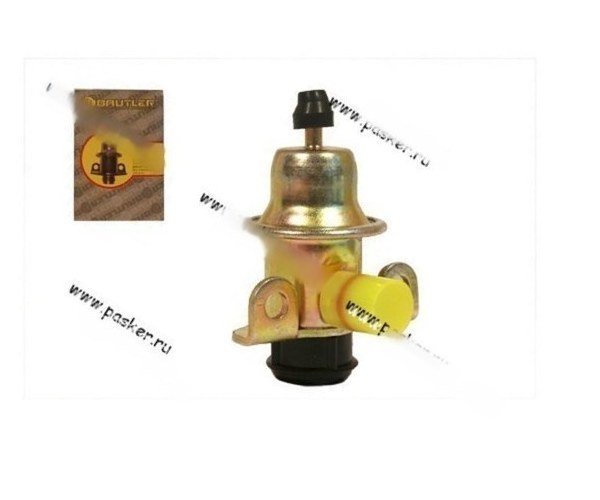

Регулятор давления топлива на ВАЗ-2112 находится прямо на рампе форсунок и представляет собой специальный мембранный клапан и подключённый к системе подачи топлива, магистрали слива и воздушной трубке, которая подведена от впускного коллектора.

При желании, демонтировать его не составит труда.

Откручиваем крепления регулятора подачи топлива и снимаем его

Принцип работы РДТ

Принцип работы регулятора давления топлива заключается в следующем:

Давление топлива воздействует на датчик с одной стороны, а с другой уже давление воздуха и усилие пружины, которая специально настроена на определённые параметры системы.
В то время, когда двигатель исправен, его рабочее давление составляет: 2,9–3,3 кгс/см2 (284–325 кПа).

Признаки неисправности регулятора давления топлива

В работе РДТ могут наблюдаться следующие неисправности:

Клапан регулятора не держит и топливо начинает сочиться, от чего давление в системе снижается. В результате такой неполадки двигателю не хватает топлива, даже тогда, когда обороты повышены. От этого мощность падает, а для запуска мотора приходится намного дольше «крутить» его стартером. Всё это происходит от того, что необходимо давление в системе просто-напросто не может там удержаться.
Клапан не работает – по этой причине топливо не сбрасывается обратно в бак, а давление в системе постоянно растёт. В результате этого всё топливо попадает в камеру сгорания, но не успевает прогореть. От чего возникает перерасход и неполное топлива.

Диагностика регулятора давления топлива

При наличии неисправностей в работе регулятора давления топлива, в работе двигателя может наблюдаться следующее:

Неустойчивая работа на холостом ходу.
Периодическое падение мощности.
Провалы и значительные рывки во время передвижения на автомобиле.
Периодически затруднённый запуск двигателя.
Повышенный расход бензина.
Превышение норм от выпуска отработавших газов.

Выводы

Как вы могли убедиться сами, для того, чтобы работа двигателя всегда была стабильна, регулятору давления топлива следует уделять также не мало внимания. Для того, чтобы произвести замену регулятора давления топлива, следует внимательно прочитать эту статью.

Регулятор давления топлива – проверяем работоспособность!

Сначала необходимо узнать, где находится клапан (регулятор) давления топлива… А далее мы научимся непосредственно проверять его работу. Так что займемся этим как можно скорее, а там и наладить работу получится без проблем. Приступим.

Как заметить неисправность регулятора давления топлива?

Регулятор установлен на топливной рампе и необходим для поддержки определенного перепада давления. В него входят следующие детали: бак, форсунки, топливопривод и насос, переключатель и насос управляющего блока. Принцип работы регулятора давления топлива можно представить таким образом: в самом начале работы насоса горючее покидает бак и проходит систему очистки в фильтре. После этого поступает в регулятор, здесь безостановочно держится однородный напор в системе. В системе без рециркуляции эта деталь должна располагаться в баке. Функция ее остается такой же, она должна поддерживать давление топлива.

Неисправность регулятора давления топлива заметить можно по определенным проблемам авто

. У вас может заглохнуть мотор на холостом ходу, или вы начинаете замечать, как двигатель во время движения теряет мощность. Если при переключении передач ваш автомобиль плохо начинает ускоряться, проблема также может быть в регуляторе давления топлива. При движении, если возникают резкие рывки, двигатель начинает захлебываться или реакция на педаль газа практически отсутствует, все это предпосылки к поломке регулятора. Самый распространенный симптом: когда резко повышается расход топлива. Для этого не надо даже производить какие-либо вычисления, вы сами заметите, как он стремительно увеличился.

<center><div class="lazy lazy-hidden advv"><ins class="lazy lazy-hidden adsbygoogle" style="display:inline-block;width:336px;height:280px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="9935184599"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></div></center>

Регулятор давления топлива – отчего он может сломаться?

Чтобы убедиться в неисправности, вы можете воспользоваться одним из способов проверки. Многие слесари могут вам рассказать самый простой и быстрый вариант, как проверить регулятор давления топлива с манометром, мы сделаем это чуть ниже. Проблемы, как правило, происходят из-за того, что по истечении определенного времени пружина, которая держит давления в насосе, проседает. Тем самым она уже не создает необходимого напора, и в результате этого часть горючего возвращается обратно в бак, и, следовательно, снижается давление в топливной рейке. В итоге мы имеем большой недостаток топлива и потерю мощности во время работы двигателя.

Также ряд проблем может возникнуть, если клапан давления начнет подклинивать. В данном случае давление в топливной рамке начнет резко меняться, это будет происходить не закономерно. Отсюда будет сразу заметна неустойчивая и ненадежная работа двигателя. Вы сразу почувствуете дерганье при разгоне или одну их тех неисправностей, которые вы могли узнать выше. Итак, пришло время поэтапно разобрать, как же происходит замена регулятора давления топлива.

Сначала мы также рассмотрим, как провести проверку регулятора, а затем его снятие.

Как производится замена регулятора давления топлива?

Выделяем время, надеваем рабочую одежду и лезем под капот. Отворачиваем пробку штуцера, чтобы контролировать давление топлива на торце. Воспользовавшись специальным металлическим защитным колпачком, аккуратно выверните из внутренней полости штуцера золотник. Дальше вам необходимо присоединить к нему шланг с манометром. Закрепляем этот самый шланг на штуцере при помощи хомута. Дальше пускаем двигатель и проверяем давление, которое показано на манометре.

Давление, которое будет показывать прибор, не должно превышать 325 кПА. Затем отсоединяем вакуумный шланг от регулятора – давление по манометру будет увеличиваться.

По всем правилам оно должно увеличиться на 20 или 70 кПа. Если же увеличения не произошло, то вам просто необходимо будет заменить регулятор. Если увеличение происходит, то проверка регулятора давления топлива прошла успешно, и замену производить не имеет смысла. Теперь переходим к непосредственному снятию регулятора. Первым делом необходимо снизить давление в системе питания. Потом мы плавно снимаем вакуумный шланг с регулятора давления топлива и отворачиваем гайку крепления трубки слива горючего. Она присоединена непосредственно к нему. Далее выворачиваем два болта, которые служат для плотного крепления этого узла к топливной раме, и выводим штуцер из отверстия.

Теперь аккуратно, без лишних резких движений, снимаем регулятор с трубки слива топлива. Если вы не смогли снять уплотнительное кольцо вместе с ним, то снимите кольцо отдельно и сразу наденьте на регулятор, который будете устанавливать. Иначе кольцо потеряется, и вам придется покупать новое, так как установка без этого кольца не имеет смысла. Теперь вам всего лишь осталось установить регулятор в обратном порядке.

Как правило, редко когда производят ремонт регулятора давления топлива, чаще всего бывает проще и дешевле произвести замену на новый.

Оцените статью: Поделитесь с друзьями!

Признаки неисправности регулятора давления топлива

В любой топливной системе двигателя присутствует топливный насос. В бензиновых моторах последнее время устанавливают топливные насосы электрического типа, механические образцы уже устарели и больше не используются на современных транспортных средствах. Механические бензонасосы доживают свой век на автомобилях выпуска прошлого столетия.

Производительность электро бензонасоса должна быть такой, чтобы обеспечить бесперебойную подачу топлива на любых оборотах двигателя и под любой нагрузкой. А как быть, когда мотор работает на холостых или малых оборотах, и порция горючего требуется небольшая? Ведь то давление, которое создается в системе питания двигателя для больших нагрузок, будет избыточным для холостых оборотов. А избыток давления может привести к плачевному результату — к обрыву топливных шлангов или другим поломкам. Для нормальной работы топливной системы и существует регулятор давления топлива.

Что из себя представляет регулятор давления топлива

Регулятор давления топлива (РДТ) — это вакуумный клапан, он перепускает излишки топлива через обратный шланг в топливный бак. РДТ представляет собой корпус, в котором находится клапан, мембрана и пружина. Также в корпусе есть три вывода: два вывода для прохождения топлива через регулятор, третий связан с впускным коллектором. При увеличении оборотов двигателя создавшееся в коллекторе разряжение (на третьем выводе) преодолевает силу пружины и двигает мембрану, тем самым приоткрывая клапан. Лишнее топливо получает доступ ко второму выводу и уходит обратно в бензобак. Нередко РДТ еще называют обратным клапаном.

Как правило, обратный клапан располагается на топливной рампе, также он может врезан топливный шланг обратной подачи системы питания.

Причины неисправностей регулятора давления топлива

Выйти РДТ может по нескольким причинам. Например, на автомобилях российского производства попадаются бракованные детали. На заграничных моделях брака значительно меньше, но можно приобрести дефектный РДТ, покупая неоригинальную запасную часть.

В основном обратный клапан ломается по причине естественного старения. Допустим, это может случиться после ста тысяч пробега или больше. Следует заметить, что отказы обратных клапанов встречаются не часто. Чаще всего в РДТ рассыхается от времени мембрана, реже подклинивает клапан, и еще реже ломается или ослабевает пружина.

Выход датчика из строя может происходить из-за некачественного бензина. К примеру, зимой топливо было залито с водой, и вода попала в регулятор. В случае, если топливный фильтр не заменили вовремя, грязь попадает в детали системы питания, в том числе и в регулятор. В таком случае чаще всего подклинивает клапан РДТ. Что может быть с пружиной, трудно представить, но видимо, ее поломки все же иногда происходят.

Характерные признаки неисправностей регулятора давления топлива

По каким признакам можно определить, что РДТ не работает:

двигатель очень трудно запускается, нужно долго крутить стартером и при этом держать нажатой педаль газа, для того, чтобы мотор завелся;
двигатель неустойчиво работает на холостых оборотах или обороты очень низкие, мотор часто глохнет. При этом он совсем не набирает мощность, при попытке газовать получается глубокий провал;
двигатель спам резко меняет обороты, особенно это заметно на холостом ходу:
с топливных шлангов подтекает топливо. Попытки подтянуть и заменить хомуты, заменить шланги не помогают.

Как проверить регулятор давления топлива на исправность

Регулятор давления топлива не относится к электрическим датчикам, и проверить его с помощью приборов нельзя. Следует учесть и то, что РДТ не разбирается и не ремонтируется. Кто-то пишет, что можно отремонтировать обратный клапан топлива. Хотелось бы посмотреть, как это выглядит, и где можно купить ремкомплект. Как правило, РДТ стоит недорого, и даже по этой причине его не стоит чинить, если бы он был пригоден для ремонта.

Убедиться в исправности регулятора можно, проверив давление в топливной системе. Обычно это делают механическим манометром, который подключают к системе питания двигателя.

Замер производят следующим образом:

подсоединяют манометр к топливной системе;
запускают двигатель и смотрят на показания манометра.

Стандартное давление в системе для легкового автомобиля обычно находится в пределах 3 кг/см2. При остановке двигателя давление не должно сразу падать — регулятор перекрывает обратку. Если стрелка манометра быстро уходит к нулю, скорее всего РДТ неисправен.

Еще один способ проверки: если во время работы двигателя удастся пережать шланг обратной подачи топлива, то при исправном регуляторе давление в топливной системе должно увеличиться. Показание стрелки прибора зависит от степени пережатия. Но есть такие иномарки, где пережать обратку не получится — вместо резиновых шлангов стоят металлические трубки, или шланги очень короткие.

В некоторых случаях, пережав обратный шланг, убедиться в неисправности РДТ можно и без манометра. Но это только при одном признаке — когда двигатель троит и совсем не развивает обороты. Если при пережатии обратки начинают работать все цилиндры и мотор приобретает нужную мощность — точно, неисправен РДТ, его необходимо заменить.

Как снять и проверить неисправный регулятор давления топлива (рдт)? 6 простых шагов

Регулятор давления топлива инжектора – одна из деталей ДВС, поддерживающая в топливных форсунках необходимое давление горючего в зависимости от выбранного режима работы двигателя. Стабильность работы мотора и производительность форсунок напрямую зависят от исправности работы регулятора давления топлива.

Поскольку РДТ относится к категории мембранных клапанов, признаки неисправности регулятора давления топлива и его выход из строя могут оказать негативное влияние на работу двигателя. Осуществление регулярной диагностики регулятора, устранение его неисправностей и необходимый ремонт – процедуры, знать о которых необходимо каждому автовладельцу.

Функции регулятора давления топлива

Нормальная работа форсунок двигателя с учетом определенного режима его функционирования зависит от давления горючего в системе, поддержанием которого занимается указанный регулятор. Проще говоря, основной задачей РДТ является изменение количества и интенсивности подачи в цилиндры мотора топлива.

Где находится регулятор давления топлива

Мембранный клапан-регулятор, на который оказывается давление горючего с одной стороны, а с другой – усилие пружины, используется для более точного дозирования топлива и поддержания постоянного давления в системе.

Регулятор давления топлива ВАЗа такого типа устанавливается в те системы, в которых присутствует “обратка”. В них он размещается в топливной рампе. Реже деталь устанавливается в топливном баке, но при этом у подобных систем отсутствует обратная магистраль.

О том, как работает регулятор давления топлива в зависимости от его расположения, рассказано ниже.

Расположение регулятора в топливной рейке

Одна из самых распространенных схем размещения: регулятор давления топлива ВАЗа располагается на топливной рейке. Принцип работы элемента заключается в нагнетании горючего по магистрали из топливного бака посредством топливного насоса.

На регулятор оказывает давление горючее. Сам РДТ состоит из двух отдельных полостей-камер, разделенных мембраной: камеры для топлива и пружинной камеры.

Сквозь специальные отверстия для впуска в регулятор поступает топливо, которое оказывает давление на мембрану с одной стороны; с другой на нее давит пружина и давление впускного коллектора.

Если топливо оказывает большее давление, чем усилие пружины и впускное давление, то регулятор открывается, благодаря чему в “обратку” сбрасывается часть топлива. Излишки горючего направляются обратно в топливный бак по обратной магистрали.

Расположение регулятора в топливном баке

РДТ размещается непосредственно в топливном баке в системах, в которых отсутствует обратная магистраль. Достоинством подобной системы является отсутствие дополнительного трубопровода.

Необходимый объем топлива подается непосредственно из бака, то есть в подкапотном пространстве не скапливается лишнее горючее, соответственно, нет необходимости направлять его обратно в бак.

Благодаря такой конструкции топливо не перегревается и меньше испаряется, что является дополнительным преимуществом.

Электронная схема регулировки давления топлива

Регулировка давления горючего в системе осуществляется посредством электронной схемы, конструкция которой не подразумевает наличия механического регулятора. Контролем давления в подобных системах занимается электробензонасос.

Установленная в нем электронная система управления фиксирует напряжение и регулирует объемы подаваемого горючего.

Преимуществами использования датчика регулятора давления топлива является максимальная экономия и снижение степени нагрева топлива.

К форсункам двигателя подается только строго ограниченное количество топлива, необходимое для выбранного режима работы мотора и конкретных условий его эксплуатации. Избыточное давление не повышается до критической отметки благодаря присутствию клапана сброса.

Основные симптомы неполадок регулятора давления топлива

Во время диагностики системы питания двигателя необходимо учитывать признаки неисправности регулятора давления топлива. Основными симптомами, связанными с неполадками РДТ, является понижение мощности двигателя и его неспособность набрать необходимое число оборотов. Признаки неисправности регулятора давления топлива и, соответственно, двигателя, следующие:

Мотор неустойчиво работает на холостых оборотах и глохнет.
Увеличивается расход топлива, понижается мощность.
Двигатель замедленно реагирует на педаль акселератора.
Во время разгона автомобиля и в моменты перегазовки проявляются рывки и провалы.
Автомобиль не набирает обороты и не разгоняется.

По симптомам неполадка регулятора давления топлива на автомобилях с бензиновыми ДВС схожа с выходом из строя топливного насоса либо его сетчатого фильтра. По этой причине проверка регулятора давления топлива производится в случае выявления каких-либо неисправностей топливной системы двигателя.

Проще говоря, при появлении вышеописанных симптомов неисправностей двигателя проблема может скрываться не только в поломке реле, моторчика бензонасоса или загрязнении его сетки, но и в регуляторе давления топлива.

Дефекты РДТ: пружина

Основной неполадкой регулятора является ослабление пружины, из-за чего происходит преждевременное сливание топлива в “обратку”.

Это приводит к голоданию двигателя: ему не хватает горючего для работы на повышенных оборотах, в моментах нажатия педали акселератора или на переходных режимах.

Неисправная пружина регулятора становится причиной низкого давления горючего в топливной рампе, что приводит к понижению мощности двигателя, неполадкам в работе ЭБУ и неустойчивому функционированию мотора.

Загрязнение РДТ

Еще одна неисправность регулятора – его загрязнение и понижение пропускной способности. В этом случае двигатель глохнет вне зависимости от того, какой конкретно режим работы выбран.

При сильном загрязнении регулятора давление в системе резко возрастает, и это может привести к тому, что через уплотнительные детали и места соединения узлов будет выходить топливо. Производители транспортных средств всегда учитывают вероятность того, что производительность форсунок и топливного насоса со временем понизится.

Решается данная проблема посредством закачки большего объема топлива бензонасосом. Избыток горючего повышает давление в том случае, если он не может вернуться обратно в возвратную магистраль.

Заклинивание регулятора

Регулятор давления, расположенный в топливной рампе, с определенной периодичностью может начать заклинивать. Симптомами такой неполадки становятся перепады давления в системе и подергивания автомобиля.

Еще одни признаки неисправности регулятора давления топлива, которые не менее часто встречаются, – это банальный износ всех деталей: проще говоря, со временем клапан полностью отрабатывает собственный ресурс.

Срок эксплуатации данного элемента двигателя зависит от качества топлива, наличия в нем различных примесей, режима эксплуатации самого автомобиля и многих других факторов.

Диагностика регулятора давления топлива

По своим симптомам неисправность РДТ во многом схожа с неполадками топливного фильтра или бензонасоса.

Стоит сразу отметить, что если во время диагностики топливной системы были обнаружены неисправности именно РДТ, то оптимальным выходом из ситуации станет замена регулятора давления топлива.

Объясняется это тем, что замена отдельных частей, промывка и очистка устройства не вернут ему полноценной работоспособности. Учитывая то, что стоимость РДТ очень даже доступна и приемлема, то ремонт регулятора давления топлива просто нецелесообразен.

Провести диагностику РДТ своими руками можно одним из самых простых и эффективных способов: проверить в топливной системе давление горючего. Осуществляется это при помощи манометра. Замеряется оно на холостом ходу двигателя; манометр подключается параллельно с вакуумным шлангом между штуцером и топливным шлангом.

Произведенные замеры показывают колебания давления в системе. Оно должно увеличиваться, находясь при этом в пределах от 0,3 до 0,7 Бар. Если подобных показателей не было выявлено, то необходимо переподключить шланг регулятора давления топлива и повторно использовать манометр.

Пробка штуцера отворачивается для измерения давления топлива в торцевой части топливной рампы. В пробке имеется специальное уплотнительное кольцо: необходимо проверить его на целостность – оно не должно быть эластичным.

Если на нем все же имеются дефекты, то оно меняется либо по отдельности, либо совместно с пробкой.

Ремонт регулятора давления топлива

После того как будет завершена диагностика системы и проведен осмотр уплотнительного кольца, из штуцера выворачивается зонтик. Отвернуть его можно при помощи металлического колпачка вентиля.

К штуцеру после этого подключается шланг манометра, затем вся конструкция крепится при помощи хомутов. Замеры давления проводятся только при запущенном двигателе. Стандартные показатели давления должны составлять 2,9-3,3 кг/см2.

Затем от регулятора давления топлива аккуратно отсоединяется шланг, при этом фиксируются показания манометра: давление должно увеличиться до 70 кПа с 20 кПа.

Регулятор давления топлива меняется в том случае, если показатели остаются слишком низкими или равными нулю. Замена данной детали не представляет собой ничего сложного: ее можно произвести своими силами в обычном гараже.

Перед началом процедуры из системы питания двигателя стравливается все давление.

Для этого откручивается гайка, крепящая топливную трубку, после чего выкручиваются болты, которыми к топливной рейке крепится сам регулятор на большинстве автомобилей с инжекторными двигателями.

В дальнейшем из отверстия в топливной рейке аккуратно вынимается штуцер регулятора, после чего полностью демонтируется РДТ. Перед этим полностью отключается топливная трубка. Последний этап – монтаж в рампу нового либо исправного регулятора, после чего посредством манометра проверяется работоспособность и исправность всей топливной системы.

Перед установкой нового регулятора давления топлива специалисты рекомендуют промазывать уплотнительные кольца бензином: это облегчит монтаж новой детали. Аналогичную процедуру выполняют и при замене самих уплотнительных колец.

Регулятор давления топлива – ищем поломку и делаем замену сами + видео

Принцип работы регулятора давления топлива можно представить таким образом: в самом начале работы насоса горючее покидает бак и проходит систему очистки в фильтре. После этого поступает в регулятор, здесь безостановочно держится однородный напор в системе.

В системе без рециркуляции эта деталь должна располагаться в баке. Функция ее остается такой же, она должна поддерживать давление топлива.

Если при переключении передач ваш автомобиль плохо начинает ускоряться, проблема также может быть в регуляторе давления топлива. При движении, если возникают резкие рывки, двигатель начинает захлебываться или реакция на педаль газа практически отсутствует, все это предпосылки к поломке регулятора.

Самый распространенный симптом: когда резко повышается расход топлива. Для этого не надо даже производить какие-либо вычисления, вы сами заметите, как он стремительно увеличился.

Регулятор давления топлива – отчего он может сломаться?

Проблемы, как правило, происходят из-за того, что по истечении определенного времени пружина, которая держит давления в насосе, проседает. Тем самым она уже не создает необходимого напора, и в результате этого часть горючего возвращается обратно в бак, и, следовательно, снижается давление в топливной рейке.

В итоге мы имеем большой недостаток топлива и потерю мощности во время работы двигателя.

Вы сразу почувствуете дерганье при разгоне или одну их тех неисправностей, которые вы могли узнать выше. Итак, пришло время поэтапно разобрать, как же происходит замена регулятора давления топлива.

Сначала мы также рассмотрим, как провести проверку регулятора, а затем его снятие.

Как производится замена регулятора давления топлива?

Выделяем время, надеваем рабочую одежду и лезем под капот. Отворачиваем пробку штуцера, чтобы контролировать давление топлива на торце.

Воспользовавшись специальным металлическим защитным колпачком, аккуратно выверните из внутренней полости штуцера золотник. Дальше вам необходимо присоединить к нему шланг с манометром.

Закрепляем этот самый шланг на штуцере при помощи хомута. Дальше пускаем двигатель и проверяем давление, которое показано на манометре.

Давление, которое будет показывать прибор, не должно превышать 325 кПА. Затем отсоединяем вакуумный шланг от регулятора – давление по манометру будет увеличиваться.

По всем правилам оно должно увеличиться на 20 или 70 кПа. Если же увеличения не произошло, то вам просто необходимо будет заменить регулятор. Если увеличение происходит, то проверка регулятора давления топлива прошла успешно, и замену производить не имеет смысла. Теперь переходим к непосредственному снятию регулятора.

Первым делом необходимо снизить давление в системе питания. Потом мы плавно снимаем вакуумный шланг с регулятора давления топлива и отворачиваем гайку крепления трубки слива горючего. Она присоединена непосредственно к нему.

Далее выворачиваем два болта, которые служат для плотного крепления этого узла к топливной раме, и выводим штуцер из отверстия.

Иначе кольцо потеряется, и вам придется покупать новое, так как установка без этого кольца не имеет смысла. Теперь вам всего лишь осталось установить регулятор в обратном порядке.

Регулятор давления топлива: симптомы неисправности, проверка, ремонт

Регулятор давления топлива представляет собой мембранный клапан. С одного конца на него давит топливо, а с другого – пружина впускного коллектора.

На пониженных оборотах происходит открытие клапана, сопровождающееся сливом остаточного горючего из мотора в бак. При очередной подаче топлива происходит запуск насоса, проводящего жидкость сквозь фильтр.

На топливной рампе стоит специальный стабилизатор, задача которого – сохранять оптимальное давление в системе.

При поломке данного компонента мощность двигателя машины падает, ощущается неравномерность работы двигателя. Чтобы уберечься от этого, нужно систематично проводить проверку регулятора и своевременно реагировать на наличие симптомов повреждения устройства.

Признаки неисправности регулятора давления топлива

Если у машины заглох двигатель на холостом ходу или падает мощность мотора при движении, это могут быть симптомы неисправности регулятора давления топлива. Чаще всего сигналом поломки РДТ выступает внезапное увеличение расхода горючего.

Выделяют и другие признаки поломок:

двигатель работает неравномерно;
на холостом ходу останавливается работа мотора;
внезапно повышается или понижается частота вращения коленвала;
плохо работает система охлаждения;
мотор ощутимо теряет мощность;
при нажатии на педаль газа частично или полностью отсутствует отклик;
двигатель будто захлебываться;
слабое ускорение машины при переключении передач;
автотранспорт начинает часто двигаться рывками;
происходит стремительный расход топлива.

Наличие даже одного из таких признаков требует проверки состояния данного прибора.

Как проверить регулятор давления топлива?

Есть несколько несложных способов определить причины неполадок и дефективные компоненты:

Визуальный метод. Обычный осмотр без применения каких-либо сложных инструментов прекрасно подойдет для карбюраторных двигателей. Пережмите или отсоедините клапан и пронаблюдайте за струей горючего. Интенсивность потока топлива позволит выявить неисправность. Такой способ проверки по-своему эффективен, но на абсолютную точность рассчитывать не приходится.
Метод с использованием манометра. Поставьте манометр между топливным шлангом и штуцером. Для этого на время отсоединяется вакуумный шланг. Уровень давления должен измениться с 0,3 до 0,7 Бар. Если показатель давления не поменялся, повторите операцию с другим шлангом.
Метод пережатия шланга. Проверка регулятора давления проводится путем пережатия обратного шланга. Подсоединенный к топливной системе манометр должен выдать немедленную реакцию. Если мотор не развивает нормальные обороты, можно определить неработоспособность РДТ и без прибора. Запустите двигатель и пережмите обратный шланг. Затем отследите обороты и послушайте мотор. Если двигатель начал работать равномерно, то проблема кроется в неисправности регуляторного клапана, который необходимо заменить.

Как отремонтировать РДТ?

В рамках ремонта компонента нужно выполнить такие работы:

Посмотрите под капотом машины, где находится пробка штуцера, предназначенная для контролирования давление топлива. Открутите ее, затем посредством специального защитного металлического колпака аккуратно выкручивайте золотник внутри штуцера.
Подсоедините шланг с манометром и закрепите его на штуцере посредством хомута. После запуска мотора проверьте, чтобы показатель давления на измерительном аппарате не превышал 3,25 Бар.
Отсоедините вакуумный шланг от РДТ. Эта операция должна сопровождаться увеличением давления. Если ничего не происходит, ремонт регулятора давления топлива бесполезен, придется поменять элемент на новый.

Если отремонтировать деталь не удастся, приступаем к установке нового устройства.

Отсоедините вакуумный шланг. Давление начнет усиливаться. Понизив давление в системе питания, приступайте к извлечению вакуумного шланга. Потребуется раскрутить закрепляющую гайку на трубке топливного слива, где дизель или бензин сквозь топливный фильтр поступает к РДТ.
После выкрутки двух болтов, прикрепляющих устройство к топливной рампе, можно смело снимать регулятор с самой трубки сброса горючего. Оставшееся в рампе кольцо легко извлекается вручную и насаживается на регулятор перед монтажом.
Установите новый регулятор и произведите все предыдущие действия в обратной последовательности. Убедитесь в исправность нового прибора, только потом приступайте к полной сборке. По окончании установки произведите контрольную проверку функционирования и исправности устройства.

Заключение

Регулятор давления топлива – это мелкая, но весьма значимая деталь топливной системы автотранспорта. Если проводить осмотр регулятора давления топлива достаточно часто и вовремя его менять, можно избежать большого количества проблем.

Заменить прибор на новый – несложно и недорого. Большие финансовые потери станут следствием ремонта топливной системы, которая может полностью выйти из строя из-за нефункционирующего РДТ.

Как проверить регулятор давления топлива?

Регулятор давления топлива (РДТ) — это мембранный клапан, находящийся под давлением топлива с одной стороны и пружины впускного коллектора с другой. При снижении оборотов клапан открывается, вследствие чего остаток топлива сливается из двигателя в бак. Когда снова возникает необходимость в подаче топлива, запускается топливный насос, проводя жидкость через фильтр. Далее по цепочке находится установленный на топливной рампе регулятор, на протяжении всего процесса обеспечивающий поддержания надлежащего давления в системе.

Так выглядит РДТ ВАЗ 2110

Именно в поддержании постоянного давления в двигателях с рециркуляцией топлива и заключается работа РДТ. При отсутствии системы обратного отвода неиспользованного горючего в бак регулятор давления все равно требуется, но в данном случае давление будет меняться в зависимости от длительности впрыска.

Неисправный регулятор может создать определенные затруднения для нормального функционирования двигателя.

Пониженное давление в топливной системе не обеспечивает силовой агрегат достаточным количеством горючего, вследствие чего неизбежно падение мощности и нестабильная работа двигателя.

Излишнее давление тоже опасно — обрыв топливного шланга или заливание форсунок нельзя отнести к категории незначительных поломок.

Зачастую именно регулятор давления топлива является причиной подобных неисправностей, поэтому их нужно устранять по мере обнаружения, не дожидаясь очередного техосмотра или выхода из строя более серьезных и дорогостоящих элементов двигателя.

Регулятор давления топлива: признаки неисправности

Выход из строя регулятора давления топлива всегда сопровождается достаточно характерными симптомами, причем достаточно явными. О возникновении неисправности РДТ могут говорить следующие признаки:

неровно работающий двигатель;
глохнущий на холостых оборотах мотор и плохая реакция на нажатие акселератора;
заметное снижение мощности и динамики;
ощущение «захлебывающегося» двигателя при движении;
завышенный расход топлива;
протекание топливных шлангов даже при полном затягивании хомутов.

При проявлении описанных выше признаков неисправности необходимо проверить отдельные элементы двигателя, в том числе и регулятор давления топлива — нередко причиной неполадок становится именно он.

Механическая конструкция РДТ подразумевает его выход из строя на вполне понятных основаниях. Чаще всего неисправность регулятора возникает по следующим причинам:

1. Ослабление клапана и проявляющаяся вследствие этого нехватка давления. Клапан устанавливается на пружине, которая со временем имеет свойство просаживаться, тем самым пропуская топливо в бак постоянно. Двигателю не хватает горючего, и он просто не может выдать необходимую мощность.

2. Преграды для движения топлива. Это ситуация, обратная предыдущей: в данном случае клапан мешает движению горючего или полностью перекрывает ему проход к силовому агрегату. Двигатель в таком случае может заглохнуть в любой момент, а топливо начнет выходить из системы через любые доступные отверстия.

3. Подклинивание клапана. Обычно такая «болезнь» становится заметной при разгоне — автомобиль начинает дергать, а мощность двигателя падает и повышается скачкообразно.

Как правило, возникновение неполадок в работе регулятора давления топлива происходит за счет механических повреждений, например, изношенности элементов или их засорения. Независимо от причины неисправности, элемент придется менять — регулятор давления топлива не подлежит ремонту.

Иногда появление проблем не связано с самим регулятором, но очень тесно связано с его работой. Например, при использовании плохого горючего или пренебрежительном отношении к своевременному техосмотру автомобиля могут возникать неисправности, в том числе и связанные с функционированием топливной системы.

Нередки случаи приобретения изначально дефектного РДТ, неспособного выполнять свои функции. Если же этот фактор будет происходить на фоне несвоевременного обслуживания автомобиля, то проблемы неизбежно проявятся в самое ближайшее время.

Как проверить регулятор давления топлива

Регулятор давления топлива — это сугубо механический элемент, поэтому проверить его работоспособность при помощи электрических приборов невозможно.

Кроме того, стоит отметить тот факт, что РДТ не является разборным элементом, поэтому при обнаружении в нем неисправностей единственным выходом будет замена.

Больно ударить по кошельку такой ремонт не сможет — регуляторы стоят достаточно дешево, и ремонт (если бы он был возможен) обошелся бы значительно дороже.

Чтобы привести автомобиль в нормальное состояние, необходимо проверить РДТ на работоспособность. Существует несколько простых методов, позволяющих самостоятельно установить причины неполадок и устранить их, не прибегая к дорогостоящим услугам специалистов.

Первый способ — визуальный. Его можно использовать только на карбюраторных двигателях, поэтому на сегодняшний день этот метод практически не применяется.

Заключается такая проверка в следующем: необходимо пережать или отсоединить клапан и пронаблюдать за струей топлива. По интенсивности струи горючего и определяется неисправность.

Способ далеко не самый эффективный, нужной точности обеспечить он не в состоянии, поэтому использовать его не рекомендуется.

Второй способ дает точный результат и позволяет с уверенностью говорить о неисправности РДТ.

Для проверки потребуется манометр, который нужно установить в разрыв между штуцером и шлангом подачи топлива, отсоединив вакуумный шланг. При проверке давление должно расти с 0,3 до 0,7 Бар.

Отсутствие роста давления при такой проверке еще ни о чем не говорит, и операцию необходимо повторить с другим вакуумным шлангом.

Если же и в этом случае регулятор не выдает давления, то он явно неисправен и требует замены.

Подсоединяя манометр к топливной системе, можно воспользоваться еще одним методом проверки: просто пережать шланг, возвращающий неиспользованное топливо в бак. Стрелка манометра должна будет обязательно отреагировать на подобное обращение. Естественно, такой способ не подходит для проверки топливных систем, в которых используются металлические трубки или слишком короткие шланги.

Этот же способ позволяет выявить неполадку РДТ без использования манометра, если двигатель не развивает нормальные обороты. Пережав обратку при запущенном двигателе, необходимо отследить обороты и послушать двигатель — если его работа выровнялась, то проблема заключается в неисправном клапане регулятора, и его нужно менять.

Видео о том, как проверить неисправность регулятора давления топлива

Итог

Регулятор давления топлива — это небольшой, но достаточно важный элемент топливной системы автомобиля. Проверка регулятора давления топлива и его своевременная замена позволит избежать многих неприятностей.

Проверка РДТ осуществляется самостоятельно без каких-либо затруднений, как и его замена, а стоимость нового регулятора достаточно невысока — намного дороже обойдется топливо при завышенном расходе или ремонт топливной системы, ведь одна маленькая неполадка может стать причиной более опасных неисправностей.

Как проверить регулятор давления топлива? Диагностика РДТ своими руками

Здравствуйте. Сегодня поговорим о регуляторе давления топлива (РДТ). Вы узнаете, что такое РДТ, где он расположен и как проверить регулятор давления топлива в домашних условиях, то есть своими руками.

РДТ располагается на топливной рампе, задача этого устройства — поддерживать оптимальное давление в топливной системе независимо от рабочих режимов.

Как работает регулятор давления топлива?

РДТ выполнен в виде мембранного клапана, на который с одной стороны давит топливо, а с другой — пружина впускного коллектора. После разгрузки двигателя, клапан открывается, а неиспользованное топливо отправляется назад в топливный бак.

Как только включается топливный насос, происходит подача топлива из бака, затем его очищает топливный фильтр, дальше оно идет в регулятор давления, который на протяжении всего этого цикла “выравнивает” (поддерживает) оптимальное давление в топливной системе.

Эта задача является главной для РДТ, за счет постоянной поддержки давления в топливной системе обеспечивается правильная работа силового агрегата. В случае неисправного регулятора давления возникает недостаток давления, в результате чего меняется работа двигателя.

Если после проверки топливного насоса и топливных магистралей вы не обнаружили никаких неисправностей, то скорее всего, проблема заключается в РДТ.

Какие признаки неисправного регулятора давления топлива?

Неисправный РДТ можно обнаружить по следующим признакам:

Двигатель работает нестабильно, глохнет на холостых;
Плохая реакция двигателя на педаль “газа”;
Мотор во время езды “захлебывается”;
Снижается мощность двигателя и увеличивается.

Почему РДТ выходит из строя?

Как правило, неисправность регулятора давления топлива сводится к тому, что клапан просто не способен удерживать необходимое давления. Это может происходить, например, из-за просадки пружины клапана. Из-за неисправной пружины, топливо обратно возвращается в бак, в итоге двигатель плохо запускается;
Как вариант проблема может заключаться в затрудненном движении топлива или в случае образования закупорки;
Нередко причиной становится подклинивающий клапан. Изменение давления происходит неравномерно, в итоге происходят перебои в подаче топлива и как результат — машина дергается. Особенно это чувствуется при наборе скорости, во время разгона.

Проверка регулятора давления топлива своими руками

Перед тем как проверить РДТ хочу отметить, что существует несколько способов проверки. Самый старый способ — пережать или отключить «перепускной клапан» и понаблюдать за струей. Этот метод использовали еще наши деды и отцы на своих ВАЗах и ГАЗах, однако с появлением инжекторных двигателей этот способ перестал быть актуальным.

Наиболее популярный и эффективный способ проверки давления в топливной системе — при помощи манометра.

Для проверки давления в РДТ при помощи манометра необходимо завести двигатель и подключить манометр между штуцером и топливным шлангом.

Двигатель должен работать на холостых, а вакуумный шланг должен быть отсоединенным. Во время измерения давление в системе должно увеличиваться от 0,3 до 0,7 Бар.

Более детально том как правильно проверить регулятор давления топлива вы можете узнать в представленном ниже видео. Как проверить регулятор давления топлива- видео:

В случае если во время измерения вы не заметили никакого роста давления – поменяйте вакуумный шланг, затем повторите попытку.

Если и это не помогло и регулятор показывает “0” давление, можно сделать заключение о неисправности РДТ.

Замена регулятора давления топлива — единственный способ решить эту проблему, ремонту эта деталь не подлежит!

Текст принадлежит: http://vopros-avto.ru/

Проверка исправности регулятора давления топлива в топливной рейке, не снимая с автомобиля

Задача регулятора давления топлива в топливной рейке довольно простая – сбрасывать давление путём перепускания топлива из рейки. Данный процесс на системах Common Rail регулируется при помощи компьютера, таким образом, чтобы узнать, есть ли неисправность в данном устройстве – необходимо обладать параметрами для проверки.

Когда стоит проверять регулятор давления?

Машина плохо заводится на горячую, либо на холодную (Зависит от марки, модели, двигателя и года выпуска машины)
Под нагрузкой автомобиль переходит в аварийный режим работы;

Происходит это потому, что насос не успевает накачивать топливо в систему. Например, предполагаем, что кантик прилегания внутри или запорный клапан промыло стружкой. Таким образом, меняются параметры устройства.

По тест-плану он должен пропускать меньше, но пропускает больше. Таким образом, насосу не хватает производительности, чтобы поддержать нужное давление в топливной системе.

Компьютер будет указывать на неисправность насоса, но на самом деле проблема может крыться в регуляторе.

Проверка регулятора официалами

Проверка регулятора давления топлива на официальных BOSCH-сервисах или других официальных сервисах выглядит таким образом.

Регулятор снимается вместе с топливной рейкой;
Затем, регулятор необходимо установить на стенд;
Затем, подключается управление, трубки подачи высокого давления.

В зависимости от сигнала, клапан будет менять своё положение, а с помощью трубки высокого давления будет накачиваться топливо. В сервисах присутствует свой тест-план и характеристики, которых в свободном доступе нет. С помощью них можно узнать, в каком положении и какое количество топлива может перепускаться.

Проверка регулятора, не снимая с автомобиля

Как проверить регулятор давления быстро, не снимая с автомобиля? Как ни странно, сделать это очень просто и в умелых руках даже не потребуется помощь мастера. К каждому регулятору по рейке подводится путь к сбросу топлива.

Конструкция простая – высокое давление в рампе, сбоку имеется штуцер, с помощью которого сбрасывается в обратку лишняя соляра, которую сбрасывает регулятор. Но, на стартере не должно ничего сбрасываться.

Если устройство сбрасывает топливо на стартере – это говорит о его промывке и неисправности.

Аналогичные регуляторы и аварийный режим

Проверить, переходит машина в аварийный режим из-за регулятора или нет также можно. Для этого необходимо переставить любой аналогичный регулятор в машину, который схож по конструкционным особенностям с вашим.

Такая возможность обусловлена очень умной системой, которая регулирует давление при помощи электромагнита. Компьютер управляет клапаном при помощи силы тока на этот магнит.

Чем больше даётся ток, тем больше открывается крышка регулятора. И так будет происходить до тех пор, пока регулятор не увидит в рейке нужное давление.

Поэтому, вне зависимости от датчика, он все равно будет наращивать, чтобы получить необходимые параметры работы.

Нашим СТО проводились такие работы и соответственно, устанавливались разные регуляторы на машины. Например, регулятор с мерседеса может подойти даже на Renault Trafic. Чтобы проверить исправность, достаточно лишь снять обратку клапана регулятора и крутить стартером. Не должно быть никакой обратки.

Как проверить регулятор давления топлива? Самостоятельная диагностика РДТ

В этой статье я расскажу о том, что такое регулятор давления топлива (РДТ), где он находится, а также о том, как провести его диагностику своими руками.

Регулятор давления расположен на топливной рампе, его задача заключается в том, чтобы поддерживать правильное давления в топливной системе при разных рабочих режимах.

Как работает регулятора давления топлива?

Регулятор давления представляет собой мембранный клапан, с одной стороны на нее воздействует топливо, с другой — пружина впускного коллектора. Когда мотор выходит из нагрузки, происходит открытие клапана, после чего неиспользованное топливо возвращается обратно в топливный бак.

После включения топливного насоса, топливо подается из бака, проходит очистку в топливном фильтре, затем поступает в регулятор, который во время этого цикла поддерживает правильное давление в топливной системе. Главной задачей РДТ является поддержание оптимального давления в топливной системе и обеспечение правильной работы двигателя.

Из-за недостатка давления, работа двигателя меняется, если вы проверили насос, топливопровод и не обнаружили нарушений, скорее всего проблема в регуляторе давления топлива.

Признаки неисправного РДТ:

Причины неисправности регулятора давления топлива

Клапан не может удержать необходимого давления.
Причина может заключаться в просадке пружины клапана, в результате он возвращает топливо обратно в бак, из-за чего двигатель заводится плохо;
Затруднен ход топлива или произошла полная закупорка;
Клапан подклинивает. Давление изменяется неравномерно, в результате чего машина начинает дергаться особенно во время разгона.

Как проверить регулятор давления топлива, то есть диагностика РДТ своими руками

Есть несколько способов, как проверить РДТ в домашних условиях.

Одним из самых “древних” вариантов проверки является — пережатие или отсоединение «перепускного клапана», при этом ведется наблюдение за силой струи.

Такой способ проверки регулятора давления топлива практиковали еще наши деды на первых ВАЗовских моделях. После того как на смену карбюраторам пришли инжекторы способ стал неактуальным.

Самый верный и эффективный способ проверить давление в топливной системе — использовать манометр.

Для того чтобы измерить давление РДТ в двигателе на холостых оборотах необходимо подключить манометр между штуцером и топливным шлангом, при этом нужно отсоединить вакуумный шланг. Во время проведения замеров давление в системе должно возрастать от 0,3 до 0,7 Бар.

Более подробно о том как проверить РДТ вы узнаете посмотрев тематическое видео Как проверить регулятор давления топлива:

Если же во время замеров вы не увидели роста – замените вакуумный шланг и повторите процедуру. Если же и это не дало результатов и РДТ по прежнему показывает нулевое давление, можно сделать вывод о неисправном регуляторе давления топлива. РДТ не подлежит ремонту, поэтому его нужно заменить.

Регулятор давления топлива.Вопрос. — logbook Mitsubishi Lancer 2004 on DRIVE2

Сидел в машине, ждал человечка и думал о предстоящем замере давления топлива в системе. Все уже приготовил осталось обзавестись временем… Так вот, после измерения давления на работающем двигателе его нужно замерить и на заглушенном.

По истечении определенного времени оно должно сохраняться в системе, что обеспечивает быстрый пуск после стоянки и позволяет не прокачивать (заполнять) топливную магистраль заново топливом. У меня запускается двигатель не с первого оборота, а причиной может быть как раз низкое остаточное давление или его полное отсутствие.

Основные причины падения могут быть из-за пропуска топливных форсунок и если не держит Регулятор Давления Топлива (РДТ). Если форсунки просто так за 2 минуты не проверишь, то РДТ как мне казалось можно. РДТ в моем случае может являться и причиной обедненной смеси (если клапан всегда открыт), так что пробую проверять. Идея, которая меня посетила, не дала спокойно сидеть, и я полез в багажник.

Можно конечно было сначала замерить остаточное давление и убедиться, что оно падает или наоборот держится, возможно и нет необходимости РДТ проверять, но я не смог удержаться, тем более нужно всего пару минут да и сидеть скучно.

Подумал, что можно установить сразу после стальной трубки обратки вазовский прозрачный фильтр, который у меня валяется в багажнике и наблюдать идет ли бензин в обратку или нет. Как вариант просто скинуть шланг и в случае недержания у клапана залить все бензином и замочить руки, что меня не устраивает, так что ставлю фильтр исполняющий роль смотрового окошка.

Что я хотел увидеть? Нахватавшись верхушек в интернете я был уверен, что на холостых должно быть сухо т.к. давление срабатывания клапана выше 3кг, а давление на хх у нас составляет по букварю не ниже 2.65кг. Предположим, оно будет выше, пусть 2.9кг, клапан должен быть закрытым. Так же после остановки двигателя думал сброса бензина не будет, а вот при нагрузке клапан открывается и спускает лишний бензин назад в бензобак.

Инсталлируем:
Тестируем, запускаю двигатель:
Фильтр мгновенно заполнился, да и по ощущениям давит через клапан по полной, будто он не держит совсем.

Возникает вопрос- либо я начитался бреда, либо затупил и о работе РДТ понял все так как хотелось мне (ошибочно), либо у меня он действительно не держит и льет прямотоком назад в бак. Симптом пропуска бензина у меня есть – при скорости выше 120км.ч. машина дальше разгоняться практически не хочет, грешу на регулятор, что он не держит и давление в системе ниже положенного.

Возможно засран топливный фильтр и насос не может продавить нужное кол-во топлива.

В общем я запутался, кто в теме по работе регулятора разъясните, киньте толковую ссылочку. В любом случае давление в системе в скором будущем замерю и станет многое понятно, но пока не дошли руки интересно …
ДОПОЛНЕНИЕ.
Вот накопал немного:
Описание функций регулятора давления подачи топлива:

При различных режимах работы двигателя, например, на холостом ходу, требуется немного топлива, тогда как при полной нагрузке — значительно больше. Такая потребность регулируется с помощью регулятора давления.

В зависимости от потребности регулятор давления поддерживает низкое или высокое давление подачи топлива. Основной информацией при регулировке давления служит разрежение во впускном коллекторе. Благодаря ему нагружается мембрана регулятора давления.В режиме холостого или принудительного холостого хода во впускной трубе создается давление разрежения.

На величину давления разрежения от номинального значения снижается давление подачи топлива. Номинальное значение давления выбито на корпусе регулятора.

При полной нагрузке разрежение во впускной трубе примерно равно нулю, регулятор давления поддерживает давление топлива, равное выбитому на корпусе номинальному значению.
Описание функционирования топливного насосаДля обеспечения функционирования регулятора давления при любых режимах работы топливный насос должен всегда обеспечивать более высокое давление, необходимое для функционирования регулятора давления.
Описание функционирования поддержания давления:

При нулевой подаче (двигатель выключен) закрывается регулятор давления, и давление подачи топлива во впускной трубе поддерживается продолжительное время. В топливном насосе закрывается обратный клапан. Благодаря таким мерам поддерживается давление в системе подачи топлива, и, тем самым, сокращается время пуска.

Рекламации: Нарушение динамики двигателя, недостаток мощностиЗапустить двигатель на холостом ходу и замерить давление подачи топлива.Отсоединить вакуумный шланг от регулятора давления топлива. Тем самым симулируется режим “полной нагрузки”. При этом измеряемое значение в зависимости от двигателя должно возрастать на 0,4-0,7 бар. Измеренное значение записать.

Если возрастание не происходит, следует заменить вакуумный шланг и повторить последний шаг проверки. Если возрастание опять не наблюдается, заменить регулятор давления.Снова начать проверку и записать измеренное значение.Сравнить результат измерения со значением, выбитым на корпусе регулятора давления.

ОценкаРезультат измерения ниже номинального значения на -0,2 бар:• Сужено сечение трубопровода подачи топлива или засорен топливный фильтр.• Не в порядке электропитание топливного насоса, например, большое переходное сопротивление в штекерном соединении (коррозия) электропроводки автомобиля и топливного насоса.

Результат измерения выше номинального значения на+ 0,2 бар:• Отключить двигатель, затем пронаблюдать за измеряемым значением;• Если оно снизилось до номинального значения (допуск по номинальному значению+ /- 0,2 бар, значит сужены или засорены трубопроводы слива топлива. Проверить трубки на изломы и, если их нет, то заменить сливные трубопроводы.

• Если результат измерения остается слишком высоким, значит неисправен регулятор давления. Кроме этого, существует вероятность полного перекрывания слива. Тогда при снятии регулятора давления выступило бы топливо под действием давления! Поэтому заранее приготовив ветошь, собрать и отправить выступающее топливо на утилизацию.

Если имеет место засорение трубопровода, то менять следует его, а не регулятор давления.Рекламации: Затруднения при пускеПроверить падение давления:Дать двигателю поработать на холостом ходу и выключить. Записать измеренное значение в режиме выключения двигателя. Примерно через 20-30 минут снова снять показание в режиме выключения двигателя.

Если измеряемая величина упала больше, чем на 0,5 бар, то следует провести следующую проверку.Запустить двигатель, подождать нагнетания давления, выключить двигатель и сразу пережать шланг подвода непосредственно перед манометром. Результат измерения записать. Примерно через 20-30 минут снова снять показание в режиме выключения двигателя.

ОценкаТеперь результат измерения снизился менее, чем на 0,5 бар:• Если обнаружатся дефекты в трубопроводах подачи, в сливном трубопроводе или неисправности напорного (обратного) клапана в топливном насосе, то проверить все детали, при необходимости, заменить.Измеряемая величина снова снизилась более, чем на 0,5 бар;

• Заменить регулятор давления.

Примечания:При работе двигателя со снятым вакуумным шлангом во время проведения проверки в ЗУ неисправностей ЭБУ могут быть занесены сообщения о неисправностях. Сообщения о неисправностях “Регулировка состава рабочей смеси с лямбда-зондом неправильна” или “Регулировка состава рабочей смеси с лямбда-зондом на пределе” по окончании проверки следует стереть.

Регулятор давления топлива старого образца с объемом двигателя 1.5 литра

Уважаемые покупатели, во избежание ошибок при отправке регулятора давления топлива ВАЗ, Лада с объемом двигателя 1,5 литра, старого образца, в строке «Комментарий» указывайте объём двигателя, модель вашего автомобиля, год выпуска.

Любая поломка — это не конец света, а вполне решаемая проблема. Для работы инжекторного двигателя в топливной системе необходимо поддерживать определенное давление. Эту задачу выполняет регулятор давления РДТ 300. Неисправное устройство не даст двигателю нормально работать и подлежит замене.

На автомобилях ВАЗ, LADA регулятор давления топлива РДТ 300 обеспечивает функционирование системы впрыска топлива в нормальном режиме. С его помощью в топливной рампе поддерживается оптимальное значение давления, необходимое для того, чтобы бензин находился в состоянии тумана. За счет давления, которое выше атмосферного, происходит впрыск топливовоздушной смеси в камеры сгорания. Если выходит из строя регулятор, то вся система впрыска работает неправильно и возможны серьезные проблемы в функционировании двигателя.

Регулятор давления топлива (РДТ 300) поддерживает давления бензина в топливной системе на постоянном определенном уровне, вне зависимости от работы двигателя. Он установлен в рампе форсунок и представляет собой мембранный клапан, подсоединенный к каналу подачи топлива на форсунки, сливной магистрали и воздушной трубке, подведенной от впускного коллектора.

На клапан РДТ 300 воздействует давление топлива, с одной стороны, а с другой – давление воздуха в трубке и усилие пружины, настроенной на определенные рабочие параметры в системе. При работе двигателя исправный РДТ поддерживает в системе следующие показатели: 2,9–3,3 кгс/см2 (284–325 кПа).

Среди наиболее частых поломок прибора можно выделить следующие:

— Не держит клапан – топливо начинает свободно циркулировать по топливной системе, давление в которой из-за этого снижается. В результате двигателю не хватает топлива при повышении оборотов, а его мощность падает; давление в системе после остановки двигателя не должно меняться, но так как клапан не способен его удерживать, при запуске мотора для создания нужного давления приходится долго работать стартером.

— Полностью нерабочий клапан – топливо не сбрасывается в бак, и из-за этого давление в системе увеличивается. В результате количество топлива, подающегося в камеры сгорания через форсунки, возрастает – налицо перерасход и неполное сгорание бензина.

Признаками неисправности РДТ является следующая работа двигателя:

— неустойчивая;

— глохнет на холостых оборотах;

— недостаточная приемистость;

— не может развить полную мощность;

— коленчатый вал вращается на холостых оборотах с пониженной или повышенной частотой;

— провалы и рывки во время движения машины;

— затрудненный запуск – не всегда;

— в отработавших газах содержание CO и CH значительно превышает допустимые нормы;

— перерасход бензина.

Чтобы проверить работу РДТ 300, потребуется ключ на 24, шестигранник на 5 и манометр (например, шинный):

— Отворачиваете пробку штуцера контроля давления на торцевой поверхности рампы форсунок;

— Используя металлический колпачок вентиля колесных шин, выкручиваете из штуцера золотник.

— Подсоединяете к штуцеру манометр через шланг, концы которого крепите хомутами, и запускаем двигатель.

Проверяете давление – отсоединяете от РДТ 300 вакуумный шланг.

Показания манометра должны возрасти на 0,2–0,7 кгс/см2 (20–70 кПа). В противном случае РДТ подлежит замене.

Замена регулятора РДТ 300:

— сбрасываете давление в топливопроводе;

— откручиваете гайку крепления к РДТ 300 трубки обратки топлива;

— отворачиваете 2 болта крепления РДТ к рампе форсунок;

— аккуратно извлекаете штуцер РДТ из отверстия рампы;

— отсоединив от РДТ топливную трубку, снимаете его;

— ставите новый РДТ 300 в обратном порядке, смочив перед этим резиновые уплотнительные манжеты бензином (неэластичные и порванные кольца меняете).

Другие артикулы товара и его аналогов в каталогах: 21120116001000, 211201160010-01, РДТ 300.

ВАЗ 2104-05-07, ВАЗ 2108-09-099, ВАЗ 2110-11-12, ВАЗ 2113-14-15 инжекторные.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить регулятор давления топлива с объемом двигателя 1.5 литра, старого образца у автомобиля ВАЗ, LADA их модификации?

Как выявить неполадку регулятора холостого хода (РХХ) на автомобиле ВАЗ, Лада их модификации?

Как самостоятельно заменить регулятора холостого хода (РХХ) у автомобиля ВАЗ, LADA их модификации?

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Регулятор давления топлива ВАЗ 2110: замена своими руками, распространенные неисправности

Содержание:

Устройство
Как работает регулятор
Неисправности
Проверка
Замена

Примечательно, что регулятор давления топлива на автомобиле ВАЗ 2110 обладает совсем небольшим весом, он стоит очень дешево по сравнению со множеством автозапчастей. Но при этом данное устройство играет незаменимую, крайне важную роль в функционировании всей топливной системы.

Что уж говорить, от этого датчика во многом зависит расход топлива, а также мощность мотора. Потому владельцам ВАЗ 2110 обязательно следует знать, как работает этот агрегат, каковы его основные признаки поломки, а также каким образом выполняется замена датчика.

Устройство

Регулятор включает в себя две полости — топливную и вакуумную. Внутри вакуумной находится мембрана, реагирующая на давление воздуха, который поступает из силового агрегата. Внутри топливной полости располагается топливо под высоким давлением.

Схема

Силе давления топлива противостоит клапанное устройство. Если давление оказывается чрезмерно высоким, избыточное его количество возвращается обратно по средствам сброса.

Как работает регулятор

Регулятор топлива следит за сохранением разности воздействий на мембрану с двух сторон, то есть обеих полостей. Лишь при таких условиях двигатель сможет нормально функционировать.

Схема топливной системы

Датчик служит для поддержания перепадов давления вне зависимости от текущих оборотов двигателя. Впрыск топлива будет невозможным, если давление в коллекторе окажется равным или большим, чем в форсунках. Форсунки обязаны иметь более высокие показатели давления.

Если все работает хорошо, наблюдаются следующие процессы:

Снижается разряжение в полости всасывающее коллектора при спокойной работе оборотов;
В ответ на это давление топливо в рампе и его подача к форсункам увеличивается.

Неисправности

Изношенные колечки

Если датчик начинает неисправно работать, это можно определить по характерным признакам, свидетельствующим о наличии поломки:

Двигатель начинает работать неустойчиво;
Мотор не может работать на холостых оборотах;
Мощность пропадает, чувствуется ее недостаток;
Во время движения пропадают обороты на некоторое время;
Расход топлива значительно увеличивается;
Повышается уровень выбросов из выхлопной системы;
Машина, которая стояла некоторое время, заводится тяжело, наблюдается длительное вращение стартера.

Все это говорит автовладельцу о том, что с регулятором давления топлива приключилась беда, необходимо срочно вмешаться в ситуацию, решить проблему как можно быстрее.

Проверка

Если вы обнаружили характерные симптомы, для начала рекомендуем вам убедиться, что проблема с автомобилем связана конкретно с этим датчиком.

Инспекция проводится следующим образом:

На торцевой части блока рампы находится штуцер, предназначенный для проверки показателя давления;
Он прикрыт пробкой, которую вам необходимо открутить;
На днище этой пробки есть кольцо, компенсирующее расстояние;
При наличии следов повреждений или дефектов на кольце, обязательно замените его на новое;
Теперь возьмите колпачок от шины, и ее задней частью открутите золотник. Он находится в середине штуцера;
Теперь к штуцеру подключается гибкий шланг от измерительного устройства. Можете использовать обычный манометр, которым вы пользуетесь при подкачке колес;
Зажмите шланг хомутом и начинайте проверку;
Включите холостой ход, поскольку при нем разряжение наиболее низкое, а давление топлива — самое высокое;
Запустите двигатель. Прибор должен показать 2,9-3,3 единицы;
Теперь проверьте показания, только уже без вакуумного шланчика;
Сняв его, манометр должен выдать около 0,2-0,8 единиц. Если же изменения не произошли, тогда регулятор точно вышел из строя и нуждается в замене.

Замена

Процедуру по замене регулятора давления топлива на таком автомобиле как ВАЗ 2110 назвать сложной никак нельзя. Потому не спешите ехать на станцию технического обслуживания, чтобы дать выложить приличную сумму денег. Причем если это сомнительный автосервис, далеко не факт, что они выполнят ремонт лучше, чем вы своими руками.

Нипель сброса

Так или иначе, о последовательности замены датчика топлива должен знать каждый автовладелец ВАЗ 2110.

Для этого:

Сбросьте нагрузку в топливной системе;
Демонтируйте крепление обратки от регулятора давления топлива, снимите трубку;
Открутите два болта, отвечающих за крепление агрегата;
Извлеките штуцер;
Снимите с регулятора давления топлива бензиновый шланг;
Достаньте вышедший из строя датчик топлива;
Поставьте на его место новое устройство;
В процессе обратной сборки рекомендуется поменять старые манжеты. После их демонтажа они, как правило, теряют свои изначальные рабочие кондиции. Потому повторное их использование не позволит им функционировать как раньше.

Очевидно, что датчик давления горючего играет важнейшую роль в функционировании автомобиля ВАЗ 2110, как и любой другой машины. К его состоянию следует относиться с повышенным вниманием, своевременно реагировать на происходящие изменения, предпринимать соответствующие меры, если регулятор вышел из строя.

Сделать это самому не сложно, да и денег придется затратить совсем немного. Но если вы не уверены в своих силах, у вас нет желания или банально времени заниматься собственным автомобилем, отправляйтесь на проверенный, надежный автосервис, в качестве услуг которых вы сможете быть уверенными. Ко всяким сомнительным мастерским обращаться не советуем.

Загрузка …

Как заменить регулятор давления топлива

Регулятор давления топлива – проверяем работоспособность!

Как заметить неисправность регулятора давления топлива?

Неисправность регулятора давления топлива заметить можно по определенным проблемам авто. У вас может заглохнуть мотор на холостом ходу, или вы начинаете замечать, как двигатель во время движения теряет мощность. Если при переключении передач ваш автомобиль плохо начинает ускоряться, проблема также может быть в регуляторе давления топлива. При движении, если возникают резкие рывки, двигатель начинает захлебываться или реакция на педаль газа практически отсутствует, все это предпосылки к поломке регулятора. Самый распространенный симптом: когда резко повышается расход топлива. Для этого не надо даже производить какие-либо вычисления, вы сами заметите, как он стремительно увеличился.

Регулятор давления топлива – отчего он может сломаться?

Как производится замена регулятора давления топлива?

Неисправности регулятора давления топлива

Неисправности регулятора давления топлива приводят к тому, что двигатель запускается с трудом, имеет «плавающие» холостые обороты, машина теряет динамические характеристики, иногда с топливных шлангов подтекает топливо. Как правило, устанавливается регулятор давления топлива (сокращенно — РДТ) на топливной рампе и представляет собой вакуумный клапан. В некоторых моделях автомобилей РДТ врезается в топливный шланг обратной подачи топливной системы. Чтобы определить что неисправность топливной системы заключается в неисправном регуляторе давления необходимо провести ряд несложных проверок.

Где находится регулятор давления топлива

Чтобы найти место установки регулятора давления топлива, разберемся что он собой представляет и для чего нужен. Это поможет в дальнейших поисках и диагностике.

Первое, что нужно знать — бывает два основных типа РДТ — механический (старого образца) и электрический (нового образца). В первом случае — это вакуумный клапан, задача которого заключается в перепускании излишков топлива при чрезмерном давлении обратно в топливный бак через соответствующий шланг. Во втором — это датчик давления топлива, который передает к ЭБУ соответствующую информацию.

Как правило, регулятор давления топлива находится непосредственно на топливной рампе. Другой вариант его размещения — топливный шланг обратной подачи системы питания. Еще существует вариант — расположение регулятора непосредственно в топливном баке на модуле насоса. В таких системах отсутствует шланг обратной подачи топлива за ненадобностью. Подобная реализация имеет несколько преимуществ, среди которых упрощение конструкции (отсутствие лишнего трубопровода), лишнее топливо не попадает в подкапотное пространство, топливо меньше нагревается и не так испаряется.

Как работает регулятор давления топлива

Конструкционно клапан старого образца (устанавливаемых на бензиновые авто) имеет собственный корпус, внутри которого находятся клапан, мембрана и пружина. В корпусе имеется три вывода для топлива. Через два из них бензин проходит через регулятор давления, а третий вывод непосредственно связан со впускным коллектором. На низких (в том числе холостых) оборотах двигателя давление топлива в системе невелико и оно все уходит в мотор. При повышении оборотов соответствующее давление увеличивается, в коллекторе, то есть, на третьем выводе РДТ создается разрежение (вакуум), которое при определенном значении преодолевает силу сопротивления его пружины. Таким образом создается движение мембраны и открывание клапана. Соответственно, излишнее дизельное топливо получает доступ ко второму выводу регулятора и через обратный шланг уходит обратно в топливный бак. По причине описанного алгоритма нередко регулятор давления топлива называют еще обратным клапаном.

Что касается датчика давления топлива, то он немного сложнее. Так, он состоит из двух частей — механической и электрической. Первая часть — это металлическая мембрана, которая прогибается под воздействием усилия, вызванного давлением в топливной системе. Толщина мембраны зависит от давления, на которое рассчитана топливная система. Электрическая часть датчика — это четыре тензорезистора, соединенных по схеме «мостик Уинстона». На них подается напряжение, и чем больше изгибается мембрана, тем выходное напряжение от них будет больше. И этот сигнал подается на ЭБУ. А в результате электронный блок управления подает соответствующую команду на насос с тем, чтобы он тот подавал лишь необходимое в данный момент количество топлива.

Дизельные двигатели имеют регулятор давления топлива немного другой конструкции. В частности, они состоят из соленоида (катушки) и штока, который уперт в шарик для перекрытия обратной подачи. Сделано это по той причине, что дизельный двигатель в процессе своей работы очень сильно вибрирует, что сказывается на износе классического (бензинового) регулятора топлива, то есть, происходит частичная и даже полная компенсация гидравлических колебаний. Однако место установки его аналогичное — в топливной рампе двигателя. Другой вариант — на корпусе топливного насоса.

Признаки неисправности регулятора давления топлива

Есть пять основных симптомов неисправности регулятора давления топлива (обоих типов), по которым можно судить о полном или частичном выходе из строя этого важного узла. Причем указанные ниже признаки характерны для автомобилей как с бензиновым, так и дизельным двигателем. Однако стоит оговориться, что перечисленные ситуации могут быть признаками поломки и других узлов мотора (топливный насос, забитый топливный фильтр), поэтому желательно выполнять комплексную диагностику, чтобы точно определить его работоспособность. Так, признаки неисправности регулятора давления топлива следующие:

Трудный запуск двигателя. Обычно это выражается в долгом кручении стартером при выжатой педали акселератора. Причем это признак характерен при любых внешних погодных условиях.
Двигатель глохнет на холостых оборотах. Для поддержания его работы водитель обязан постоянно подгазовывать. Другой вариант — при работе двигателя на холостом ходу обороты обычно «плавающие», нестабильные, вплоть до полной остановки мотора.
Потеря мощности и динамики. Проще говоря, машина, «не тянет», особенно при езде в гору и/или в загруженном состоянии. Также теряются динамические характеристики автомобиля, он плохо разгоняется, то есть, при попытке разогнаться происходит глубокий провал оборотов на их высоких значениях.
Из топливных шлангов (рампы) подтекает топливо. При этом замена шлангов (хомутов) и других близлежащих элементов не помогает.
Перерасход топлива. Его значение будет зависеть как от факторов поломки, так и от мощности двигателя.

Соответственно, при появлении хотя бы одного из перечисленных выше признаков необходимо выполнить дополнительную диагностику, в том числе при помощи электронного сканера ошибок имеющихся в памяти ЭБУ.

Ошибка регулятора давления топлива

В современных автомобилях в качестве регулятора устанавливается датчик давления топлива. При его частичном или полном выходе из строя в памяти электронного блока управления двигателем формируются одна или несколько ошибок, связанные с этим узлом. При этом на приборной панели активируется лампочка неисправности двигателя.

Когда существует неисправность ДРТ, то чаще всего водитель сталкивается с ошибками под номерами p2293 и p0089. Первая имеет название «регулятор давления топлива — механическая неисправность». Вторая — «регулятор давления топлива неисправен». У некоторых автовладельцев при выходе соответствующего регулятора из строя в памяти ЭБУ формируются ошибки: p0087 «давление, измеренное в топливной рампе, слишком низкое по отношению к требуемому» или p0191 «регулятор давления топлива или датчик давления». Внешние признаки указанные ошибок те же, что общие признаки выхода из строя регулятора давления топлива.

Проверка регулятора давления топлива

Проверка работоспособности топливного регулятора давления будет зависеть от того, механический он или электрический. Старый регулятор бензинового двигателя проверить достаточно просто. Действовать нужно по следующему алгоритму:

найти в подкапотном пространстве шланг обратной подачи топлива;
запустить двигатель и дать поработать ему около одной минуты, чтобы он был уже не холодный, но и еще и недостаточно горячий;
с помощью плоскогубцев (аккуратно, чтобы не повредить его. ) пережать указанный выше шланг обратной подачи топлива;
в случае, если двигатель до этого «троил» и плохо работал, а после пережатия шланга заработал хорошо — значит, вышел из строя именно регулятор давления топлива.

Как определить работоспособность на инжекторе

В современных инжекторных бензиновых двигателях, во-первых, вместо резиновых топливных шлангов устанавливают металлические трубочки (в связи с высоким давлением топлива и для надежности и долговечности), а во-вторых, монтируют электрические датчики на основе тензорезисторов.

Соответственно, проверка датчика давления топлива сводится к проверке выходного напряжения от датчика при изменении подводимого давления топлива, проще говоря, увеличению/уменьшению оборотов двигателя. Что и даст понять вышел из строя регулятор давления топлива или нет.

Другой метод проверки — с помощью манометра. Так, манометр подсоединяют между топливным шлангом и штуцером. Перед этим обязательно нужно отсоединить вакуумный шланг. Также предварительно необходимо узнать, какое нормальное давление топлива должно быть в двигателе (будет отличаться у карбюраторных, инжекторных и дизельных моторов). Обычно у инжекторных двигателей соответствующее значение находится в диапазоне приблизительно 2,5…3,0 атмосфер.

Нужно запустить двигатель и убедиться по показаниям на манометре, что давление соответствует норме. Далее необходимо немного погазовать. При этом давление немного падает (на десятые доли атмосферы). После чего давление восстанавливается. Далее нужно с помощью тех же плоскогубцев пережать обратный топливный шланг, в результате чего давление возрастет примерно до 2,5…3,5 атмосфер. Если этого не произошло — регулятор вышел из строя. Помните, что на долго пережимать шланги нельзя!

Как проверить на дизеле

Проверка регулятора давления топлива на современных дизельных системах Common Rail ограничивается лишь измерением внутреннего электрического сопротивления индуктивной катушки управления датчика. В большинстве случаев соответствующее значение находится в районе 8 Ом (точное значение необходимо уточнять в дополнительных источниках — мануалах). Если значение сопротивления заведомо занижено или завышено — значит, регулятор вышел из строя. Более детальная диагностика возможна лишь в условиях автосервиса на специализированных стендах, где проверяются не только датчики, но и вся система управления топливной системой Common Rail.

Причины неисправности регулятора топлива

На самом деле причин, по которым вышел из строя регулятор давления топлива не так много. Перечислим их по порядку:

Естественный износ. Это наиболее распространенная причина выхода из строя РДТ. Как правило, это случается при пробеге автомобиля около 100…200 тысяч километров. Механическая неисправность регулятора давления топлива выражается в том, что утрачивает эластичность мембрана, может подклинивать клапан, со временем ослабевает пружина.
Бракованные детали. Встречается это не так часто, однако зачастую на изделиях отечественных производителей изредка попадается брак. Поэтому желательно покупать оригинальные запчасти импортных производителей или проверять их перед покупкой (обязательно обращать внимание на гарантию).
Некачественное топливо. В отечественном бензине и дизельном топливе, к сожалению, нередко допускается чрезмерное присутствие влаги, а также мусора и вредных химических элементов. Из-за влаги на металлических элементах регулятора могут появиться очаги ржавления, которые со временем распространяются и мешают его нормальной работе, например, ослабевает пружина.
Забитый топливный фильтр. Если в топливной системе присутствует большое количество мусора, то приведет к засорению в том числе и РДТ. Чаще всего в таких случаях начинает подклинивать клапан, либо изнашиваться пружина.

Как правило, если регулятор давления топлива неисправен, то его не ремонтируют, а меняют на новый. Однако, прежде чем выбрасывать, в некоторых случаях (особенно если речь ), можно попробовать почистить РДТ.

Чистка регулятора топлива

Перед тем как заменить его на новый аналогичный элемент, можно попробовать почистить его, благо процедура эта простая и доступная практически каждому автовладельцу в гаражных условиях. Зачастую для этого пользуются специальными очистителями карбюраторов или карбклинерами (некоторые автолюбители пользуются для аналогичных целей известным средством WD-40).

Чаще (и доступнее) всего — почистить фильтрующую сеточку, которая находится на выводном штуцере регулятора давления топлива. Через нее топливо подается непосредственно в топливную рампу. Со временем она засоряется (особенно, если в бак автомобиля регулярно заливается некачественное топливо с механическими примесями, мусором), что приводит к снижению пропускной способности как регулятора в частности, так и всей топливной системы в целом.

Соответственно, чтобы ее почистить, необходимо демонтировать регулятор давления топлива, разобрать его, и с помощью очистителя избавиться от отложений как на сетке, так и внутри корпуса регулятора (при возможности).

Грязная сетка регулятора топлива

После выполнения чистки сетки и корпуса регулятора их желательно принудительно просушить при помощи воздушного компрессора перед установкой. Если компрессора нет — поместить их в хорошо проветриваемое теплое помещение на время, достаточное для полного испарения влаги с их наружных и внутренних поверхностей.

Еще один экзотический вариант чистки — использование ультразвуковой установки на автосервисе. В частности, ими пользуются для качественной очистки форсунок. Ультразвуком можно «отмыть» мелкие, сильно въевшиеся, загрязнения. Однако тут стоит взвешивать стоимость процедуры очистки и цену новой сеточки или регулятора давления топлива в целом.

Как снять и проверить неисправный регулятор давления топлива (РДТ)? 6 простых шагов

Двигатель транспортного средства — важнейший модуль, отвечающий за качество движения, а также производительность всего агрегата. Его состояние, как и качество взаимодействующих элементов напрямую влияет на безопасность водителя и пассажиров во время эксплуатации автомобиля. Именно поэтому своевременная диагностика и устранение неисправностей является первоочередной задачей для каждого водителя.

Эффективность работы двигателя во многом определяется особенностями функционирования вспомогательных приспособлений, в том числе и оборудования, обеспечивающего впрыск топлива в цилиндры. Объем жидкости, который оно поддерживает, зависит от следующих факторов: время работы форсунки, уровень давления внутри топливной рейки, особенности функционирования впускного коллектора.

С целью учета всех упомянутых факторов, а также для обеспечения более точной подачи топлива многие производители авто используют в своих двигателях регуляторы давления. Они позволяют поддерживать на надлежащем уровне рециркуляцию горючей жидкости.

Устройство и принцип работы РДТ

РДТ сконструирован в виде мембранного клапана, с одной стороны к которому подключают шланг с подачей топлива, с другой — пружинный механизм впускного коллектора. Данное приспособление обеспечивает необходимую разницу давлений воздуха и горючей жидкости на форсунке, а также во впускном коллекторе. Учитывая это, излишки бензина или дизеля будут направлены в бак по обратной магистрали.

Прибор для регулировки давления топлива сконструирован в виде двух камер: топливная и диафрагменная. После попадания горючего в первый резервуар с помощью входного штуцера она подается в диафрагменный сектор с помощью специального впускного трубопровода. В случае когда уровень давления в нижней камере превысит суммарное, создаваемое пружиной в диафрагменной, последняя двигается таким образом, чтобы остаток топливной смеси возвращался в бензобак по возвратной линии. Таким образом поддерживается постоянный перепад давления в системе в пределах 2,5 бар.

Транспортные средства с дизельными двигателями предусматривают в топливной системе обратный клапан, имеющий несколько иную структуру. Его составляющими элементами являются соленоид и шток, что упирается в шарик для перекрытия обратного потока. Подобным образом двигатель получает защиту от быстрого износа, что связано со снижением гидравлических колебаний. Обслуживание и восстановление регулятора давления топлива на дизельном двигателе проводится аналогично бензиновому аналогу.

Расположение РДТ в топливной рейке транспортного средства

Применение специального регулятора для топливной системы связано с необходимостью снижения или повышения напора подачи горючего в двигатель при его работе на различных оборотах. К примеру, для холостого хода потребуется совсем небольшое количество горючего, в то время как при повышении скорости интенсивность его впрыскивания должна повышаться.

С целью выравнивания этой разницы на всех форсунках прибор установлен в конце топливной рейки. Стандартно он вмонтирован в топливной рампе. Очень часто его расположение может быть изменено – например, РДТ помещают в шланг для обратной подачи или даже в бак.

Размещение в бензобаке дает возможность избежать необходимости монтажа дополнительных топливных магистралей, а обратный клапан блокирует попадание в систему лишнего горючего. Независимо от локализации РТД выполняет одинаковую функцию, что заключается в поддержке требуемого и безопасного для двигателя транспортного средства напора горючего.

Для систем без рециркуляции топлива РДТ находится в топливном баке, а его конструкция рассчитана на поддержку одного и того же давления жидкости по отношению к атмосферному. Спецификой такого варианта расположения является то, что разницы между давлениями топлива в баке и во впускном коллекторе не будут постоянными, что в конечном итоге учтено в продолжительности впрыска рабочей жидкости.

Возможные причины неисправности в работе РДТ

Конструкция регулятора давления топлива продумана таким образом, чтобы по время остановки двигателя напор топлива в системе оставался стабильным. Однако добиться этого не всегда удается. Это связано с изнашиванием клапана, который со временем теряет свою возможность удерживать топливо. В связи с этим для того чтобы завести двигатель, водителю приходится подолгу крутить стартер.

Наиболее распространенными проблемами с устройством, регулирующим подачу топлива, являются следующие нюансы.

Клапан в устройстве полностью не держит давление. Основной причиной такой поломки является просадка пружины, что потеряла возможность создавать необходимое сопротивление. В этом случае бензин будет возвращаться обратно в бак, не попадая в форсунки двигателя.
Усложненное движение топлива, связанное с закупоркой регулятора давления. Это приводит к тому, что с пол-оборота двигатель вряд ли удастся завести.
Наблюдается подклинивание прибора, связанное неравномерным изменением уровня давления. При данной неисправности возникают проблемы с разгоном транспортного средства, также снижается динамика, влияющая на безопасность водителя и пассажиров.

Стоит обратить внимание, что регулятор давления подачи топлива наиболее часто выходит из строя в связи с износом. Такая поломка наблюдается после 100-200 тыс. км пробега. В данном случае наблюдается истончение или иссыхание мембраны. Пружина при этом слабнет, а клапан постепенно подклинивает. В случае когда проблемы с клапаном наблюдаются раньше этого момента, причина поломки заключается в некачественной сборке или браке детали.

Другой причиной неисправности клапана может являться низкое качество горючего. При таком раскладе посторонние примеси, которые попадают в рабочую жидкость, засоряют РДТ. В отличие от первого варианта, когда можно заменить мембрану самостоятельно, придется обращаться в сервис для установки нового устройства, поскольку чистка клапана не предусмотрена.

Признаки неисправности РДТ

Существует ряд признаков работы двигателя транспортного средства, по которым можно определить, что выведен из строя РДТ. Наиболее частыми среди них являются:

неустойчивая работа силового узла (он глохнет), при которой уровень давления топливной жидкости стабилен и остальные системы работают нормально;
наблюдается уменьшение чувствительности мотора;
наблюдаются рывки и провалы в работе силового узла, что особенно заметно в движении;
повышается уровень вредность (наличие СН и СО) выхлопных газов;
повышается расход топлива;
наблюдаются затруднения с запуском двигателя.

Также при возникновении неисправностей в РДТ могут наблюдаться повышение расхода горючего и подтеки рабочей жидкости на шлангах системы, что не решается установкой новых хомутов и заменой трубок. В случае появления описанных выше признаков неисправности каждому водителю полезно уметь проверять регулятор давления топлива.

Диагностика представленного оборудования проводится следующим образом.

Шаг 1. Выкрутить пробку штуцера, обеспечивающего подачу топливной жидкости в первую камеру, и осмотреть уплотнительное кольцо. В том случае когда оно потеряло свою целостность или наблюдаются явные дефекты, необходимо провести замену.

Шаг 2. Извлечь золотник из штуцера, что осуществляется так же, как и с аналогичным приспособлением в шине. После этого нужно зафиксировать шинный манометр с помощью специального хомута на последнем и измерить давление в момент работы силового узла. После сверки параметров с указанными производителем можно сделать выводы о неисправности приспособления. Стоит учесть, что при отключении вакуумного шланга уровень давления должен немного повышаться. Когда этого не происходит, полная замена устройства неизбежна.

Без применения манометра можно также произвести проверку давления в топливной рейке. При этом необходимо пережимать шланг обратной подачи горючей жидкости во время работы двигателя. Когда это будет сделано, двигатель с неработающим универсальным регулятором давления топливной жидкости начинает набирать мощность, и все цилиндры вступают в работу.

Несмотря на эффективность такого метода, пережать обратный шланг не всегда возможно для моторов современных видов транспортных средств, поскольку в них установлены металлические трубки или шланги с недостаточной длиной. При желании проверить РДТ на инжекторе можно воспользоваться только одним способом, предусматривающим применение манометра.

Ремонт и замена РДТ

Если в работе транспортного средства наблюдается ряд признаков неисправности регулятора топлива, его диагностика — единственный шаг на пути к возвращению надлежащих эксплуатационных параметров. В том случае когда проверка свидетельствует о том, что прибор вышел из строя, необходимо осуществить следующее.

Шаг 1. Извлечь пробку штуцера, чтобы иметь возможность проконтролировать давление горючей жидкости на его торце.

Шаг 2. Используя специальный металлический защитный колпачок, аккуратно достать из внутренней полости штуцера золотник.

Шаг 3. Снизить давление в системе питания, после чего осторожно снять вакуумный шланг с устройства.

Шаг 4. Снять гайку, с помощью которой осуществлялось крепление трубки, подающей горючее.

Шаг 5. После того как будут откручены два болта, служащие для крепления модуля к топливной раме, нужно плавно выводить штуцер их отверстия.

Шаг 6. Осторожно достаем РДТ.

Как правило, извлеченное устройство не подлежит ремонту, и его меняют на новое, более функциональное. Приобрести модуль с доставкой можно как в любом специализированном магазине, так и через Интернет.

Выводы

Регулятор давления топлива стоит считать основным модулем транспортного средства, что поддерживает работу всей топливной системы. Все, что от вас требуется, – внимательность и оперативное реагирование. Его восстановление и диагностика по большой части являются процедурами, не требующими определенных навыков или усилий. Однако если пренебречь представленными рекомендациями, придется полностью менять модуль, что приводит к стремительному увеличению его стоимости.

Неисправности регулятора давления топлива

Где находится регулятор давления топлива

Как работает регулятор давления топлива

Признаки неисправности регулятора давления топлива

Трудный запуск двигателя. Обычно это выражается в долгом кручении стартером при выжатой педали акселератора. Причем это признак характерен при любых внешних погодных условиях.
Двигатель глохнет на холостых оборотах. Для поддержания его работы водитель обязан постоянно подгазовывать. Другой вариант — при работе двигателя на холостом ходу обороты обычно «плавающие», нестабильные, вплоть до полной остановки мотора.
Потеря мощности и динамики. Проще говоря, машина, «не тянет», особенно при езде в гору и/или в загруженном состоянии. Также теряются динамические характеристики автомобиля, он плохо разгоняется, то есть, при попытке разогнаться происходит глубокий провал оборотов на их высоких значениях.
Из топливных шлангов (рампы) подтекает топливо. При этом замена шлангов (хомутов) и других близлежащих элементов не помогает.
Перерасход топлива. Его значение будет зависеть как от факторов поломки, так и от мощности двигателя.

Ошибка регулятора давления топлива

Проверка регулятора давления топлива

найти в подкапотном пространстве шланг обратной подачи топлива;
запустить двигатель и дать поработать ему около одной минуты, чтобы он был уже не холодный, но и еще и недостаточно горячий;
с помощью плоскогубцев (аккуратно, чтобы не повредить его. ) пережать указанный выше шланг обратной подачи топлива;
в случае, если двигатель до этого «троил» и плохо работал, а после пережатия шланга заработал хорошо — значит, вышел из строя именно регулятор давления топлива.

Как определить работоспособность на инжекторе

Как проверить на дизеле

Причины неисправности регулятора топлива

Естественный износ. Это наиболее распространенная причина выхода из строя РДТ. Как правило, это случается при пробеге автомобиля около 100…200 тысяч километров. Механическая неисправность регулятора давления топлива выражается в том, что утрачивает эластичность мембрана, может подклинивать клапан, со временем ослабевает пружина.
Бракованные детали. Встречается это не так часто, однако зачастую на изделиях отечественных производителей изредка попадается брак. Поэтому желательно покупать оригинальные запчасти импортных производителей или проверять их перед покупкой (обязательно обращать внимание на гарантию).
Некачественное топливо. В отечественном бензине и дизельном топливе, к сожалению, нередко допускается чрезмерное присутствие влаги, а также мусора и вредных химических элементов. Из-за влаги на металлических элементах регулятора могут появиться очаги ржавления, которые со временем распространяются и мешают его нормальной работе, например, ослабевает пружина.
Забитый топливный фильтр. Если в топливной системе присутствует большое количество мусора, то приведет к засорению в том числе и РДТ. Чаще всего в таких случаях начинает подклинивать клапан, либо изнашиваться пружина.

Чистка регулятора топлива

Грязная сетка регулятора топлива

0 0 голос

Рейтинг статьи

Как работает регулятор давления топлива? | by Torqued

Нам часто задают вопросы о регуляторах давления топлива, о том, как они работают, какую роль они играют в топливной системе и что заставляет Nuke обещать, что их регуляторы подходят для более 1000 л. с.

Здесь мы рассмотрим основы, как человек работает, как он функционирует в топливной системе и объясним различные части. Многие из доступных онлайн-руководств в Интернете устарели, описывают более старые конструкции и часто не применимы к современным системам впрыска.

Регулятор давления топлива является обязательным элементом любой системы EFI. Без него топливная рампа не сможет создавать давление, достаточное для поддержки форсунок с достаточным количеством топлива. Вместо этого топливо будет протекать прямо и не достигать форсунок.

С другой стороны, полностью перекрывая проход в топливный бак, топливный насос будет пытаться нагнетать слишком много топлива в форсунки, что приведет к их выходу из строя. Для создания удачной топливно-воздушной смеси во всех ситуациях требуется соответствующее давление топлива, как на низких, так и на высоких оборотах, независимо от выходной мощности.Здесь регулятор давления топлива выполняет свою работу, адаптируя подачу топлива к потребности в топливе.

Регулятор давления топлива используется для поддержания стабильной подачи топлива даже во время резких изменений потребности в топливе. Топливная форсунка имеет две стороны: одна сторона форсунки находится под давлением от топливной рампы, а другая сторона нагнетается воздухом от турбонагнетателя или компрессора. Идеальное соотношение — 1: 1. Регулятор давления топлива регулирует давление топлива относительно давления воздуха / наддува, что позволяет топливной форсунке поддерживать идеальное соотношение между топливом и наддувом.

Регулятор давления топлива состоит из диафрагмы, которая управляет «шаровым седлом» перепускного клапана и, как показано на рисунке ниже, может открываться и закрываться, чтобы самостоятельно регулировать подачу топлива.

Когда давление (наддува) подается на верхнюю часть регулятора, диафрагма, которая прикреплена к байпасному клапану, пружина прижимает диафрагму вниз и уменьшает количество избыточного топлива, это заставляет топливные насосы работать сильнее, в то время как давление топлива линейно возрастает по мере увеличения давления наддува во впускном коллекторе.

Как и большинство регуляторов, наш FPR имеет удобный порт давления для подключения манометра топлива или, альтернативно, датчика давления топлива для цифрового выхода.

Регулятор давления топлива большего размера может обрабатывать больший поток и более высокое давление, сохраняя при этом соотношение 1: 1. Часто более дорогие регуляторы давления топлива могут выдерживать большее количество видов спиртового топлива, такого как этанол и метанол, в то время как более дешевый регулятор, работающий с такими видами спиртового топлива, часто имеет сломанную диафрагму, что может привести к серьезному повреждению вашего двигателя.

Регулятор давления топлива Nuke Performance (Регулятор давления топлива Nuke Performance FRP90 ДОБАВИТЬ В КОРЗИНУ) разработан для высоких требований с той же характеристикой, что и все их продукты. Компания гарантирует, что это одобрено 1000 HP +.

Nuke Performance разработала регулятор давления топлива, чтобы создать лучший, самый надежный и точный регулятор на рынке. И с более чем тысячей проданных регуляторов, тысячами и тысячами миль дрэг-рейсинга, дрифтинга, трековых дней и на улицах, доказательством являются результаты, и Nuke Performance может гарантировать, что их регулятор сертифицирован на 1000 л.с.!

Эта статья была впервые опубликована по адресу https: // www.torqued.io/how-does-a-fuel-pressure-regulator-work

Признаки неисправного регулятора давления топлива [Полное руководство]

Большинство людей знают, как обращаться с разряженной батареей .

То же самое касается спущенной шины или пустого бензобака, решение общеизвестно.

Но что, если возникла проблема с деталью, о которой вы никогда не слышали?

Каковы симптомы неисправного топливного регулятора?

Пропуски зажигания в двигателе / плохое ускорение
Черный дым из выхлопной трубы
Свечи зажигания выглядят черными
Уменьшение расхода топлива
Бензин в вакуумном шланге
Возгорание двигателя
Двигатель не заводится
Чрезмерный шум топливного насоса
Топливо вытекает из выхлопной трубы

К счастью, в этом кратком и понятном руководстве мы подробно рассмотрим каждый из этих вопросов. Но сначала давайте рассмотрим, что такое регулятор топлива и как он работает.

Что такое регулятор топлива?

В регуляторе давления топлива замечательно то, что его назначение хорошо описано в его названии. Правильно, он регулирует давление топлива. Не только это, но также и количество топлива, подаваемого в форсунки (на автомобилях с прямым впрыском).

Количество топлива, необходимое двигателю, в основном зависит от того, что его просит водитель. Например, крейсерская скорость 45 миль в час требует меньше топлива, чем резкое ускорение с 45 до 60.

Для правильного воспламенения внутри камеры сгорания должно быть точное смешивание воздуха и топлива. Когда этот баланс наклоняется в ту или иную сторону, это называется работой на богатой (слишком много топлива) или бедной (слишком много воздуха).

Регулятор давления топлива отвечает за количество топлива и давление при прохождении через форсунки.

Теперь, когда вы понимаете, что такое регулятор давления, давайте посмотрим, как он работает.

Как работает регулятор давления топлива?

В тот момент, когда вы поворачиваете ключ в замке зажигания, топливный насос откачивает определенное количество топлива из бензобака.Затем он проходит через фильтр, а затем продолжает движение по топливопроводу к форсункам. Оказавшись там, он попадает в камеру сгорания и воспламеняется.

Поздоровайся с регулятором давления топлива. Эта небольшая, но важная деталь гарантирует, что количество топлива, отправляемое через топливный насос, и какое давление в нем не будет выше, чем должно.

Если давление топлива выше необходимого, регулятор останавливает подачу и возвращает избыток в топливный бак.Если есть проблема с вашим регулятором давления топлива, слишком много или слишком мало попадет в камеру сгорания, что имеет несколько побочных эффектов.

Каковы симптомы неисправного топливного регулятора?

Пропуски воспламенения двигателя / плохое ускорение / уменьшение расхода топлива

Ранние признаки неисправности регулятора давления топлива включают пропуски зажигания в двигателе и плохое ускорение, а также пробег топлива . Причина, по которой мы объединяем их вместе, заключается в том, что каждое из них вызвано одним и тем же: воздушно-топливной смесью нет.

Если на вашем автомобиле проявляется какой-либо из этих симптомов, возможно, вы захотите пригнать его до появления любого из следующих симптомов.

Черный дым из выхлопной трубы

Этот симптом возникает из-за того, что двигатель сжигает слишком много топлива (на богатой смеси). Когда излишки топлива сгорают, образуется черный дым, который выходит из выхлопной трубы.

Если ваш автомобиль начинает выглядеть как ребенок с плаката кампании «Остановить глобальное потепление», возможно, проблема с регулятором топлива.Однако невозможно узнать точную причину, если вы не проверили ее.

Свечи зажигания выглядят черными

Одним из индикаторов того, что воздушно-топливная смесь внутри камеры сгорания отсутствует, является то, что концы свечей зажигания покрыты черным порошкообразным веществом.

Как вы уже догадались, часто виноват плохой регулятор давления топлива. Если вы заметили, что этот симптом совпадает с некоторыми из других в вашем списке, возможно, пришло время проверить вашу топливную систему.

Бензин в вакуумном шланге

Вакуумный шланг прикреплен непосредственно к регулятору давления топлива, если в нем есть топливо, у вас проблемы. Единственный способ узнать наверняка — выключить автомобиль, отсоединить его и посмотреть. Если есть, значит, утечка из регулятора давления топлива.

Обязательно следите за тем, чтобы топливо не капало из выхлопной трубы, что является еще одним признаком утечки регулятора топлива.

Возгорание двигателя

Если ваш двигатель работает на богатой смеси, он может дать обратный свет при замедлении.Не только это, но вы также можете заметить, что он колеблется перед снижением скорости, что делает это одной из тех проблем, которые могут быстро стать угрозой безопасности.

Регулятор топлива — не дорогая деталь, которую нужно заменить (подробнее об этом позже), так зачем игнорировать его, если есть проблема? Вместо этого, если в вашем автомобиле начинается обратный огонь, проверьте регулятор давления топлива.

Двигатель не запускается

Вот самый очевидный симптом — двигатель , который не перевернет . Регулятор топлива отвечает за подачу нужного количества топлива для любой ситуации, включая, в первую очередь, запуск двигателя.Если не хватит, он не сможет загореться.

Сначала вы можете запустить двигатель, но в конечном итоге он вообще выйдет из строя. Многие вещи могут помешать заведению автомобиля, поэтому обязательно поищите другие симптомы в этом списке, чтобы быть уверенным.

Чрезмерный шум топливного насоса

Топливный насос издает шум, но он никогда не должен доходить до раздражения. Если ваш начал издавать «жужжащий» звук, возможно, он гаснет. Однако шум также может быть вызван неисправностью регулятора давления топлива.

Звук должен быть наиболее заметным, когда двигатель подвергается нагрузке, например, при ускорении, подъеме на холм или буксировке прицепа.

Топливо вытекает из выхлопной трубы

Подобно бензину в вакуумном шланге, если топливо вытечет из выхлопной трубы, виновником может быть неисправный регулятор топлива. У топливного регулятора есть несколько уплотнений, которые при износе или повреждении могут протечь.

Если присутствует утечка топлива, это означает, что ваш двигатель не получает достаточно, что будет отображаться как двигатель с пониженной производительностью.

Сколько стоит замена регулятора давления топлива?

В большинстве случаев, если при проверке регулятора давления топлива он оказывается неисправным, его замена — лучший вариант. В зависимости от марки и модели вашего автомобиля это может стоить от 150 до 1000 долларов.

Стоимость самой детали составляет от 50 до 400 долларов, и если заменяется только регулятор топлива, это займет всего около часа работы (50–100 долларов в час).

Однако средняя стоимость замены регулятора давления топлива составляет около 250 долларов.

Эта сумма ничто по сравнению с тем, чем она могла бы быть, если бы ее проигнорировали. По этой причине следите за любым из вышеперечисленных симптомов, чтобы убедиться, что вы заразились им как можно раньше.

Каковы риски игнорирования неисправного регулятора давления топлива?

Независимо от того, насколько незначительным может показаться симптом, то, что происходит за кулисами, вредно для вашего двигателя.

Регулятор топлива получает данные от блока ECM , который подключен почти ко всем остальным системам.Датчики, работающие с регулятором топлива, затем получат неверные данные и передадут их обратно в ECM, выбрасывая все из синхронизации.

У вас возникают проблемы, которые могут привести к другому поведению автомобиля и / или создать угрозу безопасности. К ним относятся обратный огонь, отсутствие мощности, отсутствие запуска и утечки газа.

Как обслуживать регулятор давления топлива?

Один из лучших способов продлить срок службы регулятора топлива — это заменять топливный фильтр каждые 2 года или 30 000 миль.Другой способ — заправиться только на АЗС высшего уровня , которые содержат более высокое среднее качество газа, чем другие.

В конце дня могло быть и хуже

Если вы обнаружите неисправный регулятор давления топлива, у вас есть несколько вариантов. Проверьте сами или отнесите в магазин и попросите их протестировать. Затем вы можете решить купить деталь отдельно, а заменить ее самостоятельно или попросить их сделать это.

Как бы то ни было, плохой регулятор давления топлива — это еще не конец света, если с ним обращаться быстро.

Как заменить регулятор давления топлива

Регулятор давления топлива — это устройство, предназначенное для поддержания постоянного давления топлива для правильного распыления топлива.

Внутри корпуса регулятора находится пружина, упирающаяся в диафрагму. Давление пружины предварительно установлено производителем на желаемое давление топлива. Это позволяет топливному насосу перекачивать достаточно топлива и давление, необходимое для преодоления давления пружины. Дополнительное топливо, которое не требуется, отправляется обратно в топливный бак по возвратной топливной магистрали.

Когда двигатель автомобиля работает на холостом ходу, давление топлива, поступающего внутрь регулятора, меньше. Это достигается за счет разрежения двигателя, натягивающего диафрагму внутри регулятора давления топлива, сжимая пружину. Когда дроссельная заслонка открыта, разрежение падает и позволяет пружине выталкивать диафрагму, заставляя топливную рампу иметь высокое давление топлива.

Регулятор давления топлива работает с датчиком топливной рампы. Когда насос подает топливо, датчик топливной рампы определяет наличие топлива.Регулятор давления топлива обеспечивает постоянное давление в топливной рампе для подачи топлива к форсункам для надлежащего распыления.

Когда регулятор давления топлива начинает работать со сбоями, возникают некоторые основные симптомы, которые проявляются и предупреждают владельца транспортного средства о том, что что-то не так.

Автомобиль начинает с трудом заводиться, из-за чего стартер включается на более длительное время, чем обычно. Кроме того, двигатель может начать работать хаотично.Могут быть даже случаи, когда проблемы с датчиком давления в топливной рампе могут привести к тому, что двигатель просто отключится во время нормальной работы.

Световые коды двигателя, связанные с регулятором давления топлива на автомобилях с компьютерами:

Часть 1 из 6: Проверьте состояние регулятора давления топлива

Шаг 1: Запустите двигатель . Проверьте приборную панель на наличие лампочек двигателя. Прислушайтесь к работе двигателя, чтобы убедиться в том, что цилиндры не работают должным образом.Почувствуйте любые вибрации во время работы двигателя.

Примечание : Если регулятор давления топлива полностью вышел из строя, двигатель может не запуститься. Не пытайтесь провернуть стартер более пяти раз, иначе аккумуляторная батарея будет работать хуже.

Шаг 2: Проверить вакуумные шланги . Заглушите двигатель и откройте капот. Проверьте, не сломаны ли вакуумные шланги вокруг регулятора давления топлива.

Поврежденные вакуумные шланги могут привести к неработоспособности регулятора и ухудшению работы двигателя на холостом ходу.

Часть 2 из 6: Подготовка к замене регулятора давления топлива

Наличие всех необходимых инструментов и материалов до начала работы позволит вам выполнять работу более эффективно.

Необходимые материалы

Шаг 1. Припаркуйте автомобиль на ровной твердой поверхности . Убедитесь, что передача в парке (для автоматов) или на 1 передаче (для МКПП).

Шаг 2: Закрепите передние колеса . Установите противооткатные упоры вокруг шин, которые останутся на земле.В этом случае противооткатные упоры будут располагаться вокруг передних колес, поскольку задняя часть автомобиля будет приподнята. Включите стояночный тормоз, чтобы заблокировать движение задних колес.

Шаг 3: Установите устройство экономии заряда батареи на 9 В в прикуриватель . Это сохранит ваш компьютер работает и поддерживает текущие настройки в автомобиле. Если у вас нет девятивольтовый аккумулятор, вы можете пропустить этот шаг.

Шаг 4: Отсоедините аккумулятор . Откройте капот автомобиля, чтобы отключить аккумулятор.Возьми заземляющий кабель от отрицательного вывода аккумуляторной батареи, чтобы отключить питание топливного насоса.

Примечание : Важно защищать руки. Обязательно наденьте защитные перчатки перед снятием любых клемм аккумулятора.
Совет : Для правильного снятия кабеля аккумуляторной батареи лучше всего следовать руководству по эксплуатации автомобиля.

Часть 3 из 6: Снимите датчик давления топлива

Шаг 1: Снимите кожух двигателя .Снимите крышку с верхней части двигателя. Снимите все кронштейны, которые могут мешать регулятору давления топлива.

Примечание : Если ваш двигатель имеет впускной канал на двигателе, который установлен поперечно или перекрывает регулятор давления топлива, перед снятием регулятора давления топлива необходимо снять впускной патрубок.

Шаг 2: Найдите клапан Шредера или тестовое отверстие на топливной рампе . Наденьте защитные очки и защитную одежду. Поместите небольшой поддон под направляющую и накройте порт полотенцем.Используя небольшую плоскую отвертку, откройте клапан, нажав на клапан Шредера. Это сбросит давление в топливной рампе.

Примечание : Если у вас есть тестовый порт или клапан Шредера, вам нужно будет снять шланг подачи топлива к топливной рампе. Для этого вам понадобится поддон для сбора капель под шлангом подачи топлива и набор инструментов для быстрого отсоединения топливного шланга. Используйте подходящий инструмент для быстрого отсоединения топливного шланга, чтобы отсоединить топливный шланг от топливной рампы.Это снизит давление в топливной рампе.

Шаг 3: Снимите вакуумную магистраль с регулятора давления топлива . Снимите крепеж с регулятора давления топлива. Снимите регулятор давления топлива с топливной рампы.

Шаг 4: Очистите топливную рампу безворсовой тканью . Проверьте состояние вакуумного шланга от коллектора двигателя к регулятору давления топлива.

Примечание : Замените вакуумный шланг от впускного коллектора двигателя к регулятору давления топлива, если он треснул или в нем есть отверстия.

Часть 4 из 6: Установите новый регулятор давления топлива

Шаг 1. Установите новый регулятор давления топлива на топливную рампу . Затяните крепежные детали вручную. Затяните монтажное оборудование до 12 дюймов фунтов, затем на 1/8 оборота. Это закрепит регулятор давления топлива на топливной рампе.

Шаг 2: Надеть вакуумный шланг на регулятор давления топлива . Установите все скобы, которые вам пришлось снять, чтобы снять старый регулятор.Также установите воздухозаборник, если вам пришлось его снимать. Обязательно используйте новые прокладки или уплотнительные кольца для уплотнения впускного отверстия двигателя.

Примечание : Если вам пришлось снять напорный топливопровод, ведущий к топливной рампе, обязательно подсоедините шланг обратно к топливной рампе.

Шаг 3: Закройте крышку двигателя . Установите кожух двигателя, защелкнув его на месте.

Часть 5 из 6: Проверка на герметичность

Шаг 1: Подключите аккумулятор .Откройте капот автомобиля. Снова подсоедините заземляющий кабель к отрицательной клемме аккумулятора.

Удалите девятивольтовый аккумулятор из прикуривателя.

Затяните зажим аккумулятора, чтобы убедиться, что соединение хорошее.

Примечание : Если вы не использовали устройство энергосбережения на девять вольт, вам придется сбросить все настройки в вашем автомобиле, такие как радио, электрические сиденья и электрические зеркала.

Шаг 2: Снимите противооткатные упоры .Снимите противооткатные упоры с задних колес и отложите их в сторону.

Шаг 3. Поверните ключ зажигания в положение . Прислушайтесь к включению топливного насоса. Выключите зажигание после того, как топливный насос перестанет шуметь.

Примечание : Вам нужно будет включить и выключить ключ зажигания 3-4 раза, чтобы убедиться, что вся топливная рампа заполнена топливом и находится под давлением.

Шаг 4. Проверьте герметичность . Используйте детектор горючих газов и проверьте все соединения на предмет утечек.Понюхайте воздух на предмет запаха топлива.

Часть 6 из 6: Тест-драйв автомобиля

Шаг 1: Объехать на автомобиле квартал . Во время теста проверьте, не работает ли цилиндр двигателя неправильно, и почувствуйте любые странные вибрации.

Шаг 2: Проверьте контрольные лампы приборной панели . Следите за приборной панелью, чтобы определить уровень топлива и загореться свет двигателя.

Если лампа двигателя загорается даже после замены регулятора давления топлива, то может потребоваться дальнейшая диагностика топливной системы.Эта проблема может быть связана с возможной электрической проблемой в топливной системе.

Если проблема не исчезнет, обратитесь к сертифицированному специалисту, например, из компании YourMechanic, для осмотра регулятора давления топлива и диагностики проблемы.

Признаки неисправного или неисправного регулятора давления топлива

Регулятор давления топлива — это компонент системы управления двигателем, который в той или иной форме присутствует практически во всех двигателях внутреннего сгорания. Это компонент топливной системы автомобиля и, как следует из названия, отвечает за регулирование давления топлива, протекающего через систему.Для разных условий работы двигателя потребуется разное количество топлива, которое можно дозировать, изменяя давление топлива. Многие регуляторы давления топлива используют механические диафрагмы с вакуумным приводом для изменения давления, хотя есть автомобили, оснащенные электронными регуляторами давления топлива. Поскольку регулятор давления топлива играет непосредственную роль в распределении топлива к двигателю, любые проблемы с компонентом могут потенциально вызвать проблемы с производительностью и другие проблемы для транспортного средства.Обычно неисправный регулятор давления топлива вызывает несколько симптомов, которые предупреждают водителя о потенциальной проблеме.

1. Пропуски зажигания и снижение мощности, ускорения и топливной экономичности

Одним из первых симптомов возможной проблемы с регулятором давления топлива являются проблемы с производительностью двигателя. Если регулятор давления топлива в автомобиле выходит из строя или имеет какие-либо проблемы, он нарушит давление топлива в автомобиле. Это, в свою очередь, изменит соотношение воздух-топливо в двигателе и настройку, что может иметь драматическое влияние на характеристики автомобиля.Неисправный регулятор давления топлива может вызвать пропуски зажигания в автомобиле, снижение мощности и ускорения, а также снижение топливной экономичности. Эти симптомы также могут быть вызваны множеством других проблем, поэтому настоятельно рекомендуется провести правильную диагностику автомобиля.

2. Утечки топлива

Еще одним признаком неисправности регулятора давления топлива в автомобиле является утечка топлива. Если диафрагма регулятора давления топлива или любое из уплотнений выходит из строя, могут возникнуть утечки топлива.Неисправный регулятор может не только вызвать утечку бензина, что является потенциальной угрозой безопасности, но также может вызвать проблемы с производительностью. Утечка топлива обычно вызывает заметный запах топлива, а также может вызвать проблемы с производительностью двигателя.

3. Черный дым из выхлопа

Черный дым из выхлопной трубы — еще один симптом потенциальной проблемы с регулятором давления топлива автомобиля. Если регулятор давления топлива протекает или выходит из строя изнутри, это может привести к выбросу черного дыма из выхлопной трубы автомобиля.Неисправный регулятор давления топлива может привести к тому, что автомобиль будет работать на чрезмерно богатой смеси, что, помимо снижения миль на галлон и производительности, может привести к появлению черного дыма из выхлопной трубы. Черный дым также может быть вызван рядом других проблем, поэтому настоятельно рекомендуется правильно диагностировать автомобиль.

Хотя некоторые регуляторы давления топлива встроены в узел топливного насоса, большинство регуляторов давления топлива установлено в топливной рампе и может обслуживаться независимо от остальной системы.Если вы подозреваете, что у вашего автомобиля может быть проблема с регулятором давления топлива, обратитесь к профессиональному технику, чтобы проверить его на предмет необходимости замены.

10 признаков неисправного регулятора давления топлива, расположение и диагностика

Неисправный регулятор давления топлива — повсеместная деталь, которая вызывает множество проблем с двигателем.

Но, к счастью, это не сложная деталь, которую нужно заменить, часто вы можете сделать это самостоятельно, и обычно это довольно дешево.

Из этой статьи вы узнаете о наиболее распространенных симптомах неисправности регулятора давления топлива, местонахождении и способах его замены.

Признаки неисправности регулятора давления топлива

Пропуски зажигания двигателя
Потеря ускорения
Проверить свет двигателя
Утечка топлива
Черный дым из выхлопной трубы
Свеча зажигания покрыта черным мусором
Возгорание
Шланг вакуумный, заправленный бензином
Запах бензина от щупа
Падение пробега

Неисправный регулятор давления топлива означает, что воздушно-топливная смесь нарушена, и двигатель не выдает достаточной мощности.

Вот более подробный список наиболее распространенных признаков неисправности регулятора давления топлива:

пропуски зажигания двигателя

Одним из первых и наиболее распространенных симптомов, которые вы заметите, является то, что двигатель начинает пропускать зажигание на холостом ходу или во время ускорения.

Осечки распознать довольно легко. Если вы слышите, что двигатель шумит или не звучит, как обычно, при ускорении, возможно, вы слышите пропуски зажигания.

Пропуски зажигания также могут быть вызваны множеством других причин, поэтому не следует заменять регулятор давления топлива, как только вы заметили пропуски зажигания.

Потеря ускорения

Как звучит, регулятор давления топлива контролирует давление топлива. Если давление топлива неправильное, ваш двигатель будет работать на слишком богатой или слишком бедной смеси.

Как слишком бедная, так и слишком богатая топливовоздушная смесь вызывает падение ускорения. Поэтому, если ваша машина движется медленнее, чем раньше, возможно, проблема в регуляторе давления топлива.

Проверить свет двигателя

Почти во всех современных автомобилях используется система постоянного мониторинга, позволяющая постоянно контролировать автомобильные датчики двигателя.Если один из этих датчиков выходит из строя, код ошибки сохраняется в памяти кодов ошибок, и если это происходит неоднократно, на приборной панели отображается индикатор проверки двигателя.

Большинство моделей автомобилей имеют датчик давления топлива, который контролирует давление топлива в топливной рампе. Если регулятор давления топлива неисправен и давление становится слишком высоким или слишком низким — на приборной панели загорится индикатор проверки двигателя.

Утечка топлива

Другой распространенный симптом выхода из строя регулятора давления топлива — утечка топлива, которая вызывает проблемы с производительностью и приводит к неприятному запаху.Утечка топлива происходит, когда диафрагма или внешнее уплотнение регулятора давления топлива повреждены и выходят из строя.

Утечка топлива также опасна, поскольку может вызвать возгорание вашего автомобиля, поэтому о ней следует немедленно позаботиться.

Черный дым из выхлопной трубы

Черный дым возникает, когда ваша топливовоздушная смесь слишком богатая, что определенно может быть вызвано неисправностью регулятора давления топлива.

Черный дым, выходящий из выхлопной трубы автомобиля, может иметь различные другие причины, но если вы видите черный или серый дым, а также замечаете другие симптомы, упомянутые в этой статье, проблема, скорее всего, связана с регулятором давления топлива.

Свеча зажигания покрыта черным мусором

Если ваш двигатель работает на слишком богатой смеси из-за неисправного регулятора давления топлива, существует значительный риск того, что ваша камера сгорания будет заполнена сажей.

Проверьте конец свечи зажигания, не осела ли черная сажа. Если это так, скорее всего, ваш регулятор давления топлива поврежден, и вам нужно будет заменить как регулятор давления топлива, так и свечу зажигания.

Возгорание двигателя

Неисправный регулятор давления топлива приведет к тому, что избыток топлива будет течь по магистралям, и двигатель не сможет сжечь его все, и поэтому он переполнит выхлопную систему.

Когда топливо воспламеняется в выхлопной системе из-за высокой температуры, вы можете услышать это как громкие хлопки из выхлопной трубы.

Это довольно опасно и может привести к взрыву выхлопной трубы и возгоранию автомобиля.

Шланг вакуумный, заправленный бензином

Неисправная диафрагма регулятора давления топлива может вызвать падение давления топлива в вакуумную систему. Это приведет к заполнению вакуумного шланга бензином.

Для проверки снимите соединение вакуумного шланга с регулятором давления топлива и проверьте, есть ли в линии бензин.Если да, то у вас неисправен регулятор давления топлива.

Запах бензина от щупа

Если вы долгое время управляете автомобилем с неисправным регулятором давления топлива, со временем он может залить топливо в моторное масло.

Чтобы проверить это, вы можете поднять масляный щуп двигателя, чтобы проверить уровень, и если вы чувствуете запах бензина на щупе, это может означать, что ваш регулятор давления топлива неисправен.

Падение пробега

Неправильное давление топлива может вызвать не только богатую смесь, но и обедненную топливно-воздушную смесь.Хотя вы думаете, что сокращение пробега может быть полезно, на самом деле со временем оно может серьезно повредить двигатель вашего автомобиля.

Нежирная смесь часто вызывает снижение ускорения вашего автомобиля, но если оно незначительное, единственный симптом, который вы можете заметить, — это уменьшение пробега.

Расположение регулятора давления топлива

Регулятор давления топлива в большинстве автомобилей обычно находится рядом с впускным коллектором, расположенным на топливной рампе.

В некоторых моделях автомобилей регулятор давления топлива находится в топливном баке рядом с топливным насосом, поэтому его будет намного сложнее достать и заменить.

Диагностика регулятора давления топлива с помощью манометра

Лучше всего проверить регулятор давления топлива на герметичность с помощью манометра. Этот тест проверяет, регулирует ли регулятор давления топлива давление в трубопроводе соответствующим образом в соответствии с изменениями вакуума в двигателе.

Дайте двигателю поработать и отсоедините вакуумный шланг от регулятора. Когда шланг отсоединен, давление в топливной системе должно увеличиться на 8-10 фунтов на квадратный дюйм. Если изменений нет, это означает, что регулятор давления неисправен и его необходимо заменить.Дополнительную информацию см. Здесь: Проверка регулятора давления топлива.

Вы также должны проверить, что давление находится в пределах технических характеристик производителя. Обычно вы можете найти их в руководстве по ремонту вашего автомобиля.

На новых автомобилях регулятор давления топлива можно удобно проверить с помощью сканера OBD2 в любом гараже или дома, но всегда рекомендуется проверять его и вручную. Если вас интересует сканер OBD2 для использования в домашних условиях, вы можете взглянуть на нашу обзорную статью: Обзор сканера OBD2.

Если у вас нет дома тестера давления топлива, но вы хотите его, вы можете проверить его здесь, на Amazon: Тестер давления топлива

Если вы диагностировали регулятор давления топлива и обнаружили, что он неисправен, вы можете найти дополнительную информацию о его замене в нашем руководстве: Стоимость замены регулятора давления топлива.

Регулятор давления топлива FAQ

Как починить регулятор давления топлива?

Большинство регуляторов давления топлива герметичны и не подлежат ремонту. В некоторых старых регуляторах давления топлива вы можете заменить внутренние детали, но в настоящее время это редко. Однако регуляторы давления топлива в настоящее время часто довольно дешевы.

Что делает регулятор давления топлива?

Регулятор давления топлива работает именно так, как звучит. Он регулирует давление топлива в топливной рампе с помощью давления во впускном коллекторе. Он увеличивает давление на более высоких оборотах и снижает давление топлива на холостом ходу.

Может ли неисправный регулятор давления топлива не запускаться?

Если регулятор давления топлива настолько плох, что давление топлива будет очень низким, запуск двигателя невозможен.Кроме того, если внутренняя утечка заполняет вакуумные линии топливом, она может больше не запускаться.

Как долго работает регулятор давления топлива?

Регулятор давления топлива может легко прослужить весь срок службы автомобиля. Регулятор давления топлива выходит из строя на большинстве моделей автомобилей не очень часто. Однако иногда это может случиться, но нет фиксированного времени или пробега, когда вы должны его заменить.

Привет, я Магнус, владелец и автор Mechanic Base.С автомобилями работаю 10 лет, специализируюсь на диагностике и устранении неисправностей. Я создал этот блог, потому что устал находить ложную информацию в Интернете при поиске информации о ремонте. Надеюсь, вам понравится мой контент!

Регулятор давления топлива

| Автозапчасти Delphi

Точность — ключ к регулятору давления топлива на любом автомобиле. Поэтому, когда вам нужно выбрать запасную часть, выберите Delphi Technologies — бренд, который был разработан оригинальным производителем для обеспечения стабильной работы.Мы тестируем наши топливные насосы на производительность и долговечность, а также используем наши результаты для создания более совершенных деталей. Вот почему Delphi Technologies владеет более 30 собственными разработками оригинального оборудования и 150 патентами на топливный модуль и конструкцию насоса.

О регуляторах давления топлива Delphi Technologies.

Эти продуманные конструкции, а также тщательное тестирование и устранение неисправностей помогли нам создать регуляторы давления топлива и другие топливные компоненты, которые прошли испытания временем, соответствовали стандартам выбросов и удовлетворяли запросы клиентов.

Критично для работы двигателя.

Регулятор давления топлива поддерживает надлежащее и постоянное давление в форсунках в различных условиях движения. Слишком высокое давление может вызвать пропуски зажигания и увеличить выбросы от автомобиля. Низкое давление может привести к ухудшению характеристик автомобиля и медленному запуску или его отсутствию. Как высокое, так и низкое давление могут снизить топливную экономичность и даже сократить срок службы двигателя. Негерметичная диафрагма регулятора давления топлива часто вызывает более низкое давление топлива, но эту проблему бывает сложно диагностировать.Проблемы с регулятором часто ошибочно диагностируются как проблема датчика кислорода и могут вызывать появление нескольких вводящих в заблуждение кодов OBD II.

Бесперебойная работа и полное покрытие.

Производители транспортных средств переместили регуляторы давления топлива с топливной рампы в моторном отсеке в бак, что позволяет снизить температуру топлива и повысить эффективность работы автомобилей. Наша оригинальная конструкция повышает точность управления подачей топлива для плавного вождения и снижения выбросов, что порадует ваших клиентов.Delphi использует эксклюзивные диафрагмы из нейлоновой ткани NitrileTM, которые обладают прочностью и устойчивостью к коррозионным видам топлива с высоким содержанием этанола.

Наши регуляторы давления топлива доступны в двух различных исполнениях — универсальное давление и давление в мини-картриджах — для широкого охвата отечественных транспортных средств сегодня.

Все мини-картриджные регуляторы Delphi проходят 100% -ные испытания на расход, а давление калибруется на заводе. Шесть номеров деталей мини-картриджей Delphi составляют более половины объема продаж приложений GM, что помогает оптимизировать ваши запасы и сократить ваши инвестиции.

Что произойдет, если мой регулятор давления топлива не работает должным образом

Регулятор давления топлива — это устройство, используемое для управления давлением топлива, подаваемого в топливные форсунки двигателя, даже во время резких изменений потребности в топливе. Регулирование этого давления необходимо для того, чтобы топливные форсунки могли принимать и распределять топливо с известной скоростью. Этот регулятор давления топлива есть в каждом автомобиле с впрыском топлива. Топливные форсунки закреплены в транспортном средстве и во время работы требуют точного давления на форсунку.Регуляторы давления топлива помогают поддерживать заданное давление для плавного движения автомобиля.
Регулятор давления топлива представляет собой металлический предмет цилиндрической формы, соединенный с топливной рампой. Это последний компонент моторной части, заправляемой топливом. К нему прикреплен пустой шланг. Он выполняет функцию обеспечения дополнительного давления на пружину. Это пространство обеспечивает снижение давления топлива, поступающего внутрь регулятора, когда автомобиль неподвижен.Количество топлива, поступающего в регулятор, увеличивается, как только автомобиль разгоняется. Регулятор
Топливных состоит из восьми основных частей, они представляют собой резьбовая регулировочные и стопорная гайка, вакуумный порт, нержавеющая пружина, диафрагму мембраны, перепускной клапан, входное отверстие для топлива, избыток топлива порта и порт давления. Регулятор снабжен резьбовым регулятором и стопорную гайку в верхней части регулятора, который изменяет предварительную нагрузку на пружины. Увеличение предварительной нагрузки приведет к увеличению давления топлива. Вакуумный порт обеспечивает наддув или вакуумное давление в верхней части диафрагмы.Пружина из нержавеющей стали оказывает давление на диафрагму. Это называется базовым давлением и устанавливается на холостом ходу двигателя, обычно около 3 бар. Обычно сделанная из нитрила или резины, мембрана изолирует регулятор и отвечает за перемещение перепускного клапана для фактического изменения давления топлива. Прикрепленный к мембране перепускной клапан регулирует поток в обратный порт. Более высокий наддув уменьшит количество избыточного топлива, что приведет к более высокому давлению топлива. Некоторые регуляторы имеют два или более входа; они используются для управления двигателями с более чем одной топливной рампой.Отверстие для избыточного топлива позволяет перепускному топливу возвращаться в расширительный бак, топливный бак или топливный элемент. Идентификатор порта давления, используемый для подключения манометра или датчика давления топлива для цифрового выхода.
Итак, как эти части работают вместе для достижения поставленной цели — регулятора топлива?
Пружина внутри корпуса регулятора прижимается к диафрагме, давление пружины имеет заданное производителем давление, поэтому для преодоления этого давления топливный насос должен одновременно перекачивать достаточно топлива и достаточное давление.Дополнительное топливо отправляется обратно в топливный бак по возвратной топливной магистрали.
