Схема подключения розетки фаркопа: основной порядок действий

Фаркоп является распространенным устройством, которое используется для создания тягового сцепления с другими конструкциями, и чаще всего служит для буксировки. Благодаря этому элементу на автотранспорте можно провести буксировку других автомобилей, находящихся в аварийном состоянии, или присоединить прицеп. Однако недостаточно иметь на корпусе транспорта это устройство, необходимо еще произвести правильное подключение розетки фаркопа.

Содержание статьи

Чем полезен фаркоп как устройство

Тягово-сцепное устройство специально создано для того, чтобы производить соединение с автомобилями и прицепами для буксировки. Данный элемент удобен в эксплуатации, если был изготовлен на заводе.

Однако стоит отметить, что далеко не у каждого владельца автотранспорта есть фаркоп. Их можно приобрести отдельно под каждую марку автомобиля на станциях техобслуживания, а также сделать самостоятельно. Чтобы сделать фаркоп своими руками, нужно иметь инструмент и навыки работы с техникой, так как сделать конструкцию подходящей формы непросто.

Но также фаркоп можно использовать не по назначению. Например, для вытягивания тяжелых предметов, применяя тягловую силу автомобиля.

Видео “Фаркоп своими руками”

Из видео Вы узнаете, как сделать фаркоп самостоятельно.

Установка на автомобиле

Для фаркопа требуется правильное присоединение, чтобы выполнял свои функции должным образом. Прежде всего нужно закрепить саму установку на транспорт, а после этого произвести подключение оборудования по соответствующей схеме. Может понадобиться сварочный аппарат и много других инструментов. Работая с устройством самостоятельно, нужно учесть, что на некоторых марках автомобилей может потребоваться сделать дополнительные отверстия в днище машины и лонжероне (например, Нива или ВАЗ 2107).

Так как правильно должна подключаться конструкция для буксировки?

Основной порядок действий

Для начала необходимо снять бампер. Размечается место, куда будет крепиться фаркоп – середина бампера. После этого сверлятся отверстия на корпусе бампера, если их там нет. Чаще всего эта конструкция устанавливается на буксировочную проушину, специально предназначенную для этой цели, или к отверстию для сцепления. Они могут быть закрыты заглушкой, которую нужно снять самостоятельно или на СТО.

Снять бампер можно практически в любых условиях, если в наличии есть инструменты.

Но подключение фаркопа к электропитанию автомобиля проводится по определенной схеме. Для этого желательно загнать машину на эстакаду или работать в гараже, где есть смотровая яма. Здесь будет удобно проводить и другие работы.

После снятия бампера нужно отключить питание с электрической сети, откинув отрицательную клемму с аккумулятора.

Затем уберите все вещи из багажника, снимите обивку. В месте крепления фаркопа к корпусу транспорта делается разметка, а затем при помощи дрели просверливаются отверстия нужного диаметра. Места сверления желательно обработать антикоррозийными средствами, чтобы продлить срок службы.

Крепить фаркоп на корпус можно при помощи болтов, гаек и шайбами-гроверами. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Сделайте отверстия в нижней части лонжерона и в багажном отделении. Все элементы крепления должны быть туго затянуты гаечным ключом.

Использование схемы подключения

Схема подключения розетки

Следующий этап – присоединение элементов проводки автомобиля с прицепом. Схема подключения розетки фаркопа обычно прилагается к самой покупке. Электрооборудование сцепного устройства представляет собой штепсельную розетку с проводами.

Розетка фаркопа крепится болтами на кронштейне, а затем к основной проводке. Подключение производится в стандартный разъем в соответствии и цветами проводов и схемы. Для подключения к стандартному разъему используется 7-контактная или 13-контактная розетка. Если проводка подрозетника фаркопа не соответствует проводке, установленной на прицепе, то нужно воспользоваться переходниками.

Монтаж на авто

Как подключить розетку фаркопа к проводке автомобиля? Для подсоединения розетки с остальной системой нужно использовать отверстие в днище багажника, которое надо сделать заранее. После установки фаркопа необходимо протянуть нужные провода через отверстие, а затем подключить в соответствующий разъем. Важно сохранить правильный порядок проводов. Можно придать дополнительную защиту электрических шнуров, поместив их в специальные трубки, которые не проводят электричество. Так можно защитить проводку от короткого замыкания.

Когда все работы завершены можно приступить к подсоединению прицепа, и проверить результат. Нужно, чтобы были в рабочем состоянии стоп-сигналы, «поворотники» и ходовые огни.

Если после подключения все работает исправно, то нужно закрепить провода на корпусе машины, а затем вернуть обивку на положенное место.

Электроработы

При необходимости снять электрооборудование с автомобиля, потребуется произвести отключение от проводки соответствующих элементов. Если у владельца авто нет необходимости в буксировочной конструкции, то ее следует снимать в обратной последовательности.

Но также электроработы можно доверить электрику на СТО.

Какие бывают сцепные устройства

На сегодняшний день можно встретить фиксированные сцепные устройства и фланцевые.

Первый достаточно простой тип – на кузов транспорта при помощи сварки крепят фаркопы. В результате их очень сложно снять, чинить их редко приходится, так как они надежны.

Фланцевый тип сцепки крепится на специальных площадках и имеет классификацию: по типу транспортных средств, по тоннажу.

Как добиться прочности соединения

Чтобы крепление фаркопа на автомобиле было прочным лучше всего воспользоваться сваркой. Конечно, снять буксировочную установку будет крайне проблематично, но вы можете быть уверены, что такой крепеж не будет шататься и не лопнет при большой нагрузке. Если вы хотите использовать съемные крепежи, тогда приобретайте стальные болты и гайки с хромированным покрытием (антикоррозийный слой).

Видео “Установка”

Из видео Вы узнаете, как установить на автомобиль фаркоп.

Подключение фаркопа проводки


Электропроводка прицепа. Электропроводка прицепа легкового автомобиля. Подключение электропроводки прицепа. Способы подсоединения электропроводки прицепа легкового автомобиля. Как подключить электропроводку прицепа легкового автомобиля своими руками.

Многие автовладельцы, которым периодически приходится сталкиваться с перевозкой определенных грузов, применяют для транспортировки прицепы. Однако для того, чтобы автомобиль был оборудован прицепом, на него необходимо установить фаркоп. Что касается его установки, то это достаточно просто сделать самостоятельно. Намного сложнее — подключить электропроводку прицепа, что предусмотрено правилами дорожного движения.

Схема электропроводки прицепа легкового автомобиля

Для подсоединения проводки прицепа к машине используются два типа розеток на 7 и 13 выводов.

Схема подсоединения розетки буксируемого транспортного средства (в дальнейшем БТС) также зависит и от стандарта страны, из-за чего прицеп с российской разводкой невозможно без переделки подключить к розетке с европейской разводкой. Если подсоединить его без переделки, правые габариты прицепа не будут гореть, что в ночное время может послужить причиной аварии.

Розетки на 13 контактов применяются, как правило, в автомобилях стран США и Европы. Дополнительные контакты, которые есть в розетке, применяются для включения противотуманок и другого электрооборудования.

Например, если говорить о доме-прицепе, то в данном случае, помимо оптики, необходимо будет вывести контакты, требуемые для питания различных устройств, используемых в нем.

7-контактные розетки применяются в автомобилях, которые эксплуатируются в странах бывшего СССР. В этом случае применяются контакты для подсоединения стоп-сигналов, поворотников и габаритных огней. В обоих случаях контакты должны располагаться зеркально.

Схема соединения прицепа легкового автомобиля

Чтобы автомобильный прицеп был правильно подсоединен к бортовой сети, необходимо знать, какой провод к какому контакту подсоединять.

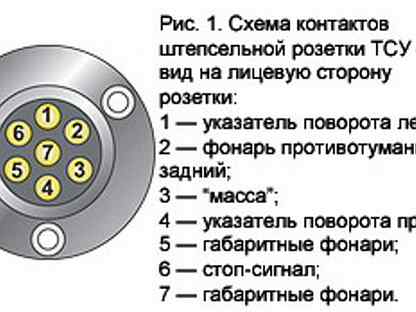

Схема подсоединения прицепа российской 7-контактной розетки выполнена таким образом:

  1. Левый поворотник.
  2. Лампочка заднего хода.
  3. Земля.
  4. Правый поворотник.
  5. Лампочка стоп-сигнала.
  6. Габариты.

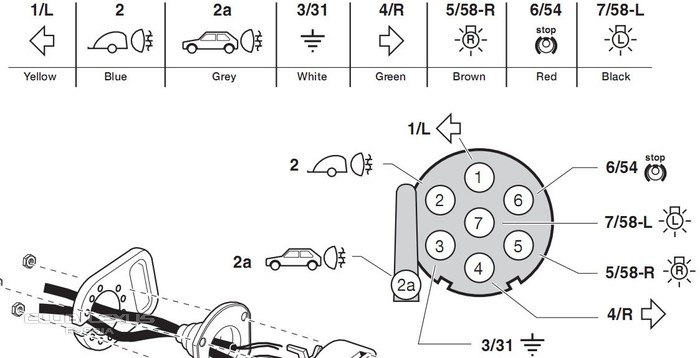

А вот европейская (универсальная) распиновка:

  1. Левый поворотник.
  2. Лампочка заднего хода.
  3. Земля.
  4. Правый поворотник.
  5. Правый габаритный фонарь и подсветка номера.
  6. Лампочки стоп-сигнала.
  7. Левый габаритный фонарь.

Они фактически одинаковые, за исключением пятого пункта.

Распиновка на 13 клемм:

  1. Левый поворотник.
  2. Задний фонарь противотуманок.
  3. Земля для клемм 1-8.
  4. Правый поворотник.
  5. Левая сторона подсветки номера и габаритов.
  6. Стоп-сигнал.
  7. Правая сторона подсветки номера и габаритов.
  8. Лампочка заднего хода.
  9. Напряжение 12 V 35 Ампер, которое является постоянным.
  10. Напряжение 12 V 35 Ампер, которое подается после включения зажигания.
  11. Земля.
  12. Сигнальная проводка.
  13. Земля для 9-ой клеммы.

Как подключить электропроводку легкового автомобиля своими руками?

В принципе при покупке фаркопа для установки на свой автомобиль с ним в комплекте продаются все требуемые для подсоединения материалы. А если нет, данный комплект нужно будет купить отдельно.

Для этого понадобится:

  • Комплект проводов.
  • Розетка фаркопа для подсоединения прицепа.
  • Крепежи.
  • Крепежная пластина.
  • Схема подсоединения прицепного устройства с распиновкой розетки.

Кроме того, придется позаботиться об инструментах, которые потребуются для работы:

  • Паяльник.
  • Изоляционная лента.
  • Термоусадка.
  • Соединительные клеммы для проводов, если таких нет в комплекте.
  • Сверла и дрель, если на машине не предусмотрено места под розетку и фаркоп.
  • Инструменты для снятия бампера либо его подрезки.
  • Отвертки.
  • Гаечные ключи.

Если вы не имеете специального комплекта для подсоединения проводки, обязательно выбирайте многожильные провода с сечением не менее 1.5 мм2. Кроме того, для проводки отлично подойдут медные провода. Перед началом работ не забудьте снять клеммы с АКБ, чтобы не подвергать себя риску и полностью обесточить сеть.

При самостоятельном подсоединении проводки фаркопа вы можете прибегать или к стандартному способу подсоединения, или к универсальному. Первый подойдет вам если и на прицепе, и на фаркопе вашего авто уже присутствуют специальные разъемы, которые можно будет соединить при потребности. В таком случае вам по сути придется только тщательно изучить распиновку разъема БТС легкового авто, что чаще всего можно сделать с помощью эксплуатационной инструкции транспортного средства. Трогать электросеть не придется вообще.

Во всех других случаях, особенно когда приходится самостоятельно устанавливать на автомобиль и розетку, и фаркоп, подойдет лишь универсальный метод подсоединения. Однако мы рассмотри оба способа.

стандартный метод

Для подсоединения самой розетки фаркопа нужно сначала внимательно изучить схему ее подсоединения и распиновку розетки прицепа. Затем вам нужно найти колодку жгута одного из задних фонарей машины. Именно к данному жгуту необходимо будет подключить розетку, для этого будут применяться подходящие разъемы.

Зачастую в конструкции автомобиля предусматривается специальное окошко, посредством которого удобно просовывать провода. Однако при подсоединении у вас в обязательном порядке должен остаться один проводок, который необходим для подсоединения второго поворотника. Если говорить о способе соединения проводов, для этого можно или применять объемные клипсы, или фиксировать соединения посредством пайки (с проводов нужно будет предварительно снять небольшой кусочек изоляции).

Самое главное в такой работе — в точности следовать схеме подключения розетки фаркопа. Иначе есть риск повреждения не только фаркопа, а и всей электропроводки автомобиля.

универсальный метод

Если у вас современный автомобиль с электронным блоком управления, не рекомендуется применять стандартный метод. Суть в том, что электронный блок полностью контролирует функционирование заднего освещения, и когда вы вмешаетесь в целостность электропроводки, есть вероятность, что компьютер выдаст ошибку и вовсе прекратит всякое освещение.

Поэтому, кроме всех перечисленных материалов, вы также должны будете подготовить блок «согласования». Он подключается к электрической сети транспортного средства. Блок «согласования» будет подавать требуемые сигналы на заднюю светотехнику, тогда как основной электронный блок не сможет распознать дополнительное устройство и поэтому не будет препятствовать подсоединению и применению розетки фаркопа. Затем проделайте то, что и в первом способе — соедините провода заднего освещения авто и розетки фаркопа, не забывая при этом о потребности надежной изоляции.

Советы профи

В целом подсоединить проводку фаркопа не сложно, если вы разбираетесь в распиновке розетки фаркопа и схеме подсоединения прицепа. Также стоит помнить, что есть разные виды розеток, при этом розетка прицепа и фаркопа должны совпадать. Иначе у вас не получится подсоединить прицеп.
