Как проверить мультиметром автомобильное зарядное устройство: Проверка зарядки при помощи мультиметра — Primelens.ru-Зеркальные Фотоаппараты,Компактные Фотоаппараты,Видеокамеры,Объективы,Фотовспышки, и Аксессуары в Москве.

Содержание

Проверка зарядки при помощи мультиметра

В последние десятилетия появилось множество приборов, использующих для обеспечения автономной работы аккумуляторы или батареи постоянного тока. Это электроинструменты, телефоны, компьютеры, различные бытовые приборы. К каждому из них, как правило, прилагается зарядное устройство для поддержания аккумулятора в рабочем состоянии. Увы, нередко возникают ситуации, при которых батарея не заряжается вовсе или разрядка наступает очень быстро. Одной из причин возникновения таких явлений может быть неисправность зарядного устройства (ЗУ).

Принцип работы

Работа зарядного устройства основана на понижении напряжения и преобразовании переменного тока в постоянный. Для этого в схеме присутствует понижающий трансформатор и диодный мост.

Напряжение зарядки должно быть на 5-10% выше номинального значения этого параметра у батареи, а величина тока зарядки должна быть около 10% от ее емкости.

Иногда подзарядка телефона производится от аккумулятора постоянного тока автомобиля.

В этом случае выпрямление (преобразование из переменного в постоянный) не нужно.

Проверка

Для проверки работоспособности трансформатора ЗУ достаточно подключить параллельно выводам лампу, номинал которой соответствует зарядному устройству. Можно проверить наличие напряжения на выводах зарядного устройства тестером (цифровым мультиметром).

Полное представление о состоянии можно получить только при проверке зарядного устройства мультиметром. Для различных приборов подзарядка происходит по-разному, и очевидно, методы проверки различны.

Мобильные телефоны и компьютеры

Проверка ЗУ мобильного телефона или планшетного компьютера сводится к измерению напряжения на выводах. Оно должно соответствовать указанному в руководстве по эксплуатации или наклейке (маркировке) на корпусе.

Мультиметр переводится в режим измерения напряжения постоянного тока, если он не поддерживает функцию автоматической настройки. Иногда контакты разъема ЗУ настолько малы, что добраться до них щупами мультиметра не представляется возможным.

В этом случае можно аккуратно воспользоваться обычными стальными швейными иглами. Если и в этом случае произвести измерение невозможно, необходимо разобрать корпус ЗУ и найти выводы, к которым припаиваются концы электрошнура.

Электроинструменты и бытовая техника

Зарядку аккумуляторов электроинструментов производят при помощи более совершенных приборов. Такие ЗУ имеют, как правило, три вывода: два силовых и один управляющий. Управляющий служит для передачи информации о состоянии батареи в ЗУ. При достижении номинального заряда или перегреве аккумулятора, ток ЗУ ограничивается.

Для проверки измеряется напряжение на выводах силовых контактов. На этом проверка и закончилась бы, но бывают случаи, когда при исправном ЗУ аккумуляторы не заряжаются, или же оно отключается очень быстро, не зарядив батарею.

В этом случае необходимо измерять напряжение зарядки при подключенном аккумуляторе. Так как зарядные устройства выполнены с контактами, защищенными от доступа посторонних предметов, придется разобрать корпус и припаять к выводам провода. Иногда это сделать просто, а иногда приходится приложить усилие, проделывая борозды в корпусе острым ножом.

После этого можно проверить заряд с помощью мультиметра, используя для подключения провода. Если измеряемая величина колеблется от номинальной до нуля, скорее всего, произошло ослабление силовых контактов. Если происходит преждевременное отключение, необходимо обратить внимание на управляющий контакт.

Если после восстановления контакта происходит неполный заряд батареи, причина не в зарядном устройстве, а в терморезисторе, установленном в самом аккумуляторе.

Автомобили и мотоциклы

Особого внимания заслуживает способ проверки зарядных устройств для автомобильных аккумуляторов. Они используются для периодической зарядки, когда автомобиль или мотоцикл используется редко и зарядка от генератора не производится.

Такие ЗУ могут быть довольно мощными, использоваться и как пусковые устройства, выдающие большой ток. В их конструкцию могут быть включены вентиляторы охлаждения, измерительные приборы – вольтметр и амперметр или контрольная лампа в качестве тестера зарядки.

Проверка ЗУ заключается в проверке параметров выдаваемого тока, проверке правильности показаний приборов. В этом случае необходимо четко представлять, как проверять зарядное устройство мультиметром.

В первую очередь измеряется выходное напряжение зарядки. Для заряженного аккумулятора с напряжением 12 В, оно должно быть в пределах 13,2 – 14,4 В.

Напряжение измеряется мультиметром, в режиме DCV, подключенным параллельно выводам ЗУ. Если при полностью разряженной батарее ЗУ не обеспечивает напряжение зарядки более 13,2 В, то применять его нельзя, подзарядка не будет происходить. Одновременно производится поверка вольтметра на корпусе, если он предусмотрен конструкцией.

Следующим шагом производится измерение силы зарядного тока. Если ЗУ автоматическое, он должен соответствовать 1/10 емкости батареи. Если предусмотрено ручное управление, ток выставляется при помощи регулятора. Его измеряется мультиметром в режиме амперметра, включенным в цепь последовательно.

Для пусковых устройств производится проверка при максимальном пусковом токе. Исправное зарядное устройство после отключения должно обеспечить заряд не менее 13,2 В.

Как проверить автомобильное зарядное устройство мультиметром

Одной из причин возникновения таких явлений может быть неисправность зарядного устройства (ЗУ).

Принцип работы

Иногда подзарядка телефона производится от аккумулятора постоянного тока автомобиля. В этом случае выпрямление (преобразование из переменного в постоянный) не нужно.

Проверка

Мобильные телефоны и компьютеры

Электроинструменты и бытовая техника

Зарядку аккумуляторов электроинструментов производят при помощи более совершенных приборов. Такие ЗУ имеют, как правило, три вывода: два силовых и один управляющий.

Управляющий служит для передачи информации о состоянии батареи в ЗУ. При достижении номинального заряда или перегреве аккумулятора, ток ЗУ ограничивается.

Если после восстановления контакта происходит неполный заряд батареи, причина не в зарядном устройстве, а в терморезисторе, установленном в самом аккумуляторе.

Автомобили и мотоциклы

Проверка ЗУ заключается в проверке параметров выдаваемого тока, проверке правильности показаний приборов. В этом случае необходимо четко представлять, как проверять зарядное устройство мультиметром.

В некоторых случаях автолюбители начинают задаваться вопросом, как проверить зарядное устройство для автомобильного аккумулятора. Ведь заряжать батарею приходится не так уж и редко, особенно зимой. Скорость и надежность этой работы в первую очередь зависит от эффективности зарядного устройства. Проверка его работоспособности займет у вас не так много времени. Нужно также отметить, что разные типы устройств показывают разную эффективность. Причиной этому являются различные настройки зарядных аппаратов. Для правильной проверки вам просто необходимо знать, как работает устройство.

Как проверить зарядное устройство для автомобильного аккумулятора? Для этого просто необходимо понять, как оно работает. Ведь без этого не только невозможно проверить прибор, но и правильно использовать, в случае с ручным управлением.

Если рассматривать устройство зарядника, то состоит он из трансформатора и выпрямителя. На выходе образуется напряжение 14,4 В. Многих автолюбителей этот показатель удивит. Ведь свое напряжение аккумулятора 12 В, зачем для зарядки использовать большее напряжение. Дело в том, что разряженный аккумулятор не пропускает через себя напряжение 12 В или ниже. Для зарядки следует использовать только более высокий ток по уровню напряжения. В таком случае, он будет проходить через электролит, и заряжать его.

Путем многолетних экспериментов было установлено, что наиболее оптимальным вариантом является напряжение в 14,4 Вольт. Оно с максимальной эффективностью позволяет заряжать батарею, и не повреждает ее. Больший ток довольно опасен, и может привести к быстрому выходу из строя аккумулятора.

При подключении батареи к источнику питания, начинается процесс восстановления ее емкости. В процессе этого изменяется внутреннее сопротивление. Поэтому, по мере повышения уровня заряда, снижается сила зарядного тока. По идее, при полном заряде сила тока должна упасть на 0, а напряжение батареи вырасти до 13 В. Учитывая некоторые особенности аккумуляторов, заряжать их следует током, не превышающим 10% от общей емкости.

Рассчитывается это так: если аккумулятор имеет емкость 70 Ач, то максимальный ток заряда составляет 7 А. При этом, время зарядки составит 10 часов.

В процессе работы сила тока будет постоянно снижаться. На автоматических приборах это происходит без участия человека. На моделях с ручным управлением придется производить корректировку самостоятельно.
Некоторые водители, с целью ускорения процесса зарядки, увеличивают зарядный ток.

Этого делать не рекомендуется. При большой силе тока риск повреждения пластин аккумулятора значительно выше. Но, в редких случаях можно незначительно превышать уровень тока. Это позволяет снизить время зарядки на треть. Но, при этом следует быть максимально осторожным. При первых признаках закипания электролита, следует сразу снизить уровень силы тока. Способ зарядки повышенным током не может использоваться на автоматических ЗУ.

Проверка

Стоит обращать внимание на технические характеристики зарядных устройств, так можно понять принцип его проверки. Некоторые автолюбители полагаются на показания приборов, которые установлены на зарядниках. Только это не дает никаких гарантий, они вполне могут быть «сбиты», и выдавать ошибочные показания. Поэтому, желательно периодически тестировать зарядное устройство на предмет работоспособности.

Первой проверкой станет замер напряжения. Для этого подключают зарядку к аккумулятору. При этом, проверяется напряжение на крокодилах. Оно должно равняться 14,4 В, и ни в коем случае не колебаться. Любые отклонения считаются признаком неисправности. Если напряжение ниже, но не сильно. Например – 14 В, то вполне возможно использовать это устройство дальше. Только, учитывайте эту особенность, и не пытайтесь заряжать полностью разряженные батареи.

При напряжении ниже 13 В, использовать зарядное устройство нецелесообразно. Также при повышении напряжения, свыше нормального показателя, использовать ЗУ, не рекомендуется. Это может привести к поломкам

Следующим этапом является проверка силы тока. Для этого потребуется амперметр или мультиметр, позволяющий замерять силу тока. Включают его в одно из плеч зарядного устройства, проще говоря, ток на одну из клемм подают через амперметр.

Существует несколько способов замера подаваемой силы тока, и контроля работы зарядного устройства. Чаще всего, проверяют совпадение показаний встроенных приборов и реальную силу тока. Для этого просто включают ЗУ в сеть, с присоединенным к нему амперметром. И сравнивают показания приборов. Также можно контролировать ход зарядки, как на простых устройствах с ручным управлением, так и на автоматах.

Проверка правильности работы автоматических зарядных устройств, производится следующим образом. Берется полностью разряженный аккумулятор. К нему подключается зарядное, через мультиметр. Проверяется сила тока, подаваемого на батарею. Она должна равняться 10% от емкости АБ. При любых отклонениях прибор считается неисправным.

Ремонт

Если вы выявили отклонения от нормы, то следует заняться устранением неисправности. Для этого нужно разобрать устройство, и проверить его компоненты по отдельности. Не забудьте отключить прибор от сети перед началом работы.

В первую очередь проверяют диодный мост. Для этого подают напряжение на ЗУ. Ток должен присутствовать, как на выводах выключателя, так и после мостика. Если этого не происходит или показания отличаются от нормы, нужно проверить все диоды моста по отдельности. Исправные должны показывать с одной стороны небольшое сопротивление, с другой стороны сопротивление должно стремиться к бесконечности. Замените все неисправные диоды.

На автоматических зарядных устройствах имеется дополнительная плата, регулирующая работу прибора. Ее проверяют достаточно просто. Просто замеряют напряжение на выходе. Если оно отсутствует, либо значительно ниже нормы, то проверяют компоненты по отдельности или заменяют плату целиком. Причиной нестабильного напряжения является пробой конденсатора.

Чаще всего отказывает трансформатор. Его проверяют путем прозвона первичной обмотки. Исправный трансформатор должен иметь сопротивление 20-30 Ом. При поломке обычно этот показатель стремится к бесконечности. При его неисправности восстанавливать зарядное устройство нецелесообразно. Стоимость нового трансформатора обычно равняется покупке другого ЗУ. Если вы имеете большой опыт в электротехнике, то можете попробовать восстановить обмотку. Для этого придется удалить старую обмотку и намотать новую. Но, учтите, что далеко не всегда перемотка помогает.

Заключение. Как правило, среднестатистический автолюбитель за зиму несколько раз сталкивается с необходимостью заряжать автомобильный аккумулятор. Для этого просто необходимо иметь хорошее зарядное. Но, часто возникает вопрос, как проверить зарядное устройство для автомобильного аккумулятора. Ведь этот электротехнический прибор работает не всегда идеально. Поэтому, желательно периодически проверять правильность его работы.

Проверка

Ремонт

Как проверить зарядное устройство

&bigtriangleup;

&bigtriangledown;

Для пользователя важно, чтобы зарядное устройство было надежным и выполняло свои функции.

Проверка может потребоваться в нескольких случаях: непосредственно перед покупкой и в процессе эксплуатации. Как правило владелец зарядного устройства использует его в только случае, когда надо зарядить аккумулятор автомобиля. Все остальное время прибор лежит без дела. Опыт эксплуатации показывает, что надежность устройства во многом зависит от условий хранения и эксплуатации. Касательно новых устройств предъявляются похожие требования, однако особое внимание следует уделить качеству исполнения. Для того, чтобы проверить зарядное устройство необходимо провести визуальный осмотр и удостовериться в работоспособности основных узлов устройства. Проверка органов управления и индикации зарядного устройства

Как проверить зарядное устройство перед покупкой

Выбирая зарядное устройство в первую очередь нужно определиться с его характеристиками, затем подобрать модель. В рамках этой статьи мы не будем рассматривать критерии выбора зарядного. Перед покупкой в магазине нужно произвести визуальный осмотр изделия.

На что обратить внимание:

Информация о производителе
Убедитесь, что на устройстве и упаковке есть контактная информация производителя (адрес, телефон, сайт, email). В случае отсутствия такой информации Вы рискуете приобрести контрафактное устройство.
Кабель питания
Кабель должен быть целым, без изломов, оголенной изоляции. Вилка должна соответствовать применяемой розетке.
Соединительные провода и зажимы
Изоляция проводов для подключения к АКБ должна надежно защищать проводник. Проверить качество зажимов для подключения к клеммам и их надежность соединения с токоведущим проводом.
Корпус
На корпусе не должно быть трещин, сколов, следов эксплуатации. Гарантийная пломба должна быть на месте, а корпус зарядного устройства не должен иметь люфтов и недокрученных винтов.
Индикация и регулировка
В зависимости от типа индикации и управления проверка может отличаться, основная цель — убедиться, что индикация и управление не повреждены и устройство может выдавать достоверную информацию и настраиваться.

Видео, как проверить зарядное устройство перед покупкой

Далее выполняются пункты из блока Проверка работоспособности.

Как проверить зарядное устройство перед использованием

Перед использованием следует привести устройство в порядок:

Внешний вид
Протереть сухой салфеткой или тряпкой. Избавиться от масляных пятен.
Влажность
В случае хранения зарядного в холодном или сыром месте его настоятельно рекомендуется просушить. Образовавшийся внутри устройства конденсат может вывести его из строя.
Состояние проводов
Внимательно осмотреть провода для подключения к сети и к аккумулятора. В случае обнаружения обрывов или изломов проводов, отсоединения зажимов или вилки необходимо произвести ремонт.
Управление и индикация
Убедиться, что органы управления и индикация не повреждены: регуляторы вращаются, переключатели работают и т.д.

Проверка работоспособности

После выполнения визуального осмотра переходим к проверке работоспособности ЗУ.
Если индикация зарядного устройства минимальна крайне желательно иметь под рукой мультиметр.
Подключаем устройство к сети 220В, следя за тем, чтобы клеммы для подключения к АКБ не соединялись между собой и не были подключены к нагрузке.
Изредка попадаются устройства, для которых недопустимо включение без подключенного аккумулятора. В таком случае этот пункт нужно пропустить.
При включении на холостом ходу устройства должна заработать индикация, а напряжение на зажимах «крокодил» для кислотного аккумулятора 12В должно составить 14.2-15В.
Убедитесь в работоспособности органов управления.
Необязательным, но желательным элементом проверки зарядного устройства является его проверка под нагрузкой, которая заключается в контроле зарядного тока под нагрузкой.

Для устройств с регулировкой тока установленный ток должен соответствовать выдаваемому до достижения напряжения заряженного аккумулятора. Для нерегулируемых зарядных устройств ток не должен превышать заявленный в паспорте на устройство.

Возврат к списку

Как проверить силу тока зарядного устройства мультиметром

В наш век компьютерных технологий каждый человек встречается в быту с различного рода аккумуляторами и зарядными устройствами. Ведь без них не будут работать наши любимые гаджеты и бытовые приборы. Как всем известно, к ним в комплектах идут устройства, которые заряжают данные приборы, но они не вечны и наступает такой момент, когда зарядка не заряжает, или заряжает, но заряд кончается неимоверно быстро. Самой актуальной причиной является поломка зарядного устройства.

Как же работает зарядка?

Принцип работы устроен таким образом, что с помощью снижения электронапряжения временный ток преобразовывается в постоянный. Чтобы данная схема работала, не обойтись без диодного моста и понижающего трансформатора. Напряжение зарядки должно быть выше на 5-10 процентов, нежели заявленные характеристики данного параметра у самой батареи. Величина тока также должна быть на 10 процентов больше объема батареи. Зарядка может происходить также и от автомобильного аккумулятора, в случае чего выше описанные пункты не стоит учитывать.

Проверка

Для правильной проверки необходимо подключить лампу, номинал которой будет соответствовать зарядке. Но более простой способ – это проверить напряжение мультиметром, ведь именно этот прибор даст более подробное состояние проверяемого зарядного устройства. Но и тут есть свои подводные камни, ведь подзарядка для различного типа приборов происходит по-разному, а значит и способы проверки будут отличаться.

Мотоциклы и автомобили

Машины и мотоциклы заняли значительную нишу в нашей жизни, в каждой семье просто обязано быть транспортное средство. Данный тип зарядных устройств используется для машин и мотоциклов, которые крайне редко эксплуатируются, и соответственно заряд от генератора не происходит. Отличие таких зарядок от других заключается в большей мощности, дающие на выводе большой ток.

Первым делом нужно измерить выходное электронапряжение зарядного устройства. Если аккумулятор полностью исправен и заряжен, то напряжение на выводе должно быть в пределах 13,2-14,4 В. Чтобы измерить напряжение нужно перевести тумблер на мультиметре в режим DCV. В данном случае, при условии, что зарядка при полном разряде аккумулятора не будет давать напряжение на выводе 13,2 В, применение данного устройства нежелательно. Также нужно провести проверку корпуса зарядки, если она допустима конструкцией.

Для проверки силы зарядного тока нужно переключить на режим амперметра, который включён в цепь последовательно. Также нужно учитывать управление зарядного устройства, если оно ручное, то нужно выставить ток используя переключатель, а если же предусмотрено автоматическое управление необходимо учитывать, что ёмкость аккумулятора не должна быть меньше одной десятой от общего объема.

Компьютерная техника и мобильные телефоны

Проверка данных устройств довольно проста и сводится к тому, что нужно измерить напряжение на выводах, которое ни в коем случае не должно отклоняться от напряжения в мануале по использованию или на наклейке на корпусе.

Мультиметр нужно перенаправить в режим измерения электронапряжения постоянного тока, если функция автоматической настройки не поддерживается. В связи с незначительными размерами подобных устройств добраться до контактов щупами весьма затруднительно и удобно будет воспользоваться самыми простыми швейными иглами. Если данный способ не помог, тогда остается только разобрать корпус ЗУ и поискать выводы с припаянными концами электрического шнура.

Бытовые электроприборы и электроинструменты

Заряжать такие устройства можно только используя более усовершенствованные приборы. В таких зарядных устройствах обычно присутствуют два силовых вывода и один управляющий. Для передачи информации о работоспособности и состоянии батареи в зарядном устройстве необходим управляющий вывод. Это помогает ограничить ток ЗУ при перегреве или достижении номинального заряда.

Для проверки напряжения достаточно измерить напряжение на выводах контактов. По сути проверка может быть завершённой, но как известно, в каждом правиле есть свои исключения. Нередко бывают случаи, когда зарядное устройство абсолютно исправно, но процесс зарядки по какой-то причине не происходит или отключается, не зарядив батарею.

В таких случаях необходимо отключить аккумулятор и выполнить следующие действия. Разобрать корпус, так как эти устройства имеют защиту от постороннего внешнего воздействия и попадания различных предметов, после чего припаять к выводам провода. Так как это весьма сложный процесс нужно применить острые предметы для проделывания борозд между креплениями корпуса. После разбора и подключения можно использовать мультиметр для проверки заряда. При отключении, вероятнее всего, поврежден управляющий контакт. Если же номинальное значение прыгает от номинального до нуля причиной может быть ослабление силовых контактов.

Как проверить и отремонтировать зарядное устройство для автоаккумулятора

Во время длительной эксплуатации аккумуляторная батарея теряет свой заряд, поэтому важно периодически производить обслуживание (особенно АКБ уязвима в зимнее время) и правильно заряжать автомобильный аккумулятор.
На сегодняшний день на рынке представлено большое количество зарядных устройств для аккумулятора, которые можно разделить на две большие группы: трансформаторные и импульсные. В основе первого лежит простейший трансформатор и выпрямитель, в основе второго менее громоздкий, но более надежный импульсный преобразователь.
Как и любой прибор, зарядное устройство для аккумулятора выходит из строя и требует ремонта. Проявляется это в первую очередь в том, что аккумулятор автомобиля не заряжается от зарядного устройства.

Содержание статьи

Как проверить зарядное устройство для автомобильного аккумулятора

Проверка напряжения на аккумуляторе

Если напряжение зарядного устройства ниже 13 В, либо оно «скачет», то однозначно электроприбор сломан.

Нужно подключить аккумулятор к зарядному устройству и замерить напряжение. Измеряется оно на зажимах (крокодилах), идущих от прибора с помощью мультиметра. Идеальное напряжение – 14,4 В. Если напряжение зарядного устройства ниже 13 В, либо оно “скачет”, то однозначно электроприбор сломан.
Так же исправность можно проверить силой тока в цепи. Для этого надо полностью разряженную АКБ подключить к зарядному устройству через мультиметр (то есть между крокодилом и клеммой аккумулятора вставить мультиметр). Сила тока, подаваемая на батарею должна составлять 10% от емкости этой батареи. Если показания другие, то зарядное устройство для автомобильного аккумулятора не работает.

Как проверить зарядное устройство без аккумулятора

Проверка зарядного устройства при помощи лампочки накаливания

Вместо АКБ к заряженному устройству можно подключить любое устройство, рассчитанное на 12 В, например, лампочку. Если она горит, то зарядное устройство работает, если не горит – то, соответственно, нет.

Почему зарядное устройство не заряжает аккумулятор

Причин может быть несколько: неправильная зарядка аккумулятора, повреждение проводов, неисправность одного из рабочих элементов, потеря тока на определенном этапе.
Чтобы определить какие именно неисправности зарядного устройства для автомобильного аккумулятора имеют место быть, нужно отключить прибор от питания и разобрать его. Для этого простой отверткой выкручиваем винты и снимаем крышку. Зарядное устройство трансформаторного типа будет иметь следующий состав:

Перед ремонтом зарядника необходимо отключить его от сети и разобрать.

Диодный мост.
Амперметр.
Галетный переключатель.
Силовой трансформатор.
Предохранитель.

Ремонт ЗУ трансформаторного типа для автомобильного аккумулятора

Проверка зарядного устройства для автомобильного аккумулятора

В первую очередь следует проверить крепление проводов, часто достаточно припаять провод на место и зарядное устройство будет работать.

В первую очередь следует проверить крепление проводов. Если какое-то из них ослабло или вовсе оборвалось, то нужно просто припаять провод на место. В этом случае ремонт будет прост и дешев.
Если проводка на месте и иных дефектов соединений нет (бывает, что некоторые соединительные пластмассовые части оплавляются, в этом случае их следует заменить на новые, либо закрепить элементы другим подручным способом), то переходим к проверке компонентов устройства по отдельности.
Проверим напряжение на входе, а именно вдоль провода до места соединения с силовым трансформатором. В случае, если оно непостоянно или отсутствует, мы имеем дело с неисправностью цепи подачи питания. Проверим предохранитель, для того, чтобы он работал, питание должно присутствовать на обоих клеммах. Если на этом участке выявлены недостатки, то устраняем их (меняем предохранитель, либо проводку или вилку).

Проверка силового трансформатора зарядного устройства

Далее производим проверку силового трансформатора. Для этого нужно замерить напряжение на выходных клеммах трансформатора. При отсутствии – заменить на новый, при наличии – проверить галетный выключатель. Галетный переключатель следует диагностировать в разных его положениях, и заменить его в случае отсутствия питания на выходе (при этом обязательно должно быть питание на входе).

Монолитные диодные мосты ремонту не подлежат и меняются целиком.

Чтобы проверить диодный мост, нужно подать напряжение на зарядное устройство. Если элемент исправен, то ток будет присутствовать как на входе в диодный мост, так и на выходе из него. Если это не так, то проверяется каждый диод моста. Нормальная работа диода характеризуется небольшим сопротивлением с одной стороны и почти бесконечным с другой.
Вычисляем неисправные диоды, удаляем их, устанавливаем новые. Кстати сказать, монолитные диодные мосты ремонту не поддаются и меняются целиком.
Если предыдущие проверки дефектов в работе зарядного устройства не выявили, то переходим к обследованию амперметра. При подсоединенном приборе к плюсу и минусу напряжение отсутствует, а соединенные между собой клеммы амперметра напряжение на выходе выдают – это верный признак поломки амперметра.

В целом, отремонтировать зарядное устройство и выявить, почему аккумулятор не берет зарядку от зарядного устройства, не так сложно. Но если вы не обладаете хорошими знаниями в электрике и не уверенны в своих силах, то целесообразно будет доверить такую работу специалистам.

Зарядное устройство для автомобильных аккумуляторов

Всем привет.

В сегодняшнем обзоре я хочу поделиться с вами своими впечатлениями об зарядном устройстве для автомобильных аккумуляторов, приобретенном мною на eBay.

Дома у меня уже есть зарядка, правда, существует она еще с советских времен. С работой проблем у нее нет, но вот размеры, вес и отсутствие хоть какой-либо информации о процессе зарядки мне никогда не нравились. Поэтому было принято решение о ее обновлении. Особо раздумывать над моделью устройства не стал и взял такое, на которое имеется ссылка в указанной выше статье.

На то, чтобы добраться из Китая до Минска у посылки ушло около месяца, вся информация о ее движения по маршруту доступна по этой ссылке.

Зарядное устройство поставляется в симпатичной оригинальной упаковке, которая представляет собой картонную коробку с красочной полиграфией.

На ее крышке изображено находящееся внутри устройство, каких-либо серьезных характеристик нет, поэтому приведу их со странички с товаром:
1. Входное напряжение: 110 В-240 В;
2. Тип штепсельной вилки: EU;
3. Напряжение тока: 12V;
4. Номинальная частота: 47-63HZ;
5. Ток зарядки: 0-10A;
6. Полная эффективность загрузки:? 87%;
7. Рабочая температура: -40 ~ + 95 ?;
8. Время зарядки: 1 час;
9. Защитные функции: Защита обратного соединения, Защита от перегрева, Защита от низкого напряжения, Защита от короткого замыкания, Защита от перегрузки по току;
10. Цвет: Черный.

Содержимое коробки выглядит следующим образом:

Несмотря на то, что зарядка идет с европейской вилкой, продавец прислал переходник на наши розетки 🙂 Само зарядное устройство представляет собой черную коробочку с небольшим цветным ЖК-дисплеем. Питание к клеммам аккумулятора подается при помощи крокодилов, которые выглядят надежными — раскрываются с ощутимым усилием, провода к ним подсоединены качественно. Каких либо кнопок на зарядке нет. Воткнул в розетку — работает, отключил провод — не работает.

С обратной стороны устройства есть наклейка с краткой инструкцией по применению, мерах предосторожности и основных характеристиках (которые несколько отличаются от того, что указано в описании лота).

Претензий к качеству изготовления корпуса нет. Все собрано достаточно неплохо, внутри ничего не болтается, ненужных щелей нет, посторонний запах так же отсутствует. Для проверки работоспособности зарядного устройства был использован старый аккумулятор, хранящийся в кладовой уже невесть сколько времени. На момент проведения тестов напряжение на нем составляло 11,53В. Столь низкое напряжение говорит нам о том, что аккумулятор разряжен почти полностью.

После включения зарядного устройства в розетку, но до подключения его к заряжаемому аккумулятору, посмотрел какую информацию можно узнать с ЖК-дисплея. Как видно, тут у нас много всего, но из интересного только напряжение на выходе, а так же уровень заряда аккумулятора, так же имеется индикатор процесса заряда (очень похож на индикатор уровня сети в мобильных телефонах). Так же хочу отметить, что с момента включения начинает работать вентилятор системы охлаждения, спрятанный в зарядном устройстве. Гудит он не очень громко, но ощутимо. Потому лучше пользоваться зарядкой подальше от место «постоянно» дислокации.

Подключение мультиметра показало, что отображаемое на зарядном устройстве напряжение почти соответствует истине. Грубо говоря, разбежка составляет от 0,04В до 0,13В, что не критично.

После подключения аккумулятора индикатор процесса начал «бегать», а судя по информации с ЖК, напряжение на крокодилах упало до 14,3В. Так же пропала надпись «fully», свидетельствующая о том, что подключенный аккумулятор заряжен.

Заявленный ток заряда, который способно выдать это устройство, составляет 0-20А. К сожалению, мой мультиметр имеет более скромные возможности (до 10А). Поэтому в самом начале процесса замеры делать я не стал. Вернулся я к аккумулятору спустя часа 4, а то и 5. Ток заряда составил 3,399А.

Напряжение на аккумуляторе в этот момент было 12,20В. Момент появления надписи «fully» я пропустил, но когда вернулся к зарядке спустя часа 1,5 она уже была. То есть на весь процесс ушло примерно часов 6. Напряжение на клеммах аккумулятора составило 12,8В. Правда, после отключения зарядки от розетки, напряжение начало падать. И падало оно до тех пор, пока не достигло отметки 12,64В (что соответствует напряжению полностью заряженного аккумулятора). После этого падение напряжение прекратилось.

Дабы полностью удостовериться в том, что аккумулятор заряжен, он был установлен в автомобиль. было это примерно недели 1,5 назад. На машине езжу каждый день, разве что в выходной иногда она может простоять сутки. В основном пробеги маленькие: по 10 км в день (на работу, в школу за ребенком и обратно). Температура за окном все это время была примерно -4…-2. Вчера ночью было -8. Сегодня ночью -14. Аккумулятор все это время заводил машину (стоит на улице) без проблем, так что он скорее жив, чем мертв.

Подводя итог всему, что тут было написано, могу сказать, что зарядное устройство показало себя полностью рабочим девайсом, которое способно зарядить автомобильный аккумулятор. Причем на это потребуется не так уж много времени, старое заряжало всю ночь (хотя в этом есть как плюсы, так и минусы). так что покупкой я остался доволен — зарядка недорогая, легкая, компактная (занимает места раза в 4 меньше, чем старая, которая в ближайшем будущем отправится в гараж на даче). К сожалению, не удалось установить какой ток в самом начале процесса зарядки, так что этот параметр остался неизвестен 🙁 Но в целом, все работает как и должно.

На этом все. Спасибо за внимание и потраченное время.

Как проверить зарядное устройство для аккумулятора автомобиля

Главная » Разное » Как проверить зарядное устройство для аккумулятора автомобиля

Ремонт зарядного устройства для автомобильного аккумулятора: проверка и восстановление своими руками

Основная функция зарядного устройства (ЗУ) – это восстановление затраченной аккумуляторной батареей энергии на запуск двигателя или при работе других потребителей бортовой сети. В зарядке от сторонних источников батарея нуждается в тех случаях, когда по каким-то причинам не происходит её восстановление от генератора.

Этот необходимый для автолюбителей аксессуар в широком ассортименте представлен в торговой сети. Но при длительной или неправильной эксплуатации, как и любое другое оборудование, аппаратура для зарядки может утратить работоспособность. Купить новую вы всегда успеете, а попытаться определить причину поломки и по возможности устранить её стоит. Мы расскажем, как самостоятельно проверить работоспособность зарядного устройства для аккумуляторов и при необходимости восстановить её.

Поиск причины неисправности ЗУ

Прежде чем искать причину неисправности, нужно знать, к какому типу относится ваше устройство:

Трансформаторное – объёмное и тяжёлое, но легко поддаётся ремонту и обслуживанию.
Импульсное – современное компактное оборудование, отличающееся повышенной эксплуатационной надёжностью. Отремонтировать его в домашних условиях под силу далеко не каждому, требуются знания в области электроники.

Как проверить ЗУ для автомобильного аккумулятора

АКБ подключена к зарядному устройству, но почему-то не берёт от него зарядку? В этой ситуации следует убедиться в том, что зарядное оборудование действительно неисправно. Это можно сделать несколькими способами:

Воспользоваться мультиметром для замера напряжения, выдаваемого зарядником. Если эта величина окажется менее 13 В или оно нестабильно – изменяется скачкообразно, то смело можно сделать вывод, что требуется ремонт.
Замерить силу тока, подключив между клеммой батареи и «крокодилами» непосредственно зарядника мультиметр. На исправном ЗУ значение токовой характеристики должно соответствовать 10 % ёмкостной величины, указанной на маркировке АКБ.

Разбор и проверка прибора

Рассмотрим наглядно, как самостоятельно выполнить разборку и проверить зарядное устройство для автомобильного аккумулятора, используя в качестве образца приборы трансформаторного типа. Схема этих устройств достаточно проста, причина поломки также зачастую лежит на поверхности.

В целях безопасности обязательно отключите от сети зарядное оборудование перед его разборкой и ремонтом.

Вооружившись отвёрткой, аккуратно ослабляем элементы крепления: винтовые или болтовые соединения – и снимаем крышку корпуса. Теперь вся «внутренняя начинка» прибора у нас перед глазами.

Внимательно осматриваем все провода на предмет целостности. Особое внимание обращаем на места их соединений с комплектующими деталями. Контакт между ними может быть нарушен из-за обрыва или перегорания провода, а также банального ослабления соединения.

Если присутствует запах гари или копоть на стенках, то это явный признак сгоревших обмоток трансформатора. Не стоит пренебрегать детальным осмотром пластиковых соединительных компонентов, которые могут оплавиться и замкнуть схему.

Если визуальный осмотр не дал результата, переходим к тестированию и проведению диагностических мероприятий на способность к работе отдельных деталей, входящих в рабочую схему прибора.

Основные причины поломки ЗУ

Быстрому и качественному устранению повреждения ЗУ может помочь хорошее владение информацией о главных причинах, способных спровоцировать его преждевременное сокращение «жизненного» цикла. Зная, какой из факторов с большой долей вероятности мог вызвать нарушение функциональности устройства, намного проще найти и саму неисправность.

Самыми распространёнными причинами, приводящими к существенному снижению эксплуатационного цикла зарядников, являются:

неправильная эксплуатация;
нарушение правил хранения прибора;
эксплуатационный дефект проводов;
ресурс одного из конструктивных элементов схемы исчерпан.

Ремонт ЗУ

Итак, визуальный осмотр не позволил найти причину поломки, следовательно, без ремонта всё-таки не обойтись. На начальном этапе проверим вилку на отсутствие повреждений и проведём тестирование сетевого провода, по которому питание от сети поступает к прибору. Бывают такие ситуации, когда причина поломки кроется именно в питающем проводе.

Воспользовавшись самым простым тестером, который окажется под рукой, проведём замеры напряжения вдоль всего провода, начиная от вилки и заканчивая в месте соединения с трансформаторной обмоткой. Критерием неисправности будет полное отсутствие напряжения или его скачкообразные величины.

Если же питающий провод в норме, то ремонт зарядного устройства для автомобильного аккумулятора придётся производить путём замены тех или иных комплектующих деталей внутренней рабочей схемы. А это уже требует навыков обращения с электроизмерительными приборами и знания элементарных правил безопасности.

Неисправности и методы их устранения

Искать причину поломки ЗУ необходимо поэтапно, переходя от одного элемента к другому, придерживаясь схемы их соединения между собой.

Неисправна может быть любая часть зарядного устройства. В стандартную комплектацию прибора для зарядки входят:

Предохранитель, главной функцией которого является предотвращение выхода из строя основных конструкционных элементов при перегрузках или коротком замыкании. Начинаем с его проверки: исправный элемент обязательно покажет наличие параметров напряжения на обеих клеммах, в противном случае требуется замена.
Трансформатор – преобразователь сетевого напряжения в 220 В в рабочее, требуемое для функционирования прибора. Замеряем значение напряжения на выходных клеммах трансформатора – при его отсутствии требуется осуществить замену данной детали.
Галетный переключатель отвечает за плавную регулировку напряжения в процессе зарядки батареи. Диагностику его проводят в нескольких положениях: при нулевых показателях напряжения на выходе он подлежит замене. Причём напряжение на входе должно быть обязательно.
На последнем шаге диагностируем диодный мост, преобразующий переменный ток в постоянный, и амперметр, обеспечивающий возможность контроля зарядного тока. Как это сделать, описано ниже.

Собственно в этих комплектующих деталях следует искать причину неисправности зарядного устройства для автомобильного аккумулятора, если предыдущие действия не привели к желаемому результату.

Неисправностей может быть несколько, поэтому надлежит проверить все элементы конструкции.

Проводим простой ремонт ЗУ своими руками

Представляем вам рекомендации, как осуществить ремонт зарядного устройства для автомобильного аккумулятора своими руками:

Неисправность вилки питающего провода устраняется путём её замены: отсоединяем нерабочую вилку от провода, берём годный к работе элемент и соединяем его с жилами провода.
Питающий провод не пригоден к эксплуатации: отсоединяем его от вилки и трансформаторной обмотки. На место нерабочего устанавливаем новый, проведя монтаж по аналогии с разборкой.
Замена предохранителя требует осторожности и внимания. Аккуратно снимаем его с корпуса и на это место устанавливаем рабочий. Если расплавилась плавкая вставка вследствие неправильного подключения к клеммам, то рекомендуется приобрести в магазине автозапчастей специальную напроводную колодку, а уже в неё поместить предохранитель.
Что же касается ремонта или замены более сложных деталей: трансформатора, галетного переключателя, диодного моста и амперметра, то это занятие для профессионалов. Здесь требуются хорошие знания в области электроники и физики, а также опыт выполнения аналогичных работ.

Проверка диодного моста

Диодный мост – это сложный элемент конструкции, состоящий из четырёх диодов. Сначала определяется наличие входного и выходного напряжения. Если оно есть, то причина неисправности заключается в чём-то другом. Если же измерительный прибор показал отсутствие выходного напряжения, то поломку следует искать именно в комплектации моста.

Для этого тестируется каждый диод по отдельности, чтобы определить нерабочий и заменить. Критерием дефекта служит полное отсутствие напряжения в результате использования различных схем подключения тестера или, наоборот, его постоянное присутствие.

Монолитные диодные мосты не подлежат ремонту, их заменяют полностью в сборе.

Проверка амперметра внутри ЗУ

Последним этапом проверки зарядного устройства для автомобильного аккумулятора на работоспособность является тестирование амперметра. Если при выполнении диагностики всех компонентов, входящих в состав прибора для зарядки, не удалось обнаружить неисправность, то с огромной долей вероятности можно сказать, что источник всех бед – амперметр.

Как же проверить его на пригодность к работе? Всё достаточно просто: замеряем на его клеммах напряжение и обнаруживаем отсутствие последнего. Когда соединяем клеммы между собой, оно тут же появляется. Это очевидный признак того, что амперметр неисправен и нуждается в переустановке.

Если все элементы зарядного устройства проверены и исправны, а АКБ всё равно не заряжается, значит, причину неисправности нужно искать непосредственно в самой батарее.

Тестирование зарядного устройства

Покончив с диагностикой и устранив причину поломки зарядного устройства, следует убедиться в его работоспособности прежде, чем приступить к зарядке АКБ.

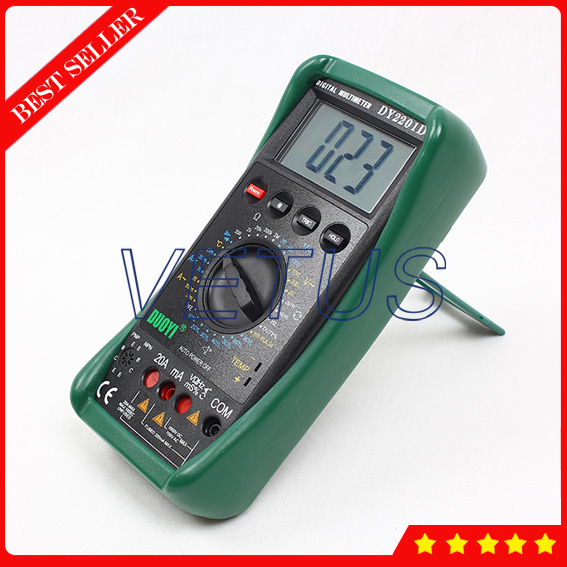

Используя универсальный во всех отношениях прибор мультиметр, проведём тестирование основных параметров устройства:

Переведя мультиметр в режим амперметра, подключаем его последовательно в цепь, предварительно установив на заряднике нужную величину тока – одну десятую от ёмкости. Показания прибора должны соответствовать выставленному значению на исправном и готовом к работе оборудовании.
Теперь переведём мультиметр в режим вольтметра, подключим его параллельно к выводам устройства для зарядки. Если неисправность действительно удалось устранить, то значение напряжения, которое способно выдать оборудование при эксплуатации, будет более 13,2 В. В противном случае зарядное устройство непригодно к работе.

carbatt.ru

Как проверить и отремонтировать зарядное устройство для автоаккумулятора

Содержание статьи

Как проверить зарядное устройство для автомобильного аккумулятора

Проверка напряжения на аккумуляторе

Если напряжение зарядного устройства ниже 13 В, либо оно «скачет», то однозначно электроприбор сломан.

Как проверить зарядное устройство без аккумулятора

Проверка зарядного устройства при помощи лампочки накаливания

Почему зарядное устройство не заряжает аккумулятор

Перед ремонтом зарядника необходимо отключить его от сети и разобрать.

Диодный мост.
Амперметр.
Галетный переключатель.
Силовой трансформатор.
Предохранитель.

Ремонт ЗУ трансформаторного типа для автомобильного аккумулятора

Проверка зарядного устройства для автомобильного аккумулятора

В первую очередь следует проверить крепление проводов, часто достаточно припаять провод на место и зарядное устройство будет работать.

Проверка силового трансформатора зарядного устройства

Монолитные диодные мосты ремонту не подлежат и меняются целиком.

mytopgear.ru

Как проверить зарядное устройство

&bigtriangleup;

&bigtriangledown;

Для пользователя важно, чтобы зарядное устройство было надежным и выполняло свои функции. Проверка может потребоваться в нескольких случаях: непосредственно перед покупкой и в процессе эксплуатации. Как правило владелец зарядного устройства использует его в только случае, когда надо зарядить аккумулятор автомобиля. Все остальное время прибор лежит без дела. Опыт эксплуатации показывает, что надежность устройства во многом зависит от условий хранения и эксплуатации.

Касательно новых устройств предъявляются похожие требования, однако особое внимание следует уделить качеству исполнения. Для того, чтобы проверить зарядное устройство необходимо провести визуальный осмотр и удостовериться в работоспособности основных узлов устройства. Проверка органов управления и индикации зарядного устройства

Как проверить зарядное устройство перед покупкой

Информация о производителе
Убедитесь, что на устройстве и упаковке есть контактная информация производителя (адрес, телефон, сайт, email). В случае отсутствия такой информации Вы рискуете приобрести контрафактное устройство.
Кабель питания
Кабель должен быть целым, без изломов, оголенной изоляции. Вилка должна соответствовать применяемой розетке.
Соединительные провода и зажимы
Изоляция проводов для подключения к АКБ должна надежно защищать проводник. Проверить качество зажимов для подключения к клеммам и их надежность соединения с токоведущим проводом.
Корпус
На корпусе не должно быть трещин, сколов, следов эксплуатации. Гарантийная пломба должна быть на месте, а корпус зарядного устройства не должен иметь люфтов и недокрученных винтов.
Индикация и регулировка
В зависимости от типа индикации и управления проверка может отличаться, основная цель — убедиться, что индикация и управление не повреждены и устройство может выдавать достоверную информацию и настраиваться.

Видео, как проверить зарядное устройство перед покупкой

Далее выполняются пункты из блока Проверка работоспособности.

Как проверить зарядное устройство перед использованием

Перед использованием следует привести устройство в порядок:

Внешний вид
Протереть сухой салфеткой или тряпкой. Избавиться от масляных пятен.
Влажность
В случае хранения зарядного в холодном или сыром месте его настоятельно рекомендуется просушить. Образовавшийся внутри устройства конденсат может вывести его из строя.
Состояние проводов
Внимательно осмотреть провода для подключения к сети и к аккумулятора. В случае обнаружения обрывов или изломов проводов, отсоединения зажимов или вилки необходимо произвести ремонт.
Управление и индикация
Убедиться, что органы управления и индикация не повреждены: регуляторы вращаются, переключатели работают и т.д.

Проверка работоспособности

После выполнения визуального осмотра переходим к проверке работоспособности ЗУ.

Если индикация зарядного устройства минимальна крайне желательно иметь под рукой мультиметр.
Подключаем устройство к сети 220В, следя за тем, чтобы клеммы для подключения к АКБ не соединялись между собой и не были подключены к нагрузке.
Изредка попадаются устройства, для которых недопустимо включение без подключенного аккумулятора. В таком случае этот пункт нужно пропустить.
При включении на холостом ходу устройства должна заработать индикация, а напряжение на зажимах «крокодил» для кислотного аккумулятора 12В должно составить 14.2-15В.
Убедитесь в работоспособности органов управления.
Необязательным, но желательным элементом проверки зарядного устройства является его проверка под нагрузкой, которая заключается в контроле зарядного тока под нагрузкой. Для устройств с регулировкой тока установленный ток должен соответствовать выдаваемому до достижения напряжения заряженного аккумулятора. Для нерегулируемых зарядных устройств ток не должен превышать заявленный в паспорте на устройство.

Возврат к списку

orionspb.ru

Зарядное устройство для автомобильных аккумуляторов

Всем привет.

В сегодняшнем обзоре я хочу поделиться с вами своими впечатлениями об зарядном устройстве для автомобильных аккумуляторов, приобретенном мною на eBay.

Дома у меня уже есть зарядка, правда, существует она еще с советских времен. С работой проблем у нее нет, но вот размеры, вес и отсутствие хоть какой-либо информации о процессе зарядки мне никогда не нравились. Поэтому было принято решение о ее обновлении. Особо раздумывать над моделью устройства не стал и взял такое, на которое имеется ссылка в указанной выше статье.

На этом все. Спасибо за внимание и потраченное время.

mysku.ru

Как проверить заряд аккумулятора автомобиля? [Мультиметром, нагрузочной вилкой]

Проверка уровня заряда аккумулятора занимает немного времени и не требует высокой квалификации или дорогостоящего оборудования. Операция позволяет проверить состояние АКБ и необходимость зарядки. Это первое, что нужно сделать при возникновении проблем с работой стартера. Также умение проверять заряд пригодится при покупке новой и обслуживании старой аккумуляторной батареи. В статье мы рассмотрим три способа диагностики АКБ: с помощью мультиметра, индикатора и нагрузочной вилки.

В этой статье Вы узнаете:

Зачем проверять заряд аккумулятора?
Способы проверить АКБ автомобиля на работоспособность
Видео-инструкция

Также в конце статьи Вы можете посмотреть поучительный видео-ролик, в котором даются полезные советы для быстрой и точной проверки работоспособности АКБ.

Зачем проверять заряд аккумулятора автомобиля?

Свинцово-кислотные аккумуляторные батареи, которые применяются в автомобилях с двигателями внутреннего сгорания, отличаются низким внутренним сопротивлением. Это позволяет им выдавать ток в сотни ампер, необходимый для работы стартера. Однако этот тип АКБ нельзя подвергать глубокому разряду. Иначе пластины покрываются слоем сульфата свинца и аккумулятор резко теряет емкость.

Полностью заряженный аккумулятор выдает напряжение свыше 12,6 В. С падением уровня заряда этот показатель снижается:

50% — 12 В;
0% — 11,6 В.

Учитывая склонность к сульфатации, свинцово-кислотные аккумуляторы нежелательно разряжать меньше, чем до половины заряда. Поэтому, если напряжение на клеммах опустилось до 12 вольт, нужно безотлагательно зарядить АКБ.

При покупке нового устройства не стоит покупать сильно разряженные батареи. Не исключено, что в них уже началась сульфатация пластин. Поэтому, если на аккумуляторной батарее отсутствует индикатор, ее стоит проверить мультиметром или нагрузочной вилкой.

Как проверить заряд АКБ по индикатору?

На многих необслуживаемых аккумуляторах установлены индикаторы заряда, позволяющие визуально определить состояние батареи. Эта опция впервые появилась на японской продукции и быстро завоевала популярность благодаря удобству и доступности.

Гидрометр, как называют индикатор, представляет собой прозрачное окошко на крышке батареи. Цвет окошка меняется в зависимости от состояния АКБ:

Зеленый — полный заряд.
Серый либо белый — нужно зарядить.

У некоторых индикаторов окошко краснеет при потере емкости.

Принцип действия прибора основан на изменении плотности электролита при разном уровне заряда. Работает это так:

К окошку прикреплена трубка с зеленым поплавком.

При зарядке аккумулятора плотность электролита растет и поплавок поднимается, приближаясь к окошку.
Если АКБ разряжена, плотность падает и шарик тонет в электролите. В результате окошко индикатора меняет цвет на серый или черный.

В некоторых моделях индикаторов имеется красный шарик, который всплывает при снижении плотности электролита. Этим обеспечивается красная индикация разряда.

При падении уровня электролита через окошко будет виден не шарик, а непосредственно электролит. Чтобы предотвратить разрушение пластин, в банки нужно долить дистиллированную воду и зарядить аккумулятор.

Достоинство индикатора в том, что устройство позволяет определить состояние батареи без применения специальных приборов. Это удобно при покупке аккумулятора или в дорожных условиях, когда нужно быстро проверить состояние АКБ. Однако индикация при помощи поплавка не всегда позволяет сделать точные выводы о работоспособности аккумулятора. Поэтому в случае сомнений нужно использовать мультиметр или нагрузочную вилку. Они пригодятся и в случае, когда нужно проверить батарею, не оснащенную индикатором.

Как проверить заряд аккумулятора мультиметром?

Для проверки напряжения на выводах аккумулятора нужен вольтметр. Однако вместо этих специализированных приборов проще использовать универсальные измерительные устройства — мультиметры. Кроме напряжения, они измеряют ток и сопротивление. В зависимости от способа индикации эти приборы делятся на две категории — цифровые и стрелочные. Если есть выбор, лучше купить цифровой мультиметр. Он проще и удобней в обращении.

Бортовые компьютеры современных авто также оснащены вольтметрами, которые отображают напряжение на клеммах батареи. Однако они подключены не напрямую к клеммам. Поэтому, из-за сопротивления контактов и проводки, показания бортового компьютера могут отличаться от напряжения на аккумуляторное батарее. На заведенном двигателе вольтметр на приборной панели показывает завышенное напряжение. Если мотор заглушить, прибор выдаст заниженные показатели.

Показания нужно снимать при заведенном и заглушенном моторе. В первом случае получится проверить состояние АКБ и проводки, во втором — только аккумулятора.

Измерения при работающем двигателе

Поставьте авто на ровную площадку, откройте капот, поставьте на ручник и заведите. При заведенном моторе работает генератор и регулятор напряжения, которые заряжают аккумулятор. Поэтому напряжение на клеммах должно быть в пределах 13,5-14 вольт. В некоторых авто при разряженной АКБ и низкой температуре воздуха электроника автоматически увеличивает напряжение, чтобы ускорить зарядку. При этом оно должно плавно опускаться по мере заряда. Если этого не происходит, в банках активизируется процесс электролиза. Электролит начнет интенсивно выкипать. Перезаряд особенно опасен для современных гелевых батарей с ограниченным газовыделением.

Напряжение менее 13,4 вольт — признак недозаряда. Работа в таких условиях способствует сульфатации пластин и сокращает срок службы батареи.

При измерении напряжения нужно отключить все мощные потребители: фары, отопитель, аудиосистему. Иначе мощности генератора при работе на холостом ходу будет недостаточно для поддержания оптимального уровня напряжения.

Возможно несколько причин пониженного напряжения на клеммах:

Плохой контакт.
Поломка генератора.
Неисправность регулятора напряжения.

Нельзя эксплуатировать машину, аккумулятор которой работает в режиме недозаряда. Нужно безотлагательно локализовать и устранить причину сбоя. Если напряжение на клеммах и выходе генератора сильно отличается, нужно зачистить контакты на АКБ наждачкой или надфилем.

После проверки без нагрузки нужно включить фары и другие мощные потребители энергии, добавить обороты двигателя и повторить измерения. Если на высоких оборотах под нагрузкой напряжение падает до 13,4 вольт и ниже — требуется диагностика системы генератора и блока управления.

Диагностика аккумулятора мультиметром при заглушенном моторе

В этом состоянии нормальные показатели напряжения на АКБ составляют 12,5-13 вольт. Более низкие показания прибора говорят о разряде.

Показания вольтметра под нагрузкой	>12,7 В	12,5 В	12,3 В	12,1 В	<11,9 В
Процент заряда	100%	75%	50%	25%	0%

Измерения проводятся при отключенных энергопотребителях после стоянки в течение часа или более. Иначе показания могут быть завышены.

Полезно проверить и записать показатели до и после длительной стоянки. Так вы узнаете скорость саморазряда батареи.

Как проверить аккумулятор нагрузочной вилкой?

Это самый точный метод, позволяющий определить степень заряда и способность аккумулятора работать при полной нагрузке.

Его используют профессиональные автоэлектрики в сервисных центрах.

Нагрузочная вилка — прибор, объединяющий вольтметр и нагрузочное сопротивление. Продвинутые версии устройства оснащены еще и амперметром, который позволяет оценить ток нагрузки. Вилка работает в двух режимах:

измерение напряжения батареи;
имитация работы стартера.

Перед началом проверки следует включить режим вольтметра на нагрузочной вилке и подключить ее к аккумулятору. Если прибор показывает менее 12,7 вольта, АКБ нужно зарядить.

Показания вольтметра под нагрузкой	>10,2 В	9,6 В	9,0 В	8,4 В	<7,8 В
Процент заряда	100%	75%	50%	25%	0%

Проверять нагрузочной вилкой можно лишь полностью заряженную батарею!

Кроме напряжения, в обслуживаемом аккумуляторе необходимо проверить электролит. Он должен иметь уровень на 10-15 мм ниже заливного отверстия и плотность 1,27 г/см3 при 25 градусах Цельсия. В северных регионах плотность электролита может быть увеличена до 1,29 г/см3.

Для проверки используется специальный прибор — ареометр. Это стеклянная емкость с поплавком внутри. На поплавке обозначена шкала, по которой можно определить плотность жидкости, в которую он погружен.

Перед измерением плотности электролита необходимо проверить уровень и, при необходимости, долить в банки дистиллированную воду. После доливки АКБ нужно зарядить.

Диагностика выполняется следующим образом:

подключить нагрузочную вилку;
включить нагрузочное сопротивление на 5 секунд;
переключить вилку в режим вольтметра.

Напряжение на контактах аккумулятора на пятой секунде работы нагрузочного сопротивления говорит об уровне работоспособности батарей.

Частое применение нагрузочной вилки ускоряет износ аккумулятора. Поэтому при регулярной проверке лучше пользоваться мультиметром или индикатором.

Как проверить зарядным устройством?

Автомобильное зарядное устройство, оснащенное цифровым или аналоговым вольтметром предназначено для зарядки и диагностики аккумуляторной батареи.

Для этого нужно отключить прибор от розетки и подключить к аккумулятору. Степень заряда аккумулятора определяется, исходя из напряжения на его выводах.

Зарядные устройства с цифровой шкалой не нужно отключать от сети. Они имеют специальную кнопку проверки уровня заряда. Вам остается лишь нажать ее и считать показания прибора.

Вывод

Для регулярной приблизительной оценки степени заряда аккумулятора достаточно посмотреть в окошко индикатора на его крышки. Если же устройство не оснащено индикатором или вы хотите больше узнать о состоянии АКБ, стоит воспользоваться мультиметром. Он поможет оценить работоспособность аккумулятора, проводки и генератора автомобиля.

Нагрузочную вилку можно использовать лишь изредка, когда требуется убедиться, что батарея способна выдать ток, достаточный для работы стартера. В остальных случаях достаточно проверить плотность и замерить напряжение на выводах батареи.

Видео: как проверить емкость и заряд аккумулятора

Похожее

10carbest.ru

Nissan Micra Микробчик для Tet › Бортжурнал › Ремонт зарядного устройства для автомобильного аккумулятора

Как бывает часто даешь машину на сервис, они пооткрывают двери, включат музыку, и садят акб вдрызг, потом прикурили и отдали, ты доезжаешь до дома и бдык, завести уже не можешь. Благо акб в микробе не такой тяжелый как в бэхе. Стираю пыль с зарядного устройства и вуаля, ничего не происходит, иногда шумит, но по простоявшему времени на зарядке акб не заряжается.
Тут конечно вспоминаешь китайский рынок и устройство которое купила в ближайшем магазе, возле работы, что б хоть как-то тогда уехать на бэхе домой, времени на импульсные зарядки и их выбор уже небыло.
Так что вооружаемся мультиметром, паяльником и отверткой идем ремонтировать устройство.
Ниже статейка по которой буду себя контролировать.
Бывают трансформаторные и импульсные. В основе первого лежит простейший трансформатор и выпрямитель, в основе второго менее громоздкий, но более надежный импульсный преобразователь. Как и любой прибор, зарядное устройство для аккумулятора выходит из строя и требует ремонта. Проявляется это в первую очередь в том, что аккумулятор автомобиля не заряжается от зарядного устройства. Содержание статьи [Скрыть]
1 Как проверить зарядное устройство для автомобильного аккумулятора
2 Как проверить зарядное устройство без аккумулятора
3 Почему зарядное устройство не заряжает аккумулятор
4 Ремонт ЗУ трансформаторного типа для автомобильного аккумулятора Как проверить зарядное устройство для автомобильного аккумулятора Проверка напряжения на аккумуляторе Если напряжение зарядного устройства ниже 13 В, либо оно «скачет», то однозначно электроприбор сломан. Нужно подключить аккумулятор к зарядному устройству и замерить напряжение. Измеряется оно на зажимах (крокодилах), идущих от прибора с помощью мультиметра. Идеальное напряжение – 14,4 В. Если напряжение зарядного устройства ниже 13 В, либо оно “скачет”, то однозначно электроприбор сломан. Так же исправность можно проверить силой тока в цепи. Для этого надо полностью разряженную АКБ подключить к зарядному устройству через мультиметр (то есть между крокодилом и клеммой аккумулятора вставить мультиметр). Сила тока, подаваемая на батарею должна составлять 10% от емкости этой батареи. Если показания другие, то зарядное устройство для автомобильного аккумулятора не работает. Как проверить зарядное устройство без аккумулятора Проверка зарядного устройства при помощи лампочки накаливания Вместо АКБ к заряженному устройству можно подключить любое устройство, рассчитанное на 12 В, например, лампочку. Если она горит, то зарядное устройство работает, если не горит – то, соответственно, нет. Почему зарядное устройство не заряжает аккумулятор Причин может быть несколько: неправильная зарядка аккумулятора, повреждение проводов, неисправность одного из рабочих элементов, потеря тока на определенном этапе. Чтобы определить какие именно неисправности зарядного устройства для автомобильного аккумулятора имеют место быть, нужно отключить прибор от питания и разобрать его. Для этого простой отверткой выкручиваем винты и снимаем крышку. Зарядное устройство трансформаторного типа будет иметь следующий состав: Перед ремонтом зарядника необходимо отключить его от сети и разобрать. Диодный мост. Амперметр. Галетный переключатель. Силовой трансформатор. Предохранитель. Ремонт ЗУ трансформаторного типа для автомобильного аккумулятора Проверка зарядного устройства для автомобильного аккумулятора В первую очередь следует проверить крепление проводов, часто достаточно припаять провод на место и зарядное устройство будет работать. В первую очередь следует проверить крепление проводов. Если какое-то из них ослабло или вовсе оборвалось, то нужно просто припаять провод на место. В этом случае ремонт будет прост и дешев. Если проводка на месте и иных дефектов соединений нет (бывает, что некоторые соединительные пластмассовые части оплавляются, в этом случае их следует заменить на новые, либо закрепить элементы другим подручным способом), то переходим к проверке компонентов устройства по отдельности. Проверим напряжение на входе, а именно вдоль провода до места соединения с силовым трансформатором. В случае, если оно непостоянно или отсутствует, мы имеем дело с неисправностью цепи подачи питания. Проверим предохранитель, для того, чтобы он работал, питание должно присутствовать на обоих клеммах. Если на этом участке выявлены недостатки, то устраняем их (меняем предохранитель, либо проводку или вилку). Проверка силового трансформатора зарядного устройства Далее производим проверку силового трансформатора. Для этого нужно замерить напряжение на выходных клеммах трансформатора. При отсутствии – заменить на новый, при наличии – проверить галетный выключатель. Галетный переключатель следует диагностировать в разных его положениях, и заменить его в случае отсутствия питания на выходе (при этом обязательно должно быть питание на входе). Монолитные диодные мосты ремонту не подлежат и меняются целиком. Чтобы проверить диодный мост, нужно подать напряжение на зарядное устройство. Если элемент исправен, то ток будет присутствовать как на входе в диодный мост, так и на выходе из него. Если это не так, то проверяется каждый диод моста. Нормальная работа диода характеризуется небольшим сопротивлением с одной стороны и почти бесконечным с другой. Вычисляем неисправные диоды, удаляем их, устанавливаем новые. Кстати сказать, монолитные диодные мосты ремонту не поддаются и меняются целиком. Если предыдущие проверки дефектов в работе зарядного устройства не выявили, то переходим к обследованию амперметра. При подсоединенном приборе к плюсу и минусу напряжение отсутствует, а соединенные между собой клеммы амперметра напряжение на выходе выдают – это верный признак поломки амперметра. В целом, отремонтировать зарядное устройство и выявить, почему аккумулятор не берет зарядку от зарядного устройства, не так сложно. Но если вы не обладаете хорошими знаниями в электрике и не уверенны в своих силах, то целесообразно будет доверить такую работу специалистам.

Источник: mytopgear.ru/interesting/…omobilnogo-akkumulyatora/

www.drive2.ru

Как проверить автомобильный аккумулятор с помощью мультиметра

Проверка аккумулятора с помощью мультиметра — простой процесс. Первое, что нужно сделать, это убедиться, что у вас есть доступ к клеммам батареи (металлические соединения на верхней или передней части батареи).

Аккумуляторы обычно располагаются в моторном отсеке сбоку от двигателя. Если батарея не видна сразу после открытия капота, обратитесь к руководству пользователя. В современных автомобилях аккумуляторная батарея часто имеет пластиковую крышку, которая отсоединяется, поднимается на петлях или иногда требует снятия с помощью нескольких болтов или винтов.Также может быть красная крышка над положительной (+) клеммой, которая тоже поднимется или откроется. Когда батарея обнажена, будьте предельно осторожны, чтобы никакие металлические предметы не касались клемм и не вызывали короткое замыкание, поэтому не кладите гаечные ключи или другие инструменты на батарею.

Пуск аккумуляторной батареи: правильный и неправильный способы

Как проверить автомобильный аккумулятор мультиметром

Первый тест с помощью мультиметра будет измерять напряжение постоянного тока, обозначенное сплошной линией и пунктирной линией над буквой V. Установите циферблат на 20, что позволит вам точно измерять в диапазоне 0-20 вольт.

Коснитесь красным щупом положительной клеммы, а черным щупом — отрицательной клеммы. Клеммы будут отмечены + и -, и часто имеют красный цвет для положительного и черный для отрицательного. Если вы получаете показание с минусом перед ним (-12,6, а не 12,6), значит, датчики ошиблись!

Как мы уже говорили, напряжение покоя в идеале должно быть не ниже 12.6В. Имейте в виду, что когда аккумулятор опускается до 12,2 В, он фактически заряжен только на 50%, а ниже 12 В он классифицируется как разряженный!

Следует иметь в виду, что все современные автомобили испытывают «паразитные потери», когда что-то электрическое разряжает аккумулятор даже при выключенном двигателе. Даже при выключенном свете и двигателе цифровые часы, компьютер и некоторые другие системы потребляют некоторое количество энергии. Если вы подозреваете, что это убивает вашу батарею во время хранения, вы можете либо отключить батарею, либо полностью вынуть батарею из автомобиля.

Если напряжение ниже 12,6 В, отключите аккумулятор и полностью зарядите его с помощью зарядного устройства. Затем проверьте после ночного отдыха. Если аккумулятор держит заряд, когда он не подключен к автомобилю, значит, что-то разряжает аккумулятор намного быстрее, чем память компьютера и цифровые часы.

Пора менять аккум? Вот как это сделать

Как проверить генератор с помощью мультиметра

Генератор вырабатывает электричество и заряжает аккумулятор.Когда вы едете, генератор с ременным приводом берет на себя роль подачи энергии в электрические системы автомобиля, а также подзаряжает аккумулятор.

Итак, при работающем двигателе (и помня о движущихся частях) проведите тот же тест батареи, что и выше, с помощью мультиметра. Исправная система зарядки должна давать показания от 13,8 В до 14,4 В на обычных оборотах холостого хода.

В любом месте за пределами этого диапазона, и ваш автомобиль либо заряжен, либо слишком заряжен — оба эти фактора сократят срок службы батареи и потребуют дальнейшего изучения. Для получения дополнительной информации о системе зарядки в вашем автомобиле см. Когда хорошие генераторы выходят из строя (и почему) .

Как проверить автомобильный аккумулятор на наличие мертвых ячеек

Часто батарея не выходит из строя сразу, но одна или несколько ячеек, составляющих батарею, выходят из строя. Когда это происходит, вы, как правило, сначала замечаете, что при запуске двигателя это происходит медленно.

Большинство новых автомобильных аккумуляторов относятся к категории запечатанных «необслуживаемых», но некоторые старые аккумуляторы позволяют получить доступ к отдельным элементам.Ячейки будут иметь либо отдельные крышки, либо пластиковую крышку, закрывающую все ячейки, либо несколько ячеек. Клетки содержат смесь воды и серной кислоты, поэтому вы не хотите возиться внутри них и избегать попадания жидкости на кожу.

Для проверки каждой ячейки вам понадобится тестер аккумуляторов в виде ареометра, который измеряет удельный вес аккумуляторной кислоты. По количеству плавающих шаров можно определить, мертва ли ячейка. Однако знание того, что батарея разряжена, для вас не более полезно, чем знание того, что батарея не выдержит 12.Заряд 6 вольт, ведь починить не получится. Таким образом, проверка напряжения покоя является столь же эффективной диагностикой.

Pro Tip : Перед отключением аккумулятора убедитесь, что вы знаете код защиты от краж для вашей стереосистемы — в противном случае вы можете обнаружить, что он не будет работать, когда вы снова подключите его!

Использование цифрового мультиметра для тестирования системы зарядки вашего автомобиля

20 сентября 2019 г. Шаан

Как сотрудник Amazon я зарабатываю на соответствующих покупках

При запуске вашего автомобиля система зарядки автомобиля работает в нормальный способ.Однако есть много способов идеально зарядить, что можно проверить с помощью мультиметра. Мультиметр — полезный инструмент для проверки системы зарядки автомобиля. Использование цифрового мультиметра для проверки системы зарядки вашего автомобиля требует некоторой техники. Я могу показать вам на основе реального опыта проверки системы зарядки цифровым мультиметром. Вот несколько советов и рекомендаций по тестированию системы зарядки.

ТЕСТИРОВАНИЕ СИСТЕМЫ ЗАРЯДКИ

Систему зарядки можно проверить с помощью мультиметра, и вы можете проверить свое напряжение, а также скорость двигателя.Обычно для проверки системы зарядки необходимы знания о деталях.

Я хорошо помню свою первую машину, на которой однажды тестировал систему зарядки. Затем я использовал мультиметр и проверил указателем детали двух типов: одна была черной, а другая — красной. Сначала вам нужно запустить двигатель, пока он не запустится с нормальной рабочей скоростью, а затем выключить его.

Совет для профессионалов: попробуйте надеть резиновую обувь и перчатки, чтобы избежать травм или несчастных случаев, так как мультиметр используется профессиональным механиком.

Указатели на экране поднимутся вверх, если обороты двигателя нормальные. Если вы хотите узнать, как можно идеально тестировать, вам нужно следовать этим методам, чтобы полностью протестировать. Есть три способа правильно проверить систему зарядки.

A. ПРОВЕРКА АККУМУЛЯТОРА

Первое, что вы можете сделать для проверки системы зарядки, — это проверить аккумулятор мультиметром. Проверить заряд батареи мультиметром очень просто.

Иногда я проверял аккумулятор своей машины с помощью мультиметра, пока настраивал тестер в нормальном настроении, затем переключаю его на автомобильный аккумулятор, и стрелка показывает, что все в порядке, когда он движется.

Если вы видите, что указатель не двигается при проверке аккумулятора автомобиля, это означает, что аккумулятор вашего автомобиля разрядился или происходит потеря заряда.

Возможно, вы сейчас не понимаете, но, прочитав эту статью, вы станете мастером использования мультиметра. Вот несколько ключевых моментов, которые помогут вам проверить тест батареи:

Первым шагом является настройка указателя на мультиметр. Если мультиметр показывает оптимистичный тест, это означает, что батарея стабильна, а если мультиметр показывает плохой тест, это означает, что батарея полностью заряжена или разряжена.
Затем вы должны установить тестер в форме батареи по часовой стрелке, и затем, если результат показывает вам 9,6 вольт или более, это означает, что ваш автомобиль идеален для использования и его можно снова зарядить.
Однако, если ваш результат показывает, что напряжение ниже 9,6 В, это означает, что ваш автомобиль полностью заряжен и аккумулятор находится в опасности. Приходится ставить новый аккумулятор для лучшей игры.

Советы: Если аккумулятор полностью заряжен или находится под угрозой, вы можете зарядить его снова, а затем снова проверить, так как он снова может работать.Однако не оставляйте высокую разрядную нагрузку на аккумулятор менее чем на 15 секунд.

B. ИСПЫТАНИЕ ГЕНЕРАТОРОВ

Генератор имеет часть, которая соединяет цепь управления, аккумулятор и шкив. Однако, кажется, сложно проверить или протестировать мультиметром, но на самом деле это легко.

Мои впечатления от машины были очень забавными, когда я вставил тестер в аккумуляторный отсек и увидел хороший результат. Однако, если вы новичок в этом, вы должны следовать этим правилам для лучшего тестирования.

Вы должны поместить красный на отрицательную сторону, а черный должен быть на землю, а затем проверить напряжение.

А затем вы также можете проверить экран, в порядке ли он, и предпринять действия. Вот несколько шагов, которые необходимо выполнить для правильного тестирования деталей генератора:

Первое, что нужно сделать, это установить тестер в мультиметр и идеально его соединить. Вы должны поместить черный в батарею, а красный должен быть в амперметре. Затем вы должны проверить напряжение, которое должно быть 13. От 8 до 15,3 вольт. Это стандартная сумма, указывающая на то, что она удобна в использовании и может быть платной.
Однако, если у вас напряжение ниже 13,8–15,3, это означает, что батарею необходимо заменить или она в ужасном состоянии. Вам нужно настроить новый, чтобы он работал лучше.

Советы: Никогда не включайте генератор в разомкнутой цепи или при отключенной батарее, это может вызвать сильный взрыв, который может повредить детали автомобиля, а также ваше тело.

С.ИСПЫТАНИЕ НА УТЕЧКУ ПЕРЕМЕННОГО ТОКА

Для лучшего тестирования утечки переменного тока требуется измеритель с очень высокой чувствительностью. Проверка утечки переменного тока проста, поскольку требует метода, как и генераторы переменного тока.

Для проверки утечки переменного тока с помощью мультиметра сначала необходимо проверить ток, а затем по нему можно проверить напряжение. Во время проверки утечки переменного тока было трудно, поскольку я не делал идеальных шагов, которые привели меня только к трате времени.

Мой отец был сторонником подобных механических терминов, и он помог мне понять их состав и работоспособность.

Да, новичок может почувствовать, что это действительно сложно, но на самом деле это совсем несложно, поэтому не волнуйтесь, просто следуйте процедуре, чтобы сделать это правильно. Вот несколько шагов, которые помогут вам правильно и быстро проверить утечку переменного тока:

Во-первых, вы должны измерить напряжение переменного тока, подключив цифровой мультиметр к переменному току, и вы должны подключить черный тестер к земле на С другой стороны, красный нужно было подключить к задней части генератора. Если генератор меньше 0.5VAC, значит, он в хорошем состоянии и может работать долгое время.
Затем отключите аккумулятор и мультиметр для безопасности. Если ваш результат показывает более 0,5 В переменного тока, это означает, что диоды вашего генератора не работают или находятся в плохом состоянии. Придется отремонтировать или получить новый.

Советы: После завершения тестирования обязательно отключите аккумулятор, чтобы избежать повреждений. Кроме того, снимайте провод генератора в перчатках, чтобы не повредить тело.

ВЕРДИКТ!

В заключение, тестирование системы зарядки с помощью мультиметра требует большой безопасности, так как это может привести к травмам как вас, так и автомобиля.

Главное перед проверкой системы зарядки надеть перчатки или резиновую обувь. Кроме того, если у вас нет мультиметра, вы можете выбрать подходящий. Всегда надевайте защитные механизмы и аксессуары для проверки с помощью мультиметра.

Кроме того, не забывайте проверять лучший обзор мультиметра , чтобы лучше понять, покупать мультиметр или тестер напряжения.Вы также можете посмотреть видео на YouTube или обзоры на сайтах, чтобы узнать больше или лучше.

Я надеюсь, что эта статья об использовании цифрового мультиметра для тестирования системы зарядки вашего автомобиля помогла вам правильно проверить и вы правильно поняли процедуру. Удачи!

Как проверить автомобильный аккумулятор с помощью мультиметра | Гиды по покупкам

Когда ваш автомобиль не заводится, часто виной всему низкий или полностью разряженный аккумулятор. К сожалению, большинство владельцев транспортных средств не проверяют аккумулятор, пока он не выйдет из строя.В качестве профилактического обслуживания рекомендуется регулярно проводить проверку напряжения автомобильного аккумулятора — не реже двух раз в год — с помощью мультиметра.

Мультиметр — это электронный измерительный прибор, который используется для измерения напряжения, силы тока и сопротивления от источника электрического тока. Наиболее распространенное автомобильное применение мультиметра — проверка силы автомобильного аккумулятора. При правильном использовании он будет предоставлять информацию о напряжении с высокой степенью точности на цифровом считывании.Понимание предоставленных данных жизненно важно для определения того, является ли аккумулятор сильным и здоровым или его следует заменить.

Подготовка аккумулятора

Первым делом необходимо найти аккумулятор транспортного средства (см. Руководство пользователя) и определить, есть ли грязь или коррозия на положительных и отрицательных клеммах. Положительный вывод обычно имеет красную крышку и знак «плюс», а отрицательный вывод имеет черную крышку и знак «минус». Поскольку коррозионные отложения могут помешать мультиметру снимать точные показания напряжения, его следует очистить мелкозернистой наждачной бумагой.Необходимо надевать перчатки, чтобы предотвратить воздействие на кожу вредных химикатов и аккумуляторной кислоты. Когда клеммы будут чистыми, они будут служить точками подключения щупов мультиметра.

Настройка мультиметра

Мультиметр может выглядеть сложным из-за различных настроек измерения, но в целом операция довольно проста. Для проверки электрического выхода от автомобильного аккумулятора шкалу мультиметра следует повернуть в положение «20 вольт». Но перед тем, как использовать мультиметр, необходимо удалить весь поверхностный заряд аккумулятора, чтобы обеспечить точные показания.Для этого фары нужно включить примерно на две минуты, затем выключить.

Измерение и анализ

Для измерения нагрузки аккумулятора мультиметр имеет два щупа: красный и черный. Красный датчик предназначен для контакта с положительной клеммой, а черный датчик — для контакта с отрицательной клеммой.

Когда щупы касаются клемм при выключенном автомобиле и отдыхе аккумулятора, дисплей мультиметра должен показывать от 12,2 до 12,6 В (полная зарядка).Этот диапазон напряжения означает, что аккумулятор находится в хорошем состоянии для запуска автомобиля. Если измеренное значение ниже 12,2 В, напряжение покоя аккумулятора слабое, а это означает, что, скорее всего, его необходимо зарядить или заменить.

После того, как напряжение покоя определено, пора получить показания цикла запуска. Это момент, когда автомобиль включается, а аккумулятор разряжается меньше всего из-за большего количества энергии, необходимого для приведения в действие стартера. Чтобы получить это показание, потребуется второй человек, который запустит зажигание. Как только автомобиль будет включен, показания напряжения на мгновение упадут, но не должны упасть ниже 10 вольт. Если оно упадет ниже 10 вольт, это означает, что аккумулятор не имеет достаточной силы переключения и склонен к выходу из строя. Опять же, в этом случае может потребоваться перезарядка или замена батареи.

Сразу после запуска двигателя автомобиль начнет холостой ход и будет поддерживать постоянный расход заряда аккумулятора.При работающем двигателе номинал мультиметра должен находиться в диапазоне от 14 до 14,5 В. Снижение уровня ниже 14 означает, что либо батарея разряжена и ненадежна для продолжительной работы автомобиля, либо генератор переменного тока выходит из строя. Задача генератора — вырабатывать энергию для питания электрической системы и зарядки аккумулятора во время движения автомобиля.

Проверка генератора

Чтобы проверить генератор, включите все электрическое оборудование автомобиля — фары, внутреннее освещение, климат-контроль, стереосистему. Это позволит максимально увеличить напряжение нагрузки. Если показания мультиметра опускаются ниже 13,5 вольт, генератор не может правильно зарядить аккумулятор и может нуждаться в замене. Пришло время проконсультироваться с лицензированным профессионалом для получения второго мнения.

Использование мультиметра может предоставить владельцу автомобиля ценную информацию об аккумуляторе и электрической системе его автомобиля. Периодическое тестирование может помочь предсказать и предотвратить неминуемые сбои, которые часто происходят без предупреждения.

Как проверить автомобильный аккумулятор мультиметром

Использовать мультиметр для проверки автомобильного аккумулятора легко, если вы воспользуетесь этим пошаговым руководством от команды CarHop.Хотя мы специализируемся в основном на продаже подержанных автомобилей во многих наших офисах, мы также понимаем, что действительно полезно знать, на что обращать внимание, пытаясь отремонтировать дома. Узнайте, пришло ли время заменить автомобильный аккумулятор или генератор у нас здесь!

Свяжитесь с нами

Как узнать, разрядился ли аккумулятор в моем автомобиле?

Наиболее частые симптомы, связанные с неисправной батареей:

Подсветка аккумулятора на приборной панели
Двигатель медленно проворачивается при запуске
Автомобиль требует частого запуска от внешнего источника
Щелчок при повороте двигателя
Фары тусклые
Машина не заводится

Что такое мультиметр?

Мультиметр измеряет напряжение в автомобильном аккумуляторе, позволяя узнать, сколько энергии в настоящее время хранится в аккумуляторе.

Использование мультиметра для проверки автомобильного аккумулятора

Включите фары на две минуты, чтобы избавиться от любого поверхностного заряда аккумулятора.
Установите мультиметр на 15-20 В.
Выключите свет.
Подключите мультиметр к положительной и отрицательной клеммам аккумуляторной батареи.
Если у вас напряжение ниже 12,6 В, возможно, у вас плохой аккумулятор.
Теперь заведите машину и найдите исправленное напряжение выше 10.
Если ваше напряжение упадет ниже 5 во время работы автомобиля, это значит, что напряжение необходимо немедленно заменить.

Как долго должен работать автомобильный аккумулятор?

Гарантия на срок службы большинства автомобильных аккумуляторов составляет четыре года, но только около 30% аккумуляторов, производимых сегодня, выдерживают этот срок.

Что еще может быть не так с автомобильным аккумулятором?

Другой распространенной проблемой автомобильного аккумулятора является коррозия клеммных соединений.Вы можете удалить коррозию наждачной бумагой, но обязательно наденьте перчатки и защитные очки!

Получите полезные советы по ремонту автомобиля, предоставленные CarHop

Если ваш автомобиль по-прежнему не заводится, то это также может быть стартер вашего автомобиля. Узнайте, как диагностировать и заменить автомобильный стартер, и рассчитывайте на CarHop, чтобы получить все советы по обслуживанию и ремонту автомобилей. Если вы все еще занимаетесь исследованием, узнайте, как отремонтировать контрольную лампу двигателя уже сегодня. Мы также являемся вашим поставщиком качественных подержанных автомобилей по всей стране, поэтому свяжитесь с нами для получения дополнительной информации по телефону 800-600-7013.

Дополнительные инструкции по обслуживанию автомобилей от CarHop

5 способов сократить ваш счет за продукты
Зачем платить больше, чем нужно? Эти советы продуктового магазина могут сэкономить вам кучу денег. 1. Где вы делаете покупки. Если вы за всем ходите только в местную продуктовую сеть, возможно, вы упускаете возможность сэкономить несколько долларов на вашем счете. Aldi — отличная альтернатива во многих городах. Их подход к предоставлению…
Подробнее
Как чистить машину с помощью сушильных листов
Сушильные салфетки могут не только освежить вашу одежду! Вы можете использовать их способность устранять запахи в своих интересах при чистке автомобиля. От освежения аромата салона вашего автомобиля до удаления мертвых насекомых снаружи и до уменьшения шерсти домашних животных — простыни для сушки — это хорошая новость для вашего подержанного автомобиля. Узнайте, как чистить…
Подробнее
Как мыть приборную панель вашего автомобиля
Приборная панель — это одна из первых частей интерьера вашего автомобиля, которую вы, как и ваш передний пассажир, видите при входе. Тем не менее, во время обычной чистки автомобиля на приборную панель часто не обращают внимания. Если вам интересно, как очистить приборную панель автомобиля, CarHop вам поможет! Ознакомьтесь с нашим руководством ниже, чтобы узнать…
Подробнее

Как использовать мультиметр для проверки автомобильного аккумулятора

Здесь мы проверяем заряд или напряжение автомобильного аккумулятора.Это достигается путем измерения постоянного напряжения аккумулятора параллельно с мультиметром. Если вы хотите проверить силу тока (паразитное потребление) — последовательное тестирование усилителей — мы рассмотрим этот процесс в этом руководстве.

Помимо попытки запустить двигатель, чтобы проверить, есть ли заряд, лучший способ определить состояние автомобильного аккумулятора — это проверить его с помощью мультиметра. Цифровые мультиметры — лучший вариант для этого, поскольку они дают более точные показания, хотя вы также можете использовать аналоговый.И даже дешевый мультиметр категории I (CAT-I) подойдет, поскольку вы просто измеряете напряжение, а не силу тока.

Если вы не знаете, как использовать мультиметр для проверки автомобильного аккумулятора, прочтите следующую процедуру:

Шаг 1: Настройте мультиметр
Убедитесь, что зажигание, свет и радио выключены.

Выберите положение постоянного напряжения на мультиметре (или настройку 12 В, если у вас есть специальный диапазон для проверки автомобильного аккумулятора). Напряжение постоянного тока обычно обозначается буквой V, за которой следует короткая линия с пунктирной линией под ней.Волнистая линия после V — это напряжение переменного тока (переменного тока), предназначенное для проверки сетевого напряжения в вашем доме.

Большинство ручных дальномеров имеют диапазон 20 В, который вам понадобится для проверки автомобильного аккумулятора. Диапазон 20 В означает, что он будет измерять от 0 В до 20 В. См. Ниже:

Шаг 2: Проверка батареи
Подключите красный провод к клемме напряжения (основной) мультиметра, а черный провод — к общей клемме (COM) мультиметра: установите красный провод на положительный , обычно красный) вывод аккумуляторной батареи и черный провод к отрицательной (-, обычно черной) клемме.

Шаг 2: считывание показаний счетчика
Теперь счетчик подключен параллельно автомобильному аккумулятору и автоматически отображает показания. Обратите внимание на значение постоянного напряжения и сравните его с таблицей ниже, которая указывает состояние заряда без нагрузки:

Автомобильные аккумуляторы обеспечивают 12,6 В постоянного тока через шесть ячеек по 2,1 В каждая.

~ 12,6 В: полностью заряжен
~ 12,4 В: 75% заряда
~ 12,2 В: 50%
~ 12 В: 25%
11,9 В и ниже: фактически нулевой заряд

Шаг 4. Проверьте результаты
Все, что меньше 75% заряда или около 12.45 В, как правило, указывает на то, что аккумулятор недостаточно заряжен и требует подзарядки. Однако это не означает, что это плохо. Если после перезарядки он не держит заряд, вероятно, он на выходе.

Шаг 5: Зарядите батарею
Если она ниже 12,45 В, зарядите ее. Вы можете сделать это с помощью портативного зарядного устройства, подключенного к сети, которое будет постепенно подавать ток и требовать времени. Другой вариант — проехать на машине около 30 минут. Примечание: недостаточно просто запустить двигатель и оставить его. вы хотите, чтобы он работал под нагрузкой, чтобы получать надлежащий заряд от генератора.Другой вариант — зарядить аккумулятор в местном магазине автозапчастей.

После зарядки выполните тот же тест, что и выше, чтобы увидеть, регистрируется ли теперь аккумулятор в диапазоне 12,6 В. Если нет, подумайте о том, чтобы полностью проверить его перед заменой.

Диагностические тесты

После полной зарядки аккумулятор можно проверить двумя способами:

Испытание под нагрузкой : нагрузка прилагается к батарее, пока контролируется ее напряжение. Вы можете сделать это, запустив двигатель и контролируя напряжение с помощью мультиметра, который имеет режим Min / Max.Это автоматически сохранит высокое и низкое напряжение, которое он снимает. Высокое напряжение, вероятно, будет в районе 14 В и является совершенно нормальным, в то время как падение ниже 9,6 В во время процесса будет указывать на то, что он больше не может эффективно удерживать заряд и его необходимо заменить.

Электронный тест : проверяет элементы батареи с помощью частотного теста.

Некоторые гаражи автозапчастей могут выполнить этот тест бесплатно, проехав туда или взяв аккумулятор. В качестве альтернативы, ремонтные мастерские могут также предложить бесплатный тест, плюс стоимость возможного ремонта.

ПРЕДУПРЕЖДЕНИЕ : при удалении помните, что кислота аккумулятора горит при контакте с кожей, поэтому обращайтесь с ней осторожно.

Зарядные устройства

Существуют различные типы автомобильных зарядных устройств, от базовых зарядных устройств на 2 А до более дорогих устройств общего назначения на 10 А. Так называемые интеллектуальные зарядные устройства регулируют свое выходное напряжение в зависимости от состояния аккумулятора и могут заряжать быстрее и эффективнее. Также меньше вероятность перезарядки, и они могут определить, 6 В или 12 В в тесте, а также тип (например, влажный или гелевый элемент) и соответствующим образом настроить выход.

ВНИМАНИЕ : автомобильные аккумуляторы никогда не должны перезаряжаться. Когда они достигнут полной зарядки, пора отключить зарядное устройство. Вот где преимущества интеллектуальных устройств предотвращают повреждение и, следовательно, дополнительные затраты. Кроме того, избегайте использования заведомо неисправной батареи, так как вы можете в конечном итоге разрушить генератор. Они созданы для поддержания заряда, а не для поддержания жизни мертвых.

Низкий заряд и долговечность

Конечно, постоянный низкий уровень заряда не означает, что аккумулятор разряжен.Это может быть хорошо, и несколько сценариев могут привести к тому, что он потеряет свой заряд: например, свет остается включенным, не работает в течение длительного времени, изворотливый генератор переменного тока или даже паразитное просачивание через любое количество электрических цепей в автомобиле, выходящее из строя. Даже неисправное радио или внутреннее световое соединение может многократно сгладить исправное соединение. Но положительный результат описанных выше тестов должен доказать, что батарея сама может удерживать заряд.

Стоит держать наверху аккумулятор, который постоянно теряет заряд, так как аккумулятор, который постоянно падает ниже 75 процентов, в конечном итоге приведет к повреждению.Большинство автомобильных аккумуляторов могут прослужить четыре или пять лет, но при постоянной нагрузке из-за неисправного генератора переменного тока или паразитной тяги может выйти из строя раньше. С другой стороны, если ему четыре года, и он начинает сглаживаться, возможно, его нужно поменять.

Плохое соединение

Заряд также может теряться в цепи из-за плохого соединения аккумулятора. Поскольку автомобильные аккумуляторы имеют низкое напряжение, соединение должно быть намного лучше. Как и во многих автомобилях, со временем соединения становятся слабыми, грязными и подвержены коррозии.

Вы можете проверить падение напряжения между клеммами аккумулятора и кабелями, проверив сначала клемму, а затем выходящие обжимки проводов. Все, что примерно на 0,1 В меньше, чем то, что выходит из клемм, предполагает высокое сопротивление / плохое соединение. Очистите клеммы / соединения наждачной бумагой и затяните их.

Запасные автомобильные аккумуляторы

При замене аккумулятор не обязательно должен быть той же марки, но должен иметь такие же номиналы. Замена должна иметь тот же рейтинг усилителя холодного пуска (CCA) (или выше), что и оригинал. Рейтинг CCA имеет решающее значение, поскольку это расчетная сила тока, которую двигатель потребляет при запуске в холодных погодных условиях, то есть когда автомобильный аккумулятор будет подвергаться наибольшей нагрузке. Установите аккумулятор CCA с более низким номиналом на двигатель с более высоким CCA, и вы столкнетесь с проблемами, поскольку это приведет к его перегрузке. CCA часто составляет несколько сотен карт и даже 1000CCA с более крупными транспортными средствами.

Вы также должны проверить Резервная емкость рейтинг (RC), который представляет собой время (в минутах), в течение которого батарея будет выдавать 25 А и поддерживать 10.5В. Вам нужна более высокая резервная емкость на случай отказа системы зарядки.

Лучшие батареи с более высоким рейтингом CCA, как правило, имеют лучшие гарантии по очевидным причинам. Новая батарея с 72-месячной гарантией будет в премиальном сегменте.

Установка : при самостоятельной установке запасной части убедитесь, что клеммы и кабели очищены и находятся в исправном состоянии.

Примечание о типах мультиметров

Некоторые мультиметры — обычно более дешевые — имеют тенденцию иметь диапазоны переменного и постоянного напряжения, расположенные в одной позиции на круговом переключателе.Если ваш мультиметр не предназначен специально для автомобильного рынка, он, скорее всего, по умолчанию будет работать с переменным напряжением. Не волнуйтесь, вы можете легко переключаться между ними, обычно с помощью переключателя «select» под дисплеем или в центре циферблата.

Базовый Fluke 101 — мультиметр с автоматическим переключением диапазонов с отдельными диапазонами переменного и постоянного напряжения:

Большинство современных счетчиков имеют автоматический выбор диапазона, что означает, что после установки напряжения постоянного тока вам больше не нужно будет ничего делать. Другой, более старый тип — это мультиметр с ручным управлением диапазоном, в котором вам нужно выбрать правильный диапазон с учетом предполагаемого значения цепи, которую вы собираетесь тестировать. Большинство ручных дальномеров имеют диапазон 20 В, что вам нужно для проверки автомобильного аккумулятора. Диапазон 20 В означает, что он будет измерять от 0 В до 20 В.

Совет : если вы новичок и хотите узнать, как использовать мультиметр для проверки автомобильного аккумулятора, чтобы определить его напряжение, подумайте о том, чтобы приобрести тот, на котором есть специальный тестер аккумуляторов. INNOVA 3320 подходит для этого. Другие популярные автомобильные мультиметры включают INNOVA 3340 и лучшую в линейке Fluke 88V.

Как я могу узнать, заряжается ли разряженный автомобильный аккумулятор при подключении к зарядному устройству?

Я исследовал зарядку плоских аккумуляторов и думаю, если я правильно понял:

Капельная зарядка не всегда возможна от квартиры, потому что:
- Некоторые зарядные устройства не заряжаются вообще, если они не обнаруживают напряжение, близкое к 12 В, а полностью разряженные батареи будут иметь тенденцию быть ниже этого
- Иногда накопление серы внутри разряженной батареи препятствует зарядке, и требуется высокое напряжение, чтобы превзойти
Однако, если это возможно, медленная зарядка или непрерывная зарядка, по-видимому, предпочтительнее, чем:
- запуск от внешнего источника, который, по-видимому, может повредить генератор
- обычная зарядка, которая, думаю, может напрячь аккумулятор, если делать от разряда? Я мог неправильно понять этот

Как я могу проверить, заряжает ли конкретное зарядное устройство конкретную батарею?

Что касается минимального напряжения, я не могу найти информацию от производителя, но подключение зарядного устройства к мультиметру дает показание 19 В. Я бы предположил, что если бы это был тип, требующий 12 В в батарее, он бы показал 0 В на мультиметре? (Не уверен, почему это 19 В, а не 12 В, хотя [обновление] это потому, что его напряжение холостого хода намного выше, чем его напряжение под нагрузкой)
Я понятия не имею, с чего начать, чтобы проверить, может ли проблема с серой мешать зарядке.
Я проверил батарею перед подключением капельного зарядного устройства, и она показала 2 вольта, что, по моему мнению, типично для полностью разряженной батареи (мы говорим «дверные и оконные переключатели не реагируют, при включении зажигания не слышно звука. как бы то ни было »уровень квартиры)
Само зарядное устройство вообще никакой информации не дает.

— это солнечное зарядное устройство Nikkai Power 2,4 Вт, поэтому я ожидаю очень медленную зарядку , даже если все работает. Я хотел бы знать, как узнать, ничего ли он не делает, не дождавшись нескольких дней!

Обновление: через день я снова проверил напряжение батареи, и оно увеличилось с 2 до 3,8 В. Итак, он заряжается (и да, он очень медленный — эта штука чаще используется в качестве средства обслуживания, чем зарядного устройства).

Я также заменил свой дерьмовый мультиметр, который не может измерять токи постоянного тока и может измерять только постоянное напряжение с точностью до целого вольта (зачем они вообще их делают?!?) На лучший мультиметр, который измеряет десятичные дроби и усилители постоянного тока.Значение в амперах для батареи после дневной зарядки составляет (если я не ошибаюсь) 40 мА. Это кажется безумно низким — безусловно, объясняет, почему машина не может ничего делать, даже центральный замок. При последовательном подключении к зарядному устройству показания усилителя оставались довольно постоянными, при самостоятельном подключении с отключенным зарядным устройством показания усилителя падали довольно быстро (потеря примерно 0,4 мА в секунду). Это тоже похоже на дополнительное подтверждение того, что зарядное устройство работает. [обновление] Не измеряйте ток батареи без зарядного устройства, как я!

Как использовать вольтметр на 12-вольтовой батарее

12-вольтная батарея — это тип батареи, который чаще всего встречается на мотоциклах и электрическом газонном оборудовании, поэтому, если вы собираетесь использовать вольтметр на любой 12-вольтовой системе или источнике питания, это наиболее вероятный кандидат. Хотя для этого можно использовать специальный вольтметр, вы, скорее всего, воспользуетесь мультиметром. Измерение напряжения — лишь одна из его функций. Другие измеряют сопротивление и ток, поэтому вам нужно выбрать правильную функцию на шкале, а также соответствующую шкалу. Помимо этого, вам необходимо соблюдать несколько простых мер предосторожности, главные из которых — надевать защиту для глаз и избегать измерения напряжения на полностью заряженной батарее менее чем за час до проведения измерения.

Установка циферблата

Выбор шкалы мультиметра разделен на три группы.Один — это сопротивление, которое часто обозначается заглавной греческой буквой омега (Ω), а другой — ток, который обычно обозначается заглавной буквой A (для ампер). Вам нужно напряжение, обозначенное буквой V. В группе напряжения вы найдете несколько настроек, представляющих прогрессию чувствительности от 200 милливольт (мВ) до 500 вольт. Выбор шкалы также может включать настройки для постоянного и переменного напряжения. Напряжение постоянного тока обозначается прямой линией или вообще отсутствует, а напряжение переменного тока обозначается волнистой линией.Чтобы измерить напряжение в системе 12 В, поверните циферблат, чтобы выбрать напряжение постоянного тока в диапазоне 20 В.

Измерение статического напряжения

Перед измерением напряжения на аккумуляторе рекомендуется отключить его от цепи, отсоединив кабели аккумулятора. Это сводит к минимуму вероятность того, что утечка блуждающего тока повлияет на ваше чтение. Подключите красный провод, поставляемый с измерителем, к порту VΩ, а черный провод — к общему порту (COM). Прикоснитесь черным проводом к отрицательной (-) клемме аккумулятора, а красный провод — к положительной (+) клемме.Обратите внимание на показания счетчика. Он сообщает вам напряжение между клеммами аккумулятора. Если батарея в порядке, показания должны быть выше 12 вольт. Оно должно быть где-то между 12,8 В (полностью заряженный) и 12,1 В (заряженный на 50 процентов). Батарея не заряжена и может быть плохой, если показание составляет 11,9 В или ниже.

Измерение пускового напряжения и проверка системы зарядки

Вы можете провести еще два испытания напряжения на аккумуляторе 12 В, который питает мотоцикл или газонокосилку.Для этого вам понадобятся зажимы типа «крокодил» на выводах вольтметра или помощник. Чтобы проверить пусковое напряжение, подсоедините кабели аккумуляторной батареи, затем удерживайте провода на клеммах при включении зажигания. При этом падение напряжения является нормальным, но оно не должно падать ниже 9,5 В. Если это так, батарею необходимо заменить.

Чтобы проверить систему зарядки, удерживайте провода вольтметра на клеммах аккумулятора, пока вы вращаете двигатель примерно до 3000 об / мин. Напряжение должно возрасти до значения 13.8 и 14,5 вольт, что является минимальным напряжением, необходимым для зарядки типичного аккумулятора 12 В.
