Как собрать полуавтомат: Сварочный полуавтомат своими руками: схема, видео

Самодельный сварочный полуавтомат | Сварка своими руками

Сэкономить на приобретении сварочного полуавтомата возможно, если собрать его самостоятельно. При этом можно получить высококачественную сварку для ответственных конструкций, например, автомобиля, которая ни в чем не будет уступать дорогому аппарату, купленному в магазине. Сварочным оборудованием собранным своими руками,  доступно выполнение качественной сварки и получение прочных соединений.

Вариант полуавтомата №1 «Собрать с нуля»

Схема приведенная ниже проверена, по ней собраны и успешно работают несколько сварочных аппаратов, которые жужжат бесперебойно уже не один год. Варить можно как с углекислотой, так и без.
Приведенная схема упрощена специально, чтобы со сборкой мог справится даже новичек, не владеющий особыми знаниями.

Силовой трансформатор Tr1 намотан на лабораторный автотрансформатор на 10А. Первичную обмотку транса оставляем без изменений, но выводы для регулировки тока расположены через пятнадцать витков.

Вторичная состоит из двух обмоток по тридцать витков
Дроссель L1 можно намотать на рамке от телевизионного трансформатора шиной из меди в две обмотки по тридцать витков)
Транс Tr2 подберите какой найдете на 13В, трехамперный.
Движок М2 –для подачи элетрода-проволоки можно взять от дворников старого автомобиля.
Движок М1 –вентилятор от системного блока (компа) – система охлаждения .
R4 – регулятор движения проволоки.
Релюшку включения силового трансформатора можно не устанавливать, так же можно обойтись без реле тормозной системы двигателя подачи.

Вариант №2. Берем за основу сварочник ММА.

За основу в  самодельном полуавтомате можно взять обыкновенный инвертор   постоянного тока для бытовых работ, который стоит не дорого. К примеру, инвертор MINIONE подойдет для этих целей.

Avrora Minione 1600

К минивану нужно собрать выпрямитель, который состоит из мощных диодов, дросселя и мощного, емкостью примерно 50мкФ, конденсатора. Приобрести шлаг, протяжный механизм, который продается отдельно. В качестве тормоза для катушки с присадочным материалом можно взять обычную резинку со старого магнитофона (если еще есть такой в хозяйстве). Он необходим для того, чтобы когда подача  останавливается, катушка не продолжала свое вращение самостоятельно.

сварочная проволока 08Г2С

Для питания регулятора подачи проволоки можно использовать схему, которая состоит из автомобильных реле, блока питания на 12В, используемого для потолочного освещения, выпрямителя постоянного тока (блока диодов). Регулятор  подключается к электродвигателю, который вращает катушку. Всю конструкцию можно закрепить в металлическом каркасе и варить с удовольствием! Огромный плюс еще и в том, что инвертор, который используется как база для самодельного полуавтомата можно всегда снять и использовать как обычную ММА-сварку.

как собрать своими руками, инструкции, схемы

С опытом многие профессионалы приходят к выводу, что сварочный полуавтомат это намного больше, чем инструмент. Это универсальный помощник в бытовой сварке как на дачном участке, так и при ремонте автомобиля.

Он не ограничивает вас в выборе материала для сварки и пригодится не только мастеру, но и новичку.

Массовое производство полуавтоматов началось всего несколько лет назад. Сварщики старой школы раньше соединяли конструкции огромными трансформаторами.

Но технологический прогресс двигается вперед и позволил создать переносной и легкий полуавтомат. Появившись на рынке, он быстро показал миру свои преимущества и отправил старые модели на покой.

Сегодня им доступны самые разные виды сварки: ручная дуговая сварка покрытыми (штучными) электродами (MMA), дуговая сварка плавящимся металлическим электродом в газовой среде (MAG/MIG), а также ручная дуговая сварка неплавящимся электродом в среде инертного защитного газа (TIG).

Этого удалось достичь потому что внутри аппарата находится обычный инвертор. Из этого следует, что рабочий полуавтомат можно сделать в домашних условиях, взяв за основу инвертор. В концу этой статьи вы получите все необходимые советы и знания для этого.

Содержание статьиПоказать

Как устроен полуавтомат?

Перед началом работы с любой техникой первым делом нужно ознакомиться с его конструкцией.

В каждом полуавтомате находятся два блока: силовой и подающий.

Силовой блок представлен инвертором, который подает ток. Подающий блок — это отдельное устройство, который подключают для подачи проволоки. Моток проволоки закрепляют в подающем блоке, а конец выходит возле сопла горелки.

Но для наших целей он не очень нужен. Подачу проволоки можно делать самостоятельно, однако это замедлит рабочий процесс и будет крайне неудобно.

Мы описали вам главные элементы аппарата, но этого недостаточно. Вам также понадобится заказать специальные детали, нужные для определенного типа инвертора, а также комплектующие (горелка, рукав, сопло и т.д.).

Особенности рабочего процесса

Освоить работу с полуавтоматической сваркой не так сложно, как может показаться. После прочтения этой статьи с ней справиться даже неопытный сварщик.

Начнем с того, как устроена горелка. Горелка состоит из двух механизмов которые одновременно обеспечивают подачу защитного газа и проволоки.

Первую можно регулировать самостоятельно, однако вторая осуществляется в полуавтоматическом режиме (так и появилось соответствующее название). Из-за этого у сварщика задействована в работе только та рука, которая удерживает горелку.

Вернемся к подаче защитного газа в сварочную точку. Смесь газов окружает конец проволоки и верхний слой материала, и в этой среде возникает электроразряд, который плавит заготовку с проволокой.

Размягченный металл перемешивается с проволокой, и после этого можно делать сварочный шов.

Во время сварки вы не сможете обойтись без проволоки. Газ тоже необходим, поскольку он предотвращает попадание в ванну кислорода. Но даже при отсутствии газа вы можете использовать специальной порошковой проволокой.

Самодельный полуавтомат

Есть разные подходы к созданию самодельного сварочного полуавтомата из инвертора, но мы остановимся на самых практичных и интересных.

Следуя этим инструкциям любой новичок с начальными познаниями электротехники сможет сделать это у себя дома.

Метод №1

Сконструировать полуавтоматическое сварочное устройство можно и дома, используя подручный инвертор. Без него обойтись невозможно.

Подойдет инвертор средней мощности для MMA сварки. Важно, чтобы он был в рабочем состоянии и мог выполнять простые операции.

Далее нужно поменять вольт-амперные показатели (ВАХ) для работы в полуавтоматическом режиме. Тут пригодиться ШИМ-контроллер. Отметим, что этот подход самый трудный и справиться смогут только опытные сварщики.

Необходимо сделать дроссель из дневной лампы, и переключить напряжение на обратную связь. В видеоролике, представленном ниже, вы можете узнать все подробности и схемы этого метода.

Метод №2

Этот способ сбора самодельного сварочного полуавтомата очень простой и его может освоить практически каждый человек, который имел дело с инверторной сваркой. Некоторые модели инверторов можно переключать в режим с жестким изменением ВАХ.

Если у вас есть под рукой такой аппарат, то вы с легкостью можете сделать из него полуавтомат. Останется лишь заказать внешний подающий блок.

Важно иметь под рукой соответствующие провода. Нужно лишь подключить подающий блок к инвертору и вы готовы варить. В этом случае подающий блок выступает в роли дополнения. В видеоролике ниже демонстрируются особенности такого способа.

Метод №3

Последний метод сбора самодельного сварочного полуавтомата покажется не таким простым, ведь тут вам пригодятся определенные знания и умения. Как и в предыдущем случае, вам так же понадобится инвертор-донор.

Любым аппаратом обойтись не получится, потому что необходима именно сборка ZX-7 с шунтом на выходе. Отсутствие форсажа дуги и горячего старта будет только на пользу.

Не забывайте про вольт-амперные характеристики, их тоже нужно изменить. Далее настройте нарастание тока. В зависимости от сборки инвертора, дальнейшие шаги могут отличаться в разных источниках.

Рекомендуем вам прочитать больше информации на специальных форумах. В видеоролике ниже вы можете взглянуть на работу самодельного полуавтомата.

Итог

Это вся информация, необходимая вам для того, чтобы из инвертора сделать самодельный сварочный полуавтомат. Этот инструмент пригодится вам в тех случаях, когда под рукой не будет заводской модели.

Переделав его, вы не только сэкономите деньги, но также получите новые умения в электротехнике. Такой полуавтомат не требует тщательного ухода и его можно хранить хоть в подвале, хоть в гараже.

К тому же, починка инструмента не займет у вас много времени и сил, поскольку вы прекрасно понимаете, из каких деталей он состоит.

Важно помнить, что самодельный аппарат не станет вашим идеальным помощником. Не рекомендуется использовать его длительное время.

Во многих нюансах и характеристиках он будет сильно уступать заводским моделям, и вы пойдете на риск, если будете перестраивать его в полевых условиях. Для серьезных сварочных работ будет лучше приобрести инструмент в магазине.

В этой статье мы не смогли осветить все нюансы самостоятельной сборки полуавтомата. Но этой информации вам будет вполне достаточно. Собрать дома его возможно, но процесс этот довольно трудный и не самый выгодный.

Самодельное оборудования практически всегда будет работать хуже заводского. Учитывайте это перед тем, как решитесь на такой шаг. Желаем удачи в работе!

схема и инструкция по сборке

На чтение 6 мин. Опубликовано 17.02.2020

Многие интересуются, как сделать полуавтомат сварочный своими руками. В качестве основы используют инвертор, подлежащий переделке. Этот элемент нередко заменяют старым сварочным трансформатором. Также понадобится обустройство горелки и механизма выдачи расходного материала.

Как работает полуавтомат для сварки

Самодельное устройство функционирует по тому же принципу, что стандартное оборудование. Однако вместо электродов здесь используют присадочную проволоку. Ее подают в сварочную ванну автоматически, с помощью специального приспособления. Из-за непрерывной работы механизма образуется зона расплавления, позволяющая быстро соединить 2 элемента.

В виде источника тока в электросхему самодельного полуавтомата включают трансформатор или инвертор. Электрическая дуга образуется на горелке пистолетного вида. Подача присадочной проволоки выполняется через прорезиненный шланг. В это же время по каналу поступает газ.

Принцип работы самодельного сварочного аппарата прост, производительность высока. Шов имеет равномерную поверхность, отличается повышенной прочностью. Самодельное устройство используют для сварки низкоуглеродистой стали и цветных металлов.

Полуавтомат из инвертора

Чтобы сделать сварочное оборудование из инвертора, понадобятся средства подачи тока и присадочного материала, горелка, формирующая защитную газовую среду. Ее подключают к баллону, подсоединяемому к аппарату шлангом.

При использовании некоторых видов присадочной проволоки можно обходиться без подачи газа.

Пистолетная рукоятка с кнопкой служит держателем электродов. Проволока перемещается по каналу прорезиненного рукава, соединяющего горелку с аппаратом. Инверторный агрегат должен удерживать постоянное выходное напряжение.

Инструменты и расходники

Для сборки устройства своими руками понадобятся следующие материалы и приспособления:

• инвертор с выходной силой тока не менее 150 А;
• подающий механизм, плавно выводящий проволоку в сварное соединение;
• газовая горелка, расплавляющая края металлических деталей;
• шланг для подачи газа к обрабатываемой области;
• катушка с расходным материалом;
• электронное устройство, управляющее функциями агрегата;
• схема сварочного полуавтомата.

О процессе создания полуавтомата

Готовый инвертор требует переделки. Входящий в конструкцию трансформатор оборачивают термобумагой и медной проволокой. Слишком тонкую жилу применять нельзя. Во время сварки она нагревается, из-за чего аппарат выключается.

Вторичную обмотку трансформатора защищают 3 слоями жести. Спаивание концов повышает токопроводимость. Источник питания для полуавтомата можно сделать из готового сварочного инвертора. Его подключают к отдельному корпусу, содержащему остальные элементы.

Создание механизма подачи проволоки

Этот блок нужен для равномерного введения расходного материала в сварочную ванну. Проволоку подбирают с учетом типа соединяемых металлов, результата работ. Механизм подачи должен адаптироваться под любые виды и размеры расходного материала. Готовое устройство приобретают в магазине электротоваров.

Допускается изготовление узла своими руками из таких подручных средств:

• мотора от автомобильных «дворников»;
• прижимного вала с пружиной;
• 3 подшипников;
• металлических пластин шириной 1 см.

Все детали устанавливают на текстолитовую подставку толщиной 5 мм. Проволоку вставляют между валом и подшипником. Место вывода присадочного материала сопоставляют с креплением конца шлага, используемого для впуска газа.

Провод накручивают на катушку равномерно, от этого зависит прочность сварных соединений. Катушку устанавливают на опору и закрепляют. При работе проволока разматывается и поступает в шов. Такой механизм облегчает и ускоряет процесс сварки.

Схема узла горелки

Этот элемент используется для формирования сварного соединения в газовой среде. Он служит около года и относится к категории расходных материалов. Принцип работы разных горелок одинаков. Виды отличаются максимальной температурой нагрева, мощностью, способом подачи газа.

Согласно описанию, конструкция узла включает такие детали:

• опору с рукояткой;
• сопло;
• крепеж;
• наконечник;
• втулку.

Элементы устройства перегреваются при сварке. Больше всего негативному влиянию подвергаются токопроводящий наконечник и сопло. От материала их изготовления зависит срок эксплуатации. Более дешевые варианты производятся из меди, дорогие — из вольфрама. В среднем наконечник работает 200 часов.

Рукоятку производят из огнеупорных изоляционных материалов, защищающих сварщика от поражения током. К этой детали подсоединяют рукав подачи газа длиной 3-7 м.

Горелка должна иметь небольшие размеры и вес. Для изготовления своими руками используют штекерный разъем. Он помещен в корпус из прочного пластика. Для поджига дуги проволоку выводят за край сопла на 10-15 см. Подачу проволоки начинают, нажимая кнопку на рукоятке, которую сварщик держит в руках.

Подключение питания

Важный этап переделки инвертора под полуавтомат — установка управляющего элемента. Он же отвечает за поддержание и преобразование тока. Питающий кабель подсоединяют к клапану подачи газа и вытяжки проволоки. Для этого устанавливают сварочный инвертор с выпрямителем.

Связь между двигателем и остальными компонентами агрегата обеспечивается промежуточным автоматическим реле на 12 В.

Финальная сборка агрегата

Для изготовления аппарата выполняют такие действия:

1. Подсоединяют инвертор к питающему и управляющему блокам.
2. Заправляют подающее устройство проволокой, оценивают равномерность ее распределения.
3. Соединяют горелку с рукавом, подключаемым к баллону. Включают инвертор, проверяют подачу газа. Проволока начинает выводиться в сварочную ванну через 1-2 секунды. Расходный материал подается в защитную среду, что исключает окисление.
4. Устанавливают входные преобразователи на радиаторах.
5. В самой горячей области инвертора устанавливают термодатчик. Он отключает систему при перегреве.
6. Подсоединяют силовую часть электрической схемы к управляющему блоку. Подключают инверторный аппарат к сети. Измеряют выходной ток, который должен составлять более 120 А. Если показатель меньше, меняют напряжение.

Полуавтомат трансформатора

При наличии ненужного сварочного устройства этого типа можно собрать рабочий полуавтоматический аппарат. Прибор с постоянным током и выпрямителем не требует доработки. Работающий с переменным напряжением трансформатор нужно переделывать.

Необходимые инструменты

Для сборки сварочного аппарата в домашних условиях применяют такие приспособления:

• механизм подачи проволоки;
• блок формирования сварочного тока;
• питающее устройство;
• горелку;
• опорную часть;
• рукава;
• зажимы.

Выбор элементов

Перед тем как сделать аппарат своими руками, нужно правильно подобрать следующие компоненты:

1. Источник питания. Для создания этого элемента используют трансформатор. От этой детали зависит производительность агрегата.
2. Корпус. Используют короб или ящик нужного размера. Он должен быть сделан из металлических листов или пластика. В корпус устанавливают трансформаторы, подключаемые к первичным и вторичным бобинам.
3. Охлаждающая система. При длительной работе сварочный аппарат перегревается. Самый простой способ охлаждения — установка вентиляторов. Эти устройства монтируют в боковых частях корпуса, напротив трансформатора.

Схема полуавтомата

Чертеж полуавтомата включает электронный блок, высокочастотный тиристор, специальные выпрямители. Будущий аппарат должен обладать оптимальной для образования сварного соединения силой тока, скоростью распределения проволоки, напряжением. Для обеспечения этих характеристик потребуется источник формирования электрической дуги.

Подготовка оборудования

Чтобы подготовить аппарат к работе, нужно переделать следующие блоки:

1. Трехфазный трансформатор. Его превращают в источник постоянного тока. Для этого устанавливают фильтры и диодный мост. Первый удерживает стабильную дугу, второй — выпрямляет напряжение. Подсоединение фильтра нейтрализует перепады напряжения.
2. Дроссельный элемент. Его получают путем обматывания старого трансформатора. Подойдет деталь от старого советского телевизора. Элемент имеет 2 катушки, расположенные на округлом сердечнике, состоящем из 2 частей. Конструкцию разбирают. После этого удаляют подводы. На катушки наматывают медную проволоку. Части сердечника складывают, между ними устанавливают текстолитовую приставку толщиной 1,5 мм. Катушки соединяют последовательно.

Процесс создания сварочного аппарата

После выполнения всех вышеуказанных действий трансформатор вводят в корпус, устанавливают горелку, механизм распределения проволоки, подающий газ рукав, баллон. Агрегат готов к работе.



изготовление из инвертора и трансформатора

Возможности сварочного полуавтомата значительно выше, чем у аппарата, предназначенного для выполнения ручной дуговой сварки. Полуавтоматом можно сваривать значительно более тонкий металл.

Применение специальной сварочной проволоки позволяет работать с цветными металлами, а использование защитного газа обеспечивает сварной шов более высокого качества. Учитывая эти обстоятельства, желание пополнить свою домашнюю мастерскую таким устройством вполне объяснимо.

Общие сведения

Если купить сварочный полуавтомат нет возможности, можно попробовать собрать его своими руками. Сразу нужно сказать, задача эта не из самых лёгких, и собрать самодельный сварочный полуавтомат под силу только тем, кто имеет определённый навык работы с электрическими приборами, уже что-то ремонтировал, и разбирается в схемах. Для тех, кто решился на это, можно порекомендовать несколько возможных вариантов сборки.

До начала планирования работ по созданию сварочного полуавтомата, следует изучить принципы полуавтоматической сварки, а также устройство и работу предназначенного для этого прибора.

Сварочными полуавтоматами называют аппараты, осуществляющие электродуговую сварку постоянным током с использованием в качестве электрода специальной сварочной проволоки в среде защитных газов.

Проволока намотана на вращающейся катушке и автоматически подается к месту сварки, проходя через механизм подачи. Схема сварочного полуавтомата может содержать как инверторный, так и трансформаторный источник тока.

Сварщик своими руками разжигает дугу и выполняет шов, поэтому работа называется полуавтоматической. Аналогом держателя электродов в сварочном полуавтомате служит горелка, имеющая пистолетную рукоятку с клавишей включения подачи проволоки.

Подача проволоки осуществляется по тонкому каналу, проходящему внутри обрезиненного рукава, соединяющего полуавтомат с горелкой. Канал для подачи газа при сварке находится в том же рукаве и заканчивается соплом на конце горелки.

Перед тем как зажечь дугу, включением подачи проволоки нужно добиться её выдвижение за край горелки на 10 – 15 мм.

Затем включается подача газа и начинается процесс сварки. Скорость подачи проволоки и газа регулируется руками, вращением головок, расположенных на лицевой панели сварочного полуавтомата.

Из сварочного трансформатора

Если в Вашем распоряжении есть старый сварочный трансформатор, он может послужить основой для сборки своими руками полуавтоматического аппарата.

Если старый аппарат имеет выпрямитель и успешно варит постоянным током, в этой части больше ничего делать не надо. Если же это просто трансформатор для сварки переменным током, его следует доработать.

Диодный мост

Для того чтобы получить источник постоянного тока сварки, трансформатор необходимо укомплектовать диодным мостом и фильтром. Диодная сборка выпрямляет вторичное напряжение, фильтр сглаживает пульсации, поддерживая стабильное горение дуги.

Выпрямленное напряжение однофазного трансформатора имеет вид синусоиды, нижние полуволны которой отражены симметрично оси абсцисс и перемещены в верхние квадранты системы координат.

По сути, это пульсирующее с частотой 100 герц напряжение, два раза за период достигающее нулевого значения. Использование такого напряжения для сварки в качестве постоянного, приводит к нестабильному горению дуги. Для устранения этого явления требуется фильтр, сглаживающий провалы напряжения.

Фильтр

Фильтр состоит из дросселя, включенного в сварочную цепь последовательно, и конденсатора, включенного параллельно. Такая комбинация индуктивности и ёмкости называется Г – образным фильтром, потому что на схеме, подключенные таким образом элементы образуют букву Г.

Конденсатор для будущего полуавтомата нужен электролитический, полярный, ёмкостью 10000 микрофарад, чем больше, тем лучше. Напряжение конденсатора должно быть не менее 100 вольт, чтобы имелся хороший запас. Можно спаять несколько конденсаторов параллельно, ёмкость при этом суммируется.

Дроссель

Для намотки дросселя своими руками нужно найти старый трансформатор подходящих размеров. Хорошо подходит для этой цели трансформатор питания от старых ламповых цветных телевизоров, мощностью не менее 250 ватт.

Трансформатор имеет две катушки на овальном замкнутом сердечнике, состоящем из двух половинок. Трансформатор разбирается, катушки снимаются, старый провод с них удаляется.

Для намотки подбирается подходящая медная шина плоского сечения. На каждую катушку вместо снятого провода руками наматывается два слоя витков медной шиной. На катушке должно получиться 15 – 20 витков.

После этого, стальной сердечник собирается, катушки ставятся на место, между половинками сердечника вставляется текстолитовая прокладка толщиной 1,5 мм. Катушки соединяются последовательно.

Протяжка

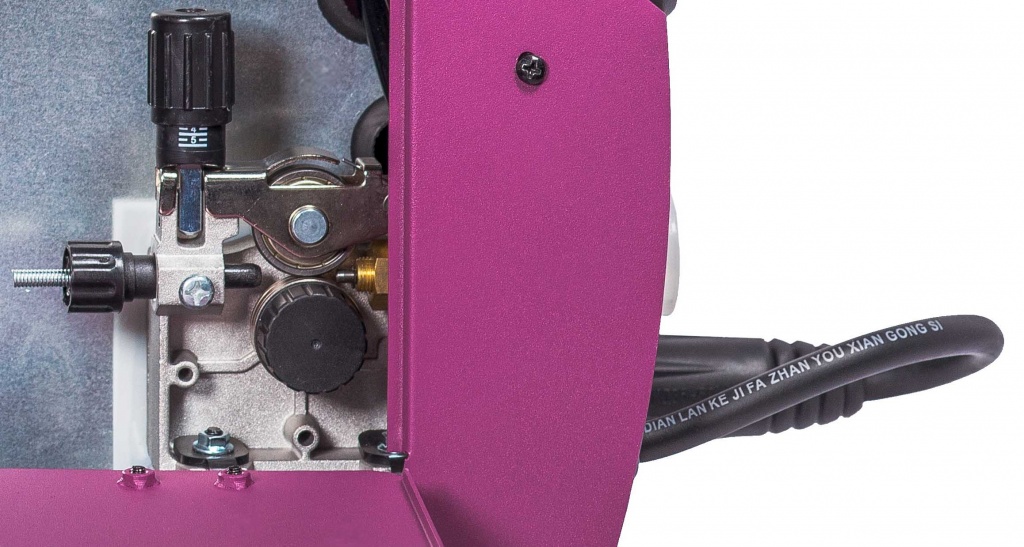

Механизм протяжки проволоки для полуавтомата можно соорудить своими руками, используя небольшие подшипники и электродвигатель от автомобильных дворников.

Но лучше купить в сборе готовый, он продаётся как запчасть к сварочным полуавтоматам. Также придётся купить горелку и рукав, по которому будет подаваться проволока и газ.

Из инвертора для ручной сварки

Если в мастерской имеется сварочный инвертор для ручной сварки, проблему с источником тока для полуавтомата можно считать решённой. На базе аппарата для ручной сварки можно своими руками сделать инверторный полуавтомат.

Для того чтобы не разбирать работоспособный инверторный преобразователь, можно поступить следующим образом. Все дополнительные узлы, необходимые для работы сварочного полуавтомата можно расположить в отдельном корпусе.

Изготовление корпуса

Задача заключается в том, чтобы найти или изготовить подходящий корпус, в котором будет установлена катушка со сварочным проводом, свободно вращающаяся на барабане, механизм протяжки проволоки. На лицевой панели этого корпуса будет располагаться гнездо для подключения рукава с горелкой и регулятор скорости подачи проволоки.

Регулировку тока можно осуществлять на инверторе, плюсовая клемма может соединяться с заготовкой также непосредственно от инвертора.

Минусовой вывод инвертора нужно завести в новый корпус и соединить с клеммой рукава. Сварочная проволока должна быть соединена с этим потенциалом.

Также внутри нового корпуса следует предусмотреть монтаж шланга, соединяющего баллон с защитным газом и рукав горелки. Для осуществления регулируемой подачи газа можно установить клапан от автомобильного стеклоочистителя.

Обеспечение питания протяжки и клапана

Поскольку электродвигатель механизма протяжки проволоки и клапан, перекрывающий газ питаются постоянным напряжением 12 вольт, придётся установить небольшой трансформатор с выпрямителем, обеспечивающий это питание.

Для коммутации двигателя и клапана лучше установить промежуточные автомобильные реле на 12 вольт. Включение протяжки проволоки осуществляется клавишей на горелке, удерживаемой руками, для открытия и закрытия клапана подачи газа, на лицевой панели устанавливается тумблер.

Такая компоновка позволит пользоваться инвертором и для ручной сварки, и как источником тока для сварочного полуавтомата. Затраты на изготовление самодельного полуавтомата невелики, а польза от него будет ощутимая.

Как сделать сварочный полуавтомат своими руками дома?

Время чтения: 9 минут

Современный полуавтомат — это универсальный помощник и в быту, и в гараже, и на производстве. Полуавтоматическая сварка подходит как для сварки любительской, так и для профессиональных работ. С помощью полуавтомата можно сварить любые металлы, в том числе разнородные. Но, не смотря на то, что полуавтоматы прочно вошли в нашу жизнь, появились они не так уж давно. В 20 веке их роль выполняли трансформаторы, они были мощными, но при этом громоздкими и тяжелыми.

Но с развитием технологий производители смогли разработать сварочный аппарат инверторного типа, на базе которого и стали появляться первые полуавтоматы. Полуавтоматы, по сравнению с трансформаторами, имеют меньший вес и габариты, при этом оснащены дополнительным функционалом и возможностью сварки с применением различных технологий (MMA, MIG/MAG, TIG).

Технологичность полуавтомата стала и плюсом и минусом одновременно: сварщики получили больше возможностей для работы, но при этом должны были заплатить цену в три раза большую. Это не всегда целесообразно, если вы домашний мастер и хотите использовать аппарат от случая к случаю. Ну, а поскольку полуавтоматы сделаны на базе инвертора, то можно самому сконструировать полуавтомат из сварочного аппарата инверторного типа. В этой статье мы расскажем, как сделать полуавтомат своими руками и что нужно учесть.

Содержание статьи

Устройство полуавтомата

Прежде чем вы приступите к сборке полуавтомата, важно четко осознавать его устройство и принцип работы. Говоря простыми словами, полуавтомат состоит из двух блоков: блок силовой (силовая часть) и блок подающий (подающий механизм). Давайте поговорим о них подробнее.

Вы уже наверняка знаете, что для сварки полуавтомат используется специальная присадочная проволока, которая играет роль электрода. Она является своеобразным проводником тока в зону сварки и позволяет сформировать шов. Если есть проволока, значит она должна как-то подаваться в зону сварки. Это, конечно, можно сделать вручную (в прямом смысле слова подавая пруток в сварочную ванну с помощью рук), но целесообразнее использовать специальный подающий механизм. Обычно он встроен внутрь полуавтомата, но у самодельных агрегатов он зачастую отдельно стоящий.

Блок силовой работает на базе инвертора, который выполняет роль источника тока. Он так же отдельно стоящий в случае с самодельным полуавтоматом.

Это основные компоненты. Помимо них вам понадобится горелка, шланг (он же сварочный рукав) , сопло и прочие элементы, необходимые для работы с газом.

Читайте также: Какую сварочную горелку выбрать?

Учтите, что ваш самодельный полуавтомат не будет отличаться компактностью. Особенно, если он будет состоять из двух отдельно стоящих частей. Это, конечно, минус по сравнению с заводскими моделями. Но вы можете собрать удобную тележку для перевозки самодельного аппарата, чтобы нивелировать этот недостаток. В этой статье мы рассказывали, как сделать тележку для полуавтомата. Вы можете модернизировать ее под габариты своего аппарата, снабдить более прочными колесами и усилить конструкцию для большей надежности.

Принцип работы

Чтобы понять принцип работы стандартного полуавтомата не нужно обладать глубокими знаниями в области физики и химии. Ведь принцип довольно прост и понятен даже для новичка.

Сварщик, начиная сварку, направляет горелку в сварочную зону. Одновременно с этим в полуавтоматическом режиме подается сварочная проволока (проволока заправляется в горелку, поэтому в процессе у вас будет занята всего одна рука, что очень удобно). Вместе с проволокой подается струя защитного газа. Между проволокой и заготовкой в смеси газов образовывается разряд, из-за чего металл плавится.  Затем он смешивается с расплавленной проволокой, и сварщик может начать формировать шов. Технология проста и понятна, а для ее выполнения нужен лишь баллон с газом и проволока. Газ защищает сварочную зону от окисления, а проволока помогает формировать качественный шов.

Подбор расходных материалов

Поговорим немного о расходниках, которые мы упомянули выше. Подбирая проволоку необходимо обратить внимание на две характеристики: диаметр и состав. Диаметр проволоки должен быть равен толщине металла, который вы будете варить. А состав должен совпадать с составом того же металла.

Теперь о газе. Для сварки можно использовать различные газы, но наш самодельный аппарат будет рассчитан на сварку углекислотой. У вас будет возможность варить без газа, если вы замените обычную проволоку на порошковую. Порошковая проволока не полностью металлическая, ее сердцевина состоит из флюса. Флюс при плавлении проволоки высвобождается и образует пары, которые играют роль защиты от окисления. Но мы не рекомендуем использовать порошковую проволоку постоянно, поскольку она не обеспечивает качественное формирование швов. Эта технология скорее подходит для труднодоступной сварки, чем для повседневной работы.

Мы считаем, что оптимальный набор расходников при домашней сварке — это газовый баллон с углекислотой и обычная металлическая проволока, подобранная в соответствии с параметрами детали. Кстати, вам необязательно покупать огромные баллоны по 40 литров. В продаже есть баллоны по 10 литров и даже по 5 литров. Их можно положить в багажник машины и самому отвезти на дачный участок, не мучаясь с транспортировкой  не заказывая баллон у сторонних компаний.

Далее мы расскажем, как собрать полуавтомат сварочный своими руками в домашних условиях и стоит ли вообще заниматься этим, или целесообразнее купить аппарат в магазине. Обо всем по порядку.

Полуавтомат своими руками

Ниже есть видео о том, как сделать сварочный полуавтомат своими руками. Автор приводит довольно подробное описание своего самодельного полуавтомата на базе инвертора для ММА-сварки.

Основа такого самодельного полуавтомата — это сварочный инвертор для ручной дуговой сварки. Подающий механизм автор собрал буквально из подручным материалов. При этом многие компоненты можно купить недорого в интернете и не заморачиваться с самостоятельным изготовлением. Тот же сварочный рукав для полуавтомата своими руками делать нецелесообразно, гораздо проще заказать его по невысокой цене.

Ниже схема полуавтоматической сварки и схема управления сварочным полуавтоматом.

Целесообразность изготовления

Некоторые могут задуматься, стоит ли вообще браться за такое кропотливое дело и собирать самодельный полуавтомат, когда можно купить в магазине и не тратить время. Это резонный вопрос. Предлагаем по порядку перечислить все причины, почему вам стоит сделать свой полуавтомат и в каких случаях это нецелесообразно.

Начнем с цены. Стоимость добротного полуавтомата, который прослужит вам ни один год — минимум 300-400$. И это не считая всех сопутствующих комплектующих, вроде горелки, газовых баллонов, проволоки и т.д. Готовы вы ли вы выложить крупную сумму за аппарат, который будете использовать не регулярно? На наш взгляд, сборка сварочного полуавтомата своими руками логичнее. Лучше потратьтесь на качественную горелку, хорошую маску и присадочный материал.

Экономия при изготовлении самодельного аппарата заключается в использовании недорого инвертора. Все, что вам от него нужно — это большая мощность, поскольку аппарат будет использоваться как «сердце» будущего полуавтомата. Для этих целей можно купить б/у инвертор за смешные деньги и уже переделать в полуавтомат.

Также самодельные сварочные аппараты полуавтоматы, схемы на которые лежат в открытом доступе на многих форумах, развивают ваши навыки в сборке и изготовлении самодельных электроприборов. Наверняка после полуавтомата вам захочется сделать что-то еще, поскольку этот процесс довольно интересный.

Причин, почему не стоит собирать самодельный сварочный аппарат полуавтоматического типа, несколько.

Первая — отсутствие гарантии. Покупая аппарат в магазине, вы получаете гарантийный талон, с помощью которого можете выполнить бесплатный ремонт своего полуавтомата в сервисном центре. Так вы экономите не только силы, но и время. Время — это вторая причина. У вас вряд ли получится собрать полуавтомат за один вечер. Придется как следует поработать над этим.

Последняя причина — это необходимость наличия знаний в области электротехники. Логично, что если вы не знаете основ электротехники, то просто не сможете собрать ни один электроприбор. С другой стороны, как обучиться этим знаниям, если не пробовать?

Вместо заключения

Самодельный сварочный полуавтомат — это хорошая замена заводскому аппарату в условиях домашней сварки. Он неприхотлив к хранению и эксплуатации, а его сборка стоит в разы дешевле. Собирая полуавтомат своими руками, вы точно знаете расположение всех компонентов и их наименования. Поскольку на руках у вас есть схема самодельного сварочного полуавтомата. Так что в случае необходимости можно довольно быстро, просто и недорого починить такой агрегат.

Конечно, не всегда сборка самодельного полуавтомата бывает целесообразной. Если вы планируете выполнять постоянные ремонтные работы, то логичнее купить заводской аппарат с гарантийным обслуживанием и полным функционалом. Ну а если вам просто нужно время от времени выполнять сварку, и при этом вы неплохо разбираетесь в электротехнике, то сборка самодельного полуавтомата может быть очень увлекательным и полезным занятием.

А вы когда-нибудь собирали полуавтомат в домашних условиях? Какие компоненты вы использовали? Согласны ли вы с автором видеоролика, рассказывающим о своем самодельном полуавтомате? Поделитесь опытом в комментариях ниже. Возможно, вы поможете начинающих умельцам в сборке недорого, но функционального полуавтомата. Желаем удачи в работе!

[Всего: 0   Средний:  0/5]

схема самодельных аппаратов для сварки. Как сделать его из инвертора по чертежам?

Сварка уже давно является одним из довольно востребованных процессов при работе с такой структурой, как металлы. Её использование позволяет обеспечить создание и ремонт разнообразных поверхностей, выполненных из различного рода металлов и сплавов. Но сам по себе сварочный аппарат – сравнительно недешёвое удовольствие.

Хотя, в принципе, сделать сварочный полуавтомат своими руками в домашних условиях можно. Попытаемся разобраться, как самостоятельно сконструировать простое полуавтоматическое устройство для сварки и какие для этого понадобятся запчасти.

Особенности изготовления

Для понимания того, как собрать сварочный полуавтомат, требуется обладать кое-какими познаниями в области электротехники, ведь создание подобного прибора – не самая простая задача. Проще всего переделать устройство из инвертора. Чтобы это стало возможным, его мощность должна составлять не менее 150 ампер.

Также важным моментом будет наличие пусковой схемы сварочного полуавтомата.

В данном случае потребуется иметь под рукой трансформатор на 150 ампер, бобину, блок управления, механизм проволокоподачи, шланг газоподачи.

Лучше всего будет разместить все вышеупомянутые элементы в специальном корпусе. Например, корпусе от персонального компьютера или микроволновки.

Инструменты и материалы

Выше была уже упомянута часть материалов, которые потребуются для сборки рассматриваемого устройства. Но полный список элементов выглядит так:

• 150-амперный инвертор;
• механизм подачи проволоки;
• газовая горелка;
• шланг подачи, что выполняет роль направляющего рукава;
• газовый шланг;
• катушка с проволокой присадки;
• электронный блок управления.

Как можно убедиться, большинство указанных компонентов применяется без каких-либо изменений. Единственное, что нужно будет немного поработать с механизмом проволокоподачи, чтобы процесс шёл с такой же скоростью, как и плавка. Кроме того, следует предусмотреть регулятор, ведь скорость может изменяться. На это повлияют:

• диаметр проволоки;
• тип;
• категория материалов, что свариваются.

Пошаговая инструкция

Теперь приведем пошаговую инструкцию создания полуавтомата для сварки из китайских деталей:

• немного будет сказано о схеме;
• разберёмся, как произвести подготовку трансформатора;
• произведём подбор корпуса;
• разберёмся с блоком управления и катушками;
• создадим охладительный механизм.

Схема

Схему самодельного полуавтоматического устройства для сваривания можно найти на просторах Всемирной паутины. Различные варианты почти не отличаются. Главные их компоненты – чертежи, а также описание конкретной модели рассматриваемого устройства. Учитывая малое количество отличий, целесообразно будет рассмотреть некую общую модель.

Обычно подача проволоки производится благодаря применению небольшого электрического двигателя. Лучше всего в данном случае использовать стеклоподъёмник, которым оснащается любой автомобиль.

Но работу этой части устройства следует регулировать. Для этого можно применить ШИМ-регулировку. Качество сварной работы будет полностью зависеть от верности подачи проволоки. Она должна идти ровно и чётко, без каких-либо прерываний.

Если говорить о подаче газа, то следует произвести регулировку соответствующим образом. Лучше всего будет, если клапан газоподачи будет открываться на пару мгновений ранее, чем начнется подача электрода. Если регулировку настроить неверно, это может стать причиной преждевременного оплавления и вместо ванны будет происходить возгорание электрода. Естественно, что в этой ситуации о получении хорошего и крепкого шва можно забыть.

Реализация необходимой задержки проволоки к месту подачи сварки может быть осуществлена при помощи реле. Если говорить о клапане подавания, его можно снять с автомобиля, применив автомобильный воздушный клапан. В качестве альтернативы может быть использован и электроклапан от баллонного редуктора.

Подобная схема полуавтомата будет приблизительной, где описаны основные части устройства. Конечно, другие модели могут иметь модификации, но принцип работы устройства везде остаётся одинаковым.

Подготовка трансформатора

Трансформатор – главный элемент самодельного сварочного аппарата из инвертора. Следует знать, что чаще всего при самостоятельном конструировании его берут из обычной СВЧ-печи, попросту переделав его. Это основной узел, который обеспечит питание процесса сварки. Обычно принцип его действия являются снижающим. Причина этого состоит в том, что сетевое напряжение довольно большое, из-за чего его необходимо снизить до требуемого показателя.

Переделка данной части будет состоять в создании определённого количества витков на обмотке первичного и вторичного типа, ведь в микроволновке установлен трансформатор повышающего типа, а в данном случае требуется противоположный.

Основа работы рассматриваемого устройства будет следующей: когда осуществится подключение к сети по контуру первичного типа, по нему начнёт идти ток переменного характера, что будет формировать магнитный поток. В обмотках начнёт индуцироваться ЭДС, что будет зависеть от наличия некоторого количества витков кабеля.

Если максимально упростить, то намотав на первичную обмотку 100 витков, а на вторую, предположим, 5, получим трансформационный коэффициент, равный 20. А в результате он даст где-то 11 вольт, то есть почти в 20 раз меньшее значение, чем в электросети.

То есть, делаем мы переделку, чтобы изменить количество витков на обмотке вторичного типа, ведь их существенно больше, чем потребуется. Но в этом вопросе лучше сильно не спешить. Если сила тока будет очень велика, то может случиться возгорание проводки, и трансформатор просто сгорит. А слабый ток не позволит устройству работать нормально.

Найти идеальное значение можно лишь исходя из расчётов. Сначала требуется понять, сколько напряжения будет на намотках, каким будет ток и иные показатели.

Именно на основе этих характеристик и должен производиться расчёт сердечника, намоток и подбор проводов с соответствующим сечением.

При проведении расчётов следует принимать во внимание большое количество характеристик. В данном случае лучше воспользоваться онлайн-калькуляторами.

Подбор корпуса

Если смотреть на схему сварочного аппарата, то можно увидеть, что тут присутствует немалое количество различных частей. Естественно, что они должны быть правильно размещены в корпусе устройства. Требований к нему не очень много, ведь он никак не влияет на работоспособность нашего полуавтомата. Но правильный подбор корпуса может существенно повысить комфорт работы с устройством.

Лучше всего будет использовать в данном случае короб, выполненный из тонколистового металла. Все размеры тут следует продумать заранее. Чтобы получить действительно удобный и практичный корпус, стоит предварительно сделать чертеж, где нужно отметить места расположения всех частей агрегата.

Когда короб будет изготовлен, в него следует поставить трансформатор, регулятор подачи проволоки и другие элементы, согласно схеме. Важным моментом, которым не следует пренебрегать, является механизм охлаждения. Он нужен, чтобы трёхфазный инвертор работал стабильно, ведь именно этот элемент нагревается больше всего. За охлаждение в данной конструкции будут отвечать вентиляторы, которые лучше всего будет расположить по бокам корпуса внутри.

Экономить на вентиляции нет нужды, и нагнетаемый воздух должен максимально быстро выводиться наружу.

Неплохим решением в этом вопросе будет корпус от компьютера. Его сильными сторонами будет наличие требуемых отверстий и места для вентиляторов.

Плата управления

Одним из важнейших элементов рассматриваемого устройства является блок управления. Он состоит из таких частей:

• реле;
• генератора задающего типа;
• защиты от перегрузок температурного характера;
• обратной связи.

Нелишним будет оборудовать наш полуавтомат регулятором тока, который вполне можно сделать самому. После окончания всех работ управляющую плату следует присоединить к силовому блоку устройства перед подключением в электросеть. После этого остаётся проверить работоспособность блока при помощи осциллографа через его присоединение к выходам.

Катушки

Как уже говорилось, в корпус полуавтомата из аккумулятора или любого другого приспособления, сделанного собственноручно, монтируются трансформаторы. После этого их следует совместить. Точнее, совместить первичные катушки со вторичными. Сделать это можно так: первичные намотки соединяем параллельно, а вот вторичные будут соединяться последовательно.

Благодаря этому появится возможность получить на выходе большую силу тока, которой будет вполне достаточно для бесперебойной работы устройства. То есть получится полуавтомат с вольтодобавкой.

Система охлаждения

Как уже стало ясно, во время постоянной работы трансформаторный импульсный инвертор может сильно перегреваться. Поэтому тут требуется хорошая система охлаждения.

Простейшим методом, который позволит осуществлять охлаждение элементов полуавтомата, будет монтаж вентиляторов, которые можно установить по бокам корпуса.

Их следует установить так, чтобы они могли работать исключительно на выдув. Кулеры можно вытащить из отработанного блока питания от компьютера. Кстати, не забудьте проделать отверстия для вывода воздушных масс в корпусе механизма. Их размер должен быть не меньше 5 миллиметров.

Использование самодельного аппарата

Чтобы нормально использовать самодельный сварочный полуавтомат, требуется чётко понимать, что его долговечность и надёжность зависят от того, насколько будет соблюдаться температурный режим. Нормальными будут считаться значения на радиаторах около 75 градусов по Цельсию.

При перегреве, поломке либо замыкании пользователь будет оповещён сигналом звукового характера. Кроме того, электронный блок управления автоматически снизит ток для работы до 20 ампер, а звуковое оповещение будет сохраняться до нормализации ситуации.

Необходимо точно знать, что именно вы делаете и для чего. Кроме того, следует использовать самодельный прибор исключительно по его прямому назначению и не пытаться применять его для чего-то ещё. Следует помнить и о том, что перед началом эксплуатации не будет лишним проверить его работоспособность.

О том, как сделать сварочный полуавтомат своими руками, смотрите далее.

Сварочный полуавтомат своими руками – схема сборки

Сварочный полуавтомат своими руками собрать из инвертора не слишком просто, так как данная задача потребует определенных знаний в области электроники, умения спаивать между собой различные элементы. Нужно обязательно быть хорошо осведомленным в плане ключевых принципов работы оборудования, позволяющего проводить сварочные работы в полуавтоматическом режиме.

Какие нужны комплектующие?

Чтобы переделать инверторный аппарат из ручного режима потребуется воспользоваться определенным оборудованием. Также надо иметь под руками ряд комплектующих, без которых полноценное выполнение работ не представляется возможным:

• Так как полуавтоматическая сварка будет работать от инвертора, потребуется взять инвертор, способный сформировать сварочный ток, сила которого будет достигать хотя бы 150 А;
• Специальный механизм, обеспечивающий равномерную и постоянную подачу проволоки;
• Горелка, которая представляет собой ключевой рабочий элемент;
• Шланг требуемого диаметра, через который будет происходить подача проволоки;
• Еще один шланг, по которому в зону сваривания металла будет подаваться специальный защитный газ;
• Катушка с намотанной на нее сварочной проволокой, однако, эту деталь придется определенным образом переделать;
• Специальный блок электронного типа, через который и будет осуществляться управление работой самодельного сварочного полуавтомата.

Наибольшее внимание необходимо уделить подающему устройству, которое отвечает за подачу проволоки в зону сварки. Для получения максимально аккуратного шва без различных дефектов с внешней стороны, скорость подачи проволоки в самодельном сварочном полуавтомате подбирается такая, чтобы проволока успевала полностью расплавляться и формировать качественный шов.

Стоит отметить, что в процессе полуавтоматической сварки может использоваться проволока различного диаметра и изготовленная из разных материалов, соответственно показатель расплавления будет различным. Чтобы работать со сварочными полуавтоматами было как можно удобнее, в самодельной конструкции должен быть предусмотрен механизм регулировки скорости устройства, которое будет подавать проволоку.

Как правильно переделать трансформатор от инвертора?

Чтобы получить в конечном счете качественный полуавтоматический сварочный аппарат, необходимо подвергнуть определенным переделкам трансформатор инвертора. Сделать это самостоятельно не слишком трудно, однако, для этого придется следовать ряду определенных правил.

Прежде всего, нужно сделать обмотку трансформатора. Для этого понадобится медная полоска и обмотка из термобумаги. Нужно найти именно полосу, проволока для этих целей не подойдет, так как собранный по такому методу своими руками сварочный полуавтомат станет очень сильно нагреваться.

Вторичная обмотка также нуждается в определенной переделке. В схему сварочного полуавтомата нужно внести еще одну обмотку трансформатора, включающую в себя три слоя жести.

Каждый из них потребуется дополнительно изолировать за счет ленты из фторопластовых материалов. Концы родной обмотки и изготовленной самостоятельно нужно будет спаять между собой, заведя их в печатную плату.

Данное технологическое решение способствует значительному увеличению проводимости токов. Чтобы знать, как сделать сварочный полуавтомат своими руками, нужно помнить о необходимости внесения в схемы сварочных полуавтоматов вентилятора, который будет использоваться для того, чтобы качественно охлаждать всю конструкцию, не допуская ее перегрева.

Как правильно произвести настройку инверторного аппарата для проведения полуавтоматических сварных работ?

Чтобы внести определенные изменения в схемы самодельных сварочных аппаратов-полуавтоматов, нужно сначала полностью обесточить данную конструкцию. Для дополнительной защиты от перегрева на радиаторах нужно установить входной и выходной выпрямитель, а также силовые ключи.

Когда все эти действия будут произведены, силовую часть сварочного аппарата соединяют с блоком управления и пробуют подключить его к электросети. Сначала должен загореться индикатор, говорящий о том, что изделие подключено. Перед тем как опробовать изделие в сварке, к выходам нужно подключить осциллограф и с его помощью постараться отыскать электрические импульсы, частота которых должна находиться в пределах от 40 до 50 кГц. Между ними должен сохраняться промежуток 1,5 мкс – этого эффекта можно добиться благодаря изменению входного напряжения. Как только оптимальное напряжение будет найдено, можно попробовать подключить сварочную проволоку и сварить две заготовки.

Как наладить механизм подачи?

Схемы самодельных сварочных аппаратов подразумевают наличие специального механизма подачи сварочной проволоки для полуавтоматов. Если нет заготовки данного элемента, можно собрать его самостоятельно по чертежам.

Для этого потребуется взять два подшипника, величина которых должна соответствовать типоразмеру 6202, также понадобится электродвигатель от автомобильных дворников, причем чем меньше будет его размер, тем лучше.

Когда будет производиться выбор сварочного аппарата и его соответствие схеме сварочного полуавтомата, необходимо тщательно проверить, чтобы он вращался строго в одном направлении. Помимо этого, нужно будет взять ролик с диаметром ровно 25 мм. Его насаживают поверх резьбы на вал электромотора. Все нестандартные элементы конструкции производятся самостоятельно – так в последующем будет гораздо легче производить ремонт сварочных полуавтоматов своими руками.

Механизм подачи включает в себя две пластины, на которых установлены подшипники. Между ними находится ролик с подключенным к нему электродвигателем. Пластины сжимаются за счет пружины, этот же элемент схемы самодельного механизма подачи позволяет прижимать подшипники к ролику. Сборка механизма производится на специальной текстолитовой пластине, ее толщина составляет порядка 5 мм. Делают это таким образом, чтобы сварочная проволока выходила из механизма в районе разъема.

Этот разъем, в свою очередь, будет подключаться к сварочному рукаву, установленному на передней части корпуса. К этой же пластине подключается катушка с намотанной проволокой. Чтобы катушка хорошо держалась на механизме подачи, под нее делают специальный вал, который крепится перпендикулярно к текстолитовой пластине. С краю у вала должна быть нарезана резьба, чтобы катушка как можно плотнее садилась на него.

Принципиальная схема сварочного полуавтомата, изготовленного самостоятельно, отличается практичностью, надежностью и экономичностью. Стоит отметить, что наверняка конструкция будет выглядеть не слишком привлекательно, однако по своим эксплуатационным характеристикам она практически ничем не будет отличаться от профессионального промышленного оборудования.

Все элементы, расположенные в механизме подачи, рассчитаны под стандартную катушку. Однако у данной конструкции имеется один серьезный недостаток – сварочные работы будут производиться без газа.

Как осуществляется обмотка дросселя?

Чтобы дроссель работал надежно и при этом не перегревался при прохождении через него электрического тока, нужно воспользоваться трансформатором ОСМ-0,4, мощность которого составляет 400 Вт. Кроме того, при изготовлении качественной конструкции придется воспользоваться эмальпроводом, диаметр которого минимум должен составлять 1,5 мм, однако, лучше брать с небольшим запасом, например, 1,8 мм.

Следует намотать на дроссель два слоя провода, причем они должны быть качественно изолированы друг от друга. Провода в каждом из них укладывают как можно более плотно – это нужно для получения качественной индукционной катушки. На следующем этапе следует воспользоваться алюминиевой шиной размерами 2,8х4,65 мм.

Ее наматывают в один слой, изготавливая 24 витка, а оставшиеся концы делают длиной приблизительно по 30 см. В дальнейшем нужно будет собрать сердечник, между ним и катушкой должен быть зазор размером приблизительно 1 мм. Чтобы соединение получилось как можно более жестким, между сердечником и обмотками нужно будет проложить небольшие кусочки текстолита.

Подобный дроссель можно изготовить на базе железа из цветного или черно-белого лампового телевизора наподобие ТС-270, причем это будет значительно проще, так как установить придется только лишь одну катушку, которую делают из алюминиевой шины.

Для питания схемы управления также необходимо воспользоваться трансформатором, причем данную конструкцию собирать самостоятельно совершенно необязательно, так как можно по небольшой цене приобрести готовое изделие. Главным критерием является то, что конструкция должна выдавать 24 В при силе тока около 6 А.

Подведём итог

Если вся конструкция будет правильно собрана, то ею будет очень удобно пользоваться, а срок ее службы будет превышать даже профессиональные аппараты. Однако при неправильной сборке наиболее уязвимым элементом конструкции будет регулятор подачи проволоки, поэтому временами данные элементы будут нуждаться в проведении ремонтных или профилактических работ.

В остальном, сваривать металлические детали с помощью полуавтоматического аппарата, собранного своими руками, довольно-таки удобно и просто, так как эта технология значительно проще по сравнению с традиционной ручной электродуговой сваркой.

Ручная, полуавтоматическая или автоматическая: какой тип сборочной системы вам подходит?

При выборе системы сборки для вашего производственного процесса существует широкий спектр решений между ручным, полуавтоматическим и автоматическим. Если вы не знакомы с автоматизацией, может быть сложно определить, в каком направлении двигаться.

К нам часто обращаются потенциальные клиенты, которые говорят нам: «Мой начальник сказал мне, что мне нужно автоматизировать». Проблема в том, что автоматизация может быть неподходящим решением для вашего производственного процесса.Важно понимать цели продукта, который вы собираете, и то, как вы можете оправдать затраты, связанные с улучшением его процесса. Вот несколько вопросов, которые следует задать себе при выборе системы сборки.

Какие бывают типы систем сборки?

Системы ручной сборки обычно представляют собой отдельные рабочие места для каждого этапа процесса сборки. Товар передается вручную от станции к станции единично или партиями. Однако существует множество вариантов ручной сборки.Например, вы также можете использовать отдельную сборочную линию с ручным конвейером. В этом случае рабочие стоят на определенной станции вдоль линии и вручную проталкивают продукт вниз по линии по мере его сборки. Обычно это делается в меньших объемах, а не в производственных циклах.

Полуавтоматические системы, вероятно, являются самой широкой частью спектра сборочных систем. Они могут включать в себя малейшую помощь оператора, например, ручную загрузку и / или разгрузку всей системы.Или это может потребовать много труда, например, ручные проверки на каждой станции, чтобы позволить автоматическому конвейеру продолжить движение вниз по сборочной линии. Ключевым моментом для этого типа сборки является то, что он включает как ручные функции, так и автоматическую сборку.

В INVOTEC Engineering мы рассматриваем полностью автоматические системы как решения, не требующие вмешательства человека. Это означает, что продукт загружается в системы подачи или может быть передан из другой системы, которая автоматически загрузится на следующем этапе процесса сборки.Затем автоматизированная система завершает всю сборку, включая испытания, осмотр и разгрузку. Если есть взаимодействие с человеком, это может быть так же просто, как ответ на системные запросы.

Как узнать, какой из них подходит для вашего производственного процесса?

При выборе системы сборки ваш бюджет и объемы в значительной степени определяют, какой тип лучше всего подойдет вам. В INVOTEC мы рекомендуем нашим клиентам сначала выполнить расчет рентабельности инвестиций, чтобы определить баланс между стоимостью и функциями для них и их сборочной системы.Это приведет их к решению, которое удовлетворяет их бюджетные потребности на протяжении всего срока службы машины, а также их производственные цели в отношении продукта. Вы можете прочитать, как пройти через этот процесс здесь, Изменение производственного процесса: сколько вложить .

При этом каждый тип сборки может подходить для различных производственных целей. Системы ручной сборки, например, часто используются, когда компания хочет сделать свою систему более эффективной, менее громоздкой или уменьшить эргономические проблемы для своих сотрудников.Эти системы могут включать недавно разработанные приспособления или небольшие изменения в процессе. Системы ручной сборки, как правило, не позволяют значительно увеличить производство или значительно уменьшить количество бракованного материала.

Мы также видим, что многие компании используют системы ручной сборки, когда их продукция не поддается автоматизации. Это могло произойти из-за сложной последовательности в сборочной системе или из-за детали, которая имеет особую функцию или форму. В таких случаях производитель может использовать только ручную сборку.

Полуавтоматические системы полезны для компаний, которым необходимо улучшить производственный процесс, но которые не могут полностью избавиться от помощи оператора. Продукты, используемые в этих системах, могут выиграть от некоторой автоматизации, но некоторые аспекты сборки слишком сложно полностью автоматизировать. Это может быть связано с тем, что поступающие детали нельзя экономично подавать или объемы не оправдывают полностью автоматическую систему. Многие компании выбирают этот вариант, чтобы добиться значительных улучшений процесса, сохранив при этом адаптируемость действий оператора.

Полностью автоматизированные системы часто используются компаниями, которые стремятся увеличить производство продукта, пригодного для автоматической подачи и сборки, и объемы которого требуют увеличения производительности. Эти компании, как правило, уже используют автоматизированное оборудование на своих предприятиях, и они стремятся сохранить низкие долгосрочные затраты, не нанимая дополнительных рабочих. Многие компании считают, что ручная сборка дешевле, чем автоматическая. Однако, если учесть долгосрочную окупаемость вашего оборудования, автоматизация может быть более экономичной для вашей компании.

Указывает ли тип сборки, с кем мне работать?

Да. Вам нужно будет не только решить, какой тип сборочной системы вам нужен, но и найти подходящего производителя оборудования, который поможет вам разработать решение должным образом. Есть компании, которые специализируются на ручной сборке оборудования. Изготавливают светильники и автономные станции. Это будет хороший выбор, если вы знаете, что собираетесь придерживаться ручной сборки в течение следующих нескольких лет.

Точно так же поставщик средств автоматизации используется для завершения полностью автоматизированных систем для крупных производителей.Они будут изо всех сил пытаться уделить вашему ручному приспособлению или станции необходимое внимание, не рекомендуя дополнительные функции, которые вам предоставит автоматическая машина. В конечном итоге они могут быть предрасположены к большей автоматизации, чем вам может понадобиться.

Лучший производитель оборудования для компании, которая не знает, какой подход лучше для нее, — это партнер, предлагающий полный спектр решений. Эти компании смогут работать с вами, чтобы определить лучшее решение для ваших производственных целей и масштабировать проект в соответствии с вашими конкретными потребностями.Вот статья, которая может быть полезна при выборе правильного производственного партнера.

Сборка систем может быть сложным решением. Если вы подумываете об автоматизации своего процесса, следует учесть множество вещей, и вы можете нервничать, принимая это решение самостоятельно. Изучите, прежде чем выбрать решение, и обязательно найдите изготовителя нестандартного оборудования, которому вы можете доверять, чтобы помочь вам найти лучшее решение для ваших нужд.

Сборка устройства — Kuttig Electronic

Сборка устройства дополняет спектр наших услуг.Хорошо обученные и квалифицированные рабочие собирают, монтируют и подключают все компоненты для завершения вашего продукта. Кроме того, у нас есть два полуавтоматических рабочих места Wire-Wrap.

Оборудование для производства

Весь продукт является результатом интеграции печатных плат в корпус, дополненного проводкой. Для изготовления оборудования мы создаем информативные инструкции по сборке с большим количеством фотографий. После ввода в эксплуатацию и испытаний по запросу выполняется «приработка» или даже «приработка» в нашей камере для температурных испытаний.В среднем производственная мощность составляет около 5000 единиц в год, но будет варьироваться в зависимости от объема монтажных работ.

• Монтаж
• Электропроводка
• Ввод в эксплуатацию
• Конфигурация системы
• Программирование

Кабельная упаковка

Отдельные кабели или жгуты проводов в небольших количествах производятся в нашем доме. С помощью станка для обработки проволоки Komax Kappa 220 пряди отделяются и отрезаются до нужной длины. Сечение провода от 0.Возможно от 06 мм² до 6 мм². Для выполнения кабельных соединений у нас есть широкий выбор инструментов для обжима. Для больших партий производимые кабели покупаются у давних партнеров.

Услуга обвязки проволокой

Технология wire-wrap все еще используется для пользовательских конфигураций устройств, поскольку она обеспечивает максимальную гибкость и надежность. В Kuttig Electronic ежегодно производится около 200 000 соединений на двух полуавтоматических установках для наматывания проводов. Одинарные жилы из сплошной проволоки наматываются на квадратный штырь с острыми краями с помощью обмоточного пистолета.Высокое давление зажима на углы штифта обеспечивает отсутствие окислов в газонепроницаемых местах контакта за счет холодной сварки. С помощью портала X / Y выполняется подвод к начальной и конечной точке углового соединения. По завершении сборки все соединения подвергаются электрическому тестированию.

Ваши преимущества

• От винта до руководства — ваш полный продукт из одних рук
• Информативные инструкции по сборке снижают риск ошибок

Электрический полуавтоматический пуговичный станок №152 — Пресс для производства кнопок, изготовителей пуговиц, пуговичных машин и деталей для кнопок и штифтов

Подержанная модель 152 доступна до продажи !!

Высокоскоростное крупносерийное производство 15 различных размеров! Цена машины не включает поворотные столы.

Характеристики продукта для промышленного изготовления пуговиц

• Круглые размеры: 7/8 «, 1», 1-1 / 4 «, 1-1 / 2», 1-3 / 4 «, 2», 2-1 / 4 «, 2-3 / 8» , 2-1 / 2 дюйма и 3 дюйма
• Квадратные размеры: 1 «, 1-1 / 2» и 2 «
• Размеры прямоугольника: 1-3 / 4 «x 2-3 / 4»
• Овальные размеры: 1-3 / 4 «x 2-3 / 4»
• Цельнометаллический корпус — прочный и привлекательный металлический корпус защищает внутренние механизмы, обеспечивая легкий доступ для обслуживания
• Педальный переключатель — оставляет обе руки свободными для загрузки компонентов и позволяет оператору включать / выключать
• Защитные крышки предохранительного выключателя — машина автоматически выключается при открытии / снятии крышки (крышек)
• Счетчик деталей — может быть сброшен на ноль в начале производственного цикла для регистрации количества изготовленных кнопок
• Регулировка скорости — бесступенчатая регулировка скорости (0-1140 кнопок / час) может быть отрегулирована в соответствии с уровнем квалификации оператора
• Переключатель реверса — позволяет машине работать в обратном направлении к началу цикла для открытия штампов в случае застревания
• Сменные матрицы поворотного стола — регулировка между размерами
не требуется
• Системы защиты от перегрузки — предотвращают повреждение машины в случае двойной загрузки или застревания
• Магнитный рычаг разгрузчика — удаляет готовые кнопки с машины, экономя время оператора
• Рабочее напряжение — 110 В переменного тока (стандарт) и 220 В для использования в Европе (требуется трансформатор)
• Стопорного диска сцепления механизма — функция безопасности для отключения вращения поворотной платформы dieset
Соответствие
• CE — Доступно с или без соответствия европейским стандартам CE
• Для графической резки. Использование: высекальный пресс и разделочная доска (159)
• Вес: 65 фунтов.
• Длина: 18 дюймов Ширина: 17 1/2 дюймов Высота: 17 дюймов
• Сделано в США

Это крупносерийная производственная машина, способная производить 1140 пуговиц в час. Эта пуговичная машина представляет собой полуавтоматическую промышленную / производственную машину с хорошей надежностью и скоростью. На нашем производственном предприятии в Торонто работают 2 машины, и вы можете зайти и опробовать одну!

Обратите внимание, что промышленный производственный полуавтоматический производитель пуговиц № 152 не производит пуговицы большего размера!

Чем отличается пуговичная машина 152 промышленного производства от более дорогой модели 1095?

• Industrial 1095 дороже, но матрицы дешевле, если вы выбираете большие размеры, это может быть преимуществом.

• Более дешевая модель 152 экономит около 5000 долларов при покупке, но ее размеры ограничены.

  Плашки большего размера 3-1 / 2 «, 4» и 6 «недоступны, а также большие прямоугольные, такие как популярные 2-1 / 2» x 3-1 / 2 «или 2» x 3 «и 2- Квадратные кнопки 1/2 «и 3» недоступны для производителя пуговиц промышленного производства 152.

  Купите 1095 здесь.

Оборудование для автоматизации сборки, машины и системы, полностью и полуавтоматические, специальные и стандартные по технологии сборки и автоматизации

Повысьте производительность, эффективность и качество с помощью высокотехнологичных и инновационных средств автоматизации.

A&AT — системный интегратор и производитель, который разрабатывает и производит нестандартные и стандартные; ручные, полуавтоматические и полностью автоматические системы автоматизации и сборочные машины для промышленных, медицинских и потребительских товаров.Мы находимся в Вобурне, штат Массачусетс, и обслуживаем клиентов по всему миру.

Узнать больше

НАШИ УСЛУГИ

Инженерный персонал Assembly & Automation Technology работает с вами на протяжении всего процесса разработки системы, от первоначальной концепции системы до окончательной интеграции. Мы рядом с вами, помогая вам принимать обоснованные решения в отношении ваших производственных требований и ресурсов.

Посмотреть больше услуг

Дизайн

У нас есть проверенный опыт решения сложных проблем с помощью новаторских концепций дизайна. Наши инженеры обладают большим опытом в различных проектах, от станций ручной сборки до сложных роботизированных систем.

сборка

Наши машины производятся и собираются нами в строгом соответствии со спецификациями на нашем предприятии.Мы выполняем обработку, сборку элементов управления и программирование на собственном предприятии.

Опора

Мы всегда готовы предоставить техническую поддержку и запасные части.

Стандартные продукты

Ручные и полуавтоматические сборочные машины, включая пневматические прессы, пневматические стойки и прессы, автоматические отвертки и автоматические устройства для вставки штифтов, являются стандартными продуктами производства A&AT.

Просмотреть все стандартные продукты

Автоматическая отвертка

Модель S-250 Отвертка для одиночных винтов различных размеров и типов. Также доступен в конфигурации с гайковертом.

Устройство для вставки пинов

Устройство для вставки штифтов для роликовых штифтов, пружинных штифтов, установочных штифтов и других цилиндрических форм.

Стейкеры

Стойки

, установленные на колонне, и прессовальные стойки, рассчитанные на силу удара 3500 фунтов и 8000 фунтов, с двойными приводами без крепления.

Прессы

Прессы на стойке и кронштейне, рассчитанные на усилие 200, 700, 1400 и 2100 фунтов при давлении 100 фунтов на кв. Дюйм, с регулируемой высотой, регулируемым ограничителем опускания и двумя приводами без крепления.

Автоматические сборочные машины — RNA Automation

Сборочные машины и автоматизация

RNA проектирование и производство Автоматизированные сборочные машины и машины специального назначения, включая поворотные делительные столы, роботизированные системы, системы визуального контроля, шагающие балки, системы подачи и перемещения и специального назначения, решения для автоматизированного тестирования во многих отраслях промышленности.

RNA находятся на переднем крае технологий автоматизации, поставляя ведущие на рынке автоматизированные сборочные машины самым успешным мировым производителям.

---

Сборочные решения на заказ

Здесь, в RNA, наши высококвалифицированные и опытные специалисты по автоматизации проектируют и разрабатывают индивидуальные системы автоматизации сборки для целого ряда отраслей, включая автомобилестроение, фармацевтику, медицинское оборудование, продукты питания и напитки, товары народного потребления, электронику и др. обрабатывающая промышленность.

От простых автономных механических устройств poka yoke до полностью автоматизированной сборочной линии — мы обладаем знаниями и опытом, чтобы предоставить передовые решения в области промышленной автоматизации для повышения OEE, эффективности и производительности.

Наши знания и опыт

• Гибкая автоматическая сборочная машина
• Системы автоматизации
• Полу- или полностью автоматизированная производственная линия
• Полуавтоматическая или полностью автоматизированная сборочная линия
• Сортировка и сборка под ключ решения
• Интеграция и разработка системы

• Сборка и тестирование
• Автоматизированная производственная линия
• Роботизированная обработка
• Poka Yoke Systems
• Pick & Place
• Ручные рабочие места

• Автоматизированные Обращение с деталями и ориентация
• Визуальный осмотр и контроль качества
• Упаковка и обработка
• Системы управления
• Сварка и резка
• Многие другие…

• Поворотный делительно-поворотный стол
• Высокопроизводительный конвейер
• Конвейер на поддонах
• Линейные направляющие системы

• 6/7 оси
• Scara
• Декартово
• Совместная робототехника

• Программирование роботов и интеграция роботов
• Сварка
• Высокоскоростной захват и установка
• Роботизированная система с визуальным контролем

• Зондирование
• Осмотр
• Руководство
• Контроль качества
• Сортировка

• Чашечные и линейные питатели
• Центробежные питатели
• 3-осевые вибрационные питатели
• Поворотные индексирующие столы

• Высокоскоростные системы захвата и размещения
90 055 Шаговые кормушки
• Ковровые кормушки

Почему выбирают нас?

Требования к современной промышленности никогда не были такими высокими. Более короткий жизненный цикл продукта, небольшие партии и постоянное обновление продукта теперь стали нормой. RNA отреагировала на эту среду, разработав ряд решений для промышленной автоматизации, достаточно гибких для решения этих задач. Решения, которые позволяют обрабатывать несколько продуктов и добавления продуктов с высокой эффективностью и имеют простую и быструю замену, чтобы минимизировать время простоя.

• Передовые технологии с высочайшей скоростью и надежностью, дающие вам конкурентное преимущество.
• Непревзойденный портфель означает, что наши эксперты по автоматизации могут предложить уникальные и интересные решения, соответствующие целям вашего бизнеса.
• Наши быстрые и гибкие решения обеспечивают быструю окупаемость и «будущие гарантии» ваших инвестиций.
• За более чем столетнюю историю и более 2000 систем, поставляемых ежегодно, RNA заслужили репутацию производителя высочайшего качества в сочетании с соотношением цены и качества.

Приложения и видеоБрошюры

Нужна дополнительная информация? Напишите нам:

Для получения дополнительной информации о любом из наших продуктов, пожалуйста, свяжитесь с нами, заполнив форму ниже.Один из наших специалистов по продажам ответит на ваш запрос в ближайшее время.

Объем рынка полуавтоматических машин для сборки уплотнений в 2020 г. быстро растет с учетом современных тенденций, состояния развития, инвестиционных возможностей, каналов сбыта, доходов, спроса и прогнозов до 2026 г., говорится в сообщении Industry Research Biz

Отдел новостей MarketWatch не участвовал в создании этого контента.

15 декабря 2020 г. (Expresswire) — «Итоговый отчет добавит анализ воздействия COVID-19 на эту отрасль.«

Global« Рынок полуавтоматических машин для сборки уплотнений »Исследовательский отчет 2020-2026 гг. Представляет собой исторический обзор и углубленное исследование текущего и будущего рынка полуавтоматических машин для сборки уплотнений. Отчет представляет базовый обзор рыночной доли полуавтоматических машин для сборки уплотнений, сегмента конкурентов с кратким описанием основных поставщиков, ведущих регионов, типов продукции и конечных отраслей. В этом отчете представлен исторический обзор тенденций рынка полуавтоматических машин для сборки уплотнений. , рост, доход, мощность, структура затрат и анализ ключевых факторов.

Получите образец отчета в формате PDF @ https://www.industryresearch.biz/enquiry/request-sample/15065642

— В следующем отчете мы делимся своими перспективами воздействия COVID-19 в долгосрочной перспективе. в ближайщем будущем.
— Кроме того, мы оцениваем влияние кризиса на отраслевую цепочку, особенно на каналы сбыта.
— Кроме того, мы обновляем своевременный план восстановления экономики отрасли, подготовленный правительством страны.

В отчете в основном исследуется размер рынка полуавтоматических машин для сборки уплотнений, последние тенденции и состояние развития, а также инвестиционные возможности, динамика рынка (например, движущие факторы, сдерживающие факторы) и отраслевые новости (например, слияния, поглощения и инвестиции). Технологические инновации и прогресс будут способствовать дальнейшей оптимизации производительности продукта, что сделает его более широко используемым в последующих приложениях. Более того, анализ пяти сил Портера (потенциальные участники, поставщики, заменители, покупатели, отраслевые конкуренты) предоставляет важную информацию для понимания рынка полуавтоматических машин для сборки уплотнений.

ЧТОБЫ ПОНЯТЬ, КАК ВЛИЯНИЕ COVID-19 ОСВЕЩАЕТСЯ В ЭТОМ ОТЧЕТЕ

Ключевые игроки на мировом рынке полуавтоматических машин для сборки уплотнений, описанные в главе 5:

● Пластиковые технологии Baruffaldi ● AGME ● Yason General Machinery Manufactuering ● ASM HASENO ● Ruian Furi Packaging Machine Co, Ltd.● Asporing ● Автоматизированные промышленные системы ● Wirtz ● Micron ● Norwalt ● EMAG ● Marchesini Group ● KAHLE ● Lormac ● Galaxy MachineryandServices ● Ohrmann Montagetechnik ● Sideweld Industries, Inc.

Global Semi-Automatic Seal Assembly Machine Industry 2020 Market Research Report также содержит исключительно важную информацию статистика, данные, информация, тенденции и детали конкурентной среды в этом нишевом секторе.

В отчете по рынку оборудования для сборки полуавтоматических уплотнителей чаще всего отражаются данные о странах с наибольшим числом стран: США, Канада, Мексика, Германия, Великобритания, Франция, Италия, Испания, Россия, Китай, Япония, Южная Корея, Австралия, Индия, Юго-Восточная Азия, Саудовская Аравия. Аравия, ОАЭ, Египет, Нигерия, Южная Африка, Бразилия, Аргентина, Колумбия, Чили и другие

Запросите перед покупкой этот отчет — https: // www.Industryresearch.biz/enquiry/pre-order-enquiry/15065642

Географически подробный анализ потребления, выручки, доли рынка и темпов роста, исторических и прогнозных (2015-2026) следующих регионов представлен ниже:

● Северная Америка ● Европа ● Азиатско-Тихоокеанский регион ● Южная Америка ● Ближний Восток и Африка

В зависимости от продукта этот отчет отображает производство, выручку, цену, долю рынка и темпы роста каждого типа, в основном разделенные на:

● Станок для сборки откидных уплотнений ● Станок для сборки колпачков с кольцевым уплотнением ● Другое

На основе данных о конечных пользователях / приложениях в этом отчете основное внимание уделяется состоянию и перспективам основных приложений / конечных пользователей, потреблению (продажам), доле рынка и темпы роста для каждого приложения, в том числе:

● Производство ● Упаковка ● Другое ● Другое

Получите образец отчета о рынке полуавтоматических машин для сборки уплотнений за 2020 год

Глобальный рынок оборудования для сборки полуавтоматических уплотнений, на котором представлена ​​такая информация, как профили компаний, изображения и спецификации продуктов, мощность, производство, цена, стоимость, выручка и контактная информация. Также проводится анализ сырья и оборудования для добычи и переработки, а также последующий анализ спроса. Проанализированы тенденции развития мирового рынка полуавтоматических машин для сборки уплотнений и каналы сбыта. Наконец, оценивается осуществимость новых инвестиционных проектов и предлагаются общие выводы исследования.

Некоторые из ключевых вопросов, на которые даны ответы в этом отчете:

● Какие темпы роста, темпы роста или ускорения будут на рынке в течение прогнозируемого периода? ● Какие ключевые факторы определяют рынок полуавтоматических машин для сборки уплотнений? ● Каков был размер развивающегося рынка полуавтоматических машин для сборки уплотнений в стоимостном выражении в 2019 году? ● Каков будет размер развивающегося рынка полуавтоматических машин для сборки уплотнений в 2026 году? ● Какой регион, как ожидается, займет наибольшую долю рынка полуавтоматических машин для сборки уплотнений? ● Какие тенденции, проблемы и препятствия будут влиять на развитие и масштабирование глобального рынка полуавтоматических машин для сборки уплотнений? ● Каков анализ объемов продаж, доходов и цен ведущих производителей на рынке полуавтоматических машин для сборки уплотнений? ● Каковы рыночные возможности и угрозы для полуавтоматических машин для сборки уплотнений, с которыми сталкиваются поставщики в мировой индустрии полуавтоматических машин для сборки уплотнений?

С помощью таблиц и цифр, помогающих анализировать факторы роста мирового рынка полуавтоматических машин для сборки уплотнений, это исследование предоставляет ключевую статистику о состоянии отрасли и является ценным источником рекомендаций и указаний для компаний и частных лиц, заинтересованных в рынке.

Приобрести этот отчет (цена 3460 долларов США за однопользовательскую лицензию) — https://www.industryresearch.biz/purchase/15065642

Годы, рассматриваемые для этого отчета:

● Исторические годы: 2015-2019 ● Базовый год: 2019 ● Предполагаемый год: 2020 ● Период прогноза рынка полуавтоматических машин для сборки уплотнений: 2020-2026

Ключевые моменты из TOC:

1 Обзор отчета
1.1 Объем исследования
1.2 Ключевые сегменты рынка
1.3 Сценарии регулирования по регионам / странам
1.4 Сценарий рыночных инвестиций Стратегический
1.5 Анализ рынка по типам
1.6 Рынок по приложениям

2. Тенденции роста мирового рынка
2.1 Тенденции развития отрасли
2.2 Анализ потенциального рынка и потенциала роста
2.3 Отраслевые новости и политика по регионам

3 Цепочка добавленной стоимости на рынке полуавтоматических машин для сборки уплотнений
3.1 Состояние цепочки создания стоимости
3. 2 Анализ структуры затрат на производство полуавтоматических машин для сборки уплотнений
3.3 Анализ модели сбыта и маркетинга
3.4 Анализ основных клиентов (по регионам)

Профили 4 участников
4.1 Компания 1
4.1.1 Компания 1 Основная информация
4.1.2 Полуавтоматическая машина для сборки уплотнений Профили продукции, применение и спецификации
4.1.3 Рыночные показатели полуавтоматического оборудования для сборки уплотнений компании 1 (2015-2020)
4.1.4 Обзор бизнеса компании 1
4.2 Компания 2
4.2.1 Основная информация компании 2
4.2.2 Профили продукции полуавтоматического станка для сборки уплотнений , Применение и технические условия
4.2.3 Показатели рынка полуавтоматических машин для сборки уплотнений компании 2 (2015-2020)
4.2.4 Обзор бизнеса компании 2
4.3 Компания 3
4.3.1 Основная информация компании 3
4.3.2 Профили продукции, области применения полуавтоматических машин для сборки уплотнений и спецификация
4. 3.3 Рыночные показатели полуавтоматического оборудования для сборки уплотнений компании 3 (2015-2020)
4.3.4 Обзор бизнеса компании 3
4.4 Компания 4
4.4.1 Компания 4 Основная информация
4.4.2 Полуавтоматическая сборка уплотнений Профили машин, применение и технические характеристики
4.4.3 Результаты рынка полуавтоматических машин для сборки уплотнений компании 4 (2015-2020 гг.)
4.4.4 Обзор бизнеса компании 4
…………………………………………

5 Глобальные полуавтоматические машины для сборки уплотнений Анализ рынка по регионам
5.1 Глобальные продажи полуавтоматических машин для сборки уплотнений, выручка и доля рынка по регионам
5.2 Продажи и темпы роста полуавтоматических машин для сборки уплотнений в Северной Америке (2015-2020)
5.3 Продажи полуавтоматических машин для сборки уплотнений в Европе и темп роста (2015-2020)
5.4 Азиатско-Тихоокеанский регион продаж полуавтоматических машин для сборки уплотнений и темпы роста (2015-2020)

6 Анализ рынка полуавтоматических машин для сборки уплотнений в Северной Америке по странам
7 Анализ рынка полуавтоматических машин для сборки уплотнений в Европе по странам
8 Азия -Тихоокеанский анализ рынка полуавтоматических машин для сборки уплотнений по странам
9 Анализ рынка полуавтоматических машин для сборки уплотнений на Ближнем Востоке и в Африке по странам
10 Анализ рынка полуавтоматических машин для сборки уплотнений в Южной Америке по странам

11 Глобальные полуавтоматические уплотнения Сегмент рынка сборочного оборудования по типам
11. 2 Тип 1
11.3 Тип 2

12 Глобальный сегмент рынка полуавтоматических машин для сборки уплотнений по приложениям
12.2 Приложение 1
12.3 Приложение 2
12.4 Приложение 3

13 Прогноз рынка полуавтоматических машин для сборки уплотнений по регионам (2020-2026 гг. )
13.1 Глобальные продажи полуавтоматических машин для сборки уплотнений, выручка и темпы роста (2020-2026 гг.)
13.2 Прогноз рынка полуавтоматических машин для сборки уплотнений по регионам (2020-2026 гг.)
13.3 Прогноз рынка полуавтоматических машин для сборки уплотнений по типам (2020-2026)
13.4 Прогноз рынка полуавтоматических машин для сборки уплотнений по приложениям (2020-2026)

14 Приложение
14.1 Методология
14.2 Источник данных исследования

Продолжение ……………….

Подробный ТОС глобального рынка полуавтоматических машин для сборки уплотнений @ https://www.industryresearch.biz/TOC/15065642

О нас:

Рынок быстро меняется с продолжающимся расширением отрасли . Развитие технологий предоставило сегодняшним предприятиям многогранные преимущества, приводящие к ежедневным экономическим сдвигам.Таким образом, для компании очень важно понимать закономерности рыночных движений, чтобы лучше разрабатывать стратегию. Эффективная стратегия предлагает компаниям преимущество в планировании и преимущество перед конкурентами. Industry Research — надежный источник отчетов о состоянии рынка, которые помогут вам понять, в чем нуждается ваш бизнес.

Контактная информация:

Имя : г-н Аджай Подробнее

Электронная почта : sales @ industryresearch.biz

Организация : Industry Research Biz

Телефон: США +1424 253 0807 / Великобритания +44 203239 8187

Наши другие отчеты:

Объем рынка обнаружения поддельных монет в 2021 году По тенденциям мирового бизнеса, доля , Будущий спрос, анализ прогресса, статистика, ключевые регионы, видные игроки и прогноз до 2026 года по данным Industry Research Biz

Глобальная платформа визуализации данных Размер рынка в 2021 году быстро растет с учетом последних событий, доли отрасли, тенденций, спроса, доходов, основных результатов и последних данных Технологии, Прогнозный отчет об исследовании 2026 г.

Размер глобального рынка нейронных сетей, доля, 2021 г. Изменения по ключевым результатам, влияние на отрасль, анализ последних тенденций, статус прогресса, ожидаемые доходы до 2026 г. Отчет об исследовании отраслевого исследовательского центра

Размер рынка продуктов для лечения женских сексуальных дисфункций Анализ на 2021 г. по доле бизнеса, стратегиям, инвестиционным возможностям, ожидаемым доходам, дальнейшему развитию Компании, видные игроки, влияние отрасли и глобальный прогноз до 2026 г.

Размер рынка программного обеспечения для управления SaaS Анализ на 2021 г. по доле бизнеса, стратегиям, инвестиционным возможностям, ожиданиям доходов, будущим тенденциям, видным игрокам, влиянию отрасли и глобальному прогнозу до 2026 г.

Пресс-релиз Распространяется Express Wire

Чтобы просмотреть исходную версию на Express Wire, посетите полуавтоматический станок для сборки уплотнений. Объем рынка в 2020 году быстро растет в соответствии с современными тенденциями, статусом развития, инвестиционными возможностями, каналом распространения, доходами, спросом и прогнозом до 2026 года. Research Biz

COMTEX_376249748 / 2598 / 2020-12-15T22: 54: 36

Есть ли проблемы с этим пресс-релизом? Свяжитесь с поставщиком исходного кода Comtex по адресу editorial @ comtex.com. Вы также можете связаться со службой поддержки клиентов MarketWatch через наш Центр поддержки клиентов.

Отдел новостей MarketWatch не участвовал в создании этого контента.

Nuova Simonelli Appia Life 2 Group Полуавтоматическая эспрессо-машина — Voltage Coffee Supply ™

Полуавтоматический (Стандартная серия Appia Life): Эти недорогие модели по-прежнему способны подавать высококачественный эспрессо. «Полуавтоматический» означает, что бариста полностью контролирует машину во время процесса извлечения, начиная и заканчивая выстрел в соответствии с наведенным глазом или с помощью отдельного таймера или шкалы.

Полуавтоматы не имеют функций программирования или автоматических паровых трубок. Несмотря на отсутствие некоторых технических характеристик, эта машина более чем способна подавать эспрессо высокого качества, особенно в руках хорошо обученного бариста. Кроме того, Appia Life обеспечивает экономию энергии на 13% и снижение воздействия на окружающую среду на 20% (на основе независимого анализа оценки жизненного цикла).

• НОВИНКА!
• Подходит для: требовательных профессионалов, с небольшим бюджетом на оборудование
• Полуавтоматический режим
• 2 группы конфигурации
• Ручное дозирование означает, что нажатие одной кнопки запускает и останавливает порцию эспрессо для использования с таймером порции или весами
• Паровая система Push-Pull позволяет избежать нагрузки на руку бариста — нажмите вверх для продувки или заблокируйте ее для непрерывного приготовления на пару
• Повышенная группа (в комплекте!)
• Модернизированная паровая трубка Cool Touch безопаснее и проще в уходе
Задняя панель обратного зеркала
• позволяет бариста видеть внутренние группы или бездонные портафильтры, не наклоняясь над
Портафильтры
• изготовлены из прочной хромированной латуни с эргономичной формованной ручкой и резиновым захватом для минимизации нагрузки на запястье Barista.
• Манометры отображают давление насоса и пара, что упрощает проверку профилей давления и производительность машины
• Нержавеющая сталь + формованные панели кузова из АБС на прочной стальной раме
• Доступен в белом, черном, красном цвете
• Требуется подключение к водопроводу и канализации
• NSF (документы доступны по запросу)
• Требуется фильтрация воды (продается отдельно)
• Сделано в Италии!
• Удовлетворение 100% гарантировано!

2 ГРУППОВЫЕ ХАРАКТЕРИСТИКИ:

• До 250 капучино в день
• 31 дюйм (длина) x 21 дюйм (высота) x 22 дюйма (ширина), 71.6 фунтов
• Объем котла: 11 л
• Мощность: 220V / 3400W / 17A / Nema 6-20 Plug

2 ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ ГРУППЫ:

БЕСПЛАТНАЯ ДОСТАВКА И БЕСПЛАТНАЯ УСТАНОВКА

Срок доставки 5-10 рабочих дней. Это бесплатная доставка, только фрахт, и он должен быть отправлен на адрес ниже 48, чтобы соответствовать требованиям.

Монтажный пакет включает до 5 часов квалифицированного технического обслуживания. Мы предоставим сертифицированного специалиста для вашего региона.

Требования:

1. Сантехника, канализация и электричество должны быть размещены и укомплектованы в соответствии с инструкциями производителя по установке до установки.
2. Требуется фильтрация воды, она не входит в комплект установки.

В монтажный пакет не входят общие строительные услуги (включая, помимо прочего, электрическую проводку, водопровод и канализацию, сверление столешниц, установку другого оборудования и т. Д.). Дополнительные транспортные расходы могут потребоваться для мест за пределами основных районов метро.

Включает стандартную двухлетнюю гарантию производителя.

ОБРАТИТЕ ВНИМАНИЕ — Это оборудование предназначено только для профессионального использования и должно устанавливаться в местах, где его использование и обслуживание разрешено только обученному персоналу. Хотя оборудование легко использовать после установки, оно должно быть установлено сертифицированным на заводе техническим специалистом с надлежащей фильтрацией воды для подтверждения гарантии.

Изображения для ознакомления. Этот список относится к версии Appia Life SEMI-AUTO.Обратите внимание, что база черная и не может быть изменена.

Куда можно отправить этот товар? Этот товар может быть доставлен клиентам в континентальной части США, а также на Аляске и на Гавайях. Его нельзя отправить за границу или экспедиторам в США.

.

No related posts.
