Схема розетки прицепа легкового автомобиля: Распиновка розетки фаркопа на 7 pin

Содержание

Распиновка розетки фаркопа на 7 pin

Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).

Схема подключения розетки 7 к 7

Наиболее распространённая на данный момент схема подключения с «вилкой» на 7 контактов («европейский» разъем).

Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:

Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий. Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить «вилку» на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.

Универсальный метод подключения разъема прицепа и распиновки

Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).

Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию.

Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.

Распиновка 7-контактной розетки прицепа: важные особенности

Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.

Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.

Схема подключения разъема прицепа (распиновка розетки фаркопа)

  • Главная
  • Статьи
  • Схема подключения разъема прицепа (распиновка розетки фаркопа)

15.08.2013

В статье указана стандартная распиновка электрики. Т.е. если вы установили фаркоп в специализированном сервисе, и можно смело покупать к своему автомобилю новый прицеп. Если фаркоп устанавливали самостоятельно, тогда надеемся, эта статья окажется для вас полезной.

Если Вам необходима схема подключения прицепа распиновка розетки фаркопа, Вы можете воспользоваться информацией, расположенной ниже.

№ контакта

Код

Цвет проводов МЗСА

Цвет проводов

ГОСТ 9200-76

стр. 10 (11)

На некоторых

украинских

прицепах

Сигнал

Сечение провода

1

L

Желтый

Желтый

Зеленый

Левый поворотник

1,5 мм2

2

54G

Голубой

Голубой

Красно-белый

Опция, в России выводят противотуманный фонарь

1,5 мм2

3

31

Белый

Белый

Черный

Земля (-)

2,5 мм2

4

R

Зеленый

Зеленый

Желтый

Правый поворотник

1,5 мм2

5

58R

(Нет провода)

Коричневый

Розово-красный

Правый габарит и подсветка номера

(иногда задний ход)

1,5 мм2

6

54

Коричневый

Красный

Голубо-белый

Стоп-сигналы

1,5 мм2

7

58L

Черный

Черный

Голубо-черный

Левый габарит

1,5 мм2

Обратите внимание, что на прицепах МЗСА к 5-у сигналу ничего не выводиться. Соответственно, если у вас на прицепе МЗСА не горят габаритные огни, скорее всего в розетке фаркопа сигнал выведен только на 5-й контакт, а на 7-й нет.

Некоторые российские производители прицепов при установке фонаря заднего хода подключают его к 5-й клемме, а за габаритами оставляют 7-й контакт.

Для долгой и безотказной службы электрической розетки советуем после подсоединения контактов промазать их литолом или солидолом, а место входа жгута проводов в розетку надежно обработать герметиком.

Схема подключения 13-контактной розетки автоприцепа разобрана в отдельной статье.


Комментарии Написать комментарий

схема подключения фаркопа, инструкция, советы эксперта



Когда водители пытаются самостоятельно подключить прицеп, у них порой возникают сложности с контактами.   Оснащение прицепов электроприборами – необходимость, которая позволяет урегулировать ПДД. Прицепы, которые оснащены специальной светодиодной техникой, которая позволяет сигнализировать передвигающимся сзади автомобилям о повороте, остановке и других манипуляциях, существенно снижают риски ДТП и других конфликтных ситуаций на дорогах.

Чтобы при соединении прицепа все работало корректно, собственник транспортного средства должен уделить особое внимание подключению световых приборов. Но если владелец машины ни разу ранее не присоединял прицеп к своей машине, у него могут возникнуть трудности. Как правило, основные сложности при соединении прицепа связаны именно со световой техникой. Чтобы избежать возможных трудностей, следует знать несколько важных моментов по поводу распиновки розетки прицепа и принципах ее соединения к разъему на самом автомобиле.

Что такое распиновка: определение термина

Прежде, чем пытаться подсоединить контакты прицепа к авто, следует знать, что же представляет собой распиновка розетки прицепа.

Если говорить простыми словами, то это – схема электрических разъемов. С помощью нее можно правильно подключить розетку прицепа к электрическому разъему на автомобиле.

Не все водители в курсе, что у каждой марки и модели машины распиновка розетки может различаться. К тому же, некоторые автолюбители меняют световые приборы прицепа, следовательно, распиновка новой розетки в таком случае тоже может стать другой.

Большинство прицепов для легковых автомобилей скрепляются с машиной с помощью фаркопа. Это специальное устройство, которое не только позволяет надежно скрепить прицеп с кузовной частью автомобиля, но и позволяет равномерно распределить нагрузку на заднюю часть автомобиля. Для корректного соединения прицепа и машины требуется обратить внимание на распиновку розетки прицепа.

Если элементы будут соединены некорректно, то сигналы торможения, указатели влево/вправо или иные команды, отображаемые с помощью светодиодной техники в задней части прицепа, работать не будут. Это чревато возможными ДТП и проблемами для владельца прицепа, который не смог правильно соединить детали.

Где найти фаркоп для прицепа

Подключение розетки прицепа своими силами – несложная процедура, если владелец автомобиля знает распиновку розетки и имеет представление, как управлять контактами. Чтобы прицеп был надежно зафиксирован и не создавал сверхмерной нагрузки на автотранспорт, рекомендуется использовать фаркоп.

У большинства моделей этот элемент входит в состав базового набора комплектации. Но для более старых автомобилей (например, 1980 года выпуска и ранее) наличие фаркопа с возможностью подключения электроприборов маловероятно.

Для поиска и использования фаркопа следует использовать инструкцию от производителя. Там будет указано, какой вид крепления рекомендуется применять при  использовании прицепа, и входит ли фаркоп в состав комплектации.

Разъемы прицепа: виды, способы подключения


Фаркоп, с помощью которого можно не только надежно прикрепить прицеп, но и управлять автомобилем, есть не у всех моделей. Но если авто оснащен этим прибором, для транспортировки прицепа его использовать крайне желательно. Так водитель сможет быть уверен за прочность скрепления дополнительной конструкции и за ее максимальную маневренность.

Фаркоп состоит из металлической основы и «начинки» из контактов, которые с помощью специальной розетки соединяются с электроприборами на прицепе и управляются дистанционно водителем автомобиля.

В России распространены 3 схемы, с помощью которых происходит подключение розетки прицепа к транспортировщику грузов:

 Розетка по Росстандарту. Она представляет собой соединительный прибор, на котором располагаются 7 соединительных контактов, каждый из которых отвечает за выполнение определенной задачи.

 Розетка по иностранным стандартам. В РФ всего 7 контактов на розетке для фаркопа, а у иностранных производителей их больше – 13 штук.

 Спецразъем, по индивидуальному заказу или изготовление фаркопа своими силами.

Несмотря на то, что семиразъемная розетка на фаркопе считается «российской», в Америке такие устройства тоже активно применяются. Иностранные розетки с 13 контактами можно считать редкостью. В основном, они встречаются у владельцев «дома на колесах».

Зная схему подключения автомобильной розетки для прицепа, можно без труда правильно соединить все детали, чтобы правильно управлять задними габаритными устройствами. Не рекомендуется угадывать, какой контакт куда вставлять, не имея никаких представлений о расположении схемы. В лучшем случае это может привести к отказу от работы световых приборов при использовании прицепа. В худшем – спровоцировать аварию из-за неполноценного управления прицепом.

Схема подключения прицепа: распиновка розетки фаркопа

Модели машин, выпускаемые с 2000 года и позднее, оснащены различными электронными приборами. У каждого прибора есть своя методика подключения, которую следует осуществлять в строгом соответствии со схемой устройства.

Распиновка розетки прицепа автомобиля, рассчитанная на 7 разъемов, включает информацию о:

 1. Повороте налево.

 2. Включении противотуманки.

 3. Заземлении.

 4. Повороте направо.

 5. Правогабаритном сигнале.

 6. Торможении (стоп-сигнале).

 7. Левом габарите.

Независимо от того, есть ли в автомобиле специальное передаточное устройство для соединения с прицепом, к внутренним контактам можно подключить световые приборы и без фаркопа. Главное – знать схему расстановки контактов и особенности процедуры. 7-контактая схема подключения на автомобилях в РФ встречается довольно часто. А потому присоединение прицепа не вызывает особых трудностей у собственников машины.

Разбор схемы по цветам


Чтобы распиновка розетки фаркопа была успешной, необходимо использовать провод, изготовленный из меди, с двойным уровнем изоляции. Ширина сечения жил не должна быть менее 1,5 кв.мм. Когда используется заземление, то минимальные параметры ширины сечения жил составляют до 3,5 кв.мм.

В некоторых государствах для упрощения подключения выпускают инструкции – цветовые схемы, с помощью которых можно быстрее соединить розетку, выходящую из автомобиля, с вилкой из прицепа.

Итак, в соответствии с расположением контактов, распиновка розетки для прицепа легкового автомобиля может обозначаться следующими цветами:

 1. Зеленый.

 2. Белый с красным.

 3. Черный.

 4. Желтый.

 5. Ало-розовый.

 6. Бело-голубой.

 7. Черно-голубой.

Кроме того, цвет проводов для подключения их к прицепу тоже может различаться. В соответствии с принятыми в различных странах стандартами чаще всего встречаются следующие варианты (в последовательности соединения с контактами прицепа):

1. Желтый.

 2. Голубой.

 3. Белый.

 4. Салатовый.

 5. Коричневый.

 6. Алый.

 7. Черный.

Знания о распиновке розетки прицепа и расположении контактов не гарантируют, что световые приборы будут подключены сразу и без помех.  К сожалению, некоторые розетки, которые расположены на автомобилях по умолчанию, не всегда подходят к разъему-вилке на специализированных моделях прицепов.

Для таких случаев используют нестандартные разъемы, которые изготавливаются под заказ. Стоимость таких вилок на 20-30% дороже. Их обычно заказывают владельцы раритетных или редких моделей, которые не могут приобрести фаркоп, подходящий к розетке их авто, на обычном авторынке.  Распиновка розетки прицепа в таком случае может быть произвольной, отличающейся от «отечественного» и иностранных вариантов.

Но обычно такие устройства на российских дорогах встречаются редко. Причиной тому служит дороговизна аксессуара, а потому заказ индивидуальных разъемов и фаркопа обычно требуется тем, кто использует коммерческий транспорт (например, растаможенные авто из азиатских стран).

Как подключить прицеп, зная распиновку розетки?

Есть 2 способа подключения прицепа со световыми приборами. Первый называется «штатный». Его особенность – быстрое соединение вилки с подрозетником. Но этот вариант подходит только в случае, если фаркоп оснащен подрозетником. Иной вариант подключения проводки более универсальный. Он предусматривает соединение контактов проводки и сигнальных цепей на авто.

Но если на машине установлен бортовой компьютер, не исключены проблемы с работой световых приборов. К сожалению, не все бортовые компьютеры «распознают» подключенный таким образом габаритный прицеп. А потому его управление может быть осложнено появлением информации о сбое в системе.

Используя распиновку подключения розетки прицепа, соединить все детали довольно просто. Для этого левоповоротный контакт розетки соединяют с соответствующим блоком на вилке, далее – соединение контакта с противотуманкой с противотуманным светом на прицепной технике. По аналогии действуют со всеми следующими контактами.

Несмотря на то, что у большинства моделей автомобиля распиновка моделей прицепа идентична, при соединении с прицепом могут возникнуть неожиданные трудности. Чтобы их избежать, после подключения всех проводов через разъем фаркопа сначала необходимо проверить их на тестере. Если устройство будет работать успешно, можно заняться непосредственным включением приборов на самом прицепе.

Особенности подключения электроники с помощью распиновки розетки прицепа


Зная схему подключения розетки прицепа легкового автомобиля, наладить контакт с электроприборами, которые располагаются во внешних устройствах, несложно. Но следует помнить о некоторых важных моментах:

 1. Зачистка изоляции. При соединении проводок к разъему фаркопа, не следует забывать об их последующей изоляции. Некорректно подключенные приборы могут стать причиной замыкания в сети, что повлечет невозможность управлять электроприборами и может спровоцировать аварию. Чтобы обеспечить максимальную изоляцию жгутам, можно использовать трехметровый полипропиленовый шланг. Он также может быть заменен на металлический шланг, выполненный из гофрированного материала. Чтобы зафиксировать жгуты проводки, пригодятся 30 хомутов из пластикового материала.

 2. Блок согласования. К сожалению, при наличии встроенного бортового компьютера процедура подключения прицепа с помощью фаркопа осложняется. Бортовой компьютер не воспринимает внешние электронные устройства. И для нормального функционирования этих приборов необходимо приобрести дополнительное оборудование – блок согласования. Он тоже не всегда распознается «бортником», но все же позволяет управлять внешними устройствами с помощью встроенной компьютерной техники.

 3. Проверка мультиметром. Опытные водители, которые предпочитают сами заниматься ремонтом своего авто, давно используют специальный прибор, который позволяет измерить силу тока, напряжение или сопротивление. Перед тем, как заняться подключением контактов, следует проверить, нет ли среди них вышедших из строя элементов. Мультиметр быстрее всего справится с этой задачей. Если будут проблемы с напряжением, значит, какой-то из проводов следует заменить на новый. Перед работой с мультиметром, его следует проверить, соединив 2 щупа между собой и нажав на «пуск». На экране устройства должно появиться нулевое значение – это является гарантией того, что прибор работает. Проверка подсоединенных контактов мультиметром не гарантирует, что все устройства будут работать корректно. Но она позволяет на начальных этапах определить, нет ли замыкания во внутренней сети. Проверку мультиметром следует осуществлять в соответствии с рекомендованной схемой, используя красный и черный щуп для подключения к электроприборам.

Настоятельно не рекомендуется пытаться подключить контакты, не имея представления о распиновке розетки прицепа. Если автомобиль оснащен портативной схемой управления электроникой, любая ошибка при подключении  может привести к короткому замыканию, что спровоцирует выход из строя отдельных элементов.

Также не следует пытаться соединить 13-контактную иностранную розетку с 7-разъемной вилкой. Некоторые «умельцы» умудряются подключить контакты выборочно, что приводит к проблемам с электрическими устройствами. Такие действия могут вывести из строя ряд элементов, а для автомобилей, оснащенных бортовыми компьютерами, подобные манипуляции с распиновкой розетки прицепного транспорта еще более опасны.

Защита элементов

Внутренние контакты розетки подвержены негативному влиянию внешних факторов. Поэтому для эффективного функционирования электроприборов требуется заранее позаботиться об их защите. Это можно сделать с помощью графитовой смазки. Она продается в специализированных магазинах для автолюбителей. Графитовая смазка предотвратит попадание влаги к контактам, что является одной из основных причин их порчи (из-за окисления).

Схемы подключения розетки фаркопа легкового прицепа. Распиновка разъемов на 7 и 13 контактов.

Схемы подключения прицепа к бортовой сети автомобиля стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.

Все современные прицепы в обязательном порядке оснащаются световым электрооборудованием, дублирующим сигналы световых приборов автомобиля, который буксирует прицеп. Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.



Типы соединительных разъемов



Наибольшее распространение для легковых автоприцепов как в России, так и за рубежом – прежде всего в Европе, получили 7-контактная (7-pin) и 13-контактная (13-pin) схемы подключения.

На прицепах отечественного производства, как правило, применяется разъем 7-pin, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами.

Разъем 13-pin традиционно используется в прицепах-дачах (кемперах), в которых требуется дополнительное питание для освещения и других потребителей. Кроме того, розеткой 13-pin обычно оснащаются оригинальные заводские фаркопы зарубежных автомобилей.

Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой 13-pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема – существуют переходники, как для подключения 7-контактного штеккера прицепа к 13-контактной розетке, так и наоборот.

В США, Японии и Австралии свои стандарты и, например в американском, помимо физической разницы в разъемах, которых существует несколько типоразмеров, есть важный нюанс – в ряде случаев питание для указателей поворотов и стоп-сигналов подаются по одним и тем же проводам. Поэтому, если у вас «американец» с оригинальным разъемом, имеет смысл полностью перейти на европейский разъем, добавив необходимые реле или блок согласования.



Распиновка 7-контактной розетки легкового прицепа (европейский тип)






Код

Наименование

Цвет провода

1

L

Левый указатель поворота

Желтый

2

54G

Противотуманные фонари*

Синий

3

31

Масса/Земля (-)

Белый

4

R

Правый указатель поворота

Зеленый

5

58R

Правый габарит и подсветка номера

Коричневый

6

54

Стоп-сигналы

Красный

7

58L

Левый габарит

Черный



*Примечание: 2 контакт — опциональный, в Европе обычно используется для включения противотуманных фонарей или может быть задействован для фонарей заднего хода.

Рекомендованное сечение для сигнальных проводов – 1,5 мм2. Для «массового» провода – 2,5 мм2.





Распиновка 13-контактной розетки легкового прицепа (европейский тип)




Код

Наименование

Цвет провода

1



Указатель левого поворота

Желтый

2



Противотуманные фонари

Синий

3



Масса/Земля (-) для контактов 1,2, 4-8

Белый

4



Указатель правого поворота

Зеленый

5



Правый габарит и подсветка номера

Коричневый

6



Стоп-сигналы

Красный

7



Левый габарит

Черный

8



Фонарь заднего хода

Розовый

9



+12В (постоянный)

Оранжевый

10



+12В (при включенном зажигании)

Серый

11



Масса/Земля (-) для контакта 10

Бело-черный

12



Резерв (спарен с контактом 3)

Бело-синий

13



Масса/Земля (-) для контакта 9

Бело-красный



Рекомендованное сечение для проводов 1,2, 4-8, 12 – 1,5 мм2. Для проводов 3, 9-11,13 – 2,5 мм2.

Подключение розетки прицепа и фаркопа легкового и грузового автомобиля, схема по цветам, распиновка

Розетка фаркопа — устройство, необходимо для подключения разных сигналов и обеспечения работоспособности электрики на прицепе: тормозов, поворотников, габаритных огней, подсветки номерного знака и т. д.

Ниже рассмотрим основные виды розеток, поговорим о схемах подключения и особенностях распиновки. Отдельное внимание уделим назначению электронного блока согласования и нюансам соединения розетки.

Для примера приведем принцип подключения устройства на Нива Шевроле, лодочного прицепа ЛАВ, ВАЗ-2110 и ряда других транспортных средств.

Виды розеток прицепов

При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия.

В продаже имеется два типа (по количеству жил):

  1. Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.
  2. 13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.

13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.

Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.

Схемы подключения (распиновка)

При изучении схемы подключения розетки прицепа и фаркопа автомобиля важно ориентироваться на действующие ГОСТы и правила. В них указываются требования государственных органов, позволяющие избежать ошибок при соединении и эксплуатации девайсов, а также при проверке схемы электрического соединения.

Что говорит ГОСТ 9200-76

Одним из главных документов, позиционирующих подключение 7-контактных разъемов для легковых и грузовых автомобилей, а также тракторов, является ГОСТ 9200-76. Он утвержден и введен в работу еще в 19.01.1976 года и действует до сих пор.

Стандарт соответствует следующим ISO:

  • 1185-75.
  • 3731-80.
  • 1724-80.
  • 3732-82.
  • 4091-78.

Перед появлением ГОСТ 9200-76 действовал документ ГОСТ 9200-59, но с появлением новых правил он утратил силу.

Здесь рассматриваются следующие типы размеров:

  • 24 N и 24 S на напряжение 24 В;
  • 12 N и 12 S на напряжение 12 В.

По желанию потребителя на тягачах для авто, а также прицепах и полуприцепах с напряжением 24 В разрешается использование 12N.

Особенности разъемов:

  1. 24 N снабжается большим гнездом для 1-го контакта и 6-ю небольшим штырями. Внутренний диаметр 1-го контакта должен быть таким, чтобы обеспечивать необходимое усилие отсоединения.
  2. 24 S также комплектуется одним большим 1-м контактом и 6-ю меньшего размера.
  3. 12 N имеет четыре гнезда (контактные соединения один, три, четыре и шесть), а также три подпружиненных штыря — второй, пятый и седьмой контакты. Диаметры штырей должны быть такими, чтобы они вошли в гнезда вилки и обеспечили необходимое усилие.
  4. 12 S предусматривает особую конструкцию. Такая розетка комплектуется четырьмя гнездами (один, три, четыре и шесть), одним углубленным 7-м гнездом (глубже на 3 мм), а также парой пружинных штырей (второй и пятый контакты).

Схемы и распиновка разъемов 24 N.

Розетка, тип 24N на номинальное напряжение 24 ВВилка, тип 24N на номинальное напряжение 24 ВНазначение контактов 24N

Схемы и распиновка разъемов 24 S.

В ГОСТ 9200-76 особое внимание уделено техническим требованиям. В частности, разъем должен обеспечивать стабильное подключение при токе до 40 А. Важно, чтобы штыри и гнезда не прокручивались в своих местах, а их обозначение должно наноситься надежным способом с гарантией хорошей читабельности.

Допустимое превышение температуры не должно составлять более 45 градусов Цельсия при токе нагрузки на 25% больше номинального.

Распиновка

При подключении розетки прицепа и фаркопа необходимо учитывать тонкости распиновки. Рассмотрим каждый из вариантов отдельно.

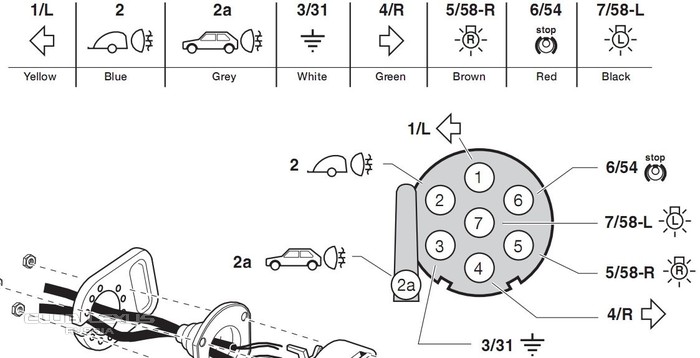

7 PIN

7-контактные розетки для прицепов применяются в России и Европе. Тип — 12 N, ISO 1724.

Обозначение ножек имеет следующий вид:

  1. Поворотный сигнал слева (L). Желтый, 1.5 кв. мм.
  2. Задние противотуманки или +12 В (54G). Синий, 1.5 кв. мм.
  3. Заземление («минус»). Белый / серый, 2.5 кв. мм.
  4. Поворотный сигнал справа (R). Зеленый, 1.5 кв. мм.
  5. Лампа для подсветки номерного знака и габарита справа (58R). Красный, 1.5 кв. мм.
  6. Тормоза – стоп-сигнал (54). Красный, 1.5 кв. мм.
  7. Габарит слева (58L). Черный, 1.5 кв. мм.

Упрощённая схема.

В случае с американской версией розетки на 7 PIN размещение контактов немного отличается. Здесь изменен разъем контакта движения задним ходом, а также нет раздела по габаритам слева и справа. В ряде машины из США не разделяются габариты и СТОП-сигналы, которые идут в одном проводе.

Как вариант, можно собрать «русскую» схему. Ее особенность такова, что провод на ПТФ может отсутствовать или же он будет только один, подключаемый к 7-му контакту вилки. При этом 5-й контакт не применяется или закорочен 7-м.

Один из примеров 7-пинового девайса — металлическая розетка ATE-05 от производителя Airline. Это наиболее прочное изделие для фаркопа без резинки пыльника.

13 PIN

При выборе 13-пиновой розетки (ISO 11446) количество разъемов больше, поэтому необходимо быть более внимательным при подключении.

Рассмотрим главные элементы:

  1. Поворотный сигнал слева (1/L). Желтый, 1. 5 кв. мм.
  2. Задняя противотуманка (2). Синий, 1.5 кв. мм.
  3. Земляной разъем для клемм с первой по восьмую (3/31). Белый, 2.5 кв. мм.
  4. Поворотный сигнал справа (4/R). Зеленый, 1.5 кв. мм.
  5. Правый габарит и подсветка номерного знака (5/58-R). Коричневый, 1.5 кв. мм.
  6. Лампа сигнала STOP (6/54). Красный, 1.5 кв. мм.
  7. Габариты слева и подсветка номерного знака (7/58-L). Черный, 1.5 кв. мм.
  8. Лампочка заднего хода (8). Розовый, 1.5 кв. мм.
  9. Постоянное напряжение на 12 В и 35 А (9). Оранжевый, 2.5 кв. мм.
  10. Напряжение на 12 В и 35 А (подается после поворота ключа в замке зажигания), (10). Серый, 2.5 кв. мм.
  11. «Масса» (11). Черно-белый, 2.5 кв. мм.
  12. Сигнальный проводник, резерв (12). Светло-серый, 1.5 кв. мм.
  13. Земля для девятой клеммы (13). Красно-белый, 2.5 кв. мм.

Имея перед глазами распиновку розеток прицепа и фаркопа, можно с легкостью выполнить подключение и провести ревизию электрики (в случае неисправности).

В Европе пользуются спросом 7-пиновые (ISO-1724) и 13-пиновые (ISO-11446) разъемы. Как видно из приведенной выше распиновки, 13-контактная версия дает больше возможностей и имеет лучшую защиту от воды и загрязнений.

Разъемы работают на системах с напряжением 12 В, но для 7-контактного разъема могут быть исключения. Они часто работают на 6 и 24 В. Так, автомобили и прицепы с 6-вольными системами могут использовать 7-ми 5-ти контактный разъем.

Читайте также:
5 PIN (ISO 1724)

Розетка с пятью контактами почти идентична с 7-пиновым разъемом, который рассмотрен выше. Разница в том, что у него нет первого и четвертого контакта. Такую розетку можно встретить на старых машинах, и сама проводка может отличаться от того, что указано в действующем стандарте. При желании такую вилку легко заменить на 7-контактную.

Дополнительные разъемы

Кроме рассмотренных выше, существуют и другие типы разъемов. Мы не будем останавливаться на них подробнее, а лишь кратко упомянем об иных видах розеток и укажем их распиновку.

7-контактный разъем для АБС и ЕБС (ISO 7638-2).

2-контакрный разъем контакт 2 (54G) с учетом DIN 72552. + 12V постоянный — задние противотуманные фары и + 12V через замок зажигания – фонари заднего хода.

7-пиновая розетка для прицепа вида 12S и типа ISO 3732.

Распиновка по цветам.

15-контактный разъем по ISO 12098 для тяжелых коммерческих прицепов и грузовых машин.

7-контактная розетка для АБС / ЕБС по ISO 7638-1 для подключения 24 В систем EBS и ABS на тяжелых прицепах.

7-пиновый разъем по ISO 1185 для тяжелых / коммерческих грузовиков (на более новых авто он не применяется).

7-контактная розетка ISO 3731. На более новых машинах заменена на ISO 12098 и 7638.

Зачем нужен электронный блок согласования

Далеко не во всех случаях можно просто соединить розетки фаркопа и прицепа. Если машина имеет сложную электронику, потребуется блок согласования.

Его применение позволяет избежать ошибок при тестировании работы светового оборудования и электрики транспортного средства.

Кроме того, блок согласования — неизменная вещь, когда необходимо передача сигнала с помощью мультиплексной шины.

Схема подключения имеет следующий вид:

  1. Сигналы с авто поступают на блок согласования.
  2. Последний обрабатывает информацию.
  3. При отсутствии конфликтов сигнал передается на прицеп легкового или грузового автомобиля.

Для корректной работы блок необходимо подключить к аккумулятору и правильно соединить провода (с учетом распиновки).

Схема подключения показана ниже.

Что необходимо для подключения

Перед подключением розетки прицепа необходимо подготовиться и заранее купить необходимый материал.

В пакет входит следующее оборудование:

  1. Кожух розетки для фаркопа. Обратите внимание на наличие крышки, оборудованной резиновым уплотнителем. При покупке осмотрите изделие на факт прилегания всех элементов кожуха, отсутствие болтания корпуса или контактных соединений. Особое внимание уделите состоянию резьбового соединения, креплению винтов на клеммах.
  2. Провод (одна жила) сечением от 1.5 кв. мм и более. При покупке уточните возможность применения в электропроводке транспортного средства.
  3. Гофра, сделанная из металла или полипропилена. Применяется для изоляции жгутов с проводами и защиты от механических повреждений. Средняя длина — до 2,5-3,0 метров. Сразу возьмите 20-30 пластиковых хомутов для крепления жгутов.
  4. Соединительные колодки. При выборе отдайте предпочтение модели с гнездами, в которые можно поставить предохранители.
  5. Инструменты: набор гаечных ключей, дрели и сверла, отвертки, паяльник, изолента.

Указанного оборудования, как правило, достаточно для проведения монтажных работ. Если чего-то не хватает, дефицитные элементы можно докупить отдельно.

Особенности подключения розетки

При соединении розетки прицепа и фаркопа в легковом и грузовом транспорте необходимо учитывать ряд особенностей.

Выделим основные моменты:

  1. Для подключения фаркопа к электропроводке машины используйте многожильный медный провод. Оптимальный вариант — применение 1,5-миллиметрового проводника с двойным слоем изоляции. Но учтите, что для «земли» необходимо использовать провод на 2,5 кв. мм.
  2. При соединении всех элементов следите за соответствием схемы, а после завершения работ защитите проводку от влаги.
  3. При подключении контактов используйте графитовую смазку, защищающую от окислительных процессов.

Выделяется два способа монтажа розетки — стандартный и универсальный. Первый вариант применяется в ситуации, если на фаркопе уже имеются необходимые разъемы, а второй способ оптимален для автомобилей, на которых установлен электронный блок управления.

Классический способ

При стандартном методе подключения сделайте следующее:

  1. Изучите схему розетки, особенности ее монтажа и виды PIN на вилке.
  2. Найдите колодку со жгутом проводов в задней лампе. Именно к ней нужно подключить розетку через специальные разъемы.
  3. Протащите жгут через специальное окно, предусмотренное производителем транспортного средства.
  4. Подключите второй сигнальный провод, который нужен для поворотника машины.
  5. Соедините провода с помощью клипс или пайки.

При подключении розетки строго следуйте рекомендациям производителя, ведь в ином случае возможно повреждение проводки.

Универсальный метод

Универсальный способ подключения розетки применяется в легковых или грузовых автомобилях, где стоит ЭБУ. Обычное решение, рассмотренное выше, здесь не подойдет, ведь электронный блок управления отвечает за контроль задних осветительных устройств.

Если вмешаться в проводку, на приборной панели появится ошибка, а все освещение транспортного средства будет отключено. Для решения проблемы нужен блок согласования, о котором упоминалось выше. Лишь после его подключения можно соединять розетки прицепа и фаркопа с учетом имеющихся требований.

После подключения следуйте нескольким советам, позволяющим продлить срок эксплуатации оборудования.

Схема подключения блока согласования «Smart Connect» 7 pin с выключателем противотуманных фар.

Базовые моменты:

  1. Старайтесь избегать перегрузок в электрической сети машины, ведь это может привести к воспламенению проводки.
  2. Периодически проверяйте в прицепе электропроводку и остальные элементы перед каждым выездом. Обращайте внимание на качество контактного соединения вилки и розетки. Обратите внимание, чтобы внутрь случайно не просочилась влага.
  3. Проверяйте качество электрических соединений в салоне машины и в прицепе.
  4. Защитите контактные зоны и разъемы смазывающими составами.
  5. При появлении болтающихся проводов закрепите их к элементам конструкции с помощью хомутов из пластмассы. По возможности, выполните переоборудование прицепа и установите влагозащищенные приборы на светодиодах.

При отсутствии опыта в монтаже лучше не рисковать и доверить работу специалистам. Это особенно актуально, если выполнение работы планируется на иномарке. Мастера знают тонкости подключения розеток разных типов, нюансы распиновки и правила монтажа.

Также читайте про распиновку разъема OBD-2.

Особенности подключения прицепов Скиф-М1, Скиф-М2, МЗСА и других

При подключении прицепов СКИФ необходимо быть внимательным, ведь в них распиновка несколько отличается от 7-пиновой схемы по ГОСТ 9276 и ISO 1724.

Так, на второй клемме Скиф-М1, выпущенного с 1981 по 1987 годы, и Скиф-М2, произведенного в период с 1987 по 1993-й, размещен «плюс» аккумуляторной батареи, а не задний противотуманный фонарь.

Схема электрооборудования прицепа Скиф-МСхема электрооборудования прицепа Скиф-М1Схема электрооборудования прицепа Скиф-М2

Кроме того, на МЗСА прицепах габариты подключаются только 7-му контакту. Это сделано для удобства, чтобы при необходимости можно было подключиться к старому отечественному автомобилю.

Наличие «+» АКБ — большой плюс в походе, ведь его можно использовать для подключения освещения. Изменилось и обозначение контактной группы. Вместо привычных арабских цифр здесь приведены римские.

Если говорить о более ранних версиях Скиф-М, в них отличий больше.

Здесь применялась следующая схема:

  1. I — сигнал STOP;
  2. II — левый поворотник;
  3. III — контрольная лампочка указателя поворота;
  4. IV — правый поворотник;
  5. V — «плюс» аккумулятора;
  6. VI — задние габариты и фонари освещения номера;
  7. М — масса.

В схеме предусмотрен блок согласования, разгружающий реле поворотников машины.

Для работы этого элемента необходимо постоянное питание, подаваемое через пятый контакт от аккумулятора через розетку.

В старых разъемах не разделялись контакты габаритных огней и подавались они только через седьмой контакт, а второй относился к запасным.

Там была предусмотрена лампа, позволяющая контролировать работу прицепа и его поворотников.

При подключении старого прицепа к розетке современного типа поворотник на прицепном устройстве будет мигать только при включенных габаритах. Кроме того, возможно мигание противотуманки (в некоторых моделях) и контрольной лампы на приборной панели.

В случае с прицепами МЗСА к пятому сигналу ничего не выходит. Следовательно, если после подключения на прицепном устройстве не горят габариты, причина, как правило, в выводе сигнала на пятый контакт, а на седьмом его не будет.

Ряд производителей прицепов в РФ при монтаже лампы заднего хода подсоединяют его к пятой клемме, а габаритам остается седьмое контактное соединение.

Распиновка лодочного прицепа ЛАВ

Отдельный интерес представляет распиновки контактов в прицепах марки ЛАВ. Выделим особенности контактов:

  1. Левый поворотник.
  2. Задний ПТФ.
  3. Масса.
  4. Правый поворотник.
  5. Лампа заднего хода.
  6. STOP-сигнал.
  7. Габаритные и контурные огни, освещение номера.

Знание особенностей контактной группы поможет безошибочно подключить розетку прицепа и фаркопа.

Подключение розетки прицепа ВАЗ 2110

В автомобиле ВАЗ 2110 применяется розетка прицепа, изготовленная по стандарту 12 N, ISO 1724.

Здесь предусмотрено семь контактов: два поворотника (первый и четвертый), противотуманная фара (второй), масса (третий) задние фонари и правы габарит (пятый), стоп-сигнал (шестой) и левый габарит (седьмой).

Как и в прошлых случаях, для всех контактов применяется провода сечением на 1,5 кв. мм, кроме «земли», которая идет на 2,5 кв. мм.

Нива Шевроле

При подключении розетки прицепа к Нива Шевроле можно использовать жгут проводов с ТСУ (тягово-сцепным устройством) и еврофурнитурой 0183 для указанной модели авато. Артикул — 00001-75045552-00-0.

Кроме того, этот жгут подойдет для подключения прицепов других авто с 7-контактным разъемом, чтобы избежать применения связки проводов с пятью + двумя жилами.

Ланос

Для автомобилей Ланос применяется стандартный разъем типа 12 N, ISO 1724. Здесь используется та же распиновка, что рассмотрена выше. После подключения обратите внимание на правильность работы тормозов, габаритных огней и других элементов освещения.

Подключение розетки прицепа к грузовому автомобилю КамАЗ

Владельцы грузовых автомобилей КАМАЗ часто спрашивают, какой тип розетки можно использовать для прицепа.

Основной вариант — штепсельный девайс типа ПС 325-100 на 24 В. Изделие предназначено для передачи электрических сигналов на габаритные огни, стоп-сигналы, поворотники и другие элементы. Они бывают с 7-ю и 15-ю жилами.

При этом 7-жильные модели условно делятся на два типа — N и S. Первый тип очень похож на остальные модели, а S-вид имеет вид пустой трубки.

Распиновка:

  1. Масса (Ч.4), белый.
  2. Левый габарит (Г.52), черный.
  3. Поворотник слева (К.75), желтый.
  4. Тормоза (3.57), красный.
  5. Поворотник справа (С.74), зеленый.
  6. Габарит правый (Кч. 52), коричневый.
  7. Не задействованный. Можно подключить задний ход или переносную лампу. Синий.

В качестве аналога можно использовать розетку на 24 В производства БААЗ). Ее распиновка такая же, а отличается только производитель.

При выборе оригинального ПС 325 обратите внимание на следующие моменты:

  1. При переворачивании изделия крышка не должна открываться. Оптимально, если она хорошо подпружинена и открывается только при наличии усилия со стороны пользователя.
  2. Штыри внутри не должны болтаться.
  3. В подделке отверстия у основания очень маленькие. Проверить это можно с помощью специальной фишки для обжима проводов.
  4. Обратите внимание на качество внутренней резьбы и материал. В поддельную розетку закрутить винт очень трудно. Кроме того, само изделие выполнено из алюминия.

Знание этих моментов позволяет отличить подделку от оригинала и избежать пустой траты денег.

Итоги

Подключение розетки фаркопа и прицепа легкового и грузового автомобиля не создает трудностей. Для этого необходимо сразу разобраться с распиновкой и следовать правилам подключения.

Если по какой-то причине контакты не стыкуются из-за разного числа / типа разъемов, можно использовать переходники. При этом всегда проверяйте, чтобы световое оборудование правильно работало во всех режимах, а на приборной панели ЭБУ не выдавало никаких ошибок.

виды разъемов и схемы подключения к легковому автомобилю

Для многих владельцев автомобилей при подключении фаркопа не существует сложностей. Однако для этого необходимо иметь некоторые знания в области электротехники. В первую очередь это касается распиновки розетки прицепа, тогда при знакомстве со схемой подключения можно гарантировать отсутствие проблем.

Виды розеток и схемы подсоединения

В настоящее время активно используется несколько видов разъемов для подключения автомобильных прицепов:

  • Семипиновые разъемы американского и европейского типов.
  • Розетка 13 pin.
  • Спецразъемы.

Наибольшей популярностью среди отечественных автолюбителей пользуется европейская семипиновая розетка. Ее главной особенностью является наличие на каждом из разъемов гнезд типа «мама» и «папа». Конструкторы пошли на такой шаг намеренно, чтобы обеспечить максимально безопасное подключение в любых ситуациях. Ошибиться при соединении гнезд в этом случае просто невозможно.

При этом и распиновка фаркопа не отличается большой сложностью. Чаще всего второй контакт при подключении не задействован и является опциональным для подачи напряжения в 12 вольт. Иногда владельцы автомобилей не обращают внимания на разделение проводников в соответствии с габаритными огнями и просто объединяют их в схеме подключения розетки фаркопа. Однако так поступать не стоит, поскольку возникнут проблемы с нормальной работой функции светового паркинга, используемой во время остановки на обочине.

Еще одна особенность этого типа разъема состоит в наличии контакта заднего хода, а также отсутствии разделения в соответствии с габаритными огнями. При этом в некоторых американских машинах для этого используется один проводник. Чаще всего схема подключения розетки прицепа легкового автомобиля входит в комплект поставки, а все провода имеют определенное цветовое обозначение, что значительно упрощает подсоединение.

Розетки на 13 pin оснащаются контактами для подключения дополнительных устройств, а также положительной и отрицательной шины. В этом и состоит их основное отличие. Не стоит забывать — данный разъем рассчитан на больший ток, что позволяет его использовать, например, для зарядки аккумуляторных батарей, а также подачи питающего напряжения для оборудования прицеп-дача. Что касается специальных разъемов, то они могут использоваться для подключения современных моделей прицепов, оснащенных собственными электронными системами.

Подключение фаркопов современных автомобилей

В машинах, выпущенных до 2000 года, активно использовалась аналоговая схема управления задними световыми устройствами. При их подключении чаще всего возникали трудности при правильном определении места включения нужного проводника. Многие владельцы автомобилей при решении этой задачи последовательно подключали контакты к сигнальной лампе.

Однако после активного внедрения цифровых схем управления подобный подход стал представлять серьезную опасность. Это связано с тем, что к световым приборам поступает питающее напряжение и цифровые сигналы. Нецелесообразно в такой ситуации использовать при подключении задних фар и различные скрутки. В теории это возможно, но электроника автомобиля может выдать сообщение о наличии ошибки и отключить их, ведь показатель потребляемого тока будет существенно превышен.

Чтобы избежать этих проблем, рекомендуется использовать цифровые блоки согласования. В инструкции также должен находиться список совместимых автомобилей. Также можно приобрести недорогой набор для радиолюбителей. В их комплект, кроме всех необходимых деталей, входит обобщенная схема подключения прицепа. Распиновка розетки фаркопа в такой ситуации определяется владельцем автомобиля самостоятельно.

Алгоритм действий

На первом этапе следует определиться со схемой подключения, необходимостью применения блока согласования, а также выбрать разъем. Если покупка прицепа не планируется и будут использоваться только арендованные устройства, то стоит сразу установить 13-контактный разъем.

Благодаря наличию в продаже переходников, к нему впоследствии можно будет легко подключить семипиновый разъем. Хотя без особых проблем можно найти и обратный переходник, 13-пиновый более удобен в использовании по причине наличия дополнительных контактов. Если прицеп требуется подключить к автомобилю, выпущенному до 2000 года, то необходимость в использовании блока согласования может не возникнуть. Однако придется на четверть увеличить номинал предохранителей.

Следующим шагом станет проверка электрических цепей прицепа. Если он арендуется, то в обязательном порядке следует проверить его работоспособность. Чаще всего встречаются следующие проблемы с работой электрооборудования прицепов:

  • Короткое замыкание в зонах трущихся элементов.
  • Выход из строя ламп.
  • Ухудшение состояния электропроводки в зонах соединения («отгнивание»).

Третий этап предполагает создание схемы трассировки. Если в комплектацию приобретаемого разъема входит набор проводников, то в их замене смысла нет. При их отсутствии следует использовать провода такого сечения и цвета, которые указаны в распиновке. Все соединения проводников желательно проводить классическим способом: удаление изоляции, скрутка, пайка и последующая термоусадка. Вторым вариантом является использование клипс. Однако в такой ситуации нельзя обеспечить прохождение больших токов, а сами соединения не отличаются высокой долговечностью.

Непосредственно при подключении следует проявить максимальную внимательность и лучше предварительно составить список всех соединений. При этом следует помнить, что все соединения проводников должны быть изолированы посредством термоусадочного кембрика. Для снижения рисков попадания на контакты воды их следует предварительно смазать солидолом.

Заключительным этапом подключения является проверка. В первую очередь следует обратить внимание на отсутствие кротких замыканий, прозвонив все электрические связи. Если проблем в ходе проверки не возникло, можно включить зажигание и провести диагностику всех функций. Когда бортовой компьютер сообщает об ошибке, стоит подумать о приобретении блока согласования.

Распиновка розетки фаркопа прицепа на 7, 13 и 15 пин

При перевозке крупногабаритных грузов, превышающих объем багажника легкового автомобиля, не обойтись без прицепа. В соответствии с ПДД, такое устройство должно быть оборудовано должным образом для обеспечения норм безопасности. В первую очередь, это требование касается световых приборов, а именно, габаритных и поворотных огней, а также подсветки номерного знака. Соответственно, для подачи питания и управления оборудованием необходимо объединить электросхемы грузового прицепа и автомобиля, делается это с помощью соединительной фишки.

Способы подключения розетки фаркопа

Есть два варианта выполнить подсоединение:

  • Штатным способом.
  • Универсальным.

Рассмотрим каждый из них.

Штатное подключение

У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа (согласно распиновке, указанной в руководстве пользователя).

Штатная розетка фаркопа

Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Подключение универсальным способом

Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого – наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее проводами с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.

Рисунок 3. Соединительные клипсы

Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.

Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.

Решить проблему можно с помощью специального устройства – блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в руководстве). Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.

Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским вариантом.

Распиновка 7 пиновой розетки

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.

Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа

Пояснение к рисунку:

  1. Сигнал управления поворотником левого борта.
  2. Подключение ПТФ (в иномарках контакт может быть не задействован).
  3. Масса.
  4. Сигнал управления поворотником правого борта.
  5. Габаритные огни левого борта.
  6. Управление стоп-сигналами.
  7. Габаритные огни правого борта

На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

Переходник с 7 на 13 пин

Распиновка 13 пиновой розетки

Данным разъемом оснащаются практически все современные импортные автомобили (если конструкцией предусмотрена его установка). Цвета и номера контактов, а также таблица соответствия приведены ниже.

Номера контактов и цвета проводов 13 пиновой розетки

Таблица соответствия для 13-ти пинового разъема.

Номер контакта Окраска провода Функциональное назначение
1 Желтая Поворотник левого борта
2 Синяя Задний ПТФ
3 Белая Масса для цепей с 1 по 8
4 Зеленая Поворотник правого борта
5 Коричневая Подсветка номерного знака и габаритные огни правой стороны
6 Красная Управление стоп-сигналами
7 Черная Подсветка номерного знака и габаритные огни левой стороны
8 Оранжевая Сигнал заднего хода
9 Красная с коричневым +12 V от аккумуляторной батареи
10 Синяя с коричневым +12 V (при включении зажигания)
11 Синяя с белым Масса для цепи 10
12 Не задействован
13 Зеленая с белым Масса для цепи 9

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа — принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Внешний вид розетки на 15 пин

Таблица согласования 15 контактного разъема.

Номер пина Окраска Функция
1 Желтая Поворотник левого борта
2 Зеленая Поворотник правого борта
3 Голубая ПТФ
4 Белая Земля
5 Черная Габаритные огни с левой стороны
6 Коричневая Габаритные огни с правой стороны
7 Красная Управление стоп-сигналами
8 Розовая Сигнал заднего хода
9 Оранжевая +24 V
10 Серая Передача аварийного сигнала от датчиков, установленных на тормозные колодки
11 Бело-черная Сигнал с датчиков давления пружинных тормозов
12 Бело-голубая Управление механизмом подъема моста
13 Бело-красная обмен информационными сигналами
14 Бело-зеленая CAN-H
15 Бело-коричневая CAN-L

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

Обозначения:

  1. Подключение габаритных огней.
  2. +12 V.
  3. Поворотные огни правого борта.
  4. Управление стоп-сигналами.
  5. Масса.
  6. Поворотные огни левого борта.
  7. Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

  1. Масса.
  2. Управление габаритными огнями.
  3. Поворотник левого борта и управление стоп-сигналом.
  4. Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

  1. Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
  2. Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.
Схема подключения прицепа

и помощь по установке

Оснащение вашего автомобиля надлежащей буксировочной проводкой

Для любого транспортного средства, буксирующего прицеп, требуется соединительная проводка прицепа для безопасного подключения задних фонарей, сигналов поворота, стоп-сигналов и других необходимых электрических систем.

Если ваш автомобиль не оборудован исправным жгутом проводов прицепа, существует ряд различных решений, которые идеально подходят для вашего конкретного автомобиля. В этом руководстве, вместе с цветной схемой проводки прицепа для каждого типа вилки, рассматриваются все доступные решения, включая индивидуальную проводку, монтажную проводку и замену проводки.

Если вы хотите заменить проводку на своем прицепе, ознакомьтесь с нашим руководством по замене проводки прицепа.

3 Варианты установки электропроводки прицепа на вашем автомобиле

Вариант A: Установка нестандартной проводки

Специальная проводка — идеальное решение для установки проводки освещения прицепа на вашем автомобиле. Изготовленный на заказ жгут проводов или Т-образный соединитель — это жгут проводов для конкретного автомобиля, который подключается без каких-либо добавок и обеспечивает стандартный выходной разъем, например, 4-контактный плоский.

Вся нестандартная проводка CURT поставляется с точными компонентами, необходимыми для полной установки на транспортном средстве, включая специальные вилки и электрический преобразователь, если это необходимо.

Пример установки нестандартного жгута проводов Видео

Два типа нестандартной проводки
Пользовательские жгуты проводов

Пользовательский жгут проводов имеет несколько заглушек, которые вставляются в задний фонарь автомобиля в виде буквы «Т», питаясь напрямую от задних фонарей или от прямого подключения аккумуляторной батареи и обеспечения стандартного разъема проводки фонаря прицепа.Хотя для нестандартных жгутов проводов обычно требуется две или более точек подключения, сращивание и пайка по-прежнему не требуются.

Специальные разъемы проводки

Хотя некоторые автомобили могут не быть оборудованы стандартным разъемом проводки прицепа, они могут иметь специальную розетку, специально предназначенную для установки проводки, предоставленную производителем транспортного средства. В нестандартном разъеме проводки используется один штекер для подключения к заводской розетке и обеспечивается стандартный разъем проводки прицепа.

Электропроводка прицепа с оригинальным оборудованием для USCAR

Другой тип нестандартной проводки — это проводка от оригинального оборудования (OE) или проводка USCAR.Некоторые автомобили поставляются со стандартизированной розеткой USCAR, которая обеспечивает точку подключения для жгута проводов CURT OE.

Как и Т-образный соединитель, жгут проводов оригинального оборудования подключается к розетке USCAR без необходимости резки, сращивания или пайки и обеспечивает стандартный вывод проводки прицепа, такой как 4-сторонний плоский или 7-ходовой нож для жилого автофургона.

Узнайте больше о проводке USCAR

Вариант B: Монтажная проводка преобразователя задних фонарей

Если нестандартная проводка недоступна для вашей конкретной марки и модели, может потребоваться преобразователь задних фонарей для оснащения вашего автомобиля правильным подключением проводов фонаря прицепа.

Преобразователь задних фонарей или электрический преобразователь подключаются к вашему автомобилю и обеспечивают стандартный разъем проводки вилки прицепа, обычно четырехконтактный. Преобразователь преобразует сложную систему электропроводки транспортного средства, чтобы она была совместима с простой системой электропроводки вашего прицепа. Чтобы узнать больше о системах электропроводки автомобиля, ознакомьтесь с нашим руководством по системам электропроводки автомобиля.

Пример установки монтажной проводки Видео

Вариант C: Замена проводки автомобиля и прицепа

Если проводка вилки прицепа на вашем автомобиле или прицепе повреждена или работает неправильно, вы можете заменить разъем с помощью CURT вставная вилка или розетка.

Вилки (со стороны прицепа) и розетки (со стороны автомобиля) доступны во всех стандартных форматах и ​​могут быть вставлены в существующую буксировочную проводку. Найдите ниже схему подключения фонаря прицепа, которая соответствует вашей существующей конфигурации.

Если вы полностью меняете электромонтаж прицепа, ознакомьтесь с нашим руководством по ремонту прицепа.

Как подключить фары прицепа

4-контактная схема подключения прицепа

Следование стандартному методу подключения разъема прицепа жизненно важно для безопасности вашего автомобиля во время буксировки.Подключение проводов неправильного цвета приведет к несоответствию функций задних фонарей и путанице на дороге.

Используйте эту 4-контактную схему подключения, чтобы правильно подключить 4-проводную вилку прицепа.

• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
• Коричневый Задние фонари
º Белый Земля

4-проводной прицеп

Схема подключения 5-контактного прицепа

5 -контактная проводка прицепа очень похожа на 4-контактную, но добавляет синий провод для фонарей заднего хода или заднего хода.

Не на всех прицепах есть фонари заднего хода, поэтому подумайте о собственном прицепе, когда подключаете 5-контактную вилку.

• Синий Фонари заднего хода
• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
• Коричневый Задние фонари
º Белый Земля

5-проводной прицеп

6-контактный прицеп Схема подключения

В 6-контактной проводке прицепа добавлены две новые функции: провод для подключения тормозов прицепа и провод для вспомогательного питания +12 В.

6-контактная проводка

наиболее распространена на прицепах с гибкой шеей и позволяет использовать ее с контроллером тормозов.

• Коричневый Задние фонари
• Синий Электрические тормоза
• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
º Белый Земля
• Черный +12 В

6- Wire Trailer

Круглая 7-контактная электрическая схема

7-контактную круглую вилку прицепа следует отличать от 7-контактной вилки для лезвий RV.Подключение и размещение проводки разные.

Обязательно проверьте свой собственный разъем прицепа перед подключением проводов.

º Белый Земля
• Коричневый Задние фонари
• Зеленый Правый поворот / тормоза
• Красный Вспомогательный усилитель
• Желтый Левый поворот / тормоза
• Черный Задний фонарь
• Синий Электрический тормоз

7-проводной прицеп (круглые штыри)

Схема подключения 7-контактного прицепа с отвалом RV — SAE

Не следует путать конфигурацию SAE 7-контактного разъема для лезвия RV с традиционной конфигурацией.Разные цвета проводов используются для разных функций.

Проверьте свой собственный трейлер перед подключением проводов.

• Коричневый Задние фонари
• Желтый
Левый поворот / тормоза
º Белый
Земля
• Синий
Электрические тормоза
• Зеленый
Правый поворот / тормоза
• Оранжевый
+12 В
• Серый
Фонари заднего хода

7-проводной прицеп (RV Blade — SAE)

Схема подключения 7-контактного прицепа RV Blade — традиционный

7-контактная проводка прицепа — одна из самых популярных конфигураций проводки, особенно традиционная конфигурация по сравнению с SAE J2863.

Используйте эту схему подключения 7-контактного прицепа, чтобы правильно подключить 7-контактный штекер прицепа.

• Зеленый Задние фонари
• Красный Левый поворот / тормоза
º Белый Земля
• Синий Электрические тормоза
• Коричневый Правый поворот / тормоза
• Черный +12 В
• Желтый Фонари заднего хода

Прицеп с 7 проводами (RV Blade — Традиционный)

Примечание. Не все прицепы оснащены фонарями заднего хода (желтый провод).Положение этого провода может отличаться в зависимости от вашей конкретной настройки.

Цвета и схемы электропроводки прицепа

Примечание. Цвет заземляющего провода на всех типах вилок прицепа всегда белый. Другие цвета различаются по функциям в зависимости от конфигурации.

Загрузить полную таблицу

7-позиционный отвал RV — традиционная конфигурация

• Зеленый Задние фонари
• Красный Левый поворот / тормоза
º Белый Земля
• Синий Электрические тормоза
• Коричневый Правый поворот / тормоза
• Черный +12 В
• Желтый Фонари заднего хода

7-позиционный передний отвал — SAE J2863 Конфигурация

• Коричневый Задние фонари
• Желтый
Левый поворот / тормоза
º Белый
Земля
• Синий
Электрические тормоза
• Зеленый
Правый поворот / тормоза
• Оранжевый
+12 В
• Серый
Фонари заднего хода

Различия в 7-контактной проводке прицепа

Традиционная конфигурация

Традиционная 7- Формат отвала way RV обычно используется на 5-колесных прицепах, туристических прицепах и кемпингах.Цвета проводки прицепа для этой конфигурации отличаются от цветов для конфигурации SAE.

Конфигурация SAE J2863

7-позиционный отвал SAE J2863 для жилых автофургонов обычно используется в прицепах с гибкой шеей, грузовых прицепах, грузовых прицепах и прицепах с оборудованием.

Общие разъемы по типу прицепа

Прицепы оснащены вилками разных типов в зависимости от их электрических компонентов. В таблице ниже приведены примеры распространенных прицепов и типов вилок, которые они обычно используют.

Прицеп
Тип
Общий
Тип разъема
Альтернативный вариант
Типы разъемов

Коммунальный прицеп

4-ходовая квартира

6-ходовой раунд

Отвал RV с 7 направлениями

Лодочный прицеп без тормозов

4-ходовая квартира

7-позиционный отвал RV (редко используется)

Лодочный прицеп с тормозами

5-ходовая квартира

6-ходовой раунд

Отвал RV с 7 направлениями

Кемпер выдвижной

Квадрат с 6 участками

6-ходовой раунд

Прицеп туристический

Отвал RV с 7 направлениями

6-ходовой раунд

7-ходовой раунд

Прицеп 5-ти колесный

Отвал RV с 7 направлениями

6-ходовой раунд

Прицеп Gooseneck

6-ходовой раунд

Отвал RV с 7 направлениями

Узнайте больше о различных типах прицепов здесь.Обратитесь к схемам проводки выше, чтобы узнать о функциях цветов проводки прицепа.

Буксировка 101 Содержание

Схема с 7 направлениями — Центр грузовиков и трейлеров AJ

Это руководство поможет вам. Если вы не можете понять свою проводку даже после прочтения этого руководства, обратитесь за помощью к своему МЕСТНОМУ механику или в магазин трейлеров. Мы предлагаем это, потому что сложно диагностировать проблему с проводкой по телефону.

Если вы живете в нашем городе, свяжитесь с нами, чтобы назначить время ремонта вашего прицепа.

Это устрашающая вилка для трейлеров и домов на колесах с 7 направлениями, которую мы все знаем и любим. Большинство новых автомобилей, оснащенных буксирным комплектом, имеют разъемы. Они тоже нужны прицепам с электрическими тормозами. 7-контактный разъем для прицепа имеет диаметр около 2 дюймов, что позволяет использовать дополнительный штырь для подключения вспомогательного источника питания 12 В или фонаря заднего хода. Он обычно используется для буксировки тяжелых грузовых прицепов, алюминиевых прицепов, самосвальных прицепов, ландшафтных прицепов, прицепов для оборудования, а также открытых и закрытых автоцистерн.

Здесь, в AJ’s, мы слишком хорошо знакомы с несчастными случаями, которые случаются у людей с розетками; забывая отключиться и отрываясь, волоча по земле. При всех злоупотреблениях и повседневном износе вы рано или поздно можете обнаружить, что ремонтируете или заменяете один из них.

Если вы когда-нибудь смотрели на разъем для трейлера на 7 мест, вы, вероятно, стояли там и почесывали затылок в замешательстве. Мы сделаем все возможное, чтобы упростить это, в основном с помощью хорошей диаграммы с цветовой кодировкой.Загрузите приведенное ниже руководство, распечатайте его и сохраните в своем наборе инструментов для использования в будущем.

При обращении к схеме 7-контактной вилки RV убедитесь, что вы смотрите на вилку так, как показано на схеме. Если провода перевернуты, возникнут проблемы. Имейте в виду, что не всегда бывает так просто подобрать цвета, как вы могли бы сделать. Подбирайте функции, а не цвета. Убедитесь, что провод заземления, обычно белого цвета, надежно прикреплен к раме как со стороны грузовика, так и со стороны прицепа.Заземляющий провод должен быть достаточно большим, чтобы выдерживать всю нагрузку, не зависит от заземления через шар.

Смажьте свечу прицепа. Тонкий слой смазки поможет предотвратить образование оксида меди. Это зеленое вещество, которое образуется при контакте кислорода воздуха или воды с медью. Вы можете подумать, что резиновые колпачки защищают пробку, но они, как правило, задерживают воду.

Если ваши стоп-сигналы работают или габаритные огни работают, но ничего не работает, когда вы включаете оба одновременно, ваш прицеп не заземлен на грузовик.Итак, если вы нажмете на тормоз и все фары прицепа погаснут, вам нужно заземлить прицеп на грузовик с помощью провода заземления.

7-полосная направляющая для вилки на колесах для трейлера
(Распечатайте это руководство и сохраните для использования в будущем.)

Как подключить 7 штекеров
(Распечатайте видеозаметки для использования в будущем.)

Желаем удачи и счастливой буксировки!

Это всего лишь руководство, которое поможет вам. Если у вас возникли трудности с подключением проводов даже после прочтения этого руководства, обратитесь за помощью к своему МЕСТНОМУ механику или в магазин трейлеров.Мы предлагаем это, потому что сложно диагностировать проблему с проводкой по телефону или через чат.

Если вы живете в нашем городе, свяжитесь с нами, чтобы назначить время ремонта вашего прицепа.

Если вы ищете новый трейлер, загляните в наш инвентарь сейчас. Схема подключения прицепа

— фары, тормоза, разводка, провода и разъемы

Столько проводов. . . Так много цветов. . . И так много видов разъемов проводки прицепа. Ура! С чего начать? Мне нужна электрическая схема прицепа. И еще немного информации, чтобы убедиться, что я все правильно понял!


Существует несколько стандартов для проводов прицепа, и если вы поищете, вы найдете разные схемы подключения прицепа для каждого. У каждого стандарта свое предназначение, поэтому, пожалуйста, не придумывайте его на ходу. Не делайте странных трейлеров с проводом. Следуйте этим рекомендациям и сделайте это правильно!

Ваш подход зависит от ваших электрических потребностей.Для начала каждому прицепу нужны фонари — стоп-сигналы, поворотники и задние фонари. Некоторым также нужны боковые маркеры и ходовые огни. Некоторым тормозам также требуется электричество — для приведения в действие электрических тормозов или отключения гидравлических тормозов при движении задним ходом.

Следующая электрическая схема (и) прицепа и пояснения представляют собой нечто среднее между электрической схемой и электропроводкой прицепа. Мы рекомендуем эти стандарты, потому что они довольно универсальны. Тем не менее, для конкретных ситуаций существуют промышленные стандарты с различными разъемами и схемами проводов.Это может сбивать с толку, поэтому, если у вас еще нет определенного стандарта, следуйте им.

4-контактный плоский разъем

Как минимум, все прицепы должны иметь как минимум 4 функции: Задние фонари, стоп-сигналы, левый и правый сигналы. Эти функции передадут 4 провода , поэтому самая простая схема — это 4-х контактный разъем.

Самым распространенным 4-проводным разъемом является 4-контактный плоский разъем, как показано здесь. Прицепы, в которых это используется, обычно довольно легкие и не имеют тормозов или других силовых аксессуаров.Это наиболее распространенный стиль для прицепов «потребительского» типа. Небольшие грузовые прицепы, прицепы для легких лодок, маленькие кемперы, внедорожные прицепы и многие другие используют этот традиционный 4-контактный плоский разъем.

Легкий прицеп (без тормозов) = Используйте 4-контактный разъем .

1 . Белый = земля (см. Примечания к белому проводу ниже)
2 . Коричневый = задние фонари, боковые габаритные огни и ходовые огни (см. Примечания к коричневому проводу ниже .)
3 . Желтый = левый указатель поворота и левый стоп-сигнал
4 . Зеленый = правый поворотник и правый стоп-сигнал

См. Схему подключения прицепа и схему применения разъема ниже. В 4-контактном разъеме указаны только первые 4 элемента. Остальное можно проигнорировать.

5-контактный плоский разъем

(Также существуют круглые 5-контактные разъемы.)

Прицепы грузоподъемностью более 3000 # Полная полная масса прицепа должна иметь тормозов .Это не обязательно везде, но это хорошая идея.

Если у прицепа есть тормоза, то ему нужен разъем минимум с 5 контактами. Пятый контакт, синий провод, дает питание для включения (или отключения) тормозов прицепа.

Традиционный прицеп + с тормозами = используйте 5-контактный разъем .

1-4 Подключите первые 4 контакта (белый, коричневый, желтый, зеленый) точно так же, как 4-контактный разъем выше.
5 . Синий = электрические тормоза или гидравлическое отключение заднего хода (см. Примечания к синему проводу ниже .)

На схеме подключения прицепа и схеме применения разъема ниже используйте первые 5 контактов и игнорируйте остальные.

Если ваш грузовик имеет встроенную 7-контактную розетку, но вам нужно только 5 контактов. В любом случае используйте 7-контактный разъем (см. Ниже), и только оставьте последние 2 провода. То же самое с 5 проводами, но с разъемом, совместимым с вашим грузовиком. Плоский 5-контактный разъем выше удобен в использовании, но если в вашем автомобиле уже есть 7-контактный разъем, просто используйте его.В рамках стандартов это нормально — не использовать провода для вашей индивидуальной ситуации.

7-контактный разъем

Для прицепов, у которых электрически немного больше, мы рекомендуем 7-контактные разъемы. 2 добавленных контакта обычно предназначены для вспомогательного источника питания и резервных фонарей .

Прицеп расширенного использования + с тормозами, дополнительным питанием и резервными фонарями = 7-контактный разъем . (6-контактные разъемы также существуют, но они встречаются реже.)

1-4 Подключите первые 4 контакта, как указано выше, а 5-я линия идет к тормозам.
5 . Синий = электрические тормоза или гидравлическое отключение заднего хода (см. Примечания к синему проводу , ниже).
6 . Красный (или черный) = вспомогательное питание 12 В (см. Примечания к красному проводу , ниже).
7 . Пурпурный = фонари заднего хода (иногда другого цвета).

7-контактные разъемы

, подобные изображенному на фотографии, очень распространены для жилых автофургонов и других крупных прицепов.Это стиль, который мы рекомендуем. Существуют и другие стили, хотя распиновка часто отличается. Несколько индустриальных стилей похожи и определенно используют разные булавки.

Можно оставить один или два пустых контакта (неиспользуемых и неподключенных). Например, глядя на схему электропроводки прицепа, если вам нужен дополнительный источник питания, но нет фонарей заднего хода, просто оставьте фиолетовый провод снаружи. Пустое место (неподключенный штифт) ничего не повредит.

Схема электропроводки прицепа и схема применения разъемов

Цветовые коды проводов прицепа — цвета соответствуют схеме подключения прицепа
Тип разъема Штифт Функция Цвет Описание
7-контактный 6-контактный 5-контактный 4-контактный 1 Земля Белый Заземление для всех электрических функций прицепа.
2 Задние фонари
Ходовые огни
Боковые габаритные огни
Коричневый Питание для всех нормально включенных ламп.
Задний, ходовой и боковой габаритные огни.
3 Левый стоп-сигнал
Левый указатель поворота
желтый Многофункциональный сигнал для заднего левого фонаря
4 Правый стоп-сигнал
Правый указатель поворота
зеленый Многофункциональный сигнал для заднего правого фонаря
5 Тормоз Синий Мощность управления электрическим тормозом
или выключение гидравлического тормоза (только 5-контактный)
6 Аккумулятор Красный
(или Черный)
Питание автомобиля + 12В.
Для зарядки аккумуляторной батареи прицепа и аксессуаров.
7 Резервное копирование фиолетовый Фонари заднего хода на задних фонарях прицепа
/ Отключение гидравлического тормоза

Электропроводка одноосного прицепа

Электропроводка прицепа с тандемным мостом

Типовая электрическая схема и схема прицепа

Две приведенные выше схемы подключения подходят для большинства прицепов. На первом изображении показан одноосный прицеп, а на втором — проводка для сдвоенных мостов.Различаются только (синий) провод тормоза и (белый) заземляющий провод. Вы можете расширить те же условия для большего количества осей.

Используйте только необходимые провода и игнорируйте остальные. Например, если вам не нужен дополнительный источник питания , просто не используйте его. Если на осях нет тормозов, то в этом нет необходимости. Не меняйте номера контактов или положения проводов, если функция не используется — просто оставьте контакт пустым (не подключенным).

Три центральных габаритных фонаря

На приведенных выше схемах электропроводки прицепа не показан тройной набор габаритных огней по центру спереди и сзади.Некоторым прицепам они нужны, а некоторым нет. Ознакомьтесь с местными постановлениями относительно требований.

Для некоторых прицепов требуется 3 центральных габаритных фонаря — расположенных по центру сзади, возможно, низко (на бампере) и / или высоко, а может быть, спереди. Ознакомьтесь с юридическими требованиями, чтобы узнать, требуются ли они в вашей стране или юрисдикции.

Для прицепов в США: Как правило, сзади требуется набор из трех красных фонарей, если длина прицепа составляет 80 дюймов или шире, или — если полная масса автомобиля превышает 10 000 фунтов. Кроме того, в верхней части спины, если она выше определенного размера.Светильник желтого цвета 3 требуется в верхней части передней части, если он выше определенного размера (обычно он превышает высоту буксируемого автомобиля). Опять же, проверьте региональные требования.

Обычно 3 центральных габаритных фонаря находятся на высокой точке прицепа — например, над задними дверями закрытого грузового прицепа. Они прекрасно подходят для заднего бампера прицепа-платформы, даже когда нагрузка намного выше. В законах есть много дополнений (например, маркировка в верхнем углу), так что узнайте, что вам нужно для вашего конкретного трейлера.

Если вам нужно больше габаритных огней, подключите их к коричневому и белому проводам так же, как боковые габаритные огни. (См. Частичную электрическую схему прицепа.) Для этого не требуются дополнительные соединения на сцепном устройстве, просто требуется дополнительная проводка внутри прицепа. Эти огни должны быть включены практически все время.

Боковое примечание: Отражатели

В дополнение к трем центральным габаритным огням для большинства прицепов шириной более 80 дюймов требуются светоотражатели или светоотражающая лента с чередованием красного и белого цветов по бокам и сзади.Здесь существует множество правил для высоты и полной разрешенной массы, особенно когда прицепы длиннее 30 футов. Я не уверен в требованиях за пределами США. Проверьте свою юрисдикцию, чтобы правильно отметить и осветить прицеп. Для некоторых это перебор, но даже если это так, исправление может сэкономить массу юридических хлопот и проблем.

Электросхема отрыва прицепа

Многие трейлеры должны иметь на борту систему отрыва. По сути, это способ задействовать тормоза прицепа, если прицеп отсоединен от тягача.Во многих частях США прицепы с полной разрешенной массой более 3000 фунтов нуждаются в отрывном комплекте, поэтому проверьте свои местные законы.

Если у вас есть электрические тормоза (или электрические над гидравлическими, или какие-то другие), то это будет связано с проводкой прицепа. Вот частичная электрическая схема для включения системы отрыва прицепа. Поскольку есть что обсудить, у нас есть целая статья о наборах для разрыва с большим количеством информации. А пока используйте эту схему для руководства подключением системы. Наложите это на изображения выше, чтобы увидеть, как все это сочетается.

Система отрыва обычно находится в передней части прицепа, на ней или под ней. Выключатель вынимания штифта находится рядом с зацепкой. Система подключается к электрической системе путем подключения вспомогательного источника питания (красный провод +12 В постоянного тока) для поддержания заряда аккумулятора, тормозов (синий провод) для приведения в действие тормозов и заземления (белый провод) для замыкания цепи. Опять же, пожалуйста, прочтите статью об отколовшихся системах для получения более подробной информации.

Маршрутизация проводов

Куда уходят провода? Теперь, когда у нас есть электрическая схема прицепа и некоторые определения разъемов, куда на самом деле идут провода?

Уложите провода внутри и вокруг рамы, где это удобно для защиты.Мы рекомендуем защитить провода каким-либо покрытием. Крышки нет на схеме электропроводки прицепа, но гибкий кабелепровод, пластиковый кабелепровод или другие подходы подойдут. Покрытие не обязательно должно быть водонепроницаемым, но при соединении проводов необходимо учитывать защиту от атмосферных воздействий. Советы по электромонтажу, стыковке, прокладке и защите см. В нашей публикации о фарах и проводах для прицепов. См. Дополнительную информацию в Примечаниях по прокладке проводов ниже.

На этой фотографии показан идеальный способ работы с проводами прицепа.Гибкий герметичный кабелепровод входит в раму и крепится к ней, но защищает провода от защемлений и погодных условий. Отличная работа над этим.


Примечания к электросхеме прицепа

:

Размер провода:

Доступны провода разных размеров. Обычно размеры проводов указываются по «Калибру» — чем меньше размер, тем толще провод. Для освещения мы рекомендуем калибр 16 и больше. Затем, для энергоемких вещей, таких как тормоза, используйте более толстый провод, например, калибр 14 или 12.То же самое для вспомогательного источника питания.

Осветительные цепи с маломощными лампами, например светодиоды, имеют низкое энергопотребление, поэтому даже при большом количестве источников энергии они не потребляют много энергии. Для фонарей подойдет относительно небольшой калибр проводов. Мы по-прежнему рекомендуем калибр 16 и больше, не столько из-за требований к питанию, сколько из-за того, что провода более прочные, надежные и имеют большую площадь поверхности для стыковых соединений. Это стоит небольших дополнительных затрат.

Фары:

Мы рекомендуем герметичные и погружные светодиодные фонари практически для всего.Да, большинство прицепов никогда не погружаются в воду, но почти все они становятся очень мокрыми, например, во время сильного дождя или при стирке. Заплатите лишний доллар или два и получите более качественные фары. Безотказная работа с более качественными фарами стоит того.

Белый провод Примечания:

Белый провод — это «заземляющий» или «отрицательный» провод, подключенный к «минусовой» стороне аккумуляторной батареи автомобиля. На схеме электропроводки прицепа показан этот провод, идущий ко всем фарам и тормозам. Кроме того, он должен подключаться к вещам (если они есть), которые также используют дополнительные источники питания и резервные индикаторы.

Некоторые производители прицепов просто подключают этот провод к раме, а затем также подключают заземление от всех других фонарей и аксессуаров к раме. Хотя это обычно работает, заземляющая часть цепи часто является корнем электрических проблем прицепа. Чтобы избежать некоторых из этих проблем, мы рекомендуем соединить белый провод со всеми остальными и подключить землю от каждого источника света непосредственно к белому. Это немного больше работы, но позже это поможет избавить от головной боли.

Мы также рекомендуем подключить белый провод непосредственно к раме прицепа (дополнительно).

Размер: Длина этого провода должна быть не меньше длины самого большого провода в вашей привязи. Если в цепи включены только фары, а фары светодиодные (маломощные), то небольшой белый провод приемлем. Однако, если у вас есть электрические тормоза или вспомогательный источник питания, этот провод должен быть больше.

Коричневый провод Примечания:

Коричневый провод идет к фарам, которые всегда горят во время вашего путешествия. Это ходовые огни, задние фонари с низкой интенсивностью, боковые и угловые указатели.Также, если используются, комплекты из 3-х центральных фонарей спереди и сзади прицепа. Ознакомьтесь с местным законодательством, чтобы узнать, какие фары нужны вашему прицепу.

Хотя типичные комплекты из 3 центральных фонарей в прицепе отсутствуют на приведенной выше схеме электропроводки прицепа, в некоторых ситуациях они важны. Они не подходят для небольших прицепов хозяйственного типа, сделанных своими руками. Однако, если они вам нужны или они вам нужны, коричневая проволока тоже питает их (а белая — заземление). Крошечным домам могут понадобиться 3 светильника, а может и нет, но, опять же, проверьте местные законы.

Размер: Коричневый провод подает питание только на осветительные приборы, поэтому выбирайте его в соответствии с требованиями к питанию ваших фонарей. Для грузового прицепа это, вероятно, небольшая мощность, поэтому меньший габарит в порядке. Для большого закрытого прицепа с большим количеством ходовых огней рассмотрите вариант большего габарита.

Blue Wire Примечания:

В некоторых местах пятый штырь обозначается как «Фары заднего хода». Конечно, это работает, но не забудьте отметить это на трейлере, потому что синий — это цвет тормозов. Кроме того, некоторые прицепы с гидравлическими тормозами используют этот 5-й штифт для отключения тормозов при движении задним ходом.Этого нет на схеме электропроводки прицепа выше. (Если вы это сделаете, подключите синий провод к фонарям заднего хода на стороне автомобиля, затем обязательно запишите, что вы сделали.) Еще лучше используйте фиолетовый провод и пометьте его.

Обратите внимание, что 5-й контакт не является стандартным, как первый 4. Будьте осторожны при использовании 5-контактного разъема. Убедитесь, что автомобильные провода соответствуют функциям прицепа.

Со стороны автомобиля для электрических тормозов синий провод идет к контроллеру тормозов.Доступно множество стилей контроллеров тормозов, поэтому найдите тот, который подходит для вашего автомобиля.

Пример корпуса: Для решения проблем с электропроводкой буксирного автомобиля, которая отличается от моего прицепа (например, когда друг хочет одолжить его), у меня просто есть короткий адаптер, который соединяет 5-контактный жгут с 4-контактным. автомобиль и прицеп едут без тормозов. Это работает, потому что прицеп не большой и не тяжелый, а при небольшом грузе тормоза не требуются. Я просто говорю заемщику, что грузоподъемность — 3000 # (хотя истинная емкость — 5000 #.) Другой способ — использовать переходник с 5-контактного прицепа на стандартный 7-контактный (2 провода оставлены пустыми). Таким образом, тормоза прицепа готовы, если у тягача есть 7-контактный разъем.

Размер: Не экономьте на размере провода для тормозов. Для одиночной оси подойдет 14 калибр, но для сдвоенных осей используйте провод 12 калибра.

Красный провод Ноты:

Контакт для дополнительного питания обычно с красным проводом, но иногда он отличается от черного. Иногда мы называем это «дополнительным питанием» или «вспомогательным питанием», «дополнительным питанием» или «аккумуляторной батареей 12 В +».Каким бы ни было название, он подключает к буксирующему автомобилю положительную мощность постоянного тока. Обычно вспомогательное питание предназначено для зарядки аккумуляторной батареи Breakaway, аккумуляторных батарей для жилых автофургонов, внутреннего освещения, питания аксессуаров и т. Д.

Протяженность прокладки красного провода не указана на приведенной выше схеме подключения прицепа , потому что она не является обязательной и отличается для каждого прицепа. В разделе «Разрывная проводка» на схеме показано, как аккумуляторный блок Breakaway соединяется с красным. Это поддерживает заряд батареи.

Если вам не нужно отдельное питание прицепа, просто оставьте этот штырь. Если вы все же используете его, убедитесь, что вы защищаете электрическую систему автомобиля от короткого замыкания (используйте предохранитель или автоматический выключатель). Кроме того, это хорошо для защиты системы от полного разряда аккумулятора буксирующего автомобиля.

Размер: Используйте размер провода, соответствующий потребляемой мощности. Если это просто для зарядки разорвавшейся батареи, тогда подойдет и 16 калибр. Если вы подключаете больше батарей или фонарей в прицепе, используйте 14 или даже 12 калибр.Не перегружайте этот провод. Если вам действительно требуется большое количество вспомогательной энергии, используйте генератор или установите специальную проводку от генератора переменного тока автомобиля.

Примечания по маршрутизации проводов:

Приведенная выше схема электропроводки прицепа дает представление о направлении движения — начиная с язычкового соединителя, а затем оборачиваясь вокруг прицепа. Другие предлагают разделить провода возле языка, а затем проложить их по обеим сторонам — в зависимости от правого и левого. Любой подход хорош.

В то время как прокладка проводов — это личное предпочтение, мне немного больше нравится подход «кругового обзора», потому что он создает «магистраль», которая распределяет мощность по мере ее поступления.Он также удерживает провода в одной группе, поскольку они проходят вдоль языка, поэтому их легче защитить. Количество проволоки практически одинаково для подходов с разделением и намоткой.

Защита проводов:

Полые элементы рамы часто используются для прокладки проводов. Например, если рама сделана из прямоугольной стальной трубы, то размещение проводов по трубе кажется простым способом их защитить. Хотя это правда, это также означает, что вы не можете закрыть (запечатать) концы трубки, чтобы не допустить проникновения влаги.Это компромисс, который следует учитывать, но это не обязательно должно быть все или ничего. В моем последнем трейлере я проложил провода через трубку с язычком, а затем за пределы основных элементов (труб) рамы, чтобы они могли герметично закрываться. Соединения проводов и осветительных приборов находятся за пределами трубок рамы под кузовом прицепа.

При прокладке проводов учтите возможность изменений в будущем. Если вы уверены, что изменений никогда не произойдет, застегивайте все как следует. Если вы думаете, что изменения могут произойти позже, оставьте доступ к проводам.Например, для маленького туриста вы можете подумать, что Aux Power находится в списке «Я никогда не буду использовать это». Но через несколько лет вы можете обнаружить, что солнечная энергия не всегда работает, и внезапно возникает потребность в дополнительном питании. Оставив доступ к разводке проводов, проложить дополнительный провод не так сложно. Пища для размышлений.


Еще один действительно хороший источник информации со схемой электропроводки прицепа, сравнивающей различные типы разъемов, находится на сайте etrailer.com. Большинство электрических элементов прицепа можно приобрести в любом магазине запчастей для прицепов или в Интернете.Etrailer и JohnsonTrailerParts.com — хорошие источники запасных частей.

Электрические схемы прицепа | Прицепы Северного Техаса

Схема подключения

Прицепы должны иметь как минимум ходовые огни, сигналы поворота и стоп-сигналы. Для обеспечения питания и подключения к ним подключаются провода буксирующего автомобиля. Это достигается либо через разъем T-One (если он есть в вашем автомобиле), либо через проводку. Разъем T-One предварительно подключен к 4-полюсному плоскому разъему, который можно адаптировать к 6- или 7-контактному круглому разъему.Монтаж проводки требует, чтобы установщик нашел нужные провода в буксирующем автомобиле. Чтобы помочь в решении этой задачи, обратитесь к руководству пользователя или к таблице внизу страницы.

Разъемы

Доступны различные разъемы от четырех до семи контактов для передачи мощности для освещения, а также для вспомогательных функций, таких как электрическое управление тормозами прицепа, фонари заднего хода и т. Д. Выберите разъем, который имеет необходимое количество контактов для функций обязательный. Также установите разъем на автомобиль.Он не только будет выглядеть аккуратно, но и поможет избежать потенциальных проблем, связанных с отключением разъема.

4-контактные разъемы
Доступны 4-контактные разъемы

, обеспечивающие базовое подключение трех функций освещения (работа, поворот и тормоз), плюс один контакт для заземляющего провода.

5-контактные разъемы
Доступны 5-контактные разъемы

, позволяющие выполнять базовое подключение трех функций освещения (работа, поворот и тормоз), и, помимо заземления, имеется один контакт для поддержки другой функции.Обычно 5-Way Flat используется для прицепов с тормозами. Дополнительный провод подключается к фонарям заднего хода для отключения тормозов прицепа при движении задним ходом.

6-контактные разъемы
Доступны 6-контактные разъемы

, обеспечивающие базовое подключение трех функций освещения (ход, поворот и тормоз). Помимо заземления, доступны два дополнительных контакта для обеспечения двух дополнительных функций.

На схеме ниже показан правильный способ подключения разъема к прицепу или транспортному средству.

Примечание : Черный (12 В) и синий (электрические тормоза) можно поменять местами для соответствия прицепу. Прицепы для лошадей могут использовать центральный штифт для горячего вывода 12 В, Р. В. прицепы используют центральный штифт для электрических тормозов.

Помимо трех основных функций освещения, доступны дополнительные контакты для вспомогательного питания, зарядки аккумулятора прицепа и т. Д.

Разъемы 7-контактные типа RV

7-контактные вилки типа RV в настоящее время являются наиболее распространенными, и приведенная ниже схема поможет вам правильно подключить прицеп или буксирующее транспортное средство.

Электрика фаркопа: полное руководство

Выбор правильного комплекта электрики прицепного устройства важен для вашей безопасности на дороге. Когда вы буксируете прицеп, дом на колесах или велосипедную стойку, огни на вашем автомобиле будут скрыты, поэтому важно иметь комплект электрики прицепного устройства, чтобы ваши автомобильные огни и сигналы были видны другим участникам дорожного движения.

Электрооборудование фаркопа

Что такое комплект проводки фаркопа?

Комплект проводки фаркопа соединяет электрооборудование и фары вашего автомобиля с осветительной панелью трейлера, автоприцепа или велосипедной стойки.Это означает, что, когда вы указываете или тормозите, эти огни будут гореть и на вашем прицепе или трейлере, что является юридическим требованием при буксировке.

Найдите комплекты проводки фаркопа, указав здесь данные о своем автомобиле.

В чем разница между одиночным и двойным электричеством?

Существует 3 типа электрических розеток прицепного устройства, в том числе одинарные электрические розетки с 7 контактами, одиночные электрические с 13 контактами и двойные электрические. Одиночная электрика использует одну вилку для подключения электричества вашего автомобиля и прицепа, тогда как двойная электрика требует двух 7-контактных вилок, что обычно необходимо для буксировки старых караванов или прицепов.

Что такое 12N и 12S?

Электрооборудование 12N обеспечивает «нормальные» требования к освещению с помощью одной 7-контактной розетки. К ним относятся тормозные, индикаторные и противотуманные фары. Электрооборудование 12S обеспечивает «дополнительное» или усовершенствованное электрическое оборудование через дополнительную двойную электрическую вилку с 7 контактами. Дополнительное электрооборудование включает фонари заднего хода, внутреннее освещение и питание холодильника в доме на колесах. 13-контактная электрическая вилка объединяет в себе электрические цепи 12N и 12S в одной вилке и чаще встречается в новых автомобилях, прицепах или караванах.

Типы разъемов фаркопа

Существует два типа розеток фаркопа. То, что вам нужно, может зависеть от вашего автомобиля, прицепа, автоприцепа или велосипедной стойки, так как у каждого будут разные электрические требования. Кроме того, если у вашего автомобиля и прицепа разные буксировочные розетки, вы можете приобрести адаптер, чтобы преобразовать электрические вилки буксирного крюка для синхронной работы.

7-контактная проводка фаркопа

7-контактная электрическая цепь обеспечивает нормальные или законодательные требования к освещению для буксировки. 7-контактный штекер буксирного крюка будет обеспечивать функции тормоза, индикации и заднего фонаря на вашей велосипедной стойке, прицепе или трейлере и подходит для простой буксировки.

Если у вас есть крепление для велосипеда, закрепленное на фаркопе, которое закрывает фары вашего автомобиля, вам понадобится осветительная панель на стойке для велосипедов, чтобы световые сигналы оставались видимыми. Кроме того, если вам нужны только основные функции освещения на небольшом прицепе, 7-контактная проводка буксирного крюка будет поддерживать эти потребности, поскольку вам вряд ли потребуются такие функции, как контроль устойчивости прицепа при переноске велосипедов на буксирном крюке.

Чтобы помочь вам понять, как работает 7-контактная проводка фаркопа, наша полезная диаграмма поможет вам визуализировать, как функции связаны с цветами проводки фаркопа.


13-контактный разъем для буксировки

13-контактный электрический разъем сочетает в себе как базовые, так и расширенные электрические характеристики, необходимые для буксировки, в одном разъеме. Это делает 13-контактный штекер более аккуратным и простым в использовании, поскольку все функции заключены в одном штекере. Каждый штифт в 13-контактном буксирном гнезде имеет определенную функцию с соответствующим цветом, который позволяет вам видеть, какой провод в вилке обеспечивает какую электрическую функцию.

Если вы буксируете прицеп или фургон, вам будет полезна 13-контактная буксирная розетка, которая будет подключаться к расширенным функциям вашего автомобиля.Это включает в себя контроль устойчивости прицепа и обеспечение питания внутри вашего дома на колесах для таких приборов, как холодильник, что будет иметь важное значение, если вам нужно сохранить свежие продукты во время путешествия.

Посмотрите, как работает 13-контактная буксирная розетка, на нашей полезной цветной диаграмме, на которой показано, какие контакты обеспечивают какие электрические функции.


Комплекты проводов буксирного крюка

Доступны два типа комплектов проводов буксирного крюка, и тот, который вам понадобится, обычно зависит от возраста вашего автомобиля.Всегда лучше покупать комплект проводки для конкретного автомобиля, так как он будет идеально синхронизироваться с электрической системой вашего автомобиля, а установка универсального комплекта проводки может повлиять на вашу гарантию.

Найдите лучший комплект для проводки прицепного устройства, введя регистрационный номер вашего автомобиля ниже.

Что такое специальный комплект проводки фаркопа?

Специальные комплекты проводов прицепного устройства были разработаны для синхронизации с электрической системой вашего автомобиля. Современные автомобили имеют сложные технические системы, поэтому для поддержки этих сложных функций были разработаны комплекты проводки буксирного крюка для конкретного автомобиля.

Специальный комплект проводки буксирного крюка — лучший выбор для электрики буксирного крюка, поскольку это единственная проводка, которая синхронизируется с расширенными функциями автомобиля. Это может быть включение контроля устойчивости прицепа или включение фонарей заднего хода на задней части прицепа.

Устанавливая комплект проводки буксирного крюка для конкретного автомобиля, вы не аннулируете гарантию на автомобиль, поскольку это единственный вариант, который соответствует требованиям производителя. Специальные комплекты проводки также могут предупредить вас о неисправности освещения прицепа, поскольку они интегрируются с системой предупреждения вашего автомобиля.

Что такое универсальный комплект проводки?

Универсальные комплекты проводки совместимы с большинством транспортных средств и поддерживают основные электрические функции, необходимые для буксировки. Если у вас ограниченный бюджет и график, универсальный комплект проводки стоит дешево, быстро устанавливается и может предоставить вам все основные компоненты, необходимые для буксировки.

Однако, поскольку универсальный комплект проводки обеспечивает только основные требования, функциональность ограничена. Универсальные комплекты проводов не подходят для большинства современных автомобилей со сложными электрическими системами, поскольку они не могут поддерживать определенные функции автомобиля.Кроме того, если ваш автомобиль все еще находится на гарантии, установка универсального комплекта проводки прицепного устройства может повлиять на вашу гарантию, поскольку он не соответствует конкретным требованиям производителя. Вам также потребуется установить реле перепуска проводки фаркопа, если у вас современный автомобиль со сложной электрической системой.

Что такое реле обхода проводки фаркопа?

Перепускное реле проводки буксирного крюка можно установить между проводкой буксирного крюка и проводкой транспортного средства, чтобы предотвратить потребление слишком большого количества энергии непосредственно от аккумуляторной батареи транспортного средства.В большинстве современных транспортных средств одна точка подключения может управлять различными системами, а универсальный комплект проводки недостаточно сложен для размещения сложных электрических систем. Универсальный комплект проводки может сделать свет слишком тусклым, прервать подачу питания или вызвать перегорание предохранителя в вашем автомобиле, поэтому вам потребуется установить обходное реле проводки фаркопа, чтобы изолировать источник питания.

Вместо того, чтобы подавать постоянный источник энергии от аккумуляторной батареи транспортного средства на прицеп или трейлер, байпасное реле отправляет электрические импульсы при активации функции.Например, вместо того, чтобы постоянно подавать питание на стоп-сигналы, питание будет активироваться через реле только при нажатии на педаль тормоза и отключаться, когда вы убираете ногу с педали. Таким образом, питание подается тогда, когда оно необходимо, снимая нагрузку с автомобильного аккумулятора, а также защищая его от потенциальных неисправностей, которые могут возникнуть из-за проводки прицепа.

Перепускное реле необходимо, если вы устанавливаете универсальную систему электропроводки в современном автомобиле, поскольку они работают не так, как старые автомобили.Чтобы защитить электрическую систему вашего автомобиля от повреждений, мы всегда рекомендуем профессионально устанавливать электрооборудование буксирного устройства для конкретного автомобиля.

Чтобы увидеть, как байпасное реле подходит к электрике вашего буксирного крюка, пожалуйста, просмотрите нашу электрическую схему байпасного реле буксирного крюка ниже.


Какая электрика прицепного устройства мне лучше всего подходит?

Лучший комплект проводки фаркопа для вашего автомобиля будет зависеть от возраста, марки и модели вашего автомобиля. Это также будет зависеть от того, что вы буксируете и какие розетки установлены на вашем автомобиле и прицепе.

Нужен ли мне переходник для электрики фаркопа?

Если у вашего буксирного крюка есть электрическая вилка с 7 контактами, но у вашего дома на колесах есть вилка с 13 контактами, то вам понадобится переходник с 7 контактов на 13 контактов. Это только расширит возможности 7-контактного разъема — он не предоставит дополнительных функций, которые были бы у вас с 13-контактным разъемом.

Если в вашем автомобиле 13-контактная электрическая вилка, а в вашем трейлере или прицепе есть 7-контактная электрическая вилка, вам понадобится переходник с 13 на 7 контактов. Это подойдет для буксировки велосипедной стойки или стандартного прицепа, или вам понадобится переходник с 13-контактным разъемом на две розетки для буксировки старого прицепа с двойной электрикой.

Независимо от того, какого размера электрические вилки установлены на буксирном крюке, прицепе, стойке для велосипедов или прицепе, адаптер для электрики буксирного крюка позволит вам безопасно подключить свой автомобиль и все, что вы буксируете, без необходимости менять электрические вилки.

Какая электрика прицепного устройства мне нужна?

Лучший способ найти свой идеальный комплект электрики прицепного устройства — это указать регистрацию автомобиля или марку, модель и возраст вашего автомобиля, чтобы мы могли найти лучший комплект электропроводки прицепного устройства, когда вы выбираете буксирное устройство.

Схема расположения выводов разъема прицепа — 4-, 6- и 7-контактные разъемы

Step 1

Проверить соединение между грузовиком и прицепом

• Очистите оба разъема от грязи и мусора и убедитесь, что разъем прицепа полностью вставлен в разъем грузовика. Нанесите немного WD-40 или диэлектрической смазки на каждый из разъемов, чтобы очистить и очистить разъемы.

Шаг 2

Если не работает одиночный свет

• Замените лампочку или блок освещения, наиболее вероятная проблема в том, что лампа перегорела.Если это не устранило проблему, перейдите к шагу 4.

Шаг 3

Если фары не работают, проверьте заземление в разъеме грузовика

• С помощью цифрового мультиметра проверьте целостность цепи между контактом заземления грузовика и шасси (проверьте контакт заземления разъема и чистое место на раме / бампере)

• Если разъем имеет хорошее заземление, это не проблема.

• Если в разъеме нет заземления, значит, заземляющий провод оборван, отсоединен, корродирован и т. Д .; найти и отремонтировать по мере необходимости.

Шаг 4

Определите, проблема в грузовике или прицепе

• Отсоедините разъем прицепа от грузового автомобиля.

• Попросите помощника включить свет (ы), которые не работают, т.е. попросите кого-нибудь нажать на педаль тормоза, включить указатель поворота и т. Д.

• С помощью цифрового мультиметра, установленного на правильный диапазон для показаний ~ 12 В + (или используя контрольную лампу), проверьте соответствующий контакт и хорошее заземление (чистая область на раме, бампере и т. Д.). Штырь должен показывать 12 В +, когда на грузовике загорается соответствующий свет.

• Если соответствующий вывод показывает ~ 12 В + при включенном переключателе / ​​педали, проблема связана с прицепом, а не с грузовиком.

• Если на контакты не подается питание, когда они должны, проверьте, нет ли перегоревших предохранителей и / или перетертых проводов вдоль корпуса. Обратитесь к руководству пользователя для получения информации о конкретных местах расположения предохранителей.

Шаг 5

Устранение неисправностей проводки в прицепе

• Если вы подтвердили, что проблема не в буксирующем транспортном средстве, и убедились, что соединение между грузовиком и прицепом надежное, проблема должна быть в прицепе.Проверьте жгут проводов прицепа на наличие перетертых, оголенных или обрезанных проводов и ослабленных электрических разъемов. При необходимости отремонтируйте.

Шаг 1

Проверить соединение между грузовиком и прицепом

• Очистите оба разъема от грязи и мусора и убедитесь, что разъем прицепа полностью вставлен в разъем грузовика. Нанесите немного WD-40 или диэлектрической смазки на каждый из разъемов, чтобы очистить и очистить разъемы.

Шаг 2

Проверить работу контроллера тормозов прицепа

• Убедитесь, что контроллер тормозов прицепа включен.

• Используйте цифровой мультиметр для измерения штифта управления тормозом на разъеме грузового автомобиля (см. Диаграммы выше для 6- и 7-контактных разъемов). Убедитесь, что мультиметр имеет хорошее заземление.

• Попросите второго человека нажать на педаль тормоза, пока вы считываете показания мультиметра. Подача напряжения на тормозной штифт прицепа на разъеме грузового автомобиля должна показывать напряжение, которое возрастает по мере того, как педаль тормоза нажимается все дальше и дальше, и должно показывать 0 вольт, когда педаль не нажата.

• Если штифт управления тормозом на разъеме грузовика показывает 0 вольт при нажатой педали тормоза, проблема, скорее всего, связана с контроллером тормоза и / или проводкой между контроллером и разъемом прицепа грузовика.

Шаг 3

Проверить проводку тормозов прицепа

• Каждый отдельный тормоз прицепа содержит магнит, который включает тормоза с силой, пропорциональной напряжению, подаваемому контроллером тормозов. У каждого магнита есть два провода, выходящие из тормозного барабана — один провод должен быть подключен к органу управления тормозами прицепа (часто, но не всегда синий провод) в жгуте проводов, а другой должен быть подключен к надежному заземлению (обычно рама прицепа).

• Проверьте, нет ли ослабленных стыков и обрезков / перетертых проводов от тормозных барабанов до разъема прицепа. При необходимости отремонтируйте.

• Проверьте напряжение на тормозных магнитах, измерив заземление и положительные клеммы питания каждого отдельного магнита при нажатой педали тормоза. На каждом проводе в нескольких дюймах от опорной пластины должно быть место сращивания для каждого отдельного тормоза, который можно измерить. Если напряжение не считывается при нажатой педали тормоза, проблема в проводке прицепа (напряжение питания заземления или управления тормозом где-то между разъемом прицепа и этим соединением).

Шаг 4

Проверить состояние тормозных магнитов

• Если прицеп получает питание от тягача, когда педаль тормоза нажата и все провода подключены правильно, магниты в тормозах прицепа могут быть изношены — пора тормозить. Визуально осмотреть их состояние можно, сняв тормозной барабан; если они визуально изношены и / или покрыты шрамами, замените их.

Распиновка штепсельной вилки и розетки австралийского прицепа 7-контактный разъем, плоский и круглый — Find Thingy

Вот схемы подключения, на которых показаны контакты вилки и розетки для наиболее распространенных круглых и прямоугольных соединений прицепов, используемых в Австралии. Я поместил это здесь, потому что мне было трудно найти и понять это для моих трейлеров.

Если у вас круглый коннектор, приношу соболезнования. Получите плоский. Почему? Во-первых, какой именно раунд? В настоящее время в Австралии используются как минимум 3 различных 7-контактных круглых разъема.Квинсленд предпочитает маленькие 7-кеглемные патроны, а, видимо, викторианцы предпочитают большие 7-кеглемные патроны с совершенно другой распиновкой! Есть также усиленный 7-контактный патрон, который снова отличается! Почему? Ну почему? И вы также можете вставить пару старых 5- и 6-контактных круглых разъемов, чтобы усложнить задачу (я не думаю, что они все еще используются, поэтому я не помещал их здесь). Плюс ко всему, иногда маленький 7-контактный круг поворачивается так, что желтая булавка оказывается наверху!

С другой стороны, плоские разъемы имеют только одну возможную распиновку в Австралии, одну возможную ориентацию (они не повернуты наполовину), а расширенная 12-контактная версия даже совместима с 7-контактной.Таким образом, каждая прямоугольная розетка в Австралии совместима с любой прямоугольной вилкой!

Обязательный отказ от ответственности — я программист, а не электрик, поэтому сначала проверьте Большинство изображений предоставлено Varta — производителем вилок, розеток и адаптеров, продаваемых в Австралии.

7 Pin Flat (Лучшее!)

(Изображение из Варты). Лучшее! Все диаграммы показаны со стороны кабеля. Это означает, что это:

7-контактный разъем (изображение из Википедии) :

На самом деле выглядит так:

(Мое фото) .Черный и синий провода не соединены на изображении выше, поскольку они не нужны для этого полуприцепа без тормозов или вспомогательного / заднего хода. Контакт заземления (3) находится немного дальше от камеры — он немного ниже остальных контактов.

Устранение неполадок с плоским экраном

Если ваш плоский соединитель прицепа не работает, вот отличное исправление от Рика в комментариях:

Перестала работать правая вспышка, с проводкой все в норме, винты соединительные в норме. Через некоторое время я обнаружил, что, поскольку вилка довольно надежно удерживается в розетке, у меня возникло искушение пошевелить вилкой из стороны в сторону, чтобы высвободить ее.При этом разрезная латунная охватываемая часть вилки закрылась и, будучи латунной, не отскочила назад, теряя контакт с охватывающей частью в розетке. Простое решение: аккуратно вдавите лезвие ножа в разрез, чтобы он расширился и сопротивлялся покачиванию.

Похоже, что булавка номер 1 на моей фотографии выше (желтая) нуждается в этой обработке. Большое спасибо, Рик!

12-контактный Flat (расширенный лучший!)

Это расширение 7-контактного разъема. Плоский 7-контактный штекер подходит для 12-контактного плоского разъема и отлично работает, и наоборот.

(Изображение из Варты). Все схемы показаны со стороны кабеля — см. Пример выше

Малый 7-контактный круглый (QLD)

Идентификация: Размер штекера аналогичен австралийской монете достоинством 10 центов. Розетка и вилка имеют ключ. Зазор между 1 и 6 на этой вилке заметно больше, хотя в некоторых местах прицепа этот разъем поворачивается так, что выемка для ключа находится внизу, а желтый — вверху.

(Изображение из Варты). Все схемы показаны со стороны кабеля .

Большой 7-контактный круглый (VIC)

Идентификация: Размер вилки аналогичен австралийской монете достоинством 20 центов. Штифты расположены равномерно. Розетка и вилка имеют ключ.

(Изображение из Варты). Все схемы показаны со стороны кабеля .

Heavy Duty 7 Pin Round

Идентификация: Размер вилки аналогичен австралийской монете 50 центов. Земля больше булавки. На розетке или вилке нет ключа (кроме штыря заземления увеличенного размера).

(Изображение из Варты). Все схемы показаны со стороны кабеля .

Круто быть квадратным (ну прямоугольным)

По моему личному опыту, плоский штекер более надежен. Я использовал небольшой 7-контактный круглый разъем в течение 10 лет, а затем после многократной замены вилки за последние 15 лет менял на 7-контактный плоский разъем, и у меня никогда не было проблем с плоским разъемом. У меня был один автомобиль с 12-контактным разъемом и прицеп с 7-контактным разъемом, и они успешно играли в течение многих лет.

Почему надежнее? Одна из причин заключается в том, что у плоского разъема охватывающая часть (часть, которая вам нужна больше всего) закрыта и прикреплена к транспортному средству, но с круглыми разъемами это немного сложнее. Вот так выглядит 7-контактная круглая вилка прицепа:

7-контактный круглый штекер на прицепе имеет отдельные розетки для каждого контакта. Что с этим не так? Что ж, я не могу позволить себе роскошь хранить свои трейлеры в гараже — они находятся вне пределов стихии — и это здорово, если вам нравится давать приют для жуков.Я не могу сосчитать, сколько раз мне приходилось вынимать твари из этих крошечных розеток на конце 7-контактного круглого разъема. Иначе обстоит дело с 7-контактным плоским — сторона прицепа имеет штыри — см. Ниже:

na na na na na na na na na na na na na na na na Flatman! (и лента)

Это может быть только я, но я также думаю, что имеет больше смысла иметь розетки, а не штыри. Представьте, что ваши домашние электрические розетки были штырями, а у вас из стен торчали штыри на 240 В, которые были под напряжением.Трудно замкнуть электрическую розетку, так как вам нужны два токопроводящих штыря, в то время как для закорачивания питаемых контактов достаточно просто прикоснуться к двум контактам чем-то проводящим (например, отверткой, пальцем и т.

Так что, если у вас есть выбор, не торопитесь! В течение многих лет в Квинсленде наиболее распространенными были маленькие 7 кегли, но примерно с 2010 года плоские стали нормой.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
