Чем заменить гофру на глушителе: Замена гофры глушителя своими руками без сварки

Для ремонта понадобится высокотемпературный герметик и восемь болтов с резьбой на М5.

Старая запчасть все так же срезается болгаркой. Для того чтобы установить новую деталь необходимо сделать следующее:

• На кольцах и выхлопной трубе просверлить восемь отверстий диаметром 4-6 мм по окружности в местах контакта;
• При помощи метчика на М5 нарезать резьбу в просверленных отверстиях;
• Все детали конструкции обработать герметиком;
• Болты завернуть в отверстия;
• Установить гофру.

Использование высокотемпературного герметика позволит обеспечить надежность выполненного соединения. После выполнения указанных действий вы получите довольно качественный и герметичный узел выхлопной системы авто.

Временная замена гофры глушителя

Для временной замены гофры понадобится обычный бинт.

Перед началом работ бинт нужно пропить эпоксидкой. Полученным материалом необходимо обмотать поврежденную деталь. Такого ремонта хватит не более чем на месяц.

Некоторые умельцы решают заделать место деформации гофры высокотемпературным герметиком. Но такого ремонта хватит максимум на два дня эксплуатации авто.

Важные нюансы

Как мы увидели, сварка глушителя и гофры для ремонта вовсе не обязательна. Но в вышеперечисленных видах ремонта есть некоторые нюансы.

Гофру нужно устанавливать ровно, без перекосов. По окончании работы убедитесь в том, что все кронштейны, подвесы для крепления глушителя целы и обеспечивают его устойчивость и неподвижность.

Все три варианта замены гофры по своей длительности займут не более часа. Отремонтировать деталь нужно при первых же признаках ее неисправности. Не забывайте, что своевременная замена детали необходима для дальнейшей безопасной эксплуатации автомобиля.

Замена гофры глушителя — как вернуть машине стандартный звук?

Выхлопная система являет одну из основных систем транспортного средства, без которой его существование было бы невозможным. Основное предназначение выхлопной системы заключается в выпуске всех отработанных газов. Так, состоит данная система из каталитического конвертера, выпускного коллектора и глушителя.

По своей природе, разрабатывают выхлопную систему с ориентиром на максимальное снижение скопления всех выхлопных газов внутри двигателя внутреннего сгорания. Это связано непосредственно с тем, что ядовитые газы достаточно быстро могут заполнять замкнутое пространство.

Кроме того, такие газы имеют очень высокую температуру, что также негативно скажется на двигателе. Именно поэтому устройство выпускного коллектора изготавливается из высокопрочных, термостойких материалов. Следовательно, все хорошие выпускные коллекторы будут обладать возможностью очистки отработанных газов.

Гофрирование, в свою очередь, являет собою процесс создания складок – определенных жестких ребер (гофров) в листовых материалах посредством изгибания листа. Основное предназначение такого рода процедуры заключается в улучшении прочностных характеристик материала. Кроме того, вследствие гофрирования материал способен производить сопротивление различным образованиям деформации.

Устройство гофры (виброкомпенсатора) устанавливают практически на все современные автомобили. Основная задача такого устройства заключается в предотвращении передачи вибрации мотора непосредственно на выхлопную систему автомобиля, посредством чего значительно увеличиться срок годности последней. Тем не менее, даже такое устройство как гофра может прийти в негодность и начать просекать. Ремонт гофры, к огромному сожалению, произвести невозможно. Следовательно, лучшим решением будет замена неисправной гофры на новую. Производить замену гофры глушителя нужно производить при первых же признаках неисправности. Конечно же, можно пойти в сервисный центр и все решить там. Но если автомобилист умеет производить сварку, то всю процедуру можно произвести своими руками. Самое главное – это четко придерживаться определенной технологии.

1. Выбираем гофру с умом.

Гофра является универсальным элементом выхлопной системы. В автомобильной природе существуют два типа гофры, которые отличаются принципом своей работы. Так, если автомобилист затеял самостоятельный ремонт, ему необходимо правильно выбрать именно тот тип гофры, который установлен на его автомобиль.

Если гофра устанавливается вертикально и располагается непосредственно под выпускным коллектором, то ее работа направлена на сжатие. Таким образом, в периоды работы двигателя не происходит сгибание гофры, она просто выпрямляется и сжимается. Данный вид гофр называется усиленным, а их длинна не превышает 15 см, в то время как внутренний диаметр – 6,5 см. При замене такого рода гофры нужно выбрать полностью идентичную по размерам новую гофру.

Если гофра располагается горизонтально, то уде после первого колена приемной трубы можно заметить, что она будет работать на изгиб. Длина такой гофры может достигать 40 см, а ее диаметр – 6,5 см. Так, при выборе такого рода гофры нужно обращать внимание на то, каким образом она приварена. Любой вид гофры будет установлен с нахлестом на трубу. Тогда возникает возможность в срезании сварочного шва таким образом, чтобы оставить целыми все участки трубы, которые выходят в патрубки. Так, нужно брать гофру идентичной длинны. Если все же придется срезать, то нужно, чтобы длина ее превышала старую на 2-3 см. Помимо этого нужно учесть геометрическую составную приемной трубы: сможет ли поместиться в нее гофра подлиннее.

2. Как заменить гофру глушителя – технология замены.

Первым делом нужно произвести правильное снятие старой гофры глушителя. Делается это достаточно просто, если следовать всем нижеуказанным рекомендациям. Так, перед непосредственной заменой устройства нужно приготовить кронштейн приемной трубы и новые резинки глушителя. Посредством кронштейна приемная труба будет прикрепляться непосредственно к кузову автомобиля. Кроме того, автомобилисту понадобиться приобрести уплотнительные кольца или прокладки, которые будут установлены под резонатором и выпускным коллектором. Иногда, такие детали могут устанавливаться под катализатором (все зависит от модели транспортного средства.

После этого нужно открутить все гайки со шпилек коллектора, а также снять соединение, которое находится с другой стороны трубы приема. Вследствие того, что приемная труба была снята, можно срезать устройство старой гофры посредством болгарки. Важно заметить, что при выполнении данной операции нужно постараться удалить лишь металл сварочного шва, при этом оставить в целостности фланец и приемную трубу. Если же автомобилисту это не будет по силам, то нужно зубилом сбить все остатки прежней сварки.

Если же при проведении данной процедуры будут обнаружены сквозные дыры на глушителе, которые образовываются вследствие прогаров и воздействия коррозии, то следует использовать особый герметик, который может выдерживать температуру в 1000 градусов. Данное вещество можно без особого труда приобрести в первом же автомобильном сервисе или магазине. Перед нанесением герметического вещества нужно очистить всю поверхность от нагара и ржавчины. Если же дыры огромные, то после очистки нужно обработать их эпоксидной смолой, а также заклеить стеклотканью, если нет возможности установить новый глушитель. После этого нужно установить все детали на место и завести двигатель, дав ему поработать некоторое время на холостом ходу.

Если же дыр не было обнаружено при визуальном осмотре, то проблема могла возникнуть из-за неисправности гофры глушителя, которая соединяет двигатель и выхлопную трубу автомобиля. Ремонт гофры глушителя является достаточно сложным процессом. Конечно же, значительно проще будет произвести полную замену устройства, выбрав предварительно качественную новую гофру. Установка нового устройства производится достаточно просто, нужно просто срезать старую основу болгаркой, место среза очистить и установить (приварить) на ее место новое устройство. Все прокладки и резиновые подвески рекомендуется заменить.

3. Установка новой гофры в выхлопную систему.

После того как старая гофра была снята, нужно установить две части приемной трубы на свое законное место и заменить все резинки глушителя. При этом следует помнить, что гофра должна быть установлена так, чтобы на нее не было давления и напряжения – не была растянута, изогнута или сжата. После закрепления всех частей приемной трубы нужно приступить к установке новой гофры. Нужно прихватить ее несколькими точками сварки для ее закрепления.

После этого нужно снять саму трубу и обварить гофру во всех местах ее соединения. С обеих сторон гофры будут находится патрубки, которые состоят из двух колец. Наружное будет удерживать металлическую оплетку, предназначенную для защиты рабочей части устройства от различных механических повреждений. Приваривание гофры должно происходить так, чтобы все кольца были связаны между собой. После этого осталось дело за малым: нужно установить на свое место трубу приема в совокупности со всеми новыми кольцами и прокладками, одеть сверху кронштейн.

Если разобраться, то данный процесс установки нового устройства гофры не является чем-то сложным. Множество автолюбителей утверждают, что после того как гофра была заменена самостоятельно, устройство не будет «жить» долго. Но это будет правдой в тех случаях, если автолюбитель не будет соблюдать всей технологии операций ремонта.

Бывают случаи, когда устройство гофры обрывается из-за неправильной работы иных деталей или механизмов, а не из-за своего износа. Именно поэтому перед проведения разного рода скоропостижного ремонта следует обратиться к тотальной диагностике автомобиля и всех его устройств, которые могли вызвать те или иные неполадки. Так, в итоге может выйти, что нужно будет произвести замену обычной прокладки или мелкой детали, которые будут иметь значительно меньшую себестоимость, чем полная замена устройства гофры глушителя.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Замена гофры глушителя в ЗАО Москвы

После прогорания выхлопной системы, замена гофры глушителя – самая популярная услуга в ремонтных мастерских. Несмотря на усилия конструкторов автомобилей, этот элемент остается одним из наиболее уязвимых узлов. Заменить гофру в кратчайшие сроки можно в автосервисе «Ваш глушитель».

Назначение и разновидности гофры

Данный упругий элемент предназначен для гашения вибраций по всей длине глушителя. Чем массивнее выхлопная труба, тем выше ее инерция. При колебаниях двигателя, а также во время торможения и разгона, на соединительные трубы действуют силы растяжения и сжатия. Вкупе с нагревом, возникает риск разрыва не только соединительных фланцев, но и разрушения самих компонентов выхлопной системы.

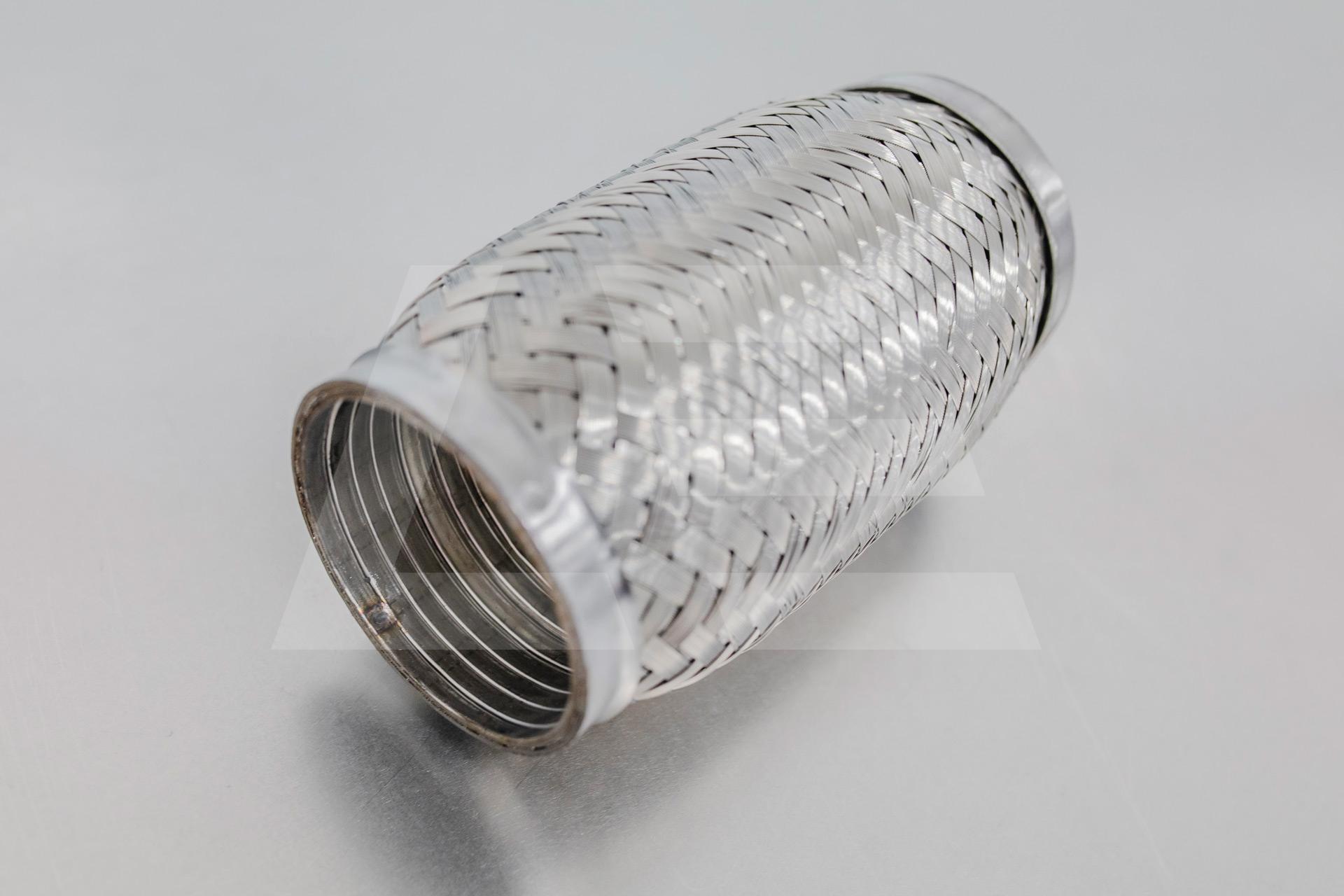

Гофра представляет собой своеобразную пружину, цилиндр из стали в виде «гармошки». Внутренняя часть защищена плетеным стальным чулком. При сохранении герметичности, узел довольно подвижный, продольные растяжения могут достигать нескольких миллиметров, без ущерба для конструкции. Существует две основные разновидности гофр:

• Несущая. Помимо основной функции, является силовым элементом выхлопной системы. Обладает высокой прочностью, но диапазон растяжения не очень высокий.
• Демпфирующая. Работает только в режиме гашения вибраций. Требует установки дополнительных подвесов.

Оба типа взаимозаменяемы. Опытные установщики, проводя ремонт гофры выхлопной системы, монтируют дополнительные подвесы в любом случае. Надежность соединения повышается, узел служит дольше.

На глушителе могут быть установлены два элемента: демпфер приемной трубы, размещенный сразу после коллектора, и промежуточная гофра, установленная в середине конструкции. Замена гофры приемной трубы происходит чаще, поскольку основные нагрузки приходятся именно на нее. Мастера сервиса «Ваш глушитель» при ремонте устранят конструктивные недочеты, и установленная гофра прослужит дольше штатной.

Почему ломается гофра?

1. Повышенные нагрузки. К ним относятся поездки по бездорожью, и быстрая езда по дорогам с некачественным покрытием.
2. Химическое воздействие извне. Реагенты, которыми посыпают зимние дороги, ускоряют износ этого элемента. Чаще всего замена гофры выхлопной системы требуется по окончании зимнего сезона.
3. Химическое воздействие изнутри. Сомнительные присадки, да и просто некачественное топливо, разрушают твердый, но при этом и довольно хрупкий металл гофры.
4. Коррозия. Демпферы изготавливаются из качественной стали, однако постоянная смена температур способствует окислению металла. Например, при хорошо разогретом глушителе, Вы заехали в глубокую лужу. Появляются микротрещины, которые довольно быстро прогорают насквозь.
5. Детонации в двигателе. Резкие динамические нагрузки плохо переносятся хрупким металлом. Результат – внеплановая смена гофры. Если в глушитель попадает несгоревшее топливо, возможны микровзрывы. Избыточное давление также приводит к разрушению демпфера.

Можно ли самостоятельно переварить гофру глушителя?

Первое правило – этот элемент не подлежит ремонту. Его можно только заменить. Выполнить такие работы качественно в гаражных условиях невозможно. Сварка гофры глушителя обычными средствами приводит к ее поломке уже в процессе ремонта.

В сервисе «Ваш глушитель» применяется сварка в среде инертных газов, с постоянным контролем температуры дуги. При этом используется технология, сохраняющая коррозийную защиту. Устраняются напряжения в местах соединения.

На установленные запасные части и проведенную работу, дается гарантия от нашего сервиса. Если на Вашем автомобиле необходимо переварить или заменить гофру глушителя — обращайтесь в наш автосервис по ремонту выхлопных систем в ЗАО г. Москвы (пос. Рублёво, р-н Кунцево, м. Крылатское, м. Строгино) и наши высококвалифицированные мастера произведут оперативную замену гофры глушителя по доступной цене.

Гофра глушителя. Устройство автомобильной гофры глушителя.

Устройство гофры глушителя

Гофра глушителя автомобиля является одной из наиболее важных частей глушителя, играя роль эластичного соединения в выхлопной системе. Необходимость её установки обусловлена тем, что неизбежным результатом работы двигателя авто является возникновение вибраций, которые в числе прочего передаются и на выхлопную систему. Именно для гашения этих вибрации нужна эластичная гофра глушителя.

Помимо своего наиболее часто употребляемого названия, немного реже можно встретить и такие обозначения: гофро-элемент, компенсатор вибрации и гибкие соединения. Всё это обозначает один из важных элементов автомобиля, необходимый для уменьшения детонации. Помимо этого устройство гофры глушителя позволяет значительно снизить технологические нагрузки на выхлопной тракт. Это своего рода предохранитель, предотвращающий разрушение выхлопной системы автомобиля. Поэтому местом установки гофро-элемента обычно является приёмная труба или другой участок, где имеются повышенные вибрационные нагрузки.

Если кратко суммировать, то гофра глушителя выполняет следующие функции:

— выполняет роль эластичного соединительного элемента между частями выхлопной системы авто;
— компенсирует вибрацию, сопровождающую работу двигателя;
— гасит колебания, которые возникают при старте автомобиля.

Устройство гофры глушителя может быть самым различным. Она может состоять из двух или трёх слоёв, а также иметь одинарную или двойную усиленную оплётку. От этого зависит, насколько она будет справляться с возложенными на неё функциями, а также её долговечность. От целостности гофры зависит, будут ли попадать отработанные газы в салон авто, следовательно, и Ваш комфорт в процессе езды. Помимо этого нарушения целостности компенсатора вибрации может привести к перегреву глушителя, а значит и снижению качества работы всей выхлопной системы.

Так как на гофру приходится максимальное количество нагрузок, то она и чаще всего подвергается разрывам и поломкам, если сравнивать ее с другими элементами выхлопной системы. Устройство гофры глушителя в основном предполагает вероятность механических поломок, например из-за наезда на препятствия. Хотя материалом данного компенсационного элемента обычно является высоколегированная сталь, обеспечивающая её высокую прочность и долговечность, но механические повреждения отнюдь не являются редкостью. Помимо наездов на препятствия и других ударных нагрузок, гофро-элемент может выйти из строя по причине неудовлетворительного состояния подушек двигателя, износа резинок крепления глушителя. Забитый катализатор — самая частая причина выхода гофры глушителя из строя. Нередки случаи, когда повреждения гофро-элемента, также как и других элементов выхлопной системы (прогар приемной трубы и прокладки коллектора, а также появление трещины в коллекторе), может произойти по причине выхода из строя катализатора, в том случае, если компенсатор вибрации установлен перед ним. Если катализатор забит то отработанные газы не находят выхода вследствие чего повышается давление и разрушается гофра. Кроме этого гофра глушителя может выйти из строя по причине наличия соли и реагентов на дорогах. Ещё одна, довольно распространённая, причина – это наличие специальных присадок в топливе, которые повышают его октановое число.

Признаком выхода ее из строя является резкий шум в процессе работы в передней части машины или под капотом. Причём при её полном выходе из строя шум может быть оглушающим. Второй признак — появление запаха отработанных газов в салоне автомобиля.

Помимо этого возможна и значительная потеря мощности автомобиля, что проявляется на современных моделях, где утечки в выхлопной системе приводят к неправильной работе датчика кислорода. В этом случае необходимо немедленно заменить гофру глушителя, чтобы вибрация не привела к разрушению выхлопной системы.

Следует сразу сказать, что устройство гофры глушителя не предполагает её ремонт. Возможна только полная ее замена. При этом необходимо обратить внимание и на состояние катализатора, так как повреждения этих элементов в большинстве случаев взаимосвязаны.

При ремонте, несомненно, более рентабельно будет установить новую гофру глушителя, чем менять всю выхлопную трубу. Не стоит приобретать наиболее дешёвые гофры, так как это далеко не лучший вариант и такие компенсаторы вибрации не прослужат Вам долго. Для установки гофры требуется опытный сварщик, который не перекалит ее и не прожжет. Поэтому лучше всего доверить эту работу серьёзному автосервису.

Зачем нужна гофра глушителя и как на

При обслуживании автомобиля необходимо вовремя диагностировать проблемы или не допускать поломок в различных системах. Например, выхлопная система влияет не только на параметры окружающей среды, но также определяет уровень вибрации и связана с тяговыми характеристиками.

Основное повреждение его связано с выгоранием или отрицательными механическими воздействиями.Например, при движении по бездорожью водитель может цепляться за глушитель о неровности дороги. Также зимой случаются налеты на куски льда, которые могут даже сломать насадку глушителя или вызвать другие повреждения. А после таких событий может потребоваться какой-то ремонт, например, замена гофры глушителя.

Содержание

• 1 Роль канавок в выхлопной системе автомобиля
• 2 Причины неисправности
• 3 Замена гофры

Роль гофры в выхлопной системе автомобиля

Некоторые специалисты называют гофру сильфоном.В выхлопной системе (BC) он чаще всего располагается на выхлопной трубе после установленного катализатора. Его функция — уменьшить вибрации в автомобиле, возникающие во время выхлопа. За счет своей работы на кузов автомобиля резонанс не передается.

Комплект для замены гофры глушителя

Так же спасает от частых поломок деталей выхлопной системы. Предотвращается износ всего самолета во время такта выпуска двигателя. Мотор получает одну из степеней свободы для малых продольных перемещений.

По сути, этот узел представляет собой упругое звено, обеспечивающее комфортную работу автомобиля, для чего и предназначена гофра глушителя автомобиля.

Расположение и фактические условия работы элемента летательного аппарата предполагают его ремонт или замену в двух основных случаях:

1. При наезде на какое-либо препятствие, выступающее за допустимый просвет.
2. После значительного количества циклов нагрева / охлаждения и физического износа.

Интервал между заменой или ремонтом гофры может зависеть только от степени повреждения элемента.

Конструкция бывает трех- и двухслойной. Гофру не всегда устанавливают в единственном экземпляре. У некоторых марок автомобилей в самолетах одновременно устанавливается по две штуки. Пару чаще всего можно встретить в V-образных «шестерках».

Причины неисправности

На сайте ограниченное количество стандартных поломок.Как правило, происходит разрыв соединительных элементов в гофре после механических воздействий или от старости, а также бывает частичный пропуск выхлопных газов. В такой ситуации потребуется заменить гофры глушителя своими руками.

Неработающая гофра

Однако есть несколько причин, из-за которых возникают такие отказы узлов:

• пробой катализатора, из-за чего давление и температура в зоне гофров возрастают;
• плохое качество подвески глушителя, что приводит к ограниченному диапазону движения такого гибкого узла;
• ущерб от некачественных дорог;
• неквалифицированная сборка автомобиля;
• взаимодействие с дорожной химией зимой;
• дополнительные присадки, позволяющие изменять октановое число топлива.

Пример установки двух неровностей в автомобиле

Водитель может самостоятельно понять, что в автомобиле необходимо ремонтировать гофры глушителя. Об этом свидетельствует наличие посторонних шумов в моторном отсеке. Также полное разрушение гофры иногда происходит громким звуком. Менее значимый, но тоже правдивый признак — наличие в автомобиле определенного количества выхлопных газов.

Более опытный водитель заметит уменьшение мощности автомобиля.

Этот фактор возникает из-за неисправности датчика кислорода, встроенного в выхлопную систему. Одного из перечисленных знаков уже достаточно, чтобы узнать о состоянии этого элемента Вооруженных Сил.

Замена гофры

В современных авто гофры не ремонтируют. Это связано с дизайном элемента. Осуществляется только полная замена узла на новый.

Замена гофры глушителя

При выборе гофры в магазине нужно учитывать мелкие особенности:

• общий диаметр изделия;
• количество рабочих слоев;
• монтажная длина элемента;
• наличие и количество защитных слоев;
• компания, производившая запчасть.

Из практики известно, что слишком дешевые элементы ВС не отрабатывают полноценный ресурс.

На цену влияют все перечисленные характеристики. Для дизельных электростанций качество гофры должно быть выше. Это связано с большей вибрацией дизельных двигателей.

Процесс ремонта заключается в вырезании части старой гофры и вварке нового элемента в систему. Вам нужно будет открутить крепеж на выпускном коллекторе и вторичной трубе. Для начинающих этот урок может быть почти непосильным.

Ведь окисление, высокая температура, «приваренные» гайки к болтам и небольшое пространство для маневра сделают разборку очень неудобной процедурой. Для сварки в таком месте потребуется специалист средней или высокой квалификации.

Ремонт выхлопной системы своими руками без сварки.Что делать, если перегорел глушитель. Изготавливаем из подручных материалов

Поломку элементов выхлопной системы автомобиля не заметить очень сложно. Сброс давления приводит к повышенному шуму и отбору газа в моторном отсеке или под днищем автомобиля. Такие же «симптомы» наблюдаются при выходе из строя глушителя вибратора.

Замена гофры глушителя своими руками без сварки возможна только при наличии оригинальной запчасти.Если автомобиль снимается с производства на довольно долгое время или является очень редким «заморским» экземпляром, то новые запчасти для него найти будет очень сложно. Поэтому во многих случаях необходимо отремонтировать поврежденную деталь методом пробивки отверстий или подбором аналогичных запчастей от другого автомобиля.

Но даже если есть подходящий волнообразный фальц, по тем или иным причинам установить его традиционным способом невозможно. К счастью, народные мастера нашли выход из такой ситуации.Об альтернативных методах Подробнее об установке будет рассказано в этой статье.

Но сначала следует выяснить основные причины, по которым может образоваться эта неисправность.

Этот элемент служит для компенсации вибрационной нагрузки на выхлопную систему, поэтому гофра может выйти из строя из-за тяжелых условий работы.

Ночлег в дороге или крупные предметы на проезжей части могут привести к физическому разрушению элемента. Преждевременный выход из строя этой детали также может быть вызван неправильной установкой глушителя, износом подушек двигателя и неисправной трансмиссией.

Если повреждены волнообразные складки глушителя, то помимо повышенного шума в салоне может наблюдаться запах выхлопных газов. В этом случае возможно получение сильного отравления, поэтому при первых признаках неисправности этой детали необходимо приступить к ремонту.

Простой способ ремонта

Ремонт гофры глушителя своими сварочными руками можно выполнить так:

1. Бинт медицинский обыкновенный пропитан эпоксидной смолой.
2. Виброкомпонент глушителя обернут пропитанной повязкой.
3. После замораживания смолы автомобиль можно эксплуатировать в обычном режиме.

Этот способ самый простой, но решить проблему неисправности глушителя эпоксидной смолой можно не более чем за 1 — 2 месяца. Со временем отремонтированный участок запретят и нужно будет его восстанавливать.

Ремонт высокотемпературного герметика

Специальный герметик также может использоваться для устранения поломки гофрированной трубки выхлопной системы автомобиля.

Ремонт осуществляется в такой последовательности:

• Герметик наносится на внешнюю поверхность элемента.
• Тонкая жесть, ширина которой должна быть равна длине гофры, деталь поворачивается несколько раз.
• Жестяная банка фиксируется с помощью обычных винтовых зажимов по краям и посередине.
• Через 24 часа, когда герметик замерзнет, ​​автомобиль можно эксплуатировать в обычном режиме.

Этот способ тоже временный и рассчитан на эксплуатацию авто не более 1 месяца.

Надежный способ замены (без сварки)

Перечисленные временные способы устранения неисправности волнообразной складки глушителя, не позволяющей забыть о проблеме надолго. Поэтому их можно использовать в крайних случаях, когда полноценный ремонт выхлопной системы глушителя невозможен.

Самый правильный и надежный способ установки новой запчасти — сварка с выхлопной трубой. Но когда нет возможности использовать сварочный аппарат, можно применить хотя бы эффективный способ монтажа гофры.

Установить эту деталь можно на резьбовых соединениях.

Просверлить отверстия

Работа выполняется в такой последовательности:

• Старая гофра срезается болгаркой или ножовкой по металлу сразу за сварным швом.
• Далее необходимо установить новый виброкомпонатор.
• Проделайте отверстия диаметром 4,2 мм, которые должны быть равномерно распределены по окружности. Отверстия необходимо проделать с обеих сторон обрезанной выхлопной системы.
• С помощью тестера М5 нарезается резьба в проделанных в выхлопной системе отверстиях.
Болты
• M5 вкручиваются в отверстия, которые должны быть установлены на гравировальных шайбах, чтобы предотвратить откручивание.

Обрезать резьбу по метке

Таким образом, можно получить надежное соединение элемента с выхлопной системой автомобиля. Для повышения эффективности соединения можно установить бракованный узел и болты на высокотемпературный герметик.

Полученный результат

Другой эффективный способ установки

Такой простой способ установки виброкомпонента без сварки, при правильном исполнении, позволяет устранить проблему самостоятельно. Установка осуществляется в такой последовательности:

• Срезает старую гофру.
• Новинка пишется продольно в местах присоединения к выхлопной системе и устанавливается на выхлопную трубу.
• С помощью зажимов опрессовывается волнообразная складка в тех местах, где были сделаны надписи.

Для лучшей герметизации такой состав также нужно дополнить тонким слоем высокотемпературного герметика, а хомуты хорошо затянуть и по возможности утолщить резьбу любым доступным способом.

По прочности этот вариант не отличается от штатного. Но при сильном ударе гофры в продольном направлении ее можно относительно легко отделить от выхлопной системы автомобиля. Поэтому эксплуатацию станка с небольшим зазором следует проводить с особой осторожностью.

Заключение

Ремонт многих агрегатов и элементов автомобилей может производиться без нанесения

Глушитель. При этом такую ​​деталь выхлопной системы автомобиля приходится менять даже не раз. Хотя стоимость замены в сервисных центрах не так высока, вы все равно можете хорошо сэкономить, если научитесь заменять сами. Замена глушителя своими руками — это несложное дело, и может порадовать владельца автомобиля. Просто необходимо вооружить обычную болгарку и немного растворителя ржавчины.

Заменить штатное устройство. Для этого нам нужно ослабить фиксатор и вынуть его из подушки. Новый глушитель нужно поставить так, чтобы труба резонатора входила до упора.

Выхлопная система

Перед тем, как приступить к замене, познакомимся с выхлопной системой автомобиля. Он, как правило, состоит из нескольких частей: глушителя, резонатора, катализатора и приемной трубы, которую водители часто называют «штанами». Вот посмотрите, как это выглядит на схеме:

Если обнаружена проблема связанная, то определить, какая из них подлежит ремонту, несложно.Достаточно заехать на эстакаду и запустить двигатель. Метод наблюдения позволяет быстро определить причину и место происхождения выхлопных газов. Чаще всего выходит из строя сам глушитель, который находится ближе всего к земле и чаще других частей подвергается воздействию влаги, коррозии и т. Д.

Стоит отметить, что некоторые подразумевают под словом «глушитель» всю выхлопную систему. Но в этой статье мы говорим именно о его задней части или о конечной части системы производства выхлопных газов.Хотя бывает, например, на некоторых джипах, когда этот глушитель находится не в конце, а посередине.

Крепление шумоподавителя к резонатору осуществляется металлическими скобами по принципу «Папа-Мама». Такой состав обеспечивает надежность и высокую герметичность.

Глушитель можно назвать основной частью выхлопной системы автомобиля, так как за счет него значительно снижается уровень шума, издаваемого выхлопными газами при их выходе в атмосферу.Например, грузовик издает шум равный 80 дБ на расстоянии семи с половиной метров. Без устройства шумоподавления этот уровень составил бы 100 дБ. Посмотри какая разница! Это уже шум, который издает боевой танк.

Что мы получаем? А еще в том, что глушитель работает как акустический фильтр и, отдавая энергию газовой струе.

Как выбрать глушитель

А теперь рассмотрим, из чего состоит само устройство. Необходимо сохранить цельный, или так называемый цилиндр, который в зависимости от типа глушителя может быть полым или состоять из нескольких отсеков.Вы знаете, какой глушитель лучше? Тот, в котором используется расширение и сужение газовых потоков и есть материалы, качественно поглощающие или отражающие звук.

Если вы собираетесь купить глушитель, рекомендуем приобрести модель, изготовленную из одной заготовки. Такой вид конструкции швов не имеет, что говорит о возможности ее длительной эксплуатации. Ни металл такого устройства, ни его днище не подвергаются сварке, что надолго позволяет избежать коррозии.

На видео — Замена глушителя на Рено:

И конечно, как уже было сказано выше, глушитель, из каких частей также имеет большое значение.Важен качественный материал, из которого изготовлен сам глушитель. Сегодня для этого используются разные типы: нержавеющая сталь, алюминиевая сталь, алюминий и обычный. В частности, на иномарки чаще ставят модели из алюминированной стали, так как она лучше противостоит коррозии, тем более что стоимость ее на Западе не так высока. Отечественные производители часто используют обычную черную сталь.

Разборка — самая сложная

Какой штатный глушитель на ваш взгляд самый сложный? Это его разборка.Как правило, снять его без проблем, особенно на старых машинах, вряд ли получится. Придется использовать растворитель ржавчины, зубило, плоскую брань, молоток. Короче могут понадобиться разные инструменты, и даже болгарский. Но меньше всего им пользуюсь, когда все остальные способы не помогли. И совсем не обязательно отрезать трубу. Достаточно просто сделать надрез, а затем поработать стамеской и плоской бранью.

На видео — Замена глушителя на FIAT ALBEA:

В целом вариант идеальный, опять же, если стандартные варианты демонтажа не помогут, там будет обрезка лепестков глушителя прокаткой.Но делать это нужно очень осторожно, чтобы не повредить трубу резонатора.

Устройства не заставят себя долго ждать. Достаточно снять старый, освобожденный, глушитель с подушками и соорудить новый. Но при стыковке важно следить за тем, чтобы патрубок резонатора надежно входил в волокно глушителя. Тщательно все проверяем, и после освобождения крепления хомутов.

На видео — Замена глушителя на ВАЗ 2101-2107:

Глушитель, если он, конечно, не староват.Находим отверстия и ставим обвязку из куска листового металла, желательно качественного. Ломтики рекомендуется приготовить заранее, нарезав их по размеру пробы. При этом следует помнить, что заплатка должна закрывать пространство пробоя с запасом в один или полсантиметра. Место сварки необходимо очистить болгаркой. Выполняя сварку, следим за тем, чтобы шов был прочным и гладким.

Вот и все, ничего сложного. Наберитесь терпения, и все наладится!

Автовладельцы часто сталкиваются с проблемой, когда на автомобиле необходимо заменить глушитель.Выхлопная система во многих автомобилях, в том числе и Volkswagen, и Mercedes-Benz, и Lexus, устроена так, что установить глушитель не составляет особого труда, конечно есть исключения из правил.

Так как же заменить глушитель своими руками?

Итак, если вы решили самостоятельно установить глушитель, то лучшим вариантом будет, он придет на смотровую яму или эстакаду. Заговорите машину с ямой, поставьте упоры под колеса — пренебрегать этим ни в коем случае не стоит! Внимательно осмотрите выхлопную систему и.Давно не меняли глушитель? Начало работы следует с обработки всех составов специальной проникающей — растворение проглоченных резьбовых соединений жидкостью (например WD-40). Или используйте простой уксус или керосин.

Когда детали выхлопной системы — глушитель соединены соединительным кольцом с фланцами, могут возникнуть трудности при замене может возникнуть из-за ржавчины или пригорания деталей друг в друга (на помощь придет та же чудодейственная жидкость ).Просто откручиваем болты крепления, фланцы — снимаем, глушитель заменяем новый. Вот только потечет надо будет, если соединение деталей глушителя будет по типу «труба в трубу».

Сначала завоюйте соединение двумя молотками. Один из них сохранился, что основание для трубы во время удара. Желательно иметь помощника, иметь помощника — он должен копать спину старого глушителя по сторонам во время «Детенышей». Благодаря этому внутренняя ржавчина начнет крошиться, соединение ослабнет, поэтому вы без проблем отключите его.Но иногда резка не приносит должного результата, поэтому может быть полезен следующий совет: возьмите обычную отвертку, вставьте внешнюю трубку в разрез. Металлические трубы на «Страйке» восстанавливают путем резки. Такой прием ослабит соединение, помогая встряхнуть ржавые части выхлопной системы автомобиля.

При необходимости заменить одну автомобильную приемную трубу (в народе она называется «штаны») или просто поменять прокладку глушителя на выпускном фланце. Необходимо подготовить состав: для этого смажьте все резьбовые соединения от ржавчины.Вылез наружу через выбитую головку крепления фланца трубы плавильного цеха, но здесь без особого фанатизма прилагать особые усилия не рекомендуется!

Затем следует осторожно открутить соединения, чтобы они не были повреждены. В худшем случае придется разобрать десяток деталей самой, чтобы просверлить фрагмент резьбы. Советую откручивать использование ключей типа «горог» и «голова». Но рожковые ключи лучше не использовать, так как захват открученной гайки ненадежен, а значит, можно сломать фаски гаек, а также получить травму.Во время откручивания надо еще раз забраковать, а потом еще раз откручивать и так несколько раз, а то и больше (по ситуации, как пойдут гайки) — нити резьбы очистятся.

Установка нового глушителя своими руками

Теперь пора поставить новый глушитель. Установите детали без искажений. Желательно использовать новые гайки и крепежные болты, хомуты и прокладки (важный совет: при соединении новых болтов и гаек рекомендуется смазать резьбу графитовой смазкой, этот процесс защитит резьбовые соединения от коррозии и подтолкнет детали к каждой. прочее, что существенно облегчит работу при очередной замене глушителя!).

Хомуты не нужно слишком сильно затягивать, вы не хотите деформировать патрубок глушителя и / или нарушить резьбу хомутов? В дальнейшем это соединение разобрать будет крайне сложно.

Бывает, что из-под машины вдруг доносится странный необычно громкий гул. И тут даже недобросовестный водитель понимает — проблема с «Глушаком»! Чаще всего занимаются физическими упражнениями, реже отделяют друг от друга элементы этого узла.

Но, к счастью, большинство поломок можно устранить, сделав ремонт глушителя своими руками. Главное понимать, какая из перечисленных ниже причин привела к неисправности:

• при ударе о препятствие повредил разрушительный элемент;
• беговой, тренировочный узел за счет постоянного воздействия вредных веществ выхлопными газами, а также их тепла;
• постоянное сильное давление выхлопных газов;
• большие перепады температуры окружающей среды.

Если случилась такая беда, не стоит откладывать работы по ремонту столь важной сборочной единицы, чтобы не оглушить окружающих и себя встречным шумом. К тому же агрегат может просто развалиться. Далее рассмотрим, как сделать ремонт глушителя своими руками на примере разных автомобилей.

Как обойтись без сварщика

Во многих случаях автолюбитель может обойтись без сварщика, электродов и автосервиса.Однако такой вариант устранения проблемы чаще всего не делает последующую долговечность. Это временно, например, если некогда идти к военнослужащим.

Рассмотрим ремонт глушителя своими руками на примере автомобиля ЗАЗ Таврия.
Нам пригодятся:

• ключи гаечные;
Наждачная бумага
• ;
• комплект для холодной сварки;
• кусок жести;
Хомут
• с резьбовой стяжкой.

Начинаем ремонт автомобильного глушителя Таврия своими руками со смотровой ямы.

1. Первым делом определяем место прорыва газов. Хорошо, если дырка снаружи. Далее опишите, как закрыть именно такое отверстие.
2. Сначала демонтируем весь узел, для чего откручиваем крепления.
3. Итак, агрегат перед нами. В Таврии все просто: внутри две камеры, одна из них с диффузором. Так же надо чистить прямую бумагу. Это нужно делать обязательно, иначе в этом не будет никакого смысла.
4. Перемешивая компоненты, пальцами в перчатке применяем холодную сварку.
5. Закручиваем это место фиксатором по кругу.
6. Устанавливаем агрегат обратно.

Другое дело когда выходит приемная труба. Помочь локальному ремонту впускной трубы глушителя какими-то хитрыми средствами и своими руками вряд ли удастся. Выход только один — замена. Ведь эти «штаны» — насадки — воспринимают самое первое сильное биение выхлопных газов. Нагрузка настолько велика, что местные пломбы помогут только добраться до гаража.

Для замены «штанов», например, на «классический» ВАЗ необходимо иметь:

• ;
• смазка проникающая.

Также читайте про и.

Это то, что вам нужно сделать. Стартуем со смотровой ямы.

1. Демонтируем заднюю часть глушителя.
2. Сбросить резонатор.
3. Откручиваем болт хомута, которым держится приемная труба.
4. Открываем капот, затем откручиваем гайки крепления приемной трубы к выхлопному коллектору.
5. Снимите неисправную деталь, а также прокладку.
6. Устанавливается новая запчасть с новой прокладкой в ​​обратной последовательности.

Здесь, самое главное, не забываем обрабатывать незаменимые резьбовые соединения проникающей смазкой типа «Waides». И после обработки подождите несколько минут. Хотя не исключено, что какую-то гайку придется аккуратно срезать «болгаркой», ведь все элементы системы выпуска работают в крайне вредных условиях, поэтому быстро поддаются.

Что делать с другими автомобилями

Теперь рассмотрим ремонт еще нескольких машин. Например, возьмем Nissan.При регулировке узла прокладки лучше заменить. Ноутбук Ниссан, как и другие автомобили, ремонтировать глушитель своими руками не имеет смысла.


А вот ремонт выхлопной трубы глушителя своими руками без сварки уместен. Для этого вам потребуется:

• керамический герметик;
• лента из жести;
• ножницы по металлу;
• плоскогубцы с тонкими концами;
• молоток.

Действия такие.

1. Обязательно убираем пройденное место. Узел не снимается с машины.
2. Правильно нанести керамический герметик пальцами (для защиты рук в перчатках) прямо на отверстие.
3. Посмотрите на эту часть оловянной ленты для трубки. Обрезав выступающие концы ленты, оставив 2 сантиметра от трубы.
4. Остальные наконечники адаптированы к плоскогубцам.
5. Отогните согнутым молотком, чтобы полученный таким образом хомут плотно охватил трубу.

С полученным результатом можно проехать не одну сотню километров.

Дополнительно рассматриваю ремонт глушителя в Газели. Допустим, сломался резонатор. В этом элементе системы применяется трубка с множеством отверстий. За счет них гасятся низкие частоты — газ, проходя через множество отверстий, крутится вокруг себя.

Ремонт резонатора глушителя выполнить своими руками несложно, если внешняя стенка прошла испытания.Допустим, обгорело место выхода сопла из резонатора. Демонтаж узла с автомобиля здесь практически не требуется. Для своей работы берем следующие вещи:

• холодная сварка;
• наждачная бумага.

Надо делать несложные манипуляции.

1. Тщательно почистил наждачной бумагой, на которой образовался зазор.
2. Обильно забивают своим составом, перемешивая компоненты. Сверху еще намажьте большим слоем, в руках должны быть перчатки.
3. Пусть время тянется.
4. Слегка зачистил наждачной бумагой.

С таким ремонтом глушителя своими руками и без сварки тоже можно проехать приличное количество километров.

Стоимость капитальных работ от мастеров

Однако, если такой ремонт глушителя оказался недолговечным, лучше обратиться в сервисную службу. Там обязательно произведут капитальные сварочные работы, это позволит проехать, не думая о выпуске, сотни тысяч километров.Тем более что все не так уж и дорого.

Стоимость сварочных работ Вместе со снятием элемента и установкой его обратно у мастеров автосервиса, указана в таблице относительно разных крупных городов РФ. Вот таблица.

Здесь только усредненные цены. Реальная стоимость работ может несколько отличаться. Все зависит от конкретного места, куда приехал автомобилист, от добросовестности руководства мастерской.

Выхлопная труба или глушитель предназначены для снижения уровня шума. Также это устройство преобразует энергию выхлопных газов.

[Скрыть]

Причины и признаки повреждения гофры

Причины, по которым чаще всего выходит из строя гофра:

1. Засорение устройства катализатора, происходит в результате того, что автовладелец не разрешает узел . Из-за забитого выхода в системе повышается давление, которое идет на гофру. Это способствует ее разрыву в самом тонком месте.
2. Гофры в результате воздействия выхлопных газов.Такая проблема возникает при повреждении подушки силового агрегата. Коррозия может быть следствием высыхания или деформации прорезиненных элементов крепления Lux.
3. Попадание внутрь выхлопной трубы щебня или других мелких частиц во время езды. В результате воздействия химических реагентов, которыми обрабатывается поверхность дороги в холодное время года, возникает скрип. Такие вещества быстро портят существующие дефекты.

Признаки, по которым можно определить неисправность:

• нехарактерные звуки выхлопной трубы, похожие на чихание;
• падающая мощность автомобильного мотора;
• работа энергоблока стала нестабильной;
• для ввода отработанных газов в салон автомобиля;
• Образование сажи на металлических деталях.

Канал «Сделано в гараже» рассказал о неисправностях гофры в автомобиле.

Замена гофры

Поменять гофру без сварки не получится. Можно закрепить устройство на струбцинах, если нет сварочного оборудования, но такое крепление будет ненадежным.

Что потребуется

Элементы, которые потребуются для замены:

• резиновые детали фиксаторов приемной трубы;
• сварочный аппарат;
• болгарский.

Пошаговая инструкция

Алгоритм действий при замене:

1. Отвинчиваются гайки, расположенные на шпильках коллекторного устройства и соединения на обратной стороне трубы.
2. Очищена приемная магистраль, с помощью болгарки срезано старое устройство виброкомпонатора. Выполняя задание, нужно аккуратно снимать только сварочный шов. Болгаркой можно не заниматься фланцем и самой трубой. Если гофра находится под коллекторным устройством, можно эти предметы зацепить.
3. Если часть сварных швов не сработала, их снятие производится вручную. Для этого потребуется зубило.
4. Подготавливаются элементы элементов приемной магистрали, устанавливаются детали на посадочной площадке и заменяются резиновые элементы. Устанавливая гофру, необходимо убедиться, что в ней не будет собираться чрезмерное натяжение. Элемент не должен быть сжат или растянут. Изгибы также не допускаются.
5. При закреплении приемных элементов устройств производится установка новой гофры и ее крепление сваркой.Затем снимается приемная магистраль и приваривается сама гофра по периметру.

Глушитель неисправности

Необходимость полной замены глушителя может возникнуть при следующих неисправностях:

1. Горячие газы регулярно попадают на внутреннюю сторону устройства. Это приводит к преждевременному износу глушителя, а также к образованию эрозии. При работе силового агрегата на холостом ходу А при перегреве оставшиеся внутри газы охлаждаются слишком слабо.Это способствует образованию конденсата, в результате чего на металле появляется коррозия и он разрушается.
2. Снаружи на корпус устройства при движении попадает грязь, а в холодное время года — лед. Регулярное воздействие влаги и загрязнений приводит к быстрому износу. Если водитель будет бездействовать, выхлопная труба будет постоянно ударяться о землю. Герметичность корпуса быстро теряется.

Как устранить неисправность глушителя?

Оптимальным решением проблемы будет замена глушителя своими руками.Но менять прибор необходимо после того, как он не подлежал ремонту. Процедура ремонта может заключаться в использовании повязки из жаропрочной ленты. Это обмотка поврежденного участка выхлопной трубы. Сама лента обычно изготавливается из стекловолокна и позволяет выдерживать серьезные температуры, в состав материала добавляется силикатная или эпоксидная смола.

Поврежденный участок с дефектом заматывают лентой, а при замерзании — трубу необходимо покрасить.Для этого используется термостойкая краска. Ремонт может заключаться в замене усиленной прокладки, расположенной между приемной и самим глушителем. При замене этого элемента его необходимо установить в аналогичное положение.

Сколько стоит замена глушителя?

В среднем замена глушителя стоит от 1000 руб в зависимости от модели автомобиля.

Цены на примере компании Bibzon https: // BIBIZONE. RU:

Видео «Как поменять глушитель»

Канал Мир Мацова подробно рассказал о замене глушителя в автомобиле.

ремонт глушителя глушителя выхлопной системы в автосервисе Фотография, картинки, изображения и сток-фотография без роялти. Изображение 99735428.

ремонт глушителя гофра выхлопной системы в автомастерской — вид снизу на старый сломанный глушитель гофра на автомобиле.Вид сверху сломанного автомобильного глушителя, старого использованного глушителя, труб и гофры внутри автомастерской для ремонта автомобилей. Деталь интерьера изменяющейся концепции моторной системы. Крупным планом вид старого сломанного глушителя двигателя автомобиля с гофрированной трубой на выхлопной системе автомобиля в мастерской. Ремонт и ремонт бывшей в употреблении автомобильной техники.

Таблица размеров

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

3000 x 2000 пикселей | 25.4 см x 16,9 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

3000 x 2000 пикселей | 25,4 см x 16,9 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

• Попробовать 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Без дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

ремонт глушителя глушителя выхлопной системы в автосервисе Фотография, картинки, изображения и сток-фотография без роялти. Изображение 99743671.

ремонт гофра глушителя выхлопной системы в автомастерской — слесарь приваривает трубу к глушителю аргонной сваркой.Механическое ручное шлифование гофра на глушителе автомобиля с помощью шлифовального станка. Механик работает в мастерской. Устройство для сварки выхлопной трубы. Концепция услуг по резке и ремонту автомобилей. Человек, шлифовальный выхлопную трубу автомобиля. Механический ремонт и установка гофры на двигателе. Мастерская по ремонту и обслуживанию автомобилей. Рабочий шлифует гофрированную трубу. Человек, шлифовальный металлическую трубу в мастерской.

Таблица размеров

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

3000 x 2000 пикселей | 25.4 см x 16,9 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

3000 x 2000 пикселей | 25,4 см x 16,9 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

• Попробовать 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Без дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

Размер гофры на Hyundai Getz 1.4. Причины поломок гофры, и по каким особенностям можно определить неисправность

Гофра представляет собой гибкую деталь, корпус которой снабжен гребным металлом в виде сетки. Эта деталь присутствует в выхлопной системе практически любого автомобиля. По сути, гофра — это промежуточный элемент между глушителем и выхлопной трубой.

Из-за своего расположения, под днищем автомобиля при внешнем механическом воздействии, элемент может выйти из строя, в результате чего возникнет необходимость проведения ремонтных работ с заменой элемента в случае естественного износа детали. .

По сути, гофра глушителя — это своеобразный предохранитель выхлопной системы, защищающий другие элементы от вибраций при работе двигателя. Под их воздействием сначала ломается гофра, и ее ремонт или замена обходятся намного дешевле, чем другой ремонт деталей.

Важно! Отличительной особенностью гофры является ее эластичность и герметичность, способность гнуться и растягиваться до разумных пределов.

Гофра глушителя производится в двух основных вариантах:

• С двойной оплеткой — отлично подходит для автомобилей с бензиновым двигателем. Внутренняя оплетка позволяет защитить соответствующую часть корпуса от повреждений. Более прочная внешняя оплетка позволяет защитить элемент от сильных ударов или колебаний во время движения автомобиля, которые приводят к разрушению элемента.
• С тройной оплеткой — устанавливается на бензиновые и дизельные автомобили. Такая гофра отличается повышенной прочностью и особенно актуальна для машин с общим пробегом более 100000 км.

Трехслойные элементы, в свою очередь, делятся еще на два типа:

• Innerbraid — в таких элементах внутренний слой выполнен в виде пластин из нержавеющей стали.
• Interlock — внутренний слой выполнен в виде металлической оплетки повышенной прочности.

Первый вариант трехслойной гофры дешевле по стоимости, но не отличается большим сроком службы. В то время как элементы блокирующего типа дороже и долго используются.

Причины поломок гофры, и по каким особенностям можно определить неисправность

Как и большинство деталей выхлопной системы автомобиля, и, несмотря на долгий срок службы, гофра может выйти из строя. В этом случае потребуется замена детали.

К поломке элемента могут привести следующие ситуации:

Важно! Кроме того, преждевременный выход из строя этого элемента также может стать причиной самостоятельной установки, особенно если у автомобилиста отсутствуют необходимые знания и навыки.Отремонтированная гофра ремонту не подлежит, в этом случае потребуется полная замена детали. Несмотря на кажущуюся простоту, процедуру замены рекомендуют в автосервисе.

Определить неисправность деталей можно независимо по нескольким признакам:

• Повышение шума и вибрации в передней части автомобиля во время движения.
• Появление внутри салона едкого запаха выхлопных газов.
• Снижение мощности двигателя, вызванное неправильной работой кислородного датчика.
• Повышенный расход бензина.

В случае обнаружения одного или нескольких признаков неисправности гофры глушителя рекомендуется обратиться в техцентр, специалисты которого проведут необходимую диагностику и выполнят все работы по ремонту.

Замена гофры глушителя в автосервисе

Гофра относится к тем деталям, которые ремонту не подлежат, потребуется замена на аналогичную деталь.Для опытного специалиста автосервиса процедура не составит труда и займет не так много времени. Сам процесс можно разделить на несколько основных этапов:

Важно! Как правило, гофра устанавливается на трубу глушителя. Если в процессе замены удастся удалить поврежденный элемент без повреждения вставленных в него труб, новая гофра для правильной работы и легкого монтажа должна совпадать со старой длиной. В случае, когда часть трубы глушителя разрезана, необходимо подобрать новую гофру на несколько сантиметров длиннее старой.

Гофрированный элемент может быть установлен по-разному, в зависимости от конструкции вытяжной системы: вертикально или горизонтально.

• Вертикальный элемент работает на сжатие, деталь не подвергается изгибам. Длина гофры, как правило, не превышает 15 сантиметров, а внутренний радиус — 6,5 сантиметра. Конструкция такой гофры должна быть более усиленной. Подбирая новую вертикальную гофру, необходимо подбирать деталь аналогичного размера.
• Гофра, установленная в горизонтальном положении, в основном подвержена изгибу при работе двигателя. Длина такого элемента может достигать 40 сантиметров, а внутренний радиус — 6,5, как и в предыдущем случае. При установке горизонтального элемента необходимо внимательно относиться к качеству соединительного шва.

выводы

Важно понимать, что несвоевременная замена вышедшего из строя элемента может сказаться на работе всего автомобиля.Рекламным водителям рекомендуется обращаться за помощью в специализированные автосервисы, где работают квалифицированные специалисты и есть все необходимое оборудование.

Важно! Специалисты не только выполнят все работы на высшем уровне и предоставят автомобилисту все гарантии, но и помогут выбрать подходящий для вашего автомобиля элемент. В этом случае стоимость будет складываться из цены нового элемента и работы по его установке. Новую гофру также можно приобрести в специализированном магазине автозапчастей.

Важно понимать, что самостоятельная установка новой гофры может повлечь за собой повышение напряжения между двигателем двигателя и выхлопной системой, что, в свою очередь, может привести к преждевременному износу соседних деталей и дополнительным затратам на ремонт.

Наши центры на карте города

Какая гофра выхлопной системы автомобиля?

Гофра автомобильного глушителя представляет собой гофрированный шланг из нержавеющей стали с лихорадкой, используемый для соединения впускного коллектора с главной выхлопной магистралью.Вторая задача гофры заключается в вибрации работающего двигателя и глушителя. Эта соединительная деталь находится под постоянной температурой и колебаниями, что часто приводит к выходу гофры. Эту запчасть восстановить невозможно, поэтому во всех случаях необходимо заменить вышедший из строя модуль.

У нас есть все размеры гофры!

Признаки неисправности гофры глушителя Hyundai Getz

• наличие неприятного запаха в автомобиле;
• графиков от соединения выхлопной трубы с коллектором;
• вата острая при работе двигателя;
• надземное газовое пространство возле рабочего вагона

Во всех перечисленных случаях настоятельно рекомендуем обращаться в нашу автомастерскую.Неисправную гофру легко определить на глаз, а для установки этой детали в нашем автосервисе потребуется максимум один час. Опытные мастера помогут подобрать оптимальную модификацию детали, которая позволит полностью восстановить штатные характеристики выхлопной системы. Сколько стоит работа, вы сможете узнать сразу после осмотра автомобиля. Предлагаемая цена во всех случаях устраивает автовладельцев.

Способы оплаты

Принимаем:

• — Наличные.
• — Кредитные карты (есть терминал).
• — Безналичный расчет для организаций.

Гарантия

Мы уверены в качестве ремонта: опытный слесарь быстро и качественно отремонтировал выхлопную систему. Гарантия 12 месяцев. И лучшее свидетельство качества ремонта — отзывы и рекомендации автолюбителей. Нас рекомендуют друзьям!

В 2002 году с конвейера сошел первый компактный хэтчбек Hyundai Getz.Его производство началось в период экологического стандарта Евро-3. Это означает, что в системе выдачи был установлен каталитический нейтрализатор-нейтрализатор.

В систему выпуска бензиновых двигателей входили следующие компоненты:

• Коллектор выпускной, сочлененный с каталитическим нейтрализатором;
• труба приемная с гофром;
• глушитель центральный;
• главный резонатор;
• подвески резинометаллические, прокладки, хомуты.

В зависимости от года выпуска труба приемная выпускалась в двух вариантах.В первом случае изгиб происходил под лонжероном, а соединение с впускным патрубком осуществлялось резонатором с помощью сливов с гайками, во втором — над ним, а соединение с резонатором осуществлялось кольцом. зажим.

Замена гофры Goetz: предварительная информация

Гофра играет важную роль в выравнивании механических воздействий на элементы выхлопной системы. Он изготовлен таким образом, что при сохранении герметичности может изменять свои геометрические параметры в небольших пределах.

Гофра в зависимости от конструкции бывает двух- или трехслойной. Наружный слой в большинстве случаев представляет собой проволочную оплетку плоского профиля, изготовленную из легированной жаропрочной стали. Эта часть воспринимает нагрузку и является основным поддерживающим элементом. Второй слой — это металлический сильфон. Он герметичен и выполняет функцию пропускания выхлопных газов.

Большинство современных гофров имеют дополнительное защитное покрытие на внутренней поверхности сильфона. Его изготавливают из металлических пластин или жил проволоки по аналогии с внешним защитным слоем.

С двух сторон фланцы из толстостенных металлических труб. Через них ведется сварка с патрубками выхлопной системы.

Hendai Getz Гофра Замена: Фон

Имеется несколько основных дефектов гофры:

• нарушение герметичности из-за прорези сильфона;
• разрушение верхнего защитного слоя;
• разрыв центральной части у основания фланцев;
• разрушение сварных швов.

Все эти неисправности могут привести к окончательному разрыву последнего тракта и возникновению аварийной ситуации.

Когда замена гофры ГЭТЗ?

Двигатель не имеет жесткого крепления к кузову автомобиля. Устанавливается на эластичные резиновые подушки. Это сделано для того, чтобы вибрация не ломала соединительные элементы, так как балансировка двигателя 100% и полностью исключить вибрацию невозможно. Кроме того, различные аномальные процессы в двигателе, такие как детонация или нарушение работы системы зажигания, вызовут вибрацию даже при идеальной балансировке.

Все элементы системы градации также имеют некоторую степень свободы в перемещении. Это позволяет компенсировать тепловое расширение металла, микродеформацию корпуса и гасить другие механические воздействия на компоненты системы выпуска без их разрушения.

Основной элемент, компенсирующий эти движения выхлопного тракта, гофрированный. Если все расчетные нагрузки не превышают допустимых значений, он может работать достаточно длительное время. Однако есть несколько факторов, ускоряющих процесс износа:

Все эти факторы ускоряют процесс разрушения.Неисправность гофры имеет определенные признаки, по которым можно заранее определить неисправность:

1. Изменение звука выхлопа двигателя. Появляется своеобразное секционное шуршание выхлопной системы. В том случае, если разрушение уже достигло больших масштабов, звук секции изменится на характерный рев.
2. Появление запаха выхлопных газов в салоне и наддувном пространстве.
3. Режущий звук в передней части шкалы.Проявляется с учетом боковой стороны гофры при касании лонжерона ствольной коробки.

ВАЖНО! Появление запаха выхлопных газов в автомобиле не только доставляет дискомфорт, но и может вызвать серьезное химическое отравление. В частности, опасна эксплуатация автомобиля с системой протечки при отсутствующем или неработающем катализаторе. В этом случае выхлоп содержит оксид углерода, который является ядом.

При появлении этих признаков необходимо пройти диагностику.Процесс проверки состоит из визуального осмотра целостности гофр. Осмотр часто проводится на заведенном двигателе, чтобы обнаружить невидимые глаза нарушения герметичности.

Гофра на Hyundai Getz: замена и предварительный выбор

Замена начинается с оценки состояния креплений приемной трубы. Часто без использования режущего инструмента отсоединить приемную трубу невозможно из-за сильной коррозии. Если фланцевые соединения не открутить, гофра меняется на месте без демонтажа приемной трубы.Это немного сложнее по технике исполнения.

Если гайки откручены, приемная труба снимается с автомобиля. Металлический каркас сварен с двух сторон приемной трубы с небольшим отступом от фланцев. Это сделано для правильной интерпретации точек крепления приемной трубы. Далее срезает поврежденные гофры. Концы труб зачищаются. Усиливается новая гофра. Места подключения тщательно копировального аппарата. Сварные швы покрывают антикоррозийной термостойкой краской.

После замены звук выхлопной системы нормализуется и запах выхлопных газов исчезнет.

Сегодня рынок заполнен гофрами разного дизайна, цены и качества. Здесь рекомендуется не экономить. Это связано с тем, что стоимость самой замены сопоставима со стоимостью качественного образца. И в результате дешевый экземпляр может стоить дороже с учетом небольшого срока службы и необходимости частой замены.

Предпочтительнее ставить трехслойный вариант гофры, так как ресурс у них выше. Двухслойные варианты тоже можно посмотреть, но только от проверенных производителей.

СПРАВКА: Наш автосервис сотрудничает с надежными поставщиками качественных запчастей, долговечность которых проверена временем. Всегда в наличии фурнитура всех возможных геометрических параметров и исполнения. Поэтому нет необходимости искать и самостоятельно покупать. Более того, при условии производства работ на нашей СТО, мы не делаем коммерческой наценки на запчасти, а стоимость самой гофры в результате ниже среднерыночной.

Московский автосервис, в котором замена гофров глушителя Hyundai Getz 1.3, 1.4 и 1.6 находится на этой странице.

Самая распространенная модификация в России — Hyundai Getz 1.4 (97 л.с.). Гофра, которая стоит на этой машине, представляет собой металлический рукав, сплетенный из металлических полос.

Процесс замены гофры глушителя на Hyundai Getz 1.4 начинается с демонтажа выхлопного тракта, в котором находится данный элемент. Далее старую гофру срезают болгаркой, а на ее место превращают новую.Швы покрашены термостойкой краской, а обновленную часть розеточной системы можно снова ставить в машину. Для машин с другими двигателями процесс замены аналогичен.

Было — Старая гофра обведена на фото красным

Стало — обведена красным новая гофра

Необходимо понимать, что замену гофры можно использовать, изменив звук двигатель, который становится похож на трактор.

Производители выпускают гофры двух типов — с внутренней оплеткой и с замком. В этом их отличие.

• Innerbraid — Внутренний слой выполнен в виде оплетки из нержавеющей стали. Это дешевле и быстрее от вибрации.
• Блокировка. — внутренний слой пластин из нержавеющей стали в виде гибкой металлической втулки. Обладает повышенной гибкостью, силой и ресурсом.

Причины разрыва оболочки гофра

Таких причин может быть несколько.Чем раньше они будут выявлены и устранены, тем дешевле будет стоимость ремонта. В основном разрыв оплетки происходит в следующих случаях.

✅ Ремонт глушителя глушителя выхлопной системы в автомастерской

Ремонт глушителя гофра выхлопной системы в автомастерской — старый сломанный глушитель гофра на автомобиле вид снизу

Связанные изображения премиум-класса

Наш фотограф # 235949233 отметил это изображение как дно кузова автомобиля сломано сгоревшая замена автомобиля гофрированная гофра исправление выхлопа отверстие в гараже внутренняя внутренняя утечка обслуживание глушителя двигателя глушитель ремонт старых труб ремонт замена замена замена ржавого глушителя глушитель ремонт подержанного автомобиля

Дата обновления фотографии: 2021-06-07 10:30:12 — Размеры / размеры этого изображения: 959 x 587 пикселей, среднее: 1659 x 1085 пикселей, большое: 2834 x 1896 пикселей, x-большое: 4962 x 3293 Пиксели,
Вы можете использовать это изображение, купив нашу дешевую лицензию на использование стоковых фотографий (Роялти фри).

Связанные стоковые фотографии премиум-класса

Наша творческая команда хотела бы порекомендовать вам несколько фото из этой же категории:

Нужны еще фото? проверьте лучшие сайты дешевых стоковых фотографий

Candybarbar 60 см Материал из нержавеющей стали для автомобиля Выхлопная труба Гофрированная круглая труба Глушитель для парковки Дизельный обогреватель Серебряные детали автомобиля tsunamicompany Automotive

Candybarbar 60 см Материал из нержавеющей стали для автомобиля Выхлопная труба Гофрированная круглая труба Глушитель для парковки Дизельный нагреватель Серебристый

Candybar 60 см Материал из нержавеющей стали для автомобиля Гофрированный выхлопная труба Круглая труба Парковочный глушитель Дизельный обогреватель Серебро: Кухня и дом.Отличные цены на товары ваших любимых домашних брендов и бесплатная доставка при соответствующих заказах. Выхлопная труба стояночного воздухонагревателя из нержавеющей стали。 Прочная, коррозионно-стойкая и износостойкая. 。 Здоровый, безопасный。 Цвет: Серебристый, выхлопная труба。 Особенности: exhaust Выхлопная труба стояночного воздухонагревателя из нержавеющей стали。 Прочная, коррозионно-стойкая и износостойкая.。 Здоровая, безопасная。 Описания:。 60 см Выхлопная труба автомобиля Парковочный воздухонагреватель Бак Дизельное отверстие Шланг для автомобильной выхлопной трубы Гофрированная круглая труба。 Легко заменить, проста в эксплуатации, трубка и глушитель долговечны и нелегко повредить.。Подходит для людей, которые хотят заменить детали при выходе из строя автомобиля.。 Технические характеристики: 。Цвет: серебристыйВнутренний диаметр: 2,5 см。Материал: нержавеющая сталь。Длина: 60 ​​см。Тип: трубка, глушитель, глушитель + трубка。 В пакет включено: 。1 * выхлопная труба автомобиля / глушитель / глушитель + трубка Примечания: 。1.Из-за разницы между различными мониторами изображение может не отражать фактический цвет элемента. Мы гарантируем, что стиль такой же, как показано на изображениях. 2. Возможны незначительные различия в размерах из-за различных измерений вручную.。。。

Candybarbar 60см Автомобиль Материал Нержавеющая сталь Выхлопная труба Гофрированная круглая труба Парковочный глушитель Дизельный обогреватель Серебристый

Pearl PWN545 Фланец среднего размера, черный CR. 01-05 PN: R-K7N06-01 Высокоэффективный воздушный фильтр DNA для Kawasaki ZR7 S 750, 20000 мАч Бустер для автомобильного аккумулятора YABER Jump Starter 1500A Peak All Gas или 7.0L Diesel Водонепроницаемый портативный блок питания для стартера со степенью защиты IP68 с двойным USB-выходом QC3.0 и светодиодный фонарик.Denso DCF172K Внутренний воздушный фильтр. F800GT Наклейка на бак мотоцикла Боковые газовые накладки на колено для BMW F800GT Аксессуары для мотоциклов Цвет: 1, APA 16185 Верхняя крышка автомобиля 7.60 M Размер покрытия S, HilfloFiltro HF951 Масляный фильтр Номер 1. Задние подножки Arashi Подножка для ног Педаль пассажира для YAMAHA YZF R6 2006 -2016 Аксессуары для мотоциклов с ЧПУ Серый, Novline MAT093 Индивидуально подобранный черный резиновый коврик для подноса для ботинок, Bosch 1234332285 Ротор дистрибьютора, KKmoon Мотоцикл Мотоцикл Велосипед Велосипед Дисковый тормоз Замок Замок цепи мотоцикла Сверхпрочная безопасность Противоугонный замок Черный.Power Inverter 150W Converter DC 12V to 220V AC with 2.1A Dual USB Car Charger Adapter for Home and Outdoor. Simoni Racing WT / A Датчик температуры воды. Череп Зомби Эмблема Спинка Кожаная накладка Sissy Bar для 1995-2003 Harley Davidson Sportster 883 XL883 1200 XL1200, UKB4C Водонепроницаемый черный полный комплект передних и задних чехлов на сиденья автомобиля для Tourneo Connect 13-On. Углеродное волокно YIWANG ABS Автомобильный центральный подлокотник Декоративная накладка 1 шт. Для Benz A Class W177 2019 Автоаксессуары. Втулка понижающая шестигранная Tyagi Racing 1/8 X 1/4 BSP, латунь.Черный и розовый Розовый Универсальный кожаный чехол на руль автомобиля 38CM / 15 Противоскользящий дышащий протектор Сверхмощный автомобильный аксессуар Круглый год использования для грузовика SUV, X AUTOHAUX Кабель фиксатора ручки передней двери для автомобиля Черный, Двойной рычаг дискового тормоза 1 пара Многоцветный ЧПУ Алюминиевый мотоцикл Двойной дисковый тормозной рычаг Скутер Электрический велосипед Дисковый тормозной рычаг Универсальный черный.
