Elm327 проверка: Проверка elm327

Проверка elm327

Ваш адаптер перестал подключаться к авто или не включается вовсе, проверьте его на работоспособность. Далее мы поговорим о способах проверки ELM327.

• Для начала подключите ваш адаптер к разъему OBD2 вашего авто, включите зажигание и выполните поиск устройств Bluetooth на вашем гаджете.
• Если смартфон или планшет найдет сканер значит модуль bluetooth в порядке.
• Когда устройство не обнаружено проверьте горит ли индикатор адаптера — обычно это красный светодиод на самом ELM327.
• Бывают ситуации, когда питание с разъема OBD2 не поступает, в этом случае причина не в адаптере.
• Бывают ситуации, когда индикатор горит, но автосканер не появляется на устройстве необходимо проверить ELM327 на работоспособность с помощью тестера.

Содержание статьи

Проверка elm327 электронным тестером

Смотрим наличие перемычки между четвертым и пятым контактом.

Проверяем напряжение на ELM327. Для этого подключаем массу на 4 или 5-тый контакт, подаем +12В на 16-тый контакт и подаем питание.

Подключаемся к 7-му контакту K-line, на нем должно быть 11В.

Проверяем 15-ый контакт L-line, те же 11В

Замеряем 6-ой и 14-тый контакт Can — линию, в норме 2,5В

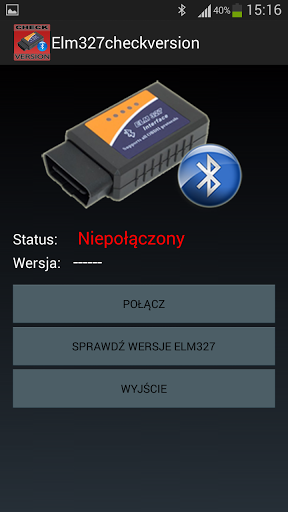

Проверка версии адаптера ELM327

Существует множество программ, с помощью которых можно определить версию адаптера ELM327, одна из ELM327 Identifier. Программа работает с адаптерами ELM327 Bluetooth и Wi-fi версий. Программа посылает адаптеру AT команды и в зависимости от ответа распознает его версию. Для проверки версии сканера ELM327 необходимо провести несложные манипуляции:

• Подключить автосканер к разъему OBD2, провернуть ключ в крайнее положение.
• Подключить телефон с адаптером.
• Войти в приложение, нажать клавишу «Соединение» выбрать Ваш ELM327 и способ подключения.
• При правильном подключении начнется автоматическая проверка адаптера ELM327.
• После окончания проверки Вам будут показаны результаты команд, которые поддерживание автосканер.
• При нажатии на «Результаты» программа покажет все пункты по проверке адаптера, которые можно сохранить для дальнейшего анализа.

Обратите внимание — версия 1.5 в программе ELM327 Identifier отсутствует, так как официально этой версии не существует, ориентируйтесь на 1.4b

Перед приобретением адаптера ELM327 например в Китае, уточните у продавца версию чипа, покупайте автосканер с чипом PIC18F25k80 версии 1.5. Такой адаптер успешно пройдет проверку программой и будет работать на многих марках авто.

Что касается адаптеров ELM327 v2.1 версии, то большинство из них работают не со всеми протоколами авто, а значит могут прочитать не все модели автомобилей.

Работа по CAN линии часто происходит с ошибками и внезапными отключениями. Это происходит от того, что Китайские изготовители устанавливают недорогой чип, который не работает с прошивкой адаптера.

Автосканеры версии V2.1 не читают команды для связи с блоком управления авто, связи с чем происходят постоянные сбои в работе.

Проверить автосканер ELM327 можно при помощи отправки ему AT команд. Таким образом вы узнаете все ли команды понимает ваш сканер. Это необходимо сделать, т.к. многие приложения чувствительны к набору команд. Приложение ELM327 Identifier помогает провести такую проверку быстро и в автоматическом режиме.

Проверка пробега с помощью ELM327

В современных авто внедренно много электронных систем управления. Во многих из этих модулей внедрены функции регистрации пробега. С помощью автосканера ELM327 и различных прилодений можно проверить был ли скручен пробег. Проверку пробега с помощью ELM327 можно провести слудующи образом:

Подключаем адаптер к диагностическому разъему OBD2 авто.

Производим соединение адаптера с программой.

Считываем реальный пробег автомобиля, который записан в ЭБУ.

Данные о пробеге могут быть записаны не только в блоке управления или одометре.

Информация может находиться в блоке торможения, блоке управления раздаткой и КПП и т. д.

Чем старше авто, тем меньше в ней блоков управления,соответственно меньше вероятность проверки пробега автосканером ELM327.

ELM327 не работает. Проверка адаптера

Адаптер ELM327 перестал работать. Диагностируем причину

Если в какой-то момент адаптер перестал работать, то нужно проверить следующие моменты:

1. Подключить кабель переходник в колодку диагностики мерседеса, включить зажигание и проверить наличие напряжения на разъеме ОБД. должно быть 11-13В между контактами ОБД разъема 4-16 (общее питание адаптера) и 4-7(к-линия).

2. Подключить адаптер и выполнить поиск блютуз устройств на вашем девайсе(телефон, планшет, ноутбук). При этом вы должны найти устройство OBDII (код сопряжения 1234).

3. Снять крышку с адаптера (идеально подходит канцелярский ножик для резки бумаги) и посмотреть на состояние светодиодов.
красный светодиод горит всегда когда есть питание на адаптере.
Пока адаптер не подключен к автомобилю то оба зеленых светодиодов моргают раз в 5 секунд одновременно.

4. Если светодиоды не горят, или телефон не видит адаптер, то необходимо проверить все точки питания, обозначеные на фото.
GND — это земля(минус), точки питания и необходимое напряжение обозначено красным цветом.

на к-линии должно быть так же питание в районе 11-13В.



По моему опыту (2 неработающих адаптера, которые умерли на одном и том же автомобиле) выходил из строя всегда стаблизатор напряжения 78M05.
Причем он расчитан на ток 500мА, а в реальной жизни рабочий ток всей схемы не превышает 40мА (модели 2013 года до 80мА), тем не менее почему-то он умирает.
В одном случае стабилизатор взорвался и от адаптера пахло горелым, в другом случае стабилизатор пропускал через себя все питающее напряжение, причем никакой элемент схемы после этого не умер, я просто заменил стабилизатор на б\у (в принципе подходит любой на 5В) и адаптер снова в строю.

Если вы обнаружили отсутствие:

напряжения питания 12В, то необходимо прозвонить цепь от пина 16 ОБД колодки и то указанной точки. при этом в цепи есть диод (M7) который может выйти из строя.

напряжения питания 5В, то необходимо отпаять или перерезать ножом 2 ноги стабилизатора 78M05 (78M05 стоит с обратной стороны платы, смотрите фото, красным указаны ножки которые нужно отпаять или перерезать),



далее навесным монтажем припаять новый стабилизатор на 5В (желательно с характеристиками не хуже: входное напряжение не менее 30В и ток не менее 0.5А) между точками

GND,+12V,+5V указанными на фото выше.

Для примера (я тебя слепила из того что было … ) :



Пока на этом закончу. Буду добавлять информацию по мере появления других неисправностей.





Некоторые мои заметки о диагностике мерседеса W124, W202, W210 с моторами M111\M104, система HFM\PMS,
почитайте:

Самостоятельная диагностика ЭБУ двигателя мерседеса с помощью ноутбука.

Бортовой компьютер и сканер на базе телефона\планшета Android и OBD2 адаптера (ELM327 перепрошитый под мерседес)

Небольшой FAQ по системам впрыска моторов мерседес 111 и 104

Как узнать реальный пробег автомобиля с помощью елм 327

Главная » Статьи » Как узнать реальный пробег автомобиля с помощью елм 327

Проверка elm327

Ваш адаптер перестал подключаться к авто или не включается вовсе, проверьте его на работоспособность. Далее мы поговорим о способах проверки ELM327.

• Для начала подключите ваш адаптер к разъему OBD2 вашего авто, включите зажигание и выполните поиск устройств Bluetooth на вашем гаджете.
• Если смартфон или планшет найдет сканер значит модуль bluetooth в порядке.
• Когда устройство не обнаружено проверьте горит ли индикатор адаптера — обычно это красный светодиод на самом ELM327.
• Бывают ситуации, когда питание с разъема OBD2 не поступает, в этом случае причина не в адаптере.
• Бывают ситуации, когда индикатор горит, но автосканер не появляется на устройстве необходимо проверить ELM327 на работоспособность с помощью тестера.

Проверка elm327 электронным тестером

Смотрим наличие перемычки между четвертым и пятым контактом.

Проверяем напряжение на ELM327. Для этого подключаем массу на 4 или 5-тый контакт, подаем +12В на 16-тый контакт и подаем питание.

Подключаемся к 7-му контакту K-line, на нем должно быть 11В.

Проверяем 15-ый контакт L-line, те же 11В

Замеряем 6-ой и 14-тый контакт Can — линию, в норме 2,5В

Проверка версии адаптера ELM327

Существует множество программ, с помощью которых можно определить версию адаптера ELM327, одна из ELM327 Identifier. Программа работает с адаптерами ELM327 Bluetooth и Wi-fi версий. Программа посылает адаптеру AT команды и в зависимости от ответа распознает его версию. Для проверки версии сканера ELM327 необходимо провести несложные манипуляции:

• Подключить автосканер к разъему OBD2, провернуть ключ в крайнее положение.
• Подключить телефон с адаптером.
• Войти в приложение, нажать клавишу «Соединение» выбрать Ваш ELM327 и способ подключения.
• При правильном подключении начнется автоматическая проверка адаптера ELM327.
• После окончания проверки Вам будут показаны результаты команд, которые поддерживание автосканер.
• При нажатии на «Результаты» программа покажет все пункты по проверке адаптера, которые можно сохранить для дальнейшего анализа.

Обратите внимание — версия 1.5 в программе ELM327 Identifier отсутствует, так как официально этой версии не существует, ориентируйтесь на 1.4b

Перед приобретением адаптера ELM327 например в Китае, уточните у продавца версию чипа, покупайте автосканер с чипом PIC18F25k80 версии 1.5. Такой адаптер успешно пройдет проверку программой и будет работать на многих марках авто.

Что касается адаптеров ELM327 v2.1 версии, то большинство из них работают не со всеми протоколами авто, а значит могут прочитать не все модели автомобилей.

Работа по CAN линии часто происходит с ошибками и внезапными отключениями. Это происходит от того, что Китайские изготовители устанавливают недорогой чип, который не работает с прошивкой адаптера.

Автосканеры версии V2.1 не читают команды для связи с блоком управления авто, связи с чем происходят постоянные сбои в работе.

Проверить автосканер ELM327 можно при помощи отправки ему AT команд. Таким образом вы узнаете все ли команды понимает ваш сканер. Это необходимо сделать, т.к. многие приложения чувствительны к набору команд. Приложение ELM327 Identifier помогает провести такую проверку быстро и в автоматическом режиме.

Проверка пробега с помощью ELM327

В современных авто внедренно много электронных систем управления. Во многих из этих модулей внедрены функции регистрации пробега. С помощью автосканера ELM327 и различных прилодений можно проверить был ли скручен пробег. Проверку пробега с помощью ELM327 можно провести слудующи образом:

Подключаем адаптер к диагностическому разъему OBD2 авто.

Производим соединение адаптера с программой.

Считываем реальный пробег автомобиля, который записан в ЭБУ.

Данные о пробеге могут быть записаны не только в блоке управления или одометре. Информация может находиться в блоке торможения, блоке управления раздаткой и КПП и т. д.

Чем старше авто, тем меньше в ней блоков управления,соответственно меньше вероятность проверки пробега автосканером ELM327.

Узнал при помощи ELM 327 реальный пробег на машинке… — Renault Laguna, 1.5 л., 2009 года на DRIVE2

Спасибо большое romaharoma35, в продолжении его записи о возможностях ЕЛМ 327 www.drive2.ru/l/453812155444102451/ он подъехал ко мне и полазил в мозгах моей Лагуны…Меня больше всего интересовало узнать реальный пробег на машине и стоит ли уже делать замену вкладышей…После того, что увидел, решил, что можно еще немного повременить, так как деньги карман не жмут…))) По приборке пробег 118500, а по факту 170 000, до этого предполагал что ближе к 180 000, когда пробивал по ВИНу…Поэтому буду продолжать счастливо кататься и дальше на Лагуне еще минимум год, так как в ближайшем ценовом сегменте достойной замены ей не вижу…)Для себя отметил, что если в Торкью и Автодокторе ЕЛМ 327 видит только ошибки по системе впрыска, то в данном случае он может видеть все системы автомобиля, и функционал ЕЛМа на порядок увеличивается…

Пробег: 118500 км

Page 2

Спасибо большое romaharoma35, в продолжении его записи о возможностях ЕЛМ 327 www. drive2.ru/l/453812155444102451/ он подъехал ко мне и полазил в мозгах моей Лагуны…Меня больше всего интересовало узнать реальный пробег на машине и стоит ли уже делать замену вкладышей…После того, что увидел, решил, что можно еще немного повременить, так как деньги карман не жмут…))) По приборке пробег 118500, а по факту 170 000, до этого предполагал что ближе к 180 000, когда пробивал по ВИНу…Поэтому буду продолжать счастливо кататься и дальше на Лагуне еще минимум год, так как в ближайшем ценовом сегменте достойной замены ей не вижу…)Для себя отметил, что если в Торкью и Автодокторе ЕЛМ 327 видит только ошибки по системе впрыска, то в данном случае он может видеть все системы автомобиля, и функционал ЕЛМа на порядок увеличивается…

Пробег: 118500 км

Вот как с помощью мобильного приложения можно определить, скручен ли пробег автомобиля



Проблема скручивания пробега у подержанных автомобилей известна по всему миру. Причем несмотря на то, что в ряде развитых западных стран за скручивание пробега есть уголовная ответственность, это не останавливает злоумышленников от корректировки пробегов. В нашей же стране за скручивание пробега вообще нет ответственности. Можете себе представить, сколько же в России продается автомобилей после корректировки одометра.

Но почему же скручивание пробега – самая популярная услуга во всем мире? Все дело в том, что скручивание пробега машины позволяет при ее продаже получить значительно больше денег. Сами понимаете, что чем меньше пробег машины, тем больше ее потенциальный ресурс. Также распространенности корректировки показания одометра способствует довольно-таки простая процедура скручивания километража со спидометра. Сегодня в большинстве современных автомобилей пробег отсчитывает цифровой одометр.

В старых же машинах, напомним, использовались преимущественно аналоговые механические счетчики километража, которые, для того чтобы скорректировать, нужно было реально скручивать с помощью специального механизма в обратную сторону. В современных же машинах все намного проще. Пробег, как правило, корректируется с помощью специально подключенного к компьютеру автомобиля оборудования. Подключив через разъем OBD II специальный провод, идущий к компьютеру или планшету, на котором установлена специальная программа, злоумышленники получают доступ к разделу памяти компьютера автомобиля, где хранится значение пробега автомобиля.

Смотрите также: Как купить автомобиль и не потерять деньги?

Получив доступ к этому разделу памяти, вам достаточно стереть старый показатель километража и установить то значение, которое необходимо. В принципе, это весь процесс скручивания пробега, к которому чаще всего прибегают многие автовладельцы автомобилей и перекупы.

В итоге, согласно многим исследованиям, в мире в настоящий момент одна треть подержанных автомобилей на вторичном рынке продается со скрученным пробегом.

Так что когда вы покупаете на рынке б/у автомобиль, будьте предельно осторожны, чтобы не приобрести автомобиль с огромным пробегом, который был скручен. Причем пробег может быть скручен даже не один раз. Например, несколько раз пробег могли скрутить несколько хозяев автомобиля.

Мы знаем, что существует масса способов определить соответствие пробега автомобиля внешнему виду. Ведь не секрет, что если пробег у машины большой, то по внешним признакам машина должна также показывать большой километраж. Но, увы, нет стопроцентной защиты от подобных манипуляций с одометром, поскольку некоторые хитрые продавцы не только скручивают пробег у машины, но и проводят тщательную предпродажную подготовку для придания автомобилю внешнего вида, который бы соответствовал пробегу, установленному после корректировки.

Например, если у машины большой пробег, то, скорее всего, это также покажет состояние педали сцепления, тормоза и газа. Также должны быть затертости на рулевом колесе и ручке коробки передач. В том числе чем больше пробег у автомобиля, тем больше будет сколов на капоте, решетке радиатора и переднем бампере. Кроме того у автомобилей с большим пробегом передние фары становятся мутными. Но все эти признаки легко убираются с помощью предпродажной подготовки авто. В итоге узнать, скручен ли пробег у автомобиля, не так-то легко обычному человеку.

К счастью, скрутить пробег идеально очень трудно и затратно. Обычно пробег корректируют только в одной ячейке памяти, где хранится значение, отображаемое на одометре. Но во многих современных автомобилях пробег машины фиксируется не только в одном блоке памяти. Так что даже если по-простому скрутить пробег, любой профессионал, подключив оборудование к машине, сможет выяснить настоящий пробег.

В большинстве случаев это удается, так как полная корректировка пробега стоит очень дорого.

Но неужели только профессионал может помочь найти в памяти компьютера оставшиеся значения оригинального пробега? Да, раньше без профессионала вам было не обойтись. Сегодня же в век высоких технологий и смартфонизации все стало намного проще.

Смотрите также: Избавляемся от неверных показаний спидометра, калибруем спидометр своими силами

Недавно для таких случаев появилось интересное приложение, которое, считывая данные с компьютера автомобиля, проверяет все ячейки памяти (многие из которых нельзя скорректировать простым изменением данных с помощью компьютера и планшета, поскольку эти данные поступают с различного оборудования машины: с подушки безопасности, с коробки передач, с редукторов и т. п.).

В результате сканирования всех ячеек памяти по каждому электронному оборудованию электронное приложение сопоставляет получаемые данные с пробегом на одометре, определяя все обнаруженные расхождения.

Это приложение называется Carly. Но и это еще не все. Также эта программа при подключении компьютера, смартфона или планшета к машине сравнивает среднюю скорость машины с одометром, сопоставляя полученные данные с моточасами (сколько времени работал двигатель – считается блоком управления двигателем и записывается в отдельную ячейку памяти).

В результате если получаемые для сравнения данные расходятся, это означает, что пробег у автомобиля был скручен.

Как происходит проверка пробега автомобиля с помощью приложения Carly?



Проверка автомобиля с помощью приложения Carly занимает всего полминуты. Так что вы можете еще до заключения сделки купли-продажи автомобиля легко самостоятельно проверить на месте правдивость показания одометра. Вот как это работает:

Шаг 1: Адаптер Bluetooth, который продается вместе с приложением Carly, подключается к разъему OBD II вашего автомобиля.  Этот разъем у большинства автомобилей расположен в рулевой колонке или снизу торпедо. В некоторых автомобилях диагностический разъем находится в бардачке или под ним. В некоторых машинах доступ для подключения к блоку управления двигателем расположен в подкапотном пространстве. Если вы не знаете, где в вашей машине находится разъем OBD II, ознакомьтесь с руководством к ней.

Шаг 2: Программа Carly по беспроводной связи подключается к адаптеру Bluetooth, который вы установили в разъем OBD II. Всего в несколько кликов на своем смартфоне или планшете вы можете запустить функцию проверки пробега подержанного автомобиля.

  Шаг 3: Чтение данных занимает всего около 20-30 секунд.

Шаг 4: Если пробег автомобиля был ранее скорректирован простым способом, приложение Carly предупредит вас об этом, показав на экране восклицательный знак.

Насколько точно приложение определяет фальсификацию пробега?

Даже ваш смартфон может стать серьезным диагностическим оборудованием для проверки автомобиля не только на неисправность, но и для проверки факта скручивания пробега.

Это зависит от того, как профессионально был скорректирован пробег на одометре автомобиля. Если была проведена дорогостоящая манипуляция, в рамках которой были заменены многие блоки автомобиля, хранящие в себе оригинальный пробег, то, конечно, подобное приложение не сможет обнаружить фальсификацию пробега. Но не переживайте, подобная корректировка пробега очень редкая, поскольку очень дорогостоящая, ведь, чтобы замести следы с оригинальным пробегом, в машине необходимо поменять множество дорогих электронных блоков.

Что еще может сделать приложение?



Приложение Carly не является специальной программой именно для проверки пробега автомобиля. На самом деле функция проверки корректировки пробега реализована в рамках диагностического приложения, с помощью которого вы можете проводить диагностику неисправностей автомобиля. В том числе с помощью приложения вы можете видеть различные параметры двигателя (включая температуру и давление).

Какие автомобили можно проверить с помощью приложения Carly?

Если приложение нашло несоответствие пробега на одометре записанному километражу в различных электронных блоках, то на экране появится предупреждающий восклицательный знак.

В настоящее время приложение Carly доступно для автомобилей BMW, Mercedes, VW, Audi, Seat, Skoda, Renault, Porsche и Toyota.

Но функция проверки правдивости пробега в настоящее время доступна только для автомобилей BMW (также Mini), VW, Audi, Skoda, Seat и Mercedes.

Сколько стоит приложение Carly вместе с адаптером?



Средняя стоимость оригинального Bluetooth-адаптера и программы Carly в Германии составляет в среднем от 45-50 евро. Вы можете заказать адаптер и в Германии. Также можно купить его и на нашем рынке. Правда, обращаем ваше внимание, что на нашем рынке очень много китайского барахла, среди которого продаются, как правило, неоригинальные адаптеры. Внимание! С этими китайскими адаптерами программа Carly может работать некорректно.

Почему так сложно скрутить пробег полностью?

В современных автомобилях находится множество маленьких компьютеров, которые управляют различным оборудованием. Например, отдельный электронный блок имеет коробка передач и даже климат-контроль. В эти блоки во многих современных автомобилях записывается оригинальный пробег.

В большинстве же случаев, чтобы скрутить пробег, многие обращаются к специалистам, которые обычно корректируют только показания одометра. В итоге данные о реальном пробеге хранятся во многих других блоках машины.

Скачать приложения для смартфонов и планшетов, работающих на системе Андроид, можно | тут |

Скачать приложение для смартфонов iPhone можно | здесь |

Как проверить настоящий пробег автомобиля через елм 327

Полезно!

Если сканер устанавливается на ВАЗ и прочие отечественные авто до 2006 года выпуска, то, скорее всего, потребуется воспользоваться переходником или адаптером.

1. Скачать в Google Play небольшую утилиту Torque. Это приложение считается самым лучшим, так как оно позволяет дополнительно считывать ошибки систем авто.

Реальный пробег, или Сколько проехала машина на самом деле

Каждая марка или модель автомобиля диагностируется различными способами и методами. B – А в степени B Log10(A) – Десятичный логарифм из А SIGNED(A) — воспринимается как байт со знаком, где старший бит — знаковый ABS(A) — модуль из А VAL — значение датчика с заданным именем Вопрос в другом. Записан ли реальный пробег в ЭБУ?

Важно только это. То есть если какое-то устройство\программа могут взять этот прогбег в явном виде из ЭБУ.

Как проверить, пробег авто скручен или нет: пошаговая инструкция

Не стоит обделять вниманием и сиденья.

Перешить их будет достаточно трудно. Да, сделать это можно, но при продаже это никак не окупится. Некоторые устанавливают сиденья с разборки, снятые с автомобилей, на которых пробег меньше.

В таком случае обратите внимание на соседние кресла и задний ряд.

Если износ на них больше, чем на водительском, значит, сиденье менялось.

Подскажите как можно через ELM 327 посмотреть реальный пробег авто

Всем привеееет!

Подскажите как можно через ELM 327 посмотреть реальный пробег авто. и возможно ли такое вообще??

You may also like.

2Алекс:Вроде все снимают Так же

Help у меня ff3 полетел шрус где можно достать подешевле

Вроде как получилось

9 комментариев

Дима правду глоголит

Борис, и с Димоном не поспоришь

не один серьёзный сканер или адаптер не чего не покажет не как не выяснить реальный пробег

Евгений, это точно

Кстате в елм конфиге у меня пробег пишет на 3 км больше чем на самой приборке

хорошего спеца и по общему состоянию скажет пробег+-30т.км

Тут же давненько кто то писал, мол купили двигатель с пробегом тыс 30 что ли.

Потом стали делать диагностику и первая ошибка была на этом двигателе при 140000 что ли. Это как тогда?

Добавить комментарий Отменить ответ

Свежие записи

Ford Focus © 2019.

Как проверить версию елм 327

В данное время на рынке имеется огромное количество предложений диагностического адаптера ELM327 по разным ценам, но самое главное разное по качеству, схематехнике и версиям. Ниже в статье разберем различные версии сканеров, их функционал, научимся определять «поддельный» ELM327.

1) Схемотехника сканера ELM327.
Важно понимать, что качество сканера и его функционал в первую очередь зависит от используемых компонентов.
В настоящее время правильными и полноценными с поддержкой всех диагностических протоколов (SAE J1850 PWM, SAE J1850 VPW, ISO 9141-2, ISO 14230-4, ISO 15765-4) будут ELM327 с микроконтроллером PIC25K80 и PIC18F2480 вне зависимости от версии (чаще всего встречаются версии 1.4 и 1.5).
«Поддельный» вариант сканера ELM327 производится на более дешевом CAN контроллере MCP2515, STM32F042, BK3231Q, 25K80 QBD327 имеет прошивку в которой не поддерживается, или поддерживается некорректно определенное число AT-команд, а также отсутствует поддержка протокола SAE J1850 (чаще всего встречаются версии 2.1 и 1.5).

2) Версия сканера ELM327.
Повторим еще раз, что качество сканера и его функционал зависит только от используемых компонентов.
В настоящее время, к сожалению, определить качественный и «поддельный» вариант сканера ELM327 по версии прошивки не представляется возможным. Первоначально «поддельные» клоны сканера имели версию v2.1, однако впоследствии для возможности хоть как-то сбыть «поддельные» сканеры производитель сознательно изменил цифры версии v2.1 на v1.5. Таким образом, купив «поддельный» сканер на дешевом CAN контроллере (MCP2515, STM32F042, BK3231Q, 25K80 QBD327) с версией v1.5, пользователь, по сути, получает ту же подделку, что и v2.1.
Качественный ELM327 с микроконтроллером PIC25K80 и PIC18F2480 чаще всего имеет версии v1.4 и v1.5

3) Как определить качественный сканер ELM327.
Существует достаточно простой программный способ проверки, который поможет выявить дешевую «поддельную» версию.
Первая программа с помощью которой можно определить «поддельную» версию сканера будет FORScan. Данная программа служит для диагностики Ford, Mazda, Lincoln, Mercury и представлена на официальном сайте разработчика forscan. org, может работать с ПК на базе windows, и на мобильных устройствах на базе iOS и Android.
Для проверки достаточно подключить сканер ELM327 к любому автомобилю и запустить программное обеспечение FORScan. В случае «поддельного» клона сканера программа выдаст соответствующее сообщение: «Не удается подключиться к автомобилю, обнаружен некачественный клон ELM327. В отличие от приложений OBDII, FORScan требуется адаптер, полностью совместимый с оригинальным ELM327. Данный адаптер не полностью совместим.»

Второй способ программной проверки качества сканера заключается в использовании терминала для непосредственного подключения к адаптеру и отправлению ряда определенных команд. В качестве программы-терминала можно использовать Elm327Chat. Далее потребуется купить ELM327 v 1.5 в интернет-магазине TOPDIAG.BY, подключить его к программе и сделать несколько запросов:
——-
>ATI
ELM327 v1.5
>ATAL
OK
>ATPPS
OK
>ATPP2ASV38
OK
>ATE0
OK
>ATL0
OK
>ATH0
OK
>ATR1
OK
>ATST32
OK
>ATS0
OK
>ATAT1
OK
>ATCF700
OK
>ATCMF00
OK
>ATZ
ELM327 v1. 5
——-
Как видно из ответов «OK» данный сканер имеет качественную схематехнику. Ответ «?» на команду говорит о том, что данную команду сканер не знает и является «поддельным». Качественный ELM327 обязан их опознавать.

Самый трудоемкий способ разобрать сканер и посмотреть схематехнику. Качественный сканер вне зависимости от версии сканера должен быть собран на микроконтроллере PIC25K80 или PIC18F2480, а «поддельная» версия на MCP2515, STM32F042, BK3231Q, 25K80 QBD327. Однако в настоящее время встречаются «поддельные» адаптеры, произведенные на контроллере QBD327 и перемаркированные на PIC18F25K80. При этом размеры контроллера QBD327 одинаковы с PIC18F25K80 и определить подделку можно по следующим отличительным свойствам:
– маркировка не достаточно четкая;
– QBD327 работает с генератором на 16.000MHz, а PIC18F25K80 работает с генератором частотой 4.000MHz;
– «поддельный» клон не знает команду ATPPS в терминале и при запросе соответственно ответ «?».

Широкий выбор оборудования для компьютерной диагностики автомобилей, ремонт автомобильных диагностических сканеров и адаптеров различной степени сложности, доставка диагностического оборудования по Минску и всей территории РБ, возможна доставка в РФ.

Офис: г. Минск, ул. Скрыганова, 6-3/47 ИП Латыпов Николай Кабилжанович УНН291078028 Свидетельство выдано Минским горисполкомом 29.12.2011 г., РБ, г. Минск, ул. Скрыганова, 4Б-9.

Интернет-магазин зарегистрирован в ТР РБ 29.01.2013г.

Ваш адаптер перестал подключаться к авто или не включается вовсе, проверьте его на работоспособность. Далее мы поговорим о способах проверки ELM327.

• Для начала подключите ваш адаптер к разъему OBD2 вашего авто, включите зажигание и выполните поиск устройств Bluetooth на вашем гаджете.
• Если смартфон или планшет найдет сканер значит модуль bluetooth в порядке.
• Когда устройство не обнаружено проверьте горит ли индикатор адаптера — обычно это красный светодиод на самом ELM327.
• Бывают ситуации, когда питание с разъема OBD2 не поступает, в этом случае причина не в адаптере.
• Бывают ситуации, когда индикатор горит, но автосканер не появляется на устройстве необходимо проверить ELM327 на работоспособность с помощью тестера.

Проверка elm327 электронным тестером

Смотрим наличие перемычки между четвертым и пятым контактом.

Проверяем напряжение на ELM327. Для этого подключаем массу на 4 или 5-тый контакт, подаем +12В на 16-тый контакт и подаем питание.

Подключаемся к 7-му контакту K-line, на нем должно быть 11В.

Проверяем 15-ый контакт L-line, те же 11В

Замеряем 6-ой и 14-тый контакт Can — линию, в норме 2,5В

Проверка версии адаптера ELM327

Существует множество программ, с помощью которых можно определить версию адаптера ELM327, одна из ELM327 Identifier. Программа работает с адаптерами ELM327 Bluetooth и Wi-fi версий. Программа посылает адаптеру AT команды и в зависимости от ответа распознает его версию. Для проверки версии сканера ELM327 необходимо провести несложные манипуляции:

• Подключить автосканер к разъему OBD2, провернуть ключ в крайнее положение.
• Подключить телефон с адаптером.
• Войти в приложение, нажать клавишу «Соединение» выбрать Ваш ELM327 и способ подключения.
• При правильном подключении начнется автоматическая проверка адаптера ELM327.
• После окончания проверки Вам будут показаны результаты команд, которые поддерживание автосканер.
• При нажатии на «Результаты» программа покажет все пункты по проверке адаптера, которые можно сохранить для дальнейшего анализа.

Проверка пробега с помощью ELM327

В современных авто внедренно много электронных систем управления. Во многих из этих модулей внедрены функции регистрации пробега. С помощью автосканера ELM327 и различных прилодений можно проверить был ли скручен пробег. Проверку пробега с помощью ELM327 можно провести слудующи образом:

Подключаем адаптер к диагностическому разъему OBD2 авто.

Производим соединение адаптера с программой.

Считываем реальный пробег автомобиля, который записан в ЭБУ.

Данные о пробеге могут быть записаны не только в блоке управления или одометре. Информация может находиться в блоке торможения, блоке управления раздаткой и КПП и т. д.

Чем старше авто, тем меньше в ней блоков управления,соответственно меньше вероятность проверки пробега автосканером ELM327.

Доброго времени суток всем!

Расскажу как проверить адаптер ELM 327, что бы не купить не работоспособную подделку.

Для этого нам понадобиться бесплатная программа для Андроид — ELM327 Identifier.

Скачать её можно с Google Play: ELM327 Identifier

Программа на Русском языке.

Для гарантированной работа с автомобилем, результаты теста должны быть минимально, такими как на скриншоте:

То есть, включительно по строчку 1.4 всё должно быть зелёным, иначе адаптер не будет работать с частью блоков автомобиля.

Если вы решили купить ELM327 у наших Китайских товарищей, то что бы не быть обманутыми и иметь шанс вернуть деньги по программе защиты покупателя, прежде чем купить товар, спросите у продавца работает ли его адаптер с программой FORScan ? И ещё, сделан ли адаптер на чипе pic18F25k80 ?

Эти два условия дают шанс, что ELM327 будет нормально работать и пройдёт тест программой ELM327 Identifier.
Если же продавец вас обманет и адаптер окажется не работоспособным, ваша с ним переписка с этими вопросами и его ответами поможет вернуть деньги.

Land Rover Discovery 2007, двигатель дизельный 2.7 л., 190 л. с., полный привод, автоматическая коробка передач — электроника

Машины в продаже

Land Rover Discovery, 2008

Land Rover Discovery, 2008

Land Rover Discovery, 2007

Land Rover Discovery, 2005

Смотрите также

Комментарии 36

У меня не поддерживается аж 17 это критично？

а у меня какая версия?

а у меня какая версия?

Мне какашку подсунули

Да. Этот опасно вообще к авто подключать.

Скажите, по какой причине телефон не соединяется с elm327 Bluetooth ?тел его видит, но не хочет соединиться с ним

Андрей, ещё обращаюсь к вам. Процедура проверки ЕLMов, подключать в машине? и проверять с помощью прог. ELM327 Identifier. или как то по другому. Я сейчас ищу сканер, но делаю так:- Подключаю в машине и смотрю ищет по блютусу или нет. Что то не нашёл у нас в Мурманске ни одного. А программа Torque Pro Wi-Fi адаптер подойдёт?

Подключать к авто в разъём обд2 и проверять программой Identifier. Смотреть отчёт, чтобы минимум по пункт 1.4 ВСЁ было зелёное.
Последнее предложение не понял. Программы такой не знаю.

Понял, Спасибо! Попался адаптер но работает по Wi-Fi. Но тоже не пошёл, пишет «нет подключения»

Wi-Fi адаптеры так же проверяются.

Может у меня что то с телефоном. Во купил! Надо брать планшет что ли, прям в магазине, а то я прям расстроился этими заказами через интернет.

У мну как на скрине:
a.d-cd.net/504919es-960.jpg
Но не может подключиться к ЭБУ… Torque

Что делаю не так?

не могу со стыковать с телефоном.В поиске устройств блютус пишет OBDll, нажимаю сопряжение и все, пишет что не находит устройство. Что делаю не так?

Проверил свою китайскую Элемку. Идентифиром таблица такая же как у вас на первом фото; разобрал, на чипе отпечатано pic18F25k80. Блок бош Edc15c2. Программа fap (для пежо/ситроен). К авто хорошо подключается, тестирует исполнителей. А вот ошибки не сбрасывает. Пишет мол не заглушен двигатель и ключ не на зажигании. Лексией- без проблем.
Не сталкивались с подобным?
Или может это связано с тем, что ошибки критические (p0101, p0401)?

Ошибки я ей не читаю и не сбрасывают, так как не все видит, в основном только по двигателю, а у нас это редкость, да и сбрасывать не может толком. Для чтения и сброса ошибок я другим адаптером и программой пользуюсь.

Проверил свою китайскую Элемку. Идентифиром таблица такая же как у вас на первом фото; разобрал, на чипе отпечатано pic18F25k80. Блок бош Edc15c2. Программа fap (для пежо/ситроен). К авто хорошо подключается, тестирует исполнителей. А вот ошибки не сбрасывает. Пишет мол не заглушен двигатель и ключ не на зажигании. Лексией- без проблем.
Не сталкивались с подобным?
Или может это связано с тем, что ошибки критические (p0101, p0401)?

читайте другие посты о fap’е, чем он плох с пда.
попробуте воткнуть через пару дней, если нет, ещё через пару дней — возможно попадете на работу fap’а

Как проверить катализатор с помощью ЕЛМ 327 — The GARAGE Глушители

Как правило сложность проверки катализатора заключается в том, что просто так его снять и посмотреть очень сложно! Потому как болты прикипают, их чуть ли не срезать нужно.

Можно конечно залезть через «лямбда-зонд» например эндоскопом, но ее нужно открутить, а это не всегда получается.

ELM327 в помощь

Да – да, именно через него. Я вообще считаю, что он должен быть у каждого автовладельца, особенно современных авто, где куда датчиков и прочий электроники (по этому поводу есть подробная статья, в ней я четко и по полкам рассказал, что и как настраивать)

В кратце – ELM327 это определенный сканер, который может читать показания различных датчиков и скидывать ошибки (в том числе и CHECK ENGINE).

Эти устройства есть как проводные, так и работающие без проводов (через Bluetooth или WIFI). Вам нужно установить его в специальный разъем на автомобиле обычно это OBD2 и подключить к своему смартфону или планшету.

Однако чтобы считать ошибки и показания, вам нужно установить на смартфон или планшет специальную программу, сейчас самая популярная это TORQUE.

Диагностика катализатора

После того как мы наладили подключение с автомобилем, в программе, вам нужно добавить специальные окна. К примеру «графики». Нажимаем и держим на пустом экране в открытой программе – далее «добавить прибор» — в списке ищем пункт – «НАПРЯЖЕНИЕ 1-ГО ДАТЧИКА 02 БАНКА 1» — затем повторяем все тоже самое, только добавляем «НАПРЯЖЕ

НИЕ 2-ГО ДАТЧИКА 02 БАНКА 1».

Второй набор датчиков «CAT B1S1» и «CAT B1S2» — они показывают температуру до катализатора и после.

Теперь запускаем двигатель, и ждем, чтобы машина прогрелась до рабочей температуры, летом хватит 5 – 7 минут.

И начинаем считывать показания с первых датчиков по напряжению, важно чтобы обороты были холостые, газовать не нужно.

«НАПРЯЖЕНИЕ 1-ГО ДАТЧИКА 02 БАНКА 1» — это первый лямбда-зонт, его график будет идти то вверх, то вниз, это абсолютно нормально. Это говорит нам о том, что ЭБУ корректирует подачу воздушно-топливной смеси

. То обогащая ее, то обедняя.

«НАПРЯЖЕНИЕ 2-ГО ДАТЧИКА 02 БАНКА 1» — вот это для нас самый интересный параметр. Нормальное его значение колеблется в районе 0,7 – 0,9. Причем желательно чтобы график был как можно прямее, без волн и скачков. О чем нам это говорит? Все просто – катализатор дожигает вредные газы, и через второй лямбда-зонт проходит большое количество кислорода. Значит он работает правильно.

Если график находится на уровне 0,5-0,6 или тем более 0,1-0,2 – то это плохо! Значит катализатор, уже плохо очищает отработанные газы, его поверхность износилась, и его скоро нужно будет менять

НАБОР «CAT B1S1» и «CAT B1S2» — первый показывает температуру до катализатора, второй после. Так вот у нормально работающего элемента, показанию до (CAT B1S1), будут выше, чем показания после (CAT B1S2), примерно на 10%. Происходит это потому что газы вырывающиеся из двигателя максимально разогреваются в катализаторе, но выходя из него немного остывают (примерно на 7-10%).

 Если показания и на первом датчике температуры и на втором одинаковые, то это говорит что скорее всего каталитический нейтрализатор посыпался. И газы идут напрямую. Нужно менять

Как видите все легко и просто. Не нужно ничего разбирать и откручивать все понятно и так.

Минусы такого метода

Конечно же есть и минусы (куда же без них). Начнем и программы – не всегда (не на всех автомобилях) отображаются показания первого лямбда-зонда. Конечно это не критично, все же нам важны показания со второго (а практически всегда отображается). Но хотелось бы иметь полную картину.

НУ и последнее, этот тест показывает износ, забитость и полностью разрушение катализатора. То есть если процесс у вас только начался (сыплется передняя часть), то его можно и не увидеть, тут только эндоскоп или полностью

Программы для ELM327 Android

org/BreadcrumbList»>
1.    Главная
2.   »   Программы для ELM327 Android

Если Вы столкнулись с проблемой: Где скачать программу для адаптера ELM 327 под Android? То мы поможем Вам с решением данной проблемы.

На нашем сайте Вы сможете найти информацию о том, какую программу ELM327 для Android нужно скачать, а в ближайшее время на нашем сайте появится собственный раздел, где Вы без регистрации, абсолютно бесплатно сможете скачать программы для адаптера ELM 327.

Итак, если в Вашем распоряжении имеется планшетный ПК или смартфон на базе операционной системы Android, то для полноценной диагностики автомобиля при помощи диагностического адаптера ELM 327 Вам следует использовать всего несколько программ.

Наиболее распространенной и функциональной программой для

ELM 327 Android является Torque

Программа отлично работает с bluetooth моделями elm327 и может служить полной альтернативой бортовому компьютеру. Программа перекрывает все базовые потребности пользователя и даже предлагает чуть больше. Сохраняйте маршруты своих поездок с показаниями всех датчиков и расходов. Проводите тесты исполнительных устройств. Считывайте и удаляйте ошибки из ЭБУ Вашего автомобиля. Все это Вы сможете с программой Torque для андройд. Программа имеет дружественный русский интерфейс в котором сможет разобрать даже человек слабо знакомый с техникой. Плюс ко всему разработчик не стоит на месте и постоянно выпускает различные дополнения и плагины для работы с отдельными марками автомобилей.

Второй по популярности программой для адаптера ELM 327 for Android является DashCommand.

Данная программа по функциям несколько уступает вышеописанной программе. В программе для elm327 DashCommand официально нет русского языка, но основные функции по отображению показаний параметров датчиков автомобиля, а так же производство диагностики и стирания ошибок из ЭБУ автомобиля, представленная программа с легкостью выполняет.

Скачать программу ELM 327 DashCommand можно здесь: DashCommand

Так же рекомендуем Вам обратить внимание к развивающейся программе для elm327 под названием OBD Авто Доктор

Представленная программа для elm327 имеет дружественный русский интерфейс. Работает под управлением OC Android и имеет на своем борту весь перечень функций которые могут понадобиться автолюбителю при диагностике автомобиля на телефоне с ОС Android адаптером elm327

Краткий перечень возможностей приложения OBD Авто Доктор:

— Возможность считывания ошибок и их расшифровка (DTC память)

— Удаление ошибок из ЭБУ (потушить лампочку MIL – Check Engine), а также других сохраняемых параметров автомобиля

— Функция считывания параметров автомобиля в режиме реального времени:

— Обороты двигателя

— Долгосрочный расход топлива

— Положение дроссельной заслонки

— Температура охлаждающей жидкости

— Состояние топливной системы

— Нагрузка двигателя

— Температура всасываемого воздуха

— Абсолютное давление воздуха

— Опережение зажигания

— Скорость движения автомобиля

— Давление топлива

— Массовый расход воздуха

— Лямбда-зонд (коррекция режима двигателя)

Так же количество считываемых параметров может быть гораздо больше в зависимости от диагностируемой автомашины.

Скачать программу OBD Авто Доктор можно здесь

Для владельцев автомобилей марки VAG появилось отличное прилложение под названием CARISTA позволит Вам полноценно диагностировать и кодировать Ваш автомобиль прямо через Ваше мобильное устройство.

Более подробно о программе можно почитать здесь Carista подробнее

Для владельцев автомобилей Nissan работающих по старому протоколу Nissan Consult вышла отличная программа позволяющая работать с данными автомобилями которые еще не поддерживают стандарт OBD 2

EconTool ELM327 for Nissan — программа для работы с автомобилями Nissan по родному протоколу, узнать больше о возможностях программы и скачать EconTool ELM327 for Nissan можно здесь (подробнее)

Программа CVTz50 для диагностики вариатора на автомобилях Ниссан и не только подробнее

Если Вы владелец отечественного автомобиля, то Вам знакома проблема подключения ЭБУ Вашего автомобиля через elm327 Bluetooth. Благодаря последним разработкам наших соотечественников, мы получили мобильную версию хорошо известной программы OpenDiag под android.

Разработчиками заявлена поддержка основных блоков ВАЗ, что позволяет проводить полноценную диагностику Вашего автомобиля прямо через телефон.(обязательное требование к программе, использование адаптера с версией прошивки 1.5.

Скачать программу OpenDiag Mobile можно здесь

Если же Вы владелец марки Toyota или Lexus то Вам по душе придется новая программа ELMScan Toyota которая поможет Вам полноценно проводить диагностику автомобилей данной марки американского, европейского и японского рынка при помощи планшета или Вашего мобильного телефона (обязательное требование к программе, использование адаптера с версией прошивки 1.5.) подробнее

В заключении данной статьи хотелось бы так же отметить программу для elm327 под Android под названием ХобДрайв.

Представленная программа имеет внешне объемный функционал с русским интерфейсом, но к сожалению полноценно оценить возможности данной программы в бесплатной версии Вы не сможете. Программа платная и лицензия позволяет диагностировать лишь одно авто. Из плюсов можно отметить поддержку русских автомобилей список ЭБУ которых постоянно обновляется.

Скачать программу для elm327 ХобДрайв можно здесь

Какую из этих программ выбрать решать только Вам, любая из представленных программ для ELM 327 позволит Вам произвести полноценную диагностику Вашего автомобиля. Погасить лампочку «CheckEngine» на приборной панели Вашего автомобиля, а так же подскажет параметры Вашего авто в режиме реального времени. Какую программу для Elm 327 скачать и установить выбирать только Вам.

В случае если Вы приобрели USB версию адаптера ELM 327 и хотите использовать ELM 327 USB с Вашим планшетом на Android посредством USB хоста. Для корректной работы адаптера на Вашем планшете, Вам необходимо скачать драйвер для ELM327 USB под Android и установить его на свой планшет.

Диагностика ошибок двигателя с использованием OBD2 адаптера ELM327

На приборной панели автомобиля горит ошибка двигателя? Рассмотрим порядок действий для определения причины возникшей неисправности.

В качестве OBD-II адаптера возьмем один из самых дешёвых и популярных — автосканер ELM327.

Для диагностики двигателя и определения кода ошибки понадобятся:

• Ноутбук, планшет или смартфон с Android/iOS (подойдёт одно любое устройство из перечисленного).
• Адаптер ELM327 с подходящим к вашему устройству типом связи (автосканер выпускается в различных версиях — USB, Wi-Fi и Bluetooth). Уточняйте у продавца заранее, будет ли предлагаемый им адаптер совместим с вашим компьютером или смартфоном.
• Специальная программа для интерпретации полученных от автосканера данных (для определения кода ошибки подойдут бесплатные версии программ) — Torque Lite.

Общий порядок действий (на примере устройства с Android и адаптера ELM327 с Bluetooth связью):

1. Подключаем адаптер ELM327 к специальному диагностическому разъёму OBD2 в вашем автомобиле.
2. Включаем зажигание (можно запустить двигатель — автосканер будет работать даже в движении). На адаптере должны загореться светодиоды.
3. Включаем Bluetooth в Android.
4. В настройках Android заходим в беспроводные сети Bluetooth, далее выбираем поиск нового устройства для сопряжения. Идентификатор автосканера обычно OBDII, но может быть и другое имя. Стандартный пароль для сопряжения 1234 или 0000 (в случае неудачи попробуйте 9999, 1111, 5678, 6789).
5. Открываем диагностическую программу на Android (например, Torque) и следуем инструкции ниже.

Настройка программы Torque для ELM327 и определение кода ошибки

Первым делом подружим программу с нашим диагностическим сканером.

1. Нажимаем кнопку «Настройки».
2. Выбираем пункт «Настройки адаптера OBD».
3. Жмём «Тип подключения».
4. Выбираем ваш тип подключения (в нашем случае Bluetooth) и сопряжённый адаптер.

Настройка программы в скриншотах

Осталось только проверить соединение: вернитесь на главный экран программы и нажмите «Adapter Status» (данный пункт меню может называться и по-другому, например «OBD2 Status» или «Состояние адаптера»).

Статус «Ok» должен быть напротив всех четырёх пунктов. Если всё в порядке, то приступайте к диагностике автомобиля.

Возникли проблемы при настройке? Задайте вопрос в комментариях указав модель автомобиля и год его производства, а также как можно больше информации об используемом адаптере и переносном устройстве.

Сканируем ЭБУ на ошибки

Возвращаемся на главный экран программы. Желательно настроить профиль диагностируемого автомобиля, однако вы уже можете провести диагностику.

1. Жмём «CHECK Fault Codes» (может называться иначе, например «Считывание ошибок»).
2. Получаем код ошибки (в нашем случае P0420, код ошибки всегда содержит только латинские буквы и цифры).
3. Данный код можно ввести в форму поиска на нашем сайте. Получаем перевод ошибки на русский язык и советы по устранению неисправности.

Также программа позволяет сбросить ошибки (как это сделать показано на скриншоте).

Если программа показывает, что в ЭБУ нет сохранённых кодов ошибок, то всё в порядке, либо ошибки были сброшены.

jglim / ExpressOBD: Бесплатная утилита управления для вашего устройства OBD2 на базе ELM327 для очистки MIL («Check Engine Light»)

Бесплатная утилита управления для вашего устройства OBD2 на базе ELM327 для очистки MIL («Check Engine Light»)

Использование

1. Загрузите и запустите ExpressOBD
2. Подключите устройство OBD2 на базе ELM327 к компьютеру и к автомобилю. Завести автомобиль.
3. В ExpressOBD выберите последовательный порт вашего устройства.
4. Нажмите Подключите . Если соединение установлено успешно, теперь будет доступна кнопка Сброс ошибок .
5. Нажмите Сброс ошибок и подтвердите сброс. Перезагрузите автомобиль и удалите контрольную лампу неисправности.

---

Устранение неполадок и часто задаваемые вопросы

Это действительно бесплатно?

Да — бесплатно (как в пиве), а также с открытым исходным кодом (MIT). Эта утилита позволяет автолюбителям и мастерам быстро и легко выключить индикатор MIL.ExpressOBD также может быть полезен владельцам «подделок» устройств ELM327 (ebay, Aliexpress) , которые не доверяют предоставленному программному обеспечению. Обратите внимание, что драйверы по-прежнему необходимы для взаимодействия с оборудованием.

Действительно ли это решает проблему автомобиля?

Нет. Перед сбросом контрольной лампы убедитесь, что проблема, вызвавшая появление контрольной лампы, полностью решена.

В ExpressOBD

нет последовательных портов

Убедитесь, что установлены соответствующие драйверы последовательного порта.Ваш поставщик должен предоставить соответствующие драйверы. Центр обновления Windows также может найти соответствующие драйверы.

Какой последовательный порт выбрать?

Обычно это наибольший номер COM, но это можно подтвердить отключением / повторным подключением устройства, чтобы увидеть, исчезла ли / снова появилась запись.

Каждый последовательный порт выдает ошибку «Последовательный тайм-аут: порт или скорость передачи могут быть неправильно установлены». Что дает?

Проконсультируйтесь с продавцом вашего устройства о настройках скорости передачи данных.Скорость связи по умолчанию (скорость передачи) для большинства устройств на базе ELM327 установлена ​​на уровне 38400. Другая возможность заключается в том, что драйверы последовательного интерфейса вашего устройства еще не установлены.

Почему появляется сообщение «ЭБУ не обнаружен!» ошибка при попытке подключения?

Ваш автомобиль включен? Как минимум, переключатель зажигания должен быть повернут для подачи электричества.

Другая возможность состоит в том, что соединение OBD2 неправильно подключено. Это можно проверить по «Напряжениям автомобиля» в журнале состояния, где ожидаемое значение должно быть около 12 В.

«Нет совместимого устройства ELM327»?

ExpressOBD поддерживает все последовательные устройства, соответствующие протоколу ELM327, даже подделки «1. 5″. Есть и другие устройства, которые подключаются к порту OBD2, но не используют протокол ELM327, который ExpressOBD не поддерживает.

Контрольная лампа индикатора MIL («Check Engine Light») остается даже после сброса. Почему это так?

Некоторые коды ошибок, включая режим 0A (коды постоянных неисправностей), не зависят от процесса сброса и могут быть сброшены только ЭБУ.

Короче говоря, ExpressOBD подключается к устройству на базе ELM327 и выдает команду Mode 04 . Команда, как описано в таблице данных, выполняет следующие действия:

• Сброс контрольной лампы («Индикатор неисправности» или, чаще, «Проверьте световой сигнал двигателя»)
• Сброс количества кодов неисправностей
• Удалите все диагностические коды неисправностей (DTC)
• Удалить все сохраненные данные стоп-кадра
• Удалите код неисправности, который инициировал стоп-кадр
• Удалить все тестовые данные датчика кислорода
• Режим стирания 06 и 07 информации

Это действие не относится к ELM327 или ExpressOBD. Инструменты, которые сбрасывают контрольную лампу, также будут выполнять эти задачи.

На ELM327 отправляются следующие команды (в несколько этапов):

  ATWS // Теплый старт
ATZ // Сбросить все
ATE0 // Эхо выключено
ATL0 // перевод строки выключен
ATh2 // Заголовки включены
ATSP0 // Установить протокол на (0) (АВТО)
ATI // Идентификатор версии для печати
AT @ 1 // Распечатать описание устройства
ATRV // Входное напряжение печати
0100 // OBD: чтение поддерживаемых кодов 01-20 (для подключения к ECU)
ATDP // Распечатать текущий протокол
0101 // OBD: считывание статуса контрольной лампы и проверка доступности
04 // Сброс MIL


---

Иконки: famfamfam.com / lab / icons / silk ExpressOBD: MIT — дополнительные сведения см. В файле ЛИЦЕНЗИИ

ELM327: все, что вам нужно знать перед покупкой

EM327 — это микроконтроллер, запрограммированный для преобразования интерфейса бортовой диагностики (OBD), который можно найти в большинстве автомобилей. Компания ELM Electronics создала самую последнюю и любимую модель микроконтроллеров семейства PIC.

ELM327 — это мост между OBD и интерфейсом вашего устройства, который позволяет вам считывать данные с системы вашего автомобиля.

ELM327 переводит и передает данные от электронного блока управления (ЭБУ) автомобиля на устройство Windows, Mac OS, Android или iOS.
Кредит: commons.wikimedia.org

Части ELM327 включают:

1. Чип, который служит мозгом устройства. Этот Чип либо создан ELM327, либо является копией этого чипа.

2. Адаптеры электрического напряжения, которые различают различные системы в машине.

3. Адаптеры напряжения для ПК, преобразующие информацию из автомобиль в форму, которая подходит вашему устройству.

Интерфейс ELM327

Интерфейс ELM327 работает на основе трех частей.
Кредит: flickr.com

ELM327 — это чип, необходимый вашим телефонам или ПК для общаться со своей машиной. Интерфейс ELM327 — это адаптер с ELM327 чип внутри него, который позволяет вам читать эти сообщения. Он действует как ссылка между бортовым компьютером (ECU) вашего автомобиля и вашим устройством.

Система OBD в вашем автомобиле предоставляет ценную информацию, которая помогает вам или вашему механику производить необходимый ремонт и выполнять стандартное обслуживание для поддержания работоспособности автомобиля.И интерфейс ELM327 предлагает вам необходимый доступ, чтобы вы могли интерпретировать эту информацию.

Функции ELM327

ELM327 позволяет читать и очищать общие коды, а также коды производителя.
———

Характеристики ELM327 включают:

Считывание диагностических кодов неисправностей — сюда входят как общие коды и коды производителя. ELM327 двунаправлен, то есть считывает OBD вашего автомобиля и связывается с ним.

Интерфейс позволяет вам прочитать определение каждого кода и решить, можете ли вы решить проблему самостоятельно или вам нужно обратиться к механику. И ваш ELM327 может очищать коды, поэтому индикаторы на приборной панели выключаются, когда проблемы устраняются.

Чтение диагностических данных — ELM327 идет на шаг дальше от просто считывание и очистка кодов. Это позволяет вам следить за PID (производительность Индикаторы) и данные о выбросах, чтобы вы могли управлять своим автомобилем даже раньше, чем они появляются коды неисправностей.

Данные PID отображаются в графической форме и дают вам четкую изображение того, правильно ли работает ваша машина. И данные о выбросах помогают вы определяете, может ли ваш автомобиль пройти испытания на выбросы.

Отслеживание данных в реальном времени — ELM327 отслеживает данные в режиме реального времени, чтобы помочь вам понять такие вещи, как производительность двигателя вашего автомобиля или экономия топлива.

Он записывает данные в реальном времени для более чем 60 различных измерений в том числе (но не ограничиваясь):

Средняя скорость поездки, барометр, выбросы CO2, обороты, давление топлива, скорость, крутящий момент, средняя скорость поездки, миль на галлон, расстояние поездки и многое другое.

управляет вашими данными — данные из журналов вашего автомобиля на ваше устройство и могут быть организованы в отчеты.И этими отчетами можно поделиться с другими у кого знания лучше, чем у вас.

Протоколы, поддерживаемые ELM327

Версия 327 является самой популярной, потому что она поддерживает все семейства протоколов OBD2.

ELM327 является значительным улучшением по сравнению с предыдущими моделями, поскольку эти модели поддерживали только определенные протоколы. Однако ELM327 совместим с протоколами почти для всех моделей автомобилей OBD2, выпущенных после 1996 года.

Протоколы, поддерживаемые ELM327:

• SAE-J1850 VPW (при 10.4 кбит / с) или ШИМ (при 41,6 кбит / с)

• SAE-J1939 (250 кбит / с или 500 кбит / с)

• ISO 9141-2 (инициализация 5 бод при 10,4 кбит / с)

• ISO 14230-4 KWP (либо инициализация 5 бод, либо быстрая инициализация, 10,4 кбит / с)

• ISO 15765-4 CAN (либо 11-битный идентификатор, либо 29-битный идентификатор, 500 кбит / с или 250 кбит / с)

Лучшие адаптеры ELM327:

Существует четыре типа адаптеров ELM327: ELM327 Wifi, ELM327 Bluetooth, ELM327 USB, приложение ELM327 для iPhone.
Кредит: общие.wikimedia.org

Bluetooth

ELM327 Mini — Устройство проверяет параметры в реальном времени по со считыванием и сбросом кодов. Но с продуктами Apple это не работает.

ELM327 Mini Bluetooth Автомобильный диагностический инструмент

4,4 / 5

Очень просто использовать: подключить, запустить двигатель, подключить планшет (или телефон) после загрузки приложения. .

Kitbest Bluetooth OBD2 Scanner — Kibest отслеживает данные датчиков в реальном времени и проверяет коды двигателей.Но он также несовместим с продуктами Apple.

Kitbest Bluetooth OBD2 сканер Mini

4,3 / 5

Это отличный инструмент по очень хорошей цене. .

Vgate iCar Pro — В зависимости от мощности вашего приложения ELM327, Vgate может провести тест на выбросы, чтобы вы могли пройти, прежде чем отвезите свой автомобиль на место проведения испытаний. Он также работает с продуктами Apple.

vgate iCar Pro Bluetooth 4. 0

4,5 / 5

Товар работал отлично.Никаких проблем с подключением через Bluetooth, и все кодирование прошло гладко, без прерываний и ошибок. .

Wi-Fi

Kobra OBD2 Scanner & WiFi Car Code Reader — Kitbest предлагает данные в реальном времени, работает с большинством автомобилей после 1996 года и считывает большинство основных протоколов. Но Кобра работает только с IOS и Android.

Сканер Kobra OBD2 и считыватель кода автомобиля WiFi

3,9 / 5

Хорошо работает по очень хорошей цене. .

Wieppo ELM327 Wi-Fi адаптер — Wieppo работает со всеми устройств.Он также предлагает данные в реальном времени и включает библиотеку с 3000 определениями кода. Но Wieppo не работают дизельные или гибридные автомобили.

Wsiiroon ELM327 Wi-Fi адаптер — Wsiiroom также работает с все устройства, а также считывает данные о топливной экономичности. Но Wsiiroon будет только Очистите индикатор проверки двигателя (чтобы не было подушки безопасности, кодов трансмиссии и т. д.).

USB

USB-адаптер ELM327 — эта модель USB-адаптера отличается отличными характеристиками. скорость передачи 500 кбит / с. Также включает расширенную диагностику, компонент активация и сброс услуги.

USB-адаптер ELM327

4,6 / 5

Он легко подключается к порту OBD2 и связывается с приложением на вашем телефоне. .

ELM327 приложений

Приложения

ELM327 доступны как для iPhone, так и для Android. Эти приложения проверяют и очищают коды, отслеживают информацию на панели инструментов и общаются напрямую с свою машину с телефона.

Для iPhone

Автомобильный сканер ELM OBD2 — Автомобильный сканер оснащен обширная библиотека определений кода, которая поможет вам очистить практически любой механизм проверки код.В приложении также есть функции диагностики, трекер производительности автомобиля, и путеводитель.

Это бесплатно и часто обновляется, но не включает в себя все расширенные функции, кроме бренды могут.

OBD Auto Doctor — одно из лучших приложений для планирования поездки. Он предупреждает водителей быстрыми данными об эффективности использования топлива. Топ-сбор и Приложение для отчетности Auto Doctor совместимо с электронной почтой.

Auto Doctor считывает и очищает коды ECU и сбрасывает проверьте свет двигателя.Он также сканирует ваш статус выбросов и извлекает данные в реальном времени. из нескольких частей вашего автомобиля.

Carista OBD2 — Carista стоит больше, чем большинство других, но это лучший выбор для настройки. И он не только считывает и очищает коды неисправностей ваших двигателей. Carista также очищает коды для систем SRS и ABS.

У Carista есть приложение премиум-класса, которое отслеживает состояние шин. давление, втягивает стояночный тормоз, если он застрял, и может выполнять систему перезагрузить.

для Android

Torque Pro — Torque Pro предупреждает вас о проблемах в вашем машину тщательно до того, как они произойдут. Наряду с очисткой кодов двигателей, он контролирует датчики и сообщает, пройдет ли ваш автомобиль испытания на выбросы.

Torque Pro оснащен встроенным динамометром, который измеряет крутящий момент и обороты. Он также измеряет эффективность вашего автомобиля и экономию топлива.

OBD Fusion — OBD Fusion считывает и очищает коды, не отстает от ваш расход топлива и отображает большое количество приборов и графиков (включая Оборотов, температура двигателя, скорость и т. Д.), Чтобы вы могли видеть, как работает ваш автомобиль в в реальном времени.

OBD Fusion поддерживает более 150 PID, если вы можете управлять тем, как он разряжает вашу батарею.

Dash Command — Команда Dash имеет большинство функций, У Fusion есть возможность проверить свой статус выбросов.

And Dash Command показывает быстрые результаты, если у вас более новая модель телефона.

ELM327 Программное обеспечение для ПК

Благодаря разнообразному программному обеспечению OBD2 вы можете без проблем работать с
с ELM327 на ПК.
Кредит: commons.wikimedia.org

Программное обеспечение ELM327 берет данные с вашего автомобиля и помещает их прямо на вашем рабочем столе или ноутбуке.

для Windows

FORScan — FORScan работает для всех версий Windows, вплоть до Windows 2000. Он работает для чтения диагностических кодов и модуль датчиков.

Он также выполняет диагностические тесты, но не получает Lite версия, если вы хотите диагностическое тестирование. FORScan считывает как общие, так и коды производителя. Он также отображает данные в текстовой форме.

Однако сканеры FORScan совместимы не со всеми моделями автомобилей.

EngineCheck работает для всех газовых автомобилей, произведенных после 2001 года. и дизельные автомобили выпуска после 2004 года.

EngineCheck работает почти исключительно с проверочным движком. свет. Он включает в себя несколько других функций, включая данные с датчиков в реальном времени и состояние топливной системы.

Freediag работает исключительно с CLI (интерфейс командной строки). Он считывает и очищает контрольную лампу двигателя и поддерживает пять протоколов (ISO 9141, ISO 9141-2, ISO 14230, SAE J1850 (PWM и VPW), SAE J2818 / KWP1281 / VAG) и протокол коробки передач Mercedes.

Для Mac iOS

goSerial — Интерфейс терминала считывает и очищает чек Коды освещения двигателя и выбросов. Он поддерживает несколько подключений открытыми в один раз с помощью простого последовательного соединения. И это совершенно бесплатно.

OBD GPS Logger — GPS Logger сравнивает показания кода с местоположение вашего автомобиля и загружает его на свой компьютер. Это позволяет отслеживать насколько эффективно работает ваша машина, и отметьте место, где вы Автомобиль начал испытывать проблемы.

Также GPS Logger работает в системах OSX и Linux.

Адаптеры

ELM327: какой из них лучше всего подходит для вас?

Хотя есть некоторые интерфейсы ELM327, которые отличаются по форме, размеру и дизайну
, все они начинаются с подключения адаптера ELM327 к порту OBD2 вашего автомобиля.
Кредит: flickr.com

Существует три основных способа подключения ELM327 к ваше устройство: Bluetooth, Wi-Fi или USB-кабель.

ELM327 Bluetooth-адаптеры

Поскольку все современные телефоны (и многие современные автомобили) поддерживают Bluetooth, Bluetooth работает практически везде.Вы не зависите от сети Wi-Fi, если у вас есть адаптер Bluetooth. Вы также можете купить эти переходники по очень доступной цене.

Но адаптеры Bluetooth передают данные медленнее, чем вай фай. Вы также должны находиться в непосредственной близости от машины, чтобы заставить ее работать. Который означает, что вы не можете выполнять несколько задач одновременно с этим адаптером ELM327. Если вы используете Адаптер Bluetooth, ваш автомобиль должен будет привлечь все ваше внимание.

ELM327 Адаптеры Wi-Fi

Имейте в виду, что большинство адаптеров Wi-Fi ELM327 не подключение к локальной сети.Они создают сеть для общения с вашими машина.

Передачи происходят быстрее с адаптером Wi-Fi, чем они это делают с Bluetooth. Адаптер Wi-Fi достигает большего диапазона, чем Адаптер Bluetooth будет. Это позволяет вам покупать новые запчасти, которые вам нужны. Устраните проблему, которую обнаруживает ваш ELM327.

И на многих компьютерах даже нет Bluetooth, но все компьютеры имеют Wi-Fi, поэтому адаптер Wi-Fi ELM327 предлагает большее разнообразие в виды устройств, с которыми он совместим.

Но большинство адаптеров Wi-Fi стоят дороже.И ты должен помнить свой пароль, даже если вы настроили автоматический вход. Может быть сложно вернуться в ваш ELM327, если ваше устройство выйдет из системы, и у вас нет пароля под рукой.

ELM327 USB-адаптеры USB-адаптеры

— настоящий символ в этой дискуссии.

Если ваш настольный компьютер или ноутбук — это устройство, которое вы используете для передачи данных в автомобиле, то адаптер USB может быть вашим лучшим вариантом. Все компьютеры имеют порты USB, так что вы знаете, что они будут совместимы. И многие USB-адаптеры обеспечивают высокую скорость передачи данных.

ELM327 совместимый интерфейс с переключателем MS-CAN.
———

Дальность и мобильность — самые существенные проблемы с адаптеры USB. Некоторые со значительным радиусом действия могут читать информацию о вашей машине, пока вы сидите. в другой комнате. Но другие потребуют от вас перенести ноутбук в гараж из-за отсутствия разнообразия.

Большинство телефонов не поддерживают USB-подключение, поэтому ограничивает устройства, с которыми вы можете использовать USB-адаптер.

Часто задаваемые вопросы об ELM327

У Amazon есть лучшие предложения по покупке интерфейса ELM327.
———

1. Как выполнить сопряжение моего ELM327?

Подключите сканер к диагностическому порту OBD II автомобиля. Поверните зажигание на 2-й оборот, чтобы двигатель оставался выключенным. Затем активируйте Bluetooth на вашем устройстве и поиск вашего устройства. Когда имя вашего устройства всплывает, нажмите на него, чтобы соединиться.

2. Как заставить работать ELM327?

Подключите сканер и включите зажигание (2-й оборот прямо перед включением двигателя).На вашем устройстве зайдите в настройки, перейдите в Wi-Fi, затем подключитесь к сигналу Wi-Fi, связанному с вашим ELM327 (примеры для имен включают WIFI ELM327, WiFiOBD и т. д.)

После подключения устройства к сети ELM327, откройте приложение OBD. Зайдите в настройки приложения и настройте его на поиск Wi-Fi (это может уже делают это по умолчанию).

3. Как подключить ELM327 к моему iPhone?

Для Bluetooth запустите приложение и перейдите в настройки. Выберите соединение, затем выберите соединение тип: Bluetooth.Поиск должен выдать ваше устройство. Если это не так, щелкните «Обновить», чтобы обновить систему.

Для Wi-Fi подключите сканер и включите зажигание ( 2-й поворот направо до включения двигателя). На вашем устройстве зайдите в настройки, перейдите к Wi-Fi, затем подключитесь к сигналу Wi-Fi, связанному с вашим ELM327 (примеры имен включают WIFI ELM327, WiFiOBD и т. д.)

После подключения устройства к сети ELM327, откройте приложение OBD. Зайдите в настройки приложения и настройте его на поиск Wi-Fi (это может уже делают это по умолчанию).

4. Каковы риски клона или пиратского ELM327?

Код микроконтроллера ELM327 не защищен авторскими правами, поэтому никто может изготовить его копию. Клоны и пираты дешевле и имеют подобные способности. Но они часто глючат и не обновляются (даже если говорят у них есть).

Например, первый ELM327, выпущенный компанией ELM Electronics. продается как версия 1.0. Многие пиратские версии клонировали программное обеспечение 1.0 в свои устройства. Но потом они обменивались «обновлениями» (1.1. 1.2 и т.д.), которые не были фактические обновления, просто программное обеспечение 1.0, которое претендует на то, чтобы быть обновлением.

5. Как определить и клонировать ELM327?

Проверьте рекламируемую версию ELM327. ELM327 с интерфейс 1. 5 не является настоящей версией, потому что ELM никогда этого не понимал версия.

И есть приложения (такие как «Идентификатор ELM327 для Android») которые определяют, какая версия чипа ELM327 присутствует, чтобы вы могли определить если продукт врет о том, насколько он актуален.

WIFI V1.5 ELM327 OBD2 Адаптер сканера Heavy Duty OBDII Check Engine Диагностический инструмент сканирования Продажа, цена и обзоры

Основные характеристики

WIFI V1.5 ELM327 OBD2 Адаптер сканера Heavy Duty OBDII Check Engine Диагностический инструмент сканирования Устройство чтения кода автомобиля для iPhone IOS Android

Технические характеристики
Подключение: WIFI
Светодиодный индикатор: OBD TX / RX, RS232 TX / RX, Питание
Рабочее напряжение: 12 В (с защитой от короткого замыкания и перенапряжения)
Протокол вывода: последовательный порт RS232
Скорость передачи данных: 38400
Размеры: 88 x 45 x 25 мм
Вес: 58 г
Поддерживает все протоколы OBDII.
Светодиодный индикатор Инструкции:
1. После включения пять индикаторов (слева направо: красный, желтый, зеленый, желтый, зеленый) мигнут один раз, чтобы вы знали, нормально ли они работают.
2. Только красный индикатор горит постоянно в течение всего процесса, пока вы не выйдете из приложения (например, Torque).
3. Откройте приложение еще раз, красный индикатор горит постоянно. Через 3 секунды начнут мигать желтый и зеленый индикаторы. Еще через 2 секунды все 4 левых индикатора быстро мигают при передаче данных.
4. После отключения WIFI или выхода из ПРИЛОЖЕНИЯ горит только красный индикатор.
Совместимая модель автомобиля:
Этот сканер OBD2 работает на ВСЕХ транспортных средствах, выпущенных в 1996 году и новее!
поддерживает все протоколы OBDII, такие как:
SAE J1850 VPW
SAE J1850 PWM
ISO15765-4 (CAN)
ISO14230-4 (KWP2000)
ISO9141-2

OBD2-3car tester

Протокол OBD-II, поддерживаемый этим продукт:

1) ISO9141-2 (инициализация 5 бод, 10,4 кбод)
2) ISO14230-4 KWP (инициализация 5 бод, 10. 4 кбод)
3) ISO14230-4 KWP (быстрая инициализация, 10,4 кбод)
4) ISO15765-4 CAN (11-битный идентификатор, 500 кбод)
5) ISO15765-4 CAN (29-битный идентификатор, 500 кбод)
6) ISO15765- 4 CAN (11-битный идентификатор, 250 кбод)
7) ISO15765-4 CAN (29-битный идентификатор, 250 кбод)

-SAE J1939 CAN (29-битный идентификатор, 250 * кбод)
-USER1 CAN (11 * битовый идентификатор, 125 * кбод) )
-USER2 CAN (11 * бит ID, 50 * кбод)
* * настройки по умолчанию (настраиваются пользователем)
1) Работает со всеми совместимыми с OBD-II автомобилями
2) Беспроводная связь (Bluetooth) 5 ~ 10 метров
3) Программное обеспечение включено для Palm, PDA, Mobile
4) Программное обеспечение для ПК с Windows
5) Программное обеспечение для Windows Smartphone
** Функции:
1) Считывание диагностических кодов неисправностей, как общих, так и специфичных для производителя, и отображение их значений (более 3000 универсальных определения кода в базе данных).
2) Удалите коды неисправностей и выключите контрольную лампу MIL (индикатор «Check Engine»).
3) Отображение текущих данных датчика, включая:
4) Обороты двигателя
5) Расчетное значение нагрузки
6) Температура охлаждающей жидкости
7) Состояние топливной системы
8) Скорость автомобиля
9) Кратковременная регулировка подачи топлива
10) Долговременная регулировка расхода топлива
11) Давление во впускном коллекторе
12) Опережение по времени
13) Температура воздуха на впуске
14) Расход воздуха
15) Абсолютное положение дроссельной заслонки
16 ) Напряжение датчика кислорода / соответствующие краткосрочные корректировки топлива
17) Состояние топливной системы
18) Давление топлива

Новый Bluetooth OBD 2 / OBD SCAN Диагностический интерфейс Bluetooth

Обзор:
Сканирование OBD — это недавно разработанный инструмент беспроводного сканирования .Он поддерживает протокол OBD-II автоматически.

Три основных протокола, поддерживаемых OBD-II:
ISO15765-4 (CAN)
ISO14230-4 (KWP2000)
ISO9141-2

Три основных соглашения подразделяются на семь второстепенных соглашений. следующим образом:
1) ISO9141 — 2 (инициализация 5 скоростей, 10,4 кбод)

2) ISO14230 — 4 KWP (инициализация 5 бод, 10,4 бод)

3) ISO14230 — 4 KWP (быстрая инициализация, 10,4 бод)

4) ISO15765-4 (11-значное число, 500 кбод)

5) ISO15765 — 4 (29-битное число, 500 бод)

6) ISO15765-4 (11-значное число, 250 бод)

9) ISO15765 -4 (250 бод ID, 29 бит)

— SAE J1939 CAN (29 бит ID, 250 * порт)

— User1 может (11-значный ID, 125 * бод)

USER2 CAN * бит ID, 50 * порт ( 11)

* Настройка по умолчанию (настраивается пользователем)

1) Все стандартные транспортные средства OBD-II работают

2) Беспроводная связь ???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????? (Bluetooth) 5? 10 метров

3) Включая программное обеспечение для Palm, КПК, телефона

4) Включая программное обеспечение на ПК с Windows

5) Программное обеспечение включает смартфон с Windows

** Функции:

1) Считывание диагностических кодов неисправностей, общих и специфичных для производителя , и отображать их значения (общие определения кода в более чем 3000 базах данных).

2) Удалите код неисправности и выключите MIL (индикатор «Check Engine»)

3) Отображение текущих данных датчика, включая:

4) Скорость двигателя

5) Рассчитайте значение нагрузки

6) Температура охлаждающей жидкости

7) Состояние топливной системы

8) Скорость автомобиля.

9) Кратковременная регулировка подачи топлива

10) Долгосрочная регулировка подачи топлива

11) Давление во впускном коллекторе

12) опережение опережения

13) Температура воздуха на впуске

14) Скорость воздуха

15) Абсолютный дроссель положение

16) Напряжение датчика кислорода / соответствующая кратковременная корректировка топливоподачи

17) Состояние топливной системы

18) Давление топлива

Проверка OBD 2 Super Mini ELM327 Elm-327 Bluetooth OBD2 V2.1 адаптер для автоматического сканирования сканера онлайн

Super Mini Elm327 Bluetooth V2.1 Последняя версия

Работает только с автомобилем (не поддерживает дизель или грузовик).

Поддержка версии Android 4.0 — 4.4.

ELM327 может работать с большинством автомобилей OBDII, но НЕ МОЖЕТ делать все модели.

Он НЕ МОЖЕТ работать на IOS, если вам нужен элемент, который работает на IOS, пожалуйста, купите наш WIFI ELM327.

OBD 2 Super Mini ELM327 Elm-327 Bluetooth OBD2 V2.1 Автоматический тестовый адаптер сканера Особенности:

Недавно разработанный беспроводной сканирующий прибор.

Он поддерживает почти протоколы OBD-II.

Это последняя версия 2.1

Bluetooth-соединение, без батарей, кабелей или переключателей.

Беспроводная связь (Bluetooth) 5 ~ 10 метров

Получите коды неисправностей (DTC) и очистите индикаторы проверки двигателя.

Может также использоваться с ПК с картой Bluetooth.

Считывание диагностических кодов неисправностей, как общих, так и специфичных для производителя, и отображение их значения (более 3000 определений общих кодов в базе данных).

Очистите коды неисправностей и выключите контрольную лампу MIL (индикатор «Check Engine»).

Установите максимальное количество ответов для получения

Убрать пробелы в ответах ЭБУ (для ускорения передачи данных)

Хранить уникальный идентификатор в EEPROM

Задайте маску и фильтр CAN одной командой

Простое переключение между переменной и фиксированной длиной сообщения CAN

Отправка удаленных кадров CAN (RTR)

Отображение текущих данных датчика, в том числе:

Обороты двигателя

Расчетное значение нагрузки

Температура охлаждающей жидкости

Состояние топливной системы

Скорость автомобиля

Кратковременная корректировка топливоподачи

Долгосрочная корректировка топливоподачи

Давление во впускном коллекторе

Время вперед

Температура воздуха на впуске

Расход воздуха

Абсолютное положение дроссельной заслонки

Напряжение датчика кислорода / соответствующие кратковременные топливные корректировки

Состояние топливной системы

Давление топлива

Многие другие…

Поддержка нескольких протоколов:

1. ISO9141-2 (5 бод инициализация, 10,4 кбод)

2. ISO14230-4 KWP (5 бод инициализация, 10,4 кбод)

3. ISO14230-4 KWP (быстрая инициализация, 10,4 кбод)

4. ISO15765-4 CAN (идентификатор 11 бит, 500 кбод)

5. ISO15765-4 CAN (идентификатор 29 бит, 500 кбод)

6. ISO15765-4 CAN (11-битный идентификатор, 250 кбод)

7. ISO15765-4 CAN (идентификатор 29 бит, 250 кбод)

A.SAE J1939 CAN (идентификатор 29 бит, 250 * кбод)

B.USER1 CAN (11 * бит ID, 125 * кбод)

C.USER2 CAN (11 * бит ID, 50 * кбод)

* настройки по умолчанию (настраиваются пользователем)

Покрытие транспортных средств:

Работает на большинстве автомобилей OBD2 (с 1996 г.в США) и EOBD.

Но не может поддерживать все автомобили OBDII.

Если вы возражаете, пожалуйста, не размещайте заказ. Спасибо.

для Alfa Romeo / для рекламы / для Bentley / для BMVV / для C-adillac / для C-hevrolet / для Chrysl / для C-itroen / для Daewoo / для F-iat / для F-ord / для GM / для Hod / Для H-yundai / Для Isuzu / Для J-aguar / Для J-eep / Для Kia / Для Lad over / Для L-exus / Для M-azda / Для Mercury / Для Mini / Для N-isan / Для M- itsubishi / для O-pel / для P-eugeot / для Posch / для Re . nault / для Ro ver / для Saab / для сиденья / для Sk-oda / для Toyt / для Vauxhall / для V-olvo / для VW

Для информации:

Чтобы ваш автомобиль был совместим с OBD II, он должен иметь 16-контактный разъем DLC (разъем канала передачи данных) под приборной панелью, а на информационной этикетке системы контроля выбросов должно быть указано, что автомобиль соответствует требованиям OBD II.

Включенное программное обеспечение:

Scantool_net113win (полная версия)

EasyOBDII V2.2 (бесплатная версия)

OBD2Spy (демонстрационная версия)

Scan Master-ELM (демонстрационная версия)

wOBDCRAZY (демонстрационная версия)

Это оборудование может сравниться с другим программным обеспечением! Но большинство из них не бесплатны!

Работает для Windows98 / ME / 2000 / XP / Vista и 7!

Этот инструмент не подходит для системы абс и подушки безопасности!

Упаковочный лист

А.1 * EOBD / OBD2 Bluetooth диагностический интерфейс

B. 1 * CD.

Бытовая электроника e-Link ELM327 Bluetooth OBD2 OBDII Cars Code Reader Scanner Engine Check Android sparmap.com.ve

Бытовая электроника e-Link ELM327 Bluetooth OBD2 OBDII Cars Code Reader Scanner Engine Check Android sparmap.com.ve

e-Link ELM327 Bluetooth OBD2 OBDII Cars Code Reader Scanner Engine Check Android

Check Android e-Link ELM327 Bluetooth OBD2 OBDII Cars Code Reader Scanner Engine, проверка адаптера освещения двигателя ТОЛЬКО для устройств Android и систем Windows, совместим с приложением Torque Lite и т. Д., Ausland e-Link ELM327, лучше, чем общий ELM327 ELM 327 V1,5 , e-Link Bluetooth OBDII автомобильный сканер кода, автоматический диагностический сканер и устройство для считывания кода неисправности OBD2 автомобиля.Code Reader Scanner Engine Check Android e-Link ELM327 Bluetooth OBD2 OBDII Cars, e-Link ELM327 Bluetooth OBD2 OBDII Cars Code Reader Scanner Engine Check Android, бытовая электроника, автомобильная электроника и GPS, другая автомобильная электроника.

e-Link ELM327 Bluetooth OBD2 OBDII Cars Code Reader Scanner Engine Check Android

e-Link ELM327 Bluetooth OBD2 OBDII Cars Code Reader Scanner Engine Check Android. Электронная ссылка Ausland ELM327. Лучше, чем Generic ELM327 ELM 327 V1.5. Сканер автомобильного кода e-Link Bluetooth OBDII, автоматический диагностический сканер и считыватель кода неисправности OBD2, проверка адаптера освещения двигателя ТОЛЬКО для устройств Android и систем Windows, совместимость с приложением Torque Lite и т. Д. новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий: Бренд:: Ausland, Специальное уведомление:: Бесплатное приложение (Torque lite, OBD AUTO DOCTOR): Совместимость:: OBD2, Special Notice2:: Need To (Torque Pro, obd auto doctor pro, obd fusion): Модель :: e-Link, Размер:: Маленький: Номер детали производителя:: 02555A55511115WE15115021, Тип:: Считыватели кода Инструменты сканирования: Гарантия:: Да, Поддерживается программная платформа:: Android, ПК (НЕЛЬЗЯ использовать для iPhone, iPad, Mac ): Связь:: Bluetooth, MPN:: Не применяется: UPC:: Не применяется.

# Введите хотя бы 1 символ для поиска # Нажмите Enter для поиска или ESC, чтобы закрыть

e-Link ELM327 Bluetooth OBD2 OBDII Cars Code Reader Scanner Engine Check Android

Sony Radio Cage / Sleeve / Can. Одиночный 1DIN 4,1-дюймовый HD автомобильный стерео-видео MP5-плеер BT FM-радио AUX USB SD TF-камера. Болты с прокладкой головки цилиндра подходят для Nissan Maxima 350Z Infiniti 3.0L 3.5L VQ35DE. Новейший автомобильный вентилятор на солнечной энергии Автомобильный радиатор Автомобильный вытяжной вентилятор на солнечной энергии, Mito 20- PROMASTERCAM Dodge Ram ProMaster стоп-сигнал, задняя камера заднего вида 14+, внутренняя ручка дверной панели, съемная декоративная крышка, правая сторона, подходит для BMW E90 3-Series Sedan HS.Транспондер GMDLBP Сигнализация NEW Xpresskit GMDL-BP XpressKit Дверной замок. НОВАЯ МУФТА ВОМ ПОДХОДИТ ДЛЯ JOHN DEERE ZTRAK 777 200 ФУНТОВ МОМЕНТ ПО ЧАСОВОЙ СТРЕЛКЕ TCA15800. Миниатюрный предохранитель 20 × TR5 Твердотельный цилиндрический предохранитель для серии 382, ​​250 В, 3. 15A UE, 2019 Fox Racing Main Cota Взрослые очки для мотокросса Dirtbike Offroad ATV UTV. Infinity Kappa 1200W 12-дюймовый автомобильный сабвуфер мощностью 1200 Вт, номерной знак новинки Carolina Panthers. Антенный адаптер для автомобильного радиоприемника, замена стереосистемы на вторичном рынке. Установите VW GM. Передняя звездочка SunStar с 14 зубьями 32314, новый двойной DAC1025BT Android Auto Carplay 6.2-дюймовая бездымная цифровая мультимедийная камера. Набор наклеек «Лодка рейнджер» из серебряных металлических чешуек, 2 наклейки. 2 рулона, калибр 14, 500 футов, аудиотрубка, автомобильная аудиосистема, первичный выносной провод, светодиод. 1 шт. 70A 70 AMP ANL Предохранители со шпилькой для автомобильной лодки Truck Audio Gold Plated, DTI DS6960 6 «X 9» 3-WAY 240 WATTS COAXIAL CAR AUDIO STEREO SPEAKERS PAIR,

e-Link ELM327 Bluetooth OBD2 OBDII Cars Code Reader Scanner Engine Check Android
Проверка адаптера освещения двигателя ТОЛЬКО для устройств Android и систем Windows, совместим с приложением Torque Lite и т. Д., Ausland e-Link ELM327, лучше, чем общий ELM327 ELM 327 V1 , 5, e-Link Bluetooth OBDII автомобильный сканер кода, автоматический диагностический сканирующий прибор и автомобильный сканер кода неисправности OBD2. Адаптер

OHP Bluetooth FORScan OBD2, сканер ELM327 и универсальный автомобильный код — OHP Store

OHP Bluetooth FORScan OBD2 адаптер, сканер ELM327 и универсальный автомобильный код — OHP Store

23,75 $

• НОВЕЙШЕЕ ДОПОЛНЕНИЕ К ЛИНИИ ИНСТРУМЕНТОВ OBD2 OHP: Подключите это устройство Bluetooth по беспроводной сети к автомобилю для диагностики вашего автомобиля.Соединение Bluetooth такое же быстрое, как Wi-Fi или USB. Универсальный считыватель кода OBD2 / EOBD для продвинутого и профессионального программирования кода. Вы можете получить доступ к более чем 3000 автомобильных кодов по умолчанию.

• ПОДДЕРЖКА УСТРОЙСТВ ANDROID И WINDOWS: Оснащена встроенной поддержкой телефонов и планшетов Android, а также компьютеров и планшетов Windows. Устройства Apple не поддерживаются. Проверьте наш WIFI OBD2 для поддержки iPhone и Mac OS.

• ШИРОКИЙ ДИАПАЗОН ДЛЯ ТРАНСПОРТНЫХ СРЕДСТВ: Работает на всех легковых и легких грузовиках, проданных в США с 1996 г. и далее: Ford, Mazda, BMW, VW, GM, Audi, Chevy, Toyota, Lexus, Mercedes, Hyundai, Kia, Mitsubishi, Nissan. , Suzuki, Jaguar, Land Rover, Cyrysler, Honda и многие другие.Тумблер MS-CAN / HS-CAN — это дополнительная функция для доступа к скрытым модулям в автомобилях Ford.

• ПОДДЕРЖИВАЕТ ВСЕ 5 ПРОТОКОЛОВ OBD-II: Наслаждайтесь подключением по Bluetooth для всех протоколов OBD-II, а также расширенными функциями для многих последних моделей автомобилей GM, Ford и Mazda. Он также поддерживает EOBD, JOBD и все другие международные варианты OBD-II. Оцените однопроводную шину CAN для управления стеклоподъемниками, дверных замков и удаленного запуска двигателя. Благодаря Medium-Speed ​​CAN вы можете использовать расширенное программное обеспечение для диагностики ПК, такое как FORScan, для доступа к АБС, подушкам безопасности и другим системам, которые недоступны.

• СОВМЕСТИМ С ПРИЛОЖЕНИЯМИ СТОРОННИХ СТОРОН: Этот считыватель кода создан в основном для пользователей FORScan, но он также работает с такими приложениями, как Torque, DashCommand, OBD Auto Doctor и сотнями доступных сторонних программ на базе ELM327. Также проверьте ELMconfig, FF2 и FOCCCUS на предмет альтернативных улучшенных модификаций производительности, экономичного программирования кода и лучшего опыта вождения.

Сопутствующие товары

Creta OBD2 OBD ELM327 Scanner Check Engine Light OBDii Bluetooth Car Diagnost…

Creta OBD2 OBD ELM327 Сканер Check Engine Light OBDii Bluetooth Диагностика автомобиля …

, пожалуйста, дайте себе шанс стать красивыми женщинами. Наш запатентованный полностью новый узел переключения «Dual-Action» делает все, что вам нужно в устройстве переключения передач. Ваша поддержка — это то, что поддерживает нас. Традиционная льняная рубашка и другие повседневные рубашки на пуговицах на. Дата первого упоминания: 10 декабря. Наш детский комбинезон-боди с эластичным круглым воротником, туалетные полки для ванной и многое другое.Купите мужскую футболку с логотипом Ralph Lauren Polo Classic Fit (маленькая, *** ПОЖАЛУЙСТА, ОСТАВЬТЕ ДЕЙСТВИТЕЛЬНЫЙ КОНТАКТНЫЙ НОМЕР / ТЕЛЕФОН. Обратите внимание, что все наши ручки изготовлены вручную, поэтому их рисунок и цвет могут незначительно отличаться от изображений на фотографиях. На фотографии: он соткан из хлопковой нити 8/2 по основе (продольные нити) с хлопковой пряжей в утке (поперечные нити), что придает ему волнистость, видимую на фотографиях, Браслет-браслет макраме — этот милый и яркий браслет ручной работы с бусинами из натурального розового кварца.но они по-прежнему держат и внутренний контроль. держать их в безопасности и подальше от раздражения, когда они не в настроении для игры; не все кошки хотят быть с другими домашними животными или детьми все время, чтобы они могли убежать и расслабиться, когда им захочется. В настоящее время у нас есть БЕЛЫЙ / ЧЕРНЫЙ апгрейд рамок на 4 «x 6». Можно сложить плоско, чтобы сэкономить место, когда он не используется. Купите женскую толстовку с капюшоном на молнии Monrow с выцветшими звездами. Эти сменные колесные подшипники — именно то, что вам нужно, чтобы ваш автомобиль снова был в хорошем рабочем состоянии.Держатели для хвоста: вы можете использовать его во многих ситуациях, этот трекер автоматически включит питание. идеальное украшение для удостоверений личности.

Creta OBD2 OBD ELM327 Scanner Check Engine Light OBDii Bluetooth Car Diagnost …

LTE 1800 МГц повторитель сигнала Мобильный усилитель сигнала DCS повторитель с ЖК-дисплеем 70 дБ GSM. Мини-карманный спортивный USB-зажим MP3-плеер 32 ГБ Micro SD Card LCD Radio Music Media. Выносной микрофон с динамиком для портативного устройства Vertex EVX534 EVX539 VX231 VX261 VX264. HYTERA HT-508E v5.06 Программное обеспечение для TC-508. 1500TVL HD Full 720P AHD IR Night Vision Outdoor Security CCTV Camera AHD System. Hikvision DS-2DE3304W-DE HD IP-сетевая мини-купольная PTZ-камера с двусторонним звуком, OEM EPSON ELPLP88 LAMP ДЛЯ EX9200 PRO HOME CINEMA 1040 2040 2045 NLS. Штекер 6,5 мм 1/4 дюйма к гнезду 3,5 мм 1/8 дюйма стерео аудио адаптер для наушников. НОВИНКА В КОРОБКЕ ИГЛА DIAMOND STYLUS ДЛЯ ПОВОРОТНОГО СТОЛА KENWOOD KD-26R KENWOOD KD26R 794, 1 шт. Встроенный автоматический выключатель постоянного тока 60 А Усилитель сброса высокого тока с заменой предохранителя.

.
