Где находится датчик температуры охлаждающей жидкости и зачем нужен

На чтение 8 мин.

Система охлаждения двигателя важна для его бесперебойной работы. И в ней должно быть исправным все, даже такие, на первый взгляд, мелочи, как датчик температуры охлаждающей жидкости.

Что такое датчик температуры охлаждающей жидкости (ДТОЖ)

Пример внешнего вида датчиков температуры ОЖ для различных автомобилей

Датчик охлаждающей жидкости – это небольшой прибор, который определяет температуру охлаждающей жидкости в системе. При ее нагреве он подает сигнал на включение вентилятора, чтобы ее снизить.

Главное, за что отвечает датчик температуры охлаждающей жидкости, это включение вентилятора. Если он неисправен, вентилятор не включится. Соответственно, антифриз может закипеть, а мотор – перегреться.

На инжекторных двигателях неправильно работающий (или не работающий вообще) датчик приведет к тому, что угол опережения зажигания будет выставлен электронным блоком управления неверно, горючее будет расходоваться больше, а нагрузка на двигатель возрастет.

Кроме того, есть у этого прибора и другие, не менее важные функции, от выполнения которых зависит работоспособность двигателя в целом. Поэтому неисправность датчика температуры охлаждающей жидкости влияет на многое, а значит, ее нужно вовремя находить и устранять.

Основные задачи и функции ДТОЖ

Как правило, в системе находится несколько датчиков температуры охлаждающей жидкости – от двух до пяти. В стандартной схеме с двумя один отвечает как раз за работу вентилятора, а второй передает данные на панель управления. Дополнительные датчики температуры охлаждающей жидкости используются для других целей.

Если говорить в целом, то вот какие основные задачи стоят перед температурным датчиком охлаждающей жидкости:

  1. Обогащение топлива. При низкой температуре ОЖ датчик подает об этом сигнал на блок управления. В результате впрыск топлива увеличивается. Это нужно, чтобы двигатель стабильно работал на холостых оборотах. И наоборот, при увеличении температуры форсунки уменьшают впрыск топлива.
    Если же датчик не подает своевременного сигнала о повысившемся градусе, то в результате топливо переобогащается. Это – лишний расход топлива, затраченные на него усилия, загрязнение выхлопов.
  2. Увеличение количества оборотов при запуске. Это нужно для того, чтобы мотор не заглох на старте.
  3. Регулировка клапана рециркуляции выхлопов. Во время запуска двигателя этот клапан должен быть закрыт, до того, как система войдет в нормальный рабочий режим температуры. В противном случае машина будет работать нестабильно или вовсе заглохнет.
  4. Выставление угла зажигания. От правильно или неправильно выставленного угла зажигания зависит расход топлива, количество вредных выбросов, параметры силовой установки и др.

Кроме того, в той или иной степени датчик указателя температуры охлаждающей жидкости отвечает за состояние фильтра, улавливающего пары топлива, а также не дает муфте гидротрансформатора в коробке передач блокироваться до полного прогрева мотора.

Ну и конечно, одна из самых важных функций – это включение вентилятора для охлаждения антифриза. Зачастую в современных автомобилях для этой функции используется специально выделенный датчик, который ничего другого не делает. Остальные функции возложены при этом на другие.

Где находится ДТОЖ

Расположение датчика ОЖ в ВАЗ 2111, 2110

Расположение датчика температуры охлаждающей жидкости известно не каждому водителю. Но поскольку поменять его своими силами в случае поломки не так уж и сложно, выгоднее будет эти места знать. Они находятся в корпусе радиатора или в «рубашке» системы охлаждения. Точная локация зависит от марки и модели автомобиля, однако общее одно: его устанавливают поблизости от термостата, чтобы результат был максимально точным.

Вот основные места, где может стоять датчик температуры охлаждающей жидкости:

  • корпус термостата;
  • головка блока цилиндров;
  • верхний шланг радиатора.

Располагать устройство далеко от термостата и вышеназванных узлов не имеет смысла. Расположенный на удалении, он не сможет точно передавать данные. Сопротивление ДТОЖ напрямую зависит от нагрева мотора – чем температура выше, тем выше сопротивление и наоборот.

Разновидности датчиков температуры ОЖ

Разделяют две большие разновидности ДТОЖ:

  • механический;
  • цифровой.

Механический датчик температуры охлаждающей жидкости устроен просто и действует напрямую. С помощью электрических сигналов он передает параметры изменения сопротивления на указатель температуры на панели приборов и на реле, занимающееся включением вентиляторов. Такие приборчики устанавливаются на карбюраторные моторы, например – на старых отечественных автомобилях.

Цифровые датчики используются в современных автомобилях с двигателями инжекторного типа. Внешне он похож на механический, но принцип работы отличается. Сигналы, считываемые им, подаются не напрямую на вентилятор и шкалу на панели проборов, а на электронный блок управления. Находящийся на блоке процессор анализирует все сигналы и решает, куда их направить дальше.

Также ДТОЖ делятся на магнитные, биметаллические и капиллярные. Отличить первый от второго просто. Стрелка указателя у магнитного колеблется, «подпрыгивает» при отображении значений, а у биметаллического движется плавно и постепенно. Капиллярные на сегодняшний день нигде не используются.

Принцип работы датчика температуры антифриза

Принцип работы датчика температуры охлаждающей жидкости строится на базе физических свойств материала, из которого он изготовлен. Рабочий элемент устройства чувствителен к нагреву, кроме него в устройстве расположены еще электропроводящие контакты.

Так, его сопротивление меняется в зависимости от температуры, данные фиксируются и передаются далее. Как было уже написано выше, у механических ДТОЖ сигнал передается напрямую – к шкале на приборной панели и реле вентилятора, а у цифровых – на электронный блок управления, который сигналы уже распределяет и отправляет по назначению.

Признаки неисправности датчика температуры ОЖ

Поскольку ДТОЖ отвечает за многие функции в автомобиле, то его неисправность приведет к разным неполадкам в работе всей системы. Вот какие признаки неисправности датчика температуры охлаждающей жидкости могут быть:

  • нестабильность работы двигателя – троит, глохнет;
  • диапазон холостых оборотов от 200 до 1500 в минуту, резкие скачки;
  • трудности с запуском мотора;
  • внезапное включение вентилятора охлаждения в холодную погоду;
  • беспричинное увеличение расхода топлива;
  • темный, черный дым из выхлопной трубы.

Это тревожные симптомы могут говорить и о других неполадках в автомобиле, однако первое, на что стоит обратить внимание – это именно датчик.

Основные причины неисправности ДТОЖ

Причин выхода из строя ДТОЖ может быть несколько. Вот основные из них:

  1. Некачественный хладагент. Плохая охлаждающая жидкость приводит к образованию в системе охлаждения налета, отложений, коррозии. Если основной рабочий элемент датчика покроется налетом, это ухудшит его качество. Как следствие – сигналы будут подаваться неверные. Например – более низкие показания датчика температуры охлаждающей жидкости, чем на самом деле. Это приводит к тому, что вентилятор будет включаться не вовремя, а двигатель – перегреваться.
  2. Некачественный датчик. Если первая причина встречается в реальности не так уж и часто, то вот низкое качество самого устройства – увы, достаточно часто. В продаже можно встретить датчики непонятного изготовителя. Да и заводские, аналогичные тем, что установлены на автомобиле с конвейера, почему-то служат в несколько раз меньше.
  3. Течь радиатора. Она может возникнуть в результате сорванной резьбы или неплотно прикрученного датчика. Сорвать резьбу можно довольно легко, поскольку металл радиатора достаточно мягкий. Но и недокручивать тоже не стоит. Также течь могут вызвать износившиеся прокладки.
  4. Сбои электрики. Эта причина приведет к неправильной работе датчика. А вызвать ее может что угодно: от окислившихся контактов до скачка напряжения.

Также на работу ДТОЖ напрямую влияет термостат. Любые сбои, неисправности в его работе могут привести к некорректной работе и датчика тоже.

Как проверить ДТОЖ

Проверка датчика мультиметром

Проверить датчик охлаждающей жидкости проще всего с помощью мультиметра. Перед тем как приступить к этому, следует учесть, что у разных автомобилей показатель сопротивления при низких и высоких температурах будет отличаться. Поэтому его нужно знать. Точный ответ даст мануал к транспортному средству.

Сама процедура проверки предельно проста. Датчик нужно выкрутить, мультиметр подсоединить к его контактам. Воду нагреть до определенной температуры, указанной в мануале (это нужно, чтобы было, с чем сверить), и опустить в нее устройство.

Если показатель не совпадет с тем, что указан в руководстве, значит – проблема в датчике. Если совпадет – значит, он исправен, и виновата электроника или термостат.

Как заменить датчик

Зная, как снять ДТОЖ, легко и заменит его – то есть, просто поставить на место старого новый. Чтобы система работала лучше, рекомендуется при этом заменить и антифриз. Также следует зачистить мелкой шкуркой контакты, которые идут к датчику.

Если же устройство исправно, и его требуется вернуть на место, рекомендуется зачистить его контакты и вообще очистить в целом. Нелишним будет воспользоваться графитовой смазкой для обработки посадочного гнезда под датчик.

Заключение

Датчик температуры антифриза – на первый взгляд, маленькое и незначительное устройство. Однако в современных автомобилях на него возлагаются большие функции. Мелочей в работе транспортного средства не бывает, все взаимосвязано. Поэтому важно знать, какие поломки могут быть у этого устройства, как их определить и как поменять датчик самостоятельно.

Видео

Датчик температуры двигателя — что это, как выглядит

Определение неисправности датчика Температуры без Диагностики

Где находится датчик температуры КАМАЗа opex.ru

Array
(
    [DATE_ACTIVE_FROM] => 22.05.2019 01:07:00
    [~DATE_ACTIVE_FROM] => 22.05.2019 01:07:00
    [ID] => 508505792
    [~ID] => 508505792
    [NAME] => Где находится датчик температуры КАМАЗа
    [~NAME] => Где находится датчик температуры КАМАЗа
    [IBLOCK_ID] => 33
    [~IBLOCK_ID] => 33
    [IBLOCK_SECTION_ID] =>
    [~IBLOCK_SECTION_ID] =>
    [DETAIL_TEXT] =>

Специфика работы грузовых автомобилей связана с сильными нагрузками. Высоконагруженные механизмы имеют свойство изрядно нагреваться. Усугубляется положение большим количеством смазок, рабочих жидкостей, находящихся внутри механизмов, обеспечивающих нужную силу трения, которые также подвержены перегреву. Перегреть мотор можно только один раз, после чего придется покупать новый. Иными словами, детали двигателя соприкасаются с сильно нагретыми газами, совокупно также сильно нагреваясь. Обратная сторона процесса — переохлаждение, также недопустимо. Переохлажденные детали увеличивают общие теплопотери мотора, увеличивая трение между запчастями. Загустевают смазочные жидкости, снижаются мощность и экономичность. Хороший тепловой режим механизма составляет порядка восьмидесяти пяти градусов — идеальная температура работы компонентов.

За годы активной эксплуатации Камазов конструкторы выработали множество вариаций моторов разных классов типа Евро 1, 2, 3, 4, отвечающих общепринятым стандартам экологичности, экономичности, интеллекта. Самые популярные разработки произведены на базе моделей 6520, однако реновации затронули также Камазы 65115, 43118, где были изменены многие параметры работы дизеля, в том числе и усовершенствованы охладительные возможности.

Принцип работы

Работа системы направлена на регулирование температурного коэффициента внутри двигателя. Камазы имеют несложное строение системы охлаждения, состоящей из нескольких основных частей.

  • Коленчатый вал двигателя оказывает воздействие на привод. Привод связан с водяным насосом, поэтому при собственном движении, он затрагивает водяной насос, заставляя его работать.
  • Внутри полости водяного насоса находится крыльчатка. При вращении, крыльчатка вызывает разряжение механизмов.
  • Разряженный антифриз поступает внутрь водяного насоса из нижнего бачка. Далее жидкость следует в специальную рубашку охлаждения блоков цилиндра, далее затрагиваются головки блоков, после чего механизм оказывает влияние на термостат.
  • При нагреве менее семидесяти пяти градусов, антифриз вырабатывает цикл, минуя радиатор охлаждения, ведь он слишком холодный, чтобы еще более охлаждаться.
  • Нагрев до девяносто пяти градусов заставляет открыться термостаты полностью, тогда охлаждающая жидкость проходит непосредственно через радиатор, охлаждаясь потоком воздуха внутри радиатора, который создает вентилятор охлаждения.

Система охлаждения поддерживает заданную корректную рабочую температуру. В различных моделях Камаза модификация СО может быть различной. Например, моторы серии 740 имеют жидкостное строение закрытого типа. Закрытый тип характеризуется атмосферным сообщением циркулятивных клапанов через паровоздушные клапаны, остальные типы взаимодействуют напрямую. Закрытый тип имеет ряд преимуществ, основным из которых является возможность повышения температуры кипения охлаждающей жидкости при практически полном устранении потерь через выкипание. Иными словами, нагретая жидкость будет оставаться полностью внутри узла максимальное количество циклов, ведь ей просто некуда деваться через закрытый тип строения.

Система охлаждения включает радиатор. Его задача — быстрое интенсивное охлаждение. Различные типы Камазов также оснащены различными радиаторами. Например, модель 740 имеет трубчато-пластичный тип, основными составляющими которого являются сердцевины верхних, нижних бачков. Сердцевинами считаются ряды отдельных трубок с поперечными горизонтальными пластинами, придающими радиатору жесткость, увеличивающими поверхность охлаждения. Трубки соединяют бачки между собой. Нижний бачок соединен прорезиненным плотным шлангом с полостью охлаждения двигателя, нижний оснащен краном впуска охлаждающей жидкости, патрубков, соединяющим водяной насос. Заполнение радиатора осуществляется только путем заполнения расширительного бачка, ведь в Камазах отсутствует заливная горловина. Бачок расположен с правой стороны двигателя, при нагреве жидкости внутри бачка компенсируется ее количество, поэтому при грамотной работе нагруженного узла нехватка жидкости совершенно невозможна. Сам бачок оснащен двумя горловинами, через которые вставляется паровоздушный клапан, либо происходит заполнение рабочей жидкостью.

Еще одна деталь охладительного механизма — жалюзи. Они регулируют степень напора воздушных потоков, проходящих через радиатор. Устанавливаются непосредственно перед радиатором, имеют вид пластин — створок, прикрепленных шарнирами к каркасу.

Немаловажную роль играет рабочий водяной насос. Данный механизм создает принудительную циркуляцию охлаждающей жидкости. Большинство узлов высоконагруженных систем грузовых автомобилей работают либо поршневым способом, либо насосным. Перекачка давления создает движение компонентов, запускающее работу целых узлов. Чаще всего встречается насос центробежного типа. Устанавливается перед передней частью цилиндров, работает от шкива коленчатого вала через ремень. Составными частями водяного насоса являются вал, крыльчатка, подшипники, сальник, заключенные внутрь корпуса. Крыльчатка вращается, образуя центробежную силу. Данная сила заставляет охлаждающую жидкость подниматься из нижнего бачка внутрь корпуса насоса, после чего распределяется вдоль стенок. Стенки имеют отверстия, через которые жидкость попадает внутрь полости блока цилиндров.

Важным охладительным элементом, который установлен абсолютно на всех моделях Камазов, является вентилятор. Некоторые модели имеют два типа вентилятора: большой, малый. Эта многоступенчатая развязка организована таким образом, что при нагреве запускается сначала малый вентилятор, если работы малых оборотов недостаточно, через некоторое время запускается большой вентилятор, завершая процесс охлаждения. Вентиляторы усиливают потоки воздуха, проходящие через их сердцевину, создавая при правильном крутящем моменте нужный температурный коэффициент. Строение вентилятора очень простое. Крыльчатка имеет пять лопастей, которые держатся на ступице. Благодаря более тонкому диаметру ступицы, лопасти могут свободно вращаться. Привод осуществляется гидромуфтой под управлением электрических автоматов.

Гидромуфта передает крутящий момент, подаваемый коленчатым валом. Кроме того, гидромуфта гасит колебания нагрузок, возникающие при резком изменении частоты вращения коленчатого вала. Иными словами, большая скорость создает большее вращение, соответственно, уровень нагрева увеличивается. При увеличении нагрева, гасящие нагрев моменты также будут становиться больше. Именно поэтому чем больше скорость (частота вращения коленчатого вала), тем интенсивнее работает гидромуфта. Ведущая часть состоит из ведущего вала, к которому крепится кожух ведущего колеса, шкива. Ведомая часть вращается автономно на двух шариковых подшипниках, состоит из ведомого колеса, вала ведомого колеса, ступицы вентилятора. Вокруг гидромуфты устанавливается уплотнительное кольцо — две резиновые манжеты.

Работа вентилятора зафиксирована тремя режимами, зависимо от положения крана включения. Первый режим — автоматический. Данный тип возникает при температурном коэффициенте около девяноста градусов — тип положения группы «В». Отключенный вентилятор заставляет кран переключаться в положение «О». Третий тип — постоянная работа вентилятора. Постоянная работа допускается только на кратковременный срок, иначе ресурс жизнеспособности вентилятора резко сокращается. Именно поэтому не рекомендуется постоянно держать мотор на высоких оборотах. При установлении высоких оборотов, вентилятор будет постоянно включен, ведь ему необходимо поддерживать более низкую температуру, чем дает высоконагруженный мотор. Внутри корпуса самого включателя вентилятора расположились термосиловой элемент, золотник, возвратная пружина. При повышении температуры до девяносто пяти градусов, шток термосилового элемента толкает золотник, масло уровня смазки двигателя перемещается внутрь полости гидромуфты. Центробежная сила отбрасывает масло к вращающемуся ведущему колесу, ударяет о лопатки ведомого колеса. Сливается масло в поддон картера. При более низкой температуре, менее девяноста градусов, возвратная пружина отжимает золотник, доступ масла перекрывается, вентилятор отключается. Автоматическая муфта включения вентилятора помогает поддерживать оптимальный температурный режим двигателя, попутно снижая мощность двигателя, включая более экономичный режим работы. Иными словами, система охлаждения напрямую контролирует экономичность работы высоконагруженных узлов грузовика, обеспечивая наиболее рациональный уровень работы.

Термостат стоит немного особняком среди остальных охладительных узлов. Он автоматически регулирует температуру охлаждающей жидкости, ускоряя момент пуска двигателя. Камазы имеют термостат твердого наполнения. Составные части данного термостата включают медный баллон, внутри которого специальная масса (медный порошок плюс церезин — нефтяной воск). Баллон автономно закрыт крышкой, уплотненной резиновой диафрагмой со штоком. Шток имеет серьгу, закрепленную на клапане отдельной осью. Важной особенностью термостата является наличие датчика измерения температуры. Она находится рядом с датчиком сигнализатора аварийного перегрева. Обе запчасти имеют примерно одинаковую функцию, однако датчик температуры — самый важный адаптер возможного перегрева мотора. Путем определенной системы сигналов, он подает информацию центральному электронному блоку управления, который принимает соответствующие ситуации меры.

Клапан термостата устанавливается в две прорези, находящиеся в верхней части корпуса. Непрогретая масса баллона двигателя имеет твердое состояние, клапан термостата имеет закрытое положение под воздействием спиралевидной пружины. Прогревая двигатель, масса баллона начинает плавиться, объем массы увеличивается, открывая клапан путем воздействия диафрагмы и штока. Полное открытие достигается при температуре около девяноста пяти градусов, когда масса наполнителя расширится.

Расположение, устройство

Новые модификации автомобилей Камаз стали оснащаться более мощными двигателями, способными работать на предельных нагрузках. Большинство нагрузок определяются именно спецификой работы грузовиков. Например, дальномеры возят зачастую грузы, превышающие допустимые тоннажные нормы, негабариты перетаскивают грузы вообще несоразмерные объемам тягача, самосвалы испытывают большие нагрузки ввиду сложной местности, в которой приходится работать. Данные особенности эксплуатации привели конструкторов к мысли, что система охлаждения, которая устанавливалась на тягачи раньше, не способна справляться с современными условиями эксплуатации, поэтому помимо прочих условий реновации модельного ряда, данный узел также претерпел ряд изменений. Объем антифриза стал больше, поэтому понадобилось два термостата, чтобы контролировать уровень нагрева. Они объединены единым корпусом, размещенным на передней стенке правого блока цилиндров. Данное расположение является наиболее корректным, ведь антифриз подается слева направо.

Поменять термостат вполне можно самостоятельно. Перед заменой придется осуществить ряд сопутствующих демонтажных работ. Снимается ремень генератора, ослабляются фиксирующие болты, механизм отводится немного всторону. Демонтируются хомуты, со штуцера стаскивается гофра, только после этого можно сливать антифриз. Затем извлекается коробка термостатов. Чтобы их заменить, необходимо снять крышку. После замены неисправных блоков обязательно меняется сальник, закрывается коробка, фиксируется болтами.

Наличие двух термостатов помимо усиления охладительной функции можно сопрячь со строением самого мотора. V-образная головка блока двигателя имеет две головки блока цилиндров.

Возможные неисправности

Любая система имеет свои слабые места, которые необходимо проверять. Если вовремя диагностировать небольшую поломку, можно избежать дальнейших больших проблем. Большинство неисправностей водитель может визуально определить самостоятельно.

  • Течь антифриза. Данный тип неисправности настолько заметен, что главная задача водителя — чаще заглядывать под капот. Выражаться неисправность будет подтеками, пятнами соответственно цвету ОЖ. Течь возможна ввиду нецелостности бачка, либо перелива. Самое уязвимое место — соединение патрубков. Течь также может происходить из-за разрушения (износа) резиновых шлангов. Поэтому слабым местом считаются именно патрубки. Для устранения течи нужно тщательно проверить затянуты ли все фиксирующие болты, провести опрессовку.
  • Перегрев ОЖ — комплексная проблема плохой работы всего узла. Достигая более девяносто пяти градусов, антифриз будет закипать, поэтому нужно лучше отслеживать температуру.
  • Переохлаждение аналогично перегреву нарушает целостность работы группы механизмов. Слишком низкая температура мешает корректному запуску мотора. Работая «на холодную», двигатель берет больше холостого хода, некоторые водители называют данную проблему «хапнуть воздуха», иными словами, система перекачки воздушных масс внутри блоков также начинает барахлить. Важный момент — в каком положении заклинивает клапан. Если положение «О» — открытое, значит ОЖ будет «гулять» по большому кругу через радиатор, мешая непрогретому мотору прогреваться.
  • Самая серьезная проблема — попадание ОЖ внутрь масляной системы.

Система охлаждения всегда должна быть герметичной. Визуальный осмотр не сможет помочь выявить места «фона», поэтому лучше запастись манометром, насосом для создания давления. Опрессовка проводится путем подачи насосом давления на верхний вход радиатора, после чего двигатель запускается, показания сверяются манометром. Если стрелка остается неизменной, значит давление внутри хорошее, щелей нет. Если стрелка начинает опускаться, остается найти проблемное место, которое потом можно опрессовать насосом давления.

Замена ОЖ производится если бачок сильно загрязнился, либо изменилась консистенция и охлаждающие свойства потеряны. Емкость долива Камаза составляет 25 литров.

Во-первых, сливается старый антифриз. Открываем нижний кран радиатора, сливной кран теплообменника системы подогрева, трубы подвода жидкости системы отопления кабины. Откручиваем пробку расширительного бачка. После слива ОЖ, все краны обратно закрываются, потому что налив происходит через расширительный бачок. Новый антифриз следует выбирать исходя из времени года, условий эксплуатации, рекомендаций завода изготовителя. Современные отечественные антифризы прекрасно подходят для Камазов, имея необходимые стандарты качества.

Если произошло просто незначительное загрязнение пылью, систему можно промыть обычной водой. Для этого старую жидкость сливаем, вместо нее заливаем воду, запускаем двигатель, прогревая на холостых оборотах. После этого сливаем воду, повторяя цикл до полной очистки. При сильных загрязнениях лучше использовать специальные промывки. Некоторые можно добавлять прямо в имеющийся антифриз, однако наилучшим образом промывают систему промывки, перед которыми ОЖ полностью сливается.

[~DETAIL_TEXT] =>

Специфика работы грузовых автомобилей связана с сильными нагрузками. Высоконагруженные механизмы имеют свойство изрядно нагреваться. Усугубляется положение большим количеством смазок, рабочих жидкостей, находящихся внутри механизмов, обеспечивающих нужную силу трения, которые также подвержены перегреву. Перегреть мотор можно только один раз, после чего придется покупать новый. Иными словами, детали двигателя соприкасаются с сильно нагретыми газами, совокупно также сильно нагреваясь. Обратная сторона процесса — переохлаждение, также недопустимо. Переохлажденные детали увеличивают общие теплопотери мотора, увеличивая трение между запчастями. Загустевают смазочные жидкости, снижаются мощность и экономичность. Хороший тепловой режим механизма составляет порядка восьмидесяти пяти градусов — идеальная температура работы компонентов.

За годы активной эксплуатации Камазов конструкторы выработали множество вариаций моторов разных классов типа Евро 1, 2, 3, 4, отвечающих общепринятым стандартам экологичности, экономичности, интеллекта. Самые популярные разработки произведены на базе моделей 6520, однако реновации затронули также Камазы 65115, 43118, где были изменены многие параметры работы дизеля, в том числе и усовершенствованы охладительные возможности.

Принцип работы

Работа системы направлена на регулирование температурного коэффициента внутри двигателя. Камазы имеют несложное строение системы охлаждения, состоящей из нескольких основных частей.

  • Коленчатый вал двигателя оказывает воздействие на привод. Привод связан с водяным насосом, поэтому при собственном движении, он затрагивает водяной насос, заставляя его работать.
  • Внутри полости водяного насоса находится крыльчатка. При вращении, крыльчатка вызывает разряжение механизмов.
  • Разряженный антифриз поступает внутрь водяного насоса из нижнего бачка. Далее жидкость следует в специальную рубашку охлаждения блоков цилиндра, далее затрагиваются головки блоков, после чего механизм оказывает влияние на термостат.
  • При нагреве менее семидесяти пяти градусов, антифриз вырабатывает цикл, минуя радиатор охлаждения, ведь он слишком холодный, чтобы еще более охлаждаться.
  • Нагрев до девяносто пяти градусов заставляет открыться термостаты полностью, тогда охлаждающая жидкость проходит непосредственно через радиатор, охлаждаясь потоком воздуха внутри радиатора, который создает вентилятор охлаждения.

Система охлаждения поддерживает заданную корректную рабочую температуру. В различных моделях Камаза модификация СО может быть различной. Например, моторы серии 740 имеют жидкостное строение закрытого типа. Закрытый тип характеризуется атмосферным сообщением циркулятивных клапанов через паровоздушные клапаны, остальные типы взаимодействуют напрямую. Закрытый тип имеет ряд преимуществ, основным из которых является возможность повышения температуры кипения охлаждающей жидкости при практически полном устранении потерь через выкипание. Иными словами, нагретая жидкость будет оставаться полностью внутри узла максимальное количество циклов, ведь ей просто некуда деваться через закрытый тип строения.

Система охлаждения включает радиатор. Его задача — быстрое интенсивное охлаждение. Различные типы Камазов также оснащены различными радиаторами. Например, модель 740 имеет трубчато-пластичный тип, основными составляющими которого являются сердцевины верхних, нижних бачков. Сердцевинами считаются ряды отдельных трубок с поперечными горизонтальными пластинами, придающими радиатору жесткость, увеличивающими поверхность охлаждения. Трубки соединяют бачки между собой. Нижний бачок соединен прорезиненным плотным шлангом с полостью охлаждения двигателя, нижний оснащен краном впуска охлаждающей жидкости, патрубков, соединяющим водяной насос. Заполнение радиатора осуществляется только путем заполнения расширительного бачка, ведь в Камазах отсутствует заливная горловина. Бачок расположен с правой стороны двигателя, при нагреве жидкости внутри бачка компенсируется ее количество, поэтому при грамотной работе нагруженного узла нехватка жидкости совершенно невозможна. Сам бачок оснащен двумя горловинами, через которые вставляется паровоздушный клапан, либо происходит заполнение рабочей жидкостью.

Еще одна деталь охладительного механизма — жалюзи. Они регулируют степень напора воздушных потоков, проходящих через радиатор. Устанавливаются непосредственно перед радиатором, имеют вид пластин — створок, прикрепленных шарнирами к каркасу.

Немаловажную роль играет рабочий водяной насос. Данный механизм создает принудительную циркуляцию охлаждающей жидкости. Большинство узлов высоконагруженных систем грузовых автомобилей работают либо поршневым способом, либо насосным. Перекачка давления создает движение компонентов, запускающее работу целых узлов. Чаще всего встречается насос центробежного типа. Устанавливается перед передней частью цилиндров, работает от шкива коленчатого вала через ремень. Составными частями водяного насоса являются вал, крыльчатка, подшипники, сальник, заключенные внутрь корпуса. Крыльчатка вращается, образуя центробежную силу. Данная сила заставляет охлаждающую жидкость подниматься из нижнего бачка внутрь корпуса насоса, после чего распределяется вдоль стенок. Стенки имеют отверстия, через которые жидкость попадает внутрь полости блока цилиндров.

Важным охладительным элементом, который установлен абсолютно на всех моделях Камазов, является вентилятор. Некоторые модели имеют два типа вентилятора: большой, малый. Эта многоступенчатая развязка организована таким образом, что при нагреве запускается сначала малый вентилятор, если работы малых оборотов недостаточно, через некоторое время запускается большой вентилятор, завершая процесс охлаждения. Вентиляторы усиливают потоки воздуха, проходящие через их сердцевину, создавая при правильном крутящем моменте нужный температурный коэффициент. Строение вентилятора очень простое. Крыльчатка имеет пять лопастей, которые держатся на ступице. Благодаря более тонкому диаметру ступицы, лопасти могут свободно вращаться. Привод осуществляется гидромуфтой под управлением электрических автоматов.

Гидромуфта передает крутящий момент, подаваемый коленчатым валом. Кроме того, гидромуфта гасит колебания нагрузок, возникающие при резком изменении частоты вращения коленчатого вала. Иными словами, большая скорость создает большее вращение, соответственно, уровень нагрева увеличивается. При увеличении нагрева, гасящие нагрев моменты также будут становиться больше. Именно поэтому чем больше скорость (частота вращения коленчатого вала), тем интенсивнее работает гидромуфта. Ведущая часть состоит из ведущего вала, к которому крепится кожух ведущего колеса, шкива. Ведомая часть вращается автономно на двух шариковых подшипниках, состоит из ведомого колеса, вала ведомого колеса, ступицы вентилятора. Вокруг гидромуфты устанавливается уплотнительное кольцо — две резиновые манжеты.

Работа вентилятора зафиксирована тремя режимами, зависимо от положения крана включения. Первый режим — автоматический. Данный тип возникает при температурном коэффициенте около девяноста градусов — тип положения группы «В». Отключенный вентилятор заставляет кран переключаться в положение «О». Третий тип — постоянная работа вентилятора. Постоянная работа допускается только на кратковременный срок, иначе ресурс жизнеспособности вентилятора резко сокращается. Именно поэтому не рекомендуется постоянно держать мотор на высоких оборотах. При установлении высоких оборотов, вентилятор будет постоянно включен, ведь ему необходимо поддерживать более низкую температуру, чем дает высоконагруженный мотор. Внутри корпуса самого включателя вентилятора расположились термосиловой элемент, золотник, возвратная пружина. При повышении температуры до девяносто пяти градусов, шток термосилового элемента толкает золотник, масло уровня смазки двигателя перемещается внутрь полости гидромуфты. Центробежная сила отбрасывает масло к вращающемуся ведущему колесу, ударяет о лопатки ведомого колеса. Сливается масло в поддон картера. При более низкой температуре, менее девяноста градусов, возвратная пружина отжимает золотник, доступ масла перекрывается, вентилятор отключается. Автоматическая муфта включения вентилятора помогает поддерживать оптимальный температурный режим двигателя, попутно снижая мощность двигателя, включая более экономичный режим работы. Иными словами, система охлаждения напрямую контролирует экономичность работы высоконагруженных узлов грузовика, обеспечивая наиболее рациональный уровень работы.

Термостат стоит немного особняком среди остальных охладительных узлов. Он автоматически регулирует температуру охлаждающей жидкости, ускоряя момент пуска двигателя. Камазы имеют термостат твердого наполнения. Составные части данного термостата включают медный баллон, внутри которого специальная масса (медный порошок плюс церезин — нефтяной воск). Баллон автономно закрыт крышкой, уплотненной резиновой диафрагмой со штоком. Шток имеет серьгу, закрепленную на клапане отдельной осью. Важной особенностью термостата является наличие датчика измерения температуры. Она находится рядом с датчиком сигнализатора аварийного перегрева. Обе запчасти имеют примерно одинаковую функцию, однако датчик температуры — самый важный адаптер возможного перегрева мотора. Путем определенной системы сигналов, он подает информацию центральному электронному блоку управления, который принимает соответствующие ситуации меры.

Клапан термостата устанавливается в две прорези, находящиеся в верхней части корпуса. Непрогретая масса баллона двигателя имеет твердое состояние, клапан термостата имеет закрытое положение под воздействием спиралевидной пружины. Прогревая двигатель, масса баллона начинает плавиться, объем массы увеличивается, открывая клапан путем воздействия диафрагмы и штока. Полное открытие достигается при температуре около девяноста пяти градусов, когда масса наполнителя расширится.

Расположение, устройство

Новые модификации автомобилей Камаз стали оснащаться более мощными двигателями, способными работать на предельных нагрузках. Большинство нагрузок определяются именно спецификой работы грузовиков. Например, дальномеры возят зачастую грузы, превышающие допустимые тоннажные нормы, негабариты перетаскивают грузы вообще несоразмерные объемам тягача, самосвалы испытывают большие нагрузки ввиду сложной местности, в которой приходится работать. Данные особенности эксплуатации привели конструкторов к мысли, что система охлаждения, которая устанавливалась на тягачи раньше, не способна справляться с современными условиями эксплуатации, поэтому помимо прочих условий реновации модельного ряда, данный узел также претерпел ряд изменений. Объем антифриза стал больше, поэтому понадобилось два термостата, чтобы контролировать уровень нагрева. Они объединены единым корпусом, размещенным на передней стенке правого блока цилиндров. Данное расположение является наиболее корректным, ведь антифриз подается слева направо.

Поменять термостат вполне можно самостоятельно. Перед заменой придется осуществить ряд сопутствующих демонтажных работ. Снимается ремень генератора, ослабляются фиксирующие болты, механизм отводится немного всторону. Демонтируются хомуты, со штуцера стаскивается гофра, только после этого можно сливать антифриз. Затем извлекается коробка термостатов. Чтобы их заменить, необходимо снять крышку. После замены неисправных блоков обязательно меняется сальник, закрывается коробка, фиксируется болтами.

Наличие двух термостатов помимо усиления охладительной функции можно сопрячь со строением самого мотора. V-образная головка блока двигателя имеет две головки блока цилиндров.

Возможные неисправности

Любая система имеет свои слабые места, которые необходимо проверять. Если вовремя диагностировать небольшую поломку, можно избежать дальнейших больших проблем. Большинство неисправностей водитель может визуально определить самостоятельно.

  • Течь антифриза. Данный тип неисправности настолько заметен, что главная задача водителя — чаще заглядывать под капот. Выражаться неисправность будет подтеками, пятнами соответственно цвету ОЖ. Течь возможна ввиду нецелостности бачка, либо перелива. Самое уязвимое место — соединение патрубков. Течь также может происходить из-за разрушения (износа) резиновых шлангов. Поэтому слабым местом считаются именно патрубки. Для устранения течи нужно тщательно проверить затянуты ли все фиксирующие болты, провести опрессовку.
  • Перегрев ОЖ — комплексная проблема плохой работы всего узла. Достигая более девяносто пяти градусов, антифриз будет закипать, поэтому нужно лучше отслеживать температуру.
  • Переохлаждение аналогично перегреву нарушает целостность работы группы механизмов. Слишком низкая температура мешает корректному запуску мотора. Работая «на холодную», двигатель берет больше холостого хода, некоторые водители называют данную проблему «хапнуть воздуха», иными словами, система перекачки воздушных масс внутри блоков также начинает барахлить. Важный момент — в каком положении заклинивает клапан. Если положение «О» — открытое, значит ОЖ будет «гулять» по большому кругу через радиатор, мешая непрогретому мотору прогреваться.
  • Самая серьезная проблема — попадание ОЖ внутрь масляной системы.

Система охлаждения всегда должна быть герметичной. Визуальный осмотр не сможет помочь выявить места «фона», поэтому лучше запастись манометром, насосом для создания давления. Опрессовка проводится путем подачи насосом давления на верхний вход радиатора, после чего двигатель запускается, показания сверяются манометром. Если стрелка остается неизменной, значит давление внутри хорошее, щелей нет. Если стрелка начинает опускаться, остается найти проблемное место, которое потом можно опрессовать насосом давления.

Замена ОЖ производится если бачок сильно загрязнился, либо изменилась консистенция и охлаждающие свойства потеряны. Емкость долива Камаза составляет 25 литров.

Во-первых, сливается старый антифриз. Открываем нижний кран радиатора, сливной кран теплообменника системы подогрева, трубы подвода жидкости системы отопления кабины. Откручиваем пробку расширительного бачка. После слива ОЖ, все краны обратно закрываются, потому что налив происходит через расширительный бачок. Новый антифриз следует выбирать исходя из времени года, условий эксплуатации, рекомендаций завода изготовителя. Современные отечественные антифризы прекрасно подходят для Камазов, имея необходимые стандарты качества.

Если произошло просто незначительное загрязнение пылью, систему можно промыть обычной водой. Для этого старую жидкость сливаем, вместо нее заливаем воду, запускаем двигатель, прогревая на холостых оборотах. После этого сливаем воду, повторяя цикл до полной очистки. При сильных загрязнениях лучше использовать специальные промывки. Некоторые можно добавлять прямо в имеющийся антифриз, однако наилучшим образом промывают систему промывки, перед которыми ОЖ полностью сливается.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

Специфика работы грузовых автомобилей связана с сильными нагрузками. Высоконагруженные механизмы имеют свойство изрядно нагреваться. Усугубляется положение большим количеством смазок, рабочих жидкостей, находящихся внутри механизмов, обеспечивающих нужную силу трения, которые также подвержены перегреву. Перегреть мотор можно только один раз, после чего придется покупать новый. Иными словами, детали двигателя соприкасаются с сильно нагретыми газами, совокупно также сильно нагреваясь. Обратная сторона процесса — переохлаждение, также недопустимо. Переохлажденные детали увеличивают общие теплопотери мотора, увеличивая трение между запчастями. Загустевают смазочные жидкости, снижаются мощность и экономичность. Хороший тепловой режим механизма составляет порядка восьмидесяти пяти градусов — идеальная температура работы компонентов.

[~PREVIEW_TEXT] =>

Специфика работы грузовых автомобилей связана с сильными нагрузками. Высоконагруженные механизмы имеют свойство изрядно нагреваться. Усугубляется положение большим количеством смазок, рабочих жидкостей, находящихся внутри механизмов, обеспечивающих нужную силу трения, которые также подвержены перегреву. Перегреть мотор можно только один раз, после чего придется покупать новый. Иными словами, детали двигателя соприкасаются с сильно нагретыми газами, совокупно также сильно нагреваясь. Обратная сторона процесса — переохлаждение, также недопустимо. Переохлажденные детали увеличивают общие теплопотери мотора, увеличивая трение между запчастями. Загустевают смазочные жидкости, снижаются мощность и экономичность. Хороший тепловой режим механизма составляет порядка восьмидесяти пяти градусов — идеальная температура работы компонентов.

[PREVIEW_TEXT_TYPE] => html [~PREVIEW_TEXT_TYPE] => html [DETAIL_PICTURE] => Array ( [ID] => 8757 [TIMESTAMP_X] => Bitrix\Main\Type\DateTime Object ( [value:protected] => DateTime Object ( [date] => 2019-05-24 16:55:36.000000 [timezone_type] => 3 [timezone] => Europe/Moscow ) ) [MODULE_ID] => iblock [HEIGHT] => 621 [WIDTH] => 930 [FILE_SIZE] => 56653 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/d61 [FILE_NAME] => d617460fc47f1554f47e97a8c3bdd506.jpg [ORIGINAL_NAME] => kamaz-temperature-sensor.jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => 049f1f405cd5097ac26b6def0c156422 [~src] => [SRC] => /upload/iblock/d61/d617460fc47f1554f47e97a8c3bdd506.jpg [UNSAFE_SRC] => /upload/iblock/d61/d617460fc47f1554f47e97a8c3bdd506.jpg [SAFE_SRC] => /upload/iblock/d61/d617460fc47f1554f47e97a8c3bdd506.jpg [ALT] => Где находится датчик температуры КАМАЗа [TITLE] => Где находится датчик температуры КАМАЗа ) [~DETAIL_PICTURE] => 8757 [TIMESTAMP_X] => 24.05.2019 16:55:36 [~TIMESTAMP_X] => 24.05.2019 16:55:36 [ACTIVE_FROM] => 22.05.2019 01:07:00 [~ACTIVE_FROM] => 22.05.2019 01:07:00 [LIST_PAGE_URL] => /press/articles/ [~LIST_PAGE_URL] => /press/articles/ [DETAIL_PAGE_URL] => /press/articles/gde-nakhoditsya-datchik-temperatury-kamaza/ [~DETAIL_PAGE_URL] => /press/articles/gde-nakhoditsya-datchik-temperatury-kamaza/ [LANG_DIR] => / [~LANG_DIR] => / [CODE] => gde-nakhoditsya-datchik-temperatury-kamaza [~CODE] => gde-nakhoditsya-datchik-temperatury-kamaza [EXTERNAL_ID] => 508505792 [~EXTERNAL_ID] => 508505792 [IBLOCK_TYPE_ID] => content [~IBLOCK_TYPE_ID] => content [IBLOCK_CODE] => articles [~IBLOCK_CODE] => articles [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [NAV_RESULT] => [DISPLAY_ACTIVE_FROM] => 22.05.2019 [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Где находится датчик температуры КАМАЗа [SECTION_META_KEYWORDS] => Где находится датчик температуры КАМАЗа [SECTION_META_DESCRIPTION] => Где находится датчик температуры КАМАЗа [SECTION_PAGE_TITLE] => Где находится датчик температуры КАМАЗа [ELEMENT_META_KEYWORDS] => Где находится датчик температуры КАМАЗа [ELEMENT_PAGE_TITLE] => Где находится датчик температуры КАМАЗа [SECTION_PICTURE_FILE_ALT] => Где находится датчик температуры КАМАЗа [SECTION_PICTURE_FILE_TITLE] => Где находится датчик температуры КАМАЗа [SECTION_DETAIL_PICTURE_FILE_ALT] => Где находится датчик температуры КАМАЗа [SECTION_DETAIL_PICTURE_FILE_TITLE] => Где находится датчик температуры КАМАЗа [ELEMENT_PREVIEW_PICTURE_FILE_ALT] => Где находится датчик температуры КАМАЗа [ELEMENT_PREVIEW_PICTURE_FILE_TITLE] => Где находится датчик температуры КАМАЗа [ELEMENT_DETAIL_PICTURE_FILE_ALT] => Где находится датчик температуры КАМАЗа [ELEMENT_DETAIL_PICTURE_FILE_TITLE] => Где находится датчик температуры КАМАЗа [ELEMENT_META_TITLE] => датчик температуры КАМАЗа в Техническом центре ОРЕХ в г. Балашиха Московской области Где находится датчик температуры КАМАЗа [ELEMENT_META_DESCRIPTION] => датчик температуры КАМАЗа в Техническом центре ОРЕХ в г. Балашиха Московской области. Ремонт большегрузной техники и продажа запчастей для грузовых автомобилей всех марок. Тел. +7 (495) 741-66-107 Где находится датчик температуры КАМАЗа ) [FIELDS] => Array ( [DATE_ACTIVE_FROM] => 22.05.2019 01:07:00 ) [DISPLAY_PROPERTIES] => Array ( ) [IBLOCK] => Array ( [ID] => 33 [~ID] => 33 [TIMESTAMP_X] => 29.04.2021 14:36:58 [~TIMESTAMP_X] => 29.04.2021 14:36:58 [IBLOCK_TYPE_ID] => content [~IBLOCK_TYPE_ID] => content [LID] => s1 [~LID] => s1 [CODE] => articles [~CODE] => articles [API_CODE] => [~API_CODE] => [NAME] => Статьи [~NAME] => Статьи [ACTIVE] => Y [~ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [LIST_PAGE_URL] => /press/articles/ [~LIST_PAGE_URL] => /press/articles/ [DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/ [~DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/ [SECTION_PAGE_URL] => [~SECTION_PAGE_URL] => [CANONICAL_PAGE_URL] => [~CANONICAL_PAGE_URL] => [PICTURE] => [~PICTURE] => [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [RSS_TTL] => 24 [~RSS_TTL] => 24 [RSS_ACTIVE] => N [~RSS_ACTIVE] => N [RSS_FILE_ACTIVE] => N [~RSS_FILE_ACTIVE] => N [RSS_FILE_LIMIT] => 10 [~RSS_FILE_LIMIT] => 10 [RSS_FILE_DAYS] => 7 [~RSS_FILE_DAYS] => 7 [RSS_YANDEX_ACTIVE] => N [~RSS_YANDEX_ACTIVE] => N [XML_ID] => [~XML_ID] => [TMP_ID] => bb54a993677d00c7337704f59ed12453 [~TMP_ID] => bb54a993677d00c7337704f59ed12453 [INDEX_ELEMENT] => Y [~INDEX_ELEMENT] => Y [INDEX_SECTION] => Y [~INDEX_SECTION] => Y [WORKFLOW] => N [~WORKFLOW] => N [BIZPROC] => N [~BIZPROC] => N [SECTION_CHOOSER] => L [~SECTION_CHOOSER] => L [LIST_MODE] => [~LIST_MODE] => [RIGHTS_MODE] => S [~RIGHTS_MODE] => S [SECTION_PROPERTY] => N [~SECTION_PROPERTY] => N [PROPERTY_INDEX] => N [~PROPERTY_INDEX] => N [VERSION] => 2 [~VERSION] => 2 [LAST_CONV_ELEMENT] => 0 [~LAST_CONV_ELEMENT] => 0 [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [EDIT_FILE_BEFORE] => [~EDIT_FILE_BEFORE] => [EDIT_FILE_AFTER] => [~EDIT_FILE_AFTER] => [SECTIONS_NAME] => Разделы [~SECTIONS_NAME] => Разделы [SECTION_NAME] => Раздел [~SECTION_NAME] => Раздел [ELEMENTS_NAME] => Элементы [~ELEMENTS_NAME] => Элементы [ELEMENT_NAME] => Элемент [~ELEMENT_NAME] => Элемент [REST_ON] => N [~REST_ON] => N [EXTERNAL_ID] => [~EXTERNAL_ID] => [LANG_DIR] => / [~LANG_DIR] => / [SERVER_NAME] => www.opex.ru [~SERVER_NAME] => www.opex.ru ) [SECTION] => Array ( [PATH] => Array ( ) ) [SECTION_URL] => [META_TAGS] => Array ( [TITLE] => Где находится датчик температуры КАМАЗа [ELEMENT_CHAIN] => Где находится датчик температуры КАМАЗа [BROWSER_TITLE] => датчик температуры КАМАЗа в Техническом центре ОРЕХ в г. Балашиха Московской области Где находится датчик температуры КАМАЗа [KEYWORDS] => Где находится датчик температуры КАМАЗа [DESCRIPTION] => датчик температуры КАМАЗа в Техническом центре ОРЕХ в г. Балашиха Московской области. Ремонт большегрузной техники и продажа запчастей для грузовых автомобилей всех марок. Тел. +7 (495) 741-66-107 Где находится датчик температуры КАМАЗа ) [IMAGES] => Array ( [0] => Array ( [ID] => 8757 [TIMESTAMP_X] => Bitrix\Main\Type\DateTime Object ( [value:protected] => DateTime Object ( [date] => 2019-05-24 16:55:36.000000 [timezone_type] => 3 [timezone] => Europe/Moscow ) ) [MODULE_ID] => iblock [HEIGHT] => 621 [WIDTH] => 930 [FILE_SIZE] => 56653 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/d61 [FILE_NAME] => d617460fc47f1554f47e97a8c3bdd506.jpg [ORIGINAL_NAME] => kamaz-temperature-sensor.jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => 049f1f405cd5097ac26b6def0c156422 [~src] => [SRC] => /upload/iblock/d61/d617460fc47f1554f47e97a8c3bdd506.jpg [UNSAFE_SRC] => /upload/iblock/d61/d617460fc47f1554f47e97a8c3bdd506.jpg [SAFE_SRC] => /upload/iblock/d61/d617460fc47f1554f47e97a8c3bdd506.jpg [ALT] => Где находится датчик температуры КАМАЗа [TITLE] => Где находится датчик температуры КАМАЗа [TMB] => Array ( [SRC] => /upload/resize_cache/iblock/d61/400_300_1/d617460fc47f1554f47e97a8c3bdd506.jpg [WIDTH] => 0 [HEIGHT] => 0 [SIZE] => ) ) ) [FILES] => Array ( ) [VIDEO] => Array ( ) [LINKS] => Array ( ) [BUTTON] => Array ( [SHOW_BUTTON] => [BUTTON_ACTION] => [BUTTON_LINK] => [BUTTON_TARGET] => [BUTTON_JS_CLASS] => [BUTTON_TITLE] => ) )

Специфика работы грузовых автомобилей связана с сильными нагрузками. Высоконагруженные механизмы имеют свойство изрядно нагреваться. Усугубляется положение большим количеством смазок, рабочих жидкостей, находящихся внутри механизмов, обеспечивающих нужную силу трения, которые также подвержены перегреву. Перегреть мотор можно только один раз, после чего придется покупать новый. Иными словами, детали двигателя соприкасаются с сильно нагретыми газами, совокупно также сильно нагреваясь. Обратная сторона процесса — переохлаждение, также недопустимо. Переохлажденные детали увеличивают общие теплопотери мотора, увеличивая трение между запчастями. Загустевают смазочные жидкости, снижаются мощность и экономичность. Хороший тепловой режим механизма составляет порядка восьмидесяти пяти градусов — идеальная температура работы компонентов.

За годы активной эксплуатации Камазов конструкторы выработали множество вариаций моторов разных классов типа Евро 1, 2, 3, 4, отвечающих общепринятым стандартам экологичности, экономичности, интеллекта. Самые популярные разработки произведены на базе моделей 6520, однако реновации затронули также Камазы 65115, 43118, где были изменены многие параметры работы дизеля, в том числе и усовершенствованы охладительные возможности.

Работа системы направлена на регулирование температурного коэффициента внутри двигателя. Камазы имеют несложное строение системы охлаждения, состоящей из нескольких основных частей.

Система охлаждения поддерживает заданную корректную рабочую температуру. В различных моделях Камаза модификация СО может быть различной. Например, моторы серии 740 имеют жидкостное строение закрытого типа. Закрытый тип характеризуется атмосферным сообщением циркулятивных клапанов через паровоздушные клапаны, остальные типы взаимодействуют напрямую. Закрытый тип имеет ряд преимуществ, основным из которых является возможность повышения температуры кипения охлаждающей жидкости при практически полном устранении потерь через выкипание. Иными словами, нагретая жидкость будет оставаться полностью внутри узла максимальное количество циклов, ведь ей просто некуда деваться через закрытый тип строения.

Система охлаждения включает радиатор. Его задача — быстрое интенсивное охлаждение. Различные типы Камазов также оснащены различными радиаторами. Например, модель 740 имеет трубчато-пластичный тип, основными составляющими которого являются сердцевины верхних, нижних бачков. Сердцевинами считаются ряды отдельных трубок с поперечными горизонтальными пластинами, придающими радиатору жесткость, увеличивающими поверхность охлаждения. Трубки соединяют бачки между собой. Нижний бачок соединен прорезиненным плотным шлангом с полостью охлаждения двигателя, нижний оснащен краном впуска охлаждающей жидкости, патрубков, соединяющим водяной насос. Заполнение радиатора осуществляется только путем заполнения расширительного бачка, ведь в Камазах отсутствует заливная горловина. Бачок расположен с правой стороны двигателя, при нагреве жидкости внутри бачка компенсируется ее количество, поэтому при грамотной работе нагруженного узла нехватка жидкости совершенно невозможна. Сам бачок оснащен двумя горловинами, через которые вставляется паровоздушный клапан, либо происходит заполнение рабочей жидкостью.

Еще одна деталь охладительного механизма — жалюзи. Они регулируют степень напора воздушных потоков, проходящих через радиатор. Устанавливаются непосредственно перед радиатором, имеют вид пластин — створок, прикрепленных шарнирами к каркасу.

Немаловажную роль играет рабочий водяной насос. Данный механизм создает принудительную циркуляцию охлаждающей жидкости. Большинство узлов высоконагруженных систем грузовых автомобилей работают либо поршневым способом, либо насосным. Перекачка давления создает движение компонентов, запускающее работу целых узлов. Чаще всего встречается насос центробежного типа. Устанавливается перед передней частью цилиндров, работает от шкива коленчатого вала через ремень. Составными частями водяного насоса являются вал, крыльчатка, подшипники, сальник, заключенные внутрь корпуса. Крыльчатка вращается, образуя центробежную силу. Данная сила заставляет охлаждающую жидкость подниматься из нижнего бачка внутрь корпуса насоса, после чего распределяется вдоль стенок. Стенки имеют отверстия, через которые жидкость попадает внутрь полости блока цилиндров.

Важным охладительным элементом, который установлен абсолютно на всех моделях Камазов, является вентилятор. Некоторые модели имеют два типа вентилятора: большой, малый. Эта многоступенчатая развязка организована таким образом, что при нагреве запускается сначала малый вентилятор, если работы малых оборотов недостаточно, через некоторое время запускается большой вентилятор, завершая процесс охлаждения. Вентиляторы усиливают потоки воздуха, проходящие через их сердцевину, создавая при правильном крутящем моменте нужный температурный коэффициент. Строение вентилятора очень простое. Крыльчатка имеет пять лопастей, которые держатся на ступице. Благодаря более тонкому диаметру ступицы, лопасти могут свободно вращаться. Привод осуществляется гидромуфтой под управлением электрических автоматов.

Гидромуфта передает крутящий момент, подаваемый коленчатым валом. Кроме того, гидромуфта гасит колебания нагрузок, возникающие при резком изменении частоты вращения коленчатого вала. Иными словами, большая скорость создает большее вращение, соответственно, уровень нагрева увеличивается. При увеличении нагрева, гасящие нагрев моменты также будут становиться больше. Именно поэтому чем больше скорость (частота вращения коленчатого вала), тем интенсивнее работает гидромуфта. Ведущая часть состоит из ведущего вала, к которому крепится кожух ведущего колеса, шкива. Ведомая часть вращается автономно на двух шариковых подшипниках, состоит из ведомого колеса, вала ведомого колеса, ступицы вентилятора. Вокруг гидромуфты устанавливается уплотнительное кольцо — две резиновые манжеты.

Работа вентилятора зафиксирована тремя режимами, зависимо от положения крана включения. Первый режим — автоматический. Данный тип возникает при температурном коэффициенте около девяноста градусов — тип положения группы «В». Отключенный вентилятор заставляет кран переключаться в положение «О». Третий тип — постоянная работа вентилятора. Постоянная работа допускается только на кратковременный срок, иначе ресурс жизнеспособности вентилятора резко сокращается. Именно поэтому не рекомендуется постоянно держать мотор на высоких оборотах. При установлении высоких оборотов, вентилятор будет постоянно включен, ведь ему необходимо поддерживать более низкую температуру, чем дает высоконагруженный мотор. Внутри корпуса самого включателя вентилятора расположились термосиловой элемент, золотник, возвратная пружина. При повышении температуры до девяносто пяти градусов, шток термосилового элемента толкает золотник, масло уровня смазки двигателя перемещается внутрь полости гидромуфты. Центробежная сила отбрасывает масло к вращающемуся ведущему колесу, ударяет о лопатки ведомого колеса. Сливается масло в поддон картера. При более низкой температуре, менее девяноста градусов, возвратная пружина отжимает золотник, доступ масла перекрывается, вентилятор отключается. Автоматическая муфта включения вентилятора помогает поддерживать оптимальный температурный режим двигателя, попутно снижая мощность двигателя, включая более экономичный режим работы. Иными словами, система охлаждения напрямую контролирует экономичность работы высоконагруженных узлов грузовика, обеспечивая наиболее рациональный уровень работы.

Термостат стоит немного особняком среди остальных охладительных узлов. Он автоматически регулирует температуру охлаждающей жидкости, ускоряя момент пуска двигателя. Камазы имеют термостат твердого наполнения. Составные части данного термостата включают медный баллон, внутри которого специальная масса (медный порошок плюс церезин — нефтяной воск). Баллон автономно закрыт крышкой, уплотненной резиновой диафрагмой со штоком. Шток имеет серьгу, закрепленную на клапане отдельной осью. Важной особенностью термостата является наличие датчика измерения температуры. Она находится рядом с датчиком сигнализатора аварийного перегрева. Обе запчасти имеют примерно одинаковую функцию, однако датчик температуры — самый важный адаптер возможного перегрева мотора. Путем определенной системы сигналов, он подает информацию центральному электронному блоку управления, который принимает соответствующие ситуации меры.

Клапан термостата устанавливается в две прорези, находящиеся в верхней части корпуса. Непрогретая масса баллона двигателя имеет твердое состояние, клапан термостата имеет закрытое положение под воздействием спиралевидной пружины. Прогревая двигатель, масса баллона начинает плавиться, объем массы увеличивается, открывая клапан путем воздействия диафрагмы и штока. Полное открытие достигается при температуре около девяноста пяти градусов, когда масса наполнителя расширится.

Новые модификации автомобилей Камаз стали оснащаться более мощными двигателями, способными работать на предельных нагрузках. Большинство нагрузок определяются именно спецификой работы грузовиков. Например, дальномеры возят зачастую грузы, превышающие допустимые тоннажные нормы, негабариты перетаскивают грузы вообще несоразмерные объемам тягача, самосвалы испытывают большие нагрузки ввиду сложной местности, в которой приходится работать. Данные особенности эксплуатации привели конструкторов к мысли, что система охлаждения, которая устанавливалась на тягачи раньше, не способна справляться с современными условиями эксплуатации, поэтому помимо прочих условий реновации модельного ряда, данный узел также претерпел ряд изменений. Объем антифриза стал больше, поэтому понадобилось два термостата, чтобы контролировать уровень нагрева. Они объединены единым корпусом, размещенным на передней стенке правого блока цилиндров. Данное расположение является наиболее корректным, ведь антифриз подается слева направо.

Поменять термостат вполне можно самостоятельно. Перед заменой придется осуществить ряд сопутствующих демонтажных работ. Снимается ремень генератора, ослабляются фиксирующие болты, механизм отводится немного всторону. Демонтируются хомуты, со штуцера стаскивается гофра, только после этого можно сливать антифриз. Затем извлекается коробка термостатов. Чтобы их заменить, необходимо снять крышку. После замены неисправных блоков обязательно меняется сальник, закрывается коробка, фиксируется болтами.

Наличие двух термостатов помимо усиления охладительной функции можно сопрячь со строением самого мотора. V-образная головка блока двигателя имеет две головки блока цилиндров.

Любая система имеет свои слабые места, которые необходимо проверять. Если вовремя диагностировать небольшую поломку, можно избежать дальнейших больших проблем. Большинство неисправностей водитель может визуально определить самостоятельно.

Система охлаждения всегда должна быть герметичной. Визуальный осмотр не сможет помочь выявить места «фона», поэтому лучше запастись манометром, насосом для создания давления. Опрессовка проводится путем подачи насосом давления на верхний вход радиатора, после чего двигатель запускается, показания сверяются манометром. Если стрелка остается неизменной, значит давление внутри хорошее, щелей нет. Если стрелка начинает опускаться, остается найти проблемное место, которое потом можно опрессовать насосом давления.

Замена ОЖ производится если бачок сильно загрязнился, либо изменилась консистенция и охлаждающие свойства потеряны. Емкость долива Камаза составляет 25 литров.

Во-первых, сливается старый антифриз. Открываем нижний кран радиатора, сливной кран теплообменника системы подогрева, трубы подвода жидкости системы отопления кабины. Откручиваем пробку расширительного бачка. После слива ОЖ, все краны обратно закрываются, потому что налив происходит через расширительный бачок. Новый антифриз следует выбирать исходя из времени года, условий эксплуатации, рекомендаций завода изготовителя. Современные отечественные антифризы прекрасно подходят для Камазов, имея необходимые стандарты качества.

Если произошло просто незначительное загрязнение пылью, систему можно промыть обычной водой. Для этого старую жидкость сливаем, вместо нее заливаем воду, запускаем двигатель, прогревая на холостых оборотах. После этого сливаем воду, повторяя цикл до полной очистки. При сильных загрязнениях лучше использовать специальные промывки. Некоторые можно добавлять прямо в имеющийся антифриз, однако наилучшим образом промывают систему промывки, перед которыми ОЖ полностью сливается.

место расположения, принцип работы устройства и признаки неисправности, его замена и установка

Система охлаждения является одним из важных узлов в любом автомобиле. Транспортные средства сегодня оборудуются множеством регуляторов и измерительных приборов, предназначенных для обеспечения правильной работы ДВС. Где находится датчик температуры охлаждающей жидкости, зачем он используется и как выполнить его смену, мы расскажем ниже.

Содержание

Открытьполное содержание

[ Скрыть]

Предназначение устройства

ДТОЖ нельзя путать с контроллером уровня антифриза. Если первый предназначен для выявления температуры силового агрегата, то второй применяется для контроля объема расходного материала — хладагента. По показаниям ДТОЖ блок управления выявляет температурные изменения и передает данные на бортовой компьютер о том, в каком состоянии работает мотор. С помощью контроллера определяется прогрев двигателя, его перегрев, а также оптимальная температура функционирующего ДВС. Импульсы, передающиеся на управляющий модуль, определяют функциональность управляющей системы ДВС в целом.

Температура двигателя определяет такие нюансы:

  • расход горючего на 100 км;
  • объем и качество газов;
  • возгорание топливовоздушной смеси;
  • оптимальная работа коробки передач.

Все эти факторы контролируются управляющим устройством, который по полученной информации определяет оптимальный режим функционирования двигателя. Поэтому работоспособность датчика температуры важна для транспортного средства. Если устройство неисправно и подает неверные импульсы на управляющий модуль, это может привести к проблемам.

Как ДТОЖ влияет на работу ДВС?

По параметрам, подающимся на управляющее устройство, модуль осуществляет такие функции:

  1. Обогащение топливовоздушной смеси или ее обеднение. Если контроллер определяет слишком низкую температуру, то он начнет увеличивать продолжительность сигнала, поступающего на форсунки, что способствует обогащению топливной смеси. В соответствии с нормализацией температурного режима горючее постепенно обедняется, что предотвращает возможный перерасход бензина и снижает объем выхлопных газов. При поломке датчик может регулярно понижать температуру в двигателе, что приведет к загрязнению горючего и его увеличенному расходу.
  2. Блок управления выставляет зажигание. Оно может быть ранним либо поздним. Если температура увеличивается, то управляющий модуль регулирует угол опережения зажигания для снижения токсичности выхлопных газов.
  3. Благодаря ДТОЖ выполняется правильная рециркуляция газов в ходе прогрева. Рециркуляционный клапан при прогреве силового агрегата плотно закрывается. Если двигатель машины еще холодный, то рециркуляция станет причиной колебания холостого хода и произвольной остановки мотора.
  4. С помощью ДТОЖ блок управления выполняет продувку системы фильтрации, которая улавливает пары топлива. Чтобы достигнуть лучшей управляемости машиной, угольный фильтрующий элемент не продувается до момента, пока двигатель полностью не прогреется.
  5. Блокировка гидротрансформатора коробки передач при прогреве ДВС. Управляющий модуль не должен ограничивать работу устройства до момента прогрева машины.
  6. ЭБУ контролирует функционирование вентилятора охлаждения агрегата. По показаниям температурного контроллера модуль осуществляет активацию и отключение вентилирующего устройства для правильного подбора температуры агрегата. Если ДТОЖ будет подавать некорректные импульсы, есть вероятность перегрева мотора.

Обзор видов ДТОЖ: устройство и принцип работы

Подробно рассмотрим принцип работы и разновидности контроллеров.

Магнитные

Такие контроллеры состоят из катушек, расположенных по сторонам стального якоря. К последнему подсоединена стрелка контроллера, расположенного на щитке приборов в салоне. Первая катушка подключается к бортовой сети автомобиля, а вторая — к кабелю с меняющимся сопротивлением. Этот параметр изменяется в соответствии с температурными значениями в двигателе. Напряжение, проходя через катушки, создает магнитное поле, которое управляет якорем. Параметр смещения элемента определяется разницей полей, зависящей от значения тока.

Пользователь Иримия Евгений на своем видео показал, как нестабильно работает ДТОЖ.

Биметаллические

Принцип действия биметаллических контроллеров основан на расширении элементов в ходе нагрева. Устройство оборудовано стержнем, который меняет размер в ходе увеличения температурного режима ДВС. Полосы в катушке осуществляют вращение стрелки на контрольном щитке в салоне авто в соответствии с величиной тока.

В современных датчиках температуры антифриза могут использоваться два типа сенсоров:

  • полупроводниковые;
  • биметаллические.

Вторые сегодня практически не используются. Полоса в таких контроллерах перемещается к катушке и открывает контакты, способствуя изменению величины тока, поступающего на приборную панель. А полупроводники применяются повсеместно. Блок управления подает сигнал на термистор устройства с отрицательным коэффициентом через резистивный элемент, обладающий постоянным сопротивлением. Когда температура увеличивается, сопротивление в этой схеме падает. Соответственно, снижается и уровень напряжения. Управляющий модуль определяет снижение этого параметра и определяет температуру расходного материала, выводя ее на контрольный щиток с индикатором.

Капиллярные

Считается самым старым и неактуальным для применения сегодня типом датчика. Стрелка на устройстве напрямую связана с девайсом. Контроллер выполнен в корпусе в виде емкости с расходным материалом, обладающей пониженной температурой кипения. Резервуар соединяется со стрелкой, а также стальной трубкой. При прогреве силового агрегата хладагент в емкости начинает кипеть и испаряться, в результате чего повышается давление в колбе. Этот параметр поступает на указатель, где расположена трубка Бурдона. Этот элемент начинает распрямляться в результате воздействия давления и перемещает стрелку на контрольном щитке.

Этот тип контроллеров почти не используется по нескольким причинам:

  • сам измерительный элемент пролегает через весь моторный отсек, с одной стороны соединяясь с трубкой, а с другой — с контрольным щитком;
  • капиллярная трубка довольно тонкая, в ходе эксплуатации она быстро повреждается.

Фотогалерея «Разновидности ДТОЖ»

Схемы разных видов датчиков приведены на фото.

Где расположен датчик?

Прежде чем проверять и поменять прибор, нужно знать о его месте расположения. Где устанавливаются датчики зависит от производителя авто.

Местоположение устройства может быть таким:

  • в головке блока цилиндров;
  • на верхней магистрали радиаторного устройства;
  • в корпусе термостата.

Независимо от того, где установлен контроллер, устройство фиксируется рядом с отводящим шлангом, по которому хладагент поступает в радиатор. Это важно, поскольку именно это место монтажа позволяет точно определить температуру расходного материала.

Признаки неисправности

Канал AndRamons предоставил видео о процессе проверки контроллера.

Основным признаком неисправности контроллера является неработоспособность вентилирующего устройства при прогреве силового агрегата. Но машина может быть оборудована и датчиком активации вентилятора, выполняющего функцию включения. Тогда причину следует искать в повреждении электроцепи или выходе из строя контроллера.

По каким симптомам еще можно определить неработоспособность ДТОЖ:

  • повышенный расход горючего;
  • трудный старт двигателя на горячую, когда агрегат прогрет;
  • повышенные холостые обороты;
  • детонация мотора;
  • перегрев агрегата.

Во многих современных автомобилях есть электронная система определения неисправностей. На специальном экране на приборной панели при поломке ДТОЖ могут выскакивать ошибки. Но обычно коды неисправностей говорят как о возможной поломке датчика, так и о повреждении проводки либо разъема контроллера.

Проверка ДТОЖ на авто

Таблица соответствия параметров температуры, сопротивления и напряжения для проверки ДТОЖ

Суть диагностики контроллера на автомобиле и вне машины заключается в проверке величины сопротивления и напряжения.

Проверка второго параметра выполняется с помощью вольтметра:

  1. Щупы прибора подключите к заземлению, а также сигнальному контакту контроллера.
  2. Двигатель должен быть холодным. Включите зажигание.
  3. Измерьте параметр напряжения и сравните полученные данные в соответствии с таблицей.

Для диагностики температурного параметра потребуется термометр:

  • выполните замер температуры расходного материала;
  • заведите мотор и дайте ему прогреться, в ходе нагрева ДВС измеряйте значение напряжения с учетом изменения температуры;
  • если полученные параметры не соответствуют табличным, то устройство вышло из строя.

Пользователь Яковлев Дмитрий на видео показал, как выполнить проверку контроллера.

Используя омметр, выполните проверку сопротивления:

  1. Диагностика осуществляется при разной температуре машинного мотора. Параметры сравниваются с табличными.
  2. Если величина сопротивления на непрогретом двигателе оказывается в правильном диапазоне, то температура расходного материала может отклониться в сторону на несколько градусов.

Проверка вне авто

Для диагностики вне автомобиля:

  1. Поместите устройство в резервуар с водой и проверьте температуру.
  2. Выполните замер параметра сопротивления ДТОЖ. Полученные результаты сверьте с теми, что указаны в таблице.
  3. Емкость с водой постепенно нагревается. В ходе прогрева периодически выполняйте проверку уровня сопротивления и температуры.

Замена датчика температуры охлаждающей жидкости

Заменить вышедший из строя ДТОЖ можно только аналогичным прибором.

Необходимые инструменты

Для выполнения задачи потребуется:

  • емкость для сбора отработанной жидкости;
  • гаечный ключ на 19;
  • герметик.

Пошаговая инструкция

Демонтаж и установка контроллера выполняются так:

  1. Из радиатора надо слить часть хладагента, это потребуется для демонтажа датчика.
  2. От устройства отключите подведенные провода.
  3. Сам контроллер отключается с помощью гаечного ключа на 19.
  4. Выполните диагностику устройства, если это нужно. Если вы меняете прибор, то перед установкой необходимо его резьбу обработать герметиком.
  5. Закрутите на место новый контроллер, подключите к нему проводку.
  6. Залейте в систему охлаждения слитый ранее антифриз. Убедитесь в том, что через устройство не протекает хладагент.
 Загрузка …

Видео «Как правильно поменять контроллер»

Наглядное руководство по замене температурного датчика антифриза описано на ролике, снятом пользователем Василием Калугиным.

Где находится датчик температуры двигателя?

Датчик температуры двигателя присутствует практически в каждом современном авто. Это устройство в режиме реального времени осуществляет измерение температуры охлаждающей жидкости и при достижении критических значений инициирует аварийную остановку транспортного ДВС.

Благодаря работе датчика удаётся избежать серьёзных повреждений мотора, вызванных перегревом, и сэкономить на ремонте. Современные цифровые устройства также способны фиксировать степень нагрева мотора в процессе его работы и выводить информацию на бортовой компьютер. Это облегчает диагностику неполадок, особенно если речь идёт о недостаточном прогреве узлов, который приводит к быстрому износу ДВС.

Разновидности

В настоящее время в автомобили устанавливаются два типа устройств:

  • биметаллический;
  • магнитный.

Принцип действия простейших биметаллических датчиков температуры двигателя основан на способности металлов к расширению при нагреве. Они состоят из двух плотно соединённых друг с другом пластин с различным коэффициентом расширения. Обычно одна из них медная, а другая – стальная.

В процессе нагревания медная пластина, обладающая большим коэффициентом расширения, огибает стальную. При нагреве до критических назначений пластина сгибается, соединяя контакты, за счёт чего включается лампа аварийного перегрева ДВС.

Более совершенное оборудование также снабжается специальным стержнем, который в зависимости от температурного режима меняет свою длину. За счёт этого происходит изменение силы тока, питающего индикатор со стрелкой-указателем.

Конструкция магнитного датчика состоит из металлического якоря и двух катушек. Последние подключаются к электросети следующим образом: один провод подаёт ток на датчик, а второй – имеет заземление. Якорь удерживает индикаторную стрелку. В зависимости от степени нагрева охлаждающей жидкости параметры проходящего через катушки электрического тока и создаваемого им магнитного поля претерпевают изменения. За счёт этого меняется степень смещения якоря относительно его положения в состоянии покоя.

Вы можете самостоятельно выяснить, какой именно датчик температуры двигателя стоит в вашем автомобиле. Магнитные устройства отличаются моментальной реакцией – после запуска мотора стрелка мгновенно покажет текущую температуру системы охлаждения. В свою очередь, биметаллические сенсорные устройства демонстрируют более медленную реакцию – после поворота ключа зажигания стрелка будет медленно подниматься к необходимому значению.

Где расположен датчик температуры двигателя?

Для начала, следует уточнить, что система контроля температуры ОЖ состоит из двух основных элементов: непосредственно датчика и контролирующего блока.

Датчик чаще всего располагается непосредственно в корпусе термостата. В некоторых моделях авто он встроен в верхний шланг радиатора охлаждающей системы или находится на головке блока цилиндров. При этом при установке оборудования монтажники следуют следующему правилу: сенсор должен находиться как можно ближе к месту выхода охлаждающей жидкости из двигателя.


Где находится датчик температуры охлаждающей жидкости (ДТОЖ)?

Где находится датчик температуры охлаждающей жидкости, знает любой опытный водитель. Чаще всего он располагается на верхней части корпуса двигателя и почти всегда имеет одинаковый вид, независимо от модели автомобиля.

Содержание этой статьи

Предназначение устройства

Датчик указателя температуры охлаждающей жидкости является очень важным элементом всей системы управления двигателем. Ведь именно он контролирует состояние температуры охлаждающей жидкости в общей системе охлаждения.

Данные из датчика используются системой управления, чтобы скорректировать главные параметры работы двигателя, которые зависят от теплового состояния.

К таким данным относятся:

  • качественный состав топливно-воздушной смеси;
  • частота оборотов коленчатого вала;
  • угол опережения зажигания.

Таким образом, устройство обеспечивает быстрое прогревание двигателя при его запуске, а также поддержание его оптимальной температуры во всех режимах.

Проверка ДТОЖ, видео:

Как проверить датчик температуры охлаждающей жидкости?

Для того чтобы проверить устройство, его необходимо сначала снять.

Провести демонтаж очень просто:

  1. как правило, датчик располагается на патрубке ГБЦ и чтобы его снять, сначала нужно демонтировать воздушный фильтр;
  2. потом снимается минусовый провод с аккумулятора;
  3. сливается охлаждающая жидкость из радиатора;
  4. от прибора отключается проводка;
  5. с помощью подходящего ключа (чаще всего 19–21) ослабляется затяжка, после чего датчик легко демонтируется.

После того как датчик сняли, его помещают в ёмкость с охлаждающей жидкостью и начинают её постепенно нагревать. Процесс сопровождается постоянным контролем над температурой и показаниями омметра, который подключён к датчику.

Существует специальная таблица соответствия температуры охлаждающей жидкости к показателям омметра.

Температура, °CСопротивление, ОмНапряжение, В
04800 — 66004,00 — 4,50
1040003,75-4,00
202200 — 28003,00 — 3,50
3013003,25
401000-12002,50 — 3,00
5010002,50
608002,00-2,50
80270 — 3801,00-1,30
1100,50
разрыв цепи5,0 + 0,1
замыкание на «землю»0

Когда показания вашего устройства не сходятся с данными из таблицы, датчик необходимо заменить, так как ремонту он уже не подлежит.

В случае когда выяснилось, что датчик в рабочем состоянии, неисправность нужно искать дальше. Возможно, возникли какие-либо проблемы с термостатом.

Пример, как проверить датчик температуры охлаждающей жидкости вы можете увидеть, просмотрев данное видео:

Признаки неисправности ДТОЖ

Датчик для охлаждения жидкости, как и любой другой датчик, может иметь неисправности, которые когда-либо приведут к сбоям в работе мотора.

Основные признаки, которые указывают на поломку устройства:

  • повышенный расход топлива;
  • плохой выхлоп, когда двигатель в холодном состоянии;
  • проблемы запуска двигателя в морозы.

Как правило, если возникают подобные неполадки, то замена датчика не требуется. Возможно, проблема появилась из-за отхода или повреждения контакта, неполадок в проводке или утечке жидкости для охлаждения.

Поэтому вначале необходимо произвести визуальный осмотр устройства на предмет какого-либо повреждения или коррозии.

Иногда холодный двигатель троит и «колбасит», а его холостые обороты прыгают с минимальных до максимальных значений в минуту, а через несколько минут или с повторного старта ситуация исправляется.

Такая проблема может образоваться из-за поломки датчика температуры жидкости для охлаждения.

Проверить состояние прибора можно с помощью омметра. При этом вывинчивать его не нужно. Проверяется не его сопротивление, а масса-датчик.

Когда датчик в порядке, то сопротивление стремится к бесконечности, если же он сломан, то сопротивление равно 10 кОм или менее.

Датчик уровня охлаждающей жидкости

Так как двигатель является самой важной и дорогой частью любого автомобиля, ему необходимо периодически уделять должное внимание.

Часто причиной поломки мотора становится его закипание. Но такую ситуацию очень легко предупредить. Достаточно постоянно следить за показаниями датчика уровня охлаждающей жидкости.

Схема устройства датчика уровня охлаждающей жидкости

Прибор представляет собой специальный герметизированный переключатель, который сделан из специального материала, обладающего ферромагнитными свойствами.

В механизме есть пружинные контакты. Если напряжение магнитного поля повышается, поля соприкасаются друг с другом, вследствие чего возникает замыкание.

Когда напряжение поля становится ниже, контакты размыкаются.

Как подключить датчик температуры охлаждающей жидкости?

Установка прибора в целях безопасности производится только при остывшем двигателе, так как рабочая температура тосола, находящегося внутри системы, достигает около 100 градусов.

Датчик устанавливается очень легко: вкручивается в посадочное гнездо, после чего подтягивается резьба и подключается проводка, ставится на своё место воздушный фильтр и соединяется колодка проводов питания ДМРВ.

Категорически запрещается использовать при этом герметик. При работе двигателя система охлаждения и металлические элементы очень сильно нагреваются, и герметик может расплавиться.

Если это случится, то герметик попадёт в тосол и система охлаждения может дать сбой.

Схема подключения датчика температуры охлаждающей жидкости:

Замена ДТОЖ, видео:

Проверка уровня охлаждающей жидкости

Многие владельцы автомобилей часто проверяют уровень охлаждающей жидкости визуально, не используя показатели специальных приборов. Необходимо просто посмотреть на расширительный бачок.

Если мотор холодный, то охлаждающее вещество должно находиться между максимальным и минимальным уровнем отметок на бачке. При прогретом моторе, уровень вещества может незначительно повышаться.

Если ваш автомобиль полностью исправен, то когда уровень антифриза снижается, датчик незамедлительно даёт об этом знать. Автомобилист видит специальный сигнал на приборной панели и доливает тосол или охлаждающую жидкость.

Следует знать, что настоящие специалисты категорически запрещают доливать в систему охлаждающие жидкости, когда мотор сильно прогрет. Необходимо ожидать пока двигатель остынет и только после этого доливать жидкость.

Также противопоказано доливать одну воду. Ведь антифриз имеет особые свойства, благодаря которым защищает головки цилиндров от коррозии.

Если проверка датчика температуры охлаждающей жидкости, не показывает температуру охлаждающей жидкости. В таком случае вам лучше обратиться в сервис технического обслуживания.

Промывка инжектора, чистка форсунок своими руками. — здесь больше полезной информации.

В любом автомобиле все взаимосвязано. Автомобильная система могла выйти из строя по какой-либо сопутствующей причине. К примеру, вы могли снять какую-то деталь, находящуюся с датчиком, и неправильно её поставить.

Но бывает и так, что проблема связана именно с датчиком температуры. Уровень охлаждающей жидкости может быть непостоянным или существует поломка в датчике измерения уровня охлаждающей жидкости.

Вас заинтересует эта статья — Ремонт трещин и сколов на лобовом стекле.

В сервисе могут заменить датчик, при этом дают гарантию на качественную его замену и правильную сборку всех деталей на нужные места.

Приобрести датчик можно непосредственно на месте его замены, а стоимость работы, скорее всего, будет в несколько раз больше, нежели стоимость самого прибора.

Таким образом, датчик температуры охлаждающей жидкости является очень важной составляющей вашего автомобиля, которая требует постоянного внимания и ухода.

Если ремонт этого устройства необходим, то сделайте его качественно, не жалея о потраченных средствах. После ремонта, двигатель будет работать ровно, особенно это будет заметно на низких оборотах.

Где искать датчик температуры на Лада Калина: фото и видео

Автомобиль: Лада Калина.
Спрашивает: Саша Боланенко.
Суть вопроса: где найти датчик температуры на панель приборов?


Добрый день. Показания температуры охлаждающей жидкости на панели приборов стали странно себя вести. У меня уже работает вентилятор охлаждения, патрубки горячие — а температура на панели выше 80° С не поднимается. Подскажите, где находится датчик температуры?


Датчики температуры на Лада Калина

Датчика два.

Оба датчика расположены под корпусом воздушного фильтра, который необходимо снять для замены или проверки датчиков.

Один отвечает за показания на панели приборов, второй даёт данные в ЭБУ автомобиля. Именно в ЭБУ прописано при какой температуре необходимо включать вентилятор охлаждения.

The following two tabs change content below.

Я главный редактор сайта. В нашей редакции: Хёндай Акцент, Хёндай Солярис, Хёндай Санта ФЕ (турбо-дизель 2015 года). У меня сейчас Лада Калина ЛЮКС (98 лошадей). Фанат автомобилей, владел и лево и праворульными авто. Роботы, вариаторы, механика. Не было только DSG. Но скоро будет.

Конструкция датчика и особенности работы

Оба датчика работают по одному принципу, но отличаются размерами, диаметром резьбы и разъемами.

Основным элементом датчика температуры, используемого на Калинах, является термистор. Это резистор, изменяющий свое сопротивление в зависимости от температуры. Находится элемент в металлическом герметичном корпусе. Для установки на нём предусмотрена резьба. С наружной стороны датчика есть пластиковая заглушка с контактами. Один соединяется с массой, второй – с электронным блоком управления.

Устройство датчика температуры двигателя.

Для нормальной работы элемента необходимо наличие постоянного питания. Напряжение – 5 В поступает от ЭБУ через постоянный резистор. Температурный коэффициент термистора отрицательный. Это означает, что при увеличении температуры сопротивление его будет уменьшаться. Также уменьшается значение напряжения, подаваемого на датчик. Электронный блок управления имеет встроенный алгоритм, который позволяет рассчитать по падению напряжения значение температуры.

Располагается датчик температуры на Калинах:

  1. В ГБЦ рядом с термостатом.
  2. На корпусе термостата.

Датчик на блоке.

Датчик на термостате.

Расположение зависит от года выпуска автомобиля и модели двигателя. В любом случае, он находится около патрубка, по которому горячий антифриз поступает в радиатор охлаждения.

Признаки поломки

За счет простой конструкции элемента надежность у него высокая. Но случаются иногда проблемы.

Самые частые – это нарушение градуировки из-за изменения сопротивления датчика. Электронный блок управления при этом не сможет правильно составить смесь и выставить угол опережения зажигания.

Явный признак поломки – вентилятор обдува не включается при повышении температуры.

При поломке ДТОЖ на Калине бортовой компьютер выдаст ошибку № 4, 0117 (низкий сигнал с датчика температуры) или 0303 (наличие пропусков зажигания в 3 цилиндре).

Код ошибки – Р0117 (низкий уровень сигнала с датчика 1 температуры охлаждающей жидкости).

Перед покупкой нового датчика нужно убедиться в том, что нет обрывов в цепи его подключения к ЭБУ и контакты не окислены.

При отсутствии сигнала могут повышаться обороты холостого хода, появляться детонация, увеличивается расход топлива.

  • На холодную двигатель может запускаться и сразу же глохнуть.
  • На горячую камеры сгорания могут заливаться бензином – из-за неправильного сигнала ЭБУ подает слишком богатую смесь.

Видео про симптомы неисправности и замену датчика ТОЖ

Где датчик температуры в автомобиле?

Все современные автомобили довольно умные. Они оснащены датчиками и манометрами, которые помогают предупреждать владельцев о потенциальных проблемах или необходимости технического обслуживания. Одним из наиболее важных из этих датчиков — и, возможно, одним из самых недооцененных — является датчик температуры охлаждающей жидкости, иногда сокращенно CTS. Но что делает этот датчик и почему это важно?

На самом деле это довольно просто: CTS определяет, когда ваш двигатель перегревается или температура в системе по какой-то причине начинает повышаться.Он срочно предупреждает о том, что под капотом становится слишком жарко, и побуждает водителя принять быстрые меры.

CTS — это то, что механики называют термистором. Это означает, что он работает по принципу разности потенциалов в температуре. Если температура двигателя изменяется, выходная разность потенциалов CTS также изменяется и измеряется блоком управления двигателем. По мере повышения температуры сопротивление охлаждающей жидкости автомобиля уменьшается, тем самым увеличивая выходную разность потенциалов.Все это может показаться довольно техническим, но все сводится к следующему: датчик температуры постоянно отслеживает колебания сопротивления охлаждающей жидкости, позволяя ему предупреждать приборную панель вашего автомобиля о потенциальной проблеме перегрева.

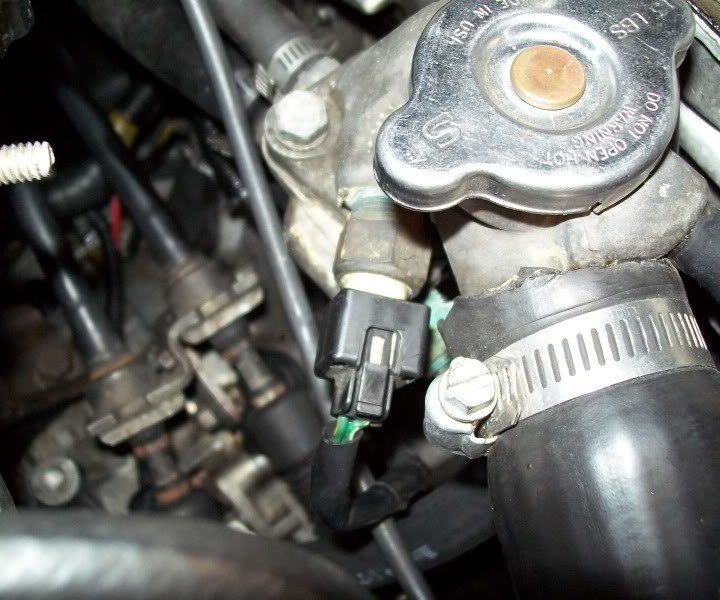

Где находится датчик температуры охлаждающей жидкости двигателя?

Но где на самом деле в вашем автомобиле расположен этот важный датчик? Это зависит только от производителя вашего автомобиля. В большинстве случаев он находится рядом с термостатом системы охлаждения, а в некоторых случаях даже внутри него.

Примечание. Некоторые двигатели могут иметь пару датчиков: один отправляет информацию от двигателя на блок управления, а другой отправляет информацию от блока управления на приборную панель. В наши дни это менее распространено, но автомобили с двумя датчиками, безусловно, все еще существуют.

Когда датчик выходит из строя

Как и любая другая часть автомобиля, датчик охлаждающей жидкости не рассчитан на вечный срок службы. Простой износ иногда может привести к выходу датчика из строя.

Вот некоторые из симптомов этого:

  • Ваш автомобиль начинает использовать больше бензина, чем обычно.
  • Вы замечаете, что из выхлопной трубы идет черный дым.
  • У вас возникают проблемы с запуском двигателя, даже если он остынет до нормальной рабочей температуры.
  • Ваш автомобиль часто перегревается.
  • Вы видите явные признаки утечки охлаждающей жидкости на земле, где только что был припаркован ваш автомобиль.

Обратите внимание, что в большинстве автомобилей проблема с датчиком вызывает включение светового индикатора Check Engine, уведомляющего вас о необходимости отвезти автомобиль на осмотр.Отнесите свой автомобиль в местный автосервис Meineke, и сертифицированный техник сможет оценить и диагностировать проблему.

Если это действительно датчик, немедленно замените его. К счастью, это стандартная процедура. Установка нового датчика и, при необходимости, устранение утечки охлаждающей жидкости, как правило, может вернуть вас в дорогу. Назначьте встречу с нами сегодня и выясните причину своей потенциальной проблемы с датчиком!

Как заменить датчик охлаждающей жидкости автомобильного двигателя

Короткое замыкание датчика температуры охлаждающей жидкости может вызвать загорание индикатора двигателя

Ваш автомобиль Датчик температуры охлаждающей жидкости двигателя или CTS предназначен для измерения тепла внутри двигателя через температуру охлаждающей жидкости.Затем эта информация отправляется назад к главный компьютер PCM, чтобы можно было отрегулировать синхронизацию двигателя и Ширина импульса топливной форсунки, которая контролирует расход топлива и производительность двигателя. Он также будет контролировать индикатор показаний датчика или индикатор температуры двигателя на приборной панели.

Что идет не так?

Датчик температуры состоит из металлического корпуса, заполненного композитом, который изменяет сопротивление через свою внутреннюю цепь при повышении температуры или снижается в двигателе.Тепло и вибрация двигателя могут привести к тому, что датчик потерять заданное сопротивление, которое отправит на компьютер ложные показания и может включите контрольную лампу.

Сколько это стоит?

При отвозе машины в ремонтный гараж или к дилеру за охлаждающей жидкостью Замена датчика температуры будет стоить от 120 до 180 долларов США. в зависимости от типа автомобиля и расположения датчика. Если вы делаете Стоимость датчика составит от 14 долларов.00 и 24 доллара США (США). Ты также потребуется галлон охлаждающей жидкости для пополнения системы после завершения работы. полный.

СПОНСИРУЕМЫЕ ССЫЛКИ

Видео о проделанной работе находится внизу этого руководства.

Приступим к работе

Пуск при холодном двигателе. Поднимите автомобиль, используя домкраты, чтобы слить жидкость из системы охлаждения. Носить защитные очки и перчатки.

1. Сбросить давление в системе охлаждения

Найдите и медленно снимите герметичную крышку системы охлаждения, чтобы снять система любого остаточного давления.Затем вам нужно будет слейте воду из системы охлаждения, потому что датчик погружен в охлаждающую жидкость и когда он удален, охлаждающая жидкость будет вытекать из порта охлаждающей жидкости.

СПОНСИРУЕМЫЕ ССЫЛКИ

2. Найдите датчик охлаждающей жидкости

Обычно датчик температуры охлаждающей жидкости может быть только в трех местах. находится: в корпусе термостата или рядом с ним, в головке блока цилиндров или в впускной коллектор. Чтобы узнать, где расположен датчик, проверьте Изображения Google или вы можете использовать онлайн-сервис, например Митчелл1.Ты можешь также купите новый датчик и сопоставьте его с датчиком на двигателе.

3. Снимите электрический разъем

Снимите 2-проводной электрический разъем датчика, который будет удерживаться на предохранительным зажимом. Вы должны нажать на рычаг зажима вниз или вверх, чтобы отпустите его.

СПОНСИРУЕМЫЕ ССЫЛКИ

После снятия предохранителя осторожно потяните разъем вверх, но осторожно, чтобы не повредить провода разъема.Также проверьте электрическую клеммы на коррозию, потому что это изменит показания датчика, который вызовет ложные показания. Если ржавчина или коррозия Присутствует очистите или замените жгут датчика.

4. Снимите датчик охлаждающей жидкости

Датчик охлаждающей жидкости удерживается на месте одним из двух способов. Первый типичный корпус с резьбой, который вы сможете снять с помощью большого 22 мм или 24 мм торцевой ключ или гаечный ключ.В приведенном ниже примере датчик удерживается большой зажим C. Используйте медиатор, чтобы потянуть зажим вверх и в сторону от датчик. Это позволит вынуть датчик из порта доступа охлаждающей жидкости.

СПОНСИРУЕМЫЕ ССЫЛКИ

После снятия зажима или откручивания датчика возьмитесь за датчик, чтобы снять его. из отверстия для доступа охлаждающей жидкости. Небольшое количество охлаждающей жидкости может вытекать из порт. Используйте магазинное полотенце, чтобы бесплатно очистить порт доступа. от грязи и жира.

5. Установите новый датчик температуры охлаждающей жидкости

Совместите новый датчик со старым блоком, они должны совпадать. Если Датчик использует резьбу, нанесите небольшое количество герметика для резьбы, чтобы остановить подачу охлаждающей жидкости протекает после переустановки датчика (на некоторых датчиках охлаждающей жидкости уже есть герметик применяемый). В этом примере датчик герметизирован Кольцо круглого сечения, которое не требует герметика. Установите датчик, снова вставив его в отверстие для доступа к охлаждающей жидкости и переустановите зажим.Если датчик ввинчен затяните датчик с крутящим моментом от 10 до 15 футов фунтов. Не затягивайте датчик слишком сильно, иначе вы треснете фарфор, что приведет к повреждению датчика. отправлять ложную информацию на компьютер. Крепко возьмитесь за электрическую разъем и осторожно надавите на датчик охлаждающей жидкости, пока не услышите слышен щелчок, сигнализирующий о завершении установки разъема.

6. Заполните систему охлаждения

По завершении установки датчика закройте сливной клапан радиатора и заправить систему охлаждающей жидкостью.Запустите двигатель и дайте ему нагреться, пока добавляя охлаждающую жидкость по мере необходимости. Установите на место крышку радиатора, когда двигатель рабочую температуру и еще раз проверьте систему на герметичность.

СПОНСИРУЕМЫЕ ССЫЛКИ

Посмотрите видео!

Посмотрите видео, которое выполняет один из наших механиков.

Если у вас есть датчик температуры охлаждающей жидкости, посетите наш форум. Если тебе надо машина совет по ремонту, пожалуйста, спросите, наше сообщество механиков с радостью вам поможет и это всегда на 100% бесплатно.

Надеемся, вам понравилось это руководство и видео. Мы создаем полный набор руководства по ремонту автомобилей. Пожалуйста подписывайтесь на наш 2CarPros Канал YouTube и почаще проверяйте наличие новых видео, которые почти загружены ежедневно.

Статья опубликована 10.03.2021

Признаки неисправности или неисправности реле температуры охлаждающей жидкости (датчика)

Датчик температуры охлаждающей жидкости, также известный как датчик температуры охлаждающей жидкости, представляет собой датчик системы управления двигателем, который используется для контроля температуры охлаждающей жидкости двигателя.Большинство датчиков температуры охлаждающей жидкости работают с использованием электрического сопротивления для измерения температуры охлаждающей жидкости. Затем этот сигнал отправляется в компьютер, чтобы можно было внести изменения в синхронизацию двигателя и расчеты топлива для оптимальной производительности, поскольку двигателям требуется больше топлива, когда они холодные, и меньше топлива, когда они полностью прогреты. Компьютер также уменьшит настройки производительности двигателя, если обнаружит, что температура двигателя слишком высока, чтобы защитить двигатель от возможного повреждения из-за перегрева.

Поскольку температура играет такую ​​жизненно важную роль в расчетах характеристик двигателя, любая проблема с датчиком температуры охлаждающей жидкости может быстро превратиться в проблемы с производительностью двигателя. Обычно проблема с датчиком температуры охлаждающей жидкости вызывает несколько симптомов, которые предупреждают водителя о потенциальной проблеме, которую следует тщательно изучить.

1. Низкая экономия топлива

Одним из первых симптомов, связанных с проблемой с датчиком температуры охлаждающей жидкости, является плохая экономия топлива.Если датчик температуры охлаждающей жидкости выходит из строя, он может отправить ложный сигнал на компьютер и прервать расчет топлива и времени. Нередко датчик температуры охлаждающей жидкости выходит из строя и посылает на компьютер постоянный холодный сигнал. Это заставит компьютер думать, что двигатель холодный, даже если он не холодный, и в результате будет использовать больше топлива, чем необходимо. Это снизит экономию топлива и может снизить производительность двигателя.

2. Черный дым из двигателя

Еще одним признаком возможной проблемы с датчиком температуры охлаждающей жидкости является черный дым из выхлопной трубы автомобиля.Если датчик температуры охлаждающей жидкости выходит из строя и посылает в ЭБУ сигнал холода, это может сбить ЭБУ с толку и привести к излишнему обогащению топливной смеси. Если топливная смесь становится чрезмерно богатой до такой степени, что топливо не может быть должным образом сожжено в камере сгорания, оно сгорит в выхлопных трубах и вызовет черный дым. В тяжелых случаях черный дым может быть достаточно сильным, чтобы не управлять автомобилем.

3. Перегрев двигателя

Еще одним признаком проблемы с датчиком температуры охлаждающей жидкости является перегрев двигателя.Датчик температуры охлаждающей жидкости также может выйти из строя, что приведет к подаче постоянно горячего сигнала. Это может привести к тому, что компьютер неправильно компенсирует сигнал обедненной смеси, что может привести к перегреву и даже пропускам зажигания или пингу двигателя.

4. Загорается индикатор двигателя.

Горящая лампа Check Engine — еще один признак потенциальной проблемы с датчиком температуры охлаждающей жидкости. На некоторых автомобилях компьютер включает контрольную лампу двигателя, если обнаруживает проблему с сигналом датчика или его цепью.Индикатор Check Engine будет гореть до тех пор, пока проблема не будет устранена.

Датчик температуры охлаждающей жидкости является одним из наиболее важных датчиков системы управления двигателем, так как его показания играют ключевую роль в расчетах, влияющих на работу двигателя. По этой причине, если вы подозреваете, что датчик температуры охлаждающей жидкости неисправен, обратитесь к профессиональному специалисту YourMechanic для осмотра автомобиля. Они смогут диагностировать ваш автомобиль и определить, нужна ли вам замена реле температуры охлаждающей жидкости.

Ищете новый переключатель температуры охлаждающей жидкости?

Посмотрите десятки отличных вариантов прямо здесь

купить сейчас
Autoblog может получать долю от покупок, сделанных по ссылкам на этой странице. Цены и доступность могут быть изменены.

Как определить, неисправен ли у вас датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости , сокращенно CTS, в вашем автомобиле является важным устройством, которое позволяет блоку управления подавать предупреждения, если двигатель перегревается или температура в системе по какой-то причине повышается.

Функция датчика температуры охлаждающей жидкости

Устройство работает по принципу зависимости разности потенциалов от температуры. Когда температура двигателя изменяется, выходная разность потенциалов устройства также изменяется, и это может быть измерено блоком управления двигателя. Таким образом, датчик температуры охлаждающей жидкости в основном представляет собой термистор.

Температура термистора влияет на его сопротивление обратно пропорционально.По мере повышения температуры сопротивление охлаждающей жидкости автомобиля падает, что, в свою очередь, снижает выходную разность потенциалов. Это выходное напряжение отправляется на электронный блок управления автомобиля, который постоянно измеряет сопротивление охлаждающей жидкости автомобиля. Благодаря этому непрерывному контролю сопротивления охлаждающей жидкости (и выходного напряжения) датчик температуры охлаждающей жидкости отправляет информацию о температуре в блок управления двигателем автомобиля.

Где найти датчик температуры охлаждающей жидкости

У разных производителей автомобилей датчик температуры охлаждающей жидкости устанавливается по-разному.Однако обычно он находится в непосредственной близости от термостата системы охлаждения или внутри него.

В некоторых автомобилях может быть два датчика температуры: один для передачи информации от системы двигателя на блок управления, а другой — от блока управления на приборную панель. Однако некоторые автомобили обходятся без двух датчиков температуры за счет использования только одного датчика для выполнения обеих задач. Если есть два датчика, один из них является датчиком температуры охлаждающей жидкости, а другой правильнее называть блоком отправки температуры охлаждающей жидкости, который отправляет информацию от блока управления на приборную панель автомобиля.

Признаки неисправного датчика температуры охлаждающей жидкости

Если ваш автомобиль начинает использовать намного больше бензина, чем обычно, или из выхлопной трубы начинает исходить черный дым, это указывает на то, что датчик температуры охлаждающей жидкости в вашем автомобиле может быть неисправен и его необходимо заменить. Если у вас возникают проблемы с запуском двигателя после того, как он достиг нормальной рабочей температуры, это обычно является очень хорошим признаком того, что вам необходимо проверить датчик температуры охлаждающей жидкости.Чтобы убедиться в этом, вы можете запустить свой автомобиль через тест на выбросы загрязняющих веществ. Если все остальное в порядке, отказ в этом тесте должен быть из-за неисправного датчика температуры охлаждающей жидкости.

Еще одним признаком неисправности датчика температуры охлаждающей жидкости является частый перегрев двигателя. Это может произойти, когда охлаждающая жидкость протекает, что приводит к неустойчивой работе датчика температуры.

Во многих автомобилях из-за неисправности системы контроля температуры охлаждающей жидкости на приборной панели вашего автомобиля загорается индикатор проверки двигателя или индикатор обслуживания двигателя.Быстрая поездка к квалифицированному механику с диагностическим компьютером покажет вам, имеет ли индикатор проверки двигателя какое-либо отношение к датчику температуры охлаждающей жидкости или нет.

Признаки неисправности датчиков температуры охлаждающей жидкости

Низкая экономия топлива

Часть работы датчика температуры охлаждающей жидкости по точному сообщению о температуре охлаждающей жидкости вашего автомобиля заключается в обеспечении использования правильной топливной смеси. Чем ниже температура двигателя, тем выше соотношение топлива, поэтому, если ваш ECT сообщает о низкой температуре, когда ваш двигатель на самом деле теплый или горячий, будет использовано больше топлива, чем необходимо.Неисправный датчик температуры охлаждающей жидкости обычно сообщает о более низкой температуре, чем является точной.

Нерегулярные показания температуры

Если вы замечаете более сильные колебания температуры двигателя или она выглядит выше или ниже, чем обычно, во время движения, это может быть датчик температуры охлаждающей жидкости двигателя. В частности, если ваш двигатель не прогревается, как обычно, вам следует попросить механика осмотреть вашу систему охлаждения. Хотя внешняя температура может быть ниже, вполне вероятно, что указанная температура неточная и ниже, чем она есть на самом деле.

Черный дым из выхлопных газов

Наряду с тем, что соотношение топлива контролируется датчиком температуры охлаждающей жидкости, если используется слишком много избыточного топлива, оно может не сгореть в камере сгорания. Когда это произойдет, вы, вероятно, заметите черный дым, выходящий из выхлопной трубы, потому что вместо этого там сжигается оставшееся топливо. Хотя немного черного дыма не сделает вашу машину непригодной для вождения, это показатель того, что вам следует избегать управления автомобилем и вместо этого обратиться к профессиональному механику для ремонта системы охлаждения.

Ваш двигатель перегревается

В то время как неисправный датчик температуры охлаждающей жидкости двигателя может подавать постоянный сигнал холода, он также может давать сбой, отправляя сигнал высокой температуры, когда температура вашего двигателя безопасна. В этом случае ваш автомобиль сообщит вам, что ваш двигатель перегревается, хотя на самом деле это не так. Это означает, что на приборной панели загорится сигнальная лампа, и ваш автомобиль может работать некорректно.

Ваш контрольный двигатель горит

Наряду с сигналом о перегреве двигателя вы можете увидеть, как загорается индикатор проверки двигателя, если датчик температуры охлаждающей жидкости неисправен или вышел из строя.Если компьютер вашего автомобиля обнаружит проблему с сигналом, который посылает ваш датчик, он может включить индикатор проверки двигателя. В любом случае, если загорится индикатор проверки двигателя, это верный признак того, что ваш автомобиль должен проверить надежный механик.

8 признаков неисправности датчика температуры охлаждающей жидкости и стоимость замены

Датчик температуры охлаждающей жидкости двигателя необходим для оптимальной работы вашего автомобиля.

Датчик температуры охлаждающей жидкости двигателя предназначен для измерения температуры охлаждающей жидкости для модуля управления двигателем.

С помощью этой информации модуль управления двигателем регулирует топливовоздушную смесь в зависимости от температуры.

В этой статье обсуждаются наиболее распространенные симптомы неисправного датчика температуры охлаждающей жидкости, его расположение, стоимость замены и способы его диагностики.

8 Признаки неисправного датчика температуры охлаждающей жидкости

  1. Проверьте свет двигателя
  2. Плохой пробег
  3. Электрические вентиляторы охлаждения не работают
  4. Черный дым из выхлопной трубы
  5. Сложные условия запуска
  6. Двигатель перегревается
  7. Неровный холостой ход
  8. Низкая производительность двигателя

Как и любой другой компонент , датчик ECT также может быть поврежден, что приведет к ряду проблем, связанных с двигателем.Поэтому рекомендуется немедленно осмотреть ваш автомобиль, чтобы избежать каких-либо серьезных проблем.

Вот более подробный список общих симптомов неисправного датчика температуры охлаждающей жидкости.

Проверьте свет двигателя

Одним из первых симптомов, которые вы заметите, является включение индикатора проверки двигателя.

Если компьютер обнаруживает какую-либо проблему в цепи датчика, он включает лампу проверки двигателя, указывая на то, что автомобиль нуждается в осмотре.

Если вы видите на приборной панели индикатор проверки двигателя, пора проверить коды неисправностей с помощью сканера OBD2.

Плохо Пробег

Неисправный датчик температуры охлаждающей жидкости может послать на бортовой компьютер ложный сигнал, в результате чего будет получена неправильная воздушно-топливная смесь . Например, неисправный датчик может посылать сигнал, указывающий, что двигатель холодный, когда это не так, и большее количество топлива быстро нагревает двигатель.

Это приведет к снижению экономии топлива и снижению производительности двигателя.

Не включаются электрические охлаждающие вентиляторы

В некоторых автомобилях датчик температуры охлаждающей жидкости двигателя используется для управления электрическими вентиляторами системы охлаждения.У вас есть два отдельных датчика температуры для вентиляторов, приборной панели и управления двигателем в большинстве автомобилей.

Однако, если в вашем автомобиле есть единственный датчик, неисправный датчик температуры охлаждающей жидкости двигателя может привести к тому, что ваши вентиляторы вообще не запустятся.

Черный дым из выхлопной трубы

Из-за неправильного сигнала температуры двигателя ЭБУ может обогатить топливную смесь до такой степени, что процесс сгорания становится затруднительным.

Избыточное количество топлива будет гореть в выхлопной трубе и производить густой черный дым.

Тяжелые стартовые условия

Начальный момент автомобиля очень важен из-за количества топлива, впрыскиваемого в двигатель. Если воздушно-топливная смесь неисправна, вы можете столкнуться с трудностями или невозможностью завести автомобиль.

Двигатель перегревается

Вентилятор охлаждения, который находится за решеткой радиатора, отводит тепло от охлаждающей жидкости двигателя. Этот вентилятор имеет электрическое управление и зависит от сигнала бортового компьютера.

Если вентилятор получает ложный сигнал, вентилятор может не включиться, что приведет к перегреву двигателя.Некоторые автомобили имеют отдельный датчик температуры охлаждающей жидкости для вентилятора, но во многих автомобилях используется тот же датчик.

Плохой холостой ход

Из-за неисправного датчика температуры охлаждающей жидкости происходит корректировка топливной смеси. Это вызовет вибрацию двигателя или сотрясение , когда автомобиль движется на малой скорости, и приведет к другим потерям мощности и странному поведению.

Двигатель очень чувствителен к неправильным смесям воздух-топливо на холостом ходу, и это состояние, при котором вы можете заметить, что что-то не так с датчиком температуры охлаждающей жидкости вашего двигателя.

Низкая производительность двигателя

Датчик температуры охлаждающей жидкости двигателя может оказывать сильное влияние на топливовоздушную смесь. Плохая топливно-воздушная смесь также может привести к резкому падению мощности двигателя.

Если вам кажется, что характеристики двигателя не такие, как раньше, это может быть связано с неисправным датчиком температуры охлаждающей жидкости двигателя.

Что такое датчик температуры охлаждающей жидкости?

Датчики температуры охлаждающей жидкости также известны как датчики температуры охлаждающей жидкости двигателя или датчики ECT.Принцип работы этого датчика заключается в использовании электрического сопротивления, которое измеряет температуру охлаждающей жидкости. Эти измерения дают важные данные для системы двигателя вашего автомобиля.

Показания датчика температуры охлаждающей жидкости передаются в блок управления двигателем, где они используются в качестве данных для регулирования и поддержания надлежащего времени зажигания и оптимального впрыска топлива с помощью компьютеризированного подхода.

СВЯЗАННЫЙ: 7 причин, по которым датчик температуры автомобиля остается холодным

Расположение датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости двигателя обычно находится на блоке цилиндров или головке цилиндров.Часто устанавливается на пластиковый шланг на входе охлаждающей жидкости.

Разные марки и производители автомобилей по-разному размещают датчик температуры охлаждающей жидкости в зависимости от конструкции автомобиля.

Некоторые автомобили могут иметь более одного датчика температуры, поскольку иногда разные датчики используются для подачи сигналов на приборную панель, управление вентилятором охлаждения и блок управления системы двигателя.

При использовании двух датчиков мы обычно рассматриваем отправку сигналов на блок управления как датчик температуры охлаждающей жидкости.

Стоимость замены датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости стоит от 30 до 100 долларов, а оплата труда — от 40 до 150 долларов. Вы можете рассчитывать на замену датчика температуры охлаждающей жидкости двигателя от 70 до 250 долларов.

Сам датчик температуры охлаждающей жидкости часто бывает довольно дешевым и часто можно найти его около 40 долларов за качественный. На рынке есть более дешевые, но я настоятельно рекомендую покупать качественные, такие как Bosch, чтобы избавиться от головной боли.

Замена часто также довольно проста, за исключением того, что вам, возможно, придется слить всю охлаждающую жидкость из двигателя и долить ее, что означает, что вам придется удалить весь воздух из системы охлаждающей жидкости, что может быть затруднено.

Однако, если вы быстро заменяете датчик, часто нет необходимости выбивать охлаждающую жидкость, но это требует определенных навыков.

Не забывайте всегда проверять низкую температуру охлаждающей жидкости при выполнении таких работ !!

Как диагностировать неисправный датчик температуры охлаждающей жидкости двигателя?

Для диагностики датчика температуры охлаждающей жидкости вам понадобится руководство по ремонту для вашей модели автомобиля, чтобы узнать, какие значения измерений следует ожидать от датчика температуры охлаждающей жидкости.

  1. Подключите сканер OBD2 и найдите соответствующие коды неисправностей. Проверьте данные в реальном времени, чтобы увидеть температуру по датчику. Если он выходит за пределы допустимого диапазона, проверьте проводку и замените датчик.
  2. Найдите датчик температуры охлаждающей жидкости в автомобиле, обратившись к руководству по обслуживанию.
  3. Найдите датчик температуры охлаждающей жидкости и снимите разъемы разъема.
  4. Если у вас есть два контакта на датчике температуры охлаждающей жидкости, вы можете попробовать измерить сопротивление между этими двумя контактами.
  5. Проверьте правильность значения сопротивления при данной температуре в руководстве по ремонту.
  6. Если значение неправильное — заменить датчик.
  7. Если все в порядке, проверьте проводку и разъемы между датчиком температуры охлаждающей жидкости и модулем управления двигателем.

Основатель, владелец и главный автор Mechanic Base. Ремонтирую автомобили более 10 лет, специализируюсь на расширенной диагностике и устранении неисправностей. Я также был дрифтером и механиком более 7 лет.

Как проверить и заменить датчик охлаждающей жидкости двигателя

Датчик температуры охлаждающей жидкости двигателя (ECT) — это относительно простой датчик, который контролирует внутреннюю температуру двигателя. Охлаждающая жидкость внутри блока цилиндров и головок (головок) цилиндров поглощает тепло от цилиндров при работающем двигателе. Датчик охлаждающей жидкости определяет изменение температуры и сигнализирует модулю управления трансмиссией (PCM), чтобы он мог определить, является ли двигатель холодным, прогретым, при нормальной рабочей температуре или перегревом.

Датчик охлаждающей жидкости чрезвычайно важен, потому что вход датчика в PCM влияет на стратегию работы всей системы управления двигателем. Вот почему датчик охлаждающей жидкости часто называют «главным» датчиком.

Многие функции подачи топлива, зажигания, выбросов и трансмиссии, выполняемые PCM, зависят от рабочей температуры двигателя. Когда двигатель холодный, используется другая стратегия работы, чем когда он теплый. Это сделано для улучшения управляемости на холоде, качества холостого хода и выбросов.Следовательно, если датчик охлаждающей жидкости выходит из строя или выдает ложные показания PCM, это может нарушить многие вещи.

КАК ДАТЧИК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ВЛИЯЕТ НА РАБОТА ДВИГАТЕЛЯ

Вход датчика охлаждающей жидкости может использоваться PCM для любой или всех следующих функций управления:

* Запуск обогащения топлива на инжекторных двигателях. Когда PCM получает холодный сигнал от датчика охлаждающей жидкости, он увеличивает длительность импульса форсунки (по времени), чтобы создать более богатую топливную смесь.Это улучшает качество холостого хода и предотвращает колебания во время прогрева холодного двигателя. Когда двигатель приближается к нормальной рабочей температуре, PCM выпускает топливную смесь, чтобы уменьшить выбросы и расход топлива. Неисправный датчик охлаждающей жидкости, который всегда показывает холодное состояние, может привести к тому, что система управления подачей топлива станет богатой, загрязнит и потратит топливо. Датчик охлаждающей жидкости, который всегда показывает высокую температуру, может вызвать проблемы с управляемостью на холоде, такие как остановка двигателя, колебания и резкий холостой ход.

* Опережение и замедление зажигания.Опережение искры часто ограничивается для целей эмиссии, пока двигатель не достигнет нормальной рабочей температуры. Это также влияет на производительность двигателя и экономию топлива.

* Рециркуляция выхлопных газов (EGR) во время прогрева. PCM не позволит открыть клапан рециркуляции ОГ, пока двигатель не прогреется, чтобы улучшить управляемость. Если рециркуляция отработавших газов разрешена при еще холодном двигателе, это может вызвать резкий холостой ход, остановку и / или колебания.

* Продувка адсорбера системы контроля за выбросами паров топлива.Пары топлива, хранящиеся в канистре с углем, не удаляются, пока двигатель не прогреется, чтобы предотвратить проблемы с управляемостью.

* Управление воздушно-топливной смесью с обратной связью по разомкнутому / замкнутому контуру. PCM может игнорировать сигнал обратной связи кислородного датчика об обогащении / обедненной смеси до тех пор, пока охлаждающая жидкость не достигнет определенной температуры. Пока двигатель холодный, PCM будет оставаться в «разомкнутом контуре» и поддерживать богатую топливную смесь для улучшения качества холостого хода и управляемости на холоде. Если PCM не может войти в «замкнутый цикл» после прогрева двигателя, топливная смесь будет слишком богатой, что приведет к загрязнению двигателя и выбросу газа.Это также может привести к засорению свечей зажигания.

* Холостой ход во время прогрева. PCM обычно увеличивает скорость холостого хода при первом запуске холодного двигателя, чтобы предотвратить остановку и улучшить качество холостого хода.

* Блокировка муфты гидротрансформатора трансмиссии во время прогрева. PCM может не заблокировать гидротрансформатор, пока двигатель не прогреется, чтобы улучшить управляемость на холоде.

* Работа электровентилятора охлаждения. PCM будет включать и выключать вентилятор охлаждения, чтобы регулировать охлаждение двигателя, используя данные датчика охлаждающей жидкости.Эта работа чрезвычайно важна для предотвращения перегрева двигателя. Примечание. На некоторых автомобилях отдельный датчик охлаждающей жидкости или переключатель вентилятора можно использовать только для контура охлаждающего вентилятора.

ВИДЫ ДАТЧИКОВ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Большинство датчиков охлаждающей жидкости представляют собой «термисторы», сопротивление которых изменяется при изменении температуры охлаждающей жидкости. Большинство из них относятся к типу «NTC» (отрицательный температурный коэффициент), где сопротивление падает при повышении температуры. У этого типа датчика сопротивление велико при холодном двигателе.По мере прогрева двигателя внутреннее сопротивление датчика падает до минимального значения при нормальной рабочей температуре двигателя.


Типичный датчик охлаждающей жидкости GM, например, может иметь сопротивление около 10 000 Ом при 32 градусах по Фаренгейту и опускаться ниже 200 Ом, когда двигатель горячий (200 градусов). Для сравнения, датчик охлаждающей жидкости Ford может показывать 95000 Ом при 32 градусах и упасть до 2300 Ом при 200 градусах.

Характеристики сопротивления

будут различаться в зависимости от области применения, поэтому любой датчик, показания которого не находятся в пределах указанного диапазона, следует заменить.

Датчики охлаждающей жидкости имеют два провода (входной и обратный). Сигнал опорного напряжения 5 В отправляется от PCM к датчику. Величина сопротивления в датчике снижает сигнал напряжения, который затем возвращается в PCM. Затем PCM вычисляет температуру охлаждающей жидкости на основе значения напряжения обратного сигнала. Этот номер может отображаться на диагностическом приборе, а также может использоваться комбинацией приборов или информационным центром водителя для отображения показаний температуры охлаждающей жидкости.

В некоторых приложениях может использоваться «двухдиапазонный» датчик температуры охлаждающей жидкости. Когда охлаждающая жидкость достигает определенной температуры, PCM изменяет опорное напряжение на датчик, чтобы он мог считывать температуру охлаждающей жидкости с более высокой точностью (более высокое разрешение).

На некоторых старых автомобилях может использоваться датчик охлаждающей жидкости другого типа. Некоторые из них, по сути, представляют собой двухпозиционный переключатель, который открывается или закрывается при заданной температуре. Датчик может быть подключен непосредственно к реле для включения и выключения электрического вентилятора системы охлаждения, или он может посылать сигнал на сигнальную лампу на панели приборов.Эти старые датчики охлаждающей жидкости обычно представляют собой однопроводные датчики. В других более старых приложениях однопроводной датчик температуры с переменным резистором, который заземляется через резьбу, может использоваться для отправки температурного сигнала на датчик на приборной панели. Их обычно называют датчиками температуры, а не датчиками.

РАСПОЛОЖЕНИЕ ДАТЧИКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Датчик охлаждающей жидкости обычно расположен рядом с корпусом термостата во впускном коллекторе. На некоторых автомобилях датчик охлаждающей жидкости может быть расположен в головке блока цилиндров, или может быть два датчика охлаждающей жидкости (по одному для каждого ряда цилиндров в двигателе V6 или V8) или один для PCM и второй для охлаждающего вентилятора.

Датчик расположен так, чтобы наконечник находился в непосредственном контакте с охлаждающей жидкостью. Это важно для получения надежного сигнала. Если уровень охлаждающей жидкости низкий, это может помешать датчику охлаждающей жидкости считывать точные данные.

СИМПТОМЫ ДАТЧИКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Из-за того, что датчик охлаждающей жидкости играет центральную роль в запуске многих функций двигателя, неисправный датчик (или цепь датчика) часто вызывает проблемы с управляемостью на холоде и выбросами. Неисправный датчик охлаждающей жидкости также может вызвать заметное увеличение расхода топлива и может привести к провалу теста на выбросы, если он не позволяет системе управления двигателем перейти в замкнутый контур.

Помните, что многие проблемы с датчиком охлаждающей жидкости чаще возникают из-за неисправности проводки и ослабленных или корродированных разъемов, чем из-за неисправности самого датчика.

Влияние датчика охлаждающей жидкости на систему управления двигателем, управляемость на холоде, выбросы и экономию топлива также может зависеть от термостата. Если термостат застрял в открытом положении, двигатель будет медленно прогреваться, а датчик охлаждающей жидкости покажет низкий уровень. Или, если кто-то установил неправильный термостат для применения или снял термостат полностью, это не позволит двигателю достичь нормальной рабочей температуры и приведет к низкому показанию датчика охлаждающей жидкости.

Неисправный датчик охлаждающей жидкости также может вызвать перегрев двигателя, если он не активирует реле охлаждающего вентилятора при нагревании двигателя.

Неисправный датчик охлаждающей жидкости также может вызывать неточные показания датчика температуры охлаждающей жидкости на панели приборов.

ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ ДАТЧИКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

На автомобилях 1996 года и новее с бортовой диагностической системой OBD II неисправный датчик охлаждающей жидкости может помешать работе некоторых системных мониторов. Это помешает автомобилю пройти тест на выбросы OBD II, потому что тест не может быть проведен, если все необходимые системные мониторы не пройдут и не пройдут.

Система OBD II должна выявить неисправность, включить контрольную лампу двигателя или контрольную лампу неисправности (MIL) и установить один из следующих диагностических кодов неисправности:

P0115 …. Цепь температуры охлаждающей жидкости двигателя
P0116 …. Диапазон / рабочие характеристики цепи температуры охлаждающей жидкости
P0117 …. Низкий входной сигнал цепи температуры охлаждающей жидкости
P0118 …. Высокий входной сигнал цепи температуры охлаждающей жидкости
P0119 .. … Неисправность цепи температуры охлаждающей жидкости двигателя

На более старых автомобилях до OBD II индикатор Check Engine может загореться, если датчик охлаждающей жидкости закорочен, разомкнут или выходит за пределы допустимого диапазона.Коды датчиков охлаждающей жидкости GM включают коды 14 и 15, коды Ford — 21, 51 и 81, а коды Chrysler — 17 и 22.

ДИАГНОСТИКА ДАТЧИКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Визуальный осмотр датчика охлаждающей жидкости иногда выявляет такую ​​проблему, как сильная коррозия вокруг вывода, трещина в датчике или утечки охлаждающей жидкости вокруг датчика. Но в большинстве случаев единственный способ узнать, исправен ли датчик охлаждающей жидкости, — это измерить его сопротивление и показания напряжения.

В системах автомобиля, которые обеспечивают прямой доступ к данным датчика с помощью диагностического прибора, выходной сигнал датчика охлаждающей жидкости обычно может отображаться в градусах Цельсия (C) или Фаренгейта (F).Датчик охлаждающей жидкости должен показывать низкое значение (или температуру окружающей среды), когда двигатель холодный, и высокое (около 200 градусов), когда двигатель горячий. Никакие изменения в показаниях или показаниях, которые явно не соответствуют температуре двигателя, будут указывать на неисправный датчик или проблему с проводкой.

Внутреннее сопротивление датчика охлаждающей жидкости также можно проверить с помощью омметра или DVOM (цифрового вольт-омметра) и сравнить со спецификациями. Если датчик разомкнут, закорочен или показывает вне допустимого диапазона, его необходимо заменить.

Если сопротивление датчика охлаждающей жидкости находится в пределах технических характеристик и изменяется при изменении температуры двигателя, но двигатель не переходит в замкнутый контур, неисправность связана с проводкой или блоком PCM. Перед заменой каких-либо деталей потребуется дальнейшая диагностика, чтобы выявить проблему.

Здесь есть одна хитрость — использовать инструмент симулятора датчика для передачи показания имитируемой температуры через жгут проводов датчика в PCM. Если целостность проводки в порядке, но PCM не может перейти в замкнутый контур, когда вы посылаете ему сигнал «горячей охлаждающей жидкости», проблема в PCM.

ПРОВЕРКА НАПРЯЖЕНИЯ ДАТЧИКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Вы также можете использовать вольтметр или цифровой запоминающий осциллограф (DSO) для проверки выходного сигнала датчика. Технические характеристики различаются, но обычно датчик холодной охлаждающей жидкости показывает около 3 вольт. По мере того, как двигатель нагревается и достигает рабочей температуры, падение напряжения должно постепенно уменьшаться примерно до 1,2–0,5 вольт. Если вы используете осциллограф для отображения сигнала напряжения, вы должны получить кривую, которая постепенно наклоняется от 3 вольт до 1.От 2 до 0,5 вольт за 3-5 минут (или сколько времени обычно требуется двигателю для достижения нормальной рабочей температуры).

Если падение напряжения на датчике охлаждающей жидкости составляет 5 вольт или около него, это означает, что датчик разомкнут или потерял соединение с массой. Если напряжение близко к нулю, датчик закорочен или потерял опорное напряжение.

При работе с продуктами Chrysler 1985 года выпуска и новее следите за внезапным повышением напряжения при прогреве двигателя.Это нормально и создается резистором на 1000 Ом, который подключается к цепи датчика охлаждающей жидкости, когда напряжение датчика падает примерно до 1,25 В. Это вызывает скачок напряжения обратно примерно до 3,7 вольт, где оно снова продолжает падать, пока не достигнет полностью нагретого значения примерно 2,0 вольт.

Иногда датчик охлаждающей жидкости внезапно открывается или замыкается при достижении определенной температуры. Если ваш вольтметр имеет функцию «минимум / максимум», вы можете уловить внезапные колебания напряжения во время прогрева датчика.Если вы просматриваете диаграмму напряжения на осциллографе, короткое замыкание будет выглядеть как внезапное падение или провал кривой до нуля вольт. Разрыв приведет к скачку кривой до линии напряжения VRef (5 вольт).

Если датчик охлаждающей жидкости показывает нормально в холодном состоянии (высокое сопротивление и 3 или более вольт), но никогда не достигает нормальной температуры, это может говорить правду! Открытый термостат или неправильный термостат могут препятствовать достижению охлаждающей жидкостью нормальной рабочей температуры.

ЗАМЕНА ДАТЧИКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Большинство датчиков охлаждающей жидкости не подлежат замене, если они не вышли из строя.Датчик охлаждающей жидкости, который закорочен, разомкнут или показывает выход за пределы допустимого диапазона, очевидно, не может обеспечить надежный сигнал температуры и должен быть заменен для правильной работы системы управления двигателем. Но многие специалисты также рекомендуют установить новый датчик охлаждающей жидкости, если вы заменяете или ремонтируете двигатель. Почему? Потому что датчики охлаждающей жидкости могут изнашиваться с возрастом и могут не показывать такие точные показания, как когда были новыми. Установка нового датчика может устранить множество потенциальных проблем в будущем.

Также рекомендуется заменить датчик охлаждающей жидкости и термостат, если двигатель сильно перегрелся. Аномально высокие температуры двигателя могут повредить эти компоненты и привести к их неправильной работе или преждевременному выходу из строя.

Для замены датчика охлаждающей жидкости требуется слить часть охлаждающей жидкости из системы охлаждения. Нет необходимости сливать весь радиатор. Просто откройте сливной клапан и слейте достаточно охлаждающей жидкости, чтобы уровень охлаждающей жидкости в двигателе был ниже датчика.

Это подходящее время для проверки состояния охлаждающей жидкости и ее замены, если возраст охлаждающей жидкости превышает три года (обычная охлаждающая жидкость) или пять лет (охлаждающая жидкость с длительным сроком службы). Замена охлаждающей жидкости и промывка также будут хорошей идеей, если в охлаждающей жидкости есть какие-либо признаки загрязнения.

Резьба датчика охлаждающей жидкости может быть предварительно покрыта герметиком для предотвращения утечки охлаждающей жидкости. Осторожно затяните датчик, чтобы не повредить его.

После установки нового датчика можно заправлять систему охлаждения.Убедитесь, что из системы охлаждения не выходит весь воздух. Воздух, попавший под термостат, может привести к перегреву двигателя или неправильному считыванию показаний датчика охлаждающей жидкости.

Щелкните здесь, чтобы загрузить или распечатать эту статью.




Щелкните здесь, чтобы узнать больше о руководстве по датчику

Краткое справочное руководство по базовой эксплуатации и тестированию датчика.

Статьи по теме:

Причины перегрева двигателя

Проблемы реле электрического вентилятора охлаждения

Анализ датчиков двигателя

Общие сведения о системах управления двигателем

Все о бортовой диагностике II (OBD II)

Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

Требуется заводское обслуживание Информация из руководства для вашего автомобиля?

Mitchell 1 DIY инструкции по ремонту

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
