Как пользоваться obd 2 elm327: Как пользоваться ELM327 Bluetooth в автомобиле — Primelens.ru-Зеркальные Фотоаппараты,Компактные Фотоаппараты,Видеокамеры,Объективы,Фотовспышки, и Аксессуары в Москве.

Содержание

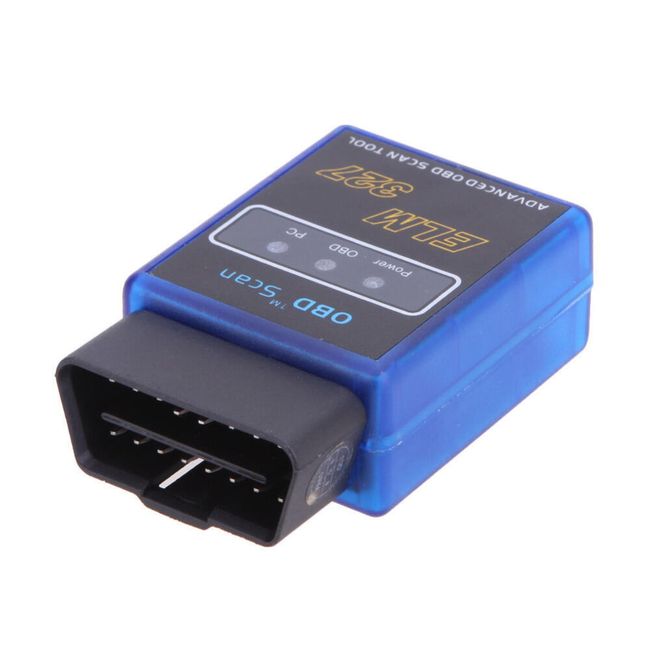

Mini ELM327 OBDII OBD2 Bluetooth Авто диагностический сканер Авто сканер OBD для устройств Android

Особенность: Устройство работает на бензиновых автомобилях OBD2 (Автомобили 1998 г. и новее в США), и EOBD автомобили (авто из Европы, бензиновые автомобили с 2001 г.). Соединение Bluetooth, без батарей, кабелей или переключателей. — Беспроводной (Блютуз) 5 ~ 10 метров. Уведомление: 1.НЕ для iOS ! Для iPhone и iPad выберите «WiFi для iOS и Android».. 2. НЕ для автомобилей с дизельным двигателем. 3. Чтобы ваш автомобиль был совместим с OBD II, он должен иметь 16-контактный DLC. (Коннектор канала передачи данных) под приборной панелью и на информационной этикетке системы контроля выбросов должно быть указано, что автомобиль соответствует требованиям OBD II.. Подходит для системы: в основном используется с телефонами с системой Android, также поддерживает телефоны с системой Symbian, ПК с системой Windows и ноутбуки. Совместимое приложение: Рекомендуемые приложения: Torque Pro, Torque Lite.

(свободно), OBD автомобиль доктор (свободно), и т.д. в Google Play. Работа с мобильным телефоном и планшетом Android. Или на компакт-диске есть различные приложения и инструкции по установке.. Но частичные приложения необходимо заряжать. Вы можете запустить компакт-диск, чтобы выбрать соответствующее приложение. Как использовать: Подключите устройство к порту OBD2 вашего автомобиля, заведите автомобиль, включите Bluetooth на своем телефоне или планшете Android, найдите «OBDII» и выполните сопряжение с ним. (штифт 1234), запустите загруженное приложение с простыми настройками и дождитесь, пока оно успешно подключит ECU вашего автомобиля. Если вы используете один и тот же OBD на 2 или более автомобилях, вам необходимо отключить Bluetooth и закрыть приложение, когда закончите тестирование одного автомобиля, и повторно сопоставьте Bluetooth, когда вы вставляете OBD в другой автомобиль.. Отображение данных датчика: 1. Скорость двигателя 2. Расчетное значение нагрузки 3. Температура охлаждающей жидкости 4.

Состояние топливной системы 5. Скорость автомобиля 6. Минутная корректировка топлива 7. Долгосрочная корректировка топлива 8. Давление наддува на впуске 9. Время опережения 10. Потребление 11. Воздушный поток 12. Абсолютное положение дроссельной заслонки 13. Напряжение напряжения кислородного датчика / соответствующая кратковременная корректировка топлива 14. Давление топлива Поддержка нескольких протоколов: 1.ISO9141-2(5 бод инициализация, 10.4Kbaud) 2.ISO14230-4 KWP(5 бод инициализация, 10.4 Кбод) 3.ISO14230-4 KWP(быстрая инициализация, 10.4 Кбод) 4.ISO15765-4 CAN(11-битный идентификатор, 500 кбод) 5.ISO15765-4 CAN(29-битный идентификатор, 500 кбод) 6.ISO15765-4 CAN(11-битный идентификатор, 250 кбод) 7.ISO15765-4 CAN(29-битный идентификатор, 250 кбод) Заметка: Ваш автомобиль может не поддерживать все вышеперечисленные параметры. Сколько параметров вы можете получить, зависит от реализации производителя транспортного средства. включают: 1 x EOBD / OBD2 Bluetooth диагностическое устройство 1 компакт-диск с английским программным обеспечением

Тип товара: Считыватели кодов и средства сканирования

Как пользоваться автосканером obd2

OBD (On-Board Diagnostic) обозначает диагностику и контроль основных узлов автотранспортного средства (шасси, двигателя и некоторых вспомогательных устройств). Для проведения самостоятельной проверки систем чаще всего используется диагностический адаптер ELM327 – компактный прибор, который передает данные о работе авто в режиме реального времени. Все что необходимо для использования ЕЛМ – это ПК, работающий на ОС Windows, телефон или планшет на Андройд или iOS. Если говорить о том, как пользоваться ELM327, то справиться с подключением девайса сможет даже начинающий автовладелец.

С какими автомобилями совместим сканер
Чтобы определить какой автосканер подходит для личного авто, достаточно определить протоколы обмена данными. Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:

Наличие контакта 7 (K-Line) говорит о том, что для диагностики используется протокол ISO 9141-2. Такие диагностические разъемы используются в автомобилях азиатского и европейского производства.
Выводы 4, 5, 7, 15 и 16 свидетельствуют о протоколе ISO14230-4KWP2000, который обычно используется на машинах Daewoo, KIA, Hyundai, Subaru STi и на некоторых моделях Mercedes.

SAE J1850 PWM/VPW;
ISO 15765-4 CAN 29/11 bit 250/500 Kbaud;
SAE J1939.
Как правило, автосканер ELM327 без проблем устанавливается и подключается на любой автомобиль.

Как подключить на Android
Для подключения сканера ELM327 используется специальное гнездо, которое расположено под рулевой колодкой автомобиля (в салоне).

Полезно! Если сканер устанавливается на ВАЗ и прочие отечественные авто до 2006 года выпуска, то, скорее всего, потребуется воспользоваться переходником или адаптером.

Скачать в Google Play небольшую утилиту Torque. Это приложение считается самым лучшим, так как оно позволяет дополнительно считывать ошибки систем авто.

Интерфейс программы
Если говорить про ELM 327 interface OBD 2, то он интуитивно понятен. После установки подключения необходимо дождаться, пока мигающая иконка с изображением автомобиля не перестанет моргать. Если все было правильно, то, устройство сразу начнет работать.

Разберемся, как пользоваться автосканером, а точнее, какие из иконок программы Torque нас будут больше всего интересовать:

OBD Check Fault Code – позволяет считать и расшифровать возможные ошибки автомобиля.

Realtime Information – счетчики, отображающие показатели параметров двигателя в реальном времени. Пользователь может самостоятельно выбирать и добавлять счетчики, которые ему нужны. Для этого необходимо нажать «Добавить экран».

Если же вы хотите получать более развернутые данные о системах авто, то рекомендуется подключиться к сканеру ЭЛМ через ПК.

Как подключить на Windows
Чтобы разобраться, как подключить сканер к компьютеру необходимо скачать программу ScanMaster.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить. Для этого, сначала найдите файл с названием «Key» или «Keygen» и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением «.exe».

Подключить сканер в разъем в автомобиле.
Завести двигатель машины.
Зайти в панель управления компьютера и перейдите в раздел «Устройства Bluetooth».
Нажать «Добавить устройство» и установить галочку рядом с «Устройство готово к обнаружению» и выбрать «Далее».

Некоторое время будет осуществляться поиск доступных устройств, после чего автосканер подключится к ноутбуку.
Повторно нажать «Далее».
В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
Снова нажать «Далее».
Дождаться автоматической интеграции устройства с ПК и нажать «Готово».
На этом установка ПО для сканера завершена.

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.

Как подключить к iPhone или iPad
Чтобы заполучить свой собственный диагностический центр для проверки работы автотранспортного средства не обязательно подключаться к сканеру через блютуз. Более современные модели ЕЛМ оснащены Wi-Fi модулем, который позволяет использовать для получения данных практически любое портативное устройство.

Рассмотрим, как установить такое соединение:

Подключить сканер к разъему в авто.
Зайти в раздел, отвечающий за настройки беспроводного соединения и выбрать сеть «CLKDevices».
Справа будет синяя стрелка, на которую необходимо нажать.
В появившемся окне нужно ввести данные адреса IP и маршрутизатора: 192.168.0.11. Также нужно указать стандартную маску подсети: 255.255.255.0.

Чуть ниже необходимо указать порт 35000.

Однако стоит учитывать, что при настройке частных сканеров могут возникнуть трудности.

Наиболее частые ошибки при подключении
Проблемы, которые могут возникнуть при соединении:

Сканер не подключается к ЭБУ. Такое может случиться по нескольким причинам: прибор не подходит для марки/модели авто, неверно подобран переходник или программа. Иногда водитель забывает пройти инициализацию. Реже подключения не происходит из-за банальной механической поломки – вышел из строя предохранитель, который отвечает за работу разъема OBD II.
ELM327 не показывает данные в реальном времени (например, расход топлива). Дело в том, что данная функция доступна только во время движения автомобиля.

Автосканер не считывает или не сбрасывает ошибки. Часто для активации устройства нужен работающий двигатель, поэтому достаточно просто запустить мотор. Некоторые дешевые модели ELM327 не умеют обнулять ошибки ABS, это решаемо, но требуется модификация прибора.
В заключении
ELM327 – это компактный девайс, который позволит значительно сэкономить на диагностике автомобиля, он прост в использовании и позволяет выводить данные почти на любой ПК или телефон. Тем не менее, перед тем, как самостоятельно подключать автосканер, стоит изучить видео, в котором наглядно показан процесс использования ЕЛМ.

Как подключить и настроить диагностический автомобильный сканер кодов OBD II CAN?

КРАТКОЕ СОДЕРЖАНИЕ:

Подключите устройство к телефону по Bluetooth
Подключите устройство в настройках программы Torque

После покупки автомобильного диагностического сканера кодов OBD 2 нам очень часто задают вопрос – как его использовать? Действительно, разобраться с подключением бывает непросто, особенно, когда первый раз держишь устройство в руках. Именно поэтому мы написали данную статью – надеемся, она поможет Вам приступить к работе с устройством сразу после покупки и не терять драгоценное время.

Для начала давайте рассмотрим само устройство. Оно представляет собой небольшую коробочку, которая является, фактически, переходником для подключения Вашего смартфона к автомобилю через Bluetooth. Всей расшифровкой и обработкой информации занимается Ваш телефон – при помощи специальной установленной программы. Именно наличие практически у каждого человека небольшого смартфона сделало возможным производство бытовых автомобильных сканеров OBD II. Раньше для расшифровки использовались мощные компьютеры, которые устанавливались только в автосервисах. А теперь проверить состояние всех систем Вашего железного коня можно так же легко, как сделать покупку в обычном магазине! А самое главное – автомобильный сканер является «мультимарочным», то есть, подходит для абсолютно любого автомобиля!

Но вернемся к нашему устройству:

Рис. 1. Внешний вид автомобильного диагностического сканера OBD 2

В некоторых моделях сканеров в комплекте с устройством идет диск с программным обеспечением. Но на самом деле, для работы он совершенно не обязателен. Все, что нам нужно – это само устройство и смартфон.

Первое, что нам нужно – это найти диагностический разъем в автомобиле. Многие люди сразу лезут под капот, но в большинстве случаев разъем находится внутри салона, где-то под рулевой колонкой. Скажем честно – чтобы его обнаружить, придётся постараться. Советуем использовать фонарик. Зато после того, как он будет найден, Вы сможете устанавливать сканер не глядя.

Следующим шагом идет установка самого сканера. Желательно производить установку при заглушенном автомобиле. Разъем устроен таким образом, что неправильно вставить устройство невозможно.

После установки в разъем на устройстве загорится индикатор.

Теперь нам понадобится сама программа. Мы (сотрудники интернет-магазина «Азиада») пользуемся смартфонами на Андроиде, поэтому статью пишем исходя из собственного опыта. На смартфонах с другими операционными системами процесс будет очень похож, мы уверены, что Вы без труда разберётесь.

Итак, открываем Google Play Market. Существует большое количество программ для диагностики, они отличаются возможностями, интерфейсом и т.д.. Лично мы используем программу Torque – управление в ней интуитивно понятно и не требует каких-либо особых знаний. Впоследствии Вы всегда сможете установить другой софт.

Рис. 2. Приложения в Play Market при поисковом запросе «Torque »

Вбив в поисковую строку «Torque», мы увидим, что таких программ две – платная версия и бесплатная (см. рис. 2). Для начала есть смысл не тратить деньги и поставить бесплатную версию. В 99% случаев ее возможностей достаточно.

И получаем вот такой ярлык на рабочем столе:

Рис. 3. Ярлык программы «Torque» на рабочем столе

Теперь нам нужно соединить смартфон и автомобильный диагностический сканер кодов через Bluetooth. Соединение происходит в два этапа – первым этапом мы должны объяснить Андроиду, что у нас есть новое Bluetooth – устройство и нам нужно его подключить к телефону. Вторым этапом мы должны объяснить программе Torque, что подключенное по беспроводному каналу устройство и есть наш сканер.

Для этого открываем в вашем телефоне «настройки», выбираем закладку «Bluetooth», затем в списке ищем сканер. Если его там нет – вытащите и установите его в разъем еще раз, возможно, он просто впал в «спящий режим».

Рис. 4. Подключение автомобильного диагностического сканера через Bluetooth

Иногда прибор определяется весьма странно, например, как на рисунке – 00:11:10:24:03:49. Но после того, как Вы его подключите, он обретет свое «настоящее» имя и станет называться Aut-Tech.

Итак, щелкаем на устройство в списке. Выскочит окошко, в котором нужно будет ввести пароль – 1234. Возможно, у других устройств пароль будет другим, но это всегда простейшее сочетание символов – 1111, 0000, 1234, 123456 и так далее. После ввода пароля нажмите клавишу «ОК».

Рис. 5. Запрос пароля для подключения

Устройство будет подключено. Обратите внимание на забавный факт – на многих смартфонах значок беспроводного соединения не меняет цвет!

Тем не менее, в списке появится надпись – «авторизовано».

Рис. 6. Устройство Aut-Tech авторизовано

Теперь запускаем саму программу. Затем на экране щёлкаем на кнопку с шестеренкой – это «настройки». В зависимости от типа Вашего устройства и диагонали экрана внешний вид может отличаться от наших картинок. В некоторых случаях настройки вызываются нажатием на отдельную кнопку на корпусе смартфона. Это зависит только от модели аппарата, который Вы используете.

После нажатия появится меню, в котором выбираем «настройки»:

Рис. 7. Кнопка «Меню» в программе «Torque»

В настройках среди прочего нам нужно проверить раздел «Connection» – должно быть установлено «Bluetooth» (бывают адаптеры с подключением по Wi-Fi, настраиваются практически так же).

И самое главное – нажмите на раздел «Device». Выскочит список всех устройств, которые Вы подключали по Bluetooth – Ваши гарнитуры, беспроводные колонки и прочее. В списке выберите Aut-Tech – это и есть наш диагностический сканер.

Рис. 8. Интересующие нас пункты меню

Рис. 9. Выбор устройства Bluetooth

Примечание: В нашем случае мы ничего не подключали к данному планшету ранее, поэтому в списке и присутствует только «Aut-Tech». У Вас ситуация может быть немного иная.

ПОЗДРАВЛЯЕМ! УСТРОЙСТВО ПОДКЛЮЧЕНО И РАБОТАЕТ!

Как это проверить? Самый простой вариант – считать показания какого-либо датчика. Идеально для этих целей подходит датчик напряжения на аккумуляторе. Для этого в основном меню программы на пустом поле задержите палец на несколько секунд. Появится меню, выберите «Add Display» -> «Display» -> «Voltage». Выберите желаемый размер дисплея, и он будет помещен на рабочий стол программы. Заведите машину – и индикатор покажет напряжение – 14 вольт когда машина заведена, или 12 вольт если мотор заглушен.

Рис. 10. Напряжение на аккумуляторе

Узнайте, как самостоятельно диагностировать машину и экономить на автосервисах.

Что такое ELM327

Обозначение ELM327 хорошо знакомо многим автовладельцам. Это сканер или адаптер, который подключается к бортовому компьютеру машины через разъём OBD-II. Полезный прибор используется для диагностики неисправностей, считывания показателей работы и обнуления ошибок ЭБУ (электронного блока управления).

Сканер ELM327 / aliexpress.com

Сканер получил своё название по имени микроконтроллера, который является своеобразным связующим звеном между диагностической шиной автомобиля и компьютером или смартфоном. Этот разработанный канадской компанией чип попал в руки китайских производителей электроники, которые не упустили шанс его скопировать.

Что делает сканер ELM327

Функциональность ELM327 довольно обширна. Но во многом зависит от поддержки тех или иных возможностей конкретной версией адаптера, ЭБУ самой машины, а также ПО, которое используется для диагностики.

Помимо чтения, расшифровки и очистки диагностических кодов ошибок, сканер умеет отображать в реальном времени обороты двигателя и скорость авто, температуру всех жидкостей, текущий расход топлива и воздуха, положение дроссельной заслонки, давление в топливной системе и многое другое.

В некоторых авто с помощью адаптера ELM327 можно разблокировать и перенастроить автоматическое запирание замков и складывание зеркал, отзывчивость педали газа, данные приборной панели.

Как выбрать ELM327

Из-за множества клонов разного качества есть риск нарваться на устройство с урезанной функциональностью, которое будет работать неправильно или не запустится вообще. При покупке нужно учитывать три важных момента.

1. Тип подключения

Существует несколько версий ELM327 с разными интерфейсами подключения. Самыми распространёнными являются адаптеры с Bluetooth, Wi-Fi и USB. Отличаются они не только возможностью соединения, но и совместимостью со смартфонами и компьютерами. В остальном функции идентичны.

Bluetooth — самые дешёвые сканеры, которые работают только с Android-смартфонами.
Wi-Fi — более дорогие версии, совместимые как со смартфонами на Android и iOS, так и с компьютерами.
USB — чуть дешевле сканеров с Wi-Fi. Работают только с компьютерами, зато отличаются надёжностью связи.

2. Версия прошивки

ПО адаптеров постоянно обновляется. На оригинальных ELM327 актуальная версия уже 2.2. Китайские клоны продаются с прошивками 1.5 и 2.1. Как ни странно, более свежий вариант хуже.

Попавший к китайцам чип был с микропрограммой версии 1.5. Все клоны с такой прошивкой имеют ПО оригинального ELM327. Позже появились копии сканеров версии 2.1. Последняя является лишь изменённой прошивкой 1.5, причём не в лучшую сторону — для удешевления производства китайцы убрали многие протоколы связи. Кроме того, есть обычные адаптеры с версией 1.5, которые продаются под видом 2.1.

По факту сейчас в продаже доступны три варианта клонов ELM327:

ELM327 1.5 — старая, но оригинальная прошивка;
ELM327 2.1 — урезанная оригинальная прошивка под видом более новой;
ELM327 2.1 — оригинальная прошивка под видом новой, но без изменений.

Очевидно, что стоит покупать адаптер именно с оригинальной прошивкой версии 1.5. Например, вот один из проверенных продавцов, у которого можно купить недорогую Bluetooth-версию ELM327.

3. Тип диагностического разъёма авто

У некоторых машин, особенно до 2000 года и отечественных, диагностический разъём имеет колодки других стандартов. Подключить к ним сканер напрямую не выйдет. Для таких случаев используют специальные переходники: с одной стороны у них совместимый разъём для конкретной модели авто, а с другой — стандартный OBD-II.

Слева переходник VAG 2×2 — OBD-II (Volkswagen, Audi до 1997 г.), справа — GM12 — OBD-II (Daewoo, ВАЗ) / aliexpress.com

Проприетарные колодки могут иметь различную форму и количество контактов. Поэтому перед покупкой сканера уточните, какой стандарт разъёма используется на вашем авто, и при необходимости докупите соответствующий переходник.

Как проверить сканер ELM327

После покупки адаптера ELM327 проверьте, что он действительно версии 1.5. При заказе с AliExpress уточните, установлен ли в нём чип PIC18F25K80 и подчеркните, что будете диагностировать сканер специальным ПО и откроете спор в случае проблем.

1. Внешний осмотр

Визуально определить качественный адаптер не так уж просто. Непрозрачный или тёмный пластиковый корпус делает невозможным осмотр компонентов. Их миниатюрность и трудночитаемая маркировка ещё больше усложняют дело.

Чип PIC18F25K80 на плате сканера / aliexpress.com

Если аккуратно вскрыть корпус, можно взглянуть на платы ELM327. Внимательно осмотрите все детали и поищите процессор с кодом PIC18F25K80. Для прошивки 1.5 нужен именно такой чип, поэтому его наличие будет определённой гарантией качества.

2. Приложение-тестер

YouTube-канал Eugene Barsuk

Специальное приложение тестирует совместимость с протоколами диагностических шин и показывает реальную версию сканера. Для проверки сделайте следующее.

Вставьте адаптер ELM327 в диагностический разъём авто и включите зажигание.
Откройте настройки Bluetooth или Wi-Fi на смартфоне и выполните сопряжение с адаптером (пароль: 0000 или 1234).
Установите приложение для проверки и нажмите кнопку «Соединение».
Дождитесь окончания сканирования и проверьте результаты.
Успешная работа с большинством марок авто гарантирована, если адаптер поддерживает все ревизии вплоть до 1.4 или 1.4b включительно.

Распиновка елм 327 блютуз и подключить. Автосканер ELM327: как пользоваться, принцип работы

Инструкция по настройке диагностического адаптера ELM 327 WiFi с программой DashCommand скачать

Если Вы приобрели диагностический адаптер на базе чипа ELM 327 и у Вас возникли сложности с его настройкой, то на данной странице, Вы найдете инструкцию на русском языке для ELM327. На нашем сайте присутствуют инструкции для elm327 различных модификаций (USB, Bluetooth, Wi-Fi )

Видео инструкция по подключению elm327 Bluetooth

Сравнение версий адаптеров elm327 Bluetooth v1.5 и версии 2.1. В чем их отличия и почему возможно не подключение к автомобилю.

Итак, приступим, если у Вас имеется диагностический адаптер ELM327 Bluetooth то для его работы с программой Torque Вам необходимо:

1. Подключить диагностический адаптер ELM 327 Bluetooth к диагностическому разъему OBD II Вашего авто после чего необходимо включить зажигание.

2. Затем включите модуль Bluetooth на Вашем устройстве (смартфон или планшетный ПК на платформе Android).

3. В настройках Вашего мобильного устройства Вам необходимо зайти в раздел беспроводных сетей Bluetooth и нажать поиск нового оборудования для сопряжения. В окне поиска появится новое устройство (как правило идентификатор «CHX», «OBDII», «CBT», «Vgate» и т.п.) После этого Вы можете нажать на пункт сопряжения с устройством (потребуется ввести пароль из инструкции к адаптеру, как правило это 1234,0000,1111,9999,6789 ).

4. После этого откройте программу Torque.

5. Перейдите в меню программы пункт «настройки».

6. Откройте раздел «OBD2 настройки адаптера / Выберите устройство Bluetooth» и выберите Ваш адаптер ELM 327 Bluetooth (имеет идентификатор «CHX», «OBDII», «CBT», «Vgate» и т. п.) из списка.

7. После этого нажмите на иконку с надписью «Adapter Status» и проверьте подключение (должны появится зеленые галочки у первых 3-х пунктов в списке).

8. Так же выбрать протокол вручную можно в пункте «Профили автомобиля» (находится в том же меню, где и «настройки»).

9. После этого Вы можете начинать диагностировать Ваш автомобиль!

Современные технологии все глубже проникают в самые разнообразные отрасли быта человека. Вот и теперь появилась возможность произвести диагностику автомобиля у себя в гараже, даже не разбирая его. Доступно это при наличии выхода OBD2 на транспортном средстве и специального автосканера из серии ELM. О том, как пользоваться ELM327, и пойдёт речь в этой статье.

Диагностические механизмы авто

Производители авто стараются конструировать свою технику таким образом, чтобы иметь возможность оперативно просканировать неисправности и также быстро их ликвидировать.

Для этого был принят стандарт диагностики OBD2, полученный в результате нескольких этапов долгих разработок и тестов. Его задача — следить за состоянием двигателя, отдельных частей кузова и внутренней сети управления. Производители могут использовать различные реализации протоколов для соединения OBD с автомобилем.

Стандарт определяет также и разъем, через который можно получить диагностические сведения. Он представляет собой систему типа «розетка», с 16 контактами. Также, спецификация OBD предполагает наличие разъёма в непосредственной близости от рулевого колеса.

Коды неисправностей OBD2

Сообщение об ошибке от системы состоит из одной буквы и последовательности из 4 цифр. Их расшифровка выглядит так:

буква. Указывает на подсистему проблемы;
вторая цифра. В основном содержит 0, но может быть 1 или 2. Особого значения не имеет, так как используется при составления общего числа для уточнения конкретной неисправности;
третья цифра указывает тип поломки;
две последние цифры — код самой ошибки.

Буквенный символ может принимать несколько значений, в зависимости от класса оборудования, в котором нашлась поломка:

B. Все что связано с кузовными механизмами. Подушки, центральные замки, стеклоподъемники и т. д.;
C. Ходовая часть;
P. Двигатель или коробка передач;
U. Внутренние электронные системы.

Тип поломки или третья цифра, также может принимать несколько стандартных значений:

1 или 2. Топливная система;
3. Зажигание;
4. Вспомогательный контроль;
5. Холостые обороты;
6. Внутренние электронные цепи;
7 или 8. Трансмиссия.

Часто встречаемые коды ошибок OBD2

P0100. Неисправность датчика расхода воздуха.
P0251. Говорит о том, что имеется проблема в насосе впрыска турбины.
P0322. Отсутствует сигнал распределителя зажигания.
P0340. Проблемы с датчиком распредвала.
P1603. Ошибка EEPROM.
С0276. Цепь реле клапана неисправна.
B0835. Цепь зажигания 1 неисправна.
P1812. Перегрев трансмиссии.

Количество кодов на самом деле очень велико. Поэтому, перед тем как пользоваться ELM327, рекомендуется поискать в интернете полный их перечень. Многие из расшифровок могут быть не переведены на русский. Что ж поделаешь, спецификация зарубежная, придётся вникать и осваивать английский.

Обзор автосканера ELM327

В зависимости от производителя, внешне прибор может выглядеть как небольшая коробочка с разъёмом «папа». В его задачу входит считывание данных от различных датчиков двигателя, электронных систем, кодов ошибок и их сброс в памяти компьютера.

Имеются несколько вариантов работы с ELM327. Это Bluetooth, Wi-Fi и USB-кабель.

Подключение прибора

Как было сказано ранее, ELM327 подключается к порту OBD2 автомобиля. Достаточно просто вставить его до конца и все. Затем, в зависимости от типа связи с прибором, выполняются различные манипуляции.

Как пользоваться ELM327 с Bluetooth

Это, наверное, самый простой и удобный способ проведения самостоятельной диагностики. Далее нужно выполнить подключение с телефона по Bluetooth со сканером.

Вот теперь наступает черёд выбора программного обеспечения. На самом деле, в интернете присутствует множество продуктов, способных работать со сканерами. Рассмотрим наиболее известные и часто применяемые, перед тем как пользоваться ELM327 в полевых условиях.

Torque

Многофункциональное приложение, в принципе, заменяющее бортовой компьютер. Отлично ладит с Bluetooth-соединением. Быстро работает и не барахлит. В «Гугл Плей» доступны две версии — бесплатная Lite и коммерческая Pro.

Интерфейс прост, но при этом функционален. Как пользоваться ELM327 с подключённым приложением? Очень просто. Достаточно запустить его, указать несколько параметров в профиле и выбрать соответствующую иконку, в зависимости от ситуации.

Программа обладает следующими возможностями:

чтение и удаление сведений об ошибках из электронного блока управления автомобиля;
диагностика авто;
отображение текущего состояния техники различными графическими способами;
возможность создания виджетов для рабочего стола смартфона.

Это неполный список возможностей и характеристик приложения, поэтому желательно ознакомиться с инструкцией по его применению, перед тем как пользоваться ELM327 Bluetooth в «Андроид».

DashCommand

Имеет немного меньше возможностей, нежели предыдущий продукт. Приложение умеет считывать данные от большинства устройств и узлов автомобиля и отображать их в симпатичных графиках и визуализаторах. Среди них можно выделить текущую работу двигателя, показатели экономии топлива, маршрута. После проведения диагностики также выведет коды ошибок, которые помогут сориентироваться в ремонте. Хорошо стыкуется со многими моделями и вариациями ELM327.

Перед тем как пользоваться ELM327 с DashCommand, стоит сказать, что приложение содержит платный контент. Загрузить можно с официального магазина Google Play.

OBD «АвтоДоктор»

Существенное отличие от предыдущих программ — русская локализация. Приложение бесплатное, но содержит рекламу.

Может отображать показатели двигателя в реальном времени, читать ошибки и удалять их из ЭБУ. Отдельно стоит выделить режим консоли, предназначенного для ручного ввода команд спецификации ODB2.

Также умеет получать параметры системы GPS.

OpenDiag

Программа умеет читать данные от датчиков отечественных автомобилей. Может использоваться на различных сервисах и станциях технического обслуживания. Способна показывать основные ошибки и их коды, текущую информацию по автомобилю и динамические параметры.

Перед тем как пользоваться сканером ELM327 с Bluetooth и OpenDiag, разработчики рекомендуют внимательно изучить раздел справки к приложению, так как не все устройства могут поддерживаться.

ELM327 и Windows

Не обошёлся сканер и без адаптации программного обеспечения и под операционную систему Windows. Далее будет небольшой перечень программ для подключения и диагностики авто с помощью линейки Windows.

ScanMaster

Функциональная и удобная программа для Windows среды. Может показать очень много различной информации с датчиков и узлов.

Интерфейс выполнен в виде различных вкладок, каждая со своей функциональностью. Информация об автомобиле, например, покажет VIN и другие числовые данные. Здесь же можно будет заполнить для себя профиль авто, если их несколько.

Наибольший интерес для основной массы автовладельцев будет представлять вкладка «Таблица оперативных данных». В ней в удобном табличном виде отражено множество параметров и характеристик в реальном времени.

Также есть ещё одна интересная вкладка — «Измерения оперативных данных». Здесь можно указать что-то из параметров предыдущего пункта и следить за их изменением, например, при езде на автомобиле.

«Коды ошибок» покажут идентификаторы неисправностей и сразу же — описание. Правда, только на английском.

ScanTool

По сути, урезанная по функционалу и возможностям версия ScanMaster. Зато лёгкая и отзывчивая. Если детальность данных особого значения не имеет, то это наилучшее решение.

PCMScan

Более мощный продукт, чем ScanMaster. Помимо всех уже перечисленных функций других программ может измерять текущую мощность и крутящий момент автомобиля в реальном времени.

Программу можно подключить прямо к монитору в салоне, чтобы в живую увидеть происходящие в авто изменения и процессы.

Также существует возможность использования программы в качестве управляющего интерфейса для чип-тюнинга. К сожалению, для этого понадобится специальный модуль от производителя. Хотя и без всех этих наворотов программа справляется со своей задачей на ура. Перед тем как пользоваться ELM327 mini совместно с PCMScan, стоит подробно изучить руководство по нему.

Другие приложения для диагностики

Существуют также программы, «заточенные» под конкретную марку автомобиля. Если таковое приложение есть, то лучше воспользоваться им. Программа в полной мере сможет реализовать потенциал сканера, в отличии универсальных решений.

К примеру, для «Тойоты» есть неплохой продукт — ELMScan Toyota.

Тестирование прибора для тестирования

Тавтология в заголовке неспроста. В связи с огромным количеством модификации ELM появилось много подделок, версий и исполнений. Чтобы быть уверенным в правильности своих действий, перед тем как пользоваться автосканером ELM327, можно узнать, какой он версии.

Для этого есть программа ELM327 Identifier. Она выполняет проверку на поддержку версий, выводит результат на экран. Это поможет решить вопросы несовместимости некоторых модулей и программного обеспечения.

В заключение

Перед тем, как пользоваться сканером ELM327, лучше всего потратить немного времени и выяснить, как не купить подделку или неподдерживаемый системой диагностики автомобиля прибор. К тому же, это электронное устройство, способное изменять некоторые данные в ЭБУ авто, так что к выбору нужно отнестись с большой долей ответственности.

Data-lazy-type=»image» data-src=»http://androidkak.ru/wp-content/uploads/2017/07/ELM327-Bluetooth.jpg» alt=»ELM327 Bluetooth»> Пользователи гаджетов иногда интересуются, как правильно подключить ELM327 Bluetooth к устройству с Android. Это приспособление предлагает простой способ сканирования системы OBD-II и чтения PID.

Прибор ELM327 представляет собой недорогой инструмент для компьютерной диагностики. Он может оказаться полезным даже для опытных специалистов, которые по каким-то причинам не имеют доступа к специализированным инструментам сканирования. Но прежде чем установить его, нужно выяснить все нюансы.

Какие гаджеты совместимы с этим прибором

Самая распространенная проблема с ELM327 заключается в том, что некоторые бюджетные сканеры имеют несанкционированные копии микроконтроллера . Эти чипы часто демонстрируют странное поведение. Кроме того, даже легальное оборудование отказывается работать с некоторыми аппаратами. Если пользователь хочет использовать гаджет iOS или Андроид в качестве диагностического прибора, то ему следует обратить внимание на вышеуказанные проблемы.

Средства сканирования, которые включают микроконтроллер ELM327 и чип Блютуз, могут соединяться со многими устройствами, но есть определенные ограничения. В основном с этим инструментом работают смартфоны, планшеты и ноутбуки. Самый удобный способ осуществить подключение ELM327 Bluetooth — подсоединить сканер к телефону. Но не все смартфоны поддерживают данную технологию. В черный список попадают продукты Apple iOS, такие как iPhone, iPod Touch и iPad.

Причина, по которой вышеуказанные девайсы обычно не работают со сканерами ELM327, заключается в том, что у них своеобразный подход к обработке сигнала Блютузом. Большинство Bluetooth-сканеров не могут соединиться с продуктами Apple, и это означает, что их обладателям лучше использовать протоколы USB и Wi-Fi. Исключение составляют устройства Jailbroken, но их использование может привести к появлению неприятных побочных эффектов. В отдельных случаях у других смартфонов тоже могут возникать проблемы со сканерами ELM327. Обычно эти проблемы связаны с несанкционированными копиями микроконтроллеров, которые не содержат обновленный код.

Всем привет. Данный обзор скорее всего будет полезен автомобилистам. Хочу рассказать вам сегодня о волшебной коробочке-сканере OBDII. Адаптер недорогой, собран на микросхеме ELM327. Сканер подходит почти к любому авто у которого есть разъем OBD2. Версия 1.5
Посылка домчалась очень быстро. 31.07. я получил трек, а 11.08. девайс уже пытался законектиться в авто.

Немного истории

Сначала нужно понять, что такое система OBDII и как она появилась. OBD (On-board diagnostics — бортовая диагностика) это общий термин, относящийся к самодиагностике автомобиля и возможности получения информации от бортовых систем. Системы OBD позволяют получить доступ к информации о состоянии различных систем автомобиля. Объем доступной информации сильно разнится, т.к. система начала свое развитие с начала 80х. Ранние версии OBD при неисправности зажигали лампочку MIL (malfunction indicator lamp — лампа индикации неисправности), но никакой информации о сути неисправности не предоставляли. Современные реализации OBD используют стандартный цифровой разъем, по которому можно получать данные с автомобиля в реальном времени, в том числе стандартизованные коды неисправностей (DTC -diagnostic trouble codes), позволяющие идентифицировать неисправность.

Адаптер ELM327 Bluetooth является современным и удобным инструментом для проведения диагностики автомобиля при помощи ПК. Перечитал кучу фигни и вроде поддерживаются все протоколы OBD-II и огромное количество специализированных диагностических программ. В отличие от USB версии, позволяет проводить диагностику на расстоянии, кроме того возможно использование не только с ПК, но и с КПК, что очень удобно. В список поддерживаемых машин входят практически все легковые автомобили с инжекторным двигателем, выпущенные после 1996 года, а также все американские машины, выпущенные с 1996 года и европейские — начиная с 2001 года, дизель — с 2004г. Бывают и исключения, а какие именно сам не знаю.
ELM327 поддерживает как бы все эти протоколы:
ISO 9141-2 (5 baud init, 10.4 Kb)
ISO 14230-4 KWP (5 baud init, 10.4 Kb / fast init, 10.4 Kb)
ISO 15765-4 CAN (11/29 bit ID, 500/250 Kbaud)
SAE J1850 PWM (41.6 Kbaud)
SAE J1850 VPW (10.4 Kbaud)
Самое главное, это то, что он может читать ошибки и их расшифровывать (DTC память), а также их стирать т.

е.(погасить лампочку MIL – Check Engine)
ЕЩЁ
Чтение параметров в режиме реального времени:
Обороты двигателя
Нагрузка двигателя
Температура охлаждающей жидкости
Состояние топливной системы
Скорость движения автомобиля
Краткосрочный расход топлива
Долгосрочный расход топлива
Абсолютное давление воздуха
Опережение зажигания
Температура всасываемого воздуха
Массовый расход воздуха
Положение дроссельной заслонки
Лямбда-зонд
Давление топлива
Время разгона до 100 км/ч
Но все зависит от марки авто.
Программ под Android в степи инета очень много.
Я опробовал 4 программы: OBD Авто Доктор, Torque Pro, OBD DROIDSCAN PRO и HobDrive.
1. Начнем с HobDrive.
Первичная задача HobDrive — непрерывно работать в машине, собирать статистику и анализировать производительность используя OBD-II адаптер.
Но как только она законнектилась, через 2 сек отвалилась. И так каждый раз при подключении.

OBD DROIDSCAN PRO.
Вторая чудо программа законнектилась, показала что-то и тоже отвалилась.

3. Torque Pro.
Наверно, это самая известная прога. К OBD подключилась без проблем. Интерфейс понятен, много настраиваемых рабочих столов. Ошибок не нашла, хотя на панели горит лампа ABS и не видит многие датчики, хотя, скорее всего, это зависит от модели авто.

Короче, много фигни, сам не знаю, что так усердно показывают некоторые датчики. Они и сами не знают, что показывают))
4.OBD Авто Доктор
Эту прогу нашел на google play, или она меня нашла. Без проблем увидела и подключилась к сканеру. Реально отображает на графиках работу имеющихся в авто датчиков.

СНОВА ТЫРКНИ

Короче, эта программа больше всех понравилась нашему подопытному сканеру и он заморгал всеми светодиодами на радостях.

Вывод: отличная недорогая фигня, главное: правильно выбрать программу. Лишней не будет и бардачок всегда возьмет сканер на сохранность.

Брать надо, а вдруг и пригодится.

Всем спасибо и удачи.
Девайс предоставлен бесплатно для обзора.

Планирую купить +68 Добавить в избранное Обзор понравился +37 +90

Друзья, всем привет! В этой статье попробуем подключить автосканер ELM327 по bluetooth к диагностическому разъему автомобиля. Также вы увидите, какой программой для Android я воспользовался для того, чтобы отыскать ошибки в работе двигателя, если таковые имеются.

На самом деле с нашим подопытным авто, к счастью, все хорошо. По крайней мере, лампочка Check Engine на панели не горит. И это тот случай когда говорят, что глаза не видят — сердце не болит. Но все равно интересно, запустится ли в работу данный «свисток» из .

Ведь до того, как вникнуть в тему мне казалось, что кроме приложения Torque Pro (OBD2) больше ничего нет. Но нет, я ошибался. В этой нише представлены разные программы, в том числе, как я понял, от русских разработчиков.

И вот тут сыграла привычка, поскольку выбор все-таки пал на то, что больше всего на слуху. Поэтому из всего ассортимента использовать будем все же именно Torque. Честно скажу, даже не разбирался в преимуществах именно этой программы, просто скачал ее и все:

К слову надо сказать, что она имеется двух видов: Lite и Pro. Последняя платная. Стоимость составляет 4 доллара с небольшим хвостом. Но выбрать пришлось именно вариант за деньги, ведь бесплатный имеет какой-то очень убогий интерфейс.

Еще одной приятной новостью будет тот факт, что на всем известном форуме 4PDA имеется большая ветка, посвященная данному приложению. Если там покопаться, то можно найти много чего интересного. Например, довольно внушительный список авто , с которыми гарантированно работает автосканер ELM327 через bluetooth.

Итак, первым делом нужно подсоединить адаптер к диагностическому разъему машины (на примере Kia Rio). На всякий случай делать эту процедуру следует на заглушенном двигателе. Как говорится, лучше перестраховаться:

Затем включаем зажигание, заводим мотор и нажимаем кнопку «ON» на самом сканере. После этого на телефоне с Android активируем bluetooth и запускаем поиск новых устройств. Обнаруживается некто «OBDII»:

Вводим ПИН-код. В нашем случае это «1234». А вообще, комбинации могут быть разные, поэтому этот момент нужно сразу уточнять у продавца, если в описании товара об этом ничего не говорится:

На следующем шаге открывается главное окно программы Torque Pro. В моем случае соединение с блоком управления машины настроилось автоматически, поскольку на главном приборе можно увидеть обороты двигателя:

Но так бывает далеко не всегда. Поэтому, если у вас сопряжения при первом включении не произошло, не расстраивайтесь. В этом случае нужно нажать на значок шестеренки в левом нижнем углу, затем пройти по пути «Настройки адаптера OBD-Тип подключения» и выбрать пункт «Bluetooth»:

Затем в разделе «Выберите Bluetooth устройство» ставим галку напротив имени сопряженного устройства (сканера):

После этого следует возвратиться на главный экран программы и выбрать раздел «Состояние адаптера»:

Здесь нужно обратить внимание на то, чтобы стояли все четыре галки как на скриншоте ниже. Если у вас такая же картинка, значит, ELM327 по bluetooth уже работает исправно:

Поэтому сейчас следует перейти в меню «Считывание ошибок» и, собственно, запустить процесс:

Как и предполагалось, в нашем случае ничего не нашлось. Значит, и сбрасывать нечего. Но в случае обнаружения неисправностей можно отыскать код ошибки в базе программы Torque Pro. Для этого нужно вызвать дополнительное меню вверху экрана:

Что еще можно здесь посмотреть? А вот что. Если перейти в «Приборную панель», то становятся доступны для просмотра показания различных датчиков, таких, например, как температура охлаждающей жидкости, пропуски зажигания, давление во впускном коллекторе:

Кстати, друзья, несмотря на примитивность используемой схемы (автосканер ELM327 и Android-устройство), общее количество доступных для мониторинга показателей для моей машины на один экран так и не вместилось. Вот и думайте:

Но если вам и этого мало, тогда можно использовать дополнительные PID`ы (расширения) к приложению. Конечно же, они платные и идут под определенную марку авто. Загрузить их можно в соответствующем разделе настроек Torque Pro:

Ну что же, товарищи, вот мы с вами и подключили автосканер ELM327 по bluetooth к диагностическому разъему автомобиля. Также проверили его в работе, тем самым здорово сэкономив. Ведь такая процедура в профессиональном сервисе обходится недешево.

Конечно, в этой статье были описаны далеко не все возможности такой системы, но основной смысл задуманного понятен. Напишите, пожалуйста, в комментариях свои мысли по этому поводу. А в завершение, как всегда, давайте посмотрим очередное интересное видео.

Автосканер Mini ELM327 OBD-II Bluetooth CAN-BUS ver. 1.5 с кнопкой включения

Автосканер Super Mini ELM327 OBD-II Bluetooth CAN-BUS — мультипротокольный OBD-2 адаптер, обеспечивающий диагностику автомобиля через OBD-II разъем с помощью беспроводной связи Bluetooth. Высокую популярность сканер ЕЛМ327 Блутуз получил из-за своей универсальности и работе со всеми ОБД2 протоколами (ISO 9141, KWP2000, SAE J1850PWM и VPM), но наибольшим преимуществом является поддержка CAN-шины, которой сейчас оборудованы все современные автомобили. Интерфейс BlueTooth позволяет использовать ELM327 не только с ПК или ноутбуком, но и с КПК, мобильными телефонами или планшетами. Адаптер с кнопкой включения предназначен для диагностики двигателя, чтения ошибок, просмотров параметров Live Data, снятие индикации Сheck Engine.

ELM327 поддерживает следующие протоколы OBD-II:

ISO 9141-2 (5 baud init, 10.4 Kb)
ISO 14230-4 KWP (5 baud init, 10.4 Kb / fast init, 10.4 Kb )
ISO 15765-4 CAN (11/29 bit ID, 500/250 Kbaud )

Возможности ELM327:

Чтение ошибок и их расшифровка (память DTC)
Стирание ошибок (погасить индикатор MIL – Check Engine)
Чтение параметров в режиме реального времени:
- Обороты двигателя
- Нагрузка двигателя
- Температура охлаждающей жидкости
- Состояние топливной системы
- Скорость движения автомобиля
- Краткосрочный расход топлива
- Долгосрочный расход топлива
- Абсолютное давление воздуха
- Опережение зажигания
- Температура всасываемого воздуха
- Массовый расход воздуха
- Положение дроссельной заслонки
- Лямбда-зонд
- Давление топлива
- Другие возможности зависят от конкретного автомобиля
Диагностика ABS и АКПП — поддерживается не на всех моделях
Построение графиков
Чтение VIN номера кузова
Время разгона до 100 км/ч
И другое — зависит от конкретной программы

Спецификации EOBD включают автоматическую коробку передач и ABS, но они не обязательные – поэтому производители автомобилей делают их поддержку на свое усмотрение.

По большому счету возможности сканера напрямую зависят от используемого программного обеспечения. В основном — это диагностика двигателя и трансмиссии автомобиля, однако есть коммерческие программы, поддерживающие дополнительные протоколы автопроизводителей и позволяющие работать с другими блоками автомобилей. Существуют разработки программ для КПК, плншетов под управлением Android. Следует выделить полезную программу по работе с ELM327 Bluetooth для Android — Torque Pro, которая доступна на Google Play. Программа способна превратить ваш КПК или смартфон в полноценный бортовой компьютер.

В комплект входят:

Сканер ELM327 Bluetooth OBD2 с кнопкой включения
CD-диск с ПО

КАК ПОЛЬЗОВАТЬСЯ ОВД 2 видео онлайн

Видео:

elm 327 #obd2 #ваз2114 Всем привет! В этом ролике я продемонстрировал то, как пользоваться автосканером OBD 2 ELM . ..

Автомобильный сканер ELM327 bluetooth хорошая вещь, которая умеет считывать чек ошибки и многое другое.

Ребят! Может у кого то стоит программа TORQUE, подскажите, какими виджетами вы пользуетесь?? И что они показ

ELM327 OBD2 сканер. Как работает и на что способен автосканер elm 327. Приложение для elm327. В этом видео Вы …

В видео я покажу, что делать, если Torque не может подключиться к вашей машине. Проверенный адаптер Elm327 v1.5 ..

Из видео вы узнаете, как просто подключить сканер ELM 327 к автомобилю и решите, стоит ли вам покупать платн

АВТОСКАНЕРЫ ELM327 С ALIEXPRESS ПРОВЕРЕНЫ МНОЙ ELM327 V1. 5 ПОКУПАЛ ЗДЕСЬ ELM327 …

Адаптер ELM327 — самый популярный автосканер, с помощью которого можно бюджетно следить за состоянием …

Всем привет!!! Сегодня мы в этом ролику поговорим о очень хорошей программе car scanner для диагностики Вашег

Группа в ватцап это приглашение: Ссылка на мой блог …

Ссылка на ПРОВЕРЕННОГО продавца — Ссылка на программу …

OBD адаптер (или ELM сканер) — это штучка за 5$, которую вы подключаете в OBD-II разъем (если он у вас есть) и ваш ..

Купить Bluetooth сканер ELM327 V2. 1 OBD2 Mini для компьютерной диагностики автомобилей можно здесь: …

#elm327 #диагностика #obd2 #elm #ELM327 #диагностика327 #автоэлектрика #красноярск #автосервис #avtoservisnikitin …

… elm327 скачать, elm327 скачать бесплатно, obd 2, obd 2 bluetooth, obd Bluetooth, obd elm327, obd ii elm 327 bluetooth, obd …

Распаковка и обзор автосканера Mini ELM327 V1.5 OBD2 II Bluetooth Diagnostic Car Auto Interface Scanner F5 — подключаем, …

Как пользоваться? Vgate iCar2 ELM327 V2.1 OBD2 Wi-Fi адаптером и программами EOBD Facile, Torque, ScanXL. Честный …

ELM327 Mini Bluetooth OBD ii Auto Diagnostic Tool. Это блютус устройство для диагностики работы двигателей …

В этом видео, мы описываем ситуацию, когда у вас в машине случилась проблема и вы решили ее посмотреть-ус

В этом видео, мы описываем ситуацию, когда у вас в машине случилась проблема и вы решили ее посмотреть-ус…

Car Scanner ELM OBD2 в App Store

Посмотрите, что делает ваш автомобиль в режиме реального времени, получите коды неисправностей OBD, характеристики автомобиля, данные датчиков и многое другое!
Car Scanner — это средство диагностики и сканер транспортного средства / автомобиля / бортового компьютера / диагностического прибора, который использует адаптер OBD II Wi-Fi или Bluetooth 4. 0 (Bluetooth LE) для подключения к системе управления двигателем OBD2 / ECU.
Car Scanner дает вам ряд уникальных функций:
1) Разместите свою собственную приборную панель с датчиками и диаграммами, которые вам нужны!
2) Добавьте кастом (расширенные PID) и получите информацию, скрытую от вас производителем автомобиля!
3) Он также может отображать и сбрасывать код неисправности DTC, как сканер.Car Scanner включает в себя огромную базу описаний кодов DTC.
4) Car Scanner позволяет считывать свободные кадры (состояние датчиков при сохранении DTC).
5) Теперь с Mode 06 — вы можете получить результаты теста самоконтроля ECU. Помогает отремонтировать машину и снижает расходы на ремонт!
6) Проверьте, готов ли ваш автомобиль к испытаниям на выбросы.
7) Проверьте все датчики на одном экране
8) Car Scanner работает с любым автомобилем, который использует стандарт OBD 2 (большинство автомобилей, построенных после 2000 года, но может работать с автомобилями еще в 1996 году, проверьте carscanner. info для более подробной информации).
9) Car Scanner включает в себя множество профилей подключения, которые дают вам некоторые дополнительные функции для Toyota, Mitsubishi, GM, Opel, Vauxhal, Chevrolet, Nissan, Infinity, Renault, Dacia, Hyundai, Kia, Mazda, Volkswagen, Audi, Skoda , Сеат, БМВ и многие другие.
10) На приборной панели Car Scanner есть режим HUD, который можно использовать для проецирования данных на лобовое стекло.
11) Car Scanner предоставляет инструмент для очень точных измерений ускорения (0-60, 0-100 и т. Д.)
12) Car Scanner можно использовать как маршрутный компьютер и может показать вам статистику расхода топлива!
13) Для автомобилей группы VAG (Volkswagen, Audi, Skoda, Seat), построенных на платформах MQB и PQ26, доступны функции кодирования — установка скрытых параметров автомобиля.
14) И еще одно — Car Scanner предоставляет широчайший набор функций БЕСПЛАТНО в App Store.

Для работы приложению требуется адаптер (устройство), совместимый с Wi-Fi или Bluetooth 4. 0 (Bluetooth LE) OBD2 ELM327. Устройства ELM327 подключаются к диагностической розетке в автомобиле, и ваш телефон получает доступ к диагностике автомобиля.
Рекомендуемые марки адаптеров: Kiwi 3, Viecar, V-Gate, Carista, LELink, Veepeak.
Если вы покупаете один из дешевых китайских адаптеров OBD2 ELM327 на ebay / amazon, убедитесь, что он не помечен как v.2.1. Эти адаптеры поддерживаются, но в них много ошибок.
ОБРАТИТЕ ВНИМАНИЕ: ЭБУ автомобиля различаются по количеству поддерживаемых датчиков. Это приложение не может показать вам то, чего нет в вашем автомобиле.

Внимание «плохие» переходники! Мы столкнулись с проблемой, что некоторые адаптеры (часто дешевые китайские клоны) не могут подключиться к смартфону или машине. Некоторые из них могут даже вызвать нестабильную работу двигателя вашего автомобиля, частую потерю связи, увеличить временную задержку при чтении данных.
Итак, мы рекомендуем использовать оригинальные адаптеры ELM327 или рекомендованные марки.

Автомобильный сканер ELM OBD2 предоставляется бесплатно, но для разблокировки всех функций требуется разовая покупка или подписка.

Ни при каких обстоятельствах разработчик этого приложения не несет ответственности за инциденты, возникшие в результате использования и / или интерпретации данных в приложении.

Если у вас есть какие-либо проблемы, вы всегда можете связаться с разработчиком, используя Настройки — Связаться с разработчиком в приложении или просто отправить электронное письмо на [email protected]

Автомобильный сканер ELM OBD2 для iOS Условия использования можно найти по адресу https: // www.carscanner.info/ios-tos/

Программное обеспечение

OBD — Elm Electronics

Программное обеспечение Android

Существует большое количество приложений Android для общения с ELM327. Нам пришлось сократить его до нескольких из самых популярных:

Car Gauge Pro
OBD Приложение Scantech предоставляет все основы, а также расширенные диагностические данные для многих автомобилей. Цена тоже вполне приемлемая.

CarSys Scan
OBD High Tech предлагает бесплатное приложение, которое предоставляет все основы.Для использования с инструментами сканирования Bluetooth.

DashCommand
Palmer Performance также поддерживает ELM327 (и совместимые) на Android. Это приложение позволяет использовать только 30 минут (ограниченного), прежде чем вы должны будете принять решение о покупке.

eCar PRO
Это программное обеспечение считывает информацию OBD через Bluetooth, но делает больше, чем просто считывает коды неисправностей. Вы можете просматривать и сравнивать данные датчиков, устанавливать сигналы тревоги, время отображения и рассчитывать крутящий момент и мощность.

EOBD Facile
Базовая версия этого приложения бесплатна и хорошо работает.Он предоставляет некоторую информацию об автомобиле и считывает коды неисправностей, но вы не сможете их очистить, если не купите полный пакет. Когда вы дойдете до этого момента, вы узнаете, как вам нравится программное обеспечение, и сможете решить, покупать ли пакет «Премиум доступ». Стоит попробовать.

ELM327 Терминал
Предназначен для отправки заранее определенных команд AT и OBD для вас. Возможно, это бесплатное приложение подойдет вам.

Elm Basic
Это терминальная программа для отправки команд на интерфейс ELM327 и получения ответов.Это то, что вам может понадобиться, если вы хотите полностью контролировать ситуацию.

FordSys Scan Free
Еще одно приложение от OBD High Tech. Он предназначен для автомобилей Ford, предоставляя информацию от нескольких модулей автомобиля, а также диагностику OBDII. Для использования с инструментами сканирования Bluetooth.

База данных Honda
Нужен код неисправности Honda, информация о блоке управления двигателем, характеристики двигателя или трансмиссии? Если это так, то это удобное приложение, безусловно, заслуживает внимания.

Kwik OBD Terminal
Другая терминальная программа для отправки команд на интерфейс ELM327 и получения ответов.Это то, что вам может понадобиться, если вы хотите полностью контролировать ситуацию.

Leaf Spy Pro
Владельцам Nissan Leaf будет интересно это приложение для Android. Есть также бесплатная версия (Leaf Spy Lite), которая предоставит информацию о батарее. Обязательно посетите страницу Leaf Spy Pro в вики по электромобилям.

OBD Auto Doctor
Это приложение очень похоже на версию для iOS, и оно также остается бесплатным приложением. Отличное небольшое программное обеспечение, которое предоставляет все основы и хорошо работает.

OBD Car Doctor
Это приложение очень похоже на версию для iOS, и оно также остается бесплатным.Отличный маленький кусочек бесплатного программного обеспечения. Предоставляет все основы и хорошо работает.

Коды неисправностей OBD Lite
Получите описания кодов неисправностей на своем телефоне или планшете. Бесплатная версия этого приложения (спонсируемая рекламой) содержит общие коды неисправностей (от P0001 до P099F) в своей базе данных. Полная (платная) версия содержит почти 20000 кодов.

Поршень (OBD2 и ELM327)
«Поршень» Марцина Герлицкого, кажется, хорошо спроектирован и хорошо зарекомендовал себя при тестировании. Бесплатное предложение, которое следует попробовать одним из первых.

RaceChrono
Популярное приложение для таймера круга, которое регистрирует как данные GPS, так и данные OBD. Бесплатная версия ограничена по времени, поэтому, если вы сочтете ее полезной, вы захотите перейти на профессиональную версию.

ScanMaster для ELM327
Отличное бесплатное приложение от WGSoft.de, создателя других программ ScanMaster. Это должно быть одно из первых приложений, которое вы попробуете. Есть покупки в приложении.

Scanclic
Большая часть доступного программного обеспечения OBD на английском языке, но если вы предпочитаете итальянский язык, одна компания (Informaticlaclic) предлагает пакеты программного обеспечения для Windows и Android, которые могут вас заинтересовать.

ScanMyOpel Lite
Это приложение предназначено только для диагностики Opel / Vauxhall, но это именно то, что ищут многие пользователи. Прежде чем решить, покупать ли полную версию, попробуйте эту облегченную (ограниченную) версию.

Torque Lite
Бесплатная версия популярного приложения предлагает многое бесплатно.

Torque Pro
Это полная версия приложения, которая предлагает больше функций, поддерживает больше автомобилей и не имеет рекламы.

TouchScan
Это недорогое приложение получает довольно хорошие отзывы.Если вы ищете приложение с интерфейсом типа датчика, стоит подумать об этом.

Обратите внимание, что для большинства программного обеспечения Android требуется, чтобы вы уже были сопряжены с устройством Bluetooth. Нас часто спрашивают о парных кодах, и, хотя мы никогда не можем точно знать, какой код будет применяться к вашему интерфейсу, мы можем сказать, что большинство используют 0000 или 1234.

Страница не найдена — Hampton Roads Pediatric Dentistry

Мои мальчики любят ходить к дантисту, Dr.Бобби и все его сотрудники в офисе в Вильямсбурге потрясающие!

— Кристалл К.

Маленькая БОЛЬШАЯ практика. У них есть несколько офисов, но они сосредоточены на мелочах, которые есть у небольших практик, а у больших нет. Как своевременные встречи и время с маленькими детьми, которые паникуют. Всегда впечатляли меня.

— Кэмпбелл Б.

Доктор Бобби и его сотрудники замечательные.Они были очень терпеливы с моим двухлетним ребенком, у которого проблемы с сенсорными ощущениями!

— Джен Г.

Доктор Бобби и доктор Кари восхищаются моими детьми! Мы любим вас всех !!

— Шенель В.

Мои дети когда-то боялись стоматологов, пока мы не нашли доктора Бобби. Он прекрасно ладит с детьми и очень терпелив.Моим детям сейчас нравится ходить к дантисту.

— Белинда Л.

Мы любим доктора Бобби !! Персонал тоже был восхитительным!

— Мария В.

Мне нравится персонал, и они СУПЕР нежные с возбужденными детишками.

— Дуг А.

Мне очень нравится это место. Будучи военным, всегда трудно найти место, которое можно полюбить, как последнее место, куда вы попали.

— Cine R.

Это такой тихий, но приятный офис, как только вы входите. Все очень дружелюбны!

— Пчела В.

Они классные! Трудно найти терпеливого стоматолога для ребенка с аутизмом. Персонал здесь был очень дружелюбным и терпеливым.

— Мария А.

ELM327 USB-интерфейс OBDII OBD2 Диагностический автоматический автомобильный сканер Кабель для диагностического прибора V1.5 ELM327 OBD2 OBDII CAN-BUS Автоматический автомобильный USB-интерфейс Диагностический сканер

«100% новый и высококачественный
Подробное описание:
ELM327 — это новейшее сканирование на базе ПК инструмент.Он поддерживает все протоколы OBD-II и поставляется с рядом совместимых программ.
Процессор — ELM327. Протокол вывода (подключение к ноутбуку) — USB.

Процессор: ELM327. Программное обеспечение
OBD-II для ELM327 — это бесплатная программа, которая позволяет вам использовать ваш компьютер и аппаратный интерфейс для получения информации с компьютера вашего автомобиля.
Программа очень удобна и проста в освоении. Его также очень легко установить: просто извлеките файлы в папку на жестком диске вашего компьютера, и вы готовы к работе.Чтобы удалить программу, просто удалите все содержимое папки, в которой находится программа.
Программа поддерживает две платформы — DOS и Windows.
Протоколы OBD-II:
ISO15765-4 (CAN)
ISO14230-4 (KWP2000)
ISO9141-2
J1850 VPW
Протокол вывода: RS232
Скорость передачи: 9600 или 38400
Светодиоды индикаторов: OBD Tx / Rx, RS232 Tx / Rx, Power
Рабочее напряжение: 12 В, внутренняя защита от коротких замыканий / перенапряжений
Номинальный ток холостого хода: 45 мА
Характеристики:
Программа позволяет выполнять следующие операции:
Считывать диагностические коды неисправностей, как общие, так и специфичные для производителя, и отображать их значение (более 3000 общих определений кода в базе данных).
Удалите коды неисправностей и выключите контрольную лампу (индикатор «Check Engine»).
Отображение текущих данных датчика, включая:
Обороты двигателя
Расчетное значение нагрузки
Температура охлаждающей жидкости
Состояние топливной системы
Скорость автомобиля
Кратковременная корректировка топливоподачи
Длительная Term Fuel Trim
Давление во впускном коллекторе
Timing Advance
Температура воздуха на впуске
Расход воздуха
Абсолютное положение дроссельной заслонки
Напряжение датчика кислорода / соответствующие краткосрочные корректировки топлива
Состояние топливной системы
Давление топлива
Многие другие
Предстоящие функции:
Графики данных и регистрация
Данные стоп-кадра
Результаты непрерывных и непостоянных тестов датчика кислорода
Бесплатное программное обеспечение:
Scantool.net
GM Mode 22 Scan Tool от Terry
OBD Gauge для PalmOS и Pocket PC от Dana Peters
OBD Logger от Jonathan Senkerik
OBD-II ScanMaster от Владимира Гурского (ScanMaster 3. 52 — локальная копия)
obd2crazy.com
OBD2 Scan tool от Иван Эндрюески
OBDII для ELM322 от Дэвида Хаффмана
OBD от Donour Sizemore для MacOSX и Linux
RDDTC от Пит Калински
Real Scan от Brent Harris
Scan Test для карманного компьютера от Ивана Ганева aka a-ser
OBD от WDT
Доступные автомобили:
Benz 2001/02/03 W203 C200K (ISO)
BMW X5 2002 (ISO) Chevrolet Aveo (ISO)
Citroen C3 2004 (ISO)? Daihatsu YRV 2005 (ISO)
Daihatsu YRV Turbo 2006 (ISO)
Fiat Tipo 2002 (ISO)
Honda Accord 2006 JDM (ISO)
Honda Accord Euro R 2004 JDM (ISO)
Honda City GD8 (ISO)
Honda Civic ES 1.6A (ISO)
Honda Integra Type R DC5 JDM (ISO)
Honda Jazz 1.4M (ISO)
Hyundai Accent 2004 (ISO)
Hyundai Getz 1.3A 2004 (ISO)
Hyundai Getz 1.6M 2004 (ISO)
Hyundai Matrix 2004 (ISO)
Hyundai Santa Fe 2.4A (ISO)
Hyundai Sonata GLS (ISO)
Hyundai Sonata 2005 (ISO)
Hyundai Tuscani FX (ISO)
Kia Carens 2005 (ISO)
Kia Magentis 2005 (ISO)
Kia Rio LS (ISO)
Kia Sorento SUV 2005 (ISO)
Lexus es300 Mazda 2 (CAN)
Mazda 5 (CAN)
Mazda 6 (CAN)
Mazda Premacy 2001 (ISO)
Mazda RX8 (CAN)
Mitsubishi Colt 2003 (ISO)
Mitsubishi Colt Plus 2005 (ISO)
Mitsubishi Eclipse (GST «

Начало работы — python-OBD

«)

Python-OBD — это библиотека для обработки данных с диагностического порта автомобиля O n- B или D (OBD-II). Он может передавать данные датчиков в реальном времени, выполнять диагностику (например, считывать коды проверки двигателя) и подходит для Raspberry Pi. Эта библиотека предназначена для работы со стандартными адаптерами ELM327 OBD-II.

ПРИМЕЧАНИЕ. Python-OBD ниже 1.0.0, что означает, что API может меняться между младшими версиями. Перед обновлением обратитесь к странице выпуска GitHub, чтобы узнать об изменениях.

Установите последнюю версию pypi:

  $ pip install obd

Примечание. Если вы используете адаптер Bluetooth в Linux, вам также может потребоваться установить и настроить стек Bluetooth.В системах на основе Debian это обычно означает установку следующих пакетов:

  $ sudo apt-get install bluetooth bluez-utils blueman

  импорт OBD

connection = obd.OBD () # автоматически подключается к USB или RF порту

cmd = obd.commands.SPEED # выберите команду OBD (датчик)

response = connection. query (cmd) # отправить команду и проанализировать ответ

print (response.value) # возвращает единичные значения благодаря Pint
print (response.value.to ("mph")) # удобное преобразование единиц измерения

OBD-соединения работают в режиме «запрос-ответ».Чтобы получить данные из автомобиля, вы должны отправить команды, которые запрашивают нужные вам данные (например, обороты, скорость автомобиля и т. Д.). В python-OBD это делается с помощью функции query () . Сами команды представлены в виде объектов, и их можно найти по имени или значению в obd.commands . Функция query () вернет объект ответа с проанализированными данными в его свойстве value .

  импорт OBD

obd.OBD # основной класс подключения OBD
obd.Async # класс асинхронного подключения OBD
obd.commands # таблицы команд
obd.Unit # таблицы единиц (Pint UnitRegistry)
obd.OBDStatus # перечисление статуса подключения
obd.scan_serial # служебная функция для ручного сканирования адаптеров OBD
obd. OBDCommand # класс для создания ваших собственных команд OBD
obd.ECU # enum для обозначения того, какой ЭБУ команда должна слушать
obd.logger # корневой логгер модуля OBD (для отладки)

Стандартная общественная лицензия GNU V2

ELM327 Bluetooth OBD2 детектор транспортных средств Руководство пользователя Шэньчжэнь аудиовизуальная электроника ограничена

 OBD2 Bluetooth инструкция по установке
Особенности продукта:
Поддержка диагностических протоколов связи платы OBD-II:
1) SAE J1850 PWM (41.6 кбод)
2) SAE J1850 VPW (10,4 кбод)
3) ISO9141-2 (5 бод инициализация, 10,4 кбод)
4) ISO14230-4 KWP (5 бод инициализация, 10,4 кбод)
5) ISO14230-4 KWP (быстрая инициализация, 10,4 кбод)
6) ISO15765-4 CAN (идентификатор 11 бит, 500 кбод)
7) ISO15765-4 CAN (идентификатор 29 бит, 500 кбод)
8) ISO15765-4 CAN (11-битный идентификатор, 250 кбод)
9) ISO15765-4 CAN (идентификатор 29 бит, 250 кбод)
Выходной протокол: RS232
Скорость передачи: 9600 или 38400
Светодиодный индикатор: OBDTx / Rx, RS232Tx, питание,
Рабочее напряжение: 12 В
Рабочий ток: 45 мА
Описание товара:
ELM327 Bluetooth OBD-II система самодиагностики для использования программного обеспечения в качестве бесплатного
программа позволяет вам использовать ваш компьютер и ELM327 получить данные вашего автомобильного двигателя компьютера
Информация. Программное обеспечение легко освоить. Программа поддерживает DOS и Windows.
операционная система компьютера.
Функциональное описание:
Прочтите универсальные диагностические коды и коды неисправностей, характерные для производителей автомобилей, и
отображает его определение (программное обеспечение кода неисправности включает более 3000)
Очистите код неисправности и выключите индикатор неисправности двигателя (двигателя).
3. Чтение потока мгновенных динамических данных двигателя содержит: обороты двигателя на
минут (об / мин) расчетное значение нагрузки Температура охлаждающей жидкости Состояние топливной системы скорость
Кратковременная топливная ситуация Долговременное давление во впускном коллекторе Впрыск воздуха
температура всасываемого воздуха время скорость воздушного потока состояние дроссельной заслонки давление топлива абсолютное
положение статуса связанное с кратковременным напряжением датчика кислорода топлива топлива
система контроля расхода топлива, есть много других данных. .. будущее
Особенности программного обеспечения: отображение диаграммы данных и запись данных о стоп-кадре непрерывно и
прерывистые результаты кислородного датчика
Поддерживаемые модели:
Сокровище Марси Astra Ford MINI Jaguar Benz Volkswagen Liana Qashqai
Крайслер Додж Акура BYD F3 / F0 Chery Alto Fox 11
Suzuki Tianfeng Tian Mazda Mitsubishi Nissan Subaru 01 Mercedes-Benz w203
Land Rover Chevrolet Skoda Infiniti Kia современный Geely Panda 05 Excelle
Вольво, Фиат, Ауди Сааб Опель Ситроен Пежо
Модели автомобилей, которые в настоящее время проходят испытания, мы ссылаемся на данные зарубежных испытаний, но
разные страны в разных частях одного и того же транспортного средства, с разными разными
результаты могут быть связаны со стратегией регионализации депо.ISO относится к требуемым
Декодер ISO ELM323. ELM323 поддерживает соглашения ISO 9141-2 / KPW2000
транспортных средств. CAN означает требуемый декодер CAN ELM327. Поддержка ELM327
Транспортные средства соглашений CAN / ISO 9141-2 / KWP2000 / J1850.  ELM327 является универсальным
тип.
A: сначала найдите интерфейс OBD автомобиля
B: откройте телефон или адаптер Bluetooth компьютера, закрывающий приемное соединение
Bluetooth.
Получив программное обеспечение, выключите антивирусное ПО, а не антивирус.
1, откройте ScanMaster-ELM v2.1
-------------------------------------------------- -----------------
--------------------------------------------------
2Нажмите установить, запомните установку, в какой папке
-------------------------------------------------- -----------------
--------------------------------------------------
3, скопируйте два готовых файла в папку перед установкой.C: \ Program Files \
WGSoft \ СканМастер-ELM
Все контрольные точки.
-------------------------------------------------- -----------------
--------------------------------------------------
4, щелкните на рабочем столе, запросите копию, папку с файлами. Щелкните ScanMaster-ELM v2.1, вставьте в
получать
постановка на учет
код
-------------------------------------------------- -------------------------------------------------- ---------------- 5, готово, нажмите на рабочий стол, ввод, чтобы получить регистрационный код.
-------------------------------------------------- ------------------------------------------------ - --------------- 6, а затем щелкните на рабочем столе, выберите язык интерфейса щелкните значок глобуса
7, щелкните значок на рабочем столе успешно завершено
Предупреждение FCC: любые изменения или модификации, прямо не одобренные ответственной стороной
соблюдение требований может лишить пользователя права на эксплуатацию этого оборудования.Это устройство соответствует требованиям части 15 правил FCC. Эксплуатация возможна при соблюдении следующих двух
условия: (1) это устройство не должно создавать вредных помех, и (2) это устройство должно
принимайте любые полученные помехи, включая помехи, которые могут вызвать сбои в работе.
Это устройство и его антенна (-ы) не должны находиться рядом или работать вместе с какими-либо
другая антенна или передатчик.
ПРИМЕЧАНИЕ. Это оборудование было протестировано и признано соответствующим ограничениям для
Цифровое устройство класса B,
в соответствии с частью 15 правил FCC. Эти ограничения предназначены для обеспечения разумной защиты от вредных помех в
жилая установка. Это оборудование генерирует, использует и может излучать радио
частотной энергии и, если она не установлена и не используется в соответствии с
инструкции, могут вызвать недопустимые помехи для радиосвязи.
Однако нет гарантии, что помехи не возникнут при конкретной установке.
Если это оборудование создает недопустимые помехи для приема радио или телевидения,
что можно определить, выключив и включив оборудование, пользователь
рекомендуется попытаться устранить помехи одним или несколькими из следующих
меры:
-- Изменить ориентацию или местоположение приемной антенны.-- Увеличьте расстояние между оборудованием и приемником.
- Подключить оборудование к розетке другой электрической цепи.
от того, к которому подключен приемник.
- Проконсультируйтесь с продавцом или опытным радио / ТВ техником по вопросам
помощь.

Car Code OBD2 для Android ™ Scan Tool

Приложение Automotive Scan Tool за 12 долларов для Android ™ для всех автомобилей
плюс дополнительная поддержка производителя.

Без добавок, без дополнительных сборов.
Расширенная поддержка тормозных и корпусных серверов,
включает элементы управления устройством.
Чтение и запись данных, чтение и удаление кодов неисправностей,
просматривать и проводить тесты.
Прогнозируемые даты сбоя результатов теста.
Графики в реальном времени, датчики, статистика, прошедшее время,
Звук, сигналы тревоги, экономия топлива, ускорение, GPS, просмотр в Интернете.
Используйте с проверенным адаптером ELM-327 Дополнительная гарнитура MindWave Brain.

Производство улучшенных конкретных приложений

F-150, F-250, F-350, Econoline, Excursion
Мустанг
Скорпион
1996–1999 Полноразмерные грузовики Chevrolet / GMC C / K 1996–1999 Полноразмерные длиннобазные внедорожники Chevrolet Suburban / GMC Suburban 1996–2000 гг. Chevrolet Tahoe / GMC Yukon (и модели Tahoe Limited 2000 и Z71 2000 г.) полноразмерные внедорожники с короткой колесной базой 1999–2000 Cadillac Escalade 1996–2002 Полноразмерные фургоны Chevrolet Express / GMC Savana Silverado, Suburban, Tahoe, Sierra, Yukon, Avalanche, Escalade, Express, Savana, Hummer, Kodiack, TopKick.

TralBlazer, Envoy, Bravada, Rainier, Ascender, Saab 9-7
S-10, Sonoma, Blazer, Jimmy, Astro, Safari

Corvette, Camaro, Firebird, Impala SS, Caprice, Roadmaster, Fleetwood
Гран-при
Люцерн
Кадиллак

Страница ИНФОРМАЦИЯ — Connect START-STOP
Специфичным для приложения является соединение ТИП по умолчанию.
Для всех автомобилей нажмите ТИП на ALL-OBD-2
Для датчиков ускорения и GPS или мозга коснитесь ACCEL или EEG
. Примечание: одновременные ТИПЫ доступны после подключения СТАРТ.
Подключите проверенный адаптер с расширенными функциями к разъему OBD-2 под приборной панелью.
Для первого использования или нового устройства с Android ™
Bluetooth

1. Нажмите значок Bluetooth или Настройки-Подключения-Bluetooth.
2. Выберите ВКЛ и коснитесь OBDII в списке доступных устройств.
3. Дождитесь диалогового окна сопряжения и введите ID 1234.

WiFi

1. Нажмите значок Wi-Fi или «Настройки-Подключения-WiFi».
2. Нажмите OBDII
3.Введите пароль 1234

Примечание: адаптеры ELM-327 нуждаются в питании от разъема OBD-2.
Ссылка:
Подключение через Bluetooth на устройстве Android
Подключение через Wi-Fi на устройстве Android
Полностью поверните ключ автомобиля или запустите двигатель
Нажмите НАЧАТЬ, чтобы подключиться.
Журнал покажет информацию о подключении к Bluetooth или WiFi, а затем к автомобилю.
Поддержка Connect
VIN: идентификационный номер автомобиля
«obd2» год 2005+ при поддержке автомобилей ALL-OBD2
Нажмите «manuf» для всех GM VIN и информации о хранилище памяти
CID: «obd2» идентификационные номера калибровки
CVN: «obd2», контрольные номера калибровки
Нажмите «Найти», чтобы запросить выбранный ID
. Нажмите «Engine», если больше ответов сервера obd2.
Если приложение поддерживает удаленные веб-программы просмотра, после подключения нажмите START-WEB
.

Идентификатор указан в данных просмотра списка журналов на carcoded.com/web

Выберите «PLAY», чтобы воспроизвести сканирование вперед и назад. Один>, в реальном времени >> или быстро >>>
Выберите «ФАЙЛ» для просмотра данных. Все отсканированные изображения или сохраняются по умолчанию в формате год-месяц-день-24 часа времени

Каталоги по умолчанию или производитель, ALL-OBD2, ACCEL, EEG
Выберите «Имя», чтобы переименовать каталог или файл.
Выберите «Переместить», чтобы переместить файл в другой каталог.
Выберите «Удалить», чтобы удалить файл или каталог.
Выберите «EXPO», чтобы сохранить данные в виде вкладки отдельного текстового файла электронной таблицы в каталоге загрузок Android.Используйте вперед, чтобы начать или остановить.

На странице ДАННЫЕ будут перечислены все поддерживаемые элементы данных в реальном времени. Выберите элемент и нажмите СТАРТ.

ГРАФИК отобразит выбранный элемент.

Масштабирование «Авто» или «Человек».
Масштаб мощности X10. R4 диапазоны.
1 с / d секунд на шкалу времени деления.
LINE BAR, SCOPE или OFF графики
N4 мощность цифрового считывания

DASH
Масштабирование в реальном времени «Звук» или «Тревога». Авто или «Человек».
Масштаб мощности X10.R4 диапазоны.
G4 манометры для дисплея
Дисплеи D2 Dash
Цифровое считывание мощности N4

СТАТ
«Стоимость» или «Скорость» за сек. Выбор и отображение в реальном времени.
«Avg» Всего интервал прокрутки в 1 или 10 секунд.
«Стандартное отклонение» или «Ошибка», общее количество образцов.
«Диапазон»
«Мин» или «Макс». «Вероятная» вероятность: минимум или максимум. «Пределы» диапазона. Разрешение шкалы.
«Установить» Установите звуковой сигнал и красные линии тире на минимум или максимум
«Dist» Отображает гистограмму гистограммы процентной вероятности

БЛОК
Изменения Единица выбранного товара

ВРЕМЯ
Устанавливает желаемый интервал выборки выбранного элемента.
Разрешение, фактическое значение и мс, Гц, сек или мин. Выберите

ET
Прошедшее время Старт стопа Установите двухканальный секундомер «Ch3».
«Последний», «Средний», «Мин.» Или «Макс.»

НАЙТИ
Переместить выбранный элемент в «Верх» или выполнить поиск по списку

OBD2
Отображает «OBD2», «форму» уравнения расстояния и топлива, «manf» производителя, «sens» ускорение, «EEG»

0-свет выключен
Отображает общее количество текущих кодов неисправностей OBD-2 со всех серверов выбросов.
Выберите для запроса. Выберите «obd2» или «manuf». Если мануф. выберите сервер «Engine ..»
Выберите «Текущий», «Ожидающий» или «Жесткий» и нажмите «Запрос
». Приложения GM предоставят исторические коды в запросе «manuf-hard»
Выберите копию для вставки в другое приложение

1-Не готов
Показывает статус оценки OBD-2 для определения кода неисправности. С момента последней очистки кода
Объявления «Не готов» и «Завершено»

Заморозить
Предоставляет список данных элементов, когда был установлен код неисправности
Для приложений GM выберите «manuf» для дополнительных фиксированных кадров и записей сбоев.

Производительность
Используется для проверки контрольного количества выбросов «Условия» для начала и «Завершение» теста
Выражается числом «Соотношение» или «Процент».

Прозрачный
Выберите «obd2» или «manuf». Если мануф. выберите сервер «Двигатель ..» Выберите и нажмите «Очистить», чтобы очистить
Приложения Ford также будут поддерживать функцию стирания памяти

Предоставляет список результатов тестирования для определения кода неисправности OBD-2.
Выберите «мануфактура». и сервер «Engine ..» для тестирования и контроля устройств производителя.

Проверенные разъемы OBDII с расширенными данными

Wi-Fi

Bluetooth

Гарнитура Brainwave

1995-1996 и 1997 OBD1 7.3L Ford PowerStroke

Поддерживает все 95-97, кроме 1997 California OBD2
Проверьте метку выхлопа под капотом на правой крышке клапана: «Правила Агентства по охране окружающей среды США.

«
Время впрыска в реальном времени, температура масла. Давление топлива, противодавление и данные наддува
Гудение форсунок, вклад цилиндров, тесты свечей накаливания и мощности.
Двигатель, очистка памяти
WiFi или Blue Tooth

1998-2003 и 1997 OBDII 7.3L Ford PowerStroke

Поддерживает все 98-2003 и 1997 California OBD2
Проверьте метку выхлопа под капотом правой крышки клапана:
«Дизельные двигатели, продаваемые в Калифорнии и соответствующие требованиям Агентства по охране окружающей среды США, сертифицированы OBD II.«
Время впрыска в реальном времени, температура масла. Давление топлива, противодавление и данные наддува
Гудение форсунок, вклад цилиндров, тесты свечей накаливания и мощности.
Двигатель, очистка памяти
WiFi или Blue Tooth

2003-2010 6.0L Ford PowerStroke

Время впрыска в реальном времени, давление топлива, противодавление и данные наддува
Жужжание форсунок, 2003 г.

Вклад цилиндров, испытания свечей накаливания и мощности.
Двигатель, трансмиссия, тормоз с АБС, подушка безопасности, приборная панель, код и очистка памяти
WiFi или Blue Tooth

Ford Super Duty Pick-ups & Excursion, 1999-2010 (Руководство по ремонту Chilton’s Total Car Care)

2008-2010 гг. 6.Ford PowerStroke

4 л. Давление дизельного сажевого фильтра, температура выхлопных газов, время впрыска, давление топлива, противодавление и данные наддува в реальном времени
Гудение форсунки, проверка свечей накаливания и мощности.
Двигатель, трансмиссия, тормоз с АБС, подушка безопасности, приборная панель, код и очистка памяти
WiFi или Blue Tooth

Ford Super Duty F-250 и F-350 Пикапы и экскурсии, 1999-2010 (Руководство по ремонту Haynes)

1995-1997 Форд Скорпион

209 элементов данных OBD1 в реальном времени.Ключевые тесты включения и выключения.

GM 2006-2010 6.6L Duramax Diesel Silverado, Sierra, Express, Savana

Поддерживаемые серверы
Двигатель LLM LLY LBZ, трансмиссия Allison, свеча накаливания, АБС, подвеска и кузов
Данные в реальном времени для двигателя, трансмиссии Glow Pug и автоматизированных тормозных систем
Данные дизельного сажевого фильтра и регенерации.

Синхронизация форсунок, уровни баланса и давления с настройками управления.
Температура трансмиссионной жидкости Allison, давление переключения передач
Органы управления окнами, освещением и звуковым сигналом
Примечание. Классические модели 2006 и 2007 годов не поддерживают компьютеры тормозов и кузова.
Прогнозируемые даты сбоя результатов теста, данные GPS
Wi-Fi или Blue Tooth
, веб-просмотр данных в реальном времени

Haynes Duramax Diesel Engine Techbook для Chevrolet GMC Trucks Vans 2001-2012 гг., 6,6 литра, 402 у.е. в турбодизеле

Руководство по ремонту трансмиссии ATSG Allison 1000/2000 (трансмиссия Allison 1000 — фильтр Allison 1000 — внутренний Allison 1000)

Поиск и устранение неисправностей и ремонт дизельных двигателей, 5-е издание

Двигатели для средних и тяжелых грузовиков, топливо и компьютеризированные системы управления

GM 2001-2005 Silverado и GMC Sierra 6.

6L Duramax Дизель Поддерживаемые серверы
Двигатель, коробка передач, раздаточная коробка, АБС, подвеска, подушка безопасности, кузов, климат, приборная панель, прибор, сиденье и кража
Тесты управления данными и устройствами в реальном времени для двигателя, трансмиссии и автоматизированных тормозных систем
Синхронизация форсунок, уровни баланса и давления с настройками управления.
2004-2005 LLY Регулируемое управление турбонаддувом.
Температура трансмиссионной жидкости Allison, давление TAP адаптации переключения передач
Данные о тормозах в реальном времени и активация прокачки.
Неудачная запись и стоп-кадр. Код неисправности считывается и очищается для 12 компьютеров, включая подушку безопасности.
WiFi или Blue Tooth

Haynes Duramax Diesel Engine Techbook для Chevrolet GMC Trucks Vans 2001-2012 гг., 6,6 литра, 402 у.е. в турбодизеле

Руководство по ремонту трансмиссии ATSG Allison 1000/2000 (трансмиссия Allison 1000 — фильтр Allison 1000 — внутренний Allison 1000)

Поиск и устранение неисправностей и ремонт дизельных двигателей, 5-е издание

Двигатели для средних и тяжелых грузовиков, топливо и компьютеризированные системы управления

GM 1996-2003 GM 6.

5L Turbo Diesel L65 и L56 Данные о времени впрыска, давлении топлива, температуре и наддуве в реальном времени
Комплект 2000+ ВМТ. Давление клапана переключения передач
Установлено время форсунки, параметры управления опусканием цилиндра и свечи накаливания.
Исторические коды, запись сбоя и стоп-кадр.
Год 1998+ включает данные о тормозах и рулевом управлении с 9 компьютерными системами
Синий зуб или Wi-Fi

GM 1998-2001 GM 5.7 L31 Грузовик

Поддерживаемые серверы
Двигатель-Трансмиссия, Раздаточная коробка, АБС, Подушка безопасности, Кузов, Климат, Приборная панель, Кража и Звезда
Смещение кулачкового вала в реальном времени, задержка детонации, пропуски зажигания, крутящий момент, импульс форсунки.
CASE определения коленчатого вала, контроль падения форсунки.
Температура трансмиссионной жидкости, время переключения передач и ошибки.
Неудачная запись и стоп-кадр.
Тормозить данные в реальном времени и запускать прокачку.

Неудачная запись и стоп-кадр. Код неисправности считывается и очищается для 10 компьютеров, включая подушку безопасности.
Синий зуб или Wi-Fi

GM 98-00 Silverado, Sierra, Suburban, Express 454ci Vortec L29

1999 GM Silverado и GMC Sierra 5.3L LM7 Vortec

Поддерживаемые серверы
Двигатель-Трансмиссия, АБС, Подушка безопасности, Кузов, Климат, Приборная панель, Приборы, Кража и Звезда
Задержка детонации, пропуски зажигания, крутящий момент, импульс форсунки, сигналы кулачка в реальном времени.

CASE определения коленчатого вала, контроль падения форсунки.
Температура трансмиссионной жидкости, время переключения передач и ошибки.
Неудачная запись и стоп-кадр.
Скорость вращения тормозного колеса и активация прокачки.
Считывание и удаление кода неисправности для 9 компьютеров, включая подушку безопасности.
Blue Tooth
Поддержка различных данных, кодов и управления устройствами

Haynes Chevrolet Silverado GMC Sierra: 1999 — 2006 / 2WD-4WD (Руководство по ремонту Haynes)

GM Full-Size Trucks, 1999-06 Руководство по ремонту (Руководство по ремонту Chilton’s Total Car Care)

2000-2007 GM Silverado и GMC Sierra 5.3л LM7 Vortec

Поддерживает 5,3-литровый двигатель 2000-2006 гг. И модели
Classic 2007 г. Включает LM7, L33 High Output и L59 Flex Fuel
Считывание до 22 бортовых компьютеров.
Двигатель-Трансмиссия, Тормоз, Подвеска, Аккумулятор, Подушка безопасности, Кузов, Климат
Климат сзади, Тепло сзади, Приборная панель, Навигация, Кража, Звезда, Связь
Сиденье водителя, дверь водителя, дверь пассажира, звонок, радио, цифровое радио, усилитель Bose, видеоплеер
Задержка детонации, пропуски зажигания, крутящий момент, импульс форсунки, сигналы кулачка в реальном времени.

CASE определения коленчатого вала, контроль падения форсунки.
Температура трансмиссионной жидкости, регулировка давления, время переключения передач и ошибки.
Неудачная запись и стоп-кадр.
Скорость тормозного колеса, а также данные клапана и насоса ABS.
StabiliTrak, включает скорость рыскания, поперечное ускорение, положение рулевого колеса и прокачку автоматического тормоза
WiFi или Blue Tooth

Haynes Chevrolet Silverado GMC Sierra: 1999 — 2006 / 2WD-4WD (Руководство по ремонту Haynes)

GM Full-Size Trucks, 1999-06 Руководство по ремонту (Руководство по ремонту Chilton’s Total Car Care)

2007-2013 GM V8 грузовики

6.2, 6.0, 5.3, 4.8 L Sierra, Silverado, Yukon, Avalanche, Escalade, Suburban (без Classic)
Компьютеры двигателя, тормоза, подвески, кузова
331 элемент данных в реальном времени, 48 проверок схем, 83 элемента управления устройствами, включая окна и звуковой сигнал. Давление и температура масла в реальном времени, температура трансмиссионной жидкости, задержка детонации, пропуски зажигания, крутящий момент, импульс форсунки, сигналы кулачка.

CASE обучения коленчатого вала, контроль падения форсунки, сброс замены масла
Скорость тормозного колеса, а также данные клапана и насоса ABS.
Прогнозируемые даты сбоя результатов теста, данные GPS
Wi-Fi или Blue Tooth
, веб-просмотр данных в реальном времени

Haynes 24067 Chevy Silverado и GMC Sierra Руководство по ремонту (2007-2014)

2002-2007 TrailBlazer, Envoy, Bravada, Rainier, Ascender, Saab 9-7 с 4,2 л 6цилиндровым LL8 4200

Считывание до 15 бортовых компьютеров.
Двигатель-трансмиссия, раздаточная коробка, тормоз, подушка безопасности, кузов, климат, приборная панель, звезда
Откидные ворота, сиденье водителя, дверь водителя, пассажирское сиденье, дверь пассажира, радио, усилитель Bose
Данные в реальном времени и управление устройствами.
Замедление детонации, импульс форсунки, пропуски зажигания.
Цилиндр.
Изучение вариации коленчатого вала CASE
Время переключения передач Температура жидкости.

Нет данных АБС.
Синий зуб

1998-2002 S-10, Sonoma, Blazer, Jimmy, Vans, Sierra и Silverado 4.3L V6 L35

Считывание до 22 бортовых компьютеров.
Двигатель-Трансмиссия, Тормоз, Подвеска, Аккумулятор, Подушка безопасности, Кузов, Климат
Климат сзади, Тепло сзади, Приборная панель, Навигация, Кража, Звезда, Связь
Сиденье водителя, дверь водителя, дверь пассажира, звонок, радио, цифровое радио, усилитель Bose, видеоплеер
Данные в реальном времени и управление устройствами.
Детонация и кулачок, импульс форсунки, пропуски зажигания.
Цилиндр.
Изучение вариации коленчатого вала CASE
Время переключения передач Температура жидкости.
Нет данных ABS для S-10, Sonoma, Blazer, Jimmy.
Синий зуб или Wi-Fi

2003-2007 S-10, Sonoma, Blazer, Jimmy, Vans, Sierra и Silverado 4.3L V6 LU3

Замедление детонации, импульс форсунки, пропуски зажигания.
Цилиндр.
Изучение вариации коленчатого вала CASE
Время переключения передач Температура жидкости.
Нет данных ABS для S-10, Sonoma, Blazer, Jimmy.
Синий зуб

Pontiac 1997-1999 GTP SuperCharged 3,8 л

Поддерживаемые серверы
Силовая передача двигателя и трансмиссии.
Данные в реальном времени и управление устройствами.
Super Charger Boost Control
Замедление детонации, импульс форсунки, пропуски зажигания.
Цилиндр.
Изучение вариации коленчатого вала CASE
Время переключения трансмиссии, давление адаптации, температура жидкости.
Синий зуб

Buick Люцерн 2006-2008 3,8 л

Поддерживаемые серверы
Силовая передача Двигатель, трансмиссия, тормоз, кузов, подвеска
273 дополнительных элемента данных в реальном времени и элементы управления устройством
Замедление детонации, импульс форсунки, пропуски зажигания.

Цилиндр.
Освобождение багажника, клаксон и стеклоподъемники
Изучение вариации коленчатого вала CASE
Время переключения трансмиссии, давление адаптации, температура жидкости, крутящий момент
Blue Tooth или WiFi
, веб-просмотр данных в реальном времени

Кадиллак Севилья, Девиль и Эльдорадо 2000-2003 гг. 4.6L

Поддерживаемые серверы

Поддерживает до 29 компьютерных систем Двери, радио, подушка безопасности, подвеска …
186 трансмиссия двигателя и тормоза в реальном времени, дополнительные детали, специфичные для производителя
Включает в себя подсчет пропусков зажигания в реальном времени, задержку детонации, ширину импульса форсунки, скорость вращения колес.
Управление устройством включает в себя определение кривошипа CASE, скорость холостого хода, падение цилиндра.
Время переключения трансмиссии, температура жидкости, крутящий момент
Blue Tooth или WiFi
, веб-просмотр данных в реальном времени

Corvette, Camaro, Firebird, Impala SS, Caprice, Roadmaster, Fleetwood 5.

7L 169 трансмиссий двигателя в реальном времени, дополнительные элементы, специфичные для производителя.
Включает в себя подсчет пропусков зажигания в реальном времени, задержку детонации, ширину импульса форсунки.
Управление устройством включает холостой ход, резку цилиндра.
Время переключения передач, температура жидкости
Blue Tooth или WiFi
, веб-просмотр данных в реальном времени

GT, Cobra, Bullitt, Mach-1 4.6L

126 трансмиссия двигателя в реальном времени дополнительные элементы, специфичные для производителя
Включает задержку детонации, ширину импульса форсунки.
Оценка включения, выключения и выходной цепи
Крутящий момент, температура трансмиссионной жидкости.
Blue Tooth или WiFi
, веб-просмотр данных в реальном времени

Mindwave

Приложение поддерживает гарнитуру NueroSky Mindwave Mobile 2 Blue Tooth EEG.
Предупреждения о статусе внимания.
Напряжение мозга в реальном времени 60 Гц.
Alpha, Beta, Gamma, Delta, Theta Power Spectrum
NeuroSky MindWave Mobile 2: стартовый комплект Brainwave

Опора

Как использовать автомобильные диагностические сканеры (мастерская Motorbooks), Трейси Мартин (2015-08-01)

PID-диагностика автомобильного сканирующего прибора: стратегии диагностики современных автомобильных систем

электронная почта: support @ obd-2.com
Только текстовые сообщения: 636-734-5004

С 1978 года мы предоставляем производителям автомобилей программное обеспечение для исследований, разработок, испытаний и сертификации. Производитель и разработчик автомобильного сетевого оборудования obd2, программного обеспечения и веб-сервисов obd2 с 1995 года. Продано более 12000 штук.
Прошлые версии

Автомобильный код
129 Северная 4-я улица (индекс
) Сент-Чарльз, штат Миссури. 63301

CarCoded.com Инструменты сканирования

Авторские права © 1995-2019 Alex C. Peper dba Автомобильный код. Все права защищены.
Ссылки:
SAE J1930, J1962, J1978, J1979, J2012, J2190, J1850, J2178 © 1997-2004 Общество автомобильных инженеров, Inc. Лицензия на перепечатку контента 2000-2005
Калифорнийский совет по воздушным ресурсам
Информационная лицензия Института оборудования и инструмента 2000-2010
Международная организация по стандартизации
Свод федеральных правил США
Лицензия General Motors на поток данных 1995-2011 гг.
Google Play и логотип Google Play являются товарными знаками Google LLC.

Диагностика данных кода автомобиля производительности

Математика для автомобильных двигателей (Sa Design-Pro)

Управление двигателем: Advanced Tuning
