Как сделать обманку лямбда-зонда своими руками

В прошлом материале мы уже рассказали о том, зачем нужны обманки лямбда-зондов, какие они бывают и как работают. За рамками той статьи остался вопрос, как сделать эти обманки своими руками. Это несложно и доступно многим автовладельцам. Какой смысл делать обманки самому, если продаются уже готовые? Причин, как минимум две.

Механическая обманка лямбда-зонда

1. Готовые изделия в любом случае будут дороже. Если в случае с механическими обманками разница в стоимости может быть не очень велика, то у электронных обманок она значительная.

2. Не всегда можно оперативно найти в продаже нужную обманку. Когда исправный автомобиль необходим срочно – порой быстрее сделать обманку своими руками.

Типов обманок, как мы уже знаем – два, поэтому будем разбирать самостоятельный вариант изготовления обоих.

Изготовление механической обманки

Как вы помните из прошлой статьи, основа этого типа обманок металлическая втулка.

Оптимальный материал для изготовления бронза, потому как именно она лучше всего противостоит температурным воздействиям. Для самостоятельного изготовления втулки нужен токарный станок и опыт работы с ним, но всегда можно найти токаря, который за минимальную плату сделает нужную заготовку по чертежу. Чертеж такой.

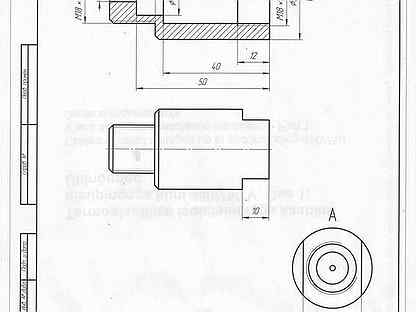

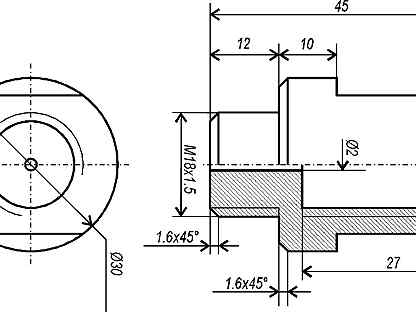

Чертеж обманки

Собственно, в простейших случаях уже этого хватит, но оптимальным будет заполнить полую часть втулки керамической крошкой, найти которую не проблема. Устанавливается самодельная обманка точно также как и купленная – выкручиваем датчик кислорода, на его место устанавливаем втулку, а в нее вкручиваем сам датчик.

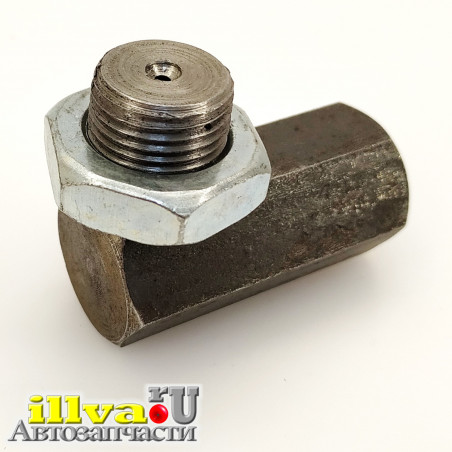

Установленная обманка

Необходимость искать токаря и обращаться к нему несколько снижает привлекательность самостоятельного изготовления механической обманки, да и разница по стоимости получится не такая уж и большая, но такой вариант тоже имеет право на существование, если по какой-то причине не устраивает электронная обманка.

Созданная своими руками обманка лямбды

Изготовление электронной обманки

Казалось бы, электронный «девайс», который имитирует работу лямбда, должен быть очень сложным, но по факту это очень простая и примитивная схема, которая, тем не менее, работает. Для изготовления потребуется схема электропроводки автомобиля, паяльник, нож, канифоль, неполярный конденсатор на 1мкФ и резистор на 1 мОм или 150-200 кОм. Обычно советуют брать резистор на 1 мОм, но на некоторых автомобилях имитирование сигнала получается не очень точным, «чек» гасится, но топливная смесь получается не очень правильной, а расход – высоким. Тогда нужно будет немного поэкспериментировать с резисторами.

Схема электронной обманки

Дальше рассмотрим процесс по пунктам.

1. Нужно в схеме электропроводки вашего автомобиля разобраться с тем, сколько и какие провода идут на лямбда-зонд. Бывает от двух до четырех проводов, в зависимости от наличия дополнительного подогрева. Чаще всего встречаются именно четырехконтактные датчики, из этих четырех контактов два отвечают за подогрев, они нам не потребуются, а нужны сигнальный контакт и масса. Почти во всех схемах в интернете указывается цвет проводов, но именно на вашем авто он может не совпадать, так что

найти сигнальный провод и массу нужно по схеме.

Электронная обманка

2. Дальше вооружаемся ножом и паяльником. В сигнальный провод нужно впаять резистор, а между сигнальным проводом и массой со стороны ЭБУ – конденсатор. Естественно, все соединения нужно заизолировать. В принципе, уже после этих манипуляций все должно заработать.

Электро-обманка лямбды. Фото — drive2

3. Третий шаг необязателен, но крайне желателен, потому что может продлить срок жизни схемы. Дополнительные элементы и провода можно

разместить в небольшой пластиковой коробке или контейнере и залить эпоксидкой.

Еще вариант обманки

Даже такая примитивная схема отлично работает, а затраты на ее изготовление копеечные. Покупать электронный эмулятор будет сильно дороже. Да, там обычно используются более продвинутые схемы, иногда с микропроцессорами, но разница в стоимости может быть десятикратной. Есть стимул самому взяться за паяльник.

В общем, именно электронный вариант нам кажется самым разумным для самостоятельного изготовления, нюансы могут быть только в подборе резистора, но они стоят недорого, перепаять в схеме один на другой тоже не великая трудность, так что можно поэкспериментировать.

В итоге получится полностью рабочий «гаджет» за копейки.

Схема эмулятора лямбда зонда своими руками

Дата публикации: .
Категория: Автотехника.

Лямбда зонд (также называется кислородным контроллером, датчиком O2, ДК) является неотъемлемой частью выхлопной системы автотранспортных средств, отвечающих экологическим стандартам EURO-4 и выше. Это миниатюрное устройство (обычно устанавливается 2 лямбда зонда и более) контролирует содержание O2 в выхлопных смесях автотранспортного средства, благодаря чему значительно снижается выброс ядовитых отходов в атмосферу.

В случае некорректной работы ДК или если произошло отключение лямбда зонда, функционирование силового агрегата может быть нарушено, из-за чего мотор перейдет в аварийный режим (на панели загорится Check Engine). Чтобы такого не случилось, систему автомобиля можно перехитрить, установив обманку.

Механическая обманка лямбда зонда («ввертыш»)

«Ввертыш» – это втулка, изготовленная из бронзы или теплоустойчивой стали. Внутренняя часть такой «проставки» и ее полости заполняются керамической крошкой со специальным каталитическим покрытием. Благодаря этому отработанные газы дожигаются быстрее, что, в свою очередь, приводит к разным показателям импульсов 1 и 2 ДК.

Важно! Любая обманка устанавливается только на исправный лямбда зонд.

Самодельная обманка лямбда зонда, схема которой представлена ниже, проста в изготовлении. Для этого вам потребуется подготовить:

  • заготовку;
  • отвертку;
  • набор ключей.

Делается обманка на обрабатывающем токарном станке. Если такового нет, то можно обратиться к специалисту, предоставив ему чертеж.

Полученная деталь совместима с большинством выхлопных систем как отечественных, так и зарубежных автомобилей.

Установка обманки лямбда зонда производится следующим образом:

  • Поднимите авто на эстакаду.
  • Отключите минусовую клемму на АКБ.
  • Выкрутите первый (верхний) зонд (если их два, то снимите тот, который расположен между катализатором и выпускным коллектором).
  • Вкрутите лямбда зонд в «проставку».
  • Установите «усовершенствованный» датчик на место.
  • Подключите клемму к аккумулятору.

Полезно! Обычно механическая обманка второго лямбда зонда не выполняется, так как этот ДК защищен катализатором и контролирует только его состояние. Самым чутким является именно первый датчик, который установлен ближе всего к коллектору.

После этого системная ошибка «Check Engine» должна исчезнуть. Если этот способ не сработал, можно воспользоваться более дорогостоящей обманкой.

Электронная обманка

Еще один способ устранения проблем с ДК – это электронная обманка лямбда зонда, схема которой представлена чуть ниже. Так как датчик кислорода передает сигнал контроллеру, то схема-обманка, подключенная к проводке от датчика к разъему, позволит «загрубить» систему. Благодаря этому, в ситуации, если лямбда зонд будет неисправен, силовой агрегат будет продолжать работать корректно.

Полезно! Места установки такой обманки могут отличаться в зависимости от модели АТС. Например, она может быть монтирована в центральный тоннель между сиденьями, в торпеде или моторном отсеке.

Схема-обманка – это однокристальный микропроцессор, который анализирует процессы в катализаторе, получает данные от первого ДК, обрабатывает их, преобразует до показателей второго датчика и выдает на процессор автомобиля соответствующий сигнал.

Чтобы установить обманку этого типа, вам потребуется схема подключения лямбда зонда, которая выглядит следующим образом.

Как видите, бывает разная распиновка лямбда зонда (4 провода, три и два). Цвета проводов могут также отличаться, чаще всего встречаются изделия с 4 пинами (2 черных, белый и синий).

Для изготовления обманного устройства, вам потребуется:

  • паяльник с мелким жалом и припой;
  • канифоль;
  • неполярный конденсатор емкостью 1 мкФ Y5V, +/- 20%;
  • резистор (сопротивление) на 1 мОм, С1-4 имп, 0,25 Вт;
  • нож и изоляционная лента.

Полезно! Перед установкой, схему лучше всего поместить в пластиковый корпус и залить ее «эпоксидкой».

Дальше электронная обманка на лямбда зонд своими руками монтируется следующим образом:

  • Отключите минусовую клемму АКБ.
  • «Препарируйте» провод, который идет от самого ДК к разъему.
  • Разрежьте синий провод и подсоедините его обратно через резистор.
  • Впаяйте неполярный конденсатор меду белым и синим проводами.
  • Заизолируйте соединения.

Ниже представлена схема обманки лямбда зонда своими руками для распиновки на 4 провода.

На заключительном этапе, должно получиться следующее.

Такие манипуляции не стоит выполнять, если у вас нет должного опыта. Сегодня в магазинах представлены готовые схемы-обманки, которые без труда сможет установить даже начинающий водитель.

Перепрошивка контроллера

Некоторые особо искушенные автовладельцы решаются на перепрошивку блока управления, благодаря чему блокируется обработка сигналов второго кислородного датчика. Однако необходимо учитывать, что любые изменения алгоритма работы системы могут привести к необратимым последствиям, так как вернуть заводские настройки будет практически невозможно и затратно. Поэтому выполнять такие манипуляции самостоятельно не рекомендуется. То же самое касается и готовых прошивок, которые продаются в интернете.

Полезно! При перепрошивке лямбда зонды удаляются.

Если вы все-таки хотите произвести перепрошивку системы, то обратитесь к грамотному специалисту, который сможет отключить получение данных ДК с помощью специализированного оборудования.

Также стоит учитывать, что практически любое вмешательство в работу систем, может привести к не самым приятным последствиям.

Какие последствия бывают после установки обманок

Нужно понимать, что любая обманка устанавливается на страх и риск автовладельца. Если монтаж был произведен неправильно, то вы можете столкнуться со следующими проблемами:

  • Из-за того, что бортовой компьютер не может регулировать впрыск жидкости, может произойти нарушение работы мотора.
  • Если схема неправильно спаяна, это может привести к повреждению электропроводки.
  • В процессе установки обманки вы можете повредить датчики кислорода, после чего даже не узнаете об их неисправности (так как у вас уже будет установлена обманка).
  • После таких вмешательств (не только при перепрошивке) может произойти сбой в бортовом компьютере.

Любая неточность приведет к плачевным последствиям, поэтому лучше установить более безопасный готовый эмулятор. В отличие от обманки, он не «обманывает» блок управления, а лишь обеспечивает его корректную работу, преобразуя сигнал ДК. Внутри эмулятора также установлен микропроцессор (как и в самодельной электронной обманке), который способен оценивать выхлопные газы и анализировать ситуацию.

В заключении

Многие автовладельцы устанавливают на свои машины самодельные обманки, чтобы сэкономить на покупке новых кислородных датчиков. Однако в такой погоне за выгодой, вы вполне можете столкнуться с большими денежными затратами, если кустарное устройство повлияет на работу «жизненно-важных» систем. Поэтому устанавливать обманки рекомендуется, только если вы смыслите в работах такого плана.

Обманка лямбда зонда своими руками

Лямбда-зонд является неотъемлемым элементом системы выпуска газов любого современного автомобиля. Он представляет собой датчик уровня кислорода в выхлопах машины. Лямбда-зонд передает полученную информацию на бортовой компьютер, который, в свою очередь, обработав ее, регулирует обогащение смеси, подаваемой в цилиндры.

Большинство автомобилей оборудованы двумя датчиками. Один из них устанавливается перед катализатором, второй – после него. Именно последний выходит из строя чаще всего. Когда это случается, система выдает ошибку, а двигатель начинает работать в аварийном режиме.

Чтобы не заморачиваться с покупкой нового лямбда-зонда, который стоит совсем недешево, и его настройкой, наши умельцы придумали, как обмануть компьютер, потратив на это копейки. Имя этому изобретению – обманка.

Содержание статьи

Обмануть компьютер авто можно тремя способами:

  • перепрошить компьютер;
  • установить механическую обманку;
  • установить обманку электронного типа.

Перепрошивка блока электронного управления

Суть этого метода заключается в том, чтобы войти в компьютер автомобиля, отключить датчик кислорода электронным способом, и внести изменения в программное обеспечение. Для этого, конечно, потребуется обратиться к специалистам, имеющим определенные навыки и соответствующее оборудование.

Механическая обманка

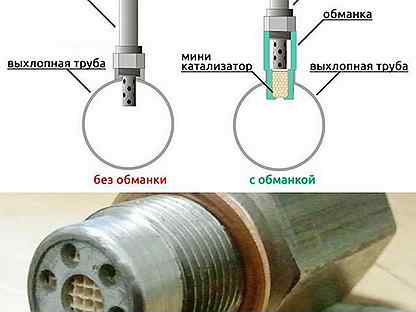

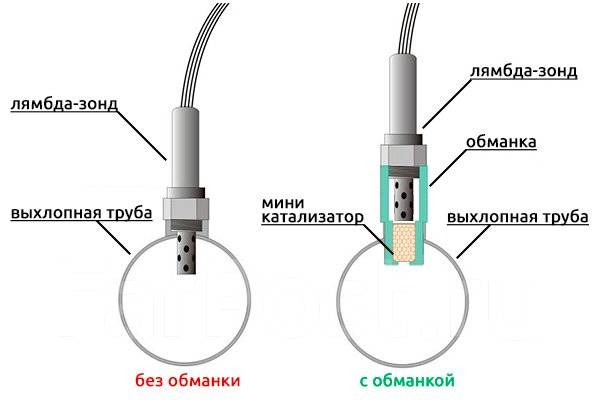

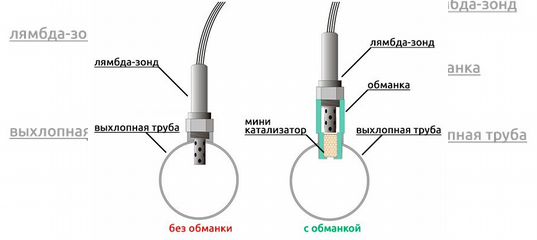

Механическая обманка лямбда-зонда представляет собой металлическую проставку (втулку) между выхлопной трубой и самим датчиком.

Как сделать обманку лямбда зонда своими руками



Изготовить такую втулку может любой человек, имеющий малейшее представление о токарном деле. Чаще всего для этих целей используют бронзу или теплоустойчивую сталь.

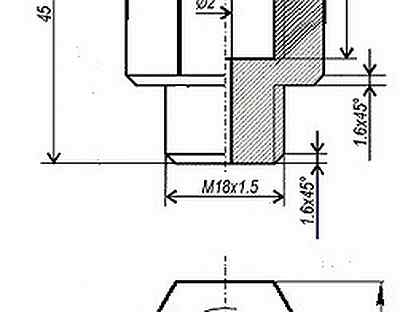

Ниже представлен чертеж проставки для второго лямбда-зонда с размерами.



Принцип этого метода довольно простой: используя втулку с отверстием диаметром 2 мм, мы отодвигаем датчик подальше от потока выхлопных газов.

Установить проставку самостоятельно несложно. Загоняем машину на яму или эстакаду, отключаем минусовую клемму, находим датчик и выкручиваем его.



Далее просто накручиваем на него проставку и ставим все на место.



Подключаем минусовую клемму, запускаем двигатель. Если электронный блок управления выдает снова ошибку, повторяем процедуру со снятием клеммы еще раз.

Электронная обманка

Этот метод больше подходит для тех автовладельцев, кто дружит с паяльником. Все, что понадобится для простейшей электронной обманки, это:

  • конденсатор (неполярный) емкостью 1 мкФ;
  • резистор (сопротивление) 1 Мом;
  • паяльник;
  • припой, канифоль;
  • нож.

Этот вид обманки устанавливается непосредственно на провода, идущие от датчика к разъему. Разъем этот у некоторых автомобилей находится в центральном тоннеле между водительским и пассажирским сиденьями, у других – в моторном отсеке, у третьих – под торпедой.

Схема подключения имеет следующий вид.



Перед началом работ не забудьте отключить минусовую клемму.

В итоге должно получиться вот так.



Все соединения необходимо хорошо изолировать. Лучше поместить всю нашу схему в какую-нибудь пластиковую коробочку и залить эпоксидным клеем.

В дополнение можете посмотреть видео по теме обманок лямбда-зонда:



Как сделать и установить обманку лямбда зонда своими руками (электронную или механическую), чертежи и схемы, видео

Большинство современных автомобилей имеют специальные электронные системы контроля. Они позволяют экономить расход топлива и обеспечивают оптимальную работу двигателя. Одним из неотъемлемых элементов системы выпуска газов является лямбда-зонд. При его поломке двигатель начинает работать в аварийном режиме. Можно ли устранить проблему своими руками?

Содержание

  • 1 Принцип действия лямбда-зонда и вопросы его ремонта

  • 2 Как правильно сделать обманку кислородного датчика

    • 2.1 Механический способ (с чертежами ввёртыша)

    • 2.2 Как сделать и установить электронный (со схемой)

    • 2.3 Видео изготовления электронной обманки датчика и проверка её работы

    • 2.4 Перепрошивка контроллера: стоит ли делать своими руками

  • 3 Последствия установки обманок разного типа

Принцип действия лямбда-зонда и вопросы его ремонта


Датчик фиксирует количество кислорода в выхлопе автомобиля и передаёт его на пульт управления. В зависимости от показаний зонда компьютер регулирует уровень обогащения смеси, которая подаётся в камеру сгорания. В большинстве моделей устанавливают два зонда: один перед катализатором, а второй — за ним. В процессе эксплуатации кислородные датчики выходят из строя, производители рекомендуют проводить чистку устройств каждые 30 тысяч километров.

Многие автолюбители забывают о подобных рекомендациях и сталкиваются с проблемой уже после загорания аварийного знака на панели. Чаще всего лямбда-зонд не подлежит ремонту. Стоимость устройства немаленькая, и его замена всегда очень некстати. Народные умельцы нашли выход из этой неприятной ситуации. Они предлагают использовать специальную автомобильную обманку, которая позволит двигателю работать в нормальном состоянии и отключит аварийный сигнал Check Engine.

Совет: Не стоит полностью отключать или блокировать один из датчиков, это не решит проблему и приведёт лишь к увеличенному расходу топлива и нестабильной работе двигателя на холостом ходу.

Как правильно сделать обманку кислородного датчика


Сделать обманку для бортового компьютера своими руками можно тремя способами:

  • установить механическую втулку;
  • подключить несложную электронную схему;
  • сделать перепрошивку контроллера.

Механический способ (с чертежами ввёртыша)


Чтобы обмануть контроллер, необходимо установить металлическую втулку между выхлопной трубой и лямбда-зондом. Для изготовления детали понадобится:

  • металлическая заготовка;
  • обрабатывающий станок;
  • отвёртка;
  • набор ключей.

Сделать деталь можно даже без специальных навыков работы, главное — иметь хороший токарный станок. В крайнем случае можно заказать её изготовление у знакомого специалиста.

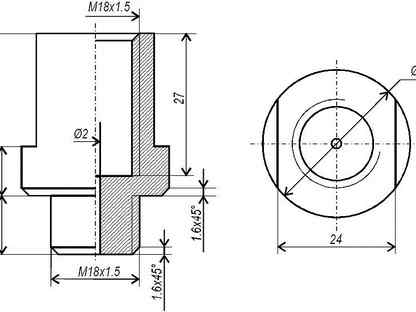

Форма и размеры втулки показаны на чертеже.

Чтобы установить механическую заглушку, необходимо сделать следующее:

  1. Поднимаем автомобиль на эстакаду.
  2. Отключаем клемму «минус» на аккумуляторе.
  3. Выкручиваем зонд.

    Для установки механической обманки датчик нужно выкрутить

  4. Накручиваем зонд на втулку, как показано на фото.

    Сделанная точно по схеме деталь накручивается на лямбда-зонд

  5. Устанавливаем датчик на место и подключаем аккумулятор.

Как сделать и установить электронный (со схемой)


Так как контроллер принимает электронные сигналы, которые к нему поступают от лямбда-зонда, можно поставить специальную схему-обманку. Она подключается к проводам, которые идут от датчика к разъёму. Место установки у разных моделей отличается: это может быть центральный тоннель между сидениями, торпеда или моторный отсек. Чтобы сделать электронную схему, приготовьте следующие материалы:

  • паяльник с тонкой насадкой;
  • конденсатор ёмкостью 1 мкФ;
  • резистор на 1 МОм;
  • нож;
  • канифоль.

    Электронная обманка должна быть правильно собрана согласно схеме подкючения

В продаже можно встретить уже готовые электронные обманки. В них используется небольшой микропроцессор, который анализирует сигнал первого датчика, обрабатывает его и формирует нужные показатели для бортового компьютера. Такие устройства легко подключаются, но обойдутся дороже самодельной схемы.

Видео изготовления электронной обманки датчика и проверка её работы


Перепрошивка контроллера: стоит ли делать своими руками


Ещё одним вариантом обманки можно назвать перепрошивку самого бортового компьютера. Изменяя алгоритм работы устройства, вы блокируете обработку сигналов от второго лямбда-зонда. Опасность данного метода состоит в том, что при неправильных действиях будет сложно восстановить прежнюю работу компьютера. Оригинальную заводскую прошивку очень сложно достать, и стоимость её довольно большая. Поэтому доверить такую работу нужно только опытному специалисту, которого вы знаете лично.

Последствия установки обманок разного типа


При установке обманок стоит брать во внимание, что все работы выполняются на свой страх и риск. При неправильной установке подобных устройств могут возникнуть следующие неисправности:

  1. Нарушение работы двигателя из-за неправильной регулировки впрыска бортовым компьютером.
  2. Повреждение электропроводки и контроллера при неправильно спаянной схеме.
  3. Ошибки при работе бортового компьютера.
  4. Повреждение датчиков.

Невидимая для камер наноплёнка на номера

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

Совет: Не стоит заказывать обманки в интернете на сомнительных сайтах. Большая часть из них плохо работает и не принесёт ожидаемого результата.

Обманки лямбда-зондов практикуют многие автолюбители. Такие устройства позволяют сэкономить на замене вышедших из строя датчиков. Важно правильно сделать обманку и установить её, чтобы не возникло негативных последний для бортового компьютера или двигателя.

  • Автор: Александр Орда
  • Распечатать
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

Обманка лямбда-зонда своими руками: руководство для изготовления

Автор Виктор Дячков На чтение 5 мин. Просмотров 744 Опубликовано Обновлено

Современные автомобили оснащены различными системами контроля, в том числе лямбда-зондами. Последние также имеют названия: кислородный контроллер, датчик О2 и ДК. Этот контроллер является частью выхлопной системы, отвечающей эокстандартам EURO-4 и выше. При неисправности зонда мотор переходит в аварийный режим, а на панели отображается сигнал ошибки. Чтобы перехитрить система, автовладельцы придумали использовать обманку лямбда-зонда, своими руками её изготовить может каждый автовладелец, имеющий знания в электронике. Сегодня мы подробнее разберёмся как можно это сделать.

Что такое лямбда-зонд и зачем нужна обманка

Появление подобных механизмов было спровоцировано жёсткими экологическими нормами. После установки в современные автомобили каталитических нейтрализаторов, возникла необходимость контролировать состав воздушно-топливной смеси. Эту функцию на себя взял лямбда-зонд.

Название основано на греческой букве, обозначающей избыток воздуха в топливно-воздушной смеси. Лямбда-зонд – датчик для измерения качественного состава выхлопных газов. Если лямбда-зонд неисправен, то ЭБУ начинает работать по усреднённым параметрам. Это приводит к повышению расхода топлива, снижению мощности и другим неприятным последствиям.

Лямбда-зонд наиболее уязвимый датчик в автомобиле, поэтому автовладельцы придумали использовать специальные обманки, позволяющие передать на датчик нужные показатели или вовсе блокировать их.

Обманка лямбда-зонда своими руками: инструкция

Сегодня существует несколько вариантов сделать обманку лямбда-зонда своими руками. Самый простой вариант – установить механическую втулку. Те, кто дружит с электроникой, могут изготовить несложную электронную схему. Третий доступный вариант – перепрошивка контроллера. Проблему решит любой из приведённых вариантов, который из них использовать, зависит от умений и навыков автовладельца. Стоит отметить, что сегодня продаются специальные устройства и если вы не уверены в своих силах, лучше купить приспособление или обратиться к профессионалу. Это поможет избежать многих проблем с машиной.

Механическая обманка

Первый, и самый несложный способ – установка металлической втулки между лямбда-зондом и выхлопной трубой. Для изготовления детали понадобятся навыки работы на обрабатывающем токарном станке. Кроме того, нужно подготовить металлическую заготовку, желательно из бронзы или теплоустойчивой стали, отвёртку и набор ключей.

Если навыков работы с токарным станком по чертежу у вас нет, то лучше перепоручить это дело знакомому специалисту. Важно соблюсти всё размеры и пропорции, указанные на чертеже. Внутренние полости заглушки необходимо заполнить керамической крошкой с каталитическим покрытием.

После изготовления наступает не менее важный этап, необходимо установить заглушку. Для этого проделайте следующие шаги.

  1. Поднимите транспортное средство на эстакаду.
  2. От аккумулятора отключите минусовую клемму.
  3. Выкрутите верхний зонд, он располагается между катализатором и выпускным коллектором.
  4. Зонд накручиваем на изготовленную втулку.
  5. Устанавливаем датчик в исходное положение и подключаем клемму обратно.

После запуска аккумулятора датчик на панели управления перестанет выдавать ошибку, и машина будет работать как часы. Такой вариант обманки подойдёт для всех автомобилей, в которых датчик вкручивается в корпус.

Электронный вариант

При желании можно скорректировать сигналы, которые зонд подаёт к контроллеру. Для этого используют схему обманки лямбда-зонда, своими руками её можно изготовить при условии наличия минимальных знаний в электронике.

Такие обманки подключаются к проводам, направленным к датчику. Место установки на разных автомобилях отличается – это или центральный тоннель между сидениями, или даже моторный отсек.

Вот перечень материалов, которые понадобятся при изготовлении обманки лямбда-зонда своими руками.

  • Паяльник с тонким наконечником.
  • Конденсатор, неполярный 1 мкФ Y5V, +/- 20%.
  • Резистор 1 Мом, С1-4 имп, 0,25 Вт.
  • Канифоль, изолента и нож.

Чтобы собранная схема сохранила прочность конструкции и попросту не порвалась лучше разместить её в пластиковый контейнер и залить эпоксидкой.

Чтобы монтировать обманку необходимо отключить минусовую клемму от бортового аккумулятора. Разрежьте провод, идущий от датчика к разъему. Синий провод соедините через резистор. Конденсатор впаяйте между белым и синим проводом. Заизолируйте открытые соединения.

Если вы не имеете даже малейшего опыта работы с электросхемами, лучше не браться за это занятие. Сегодня в автомаркетах достаточное количество готовых решений, с несложной установкой.

Перепрошивка контроллера

Ещё один вариант решить проблему – перепрошить блок управления. Такой подход позволяет блокировать обработку данных со второго кислородного датчика. После перепрошивки всё имеющиеся лямбда-зонды удаляются из автомобиля и больше не используются.

Стоит отметить, что это довольно рискованный шаг. Лучше доверить работу профессионалу, так как есть шансы полностью вывести из строя всю бортовую электронику. Вернуть заводские установки после подобных манипуляций часто невозможно. С осторожностью стоит относиться и к покупке готовых прошивок в интернете.

В любом случае работать над программным обеспечением должен специалист, который без труда отключит обработку данных на системном уровне.

Это всё варианты обманки лямбда-зонда, своими руками можно сделать каждую из них, но важно действительно разбираться в вопросе. Каждое вмешательство может повлечь за собой неприятные последствия: нарушение работы мотора, сбой в бортовом компьютере, повреждение электропроводки и многое другое. Будьте предельно осторожны или же всё-таки доверьте дело профессионалу.

Делитесь статьёй в социальных сетях и оставайтесь с нами — мы расскажем немало интересного. Всех желающих ждём в обсуждениях, поговорим о лямбда-зондах, их влиянии на работу автомобиля и опыте использования обманок.

Обманка на катализатор


удаление, обманка лямбды (нужна ли после вырезки устройства) – ответы и помощь в Санкт-Петербурге

Катализатор – это элемент системы выпуска, который призван очистить отработавшие газы от вредных окислов. Устанавливается на все автомобили с экологическими требованиями Евро-3 и выше. Вместе с ним, в работе учавствует и кислородный датчик. Но о нем мы расскажем немного позже. А пока давайте рассмотрим, для чего удаляется катализатор и что это нам дает.

Удаляем катализатор или восстанавливаем?

Катализатор является расходным материалом и восстановлению он не подлежит. Единственный выход из ситуации – это его удаление. Либо замена на уже готовый пламегаситель.

Как производится удаление катализатора?

Рассмотрим данную процедуру в условиях СТО. Операция включает в себя несколько этапов. Сперва автомобиль загоняется на подъемник. Далее специалист находит расположение катализатора (находится сразу за приемной трубой) и начинает его демонтаж. В зависимости от конструкции, элемент крепится на трех или четырех болтах. Основная проблема в том, что они могут прикипеть. В запущенных случаях процедура удаления не обходится без применения болгарки. Так, вырезают часть трубы вместе с крепежом и начинают потрошить внутренности катализатора. Затем заваривают проделанное отверстие аргоновой сваркой и отрезают часть трубы с креплениями. На их место наваривают новую. Автомобиль спускается с подъемника и специалист производит прошивку электронного блока управления, подключившись ноутбуком через диагностический разъем. На старых моделях возможна установка механической обманки. Это позволяет стабилизировать работу мотора и вернуть его эксплуатационные характеристики к заводским параметрам.

Обманка после удаления катализатора: почему устанавливается?

Удаление катализатора – это только половина работ. После данной операции нужно «заглушить» кислородный датчик. Последний устанавливается на входе и выходе катализатора. Именно он определяет остаток кислорода в газах и передает сигнал на ЭБУ. От исправности лямбда-зонда зависит качество смесеобразования. По умолчанию, значение лямбды равно единице.

Обманка лямбды при удалении катализатора необходима, иначе датчик будет посылать неверные данные. Соответственно, в двигателе будет готовиться неправильная смесь.

К чему это приводит? Блок будет «беднить» смесь на всех режимах его работы. Так он пытается восстановить температуру в воображаемом катализаторе (а как известно, этот фильтр работает только при температуре выше 300 градусов). Обороты двигателя будут «плавать» (особенно на холостом ходу), а на верхах пропадет тяга. Машина перестает нормально разгоняться, расход топлива возрастает на 1,5-2 литра.

Нужна ли обманка после удаления катализатора?

Некоторые ошибочно думают, что после удаления катализатора не нужна обманка лямбда-зонда. Но такое возможно только в случае полной перепрошивки ЭБУ. Если не принимать ни одной из мер, проблемы наступят в первые минуты эксплуатации.

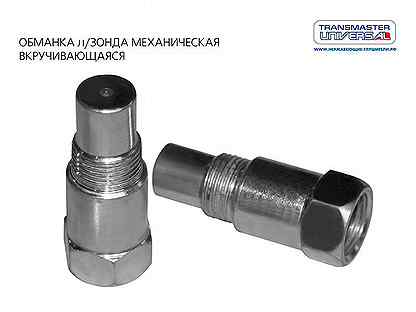

О механической обманке

Она представляет собой бронзовую проставку, внутри которой содержится керамический наполнитель с каталитическим слоем. Газы, проходя сквозь эту обманку, окисляются кислородом. Электроника анализирует сигнал и делает вывод о том, что катализатор действует в штатном режиме (хотя на самом деле он вырезан). Механическая обманка устанавливается перед катализатором, в районе выпускного коллектора. Стоимость детали не больше, чем килограмма колбасы, без учета установки.

Эмуляторы

Существуют и электронные обманки. Они более технологичные и позволяют не только скрыть ошибки, но и обеспечить корректную работу системы управления ДВС. Эмулятор включает в себя однокристальный микропроцессор. Последний анализирует состав выхлопа и формирует выходной сигнал, который не отличается от второго (заводского) лямбда-зонда. Но стоимость электронных обманок уже порядка разового похода в универсам, когда покупается не только колбаса, но и сопутствующие продукты.

Проблемы с работой мотора

Спустя 100-150 тысяч километров, многие водители сталкиваются с повышенным расходом топлива, падением мощности двигателя и ухудшением динамических характеристик. Наряду с этим, панель приборов будет «украшена» всевозможными ошибками. Если до этого не производилась замена или удаление катализатора, проблему следует искать именно в нем. Внутри фильтра имеются тонкие керамические соты, которые оплавляются и тем самым препятствуют нормальному прохождению газов. В итоге ухудшается продувка цилиндров, а расход топлива – увеличивается (в среднем на 10-15 процентов).

Отметим, что данные проблемы могут наступить и раньше. Почему оплавляются соты? Причина в повышенном расходе масла. Если его забрасывает в камеру сгорания, выхлоп будет насыщен сажей. Она забивается на входе катализатора. Из-за повышенных температур, сажа начинает тлеть, провоцируя плавление сот. Если с расходом масла все в порядке (на 10 тысяч километров уходит не более одного литра), соты могут забиться из-за некачественного топлива.

Какие преимущества это дает?

Основной плюс в том, что газы из цилиндров будут беспрепятственно выходить наружу. Остальные элементы системы (резонатор, коллектор, глушитель) имеют полую трубу. Даже при высоком расходе масла, сажа свободно уйдет в атмосферу. Срок службы пламегасителя – более 10 лет. Он не требует обслуживания. Мощность двигателя вернется к заводским параметрам. А что касается расхода топлива, это отдельный момент.

Почему пламегаситель лучше?

Ранее мы описали процедуру удаления катализатора. Это наиболее экономный вариант работ. Но потрошить старый катализатор можно только при полной его целостности. Если элемент начал ржаветь, лучше заменить его на новый пламегаситель. Да, катализатор имеет несколько стенок. Но надолго ли хватит его и не проржавеет ли стенка раньше срока, никто гарантировать не может.

Финансовый вопрос

Удаление катализатора – это вынужденная мера для российских автомобилистов. Данный элемент является «расходником». Но если любые другие фильтра имеют дешевую начинку (из плотной бумаги), то здесь применен дорогостоящий керамический сердечник. Также в катализаторе используется платиновое напыление. Некоторые производители используют палладий. Эти дорогостоящие металлы призваны ускорить прохождение каталитических реакций.

К чему это все? Из-за наличия драгметаллов, стоимость данного фильтра существенно возрастает. И это без учета установки, под заказ. Ждать приходится не менее двух недель.

Это основная причина, из-за которой автомобилисты производят удаление, а не замену катализатора на новый.

Катализатор: удаление, обманка – заключение

Итак, мы выяснили, для чего и как производят удаление катализатора. Немаловажной деталью в ходе выполнения работ является установка обманки лямбда-зонда. Без нее мотор будет работать в аварийном режиме. В качестве альтернативы, можно произвести прошивку блока управления, но такая услуга стоит дороже.

euro-glush.ru

Аргонщик.рф › Блог › Механическая обманка лямбда зонда (Чертёж обманок лямбда датчиков, катализатора)

Наша группа в ВК
Наш сайт АРГОНЩИК.РФ
Наши работы по выхлопным системам
Изготовим по вашему авто турбокит, либо ппайпинг из различных материалов.

Обманки лямбда зонда для удаления катализатора — 1000р/шт
Выбить катализатор и установить обманку вы можете в автосервисе
«на Ленинградке»(д.Дурыкино, 73С) при установке цена обманки —1000р/шт
показать на карте


Приблизительная цена за работу по выбиванию/замене катализатора на пламегаситель и установке обманки от 3тр до 15тр, в зависимости от модели авто и типа ДВС
__________________________________________________________________
3D модель прямой обманки
Комплектность:
-обманка
-медное кольцо-уплотнитель
-окраска термостойкой краской
-материал: теплоустойчивая сталь 20х13
-zip-пакет

Установочный комплект обманок лямбда зонда


1300р купить, производитель аргонщик. рф

чертеж обманки лямбда зонда скачать

__________________________________________________________________
3D модель поворотной обманки
Комплектность:
-обманка поворотная
-медное кольцо-уплотнитель
-окраска термостойкой краской
-материал: теплоустойчивая сталь 20х13
-zip-пакет

Установочный комплект ПОВОРОТНЫХ обманок


__________________________________________________________________
3D модель прямой обманки
Комплектность:
-только обманка
-материал: обычная сталь 3

Обычная, универсальная обманка лямбда зонда

Немного информации об обманках и проблемах при их установке
__________________________________________________________________
Список известных автомобилей, для которых нужна поворотная обманка

Боремся своими силами с ошибками P0420, P0422, P0430, «низкая эффективность катализатора»

Боремся своими силами с ошибками P0141, P0161, P0135, P0147, P0167, «цепь подогрева датчика»

Что такое механическая обманка лямбда зонда?

Для чего нужна обманка лямбда второго зонда?

Подойдет ли обманка на мой автомобиль?

Сколько необходимо обманок?

Где и как можно установить механическую обманку лямбда зонда?

Как правильно установить обманку второго датчика кислорода?

Я установил механическую обманку, а чек энджин всё равно горит. Что делать?

Как будет «понимать» блок ЭБУ данную обманку, ведь завод изготовитель моего автомобиля не проверял обманку на моём автомобиле?

Общее фото

-обманка лямбды — обманка лямбды своими руками — обманка на лямбда зонд — обманка катализатора — обманка на катализатор — чертёж обманки лямбда зондов

www.drive2.ru

обманки катализатора — DRIVE2

Предлагаем вашему вниманию изделия необходимые для устранения ошибки двигателя возникающей при удалении катализатора.Суть появления ошибки заключается в том что кислородный датчик(лямбда зонд) стоящий после катализатора сигнализирует о том что выхлоп стал более токсичен в результате выхода из строя того самого катализатора, а в некоторых случаях это становится причиной не коректной работы самого двигателя.Для того что бы решить эту проблему с минимальными расходами и максимальным эффектом между датчиком и его монтажной резьбой в выпускной системе устанавливается обманка, ошибка исчезает и двигатель работает в штатном режиме.

В настоящий момент можно выделить два наиболее оптимальных вида подобных обманок-механическую и химическую.Механическая обманка появилась довольно давно и смысл ее работы заключается в том, что она играет роль своеобразной форсунки которая регулирует подачу выхлопных газов к газоанализатору лямбда зонда, что позволяет убедить бортовую электронику автомобиля в наличии катализатора.К сожалению в последнее время некоторые автопроизводители доработали лямбда зонд таким образом, что механическая обманка на него не не действует и ее тоже пришлось доработать, заложив в нее тот самый катализатор.

Цена мех обманки 400р, хим обманки 1300, резьба уже смазана антипригарной смазкой, в комплект входит медная шайба.

Ну и несколько ответов на наиболее популярные вопросы.

-Никакая обманка не поможет вам при неисправном лямбда зонде

-выбор обманки в пользу механической или химической зависит на прямую от марки и модели вашего автомобиля

-демонтировать катализатор для того что бы установить обманку не нужно, но и необходимости его оставлять тоже нет.

-после удаления катализатора, мощность двигателя гарантированно увеличится(не сильно)

-Использование обманки не в коем случае не приведет к каким либо неисправностям и не навредит автомобилю

www.drive2.ru

Toyota Sequoia , колхозники ликуют! › Бортжурнал › Электронная обманка катализатора (с полным отключением лямбды)

Товарищи, решил Вам рассказать об массовой проблеме автомобилей — лямбда зонд.

И так из за этих кислородных датчиков очень часто возникают проблемы. Все считают, что из за них могут быть сильные проблемы с расходом топлива, многие вообще не в теме, что это такое 🙂

И так сегодня мы будем решать сразу 3 проблемы
1. Обрыв в цепи подогрева.
2. Низкая эффективность катализатора
3. Отсутствие сигнала на кислородном датчике

——————————————————————————————————
1. Современный Кислородник имеет обычно 4 контакта.
Два контакта одинакового цвета это подогрев датчика (служит для ускоренного подогрева лямбды), в оригинальньных тойотовских датчиках, это два черных контакта!
Еще два контакта, это контакты по которым передается сигнал на автомобильный компьютер, в случае, если это датчики до катализатора, то по этому сигналу машина слегка корректирует топливную смесь обогащая или обедняя ее топливом, а если это датчик после катализатора, то компьютер сравнивает сигнал с датчиком до катализатора и если сигнал почти такой-же силы, или чуть ниже, то выдается ошибка о плохой эффективности катализатора. Что бы не было такой ошибки, нужно грубо говоря занизить сигнал хотя бы в два раза по отношению к датчику до катализатора. Именно тут мы в разрыв двух сигнальных проводов запихиваем резистор, а для того, чтобы сигнал был не таким грубым как от первого, мы ставим конденсатор и он будет делать сигнал более волнистым, это будет максимально приближать сигнал к похожему на настоящий.

Если вы считали ошибку и она обозначает обрыв цепи подогрева, и Вам не очень то и хочется выбрасывать кучу денег на замену кислородного датчика, то следуйте моему мануалу.

И так лезем под машину, с мультиметром одновременно переключая его в режим замера постоянного напряжения.
снимаем разьем лямбды. Заводим машину и меряем подачу напряжения на контакты, которые одинакового цвета. Если видим напряжение от 12 до 14,5 значит, все ок, напряжение приходит, далее глушим машину и переключаем мультиметр в режим измерения сопротивления в ОМах.
теперь берем и тычем мультиметр в контакты одинакового цвета на самой лямбде (обычно в японках это черный цвет)

Должно быть сопротивление на омметре от 3 до 18 Ом. У каждой машине свое сопротивление. У меня на Секвое идеальное сопротивление на холодной лямбде 16 ом., при нагреве сопротивление увеличивается и может взлететь до 50 ом тем самым уменьшая силу тока. Ну не суть… Если короче сопротивления вообще нету, то значит действительно обыв цепи и нужно либо менять лямбду, либо сэкономить.

Экономим очень просто. Берем отрезаем эти два одинаковых черных (или какие там у Вас) провода и соединяем их друг с другом через резистор. Все обманка подогрева готова. Смотрите схему.

А теперь нам с Вами надо рассчитать сопротивление.
Проведя эксперементы, я выяснил что комп меряет силу тока, чтобы понять рабочая лямбда или нет.
Я подключил кабель к компу и залез в раздел подогрева лямбды.
там увидел минимальное значение силы тока, которое необходимо, чтобы комп видел, что подогрев работает, это 0,255 ампер.

Посмотрев на силу тока прогретых лямбд, я увидел, что они жрут 0,5 ампер (на холодную 0,9а)
то есть мы знаем что напруга у нас 13,5 вольт.
минимум сила тока должна быть 0,255А
расчитаем резистор, который будет потреблять минимумальный ток.

13,5вольт/0,255ампера=52ом

но не будем выбирать крайности… посчитаем не 0,255 ампера, а допустим 0,3 ампера.и допустим не 13,5 вольт, а допустим 12.

12/0,3=40Ом резистор нам нужен.
Теперь расчитаем мощность резистора, чтобы он не выгорел Возьмем максимальное напряжение, которое у нас может подать генератор.
14,5 вольта

14,5v*14,5v/ 40ohm=5,3watt

Выбираем сопротивление, с запасом мощности 6 ватт или больше. можно 10.

Вот и все… если не находим такой резистор, то можно купить несколько и скрутить их паралельно. я купил 3штуки на 100ом и 5ватт
в итоге получил 33ом и 15ватт.

Вот так выглядит 1 резистор:

при таком раскладе смотрим, какую силу тока должен увидеть комп:
13,5вольта/33,3ом = 0.405А
смотрим, что у нас показывают автомобильные мозги и видим, что все ок.

Вот схема, как нужно делать, чтобы побороть только разрыв цепи подогрева:


И так мы побороли только лишь разрыв цепи подогрева!
————————————————————————————————————————————

2. Теперь начинаем боротся только с низкой эффективностью катализатора!
Разрезаем сигнальный провод и впаиваем туда резистор на 820 КилоОм (это голубой провод в оригинальных датчиках)
И ближе к фишке между сигнальным и массовым проводом впаиваем неполярный конденсатор на 2uF.
Все это дело подсоединяем к машине и все должно прекрасно работать.

3. Ну, а теперь если у нас отсутствует сигнал от датчика, значит он полностью сдох! И поможет либо замена, либо хитрожопая схема, которая прекрасно работает уже несколько лет.
В ней есть один косяк, но я его не исправляю, потому что и так все работает!
Раз датчик сдох, то где брать сигнал? А мы возьмем его с первого датчика (который до катализатора), занизим сигнал как описано во втором пункте и отправим этот сигнал в комп.
Для этого:
1. отрезаем два контакта от второй лямбды (сигнальные),
2. подсоединяем два провода к первой лямбде на сигнал и на массу, на эти провода паяем сопротивление и вставляем конденсатор между ними и прокидываем их и соединяем к разьему второй лямбды, которые ведут на компьютер.
Вот схема:

А вот теперь все эти пункты если сделать вместе, то получится вот такая схема, которая исключает полностью вторую лямбду, и ее можно смело выкинуть 🙂
Вот Подробная схема:

Спрашивайте, если что-то не понятно!
Вот результат проделанной работы:

Использовался вот такой инструмент:

www.drive2.ru

Катализатор — удаление — обманка: три основных этапа

Каталитический нейтрализатор, несмотря на свои небольшие размеры, имеет важное значение в конструкции выхлопной системы автомобиля. Этот элемент позволяет очистить отработанные газы до менее опасных при попадании в окружающую среду. Нейтрализатор расположен внутри выхлопной трубы между двигателем автомобиля и глушителем. Совместно с катализатором в составе выхлопной системы работают лямбда зонды (они же – кислородные датчики), позволяющие измерить долю кислорода в переработанных выхлопных газах.

Пришел в негодность катализатор: удаление и обманка решат проблему

Важно! Как и любая деталь, нейтрализатор со временем приходит в негодность. Некачественное топливо, резкие перепады температур и плохие дороги только ускоряют этот процесс.

Так, по каким признакам можно определить, что катализатор неисправен и требуется его замена?

Первое, что должно насторожить автовладельца – резкое снижение мощности двигателя, особенно, если вместе с этим наблюдается повышенный расход топлива. Из-за того, что катализатор забивается в процессе эксплуатации, выход отработанных выхлопных газов значительно затрудняется, что и приводит к потере мощности двигателя автомобиля.

На неисправность катализатора указывает и сообщение об ошибке на электронном блоке управления автомобилем во время работы двигателя.

При неисправном катализаторе часто можно услышать посторонние шумы в области выхлопной системы, нередко появляются и неприятные запахи. На холостом ходу может плавать стрелка тахометра.

Для подтверждения неисправности нейтрализатора рекомендуется обратиться в ближайший автосервис, где специалисты с помощью специального оборудования опровергнут или подтвердят догадки автовладельца. Если нейтрализатор действительно неисправен, то они могут предложить 3 варианта: заменить неисправное устройство на новое оригинальное, осуществить замену на универсальный пламегаситель или же просто удалить неисправную деталь.

Как работает обманка после удаления катализатора

Важно! Наилучшим вариантом из перечисленных является замена на новый нейтрализатор, однако стоимость оригинальной детали достаточно высока, особенно если планируется установка на иномарке.

Однако специалисты автосервисов предлагают своим клиентам другой, не менее эффективный вариант решения этой проблемы — вырезать отработанный катализатор, и установить обманку кислородного датчика. Подобную процедуру не рекомендуется делать самостоятельно – лучше обратиться в специализированный сервисный центр, это поможет избежать проблем с эксплуатацией автомобиля в дальнейшем.

Процедура удаления нейтрализатора имеет свои плюсы и минусы, поговорим о них подробнее.

Преимущества удаления катализатора:

  • Срок службы нейтрализатора в российских условиях ограничен 100-150 тысячами километров, поэтому простое его удаление сможет решить проблему с ремонтом и заменой детали раз и навсегда. При этом автовладелец сможет сэкономить на замене и ремонте.
  • Удаление катализатора поспособствует хоть и незначительному, но увеличению мощности двигателя автомобиля, в среднем, до 3%. При удалении нейтрализатора характеристики двигателя автомобиля восстанавливаются до заводских.
  • В ряде случаев после удаления нейтрализатора понижается расход бензина. Понижение или увеличение расхода топливной смеси зависит от ряда факторов, в том числе от марки автомобиля и версии программного обеспечения, установленного в электронном блоке управления.

Процедура удаления имеет и ряд недостатков:

  • Пожалуй, главный недостаток – появление запаха выхлопных газов, который не так ощущается при наличии катализатора.
  • При замене катализатора на некачественную деталь могут возникнуть проблемы с работой других элементов выхлопной системы: может перегреться двигатель, или выйти из строя глушитель.

Важно! По этой причине с особым вниманием следует относиться к выбору автосервиса, где вы планируете устанавливать деталь.

  • На некоторых марках автомобилей после удаления нейтрализатора возможно возникновение проблем с работой обманки кислородного датчика – в таких случаях необходимо программное удаление катализатора.
  • При удалении нейтрализатора значительно возрастает уровень вредных веществ, поступающих в окружающую среду.

Только взвесив все «за и против» данной процедуры, автовладелец может обратиться в сервисный центр.

Удаляем катализатор, устанавливаем обманку кислородного датчика

После удаления неисправного нейтрализатора важно установить в конструкцию выхлопной системы обманку кислородного датчика. Эта деталь поможет избежать в дальнейшем появления на электронном блоке управления соответствующего сообщения об ошибке – электроника будет воспринимать работу двигателя как нормальную.

Существует три основных типа обманок кислородного датчика:

  • Механическая.
  • Перепрошивка программного обеспечения ЭБУ.
  • Электронная обманка.

Поговорим подробнее о каждом из видов.

Нужна ли обманка после удаления катализатора

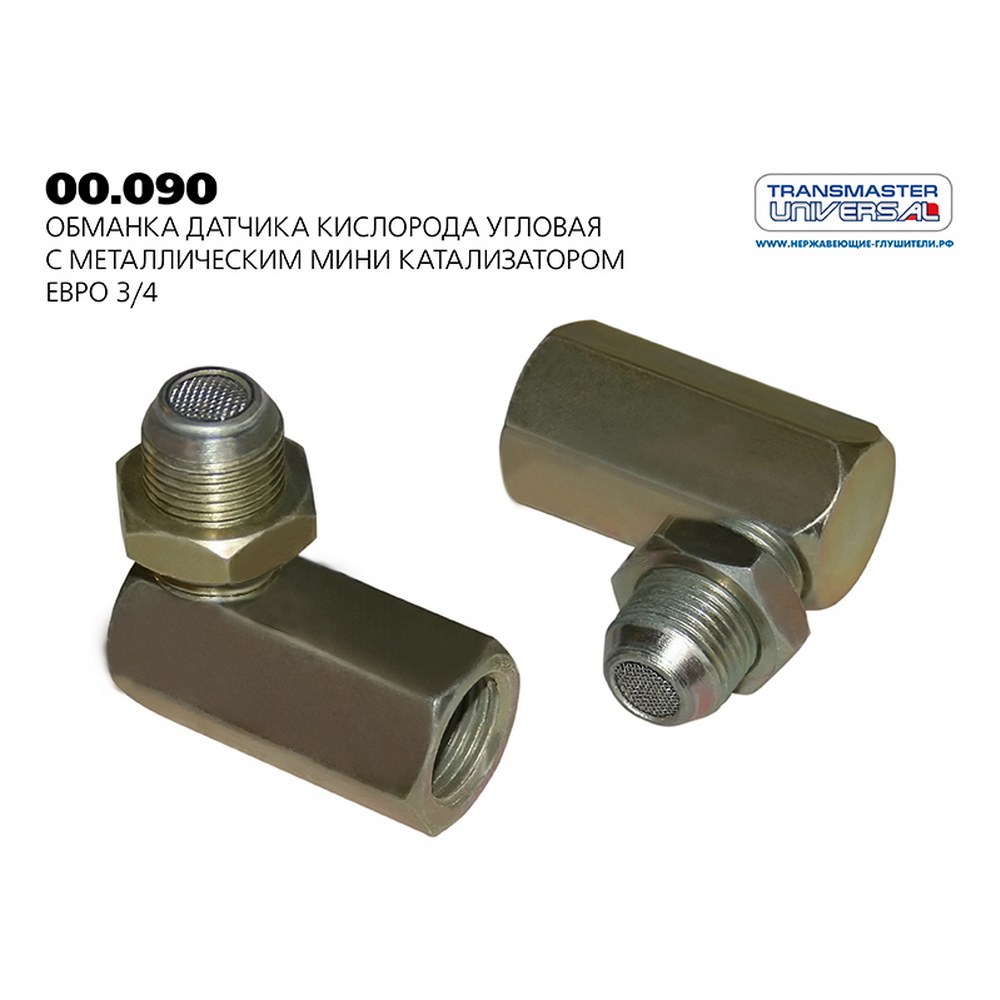

Механическая обманка кислородного датчика представляет собой маленькую трубку, изготовленную из жаропрочного материала под конкретную модель автомобиля. По центру трубки просверливается тонкое отверстие, через которое к датчику будет поступать меньший объем выхлопных газов. Чем тоньше отверстие, тем меньше вредных веществ будет поступать к датчику, а значит, электроника будет воспринимать работу выхлопной системы как нормальную и не выдавать сообщений об ошибке. Такая кислородная обманка прекрасно работает на американских и японских автомобилях. Однако технологии не стоят на месте, и сегодня выпускаются более «умные» ЭБУ двигателем автомобиля, поэтому механическая обманка прекрасно работала несколько лет назад. По этой причине сегодня начали выпускать усовершенствованный вид механической обманки кислородного датчика – мини-катализатор.

Основное отличие мини-катализатора от обычной механической обманки состоит в том, что внутрь металлической трубки устанавливается маленькая частичка настоящего нейтрализатора. Стоимость такой детали значительно ниже установки оригинального нейтрализатора.

Важно! Перепрошивка программного обеспечения ЭБУ двигателя является не менее эффективным способом, при этом лямбда зонд полностью удаляется, а в настройки программы вносятся необходимые изменения, либо ПО полностью переустанавливается. Стоит понимать, что перепрошивка требует специальных знаний, поэтому производить ее самостоятельно не рекомендуется.

Электронная обманка лямбды при удалении катализатора

Электронная обманка кислородного датчика представляют собой технически сложные схемы с встроенным микропроцессором. Такие устройства помогают практически полностью решить проблему с работой лямбда зонда. Работа эмулятора заключается в настройке и преобразовании сигнала, поступающего в электронный блок управления, при котором электроника понимает работу выхлопной системы как нормальную и не выдает соответствующих сообщений об ошибках. Электронные обманки также различаются по сложности изготовления. Такие устройства подходят далеко не для всех автомобилей – например, их бессмысленно использовать на автомобилях, программное обеспечение которых защищено от внесения изменений.

Независимо от вида обманки, которую вы планируете установить, эту процедуру лучше доверить профессионалам сервисного центра, чтобы избежать проблем с работой автомобиля.

nevaglush.spb.ru

что это такое и в каких случаях ее можно использовать?

Сохранения экологии — одна из насущных проблем на сегодняшний день. Эта проблема волнует не только Европу, но и другие страны. Один из способов, придуманный учеными, для уменьшения выхлопных газов стал катализатор.

Известен тот факт, что узлов и агрегатов в автомобилях достаточно, и они, конечно же, имеют определенный рабочий ресурс, на который стоит обратить внимание. Если проигнорировать этот факт, можно привести к поломке как одного агрегата, так и других, влекущих за собой.

Эта авто-деталь с помощью датчика ориентируется в целом на сокращение пропорции вредных веществ в выхлопе, которые представляются в процентах.

Благодаря этому прибор, мотор работает без дополнительного шума.

Но, тогда как этот агрегат перестает работать, конечно же он влечет за собой немаловажные последствия, которые стоит обязательно учесть, и о которых мы расскажем ниже в статье. Чтобы избавиться от этой неприятной ситуации без особых финансовых затрат, можно сделать обманку своими руками.

Плюсы и минусы катализаторов

Так как у любого устройства который есть в автомобиле, у катализатора также существует несколько положительных и негативных свойств, которые мы опишем в списке ниже:

  • Снижается мощность прогретого двигателя.
  • Повышается уровень шума у выхлопной системы.
  • Расход смеси топлива становится значительно больше.
  • Максимальная скорость автомобиля уменьшается.
  • Выхлопные газы могут проникнуть внутрь салона.

Но спешим вас обрадовать: от большинства представленных недостатков можно будет избавиться, решив эту проблему своими руками. Это реально сделать, прибегнув к такому хитрому плану, как установка аналога катализатора — обманки.

Первый признак того что с этим устройством что-то не в порядке, это то, что мощность машины значительно уменьшается.

Другие признаки неисправности катализатора

Чтобы предупредить такой неприятный факт, как поломка катализатора стоит изучать чертежи, обращать внимание на «знаки», которые подает ваша машина, а именно:

  • При полном открытии форсунки не должны производиться никакие посторонние звуки.
  • При открытии дроссельной заслонки не должен происходить никакой дребезжащий звук.
  • Прогорается гофра.

Вышеизложенные «симптомы» поломки агрегата, являются одними из важнейшими и среди первых признаков поломки катализатора. При замечании у своего автомобиля каких-либо неполадок в этом смысле, стоит сразу прибегнуть к их ремонту, а при их быстром выявлении, ремонт особых трат не потребует.

Изготовление обманки

С самого начала, во внутрь устанавливается датчик, который, в свою очередь, преобразовывает сигнал в данные об уровне загрязненности выхлопных газов. Датчик и срабатывает во время возникновения изменений содержания уровня кислорода в выхлопе.

Эмулятор датчика позволит авто-владельцу освободиться от сигнала Check Engine, который поступает на контроллер.

Уровни сигналов, однако, должны быть разными, а в итоге система проходит к регулированию впрыска топлива. При поломке датчика данные одинаковы. Это приведет, в свою очередь, к перерасходу смеси из топлива, и как следствие, к причинам поломки катализатора.

Преимуществом обманки является и тот факт, что она позволяет избавиться от очистки штатного катализатора.

Обманки механического типа

Обманка катализатора, тип: механическая, является в наши дни довольно распространенной. При выборе такого типа обманки, вместо рассматриваемого устройства устанавливается поставка из бронзы или же любого другого материала, который уверенно переносит увеличение температуры.

Величина эмулятора должен обязательно соответствовать размерам уже имеющегося катализатора. В том месте, где обманка будет фиксирована, первым делом просверлите специальные отверстия. При помощи этого и будет осуществляться выхлоп газов в полость механического эмулятора.

Что касается последнего, так он должен содержать в себя керамическую крошку. Для того чтобы было вызвано окисление СО и СН кислородным потоком, такая крошка должна быть покрыта каталитическим слоем. После этого этапа вы заметите что вредные вещества выхлопных газов уменьшатся в количестве.

Механическая обманка является одной из самых недорогостоящих обманок, поэтому данный метод стоит взять во внимание. Также, другая положительная сторона механической вставки является и то, что она безупречно подходит для всякой машины.

Электро-обманки катализатора

Эмулятор электронного типа сложнее в изготовление, но вполне реально это осуществить. В данный момент, многие автолюбители изготавливают обманки своими руками, а такая схема не так уж и сложна, так как многие схемы есть в открытом доступе.

Как правило, для электронная обманка катализатора весьма популярна. Для их изготовления используется один и тот же катализатор или резистор, а это, в свою очередь, упрощает систему работы обманки.

В любом случае, если у вас сломался катализатор и вы хотите прибегнуть к более дешевым вариантам изготовления обманки, замена катализатора на обманку будет хорошим вариантом. Сделайте это своими руками, или же попросите помощи у ваших знакомых.

Если же у вас появилась возможность установить оригинальный катализатор, то лучше конечно воспользоваться этим методом, но стоит учесть, что он является и самым дорогим.

Стоит учесть и тот факт, что при регулярном осмотре и обслуживании штатного катализатор, его ремонт потребуется спустя долгое время. Также, недостающие элементы вы в любой момент сможете купить.

В среднем, эксплуатация этого агрегата составляет 5 лет, а при должном за ним уходе, может быть и больше.

Проанализировав все вышеперечисленные варианты замены катализатора, вы можете выбрать самый подходящий для себя по характеристикам, времени и затратам.

cars-bazar.ru

Что лучше — обманка или прошивка?

Ошибки по катализатору появляются примерно на 80-120 тыс.км пробега у всех автомобилей, имеющих нормальный катализатор. Примерно такой срок службы и заложен на этот «расходник».

Некоторые катализаторы выходят из строя раньше, становясь жертвами некачественного топлива, некоторые живут долго и счастливо, ничем не напоминая о себе владельцу.

Однако, если видите на приборной панели горящий «Check engine», а диагностика показывает что-то вроде P0420-P0424 (а если катализаторов два, то по второму кату будут ошибки P0430-P0434) — это значит пора менять катализатор на новый. Стоит ли покупать и ставить новый катализатор или же решить вопрос более радикально — решать вам, а цель этой статьи рассказать о способах удаления катов. В конце этой статьи представлена совсем неаппетитная фотка мертвого катализатора. Там же есть фото обманки и процесса чип-тюнинга, а пока — только текст и смысл!

Итак, если не брать во внимание замену катализатора на новый, то есть 2 способа. Все они имеют одну общую операцию — физическое удаление катализатора. В зависимости от местоположения катализатора процедура его извлечения может длиться от часа и до нескольких рабочих дней — некоторые автопроизводители умудряются запихнуть каты таким хитрым образом, и так их замуровать шлангами и другими железками, что слесари, при извлечении этих самых катов, начинают творить настолько изощренные матюки — только успевай записывать!

После того, как соты катализатора извлечены, на его место устанавливается пламегаситель, а потом начинаются отличия.

Итак, способ первый — удаление катализатора с установкой обманки лямбда зонда.

Обманка лямбда зонда бывает двух видов — электронная и механическая.

Механическая обманка представляет из себя болт с хитрыми отверстиями для выхлопных газов. Путем снижения давления на датчик лямбды за счет узкого отверстия такая обманка «говорит» электронному блоку управления (ЭБУ), о том что «катализатор стоит, разница в давлении есть, но в пределах нормы, так что всё «хорошо», панику не поднимаю, в «аварию» не падаем.

Электрическая обманка, если совсем упрощенно, корректирует сигнал от датчика к ЭБУ, снижая передаваемый вольтаж на «допустимые» значения.

Устанавливается быстро, стоит недорого. Единственная проблема — через 200/250 км опять полезут ошибки. Предусмотреть весь рабочий диапазон «нормальности» ни механическая, ни электронная обманка не в состоянии, при автоматической корректировке топлива рано или поздно показания начнут вылезать за пределы допустимого и мозги начнут опять показывать «чек».

Второй вариант — отключение катализаторов с чип-тюнингом

Суть операции — влезть непосредственно в мозги автомобиля и убрать из программы все упоминания о катализаторах. Делать это стоит только в правильном месте, силами опытных специалистов с прямыми руками.

Сменив прошивку автомобиля на «базкатализаторную» уже совершенно неважно что там показывает датчик лямбда-зонда и жив ли он там вообще — компьютер забыл о существовании катализатора раз и навсегда, и все сигналы второй лямбды (а так же их отсутствие) ему совершенно неинтересны.

До тех пор, пока прошивка не будет затерта (например, это может произойти при посещении дилерского центра — при выходе новой версии прошивки её могут обновить) никаких проблем с катализатором не будет.

Гораздо более надежный способ решить проблему с катализатором — это, безусловно, замена прошивки. Однако, не на всех автомобилях такое возможно. На сегодняшний день есть небольшой сегмент пока еще недоступных для чип-тюнинга автомобилей, которые тем не менее, тоже имеют катализаторы и весь пучок проблем с ними связанных. Решать их как-то нужно, и вот им можно ставить обманки. Это не даст 100% гарантии от появления ошибок в будущем, однако избавит от необходимости приобретения нового катализатора.

Удаление катализатора с чип-тюнингом (сменой прошивки ЭБУ) стоит дороже, чем удаление ката с установкой обманки. Но только с чип-тюнингом можно полностью гарантировать отсутствие проблем по катам в будущем.

У нас можно удалить катализаторы всеми вышеперечисленными способами — у нас есть и обманки, оборудование для смены прошивки, прямые руки и огромный опыт.

Ну а теперь — слайды!

Первый слайд — совсем мёртвый, испортившийся катализатор (похоже на грибы, но на самом деле это оплавившийся кат):



 Обманка второго лямбда-датчика (механическая):

 Смена прошивки с использованием лицензионного оборудования фирмы AlienTech:

(На фото представлен вскрытый блок, для наглядности, вскрытие блока требуется только в 35% случаев, но всё равно — «Все трюки выполнены профессионалами, не пытайтесь повторить это дома!» 🙂

Спасибо за внимание, всегда ваш

N.S.



nstuning.ru

Обманка катализатора своими руками

Любая составляющая автомобиля имеет определенный рабочий ресурс. Узлов и агрегатов в каждом автомобиле предостаточно, поэтому в рамках данной статьи речь пойдет про одну из важнейших деталей – катализатор. Представленная деталь ориентирована на уменьшение процентного соотношения вредоносных веществ в выхлопе, а также обеспечивает тихую работу мотора. Иногда это устройство может выходить из строя, и в таком случае обманка катализатора своими руками может спасти ситуацию и избавить от лишних финансовых трат.

У каждого катализатора имеется ряд достоинств и недостатков, однако недостатки привлекают куда большее внимание. Рассмотрим некоторые из них:

  • Значительное снижение мощности прогретого двигателя;
  • Повышенный уровень шумности при включении в работу выхлопной системы;
  • Упадок максимальной скорости;
  • Перерасход топливной смеси;
  • Проникновение выхлопных газов внутрь салона.

Отметим, что все эти недостатки свойственны только неисправным катализаторам. Своими силами можно решить большинство этих неполадок, установив аналог катализатора – обманка или же эмулятор позволят избежать многих неприятностей.

Своевременное обслуживание катализатора позволит избежать многих проблем, однако это не под силу малоопытному водителю. На начальной стадии загрязнения или деформации данной детали диагностировать неисправность предельно сложно.

Когда машина начнет явно уступать в мощности – это верный признак, что следует ремонтировать или менять катализатор. Это далеко не дешевый ремонт, поэтому обманка может стать спасительным вариантом, которую можно изготовить своими силами и установить своими же руками.

Немного о симптомах выхода катализатора из строя

Автомобильный катализатор играет немаловажную роль в работе силового агрегата, поэтому чтобы оградить себя от его поломки, нужно обращать внимание на следующие нюансы:

  • При полном открытии форсунки или дроссельной заслонки из-под дна автомобиля начнет издаваться дребезжащий звук;
  • Значительное снижение оборотов силового агрегата на холостом ходу;
  • Прогорание гофры.

Все эти симптомы являются явным доказательством того, что катализатор нужно чистить или же ремонтировать, а иногда даже заменять. Примечательно, что если на ранних этапах загрязнения выявить выше описанные симптомы, то ремонт не потребует больших трат. Своими силами можно легко решить данную проблему, однако придется поработать и руками.

Отличным решением проблемы станет изготовление обманки катализатора. Внутри изначально устанавливается датчик, преобразовывающий сигнал в данные об уровне загрязненности выхлопных газов. Этот датчик срабатывает в тот момент, когда проявляются изменения содержания кислорода в выхлопе.

Обманка датчика, изготовленная своими силами, станет довольно простым решением проблемы – это позволит избавиться от сигнала CheckEngine, поступающего на контроллер. Обращаем внимание, что на автомобилях стандарта EURO-4 устанавливается два датчика, то есть до и после катализатора.

Уровни сигналов этих индикаторов должны быть различны. В конечном итоге система на базе различия показаний зондов регулирует впрыск топлива. Если какой-то из датчиков сломается, или же автомобиль подвергнется удалению катализатора, то данные будут одинаковы.

Это приведет к запуску работы контроллера в аварийном режиме. Приводит это к перерасход топливной смеси, снижению максимальной мощности авто и к нестабильности работы холостого хода.

Что касаемо сигнала CheckEngine, то он начнет выводиться на приборную доску. Эмулятор штатного катализатора хорош тем, что он не требует финансовых вливаний и может быть установлен в любой автомобиль. Обманка дает возможность избавиться от систематических проверок и чистки т=штатного катализатора.

Механические варианты обманок

Решить проблему можно при помощи двух типов обманок. При выборе механического типа эмулятора, на место катализатора устанавливается проставка из бронзы или другого металла, не боящегося повышенных температур.

Размер эмулятора должен совпадать со всеми размерами штатного катализатора. В месте фиксации обманки нужно просверлить отверстия, посредством которых будет осуществляться подача выхлопных газов в полость эмулятора.

Эмулятор должен содержать внутри себя керамическую крошку, покрытую каталитическим слоем, что позволит вызвать окисление CO, а также CH кислородным потоком. На выходе уровень вредоносных для окружающей среды компонентов значительно уменьшится.

Кроме этого будут разными сигналы с обоих датчиков, поэтому не возникнет сбоев в работе силового агрегата. Представленный эмулятор штатного катализатора можно позиционировать как самый бюджетный. Примечательно, что механическая обманка идеально подходит для использования с любым автомобилем.

Электронные обманки катализатора

Эмулятор электронного типа своими силами изготовить сложнее, однако вполне реально. В данный момент мы не рассматриваем самодельные катализаторы, что изготавливают автолюбители по многочисленным схемам, доступным в сети. Они применяют один конденсатор или же резистор, что предельно упрощает систему работы обманки.

На прилавках автомагазинов продаются более технологичные модели, однако их нужно позиционировать как эмулятор с микропроцессором. Основное отличие их в свойстве заставлять правильно работать блок управления, а не обманывать его. Микропроцессоры, которые ставят в подобные обманки, способны оценивать уровень загрязненности выхлопа и анализировать полученные данные.

Перепрошивка блока управления

Кроме описанных выше дух способов можно прибегнуть к перепрошивке блока управления. Корректировка программного кода способствует изменению алгоритма работы блока управления, в ходе которых он перестает анализировать и учитывать данные датчика, расположенного после катализатора и опирается исключительно на работу первого индикатора. Примечательно, что подобную заводскую прошивку достать практически нереально, поскольку она не будет соответствовать современным экологическим стандартам.

Единственный вариант – обратиться к знающему специалисту, который сможет отключить операцию опроса второго датчика блоком управления.

Имеется возможность приобрести прошивку в сети интернет, однако в таком случае все риски, которые могут быть связаны с поломкой мотора, станут исключительно Вашей проблемой.

Избавиться от катализатора можно самостоятельно, но важно чтобы обманка работала должным образом, поскольку в противном случае нет гарантий долговременной работы мотора. На форумах в интернете имеется большой выбор схем изготовления устройств, выступающих как эмулятор катализатора.

Все они так или иначе справляются со своей задачей, но помните, что нет никаких гарантий, что они подойдут к Вашему автомобилю. Тем не менее, покупка б/у катализатора – это «кот в мешке». Никогда никто не даст гарантий на такой катализатор, поэтому вероятность потери средств впустую составляет приблизительно 90%.

Устанавливать новый катализатор – дело, по карману не каждому, поскольку средняя стоимость этого устройства для современного авто составляет от 800$, при этом никто не отменял сварочные и другие работы, которые придется оплачивать дополнительно.

Аналог оригинального катализатора китайского производства обойдется примерно в 200$, однако и здесь нет гарантий. Средний срок эксплуатации составит от месяца до года. При этом имеется вероятность низкой эффективности катализатора.

Причина кроется в отсутствии должных компонентов внутри катализатора, которые и обеспечивают преобразование вредоносных выхлопов. Таким образом, обманка катализатора своими руками выступает самым эффективным и бюджетным вариантом. Игнорировать сигнал об ошибке недопустимо, поскольку при возникновении более серьезных неисправностей диагностировать их будет практически невозможно.

С более старыми автомобилями ситуация обстоит намного проще – там имеется только один датчик, расположенный перед катализатором. Это упрощает процесс создания аналога, поскольку можно установить только пламягоситель. Он служит для уменьшения уровня шумов, однако при этом никакой очистки выхлопа он не производит.

В любом случае, рассматривая самые бюджетные и долговечные варианты, остается только изготавливать обманки собственноручно или же просить об этом знакомых. Если имеется возможность установить оригинальный катализатор, то в таком случае этот вариант можно позиционировать как лучший, однако он и самый затратный.

Помните, что если регулярно обслуживать штатный катализатор, то его замена потребуется не скоро. Продолжительность срока эксплуатации данного устройства в среднем составляет не менее 5-ти лет, а при должном обслуживании и того больше. Как видите, вариантов решения проблемы не так уж много, и теперь Вы можете выбрать наиболее подходящий для Вас.

kiarioinfo.ru

Катализатор выбиваем и лямбду2 обманываем — Mitsubishi Lancer, 1.6 л., 2005 года на DRIVE2

Неоднократно начитавшись про выбитые катализаторы, решил проделать данную операцию. Так же сподвигло меня на это, езда с накрывшимися маслосъёмными колпачками и возраст авто. Думал, что в «кате» будет полная …опа, по этому было не жалко его убивать.
И так начнём. Подготавливаем рабочее место и рабочую «позу» авто.


Снимаем кожух и выкручиваем «лямду раз» ключом на «22»

Дальше откручиваем гайки коллектора но не все,
вот с этой гайкой особо пришлось повозиться

Как видно на фото, головка там не подлазиет, а рожковым ключом большая опасность сорвать грани, лучше накидным (чего у меня не было) и «ВДшечкой» брызнуть. Я всё же рискнул и аккуратно её открутил. Парочку надо оставить, что бы «кат» не болтался, пока будем откручивать гайки с низу. Там к стати понадобиться глубокая головка на «19» и хорошие усилия. Меня спас длинный вороток, усилий понадобилось меньше. После того как всё открутили, вынимаем катализатор

И вот я вижу, что он абсолютно чист, как будто новый

Дальше двухминутное размышление и …чё, я зря разбирал что ли. Беру гвоздодёр и …прикольно получилось, может по центру дыру выбить и всё.

Всё же без жалости довожу дело до конца. Вот лежит убитый мною «кат», рядом потроха
Наступает блаженство, наконец то я это сделал. Ещё пару фоток и собираем всё обратно

На следующий день занялся обманом «лямбды два». Купил заранее неполярный конденсатор и резисторы

Прогрел салон авто, точнее пластмассу, что бы не поломать клипсы с креплениями и начал разбирать центральную панель. Фотки как и что делается можно посмотреть здесь www.forum.lancer-club.ru/index.php?showtopic=94347
Я проделал то же самое, напомню лишь: к белому проводу припаеваем резистор, к черному конденсатор.
Ощущения после удаления «ката», пропал напряжный гул при разгоне, по динамике пока не очень понятно, на улице зима. Осталось позвать Ёжика в гости и прошить мозги моего «Чернявого Коня».

www.drive2.ru

Обманка на лямбда зонд чертеж


Схема эмулятора лямбда зонда своими руками

Дата публикации: .
Категория: Автотехника.

Лямбда зонд (также называется кислородным контроллером, датчиком O2, ДК) является неотъемлемой частью выхлопной системы автотранспортных средств, отвечающих экологическим стандартам EURO-4 и выше. Это миниатюрное устройство (обычно устанавливается 2 лямбда зонда и более) контролирует содержание O2 в выхлопных смесях автотранспортного средства, благодаря чему значительно снижается выброс ядовитых отходов в атмосферу.

В случае некорректной работы ДК или если произошло отключение лямбда зонда, функционирование силового агрегата может быть нарушено, из-за чего мотор перейдет в аварийный режим (на панели загорится Check Engine). Чтобы такого не случилось, систему автомобиля можно перехитрить, установив обманку.

Механическая обманка лямбда зонда («ввертыш»)

«Ввертыш» – это втулка, изготовленная из бронзы или теплоустойчивой стали. Внутренняя часть такой «проставки» и ее полости заполняются керамической крошкой со специальным каталитическим покрытием. Благодаря этому отработанные газы дожигаются быстрее, что, в свою очередь, приводит к разным показателям импульсов 1 и 2 ДК.

Важно! Любая обманка устанавливается только на исправный лямбда зонд.

Самодельная обманка лямбда зонда, схема которой представлена ниже, проста в изготовлении. Для этого вам потребуется подготовить:

  • заготовку;
  • отвертку;
  • набор ключей.

Делается обманка на обрабатывающем токарном станке. Если такового нет, то можно обратиться к специалисту, предоставив ему чертеж.

Полученная деталь совместима с большинством выхлопных систем как отечественных, так и зарубежных автомобилей.

Установка обманки лямбда зонда производится следующим образом:

  • Поднимите авто на эстакаду.
  • Отключите минусовую клемму на АКБ.
  • Выкрутите первый (верхний) зонд (если их два, то снимите тот, который расположен между катализатором и выпускным коллектором).
  • Вкрутите лямбда зонд в «проставку».
  • Установите «усовершенствованный» датчик на место.
  • Подключите клемму к аккумулятору.

Полезно! Обычно механическая обманка второго лямбда зонда не выполняется, так как этот ДК защищен катализатором и контролирует только его состояние. Самым чутким является именно первый датчик, который установлен ближе всего к коллектору.

После этого системная ошибка «Check Engine» должна исчезнуть. Если этот способ не сработал, можно воспользоваться более дорогостоящей обманкой.

Электронная обманка

Еще один способ устранения проблем с ДК – это электронная обманка лямбда зонда, схема которой представлена чуть ниже. Так как датчик кислорода передает сигнал контроллеру, то схема-обманка, подключенная к проводке от датчика к разъему, позволит «загрубить» систему. Благодаря этому, в ситуации, если лямбда зонд будет неисправен, силовой агрегат будет продолжать работать корректно.

Полезно! Места установки такой обманки могут отличаться в зависимости от модели АТС. Например, она может быть монтирована в центральный тоннель между сиденьями, в торпеде или моторном отсеке.

Схема-обманка – это однокристальный микропроцессор, который анализирует процессы в катализаторе, получает данные от первого ДК, обрабатывает их, преобразует до показателей второго датчика и выдает на процессор автомобиля соответствующий сигнал.

Чтобы установить обманку этого типа, вам потребуется схема подключения лямбда зонда, которая выглядит следующим образом.

Как видите, бывает разная распиновка лямбда зонда (4 провода, три и два). Цвета проводов могут также отличаться, чаще всего встречаются изделия с 4 пинами (2 черных, белый и синий).

Для изготовления обманного устройства, вам потребуется:

  • паяльник с мелким жалом и припой;
  • канифоль;
  • неполярный конденсатор емкостью 1 мкФ Y5V, +/- 20%;
  • резистор (сопротивление) на 1 мОм, С1-4 имп, 0,25 Вт;
  • нож и изоляционная лента.

Полезно! Перед установкой, схему лучше всего поместить в пластиковый корпус и залить ее «эпоксидкой».

Дальше электронная обманка на лямбда зонд своими руками монтируется следующим образом:

  • Отключите минусовую клемму АКБ.
  • «Препарируйте» провод, который идет от самого ДК к разъему.
  • Разрежьте синий провод и подсоедините его обратно через резистор.
  • Впаяйте неполярный конденсатор меду белым и синим проводами.
  • Заизолируйте соединения.

Ниже представлена схема обманки лямбда зонда своими руками для распиновки на 4 провода.

На заключительном этапе, должно получиться следующее.

Такие манипуляции не стоит выполнять, если у вас нет должного опыта. Сегодня в магазинах представлены готовые схемы-обманки, которые без труда сможет установить даже начинающий водитель.

Перепрошивка контроллера

Некоторые особо искушенные автовладельцы решаются на перепрошивку блока управления, благодаря чему блокируется обработка сигналов второго кислородного датчика. Однако необходимо учитывать, что любые изменения алгоритма работы системы могут привести к необратимым последствиям, так как вернуть заводские настройки будет практически невозможно и затратно. Поэтому выполнять такие манипуляции самостоятельно не рекомендуется. То же самое касается и готовых прошивок, которые продаются в интернете.

Полезно! При перепрошивке лямбда зонды удаляются.

Если вы все-таки хотите произвести перепрошивку системы, то обратитесь к грамотному специалисту, который сможет отключить получение данных ДК с помощью специализированного оборудования.

Также стоит учитывать, что практически любое вмешательство в работу систем, может привести к не самым приятным последствиям.

Какие последствия бывают после установки обманок

Нужно понимать, что любая обманка устанавливается на страх и риск автовладельца. Если монтаж был произведен неправильно, то вы можете столкнуться со следующими проблемами:

  • Из-за того, что бортовой компьютер не может регулировать впрыск жидкости, может произойти нарушение работы мотора.
  • Если схема неправильно спаяна, это может привести к повреждению электропроводки.
  • В процессе установки обманки вы можете повредить датчики кислорода, после чего даже не узнаете об их неисправности (так как у вас уже будет установлена обманка).
  • После таких вмешательств (не только при перепрошивке) может произойти сбой в бортовом компьютере.

Любая неточность приведет к плачевным последствиям, поэтому лучше установить более безопасный готовый эмулятор. В отличие от обманки, он не «обманывает» блок управления, а лишь обеспечивает его корректную работу, преобразуя сигнал ДК. Внутри эмулятора также установлен микропроцессор (как и в самодельной электронной обманке), который способен оценивать выхлопные газы и анализировать ситуацию.

В заключении

Многие автовладельцы устанавливают на свои машины самодельные обманки, чтобы сэкономить на покупке новых кислородных датчиков. Однако в такой погоне за выгодой, вы вполне можете столкнуться с большими денежными затратами, если кустарное устройство повлияет на работу «жизненно-важных» систем. Поэтому устанавливать обманки рекомендуется, только если вы смыслите в работах такого плана.

Как сделать простую обманку лямбда-зонда или кислородного датчика

В этой статье хочу поговорить о том какими способами можно сделать обманку лямбда-зонда или кислородного датчика своими руками. Обычно такие обманки делаются при вырезке катализатора, его плохой работе или когда неисправен второй лямбда зонд, то можно не покупая новый поставить обманку.

Лямбда-зонд или кислородный датчик преобразовывает в электрический сигнал данные о том сколько в выхлопных газах содержится кислорода. Датчик подаёт электрический сигнал в тот момент, когда он зафиксировал изменения кислорода, сигнал передаётся на контроллер, который принимает сигнал и сравнивает полученные данные c заложенными в памяти показателями.

При несовпадении полученных данных с оптимальными значениями для текущего режима, блок управления изменяет соответствующим образом длительность впрыска топлива.
Это делается для достижения максимальной эффективности работы двигателя, экономит топливо и уменьшает количество вредных выбросов в атмосферу.

Обычно в последнее время на автомобилях устанавливают два датчика, один до катализатора, второй после катализатора, сигналы от этих двух датчиков должны отличаться, тогда блок управления регулирует длительность впрыска согласно полученным сигналам с 2-х датчиков, но если один из датчиков вышел из строя или владелец автомобиля удалил катализатор, как вариант заменил его пламегасителем, сигналы 2-х датчиков начнут совпадать, что будет воспринято блоком управления как аварийный режим.

Контроллер в этом случае выберет усредненные параметры управление впрыском, что приведет в итоге к увеличению расхода топлива с одновременным снижением мощности двигателя и его нестабильной работы по холостому ходу, а на приборной доске загорится «Сheck-Engine» сообщая об ошибке.

Итак, рассмотрим механический тип обманки, это когда на место второго датчика устанавливают проставку, а потом уже в неё вкручивают лямбда-зонд. Проставку можно изготовить по нижеприведенному чертежу, который проверен уже не одним годом эксплуатации.

Но более эффективным я считаю сделать обманку вторым способом, так как у меня нет знакомого токаря, а вот запаять одно сопротивление и конденсатор наверное сумею. Внизу на рисунке нарисовано, как нужно внедрить конденсатор и резистор в провода, которые идут к кислородному датчику.Этот способ тоже проверен временем и зарекомендовал себя с положительной стороны.

И ещё хочу отметить один момент, что бывает выходит из строя обогреватель самого датчика, в этом случае тоже вылезает ошибка «Сheck-Engine», но и тут можно поставить обманку.

Это можно сделать так, не выкручивая кислородный датчик подсоединяем к двум белым проводом, которые идут на обогреватель датчика, простую автомобильную лампочку, например от габаритов, желательно чтобы она имела сопротивление от 4 до 12 Ом (на разных автомобилях сопротивление бывает разное).

Сопротивление лампочки будет говорить ЭБУ, что обогреватель находится в исправном состоянии и не будет выдавать ошибку. Это приемлемо только для второго кислородного датчика, который находится после катализатора.

И подведем итог, что сделать обманку кислородного датчика не такая уж и сложная задача. Всем удачи на дорогах.

Как сделать обманку лямбда-зонда своими руками

Большинство современных автомобилей имеют специальные электронные системы контроля. Они позволяют экономить расход топлива и обеспечивают оптимальную работу двигателя. Одним из неотъемлемых элементов системы выпуска газов является лямбда-зонд. При его поломке двигатель начинает работать в аварийном режиме. Можно ли устранить проблему своими руками?

Принцип действия лямбда-зонда и вопросы его ремонта

Датчик фиксирует количество кислорода в выхлопе автомобиля и передаёт его на пульт управления. В зависимости от показаний зонда компьютер регулирует уровень обогащения смеси, которая подаётся в камеру сгорания. В большинстве моделей устанавливают два зонда: один перед катализатором, а второй – за ним. В процессе эксплуатации кислородные датчики выходят из строя, производители рекомендуют проводить чистку устройств каждые 30 тысяч километров.

Многие автолюбители забывают о подобных рекомендациях и сталкиваются с проблемой уже после загорания аварийного знака на панели. Чаще всего лямбда-зонд не подлежит ремонту. Стоимость устройства немаленькая, и его замена всегда очень некстати. Народные умельцы нашли выход из этой неприятной ситуации. Они предлагают использовать специальную автомобильную обманку, которая позволит двигателю работать в нормальном состоянии и отключит аварийный сигнал Check Engine.

Совет: Не стоит полностью отключать или блокировать один из датчиков, это не решит проблему и приведёт лишь к увеличенному расходу топлива и нестабильной работе двигателя на холостом ходу.

Как правильно сделать обманку кислородного датчика

Сделать обманку для бортового компьютера своими руками можно тремя способами:

  • установить механическую втулку;
  • подключить несложную электронную схему;
  • сделать перепрошивку контроллера.

Каждый из методов вполне эффективно решает проблему вышедшего из строя датчика и возвращает работу двигателя в нормальное состояние.

Механический способ (с чертежами ввёртыша)

Чтобы обмануть контроллер, необходимо установить металлическую втулку между выхлопной трубой и лямбда-зондом. Для изготовления детали понадобится:

  • металлическая заготовка;
  • обрабатывающий станок;
  • отвёртка;
  • набор ключей.

Совет: Рекомендуем использовать заготовку из бронзы или теплоустойчивой стали – эти металлы могут выдерживать высокую температуру и не деформироваться.

Бронзовую механическую обманку можно сделать вручную или заказать её изготовление специалисту

Сделать деталь можно даже без специальных навыков работы, главное – иметь хороший токарный станок. В крайнем случае можно заказать её изготовление у знакомого специалиста.

Форма и размеры втулки показаны на чертеже.

Деталь должна точно соответсвовать схеме по форме и размерам

Чтобы установить механическую заглушку, необходимо сделать следующее:

  1. Поднимаем автомобиль на эстакаду.
  2. Отключаем клемму «минус» на аккумуляторе.
  3. Выкручиваем зонд.

    Для установки механической обманки датчик нужно выкрутить

  4. Накручиваем зонд на втулку, как показано на фото.

    Сделанная точно по схеме деталь накручивается на лямбда-зонд

  5. Устанавливаем датчик на место и подключаем аккумулятор.

После запуска двигателя сигнал Check Engine должен потухнуть. Таким образом, датчик немного отодвигается от потока выхлопных газов. Механическая обманка-ввёртыш подходит для большинства моделей автомобилей, главное, чтобы датчик вкручивался в корпус.

Как сделать и установить электронный (со схемой)

Так как контроллер принимает электронные сигналы, которые к нему поступают от лямбда-зонда, можно поставить специальную схему-обманку. Она подключается к проводам, которые идут от датчика к разъёму. Место установки у разных моделей отличается: это может быть центральный тоннель между сидениями, торпеда или моторный отсек. Чтобы сделать электронную схему, приготовьте следующие материалы:

Перед началом работы отключаем минусовую клемму. Все соединения необходимо хорошо изолировать. Лучшим вариантом будет поместить схему в пластиковую форму и залить все эпоксидным клеем.

Все соединения электронной обманки должны быть хорошо изолированы

В продаже можно встретить уже готовые электронные обманки. В них используется небольшой микропроцессор, который анализирует сигнал первого датчика, обрабатывает его и формирует нужные показатели для бортового компьютера. Такие устройства легко подключаются, но обойдутся дороже самодельной схемы.

Видео изготовления электронной обманки датчика и проверка её работы

Перепрошивка контроллера: стоит ли делать своими руками

Ещё одним вариантом обманки можно назвать перепрошивку самого бортового компьютера. Изменяя алгоритм работы устройства, вы блокируете обработку сигналов от второго лямбда-зонда. Опасность данного метода состоит в том, что при неправильных действиях будет сложно восстановить прежнюю работу компьютера. Оригинальную заводскую прошивку очень сложно достать, и стоимость её довольно большая. Поэтому доверить такую работу нужно только опытному специалисту, которого вы знаете лично.

Последствия установки обманок разного типа

При установке обманок стоит брать во внимание, что все работы выполняются на свой страх и риск. При неправильной установке подобных устройств могут возникнуть следующие неисправности:

  1. Нарушение работы двигателя из-за неправильной регулировки впрыска бортовым компьютером.
  2. Повреждение электропроводки и контроллера при неправильно спаянной схеме.
  3. Ошибки при работе бортового компьютера.
  4. Повреждение датчиков.

Работы с какой бы то ни было электроникой необходимо выполнять крайне аккуратно. Даже малейшая неточность может привести к поломке, поэтому нужно чётко следовать инструкциям.

Совет: Не стоит заказывать обманки в интернете на сомнительных сайтах. Большая часть из них плохо работает и не принесёт ожидаемого результата.

Обманки лямбда-зондов практикуют многие автолюбители. Такие устройства позволяют сэкономить на замене вышедших из строя датчиков. Важно правильно сделать обманку и установить её, чтобы не возникло негативных последний для бортового компьютера или двигателя.

Оцените статью: Поделитесь с друзьями!

Обманка лямбда-зонда своими руками: чертеж

Из статьи вы узнаете, как изготавливается обманка лямбда-зонда своими руками и стоит ли ее устанавливать на свой автомобиль. От того, насколько качественно сгорает топливовоздушная смесь в двигателе, зависит его коэффициент полезного действия. Очень важно подобрать оптимальную пропорцию содержания бензина и воздуха в зависимости от нагрузки на двигатель.

Если в старых автомобилях все настройки качества и количества топлива зависели от регулировок карбюратора, то в современных дело обстоит несколько иначе. Все отдано в надежные руки микропроцессорной техники и огромного числа датчиков.

Как работает инжекторная система впрыска

Можно выделить несколько самых важных узлов, которые имеются в инжекторной системе:

  1. Топливный бак.
  2. Датчик уровня топлива в одном корпусе с насосом и фильтром.
  3. Топливная рампа (установлена в моторном отсеке на впускном коллекторе).
  4. Форсунки, обеспечивающие подачу бензиновой смеси в камеры сгорания.
  5. Блок управления. Как правило, он смонтирован в салоне автомобиля, позволяет контролировать подачу топливовоздушной смеси.
  6. Система выпуска отработавших газов, которая обеспечивает полное уничтожение вредных веществ.

Именно в последней устанавливается обманка лямбда-зонда. Своими руками («Лансер 9» или «Лада» у вас, не имеет значения) сделать ее можно довольно просто. Но следует и осознавать все последствия установки «заглушки». Обманка лямбда-зонда своими руками на «Приору» может быть изготовлена и простой конструкции, в любом случае она окажет значительное влияние на работу двигателя.

Сколько датчиков в автомобиле

Датчики кислорода (лямбда-зонды) монтируются в систему выпуска отработавших газов современных автомобилей с инжекторной системой впрыска топлива. В системе может быть как один, так и два датчика кислорода. Если устанавливается один, то он расположен после каталитического нейтрализатора. Если же два, то до и после.

Причем один измеряет процентное содержание кислорода сразу на выходе из цилиндров и посылает свой сигнал на электронный блок управления. Второй же, который смонтирован после катализатора, необходим для корректировки показаний первого.

Принцип функционирования лямбда-зонда

Вся автомобильная электроника, которая отвечает за правильное образование смеси, участвует в распределении топлива по форсункам. При помощи датчика кислорода определяется необходимое количество воздуха, чтобы образовалась качественная смесь. Благодаря тонким настройкам лямбда-зонда удается достичь высокую степень экологичности и экономичности.

Топливо сгорает полностью, на выходе из трубы практически чистый воздух – это плюс экологии. Точнейшая дозировка воздуха и бензина – это выигрыш в экономии топлива. Конечно, каталитический нейтрализатор вкупе с датчиками кислорода обеспечивает стабильную работу двигателя. Но вот за счет того, что изготавливается из драгоценных металлов, его стоимость крайне высока. И при выходе его из строя замена выльется в копеечку. Поэтому возникает мысль: «Но есть же обманка лямбда-зонда, своими руками (ВАЗ-2107 даже нуждается в замене датчика кислорода) ее сделать не составит труда».

Конструктивные особенности датчика кислорода

Внешний вид у этого прибора простой – длинный электрод-корпус, от которого отходят провода. На корпусе напыление платины (именно об этом драгоценном металле и шла речь выше). А вот внутреннее устройство более «богатое»:

  1. Металлический контакт, который соединяет провода для подключения с активным электрическим элементом датчика.
  2. Уплотнитель из диэлектрика для обеспечения безопасности. В ней имеется небольшое отверстие, через которое поступает внутрь корпуса воздух.
  3. Циркониевый электрод скрытого типа, который находится внутри керамического наконечника. При протекании тока по этому электроду происходит его нагрев до температуры в интервале 300. ..1000 градусов.
  4. Экран защиты с отверстием для отвода выхлопных газов.

Типы датчиков

Два основных типа датчиков кислорода, которые на сегодняшний день используются в автомобильной технике:

  1. Широкополосные.
  2. Двухточечные.

Независимо от типа, они имеют практически идентичное устройство внутреннее. Внешние сходства, как понимаете, тоже имеются. А вот принцип работы существенно отличается. Широкополосный датчик кислорода – это модернизированный двухточечный.

В нем имеется закачивающий компонент, который, благодаря колебаниям напряжения, подает сигнал на электронный блок управления. На этот элемент подача тока может либо усиливаться, либо становиться слабее. При этом небольшое количество воздуха попадает в зазор и анализируется. Именно на этом этапе происходит замер концентрации СО в отработанном газе. Но иногда изготавливается и устанавливается обманка лямбда-зонда своими руками. «Шевроле Ланос», например, с ней работает стабильно и не выдает ошибок после заправок плохим бензином.

Определение неисправности датчика кислорода

Конечно же, этот элемент не вечен, несмотря на его высокую стоимость и платину в составе. Само собой, лямбда-зонд не является исключением и в один прекрасный момент может приказать долго жить. И будут проявляться некоторые симптомы:

  1. Резко возрастает в отработанных газах уровень содержания СО. Если на автомобиле установлен датчик кислорода, а уровень СО крайне высокий, то это говорит о том, что прибор контроля вышел из строя. Определить содержание вредных веществ можно только при помощи газоанализаторов. Но для личных целей его приобретать нерентабельно.
  2. Резко увеличивается расход топлива. Обратите внимание на бортовой компьютер. Посмотрите, какой текущий расход бензина. Это самый простой способ. Также можно судить и по частоте заправок.
  3. И последний признак – это загоревшаяся на приборной панели лампа, сигнализирующая о наличии неисправностей в двигателе.

Если нет возможности провести анализ выхлопного газа при помощи специального прибора, можно это сделать визуально. Светлый дым – это признак того, что в топливной смеси слишком много воздуха. Черный же говорит о большом количестве бензина. Следовательно, можно судить о неправильной работе системы. Но картина иная, если стоит обманка лямбда-зонда. Своими руками («Фольксваген», ВАЗ, «Тойота» — для любого авто) изготавливается такое устройство довольно просто.

Причины поломок

Стоит обратить внимание на то, что датчик кислорода находится в эпицентре горения топлива. Следовательно, состав бензина оказывает значительное влияние на работу лямбда-зонда. Если бензин содержит много примесей, не соответствует ГОСТу, низкого качества, то датчик кислорода будет выдавать ошибку или неверный сигнал на электронный блок управления. В худшем случае прибор выходит из строя. И случается это по причине высокого содержания свинца, который отлагается на датчике и нарушает его функционирование. Но могут быть и другие причины поломок:

  1. Механическое воздействие – вибрации, слишком активная эксплуатация автомобиля, приводят к повреждению или прогоранию корпуса. Выполнить ремонт или восстановление невозможно, рациональный выход – это покупка нового и установка.
  2. Неправильная работа системы топливоподачи. Если топливовоздушная смесь не полностью сгорает, то сажа начинает оседать на корпусе лямбда-зонда, а также попадает внутрь через отверстия для впуска воздуха. Конечно, первое время помогает чистка устройства. Но если оно нуждается в этой процедуре все чаще, то придется устанавливать новый прибор.

Старайтесь время от времени проводить диагностику своего автомобиля. В этом случае для вас не будет неожиданностью выход из строя какого-либо элемента.

Диагностика неисправностей

Конечно, наиболее точный ответ о поломках даст только диагностика на специализированном оборудовании. Но выявить поломку датчика можно и самостоятельно, достаточно прочитать внимательно об особенностях датчика и его характеристиках. А вот устанавливается крайне редко обманка лямбда-зонда. Своими руками (ВАЗ-2114 или любой другой автомобиль если у вас) сделать заглушку-обманку можно из подручных средств в буквальном смысле. Алгоритм поиска неисправности таков:

  1. Открываете капот и находите выпускной коллектор. Проводить работы нужно на остывшем двигателе, так как можно получить серьезные травмы. Находите на каталитическом нейтрализаторе лямбда-зонд.
  2. Проведите внешний осмотр. Загрязнение, сажа, светлый налет – признаки неверной работы топливной системы. Причем последний признак говорит о том, что слишком много свинца в газах.
  3. Проводите замену датчика кислорода и диагностируете всю топливную систему заново. Если загрязнений не наблюдается, нужно продолжить поиск неисправностей.
  4. Отключите штекер датчика и присоедините к нему вольтметр с шкалой до 2 Вольт. Запустите двигатель и увеличьте обороты до 2500 в минуты, затем снижайте вплоть до значения холостого хода. Изменение напряжения должно быть несущественным – в диапазоне 0,8..0,9 вольт. Если нет изменения, либо напряжение равно нулю, можно говорить о поломке датчика.

Также можно судить о поломке по иным характеристикам. В вакуумной трубке создаете искусственно разрежение. При этом напряжение должно быть очень низким – менее 0,2 Вольт.

Ресурс датчика кислорода

Чтобы обеспечить бесперебойную и стабильную работу автомобиля, нужно регулярно проводить технический осмотр. Например, лямбда-зонд нуждается в осмотре каждые 30 тысяч километров пробега. Причем ресурс у него не более ста тысяч – не стоит эксплуатировать автомобиль со старым датчиком – это только приведет к тому, что двигатель придется подвергать ремонту намного раньше. И возникает вопрос – подойдет ли на ваш автомобиль обманка лямбда-зонда? Своими руками на «Калину» такой прибор сделать можно за несколько минут.

Но вот есть один нюанс. Автомобилист не может гарантировать то, что топливо, которым он заправляет машину, качественное. Конечно, каждый привык заливать тот бензин, который продают на его излюбленной заправке. Но кто знает, что за состав у бензина, который разливают там? Поэтому старайтесь доверять заправкам «брендовым», которые дорожат своим именем. Но если нет рядом хороших заправок, то придется довольствоваться тем, что имеется под боком. И горящая лампа ошибки ДВС – это частое явление, избавиться от которого поможет установка обманки.

Самодельный прибор-обманка

Все зависит от того, какими средствами вы располагаете. Стоит заметить, что обманка лямбда-зонда своими руками на ВАЗ может быть и самой демократичной, все равно она работает безотказно. Самый дешевый вариант – самоделка. Изготавливается корпус из бронзы. Этот металл лучше выбирать, так как у него очень большое сопротивление к нагреву. Причем размеры этой болванки должны быть точно такие же, как у самого датчика, дабы не просачивались выхлопные пары. По сути, это проставка с небольшим отверстием – не более трех мм. Проставка эта вкручивается на место датчика. А сам лямбда-зонд устанавливается в проставку.

Между датчиком и отверстием в болванке находится слой керамической крошки, на которой нанесен слой катализатора. Благодаря этому выхлопной газ проходит через тонкое отверстие и окисляется крошкой. Результат – значительное снижение уровня СО. Следовательно, обманывается стандартный датчик кислорода. Но такие устройства можно установить на бюджетные автомобили. Более дорогие машины не стоит подвергать переделкам.

Электронная обманка

Но если есть навыки в монтаже электрических схем, можно изготовить самодельное устройство. Вам потребуется всего один из этих двух элементов – резистор или конденсатор. Но не для всех подойдет такая обманка лямбда-зонда. Своими руками («Субару Форестер» или ВАЗ, не имеет значения) изготовить ее можно по одному из предложенных вариантов. Но будьте внимательны, ведь непонимание процесса работы обманки скажется на функционировании всего блока управления. И если не уверены, лучше приобретите готовую на микроконтроллере. Она хороша тем, что может самостоятельно провести следующие действия:

  1. Оценить концентрацию газа на первом датчике.
  2. Далее происходит формирование импульса, который соответствует сигналу, который был получен ранее.
  3. Выдает для электронного блока управления усредненные показания, которые позволяют нормально работать двигателю.

Прошивка электронного блока управления

Самый действенный способ – это полностью изменить программу, заложенную в блоке управления. Суть всей процедуры в том, чтобы избавиться полностью или частично от какой-либо реакции на изменение показаний, поступающих с датчика кислорода. Но обратите внимание на то, что гарантия при этом пропадает на автомобиль. Поэтому для новых машин такой способ, как, впрочем, и любой другой, не подойдет.

Заключение

И самое главное – подумайте, стоит ли овчинка выделки? Нужно ли вообще делать такую деталь, как обманка лямбда-зонда, своими руками? «Лансер 9», скажем, автомобиль далеко не бюджетный, а высокого класса, так что есть ли вообще смысл нарушать его конструкцию различными самоделками? Разумно ли это? Если есть деньги на дорогой автомобиль, то должны быть средства и на поддержание его в рабочем состоянии. Если не так, то зачем же приобретали такую машину?

Обманка лямбда зонда (датчика кислорода) своими руками

Человеческая цивилизация на протяжении последних столетий живет в явной дисгармонии с природой. Технический прогресс не только сделал повседневную жизнь людей проще, но и одновременно вызвал доселе неизвестные проблемы. Загрязнение земли различными отходами жизнедеятельности Homo sapiens достигли своего апогея в XXI веке, поэтому современные разработки ученых, практически во всех областях, нацелены на получение максимально безопасных для окружающей среды технологий. Учитывая вышеизложенное, «экологически безопасный» вид человека представлен на иллюстрации ниже.

Например, выбросы двигателя внутреннего сгорания в автомобилях последнего поколения являются менее токсичными, благодаря установке электронных систем впрыска топлива. Для обеспечения обратной связи, позволяющей проконтролировать эффективность работы такой установки, в выхлопную трубу монтируется небольшой датчик, который называется лямбда зонд или кислородный анализатор.

Когда возникает необходимость в установке обманки лямбда зонда

Обманка кислородного лямбда зонда устанавливается многими автомобилистами, как правило, исходя из экономических соображений. Цена нового катализатора или датчика может быть достаточно велика, поэтому при неисправности этих деталей может быть установлено устройство, эмулирующее наличие оригинального изделия. Желание повысить мощность двигателя также может являться причиной подобной «махинации». Для увеличения тяги вырезают нейтрализатор. Услуги по удалению катализатора предоставляются специализированными мастерскими, в которых можно заказать и установку устройства, посылающего ложный сигнал о наличии исправной детали этого типа.

Эмулятор «обманка лямбда зонда» монтируется также при неисправности катализатора. Эта деталь стоит довольно дорого, поэтому при незапланированном выходе её из строя, иногда требуется какое-то время эксплуатировать автомобиль в аварийном режиме. Постоянно включенный «CHECK» может нервировать водителя, а также маскировать более серьезные поломки, поэтому и принимается решение временно установить обманку лямбда зонда.

Виды обманок лямбда зонда

На практике обманку датчика кислорода можно реализовать 2 способами. Первый — установка электронного прибора, который модулирует определенный электрический сигнал. Второй способ представляет собой механическую очистку токсичных выхлопных газов, подводимых к чувствительным элементам лямбда зонда.

Электронная обманка лямбда зонда

Электронная обманка лямбда зонда изготавливается своими руками. Для этой цели достаточно использовать резистор и конденсатор, которые устанавливаются в разрыв контактов кислородного датчика. Оптимальным значением емкости для обхода многих моделей этого типа является 4,7 мкФ, сопротивления — 200 кОм при мощности 0,25 Вт. Схема такого устройства очень проста, поэтому сделать обманку может даже начинающий радиолюбитель. Ниже представлен чертеж, в котором наглядно указано, как сделать обход сигнала лямбда зонда для устройств фирм Bosch и Mitsubishi.

От качества используемых деталей и правильно подобранных параметров будет зависеть долговечность самодельной обманки лямбда зонда, но при подобных вмешательствах в электронику автомобиля следует всегда быть готовым к нарушениям в работе двигателя внутреннего сгорания.

Более продвинутые в техническом плане эмуляторы кислородного датчика представляют собой сложные изделия, изготовленные на основе микроконтроллера. Такое устройство способно полностью заменить оригинальное изделие, но обойдется владельцу автомобиля в кругленькую сумму.

Несмотря на это, подобный вариант восстановления работоспособности машины может являться экономически выгодным. Работа двигателя с электронной обманкой будет более стабильна, чем при использовании изделий, в которых блок управления «вводится в заблуждение» с использованием вышеуказанной схемы.

Механическая обманка лямбда зонда

Механическая обманка лямбда зонда основана на реальной работе катализатора в миниатюре. То есть, во внутреннюю часть датчика вводятся элементы, очищающие выхлопные газы от загрязнений, но этот процесс осуществляется исключительно для чувствительных элементов, которые отвечают за генерацию определенного электрического сигнала.

Механическую обманку на лямбда можно установить практически на любой автомобиль, но для обеспечения совместимости следует учитывать Евро-класс машины. Другими словами, датчик-обманка на Ладу Приора будет отличаться от эмулятора, устанавливаемого на Фольксваген, Тойоту или Мерседес.

Для отечественных автомобилей, выпущенных до 2011 года можно также использовать «пустышку». Такая обманка представляет собой обычный датчик с небольшим отверстием диаметром 2–3 мм.

Альтернативные варианты

Если не учитывать возможность ремонта катализатора или датчика кислорода, то устранить проблемы в работе лямбда зонда можно методом перепрограммирования электронного блока управления (ЭБУ).

Такой способ применяется, как правило, только на автомобилях экологического класса Евро-2. Основным недостатком перепрошивки является тот факт, что самому подобную операцию практически не выполнить, а работа специалиста будет стоить довольно дорого. Квалификация работника СТО, осуществляющего работу по изменению настроек ЭБУ очень важна, ведь при допущении серьезных ошибок прошивка системы может слететь во время эксплуатации машины.

Экономически оправдана такая манипуляция с настройками только в случае, когда кроме отключения лямбда зонда выполняется перепрошивка системы с целью увеличения мощности двигателя.

Установка обманки лямбда зонда

Обманку лямбда зонда необходимо не только правильно подобрать, но и установить. Механические устройства потребуется монтировать на штатное место, поэтому понадобиться наличие смотровой ямы или подъемника. Работы по замене оригинального устройства на «модернизированный» датчик осуществляется в такой последовательности:

  1. Установить автомобиль над смотровой ямой или расположить на уровне человеческого роста, используя специальный подъемник.
  2. Вывернуть датчик.
  3. Установить обманку.

Перед выполнением этой операции необходимо отключить зажигание, но лучше полностью обесточить автомобиль, сняв с аккумулятора минусовую клемму. Электронные обманки устанавливаются в разрыв электропроводки датчика в любом подходящем месте.

Заключение

Если возникла необходимость в корректировке работы топливной системы автомобиля, то вышеприведенные советы позволят определиться с тем, какую обманку лямбда зонда лучше выбрать для установки. Простой вариант обхода системы контроля состава выхлопных газов можно изготовить самостоятельно, но только при условии полного понимания процесса и крайней аккуратности при выполнении монтажных операций.

Видео по теме

Хорошая реклама



Электронная обманка лямбда зонда своими руками

Публикую 2 способа создания электронной обманки лямбда зонда своими руками, найденными в блогах драйв2.ру

Наконец-то дошли руки до датчика второго лямбда зонда

Спаял резистор и конденсатор, согласно схемы

Схема очень простая. Взял из интернета)
Потребовалось:
— неполярный конденсатор на 1мкФ (микрофарад)
— сопротивление на 1 МОм (мегаом) 0,5 Вт
— паяльник
— 30 минут (снять защиту картера, открутить датчик, спаять)))

все по схеме)

и на термоусадку…)

Чек пока не скидывал, но должно все работать)))

Второй способ (владелец Ниссан Примера)

Схема та же самая, как и в первом способе.

Изменения коснулись номиналов деталей. Резистор нужен на 150-180 кОм, конденсатор 1 мкФ. Поискал по разборке (работаю в сервисном центре по ноутбукам и прочей цифровой технике), нашел необходимое.

Вот что получилось:

Обманка

Обрабатываем все это добро поксиполом, и упаковываем в термотрубку (монетка для пояснения размеров конструкции):

Итоговый вид изделия

Пробег на ней уже более 10000 км, Check Engine не загорался ни разу, расход в норме. Смотрел осциллограммы с помощью провода VAG-COM и прогой TECU3, график второй лямбды практически идентичен графику с машины с катализатором.

Рекомендую!

Обманка работает на Nissan Primera P12, Mitsubishi Lancer 9, Chevrolet Lacetti. Для адаптации к другим авто:

Самый правильный подход — снять осциллограмму с машины с живым катализатором, собрать обманку с теми номиналами что я предложил, и сравнить. Если импульсы выше чем должны быть — сопротивление резистора увеличить, если ниже — уменьшить, вот и все =)

Манекен лямбда-зонда своими руками: чертеж

Из статьи вы узнаете, как сделать бленделамбда-зонд своими руками и стоит ли его устанавливать на свой автомобиль. От того, насколько хорошо в двигателе сгорает топливно-воздушная смесь, зависит его КПД. Очень важно подобрать оптимальное соотношение содержания бензина и воздуха в зависимости от нагрузки на двигатель.

Если в старых автомобилях все настройки качества и количество топлива зависели от настроек карбюратора, то в наше время все несколько иначе.Все отдано в надежные руки микропроцессорной техники и огромного количества датчиков.

Как работает система впрыска

Мы можем выделить несколько наиболее важных узлов, имеющихся в системе впрыска:

  1. Топливный бак.
  2. Датчик уровня топлива в одном корпусе с насосом и фильтром.
  3. Топливная рампа (установлена ​​в моторном отсеке на впускном коллекторе).
  4. Форсунки, обеспечивающие подачу бензиновой смеси в камеры сгорания.
  5. Блок управления. Как правило, устанавливается в салоне автомобиля, позволяет контролировать подачу топливно-воздушной смеси.
  6. Выхлопная система, обеспечивающая полное уничтожение вредных веществ.

Именно в последнем бленделямбда-зонд. Своими руками («Лансер 9» или «Жигули» для вас, неважно) сделать это довольно просто. Но необходимо и осознавать все последствия установки «заглушки». Обман лямбда-зонда своими руками на «Приоре» можно осуществить и простой конструкцией, в любом случае это окажет существенное влияние на работу двигателя.

Сколько датчиков в машине

Датчики кислорода (лямбда-зонды) устанавливаются в выхлопную систему современных автомобилей с системой впрыска топлива. В системе может быть как один, так и два кислородных датчика. Если он установлен, он находится после каталитического нейтрализатора. Если два, то до и после.

И один измеряет процентное содержание кислорода сразу из цилиндров и посылает сигнал на электронный блок управления. Второй, который монтируется после катализатора, необходим для корректировки показаний первого.

Принцип работы лямбда-зонда

Вся автомобильная электроника, отвечающая за правильное образование смеси, участвует в распределении топлива форсунками. С помощью кислородного датчика определяется необходимое количество воздуха, чтобы образовалась качественная смесь. Благодаря тонкой настройке лямбда-зонда можно добиться высокой степени экологичности и экономичности.

Топливо сгорает полностью, на выходе из трубы практически чистый воздух — плюс экологии.Точная дозировка воздуха и бензина способствует экономии топлива. Конечно, каталитический нейтрализатор в сочетании с датчиками кислорода обеспечивает стабильную работу двигателя. Но из-за того, что он сделан из драгоценных металлов, стоимость его чрезвычайно высока. А если не получится, замена будет в копеечку. Поэтому возникает мысль: «А вот лямбда-зонд есть обманчивый, своими руками (ВАЗ-2107 даже нужно заменить кислородный датчик) сделать не составит труда».

Конструктивные особенности кислородного датчика

Внешний вид устройства простой — удлиненный электрод-корпус, от которого отходят провода.На покрытие корпуса из платины (именно об этом драгоценном металле шла речь выше). Но внутреннее устройство более «богатое»:

  1. Металлический контакт, соединяющий провода для подключения к активному электрическому элементу датчика.
  2. Диэлектрическое уплотнение для безопасности. В нем есть небольшое отверстие, через которое воздух поступает в кожух.
  3. Циркониевый электрод скрытого типа, внутри которого находится керамический наконечник. Когда через этот электрод протекает ток, он нагревается до температуры в диапазоне 300… 1000 градусов.
  4. Щиток с отверстием для выхлопных газов.

Типы датчиков

Два основных типа кислородных датчиков, которые в настоящее время используются в автомобилестроении:

  1. Широкополосный.
  2. Двухточечный.

Независимо от типа, у них практически идентичный внутренний прибор. Внешнее сходство, как известно, тоже есть. Но принцип работы совсем другой. Широкополосный датчик кислорода представляет собой усовершенствованный двухточечный датчик.

Имеет подкачивающий компонент, который из-за колебаний напряжения подает сигнал на электронный блок управления. На этом элементе подача тока может как увеличиваться, так и ослабевать. При этом небольшое количество воздуха попадает в зазор и анализируется. Именно на этом этапе измеряется концентрация CO в выхлопных газах. Но иногда лямбда-зонд изготавливают и устанавливают своими руками. «Шевроле Ланос», например, работает с ним стабильно и не выдает ошибок после заправки плохим бензином.

Определение неисправности кислородного датчика

Конечно, этот элемент не вечен, несмотря на его дороговизну и платиновость в составе. Конечно, лямбда-зонд не исключение и в какой-то момент может заказать долгую жизнь. И будут какие-то симптомы:

  1. Резко повышается уровень содержания СО в выхлопных газах. Если в автомобиле установлен кислородный датчик и уровень CO чрезвычайно высок, это свидетельствует о неисправности контрольного устройства. Определить содержание вредных веществ можно только с помощью газоанализаторов.Но в личных целях приобретать его невыгодно.
  2. Резко увеличивает расход топлива. Обратите внимание на бортовой компьютер. Посмотрите текущий расход бензина. Это самый простой способ. Еще можно судить по частоте заправок.
  3. И последняя примета — это лампа на панели приборов, сигнализирующая о наличии неисправностей в двигателе.

Если нет возможности проанализировать выхлопные газы с помощью специального прибора, можно сделать это визуально. Легкий дым — признак того, что в топливной смеси слишком много воздуха.Черный говорит о большом количестве бензина. Таким образом, можно судить о неисправности системы. Но картина иная, если есть обманчивый лямбда-зонд. Своими руками («Фольксваген», ВАЗ, «Тойота» — на любую машину) такое устройство изготавливается достаточно просто.

Причины поломок

Стоит обратить внимание на то, что датчик кислорода находится в эпицентре сгорания топлива. Следовательно, состав бензина существенно влияет на работу лямбда-зонда.Если бензин содержит много примесей, не соответствует ГОСТу, низкого качества, то кислородный датчик выдаст ошибку или неверный сигнал на электронный блок управления. В худшем случае устройство выходит из строя. И происходит это из-за высокого содержания свинца, который откладывается на датчике и нарушает его работу. Но могут быть и другие причины поломок:

  1. Механическое воздействие — Вибрация, слишком активная работа автомобиля, повреждение или коррозия корпуса. Отремонтировать или восстановить невозможно, рациональное решение — купить новый и установить.
  2. Некорректная работа системы подачи топлива. Если топливно-воздушная смесь сгорает не полностью, то сажа начинает оседать на корпусе лямбда-зонда, а также попадает внутрь через отверстия для забора воздуха. Конечно, сначала помогает чистка устройства. Но если в этой процедуре требуется чаще, то необходимо будет установить новое устройство.

Старайтесь время от времени проводить диагностику вашего автомобиля. В этом случае для вас не будет сюрпризом провал любого элемента.

Устранение неисправностей

Конечно, наиболее точный ответ о поломках даст только диагностика на специализированном оборудовании. Но обнаружить поломку датчика можно и самостоятельно, достаточно внимательно ознакомиться с особенностями датчика и его характеристиками. Но настроить лямбда-зонд очень редко. Своими руками (ВАЗ-2114 или любая другая машина, если она есть) сделать заглушку-купаж можно в прямом смысле из подручных средств. Алгоритм поиска неисправностей следующий:

  1. Откройте капот и найдите выпускной коллектор.Выполняйте работы на остывшем двигателе, так как можете получить серьезные травмы. Найдите лямбда-зонд на катализаторе.
  2. Проведите внешний осмотр. Загрязнения, сажа, светлый налет — признаки неправильной работы топливной системы. И последний знак говорит о том, что в газах слишком много свинца.
  3. Замените кислородный датчик и снова выполните диагностику всей топливной системы. Если загрязнения не наблюдается, необходимо продолжить поиск неисправностей.
  4. Отсоедините разъем датчика и подключите к нему вольтметр со шкалой до 2 вольт.Запустите двигатель и увеличьте скорость до 2500 минут, затем снизьте до холостого хода. Изменение напряжения должно быть незначительным — в пределах 0,8 .0,9 вольт. Если изменений нет или напряжение равно нулю, можно говорить о выходе датчика из строя.

Также можно судить о неисправности по другим характеристикам. В вакуумной лампе вы создаете искусственный вакуум. При этом напряжение должно быть очень низким — менее 0,2 Вольт.

Ресурс датчика кислорода

Для обеспечения бесперебойной и стабильной работы автомобиля необходимо проводить регулярный технический осмотр.Например, лямбда-зонд нужно проверять каждые 30 000 километров. А ресурс у него не более ста тысяч — не нужно обслуживать машину со старым калибром — это только приведет к тому, что двигатель придется гораздо раньше подвергать ремонту. И возникает вопрос: подойдет ли моде лямбда-зонда вашей машине? Своими руками на «Калине» такое устройство можно сделать за несколько минут.

Но есть один нюанс. Автолюбитель не может гарантировать, что топливо, на котором он управляет автомобилем, качественное. Конечно, каждый привык заливать бензин, который продается на любимой заправке. Но кто знает, каков состав бензина, который там разливают? Поэтому старайтесь доверять АЗС «брендовым», которые дорожат своим именем. Но если хороших заправок не так много, то придется довольствоваться тем, что есть на вашей стороне. И горящая лампа ошибки ДВС — это частый

.

Коряга лямбда-зонда своими руками: чертеж

Из статьи вы узнаете, как делается коряга лямбда-зонда своими руками и стоит ли устанавливать его на свой автомобиль. От этого сжигаемая топливно-воздушная смесь в двигателе зависит от его КПД. Очень важно подобрать оптимальное соотношение содержания бензина и воздуха в зависимости от нагрузки двигателя.

Если на старых автомобилях все настройки качества и количество топлива зависело от настроек карбюратора, в нынешней ситуации все несколько иначе.Все оставлено в надежных руках микропроцессорной техники и огромного количества датчиков.

Как это работает Система впрыска топлива

В системе форсунки есть несколько наиболее важных узлов:

  1. Топливный бак.
  2. Датчик уровня топлива в едином корпусе с насосом и фильтром.
  3. Топливная рампа (установлена ​​в моторном отсеке на впускном коллекторе).
  4. Форсунка, подающая бензин в камеру сгорания.
  5. Блок управления. Обычно устанавливается в автомобиле, позволяет контролировать расход топливовоздушной смеси.
  6. Выхлопная система, обеспечивающая полное уничтожение вредных веществ.

В последнем поставили заглушку лямбда-зонда. Их руки («Лансер 9» или «Лада» вам, неважно), чтобы сделать это довольно просто. Но следует знать обо всех последствиях установки «заглушки». Коряга лямбда-зонда своими руками на «Приори» может быть изготовлена ​​и простой конструкции, в любом случае это окажет существенное влияние на работу двигателя.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, вместе с рычагами выдерживает колоссальные нагрузки колесами. Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла.Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также необходимо обеспечить снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Сколько датчиков в автомобиле

Датчики кислорода (лямбда-датчики) установлены в выхлопной системе современных автомобилей с впрыском топлива по системе впрыска топлива.В системе может быть один или два кислородных датчика. Если вы устанавливаете один, он находится после каталитического нейтрализатора. Если два, то до и после.

А один измеряет процентное содержание кислорода прямо на выходе из баллонов и посылает сигнал на электронный блок управления. Второй, который устанавливается после катализатора, необходим для корректировки показаний первого.

Принцип работы лямбда-зонда

Вся автомобильная электроника, отвечающая за правильную смесь, участвует в распределении топлива по форсункам.Использование кислородного датчика для определения необходимого количества воздуха для образования качественной смеси. Благодаря тонким настройкам лямбда-зонда можно добиться высокой степени экологичности и экономичности.

Топливо сгорает полностью, в результате остается чистый воздух и окружающая среда. Точная дозировка воздуха и бензина — выигрыш в экономии топлива. Конечно, катализатор вкупе с датчиками кислорода обеспечивают стабильную работу двигателя. Но из-за того, что он сделан из драгоценных металлов, его стоимость чрезвычайно высока.А если он выйдет из строя, за замену придется потратить большие деньги. Так что возникает мысль: «А вот тут лямбда-зонд есть коряга (у ВАЗ-2107 даже кислородный датчик нужно заменить) сделать это несложно».

Конструктивные особенности кислородного датчика

Внешний вид прибора прост — длинный корпус электрода, от которого отходят провода. На обшивке корпуса платиной (именно об этом драгоценном металле шла речь выше). Но внутренняя структура более «богатая»

  1. Металлический контакт, соединяющий провод для подключения активного электрического элемента датчика.
  2. Уплотнение из диэлектрического материала для обеспечения безопасности. В нем есть небольшое отверстие, через которое в корпус поступает воздух.
  3. Циркониевый электрод скрытый, который находится внутри керамического наконечника. При протекании тока в этом электроде он нагревается до температуры в диапазоне 300 … 1000 градусов.
  4. Защитный экран с отверстием для выхлопа.

Датчики

Два основных типа кислородных датчиков, которые сегодня используются в автомобильной технике.

  1. Широкополосный доступ.
  2. Точка-точка.

Независимо от типа, они практически идентичны внутри. Сходство, как известно, тоже имеется. Но принцип работы существенно другой. Широкополосный кислородный датчик — модернизированная точка-точка.

Он имеет компонент загрузки, который из-за колебаний напряжения отправляет сигнал в электронный блок управления. На этом элементе текущая подача может как усилиться, так и ослабнуть. При этом небольшое количество воздуха попадает в зазор и анализируется.Именно на этом этапе происходит измерение концентрации СО в выхлопе. Но иногда изготавливают и устанавливают корявый лямбда-зонд своими руками. «Шевроле Ланос», например, стабильно и без ошибок после заправки плохим бензином.

Определение неисправности датчика кислорода

Конечно, этот элемент не вечен, несмотря на его дороговизну и платиновость в составе. Излишне говорить, что лямбда-зонд не исключение, и в какой-то момент можно приказать, чтобы он жил долго.И будут проявлять некоторые симптомы:

  1. Резко увеличивается уровень содержания СО в отходящих газах. Если в автомобиле установлен кислородный датчик, а уровень очень высокий, это означает, что контрольное устройство вышло из строя. Определить содержание вредных веществ можно только с помощью газоанализаторов. Но для личного пользования покупать невыгодно.
  2. Резко увеличивает расход топлива. Обратите внимание на бортовой компьютер. Посмотреть какой текущий расход бензина.Это самый простой способ. Также можно судить по частоте заправок.
  3. И последний симптом — горение на панели приборов лампы, свидетельствующей о наличии неисправностей в двигателе.

Если нет возможности проанализировать выхлопные газы с помощью специального прибора, это можно сделать визуально. Легкий дым — это признак того, что в топливной смеси слишком много воздуха. Черный говорит о большом количестве бензина. Поэтому можно судить о неправильной работе системы.Но картина иная, если есть фиктивный лямбда-зонд. Своими руками (Фольксваген, Мерседес, Тойота, на любую машину) сделано это устройство довольно просто.

Причины поломок

Стоит обратить внимание на то, что кислородный датчик находится посреди горящего топлива. Следовательно, состав бензина оказывает значительное влияние на работу лямбда-зонда. Если бензин содержит много примесей, не соответствует Стандартам, низкого качества, кислородный датчик выдаст ошибку или неверный сигнал на электронный блок управления.В худшем случае устройство выходит из строя. А происходит это из-за высокого содержания свинца, который откладывается на датчике и нарушает его работу. Но могут быть и другие причины поломки:

  1. Механическое воздействие — вибрация слишком активная работа ТС, повреждение или подгорание корпуса. Выполнить ремонт или восстановить, рациональный способ — это покупка нового и установка.
  2. Неправильная работа топливной системы. Если топливно-воздушная смесь не полностью сгорела, сажа начинает оседать на корпусе лямбда-зонда, а также попадает внутрь через отверстия для забора воздуха. Конечно, первое время помогает чистка агрегата. Но если эта процедура требуется чаще, вам придется установить новое устройство.

Пытаюсь время от времени диагностировать свою машину. В этом случае вас ожидает неожиданный выход из строя любого элемента.

Устранение неисправностей

Конечно, наиболее точный ответ о неисправностях даст только диагностика на специализированном оборудовании. Но чтобы определить датчик поломки и вы сможете самостоятельно, достаточно внимательно прочитать об особенностях датчика и его характеристиках.Но устанавливаю редко лямбда-зонд. Своими руками (ВАЗ-2114 или любая другая машина, если вы) сделать вилку-роговую обманку можно в буквальном смысле из импровизации. Алгоритм поиска неисправности:

  1. Откройте капот и найдите выпускной коллектор. Работать нужно на холодном двигателе, так как можно получить серьезные травмы. Найти-катализатор лямбда-зонд.
  2. Провести внешний осмотр. Загрязнения, копоть, светлый налет — признак неправильной работы топливной системы. Последний симптом говорит о том, что в газе слишком много свинца.
  3. Заменить кислородный датчик и снова диагностировать всю топливную систему. Если загрязнения не наблюдается, необходимо продолжить поиск неисправностей.
  4. Отсоедините штекер датчика и присоедините вольтметр со шкалой на 2 Вольта. Запустите двигатель и увеличьте обороты до 2500 в минутах, затем снизьте до значения холостого хода. Изменение напряжения должно быть несущественным — в пределах 0,8..0,9 вольт. Если нет отклонения или напряжение равно нулю, можно говорить о выходе датчика из строя.

Также можно судить о неисправности по другим характеристикам. В вакуумной трубке для создания искусственного вакуума. Напряжение должно быть очень низким — менее 0,2 Вольт.

Ресурс датчика кислорода

Для обеспечения бесперебойной и стабильной работы автомобиля необходимо проводить регулярный технический осмотр. Например, лямбда-зонд требует проверки каждые 30 тысяч километров. Причем ресурс имел не более ста тысяч — эксплуатировать машину со старым датчиком не обязательно — это приведет только к тому, что ремонту двигатель придется подвергать гораздо раньше. Возникает вопрос — не зацепился ли в вашей машине лямбда-зонд? Имея на руках «Калину» такое устройство можно сделать за несколько минут.

Но есть нюанс. Автомобилист не может гарантировать, что топливо, на котором он работает, машинного качества. Конечно, каждый заливал бензин, который продают на любимой заправке. Но кто знает, какой состав бензина, который туда заливают? Сотры доверяют АЗС «бренду», дорожат своим именем. Но если есть хорошие заправки, придется довольствоваться тем, что есть под рукой.И ошибка горящей лампы двигателя — это обычное дело, избавиться от которого поможет установка роговой обманки.

Самодельное устройство-обманка

Все зависит от того, какие инструменты у вас есть. Стоит отметить, что ловушка лямбда-зонда своими руками на вазе может оказаться наиболее демократичной, но при этом работает безотказно. Самый дешевый вариант — самодельный. Корпус выполнен из бронзы. Этот металл лучше выбирать, так как он обладает очень высокой термостойкостью. Кроме того, размер этой планки должен быть таким же, как у датчика в паре утечек выхлопных газов.По сути, это проставка с небольшим отверстием — не более трех мм. эта прокладка привинчивается вместо датчика. А в проставку установлен лямбда-зонд.

Между датчиком и отверстием в диске находится слой керамической стружки, в котором находится слой катализатора. За счет этого выхлопной газ проходит через тонкое отверстие и окисленную стружку. Результат — значительное снижение уровня. Следовательно обманули штатный датчик кислорода. Но такие устройства можно установить на бюджетные автомобили.В более дорогих авто переделок быть не должно.

Электронный обман

Но если есть навыки монтажа электрических схем, можно сделать и самодельный прибор. Вам понадобится только один из этих двух элементов — резистор или конденсатор. Но далеко не всем подойдет этот лямбда-зонд. Их руки («Субару Форестер» или ВАЗ, значения не имеет) сделать возможным по одному из предложенных вариантов. Но будьте осторожны, потому что непонимание процесса trompe l’oeil влияет на функционирование всего блока управления.А если не уверены, лучше приготовьтесь к микроконтроллеру. Хорошо, что можно выполнить следующие шаги:

  1. Оценить концентрацию газа на первом датчике.
  2. Далее идет формирование импульса, соответствующего сигналу, который был получен ранее.
  3. Проблемы с электронным блоком управления средними показаниями, позволяющими нормально работать двигателю.

Прошивка электронного блока управления

Самый эффективный способ — полностью изменить программу, встроенную в блок управления.Суть процедуры — полностью или частично избавиться от какой-либо реакции на изменение показаний кислородного датчика. Но учтите, что на автомобиль теряется гарантия. Поэтому для новых автомобилей этот способ, как и любой другой, не подойдет.

Заключение

И самое главное — подумайте, а стоит ли игра выделки? Нужно ли делать такую ​​деталь, как коряга лямбда-зонда своими руками? «Лансер 9», например, машина не бюджетная, а высокого класса, так есть ли смысл нарушать его дизайн различными самоделками? Это разумно? Если у вас есть деньги на дорогую машину, должны быть средства на ее поддержание в рабочем состоянии. Если нет, то зачем покупать такую ​​машину?

.

java — Лямбда-зонд мертв?

Переполнение стека
  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
  4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
.

Применение и использование лямбды в пандах. Изучите их, чтобы освоить панд | Рахул Агарвал

Фильтрация….

Pandas упрощает фильтрацию и разбиение фреймов данных на подмножества. Вы можете фильтровать и подмножество фреймов данных с помощью обычных операторов и операторов &, |, ~ .

 # Одно условие: кадр данных со всеми фильмами с рейтингом выше 8df_gt_8 = df [df ['Rating']> 8] # Несколько условий: И - кадр данных со всеми фильмами с рейтингом выше 8 и имеющими более 100000 голосов And_df = df [( df ['Рейтинг']> 8) & (df ['Votes']> 100000)] # Несколько условий: ИЛИ - фрейм данных со всеми фильмами с рейтингом выше 8 или с метааценкой выше 90 Or_df = df [(df ['Рейтинг ']> 8) | (df ​​['Metascore']> 80)] # Несколько условий: НЕ - необходимо исключить фрейм данных со всеми emovies с рейтингом выше 8 или имеющий мета-рейтинг выше 90 Not_df = df [~ ((df ['Rating']> 8 ) | (df ['Metascore']> 80))]

Довольно простые вещи.

Но иногда нам может понадобиться выполнить сложные операции фильтрации.

И иногда нам нужно выполнить некоторые операции, которые мы не сможем сделать, используя только вышеуказанный формат.

Например: скажем , мы хотим отфильтровать те строки, в которых количество слов в названии фильма больше или равно 4.

Как бы вы это сделали?

Выполнение следующих действий приведет к ошибке. Видимо, нельзя сделать ничего проще, чем разделить серией.

 new_df = df [len (df ['Title']. Split (""))> = 4]
------------------------ -------------------
AttributeError: объект 'Series' не имеет атрибута 'split'

Один из способов — сначала создать столбец, не содержащий слов в заголовке. используя применить, а затем отфильтруйте этот столбец.

 # создать новый столбец
df ['num_words_title'] = df.apply (lambda x: len (x ['Title']. Split ("")), axis = 1) # простой фильтр для нового столбца
new_df = df [df ['num_words_title']> = 4]

И это прекрасный способ, если вам не нужно создавать много столбцов. Но я предпочитаю это:

 new_df = df [df.apply (lambda x: len (x ['Title']. Split (""))> = 4, axis = 1)]

Здесь я сделал что моя функция apply возвращает логическое значение, которое можно использовать для фильтрации.

Теперь, когда вы понимаете, что вам просто нужно создать столбец логических значений для фильтрации, вы можете использовать любую функцию / логику в своем операторе apply , чтобы получить любую сложную логику, которую вы хотите построить.

Давайте посмотрим на другой пример. Я постараюсь сделать что-нибудь более сложное, чтобы просто показать структуру.

Мы хотим найти фильмы, доход от которых меньше среднего дохода за этот конкретный год?

 year_revenue_dict = df.groupby (['Year']). Agg ({'Rev_M': np.mean}). To_dict () ['Rev_M'] def bool_provider (выручка, год):
возврат выручки new_df = df [df.apply (lambda x: bool_provider (x ['Rev_M'], x ['Year']), axis = 1)]

У нас есть функция, которую мы можем использовать писать любую логику. Это дает много возможностей для расширенной фильтрации, если мы можем играть с простыми переменными.

.

лямбда-зондов. Широкополосный | Bimmerprofs.com | Эмулятор NOx NOXEM 129 | 130

Для проверки выхлопных газов используются кислородные датчики. Давным-давно появились циркониевые узкополосные лямбда-зонды (вначале — без подогрева, затем — с дополнительным подогревом, что позволяет быстрее готовить зонды, а также обеспечивает более точные данные), начиная с двигателя BMW N серии, их заменяют на циркониевые широкополосные (для регулирования топливной смеси) датчики.

В отличие от узкополосных датчиков, линейный диапазон которых равен 0.99 .. 1.01, широкополосные датчики могут измерять коэффициент от 0,65 до состава атмосферного воздуха.

Основы работы широкополосных циркониевых зондов вы можете найти в Интернете, в этом посте я остановлюсь на некоторых конкретных нюансах.

Датчики Bosch первого поколения, известные под названием LSU 4.2, отличались необходимостью их повторной калибровки, поскольку в качестве эталонного источника тока использовался атмосферный воздух. С следующего поколения — СМЛ 4.9 — эта проблема была решена: полупроводниковый переход используется в качестве источника тока опорного.

LSU 4.2

LSU 4.9

Основная техническая информация:

Bosch LSU4.2 против LSU4.9

LSU 4.9 обеспечивает более точные измерения лямбда: контрольные данные определены в 30 точках в таблице лямбда / Ipump (LSU 4.2 определил только 10 точек).

Вместе с датчиками Bosch OEM предлагал также наборы микросхем управления для датчиков: CJ110, CJ120, CJ125. CJ110 и CJ120 были предназначены для работы с LSU 4.2 зонда, CJ125 — также с датчиком кислорода типа LSU 4.9.

В отличие от CJ110, CJ120 включает также динамический контроль сопротивления ячейки Нернста, который использовался для контроля температуры кислородного датчика. Оптимальное сопротивление ячейки Нернста для LSU 4.2, измеренное на частоте 1..4 кГц: 80 Ом.

CJ125 дополнен некоторыми специфическими нюансами по работе с кислородным датчиком LSU 4. 9. Динамическое сопротивление ячейки Нернста для LSU 4.9: 300 Ом (при достижении оптимальной рабочей температуры).

CJ125 лист данных

Позже чипсет CJ125 был заменен на контроллер CJ135 со встроенным АЦП, кислородный датчик LSU 4.9 был заменен на LSU 5.2.

Общими недостатками для CJ110, CJ120, CJ125 были повышенное энергопотребление (которое было выше 30 мА / 150 мВт, и чипсет был вынужден работать в жестких тепловых условиях), большое напряжение смещения для усилителя измерения тока ячейки накачки (CJ110, CJ120, CJ125 ): даже до +/- 10 мВ, хотя для точных измерений требуется напряжение смещения не более нескольких сотен мкВ.Такая же нехватка актуальна и для модуля измерения температуры, используемого в CJ120, CJ125. Для решения этих проблем все упомянутые ранее наборы микросхем используют процесс прерывания для компенсации напряжения смещения и сравнения измеренных значений с эталонными. К сожалению, ключи MOSFET, используемые для прерывателей (коммутации), имеют повышенный ток утечки, что очень сильно влияет на точность измерения, а также увеличивает количество паразитных помех. Функциональное управление для CJ120 и CJ125 предусмотрено через последовательный интерфейс SPI, управление нагревом — внешнее.

В двигателях

N52, N53 и аналогичных используются широкополосные кислородные датчики типа LSU 4.2 для контроля топливной смеси. Для калибровки контрольной точки (лямбда = 1,00) используются узкополосные датчики кислорода. Этот нюанс необходимо учитывать, когда один из банков показывает сбалансированное (интегратор топливной коррекции стабильный и находится в надлежащем диапазоне значений) значение лямбда, отличное от 1,00.

Технические параметры, общие для CJ110, CJ120 и CJ125:

Напряжение ячейки Нернста: 450 мВ

опорное напряжение, Ipump: 1.500 В

Сопротивление шунтирующего резистора Ipump: 62 Ом

Коэффициент усилителя Ipump: 8/17 (богатый / обедненный режим)

Примечание: двигатели серии N имеют напряжения опорного значения: 2,00 В (напряжение штифта Нернста ячейки, как представляется, сообщается) и различный коэффициент усилителя из наборов микросхем управления серии CJ.

PS: Используя контроллеры управления датчиками CJ120, CJ125, имейте в виду, что Bosch предлагает (не юридически) несколько версий контроллеров, которые имеют некоторые отличия в управлении SPI (регистры управления SPI и необходимые данные НЕ СООТВЕТСТВУЮТ таблице данных), это означает , что, например, когда вам нужно заменить контроллер, вы можете столкнуться с некоторыми неопределенными проблемами, которые приведут к ухудшению измерений лямбда — решения с прерыванием не будут работать и т. д.

Связанные записи:

Управление лямбда-зондами

N52 диагностика двигателя

STFT и LTFT

.Лямбда-зонд

— Перевод на французский — примеры английский

Эти примеры могут содержать грубые слова на основании вашего поиска.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

Очищает лямбда-зонд , улучшая топливно-воздушную смесь.

Nettoie la sonde lambda , ceci améliorant le mélange d’air et de carburant.

Кроме того, изобретение относится к соответствующему способу индивидуальной передачи сигналов между лямбда-зондом и электрическим интерфейсом.

Изобретение относится к процессу, соответствующему передаче индивидуального сигнала с лямбда-зонда и электрического интерфейса.

метод анализа неисправностей лямбда-зонда

метод коррекции выходного сигнала лямбда-зонда

процесс коррекции сигнала вылета , лямбда-зонд

Улучшает работу как лямбда-зонда , , так и катализатора.

Améliore le fonctionnement de la lambda et du Catalyseur.

процесс и устройство для измерения температуры с использованием внутреннего сопротивления лямбда-зонда

Procede et dispositif determination de la température au moyen de la résistance interne d’une зонд лямбда

процесс и устройство для определения состояния ошибки в лямбда-зонде

Procede et Dispositif Permettant de Detecter la Défectuosité d’une , лямбда-зонд

Изобретение относится к соединительной муфте, в частности к планарному лямбда-зонду .

Изобретение относится к описанию сцепления, предназначенному для конкретного случая , лямбда-зонда .

Метод диагностики вторичного лямбда-зонда в катализаторе

Метод диагностики , лямбда-зонд , второй каталитический преобразователь

, в частности, для использования с широкополосным планарным широкополосным лямбда-зондом , имеющим блок настройки

notamment destinée à une sonde lambda à band large plane, ladite fiche comportant un unité de компенсация

Изобретение относится к лямбда-зонду для определения содержания кислорода в выхлопных газах.

Изобретение касается лямбда-зонда для определения теней в кислороде в газе управления.

малая соединительная заглушка, специально для плоского широкополосного зонда лямбда-зонда

Fiche de Couplage de petite taille destinée en specific à une sonde lambda planaire large band

метод гашения колебаний давления в измерительном сигнале лямбда-зонда

Процесс амортизации вибраций в измерении сигнала , лямбда-зонд

датчик газа, в частности, лямбда-зонд для автомобилей с двигателями внутреннего сгорания

Capteur de gaz, en Particulier , лямбда-зонд для автомобилей с двигателем и внутренним сгоранием

Параметр, который позволяет делать выводы о содержании кислорода в газовой атмосфере, предпочтительно определяется с помощью лямбда-зонда .

Ladite grandeur est déterminée de preférence à l’aide d’une , лямбда-зонд .

Способ и устройство позволяют улучшить регулирование температуры широкополосного лямбда-зонда и более точно поддерживать пороговые значения для состава выхлопных газов.

Ces procédé et dispositif permettent un meilleure régulation de la température de la sonde lambda large bande ainsi qu’un meilleur уважение к пределам состава газа управления.

Предусмотрен лямбда-зонд для измерения концентрации кислорода после катализатора

UNE зонд лямбда sert à la mesure de la Concentration de l’oxygène en aval du catseur

для этого датчик NOx и лямбда-зонд устанавливаются в канале выхлопных газов.

a cet effet, la pipelineite d’échappement dudit moteur est équipée d’un capteur de NOx et d’une sonde lambda

, например, лямбда-зонд для измерения выхлопных газов внутри трубы, к соединительному элементу

, пар.UNE , лямбда-зонд , фиксируется на элементе сбора данных для обнаружения газа управления

В обогреваемом лямбда-зонде напряжение зонда сначала измеряется при выключенной системе обогрева, а затем при ее включении.

Из лямбда-зонда , способного к появлению в движении, напряжение зонда, которое было измерено все время, было превыше всего..

Помогает ли загвоздка лямбда-зонд. Различные схемы обмана лямбда-зонда

Дата публикации: 16 января 2017 г.

Лямбда-зонд (также называемый кислородным контроллером, датчиком O2, DK) является неотъемлемой частью выхлопной системы автомобилей, соответствующих экологическим стандартам EURO-4 и выше. Это миниатюрное устройство (обычно устанавливаются 2 или более лямбда-зонда) контролирует содержание O2 в выхлопной смеси автомобиля, тем самым значительно снижая выброс токсичных отходов в атмосферу.

При некорректной работе ДК или отключении лямбда-зонда может нарушиться работа силового агрегата, из-за чего двигатель перейдет в аварийный режим (на панели загорится индикатор Check Engine). Чтобы этого не произошло, автомобильную систему можно перехитрить, установив заглушку.

Механическая защелка лямбда-зонда («отвертка»)

«Ввертыш» — втулка из бронзы или жаропрочной стали. Внутренняя часть такой «проставки» и ее полости заполнены керамической стружкой со специальным каталитическим покрытием.За счет этого выхлопные газы догорают быстрее, что, в свою очередь, приводит к разным показателям импульсов 1 и 2 постоянного тока.

Важно! Любая загвоздка устанавливается только на исправный лямбда-зонд.


Самодельная заглушка лямбда-зонда, схема которой представлена ​​ниже, проста в изготовлении. Для этого необходимо подготовить:

  • заготовку;
  • отвертка;
  • набор ключей.

На обрабатывающем станке сделана загвоздка.Если такового нет, то можно обратиться к специалисту, предоставив ему чертеж.

Полученная деталь совместима с большинством выхлопных систем как отечественных, так и зарубежных автомобилей.

Установка трюка лямбда-зонда выглядит следующим образом:

  • Поднимите автомобиль на эстакаду.
  • Отсоедините отрицательную клемму от аккумуляторной батареи.
  • Откручиваем первый (верхний) зонд (если их два, то снимаем тот, что находится между катализатором и выпускным коллектором).
  • Ввернуть лямбда-зонд в проставку.
  • Установить на место «расширенный» датчик.
  • Подключаем клемму к АКБ.

Полезно! Обычно механическая загвоздка второго лямбда-зонда не производится, так как этот ДК защищен катализатором и только контролирует его состояние. Наиболее чувствительным считается первый датчик, который устанавливается ближе всего к коллектору.

После этого системная ошибка «Check Engine» должна исчезнуть.Если этот метод не сработает, можно воспользоваться более дорогим приемом.

Электронная заглушка

Еще один способ устранения проблем с постоянным током — электронная заглушка лямбда-зонда, схема которой представлена ​​ниже. Поскольку датчик кислорода передает сигнал контроллеру, цепь-ловушка, подключенная к проводке от датчика к разъему, позволит системе быть «грубой». Благодаря этому в ситуации, когда лямбда-зонд вышел из строя, силовой агрегат продолжит исправно работать.

Полезно! Места установки такой trompe l’oeil могут отличаться в зависимости от модели АТС. Например, его можно установить в центральном тоннеле между сиденьями, в торпеде или в моторном отсеке.

Схема-ловушка — это однокристальный микропроцессор, который анализирует процессы в катализаторе, принимает данные от первого DC, обрабатывает их, преобразует их в показания второго датчика и отправляет соответствующий сигнал процессору автомобиля.

Для установки заглушки такого типа вам понадобится схема подключения лямбда-зонда, которая выглядит так.


Как видите, распиновка лямбда-зонда разная (4 провода, три и два). Цвета проводов тоже могут отличаться, чаще всего встречаются изделия с 4 контактами (2 черные, белые и синие).

Для изготовления читерского устройства вам потребуются:

  • паяльник с малым жало и припой;
  • канифоль;
  • неполярный конденсатор емкостью 1 мкФ Y5V, +/- 20%;
  • резистор (сопротивление) на 1 МОм, С1-4 имп, 0,25 Вт;
  • нож и изолента.

Полезно! Перед установкой схему лучше всего поместить в пластиковый корпус и залить «эпоксидкой».

  • Отсоедините минусовую клемму аккумулятора.
  • «Рассечь» провод, идущий от самого ДК к разъему.
  • Обрежьте синий провод и подключите его обратно через резистор.
  • Припаяйте неполярный конденсатор с белым и синим проводами.
  • Изолируйте соединения.

Ниже представлена ​​схема трюка лямбда-зонда своими руками по распиновке на 4 провода.


На завершающем этапе у вас должно получиться следующее.


Такие манипуляции не следует проводить, если у вас нет должного опыта. Сегодня в магазинах предлагают готовые схемы трюков, которые легко установить даже начинающему водителю.

Перепрошивка контроллера

Некоторые особо искушенные автовладельцы решают переписать блок управления, блокируя тем самым обработку сигналов от второго кислородного датчика.Однако необходимо учитывать, что любые изменения в алгоритме работы системы могут привести к необратимым последствиям, так как вернуть заводские настройки будет практически невозможно и дорого. Поэтому самостоятельно выполнять такие манипуляции не рекомендуется. То же самое и с готовыми прошивками, которые продаются в Интернете.

Полезно! При перепрошивке удаляются лямбда-зонды.

Если вы все же хотите прошить систему, то обратитесь к грамотному специалисту, который может отключить получение данных ДЦ с помощью специализированного оборудования.


Также следует учитывать, что практически любое вмешательство в работу систем может привести к не самым приятным последствиям.

Какие последствия после установки фальшивки

Нужно понимать, что любая загвоздка устанавливается на риск автовладельца. Если установка была произведена неверно, то могут возникнуть следующие проблемы:

  • Из-за того, что бортовой компьютер не может регулировать впрыск жидкости, может возникнуть неисправность мотора.
  • Если цепь не припаяна должным образом, это может привести к повреждению проводки.
  • Во время установки трюка можно повредить датчики кислорода, после чего вы даже не узнаете об их неисправности (так как у вас уже будет установлен трюк).
  • После таких вмешательств (не только при перепрошивке) может произойти сбой в бортовом компьютере.

Любая неточность приведет к плачевным последствиям, поэтому лучше установить более безопасный готовый эмулятор.В отличие от уловки, он не «обманывает» блок управления, а лишь обеспечивает его правильную работу путем преобразования сигнала постоянного тока. Внутри эмулятора также установлен микропроцессор (как в самодельной электронной обманке), который способен оценивать выхлопные газы и анализировать ситуацию.

На хранении

Многие автовладельцы устанавливают на свои автомобили самодельные приспособления, чтобы сэкономить на покупке новых кислородных датчиков. Однако в такой погоне за прибылью вы вполне можете столкнуться с большими денежными затратами, если самодельное устройство повлияет на работу «жизненно важных» систем.Поэтому рекомендуется устанавливать trompe l’oeil только в том случае, если вы понимаете работу такого плана.

Большинство современных автомобилей имеют специальные электронные системы управления. Они снижают расход топлива и обеспечивают оптимальную работу двигателя. Одним из неотъемлемых элементов выхлопной системы является лямбда-зонд. В случае поломки двигатель начинает работать в аварийном режиме. Сможете ли вы решить проблему самостоятельно?

Принцип работы лямбда-зонда и вопросы его ремонта

Датчик регистрирует количество кислорода в выхлопе автомобиля и передает его на панель управления.В зависимости от показаний зонда компьютер регулирует уровень обогащения смеси, которая подается в камеру сгорания. У большинства моделей есть два зонда: один перед катализатором, а другой — за ним. Во время эксплуатации выходят из строя кислородные датчики, производители рекомендуют чистить приборы каждые 30 тысяч километров.

Многие автомобилисты забывают о таких рекомендациях и сталкиваются с проблемой после того, как загорается предупреждающий знак на панели. Чаще всего лямбда-зонд не подлежит ремонту.Стоимость устройства немаленькая, и его замена всегда очень нецелесообразна. Мастера нашли выход из неприятной ситуации. Они предлагают использовать специальный автомобильный трюк, который позволит двигателю нормально работать и отключить сигнализацию Check Engine.

Совет: не отключайте полностью и не блокируйте один из датчиков, это не решит проблему и приведет только к повышенному расходу топлива и нестабильной работе двигателя на холостом ходу.

Как правильно сделать заглушку датчика кислорода

Сделать корягу для бортового компьютера своими руками можно тремя способами:

    ,
  • установить механическую втулку;
  • подключить простую электронную схему;
  • перепрошивает контроллер.

Каждый из методов достаточно эффективно решает проблему неисправного датчика и возвращает двигатель в нормальное состояние.

Механический метод (с чертежами отвертки)

Чтобы обмануть контроллер, нужно установить металлическую втулку между выхлопной трубой и лямбда-зондом. Для изготовления детали потребуется:

  • металлическая заготовка;
  • обрабатывающий станок;
  • Отвертка
  • ;
  • Набор ключей
  • .

Бронзовая механическая коряга может быть изготовлена ​​вручную или по заказу специалиста

Изготовить деталь можно даже без специальных навыков работы, главное — иметь хороший токарный станок.В крайнем случае, вы можете заказать его изготовление у знакомого специалиста.

Форма и размеры втулки показаны на чертеже.

Деталь должна точно соответствовать схеме по форме и размеру

Для установки механической заглушки выполните следующие действия:

После запуска двигателя сигнал Check Engine должен погаснуть. Это немного отодвигает датчик от выхлопной струи. Механический затяжной винт подходит для большинства моделей автомобилей, главное, чтобы датчик был вкручен в кузов.

Как сделать и установить электронику (со схемой)

Поскольку на контроллер поступают электронные сигналы, которые поступают на него от лямбда-зонда, можно поставить специальную схему-обманку. Он подключается к проводам, идущим от датчика к разъему. Место установки у разных моделей разное: это может быть центральный тоннель между сиденьями, торпеда или моторный отсек. Для изготовления электронной схемы подготовьте следующие материалы:

Отключите отрицательную клемму перед началом работы.Все соединения должны быть хорошо изолированы. Лучше всего поместить схему в пластиковую форму и залить все эпоксидным клеем.


Все соединения электронной заглушки должны быть хорошо изолированы

В продаже можно найти готовые электронные фокусы. В них используется небольшой микропроцессор, который анализирует сигнал первого датчика, обрабатывает его и генерирует необходимые индикаторы для бортового компьютера. Такие устройства легко подключить, но они будут стоить дороже самодельной схемы.

Видео изготовления электронного трюка датчика и проверки его работы

Перепрошивка контроллера: стоит ли самому делать

Еще один вариант уловки — перепрошивка самого бортового компьютера. Изменяя алгоритм работы прибора, вы блокируете обработку сигналов от второго лямбда-зонда. Опасность этого метода в том, что при неправильном его выполнении будет сложно восстановить прежнюю работу компьютера. Оригинальную заводскую прошивку получить очень сложно, а стоимость довольно высока.Поэтому доверить такую ​​работу следует только опытному специалисту, которого вы знаете лично.

Последствия установки различных типов тромплей

При установке фокусов стоит учитывать, что все работы выполняются на ваш страх и риск. При неправильной установке таких устройств могут возникнуть следующие неисправности:

  1. Неисправность двигателя из-за неправильной регулировки впрыска бортовым компьютером.
  2. Повреждение проводки и контроллера из-за неправильной пайки цепи.
  3. Ошибки в работе бортового компьютера.
  4. Повреждение датчиков.

Работать с любыми электронными устройствами необходимо с особой осторожностью. Даже малейшая неточность может привести к поломке, поэтому нужно строго соблюдать инструкцию.

Совет: Не стоит заказывать обман в интернете на сомнительных сайтах. Большинство из них плохо работают и не принесут ожидаемого результата.

Обман лямбда-зондов практикуют многие автомобилисты. Такие устройства позволяют сэкономить на замене вышедших из строя датчиков. Важно правильно сделать заглушку и установить ее, чтобы последняя не выглядела негативной для бортового компьютера или двигателя.

На моей машине, но я знаю, что при проверке двигателя датчик (лямбда-зонд) сгорит, потому что он будет получать меньше кислорода. А потому горящая лампочка Check Engine в месте с повышенным расходом топлива будет напрягать.Хотелось бы узнать, как обмануть лямбда-зонд ? И можно ли вообще обмануть этот кислородный датчик (лямбду)?

Аноним

18.03.2013, 13:53

Поставил металлическую корягу, всего минут 5 надевал. Открутил датчик, прикрутил корягу, прикрутил датчик. Стирал ошибку, скинул клемму АКБ на 15 минут. Дали гарантию, езжу уже месяц, ошибка не появляется. Взял здесь https://vk.com/obmankaekb.

Аноним

7 января 2015 г. 10:43

Первый электронный метод: _

Это ловушка, которая генерирует постоянное давление, соответствующее среднему показанию после датчика концентрации кислорода.Но этот метод борьбы состоит только в том, что нет. И только на некоторых старых моделях автомобилей позволяет обмануть блок управления двигателем на исправность катализатора.

Второй электронный метод: _

Довольно распространенный, это «эмулятор», который состоит из сопротивления и конденсатора. Эта загвоздка усредняет показания датчика кислорода, расположенного после катализатора. Этот вариант применим к более широкой гамме автомобилей, но по сути мало чем отличается от предыдущего варианта. Это также вызывает повторное обогащение топливной смеси.Поэтому машина будет плохо ездить, но в выхлопном тракте появится повышенный слой сажи, что говорит о том, что не все так гладко, и на многих машинах она тоже появится.


Третий электронный метод: _

Эмулятор катализатора на базе микропроцессора. Довольно распространенный метод подмены лямбды. Но есть некоторые сложности в установке и настройке. Но такое устройство за счет программируемой передаточной характеристики дает возможность обеспечить правильную работу системы управления двигателем.


Механический первый вариант: _

Прокладка для лямбда-зонда. Он представляет собой трубку (винт) длиной 50-100 мм, с одной стороны ввинчивается датчик, а с другой — небольшое отверстие для ограничения циркуляции выхлопных газов. Таким образом, получается, что газовая смесь усреднена, так как датчик удален дальше от выхлопных газов, и соответственно он получает меньше неочищенных газов и за счет этого можно обмануть систему управления двигателем.Фактически, это механический аналог предыдущего. Отличие в том, что есть недостаток — длина проставки-приемника может не позволять вкрутить ее в штатное место щупа и гайку придется приваривать в другом месте выхлопной трубы, но строго под углом 45 °. ? сверху вниз.


Механический второй вариант: _

Пожалуй, самый приемлемый и распространенный из всех вышеперечисленных — проставка для лямбда-зонда со встроенным миниатюрным каталитическим элементом.Интегрированный платино-родиевый каталитический элемент повышенной эффективности, способный работать при более низких температурах, обеспечивает состав выхлопных газов на датчике, эквивалентный составу, прошедшему через стандартный катализатор. Единственный недостаток — стандартный зонд тоже поднимается, правда не как в предыдущем варианте на 50-100 мм, а только на 32 мм, но тем не менее иногда установка зонда с проставкой проблематична. Несмотря на всю сложность, все очень просто. После установки проставки-заглушки катализатора можно

Решение одной известной и наболевшей проблемы — украсить лямбда-зонд своими руками.(далее мы будем называть его датчиком) преобразует в электрический сигнал данные о том, сколько кислорода содержится в выхлопных газах.

Датчик подает электрический сигнал в тот момент, когда обнаруживает изменение содержания кислорода. Сигнал передается на контроллер, который принимает сигнал и сравнивает полученные данные с показателями, хранящимися в памяти.

Если полученные данные не совпадают с оптимальными значениями (для текущего режима), блок управления соответственно изменяет продолжительность впрыска.Это сделано для максимального повышения эффективности двигателя, экономии топлива и снижения вредных выбросов.

Производители рекомендуют проводить диагностику датчика регулярно, примерно через 30 000 км, и заменять его через 100 000 км. Производители обычно ограничивают срок службы лямбда-зонда этим пробегом. Кстати, отремонтировать его невозможно.


Однако немногие автомобилисты прислушиваются к этим рекомендациям и запоминают датчик только при возникновении проблем. В итоге, преодолев «юбилейную» отметку в 100 тысяч км, многие знакомятся с неприятным сигналом Check Engine . .. Причина, скорее всего, в некорректно работающем датчике (ну или уже сломался).



Уловка с лямбда-зондом , сделанная своими руками, решит эту проблему, и сигнал Check Engine перестанет вас беспокоить. На автомобилях с 2 датчиками, один перед катализатором, другой за катализатором.

Сигналы от этих двух датчиков должны быть разными, тогда блок управления регулирует продолжительность впрыска в соответствии с полученными сигналами. Но если один из датчиков вышел из строя или хозяин автомобиля снял катализатор (как вариант -), сигналы двух датчиков начнут совпадать по своим значениям, что будет восприниматься блоком управления как аварийный режим.

В этом случае контроллер выберет усредненные параметры управления впрыском, что в конечном итоге приведет к увеличению расхода топлива с одновременным снижением мощности двигателя и его нестабильной работы на холостом ходу. А на панели приборов загорится Check Engine .

В старых автомобилях обычно установлен один датчик (перед катализатором).


Механический тип обманки

Они решают эту проблему с помощью двух уловок.Если выбран механический тип обманки, вместо катализатора устанавливается так называемая «прокладка». Эта деталь изготавливается из бронзы или жаропрочной стали, размер детали должен быть строго определен. В проставке просверливается небольшое отверстие, через которое выхлопные газы могут попадать в проставку.

Газы взаимодействуют с керамическими чипами, помещенными внутри проставки. Крошку предварительно покрывают каталитическим слоем. В результате этого взаимодействия CO и CH окисляются кислородом и концентрация вредных веществ на выходе снижается.

Сигналы от обоих датчиков будут разными , блок управления «увидит» изменение синусоиды сигнала и будет воспринимать это как нормальную работу катализатора. Этот вариант самый бюджетный. Механическая заглушка одинаково хорошо подходит практически для любого автомобиля, отечественного или импортного, на который прикручен датчик.

Электронная уловка намного сложнее. Сейчас мы не говорим о тех «самодельных» приемах, которые практикуют продвинутые автомобилисты.Сами паяют схему и строят заглушку, используя один конденсатор или один резистор. Продаются вполне технологичные устройства (это уже не загвоздка, а эмулятор) с микропроцессором.

Эти устройства способны обеспечить правильную работу блока управления, а не просто обмануть его. Установленный в таком эмуляторе микропроцессор способен оценить состояние выхлопных газов, проанализировать ситуацию с обработкой сигнала с первого датчика, а затем сформировать такой сигнал, который соответствует сигналу от второго нормально работающего датчика с исправным катализатор.

проблема тоже решается перепрошивкой блока управления. Смысл перепрошивки в том, что блок управления из-за алгоритма перепрошивки перестает учитывать сигнал от датчика, установленного после катализатора, и ориентируется в своей работе только на сигнал от первого, установленного перед катализатором. катализатор.

Однако следует учитывать, что найти заводские прошивки практически невозможно, так как они не соответствуют современным европейским экологическим стандартам.Осталось обратиться к знакомому специалисту (известному специалисту!), Который с помощью изменений в программе отключит опрос второго датчика блоком управления и получит качественную обманку лямбда-зонда с своими руками.

Вы можете, конечно, купить прошивку через Интернет или на рынке, но в этом случае все риски возможного повреждения двигателя станут вашей единственной заботой. Потому что вы покупаете «кота в мешке».

Когда автовладельцы решают удалить забитый катализатор, неизменно возникает вопрос об установке трюка на лямбда-зонд.
Лямбда-зонд — это датчик, обычно расположенный до и после катализатора и показывающий количество кислорода в выхлопных газах двигателя. Он работает при высоких температурах, поэтому оснащен электронагревательным элементом. Он также содержит электролит, который реагирует на кислород в газовой смеси.

На основании показаний этого датчика ЭБУ управляет впрыском топлива (если кислорода много — увеличивается, если кислорода мало — уменьшается). Из этого следует, что лямбда-зонд подходит для двигателей с электронным впрыском топлива.

Конструкции автомобилей разные. У одних лямбда-зонд один, у других — два. В первом случае датчик сигнализирует об ошибке, если он сломан или его данные считываются некорректно. А во-вторых, это усугубит эти проблемы.
В любом случае неисправности датчика будут отображаться на приборной панели с пометкой «Check Engine» (то же самое произойдет, если выключить лямбда-зонд). А в худшем случае машина перестанет заводиться. Самый верный способ — прошить контроллер. Для этого вам понадобится опытный мастер и хорошее оборудование.
Еще одно решение этой проблемы — установка заглушки лямбда-зонда. Они бывают двух типов: механические и электронные.

Механическая обманка представляет собой простую прокладку между поверхностью впускной трубы и лямбда-зондом. Прокладка — полый цилиндр из бронзы или жаропрочных сплавов. Внутри цилиндра помещается керамический чип и делается небольшое сквозное отверстие.
По аналогии с катализатором керамика окисляет кислородом вредные газы (CH и CO), и датчик получает нормальные показания.Вы можете купить готовый продукт, их сейчас на рынке большое количество. Цена на обманку лямбда-зонда варьируется от 200 до 900 рублей.

Электронная обманка представляет собой схему, встроенную между датчиком и ЭБУ. Суть работы такой схемы — искажать данные с лямбда-зонда. Он в основном используется для. Цена устройства от производителя со встроенным микропроцессором — 1000 рублей.

Вам понадобится бронзовая или стальная (жаропрочная) заготовка.На токарном станке по этому несложному чертежу можно быстро сделать загвоздку.
Загвоздка устанавливается просто. Необходимо найти разъем лямбда-зонда и отключить его от электрической сети. Затем открутите лямбда-зонд, соедините с изготовленной проставкой и прикрутите на место. Важный момент: на исправный датчик установлена ​​заглушка.

Для начала вам нужно решить, как подключен ваш конкретный лямбда-зонд. Для этого ознакомьтесь со схемой подключения лямбда-зонда.
А теперь соберем устройство из неполярного конденсатора, емкостью 1 мкФ и резистора сопротивлением 1 МОм. Для работы вам понадобятся: нож, паяльник, канифоль и припой. Паяем цепь обманки лямбда-зонда своими руками.
Лучше всего установить заглушку перед разъемом. Для этого подключите прибор к проводам от датчика, идущим к разъему. Это можно сделать с помощью паяльника или просто отрезать провода и заизолировать их.
Существуют и более продвинутые схемы эмулятора лямбда-зонда для изготовления своими руками.
Как видите, «обмануть» хитрый лямбда-зонд не так уж и сложно. Главное понять принцип его работы и немного поправить.

Коряга лямбда-зонда своими руками: чертеж

Из статьи вы узнаете, как производится коряга лямбда-зонда своими руками и стоит ли устанавливать его на свой автомобиль. От этого сжигаемая топливно-воздушная смесь в двигателе зависит от его КПД. Очень важно подобрать оптимальное соотношение содержания бензина и воздуха в зависимости от нагрузки двигателя.

Если на старых автомобилях все настройки качества и количество топлива зависело от настроек карбюратора, в нынешней ситуации все несколько иначе. Все оставлено в надежных руках микропроцессорной техники и огромного количества датчиков.

Как это работает Система впрыска топлива

В системе форсунок есть несколько наиболее важных узлов:

  1. Топливный бак.
  2. Датчик уровня топлива в едином корпусе с насосом и фильтром.
  3. Топливная рампа (установлена ​​в моторном отсеке на впускном коллекторе).
  4. Форсунка, подающая бензин в камеру сгорания.
  5. Блок управления. Обычно устанавливается в автомобиле, позволяет контролировать расход топливно-воздушной смеси.
  6. Выхлопная система, обеспечивающая полное уничтожение вредных веществ.

В последнем установлен лямбда-зонд. Их руки («Лансер 9» или «Лада» вам, неважно), чтобы сделать это довольно просто. Но следует знать обо всех последствиях установки «заглушки».Коряга лямбда-зонда своими руками на «Приори» может быть изготовлена ​​и простой конструкции, в любом случае это окажет существенное влияние на работу двигателя.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, вместе с рычагами выдерживает колоссальные нагрузки колесами. Однако с этим предметом их много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также необходимо обеспечить снижение шумового загрязнения до приемлемых пределов.Как и любые другие сложные устройства, эта система состоит из нескольких …

Сколько датчиков в автомобиле

Датчики кислорода (лямбда-датчики) установлены в выхлопной системе современных автомобилей с впрыском топлива системой впрыска топлива. В системе может быть один или два кислородных датчика. Если вы устанавливаете один, он находится после каталитического нейтрализатора. Если два, то до и после.

А измеряет процентное содержание кислорода прямо на выходе из баллонов и посылает сигнал на электронный блок управления.Второй, который устанавливается после катализатора, необходим для корректировки показаний первого.

Принцип работы лямбда-зонда

Вся автомобильная электроника, отвечающая за правильную смесь, участвует в распределении топлива по форсункам. Использование кислородного датчика для определения необходимого количества воздуха для получения высококачественной смеси. Благодаря тонкой настройке лямбда-зонда можно добиться высокой степени экологичности и экономичности.

Топливо сгорает полностью, в результате остается чистый воздух и окружающая среда. Точная дозировка воздуха и бензина — выигрыш в экономии топлива. Конечно, катализатор вкупе с датчиками кислорода обеспечивают стабильную работу двигателя. Но из-за того, что он сделан из драгоценных металлов, его стоимость чрезвычайно высока. А если он выйдет из строя, за замену придется потратить большие деньги. Так что возникает мысль: «А вот тут лямбда-зонд есть коряга (у ВАЗ-2107 даже кислородный датчик нужно заменить) сделать это не сложно».

Конструктивные особенности кислородного датчика

Внешний вид прибора прост — длинный корпус электрода, от которого отходят провода. На обшивке корпуса платиной (именно об этом драгоценном металле шла речь выше). Но внутренняя структура более «богатая»

  1. Металлический контакт, соединяющий провод для подключения активного электрического элемента датчика.
  2. Уплотнение из диэлектрического материала для обеспечения безопасности. В нем есть небольшое отверстие, через которое в корпус поступает воздух.
  3. Циркониевый электрод скрытый, который находится внутри керамического наконечника. При протекании тока в этом электроде он нагревается до температуры в диапазоне 300 … 1000 градусов.
  4. Защитный экран с отверстием для выхлопа.

Датчики

Два основных типа кислородных датчиков, которые сегодня используются в автомобильной технике.

  1. Широкополосный доступ.
  2. Точка-точка.

Независимо от типа, они практически идентичны внутренним.Сходство, как известно, тоже имеется. Но принцип работы существенно другой. Широкополосный кислородный датчик — модернизированная точка-точка.

Он имеет компонент загрузки, который из-за колебаний напряжения отправляет сигнал в электронный блок управления. На этом элементе подача тока может либо усилиться, либо ослабнуть. При этом небольшое количество воздуха попадает в зазор и анализируется. Именно на этом этапе происходит измерение концентрации СО в выхлопе.Но иногда изготавливают и устанавливают корявый лямбда-зонд своими руками. «Шевроле Ланос», например, стабильно и без ошибок после заправки плохим бензином.

Определение неисправности датчика кислорода

Конечно, этот элемент не вечен, несмотря на его дороговизну и платиновость в составе. Излишне говорить, что лямбда-зонд не исключение, и в какой-то момент можно приказать, чтобы он жил долго. И будут проявлять некоторые симптомы:

  1. Резкое повышение уровня содержания СО в отработанном газе.Если в автомобиле установлен кислородный датчик, а уровень очень высокий, это означает, что контрольное устройство вышло из строя. Определить содержание вредных веществ можно только с помощью газоанализаторов. Но для личного пользования покупать невыгодно.
  2. Значительно увеличивает расход топлива. Обратите внимание на бортовой компьютер. Посмотреть какой текущий расход бензина. Это самый простой способ. Также можно судить по частоте заправок.
  3. И последний симптом — горение лампы на панели приборов, свидетельствующей о наличии неисправностей в двигателе.

Если нет возможности проанализировать выхлопные газы с помощью специального прибора, это можно сделать визуально. Легкий дым — это признак того, что в топливной смеси слишком много воздуха. Черный говорит о большом количестве бензина. Поэтому можно судить о неправильной работе системы. Но картина иная, если есть фиктивный лямбда-зонд. Своими руками (Фольксваген, Мерседес, Тойота, на любую машину) сделано это устройство довольно просто.

Причины поломок

Следует обратить внимание на то, что датчик кислорода находится посреди горящего топлива.Следовательно, состав бензина оказывает значительное влияние на работу лямбда-зонда. Если бензин содержит много примесей, не соответствует Стандартам, низкого качества, кислородный датчик выдаст ошибку или неверный сигнал на электронный блок управления. В худшем случае устройство выходит из строя. А происходит это из-за большого содержания свинца, который откладывается на датчике и нарушает его работу. Но могут быть и другие причины поломки:

  1. Механическое воздействие — вибрация слишком активная работа автомобиля, повреждение или подгорание корпуса.Выполнить ремонт или восстановить, рациональный способ — это покупка нового и установка.
  2. Неправильная работа топливной системы. Если топливно-воздушная смесь сгорела не полностью, сажа начинает оседать на корпусе лямбда-зонда, а также попадает внутрь через отверстия для забора воздуха. Конечно, первое время помогает чистка агрегата. Но если эта процедура требуется чаще, вам придется установить новое устройство.

Пытаюсь время от времени диагностировать свою машину.В этом случае вас ожидает неожиданный выход из строя любого элемента.

Устранение неисправностей

Конечно, наиболее точный ответ о неисправностях даст только диагностика на специализированном оборудовании. Но чтобы определить датчик поломки и вы сможете самостоятельно, достаточно внимательно прочитать об особенностях датчика и его характеристиках. Но устанавливаю редко лямбда-зонд. Своими руками (ВАЗ-2114 или любой другой автомобиль если вы) сделать вилку-роговую обманку можно в прямом смысле слова из импровизации.Алгоритм поиска неисправности:

  1. Откройте капот и найдите выпускной коллектор. Работать нужно на холодном двигателе, так как можно получить серьезные травмы. Найти-катализатор лямбда-зонд.
  2. Провести внешний осмотр. Загрязнения, копоть, светлый налет — признак неправильной работы топливной системы. Последний симптом говорит о том, что в газе слишком много свинца.
  3. Заменить кислородный датчик и снова диагностировать всю топливную систему. Если загрязнения не наблюдается, необходимо продолжить поиск неисправностей.
  4. Отсоедините штекер датчика и присоедините вольтметр со шкалой на 2 Вольта. Запустите двигатель и увеличьте обороты до 2500 в минутах, затем снизьте до значения холостого хода. Изменение напряжения должно быть несущественным — в пределах 0,8..0,9 вольт. Если нет вариации или напряжение равно нулю, можно говорить о выходе датчика из строя.

Также можно судить о неисправности по другим характеристикам. В вакуумной трубке для создания искусственного вакуума.Напряжение должно быть очень низким — менее 0,2 Вольт.

Ресурс кислородного датчика

Для обеспечения бесперебойной и стабильной работы автомобиля необходимо проводить регулярный технический осмотр. Например, лямбда-зонд требует проверки каждые 30 тысяч километров. Причем ресурс имел не более ста тысяч — эксплуатировать машину со старым датчиком не обязательно — это приведет только к тому, что ремонту двигатель придется подвергать гораздо раньше.Возникает вопрос — не зацепился ли в вашей машине лямбда-зонд? Имея на руках «Калину», такое устройство можно сделать за несколько минут.

Но есть нюанс. Автомобилист не может гарантировать, что топливо, на котором он работает, машинного качества. Конечно, каждый заливал бензин, который продают на любимой заправке. Но кто знает, какой состав бензина, который туда заливают? Сотры доверяют АЗС «бренду», дорожат своим именем. Но если есть хорошие заправки, придется довольствоваться тем, что есть под рукой.И ошибка горящей лампы двигателя — это обычное дело, избавиться от которого поможет установка роговой обманки.

Самодельное устройство-обманка

Все зависит от того, какие инструменты у вас есть. Стоит отметить, что ловушка лямбда-зонда своими руками на вазах может оказаться наиболее демократичной, но при этом работает безотказно. Самый дешевый вариант — самодельный. Корпус выполнен из бронзы. Этот металл лучше выбирать, так как он обладает очень высокой термостойкостью. Кроме того, размер этой планки должен быть таким же, как у датчика в паре утечек выхлопных газов.По сути, это проставка с небольшим отверстием — не более трех мм. эта прокладка привинчивается вместо датчика. А в проставку установлен лямбда-зонд.

Между датчиком и отверстием в диске находится слой керамической стружки, в котором находится слой катализатора. За счет этого выхлопной газ проходит через тонкое отверстие и окисленную стружку. Результат — значительное снижение уровня. Следовательно обманули штатный датчик кислорода. Но такие устройства можно установить на бюджетные автомобили.В более дорогих авто переделок быть не должно.

Электронный обман

Но если у вас есть навыки монтажа электрических схем, можно сделать и самодельный прибор. Вам понадобится только один из этих двух элементов — резистор или конденсатор. Но далеко не всем подойдет этот лямбда-зонд. Их руки («Субару Форестер» или ВАЗ, значения не имеет) сделать возможным по одному из предложенных вариантов. Но будьте осторожны, потому что непонимание процесса trompe l’oeil влияет на функционирование всего блока управления.А если не уверены, лучше приготовьтесь к микроконтроллеру. Хорошо, что можно выполнить следующие шаги:

  1. Оценить концентрацию газа на первом датчике.
  2. Далее идет формирование импульса, соответствующего сигналу, который был получен ранее.
  3. Выдача электронного блока управления средними показаниями, позволяющими нормально работать двигателю.

Прошивка электронного блока управления

Самый эффективный способ — полностью изменить программу, встроенную в блок управления.Суть процедуры — полностью или частично избавиться от какой-либо реакции на изменение показаний кислородного датчика. Но учтите, что на автомобиль теряется гарантия. Поэтому для новых автомобилей этот способ, как и любой другой, не подойдет.

Вывод

И самое главное — подумайте, а стоит ли игра выделки? Нужно ли делать такую ​​деталь, как коряга лямбда-зонда своими руками? «Лансер 9», например, машина не бюджетная, а высокого класса, так есть ли смысл нарушать его дизайн различными самоделками? Это разумно? Если у вас есть деньги на дорогую машину, должны быть средства на ее поддержание в рабочем состоянии. Если нет, то зачем покупать такую ​​машину?

Механическая загвоздка. Блог ›« капут катализатор »или« как обмануть второй лямбда-зонд »

На моей машине, но я знаю, что при проверке двигателя датчик (лямбда-зонд) сгорит, потому что он будет получать меньше кислорода. А потому горящая лампочка Check Engine в месте с повышенным расходом топлива будет напрягать. Хотелось бы узнать, как обмануть лямбда-зонд ? И можно ли вообще обмануть этот кислородный датчик (лямбду)?

Аноним

18.03.2013, 13:53

Поставил металлическую корягу, всего минут 5 надевал. Открутил датчик, прикрутил корягу, прикрутил датчик. Стирал ошибку, скинул клемму АКБ на 15 минут. Дали гарантию, езжу уже месяц, ошибка не появляется. Взял здесь https://vk.com/obmankaekb.

Аноним

7 января 2015 г. 10:43

Первый электронный метод: _

Это ловушка, которая генерирует постоянное давление, соответствующее среднему показанию после датчика концентрации кислорода. Но этот метод борьбы состоит только в том, что нет. И только на некоторых старых моделях автомобилей позволяет обмануть блок управления двигателем на исправность катализатора.

Второй электронный метод: _

Довольно распространенный, это «эмулятор», который состоит из сопротивления и конденсатора. Такая загвоздка усредняет показания датчика кислорода, расположенного после катализатора. Этот вариант применим к более широкой гамме автомобилей, но по сути мало чем отличается от предыдущего варианта.Это также вызывает повторное обогащение топливной смеси. Поэтому машина будет плохо ездить, но в выхлопном тракте появится повышенный слой сажи, что говорит о том, что не все так гладко, и на многих машинах она тоже появится.


Третий электронный метод: _

Эмулятор катализатора на базе микропроцессора. Довольно распространенный метод подмены лямбды. Но есть некоторые сложности в установке и настройке. Но такое устройство за счет программируемой передаточной характеристики дает возможность обеспечить правильную работу системы управления двигателем.


Механический первый вариант: _

Прокладка для лямбда-зонда. Он представляет собой трубку (винт) длиной 50-100 мм, с одной стороны к ней прикручен датчик, а с другой — небольшое отверстие для ограничения циркуляции выхлопных газов. Таким образом, получается, что газовая смесь усреднена, так как датчик удален дальше от выхлопных газов, и соответственно он получает меньше неочищенных газов и за счет этого можно обмануть систему управления двигателем.Фактически, это механический аналог предыдущего. Отличие в том, что есть недостаток — длина проставки-приемника может не позволять вкрутить ее в штатное место щупа и гайку придется приваривать в другом месте выхлопной трубы, но строго под углом 45 °. ? сверху вниз.


Механический второй вариант: _

Пожалуй, самый приемлемый и распространенный из всех вышеперечисленных — проставка для лямбда-зонда со встроенным миниатюрным каталитическим элементом.Интегрированный платино-родиевый каталитический элемент повышенной эффективности, способный работать при более низких температурах, обеспечивает состав выхлопных газов на датчике, который эквивалентен составу стандартного катализатора. Единственный недостаток — стандартный зонд тоже поднимается, хотя и не как в предыдущем варианте на 50-100 мм, а всего на 32 мм, но тем не менее иногда установка зонда с проставкой бывает проблематичной. Несмотря на всю сложность, все очень просто. После установки проставки-заглушки катализатора можно

Сегодня качество отечественного бензина оставляет желать лучшего.Все те примеси, которые очень часто добавляются, приводят к ряду поломок и нарушений. И одна из основных поломок — это неисправность лямбда-зонда или катализатора. А замена катализатора обходится автолюбителям в кругленькую сумму, что приводит к тому, что зачастую они сами выбивают керамический катализатор. Но это приводит к другой проблеме — на приборной панели появляется сигнал Check Engine, который сигнализирует об отсутствии катализатора. Многих эта лампочка раздражает и даже отвлекает внимание водителей, что может привести к печальным результатам.

Но очень часто автомобилисты сами допускают ошибки, которые приводят к поломке датчиков. Вот пример самых распространенных:

1. Использование топлива, не подходящего для двигателя;

2. При креплении датчиков используются герметики, в состав которых входит силикон; или те, которые снижают их пластичность при комнатной температуре;

3. Множественные неудачные запуски двигателя за короткий промежуток времени;

Интересно знать! На профессиональных внедорожниках выхлопная труба доведена не ради красоты, а в практических целях.Ведь если выхлоп смотрит вверх, значит, машина проходит по грязи или глубокому броду, не втягивая влагу в трубу.

Если брать автомобили, соответствующие экологическому стандарту EURO-4, то у них есть два лямбда-зонда (далее — датчик): первый расположен перед, а второй — за катализатором. Причем, как правило, чаще всего выходит из строя второй из датчиков. Сигналы, полученные от этих датчиков, должны быть разными. Но если владелец автомобиля удалил катализатор или заменил его на пламегаситель, или, что более вероятно, один из датчиков требует замены, то сигналы, полученные от этих двух датчиков, начнут совпадать, что приведет к срабатыванию аварийный режим. А это, в свою очередь, приводит к тому, что контроллер выбирает усредненные параметры для впрыска. То есть расход топлива увеличивается, а вместе с тем падает мощность двигателя, появляется нестабильность в его работе на холостом ходу … Ну и на приборной панели загорается Check Engine.

Это интересно! В одном американском городе недавно проходили соревнования, по правилам которых участники должны были идентифицировать марку спортивного автомобиля по звуку.»С легкостью!» — ты говоришь? И с закрытыми глазами? Всего в соревнованиях приняли участие около 150 автомобилей, а звуки Ferrari и Subaru стали лидерами опознавания!

Если автомобиль более старый, то, как правило, устанавливается только один датчик. Он расположен перед катализатором. Это интересно: самый первый кислородный датчик был деталью, которая была очень чувствительным элементом, не снабженным нагревателем. Он нагревался выхлопными газами, поэтому на этот процесс требовалось время.

Одно из решений этой проблемы — загвоздка лямбда-зонда, которую вы можете сделать самостоятельно, и это будет стоить дешевле, чем покупка нового датчика. Всего существует три типа обмана лямбда-зонда:

механический

Электронный

мигающий

Механический тип обманки

Если вы выбрали механический тип обманки, то вместо катализатора устанавливается так называемая «проставка», или, как ее еще называют, втулка. Поместите его между выхлопной трубой и датчиком.Размер этой детали, как видно на чертеже обманки лямбда-зонда, строго определен, и она изготовлена ​​из бронзы или жаропрочной стали.

В проставке просверливается небольшое отверстие диаметром 2 мм, через которое выхлопные газы будут попадать в проставку. Внутри прокладки помещается керамическая крошка, предварительно покрытая каталитическим слоем. В результате взаимодействия выхлопных газов с керамической стружкой происходит окисление, что приводит к снижению концентрации вредных веществ на выходе.Это приведет к тому, что данные с обоих датчиков будут разными, и блок управления примет это за нормальную работу катализатора.

Для того, чтобы самостоятельно установить проставку, нужно выполнить несколько простых действий. Необходимо загнать машину в яму / эстакаду и отключить минусовую клемму. Затем находим датчик и откручиваем. Далее подключаем отрицательную клемму и запускаем двигатель. Если после этого блок управления электронным блоком выдает ошибку — повторяем процедуру еще раз. Этот вид уловок самый экономичный.

Этот тип trompe l’oeil отлично подходит для всех автомобилей, как отечественных, так и импортных. Это интересно: согласно исследованиям британской страховой компании Churchill, прямоточный глушитель увеличивает мощность автомобиля в среднем на 5%, но при этом ухудшает слух водителя на 2-3% в течение года. интенсивная эксплуатация автомобиля.

Электронная обманка типа

Сделать электронную обманку уже намного сложнее.Самые продвинутые автомобилисты самостоятельно паяют схему и делают загвоздку с помощью одного резистора или одного конденсатора. Для самого простого электронного трюка вам понадобится:

— конденсатор (неполярный) К10-17Б имп., 1мкФ Y5V, +/- 20%, 1206 (Номер позиции: 759300515)

Резистор (сопротивление) С1-4имп. 0,25 Вт, 5% 1 МОм (Номер позиции: 51741)

Паяльник

Припой, канифолью, изолентой

Электронная защелка устанавливается на проводах, идущих от датчика к разъему.На некоторых автомобилях разъем расположен в туннеле между сиденьями водителя и пассажира. Также он может располагаться как в моторном отсеке, так и под торпедой. Вот так выглядит схема подключения.

Чаще всего задают вопрос: «Куда поставить конденсатор?» Если смотреть со стороны разъема, сначала идет конденсатор, а затем резистор.

Важно! Обязательно отсоедините отрицательную клемму перед началом работы.Когда все соединения подключены, то их нужно хорошо заизолировать. Лучше всего поместить всю схему в пластиковый ящик и залить эпоксидным клеем.

Соединение лучше всего производить в том месте, где легко разъединяется гофра, а затем закрывать ею изоляцию. Также в продаже есть специальные устройства с микропроцессором — эмуляторы.

Важно! Эмулятор лямбда-зонда — это не уловка. Он обеспечивает правильную работу блока управления, а не просто обманывает его.Установленный в эмуляторе микропроцессор оценивает выхлопные газы и анализирует ситуацию с обработкой сигнала с первого датчика. И после этого выдает сигнал, соответствующий сигналу второго рабочего датчика.

мигающий

Кроме обмана есть еще и перепрошивка блока управления. Повторная перепрошивка заключается в том, что после нее блок управления перестает учитывать сигнал датчика, установленного за катализатором.В своей работе он руководствуется только сигналом датчика, установленного перед катализатором.

Следует учитывать, что найти заводские прошивки практически невозможно, так как они не соответствуют действующим европейским экологическим нормам. Как вариант, можно обратиться к известному специалисту, который с помощью некоторых изменений в программе отключит прием блоком управления сигналов от второго датчика, в результате чего получится трюк с катализатором.

Также можно заказать / купить прошивку через интернет или на рынке, но тогда вся ответственность ложится на ваши плечи, ведь вы фактически покупаете «кота в мешке», так как некачественная прошивка может привести к серьезным поломкам двигателя.

Подпишитесь на наши ленты в

Приветствую всех Ланосоводов.
18 января исполнился год владения Ланосом. В честь этого знаменательного события я решил написать этот блог.
Это моя первая запись, поэтому по моей инициативе и не судите меня строго, я только учусь.
Небольшое лирическое отступление:
В общем, я молодой водитель, получил права в декабре 2013 года, но свою Ланку купил 18 января 2014 года. Первая машина вы сами понимаете мои ощущения и кайф, как первую свидание в 15 лет. Стаж работы в авто на тот момент был нулевой и купил я его как показало время в удручающем (мягко говоря) состоянии. Что стало вылезать, рассказывать не буду, потому что блог не об этом. Несколько раз ходил на ремонт в сервис, стоимость запчастей и столько же на работы (а это минимум) меня сильно огорчало.Короче почесал репу и решил, что буду делать сам (мурзилка и гугл в помощь) а руки вроде не от … опыта, благодаря дедушке мопеды разбирали и собирали все детство. Из сложного, что сделал сам, была замена помпы, ролика и ремня. Потом была замена прокладки ГБЦ. В целом машину уважаю. Я поехал на ней к морю со своей семьей, поэтому она даже не издала ни звука.
Ну да ладно, отвлекся.Вернемся к теме.
В феврале 2014 г. сломал гофру. Я влетел в свой двор, а в утрамбованном снегу был камень. Удар и Ланка превратились в трактор Беларусь без глушителя. Поехал в сервис поменять гофру полуавтомата, у меня ее нет. Ушел из машины, через час звонок — сняли переднюю трубу с катализатором, приварили новую гофру, но катализатор забит ломом, мы его ломом прочистили. Приехал за машиной, ищу, без катализатора было чуть громче, но я привык так реагировать, как будто раньше задыхался, а теперь дышал.Предупредил, что Джеки Чан может выйти. И действительно через 50 км вылез. Сходил на диагностику и подключил прибор вердикт 0420. Ошибка стерлась и сняли 800 руб. Почесываю репу, но он снова вылезет. И чтобы каждый раз выкидывать 800. Я начал рыть инет в поисках решения проблемы. Перепрошивать мозги не хотелось и никаким хитростям не доверял. В итоге заказал на ebay eml327 и стал сам диагностировать и сбрасывать ошибки, помню, купил за 150 руб.(www.ebay.com/itm/Super-Mi…_Automotive_Tools&vxp\u003dmtr). Так что ехал до октября, все сбросил ошибку 0420. Устал от этого. Покопавшись на авито, нашел тех, кто занимается обманом и заказывал на свой страх и риск. Поступил и сразу в гараж. Собственно эта процедура распространяется на владельцев Ланосов с 2008 Евро 3. Нужен ровно ключ 22-24 (не помню), ВДЕШКА, графитовая смазка, яма, прямые рычаги и 30 минут времени.
Процесс установки:
Прыгаем в яму, находим всасывающий патрубок и перед гофрой находим второй лямбда-зонд.Опрыскиваем ВЕДЕШКОЙ и коптим 5-10 минут. Откручиваем.

Уловка лямбда-зонда (другие названия — эмулятор катализатора, уловка с катализатором или просто уловка второй лямбды) — это устройство, корректирующее сигнал второй лямбды (ДК, датчик кислорода), поступающий в автомобиль. ЭБУ.

Установка этого устройства является вынужденной мерой, необходимой в случае удаления катализатора или замены его пламегасителем. В противном случае значения сигналов первой и второй лямбды совпадут и электроника автомобиля «поймет», что катализатора нет или он не работает.В результате запустится аварийный режим работы двигателя, что повлечет за собой резкое увеличение расхода топлива и уменьшение общего ресурса ДВС.

Внимание! Подмена лямбда-зонда ставится только на исправный лямбда-зонд! Он не может избавить от лямбда-ошибок (P0130 — P0167) и не даст возможности эксплуатировать автомобиль с неисправным лямбда-зондом. Это просто устройство, которое желаемым образом меняет показания, полученные исправным кислородным датчиком!

Механическая заглушка


По типу конструкции различают два типа trompe l’oeil — механическую и электронную.Первый вид трюков показан на фото. Он изготовлен из устойчивой к высоким температурам стали небольших прокладок с каталитическим наполнением для лямбда-зонда. Оказывается, кислородный датчик начинает анализировать смесь, прошедшую через миникатализатор. Это позволяет получить слегка заниженный показатель содержания кислорода в смеси, а электроника машины считает, что катализатор правильно сжигает избыток CO и CH.

Электронная заглушка 1


вариант 2

Электронная коряга — это небольшой модуль размером со спичечный коробок (пример на фото.Он преобразует сигнал, поступающий от лямбда-зонда в блок управления, по специально заложенной схеме. В результате погашается ошибка катализатора (обычно P0420), что неизбежно в случае удаления газового катализатора из выхлопной системы.

Устройство и работа лямбда-зондов:

Лямбда-зонд работает по принципу гальванической ячейки с твердым электролитом в виде керамики из диоксида циркония (ZrO2). Керамика легирована оксидом иттрия, а поверх нее нанесены электропроводящие пористые платиновые электроды.Лямбда-зонд обеспечивает эффективное измерение концентрации остаточного кислорода в выхлопных газах после прогрева до температуры 300-400 градусов Цельсия. Только в таких условиях циркониевый электролит приобретает проводимость, а изменение концентрации кислорода на его поверхности приводит к появлению выходного напряжения на электродах лямбда-зонда.

Срок службы кислородных датчиков практически полностью зависит от качества бензина. Присадки, присутствующие в поддельном бензине, вступают в химический контакт с платиной.В результате лямбда-зонд выходит из строя.

Всем мир)))


Большинство современных автомобилей имеют специальные электронные системы управления. Они снижают расход топлива и обеспечивают оптимальную работу двигателя. Одним из неотъемлемых элементов выхлопной системы является лямбда-зонд. В случае поломки двигатель начинает работать в аварийном режиме. Сможете ли вы решить проблему самостоятельно?

Принцип работы лямбда-зонда и вопросы его ремонта

Датчик регистрирует количество кислорода в выхлопе автомобиля и передает его на панель управления.В зависимости от показаний зонда компьютер регулирует уровень обогащения смеси, которая подается в камеру сгорания. У большинства моделей есть два зонда: один перед катализатором, а другой — за ним. Во время эксплуатации выходят из строя кислородные датчики, производители рекомендуют чистить приборы каждые 30 тысяч километров.

Многие автомобилисты забывают о таких рекомендациях и сталкиваются с проблемой после того, как загорается предупреждающий знак на панели. Чаще всего лямбда-зонд не подлежит ремонту.Стоимость устройства немаленькая, и его замена всегда очень нецелесообразна. Мастера нашли выход из неприятной ситуации. Они предлагают использовать специальный автомобильный трюк, который позволит двигателю нормально работать и отключит сигнализацию Check Engine.

Совет: не отключайте полностью и не блокируйте один из датчиков, это не решит проблему и приведет только к увеличению расхода топлива и нестабильной работе двигателя на холостом ходу.

Как правильно сделать заглушку датчика кислорода

Сделать корягу для бортового компьютера своими руками можно тремя способами:

    ,
  • установить механическую втулку;
  • подключить простую электронную схему;
  • перепрошивает контроллер.

Каждый из методов достаточно эффективно решает проблему неисправного датчика и возвращает двигатель в нормальное состояние.

Механический метод (с чертежами отвертки)

Чтобы обмануть контроллер, нужно установить металлическую втулку между выхлопной трубой и лямбда-зондом. Для изготовления детали потребуется:

  • металлическая заготовка;
  • обрабатывающий станок;
  • Отвертка
  • ;
  • Набор ключей
  • .

Бронзовая механическая коряга может быть изготовлена ​​вручную или по заказу специалиста

Изготовить деталь можно даже без специальных навыков работы, главное — иметь хороший токарный станок.В крайнем случае, вы можете заказать его изготовление у знакомого специалиста.

Форма и размеры втулки показаны на чертеже.

Деталь должна точно соответствовать схеме по форме и размеру

Для установки механической заглушки выполните следующие действия:

После запуска двигателя сигнал Check Engine должен погаснуть. Это немного отодвигает датчик от выхлопной струи. Механический затяжной винт подходит для большинства моделей автомобилей, главное, чтобы датчик был вкручен в кузов.

Как сделать и установить электронику (со схемой)

Поскольку на контроллер поступают электронные сигналы, которые поступают на него от лямбда-зонда, можно поставить специальную схему-обманку. Он подключается к проводам, идущим от датчика к разъему. Место установки у разных моделей разное: это может быть центральный тоннель между сиденьями, торпеда или моторный отсек. Для изготовления электронной схемы подготовьте следующие материалы:

Отключите отрицательную клемму перед началом работы.Все соединения должны быть хорошо изолированы. Оптимальным вариантом будет поместить схему в пластиковую форму и залить все эпоксидным клеем.


Все соединения электронной заглушки должны быть хорошо изолированы

В продаже можно найти готовые электронные фокусы. В них используется небольшой микропроцессор, который анализирует сигнал первого датчика, обрабатывает его и генерирует необходимые индикаторы для бортового компьютера. Такие устройства легко подключить, но они будут стоить дороже самодельной схемы.

Видео изготовления электронного трюка датчика и проверки его работы

Перепрошивка контроллера: стоит ли самому делать

Еще один вариант обмана — перепрошивка самого бортового компьютера. Изменяя алгоритм работы прибора, вы блокируете обработку сигналов от второго лямбда-зонда. Опасность этого метода в том, что при неправильном его выполнении будет сложно восстановить прежнюю работу компьютера. Оригинальную заводскую прошивку получить очень сложно, а стоимость довольно высока.Поэтому доверять такую ​​работу стоит только опытному специалисту, которого вы знаете лично.

Последствия установки различных типов тромплей

При установке подделки стоит учесть, что все работы выполняются на ваш страх и риск. При неправильной установке таких устройств могут возникнуть следующие неисправности:

  1. Неисправность двигателя из-за неправильной регулировки впрыска бортовым компьютером.
  2. Повреждение проводки и контроллера из-за неправильной пайки цепи.
  3. Ошибки в работе бортового компьютера.
  4. Повреждение датчиков.

Работать с любой электроникой нужно очень аккуратно. Даже малейшая неточность может привести к поломке, поэтому нужно внимательно следовать инструкции.

Совет: не стоит заказывать обман в Интернете на сомнительных сайтах. Большинство из них плохо работают и не принесут ожидаемого результата.

Обман лямбда-зондов практикуют многие автомобилисты. Такие устройства позволяют сэкономить на замене вышедших из строя датчиков. Важно правильно сделать заглушку и установить ее, чтобы последняя не выглядела негативной для бортового компьютера или двигателя.

Как обмануть вторую лямбду. Лямбда-зонд

Количество автомобилей на планете увеличивается с каждым днем. Объем выбрасываемых ими вредных веществ в атмосферу пропорционально увеличивается.Современные требования к экологичности автомобилей обязывают их производителей искать решения по снижению уровня токсичности выбросов.

Одним из таких технологических решений является усовершенствование системы отвода выхлопных газов за счет использования в ней катализатора (каталитического нейтрализатора) — устройства, предназначенного для нейтрализации вредных соединений, содержащихся в выхлопных газах автомобилей. Однако при выходе из строя данного агрегата наши автовладельцы иногда приходят в «дикий восторг», когда узнают, сколько будет стоить его замена.Вот тогда и приходит на помощь смекалка отечественных автомехаников. Они давно придумали альтернативу дорогостоящему катализатору. Конечно, это не совсем экологично, но дешево.

В этой статье мы рассмотрим, что такое загвоздка лямбда-зонда, какие бывают ее виды, а также как самому сделать такой прибор. Но сначала давайте разберемся, как работает каталитический нейтрализатор и по какому принципу он работает.

Catalyst

Катализатор состоит из корпуса и несущего блока — системы металлических или керамических решеток.На решетках имеется тонкий слой специальных химикатов, которые вступают в реакцию с вредными соединениями, содержащимися в выхлопе, нейтрализуют их, превращая выхлопные газы в водяной пар, монооксид углерода и диоксид углерода. В качестве таких веществ чаще всего используются платина, родий и палладий. Это, собственно, и объясняет, почему каталитический нейтрализатор такой дорогой.

Каталитический нейтрализатор — это второй элемент выхлопной системы после передней трубы, который направляет газы из выпускного коллектора двигателя.Его дополнительная задача — охлаждение выхлопа и тушение выходящих из цилиндров горящих паров топлива. Кстати, из-за высокой температуры в катализаторе происходит дожигание выхлопных газов. Необходимая для этого подача кислорода регулируется контроллером транспортного средства, получая информацию о его концентрации от датчиков кислорода.

Датчики кислорода

Датчик кислорода (лямбда-зонд) — это устройство, предназначенное для определения количества кислорода в выхлопных газах. Его показания учитываются электронным блоком управления при расчете пропорционального соотношения топлива и воздуха в горючей смеси.

Большинство современных автомобилей оборудовано двумя лямбда-зондами. Первый датчик обычно устанавливается на передней трубе или перед катализатором. Именно он отвечает за корректировку топливной смеси. Второй лямбда-зонд устанавливается за катализатором и контролирует его работу. Если каталитический нейтрализатор внезапно выходит из строя и теряет способность очищать выхлоп, датчик отправляет сигнал тревоги в ЭБУ.

Признаки неисправности катализатора

Признаками неисправности катализатора являются:

  • появление на панели приборов горящего значка «Check Engine», указывающего на ошибку в работе двигателя;
  • заметное снижение динамических характеристик автомобиля;
  • нестабильная работа двигателя;
  • изменение звука работающего мотора;
  • повышенный расход топлива.

Почему выходит из строя катализатор?

Катализатор, как и любое другое устройство, имеет свой ресурс.

Если ваша машина проехала без замены более 200 тыс. Км, а потом вышла из строя, это естественно. Но если машина относительно новая, и катализатор приказан долго жить, это может быть результат:


Способы устранения неисправностей

Если вы диагностировали неисправность катализатора, есть два способа исправить это: купить и установить новый каталитический нейтрализатор, что будет правильнее, но дороже, или попробовать обмануть автомобильный контроллер, что не совсем правильно, но дешево.Второй метод предполагает эмуляцию катализатора, что может быть выполнено:

  • перепрошивкой электронного блока управления;
  • замена второго датчика на механическую обманку;
  • Внесение изменений в электронную схему подключения второго датчика к ЭБУ.

Все три варианта работают. Какой из них выбрать, конечно, решать вам.

Прошивка ЭБУ

Этот способ достаточно эффективен и заключается в подключении компьютера к контроллеру и внесении соответствующих изменений в его программное обеспечение.В результате такой простой операции ЭБУ не будет обращаться к показаниям датчика, считая катализатор полностью работоспособным. Но подобные манипуляции с ПО могут закончиться полным провалом, поэтому такую ​​работу лучше доверить специалистам.

Механическая заглушка

Механическая заглушка для лямбда-зонда — самый популярный и довольно простой способ исправить проблемы с катализатором. Суть его в том, чтобы ввести в заблуждение не электронный блок управления, а сам датчик кислорода (лямбда-зонд).Обман ограничивает подачу выхлопных газов к своему рабочему элементу. Соответственно увеличивается концентрация кислорода.

Это достигается установкой специальной проставки (обманки) между катализатором и датчиком. Затем второй лямбда-зонд снимается с каталитического нейтрализатора. Что оно делает? Спойлер лямбда-зонда имеет узкое центральное отверстие (около 2 мм), проходя через которое выхлопные газы теряют концентрацию. Отодвинутый от катализатора датчик анализирует количество кислорода в выхлопе и, «принимая все за чистую монету», сигнализирует контроллеру, что здесь все в порядке.

Как вручную изготавливается механическая заглушка лямбда-зонда?

Купить описываемое устройство сегодня можно в любом автосалоне или на рынке. Но для человека, обладающего навыками токарной обработки, сделать это проще простого. Механическая заглушка лямбда-зонда изготавливается из бронзы или жаропрочной стали. Достаточно отшлифовать цилиндрическую заготовку, просверлить в ней отверстие и нарезать соответствующую резьбу: вкрутить прибор в корпус катализатора и вкрутить в него датчик. Примечательно, что они универсальны, то есть трюк с лямбда-зондом Opel, например, ничем не отличается от трюка Audi или ВАЗа.

Установка устройства тоже не представляет особой сложности. Осталось только открутить кислородный датчик, вкрутить в отверстие гильзу, а в нее лямбда-зонд.

Электронный вариант

Теперь поговорим о том, как делается электронная заглушка лямбда-зонда своими руками. Для тех, кто дружит с паяльником и отличит конденсатор от резистора, смоделировать рабочий катализатор в электронике не составит труда.Принципиальная схема обмана лямбда-зонда очень проста. В его состав входят только два упомянутых радиокомпонента: неполярный конденсатор 1 мкФ и резистор 1 МОм. Кроме того, нам понадобится паяльник, канифоль, припой и нож.

Для начала нужно найти разъем на проводах, идущих от второго датчика к контроллеру. Он может располагаться в туннеле между передними сиденьями, в моторном отсеке или под приборной панелью, в зависимости от марки и модели автомобиля. Обратите внимание, что перед разъемом со стороны датчика установлена ​​электронная заглушка второго лямбда-зонда.

Обычно датчик подключается к ЭБУ четырьмя проводами: синим, белым и двумя черными. Последних мы не трогаем. Обрезаем синий провод, зачищаем его от изоляции и впаиваем в зазор резистор 1 МОм. Для этого со стороны контроллера припаиваем один из выводов конденсатора (неважно какой, он неполярный). Второй вывод припаяйте к белому проводу.

По окончании работ и проверки работы эмулятора, все его детали лучше залить эпоксидной смолой во избежание короткого замыкания или повреждения.

Что делать с катализатором

Даже если вы избавились от постоянной горящей «ошибки», чрезмерного расхода топлива и нестабильности работы двигателя из-за эмуляции катализатора, не забывайте, что в таком состоянии его нельзя оставлять. Расплавленный или забитый каталитический нейтрализатор непременно будет мешать удалению выхлопных газов, оказывая им серьезное сопротивление. Это, естественно, повлияет на работу двигателя.

Что делать? Здесь есть два решения: удалить катализатор, снять с него (выбить) несущий блок и установить его обратно, либо приобрести и поставить на его место более сильный (пламегаситель).В первом случае вы не потратите ни копейки, но звук работающего двигателя значительно возрастет. Если установить пламегаситель, звук немного увеличится, а его конструкция дополнительно позволит охлаждать выхлопные газы до того, как они попадут в глушитель.

Чтение 5 мин.

Как сделать корягу из катализатора самому, зачем это нужно? Катализатор — это устройство, используемое для нейтрализации вредных веществ, которые образуются при сжигании топлива в двигателе. Его конструкция представляет собой некий бочонок, внутри которого размещены «соты».Для изготовления можно использовать металл или керамику. Обычно в европейских автомобилях используется керамический катализатор, а в азиатских — металлический.

Основная проблема, возникающая при эксплуатации такого устройства — хрупкость керамики. Казалось бы, металлический вариант в этом плане предпочтительнее, но не все так просто. Металл под воздействием агрессивных газов может довольно быстро разрушиться.

Когда нужна замена

Необходимо выделить ситуации, когда катализатор требует обязательной замены… Среди них:

  1. Механическое воздействие. Даже небольшой удар может вызвать повреждение внутренних элементов и появление трещин на агрегате. Не рекомендуется эксплуатировать автомобиль с поврежденным катализатором. В любом случае это приведет к его дальнейшему разрушению.
  2. Топливо низкого качества и другие жидкости, используемые для очистки топливной системы … Это приводит к загрязнению каталитических каналов и снижению его эффективности.

Понять, что катализатор в плохом состоянии, помогут определенные признаки, в том числе нестабильные обороты двигателя на холостом ходу, ухудшение динамики, странный звук из-под днища автомобиля.Проблема в том, что катализатор не подлежит ремонту. Если он сломался, то заменить его можно только новым. Есть еще небольшая хитрость для решения проблемы — хитрость катализатора, имитирующая работу устройства. Причем сделать это можно самому.

Типы подделок

Обман с катализатором может быть нескольких видов, выполняемых разными способами:

  1. С конденсатором.
  2. Чиповка.
  3. Проставка.
  4. Электронный эмулятор.

Начнем с первого.Для этого метода необходимо приобрести конденсатор на 2,2 мкФ. Кроме того, нужно подготовить изоленту, олово, канифоль и паяльник. Если паять не умеете, то лучше попросите кого-нибудь о помощи. Лямбда-зонд имеет 4 провода: 2 сигнальных и 2 провода 12 В. Как известно, в выхлопной системе есть 2 лямбда-зонда. Первый из них анализирует выхлопные газы и регулирует состав двигателя, сообщает компьютеру о необходимых изменениях и т. Д. Так как катализатор неисправен или нет, показания обоих лямбда-зондов практически совпадают, что приводит к ошибке, и На приборной панели загорается сигнал проверки… Двигатель не будет работать на полную мощность, так как смесь будет обедненной.

Решением этой проблемы является конденсатор, который подключается к сигнальным проводам. Довольно часто возникает вопрос, как найти сигнальные провода. Это очень просто, но для этого нужен тестер. Вам нужно проверить и найти 2 провода 12 В. Два оставшихся провода подключатся к конденсатору. Это приведет к тому, что компьютер по-разному распознает работу лямбда-зондов, и ошибка не появится.Таким образом, конденсатор представляет собой катализаторную смесь, которая имитирует его работу. После этого нужно на 30-40 минут отключить минусовую клемму. На этом процесс завершен, и катализатор больше не будет проблемой.

Чиповка и проставки


Преимущество сколов в том, что этот метод не требует изготовления проставки или пайки конденсаторов. Все, что требуется от автовладельца, — это обратиться к специалисту, который с помощью специального программного обеспечения может отключить опрос второго лямбда-зонда.Это решит проблему навсегда. Такая коряга сегодня становится все более популярной благодаря простоте использования.

Проставка также позволяет избавиться от ошибок из-за того, что катализатор отсутствует или не работает. Суть его в том, что необходимо заставить лямбда-зонд снимать показания вдали от выхлопа. Так как обманка катализатора имеет маленькое отверстие, мы получаем слабую синусоиду, и компьютер считает, что катализатор работает правильно.

Отверстие в проставке должно быть 1-2 мм, хотя в некоторых случаях и 6 мм позволят добиться желаемого эффекта.Установить такое устройство очень просто. Необходимо заменить второй лямбда-зонд на проставку. После этого снова вставьте в него лямбда-зонд. Далее нужно снять минус с АКБ, подождать 30 минут и подключить обратно. Подобные манипуляции позволяют навсегда убрать ошибку с панели управления.

Электронная заглушка

Электронный эмулятор — наиболее распространенный метод. Этот тип уловки с катализатором продается в большинстве магазинов. Более того, вы можете сделать это самостоятельно, чтобы сэкономить.Эмулятор — это микропроцессорное устройство, которое используется для обеспечения правильной работы двигателя в случае поломки или отсутствия катализатора. Он отправляет сигнал поддельного катализатора в ЭБУ для имитации нормальной работы. Такая загвоздка позволяет мотору без проблем работать, при этом не потребуется устанавливать катализатор.

Электронный эмулятор можно использовать только на транспортных средствах, соответствующих международным стандартам EURO 3 и выше. Как правило, такие устройства имеют водонепроницаемый корпус и подходят для большинства автомобилей.Срок службы в среднем 5 лет. Эмулятор дает следующие преимущества:

  1. Экономия на установке катализатора, который необходимо менять каждые 100000 км, а его стоимость довольно высока.
  2. Позволяет создать эффективную топливную смесь и добиться экономии топлива 10-15%.
  3. Улучшен отклик автомобиля на педаль газа.
  4. Нет ошибки и проверьте сигнал на приборной панели.

Эмулятор может быть как универсальным, так и под конкретную модель автомобиля.Для его установки необходимо удалить старый катализатор, а на его место устанавливается обманка для катализатора.

Эмулятор сделать своими руками очень просто, а основным элементом в нем является резистор или конденсатор. Конденсатор должен быть неполярным, а резистор должен быть не менее 0,25 Вт. Вы можете разместить конденсатор под машиной, но обязательно хорошо изолируйте его изолентой или термоусадочной трубкой.

Каталитический блок является частью выхлопной системы.Его работу контролирует второй кислородный датчик. При снятии или замене катализатора с кислородным зондом установите заглушку. Он передаст в ЭБУ автомобиля сигнал с необходимыми параметрами, и блок управления не заметит отсутствие каталитического нейтрализатора.

Катализатор, лямбда-зонд, обманка

Автомобили, соответствующие требованиям экологических норм Евро-3 и выше, оснащены двумя регуляторами кислорода: коллекторным и основным.

Датчик коллектора предназначен для контроля концентрации кислорода в выхлопных газах.С его помощью регулируется подача топливовоздушной смеси в камеры сгорания. Датчик передает сигнал о количестве кислорода, содержащегося в выхлопных газах, в ЭБУ автомобиля, а блок управления увеличивает или уменьшает продолжительность впрыска топливовоздушной смеси в зависимости от полученного сигнала.

Основной датчик предназначен для контроля работы катализатора и контроля содержания токсичных веществ в отходящих газах. Контроллер передает сигнал в ЭБУ.Блок управления сравнивает полученный сигнал с эталонным, который записан в его память. Если полученный сигнал не соответствует эталонному, ЭБУ переключает автомобиль в аварийный режим. На панели приборов загорается предупреждающий индикатор «чек», расход расходуемого топлива увеличивается, технические характеристики авто.

Именно поэтому при замене катализатора на пламегаситель или при полном его снятии необходимо установить заглушку на кислородном контроллере. Благодаря ей ЭБУ получит верный сигнал, машина будет работать нормально.


Электронная или механическая обманка для лямбда-зонда Уловки

лямбда-зонда делятся на два основных типа:

Давайте подробнее рассмотрим каждый тип трюков.

Механический лямбда-зонд

Маленькая металлическая прокладка, сделанная из отрезка трубы. Труба должна быть из жаропрочного материала (медь или специальная сталь). На место кислородного контроллера ввинчивается прокладка, и она ввинчивается в него.

На другом конце трубки довольно маленькое отверстие.Через него выхлопные газы попадают в активную часть контроллера. Из-за небольшого диаметра отверстия концентрация вредных веществ в выхлопных газах, попадающих на активную поверхность зонда, будет значительно ниже реальной, и датчик будет передавать на ЭБУ сигнал с необходимыми параметрами.


Смесь каталитического датчика кислорода

Принцип изготовления этого типа trompe l’oeil такой же, как и в первом варианте, только небольшой кусок сот вставляется во внутреннюю часть проставки — точно такой же, как в каталитическом нейтрализаторе, имеющем специальный катализатор. покрытие.Проходящие через них выхлопные газы попадают в активный элемент лямбда-зонда. Поскольку концентрация токсичных веществ находится в требуемых пределах, ЭБУ не замечает изменения. Машина едет плавно.

Обман электронного лямбда-зонда

Эмулятор — это разновидность микрокомпьютера, если не брать в расчет простейшие схемы резистор + конденсатор, которые можно собрать по схемам, найденным в Интернете. Результат использования самодельного устройства может быть плачевным.

Итак, эмулятор представляет собой небольшой блок со своей микросхемой. Электронный датчик генерирует напряжение, доводит его до среднего значения второго кислородного датчика или синхронизирует показания с первым кислородным контроллером. В этом случае ЭБУ не выдает ошибку.

Фактически, это средство борьбы с срабатыванием контрольной лампы. Такая загвоздка может стать причиной переобогащения топливовоздушной смеси. Чаще всего это случается при неправильном подборе хитрости для конкретной машины.

Сигнал от второго лямбда-зонда всегда будет правильным, даже если в камеры сгорания подается значительно большее количество топливной смеси. Однако рабочий силовой агрегат в этом случае нельзя назвать исправным. Автомобиль будет ездить вполне нормально, даже расход топлива не сильно увеличится. В то же время на некоторых моделях автомобилей при установке такого эмулятора появится ошибка P0133, свидетельствующая о низкой скорости реакции кислородного зонда.

Но эмулятор будет полезен для автомобилей, у которых проблемы с датчиком кислорода (кроме проблем с каталитическим нейтрализатором).При неисправности лямбда-зонда его необходимо заменить на новую деталь.

При установке нового щупа увеличится экономия топлива, стабилизируется работа силового агрегата и своевременное уведомление о неисправности каталитической камеры, снизится концентрация токсичных веществ. Но, к сожалению, цена вопроса завышена и для решения этой проблемы автовладельцы очень часто прибегают к установке электронного эмулятора на кислородный контроллер.

Преимущества и недостатки установки обманки датчика кислорода

При установке прикола индикатор «галочка» погаснет.Процедура установки относительно недорогая и наиболее популярная.

Обман кислородного регулятора, в отличие от его замены или перепрошивки, не учитывает различные условия и параметры работы силовой установки ТС … В связи с этим через некоторое время снова появится ошибка P0140, и загорится «чек» на приборной панели.

Перепрошивка блока управления автомобилем

Это еще один способ обмануть блок управления. После удаления или замены катализатора на пламегаситель можно перепрограммировать блок управления автомобилем, чтобы устранить ошибку неисправности катализатора или контроллера.При этом будет снижение экологических норм до Евро-2, с этими экологическими требованиями был установлен только один кислородный датчик, расположенный на выпускном коллекторе.

Но одновременно:

  • мощность двигателя увеличится;
  • переключение скоростей станет более плавным;
  • будет снижение расхода топлива;
  • тяговые характеристики улучшатся;
  • улучшится общая динамика автомобиля;
  • Автовладелец
  • сможет навсегда забыть о существовании второго кислородного датчика.

Установка трюка лямбда-зонда

Если в выхлопной системе вашего автомобиля необходимо установить заглушку на датчике кислорода, вам необходимо обратиться в специализированный автоцентр. Квалифицированные рабочие с помощью специального оборудования проведут диагностические мероприятия по выявлению причин неисправности кислородного датчика, проконсультируют по установке обманки лямбда-зонда, а при необходимости установят или заменят кислородный контроллер. Если нет возможности найти корягу заводского изготовления для своего автомобиля, мастера нашей автомастерской изготовят корягу по индивидуальному заказу.

На все выполненные работы наш автоцентр дает гарантию.

ВАЖНО! Подмена кислородного датчика может быть установлена ​​только на полностью исправный датчик!

Современные автомобили оснащены различными системами управления, в том числе лямбда-зондами. Последние тоже имеют названия: кислородный контроллер, датчик O2 и DC. Этот контроллер является частью выхлопной системы, соответствующей экологическим стандартам EURO-4 и выше. При выходе из строя датчика мотор переходит в аварийный режим, и на панели отображается сигнал об ошибке.Чтобы перехитрить систему, автовладельцы придумали использование лямбда-зонда-обманки, сделать это может каждый автовладелец со знанием электроники. Сегодня мы подробнее рассмотрим, как это сделать.

Что такое лямбда-зонд и зачем нужна заглушка

Появление таких механизмов спровоцировано жесткими экологическими нормами. После установки каталитических нейтрализаторов в современные автомобили возникла необходимость контролировать состав топливовоздушной смеси.Эту функцию взял на себя лямбда-зонд.

Название происходит от греческой буквы, обозначающей избыток воздуха в топливно-воздушной смеси. Лямбда-зонд — датчик для измерения качественного состава выхлопных газов. При неисправности лямбда-зонда ЭБУ начинает работать по усредненным параметрам. Это приводит к увеличению расхода топлива, снижению мощности и другим неприятным последствиям.

Лямбда-зонд — наиболее уязвимый датчик в автомобиле, поэтому автовладельцы придумали специальные приемы, позволяющие перенести на датчик необходимые показатели или заблокировать их вовсе.

Прием лямбда-зонда своими руками: инструкция


Сегодня существует несколько вариантов додий лямбда-зонда … Самый простой вариант — установка механической втулки. Те, кто дружит с электроникой, могут сделать простую электронную схему. Третий доступный вариант — прошить контроллер. Проблему решит любой из вышеперечисленных вариантов, какой из них использовать, зависит от навыков и способностей автовладельца. Стоит отметить, что сегодня продаются специальные устройства и если вы не уверены в своих силах, лучше купить устройство или обратиться к профессионалу.Это поможет избежать многих проблем с машиной.

Механическая заглушка

Первый и самый несложный способ — установить металлическую втулку между лямбда-зондом и выхлопной трубой. Для изготовления детали потребуются навыки работы на обрабатывающем станке. Кроме того, нужно подготовить металлическую заготовку, желательно из бронзы или жаропрочной стали, отвертку и набор ключей.

Если у вас нет навыков работы на токарном станке по чертежу, то лучше доверить это дело знакомому специалисту.Важно соблюдать все размеры и пропорции, указанные на чертеже. Внутренние полости свечи должны быть заполнены керамической стружкой с каталитическим покрытием.

После изготовления начинается не менее важный этап, необходимо установить заглушку. Для этого выполните следующие действия.


После включения аккумулятора датчик на панели управления перестанет выдавать ошибку, и аппарат будет работать как часы. Этот вид уловки подходит для всех автомобилей, в которых датчик вкручен в кузов.

Электронный вариант

При желании вы можете исправить сигналы, которые датчик посылает контроллеру. Для этого использовать схему можно сделать с минимальными знаниями электроники.

Такие уловки связаны с проводами, направленными на датчик. Место установки на разных автомобилях разное — это либо центральный тоннель между сиденьями, либо даже моторный отсек.

Вот список материалов, которые понадобятся при изготовлении обманки лямбда-зонда своими руками.

  • Паяльник с острым наконечником.
  • Конденсатор, неполярный 1 мкФ Y5V, +/- 20%.
  • Резистор 1 МОм, C1-4 имп, 0,25 Вт.
  • Канифоль, клейкая лента и нож.

Чтобы собранная схема сохранила прочность конструкции и просто не сломалась, ее лучше поместить в пластиковую емкость и залить эпоксидной смолой.

Для установки защелки необходимо отсоединить отрицательную клемму от бортовой аккумуляторной батареи. Отрежьте провод от датчика до разъема.Подключите синий провод через резистор. Припаяйте конденсатор между белым и синим проводами. Изолируйте открытые соединения.

Если у вас нет ни малейшего опыта работы с электрическими схемами, лучше не браться за это занятие. Сегодня на авторынках имеется достаточное количество готовых решений, с несложным монтажом.

Перепрошивка контроллера


Еще один вариант решения проблемы — перепрошить блок управления. Такой подход позволяет заблокировать обработку данных со второго кислородного датчика.После прошивки все имеющиеся лямбда-зонды снимаются с автомобиля и больше не используются.

Следует отметить, что это довольно рискованный шаг. Лучше доверить работу профессионалу, так как есть шанс полностью отключить всю бортовую электронику. Восстановить заводские настройки после таких манипуляций зачастую невозможно. Также стоит с осторожностью покупать готовые прошивки в Интернете.

В любом случае над ПО должен работать специалист, который легко отключит обработку данных на системном уровне.

Это все варианты лямбда-зонда с опциями, вы можете сделать каждый из них самостоятельно, но важно действительно понять суть проблемы. Каждое вмешательство может повлечь за собой неприятные последствия: неисправность мотора, выход из строя бортового компьютера, повреждение электропроводки и многое другое. Будьте предельно осторожны или доверьте это профессионалу.

Экологические стандарты для новых автомобилей с каждым годом ужесточаются. Это заставляет автопроизводителей изобретать все более изощренные способы поддержания чистоты выхлопных газов.Теперь ни один новый серийный автомобиль не обходится без каталитического нейтрализатора или сажевого фильтра, системы рециркуляции отработавших газов или ADBLUE и сложной системы контроля смеси.

Классификация основных систем очистки выхлопных газов

Есть несколько распространенных устройств для очистки выхлопных газов.

Все эти устройства дороги в реализации. А в случае с системой SCR это также увеличивает вес автомобиля до 300 кг. В некоторых случаях ремонт неисправности может стоить до трети стоимости автомобиля.В цивилизованном мире правительство заинтересовано в том, чтобы в воздух выбрасывалось как можно меньше ядовитых веществ. вещества окружающей среды. Во многих странах для транспортных средств с дорогостоящими системами очистки предусмотрены определенные льготы, чтобы компенсировать расточительство автовладельца и побудить его поддерживать экологическую чистоту своего автомобиля.

В России таких программ нет. И экологические стандарты намного ниже. Ввиду этого многие автовладельцы в случае возникновения проблемы с катализатором выбирают способ его удаления, заменяя пламегаситель, более сильный или простой вкладыш.

После этой процедуры необходимо решить проблему с ошибкой ЭБУ о неэффективной работе катализатора. Есть три общепринятых способа:

  • установка механической обманки;
  • установка электрической обманки;
  • Прошивка
  • eCU.

Установка трюка лямбда-зонда

Каждый из способов обхода функции управления ЭБУ имеет свою область применения и свои особенности.

Установка механической обманки эффективна по экологическому классу ЕВРО-3. Для класса ЕВРО-4 возможны неисправности. Коряга с калиброванной дырочкой, скорее всего, вообще откажется работать. На ЕВРО-5 механические устройства, как с каталитическим элементом, так и с калиброванным отверстием, практически всегда бесполезны.


Принцип работы трюка лямбда зонда

Чтобы понять, как работает электронная загвоздка
, необходимо разобраться в принципе действия лямбда-зонда.Не вдаваясь в физико-химические процессы, его работу можно охарактеризовать следующим образом:

Датчик кислорода представляет собой генератор ЭДС, который под воздействием высокой температуры создает на своих контактах напряжения (примерно 1 В при максимальном значении).

Между контактами находится слой сплава циркония, который меняет свою проводимость в зависимости от наличия кислорода в выхлопных газах. Если в выхлопе нет кислорода, то слой циркония имеет минимальное сопротивление и полностью пропускает ЭДС, возникающую под воздействием высокой температуры.Когда кислород появляется в газах, проходящих через датчик, сопротивление увеличивается, а напряжение в цепи падает.

В системах выше ЕВРО-2 есть два датчика кислорода: до и после катализатора. Первый датчик используется для сканирования наличия кислорода в выхлопных газах и передачи данных в ЭБУ для корректировки воздушно-топливной смеси. Второй датчик — контрольный. Он также проверяет наличие кислорода после прохождения через катализатор. Если показания двух датчиков совпадают или близки, это означает, что с газами изменений не произошло.То есть катализатор не работает. И на дашборде загорается ошибка «CheckEngine».

Электронная заглушка предназначена для изменения показаний второго датчика и доведения их до максимально близких к показаниям кислородного датчика с нормально работающим катализатором.

Есть два принципиально разных устройства для коррекции сигнала лямбда-зонда.

  1. Устройство на основе одного резистора и одного конденсатора. Самый простой прибор.Эффективно работает на автомобилях с экологическим классом до ЕВРО-4 включительно. С ЕВРО-5 могут быть проблемы, так как алгоритм обработки данных с лямбда-зонда более совершенен. Это резистор и конденсатор, которые подбираются по техническим параметрам для конкретного ЭБУ и вводятся в цепь управления лямбда-зонда.
  2. Обман с микросхемой. Сложное устройство, обычно промышленного производства. Предназначен для изменения выходного сигнала лямбда-зонда на автомобилях классов ЕВРО-5 и ЕВРО-6.Импульс от датчика программно преобразуется и отправляется в электронный блок управления в форме, соответствующей идеально работающему каталитическому нейтрализатору.

Установка электронного лямбда-зонда обманка

После снятия каталитического нейтрализатора второй лямбда-зонд не удаляется из системы. Устанавливается либо в корпусе, где был установлен катализатор, либо в предусмотренное отверстие в заменителе.


После выполнения всех работ наш автосервис выдает гарантию на выполненные работы и качество использованного электронного обмана… Если во время эксплуатации возникнут какие-либо осложнения, немедленно свяжитесь с нами. В течение гарантийного срока устраним любые неполадки бесплатно.

Проверка и устранение неисправностей лямбда-зонда

Использование нескольких лямбда-зондов

С момента введения EOBD необходимо также контролировать работу каталитического нейтрализатора. Для этого за катализатором устанавливается дополнительный лямбда-зонд.Это используется для определения способности каталитического нейтрализатора накапливать кислород.

Функция датчика после каталитического нейтрализатора такая же, как и у датчика на входе. Амплитуды лямбда-зондов сравниваются в блоке управления. Амплитуды напряжения зонда ниже по потоку очень малы из-за способности каталитического нейтрализатора накапливать кислород. Чем ниже накопительная емкость каталитического нейтрализатора, тем выше амплитуда напряжения зонда, расположенного ниже по потоку, из-за повышенного содержания кислорода.

Высота амплитуд на нижнем датчике зависит от фактической емкости каталитического нейтрализатора, которая изменяется в зависимости от нагрузки и скорости. Таким образом, при сравнении амплитуд датчиков учитываются условия нагрузки и скорость. Если амплитуды напряжения обоих датчиков все еще примерно одинаковы, емкость каталитического нейтрализатора достигнута, например через старение.

НЕИСПРАВНОСТЬ ДАТЧИКА КИСЛОРОДА ЛЯМБДА: СИМПТОМЫ

Неисправный лямбда-зонд может вызвать следующие симптомы:

  • Высокий расход топлива
  • Низкая производительность двигателя
  • Высокий выброс выхлопных газов
  • Загорается контрольная лампа двигателя
  • Сохраняется код ошибки

ВЛИЯНИЕ НЕИСПРАВНОСТИ ЛЯМБДА-КИСЛОРОДНОГО ДАТЧИКА: ПРИЧИНА НЕИСПРАВНОСТИ

Есть несколько причин, по которым может произойти отказ:

  • Внутреннее и внешнее короткое замыкание
  • Отсутствие заземления / напряжения
  • Перегрев
  • Отложения / загрязнения
  • Механические повреждения
  • Использование этилированного топлива / присадок

Существует ряд типичных неисправностей лямбда-зонда, которые возникают часто.В следующем списке показаны причины диагностированных неисправностей:

Зонды без подогрева

Диагностированные неисправности Причина
Защитная трубка или корпус датчика забиты остатками масла Несгоревшее масло попало в выхлопную систему, например из-за неисправных поршневых колец или уплотнений штока клапана
Ложный воздухозаборник, недостаток эталонного воздуха Датчик установлен неправильно, отверстие для эталонного воздуха заблокировано
Повреждение из-за перегрева Температуры выше 950 ° C из-за неправильного зажигания точка или люфт клапана
Плохое соединение на штекерных контактах Окисление
Обрыв кабельных соединений Плохо проложенные кабели, точки истирания, укусы грызунов
Отсутствие заземления Окисление выхлопная система
Механическое повреждение Чрезмерный момент затяжки
Химическое старение Очень часто короткие пути
Отложения свинца Использование этилированного топлива

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ КИСЛОРОДНОГО ДАТЧИКА ЛЯМБДА: ОСНОВНЫЕ ПРИНЦИПЫ

Автомобили, оборудованные функцией самодиагностики, могут обнаруживать неисправности, возникающие в цепи управления, и сохранять их в памяти неисправностей.Обычно это отображается с помощью контрольной лампы двигателя. Затем память неисправностей может быть считана с помощью диагностического прибора для диагностики неисправностей. Однако старые системы не могут определить, связана ли эта неисправность с дефектным компонентом или, например, с неисправность кабеля. В этом случае механик должен провести дальнейшие испытания.

В рамках EOBD мониторинг лямбда-зонда был расширен и теперь включает следующие точки:

  • Обрыв цепи,
  • Готовность к работе,
  • Короткое замыкание на массу блока управления,
  • Короткое замыкание на плюс
  • Обрыв кабеля и старение лямбда-зонда.

Для диагностики сигналов лямбда-зонда блок управления использует форму сигнала частоты.

Для этого блок управления вычисляет следующие данные:

  • Максимальное и минимальное обнаруженное значение напряжения датчика,
  • Время между положительным и отрицательным фронтом,
  • Регулирующая переменная лямбда-регулятора в зависимости от богатой и обедненной смеси,
  • Порог контроля лямбда-регулирования,
  • Напряжение датчика и длительность периода.

Амплитуда: максимальное и минимальное значение больше не достигается, определение богатой / обедненной смеси больше невозможно.

КАК ОПРЕДЕЛЯЕТСЯ МАКСИМАЛЬНОЕ И МИНИМАЛЬНОЕ НАПРЯЖЕНИЕ ДАТЧИКА?

При запуске двигателя все старые макс / мин значения в блоке управления удаляются.Во время работы минимальные / максимальные значения отображаются в диапазоне нагрузки / скорости, заданном для диагностики.

Время отклика: зонд слишком медленно реагирует на изменение смеси и больше не отображает статус в нужное время.

РАСЧЕТ ВРЕМЕНИ МЕЖДУ ПОЛОЖИТЕЛЬНЫМ И ОТРИЦАТЕЛЬНЫМ ПЛАНОМ

Если напряжение зонда превышает контрольный порог, начинается измерение времени между положительным и отрицательным фронтом.Если напряжение зонда падает ниже контрольного порога, измерение времени прекращается. Период времени между началом и концом измерения времени измеряется счетчиком.

Время отклика: Частота датчика слишком низкая, оптимальное управление больше невозможно.

ОБНАРУЖЕНИЕ ВОЗРАСТНОГО ИЛИ ЗАГРЯЗНЕННОГО ЛЯМБДА-ДАТЧИКА

Если зонд сильно изношен или загрязнен, e.г. благодаря топливным присадкам это влияет на сигнал датчика. Сигнал зонда сравнивается с сохраненным шаблоном сигнала. Медленный зонд определяется как неисправность, например через длительность периода сигнала.

ПРОВЕРКА ЛЯМБДА-ЗОНДА С ПОМОЩЬЮ ОСЦИЛЛОСКОПА, МУЛЬТИМЕТРА, ТЕСТЕРА ЛЯМБДА-ДАТЧИКА, АНАЛИЗАТОРА ВЫБРОСОВ: УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

В качестве основного принципа перед каждой проверкой следует проводить визуальный осмотр, чтобы убедиться в отсутствии повреждений кабеля или разъема.Выхлопная система не должна иметь утечек.

Для подключения измерительного прибора рекомендуется использовать переходной кабель. Также необходимо убедиться, что лямбда-регулирование неактивно во время некоторых рабочих состояний, например. при холодном пуске до достижения рабочей температуры и при полной нагрузке.

Проверка лямбда-зонда тестером выхлопных газов

Один из самых быстрых и простых тестов — это измерение с помощью анализатора выбросов четырех газов.

Испытание проводится так же, как и предписанное испытание на выбросы выхлопных газов. Когда двигатель прогрет до рабочей температуры, ложный воздух включается в качестве возмущающей переменной путем удаления шланга. При изменении состава выхлопных газов значение лямбда, которое рассчитывается и отображается тестером выхлопных газов, также изменяется. Система образования смеси должна определять это по определенному значению и регулировать его в течение определенного времени (60 секунд, как в тесте на выброс выхлопных газов).Если переменная возмущения удалена, значение лямбда должно быть уменьшено до исходного значения.

В качестве основного принципа следует соблюдать спецификации производителя для подключения переменных возмущений и значения лямбда.

Однако этот тест может только определить, работает ли лямбда-регулирование. Электрический тест невозможен. При этой процедуре существует риск того, что современные системы управления двигателем управляют смесью посредством точного определения нагрузки, так что λ = 1, несмотря на то, что лямбда-регулирование не работает.

Проверка лямбда-зонда мультиметром

Для проверки следует использовать только высокоомные мультиметры с цифровым или аналоговым дисплеем.

Мультиметры с низким внутренним сопротивлением (в основном в аналоговых устройствах) перегружают сигнал лямбда-зонда и могут вызвать его выход из строя. Из-за быстро меняющегося напряжения сигнал лучше всего отображается с помощью аналогового устройства.

Мультиметр подключается параллельно сигнальной линии (черный кабель, см. Принципиальную схему) лямбда-зонда. Диапазон измерения мультиметра установлен на 1 В или 2 В. После запуска двигателя значение между 0.появляется 0,6 В на дисплее (опорное напряжение) — 4. Если достигается рабочая температура двигателя или лямбда-зонда, фиксированное напряжение начинает меняться от 0,1 В до 0,9 В.

Для достижения безупречных результатов измерения двигатель следует поддерживать на скорости прибл. 2500 об. / Мин. Это гарантирует достижение рабочей температуры зонда даже в системах с ненагреваемым лямбда-зондом. Если температура выхлопных газов недостаточна в режиме холостого хода, существует риск того, что ненагретый датчик остынет и сигнал больше не будет генерироваться.

Проверка лямбда-зонда осциллографом

Форма сигнала лямбда-зонда

Сигнал лямбда-зонда лучше всего отображать с помощью осциллографа.Что касается измерения с помощью мультиметра, основным условием является то, что двигатель или лямбда-зонд должны иметь рабочую температуру.

Осциллограф подключается к сигнальной линии. Устанавливаемый диапазон измерения зависит от используемого осциллографа. Если устройство имеет автоматическое обнаружение сигнала, его следует использовать. Для ручной настройки установите диапазон напряжения 1–5 В и настройку времени 1–2 секунды.

Обороты двигателя снова должны быть прибл.2500 об. / Мин.

Переменное напряжение отображается на дисплее в синусоидальной форме. Следующие параметры могут быть оценены по этому сигналу:

  • Высота амплитуды (максимальное и минимальное напряжение 0,1–0,9 В),
  • Время отклика и продолжительность периода (частота примерно 0,5–4 Гц).

Проверка лямбда-зонда с помощью тестера лямбда-зонда

Различные производители предлагают специальные тестеры лямбда-зондов для тестирования.В этом устройстве функция лямбда-зонда отображается с помощью светодиодов.

Как мультиметр и осциллограф, он подключается к сигнальной линии пробника. Как только датчик достигнет рабочей температуры и начнет работать, светодиоды начинают попеременно загораться — в зависимости от соотношения воздух-топливо и кривой напряжения (0,1–0,9 В) датчика.

Здесь все спецификации для настроек измерительного устройства для измерения напряжения относятся к датчикам диоксида циркония (датчики скачков напряжения).Для диоксида титана диапазон измерения напряжения изменяется на 0-10 В, при этом измеряемые напряжения меняются в пределах 0,1-5 В.

Проверка состояния защитной трубки

В качестве основного принципа необходимо соблюдать спецификации производителя. Наряду с электронным тестом состояние защитной трубки элемента зонда может указывать на функциональные возможности:

ЗАЩИТНАЯ ТРУБКА СЛОЖНО ЗАСОЕДИНЕН

  • Двигатель работает со слишком богатой смесью

Зонд следует заменить и устранить причину чрезмерно богатой смеси, чтобы предотвратить повторное засорение зонда.

БЛЕСКА НА ЗАЩИТНОЙ ТРУБЕ

Свинец разрушает элемент зонда.Необходимо заменить зонд и проверить каталитический нейтрализатор. Замените этилированное топливо неэтилированным.

БЕЛЫЕ (БЕЛЫЕ ИЛИ СЕРЫЕ) ОТЛОЖЕНИЯ НА ЗАЩИТНОЙ ТРУБКЕ

  • Двигатель горит масло, дополнительные присадки в топливо

Необходимо заменить датчик и устранить причину возгорания масла.

НЕПРАВИЛЬНЫЙ МОНТАЖ

Неправильный монтаж может привести к повреждению лямбда-зонда, что не может гарантировать его правильную работу.Во время монтажа необходимо использовать предписанный специальный инструмент и соблюдать момент затяжки.

ПРОВЕРКА НАГРЕВА ДАТЧИКА КИСЛОРОДА ЛЯМБДА: УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Можно проверить внутреннее сопротивление и напряжение питания нагревательного элемента.

Для этого отсоедините разъем к лямбда-зонду. Со стороны лямбда-зонда с помощью омметра измерьте сопротивление на обоих кабелях нагревательного элемента.Это должно быть от 2 до 14 Ом. На стороне автомобиля используйте вольтметр для измерения напряжения питания. Должно быть напряжение> 10,5 В (бортовое напряжение).

Различные варианты подключения и цвета кабелей

Зонды без подогрева

9139 913 913 9132 Сигнал

Датчики с подогревом

Количество кабелей Цвет кабеля Подключение
1 Черный Сигнал (заземление через корпус)
2 Черный
913 Черный белый
Серый
Количество кабелей Цвет кабеля Соединение
3 Черный
2 x белый
Сигнал (заземление через корпус) нагревательного элемента
4 Сигнал, нагревательный элемент, заземление

Зонды для диоксида титана

Количество кабелей Цвет кабеля Подключение
4 Красный
Белый
Черный
Желтый
Нагревательный элемент (+)
Нагревательный элемент (-)
Сигнал (-)
Сигнал (+)
4 Черный
2 x белый
Серый
Нагревательный элемент (+)
Нагревательный элемент (-)
Сигнал (-)
Сигнал (+)

(Технические характеристики производителя должны соблюдаться)

ЗАМЕНА КИСЛОРОДНОГО ДАТЧИКА ЛЯМБДА: ВИДЕО

Обман по датчику кислорода.Виды тромпа лямбда-зонда, изготовление своими руками, чертежи и схемы. Лямбда-зонд

строка (10) «error stat»

Современные экологические нормы требуют установки дополнительных средств контроля и очистки выхлопных газов автомобилей с двигателями внутреннего сгорания. К наиболее распространенным устройствам относится катализатор, установленный в выхлопной системе автомобиля. Контроль качества выхлопных газов осуществляется с помощью лямбда-зондов, установленных на катализаторе (до и после него).Об эффективности системы очистки катализатора свидетельствует изменение параметров выходных сигналов лямбда-зондов.

Во время работы автомобиля катализатор загрязнен. В этом случае двигатель выходит из строя, блок управления выдает сообщение об ошибке, иногда переводит двигатель в аварийный режим. Замену дорогостоящего катализатора, стоимость которого может достигать более 100000 рублей за 1 катализатор, а их, как правило, несколько, многие автолюбители не могут себе позволить, поэтому прибегают к обычной механической очистке катализатора от загрязненных керамических или металлических фильтров.

Однако катализатор не всегда просто загрязнен, в процессе эксплуатации он часто начинает портиться (плавиться или крошиться), что может привести к попаданию мелких деталей в блок цилиндров, их заеданию, повышенному расходу масла и, как следствие, Результат, к капитальному ремонту двигателя внутреннего сгорания. Единственный способ обезопасить себя — удалить катализатор и заменить его пламегасителем или более сильным, кому вы предпочитаете.

В этом случае нарушается соотношение электрических сигналов первого и второго лямбда-зондов, блок управления двигателем принимает неверные сигналы и выдает ошибку.Есть несколько способов обмануть лямбда-датчики.

Механический способ обмануть лямбда-датчики

Лямбда-зонд (датчик кислорода) определяет концентрацию кислорода в выхлопных газах. Принцип контроля эффективности каталитической системы основан на измерении параметров выходных сигналов лямбда-зондов. При удалении катализатора первый и второй кислородные датчики будут получать выхлопные газы с одинаковым составом примесей. Блок управления двигателем получит сигнал о том, что катализатор неработоспособен, а точнее вообще не работает.Чтобы соответствовать нормам EURO, система управления двигателем «задушит» двигатель, выдаст сообщение об ошибке и перейдет в аварийный режим работы.

Механическая обманка лямбда-зонда заключается в установке второго лямбда-зонда в выхлопной системе через переходной штуцер. Чертежи фурнитуры для различных марок автомобилей можно найти в Интернете. Принцип работы механического trompe l’oeil заключается в том, что второй кислородный датчик не будет принимать выхлопные газы полностью.В конструкции адаптера в некоторых случаях предусмотрен дополнительный небольшой керамический фильтр, дополнительно снижающий концентрацию вредных примесей. Адаптер можно изготовить на обычном токарном оборудовании или приобрести в магазине, специализирующемся на тюнинге или выхлопных системах. В качестве материала лучше взять бериллиевую бронзу. Он устойчив к высоким температурам, не подвержен сильной коррозии.

Процесс установки механического блендера лямбда-зонда прост:

  • при выключенном зажигании минусовая клемма АКБ снимается;
  • второй датчик кислорода снят, датчик прочищен, при необходимости заменен на новый;
  • навесной переходник для блендера;
  • установлен кислородный датчик;
  • отрицательная клемма АКБ подключена.

После проведения механических работ подключается диагностическая аппаратура, ошибки считываются и удаляются. Затем производится контрольный прогон, снова диагностируются ошибки. Если адаптер соответствует оптимальному режиму, блок управления не будет выдавать ошибок двигателя. В противном случае есть возможность отрегулировать глубину посадки штуцера переходника, дополнительного небольшого фильтра.

Стоит отметить, что эффективность механической заглушки на современных двигателях находится на очень низком уровне.Те. если вы являетесь владельцем относительно свежей иномарки, скорее всего механическая загвоздка вам не поможет.

Электронная обманка вместо катализатора

Электронная обманка катализатора обеспечивает изменение параметров выходного сигнала путем изменения второго лямбда-зонда в электрической цепи. За счет установки дополнительного фильтра R-C снижается сигнал на входе блока управления двигателем. Таким образом, искусственно генерируется сигнал, соответствующий «очищенному» выхлопу.Схема электронного блендера катализатора включает конденсатор емкостью от 1 до 5 мкФ и резистор сопротивлением от 10 кОм до 1 МОм. Подбираются конкретные параметры для оптимальной работы того или иного двигателя, их можно найти в Интернете.

Процесс установки и отладки лямбда-обманщика аналогичен подключению механической обманки. Требуются небольшие навыки электромонтажных работ, паяльник, припой, изолента, конденсатор и резистор соответствующих номиналов.

Настройка электронной обманки заключается в выборе номиналов радиоэлементов (конденсатор, резистор). Существенным недостатком этого метода обманки является нестабильность параметров кислородных датчиков. Во время работы внутренние характеристики лямбда-зондов изменяются, параметры выходных сигналов также изменятся, со временем может появиться сообщение об ошибке.

Скол (перепрошивка) блока управления двигателем

Один из самых эффективных способов обмануть датчик — перепрошить блок управления двигателем.Осуществляется с помощью специального оборудования с соответствующими прошивками. Опытные автоэлектрики, специализирующиеся на прошивке электронных блоков управления, имеют банк прошивок, соответствующий распространенным моделям двигателей. При наличии навыков программирования чипирование можно сделать самостоятельно, купив прошивку (программу) на специализированных сайтах.

Установить новую прошивку в блок управления двигателем можно с помощью специального диагностического оборудования, такого как LAUNCH или KTS через диагностический разъем автомобиля.Опытные автоэлектрики «заливают» прошивку прямо в микросхему памяти или микропроцессор в блоке управления двигателем.

Основным недостатком метода является большой риск безвозвратно «завалить» блок управления двигателем. Поэтому при изменении прошивки блока необходимо сохранить родную версию.

При установке правильной прошивки адаптация кислородных датчиков не требуется. Сам процесс включает:

  • подключение ноутбука с необходимым ПО к диагностическому разъему;
  • установка обновленной программы управления двигателем;
  • Контрольные испытания и диагностика.

Бывают случаи, когда первоначальные тесты не выявляют ошибок в двигателе. Однако во время реальной эксплуатации автомобиля сигнал ошибки двигателя появляется снова.

Эмулятор катализатора

Электронный эмулятор катализатора — самый безопасный способ обмануть. Это дополнительный электронный блок, который устанавливается в электрическую схему системы управления двигателем автомобиля. Для каждого типа двигателя продаются специальные блоки электронных эмуляторов. Существуют универсальные блоки эмуляции, в которых адаптация к типу двигателя осуществляется установкой перемычек.

Преимущество этого метода — наименьший риск повреждения системы управления двигателем. В крайнем случае такой эмулятор работающего катализатора можно просто отключить. Недостаток — необходимость специальных навыков электромонтажных работ при установке. Поэтому установку электронного эмулятора катализатора лучше доверить специалисту.

Выбор конкретного метода решения проблемы с обманом лямбда-зонда зависит от финансовых и технических возможностей.Лучше начать с самых простых методов: механических или электронных. Если нет соответствующих навыков, лучше не прибегать к более сложным методам без помощи специалиста.

Если возникнут вопросы, оставляйте их в комментариях под статьей. Мы или наши посетители будем рады на них ответить.

Большинство современных автомобилей имеют специальные электронные системы управления. Они снижают расход топлива и обеспечивают оптимальную работу двигателя. Одним из важнейших элементов системы выпуска газов является лямбда-зонд.При выходе из строя двигатель начинает работать в аварийном режиме. Могу ли я исправить проблему своими руками?

Принцип работы лямбда-зонда и вопросы его ремонта

Датчик определяет количество кислорода в выхлопе автомобиля и передает его на панель управления. В зависимости от показаний зонда компьютер контролирует уровень обогащения смеси, которая подается в камеру сгорания. В большинстве моделей устанавливаются два зонда: один перед катализатором, а второй — за ним.В процессе эксплуатации выходят из строя кислородные датчики, производители рекомендуют чистить устройства каждые 30 тысяч километров.

Многие автомобилисты забывают о подобных рекомендациях и сталкиваются с проблемой после того, как загорается предупреждающий знак на панели. Чаще всего лямбда-зонд не подлежит ремонту. Стоимость устройства немаленькая, и его замена всегда очень нецелесообразна. Мастера нашли выход из неприятной ситуации. Они предлагают использовать специальную автомобильную обманку, которая позволит двигателю работать в нормальном состоянии и отключит сигнализацию Check Engine.

Совет: не отключайте полностью и не блокируйте один из датчиков, это не решит проблему и приведет только к увеличению расхода топлива и нестабильной работе двигателя на холостом ходу.

Как сделать поддельный кислородный датчик

Сделать обманку для бортового компьютера своими руками можно тремя способами:

  • установить механическую втулку;
  • подключить простую электронную схему;
  • сделайте перепрошивку контроллера.

Каждый из методов достаточно эффективно решает проблему неисправного датчика и возвращает двигатель в нормальное состояние.

Механический способ (с чертежами конвольвера)

Чтобы обмануть контроллер, необходимо установить металлическую втулку между выхлопной трубой и лямбда-зондом. Для изготовления детали вам понадобится:

  • металлическая заготовка;
  • обрабатывающий станок;
  • Отвертка
  • ;
  • Набор ключей
  • .

Бронзовую механическую обманку можно сделать вручную или заказать изготовление у специалиста.

Изготовить деталь можно даже без специальных навыков работы, главное — иметь хороший токарный станок. В крайнем случае, вы можете заказать его изготовление у знакомого специалиста.

Форма и размеры втулки показаны на чертеже.

Деталь должна точно соответствовать дизайну по форме и размеру.

Для установки механической заглушки выполните следующие действия:


После запуска двигателя сигнал Check Engine должен погаснуть.Таким образом, датчик немного отходит от выхлопной струи. Механический затяжной винт подходит для большинства моделей автомобилей, главное, чтобы датчик был вкручен в кузов.

Как сделать и установить электронику (со схемой)

Поскольку на контроллер поступают электронные сигналы, поступающие на него от лямбда-зонда, можно поставить специальную схемотехнику. Он подключается к проводам, идущим от датчика к разъему. Место установки у разных моделей разное: это может быть центральный тоннель между сиденьями, торпеда или моторный отсек. Для изготовления электронной схемы подготовьте следующие материалы:


Перед началом работ отключить минусовую клемму. Все соединения должны быть хорошо изолированы. Оптимальным вариантом будет поместить схему в пластиковую форму и залить ее эпоксидным клеем.

Все соединения электронного зажима должны быть хорошо изолированы

В продаже можно найти готовую электронную обманку. В них используется небольшой микропроцессор, который анализирует сигнал первого датчика, обрабатывает его и генерирует необходимые индикаторы для бортового компьютера.Такие устройства легко подключаются, но будут стоить дороже самодельной схемы.

Видео изготовления электронной обманки датчика и проверки ее работы

Перепрошивка контроллера: стоит ли самому делать

Еще одним вариантом обмана можно назвать перепрошивку самого бортового компьютера. Изменяя алгоритм работы прибора, вы блокируете обработку сигналов от второго лямбда-зонда. Опасность этого метода заключается в том, что при неправильных действиях восстановить прежнюю работу компьютера будет сложно.Оригинальную заводскую прошивку достать очень сложно, да и стоимость ее довольно велика. Поэтому доверить такую ​​работу стоит только опытному специалисту, которого вы знаете лично.

Последствия установки разного рода коряги

При установке trompe l’oeil стоит учесть, что все работы выполняются на ваш страх и риск. Если эти устройства установлены неправильно, могут возникнуть следующие неисправности:

  1. Неисправность двигателя из-за неправильной регулировки впрыска бортового компьютера.
  2. Повреждение проводки и контроллера из-за неправильно спаянной схемы.
  3. Ошибки при работе бортового компьютера.
  4. Повреждение датчиков.

Работать с любой электроникой необходимо крайне осторожно. Даже малейшая неточность может привести к поломке, поэтому нужно четко следовать инструкции.

Совет: не заказывайте trompe l’oeil онлайн на сомнительных сайтах. Большинство из них работают плохо и не принесут ожидаемого результата.

Уловки с лямбда-зондом практикуют многие автомобилисты. Такие устройства позволяют сэкономить на замене вышедших из строя датчиков. Важно правильно изготовить обманку и установить, чтобы не было минусовой колодки для бортового компьютера или двигателя.

Сегодня качество отечественного бензина оставляет желать лучшего. Все те примеси, которые очень часто добавляются, приводят к ряду поломок и нарушений. И одна из главных неисправностей — неисправность лямбда-зонда или катализатора.А замена катализатора обходится автомобилистам в кругленькую сумму, что приводит к тому, что они часто сами выбивают керамический катализатор. Но это приводит к другой проблеме — на приборной панели появляется сигнал Check Engine, который сигнализирует об отсутствии катализатора. Многих эта лампочка раздражает и даже отвлекает внимание водителей, что может привести к печальным результатам.

Но очень часто автолюбители сами допускают ошибки, приводящие к поломке датчиков. Вот пример самых распространенных:

1. Использование топлива, марка которого не соответствует двигателю;

2. При монтаже датчиков используются герметики, в состав которых входит силикон; или те, которые снижают их пластичность при комнатной температуре;

3. Повторные неудачные запуски двигателя за короткий промежуток времени;

Интересно знать! На профессиональных внедорожниках выхлопная труба доведена не ради красоты, а в практических целях. Ведь если выхлоп смотрит вверх, значит, машина идет по грязи или глубокому броду, не втягивая влагу в трубу.

Если брать автомобили, соответствующие экологическому стандарту ЕВРО-4, то у них есть два лямбда-зонда (далее — датчик): первый спереди, а второй за катализатором. Причем, как правило, чаще всего выходит из строя второй из датчиков. Сигналы, полученные от этих датчиков, должны быть разными. Но если владелец автомобиля снял катализатор или заменил его на пламегаситель, или, что более вероятно, потребуется замена одного из датчиков, то сигналы, полученные от этих двух датчиков, начнут совпадать, что приведет к включение аварийного режима.А это, в свою очередь, приводит к тому, что контроллер выбирает средние параметры для впрыска. То есть увеличивается расход топлива и одновременно уменьшается мощность двигателя, наблюдается нестабильность его холостого хода. Ну и на приборной панели загорается Check Engine.

Это интересно! Недавно в одном из американских городов прошли соревнования, по правилам которых участники должны были определить марку спортивного автомобиля по звуку. «Легко!» — ты говоришь? И с закрытыми глазами? Всего в соревнованиях приняли участие около 150 автомобилей, а звуки Ferrari и Subaru стали лидерами признания!

Если машина старше, то датчик, как правило, устанавливается только один.Он перед катализатором. Это интересно: самый первый кислородный датчик был деталью, которая была очень чувствительным элементом, не снабженным нагревателем. Он нагревался от выхлопных газов, а потому на этот процесс требовалось время.

Одно из решений этой проблемы — обмануть лямбда-зонд, что можно сделать своими руками, и это будет стоить дешевле, чем покупка нового датчика. Есть три типа зацепления лямбда-зонда:

механический

Электронный

Мигающий

Механическая обманка

Если вы выбрали механическую обманку, то вместо катализатора устанавливается так называемая «проставка», или, как ее еще называют, втулка.Поместите его между выхлопной трубой и датчиком. Размер этой детали, как видно на чертеже лямбда-зонда, строго определен, и она изготовлена ​​из бронзы или жаропрочной стали.

В проставке просверливается небольшое отверстие диаметром 2 мм, через которое выхлопные газы будут попадать в проставку. Керамическая стружка помещается внутрь прокладки, которая предварительно покрывается каталитическим слоем. В результате взаимодействия выхлопных газов с керамической стружкой происходит окисление, что приводит к снижению концентрации вредных веществ на выходе.Это приведет к тому, что данные с обоих датчиков будут разными, и блок управления примет это за штатную работу катализатора.

Для того, чтобы самостоятельно установить проставку, нужно выполнить несколько простых действий. Нужно загнать машину в яму / эстакаду и отключить минусовую клемму. Затем находим датчик и крутим. Затем подключите отрицательную клемму и запустите двигатель. Если после этого электронный блок управления выдает ошибку, повторяем процедуру еще раз. Этот вариант обманки самый экономичный.

Этот вид заглушки отлично подходит для всех автомобилей: как отечественных, так и импортных. Это интересно: по исследованиям британской страховой компании Churchill, прямоточный глушитель увеличивает мощность автомобиля в среднем на 5%, но при этом ухудшает слух водителя за год интенсивной эксплуатации автомобиля в 2-3 раза. %.

Электронная обманка

Изготовить заглушку электронного типа уже намного сложнее.Самые продвинутые автомобилисты самостоятельно паяют схему и проделывают хитрость, используя один резистор или один конденсатор. Для самой простой электронной обманки вам понадобится:

— конденсатор (неполярный) К10-17Б имп., Емкостью 1 мкФ Y5V, +/- 20%, 1206 (Номенклатурный номер: 759300515)

Резистор (сопротивление) С1-4имп. 0,25 Вт, 5% 1 МОм (инвентарный номер: 51741)

Паяльник

Припой, канифоль, изоляционная лента

На провода, идущие от датчика к разъему, устанавливается электронная заглушка.В некоторых автомобилях разъем расположен в туннеле между сиденьями водителя и пассажира. Также он может располагаться в моторном отсеке или под торпедой. Вот так выглядит схема подключения.


Чаще всего люди задаются вопросом: «Куда поставить конденсатор?» Если смотреть от разъема, то сначала идет конденсатор, а потом уже резистор.

Важно! Обязательно отсоедините отрицательную клемму перед началом работы.Когда все соединения подключены, их нужно хорошо изолировать. Наиболее удачным будет поместить всю схему в пластмассовый ящик и залить эпоксидным клеем.

Соединение лучше всего производить в том месте, где легко разъединяется гофра, а затем закрывать ею изоляцию. Также продаются специальные устройства с микропроцессором — эмуляторы.

Важно! Эмулятор лямбда-зонда не загвоздка. Он обеспечивает правильную работу блока управления, а не просто обманывает его.Установленный в эмуляторе микропроцессор оценивает выхлопные газы, а также анализирует ситуацию с обработкой сигнала с первого датчика. И после этого выдает такой сигнал, который соответствует сигналу от второго рабочего датчика.

мигающий

Кроме приколов есть еще перепрошивка блока управления. Перепрошивка заключается в том, что после нее блок управления перестает учитывать сигнал датчика, установленного за катализатором.В своей работе он ориентируется только на сигнал от датчика, установленного перед катализатором.

Следует учитывать, что найти заводские прошивки практически невозможно, так как они не соответствуют действующим европейским экологическим нормам. Как вариант, можно обратиться к известному специалисту, который с помощью некоторых изменений в программе отключит блок управления приемом сигналов от второго датчика, в результате чего получится обманка катализатора.

Также можно заказать / купить прошивку через Интернет или в маркете, но тогда вся ответственность ложится на ваши плечи, ведь вы фактически покупаете «кота в мешке», так как некачественная прошивка может привести к серьезной поломке двигателя.

Экологические нормы для новых автомобилей ужесточаются с каждым годом. Это побуждает автопроизводителей изобретать все более изощренные способы борьбы за чистые выхлопные газы. Сейчас ни один новый серийный автомобиль не обходится без каталитического нейтрализатора или сажевого фильтра, USR или ADBLUE и сложной системы контроля смеси.

Классификация основных систем очистки выхлопных газов

Существует несколько распространенных устройств очистки выхлопных газов.

Внедрение всех этих устройств стоит дорого.А в случае с системой SCR это также увеличивает вес автомобиля до 300 кг. В некоторых случаях ремонт неисправности может стоить до трети стоимости автомобиля. В цивилизованном мире правительство заинтересовано в том, чтобы в воздух выбрасывалось как можно меньшее количество отравляющих веществ из окружающей среды. Во многих странах для автомобилей с дорогими системами очистки предоставляются определенные льготы, призванные компенсировать расточительство автовладельца и стимулировать его поддерживать экологическую чистоту своего автомобиля.

В России таких программ нет. И экологические стандарты заметно ниже. В связи с этим при возникновении проблемы с катализатором многие автовладельцы выбирают путь его удаления с заменой пламегасителя, стронгера или простой вставки.

После этой процедуры необходимо решить проблему с ошибкой ЭБУ о неэффективной работе катализатора. Есть три общепринятых способа:

  • установка механической обманки;
  • установка электрической обманки;
  • Прошивка
  • eCU.

Установка лямбда-зонда

Каждый из способов обхода контрольной функции компьютера имеет свою область применения и свои особенности.

Установка механической обманки эффективна по экологическому классу ЕВРО-3. Для класса ЕВРО-4 возможны неисправности. Коряга с калиброванной дырочкой, скорее всего, вообще откажется работать. На ЕВРО-5 механические устройства, как с каталитическим элементом, так и с калиброванным отверстием, практически всегда бесполезны.


Принцип работы лямбда-зонда

Чтобы понять, как работает электронная обманка
, необходимо разбираться в принципе работы лямбда-зонда. Не углубляясь в физико-химические процессы, его работу можно охарактеризовать следующим образом:

Датчик кислорода представляет собой генератор ЭДС, который под воздействием высокой температуры генерирует на своих контактах напряжения (примерно 1 В в максимальном значении).

Между контактами находится слой сплава циркония, который меняет свою проводимость в зависимости от наличия кислорода в выхлопных газах.Если в выхлопе нет кислорода, то циркониевый слой имеет минимальное сопротивление и полностью пропускает ЭДС, возникающую под действием высокой температуры. Когда кислород появляется в газах, проходящих через датчик, сопротивление увеличивается, а напряжение в цепи падает.

В системах выше ЕВРО-2 есть два датчика кислорода: до и после катализатора. Первый датчик используется для поиска кислорода в выхлопных газах и передачи данных в компьютер для регулирования топливно-воздушной смеси.Второй датчик — контрольный. Он также проверяет наличие кислорода после прохождения через катализатор. Если показания двух датчиков совпадают или близки, это означает, что с газами изменений не произошло. То есть катализатор не работает. И на дашборде загорается ошибка «CheckEngine».

Электронная обманка предназначена для изменения показаний второго датчика и доведения их до максимально близких к показаниям кислородного датчика с нормально работающим катализатором.

Есть два принципиально разных устройства для коррекции сигнала лямбда-зонда.

  1. Устройство на основе одного резистора и одного конденсатора. Самый простой прибор. Эффективно работает на автомобилях с экологическим классом до ЕВРО-4 включительно. С ЕВРО-5 могут быть проблемы, так как алгоритм обработки данных с лямбда-зонда более совершенен. Это резистор и конденсатор, которые подбираются по техническим параметрам для конкретного компьютера и встроены в цепь управления лямбда-зонда.
  2. Обман с микросхемой. Сложный светильник, обычно промышленного производства. Предназначен для изменения выходного сигнала лямбда-зонда на автомобилях классов ЕВРО-5 и ЕВРО-6. Импульс от датчика программно преобразуется и отправляется в электронный блок управления в форме, соответствующей исправному каталитическому нейтрализатору.

Установка электронного лямбда-зонда

После снятия каталитического нейтрализатора второй лямбда-зонд не удаляется из системы.Устанавливается либо в корпусе, где был установлен катализатор, либо в предусмотренное отверстие в заменителе.


После выполнения всех работ наш автосервис дает гарантию на выполненные работы и качество используемых электронных блендеров. Если во время операции возникнут какие-либо осложнения — немедленно обращайтесь. В течение гарантийного срока мы бесплатно удалим любые комментарии.

Засорившийся катализатор в современных иномарках доставляет массу хлопот автовладельцам.Такая ситуация вызывает сбои в работе двигателя, повышенный расход топлива и непонятное поведение машины при наборе скорости. Чтобы избежать таких последствий, необходимо заменить или снять каталитический нейтрализатор. Если элемент обрезан неправильно, автоэлектроника начинает давать сбой, и в этом случае электронная или механическая обманка лямбда-зонда будет как раз тем способом, который мастер мастерской поможет установить.

Что такое электронный лямбда-зонд?

Лямбда-зонд — специальный датчик, расположенный до и после каталитического нейтрализатора и показывающий количество кислорода в выхлопных газах.В комплекте есть ТЭН, работающий от электричества, так как устройство работает при высоких температурах. А еще есть электролит, распознающий содержание чистого воздуха.

По информации этого элемента, ЭБУ отвечает за систему впрыска топлива. Поэтому для двигателей с электронной системой подачи топлива необходима правильная работа лямбда-зонда.

Важно! Если есть проблема с этим элементом, на автоматическом дисплее появится ошибка «Check Engine»; если проигнорировать ситуацию, авто полностью перестанет заводиться.

Если вы решили удалить катализатор, то лямбда-зонд поставьте «жизненно важный» для вашего автомобиля. Не пытайтесь самостоятельно проводить подобные манипуляции, дабы не допустить «гибели» иномарки. Обратитесь в нашу автомастерскую, где при снятии каталитического нейтрализатора будут устранены и спрогнозированы все возможные неисправности.

Механический лямбда-зонд и другие типы помех

Различные модели автомобилей оснащены одним или двумя датчиками газа.Особенности вашей иномарки необходимо знать, если вы хотите самостоятельно снять каталитический нейтрализатор, не повредив при эксплуатации другие элементы автомобиля. Поэтому быстрее и надежнее обращаться в нашу автомастерскую, где работают опытные мастера, которые установят заглушку за считанные минуты.

Чтобы правильно провести «снятие» катализатора, необходимо не только разрезать коробку и убрать соты, но и произвести перепрошивку электроники, чтобы машина продолжала думать, что все элементы в порядке. место.

Если у вас нет специального оборудования для настройки машины, мастера рекомендуют использовать один из двух типов уловок:

  1. Электронная приманка лямбда-зонда. Это сложное устройство, собрать которое под силу далеко не каждому. В то же время он дает наиболее точные показатели в процессе. В комплекте прибора конденсатор, резистор, нагревательные провода и датчик кислорода. В некоторых автосалонах есть готовые уловки такого типа, упрощающие жизнь иномарок.
  2. Механическая обманка лямбда-зонда представляет собой специально изготовленную стальную деталь, стойкую к высоким температурам. Есть варианты в бронзе. При этом размеры изделия необходимо соблюдать с ювелирной точностью, а просверленное внутри отверстие настолько тонкое, что через него проходят только выхлопные газы.

Совет: если не хотите навредить автомобилю, приобретите готовую загвоздку у профессионалов своего дела. А также заказать установку в автомастерской, где на специальных компьютерах можно проверить работоспособность всех датчиков.

Catalyst зацепка лямбда-зонда, которая продлит жизнь авто

После снятия каталитического нейтрализатора необходимо подумать о замене этого элемента, сделав эмулятор. Механический лямбда-зонд-обманка изготавливается из жаропрочной стали или бронзы. Внутри детали засыпан керамический порошок с каталитическим покрытием, благодаря которому индикаторы выхлопных газов опускаются до адекватных показателей в 1 и 2 DC.

Важно! Какую бы обманку вы ни выбрали вместо катализатора, установить ее можно только на исправно исправный лямбда-зонд.Определить этот параметр умеют мастера нашей автомастерской.

Самодельный прибор должен быть изготовлен строго по схеме, где он вам понадобится:

  • заготовка;
  • Набор отверток
  • ;
  • ключей.

Собирать элемент необходимо в строгой последовательности. Если что-то пойдет не так, машина может заглохнуть и больше не заводиться, во избежание таких последствий обратитесь в профессиональную автомастерскую.

Процесс установки

Процесс установки требует выполнения определенных шагов.Если вы не уверены в своих силах, лучше обратиться к профессионалам, которые не только точно и качественно проведут монтаж, но и предоставят гарантии на выполненные услуги.

Во время установки мастер автоматического ремонта сделает следующее:

  1. Поставьте машину на специальную эстакаду, чтобы получить свободный доступ к пространству под днищем.
  2. Отсоедините отрицательную клемму на аккумуляторной батарее и открутите верхний щуп, затем второй, если есть.
  3. Вверните лямбда-зонд в защелку и поставьте датчик на место.
  4. Включит аккумулятор и проверит работу машины.

Специалисты автосервиса учтут все нюансы вашей модели автомобиля при установке. При необходимости проводится дополнительная компьютерная настройка электроники. Тест производительности будет проверяться не на глаз, а с помощью специальных датчиков на холостом ходу и во время движения.

Совет: если вы решили провести ремонт своими силами, не пытайтесь надеть второй датчик, так как он отвечает только за сгорание каталитического нейтрализатора и не влияет на работу системы.

Доверьте работу профессионалам, чтобы не тратить лишние деньги на восстановление машины после «несанкционированного» ремонта.

Как поставить электронный лямбда-зонд-обманка

Еще один вариант устранения ошибок после снятия катализатора — электронный лямбда-зонд. Это более сложный механизм, который проще купить, чем собрать самому. Но при этом не только исключит вмешательство в работу иномарки, но и отрегулирует качество топлива, обеспечив правильную работу двигателя.

Само по себе это устройство представляет собой однокристальный микропроцессор, который анализирует состояние каталитического нейтрализатора. Он получает информацию от первого датчика и передает сигнал процессору машины. Электроника этой иномарки распознает этот поток данных как исправную работу катализатора в системе очистки выхлопных газов.

Для сборки электронного лямбда-зонда потребуется:

  • паяльник с канифолью или оловом для сборки микросхемы;
  • резистор 1 МОм;
  • Конденсатор неполярный
  • емкостью 1 мкФ.

При создании элемента используется простая схема подключения. Если вы не разбираетесь в электротехнике, лучше купить готовое устройство и обратиться в автомастерскую для профессиональной установки и настройки компьютера.

Электронная или механическая заглушка на лямбда-зонд

Сложность установки блендера лямбда-зонда в механическом или электронном исполнении заключается в последующей настройке электроники автомобиля. Это необходимо, чтобы ваша машина и после сотен тысяч километров не давала ошибок и неисправностей.

Обращаясь к нашим мастерам, вы можете быть уверены в качестве выполненных работ. При этом можем взяться за полное удаление катализатора с перепрошивкой и установкой загвоздки.

Гарантия предоставляется на все услуги, при этом мы не возвращаем иномарку до тех пор, пока не будем на 100% уверены, что делаем свое дело. Звоните или приезжайте прямо сейчас, чтобы забыть о проблемах с выхлопной системой.

Лямбда как инструмент диагностики

Расчет лямбда определяет соотношение между количеством кислорода, фактически присутствующим в камере сгорания, иколичество, которое должно было присутствовать для достижения идеального сгорания.

Давайте узнаем больше об этом замечательном инструменте, начиная со значения лямбды. Лямбда представляет собой отношение количества кислорода, фактически присутствующего в камере сгорания, к количеству, которое должно было присутствовать для достижения «идеального» сгорания. Таким образом, когда смесь содержит ровно столько кислорода, сколько требуется для сжигания имеющегося количества топлива, соотношение будет один к одному (Ll), а лямбда будет равна 1.00. Если смесь содержит слишком много кислорода для данного количества топлива (бедная смесь), лямбда будет больше 1,00. Если смесь содержит слишком мало кислорода для данного количества топлива (богатая смесь), лямбда будет меньше 1,00.

Широкополосный датчик генерирует переменный сигнал в отличие от простого сигнала богатой / обедненной смеси стандартного кислородного датчика. Поскольку сигнал различается по силе, а также по направлению (полярности) тока, невозможно напрямую просмотреть сигнал с помощью чего-либо, кроме осциллографа.Однако при наличии подходящего вспомогательного оборудования широкополосный датчик можно использовать для регулировки топливно-воздушной смеси на любом двигателе.

Все мы знаем, что для идеального сгорания требуется соотношение воздух / топливо примерно 14,7: 1 (по весу) при нормальных условиях. Таким образом, обедненное соотношение воздух / топливо, скажем, 16: 1, соответствует значению лямбда 1,088. (Для вычисления разделите 16 на 14,7.) Лямбда 0,97 будет означать соотношение воздух / топливо 14,259: 1 (полученное путем умножения 0,97 на 14,7).

Вот и волшебство: Лямбда полностью не изменяется при сгорании.Даже полное сгорание или полное отсутствие сгорания не влияет на лямбду! Это означает, что мы можем брать пробы выхлопных газов в любой точке потока выхлопных газов, не беспокоясь о влиянии каталитического нейтрализатора.

Что не так с этой машиной?

HC: 2882 ppm CO: 0,81%

CO2: 13,69% O2: 2,18%

Это механическая проблема? Проблема с зажиганием? Дисбаланс соотношения воздух / топливо? Что эти показания выбросов пытаются нам сказать? На первый взгляд, показания с высоким содержанием углеводорода (HC) могут указывать на обилие доступного топлива, но очень высокие показания кислорода (O2) могут заставить нас задуматься, смотрим ли мы на обедненную смесь пропусков зажигания.Относительно низкий показатель оксида углерода (CO), кажется, исключает богатую смесь, в то время как показание диоксида углерода (CO2) может указывать либо на неисправный каталитический нейтрализатор, либо на проблему с механической эффективностью двигателя.

В этом случае лямбда указывает на существенно богатую смесь — прямо противоположное тому, что мы могли бы подумать, основываясь только на показаниях отдельных газов. В конце концов, CO, обычно индикатор богатого состояния, значительно ниже, чем Oz, который является контрольным признаком обедненного выхлопа.В сочетании с высокими показателями HC, большинство из нас, вероятно, сочло бы это состоянием обедненного пропуска зажигания.

Фактически, эти показания были сняты на Ford Escort с заземленным одним проводом вилки. Конвертеру дали ненадолго остыть (в надежде избежать горячего расплавления), но нагретый кислородный датчик быстро вернулся в замкнутый контур. Избыточное содержание O2 в выхлопном потоке из мертвого цилиндра заставило PCM в ответ подать команду на обогащенную смесь.

А как насчет этой машины?

HC: 834 частей на миллион CO:.01%

CO2: 13,78% O2: 2,29%

Показания газа дают расчетное значение 1,07 для лямбда. Это, очевидно, бедная смесь, в данном случае из-за ленивого кислородного датчика и плохого провода штекера на Volkswagen Jetta 86 года.

Попробуйте этот набор показаний.

HC: 330 частей на миллион CO: 8,49%

CO2: 9,93% O2: 0,15%

Здесь лямбда была 0,77, что указывает на чрезвычайно богатую смесь. Это образцы выхлопной трубы автомобиля с неисправным (разомкнутым) датчиком температуры охлаждающей жидкости.

Что может нам сказать лямбда-анализ этих показаний выхлопной трубы?

HC: 72 ppm CO: 0,16%

CO2: 15,24% O2: 0,86%

Фактически, при значении лямбда 1,03 эта смесь обеднена, хотя измерения на выхлопной трубе выглядят вполне приемлемыми.

Запуск лямбды в работу

На первый взгляд может показаться, что значение лямбды чрезвычайно ограничено. В конце концов, обычный анализ газов может сказать нам, идет ли автомобиль на обедненной или обедненной смеси, верно? (Если вы все еще так думаете, вернитесь к нашему самому первому примеру, чтобы еще раз взглянуть!) И с OBD II, делающим показания топливной коррекции частью каждого потока данных, есть ли какая-то большая загадка относительно того, какая смесь идет в сгорание камера? Давайте рассмотрим каждый из этих вопросов.

Помните, что основная цель каталитического нейтрализатора — очистить чрезмерные выбросы углеводородов, монооксида углерода и оксидов азота (NOx). Конвертер пытается превратить их все в углекислый газ и воду (h3O). Таким образом, хороший преобразователь может замаскировать небольшой дисбаланс смеси, будь то обедненная или богатая часть спектра. При воздействии постоянно богатой или бедной смеси каталитический нейтрализатор должен работать более интенсивно, и его срок службы может сократиться.

Будем ли мы видеть хроническое обогащение или обеднение выхлопных газов? Только если состояние тяжелое, или если смесь уже перегрузила катализатор.Лямбда помогает здесь, позволяя нам видеть входящую смесь, чтобы мы могли определить, правильна ли она.

Каталитические нейтрализаторы обычно работают эффективно только тогда, когда поступающая смесь находится в пределах примерно 4% от стехиометрии или диапазона лямбда от 0,96 до 1,04. Вернемся к нашему последнему примеру выше. При 1,03 лямбда находится в пределах допустимых пределов обеднения. Но если это пограничное состояние обедненной смеси сохраняется в течение длительного периода времени, катализатор будет медленно разлагаться в результате чрезмерного тепла, которое он выделяет при очистке выхлопного потока.

Теперь рассмотрим случай автомобиля, оборудованного системой OBD II. Предположим, мы видим, что долгосрочная корректировка подачи топлива показывает добавление на 25% больше топлива, чем было изначально запрограммировано для наблюдаемых условий эксплуатации (LTFT = + 25%). И у нас есть непрерывный бережливый код. Очевидно, что многие причины могут вызвать это состояние, в том числе низкая подача топлива, неисправный датчик массового расхода воздуха (MAF), большая утечка вакуума и даже неисправный датчик кислорода. Может ли лямбда помочь нам сузить круг подозреваемых? Конечно, может.

Рассмотрим датчик O2.Предположим, что код датчика O2 отсутствует. Если лямбда по существу равна 1,00, мы можем сразу исключить датчик O2 из рассмотрения. Лямбда будет правильной на этом уровне корректировки топлива, только если датчик O2, на котором основана корректировка топлива, работает правильно.

Можем ли мы еще больше сузить поле? Если лямбда остается практически равной 1,00 в условиях холостого хода, частичного открытия дроссельной заслонки и высокого крейсерского режима, но корректировка уровня топлива увеличивается с нагрузкой, мы можем исключить утечку вакуума.Утечка вакуума представляет собой уменьшение процента поступающего воздушного заряда по мере увеличения частоты вращения двигателя и нагрузки. Таким образом, мы сосредоточимся на проблеме с подачей топлива или неисправности массового расхода воздуха. Если, однако, мы обнаружим, что лямбда значительно меньше 1,00, мы немедленно заподозрим неисправность датчика O2 — возможно, короткое замыкание на массу.

Упражнения

Давайте применим то, что мы узнали о лямбде, к следующим примерам. В каждом случае попытайтесь увидеть, какие неисправности могут быть причиной данных. Ответы и анализ появляются после пяти примеров.

  1. Автомобиль OBD I с MAP и EGR показывает LTFT на уровне -15% с переключением STFT в пределах ± 5%. Лямбда составляет 1,05, уровни NOx повышены, но все остальные выхлопные газы находятся в допустимых пределах. Автомобиль не прошел государственные испытания на выбросы выхлопных газов. Клапан рециркуляции ОГ получает разрежение в нужное время во время дорожных испытаний. Открытие клапана рециркуляции ОГ вручную при 2000 об / мин приводит к тому, что двигатель работает заметно грубо, без пропусков зажигания, характерных для конкретного цилиндра.
  2. Грузовик OBD II с MAF показывает лямбду на.96 на холостом ходу и 1,03 на крейсерском. Общая корректировка топливоподачи (LTFT

+ STFT) на холостом ходу составляет -12%, а общая корректировка подачи топлива на крейсерском режиме составляет + 9%. Жалоба покупателя — неуверенность в ускорении. Подача топлива в норме. Временное отключение EGR не дает улучшений. Предыдущий магазин очистил коды, и все мониторы не укомплектованы.

  1. Автомобиль OBD II с MAP и EGR работает немного грубо на холостом ходу, с несколько повышенными показателями IAC. Лямбда — 0,99. В круизе шероховатость исчезает, и лямбда увеличивается до 1.00. Расчет МАК на крейсерском рейсе приемлемый.
  2. Несмотря на то, что его лямбда равна 0,99, грузовик с MAF показывает неприемлемо завышенные показания выхлопной трубы HC и CO, снятые в условиях холостого хода с нагрузкой сразу после продолжительного круиза по шоссе.

Анализ и ответы

  1. Клапан системы рециркуляции ОГ работает правильно, но, как показывает высокое значение лямбда, этот автомобиль работает на обедненной смеси. PCM вычитает топливо (отрицательное значение LTFT), но только до определенного предела (переключение STFT). Неисправность должна быть в датчике U2.Он смещен положительно, возможно, из-за частичного короткого замыкания между линией датчика и питанием нагревателя. Каталитический нейтрализатор все еще исправен? Если показания NOx меньше, чем вдвое превышают предел, и если условия еще не повредили слой NOx, преобразователь может иметь возможность адекватно компенсировать, как только он начнет получать правильную исходную смесь. Тем не менее, покупателя следует предупредить, что после замены датчика O2 потребуются дальнейшие испытания для оценки состояния преобразователя.
    1. Что заставляет этот автомобиль работать на холостом ходу на холостом ходу и наклоняться на круизе? Мы знаем, что проблем с подачей топлива нет, и мы устранили систему рециркуляции отработавших газов.Проблема, скорее всего, не в грязных форсунках, поскольку реакция коррекции подачи топлива не согласуется между диапазонами скорости и нагрузки. Это не может быть утечка вакуума, поскольку реакция топливной коррекции противоположна ожидаемой.
    2. В этом грузовике установлен загрязненный MAF. MAF переоценивает воздушный поток на холостом ходу и занижает его на круизе, двойной удар! Разные производители разработали разные стратегии взвешивания данных после очистки кода. Некоторые могут по умолчанию использовать максимальную добавку топлива до + 25%, в то время как другие могут вернуться к нулевой коррекции; даже метод, используемый для очистки кодов, например, KOER vs.KOEO — может изменить полученную стратегию повторного обучения. В этом случае числа корректировки топлива представляют собой недавно очищенный ответ PCM на исправный датчик O2. Но, поскольку мониторы O2 неполные, PCM еще не доверяет им достаточно, чтобы достичь правильного значения корректировки топлива.
  2. Подсчет IAC является важным ключом к разгадке. В сочетании с показаниями лямбда они указывают на то, что двигатель компенсирует низкие обороты холостого хода, вызванные небольшой утечкой вакуума. Наиболее вероятная причина — утечка системы рециркуляции отработавших газов. (Лямбда показывает богатую реакцию на пониженное абсолютное давление в коллекторе.Нормальная вакуумная утечка наружного воздуха приведет к более низким, а не более высоким показателям IAC.)
  3. Смесь находится в пределах 1% стехиометрии. В предыдущем круизе преобразователь должен был нагреться до температуры. Что осталось, кроме плохого преобразователя?

The Critical Link

Современные системы управления подачей топлива обычно работают в диапазоне λ = 1 ± 0,01 в установившихся условиях. Но точно так же, как вам пришлось потратить время на сбор библиотеки заведомо исправных сигналов, прежде чем вы действительно сможете извлечь пользу из использования осциллографа, вам необходимо потратить некоторое время на тестирование заведомо исправных транспортных средств в различных повторяемых и диагностически значимых условиях вождения. чтобы получить истинную пользу от лямбда-анализа.

Некоторые Хонды, оборудованные датчиками бедной смеси воздуха / топлива, например, обычно работают на чрезвычайно бедных лямбда-диапазонах, превышающих 1,63 в условиях круиза по шоссе. Настройщикам может потребоваться знать, что максимальная мощность обычно достигается при значении лямбда приблизительно 0,85 в условиях полной нагрузки. Разработка библиотеки заведомо хороших лямбда-значений станет еще более важной с появлением систем прямого впрыска бензина (GDI). Поскольку системы GDI используют стратифицированный заряд и переменную синхронизацию впрыска (а также более знакомую переменную продолжительность впрыска), нормальные значения лямбда для этих систем могут приближаться к 2.0 при некоторых условиях. Поскольку широкодиапазонные датчики воздуха / топлива (WRAF) становятся все более распространенными, можно ожидать, что значения лямбда будут в еще более широком диапазоне.

Заключение

Хотя пропуски зажигания могут сочетаться с нормальной работой с обратной связью (замкнутым контуром) для создания нелогичного богатого состояния, лямбда-анализ остается мощным диагностическим инструментом. Регулярное использование лямбда может быстро сузить вашу диагностическую направленность для многих жалоб на управляемость, решая проблемы со смесью в течение нескольких минут.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
