Не срабатывает стартер ваз 2109 причины: Почему не крутит стартер Ваз 2109

Содержание

Почему не крутит стартер Ваз 2109

Первое, на что необходимо обратить внимание, если не заводится двигатель, это крутит ли стартер коленчатый вал двигателя. Естественно, если стартер не крутит коленчатый вал, машину можно завести только с толкача. Так как задача стартера — провернуть коленчатый вал, пока искра не схватит двигатель.

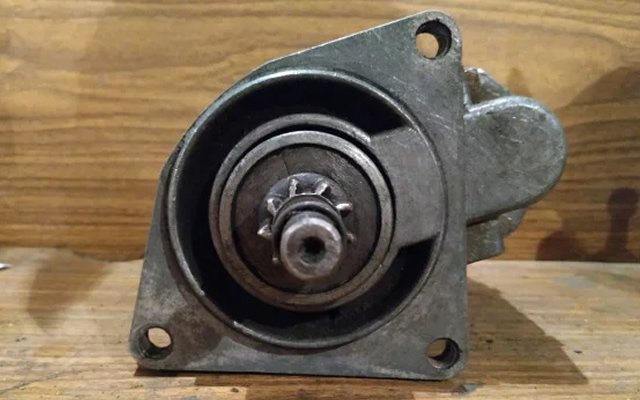

Стартер Ваз 2109

Чтобы начать обсуждать возможные неисправности того, почему не крутит стартер, давайте обратим внимание, что происходит, когда Вы проворачиваете ключ зажигания в положение включения стартера:
1) Слышен однократный щелчок.
2) Слышны многократные щелчки.
3) Ничего не слышно
1) Причиной однократного щелчка при повороте ключа зажигания является либо реле зажигания, либо втягивающее реле стартера Ваз 2109.

Втягивающее реле стартера

Необходимо проверить все разъемы на самом стартере и втягивающем реле. Если это щелкает втягивающее реле стартера, то проверяем следующие вещи:
а) Изношены щетки стартера
б) Подгорание контактов на втягивающем реле
в) Могла сломаться вилка, которая толкает бендикс стартера

Крепление стартера к коробке передач

г) Стартер не может провернуть коленчатый вал по какой-то причине.

Например, после обрыва ремня ГРМ поршень уперся в незадвинутый клапан.
2) Если слышны многократные щелчки, то они означают,что напряжение на втягивающем реле недостаточно для его включения. Причиной пониженного напряжения на втягивающем реле стартера могут быть:
а) Севший аккумулятор
б) Плохой контакт на клеммах аккумулятора.
3) Если при повороте ключа зажигания ничего не слышно, посмотрите, светится  ли панель приборов. Может быть просто отвалилась масса от аккумулятора. Если панель приборов светится, то причины , что стартер не крутит следующие:
а) Развалилась контактная группа замка зажигания

б) Неисправно реле зажигания

Реле включения стартера

в) Короткое замыкание в стартере. При этой неисправности стартер начнет греться и появится характерный  запах, а может и дым.

Не крутит стартер на автомобилях ВАЗ 2108, 2109, 21099

Причинами того, что стартер автомобилей ВАЗ 2108, 2109, 21099 не крутит, могут быть как неисправность самого стартера, так и неисправность его электрической цепи.

Для выявления неисправности нужно провести проверку по двум направлениям.

1. Стартер не крутит, втягивающее реле не срабатывает

2. Стартер не крутит, втягивающее реле срабатывает

Перечень основных неисправностей для стартеров автомобилей ВАЗ 2108, 2109, 21099 и их модификаций

Стартер не крутит, втягивающее реле не срабатывает

— Соскочил наконечник провода с вывода на втягивающем реле стартера

— Полностью разряжена аккумуляторная батарея

— Сильно окислены выводы аккумуляторной батареи

— Неисправно реле стартера (окислились выводы или «обрыв»)

— Отсоединились провода в контактной части выключателя зажигания (розовый и красный провод)

— Неисправно втягивающее реле стартера (заклинило, сгорело и т.п.)

Стартер не крутит, втягивающее реле срабатывает (однократно, либо многократно)

— Сильно разряжена аккумуляторная батарея

— Окислены выводы аккумуляторной батареи

— Неисправно реле стартера (окислились выводы)

— Неисправно втягивающее реле стартера (не замыкаются его контакты – «пятаки» )

— Предельно изношены или подвисли щетки стартера

— Стерся коллектор на валу стартера

— Плохой контакт в выключателе зажигания

— Сгорел или заклинил сам стартер

— Заклинил двигатель, помпа или генератор

Примечания и дополнения

— Так же встречаются такие неисправности стартеров автомобилей ВАЗ 2108, 2109, 21099 как  «обрыв» в соединительных проводах электрической цепи стартера, окисление их наконечников, отсоединение соединительных колодок (например, от монтажного блока). Переломаный или перетертый провод, окислившиеся наконечники, соскочившую колодку можно выявить лишь тщательным визуальным осмотром и проверкой контрольной лампой (тестером).

— Разборка стартера 29.3708 для проведения ремонта рассматривается в статье «Разборка стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099».

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Еще статьи на сайте по электрооборудованию ВАЗ

— «Башмачит» стартер

— Контрольная лампа разряда АКБ горит после пуска двигателя

— Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (на снятом генераторе)

— Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (без снятия генератора с двигателя)

— Проверка исправности ротора генератора автомобилей ВАЗ

— Не работают стоп-сигналы на автомобиле ВАЗ 2108, 2109, 21099

Не крутит стартер на ВАЗ 2109 – что делать, если стартер не срабатывает?

Здравствуйте, уважаемые автолюбители! Все. Но, особенно автолюбители ВАЗовских моделей. ВАЗовские стартера, несмотря на свою надежность, долговечность и выносливость, все же, рано или поздно выходят из строя.

Средний срок службы стартера составляет обычно 5-6 лет, что в два раза меньше срока службы двигателя. И будь-то неисправность стартера ВАЗ 21093, не крутит стартер

ВАЗ 2109 или 21099 – проблему все равно придется решать путем диагностики, ремонта, а возможно даже замены этого компонента электрической части.

Так как по конструкции стартера ВАЗ отличаются совсем незначительно, примем к рассмотрению ситуацию, когда не крутит стартер ВАЗ 2109, 21099.

 Провернув ключ в замке зажигания, вы можете обнаружить что:

  • не работает стартер ВАЗ 2109,21099 после однократного щелчка;
  • не срабатывает стартер ВАЗ 2109, 21099 после целой «трели» из частых последовательных щелчков;
  • реакция стартера на поворот ключа полностью отсутствует.

Что же делать, если стартер не срабатывает? Конечно же – искать причину этого явления и пытаться ее устранить.

Не работает стартер ВАЗ 2109, 21099 после одного щелчка

Ремонтируем стартер на Самаре 2

Причин, почему не крутит стартер ВАЗ 2109, 21099, после однократного щелчка, может быть несколько.

Возможно, подгорели силовые болты на втягивающем реле. Этот дефект приводит к тому, что из поданных 12В, на стартер доходит всего около 6-7В.

Может быть погнута, сломана  или как-то иначе деформирована вилка, которая выталкивает бендикс стартера. В этой ситуации бендикс не полностью подходит к маховику, сердечники в катушку входят лишь частично, не давая замкнуться контактам.

На звездочке бендикса стерлись зубья. Из-за этого втягивающее реле не может передать стартеру напряжение.

Также, причиной явления «одного щелчка» стартера  могут оказаться: как порядком изношенные щетки или втулки якоря, так и замыкание в обмотке.

Не срабатывает стартер ВАЗ 2109, 21099 после частых щелчков

Треск стартера в ответ на поворот ключа в замке может говорить о необходимости зарядить аккумулятор, проверить, не окислились и не ослабли ли на нем клеммы.

Многократные щелчки повторяются из-за того, что втягивающая обмотка втягивает сердечник, а удерживающая не может задержать и отпускает. Это может продолжаться до тех пор, пока батарея не сядет окончательно.

Не срабатывает стартер ВАЗ 2109,21099 и реакция на поворот ключа отсутствует

Отсутствие какой-либо реакции стартера на поворот ключа в замке иногда свидетельствует о коротком замыкании в обмотках (если при попытке запуска из стартера появляется дым и запах гари).

Если отсутствие реакции стартера не сопровождается «спецэффектами» в виде дыма и характерного запаха, стоит обратить внимание на состояние добавочного реле и контакты клемм аккумулятора.

Такая же реакция стартера наблюдается при частичном разрушении кольца в редукторе стартера.

Если стартер не отзывается на поворот ключа в замке, нужно учесть, что причина может крыться в самом ключе. Если проверка подтвердит это, для устранения неполадок достаточно будет всего лишь заменить ключ зажигания.

Также может случиться, что сняв и разобрав стартер, вы не обнаружите никаких повреждений. Не спешите заменять  его новым либо ехать в автосервис.  Возможно, после того, как вы почистите стартер, нанесете новую смазку и установите его на место, он вновь обретет жизнь.

После того, как найдете и устраните неисправность стартера, постарайтесь в будущем не провоцировать его повторную поломку, ведь этому маловесному устройству и без того приходится нелегко – от его исправности зависит вращение массивного маховика и начало движения всей поршневой группы двигателя.

Не крутит стартер ВАЗ 2114 инжектор 8 клапанов в мороз, причины

В статье рассмотрены причины почему не крутит стартер на автомобилях серии ВАЗ 2109, 2110, 2112, 2113, 2114, 2115 и способы их устранения.

Также для лучшего восприятия материала были рассмотрены вопросы устройства, принципа работы, схемы подключения стартера на примере ВАЗ 2114.

Нижеизложенный материал подойдет и для владельцев вышеуказанных моделей авто.

Стартер не крутит, что делать?

В жизни владельцев ВАЗ-2114, и других автомобилей, приближенных к этой линейки (смотрите выше), иногда возникает такой неприятный момент, когда нужно куда-то ехать, но вот завести силовую установку не представляется возможным по причине того, что стартер не крутит маховик двигателя.

То есть, повернув ключ зажигания в положение «пуск» ничего не происходит.

И если летом можно спокойно искать причину неисправности, то зимой, в сильный мороз особо-то долго не покопаешься в поисках неисправности. А для того, чтобы быстро устранить поломку, необходимо знать, где ее искать.

Как быстро завести машину в мороз, смотрите ниже.

Устройство стартера, принцип его работы

Стартер автомобиля ВАЗ-2114 (заводской индекс – 5712.3708) – это силовой электродвигатель постоянного тока, дополнительно оснащенный обгонной муфтой с шестеренкой (бендикс) и втягивающим реле.

Принцип его работы очень прост: при включении зажигания напряжение поступает на втягивающее реле. За счет создания магнитного поля в нем происходит втягивание якоря, соединенного с вилкой.

Эта вилка перемещает бендикс по валу ротора электродвигателя и вводит в зацепление шестеренку с зубчатым венцом маховика.

При этом якорь, полностью входя в реле, замыкает контакты, и напряжение уже подается на сам электродвигатель, который включается в работу.

В задачу обгонной муфты входит также защита электродвигателя. После запуска силовой установки скорость вращения маховика значительно превышает скорость шестеренки. Получается обратное действие – уже маховик крутит шестерню.

И чтобы усилие не передавалось обратно, после превышения скорости вращения электродвигателя, шестеренка начинает свободно вращаться на валу до тех пор, пока водитель не отключит питание втягивающего реле, после чего пружина вернет бендикс в исходное положение, выведя из зацепления шестерню.

Более подробно читайте: Устройство стартера автомобиля.

Схема подключения

Теперь о том, как производится подключение стартера к электросети автомобиля. Рассмотрим схему подключения несколько упрощенно.

Поскольку электродвигатель стартера ВАЗ 2114 и других авто – силовой, то потребляется значительное количество энергии, которое подается от АКБ. По сути, устройство является основным потребителем.

И чтобы отдача энергии была максимальной, между собой аккумулятор и стартер соединены напрямую «плюсовым» проводом значительного сечения.

Этот провод идет от клеммы АКБ на один из выводов втягивающего реле.

Второй вывод этого реле соединен с электромотором. Чтобы электродвигатель работал только когда нужно, между этими выводами имеется разрыв цепи.

Также в схеме имеется еще один «плюсовой» провод, который идет от АКБ на замок зажигания и предназначен для питания самого втягивающего реле. Дополнительно в схему включены монтажный блок и предохранители.

Зная схему подключения, можно понять, как все работает. Поворачивая ключ в положение «пуск», водитель замыкает цепь питания реле и напряжение подается на его обмотку, в результате образуется магнитное поле, воздействующее на якорь.

Тот в свою очередь после перемещения устраняет разрыв цепи между контактами реле, и энергия поступает на электродвигатель.

Причины и способы устранения неисправностей

Разберем причины почему не крутит стартер на ВАЗ-2114.

Причины неисправности могут крыться не только в нем, но и в остальных элементах, задействованных в цепи.

Причем поведение самой цепи при замыкании может подсказать, где искать поломку.

Ключ в положении «пуск» стартер не запускается.

Если после перевода ключа в положение «пуск» стартер не крутится, но срабатывает втягивающие реле (слышен отчетливый щелчок, указывающий на то, что якорь переместился), при этом лампы на приборной панели заметно потускнели, то причина может быть:

При повороте ключа все контрольные лампы горят.

Если при повороте ключа все контрольные лампы горят, но даже реле не срабатывает, то это может указывать на:

  • Перегорание предохранителя цепи питания, ведущей на замок зажигания или недостаточного контакта в местах соединения. При этом напряжение от АКБ не будет поступать на замок, и соответственно, на обмотку втягивающего реле. Поэтому в первую очередь следует проверить состояние предохранителя и при надобности заменить его, а также проверить все места соединения;
  • Подгорание контактной группы замка зажигания. По этой причине цепь не будет замыкаться и реле не сработает. Проверить это можно достаточно просто – нужно отверткой соединить между собой выводы на втягивающем реле (по сути, подать напряжение на электродвигатель в обход реле). Если при этом стартер начнет крутить, значит, причина в замке. Дополнительно можно проверить путем отсоединения проводов от замка и замыканием тех, которые ведут на реле (но для этого нужно знать, где какой провод). Если замыкание приведет к включению стартера, то неисправность точно кроется в замке и устранить ее можно путем замены сгоревшего элемента на новый;
  • Замыкание обмотки втягивающего реле. В результате последнее перестает выполнять свои функции. Проверить это можно путем все того же замыкания контактов на нем отверткой. Если выявлено, что реле не работает, то последнее заменяется.
  • Заклинивание якоря. Магнитное поле не может его втянуть и цепь не замыкается. Проверка делается как обычно – замыканием выводов. Устраняется же все разборкой реле и чисткой.

Это основные причины почему стартер не крутит. Если последовательно проверить все элементы цепи, то неисправность можно будет выявить очень быстро.

Важно почитать: Ремонт стартера своими руками.

Иные неисправности

Есть и другие виды поломок, которые могут произойти с системой пуска силовой установки ВАЗ-2114, и каждая из них имеет свои признаки:

  1. Если стартер крутит даже после отключения его на замке, чаще всего виной является заклинивание якоря реле во втянутом положении. В таком случае остановить стартер можно только путем отключения АКБ от бортовой сети (снятием одной из клемм). Устраняется все путем переборки реле или его заменой;
  2. Если стартер самовольно включается в работу, вероятно, что крышка реле повреждена. В результате пружина якоря, которая его удерживает в отжатом положении, теряет упор и сам якорь может самовольно перемещаться внутри реле, периодически замыкая контакты. Путем замены втягивающего можно устранить такую неисправность;
  3. Стартер включается в работу, но маховик не раскручивает, при этом слышен треск. Причин у этой неисправности две. Первая – послабились болты крепления стартера поэтому последний отошел и перекосился. В результате шестерня не может войти в зацепление, но при этом она крутится и контактирует с маховиком (отсюда и треск). Вторая – зубья шестерни выкрошились или стерлись, в результате нет зацепления. Для устранения сначала следует проверить затяжку болтов, если она в норме, то нужно снимать узел и осматривать состояние шестеренки;
  4. Стартер включается, но маховик не крутит, и сторонних звуков нет. Это указывает на то, что шестерня не доходит до маховика. Чтобы понять по какой причине это произошло, придется тоже снимать стартер и проводить осмотр.

Читайте по теме: Как проверить стартер автомобиля, полезные советы.

Как видно, чаще всего проблемы возникают не с самим электродвигателем, а с его дополнительными элементами – реле и бендиксом.

Возникнуть неисправности могут и из-за других элементов, включенных в цепь – замок, предохранители, а также от состояния мест соединения проводки.. Посмотрите видео почему не крутит стартер на ВАЗ 2114.

Не крутит стартер ВАЗ 2109

Многие автовладельцы в своей практике сталкиваются с проблемой, когда при заводке автомобиля не крутит стартер (раздаются лишь щелчки). И надо ли говорить о том, что не все из них, особенно неопытные водители, разбираются в таких автомобильных нюансах и знают, как поступать в подобной ситуации?!

Да, самый простой выход здесь – это обратиться в автосервис, где автомеханики точно разберутся, что и к чему. Однако если вы – человек любознательный и сами хотите разобраться со всеми проблемами, и не просто разобраться, а решить их, то данная статья для вас: в ней я расскажу, какими могут быть причины того, что не крутит стартер ВАЗ 2109 и как эти причины можно устранить.

Возможные причины поломки стартера ВАЗ 2109.

Итак, ситуаций, при которых стартер перестает работать, на самом деле, достаточно много. Например, если вы пытаетесь завести автомобиль, и в это время раздаются характерные щелчки, то, возможно, проблема заключается в предохранителе или проводке автомобиля. Также может еще не работать втягивающее реле стартера, или же причина может таиться в износе втулок. В подобной ситуации рекомендую проверить контакты на реле, поскольку они могут попросту окислиться. Но в первую очередь убедитесь в работоспособности аккумулятора, советую прочитать мои статьи:

Для этого просто включите габариты и/или аварийную сигнализацию. Если сделать это получилось, значит, аккумуляторная батарея заряжена и работает исправно.

Устройство.

  1. стопорное кольцо
  2. ограничительное кольцо
  3. привод с обгонной муфтой
  4. ось рычага
  5. передняя крышка
  6. рычаг привода
  7. якорь реле
  8. тяговое реле
  9. задняя крышка
  10. защитный кожух
  11. стопорная шайба
  12. стяжной болт
  13. регулировочная шайба
  14. пружина щетки
  15. щетка
  16. корпус
  17. якорь

Устраняем неисправности в работе стартера «девятки».

Сразу же оговорюсь, что все описанные ниже действия по устранению проблемы, обязательно нужно проделывать в той последовательности, в которой они будут приведены.

Ставим свой автомобиль на нейтральную скорость на ручной тормоз и далее следуем алгоритму.

  1. Поднимите капот. Найдите тонкий красный провод на втягивающем реле.
  2. Толстой отверткой замкните две клеммы гайки на втягивающем реле. Не пугайтесь, если при этом вдруг полетят искры, это вполне нормально явление.
  3. Попробуйте вновь запустить мотор. Если стартер закрутился без прокрутки двигателя, то значит — сам стартер в порядке. А если этого не произошло, значит — стартер необходимо будет заменить.
  4. Если стартер исправен, то со втягивающего реле снимайте красный провод и на клемму подайте плюсовой провод от аккумулятора. Реле исправно, если на нем раздался хлопок, а стартер начал двигаться и крутиться вместе с ним. Если этого не произошло, то вся проблема в реле, его нужно заменить.

Видео.

Рекомендую прочитать:

Похожие публикации

Не крутит стартер ВАЗ 2109 — возможные неисправности — Стартер, генератор — Статьи

Несмотря на то, что стартеры ВАЗ, в целом, обладают высокой надежностью, ситуации, когда этот агрегат перестает нормально работать, все же случаются. Не является исключением случаи, когда не крутит стартер ваз 2109, который по своей конструкции практически не отличается от своих предшественников, а небольшие изменения в устройстве коллекторного вала не повлияли на установочные размеры.

Поэтому, приведенные ниже неисправности, а также возможные причины их появления, которые, в данном материале относятся, прежде всего, к ВАЗ 2109 в полной мере можно отнести и к более раним вариантам этого, распространенного автомобиля.

Часто случается так, что при включении зажигания не только не крутит стартер ваз 2109 и не щелкает втягивающее реле, но и не работают приборы и контрольные лампочки. В этом случае, в первую очередь, следует проверить зарядку аккумуляторной батареи и состояние (затяжку и отсутствие окислов) клемм и наконечников проводов, подключаемых к АБ. Кроме того, вполне возможно, что неисправен замок зажигания и не происходит замыкание контактов «50» и «30», а значит, как минимум, следует проверить целостность проводов и надежность соединения штекеров.

Бывает и так, что при запуске, хотя втягивающее реле и срабатывает, но сам по себе стартер плохо крутит, крутит еле-еле или просто, на ваш взгляд, работает с натугой. В такой ситуации опять же, в первую очередь, проверяют аккумуляторную батарею и  состояние «минусового провода» соединяющего двигатель с кузовом автомобиля. В дополнение к указанным действиям рекомендуется  осмотреть контактные болты тягового реле ( часто проблема кроется в их окислении и ослаблении гаек).



Иногда, основным проявлением ненормальной работы стартера является необычный звук работы стартера. Как правило, такие посторонние шумы возникают при выработке вкладышей подшипников привода и якоря стартера и после  замены этих деталей проблема устраняется. В ряде случаев и замен никаких не требуется, а все решается устранением перекоса стартера и подтягиванием его креплений. Гораздо хуже, если при поиске неисправностей выявляются повреждения шестерен привода, редуктора или венца маховика — здесь уж, без трудоемкой разборки и замены механических деталей не обойтись, а значит, в данной ситуации, лучше обратиться к услугам профессионалов.



Похожие материалы

При запуске двигателя на ваз 21099 щелкает стартер

На чтение 22 мин. Обновлено

Втягивающее щёлкает, но стартер не крутит. Простое решение проблемы за копейки

Приветствую вас, дорогие читатели.

В конце зимы у моего автомобиля начала проявляться проблема со стартером: втягивающее щёлкает, но стартер не крутит.

По-началу помогало простое выключение-включение зажигания. Из-за этого появлялись мысли о том, что неисправность кроется не в стартере, а в замке зажигания.

Однако постепенно, с каждой неделей, проблема всё больше прогрессировала и теперь выключить-включить зажигание стало недостаточно.
Приходилось открывать капот, шевелить провода, подходящие к стартеру. Когда машина после такой процедуры заводилась, я понял, что дело тут совсем не в замке зажигания.

Также заметил, что если аккумулятор снять и полностью зарядить, то заводится машина «с пол оборота».
Вывод: стартеру не хватает энергии.

А какая наиболее частая причина такой проблемы? Закисленные контакты.

После того, как простое применение аналога WD-40 не помогло, было решено снять стартер:

Предварительно сняв минусовую клемму с АКБ, открутил два болта, которые держат стартер и вот пусковое устройство двигателя в моих руках.

Он был весьма грязный, как снаружи, так и внутри. Контакты оказались также грязными:

Интересовал меня именно толстый, маленький, многожильный провод, который идёт от втягивающего реле в корпус самого стартера.
Ведь втягивающее щёлкает — значит к нему ток идёт, а вот до стартера по этому проводу не доходит.

Все контакты почистил наждачной бумагой зернистостью 180, хорошо обработал аналогом WD-40, после чего установил на место.

Далее этап проверки. Ситуация однозначно стала лучше, теперь не нужно включать-выключать зажигание, а тем более лезть под капот.

Однако не всё идеально, довольно часто, после поворота ключа, возникает вот такая ситуация: стартер покрутит, после этого останавливается, далее идёт пауза 1-2 секунды, после чего он вновь начинает крутить, после этого обычно двигатель обычно заводится. Ключ при этом на протяжении всего этого времени повёрнут в положение «заводить».

Здесь уже проблема скорее всего в свечах, их нужно почистить или заменить, чем я и займусь. Если у вас есть другие предположения, то напишите их в комментарии, ознакомлюсь, возможно у меня действительно что-то другое.

В любом случае, проблема уже не такая выявленная, как была раньше, поэтому результат в любом случае положительный. Да и стоимость его совсем небольшая, думаю у каждого в гараже найдётся наждачная бумага и что-то вроде WD-40.

Друзья, если вам понравилась статья — подпишитесь на этот канал и поставьте лайк, а также поделитесь ею в социальных сетях, я очень старался при её написании.

Если у вас есть что дополнить, или остались вопросы — пишите в комментарии. Удачи на дорогах и вне них.

Источник

Стартер не крутит, а щелкает — причины и устранение

На днях столкнулся с такой проблемой, как щелканье стартера при попытке завести автомобиль. Встал с утра, как обычно, пошел на улицу прогревать машину, но вместо ожидаемого звука кручения, который всем знаком, услышал только щелканье. То одиночное, то бесконечное. Следующий повороты ключа давали точно такие же «успехи».

Что делать и как поступить я просто не знал. У меня не было догадок от слова совсем. Ну было, конечно, подозрение на стартер (а больше не на что), но разве он может так щелкать? Уже совсем отчаявшись я полез в интернет, искать людей, которые сталкивались с такой проблемой. Но ничего полезного найти не удалось. Все начиналось и заканчивалось «аккумулятор разряжен» и стартер «китайский». Легенду со стартером отсеял сразу — он оригинальный и всегда был нормальный. Подзарядил быстрой зарядкой аккумулятор — ничего не изменилось. В общем, пока тщетно пытался завести, увидел соседа, чистящего свою машину. Пошел к нему за помощью (опыт у него намного больше, чем у меня):

Во-первых , щелчки издает не стартер, а втягивающее реле, благодаря которому и начинается работа стартера. Значит неисправность в нем? Но какая?

Во-вторых , реле и правда может просто щелкать, не передавая работу стартеру из-за разряженного аккумулятора.

В третьих , основной причиной зимой является замерзание реле.

Такая вещь как втягивающее реле устройство неприхотливое и, чтобы вывести его из строя, нужно очень постараться. Но есть один фактор, который как раз на время может «поломать» реле — вода. Несмотря на то, что в реле воде попасть очень сложно, такое все же может произойти. А на дворе сейчас зима, вода замерзает, реле сковывает льдом и поэтому вместо привычного кручения стартера мы слышим щелчки втягивающего реле.

Сосед посоветовал следующее: взять что-то длинное и тяжелое (типа арматуры) и несколько раз обстучать механизм, чтобы хотя бы минимально разрушить лед внутри. С реле ничего не произойдет, но благодаря этому машину удастся завести. Я сделал все точно также и вуаля — стартер и правда начал крутить.

Минус в том, что такой ритуал придется проводить постоянно, так как воду из реле вывести также очень сложно. Единственный вариант — купить новое. Можно просто снять, разобрать и почистить, но такое возможно было только на старых авто — на современных машинах реле неразборное.

Источник

Почему трещит стартер: поиск и устранение причины

Если при повороте ключа зажигания со стороны моторного отсека слышится лишь громкий треск, не спешите сразу же обвинять во всех своих бедах стартер. Причин подобного явления может быть несколько, и поломка втягивающего реле стартера является всего лишь одной из наиболее распространенных неисправностей. Сегодня мы расскажем о том, почему начал трещать стартер и что делать, чтобы восстановить его работоспособность.

Причины возникновения неисправности

Прежде чем начать изучение причин неисправности, напоминаем, что здесь и далее мы говорим о треске стартера, который больше всего похож на громкий дребезг контактов электромагнитного реле. Если из-под капота слышится неприятный металлический скрежет, то он появляется из-за неполноценного зацепления обгонной муфты (бендикса стартера) с зубьями маховика – это совсем другая история.

Чаще всего стартер, при повороте ключа зажигания, трещит по трем причинам:

1. Разряженная аккумуляторная батарея

Чтобы разобраться с причиной возникновения треска из-за разряженной аккумуляторной батареи, давайте вспомним устройство стартера. При повороте ключа зажигания напряжение бортовой сети поступает на обмотку его втягивающего реле. Появляющиеся при этом электромагнитные силы заставляют двигаться якорь устройства. Он замыкает силовые контакты, которыми электродвигатель стартера подключается к аккумулятору, а кроме того, заставляет шестерню бендикса вступать в зацепление с маховиком.

При разряженной аккумуляторной батарее ее энергии может хватать, чтобы притянуть металлический сердечник – о том, чтобы провернуть коленчатый вал не может быть и речи. Как только замыкаются контакты стартера и подается питание на его электромотор, напряжение просаживается до такой степени, что электромагнит оказывается не в состоянии удерживать металлический сердечник. Под действием возвратной пружины он стремится занять исходное положение и размыкает силовые контакты. Восстановившееся напряжение способствует повторному втягиванию якоря, и ситуация воссоздается многократно.

Чтобы убедиться в том, что виновником проблемы является глубокий разряд аккумулятора, достаточно включить несколько потребителей (освещение, электродвигатель отопителя и др.) и нажать на звуковой сигнал. Последний либо не включится вообще, либо будет слышен с хрипами, пониженной амплитудой или затуханием.

2. Плохой контакт двигателя с «массой»

Картина происходящего практически неотличима от рассмотренного выше случая с той лишь разницей, что проверка на разряд аккумулятора завершается с отрицательным результатом – все потребители, включая звуковой сигнал, работают на полную силу.

А вместе с тем, определить, что причиной неисправности выступает плохой контакт между аккумуляторной батареей и двигателем, очень просто – достаточно обратить внимание на контрольную лампу давления масла, которая находится на панели приборов. Если напряжение в бортовой сети авто ниже нормы, то поворот замка зажигания в положение «Пуск» приведет к постепенному затуханию яркости свечения сигнальной лампы (как и всех других).

В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле. В то же самое время другие индикаторы интенсивность свечения практически не меняют.

Объясняется все очень просто – «массой» датчика давления масла, как, впрочем, и стартера, является корпус. Поэтому, как только будет утерян электрический контакт между двигателем и аккумулятором, оба этих устройства синхронно перестают работать.

3. Обрыв или замыкание обмотки реле стартера

Еще одной причиной, из-за которой происходит треск втягивающего реле, является межвитковое замыкание или обрыв его удерживающей обмотки. Другими словами, усилий электромагнита становится недостаточно для того, чтобы удерживать в замкнутом состоянии силовые контакты реле стартера и осуществлять зацепление шестерни обгонной муфты с зубчатым венцом маховика. Под действием возвратной пружины бендикс стремится занять исходную позицию, а расположенная на якоре контактная площадка размыкает электрическое соединение. После этого втягивающая обмотка включается вновь и ситуация многократно повторяется, что и становится причиной треска.

Определить, что в данном случае вышло из строя втягивающее реле стартера, можно и по поведению расположенных на панели приборов контрольных ламп. В момент, когда слышны громкие щелчки включения стартера, их яркость не меняется – коммутация электродвигателя стартера происходит на столь короткое время, что напряжение аккумулятора практически не просаживается.

Ещё кое-что полезное для Вас:

Как устранить треск стартера

Способ устранения неисправности зависит от того, что выступает причиной. Если стартер не может нормально работать из-за разряженной аккумуляторной батареи, достаточно зарядить ее до необходимых параметров. Обычно зарядку ведут током 0. 1С, где С – это емкость аккумулятора в ампер-часах. Вместе с тем, сильно разряженные источники тока и кальциевые батареи следует заряжать малыми токами (1-2 А) хотя бы до 25% заряда (этот параметр контролируют по плотности электролита). Щадящий режим отнимет больше времени, однако убережет аккумулятор от многих негативных моментов.

Обратите внимание! Нередко при разряженной аккумуляторной батарее владельцы авто пытаются запустить двигатель «с буксира». Заметим, что этот способ подходит лишь для простейших силовых агрегатов, но никак не для инжекторных двигателей. Запуск последних «с толкача» нередко приводит к сбою программного обеспечения электронного блока управления.

При этом ЭБУ начинает вести себя непредсказуемо – например, запрашивать разрешение на запуск у отключенного иммобилайзера. Ситуацию можно исправить только перепрошивкой «мозгов», а это, как вы сами понимаете, дополнительные и абсолютно неоправданные расходы.

В случае, когда треск втягивающего реле происходит из-за плохого контакта с «массой» автомобиля, достаточно всего лишь восстановить электрическое соединение. Чтобы избежать проблемы в дальнейшем, рекомендуется снять шину, которая соединяет двигатель с кузовом и зачистить контактные площадки наждачной бумагой. Предотвратить их окисление поможет тонкий слой технического вазелина или универсальной смазки VD-40.

Если источником неисправности признана удерживающая обмотка втягивающего реле стартера, то попытайтесь её отремонтировать. Если же это не представляется возможным, то принимают решение о замене втягивающего реле в сборе. Как видите, с поиском неисправности, из-за которой наблюдается треск стартера, сможет справиться даже начинающий водитель.

Видео: Почему трещит стартер.Полезный совет автоэлектрика.

Источник

Стартер на «Девятке» не крутит: ищем причину и способ ее устранения

ВАЗовские стартера, несмотря на свою надежность, долговечность и выносливость, все же, рано или поздно выходят из строя.

Средний срок службы стартера составляет обычно 5-6 лет, что в два раза меньше срока службы двигателя. И будь-то неисправность стартера ВАЗ 21093, не крутит стартерВАЗ 2109 или 21099 – проблему все равно придется решать путем диагностики, ремонта, а возможно даже замены этого компонента электрической части.

Так как по конструкции стартера ВАЗ отличаются совсем незначительно, примем к рассмотрению ситуацию, когда не крутит стартер ВАЗ 2109, 21099.

Провернув ключ в замке зажигания, вы можете обнаружить что:

  • не работает стартер ВАЗ 2109,21099 после однократного щелчка;
  • не срабатывает стартер ВАЗ 2109, 21099 после целой «трели» из частых последовательных щелчков;
  • реакция стартера на поворот ключа полностью отсутствует.

Что же делать, если стартер не срабатывает? Конечно же – искать причину этого явления и пытаться ее устранить.

Не работает стартер ВАЗ 2109, 21099 после одного щелчка

Причин, почему не крутит стартер ВАЗ 2109, 21099, после однократного щелчка, может быть несколько.

Возможно, подгорели силовые болты на втягивающем реле. Этот дефект приводит к тому, что из поданных 12В, на стартер доходит всего около 6-7В.

Может быть погнута, сломана или как-то иначе деформирована вилка, которая выталкивает бендикс стартера. В этой ситуации бендикс не полностью подходит к маховику, сердечники в катушку входят лишь частично, не давая замкнуться контактам.

На звездочке бендикса стерлись зубья. Из-за этого втягивающее реле не может передать стартеру напряжение.

Также, причиной явления «одного щелчка» стартера могут оказаться: как порядком изношенные щетки или втулки якоря, так и замыкание в обмотке.

Не срабатывает стартер ВАЗ 2109, 21099 после частых щелчков

Треск стартера в ответ на поворот ключа в замке может говорить о необходимости зарядить аккумулятор, проверить, не окислились и не ослабли ли на нем клеммы.

Многократные щелчки повторяются из-за того, что втягивающая обмотка втягивает сердечник, а удерживающая не может задержать и отпускает. Это может продолжаться до тех пор, пока батарея не сядет окончательно.

Не срабатывает стартер ВАЗ 2109,21099 и реакция на поворот ключа отсутствует

Отсутствие какой-либо реакции стартера на поворот ключа в замке иногда свидетельствует о коротком замыкании в обмотках (если при попытке запуска из стартера появляется дым и запах гари).

Если отсутствие реакции стартера не сопровождается «спецэффектами» в виде дыма и характерного запаха, стоит обратить внимание на состояние добавочного реле и контакты клемм аккумулятора.

Такая же реакция стартера наблюдается при частичном разрушении кольца в редукторе стартера.

Если стартер не отзывается на поворот ключа в замке, нужно учесть, что причина может крыться в самом ключе. Если проверка подтвердит это, для устранения неполадок достаточно будет всего лишь заменить ключ зажигания.

Также может случиться, что сняв и разобрав стартер, вы не обнаружите никаких повреждений. Не спешите заменять его новым либо ехать в автосервис. Возможно, после того, как вы почистите стартер, нанесете новую смазку и установите его на место, он вновь обретет жизнь.

После того, как найдете и устраните неисправность стартера, постарайтесь в будущем не провоцировать его повторную поломку, ведь этому маловесному устройству и без того приходится нелегко – от его исправности зависит вращение массивного маховика и начало движения всей поршневой группы двигателя.

Популярные причины неисправности

На наиболее распространенные причины приходится порядка 95%!всех случаев, когда стартер не крутит. Потому первым делом обращаем внимание на них.

Стартер не крутится в разных ситуациях по-разному. Это важно учитывать и четко прослеживать все сопутствующие симптомы. Так вы даже без помощи специалистов сумеете вернуть агрегат в строй и возобновить нормальную работу системы зажигания

Ситуация

Вероятные причины

Наблюдается один щелчок, после чего стартер затихает

Происходит несколько последовательных щелчков

Щелчки полностью отсутствуют, как и прочие признаки жизни стартера

Не редко простая разборка и чистка внутренних компонентов стартера позволяет устранить проблемы с его функциональностью. Потому после снятия устройства и не обнаружения внутри него поврежденных элементов, попробуйте тщательно все зачистить, собрать и установить на место. Вполне вероятно, стартер начнет крутить.

Как починить неисправности стартера своими руками

Электрическая составляющая стартера состоит из таких конструктивных элементов:

  • обмотка;
  • щеточный узел;
  • втягивающее реле.

Проверяя втягивающее реле, пропустите работу стартера, обходя его коммутацию. На реле расположены сразу 3 клеммы, одна из которых является управляющей. Оставшиеся 2 крупные клеммы, находящиеся на входе в АКБ и на выходе стартера, замыкают с помощью отвертки или гаечного ключа. Достаточно замыкания не небольшой временной отрезок, главное, чтобы инструмент, который вы используете, не прикасался к металлическому корпусу прямо под капотом.

Понаблюдайте за изменениями стартера в процессе замыкания клемм – если прибор вращается, возможно, с явно слышимым треском, значит, виной неисправности является как раз втягивающее реле.

Помните, что заводить двигатель таким путем запрещается, ведь основная шестерня приспособления не входит в зацепление.

Скорее всего, контактные плоскости на внутренней плоскости попросту сгорели, и потому сверху сформировался слой диэлектрика из оксидов металлов. Для обгорания контактов нет надобности прилагать большие усилия, достаточно одного запуска движка ВАЗ-2109.

Починить втягивающее реле ВАЗ-2109 удается 2 способами:

  1. Демонтируйте прибор и разберите его на составляющие, зачистите контакты.
  2. Если есть материальная возможность, лучше реле заменить полностью. Практика показывает, что, если реле вышло из строя, для возобновления его работы контакты придется чистить все чаще. Если хотите, чтобы отремонтированное реле прослужило долго, отдавайте предпочтение этому варианту ремонта стартера, если прибор не крутится и не щелкает.

Читайте также: Как открыть капот ВАЗ-2109 с порванным тросиком

Дело в том, что в агрегатах, устанавливаемых на ВАЗ-2114, на контактные плоскости наносят слой сплава цветных металлов, которые минимизируют риск окисления и получения эрозий. При зачистке вы своими руками счищаете этот слой, поэтому нет ничего удивительного, когда деталь снова быстро выходит из строя.

Чтобы починить стартер на ВАЗ-2109, если он не крутится и не слышен характерный щелчок зажигания, возможно, потребуется проверить состояние щеточного узла. Принимайтесь за разборку стартера, если щетки изношены, признаки будут видны сразу. Что касается сгорания обмоток, определить эту неисправность легко по цвету и характерному паленому запаху.

Отдельные ситуации

Если ВАЗ 21099 инжектор перестает заводиться, можно попробовать замкнуть контакты механизма по прямой.

Но иногда бывают нештатные ситуации, когда устройство перестает функционировать, рассмотрим несколько из них:

  1. Инжекторный двигатель в мороз не запускается, но все устройства при этом работают нормально, АКБ заряжена. При отсутствии щелчок следует для начала произвести диагностику предохранительных компонентов, электроцепи, а также втягивающего реле. В том случае, если устройство щелкает, необходимо произвести замену реле.
  2. Стартер крутит весь день, искра есть, но к вечеру двигатель перестал заводиться. Перед тем, как проверить стартер, необходимо полностью зарядить аккумулятор, после чего произвести очистку контактов как на батарее, так и на самом механизме. Если эти действия не помогли решить проблему, необходимо более тщательно проверить саму АКБ — попробуйте замкнуть контакты при помощи проволоки, при этом может появиться искра, которая ее расплавит. Если это не помогло, попробуйте пустить плюсовой заряд от аккумулятора напрямую на реле. Если изменений никаких, то узел придется заменить.
  3. Если весь день автомобиль эксплуатировался нормально, но после пятиминутной стоянки перестал заводиться, можно попробовать замкнуть механизм. Замыкать напрямую необходимо два болта на реле, если это помогло, но впоследствии проблема опять проявилась, то разбирайте узел полностью. Вероятнее всего, проблема кроется непосредственно в стирании щеток. В этом случае их нужно будет поменять.
  4. Узел не крутит совсем, но машину можно завести с толкача. Если проблема заключается не в стартере, то проверяйте блок предохранителей и замок зажигания. Но перед этим следует осуществить прозвон проводки — причина может крыться в окислении контактов.

Устройство

  1. стопорное кольцо
  2. ограничительное кольцо
  3. привод с обгонной муфтой
  4. ось рычага
  5. передняя крышка
  6. рычаг привода
  7. якорь реле
  8. тяговое реле
  9. задняя крышка
  10. защитный кожух
  11. стопорная шайба
  12. стяжной болт
  13. регулировочная шайба
  14. пружина щетки
  15. щетка
  16. корпус
  17. якорь

Редкие ситуации

Случаются они заметно реже тех, что мы описали выше. Но исключать их ни в коем случае не стоит.

Изучив представленные ниже ситуации, сравните их с поведением вашего пускового устройства и автомобиля, который перестал крутить или щелкает, но не крутит.

  1. При инжекторном двигателе в морозную температуру около -20 градусов по Цельсию все приборы функционируют. Это говорит о том, что аккумуляторная батарея полностью заряжена. При этом стартер почему-то крутить отказывается. Ваши действия:
    • Если при попытке завести двигатель щелчков нет, проверьте состояние предохранителя, проводки и втягивающего реле;
    • При наличии щелчков наиболее вероятным источником проблем является втягивающее реле. Оно подлежит замене.
  1. В течение всего дня двигатель нормально заводился, а вечером вдруг перестал нормально работать. При повороте ключа в замке зажигания наблюдается только щелчок, но стартер не крутится. При попытке завести мотор несколько раз подряд раздается несколько щелчков. Ваши действия:
    1. Зарядите аккумуляторную батарею;
    2. Обожмите, зачистите и потуже затяните контакты на стартере и аккумуляторе;
    3. Если первые два пункта не дали результата проверьте саму батарею. Для этого проволокой замыкаются ее контакты. При исправной АКБ появится искра, плавящая проволоку;
    4. Подключите плюс от аккумулятора прямо на втягивающее реле. Если стартер молчит, замените стартер.

  1. В течение дня автомобиль заводился без проблем. Но после простоя в несколько минут попытки завести машину завершаются провалом. Поворачивая ключ, реле срабатывает, но стартер упорно не хочет крутиться. Замкнув два болта втягивающего реле, все завелось. Доехали до пункта назначения, остановились, выключили двигатель. При повторной попытке завестись та же ситуация. Только замыкание болтов уже не действует. Ваши действия:
    • Разберите корпус пускового устройства;
    • Проверьте состояние щеток. Высока вероятность того, что они полностью стерлись. Отсюда такой эффект;
    • Замените щетки на новые. Это дешевле, чем полностью менять агрегат.
  1. Стартер не крутит. При попытке замкнуть его только возникает шум, как при работе дрели. Двигатель при этом не подает признаков жизни. А вот с толкача завести удалось без проблем. Ваши действия:
    • Убедитесь, что ваш стартер исправен;
    • Если с ним все в порядке, отправляйтесь в монтажный блок, проверяйте предохранители;
    • Также изучите состояние замка зажигания. Не исключено, что проблема с ним;
    • Не забудьте обязательно проверить проводку на наличие разрывов, замыканий;
    • Проверьте состояние контактов. Не редко минус не поступает на реле стартера только по банальной причине окисления или обгорания провода.

Разобравшись в причинах отказа в работе стартера, можно своими силами вернуть устройство к жизни. Не спешите выбрасывать старый стартер и покупать новый. Практика владельцев ВАЗ 2109 показывает, что частичный ремонт, а порой и простая чистка устройства, дает возможность на длительный срок возобновить функциональность одного из главных элементов системы зажигания.

Как зарядить аккумулятор в ВАЗ-2109

Если виной неисправности стартера отсутствие заряда аккумулятора, принимайтесь за зарядку приспособления. Чтобы правильно зарядить АКБ, проводите процедуру в проветриваемой комнате. Необязательно снимать агрегат с машины, процесс может происходить прямо в ВАЗ-2109. Заряжая аккумулятор, следуйте таким требованиям:

  1. Отключите все электрокабели.
  2. Непосредственно перед зарядкой аккуратно зачистите клеммы от налипаний грязи, пыли, особенное внимание уделите окислившимся участкам.
  3. Желательно перед зарядкой произвести полный разряд АКБ – для этого включите все приборы, работающие от электрики.
  4. Наблюдайте за движениями стрелки амперметра, она должна приближаться к нулевой отметке.
  5. Контролируйте температуру электролита – в процессе заряда она будет увеличиваться. Например, температурный режим электролита повысился до 40 градусов, тогда следует уменьшить ток вдвое. Если в течение 2-х часов плотность электролита и напряжение АКБ в ВАЗ-2109 остается неизменным, значит, батарея зарядилась полностью.

Обычно для заряда АКБ достаточно 10-12 часов. Учтите, что в летний период электролит в ВАЗ-2109 нагревается ускоренными темпами, поэтому задача владельца автомобиля – регулярно проверять плотность и уровень материала.

Распространенные причины неисправности

Обозначение компонентов стартерного узла

Если на ВАЗ 2109 инжектор или карбюратор перестал заводиться двигатель, при этом стартер не щелкает, это может быть обусловлено разными неисправностями.

В целом нужно отметить, что вариантов неисправности стартерного узла может быть несколько:

  1. При повороте ключа устройство срабатывает один раз, то есть слышится только один щелчок.
  2. При попытке завестись происходит несколько щелчков, но мотор не заводится.
  3. Стартер на ВАЗ 2109 карбюратор не работает полностью — отсутствуют щелчки.

Если инжектор не заводится, при этом стартерный узел издает только один щелчок, причина проблемы может заключаться в:

  • силовых винтах на втягивающем реле, эти элементы могли подгореть, в результате этого напряжение, поступающее на механизм, будет менее 12 вольт;
  • вилке, предназначенной для выталкивания бендикса, этот компонент мог износиться, сломаться либо деформироваться, в конечном итоге бендикс не может нормально дойти до маховика;
  • если авто не заводится с ключа, возможно, на бендиксе стерлись зубчики, в результате чего ток от реле будет отсутствовать на стартерном устройстве;
  • износе щеток или втулок так называемого якоря;
  • коротком замыкании обмотки.

Стартерный узел «девятки»

Если устройство щелкает несколько раз, но не крутит двигатель и, соответственно, не заводится ВАЗ 2109, то причина может быть несколько:

  • села аккумуляторная батарея;
  • произошло окисление клемм, в результате чего они ослабли;
  • удерживающая обмотка системы не может нормально фиксировать сердечник.

Можно сколько угодно поворачивать ключ, но если механизм не подает никаких признаков жизни и двигатель не запускается, то причина неисправности может быть такой:

  • замыкание обмотки, если это так, то вы услышите в салоне авто запах гари, может даже появиться дым;
  • разрушилось кольцом, расположенное в редукторном устройстве;
  • очень редко проблема заключается в ключе.

Если вы произвели демонтаж механизма и при этом не обнаружили поломок, попробуйте произвести его очистку и установите на место. Вполне возможно, что после этого стартер ВАЗ 2109 начнет работать нормально (автор видео — канал Автоэлектрика ВЧ).

Источник

  • Силовые болты на втягивающем реле перегорели. Потому до него не удается дойти напряжению или оно составляет меньше необходимых 12 Вольт;
  • Сломалась или деформировалась вилка, которая выталкивает бендикс. По этой причине бендикс не может полностью дойти до маховика, сердечники частично входят в катушку. Контакты не могут разомкнуться;
  • У бендикса стерлись зубцы. Это не дает напряжению от втягивающего реле дойти до стартера;
  • Произошел износ втулок якоря или щеток;
  • Замкнуло обмотку
  • Села аккумуляторная батарея. Проверьте, подзарядите при необходимости;
  • Ослабло крепление клемм аккумулятора или они окислились;
  • Удерживающая обмотка не фиксирует должным образом сердечник, втягиваемый втягивающей обмоткой
  • Произошло короткое замыкание обмотки. В таких ситуациях отчетливо наблюдается запах гари, появляется дым;
  • Разрушилось кольцо в редукторе пускового устройства;
  • Деформировался, повредился ключ. Если его заменить, проблема может исчезнуть

Почему не заводится ВАЗ 2109? Почему машина не заводится? Проблемы с электрикой или электроникой форсунки

С наступлением зимы большинство карбюраторных автомобилей доставляют хлопоты своим владельцам. Карбюратор ВАЗ 2109 не исключение, который плохо заводится в холодную погоду. Причин для такого запуска может быть много. В этой статье будут рассмотрены самые частые причины, по которым карбюратор ВАЗ 2109 плохо заводится на холодном.

Прежде чем делать какие-либо выводы, необходимо убедиться, что водитель правильно выполняет требования по запуску холодного двигателя.Для этих целей в карбюраторных двигателях предусмотрен ручной привод дроссельной заслонки. Без использования этого механизма завести машину, особенно в холодную погоду, довольно проблематично.

Запустить двигатель нужно в следующей последовательности:

  • Открыть капот и накачать топливо ручной педалью бензонасоса
  • Потяните ручку воздушной заслонки на себя
  • Накачать бензин в коллектор с помощью педали акселератора
  • Не нажимая педали газа запустить двигатель

Двигатель может не запуститься с первого раза. Но во второй раз должно. Также нужно ориентироваться на прокачку бензина с помощью педали газа. Здесь главное не переборщить, иначе можно залить свечи и тогда двигатель точно не заведется. Если это произошло, и машина не завелась, то нажмите педаль до упора, включите стартер и, пока он вращается, медленно отпустите педаль газа.

Плохо крутит стартер на холодном ВАЗ 2109

Это одна из самых частых причин плохого ладового старта.У этого есть две стороны: стартер заклинивает или замерзает аккумулятор. Если с первым случаем все понятно, то второй требует особого внимания.

В сильные морозы рекомендуется занести аккумулятор в дом и поставить на зарядку, тогда проблемы с запуском останутся позади. Но если этого не сделать, то задача может усложниться. Для начала потребуется на время включить ближний свет — это прогреет электролит. После этого можно попробовать включить стартер не более чем на 3 секунды.Каждая новая попытка запуска двигателя должна сопровождаться паузами в 30 секунд, 1 минуту и ​​2 минуты. В противном случае аккумулятор разрядится до конца и вместо поездки придется ждать, пока аккумулятор зарядится.

Если летом можно заливать масло меньшей вязкости или 20w40, то в сильные морозы оно замерзает. Провернуть коленвал при застывшем масле становится очень сложно, поэтому производитель рекомендует заливать на зиму моторные масла вязкостью 5w40.

Еще один вариант решения этой проблемы — использование подогревателей, которые подключаются к сети 220 В и нагревают антифриз.За счет теплоотдачи металлических деталей двигателя ВАЗ 2109 на карбюратор масло разжижается, и двигатель может спокойно работать даже в сильные морозы.

Если ВАЗ 2109 плохо заводится не только на холодном, но и на горячем, то проблема может коснуться системы. Неправильный угол подъема ухудшает пусковые характеристики, что затрудняет запуск.

Обычно проблемы запуска наблюдаются с. При этом из выхлопной трубы виден черный дым, электроды свечей зажигания покрыты черным нагаром, а в глушителе слышны хлопки при нажатии на педаль акселератора. Можно попробовать повернуть трамблер на несколько градусов или отрегулировать зажигание с нуля. Проблема должна исчезнуть.

Однако слишком ранний угол приводит к:

  1. Детонации;
  2. Перегрев двигателя;
  3. Истощение смеси.

Проблемы с системой питания двигателя ВАЗ

В первую очередь необходимо проверить воздушный и топливный фильтры. Если они очень грязные, в холодном состоянии двигатель не запустится. В конструкции девятки предусмотрено два топливных фильтра, расположенных под капотом автомобиля и один воздушный фильтр.Если они целы, то проверяем работу бензонасоса.

Попробуйте вручную накачать бензин. Если плохо качает, значит проблема в топливном насосе.

На очереди карбюратор. Неправильная регулировка может привести к плохому запуску автомобиля в холодном состоянии. Обороты холостого хода не должны превышать 900 и опускаться ниже 700. Отложения нагара на свечах зажигания недопустимы. В противном случае агрегат требует правильной настройки.

Газораспределительный механизм

Последний — это клапаны.Перед регулировкой карбюратора необходимо проверить зазоры клапанов. Это делается на холодном двигателе, поскольку при нагревании металл расширяется.

Нарушение зазоров ухудшит сжатие. В этом случае не только теряется мощность, но и ухудшаются пусковые свойства автомобиля.

Это основные причины, почему на холодном ВАЗ 2109 сложно заводиться. Если ни один из этих советов не помог, то лучше обратиться к специалистам.

Любимый старый Жигуленок часто дает проблемы, отказывается заводиться, у него глохнет двигатель в самый неподходящий момент? Обычная ситуация.Рассмотрим сначала проблему с теоретической стороны. Для работы любого двигателя внутреннего сгорания требуются три фактора — воздух, топливо и искра, воспламеняющая всасываемую в цилиндры топливно-воздушную смесь.

Несколько практических советов для опытных автолюбителей:

  • Для начала, включив зажигание, определяем, крутится ли стартер. Если нет, то ничего страшного. Заряженный аккумулятор при включении зажигания издает характерный щелчок соленоидного реле.
  • После этого, если стартер прошел проверку, проверяем датчики наличия топлива, а лучше заглянуть в сам бак.
  • Далее уже не справиться. Находим помощника для прокрутки стартера с помощью ключа зажигания и, открутив любую свечу с необходимыми мерами предосторожности, протыкаем ее в высоковольтный провод и замыкаем на массу, удерживая в сантиметре от цели. Есть искра — отличная. Карбюратор 2109 не запускается, стартер зажигает искру.Таким же методом проверяем наличие искры на центральном проводе и если есть, то все нормально.
  • Отсутствие искры в первом случае означает однозначную замену коммутатора, а во втором — неисправность катушки («бабина» выходит из строя очень редко, но такое бывает).

Отсутствие воздуха и засорение фильтров

2109 не заводится карбюратор, искра есть бензин. Зимой наличие бензина не означает, что он попадает в карбюратор, так как вода может замерзнуть. Добираемся до бензонасоса и нажимаем кнопку. Не булькает — это значит, что вода замерзла, иначе, соответственно, не замерзла и подано топливо. Также могут треснуть топливный насос, фильтр тонкой очистки или шланги. Сняв крышку воздушного фильтра, осматриваем внутреннее пространство на чистоту и пробуем завести.

Двигатель без крышки. Если заводится, значит, доступа воздуха к карбюратору нет (фильтр забит и / или залит маслом). Если эффекта нет, то продолжаем проверку.Если топливный насос не вышел из строя, возможно, воздух не проходит в поплавковую камеру или игольчатый клапан заедает. После неэффективной продувки сжатым воздухом необходимо продуть его со снятой крышкой карбюратора и, если снова нет эффекта, то игольчатый клапан необходимо заменить. Также можно проверить и продуть жиклер после его откручивания (нужно очень осторожно повернуть его обратно, чтобы не «тянуть»). Так же есть способ реанимировать мотор. Сняв шланг, распыляем немного бензина в 1-ю камеру, в ту, что ближе к салону.

Свечи зажигания неисправны

Если все в порядке, то переходите к следующему этапу проверки, а именно к свечам. Мы откручиваем их все и проверяем на наличие нагара и / или остатков топлива. Если они есть, то необходимо поджигать их плоскогубцами над газовой плитой или, при ее отсутствии, в другом пламени любой горелки. Вставляем запасные «рабочие» свечи.

Неисправность взрывоопасных проводов

Проверяем провода, так как они тоже могут вызывать неисправности.Если с внутренней стороны крышки трамблера контакты потрескались и обгорели, то ее нужно заменить. Сняв ползунок, предварительно проверив, что барабан не касается датчика Холла, откручиваем болты и, отсоединив проводку, заменяем датчик.

Провода на крышке трамблера идут в следующем порядке (неправильный порядок подключения проводов тоже может привести к тому, что автомобиль не заведется):

  • Первый (он отмечен на крышке) идет с крайнего слева а также первый цилиндр.
  • Далее, если смотреть по часовой стрелке, следует второй цилиндр, а затем четвертый.
  • Крайний правый провод идет от третьего цилиндра.

Под крышкой находится резиновый ремень ГРМ. Если зубцы (один из них) стерты, а тем более, если есть разрыв на самом ремне, то нужна замена.

Если у вас остались вопросы, почему не заводится ваша девятка, рекомендую посмотреть это видео:

Альтернативные способы завести машину

Если после одной из вышеперечисленных операций машина заводится, то радуйтесь, что вы справились с поломкой себя.Если все остальное не помогло, то нужно сдавать машину в ремонт. Но до автосервиса все же добраться, и в этом случае «девятка», как и все карбюраторные автомобили, уникальна. Современной иномарке без АКБ некуда, а вот Жигули, если заводить с «толкателя» или толкать под гору, могут ехать сколько угодно (главное не глушить двигатель).

Процесс выглядит так:

  • Зажигание включено.
  • Толкаем машину так, чтобы она развивала скорость не менее 5 км / ч.
  • Выжимается сцепление и включается третья передача (поедет, конечно, любая передача, но для «холодного» старта лучше всего третья).
  • Сцепление отпускается и когда за счет инерции ВАЗа его колени вращаются, машина обязательно заводится. Затем выжимается сцепление и отключается третья передача.

> В статье «» мы подробно разобрали причины, по которым на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не заводится карбюратор …Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцам инжекторных ВАЗ 2108 2109 21099, когда их железный конь перестает заводиться. Различия в диагностике карбюраторных и инжекторных двигателей очень существенны. Итак, владелец карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему не заводится его машина. Однако если пересадить на инжектор ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, который не заводится, то человек не будет знать, что делать.
Понятно: ТНВД, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что и в каком порядке смотреть, ситуация, когда инжекторный двигатель не запускается, может изрядно напугать автовладельца.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности. Итак, начнем, если форсунка ВАЗ 2108 2109 21099 не запускается, то здесь работает старое правило: «Либо горить не на чем, либо зажигать нечего.То есть либо нет искры, либо горючая смесь не попадает в цилиндры двигателя.
1) Проверить, есть ли искра. Для этого откручиваем свечу от баллона, прижимаем к массе и крутим стартер. Если искра проскальзывает на свече зажигания, проблема в системе подачи топлива.
Однако необходимо помнить, что если скрученная свеча мокрая, и есть искра, обязательно проверьте отметки.

Марка на шестерне распредвала ВАЗ 2109

Марка маховика ВАЗ 2109

Из-за того, что ремень ГРМ проскочит на один или несколько зубцов, будут нарушены фазы газораспределения и двигатель ВАЗ 2108 2109 21099 не запустится.
Если искра не проскальзывает на свечу зажигания, то причиной может быть: датчик положения коленчатого вала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что находится в инжекторе. Да, правда, некорректная работа датчиков может очень сильно испортить жизнь владельцу инжектора ВАЗ 2108 2109 21099. Подскажу одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится из-за неисправности одного единственного датчика — ДПКВ.Если неисправен какой-либо другой датчик, то двигатель запустится, только неправильной будет его работа — он может утроиться, не развивать мощность, увеличить расход топлива, но он должен запуститься.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне.При приближении металла выходное напряжение датчика должно увеличиваться; при снятии металла выходное напряжение ДПКВ должно быть близким к нулю.
Если ДПКВ неисправен, меняем его и пробуем запустить. Не заводится — идем дальше.
1b) Шкив коленчатого вала. В чем может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может отвалиться или прокрутиться.

Отвалилась часть шкива ВАЗ 2109 с зубьями для ДПКВ

Соответственно ДПКВ не работает при вращении коленвала и ЭБУ не дает команду на зажигание свечей зажигания.Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленчатого вала вращается и исправно работает. Заодно проверьте целостность ремня ГРМ и метки.
1в) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на целостность. Если есть возможность, можно взять модуль зажигания из другой машины и проверить, заводится двигатель или нет.
1d) Если ЭБУ неисправен, двигатель, естественно, не запустится.
1д) Отсутствие контакта в проводке. Все устройства могут быть целыми: и ЭБУ, и модуль зажигания, и все датчики. Но контакта между ними в проводке не будет, например, оборван провод или окислился разъем.
2) Если искра есть, но двигатель не запускается, необходима проверка системы питания двигателя.
Проверить, поступает ли топливо в форсунки:
2a) Перекачивает ли топливный насос?

У ВАЗ 2109 с инжекторным электронасосом

Топливный насос ВАЗ 2108 2109 21099 Форсунка электрическая, погружается в бензобак автомобиля.При включении зажигания должно быть слышно его действие. Чтобы проверить, качает ли он топливо или нет, можно ослабить одну из патрубков подачи топлива, поставить под них тару и включить зажигание — из патрубка должен течь бензин.
Давление в топливной рампе ВАЗ 2109 с форсункой также можно измерить с помощью обычного манометра. Регулятор давления, установленный на топливной рампе, имеет специальный отвод для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали.Должно быть около 4 атмосфер. Если манометр не показывает давление, значит топливный насос не работает.
2b) Если топливный фильтр забит, насос не сможет подавать необходимое топливо в форсунки автомобиля.

Фильтр топливный ВАЗ 2109

Опять же, вы можете понять, засорен фильтр или нет, используя манометр, подключенный к крану регулятора давления на топливной рампе автомобиля.
2c) Забиты форсунки.

Грязные форсунки инжекторного двигателя

При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не распыляется, а капает.Из-за забитых форсунок может быть затруднен запуск двигателя форсунки ВАЗ 2108 2109 21099 на морозе. Такой автомобиль обычно не развивает полную мощность во время движения.
2d) Топливо не может распыляться форсунками, если они не получают сигналы открытия от блока управления двигателем. Необходимо убедиться, что фишки прикреплены к насадкам и все провода целы.
3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срез зубьев ремня ГРМ. При этом нарушаются фазы газораспределения двигателя и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскальзывает, необходимо снять кожух ремня и проверить метки на колесе распределительного вала и на валу маховика. Если все в порядке, продолжайте.
4) Если свечи ВАЗ 2108 2109 21099 залиты, то их нужно просушить. Искра на залитой свече не образуется. Если вы открутите свечу, а она вся мокрая, то нужно открутить все остальные и зажечь их на газе.Если они снова затоплены, нужно искать причину в другом месте.
5) Некоторые форсунки ВАЗ 2108 2109 21099 не запускаются на морозе при подключенном датчике температуры двигателя. Наверное это особенность прошивки что ли. Закидываем чип датчика температуры, двигатель запускается с трудом, но заводится. При подключении нет.
Такая особенность может смутить кого угодно: есть искра, и свечи мокрые, и ремень не проскочил, и машина не заводится.Откинул датчик температуры, и он завелся. Такая ситуация, конечно, скорее исключение, чем правило, но владелец ВАЗ 2109 знает об этом лучше.
6) Тоже редкая ситуация, но бывает. Заливка катализатора в глушитель автомобиля. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 установлен катализатор, снижающий выбросы вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, будет сложно отводить выхлопные газы, и двигатель либо вообще не запустится, либо заглохнет.Для устранения этого момента достаточно ослабить зажим между катализатором и глушителем, чтобы выхлопные газы выходили за резонатором.

Описанные выше проблемы являются наиболее частыми причинами того, что двигатель ВАЗ 2108, ВАЗ 2109, инжектор ВАЗ 21099 не запускается, однако следует помнить, что есть особые случаи, в которых помочь могут только СТО.

Достаточно частый вопрос, который касается не только автомобилей ВАЗ 2109-2108, но наверное всех ВАЗов в целом, так как проблемы с запуском двигателя у довольно распространенных и похожих машин.

Конечно, тема избитая, но сразу получить ответ на свой вопрос, почему у вас не заводится машина, скорее всего, не получится. Причем причин может быть так много, что на диагностику в одиночку уйдет довольно много времени. Итак, ниже будут приведены основные причины, по которым ваша машина может не заводиться.

Неисправность топливной системы

  • Сначала посмотрите на указатель уровня топлива на панели приборов. Есть такие водители, как правило, новички, которые не смотрят на приборы, и не всегда смогут сориентироваться в том случае, когда топливо просто кончится.
  • Проверить, поступает ли топливо в систему. Если автомобиль карбюраторный, накачайте топливный насос вручную и убедитесь, что газ поступает в карбюратор. Если это инжектор, внимательно прислушайтесь, работает ли топливный насос при включении зажигания. Если нет, найдите причину: неисправный предохранитель, разрыв цепи или что-то еще, что может привести к аналогичному результату.
  • Засорена система питания: часто бывает, что в карбюратор вместе с топливом попадает мусор, и даже одна забитая жиклер может вывести из строя нормальный запуск двигателя.

Проблемы в системе зажигания

  • Проверить, нет ли искры на свечах. Если его нет, то причина именно в системе зажигания. Необходимо проверить подключение всех высоковольтных проводов к модулю или распределителю, особенно центрального высоковольтного провода (для модели карбюраторного двигателя).
  • , если именно она является причиной исчезновения искры и следствием того, что автомобиль перестал заводиться.
  • Проверить работоспособность трамблера — открыть крышку, посмотреть целостность углей в ней. Также проверьте контакты или.

Проблемы с электрикой или электроникой форсунки

Если у вас ВАЗ 2109-2108 инжектор, то может быть гораздо больше проблем, из-за которых он отказался заводиться. Одних только датчиков ECM, которые могут повлиять на нормальный запуск мотора, около 5:

  1. ДМРВ — датчик массового расхода воздуха
  2. IAC — регулятор холостого хода
  3. Датчик положения дроссельной заслонки
  4. Датчик положения коленчатого вала
  5. Датчик фазы

Также не упускайте из виду даже самые простые проблемы, например, с замком зажигания, стартером и его втягивающим реле, а также с предохранителями.

Не запускается из-за проблем с ГРМ или поршневой группой

Если ремень ГРМ выскочил на пару зубцов, то двигатель может больше не запускаться, так как не работает зажигание. Чтобы вернуть его к жизни, это необходимо.

Клапаны заклинивают — также есть вероятность, что именно по этой причине запуск двигателя стал затруднительным, а со временем даже невозможным. В этом случае необходимо произвести.

Слабая компрессия — это тот случай, когда ежедневно проявляется затрудненный пуск, если поршень уже находится на грани полного спада.Это связано со слишком большим износом деталей поршневой группы: колец, поршней и цилиндров.

Есть чем дополнить этот список, не сомневайтесь — пишите в комментариях к статье ниже.

Вы проснулись по будильнику, собрались на работу. Все забрали, у вас еще час до начала рабочего дня. Спустились на стоянку, сели за руль, повернули ключ зажигания и понимаешь, что у тебя ВАЗ 2109 (карбюратор) не заводится.

Отнести в ремонт? Нет времени — на работу можно опоздать. Пытаться начать? Можете попробовать до следующего утра.

Что делать, если ничего не работает, или карбюратор ВАЗ 2109 долго заводится? Сначала нужно открыть капот и быстро взглянуть, что здесь не так, если вы ничего не видите визуально, вы можете проверить, все ли провода подключены. Если после этого машину не завести, то лучше не терять время и найти такси, чтобы добраться до работы. А поиск поломок и серьезный ремонт заняться потом.

Еще бывает, что водитель поменял масло и, и то. И аппарат все равно стабильно не работает. Часто бывает, что на ВАЗ 2109 на ходу глохнет карбюратор. Для его устранения нужно проверить выключатель и датчик Холла. При необходимости замените их.

На эту тему есть хорошая серия видео про карбюраторы Солекс.
Вот первая запись, затем вы найдете все остальное:

  • В некоторых случаях может помочь продувка топливопровода.
  • В любом случае, если вы не можете понять причину, то требуется разборка карбюратора ВАЗ 2109. После этого вы можете проверить все детали, почистить и по порядку заменить уже изношенные, и даже если они не стали причиной, они могут скоро просто прийти в негодность.
  • Даже новый карбюратор требует регулировки. Такую задачу, как регулировка карбюратора ВАЗ 2109, должен выполнять профессиональный автомеханик — карбюратор.

Если карбюратор ВАЗ 2109 плохо заводится, это может быть по разным причинам.И не всегда они могут быть связаны с неисправностью деталей карбюратора.

Лучше один раз потратить определенную сумму на диагностику на профессиональном оборудовании, чем потом столкнуться с еще большим количеством проблем.

Если ваша смесь не была скорректирована, возможно, вам придется очистить или заменить свечи.

Что делать, если карбюратор ВАЗ 2109 глохнет на холостом ходу

Карбюраторы регулярно сталкиваются с этой проблемой. Иногда его можно устранить заменой иглы или очисткой жиклера в электромагнитном клапане.
Можно и можно завалить. Вы также можете без проблем поменять его самостоятельно.

Если проблемы вызваны более серьезными проблемами, не пытайтесь их исправить самостоятельно. Лучше доверьте это специалистам.

Рассмотрим подробнее карбюратор Nine. Если да, то его разборка и ремонт, о которых мы рассказывали ранее, не являются сложными процессами.

Важно, чтобы вы смогли правильно диагностировать причины неисправности, которая привела к тому, что ваша машина начала глохнуть на ходу или на холостом ходу.

А вот видео как должен заводиться ВАЗ 2109 (карбюратор):

Ваз 2109

крутится но не заводится. Почему машина не заводится? Что делать, если нет ключа

> В статье «» мы подробно разобрали причины, по которым Ваз 2108, Ваз 2109, Ваз 21099 карбюратор не заводится … Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцы ВАЗ 2108 2109 инжектор 21099 когда их железный конь перестает заводиться.Различия в диагностике карбюраторных и инжекторных двигателей очень существенны. Итак, владелец карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему не заводится его машина. Однако если пересадить на инжекторные ваз 2108, ВАЗ 2109, ВАЗ 21099, которые не заводятся, то человек не будет знать, что делать.
Понятно: ТНВД, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что и в каком порядке смотреть, ситуация, когда инжекторный двигатель не запускается, может изрядно напугать автовладельца.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности. Итак, приступим, если двигатель ВАЗ 2108 2109 21099 форсунка не заводится, то здесь работает старое правило: «Либо греть нечего, либо зажигать нечего». То есть либо искры нет, либо в цилиндры двигателя не поступает горючая смесь.
1) Проверить, есть ли искра. Для этого откручиваем свечу от баллона, прижимаем к массе и крутим стартер.Если искра проскальзывает на свече зажигания, проблема в системе подачи топлива.
Однако необходимо помнить, что если скрученная свеча мокрая и есть искра, обязательно проверьте метки.

Марка на шестерне распредвала ВАЗ 2109

Марка маховика ВАЗ 2109

Из-за того, что ремень ГРМ проскочит на один или несколько зубцов, будут нарушены фазы газораспределения и двигатель ВАЗ 2108 2109 21099 не запустится.
Если искра не проскальзывает на свечу зажигания, то причиной может быть: датчик положения коленчатого вала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что находится в инжекторе. Да это правда, неправильная работа датчиков может очень сильно испортить жизнь владельцу инжектора ВАЗ 2108 2109 21099. Скажу вам одну важную деталь, которая сразу заставит вас почувствовать себя лучше: двигатель ВАЗ 2109 не заводится из-за неисправности одного единственного датчика — ДПКВ. Если неисправен какой-либо другой датчик, то двигатель запустится, только неправильной будет его работа — он может утроиться, не развивать мощность, увеличить расход топлива, но он должен запуститься.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. При приближении металла выходное напряжение датчика должно увеличиваться; при снятии металла выходное напряжение ДПКВ должно быть близким к нулю.
Если ДПКВ неисправен, меняем его и пробуем запустить. Не заводится — идем дальше.
1b) Шкив коленчатого вала. В чем может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может отвалиться или прокрутиться.

Отвалилась часть шкива ВАЗ 2109 с зубьями для ДПКВ

Соответственно ДПКВ не работает при вращении коленвала и ЭБУ не дает команду на зажигание свечей зажигания. Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленчатого вала вращается и исправно работает. Заодно проверьте целостность ремня ГРМ и метки.
1в) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на целостность. Если есть возможность, можно взять модуль зажигания из другой машины и проверить, заводится двигатель или нет.
1d) Если ЭБУ неисправен, двигатель, естественно, не запустится.
1д) Отсутствие контакта в проводке. Все устройства могут быть целыми: и ЭБУ, и модуль зажигания, и все датчики.Но контакта между ними в проводке не будет, например, оборван провод или окислился разъем.
2) Если искра есть, но двигатель не запускается, необходима проверка системы питания двигателя.
Проверить, поступает ли топливо в форсунки:
2a) Перекачивает ли топливный насос?

У ВАЗ 2109 с инжекторным электронасосом

Топливный насос ВАЗ 2108 2109 21099 Форсунка электрическая, погружается в бензобак автомобиля.При включении зажигания должно быть слышно его действие. Чтобы проверить, качает ли он топливо или нет, можно ослабить одну из патрубков подачи топлива, поставить под них тару и включить зажигание — из патрубка должен течь бензин.
Давление в топливной рампе ВАЗ 2109 с форсункой также можно измерить с помощью обычного манометра. Регулятор давления, установленный на топливной рампе, имеет специальный отвод для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали.Должно быть около 4 атмосфер. Если манометр не показывает давление, значит топливный насос не работает.
2b) Если топливный фильтр забит, насос не сможет обеспечить необходимую подачу топлива к форсункам автомобиля.

Фильтр топливный ВАЗ 2109

Опять же, засорен фильтр или нет, можно понять с помощью манометра, подключенного к крану регулятора давления на топливной рампе автомобиля.
2c) Забиты форсунки.

Загрязнение форсунок инжекторного двигателя

При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не распыляется, а капает. Из-за забитых форсунок может быть затруднен запуск двигателя форсунки ВАЗ 2108 2109 21099 на морозе. Такой автомобиль обычно не развивает полную мощность при движении.
2d) Топливо не может распыляться форсунками, если они не получают сигналы открытия от блока управления двигателем. Необходимо убедиться, что фишки прикреплены к насадкам и все провода целы.
3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срез зубьев ремня ГРМ.При этом нарушаются фазы газораспределения двигателя и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскальзывает, необходимо снять кожух ремня и проверить метки на колесе распределительного вала и на валу маховика. Если все в порядке, продолжайте.
4) Если свечи ВАЗ 2108 2109 21099 залиты, то их нужно просушить. На заполненной свече не образуется искра. Если вы открутите свечу, а она вся мокрая, то нужно открутить все остальные и зажечь их на газе. Если они снова затоплены, нужно искать причину в другом месте.
5) Некоторые форсунки ВАЗ 2108 2109 21099 не запускаются на морозе при подключенном датчике температуры двигателя. Наверное это особенность прошивки что ли. Закидываем чип датчика температуры, двигатель запускается с трудом, но заводится. При подключении нет.
Такая особенность может смутить кого угодно: есть искра, и свечи мокрые, и ремень не проскочил, и машина не заводится.Откинул датчик температуры, и она завелась. Такая ситуация, конечно, скорее исключение, чем правило, но владелец ВАЗ 2109 знает об этом лучше.
6) Тоже редкая ситуация, но бывает. Заливка катализатора в глушитель автомобиля. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 установлен катализатор, снижающий выбросы вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, будет сложно отводить выхлопные газы, и двигатель либо вообще не запустится, либо заглохнет.Для устранения этого момента достаточно ослабить зажим между катализатором и глушителем, чтобы выхлопные газы выходили за резонатором.

Описанные выше проблемы являются наиболее частыми причинами того, что двигатель ВАЗ 2108, ВАЗ 2109, инжектор ВАЗ 21099 не запускается, однако следует помнить, что есть особые случаи, в которых помочь могут только СТО.

Не очень приятные ощущения возникают, когда двигатель автомобиля не заводится. Особенно в тот момент, когда куда-то спешишь, а моторчик не работает.Причем причины, по которым это происходит, могут быть разными, от банальных до более серьезных. Чтобы не попасть в неловкую ситуацию, очень важно знать, какие неисправности могут быть причиной того, что двигатель на ВАЗ 2109 не заводится. Ведь часто бывает, что двигатель не запускается по причине, лежащей на самой поверхности. И найти его намного сложнее, чем серьезную поломку.

Простейшие неисправности и методы их устранения

В первую очередь, конечно, стоит поговорить о системе безопасности.Дело в том, что при постановке на охрану двигатель блокируется. И пока не будет отключена сигнализация, двигатель не запустится. Не исключено, что стартер раскрутится, но искра на свечи зажигания не поступит. Сразу обратите внимание на светодиодный индикатор, указывающий на срабатывание сигнализации.

Автомобилисты нередко устанавливают секретные кнопки самостоятельно. Покупая машину, обязательно поинтересуйтесь у хозяина, есть ли в машине. Потому что при чистке салона или ремонте его можно случайно зацепить.Эта противоугонная система очень проста. Один вывод переключателя подключен к массе, а другой к сигнальному проводу датчика Холла. Симптомы такие же, как при включенной тревоге. Мотор крутится, но искры нет. Выход из ситуации — отсоединить провод идущий к тахометру в блоке над вакуумным усилителем тормозов.

Еще одна банальная неисправность — это поломка самого датчика Холла. Симптомы такие же, как и в двух предыдущих случаях.Правда, иногда при частичном выходе из строя иногда может проскочить искра и двигатель сделает несколько «чиханий». Поможет только замена датчика. Для этого необходимо разобрать распределитель зажигания. Часто бывает просто обрыв провода. Поэтому при поломке в дороге лучший выход — заизолировать провод и подъехать к месту ремонта.

Серьезная поломка

И тут стоит начать с обрыва ремня ГРМ. Мотор крутится, но очень легко, так как все клапаны открыты.Немедленно проверьте ремень, чтобы убедиться, что он на месте. И иногда бывает, что передняя его часть цела, а вот задняя, ​​проходящая по ролику и насосу, порвана. Снимите защиту и проверьте целостность. Без смены ремня, конечно, не обойтись, поэтому в наличии всегда должен быть один, хоть немного «живой».

Если двигатель не запускается, а стартер вращается быстро, не зацепившись за коронку маховика, то можно сделать вывод, что зубья изношены. Попробуйте использовать третью скорость, чтобы толкнуть машину на 30 сантиметров вперед.Коленвал немного повернет и напротив стартера будет целый участок венца. Если его износ слишком велик, то начинать придется только с буксира.

Неисправность стартера и окисление отрицательного провода также могут препятствовать запуску двигателя. В случае со стартером есть две самых популярных поломки — бендикс, а точнее, муфта свободного хода и щетки. Проверить обгонную муфту очень просто, достаточно крутить шестеренку в обе стороны.В одном он должен вращаться свободно, а в другом — нет.

Что делать, если отказались заводиться ваши любимые Ваз 2108, Ваз 2109, Ваз 21099? В этой статье мы обсудим схему устранения неполадок. Как вы, наверное, знаете, для запуска и работы двигателя необходимы три условия: воздух, бензин, искра. При вращении коленчатого вала двигателя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 в цилиндры засасывается горючая смесь (смесь воздуха и бензина в определенной пропорции).После закрытия впускных и выпускных клапанов в конце такта сжатия на искре должна появиться искра, воспламеняющая горючую смесь — двигатель запускается.
Рассмотрим диагностику с определением неисправности по цепи. Вся техника подробно показана на рисунке, в тексте даются необходимые комментарии по пунктам.

1) Если стартер не проворачивает коленчатый вал ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, то проверяем следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть щелчок реле втягивающего устройства. слышал, все разъемы надо ставить на стартер.

2) Если стартер проворачивает коленчатый вал. Необходимо определить, что не попадает в цилиндр, горючая смесь или искра. Сначала ищем искру. Для этого снимите высоковольтный провод с любой свечи, поднесите его на расстояние сантиметра к земле и включите стартер.

3) Если искра не идет на свечи зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, проверьте, идет ли искра на распределитель зажигания (трамблер). Для этого снимите с трамблера центральный провод, поднесите его на расстояние 1 см к земле и включите стартер.Если искра проскальзывает с провода на массу — проблема в распределителе зажигания: проверяем бегунок, чистим контакты.

4) Если в распределителе зажигания нет искры, необходима диагностика системы зажигания.
Есть два варианта дальнейшего поиска неисправностей:
A) Использование бесконтактного диагностического прибора системы зажигания.
B) Устранение неисправностей вручную.
А) У вас есть прибор, разновидности их могут быть разные, но принцип работы тот же: питание и проверка датчика Холла и выключателя отображаются лампочками.

Устройство подключено к обрыву цепи переключателя. Снимите разъем с переключателя и подключите к разъему прибора. Поместите второй разъем устройства на коммутатор. Включите зажигание: должны гореть световые индикаторы питания системы зажигания и датчика Холла.

При вращении стартера должны мигать ВАЗ 2108, ВАЗ 2109, ВАЗ 21099: контрольная лампа переключателя, импульсная лампа от датчика Холла.
Если контрольная лампа переключателя не мигает, замените переключатель.

Если нет импульсов с датчика Холла, разберите распределитель зажигания, убедитесь, что ползун распределителя вращается при вращении стартера. Если стартер крутится, а бегунок трамблера нет, ремень ГРМ порван. Если ползунок вращается, но нет сигнала от датчика Холла, замените датчик Холла.
Б) Вариант поиска неисправности без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Разберите распределитель зажигания и убедитесь, что ползун распределителя вращается при вращении стартера.Если не крутится, ремень ГРМ порван. Если ползунок поворачивается, убедитесь, что барабан распределителя не касается датчика Холла. Убедитесь, что провода и разъем датчика Холла в хорошем состоянии. Если все в норме, поменяйте выключатель, самая частая причина отсутствия искры — перегорел выключатель. Если после замены переключателя искра не появляется, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по словам популярного бабина) выходит из строя крайне редко, но и такие случаи бывают.

Катушка зажигания

5) Если есть искра, но двигатель не запускается, снимите крышку воздушного фильтра.

Фильтр чистый, без масла? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 без крышки воздушного фильтра, завелась — значит нет доступа воздуха к карбюратору, фильтр забит, подача воздуха забита, фильтр заполнен с маслом.
6) Не заводится — полностью снимаем фильтр с крышкой и откручиваем топливный шланг от топливного насоса к карбюратору со стороны карбюратора. Крутим стартер — должен брызнуть бензин. Разве не брызгает? Либо бензонасос вышел из строя, либо не поступает топливо из бака, если оно есть конечно.
7) Если при повороте стартера брызги бензина, открутите шланг возврата топлива от карбюратора. Заткните возвратную линию пальцем и подуйте в корм. Поступает ли воздух в поплавковую камеру? Если да, то и бензин проходит, необходимо продуть весь карбюратор сжатым воздухом.
8) Воздух не проходит в поплавковую камеру? Проверяем сетчатый фильтр карбюратора.Откручиваем, чистим. Не помогло? — Игольчатый клапан может застрять. Постучите по боковой стороне карбюратора гаечным ключом или продуйте канал подачи сжатым воздухом.
9) Если по-прежнему не удается подуть воздух в поплавковую камеру, снимите крышку карбюратора, возьмите ее в руки и попробуйте снова продуть. Воздух не проходит — меняем игольчатый клапан.
10) Если при снятии крышки воздух проходит, а при прижатии к карбюратору топливные жиклеры не забиваются. Требуется полная продувка карбюратора.
11) Если после проделанной работы машина все равно не заводится, выкручиваем свечи.
Посмотрите, залиты они бензином или нет? Если они наполнены, их необходимо просушить. Включаем газовую плиту и, придерживая плоскогубцами, просушиваем свечу над огнем. Если свечи все еще сухие, можно попробовать капнуть несколько капель бензина в 1 камеру карбюратора (ближе к кабине). Образовавшееся разрежение может проткнуть карбюратор, и двигатель запустится.

Описанные выше приемы помогут завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 более чем в 90% случаев.Однако в случае возникновения трудно диагностируемых проблем (проскальзывание нескольких зубцов ремня ГРМ, плохая или отсутствующая компрессия в двигателе, не регулируется карбюратор) вам могут помочь только на СТО.

Часто водители сталкиваются с тем, что их ВАЗ 2109 перестает заводиться по любой причине. Если машина не заводится, то сразу возникает вопрос «С чего начать?» На самом деле все может быть довольно просто, и в 90% случаев это типовая проблема, которую достаточно легко диагностировать и решить.

Почему не заводится ВАЗ 2109 — ищем причину

Первым делом проверяем топливо, свечу и воздух.

Я бы посоветовал сначала проверить воздухозаборник (компрессию и фазу газораспределения), тоже можно начать с.

Метки на шкивах могут совпадать, но компрессия может немного выходить из строя, например: 10 атм на одном цилиндре, 9,5 атм на втором, 7 атм на третьем, 8 атм на четвертом, только это может исправить Это. К ремонту двигателя, конечно, стоит серьезно отнестись, но пока его нужно отложить, так как нам нужно будет завести машину.При такой компрессии двигатель будет работать и даже неплохо, а на холостых — подрезать.

Проверка системы питания

Далее начинаем копаться в системе электроснабжения. Вам нужно будет убедиться, что на заданном уровне насос подает топливо исправно, холостой ход клапана работает безупречно. Поэтому с подачей топлива все в порядке. Также не забудьте проверить свечи, после пары попыток завести двигатель, вероятно, они будут залиты.

Проверка системы зажигания

Поскольку предыдущие варианты поломок не подтвердились, то проблему нужно искать в системе зажигания.Для рутинной проверки пригодятся простые приспособления; их без проблем можно купить в любом автосалоне. Но для начала нужно разобраться в устройстве и работе зажигания.

Итак, в нашем случае ВАЗ 2109 имеет бесконтактную систему зажигания. Эта система включает в себя: змеевик

  1. , распределитель
  2. , переключатель
  3. , датчик холла
  4. .

Один вывод катушки подключен к аккумулятору, а другой — к выходному транзистору переключателя.Ключ открывает выходной транзистор, когда сигнал падает до нуля. В этот момент во вторичной обмотке катушки появляется ток высокого напряжения, около 25 кВ, а в первичной — ток более 300В. В результате на свечах возникает высоковольтное напряжение, в результате чего на свечах появляется искра.

Но чтобы разряд произошел, катушка должна быть заряжена. Перед подачей управляющего импульса от датчика Холла коммутатор предсказывает, когда следует замкнуть на массу, чтобы зарядить его.

Причем делает это таким образом, что время зарядки катушки остается примерно неизменным. В противном случае катушка будет перезаряжаться. Для этого коммутатор рассчитывает необходимый период импульсов, поступающих с датчика Холла. Другими словами, все зависит от оборотов двигателя, чем выше обороты, тем раньше коммутатор начнет замыкать катушку, но время замкнутого состояния не изменится.

Теперь можно начинать тестирование. В первую очередь нужно проверить искру на свечах — для этого можно использовать специальный разрядник.Безрезультатно.

Так что может быть виноват датчик холла или выключатель, может быть масса или питание выключателя. Чтобы долго не гадать, воспользуемся АЗ-1.

АЗ-1 — устройство аварийного розжига, может использоваться под дождем, при движении по лужам. Другими словами, мы можем назвать это заменой датчика Холла.

Датчик МД-1 — мгновенная диагностика, полезна для датчика Холла и замка зажигания.

В первую очередь мы использовали МД-1. Этот датчик подключается вместо переключателя, как только он подключен, нужно включить зажигание, не запускать:

  • если горит светодиод «P», значит реле зажигания и зажигание переключатель работают правильно.
  • Горит светодиод «К» — первичная обмотка катушки зажигания не повреждена.
  • включить стартер: если светодиод «D» мигал, значит датчик Холла исправен.

В случае, если он не мигает, придется использовать прибор АЗ-1, подключить его вместо датчика Холла.

Такие устройства для мгновенной диагностики систем бесконтактного зажигания продаются в Интернете буквально за 100 рублей. Но если у вас нет возможности приобрести один, то вам придется потратить гораздо больше времени и проверить каждый датчик мультиметром отдельно.

Все работает, но двигатель заводится, не хочет. После тщательного осмотра катушки зажигания на месте соединения высоковольтного провода были обнаружены следы углерода. Поменяли катушку и провод. Двигатель сразу завелся, как и раньше.

Надеюсь, такое жизненное событие поможет вам найти причину, по которой ваша машина тоже не заводится.

Электронная система контролирует запуск и работу двигателя ВАЗ-2109. Он обрабатывает показания многих датчиков, отслеживающих различные параметры.Если какой-либо датчик выходит из строя, инжектор либо не запускается, либо работает неправильно.

ВАЗ-2109 не заводится — что делать?

В целом диагностика неисправностей контроллера (компьютера) и датчиков системы управления, а также самой форсунки ВАЗ-2109 мало чем отличается от аналогичной работы для других автомобилей. Но в связи с особенностями системы управления «девяткой» опытные владельцы этого автомобиля рекомендуют следующие решения.

Чаще всего форсунка «девятка» зимой не заводится.В этом случае желательно прогреть и даже подзарядить аккумулятор — возможно, из-за потери емкости из-за низкой температуры он не в состоянии хорошо раскрутить вал мотора.

Еще один «популярный» способ — подача воздуха к фильтру мотора через фен. В этом случае в цилиндры будет поступать нагретый воздух. Многие утверждают, что ВАЗ заводится сразу.

Еще одна возможная причина: в результате долгих безуспешных попыток запуска свечи были залиты бензином.В этом случае рекомендуется попробовать завести машину с нажатой педалью газа до пола — свечи должны будут просохнуть, и машина заведется. Если это не помогает, то открутите свечи и проверьте наличие искры. Если его нет, значит неисправны либо свечи зажигания, либо система зажигания.

Проверка форсунок и ремня ГРМ

При появлении искры и ее ярко-голубоватом цвете проверьте подачу топлива: выверните форсунки и проверните вал двигателя с помощью стартера.Топливо следует разбрызгивать из форсунки равномерным конусообразным «факелом». Если вместо этого форсунка проливает или брызгает бензином, значит, она забита.

Если проверенные узлы работают, то смотрят ремень ГРМ. Владельцы инжекторной «девятки» не раз сталкивались с ситуацией проскальзывания ремня через несколько зубцов. Зимой такое может произойти при запуске холодного двигателя, когда распредвал сильно крутится. Чтобы проверить, посмотрите на метку времени. Если совпадает, проверьте датчик коленвала и его провод (иногда отрывается).Затем проверяются остальные датчики.

Диагностика неисправности датчика

Рассмотрите отклонения в работе двигателя и соответствующие возможные причины … Нестабильный холостой ход, затрудненный запуск или остановка двигателя после движения в режиме повышенной мощности могут быть вызваны неисправностью датчика массового расхода воздуха (MAF) — он даст показания контроллера, завышенные на 15-25% на низких скоростях. Если произошел перерасход топлива или снизилась реакция двигателя на дроссельную заслонку, датчик массового расхода воздуха дает заниженные показания.

Рывки и провалы при переходе с холостого хода на рабочих даже в случае незначительных нагрузок — это означает, что нарушена работа датчика, считывающего положение дроссельной заслонки . .. Затрудненный запуск прогретого двигателя или небольшой перерасход топливо — отказал (охлаждающая жидкость).

Двигатель плохо набирает обороты и не развивает необходимой мощности или большой перерасход топлива — вышел из строя датчик детонации или от него оборвался провод. В случае заметного перерасхода топлива с одновременным увеличением количества вредных выбросов в выхлопных газах вышел из строя кислородный датчик.

Незначительное снижение чувствительности дроссельной заслонки и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление контактов его проводов или разъема. Ограничение оборотов двигателя или его остановка указывает на неисправность. Большой перерасход топлива — вышел из строя датчик фаз. Незначительное ухудшение работы двигателя или затрудненный запуск означает, что вышел из строя датчик температуры воздуха, поступающего в двигатель.

Если все вышеперечисленные устройства и датчики проверены, но впрыск ВАЗ-2109 не запускается, то, возможно, вышел из строя процессор и он некорректно управляет всей системой запуска. В этом случае требуется диагностика в автосервисе.

Заводится ВАЗ 2109. Почему машина не заводится? Что делать, если нет ключа

> В статье «» мы подробно разобрали причины, по которым на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не заводится карбюратор … Однако у инжекторных ВАЗ 2109 свои характеристики, поэтому данная статья призвана помочь владельцам инжектора ВАЗ 2108 2109 21099, когда их железный конь перестает заводиться. Различия в диагностике карбюраторных и инжекторных двигателей очень существенны.Итак, владелец карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему не заводится его машина. Однако если его пересадить на инжекторный ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, который не заводится, то человек не будет знать, что делать.
Понятно: ТНВД, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что и в каком порядке смотреть, ситуация, когда инжекторный двигатель не запускается, может изрядно напугать автовладельца.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности. Итак, начнем, если форсунка ВАЗ 2108 2109 21099 не заводится, то здесь работает старое правило: «Либо горит нечего, либо зажигать нечего». То есть либо нет искры, либо горючая смесь не попадает в цилиндры двигателя.
1) Проверить, есть ли искра. Для этого откручиваем свечу от баллона, прижимаем к массе и крутим стартер.Если искра проскальзывает на свече зажигания, проблема в системе подачи топлива.
Однако необходимо помнить, что если скрученная свеча мокрая и есть искра, обязательно проверьте метки.

Метка шестерни распредвала Ваз 2109

Марка маховика ВАЗ 2109

Из-за того, что ремень ГРМ проскочит на один или несколько зубцов, будут нарушены фазы газораспределения и двигатель ВАЗ 2108 2109 21099 не запустится.
Если искра не проскальзывает на свечу зажигания, то причиной может быть: датчик положения коленчатого вала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что находится в инжекторе. Да, правда, некорректная работа датчиков может очень сильно испортить жизнь владельцу инжектора ВАЗ 2108 2109 21099. Подскажу одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится из-за неисправности одного единственного датчика — ДПКВ. Если неисправен какой-либо другой датчик, то двигатель запустится, только неправильной будет его работа — он может утроиться, не развивать мощность, увеличить расход топлива, но он должен запуститься.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. По мере приближения металла к выходному напряжению датчик должен увеличиваться, при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, меняем его и пробуем запустить. Не заводится — идем дальше.
1b) Шкив коленчатого вала. В чем может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может отвалиться или покрутиться.

Отвалилась часть шкива ВАЗ 2109 с зубьями для ДПКВ

Соответственно ДПКВ не работает при вращении коленвала и ЭБУ не дает команду на зажигание свечей зажигания. Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленчатого вала вращается и исправно работает.Заодно проверьте целостность ремня ГРМ и метки.
1в) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на целостность. Если есть возможность, можно взять модуль зажигания из другой машины и проверить, заводится двигатель или нет.
1d) Если ЭБУ неисправен, двигатель, естественно, не запустится.
1д) Отсутствие контакта в проводке. Все устройства могут быть целыми: ЭБУ, модуль зажигания и все датчики. Но контакта между ними в проводке не будет, например, оборван провод или окислился разъем.
2) Если искра есть, но двигатель не запускается, необходима проверка системы питания двигателя.
Проверить, поступает ли топливо в форсунки:
2a) Перекачивает ли топливный насос?

У ВАЗ 2109 с инжекторным электронасосом

Топливный насос ВАЗ 2108 2109 21099 Форсунка электрическая, погружается в бензобак автомобиля.При включении зажигания должно быть слышно его действие. Чтобы проверить, качает ли он топливо или нет, можно ослабить одну из патрубков подачи топлива, поставить под них тару и включить зажигание — из патрубка должен течь бензин.
Давление в топливной рампе ВАЗ 2109 с форсункой также можно измерить с помощью обычного манометра. Регулятор давления, установленный на топливной рампе, имеет специальный отвод для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали.Должно быть около 4 атмосфер. Если манометр не показывает давление, значит топливный насос не работает.
2b) Если топливный фильтр забит, насос не сможет подавать необходимое топливо в форсунки автомобиля.

Фильтр топливный ВАЗ 2109

Опять же, вы можете понять, засорен фильтр или нет, используя манометр, подключенный к крану регулятора давления на топливной рампе автомобиля.
2c) Забиты форсунки.

Загрязнение форсунок инжекторного двигателя

При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не распыляется, а капает.Из-за забитых форсунок может быть затруднен запуск двигателя форсунки ВАЗ 2108 2109 21099 на морозе. Такой автомобиль обычно не развивает полную мощность при движении.
2d) Топливо не может распыляться форсунками, если они не получают сигналы открытия от блока управления двигателем. Необходимо убедиться, что фишки прикреплены к насадкам и все провода целы.
3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срез зубьев ремня ГРМ. При этом нарушаются фазы газораспределения двигателя и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскальзывает, необходимо снять кожух ремня и проверить метки на колесе распределительного вала и на валу маховика. Если все в порядке, продолжайте.
4) Если свечи ВАЗ 2108 2109 21099 залиты, то их нужно просушить. Искра на залитой свече не образуется. Если вы открутите свечу, а она вся мокрая, то нужно открутить все остальные и зажечь их на газе.Если они снова затоплены, нужно искать причину в другом месте.
5) Некоторые форсунки ВАЗ 2108 2109 21099 не запускаются на морозе при подключенном датчике температуры двигателя. Наверное это особенность прошивки что ли. Закидываем чип датчика температуры, двигатель запускается с трудом, но заводится. При подключении нет.
Такая особенность может сбить с толку: есть искра, и свечи мокрые, и ремень не проскальзывает, и машина не заводится.Откинул датчик температуры, и он завелся. Такая ситуация, конечно, скорее исключение, чем правило, но владелец ВАЗ 2109 знает об этом лучше.
6) Тоже редкая ситуация, но бывает. Заливка катализатора в глушитель автомобиля. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 установлен катализатор, снижающий выбросы вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, то выхлопные газы будет сложно отводить и двигатель либо вообще не запустится, либо заглохнет.Чтобы исключить этот момент, достаточно ослабить зажим между катализатором и глушителем, чтобы выхлопные газы выходили за резонатором.

Описанные выше проблемы являются наиболее частыми причинами того, что двигатель ВАЗ 2108, ВАЗ 2109, инжектор ВАЗ 21099 не запускается, однако следует помнить, что есть особые случаи, в которых помочь могут только СТО.

Карбюраторные версии ВАЗ 2109 сегодня довольно распространены. При этом часто возникают ситуации, когда двигатель вообще не запускается, либо он плохо заводится в горячем состоянии.

Решение такой проблемы не займет несколько минут. Поэтому в первую очередь подготовьтесь морально, настройтесь на длительную работу со своим карбюратором.

Если вы не можете запустить карбюраторный двигатель, попробуйте несколько вещей. Так вы сможете найти ответ на вопрос, почему двигатель не запускается.

  1. Поднимите капот, визуально осмотрите состояние силового агрегата карбюратора.
  2. Проверить, все ли провода, клеммы надежно закреплены. Ослабленный вывод или провод часто становились причиной необдуманных решений и значительных финансовых затрат на ремонт, которых на практике можно было избежать.
  3. Оценить состояние топливного насоса. Нередко причиной выхода из строя при попытке завести автомобиль или отказе в работе является перегрев топливного насоса. Почувствуйте это. Если будет слишком жарко, высока вероятность выхода из строя. Лучше заменить.
  4. Параллельно проверяем состояние фильтров, масла. Возможно, пора их менять, а вы все это тянете.

Прилавки на ходу

Если машина глохнет во время движения, вам необходимо:

  • Проверить состояние датчика Холла на карбюраторе;
  • Оценить текущее состояние коммутатора;
  • При необходимости замените оба элемента;
  • Если после того, как автомобиль заглох на ходу, возникли проблемы при попытке запустить двигатель, продуть топливопроводы;
  • Не получив ответа при визуальном осмотре и проверке трубок, контактов, других имеющихся узлов, вам придется разобрать карбюратор, чтобы найти причину;
  • Обязательно отрегулируйте карбюратор. Довольно часто такая мера снимает все проблемы. Но не стоит делать это своими руками. См. Проверенный карбюратор.

На практике карбюратор может не запускаться по разным причинам. Некоторые из них не имеют отношения к самому двигателю. Поэтому оптимальное решение — это полноценная диагностика в автосервисе.

Карбюратор глохнет на холостом ходу

Если у вас карбюратор не заводится, постоянно глохнет на холостом ходу, вы сталкиваетесь с довольно обычной ситуацией для карбюратора ВАЗ 2109.

Вот список шагов, которые можно сделать своими руками с карбюратором:

  • Заменить иглу;
  • Очистите форсунки в электромагнитном клапане;
  • Заменить датчик холостого хода при обнаружении в нем неисправности;
  • Чтобы избавиться от заедания игольчатого клапана, которое часто мешает запуску карбюратора в горячем состоянии, попробуйте надеть на него пружину. это народное средство, которое, как ни странно, помогает;
  • Проверить состояние электромагнитного клапана, его блока управления, проводки. Убедитесь, что в нем есть щелчок. Если они отсутствуют, то предмет заменяется. Хотя можно попробовать починить.

«>]

Пошаговая инструкция

Наблюдая определенную последовательность в своих действиях, вы со временем сможете самостоятельно определить, почему двигатель не запускается или с ним возникают проблемы.

Этап ремонта

Ваши действия

Поверните ключ зажигания, проверьте стартер

Если ключ крутится, стартер крутится, то это точно не причина.Даже если двигатель не заводится. Отказ стартера свидетельствует о необходимости его замены

Проверить уровень топлива в баке

Не стоит ориентироваться только на показания датчика. Иногда он обманывает. Не раз случалось, что автовладелец облазил почти всю машину, перебрал карбюратор, и в итоге оказалось, что топливо просто кончилось. Пусть это будет смешно, но все же стоит убедиться, что в бензобаке

топливо

Убедитесь, что есть искра

Снимите все свечи зажигания, подсоедините к высоковольтному проводу и коснитесь массы (двигатель).Вам понадобится напарник, который сядет за руль и включит стартер. Если на наконечнике появилась искра, все в порядке. Не так ли? Обвинение коммутационного блока и замена переключателя на новый.

Проверить наличие искры на центральном проводе от катушки

Метод испытания аналогичен методу свечей зажигания. Если искры не обнаружено, катушка, скорее всего, вышла из строя. Заменить элемент

Если на улице холодно, бензин может содержать воду, которая со временем превращается в лед.Чтобы проверить это, откройте воздушный клапан и несколько раз нажмите кнопку топливного насоса. Возникающие булькающие звуки указывают на то, что бензин собирается в карбюратор. Отсутствие плюшек не позволит запустить карбюратор на холодном, так как топливо частично замерзло. Здесь придется менять бензонасос

Фильтр тонкой очистки

Посмотрите состояние фильтра. При появлении на нем трещин, повреждений и других видимых дефектов элемент необходимо заменить

Бензиновые шланги

Убедитесь, что шланги, подающие бензин от насоса к двигателю, не повреждены.При дефектах, повреждениях, трещинах их необходимо заменить на новые

Свеча зажигания

Искру уже проверили. Теперь открутите все свечи, осмотрите их на предмет следов нагара. Если свечи оказались черными от нагара, залитыми бензином, чистить агрегаты обычной наждачной бумагой нет смысла. Вы не добьетесь желаемого эффекта. Единственное решение для восстановления — отапливать их на газовой плите.Если вы не хотите пробовать этот метод, просто установите новый набор качественных свечей зажигания.

Провода распределительные высоковольтные

Снять, проверить целостность, отсутствие повреждений. Если есть, купите новый комплект и установите на автомобиль

Крышка распределителя

Наличие внутри него сколов, обгоревших контактов свидетельствует об износе, потере работоспособности. Выход один — сменить устройства.Одновременно с крышкой стоит поменять бегунок

Датчик Холла

Довольно часто карбюратор не запускается именно из-за неисправного датчика Холла. Удерживается на распределителе двумя болтами. Откручиваем крепления, отсоединяем провода и заменяем старый датчик на новый. Собираем все обратно, проверяем работоспособность карбюратора

Расположение распределителя высокого напряжения

Нередко невнимательные мастера или неопытные мастера, ремонтирующие свой автомобиль самостоятельно, допускают ошибки при повторной сборке трамблера. У высоковольтных проводов должно быть определенное соединение. Проволока, обозначенная на крышке цифрой 1, идет от крайнего левого (первого) цилиндра, 2 цилиндра идет по часовой стрелке, затем 4 и только потом 3. Запутав расположение, машина дико заводится тройкой или даже заводит карбюратор , вы не сможете

Ремень ГРМ находится слева под кожухом. Снимите его, оцените состояние зубьев ремня. Если они частично колеблются, исчезли, лучше заменить ремень на новый.Также не исключено, что погнулась заслонка на 1,3-литровом двигателе. Настоятельно не рекомендуется решать эту проблему самостоятельно.

Если пошаговая проверка каждого узла автомобиля ВАЗ 2109 не позволила найти ответ, почему карбюратор не запускается должным образом, придется обратиться на СТО.

Практика показывает, что детальный осмотр узлов машины и замена изношенных, поврежденных элементов сразу возвращает карбюратор в прежнее состояние, он без проблем запускается как в холодном, так и в горячем состоянии.

С наступлением зимы большинство карбюраторных автомобилей доставляют хлопоты своим владельцам. Не исключение и карбюраторные ваз 2109, которые плохо заводятся на морозе. Причин для такого запуска может быть много. В этой статье будут рассмотрены самые частые причины, по которым карбюратор ВАЗ 2109 плохо заводится на холодном.

Прежде чем делать какие-либо выводы, необходимо убедиться, что водитель правильно выполняет требования по запуску холодного двигателя. Для этих целей карбюраторные двигатели имеют дроссель с ручным приводом… Без использования этого механизма завести машину, особенно в холодную погоду, довольно проблематично.

Запустить двигатель нужно в следующей последовательности:

  • Открыть капот и накачать топливо ручной педалью бензонасоса
  • Потяните ручку воздушной заслонки на себя
  • Накачать бензин в коллектор с помощью педали акселератора
  • Не нажимая педали газа запустить двигатель

Двигатель может не запуститься с первого раза. Но во второй раз должно. Также нужно ориентироваться на прокачку бензина с помощью педали газа. Здесь главное не переборщить, иначе можно залить свечи и тогда двигатель точно не заведется. Если это произошло, и машина не завелась, то нажмите педаль до упора, включите стартер и, пока он вращается, медленно отпустите педаль газа.

Плохо крутит стартер на холодном ВАЗ 2109

Это одна из самых частых причин плохого ладового старта.У этого есть две стороны: заклинило стартер или замерз аккумулятор. Если с первым случаем все понятно, то второй требует особого внимания.

В сильные морозы рекомендуется занести аккумулятор в дом и поставить на зарядку, тогда проблемы с запуском останутся позади. Но если этого не сделать, то задача может усложниться. Для начала потребуется на время включить ближний свет — это прогреет электролит. После этого можно попробовать включить стартер не более чем на 3 секунды.Каждая новая попытка запуска двигателя должна сопровождаться паузами в 30 секунд, 1 минуту и ​​2 минуты. В противном случае аккумулятор разрядится до конца и вместо поездки придется ждать, пока аккумулятор зарядится.

Если летом можно заливать масло меньшей вязкости или 20w40, то в сильные морозы оно замерзает. Провернуть коленвал при замерзшем масле становится очень сложно, поэтому производитель рекомендует заливать на зиму моторные масла с вязкостью 5w40.

Еще одно решение этой проблемы — использование предпусковых подогревателей, которые включены в сеть 220 В и нагревают антифриз.За счет теплоотдачи металлических деталей двигателя ВАЗ 2109 на карбюратор масло разжижается, и двигатель может спокойно работать даже в сильные морозы.

Если ВАЗ 2109 плохо заводится не только на холодном, но и на горячем, то проблема может коснуться системы. Неправильный угол опережения ухудшает стартовые характеристики, делая запуск проблематичным.

Обычно проблемы запуска наблюдаются с. При этом из выхлопной трубы черный дым, электроды свечей зажигания покрыты сажей, в глушителе слышны хлопки при нажатии на педаль акселератора. Можно попробовать повернуть трамблер на несколько градусов или отрегулировать зажигание с нуля. Проблема должна исчезнуть.

Однако слишком ранний угол приводит к:

  1. Детонации;
  2. Перегрев двигателя;
  3. Истощение смеси.

Проблемы с системой питания двигателя ВАЗ

В первую очередь необходимо проверить воздушный и топливный фильтры. Если они очень грязные, в холодном состоянии двигатель не запустится. В конструкции девятки предусмотрено два топливных фильтра, расположенных под капотом автомобиля и один воздушный.Если они целы, то проверяем работу бензонасоса.

Попробуйте вручную накачать бензин. Если плохо качает, значит проблема в топливном насосе.

На очереди карбюратор. Неправильная регулировка может привести к плохому запуску автомобиля в холодном состоянии. Обороты холостого хода не должны превышать 900 и опускаться ниже 700. Отложения нагара на свечах зажигания недопустимы. В противном случае агрегат требует правильной настройки.

Газораспределительный механизм

Последний — это клапаны.Перед регулировкой карбюратора необходимо проверить зазоры клапанов. Это делается на холодном двигателе, поскольку при нагревании металл расширяется.

Нарушение зазоров ухудшит сжатие. В этом случае не только теряется мощность, но и ухудшаются пусковые свойства автомобиля.

Это основные причины, по которым сложно заводиться на холодном ваз 2109. Если ни один из этих советов не помог, то лучше обратиться к специалистам.

Как часто ваша любимая машина (ВАЗ 2109, 099, 08) наотрез отказывается заводиться или глохнет в пути? Не стоит сразу вызывать одаренных мастеров или тащить бедолагу в службу на веревке.Есть только одна хорошая новость. Подскажу, что нужно сделать, но только если руки растут из нужного места :).

Заглохший и не запускающийся двигатель может иметь несколько причин. Вначале поворачиваем ключ в замке зажигания и слушаем, крутится ли стартер, если в этом нет причины, но об этом сказано и «ежу понятно». Если стартер поворачивается, вперед. Как бы глупо это ни звучало, нужно проверить, есть ли в баке бензин.

Поворачиваем ключ и смотрим на контрольную лампу остатка топлива в баке.Если вы уверены, что бензин есть, проверьте, нет ли искры. Выворачиваем любую свечу, втыкаем в высоковольтный провод и касаемся двигателя (на массу) …

Здесь нам нужен помощник. Посадили его за руль и дали стартеру повернуть ключ. Есть ли искра на кончике свечи? Хороший. Нет? плохо. Неисправная распределительная коробка или проводка. С этим трудно что-либо сделать. Попробуйте поменять переключатель. Вы также должны проверить искру на центральном проводе, идущую от катушки. Так же проверяем со свечами.Отсутствие искры может указывать на неисправность катушки.

Проверим энергосистему. Если на улице зима, вода может попасть в газопровод и замерзнуть. Проверяем: откручиваем «воздух» и несколько раз нажимаем кнопку бензонасоса. Бульканье? Ну и бензин попадает в карбюратор. нет?

Либо вышеуказанная вода каким-то образом замерзла в системе, либо, что более вероятно, неисправен бензонасос. Обратите внимание на фильтр тонкой очистки. Его следует осмотреть на предмет трещин и повреждений. Также можно увидеть шланги, по которым поступает бензин.Вы все проверили? Система питания в порядке?

Следующий шаг, свечи! Откручиваем свечи. Все. Посмотрим, есть ли на них нагар. У бережливого водителя всегда должен быть запасной комплект, рабочие, проверенные свечи. «Брызги» (черные свечи с нагаром и залитые бензином), чистить наждачной бумагой и протирать бесполезно. Их необходимо прокалить над газовой плитой.

Значит рабочие свечи вставили, не помогло? Перейдем к системе зажигания.Снимаем с распределителя высоковольтные провода. Кстати из-за проводов машина тоже может не заводиться, проверьте их. Смотрим на крышку трамблера.

Если внутри сколы, контакты опалены, замените крышку. Далее снимаем ползунок. Его тоже можно заменить. Откручиваем 2 болта. Отсоединяем проводку от датчика холла и меняем сам датчик. Собираем все в обратной последовательности с новыми деталями.

Неправильное расположение высоковольтных проводов на крышке распределителя.Первый провод (на крышке он отмечен цифрой 1) идет от цилиндра 1 (крайний левый), затем по часовой стрелке пойдут 2 цилиндра, 4 цилиндра и 3 цилиндра. Если перепутать провода, машина будет жутко тройной или вообще не заведется.

Осталось проверить ремень ГРМ. Он расположен слева под кожухом. Снимите и посмотрите на зубья ремня. Если его мало и ремень проскользнул, то его необходимо заменить. Вопрос только в последствиях. Если у вас есть 1.3 двигатель, то клапан может погнуть (даже не тыкайся). Если 1.5, то может и нормально.

Ну в принципе вся система. Все должно запуститься. Если нет, то можно с чистой душой (сделал то, что мог) перетащить к сторонним хозяевам. Если машина не работает на холостом ходу, проверьте соленоидный клапан. Ввинчивается в карбюратор правой стороной … Снимаем клемму.

Повернуть ключ, включить зажигание и несколько раз коснуться клапана клеммой. Есть щелчки и искры? ок, это работает. Просто открутите его и продуйте жиклер в конце. Клапан необходимо затянуть вручную, желательно не затягивая слишком сильно.

Также нестабильная работа на холостом ходу или рывки могут быть результатом нерегулируемого карбюратора, а также разбрызгивания (из-за чрезмерно богатой смеси) свечей.

Удачи на дорогах.

Что делать, если отказались заводиться ваши любимые Ваз 2108, Ваз 2109, Ваз 21099? В этой статье мы обсудим схему устранения неполадок. Как вы, наверное, знаете, для запуска и работы двигателя необходимы три условия: воздух, бензин, искра.При вращении коленчатого вала двигателя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 в цилиндры засасывается горючая смесь (смесь воздуха и бензина в определенной пропорции). После закрытия впускного и выпускного клапанов в конце такта сжатия на свече зажигания должна появиться искра, воспламеняющая горючую смесь — двигатель запускается.
Рассмотрим диагностику с определением неисправности по цепи. Вся техника подробно показана на рисунке, в тексте даются необходимые комментарии по пунктам.

1) Если стартер не проворачивает коленчатый вал ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, то проверяем следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть щелчок реле втягивающего устройства. слышал, все разъемы надо ставить на стартер.

2) Если стартер проворачивает коленчатый вал. Необходимо определить, что не попадает в цилиндр, горючая смесь или искра. Сначала ищем искру. Для этого снимите высоковольтный провод с любой свечи, поднесите его на расстояние сантиметра к земле и включите стартер.

3) Если искра не идет на свечи зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, проверьте, идет ли искра на распределитель зажигания (трамблер). Для этого снимите с трамблера центральный провод, поднесите его на расстояние 1 см к земле и включите стартер. Если искра проскальзывает с провода на массу — проблема в распределителе зажигания: проверяем бегунок, чистим контакты.

4) Если в распределителе зажигания нет искры, необходима диагностика системы зажигания.
Возможны два варианта дальнейшего поиска неисправностей:
А) Использование диагностического прибора бесконтактной системы зажигания.
B) Устранение неисправностей вручную.
А) У вас есть прибор, разновидности их могут быть разные, но принцип работы тот же: питание и проверка датчика Холла и выключателя отображаются лампочками.

Устройство подключено к обрыву цепи переключателя. Снимите разъем с переключателя и подключите к разъему прибора.Поместите второй разъем устройства на коммутатор. Включите зажигание: должны гореть световые индикаторы питания системы зажигания и датчика Холла.

При вращении стартера должны мигать ВАЗ 2108, ВАЗ 2109, ВАЗ 21099: контрольная лампа переключателя, импульсная лампа от датчика Холла.
Если контрольная лампа переключателя не мигает, замените переключатель.

Если нет импульсов с датчика Холла, разберите распределитель зажигания, убедитесь, что ползун распределителя вращается при вращении стартера. Если стартер крутится, а бегунок трамблера нет, ремень ГРМ порван. Если ползунок вращается, но нет сигнала от датчика Холла, замените датчик Холла.
Б) Вариант поиска неисправности без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Разберите распределитель зажигания и убедитесь, что бегунок распределителя вращается при вращении стартера. Если не крутится, ремень ГРМ порван. Если ползунок поворачивается, убедитесь, что барабан распределителя не касается датчика Холла.Убедитесь, что провода и разъем датчика Холла в хорошем состоянии. Если все в норме, поменяйте выключатель, самая частая причина отсутствия искры — перегорел выключатель. Если после замены переключателя искра не появляется, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по словам популярного бабина) выходит из строя крайне редко, но и такие случаи бывают.

Катушка зажигания

5) Если есть искра, но двигатель не запускается, снимите крышку воздушного фильтра.

Фильтр чистый, без масла? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 без крышки воздушного фильтра, завелась — значит нет доступа воздуха к карбюратору, фильтр забит, подача воздуха, фильтр залит маслом.
6) Не заводится — полностью снимаем фильтр с крышкой и откручиваем топливный шланг от топливного насоса к карбюратору со стороны карбюратора. Крутим стартер — должен брызнуть бензин. Разве не брызгает? Либо бензонасос вышел из строя, либо не поступает топливо из бака, если оно есть конечно.
7) Если при запуске стартера разбрызгивается бензин, открутите возвратный топливный шланг от карбюратора. Заткните возвратную линию пальцем и подуйте в корм. Поступает ли воздух в поплавковую камеру? Если так, то проходит и бензин, необходимо продуть весь карбюратор сжатым воздухом.
8) Воздух не проходит в поплавковую камеру? Проверяем сетчатый фильтр карбюратора. Откручиваем, чистим. Не помогло? — Игольчатый клапан может застрять. Постучите по боковой стороне карбюратора гаечным ключом или продуйте канал подачи сжатым воздухом.
9) Если по-прежнему не удается подуть воздух в поплавковую камеру, снимите крышку карбюратора, возьмите ее в руки и попробуйте снова продуть. Воздух не проходит — меняем игольчатый клапан.
10) Если при снятии крышки воздух проходит, но при зажатии карбюратора топливные жиклеры не забиваются, требуется полная продувка карбюратора.
11) Если после проделанной работы машина все равно не заводится, выкручиваем свечи.
Посмотрите, залиты они бензином или нет? Если они наполнены, их необходимо просушить.Включаем газовую плиту и, придерживая плоскогубцами, просушиваем свечу над огнем. Если свечи все еще сухие, можно попробовать капнуть несколько капель бензина в 1 камеру карбюратора (ближе к кабине). Образовавшееся разрежение может проткнуть карбюратор, и двигатель запустится.

Описанные выше приемы помогут завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 более чем в 90% случаев. Однако в случае возникновения трудно диагностируемых проблем (проскальзывание нескольких зубцов ремня ГРМ, плохая или отсутствующая компрессия в двигателе, не регулируется карбюратор) вам могут помочь только на СТО.

Почему на ВАЗ 2109 не работает электровентилятор. Замена вентилятора охлаждения

Как известно, на ВАЗ 2109 вентилятор охлаждения выполняет множество функций. Замена вентилятора охлаждения ВАЗ 2109 — процесс необходимый и ответственный, который можно провести самостоятельно.

Причины неисправности вентилятора

В автомобиле ВАЗ 2109 вентилятор охлаждения в процессе работы может издавать посторонние звуки.
Причин такого поведения может быть много:

  • Возможно, болт, которым вентилятор крепится к двигателю, просто откручивается.Из-за того, что плохо держится, во время езды спотыкается.
    На самом деле это приводит к образованию странных звуков.
  • Радиатор установлен неправильно. То есть не на своем месте. Возможно, он лежит на поперечине подвески, что тоже не очень хорошо.
  • Возможно, вентилятор треснул с одной стороны, что привело к разбалансировке.

Примечание: полностью менять не обязательно. Достаточно заменить поврежденную деталь.

  • На крыльчатку попала грязь. Вроде бы пустяк, но приводит к дисбалансу. В итоге непонятное постукивание.

  • Подушки плохо зажаты, поэтому плохо держат мотор. Возможно, подушки сдавлены (такое бывает после длительного использования). В результате двигатель вибрирует.

Примечание: эту проблему можно решить, заменив подушки или вставив резиновые прокладки.

  • Если вентилятор сильно гудит, значит, ему не хватает смазки (необходимо срочно смазать двигатель маслом).
  • Разбился подшипник. Эта проблема возникает из-за того, что рабочее колесо долгое время было повреждено, поэтому в системе наблюдался дисбаланс.

Примечание: есть только один способ решить эту проблему — заменить подшипник. Однако перед этим необходимо откорректировать положение крыльчатки, так как вскоре из-за нее может выйти из строя другой подшипник.

Как отрегулировать крыльчатку

Возможны два варианта балансировки:

  • Первый — прикрутить тонкую проволоку к лопасти вентилятора.Посмотрите, с какой стороны дисбаланс проявляется больше.
    Плавным движением попробуйте выровнять крыльчатку до исчезновения посторонних звуков.
  • Второй — вставить в отверстие ось, диаметр которой подобен диаметру отверстия. Установите крыльчатку на две опоры, расположенные в горизонтальном положении.
    Если есть дисбаланс, то вы можете избавиться от него, повернув более тяжелое лезвие или приклеив к нему небольшой груз с меньшим весом.

Примечание: в качестве оси может выступать обычное сверло.Роль двух горизонтальных опор могут выполнять два стола.

Можно заменить четырехлопастное рабочее колесо (это стандартная деталь) на восьмилопастное.

Примечание: нельзя сказать, что последнее круто намного лучше первого, но уж точно не хуже. Часто при замене крыльчатки полностью пропадают посторонние звуки в охлаждающем вентиляторе.

В продаже можно найти как рабочие колеса индивидуальные, так и в комплекте с мотором. Вторые, конечно, намного дороже.
Поэтому не стоит выбирать второй вариант, если мотор исправен (обычно его нужно просто смазать, чтобы он стал лучше работать).
Не покупайте самые дешевые рабочие колеса. Обычно у них есть небольшие дефекты.

Примечание: есть модели стоимостью от 100 до 1000 руб.

Как заменить вентилятор


Если замена крыльчатки не помогла, то придется пойти на крайние меры — заменить сам вентилятор охлаждения.


Для этого необходимо сделать следующее:

Примечание: после этого будет достаточно места для проведения дальнейших работ.

  • Чтобы легко снять корпус вентилятора, открутите 2 гайки и 2 болта (ключом на 10). Две гайки и первый болт откручиваются без труда.
    Однако с последним болтом придется повозиться. Дело в том, что он находится в не очень удобном месте.
    Доступ к нему затруднен поперечной балкой и прикрепленными к ней рычагами.

  • Выколоть крыльчатку. Для этого подойдет любой удобный инструмент.

Примечание: сама крыльчатка очень хрупкая, поэтому работать с ней нужно осторожно.

  • Головкой на 13 откручиваем гайку крепления крыльчатки.
  • Ни в коем случае нельзя терять шпонку, вставляемую в вал двигателя. В противном случае вам придется скрафтить что-то похожее на нее самостоятельно, но это не так просто.
  • Заменить лопасти рабочего колеса.


  • Вставляем на место (при необходимости можно использовать новую крыльчатку). Гайку нужно затягивать как можно туже, ведь если крыльчатка зависнет, то скоро снова сломается.


  • Перед установкой вентилятора на место необходимо установить две резиновые шайбы. Это поспособствует тому, что вибрация, исходящая от вентилятора, будет менее заметна на.
  • Чтобы легко надеть застежку на шпильку, вы можете сделать небольшую прорезь в нижнем креплении рамы.


  • Вставьте вентилятор. Затяните все гайки, которые его крепят.

Двойной вентилятор

Летом «девятка» особенно перегревается. Поэтому для обеспечения максимума можно установить два вентилятора вместо одного.
Для этого:

  • Прежде всего, нужно сделать еще одно крепление для вентилятора.
  • Кроме того, в самом вентиляторе необходимо проделать небольшое отверстие, чтобы его можно было легко заменить.
  • Разобрать мотор и снять магниты (лучше отверткой, чтобы они не потрескались).

Примечание: важно не перепутать в каком порядке стояли магниты, поэтому их нужно маркировать.

  • Отрежьте предыдущие опоры цилиндра болгаркой и приварите на их место новые.
  • Соберите двигатель в обратной последовательности.
  • Прикрутите раму к двигателю.
  • Поставил лопасти.
  • Подключите два вентилятора к лопастям.

Примечание: один вентилятор уже будет подключен (стандартно).Другой можно включить при необходимости, сделав в салоне специальную кнопку.

Стоимость ремонта вентилятора охлаждения в автосалоне не слишком высока. Однако если вы сделаете эту работу самостоятельно, вам придется платить еще меньше.
Не забывайте, что перед этим стоит просмотреть различные фото и видео по этой теме. Возможно, предложенная нами инструкция тоже пригодится.

Схема включения вентилятора ВАЗ 2109 с помощью реле

Заставить вентилятор на ВАЗ 2109 несложно, нужно лишь немного подумать и понять принцип работы всей системы.Потребность в охлаждении радиатора возникает в те моменты, когда вы перемещаетесь по пробкам (причем совершенно неважно, происходит это зимой или летом). В жаркую погоду перегрев, конечно, происходит сильнее.

Но при длительном движении в пусковом режиме и мгновенной остановке антифриз в системе охлаждения просто закипает. Сегодня мы рассмотрим причины, по которым вентилятор ВАЗ 2109 не включается в автоматическом режиме, заменим датчик температуры, а также составим небольшую схему принудительного запуска обдува.Последнее пригодится, так как качество термовыключателей оставляет желать лучшего.

Почему не работает электровентилятор?

Причин не так много:

  1. Перегорела обмотка двигателя.
  2. Термовыключатель вышел из строя.
  3. Нарушение электропроводки.

Так что же делать, если вдруг перестал включаться вентилятор? Первым делом откройте кран печки, это увеличит круг циркуляции теплоносителя. Не забудьте включить вентилятор обдува радиатора, чтобы он быстрее остывал.

Когда температура начнет немного падать, заглушите двигатель. Открываете капот и перед вами не очень приятная картина — антифриз ушел, половина отсека мокрая. Необходимо долить жидкость в расширительный бачок. Если это случилось летом, то можно полить водой (главное перед зимой поменять на антифриз).

Проверить работу электродвигателя — отсоединить соединительную колодку и напрямую подать на нее питание от аккумуляторной батареи.Пропеллер крутится? Итак, с обмоткой все нормально, устанавливаем блок на место. За включение вентилятора ВАЗ 2109 на более поздних версиях отвечает только сенсорный выключатель.

Для проверки нужно вынуть из него два провода и соединить их. Если ротор начал вращаться, значит неисправность кроется именно в датчике. Выход из ситуации — продолжить движение, соединив эти два провода. Их изолировать не нужно, так как контроль включения вентилятора ВАЗ 2109 осуществляется массово (если оголенный провод зацепляется за часть корпуса, то ничего страшного).

И третья причина — обрыв провода. К датчику вентилятора ВАЗ 2109 идут два провода: напрямую от вентилятора и массы (кузова). Если раньше проблем не было, то постарайтесь сделать надежную массу, так как по умолчанию в минус девятке отрицательный провод от датчика вентилятора идет в сторону блока предохранителей и там теряется.

Найдите место возле радиатора, где можно подключить отрицательный шнур питания. Вот и все неисправности, которые могут вас поджидать. Теперь стоит поговорить о полезной кнопке для принудительного продувания.

Как правильно установить кнопку включения вентилятора ВАЗ 2109

Есть два варианта — через реле или с помощью одного переключателя. Схема подключения реле проста — нужно подключить два провода параллельно датчику. Оба они должны подойти к нормально разомкнутым клеммам электромагнитного реле. Такая схема позволяет избежать высокого тока в автоматическом выключателе.

Два тонких провода необходимо вывести под приборную панель и подключить к контактам кнопки (или переключателя).Таким образом, в салоне установлена ​​слаботочная катушка электромагнитного реле, а все сильноточные цепи расположены под капотом.

А теперь при выходе из строя датчика вентилятора ВАЗ 2109 достаточно нажать кнопку для охлаждения мотора. Для этого используется стандартное реле с нормально разомкнутыми контактами. Аналогичные установлены на легких, электродвигателях. Цена его в магазине порядка 50-70 рублей.

Стоимость вентилятора на датчике около 100 рублей. В результате, потратив пару сотен полчаса, вы создадите надежную систему, которая не подведет в трудную минуту.

Скажу сам: пару раз закипев в пробках, из-за невключения вентилятора пришлось ставить обычный выключатель и реле. К сожалению, ничего не нашел, кроме переключателя вентилятора печки от шестерки, поэтому поставил. А теперь, когда подхожу к джему, просто включаю вентилятор. И выключите после остановки. Это не влияет на маневренность и скорость. Даже с учетом того, что карбюраторная девятка (держит холостой ход 900-930), рывков и попыток заглохнуть нет.

С первых дней создания двигателя внутреннего сгорания у него была одна главная проблема — повышенное тепловыделение. Это явление сопровождается перегревом двигателя, ресурс которого можно быстро уменьшить. При перегреве двигателя может произойти деформация многих деталей поршневой группы, повреждение сальников, сальников и подшипников, а также воспламенение топлива в системе питания.

Первая система охлаждения промыла водой стенки двигателя.При нагревании вода испарялась и «забирала» у двигателя некоторое количество тепла. Позже появились более совершенные замкнутые системы охлаждения двигателя, действие которых было усилено с помощью охлаждающих вентиляторов.

Изначально вентилятор крепился к водяному насосу или. Вращаясь, вентилятор работал непрерывно и охладил двигатель на заданном уровне за весь период работы. Недостатком такого вентилятора является то, что его вращение не прекращается даже зимой, когда двигатель прогревается дольше, чем летом.Таким образом, прогревание длилось намного дольше.

Все недочеты насосов-вентиляторов перекрыл электропривод. Электрические вентиляторы появились во второй половине 20 века и значительно улучшили охлаждение и нагрев двигателя до рабочей температуры.

Устройство и принцип работы вентилятора охлаждения ВАЗ 2109


Вентилятор состоит из электродвигателя, на валу которого установлено колесо с лопастями и специальный кожух с креплениями. Кожух предназначен для крепления вентилятора и имеет такую ​​конструкцию, которая позволяет вентилятору забирать воздух только с передней части автомобиля. Кожух выполнен из металла, а его крепление осуществляется к радиатору автомобиля.

Вентилятор работает только при определенных значениях температуры охлаждающей жидкости и не дает температуре подняться выше нормы. Когда охлаждающая жидкость достигает в радиаторе определенной температуры (87 — 90 градусов Цельсия), срабатывает датчик температуры, расположенный на радиаторе, и замыкает электрическую цепь охлаждающего вентилятора.Вентилятор начинает вращаться и охлаждает двигатель.

После того, как температура упадет ниже уставки, датчик размыкает и отключает электрическую цепь охлаждающего вентилятора. Этот цикл продолжается на протяжении всей работы вентилятора и обеспечивает надежное охлаждение двигателя при нормальных условиях эксплуатации.

Неисправности и замена вентилятора охлаждения

Основной неисправностью вентилятора считается его выход из строя. Проявляется в повышении температуры охлаждающей жидкости выше нормы.И как только капот открыли, оказалось, что вентилятор не работает.

Диагностика неисправностей начинается с проверки датчика. Для этого из датчика вытаскиваются провода и замыкаются между собой (зажигание необходимо включить). Если вентилятор начинает вращаться, значит проблема в датчике, если нет, то вентилятор задел проблему на все сто процентов.

Отказ вентилятора обычно происходит из-за отказа двигателя. Отремонтировать электродвигатель может только электрик, поэтому в вашем случае вам нужно отнести его в ремонт или заменить на новый.Процесс удаления и установки описан ниже.

Видео — Замена датчика включения вентилятора ВАЗ 2114

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора.

2. Отсоедините штекер с проводами от разъема, ведущего к вентилятору.

3. Открутите болт крепления вентилятора и снимите его.

4. Перед установкой нового вентилятора проверьте его работу, подключив его напрямую к аккумулятору. Если он работает, установите его в порядке, обратном снятию.

На этом замена охлаждающего вентилятора завершена.

Всем привет!
Особенно привет тем, кто подписан на девятку!
Итак, пришла идея, почему бы не перенести вентилятор из моторного отсека в другое место.
Зачем переносить, менять то, что делали на АвтоВАЗе?
И все для того, чтобы добавить хоть немного свободного места под капотом.В связи с установкой двигателя 16кл, места под капотом стало совсем мало. При мелком ремонте руки никуда не сунешь …
Но, в большей степени напряг процесс самого вентилятора.
Напомню, что с карбюраторным ДВС вентилятор подключали к датчику температуры, расположенному в верхней части радиатора. Включение вентилятора зависело от датчика (90-100 градусов). В моем случае сенсор от классики, рабочая температура от 90 градусов.
Инжектор — работа вентилятора от мозга (у меня январь). На термостате есть датчик температуры, сигнал от него в мозги, и при достижении нужной температуры мозги включают вентилятор. В общем, тут все понятно. Но почему-то включение из мозга не всегда происходило при 105 градусах. Бывало и выше. В пробках это было очень тревожно. Пришлось на всю плиту включить! Закипал антифриз … Поэтому решено было перестроить конструкцию.
Идею двух вентиляторов на передке давно видел в интернете. Многие покупают вентиляторы от новой Нивы (21213 …) или от ШевролеНивы, но для меня это дороговато. Вот фото фанатов стоимостью более 3000 р.

новые с полей

Решено было приварить два вентилятора сам .
Сначала снимаем старый вентилятор с коробкой.

Пришлось немного помучить, не вылезла. Можно было снять защиту, подтянуть лицо и вытащить снизу, но… Просто открутил верхнюю трубу идущую к радиатору, снял и вытащил вентилятор вверх.


Что с ним делать, что делать? ..
… По счастливой случайности друзья подарили мне две коробки для вентилятора от классики и сам мотор с лопастями.
Примерил коробку от 2108

коробку от 2108

как я уже писал — от классики

Коробка 2103 сделана более-менее изящно и более подходящей.
Моторы одинаковые, как на классике, так и на девятке — от ВАЗ 2103.Лопостя тоже.
Снимаем лопасти, чтобы они не мешали и красим. Во-первых, и очистить двигатель от окисления, но смазать.
Вот схемка.

как разобрать.

Купили ядовитую краску . Флуоресцентный.


Также обнаружена черная краска.
Процесс сварки описывать не нужно …
После сварки примеряем на станке углы и кромки вентиляционных каналов пересекаются. Берем болгарку и делаем все так, как нам удобно.
Примерь, отсаживается.

Теперь берем дрель, сверло на 6,5 и просверливаем отверстия для крепления конструкции к телевизору. Осторожно, не повредить радиатор!
Далее, как все подходит, красим конструкцию в несколько слоев.
Ах да, пришлось срезать ушки решетки радиатора, ну мешали они немного. Потом ставим решетку, это не так уж и важно)
Сухой



обновленный телик

собираем, устанавливаем.

Чехол для проводки .
Будем подключать вентиляторы так, чтобы один работал от датчика на радиаторе, другой — от мозга.
Немного повеселившись, помог со схемой besxes .
Присла есть такая схема.

Немного поменял, но на самом деле все осталось как прислал.

Для подключения нам потребуется:
колодок мама / папа;
провода
реле 4 пин;
блок предохранителей, клеммы проводов;
изолента и немного мозгов.)))


Не работает тахометр на высокой панели ВАЗ 2109. Схема подключения тахометра ВАЗ. Причины движения стрелки тахометра и плавающей скорости

Тахометр — одно из многих измерительных устройств в автомобиле. Этими устройствами сегодня оснащены все отечественные автомобили, хотя для «девяток» с низкими панелями их установка при производстве не предусматривалась. Почему не работает тахометр на автомобиле ВАЗ 2109, высокая панель с карбюраторным двигателем и как быть в таких случаях — читайте в этой статье.

[Скрыть]

Назначение тахометра

Тахометр на ВАЗ 2109 — это прибор, устанавливаемый на автомобили для измерения оборотов двигателя. Благодаря этому устройству водитель может узнать, какие обороты коленвала в данный момент поддерживает силовой агрегат. Также данное устройство позволяет не допускать превышения возможных допустимых оборотов двигателя.

Основное назначение тахометра на карбюраторе ВАЗ 21099 — облегчить выбор необходимой передачи, а это, в свою очередь, дает возможность увеличить ресурс двигателя.В тот момент, когда стрелка прибора начинает приближаться к красной зоне, рекомендуется переключиться на более высокую передачу. Также это устройство можно использовать для регулировки работы во время движения или при работе ДВС на холостом ходу.

Виды

Если вы решили приобрести тахометр ВАЗ 2109, для начала нужно определиться с типом:

  1. Цифровые устройства позволяют отображать информацию о работе силового агрегата на специальном дисплее. Если установить данное устройство на карбюратор ВАЗ 2109, то прибор сможет более точно выставить пороги для экономайзера принудительного холостого хода.
  2. Сегодня более популярны аналоговые устройства. Такие устройства позволяют наглядно продемонстрировать количество оборотов двигателя с помощью шкалы и движущейся по ней стрелки (автор видео — Илья Попов).

Возможные неисправности

Почему водители решили устанавливать прибор на автомобили с низкими панелями, понятно, но перед подключением тахометра необходимо разобраться в его основных неисправностях.

Симптомы поломки устройства следующие:

  • при запуске силового агрегата или во время движения стрелка устройства может начать прыгать;
  • при работающем двигателе стрелка на шкале указывает на ноль.

Для начала при обнаружении неисправностей следует провести диагностику проводки и состояния контактов. Если замок зажигания был сделан с помощью силиконовых проводов, это тоже может привести к некорректной работе прибора. Иногда причина неработающего устройства кроется в поломке регулятора скорости мотора. Что касается непосредственно цифровых устройств, то в этом случае чаще всего выходит из строя цифровой дисплей, поэтому в случае такой поломки вам придется менять дисплей.

Инструкция по установке своими руками

Установка тахометра на ВАЗ производится следующим образом:

  1. Сначала выбирается место, где будет стоять прибор, после чего кабель от него нужно вывести в подкапотное пространство.
  2. Перед тем как выполнять ВАЗ 2109, необходимо развести проводку. Вывод +12 В подключается к катушке (контакт B, сигнал на контакт K), а «-» — к массе автомобиля, при этом масса должна быть надежно закреплена.Если проводка очень слабая и хрупкая, то лучше заранее подключить более надежные провода.
  3. После разводки проводов их необходимо соединить. Для подключения заземляющего провода желательно выбрать место, где сам кабель не будет мешать и взаимодействовать с движущимися частями.
  4. Для диагностики работоспособности устройства необходимо включить зажигание и завести автомобиль. При нормальной работе двигателя на холостом ходу стрелка на шкале прибора будет находиться в районе 750-850 об / мин.Если устройство дополнительно оснащено функцией вольтметра, это тоже можно проверить — при выборе этой опции на дисплее должна появиться информация об уровне напряжения в бортовой сети. Если аккумулятор работает нормально, этот параметр должен составлять примерно 11-12 вольт.

Автомобиль ВАЗ 2109 при производстве на заводе-изготовителе штатным тахометром не комплектуется. Однако эту ситуацию легко исправить. При необходимости можно установить внештатный тахометр для контроля оборотов двигателя.В продаже есть самые разные тахометры, многие из них имеют еще и второстепенные функции: вольтметр, часы, будильник и др.
Есть два типа тахометров: для бензиновых и дизельных двигателей. Принцип работы тахометра Бензиновый двигатель
основан на подсчете импульсов тока на катушке зажигания. У дизельного двигателя нет катушки зажигания, поэтому тахометр дизельного автомобиля улавливает импульсы тока от генератора. Тахометры бензиновых двигателей также делятся по количеству цилиндров в двигателе автомобиля.Поэтому при покупке тахометра продавец обязательно спросит: бензин или дизель и марку машины. Обычный тахометр на ВАЗ 2109 с функцией вольтметра обойдется примерно в 15 долларов.

Тахометр на ВАЗ 2109

Итак, вы приобрели тахометр на ВАЗ 2109, теперь нужно определиться с местом его установки: кто-то его ставит. приборная панель, кто-то возле замка зажигания. В общем, в таком месте, чтобы не портить внешний вид салона и смотреть показания тахометра.Тахометр прикреплен с обратной стороны двусторонним скотчем. Конечно, не все мы электрики, но тахометр — это электрическое устройство и его нужно как-то подключать. Хорошая новость в том, что у тахометра всего три провода, поэтому что-то сделать не составит труда.

Первым делом вывести провод тахометра из салона в моторный отсек ВАЗ 2109. Проще всего это сделать через отверстие для троса спидометра.

Берем кусок тонкого жесткого провода длиной около метра и приклеиваем к одному из его концов провод тахометра изолентой. Делать это нужно аккуратно: чтобы он не был слишком толстым и держался крепко. Затем вставьте другой конец провода в отверстие для троса спидометра и вытолкните его под капот. Затем со стороны капюшона при помощи проволоки вытаскиваем нашу проволоку. Теперь нужно подключить провода:
+ 12 В — катушки зажигания,
Сигнал — К катушке зажигания.
Минус — масса машины в любом удобном для вас месте, лучше, если она будет нажата гайкой.
Провода в кабеле тахометра очень тонкие и ненадежные, поэтому для качества и долговечности применяется следующая методика: к проводам кабеля тахометра припаиваются обычные провода сечением 1 мм2 (можно и скрутить, но это менее надежный вариант). Очень хорошо, если вы подберете провода под цвет проводов тахометра. На провод сечением 1 мм2 с другой стороны надеваются наконечники.
Ключом на 10 откручиваем гайки на катушке зажигания и подсоединяем провода по указанной выше схеме.

Закручиваем гайки, сильно, но без фанатизма, так как зачищенная резьба на катушке зажигания никому не нужна.
Теперь подключаем массу. Готово, тахометр подключен к ВАЗ 2109.

Подключаем тахометр к ВАЗ 2109 (карбюратор)

Тахометр. Это устройство, которое служит для отображения данных о количестве оборотов, совершаемых коленчатым валом.В то время как обычные начальные тахометры только сообщали об этом, современные модели оснащены дополнительными функциями, которые полезны для водителя: расход топлива, рекомендации по оптимальному поведению при вождении и т. Д.

Что можно получить

Оптимальное решение для владельцев девяток с высокой и низкой панелью — купить новую современную вычислительную технику и установить ее как внештатное устройство на ВАЗ 2109. Это даст дополнительную информацию, плюс даже немного украсит интерьер вашего автомобиля.

Но прежде чем отправиться в строительный магазин, следует поинтересоваться типами тахометров.

Виды

Особенности работы

Для дизельных двигателей

Читать то же

Дизельные двигатели не оснащены катушками зажигания, тахометр работает, считывая импульсы тока генератора

Для бензиновых двигателей

Бензиновые силовые агрегаты имеют катушек зажигания , импульсы тока которых считываются тахометром.Таким образом, панель предоставляет актуальную информацию. При этом бензиновые тахометры отличаются друг от друга в зависимости от количества цилиндров в двигателе.

Приобретая тахометр для своего автомобиля, обязательно указывайте, что это четырехцилиндровый бензиновый блок питания. Или просто скажите, вам нужен девайс на девятку.

Собственное устройство. ничего особенного

Цена вопроса

Стоимость устройства. это постоянно обсуждаемый вопрос. Некоторые думают, что покупать дорогую технику бесполезно, так как все запчасти на ВАЗ доступные и дешевые.

Но покупка дешевого тахометра предполагает получение неточной информации. Доступные устройства могут иметь погрешность 20-30%. Идея состоит в том, чтобы установить подобное оборудование, если данные по-прежнему не соответствуют действительности, а реальных преимуществ устройства вы не получите?

В среднем хороший тахометр на ВАЗ 2109 обойдется в 1000-2000 рублей. Денег не так много. Если вы установите его самостоятельно, вся установка будет стоить вам больше всего для вашего устройства чтения. И мы подробно расскажем, как его установить.

Установка

Ваз 2108 установка тахометра

Сделай сам.

Тюнинг ваз 2108 своими руками (ставим тахометр с 06 на 2108)

Читать то же

В данном видео описана установка тахометра с шестерки на 2108 , 2109, 2199.

Вот и все, тахометр у вас в руках, можете смело отправлять в собственный гараж и приступать к подключению прибора.

Самостоятельной сборки бояться не стоит. Хотя тахометр представляет собой электрическое устройство, у него три провода. Поэтому с поставленной задачей легко справятся даже неопытные водители.

Подключение сделки не проблема

Заранее определите, где будет располагаться ваше устройство считывания частоты вращения коленчатого вала. Здесь выбор исключительно за вами. Некоторые из них монтируются прямо на панели приборов, другие устанавливаются рядом с замком зажигания. Постарайтесь выбрать такое место, где устройство не будет мешать и портить внешний вид кабины.

Место выбрано, поэтому вы можете безопасно начать работу.

  1. Отсоедините кабель тахометра от салона до моторного отсека. Практика показывает, что удобнее всего снимать тросик спидометра через отверстие.
  2. Чтобы упростить задачу, используйте жесткую, но довольно тонкую проволоку. Это занимает около метра в длину. Прикрепите кабель тахометра к одному концу изолентой. Просто делайте это осторожно, чтобы он прошел через отверстие в спидометре.
  3. Вставьте другой конец провода в розетку и начните извлекать. Поэтому вы без лишних хлопот протянете проводку в моторный отсек.
  4. Разложите провода. 12. Катушка зажигания Б, сигнал. катушка зажигания и минус. масса вашего автомобиля в любом доступном или удобном месте. Для надежности убедитесь, что груз можно прижать гайкой.
  5. Даже у достаточно качественных тахометров провода в кабеле тонкие и хрупкие.Чтобы избавиться от этого недостаточно, припаяйте полноценные, качественные, прочные провода сечением 1 кв. Попробуйте подобрать провода, соответствующие стандартным цветам проводки тахометра. Затем с другой стороны провода 1 квадратный миллиметр установите наконечники.

Схема подключения

  1. Открутите стопорные гайки на катушке зажигания ключом на 10 и затем подсоедините проводку согласно схеме выше.
  2. Затяните гайку, просто потяните, чтобы продемонстрировать свою силу, оно того не стоит.В противном случае вы рискуете порвать резьбу, а устранить такой дефект проблематично.
  3. Подключите заземление. Для этого нужно выбрать участок, где провод не будет мешать , не будет взаимодействовать с другими устройствами, перегреваться и т. Д.
  4. Проверить работоспособность устройства. Для этого нужно включить зажигание. При этом на вашем тахометре должен гореть гордый 0. Это означает, что подъем теперь равен нулю, коленчатый вал не вращается.
  1. Заведите машину.На холостом ходу нормальная скорость для ВАЗ 2109 составляет 750-850 об / мин. Соответствующая информация должна появиться на приборе в кабине.
  2. If тахометр имеет дополнительную функцию вольтметра (очень полезный функционал для тех, кто предпочитает самостоятельно ремонтировать и диагностировать работу своих автомобилей). Выбрав вольтметр, на экране должны появиться данные о текущем напряжении сети. около 11-12В при правильной зарядке аккумулятора.

По каким причинам на холостом ходу ваз плавает 21099 карбюратор ?

Старые автомобили сегодня стали легендой. Одной из таких, казалось бы, вечно существующих моделей стал ВАЗ-21099, более известный широкой публике как Lada Sputnik. Данная модель является «продукцией» Волжского автозавода.

Немного истории

Несмотря на то, что модель выглядит устаревшей, ее выпуск планировался на март 1990 года, но случилось это несколько позже. В декабре 1990 года ВАЗ-21099 начали выпускать большой серией. Украинский завод собирал эту машину до 2011 года из российских спецкомплексов.

Версия с Украины имела немного другое название — ЗАЗ-21099.ВАЗ-21099 выпускался под разными названиями. Все они различались интерьером, комплектующими, годом выпуска и страной сборки. Экспортные наименования ВАЗ-21099:

  1. Салон
  2. Лада Самара
  3. Лада Соболь
  4. Лада Сагона
  5. Лада форма
  6. Лада Победа

Все эти автомобили имели общее название «Самара». Но ВАЗ-21099 имел существенные отличия от всех остальных.

  1. Передняя часть корпуса имела длинные крылья.
  2. Удлиненный капот.
  3. Отсутствие пластикового «клюва» спереди.
  4. Новая решетка радиатора.
  5. Панель приборов серая (в других моделях преобладает коричневый цвет).
Почему не работает тахометр на ВАЗ 2107.

Люди того времени помнят эту машину. Но в 2004 году ВАЗ-21099 полностью сняли с производства на АвтоВАЗе и заменили. Вместо старой всем известной модели появился ВАЗ-2115. Именно это и заставило украинских коллекционеров продолжать собирать легенду.Однако в 2011 году производство этого автомобиля было прекращено во всех странах.

Вместе с ним прекратили выпуск ВАЗ-21093. ВАЗ-21099 Победа считается самой продвинутой моделью. Самым главным его преимуществом является то, что он имел стандартные станочные параметры (4х4). Однако от старой модели у него всего несколько модификаций. Добавлен.

  1. Редуктор заднего моста от Volkswagen Golf Syncro.
  2. Вискомуфта.
  3. Угловой редуктор.
  4. Трансмиссия.

Victory также отличается невероятной динамикой, так как двигатель форсированный.Его проходимость соответствовала всем нормам, что отлично позволяло использовать полный привод. Но времена прошли, а широкого распространения модель не получила. Поэтому вскоре предприятие прекратило работу.

Похожие новости

Стоит отметить, что ВАЗ поставлялся во все страны Европы. В свое время он громко дал о себе знать и навсегда останется легендой.

Многие сегодня предпочитают эту машину по двум простым причинам.

  1. По цене он намного дешевле современных иномарок, прост в обслуживании, имеет недорогие запчасти.
  2. Патриотизм и желание сохранить легенду.

Но несмотря на то, что причины веские, а машина действительно хорошего качества, времена взяли свое, и поэтому, как бы ни хотелось это признать, машина способна выйти из строя. В первую очередь страдает карбюратор.

Не работает тахометр ВАЗ 2109

Мой канал. Тахометр не работает на высокой девятке.

Регулировка карбюратора

При частом использовании автомобиля карбюратор требует постоянного ухода.Это не значит, что его нужно мыть на улице. Этот метод подходит, если детали сильно загрязнены и из-за этого их функциональность нарушена. Внутренняя очистка деталей обязательна.

Чем лучше владелец следит за чистотой своего автомобиля, тем дольше будет срок его службы. Для мытья деталей лучше всего использовать специальные тряпки и щетки. Не забывайте, что мелкий ворсик от кистей может попасть в детали.

Важно постоянно следить за этим, так как мелкий мусор может повредить большой карбюратор.Сегодня существует множество различных сервисов, которые предоставляют возможность мыть автомобиль, используя специальное оборудование и соответствующие средства. Работы проводят квалифицированные специалисты.

Каждому водителю очень важно следить, прыгает стрелка тахометра или нет. Ведь именно она — самая важная подсказка и сигнал к действию.

Похожие новости

Почему не работает тахометр на ВАЗ 21099.

Тахометр — это специальный прибор, с помощью которого можно следить за состоянием карбюратора.Стрелка тахометра всегда укажет причину. Опытные водители знают, как работает тахометр на ВАЗ 21099 карбюратор. Есть несколько ключевых моментов, зная которые, можно определить причину поломки.

Причины движения стрелки тахометра и плавающей скорости

Если дергается регулярно, то это однозначно указывает на какую-то проблему внутри машины. Нужно обратить внимание на тахометр на карбюраторе ВАЗ 21099 и провести несколько действий.

  1. Проверка лампочки называется «чек». Если этот индикатор горит, полная диагностика укажет на ошибку. Если в машине такой лампочки нет, то определить поломку будет еще сложнее.
  2. Следующий шаг — проверка проводки. Многие отслеживают контакты только со знаком «плюс» и «минус», а потом задаются вопросом, а , почему не работает тахометр на ВАЗ 21099. На самом деле нужно проверять не только плюсы и минусы провода, но и качество самих контактов.
  3. Самая частая причина дергания стрелки тахометра — плохие контакты распределителя.
  4. Если все вышеперечисленное в порядке, а стрелка тахометра продолжает подпрыгивать, нужно приступить к проверке системы зажигания. Если система зажигания не работает, причина найдена.
  5. Также может быть ситуация, когда сбои в тахометре появились именно после замены каких-либо деталей в автомобиле или проведения разборки. Теперь нужно еще раз проверить, все ли установлено правильно.Очень важно обратить внимание на нулевое положение. Если он установлен неправильно, то тумблер, расположенный за панелью, поможет выстроить необходимое положение.
  6. Проверка ВАЗ 21099 карбюратор … Если игла продолжает сильно дергаться, возможно, выключатель уже не работает.

Очень важно постоянно следить за состоянием своего автомобиля и проверять работу всех деталей, а также своевременно заменять детали, так как одна деталь может привести к поломке всего механизма.

Многих интересует вопрос: почему на ВАЗ плавающая скорость? Самый главный ответ: причина не всегда в самом карбюраторе. Вполне могут выйти из строя система питания и система зажигания. Все это должен показать тахометр.

Признаки плавающей скорости.

  1. Оборот меняется: то вниз, то наоборот, то вверх.
  2. Пропуски наблюдаются.
  3. Слышны пробки в карбюраторе.
  4. В глушителе слышны хлопки.

Причины плавающего оборота.

  1. Произведена неправильная регулировка карбюратора, в результате чего тахометр неисправен.
  2. Следующая причина — неисправность электромагнитного клапана. Проверить можно, сняв и включив двигатель. Если есть щелчок, клапан исправен.
  3. Избыточный воздух попадает в топливную смесь.
  4. Загрязнение каналов и жиклеров системы.
  5. Если все вышеперечисленное поднимает вопрос, почему плавают холостые обороты ВАЗ, необходимо проверить воздушный фильтр ВАЗ 2109.И не забывайте следить за стрелкой тахометра.
Ремонт стартера ВАЗ 21099 Ремонт стартера ВАЗ 21099 довольно прост, ведь основных узлов там не так много. Продам его, цена его невысокая, если ассоциировать его с аналогами российского производства. Увы, отремонтировать его практически невозможно. Если и восстановить, то надежность пострадает. Потому что если переход, если …

Как известно, автомобили ВАЗ 2109 с невысокой панелью не оснащаются таким полезным устройством, как тахометр.У владельцев «девяток» с высоким щитком тоже часто возникают претензии к работе штатного тахометра. При выходе из строя устройства покупать новые переключатели довольно дорого, часто они стоят от 1500 рублей. Недорогие копии могут быть ненадежными. Поэтому в этой статье мы рассмотрим установку и подключение электронного тахометра к нашему автомобилю. По традиции установку производим сами.

Это устройство стоит около 800 рублей. Работает безотказно, претензий к его работе со стороны людей пока не поступало.
Плюс к своей основной функции — измерению и отображению количества оборотов коленчатого вала двигателя в единицу времени (обычно оборотов в минуту) на дисплее, электронный тахометр имеет дополнительные и полезные встроенные функции.
Например, отдельные блоки могут сигнализировать, что частота вращения двигателя превышает заданный предел, измерять напряжение бортовой сети, иметь встроенные часы, секундомер, будильник и так далее. Это устройство может переходить в дежурный режим с выключенным двигателем для снижения его энергопотребления, но даже в рабочем режиме он не окажет заметного влияния на нагрузку автомобильного аккумулятора, мощность, потребляемая электронным тахометром, не превышает 1.5 Вт.

Установка устройства достаточно проста, к автомобильной проводке необходимо подключить всего 3 провода, 2 из которых являются питанием устройства. Питание можно подавать от прикуривателя, отрицательный провод можно закрепить на массу в удобном месте. Третий провод подключаем к клемме «К» катушки зажигания, либо к выключателю.

Устанавливать наш электронный тахометр на ВАЗ 2109, 2108, 21099 можно при помощи двухстороннего скотча, закрепив им прибор на крышке рулевой колонки.

Электронный тахометр на тоннеле рулевой колонки

Для ВАЗ 2109 с невысокой панелью такой электронный тахометр может быть встроен в комбинацию приборов вместо дисплея контрольной лампы «СТОП», а кнопки управления вынесены на внутреннюю верхнюю часть козырька комбинации приборов. Выглядит действительно круто.

Тахометр вместо дисплея «СТОП»

Данная установка рассмотрена на примере устройства TX-517, аналогов тоже много, вы можете выбрать понравившееся устройство.

Самая частая неисправность этого типа приборов — выгорание сегментов индикатора в приборах с некачественным отображением.

Также хочу отметить, что установка цифрового тахометра рациональна на карбюраторных автомобилях ВАЗ 2109. На автомобилях с инжекторным двигателем, на мой взгляд, более рациональным решением была бы установка бортового компьютера. У него гораздо более широкий функционал, так как он считывает многие параметры с блока управления двигателем и может отображать их на дисплее.Подключить его тоже не составит труда, об этом можно почитать. Правда стоит гораздо дороже. В общем решайте сами!

Årsager til ikke at starte motoren ВАЗ 2109 карбюратор

I dag vil vi overveje locationer, hvorfor starteren ikke tænder for en VAZ 2109-bil or også separat overveje simple sjældne, men forekommende positioner.

Populære årsager til funktionsfejl

De mest almindelige årsager udgør ca.95% из всех, кто начал ikke drejer. Derfor er vi først og fremmest opmrksomme på dem.

Startmotoren drejer ikke forskelligt i forskellige positioner. Det er vigtigt at overveje og tydeligt spore all tilknyttede symptomer. Så selv uden hjælp fra Specialister vil du være i stand til at sætte enheden i drift igen og genoptage normal drift af tændingssystemet

Ситуация

Sandsynlige årsager

Et klik Observationres, hvorefter starteren dør

  • Эффект болта на соленоиде и удбр.Увеличьте напряжение и не забудьте про напряжение 12 вольт;
  • Gaffelen, der skubber bendix ud, er brudt eller deformeret. Af denne grund kan bendix ikke helt nå svinghjulet, kernerne kommer delvis ind i spolen. Kontakter kan ikke åbnes
  • Bendix tænder er Slidte. Деталь для заднего хода используется для соленоидального клапана и не запускается;
  • Armaturbøsningerne eller børsterne er slidte;
  • Forkortede viklingen

Флере последовательный клик форкоммер

  • Landsbyer akkumulatorbatteri… Контроллер, oplad om nødvendigt;
  • Batteripolerne er løse ellerxiderede;
  • Fastholdelse af vikling sikrer ikke korrekt, at kernen trækkes ind af tilbagetrækningsviklingen

Klik er helt fraværende, ligesom andre tegn på startliv

  • Der er sket en snoet kortslutning. Я присмотрелся за ситуацией, наблюдая за тем, как вытащить тиделигт, рога тиски;
  • Ringen i startgearet kollapsede;
  • Nøglen er deformeret, beskadiget.Hvis du udskifter det, kan проблема форсвинде


Ikke sjældent enkel demontering og rengøring для стартовых внутренних компонентов kan eliminere funktionelle проблема. Derfor, efter at have fjernet enheden og ikke fundet beskadigede element inde i den, skal du prøve at rengøre alt grundigt, samle og geninstallere det. Det er sandsynligt, at starteren vil dreje.


Sjældne Ситуация

De sker meget sjældnere end dem, som vi beskrev cabinfor.Мужчины под руководством ingen omstændigheder skal du udelukke dem.

Når du har gennemgået nedenstående positioner, skal du sammenligne dem med din starters opførsel og den bil, der holder op med at dreje eller klikke, men ikke drejer.

  1. Hvornår indsprøjtningsmotor i en kølig temperatur på ca. -20 класс Цельсия, fungerer all enheder. Dette indikerer, at batteriet er fuldt opladet. Я больше не знаю, как начать работу с Дредже. Организатор обедов:
    • Hvis der ikke er klik, når du prøver at starte motoren, skal du kontrollere sikringen, ledningerne og magnetventilrelæet.
    • Hvis der er en kliklyd, er solenoidrelet den mest sandsynlige kilde til проблема. Дет скал удскифтес.
  1. Я хочу, чтобы он начинал нормальный мотор, или после этого останавливал нормальный двигатель. Når nøglen drejes i tændingslåsen, Obserres kun et klik, men starteren drejer ikke. Når du prøver at start motoren flere gange i træk, høres der flere klik. Устройство для обработки обедов:
    1. Аккумулятор Oplad;
    2. Krymp, rengør og stram kontakterne to start or batteriet;
    3. Hvis de to første punkter ikke fungerer, skal du kontrollere selve batteriet.Til dette lukkes dens kontakter med en ledning. Med et fungerende batteri vises en gnist, der smelter ledningen;
    4. Tilslut plus fra batteriet direkte til solenoidrelæet. Hvis starteren er tavs, skal du udskifte starteren.


  1. Bilen startede uden problem i løbet af dagen. Men efter et par minutters inaktivitet slutter forsøg på at start bilen med fejl. Ved at dreje nøglen aktiveres relæet, men starteren vil stædigt ikke dreje.Efter у вас есть lukket retractorrelæets, чтобы болт startede alt. Vi nåede vores destination, stoppede, slukkede motoren. Når du prøver at starte den samme position igen. Kun boltlåsen er ikke længere aktiv. Организатор обедов:
    • Demonter kroppen afstartanordningen;
    • Kontroller børsternes tilstand. Det er højst sandsynligt, at de er helt slettet. Derforffekten;
    • Udskift børsterne med nye. Det er billigere end at ændre enheden fuldstændigt.
  1. Starteren drejer ikke.Når du prøver at lukke den, opstår der kun støj, som når en bor arbejder. Samtidig viser motoren ingen tegn på liv. Men det var muligt at start fra skubberen uden проблема. Обработчик обедов:
    • Sørg for, at din starter fungerer korrekt;
    • Hvis alt er i orden med ham, skal du gå til monteringsblokken, kontrollere sikringerne;
    • Undersøg også tændingskontaktens tilstand. Det er muligt, at проблема med ham;
    • Glem ikke at sørge для at kontrollere ledningerne для паузы, шорт;
    • Контроллер контактернес статус.Det er ikke ualmindeligt, at et minus ikke kun går til startrelæet af en banal grund til окисление eller afbrænding af ledningen.

Efter at have forstået årsagerne til startens svigt, kan du vende enheden til live alene. Скайнд ищет мед и новичок в игре. Практическое руководство по ремонту автомобилей ВАЗ 2109, ремонт и обслуживание автомобилей, ремонтные работы с расширенными функциями и функциональными возможностями системы управления автомобилями.

Hej kære bilister! En velkendt ситуация, starteren vendder, men forstår ikke emnet, der er nedslidt til huller i bilfora, men ikke mindre related fra dette emne. В непредсказуемой ситуации, da bilen fungerede perfekt om aftenen, og om morgenen viser det sig pludselig, at det er umuligt at starte den, da starteren ikke fungerer, kender mange førstehånds. Hvorfor snur starteren, men fanger den ikke? Lad os prøve at finde ud af det sammen med problem, når starteren kører på tomgang.

Så hvorfor? Hvordan fungerer starteren, og hvorfor fungerer den ikke? Formål med at start en bilmotor. Starterens vigtigste betjeningsmekanismer er motoren, drivgearet og tilbagetrækningsrelæet. Принцип начала работы с кем-то из путешествующих: Der tilføres energi til starteren, når nøglen drejes i låsen. Gearet strækker sig ud, hvilket straks går i indgreb med svinghjulet.

Samtidig стартер, стартмотор. Med sin rotation s dentter den i bevægelse stempelmotor auto. Efter et par sekunder høres en karakteristisk motorlyd, som indikerer begyndelsen afdens uafhængigt arbejde… Når nøglen er sluppet, skifter starteren til sin oprindelige position. Normalt arbejde forskellige faktorer kan forstyrre starteren.

For eksempel: ugunstige vejrforhold (betegnet som svær frost, når olien bliver tyk og tyktflydende, gør også varmen, på grund af hvilken benzinpumpen kan begynde at kaste utde sigølålée). Selvom det, som erfaringen viser, kan det være ret vanskeligt at bestemme nøjagtigt, hvorfor starteren drejer.Men da du står over for et sådant problem, skal du ikke skynde dig at slå alarmen.

Den første ting du skal kontrollere, om starteren glider. Når batteriet er afladet, har starteren simpelthen ikke nok styrke til and starte motoren. Hvis der ikke er nogen проблема med batteriopladningen, er du nødt til at fjerne den, adskille den og forsøge в диагностическом центре для at forstå, hvorfor starteren ruller. De mest almindelige startfejl er: switch-fiasko. Men skru den næste bolt ud, vær forberedt på, at du ikke finder en sammenbrud.

Dette sker også. Skynd dig ikke at løbe efter hjælp fra en erfaren bilmekaniker. Hvis du stadig ikke kan finde ud af, hvorfor starteren ikke løber op, skal du bare rense den, påføre nyt fedt og samle det igen.

Måske er det, hvad din starter manglede? Hvordan undgår manositionen, når starteren ikke fungerer? Starteren i bilen er en listig og snigende mekanisme. Здесь вы можете найти все, что вам нужно, я стою в отеле, чтобы получить доступ к функциям, мужчины, которые хотят, чтобы ваши сотрудники были на месте.Sandsynligvis ikke værd и сказка om, at bilen skal overvåges og passres regelmæssigt teknisk инспекция … Selv de mest omhyggelige chauffører uden, и вы увидите, что вы начинаете роковой фейл, дер кан дрэб эн стэдиг fungerende starter. Dette refererer til positionen, hvor motoren ikke starter inden for de første 5-6 sekunder. Mange chauffører fortsætter med at Prøve Gentagne Gange at Dreje Nøglen i Låsen, helt uvidende om, at de ved deres Handlinger Gradvist Forvandler Starteren til en ubrugelig Reservedel.

Starterens fjende kan også være en tilsyneladende harmløs autostart, den kan brænde startteren, køre den i lang tid i forsøg på at starte motoren, org på samme tid tømme batteriet. Все исторические источники, не имеющие отношения к газу. Для ikke at skubbe bilen inden tankning går de fleste chauffører til den med starteren.

Bilen kører selvfølgelig miss få meter, men for starteren er denne sti muligvis den sidste. Som du kan se, i mange positioner hovedårsagen ved start af start, can der være uhensigtsmæssig håndting af bilen afbilejeren selv.Derfor, efter, чтобы идентифицировать и исключать startfejlen, skal du tænke over det, måske var det din opførsel, der førte til sådanne katastrofale konsekvenser af startfejlen. Хентет фра: http://cartore.ru.

Я хочу купить автомобиль VAZ 2109, начиная с автомобиля VAZ 2109, начиная с автомобиля и подписав его. Og overvej også særlige tilfælde. Måske vil du blandt dem finde de samme symptomer på funktionsfejl som din, og få en færdiglavet løsning på проблема.

Almindelige årsager til, на ВАЗ 2109 starteren ikke drejer

Det kan ikke vride sig anderledes.Du drejer nøglen i tændingen og:

  1. Der er kun et klik og derefter stilhed.
  2. Du hører flere klik efter hinanden.
  3. Der er ingen klik eller andre tegn på liv.

I det første tilfælde kan årsagen ligge i:

  • Effektbolte på tilbagetrækningsrelæet — de er brændte. På grund af dette når en spænding på mindre end de foreskrevne 12 volt den.
  • Gaffel skubber bendix ud — det kan gå i stykker eller på en eller and måde deformere.På grund af dette når bendix ikke helt svinghjulet, kernerne kommer kun delvist ind i spolen, kontakterne åbner.
  • I bendix — tænderne er slidte på den. Derfor er der ingen расходует стартовый соленоид.
  • Børster eller armaturbøsninger — de er slidte.
  • Lukning af viklingen.

I det and tilfælde kan årsagen ligge i:

  • Batteriet — han satte sig ned.
  • Hans terminaler — de er sure eller svækkede.
  • Fastholdelse af vikling — den fastgør ikke kernen godt, som trækkes ind af tilbagetrækningsviklingen.

I det tredje tilfælde kan årsagen ligge i:

  • Kortslutning af viklingen — i dette tilfælde skal du lugte brændende og se røg.
  • Ringen i startgearkassen — den kollapsede.
  • Nøgle — прёв в udskifte den.

Hvis du fjernede og demonterede delen og ikke så nogen fejl, skal du rengøre den, smøre den og sætte den tilbage. Der er stor sandsynlighed for, at alt derefter vil være i orden.

Srlige tilfælde

1.Инжекционный мотор. Температурный датчик минус грейдер. Alle enheder fungerer, hvilket betyder, at batteriet er normalt. Мужчина ВАЗ 2109 стартер drejer ikke.

Hvis der ikke er nogen klik under forsøg på at start motoren, skal du først og fremmest inspicere sikringerne, ledningerne og solenoidrelæet.

Og hvis der er klik, er det sandsynligvis nødvendigt at udskifte retraktorrelæet.

2. Motoren startede hele dagen. Om aftenen stoppede jeg med at start. Du drejer nøglen, og du hører kun et klik, men starteren drejer ikke.Hvis du prøver at startte flere gange i træk, høres der flere klik på én gang.

Her er hvad du kan prøve:

  • Oplad batteriet.
  • Fjern og krymp kontakterne på batteriet og starteren.

Hvis alt derefter er det samme, så:

  • kontroller batteriet — luk kontakterne med en ledning, der skal vises en gnist, der smelter det;
  • læg plus fra batteriet direkte på magnetventil.

Hvis der stadig er stilhed, skal du udskifte delen.Ejere rådgiver gearet KETZ.

3. Bilen startede normalt hele dagen. Derefter, efter en fem minutters inaktivitet, prøver du at starte motoren, når du drejer nøglen, startes relæet og tilbagetrækningen, men starteren drejer ikke. Вы можете сделать это, чтобы добраться до ретрактора … det fungerede, motoren startede. Du er nået til stedet, slukket for motoren, og så er det svært at starte igen (selv boltlukningen hjælper ikke).

Derefter skal du adskille delen. Mest sandsynligt er børsterne helt slidte.Skift dem.

4. Вред икке. Du lukker det, det skriger kun som en boremaskine, men motoren er lydløs. Мужчины от скубберен стартер дет.

Sørg, на ВАЗ 2109 стартер фунгерер. Я схожу с ума после проблем в блоке мониторинга и контактах. Мужское кольцо først på alle ledningerne. Det kan ske, at minus ikke går til delens relæ på grund af det faktum, at kontakten er brændt elleroxidret.


Комментарии:

babal

2014-01-17 10:09:17

Om morgenen vendte starteren sig, efter 15 minutter varmet han bilen op, startede derefter, og han bevægede sig ikkede, staterne luckede og stilhed, hvad skulle jeg gøre?
relæ sætte en ny

Alexander

2014-02-07 03:53:27

Hvis enhederne slukkes, når du starter, skal du se på ledningerne i nærheden afatteriet, hvis ikke, så se indtrækkeren, prøv at banke godt på det, hvis det bare sidder fast, hjælper det nogle gange.Ог оплад аккумулятор год.

KM

18.02.2014 13:35:42

Форсунка Vaz 2110, стартер с автоматическим запуском, 10 минут и стопор. Nu kan jeg ikke start, starteren drejer ikke, kan du fortælle mig, hvad der er årsagen?

Кирилл

13.08.2014 01:58:02

Når du starter, spiller starter kun et klik, men hvis du tilslutter det direkte, drejer det bare.

Николай

2014-10-28 14:22:03

Jeg kørte alt var normalt, og bilen stoppede pludseligt, panelet gik ud, så tændte alt efter 10 sekunder igen, frigav koblingen, startede op.Alt er i orden, jeg ankom, satte den på, start den, drej nøglen — starteren drejer ikke, men drejer lige.

Сергей

11.11.2014 19:56:31

Normens maskine fungerede, jeg kom for at sætte den i garagen, starte den op, men kun et klik og ingen bevægelse, der er ingen strøm på den позитивный ledning. Hvad er årsagerne?

Евгений

28.11.2014 17:00:16

Måske er der ingen masse fra motoren til kabinen, grisehalen er brudt

Владимир

2015-04-03 19:47:31

Stop med at dreje starteren, alt andet fungerer.Start med en skubber, hvad kan der være?

Hermann

2015-06-06 15:01:30

Hvis det drejer sig direkte, kan det være i monteringsblokken eller tændingslåsen. Kontroller spændingen på tilbagetrækningen, selvom det kan være, men strømmen er ikke nok til, at relæet fungerer.

alex 09

2015-06-25 20:30:57

Vender ikke starteren. Du lukker boltene — vrid, start med en halv omgang. Хан вил ikke иметь nøglen, отпускать klikker én gang og tavshed.Hvad kan der være tilfældet?

Кирилл

2016-07-25 16:57:28

Se, denne ting er sugende 🙂

Michael

2016-08-23 14:24:13

Ваз 2109-инжектор, проблема er dette, jeg startede en halv omgang, jeg kørte 30 km og bilen stoppede, all enhederne gik ud, jeg tjekkede ledningerne på generatoren, på batteriet, men det hjalp ikke, en dag senere startede det i tomgang gasørte du görret du görte! Jeg arbejdede lidt og døde ud, og alt gik ud igen all enheder uden tegn på liv, fortæl mig hvad der kunne være årsagen?

Maxim

2016-08-23 21:47:45

Jeg startede bilen (2109i), kørte 1-2 km, hørte lyden af ​​\ u200b box-box-box… осв. med næsten samme frekvens er alt i orden med omdrejningen pr. minut, efter 500 m stopet, åbnede motorhjelmen (bilen dæmpede ikke) der var en lyd og dæmpede derefter bilen, forsøgte at start — det fungerede ikke, et klik, instrumentbræt skinner, ingen «trillerstar200 \ u200b \ u200b \ u200b» klik og stilhed, slæbebåden startede ikke (jeg var i 3. gear, slip på koblingen — stilhed). Batteri — нормальный, rensede terminalerne, intet, skiftede batteriet — intet. Sensor inaktiv bevægelse begyndte at knække hver gang efter at have drejet nøglen.Jeg forbandt starteren direkte til batteriet — стилхед, skiftede tændingsrelæ — стилхед. En startpærre er installeret i bilen — nu fungerer den ikke som før — Når du drejer nøglen, så det ryddelige lyser op, skal det blinke — kræver en nøgle — nu blinker det bare ikke, du tager nøglen ud eller i «position, du tager nøglen ud eller i» slugen при запуске Jeg synder på ham для nu, måske blokerede han alt для mig. Der er ingen andre forklaringer endnu.

ВАЗ (Лада) 2108/2109 1984-2006

Jeg har brug для hjælp fra en bilelektriker.ВАЗ 2109, karburator, kørte op til butikken, druknede forbrændingsmotoren ud, efter 10 minutter kunne jeg ikke starte motoren. Når tændingsnøglen drejes til starteren, fuldstændig lydløs, fungerer selv indtrækningsrelæet ikke. Tændingen tændes. Jeg besluttede at lukke starteren med en skruetrækker, hvilket betyder direkte, starteren fungerede straks, og forbrændingsmotoren startede, og der var generelt stilhed fra nøglen.

Fjern låsens kontaktgruppe og kontroller. For at være sikker kan du indsætte nøglen i låsen, tænde for tændingen og lukke kontakterne på låsen med en skruetrækker eller et stykke ledning, rød og lyserød.Det starter, så låsen, det er muligt, at du flyver eller brændes, finder du kontakten. Hvis det ikke starter, skal du kontrollere startrelæet.

Du har en live starter. Контроллер плюс к ретракторрелле в положении ЗЗ «моторный пуск». Hvis ikke, skal du kontrollere, om der er et åbent kredsløb inden startrelæet. Hvis der vises et plus, skal du afbryde ledningen fra magnetventilrelet og anvende styret plus på magnetkontaktkontakten med batteriet. Hvis den er tændt, arbejder retraktoren.

Контроллер, управляющий запуском, контроль и контроль. Ог мегет. Luk strømkontakterne med en джемпер. I hvert fald gør noget …

Ваз 2109

поворотники рабочие и аварийка no

Что делать, если не работают поворотники на ВАЗ 2109 ? Эта проблема довольно распространена среди ВАЗоводов и может застать врасплох в неподходящий момент. Причин этого неприятного события может быть несколько.Попробуем разобраться.

Не работают поворотники на ВАЗ 2109 — причина в электрике автомобиля, будем искать проблему. Кстати, подобная электрическая схема имеет большую часть модельного ряда Тольяттинского автозавода. Устранение такого недуга не займет много времени и не требует амбициозных бюджетов, поэтому с этим справится новичок .



Первые шаги


Проблем с поворотниками или сигнализацией может быть несколько, например они просто не мигают.Причина, скорее всего, кроется в реле, которое отвечает за прерывистую подачу напряжения. В этом случае нужно добраться до реле, его точное местонахождение указано в стандартной инструкции, которой оснащена любая машина. Когда дойдете до реле поворотников, сначала слегка постучите по нему, может было элементарное залипание.

Если это не помогает, рекомендуется заменить реле — это не так дорого, чтобы попробовать отремонтировать самостоятельно. Также, чтобы избежать этой проблемы, спросите о причинах, повлиявших на преждевременный выход реле из строя.

Если этого не сделать, то какой смысл ставить новый, его ждет тоже самое. К причинам, которые могут повлиять на релейный выход, можно отнести влажность .



Этот компонент транспортного средства должен быть герметично защищен от попадания влаги из окружающей среды. Кроме того, влага может повлиять на признаки, по которым реле подключается к электрической линии. Этот эффект — постепенное окисление и потеря контакта. Это вторая по популярности причина неработающих поворотников.

Окисление — зеленый налет, являющийся диэлектриком. Для устранения достаточно очистить этот налет подручными средствами и попробовать запитать элемент.

Проверьте блок предохранителей , ознакомьтесь с инструкцией и определите предохранитель (чаще всего это К2), отвечающий за указатели поворота. Очень часто именно предохранители вызывают неактивность поворотников.

Замените предохранитель с маркировкой на аналогичный. Помимо этого момента хотелось бы отметить то, что контакты предохранителей тоже могут окисляться, поэтому их нужно проверить на это.

Если не включить один из поворотников, скорее всего, у него просто перегорела лампа . Замени его на рабочую версию.



В бедах с неработающими поворотниками могут быть виноваты переключатели, да, может выйти из строя именно переключатель. Вам нужно будет проверить. Кстати, если у вас работают поворотники, но не работает сигнализация, то причина кроется в неисправности кнопки, отвечающей за включение аварийного света.Эти же проблемы могут быть причинами, по которым не выключаются поворотники.

Все эти позиции есть среди автотоваров и стоят недешево, поэтому их рекомендуется просто заменить.

Быстро мигающие поворотники могут привести к перегоранию одной из ламп , либо произошло окисление дорожек в электронном блоке управления. Также рекомендуется попробовать почистить «массу» поворотников.

Вот некоторые из основных причин, влияющих на неисправность ретранслятора и аварийную ситуацию.Не работают поворотники на ВАЗ 2109? Надеемся, эта статья поможет разобраться с этой проблемой.

При включении сигнализации с помощью кнопки, расположенной на передней панели, в ее работе будут участвовать реле и указатели поворота. Электрическая цепь этой схемы будет защищена двумя предохранителями, расположенными в монтажном блоке под капотом автомобиля.

Если после нажатия кнопки аварийной сигнализации на панели приборов не мигала сигнальная лампа указателей поворота , это будет свидетельствовать о том, что она не работает.Искать причину выхода из строя нужно с проверки предохранителей. F5 и F11 , если в вашем автомобиле есть монтажный блок 17.3722-01M. Если нумерация монтажного блока другая, то номера предохранителей могут не совпадать, указанные выше, с указанными номерами. Затем следуйте символам, расположенным на обратной стороне крышки монтажного блока. Предохранитель сигнализации обозначен треугольником , а предохранитель указателя поворота двумя стрелками .

С целыми предохранителями и неокисленными контактами надо будет проверить реле указателя поворота К2.Самый простой способ проверить — заменить его заведомо исправным. Если в этом случае на ВАЗ 2109 не работает аварийная лампа, то придется прозвонить провода и проверить контакты в колодках разъемов. Начать нужно с проверки напряжения на контактах предохранителей и на выводе № 5 колодки Х2 монтажного блока (красно-черный провод). Если на этом контакте нет напряжения, то придется снимать монтажный блок и искать в нем причину отсутствия напряжения. Прежде всего, нужно посмотреть, не поврежден ли путь, по которому ток течет к этому контакту.

При наличии напряжения на выводе № 5 уже необходимо снять монтажную колодку, кроме кнопки включения сигнализации, и проверить с ней напряжение на выводе под тем же номером 5. Если есть напряжение, то кнопку аварийной сигнализации придется менять.

Указатели поворотов работают только с зажиганием на . При движении вверх или вниз под переключателем рулевого управления соответствующие лампы на правом или левом борту автомобиля должны загореться с частотой мигания около 60 циклов в минуту.Все остальные режимы работы будут считаться неисправностью.

Простейшей неисправностью, которую легко выявить и устранить, будет перегорев одной из ламп указателей поворота. При этом оставшаяся лампа будет мигать с двойной частотой , а контрольная лампа на панели приборов вместо мигания начнет гореть постоянно, сигнализируя водителю о неисправности. При замене перегоревшей лампы обязательно нужно установить точно такую ​​же мощность (21Вт).Но здесь есть подводные камни. Если на автомобиле ВАЗ 2109 эксплуатируется с прицепом , то индикатор на панели приборов не сообщит вам о перегоревшей лампе. Поэтому их в этом случае нужно проверять визуально.

В задних фонарях питание от жгута проводов к лампам идет через монтажную ленту . Если задние фонари негерметичны, на монтажную ленту попадет влага и пыль, что приведет к коррозии участков цепи. В результате даже исправная лампа указателей поворота не загорится.

Обеспечить мигание режима указателей поворота включит реле , расположенное в монтажном блоке. В случае выхода из строя мигание ламп прекращается. Чтобы добраться до дома или места ремонта, вы можете снять это реле с монтажного блока, а вместо этого поставить перемычку между выводами 49 и 49a. А вот мигающий режим работы может сделать только сам водитель, работая под рулевым переключателем.

На под рулевым переключателем угла неисправности чаще не в их электрической части, а в механической.В частности, он должен автоматически возвращаться в выключенное положение после завершения поворота. Если этого не произошло, то его просто необходимо будет заменить, так как эту неисправность устранить невозможно. Связано это с поломкой скоб внутри переключателя.

Редкой, но все же возможной неисправностью поворотников на ВАЗ 2109 может быть выход из строя самого монтажного блока . Самостоятельно устранить его, особенно в дороге, вряд ли удастся.

Вся электрическая цепь указателей поворота защищена 8-амперным предохранителем , установленным в монтажном блоке.Естественно, если он перегорит, ни правая, ни левая сторона указателей поворота работать не будут.


Что делать в ситуации, когда не работают поворотники ВАЗ 2109, мы расскажем в этой статье. В общем, ездить с холостыми поворотниками очень опасно, потому что таким образом вы в несколько раз увеличиваете риск аварий, а сотрудники ГИБДД не прочь «заработать» при виде такой машины. Поэтому, если перестали работать поворотники или хотя бы один из них, эту проблему нужно срочно решать.К счастью, в схеме нет ничего сложного, и все типичные проблемы полностью известны.

Поворотники ВАЗ 2109 не работают по нескольким причинам, которые мы все рассмотрим. А чтобы избавить вас от лишней траты денег, мы расскажем, как найти неисправный элемент и заменить только его, а не покупать много разных запчастей.

Проблемы с реле

Чаще всего выходят из строя реле сигнализации и поворотников. Симптомы вышедшего из строя реле следующие: не работает ни одна лампа указателя поворота ни с левой, ни с правой стороны.Также вообще не работает аварийка. В общем, полная тишина.

Перед проверкой или покупкой нового реле стоит проверить предохранитель сигнализации. Если сгорит, то ничего работать не будет. Перегоревший предохранитель необходимо заменить новым; однако нет никакой гарантии, что он не взорвется снова. Часто сгорают предохранители именно из-за неисправности реле.

Нужное нам реле находится в блоке предохранителей, под капотом. Можно попробовать вытащить реле и слегка постучать по ладони.Часто бывает, что внутри «залипают» контактные элементы. Если после таких манипуляций все заработало, значит проблема действительно в реле и нужно готовиться к его замене, ведь оно может снова заедать в самый неподходящий момент.


В ситуации, когда предохранитель цел и не срабатывает нажатие реле на ладони, нужно покупать новое реле. Так что дело как раз в этом. Стоит такое новое реле порядка 150-200 рублей, продается в любом магазине автозапчастей.

Указатель поворота

Хотя и редко, но бывает, что выходит из строя переключатель указателей поворота на рулевой колонке. Симптомы этой неисправности следующие: левая, правая или обе стороны поворотников не работают, но сигнализация работает исправно. Чтобы окончательно проверить эту неисправность, можно попробовать «моргнуть вдаль», с большой вероятностью ничего не произойдет.

В такой ситуации поможет замена подрулевого переключателя. Его ремонт не имеет смысла из-за одноразовой конструкции и невысокой стоимости новой детали.Работа по замене этой запчасти займет не более 20 минут. Важно только помнить, что в розетке выключателя есть защелки, которые необходимо зажать вручную, иначе есть риск сломать крепление.


Проблемы с влажностью

Блок крепления предохранителей на девятке находится в очень уязвимом для влаги месте, под капотом и даже в том месте, где течет вода. Часто бывает, что внутрь агрегата попадает влага, и начинаются проблемы с электрикой.Поэтому причину холостых поворотников также следует искать в блоке предохранителей.

Для начала нужно вытащить предохранители поворотников и аварийки, осмотреть их. Если они подгорели, то их естественно заменить. При попадании влаги на контактные ножки может образоваться налет, нарушающий токопроводимость. Если вы заметили налет на ножках предохранителей или реле, часто зеленоватого оттенка, то агрегат необходимо почистить.

В идеале блок нужно снять с машины и вытащить все реле и предохранители.Далее разобрать, чтобы добраться до контактной части, и хорошо очистить все контакты ватой, смоченной спиртом. Это поможет добиться хорошей работы всех электриков, но ненадолго. Со временем вода снова проникнет во все трещины и образуется налет.

Многие владельцы по-разному защищают свои монтажные блоки от влаги. Кто-то замазывает все трещины силиконовым герметиком, а кто-то просто цепляется за блок медицинских бахил. Появление бахил под капюшоном, мягко говоря, удивительно, однако этот способ достаточно эффективен.


Если нет времени снимать и разбирать весь блок, и нужно ехать, можно просто очистить ножки контактов от налета и немного распылить на контакты в смазочном узле WD-40. Такие манипуляции восстановят проводимость нужных нам элементов и поворотники заработают.

Короткое замыкание

Если ваш агрегат сухой и без налета, а предохранители поворотов или аварийного освещения перегорели, это может быть короткое замыкание.Если при замене перегоревшего предохранителя не начинают работать поворотники, а только что установленный предохранитель перегорает, то нужно искать «коротышку». Скорее всего, не работают поворотники ВАЗ 2109 из-за того, что некоторые провода оборваны / потрепаны и касаются кузова автомобиля. В этом случае правильнее всего будет обратиться к электрикам, они такие вопросы решают быстро.

Если на ВАЗ 2109 не работают поворотники, то движение автомобиля следует прекратить.Потому что другие водители не увидят, куда вы поворачиваете, и возникает аварийная ситуация. Это пугает еще и потому, что многие не сразу замечают, что у них не работают поворотники, и продолжают ездить с неработающими поворотниками. То, что на ВАЗ 2109 не работают поворотники, понять очень просто, включите указатель поворота и посмотрите на указатель поворота на панели приборов.

Индикатор на приборной панели должен мигать. Более того, если двигатель не заводится, вы услышите щелчки — это щелкает реле поворота.
Если лампочка на панели приборов не мигает, а горит, значит повороты не работают.
Причин того, что не работают поворотники на ВАЗ 2109, несколько:
1) Неисправность реле поворотов
2) Перегорел свет поворотов
1) При неисправности реле поворотов лампа на панели приборов горит зеленым без мигает. Однако это не означает, что ваше реле поворотов неисправно.



Вполне может быть плохой контакт между реле изгиба и монтажным гнездом реле в монтажном блоке.Проверить легко — включить загиб и сдвинуть реле загиба.


Если был плохой контакт, то в какой-то момент при перемещении реле вы услышите щелчки, то есть появление нормального контакта. Монтажный блок ВАЗ 2109 находится в не очень удачном месте и его постоянно

.


иногда заливает водой, потом засыпает снегом и льдом. Поэтому плохой контакт реле в монтажном блоке для ВАЗ 2109 — обычное дело.


2) При перегорании одного из витков указатель на панели приборов будет мигать, как будто все в порядке. В этом случае перегоревшая лампочка обнаруживается только при визуальном осмотре автомобиля. Сделать это у владельцев ВАЗ 2109 с сигнализацией очень просто. Каждый раз, когда водитель выходит из машины, он включает сигнализацию, и машина мигает на всех поворотах в течение пары секунд.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
