Прямая и обратная полярность на аккумуляторе: в чем отличие, какой выбрать?

Прямая и обратная полярность автомобильного аккумулятора: как определить и подключить

Аккумуляторная батарея — важнейший элемент каждого автомобиля. От нее зависит уверенный старт мотора двигателя, и она занимается питанием электрических компонентов автомобиля, когда не поступает энергия от генератора. Автомобильная аккумуляторная батарея является, чаще всего, расходным элементом, ресурс которой ограничен. Большинство водителей не знают, какие химические процессы проходят в аккумуляторах, и чем они отличаются друг от друга, тогда как отличий масса.

У каждого автомобильного аккумулятора сверху имеются две клеммы, которые служат для подключения к электросети автомобиля. Но подключение нужно выполнить правильно, а для этого необходимо знать, что бывают аккумуляторные батареи разных полярностей.

---

Оглавление:
1. Что такое полярность аккумулятора, какая бывает
2. Как определить полярность аккумулятора
3. Что будет, если неправильно определить полярность
4.   Как подключить аккумулятор неправильной полярности

---

Что такое полярность аккумулятора, какая бывает

Под полярностью аккумуляторной батареи понимается расположение элементов для подключения клемм (токовыводящих) на крышке корпуса устройства. При покупке нового аккумулятора нужно уделить внимание его полярности, чтобы при подключении устройства к бортовой сети не возникло проблем.

В обычных автомобильных магазинах можно найти аккумуляторные батареи прямой и обратной полярности. Перед тем как идти в магазин и покупать аккумулятор, важно выяснить, батарея какой полярности требуется конкретно для вашего автомобиля.

Прямая полярность аккумуляторной батареи часто называется “российской”.

Дело в том, что на старых моделях автомобилей ВАЗ используются именно батареи прямой полярности, которые были разработаны еще в СССР. У аккумуляторной батареи прямой полярности слева находится “плюс”, а справа “минус”.

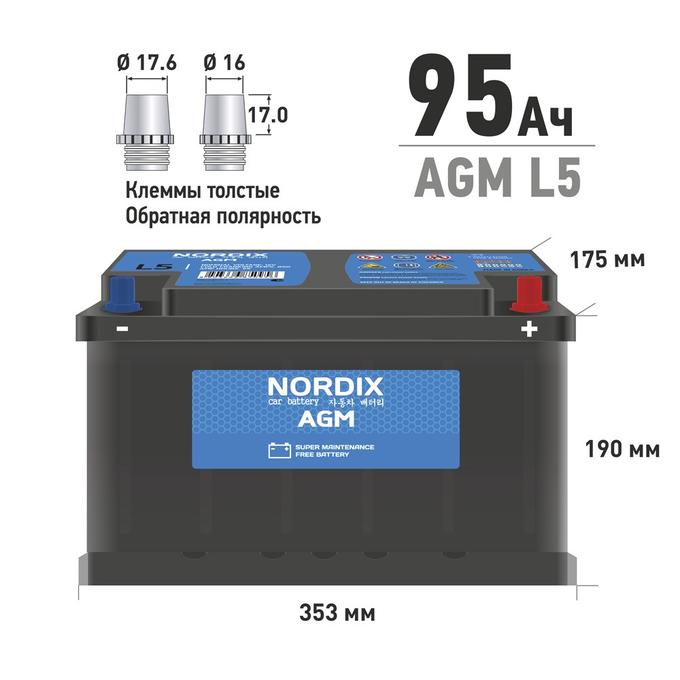

Обратная полярность аккумуляторной батареи имеет противоположное расположение выводов для подключения клемм. То есть, слева находится “минус”, а справа “плюс”. Такой тип батарей называют “европейским”.

Важно: Батарея прямой полярности обозначается цифрой “1”, а батарея обратной полярности цифрой “0”.

Стоит отметить, что помимо прямой и обратной полярности аккумуляторной батареи также бывают и другие варианты. Например, есть “американская” полярность, которая отличается нахождением выводов для подключения клемм к аккумулятору не на крышке, а на боковой части батареи.

Как определить полярность аккумулятора

Выше было рассмотрено, чем отличается прямая и обратная полярность на аккумуляторе. Исходя из этих данных, можно сделать простой вывод, что для определения полярности батареи достаточно повернуть батарею к себе лицом, после чего посмотреть, какой вывод находится слева, а какой справа. Если слева “плюс”, то полярность прямая, а если “минус”, то обратная.

Что будет, если неправильно определить полярность

Если ошибиться в определении полярности аккумуляторной батареи и подключить клеммы к неправильным выводам АКБ, это чревато серьезными проблемами.

Неправильное подключение приведет к серьезным проблемам: перегорание элементов электросети, короткое замыкание, выход из строя стартера и так далее.

Обратите внимание: При неправильном подключении аккумулятора сгорят не все электрические приборы в сети. Дело в том, что некоторые из них не восприимчивы к перемене полярности, например, лампы будут гореть, как при правильном подключении, так и при неправильном.

В современных автомобилях производители делают все возможное, чтобы водители не перепутали при подключении “плюс” и “минус” батареи. Выводы аккумулятора для подключения клемм отличаются друг от друга по размеру. В Европе “плюс” имеет диаметр 19,5 мм, а “минус” диаметр 17,9 мм. Это общепринятый европейский стандарт, которому следуют все производители аккумулятора. Вместе с тем, отличаются по размерам и клеммы, то есть “натянуть” клемму на неправильный вывод не получится.

Кроме того, как известно, у каждого современного автомобиля имеется специальное место для установки и крепления аккумулятора.

Клеммы подводятся с двух сторон, и чаще всего они не имеют “дополнительной длины”. Это также ограничивает шанс того, что водитель подключен “минус” к “плюсу”, а “плюс” к “минусу”. Провода банально не смогут дотянуться.

Как подключить аккумулятор неправильной полярности

Бывают критические ситуации, когда автомобиль требуется запитать от аккумулятора другой полярности. Например, автомобиль заглох на шоссе, и у него сел аккумулятор. У водителя имеется в багажнике аккумулятор другой полярности. Чтобы от него запитаться, когда провода не дотягиваются, потребуется пойти на некоторые ухищрения.

Важно подключить к плюсовому выводу аккумулятора плюсовую клемму. После того как это будет сделано (например, для этого можно уложить саму батарею на бок), остается подключить “минус”. Поскольку “минус” является массой, можно просто нарастить провод. Для этого нужно взять кусок провода большого сечения, после чего открутить стандартный провод с клеммой, и на его место вкрутить удлиненный.

Важно: Наращивать можно только минусовой провод, подобный трюк с плюсовым небезопасен.

Загрузка…

Что значит прямая или обратная полярность аккумулятора

Что значит прямая или обратная полярность аккумулятора

        Понятие «полярность» определяет положение клеммных выводов аккумуляторной батареи. Самыми распространенными являются два ее вида – прямая и обратная. Далее разберемся, что такое прямая и обратная полярность аккумулятора, как ее определить, и также некоторые полезные советы.

        Аккумуляторы с прямой полярностью – еще разработка советских инженеров, отсюда и второе ее название. Применяется она на батареях, производимых на постсоветском пространстве. Ее особенность заключается в том, что «плюсовой» вывод установлен слева, а «минусовой» — справа на верхней крышке корпуса АКБ.

Обратная полярность – противоположность прямой. Ее используют в европейских странах, поэтому на иномарках применяется именно она. У такой полярности «плюс» расположен справа, а «минусовой» вывод – слева.
        Сразу отметим, что и не на всех европейских машинах устанавливаются АКБ с обратной полярностью. Некоторые модели, которые собираются в СНГ, могут комплектоваться аккумуляторами с прямой полярность. А вот на отечественных машинах, даже на самых последних моделях, используются батареи с прямой полярностью.
        Теперь о том, почему так важно знать, какая полярность АКБ нужна. Здесь все просто – провода для подключения к батарее имеют ограниченную длину, поэтому установка аккумулятора с неподходящей полярностью приведет к тому, что его просто невозможно будет подключить к бортовой сети, поскольку клеммы не будут доставать до выводов.

Как определить прямая или обратная?

Распознать, какая полярность у аккумулятора совсем несложно. Достаточно повернуть его «лицом» к себе, то есть, чтобы боковая наклейка была обращена в вашу сторону, а сами выводы располагались с ближней стороны. После этого просто смотрим, как расположены выводы: если «плюс» — слева, то прямая полярность, правое же его положение указывает на обратную.



Но перед приобретением новой батареи важно учитывать не только полярность, но и само ее расположение в посадочном месте на авто. Ведь достаточно повернуть батарею на 180 град, чтобы поменять полярность аккумулятора, вот только выводы в таком случае будут с дальней стороны. А это уже может создать проблемы с подключением АКБ к бортовой сети, из-за того, что проводов будет нахватать или же что-то помешает накинуть и закрепить клеммы.

Что делать если перепутал полярность?

Бывает так, что батарея уже приобретена, но полярность ее не подходит, а возможности заменить на аккумулятор с нужным положением выводов нет. И все же ее можно подключить к сети авто.

Но для этого АКБ следует разместить так, чтобы «плюсовой» вывод располагался как можно ближе соответствующей клемме проводки (развернуть аккумулятор, немного сместить его в сторону).

Важно сделать так, чтобы получилось подключить клемму к выводу батареи и закрепить ее.

Естественно, «минусовой» провод при этом доставать до вывода не будет, да это и не нужно. Далее берем длинный отрезок провода с хорошим сечением (можно использовать часть провода для «прикуривания»). Откручиваем «родной» массовый провод от кузова авто и заменяем его подготовленным отрезком. Закрепляем на конце клемму для подключения к АКБ и накидываем ее на вывод. Таким способом можно подключить к бортовой сети батарею с любой полярностью.

Что означает прямая и обратная полярность аккумулятора |✅1AK.RU

1. Чем отличается прямая от обратной полярности?
2. Как проверить какая полярность у аккумулятора?
3. Что делать если полярность не подходит?
4. Что советую професионалы при выборе аккумулятора?

Некоторые автовладельцы при покупке аккумулятора забывают уточнить такой параметр, как полярность. В итоге новое оборудование сложно, а иногда и вовсе невозможно подключить к автомобилю. Давайте разберемся, что это за параметр и почему он должен обязательно учитываться.

Прямая и обратная

Полярность – это расположение клемм, которое бывает двух типов:

• Прямое (маркировка 0 или R) – разработка советских инженеров, устанавливается на все автомобили, созданные на постсоветском пространстве. Зажимы располагаются на верхней крышке: «+» слева, «-» справа.
• Обратное (маркировка 1 или L) – применяется в Европе. Размещение: «+» справа, «-» слева. Некоторые иномарки, которые собираются в СНГ, имеют выводы в нестандартной 0-позиции.

Есть и другие виды расположения. Например, американский, при которой выводы находятся на боковой поверхности. Однако в нашей стране такая техника не продается.

Каждая АКБ оснащается проводами для подключения определенной длины. Поэтому если вы ошибетесь с полярностью, при стандартной установке подключить устройство будет трудно.

Неправильное подключение приводит к тому, что автоматика бортового компьютера может перегореть и даже воспламениться.

Проверка на правильность

• Аккумуляторы для легковых автомобилей. Разверните изделие к себе лицевой частью (обычно на ней размещается наклейка с характеристиками). Если плюс располагается слева, это советская раскладка, если справа – европейская;
• Аккумуляторы для грузовиков. Слева «+» – евро или обратное размещение, справа «+» – отечественная или прямое. Касается батарей для транспорта более 110 Ач.

Обратите внимание на толщину шнура. Диаметр плюсового изделия обычно делается больше, чем у минусового. Клеммы имеют разные по величине отверстия. Поэтому надеть и закрепить минус на плюс будет крайне сложно.

Дополнительно разработчики наносят на корпуса АКБ тиснения, которые указывают полярность продукции.

Что делать, если полярность неподходящая

Если вы все-таки не учли этот параметр, а возможности приобрести аналог на замену нет, батарею можно подключить.

Для этого оборудование придется развернуть и сместить немного в сторону, чтобы плюсовой вывод размещался максимально близко к соответствующему зажиму.

В такой ситуации минусовой провод не будет доставать до соответствующего гнезда, но это и не нужно. Далее следует взять длинный отрезок шнура с максимально большим сечением. Подойдет модель, которая обычно используется для прикуривания машины.

Родной провод откручивается от автомобиля, заменяется подготовленным отрезком. На его конце закрепляется клемма для присоединения к батарее, которая накидывается на вывод. Таким образом подключить можно устройство с любым расположением.

Плюсовой шнур наращивать нельзя. Поэтому ваша задача – расположить АКБ таким образом, чтобы плюсовой зажим и вывод качественно соединялись с помощью родных приспособлений.

Компания 1ak.ru советует

Консультируйтесь со специалистами или пользуйтесь специальными сервисами по подбору АКБ. Так вы сможете свести к минимуму риск ошибки при покупке. И не нужно будет изворачиваться, чтобы подключить оборудование. Потому что не всегда удается хорошо соединить батарею и автомобиль с разными клеммами.

Определение полярности АКБ

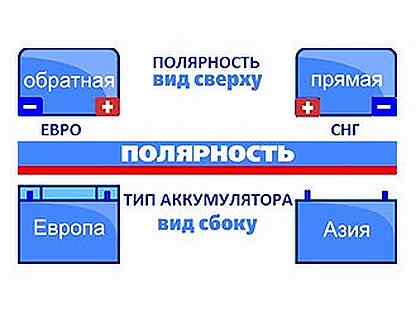

У автомобильных аккумуляторов бывает полярность двух видов: прямая и обратная. Иногда продавцы аккумуляторов говорят «аккумулятор с правым плюсом» или «аккумулятор с левым плюсом». Во всех этих случаях речь идет о расположении положительной и отрицательной клемм аккумулятора (полюсных выводов).

Для правильно определения полярности аккумулятора в легковом автомобиле, его необходимо развернуть к себе, как на рисунке:

Непосредственно на выводах, либо рядом с ними обязательно должны быть значки «+» и «-», которые обозначают полюса.

1. Если плюс справа, то это аккумулятор обратной полярности. Ее могут называть также «евро полярность» или обозначать «0» или «R».
2. Если плюс слева, то это прямая полярность. Ее могут называть также «стандартная, «1» или «L».

Как правило, на отечественных легковых автомобилях установлены аккумуляторы, имеющие прямую полярность. На иномарках же в ходу обратная полярность.

Совсем иначе обстоит дело с полярностью у аккумуляторов для грузовиков, автобусов, строительной и специальной техники емкостью более 110 Ач:

• «3» — «+» слева (евро, обратная). Для европейских грузовиков.
• «4» — «+» справа (стандартная, прямая). Для российских грузовиков.

Еще одна особенность АКБ — исполнение корпуса. Различают два основных:

— для азиатских автомобилей (китайских, корейских, японских, некоторых американских). У них клеммы выступают над крышкой корпуса. Они выше, чем европейские АКБ.

— для европейских авто. Клеммы утоплены в крышку аккумулятора. Они ниже азиатских АКБ.

Несколько слов об уходе за клеммами АКБ.

Уход за полюсными выводами аккумуляторной батареи сводится к выявлению и уничтожению следов коррозии. Следы коррозии выглядят как порошкообразные отложения белого или желтоватого цвета.

Для обработки клемм нужно:

1. Снять аккумулятор с автомобиля.
2. Обработать выводы батареи раствором воды с содой.
3. Начнется реакция с образованием пузырьков. Выводы станут коричневого цвета.
4. При необходимости зачистить выводы металлической щеткой.
5. После завершения реакции вытереть полюсные выводы и саму батарею смоченной в холодной воде тряпкой и просушить аккумулятор.
6. Поставить АКБ в гнездо на автомобиль.
7. Нанести тонкий слой вазелина на клеммы и выводы. Это предотвратит дальнейшее образование коррозии.
8. При выключенном зажигании подсоединить провода к полюсным выводам аккумулятора.

прямая полярность аккумуляторов, обратная полярность

Для того, чтобы подобрать такой АКБ, который подойдет к вашему автомобилю, нужно знать, как определить полярность акб. Для этого специалисты рекомендуют ориентироваться на два основные показателя:

— полярность АКБ;
— тип корпуса аккумулятора.

Давайте попробуем разобраться с первым показателем: как определить полярность АКБ?

Классифицируют два вида полярности: прямая и обратная полярность аккумулятора. Для того, чтобы точно определить полярность, поверните батарею таким образом, чтобы клеммы находились возле вас. Если «+» клемма находится по правую сторону от вас, это означает, что АКБ обратной полярности. Если же эта клемма находится с левой стороны – АКБ прямой полярности.

Нередки случаи, когда у вас нет возможности определить с какой именно стороны расположена положительная, а с какой минусовая клеммы. Например, стерлись наклейки или повредился сам корпус батареи, а вам необходимо купить аккумулятор с обратной полярностью. Как же поступить в таком случае? Все просто! Для этого вам понадобиться обычная линейка, рулетка или штангенциркуль. При помощи этих инструментов измерьте диаметр одной из клемм. Диаметр плюсовой клеммы имеет больший показатель, чем минусовой. После того, как вы узнали, какая клемма с какой стороны находится, вы сможете воспользоваться способом определения полярности, описанным выше.

Что же касается типа корпуса АКБ, специалисты подразделяют их на две разновидности:

1. Европейский. Для данного типа характерно то, что его клеммы находятся в некоторых углублениях и расположены на верхней части корпуса.
2. Азиатский. В этом типе корпуса аккумулятора клеммы возвышаются на верхней части корпуса а 2,5 см.. Их еще называют «Клеммы Пеньками». Высота аккумуляторов этого типа немного выше, чем предыдущего.

В Уральской Аккумуляторной Компании можно купить аккумуляторы с прямой полярностью и обратной от разных производителей по выгодным ценам.

За счет постоянного мониторинга рынка конкурентов, в нашем магазине цена на аккумуляторы с обратной и прямой полярностью значительно ниже, чем в других магазинах.

Для оформления заказа и уточнения всей интересующей информацией вы можете воспользоваться формой обратной связи на сайте, а также позвонить по телефону +7 912 227-56-54.

что это и как определить

Основной функцией автомобильного аккумулятора (акб) является запуск двигателя. В нормальных условиях потраченная энергия восполняется генератором, сразу после пуска мотора. Таким образом, происходит автоматическая подзарядка, не требующая внешнего вмешательства. Если заряда не хватает для запуска двигателя, выполняют зарядку от внешнего источника питания. При этом учитывают, что бывает обратная и прямая полярность аккумулятора, определяющая схему подключения клемм.

Важно! Работать с акб можно только в проветриваемом помещении и в защитных перчатках.

Для подзарядки используют зарядные устройства или аккумуляторную батарею другого автомобиля. Аккумулятор по возможности извлекают, отсоединив клеммы заземления и питания. Корпус очищают от загрязнений и при помощи визуального осмотра оценивают уровень электролита и определяют полярность акб. Проверить уровень электролита можно лишь в негерметичных батареях, на корпусе которых есть специальные отверстия с крышками. Если произошло вытекание электролита через трещины, акб считается непригодной для использования и ее потребуется заменить.

Содержание статьи

Что такое полярность аккумулятора и как она определяется

Обратная и прямая полярность аккумулятора

На корпусе аккумуляторной батареи автомобиля расположены два токовыводящих элемента, к которым подключаются клеммы зарядного устройства или электрической цепи автомобиля. Маркировка контактов «+» и «-» – это обозначение полярности аккумулятора. Она присутствует и на клеммах зарядных приборов, что является подсказкой для правильного подключения.

Всегда соединяется плюс к плюсу, а минус только к минусу.

И зарядка аккумулятора обратной полярностью отличается лишь расположением токовыводящих контактов на корпусе.
Чтобы не ошибиться, поставьте акб лицевой стороной к себе. Переднюю часть можно определить по присутствию информационных надписей и наклеек. Если «+» будет расположен слева, а «-» справа – полярность прямая. Если знаки расположены наоборот – перед вами обратная полярность автомобильного аккумулятора.
Каждая модель акб имеет определенную маркировку, последняя буква или цифра которой указывает на полярность аккумулятора (прямая или обратная). Как определить на практике:
Обратная маркируется цифрой «0», буквой «R» или сокращением «о.п.»
Прямая обозначается цифрой «1», буквой «L» или «п.п.»
Пример расшифровки маркировки тюменского аккумулятора обратной полярности:
Модель Asia6СТ50LR
6 – количество аккумуляторов в общей батарее;
СТ – стартерная;
50 – номинальная емкость;
L – залитая;
R – обратной европейской полярности.
Помимо «+» и «-», маркировка клемм автомобиля может иметь следующие обозначения:
«POS» или «P» – положительная;
«NEG» или «N» – отрицательная.
Если вам встретился термин европейская полярность аккумулятора, помните, что это обратная схема. В маркировке на корпусе акб она может отмечаться как «е». При прямой полярности такое обозначение просто будет отсутствовать. Многие европейские модели батарей имеют различные диаметры токовыводящих контактов. Положительные больше, чем отрицательные.

Практические отличия прямой и обратной полярности аккумулятора

Зарядка аккумулятора от аккумулятора другого авто

Чтобы понять, насколько важно определить полярность аккумулятора автомобиля, необходимо знать о последствиях. Так, когда выполняют запуск двигателя от другого автомобиля (прикуривание), неверное подключение провоцирует короткое замыкание, что через несколько минут переходит в фазу пожара. А потому, при возникновении искрения, провода экстренно размыкают.
В ситуации, когда автомобилист перепутал полярность при зарядке аккумулятора зарядным устройством, последнее (если оно некачественное) может сгореть. В акб может произойти переплюсовка – смена полярности. Плюсовой контакт станет минусом, а минусовой – плюсом. Устранить эту неполадку просто:

• Полностью разрядите акб.
• Зарядите его с правильным расположением полюсов.

Технология зарядки акб

После того, как установлено, какая полярность у аккумулятора, переходят к выбору режима зарядки. Он устанавливается на зарядном устройстве.

Их существует три:

1. Метод постоянного напряжения (14,6-15 В) – применяется для герметичных батарей, конструкция которых не позволяет проверить или изменить уровень электролита. В этом режиме напряжение выдерживается постоянным, а ток уменьшается, реагируя на возрастающее внутреннее сопротивление акб.
2. Зарядка постоянным током – самый распространенный способ. Предельный ток заряда акб равен 10% ее емкости (при емкости 50 Ah ток должен быть 5 А). В таком режиме выполняется зарядка до напряжения 14,4 В. Далее, вплоть до полной зарядки, ток уменьшают вдвое (5% емкости батареи). Если зарядное устройство не позволяет точно установить нужный режим, выбирается ближайший в меньшую сторону. При этом время полного восстановления увеличится, но это будет более щадящим, чем быстрая зарядка высокими токами.
3. Комбинированный способ – используется в автоматических зарядных устройствах, не требующих участия человека. Метод состоит из двух этапов: вначале энергия восполняется постоянным напряжением, а затем постоянным током.

Зарядка аккумулятора от зарядного устройства

Для аккумуляторов прямой и обратной полярности никакой разницы в выборе режима зарядки нет. Значение имеет только правильность подключения: вначале плюс соединяется с плюсом, затем минус с минусом. После этого включается зарядное устройство. Отключают в обратном порядке.
Чтобы зарядить акб от другого автомобиля необходимо соединить при помощи проводов с клеммами типа “крокодил” плюсы батарей (красный провод), а затем минусы (черный провод). Даже если в одной машине обратная, а в другой прямая полярность аккумулятора, помните, что это лишь такое конструктивное отличие расположения контактов. После подключения двигатель заряжающего автомобиля запускают на время до десяти минут, а затем глушат. Далее проверяют заряжаемую батарею и при необходимости повторяют процесс.

Почему акб не заряжается и что можно сделать

Средний срок службы акб около шести лет. Постепенно скорость разрядки увеличивается, а эффективность зарядки снижается. Причина этого – сульфатация пластин или скапливание на пластинах отложений сульфата. Он образуется в процессе химической реакции взаимодействия серной кислоты (электролита), свинца и диоксида свинца (материалы из которых изготовлены пластины). Теоретически при зарядке акб этот процесс должен быть полностью обратим, однако на практике сульфат не возвращается полностью в исходное состояние. Устранить эту проблему позволяет десульфатация аккумулятора сменой полярности или переполюсовка.
Для этого акб полностью разряжают, а затем выполняют зарядку, подключив минус к плюсу, а плюс к минусу. В итоге расположение зарядов на контактах меняется, что значит обратная полярность аккумулятора станет прямой.

Переполюсовка позволяет восстановить до 70% емкости батареи.

Однако, это может быть неудобно, поскольку при отсутствии владельца автомобиля, будет не понятно – как узнать полярность восстановленного аккумулятора. Для решения этой проблемы, если акб изначально хорошего качества (низкокачественный просто сгорит), можно сразу выполнить обратную переполюсовку, восстановив до 80% емкости.

Что такое прямая и обратная полярность аккумулятора

Когда и как менять воздушный фильтр двигателя автомобиля

 Воздушный фильтр — это важный элемент системы двигателя внутреннего сгорания. Хоть некоторые автовладельцы и не придают ему большого значения, но он может значительно влиять на работоспособность мотора и на его срок службы.  Дело в том, что главная задача воздушного фильтра, это задержка мелких частиц грязи и пыли в воздухе, попавшие внутрь двигателя, выступающие в роли мелкого, но твердого абразивного материала. Что приведет к преждевременному износу всех трущихся деталей. Соответственно. Если бы в конструкции автомобиля отсутствовали фильтры, то его срок сократился бы до нескольких тысяч километров.   Также, забившийся воздушный фильтр не способен пропускать достаточный объем воздуха. Это приводит к снижению мощности, увеличению расхода топлива и увеличению выброса вредных веществ в отработанных выхлопных газах.  Теперь становится понятным, что состояние воздушного фильтра — это важный момент в эксплуатации автомобиля, и требующий постоянного контроля. Тут есть несколько нюансов, каждый автопроизводитель, в инструкции к своей модели автомобиля, указывает рекомендуемый срок замены фильтра, ориентированный на количество пройденных километров. Но в расчете рекомендаций по замене, принято учитывать усредненные условия эксплуатации машины. Поэтому, правильнее будет самостоятельно следить за состоянием данного элемента, а замену проводить чаще рекомендуемой. Тем более, стоимость воздушного фильтра очень низкая, относительно других запчастей, а замену способен провести любой автовладелец.  Особенности работы воздушного фильтра  Прежде всего, воздушный фильтр — это элемент очистки воздуха перед смешиванием его в камере сгорания. Позволяющий исключить все твердые частицы, присутствующие в уличном воздухе.  Внешне, фильтр может иметь различную форму. Он может быть выполнен в виде прямоугольника, круга или напоминать консервную банку. Но специальный фильтрующий материал напоминает сложенную гармошку, это сделано для увеличения фильтрующей поверхности и повышения производительности.   Естественно, что со временем работы, на поверхности фильтрующего материала скапливается масса загрязнения, уменьшающая пропускную способность фильтра. А учитывая тот факт, что для нормального горения бензина в двигателе, необходимо соотношение 1 к 15. Или другими словами, на 1 литр бензина, тратится от 15 литров воздуха. А уменьшение количества поступившего кислорода, компенсируется увеличением топлива, что приводит к увеличению расхода, снижению мощности и соответственно к большему количеству вредных веществ в выхлопе.  Также, из-за длительной эксплуатации фильтра по времени, может усохнуть уплотнительная резинка, расположенная на нем, и не дающая просачиваться воздуху мимо фильтра. В данном случае, вся функциональность фильтра пропадает, а двигатель начинает ускоренно изнашиваться, приближая время к капитальному ремонту.  Когда менять воздушный фильтр  Это самый важный вопрос в данной статье, но точного ответа никто не даст. Дело в том, что время замены воздушного фильтра полностью зависит от условий эксплуатации двигателя. Если автомобиль используется в сухой и пыльной местности, то следует проводить замену раза в 2-3 чаще от рекомендуемой, в других условиях, можно устанавливать новый фильтрующий элемент реже. Поэтому, стоит самостоятельно следить за степенью загрязнения, и самостоятельно принимать решение о замене.   Но если взять средние показатели, то можно ориентироваться на цифру в 10 000 километров. Или опираться на косвенные признаки загрязнения, которые описывались выше. Если точнее, то стоит обратить внимание на пониженную мощность и динамику автомобиля и повышенный расход топлива.  Как поменять воздушный фильтр автомобиля  Несмотря на то, что каждый автомобиль имеет свою индивидуальную конфигурацию, принцип расположения и замены воздушного фильтра не меняется уже много лет. А практически все производители автомобилей, пытаются облегчить доступ и сам процесс замены.  Поэтому, для замены фильтра, в первую очередь стоит приобрести новый у официального дилера или в специализированном магазине. Затем нужно заглянуть в подкапотное пространство Вашего автомобиля. Найдя там корпус воздушного фильтра (он должен соответствовать форме и иметь размеры позволяющим вместить фильтр, и чаще всего имеющий крышку с креплениями в виде защелок для быстрой замены), демонтировать отработавший свой срок старый, и установить недавно приобретенный. Затем возвращаем крышку фильтра и капот на свои места. Конечным этапом можно протереть тряпочкой фары автомобиля, ведь вся работа по замене фильтра уже выполнена.   Вся процедура по замене занимает не более пяти минут самостоятельной работы, что делает замену воздушного фильтра, самым простым видом ремонта автомобиля.  Воздушные фильтры нулевого сопротивления  В узких кругах автовладельцев, интересующихся тюнингом и форсированием силового агрегата автомобиля. Бытует мнение о способности фильтра нулевого сопротивления, значительно увеличивать мощность двигателя.  В своих рассуждениях они правы и не правы в одно и то же время. Дело в том, что такие фильтры уже давно и успешно применяются на спортивных автомобилях. И за долгий срок использования, уже доказали свою эффективность, даже в условиях пыльных пустынь.  Но стоит учитывать несколько факторов. Данные фильтры применяются в комплексе форсирования двигателя, и в том случае, когда была перенастроена система подачи топлива таким образом, что штатный фильтр не способен пропускать необходимое количество воздуха. Именно тогда, имеет смысл устанавливать воздушный фильтр нулевого сопротивления.   Также, мало кто изначально интересуется сроком службы таких фильтров. Ведь, из-за высокой эффективности и пропускной способности, приходится жертвовать сроком службы и ценой. На гоночных автомобилях, фильтр меняется через одну или две гонки, что может соответствовать одной или двум тысячам километров пробега в спокойном режиме. А стоимость может превышать в несколько раз от штатного фильтра.  Поэтому, использования «нулевика», на автомобилях без дополнительного тюнинга мотора, и тем более на автомобиле предназначенного для повседневных поездок — это нерациональная трата денег без видимого результата.  Ошибки при эксплуатации воздушных фильтров  Еще стоит обсудить несколько ошибок начинающих водителей. Некоторые автовладельцы, желающие сэкономить денежные средства, пытаются самостоятельно очистить воздушный фильтр. Сразу можно сказать — эта затея не приводит к видимы результатам в лучшую сторону, но может привести к полной порче детали.  Дело в том, что фильтрующий элемент улавливает даже самые маленькие частицы пыли и грязи, которые не видны невооруженным глазом, но качественно забивающие микро каналы в фильтре. Поэтому, обстукивание фильтра, или использование пылесоса, уберет только видимую верхнюю часть налета. Но видимого результата не приведет.   Также, некоторые пытаются «постирать» воздушный фильтр. При этом могут применять не только чистую воду, но и химические вещества. Данный способ не только бесполезен, но и повредит сам фильтр. После мойки при помощи воды, фильтрующий элемент теряет способность к пропусканию воздуха, что приведет к срочной покупке нового фильтра.  Вывод  Учитывая стоимость воздушных фильтров и простоту в замене, правильнее будет перестраховываться и чаще приобретать новые.         Но в случае, когда денег совсем не хватает, необходимо продолжить эксплуатировать автомобиль с тем, что есть. До момент покупки нового фильтра, а попытки очистки старого, могут привести к ухудшению ситуации.  Автор статьи:   Готовчик Дмитрий, 2017

Что означает обратная полярность в зарядном устройстве? Узнай здесь!

Что означает обратная полярность в зарядном устройстве?

Чтобы сэкономить деньги и продлить срок службы аккумулятора, вы можете положиться на надежное зарядное устройство. Однако во время зарядки вы можете спутать кабели и вместо этого подсоединить неправильные кабели к неподходящим клеммам. Это может привести к нарушению полярности.

Прежде чем мы ответим на вопрос «Что означает обратная полярность в зарядном устройстве», нам необходимо определить обратную полярность и изучить ее взаимосвязь с зарядным устройством.

Что такое полярность?

Полярность — это состояние системы, когда она проявляет противоположные физические свойства в разных точках, например электрические и магнитные свойства. Этот термин обычно используется в магнетизме, электричестве и в электронной сигнализации.

Во время образования электрического тока между двумя полюсами или точками один из полюсов имеет большее количество электронов, а второй — меньше.

Первый полюс с большим количеством электронов будет иметь отрицательную полярность, тогда как второй полюс с меньшим количеством электронов будет иметь положительную полярность.

Электрический ток возникает, когда вы соединяете оба полюса проводом, например медным проводом. Затем электроны будут течь от отрицательного вывода к положительному.

Это вызывает электрический ток, который течет в противоположном направлении от положительной клеммы к отрицательной.

Красный кабель используется для положительного соединения, а черный кабель используется для отрицательного соединения.

Батарея обратной полярности

Обратная полярность может возникнуть, если клеммы и кабели подключены неправильно.При изменении полярности ток идет в неправильном направлении. В такой ситуации прикосновение к устройству может привести к поражению электрическим током или повреждению устройства.

Итак, что означает обратная полярность в зарядном устройстве?

При зарядке аккумулятора мы можем случайно перепутать кабели и подключить их к неправильным клеммам. Это называется обратной полярностью. Переключение полюсов происходит, когда отрицательный кабель соединяется с положительным, а положительный — с отрицательным.Когда это происходит, это может привести к повреждению аккумулятора и других связанных с ним электрических компонентов.

Влияние обратной полярности на аккумулятор

Обратная полярность имеет следующие эффекты:

1. Повреждение аккумулятора

Если вы случайно подсоедините не те кабели к клеммам, это изменит полярность аккумулятора и может разрядить аккумулятор.

Кроме того, после полной разрядки автомобильного аккумулятора его можно рассматривать как пустой сосуд.На этом этапе полярность автомобильного аккумулятора МОЖЕТ быть изменена путем подключения кабелей к неправильным клеммам. Известно, что в некоторых случаях батареи могут годами оставаться в таком состоянии.

Однако, когда это происходит, может возникнуть опасность. Любой дополнительный нагрев, вызванный процессом обратной полярности, может привести к выделению из батареи газообразного водорода. В редких случаях это может привести к взрыву аккумулятора. Это вызовет выброс кислоты и расплавленного пластика из аккумулятора, что может привести к серьезным травмам, поэтому этого следует избегать любой ценой.

2. Повреждение зарядного устройства

Неправильное подключение кабелей влияет на рабочие системы аккумулятора и зарядного устройства. Основное явление заключается в том, что при изменении полярности клемм неправильная полярность может быть возвращена в зарядное устройство. Это приведет к необратимому повреждению зарядного устройства.

Однако в некоторых случаях зарядное устройство может быть повреждено лишь частично. Тогда он будет заряжаться медленнее.

3. Электрические компоненты и обратная полярность

Обратная полярность также может повредить электрические провода, детали и / или электронные компоненты автомобиля, в котором находится аккумулятор.

Возможно, наиболее серьезным повреждением подвергается генератор переменного тока, замена которого может быть дорогостоящей. Если повезет, предохранители в автомобиле перегорят прежде, чем обратный ток достигнет других компонентов.

В противном случае замена блока управления двигателем также была бы дорогостоящей, хотя развлекательная система и навигационная система могли бы стоить дороже. Кроме того, не исключено, что компьютер тела и другие предметы также могут быть повреждены.

Интересно, что любые часы (аналоговые) или мотор могут ненадолго работать в обратном направлении, прежде чем они поддадутся неизбежному.

Однако это может быть преувеличением, поскольку большинство современных автомобилей теперь имеют защиту от обратной полярности на своих электронных модулях. Так что, возможно, ничего не произойдет, кроме, может быть, перегоревшего предохранителя.

Но вы действительно хотите рискнуть?

Что означает обратная полярность в зарядном устройстве — Вердикт

Мы никоим образом не поддерживаем изменение полярности батареи. Он рискует получить серьезную травму из-за набитого кислотой лица — неприятно. ВСЕГДА надевайте защитные очки при трогании с места или при работе с аккумуляторными батареями.

Главный ингредиент, необходимый для ошибки при неправильном подключении зарядного устройства к аккумулятору или аккумулятора к автомобилю, — это ВЫ.

Поэтому, кроме предохранительного снаряжения, рекомендуем внимательно проверять правильность сборки. Тогда проверьте еще раз. И, наконец, проверьте еще раз.

Тогда, и только тогда, вы должны быть готовы продолжить.

Защита от обратной полярности в автомобильной конструкции

Загрузите эту статью в формате.Формат PDF

Когда они забрали его, Клайд понял, что не использовать этот защитный полевой транзистор, чтобы сэкономить 0,35 доллара, было неудачным дизайнерским решением. (Предоставлено Autoevolution)

Электроника и автомобили имеют долгую историю: автомобильные радиоприемники начали появляться в 1930-х годах, а первое электронное зажигание было испытано Delco Remy в 1948 году. Темпы роста ускорились в середине 1980-х годов с появлением первого электронного двигателя — блоки управления, а теперь электронные компоненты составляют около 35% от общей стоимости автомобиля.

Практически все электронное оборудование в автомобиле полагается на аккумулятор в качестве основного источника энергии и, следовательно, должно быть защищено от ряда сбоев, связанных с аккумулятором. Подключение с обратной полярностью — одно из таких событий, которое может произойти при установке новой батареи, повторном подключении оригинальной батареи после ремонта или во время запуска от внешнего источника.

Для защиты от возможных аварий все автомобильные электронные модули включают схемы для защиты от подключений с обратной полярностью.В этой статье мы рассмотрим наиболее распространенные схемы и их рабочие характеристики.

Стандартные тесты обратной полярности

Электронные модули

должны пройти серию строгих квалификационных испытаний, чтобы получить разрешение на использование в автомобилях. Наиболее распространенный тест обратной полярности определяется стандартом ISO 16750-2. Для 12-вольтовых систем модуль должен выдерживать –14 В на входе V _BAT в течение 60 секунд без повреждений. Для систем на 24 В тест требует –28 В в течение 60 секунд.

Но это только часть истории. Несмотря на то, что схема с обратной полярностью не предназначена для защиты от других типов перенапряжения, она также должна выдерживать отрицательные электрические импульсы, требуемые другими стандартными испытаниями, такими как ISO 7637-2, который регулирует проводимые электрические переходные процессы. Испытательный импульс 1 ISO 7637-2 имитирует переходные процессы, вызванные отключением батареи от индуктивной нагрузки, и достигает –100 В. Испытательный импульс 3a имитирует переходные процессы переключения и распространяется до –150 В.

Существуют различные варианты защиты последующих цепей от обратной полярности. Конечно, ISO — не единственная организация по стандартизации. В Японии действуют стандарты JASO, а у основных производителей автомобилей есть собственные квалификационные тесты, но в большинстве случаев они аналогичны стандартам ISO.

Диодная защита

Простейшая схема защиты — диод, включенный последовательно с батареей (рис. 1) . Как обсуждалось ранее, напряжение обратного пробоя последовательного защитного диода должно быть не менее 150 В, чтобы соответствовать требованиям ISO7637-2.

1. Стандартный диод, включенный последовательно с линией батареи, является самой простой схемой; Диод Шоттки с его более низким прямым напряжением является предпочтительным решением (любезно предоставлено TI)

В нормальных условиях диод смещен в прямом направлении. В условиях обратной батареи диод становится смещенным в обратном направлении, и ток не течет.

Этот подход чрезвычайно прост, но имеет два основных недостатка. Обычный диод имеет прямое падение напряжения 0.7 В, что снижает напряжение на нагрузке. Это может быть проблемой при определенных условиях, например, при холодном запуске при слабой батарее. Кроме того, из-за этого падения страдает эффективность любой схемы питания после диода (например, повышающего преобразователя).

Чтобы минимизировать эти недостатки, во многих конструкциях используется диод Шоттки, который имеет меньшее падение прямого напряжения, чем стандартный диод, но более дорогой. Падение прямого напряжения Шоттки немного увеличивается с увеличением тока; типичное автомобильное устройство может давать потери мощности от 2% до 3%.Если рассеивание мощности через один диод слишком велико, несколько диодов могут быть подключены параллельно.

Защита MOSFET

МОП-транзистор — лучшая альтернатива диоду. Прямое напряжение в открытом состоянии в MOSFET зависит от его r _{DS (ON)} , что дает падение напряжения r _{DS (ON)} × I _LOAD , что намного меньше, чем у диода Шоттки.

Недостатком является то, что полевой МОП-транзистор является трехконтактным и более дорогим, чем диод.Кроме того, для включения полевого транзистора необходимо подать соответствующее напряжение на затвор, что может быть проблемой в зависимости от полевого транзистора и схемы.

P-канальный МОП-транзистор

2. МОП-транзистор с p-каналом представляет собой простую альтернативу диоду. Напряжение затвора подключено к отрицательной клемме аккумулятора, чтобы дать отрицательный VGS и включить устройство при подаче питания от аккумулятора. (С любезного разрешения TI)

Самый простой вариант MOSFET — использовать p-канальное устройство в линии батареи (рис.2) . Преимущество использования полевого МОП-транзистора с p-каналом состоит в том, что он не требует схемы драйвера. PFET включается подачей отрицательного напряжения затвор-исток (V _GS ). Подключив штырь затвора к земле, устройство будет полностью включено, когда батарея подключена нормально.

Как и все полевые МОП-транзисторы, полевой транзистор содержит внутренний диод, который в данной конфигурации смещен в прямом направлении. При первом включении питания от батареи внутренний диод в корпусе будет проводить до тех пор, пока канал не включится и не закоротит диод.В условиях обратной полярности корпусный диод имеет обратное смещение, и V _GS будет положительным, выключая устройство.

Устройства с P-каналом более эффективны, чем устройства с n-каналом, особенно в условиях высокого тока нагрузки и низкого напряжения, которые часто возникают во время старт-стопа или холодного запуска.

N-канальный МОП-транзистор

В полевом транзисторе ток протекает через дырки вместо электронов. Подвижность дырки примерно вдвое меньше, чем у электрона; следовательно, n-канальное устройство будет иметь половину r _{DS (ON)} эквивалентного p-канала.

Другими словами, PFET примерно в два раза больше NFET для достижения того же импеданса. Поскольку стоимость зависит от размера кристалла, PFET также стоит дороже при аналогичной емкости. Современный NFET может достичь r _{DS (ON)} около 3 мОм, что приведет к потерям мощности 0,5% или меньше. Кроме того, доступно большое количество разнообразных устройств.

3. n-канальный полевой транзистор в обратном тракте также является простым решением, но может привести к сбоям в работе чувствительных датчиков (любезно предоставлено TI)

Существует два способа использования NFET в схеме защиты от обратной полярности.Проще всего его можно подключить к заземляющему обратному тракту (рис. 3) . Работа аналогична работе PFET; поскольку затвор подключен к линии батареи, в схеме драйвера нет необходимости.

Как и раньше, на полевом транзисторе видно напряжение r _{DS (ON)} × I _{НАГРУЗКА} , повышая контрольную точку заземления для всех внутренних цепей. Это может быть проблемой, потому что многие автомобильные датчики и переключатели используют местное заземление в качестве эталона, что может вызвать ошибку измерения или неисправность.

Чтобы избежать этой возможности и использовать NFET в линии батареи, необходимо добавить схему возбуждения, чтобы поднять напряжение затвора выше напряжения батареи и включить устройство.

Дискретное решение — вариант, но часто проще объединить дискретный NFET со специализированным контроллером IC (рис. 4) . Эта комбинация имитирует идеальный диодный выпрямитель при последовательном подключении к источнику питания. TI LM74610-Q1 — одно из таких устройств.

4. Контроллер и n-канальный полевой МОП-транзистор в линии батареи имитируют «идеальный» выпрямитель.(С любезного разрешения TI)

Добавление дискретного или интегрированного управления затвором немного увеличивает сложность, но обеспечивает превосходные характеристики по сравнению с PFET или диодом Шоттки. В приложениях с высокой мощностью это также устраняет необходимость в диодных радиаторах или больших тепловых медных участках на печатной плате.

Во время работы напряжение на истоке и стоке MOSFET постоянно контролируется анодными и катодными выводами контроллера. Внутренняя накачка заряда обеспечивает управление затвором для внешнего полевого МОП-транзистора, но включается только тогда, когда она накапливает энергию во внешнем конденсаторе накачки заряда V _CAP .Эта накопленная энергия используется для управления затвором полевого МОП-транзистора.

Прямая проводимость в основном осуществляется через полевой МОП-транзистор. Основной диод проводит только во время работы подкачки заряда, примерно в 2% случаев.

В любой цепи, в которой используется переключение, потенциальная проблема EMI. Однако в этом приложении потребляемая мощность очень мала, и нагнетательный насос работает нечасто, что сводит к минимуму генерацию шума.

Заключение

Все электронные модули, предназначенные для использования в автомобилях, должны быть оборудованы схемами, защищающими от стандартных форм электрического перенапряжения. Защита от обратной полярности может быть реализована с помощью ряда простых схем и должна быть стандартной частью любой конструкции.

Защита автомобильной электроники от обратного подключения аккумуляторной батареи

Автор: Сива Уппулури, инженер по прикладным программам

В течение срока службы транспортного средства может потребоваться отсоединение аккумуляторной батареи для проведения работ по техническому обслуживанию или ее замены в случае возникновения неисправности. Во время повторного включения можно изменить полярность подключения батареи, что может привести к потенциальным коротким замыканиям и другим проблемам с нагрузками, подключенными к батарее.К сожалению, эта проблема не решается полностью механической конструкцией клемм батарей разного размера или использованием заметной цветовой кодировки кабелей, разъемов и клемм. Следовательно, необходима какая-либо форма электронной блокировки или защиты от обратной полярности не только для защиты самой батареи, но и для защиты постоянно растущего числа электронных блоков управления (ЭБУ), на которые полагаются современные автомобили.

В этой статье исследуются различные подходы, которые можно использовать для защиты от обратного заряда батареи, и исследуются преимущества и недостатки каждого из них.В частности, это выглядит как супербарьерный выпрямитель (SBR ^® ), который устраняет недостатки различных решений на основе MOSFET и даже превосходит простой диод Шоттки с точки зрения эффективности и надежности.

Схемы потенциальной защиты:

Популярные методы защиты ЭБУ включают использование блокирующего диода или, чтобы избежать неэффективности обычного выпрямительного диода, использование MOSFET в качестве идеального диода. В других решениях может использоваться специально разработанная ИС. В конечном итоге выбранное решение должно соответствовать производительности, необходимой в конкретном контексте конечного приложения, с учетом таких факторов, как количество / сложность компонентов, стоимость, энергоэффективность и, что, вероятно, наиболее важно, адекватно ли оно выдерживает состояние отказа и любые связанные с ним переходные процессы. .Последнее обычно оценивается с использованием определенных в ISO7637-2 импульсов, которые проверяют совместимость оборудования, установленного в транспортных средствах, с проводимыми электрическими переходными процессами, как описано ниже.

Блокирующий диод — простейшее средство защиты от обратного подключения батареи. Установка выпрямительного диода последовательно с нагрузкой ЭБУ гарантирует, что ток может течь только при правильном подключении аккумулятора. Поскольку управляющий сигнал не требуется, сложность схемы и количество компонентов невысокие. С другой стороны, диод рассеивает энергию все время, пока ЭБУ находится под напряжением, из-за его прямого напряжения VF, которое может вызвать значительные потери в приложениях с большой мощностью.

Использование устройства с низким VF, такого как диод Шоттки, вместо стандартного выпрямителя, может уменьшить потери, связанные со стандартным выпрямителем. Однако характеристика обратной утечки диода Шоттки особенно зависит от температуры, что приводит к повышенным потерям энергии и делает устройство уязвимым для теплового разгона, если большая обратная мощность применяется в условиях высоких температур.

Альтернативным решением является установка полевого МОП-транзистора в источник питания высокого напряжения ЭБУ и подключение затвора так, чтобы устройство включалось только при правильной полярности батареи.Поскольку сопротивление полевого МОП-транзистора (RDS (ON)) обычно составляет всего несколько миллиомов, потери мощности I2R низки по сравнению с потерями, вызванными VF диода. Кроме того, обратная блокировка выше, чем у диода Шоттки. Можно использовать N-канальный или P-канальный MOSFET при условии, что диод сток-исток устройства ориентирован так, чтобы проводить ток, протекающий в правильном направлении в ЭБУ.

MOSFET с N-каналом или P-каналом может использоваться для защиты от обратной батареи высокого напряжения.N-канальное устройство обеспечивает топологию с наименьшими потерями мощности благодаря низкому RDS (ON). Однако для включения полевого МОП-транзистора необходимо напряжение затвора, превышающее напряжение батареи. Для этого требуется нагнетатель заряда, как показано на рисунке 1, что увеличивает сложность схемы и стоимость компонентов, а также может создавать проблемы с электромагнитными помехами. P-канальный MOSFET сопоставимого размера будет иметь более высокое значение RDS (ON) и, следовательно, более высокие потери мощности, но может быть реализован с помощью более простой схемы управления, содержащей стабилитрон и резистор.

Хотя включение N-канального МОП-транзистора в цепь низкого напряжения устранит необходимость в подкачке заряда, это также приведет к сдвигу заземления, что неприемлемо для чувствительных автомобильных систем.

Рисунок 1а. Накачка заряда, необходимая для подачи напряжения на затвор полевого МОП-транзистора, увеличивает сложность и может вызвать проблемы с электромагнитными помехами.

Рисунок 1b: P-канальный MOSFET, используемый для устройства защиты от обратного заряда батареи, требует меньшего количества компонентов, но вызывает более высокие потери мощности

Super Barrier Rectifier, запатентованная выпрямительная технология от Diodes Incorporated, сочетает в себе простоту и надежность обычного диода с низким прямым напряжением диода Шоттки, чтобы обеспечить превосходное решение проблемы защиты от обратного заряда батареи. На рисунке 2 показано, как SBR вставляется в источник питания высокого напряжения ЭБУ, во многом так же, как и обычный диод.

Рис. 2. SBR подключается так же, как диод или полевой МОП-транзистор, без использования схемы подкачки заряда.

Супербарьерный выпрямитель использует канал MOS для создания низкого потенциального барьера для большинства несущих. Это приводит к сочетанию низкого VF с высокой надежностью, в отличие от типичного устройства Шоттки. В то же время SBR имеет более низкую обратную утечку, которая остается стабильной даже при высоких температурах, тем самым минимизируя потери энергии и избегая риска теплового разгона, связанного с диодами Шоттки.Кроме того, отсутствие переходов Шоттки также обеспечивает более высокую устойчивость к перенапряжениям. Кроме того, SBR позволяет избежать накачки заряда, необходимой для N-канального MOSFET, что означает отсутствие проблем с электромагнитными помехами.

Несмотря на то, что защитное устройство предназначено для предотвращения протекания тока из-за обратного подключения батареи, оно само может подвергаться потенциально опасным переходным процессам. В то время как многочисленные типы переходных процессов переключения могут вызывать импульсы короткой продолжительности, наиболее опасными являются импульсы с высокой энергией.

Импульсное испытание ISO:

Любое решение, предназначенное для защиты аккумулятора транспортного средства от обратного подключения, также должно быть достаточно надежным, чтобы выдерживать переходные процессы переключения, такие как импульсы высокой энергии, вызванные такими событиями, как внезапное отключение источника питания при включении индуктивная нагрузка или сброс нагрузки, т.е.е. когда аккумулятор отключен во время зарядки от генератора.

Испытание на соответствие самым жестким из этих условий при применении к цепям, обеспечивающим защиту от обратного заряда батареи, проводится с использованием импульсов, определенных в ISO7637-2:

Импульс 1 представляет случай отключения питания при питании индуктивной нагрузки, когда выпрямитель подвергается воздействию импульса высокого отрицательного напряжения. Условия импульса, определенные ISO, показаны на рисунке 3.

Рисунок 3.Испытательный импульс ISO 1 имитирует сильный отрицательный импульс, вызванный отключением питания.

Помимо этого импульса, импульс 3a также подвергает устройство воздействию высокого отрицательного напряжения, но длительность этого импульса очень мала (0,1 мкс), и этот импульс представляет собой переходные процессы переключения.

Эти отрицательные переходные напряжения временно вызывают лавинообразное состояние защитных устройств. Подробное описание состояния лавины и ее воздействия на полупроводниковые переходы выходит за рамки данной статьи.Однако, говоря простыми словами, когда PN-переход подвергается лавинообразному воздействию, соединение выходит из строя и позволяет большому количеству обратного тока проходить через него. Лавина может вызвать необратимые повреждения, если устройство не рассчитано на ток и энергию. В автомобильной защите от обратных аккумуляторов эти лавинообразные условия возникают из-за магнитной энергии, накопленной в индуктивных нагрузках, таких как реле, и любых паразитных индуктивностей, что делает их событием с ограниченной энергией. Следовательно, если устройство имеет адекватный лавинный рейтинг, оно может пережить эти ситуации.

Важно выбрать устройство защиты с четко определенными и гарантированными характеристиками лавин, например, обратную защиту SBR, характеристика которой показана на рисунке 4. На основе формы импульса и условий, приведенных на рисунке 3, пиковая мощность лавины, участвующая в тест Pulse 1 может быть рассчитан как:

Pavalanche_peak = Vavalanche * Iavalanche_peak

, где:

Vavalanche = US = 100V

и:

Iavalanche_peak = Vavalanche / Ri = 100V / 10Ω3 = 10A2000 9000

= 10A Pavalanche_peak = 100V * 10A = 1000W

Однако показатель, который имеет значение для выдерживания энергии, генерируемой импульсом 1, — это средняя мощность за длительность импульса, определяемая по формуле:

Pavalanche_average = 0.5 * Vavalanche * Iavalanche_peak = 0,5 * 100 В * 10 A = 500 Вт

Таким образом, поскольку заявленная ширина импульса 1 в ISO7637-2 составляет 2 мс, из рисунка 4 видно, что лавинные характеристики этого устройства SBR превышают это ISO7637- 2 требование. Поскольку другой отрицательный импульс, импульс 3A, является переходным процессом с длительностью всего 100 нс, устройство, которое соответствует импульсу 1, также пройдет тестирование импульса 3A.

Рисунок 4: Длительность импульса в зависимости от максимальной мощности лавины (для диодов SBR30A60CTBQ )

На рисунке 5 сравнивается лавинная способность 10А 45В SBR с двумя конкурирующими диодами Шоттки.Как можно видеть, SBR имеет лавинную способность в 3–10 раз лучше, чем технология Шоттки. Следовательно, SBR лучше подходит для реверсивных аккумуляторных батарей, где возникают условия обратной лавины. При тщательном проектировании лавинная стойкость, аналогичная SBR, может быть достигнута и с решениями MOSFET.

Рис. 5. Превосходная лавинная стойкость SBR по сравнению с диодами Шоттки позволяет использовать устройства с более низкими номиналами для большей эффективности.

Импульс 5a представляет состояние сброса нагрузки, которое происходит, когда разряженный аккумулятор отключается, пока генератор заряжает его. Это самый сильный положительный импульс, который может увидеть устройство. Определение ISO7637 Pulse 5a показано на рисунке 6.

Рисунок 6. Знание способности устройства к импульсному току помогает определить живучесть ISO 7637 Pulse 5a.

Рассмотрение импульса 5a приводит к выводу, что информация о способности устройства к прямому импульсному току важна при выборе устройства блокировки обратного заряда батареи. Даташиты для сертифицированных ACQ101 SBR от Diodes Incorporated включают эту информацию.

Наконец, тепловая способность устройства напрямую влияет на его устойчивость к импульсам ISO. Diodes Inc. предлагает решения SBR в различных пакетах, чтобы удовлетворить требования к тепловым характеристикам и месту на печатной плате приложения. Пожалуйста, посетите веб-сайт Diodes www.diodes.com для получения более подробной информации об этих пакетах.

Заключение:

Ряд подходов является жизнеспособным при реализации необходимой защиты аккумуляторной батареи от обратной полярности для автомобильных блоков управления. Разработчикам необходимо принимать во внимание такие факторы, как энергопотребление и стоимость ЭБУ, чтобы достичь оптимального сочетания эффективности, сложности схемы, электромагнитной совместимости и прочности.Супербарьерный выпрямитель, разработанный для мощных высокотемпературных приложений, таких как автомобилестроение, представляет собой альтернативу диоду Шоттки по конкурентоспособной цене и может обеспечить большую эффективность и надежность в ситуациях, когда низкая стоимость, низкая сложность и отсутствие электромагнитных помех. вопросы, являются приоритетами.

SBR является зарегистрированным товарным знаком Diodes Incorporated.

Загрузите PDF-файл этой статьи

Вернуться к оглавлению

Руководство по проектированию печатной платы для защиты от обратной полярности

Когда безопасность пользователя зависит от надежной работы оборудования — как в случае со многими медицинскими устройствами и портативным майнером оборудования, например — электронные компоненты должны быть надежными.

Вот почему защита от обратной полярности становится критически важной для печатных плат (PCB) во многих приложениях. Прочтите небольшое руководство по проектированию печатных плат, которое поможет защитить ваш продукт.

Зачем нужна защита от обратной полярности?

Все, что связано с питанием постоянного тока , является кандидатом на защиту от обратной полярности. Все, что работает от батарей, может привести к обратному подключению батареи, использованию настенного источника питания переменного / постоянного тока с разъемом другой полярности или другим возможным неисправностям.

Если вы не являетесь постоянным специалистом в своем штате, полезно подумать об обратной полярности с точки зрения предметов повседневного использования, таких как автомобильные аккумуляторы. Перевернутые полюса возникают, когда вы соединяете отрицательный кабель с положительным, и наоборот. Это может повредить аккумулятор и другие электрические компоненты.

Любой продукт с батарейным питанием, который вы используете, когда он подключен к электросети, будет находиться под напряжением через всю свою цепь и, следовательно, станет потенциальным источником поражения электрическим током.

Обратная полярность может привести к повреждению печатной платы и даже к отказу печатной платы, однако повреждение трудно заметить.Если это произойдет, скажем, с портативным компьютером, результаты могут быть весьма плачевными, но не фатальными. Если это произойдет с медицинским устройством, поддерживающим жизнь, это может означать смерть .

Защита от обратной полярности не применяется к соединениям переменного тока.

Что можно сделать, чтобы предотвратить обратную полярность?

Схема должна выдерживать натиск напряжения обратной полярности без повреждений. Тот факт, что сегодня большая часть оборудования спроектирована так, чтобы пользователи не могли вставить вилку неправильно, не решает проблему полностью.Повреждение печатной платы может произойти во время разработки и тестирования платы.

Чтобы защитить печатные платы от воздействия обратной полярности, вы можете выбрать несколько подходов:

• Вставить диод
• Вставьте диод Шоттки

Ни один из вариантов не идеален, но оба могут минимизировать вред и обеспечить спокойствие пользователей.

Добавление защитного диода

Установка диода защиты от обратной полярности последовательно с линией электропитания обеспечивает механизм «отключения», который останавливает поток напряжения.Он не исправляет обратную полярность, но предотвращает нанесение большего вреда.

По сути, диод отделяет то, что осталось от цепи, от обратной полярности. Когда напряжение на аноде ниже напряжения на катоде, диод не пропускает ток.

Есть несколько недостатков к диодам обратной полярности, хотя они эффективны и недороги. Например:

• Из-за падения напряжения диод может вызвать остановку устройства раньше, чем это необходимо.
• Диод потребляет энергию и может сократить срок службы батареек.

Добавление диода Шоттки

Диод Шоттки не представляет ни одной из проблем, связанных с диодом предотвращения обратной полярности, и поэтому является лучшим решением. Однако есть как минимум один недостаток.

Диод Шоттки допускает гораздо больший обратный ток и напряжение на нагрузке. С другой стороны, обратный ток достаточно мал, и это не должно вызывать большого беспокойства.

Вы проектируете в первую очередь для безопасности?

Диоды защиты полярности довольно эффективны и предлагают очень экономичное решение. Но, например, с медицинским устройством вы не хотите преждевременной остановки. Последствия могут быть катастрофическими для пациента и для репутации вашей компании.

Для такого критически важного для жизни и безопасности оборудования, как медицинские приборы и горное оборудование, кажется очевидным, что диод Шоттки — правильный выбор. Однако также важно правильно установить диод, поэтому вам следует проконсультироваться с контрактным производителем электроники перед проектированием печатной платы.Вашей общей целью должно быть производство искробезопасного оборудования, когда этого требует работа.

Конечно, лучшая стратегия защиты диодов — это в первую очередь избегать создания обратной полярности. Диоды предназначены для резервного копирования, и не следует воспринимать как должное. — идеальное решение.

Самый простой способ изменить направление вращения электродвигателя

Большая часть этого сайта посвящена активным полупроводникам и электронике, управляющим двигателями постоянного тока.Например, у многих роботов есть микроконтроллеры, которые управляют направлением двигателя через транзисторный H-мост. Однако иногда вам нужно очень простое решение, когда человек может напрямую управлять двигателем одним щелчком переключателя. Это легко сделать.

Список деталей:

• Клейкая лента или клейкая бумага для заметок.

Тестирование деталей

Первое, что вам нужно проверить, это аккумулятор и мотор.Это устранит любые проблемы с ними, прежде чем вы усложняете схему одного или нескольких переключателей. Эти тесты проще всего выполнить с зажимами из кожи аллигатора, если они у вас есть.

Схема подключения двигателя и аккумулятора вперед и назад. Показан красный провод, потому что белый провод не отображается на белом фоне.

1. Переверните провода от аккумулятора к двигателю, чтобы убедиться, что двигатель вращается в противоположном направлении (белый провод от положительного конца аккумулятора к отрицательному полюсу двигателя, черный провод от отрицательного конца аккумулятора. к положительной клемме + двигателя).

Если мотор не вращается, проверьте соединения. Также может быть, что напряжение батареи слишком низкое или батарея разряжена. Если двигатель вращается слишком быстро, замените аккумуляторную батарею на более низкое напряжение или приобретите двигатель с редуктором.

Прежде чем продолжить, у вас должны быть мотор и аккумулятор, которые прошли этапы 2 и 3 теста.

Подключение центрального выключателя DPDT

Очевидно, вам не захочется каждый раз перетягивать мотор, чтобы выключать его или менять направление.Мы позволим переключателю сделать это. Внутри переключателя есть металлические полоски, которые либо соединяют провода, либо отключают их, так как рычаг переворачивается вперед и назад.

Электропроводка и тумблер.

Вот назначение проводов:

• Желтый: положительный полюс двигателя.
• Синий: отрицательный полюс двигателя.
• Белый: положительный полюс аккумулятора.
• Черный: отрицательный полюс аккумулятора.

Припаяйте белые (плюсовые) провода к переключателю DPDT.

1. Подключите белый провод (положительное питание) к переключателю DPDT, как показано выше. Вам понадобится один длинный провод, идущий от аккумулятора к первой клемме переключателя. И вам понадобится меньший кусок провода, идущий от первой клеммы переключателя к противоположной клемме, как показано.

Припаяйте черные (отрицательные) провода к переключателю DPDT.

2.Подключите черный провод (отрицательное напряжение) к переключателю DPDT, как показано выше. Вам понадобится один длинный провод, идущий от аккумулятора к нижней клемме переключателя. И вам понадобится меньший кусок провода, идущий от нижней клеммы переключателя к противоположной клемме, как показано.

Припаяйте желтый и синий провода двигателя к переключателю DPDT.

3. Подключите желтый и синий провода от двигателя к центральным клеммам переключателя DPDT, как показано выше.

4. Подсоедините желтый и синий провода к клеммам двигателя.

5. Перед подключением аккумулятора убедитесь, что переключатель находится в центральном (выключенном) положении.

6. Подключите белый и черный провода к аккумуляторной батарее.

Печатная плата

вместо проводов

Подключение может быть немного неудобным. Вместо этого вы можете использовать небольшую печатную плату (особенно, если вы собираетесь подключить более одного переключателя).

Печатная плата переключателя двигателя DPDT

Управление двунаправленным переключателем двигателя

Давайте рассмотрим, что происходит, когда вы переключаете переключатель вверх, в центр и вниз …

Отсутствие соединений в переключателе DPDT, в результате чего двигатель выключен.

Когда рычаг переключателя находится в среднем положении, двигатель выключен, потому что металл внутри переключателя не соединяет провода от средних клемм (двигателя) с какими-либо внешними клеммами (источник питания).Это то же самое, как если бы вы просто отключили провода от аккумулятора. Ничего не случится. Электроэнергия не используется.

Подключения в переключателе DPDT, приводящие в движение двигатель.

Когда рычаг переключателя находится в верхнем положении, двигатель вращается вперед. Если ваш двигатель вращается в противоположном направлении, чем вы ожидали или хотели, просто переориентируйте переключатель в руке так, чтобы рычаг был обращен вниз, а затем переведите рычаг в верхнее положение.Кроме того, вы можете поменять местами провода на или клеммы аккумулятора, или клеммы двигателя.

Внутри переключателя рычаг имеет металлические полосы, так что провода двигателя на средней клемме электрически соединены с одной парой внешних клемм, ведущих к батарее. Термин «двухполюсный» относится к тому факту, что этот переключатель имеет пару выводов, которые он подключает или отключает одновременно. Если нам нужно было подключить или отключить только один провод, мы могли бы использовать однополюсный (SP) переключатель.

Соединения в переключателе DPDT, приводящие к вращению двигателя назад.

Когда рычаг переключателя находится в нижнем положении, двигатель вращается назад.

Внутри переключателя рычаг имеет металлические полосы, так что провода двигателя на средней клемме электрически соединены с другой парой внешних клемм, ведущих к батарее. Обратите внимание на то, что черный и белый провода аккумулятора находятся на противоположных сторонах на верхней и нижней клеммах переключателя.Поэтому мотор вращается в обратном направлении.

Термин «двойной бросок» относится к тому факту, что этот переключатель можно бросить вверх и бросить вниз (два разных броска). Если бы нам нужно было только, чтобы двигатель двигался вперед или выключался, мы могли бы использовать одинарный переключатель (ST).

Устранение неисправностей

Если ваш двигатель не работает должным образом, дважды проверьте, что провода идут к правильным клеммам переключателя.Также убедитесь, что проводка не ослаблена и не сломана. Используйте увеличительное стекло, чтобы убедиться, что даже крошечная проволока не касается случайно другого провода или клеммы.

Альтернативное управление двигателем с автоматическим ограничителем хода

Полезно иметь возможность напрямую управлять двигателем. Но иногда вы не обращаете внимания, и элемент, подключенный к двигателю, врезается в барьер или иным образом выходит за пределы своего максимального положения.

Было бы неплохо добавить пару дополнительных переключателей для автоматической остановки двигателя, когда он зашел слишком далеко, но по-прежнему позволяйте оператору вернуть двигатель в разрешенное положение.

Схема подключения двигателя, подключенного к DPDT, плюс два переключателя мгновенного действия для управления пользователем с помощью ограничителей хода.

Схема подключения выше аналогична показанной ранее. Вставлены два дополнительных переключателя. Один переключатель подключает (или отключает) белый провод на нижней клемме. Другой переключатель подключает (или отключает) черный провод на верхней клемме.

Переключатели мгновенного действия нашли хорошее применение в моем роботе Flip-Flop.Если вы не знакомы с переключателями этих типов, взгляните на изображения и посмотрите видео.

Идея состоит в том, что каждый переключатель мгновенного действия подключен таким образом, чтобы соответствующий провод был нормально подключен (NC), как это было на более ранних схемах. Это позволяет переключателю DPDT пользователя работать в обычном режиме.

Однако, когда что-то нажимает на переключатель мгновенного действия, он отключает провод, отключая питание только в этом направлении.Если пользователь поворачивает рычаг в противоположном направлении, другой переключатель мгновенного действия не прижимается, и поэтому он позволяет двигателю реверсировать.

Если вы установили моторизованное устройство на линейную (прямую) дорожку и разместили каждый переключатель мгновенного действия на противоположных концах дорожки, вы можете повернуть переключатель в одном направлении, и устройство автоматически остановится, когда достигнет конца трека. Затем вы можете повернуть переключатель в противоположном направлении, и устройство перейдет на другой конец дорожки, прежде чем остановиться.

Точно так же вы можете добавить к диску штифт или рычаг, который будет давить на переключатель мгновенного действия, когда вал двигателя вращается на желаемый угол.

Куда идти дальше?

В этой статье показано, как изменить направление на небольшом двигателе от источника потребительской батареи с помощью переключателя центрального положения DPDT. Есть много вариантов использования и вариаций такой схемы.

Возможно использование более мощных двигателей и более мощных источников энергии.Самым большим ограничением будет поиск физического переключателя, который может выдерживать достаточный ток и напряжение. Вы должны быть уверены, что производитель оценивает коммутатор как минимум по максимальной мощности, которую вы собираетесь использовать.

Фактически, лучше всего было бы подключить переключатель с низким номиналом и слабым источником питания к реле с более мощным источником питания. Реле — это переключатель с магнитным приводом, который действует как прокси, повторяя действия пользователя с переключателем с низким энергопотреблением.

Со временем переключатель, подключенный к большому двигателю или источнику питания, перегорит из-за электрической дуги при замыкании или разрыве электрических соединений. Еще одна проблема с большими двигателями (особенно когда они подключены к оборудованию) — внезапный запуск и остановка. Импульс может быть убийцей. Управление скоростью или методы цифровой широтно-импульсной модуляции позволяют плавно увеличивать или уменьшать обороты мощных двигателей.

В целом, самая серьезная проблема с большими двигателями или значительными источниками питания (такими как розетки переменного тока) — это безопасность. Вот почему все это следует доверить профессиональному оборудованию с соответствующими корпусами, резервными датчиками пределов и независимыми сертифицированными испытаниями.

При этом этот переключатель DPDT должен комфортно работать с небольшими двигателями постоянного тока и источниками батарей, такими как модели, игрушечные поезда и роботы-хобби. Чтобы узнать об интеллектуальном управлении двигателем с использованием полупроводников (транзисторов), см. Главы 9 и 10 документа «Промежуточное создание роботов» или просмотрите множество статей на этом сайте.

200ho с обратной полярностью — Морское снабжение Barnacle Bill

Tcroz Зарегистрирован: 1520602068 Сообщений: 16	Размещено 1524158921 Ответьте Цитатой # 1 Ну, я сделал глупый ход, установив свой новый для меня 2006 200ho, и поменял местами кабели аккумулятора (оба черные). Когда я включил аккумулятор, я услышал, как мой маховик вращается, как будто он не нагружен (мой переключатель с ключом также застрял в положении кривошипа), поэтому я выключил аккумулятор и отцепил ключ. Когда я триммировал двигатель, я заметил, что триммер движется в обратном направлении. Обнаружили, что кабели были перевернуты, и исправили ситуацию, и триммер работал как надо. Когда я снова включил зажигание и повернул ключ, чтобы запустить, я услышал, как включился топливный насос, но я так и не запустил двигатель, так как в настоящее время у меня не подключены топливные и масляные трубопроводы.Мой вопрос: я что-нибудь напортачил? Есть ли что-нибудь, что мне нужно проверить, прежде чем пытаться запустить двигатель в эти выходные? Любая помощь приветствуется.
джим Зарегистрировано: 1214668960 Сообщений: 6,575	Размещено 1524166500 · Отредактировано Ответьте Цитатой # 2 Подключение электрических устройств, работающих от постоянного тока, к источнику питания с обратной полярностью может иметь различные эффекты. Что могло произойти, предсказать сложно. Устройства, подверженные наибольшему риску, представляют собой твердотельные устройства, которые часто связаны с выходами для зарядки аккумулятора, потому что они обычно подключаются непосредственно к аккумулятору без промежуточных предохранителей или другой защиты от сверхтока; обратная полярность батареи может привести к смещению в прямом направлении и пропусканию большого тока, что может привести к разрушению твердотельного устройства. Этот эффект полностью зависит от используемой схемы; без знания точного характера цепей зарядки аккумуляторов будет трудно предсказать, был ли им причинен какой-либо вред. Реакцию EMM на обратную полярность также очень трудно узнать. Он может иметь некоторую внутреннюю защиту от обратной полярности. Я не припомню каких-либо предыдущих сообщений о подключении батареи с обратной полярностью к E-TEC. Я просмотрел руководство по эксплуатации своего двигателя и руководство по установке перед поставкой. Похоже, что это не дает никаких особых предупреждений о подключении с обратной полярностью, но это не означает, что они разрешены или могут быть выполнены без повреждений.Любопытно, что в инструкциях содержатся большие предупреждения о том, что соединения с батареей должны быть «чистыми, плотными и изолированными», но не упоминается о смене полярности. «Полярность» аккумуляторных кабелей упоминается только в некоторых шаблонах безопасности. Может быть, это не будет большой проблемой — всегда можно надеяться. __________________ EV-диагностические кабели в настоящее время ПРОДАНЫ.
джим Зарегистрировано: 1214668960 Сообщений: 6,575	Размещено 1524167257 Ответьте Цитатой # 3 Чтобы предотвратить повторное подключение с обратной полярностью, я предлагаю вам приобрести красную виниловую изоленту. Я обычно использую виниловую изоленту 35 цветов марки Scotch. Пометьте положительную цепь красным цветом, а отрицательную — желтым; или вы можете оставить отрицательную цепь черным, если это цвет изоляции провода, и у вас нет проводки на 120 В переменного тока в лодке. __________________ EV-диагностические кабели в настоящее время ПРОДАНЫ.
LourPitcher Поддержка сайта 2012-13 Зарегистрировано: 1252291587 Сообщений: 1,153	Размещено 1524167728 · Отредактировано Ответьте Цитатой # 4 В настоящее время защита электронных схем, включая такие элементы, как выходы для зарядки с регулируемым напряжением, от возникновения обратной полярности несложно спроектировать и является обычным явлением. К сожалению, были сообщения об обратном подключении батарей на наших моделях E-TEC, и были связанные с этим отказы … BRP, очевидно, не очень хорошо защищал свою конструкцию от таких ситуаций. Кажется, мало что нужно сделать, кроме как завершить установку и выполнить проверку, прежде чем снимать прицеп или выходить из пристани.
rickmcd53 Зарегистрировано: 1427825469 Сообщений: 2,563	Размещено 1524168570 Ответьте Цитатой # 5 Вы ничего не можете сделать, кроме как попробовать запустить его, чтобы увидеть, есть ли какие-либо повреждения EMM. Тот факт, что EMM может управлять топливным насосом, теперь дает некоторую надежду на то, что все в порядке.
Tcroz Зарегистрирован: 1520602068 Сообщений: 16	Размещено 1524168759 Ответьте Цитатой №6 Спасибо за информацию всем.Думаю, я пойду вперед, попробую и надеюсь на лучшее. Просто безумие думать, что я, возможно, поджарил свой эмм с помощью чего-то столь же простого, как замена кабелей батареи. Скрещенные пальцы.
Steelhead Зарегистрировано: 1368180707 Сообщений: 4,192	Размещено 1524170186 Ответьте Цитатой # 7 Кроме того, в темных отсеках для аккумуляторных батарей покрасьте распылением зону плюсового вывода аккумуляторной батареи в красный цвет. Не красить основание шипа или резьбу. Сохраняет ползание, чтобы увидеть маленькую маркировку +
Philh22 Зарегистрировано: 1450114641 Сообщений: 3,681	Размещено 1524174669 · Отредактировано Ответьте Цитатой # 8 Отличная идея, Steelhead! Еще одна мысль — лаком для ногтей накрасить выпуклые тисненые + и — на батарейном отсеке возле шпилек.Зависит от того, красная ли у вас краска или жена пользуется белым лаком для ногтей. Удачи, Ткроз! Фил __________________ Всегда сначала проверяйте Easy Stuff! 20-футовый понтон для рыбалки 90 HP E-Tec E90DPLSUM 05184332 Озеро Тавакони, Техас — столица сома Техаса
Старейшина Зарегистрировано: 1468408121 Сообщений: 1,067	Размещено 1524179457 Ответьте Цитатой №9 Не должно быть повреждений из-за непреднамеренного подключения обратной полярности.Сообщите нам свой результат.
Tcroz Зарегистрирован: 1520602068 Сообщений: 16	Размещено 1524224397 Ответьте Цитатой # 10 Хорошо подключил мотор к небольшому 5-галлонному баллону и вчера попытался запустить его, и он загорелся и хорошо работал на холостом ходу. Я не запускал его надолго, возможно, пару минут, так как у меня все еще нет подключенных датчиков. Надеюсь, что все будет настроено в воскресенье и проверю систему зарядки, но пока я осторожно оптимистичен.
джим Зарегистрировано: 1214668960 Сообщений: 6,575	Размещено 1524226799 Ответьте Цитатой # 11 Примечания СТАРЕЙШИНЫ: Цитата: Не должно быть повреждений из-за случайного подключения обратной полярности. Теперь мы знаем, почему в руководстве оператора нет огромного предупреждения об обратной полярности, но есть предупреждение о барашковых гайках. __________________ EV-диагностические кабели в настоящее время ПРОДАНЫ.
Crosbyman Зарегистрировано: 1234931843 Сообщений: 588	Размещено 1525125563 Ответьте Цитатой # 12 На прошлой неделе я спросил своего механика по etec о его опыте работы со сбоями EMM… ответ: все произошло из-за барашковых гаек и неплотных соединений … помимо тех неисправных устройств, Э.М.М., по его опыту, оказались очень надежными. ты чокнутый? . … НИКАКИХ ОРЕХОВ !!! __________________ ETEC 75 л.с., 2005 сер. № 05107924 и 1966 9,5 л.с. Sportwin 9622a
rickmcd53 Зарегистрировано: 1427825469 Сообщений: 2,563	Размещено 1525132801 Ответьте Цитатой # 13 У меня было несколько неудач, у которых не было барашковых гаек.Тросовый запуск, электрический стартер 25 без батареи и кабели, проложенные в алюминиевой лодке, имеют тенденцию взрывать конденсаторы в EMM. У меня также есть несколько работающих, которые несколько раз затонули.

Руководство по проектированию — МОП-транзистор PMOS для схемы защиты от обратной полярности напряжения

Если источник питания в цепи перевернут, например, подключите положительный провод к заземлению, а отрицательный провод к Vcc схемы.Могут произойти две плохие вещи: либо схема, которую мы разработали, может сгореть вместе со всеми дорогостоящими компонентами в ней, либо сам источник питания может выйти из строя. Все становится еще опаснее, если схема питается от батареи. Изменение полярности батареи — худшее, что может произойти в цепи, потому что это не только повредит цепь, но также может вызвать дым и пожар, что делает ее потенциальной угрозой.

Но возможна человеческая ошибка, и поэтому разработчик несет ответственность за то, чтобы его схема могла безопасно обрабатывать условия обратной полярности.Вот почему почти все схемы имеют дополнительную схему безопасности на входной стороне, называемую схемой защиты от обратной полярности . В этой статье мы обсудим схему MOSFET защиты от обратной полярности , которая очень эффективна для защиты схемы от повреждений, связанных с обратной полярностью. Схема также может действовать как схема защиты полярности батареи , , поэтому то же руководство по проектированию можно использовать для защиты ваших цепей, даже если она питается от внешнего адаптера постоянного тока или батареи.

Защита цепей от обратной полярности

Есть несколько вариантов защиты цепи от обратной полярности. В большинстве случаев устройства с батарейным питанием используют специальные типы батарейных разъемов, которые не позволяют подключать батарейный разъем в обратном порядке. Это механически возможная защита аккумулятора от обратной полярности. Другой вариант — использовать диод Шоттки в шине питания, но это самый неэффективный способ защиты цепи от обратной полярности.

Использование диода Шоттки для защиты от полярности и его недостатки

На изображении ниже диод Шоттки используется последовательно с шиной питания, которая будет смещена в обратном направлении при условии обратной полярности и отключит цепь. Мы также ранее обсуждали это в разделе «Применение диодов» в предыдущей статье.

Левое изображение соответствует правильному соединению полярности, а правое изображение — состоянию обратной полярности.При подключении с обратной полярностью диод Шоттки блокирует прохождение тока.

Но схема выше неэффективна из-за постоянного протекания тока нагрузки через диод Шоттки. Кроме того, напряжение на выходе диода Шоттки меньше входного напряжения из-за прямого падения напряжения на диоде. Таким образом, используя описанный выше метод, он защитит схему от защиты от обратной полярности, но не эффективно.

Надлежащий способ сделать схему защиты от обратной полярности — использовать простой МОП-транзистор с МОП-транзистором или МОП-транзистор NMOS.Рекомендуется использовать PMOS, потому что PMOS отключает положительные шины, и в цепи не будет никакого напряжения, а вероятность вредных последствий меньше, если схема работает при высоких напряжениях постоянного тока.

PMOS MOSFET для защиты от обратного напряжения

Полевой транзистор (FET) — это тип транзистора, который использует электрическое поле для управления прохождением тока через него. Полевые транзисторы — это устройства с тремя выводами: исток, затвор и сток.Полевые транзисторы управляют потоком тока путем приложения напряжения к затвору, которое, в свою очередь, изменяет проводимость между стоком и истоком. Это основная вещь, которая используется в P-MOSFET в качестве переключателя защиты от обратной полярности.

На рисунке ниже показана схема защиты от обратной полярности PMOS .

PMOS используется в качестве переключателя питания, который подключает или отключает нагрузку от источника питания. Во время правильного подключения источника питания МОП-транзистор включается из-за правильного VGS (напряжения затвора в источник).Но в случае обратной полярности напряжение затвора в источник слишком низкое, чтобы включить полевой МОП-транзистор, и нагрузка отключается от входного источника питания.

Резистор 100R — это резистор затвора MOSFET , подключенный к стабилитрону. Стабилитрон защищает затвор от перенапряжения.

Актуальное моделирование в Orcad PSPICE

Вышеупомянутая схема имеет все необходимые компоненты для защиты от обратной полярности.V1 — это источник с идеальной полярностью. MOSFET с каналом P смещается резистором 100R и стабилитроном 6,8 В 1N4099. Нагрузка — резистор 10R.

Моделирование показывает, что схема работает правильно при правильной полярности источника питания. Стабилитрон защищает затвор от перенапряжения, и нагрузка достигает 1,3 А при 13,9 В.

На изображении выше источник перевернут. Нагрузка полностью отключена, и схема действует как предохранитель от обратной полярности.Вы также можете посмотреть видео ниже, в котором объясняется работа схемы с симуляцией:

Выбор MOSFET для защиты от обратной полярности

Рекомендуется использовать PMOS вместо NMOS. Это связано с тем, что PMOS используется в положительной шине цепи, а не в отрицательной шине. Поэтому PMOS отключает положительные шины, и в цепи не будет положительного напряжения. Но NMOS используется в отрицательных шинах, поэтому отключение отрицательной шины не приводит к отключению цепи от положительной шины аккумулятора.Следовательно, в случае высокого напряжения постоянного тока отключение положительной шины намного безопаснее, чем отключение отрицательной шины, и меньше шансов, что не произойдет вредных последствий, таких как короткое замыкание, поражение электрическим током и т. Д.

Выбор компонентов — важная часть этой схемы. Основным компонентом является полевой МОП-транзистор с каналом P.

MOSFET имеет следующие характеристики, которые имеют решающее значение для схемы.

1. Сопротивление дренажного источника (RDS)
2. Ток утечки
3. Напряжение сток к источнику

Сопротивление дренажному источнику (RDS):

RDS — сопротивление сток к источнику.Используйте очень низкое RDS (сопротивление от стока к источнику) для низкого тепловыделения и очень низкого падения напряжения на выходе. Чем выше RDS, тем выше тепловыделение.

Ток стока:

Это максимальный ток, который проходит через полевой МОП-транзистор. Поэтому, если для цепи нагрузки требуется ток 2 А, выберите полевой МОП-транзистор, который выдержит этот ток. В таком случае хорошим выбором будет Mosfet с током стока 3А. Выберите этот параметр больше, чем необходимо на самом деле.

Напряжение сток-источник:

Напряжение сток-исток полевого МОП-транзистора должно быть выше, чем напряжение в цепи. Если для схемы требуется максимум 30 В, для безопасной работы требуется полевой МОП-транзистор с напряжением сток-исток 50 В. Всегда выбирайте этот параметр больше фактического требуемого.

При обратной полярности полевой МОП-транзистор будет отключен из-за недостаточного напряжения Vgs, и это не повлияет на цепь нагрузки, а также на МОП-транзистор.Вышеуказанные параметры необходимы при нормальных условиях и требуют тщательного выбора.

Выбор напряжения стабилитрона:

Каждый полевой МОП-транзистор имеет Vgs (напряжение затвор-исток). Если напряжение затвор-исток превышает максимальное значение, это может повредить затвор полевого МОП-транзистора. Поэтому выбирайте напряжение стабилитрона, которое не превышает напряжения затвора полевого МОП-транзистора. Для напряжения 10 В достаточно стабилитрона 9,1 В. Убедитесь, что напряжение затвора не должно превышать максимальное номинальное напряжение.

100R Резистор в цепи:

Сопротивление резистора должно быть выбрано таким образом, чтобы оно не было достаточно высоким, чтобы не перегревать стабилитрон, но достаточно низким, чтобы обеспечить адекватный ток смещения стабилитрона и быстро разрядить затвор, если напряжение питания внезапно изменится на противоположное. Следовательно, это компромисс между временем разряда затвора и смещением стабилитрона. В большинстве случаев подойдет 100R-330R, если есть вероятность появления внезапного обратного напряжения в цепи.Но если нет вероятности внезапного обратного напряжения во время непрерывной работы схемы, можно использовать любое сопротивление резистора от 1k до 50k.

Номер детали Предложение:

Самые популярные полевые МОП-транзисторы, которые используются для широкого спектра схем защиты от обратной полярности.

1. IRF9530
2. IRF 9540
3. Si2323 (низковольтные операции с низким током)
4. ILRML6401 (низковольтные и слаботочные операции)

Недостатки схемы защиты от обратной полярности MOSFET

Основным недостатком этой схемы является рассеивание мощности через полевой МОП-транзистор.Однако эту проблему можно решить, используя полевой МОП-транзистор с каналом P, сопротивление которого измеряется в миллиомах.

No related posts.
