Устройство гидравлического домкрата и принцип его работы
Гидравлические домкраты можно назвать незаменимыми механизмами при проведении самых различных работ. Подобный инструмент предназначается для подъема тяжелых объектов на небольшую высоту. Устройство гидравлического домкрата довольно простое, за счет чего обеспечивается длительный срок службы. Рассматриваемое грузоподъемное устройство характеризуется определенными качествами, которые нужно учитывать при его выборе и ремонте. Рассмотрим подробнее устройство и принцип действия гидравлического домкрата, особенности проведения ремонтных работ и обслуживания подробнее.
Устройство гидравлического домкратаОсновные части домкрата
Конструкция домкрата гидравлического типа характеризуется большим количество преимуществ и некоторыми недостатками. Схема гидравлического домкрата предусматривает наличие следующих элементов:
- Корпуса. При его изготовлении применяется материал, который характеризуется коррозионной устойчивостью и прочностью.
Стоит учитывать, что корпус имеет размеры штока.
- Рабочей камеры, которая имеет зеркальную поверхность.
- Поршня, на который оказывается давление. Он состоит из нескольких различных уплотнителей, собранных в единый блок.
- Специальный клапан, ограничивающих движение жидкости.
- Ручной или автоматический механизм, способный привести в движение масло. Для оказания давления масло должно быть перекачено с накопительной камеры в рабочую, для чего нужно создать давление.
Ремонт и обслуживание возможно только в том случае, когда конструкция разборная. В продаже встречаются модели с неразборным механизмом, которые относятся к категории необслуживаемых устройств.
К основным преимуществом рассматриваемого механизма можно отнести нижеприведенные моменты:
- Простота эксплуатации. Для того чтобы привести механизм в действие достаточно оказать нагрузку на рычаг.
- Высокий показатель мощности. При компактных размерах конструкция способна выдерживать довольно большое давление.
- Значение КПД составляет 80%. Этот показатель во много определяет распространение подобных подъемных конструкций.
- Распространенные варианты исполнения рассчитаны на нагрузку до 10 тонн. В продаже можно встретить варианты исполнения с показателем грузоподъемности около 200 тонн.
Схема гидравлического домкрата
Однако, есть довольно большое количество серьезных недостатков, которые также должны быть учтены. К ним относятся следующие моменты:
- Нет возможности поднимать груз с небольшой высоты. При выборе подходящей модели для автомобиля следует учитывать его дорожный просвет. В противном случае с применением устройства может возникнуть много трудностей.
- Нельзя контролировать уровень, до которого будет опускаться груз. При этом опускается груз с высокой скоростью, контролировать которую практически не возможно.
- Только при периодическом правильном обслуживании рассматриваемое устройство сможет прослужить в течение длительного периода.
Примером можно назвать работу, связанную с заменой сальников и масла. Со временем прокладки также могут изнашиваться.
- Хранить и транспортировать можно только в вертикальном положении. Это связано с тем, что даже при высоком показателе герметичности есть вероятность вытекания рабочего масла.
- Подъем осуществляется циклами, плавности у хода нет.
- Из-за применения дорогих материалов и сложности их обработки стоимость гидравлического домкрата довольно высока.
- Малый показатель ремонтопригодности. При серьезном повреждении корпуса или рабочей камеры с ремонтом могут возникнуть серьезные трудности. Кроме этого, обслуживание может проводится исключительно в специализированных центрах. Стоимость ремонта и обслуживания может быть довольно высокой.
Подкатной гидравлический домкрат
В продаже встречаются самые различные варианты исполнения подъемных механизмов. Наибольшее распространение получили агрегаты бутылочного типа, так как они компактны и рассчитаны на груз весом до 100 тонн. Подкатные можно встретить в мастерских и на СТО, ромбовые также пригодны для применения в автосервисе. Есть и гибридные варианты исполнения, которые характеризуются высокой эффективностью.
Устройство домкрата бутылочного типа
Довольно большое распространение получили бутылочные домкраты. Это связано с их невысокой стоимостью, а также простотой конструкции и ее надежностью. Устройство гидравлического домкрата бутылочного типа характеризуется наличием следующих элементов:
- Основной поршень.
- Шток.
- Рычаг.
- Клапан всасывания рабочей жидкости.
- Предохранительный элемент, не позволяющий жидкости идти в обратную сторону.
- Резервуар, в котором хранится масло.
- Рабочая камера.
Только при обеспечении герметичности конструкции можно обеспечить надежную работу рассматриваемого устройства. При изготовлении наружного корпуса применяется чугун или сталь, которые могут выдержать высокую нагрузку.
Гидравлический домкрат бутылочного типа
Устройство бутылочного домкрата определяет то, что при увеличении размеров механизма повышается и показатель грузоподъемности.
Принцип работы
Устройство гидродомкрата позволяет быстро поднять различные объекты, вес которых может достигать несколько тонн. Принцип работы подкатного гидравлического домкрата можно охарактеризовать следующим образом:
- Для подъема груза первым делом нужно оказать воздействие на рычаг. При этом передаваемое усилие невысокое, оно способно создать требующееся давление для открытия клапана.
- После открытия клапана жидкость из накопительной камеры попадает в рабочую. При отсутствии давления на момент подъема рычага клапан закрывается, исключая вероятность обратного тока масла.
- При наполнении рабочей камеры происходит постепенный подъем поршня. Стенки цилиндра рассчитаны на нагрузку, которая прямо пропорциональна весу поднимаемой конструкции.
Для того чтобы поршень вернулся в нижнюю точку требуется открыть запорный клапан. Оказываемое давление на конструкцию приведет к тому, что масло будет выдавлено в накопительную камеру. Работает гидравлический домкрат по закону Паскаля, поршень некоторых приводится в действие не рычагом, а другим механизмом.
В заключение отметим, что подкатная конструкция характеризуется наличием специальной подвижной опоры. За счет этого механизм можно быстро разместить под автомобилем или другим объектом. Основная часть также представлена бутылочным домкратом, который рассчитан на большую нагрузку.
Устройство и принцип работы гидравлического домкрата: схемы конструкции
Содержание статьи:
Для подъема на небольшие высоты грузов нецелесообразно привлекать спецтехнику. С этой задачей специально справляется особый вид инструментов – домкрат. Максимальной грузоподъемностью обладают гидравлические модели, которые отличаются не только надежностью, но и долговечностью эксплуатации.
Принцип работы и конструкция гидравлического домкрата
Конструкция гидравлического домкрата
Схема работы этого подъемного устройства предельно проста. В основу его функционирования положен принцип действия сообщающихся сосудов. С помощью нагнетательного насоса рабочая жидкость перекачивается из резервной емкости в основную. Это создает в последнем повышенное давление, которое провоцирует поднятие поршня.
Для практической реализации этой схемы была разработана простая конструкция. Для ее обслуживания и ремонта не нужно специальных инструментов, так как количество деталей невелико. Они не отличаются сложностью, имеют большой эксплуатационный ресурс.
Устройство гидравлического домкрата должно включать в свою схему следующие компоненты:
- резервная емкость. Она содержит рычажную систему, которая предназначена для перекачивания рабочей жидкости в основной цилиндр;
- рабочий цилиндр. Он имеет поршень, поднимающийся по мере поступления масла. Для ограничения высоты в некоторых конструкциях предусмотрен плунжер;
- опора. Должна иметь большую поверхность, чтобы компенсировать механическое давление, возникающее в результате поднятия груза.
Главным параметром устройства является грузоподъемность. Также при выборе следует учитывать допустимую высоту подхвата, которая зависит от принципа действия устройства — минимальное расстояние между верхней плоскостью поршня и основания. Величина рабочего хода характеризует максимально допустимое поднятие груза.
В случае поломки гидравлического домкрата его ремонт можно сделать самодеятельно. Но предварительно следует детально изучить особенности конкретной модели.
Виды гидравлических домкратов
Виды гидравлических домкратов
Для выбора оптимальной модели необходимо предварительно проанализировать требуемые эксплуатационные свойства. Для автомастерской они будут одни, а для частного использования – другие. Это повлияет на характеристики гидравлического домкрата.
Прежде всего следует определиться с максимальной грузоподъемностью. В выбранной модели это показатель должен быть на 10-15% больше, чтобы обеспечить больший срок безремонтной эксплуатации. Немаловажное значение имеет температура в помещении – она может повлиять на качество рабочей жидкости. Сохранение ее исходных параметров является основным принципом нормальной эксплуатации.
Исходя из этих характеристик, возможен выбор следующих типов гидравлических домкратов:
- подкатного типа. Состоит из рамы, на которой располагается весь механизм. Поднятие происходит за счет действия гидравлического поршня на рычажную систему. Для большей мобильности она оборудована колесами. Во время поднятия они смещаются относительно рамы, чтобы вся нагрузка приходилась только на нее;
- бутылочного типа. Самая простая модель, где рабочий цилиндр располагается вертикально, по принципу бутылки. Отличается небольшими габаритами и часто используется для комплектации автомобилистами;
- тип привода – ручной или электрический. В первом случае нагнетание рабочей жидкости происходит за счет работы механического рычага. Для поднятия больших грузов рекомендуется приобретать модели с электрическим приводом, у которых перекачка происходит с помощью встроенного насоса.
- Схема бутылочного домкрата
- Схема подкатного домкрата
- Домкрат с ручным приводом
- Домкрат с электрическим приводом
Для многих важна возможность сделать ремонт домкрата самостоятельно. Меньше всего усилий понадобится для восстановления работоспособности бутылочной модели. Профессиональное ремонтное оборудование потребуется для электрических подкатных домкратов.
Для увеличения грузоподъемности можно приобрести модели, где поршень давит не на груз, а в обратном направлении. При этом можно использовать широкую опору, которая снизит вероятность проседания грунта.
Причины поломок домкратов гидравлического типа
Гидравлический домкрат в разобранном виде
Существует несколько объективных причин, по которым подъемное оборудование не будет полностью или частично функционировать.
Наиболее часто встречающиеся неполадки гидравлического домкрата:
- остановка. Чаще всего это связано с отсутствием масла или засорением фильтра. Для выяснения причин необходимо разобрать конструкцию и сделать ремонт или заполнить емкость рабочей жидкостью;
- не поднимается поршень. Объясняется недостаточным объемом рабочей жидкости;
- медленный подъем или рывки. Причина – наличие воздуха в системе, действие его на поршень;
- снижение давления. Необходимо сделать ремонт клапана или его полную замену.
Чаще всего после разборки корпуса проблема видна сразу. Если же причиной неисправности является механическое повреждение корпуса или поршня – лучше всего приобрести новый домкрат,а не производить ремонт старого.
В видеоматериале наглядно показан принцип работы бутылочного гидравлического подъемника:
youtube.com/embed/bk8ZAyuZ8aA?wmode=transparent&fs=1&hl=en&modestbranding=1&iv_load_policy=3&showsearch=0&rel=1&theme=dark» frameborder=»0″ allowfullscreen=»»/>
Устройство гидравлического домкрата: схемы и правила эксплуатации
Существует множество способов поднятия тяжелых и габаритных грузов, но наиболее доступным и простым среди всего многообразия вспомогательных приспособлений, является домкрат. Относительно компактное, удобное устройство, способно с легкостью оторвать от земли тяжелые предметы, а при необходимости и специальной установке, оказать мощное давление на небольшую площадь. В зависимости от классификации, данные приборы делятся на механические, пневматические и гидравлические, о которых и пойдет речь далее. Мы рассмотрим разновидности гидравлических домкратов, их конструкцию, принцип работы и основные этапы эксплуатации.
Особенности конструкции
Группа гидравлического подъемного инструмента включает в себя внушительный список подвидов, с единой основой, но совершенно разными конструктивными особенностями.
- Бутылочные. Просты в эксплуатации, компактны и широко используются во различных сферах: автосервисах, строительстве, железных дорогах и прочих промышленных отраслях.
- Подкатные. Удобны, надежны и популярны среди автолюбителей.
- Зацепные. Оптимальны для работы с автомобилями с маленьким клиренсом.
- Ромбические. Напоминают обычные, механические, приборы, но с иной реализацией принципа подъема.
- Телескопические. Похожи на бутылочные, но имеют конструктивные отличия в виде нескольких штоков.
- С полым штоком. Используются в качестве элемента прессовочного оборудования, что не совсем стандартно, поскольку домкраты гидравлические предназначены, в основном, для поднятия тяжестей. Хотя применение для силового воздействия, вполне актуально в определенных работах.
Каждый подтип гидравлических домкратов, имеет свои конструктивные особенности и даже устройства одной категории, могут иметь некоторые различия.

1.Рычаг. Выполняет главную роль в перекачивании жидкости внутри устройства, из одного резервуара в другой.
2.Плунжер. Перемещается вместе с рукояткой. При движении вверх, набирает жидкость из одного резервуара, а при опускании, толкает её в другой, создавая давление под штоком.
3. Поршень. Основа штока, плотно прилегающая к стенкам цилиндра. Поднимается за счет поступающей под него жидкости, влекущей повышение давления в резервуаре.
4.Шток. Ходит вместе с поршнем и является конечным элементом всей конструкции, упираемым в требуемый груз.

5, 6.Обратные клапаны. Позволяют жидкости двигаться только в одном направлении, из одного резервуара в другой, не вытекая обратно. К примеру, клапан 5, открывается, когда в отсеке с поршнем создается всасывание (вакуум), и закрывается, когда образуется давление. 6-й клапан действует наоборот, закрываясь при всасывании жидкости, и открываясь при подаче.
7.Перепускной клапан. Важный элемент конструкции, необходимый для нормализации давления, путем открытия заслонки между двумя резервуарами. Производит спуск штока, если на последний оказывается нагрузка.
Пожалуй, к самым элементарным гидравлическим домкратам, можно отнести бутылочный, поскольку он не использует каких-либо дополнительных элементов, поднимаемых штоком и упираемых в груз. Следом по простоте идет подкатной, где шток уже соединен с несущей площадкой.

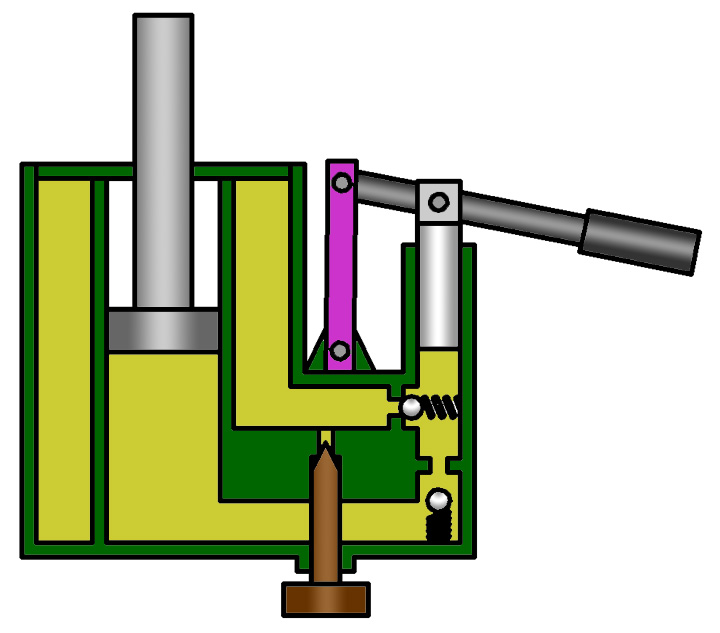

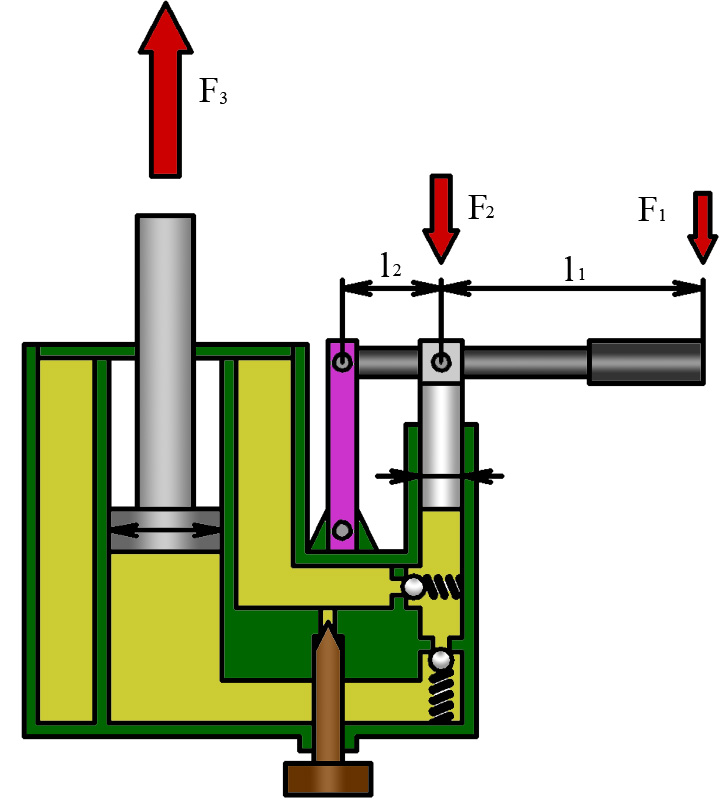

Принцип работы гидравлического домкрата
Изучив основные компоненты подъемного механизма и получив представление об их взаимодействии, следует обрисовать общую суть работы инструмента в целом. Для начала скажем пару слов о жидкости — важнейшей составляющей, без которой устройство подкатного гидравлического домкрата, и аналогичных приборов, не представляется возможным. В качестве наполнителя, обеспечивающего мощную подъемную силу, используются типы масел с низкой вязкостью (гидравлических, веретенных, индустриальных). Поскольку корпус домкрата выполняется исключительно из металла, подверженного коррозии, заливать в него воду категорически запрещено.Устройство работает по закону вытеснения. Под действием насоса, жидкость накачивается в герметичный резервуар с большим цилиндрическим пазом, к стенкам которого плотно прилегает подвижный шток (основа поршня).

Поскольку масло не имеет свойства сжиматься, в отличии от газов, груз держится крепко, как если бы стоял на любой твердой поверхности. В целом, чтобы разобраться как работает домкрат гидравлического типа, не нужно быть семи пядей во лбу. Этот мощный инструмент, как и все гениальное, имеет в своей основе вполне понятную концепцию.
Схемы гидравлических домкратов
Наиболее подробный и в некоторым смысле наглядный план любого прибора заключается в его схеме.
Поскольку в семействе жидкостных подъемников существует не одна разновидность, затронем и прочие модели. Следующая схема подкатного гидравлического домкрата, демонстрирует основные конструктивные элементы, без указания конкретных размеров. Достаточно наглядно для понимания общей концепции инструмента.
Как пользоваться устройством
Изложенная выше информация, наглядно демонстрирует, что работа гидравлического домкрата представляет собой совокупность простых и немногочисленных процессов. Надежные компоненты, собранные в монолитном металлическом корпусе, обеспечивают высокий уровень безопасности и полный контроль над производимым усилием. Вопрос по функционированию, на этом, можно считать исчерпывающим и закрытым, однако, для полноты картины мы составили список конкретных пунктов по технике правильной эксплуатации данного инструмента.
В связи с незамысловатой конструкцией, нацеленной на широкий круг потребителей, разобраться как пользоваться бутылочным домкратом и ему подобными, не составляет большого труда. Для уверенного и эффективного использования приспособления, следует выполнить ряд несложных действий.
1. Разместить домкрат под поднимаемым грузом, чтобы его основание плотно прилегало к ровной поверхности, а точка упора была направлена на прочную часть объекта. При работе с авто, следует устанавливать домкрат под ребро жесткости и категорически запрещено упирать в бампер или пороги.
2. Выбрав оптимальное положение, можно приступать к подъему. Для этого берем рычаг, идущий в комплекте со всеми гидравлическими подъемниками, вставляем его в специальный паз и производим накачку простыми движениями (вверх-вниз). Если высоты подъема не хватает, под основание инструмента можно подложить ровную доску или другой прочный предмет с аналогичными габаритами.

Устройство гидравлического домкрата: принцип работы, схема механизма
Подъем транспортного средства или любого другого груза только на первый взгляд может показаться простой задачей. К процессу поднятия машины нужно правильно подойти, а также обзавестись специальным оборудованием. Опытные специалисты рекомендуют отдавать предпочтение гидравлическим домкратам с высокими показателями грузоподъемности и отличным уровнем безопасности. Устройство гидравлического домкрата представлено простой конструкцией, которую с легкостью можно сделать даже собственными руками в домашних условиях.
Устройство бутылочного домкрата
На сегодняшний день гидравлический подъемник есть практически в каждой автомастерской, поскольку с помощью устройства домкрата 5 тонн старого образца можно поднимать автомобили на заданную высоту для проведения ремонтных работ. За счет большой грузоподъемности и легкости в процессе использования популярностью пользуются подъемники бутылочного типа.
Бутылочный гидравлический домкратЕще 50 лет назад поднять автомобиль или любой другой груз можно было только с помощью механического приспособления, но с течением времени специалисты установили тот факт, что возможности такого устройства являются ограниченными. Механические подъемники были неспособны создавать высокое давление даже в том случае, когда мастер прикладывал все свои усилия. В результате проведенных испытаний был изобретен современный подъемный механизм, для работы которого требовалось масло. Рабочая жидкость способствует созданию необходимого давления, а домкрат постепенно поднимает груз на нужную высоту.
Обратите внимание!
С помощью бутылочных домкратов можно осуществлять подъем транспортных средств, масса которых превышает 2 тонны, из чего можно сделать вывод, что данные механизмы используются для подъема бетонных колонн или плит фундамента.
Стоит заметить, что гидравлические подъемники используются не только рабочими на станциях технического обслуживания, но также и на крупных предприятиях по переработке нефти. Данные конструкции являются незаменимыми на гидроэлектростанциях, а на протяжении последних 10 лет им отдали предпочтение большинство автомобилистов, как опытных, так и начинающих. Для оптимального функционирования устройства подходит как вертикальная, так и горизонтальная плоскость, что делает его популярным даже в сфере строительства.
Виды, свойства и характеристики домкрата гидравлического
Современный рынок комплектующих и запчастей для автомобилей отличается разнообразием гидравлических подъемников. К популярным типам устройств относятся следующие:
- бутылочный и подкатной;
- зацепной;
- ромбовидный;
- гибридный.
У бутылочных подъемников простая конструкция, позволяющая использовать его во многих сферах.
С их помощью поднимают груз, масса которого колеблется в пределах от 2 до 100 тонн, а большинство бутылочных моделей работают в вертикальной плоскости. Чтобы привести механизм в действие, необходимо подготовить опорную площадку с большой плоскостью, а с помощью двухштоковой конструкции регулируется высота подъема.
Бутылочный домкрат в действииУ подкатных реечных подъемников, функционирующих в горизонтальной плоскости, есть колесная тележка, которую следует помещать под объект, подъем которого будет осуществляться. С помощью поступательных движений рычага нужно накачивать давление для выхода штока, в результате чего устроенный тумблер приходит в действие. Для того чтобы опустить груз, следует открутить рычаг обратно, но спешить при этом категорически запрещено, потому что автомобиль может резко упасть.
В случае если нет возможности использовать стационарную модель, можно применить зацепной домкрат, позволяющий зацепить и поднять машину на необходимую высоту. Но расстояние под грузом должно быть не менее 15 мм, некоторые зацепные конструкции оснащены шаговой регулировкой.
Что касается ромбовидных подъемников, то они состоят из четырех каркасных элементов, которые соединены между собой с помощью шарниров. Процесс подъема транспортного средства осуществляется за счет того, что углы между элементами каркаса меняются.
Гибридные домкраты названы так потому, что их конструкция соединила в себе бутылочный и подкатной тип подъемника. Подъемники с двумя подъемными площадками используют в автосервисах, где обслуживаются транспортные средства различных марок, классов и модификаций.
Обратите внимание!
Одну из подъемных площадок гибрида необходимо поднимать на высоту не более 375 мм над уровнем пола, а вторую — на 700 мм. Привод представлен ножной педалью или рычагом, а чтобы облегчить работу гибридных моделей, рекомендуется использовать электромеханический привод.
Принцип работы гидравлического домкрата
Принцип работы гидравлического домкрата можно рассмотреть на примере популярного устройства производства «ШААЗ». Основа функционирования данной подъемной конструкции заключается в принципе сообщающихся сосудов, но сначала подъемник следует установить в помещении с твердой и ровной поверхностью. Далее необходимо нажать на специальный тумблер, предварительно убедившись в том, что подставка под домкрат и его клапан закрыты. Перед тем как приступать к эксплуатации механизма, инструкция по применению гидравлического домкрата 5т производства ОАО «ШААЗ» должна быть тщательно изучена.
Устройство гидравлического подъемникаПо достижению механизма с транспортным средством или другим грузом нужной высоты процесс подъема необходимо сразу же остановить. При необходимости опустить систему тумблер домкрата следует медленно вращать против движения часовой стрелки. Основной рабочий элемент подъемной конструкции представлен специальным рычагом, благодаря которому перекачивается рабочая жидкость. Во время перекачивания масло оказывает воздействие на поршень, за счет чего и осуществляется подъем груза. Возврат рабочей жидкости полностью исключается, поскольку этому препятствуют детали, представленные всасывающим и нагнетательным клапанами.
На заметку!
Опытные специалисты утверждают, что домкраты бутылочного типа можно эксплуатировать не только с целью подъема автомобилей. Такие виды ремонтных работ, как гибка и запрессовка, также осуществляются с помощью данного устройства. Но чтобы решить подобную задачу, нужно предварительно установить на домкрат защитную резьбу и откалибровать усилие. Для подбора подходящего давления рекомендуется пользоваться специальными манометрами.
Устройство гидравлического домкрата бутылочного типа: схема
Несущей конструкцией подъемника бутылочного типа является корпус, для изготовления которого в большинстве случаев используют прочную сталь, чугун или другой металл. Помимо того, что на корпус оказывает воздействие поднимаемый груз, он также выступает в качестве направляющей для штока и резервуара для рабочей жидкости. Устройство домкрата представлено следующим:
- масло, которое заливают в цилиндр, является рабочей жидкостью;
- рабочая жидкость оказывает давление на поршень, в результате чего он начинает подниматься;
- первоначальное усилие создается с помощью ручного, плунжерного насоса;
- чтобы привести в движение плунжер, нужно переключить рычаг.
Уникальность конструкции клапана заключается в том, что с его помощью поршень со штоком удерживается в рабочем положении.
Во всех типах гидравлических домкратов используют именно такую конструкцию. Со схемой устройства гидравлической подъемной конструкции можно ознакомиться в любом учебном пособии, которое так или иначе связано с гидроприводом или гидравликой.
Схема бутылочного домкратаПричины, по которым гидравлический домкрат может выйти из строя
Ремонтные работы бутылочных устройств осуществляются в домашних условиях своими руками, но для этого нужно ознакомиться со всеми возможными неисправностями и правилами их устранения. Предварительно следует подготовить новые детали, чтобы заменить ими те, которые пришли в негодность.
Важно!
Как только гидроцилиндр пришел в негодность, необходимо снять резервуар с рабочей жидкостью и отсоединить поршень.
Гаечными ключами нужно открутить все болты и манжеты, которые расположены в верхней части основного цилиндра. После того как были сняты все защитные кольца и вытащен резервуар, следует осмотреть подъемник на предмет наличия повреждений. Болты для замены подбирают в строгом соответствии с размерами стандартных деталей, а втулки обязательно должны быть круглыми.
В случае если вылетело верхнее кольцо, нужно отсоединить верхнюю подкладку под домкрат и тщательно осмотреть. С помощью ключей откручивают винты, а также устанавливают новый шток. Чтобы улучшить фиксацию, рекомендуется использовать листы уплотнителя. При вылете нижнего кольца снимают нижнюю раму, а также проверяют целостность гидравлического цилиндра. Поршень должен передвигаться плавно, без заеданий.
Чтобы выкрутить раму, подъемник нужно перевернуть, после чего надежно закрепить. Уплотнительное кольцо тщательно осматривают, и только после этого снимают крышку. Удлинитель, который выдвигается, демонтируют с помощью крестовой отвертки, и также осматривают борт на наличие повреждений.
Ремонт домкрата в домашних условияхЕще одной распространенной причиной неисправности является поломка тягового рычага. В таком случае нужно снимать не только краткий цилиндр, но и устройство тяги. Если на цилиндре или подвижной плите были обнаружены повреждения или царапины, детали необходимо заменить. Устройство тяги, к которому подсоединен рычаг, расположен с нижней стороны плиты, а чтобы снять его, следует высвободить шток. После того как были проведены ремонтные работы, тумблер нужно зафиксировать на подъемном устройстве с помощью резинки для домкрата.
Чтобы избежать преждевременных поломок гидравлического бутылочного домкрата, все его детали рекомендуется периодически смазывать. Категорически запрещено, чтобы в опоре домкрата скапливалась грязь, поскольку это может привести к тому, что аппарат заклинит. Только при правильном хранении конструкции она будет служить на протяжении длительного периода времени.
Устройство гидравлического домкрата и принцип его работы
Для подъема на небольшие высоты грузов нецелесообразно привлекать спецтехнику. С этой задачей специально справляется особый вид инструментов – домкрат. Максимальной грузоподъемностью обладают гидравлические модели, которые отличаются не только надежностью, но и долговечностью эксплуатации.
Принцип работы и конструкция гидравлического домкрата
Конструкция гидравлического домкрата
Схема работы этого подъемного устройства предельно проста. В основу его функционирования положен принцип действия сообщающихся сосудов. С помощью нагнетательного насоса рабочая жидкость перекачивается из резервной емкости в основную. Это создает в последнем повышенное давление, которое провоцирует поднятие поршня.
Для практической реализации этой схемы была разработана простая конструкция. Для ее обслуживания и ремонта не нужно специальных инструментов, так как количество деталей невелико. Они не отличаются сложностью, имеют большой эксплуатационный ресурс.
Устройство гидравлического домкрата должно включать в свою схему следующие компоненты:
- резервная емкость. Она содержит рычажную систему, которая предназначена для перекачивания рабочей жидкости в основной цилиндр;
- рабочий цилиндр. Он имеет поршень, поднимающийся по мере поступления масла. Для ограничения высоты в некоторых конструкциях предусмотрен плунжер;
- опора. Должна иметь большую поверхность, чтобы компенсировать механическое давление, возникающее в результате поднятия груза.
Главным параметром устройства является грузоподъемность. Также при выборе следует учитывать допустимую высоту подхвата, которая зависит от принципа действия устройства — минимальное расстояние между верхней плоскостью поршня и основания. Величина рабочего хода характеризует максимально допустимое поднятие груза.
В случае поломки гидравлического домкрата его ремонт можно сделать самодеятельно. Но предварительно следует детально изучить особенности конкретной модели.
Виды гидравлических домкратов
Виды гидравлических домкратов
Для выбора оптимальной модели необходимо предварительно проанализировать требуемые эксплуатационные свойства. Для автомастерской они будут одни, а для частного использования – другие. Это повлияет на характеристики гидравлического домкрата.
Прежде всего следует определиться с максимальной грузоподъемностью. В выбранной модели это показатель должен быть на 10-15% больше, чтобы обеспечить больший срок безремонтной эксплуатации. Немаловажное значение имеет температура в помещении – она может повлиять на качество рабочей жидкости. Сохранение ее исходных параметров является основным принципом нормальной эксплуатации.
Исходя из этих характеристик, возможен выбор следующих типов гидравлических домкратов:
- подкатного типа.
Состоит из рамы, на которой располагается весь механизм. Поднятие происходит за счет действия гидравлического поршня на рычажную систему. Для большей мобильности она оборудована колесами. Во время поднятия они смещаются относительно рамы, чтобы вся нагрузка приходилась только на нее;
- бутылочного типа. Самая простая модель, где рабочий цилиндр располагается вертикально, по принципу бутылки. Отличается небольшими габаритами и часто используется для комплектации автомобилистами;
- тип привода – ручной или электрический. В первом случае нагнетание рабочей жидкости происходит за счет работы механического рычага. Для поднятия больших грузов рекомендуется приобретать модели с электрическим приводом, у которых перекачка происходит с помощью встроенного насоса.
Схема бутылочного домкрата Схема подкатного домкрата Домкрат с ручным приводом Домкрат с электрическим приводом
Для многих важна возможность сделать ремонт домкрата самостоятельно. Меньше всего усилий понадобится для восстановления работоспособности бутылочной модели. Профессиональное ремонтное оборудование потребуется для электрических подкатных домкратов.
Для увеличения грузоподъемности можно приобрести модели, где поршень давит не на груз, а в обратном направлении. При этом можно использовать широкую опору, которая снизит вероятность проседания грунта.
Причины поломок домкратов гидравлического типа
Гидравлический домкрат в разобранном виде
Существует несколько объективных причин, по которым подъемное оборудование не будет полностью или частично функционировать. Чаще всего их появление связано с нарушением правил эксплуатации. На бутылочный домкрат может оказывать усилие, превышающее паспортные характеристики. В этом случае потребуется выполнить ремонт.
Наиболее часто встречающиеся неполадки гидравлического домкрата:
- остановка. Чаще всего это связано с отсутствием масла или засорением фильтра. Для выяснения причин необходимо разобрать конструкцию и сделать ремонт или заполнить емкость рабочей жидкостью;
- не поднимается поршень.
Объясняется недостаточным объемом рабочей жидкости;
- медленный подъем или рывки. Причина – наличие воздуха в системе, действие его на поршень;
- снижение давления. Необходимо сделать ремонт клапана или его полную замену.
Чаще всего после разборки корпуса проблема видна сразу. Если же причиной неисправности является механическое повреждение корпуса или поршня – лучше всего приобрести новый домкрат,а не производить ремонт старого.
В видеоматериале наглядно показан принцип работы бутылочного гидравлического подъемника:
Источник: http://StanokGid.ru/osnastka/gidravlicheskij-domkrat-ustrojstvo-princip.html
Что такое домкрат?, описание домкрата, устройство домкрата, типы домкратов
Что такое домкрат? Это стационарный, переносной или передвижной грузоподъемный механизм для подъема и фиксации на заданной высоте тяжелых предметов. Домкрат может использоваться как самостоятельное устройство при выполнении ремонтных или строительных работ, так и в составе более сложных механизмов (кранов, подъемников, прессов и т. д.)
Как правило, домкрат у многих ассоциируется со сменой колес автомобиля. На самом деле он применяется гораздо шире. Домкрат может выполнять как сложнейшие операции, например перемещать пролеты моста, так и более легкие: поднять и держать корпус автомобиля при ремонтных работах.
Также с помощью современного домкрата можно натянуть провода на линиях высокого напряжения, сжать мощную пружину, протолкнуть через грунт трубу водопровода, разрушить старое перекрытие в здании и многое другое.
Без домкрата невозможен подъем и перемещение крупных блоков или отдельных частей монтируемых сооружений, узлов или деталей оборудования. В отличие от других подобных ему устройств(например, лебедки)он более компактен, прост в обслуживании, надежен в эксплуатации.
Еще одно его отличие в том, что при работе домкрат всегда располагается непосредственно под грузом.
По типу привода различают домкраты ручные и электрические. По принципу действия и конструктивным особенностям домкраты делятся на реечные, винтовые, гидравлические (в том числе специальные) и пневматические. Грузоподъемность некоторых домкратов достигает сотен тонн, высота подъема варьируется от нескольких сантиметров до нескольких метров.
Простые и удобные реечные домкраты:
Основной деталью реечного домкрата является грузонесущая стальная рейка с опорной чашкой для груза. Важная особенность реечного домкрата это низкое расположение подъемной площадки. Нижний конец рейки (лапа) имеет прямой угол для подъема грузов с низко расположенной опорной поверхностью. Поднятый на рейке груз удерживается стопорными устройствами.
По типу передаточного механизма реечные домкраты делятся на рычажные и зубчатые. В первом случае рейка выдвигается качающимся приводным рычагом, во втором — шестерней, вращаемой приводной рукояткой.
Домкраты грузоподъемностью до 6 тонн имеют одноступенчатую передачу, от 6 до 15 тонн-двухступенчатую, свыше 15 тонн-трехступенчатую.Домкраты работают как в вертикальном , так и в горизонтальном положении. Эти приспособления простыи удобны в обслуживании, ремонтопригодность их высокая.
Еще к их достоинствам относят большой рабочий ход и высоту подъема, компактность, плавность хода, высокий КПД (до 0,85).
Надежные и устойчивые винтовые домкраты:
Главная деталь винтового домкрата это винт с шарнирно закрепленной грузоопорной чашкой, приводимый во вращение рукояткой. Роль несущих элементов выполняют стальной корпус и винт. В зависимости от направления вращения рукоятки винт поднимает или опускает откидной подхват.
Удержание груза в нужном положении происходит за счет торможения винта, что обеспечивает безопасность работы. Для горизонтального перемещения груза используется домкрат на салазках, снабженных винтом. Грузоподъемность винтовых домкратов- до 15т.
Основные преимущества винтовых домкратов: значительныйрабочий ход и высота подъема, малый вес, низкая цена. Винтовой домкрат в большенстве случаев надежен в эксплуатации. Это обусловлено тем, что груз фиксирует трапецеидальная резьба и при его подъеме гайка вращается вхолостую.
Кроме того, к достоинствам этих инструментов относят прочность и устойчивость, а также то, что они могут работать без дополнительных подставок.
Мощные гидравлические домкраты:
Гидравлические домкраты, как следует из названия, работают на жидкости. Такие домкраты различаются по конструкции (одно-и двухплунжерные) и по типу привода (ручные периодического действия или электрические непрерывного действия). Основные несущие элементы: корпус, выдвигаемый поршень (плунжер)и рабочая жидкость (как правило, гидравлическое масло). Корпус является направляющим цилиндром для поршня и резервуаром для рабочей жидкости. Усиление от приводной рукоятки передается через рычаг на нагнетающий насос. при движении вверх жидкость из резервуара подается в полость насоса, а при нажатии нагнетается в полость рабочего целиндра, видвигая плунжер. Обратному перетеканию жидкости препятствуют всасывающий и нагнетательный клапаны.К достоинствам гидравлических домкратов относится жесткость конструкции, устойчивость, плавность хода, точность торможения, большая грузоподъемность, компактность, небольше усилие на приводной рукоятке, высокий КПД (0,75-0,8). Устройство гидравлического домкрата позволяет поднимать грузы с минимальной высоты почти у основания конструкции. Это расширяет сферу его применения по сравнению с механическим домкратом. К недостаткам можно отнести малую скорость, небольшую высоту подъема за один рабочий цикл, сложность конструкции (перевозить и хранить гидравлический домкрат можно только в вертикальном положении, иначе рабочая жидкость может вытечь из резервуара). Еще одна трудность это невозможно точно отрегулировать высоту опускания. Кроме того, у таких домкратов могут произойти значительно более серьезные поломки, чем у механических подъемных устройств.Грузоподъемность гидравлических домкратов колеблется в пределах от 2 до 200т. Вариации упомянутых устройств множество-это и класические бутылочные(одноштоковые и телескопические), и подкатные, и специальные домкраты-ромбовые, двухуровневые и зацепные. Принципиальное отличие домкратов гидравлических специальных от обычных заключается в том, что они предназначены для подъема тяжелых грузов на значительную высоту, достигающую несколько метров.
Более того, домкраты специального назначения позволяют фиксировать и удерживать грузы на этой высоте.Гидравлический одноштоковый домкрат бутылочного типа отличает простота конструкции и удобство эксплуатации, что расширяет область его применения и позволяет эффективно выполнять работы любой сложности.
Разновидность гидравлического домкрата-домкрат подкатной. Из низкого стального корпуса на колесиках плунжером выдвигается рычаг с подъемной пятой. Как правило, такой домкрат оснащается длинной приводной ручкой, за счет чего снижается рабочее усилие. Но подкатной домкрат работает только на ровном и твердом покрытии.
Чтобы домкраты, равно как и другой гидравлический инструмент, служили долго и надежно, надо четко соблюдать правила эксплуатации. Именно из-за нарушения инструкций и возникает подавляющее количество поломок.
В частности, нужно следить, чтобы в рабочую жидкость не попадали грязь и песок, а также контролировать уровень масла в баке.
Пневматические домкраты и стеклодомкраты:
Пневматические незаменимы в случае небольшого зазора между опрой и грузом, при малых перемещениях, точном монтаже, если предстоит работа на рыхлом , неровном или болотистом грунте. Пневматические домкраты активно используют при проведении ремонтных и строительно-монтажных работ на любых объектах.
Пневматический домкрат- излюбленный инструмент автолюбителей. По мизерности физических затрат с ним не сравнится, пожалуй, ни одно другое подобное устройство. Главный недостаток пневматических домкратов- их высокая стоимость.
На нее влияют относительная сложность конструкции, связанная в основном с герметезацией соединений, дорогостоящая технология изготовления герметичных оболочек. Для полноты картины, пожалуй, стоит поговорить и о стеклодомкратах, или в просторечии-присосках. Их используют для переноски и монтажа стекол, глазурованной кафельной плитки и пластика.
Стеклодомкрат представляет собой пластиковый корпус с резиновой подошвой. В зависимости от количества присосок названные приспособления подразделяют на одно-, двух- и трехсекционные.
Какому домкрату отдать предпочтение?
При выборе необходимо учитывать грузоподъемность- максимальное усилие, развиваемое домкратом. Немаловажное значение имеет высота подхвата-расстояние по вертикали от опорной площадки до подхватав его нижнем рабочем положении.Другие важные характеристики: высота подъема, рабочий ход.
Нужно обратить внимание на то,какое усилие требуется при поднятии груза. Нужно учесть, насколько домкрат устойчив, то есть способен сохранять рабочее положение под воздействием различных факторов. Не упадет ли он из-за неправильной установки, неровной рабочей поверхности, сильного порыва ветраи т.д.
Устойчивость в основном зависит от площади опорной площадки и от жесткости ее соединения с другими деталями домкрата.И наконец, ещеодин важный момент. Тот или иной тип домкрата следует выбирать в зависимости от того, какую работу необходимо выполнить.
Кроме того, этот инструмент, как, впрочем, и любой другой, требует не только сноровки, но и бережного к себе отношения.
Общепринятые характеристики домкратов:
Грузоподъемность домкрата – характеризует максимально возможный вес поднимаемого груза. Высота подхвата – минимальное расстояние между опорной поверхностью (землей, полом) и подхватом (опорной точкой домкрата) в нижнем рабочем положении, соответственно — нижней кромкой груза. В автомобильном разрезе это клиренс.Высота подъема – максимальное расстояние от опорной поверхности до подхвата в верхнем рабочем положении.Рабочий ход – расстояние между нижним и верхним рабочим положением подхвата.Собственный вес – вес домкрата в рабочем состоянии.Для некоторых видов домкратов актуальна так же характеристика передаточного числа – например соотношение площади плунжера гидравлического насоса с площадью подъемного плунжера в гидравлических домкратах. От него зависит усилие на рукоятке домкрата с ручной подкачкой или мощность двигателя электрического насоса. Устройство гидравлического домкрата.
Принцип действия гидравлического домкрата.
Как следует из названия, принцип действия таких домкратов использует жидкость, а точнее – принцип сообщающихся сосудов. В качестве рабочей жидкости обычно используют гидравлическое масло. Смотрим на схему:
На иллюстрации – типичная конструкция так называемого бутылочного гидравлического домкрата. Качая насос вручную или с помощью электричества, пользователь заполняет маслом нижнюю часть цилиндра и поднимает поршень вверх.
Характерная и необходимая деталь такого домкрата – перепускной клапан, состоящий, в свою очередь, из всасывающего и нагнетательного клапанов. Именно они позволяют создавать и поддерживать давление в рабочем цилиндре.
Всасывающий расположен на патрубке резервуара и препятствует возврату жидкости в резервуар при опускании плунжера насоса. Нагнетательный, соответственно – на патрубке цилиндра, он не дает гидравлической жидкости покинуть цилиндр при подъеме насосного плунжера.
Открывая клапан с помощью винта можно сбросить давление и опустить груз на землю. Собственно – надежная и проверенная временем конструкция.
Достоинства.Важная особенность гидравлики – несжимаемый рабочий материал, то есть жидкость. Отсюда – плавность подъема и опускания, фиксация груза на необходимой высоте и точность торможения. Кроме этого, гидравлические домкраты обладают высоким, до 80%, КПД и значительной, до 100 и более тонн, грузоподъемностью при относительно малом усилии на плунжере насоса. Недостатки.Как это обычно бывает, недостатки проистекают из достоинств. Гидравлические домкраты относительно медлительны – один рабочий цикл насоса соответствует небольшой высоте подъема. Еще один недостаток – сложность хранения и транспортировки. Вертикальный гидравлический домкрат можно хранить и перевозить только в вертикальном положении иначе рабочая жидкость может покинуть отведенный ей объем и произвольно растечься по окружающей действительности.
Источник: http://uralgidroservis.ru/poleznajainformacija/chtotakoedomkrat/
Устройство гидравлического домкрата: принцип работы, схема механизма
Подъем транспортного средства или любого другого груза только на первый взгляд может показаться простой задачей. К процессу поднятия машины нужно правильно подойти, а также обзавестись специальным оборудованием.
Опытные специалисты рекомендуют отдавать предпочтение гидравлическим домкратам с высокими показателями грузоподъемности и отличным уровнем безопасности.
Устройство гидравлического домкрата представлено простой конструкцией, которую с легкостью можно сделать даже собственными руками в домашних условиях.
Устройство бутылочного домкрата
На сегодняшний день гидравлический подъемник есть практически в каждой автомастерской, поскольку с помощью устройства домкрата 5 тонн старого образца можно поднимать автомобили на заданную высоту для проведения ремонтных работ. За счет большой грузоподъемности и легкости в процессе использования популярностью пользуются подъемники бутылочного типа.
Бутылочный гидравлический домкрат
Еще 50 лет назад поднять автомобиль или любой другой груз можно было только с помощью механического приспособления, но с течением времени специалисты установили тот факт, что возможности такого устройства являются ограниченными.
Механические подъемники были неспособны создавать высокое давление даже в том случае, когда мастер прикладывал все свои усилия. В результате проведенных испытаний был изобретен современный подъемный механизм, для работы которого требовалось масло.
Рабочая жидкость способствует созданию необходимого давления, а домкрат постепенно поднимает груз на нужную высоту.
С помощью бутылочных домкратов можно осуществлять подъем транспортных средств, масса которых превышает 2 тонны, из чего можно сделать вывод, что данные механизмы используются для подъема бетонных колонн или плит фундамента.
Стоит заметить, что гидравлические подъемники используются не только рабочими на станциях технического обслуживания, но также и на крупных предприятиях по переработке нефти.
Данные конструкции являются незаменимыми на гидроэлектростанциях, а на протяжении последних 10 лет им отдали предпочтение большинство автомобилистов, как опытных, так и начинающих.
Для оптимального функционирования устройства подходит как вертикальная, так и горизонтальная плоскость, что делает его популярным даже в сфере строительства.
Виды, свойства и характеристики домкрата гидравлического
Современный рынок комплектующих и запчастей для автомобилей отличается разнообразием гидравлических подъемников. К популярным типам устройств относятся следующие:
- бутылочный и подкатной;
- зацепной;
- ромбовидный;
- гибридный.
У бутылочных подъемников простая конструкция, позволяющая использовать его во многих сферах.
С их помощью поднимают груз, масса которого колеблется в пределах от 2 до 100 тонн, а большинство бутылочных моделей работают в вертикальной плоскости. Чтобы привести механизм в действие, необходимо подготовить опорную площадку с большой плоскостью, а с помощью двухштоковой конструкции регулируется высота подъема.
Бутылочный домкрат в действии
У подкатных реечных подъемников, функционирующих в горизонтальной плоскости, есть колесная тележка, которую следует помещать под объект, подъем которого будет осуществляться.
С помощью поступательных движений рычага нужно накачивать давление для выхода штока, в результате чего устроенный тумблер приходит в действие.
Для того чтобы опустить груз, следует открутить рычаг обратно, но спешить при этом категорически запрещено, потому что автомобиль может резко упасть.
В случае если нет возможности использовать стационарную модель, можно применить зацепной домкрат, позволяющий зацепить и поднять машину на необходимую высоту. Но расстояние под грузом должно быть не менее 15 мм, некоторые зацепные конструкции оснащены шаговой регулировкой.
Что касается ромбовидных подъемников, то они состоят из четырех каркасных элементов, которые соединены между собой с помощью шарниров. Процесс подъема транспортного средства осуществляется за счет того, что углы между элементами каркаса меняются.
Гибридные домкраты названы так потому, что их конструкция соединила в себе бутылочный и подкатной тип подъемника. Подъемники с двумя подъемными площадками используют в автосервисах, где обслуживаются транспортные средства различных марок, классов и модификаций.
Одну из подъемных площадок гибрида необходимо поднимать на высоту не более 375 мм над уровнем пола, а вторую — на 700 мм. Привод представлен ножной педалью или рычагом, а чтобы облегчить работу гибридных моделей, рекомендуется использовать электромеханический привод.
Принцип работы гидравлического домкрата
Принцип работы гидравлического домкрата можно рассмотреть на примере популярного устройства производства «ШААЗ».
Основа функционирования данной подъемной конструкции заключается в принципе сообщающихся сосудов, но сначала подъемник следует установить в помещении с твердой и ровной поверхностью.
Далее необходимо нажать на специальный тумблер, предварительно убедившись в том, что подставка под домкрат и его клапан закрыты. Перед тем как приступать к эксплуатации механизма, инструкция по применению гидравлического домкрата 5т производства ОАО «ШААЗ» должна быть тщательно изучена.
Устройство гидравлического подъемника
По достижению механизма с транспортным средством или другим грузом нужной высоты процесс подъема необходимо сразу же остановить. При необходимости опустить систему тумблер домкрата следует медленно вращать против движения часовой стрелки.
Основной рабочий элемент подъемной конструкции представлен специальным рычагом, благодаря которому перекачивается рабочая жидкость. Во время перекачивания масло оказывает воздействие на поршень, за счет чего и осуществляется подъем груза.
Возврат рабочей жидкости полностью исключается, поскольку этому препятствуют детали, представленные всасывающим и нагнетательным клапанами.
Опытные специалисты утверждают, что домкраты бутылочного типа можно эксплуатировать не только с целью подъема автомобилей. Такие виды ремонтных работ, как гибка и запрессовка, также осуществляются с помощью данного устройства. Но чтобы решить подобную задачу, нужно предварительно установить на домкрат защитную резьбу и откалибровать усилие. Для подбора подходящего давления рекомендуется пользоваться специальными манометрами.
Устройство гидравлического домкрата бутылочного типа: схема
Несущей конструкцией подъемника бутылочного типа является корпус, для изготовления которого в большинстве случаев используют прочную сталь, чугун или другой металл. Помимо того, что на корпус оказывает воздействие поднимаемый груз, он также выступает в качестве направляющей для штока и резервуара для рабочей жидкости. Устройство домкрата представлено следующим:
- масло, которое заливают в цилиндр, является рабочей жидкостью;
- рабочая жидкость оказывает давление на поршень, в результате чего он начинает подниматься;
- первоначальное усилие создается с помощью ручного, плунжерного насоса;
- чтобы привести в движение плунжер, нужно переключить рычаг.
Уникальность конструкции клапана заключается в том, что с его помощью поршень со штоком удерживается в рабочем положении.
Во всех типах гидравлических домкратов используют именно такую конструкцию. Со схемой устройства гидравлической подъемной конструкции можно ознакомиться в любом учебном пособии, которое так или иначе связано с гидроприводом или гидравликой.
Схема бутылочного домкрата
Причины, по которым гидравлический домкрат может выйти из строя
Ремонтные работы бутылочных устройств осуществляются в домашних условиях своими руками, но для этого нужно ознакомиться со всеми возможными неисправностями и правилами их устранения. Предварительно следует подготовить новые детали, чтобы заменить ими те, которые пришли в негодность.
Как только гидроцилиндр пришел в негодность, необходимо снять резервуар с рабочей жидкостью и отсоединить поршень.
Гаечными ключами нужно открутить все болты и манжеты, которые расположены в верхней части основного цилиндра. После того как были сняты все защитные кольца и вытащен резервуар, следует осмотреть подъемник на предмет наличия повреждений. Болты для замены подбирают в строгом соответствии с размерами стандартных деталей, а втулки обязательно должны быть круглыми.
В случае если вылетело верхнее кольцо, нужно отсоединить верхнюю подкладку под домкрат и тщательно осмотреть. С помощью ключей откручивают винты, а также устанавливают новый шток.
Чтобы улучшить фиксацию, рекомендуется использовать листы уплотнителя. При вылете нижнего кольца снимают нижнюю раму, а также проверяют целостность гидравлического цилиндра.
Поршень должен передвигаться плавно, без заеданий.
Чтобы выкрутить раму, подъемник нужно перевернуть, после чего надежно закрепить. Уплотнительное кольцо тщательно осматривают, и только после этого снимают крышку. Удлинитель, который выдвигается, демонтируют с помощью крестовой отвертки, и также осматривают борт на наличие повреждений.
Ремонт домкрата в домашних условиях
Еще одной распространенной причиной неисправности является поломка тягового рычага. В таком случае нужно снимать не только краткий цилиндр, но и устройство тяги.
Если на цилиндре или подвижной плите были обнаружены повреждения или царапины, детали необходимо заменить. Устройство тяги, к которому подсоединен рычаг, расположен с нижней стороны плиты, а чтобы снять его, следует высвободить шток.
После того как были проведены ремонтные работы, тумблер нужно зафиксировать на подъемном устройстве с помощью резинки для домкрата.
Чтобы избежать преждевременных поломок гидравлического бутылочного домкрата, все его детали рекомендуется периодически смазывать. Категорически запрещено, чтобы в опоре домкрата скапливалась грязь, поскольку это может привести к тому, что аппарат заклинит. Только при правильном хранении конструкции она будет служить на протяжении длительного периода времени.
Источник: https://kolesa.guru/instrumenty/ustrojstvo-gidravliceskogo-domkrata.html
Гидравлический домкрат: устройство агрегата и принцип его действия
Гидравлический домкрат устройство и принцип действия имеет на основе физических свойств жидкостей, сохраняющих свой объем в процессе сжатия.
Гидродомкрат представляет собой переносное грузоподъемное устройство, предназначенное для тяжелых предметов.
Назначение гидравлического домкрата
Гидродомкрат – это стационарное, переносное или передвижное грузоподъемное устройство, предназначенное для тяжелых предметов . Применяется при выполнении ремонтно-строительных работ и в составе кранов, прессов, подъемников.
Современные конструкции гидравлических устройств используются на предприятиях нефтеперерабатывающей промышленности, объектах энергетического сектора промышленности, в сельском хозяйстве. Высокий уровень производительности и показатель КПД, легкость в работе и обслуживании позволяют применять гидродомкраты в бытовой сфере.
Этот тип оборудования способен с легкостью функционировать как в горизонтальном, так и в вертикальном положениях, что нашло свое применение на площадках для проведения монтажно-строительных работ. Агрегат используется для натяжения арматурных конструкций, изготовленных из напряженного бетона.
Конструкция гидравлического устройства подъема
Конструкция гидравлического домкрата бутылочного типа.
Агрегат устроен следующим образом:
- корпус;
- рабочая жидкость;
- рабочий поршень.
Конструкция устройства может иметь удлиненный или короткий корпус, для изготовления которого применяется закаленная специальная сталь. На корпус устройства возложено выполнение нескольких функций. Он является направляющим цилиндром для рабочего поршня и служит резервуаром для хранения рабочей жидкости.
Винт с подъемной пятой способен по специальной резьбе вворачиваться в плунжер. Осуществляя его выкручивание, можно изменить максимальную высоту подъема пяты домкрата.
Гидравлические устройства оснащаются рабочими насосами, имеющими ручной, ножной или воздушный привод.
Конструкция предусматривает установку клапанов безопасности и некоторые конструктивные элементы, обеспечивающие длительную и безаварийную работу подъемника.
Гидравлический насос и цилиндр с поршнем устроены так, что обеспечивают выдвижение и подъем специальной площадки. После выдвижения штока возврат в начальное положение осуществляется при помощи использования перепускного клапана.
Подробное устройство гидравлического домкрата.
Существует несколько различных модификаций подъемных гидравлических агрегатов, которые имеют свои сферы применения.
Наиболее распространенными являются:
- устройства бутылочного типа;
- устройства подкатного типа;
- гидравлические домкраты гибридной конструкции;
- агрегаты зацепного типа;
- ромбовые агрегаты.
Различные конструкции гидродомкратов имеют свои особенности в устройстве, которые обусловлены областью применения приспособления.
Каждый из типов гидродомкратов сконструирован по-своему, однако, принцип функционирования у всех одинаковый.
Принцип функционирования гидравлического подъемного приспособления
Принцип работы гидравлического домкрата основан на применении в конструкции аппарата сообщающихся сосудов с рабочим телом, роль которого выполняет специальное масло. Перед использованием устройство требуется разместить на ровной твердой поверхности и закрыть перепускной клапан. После установки и подготовки агрегата можно использовать его в работе.
Принцип функционирования гидравлического подъемного приспособления.
Подъем штока с пятой осуществляется при помощи насоса, нагнетающего рабочую жидкость в специальный цилиндр.
За счет свойства жидкости противодействовать сжатию при повышении давления происходит перемещение поршня в рабочем цилиндре. Это приводит к движению штока с подъемной пятой. Спуск последней происходит при помощи открытия перепускного клапана против часовой стрелки.
Перекачивание рабочего масла осуществляется приводным насосом и рычагом, установленным на нем. Масло перемещается из насоса в рабочий цилиндр через специальный клапан.
Возврату жидкости в процессе работы аппарата препятствуют два клапана: нагнетательный и всасывающий.
Для установки подъемника в исходное положение в его конструкции предусмотрен специальный клапан, при открытии которого происходит перетекание рабочей жидкости из цилиндра в насос агрегата.
Наличие в устройстве домкрата выкручивающегося винта под рабочей пятой позволяет расширить возможности применения устройства.
Для осуществления подъема специальная пята изготавливается из высокопрочной стали. Усилие гидродомкрата регулируется при помощи встроенного манометра.
Достоинства и недостатки гидродомкратов
Физические особенности жидкости позволяют осуществлять плавное поднятие, опускание груза и фиксировать его на определенной высоте. Гидродомкраты обеспечивают высокий показатель КПД, который достигает 80% . Грузоподъемность агрегата обусловлена наличием большого передаточного отношения между показателями поперечного сечения насосного и рабочего цилиндра, плунжера.
Необходимо регулярно проводить промывку гидродомкрата, а также замену масла и прокачку.
Гидравлические подъемники имеют ряд недостатков. В первую очередь следует отметить, что любая модель этого оборудования имеет определенную стартовую высоту подъема груза, ниже которой устройство эксплуатировать невозможно. Недостатком этого оборудования является также отсутствие возможности точной регулировки высоты опускания.
Для того чтобы обеспечить бесперебойную работу приспособления, рекомендуется постоянно следить за чистотой, качеством и уровнем масла в резервуаре домкрата. Нормальная работоспособность устройства обеспечивается герметичностью клапанов и сальников, используемых в конструкции агрегата.
Транспортировка и хранение аппарата производится исключительно в вертикальном положении, при нарушении этого требования рабочая жидкость способна вытечь из резервуара устройства.
Одним из недостатков является медлительность агрегатов в работе. К минусам относится также вес устройства, его большой размер и высокая стоимость. Помимо этого одноплунжерные устройства имеют небольшой ход рабочего штока, что является еще одним недостатком.
Возможные неисправности в работе гидродомкрата
Гидравлические домкраты в любом случае требуют ухода и обслуживания, которое заключается в проведении доливки масла в рабочий резервуар агрегата. Помимо этого, через определенное время эксплуатации требуется проводить промывку приспособления, замену масла и прокачку.
Масло из рабочего резервуара способно подтекать через сальники и различные уплотнения, используемые в конструкции устройства.
Кроме подтекания при эксплуатации приспособления могут возникать такие неисправности, как заклинивание при осуществлении поднятия и невозможности опускания штока.
Для устранения подтекания масла в процессе функционирования приспособления осуществляется замена уплотнителей и сальников. Для этой цели применяются специально разработанные ремкомплекты. В процессе ремонта проводится разборка агрегата, замена уплотнителей, сборка гидродомкрата, после чего проводится заправка рабочей жидкостью и прокачка.
http:
Для устранения заклинивания проводится разборка устройства и осмотр его комплектующих на предмет коррозии и загрязнения. В случае выявления первой проводится специальная обработка, а грязь вымывается.
Источник: https://masterinstrumenta.ru/info/gidravlicheskij-domkrat-ustrojstvo-i-princip-dejstviya.html
Гидравлический домкрат: устройство, как прокачать своими руками и принцип работы
Как прокачать гидравлический домкрат — весьма распространенный вопрос среди автовладельцев. Но также стоит знать про устройство и виды агрегата.
Фото устройства гидравлического домкрата
Собрать подкатной домкрат своими руками хотят многие автовладельцы. Это существенно упрощает процессы ремонта, профилактики автомобиля, избавляет от необходимости посещать СТО и тратить деньги на покупку заводских домкратов.
Сам по себе домкрат — это устройство, предназначенное для подъема груза на требуемую высоту. Такие агрегаты широко применяются в быту и промышленности, различаясь при этом габаритами и мощностью.
Устройство для подъема груза применяется для:
- Фиксации;
- Перемещения;
- Поднятия тяжелых деталей;
- В строительных сферах;
- При разборке автомобиля, замене колес и пр.
При этом главная отличительная черта — это грузоподъемность. Некоторые модели предназначены для поднятия нескольких тонн, а другие — для сотен тонн веса.
Устройство гидродомкрата
Схема принципа работы и устройства гидравлического домкрата
Чтобы сделать расчет гидравлического домкрата для его покупки или самостоятельной сборки, рекомендуется узнать, какая схема, устройство и конструктивные особенности у данного приспособления.
Подъемное устройство состоит из трех основных компонентов:
- Подвижного поршня;
- Корпуса. Его изготавливают из высокопрочного металла, имеет форму цилиндра. Помимо функций корпуса, он играет роль емкости, где находится масло;
- Жидкой среды. В роли нее выступает машинное масло;
- Рычаги;
- Клапаны;
- Плунжеры.
- На рычаг подается усилие, а применение клапанов дает возможность увеличить его в десятки раз.
- Плунжер позволяет перемещать устройство поршня путем передачи рабочей жидкости, которой выступает масло, в емкость под плунжером.
- За счет клапана масло не перетекает обратно в корпус.
- Постепенно плунжер передает большее количество масла под поршень, что способствует его поднятию.
- Для опускания груза нужно, чтобы масло вернулась в устройство корпуса. Тут требуется приоткрыть клапан.
Подобный принцип работы актуален для всех гидравлических домкратов. Потому схема, чертежи, видео руководства по сборке и эксплуатации данных устройств примерно одинаковы.
Преимущества и недостатки
Если вы решите собрать устройство для подъема груза бутылочного типа, создавая тем самым гидравлический домкрат, либо хотите купить заводское оборудование, следует предварительно узнать про сильные и слабые стороны, которыми характеризуется устройство.
Начнем с преимуществ, к которым относят:
- Высокие показатели мощности;
- Простота эксплуатации;
- Высокий КПД, достигающий 80 процентов;
- Устройство работает при перемещении грузов весом до 200 тонн.
Так что поднимает гидродомкрат приличную массу.
Но у такого типа домкрата есть свои недостатки. Их следует знать до начала работы на нем.
- Устройство не может поднять груз с небольшой высоты.
- Невозможность устанавливать уровень опускания деталей.
- Устройство такого типа требует пристального внимания, периодического сервисного обслуживания. Схема сервисного обслуживания предусматривает необходимость заливать масло, менять сальники, прокладки.
- Гидравлический домкрат можно транспортировать и хранить только при условии его вертикального расположения. В противном случае вытекает масло, его приходится заливать заново для нормальной работы. Заправить агрегат не сложно, но постоянно делать это никому не захочется.
- Принцип устройства не позволяет ему быстро выполнять функции подъема и опускания.
- Подъем осуществляется циклично.
- Устройство такого типа достаточно дорогое.
- Поломки для гидравлических домкратов не редкость, а в обслуживании они довольно дорогие.
Виды гидравлических домкратов
Брать заводской или собирать самодельный — решать вам. На рынке представлены гидравлические домкраты разного типа. Каждый из них имеет свои особенности, о которых следует знать предварительно до покупки устройства.
- Агрегат бутылочного типа. Сама распространенная и одновременно самая конструктивно простая вариация гидравлического домкрата. Подъемники бутылочного типа поднимают груз весом до 100 тонн, отличаются внушительной опорной площадью и компактным корпусом. Широко используются для работы на автосервисах. У бутылочного гидродомкрата есть две модификации — одноштоковые и двухштоковые. Первые имеют простую конструкцию, используются в строительстве, ремонте ж/д вагонов, при изготовлении трубогибочных, труборезных агрегатов. Двухштоковый механизм может работать в вертикальном и горизонтальном положении.
- Подкатной. Подкатное устройство внешне напоминает тележку, перемещающуюся под поднимаемым грузом. Управление осуществляется ручным рычагом, регулировка выполняется масляными клапанами.
Отлично показывает себя при одностороннем подъеме груза, актуально применять при замене колес на авто. Но для работы требуется ровная, жесткая поверхность. Бывает самодельный.
- Гибридный. Совмещает в себе бутылочный и подкатной гидродомкрат, широко используется на автосервисах. Управление осуществляется рычагами и ножными педалями.
- Ромбовый. Актуален для автосервиса. Его несущие конструкцию соединяются шарнирами и образуют ромб, что повлияло на название устройства. Компактные, сравнительно легкие, удобные для транспортировки.
- Зацепные. Используются там, где нужно с небольшой высоты поднять груз. Для его работы используется бутылочная схема. Может быть самодельный.
Собрать своими руками самодельный агрегат, либо купить гидравлический заводской домкрат бутылочного типа — ваше личное решение.
Ремонт и прокачка
Принцип работы понятен. Остается разобраться, как выполнить ремонт и прокачку устройства. Какое именно масло вы будете заливать при его замене или доливке, опирайтесь на заводские инструкции производителя.
К самым распространенным поломкам гидравлических домкратов можно отнести следующие:
- Недостаток масла;
- Избыток воздуха внутри;
- Образование ржавчины, грязи;
- Деформированный шток.
В этом случае потребуется провести ремонт и прокачать ваш гидравлический домкрат.
- По мере эксплуатации масло будет вытекать из гидравлического домкрата, что приводит к необходимости периодического добавления рабочей жидкости. Доливка выполняется ремкомплектом.
- Перед началом обслуживания подготовьте емкость, куда будет сливаться старое масло, подготовьте свежую жидкость для заливки.
- Гаечными ключами открутите крепления, извлеките клапан слива, поршень домкрата.
- Зачистите поршни, удалите грязь, ржавчину, проверьте их на предмет целостности.
- Снаружи внутри зачастите клапан стравливания. Наличие на нем дефектов говорит о необходимости замены.
- Осматривая клапан, не потеряйте шарик из металла. Если он не будет плотно прилегать, домкрат работать толком не сможет.
- Путем прокачки слейте старое масло. Для этого перемещайте рычаг вверх-вниз, пока все масло не перетечет в главный цилиндр.
- Зачистите все детали после слива, замените манжеты, прокладки.
- Желательно промыть керосином. Залейте его внутрь домкрата, прокачайте, предварительно сняв запорную иглу. Прокачкой удалите керосин, заполните емкость новым маслом.
- Если образовалась воздушная пробка в домкрате, снимите пробку масляного бака, откройте клапан и прокачайте несколько раз. Затем откройте сливной клапан и поставьте на место пробку.
Принцип прокачки, обслуживания не вызывает проблем, потому каждый пользователь может своими руками ремонтировать гидравлический домкрат.
Рейтинг статьи — рейтинг материала: 4,50 из 5 Loading…
Источник: https://TvoiStanok.ru/otvety/kak-prokachat-gidravlicheskij-domkrat.html
Принцип работы домкрата гидравлического бутылочного разрезе
Гидравлический домкрат может быть переносным, стационарным или передвижным на специальной тележке. Он предназначен для поднятия тяжелых грузов и может использоваться как подъемник в автомобильных мастерских, при строительно-монтажных и других работах. Современные гидравлические подъемные устройства имеют высокий уровень показателей КПД, легко управляются и просты в обслуживании.
Кроме этого, они могут не только поднимать большие грузы вертикально вверх, но и работать как прессы в горизонтальном направлении или использоваться для натяжения арматуры при изготовлении конструкций из бетона.
Виды гидравлических домкратов
Сегодня рынок инструментов предлагает большой выбор подъемных устройств гидравлического типа. У каждого из них имеются свои свойства и особенности, с которыми желательно предварительно ознакомиться перед выбором этого подъемного устройства:
- Подкатный гидродомкрат. Визуально напоминает обычную тележку с ручкой, подкатываемую под определенный тяжелый предмет. Управление этим агрегатом производится вручную ручкой, с помощью которой перемещается и грузовая тележка с домкратом.
Среди гидравлических подкатных механизмов, очень с хорошей стороны показал себя 3-тонный домкрат Матрикс, он широко используется в автомобильных мастерских и складских помещениях. Но для его использования требуется довольно твердая и ровная площадка. Подкатная гидравлическая тележка часто изготавливается своими силами.
- Гибридные гидроподъемники. В этой конструкции совмещены подкатный и бутылочный типы домкратов. Управляется с помощью ножной педали либо рычагом. Гибридный подъемник широко прижился в автомастерских.
- Ромбовый гидроподъемник имеет грузоподъемность около 2 т. он так же как и гибридный, широко востребован в автосервисе. Его конструкция состоит из двух жестких рамок, которые соединяются между собой с помощью шарниров. При работе рамки поднимаются и образуют конструкцию ромбовидной формы — отсюда и пошло его название.
Типы приводов гидродомкратов могут быть механическими или электрическими. При ручном приводе перекачивание жидкости из резервной емкости в рабочую, производится механическим рычагом, при электрическом приводе, естественно, за счет электронасоса.
Гидроподъемник бутылочного типа
Это самый распространенный инструмент для подъема тяжелых грузов, при этом конструктивное устройство домкрата является самым простым, но это не затрудняет делать им подъем веса более 100 т.
Инструмент имеет большое опорное основание и довольно компактный корпус. Бутылочный гидродомкрат может быть двух модификаций — с одним подъемным штоком или с двумя.
Подъемники с одним штоком используются при строительно-монтажных работах, вагоноремонтных и автомобильных мастерских, а также в других промышленных сферах, где может потребоваться вертикальный подъем грузов. Инструмент с двумя штоками является универсальным и может использоваться как для поднятия груза в вертикальном направлении, так и для горизонтальных работ.
Принцип работы гидравлического домкрата
Схема устройства гидравлического домкрата бутылочного типа состоит из высокопрочного цилиндрического корпуса, разделенного на два резервуара. В одном находиться подвижный поршень, а в другом жидкость (масло).
Там же встроены плунжер с клапанами, через которые перекачивается жидкость. На самом корпусе смонтирован рычаг для перекачки жидкости из одного резервуара в другой.
Схематическая работа этого гидроподъемника довольно простая. Здесь действует принцип сообщающихся между собой сосудов. Рычаг, приводимый в движение руками оператора, приводит в движение нагнетательный насос, который через плунжер перекачивает рабочую жидкость из резервной емкости в емкость под поршень.
При каждом качке рычага количество жидкости под поршнем увеличивается, и она выдвигает его из корпуса гидродомкрата. Поршень выдвигаясь, поднимает определенный груз. При этом благодаря специальным клапанам, усилие, которое прилагает человек, увеличивается почти в сотни раз.
Для того чтобы поршень вернулся в исходное положение, приоткрывается возвратный клапан. Под давлением поршня жидкость перемещается в резервную емкость, и он опускается внутрь корпуса.
Подобная схема работы присуща практически для всех видом гидродомкратов. Поэтому чертежи, схемы, руководства по их сборке, а также эксплуатации этих инструментов практически одинаковы.
Устройство подкатного гидравлического домкрата
Этот вид гидроподъемника, по сути, напоминает тележку на четырех колесах, которую без усилия можно загнать под любую автомашину или специальный поддон с грузом. На раме тележки укреплен гидравлический подъемник с горизонтальным выдвижным штоком.
Шток при выдвиженииприводит в движениемеханизм вертикального подъема специальной упорной площадки, которой и осуществляется подъем грузов.
Механизм, который преобразует горизонтальное движение в вертикальное, чаще всего состоит из шарнирной конструкции, а управление передвижением тележки, осуществление ее подката под груз и его подъем, осуществляется одной длинной рукояткой.
После подката домкрата под автомобиль, поворотом рукоятки открывается впускной клапан емкости, в которой находится выдвижной поршень. Покачиванием ручки приводится в действие насос, благодаря которому под поршень перекачивается жидкость и он приводит в движение шарнирный подъемный механизм. Основная работа производится плунжером и прямым впускным клапаном.
Чтобы опустить ранее поднятый груз, или несколько понизить давление в системе домкрата, ручку управления следует повернуть в обратную сторону. При этом откроется выпускной клапан и жидкость, находящаяся под поршнем, перетечет в резервную емкость гидродомкрата.
Причины поломок и ремонт домкратов
Естественно, что как и любая техника, гидравлический домкрат требует определенного обслуживания в которое входит доливка масла и визуальный осмотр. А через определенное время делается его промывка и полная замена масла с прокачкой.
Чаще всего у гидродомкрата выходят из строя прокладки и сальники, по этой причине начинает подтекать масло из рабочей емкости. Кроме этого, может возникнуть такая неисправность, как заклинивание штока при его обратном ходе.
При первой течи масла домкрат нужно отремонтировать, иначе в дальнейшем может произойти заклинивание штока. Для этого следует слить масло, разобрать и заменить сальники с уплотнителями, после чего залить новую жидкость и произвести прокачку.
Шток инструмента может заклинить от накопившейся в жидкости грязи, которая попадает через сальник по штоку, или от возникшей на внутренней стенке домкрата коррозии. В этом случае, чтобы починить заклинивший шток, инструмент разбирается и тщательно промывается. При обнаружении коррозии следует произвести специальную обработку стенок подъемника.
Существуют и другие причины выхода из строя оборудования, при возникновении которых оно перестает полноценно работать. В основном это связано с несвоевременным обслуживанием и неправильной эксплуатацией инструмента, когда превышаются нагрузки, указанные в его паспортной характеристике. Все это приводит к его поломке и, естественно, к ремонту, который иногда может стоить очень дорого.
Часто встречающиеся поломки:
- Остановка подъемного поршня.
Может быть, из-за отсутствия масла или засорение фильтра. Чтобы выяснить причину остановки, следует разобрать механизм, промыть его и залить свежую жидкость.
- Поршень не поднимается совсем. Скорее всего, отсутствует жидкость в резервной емкости домкрата.
- Поршень выдвигается медленно или рывками. В рабочем отделении устройства присутствует воздух. В таком случае нужно долить масла в подъемник и произвести его прокачку.
- Слабое давление на поршень. Нужно отремонтировать либо заменить впускной клапан.
Практически все причины отказа работы подъемника можно обнаружить и отремонтировать после его разборки. Но если неисправность возникла по причине механического повреждения корпуса домкрата или его поршня — лучшим вариантом будет его списание и приобретение нового инструмента.
Ремонт подкатного гидродомкрата своими руками
Ремонт гидродомкрата начинается со снятия подъемного поршня и его осмотра для выявления коррозии и деформации. Если эти изъяны обнаружены, рекомендуется поршень заменить новым.
Затем промывается от грязи и проверяется пропускной клапан, через который масло перекачивается под поршень. В случае если на нем обнаружатся следы деформации или какие-либо иные изъяны, клапан попросту заменяется новым из ремкомплекта.
Устроенный в седло клапан не пропускает жидкость из-под поршня обратно в резервную емкость домкрата и должен быть тщательно очищен от грязи, а также плотно перекрывать отверстие клапана.
После осмотра и очистки, все детали промываются в керосине, а вышедшие из строя меняются на новые и устанавливаются на свои места. А также меняются все уплотнительные прокладки и манжет. После полной сборки подъемника, в него заливается свежее масло.
Прокачка системы от воздуха
При длительной эксплуатации домкрата, в его рабочей жидкости постепенно накапливаются пузырьки воздуха которые снижают скорость выхода поршня.
Для этого нужно открыть клапан, пропускающий рабочую жидкость из рабочего отделения домкрата в резервный бачок.
Затем, сняв с бачка крышку, несколько раз быстро перекачать масло. После нескольких перекачек воздух из рабочего отделения полностью удалиться и инструмент снова заработает в своем обычном режиме. Если прокачка не увенчалась успешно, следует снова произвести перекачку масла.
Заливка масла
Состоит из двух действий — промывки и самой заливки. После того как старая жидкость будет слита, вместо нее заливается жидкость для промывки. Ее свободно можно купить в строительном магазине.
После этого следует минимум 3−4 раза прокачать домкрат, затем, долив жидкости, прокачать еще пару раз. Слив промывочной жидкости производиться тем же способом, что и отработанное масло.
При заливке поршень должен быть полностью опущен в корпус гидродомкрата. Масло заливается под самый верх отверстия масляного бачка. Затем, закрыв крышку бака, следует прокачать механизм около 5 раз, при этом уровень масла в резервуаре будет уменьшаться, поэтому после каждой перекачки его нужно доливать.
После того как уровень жидкости после перекачки перестанет уменьшаться, следует открыть перепускной клапан и перекачать домкрат еще пару раз, пока залитое масло не освободится от воздушных пузырьков.
Советы по эксплуатации
Для продления срока службы домкрата рекомендуется придерживаться следующих правил:
- Менять масло подъемного механизма желательно два раза в год. Если домкрат эксплуатируется ежедневно, то замену рекомендуется производить минимум один раз за месяц с обязательной промывкой.
- Масло для замены можно использовать любое. Но для зимнего времени года рекомендуется заливать только синтетические виды масел.
- Чтобы зимой масло не загустело, инструмент должен храниться в теплом и сухом помещении.
- Если подъемные работы производятся в зимнее время, следует помнить, что при длительной эксплуатации инструмента при большом морозе, он может выйти из строя. Поэтому работать с ним желательно в самом крайнем случае и ограниченное время.
Лучший «ремонт» подъемного механизма — это профилактика по предотвращению возникновения неисправностей, то есть постоянный уход и своевременная замена рабочей жидкости с прокачкой. Ведь на устранение любой поломки придется использовать свое время, а порой и некоторые средства. Поэтому следует соблюдать все инструкции по эксплуатации гидравлических подъемных инструментов, и тогда они будут служить довольно длительное время.
Подъем грузов является не такой простой, как может показаться на первый взгляд, операцией. Здесь, как и при решении любой другой задачи, необходимо использовать правильный подход. Не каждое оборудование может быть использовано для этой цели. Чаще всего применяются гидравлические домкраты, которые не только обладают прекрасной грузоподъемностью, но и обеспечивают более высокий уровень безопасности, нежели современные виды лебедок. Сам по себе гидравлический домкрат имеет довольно простое устройство, поэтому при желании его можно даже сделать своими руками.
Назначение и особенности устройства
Многие знают, что одними из первых к помощи домкрата прибегают автолюбители. Этот инструмент им требуется для того, чтобы поднять свое транспортное средство на определенную высоту, чтобы в подобном положении провести необходимые работы. Лучше всего с этой задачей справится именно гидравлический домкрат, учитывая его большую грузоподъемность и отсутствие необходимости прилагать большие усилия для подъема груза.
Когда-то подобного рода задачи решали при помощи механических приспособлений подобного типа. Но шло время, и в определенный момент пришло понимание того, что возможности механики ограничены и нельзя создать высокое давление, какие бы усилия человек ни прилагал. На смену им пришли современные подъемные механизмы, в которых для работы используется масло. Благодаря этому веществу, которое находится в домкрате под давлением, можно с легкостью создать необходимое давление. Именно особенности конструкции позволяют им поднимать достаточно тяжелые грузы на различную высоту.
Встречаются такие приспособления, которые могут поднимать даже грузы весом в несколько тонн. Из этого следует, что домкраты можно использовать для подъема не только автомобилей, но и любых других элементов конструкций. Например, они прекрасно справятся с задачей по подъему плит фундамента или колонн.
Возвращаясь же к самому распространенному случаю применения домкратов, они позволяют на долгое время поднять и зафиксировать транспорт в нужном положении, благодаря чему можно спокойно заниматься решением возникшей задачи, например, выполнить балансировку колес автомобиля.
Их имеют в своем арсенале не только специалисты автомастерских, но и рабочие крупных нефтеперерабатывающих предприятий. Незаменимы эти помощники и на электростанциях. Постепенно с возможностями этих приспособлений познакомились и простые обыватели. За последнее время все чаще такие механизмы можно встретить в гаражах рядовых граждан. Примечательно, что эти механизмы могут функционировать как в горизонтальной, так и в вертикальной плоскости. Это поспособствовало еще большему распространению этих устройств в сфере строительства.
Конструкция гидравлического домкрата
Познакомившись с основными возможностями домкрата, можно перейти к рассмотрению его конструкции. В ней можно выделить три основных элемента:
- Первым выступает жидкость, которая приводит в движение поршень. Обычно в качестве неё используется масло.
- Также домкрат имеет корпус, который должен быть надежным. Для этого его чаще всего изготавливают из закаленной стали. Есть модели, у которых корпус выполнен коротким или длинным. Подобные различия обусловлены в первую очередь предназначением оборудования.
- В корпусе, который выполняет функцию своеобразного цилиндра, ходит рабочий элемент, называемый поршнем. При необходимости винт с подъемной пятой можно вернуть в плунжер. Таким образом, можно регулировать максимальную величину подъёма.
Привести в действие подъемный механизм можно разными способами — рукой, ногой, или же он может работать в автоматическом режиме. Многие модели оснащены клапанами безопасности, не позволяющими рабочему органу совершать обратный ход.
Функция по подъему специальной площадки возложена на выдвижной цилиндр и подъемный механизм. Спустить ее можно при необходимости и в ручном режиме. Для этого нужно только повернуть ручку. Есть модели, в конструкции которых предусмотрены специальные колёса, делающие их мобильными. Обычно такие домкраты можно встретить в частных автомастерских. Есть в продаже и специальные удлиненные модели, с помощью которых можно поднимать на достаточно большую высоту большие грузы, например, автобусы.
Принцип работы домкрата
Разобравшись с тем, из каких элементов состоит домкрат, настала пора узнать, как работает это приспособление. На самом деле здесь нет ничего сложного. В основу работы положен принцип сообщающихся сосудов:
- Первым делом устройство устанавливают на ровную твердую поверхность.
- Далее, нужно нажать на специальный рычаг. Но прежде необходимо убедиться, что клапан на устройстве находится в закрытом положении.
- Когда домкрат с грузом достигнет нужной высоты, подъем останавливают. В обратной ситуации, когда нужно опустить систему, используют клапан аппарата, который плавно вращают против часовой стрелки.
Таким образом, основным рабочим элементом в этом устройстве выступает специальный рычаг, обеспечивающий перекачивание масла. Во время движения оно начинает воздействовать на поршень, который, в свою очередь, производит подъём. Вернуться назад масло не может, поскольку этому мешают нагнетательный и всасывающий клапаны.
Домкраты можно использовать не только для подъема грузов. С их помощью можно выполнять запрессовку, гибку, а также другие смежные работы. При решении подобных задач должна быть установлена защитная резьба. Для более точного выполнения операции можно откалибровать усилие. Подобрать подходящее давление позволяют специальные манометры.
В этом и заключается принцип работы домкратов. Он един для всех устройств вне зависимости от их конструкции. Научиться обращаться с таким механизмом может каждый. Конечно, в первый раз возможны определенные трудности. Однако если заранее узнать об особенностях конкретной разновидности домкратов, то всё значительно упрощается.
Классификация и сравнительные моменты
Этому вопросу также следует уделить внимание, ведь он раскрывает основные отличия гидравлического и других подобных устройств.
Бутылочные устройства
Домкраты подобного типа имеют довольно простую конструкцию. Можно сказать, что она является самой примитивной среди всех встречающихся сегодня приборов. Гидравлические бутылочные домкраты активно применяются во многих сферах человеческой деятельности, что можно объяснить их высокой грузоподъемностью. С их помощью можно поднимать грузы весом от 2 до 100 тонн.
Вертикальные версии обладают высокими прочностными характеристиками и предусматривают возможность использования широкой опоры для выполнения тех или иных операций. Наибольшее распространение они получили в сфере обслуживания грузовых автомобилей, где с их помощью осуществляют подъем грузовиков или автобусов.
Подкатные механизмы
Эта группа подъемных механизмов также является одной из самых востребованных. Чаще всего их используют в автомобильном деле. В конструкции этих устройств ось цилиндра размещена не в вертикальной плоскости, а соединяется напрямую с рычагом домкрата. Эти устройства обязательно оснащаются колёсами, которые позволяют их перемещать на любой поверхности.
Подъемные механизмы подобного типа отличаются высокими показателями грузоподъемности. Ещё они очень удобны в использовании. Работают они по тому же принципу, что и все прочие домкраты. По своему конструкционному исполнению подкатные гидравлические домкраты почти не отличаются от бутылочных аналогов.
Гидравлические гибриды
Эти версии домкратов получили наибольшее распространение в сфере сервисного обслуживания автомобилей, где с их помощью выполняют ремонтные работы различной степени сложности и с самыми разными автомобилями. Из особенностей этих устройств следует выделить наличие двух рабочих площадок. Они приносят пользу, когда необходимо поднять легковой автомобиль, а затем какую-нибудь газель.
Это прекрасный выбор для профессионалов. Такие модели сочетают в себе возможности бутылочного и подкатного домкрата. Благодаря тому, что их возможности смогли воплотиться в одном многофункциональном устройстве, у покупателей появляется возможность приобрести незаменимого помощника и немало на этом сэкономить. Эти устройства столь же просты в обращении, как и все остальные: для приведения их в действие можно использовать ручной рычаг или ножную педаль.
Зацепные домкраты
Чаще всего к этим механизмам прибегают в тех случаях, когда требуется небольшое подхватное усилие. Они отлично подходят для подъёма какого-либо оборудования. Также их можно использовать и в процессе сборки сложных механизмов, где необходима небольшая высота подхвата.
Ромбовые устройства
Подъемные механизмы подобного типа наиболее востребованы среди автолюбителей, которым требуется устройство для подъёма своего транспортного средства. Эти механизмы отличаются высокой надежностью. По своему исполнению они в точности выглядят как ромбовые винтовые домкраты. Иметь такого помощника в гараже будет рад каждый автолюбитель. В конструкции этих устройств функции несущих элементов выполняют четыре рычага.
Преимущества и недостатки гидравлических домкратов
Невозможно правильно выбрать домкрат, не ознакомившись прежде с их достоинствами и недостатками. К достоинствам можно отнести:
- Эти подъемные механизмы отличаются неприхотливостью в обращении. Обладая достаточно высокой мощностью подъема, они могут помочь решить возникшие задачи почти в любых, даже экстремальных, условиях.
- Функцию рабочего элемента выполняет несжимаемая жидкость. Благодаря ей можно плавно поднимать любое устройство, расположенное на домкрате, а также опускать его столь же аккуратно.
- Устройства отличаются высокой грузоподъемностью, обеспечивая высокий коэффициент полезного действия. Есть модели, у которых он составляет 80%.
При всей своей универсальности эти механизмы обладают и определенными недостатками:
- Если транспортное средство находится слишком низко, то, даже используя самый современный домкрат, поднять его не получится из-за невозможности подсунуть устройство под автомобиль. Для использования таких устройств необходима достаточно высокая начальная высота подъема.
- Определенные сложности возникают и с регулировкой высоты опускания. Объясняется это тем, что в каждой модели механизм регулировки может иметь разное исполнение.
- Иногда некоторые рабочие узлы выходят из строя. Чтобы этого избежать, необходимо постоянно следить за уровнем масла, а также осматривать сальники и клапаны на предмет присутствия протечек. При обнаружении последних их нужно сразу же устранять. Если этого не сделать, то дальнейшее использование устройства может быть небезопасным.
Необходимость подъема грузов возникает в самых разных сферах человеческой деятельности. Для оперативного и безопасного решения этой задачи необходимо использовать специальное устройство, которым на сегодняшний день является гидравлический домкрат. Это проверенное временем приспособление, которое обладает высокой грузоподъемностью и отличается универсальностью использования. Чаще всего домкраты применяют автомобилисты, когда им нужно поднять свое транспортное средство на высоту для выполнения определенных операций.
Однако, помимо этого, домкраты можно использовать и для выполнения других работ, например, запрессовки, гибки и др. Актуальным для большинства пользователей достоинством является то, что они очень просты в обращении. Поднять груз на необходимую высоту можно с помощью ноги или руки. Простой является и операция по опусканию поднятого груза. Поэтому нет ничего удивительного в том, что гидравлические домкраты активно используются не только специалистами, но и простыми обывателями.
В наши дни уже не требуется множество людей, чтобы поднять на какой-либо уровень высоты большой груз. Производство домкратов позволило усовершенствовать процессы строительства и ремонта автомобилей, поскольку использование данного устройства связано с наименьшими расходами и безопасностью при осуществлении подъемов груза.
Домкрат бутылочного типа осуществляет поднятие груза на большую высоту, грузоподъемностью в 2-100 тонн и больше.
Наличие домкрата в любом гараже облегчает ремонт личного автомобиля, одновременно повышая уровень его эффективного использования. Механизм приводит в действие гидравлика. Различают гидравлические домкраты по особенностям конструкций. Они могут иметь один или два плунжера, а также определенный тип устройства привода. Например, механизм с ручным приводом имеет возможность периодического действия, а электрический — действует непрерывно.
Делят гидравлические подъемные механизмы на основе типа конструкции на бутылочные домкраты и подкатные. Бутылочный домкрат принадлежит классу подъемных видов оборудования. Устройство осуществляет поднятие груза на большую высоту. Такие механизмы обладают грузоподъемностью, составляющей 2-100 тонн и больше.
Какие работы позволяет выполнять устройство домкрата бутылочного типа
Таблица характеристик домкратов.
Сферой применения бутылочных домкратов является автосервис, связанный с обслуживанием и ремонтом автомобилей. Бутылочный тип домкрата широко применяется в железнодорожном хозяйстве, поскольку позволяет производить ремонт железнодорожных составов.
Домкрат гидравлический применяем как силовой узел прессов, трубогибов либо труборезов. Если после осмотра механизма можно сделать вывод об исправности устройства, то следует приступить к выполнению работ. В сочетании с большой грузоподъемностью компактный размер инструмента позволяет применять его в гаражах, мастерских. Прибор можно перевозить в багажнике автомобиля, что позволяет осуществить замену пробитых колес при возникшей необходимости.
Механизм домкратов бутылочного типа обладает надежностью. Гидравлические домкраты применяются в процессе ремонта автомобилей, который необходимо поднять и зафиксировать на нужной высоте. Например, механизм позволяет осуществить снятие колеса автомобиля для его последующей балансировки с помощью специального оборудования.
Его удобно транспортировать, что осуществляется исключительно в вертикальном положении, поскольку масло в горизонтальном положении инструмента способно вытекать. В целом срок его службы определяется количеством прокладок и сальников в его устройстве.
Конструкция гидравлического домкрата бутылочного типа и ее особенности
Устройство домкрата бутылочного типа.
Устройство домкрата бутылочного типа показано на рисунке. Каждому элементу, входящему в состав конструкции соответствует определенный номер, подразумевающий наличие в механизме:
Всасывающий клапан расположен на патрубке резервуара. Это должно препятствовать процессу возврата жидкости обратно в резервуар, если плунжер насоса опущен. Расположение нагнетательного клапана относится к патрубку цилиндра, который не позволяет при подъеме насосного плунжера гидравлической жидкости покидать цилиндр.
Открытие клапана производится специальным винтом, позволяющим сделать сброс давления в устройстве. Затем груз опускается к земле. В целом данная конструкция является проверенной временем.
Подключение бутылочного домкрата к насосу или насосной станции осуществляется за счет наличия полумуфты соединения, являющегося быстроразъемным. Она исключает потери жидкости в результате отсоединения инструмента от источника давления. Основными элементами конструкции являются:
Быстроразъемная полумуфта бутылочного домкрата исключает потери жидкости в результате отсоединения инструмента от источника давления.
- Корпус.
- Плунжер выдвигаемый (поршень).
- Рабочее тело (гидравлическое масло).
Корпус является направляющим цилиндром для плунжера и в то же время специальным резервуаром для рабочей жидкости. Если домкрат имеет грузоподъемность до 20 тонн, то расположение его подъемной пяты отмечается в части винта, который ввернут в плунжер. Поэтому начальная высота механизма может быть увеличена при выворачивании винта.
Плунжер должен перекачать масло из одного общего резервуара в другой, находящийся под поршнем. При появлении масла под поршнем должно произойти его перемещение. Масло уже не возвращается в общий резервуар благодаря срабатыванию клапана. Пока плунжер работает, масла в резервуар, находящийся под поршнем, поступает все больше и больше из общего резервуара.
Неотъемлемым элементом бутылочного домкрата является жидкость, которая обладает характеристикой несжимаемого рабочего материала. Это позволяет плавно опускать и поднимать груз, а также фиксировать его на определенной высоте, обеспечивая точность при торможении.
Веретенное масло позволяет плавно опускать и поднимать груз, а также фиксировать его на определенной высоте.
Регулировать скорость процесса опускания груза позволяет отверстие, необходимое для вытекания специальной жидкости, поступающей из цилиндра, которая может иметь различный состав. Возможно применение незамерзающих смесей, в состав которых входят следующие компоненты:
- Спирт.
- Вода.
- Технический глицерин.
- Масло веретенное.
Веретенное масло застывает при температурном уровне ниже 35°С. При выборе бутылочного домкрата учитывается высота подъема и подхвата, а не только грузоподъемность. Грузоподъемность может быть достаточной для поднятия автомобиля, а рабочий ход будет низким. При этом требуется контроль над уровнем гидравлической жидкости, сальниками и их герметичностью.
Свойства и характеристики бутылочного домкрата
Бутылочный домкрат обладает превосходной грузоподъемностью при небольших приложенных усилиях.
Домкраты изготавливаются из простой или нержавеющей стали, которая может быть легированной. Это может быть и алюминий. Гидравлический домкрат, имеющий жесткую конструкцию, является устойчивым механизмом с плавным ходом во время его действия.
Для устройства характерна точность торможения, компактность, высокий КПД (0,75 — 0,8). Оно позволяет поднимать грузы практически с нулевой высоты. Благодаря таким особенностям конструкции домкрата, сфера его применения является очень широкой. Конструкция бутылочных домкратов имеет свои основные недостатки и преимущества, поскольку данное устройство отличается наличием:
- Максимальной плавности работы домкрата.
- Высоким коэффициентом полезного действия и превосходной грузоподъемностью при минимуме приложенного усилия.
- Специальная жидкость является негорючей и незамерзающей.
КПД механизма, достигающий 80%, обеспечивает значительную грузоподъемность, которая составляет 100 тонн и более. Данная характеристика проявляется при малых усилиях, прилагаемых к плунжеру насоса, поскольку за счет наличия клапанов сила, прикладываемая к рычагу, способна увеличиваться в десятки раз. Имея малую скорость, устройство обладает небольшим циклом подъема, для которого не характерна большая высота.
Если домкрат поднял груз, но постепенно самопроизвольно опускается, тогда причину нужно искать в перепускном клапане или манжетах.
Среди других недостатков устройства отмечаются сложные условия хранения и транспортировки. Хранение и перевозка домкрата осуществляется в вертикальном положении. В ином случае происходит растекание рабочей жидкости, которая покидает тот объем, который для нее отведен.
Механизм домкрата имеет жесткую конструкцию и не требует слишком больших усилий, прилагаемых к приводной рукоятке. Сложное устройство может быть не только недостаточно устойчивым, но и иметь не слишком большой рабочий ход, обладать большим весом и начальной высотой.
Среди свойств гидравлического домкрата бутылочного типа можно выделить:
- Способность к подъему веса, который равен весу автомобиля либо другого предмета, который требуется поднять.
- Ход штока.
- Высота подъема.
- Высота подхвата.
Все эти свойства должны быть внимательно изучены перед покупкой нового устройства. Например, высота поднятия груза может колебаться в пределах 20-60 см. Вместе с тем следует учитывать и характеристики гидравлического домкрата, которые связаны со следующими показателями:
При обнаружении коррозии и повреждении деталей домкрата их заменяют.
- Грузоподъемностью бутылочного домкрата, то есть максимально возможным весом поднимаемого груза.
- Высотой подхвата, а именно минимальным расстоянием между поверхностью, которая является опорной (земля, пол и др.), а также самим подхватом, который представляет собой опорную точку устройства, находящуюся в нижнем рабочем положении.
- Высотой подъема, то есть максимальным расстоянием от опорной поверхности до подхвата в рабочем положении сверху.
- Рабочим ходом, который является расстоянием между верхним и нижним рабочим положением подхвата.
- Собственным весом в рабочем состоянии.
- Передаточным числом, которое показывает, как соотносятся площади плунжера гидравлического насоса и подъемного плунжера гидравлического домкрата.
От данных характеристик будет зависеть показатель мощности двигателя электрического насоса и усилие, прилагаемое к рукоятке домкрата.
Как производится поднятие грузов бутылочным домкратом
Для приведения в действие гидравлического домкрата насос качают ручным способом либо от источника электропитания. При заполнении нижней части цилиндра маслом поршень поднимается. Присутствие перепускного клапана характерно для устройства домкрата. В состав данного конструктивного элемента входит всасывающий и нагнетающий клапан. За счет них создается и поддерживается необходимое давление в рабочем цилиндре.
Гидравлические бутылочные домкраты являются самыми востребованными инструментами при ремонте автомобиля или старого дома.
Работает устройство в соответствии со следующей схемой. Первоначально происходит перекачивание специальной жидкости через клапаны в резервуар цилиндра за счет действия плунжерного насоса. Данной жидкостью производится необходимое давление на поршень, который перемещает груз на высоту с помощью специальной рукоятки.
Если данные типы устройств применяются не так часто, то лучше при их хранении не оставлять запорный механизм затянутым до конца. Устройство способно работать исключительно в вертикальном положении. Оно может только поднимать груз, а не удерживать его.
Корпус устройства выполняет роль одновременно направляющего цилиндра для поршня и резервуара для рабочей жидкости. Нагнетающий насос механизма принимает усиление, посылаемое приводной рукояткой через специальный рычаг. Продвигаемая вверх жидкость подается из резервуара в полость насоса.
В другом случае она нагнетается в полость рабочего цилиндра при нажатии на рукоятку устройства. При этом происходит выдвигание плунжера. Чтобы жидкость в обоих случаях не стремилась перетекать обратно, то конструкция оснащена всасывающим и нагнетательным клапаном.
При работе с устройством обязательно требуется соблюдать правила безопасности. Механизм нельзя использовать на пределе его возможностей. Не следует пытаться поднять грузы, масса которых превышает норму грузоподъемности, указанную изготовителем. Покупку бутылочного домкрата лучше совершить с учетом запаса мощности.
Принцип действия и осмотр устройства бутылочного домкрата
Принцип работы бутылочного домкрата.
Перед началом применения бутылочного домкрата производят его внешний осмотр, который позволяет сделать соответствующий вывод о том, в каком состоянии находится устройство. Оно должно быть исправным, иначе потребуется ремонт гидравлического домкрата. Устройство должно содержать клеймо и бирки, которые имеют обозначение грузоподъемности механизма, даты проведения испытаний и номера.
После осмотра механизма проверяют устройства безопасности. Требуется опробовать холостую работу устройства при подъеме и опускании. Если при осмотре механизма удалось обнаружить определенные неисправности, которые препятствуют безопасному осуществлению работ, то следует обратиться за помощью к специалисту, если нет возможности самостоятельно исправить все недостатки.
Резервуар, расположенный внутри бутылочного домкрата, содержит несжимаемую жидкость (масло).
Насос, имеющий рычаг, располагается сбоку от сосуда. Когда рычаг поднимается, то масло попадает в насос, а когда он опущен, то жидкость перетекает в цилиндр. В результате происходит подъем штока. Масло стекает в емкость, если откручен винт обратного клапана. При этом происходит опускание штока.
За счет гидравлического принципа действия происходит плавное опускание и подъем тяжелых грузов (КПД до 80%). Для поднятия даже очень тяжелых грузов не требуется прикладывать большие усилия. Для бутылочного домкрата характерно наличие большой опорной площади. Так груз не будет соскальзывать, что позволит гарантировать безопасное осуществление работ.
После проведения работ с домкратом инструмент освобождают от груза, чистят от грязи и пыли, приводят в необходимое положение, позволяющее осуществлять транспортировку устройства.
Принцип работы и устройство домкратов – как работает домкрат и какие бывают домкраты
Домкрат – это специальное устройство, которое используют с целью поднятия и удержания грузов различного типа. В отличие от других похожих грузоподъемных приспособлений (таль, лебедка), домкрат расположен внизу груза, при этом никаких дополнительных сооружений, цепей и канатов для функционирования устройства не требуется.
Прежде всего, использование домкратов имеет отношение к ремонту автомобильного транспорта (наиболее распространенный вариант – когда нужно поменять колесо). В то же время, такое оборудование можно применять и для работы с любыми другими объектами. Особенно это актуально тогда, когда надо получить беспрепятственный доступ к нижней части груза.
Современный рынок предлагает большой выбор подобного оборудования. О видах домкратов и их назначении мы и поговорим сейчас.
Виды домкратов с фото
Если говорить об основных видах домкратов, то тут выделяют следующие:
- реечные;
- гидравлические;
- винтовые.
Есть также и другие разновидности, но эти три – самые популярные.
Особенности и виды реечных домкратов
Если говорить о домкратах реечного типа, то ключевым несущим элементом в них выступает зубчатая рейка. По ней и движется храповой механизм, к которому прикреплен откидной подхват. Наличие переключателя позволяет менять направление движения.
- Стоит отметить:
- Ключевая особенность таких моделей состоит в том, что они способны поднимать груз на достаточно большую высоту. Например, модель HI JACK 3Т-1350ММ имеет ход рейки в 135 см.
Грузоподъемность может быть разной. Преимущественно, такое оборудование рассчитано на работу с объектами весом в 3-5 тонн. В то же время, есть модели, способные работать с достаточно крупногабаритными грузами (вплоть до 20 тонн). Последние модели нашли широкое применение при обслуживании железнодорожного транспорта.
Среди основных преимуществ подобного оборудования можно выделить:
- большой рабочий ход;
- максимальную высоту подъема;
- простоту конструкции.
Именно благодаря этому реечные домкраты механического типа приобрели наибольшую популярность в наши дни.
В то же время, не лишены они и некоторых недостатков. Прежде всего, тут необходимо подчеркнуть их достаточно большие габариты и солидный вес.
Типы гидравлических домкратов
Если говорить о типах домкратов, то, несомненно, самыми мощными из них являются гидравлические (исходя из особенностей формы, их еще называют гидравлическими домкратами бутылочного типа). Такие модели с легкостью могут работать с объектами весом в 20, 25 и даже 50 тонн. И это еще не предел. Например, домкрат гидравлический ДГ-100, PRO JACK отлично подходит для поднятия грузов в 100 тонн.
В результате, это обуславливает сферу их использования: гидравлические домкраты разных видов широко применяют во время ремонта грузовых авто и остальной тяжелой техники.
Состоит подобное оборудование из таких основных элементов, как корпус, выдвигаемый поршень (плунжера) и рабочая жидкость. Схема гидравлического домкрата бутылочного типа выглядит так:
При этом корпус служит сразу для двух целей: в качестве направляющего цилиндра для плунжера, а также резервуара для масла. В поршне находится винт с подъемной пятой, так что при повороте винта можно увеличить предельную высоту подъема.
Устройство домкрата бутылочного типадомкрата бутылочного типа предполагает, что усилие передается от приводной рукояти через рычаг к насосу. Во время движения вверх жидкость перетекает в полость насоса и выдвигает плунжер (обратно не перетекает благодаря клапанам). Чтобы опустить груз, следует отвернуть запорную иглу, тогда жидкость вернется в резервуар.
Среди основных типов выделяют:
- одноплунжерные;
- многоплунжерные.
- Стоит отметить:
- Несмотря на свою достаточно большую надежность, такое оборудование – очень прихотливое. Нужно постоянно заливать масло в домкрат бутылочного типа, проверять герметичность сальников. Кроме того, хранить устройство можно исключительно в вертикальном положении.
Кроме того, не рекомендуется выполнять ремонт домкрата бутылочного типа своими руками в силу сложности конструкции. Лучше обратиться за помощью к профессиональным специалистам, которые имеют соответствующие сертификаты (ознакомиться с документацией компании «Грузовая механика» вы можете на сайте).
Из основных достоинств модели выделять:
- высокую жесткость конструкции;
- хорошие показатели устойчивости;
- максимальную грузоподъемность;
- небольшие усилия при работе с грузами.
Из недостатков домкрата бутылочного типа выделяют достаточно солидную стоимость и большую начальную высоту подъема.
Домкраты подкатные
Такие устройства используются, в основном, в гаражах или автосервисах. Если применять подкатные домкраты прямо на дороге, то высока вероятность поломки оборудования. Они представляют собой измененные гидравлические домкраты (отличаются низким стальным корпусом с небольшими колесиками). Рукоять с подъемной пятой выдвигается поршнем.
Основные плюсы – отличная устойчивость и малая начальная высота. В то же время, работать с таким оборудованием можно исключительно на ровном и твердом покрытии.
Виды винтовых домкратов
Такой домкрат – это устройство, привод которого выполняется за счетвращательных и поступательных движений. Устройство домкрата предполагает наличие двух несущих элементов: стального корпуса и винта малого диаметра. От рукоятки усилия передаются на винт с помощью конических шестерней. Так и осуществляется движение вниз или вверх.
- Стоит отметить:
- Такие устройства отличаются достаточно небольшой грузоподъемностью (0,5-2 т). В результате, наиболее часто их используют для поднятия транспортного средства с одной из сторон.
В силу простоты своей конструкции, а также малому усилию, которое требуется для поднятия груза на заданную высоту, такие виды механических домкратов нашли широкое применение, как в специализированных автомастерских, так и у обычных автовладельцев.
Если говорить о том, какие виды домкратов бывают, то винтовые механизмы делятся на устройства с:
- вращающимся грузоподъемным винтом;
- не вращающимся грузоподъемным винтом.
Из основных плюсов моделей стоит подчеркнуть:
- малое и стабильное усилие на приводной рукояти;
- неплохой рабочий ход;
- доступную стоимость;
- небольшой вес.
Но есть у него и минусы. Сюда стоит отнести недостаточную устойчивость, малую площадь опоры и не слишком компактный размер.
Итак, мы привели только основной перечень типов домкратов. На самом деле их намного больше. Более подробно узнать о каждой модели вам поможет консультант компании «Грузовая механика».
Подготовка к работе с домкратом
Не допускаются к работе домкраты при обнаружении:
- неисправности зубьев на реечных и винтовых моделях;
- повреждений корпуса на гидравлических домкратах.
До поднятия грузов следует проверить устройство в холостую. При полной нагрузке ход должен быть плавным, без заеданий. В ином случае домкрат нельзя использовать во время поднятия грузов.
В любом случае, не стоит пренебрегать техникой безопасности, иначе это может привести как к повреждению груза, так и к получению травм.
Как работают гидравлические домкраты
Домкраты — это элементы подъемно-транспортного оборудования, в котором для подъема или перемещения тяжелых грузов используется умножение силы. Термин «домкраты» может относиться к множеству подъемных устройств, в которых используются рычаги и другие методы механического преимущества для усиления приложенной силы, чтобы обеспечить возможность транспортировки груза. Гидравлические домкраты отличаются тем, что в них используется несжимаемая жидкость, такая как гидравлическая жидкость или масло для домкратов, в качестве средства, с помощью которого достигается увеличение усилия.Первичный механизм приложения силы различается в зависимости от типа домкрата, но обычно это винтовая резьба или гидроцилиндр. Домкраты можно разделить на категории в зависимости от типа механизма, используемого для создания подъемной силы, как правило, механической, гидравлической или пневматической.
Механические домкраты, такие как обычно используемые автомобильные домкраты, поднимают тяжелое оборудование и рассчитываются на основе грузоподъемности, которая обычно выражается в количестве тонн, которое может выдержать домкрат.Гидравлические домкраты, как правило, имеют более высокую грузоподъемность, чем механические, из-за количества силы, которое может быть создано гидроцилиндрами, которые создают подъемное действие. Распространенные формы гидравлических домкратов включают домкраты для бутылок и напольные домкраты.
Изображение предоставлено: Михаил Абрамов / Shutterstock.com
Компоненты и номенклатура гидравлического домкрата
Чтобы проиллюстрировать компоненты, которые используются в гидравлическом домкрате, будет рассмотрен типичный ручной гидравлический домкрат.Основные компоненты обсуждаются ниже. Обратите внимание, что для создания гидравлического домкрата также используются другие более мелкие компоненты, такие как уплотнительные кольца, штифты, но показанные основные компоненты будут полезны для понимания работы домкрата.
- Резервуар или буферный резервуар
- Насос с поршнем или плунжером
- Рычаг или ручка насоса
- Клапан обратный
- Главный цилиндр или цилиндр
- Выпускной клапан
- Ручка
Резервуар или буферный бак — это емкость, в которой находится гидравлическая жидкость или масло для насоса, которое будет использоваться для передачи приложенного давления от насоса к гидроцилиндру. Насос обычно представляет собой поршневой насос, который приводится в действие механически путем перемещения рычага или рукоятки насоса вверх и вниз. Движение ручки создает давление в гидравлической жидкости, которая передает эту жидкость под давлением через обратный клапан в главный цилиндр. Главный цилиндр, который иногда называют гидроцилиндром, приводится в движение вверх, выходя из корпуса гидравлического домкрата под давлением гидравлической жидкости, создавая необходимую подъемную силу и поднимая груз. Имеется выпускной клапан для сброса давления, так что гидроцилиндр может втягиваться и груз может быть опущен.
Некоторые гидроцилиндры оснащены удлинителем с резьбой, так что при полном втягивании удлинитель гидроцилиндра можно отвинтить. Эта функция расширяет диапазон подъема домкрата и может устранить необходимость в дополнительной блокировке под домкратом, когда поднимаемая поверхность груза выше, чем высота во втянутом состоянии гидроцилиндра и корпуса домкрата.
Как работает гидравлический домкрат
Гидравлические домкраты работают на основе концепции гидромеханики, известной как принцип Паскаля. По сути, если два цилиндра (большой и маленький) соединены несжимаемой жидкостью, и к одному цилиндру прикладывается определенное давление, то такое же давление передается второму цилиндру через соединяющую их жидкость.Однако, поскольку давление равно силе на единицу площади, цилиндр с большей площадью будет испытывать эффект умножения силы. Даже если давление в обоих цилиндрах одинаково, сила, создаваемая на больший цилиндр, будет выше, пропорционально больше в зависимости от площади цилиндра.
Принцип Паскаля можно сформулировать следующим образом:
где:
F 1 — сила, приложенная к поршню 1 (поршню насоса)
A 1 — площадь поршня 1
F 2 — сила, приложенная к поршню 2 (поршневой поршень)
A 2 — площадь поршня 2
Перестроив это уравнение, чтобы выразить F 2 как функцию от F 1 , A 1 и A 2 :
Это выражение показывает, что подъемная сила гидравлического домкрата напрямую увеличивается за счет отношения площадей двух поршней.
используют этот основной принцип для подъема тяжелых грузов: они используют плунжеры насоса для перемещения масла через два цилиндра. Плунжер сначала отводится назад, что открывает шар всасывающего клапана внутри и втягивает масло в камеру насоса. Когда плунжер продвигается вперед, масло проходит через внешний обратный выпускной клапан в камеру цилиндра, и всасывающий клапан закрывается, что приводит к повышению давления в цилиндре подъемника.
Типы домкратов
Два распространенных типа гидравлических домкратов включают домкраты для бутылок и напольные домкраты.
Домкраты для бутылок
Подъемники для бутылок стали популярными в начале 1900-х годов, когда начала развиваться автомобильная промышленность. Домкраты для бутылок, также называемые ручными домкратами, давали людям простой способ поднять автомобиль для осмотра дороги или обслуживания. Конструкция гидравлического домкрата для бутылок напоминает бутылку для молока, поэтому домкраты для бутылок получили свое название — сегодня они имеют размер и грузоподъемность от ста фунтов до нескольких тонн. Как работает бутылочный домкрат? домкраты бутылки имеют вертикальный вал, который поддерживает платформу (так называемый вкладышем подшипника), который непосредственно несет вес объекта, как она поднимается.
Хотя они чаще всего используются в автомобильной промышленности (домкраты грузоподъемностью от 1,5 до 5 тонн — это диапазон грузоподъемности, обычно используемый для подъема автомобилей), домкраты для бутылок имеют и другое применение. В медицинской промышленности они могут использоваться в гидравлических носилках и подъемниках для пациентов. В промышленных приложениях их можно найти в качестве трубогибов, используемых в сантехнике, в кабельных резаках для электрических проектов и в качестве подъемников для материалов на складах. Их способность поднимать тяжелые грузы играет большую роль в ремонте крупной сельскохозяйственной техники и во многих строительных работах.Домкраты для бутылок можно закрепить в раме, установить на балке или просто использовать как отдельно стоящие, чтобы при необходимости можно было перемещать их.
Домкраты напольные
Что такое напольный домкрат? В отличие от валов домкратов для бутылок, которые работают вертикально, вал в домкратах расположен горизонтально — вал толкает кривошип, который соединяется с подъемной подушкой, которая затем поднимается вертикально. Напольные домкраты обычно обеспечивают больший диапазон вертикального подъема, чем домкраты для бутылок, и доступны в двух размерах. Оригинальный домкрат имеет длину около четырех футов, ширину в фут и весит около 200 фунтов — они могут поднимать 4-10 тонн.Позже была изготовлена более компактная модель длиной около трех футов и грузоподъемностью 11/2 тонны. Хотя также производятся «мини-домкраты», они не являются признанным стандартным типом напольных домкратов. Обычно следует использовать один из первых двух размеров.
Домкраты других типов
Гидравлические домкраты с подъемом носка
Гидравлические домкраты с носком — это особый тип гидравлических домкратов, которые можно использовать для подъема механизмов и других грузов, когда зазор между землей и нижней поверхностью груза небольшой. Этот специальный тип домкрата работает в ситуациях, когда домкрат для бутылок или напольный домкрат не работает из-за низкого дорожного просвета груза.
Домкраты
В выравнивающих домкратахиспользуется механический винтовой механизм, они переносные, часто используются для выравнивания прицепов, жилых автофургонов и т.п.
Ножничные домкраты
Ножничные домкраты — это компактные домкраты, в которых используется механический винт, вращение которого приводит к поднятию или опусканию набора ножничных рычагов, которые выдвигаются или втягиваются в зависимости от положения винтового механизма.
Домкрат винтовой
Винтовые домкраты — это механические домкраты, которые используют вертикальный винтовой механизм для подъема или опускания домкрата. Некоторые модели регулируются с помощью гаечного ключа, в то время как в других используется уровень, вставляемый через отверстие в домкрате, чтобы обеспечить дополнительное механическое преимущество при повороте винта для подъема груза.
Домкраты с трещоткой
Домкраты с храповым механизмом используют собачку и храповой механизм для подъема или подъема груза. Одно время домкраты с храповым механизмом были де-факто стандартным типом домкратов, которые производители автомобилей включали в свои автомобили, чтобы владельцы могли использовать их при замене спущенной шины.Домкрат будет располагаться так, чтобы крепиться к переднему или заднему бамперу автомобиля, а ключ для шин служил одновременно рукояткой домкрата и гаечным ключом с проушиной. С развитием конструкции unibody и отказом от металлических бамперов на автомобилях домкраты с храповым механизмом перестали использоваться в пользу домкратов с ножничным механизмом, которые имели более низкий профиль, что позволяло им скользить под unibody и получать доступ к определенным точкам подъема.
Механизмы и причины отказа гидроцилиндров
Гидравлические цилиндры, используемые в домкратах, могут выходить из строя, требуя обслуживания или замены цилиндра для восстановления безопасного рабочего состояния домкрата. Вот некоторые распространенные механизмы отказа гидроцилиндров:
- Загрязнение гидравлической жидкости, которое может вызвать образование царапин или повреждение цилиндра твердыми частицами, или загрязнение жидкости может привести к ухудшению гидравлических уплотнений.
- Утечка через уплотнение, которая вызывает потерю давления в цилиндре, влияющую на грузоподъемность домкрата, и которая может со временем ухудшаться и становиться более выраженной, если уплотнения не заменены.
- Удары боковой нагрузки, при которых вектор силы приложения нагрузки к цилиндру имеет компонент, не параллельный оси самого цилиндра.
- Неспособность поддерживать надлежащее давление в цилиндре, что может усугубить утечку жидкости из уплотнений.
- Неправильное обслуживание, при котором гидравлический цилиндр не подвергался регулярным проверкам и общему рекомендованному обслуживанию, что привело к сокращению срока службы и отказу устройства.
Приложения для домкратов
Домкраты находят широкое применение в различных отраслях промышленности и используются для подъема и транспортировки тяжелых грузов, снятия вертикальных сил с несущих элементов, чтобы можно было проводить ремонт, и являются ценными элементами оборудования в строительстве, судостроении, ремонте автомобилей, а также другие специализированные отрасли. Среди заявок на домкраты:
Технические характеристики домкратов и гидравлических домкратов
Домкраты, включая гидравлические домкраты, обычно определяются несколькими ключевыми спецификациями, которые изложены ниже. Обратите внимание, что эти параметры могут различаться в зависимости от типа разъема, а также могут отличаться от производителя к производителю.
- Грузоподъемность — максимальная нагрузка, которую домкрат может поднять, обычно выражается в тоннах или фунтах.
- Максимальная высота подъема — представляет собой наибольшее расстояние или смещение гидроцилиндра домкрата или подъемной опоры, когда домкрат находится в полностью выдвинутом положении, измеренное до земли или контрольной поверхности.
- Длина хода — это максимальное расстояние, на которое гидроцилиндр или подъемная опора будет перемещаться или перемещаться из невыдвинутого в полностью выдвинутое положение.
- Рабочая ориентация — указывает предполагаемую ориентацию домкрата (вертикальную или горизонтальную) в зависимости от конструкции устройства.
- Длина ручки — общая длина ручки для подъема и опускания домкрата.
- Источник питания — указывает механизм, с помощью которого приводится в действие домкрат, например ручной, пневматический или пневматический, аккумуляторный или электрический.
Сводка
Гидравлические домкраты могут поднимать тяжелые грузы, но требуют технического обслуживания, чтобы предотвратить развитие проблем с гидравлическими компонентами, которые могут подвергнуть опасности операторов, таких как проблемы с цилиндрами, которые помогают создавать подъемную силу.
В этой статье представлена информация о домкратах с особым упором на гидравлические домкраты. Чтобы узнать больше о других типах подъемных механизмов, обратитесь к нашему руководству по подъемникам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти соответствующих поставщиков подъемников, гидравлических домкратов или услуг по ремонту гидроцилиндров.
Источники:
- https://www.
mcmaster.com/jacks
- https://toolwell.com/products/compact-toe-jacks.php
- https://sciencing.com/definition-hydraulic-lift-5610904.html
- https://www.vehiclejack.com/how-to-understand-how-hydraulic-jack-work/
Прочие гидравлические изделия
Еще из раздела «Обработка материалов»
Как работает гидравлический домкрат?
Спрашивает: Гаурав Кумар
Ответ
Гидравлические домкраты и многие другие технологические достижения, такие как автомобильные тормоза и стоматологические кресла, работают на основе принципа Паскаля, названного в честь Блеза Паскаля, жившего в семнадцатом веке.По сути, принцип гласит, что давление в закрытом контейнере одинаково во всех точках. Давление математически описывается силой, деленной на площадь. Поэтому, если у вас есть два цилиндра, соединенные вместе, маленький и большой, и вы приложите небольшую силу к маленькому цилиндру, это приведет к заданному давлению.
Ответил: RC Rosignol, бакалавр физики, учитель физики, средняя школа Pace, Браунсвилл, Техас
Замкнутая жидкость под давлением оказывает это давление по всему объему и против любая поверхность, содержащая его.Это называется «Принципом Паскаля», и он позволяет гидравлическому лифту генерировать большое количество СИЛЫ от приложения небольшой СИЛЫ.
Предположим, что небольшой поршень (площадь один квадратный дюйм) нагружает 1 фунт. к закрытой гидравлической жидкости. Это обеспечивает давление в 1 фунт. на квадратный дюйм во всей жидкости. Если другой поршень большего размера с площадью 10 квадратных дюймов находится в контакте с жидкостью, этот поршень будет ощущать силу 1 фунт / квадратный дюйм x 10 квадратных дюймов = 10 фунтов.
Итак, мы можем применить 1 фунт. к маленькому поршню и получите 10 фунтов. силы, чтобы поднять тяжелый предмет с помощью большого поршня. Это «получение чего-то даром»? К сожалению нет. Точно так же, как рычаг обеспечивает большую силу около точки опоры в обмен на большее расстояние, гидравлический подъемник просто преобразует работу (сила x расстояние) на меньшем поршне для ТАКОЙ ЖЕ работы на большем. В этом примере, когда меньший поршень перемещается на расстояние 10 дюймов, он вытесняет 10 кубических дюймов жидкости.Эти 10 кубических дюймов, смещенные в поршне размером 10 квадратных дюймов, перемещают его только на 1 дюйм, поэтому небольшая сила и большее расстояние заменяются большой силой через меньшее расстояние.
Ответил: Пол Валорски, бакалавр наук, преподаватель физики по совместительству
Как понять, как работает гидравлический домкрат
Определение домкрата и его типов:Домкрат широко известен как инструмент или устройство для подъема тяжелых предметов, особенно автомобилей, с целью замены шины или ходовой части автомобиля. или для осмотра изнанки.Он используется для подъема транспортных средств с одной стороны от земли. Доступны домкраты разных размеров, и они поднимают вес в зависимости от своего размера. Валеты можно разделить на категории по типу применяемой силы. Усилие, прилагаемое домкратами, действует на эти два основных механизма, то есть на резьбу винта и гидроцилиндры. Таким образом, домкраты подразделяются на эти два типа:
- Гидравлический домкрат
- Механический домкрат
Эти типы домкратов более мощные, чем механические, поскольку они используются для подъема лифта в зданиях. Источником энергии, используемым гидравлическими домкратами для подъема грузов, является гидравлическая жидкость. Эти домкраты содержат два цилиндра разного размера, соединенные с трубой, гидравлическая жидкость нагнетается плунжером в эти цилиндры. Масло попадает в камеру насоса, когда плунжер отводится назад, и масло возвращается в цилиндры, когда плунжер движется вперед. Это движение масла создает давление, которое приводит в действие домкрат. Два типа гидравлических домкратов — это напольный домкрат и домкрат для бутылок , которые я подробно описал в следующем разделе.
Механический домкрат включает домкраты или автомобильные домкраты. Эти типы домкратов часто используются в домах и гаражах для подъема тяжелых предметов, а для подъема или опускания объектов в домкратах этого типа используются физические средства. Они рассчитаны на его способность поднимать вес. Самый распространенный тип механического домкрата — это винтовой домкрат, который работает с помощью рычага, перемещаемого оператором. Для подъема и опускания груза используйте винтовой домкрат своей формы резьбы.Механические домкраты также используются для изменения сценического оформления, настройки столярного станка и строительства.
Гидравлические домкраты — это один из типов домкратов, которые используются для подъема грузов или подъема автомобильного транспортного средства с одной стороны от земли, чтобы его можно было буксировать. Это гнезда, которые работают по принципу Паскаля. В строительной отрасли многие инструменты используют гидравлические домкраты для выполнения своих задач.Гидравлические домкраты создают давление с помощью гидравлической жидкости, которая обычно является маслом. Движение масла из насосной камеры к цилиндрам создает давление в этих домкратах.
Зачем нужны гидравлические домкраты? Гидравлический домкрат — это полезное устройство, которое используется для подъема тяжелых транспортных средств, таких как бульдозеры, лифты, эти домкраты значительно упрощают работу и экономят много времени. Гидравлические домкраты также используются в домах для дверных ограничителей, автомобилей, мотоциклов и т. Д., Но они обычно имеют небольшие размеры.Гидравлические домкраты — устройства полезные и удобные в использовании. Для предприятий, которые занимались подъемом или разгрузкой тяжелых предметов, эти домкраты полезны для этого. В мотоциклах используются гидравлические тормоза, что делает тормозную систему эффективной. Гидравлические домкраты используются для различных целей в соответствии с потребностями и требованиями людей, эти домкраты также необходимы в промышленности для подъема тяжелых предметов, а в кранах требуется несколько гидравлических домкратов для увеличения их функциональности. Если вам необходимо установить гидравлический домкрат в вашей отрасли, вам следует проконсультироваться с опытным специалистом, потому что домкрат должен быть установлен правильно для эффективного функционирования, а домкрат должен быть установлен таким образом, чтобы он занимал меньше места.
Эти гнезда просты в использовании и представляют собой легкие устройства. Если у вас есть гидравлический домкрат, то для подъема тяжелых предметов не нужно брать на себя тяжелую работу и покупать дорогое оборудование. Гидравлические домкраты делают процесс подъема легким и быстрым, а также делают процесс безопасным, любой может использовать этот тип домкрата, правильно ухаживая за ним.
Гидравлический домкрат — это простое и удобное в использовании устройство, которое поднимает тяжелые грузы.Он состоит из двух цилиндров разного размера, один из которых больше другого, эти цилиндры используются для удержания гидравлической жидкости, и есть насосная система, которая состоит из насоса, используемого для создания давления на жидкость, насос приводится в действие механическим или ручным способом. насос. Работа гидравлического домкрата описана ниже:
Принцип работы:
Основным источником энергии, используемым гидравлическими домкратами, является гидравлическая жидкость, которая обычно представляет собой масло, и они создают давление за счет движения этого масла в двух цилиндрах через плунжер. .Поскольку один цилиндр больше другого, сила, создаваемая большим цилиндром, будет выше, однако давление будет одинаково расти в обоих цилиндрах. Сначала масло перемещается в камеру насоса для того, чтобы плунжер насоса был оттянут назад, из-за этого движения плунжера всасывающий клапан открывается, и масло перемещается в камеру. Во-вторых, масло затем перемещается в камеру цилиндра, при этом плунжер насоса опускается вниз, в результате чего масло втягивается в цилиндры через внешний нагнетательный клапан.После этого всасывающий клапан закрывается, что приводит к созданию давления в камере, и из-за этого давления поршень камеры поднимается, что помогает поднять тяжелый груз. По сути, работа гидравлического домкрата основана на перемещении гидравлической жидкости из камеры насоса к цилиндрам, и это движение может выполняться много раз, чтобы поднимать вес все выше и выше.
Принцип работы гидравлического домкрата:
Гидравлический домкрат работает по простому принципу i. е. Принцип Паскаля. Этот принцип был впервые разработан французским ученым по имени Блез Паскаль. Закон Паскаля гласит:
«Давление, приложенное в любой точке жидкости, заключенной в контейнер, передается без потерь на все другие части жидкости».
В любой жидкости, заключенной в контейнер, статическое давление прилагается к стенкам контейнера, эта сила прилагается перпендикулярно стенкам и внутри жидкости. Когда к этой статической жидкости прилагается внешнее давление, это давление равномерно распределяется по всем направлениям жидкости, и это называется принципом Паскаля.
Чтобы понять это, давайте возьмем пример стеклянного сосуда, который заполнен водой, и в нем есть отверстия, а наверху сосуда есть небольшой поршень, как показано на рисунке 1, если мы приложили силу к поршень, тогда он будет создавать давление в воде, и это давление будет равномерно распределяться во всех направлениях, из-за чего вода устремляется из отверстий с одинаковым давлением, прикладываемым к поршню.
Рисунок 1
Формула, открытая с помощью этого принципа Паскаля, выглядит следующим образом:
F1 / A1 = F2 / A2
Или мы можем переписать эту формулу как:
F2 = F1 * A2 / A1
Где,
F1 = сила, приложенная к поршню A.
F2 = сила, создаваемая поршнем B.
A1 = площадь поршня A.
A2 = площадь поршня B.
Пример:Допустим, в гидравлической системе поршень A имеет площадь 20 квадратных сантиметров, на которую к жидкости в контейнере прикладывается сила F1 в 30 ньютон, а поршень B, который соединен трубкой с другим концом, как показано на рисунке 2, имеет площадь 100 квадратных сантиметров, какова теперь сила на поршне B?
Рисунок 2
F1 = 30 ньютон.
F2 =?
A1 = 20 квадратных сантиметров.
A2 = 100 квадратных сантиметров.
Применяя формулу принципа Паскаля, получаем:
F2 = F1 * A2 / A1
= 30 x 100/20
= 150 N.
Это означает, что применяя При небольшом усилии на поршень A гораздо большее усилие будет приложено к поршню B, который используется для легкого подъема тяжелого груза без каких-либо усилий.
Теперь опишу гидравлический домкрат, работающий по принципу Паскаля.
Функционирование гидравлического домкрата можно легко описать с помощью принципа Паскаля, который гласит, что сила, приложенная к находящейся в нем жидкости, будет равномерно распределяться по всем направлениям жидкости. Гидравлический домкрат работает по этому простому принципу, который я объяснил выше на примерах. В гидравлическом домкрате, когда плунжер приводится в действие, он оказывает давление на гидравлическую жидкость, которая обычно представляет собой масло, заполненное в цилиндре. Поскольку односторонний всасывающий клапан полностью закрыт, а цилиндры заполнены жидкостью, когда плунжер активен, внутри цилиндров нарастает давление. Давление хочет уйти самым легким способом, поэтому оно подтянуло поршень с другой стороны, соединенный с трубой, так что он поднимет все, что находится на пластине, расположенной с другой стороны. Насос многократно прикладывает эту небольшую силу к гидравлической жидкости до тех пор, пока давление жидкости не станет достаточным для подъема груза, установленного на домкрате, как показано на рисунке 3.
Рисунок 3
Для того, чтобы полностью понять принцип работы гидравлического домкрата, рассмотрите изображения ниже:
На нем есть поршень и плунжер, работающие в двух цилиндрах разных размеров, Цилиндры связаны с камерой внизу, которая заполнена гидравлической жидкостью.
Пусть
W = это вес, который мы хотим поднять.
F = сила, приложенная к плунжеру.
A1 = площадь подъемника.
A2 = площадь плунжера.
Давление, создаваемое приложением силы к плунжеру, будет равно:
P = F / A2 ,
Поскольку принцип Паскаля гласит, что указанное выше давление будет равномерно распределяться во всех направлениях, поэтому давление будет расти. на плунжере равно:
P = F / A2
P = W / A1 или,
W = F * A1 / A2.
Это означает, что если мы приложим небольшое усилие к плунжеру, то плунжер будет создавать гораздо большее усилие W , которое поднимает наш вес вверх.
Компоненты гидравлического домкрата:Ниже представлена диаграмма компонентов гидравлического домкрата.
Основными компонентами гидравлического домкрата являются:
- Резервуар или буферный резервуар.
- Насос.
- Обратный клапан.
- Выпускной клапан.
- Главный или большой цилиндр.
- Малый цилиндр.
Описание вышеуказанных компонентов приведено ниже.
Резервуар:
Резервуар — это в основном буферный резервуар, который используется для хранения гидравлической жидкости, т.е. масла, а также для подачи масла в насос и для хранения возвращаемого масла, а также для защиты гидравлической жидкости от внешние материалы или примеси, которые он также использовал для охлаждения масла через его стенки, позволяя примесям осесть на дне и отделить воздух.
Насос:
Насос используется для перекачки гидравлической жидкости из одной точки в другую, сопротивление в потоке гидравлической жидкости вызывает повышение давления. В гидравлике используются поршневые насосы прямого вытеснения, которые перекачивают только фиксированное количество гидравлической жидкости от всасывания независимо от веса, который будет подниматься. В этом случае воздух не должен попадать в насос, это вызовет аэрацию, что означает, что насос работает с большим шумом, чтобы избавиться от этого шума, в резервуаре должно быть достаточно масла.
Обратный клапан:
Это клапан, который используется для подачи гидравлического масла только в одном направлении, как правило, после насоса, чтобы обеспечить обратное вращение насоса. Он также известен как обратный клапан.
Выпускной клапан:
Так как насос используется для увеличения давления гидравлической жидкости, и это давление перемещается в сторону цилиндров, но если по какой-либо причине насос выходит из строя и давление становится слишком большим, то требуется сброс это давление, чтобы спасти домкрат от повреждения, поэтому этот клапан используется для сброса этого давления.
Главный или большой цилиндр:
В домкрате используются два цилиндра, один маленький, а другой большой, он заполнен гидравлической жидкостью на большом цилиндре, на который помещается груз, который мы собираемся поднять .
Малый цилиндр:
Малый цилиндр используется для приложения давления к большому цилиндру. Он также заполнен гидравлической жидкостью, то есть маслом.
Типы гидравлических домкратов:Есть два типа гидравлических домкратов:
Напольный домкрат:
Напольный домкрат широко известен как инструмент для подъема транспортных средств, например автомобилей, с целью замены шины или колеса. ходовая часть автомобиля.Он используется для подъема транспортных средств с одной стороны от земли, и с помощью напольного домкрата мы можем легко это сделать, поскольку напольные домкраты используют гидравлику. Напольные домкраты просты и безопасны в использовании, если мы использовали их в соответствии со спецификациями производителей. Чтобы использовать домкрат, мы должны поставить их на землю. Напольные домкраты доступны в различных размерах, и они поднимают вес в зависимости от своего размера.
Работа напольного домкрата:
Напольный домкрат приводится в действие, помещая его под автомобиль или точку, с которой мы не можем поднять автомобиль. Рукоятка домкрата перекачивается многократно, эта перекачка всасывает масло из резервуара домкрата и создает давление в гидравлической жидкости, и это давление перемещается в подъемную камеру из-за этого давления, опорная площадка домкрата начинает подниматься вертикально. и таким образом поднять вес т.е машину или еще что.
Домкрат для бутылок:
Популярность бутылок начала расти в начале 1900 года, когда автомобильная промышленность начала отказываться от домкратов этого типа, которые легко использовать для осмотра автомобиля или оказания любых других услуг. они также известны как ручные валеты.Этот тип домкратов назван из-за их цилиндров, которые похожи на молочные бутылки, которые обычно используются в автомобильной промышленности, потому что это простой способ поднять и опустить транспортное средство. Они также используются в других областях в качестве складских грузоподъемников, кабельных ножниц и подъемников с носилками.
Работа домкрата для бутылок
Бутылка состоит из вертикальной оси, на которой есть платформа для подъема веса, наверху которой он выдерживает вес груза. Подъемник для бутылок также имеет ручную форму, которая состоит из насоса, и пользователь должен толкать этот насос, чтобы поднять вес. Гидравлический домкрат работает следующим образом:
Гидравлическая жидкость закачивается в цилиндр при движении рукоятки домкрата вверх и создает давление в гидравлической жидкости, эта гидравлическая жидкость или масло под давлением затем перемещаются в главный цилиндр и поднимают главный поршень. при движении рукоятки домкрата вниз этот главный поршень будет непрерывно подниматься и поднимать вес вверх, когда домкрат перекачивается.
Как работает гидравлический домкрат?
Физика гидравлического домкрата
Физика гидроцилиндра на самом деле довольно проста. Гидравлический цилиндр работает по принципу Паскаля. Это означает, что жидкость внутри контейнера несжимаема, поэтому давление внутри контейнера одинаково в каждой точке. Если вы соедините меньший и больший цилиндры вместе, как в гидравлическом домкрате, и приложите небольшое усилие к маленькому, давление будет таким же и в большом цилиндре. Однако при приложении силы к маленькому цилиндру давление в большем цилиндре будет таким же, но выходное усилие будет больше, потому что площадь поршня второго цилиндра больше. Силу можно рассчитать по формуле:
Сила = Давление * Площадь
, где давление в обоих цилиндрах одинаковое, но площадь поверхности увеличивается. Поскольку разница между площадями поверхностей обоих цилиндров увеличивается, тем больше будет выходная потенциальная сила большего цилиндра.Принцип работы гидравлического домкрата, используемого в подъемнике двигателя, в основном тот же, блок состоит из двух цилиндров, один меньший и один больший, и груз поднимается путем приложения небольшой силы в меньшем цилиндре, которая умножается на больший цилиндр. , позволяя медленно поднять таран.
Детали гидравлического домкрата
Гидравлические домкраты, используемые на подъемниках с двигателями, бывают различной грузоподъемности и размеров и обычно зависят от максимальной грузоподъемности подъемника. Например, подъемник двигателя с максимальной грузоподъемностью 2 тонны (4000 фунтов) , скорее всего, будет оборудован гидроцилиндром максимальной грузоподъемностью 8 тонн (16000 фунтов) . Мы можем наблюдать эту практику на многих подъемных механизмах, грузоподъемность гидроцилиндра в 4 раза больше, чем общая грузоподъемность всего подъемника двигателя.
Видео, показывающее процесс разборки гидравлического домкрата
Гидравлический домкрат, используемый на подъемнике с двигателем, имеет детали, аналогичные другим гидравлическим домкратам, основное отличие состоит в том, что эти домкраты выше по высоте, так что гидроцилиндр может поднимать стрелу подъемника на большую высоту.Домкрат состоит из цилиндра, в котором удерживается гидравлическая жидкость, вокруг цилиндра расположена масляная камера. Масло используется в качестве гидравлической жидкости, поскольку оно также смазывает другие части домкрата. Внутри цилиндра находится плунжер, который перемещается вверх или вниз, увеличивая или уменьшая давление масла внутри цилиндра. В нижней части гидроцилиндра внутри цилиндра находится поршень, который должным образом герметизирован, чтобы не позволять давлению проходить с другой стороны. Сверху на гидроцилиндр прикреплена стрела подъемника, поэтому при подкачке домкрата стрела поднимается.Внутри домкрата есть несколько медных шайб, уплотнительных колец и уплотнительных прокладок меньшего размера, чтобы должным образом герметизировать масло, поэтому домкрат не начинает протекать масло при подъеме тяжелых грузов.
Сбоку от домкрата находится насосная система, которая перемещает масло из одного цилиндра в другой. Насосная система состоит из цилиндра насоса, гнезда ручки, ручки, которая вставляется в гнездо ручки и приводится в действие вручную для создания давления внутри цилиндра, а также других небольших колец, штифтов, звеньев и стальных шариков для покрытия цилиндра насоса и шайбы.
В целом, гидравлические домкраты — довольно простые устройства, если смотреть на их конструкцию, но они способны поднимать очень большой вес, прилагая к ним относительно небольшое усилие.
Как работает домкрат
С точки зрения пользователей, при работе с гидравлическим домкратом вам необходимо вставить металлическую насосную штангу в гнездо рукоятки и накачать ее, что подтолкнет гидроцилиндр вверх и поднимет стрелу с грузом, прикрепленным к концу. Для опускания груза необходимо открыть спускной клапан, расположенный на основании домкрата.Но что происходит внутри цилиндра при работе домкрата?
Информативная анимация, показывающая принцип работы гидравлического домкрата
Ну, в основном тот же принцип Паскаля используется для подъема груза. Когда вы активируете насосную систему, вставляя насосную штангу в гнездо ручки и накачивая ее, гидравлическая жидкость (масло) проталкивается в цилиндр через односторонний клапан, оказывая давление на жидкость во время заполнения цилиндра. Жидкость может течь обратно из цилиндра только через другой клапан, который заблокирован стальным шариком. Чтобы открыть его, вы должны отвинтить спускной клапан, расположенный в нижней части гидроцилиндра.
Поскольку односторонний клапан не позволяет жидкости вернуться, давление в цилиндре нарастает во время перекачивания домкрата. Давление внутри цилиндра создает силу и поднимает поршень и плунжер вверх, позволяя поднимать тяжелые грузы за счет непрерывного приложения небольшой силы в малом цилиндре, которая умножается в большем цилиндре.По сути, чем больше цилиндр, тем больший вес вы можете поднять, что позволяет поднимать очень тяжелые грузы, просто используя ручной насос.
Гидравлические цилиндры используются в механических устройствах повсюду вокруг нас, от автомобильных тормозов до многих гидравлических устройств, которые не только поднимают, но также толкают, сверлят, режут, дробят и выполняют все виды других движений. Принцип работы всех этих устройств, в которых используется гидроцилиндр, очень схож, их отличает их конкретное использование и величина создаваемой ими силы, которая определяет, насколько прочной должна быть конструкция устройства, чтобы выдерживать высокое давление внутри цилиндра.
Отец, муж и механик с опытом работы более 20 лет, в настоящее время также блогер. Увлечен всем, что связано с автомобильной промышленностью.
Последние сообщения Билли Миллера (посмотреть все)Принцип работы гидравлического домкрата — динамометрические ключи | Гидравлические цилиндры
Принцип работы гидравлического домкрата
Принцип работы гидравлического домкрата заключается в том, что гаечный ключ перемещается вверх, чтобы поднять небольшой поршень. Масло в баке всасывается в нижнюю часть маленького поршня через трубопровод и односторонний клапан.Когда гаечный ключ прижимается, маленький поршень движется вниз. Масло в нижней части бака и в маленьком поршне блокируется односторонним клапаном. Масло в нижней части малого поршня вдавливается в нижнюю часть большого поршня через внутренний масляный канал и односторонний клапан. Из-за рычага нижняя часть маленькой писи увеличивается.
Площадь большого поршня больше, чем у малого поршня. Давление масла, создаваемое вручную, сжимается в большом поршне. Согласно принципу Паскаля, отношение площадей большого поршня к площади маленького поршня такое же, как и у давления. Таким образом, сила, действующая на руку, увеличивается от гаечного ключа к маленькому поршню и от маленького поршня к большому поршню до тех пор, пока поворотная ручка во время работы переключается вперед и назад.
Ручной масляный насос непрерывно вдавливается в цилиндр, поскольку из-за увеличения давления масла в цилиндре поршень и груз над поршнем вынуждены двигаться вверх вместе.Когда обратный клапан открывается, масло под высоким давлением в цилиндре перетекает обратно в камеру хранения масла, и груз и поршень падают вместе.
Все гидравлические домкраты оснащены поршнем с возвратной пружиной и сочетают меньшую высоту закрытия и более подходящую длину хода. Он компактный и мощный, широко используется на электростанциях, в судостроении и обслуживании судов, мостах, зданиях, горнодобывающих предприятиях, металлургических заводах, нефтяных месторождениях и т. Д. Продукт обладает такими характеристиками, как небольшой размер, удобство использования, гибкость в эксплуатации, экономия труда, удобство переноски, экономия времени на установку и техническое обслуживание и повышение эффективности работы.
Полые высокотоннажные гидравлические цилиндры, подъемный домкрат с полым плунжером, гидравлические домкраты большой грузоподъемности, гидравлический цилиндр сверхвысокого давления серии DHC, полые высокотоннажные гидравлические цилиндры двойного действия Вместимость: 30-150 тонн Ход поршня: 7,0-10,13 дюйма Макс. Давление: 10 000 фунтов на кв. Дюйм. Версия с цилиндром двойного действия для быстрого втягивания. Цилиндры с полым плунжером допускают как тянущие, так и толкающие силы. Остается двойная пыленепроницаемая кольцевая структура […]
Подъемные домкраты для гидравлических цилиндров малой высоты, гидравлические цилиндры одностороннего действия с плоскими цилиндрами, серия SFC, плоские гидравлические цилиндры одностороннего действия Емкость: 10-150 тонн Ход поршня: 0. 44 — 0,63 дюйма Макс. Давление: 10 000 фунтов на квадратный дюйм. Плоская конструкция, используемая в ограниченном пространстве. Гидравлический цилиндр одностороннего действия с пружинным возвратом. С рифленым концом плунжера седло не требуется. Две резьбы плунжера на […]
Поделитесь этой историей, выберите платформу!
Как работает гидравлический домкрат: закон Паскаля
Гидравлический домкрат основан на законе Паскаля, который гласит, что давление в жидкости действует одинаково во всех направлениях.
Эта статья, в частности, дает ответы на следующие вопросы:
- Что утверждает закон Паскаля?
- В чем разница между пневматикой и гидравликой?
- Как работает гидравлический домкрат?
- Какие два принципа используются в домкрате для увеличения усилия?
- Как предотвратить возврат гидравлической жидкости из рабочего цилиндра в цилиндр насоса?
Закон Паскаля
В статье «Давление» уже объяснялось, что давление в жидкостях (или газах) равномерно распределяется во всех направлениях. Если, например, в одной точке жидкости создается определенное давление, то такое же давление будет присутствовать во всех остальных точках жидкости (без учета гидростатического давления). Это часто называют законом Паскаля или принципом Паскаля .
Закон Паскаля описывает равномерное распределение давления в жидкости (без учета гидростатического давления)!
В некоторой литературе закон Паскаля также носит несколько более общий характер и учитывает гидростатическое давление.В этом более общем смысле закон Паскаля утверждает, что давление на определенной глубине \ (h \) в жидкости является результатом суммы давления на поверхности жидкости \ (p_0 \) и гидростатического давления \ (p_h \):
\ begin {align}
& p (h) = p_0 + p_h ~~~~~ \ text {and} ~~~ p_h = \ rho gh \\ [5px]
& \ boxed {p (h) = p_0 + \ rho gh} ~~~~~ \ text {закон Паскаля} \\ [5px]
\ end {align}
Для жидкостей в открытом контейнере давление на поверхности жидкости соответствует давлению окружающей среды («атмосферному давлению»). Если жидкость не очень глубокая, гидростатическим давлением обычно можно пренебречь по сравнению с более высоким давлением окружающей среды у поверхности. Если, например, глубина порядка нескольких сантиметров, то гидростатическое давление примерно в тысячу раз ниже атмосферного. В этом случае сразу становится очевидным, что одинаковое давление существует на каждой глубине:
\ begin {align}
\ require {cancel}
& \ text {with} ~~~~~ p_0 \ gg p_h ~~~~~ \ text {применяется:} \\ [5px]
& p (h) = p_0 + \ bcancel {\ rho gh} \ приблизительно p_0 \\ [5px]
& \ boxed {p (h) = p_0} ~~~~~ \ text {действительно при игнорировании гидростатического давления} \\ [5px]
\ end {align}
Если пренебречь гидростатическим давлением, давление в жидкости соответствует давлению, которое окружающая среда оказывает на поверхность жидкости.Следовательно, давление в жидкости можно изменить, увеличив давление на поверхность жидкости. Однако, поскольку давление окружающего воздуха нельзя изменить, жидкость сначала необходимо поместить в контейнер. Через отверстие в стенке сосуда давление на поверхность жидкости теперь может быть увеличено по желанию с помощью поршня, тем самым оказывая определенное давление на жидкость.
Этот простой принцип используется, например, в шприцах . Наносимая жидкость находится в цилиндрическом корпусе (цилиндр , ), на который оказывается давление с помощью поршня . Возникающее в результате давление заставляет жидкость выдавливаться из отверстия .
Рис.: ШприцГидравлический домкрат
Гидравлика
Еще одно применение принципа Паскаля — это гидравлический домкрат или гидравлика в целом. Гидравлика использует жидкость для передачи энергии. Помимо электрики (передача энергии электрическим током) и пневматики (передача энергии воздухом), большое значение в машиностроении имеет гидравлика.
В то время как пневматика относится к передаче мощности со сжимаемыми газами, гидравлика относится к передаче мощности с несжимаемыми жидкостями!
Специальные масла, так называемые гидравлические жидкости , используются в гидравлике. По сравнению с водой, которую можно было использовать только в диапазоне температур от 0 ° C до 100 ° C, гидравлические жидкости можно использовать в более широком диапазоне температур. Кроме того, гидравлические жидкости не только защищают металлические детали от коррозии, но и обеспечивают отличную смазку движущихся частей.
Гидравлический принцип
На рисунке ниже показан гидравлический домкрат. Рычаг используется для создания давления в гидравлической жидкости поршнем , тем самым перемещая вверх другой поршень с большой силой. С таким гидравлическим домкратом можно поднимать грузы массой до нескольких тонн. Увеличение силы частично связано с принципом Паскаля .
Рисунок: Гидравлический домкрат. На рисунке ниже показана упрощенная конструкция гидравлического домкрата , которая показывает принцип работы.Гидравлическая жидкость находится в замкнутой системе. Корпус, в котором находится жидкость, снабжен двумя поршнями. Масло находится под давлением меньшим поршнем (называемым поршнем насоса или погружением насоса r).
Используя приложенную силу \ (F_1 \) и площадь поверхности поршня \ (A_1 \), прилагаемое давление \ (p \) можно относительно легко определить из отношения силы и площадь:
\ begin {align}
\ label {p}
& p = \ frac {F_1} {A_1} \\ [5px]
\ end {align}
Согласно закону Паскаля, это давление может быть обнаружено в любой точке жидкости.Обратите внимание, что из-за большого давления и относительно небольших размеров корпуса гидростатическим давлением в любом случае можно пренебречь. Таким образом, давление, создаваемое маленьким поршнем, также действует на второй поршень, называемый поршнем (рабочий поршень ). Однако, поскольку этот поршень имеет большую площадь поверхности \ (A_2 \), давление в нем приводит к большей силе \ (F_2 \):
\ begin {align}
\ label {f}
& F_2 = p \ cdot A_2 \\ [5px]
\ end {align}
Если уравнение (\ ref {p}) используется в уравнении (\ ref {f}), усиление силы напрямую зависит от соотношения площадей поршня:
\ begin {align}
& F_2 = p \ cdot A_2 = \ frac {F_1} {A_1} \ cdot A_2 = F_1 \ cdot \ frac {A_2} {A_1} \\ [5px]
& \ boxed {F_2 = F_1 \ cdot \ frac {A_2} {A_1}} \\ [5px]
\ end {align}
Если, например, площадь рабочего поршня в четыре раза больше площади поршня насоса (т. е.е. диаметр рабочего поршня в два раза больше) прилагаемое усилие в 4 раза. Это не противоречит закону сохранения энергии! Благодаря четырехкратной поверхности поршня рабочий поршень выдвигается только на четверть хода насоса.
Это также ясно показано, поскольку поршень насоса вытесняет определенное количество гидравлической жидкости во время движения вниз (высота \ (h_1 \)). Жидкости несжимаемы и поэтому не могут сжиматься.Таким образом, вытесненная жидкость расширяет рабочий поршень на тот же объем (высоту \ (h_2 \)). Однако площадь плунжера в четыре раза больше, так что этот объем достигается уже за четверть первоначального хода. По мере увеличения усилия высота подъема соответственно уменьшается.
Механический принцип
Фактически, это гидравлическое усиление силы является лишь одним из двух принципов, применяемых к домкрату. Гораздо большее усиление силы связано с механическим рычагом.Обычно это рычаг второго класса.
Согласно закону рычага , механическое усиление силы является результатом соотношения плеч рычага. «Активное» плечо рычага \ (a \) образуется от точки поворота к рукоятке, а «пассивное» плечо рычага \ (b \) — от точки поворота к поршню насоса. Если плечо рычага \ (a \) от точки поворота до рукоятки, например, в 10 раз больше, чем расстояние \ (b \) от точки поворота до поршня насоса, то сила будет увеличена на коэффициент 10.
Рисунок: Использование рычага для механического усиления силыЕсли вышеупомянутые цифры используются в качестве типичного примера для автомобильного домкрата, механическое усиление с коэффициентом 10 получается согласно закону рычага и гидравлическое усиление фактор 4 согласно закону Паскаля. В этом случае получается общее усиление в 40 раз. Таким образом, объект весом 400 кг можно поднять с усилием 10 кг.
Строительство домкрата
На рисунке ниже показана конструкция и принцип действия настоящего гидравлического домкрата. Гидравлическая жидкость находится в резервуаре между двумя цилиндрами; внешний цилиндр (масляный бак), который образует стенку корпуса, и внутренний цилиндр , в котором скользит рабочий поршень (поршень ). Гидравлическая жидкость внутри этого резервуара не всегда находится под давлением! Во время движения вверх поршня насоса (поршень насоса ) гидравлическое масло всасывается в цилиндр насоса через впускной канал.
Затем масло находится под давлением во время движения поршня насоса вниз. Это заставляет масло течь через другой канал в рабочий цилиндр , где оно поднимает цилиндр .
Рисунок: Как работает гидравлический домкрат для баллона Обратные клапаны в виде стальных шариков используются для того, чтобы домкрат мог непрерывно перемещаться вверх и гидравлическое масло не перекачивалось обратно из рабочего цилиндра в цилиндр насоса (или гидравлическое масло не возвращается в резервуар). Когда поршень насоса опускается, шарик закрывает путь обратно в резервуар. В то же время шарик клапана в рабочем цилиндре поднимается давлением, и гидравлическая жидкость может перетекать в него.
После притока шар в рабочем цилиндре снова падает под действием силы тяжести. Высокое давление в рабочем цилиндре плотно прижимает шар к седлу клапана, предотвращая, таким образом, обратное течение гидравлического масла в цилиндр насоса.Теперь процесс перекачивания может начаться с самого начала, так как шар в цилиндре насоса поднимается всасыванием, и гидравлическая жидкость может всасываться в цилиндр насоса. Обратите внимание, что благодаря обратным клапанам гидравлическое масло в рабочем цилиндре постоянно находится под давлением, а масло в резервуаре всегда остается без давления.
Чтобы снова опустить гидроцилиндр, открывается еще один проход, который соединяет рабочий цилиндр непосредственно с резервуаром. Во время подъема этот проход закрывается стальным шариком, который плотно прижимается к седлу клапана с помощью винта. Если этот выпускной клапан откручивается, шар освобождает канал и гидравлическое масло выталкивается обратно в резервуар под действием силы тяжести гидроцилиндра.
Для защиты домкрата от повреждений в случае перегрузки выпускной клапан выполнен в виде предохранительного клапана и обычно снабжен пружиной. Если давление слишком высокое, пружина отталкивается, и гидравлическое масло может течь непосредственно обратно в резервуар без создания недопустимо высокого давления в рабочем цилиндре.
Восстановление гидравлического напольного домкрата: 19 шагов (с фотографиями)
Мой домкрат сразу заработал, как и должен. Настоящее испытание — поднять с помощью домкрата что-нибудь тяжелое. Я оставил домкрат в таком положении на несколько минут. Насколько я мог видеть, она не просочилась. Теперь я могу молотком забить металлические заглушки в отверстия для предохранительного клапана перегрузки и обратных клапанов. Я проверю уровень жидкости еще раз после того, как воспользуюсь домкратом несколько раз. Я также буду следить за признаками утечки.Также рекомендуется смазывать маслом или смазкой все движущиеся части домкрата сейчас и регулярно в будущем.
Устранение неполадок — Что делать, если вы восстановили домкрат, но он по-прежнему не работает под нагрузкой? Убедитесь, что уровень масла правильный. Вот инструкции по правильному заполнению домкрата. Домкрат может быть заблокирован воздухом. На этом сайте говорится, что в этом случае нужно открыть выпускной клапан и быстро накачать ручку 10-15 раз. Вот ссылка на документ по поиску неисправностей гидравлических систем, типа домкрата.При необходимости убедитесь, что все шары обратного клапана установлены правильно. Проверить на утечки.
Выводы — Я не обнаружил никаких явно поврежденных уплотнений в моем домкрате, кроме трещин в уплотнительном кольце на части выпускного клапана, но это была некритическая часть. Я нашел грязь в масле. Я полагаю, что уплотнения были просто старыми и менее эффективными. Приятно видеть, что мой домкрат снова работает, тем более что когда-то он принадлежал моему отцу. Восстановить гидравлический напольный домкрат было намного сложнее, и это было намного сложнее, чем я ожидал, исходя из информации, которую я собрал до начала.Я обнаружил, что некоторые части было не так просто удалить, как я ожидал от видео и других справочных материалов, на которые я ссылался ранее в этом руководстве, и мне пришлось создать несколько специальных инструментов. Сначала мне пришлось развить их в уме. Затем мне пришлось спроектировать их и построить из материалов, которые у меня уже были. К счастью, у меня есть сварщик, и мне это удалось без особых трудностей.
Я легко могу понять, почему многие предлагают человеку просто купить дешевый домкрат и заменить его другим, когда он выйдет из строя.Мне трудно это делать, независимо от того, насколько это может иметь финансовый смысл. Это кажется пустой тратой хорошего инструмента, содержащего множество тщательно обработанных деталей. Импортный напольный домкрат, сопоставимый по мощности с моими списками, примерно в два раза дороже купленного мной комплекта запчастей, а иногда даже меньше, чем вдвое дороже самого комплекта. Я не знаю, прослужит ли мой домкрат Fleet дольше, чем домкрат импортного производства.
Зная все, что я знаю сейчас, я мог бы предложить промывать старое масло домкрата каждые десять лет и заменять его свежей чистой жидкостью.Даже в этом случае я не уверен, что слив старой жидкости и заправив домкрат новой жидкостью, я смог бы удалить всю грязь, которую я нашел. Некоторые из них были в местах, где, казалось, скапливалось грязное масло. Масло в резервуаре всегда было прозрачным и чистым. Тем не менее, неопреновые уплотнения, используемые в гидравлических домкратах, затвердевают или трескаются и не смогут должным образом герметизировать вовремя.
Владение и использование гидравлического домкрата часто является необходимостью. Но со временем это требует затрат. Эти затраты означают возможный ремонт или замену домкрата.
