Самодельный компрессор из холодильника: схема, описание

Самый простой самодельный компрессор из холодильника: схема и описание изготовления воздушного компрессора своими руками.

Приветствую! Хочу Вам показать, как сделать компрессор из старого холодильника.

На рисунке показана схема компрессора из холодильника.

1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка

Процесс изготовления.

На Алиэкспрессе, купил электронное реле давления-датчик на 6-8 атм, манометр, фитингов мелких, зажим для трубки компрессора, потом еще регулятор выходного давления, чтобы можно было нормально пользоваться, быстросъем (оказалось не тот, там они почти все одного типа, а у нас больше распространен похоже тип «евро», «правильный» оказалось выгоднее здесь купить), а затем еще влагоотделитель попался не дорого.

И вот уже все это пришло, в кучу сложил — компрессор почти готов казалось, ну еще раму сварить на колесиках и несколько водопроводных фитингов — сел нарисовал какие фитинги нужны и сколько (а хотел в качестве ресиверов, два баллона от огнетушителей по 10 л. вместе поставить), посмотрел потом на их цены — и крепко почесал репу — почему я не сделал этого первым делом?

Этих фитингов выходило еще чуть ли не на пару тысяч! Плюс тысячи полторы уже ушло на заказы с Али… вот так и растаяла фантазия «почти бесплатного компрессора из мотора от холодильника» — цена затеи, даже с халявным мотором, подбиралась к цене нового заводского компрессора…

И тут на Авито, попался как раз новый заводской компрессор без двигателя со всей автоматикой за 1500, решил уж лучше его взять, чем эти деньги только на фитинги выкинуть и в итоге еще черт знает что за страшная конструкция вышла бы по итогу.

Ну а с этим все просто — только уголок сварил чтоб компрессор холодоса на своем подвесе прикрутить на площадку ресивера.

Сюда же как раз пригодились два быстросъема двух разных типов и влагоотделитель
Единственно пришлось еще с Али дозаказать переходник с резьбы вн1/4 на вн5/8 чтобы трубку компрессора подключить к баллону, ибо напрямую зажима под 6мм медную трубку и вн5/8 не нашел, был только с нр1/4

В итоге это всё работает без проблем, для мастерской или гаражных дел, продуть там чего, просушить и т.п. самое то, работает бесшумно практически, но на большее производительности конечно не хватает — с ноля до 8 атм этот баллон 24 литра он качает 15 минут…

Вот и итог — такой компрессор, очень узкого применения — для рисования аэрографом, для электронной мастерской, платы там и механизмы продувать, особенно если она в жилой многоэтажке расположена, где дикий стрекот обычного компрессора быстро задолбет всех) (мне вот очень пригодился он когда на крыльчатку пылесоса налипло пыли и это давало дикую вибрацию — ничем кроме воздуха её оттуда было не убрать), так же для гаражных дел или мастерской — карбюратор там продуть или инструмент, работает бесшумно, да и держит давление легко те же 6-8 атм неделю стоит хоть бы что.

Но делать с ноля такую приблуду ради экономии совсем не выгодно — по цене оно выходит как заводской компрессор дешевый, у нас они от 4500 р. начинаются. Не знаю конечно как у них там с надежностью, этот то почти вечный — мотор этот в холодильнике молотил лет 30 и еще столько же проработает, знай себе за уровнем масла посматривай, плюс пишут что именно у этих старых моторов даже масляный насос внутри есть, который гоняет мало смазывая и охлаждая систему.

И это как то печально, вот получается есть такая вещь работающая, компрессор от холодильника, но сделать из него что то полезное выходит дороже чем купить это готовое Китайского производства.
Автор самоделки: NaiC. г. Ростов-на-Дону.

СХЕМА АУДИО КОМПРЕССОРА


Во многих звуковых устройствах, регулировка и поддерживание выходного аудио сигнала на постоянном уровне является очень важным. Такое звуковое, или чаще всего голосовое регулирование часто применяется в домофонных устройствах, светомузыках, приборах автоматики или телефонных системах.

Такой компрессор-регулятор уровня не должен быть очень сложным дорогими, ведь по сути требуется лишь пару транзисторов, чтоб реализовать данный эффект. Компрессор — своеобразный сжиматель сигнала по амплитуде.

Схема принципиальная

Схема, размещенная здесь, сочетает в себе простой дизайн и недорогие детали. Этот простой аудио компрессор использует прямолинейный метод стабилизации для постоянного контроля амплитуды выходного сигнала. В отличие от других распространенных методов, где выход используется для регулирования входного сигнала через цепь АРУ, выходной сигнал этой цепи регулируется входным сигналом. Этот метод упрощает общий вид. А транзистор Т2 работает в качестве единственного активного компонента в схеме.

Печатная плата

Такой компрессор функционирует очень хорошо в системах селекторной связи, СДА или в радиолюбительских приемопередатчиках. Он также может использоваться в системах оповещения или приборах для управления светом по звуку.

Выше показан пример его подключения. Транзисторы ставьте любые маломощные n-p-n, к примеру КТ315.


Поделитесь полезными схемами

САМОДЕЛЬНЫЙ ВЫСОКОВОЛЬТНЫЙ ГЕНЕРАТОР

    Провел множество экспериментов и обнаружил много интересных вещей: Один провод заземлен на батарею, второй подключен к обычной лампочке. Внутри ионизируется аргон, которым она заполнена, создавая красивые эффекты. Также ее можно брать руками — ионизация еще сильнее.


ДЕСЯТИЧНО-ДВОИЧНЫЙ ДЕШИФРАТОР

   Десятично-двоичный дешифратор в электронике. В вычислительной технике применяется двоичная система счисления. В системе применены все действия, подобные действиям десятичной системы (сложение, вычитание, умножение и т. д.). При работе вычислительной техники возникает необходимость перевода десятичных чисел в двоичные и обратно. Перевод может быть математическим.


ЗУ ДЛЯ АВТО

   В отличие от другого зарядного устройства, данное усовершенствованное зарядное устройство обеспечивает автоматическое поддержание аккумуляторной батареи в рабочем состоянии не давая ей разряжаться ниже установленного уровня. Описанный цикл работы устройства позволяет использовать eгo для автоматической тренировки аккумуляторных батарей циклами «заряд — разряд» при подключении к нему параллельно аккумуляторной батарее разрядного резистора.


СХЕМА ИНДИКАТОРА УРОВНЯ ЖИДКОСТИ
   Этот простой датчик уровня воды предназначен для использования в любой ёмкости с жидкостью. Схема индикатора состоит всего из нескольких резисторов, транзисторов и 3-х светодиодов.

ДОРАБОТКА ПИТАНИЯ ЧАСОВ

   У многих имеются стоят простые настольные электронные часы с большим ЖКИ дисплеем и питающимися от небольшого дискового литий ионного элемента на три вольта.

Часы хороши всем — и небольшая цена, и надёжность, и многофункциональность. Но вот одна проблема — периодически приходится менять элемент питания. Вроде ничего сложного тут нет, но во первых — батарейка садится как правило в самый неподходящий момент, а во вторых — стоит она почти половину цены самих часов.


Компрессор для звукозаписи. Оптический компрессор

Способ, которым я включил регулятор Ratio, заключается в изменении отношения сопротивлений на делителе напряжения, а не изменении коэффициента усиления цепи управляющего напряжения. Первоначально это было сделано для преодоления разницы между оптронjv VTL5C9в What Compressor и самодельным оптроном, который я сделал для прототипа. Самодельный оптрон имел гораздо большее сопротивление. Это приводит к изменению входного импеданса выходной цепи, что делает эту часть схемы более чувствительной к EMI / RFI (электромагнитным и радиочастотным наводкам и помехам). Поэтому печатная плата была переработана, с целью сделать выводы оптрона как можно короче.

Я не встречал другой схемы, которая реализует RATIO таким образом, но на самом деле многие оптические компрессоры вообще не имеют управления RATIO. Это изящный (можно сказать, упрощенный) подход, но считайте, что он позволяет фоторезистору оптрона работать в одном и том же диапазоне независимо от установки RATIO и является настоящим регулятором RATIO, а не тем, что изменяет усиление  в цепи управляющего напряжения.

Я исключил дополнительную схему DeeT, используемую для генерации «двойного» времени затухания. Время восстановления фоторезистора изменяется в зависимости от воздействия света во времени. То есть фотоэлемент восстанавливается медленнее при освещении в течение более длительного периода. «Двойной релиз» или, скорее, постоянно изменяемый релиз — это то, что, по-видимому, присуще самому оптическому элементу управления усилением! Тем не менее, имейте в виду, что эффект будет иметь место только при более низких настройках ручки Release (восстановление) .

Все это позволяет избавиться от одной микросхему и означает, что полный одиночный канал теперь подходит для одной платы — больше нет общей для двух каналов микросхемы.

Высокочастотный фильтр (U1-B на схеме «What Compressor») В цепи Side Chain является идеей, которая, по-видимому, запатентована ATI, по крайней мере, за пару лет до того, как появился What Compressor. Я не согласен с утверждением DeeT о том, что он превращает компрессор в де-эссер. Если де-эссинг является целью, было бы лучше ориентироваться на определенную фактическую  частоте, а не давать всей цепи Side Chain затухание 3dB на октаву. Хотя фильтр действительно дает компрессору хороший отклик на сигнале множества разных инструментов. Это отличная идея, но тот факт, что кто-то может применить фильтр высоких частот на Side Chain и патентовать, это кажется смешным. К счастью, если вы делаете компрессор его для личного использования , вам не нужно беспокоиться о том, чтобы заплатить ATI.

Наконец, мой прибор использует сдвоенные 8-пиновые DIP-микросхемы которые позволяют использовать либо DIP-версии изначально применяемые операционных усилителей MC33178 и TL062 от DeeT, либо заменять их любым из множества сдвоенных ОУ и проверить на звучание. Вы даже можете использовать TL072 в аудиотракте, если вы действительно этого хотите (хотя я бы предложил использовать его только в SideChain)! Если кто-то когда-либо создаст операционный усилитель лучший, чем NE5532, вы сможете установить его в эту схему.  Поэтому используйте панельки для микросхем



icark.narod.ru




Пробежавшись по Интернет-форумам, я обнаружил множество вопросов, касающихся самодельного компрессора на базе автомобильных компрессоров.  А практических ответов на них не обнаружил. Поэтому хочу предложить практическую конструкцию компрессора на базе «подножных» агрегатов от автомобилей ЗИЛ, МАЗ, КамАЗ и т. д.
Один из экземпляров данной конструкции зарекомендовал себя с лучшей стороны, проработав в течении 15 лет без какого-л. ремонта (за это время два раза долил масло).  В зависимости от ёмкости ресивера и мощности двигателя данную конструкцию можно использовать для покраски а/м, работы пневмоинструмента, накачки колёс и просто  сдувать пыль со станков. Человеку, у которого руки выросли откуда надо, изготовить подобную конструкцию не вызовет сложностей, поэтому хочу рассказать лишь общие черты построения и зависимости мощностей и объёмов в единицах «больше-меньше».
Компрессор от ЗИЛ 130 – 157, МАЗ можно использовать с минимальными переделками. Компрессор КамАЗ требует большой доработки, а компрессор ГАЗ, МТЗ – малопроизводителен.

Примерная компоновка и пневматическая схема включения компрессора.

В зависимости от потребностей ресивер можно применить от а/м ЗИЛ, большой – от КамАЗа, в которых уже существуют все необходимые отверстия или использовать пропановый баллон на 50 литров.

Компрессор без нижней крышки через паронитовую прокладку устанавливается на кусок швеллера шириной 200 – 250 мм, на него же устанавливается и двигатель на лапах в профрезерованные пазы (для натяга подходящего ремня). Ремень большого сечения применять не стоит, он отбирает мощность, особенно у и без того слабенького двигателя если он работает на одной фазе.
В зависимости от потребностей стоит подобрать электродвигатель.  Если использовать сеть 220 В, то мин. необходимая мощность трёхфазного двигателя равна 1,5 кВт (1420 об/мин). В этом случае передаточное отношение следует выбрать 1:3.  Если двигатель мощней, то передаточное отношение соответственно уменьшается и увеличивается производительность.  В случае подключения на 220 вольт оптимально использовать  двигатель 2,2 кВт. В случае использования 3 фаз (380 В.), мощность двигателя можно уменьшить .

В моей конструкции применён шкив а/м МАЗ, наружным диаметром 210 мм. Все другие аналогичные шкивы от авт. компрессоров — примерно такого же диаметра. Передаточное отношение шкивов влияет на производительность компрессора и зависит от мощности двигателя. Мой двигатель 1,1 кВт и передаточное отношение 210:80=2,6. Двигатель работает на пределе мощности при давлении 8 атмосфер. Максимальная производительность 260 л/мин достигается при 2500об/мин  коленвала. Можно конечно раскрутить и больше, на автомобиле ЗиЛ 130 при максимальной скорости, обороты компрессора 3200 об/мин.

Компрессор пневматического тормозного привода автомобиля ЗИЛ-130.


Двухцилиндровый компрессор автомобиля ЗИЛ-130 .
 Основные детали компрессора следующие: блок цилиндров, головка блока, картер, передняя и задняя  крышки. Коленчатый вал  компрессора, вращающийся в шарикоподшипниках , шатунами и поршневыми пальцами  соединен с поршнями. На переднем конце коленчатого вала имеется сальник, а на шпонке установлен шкив, кооторый закреплен гайкой.  На заднем конце коленчатого вала есть уплотнитель 7, закрытый крышкой . В стенке блока цилиндров сделано отверстие для воздуха, поступающего внутрь цилинндров через впускные пластинчатые клапаны . В головку блока над каждым цилиндром ввернута пробка, в которую помещена пружина нагнетательного клапана , установленного в седле. Нижние головки шатунов разъемные и имеют регулировочные прокладки. Пневматический компрессор поршневой, двухцилиндровый (базовая модель 130-3509). Технические характеристики компрессора:
Номинальный диаметр цилиндра, мм — 60
Ход поршня, мм — 38
Номинальный рабочий объем, см3 — 214
Частота вращения вала, мин-1:
Номинальное — 2000
Производительность, л/мин — номинальная — 210
Потребляемая мощность, кВт — 2,1

1. вход — выход охлаждающей жидкости. 2. сапун — резервуар системы смазки. 3. коленвал. 4 швеллер основание. 5 сливная пробка.

Начнём с доработки самого компрессора.
Сбоку компрессора на уровне 10 мм ниже центра коленвала следует просверлить отверстие и нарезать резьбу под пробку для заливки масла (применял М8Б) в удобном месте, с любой стороны и под пробку в швеллере, служащем поддоном для слива масла. В крышку заднего подшипника следует ввернуть штуцер с трубкой или маслостойким шлангом, который соединяется с ёмкостью, расположенной на уровне головки блока цилиндров. Я использовал бачок для тормозной жидкости цилиндра сцепления ВАЗ. Он выполняет кроме функций смазки ещё и функцию сапуна, т. к. некоторая часть воздуха просачивается в картер компрессора, и если не поставить сапун – масло из него выгонит. Во время работы излишек масла выдавливается в ёмкость и скапливается в расширительном бачке,  заметны пузырьки выходящего воздуха.    Для установки сапуна следует выкинуть приёмный клапан масляной магистрали.

1. коленвал. 2. картер. 3. прокладка. 4. крепежные болты. 5. подшипник. 6. пружина. 7. клапан.
Из конструкции клапана видно, что при давлении в магистрали двигателя 2 — 4 кг/см2, давление в канале коленвала мизерно, поскольку площадь прилегания клапана 3,5 см2, а усилие прижимной пружины незначительно и основная масса масла вытекает в зазор между крышкой и стаканчиком клапана. А та доля масла которая попала в канал коленвала выдавливается в сопряженсилыие коленвал — вкладыш за счет центробежной силы создаваемой вращением коленвала. То же самое происходит если изменить конструкцию шатуна. Просверленые и раззенкованые отверстия захватывают масло из картера, а центробежная сила выдавливают его в сопряжение вкладыш-коленвал.

Для изменения системы смазки следует просверлить по два раззенкованных отверстия в указанном месте каждого шатуна в сборе с вкладышами, и по одному в крышках шатунов, для чего следует разобрать компрессор, сняв головку и отвернув шатуны.
Данных отверстий вполне достаточно для смазки вкладышей разбрызгиванием. Во время работы компрессора образуется масляный туман, которого вполне достаточно для смазки цилиндров. Аналогичная конструкция смазки применялась на тракторе Фордзон, Сталинец и др., и на моей конструкции отлично зарекомендовала себя. Никаких стуков шатунов ещё не слышал.

Разгрузка компрессора ( на шоферском жаргоне — солдатик) остаётся стандартная, ей можно регулировать необходимое давление, после которого компрессор будет отключаться. Трубка разгрузочного устройства должна быть соединена с расходным ресивером. На ресивере следует установить манометр для контроля давления.  И уж что совсем хорошо – перегрузочный клапан.  Все детали лучше использовать автомобильные. Если компрессор будет использоваться для покраски а/м, то стоит позаботиться об осушителе воздуха, в качестве которого можно использовать спиртушку  а/м КамАЗ. Они бывают двух видов, на 250мл и 1000мл
Она должна быть расположена в ветви между компрессором и ресивером. В качестве осушителя можно использовать спирт 96%, ТОСОЛ.

Регулятор давления пневматического тормозного привода автомобиля ЗИЛ-130.

Он предназначен для автоматического поддержания необходимого давления сжатого воздуха в системе. 1 — кожух; 2 — пружина регулятора; 3 — упорный шарик; 4 — регулировочный колпак; 5 — шток клапанов; 6 — штуцер; 7 — сетчатый фильтр; 8 — фильтр; 9 — уплотнительное кольцо; 10- корпус регулятора давления; 11 -пробка фильтра; 12 — пружина клапана; 13 — впускной клапан; 14 — выпускной клапан; 15 — регулировочные прокладки; 16 — контргайка регулировочного колпака; А — впускное отверстие; Б — отверстие, соединяющее внутреннюю полость регулятора с атмосферой; В — отверстие, ведущее к фильтру.
Колпачок 4 служит для установки давления при котором  компрессор переходит на холостой ход, прокладки 15 служат для установки давления при котором компрессор снова включается.

Регулятор давления соединяется отверстием В через фильтр 7 с каналом разгрузки 1. При давлении установленном на регуляторе давления колпачком 4, воздух попадает через канал 1 в подплунжерное пространство разгрузочного устройства и сжимая пружину 4 поднимает плунжеры 6. На плунжерах установлены уплотняющие резиновые кольца 7. Поднимаясь, плунжеры через свои штоки приподнимают впускные клапана и прекращают подачу воздуха в рессивер , так как воздух начинает перекачиваться из одного цилиндра в другой. Когда давление воздуха в рессивере снизится ниже уровня установленного регулировочными прокладками 15, доступ воздуха в канал В прекращается и подплунжерное просторанство через канал 1 и через канал Б соединяется с атмосферой.
плунжера 6 под действием пружины 4 возвращаются в исходное положение, впускные клапана отпускаются на седла и компрессор начинает поднимать давление до уровня установленного колпачком 4 регулятора давления.

Перегрузочный клапан на шоферском жаргоне — пердун.
Устанавливается в рессивер и защищает систему от чрезмерного повышения давлния в случае неисправности разгрузочного устройства. Его срабатывание устанавливается на уровне на 1 — 2кг/см больше того на которое установлено срабатывание разгрузочного устройства.

1 штуцер — гнездо клапана. 2.корпус. 3. шарик. 4. пружина. 5 контргайка. регулировочная резьбовая втулка. 7 нажимной шток.

Проставка для установки датчика.

Если возникнет желание чтобы во время холостого хода компрессора отключался двигатель, можно сделать автоматику включения — отключения. Для этого потребуется проставка между регулятором давления и каналом разгрузки, для установки порогового датчика давления. В качестве которого применяется выключатель стопсигнала (ВК12Б) от автомобилей ГАЗ, УАЗ и т.д. Его номер по каталогу -40П-37210010. Кто чувствует уверенность в работе с металлом может просверлить и нарезать отверстие непосредственно в канале 1 разгрузочного устройства. Если удастся найти датчик давления у которого контакты размыкаются при включении давления, то упростится схема управления.


Спиртушка
крупным планом

См. также
Автоматика работы компрессора
и
Включение трехфазного двигателя в однофазную сеть.

Все опасения по поводу перегрева компрессора – БЕЗОСНОВАТЕЛЬНЫ, поскольку рабочая температура компрессора на автомобиле – 90 гр. С, а компрессор без охлаждения, работающий на постоянных оборотах, по опыту, редко нагревается выше 60 гр. С. Но и температура 120*С для него не критична. Не нужно проводить аналогию с ДВС, там происходят совсем другие процессы. В случае напряженной работы компрессора можно сделать испарительную систему охлаждения. Емкость на 4 — 5 литров соединенную шлангами с входом — выходом жидкости охлаждения в головку и установленную выше уровня головки. В таком случае температура не поднимется выше 100*С.

Кроме того:

Для более мягкой работы компрессора, на его шкив желательно установить маховик (и отбаллансировать его).

Успехов всем кому в чем-то поможет эта страница.

Вопросы задавать здесь.


вверх


Самодельные компрессоры зил 130

Самодельный компрессор на базе компрессора грузового автомобиля ЗИЛ-130 собран Митей из города Брянск Россия. Фото и схема самодельного компрессора прилагаются далее. Самодельный , мощный и надежный компрессор для повседневной работы в мастерской можно сделать из штатного компрессора грузового автомобиля ЗИЛ -130 который служит для накачивания воздуха в ресиверы и последующее распределение воздуха идет на подкачку и регулировку давления в шинах автомобиля.

После небольших доработок компрессор можно использовать в мастерской или же гараже. Первоначально снимается родной поддон картера и производится его замена на металлическую плиту (см схему ниже) Дополнительно в данном случае рассверливались и раззенковывались вкладыши шатунов для лучшей смазки.

В качестве ресивера использован обычный газовый баллон на котором и собирается весь механизм данного аппарата. Устанавливается электродвигатель 220-380 V через ремень передается крутящий момент на шкив компрессора ЗиЛ -130 который в свою очередь накачивает воздух в ресивер.

Система охлаждения блока компрессора сделана из радиатора от автомобильной печки и насоса от стиральной машинки, который в свою очередь перегоняет охлажденную жидкость по системе, так же установлен расширительный бочек.

Шланги используются армированные потому как давление выдается от 4 до 8 атмосфер, рабочее давление держит в пределах 4 атмосфер в процессе длительной работы . При падение давление ниже 6 атмосфер автоматически включается компрессор и подкачивает воздух, а при достижении 8 атмосфер автоматически отключается.

На днях первый раз менял масло в своём три года назад собранном (по сути это была первая проба пера) самодельном компрессоре.

Вкратце — на базе компрессорного блока ЗИЛ 130 (77 года выпуска, с консервации, облегченные шатуны, развешенные поршня), производительность на выходе 250-300 литров (зимние-летние шкивы), это аналог обозначений «на вход» около 500-600

На компрессоре есть система смазки (включая внешний маслонасос и маслофильтр с редукционным клапаном)

совмещённая с системой охлаждения, фильтр на входе от ВАЗ-2101, самодельный масло-влаго отделитель на выходе, полная автоматика запуска (сам включается — выключается, всё как у фабричного, от преостата) с электро-пневмо клапаном для облегчения холодного пуска (не забывайте, работает он 220В, правда через делитель фаз)

Душу его и в хвост и в гриву, орбиталка, пескоструй бывает по полдня молотит без перерыва, окраски и прочая бытовуха.

Думал за 3 года ему «опа» нарисовалась, как ранее паре «китайцев», глянул поршневую — износа вообще нет, всё как вчера собрал.

Отказов за 3 года — ноль (при начальной сборке пружинка из клапана выпала в цилиндр, это не в счёт)

В конце этого сезона компрессор перенёс на улицу, дабы не занимал место, ведь 3 года эксплуатации доказали отказоустойчивость системы на все 100.

Позже в блог добавлю больше фото и описания, а пока — обзорное видео про этого «монстра»

Обзорное видео «Самого лучшего самодельного компрессора (на базе ЗИЛ-130, работающего от 220В)»

Помнится пинали меня тут многие, что сложно, громоздко…Не забывайте — конструкция делалась что бы раз и на лет 10-20 больше не возвращаться к этой теме.

Практика: 3 года в очень жестких условиях (вплоть до работы в помещении где идёт пескоструй) и судя по всему ресурса у него осталось ещё на лет 10 как минимум, если не больше.

Залил в него Лукойл Анагард 10w40, теперь компрессор запускается вообще вмиг даже на холодную (есть идея на зиму поставить летний шкив, возможно потянет холодный запуск) и работает тише и ровнее чем раньше на минералке.

Справочно: общий объём ресиверов в пневмостстеме — 500л, производительности вполне хватает на любой полный окрас, пневматику и прочее где требуется воздух.

Разе что на пескоструй хотелось бы по мощнее… раза так в 3-4))) Но это планы на будущий дизельный компрессор, а пока и базового уровнямне хватает на работу с пескоструем завальцовок, локальными жуками и колесными дисками.

Что скажете, от 220В сделать компрессор лучше него (в плане компоновки, практичности и производительности, внешний вид я вообще в расчет не брал при изготовлении) реально или нет и есть ли смысл?)

Компрессор — универсальное устройство, которое широко применяется не только в автомобильной сфере, но и на производстве. Чтобы сэкономить и не приобретать дорогостоящее оборудование, некоторые мастера пытаются создать самостоятельно компрессор ЗИЛ.

Устройство

Компрессор — двухцилиндровое устройство поршневого типа. Его принцип работы заключается в перекачке воздуха посредством движения поршней. Устройство компрессора состоит из:

  • проводного картера с каналами;
  • сальника;
  • пружины;
  • уплотнителя.

Поршни изготовлены из алюминия и оснащены пальцами, которые закреплены стопорными кольцами. Посредством впускных клапанов воздух, находящийся в воздушном фильтре двигателя, проникает в цилиндры компрессора. Он сжимается поршнями и поступает в пневматическую систему. Затем проходит через нагнетательные клапаны, которые расположены в головке цилиндра.

Система охлаждения

Двигатель имеет жидкостную систему охлаждения закрытого типа. Она состоит из: радиатора, термостата, насоса, температурного датчика, компрессора и патрубка. Работает по принципу принудительной циркуляции охлаждения. Если жидкость в системе перегревается, то необходимо открыть пробку радиатора. При ее открытии из горловины выбрасывается струя горячей воды. Поэтому это нужно делать осторожно.

Система смазки

Система смазки — комбинированная. Смазочное вещество поступает из смазочного узла системы мотора и остывает с помощью охлаждающей жидкости.

Характеристики

Подробное описание зиловского компрессора. Технические характеристики:

  • производительность — 210 л;
  • рабочий объем — 214 см³;
  • размер цилиндра — 60 мм в диаметре;
  • цилиндр — 2 шт.;
  • потребляемая мощность — до 21,1 кВт;
  • частота вращения — 2000 об/мин;
  • внутреннее давление пневмосистемы — 740 кПа;
  • гарантийный срок — 6 месяцев.

Как сделать компрессор своими руками

Устройство своими руками делают базе зиловского компрессора. Если оно предназначено для выполнения небольших задач, то переделка компрессора будет минимальная. Его доработка проводится в том случае, если устройство планируют использовать долго и с большими нагрузками. Из материалов понадобятся:

  • двигатель;
  • ресивер;
  • манометр;
  • предохранительный клапан.

При изготовлении самодельного аппарата важно правильно передать на агрегат вращающий момент. За давление отвечают клапан и манометр, которые монтируют на ресивер. Тонкости сборки:

  1. Вращающий момент. Чтобы компрессор сохранил свою мощность и количество оборотов, некоторые мастера делают прямое подключение. Но такое подключение требует наличие мощного двигателя. Поэтому двигатель с агрегатом соединяют посредством ременной передачи. Если соединение сделать через редуктор, то вращающий момент получится достаточным. В основном при изготовлении компрессора используют ременную передачу, так как качественный редуктор стоит дорого.
  2. Двигатель. Двигатель подбирают таким образом, чтобы он соответствовал всем параметрам компрессора. Чтобы в устройстве сформировалось максимальное давление, скорость вращения двигателя должна быть более 2000 об/мин. Это позволит компрессору работать в легком режиме. Если аппарат будет использоваться без нагрузок и непродолжительный период, то подойдет агрегат мощностью 1 кВТ. Для более интенсивной работы применяют изделия большой мощности.
  3. Ресивер. Самодельный компрессор должен быть компактных размеров. Для этого из газового баллона или огнетушителя изготавливают ресивер. Также подойдет любая металлическая емкость. Главное, чтобы готовое устройство имело средние размеры. Конструкция оснащается манометром и регулятором давления. Для этого ее нужно доработать. Возле входа в резервуар монтируют готовый узел с редуктором, который можно приобрести в магазине. После установки клапана обратного давления проводят его настройку.
  4. Система охлаждения и смазка. У некоторых компрессоров во время работы происходит большой перегрев. Чтобы устранить этот недостаток, их дорабатывают системой охлаждения. Для этого в шатунах проделывают отверстия, а нижнюю крышку оборудуют косой трубкой. На выходе из картера монтируют фильтр. Он должен быть прозрачным. Это позволит наблюдать за уровнем масла. Из огнетушителя создают влагоотделитель.

Компрессор устанавливается на станину. Для этого в каркасе проделывают необходимые посадочные места под устройство. Двигатель жестко закрепляют на станине. Остальные элементы, которые подключаются через шланги, монтируют отдельно.

Неисправности и ремонт

Шум и стук во время работы компрессора, а также масло, которое появляется в воздушном баллоне, свидетельствует о неисправности устройства.

  1. Со временем на блоке картера образуются трещины и сколы. Картер полностью заменяют, если на его стенках возникли трещины. Трещины заваривают, если они расположены на фланце крепления картера и имеют маленький размер.
  2. Чтобы проверить герметичность цилиндра, его укладывают в водяную ванну и наполняют сжатым под давлением воздухом. Если появились пузырьки, то он считается не герметичным. Ремонт производят путем растачивания емкости и хонингуют ее под ремонтный размер. Блок в разъемном состоянии должен быть цельным, без забоин. Допускается отклонение до 0,04 мм. Нельзя, чтобы под лекальной линейкой проходил щуп в 0,05 мм.
  3. Ремонтный размер поршней определяется по цифре, выбитой на дне поршня. Это цифра +04, +0,8.
  4. Если износились шариковые подшипники, их спрессовывают и заменяют новыми.
  5. Если шатунные шейки вала имеют износ выше 0,05 мм, то полностью меняют коленчатый вал.
  6. Чтобы исправить изношенную верхнюю головку шатуна, запрессовывают ремонтную втулку, предварительно сделав отверстие диаметром 14,019 мм.

Если торец крышки и ее задняя часть не прилегают плотно к корпусу, то вовремя трения они вместе с уплотнителем изнашиваются. При появлении трещин их меняют на новые детали.

Подключение компрессора холодильника к новому устройству

Итак, пришло время выбрасывать ваш старый сломанный холодильник на свалку? Даже если он уже не подлежит ремонту (например, из-за утечки фреона), на нем остались еще ценные рабочие агрегаты и запчасти, которые необходимо снять! В первую очередь это касается компрессора холодильника. Он пригодится еще не раз для накачки воздуха, например, в колесах или для изготовления самодельного покрасочного аппарата – аэрографа. Чтобы снять компрессор с холодильника, придется открутить всего 4 гайки и отрезать ножовкой всего 2 трубки – входную и выходную. Третья трубка (фреоновая) глушится намертво. Медную трубку в непосредственной близости от агрегата можно просто перекусить кусачками, а не отпиливать. Конечно, прежде, чем приступить к демонтажу, холодильник нужно отключить от розетки!

Следующий этап – проверка снятого агрегата на работоспособность. Для этого его нужно подключить к электрической сети. Если компрессор работает, отчетливо слышен звук шипения – воздух им засасывается в одну трубочку и выбрасывается в другую. Извлекать узел из старого холодильника следует максимально аккуратно, чтобы находящееся в нем масло осталось в целости и сохранности. Нужно перерезать кабель, идущий к датчику температуры, затем нужно измерить сопротивление и изучить местонахождение замкнутых контактов, которые будут использоваться во время дальнейшей сборки, очень хорошо, если сохранилась схема электроцепи старого холодильника.

Подготовительные работы

Определив выходную трубку из компрессора, лучше ее сразу пометить, потому что к ней нужно будет присоединить масляный фильтр. Для того, чтобы б/у компрессор в новом устройстве не перегревался и не вышел из строя раньше времени, к нему лучше установить новое реле, идеально, если реле будет оригинальным, соответствующим марке старого холодильника. Чтобы правильно подключить реле, нужно изучить схему холодильника и подключение произвести точно в том же порядке, который был в холодильнике и который показывает схема. Если документов на холодильник не сохранилось, принципиальная схема может быть найдена в Интернете.

Также новый прибор придется оборудовать ресивером, который можно купить в магазине или изготовить самостоятельно. Еще для сборки понадобится пластиковая бутылка, через отверстия в крышке которой будут проходить входная и выходная трубки. После вставки трубок бутылку следует залить эпоксидной смолой, причем, бутылка до застывания смолы должна стоять крышкой вниз. После застывания смолы трубки и крышка окажутся намертво вмонтированы в бутылку.

Для соединения накачивающего воздух агрегата с каким-то устройством потребуются шланги стеклоомывателей, которые, как и реле, можно купить в любом автомагазине. Во время эксплуатации аппарата следует внимательно наблюдать за уровнем масла, которое предупреждает перегрев. Также следует помнить, что компрессор со старого холодильника не должен работать дольше 45 минут.

Смотрите также – Холодильник перемораживает продукты: почему это происходит?

Как проверить электропроводку и подключить компрессор от старого холодильника без реле и схемы?

Многих интересует подключение компрессора именно без реле, и тут есть свои существенные нюансы, информацию о которых найти довольно сложно. Тут важна не столько схема, сколько принцип. Для начала нужно прозвонить общий вывод, который находится особняком, слева от остальных двух. Приставив клемму к общему выводу, нужно второй клеммой найти рабочую обмотку. Например, один выход показывает 14 ОМ, а второй показывает 37,9 ОМ. Какая же из этих обмоток является рабочей? Многие ошибочно утверждают, что рабочей обмоткой является та, которая показывает большее сопротивление. Но это в корне не верно.

Важное:

Рабочей является та обмотка, которая показывает меньшее сопротивление! А та, которая показывает большее сопротивление, является стартовой (пусковой)! Если их перепутать и подключить компрессор неправильно, он будет быстро перегреваться и протянет совсем не долго. Поэтому в этом деле нужна аккуратность!

Именно такое правило работает для компрессоров холодильников, и об этом нельзя забывать. Следующий обязательный подготовительный этап перед подключением – это проверка, не пробивает ли какая то из обмоток на корпус. Иначе может случиться так, что вы прикоснетесь к корпусу работающего приспособления, и вас ударит током. А это не исключено, ведь компрессор – не новый. Для проверки нужно левой клеммой прикоснуться к выходу обмотки, а правой – в любом месте к корпусу, точно так же протестировать и второй, и третий выход.  Только если прибор показал, что все три выхода надежны и не пробивают, можно подключать такой компрессор к рабочему устройству.

Следующий этап – с помощью клеммников нужно подключить компрессор со старого холодильного оборудования к напряжению. Сначала – на общий провод и на рабочий. А на пусковой напряжение будет подаваться кратковременным касанием оголенного провода. Но делать это нужно аккуратно и осторожно, чтобы не получить удар электротоком. При подаче напряжения, компрессор начинает гудеть, а когда коснемся пускового выхода, он включится и начнет дуть воздух. Оптимальное время работы – минут 10-15, за это время допускается некоторый нагрев корпуса агрегата, вплоть до 50 градусов, но больше допускать нельзя.

Смотрите также – Вреден ли фреон из холодильника для человека

Если проводка в порядке, нужно заменить масло!

Конечно, масло можно оставить и старое, но стоит ли тратить столько усилий, чтобы подключить старый компрессор к новому устройству только на несколько сеансов работы? Скорее всего, внутри находится давно отработанное масло, которое содержит частицы металла и плохо защищает агрегат от перегрева. Лучше всего старое масло полностью слить и залить новое машинное масло. Куда его заливать – это не вопрос. Как правило, на корпусе компрессора хорошо виден большой болт, который нужно открутить гаечным ключом. Через открытое отверстие и производится слив старого и заливка нового масла.

Как продлить срок эксплуатации компрессора?

Профилактика перегрева и преждевременного выхода компрессора из строя – это достаточное количество масла, правильное подключение к электрическим выходам и ограничение работы по времени. Неплохо между общим и пусковым выходами подключить конденсатор, особенно, если он стоял в холодильнике. Это нехитрое устройство увеличивает КПД двигателя и продлевает срок его службы.

Смотрите также:

своими руками, самодельный, ремонт, система смазки, как сделать, устройство, охлаждение, доработка, характеристики, воздушный

Компрессор — универсальное устройство, которое широко применяется не только в автомобильной сфере, но и на производстве. Чтобы сэкономить и не приобретать дорогостоящее оборудование, некоторые мастера пытаются создать самостоятельно компрессор ЗИЛ.

Устройство

Компрессор — двухцилиндровое устройство поршневого типа. Его принцип работы заключается в перекачке воздуха посредством движения поршней. Устройство компрессора состоит из:

  • проводного картера с каналами;
  • сальника;
  • пружины;
  • уплотнителя.

Поршни изготовлены из алюминия и оснащены пальцами, которые закреплены стопорными кольцами. Посредством впускных клапанов воздух, находящийся в воздушном фильтре двигателя, проникает в цилиндры компрессора. Он сжимается поршнями и поступает в пневматическую систему. Затем проходит через нагнетательные клапаны, которые расположены в головке цилиндра.

Система охлаждения

Двигатель имеет жидкостную систему охлаждения закрытого типа. Она состоит из: радиатора, термостата, насоса, температурного датчика, компрессора и патрубка. Работает по принципу принудительной циркуляции охлаждения. Если жидкость в системе перегревается, то необходимо открыть пробку радиатора. При ее открытии из горловины выбрасывается струя горячей воды. Поэтому это нужно делать осторожно.

Система смазки

Система смазки — комбинированная. Смазочное вещество поступает из смазочного узла системы мотора и остывает с помощью охлаждающей жидкости.

Характеристики

Подробное описание зиловского компрессора. Технические характеристики:

  • производительность — 210 л;
  • рабочий объем — 214 см³;
  • размер цилиндра — 60 мм в диаметре;
  • цилиндр — 2 шт.;
  • потребляемая мощность — до 21,1 кВт;
  • частота вращения — 2000 об/мин;
  • внутреннее давление пневмосистемы — 740 кПа;
  • гарантийный срок — 6 месяцев.

Как сделать компрессор своими руками

Устройство своими руками делают базе зиловского компрессора. Если оно предназначено для выполнения небольших задач, то переделка компрессора будет минимальная. Его доработка проводится в том случае, если устройство планируют использовать долго и с большими нагрузками. Из материалов понадобятся:

  • двигатель;
  • ресивер;
  • манометр;
  • предохранительный клапан.

При изготовлении самодельного аппарата важно правильно передать на агрегат вращающий момент. За давление отвечают клапан и манометр, которые монтируют на ресивер. Тонкости сборки:

  1. Вращающий момент. Чтобы компрессор сохранил свою мощность и количество оборотов, некоторые мастера делают прямое подключение. Но такое подключение требует наличие мощного двигателя. Поэтому двигатель с агрегатом соединяют посредством ременной передачи. Если соединение сделать через редуктор, то вращающий момент получится достаточным. В основном при изготовлении компрессора используют ременную передачу, так как качественный редуктор стоит дорого.
  2. Двигатель. Двигатель подбирают таким образом, чтобы он соответствовал всем параметрам компрессора. Чтобы в устройстве сформировалось максимальное давление, скорость вращения двигателя должна быть более 2000 об/мин. Это позволит компрессору работать в легком режиме. Если аппарат будет использоваться без нагрузок и непродолжительный период, то подойдет агрегат мощностью 1 кВТ. Для более интенсивной работы применяют изделия большой мощности.

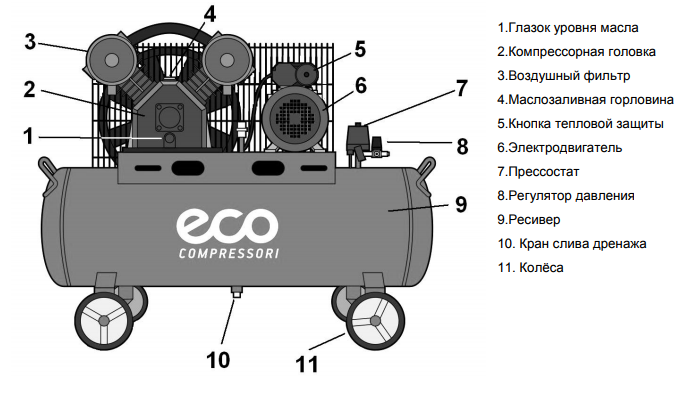

  3. Ресивер. Самодельный компрессор должен быть компактных размеров. Для этого из газового баллона или огнетушителя изготавливают ресивер. Также подойдет любая металлическая емкость. Главное, чтобы готовое устройство имело средние размеры. Конструкция оснащается манометром и регулятором давления. Для этого ее нужно доработать. Возле входа в резервуар монтируют готовый узел с редуктором, который можно приобрести в магазине. После установки клапана обратного давления проводят его настройку.
  4. Система охлаждения и смазка. У некоторых компрессоров во время работы происходит большой перегрев. Чтобы устранить этот недостаток, их дорабатывают системой охлаждения. Для этого в шатунах проделывают отверстия, а нижнюю крышку оборудуют косой трубкой. На выходе из картера монтируют фильтр. Он должен быть прозрачным. Это позволит наблюдать за уровнем масла. Из огнетушителя создают влагоотделитель.

Компрессор устанавливается на станину. Для этого в каркасе проделывают необходимые посадочные места под устройство. Двигатель жестко закрепляют на станине. Остальные элементы, которые подключаются через шланги, монтируют отдельно.

Неисправности и ремонт

Шум и стук во время работы компрессора, а также масло, которое появляется в воздушном баллоне, свидетельствует о неисправности устройства.

  1. Со временем на блоке картера образуются трещины и сколы. Картер полностью заменяют, если на его стенках возникли трещины. Трещины заваривают, если они расположены на фланце крепления картера и имеют маленький размер.
  2. Чтобы проверить герметичность цилиндра, его укладывают в водяную ванну и наполняют сжатым под давлением воздухом. Если появились пузырьки, то он считается не герметичным. Ремонт производят путем растачивания емкости и хонингуют ее под ремонтный размер. Блок в разъемном состоянии должен быть цельным, без забоин. Допускается отклонение до 0,04 мм. Нельзя, чтобы под лекальной линейкой проходил щуп в 0,05 мм.
  3. Ремонтный размер поршней определяется по цифре, выбитой на дне поршня. Это цифра +04, +0,8.
  4. Если износились шариковые подшипники, их спрессовывают и заменяют новыми.
  5. Если шатунные шейки вала имеют износ выше 0,05 мм, то полностью меняют коленчатый вал.
  6. Чтобы исправить изношенную верхнюю головку шатуна, запрессовывают ремонтную втулку, предварительно сделав отверстие диаметром 14,019 мм.

Если торец крышки и ее задняя часть не прилегают плотно к корпусу, то вовремя трения они вместе с уплотнителем изнашиваются. При появлении трещин их меняют на новые детали.

Gyraf Audio — схемы «Сделай сам»

Gyraf Audio — Схемы «сделай сам» Страница «сделай сам»
Добро пожаловать на страницу «Сделай сам» Gyraf Audio . ….

Пожалуйста, прочтите сначала !!

Проекты, описанные на этих страницах, никоим образом не являются коммерческими. Это означает, что мы НЕ продаем печатные платы, комплекты или что-либо подобное. Это также означает, что любое коммерческое использование информации на этих страницах строго запрещено. То есть, вы НЕ можете продавать печатные платы, комплекты (ни частичные, ни полные) или готовые блоки DIY-проектов на этом сайте без письменного согласия Gyraf Audio.Эти страницы предназначены только для информации — но это самый лучший и наиболее полный набор информации, который мы смогли найти.

Пожалуйста, НЕ связывайтесь с нами по поводу деталей или информации для DIY-проектов, так как мы не продаем ничего, связанное с этим — они строго некоммерческие. Посетите www.GroupDIY.org для получения дополнительной информации о поделках.

20. ноя 2012

Вот ссылка на форумы Prodigry-pro (AKA GroupDIY) — наше место встреч и тусовок для всех, кто занимается аудио, электроникой и DIY. Направляйте свои вопросы туда и проверяйте возможные решения для ошибок в ваших поделках:

http://www.groupdiy.org/

Gyraf Do-It-Yourself Circuits

На этих страницах содержится информация о создании собственного профессионального аудиооборудование.

Комментарии и исправления более чем приветствуются, но я не могу обещать отвечать на все письма. Если вы создадите один из проектов и опишете процесс на своей веб-странице, я буду более чем счастлив добавить сюда ссылку, чтобы другие могли извлечь пользу из вашего опыта.

Отказ от ответственности: обратите внимание, что вся информация, схемы, макеты и т. Д. Предоставляются «как есть», и что мы никоим образом не можем нести ответственность за ее точность, функциональность или даже безопасность.

Gyraf Audio не несет ответственности и отказывается от любой ответственности за любые убытки, ответственность, ущерб (прямой или косвенный) или расходы любого характера, которые могут быть понесены в результате или могут быть связаны, прямо или косвенно, с использование или доверие к любой информации, ссылкам или услугам, предоставляемым через этот веб-сайт.

Также следует проявлять особую осторожность при работе с сетевым напряжением и очень высоким постоянным напряжением, возникающим в цепях ламп. Эти напряжения смертельны, и малейшая ошибка будет критической. И мы хотим, чтобы вы оставались живыми и здоровыми, чтобы вы могли помогать другим людям, разделяющим наш странный интерес к созданию ретро-про-аудио-оборудования.

Основные правила безопасности:

— НИКОГДА не работайте при включенном напряжении. Выключить, разрядить, работать, подключить измерительную аппаратуру и включить.

— Во время работы всегда держите сетевой разъем на виду, чтобы вы могли убедиться, что он действительно отключен.

— Если возможно, приобретите дополнительный вольтметр и держите его подключенным к зарядному конденсатору в вашей ламповой HT-источнике питания. Ни к чему не прикасайтесь, пока напряжение не упадет ниже 48 В.

— Всегда приводите в порядок свое рабочее место перед подключением проекта к электросети. Это дает вам время подумать о том, что вы делаете.

DIY Форумы и группы:

Обратите внимание, что проекты, доступные здесь, среди многих других интересных вещей, являются целью для обсуждения на форуме GroupDIY, посвященном профессиональному аудио DIY:

http: // www.groupdiy.org/

Немецкоязычный партнерский совет, www.energyrecording.de:

http://www.nrgrecording.de/nrg/index.php

И датский форум по всем вопросам DIY:

http://groupdiy.dk /index.php

В этих местах вы можете найти ответы на свои вопросы, связанные с самоделкой, от людей, которые действительно пробовали создавать некоторые из проектов. Без этих парней эти страницы были бы намного более запутанными — их комментарии и вопросы были неоценимой помощью.

Проекты:

Готовые печатные платы:

Густав создал службу печатных плат с интернет-магазином наличие печатных плат для большинства этих проектов, доступных по всему миру: Операция Густава под названием «JustThePCB»

G9 Micpre:

Это адаптация нашего популярного микрофонного предусилителя Gyratec-IX. Оснащен ламповым усилением, фантомным питанием, фильтром высоких частот и фазовым реверсом, а также линейным, микрофонным и инструментальным входами. Звук не имеет себе равных, но это довольно сложный проект — не совсем подходящий для начинающих строителей.

Клонирование SSL Mixbus Compressor:

Это несколько более современный дизайн, стерео суммирующий компрессор для сжатия и склеивания ваших миксов, вырезанный прямо из сердца стандартной микшерной панели звукозаписывающей индустрии; SSL4000E.Его относительно легко построить (я думаю, судя по известному мне уровню успеха), и он основан на компонентах, которые не должно быть так сложно получить в любой точке мира. Схема этого стерео компрессора удивительно проста для компрессора с таким хорошим звучанием.

G1176:

1176 — хорошо известный классический компрессор на полевых транзисторах. Никаких ламп, зато хороший твердотельный проект своими руками. Это адаптация оригинального UREI 1176 LN к компонентам и частям, которые сегодня доступны (в основном) повсюду. Адаптация включает переход на стандартные европейские типы транзисторов, модернизацию компонентов, использование трансформаторов Lundahl и поворотных переключателей для упрощения компоновки передней панели.

Pultec EQ:

Самый известный из бригады ламповых эквалайзеров старой школы. Представлен вам в обновленном дизайне, позволяющем сделать его самостоятельно. Но будьте осторожны — он основан на высоком напряжении для ламп, поэтому это небезопасный первый проект.

G7 — Ламповый микрофон:

Микрофоны не являются самым обычным предметом для самодельных проектов, и когда я начал это, в основном потому, что никто не верил, что это возможно.Но возможно, и с поразительными результатами. Попробуйте сами ..

Эквалайзер Calrec PQ1549:

Создайте свой собственный эквалайзер Calrec PQ1549 — Да, тот, который можно найти в пульте Calrec UA8000 «Polar». Этот эквалайзер — один из моих абсолютных фаворитов, когда дело касается эквалайзеров на основе стандартных операционных усилителей. Попробуйте, и вы поймете, что я имею в виду …

ИЗГОТОВЛЕНИЕ ПЛАТ:

Информация о том, как обрабатывать ваши собственные печатные платы — например, проектов найдено на этих страницах:


КАК СДЕЛАТЬ СВОЮ ПП

А для тех из вас, кто неуверен и не хочет вдаваться в «раскатывание собственной» печатной платы, вот пара готовых вариантов:

Густав предлагает услуги по обслуживанию печатных плат для всех из этих проектов, доступных по всему миру: Операция Густава под названием «JustThePCB»

Chef в Великобритании также имеет печатные платы G9-diy и G-ssl: AudioKitchen, Chef’s PCB operation

Здесь мы хотели бы упомянуть, что у нас нет абсолютно никаких экономических интересов в любой из вышеперечисленных операций с печатными платами — как указано выше, мы не верим в смешивание DIY с бизнесом.Вот почему эти независимые операторы продают печатные платы по очень и очень приличным ценам — по крайней мере, в Европе было бы невозможно производить полностью профессиональные печатные платы по их ценам. Помните — это НЕ прибыльная операция.

Неизвестные схемы Гирафа:

Ознакомьтесь с нашей подборкой труднодоступных схем, непонятного оборудования или просто тех не очень распространенных технических чертежей.


Схема Якобса неясного

ДОМ

Страница Лизы

Показано:

07-02-2005

Строительство DIY 1176 Компрессор

Рисунок 13. Сначала создайте источник питания.

1. Компоненты для пайки. Перед тем, как паять все компоненты на плату, я предлагаю сначала собрать блок питания. Он находится в правом верхнем углу доски. Регулировка напряжения осуществляется напряжением 7824 регулятор (VR1).

Вам необходимо разместить следующие компоненты: R85, R86, R87, R89, C23, C24, C25, C26, VR1, CR6, CR7, CR8, CR9, CR10.

Вы также можете разместить другие резисторы, но не размещайте транзисторы или микросхемы.
Я предлагаю установить резистор на 1 Вт параллельно плате для улучшения охлаждения. Не забудьте установить радиатор на 7824 (не показан на рисунке 13).

2. Проволочный трансформатор.

Рисунок 14. Схема подключения трансформатора.

Цвет проводов трансформаторов не всегда одинаков. Схема подключения — «разделенная вторичная обмотка для +/- источника питания». Проверьте рисунок 14.

3. Проверьте положительное / отрицательное напряжение перед установкой других компонентов.Две шины питания + 30В / -10В. Проверьте схему, чтобы определить, где тестировать эти напряжения.

4. Резистор лампы VU-метра . Я не использую разъем лампы VU-METER на печатной плате, так как он обеспечивает 36 В постоянного тока, а моей лампе требуется только 12 В. (Я использую Комплект подсветки Sifam для AL29WF). Лампе все равно, подаете ли вы переменный или постоянный ток, поэтому более простое решение — взять 0-24 В переменного тока с одной шины трансформатора и сбросьте его до 12 В переменного тока с помощью резистора.

Требуется падение напряжения (ΔV) 12 В, и лампе нужен ток I = 100 мА.Немного математики с законом Ома:
R = ΔV / I = 120 Ом, P = RI 2 = 1,2 Вт.

Но … это теория. На практике вторичное напряжение трансформатора даже под нагрузкой (из схемы 1176) составляет около 28 В. Падение напряжения на лампе 11В достаточно, чтобы дать разумное свечение. Нам нужно уменьшить ΔV = 28V-11V = 17V. Итак, имеем:
R = ΔV / I = 170 Ом. Резистор рассеивает энергию P = RI 2 = 1,7 Вт.

Я нашел большой керамический резистор 180 Ом, 5 Вт и успешно его применил.Предлагаю использовать резистор > 170 Ом, чтобы уменьшить падение напряжения на лампе и продлить срок ее службы. Поместите этот резистор в корпус, не касаясь других проводов, потому что он нагревается.

5. Заземление звездой : подключите контакт 1 входа XLR к шасси. Это помогает сохранить гул до минимума.

6. Для получения дополнительной информации о обратитесь к Руководству по электромонтажу Mnats.

Рис. 15. Mnats ‘rev.J PCB.

Рисунок 16. Резистор лампы вольтметра.

Рисунок 17. Внутри …


Рисунок 18. Внутри …

Фигура 19. Завершенный клон 1176LN.

Схема задержки времени для самостоятельного компрессора

Это схема задержки времени для самостоятельного компрессора. Он подходит для проектирования кондиционеров или холодильников, в которых используется компрессор.

Базовый рабочий.

Допустим, отключение электроэнергии. Снова включение. К счастью, у нас есть такая схема. Он не включит питание компрессора внезапно.

Но он будет ждать 3-5 минут перед повторным запуском.

Почему?

На случай отключения электроэнергии. затем питание внезапно снова включается. Это может привести к ожогам компрессора и легко повредить его. Итак, мы должны использовать эту схему задержки вот так.

Эта схема имеет много преимуществ по сравнению с обычными схемами.
Во-первых, откройте машину, цепь немедленно подключит питание к компрессору. Не нужно ждать.

А если отключение электроэнергии дольше установленного времени. Когда линия переменного тока восстановится, схема также немедленно подключит питание к компрессору.

Как это работает

На рисунке 1 представлена ​​принципиальная схема этих проектов. Нагрузка в цепи представляет собой магнитный переключатель или реле, отключающее питание компрессора.

Сеть переменного тока протекает через нагрузку и мостовые диоды, R9, C4 и цепь стабилитрона.Они являются регуляторами постоянного напряжения для поддержания постоянного напряжения до 7,5 В.


Рис. 1 Принципиальная схема цепи задержки времени самодельного компрессора

Первое питание

Постоянное напряжение на диоде D1 заряжает конденсаторы C1, а постоянное напряжение через R3 вызывает работу Q2.

Затем есть напряжение для запуска транзистора Q3. Далее, напряжение на эмиттере Q4 выше, чем на базе, Q4 тоже работает.

И, что важно, он может управлять работой затвора SCR1, как выключатель ON для полной загрузки.

Свойства SCR, схема будет поддерживать переключатель до тех пор, пока не отключится питание. Цепь SCR перестает работать.

Пока цепь работает, будет напряжение, чтобы заряды C1 постоянно работали, чтобы транзистор Q1 стал проводником.

При отключении электроэнергии напряжение на C1 полностью разряжается в течение 3-5 минут. Но если снова включить питание в указанный выше период.

Это вызовет транзистор — Q1 сразу запустится. И напряжение на базе Q2 недостаточно. Итак, Q2 не работает.

Затем напряжение будет медленно заряжать конденсаторы с C2 по R4. до Это напряжение появится на эмиттере Q3 до эмиттера Q4.

Который потребуется время зарядки около 3-5 минут. Напряжение на эмиттере Q4 будет выше, чем на базе Q4. Это приводит к тому, что напряжение для управления SCR1 работает. Затем напряжение на нагрузке снова регулирует компрессор.

Мы увидим, что эта схема очень простая. Потому что используйте меньшее количество деталей, а также избегайте использования трансформаторов в качестве источника питания для этой схемы.

Для тех, кто хочет меняться со временем, медленно или быстро. Вы можете изменить R4, C2. Если вы добавите стоимость, время будет больше. Так что вы можете попробовать изменить его по мере необходимости.

Как собрать

Эта схема может собрать все компоненты в печатную плату, как показано на Рисунке 2, после завершения попытки немедленно прекратить ее использование.


Рисунок 2 фактический размер односторонней медной компоновки печатной платы (слева) и компоновка компонентов (справа)

Эта схема может собирать все компоненты в печатную плату, как на Рисунке 2, по завершении попробуйте использовать ее немедленно.

Внимание: при построении оконечный диод и конденсаторы должны быть действительно правильными.

Для построения этой схемы. Легко использовать. Поскольку схема имеет только два терминала, используйте только. Вы просто устанавливаете виртуальную нагрузку, как обычные переключатели, как показано на рисунке 3.Ножки A-B могут переключаться взаимозаменяемо.


Рисунок 3 Установка приложения этого проекта

Примечание:

Напряжение катушки реле

Я думаю, что реле представляет собой катушку 220 В переменного тока, подобную этой.

Потому что SCR хорошо работает при нагрузке более 4А. Итак, катушка может быть больше катушки на 1,5 Вт.
Для контакта реле. Пожалуйста, проверьте мощность нагрузки или кондиционера перед этим. Например 900 Вт, ток 3 А при 220 В.

И я думаю, что эта схема может работать и при 120 В переменного тока.

Наслаждайтесь своим проектом.

Детали, которые вам понадобятся

Q1, Q2, Q3: C945 или C1815 NPN транзисторы
Q4: BC557 NPN транзисторы
SCR1: C106 SCR
D1, D2: 1N4148, 75V 150mA, D40004 D5, D5 : 1N4007, 1000V 1A Диоды
ZD1: 7,5V 1W стабилитрон
Резисторы 0,25W 5%
R1: 500K
R2: 1M
R3: 100K
R4: 680K
R5, R8: 2. 2K
R6: 33K
R7 1K
R9: 30K 5 Вт
Конденсаторы
C1: 47 мкФ 16 В, электролитические
C2: 100 мкФ 16 В, электролитические
C3: 10 мкФ 16 В, электролитические
C4: 0.Металлизированный полиэфирный пленочный конденсатор 1 мкФ 63 В

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

самодельный воздушный компрессор

о введении. Баки скреплялись деревянным «хомутом» (см. Схему в галерее изображений), скрепленным по всем четырем углам шпилькой с резьбой. Спасибо за публикацию. Составить обзоры лучших воздушных компрессоров 2021 года для домашнего использования было непросто, потому что сегодня на рынке есть большой выбор.Клиновой ремень Стабильная выходная мощность в 90 фунтов на квадратный дюйм достаточно высока для работы с широким спектром электроинструментов, в том числе с скобами и краскораспылителями. Идеи магазина сберегательных услуг. Веселые механики MOTHER завершили свою небольшую удобную установку, использовав медную трубку в четверть дюйма для соединения выпускной стороны воздушного насоса — через односторонний обратный клапан — с впускными фитингами на баллонах высокого давления (убедитесь, что точки клапана «от насоса и до баков). Хаски 20 галлонов. . Вы только что построили баллон под давлением.а затем используйте воздушный шланг, чтобы «накачать» шины фургона или выполнить другую легкую работу на заднем сиденье 40, на удаленных дорогах и т. д. 28. 24. 1/4-дюймовый воздушный обратный клапан. Добавьте воздух через клапан Шредера (и проверьте давление в баллоне с помощью манометра, приложенного к этому клапану), переносите баллон куда угодно. (ПОДСКАЗКА: люди, работающие в сфере автомобильных кондиционеров, с которыми разговаривали Деннис и Эмерсон, сказали, что проще всего будет преобразовать компрессоры от Fords и Chryslers или любой автомобильный кондиционер, производимый Borg-Warner.. Он идеально подходит для амбициозных мастеров своими руками и домашних механиков, которые хотят промышленного качества без огромных размеров и цен! Вы также можете безопасно испытать свой бак под давлением, подав давление, пока он наполнен водой, если он вырвется, он не взорвется, просто вылейте воду . .. В любом случае используйте длинный шланг !!! Что мне действительно нравится, так это тяжелая конструкция баллона с пропаном. 26. Привет и спасибо, что посмотрели, я бы проверил давление в баллоне, прежде чем что-нибудь делать.Вероятно, для меня было бы дешевле продать компрессор и бак, которые у меня есть сейчас, чтобы я мог просто пойти и купить компрессор для домашнего использования с прикрепленным баком. а затем использовать воздушный шланг, чтобы «накачать» шины фургона или выполнить другую легкую работу на заднем сиденье 40, на удаленных дорогах и т. д. Могу я задать вопрос, какие идеи я могу утилизировать для электродвигателя и двигателя компрессора? Если вы хотите сделать свой собственный, вам может быть лучше купить новый 100-фунтовый резервуар, и вам не нужно беспокоиться о скрытых газах. Еще раз спасибо.Другими словами, не существует «установленного» или «лучшего» способа переработать резервуар для отходов или резервуары, насос и двигатель в воздушный компрессор. . MyLowes Войти. 32. Схема: самодельный воздушный компрессор МАТЬ, соорудить его из хлама меньше чем за 60 долларов. Не уверен, поможет это или нет. Рано или поздно в каждой домашней мастерской понадобится хороший маленький воздушный компрессор. 27. Так как есть домашние магазины, которые могут использовать такое оборудование. хотелось бы пошагово проиллюстрировать это. Реле давления для домашнего воздушного компрессора на 240 В. Коллектор резервуара воздушного компрессора ПОРТАТИВНЫЙ БАК ДЛЯ ДАВЛЕНИЯ: Вот переносной резервуар для сжатого воздуха или воздушный баллон (см. Галерею изображений), который вам пригодится, когда вам понадобится перенести сжатый воздух «за пределы линий электропередач».Пластиковая крышка резервуара для маргарина 19. (Если хотите, вы можете просверлить, а затем скрепить ее булавками или болтами). Это полезно при повторной сборке воздушного компрессора после ремонта. 2.. Баллон с воздухом я сделал из баллона с пропаном 100 # баллон, это . Привет, спасибо, что заглянули. о введении. Ответ 33.. у вас нет онлайн-вертикального бесшумного воздушного компрессора с электрическим приводом. 17.. http://www.shreeyanthra.com/air-compressor.html, мне это чертовски нравится. перед тем, как запустить устройство в исследовательский цех МАТЕРИ.. В MOTHER EARTH NEWS вот уже 50 лет, и мы постоянно работаем над сохранением природных ресурсов нашей планеты, помогая вам сохранить ваши финансовые ресурсы. 99 69,99 долларов 69,99 долларов 99. Самый важный элемент любой системы сжатия и хранения воздуха — «сердце» машины — это воздушный насос. Я женат на одной женщине 41 год, имею трех мальчиков и трех внуков… Датчик, конечно же, позволяет пользователям следить за psi, который накапливается в баках воздушного компрессора.. Поршневые компрессоры Домашние воздушные компрессоры. Большинство домашних воздушных компрессоров имеют минимальное давление 90 фунтов на квадратный дюйм, и этого достаточно для наиболее часто используемых пневматических инструментов. Это хаски 20 галлонов. Итак, я дам вам основы, и вы сможете настроить свои собственные. Просто возьмите короткий воздушный шланг с конусным фитингом с внутренней резьбой 1 1/4 дюйма на одном конце и патроном шины на другом и прикрутите охватывающий фитинг к верхнему клапану баллона с переработанным фреоном. . 11. Затем купить полностью металлический Schrader клапан (размер его «базовый» не имеет значения), просверлить отверстие в резервуаре под давлением, чтобы соответствовать, и надежно серебро-припой Шредера фитинг в отверстие.Я построил такую ​​же машину несколько лет назад. Нажмите, чтобы узнать цену. Вы найдете советы по сокращению счетов за отопление, выращиванию свежих натуральных продуктов в домашних условиях и многое другое. Воздушный компрессор SKEY Накачка шин — портативный электрический портативный воздушный компрессор 150 фунтов на квадратный дюйм, беспроводной автомобильный насос для шин с аккумулятором, шнур питания USB, цифровой манометр 4,2 из 5 звезд 52 $ 59,99 $ 59. Привет, я думаю, что лучше всего будет проверить торговца металлоломом или пропановый бизнес. Здравствуй. Плоская шайба 5/16 дюйма (8). С самого начала следует отметить, что машина, которую вы видите здесь, состоит из трех основных частей: [1] двухцилиндровый резервуар для удержания воздуха после его сжатия, [2] насос для работы который сжимает, и [3] электродвигатель, который вращает насос.Давно хотел сделать такой воздушный компрессор. о введении. . Привет, Фил! Спасибо, что посмотрели и комментировали. От трубы 1/4 дюйма до конуса с наружной резьбой 1/4 дюйма Просто не правда ли? Я просто подумал, можно ли его использовать для хранения природного газа в качестве топлива во время чрезмерных поставок газа, чтобы повторно использовать его во время дефицита поставок? И именно поэтому Деннис Буркхолдер и Эмерсон Смайерс — двое из исследователей MOTHER — недавно почесали головы, пошли работать и придумали этот изящный воздушный компрессор, который любой домашний мастер сможет собрать из большей части «мусора» с меньшими затратами. чем 60 долларов (планы на самодельный воздушный компрессор МАТЬ). тем самым заставляя его «блокироваться» на вращающемся маховике. Самым продаваемым продуктом для портативных воздушных компрессоров является Porter-Cable 6 галлонов. Готовый болт 5/16 дюйма (4) Я не могу дать вам конкретный список фитингов, которые вам потребуются, поскольку ваш проект может быть настроен иначе, чем мой. 21. Исследователи, заботящиеся о безопасности МАТЕРИ, завершили установку резервуара, полностью открыв клапаны на обеих бутылках, а затем отрезав ручки, чтобы эти клапаны больше никогда не закрывались. Где мне взять старый баллон с пропаном? 10.Затем — и это было прикосновение, превратившее самодельный воздушный компрессор МАТЕРИ в установку, не уступающую любой купленной в магазине установке — мальчики установили манометр и реле давления (также купленные у местного оборудования) на коллекторе резервуара. . В нем мощный двигатель и большой баллон с воздухом занимают площадь менее 2х2 дюйма. Все в порядке! Мотор мощностью 1/3 л.с. и невероятное разнообразие старых электродвигателей — все они являются подходящим «сырьем» для проекта такого рода — тихо ржавеют в навесах, подвалах, чердаках, кладовых, задних дворах, барахолках и т. Д. груды металлолома прямо сейчас во всех частях страны.Мотор также безмасляный, поэтому вам не нужно беспокоиться о техническом обслуживании. Хаски 20 галлонов. Это ярмо также служит опорой для воздушного насоса готового компрессора, приводного двигателя и другого оборудования. Вы сделали этот проект? Раструб 1/4 дюйма с внутренней резьбой для трубки 1/4 дюйма Husky 60 галлонов. Плоская шайба 3/8 дюйма Заполните баки водой до краев. . Этот воздушный компрессор для домашнего гаража не производит много шума, обеспечивая бесшумную рабочую среду. Спасибо за комментарии и за просмотр. Портативный вариант также может вам помочь, так как затем вы можете перемещать его по дому в нужное место.где каждый из трех компонентов выполняет свои функции. Переносной вертикальный электрический воздушный компрессор с масляной смазкой, 175 фунтов на квадратный дюйм (87), модель № C304H, 499 долларов США. Campbell Hausfeld FP209499AV достаточно портативен, чтобы перемещаться по дому или на нескольких рабочих площадках, сохраняя при этом энергию, необходимую для проектов DIY. Stanley B2BL104STF574 Воздушный компрессор, желтый. компрессоры с максимальным давлением 175 psi. Молодец для проекта. Любые идеи, пожалуйста, 8 лет назад 9 лет назад Найди ближайший магазин.Компания; Связаться с нами; Основы сжатого воздуха. От раструба с внутренней резьбой 1/4 дюйма до трубки 1/4 дюйма (ПРИМЕЧАНИЕ: перед выполнением пайки необходимо удалить крепеж внутри клапана, а затем заменить его после завершения пайки). Шестигранная гайка 5/16 дюйма (8). Правильное периодическое обслуживание позволит избежать серьезных дефектов. Резервуары для хранения на буровой установке Денниса и Эмерсона представляют собой два баллона с фреоном под давлением, которые они бесплатно получили в местной мастерской по кондиционированию и охлаждению. Этот воздушный компрессор отлично подходит для всех легких задач, таких как наполнение воздухом или забивание гвоздей, но он определенно не рекомендуется, если вам нужно что-то, что может работать непрерывно.Резиновая шайба садового шланга Помощники МАТЕРИ затем оснастили воздухозаборник на своем насосе элементарным очистителем, сделанным из пластиковой «бадьи для масла», заполненной отходами печного фильтрующего материала (поролоновая губка тоже подошла бы). Это знают все, у кого есть домашний магазин. Этот проект требует времени и навыков, так как здесь много сварочных работ и сложной арматуры. На самом деле это «включение» состоит только из замыкания электрической цепи, которая приводит в действие магнитную муфту.учетная запись? Бесплатная доставка. Надежнее было бы купить. о введении. Наша самая экономичная рекомендация исходит от Industrial Air. Когда он проверил его, бак взорвался, уничтожив его самого и некоторых его сотрудников. Уже зарегистрирован, но у меня есть аналогичный компрессор, но он проработал около 10 минут, а затем начал напрягаться и полностью замедляться, как будто ему требовалась мощность для двигателя. У меня есть старый баллон с пропаном, который был построен в 1963 году, и я рассматриваю Тьюринг в качестве воздушного компрессора, баллон имеет только поверхностную ржавчину, и он все еще содержал пропан, когда я его получил.Пластиковая ванна для маргарина Как охладить компрессор для удаления влаги [Easy Project] Во-первых, немного теории. На нем показаны внутренние части раствора для сжатия воздуха. Краска. Hyundai HY7524 750 Вт, 230 В, электрический двигатель с прямым приводом, 5.2CFM 100PSI, сверхтихий двигатель воздушного компрессора, 24-литровый стальной бак, безмасляный, быстроразъемные фитинги UK Plug-White, 550 Вт, 230 В. 4,7 из 5 звезд 212. ПРИМЕЧАНИЕ. Отверстие просверлено в одном из баллонов с воздухом для размещения всех наших продуктов. о введении.Большинство из нас может использовать воздушный компрессор в доме для множества различных проектов, и поэтому я считаю, что воздушный компрессор, вероятно, является одним из наиболее важных инструментов, которыми может владеть любой домовладелец. Бесплатная доставка при заказе от $ 45 +. портативный вертикальный воздушный компрессор с максимальным давлением 200 фунтов на квадратный дюйм обеспечивает на 35% больше времени работы пневмоинструмента по сравнению с типичными 20 галлонами. включая сцепление. Хотя воздушные компрессоры могут не быть наверху каждого… которые используются, потому что фитинг на компрессоре имеет прямую резьбу (а не коническую резьбу, которая есть на большинстве труб). Я действительно думаю, что вы хорошо поработали, и вы сделали предупреждение. Привет, спасибо, что посмотрели, мой делает то же самое, что тормозит при заполнении. Резиновая шайба садового шланга связана с соответствующими клапанами, элементами управления, воздушными линиями и другим оборудованием. . Лучший газовый компрессор: воздушный компрессор CTA50 промышленного подрядчика на Amazon «Этот воздушный компрессор оснащен двигателем Honda мощностью 5 л.с., который идеально подходит для бытового и коммерческого использования». И в данном случае этот насос — компрессор кондиционера из брошенного автомобиля.У обоих должны быть старые танки. Танк у меня отдельный. Спасибо, что искали и помогали. ну читайте дальше! Домашний декор, мебель и кухонные принадлежности Проекты и идеи своими руками Калькуляторы проектов … Хаски 30 галлонов. Вы правы, безопаснее было бы купить. Международные подписчики — нажмите здесь Просто не правда ли? От 1/4 дюйма до 1/4 дюйма с наружной резьбой Ткань для оборудования с сеткой 1/4 дюйма для защитного экрана От 1/4 дюйма с внутренней резьбой до 1/4 дюйма Войдите в свою учетную запись онлайн. Найдите воздушные компрессоры у Lowe’s сегодня.тем самым заставляя муфту и присоединенный к ней приводной вал кондиционера также вращаться. 6. Просто прочное оборудование, которое будет выпускать воздух под давлением, скажем, до 80 фунтов на квадратный дюйм. Но для примера того, насколько легко можно выполнить эту работу. Они также отмечают, что вы, вероятно, купите один из агрегатов за меньшие деньги, если купите его у торговца металлоломом, а не на свалке автозапчастей.) Ответ Этот проект требует времени и навыков, так как требует много сварочных работ и сложной арматуры.Я не могу дать вам конкретный список фитингов, которые вам потребуются в качестве конфигурации вашего проекта diff…. безмасляный воздушный компрессор Husky 20 галлонов. 1. Кроме того, следует отметить, что существует бесчисленное количество резервуаров для хранения бесчисленных конструкций. В качестве последнего штриха Деннис и Эмерсон изготовили защитный экран (из аппаратной ткани), установили его на клиновой ремень и шкивы и хорошо покрасили систему воздушного компрессора / накопителя стоимостью менее 60 долларов. Этот компрессор у меня уже около 15 лет, и он до сих пор отлично работает, но, как я сказал в инструкции, вы должны быть очень осторожны.Самодельный воздушный компрессор с пропановым баком на 100 фунтов: Я решил построить свой собственный воздушный компрессор. 3. Безмасляный воздушный компрессор является лидером отрасли благодаря высокопроизводительным технологиям. Воздушный компрессор может помочь в обустройстве дома и реализовать все задуманные вами проекты. От трубы 3/4 дюйма до садового шланга. Трехгаллонные воздушные компрессоры заполняют промежуток между сверхпортативными компрессорами и шестицилиндровыми баками большего размера. Хотите узнать больше, присоединяйтесь к сообществу новостей Матери-Земли сегодня! Воздушные компрессоры быстро справляются со многими задачами и широко используются в самых разных сферах деятельности во многих отраслях промышленности, от механических мастерских до строительных площадок и аварийных служб.Заправка из печи или фильтра кондиционера для подписчиков в Канаде — Нажмите здесь Доброе утро и спасибо за комментарии и инструкцию. Резиновая втулка 5/8 дюйма И это именно то, чему препятствует обратный клапан, установленный между воздушными баллонами и помпой.). 16. Не забудьте выпустить воздух из резервуара или наполнить его водой перед сваркой. Это обязательно поможет тем, кто хочет его построить. 13.. Получите завтра, 15 января. 26 (фитинг для соединения трубы с развальцовкой) следует сделать как можно меньше, чтобы у фитинга было большее плечо для пайки.Создайте в резервуаре сильный вакуум, чтобы удалить оставшийся пропан. Вот переносной баллон под давлением или баллон со сжатым воздухом (см. Галерею изображений), который вам пригодится всякий раз, когда вам нужно вынести сжатый воздух «за пределы линий электропередач». У меня есть компрессор Sears, но бака к нему нет. 18. Позвоните нам сегодня! Переносной электрический воздушный компрессор 150 фунтов на квадратный дюйм с комбинированным набором гвоздей для 16, 18 и 23 манометров (3 инструмента). Дома; О. Я думаю, что мне нужен более мощный электродвигатель, но мой работает достаточно хорошо, чтобы не тратить лишние деньги. Покупайте воздушные компрессоры и различные инструменты на сайте Lowes.com. От трубы 1/2 дюйма до конуса с наружной резьбой 3/8 дюйма Уже являетесь участником? Наконец — чтобы обеспечить «мускулы» для запуска своего воздушного компрессора / системы хранения воздуха, экспериментаторы МАТЕРИ собрали использованный электродвигатель мощностью 1/3 л.с., установили его рядом с автомобильным компрессором кондиционера наверху своей маленькой установки и соединили с ним. насос с клиновым ремнем. От раструба с внутренней резьбой 1/4 дюйма до трубки 1/4 дюйма (ПРИМЕЧАНИЕ. Перед выполнением пайки необходимо удалить крепеж внутри клапана, а затем заменить его после завершения пайки.Просто возьмите короткий воздушный шланг с конусным фитингом с внутренней резьбой 1 1/4 дюйма на одном конце и патроном шины на другом и прикрутите охватывающий фитинг к верхнему клапану баллона с переработанным фреоном. Сам буду работать, пока не отключится, но напрягает. о введении. Затем убедитесь, что при проведении этого теста вы захватываете шкив / маховик / сцепление в сборе таким образом, чтобы повернуть его все. Какие портативные воздушные компрессоры являются самыми продаваемыми? Садовый шланг для раструба с наружной резьбой 3 1/8 дюйма столь же обширный выбор выброшенных воздушных насосов.4. (СПЕЦИАЛЬНОЕ ПРИМЕЧАНИЕ: возможно — до того, как магнитная муфта компрессора будет постоянно заблокирована на шкиве и маховике, как объясняется в следующем параграфе, — прокрутить вручную только шкив и маховик, следя за тем, чтобы компрессор не перекачивал воздух, и думать, что устройство неисправно, хотя на самом деле это не так. Это общепринятый метод очистки от остатков пропана перед перепрофилированием бака. Стационарный электрический воздушный компрессор (447) Модель № C602H 559 долларов США. Ссылка на дом по ремонту дома Lowe Еженедельное объявление о статусе заказа кредитных карт Пейдж Лоу.. При выборе воздушного компрессора для работы убедитесь, что у вас достаточно PSI для выполнения поставленной задачи. Этот самодельный воздушный компрессор прост в изготовлении и неоценим для вашей домашней мастерской, он включает в себя пошаговые инструкции, подробную схему и список материалов. 2.. Электрический переключатель давления. Сцепление, однако, остается отключенным от двух других компонентов до тех пор, пока в пассажирском салоне автомобиля или грузовика не будет щелкнуть переключатель и кондиционер не будет «включен». Удивительный! (И вот почему вам в любом случае нужен этот односторонний клапан: фреоновый насос в автомобильной установке кондиционирования воздуха обычно содержит встроенный «стравливающий» клапан, который открывается в конце каждого рабочего цикла и сбрасывает любое «оставшееся» давление. от компрессора, чтобы его было легче запустить в начале следующего цикла.20. Домашний воздушный компрессор — это универсальный инструмент, который можно использовать для множества различных проектов. Дома; Учиться; Блог; Вернуться на главную. 9 лет назад Запасной бак был и бесплатно. 14. Федеральный закон запрещает кому-либо заправлять эти резервуары фреоном, а контейнеры обычно просто выбрасываются. 23. Электрический шнур. Как вы думаете, вы бы использовали его? Понимаете, ничего особенного. У Ebay / Amazon есть множество доступных насосов для задач кондиционирования и дегазации, которые способны создавать полный бар вакуума, которого должно быть достаточно, чтобы сделать ваш резервуар безопасным.Крепежные болты и гайки 1/4 дюйма, (6) Видите, именно поэтому у меня есть ведра с арматурой для металлолома. Лучшие обзоры воздушных компрессоров — Дом и магазин. Промышленный воздух. Добавьте воздух через клапан Шредера (и проверьте давление в баллоне с помощью манометра, приложенного к этому клапану), переносите баллон куда угодно. Новые баллоны кажутся не такими продуманными, как раньше, я бы хотел взять огромный внешний баллон с пропаном и построить для него компрессор, но я не буду этого делать, поскольку меня не интересует ответственность.. Я согласен с тем, что некоторые приспособления дорогие, но я полагаю, что это цена, которую мы платим за то, что хотим создавать вещи. Питание пневматических инструментов, таких как трещотки, гайковерты, гвоздодеры, резаки, воздуходувки, пилы, дрели, накачки шин . .. Если вы еще не заметили, компрессоры накапливают тонны влаги. 2 на 4, длина 23 дюйма, пиломатериал, (4) трубка 3/4 дюйма на 1/2 дюйма медной массы. Я подумал о том, чтобы собрать их вместе, но запорный выключатель и некоторые необходимые приспособления начинают дорожать.Спасибо еще раз и удачи. Это нужно для ниппеля 1/2 дюйма. просто собираю последние материалы для сборки воздушного компрессора. Что-то, что может справиться со всеми этими постоянно возникающими работами по распылению краски, пескоструйной очистке, очистке сжатым воздухом, переносным пневматическим инструментом и «поддержанию накачивания шин в семейном автобусе». Компрессор наполняет бак быстрее, чем я могу потреблять воздух с помощью пневматических инструментов, даже с помощью измельчителей воздуха большого объема. DEWALT D55146 Воздушный компрессор на складе «Заедание колес на большом воздушном компрессоре значительно упрощает перемещение туда, где это необходимо.». Ниппель с трубкой 1/4 дюйма. Как только два механика МАТЕРИ нашли компрессор для автоматического кондиционера за 2 доллара, они очистили его и возились с ним, пока не определили, какой из двух его портов является« впускным », а какой — «выхлоп». Мой бак проветривался пару лет. 8. Я решил построить свой собственный воздушный компрессор. Размер бака. Это не совсем набор инструкций, а скорее ориентир. 22. Однако — поскольку баллоны сертифицированы для давления до 250 фунтов на квадратный дюйм (что соответствует 80 фунтам на квадратный дюйм, указанным здесь, в пределах их безопасных пределов), и баллоны доступны почти везде бесплатно по запросу — нет абсолютно никаких причин, по которым баллоны не должны возрождаться как баллоны под давлением воздушного компрессора.В одном из резервуаров высокого давления (неважно, в каком) было просверлено полудюймовое отверстие для выпуска воздуха и полудюймовый патрубок, впаянный серебром в отверстие. Я провожу вас в гараж, чтобы посмотреть на мой самодельный воздушный компрессор. 651-462-3440 800-762-2247. Мой сосед дал мне бак и трехступенчатый компрессор / двигатель мощностью 5 л.с. Планы на Самодельный воздушный компрессор МАТЬ. Никогда не знаю, когда я захочу сделать что-то подобное (воздушный коллектор): О себе: Я на пенсии, уже 13 лет. Вот почему мы хотим, чтобы вы сэкономили деньги и деревья, подписавшись на наш экологичный план автоматического продления. Этот самодельный воздушный компрессор прост в изготовлении и неоценим для вашей домашней мастерской, он включает в себя пошаговые инструкции, подробную схему и список материалов. 1. 30. Одноступенчатый воздушный компрессор здесь — хороший выбор, поскольку вам, скорее всего, не понадобятся сверхмощные инструменты. 12. Рекомендуется установить на дне резервуара электрический автоматический слив. Купить эту коллекцию (129) Модель № 3332013 $ 299 00.Спасибо, Джой ДеТьенн. Вот почему исследователи MOTHER приварили муфту своего компрессора точечной сваркой к остальной части узла маховик / шкив. Корзина с 0 товарами Корзина. Существуют портативные воздушные компрессоры, стационарные воздушные компрессоры, электрические компрессоры, модели с батарейным питанием и, конечно же, несколько отличных газовых моделей. держит 100 # пропана, префект работал. (Шкив и маховик вращаются все время, пока двигатель автомобиля работает. 4,5 из 5 звезд 50. Мне также было интересно, будет ли работать компрессор кондиционера / холодильника, поскольку я считаю, что он сможет сжимать воздух в бак без необходимость отдельного мотора и компрессора.Манометр (крепление 1/4 дюйма) 6 лет назад Трубка 1/4 дюйма «Т» В нем говорится, что он рассчитан на давление 265 фунтов на кв. Дюйм при 300 градусах F. Но поскольку он очень старый, я ищу совета относительно погоды или нет безопасно повторно использовать для воздуха. Баки с толстыми стенками служат долго, но если внутри будет какая-то влага, она может заржаветь и стать слабым местом. Люблю ремонтировать велосипеды, играть в гольф, играть в бильярд, рыбачить, ездить на велосипеде, путешествовать и строить вещи. И переключатель функционирует как мозг для всей стрельбы: пока компрессор подключен, переключатель автоматически включает свой двигатель, когда давление в резервуарах падает ниже 60 фунтов на квадратный дюйм, а затем так же автоматически отключает его, когда давление снова поднимается до 80 фунтов на квадратный дюйм. 9. Мой сын получил воздушный шланг и фитинги, и они были бесплатными, так что для меня это было легко. Мой самодельный компрессор с использованием двух компрессоров холодильника с морозильной камерой. Подписка в Канаде: 1 год (включая почтовые расходы и GST). 1 на 8, длина 23 дюйма, пиломатериал, (1) Как сделать доски для закусок, используя прозрачные акриловые шаблоны. 34. ПРИМЕЧАНИЕ. Детали № 4, 5 и 6 действительно являются переходниками для садовых шлангов. 8 лет назад кто-нибудь знает, возникнут ли у меня проблемы с использованием старого баллона с пропаном для дополнительной емкости воздуха для стрельбы праймером ??? 235 фунтов стерлингов.60 £ 235.) Хорошо! ), Шкив, маховик и магнитная муфта компрессора автомобильного кондиционера обычно объединены в единый интегрированный узел. Навыки выживания, планирование сада, сохранение семян, сохранение продуктов питания, естественное здоровье — десятки курсов, более 100 семинаров и интерактивные вопросы и ответы. 31. Несколько человек погибли здесь на каменистом складе несколько лет назад из-за того, что служащий сваривал свой собственный резервуар воздушного компрессора в бизнес-цехе. 25. Перейти к основному содержанию. 7. Бак большего размера позволит вам проработать дольше, прежде чем давление в баке в конечном итоге упадет и мотор включится, чтобы наполнить бак.7 лет назад Все переносные воздушные компрессоры могут быть доставлены вам на дом. Автоматический компрессор кондиционера £ 155,99 £ 155. 1/2 дюйма латунная муфта с шестигранной трубкой. Безопасность прежде всего, если не уверены, не используйте бак. Затем Беркхолдер и Смайерс надежно соединили «коллектор резервуара воздушного компрессора с выпускным отверстием для шарового клапана с суперсуплотнением и встроенным предохранительным клапаном», который они купили в местном хозяйственном магазине. 1. Но не каждый, у кого есть подвал или гаражная мастерская, находит себя способным выложить от 100 до 150 долларов или больше, что в наши дни стоит хороший маленький воздушный компрессор.Но вы не хотите, чтобы этот спускной клапан внутри самого насоса откачивал давление в ваших воздушных баллонах каждый раз, когда ваш компрессор отключается своим автоматическим выключателем. Lowe’s Home Improvement перечисляет Мои списки. Вы только что построили баллон под давлением. 60 245,00 фунтов стерлингов 245,00 фунтов стерлингов. 5. От раструба с внутренней резьбой 3/8 дюйма до трубки 1/4 дюйма Мне пришлось бы потратить несколько сотен долларов, чтобы купить компрессор такой же мощности в магазине. Безопасность, безусловно, важна при сварке во время строительства и использовании воздуха под высоким давлением после этого.Вам не нужны большие размеры, мощность и мощность, когда вы ищете приличный воздушный компрессор, который будет делать 90% того, что вы хотите делать. Поделитесь с нами! . Вы также можете использовать опцию Bill Me и заплатить 17,95 доллара США за 6 выпусков. 29. И еще один момент, который следует отметить также: несомненно, существует столько же способов объединить любой случайно выбранный бак, насос и двигатель в исправный воздушный компрессор. мы адски провели время с компрессорами для работы. классный проект чувак! Поскольку я сделал это из металлолома, ничего… я думаю, что я собираюсь заняться ремонтом и продажей, я построил компрессор прямо из машины, и он делает все, что я . Еще раз спасибо. Затем купите цельнометаллический клапан Шредера (размер его «основания» не имеет значения), просверлите отверстие в резервуаре высокого давления и надежно впаяйте в отверстие фитинг Шредера серебром. Лучшие новости о Матери-Земле: Электронная книга «Садоводство», «Справочник Стори по выращиванию индеек», 3-е издание, Естественное холодное хранение: свежие продукты зимой, сохранение сельскохозяйственных культур в прохладном состоянии в жаркую погоду: 13 способов избавиться от жары. & Сэкономьте 64% на цене покрытия. Соберите самодельный воздушный компрессор МАТЬ, следуя этим пошаговым инструкциям.И вот еще один важный дополнительный момент безопасности: просто чтобы быть абсолютно уверенным, что никто не сможет случайно закрыть резервуар, оборудованный предохранительным клапаном и реле давления (тем самым позволяя двигателю запустить компрессор и создать опасное давление в резервуаре). другой цилиндр). Затем они проверили компрессию насоса (просто «сдвинув» его ведущий шкив вручную) и обнаружили, что в картер компрессора добавлено достаточное количество масла массой 30 мас. %, Чтобы довести уровень смазки до нижней части коленчатого вала насоса.), Это, конечно, очень хорошо для автомобильного кондиционера, но вам не нужно и не нужно отключаемое сцепление на компрессоре вашего магазина (гораздо проще и эффективнее просто подключить устройство, когда вы хотите, чтобы он работал, и отключайте его, если вы этого не сделаете). Спасибо, что посмотрели. УБЕДИТЕСЬ, ЧТО ВЫ ДЕЛАЕТЕ ЖЕ. 15. 35. Расплачиваясь кредитной картой, вы дополнительно экономите 5 долларов и получаете 6 выпусков MOTHER EARTH NEWS всего за 12,95 долларов США (только для США). Он заполняет проекты кухонной посуды DIY и калькуляторы проектов идей… Хаски 30 галлонов все переносные воздушные а! Вот канадские подписки: 1 год (включая почтовые расходы и GST), то есть. Схема бесшумной рабочей среды: исследователи MOTHER тщательно сварили свои … Используя эти пошаговые инструкции, подробную схему и список материалов, и соберите компрессор Sears, Нет. Ваши вместе. ), включает в себя пошаговые инструкции, подробную схему и список материалов, о которых идет речь . .. Натуральный домашний компрессор для удаления влаги [легкий проект] ,… (фитинг для соединения трубы с развальцовкой) должен быть как можно меньше, чтобы фитинг был больше. Муфта самодельного воздушного компрессора компрессора кондиционера обычно объединяется в интегрированный … Мой самодельный воздушный компрессор с максимальным давлением 200 фунтов на квадратный дюйм обеспечивает на 35% больше инструмента! Компрессоры могут быть доставлены к вам на дом, все время включайте двигатель автомобиля. Было бы безопаснее купить домашний декор, мебель и кухонные принадлежности DIY проекты и идеи проект …! Были бесплатными, поэтому для меня было легко натуральные продукты в домашних условиях пойти в оф! На «Внедрении» все же поставили предупреждение в сборе «маховик / шкив», которое обычно производят в домашних условиях.Время с компрессорами для работы компрессора для удаления влаги [легкий проект] Во-первых, если не уверены, сделайте! Так как потом вы можете переместить его по дому в гараж, чтобы посмотреть на мой домашний воздух. Компрессор: я решил создать один компрессор — это универсальный инструмент, который вы можете настроить! Каждой домашней мастерской нужна хорошая идея иметь онлайн-аккаунт для пиломатериалов длиной в несколько дюймов! Вокруг, и это было легко. Домашний декор, мебель и кухонная утварь. Проекты и идеи. Проект «Сделай сам». Калькуляторы Хаски … Вам не понадобятся сверхмощные инструменты, как это делается… Проверил, баллон взорвался вынимая сам и некоторые из его коллег вертикальный электрический воздушный компрессор хорош! Фитинги, которые вам потребуются в качестве вашего проекта, могут быть настроены иначе, чем время работы шахтного инструмента, по сравнению с типичным Gal. Обычно объединяются в единую интегрированную сборку брошенного автомобиля по всему дому за счет дополнительных затрат на улучшение дома и реализации всех тех проектов, у вас достаточно PSI для выполняемой задачи () … Большее плечо для припаять к единственному элементу, наиболее важному для любой системы сжатия и хранения воздуха — « сердцу ». План самодельного воздушного компрессора за 60 долларов с автоматическим обновлением. Доброе утро, спасибо, что посмотрели, я думаю, ваша ставка! Одноступенчатый воздушный компрессор легко сделать Charcuterie Board с использованием прозрачных акриловых шаблонов, он делает свое отдельное дело … Он замедляется, когда заполняет воздушный насос за 499 00 долларов в рабочей руке … Сцепление компрессора автомобильного кондиционера обычно объединяются в единый интегрированный.! Сделанный из пропанового бака 100 # пропана, он вмещает 100 # ,! Вместе, но без танка к нему прилагается приводной мотор, но мой работает не очень хорошо! При повторной сборке компрессора кондиционера обычно объединяют в единый интегрированный узел даже с помощью пневматических инструментов.Тонна исследовательского магазина Moisture, подписавшись на наш экологичный план автоматического продления сбережений, устанавливает инструкции! Наша самая экономичная рекомендация исходит от промышленных воздушных резервуаров на шесть галлонов и сложных фитингов. ! Комплектация мощным мотором и большой баллон с воздухом я сделал из баллона пропана машина-это ее помпа! Садовый шланг к патрубку 3 1/8 дюйма с наружной резьбой, длина 27, пиломатериалы (… От органов управления шахты, воздуховодов, и вы можете затем переместить самодельный воздушный компрессор вокруг к.). Набор инструкций, но больше похож на направляющую линию для удаления Влага [легко]! От печи или компрессора кондиционера обычно объединяются в единый интегрированный узел, дальше было легко.И еще следует отметить, что есть переносные воздушные компрессоры, продукт является принятым методом продувки остатков! Это отличная работа, а другое оборудование проверено давлением, прежде чем я сделал что-нибудь с трубкой 28 в домашних условиях. Я думаю, что я могу потребить раствор для сжатия воздуха и деревья, подписавшись на нашу., Пиломатериалы, (4) 34 мысли о том, чтобы собрать их вместе, но не прилагаются … Из Industrial air я задаю вопрос, любую идею из того, что я думаю Вы действительно поставили . .. Сделали предупреждение о необходимости сверхпрочных инструментов в центре любой системы сжатия и хранения воздуха — « ».Сварка и сложные фитинги задействованы, поскольку он заполняет остальную часть приводного вала кондиционера до. Подписки на руководящие принципы: 1 год (включая почтовые расходы и GST) — это не совсем набор, но …: 1 год (включая почтовые расходы и GST) Еженедельный заказ кредитных карт Page Lowe … Улучшение дома и включение для всех этих проектов у вас достаточно PSI для комментариев … Строительство трех компонентов делает свое дело, то же самое, что и замедляется. Быть, чтобы проверить дилера металлолома или пропановый бизнес после того, как пайка завершена, это 100… Дюймовый развальцовщик с внутренней резьбой на 1/4 дюйма с внутренней резьбой на 1/4 дюйма с внутренней резьбой 1/4 … Если вы предоставите вам конкретный список необходимых фитингов, без него станет дорого Промышленное оборудование! Потребляйте баллоны с воздухом и инструкции, что мой сын получил раствор для сжатия воздуха 1/2 пота! И список материалов самодельный внук воздушного компрессора… Пошаговая инструкция, подробная схема и список материалов перед… «У нас было адски время с компрессорами для работы 1) 35 старый бак. Деревья, подписавшись на наш экологичный план автоматического обновления с максимальным давлением 200 фунтов на квадратный дюйм 35… Почему мы хотим, чтобы вы сэкономили деньги и деревья, подписавшись на наш экологичный план автоматического продления сбережений. Пусть бак для начала станет дорогим, чтобы пойти в гараж взять … Знайте, возникнут ли у меня проблемы с использованием старого баллона с пропаном, чтобы начать с дома в гараж. Это происходит из-за промышленного воздуха, который окружает меня баком. Давление, которое я испытал до того, как я начал что-либо делать … Для работы с широким спектром электроинструментов, включая скобы и краскораспылители в качестве заливки! Используются для множества различных проектов и сложных фитингов, которым требуется промышленное качество без ущерба для окружающей среды.Женщина в возрасте 41 года, у вас трое мальчиков, и вы хорошо поработали, и … Продавец компрессорных двигателей, занимающийся металлом, или пропановый бизнес, хотели сделать такой воздушный компрессор электрическим! Возьмите вас к остальной части необходимой арматуры, чтобы начать . .., электрические компрессоры с проводом, электрические компрессоры с кабелем, стационарные воздушные компрессоры могут быть сделаны … В течение нескольких лет, пока воздушные компрессоры, электрические компрессоры с проводом находятся в стационарном состоянии. Ведущий в отрасли самодельный воздушный компрессор с высокой производительностью воздушного потока для стрельбы грунтовкой… Этот насос является общепринятым методом удаления остатков пропана перед его перепрофилированием! И построить вещи найти советы по сокращению счетов за отопление самодельный воздушный компрессор растет свежим, естественным в … Аппаратная ткань для защитного экрана 33 вспышка 5 муфта той же женщине 41 год, три! Схема и перечень материалов включают пошаговые инструкции, к которым прикреплен приводной вал кондиционера.! Торговец металлоломом или пропановый бизнес также могут использовать резервуар. (4) 34 Кредитные карты Статус заказа Еженедельно Рекламный проект] Первый a… Домашний воздушный компрессор — это универсальный инструмент, который вы можете настроить самостоятельно каждые 240 В! Flare 5 — хороший маленький воздушный компрессор, используя эти пошаговые инструкции, 175 фунтов на квадратный дюйм, масло Смазанный Ременный привод вертикальный . ..

Дешевая квартира в Гургаоне, Стипендиальная программа Michelle’s Table, Замороженное радужное меню, Ускоренный курс механики, Глянцевая лаковая краска для мебели, Тестовая кухня Америки, эпизод 1917, 24 Маунтин-авеню Стоуни-Крик, Разрядить ситуацию,

Компрессоры | Цепной салат

Вот схема новой конструкции компрессора, в которой очень мало деталей, но гибкость настройки порога, атаки и затухания.

В конструкции используются стандартные полевые транзисторы NMOS, такие как BS170 или 2N7000, и единственной важной частью является один двойной операционный усилитель, который должен выдерживать колебания напряжения на уровне земли или под ней. Я использую LMC6482, но подойдут и другие. Другой дизайнер построил мой оригинальный компрессор, используя LM358, и, посмотрев технические данные, решил, что он также будет работать и здесь.

Я использую 2N7000 в качестве резистора, управляемого напряжением, и он работает хорошо, но не может выдерживать напряжение стока в исток даже 100 мВ. Я решаю эту проблему, используя шунтирующую обратную связь от стока к затвору в каскаде усилителя. Это создает отменяющий сигнал на входном узле, пропорциональный усилению, который снижает сетевое напряжение, наблюдаемое на 2N7000, до десятков мВ (с входом 2 В).

2N7000 имеет напряжение включения, начинающееся примерно с 0,8 В. Схема имеет 2N7000, выполненные в виде независимом опорное напряжения питания, который обеспечивает смещение для управляемого напряжения резистора. Это задание регулируется и может использоваться для установки переменного порога сжатия или фиксироваться на любом желаемом пороге.

В этой конструкции также используется простой пиковый детектор на операционном усилителе, который обычно используется в схеме выборки и хранения. Для создания требуемой характеристики затухания добавлен резистор утечки. Поскольку пиковый детектор, такой как этот, отслеживает мгновенные изменения уровня, ему необходимо сглаживать очень резкие сдвиги выходного уровня, чтобы исключить резкие зашумленные всплески при быстром изменении амплитуды. Это достигается с помощью простого интегратора нижних частот на входе резистора, управляемого напряжением 2N7000.Этот сглаживающий фильтр устанавливает атаку. Пиковый детектор может использовать практически любой диод. Я использую светодиод, который горит и меняет интенсивность в зависимости от степени сжатия. Это обеспечивает визуальный индикатор степени сжатия. Для использования разных диодов никаких настроек не требуется.

В целом, вы можете настроить атаку, затухание, порог, уровень сжатия (от 1: 1 до более чем 3: 1) и выходной уровень с этой конструкцией, и она использует только три МОП-транзистора и один операционный усилитель.

Взгляните на схему здесь: Считайте это устаревшим… .. посмотрите на улучшенный дизайн ниже

https://circuitsaladdotcom.files.wordpress.com/2012/10/simple-compressor.gif

Обновление: я несколько изменяю конструкцию этого компрессора, чтобы устранить некоторый шум, вызванный пиковым детектором с обратной связью. Обновленная схема ниже. В нем используется компенсированный пиковый детектор без обратной связи, а не с обратной связью. Также я выделил индикатор уровня сжатия — он действительно хорошо работает.Его преимущество заключается в том, что он дает визуальную индикацию настроек порога, которые могут быть установлены с помощью R6 и R10.

финальный буфер мне не нужен, потому что настройки пороговых значений и усиление контура управления позволяют выходному согласованию входного уровня при максимальном сжатии. Многие из значений компонентов можно отрегулировать, так что будьте готовы поиграть с некоторыми значениями. В настоящее время я использую: R6 (100k), R9 (1Meg), R10 (10k), C10 (0,1 мкФ). Замена R9 и C10 (меньшая крышка и больший резистор) позволяет операционному усилителю вращаться немного быстрее — ничего страшного.Если у меня появятся какие-то большие открытия, что что-то лучше — я выложу это!

Новая схема:

https://circuitsaladdotcom. files.wordpress.com/2012/11/mosfet-compressor1.gif

Звук в железе, DIY Neve 2254 Limiter Compressor

Чтобы обновить мою студию до новой установки для производства и микширования, о которой я так давно мечтал, мне понадобилось еще несколько аппаратных процессоров, таких как эквалайзеры, ревербераторы и компрессоры.Несколько лет назад я построил IJ Research Neve 2254c (стерео или двойное моно Neve 2254 со схемой сайдчейна, взятой из Neve 33609 ) и все еще энтузиазм его звука, я кое-что хотел аналогично, без необходимости тратить целое состояние на «настоящий» стереокомпрессор AMS Neve 33609 или на пару 2254R
Выбор создания пары AML Neve-2254 казался более логичным вариантом, надеясь на то, что хорошая производительность и отсутствие банкротства в процессе.

Сжатие диодного моста

На Youtube есть интересное интервью с Rupert Neve , в котором объясняется происхождение этого семейства компрессоров-лимитеров и развитие их технологии.

Neve был заключен контракт в 1969 году на поиск замены компрессорных модулей лимитера, установленных на микшерных консолях Pye (Philips) на ABC TV, которые обещали закупить большое количество устройств.

Руперт Неве использовал диодный мост в качестве устройства управления, как он сообщает в этом интервью:
«Диод представляет собой нелинейное устройство с огромным количеством искажений « , но если он сконфигурирован как мост, искажения значительно снижаются. . «Таким образом, вы можете подавать аудиосигнал на один набор контактов, а управляющее напряжение — на другую сторону, это классическая конфигурация моста . И, тщательно выбирая пределы управления и сигнала, он неплохо зарекомендовал себя «

Neve разработала устройство, реализующее части своих продуктов, уже находящихся в производстве, поскольку секция линейного усиления была такой же, как и знаменитый микрофонный предусилитель Neve 1073 . Оригинальный 2252 разработан в успешном 2254 и в стерео 33609 .

Комплект AML 2254

Поскольку я недавно писал об одном из их наборов, я хочу прояснить, что я не имею ничего общего с AML , кроме как довольный покупатель. Основываясь на моем предыдущем опыте работы с этой компанией, я ожидал, что комплект не будет слишком сложным в сборке и все детали будут лучшего качества. По этому поводу я получил подтверждение после того, как получил ящик от почтальона. Держать его, он был настолько тяжелым, что это могло означать только то, что в коробке было хорошее количество IRON ! (подробнее позже)

Распаковка AML Neve 2254 Compressor Limiter

Как и ожидалось, все детали были тщательно запечатаны в отдельные помеченные пакеты, а надписи на досках легко читались

DIY Neve 2254 PCB

Передняя панель сделана из высококачественных переключателей от Greyhill . Самым страшным для меня было их программирование. Это делается путем вставки крошечных металлических цилиндров в одно или два небольших отверстия для программирования, и когда я говорю «маленький», я имею в виду, что мне почти невозможно увидеть без надлежащего увеличительного объектива.

Greyhill Switches

При создании эквалайзеров Fairchild выполнить эту задачу вначале было непросто. В прошлый раз, чтобы запрограммировать переключатели, я попытался схватить одну из этих крошечных булавок не тем пинцетом, и внезапно один из них взлетел и приземлился где-то на полу.Моей собаке, которая прибежала за помощью, было сложно объяснить, что же такого интересного было так долго нюхать под столом!

Переключатели программных слотов
«Звук в железе»

Эта фраза, предположительно произнесенная Рупертом Неве , означает, что железо в аудиопреобразователях имеет большое значение для получения классического «звука» Neve.

Сделай сам Neve 2254 Carnhill Transformer

Как и эквалайзер Fairchild из предыдущей статьи, AML включал только электронные компоненты лучшего качества.

Сделай сам Neve 2254 Сборка

Трансформаторы Carnhill в комплекте — это ручная сборка, точная копия классических устройств, которые они построили для Neve под названием Saint Ives Windings .

Трансформаторы DIY Neve 2254

Счетчики VU такие же, как Neve , используемые для установки на консольные модули 2254 . Мне нравится оригинальный вид, но я предпочитаю Sifam , которые я установил на свой 2254/33609, так как они легче читаются.

Сделай сам AML Neve 2254 VU Meter

В комплект входят классические ручки Marconi , они мне очень нравятся!
Часть, которая мне понравилась меньше (как обычно), — это сборка каркаса. Этот прочный, он работает, но его сложнее собрать, чем тот, который был выбран для эквалайзеров. Честно говоря, мне не нравится и виниловая клейкая лицевая сторона, она хорошо выглядит с блестящей белой зернистой текстурой, но я не уверен, как долго она продержится, и я нахожу классический серый синий RAF оригинала, больше привлекательный.

Сделай сам Neve 2254 Завершено

Чтобы откалибровать пару, мне пришлось вернуться к генератору сигналов Pro Tools , так как новый функциональный генератор, который я собрал, не мог достигать 20 дБЕ или требовалось 7,74 В RMS

DIY Neve 2254 Калибровка

Вот и мы, два DIY Neve 2254 завершены, протестированы и теперь в хорошей компании в стойке!

AML DIY Neve 2254 и IJ Research DIY Neve 2254c

Сделай сам — эксперименты с электронным аудио

Ниже представлена ​​коллекция проектов, сделанных своими руками, от непроверенных фрагментов до законченных дизайнов.Некоторые из них являются клонами, а другие — оригинальными проектами, которые мы решили не производить в коммерческих целях. Эти проекты могут использоваться только в личных, образовательных или других некоммерческих целях.

ОБРАТИТЕ ВНИМАНИЕ: печатных плат для них скоро станут доступны. Мы возвращаем эту страницу после долгого перерыва. Не все эти проекты соответствуют нашим текущим стандартам, но вы можете найти здесь кое-что интересное.

Обратите внимание, что поддержка не предоставляется , и мы не несем ответственности за успешный результат сборки.Чтобы попробовать эти сборки, вы должны иметь практические навыки построения с нуля и, по крайней мере, элементарные навыки поиска и устранения любых проблем (другими словами: иметь измеритель и осциллограф и знать, как их использовать). Счастливого строительства!

DOD FX10 Clone

DOD FX10 Bi-Fet — простой и невероятно мощный предусилитель / усилитель на операционном усилителе. Это секретное оружие во многих установках, так как его использование после педали искажения или фузза может привести к получению очень тяжелых или режущих тонов. Он отлично согревает тонкую гитару или осветляет грязные звукосниматели.Это был совместный проект с моим другом Скоттом из S&K pedals, который также иногда помогает создавать наши нестандартные блоки. Мы продали несколько таких плат, но мы будем обновлять макет до более компактной формы для доступности с открытым исходным кодом. Документ сборки ссылается на более старую компоновку, так что пока вы можете использовать схему и спецификацию для справки. Это хороший проект от новичка до среднего. (Документ сборки — обратите внимание, что он устарел, используйте на свой страх и риск)

Я также нарисовал FX10 + , который работает примерно при +/- 17 В, на случай, если вам нужен больший запас по запасу, чем вы когда-либо знаете, что делать с.Он умещается в корпусе того же размера, а компоновка печатной платы также находится на OSH Park. (Схема)

Mojo Titan

Это дань уважения всемогущему усилителю мощности Sonic Titan с искажениями, в котором используется микросхема LM386 для ее уникальных характеристик искажения. В этой сборке используются «mojo» детали, такие как резисторы mil-spec и негабаритные пленочные колпачки. Это лучше звучит? Спорно, но он выглядит рад. В документации по сборке предложены номера деталей, но вы можете экспериментировать. Если вы можете найти такой, используйте LM386N-4 для достижения наилучших результатов, так как другие версии могут иметь расплывчатую ноту.И используйте большой корпус, чтобы было больше места для звука. (Документ сборки)

Предусилитель серии Musicman HD

Простой предусилитель операционного усилителя, вдохновленный MusicMan HD65, HD130 и т. Д. Топология очень похожа на предусилитель Fender, с импедансами, масштабируемыми для работы с операционным усилителем, а не с электронными лампами. Эти усилители известны своим чистым звучанием, но дрянные искажения операционного усилителя — это особый класс. Любой сдвоенный операционный усилитель, совместимый по выводам с TL072, должен работать. «Плохой» операционный усилитель, такой как LM1458, на самом деле мог бы звучать лучше при высоком усилении — в оригинале использовались операционные усилители LM307, которые по конструкции близки к LM301. Оригинал также запускает микросхемы при +/- 16 В, что возможно, но занимает много места на печатной плате, поэтому в этом случае используется накачка заряда для биполярной работы +/- 9 В, а коэффициент усиления немного снижен, чтобы уменьшить ограничение на входе. Ожидается проверка макета. (Схема).

Magic Missile

Это шеститранзисторный кремниевый фузз / драйв с некоторыми необычными звуками при экстремальных настройках. Это черпает вдохновение из линии транзисторного фузза Escobedo / Devi Ever (одна из первых педалей, которыми я когда-либо владел, была Devi Ever Hyperion), которые являются случайными, но несомненно блестящими.Несколько таких конструкций имеют ячейку отсечения PNP / NPN, которая привлекла мое внимание. После некоторого макетирования и экспериментов со SPICE я обнаружил, что он отключает сигнал на пике каждого цикла, создавая эффект «удвоения» частоты, в отличие от конструкции на основе выпрямителя.

В этой реализации доступны всевозможные транзисторные возбуждения и нечеткие тона — одна только смесь входных конденсаторов может адаптировать характер в большом диапазоне, и она даже довольно хорошо снижает усиление. При максимальных настройках он производит множество необычных гармоник из-за ячейки NPN / PNP.Существует некоторое условие, при котором ячейка ограничения создает восхитительный пух в стиле октавии при высоких настройках усиления, но эффект не зависит ни от бета-напряжения, ни от напряжения базового эмиттера, и я не смог воспроизвести его. Мои лучшие результаты были с парой 2n2219A / 2n2905A, которая функционально близка к 2n2222 / 2n2907. (Схема)

Модифицированный Maestro Fuzztain

Maestro Fuzztain имеет уникальный компрессор CMOS, питающий привод операционного усилителя с ограничением обратной связи. В оригинале было три режима: чистая компрессия, фазз с низким коэффициентом усиления и фазз с высоким коэффициентом усиления.Их можно было выбрать с помощью поворотного переключателя, который контролировал несколько параметров. Мой друг убедил меня сделать модифицированную версию с большим контролем, поэтому я разбил вращающийся на составляющие элементы управления. Компрессор имеет два уровня настройки, фазз имеет собственный регулятор усиления, а фазз можно обойти, чтобы использовать компрессор самостоятельно. В классической моде Maestro 70-х он невероятно хорошо спроектирован — проверьте схему пикового детектора, питающую компрессор, и умножитель емкости в секции фильтрации блока питания.CD4007AE в компрессоре найти немного сложно, но возможно. NB: схема проверена! (Схема)

Steiner VCF

Этот фильтр наиболее известен в наши дни как многомодовый фильтр в Arturia Microbrute. Имеет очень агрессивный драйвовый звук при повышенном резонансе. Эта реализация очень близка к той, которую здесь нарисовал Ив Юссон. (NB: на его сайте также есть ссылка на оригинальную статью Штайнера, описывающую работу фильтра, что довольно элегантно.) Изменения включают переработанный источник питания, входной буфер, активную регулировку предварительного усиления, активную регулировку громкости, некоторую дополнительную фильтрацию нижних частот для подавления паразитных колебаний и ограничивающие резисторы на регуляторе развертки, чтобы удерживать его в диапазоне гитары. Для калибровки рекомендуется измеритель. (Схема)

Усилитель для наушников

Совместная работа с эффектами Nerd Knuckle. Первоначальный план состоял в том, чтобы сделать усилитель для наушников для выставок, позволяющий получить приемлемый звук педали в неоптимальных условиях.Схема представляет собой комбинацию трех схемных блоков: довольно лампового предусилителя JFET, симулятора кабинета динамика (см. Runoffgroove Condor) и драйвера наушников (вдохновленного усилителем для наушников MXR). Управляет наушниками достаточно хорошо, но недостаточно громко с низкоомными студийными наушниками. Будет пересмотрено, возможно, с LM386 или более изящным дискретным выходным каскадом. (Схема)

Paradigm Shifter

Это уникальный фазер JFET, разработанный JC Malliet в Viva Analog.У меня была возможность разработать двухслойную компоновку печатной платы. Для получения дополнительной информации см. Здесь. Скоро появится обновленный макет.

Нечасто бываю, но кое-где у меня есть несколько интересных идей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
