Люминесцентные взрывозащищенные светильники предназначены для освещения промышленных предприятий, складов, производственных площадок, окрасочных цехов и других помещений, где возможно образование взрывоопасных смесей газов или есть вероятность возникновения пожарной опасности.

Корпус промышленных светильников взрывозащищенного исполнения изготовлен из ударопрочного материала в соответствии с ТУ 3461-001-00209711-2013, благодаря чему конструкция устойчива к воздействию негативных производственных факторов. Длительность работы таких светильников значительно превосходит аналоги традиционного освещения, так как все элементы надежны и подобраны специально для эксплуатации в опасных условиях. В светильниках установлено закаленное минеральное стекло, имеющее высокую прочность и химическую стойкость.

Конструкционные особенности

Светильники для складов, заводов, электростанций, зон обслуживания взрывозащищенного оборудования и других промышленных помещений с высокой пожароопасностью. Корпус защищен от внешних воздействий в соответствии с ГОСТ Р 51330.13-99. Внутренние элементы оснащены дополнительной защитой с маркировкой IP65. Светильники обладают рядом конструктивных отличий от обычных источников освещения:

• корпус со взрывозащитой вида «Е»;
• дополнительная пылевлагозащита IP65;
• устойчивость к химическим воздействиям;
• надежная система герметизации;
• неискрящая ЭПРА;
• простота монтажа, ремонта и замены;
• устойчивость к высоким температурам.

Источники света Vipet N-I

Светильники предназначены для установки линейных люминесцентных или светодиодных ламп высокой мощности. Плафон из армированного антистатического полиэстера обеспечивает надежную защиту ламп, а для удобства и безопасности их замены в конструкции используются неискрящие двухконтактные патроны G13.

Крепление с помощью стальных защелок плотно удерживает колпак, но при необходимости позволяет легко получить доступ к внутренним элементам светильника.

Освещение покрасочной камеры

Светильники для покрасочных камер должны отличаться высокой мощностью, обеспечивать достаточный уровень цветопередачи и быть устойчивыми к температурным перепадам. Благодаря закаленному минеральному стеклу светильники серии СВ легко очищаются от опыла краски и прочих трудноудаляемых загрязнений.

Освещение может быть организовано двумя способами:

• потолочное — крепление светильников под углом 45 градусов на стыке между потолком и стеной;
• потолочно-стеновое — дополнительная установка ламп на высоте около метра от напольной платформы камеры.

Наша компания осуществляет производство и продажу окрасочного промышленного оборудования в Москве. Мы точно знаем, что для обеспечения качественной работы в лакокрасочной отрасли без хорошего освещения не обойтись.

Наши взрывозащищенные светильники поставляются вместе с лампами, поэтому вы можете сразу купить полный комплект. Для уточнения стоимости заполните простую форму заказа на сайте или свяжитесь с нашим менеджером по телефону.

Система освещения в покрасочной камере. Выбор светильников и расчет мощности и количества светильников.

Правильная настройка всех узлов работы покрасочной камеры, начиная от вентиляции, режима сушки и заканчивая системой освещения, обеспечит в итоге не только комфортные условия работы для маляра, но и высокое качество нанесенного ЛКП на кузов или отдельную деталь автомобиля. Уделив внимание освещению покрасочной камеры, вы сможете не только лучше контролировать результат работы и сразу определять дефекты, но и следить за соответствием оттенков цветов. К тому же при грамотно откалиброванном освещении глаза мастера устают намного меньше, что положительно сказывается и на продуктивности работы.

Основные нормы и требования к освещению в покрасочной камере

Содержание статьи

Даже если вы покупаете готовую заводскую камеру, узнать правильно ли там организована система освещения достаточно сложно, и определить это вы сможете, только немного поработав в ней и в большинстве случае не обойтись без дополнительной калибровки своими руками. Возможно, нужно будет добавить несколько дополнительных источников света, или же поставить более мощные лампы. Нет четких требований, подходящих для всех мастеров, но есть общие характеристики, которые стараются выполнять при проектировании систем освещения таких конструкций.

1. Мощность светового потока — от 600 до 2000 люмен.
2. Однородность рассеивания световых лучей.
3. Отсутствие неосвещенных участков, так называемых «слепых зон». Тут часто в качестве дополнительных источников света используют переносные светильники.
4. Отсутствие эффекта мерцания.
5. Индекс цветопередачи не менее 80. Должен приближаться к яркому дневному освещению.
6. Стараются создать максимально приближенный уровень света по спектральному типу очень похожий к естественному дневному освещению.
7. Корпуса светильников должны выдерживать вибрации и мелкие механические воздействия, повышенные температуры и давление внутри помещения.

Это лишь часть параметров, соблюдая которые, вы сможете самостоятельно организовать достойный уровень освещения в рабочей зоне камеры для покраски авто.

Виды и параметры ламп

На современном рынке существует большое количество различных видов ламп и прочих осветительных систем по типу светодиодных лент. Но не все они подходят для установки в покрасочной камере. Давайте разберемся в эффективности и экономической целесообразности использования наиболее востребованных типов источников освещения.

Выделяют три типа светильников с предустановленными источниками:

• лампами накалывания.
• люминесцентными лампами.
• светодиодные светильники и лампы.

Все три типа используют различные мастерские, давайте погорим о них подробней.

Лампы накалывания

Это классический источник света, который за уже устарел, но все же используется в нескоторых установках. Разделяют два типа колб для ламп накалывания:

1. вакуумные.
2. газонаполненные (инертным газом).

Второй тип ламп не применяют. Поскольку они не соответствуют требованиям пожарной безопасности. Вакуумные типы колб используют часто либо в переносных светильниках, или же в подсобных зонах камеры.

Из основных преимуществ можно выделить низкую цену и простоту замены сгоревшей лампочки. С другой стороны из минусов это: низкая светоотдача 4%, так называемый КПД, высокая температура нагрева во время работы, не надежные и со стороны потребления электроэнергии совсем не оправданы.

Люминесцентные светильники

Конструктивно люминесцентные лампы  излучают ультрафиолетовые световые волны из газоразрядного источника. Хорошо повторяют режим солнечного освещения.

Выделяют два основных вида таких источников излучения:

1. Трубчатые.
2. Компактные лампы.

Чаще всего в покрасочную камеру устанавливают трубчатые люминесцентные лампы, поскольку они имеют большую площадь излучающей поверхности. У такого типа ламп есть разделение по цвету излучения, и производители указывают тип лампы на упаковке с помощью маркировки. Искать нужно второе обозначение после буквы «Л». Для малярных работ используют лампы следующих марок:

• белый (Б).
• холодно-белый (ХБ).
• тепло-белый (ТБ).
• дневной (Д).

Также есть специальные серии ламп, более дорогие, которые дополнительно обозначаются буквами:

• Ц — естественная цветопередача;
• ЦЦ — цветопередача повышенного качества.

Одним из основных преимуществ таких ламп является срок службы около 18000 — 20000 ч. Также они характеризуются высоким КПД и неплохой экономичностью. Хорошая альтернатива для ламп накалывания.

Не обошлось и без недостатков. Плавный запуск, чтобы начать работу нужно подождать пока лампы наберут мощность свечения. Они не экологичны и требуют специальной утилизации, а это дополнительные траты с бюджета компании. При длительной эксплуатации люминофор теряет свои показатели и снижается световой поток. В таких случаях лампы меняют на новые.

Светодиодные светильники

Если вы планируете серьезно заниматься покраской и регулярно эксплуатировать камеру, то мы советуем устанавливать сразу светодиодные светильники, как в качестве основного верхнего, так и дополнительного бокового света. Такие светильники дорогие, но в ближайшей перспективе вы быстро их окупите, и будете экономить электроэнергию.

Светодиодные лампы максимально соответствуют приведенным выше требованиям. Они экономичны и с высоким КПД, экологичны, выдерживают вибрации и высокие температуры, исключают мерцание, срок службы до 50000 ч.

Из минусов – цена.

Схемы расположения светильников

В зависимости от комплектации автомобильной покрасочной камеры, она оборудуется различными вариантами монтажа осветительных приборов. Существует несколько распространенных схем, по которых устанавливаются светильники.

Потолочное освещение

Назвать его именно потолочным не совсем правильно, ведь общая площадь потолка камеры отводится под монтаж фильтров и системы вентиляции с обогревом. Обычно светильники монтируются в местах примыкания потолка со стеной, а сами приборы направлены на рабочую зону под углом 45 градусов.

Монтируют обычно светодиодные светильники по всему периметру камеры в специальных корпусах. Из минусов можно отметить, что остаются «слепые зоны» при покраске вертикальных деталей.

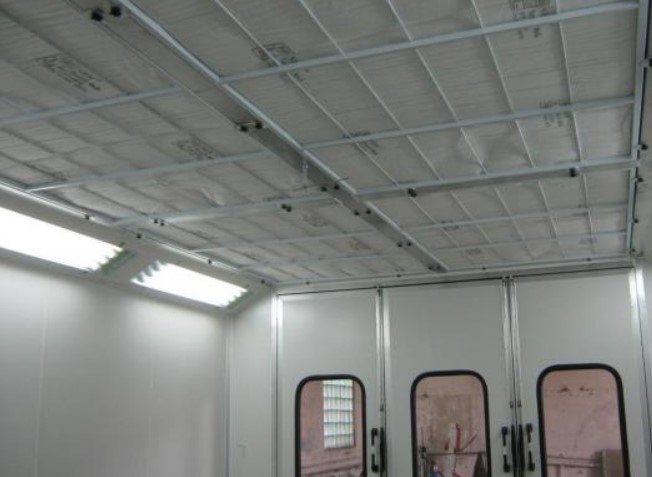

Потолочное + стеновое освещение

Это самый эффективный и часто используемый тип схемы по организации системы освещения в покрасочной камере. Кроме размещенных по периметру потолочных светильников в такой схеме дополнительно монтируют и светильники и на боковые стены. В такой схеме используют либо светодиодные, либо люминесцентные лампы. Сами светильники устанавливают на стену на высоте от пола от 0,5 до 1,5 м, и они дают прямой боковой свет, который решает проблему предыдущей схемы.

Лампы на стены монтируют двумя вариантами:

1. В горизонтальном виде сплошной линией.
2. В вертикальном положении с шагом. Часто используют именно эту схему монтажа.

Дополнительное освещение

В качестве дополнительного света используют либо стационарные светильники в углах примыкания пола и стены, либо переносные источники света. Применяют их в основном для покраски порогов и деталей сложных форм, а также в случае нанесении аэрографии.

Как рассчитать количество и мощность ламп?

Первое с чем сталкивается мастер, который хочет своими руками спроектировать систему освещения в покрасочной камере, так это методика расчета количества ламп исходя из их мощности и вида.

В примере расчета мы будем отталкиваться от условия освещенности всей площади, делая упор на удельную мощность для рабочей зоны в камере.

Основные переменные:

• S – площадь помещения.
• Рл – мощность одной лампы определенного вида.
• Руд — удельная мощность (табличная величина для дневного света).

Показатели удельной мощности в зависимости от вида ламп:

• Лампа накалывания – 30 – 90 Вт/кВ.м.
• Люминесцентная лампа – 18 – 22 Вт/кВ.м.
• Светодиодный светильник – 50 – 80 Вт/кВ.м.

В своих расчетах мы будем использовать усредненные значения удельной мощности.

Пример расчета

1. Для лам накалывания и светоиодных светильников Руд будет в среднем равно 60 Вт/кВ.м., а для люминесцентных ламп Руд равно 20.
2. Для примера берем лампы следующей мощности: Рл(накаливания)= 100 Вт, Рл(светодиодной)=12 Вт, Рл(люминесцентной)=36 Вт.
3. Площадь покрасочной камеры возьмем 50 кв.м.

Расчет будет выглядеть так:

n=( Руд × S)/ Рл

• (60 × 50)⁄100 = 30 штук ламп накаливания по 100 Вт.
• (60×50)⁄12 = 250 штук светодиодных ламп по 12 Вт.
• (20×50)⁄36 = 28 штук люминесцентных ламп по 36 Вт.

Это примерный расчет, так как не учитывается значение высоты камеры, да и коэффициент падающего света взят за 1. Но все равно можно приблизительно оценить актуальность и просчитать выгоду от монтажа лам различной конструкции.

Монтаж светильников

Для примера давайте рассмотрим, как разместить осветительные приборы в гараже 5 на 6 метров. Для начала будет достаточно 30 ламп мощностью 40 Вт. Располагать лучше всего по потолочно стеновой схеме монтажа.

Порядок действий может быть следующим:

1. Монтируем 2 ряда ламп под углом 45 градусов возле потолка гаража, соблюдая интервал 0,5 метра между ними. Всего уйдет 2 лампы.
2. По 3 лампы устанавливаем на боковых стенках. При горизонтальном монтаже расстояние между ними 1,5 метра, а при вертикальном, 1 лампу ставим в центре, а 2-е по бокам от нее на расстоянии 2-х метров.

Учитывая все указанные в статье рекомендации, вы можете спроектировать и соорудить качественное освещение для своей покрасочной камеры, и при этом выбрать наиболее выгодный вариант.

Какой тип ламп вы используете для этих задач, и устраивает ли он вас по своим рабочим характеристикам? Ждем ответы в комментариях.

Освещение в покрасочной камере и его значение

Отличное качество покраски автомобиля может быть обеспечено лишь при условии, что покрасочная камера оснащена полным набором всех необходимых устройств. Но одно лишь наличие устройств не может быть гарантией успешности работ, которые во многом зависят от условий их проведения. Самым важным из этих условий является освещенность. Освещение в покрасочной камере должно быть правильно рассчитано и установлено, поскольку именно оно играет решающую роль в той работе, которая зависит от человеческого фактора, от возможностей человека оценить качество выполняемых операций.

Какое освещение необходимо для покрасочных камер

Каких бы то ни было жестких стандартов на предмет организации освещения в покрасочных камерах не существует. Имеются лишь отдельные рекомендации, некоторые характеристики которых варьируются в широких пределах. Зачастую выбираемые светильники, их установка, организация всей системы освещения носят сугубо индивидуальный характер, а заводской подбор систем освещения удовлетворяет запросы далеко не каждого специалиста-маляра.

Однако существует уже однозначно сложившаяся совокупность требований к системам освещения покрасочных камер таких, как:

• минимально необходимый световой поток составляет 600 люмен, но в то же время он не должен превышать 2 000 люмен;
• рассеивание света должно производиться так, чтобы обеспечивалась его однородность;
• калибровка света должна производиться таким образом, чтобы его спектральный состав был максимально приближен к естественному, который наиболее приемлем для человеческого глаза;
• освещение камер должно быть построено таким образом, чтобы исключался эффект мерцания;
• система освещения должна гарантировать отсутствие слепых, слабо освещенных или затененных зон, чего можно добиться, используя дополнительные переносные источники света;
• для рабочих камер необходимо подбирать такие светильники, которые обладают достаточной устойчивостью по отношению к механическим воздействиям, высокому давлению, перепадам температур и вибрациям;
• уровень цветопередачи, обеспечиваемый источниками света, должен быть максимально приближен к тому, который существует в солнечный день. Индекс цветопередачи не должен опускаться ниже 80.

Эти требования обусловлены тем, что маляру во время работы приходится сильно напрягать зрение, поскольку условия видимости очень осложнены распыленными частицами красящего материала.

Применяемые схемы освещения

Поскольку автомалярами уже накоплен большой опыт как в способах выполнения их работы, так и в организации своего рабочего места, анализ и систематизация схем освещения покрасочной камеры позволяет вычленить те из них, которые являются наиболее оптимальными и эффективными. К таким схемам относятся:

• потолочная, которая предполагает крепление всех осветительных приборов к потолку. Подобная схема легко выполнима собственными силами, однако при ее применении возникают проблемы во время окраски вертикальных поверхностей;
• потолочно-стеновая, являющаяся наиболее рациональной при организации освещения профессиональных камер;
• потолочная с применением переносных светильников, что удобно в небольших помещениях, где периодически меняются условия покраски, а места для обустройства бокового освещения недостаточно.

Туман, формируемый краскопультом, представляет собой такую среду, которая характеризуется высоким уровнем электрохимической коррозии и взрывоопасности. Именно этот факт вынуждает выбирать для светильников такие лампы, которые относятся к категории взрывозащищенных. Сами же светильники изолируются от общего объема камер с помощью защитных стекол.

Монтаж освещения собственными силами

При оборудовании покрасочных камер своими силами, чтобы избежать трат, связанных с приобретением дорогого оборудования, короба, куда помещаются светильники, зачастую изготавливаются собственными руками.

Для изготовления таких коробов используются:

• DIN-рейки для изготовления каркаса;
• подложка из фольги для обеспечения пожаробезопасности и увеличения светоотражения;
• стекло, иногда заменяемое менее безопасным полиэтиленом.

Такие короба должны оборудоваться также системой прокачки воздуха, соединенной с общей вентиляцией.

Зачастую, когда освещение камер для покраски устанавливается собственными руками, в глубокие расчеты не вдаются, отталкиваясь от неких усредненных параметров и руководствуясь следующими нехитрыми правилами:

• считается, что одной лампочки мощностью 40 Вт вполне достаточно на каждый квадратный метр площади рабочего помещения;
• переносные светильники могут иметь более значительную мощность, чем те, которые закреплены неподвижно;
• основную массу ламп следует крепить на потолок, оставляя для верхней части боковых стен лишь пятую их часть;
• между потолочными лампами должен выдерживаться интервал 40-50 см, а располагаться они должны двумя рядами, закрепленными на разных высотах;
• световой поток от боковых ламп должен быть направлен вниз под углом 45°.

Подбор ламп освещения

Решив установить освещение в камере, следует четко определиться с выбором ламп, устанавливаемых в светильники. Следует помнить, что такие источники света, как, например, светодиодные шнуры, в этих условиях являются совершенно неприемлемыми. Для светильников покрасочных камер рекомендуется использовать следующие виды ламп:

• накаливания;
• люминесцентные;
• светодиодные.

Рассмотрим поочередно степень эффективности каждой из них.

Лампы накаливания

Лампа накаливания

Эти привычные для всех лампы могут использоваться только в том случае, когда они имеют вакуумную колбу. Газонаполненные колбы не подходят для использования в местах проведения покрасочных работ из соображений безопасности. Наиболее удобными являются такие вакуумные лампы, у которых имеются тонированная поверхность и зеркальный отражатель. Они наиболее эффективны для переносных источников света и для технических зон камер, поскольку работают от относительно низкого напряжения.

К достоинствам таких ламп следует отнести:

• доступная цена;
• простота обслуживания.

Однако они обладают и существенными недостатками:

• низкая надежность;
• значительное тепловое излучение;
• низкий уровень светоотдачи и низкий КПД, составляющий порядка 4%;
• неэкономичность.

Люминесцентные лампы

Принцип действия, используемый люминесцентными лампами (световые ультрафиолетовые волны, производимые газоразрядным источником), позволяет создать поток света, аналогичный солнечному.

Такие лампы бывают двух типов: линейные(трубчатые) и компактные.

Люминесцентная лампа

Поскольку в покрасочных камерах достаточно важна собственная площадь светильника, то первый тип этих ламп является более предпочтительным.

Для люминесцентных лам также важно правильно их выбрать, исходя из производимого ими светового излучения, которое в маркировке указывается после буквы «Л». При проведении покраски наиболее предпочтительными являются лампы со световыми излучениями белого (Б), холодно-белого (ХБ), тепло-белого(ТБ) и дневного(Д) цветов.
Более правильное восприятие цветов обеспечивается при применении люминесцентных ламп со следующей дополнительной маркировкой:

• «Ц» — цветопередача естественная;
• «ЦЦ» — цветопередача высокого качества.

Достоинства таких ламп:

• большая продолжительность эксплуатации, достигающая 20 тыс. часов;
• высокий КПД;
• экономичность.

Светильники с люминесцентными лампами имеют следующие недостатки:

• задержка старта;
• необходимость утилизации использованных ламп;
• низкий уровень экологической безопасности;
• ослабление светового потока по мере эксплуатации.

Светодиодные лампы

Светодиодная лампа

Для покрасочных камер светильники с этими лампами являются наиболее предпочтительными как в качестве основных верхних, так и дополнительных боковых источников света.

Такие лампы обладают огромным числом достоинств:

• высокий КПД;
• низкое энергопотребление;
• высокий индекс цветопередачи;
• прочность и устойчивость к вибрациям;
• большая продолжительность эксплуатационного срока, достигающего 50 тыс. часов;
• высокая экологическая безопасность;
• отсутствие мерцания производимого ими светового потока;
• способность работать при высоких температурах.

Единственный, но довольно существенный недостаток заключается в достаточно высокой цене.

Лампы для покрасочных камер

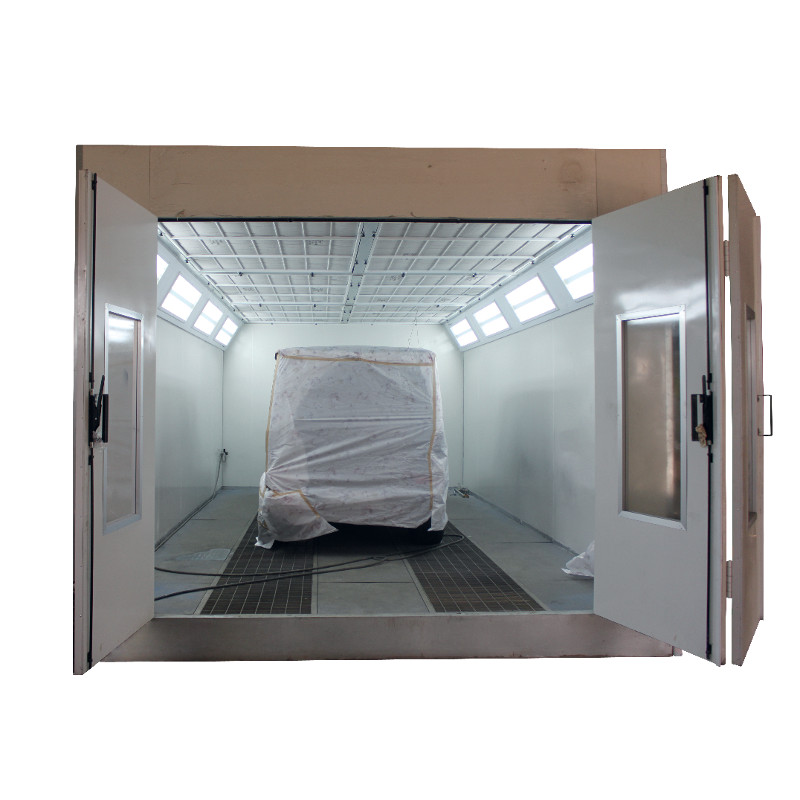

Сушильно-окрасочные камеры — это современные установки предназначенные для выполнения сложного многоступенчатого технологического процесса по окраске и сушке деталей и изделий. В таких установках создаются все условия для получения максимально высокого результата — хорошая вытяжная и приточная вентиляция, качественное энергоэффективное освещение, применение передового оборудования по окраске и сушке и многое другое.

Взрывозащищенные светильники для покрасочной камеры в Москве

Одним из главных элементов окрасочно-сушильной камеры является освещение. Средние нормы освещения для таких установок заданы от 1000 Люкс. При этом качество света и светильников должно быть на высоком уровне — цветопередача не ниже 70%, рабочий температурный диапазон до + 60, а в некоторых случаях до +85, эффективность диода не менее 120 лм/вт и самое главное взрывозащищенное исполнение светильника не ниже зоны 2Ex.

В большинстве случаев светильники встраиваются в корпус камеры, не выпирая и не мешая выполнение технологического процесса. Такое расположение оценили многие компании — производители камер. Но в некоторых случаях светильники устанавливают на подвесы или с помощью крепления в виде скобы, как у прожектора.

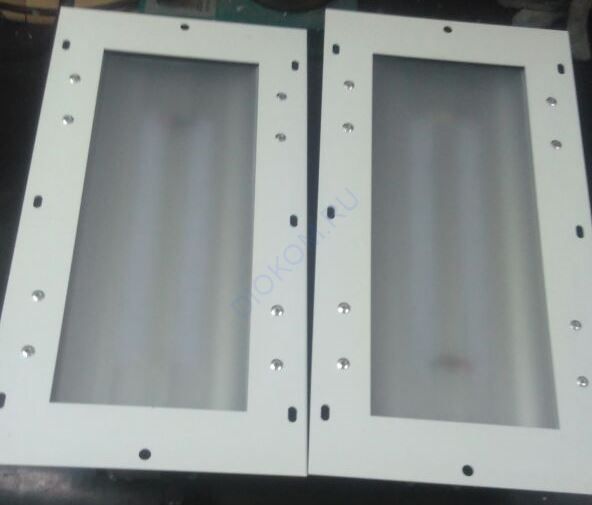

Опаловые светильники для покрасочных камер

Для обеспечения комфортной работы при установке светильников в корпус камеры на уровне глаз необходимо использовать светильники с опаловым рассеивателем. Мягкий свет опалового светильника не слепит глаза и дает возможность комфортно и безопасно работать внутри камеры.

Высокотемпературные взрывозащищенные светильники в Москве

В окрасочно-сушильной камере , как понятно из названия проходят 2 процесса -окраска и сушка. Процесс окраски никак не влияет на светильник. Чего нельзя сказать о процессе сушки.

В процессе сушки температура блока светильника может подниматься до +75-80 градусов. Обычный взрывозащищенный светодиодный светильник не способен работать в таком режиме долго и может сгореть. Для решения этого вопроса мы разработали светильник высокотемпературный светильник способный работать в режиме до +80 градусов. Что он из себя представляет?

Светильник имеет высокотемпературный блок и термо-защиту до + 85 градусов. Если температура в камере не достигает +80 градусов, светильник работает в обычном режиме. При превышении номинальной температуры 80-85 градусов, срабатывает термозащита и светильник отключается и остывает. Как только температура входит в рабочий диапазон, светильник снова включается в работу.

Заключение

Технологии не стоят на месте и уже сегодня можно отказаться от люминисцентных ламп и светильников и перейти на более качественные и современные светодиодные светильники.

Наши инженеры разработали несколько типовых решений которые можно применить для большинства покрасочно-сушильных камер.

1. С обычным режимом работы до +55 градусов

2. Высокотемпературные с режимом работы до +85 градусов

При необходимости их можно дорабатывать под конкретные нужды .

Правильная настройка всех узлов работы покрасочной камеры, начиная от вентиляции, режима сушки и заканчивая системой освещения, обеспечит в итоге не только комфортные условия работы для маляра, но и высокое качество нанесенного ЛКП на кузов или отдельную деталь автомобиля. Уделив внимание освещению покрасочной камеры, вы сможете не только лучше контролировать результат работы и сразу определять дефекты, но и следить за соответствием оттенков цветов. К тому же при грамотно откалиброванном освещении глаза мастера устают намного меньше, что положительно сказывается и на продуктивности работы.

Основные нормы и требования к освещению в покрасочной камере

Даже если вы покупаете готовую заводскую камеру, узнать правильно ли там организована система освещения достаточно сложно, и определить это вы сможете, только немного поработав в ней и в большинстве случае не обойтись без дополнительной калибровки своими руками. Возможно, нужно будет добавить несколько дополнительных источников света, или же поставить более мощные лампы. Нет четких требований, подходящих для всех мастеров, но есть общие характеристики, которые стараются выполнять при проектировании систем освещения таких конструкций.

1. Мощность светового потока — от 600 до 2000 люмен.
2. Однородность рассеивания световых лучей.
3. Отсутствие неосвещенных участков, так называемых «слепых зон». Тут часто в качестве дополнительных источников света используют переносные светильники.
4. Отсутствие эффекта мерцания.
5. Индекс цветопередачи не менее 80. Должен приближаться к яркому дневному освещению.
6. Стараются создать максимально приближенный уровень света по спектральному типу очень похожий к естественному дневному освещению.
7. Корпуса светильников должны выдерживать вибрации и мелкие механические воздействия, повышенные температуры и давление внутри помещения.

Это лишь часть параметров, соблюдая которые, вы сможете самостоятельно организовать достойный уровень освещения в рабочей зоне камеры для покраски авто.

Виды и параметры ламп

На современном рынке существует большое количество различных видов ламп и прочих осветительных систем по типу светодиодных лент. Но не все они подходят для установки в покрасочной камере. Давайте разберемся в эффективности и экономической целесообразности использования наиболее востребованных типов источников освещения.

Выделяют три типа светильников с предустановленными источниками:

• лампами накалывания.
• люминесцентными лампами.
• светодиодные светильники и лампы.

Все три типа используют различные мастерские, давайте погорим о них подробней.

Лампы накалывания

Это классический источник света, который за уже устарел, но все же используется в нескоторых установках. Разделяют два типа колб для ламп накалывания:

1. вакуумные.
2. газонаполненные (инертным газом).

Второй тип ламп не применяют. Поскольку они не соответствуют требованиям пожарной безопасности. Вакуумные типы колб используют часто либо в переносных светильниках, или же в подсобных зонах камеры.

Из основных преимуществ можно выделить низкую цену и простоту замены сгоревшей лампочки. С другой стороны из минусов это: низкая светоотдача 4%, так называемый КПД, высокая температура нагрева во время работы, не надежные и со стороны потребления электроэнергии совсем не оправданы.

Люминесцентные светильники

Конструктивно люминесцентные лампы излучают ультрафиолетовые световые волны из газоразрядного источника. Хорошо повторяют режим солнечного освещения.

Выделяют два основных вида таких источников излучения:

Чаще всего в покрасочную камеру устанавливают трубчатые люминесцентные лампы, поскольку они имеют большую площадь излучающей поверхности. У такого типа ламп есть разделение по цвету излучения, и производители указывают тип лампы на упаковке с помощью маркировки. Искать нужно второе обозначение после буквы «Л». Для малярных работ используют лампы следующих марок:

Также есть специальные серии ламп, более дорогие, которые дополнительно обозначаются буквами:

• Ц — естественная цветопередача;
• ЦЦ — цветопередача повышенного качества.

Одним из основных преимуществ таких ламп является срок службы около 18000 — 20000 ч. Также они характеризуются высоким КПД и неплохой экономичностью. Хорошая альтернатива для ламп накалывания.

Не обошлось и без недостатков. Плавный запуск, чтобы начать работу нужно подождать пока лампы наберут мощность свечения. Они не экологичны и требуют специальной утилизации, а это дополнительные траты с бюджета компании. При длительной эксплуатации люминофор теряет свои показатели и снижается световой поток. В таких случаях лампы меняют на новые.

Светодиодные светильники

Если вы планируете серьезно заниматься покраской и регулярно эксплуатировать камеру, то мы советуем устанавливать сразу светодиодные светильники, как в качестве основного верхнего, так и дополнительного бокового света. Такие светильники дорогие, но в ближайшей перспективе вы быстро их окупите, и будете экономить электроэнергию.

Светодиодные лампы максимально соответствуют приведенным выше требованиям. Они экономичны и с высоким КПД, экологичны, выдерживают вибрации и высокие температуры, исключают мерцание, срок службы до 50000 ч.

Из минусов – цена.

Схемы расположения светильников

В зависимости от комплектации автомобильной покрасочной камеры, она оборудуется различными вариантами монтажа осветительных приборов. Существует несколько распространенных схем, по которых устанавливаются светильники.

Потолочное освещение

Назвать его именно потолочным не совсем правильно, ведь общая площадь потолка камеры отводится под монтаж фильтров и системы вентиляции с обогревом. Обычно светильники монтируются в местах примыкания потолка со стеной, а сами приборы направлены на рабочую зону под углом 45 градусов.

Монтируют обычно светодиодные светильники по всему периметру камеры в специальных корпусах. Из минусов можно отметить, что остаются «слепые зоны» при покраске вертикальных деталей.

Потолочное + стеновое освещение

Это самый эффективный и часто используемый тип схемы по организации системы освещения в покрасочной камере. Кроме размещенных по периметру потолочных светильников в такой схеме дополнительно монтируют и светильники и на боковые стены. В такой схеме используют либо светодиодные, либо люминесцентные лампы. Сами светильники устанавливают на стену на высоте от пола от 0,5 до 1,5 м, и они дают прямой боковой свет, который решает проблему предыдущей схемы.

Лампы на стены монтируют двумя вариантами:

1. В горизонтальном виде сплошной линией.
2. В вертикальном положении с шагом. Часто используют именно эту схему монтажа.

Дополнительное освещение

В качестве дополнительного света используют либо стационарные светильники в углах примыкания пола и стены, либо переносные источники света. Применяют их в основном для покраски порогов и деталей сложных форм, а также в случае нанесении аэрографии.

Как рассчитать количество и мощность ламп?

Первое с чем сталкивается мастер, который хочет своими руками спроектировать систему освещения в покрасочной камере, так это методика расчета количества ламп исходя из их мощности и вида.

В примере расчета мы будем отталкиваться от условия освещенности всей площади, делая упор на удельную мощность для рабочей зоны в камере.

• S – площадь помещения.
• Рл – мощность одной лампы определенного вида.
• Руд — удельная мощность (табличная величина для дневного света).

Показатели удельной мощности в зависимости от вида ламп:

• Лампа накалывания – 30 – 90 Вт/кВ.м.
• Люминесцентная лампа – 18 – 22 Вт/кВ.м.
• Светодиодный светильник – 50 – 80 Вт/кВ.м.

В своих расчетах мы будем использовать усредненные значения удельной мощности.

Пример расчета

1. Для лам накалывания и светоиодных светильников Руд будет в среднем равно 60 Вт/кВ.м., а для люминесцентных ламп Руд равно 20.
2. Для примера берем лампы следующей мощности: Рл(накаливания)= 100 Вт, Рл(светодиодной)=12 Вт, Рл(люминесцентной)=36 Вт.
3. Площадь покрасочной камеры возьмем 50 кв.м.

Расчет будет выглядеть так:

• (60 × 50)⁄100 = 30 штук ламп накаливания по 100 Вт.
• (60×50)⁄12 = 250 штук светодиодных ламп по 12 Вт.
• (20×50)⁄36 = 28 штук люминесцентных ламп по 36 Вт.

Это примерный расчет, так как не учитывается значение высоты камеры, да и коэффициент падающего света взят за 1. Но все равно можно приблизительно оценить актуальность и просчитать выгоду от монтажа лам различной конструкции.

Монтаж светильников

Для примера давайте рассмотрим, как разместить осветительные приборы в гараже 5 на 6 метров. Для начала будет достаточно 30 ламп мощностью 40 Вт. Располагать лучше всего по потолочно стеновой схеме монтажа.

Порядок действий может быть следующим:

1. Монтируем 2 ряда ламп под углом 45 градусов возле потолка гаража, соблюдая интервал 0,5 метра между ними. Всего уйдет 2 лампы.
2. По 3 лампы устанавливаем на боковых стенках. При горизонтальном монтаже расстояние между ними 1,5 метра, а при вертикальном, 1 лампу ставим в центре, а 2-е по бокам от нее на расстоянии 2-х метров.

Учитывая все указанные в статье рекомендации, вы можете спроектировать и соорудить качественное освещение для своей покрасочной камеры, и при этом выбрать наиболее выгодный вариант.

Какой тип ламп вы используете для этих задач, и устраивает ли он вас по своим рабочим характеристикам? Ждем ответы в комментариях.

Освещение покрасочной камеры

Покраска автомобиля – продолжительный и сложный технологический процесс, который подразумевает под собой наличие специально оборудованного помещения, где будет происходить процесс покраски, так называемая покрасочная камера. Такие помещения стоят довольно дорого, поэтому целесообразным будет сделать ее самостоятельно, рассчитать и разместить при этом все необходимое оборудование для высококачественной организации покраски автомобилей. Так, любая покрасочная камера должна включать в себя следующие элементы:

• полностью закрытая камера, необходимая для покраски и сушки автомобиля;
• рабочая система вентиляции со всеми необходимыми фильтрами;
• тепловой насос, который будет ускорять процесс сушки автомобиля;
• вентиляционная система в надлежащем состоянии.

Как видим, чтобы оборудовать качественную камеру, необходимо рассчитать и сопоставить все эти составляющие для обеспечения продуктивной работы покрасочных механизмов.

Эффективное освещение — залог качественных покрасочных работ!

Эффективное освещение — залог качественных покрасочных работ!

Одним из важных элементов любой покрасочной камеры является ее освещение, необходимое для высококачественной покраски автомобиля, так как покраска вручную подразумевает под собой распыление мелкодисперсного красильного порошка, который в взвешенном состоянии в воздухе значительно ухудшает уровень видимости в камере. Весомым шагом будет рассчитать уровень света, количество ламп для покрасочных камер и правильное их размещение. Так, среднестатистическая норма освещения для покрасочных ламп составляет 1000-2000 люкс. Это обеспечивает высокий уровень видимости как внутри помещения, что немаловажно для специалиста-маляра, так и высветит все дефекты автомобиля, которые надо будет исправить в процессе покраски.

Оптимальными схемами освещения считают:

• потолочную;
• потолочно-стеновую;
• дополнительное освещение задней стенки камеры.

Потолочная схема освещения характерна тем, что лампы для покрасочных камер могут быть как навесными, так и встроенными в потолок, что в некоторых случаях приводит к нарушениям техники безопасности, вызванными амплитудой движения навесных ламп и проблемами с покраской вертикальных поверхностей многослойными покрытиями. Так что, более рациональным является использование Потолочно-стеновая схемы, которая дает возможность улучшить визуальные возможности качества нанесения покрытия и обшей схемы покраски автомобиля.

Дополнительное освещение задней стенки чаще всего используется в окрасочно-сушильных камерах, что обеспечивает высококачественный технологический процесс как сушки, так и покраски машины.

Как приблизить освещение в покрасочной камере к дневному свету?

Освещение в покрасочных камерах должно быть максимально приближено к дневному свету. Минимальный расход – это 24 лампы в камере, каждая по 40 Ватт. Лампы размещают в один-два ряда по периметру помещения таким образом, чтобы они находились на разном уровне и тем самым обеспечивали разностороннее освещение в камере. Например, два ряда ламп, по 16 штук ламп мощностью 18 Ватт каждая, способны обеспечить достойный уровень освещения в помещении, и как результат – успешную покраску автомобиля.

Самостоятельно рассчитываем и настраиваем освещение!

Самостоятельно рассчитываем и настраиваем освещение!

Самостоятельный расчет освещения в Вашей покрасочной камере может выглядеть следующим образом. Так, необходимо рассчитывать количество ламп и их размещения в зависимости от габаритов покрасочной камеры. Так как среднестатистическая камера находится в пределах 5×6 метров, то на нее необходимо взять 30 ламп мощностью как минимум 40 Ватт. Если Вы используете потолочно-стеновую схему освещения, то в среднем расположение ламп будет выглядеть таким образом: 24 лампы прочно крепятся на потолок, причем в 2 ряда и на разной высоте, и того 12 ламп в каждом ряду с интервалом между ними –0,5 метра; еще 6 ламп крепятся на боковые стены с учетом на 3 лампы на каждую стену с наклоном под 45 градусов к горизонту и интервалом между ними1,5 метра. В конечном итоге мы получаем прекрасно освещенную покрасочную камеру с максимальным уровнем света в помещении, необходимом для продуктивной работы специалиста-маляра по покраске автомобилей.

Виды приборов и ламп используемых для освещения в покрасочной камере

Важным этапом в настройке освещения окрасочного помещения является выбор ламп для покрасочной камеры. На сегодняшний день рынок светильных приборов предлагает различные варианты ламп в зависимости от их мощности и стоимости. Наиболее предпочтительными вариантами для покрасочных камер являются:

• светодиодные светильники;
• люминесцентные лампы;
• лампы накаливания.

Обязательным условием является работа ламп в режиме «мерцания», что улучшает цветовое восприятие специалиста-маляра, и как результат – повышение качества покраски автомобиля.

Светильники с лампами накаливания

Обычная лампа накаливания – это электрический источник света, который на основе вольфрама в вакуумной стеклянной среде при накале излучает свет. Такие лампы бывают нескольких видов: лампы общего назначения, декоративные лампы, лампы местного освещения, иллюминационные лампы, лампы для оптических приборов, прожекторные лампы, сигнальные лампы и зеркальные лампы накаливания. В покрасочных камерах обычно используют лампы местного назначения, так как они предназначены для низкого напряжения — 12-48В и главное место их применения – производственные помещения. Однако, эти лампы ненадежны, поскольку могут легко разбиться, их конкурентоспособность мала, поэтому чаще всего в покрасочных камерах используют такие лампы как люминесцентные и светодиодные, о которых информация подана ниже.

Люминесцентные светильники и лампы

Люминесцентные светильники и лампы

Люминесцентные лампы или лампы дневного света – газоразрядный источник света, который при воздействии паров ртути, нагретыми электрическим током, пускает ультрафиолетовые световые волны, которые, в свою очередь, через покрытые колбы лампы люминофоров делает иллюзию дневного, солнечного света. Эти лампы очень технологичны, так как способны достигать 85 люменов на 1 Вт при сроке эксплуатации 18 тысяч часов. Также, этим лампам характерен высокий уровень экономичности: лампы накаливания с мощностью 40, 60, 75 и 100 Вт можно с легкостью заменить люминесцентными лампами мощность в 5, 7, 11, 15, 20Вт, а срок использования при этом в 10-15 раз больше. Индекс передачи света в данных лампах для покрасочных камер должен быть не меньше 90, чтобы обеспечить качественный процесс покраски и тюнинга автомобиля. И так, ниже приведены основные рекомендации по выбору люминесцентных ламп в окрасочное помещение:

• лампы фирмы «Camelion» — недорогие, яркость и калибровка цвета хорошая, долгий срок эксплуатации;
• энергосберегающие лампы фирмы «Philips» — мощные, использование новых люминофоров, высокий уровень светоотдачи;
• люминесцентные лампы фирмы «OSRAM» — высококачественные немецкие лампы, имеющие высокий уровень мощности. Для покрасочных помещений используют преимущественно лампы LUMILUX DE LUX 36W /940 T8 G13.

Светодиодные светильники и лампы

Светодиодные светильники и лампы

Светодиодные светильники используют как источник света светодиоды, корпус и цоколь элемента может быть позаимствован и у других видов ламп, например люминесцентных. Основные преимущества светодиодных ламп – это низкое потребление энергии при высоком коэффициенте полезного действия, высокий индекс цветопередачи, который обеспечивает лучшую видимость и контрастность пространства покрасочной камеры; экологическая безопасность эксплуатации; высокий уровень механической прочности и устойчивости к вибрации; отсутствие «мерцающего» эффекта свечения; долгий срок эксплуатации, в 10 раз больше, чем люминесцентные лампы; большая стоимость. Уместным будет использование таких светильников в покрасочных камерах, как:

• лампы фирмы «ЕвроЛед», например светильник ДКУ 9 – мощность всего 9 Ватт, отсутствие стробоскопического эффекта и высокий уровень устойчивости к вибрациям;
• светильники LED, например LUMO LINE 4 – высокий уровень цветопередачи, экологичность, устойчивость к вибрациям.

Такие лампы станут незаменимым помощником при регулировке освещения в покрасочных камерах автомобиля.

Разнообразность выбора ламп – это возможность правильно рассчитать и разместить их с учетом минимальных затрат денег и места, но максимальной выгоды от уровня освещения в окрасочном помещении Вашего автомобиля. Если Вы намеренны сделать покрасочную камеру самостоятельно, Вам наверняка пригодится выше поданная информация, так как в ней содержатся особенности строения покрасочных камер, их необходимый уровень освещения (600-2000 люкс), правильность расположения ламп и мощность их света. Так, более продуктивным вариантом будет использования светодиодных ламп – они, конечно, дорогие, но их высокая стоимость уже через месяц эксплуатации окупается высококачественной покраской автомобилей. Так что, надеемся данная информация была полезной для Вас.

Освещение в покрасочной камере: советы по организации

Освещение покрасочной камеры — советы экспертов

Освещение покрасочной камеры

Покраска автомобиля – продолжительный и сложный технологический процесс, который подразумевает под собой наличие специально оборудованного помещения, где будет происходить процесс покраски, так называемая покрасочная камера. Такие помещения стоят довольно дорого, поэтому целесообразным будет сделать ее самостоятельно, рассчитать и разместить при этом все необходимое оборудование для высококачественной организации покраски автомобилей. Так, любая покрасочная камера должна включать в себя следующие элементы:

• полностью закрытая камера, необходимая для покраски и сушки автомобиля;
• рабочая система вентиляции со всеми необходимыми фильтрами;
• тепловой насос, который будет ускорять процесс сушки автомобиля;
• вентиляционная система в надлежащем состоянии.

Как видим, чтобы оборудовать качественную камеру, необходимо рассчитать и сопоставить все эти составляющие для обеспечения продуктивной работы покрасочных механизмов.

Эффективное освещение — залог качественных покрасочных работ!

Эффективное освещение — залог качественных покрасочных работ!

Одним из важных элементов любой покрасочной камеры является ее освещение, необходимое для высококачественной покраски автомобиля, так как покраска вручную подразумевает под собой распыление мелкодисперсного красильного порошка, который в взвешенном состоянии в воздухе значительно ухудшает уровень видимости в камере. Весомым шагом будет рассчитать уровень света, количество ламп для покрасочных камер и правильное их размещение. Так, среднестатистическая норма освещения для покрасочных ламп составляет 1000-2000 люкс. Это обеспечивает высокий уровень видимости как внутри помещения, что немаловажно для специалиста-маляра, так и высветит все дефекты автомобиля, которые надо будет исправить в процессе покраски.

Оптимальными схемами освещения считают:

• потолочную;
• потолочно-стеновую;
• дополнительное освещение задней стенки камеры.

Потолочная схема освещения характерна тем, что лампы для покрасочных камер могут быть как навесными, так и встроенными в потолок, что в некоторых случаях приводит к нарушениям техники безопасности, вызванными амплитудой движения навесных ламп и проблемами с покраской вертикальных поверхностей многослойными покрытиями. Так что, более рациональным является использование Потолочно-стеновая схемы, которая дает возможность улучшить визуальные возможности качества нанесения покрытия и обшей схемы покраски автомобиля.

Дополнительное освещение задней стенки чаще всего используется в окрасочно-сушильных камерах, что обеспечивает высококачественный технологический процесс как сушки, так и покраски машины.

Как приблизить освещение в покрасочной камере к дневному свету?

Освещение в покрасочных камерах должно быть максимально приближено к дневному свету. Минимальный расход – это 24 лампы в камере, каждая по 40 Ватт. Лампы размещают в один-два ряда по периметру помещения таким образом, чтобы они находились на разном уровне и тем самым обеспечивали разностороннее освещение в камере. Например, два ряда ламп, по 16 штук ламп мощностью 18 Ватт каждая, способны обеспечить достойный уровень освещения в помещении, и как результат – успешную покраску автомобиля.

Самостоятельно рассчитываем и настраиваем освещение!

Самостоятельно рассчитываем и настраиваем освещение!

Самостоятельный расчет освещения в Вашей покрасочной камере может выглядеть следующим образом. Так, необходимо рассчитывать количество ламп и их размещения в зависимости от габаритов покрасочной камеры. Так как среднестатистическая камера находится в пределах 5×6 метров, то на нее необходимо взять 30 ламп мощностью как минимум 40 Ватт. Если Вы используете потолочно-стеновую схему освещения, то в среднем расположение ламп будет выглядеть таким образом: 24 лампы прочно крепятся на потолок, причем в 2 ряда и на разной высоте, и того 12 ламп в каждом ряду с интервалом между ними –0,5 метра; еще 6 ламп крепятся на боковые стены с учетом на 3 лампы на каждую стену с наклоном под 45 градусов к горизонту и интервалом между ними1,5 метра. В конечном итоге мы получаем прекрасно освещенную покрасочную камеру с максимальным уровнем света в помещении, необходимом для продуктивной работы специалиста-маляра по покраске автомобилей.

Виды приборов и ламп используемых для освещения в покрасочной камере

Важным этапом в настройке освещения окрасочного помещения является выбор ламп для покрасочной камеры. На сегодняшний день рынок светильных приборов предлагает различные варианты ламп в зависимости от их мощности и стоимости. Наиболее предпочтительными вариантами для покрасочных камер являются:

• светодиодные светильники;
• люминесцентные лампы;
• лампы накаливания.

Обязательным условием является работа ламп в режиме «мерцания», что улучшает цветовое восприятие специалиста-маляра, и как результат – повышение качества покраски автомобиля.

Светильники с лампами накаливания

Обычная лампа накаливания – это электрический источник света, который на основе вольфрама в вакуумной стеклянной среде при накале излучает свет. Такие лампы бывают нескольких видов: лампы общего назначения, декоративные лампы, лампы местного освещения, иллюминационные лампы, лампы для оптических приборов, прожекторные лампы, сигнальные лампы и зеркальные лампы накаливания. В покрасочных камерах обычно используют лампы местного назначения, так как они предназначены для низкого напряжения — 12-48В и главное место их применения – производственные помещения. Однако, эти лампы ненадежны, поскольку могут легко разбиться, их конкурентоспособность мала, поэтому чаще всего в покрасочных камерах используют такие лампы как люминесцентные и светодиодные, о которых информация подана ниже.

Люминесцентные светильники и лампы

Люминесцентные светильники и лампы

Люминесцентные лампы или лампы дневного света – газоразрядный источник света, который при воздействии паров ртути, нагретыми электрическим током, пускает ультрафиолетовые световые волны, которые, в свою очередь, через покрытые колбы лампы люминофоров делает иллюзию дневного, солнечного света. Эти лампы очень технологичны, так как способны достигать 85 люменов на 1 Вт при сроке эксплуатации 18 тысяч часов. Также, этим лампам характерен высокий уровень экономичности: лампы накаливания с мощностью 40, 60, 75 и 100 Вт можно с легкостью заменить люминесцентными лампами мощность в 5, 7, 11, 15, 20Вт, а срок использования при этом в 10-15 раз больше. Индекс передачи света в данных лампах для покрасочных камер должен быть не меньше 90, чтобы обеспечить качественный процесс покраски и тюнинга автомобиля. И так, ниже приведены основные рекомендации по выбору люминесцентных ламп в окрасочное помещение:

• лампы фирмы «Camelion» — недорогие, яркость и калибровка цвета хорошая, долгий срок эксплуатации;
• энергосберегающие лампы фирмы «Philips» — мощные, использование новых люминофоров, высокий уровень светоотдачи;
• люминесцентные лампы фирмы «OSRAM» — высококачественные немецкие лампы, имеющие высокий уровень мощности. Для покрасочных помещений используют преимущественно лампы LUMILUX DE LUX 36W /940 T8 G13.

Светодиодные светильники и лампы

Светодиодные светильники и лампы

Светодиодные светильники используют как источник света светодиоды, корпус и цоколь элемента может быть позаимствован и у других видов ламп, например люминесцентных. Основные преимущества светодиодных ламп – это низкое потребление энергии при высоком коэффициенте полезного действия, высокий индекс цветопередачи, который обеспечивает лучшую видимость и контрастность пространства покрасочной камеры; экологическая безопасность эксплуатации; высокий уровень механической прочности и устойчивости к вибрации; отсутствие «мерцающего» эффекта свечения; долгий срок эксплуатации, в 10 раз больше, чем люминесцентные лампы; большая стоимость. Уместным будет использование таких светильников в покрасочных камерах, как:

• лампы фирмы «ЕвроЛед», например светильник ДКУ 9 – мощность всего 9 Ватт, отсутствие стробоскопического эффекта и высокий уровень устойчивости к вибрациям;
• светильники LED, например LUMO LINE 4 – высокий уровень цветопередачи, экологичность, устойчивость к вибрациям.

Такие лампы станут незаменимым помощником при регулировке освещения в покрасочных камерах автомобиля.

Разнообразность выбора ламп – это возможность правильно рассчитать и разместить их с учетом минимальных затрат денег и места, но максимальной выгоды от уровня освещения в окрасочном помещении Вашего автомобиля. Если Вы намеренны сделать покрасочную камеру самостоятельно, Вам наверняка пригодится выше поданная информация, так как в ней содержатся особенности строения покрасочных камер, их необходимый уровень освещения (600-2000 люкс), правильность расположения ламп и мощность их света. Так, более продуктивным вариантом будет использования светодиодных ламп – они, конечно, дорогие, но их высокая стоимость уже через месяц эксплуатации окупается высококачественной покраской автомобилей. Так что, надеемся данная информация была полезной для Вас.

Полезные советы по организации освещения в камере для покраски авто

Отдавая свой автомобиль на покраску или обновляя его ЛКП самостоятельно, хочется получить достойный и близкий к идеалу вариант. От чего во многом зависит результат работы в малярном помещении? Освещение в покрасочной камере, наличие специальных приборов для работы, высокий уровень профессионализма мастеров – вот необходимые составляющие успеха покраски автомобиля.

Освещение в камере для покраски

Оборудование покрасочной камеры с точки зрения освещения – процесс очень ответственный и очень индивидуальный. Стандартная установка необходимых осветительных приборов не всегда может устроить мастеров-профессионалов покрасочного дела. Есть целый ряд общих советов по организации рабочего места в малярной камере с точки зрения освещенности.

Для получения лучшего варианта покраски необходимо выполнить следующие рекомендации:

• Диапазон приемлемого светового потока для выполнения работ по покраске должен находиться в пределах от 600 до 200 Люмен.
• Свет, рассеиваемый в помещении, должен быть однородным. Не должно быть участков, где он более или менее яркий или имеет неодинаковый цветовой оттенок.
• Желательный спектральный состав потока света должен быть максимально приближен к естественному. Это нужно для того, чтобы при длительной работе в камере для покраски специалисты не чувствовали сильное утомление в глазах и могли качественно выполнять свои обязанности.
• Категорически нельзя применять мерцающий, пульсирующий световой поток.
• Все зоны камеры для покраски должны быть равномерно освещены. В противном случае нужно воспользоваться дополнительными переносными источниками света.
• Световые приборы, применяемые в покрасочной камере, должны обладать высокой устойчивостью к определенным воздействиям, характерным для проведения покрасочных работ. Перепады температур, высокое давление, вибрации не должны стать причиной отключения света или выхода из строя светового прибора.
• Показатель индекса передачи цвета не может быть ниже цифры 80. Этот уровень соответствует освещению в солнечную погоду.

Распыление красящих элементов в малярной камере несколько затрудняют зрительные процессы работающих людей. Поэтому световое обустройство в помещении очень важно для выполнения работ, связанных с покраской, качественно и без ослабления зрения.

Использование накопленного опыта

Специалисты в области покраски путем многократного использования тех или иных схем освещения, дают полезные советы по световому обустройству покрасочных помещений.

Вот наиболее приемлемые схемы освещения в камере для покраски:

• потолочная;
• потолочно-стеновая;
• потолочно-переносная.

В каждой из этих схем есть свои положительные и негативные моменты. Так, например, потолочная схема, предполагающая крепление всех приборов для освещения к потолку, вполне может быть смонтирована без привлечения электромонтажников, своими руками. Но этот вид освещения будет недостаточным, если понадобится окрашивать поверхности в вертикальной плоскости.

Если помещение, где осуществляется покраска, не слишком большое, то вряд ли там получится прикрепить осветительные приборы по бокам (из-за отсутствия лишнего места).

В этой ситуации можно основные приборы разместить на потолке, а дополнительные участки освещать при помощи переносных устройств – это типичный пример потолочно-переносной схемы.

Самым оптимальным в условиях проведения работ на профессиональном уровне является схема освещения с монтажом источников света на потолке и вдоль боковых стен.

Для безопасной работы в покрасочной камере необходимо использовать такие приборы, которые устойчивы к воздействию химических веществ и не взорвутся во время покраски. Краска, распыляемая внутри помещения, создает огнеопасную среду, поэтому к выбору средств освещения нужно подойти с особой тщательностью и вниманием.

Советы по световому оборудованию

Среда покрасочной камеры по отношению к световому оборудованию может быть охарактеризована как очень агрессивная. Стандартные осветительные приборы могут прослужить не более двух недель.

Использование направленного светового потока – отличное подспорье в работе маляра. Можно порекомендовать для этой цели приобрести лампы 12-48 В, но для их использования понадобится еще прикупить понижающий трансформатор, так как обычное напряжение в сети – 220 В. Для переноски лучше использовать вакуумные лампы.

Но не всех прельщает покупка и установка понижающего трансформатора. Можно обойтись и без него, если для питания ламп применять сеть с такими показателями – 12, 24 или 36 В.

Преимущества использования таких ламп не только в их безопасности, но и в простоте замены. Недостатки такого оборудования – для получения равномерного распределения света такие лампы должны располагаться на одном и том же расстоянии от источников питания. В покрасочной камере можно пользоваться и другими дополнительными осветительными приборами.

Система освещения в покрасочной камере. Выбор светильников и расчет мощности и количества светильников.

Правильная настройка всех узлов работы покрасочной камеры, начиная от вентиляции, режима сушки и заканчивая системой освещения, обеспечит в итоге не только комфортные условия работы для маляра, но и высокое качество нанесенного ЛКП на кузов или отдельную деталь автомобиля. Уделив внимание освещению покрасочной камеры, вы сможете не только лучше контролировать результат работы и сразу определять дефекты, но и следить за соответствием оттенков цветов. К тому же при грамотно откалиброванном освещении глаза мастера устают намного меньше, что положительно сказывается и на продуктивности работы.

Основные нормы и требования к освещению в покрасочной камере

Даже если вы покупаете готовую заводскую камеру, узнать правильно ли там организована система освещения достаточно сложно, и определить это вы сможете, только немного поработав в ней и в большинстве случае не обойтись без дополнительной калибровки своими руками. Возможно, нужно будет добавить несколько дополнительных источников света, или же поставить более мощные лампы. Нет четких требований, подходящих для всех мастеров, но есть общие характеристики, которые стараются выполнять при проектировании систем освещения таких конструкций.

1. Мощность светового потока — от 600 до 2000 люмен.
2. Однородность рассеивания световых лучей.
3. Отсутствие неосвещенных участков, так называемых «слепых зон». Тут часто в качестве дополнительных источников света используют переносные светильники.
4. Отсутствие эффекта мерцания.
5. Индекс цветопередачи не менее 80. Должен приближаться к яркому дневному освещению.
6. Стараются создать максимально приближенный уровень света по спектральному типу очень похожий к естественному дневному освещению.
7. Корпуса светильников должны выдерживать вибрации и мелкие механические воздействия, повышенные температуры и давление внутри помещения.

Это лишь часть параметров, соблюдая которые, вы сможете самостоятельно организовать достойный уровень освещения в рабочей зоне камеры для покраски авто.

Виды и параметры ламп

На современном рынке существует большое количество различных видов ламп и прочих осветительных систем по типу светодиодных лент. Но не все они подходят для установки в покрасочной камере. Давайте разберемся в эффективности и экономической целесообразности использования наиболее востребованных типов источников освещения.

Выделяют три типа светильников с предустановленными источниками:

• лампами накалывания.
• люминесцентными лампами.
• светодиодные светильники и лампы.

Все три типа используют различные мастерские, давайте погорим о них подробней.

Лампы накалывания

Это классический источник света, который за уже устарел, но все же используется в нескоторых установках. Разделяют два типа колб для ламп накалывания:

1. вакуумные.
2. газонаполненные (инертным газом).

Второй тип ламп не применяют. Поскольку они не соответствуют требованиям пожарной безопасности. Вакуумные типы колб используют часто либо в переносных светильниках, или же в подсобных зонах камеры.

Из основных преимуществ можно выделить низкую цену и простоту замены сгоревшей лампочки. С другой стороны из минусов это: низкая светоотдача 4%, так называемый КПД, высокая температура нагрева во время работы, не надежные и со стороны потребления электроэнергии совсем не оправданы.

Люминесцентные светильники

Конструктивно люминесцентные лампы излучают ультрафиолетовые световые волны из газоразрядного источника. Хорошо повторяют режим солнечного освещения.

Выделяют два основных вида таких источников излучения:

Чаще всего в покрасочную камеру устанавливают трубчатые люминесцентные лампы, поскольку они имеют большую площадь излучающей поверхности. У такого типа ламп есть разделение по цвету излучения, и производители указывают тип лампы на упаковке с помощью маркировки. Искать нужно второе обозначение после буквы «Л». Для малярных работ используют лампы следующих марок:

Также есть специальные серии ламп, более дорогие, которые дополнительно обозначаются буквами:

• Ц — естественная цветопередача;
• ЦЦ — цветопередача повышенного качества.

Одним из основных преимуществ таких ламп является срок службы около 18000 — 20000 ч. Также они характеризуются высоким КПД и неплохой экономичностью. Хорошая альтернатива для ламп накалывания.

Не обошлось и без недостатков. Плавный запуск, чтобы начать работу нужно подождать пока лампы наберут мощность свечения. Они не экологичны и требуют специальной утилизации, а это дополнительные траты с бюджета компании. При длительной эксплуатации люминофор теряет свои показатели и снижается световой поток. В таких случаях лампы меняют на новые.

Светодиодные светильники

Если вы планируете серьезно заниматься покраской и регулярно эксплуатировать камеру, то мы советуем устанавливать сразу светодиодные светильники, как в качестве основного верхнего, так и дополнительного бокового света. Такие светильники дорогие, но в ближайшей перспективе вы быстро их окупите, и будете экономить электроэнергию.

Светодиодные лампы максимально соответствуют приведенным выше требованиям. Они экономичны и с высоким КПД, экологичны, выдерживают вибрации и высокие температуры, исключают мерцание, срок службы до 50000 ч.

Из минусов – цена.

Схемы расположения светильников

В зависимости от комплектации автомобильной покрасочной камеры, она оборудуется различными вариантами монтажа осветительных приборов. Существует несколько распространенных схем, по которых устанавливаются светильники.

Потолочное освещение

Назвать его именно потолочным не совсем правильно, ведь общая площадь потолка камеры отводится под монтаж фильтров и системы вентиляции с обогревом. Обычно светильники монтируются в местах примыкания потолка со стеной, а сами приборы направлены на рабочую зону под углом 45 градусов.

Монтируют обычно светодиодные светильники по всему периметру камеры в специальных корпусах. Из минусов можно отметить, что остаются «слепые зоны» при покраске вертикальных деталей.

Потолочное + стеновое освещение

Это самый эффективный и часто используемый тип схемы по организации системы освещения в покрасочной камере. Кроме размещенных по периметру потолочных светильников в такой схеме дополнительно монтируют и светильники и на боковые стены. В такой схеме используют либо светодиодные, либо люминесцентные лампы. Сами светильники устанавливают на стену на высоте от пола от 0,5 до 1,5 м, и они дают прямой боковой свет, который решает проблему предыдущей схемы.

Лампы на стены монтируют двумя вариантами:

1. В горизонтальном виде сплошной линией.
2. В вертикальном положении с шагом. Часто используют именно эту схему монтажа.

Дополнительное освещение

В качестве дополнительного света используют либо стационарные светильники в углах примыкания пола и стены, либо переносные источники света. Применяют их в основном для покраски порогов и деталей сложных форм, а также в случае нанесении аэрографии.

Как рассчитать количество и мощность ламп?

Первое с чем сталкивается мастер, который хочет своими руками спроектировать систему освещения в покрасочной камере, так это методика расчета количества ламп исходя из их мощности и вида.

В примере расчета мы будем отталкиваться от условия освещенности всей площади, делая упор на удельную мощность для рабочей зоны в камере.

• S – площадь помещения.
• Рл – мощность одной лампы определенного вида.
• Руд — удельная мощность (табличная величина для дневного света).

Показатели удельной мощности в зависимости от вида ламп:

• Лампа накалывания – 30 – 90 Вт/кВ.м.
• Люминесцентная лампа – 18 – 22 Вт/кВ.м.
• Светодиодный светильник – 50 – 80 Вт/кВ.м.

В своих расчетах мы будем использовать усредненные значения удельной мощности.

Пример расчета

1. Для лам накалывания и светоиодных светильников Руд будет в среднем равно 60 Вт/кВ.м., а для люминесцентных ламп Руд равно 20.
2. Для примера берем лампы следующей мощности: Рл(накаливания)= 100 Вт, Рл(светодиодной)=12 Вт, Рл(люминесцентной)=36 Вт.
3. Площадь покрасочной камеры возьмем 50 кв.м.

Расчет будет выглядеть так:

• (60 × 50)⁄100 = 30 штук ламп накаливания по 100 Вт.
• (60×50)⁄12 = 250 штук светодиодных ламп по 12 Вт.
• (20×50)⁄36 = 28 штук люминесцентных ламп по 36 Вт.

Это примерный расчет, так как не учитывается значение высоты камеры, да и коэффициент падающего света взят за 1. Но все равно можно приблизительно оценить актуальность и просчитать выгоду от монтажа лам различной конструкции.

Монтаж светильников

Для примера давайте рассмотрим, как разместить осветительные приборы в гараже 5 на 6 метров. Для начала будет достаточно 30 ламп мощностью 40 Вт. Располагать лучше всего по потолочно стеновой схеме монтажа.

Порядок действий может быть следующим:

1. Монтируем 2 ряда ламп под углом 45 градусов возле потолка гаража, соблюдая интервал 0,5 метра между ними. Всего уйдет 2 лампы.
2. По 3 лампы устанавливаем на боковых стенках. При горизонтальном монтаже расстояние между ними 1,5 метра, а при вертикальном, 1 лампу ставим в центре, а 2-е по бокам от нее на расстоянии 2-х метров.

Учитывая все указанные в статье рекомендации, вы можете спроектировать и соорудить качественное освещение для своей покрасочной камеры, и при этом выбрать наиболее выгодный вариант.

Какой тип ламп вы используете для этих задач, и устраивает ли он вас по своим рабочим характеристикам? Ждем ответы в комментариях.

Покрасочная камера своими руками: электричество и свет

Не секрет, что для многих автолюбителей покраска машины со временем превращается из приятного хобби в постоянный источник дохода, а вместе с коммерческим интересом появляется другое отношение к рабочему месту. Небольшие помарки можно допустить в отношении собственной машины, но освещение в покрасочной камере, рассчитанной на постоянную профессиональную работу, должно сводить возможность ошибки к минимуму. Да и зрение при долгой работе в помещении с недостаточной освещенностью испортить легче, чем кажется.

Процесс полной покраски – занятие продолжительное, при этом все инструменты и электросветильники камеры работают от стандартной сети, так что озаботиться вопросом нагрузки и организации продуманной электросети можно заранее. Поскольку речь идет о работе с электричеством, многие любители не рискуют проводить сеть своими руками и доверяются профессиональным электрикам, покупают готовое помещение со всем оборудованием и пр. Для тех, кто считает электричество делом темным и до конца неизученным, обойтись без помощи и правда не получится, но не так страшен черт как его малюют. Даже от стандартного источника энергии, сиречь родных «220», можно проложить безопасную сеть с хорошим освещением рабочего места – главное не пренебрегать правилами безопасности и не пытаться получить максимум всего и сразу.

Определения и стандарты

Общая освещенность помещения должна составлять 1000 Lx и больше (1000-2000 Lx – естественная освещенность земли в пасмурный день), а освещенностью в 1000 Lx считается свет при котором, можно без усилия разобрать газетный шрифт. Освещенность рабочего места должна оставаться в диапазоне 500-1000 Lx, что является вполне выполнимым условием, учитывая, что в покрасочном помещении все равно придется расставить несколько источников света. Вычислить освещенность можно из данных о создаваемом лампой световом потоке: для всего помещения он не должен покидать пределов 500-2000 Lm, но для рабочей области этот диапазон немного уже (600-1200 Lm).

Иногда эти параметры указываются на коробках с лампами – при отсутствии таковых можно равняться на следующую световую отдачу: 1 Вт = 50 Lm для люминесцентной лампы, 1 Вт лампы = 13 Lm для лампы накаливания. Освещенность непосредственно под лампой вычисляется делением выдаваемого светового потока на расстояние до поверхности. К примеру, лампочка на 100 Вт дает

1300 Lm (13*100) – на расстоянии 2 метра освещенность будет равна 650 Lx, но для получения общей освещенности потребуется цифру разделить еще и на площадь покрасочной камеры (27 Lm для стандартного гаража 6×4 с одной лампой 100 Вт на высоте 2 метра).

Как видно, одной 100-ваттной лампой обойтись с горем пополам можно (если стоять точно под ней), но поскольку своими руками в камеру обычно переоборудуется гаражное помещение, здесь же происходит подбор покрасочных материалов, т.е. функции колерной совмещаются с основным помещением. В колористике важна не сила света, а правильная цветопередача. Стандартные лампы накаливания задают цветовую температуру в 2000-3000 К, что попадает в категорию тепло-белого света, т.е. теплые оттенки видны лучше и кажутся насыщеннее. Рекомендуется выдерживать цветовую температуру основных, рабочих источников света в 5000 К – уровень, показать который могут люминесцентные лампы (

Индекс цветопередачи (Ra) напрямую не зависит от светильника, поэтому выбирать можно любой, подходящий по другим параметрам. Однако некоторые производители на источниках света указывают цветопередачу. Следует понимать, что достигается указанный показатель только при соблюдении определенных условий. Достаточной считается цветопередача 94-96%, однако показатель в 100% достигается уже при работе над поверхностью галогенной лампы. Другое дело, что галогенная лампа имеет низкую цветовую температуру (2500-3000 К), в результате чего «галогенный» свет немного подчеркивает теплые тона.

Западные производители, от продукции которых отечественным малярам пока никуда не деться, используют стандарты CIE, делящей искусственные источники света на шесть классов (A-F). Для освещения покрасочной камеры подходят светильники класса D, т.е. создающие освещенность, сравнимую с естественным дневным светом. Цифровой индекс означает цветовую температуру лампы: D55 – 5500 К, D65 – 6500 K и т.д.

Устройство освещения в покрасочной камере

Цифры – это хорошо, но еще лучше, если эти цифры доходят до поверхности, т.е. свет не создает теней, а слабые тени перекрывают друг друга где-нибудь в углу комнаты. Рассчитав освещенность покрасочного помещения, мастер решает половину задачи, ведь теперь нужно разместить все источники так, чтобы свет попадал на рабочую площадь. Применяются три основные схемы размещения ламп:

• Потолочная – все лампы крепятся к потолку (легко можно сделать своими руками, но при окраске вертикальных поверхностей возникают проблемы).
• Потолочно-стеновая – наиболее рациональная схема при организации профессиональной камеры.
• Потолочная с переносными фонарями – вариант для маленьких помещений, где сложно смонтировать боковой свет, а условия покраски могут меняться.

Поднимаемый краскопультом туман является средой, в которой легко возникают реакции электрохимической коррозии, высока и взрывоопасность газа. Ввиду этого в профессиональных покрасочных мастерских лампы монтируют в стену и изолируют общим стеклом, а сами лампы выбираются из категории взрывозащищенных. Для того чтобы избежать покупки дорогого оборудования, требующего к тому же замены стекла, короба для ламп собираются своими руками:

• Подложка из фольги.
• Каркас из DIN-реек.
• Стекло (или прозрачный полиэтилен, что менее безопасно, но возможно).
• Система прокачки воздуха (при удачном расположении от основного короба вентиляции в короб с лампами можно отвести небольшую систему).

На камеру размером 6×4 метра потребуется минимум 24 лампы мощностью в 40 Вт (по одной на каждый м²). Однако не обязательно использовать лампы одинаковой мощности – переносные источники могут быть и посерьезнее. Большая часть основных ламп должна крепиться на потолок, и только пятая часть на верхнюю часть боковых стен. Интервал между потолочными лампами необходимо выдерживать в 40-50 см и располагать их в два ряда на разной высоте. Боковые лампы располагаются не под прямым углом к стене – ориентироваться нужно на 45˚.

Расчет сети

Помимо общего света обычно используются несколько ламп, перемещаемых или имеющих регуляторы положения. При постоянной работе задействовать несколько таких источников будет проблематично (срок службы в столь агрессивной среде стандартного оборудования – 1-2 недели), но направленный свет – хорошая подмога в работе маляра. В качестве таких источников лучше использовать лампы 12-48В, однако 12 и 220В – цифры, разнящиеся на порядок, поэтому в сети требуется установка понижающего трансформатора. Переносные лампы накаливания обязательно должны быть вакуумными.

Плюс 12В – удар током от такого источника слабее, чем от 220, да и безопасность вписывается в нормы ПУЭ. Однако ради двух ламп покупать понижающий трансформатор, да еще и устанавливать его своими руками кажется не самой приятной процедурой, поэтому обычно все лампы питаются от сети 12, 24 или 36В. Еще одно достоинство таких ламп – простота замены. Минусы у низкого напряжения также имеются: лампы должны быть расположены на одном расстоянии (длине провода) от источника, иначе освещенность будет неравномерной. Другие светильники имеют свои достоинства и недостатки:

Светодиодные комбинации – хороший свет без мерцания, низкое потребление и экологичность на пару с большой ценой.

Люминесцентные лампы – отличная светоотдача, возможность выбора цветопередачи и температуры (тепло- и холодно белые, белые и дневные, с простой и улучшенной цветопередачей), низкая экологичность.

Лампы накаливания – низкий КПД, высокая температура и низкая цена.

Электрощиты и провода

В продаже имеются готовые щитки с блоками под несколько автоматов – в хорошо оборудованной камере несколько УЗО практически обязательно. Основная нагрузка создается сварочным аппаратом и компрессором, поэтому центральный автомат обычно подбирается под них. Электроосвещение и розетки должны быть на отдельных автоматах, причем с меньшей границей. Считается, что полная система электросветильников покрасочного помещения создает ток в 4-5 А, поэтому достаточно автомата на 5-6 А. К счастью для начинающих электриков расчет требует только знания закона Ома и наличия калькулятора для складывания. К примеру, 24 электросветильника по 40 Вт при напряжении в 220 В создают ток в 4.4 А (40*24/220 – P/U).

Наиболее требовательные мастера уверяют, что лампы должны быть организованы в две линии, чтобы не остаться без света совсем. Сечение провода выбирается исходя из напряжения и силы тока (под свет достаточно медного провода сечением 1.5 мм, но уже при 4.5 кВт провод будет немного греться, так что лучше выбрать 2.5). Для сравнения компрессору и сварке потребуется два автомата примерно на 15-20 А и медный провод сечением 2.5-6 мм, в зависимости от мощности. Алюминиевые провода лучше не рассматривать вовсе, потому что для мощных приборов все равно потребуется медь, а контакт меди с алюминием возможен только через клеммы. При монтаже своими руками алюминиевый провод может стать настоящей головной болью, поскольку общий выход все равно будет медным.

Пускорегулирующее устройство лучше выбрать понадежнее и вынести его за пределы покрасочной камеры. Система дроссель-стартер идеально подходит для люминесцентных светильников: монтировать своими руками проще, а надежность выше. Без такого ограничителя сила тока в сети с люминесцентными лампами будет возрастать геометрически, пока автомат не разорвет цепь, да и прогрев электродов – процедура для такого оборудования обязательная.

Освещение в покрасочной камере и его значение

Как сделать правильное освещение в покрасочной камеры»>

Какое освещение необходимо для покрасочных камер

Каких бы то ни было жестких стандартов на предмет организации освещения в покрасочных камерах не существует. Имеются лишь отдельные рекомендации, некоторые характеристики которых варьируются в широких пределах. Зачастую выбираемые светильники, их установка, организация всей системы освещения носят сугубо индивидуальный характер, а заводской подбор систем освещения удовлетворяет запросы далеко не каждого специалиста-маляра.

Однако существует уже однозначно сложившаяся совокупность требований к системам освещения покрасочных камер таких, как:

• минимально необходимый световой поток составляет 600 люмен, но в то же время он не должен превышать 2 000 люмен;
• рассеивание света должно производиться так, чтобы обеспечивалась его однородность;
• калибровка света должна производиться таким образом, чтобы его спектральный состав был максимально приближен к естественному, который наиболее приемлем для человеческого глаза;
• освещение камер должно быть построено таким образом, чтобы исключался эффект мерцания;
• система освещения должна гарантировать отсутствие слепых, слабо освещенных или затененных зон, чего можно добиться, используя дополнительные переносные источники света;
• для рабочих камер необходимо подбирать такие светильники, которые обладают достаточной устойчивостью по отношению к механическим воздействиям, высокому давлению, перепадам температур и вибрациям;
• уровень цветопередачи, обеспечиваемый источниками света, должен быть максимально приближен к тому, который существует в солнечный день. Индекс цветопередачи не должен опускаться ниже 80.

Эти требования обусловлены тем, что маляру во время работы приходится сильно напрягать зрение, поскольку условия видимости очень осложнены распыленными частицами красящего материала.

Применяемые схемы освещения

Поскольку автомалярами уже накоплен большой опыт как в способах выполнения их работы, так и в организации своего рабочего места, анализ и систематизация схем освещения покрасочной камеры позволяет вычленить те из них, которые являются наиболее оптимальными и эффективными. К таким схемам относятся:

• потолочная, которая предполагает крепление всех осветительных приборов к потолку. Подобная схема легко выполнима собственными силами, однако при ее применении возникают проблемы во время окраски вертикальных поверхностей;
• потолочно-стеновая, являющаяся наиболее рациональной при организации освещения профессиональных камер;
• потолочная с применением переносных светильников, что удобно в небольших помещениях, где периодически меняются условия покраски, а места для обустройства бокового освещения недостаточно.

Туман, формируемый краскопультом, представляет собой такую среду, которая характеризуется высоким уровнем электрохимической коррозии и взрывоопасности. Именно этот факт вынуждает выбирать для светильников такие лампы, которые относятся к категории взрывозащищенных. Сами же светильники изолируются от общего объема камер с помощью защитных стекол.

Монтаж освещения собственными силами

При своими силами, чтобы избежать трат, связанных с приобретением дорогого оборудования, короба, куда помещаются светильники, зачастую изготавливаются собственными руками.

Для изготовления таких коробов используются:

• DIN-рейки для изготовления каркаса;
• подложка из фольги для обеспечения пожаробезопасности и увеличения светоотражения;
• стекло, иногда заменяемое менее безопасным полиэтиленом.

Такие короба должны оборудоваться также системой прокачки воздуха, соединенной с общей вентиляцией.

Зачастую, когда освещение камер для покраски устанавливается собственными руками, в глубокие расчеты не вдаются, отталкиваясь от неких усредненных параметров и руководствуясь следующими нехитрыми правилами:

• считается, что одной лампочки мощностью 40 Вт вполне достаточно на каждый квадратный метр площади рабочего помещения;
• переносные светильники могут иметь более значительную мощность, чем те, которые закреплены неподвижно;
• основную массу ламп следует крепить на потолок, оставляя для верхней части боковых стен лишь пятую их часть;
• между потолочными лампами должен выдерживаться интервал 40-50 см, а располагаться они должны двумя рядами, закрепленными на разных высотах;
• световой поток от боковых ламп должен быть направлен вниз под углом 45°.

Подбор ламп освещения

Решив установить освещение в камере, следует четко определиться с выбором ламп, устанавливаемых в светильники. Следует помнить, что такие источники света, как, например, светодиодные шнуры, в этих условиях являются совершенно неприемлемыми. Для светильников покрасочных камер рекомендуется использовать следующие виды ламп:

Рассмотрим поочередно степень эффективности каждой из них.

Лампы накаливания

Эти привычные для всех лампы могут использоваться только в том случае, когда они имеют вакуумную колбу. Газонаполненные колбы не подходят для использования в местах проведения покрасочных работ из соображений безопасности. Наиболее удобными являются такие вакуумные лампы, у которых имеются тонированная поверхность и зеркальный отражатель. Они наиболее эффективны для переносных источников света и для технических зон камер, поскольку работают от относительно низкого напряжения.

К достоинствам таких ламп следует отнести:

• доступная цена;
• простота обслуживания.

Однако они обладают и существенными недостатками:

• низкая надежность;
• значительное тепловое излучение;
• низкий уровень светоотдачи и низкий КПД, составляющий порядка 4%;
• неэкономичность.

Люминесцентные лампы

Принцип действия, используемый люминесцентными лампами (световые ультрафиолетовые волны, производимые газоразрядным источником), позволяет создать поток света, аналогичный солнечному.

Такие лампы бывают двух типов: линейные(трубчатые) и компактные.

Поскольку в покрасочных камерах достаточно важна собственная площадь светильника, то первый тип этих ламп является более предпочтительным.

Для люминесцентных лам также важно правильно их выбрать, исходя из производимого ими светового излучения, которое в маркировке указывается после буквы «Л». При проведении покраски наиболее предпочтительными являются лампы со световыми излучениями белого (Б), холодно-белого (ХБ), тепло-белого(ТБ) и дневного(Д) цветов.
Более правильное восприятие цветов обеспечивается при применении люминесцентных ламп со следующей дополнительной маркировкой:

• «Ц» — цветопередача естественная;
• «ЦЦ» — цветопередача высокого качества.

Достоинства таких ламп:

• большая продолжительность эксплуатации, достигающая 20 тыс. часов;
• высокий КПД;
• экономичность.

Светильники с люминесцентными лампами имеют следующие недостатки:

• задержка старта;
• необходимость утилизации использованных ламп;
• низкий уровень экологической безопасности;
• ослабление светового потока по мере эксплуатации.

Светодиодные лампы

Для покрасочных камер светильники с этими лампами являются наиболее предпочтительными как в качестве основных верхних, так и дополнительных боковых источников света.

Такие лампы обладают огромным числом достоинств:

• высокий КПД;
• низкое энергопотребление;
• высокий индекс цветопередачи;
• прочность и устойчивость к вибрациям;
• большая продолжительность эксплуатационного срока, достигающего 50 тыс. часов;
• высокая экологическая безопасность;
• отсутствие мерцания производимого ими светового потока;
• способность работать при высоких температурах.

Единственный, но довольно существенный недостаток заключается в достаточно высокой цене.

0 0 голос

Рейтинг статьи

Освещение в покрасочной камере: советы по организации

Отдавая свой автомобиль на покраску или обновляя его ЛКП самостоятельно, хочется получить достойный и близкий к идеалу вариант. От чего во многом зависит результат работы в малярном помещении? Освещение в покрасочной камере, наличие специальных приборов для работы, высокий уровень профессионализма мастеров – вот необходимые составляющие успеха покраски автомобиля.

Освещение в камере для покраски

Оборудование покрасочной камеры с точки зрения освещения – процесс очень ответственный и очень индивидуальный. Стандартная установка необходимых осветительных приборов не всегда может устроить мастеров-профессионалов покрасочного дела. Есть целый ряд общих советов по организации рабочего места в малярной камере с точки зрения освещенности.

Для получения лучшего варианта покраски необходимо выполнить следующие рекомендации:

• Диапазон приемлемого светового потока для выполнения работ по покраске должен находиться в пределах от 600 до 200 Люмен.
• Свет, рассеиваемый в помещении, должен быть однородным. Не должно быть участков, где он более или менее яркий или имеет неодинаковый цветовой оттенок.
• Желательный спектральный состав потока света должен быть максимально приближен к естественному. Это нужно для того, чтобы при длительной работе в камере для покраски специалисты не чувствовали сильное утомление в глазах и могли качественно выполнять свои обязанности.
• Категорически нельзя применять мерцающий, пульсирующий световой поток.
• Все зоны камеры для покраски должны быть равномерно освещены. В противном случае нужно воспользоваться дополнительными переносными источниками света.
• Световые приборы, применяемые в покрасочной камере, должны обладать высокой устойчивостью к определенным воздействиям, характерным для проведения покрасочных работ. Перепады температур, высокое давление, вибрации не должны стать причиной отключения света или выхода из строя светового прибора.
• Показатель индекса передачи цвета не может быть ниже цифры 80. Этот уровень соответствует освещению в солнечную погоду.

Распыление красящих элементов в малярной камере несколько затрудняют зрительные процессы работающих людей. Поэтому световое обустройство в помещении очень важно для выполнения работ, связанных с покраской, качественно и без ослабления зрения.

Использование накопленного опыта

Специалисты в области покраски путем многократного использования тех или иных схем освещения, дают полезные советы по световому обустройству покрасочных помещений.

Вот наиболее приемлемые схемы освещения в камере для покраски:

• потолочная;
• потолочно-стеновая;
• потолочно-переносная.

В каждой из этих схем есть свои положительные и негативные моменты. Так, например, потолочная схема, предполагающая крепление всех приборов для освещения к потолку, вполне может быть смонтирована без привлечения электромонтажников, своими руками. Но этот вид освещения будет недостаточным, если понадобится окрашивать поверхности в вертикальной плоскости.

Если помещение, где осуществляется покраска, не слишком большое, то вряд ли там получится прикрепить осветительные приборы по бокам (из-за отсутствия лишнего места).

В этой ситуации можно основные приборы разместить на потолке, а дополнительные участки освещать при помощи переносных устройств – это типичный пример потолочно-переносной схемы.

Самым оптимальным в условиях проведения работ на профессиональном уровне является схема освещения с монтажом источников света на потолке и вдоль боковых стен.

Для безопасной работы в покрасочной камере необходимо использовать такие приборы, которые устойчивы к воздействию химических веществ и не взорвутся во время покраски. Краска, распыляемая внутри помещения, создает огнеопасную среду, поэтому к выбору средств освещения нужно подойти с особой тщательностью и вниманием.

Советы по световому оборудованию

Среда покрасочной камеры по отношению к световому оборудованию может быть охарактеризована как очень агрессивная. Стандартные осветительные приборы могут прослужить не более двух недель.

Использование направленного светового потока – отличное подспорье в работе маляра. Можно порекомендовать для этой цели приобрести лампы 12-48 В, но для их использования понадобится еще прикупить понижающий трансформатор, так как обычное напряжение в сети – 220 В. Для переноски  лучше использовать вакуумные лампы.

Но не всех прельщает покупка и установка понижающего трансформатора. Можно обойтись и без него, если  для питания ламп применять сеть с такими показателями – 12, 24 или 36 В.

Преимущества использования таких ламп не только в их безопасности, но и в простоте замены. Недостатки такого оборудования – для получения равномерного распределения света такие лампы должны располагаться на одном и том же расстоянии от источников питания. В покрасочной камере можно пользоваться и другими дополнительными осветительными приборами.

Разновидность	Особенности
Светодиодные комбинации	Отсутствие мерцания, небольшое потребление мощности, экологическая безопасность, но довольно недешевы.
Лампы люминесцентного освещения	Широкий выбор по температурным и цветовым показателям: белые теплые, белые холодные, дневные. Можно выбрать лампы с улучшенной или простой передачей цвета, экологически не опасны.
Лампы накаливания	Невысокая стоимость при небольшом КПД, низкая температура

На устройстве для регуляции и пуска лучше не экономить. Надежность – залог безопасности. Самый оптимальный вариант – размещение этого устройства вне камеры для покраски.Можно приобрести готовые щитки для использования нескольких автоматов. Все электрооборудование желательно подключать к отдельным автоматам, сила тока которых в пределах 5-6 А. Этого вполне достаточно для бесперебойной и безопасной работы.

Чтобы держать под контролем силу тока при пользовании люминесцентными лампами самое разумное – смонтировать систему дроссель-старт. При использовании этой системы вероятность разрыва сети из-за увеличения силы тока снижается в разы.

Интересное по теме:

Освещение покрасочной камеры — советы экспертов

СОДЕРЖАНИЕ:

Освещение покрасочной камеры

Покраска автомобиля – продолжительный и сложный технологический процесс, который подразумевает под собой наличие специально оборудованного помещения, где будет происходить процесс покраски, так называемая покрасочная камера. Такие помещения стоят довольно дорого, поэтому целесообразным будет сделать ее самостоятельно, рассчитать и разместить при этом все необходимое оборудование для высококачественной организации покраски автомобилей. Так, любая покрасочная камера должна включать в себя следующие элементы:

• полностью закрытая камера, необходимая для покраски и сушки автомобиля;
• рабочая система вентиляции со всеми необходимыми фильтрами;
• тепловой насос, который будет ускорять процесс сушки автомобиля;
• вентиляционная система в надлежащем состоянии.

Как видим, чтобы оборудовать качественную камеру, необходимо рассчитать и сопоставить все эти составляющие для обеспечения продуктивной работы покрасочных механизмов.

Эффективное освещение – залог качественных покрасочных работ!

Эффективное освещение – залог качественных покрасочных работ!

Одним из важных элементов любой покрасочной камеры является ее освещение, необходимое для высококачественной покраски автомобиля, так как покраска вручную подразумевает под собой распыление мелкодисперсного красильного порошка, который в взвешенном состоянии в воздухе значительно ухудшает уровень видимости в камере. Весомым шагом будет рассчитать уровень света, количество ламп для покрасочных камер и правильное их размещение. Так, среднестатистическая норма освещения для покрасочных ламп составляет 1000-2000 люкс. Это обеспечивает высокий уровень видимости как внутри помещения, что немаловажно для специалиста-маляра, так и высветит все дефекты автомобиля, которые надо будет исправить в процессе покраски.

Оптимальными схемами освещения считают:

• потолочную;
• потолочно-стеновую;
• дополнительное освещение задней стенки камеры.

Потолочная схема освещения характерна тем, что лампы для покрасочных камер могут быть как навесными, так и встроенными в потолок, что в некоторых случаях приводит к нарушениям техники безопасности, вызванными амплитудой движения навесных ламп и проблемами с покраской вертикальных поверхностей многослойными покрытиями. Так что, более рациональным является использование Потолочно-стеновая схемы, которая дает возможность улучшить визуальные возможности качества нанесения покрытия и обшей схемы покраски автомобиля.

Дополнительное освещение задней стенки чаще всего используется в окрасочно-сушильных камерах, что обеспечивает высококачественный технологический процесс как сушки, так и покраски машины.

Как приблизить освещение в покрасочной камере к дневному свету?

Освещение в покрасочных камерах должно быть максимально приближено к дневному свету. Минимальный расход – это 24 лампы в камере, каждая по 40 Ватт. Лампы размещают в один-два ряда по периметру помещения таким образом, чтобы они находились на разном уровне и тем самым обеспечивали разностороннее освещение в камере. Например, два ряда ламп, по 16 штук ламп мощностью 18 Ватт каждая, способны обеспечить достойный уровень освещения в помещении, и как результат – успешную покраску автомобиля.

Самостоятельно рассчитываем и настраиваем освещение!

Самостоятельно рассчитываем и настраиваем освещение!

Самостоятельный расчет освещения в Вашей покрасочной камере может выглядеть следующим образом. Так, необходимо рассчитывать количество ламп и их размещения в зависимости от габаритов покрасочной камеры. Так как среднестатистическая камера находится в пределах 5×6 метров, то на нее необходимо взять 30 ламп мощностью как минимум 40 Ватт. Если Вы используете потолочно-стеновую схему освещения, то в среднем расположение ламп будет выглядеть таким образом: 24 лампы прочно крепятся на потолок, причем в 2 ряда и на разной высоте, и того 12 ламп в каждом ряду с интервалом между ними –0,5 метра; еще 6 ламп крепятся на боковые стены с учетом на 3 лампы на каждую стену с наклоном под 45 градусов к горизонту и интервалом между ними1,5 метра. В конечном итоге мы получаем прекрасно освещенную покрасочную камеру с максимальным уровнем света в помещении, необходимом для продуктивной работы специалиста-маляра по покраске автомобилей.

Виды приборов и ламп используемых для освещения в покрасочной камере

Важным этапом в настройке освещения окрасочного помещения является выбор ламп для покрасочной камеры. На сегодняшний день рынок светильных приборов предлагает различные варианты ламп в зависимости от их мощности и стоимости. Наиболее предпочтительными вариантами для покрасочных камер являются:

• светодиодные светильники;
• люминесцентные лампы;
• лампы накаливания.

Обязательным условием является работа ламп в режиме «мерцания», что улучшает цветовое восприятие специалиста-маляра, и как результат – повышение качества покраски автомобиля.

Светильники с лампами накаливания

Лампы накаливания

Обычная лампа накаливания – это электрический источник света, который на основе вольфрама в вакуумной стеклянной среде при накале излучает свет. Такие лампы бывают нескольких видов: лампы общего назначения, декоративные лампы, лампы местного освещения, иллюминационные лампы, лампы для оптических приборов, прожекторные лампы, сигнальные лампы и зеркальные лампы накаливания. В покрасочных камерах обычно используют лампы местного назначения, так как они предназначены для низкого напряжения – 12-48В и главное место их применения – производственные помещения. Однако, эти лампы ненадежны, поскольку могут легко разбиться, их конкурентоспособность мала, поэтому чаще всего в покрасочных камерах используют такие лампы как люминесцентные и светодиодные, о которых информация подана ниже.

Люминесцентные светильники и лампы

Люминесцентные светильники и лампы

Люминесцентные лампы или лампы дневного света – газоразрядный источник света, который при воздействии паров ртути, нагретыми электрическим током, пускает ультрафиолетовые световые волны, которые, в свою очередь, через покрытые колбы лампы люминофоров делает иллюзию дневного, солнечного света. Эти лампы очень технологичны, так как способны достигать 85 люменов на 1 Вт при сроке эксплуатации 18 тысяч часов. Также, этим лампам характерен высокий уровень экономичности: лампы накаливания с мощностью 40, 60, 75 и 100 Вт можно с легкостью заменить люминесцентными лампами мощность в 5, 7, 11, 15, 20Вт, а срок использования при этом в 10-15 раз больше. Индекс передачи света в данных лампах для покрасочных камер должен быть не меньше 90, чтобы обеспечить качественный процесс покраски и тюнинга автомобиля. И так, ниже приведены основные рекомендации по выбору люминесцентных ламп в окрасочное помещение:

• лампы фирмы «Camelion» – недорогие, яркость и калибровка цвета хорошая, долгий срок эксплуатации;
• энергосберегающие лампы фирмы «Philips» – мощные, использование новых люминофоров, высокий уровень светоотдачи;
• люминесцентные лампы фирмы «OSRAM» – высококачественные немецкие лампы, имеющие высокий уровень мощности. Для покрасочных помещений используют преимущественно лампы LUMILUX DE LUX 36W /940 T8 G13.

Светодиодные светильники и лампы

Светодиодные светильники и лампы

Светодиодные светильники используют как источник света светодиоды, корпус и цоколь элемента может быть позаимствован и у других видов ламп, например люминесцентных. Основные преимущества светодиодных ламп – это низкое потребление энергии при высоком коэффициенте полезного действия, высокий индекс цветопередачи, который обеспечивает лучшую видимость и контрастность пространства покрасочной камеры; экологическая безопасность эксплуатации; высокий уровень механической прочности и устойчивости к вибрации; отсутствие «мерцающего» эффекта свечения; долгий срок эксплуатации, в 10 раз больше, чем люминесцентные лампы; большая стоимость. Уместным будет использование таких светильников в покрасочных камерах, как:

• лампы фирмы «ЕвроЛед», например светильник ДКУ 9 – мощность всего 9 Ватт, отсутствие стробоскопического эффекта и высокий уровень устойчивости к вибрациям;
• светильники LED, например LUMO LINE 4 – высокий уровень цветопередачи, экологичность, устойчивость к вибрациям.

Такие лампы станут незаменимым помощником при регулировке освещения в покрасочных камерах автомобиля.

Разнообразность выбора ламп – это возможность правильно рассчитать и разместить их с учетом минимальных затрат денег и места, но максимальной выгоды от уровня освещения в окрасочном помещении Вашего автомобиля. Если Вы намеренны сделать покрасочную камеру самостоятельно, Вам наверняка пригодится выше поданная информация, так как в ней содержатся особенности строения покрасочных камер, их необходимый уровень освещения (600-2000 люкс), правильность расположения ламп и мощность их света. Так, более продуктивным вариантом будет использования светодиодных ламп – они, конечно, дорогие, но их высокая стоимость уже через месяц эксплуатации окупается высококачественной покраской автомобилей. Так что, надеемся данная информация была полезной для Вас.

[youtube]30oh_Gqco7c[/youtube]

Светильники для покрасочной кабины-Светодиодные светильники для кабины

PaintBoothLights.com предлагает самый полный выбор светильников для окрасочных камер и окрасочных камер на сегодняшнем онлайн-рынке, включая НОВЫЕ светодиодные фонари и комплекты в стиле ретро для некоторых существующих светильников.

Освещение — одна из важнейших характеристик любой покрасочной кабины. Без постоянного освещения в будке и на окрашиваемом предмете обычно появляются тени. Плохое освещение означает, что цвета краски на одной панели выглядят иначе, чем на других панелях, когда они освещены естественным светом.Хорошо освещенная будка сэкономит время и деньги, так как художник может избежать переделки, которую он обычно должен делать, когда не может добиться правильного сочетания цветов.

Мы предлагаем самые популярные фонари для окрасочной камеры с доступом изнутри и сзади, класс 1, раздел 2. Если вы хотите модернизировать покрасочную камеру, порошковую камеру или комнату для смешивания красок, мы можем помочь.

Мы также предлагаем герметичные взрывозащищенные светильники класса 1, раздел 1, которые являются отличным решением для бетонных покрасочных камер, комнат для смешивания красок или любого другого места, которое необходимо освещать, где вы не можете врезать светильники в свою будку или здание. Эти светильники доступны как люминесцентные, так и светодиодные.

Paintboothlights.com также предлагает светильники для влажных помещений для умывальника или парковки. Светильники для влажных помещений имеют множество полезных применений и работают во многих проектах, таких как бары на открытом воздухе, рестораны и парковка. Мы предлагаем оптовые скидки на вашу покупку, поэтому просто позвоните нам и поговорите со специалистом по освещению сегодня, и мы поможем вам и вашему предприятию восстановить систему освещения и будку. Звоните 1-800-741-3051

Светильники для покраски.com всегда ищет новые продукты для добавления в магазин, а также качественный контент и информацию. Если есть что-то, что вы ищете и «не можете найти», пожалуйста, позвоните одному из наших специалистов по освещению окрасочной кабины сегодня!

Paintboothlights.com с гордостью предлагает новейшие светильники для покрасочных камер! Светодиодные светильники — это новейшая технология в области энергосбережения, поэтому мы добавили их в наши постоянно растущие решения для освещения кабин. Их можно установить и переоборудовать в существующую кабину, комнату для смешивания красок, подготовительную станцию ​​и многие другие элементы отделочного оборудования.

Замени те старые приспособления сегодня же! Получите лучший светильник со светодиодами для ваших нужд. Срок службы лампы составляет 50 000 часов, при этом они экономят 40% энергии по сравнению с лампой T-8 на 32 Вт.

Многие местные электрические компании, а также государственные и местные органы власти имеют СКИДКИ на энергосберегающие технологии. Во многих случаях это поможет вам компенсировать стоимость обновления до светодиодного освещения для кабины.

На сегодняшний день у нас одни из лучших цен на светодиодные светильники и светильники Т-8 на рынке.И все наши светодиодные светильники включают в себя лампочки!

Закажите сегодня или позвоните нам для получения дополнительной информации 1-800-741-3051

Политика возврата

ЗАКАЗЫ, ОТПРАВЛЕННЫЕ, ОТКАЗАННЫЕ И ВОЗВРАТНЫЕ БЕЗ ПРЕДВАРИТЕЛЬНОГО РАЗРЕШЕНИЯ НА PAITNBOOTHLIGHTS. com ИЛИ ВОЗВРАЩЕННЫЕ НЕВОЗМОЖНЫМИ ДОСТАВКАМИ ПО ЛЮБОЙ ПРИЧИНЕ, ЯВЛЯЮТСЯ НЕСАНКЦИОНИРОВАННЫМ RMA.

НЕСАНКЦИОНИРОВАННЫЙ ВОЗВРАТ НЕ ВОЗВРАЩАЕТСЯ.

Для всех остальных заказов клиент должен точно следовать инструкциям по возврату, указанным в инструкциях RMA или SRO.Любое отклонение от этих инструкций аннулирует политику возврата, и заказ не подлежит возврату.

1. Номер RMA можно получить в нашей службе поддержки клиентов по телефону 800-741-3051, и он должен быть написан на внешней стороне контейнера возвращаемого продукта.
2. Продукты не подлежат RMA, если они были установлены или использовались каким-либо образом.
3. Электронные компоненты не подлежат RMA, их необходимо либо обменять на конкретный продукт, либо обработать в соответствии с нашим гарантийным процессом.
4.Товары должны быть возвращены в оригинальной упаковке без исключений.
5. Доставка и транспортировка не подлежат возврату.
6. Плата за возврат может применяться ко всем возвратам, которые не подлежат обмену на аналогичные товары в течение 72 часов с момента возврата.
7. Может взиматься плата за повреждение и возврат недостающих деталей.
8. RMA действительны только в течение 30 дней с момента выдачи и должны быть выданы в течение 30 дней с момента покупки.
9. Заказчик несет ответственность за предоплату всех транспортных расходов и принимает на себя все риски потери или повреждения Продукта во время транспортировки к поставщику, дистрибьютору и / или производителю и обратно.
10. Если Заказчик возвращает нам Продукт без RMA, по истечении 30-дневного периода или без заводской упаковки, Paintboothlights.com оставляет за собой право либо отказать в доставке возврата, либо взимать с Заказчика дополнительную плату за пополнение запасов в размере 25%.
11. За товары, возвращаемые без надлежащих документов, взимается комиссия за возврат 30%.
12. Запросите авторизованный RMA в течение 30 дней с момента покупки. Не запрашивать RMA в течение 30 дней с момента покупки является несанкционированным RMA и возврату не подлежит.
13.Товары должны быть возвращены в течение 30 дней с момента выдачи RMA. Невозвращение товара в течение 30 дней с момента выдачи RMA является несанкционированным RMA и возврату не подлежит.

Larson Electronics — Освещение окрасочной камеры

Действительно ли красные линзы помогают при охоте на варминтов? (04.01.2017) Практика использования красных линз при охоте на варминтов противоречива. Некоторые охотники — убежденные поклонники этой техники, в то время как другие заявляют, что метод неэффективен и является пустой тратой времени.Эта статья призвана развенчать традиционную практику использования красных линз, пролив столь необходимый свет на причины применения цветов в ночных охотничьих экскурсиях.

Сколько света — достаточно света (16.08.2016) Варианты освещения различаются в зависимости от потребностей конкретного места и личных предпочтений людей в этом районе. Решение «один размер подходит всем» редко бывает доступно при определении требований к освещению в нескольких средах.Например, конфигурация освещения в офисе может отличаться по сравнению со складом упаковки. Даже если два объекта были одинакового размера, тип работ, выполняемых в зданиях, определяет их свойства или характеристики.

Люмен против фут-свечей — что более точно для измерения освещенности? (16.02.2016) Когда покупатель ищет светильники, чаще всего задают вопрос: «Насколько ярок этот свет?» По мере совершенствования технологии освещения стандартные измерения освещенности не всегда являются наиболее точными при расчете светоотдачи.Понимание того, как определяется каждый рейтинг, поможет вам выбрать лучшее приспособление для приложения.

Преимущества и применение взрывозащищенного светодиодного освещения в замкнутых пространствах (10.02.2016) Сложный и опасный характер замкнутых пространств представляет собой многочисленные риски для рабочих. По этой причине многие предприятия, работающие во взрывоопасных зонах, используют взрывозащищенные фонари для предотвращения возгорания горючих газов и частиц пыли. Светодиодные технологии улучшили характеристики взрывозащищенных светильников, сделав их более надежными, прочными и экономичными.

Освещение окрасочной камеры: зачем использовать камеры сторонних производителей? (02.02.2014) Однако для того, чтобы покрасочная камера была действительно эффективной, она должна иметь правильное освещение. Хотя на первый взгляд освещение в кабине может показаться не таким уж сложным, более пристальный взгляд на то, что представляет собой эффективное освещение в окрасочной камере, обнаруживает другой и более сложный вид. Освещение кабины имеет решающее значение, поскольку оно напрямую влияет на способность оператора выполнять качественную отделку.Хорошее освещение позволяет оператору легко отмечать различия в цвете отделки, а также на тексте отделки.

Освещение окрасочной камеры: зачем использовать камеры сторонних производителей? (02.02.2014) Однако для того, чтобы покрасочная камера была действительно эффективной, она должна иметь правильное освещение. Хотя на первый взгляд освещение в кабине может показаться не таким уж сложным, более пристальный взгляд на то, что представляет собой эффективное освещение в окрасочной камере, обнаруживает другой и более сложный вид.Освещение кабины имеет решающее значение, поскольку оно напрямую влияет на способность оператора выполнять качественную отделку. Хорошее освещение позволяет оператору легко отмечать различия в цвете отделки, а также на тексте отделки.

Будущее освещения: больше нет обслуживания и ремонта ламп? (28.01.2014) Хотя, с одной стороны, мы наблюдаем сдвиг в сторону использования интегрированных светодиодных ламп / приспособлений, все же существует потенциал для «модульного» подхода к производству светодиодов. Это звучит противоречиво, но давайте поясним немного подробнее. В то время как интегрированная конструкция светодиода / светильника действительно является вероятным путем будущего дизайна освещения, фактическая совокупность светильника на основе светодиодов основана на комбинации нескольких отдельных частей или «модулей». Сами светодиоды представлены только «фишкой»; т

Светодиоды против флуоресцентных: люмен на ватт — это только часть истории (15.11.2013) Сегодня обычным явлением является то, что светильники T8 производят от 80 до 100 люмен на ватт выходной мощности, что ставит люминесцентное освещение на вершину рейтинга эффективного освещения с точки зрения эффективности люмен на ватт.Однако это еще не все, и в игру вступают другие факторы, которые влияют на реальную эффективность флуоресцентного освещения и делают ее немного более приземленной.

Схемы сертификации оборудования для работы в опасных зонах в зависимости от региона (13.10.2013) За исключением США и Канады, в схемах соответствия требованиям для опасных зон преобладают Схема IECEx / Директива ATEX, при этом большинство стран принимают стандарты испытаний и утверждения на основе своих требований.В некоторых странах необходимо предоставить как сертификацию IECEx / ATEX, так и отчеты об испытаниях по этим схемам, в то время как другие принимают либо / или.

Схемы классификации опасных зон и соответствие требованиям (27.12.2012) Условия, предусмотренные для применения в соответствии со схемами ATEX и Class / Division, включают рабочую среду, в которой встречаются потенциально взрывоопасные или горючие газы, пары, пыль и летучие вещества, такие как древесная щепа, и поэтому они схожи по своим требованиям.Однако существуют явные различия, которые проявляются в том, как классифицируются среды, которые в североамериканской системе на основе NEC классифицируются как подразделения, а в системе ATEX — как зоны.

Испытания и сертификация устройств для работы в опасных зонах в США (07. 11.2012) В отличие от электрических устройств, предназначенных для использования в типичных коммерческих или домашних условиях, оборудование, используемое в опасных местах, должно предотвращать, запрещать или иным образом снижать опасность, создаваемую горючими газами, парами и материалами, которые могут создавать взрывоопасную атмосферу.Для того, чтобы существовал четкий способ обеспечения минимального уровня защиты, обеспечиваемой устройством, федеральным, государственным и местным агентствам было необходимо принять нормативные акты.

Поэтапный отказ от люминесцентного света T12 и альтернативы модернизации (01.09.2012) Закон об энергетической независимости и безопасности 2007 года помог открыть новую эру более жестких стандартов энергоэффективности, и хотя T12 для своего времени действительно был эффективным светильником, его конструкция такова, что дальнейшие улучшения для повышения его эффективности не являются ни практичными, ни рентабельными. .В результате T12 не может соответствовать новым энергетическим стандартам, необходимым для современных технологий освещения, и с июля 2012 года производство было прекращено.

Основы выбора эффективного освещения окрасочной кабины (18.08.2012) В качестве освещения для большинства покрасочных кабин используются стандартные четырехфутовые люминесцентные лампы, обычно расположенные в светильниках, содержащих две или четыре лампы, сгруппированные вместе. Флуоресцентные лампы популярны, потому что они производят очень широкий спектр светового потока, который помогает равномерно и равномерно освещать неровные поверхности автомобилей и, таким образом, лучше выявлять недостатки на поверхности, на которую нужно наносить покрытие.Люминесцентные лампы также популярны, потому что они могут работать с различными цветовыми температурами, w

Что такое соответствие требованиям взрывозащиты и зачем нам одобренное оборудование? (6. 07.2012) Без понимания того, почему требуется оборудование, одобренное для использования во взрывоопасных зонах, практически невозможно должным образом защитить от опасностей, присутствующих в опасных зонах. Оборудование, предназначенное для использования во взрывоопасных зонах, предназначено для защиты от возможности воспламенения воспламеняющихся или взрывоопасных паров, газов, жидкостей, пыли и других опасных воспламеняющихся сред и материалов с помощью такого оборудования.

Что такое взрывозащищенное освещение? (31.05.2012) На базовом уровне взрывозащищенное освещение — это оборудование, предназначенное для предотвращения возгорания легковоспламеняющихся или взрывоопасных материалов, газов или паров. Освещение — одно из наиболее часто встречающихся электрических устройств на рабочем месте любого типа, и типы используемого освещения могут варьироваться от мощных постоянных светильников до обычных фонарей, используемых для портативного освещения. Каждый тип света, используемый в опасной зоне, должен иметь сертификат взрывозащиты, независимо от его размера или типа.Поскольку освещение

Флуоресцентные лампы, светодиоды и индекс цветопередачи: больше, чем просто воспроизведение цвета (31.01.2012) Индекс цветопередачи — это шкала, разработанная некоторое время назад для измерения того, как цвета могут измениться по внешнему виду при освещении источником света по сравнению с принятым стандартным источником света с той же цветовой температурой. Например, цветовую таблицу с несколькими разными цветами можно настроить и осветить лампой накаливания, которая используется в качестве стандартного эталона.Затем та же самая цветовая диаграмма будет освещена люминесцентной лампой, и любые изменения в том, как выглядит каждый из цветов, будут t

Цветовая температура освещения в основных терминах и приложениях (30.01.2012) В коммерческих приложениях чаще всего используются лампы, излучающие холодный белый свет в диапазоне от 4000 до 6500 Кельвинов, потому что их свет более резкий и интенсивный, с лучшей цветопередачей и контрастными свойствами. Объекты, освещаемые этими лампами, кажутся ярче и четче, поэтому эти лампы хорошо подходят для офисов, магазинов и коммерческих помещений, где важны детализация и резкость.Лампы с температурой около 5000-5500 Кельвинов обычно считаются производящими естественную энергию.

Освещение окрасочной камеры: безопасность и эффективность (22.11.2011) Освещение для окрасочных камер должно соответствовать федеральным и местным нормам, касающимся использования освещения в опасных зонах. OSHA предлагает обширную информацию о взрывозащищенном освещении и опасных местах, и неплохо было бы ознакомиться с тем, что они могут предложить, если вы будете работать в покрасочной кабине.Освещение для окрасочных камер должно быть одобрено для использования во взрывоопасных зонах и иметь сертификат, подтверждающий его пригодность для использования в конкретной среде. Краска

Светильники для покрасочных камер для современных красок (26.09.2011) Производители красок расширили эти физические свойства и теперь используют различные пигменты и материалы для улучшения отражающих или поглощающих свойств других материалов для получения цветов исключительной интенсивности и оттенка. Проблема для операторов окрасочной камеры очевидна; с такими сложностями, вносимыми в окраску и характеристики краски, становится труднее точно сопоставить или воспроизвести цвета.При попадании света на объект не содержится полного спектра углекислого газа.

Основы освещения покрасочной камеры (26.09.2011) Огромное значение для окрасочных камер имеет соблюдение правил техники безопасности для осветительного оборудования и его пригодность для использования во взрывоопасной среде. Из-за легковоспламеняемости химикатов и соединений, используемых в кабине, удаление потенциальных источников возгорания имеет решающее значение. Поскольку любое используемое электрическое оборудование является потенциальным источником тепла, искр или пламени, оно должно быть правильно спроектировано и сертифицировано для использования во взрывоопасных зонах. Освещение кабины Spry Paint, которое МО

Опасные зоны: знайте свою классификацию взрывозащиты (21.02.2011) NEC классифицирует опасные места по трем критериям: тип, состояние и природа. Типы опасных мест определяются в зависимости от типа присутствующих опасных материалов или соединений. Окружающая среда, в которой горючие газы или пары, такие как нефтехимия или природный газ, присутствуют в достаточных количествах, чтобы быть потенциально воспламеняемыми или взрывоопасными и могут воспламениться от искры или тепла, считается опасным местом класса 1.

Как узнать, действительно ли светильник взрывозащищен? (16.12.2010) Осветительное оборудование для опасных зон в простейшем объяснении используется в местах, где концентрация летучих газов, легковоспламеняющейся пыли или твердых частиц или легковоспламеняющихся химикатов достаточно высока, чтобы представлять опасность воспламенения, которое может привести к взрыву или пожару.

Светильники для окрасочной камеры: какой тип лучше всего? (02.09.2010) В большинстве окрасочных камер используется один из двух типов осветительных приборов: люминесцентные лампы или газоразрядные лампы высокой интенсивности.Лампы накаливания — плохой выбор для окрасочных камер, поскольку они очень неэффективны, имеют очень короткий срок службы и выделяют большое количество тепла во время своей работы.

Освещение замкнутого пространства для опасных зон (02.08.2010) Замкнутые пространства представляют собой одни из самых опасных рабочих мест в коммерческих отраслях. Из-за своей замкнутости замкнутые пространства плохо вентилируются и позволяют летучим газам, дымам, парам и твердым частицам накапливаться и увеличивать плотность атмосферы до потенциально взрывоопасных уровней.Замкнутое пространство представляет собой опасную рабочую зону и определяется несколькими общими характеристиками.

«Взрывобезопасность»: это не просто этикетка (20. 07.2010) Опасные рабочие зоны — одна из самых сложных сред для рабочих и оборудования, которое должно работать в них. Часто замкнутые пространства в сочетании с наличием летучих материалов представляют серьезную опасность пожаров и взрывов, которые необходимо надлежащим образом устранять, чтобы обеспечить безопасность рабочих и населения как в рабочем пространстве, так и в окрестностях.

Автоинструменты и принадлежности для кузовных работ

При покраске автомобиля невероятно важно выбрать высококачественную покрасочную камеру, которая может фильтровать загрязнения, повышать безопасность в магазине и помогать вам добиться качественной отделки. Но достижение высококачественной отделки начинается не только с вашей будки. Вам также понадобится качественное освещение окрасочной камеры, чтобы вы могли четко видеть, чтобы получить гладкую, ровную отделку и цвет.

Мы подчеркнем, на что вам следует обращать внимание при покупке осветительных приборов для окрасочной кабины, и дадим несколько рекомендаций относительно того, какие виды светильников дают наилучшие результаты.

Факторы освещения окрасочной камеры

При покупке освещения для окрасочной камеры необходимо учитывать несколько моментов, чтобы добиться желаемых результатов.

Визуальный эффект — Ваше освещение должно позволять вам правильно видеть цвет краски без каких-либо колеровочных эффектов. Выберите белое освещение с полным спектром, которое имитирует эффекты естественного освещения, чтобы добиться максимально точной цветопередачи. Вы также должны убедиться, что ваше освещение обеспечивает достаточную яркость, чтобы помочь вам четко видеть текстуру — слишком тусклое или яркое освещение будет препятствовать вашей способности замечать детали.

Consistency — Вам нужно, чтобы светильники для окрасочной кабины обеспечивали равномерное освещение всего интерьера. Если ваша будка имеет неравномерное освещение, она будет видна сквозь тени и труднодоступные места — и готовый продукт.

Размещение — Очень важно помнить о размещении ваших осветительных приборов. Светильники следует устанавливать в определенных областях, чтобы обеспечить оптимальное освещение без темных участков. У вас должно быть хорошее освещение на всех участках окрашиваемого автомобиля.

Типы лампочек для покрасочных камер

LED
Покрасочная кабина Светодиодное освещение является отличным выбором для автомастерских по ряду причин. Они не только обеспечивают яркое направленное излучение света, но также требуют минимального обслуживания и снижают потребление энергии. Кроме того, светодиодный светильник для окрасочной камеры имеет довольно длительный срок службы, что поможет вам сэкономить время и деньги в долгосрочной перспективе.

Флуоресцентный
Как и светодиодное освещение, люминесцентное освещение окрасочной камеры обеспечивает снижение затрат на электроэнергию и повышение эффективности.Это наиболее распространенные типы освещения в кабинах благодаря их высокой эффективности, низкой тепловой мощности и чрезвычайно долгому сроку службы. Одно из основных отличий заключается в том, что люминесцентные лампы ненаправленные, то есть они обеспечивают освещение на 360 градусов. В некоторых случаях это идеально, но если вы хотите установить светильники, которые освещают определенную область в вашей будке, вы можете использовать светодиодный источник света.

Взрывозащищенное освещение
Огни могут быть опасны, если они становятся слишком горячими и вступают в контакт с легковоспламеняющимися растворителями, которых много в покрасочных камерах.Вот почему взрывозащищенное освещение окрасочной камеры рекомендуется для использования во взрывоопасных средах и лабораториях.

И светодиодные, и люминесцентные лампы доступны во взрывозащищенной конфигурации.

Типы осветительных приборов для покрасочных кабин

Теперь, когда вы знакомы с различными типами лампочек, пришло время изучить различные типы осветительных приборов для окрасочной кабины. Лучший способ выбрать светильники для окрасочной кабины для вашего магазина — сначала определить, какие области кабины требуют лучшего освещения.Все кончено? Только одна конкретная область? Знание этого поможет вам составить представление о типах осветительных приборов для окрасочной камеры, которые нужно покупать.

Угловые светильники
Угловые светильники просты в установке и обеспечивают превосходное круговое освещение. Их можно установить в любом углу под углом 90 градусов, что делает угловые светильники универсальными для нужд вашего магазина. Независимо от того, нужно ли вам осветить одну конкретную область или вы хотите улучшить общее освещение, размещение светильников для покрасочной камеры в углах — отличный способ улучшить видимость во время рисования.

Потолок
Потолочные светильники довольно часто используются в покрасочных кабинах благодаря их способности распределять освещение сверху. Однако они могут не обеспечить адекватного покрытия, так как их положение над головой может привести к появлению теней в определенных областях, например, в нижней части транспортных средств.

Настенные
Настенные светильники также являются популярным дополнением к покрасочной кабине. Как и потолочные светильники, они устанавливаются заподлицо со стеной, чтобы не мешать им.Однако, как и потолочные светильники, они могут вызывать появление слепых зон, поскольку освещают только переднюю, заднюю и боковые стороны автомобиля.

Создайте свой световой дизайн

Для оптимального освещения лучше всего разнообразить типы светильников, выбрав сочетание светодиодных светильников для покрасочной камеры и люминесцентных ламп, а также различных осветительных приборов, чтобы обеспечить наилучшие возможные результаты. Флуоресцентные лампы позволят вам лучше видеть, в то время как светодиодные фонари могут выделить определенные области на транспортных средствах, которые требуют внимания. Взрывозащищенные фонари идеальны, поскольку помогают повысить безопасность ваших сотрудников.

Ищете новые аксессуары для окрасочных камер? Просмотрите нашу подборку вариантов освещения окрасочной камеры, чтобы купить взрывозащищенные светильники, светодиодные и люминесцентные лампы и многое другое.

6 фактов об освещении окрасочной кабины, которые необходимо знать

Покраска — это ваши визитные карточки. Когда один автовладелец видит отличную покраску, он спрашивает: «Кто вам покрасил?» Вы хотите, чтобы в ответе было название вашей автомастерской.Первым шагом является использование верхней части рынка Accudraft Paint Booth, но не менее важным является тип освещения кабины, которое вы используете.

Выбор наилучшего освещения для покрасочной кабины

Если у вас есть покрасочная камера в течение нескольких лет, возможно, вы все еще используете балластные лампы, которые не являются энергоэффективными. Разница огромная; лампы накаливания и лампы накаливания теряют около 90% световой энергии при нагревании, в то время как светодиодные лампы теряют только 5%.

Это не только огромная экономия энергии; Светодиодные фонари придают вашей отделке более естественный цвет.Они более безопасны и не представляют опасности возгорания и взрыва, которые возникают при контакте с перегретыми лампами с химикатами для краски.

Лампа накаливания вызывает пожелтение, которое вы едва заметите невооруженным глазом, но влияет на точность окраски. Вот еще 6 вещей, которые необходимо знать об освещении покрасочной камеры.

6 фактов об освещении покрасочной камеры, которые вы должны знать

Читая эти 6 вещей, помните, что качество вашей покрасочной кабины оказывает такое же влияние на лакокрасочное покрытие, как и на освещение.Для получения дополнительной информации об обновлении осветительных приборов для вашей покрасочной камеры обязательно свяжитесь с вашим местным дистрибьютором Accudraft Paint Booths.

# 1: Некоторое освещение дает оттенок, который влияет на качество цвета краски.

Если вы не используете полное белое освещение, ваши лакокрасочные покрытия не будут отражать истинный цвет нанесенной краски. Под светом магазина он будет выглядеть по-другому, а под солнечным светом — по-другому.

# 2: Степень яркости освещения вашей окрасочной камеры также влияет на качество лакокрасочного покрытия.

Если вы не используете достаточно света внутри покрасочной камеры, даже использование ламп правильного цвета может привести к плохой отделке. Это связано с тем, что отсутствие яркости в каждой части автомобиля создает эффект затемнения, который искажает ваше восприятие цвета лакокрасочного покрытия.

# 3: Освещение вашей покрасочной кабины должно обеспечивать постоянную яркость, которая покрывает каждую окрашиваемую область.

Если вы установили фонари в передней и задней части окрасочной камеры, но не над головой или по бокам, ваша окраска будет несбалансированной.Лучшая отделка достигается в покрасочных камерах, где освещение одинаково для всего автомобиля.

# 4: Место, где вы размещаете окрасочную кабину, оказывает большое влияние на качество лакокрасочного покрытия.

Размещение света чрезвычайно важно для получения однородной отделки. Ваша окрасочная камера, возможно, уже оснащена приспособлениями, установленными в местах, которые не дают желаемой постоянной яркости. Помимо использования правильных источников света, вы должны стратегически продумать их размещение, чтобы получить наилучшие результаты.

Светодиодное освещение

более точное и мельчайшие детали вашей окраски. Кроме того, в отличие от стандартных светильников для окрасочной камеры, светодиодный свет можно сфокусировать непосредственно на одной области; Стандартный свет распространяется, теряя яркость и влияя на истинный цвет вашей отделки.

# 5: Светодиодное освещение — единственный тип освещения, который действительно может имитировать естественный свет.

Когда ваши посетители покинут ваш магазин, они увидят свой автомобиль в лучшем свете: дневном свете. Если вы используете устаревшие желтые лампы накаливания и лампы накаливания, то, что ваш покупатель считал таким красивым под вашим освещением, может измениться, когда он или она увидит это при дневном свете.

Естественный свет, излучаемый светодиодами, измеряется по шкале Кельвина и дает почти в два раза больше белого света, чем лампы накаливания. По шкале CRI, по которой оцениваются лампы накаливания, светодиодные лампы имеют рейтинг от 80 до 100, в то время как лампы накаливания находятся на нижнем уровне CRI. Другими словами, если вы не используете светодиодное освещение в своей покрасочной кабине, вы не видите истинного цвета лакокрасочного покрытия.

# 6: Переход на светодиодное освещение стоит дороже, но окупается в течение трех лет.

Возможно, вы воздерживались от инвестиций в капитальный ремонт освещения вашей покрасочной камеры из-за высокой стоимости. Да, светодиодное освещение было как минимум в три раза дороже, чем стандартное освещение, но эти затраты снижаются по мере того, как все больше предприятий и частных лиц переходят на светодиоды. Более того, всего за три года использования светодиодные фонари окупятся. И они служат до десяти лет без необходимости замены даже в магазинах с большим объемом продаж.

Откройте для себя отличия Accudraft

Думаете о повышении эффективности покрасочной камеры? Ознакомьтесь с нашими лучшими аксессуарами для покрасочных кабин, а затем обратитесь в покрасочные камеры Accudraft для получения дополнительной информации.

Теперь вы можете добавить светодиодное освещение в свою будку: Paint-Booths.com

ПРЕДСТАВЬТЕ, ЧТО РАБОТАЕТ 24 ЧАСА В ДЕНЬ ПОЧТИ 6 ЛЕТ…. БЕЗ ИЗМЕНЕНИЯ СВЕТА.

PLUS, ВЫ ​​МОЖЕТЕ ПОЛУЧИТЬ СОТНИ СКИДКИ ОТ ВАШЕЙ ЭНЕРГЕТИЧЕСКОЙ КОМПАНИИ ЗА ПЕРЕХОД НА светодиоды!

Standard Tools теперь предлагает вам возможность обновить вашу новую будку или оснастить текущую покрасочную будку лучшим освещением. Мы знаем, что вы увидите блестящие результаты.

Обновите до светодиодных плоских панелей и получите 50 000 часов жизни! Кроме того, вы даже можете иметь право на скидку от вашей энергетической компании за переход на энергосберегающее освещение *! (Например, в Северной и Южной Америке Duke Power предлагает поощрение за переход на светодиоды в размере 80 долларов за каждый прибор! Это 960 долларов за модель кабины на 12 ламп, показанную ниже!)

Показанная кабина — это наша окрасочная кабина с полуприкрытым рисунком и комплектом из 12 плоских панелей.Это также показано с нашим выхлопным фильтром, установленным с помощью быстросъемных зажимов. Добавьте их в свой заказ сегодня. * Информацию о скидках можно получить у местного поставщика электроэнергии. *

Плоские светодиодные панели весят менее 20 фунтов каждая и имеют толщину всего 7/16 дюйма. Накладная панель 2 ‘X 4’ легко впишется в световые панели вашей нынешней покрасочной кабины для легкого перехода на светодиоды.

• 2 ′ x 4 ′
• Толщина 7/16 ″
• 16 фунтов
• Нет ламп для покупки или замены, никогда
• Недоступно в качестве фонарей внутреннего доступа
• Высокоэффективная светодиодная накладная панель
• Холоднокатаный стальной лист и диффузор из поликарбоната — матовый белый цвет
• Multi-Tap (MT) — 120 / 277Vac
• Рассеивающая белая опалесцентная линза
• CCT: 5000 К
• 5800 люмен
• Мощность 50 Вт
• 50 000 часов
• Зажимы сейсмостойкие стандартные
• Внесен в список UL / cUL для влажных помещений — сделано в США
• Гарантия 5 лет от производителя

Есть вопросы или готовы к обновлению? Посетите сайт или позвоните нам по телефону 888-312-7488.

Освещение окрасочной камеры: руководство по качеству отделки, безопасности и эксплуатационным расходам

Время чтения: 4 минуты

Резюме:

• Плохие условия освещения могут привести к дорогостоящим ошибкам как при ручном, так и при автоматическом нанесении краски
• Есть много факторов, которые влияют на правильное освещение, такие как яркость, цвет и расположение лампочек
• Как правило, в большинстве окрасочных камер используются люминесцентные или светодиодные лампы, соответствующие определенному отраслевому стандарту качества
.
• Правильное освещение также должно соответствовать электрическим нормам NFPA 70 для обеспечения эксплуатационной безопасности.
• Неправильный выбор освещения может привести к увеличению эксплуатационных расходов

Для достижения высококачественной отделки распылением ваших изготовленных деталей требуется, чтобы несколько компонентов окрасочной камеры работали вместе, например, вентиляторы для фильтрации воздушного потока, работающие в тандеме с соответствующим оборудованием для нанесения краски.

В то время как многие руководители предприятий и операторы хорошо обслуживают эти необходимые части своей системы окрасочных камер, легко упустить из виду еще одно важное требование к высококачественной отделке: наличие надлежащего освещения.

К сожалению, игнорирование важности надлежащего освещения может быть проблемой и дорогостоящим для производителей и клиентов. В таких отраслях, как аэрокосмическая, низкое качество начальных приложений не может быть легко исправлено из-за строгих ограничений по весу.Поэтому для производителей очень важно иметь надлежащее освещение в своих окрасочных камерах для достижения оптимального результата во время первого нанесения. В этой статье мы рассмотрим, как освещение окрасочных камер влияет на следующие три фактора:

• Качество отделки
• Безопасность эксплуатации
• Операционные расходы

Качество отделки

Освещение может иметь решающее влияние на качество окончательной отделки покрытия, особенно если лак наносится вручную операторами покраски.При ручном нанесении операторы должны хорошо видеть, чтобы направить распыление в области, требующие большего покрытия. Без надлежащего освещения ваши операторы с большей вероятностью совершат дорогостоящие ошибки, на исправление которых потребуются дополнительные материальные затраты и часы работы.

Даже в автоматизированных операциях необходимо надлежащее освещение для проверки качества окончательной отделки. Но выбрать правильное освещение для каждого вида отделки не так просто, как купить самый яркий свет, который вы можете найти, это требует тонкого понимания как качества освещения, так и вариантов освещения.

Световые качества

Яркость и цвет могут повлиять на внешний вид окончательной отделки конкретной изготовленной детали. Яркость света часто измеряется в единицах, называемых фут-свечами. Во многих отраслях промышленности стандартом является 100-150 футовых свечей на высоте 3 фута. Такой уровень освещения позволяет правильно оценивать и проверять цвет и отделку.

Цвет также влияет на внешний вид окончательной отделки. Полноспектральный свет может быть хорошим выбором, но производители также должны учитывать индекс цветопередачи (или номер CRI).При оценке по шкале от 0 до 100 освещение с более высоким индексом цветопередачи с меньшей вероятностью будет иметь сдвиг или искажение цвета, при этом желательна оценка 85 или выше.

Проверьте свою электронную почту, чтобы получить копию «Как спроектировать идеальную окрасочную кабину»

Опции системы освещения

Правильное освещение окрасочной камеры должно иметь два основных источника света и три основных места размещения. Эти источники света представляют собой люминесцентные лампы Т-8 / Т-5 или светодиодные излучатели. Мы рассмотрим преимущества каждого из них позже, когда будем обсуждать эксплуатационные расходы.

Эти два источника света можно разместить в окрасочной камере в трех местах: в углах, на потолке и на стенах. Обычно цель состоит в том, чтобы осветить всю окрашиваемую область, не отбрасывая тени. Угловые светильники могут быть более эффективными при освещении нижней части компонентов, чем настенные или потолочные светильники. Однако монтировать их можно только в углах под углом 90 градусов, поэтому настенные и потолочные светильники используются чаще. Во многих окрасочных камерах используется комбинация мест для эффективного освещения готовой поверхности.

Коды безопасности освещения

Помимо яркости, расцветки и размещения, необходимо учитывать классификацию безопасности освещения. В окрасочной камере находится опасная среда, в которой в воздухе присутствуют летучие химические вещества. Таким образом, освещение может быть источником возгорания, поэтому необходимо учитывать номинальные характеристики светильника.

Освещение в кабинах для окраски распылением должно соответствовать национальным стандартам по электротехнике для электрических устройств и, в зависимости от местоположения источника света, может потребоваться класс I, раздел II, группы A-D.Согласно OSHA, этот рейтинг, а также типичная рабочая температура должны быть видны на источнике освещения.

Самое главное, чтобы рабочая температура была ниже температуры воспламенения отделочного материала. Выбор освещения с соответствующей классификацией и рабочей температурой имеет решающее значение для безопасной эксплуатации окрасочной камеры.

Эксплуатационные расходы на освещение

Хотя решения по освещению должны соответствовать определенным критериям качества отделки и безопасности, эксплуатационные расходы также должны играть роль при выборе.Люминесцентные лампы были популярным выбором в прошлом. Они предлагают ненаправленный свет и относительно недороги. С другой стороны, светодиоды становятся все более распространенными в качестве источников света, несмотря на их более высокую стоимость.

Светодиоды

требуют гораздо меньшего обслуживания, их направленное смещение обеспечивает лучшее освещение детали, а также более высокую эффективность и более низкие эксплуатационные расходы. Светодиоды, скорее всего, прослужат дольше вашей покрасочной камеры, так как они могут прослужить до 50 000 часов. Напротив, люминесцентные лампы требуют большего обслуживания, чем светодиоды.С возрастом люминесцентные лампы теряют цвет и яркость. Их необходимо регулярно заменять, если нужно сохранить качество отделки.
