Ваз 2114 снять бампер: Меняем бампер на автомобилях семейства ЛАДА Самара — Primelens.ru-Зеркальные Фотоаппараты,Компактные Фотоаппараты,Видеокамеры,Объективы,Фотовспышки, и Аксессуары в Москве.

Содержание

Как снять задний бампер на ВАЗ 2114

Бампер — это часть автомобиля, предназначенная для принятия на себя и погашения части энергии при столкновении с какой-либо преградой. Если говорить об автомобиле ВАЗ 2114, то и передний, и задний здесь выполняют сугубо декоративную функцию — их конструкция не предусматривает гашения энергии удара. Поэтому при любом столкновении даже самого лёгкого характера требуется ремонт или замена переднего или заднего бампера.

Владельцы ВАЗ 2114 чаще всего сталкиваются со следующими проблемами:

нарушением целостности вследствие столкновения;
сколом или трещиной — очень сильно портят внешний вид транспортного средства;
деформацией кузова, приводящей к разрушению бампера.

Вследствие всех вышеперечисленных факторов довольно часто бывает необходима замена переднего или заднего бампера.

Задний бампер автомобиля ВАЗ 2114 изготавливают из пластика, поэтому говорить о его защитных качествах попросту не приходится.

Крепление осуществляется на усилительную балку и кузов машины при помощи гаек. Его отличие у модели ВАЗ 2114 ещё и в том, что в нём отсутствуют отверстия для регистрационного номера.

Крепление заднего бампера (1) на заднюю балку (2) с помощью кронштейнов (3)

Замена заднего бампера в автомобиле ВАЗ 2114

Как показывает практика, чаще бывает выгоднее и дешевле заменить задний бампер, чем ремонтировать его. Цена его достаточно низкая, и проблем с покупкой просто не существует. Это позволяет сэкономить большое количество времени и нервов.

Если необходима замена, вам необязательно обращаться за помощью на станцию техобслуживания — снятие и установка этого элемента машины вполне по силам любому человеку, даже не имеющему навыков автомеханика.

Давайте рассмотрим пошагово, как осуществляется самостоятельная замена этой детали у автомобиля ВАЗ 2114:

Перед тем как его снять, отключаем провода коммутации лампочки, которая освещает номерной знак.
Приподнимаем машину при помощи домкрата.
Используя отвёртку с крестообразным наконечником, отвинчиваем саморезы, которые крепят подкрылки, после этого их можно снять.
На арке крыла справа свинчиваем пару болтов, удерживающих бампер. Для этого используем гаечный ключ «десятку».
Крепление бампера под крылом
Ту же операцию выполняем слева.
Отвинчиваем три гайки кронштейна — они служат для крепления балки усиления. Эту операцию выполняем при помощи ключа «тринадцатки».
Крепление бампера к задней балке
Теперь можем снять бампер в конструкции с балкой.
Отвинчиваем самонарезы, которые их соединяют.
Снимаем балку.
Выполняем необходимый ремонт или замену.

Установка выполняется в обратной последовательности. Все резьбовые соединения необходимо обработать солидолом. При сборке нужно обратить внимание, чтобы все расстояния до кузова были одинаковой величины.

ВАЗ 2114 со снятым задним бампером

Желательно периодически осматривать эту часть машины на присутствие сколов, трещин и повреждений иного характера. Небольшое повреждение, которое не удалось вовремя ликвидировать, может стать причиной возникновения серьёзных коррозионных процессов. Вследствие этого весь бампер может прийти в негодность.

Заключение

Из-за особенностей конструкции бампер у автомобиля ВАЗ 2114 ломается от самых лёгких ударов. Поэтому довольно часто возникает необходимость в его ремонте или замене. Снятие и установка этой детали не требуют специальных знаний и навыков — с ними способен справиться любой человек, умеющий держать в руках отвёртку и гаечный ключ.

Старательно придерживайтесь инструкции, будьте внимательны, и вы успешно сможете выполнить несложную операцию по замене заднего бампера у автомобиля ВАЗ 2114.

[democracy]

Если хотите больше интересных статей по тематике авто, подпишитесь на наш канал в ЯндексДзен.

Автор: Лагода Владислав Федорович

Образование высшее: среднее специальное. Специальность: Автомеханик. Хорошее знание устройства легковых автомобилей иностранного производства. Навыки работы: по замене ремня ГРМ ГБЦ ходовая часть сход-развал ТО. Ремонт…

Как снять задний бампер на ваз 2114 своими руками

Задний бампер на ваз 2114 выполняет декоративную функцию. Изготавливается данная деталь из пластика. Данный материал очень легко повредить, малейшее столкновение может привести не только к царапинам, но и к трещинам на бампере. Поэтому данная деталь довольно часто заменяется на авто. При повреждении бампера владельцу автомобиля придется столкнуться со снятием этой детали, ее починкой или полной заменой и установкой.

В каких случаях необходимо заменить бампер

Нередко на бампере может появится паутинка. Небольшие трещины могут сильно бросаться в глаза, и если водителя волнует внешний вид авто, то нужно будет приступить к демонтажу бампера и его дальнейшему ремонту или замене. Из-за деформации кузова бампер в большинстве случаев также подлежит замене. Различные сколы, трещины, более серьезные повреждения – все это является наиболее распространенной причиной для замены бампера.

Замена бампера без посторонней помощи

Множество опытных водителей утверждают, что в большинстве случаев замена бампера своими руками обойдется гораздо дешевле, чем его починка с использованием профессиональных услуг.

Поэтому при возникновении проблем с бампером не следует спешить передавать автомобиль в руки специалистов, ведь такие услуги могут стоить довольно дорого. Изначально стоит поискать информацию в интернете, где есть множество специализированных форумов, на которых детально рассказывается, как снять бампер задний на ваз 2114.

Немного вникнув в особенности такого ремонта, можно без особых навыков быстро произвести замену бампера без помощи квалифицированных специалистов. Если лишь придерживаться пошаговой инструкции по демонтажу бампера, можно аккуратно и без сложностей снять поврежденную деталь и установить новую.

Инструменты для демонтажа

Чтобы аккуратно произвести ваз 2114 снятие заднего бампера за короткий промежуток времени, потребуется иметь под рукой крестовую отвертку, два домкрата и два упора под колеса авто, также понадобятся два ключа 10 и 15 мм, в качестве смазки можно использовать солидол или другую схожую по составу смазку.

Этапы демонтажа бампера на ваз 2114

Чтобы снять бампер ваз 2114 задний, не требуется сразу прибегать к помощи специалистов, использовать специализированные подъемники. С этой задачей вполне смогут справиться обычные домкраты.

Заниматься заменой детали стоит на ровной и жесткой поверхности. Передние колеса необходимо зафиксировать при помощи упоров.
После фиксации передних колес можно приступить к поднятию задней части авто при помощи домкратов.
Следующим этапом будет снятие колес. Это необходимо сделать, чтобы получить доступ к подкрылкам, которые также понадобиться снимать.
При таком демонтаже появится отличная возможность избавиться от грязи, которая накапливается в таких местах.
Далее нужно будет отключить подсветку автомобильного номера. Электропроводка полностью отсоединяется и снимается фонарь, после чего снимается и сам номерной знак.

Выполнив все предыдущие действия, можно приступить к непосредственному демонтажу бампера. Само крепление заднего бампера 2114 выполнено в несколько этапов. Нужно выполнить последовательно определенные действия, чтобы без проблем снять бампер.

Изначально требуется открутить две накладки, при помощи которых фиксируется деталь.
Далее необходимо открутить три гайки кронштейна, на которых удерживается усилительная балка.
Все фиксирующие элементы необходимо тщательно обрабатывать смазкой.
Отсоединив все крепления, можно приступать к снятию бампера.
Бампер отсоединяется от корпуса вместе с усилителем, который крепится на обычных саморезах, и отсоединить усилитель не составит труда.

Анализ повреждений

Демонтированный бампер следует внимательно обследовать на наличие повреждений. Даже небольшой дефект на бампере может привести к серьезным проблемам. Поврежденная деталь способствует развитию коррозии кузова. Проблему с коррозией гораздо сложнее устранить, чем заменить бампер. Поэтому к отслеживанию повреждений на бампере стоит относится весьма серьезно. Если обнаруженные дефекты достаточно велики, то отделочная работа может быть весьма затратной, поэтому при серьезных повреждениях бампера лучше сразу приобрести новый.

Ремонт бампера своими руками

При не сильно больших дефектах можно постараться исправить проблему собственными усилиями. Понадобится шпаклевка, краска и наждачная бумага.

Место с трещиной необходимо хорошо очистить от всех дополнительных покрытий. На поврежденное место наносится необходимый слой шпаклевки, который должен скрыть все неровности.
После высыхания шпаклевки происходит дополнительная зачистка и выравнивание при помощи наждачной бумаги.
Чтобы легче было зачищать поверхность, можно воспользоваться специальной шлифовальной машинкой. Когда будет отшлифован шпаклевочный слой, можно приступить к покрасочным работам.
Можно красить деталь при помощи обычной кисточки или валика, но это наиболее грубый метод нанесения краски. Гораздо лучше будет воспользоваться распылителем.
Можно закрашивать лишь определенное место или весь бампер целиком. Наилучшим способом будет покраска всей детали. Подобрать наиболее подходящий цвет не всегда удается, поэтому покрашенный участок может заметно отличаться по оттенку от остального покрытия.
Покраска через распылитель позволит нанести наиболее ровный слой, но все равно такая покраска не будет простой. Нужно плавными движениями наносить краску, проходя по одному месту определенное количество раз. Если переборщить с количеством нанесенной краски, то образуются потеки, которые трудно убрать без следов.
Когда бампер высохнет, его можно устанавливать на кузов. Такой объем работ не займет много времени, и даже без профессиональных навыков и без сторонней помощи можно произвести замену и ремонт бампера.

В интернете полно дополнительной информации, которая сможет детально описать любые нюансы, возникающие при замене или ремонте бампера. После проведения первого демонтажа и установки бампера все станет предельно ясно. И последующие работы по замене этой детали будут проходить намного легче и быстрее.

При обслуживании и ремонте автомобиля можно многие процессы выполнять самостоятельно, экономя на этом множество средств. Производя ремонт самостоятельно, человек получает очень ценные навыки, которые могут пригодиться в самых различных ситуациях. Имея необходимый набор простейших инструментов и скромные знания, можно смело отказаться от помощи специалистов, и выполнять несложные ремонтные работы лично без каких-либо неприятных последствий.

Замена заднего бампера на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Задний бампер – это одна из основных вещей которая самая первая поддаётся удару при ударе какого либо легкового автомобиля сзади, поэтому бампер как таковой является расходным материалом при практически любой аварии, потому что в основном всегда только бампера страдают, но как же их заменить знают не многие. Сегодня мы подготовили специально для вас статью в которой будет подробно описан процесс замены заднего бампера, на автомобилях самарского семейства.

Примечание!
Для замены заднего бампера, вам нужно будет запастись: Основным набором гаечных ключей, а так же понадобиться отвёртка для того чтобы отвернуть накладки бампера и номерной знак если он у вас присутствует (Касается только автомобиля ВАЗ 2115), и ещё возьмите с собой тряпку чтобы протереть полностью бампер и работать с чистым (По вашему усмотрению)!

Краткое содержание:

Как крепиться бампер?
На «Самаре 2» бампер вроде бы устанавливается на одни и те же машины, а на самом деле он может крепиться абсолютно по разному на одних и тех же автомобилях, всё дело в том что есть два вида защит с которыми и устанавливаются на автомобиль задние бампера, разберём по подробнее:

Первый вид защиты – задний бампер с пластмассовой балкой, он крепиться двумя болтами на конце которых идут гайки.

Второй вид защиты – задний бампер с металлической усиленной балкой, его крепление практически тоже самое что и у первого вида защиты, а именно он крепиться по бокам к кузову автомобилях при помощи уже трёх болтов крепления.

Как заменить задний бампер на ВАЗ 2113-ВАЗ 2115?

Примечание!
Перед тем как приступить к снятию, обязательно снимите подкрылки с автомобиля! (О том как их снять, см. в статье под названием: «Замена подкрылок на ВАЗ»)

Снятие:
1) В начале обязательно отсоедините провода от фонаря который освещает номерной знак автомобиля, а после отсоединения фонаря отверните винты которые крепят номерной знак и снимите его с бампера автомобиля.

2) Далее при помощи гаечного ключа отверните две гайки, которые крепят накладку бампера к кузову автомобиля. (Данные гайки крепления располагаются в колёсной арки, поэтому с после снятия подкрылок, загляните туда и отверните данные гайки)

Примечание!
На бампере с металлической усиленной балкой болтов крепления три, поэтому отверните все их и после чего снимите задний бампер с автомобиля!

3) Теперь отложив гаечный ключ в сторону, возьмите в руки отвёртку и с её помощью отверните несколько винтов которые крепятся всё эту же накладку к заднему бамперу.

4) После всего этого аккуратно снимите накладку с боковой части бампера автомобиля, но после того как с одной боковой части данная накладка будет снята, то переберитесь к другой стороне и там таким же образом снимите такую же накладку.

5) Затем потяните бампер в заднюю часть и тем самым полностью снимите его с автомобиля.

Примечание!
Когда задний бампер будет снят с автомобиля, то он будет снят совместно с балкой, потому что она идёт в сборе с ним, поэтому если вы захотите отсоединить данную балку и установить её на старый бампер, тогда возьмите в руки гаечный ключ и отверните все гайки которые крепят балку к бампера автомобиля!

Установка:
Установка нового бампера на заднюю часть автомобиля, происходит в обратном порядке снятию.

Примечание!
Когда будете устанавливать бампер будьте аккуратны, не повредите его а то придётся его либо менять, либо красить, либо всё оставлять как есть!

Дополнительный видео-ролик:
Более подробно о том как поменять бампер на задней части автомобиля, вы сможете узнать в видео-ролике который размещён чуть ниже:

Замена переднего бампера ВАЗ 2113, 2114, 2115

≡ 4 Ноябрь 2015 · Рубрика: Ремонт

Современные бамперы уже давно выполняют лишь декоративные функции. И повредить их можно, просто упершись в сугроб. Но на бюджетных автомобилях — как, например, моделях ВАЗ 2113/2114/2115 — это не такая большая проблема, как предполагают некоторые автомобилисты. Можно купить бампер и заменить его своими руками. К тому же, на наши ВАЗы можно купить деталь уже окрашенную в нужный Вам цвет, и цена новой детали будет меньше, чем стоимость ремонта старой. Ну а замена займет не больше часа, даже у человека, который может только держать гаечные ключи в руке. Итак, расскажем подробнее, как заменить передний бампер на ВАЗ 2113-2115.

Весь инструмент, который Вам понадобится, это: крестовая отвертка, рожковый или накидной ключ на 10 и на 8 и головка с воротком на 13.

Первое, что нужно сделать, это открутить отверткой три самореза защиты переднего колеса от бампера.

После этого необходимо открутить два самореза в арке колеса ключом на 8.

Далее, отогнуть защиту назад, чтобы образовался доступ внутрь бампера.

Заглянув снизу, Вы увидите две гайки на 10, которые и следует открутить соответствующим ключом.

Далее делаем ту же операцию и с другой стороны машины. Теперь Вам осталось открутить отверткой четыре винта спереди. Два — под номерным знаком, и два — в нижних окнах.

Теперь бампер можно снимать.

Если у Вас оказался поврежден также и усилитель бампера, то можно заменить и его. Замена усилителя бампера на автомобилях ВАЗ 2113/2114/2115 производится очень просто. После снятия бампера Вам потребуется открутить еще лишь по две гайки крепления с каждой стороны головкой на 13.

На оставшихся шпильках крепления усилителя бампера могут быть регулировочные шайбы. Их следует оставить на месте.

Теперь Вам осталось перекрутить на новый бампер со старого боковые кронштейны. Крепятся они тремя винтами:

Установка производится в обратном порядке. Но следует обратить внимание, что на усилителе предусмотрена возможность для регулировки его по высоте. Отверстия имеют форму прорези. Это дает возможность крепить бампер выше или ниже, в зависимости от зазора между ним и фарами.

Такие же прорези есть на боковом кронштейне крепления бампера. Это дает возможность регулировки зазора между бампером и крылом.

Желаем Вам удачи в работе!

Пожалуйста поставьте оценку статье

Загрузка…

Как снять задний бампер на ваз 2114: инструменты и инструкция

В процессе использования автомобиля возникает необходимость замены поврежденных деталей кузова. Не является исключением и бампер. У этого элемента не только декоративное назначение. Усилитель бампера, надежно связанный кронштейнами крепления, способен обеспечить защиту деталей кузова при аварии. Планируя самостоятельно выполнять ремонт и обслуживание машины, необходимо изучить, как снять бампер на ВАЗ 2114. Знание особенностей конструкции позволит самостоятельно снимать и менять треснувшие или поврежденные детали защиты спереди и с задней стороны машины.

Необходимые инструменты для демонтажа и установки бампера

Собираясь своими силами выполнить снятие бампера ВАЗ 2114 для восстановления или замены, а затем поставить его на прежнее место, следует подготовить все необходимое для выполнения демонтажных и монтажных операций. Как правило, у автовладельцев все необходимое имеется в гараже.

Отвертку с крестообразной рабочей частью включает перечень инструментов для снятия бампера

Перечень инструментов включает:

отвертку с крестообразной рабочей частью или электрический шуруповерт с аналогичной насадкой;
рожковые гаечные ключи или накидные головки для отвинчивания гаек шириной 8, 10 и 15 мм;
упоры под скаты машины для обеспечения неподвижности транспортного средства во время работ;
универсальный аэрозольный препарат WD-40 для облегчения отвинчивания заржавевшего крепежа.

Удобнее, конечно, заниматься снятием и установкой бамперов на автомобильном подъемнике. Однако в домашних условиях для упрощения и ускорения работ можно использовать пару автомобильных домкратов. Подготовьте также солидол или литол для нанесения на резьбовую поверхность крепежных элементов во время привинчивания бампера.

Передний бампер ВАЗ 2114

Простая конструкция позволяет легко демонтировать передний бампер своими руками, а затем закрепить отремонтированный или купленный на прежнем месте. Однако, с экономической точки зрения, дешевле восстановить прежний треснувший бампер, чем приобрести новый. Конструктивно передний бампер устроен довольно просто. Он представляет собой пластиковую защитно-декоративную конструкцию, которая крепится гайками к усилительной балке, а затем к передней части кузова автомобиля.

Передний бампер легко демонтировать своими руками

Замена переднего бампера ВАЗ 2114 не доставит проблем, если детально изучить технологическую инструкцию по демонтажу и креплению бампера. Рассмотрим технологию снятия передней защиты и особенности установки бампера.

Как снять бампер 2114 с передней части кузова

До того, как снять передний бампер на ВАЗ 2114, целесообразно детально ознакомиться с пошаговой инструкцией выполнения работ. Согласитесь, нет необходимости ехать в автомастерскую и привлекать к выполнению работ других специалистов, если снятие переднего бампера ВАЗ 2114 можно самостоятельно осуществить в личном гараже за достаточно небольшое время. Ведь на всю работу уйдет не более одного часа.

Производите снятие переднего защитно-декоративного элемента машины по следующему алгоритму:

вначале самостоятельно снимаем защиту колес, которая закреплена саморезами. Для этого при помощи отвертки откручиваем 3-4 самореза, фиксирующие передние подкрылки;
затем извлекаем подкрылки и освобождаем доступ к внутренней поверхности бампера. Далее потребуется отвинтить по две фиксирующие гайки под ключ 10 с каждой стороны бампера. Необходимо оттянуть каждую сторону бампера для того, чтобы крепежные шпильки вышли из отверстий в кронштейнах;
потребуется также снять автомобильный номер. Ведь под ним находятся два фиксирующих болта на 10. Их нужно будет отвинтить, а также открутить пару винтов, находящихся в полостях под номерным знаком.

Не забудьте отсоединить провода противотуманок, снять накладки и открутить саморезы крепления фар, если они закреплены в бампере автомобиля. После выполнения указанных операций остается только аккуратно снять передок без приложения особых усилий.

Без приложения особых усилий снимается бампер на Ваз

После демонтажа бампера проконтролируйте отсутствие деформации на металлическом усилителе. При наличии трещин или вмятин потребуется восстановить прежнее состояние усилителя путем сварки, рихтовки или замены.

Для замены усилителя потребуется головкой на 13 отвинтить крепежные гайки. После восстановления силового кронштейна следует отрегулировать его положение на требуемой высоте, обеспечить равные зазоры между крылом и кронштейном усиления. Пазы позволяют легко справиться с поставленной задачей.

Крепление бампера ВАЗ 2114 – устанавливаем защиту спереди машины

Установка переднего бампера ВАЗ 2114 выполняется по приведенному выше алгоритму, но в обратной последовательности.

Соблюдайте указанный порядок действий, производя крепление переднего бампера ВАЗ 2114 после ремонта:

привинтите к бамперу противотуманные фары с накладками с помощью саморезов;
совместите отверстия в передней детали с посадочными местами в кузове авто;
затяните гайки фиксации бампера, обеспечив одинаковый зазор с двух сторон;
прикрутите номерной знак и закрепите в арках саморезами левый и правый подкрылки.

Даже при отсутствии навыков справиться с установкой бампера на четырнадцатую модель ВАЗ несложно.

С установкой бампера справиться даже неопытный человек

Задний бампер ВАЗ 2114

Снятие и крепление заднего бампера ВАЗ 2114 немного отличается от выполнения аналогичных операций с передним бампером машины. Для самостоятельной замены этой детали автомобиля нет необходимости привлекать профессиональных автомехаников, если тщательно изучить последовательность действий.

Как снять бампер на ВАЗ 2114 с задней стороны автомобиля

Итак, снятие заднего бампера ВАЗ 2114 выполняйте, придерживаясь следующего порядка:

установите автомобиль на ровной поверхности;
разместите под передними колесами упоры;
поставьте два домкрата под задней частью кузова;
выдвиньте штоки домкратов на равную высоту;
демонтируйте задние колеса машины;
отсоедините электропроводку подсветки автомобильного номера;
отвинтите саморезы или винты, фиксирующие номерной знак;
открутите саморезы крепления подкрылков задних колес;
извлеките подкрылки из арочных проемов;
ослабьте два болта крепления бампера с правой стороны крыла;
выполните аналогичную операцию с левой стороны кузова ключом на 10;
отвинтите головкой на 13 три гайки кронштейна фиксации усилительной балки;
произведите демонтаж бампера в сборе с несущей балкой.

Теперь остается только отвинтить саморезы, соединяющие балку с бампером, и извлечь балку. Если при выполнении работ возникнет проблема с отвинчивания крепежа, используйте жидкость WD-40.

Установка заднего бампера

Замена бампера ВАЗ 2114 представляет собой достаточно простую операцию, справиться с которой по силам домашним умельцам. После реставрации и покраски задней силовой детали, ее следует установить на прежнее место, выполняя работы по ее установке в обратной последовательности.

После демонтажа поврежденного бампера следует оценить уровень повреждений и принять решение о возможности его восстановления или целесообразности замены новой деталью. На этом не стоит экономить, так как бампер не только обеспечивает автомобилю привлекательность и аэродинамику, но и, в первую очередь, отвечает за безопасность.

Как снять и установить задний бампер на ВАЗ 2114 и 2115

10.12.2020

Многие автовладельцы считают бампер расходным материалом — элемент легко повредить, но и заменить на новый не сложно. Однако процедуру нужно проводить аккуратно, так как деталь выполнена из тонкого пластика и может треснуть, особенно после ремонта. Если нет желания обращаться к мастерам автосервиса, можно самостоятельно снять задний бампер на ВАЗ-2115 и поставить обратно или установить новый.

Необходимые инструменты

Для работы не нужно специального оборудования. Замена заднего бампера ВАЗ-2115 и 2114 проводится с использованием таких инструментов:

Ключ с индексом «10».
Торцевая головка «10» и «13».
Вороток с удлинителем.
Крестообразная отвертка.

Как снять задний бампер на ВАЗ-2114, 2115

Для начала надо демонтировать подкрылки. Обычно они крепятся на саморезы, которые нужно открутить отверткой.

Снятие происходит в несколько этапов:

Открутить 2 гайки (ключ «10») крепления левой накладки.

Гайки крепления левой накладки

Внимание! На автомобилях Лада-2114 и 2115 демонтаж происходит идентично, но у седана, помимо всех действий, необходимо отсоединить клеммы подсветки номера, чтобы они не повредились.

Открутить саморезы левой накладки.

Саморезы левой накладки

Демонтировать ее, предварительно выведя шпильки.

Снимаем левую накладку

Снятие правой происходит аналогично.
Посмотреть, какая балка установлена. Если из металла (усиленная), нужно торцевой головкой на «10» открутить 3 гайки, на пластиковой — вывернуть 2 винта, которые крепят изделие к кузову, и 2, удерживающие номерной знак.

Крепление бампера к кузову

Аккуратно демонтировать деталь, не повредив.

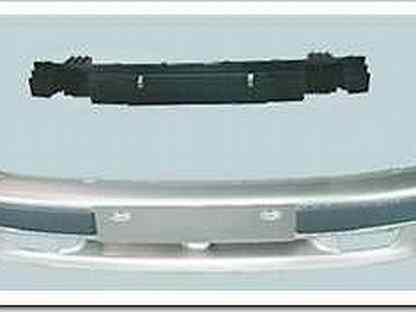

Детали заднего бампера

Бампер снимается совместно с балкой для установки новой запчасти. Если усилитель из пластика, необходимо открутить 6 винтов и убрать его, затем с каждой стороны торцевой головкой на «13» открутить по 3 гайки для демонтажа кронштейнов. На балке из металла кронштейны крепятся только гайками.

Установка заднего бампера обратно

Независимо от того, происходит ли замена изделия на новое или установка старого, надо его отрегулировать. По вертикали это делается путем закручивания в крепления, тогда уменьшается зазор от фонарей. По горизонтали регулировка производится изменением количества регулировочных шайб.

Внимание! Перед тем как начать установку на «пятнашке», надо поставить клеммы подсветки номерного знака. За езду без подсвечивающихся номеров предусмотрен штраф.

Сама установка производится в порядке, обратном снятию.

Как снять и поставить бампер на Ваз 2114, 2115 и 2113

Бампер – неотъемлемая часть кузова и выполняет не только декоративную функцию, как это может показаться на первый взгляд. Безусловно, он должен входить в общий дизайн автомобиля, но при этом главная его задача заключается в совсем другом. А именно, при незначительных дорожно — транспортных происшествиях, бампер должен предохранять автомобиль от больших повреждений.

Как правило, для ремонта бампера, его необходимо снять, так как сделать это на месте очень сложно. Об этом мы и будем говорить в данной статье, а в качестве примера возьмем Ваз 2114. При этом также хотелось бы отметить и тот факт, что на Ваз 213 и Ваз 2115 весь процесс проходит точно таким же образом.

Как снять и поставить передний бампер на Ваз 2114

Для того, чтобы снять передний бампер, нам необходимо от противотуманных фар отсоединить электрические провода (установлены на отдельных модификациях).

Детали переднего бампера: 1 – облицовка бампера; 2 – боковой кронштейн; 3 – балка; 4 – передний кронштейн

Передний бампер (1) снимаем с передка кузова в сборе с балкой (3) и кронштейнами. Для этого отворачиваем гайки крепления боковых (2) и передних (4) кронштейнов бампера. Выворачиваем винты в количестве 6 штук и с бампера снимаем боковые кронштейны.

Далее снимаем номерной знак и выворачиваем 2 винта. Отворачиваем 2 болта и с передними кронштейнами отсоединяем балку от бампера. Производим осмотр бампера, кронштейнов, балки и в случаи необходимости производим их замену.

Чтобы поставить бампер Ваз 2114 на место, выполняем те же самые действие, только в обратной последовательности.

Как снять и поставить задний бампер Ваз 2114

Детали заднего бампера: 1 – облицовка бампера; 2 – балка; 3 – задний кронштейн

В первую очередь отсоединяем электрические провода от фонаря освещения номерного знака. Задний бампер Ваз 2115 нужно снимать с задка кузова в сборе с балкой (2) и кронштейнами (3). Отворачиваем гайки бокового крепления бампера к кузову, гайки крепления кронштейнов и снимаем бампер.

Снимаем номерной знак и отворачиваем болты крепления балки. Отсоединяем балку с кронштейнами от бампера. Внимательно осматриваем все элементы и в случаи обнаружения неисправностей, производим их замену.

Чтобы поставить задний бампер на место производим все те же действия, только в обратной последовательности.

Смотрите также:

Как покрасить бампер автомобиля?

Полировка бампера от царапин

Как снять бампер на Ниве Шевроле?

Технология покраски бампера автомобиля

Как отремонтировать бампер своими руками?

Как снять задний бампер Рено Меган?

Как снять передний и задний бампер Lada (ВАЗ), 2113, 2114, 2115

Саморезы и гайки сильно закисают, поэтому перед снятием необходимо обработать метизы «жидким ключом».

В зависимости от года выпуска и модели насадки могут незначительно отличаться.

Передний бампер

-открываем капот.

-под капотом выкручиваем четыре винта и снимаем панель над решеткой радиатора.

-под панелью выкручиваем четыре винта и снимаем решетку, освобождаем и снимаем накладки под фары.

-вокруг нижней части выкручиваем шесть винтов (закручены вверх).

-в зависимости от того, с какой стороны будем разбирать, выручил колесо.

-выкручиваем винты в колесных арках, которыми крепятся подкрылки.

-Откручиваем по две гайки с каждой стороны, которые крепят уголки к крыльям (проще открутить снизу).

Тогда можно снимать как с питанием, так и без.

Без усилителя:

-выкручиваем два винта под номерным знаком и два винта в решетке бампера.

-тягивает бампер вперед (не хочется рвать провода).

-снимаем разъемы противотуманных фар.

С усилителем:

-убрать противотуманные фары.

— через отверстия противотуманной фары выкручиваем по две гайки с каждой стороны, которые крепят усилитель к кузову.

Задний бампер

-колесные арки выкручиваем винты, которыми крепятся подкрылки.

-за подкрылками выкручиваем по две гайки с каждой стороны, которые крепят уголки к крыльям.

— Возможны два варианта крепления. Пол Откручиваем по две гайки с каждой стороны, которые крепят усиление бампера к кузову, или откручиваем два винта под номерным знаком, которыми бампер крепится к усилителю.

-с помощником оттягиваем углы в сторону и аккуратно стягиваем задний бампер (не хочется провода порвать).

-снимаем разъемы со светового щитка (если есть).

На чем держится бампер ВАЗ 2114. Почему может понадобиться снять и заменить бампер на новый

Большинство владельцев легковых автомобилей семейства «Лада Самара 2» задаются вопросом, как самостоятельно снять передний бампер на ВАЗ 2114/2113/2115. Для водителей, хорошо разбирающихся в технологиях, снятие и замена детали несложно. При повреждении бампера в специализированные автомастерские или СТО не обращаются, такие ремонтные работы делают своими руками.

Этот обзор рассчитан на начинающих автолюбителей, которые хотят разобраться в механике автомобиля, сэкономить и самостоятельно провести мелкие работы по ремонту своего автомобиля.

Бампер ВАЗ представляет собой энергопоглощающее устройство в виде планки, расположенное в передней и задней части автомобиля «Лада Самара 2». Этот важный элемент безопасности является обязательным.

Обвесы имеют 2 функции:

Декоративный.Автомобиль выглядит более изысканно. В качестве стилизации на ВАЗ 2114 производитель разработал выдувные элементы кузова. Они эстетично выглядят и в то же время увеличивают прижимную силу при движении на высоких скоростях, что повышает безопасность.
Защитный. Бампер защищает автомобиль от легких ударов, повреждений, защищает усиливающую балку, кузов и другие детали.

ВАЗ 2113/2114/2115 модели комплектуются 2 бамперами:

Обвесы изготовлены из 2 видов пластика:

термопласт;
термореактивный.

Термопластик легко размягчается, а при ремонте образует однородную структуру. Реактопласты не подлежат ремонту сваркой.

Маркировка материала находится на внутренней части корпуса.

В процессе эксплуатации машины могут происходить различные столкновения, столкновения с препятствиями, с последующей деформацией обвеса. Замена переднего бампера ВАЗ 2115 в этом случае обязательна.

Если оставить поврежденную деталь, то при возможном следующем ударе вся энергия будет направлена на кузов автомобиля, в результате чего многие механизмы выйдут из строя:

радиатор, его решетка;
вентилятор;
шкафчиков.

При незначительных повреждениях, таких как царапины, небольшие трещины, обвесы можно приклеить, зашпаклевать и покрасить.
Причины снятия этой детали следующие:

деформация элемента в результате столкновения, удара;
ремонт двигателя, балка усиления, замена радиатора;
установка защитной сетки, декоративного чехла;
замена фар, установка оптики.

Задний обвес ВАЗ 2114 отличается от переднего отсутствием отверстий для регистрационных номеров автомобилей.

Причины ремонта и замены заднего бампера ВАЗ 2114 такие же, как и переднего элемента:

нарушение целостности;
деформация кузова;
сколы, трещины.

При выборе кузовной детали автовладелец должен придерживаться следующих рекомендаций и правил:

Толщина. Более толстый материал повышает качество и защиту.
Цвет. Окрашенный обвес подбирается под цвет автомобиля, неокрашенный — под капремонт кузова с полной индивидуальной покраской автомобиля.
Совместимость. Все элементы должны подходить. Лучше выбирать с отверстиями под противотуманные фары, особенно ВАЗ 2114.
Производитель. На рынке есть марки разных производителей, но для ВАЗ 2113-2115 рекомендуется покупать отечественный новый бампер.
Цена. Стоимость российских бамперов ниже, а качество выше, чем у зарубежных.

Бампер передний

Замена переднего бампера ВАЗ 2114 своими руками занимает немного времени.Если необходимо заменить радиатор или решетку, то процедура занимает больше времени.
Снятие обвеса для всех моделей ВАЗ 2113-2115 осуществляется одинаково.

Инструмент

Для замены обвеса вам потребуются следующие инструменты:

набор отверток;
ключи рожковые 8 и 10 мм;
храповая головка 13 мм с гаечным ключом.

Пошаговое удаление

Чтобы снять передний бампер ВАЗ 2114, поставьте автомобиль на смотровую яму или подъемник.
Алгоритм разборки обвеса следующий:

Перед выполнением электромонтажных работ, связанных с номерным знаком и противотуманными фарами, необходимо отключить.
Обработка болтов и гаек крепления от ржавчины, а также для лучшей раскрутки проводится аэрозолем ВД-40.
Отсоединить арки передних колес.
Открутите монтажную пластину подкрылка гаечным ключом на 10 мм.

Выкрутите 3 самореза, которые крепятся к обвесу.
Ключом на 8 снимаются 6 саморезов крепления подкрылка к переднему крылу.

Оттянуть подкрылок.
Снять решетку радиатора и фары.

Гаечным ключом на 10 мм открутите 2 гайки, крепящие левую сторону бампера.
Слегка потяните в сторону, чтобы шпильки вышли из кронштейна кузова.

Таким же образом откручиваем правую часть бампера.
С помощью отвертки Phillips открутите винты под номерным знаком и открутите 2 винта ниже. Отсоедините номерной знак.

Если усилитель поврежден, его заменяют. Головкой на 13 мм открутите по 2 гайки с каждой стороны. Усилитель при установке регулируется с помощью регулировочных шайб.

Установка

Перед установкой поврежденного обвеса необходимо его отремонтировать, покрасить.
Установка переднего бампера на ВАЗ 2114 проводится в порядке, обратном разборке.
Запомните это правило: когда мы устанавливаем бампер на место, необходимо проверить все зазоры между усилителем, крылом, кузовом, фарами, решетками и только потом прикреплять.

В автомобиле ВАЗ 2114, как и в других моделях 2113 и 2115, снять задний бампер несложно, но помощь извне будет полезна.
Усилитель снимается вместе с обвесом для проверки состояния.
Разборка
Задний бампер на ВАЗ 2115, 2114 и 2113 крепится к задней балке с помощью кронштейнов.
Для снятия заднего бампера ВАЗ 2114 необходимо выполнить следующие действия:
Снять подкрылки задней колесной арки.
Металлической щеткой очищают от грязи, жира, масла, впрыскивают аэрозоль ВД-40 во время работы.
Используя головку под торцевой ключ на 10 мм с ручкой, открутите 4 болта, на которые должен крепиться бампер, по 2 болта с каждой стороны.
Открутите 3 гайки кронштейна крепления усилительной балки ключом на 13 мм.
Балка с бампером подлежит демонтажу.
Откручиваем винты, отсоединяем балку.
Поврежденный бампер готов к ремонту или замене.
Монтируем на место
После ремонта или замены заднего обвеса его необходимо поставить на место. Все процедуры по установке заднего бампера на ВАЗ выполняются в порядке, обратном снятию.
Бампер крепится аккуратно, чтобы не повредить его.Элементы конструкции нужно устанавливать правильно, без изменения зазоров между деталями.
При выполнении работ будьте внимательны, соблюдайте рекомендации и вы сможете пройти процедуру без специальных навыков и знаний.
Некоторые автолюбители столкнулись с тем, что им пришлось менять передний бампер на ВАЗ-2114. Это могло быть связано с тем, что его структура была разрушена или сама конструкция была изменена. Конечно, мне пришлось обратиться в автосервис, где за такой несложный процесс взяли большие деньги.В этой статье рассказывается, как поменять передний бампер своими руками

Видео как снять передний бампер на ВАЗ-2114
Видео расскажет о процессе замены переднего бампера ВАЗ-2114, а также расскажет о некоторых нюансах и тонкостях этого процесса.
Процесс замены бампера
Схема устройства переднего бампера
Передний бампер автомобиля выполняет защитную функцию, которая первым поглощает любые возможные удары.В последнее время существует тенденция автопроизводителей, что он должен нести декоративную функцию и аэродинамику. В таком случае, что должно принять удар?
Для этого был разработан специальный металлический усилитель, который как раз и выполняет эту роль.
Перед тем, как приступить к замене, нужно определиться с инструментами. Какой потребуется: отвертка с наборами насадок или набор отверток, рожковые и гаечные ключи на 8 и 10, трещотка с головкой на 13, новый бампер.
Итак, когда автомобилист все собрал, можно приступать непосредственно к процессу.
Пошаговый процесс
Рассмотрим пошаговый процесс замены переднего бампера ВАЗ-2114:
Устанавливаем машину так, чтобы вы беспрепятственно добирались до дна для выполнения операций. Яма или подъемник — идеальный вариант.
Откручиваем болты крепления решетки радиатора.
Расположение болтов решетки радиатора
Снимаем номер, под ним два болта.Под номерным знаком будут два болта, которые крепят бампер к усилителю. Их тоже нужно разобрать.
Откручиваем винты крепления подкрылков (защитных арок передних колес).
Ключом на 10 открутите две гайки крепления бокового бампера.
Демонтировать боковые опоры переднего бампера
Потяните бампер вперед и снимите его.
Установка выполняется в обратном порядке.
Выбор запчасти на ВАЗ-2114 (артикул)
Общий вид оригинального переднего бампера
2113-2803015 — оригинальный каталожный номер переднего бампера производства АвтоВАЗа.Аналогов этой детали нет, поэтому других вариантов кроме заводской покупки нет. Средняя стоимость товара 6000-7000 руб.
Причины снятия переднего бампера
Есть несколько причин, по которым необходимо будет снять передний бампер. Итак, рассмотрим основные:
Деформация , разрушение или повреждение в результате аварии.
Разборка с целью снятия или ремонта элементов которые находятся под защитным элементом.Это может быть усилитель, фара, рамка радиатора или удлинитель лонжерона, а также другие причины.
Демонтаж детали под покраску или ремонт.
Другие причины.
Тюнинг
Один из вариантов тюнинга переднего бампера
Демонтаж переднего бампера требуется неоднократно для улучшения характеристик, другими словами тюнинга. Это довольно распространенная практика, особенно в странах СНГ.
Таким образом, защитный элемент может пройти полную модернизацию, а иногда и полностью поменять.Вариантов тюнинга очень много, и каждый автомобилист самостоятельно выбирает вариант конструкции и модификации.
Мелкая доработка бампера — установка губ. Стильно смотрится и подходит к стандартному бамперу
Но, единственное, что при этом остается неизменным, — это крепеж. Поэтому, как не изменится внешний вид, установка элемента осуществляется так, как была снята, только в обратной последовательности.
выводы
Снятие и установка переднего бампера на ВАЗ-2114 достаточно проста и справится с этим процессом даже начинающий автомобилист, главное, чтобы было желание и руки росли из нужного места.Ну, и даже если описанный в статье процесс показался довольно сложным, то нужно обращаться в автосервис, где все сделают за нескромную плату.

Многим автолюбителям, задающимся вопросом, как снять передний бампер на ВАЗ 2114, стоит максимально внимательно изучить приведенную ниже информацию.
Передний бампер — особенно важная часть кузова. Если он в плохом состоянии, внешний вид автомобиля будет плохим. Однако этот элемент кузова — это не только декоративная деталь автомобиля.Бампер выполняет ряд различных функций для защиты двигателя и водителя. В случае столкновения бампер должен поглощать значительную часть силы удара.
Он также гасит любые негативные воздействия, которые могут возникнуть при лобовом столкновении с другим автомобилем или любым объектом.
Еще одна особенность переднего бампера ВАЗ 2114 — особая форма кромки бампера. Он играет роль своеобразного спойлера. Это означает, что бампер значительно увеличивает все ключевые показатели прижимной силы при движении на очень высоких скоростях.
Почему может понадобиться снять и заменить бампер на новый
Существует множество причин, по которым может потребоваться снятие переднего бампера, но некоторые из них наиболее распространены. Именно из-за них автовладельцам приходится обращаться за профессиональной помощью или решать проблему самостоятельно.
Что это за причины?
Повреждение бампера, которое могло произойти во время аварии. Очень часто после лобового столкновения целостность конструкции нарушается настолько, что требуется срочная замена.
Ремонт мотора — еще одна причина снять бампер. Добраться до многих узлов моторного отсека можно, только сняв бампер.
Иногда автовладельцы все же настраивают переднюю часть своего автомобиля. Снять бампер необходимо.
Установка новых световых элементов.
Установка сетки, а также различных декоративных накладок.
Когда бампер все еще сломан, то есть только два варианта решения проблемы:
Заменить старый бампер на новый.
Попробуйте восстановить работоспособный старый бампер всеми доступными способами.
Снятие и замена старого бампера на новый. Как снять бампер на ВАЗ 2114
Чтобы начать процесс вывода, вам необходимо приобрести целый ряд вспомогательных инструментов.
Из них:
Отвертки.
Лифт.
Крестовая отвертка.
Гаечный ключ от 10 до 8. В качестве альтернативы можно использовать гаечный ключ с открытым зевом.
Головка имеет воротник 13 мм.
Дополнительная информация. Замена бампера ВАЗ 2114 процедура несложная. Для его выполнения может потребоваться 60 минут, но если человек ничего не понимает в замене элементов тела, то времени придется потратить гораздо больше. В любом случае автолюбитель сэкономит на услугах мастеров из сервисных центров … Эту процедуру рекомендуется выполнять самостоятельно, так как не каждый техник достаточно ответственен для замены кузовных элементов.
Как снять передний бампер ВАЗ 2114, чтобы установить новый
На первом этапе вам нужно будет открыть защиту, которая находится на передних колесах.Для этого придется открутить 3 винта. Проще всего это сделать с помощью отвертки.
Теперь нужно снять защиту в сторону и открыть доступ внутрь.
Для откручивания 2 крепежных гаек внутри требуется ключ на 10 мм.
Таким же образом нужно произвести демонтаж со стороны, где находится второе колесо.
После этого можно снимать номерной знак. Некоторые опасаются выполнять эту процедуру из-за вероятности повреждения знака. Во избежание повреждений следует открутить несколько шурупов, которые находятся под номером, а затем удалить еще 2 шурупа, расположенные в окнах.
Теперь пришла очередь снимать передок. Это требует небольших усилий. После этого осталось поставить новый бампер. Установка бампера ВАЗ 2114 не вызовет затруднений, если автомобилисту удалось снять старый бампер.
Это можно сделать, если выполнить всю процедуру, описанную в обратном порядке, однако перед установкой нового переднего бампера рекомендуется проверить состояние усилителя.
Этот компонент должен быть в хорошем рабочем состоянии. Если это не так, то автолюбителю потребуется заменить усилитель перед установкой нового бампера.
Чтобы провести эту процедуру как можно быстрее, необходимо сразу после снятия бампера демонтировать несколько гаек крепления.Это можно сделать с головкой 13 мм. Все прокладки должны оставаться на шпильках, а все кронштейны, расположенные сбоку, должны быть откручены. Их можно использовать при установке нового бампера.
Когда это будет сделано, вы можете приступить к настройке нового усилителя на желаемую высоту. Затем нужно выставить зазоры между фарами, самим усилителем и крылом. Это можно сделать с помощью слотов.
После этого следует приступить к сборке всей конструкции.
Особенности работы
Новые версии автомобиля имеют некоторые отличия.Они касаются усиления бампера. Есть зубцы под фарами, а также решетка радиатора. Их надевают со специальными надрезами. В результате, чтобы снять бампер без каких-либо повреждений, вам также потребуется снять фары вместе с решеткой радиатора. Это очень неудобно, но без этого не обойтись.
Если вам все же необходимо заменить бампер на новый, то следует очень внимательно выбирать модель нового бампера. Ни в коем случае нельзя покупать металлические бамперы. Они представляют серьезную угрозу для водителя во время аварии.Лучше отдать предпочтение бамперам из пластика.
Нельзя забывать о цвете. Он должен идеально подходить под цвет всего кузова, иначе машина с разноцветными элементами будет выглядеть просто ужасно.
Совет. Некоторые автолюбители пытаются сэкономить на покупке нового бампера и покупают неокрашенный бампер. Это стоит немного дешевле, но подобрать подходящую краску для этого элемента кузова может быть чрезвычайно сложно.
Полезное видео
Интересная информация по этому поводу представлена в видео ниже:

Заключение
Крепление переднего бампера ВАЗ 2114 не составит труда, если действовать строго по представленной инструкции.Установка полностью нового бампера восстановит прежний вид автомобиля, а также повысит уровень безопасности при движении.
Снятие и установка заднего бампера. Подбор новых бамперов. Что потребуется для разборки
«Никто не застрахован от дорожно-транспортных происшествий» — эти слова часто можно услышать от разных людей. Самая частая причина — несоблюдение дистанции, особенно в крупных городах. Этот фактор влияет на повреждение заднего бампера ВАЗ-2114.В статье расскажут, как разобрать деталь для ремонта или замены.

Видео по снятию заднего бампера на ВАЗ-2114 своими руками
Рисунок 33 — Доступ к передней двери. Перед заменой или ремонтом Перед заменой или ремонтом передней двери предварительно собираются следующие элементы. Отсоедините аккумулятор; Снимаем стойки и обшивку дверей; Снимите стекло; Снимите ключевой цилиндр; Снимите машину со стекла; Снимите замок; Снимите внешнюю ручку; Снимаем внутреннюю накладку зеркала заднего вида; Снимите зеркало заднего вида; Удалите ресницы; Снимите стеклянную направляющую; Удалите обжим; Снимите пластиковую дверную мембрану; Снимите дверной ограничитель; Снимаем переднюю дверь.
На видео будет показана подробная инструкция по снятию заднего бампера, а также даны некоторые рекомендации по процессу.
Сделай сам
Заводской задний бампер ВАЗ-2114
Прежде чем приступить непосредственно к работе, следует понимать, что без конструктивного знания автомобиля нельзя начинать процесс. Вы всегда можете доверить автосервис профессионалам своего дела, они сделают все качественно и быстро. Но, как показывает практика, большинство автомобилистов сами начинают ремонтировать своего «железного коня».
Если решим отремонтировать входную дверь, необходимо разобрать необходимую фурнитуру в зависимости от размера и места повреждения. Рисунок 34 — Маркетинг задней двери. Крепление детали Задняя дверь крепится к кузову петлями и шурупами. На рисунке 35 показано соединение этой части с остальной частью корпуса.
Ограничитель монтажного винта. Рисунок 35 — Крепление задней двери к шкафу. Доступность На рисунке 36 мы видим зазоры доступа в дверной коробке, а также участки с различным доступом к ремонтнику.Рисунок 36 — Доступность задней двери. Предварительные операции по замене или ремонту Следующие детали предварительно собраны для замены или ремонта задней двери.
Инструмент
Итак, для начала нужно собрать все необходимые инструменты. Конечно, лучше всего иметь подъемник, который упростит работу, но если его нет, то подойдет 2 домкрата. Как и при любом ремонте, вам понадобится набор ключей и головок, а также WD-40 и щетка с металлическим ворсом.
Процесс
Ну, все собрано, и можно переходить непосредственно к процессу демонтажа изделия с станка.Рассмотрим, как осуществляется процесс в домашних условиях:
Отсоединить аккумулятор; Снимите обшивку с внутренней ручки; Снимите подлокотники; Снимаем обивку двери; Снимите мембрану; Снимите стекло; Снимите внутреннюю ручку двери; Снимите замок; Снимите ручку; Снимите машину со стекла; Удалите ресницы; Снимите стеклянную направляющую; Отсоедините и снимите проводку; Снимите втулки, крепления и планки; Снимите резиновую заглушку дверцы; Снимите ограничитель; Снимаем заднюю дверь.
При ремонте задней двери необходимо разобрать необходимые аксессуары в зависимости от размера и места повреждения.Производитель выпускает порог в качестве полной замены. Рисунок 37. Порог коммерциализации. На рисунке 38 показано соединение этой части с остальной частью тела.

С одной стороны, процесс разборки заднего буфера может показаться довольно сложным, но если внимательно присмотреться к снятию / установке, то через неделю можно отправиться в автосервис на работу.
Выбор продукции

Рисунок 38 — Соединение порога с кузовом.Предварительные операции по замене или ремонту Для замены или ремонта порога предварительно собираются следующие элементы. Отсоедините аккумулятор; Снимите рамку с колонны; Снимаем переднее колесо; Удалите переднюю грязь; Снимаем переднюю лампу; Снимаем переднее крыло; Снимаем передний бампер; Снять стопорный болт передней двери; Снимаем переднюю дверь; Снимаем обивку двери; Снять стопорный болт задней двери; Снимаем заднюю дверь; Снимаем облицовку задней двери; Снимите ремень безопасности заднего сиденья; Снимает регулировку по высоте с заднего ремня безопасности; Снимите регулятор высоты с ремня безопасности переднего сиденья; Снять порог.
Стандартный задний бампер
Выбор заднего бампера на ВАЗ-2114 невелик: оригинальный или тюнинговый вариант. Оба варианта можно приобрести в автомагазине. Но, некоторые автовладельцы сами после аварии переделывают старую деталь в тюнинговую версию.
2114-2803015-01 — Оригинальная артикул заднего буфера ВАЗ-2114. Производится на заводе АвтоВАЗ в черном цвете. Покраска уже идет на СТО. По этому номеру можно найти возможные аналоги тюнинга.Стоимость от 4000 рублей .
В случае ремонта подоконника потребуется разобрать тот или иной из перечисленных выше элементов, в зависимости от размера и места повреждения. Рисунок 39 — Задние элементы. Рисунок 40 — Маркетинг оборотной стороны. Рисунок 41 — Крепление спинки к корпусу.
Доступность Доступ к мастеру равен нулю почти по всей длине стороны, облегчен только в цепи, близкой к корпусу фонаря. Рисунок 42 — Доступность обратной стороны.Перед заменой или ремонтом Перед заменой обратной стороны необходимо сначала удалить следующие элементы.

Тюнингованный задний бампер, установленный на автомобиль
выводов
Разобрать задний бампер с ВАЗ-2114 достаточно просто и с этой задачей справится любой новичок, у которого руки растут из нужного места. После этого вы можете отправить буфер на ремонт, покраску или другие работы или даже заменить его.
Отсоединить аккумулятор; Снимаем заднее колесо; Снять обшивку фермы; Уберите ковер с пола и боковых сторон; Снимаем задний бампер; Снимите задний брызговик; Снимаем опору бампера; Снимаем задний фонарь; Снимаем заднюю дверь; Снимаем обивку задней двери; Снимите ремень безопасности заднего сиденья; Снимите дыхательные плавники; Снимаем заднее стекло; Снять кожух и внутреннюю обшивку; Снимаем проводку; Снимите зажимы и заглушки; Снимите заправочную насадку; Снимите стопорный штифт; Снимаем заднее стекло; Снимаем тыльную сторону.
Для ремонта любой части тыльной стороны предыдущие необходимые элементы будут демонтированы в зависимости от размера и места повреждения. Рисунок 43 — Маркетинговая задняя панель. Сборка детали На рисунке 44 подробно показаны точки сварки, которые соединяют эту деталь с корпусом. 8 очков на маяке.
Снятие заднего бампера показано на примере автомобиля ВАЗ-2114. Для автомобиля ВАЗ-2113 снятие проводится аналогично.
ПРИМЕЧАНИЕ
На автомобиле ВАЗ-2115 задний номерной знак и потолок его подсветки крепятся непосредственно к накладке заднего бампера, поэтому перед снятием заднего бампера этого автомобиля приподнимите ковровую обивку в багажнике, отсоедините жгутом заднего номерного знака, откручиваем гайку и снимаем минус »Провод потолка.
Рисунок 44 — Крепление задней панели к корпусу. Доступность Доступ к ремонту задней панели нулевой на протяжении большей части ее расширения, а в противном случае — легкий доступ. Рисунок 45 — Наличие задней панели. Предварительные операции по замене или ремонту Следующие элементы предварительно собраны для замены или ремонта задней панели.
Отсоединить аккумулятор; Снимите грузовой лайнер со ствола; Снимаем обшивку с багажника; Снять обшивку задней панели; Снимите стопорный штифт с задней крышки; Снимаем боковые накладки; Снимаем задний фонарь; Снимаем задний бампер; Снимите дыхательные плавники; Снимите электроустановку; Снимите детали и аксессуары; Замки и защелки; Снимаем заднюю панель.
Вам понадобятся: ключ «на 10», торцевые головки «на 10» и «на 13», удлинитель, ручка, отвертка с крестообразным лезвием.
1. Отверните две гайки крепления левого бокового кронштейна облицовки бампера к кузову.
2. Аналогичным образом откручиваем гайки крепления кронштейна лицевой панели правого бампера к кузову.
3. Удерживая гайку, выверните болт крепления левой стороны облицовки к балке бампера.
В случае ремонта указанные выше необходимые элементы необходимо разобрать в зависимости от размера и места повреждения.Поставляется производителем как оригинальная деталь, а его петли можно приобрести отдельно. Рисунок 46 — Крепление задней крышки к корпусу.
Соединение детали осуществляется с помощью двух резьбовых соединений с ее структурой и корпусом, согласно рисунку. Рисунок 47 — Крепление задней крышки к корпусу. Доступность Есть регионы с легким доступом. Однако доступ в зоне армирования конструкции нулевой.
4.Аналогичным образом снимаем болт крепления правой стороны обшивки к балке.
5. Выверните болт крепления нижней части облицовки бампера к балке …
6. … и снимаем накладку.
Рисунок 48 — Наличие задней крышки. Перед заменой или ремонтом Перед заменой задней крышки необходимо сначала разобрать следующие элементы. Отсоедините аккумулятор; Снимите замок крышки; Снимаем барабан и фиксируем; Достаньте из сумки чехол бампера; Снимите зажимы и зажимы; Раздвижные петли; Снимаем заднюю крышку; Удалите значки.
При ремонте данной детали, ранее описанные элементы, необходимые по размерам и месту повреждения, разбираются. Во многих случаях необходимо их разобрать, чтобы получить доступ при ремонте элементов кузова. У него еще есть фиксация на 3-х подушках: центральная, фиксирующая замена на агрегат; один из двигателей прикреплен к колесной арке, а одна из неподвижных шестерен — к стрингеру. Предварительные операции по замене или ремонту. Для замены узла необходимо сначала удалить следующее.
ПРИМЕЧАНИЕ
При снятии облицовки заднего бампера на автомобиле ВАЗ-2115 выполните следующие действия.
1. Выверните два винта и снимите номерной знак.
2. Выверните две гайки правого и левого нижнего крепления облицовки бампера.
3. Удерживая гайки, выверните два болта крепления облицовки бампера к балке и снимите облицовку.
Дополнительные монтажные работы Заправьте автомобиль хладагентом. Зарядите систему кондиционирования воздуха.Прокачка тормозов; Проверить и, при необходимости, подать в гидробак системы рулевого управления; Проверьте шланги на утечки, сухие или поврежденные и при необходимости замените; Проверить исправность электрической части; Проверка сборки. Узел прикреплен к корпусу двумя нижними штифтами с подушкой и двумя закрепленными винтами на передней верхней поперечине, при этом сборка соединяется между собой винтами.
7. Отверните две гайки крепления бампера к кронштейнам…
8…. и снимаем балку заднего бампера.
9. Открутите три гайки крепления левого кронштейна балки заднего бампера к кузову…
Отсоедините аккумуляторную батарею; Опорожните контур кондиционирования воздуха; Слить охлаждающий контур; Снимаем бампер; Снимите защитную крышку картера; Отключите электровентилятор; Отсоедините воздуховод кондиционера; Освободите верхнюю и нижнюю арматуру; Снимите радиатор, конденсатор и вентилятор.
Дополнительные монтажные работы Заправьте автомобиль хладагентом; Зарядить систему кондиционирования; Проверьте шланги на утечки, сухие или поврежденные и при необходимости замените; Проверить исправность электрической части; Проверка сборки.
10. … и снимаем скобу.
11. Аналогичным образом снимаем правый кронштейн крепления балки заднего бампера к кузову.
12. Установите снятые детали заднего бампера в порядке, обратном снятию.
Тот, кто владеет автомобилем, хорошо знает, что для правильной работы и обеспечения максимальной безопасности водителя на дороге ему требуется много внимания и заботы. Поэтому необходимо постоянно проводить техническое обслуживание, чтобы избежать неприятных сюрпризов.Если действия, которые необходимо выполнить, очень сложны, нужно обратиться к грамотному человеку, а если они достаточно легкие, вы можете выполнить их самостоятельно. Один из самых распространенных — замена бампера.
Во-первых, вам нужно работать максимально комфортно. Затем откройте багажник и снимите два пластиковых замка, которые фиксируют бампер, с помощью отвертки ослабьте пластиковые винты, расположенные под крепежом. На этом этапе удалите четыре пластиковые заклепки и четыре пластиковых заглушки с помощью отвертки с плоским жалом.
Схема подключения противотуманных фар на ВАЗ 2114. Установка и подключение противотуманных фар на автомобили ВАЗ
.
Если ваша профессия связана с частыми поездками на автомобиле или вы просто любите путешествовать, то наверняка знаете, что без хорошей оптики гарантировать безопасность вождения довольно сложно. На данный момент даже самое короткое путешествие нельзя совершать без хорошей противотуманной техники. Такая оптика сейчас устанавливается практически на каждый автомобиль в стандартной комплектации.
Однако есть машины, в которых приходится самостоятельно подключать противотуманки через реле.Схема и действия по установке этой оптики — далее в нашей статье.
Для чего нужны противотуманные фары?
Прежде чем рассказать об особенностях установки этих элементов, несколько слов о том, насколько они важны для автомобиля. Основная функция — подача света. От этой характеристики зависит качество и дальность освещения проезжей части. При хорошей настройке противотуманных фар они способны осветить перед собой до 10 метров асфальта, чего вполне достаточно для безопасного передвижения на скорости 50-60 километров в час.И неважно, в какую погоду вы едете — безоблачное небо или густой туман — эта оптика всегда справляется со своей задачей. Так как же установить его в машину?
Подключение противотуманных фар через реле: схема и инструкция
Для начала подготовим необходимые инструменты и материалы. В процессе работ нам понадобится предохранитель на 15 ампер, несколько метров проводов, изолента, кнопка включения, блок ПТФ и реле. Схема подключения противотуманных фар через реле представлена на фото ниже.Мы будем на это ориентироваться.
Это та самая схема подключения реле противотуманных фар. В принципе, никаких трудностей не представляет, и с этим очень легко справиться.
С чего начать установку?
Первым делом снимаем центральную панель — там будут 2 лампы подсветки контроллера духовки. На работу ПТФ они никак не влияют, но их провода нам понадобятся. Чтобы нащупать 2-контактный разъем, проведите рукой по проводу до самого конца.Это особенно важно, так как именно здесь будет установлен первый контакт реле. Затем провод подключается к месту разъема освещения топки, а вторая его часть идет к отдельной кнопке переключателя ПТФ.
Соединяем контакты
Как дальше подключить противотуманки через реле? Для того чтобы в системе была двенадцатавольтная сеть габаритов и контакта 85, необходимо провести провод к реле. Затем продлеваем контакт 87 под педалями до АКБ.
Как сделать правильное подключение противотуманных фар через включает 30, 85, 86 и 87 контактов. По рисунку их соединяем. Также здесь устанавливаем предохранитель на 15 ампер. Причем чем ближе он к аккумулятору, тем лучше. Далее идет 86-й контакт. Здесь все просто — подключаем к корпусу.
По поводу проводов
Теперь нужно разобраться с самими противотуманными фарами. Как известно, от каждой фары идет всего по два провода («плюс» и «минус» соответственно). Последнюю соединяем с телом, то есть это будет наша масса.Далее поднимаем на реле, чтобы провода не были заметны, и подключаем к аккумулятору.
На этом подключение противотуманных фар через реле завершено. Схема подключения, как видим, очень простая, поэтому с этой задачей справится даже начинающий автомобилист.
Второй вариант установки
Автовладельцам, у которых уже есть место в бампере для крепления противотуманных фар, будет намного проще. Тогда вам не нужно покупать предохранители. Все, что требуется, это пара новых противотуманок и до 100 сантиметров провода (про запас).
ПТФ для иномарок чаще всего имеют два провода, окрашенные в черный и красный цвета. Последний связывает с «плюсом», а первый — с «минусом». Хотя на некоторых экземплярах (как, например, на противотуманках для «Дэу Нексия» азиатского производства) неважно, к какому цвету подключаться. Красный вполне может выполнять функцию «плюс» и «минус». Кстати, если в бампере вы не нашли проводов для подключения оптики, не беда — их можно попробовать подключить напрямую к аккумулятору.Причем не обязательно тянуть «плюс» и «минус» из каждой лампы отдельно. Порядок установки может быть следующим — к клеммам АКБ (точнее, под ними) подключаются два провода (как мы уже говорили, черный и красный), которые идут сначала к левой фаре со стороны водителя, а затем к право. Если провода короткие, возьмите более длинные, зачистите их контакты на концах и подключите. Для этого придется запастись лентой. Цвет длинного провода, который будет подключаться к ПТФ и аккумулятору, не критичен.Главное, чтобы вы не запутались в полярности. Также следует проявить бдительность и отключить аккумулятор перед установкой. В противном случае малейшее соприкосновение провода с корпусом может привести к короткому замыканию.
Такой алгоритм установки ПТФ подходит не только для иномарок, но и для всех отечественных автомобилей, на которых производитель предусматривает точку крепления оптики. Например, на автомобилях ВАЗ 2110 и 2114 подключение противотуманок таким способом занимает не более 20-40 минут времени (и это при том, что у автомобилиста нет опыта установки такого оборудования на транспортное средство).
Какие требования к ПТФ?
Напоследок отметим, каким правилам должны соответствовать современные противотуманные фары:

Заключение
Как видите, подключить противотуманные фары на ВАЗ 2110 и многих других автомобилях отечественного производства — дело довольно простое, с которым может справиться каждый автомобилист. Противотуманная фара — ваш надежный помощник, позволяющий вовремя распознавать объекты на проезжей части и вовремя реагировать на дорожную ситуацию.
Суровые погодные условия (дождь, снег, туман) сильно ухудшают видимость, тем самым снижая безопасность движения.Высококачественная система фар, особенно противотуманные фары (Fog Lights), играет важную роль в снижении опасности при движении в условиях плохой видимости. Но ВАЗ 2114 изначально не комплектуется «противотуманками», поэтому владельцам приходится устанавливать их самостоятельно или на СТО.
Зачем нужны ПТФ на ВАЗ 2114
Туман редко распространяется на землю, поэтому между ним и земной поверхностью остается небольшой слой прозрачного воздуха. Противотуманные фары излучают узкий по вертикали (но широкий по горизонтали) луч света, параллельный поверхности дороги.Таким образом, ПТФ ВАЗ 2114 подсвечивают туман снизу и хорошо освещают дорогу. Широкий световой луч улучшает видимость обочины дороги и боковой разметки, что помогает избежать съезда с проезжей части.
Распространено заблуждение, что эффективные ПТФ можно использовать только с желтыми стелами. На самом деле и желтые, и белые фары одинаково хорошо освещают дорогу. Эти цвета отличаются максимальной световой энергией в спектре, в отличие от красного, зеленого или другого излучения света.
Следует помнить, что даже самые лучшие «противотуманки» не панацея. В сильном тумане с правильно настроенными ПТФ видимость не превышает 10 метров, но этого вполне достаточно, учитывая скорость передвижения.
В некоторых случаях на автомобили устанавливают задние красные ПТФ, улучшающие видимость автомобиля во время тумана.
Как выбрать ПТФ
При выборе противотуманных фар следует обратить внимание на два параметра:
Цвет. Стаканы ПТФ должны быть либо желтыми, либо молочными.Этот спектр наиболее эффективен в условиях тумана. Более того, ПДД разрешает установку ПТФ только этих цветов, поэтому, установив синие или другие «противотуманные фары», вы можете получить административный штраф за нарушение правил.
Совет: с ПТФ с желтыми стеклами оптимально использовать белые лампы накаливания. И, соответственно, желтые лампы накаливания подходят к «противотуманным фарам» с молочным стеклом.
Маркировка. Наличие буквы «E» на фаре (возможно, с цифрами) указывает на сертификацию фар в ЕС.Далее следует латинская буква, обозначающая название и тип светильника. Для ПТФ это должна быть буква «Б».
Что входит в комплект ПТФ
Стандартный комплект для установки противотуманных фар включает:
фары с лампочками;
комплект проводов;
реле электромагнитное;
кнопка переключения pTF;
Схема подключения
на ПТФ ВАЗ 2114.
Установка ПТФ на ВАЗ 2114
Поставить ПТФ на авто можно тремя способами:
Купить новый бампер с установленными противотуманками.Это самое простое, но самое дорогое решение. Такой бампер можно приобрести в тюнинг-ателье, где его установят и подключат к ПТФ ВАЗ 2114.
Купите бампер ВАЗ 2115, подходящие «противотуманки» и самостоятельно установите и подключите детали.
Купите подходящие ПТФ с обшивкой, сами нарежьте их в стандартный бампер и подключите к бортовой сети.
Для замены или модификации штатного бампера ВАЗ 2114 его необходимо снять с автомобиля.Отверстия в бампере следует обработать трафаретом, а затем вырезать лобзиком или просверлить.
Необходимо вставить и закрепить накладку (стекла) фары в подготовленные отверстия. Крепление необходимо производить максимально надежно, так как плохо закрепленные «противотуманные фары» при движении будут вибрировать, что сокращает срок их службы.
Когда фары закреплены в бампере, и он установлен на прежнее место, остается подключить ПТФ ВАЗ 2114.
Схема подключения
Нажмите на картинку для увеличения
Как подключить ПТФ ВАЗ 2114
Схема ПТФ ВАЗ 2114 не меняется вне зависимости от того, какой метод установки фар был выбран.Место установки переключателя ПТФ закрывается заглушкой на панели приборов, которую необходимо вытащить и заменить на кнопку, входящую в комплект. Перед началом работы отключите «минус» от АКБ. Порядок подключения ПТФ к автомобильной проводке следующий:
снимите декоративную решетку, расположенную слева от места установки переключателя «противотуманки» на панели приборов;
откручиваем и снимаем динамик;
вставка проводов с клеммными колодками, предназначенными для индикатора включения и питания ПТФ;
вытаскиваем заглушку и устанавливаем кнопку включения ПТФ;
положить колодки на кнопку;
установить динамик и решетку на прежние места;
открутите и отодвиньте блок предохранителей, расположенный под капотом;
продеть провода от реле и «противотуманной фары» к блоку предохранителей;
вытащить из блока разъемы Ш7 и Ш8, предназначенные для подключения ПТФ;
подключить контакт 86 к массе, а 85 — к разъему 17 разъема Ш7;
клеммы 87 и 30 подключены к разъемам 1 и 8 разъема Ш8;
подключить плюсовые провода от фар к разъемам 2 и 3 разъема Ш8;
вставить разъемы в блок предохранителей свободной стороной внутрь последнего;
закрепить блок предохранителей;
установить реле ПТФ ВАЗ 2114 возле агрегата.
Осталось подключить «минус» АКБ и проверить работоспособность установленных «противотуманок».
Проверка работы ПТФ ВАЗ 2114
Чтобы убедиться, что противотуманные фары работают, необходимо включить габаритные огни и нажать кнопку включения ПТФ. Лампы в «противотуманных фарах» должны загореться. При выключении «габаритов» лампы ПТФ должны быть выключены независимо от того, была ли нажата кнопка включения.
Теперь вы знаете, как подключить ПТФ к ВАЗ 2114 и можете делать работу самостоятельно.
Система освещения автомобиля состоит из набора приборов и сигнальных устройств, которые расположены внутри и снаружи. ПТФ или противотуманные фары входят в систему освещения большинства современных автомобилей.
Система освещения автомобиля состоит из набора приборов и сигнальных устройств, которые расположены внутри и снаружи. ПТФ или противотуманные фары входят в систему освещения большинства современных автомобилей. Модель ВАЗ 2114 не исключение. Но большинство автомобилей этой модели сходят с конвейера без ПТФ.Исключение составляют только автомобили в дорогой комплектации.
Учитывая, что подавляющее большинство автовладельцев приобретают модель в базовой комплектации, возникает необходимость самостоятельной установки ПТФ 2114 .
Для оснащения своего автомобиля дополнительной системой освещения можно использовать несколько способов, выбор которых зависит от финансовых возможностей и пожеланий автовладельца.
Путь
Характеристики:
Покупка бампера со встроенными ПТФ
Такие бамперы покупают в тюнинг-ателье, где вам все подключат и подключат.Недостатком такого варианта является высокая стоимость
руб.
Покупка бампера от ВАЗ 2115 и самостоятельная установка
Для этого придется покупать бампер от старшей модели, в котором есть отверстия для противотуманок. Осталось найти подходящий комплект ПТФ и установить их
Закупка ПТФ и элементов облицовки — стаканов
На сегодняшний день этот способ пользуется наибольшим спросом, так как позволяет за небольшие деньги произвести монтаж своими руками.
В комплект противотуманных фар входят:
лампы накаливания;
реле;
провода;
кнопка включения;
схема и непосредственно оптика.
При покупке рекомендуется обращать внимание на то, чтобы осветительные приборы соответствовали облицовочным элементам. В настоящее время дорогие модели ВАЗ комплектуются прямоугольными фарами производства Киржач. Именно по ним рекомендуется выбирать обладательницу 14-й модели.
Некоторые автомобилисты задумываются об установке ксенона. Я должен сделать это? Ответ будет отрицательным. Основная задача, выполняемая противотуманными фарами , заключается в освещении дороги прямо перед автомобилем, не более 15 м. Обратите внимание: ни один автопроизводитель не использует ксеноновые лампы в ПТФ. Проблема в том, что ксенон не в фокусе. Стандартные фары не могут рассеивать ксеноновый световой поток. Все это приводит к преломлению лучей и ослеплению других участников дорожного движения.
Ксенон
действительно дает больше света, особенно если использовать дешевые китайские подделки.Штатные ПТФ с ксеноном рассеивают свет по всей плоскости, создавая иллюзию света и ослепляя других водителей.
Напомним, что использование ксеноновых ламп в противотуманных фарах нарушает нормы ГОСТ.
Интересный факт: в Германии за включение ПТФ при хорошей видимости предусмотрен штраф более 100 евро. Причем в данном случае речь идет исключительно о стандартных лампах, без ксенона. Поэтому от этого варианта рекомендуется сразу отказаться.
Если автовладелец хочет добиться мощного света, то есть более практичное решение. Перед , как подключить систему , вам необходимо установить ксеноновые лампы в пробку от бутылки, а затем прямо в фары. Такой подход позволит лучше осветить дорожное покрытие ночью и при плохой видимости. При этом световой луч не ослепит водителей встречного транспорта.
Иногда даже крышка от бутылки не помогает сфокусировать лучи ксенонового света.Поэтому встречные машины продолжают напоминать водителю о сильном освещении. В этом случае лучше отказаться от своей идеи и использовать традиционные лампы.
Работу можно разделить на несколько этапов, начиная с установки и заканчивая проверкой работоспособности. Рассмотрим порядок монтажа на бампер. При этом в бампере нет отверстий для размещения оптических приборов. Поэтому делать их нужно самостоятельно.
Для работы вам потребуются: рулетка, маркер, а также напильник и дрель с набором сверл.
Для установки противотуманных фар на ВАЗ 2114 рассмотренным способом автовладельцу потребуется снять бампер и очистить его от грязи.
определить посадочную полку;
вырезать отверстие в бампере подходящего размера;
обработать поверхность среза напильником;
установить внешнюю часть очков в отверстия;
закрепить конструкции болтами;
установить декоративные стёкла а потом бампер.
Рекомендуется обратить внимание на то, что очки имеют две половинки — внешнюю и внутреннюю.Для крепления используется внутренняя часть очков, а снаружи — декоративный элемент. Поэтому во внутренней части предусмотрен небольшой выступ.
Для каждой системы противотуманных фар предоставляется электрическая схема. Это просто. Поэтому даже начинающий автомобилист без проблем сможет выполнить всю работу. Для подключения понадобится монтажный блок, расположенный с правой стороны моторного отсека. Необходимо снять крышку блока, найти колодки с аббревиатурой Ш7 и Ш8.Они подключаются к реле и фарам.
Поможет в работе схема установки противотуманных фар на ваз 2114 , что есть в комплекте ПТФ.
На схеме показано, что провод 87 должен быть заземлен. Второй провод 85 подключается к разъему Ш7 и разъему 17. Провод от реле под номером 30 идет на разъем Ш8.
Правая и левая ПТФ подключаются к разъему 2 и 3 колодок Ш8. Теперь нужно установить блок в монтажный блок, а затем найти подходящее место для реле.
На следующем этапе автовладельцу необходимо установить кнопку. Кнопка также входит в комплект ПТФ и предназначена для крепления на панели автомобиля.
Поскольку производитель выпускает автомобили, оборудованные противотуманными фарами, на панели есть место специально для крепления рассматриваемой кнопки. Для этого нужно снять панель и найти соответствующий блок. Подключение занимает немного времени и интуитивно понятно.
Если придерживаться рассмотренной схемы подключения, то противотуманная оптика заработает только после включения габаритов.Поэтому сначала нужно включить габариты, а потом кнопку ПТФ. Если автовладелец ВАЗ 2114 отключает габариты, то ПТФ должны погаснуть, даже если горит кнопка противотуманных фар.
ПТФ играют важную роль в оборудовании автомобиля. Благодаря им дорожное покрытие лучше видно ночью, а также во время сильных дождей и тумана.
В то же время противотуманные фары улучшают видимость автомобиля для других участников дорожного движения. Поэтому специалисты рекомендуют устанавливать их не только спереди, но и сзади.
Надо понимать, что задача ПТФ не освещать дорогу. Поэтому избегайте использования ксенона, который может ослепить других водителей и стать причиной дорожно-транспортного происшествия.
Также необходимо учитывать высокую температуру накаливания ксеноновых ламп. Известны случаи, когда во время дождя трескались фары от перепадов температур. Поэтому ПТФ должны просто светиться и обеспечивать безопасность дорожного движения.

Противотуманные фары (ПТФ) раньше имели одну функцию — обеспечивали обзор при движении в тумане.Но когда включение фар в дневное время стало обязательным, в ПТФ появилось новое приложение (для автомобилей, у которых нет ДХО). Совсем недавно противотуманные фары использовались на отечественных автомобилях как дополнительная опция, тогда как иномарки изначально оснащались таким элементом безопасности. Автомобиль ВАЗ 2114 имеет ПТФ только в комплектациях начиная с Lux.
Также возможна установка противотуманных фар на автомобили ВАЗ. И это нужно делать, потому что при движении в тумане или снегу очень помогают противотуманные фары.
Установка ПТФ производится двумя способами:
Установить новый бампер с вырезами под дополнительную оптику.
Вырежьте отверстия на стоковом бампере.
Для установки оптики данного типа необходимы следующие элементы:
Противотуманные фары, многие автолюбители выбирают вариант с ксеноном.
Установочные компоненты — кнопка, провода, главное реле и предохранитель.
Приспособление для создания отверстия под ПТФ или новый передний бампер.
Инструкции по установке электроники
В первую очередь следует продумать схему монтажа проводки, так как она не меняется в зависимости от выбора установки (новый бампер или «правка» старого). Если в бампере нет места для такой оптики, значит, на панели приборов есть отверстие, которое прикрывается заглушкой.
Процесс выглядит следующим образом:
Прежде всего, нужно установить кнопку. На фото показано расположение этой кнопки.
Чтобы добраться до места подключения, необходимо снять решетку. Сзади динамик, который тоже нужно открутить. Перед автомобилистом будет два разъема: один для индикатора включения, а второй — для запуска ПТФ.
После демонтажа решетки необходимо снять заглушку и поставить на ее место кнопку из комплекта. Штекеры подключаются к разъемам — здесь нельзя ошибиться. После этого решетка и динамик возвращаются в исходное положение.
В салоне все задачи выполнены, можно залезть под капот. Чтобы получить доступ к интересующим разъемам, снимите блок предохранителей, также известный как «черный ящик».
Следующий шаг — протянуть провода от реле и ПТФ к черному ящику.
Монтажный блок имеет неиспользуемые разъемы, некоторые из них Ш7 (широкий разъем) и Ш8 (узкий разъем). Руководствуясь схемой, нужно подключить клеммы к нужным разъемам.
Теперь Ш8 и Ш7 возвращаются внутрь предохранительного блока свободной стороной.
Противотуманные фары практически установлены, осталось вернуть монтажный блок на место и прикрепить реле к кузову ВАЗ 2114. Под этим же креплением необходимо разместить заземляющий провод (массу), зачищая этот кусок кузов с ЛКП.
Теперь нужно подключить противотуманные фары к силовой проводке. Провод заземления необходимо установить компактно, где ничего не будет мешать контакту с кузовом ВАЗ 2114.
Установка противотуманок
Самая простая (но и более дорогая) установка нового бампера, в котором изначально есть отверстия под ДХО.Владельцу ВАЗ 2114 необходимо демонтировать старый бампер — снимаются крепления сверху и снизу, а на его место устанавливается новый. Чтобы вырезать отверстия на стандартном бампере, вам понадобится электронная дрель со специальными насадками или простой лобзик, а также «очки». Процесс выглядит следующим образом:
Бампер съёмный, нужно нанести разметку для оптики под трафарет.
Далее работа проводится лобзиком или дрелью.
Когда отверстия готовы, в них монтируются стаканы, которые нужны для закрытия выреза.«Стаканы» состоят из двух частей — внутренней (крепятся к бамперу снаружи) и внешней (выполняют декоративную функцию).
Полезный совет: установка должна быть максимально надежной, так как при движении противотуманные фары подвержены сильной вибрации и тряске. Особенно это касается разбитой проезжей части, по которой машина бывает довольно часто. Чем надежнее закреплены ПТФ, тем дольше они прослужат владельцу ВАЗ 2114.
Отличный наглядный пример установки ПТФ
Как подключить противотуманные фары к ВАЗ 2114.Установка и подключение противотуманных фар на автомобили ВАЗ. Полный спектр комплектующих
Ранее мы говорили, что противотуманные фары на ВАЗ 2114 и других «Самарах» с завода устанавливаются только в вариантах «Люкс». А без — ехать не очень комфортно, потому что в Самаре головной свет очень слабый, хуже чем на Девятке. Именно поэтому многие автовладельцы задаются вопросом, как самостоятельно установить противотуманки?
На самом деле весь процесс очень прост, но требует времени.Можно даже обойтись старым бампером без дырок под ПТФ — выпилить лобзиком и поставить «стаканы».
Что нужно для установки противотуманной фары (ПТФ)?
Бампер с вырезами под ПТФ или Лобзиком и «стеклами» под ПТФ.
Установочный комплект на ПТФ (цена 240р): проводка, реле, предохранитель, кнопка.
Сами противотуманные фары (ПТФ) с лампами ().
Как установить и подключить ПТФ?
Установка и подключение противотуманных фар производится в 3 этапа:
установка ПТФ в бампер;
подключение проводки к монтажному блоку через реле;
установка кнопки в панели.
Схема подключения противотуманных фар
Ну думаю тут все понятно! Схема не полная: не указана масса самих ПТФ на кузове, что нужно делать в обязательном порядке. Закрепить массу нужно в надежном месте, естественно на металле! Перед креплением — обязательно очистите металл от грязи и хорошо затяните массу, чтобы не было проседания напряжения. В противном случае ПТФ будут гореть тускло, неравномерно.
Установка противотуманных фар в бампер
Как было сказано выше, у вас есть два варианта — либо поставить новый бампер с готовыми вырезами под ПТФ, либо вырезать лобзиком самостоятельно.Для этого снимаем бампер, размечаем посадочные отверстия, вырезаем лобзиком.
Подключение проводки к монтажному блоку через реле
Прежде всего откройте капот, найдите монтажный блок и открутите два его крепления к корпусу по бокам, снимите крышку с монтажного блока.
С нижней части монтажного блока откручиваем два крайних блока проводов с маркировкой «7» и «8».
Берем установочный комплект: надеваем провода реле из комплекта.
Остальные концы проводов добавляются к блоку проводов «7» и «8» согласно схеме.
Втыкаем колодки проводов обратно в монтажный блок и прикручиваем обратно на родное место
Далее прикрепите реле к кузову автомобиля в любом понравившемся месте: например, рядом с той же монтажной колодкой.
Протягиваем провода от колодок монтажного блока (который мы уже установили) к противотуманным фарам и подключаем. Также к кузову автомобиля прикрепляем множество противотуманных фар.
Установка кнопки на панели
Для установки кнопки (входит в установочный комплект) — необходимо частично разобрать переднюю панель.
К счастью, завод поднял шум и установил проводку под ПТФ во всех комплектациях Samar, так что осталось только снять центральную консоль и найти в проводке колодку для подключения кнопки.
Для разборки панели используйте артикул: и снимите только центральную консоль:
Не забывайте, что противотуманные фары включаются только после включения габаритных огней!
После установки ПТФ их нужно настроить и отрегулировать!
Сегодня я расскажу, как ставил противотуманки на свой 2114. Многие знают, что люксовых СУПЕР-АВТО в природе не бывает, и как следствие ПТФ не могут стоять на них с завода! 🙂 (только в качестве допов).
Для установки и подключения нам потребуются следующие комплектующие:
ПТФ (750 руб. За 2 шт.)
Кронштейны для бампера (150 руб. За 2 шт.)
Так называемые «Стаканы» (150 руб. (Не крашеные))
Комплект для подключения ПТФ (в моем случае 300 руб)
Лампочки (покупал PHILIPS по 120 руб за штуку)
Кронштейн:
На фото стрелками я показал, как он установлен правильно.Так сказать для удобства. Так было бы легче понять, как их прикрутить к бамперу.
Хочу обратить ваше внимание на то, что существует 2 вида очков. Если вы собираетесь ставить ПТФ в бампер, на котором нет креплений, то нужно брать именно те точки, которые я взял. Разница между ними в том, что защелки у них в разных местах: по контуру или как у меня. Ниже на фото вы можете увидеть, где они должны быть в нашем случае.
Комплект для подключения ПТФ
Перед всеми манипуляциями с бампером поехал к моему другу Жене, у которого тоже 2114, только с ПТФ.Зачем померил, размеры записал, на верность трафарет сделал.
Замерил нужные расстояния, нанес трафарет, обвел:
и … взял дрель … Получилась такая картинка:
Потом вырубили этот бизнес. Естественно, очень криво получилось. Потом это отверстие по контуру зарезал паяльником. Фотографии остались, к сожалению. Итак, дырка готова, примерил «очки» — все пучком.
Я проделал аналогичную процедуру с правой стороны.Примерил:
Далее нам нужно прикрутить ПТФ к кронштейнам, и приложив их к бамперу сделать отверстия под саморезы. Для этого нам понадобится еще одна пара рук или двусторонний скотч, который будет удерживать всю конструкцию на месте, пока вы будете сверлить отверстия. После того, как мы проделали отверстия, осталось только прикрутить кронштейн с установленными на нем ПТФ к бамперу. Закрепляем и защелкиваем «стаканы». Все, ПТФ есть.
Теперь нам нужно подключить всю кухню. Здесь нам понадобится комплект для подключения ПТФ.В среднем его стоимость 300 рублей, там чуть дешевле, есть чуть дороже. В моем комплекте я нашел кнопку, провода идущие от кнопки к блоку предохранителей, провода идущие от блока предохранителей к ПТФ и реле. Не надо тянуть провода от кнопки к блоку, потому что они есть во всей «Самаре 2». По приведенной ниже схеме подключил все провода к блоку предохранителей за пару минут!
Ставим кнопку в приборную панель, нахождение и подключение неиспользуемого блока.
Крепим реле из комплекта для подключения на перегородке между моторным отсеком и воздухозаборником.
Далее откручиваем блок предохранителей и находим 2 блока: 7 и 8. (цифры на блоке внизу)
Протягиваем провода «плюса» через моторный отсек от ПТФ и до блока предохранителей. Провода «минуса» крепятся гайкой массы головного света.
Протягиваем провода от реле в комплекте к блоку предохранителей.
Подключаем все провода к площадкам 7 и 8 как показано на схеме:
ПТФ будут светить только при габаритах!

Противотуманные фары (ПТФ) раньше выполняли одну функцию — обеспечивали обзор при движении в тумане. Но когда включение фар в дневное время стало обязательным, в ПТФ появилось новое приложение (касается автомобилей без ДХО). Еще совсем недавно противотуманки пошли на отечественные автомобили в качестве дополнительной опции, тогда как иномарки изначально оснащались такой защитой.Автомобиль ВАЗ 2114 имеет ПТФ только в комплектациях начиная с Lux.
Также возможна установка противотуманных фар на автомобили ВАЗ. И это необходимо сделать, так как при движении в тумане или снегу очень выручают противотуманные фары.
Установка ПТФ производится двумя способами:
Поставил новый бампер с вырезами под доп оптику.
Вырезать отверстия в стандартном бампере самостоятельно.
Для установки оптики данного типа необходимы следующие элементы:
Противотуманные фары, многие автолюбители выбирают вариант с ксеноном.
Установочные компоненты — кнопка, провода, главное реле и предохранитель.
Инструмент для создания дырок под ПТФ или новый передний бампер.
Инструкции по установке электроники
В первую очередь следует продумать схему монтажа проводки, так как она не меняется в зависимости от выбора установки (новый бампер или «правка» старого). Если в бампере нет места для такой оптики, значит на панели приборов есть отверстие, закрывающее заглушку.
Процесс выглядит следующим образом:
Прежде всего, нужно установить кнопку.На фото показано расположение этой кнопки.
Чтобы добраться до места подключения, необходимо снять решетку. За ней находится динамик, который тоже нужно открутить. Перед автомобилистом будет два разъема: один для индикатора питания, а второй — для запуска ПТФ.
После демонтажа решетки нужно вынуть заглушку и поставить на ее место кнопку из комплекта. Штекеры подключаются к разъемам — ошибиться не получится. После этого решетка и динамик вернутся в исходное положение.
В салоне все задачи выполнены, можно залезть под капот. Чтобы получить доступ к интересующим разъемам, вы должны снять блок предохранителей, который также известен как «черный ящик».
Следующий шаг — протянуть провода от реле и ПТФ к черному ящику.
Монтажный блок имеет незанятые разъемы, один из них — W7 (широкий разъем) и W8 (узкий разъем). Руководствуясь схемой, нужно подключить клеммы к нужным разъемам.
Теперь Ш8 и Ш7 свободными сторонами возвращаются внутрь предохранительного блока.
Противотуманные фары практически установлены, осталось вернуть монтажный блок на место и прикрепить реле к кузову ВАЗ 2114. Под это крепление поместите провод заземления (заземления), снимая с этого участка корпуса лакокрасочное покрытие.
Теперь нужно подключить противотуманные фары к силовой проводке. Провод массы необходимо установить компактно, где ничего не будет мешать контакту с кузовом ВАЗ 2114.
Установка противотуманных фар
Самая простая (но более дорогая) установка нового бампера, в котором изначально есть отверстия под ДХО. Владельцу ВАЗ 2114 необходимо демонтировать старый бампер — крепеж снимается сверху и снизу, чтобы на его место установить новый. Чтобы вырезать отверстия на обычном бампере, вам понадобится электронная дрель со специальными насадками или простой лобзик, а также «очки». Процесс идет следующим образом:
Бампер снят, необходимо нанести разметку для оптики под трафарет.
Дальнейшие работы проводим лобзиком или дрелью.
Когда отверстия готовы, на них монтируются «стаканы», которые нужны для закрытия выреза. «Стаканы» состоят из двух частей — внутренней (крепятся к бамперу снаружи) и внешней (выполняют декоративную функцию).
Полезный совет: установка должна быть максимально надежной, так как при движении противотуманные фары подвергаются сильной вибрации и тряске. Особенно это касается разбитой проезжей части, на которой машина довольно часто встречается. Чем надежнее будут закреплены ПТФ, тем дольше они прослужат владельцу ВАЗ 2114.
Отличный наглядный пример установки ПТФ
Решили установить противотуманные фары на Лада Самара 2 (ВАЗ 2113, 2114, 2115)? Во-первых, вы планируете это сделать, потому что ПТФ на вашем автомобиле не установлены. А, во-вторых, мы уверены, что вы решили сделать это по одной из следующих двух причин:
Вы предпочитаете практичное использование своего автомобиля, и у вас недостаточно противотуманных фар, чтобы использовать их по прямому назначению или в качестве ДХО (дневные ходовые огни).
Вы хотите изменить внешний вид вашего автомобиля, и вам нужны противотуманные фары, чтобы автомобиль выглядел лучше в темноте.
И мотивам, и желаниям есть место, поэтому остается только выбрать магазин, где делать покупку, и те ПТФ на ВАЗ 2113, 2114, 2115, которые подходят именно вам.
Если вы читали эту статью, значит, вы уже сделали правильный выбор магазина. И это не пустые слова, ведь на сайте представлен невероятный выбор противотуманных фар для ВАЗ 2113, 2114, 2115 в интернет-магазине.
Выбрать противотуманки на ВАЗ 2113, 2114, 2115
Как выбрать ПТФ на Ладу Самара 2? Для начала определитесь с целью установки ПТФ. Вам нужен простенький вариант без сложных процессов установки? Тогда ваш выбор — оригинальные ПТФ на Лада 2113, 2114, 2115. Хотите сэкономить? Выбирайте комплекты послепродажного обслуживания от проверенных производителей.
Хотите выделиться из толпы или использовать ПТФ как ДХО? На ваш выбор обычные или более элегантные диодные противотуманные фары-бумеранг.А может вам понравится Око Орла. Кстати, это очень популярная позиция. А есть ПТФ с линзами в хромированном или черном корпусе!
И, кстати, не забываем про проводку для установки ПТФ на Ваш LADA Samara 2, а также каркас для ПТФ, который мы можем специально для Вас покрасить в цвет кузова любимой машины.
LADA Samara 2 — семейство переднеприводных автомобилей производства АвтоВАЗа. В семье появился рестайлинг автомобилей Lada Samara первого поколения (ВАЗ 2108, 2109, 21099).Сейчас автомобили этого семейства уже сняты с производства.
Система освещения автомобиля состоит из комбинации приборов и сигнальных устройств, которые расположены внутри и снаружи. ПТФ или противотуманные фары входят в систему освещения большинства современных автомобилей.
Система освещения автомобиля состоит из комбинации приборов и сигнальных устройств, которые расположены внутри и снаружи. ПТФ или противотуманные фары входят в систему освещения большинства современных автомобилей. Модель ВАЗ 2114 не исключение.Но большая часть машин этой модели сходится с конвейера без ПТФ. Исключение составляют только автомобили в дорогой комплектации.
Учитывая, что подавляющее большинство автовладельцев приобретают модель в стандартной комплектации, возникает необходимость в установке ПТФ 2114 самостоятельно.
Чтобы оборудовать свой автомобиль дополнительной системой освещения, можно использовать несколько способов, выбор которых зависит от финансовых возможностей и желания автовладельца.
Путь
Характеристики
Покупка бампера с навесными ПТФ
Такие бамперы покупают в тюнинг-ателье, где вас подключат и подключат.Недостатком такого варианта является высокая стоимость
руб.
Покупка бампера от ВАЗ 2115 и самостоятельная установка
Для этого придется покупать бампер от старшей модели, в котором есть проемы для противотуманок. Осталось найти соответствующий комплект ПТФ и установить их
Закупка ПТФ и облицовочных элементов — баллы
Сегодня этот способ пользуется наибольшим спросом, поскольку позволяет за небольшие деньги произвести установку самостоятельно.
В комплект противотуманных фар входят:
лампы накаливания;
реле;
провода
кнопка включения;
Схема
и непосредственно оптика.
При покупке рекомендуется обращать внимание на то, чтобы светильники соответствовали облицовочным элементам. В настоящее время фары производителя Киржач устанавливают на дорогие модели ВАЗ. Именно по ним рекомендуется выбирать обладательницу 14-й модели.
Некоторые автомобилисты задумываются об установке ксенона. Стоит ли оно того? Ответ будет отрицательным. Основная задача, которую выполняет противотуманки , заключается в освещении дороги прямо перед автомобилем, не более 15 м. Обратите внимание: ни один автопроизводитель не использует ксеноновые лампы в ПТФ. Проблема в том, что ксенон не в фокусе. Фары не могут рассеивать ксеноновый свет. Все это приводит к преломлению лучей и ослеплению других участников дорожного движения.
Ксенон
действительно дает больше света, особенно если использовать дешевые китайские подделки.Штатные ПТФ с ксеноном рассеивают свет по всей плоскости, создавая иллюзию света и ослепляя других водителей.
Необходимо напомнить, что использование ксеноновых ламп в противотуманных фарах нарушает нормы ГОСТ.
Интересный факт: в Германии за включение ПТФ с хорошей обзорностью предусмотрен штраф более 100 евро. И в данном случае речь идет исключительно о стандартных лампах, без ксенона. Поэтому от этого варианта рекомендуется сразу отказаться.
Если автовладелец хочет добиться мощного света, то есть более практичное решение. Перед , как подключить систему , нужно установить ксеноновые лампы в пробку от бутылки, а затем прямо в фары. Такой подход позволит лучше осветить дорожное покрытие ночью и при плохой видимости. При этом световой луч не ослепит водителей встречных машин.
Иногда даже крышка от бутылки не помогает сфокусировать световой поток ксенона.Поэтому встречные машины продолжают напоминать водителю о сильном освещении. В этом случае лучше отказаться от своей идеи и использовать традиционные лампы.
Работу можно разделить на несколько этапов, начиная от установки и заканчивая проверкой работоспособности. Рассмотрим порядок крепления на бампер. При этом в бампере нет отверстий для размещения оптических приборов. Поэтому делать их нужно самостоятельно.
Для работы вам потребуются: рулетка, маркер, а также напильник и дрель с набором сверл.
Чтобы установить противотуманные фары на ВАЗ 2114 таким способом, автовладельцу потребуется снять бампер и очистить его от грязи.
определить посадочную полку;
вырезать отверстие в бампере подходящего размера;
обработать поверхность среза напильником;
установить внешнюю часть очков в отверстия;
скрепить конструкцию болтами;
установил декоративные стекла а потом бампер.
Рекомендуется обратить внимание на то, что очки имеют две половинки — внешнюю и внутреннюю.Для установки используется внутренняя часть очков, а снаружи — декоративный элемент. Поэтому внутри предусмотрен небольшой выступ.
Для каждой системы противотуманных фар предусмотрена схема подключения. Это просто. Поэтому даже начинающий автомобилист легко выполнит всю работу. Для подключения вам понадобится монтажный блок, расположенный с правой стороны моторного отсека. Нужно снять крышку блока, найти колодки с аббревиатурой SH7 и SH8. Их подключают к реле и фарам.
Делаю работу Схема установки противотуманных фар на ваз 2114 , которая входит в комплект ПТФ.
На схеме показано, что провод 87 должен быть заземлен. Второй провод 85 подключается к блоку Ш7 и разъему 17. Провод от реле под номером 30 идет на блок Ш8.
Правый и левый ПТФ подключаются к разъему 2 и 3 блока Ш8. Теперь нужно установить блок в монтажный блок, а затем найти подходящее место для реле.
На следующем этапе автовладельцу необходимо установить кнопку. Кнопка также входит в комплект ПТФ и предназначена для установки на панель автомобиля.
Поскольку производитель выпускает автомобили, оборудованные противотуманными фарами, специально для места крепления рассматриваемой кнопки предусмотрена панель. Для этого нужно снять панель и найти соответствующий блок. Подключение занимает немного времени и интуитивно понятно.
Если придерживаться рассматриваемой схемы подключения, противотуманная оптика будет работать только после включения габаритов.Поэтому сначала надо включить габариты, а потом кнопку ПТФ. Если автовладелец ВАЗ 2114 отключает габариты, то ПТФ должны погаснуть, даже если горит кнопка противотуманных фар.
ПТФ играют важную роль в оборудовании автомобиля. Благодаря им дорожное покрытие лучше видно ночью, а также во время сильных дождей и тумана.
В то же время противотуманные фары улучшают видимость автомобиля для других участников дорожного движения. Поэтому специалисты рекомендуют устанавливать их не только спереди, но и сзади.
Надо понимать, что задача ПТФ не освещать дорогу. Поэтому не используйте ксенон, который может ослепить других водителей и стать причиной дорожно-транспортного происшествия.
Также необходимо учитывать высокую температуру накаливания ксеноновых ламп. Известны случаи, когда во время дождя фары трескались из-за разницы температур. Поэтому ПТФ должны просто светиться и обеспечивать безопасность дорожного движения.
Крепления переднего бампера на ваз 2114
Заголовок
Зачем автомобилю передний бампер? Эта деталь является неотъемлемой частью корпуса и выполняет не только декоративные функции, как может показаться впервые.Да, его внешний вид следует списать на общий вид машины, но главное совсем в другом. Его предназначение как раз и состоит в том, чтобы защитить автомобиль от больших повреждений при не очень значительных дорожно-транспортных происшествиях.
Это устройство, по сути, является энергопоглощающим устройством. В целом по своей форме он напоминает брус. Благодаря современным конструктивным решениям, эта запчасть спереди и сзади может быть изготовлена из самых разных материалов, в том числе из синтетических. Загнутые кромки действуют как интерцепторы, увеличивающие прижимную силу и предотвращающие образование водоворотов за кормой.
Ваш первый защитник
Пятидверный хэтчбек ВАЗ-2114 Самара-2 представляет собой рестайлинговую версию ВАЗ-2109 и отличается от своих предшественников оригинальным дизайном передней части с новыми фарами, капотом, облицовкой радиатора и наличие молдинга. Более подробно необходимо остановиться на бамперах.
Ваз 2114 имеет два таких — перед и зад. Оба они недавно были сделаны из пластика. С чем это может быть связано?
Чтобы ответить на этот вопрос, необходимо обратиться к физической природе удара при столкновении.Примет на себя передний (или задний) элемент. Если он окажется металлическим, то в этом случае вся энергия уйдет на тело (и, как следствие, на драйвер). Пластик наоборот будет играть роль буфера и при прямом контакте не будет сопротивляться, а развиваться. Таким образом, он погасит часть энергии удара.
Конечно, в этом случае обязательно пострадает пластиковый передний бампер и в большинстве случаев выйдет из строя. Но именно в силу своей природы он поможет спасти жизнь водителя или пешехода.С этой же целью концерн ВАЗ увеличил и форму запчасти. Если обратить внимание на модель 2114, она выглядит более надутой. Все это направлено на увеличение зоны безопасности модели ВАЗ 2114. Эта марка транспортного средства имеет более широкую ширину, благодаря чему, соответственно, больше площадь контакта с предметом столкновения. А элемент переднего бампера закроет остальные части 2114 кузова, жертвуя собой (правда, задний страдает не меньше, чем ударяется).

Самый популярный расходник
Такой героизм производители полностью предусмотрели, ведь эта запчасть давно уже расходный материал.Именно по этой причине деталь доступна в цвете корпуса. Здесь есть определенные преимущества. Главный из них — стоимость. Еще один положительный бонус в том, что вам не нужно тратить время на его раскрашивание. А сама замена займет не больше сорока минут.
Окрашивают следующим образом: в самом начале окрашивают специальной грунтовкой для пластика. Это необходимо сделать, потому что при различных температурах пластик может расширяться (и краска просто отслаивается).
Что впереди, что за этой запчастью с небольшими вмятинами ее вполне можно отремонтировать самостоятельно: это можно сделать, нагревая феном до температуры 50-60 градусов.Так что можно поэкспериментировать, даже не обращаясь в автосервис, в собственном гараже, наблюдая, как пластик принимает исходное состояние.
Легкость, удобство и большой потенциал использования — вот те показатели, которые стали основой для производства пластиковых деталей, ставших мировым трендом. ВАЗ, как и другие производители, останавливаться на достигнутом не собирается — постоянно ведутся работы по усовершенствованию этой кузовной части (и не только моделей 2114).
Дополнительные аксессуары

Вместе со всеми улучшениями, упомянутыми выше, вполне возможно подобрать некоторые декоративные аксессуары.Наиболее популярные из них:
Фасадная накладка;
Накладка на зад;
Сетка.
Остановимся на каждом варианте более подробно.
Зачем нужны колодки?
Такие детали обычно используются как элегантное и красивое дополнение к общему виду автомобиля. Такая деталь тюнинга для 2114 не будет считаться лишней, так как будет иметь массу преимуществ.
Первое из них, конечно же, внешний вид. Автомобиль преобразится и привлечет внимание прохожих.Он также приобретет более динамичный вид. Каждый автомобилист вполне способен обзавестись именно той колодкой, которая, по его мнению, будет соответствовать общему стилю автомобиля. И помимо декоративной функции, передний элемент — это еще и дополнительная защита от мелких царапин и повреждений и улучшенные аэродинамические характеристики автомобиля.
Основным материалом для изготовления накладок является популярный АБС-пластик, который также является очень качественным материалом. Более бюджетный вариант — хромированные вставки.Они представляют собой прямоугольные вырезы, расположенные параллельно колесам и очень красиво выглядящие. Кроме того, их задача — создать дополнительный воздушный поток, который будет охлаждать задние тормозные диски. Обычно такие изделия крепятся в специальных местах и придают автомобилю спортивный и элегантный вид. Есть варианты элемента заднего бампера.
Какие накладки?
На модель ВАЗ 2114 большое количество накладок, которые добавят детали оригинальности и элегантности. Можно выделить следующие типы:
Какой лучше?
Например, более динамичный вид придаст хромированная накладка.Их обычно устанавливают вдоль декоративных нервюр спереди.
Выполненные в виде световозвращающей ленты, такие «доработки» в ночное время будут выглядеть особенно стильно, то есть придадут автомобилю космический и даже фантастический вид, а днем вполне способны выполнять функцию габаритные огни.
Подушка юбки сделана из пластика, что делает запчасть более прочной. Он расположен внизу и улучшает аэродинамическое прижимание автомобиля к дороге. Подобная деталь словно толкает воздушную стену перед автомобилем.
Кстати такие предложения есть по заднему элементу. Они будут сделаны из пластика и сделают его более прочным.
Замена накладок тоже проводится своими силами.
Сетка
Еще одно дополнение — сетка, которая может защитить радиатор от камней и грязи, разлетающихся с дороги. Алюминиевая сетка для ВАЗ 2114 помимо этой защитной функции является декоративным элементом и способна украсить внешний вид самого транспортного средства.Как правило, сзади не ставится.
Как заменить впереди
Как это сделать для переднего бампера на ВАЗ 2114?
Одним из плюсов автомобиля ВАЗ 2114 является то, что для замены переднего бампера не нужно обращаться в автосервис. Сделать это можно в собственном гараже. Хорошо то, что на ВАЗе можно купить деталь уже нужного вам цвета, а цена новой детали будет в несколько раз меньше, чем стоимость ремонта старой. Так что замена еще более рентабельна.
На такую замену уйдет около часа вашего личного времени. Для этого вам понадобятся следующие инструменты:
крестовая отвертка;
Накидной ключ на 10 и 8;
Ручка с 13 головками
Последовательность работ будет следующая:
Откручиваем отверткой три самореза, защищающие переднее колесо от бампера.
Откручиваем два самореза в колесной арке ключом на 8.
Отвинтите две гайки внизу на 10 аналогичным ключом.
Проделайте то же самое с другой стороны машины.
Осталось отверткой открутить четыре винта спереди (два находятся под номерным знаком, а два — в нижних окнах).
Снять передний бампер.
Такие действия касаются и усилителя — если он поврежден, то с ним вполне можно разобраться самостоятельно.
Как заменить усилитель на бампере?
После снятия основного элемента вам останется открутить всего по две крепежные гайки с каждой стороны головкой на 13.
Регулировочные болты на шпильках крепления усилителя трогать не нужно — оставляем на месте.
Перекручиваем от старого бампера до нового боковые скобы.
Закрепляем саморезами.
Замена усилителя имеет свои особенности. Выпускается он в зеркальном порядке, но здесь стоит обратить внимание на то, что обычно усилитель можно регулировать по высоте, поскольку в нем есть отверстия в виде прорези. Это дает возможность монтировать их ниже или выше (все зависит от зазора между ним и фарами).
Аналогичные прорези есть на боковых кронштейнах крепления, что позволяет регулировать зазор между ним и крылом.
Снятие и замена элемента заднего бампера
Как заменить эту запчасть сзади?
При повреждении задний бампер машины вполне можно поменять самостоятельно. В этой работе лучше всего придерживаться последовательности:
В самом начале отсоедините провода, которые нужны для того, чтобы отсоединить провода, предназначенные для лампы освещения номерного знака.
Ключом откручиваем крепления к корпусу бампера (винты расположены по бокам).
Выкрутить оставшиеся болты.
Осторожно потяните балку на себя и снимите ее вместе с кронштейнами и балкой.
Вывернуть болты крепления номерного знака.
Снимите задний элемент.
Устанавливать в обратном порядке.
Подсоедините провода лампы над номерным знаком.
Заменен бампер.
По окончании сборки обязательно проверьте надежность крепления: для этого достаточно будет взяться рукой за задний бампер и слегка потянуть — он должен хорошо держаться.
Бампер — амортизирующее устройство автомобиля (на случай легкого удара) в виде пластиковой балки, придающее автомобилю эстетически привлекательный вид.
Современный бампер ВАЗ 2114/2115 выполняет такие функции :
Защитный — в автомобиле ВАЗ 2114 бампер служит первой преградой на пути любого препятствия, будь то забор, столб или бампер другого автомобиля. спереди. В случае касательного столкновения с другим автомобилем или человеком бампер делает возможным скольжение , тем самым сводя к минимуму повреждение автомобиля и травмы. Он создает условия для правильной и бесперебойной работы автомобиля в целом и двигателя в частности, защищая радиатор от мелких камней, гравия, насекомых, влаги и обеспечивая доступ воздуха к радиатору.
Декоративный — благодаря конструктивным особенностям (закругленные края, надутая форма) и расположению бампер является неотъемлемой частью уникального и неповторимого типа автомобиля.
Carrier — в макете с усилителем бампера, так называемый «TV», является опорной частью противотуманных огней и номерного знака, обеспечивая их эргономичность с автомобилями.
Аэродинамика — бампер первым перекрывает воздушный поток, за счет его изгибов создается минимальное сопротивление, что делает автомобиль более устойчивым и обтекаемым, что влияет на расход топлива и экономит ресурс двигателя автомобиля.
Для замены бампера ВАЗ 2114/2115 понадобится :
ключи или трещотка с головками «10», «13»;
баллонный ключ;
жидкость WD 40;
металлическая щетка;
плоская отвертка и крестовая отвертка.
Как снять задний бампер ВАЗ 2114, ВАЗ 2115
Если на автомобиле установлены подкрылки, откручиваем винты для их крепления к бамперу, либо снимаем подкрылки задних колес.
Ключом с головкой на «10» откручиваем две гайки крепления бокового бампера с правой стороны автомобиля и снимаем облицовку. Таким же образом откручиваем две гайки бокового крепления бампера и снимаем накладку с другой стороны.
Откручиваем головку «13» двумя гайками крепления правого кронштейна бампера к кузову.
Удерживая бампер, откручиваем две гайки крепления левого кронштейна к кузову.
Снимите бампер с автомобиля.
Установите бампер в обратном порядке.
Регулировочные шайбы установлены на шпильки крепления бампера.
Как снять передний бампер ВАЗ 2114, ВАЗ 2115
Снять подкрылки передних колес.
Ключом на «10» под левым передним крылом откручиваем две гайки бампера с правой стороны.
Головкой на 13 с внутренней стороны откручиваем две гайки крепления кронштейна бампера к кузову. Аналогично откручиваем две гайки крепления правого переднего бампера.
При необходимости разобрать бампер. Отверткой откручиваем четыре винта, которыми крепится передний бампер ВАЗ 2114/2115 и снимаем его.
Откручиваем три винта крепления бокового кронштейна и вынимаем его. Аналогичным образом снимаем вторую скобу.
Собираем и устанавливаем бампер в обратной последовательности.
Зачем снимать или менять бампер ВАЗ 2114/2115
при небольших авариях или неаккуратной езде с последующим повреждением бампера.
при кузовных работах, ремонте двигателя и сопутствующих компонентов, например, замене радиатора и т. Д.
при установке декоративной отделки и защитной алюминиевой сетки.
на мелкий ремонт, если есть «надежда» на поклейку, шпаклевку и покраску бампера.
Какой бампер выбрать на ВАЗ 2114/2115
Конструктивное устройство и возложенные на бампер функции несут риск поломки, поэтому перед автомобилистом иногда возникает вопрос о замене и выборе бампера. Современные бамперы для автомобилей изготавливаются из пластика и других полимерных материалов, различающихся по весу, составу и конструкции.
Для ВАЗ 2113/2114/2115 передние бамперы выполнены артикул ,. Бамперы задние на ВАЗ 2113/2114 с артикулом, на ВАЗ 2115 с артикулом. Средняя цена на передний бампер составит 2800 рублей, а на задний — 3000 рублей.
Цены указаны на весну 2017 года в Москве и области.
На ВАЗ 2114 подойдет бампер от 15 моделей Снайпер с местами для противотуманок.
При замене очень важно выбрать бампер и цвет . Для автомобилей семейства ВАЗ 2113/2114/2115 на данный момент производитель развернул производство этих деталей в следующих цветах: (192) Порт, (240) Белое облако, (328) Ницца, (429) Персей, (630) ) Кварц, (665) Космос, (672) Пантера, (690) Снежная королева. Также в специализированных автомастерских подбирают и производят пластиковые автокомпоненты по современным технологиям.
Автомобильные бамперы — первое препятствие и поддержка при столкновении с любым предметом. И речь сейчас идет не только о пластиковых накладках, ведь бампер представляет собой комбинацию различных элементов. Среди этих элементов можно выделить основные, но они отличаются передним и задним бамперами.
Элементы переднего бампера
Облицовка.
Балка.
Передний и боковой кронштейн.
Элементы заднего бампера
Облицовка.
Балка.
Задний кронштейн
Как снять передний бампер
Так как конструкции незначительно различаются, замена и ремонт этих деталей будет осуществляться немного иначе.Сначала разберем замену бампера ВАЗ 2115 спереди.
1. Отсоедините проводку от противотуманных фар.
2. Открутите гайки крепления переднего кронштейна.
3. Отвинтите гайки крепления бокового кронштейна.
4. Выверните винты.
5. Снимите боковые скобы с бампера.
6. Ослабьте винты номерного знака.

7. Снимите номерной знак.
8. Отсоедините балку и передние кронштейны от бампера, открутив два болта.
9. Когда все будет снято, можно установить новый передний бампер в обратном порядке.
Как снять задний бампер
Замена всех элементов не требуется; осмотрите и определите дефектные или поврежденные. Теперь поговорим о заднем бампере.
1. Отсоедините жгут проводов, идущий к фонарю освещения номерного знака.
2. Открутите гайки бокового крепления бампера.
3. Ослабьте гайки кронштейна.
4.Снимаем номерной знак с бампера.
5. Снимите бампер.

6. Отверните болты балки.
7. Отделить балку скобами от бампера.
8. Заменить.
Опять же, меняем только необходимые детали. Бамперы заменены и теперь даже в ситуациях, когда придется менять бампер прямо в дороге, вы не запутаетесь и быстро произведете необходимые манипуляции. Напомним, что в предыдущей статье мы говорили о
Бампер — это часть автомобиля, предназначенная для возмещения части энергии при столкновении с препятствием.Если говорить об автомобиле ВАЗ 2114, то передняя и задняя части здесь выполняют чисто декоративную функцию — в их конструкции не предусмотрено подавление энергии удара. Поэтому при любом столкновении, даже самом легком по своей природе, потребуется ремонт или замена переднего или заднего бампера.
Владельцы ВАЗ 2114 чаще всего сталкиваются со следующими проблемами:
нарушение целостности из-за столкновения;
скол или трещина — очень сильно портят внешний вид автомобиля;
Деформация кузова, приведшая к разрушению бампера.
Из-за всех вышеперечисленных факторов часто возникает необходимость в замене переднего или заднего бампера.
Задний бампер ВАЗ 2114 выполнен из пластика, поэтому говорить о его защитных качествах просто нет оснований. Крепление осуществляется на арматурной балке и кузове автомобиля гайками. Его отличие от модели ВАЗ 2114 заключается еще и в том, что в ней нет отверстий для регистрационного номера.
Крепление заднего бампера (1) к задней балке (2) при помощи скоб (3)
Замена заднего бампера в автомобиле ВАЗ 2114
Как показывает практика, зачастую выгоднее и дешевле заменить задний бампер чем ремонтировать. Цена у него довольно низкая, а проблем с покупкой просто нет. Это экономит много времени и нервов.
Если необходима замена, вам не нужно обращаться за помощью в сервисный центр. — Снятие и установка этого элемента станка вполне доступна любому человеку, даже не имеющему навыков автомеханика.
Давайте пошагово разберемся, как самостоятельная замена этой детали на автомобиль ВАЗ 2114:
Установка производится в обратной последовательности.Все резьбовые соединения необходимо обработать солидолом. При сборке нужно обращать внимание, чтобы все расстояния до тела были одинакового размера.
Желательно периодически проверять эту часть станка на наличие сколов, трещин и повреждений различного характера. Небольшие повреждения, которые невозможно устранить вовремя, могут вызвать серьезные коррозионные процессы. В результате может прийти в негодность весь бампер.
Заключение
В силу конструктивных особенностей бампер автомобиля ВАЗ 2114 ломается от самых легких ударов. Поэтому довольно часто возникает необходимость его ремонта или замены. Снятие и установка этой детали не требует особых знаний и навыков — с ними справится любой человек, умеющий держать в руках отвертку и гаечный ключ.
Внимательно придерживайтесь инструкции, будьте внимательны, и у вас с успехом можно провести несложную операцию по замене заднего бампера автомобиля ВАЗ 2114.
Снять передний бампер от ВАЗ 2110, 2111 и 2112 несложно. И задний, и передний бамперы у ВАЗ 2110, 2111 и ВАЗ 2112 абсолютно одинаковые.Тем более что снять бампер было легко именно на этой машине, так как здесь не было защиты или подкрылков.
Для того, чтобы поменять отбойники на ВАЗ 2110 понадобится следующий инструмент — это торцевые и рожковые ключи на 8 и 10, а также отвертка двусторонняя. И «у каждого существа есть пара» (два конца и рожковое дерево), просто не всегда удобно использовать тот или иной ключ.

Итак, если у машины есть подкрылки, придется откручивать их от бампера по линии арки бампера.

Далее, правая и левая сторона переднего бампера держатся по одному болту по 8 с каждой стороны. Как правило, они ржавые и часто отламываются даже шляпки болтов. Болт остается в гайке, и тогда сбоку бампера сложно зафиксировать. Чтобы ввернуть в него болт, придется просверлить и нарезать новую резьбу. Чтобы этого не произошло, сначала опрыскайте его «ВДшкой» или тормозной жидкостью, подождите 5 минут и осторожно поверните болт против часовой стрелки. Если он начинает крутить, плотно затяните болт, еще раз смажьте и продолжайте крутить.

То же самое и со шпильками «фартук», к которым нижняя часть бампера натягивается 10 гайками. Чаще всего на подавляющем большинстве автомобилей эта часть «фартука» деформируется, отламываются шпильки и снизу к ней крепится бампер (удары по бордюрам, поездки по бездорожью и т. Д.). Но бампер все равно держится. Вы можете не волноваться, куда бы он ни пошел. И так, гайки откручиваем …

А чтобы открутить два последних болта под ключ на 10, которые держат бампер в верхней части, придется снимать решетку радиатора, а как снять решетку ваз 2110? Да очень просто. .. Открываем капот и откручиваем два винта под ключ по 8 с обеих сторон решетки (фото внизу).

После чего необходимо освободить нижние ушки решетки радиатора. Взявшись за пальцы, слегка потяните по очереди к радиатору все 4 зубчика.

Теперь мы подошли к заветным болтам. Нужно только их немного (не обязательно до конца) открутить, чтобы болтовые шайбы освободили край бампера.

Если, есть еще замена противотуманных фар ваз 2110, то их предварительно нужно отключить от питания (в подбамперной части). Просто отключите вилки. А на самом бампере они держатся всего двумя саморезами с двух сторон.
Как снять бампер на ваз 2110 (видео)
Бампер передний ваз 2110, цена — в среднем 1700 руб.
Задний бампер ВАЗ 2110, цена та же 1700 рублей в среднем
Решетка радиатора Ваз 2110, цена 250-300 руб.
Было бы полезно прочитать:
Как снять и разобрать блок предохранителей ВАЗ 2114 — АвтоНовости
Сборник
Лебединой песни «Самара» — пятидверный хэтчбек ВАЗ Lada 2114 ″ — завершился 24 декабря 2013 года. Выпуск автомобиля 923930 2001 года Волжский автозавод перешел на усовершенствованную Lada Granta.
Блок предохранителей ВАЗ 2114
К монтажному блоку подключены сотни метров проводов, подводящих электричество к различным частям транспортного средства.Компактность и возможность объединения множества электрических цепей в одном месте — ноу-хау, до которого автомобильная промышленность шла очень давно. Такой подход значительно упростил монтаж электрических цепей и упростил поиск неисправностей электромобиля.
Пятидверный ВАЗ Лада 2114 — Лебединая песня сборника САМАРА
Любые проблемы с электрикой в автомобиле для начала проверьте монтажные блоки. Неисправности в работе электроприборов являются следствием аварийных ситуаций, установки дополнительного оборудования, повреждения проводки.Функциональное назначение предохранителя — защита каждого отдельного узла. Мощные потребители, такие как топливный насос, фары или двигатели вентиляторов, подключаются через реле. Предохранители защищают электрическую цепь автомобиля. При двукратном превышении номинального тока происходит разрыв цепи на 5 секунд, исключая перегрев проводки и возможное возгорание автомобиля.
В связи с тем, что ВАЗ 2114 создавался на базе «девятки», расположение блоков предохранителей у обеих моделей практически идентично.Под капотом находится первый блок предохранителей и реле — «черный ящик», который фокусирует внимание на аварийном свете и ближнем-дальнем свете. Каждый элемент отвечает за нормальное функционирование конкретного потребителя электроэнергии.
Видео на блок предохранителей ваз
Например, правильная работа фары обеспечивается четырьмя предохранителями, каждый из которых защищает блок питания или луч, или средний, отвечает за правую и левую стороны. Выход из строя одного элемента не влечет за собой полного отключения фар.
Второй блок находится в машине, под панелью приборов. В его оснащение входят: предохранитель реле бензонасоса, электровентилятор радиатора, электронный блок управления.
Устройство монтажное устройство
На ВАЗ 2114
установили крепление блока предохранителей с кодом 2114-3722010, на смену пришла модификация 17.3722, стоящая в «восьмерке» и «девятке». Отличие новых блоков от старых — обозначение и предохранитель, легенды о разъемах и реле, а также в отсутствии реле-прерывателя для омывания реле заднего стекла и электродвигателя вентилятора охлаждения.Две последние цифры дополнения кода указывают на завершение блокировки того или иного реле. Инжекторные вариации ВАЗ предполагают установку аналогичного агрегата с немного измененной схемой подключения вентилятора охлаждения радиатора.
Монтажный блок — ноу-хау, которое было в отрасли очень долгое время
Основной блок устройства:
пластиковый корпус;
одна или несколько печатных плат;
реле;
Предохранители
;
разъемы для подключения к электросети автомобиля.
Печатная плата изготавливается традиционно из фольгированного стеклотекстолита, а в усовершенствованном варианте — пластиковые разъемы для карт. СТЕКЛОНИТ надежнее, но ремонт платы возможен только с применением паяльника. Пластик дешевый, замена проводится без специальных инструментов и оборудования.
Устройство и типы реле, используемых в монтажных блоках по принципу действия:
электромагнитный;
специализированный.
Обычное электромагнитное реле срабатывает от источника питания и напряжения. Использование включает электрические стеклоподъемники, фары, обогреватель и т.д.
Специализированное реле оснащено электронным блоком, обеспечивающим частоту срабатывания каждого компонента. На них установлены поворотники, аварийная сигнализация, дворники.
Назначение реле, его схема и контакты находятся на корпусе. Во избежание возможных ошибок информационная панель служит прикрытием монтажного блока, здесь представлена схема и вся информация о назначении и расположении предохранителей.
На смену предохранителям цилиндрической формы пришел прямоугольный нож. Предохранитель внутри предохранителя и два плоских контакта сделали установку и замену предохранителей менее трудоемкими. Иногда используют и многоразовые биметаллические предохранители. Функционирующая электрика автомобиля не допускает частого перегорания предохранителей, но опытные водители всегда имеют при себе запасной комплект. Тем более, что неисправный предохранитель можно обнаружить, зачастую можно визуально.
Основное назначение монтажного блока — упростить обслуживание и ремонт автомобиля, сделать его более понятным и доступным любому автомобилисту с минимальными знаниями в области электротехники.
Функции компонентов монтажного блока
Монтажный блок 2114-3722010 содержит до 9 реле и 20 предохранителей. Опытные водители, знающие назначение и расположение каждого элемента монтажного блока, способны диагностировать и устранить проблему. Подсказкой в сложной ситуации является распиновка функций контактов на разъемах от цвета проводов до вилок каждой электрической цепи.
ВАЗ 2114
создавался на базе ВАЗ 2109, поэтому расположение блоков у
идентично.
Условное обозначение проводов — два буквальных значения означают: первое, цвет провода (B — черный, G — синий, W — желтый и т. Д.), Второе — цвет полосы.
Как снять колодку
Крышка блока фиксируется пластиковыми защелками, которые необходимо прижать. После снятия крышки освободите разъединительные провода. Откручиваем нижнее крепление и снимаем блок. Отсоедините все оставшиеся провода. При снятии блока проверяются предохранители, реле, целостность дорожек и контактов. Если реанимация больше не возможна, произвести полную замену блока. Все монтажные операции производятся в обратной последовательности.
Ремонт и диагностика
Все неисправности монтажного блока делятся на:
выход из строя предохранителя;
реле неисправности;
повреждение токопроводящих дорожек;
повреждение контактов.
Перегоревшие предохранители являются наиболее частой причиной начала исследования владельцем содержимого «черного ящика». Перед тем, как менять предохранитель, необходимо определить причину выхода из строя. «Прозваниваться» замыканием цепи, проверил целевое устройство. После диагностики схемы и устранения неполадок меняю старый предохранитель.
Имейте в виду, что запасной предохранитель должен иметь такое же значение напряжения, как и его предшественник. Возможна установка с большой стоимостью. Меньшая индикация силы электрического тока предохранителя приводит к его немедленному выходу из строя и, как следствие, отсутствию защиты электрической цепи.
Диагностика поломки реле производится заменой предохранителя. Установка реле в монтажный блок на разъемах не требует пайки, а замена достаточно проста.
С токопроводящими дорожками немного сложнее. Вероятный ущерб не всегда очевиден. Современные пластиковые блоки требуют навыков пайки ювелирных изделий, что представляет сложность работы даже для опытных электриков. Сварка проводов допустима только тогда, когда разъединение печатной платы не требуется.Иногда проще купить новый агрегат.
Контакты в монтажном блоке в изобилии. Коррозионная активность или обычное загрязнение не всегда позволяют определить состояние раппорта. Самый обычный способ — зачистить контакты наждачной бумагой или обычным ножом. Если обломался контакт, можно попробовать припаять, но безуспешные эксперименты с припаянным выводом к сменному блоку.
Запасной предохранитель должен иметь такое же значение напряжения, как и его предшественник
Перед работой с электриком следует отключить «минус» от АКБ.Загляните в работу с помощью отвертки по металлу и проверьте цепь «на искру», потому что это иногда приводит к замыканию и подрыву живых дорожек.
Несмотря на все попытки производителей упростить работы по диагностике и ремонту монтажного блока, обилие деталей и разного рода проводов требуют наличия базовых знаний в области электротехники. Если таковых нет и нет опыта работы с паяльником — лучший вариант проконсультироваться с профессиональным электриком.
Цена блока предохранителей
Функции, возложенные на блок предохранителей в системе безопасности автомобиля от экстремальных ситуаций, которые требуют от автовладельцев серьезного отношения к своему выбору.Репутация производителя, материал изготовления — информация, которая поможет избежать возможных значительных финансовых затрат. Стоимость предохранителей невелика и, как правило, не превышает 10 руб. Реле, в зависимости от назначения не более 200 руб. Стоимость установки блока в зависимости от модификации от 2000 до 3000 руб.
Подготовить электриков к зиме
Электрика ВАЗ 2114 — слабое место и подлежит сезонной поверке
Как правило, подготовка к зимней езде сводится к замене шин, проверке АКБ и незамерзайки ».Но максимальные летние температуры, повышенная влажность осенью, пыль и загрязнение контактов могут негативно сказаться на здоровье электриков. Чистота — залог не только здоровья, но и качества электросистемы автомобиля. Загрязненные или плохо закрепленные клеммы часто становятся причиной невозможности запуска автомобиля. Чувствительность электромобиля в период перехода к более экстремальным условиям — фактор, о котором многие забывают. Низкая температура и ее колебания негативно влияют на изоляцию проводов, способствуют образованию микротрещин.Вибрация приводит к износу контактов. Так как по отзывам владельца Лада 2114 от электрика — не самое мощное ей место, она вместе со свечами, резиной и аккумулятором проходит сезонные испытания.
Результаты краш-тестов
Отличия ВАЗ 2114 от предшественницы «девятки» коснулись, прежде всего, безопасности автомобиля. Результат тестов разочаровал — 3,7 балла на «девятку» и еще более печален — 3,2 для ВАЗ-2114 2004 года выпуска из 16 возможных. Как оказалось, «четырнадцатая» при лобовом ударе по защите водителя ничем не лучше «девятки».
Однако ценовая политика группы, наличие и стоимость расходных материалов сделали ВАЗ 2114 самым популярным в российском автопарке для сотрудников милиции.
No related posts.

Путь	Характеристики:
Покупка бампера со встроенными ПТФ	Такие бамперы покупают в тюнинг-ателье, где вам все подключат и подключат.Недостатком такого варианта является высокая стоимость руб.
Покупка бампера от ВАЗ 2115 и самостоятельная установка	Для этого придется покупать бампер от старшей модели, в котором есть отверстия для противотуманок. Осталось найти подходящий комплект ПТФ и установить их
Закупка ПТФ и элементов облицовки — стаканов	На сегодняшний день этот способ пользуется наибольшим спросом, так как позволяет за небольшие деньги произвести монтаж своими руками.

Путь	Характеристики
Покупка бампера с навесными ПТФ	Такие бамперы покупают в тюнинг-ателье, где вас подключат и подключат.Недостатком такого варианта является высокая стоимость руб.
Покупка бампера от ВАЗ 2115 и самостоятельная установка	Для этого придется покупать бампер от старшей модели, в котором есть проемы для противотуманок. Осталось найти соответствующий комплект ПТФ и установить их
Закупка ПТФ и облицовочных элементов — баллы	Сегодня этот способ пользуется наибольшим спросом, поскольку позволяет за небольшие деньги произвести установку самостоятельно.

Как снять задний бампер на ВАЗ 2114

Замена заднего бампера в автомобиле ВАЗ 2114

Заключение

Как снять задний бампер на ваз 2114 своими руками

В каких случаях необходимо заменить бампер

Замена бампера без посторонней помощи

Инструменты для демонтажа

Этапы демонтажа бампера на ваз 2114

Анализ повреждений

Ремонт бампера своими руками

Замена заднего бампера на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Как заменить задний бампер на ВАЗ 2113-ВАЗ 2115?

Замена переднего бампера ВАЗ 2113, 2114, 2115

Пожалуйста поставьте оценку статье

Как снять задний бампер на ваз 2114: инструменты и инструкция

Необходимые инструменты для демонтажа и установки бампера

Передний бампер ВАЗ 2114

Как снять бампер 2114 с передней части кузова

Крепление бампера ВАЗ 2114 – устанавливаем защиту спереди машины

Задний бампер ВАЗ 2114

Как снять бампер на ВАЗ 2114 с задней стороны автомобиля

Установка заднего бампера

Как снять и установить задний бампер на ВАЗ 2114 и 2115

Необходимые инструменты

Как снять задний бампер на ВАЗ-2114, 2115

Установка заднего бампера обратно

Как снять и поставить бампер на Ваз 2114, 2115 и 2113

Как снять и поставить передний бампер на Ваз 2114

Как снять и поставить задний бампер Ваз 2114

Как снять передний и задний бампер Lada (ВАЗ), 2113, 2114, 2115

Саморезы и гайки сильно закисают, поэтому перед снятием необходимо обработать метизы «жидким ключом».

В зависимости от года выпуска и модели насадки могут незначительно отличаться.

Передний бампер

-открываем капот.<img src='/800/600/https/a.d-cd.net/c0e7a64s-960.jpg' style='float: right;' />

-под капотом выкручиваем четыре винта и снимаем панель над решеткой радиатора.

-под панелью выкручиваем четыре винта и снимаем решетку, освобождаем и снимаем накладки под фары.

-вокруг нижней части выкручиваем шесть винтов (закручены вверх).

-в зависимости от того, с какой стороны будем разбирать, выручил колесо.

-выкручиваем винты в колесных арках, которыми крепятся подкрылки.

-Откручиваем по две гайки с каждой стороны, которые крепят уголки к крыльям (проще открутить снизу).

Тогда можно снимать как с питанием, так и без.

Без усилителя:

-выкручиваем два винта под номерным знаком и два винта в решетке бампера.

-тягивает бампер вперед (не хочется рвать провода).

-снимаем разъемы противотуманных фар.

С усилителем:

-убрать противотуманные фары.

Задний бампер

-колесные арки выкручиваем винты, которыми крепятся подкрылки.

-за подкрылками выкручиваем по две гайки с каждой стороны, которые крепят уголки к крыльям.

-с помощником оттягиваем углы в сторону и аккуратно стягиваем задний бампер (не хочется провода порвать).

-снимаем разъемы со светового щитка (если есть).

На чем держится бампер ВАЗ 2114. Почему может понадобиться снять и заменить бампер на новый

Бампер передний

Инструмент

Пошаговое удаление

Установка

Разборка

Монтируем на место

Видео как снять передний бампер на ВАЗ-2114

Процесс замены бампера

Пошаговый процесс

Выбор запчасти на ВАЗ-2114 (артикул)

Причины снятия переднего бампера

Тюнинг

выводы

Почему может понадобиться снять и заменить бампер на новый

Снятие и замена старого бампера на новый. Как снять бампер на ВАЗ 2114

Как снять передний бампер ВАЗ 2114, чтобы установить новый

Особенности работы

Полезное видео

Заключение

Снятие и установка заднего бампера. Подбор новых бамперов. Что потребуется для разборки

Видео по снятию заднего бампера на ВАЗ-2114 своими руками

Сделай сам

Инструмент

Процесс

Выбор продукции

выводов

Схема подключения противотуманных фар на ВАЗ 2114. Установка и подключение противотуманных фар на автомобили ВАЗ

-открываем капот.
