Желтый провод на магнитоле для чего

желтый + с АКБ, красный + с замка зажигания. оранжевый – к габаритам/подсветке панели (приглушает подсветку магнитолы), синий – к усилителю антенны если есть

Соответственно это ответная часть к тому разъему, который у тебя на магнитоле, ее тебе придется купить. Дальше все очень просто: как правило провода на вот этой ответной части уже промаркированы: на изоляции написано чего это за провод и куда его подключать. Левая половина разъема на рисунке – это выходы на динамики. На них будет написано что-то вроде Front Left Positive, Front Left Negative, и так далее. Left-Right – это как ни странно левый-правый, Front-Rear – фронтальные-тыловые. Лучше всего найти именно такую колодку, особенно еслт не планируется отдельного усилителя, и динамики подключаются напрямую к магнитоле.

Positive-Negative – важно их подключить одинаково ко всем динамикам. Провода одного канала имеют одинаковый цвет, только один из проводов сплошного цвета, второй-полосатый.

То есть подключать надо например все сплошные к левым клеммам динамика, все полосатые – к правым. Если перепутаешь – ничего не сгорит, но звук будет хуже, потому что динамики будут работать в противофазе, подключишь правильно – будет какая-никакая, но сцена.

Дальше правая половина разъема. Тут все что относится к питанию и управлению. Буду по порядку.

Черный провод. Большой и толстый. Масса. Без комментариев. Желтый провод. Тоже большой и толстый. Главное питание. Должен быть постоянно подключен к АКБ, отсюда питается магнитола, и ее память. При отключении желтого провода сбрасываются все настройки.

Теперь о том, куда их цеплять. В случае цепляния к прикуривателю, или куда либо еще к существующей проводке – чур не удивляться потом, что «магнитола мерцает и вырубается, когда я ее громко врубаю», потому что подключишь – и получишь именно такую фигню. Посмотри на провода питания – они неспроста толще остальных в колодке. Посмотри также на предохранитель магнитолы – 10А, не меньше.

В пиках нагрузки, особенно если она работает на свои динамики, а не на усилитель – она нехило жрет, и если провод тонкий – тока не хватает, и просаживается напряжение, магнитола не отдает динамикам нужной мощности, ей самой не хватает питания, в динамиках хрип, магнитола пытается выключится, фигня короче полная.

Поэтому: в идеале берешь провод сечением не меньше того, что на колодке, в идеале в полтора-два раза толще, и кидаешь его напрямую от АКБ на желтый провод. Возле АКБ обязательно вешаешь предохранитель, номиналом опять таки в полтора-два раза больше того, что на магнитоле (т. е. 15-30А). Если уж сильно лень тянуть из-под капота провод – цепляйся к замку зажигания.

Питание подключили. Дальше.

Красный провод. АСС. Управляющий. Магнитола включится, только если на этом проводе есть +12В. Сделано под буржуйские замки зажигания, где есть положение АСС – вся электрика включена, но зажигание – нет. В таврических замках такого положения нет, поэтому в принципе этот провод можно смело прикручивать впараллель с желтым.

Однако есть одно но – в некоторых магнитолах при подаче питания на АСС включаются выходные каскады усилителей, и увеличивается потребляемый магнитолой ток. Можно высадить АКБ очень быстро. Есть ли такое в конкретно твоей магнитоле – ХЗ, у себя я подстраховался, сделав развязку на двух диодах.

То же самое актуально и для провода массы. Его тоже куда попало цеплять нельзя.

Подключение следующих проводов – опционально, некоторых вообще можен не быть.

Голубой, бело-голубой полосатый – ANT и REMOTE. Управляющие сигналы для внешнего усилителя и электрической выдвижной антенны. Когда включается магнитола – на них появляется +12. Если у тебя усилителя и выдвижной антенны нету – намотай на концы проводов изоленты и не трогай их. Один из проводов можно задействовать для управления АСС, чтобы не прикручивать его к питанию. Берешь два диода на ток больше 300 мА, катоды скручиваешь вместе, и подключаешь туда красный провод. К одному аноду подключаешь один из голубых проводов, ко второму – провод от замка зажигания, тот, на котором +12 появляется при включении зажигания.

В результате чтобы включить магнитолу – включаешь зажигание, включаешь магнитолу, а дальше магнитола будет работать независимо от того, включено зажигание или нет.

Схема такого подключения вот:

Оранжевый. ILLUMINATION. Подключается к габаритным огням. При включении габаритов некоторые магнитолы умеют делать подсветку своей панели менее яркой, или включать подсветку панели, если магнитола выключена, а габариты горят. Это для удобства, чтоб в темноте магнитола не отвлекала ярким светом и была видна в темноте.

Желто-черный полосатый. MUTE. При подключении сюда массы – отключается звук. Сделан для согласования магнитолы с автокомплектом мобильной связи. Подключается к соответствующему выходу автокомплекта. Ежели такового нет – заизолировать и забыть, или же сделать подключение массы через кнопку на приборной панели, очень удобно отключать звук, например при звонке мобильного, опять таки.

1. Отсоединяем АКБ. Может и смешно звучит, но точно не помешает.
2. Используем адаптер под конкретный автомобиль. Самое простое решение.
3. Нет адаптера или нет желания его использовать, тогда подробно по проводам. Скажу сразу, что 99% производителей придерживаются стандартной номенклатуры в этом вопросе, цвета проводов и их предназначение.
Желтый провод (BAT) – к постоянному +, независимо от положения замка зажигания;
Красный провод (ACC) – к клемме замка зажигания, на которой появляется + при повороте ключа зажигания, на многих иномарках существует уже отдельно проведенный провод в колодке. Надо его лишь найти (тестер поможет всегда). Либо, если возникнут затруднения, к любой клемме, где появляется + при включении зажигания.

Черный провод – масса.
Голубой/ бело – голубой провод (REM) – подключение к активной антенне, естественно, +. Также дистанционное включение усилителя, если количество последних больше двух – трех, то необходимо использовать дополнительное реле (простое пятиконтактное подойдет, гламурные «специальные» не возбраняются).
Оранжевый провод (либо вариации) (ILL) – подлючается к клемме переключателя освещения (к любой другой клемме, где появляется + при включении габаритных огней).
Голубой/ бело – голубой провод (REM) – подключение к активной антенне, естественно, +. Также дистанционное включение усилителя, если количество последних больше двух – трех, то необходимо использовать дополнительное реле (простое пятиконтактное подойдет, гламурные «специальные» не возбраняются).
Желто – черный провод (вариации) (MUTE) – подключается к соответствующему проводуВашего автомобильного Hands – Free комплекта. Не будет работать, функционировать без последнего. Если комплект отсутствует – не подключать никуда.

Установка или замена автомагнитолы

в авто возможна самостоятельно любым автомобилистом, который не тратит деньги на все подряд. Если у Вас большие проблемы с руками, то тогда лучше обратиться в автосервис – так точно получится дешевле и в разы быстрей. Далее статья для тех, у кого «прямые руки» и фамилия не Рокфеллер. 🙂 Схема подключения различных магнитол в разнообразные авто остается одинаковой, однако имеются различные нюансы и особенности. До всеобщей стандартизации и взаимозаменяемости еще, к сожалению, далеко.
По способу установки автомобильные магнитолы или приемники бывают встраиваемые и стационарные.

Для защиты от воровства встраиваемые магнитолы довольно часто комплектуются съемной лицевой панелью, раньше применялись направляющие салазки с замком, для быстрого снятия всего устройства.
Стационарные автомагнитолы от кражи защищают их оригинальная форма и нестандартные размеры. Подходят они в определенную марку автомобиля, что лишает их универсальности. Как правило, устанавливаются такие магнитолы производителями автомобилей еще на сборочном конвейере. Контейнеры под магнитолу в некоторых моделей авто снабжаются специальной шторкой – устройство довольно простое, но весьма эффективное от авто воров.

Современные магнитолы бывают двух размеров по высоте – одно блочные и двух блочные (или однодиновые и двухдиновые).

Европейские производители в большинстве производят автомагнитолы стандарта 1DIN (одноблочные). И в автомобиле должна быть подходящего размера ниша. Японские, американские, а так же и корейские фирмы представляют аппаратуру вдвое большую по высоте, под соответствующую нишу для установки в автомобиле, которая носит название 2DIN. Это основное, на что надо обратить внимание при покупке автомагнитолы для Вашего автомобиля.

Далее разъемы. Различные магнитолы и автомобили могут иметь различные виды разъемов. Поэтому нужно посмотреть, какой разъем в автомобиле перед покупкой магнитолы. Если в приобретенной магнитоле разъем не совпадает с автомобильным, то тоже ничего страшного.

Вариант 1 (предпочтительный) – существует большое количество различных переходников, главное правильно подобрать. Также выпускаются специальные переходники, позволяющие перейти с оригинальных колодок на стандарт ISO.
Вариант 2 – Расковырять разъем и подключиться напрямую. Крайний метод, но зная схему – без музыки не останетесь.

Самый распространенный разъем для подключения автомагнитолы – ISO 10487. Первым делом проверьте его наличие в Вашем автомобиле.

Если таков иметься, то необходимо просто удостовериться в правильной распиновке Вашего разъема.

По входам в магнитолу почти все производителе придерживаются стандартной цветовой маркировки проводов.

Желтый провод (BAT) – к постоянному +, независимо от положения замка зажигания, напрямую к аккумулятору через предохранитель на 10-20А;

Красный провод (ACC) – к клемме замка зажигания, на которой появляется + при повороте ключа зажигания. На многих иномарках существует уже отдельно проведенный провод в колодке. Надо его лишь найти (довольно просто при помощи тестера или контрольной лампочки). Либо, если возникнут затруднения, к любой клемме, где появляется +12 при включении зажигания.

Черный провод – это минус или масса, что то же самое. Подключается на кузов хорошим контактом. (там постоянный минус).

Голубой/бело – голубой провод (REM) – это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.

Оранжевый провод авто магнитолы (либо вариации) (ILL) – подлючается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар.

Желто – черный провод (вариации) (MUTE) – это дистанционное это выключение звука или его приглушение. Подключается к соответствующему проводу Вашего автомобильного Hands. Если комплект отсутствует – не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.

Выходы магнитолы – это акустические провода на динамики. Они имеют по парные цвета. К каждой цветовой паре подключается определенный динамик:

Белая пара проводов – передний левый динамик;

Серая пара – передний правый динамик;

Зеленая пара – задний левый динамик;

Фиолетовая пара – задний правый динамик.

Каждая пара проводов на динамики состоит из монотонный провода и провода с черной полосой. Черной полосой обозначается минусовой провод.
Очень важно соблюсти правильность подключения акустических проводов , в противном случае, при несоблюдении цветовой схемы – будет не корректна регулировка баланса, при несоблюдении полярности – задние колонки будут играть в противофазе, это проявиться отсутствием баса.

Общая схема подключения автомагнитолы

Схемные, буквенные обозначения, встречающие в инструкциях по подключению магнитол различных марок

Акустическая группа:
– R = Динамик правый.
– L = Динамик левый.
– FR+, FR- или RF+, RF- = Динамик передний – правый (Соответственно плюс или минус).
– FL+, FL- или LF+, LF- = Динамик передний – левый (Соответственно плюс или минус).
– RR+, RR- = Динамик задний – правый (Соответственно плюс или минус).
– LR+, LR- или RL+, RL- = Динамик задний – левый (Соответственно плюс или минус).
– GND SP = Общий провод динамиков.

Разъём питания:
– B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)

– GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.

– A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.

– N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

– ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

– Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.

– MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты:

-Amp = Контакт управления включением питания внешнего усилителя
-DATA IN = Вход данных
-DATA OUT = Выход данных
-Line Out = Линейный выход
-REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
-ACP+, ACP- = Линии шины (Ford)
-CAN-L = Линия шины CAN
-CAN-H = Линия шины CAN
-K-BUS = Двунаправленная последовательная шина (К-line)
-SHIELD = Подключение оплётки экранированного провода.
-AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
-CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
-SW+B = Переключение питания +B батареи.
-SEC IN = Второй вход
-DIMMER = Изменение яркости дисплея
-ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
-SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
-LINE OUT, LINE IN = Линейный выход и вход, соответственно.
-D2B+, D2B- = Оптическая линия связи аудиосистемы

Рекомендации при подключении магнитолы на машине:

Питание желательно осуществлять при помощи отдельной проводки, непосредственно идущей от аккумулятора к магнитоле.

Диаметр проводки должен быть не меньше чем на разъеме магнитолы, в идеале в полтора-два раза толще. Это касается как питающей проводки, так и акустической. Рекомендуется применить специализированные акустические провода сечением порядка 1.5-4 мм2 с бескислородной меди и силиконовой изоляцией. Кабель должен быть как можно менее короткий и без скруток.


Сопротивление акустики, как правило, 4 Ом, а проводка из комплекта акустики будет соизмерима по сопротивлению с динамиками. Это свою очередь повлечет значительное рассеивание мощности усилителя магнитолы, именно на вспомогательном оборудовании – акустической проводке, а не на динамиках (акустике). В итоге, громкость воспроизведения уменьшится и, что еще хуже, уменьшится и диапазон воспроизводимых частот. Особенности распространения ВЧ заключаются в том, что сигнал идет лишь только по поверхности провода, соответственно при меньшем диаметре провода уменьшится его пропускная способность к ВЧ, и как следствие, ухудшение общего качества звучания.

При питании магнитолы используются красный и желтый провода. Желтый предназначен для питания памяти, а красный служит для отключения магнитолы и предполагает наличие выхода на замок зажигания. Это означает, что после выключения зажигания автоматически будет выключаться и автомагнитола. Наиболее удобным вариантом считается параллельное присоединение желтого и красного проводов, тогда выключение магнитолы будет происходить только при нажатии кнопки на панели магнитолы.

Однако в данном случае могут возникнуть проблемы, связанные с тем, что усилители магнитолы питаются от красного провода, в том числе и в режиме ожидания. Поэтому увеличивается потребление тока, а значит, аккумулятор может быстрее разрядиться. Для того чтобы избежать данной ситуации, на красный провод магнитолы можно поставить отдельный выключатель, тогда питание будет самостоятельно отключаться при длительной стоянке автомобиля.
Если у Вас магнитола с внутренним аккумулятором для сохранения настроек, то используйте схему с полным отключением питания при выключении магнитолы. Тогда Ваша основная батарея на машине гарантировано не будет разряжаться во время длительной стоянки через приемник.

В конце тестируем звучание и правильность работы всех функций (баланс передние/задние, левые/правые динамики, частоты, радиоволны). Если фазировка и установка динамиков была проведена правильно, то не должно быть ни хрипов, ни помех при воспроизведении.

Качественный звук делает поездки на машине в разы приятнее, но перед тем как наслаждаться любимой музыкой, необходимо правильно подключить магнитолу. Данная процедура не является очень сложной, но в связи с тем, что каждый производитель автомобилей и магнитол использует свои разъемы, могут возникнуть некоторые трудности с установкой. На помощь придет подключение магнитолы по цвету проводов.

ISO разьем

Меры предосторожности

Нужно понимать, что неправильное подключение автомагнитолы может привести к неприятным последствиям:

  • Поломке магнитолы;
  • Ухудшению качества звука;
  • Короткому замыканию проводки;
  • В редких случаях при неправильном подключении магнитолы к аккумулятору можно быстро его разрядить. Иногда это может стать причиной возгорания.

Чтобы не тратить свое время, можно воспользоваться услугами автомастерской, однако при этом нужно быть готовым потратить определенную сумму, которую выставит сервис за подключение. К тому же стоит учитывать, что стоимость подключения автомагнитолы на иномарке (к примеру, Тойоте) будет выше. Учитывается и марка автомагнитолы. Так, магнитола Пионер (являющаяся самой распространенной и любимой у автомобилистов) будет стоить дешевле, чем магнитола Сони или Кенвуд.

Но если у автолюбителя есть желание разобраться в устройстве, возможность потратить пару часов и, что не менее важно, желание сэкономить приличную сумму денег, то далее в статье будет подробно описано, как подключить автомагнитолу по цветам проводов.

Варианты устройства автомагнитолы

Все магнитолы производятся по стандартам той фирмы, которой они принадлежат. Вышеупомянутые Пионер, Кенвуд и Сони производятся в соответствии со стандартами своих компаний. Однако каждая из них имеет стандартный ISO-переходник. Аналогично на каждой машине имеется стандартный штекер под этот переходник.

Исходя из этого, может возникнуть одна из трех ситуаций:

  • Первый вариант является идеальным. В автомобиле выведены все провода. Все подключено согласно стандартам и выведено под ISO-разъем. Сложностей в данном случае не возникнет. Нужно только подключить этот разъем к магнитоле.
  • Второй случай, когда все провода выведены правильно, но разъем не подходит. В этом случае можно приобрести проводник, которых в специализированных магазинах продается великое множество, подключить магнитолу через проводник и наслаждаться качественным звуком.
  • Последний вариант: провода не выведены в один разъем или их вовсе нет.

Третий вариант является самым проблемным, и поэтому далее нужно рассмотреть именно его.

Обозначение проводов по цветам

Для работы правильного подключения в обязательном порядке нужно знать цвета проводов и их обозначение. Схема проводов магнитолы по цветам представлена на фото. На всех авто и магнитолах (Пионер, Сони и Кенвуд и других) принято определенным цветом обозначать принадлежность провода. Стоит отметить, что провода магнитолы по цветам различаются и по наличию или отсутствию полоски. Так, все провода, имеющие полосу, являются минусом, а без полосы – плюсом.

  • Минус аккумулятора – черный;
  • Плюс аккумулятора – желтый;

  • Плюс зажигания – красный;
  • Левый передний динамик – белый и белый с полосой;
  • Правый передний динамик – серый и серый с полосой;
  • Левый задний динамик – зеленый и зеленый с полосой;
  • Правый задний динамик – фиолетовый с фиолетовой полосой;
  • Антенна – синий;
  • Усилитель – синий с полосой.

Подключение автомагнитолы

При подключении магнитолы нужно строго соответствовать схеме. Для питания автомагнитолы нужно подключить желтый провод к плюсу аккумулятора. Черный провод выводится на массу, это заземление. Красный провод запитывается от замка зажигания. В идеале его нужно подключить так, чтобы он запитывался только тогда, когда ключ в положении АСС.

Поскольку сложности установки возникают именно при отсутствии ISO-переходника, то все провода должны быть зачищены и после заизолированы. Идеально подойдут многожильные медные провода с силиконовой изоляцией. По окончании прокладки проводов их можно объединить в стандартный переходник, но можно и заизолировать их с проводами магнитолы. Главное, чтобы цвет проводов магнитолы и автомобиля соответствовал друг другу.

Существует несколько других нежелательных вариантов подключения автомагнитолы к автомобилю. Большинство автомобилистов, не желая возиться с подключением желтого провода к аккумулятору, подключают его вместе с красным к замку зажигания. Это лишает магнитолу большей мощности и не позволяет получить качественный и мощный звук. Аналогично происходит при запитывании магнитолы от прикуривателя.

Бывает так, что подключение желтого и красного провода осуществляется на аккумулятор. Достоинства этого подключения заключаются в том, что магнитола постоянно находится в режиме ожидания и готова к работе. Однако такой способ быстро его сажает. Поэтому стоит задуматься, что важнее: независимая от замка зажигания работа магнитолы или долговременная работа аккумулятора?

Подключение колонок

Цвета проводов колонки магнитолы уже были описаны выше. Поэтому в соответствии с ними можно спокойно подключить любые колонки.

Сегодня почти все автомагнитолы ориентированы на 4 динамика: два спереди и два сзади. Стоит отметить, что мощная аудиосистема имеет вывод плюса и минуса к каждой колонке. Слабая же аудиосистема имеет вывод только плюса. Поэтому минус от колонки выводится на общую массу. Для получения более качественного звучания лучше всего соблюсти плюс и минус контактов.

Если после установки возникает некачественное звучание, существует простой и эффективный способ правильности подключения. Нужно перевести звук на передние колонки, после перевести звучание на одну колонку, к примеру, левую. Включить музыку на полную громкость до появления хрипов или искажений. После этого перевести звук на 2 передние колонки.

Если звук стал громче и остался качественным, то подключение осуществлено верно. Если изменений в громкости не произошло, или появились искажения, то нужно проверить, правильно ли подключены плюс и минус.

Как видно, подключение автомагнитолы по цвету проводов не является сложным и при внимательном подходе займет не более 2-3 часов.

Я один раз перепутал провода когда подключал колонки. Не знаю как так вышло, скорее всего просто невнимательность. В результате колонки работали в противофазе и глушили друг друга, от чего звук сильно портился.

У меня в машине левый динамик от магнитолы сильно хрипит. Может быть это из-за того, что я неправильно подключил саму магнитолу? Я не уверен в правильности ее подключения, так как занимался этим, впервые, и мог что-нибудь напутать.

Ох и головоломка — эти провода. Лет 6 назад покупал Пионер у знакомого с торчащими проводами. Он уверил меня, что я быстро разберусь и все нормально подключится. Целый день мурыжился, но в итоге сделал. Сейчас бы на такой эксперимент не пошел бы.

Подскажите,почему у меня при включеии габаритов выключается автомагитола?

Просадка большая. Попробуй толще провод на «+» кинуть или в магнитоле поставить мощнее конденсатор (большей емкости).

Подключал магнитолу впервые в Тойоте Королла 1988 года. Магнитола была Pioner DEH-X3500UI. В машине провода были старого образца, нужно было покупать переходник и к нему паять провода от машины, проблема была в машине то что провода небыли по цвету, не как по инструкции, там были розовые, синие и все сплошные цвета. Нашел старый мануал в сети и нашел какой провод за то отвечает, все припаял, подключил магнитолу и все заработало, опыта в подключении не было вообще, так как была первая машина и первая купленная магнитола, как говорится глаза боятся — руки делают!

Сколько ампер предохранитель в магнитоле FUSIOL

Обычно стоят либо 10 либо 15. ампер

Ребят,всем привет. недавно купил эпику 10 год. На ней уже стояла китайская магнитола,хочу поставить родную а фишки срезаны каким то деб……м, кому не трудно могли бы скинуть схему как подключить . по цвету проводов

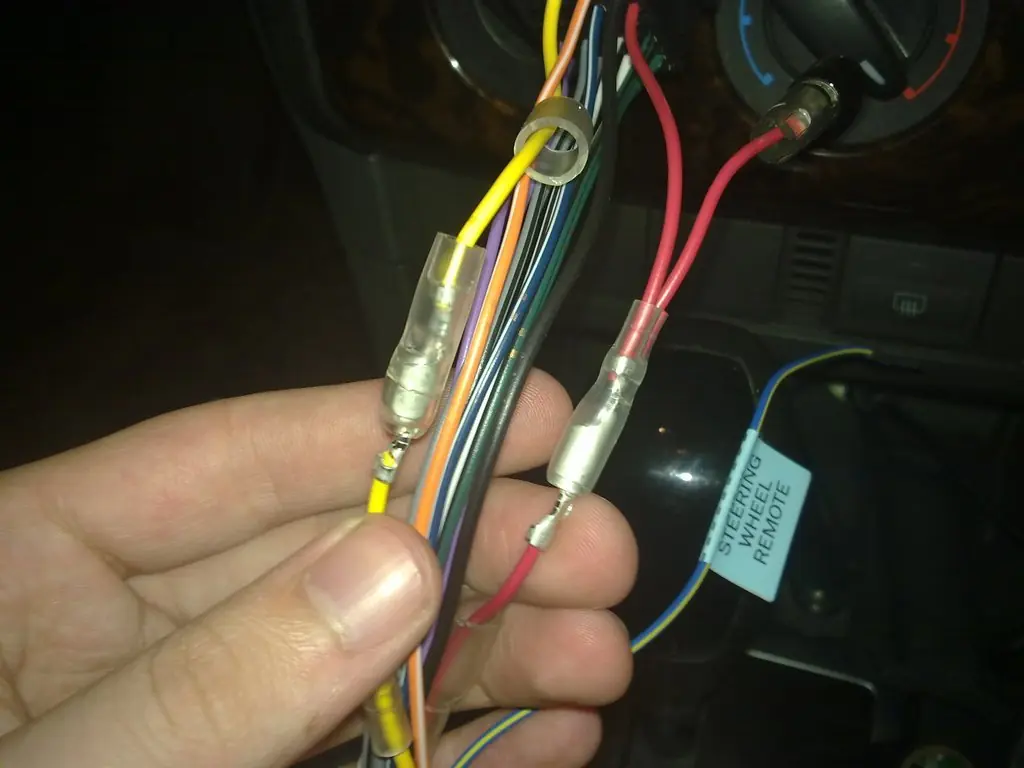

Ну а почему на схемах и в текстах не упомянуто о проводе (steering wheel cont… ) , который предназначен для подключения к возможным рулевым кнопкам управления магнитолой.

какие куда цвета, оранжевый (IL) для чего он, Reverse, желтый и красный, розовый, сине белый ( «Ремоут»)

Общепринятыми стандартами установлено обозначение проводов магнитолы по цветам. Это позволяет точно определить назначение каждого из них, чтобы правильно и безопасно осуществить подключение.

Для чего служат и куда идут провода

Провода для автомагнитолы используются для подключения к источнику тока, колонкам и усилителю, снятия управляющих сигналов и реализации сервисных функций. Благодаря четкому обозначению по цветам, сокращается вероятность ошибиться при подключении, поскольку ясно, какие куда провода идут, и для чего они нужны.

Оранжевый

Оранжевый провод (ILL) чаще всего используется для управления подсветкой дисплея автомагнитолы. Он подключается к переключателю габаритных огней. В этом случае возможны несколько сценариев управления подсветкой. Например, можно сделать так, чтобы ее яркость автоматически уменьшалась при включении габаритных огней.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.

Желтый и красный

Согласно общепринятому стандарту, желтый и красный провода используются для подключения положительного полюса питания к автомобильной магнитоле. Через первый из них осуществляется постоянное питание микросхем устройства вместе с усилителем мощности звука и подсветкой дисплея. Когда подается напряжение на желтый кабель, все функции автомагнитолы начинают работать. Нередко в его разрыв включается предохранитель в корпусе, подходящем под тип. Чем выше выходная мощность автомагнитолы, тем больше номинал плавкой вставки.



Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

Красный провод, постоянно подключенный напрямую к аккумулятору, обеспечивает непрерывное питание микросхемы энергозависимой памяти, которая хранит записанные владельцем радиостанции, параметры автомагнитолы и место, где было остановлено прослушивание музыки с носителя. Желтый провод часто подключается не напрямую к бортовой сети, а через замок зажигания. Благодаря такому подходу к питанию, потребляемый ресивером ток снижается в несколько раз.

Синий и розовый

Синий провод используется некоторыми производителями для управления моторизированной антенной. На него подается питание при включении режима радио. Когда магнитола выключается, антенна автоматически убирается, поскольку в ней стоит дополнительное реле, к которому подается питание напрямую от аккумулятора. Еще одно назначение синего — задействование дополнительных функций. Например, провод Reverse на магнитоле используется для включения режима парктроника или камеры заднего вида.

Розовый применяется для реализации разных сервисных функций. Одна из них — это блокировка мультимедийных функций на 2-диновой магнитоле с видео проигрывателем. Сигнал управления чаще всего подается с выключателя сигнализатора под рычагом стояночного тормоза. Как только розовый кабель соединяется с массой, становится возможно запустить видео плеер или включить ТВ-тюнер. Иначе на дисплее появится сообщение об ошибке.

Сине — белый

Сине-белый кабель (провод синего цвета с белой полосой) предназначен для управления питанием активной антенны. Он нередко помечается биркой с маркировкой «Ремоут». С этого кабеля также подается сигнал управления на автомобильный усилитель. Подключение может осуществляться как напрямую к устройству, так и через специальное реле.

Как подключить магнитолу

Если инструкция или справочная этикетка утеряна, то перед правильным подключением автомагнитолы необходимо проверить назначение проводов при помощи тестера, подходящего источника тока и 12-вольтовой лампочки небольшой мощности. Вначале распознаются провода, предназначенные для подключения питания.

Эту процедуру также нужно сделать в случае, если они имеют другие цвета, чем по стандарту, или не оснащены предохранителями. Для безопасного определения можно использовать 9-вольтовую батарейку как источник питания. Ее минусовой полюс подключается к корпусу автомагнитолы. Положительный вывод батарейки подсоединяется поочередно к каждому кабелю автомагнитолы. На старой магнитоле также нужно нажать на выключатель или повернуть регулятор громкости.

В момент подключения к кабелю, предназначенному для подачи питания, между контактами проскочит слабая искра. Если батарейка полностью заряжена, то слабо засветится подсветка. На современных магнитолах правильность подключения цепи можно подтвердить, нажав кнопку Power. После этого включится питание.

Затем определяются провода, которые дают ток относительно минуса (корпуса магнитолы). Для этого подключается источник тока на 12 В к ранее распознанным контактам для подачи питания. В разрыв плюсового нужно включить предохранитель на 10 А в целях повышения безопасности.

Лампочка или тестер, рассчитанный на 15 В и более, подключается к корпусу магнитолы и поочередно к оставшимся шнурам после включения устройства. Если стрелка отклонится, а лампочка загорится, то провод предназначен для питания антенны или дистанционного управления усилителем. Все распознанные по цветам кабели необходимо пометить понятным образом.

цвета, оранжевый, какие куда, reverse, желтый, красный, для чего он, синий, ill, розовый

Для коммутации головного акустического оборудования используются жгуты кабелей, покрытых изоляцией различных оттенков. Цветовое обозначение проводов магнитолы позволяет корректно подключить проигрыватель и дополнительные устройства. Цветовая гамма защитного слоя стандартизирована в соответствии с требованиями ISO, что обеспечивает совместимость разъемов на магнитолах и автомобильных жгутах.

Оранжевый провод

Оранжевый провод предназначен для изменения интенсивности подсветки дисплея совместно с лампами элементов, расположенных на панели приборов. Кабель подсоединяется к положительному выводу потенциометра регулировки или к патрону лампы подсветки штатной розетки или прикуривателя. На части машин обеспечивается автоматическое снижение яркости при активации габаритных огней или фар головного освещения. Если пользователь не планирует использовать функцию, то идущий от магнитолы кабель скручивается и аккуратно фиксируется на жгуте или штекере.

На некоторых магнитолах шнур имеет обозначение ill или lamp, цвет изоляции в этом случае произвольный. Возможно использование 2 отдельных кабелей, обеспечивающих подачу отрицательного и положительного питания. При этом минусовый шнур не связан с кузовом автомобиля.

Желтый провод

Желтый провод имеет увеличенное сечение жилы и утолщенную изоляцию, предназначается для коммутации головного устройства с аккумулятором, подача питания производится в постоянном режиме. Благодаря увеличенному диаметру обеспечивается подача тока без риска перегрева элемента. Для защиты оборудования от короткого замыкания в цепи имеется штатный предохранитель ножевого типа. Устройство размещается в гнезде на задней стенке магнитолы, номинал зависит от мощности встроенного усилителя.

При использовании отдельного провода, выведенного к положительной клемме батареи, рекомендуется дополнительно защитить цепь. Предохранитель монтируется в отдельном корпусе на расстоянии 300-400 мм от клеммы аккумулятора. Прокладка кабеля выполняется вдоль штатных жгутов проводки, для соединения шнуров в единую магистраль используются пластиковые хомуты. Для ввода в салон применяются штатные отверстия, имеющиеся в моторном щите автомобиля.

Желтый и красный провод

Желтый и красный провода отвечают за подведение положительного питания. Отличием красного провода (имеющего увеличенное сечение) является способ коммутации через замок зажигания. При повороте ключа в положение ACC обеспечивается подача положительного сигнала 12 В, обеспечивающего работоспособность устройства. Допускается прямое соединение кабеля с положительным полюсом аккумулятора, но в этом случае магнитола остается в активном состоянии и способствует ускоренной разрядке батареи.

Кабель с изоляцией красного цвета обеспечивает сохранение настроек головного устройства при отключенном зажигании. При некорректном подключении происходит сброс параметров проигрывателя, которые приходится настраивать заново после каждого запуска силового агрегата автомобиля. Для подсоединения к отрицательному полюсу батареи (кузову) применяется проводник, покрытый изоляцией черного цвета. Кабель выводится к ближайшему болту «массы», приваренному к кузову. Крепление производится при помощи клеммы, которая поджимается 6-гранной гайкой.

Синий провод

Синий провод обеспечивает подачу управляющего сигнала к антенному усилителю или электроприводу, который выдвигает штырь приемника сигналов из полости крыла. Если автомобиль не оснащается подобным оборудованием, то кабель аккуратно скручивается и изолируется. Цвета проводов, расположенных на блоке электрического привода антенны, зависят от модификации автомобиля.

Также синяя изоляция применяется для защиты шнура, который нужен для управления внешним усилителем. Подобная цветовая схема используется на головных устройствах Sony. При активации проигрывателя через кабель «ремоут» подается управляющий импульс, обеспечивающий начало работы внешнего усилителя и акустики. После выключения двигателя и прекращения работы магнитолы автоматически обесточивается и усилитель, обеспечивая сохранение заряда аккумуляторной батареи транспортного средства.

Сине-белый провод

Голубой и белый цвета изоляции применяются для маркировки кабеля, используемого для управления слаботочным внешним оборудованием. Положительный сигнал появляется на кабеле только после включения головного акустического устройства. Допустимый ток, передаваемый по шнуру, не превышает 200 мА. При повышенной нагрузке происходит перегрев и необратимое разрушение электронных контроллеров, расположенных внутри проигрывателя. Если пользователь намерен коммутировать мощное оборудование, то требуется ввести в цепь разгрузочное реле.

Розовый провод

В наборе проводов для автомагнитолы может встречаться кабель, покрытый защитным слоем розового цвета. Элемент применяется на головных устройствах, способных воспроизводить видео. Используется для коммутации внешней камеры заднего вида, обеспечивая трансляцию сигнала. При использовании подобного оборудования требуется обеспечить совместимость сигналов, в противном случае изображение на дисплее будет перевернутым.

Для обеспечения питания камеры применяется провод Reverse, позволяющий включить трансляцию сигнала при использовании передачи заднего хода. Шнур коммутируется к цепям подачи питания на лампы заднего хода. При использовании штатного парктроника возможно подсоединение кабеля к разъему контроллера.

В конструкции головного устройства может использоваться дополнительный жгут, обеспечивающий снижение громкости звучания при включении передачи заднего хода. Этот же кабель, покрытый изолятором желто-черного цвета, отвечает за отключение трансляции при поступлении телефонного звонка. Если автомобиль не оснащен блоком для подключения мобильного телефона, то шнур не используется.

Также в состав жгута входит 8 кабелей, предназначенных для коммутации тыловых и фронтальных громкоговорителей. При использовании компонентной акустики требуется подсоединять элементы на общий канал, при этом контролируя сопротивление и мощность. Все отрицательные выходы от катушек колонок должны подаваться на соответствующие разъемы усилителя.

Не допускается объединение полюсов в единую магистраль и замыкание узлов на кузов автомобиля.

Для установки низкочастотных динамиков применяется отдельный провод, проложенный самостоятельно. На некоторых автомобилях сабвуфер является штатным устройством, размещенным в нише для запасного колеса или внутренней полости его диска. Для коммутации используются отдельные кабели, цвет изоляции зависит от модели транспортного средства.

На штатных магнитолах встречается плоский шлейф, предназначенный для передачи информации на дисплей, выведенный в отдельный карман на панели приборов. Жгут состоит из большого числа проводов, покрытых изоляцией белого и серого цвета. За счет защитного слоя обеспечивается монолитность изделия. Шлейф крепится специальными зажимами, обеспечивающими надежный контакт и защиту от влаги.

Некоторые головные устройства Pioneer имеют дополнительный кабель, предназначенный для подключения охранного комплекса. Шнур подсоединяется к штекеру, точка коммутации имеет обозначение Alarm. Использование на автомобиле цифровой шины CAN или K-Line требует подключения в цепь и магнитолы. Для этого применяются отдельные шнуры, выведенные в общий коммутационный разъем.

Как подключить магнитолу напрямую к аккумулятору – разные варианты

Магнитола – незаменимый атрибут любого современного автомобиля. Как правило, вместо штатного устройства покупается более функциональное оборудование. В любом случае магнитолу надо правильно подключить. Отметим, что существует несколько вариантов решения поставленной задачи. В этой статье мы перечислим основные методы подключения автомобильной магнитолы.

Почти все устройства этого типа сегодня комплектуются универсальным разъемом, благодаря которому с подключением справится даже начинающий автолюбитель. Также в продаже есть различные переходники, которые могут упростить задачу. Ещё один вариант – соединение проводов по цветовой схеме (обычно она идёт в комплекте с магнитолой).

Подключение к АКБ

Многие автомобилисты стремятся подключить магнитолу к аккумулятору напрямую. В таком случае вы сможете обеспечить устройство оптимальным питанием. Также это позволит вам слушать музыку без необходимости включения зажигания или специальной кнопки (эти способы рассмотрим чуть ниже).

Подача питания происходит через три основных провода – желтый, красный и черный.

  • красный провод – плюсовой, подключается к плюсовой клемме аккумулятора;
  • желтый провод – плюсовой, подключается к плюсовой клемме аккумулятора через предохранитель (10-20 А), отвечает за питание памяти настроек магнитолы;
  • черный провод – масса, подключается в любом удобном месте к кузову автомобиля или соединяется с другим аналогичным кабелем.

Важно! Не забывайте о предохранителе, во избежание короткого замыкания.

Недостатком прямого подключения магнитолы от аккумулятора является то, что во время простоя магнитолы очень часто потребляют энергию (особенно китайская продукция малоизвестных брендов). В итоге, в один прекрасный день двигатель вашего автомобиля может попросту не завестись из-за разрядившегося в ноль аккумулятора. Именно поэтому мы советуем выполнять подключение одним из приведенных ниже методов.

Оптимальные варианты подключения автомагнитолы:

  • через замок зажигания;
  • через кнопку;
  • через систему сигнализации.

Замок зажигания

Для решения проблемы с возможной разрядкой АКБ при длительных простоях большинство автовладельцев подключают магнитолу к замку зажигания. Необходимо найти провод, питающий контактную группу замка зажигания и прикрутить (припаять) к нему красный провод от магнитолы. Желтый провод при этом подключается к плюсовой клемме АКБ (чтобы настройки всегда хранились в памяти). Черный провод – на массу, как обычно. Послушать музыку с выключенным зажигании уже будет невозможно.

Отдельная кнопка

Один из наиболее подходящих вариантов подключения – вывод отдельной кнопки, которая будет отключать/включать питание автомагнитолы. В данном случае красный провод надо припаять не к проводу замка зажигания, а к одному из выводов кнопки. Второй вывод кнопки соединяется с аккумулятором. По сути, вы сами сможете управлять подачей питания. Перед ночной стоянкой надо просто нажать кнопку. Вы больше не будете зависеть от положения ключа в замке зажигания.

Вариант подключения через сигнализацию также имеет право на существование. Суть заключается в использовании контактных реле и диода. Эта схема не очень распространена, поэтому подробно останавливаться на ней мы не будем.

Выводы

Звуковая система в автомобиле нужна, ведь она делает поездки гораздо более комфортными. Мы рассмотрели самые популярные варианты подключения магнитолы к автомобильному аккумулятору. Какой из них выбрать – решать вам. В любом случае отметим, что делать всё нужно аккуратно, ведь речь идёт об электрической цепи. Пренебрегать правилами безопасности не стоит, поскольку короткое замыкание – не самое приятное явление, которое может иметь очень печальные последствия.

Оранжевый провод на магнитоле для чего – АвтоТоп

желтый + с АКБ, красный + с замка зажигания. оранжевый – к габаритам/подсветке панели (приглушает подсветку магнитолы), синий – к усилителю антенны если есть

Соответственно это ответная часть к тому разъему, который у тебя на магнитоле, ее тебе придется купить. Дальше все очень просто: как правило провода на вот этой ответной части уже промаркированы: на изоляции написано чего это за провод и куда его подключать. Левая половина разъема на рисунке – это выходы на динамики. На них будет написано что-то вроде Front Left Positive, Front Left Negative, и так далее. Left-Right – это как ни странно левый-правый, Front-Rear – фронтальные-тыловые. Лучше всего найти именно такую колодку, особенно еслт не планируется отдельного усилителя, и динамики подключаются напрямую к магнитоле.

Positive-Negative – важно их подключить одинаково ко всем динамикам. Провода одного канала имеют одинаковый цвет, только один из проводов сплошного цвета, второй-полосатый. То есть подключать надо например все сплошные к левым клеммам динамика, все полосатые – к правым. Если перепутаешь – ничего не сгорит, но звук будет хуже, потому что динамики будут работать в противофазе, подключишь правильно – будет какая-никакая, но сцена.

Дальше правая половина разъема. Тут все что относится к питанию и управлению. Буду по порядку.

Черный провод. Большой и толстый. Масса. Без комментариев. Желтый провод. Тоже большой и толстый. Главное питание. Должен быть постоянно подключен к АКБ, отсюда питается магнитола, и ее память. При отключении желтого провода сбрасываются все настройки.

Теперь о том, куда их цеплять. В случае цепляния к прикуривателю, или куда либо еще к существующей проводке – чур не удивляться потом, что «магнитола мерцает и вырубается, когда я ее громко врубаю», потому что подключишь – и получишь именно такую фигню. Посмотри на провода питания – они неспроста толще остальных в колодке. Посмотри также на предохранитель магнитолы – 10А, не меньше. В пиках нагрузки, особенно если она работает на свои динамики, а не на усилитель – она нехило жрет, и если провод тонкий – тока не хватает, и просаживается напряжение, магнитола не отдает динамикам нужной мощности, ей самой не хватает питания, в динамиках хрип, магнитола пытается выключится, фигня короче полная.

Поэтому: в идеале берешь провод сечением не меньше того, что на колодке, в идеале в полтора-два раза толще, и кидаешь его напрямую от АКБ на желтый провод. Возле АКБ обязательно вешаешь предохранитель, номиналом опять таки в полтора-два раза больше того, что на магнитоле (т. е. 15-30А). Если уж сильно лень тянуть из-под капота провод – цепляйся к замку зажигания.

Питание подключили. Дальше.

Красный провод. АСС. Управляющий. Магнитола включится, только если на этом проводе есть +12В. Сделано под буржуйские замки зажигания, где есть положение АСС – вся электрика включена, но зажигание – нет. В таврических замках такого положения нет, поэтому в принципе этот провод можно смело прикручивать впараллель с желтым. Однако есть одно но – в некоторых магнитолах при подаче питания на АСС включаются выходные каскады усилителей, и увеличивается потребляемый магнитолой ток. Можно высадить АКБ очень быстро. Есть ли такое в конкретно твоей магнитоле – ХЗ, у себя я подстраховался, сделав развязку на двух диодах.

То же самое актуально и для провода массы. Его тоже куда попало цеплять нельзя.

Подключение следующих проводов – опционально, некоторых вообще можен не быть.

Голубой, бело-голубой полосатый – ANT и REMOTE. Управляющие сигналы для внешнего усилителя и электрической выдвижной антенны. Когда включается магнитола – на них появляется +12. Если у тебя усилителя и выдвижной антенны нету – намотай на концы проводов изоленты и не трогай их. Один из проводов можно задействовать для управления АСС, чтобы не прикручивать его к питанию. Берешь два диода на ток больше 300 мА, катоды скручиваешь вместе, и подключаешь туда красный провод. К одному аноду подключаешь один из голубых проводов, ко второму – провод от замка зажигания, тот, на котором +12 появляется при включении зажигания. В результате чтобы включить магнитолу – включаешь зажигание, включаешь магнитолу, а дальше магнитола будет работать независимо от того, включено зажигание или нет.

Схема такого подключения вот:

Оранжевый. ILLUMINATION. Подключается к габаритным огням. При включении габаритов некоторые магнитолы умеют делать подсветку своей панели менее яркой, или включать подсветку панели, если магнитола выключена, а габариты горят. Это для удобства, чтоб в темноте магнитола не отвлекала ярким светом и была видна в темноте.

Желто-черный полосатый. MUTE. При подключении сюда массы – отключается звук. Сделан для согласования магнитолы с автокомплектом мобильной связи. Подключается к соответствующему выходу автокомплекта. Ежели такового нет – заизолировать и забыть, или же сделать подключение массы через кнопку на приборной панели, очень удобно отключать звук, например при звонке мобильного, опять таки.

1. Отсоединяем АКБ. Может и смешно звучит, но точно не помешает.
2. Используем адаптер под конкретный автомобиль. Самое простое решение.
3. Нет адаптера или нет желания его использовать, тогда подробно по проводам. Скажу сразу, что 99% производителей придерживаются стандартной номенклатуры в этом вопросе, цвета проводов и их предназначение.
Желтый провод (BAT) – к постоянному +, независимо от положения замка зажигания;
Красный провод (ACC) – к клемме замка зажигания, на которой появляется + при повороте ключа зажигания, на многих иномарках существует уже отдельно проведенный провод в колодке. Надо его лишь найти (тестер поможет всегда). Либо, если возникнут затруднения, к любой клемме, где появляется + при включении зажигания.
Черный провод – масса.
Голубой/ бело – голубой провод (REM) – подключение к активной антенне, естественно, +. Также дистанционное включение усилителя, если количество последних больше двух – трех, то необходимо использовать дополнительное реле (простое пятиконтактное подойдет, гламурные «специальные» не возбраняются).
Оранжевый провод (либо вариации) (ILL) – подлючается к клемме переключателя освещения (к любой другой клемме, где появляется + при включении габаритных огней).
Голубой/ бело – голубой провод (REM) – подключение к активной антенне, естественно, +. Также дистанционное включение усилителя, если количество последних больше двух – трех, то необходимо использовать дополнительное реле (простое пятиконтактное подойдет, гламурные «специальные» не возбраняются).
Желто – черный провод (вариации) (MUTE) – подключается к соответствующему проводуВашего автомобильного Hands – Free комплекта. Не будет работать, функционировать без последнего. Если комплект отсутствует – не подключать никуда.

Общепринятыми стандартами установлено обозначение проводов магнитолы по цветам. Это позволяет точно определить назначение каждого из них, чтобы правильно и безопасно осуществить подключение.

Для чего служат и куда идут провода

Провода для автомагнитолы используются для подключения к источнику тока, колонкам и усилителю, снятия управляющих сигналов и реализации сервисных функций. Благодаря четкому обозначению по цветам, сокращается вероятность ошибиться при подключении, поскольку ясно, какие куда провода идут, и для чего они нужны.

Оранжевый

Оранжевый провод (ILL) чаще всего используется для управления подсветкой дисплея автомагнитолы. Он подключается к переключателю габаритных огней. В этом случае возможны несколько сценариев управления подсветкой. Например, можно сделать так, чтобы ее яркость автоматически уменьшалась при включении габаритных огней.

Желтый и красный

Согласно общепринятому стандарту, желтый и красный провода используются для подключения положительного полюса питания к автомобильной магнитоле. Через первый из них осуществляется постоянное питание микросхем устройства вместе с усилителем мощности звука и подсветкой дисплея. Когда подается напряжение на желтый кабель, все функции автомагнитолы начинают работать. Нередко в его разрыв включается предохранитель в корпусе, подходящем под тип. Чем выше выходная мощность автомагнитолы, тем больше номинал плавкой вставки.

Красный провод, постоянно подключенный напрямую к аккумулятору, обеспечивает непрерывное питание микросхемы энергозависимой памяти, которая хранит записанные владельцем радиостанции, параметры автомагнитолы и место, где было остановлено прослушивание музыки с носителя. Желтый провод часто подключается не напрямую к бортовой сети, а через замок зажигания. Благодаря такому подходу к питанию, потребляемый ресивером ток снижается в несколько раз.

Синий и розовый

Синий провод используется некоторыми производителями для управления моторизированной антенной. На него подается питание при включении режима радио. Когда магнитола выключается, антенна автоматически убирается, поскольку в ней стоит дополнительное реле, к которому подается питание напрямую от аккумулятора. Еще одно назначение синего — задействование дополнительных функций. Например, провод Reverse на магнитоле используется для включения режима парктроника или камеры заднего вида.

Розовый применяется для реализации разных сервисных функций. Одна из них — это блокировка мультимедийных функций на 2-диновой магнитоле с видео проигрывателем. Сигнал управления чаще всего подается с выключателя сигнализатора под рычагом стояночного тормоза. Как только розовый кабель соединяется с массой, становится возможно запустить видео плеер или включить ТВ-тюнер. Иначе на дисплее появится сообщение об ошибке.

Сине — белый

Сине-белый кабель (провод синего цвета с белой полосой) предназначен для управления питанием активной антенны. Он нередко помечается биркой с маркировкой «Ремоут». С этого кабеля также подается сигнал управления на автомобильный усилитель. Подключение может осуществляться как напрямую к устройству, так и через специальное реле.

Как подключить магнитолу

Если инструкция или справочная этикетка утеряна, то перед правильным подключением автомагнитолы необходимо проверить назначение проводов при помощи тестера, подходящего источника тока и 12-вольтовой лампочки небольшой мощности. Вначале распознаются провода, предназначенные для подключения питания.

Эту процедуру также нужно сделать в случае, если они имеют другие цвета, чем по стандарту, или не оснащены предохранителями. Для безопасного определения можно использовать 9-вольтовую батарейку как источник питания. Ее минусовой полюс подключается к корпусу автомагнитолы. Положительный вывод батарейки подсоединяется поочередно к каждому кабелю автомагнитолы. На старой магнитоле также нужно нажать на выключатель или повернуть регулятор громкости.

В момент подключения к кабелю, предназначенному для подачи питания, между контактами проскочит слабая искра. Если батарейка полностью заряжена, то слабо засветится подсветка. На современных магнитолах правильность подключения цепи можно подтвердить, нажав кнопку Power. После этого включится питание.

Затем определяются провода, которые дают ток относительно минуса (корпуса магнитолы). Для этого подключается источник тока на 12 В к ранее распознанным контактам для подачи питания. В разрыв плюсового нужно включить предохранитель на 10 А в целях повышения безопасности.

Лампочка или тестер, рассчитанный на 15 В и более, подключается к корпусу магнитолы и поочередно к оставшимся шнурам после включения устройства. Если стрелка отклонится, а лампочка загорится, то провод предназначен для питания антенны или дистанционного управления усилителем. Все распознанные по цветам кабели необходимо пометить понятным образом.

Вы решили подключить магнитолу самостоятельно, но увидев количество проводов, которые выходят из неё испугались что не справитесь? На самом деле ничего страшного здесь нет, и в данной статье мы разберемся, как подключить магнитолу в машине.

С чем можно столкнуться при не правильном подключении автомобильной магнитолы?

Нельзя сказать, что для правильной установки магнитолы совсем не нужно обладать никакими умениями. Желательно иметь хотя бы начальный опыт подключения электротехнических устройств, но это не является обязательным условием, следуя инструкции, выполнить установку сможет человек и без какого-либо опыта. Чтобы понять, все ли было сделано правильно, стоит проследить за работой магнитолы. Признаком допущения ошибки будет наличие следующих факторов:

  • Выключается магнитола при увеличении громкости.
  • При выключении зажигания сбиваются настройки магнитолы.
  • Магнитола садит аккумулятор в выключенном состоянии.
  • Звуковой сигнал заметно искажается, особенно при прослушивании на высокой громкости.

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие. Конечно, этот вариант исключать нельзя, но перепроверить схему подключения все же потребуется.

Размер и виды автомобильных магнитол

Универсальные магнитолы имеют стандартный размер, он может быть 1 – DIN (высота 5 см, ширина 18 см.) и 2 DIN. (высота 10 см, ширина 18 см.) Если вы меняете магнитолу с большой на маленькую (с 1 –DIN, на 2 – DIN) вам понадобится докупить специальный кармашек, который будет закрывать недостающий дин. По подключению данные магнитолы имеют все одинаковый разъём его название ISO или ещё его называют евро разъём.

Штатные магнитолы устанавливаются на автомобили с завода, и имеют нестандартный размер, в данном случае есть два варианта установки магнитолы. Первый самый простой, вы приобретаете такую же штатную магнитолу и устанавливаете её, она подходит по размером и подключается к штатным разъёмам. Но стоимость данных магнитол зачастую имеет неадекватную цену. А если вы нашли бюджетный вариант, то с вероятностью 100% это будет китай, который не особо славится качеством звучания, и надёжностью.

Второй вариант заключается в установке «Универсальной» магнитолы за место штатной, но для этого вам понадобятся переходная рамка, которая является переходником со штатных размеров магнитолы на универсальные, т.е. 1 или 2-DIN. рамка выполняет декоративную роль, закрывая лишние отверстия.

Если в вашей 2 дин магнитоле есть ЖК дисплей значит к ней можно подключить камеру заднего вида, а как это сделать мы подробно рассмотрели в «этой статье»

Подсказка для владельцев TOYOTA. У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. В данном случае вам можно поискать “Проставки для магнитол Toyota” они размером по 1 см. и вы без проблем сможете установить магнитолу стандартного размера, т.е. 2 – DIN, для установки 1 – DIN вам ещё потребуется докупить кармашек.

Подключение магнитолы.

Автомобилей существует много, и у каждого из них может использоваться свой набор разъемов для подключения такой техники. По большому счету, есть три варианта:

  1. Вариант первый, самый благоприятный. У вас в автомобиле уже имеется фишка, к которой всё правильно подключено, т.е. все динамики, силовые провода, антенные выведенные на эту фишку, и всё правильно подключено. Такое встречается но, к сожалению очень редко. Это говорит о том, что вам повезло, вы просто подключаете к данной фишке свою новенькую магнитолу, и всё у вас работает.
  2. Нужные провода проведены и подключены, при этом, гнездо у магнитолы отличается от штекера автомобиля.
  3. Отсутствует вывод проводов питания или же это было сделано неправильно.

С первым пунктом примерно все понятно. Когда гнездо устройства не совпадает с разъемом, то потребуется использовать переходник. Несмотря на то, что эти разъемы чаще всего являются индивидуальными для каждой модели, многие фирмы практикуют поставку отдельного переходника ISO. Если же и переходника нет или же его формат в данном случае не подходит, можно или приобрести такой переходник или скрутить провода самостоятельно. Разумеется, второй шаг более долгий, сложный и рискованный. Занимаются подобным лишь технические центры, имеющие опыт подобных процедур, поэтому перед тем, как подключить магнитолу в машине таким образом, нужно очень хорошо все обдумать.

Если же есть желание выполнить скрутку самому, нужно проверить соответствие проводов на магнитоле и разъеме машины. Только при совпадении цветов можно сделать отключение аккумулятора и отсоединение разъема авто и аудиосистемы.

Как подключить автомагнитолу и не запутаться в проводах? Рекомендуется откусывать оставшуюся часть, после присоединения разъема к магнитоле. Все соединения пропаиваются и изолируются.При несоответствии проводов потребуется их прозвонка при помощи тестера или мультиметра, а также 9-ти вольтной, батарейки еще может понадобиться прокладка тех проводов, которых не хватает для подключения. Прозвон необходим для определения полярности пары проводов. При тестировании громкоговорителя подключаются провода к батарейке, после чего нужно смотреть на положение диффузора – если он выдвинулся, значит полярность корректная, если втянулся- нужно полярность исправить на правильную. Таким образом, помечается каждый провод.

Расшифровка цветового обозначения проводов

1. В черный цвет окрашивается минус аккумулятора, провод имеет маркировку GND.
2. Плюс аккумулятора всегда желтый, обозначается маркировкой BAT.
3. Плюс замка зажигания обозначается АCC и имеет красный цвет.
4. Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет полосу.
5. Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет полосу.
6. Провода левого заднего динамика имеют серый цвет, маркировка – RL. Минус имеет полосу.
7. Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет полосу.

Также хочется отметить что, много кто устанавливает автомагнитолу дома, или в гараже от 220В, как правильно это сделать можно прочитать «здесь»

Как правильно подключить автомагнитолу?

Для начала необходимо приобрести все необходимые провода. Провода должны быть из чистой бескислородной меди и иметь силиконовую илоляцию. Желтый и чёрный провод это силовые провода, сечение этих проводов должно быть более 2.5мм. Для акустических проводов и аац (красный) подойдут провода сечением 1.2мм. и более. Старайтесь избегать большого количества скруток, идеальный вариант где их вообще не будет, т. к. скрутки добавляют лишнее сопротивление а это негативным образом влияет на качество звучания и громкость.

Схема подключения магнитолы и динамиков

Все магнитолы имеют черный провод для минуса аккумулятора, желтый для плюса аккумулятора и красный для плюса замка зажигания. Схема подключения автомагнитолы такая — сначала лучше подключать желтый и черный провод, причем, к аккумулятору, что позволит получить качественное звучание.
Обязательно потребуется установить предохранитель, на расстоянии в 40 см. Предохранитель должен соответствовать минимальному значению в 10 А. Красный же провод подключается к цепи, которая питается после поворота ключа ACC. При подключении красного и желтого провода вместе на плюс аккумулятора, магнитола не будет зависеть от зажигания, но аккумулятор будет быстрее разряжаться. Мощные магнитолы имеют четыре пары проводов, у каждой из которых своя маркировка. При подключении магнитолы в машину может быть ошибочно определена полярность — ничего страшного тут не случится, в отличие от заземления на минус к массе. Динамики имеют или две клеммы, в основном схема подключения динамиков такая: широкая клемма это плюс, а узкая – минус.

Видео как подключить авто магнитолу

Заключение

Рекомендуется перед тем, как произойдет окончательная установка магнитолы своими руками, прослушать магнитолу. Защелкивать до упора устройство следует только тогда, когда магнитола работает нормально.

Мы очень надеемся на то что в данной статье вы нашли ответы на свой вопрос, оцените пожалуйста статью по 5 бальной шкале, если у вас есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите об этом нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

Желтый провод на магнитоле для чего – Защита имущества

Общепринятыми стандартами установлено обозначение проводов магнитолы по цветам. Это позволяет точно определить назначение каждого из них, чтобы правильно и безопасно осуществить подключение.

Для чего служат и куда идут провода

Провода для автомагнитолы используются для подключения к источнику тока, колонкам и усилителю, снятия управляющих сигналов и реализации сервисных функций. Благодаря четкому обозначению по цветам, сокращается вероятность ошибиться при подключении, поскольку ясно, какие куда провода идут, и для чего они нужны.

Оранжевый

Оранжевый провод (ILL) чаще всего используется для управления подсветкой дисплея автомагнитолы. Он подключается к переключателю габаритных огней. В этом случае возможны несколько сценариев управления подсветкой. Например, можно сделать так, чтобы ее яркость автоматически уменьшалась при включении габаритных огней.

Желтый и красный

Согласно общепринятому стандарту, желтый и красный провода используются для подключения положительного полюса питания к автомобильной магнитоле. Через первый из них осуществляется постоянное питание микросхем устройства вместе с усилителем мощности звука и подсветкой дисплея. Когда подается напряжение на желтый кабель, все функции автомагнитолы начинают работать. Нередко в его разрыв включается предохранитель в корпусе, подходящем под тип. Чем выше выходная мощность автомагнитолы, тем больше номинал плавкой вставки.

Красный провод, постоянно подключенный напрямую к аккумулятору, обеспечивает непрерывное питание микросхемы энергозависимой памяти, которая хранит записанные владельцем радиостанции, параметры автомагнитолы и место, где было остановлено прослушивание музыки с носителя. Желтый провод часто подключается не напрямую к бортовой сети, а через замок зажигания. Благодаря такому подходу к питанию, потребляемый ресивером ток снижается в несколько раз.

Синий и розовый

Синий провод используется некоторыми производителями для управления моторизированной антенной. На него подается питание при включении режима радио. Когда магнитола выключается, антенна автоматически убирается, поскольку в ней стоит дополнительное реле, к которому подается питание напрямую от аккумулятора. Еще одно назначение синего — задействование дополнительных функций. Например, провод Reverse на магнитоле используется для включения режима парктроника или камеры заднего вида.

Розовый применяется для реализации разных сервисных функций. Одна из них — это блокировка мультимедийных функций на 2-диновой магнитоле с видео проигрывателем. Сигнал управления чаще всего подается с выключателя сигнализатора под рычагом стояночного тормоза. Как только розовый кабель соединяется с массой, становится возможно запустить видео плеер или включить ТВ-тюнер. Иначе на дисплее появится сообщение об ошибке.

Сине — белый

Сине-белый кабель (провод синего цвета с белой полосой) предназначен для управления питанием активной антенны. Он нередко помечается биркой с маркировкой «Ремоут». С этого кабеля также подается сигнал управления на автомобильный усилитель. Подключение может осуществляться как напрямую к устройству, так и через специальное реле.

Как подключить магнитолу

Если инструкция или справочная этикетка утеряна, то перед правильным подключением автомагнитолы необходимо проверить назначение проводов при помощи тестера, подходящего источника тока и 12-вольтовой лампочки небольшой мощности. Вначале распознаются провода, предназначенные для подключения питания.

Эту процедуру также нужно сделать в случае, если они имеют другие цвета, чем по стандарту, или не оснащены предохранителями. Для безопасного определения можно использовать 9-вольтовую батарейку как источник питания. Ее минусовой полюс подключается к корпусу автомагнитолы. Положительный вывод батарейки подсоединяется поочередно к каждому кабелю автомагнитолы. На старой магнитоле также нужно нажать на выключатель или повернуть регулятор громкости.

В момент подключения к кабелю, предназначенному для подачи питания, между контактами проскочит слабая искра. Если батарейка полностью заряжена, то слабо засветится подсветка. На современных магнитолах правильность подключения цепи можно подтвердить, нажав кнопку Power. После этого включится питание.

Затем определяются провода, которые дают ток относительно минуса (корпуса магнитолы). Для этого подключается источник тока на 12 В к ранее распознанным контактам для подачи питания. В разрыв плюсового нужно включить предохранитель на 10 А в целях повышения безопасности.

Лампочка или тестер, рассчитанный на 15 В и более, подключается к корпусу магнитолы и поочередно к оставшимся шнурам после включения устройства. Если стрелка отклонится, а лампочка загорится, то провод предназначен для питания антенны или дистанционного управления усилителем. Все распознанные по цветам кабели необходимо пометить понятным образом.

Расшифровка проводов магнитол для автомобилей

Расшифровка проводов магнитол — обозначения, расшифровка контактов и проводов автомобильных магнитол.

Акустическая группа

R = Динамик правый.
L = Динамик левый.
FR+, FR- или RF+, RF — = Динамик передний — правый (Соответственно плюс или минус).
FL+, FL- или LF+, LF — = Динамик передний — левый (Соответственно плюс или минус).
RR+, RR — = Динамик задний — правый (Соответственно плюс или минус).
LR+, LR- или RL+, RL — = Динамик задний — левый (Соответственно плюс или минус).
GND SP = Общий провод динамиков.

Разъём питания магнитол

  • В+ или ВАТ или КЗО или Вир+ или B/Up или B-UP или MEM + 12 = Питание от аккумулятора (плюс)
  • GND или GROUND или К31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
  • А+ или АСС или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
  • N/C или n/с или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
  • ILL или LAMP или обозначение солнышка или 15Ь или Lume или iLLUM или К1.58Ь = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
  • Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
  • MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом)

Другие возможные контакты в магнитолах

Power Control = это управление включением усилителя
P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио
ILL + и ILL — = это провода регулировки яркости подсветки магнитолы
Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
АСР+, АСР — = Линии шины (Ford)
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (K-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO СОМ или R COM, L СОМ = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R — = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +В батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B — = Оптическая линия связи аудиосистемы

Маркировка и цветовое обозначение проводов

Разберем цветовое обозначение проводов авто магнитол:

  • Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
  • Красный (маркировка АСС или А+) — это плюс замка зажигания;
  • Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
  • Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
  • Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
  • Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
  • Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
  • Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
  • Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
  • Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
  • Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.

Далее, можно посмотреть как выполняется распиновка разъема автомагнитолы

Установка или замена автомагнитолы в авто возможна самостоятельно любым автомобилистом, который не тратит деньги на все подряд. Если у Вас большие проблемы с руками, то тогда лучше обратиться в автосервис – так точно получится дешевле и в разы быстрей. Далее статья для тех, у кого «прямые руки» и фамилия не Рокфеллер. 🙂 Схема подключения различных магнитол в разнообразные авто остается одинаковой, однако имеются различные нюансы и особенности. До всеобщей стандартизации и взаимозаменяемости еще, к сожалению, далеко.
По способу установки автомобильные магнитолы или приемники бывают встраиваемые и стационарные.

Для защиты от воровства встраиваемые магнитолы довольно часто комплектуются съемной лицевой панелью, раньше применялись направляющие салазки с замком, для быстрого снятия всего устройства.
Стационарные автомагнитолы от кражи защищают их оригинальная форма и нестандартные размеры. Подходят они в определенную марку автомобиля, что лишает их универсальности. Как правило, устанавливаются такие магнитолы производителями автомобилей еще на сборочном конвейере. Контейнеры под магнитолу в некоторых моделей авто снабжаются специальной шторкой – устройство довольно простое, но весьма эффективное от авто воров.

Современные магнитолы бывают двух размеров по высоте – одно блочные и двух блочные (или однодиновые и двухдиновые). Европейские производители в большинстве производят автомагнитолы стандарта 1DIN (одноблочные). И в автомобиле должна быть подходящего размера ниша. Японские, американские, а так же и корейские фирмы представляют аппаратуру вдвое большую по высоте, под соответствующую нишу для установки в автомобиле, которая носит название 2DIN. Это основное, на что надо обратить внимание при покупке автомагнитолы для Вашего автомобиля.

Далее разъемы. Различные магнитолы и автомобили могут иметь различные виды разъемов. Поэтому нужно посмотреть, какой разъем в автомобиле перед покупкой магнитолы. Если в приобретенной магнитоле разъем не совпадает с автомобильным, то тоже ничего страшного.
Вариант 1 (предпочтительный) – существует большое количество различных переходников, главное правильно подобрать. Также выпускаются специальные переходники, позволяющие перейти с оригинальных колодок на стандарт ISO.
Вариант 2 – Расковырять разъем и подключиться напрямую. Крайний метод, но зная схему – без музыки не останетесь.

Самый распространенный разъем для подключения автомагнитолы – ISO 10487. Первым делом проверьте его наличие в Вашем автомобиле.

Если таков иметься, то необходимо просто удостовериться в правильной распиновке Вашего разъема.

По входам в магнитолу почти все производителе придерживаются стандартной цветовой маркировки проводов.

Желтый провод (BAT) – к постоянному +, независимо от положения замка зажигания, напрямую к аккумулятору через предохранитель на 10-20А;

Красный провод (ACC) – к клемме замка зажигания, на которой появляется + при повороте ключа зажигания. На многих иномарках существует уже отдельно проведенный провод в колодке. Надо его лишь найти (довольно просто при помощи тестера или контрольной лампочки). Либо, если возникнут затруднения, к любой клемме, где появляется +12 при включении зажигания.

Черный провод – это минус или масса, что то же самое. Подключается на кузов хорошим контактом. (там постоянный минус).

Голубой/бело – голубой провод (REM) – это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.

Оранжевый провод авто магнитолы (либо вариации) (ILL) – подлючается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар.

Желто – черный провод (вариации) (MUTE) – это дистанционное это выключение звука или его приглушение. Подключается к соответствующему проводу Вашего автомобильного Hands. Если комплект отсутствует – не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.

Выходы магнитолы – это акустические провода на динамики. Они имеют по парные цвета. К каждой цветовой паре подключается определенный динамик:

Белая пара проводов – передний левый динамик;

Серая пара – передний правый динамик;

Зеленая пара – задний левый динамик;

Фиолетовая пара – задний правый динамик.

Каждая пара проводов на динамики состоит из монотонный провода и провода с черной полосой. Черной полосой обозначается минусовой провод.
Очень важно соблюсти правильность подключения акустических проводов , в противном случае, при несоблюдении цветовой схемы – будет не корректна регулировка баланса, при несоблюдении полярности – задние колонки будут играть в противофазе, это проявиться отсутствием баса.

Общая схема подключения автомагнитолы

Схемные, буквенные обозначения, встречающие в инструкциях по подключению магнитол различных марок

Акустическая группа:
– R = Динамик правый.
– L = Динамик левый.
– FR+, FR- или RF+, RF- = Динамик передний – правый (Соответственно плюс или минус).
– FL+, FL- или LF+, LF- = Динамик передний – левый (Соответственно плюс или минус).
– RR+, RR- = Динамик задний – правый (Соответственно плюс или минус).
– LR+, LR- или RL+, RL- = Динамик задний – левый (Соответственно плюс или минус).
– GND SP = Общий провод динамиков.

Разъём питания:
– B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)

– GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.

– A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.

– N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

– ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

– Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.

– MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты:

-Amp = Контакт управления включением питания внешнего усилителя
-DATA IN = Вход данных
-DATA OUT = Выход данных
-Line Out = Линейный выход
-REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
-ACP+, ACP- = Линии шины (Ford)
-CAN-L = Линия шины CAN
-CAN-H = Линия шины CAN
-K-BUS = Двунаправленная последовательная шина (К-line)
-SHIELD = Подключение оплётки экранированного провода.
-AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
-CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
-SW+B = Переключение питания +B батареи.
-SEC IN = Второй вход
-DIMMER = Изменение яркости дисплея
-ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
-SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
-LINE OUT, LINE IN = Линейный выход и вход, соответственно.
-D2B+, D2B- = Оптическая линия связи аудиосистемы

Рекомендации при подключении магнитолы на машине:

Питание желательно осуществлять при помощи отдельной проводки, непосредственно идущей от аккумулятора к магнитоле.

Диаметр проводки должен быть не меньше чем на разъеме магнитолы, в идеале в полтора-два раза толще. Это касается как питающей проводки, так и акустической. Рекомендуется применить специализированные акустические провода сечением порядка 1.5-4 мм2 с бескислородной меди и силиконовой изоляцией. Кабель должен быть как можно менее короткий и без скруток.


Сопротивление акустики, как правило, 4 Ом, а проводка из комплекта акустики будет соизмерима по сопротивлению с динамиками. Это свою очередь повлечет значительное рассеивание мощности усилителя магнитолы, именно на вспомогательном оборудовании – акустической проводке, а не на динамиках (акустике). В итоге, громкость воспроизведения уменьшится и, что еще хуже, уменьшится и диапазон воспроизводимых частот. Особенности распространения ВЧ заключаются в том, что сигнал идет лишь только по поверхности провода, соответственно при меньшем диаметре провода уменьшится его пропускная способность к ВЧ, и как следствие, ухудшение общего качества звучания.

При питании магнитолы используются красный и желтый провода. Желтый предназначен для питания памяти, а красный служит для отключения магнитолы и предполагает наличие выхода на замок зажигания. Это означает, что после выключения зажигания автоматически будет выключаться и автомагнитола. Наиболее удобным вариантом считается параллельное присоединение желтого и красного проводов, тогда выключение магнитолы будет происходить только при нажатии кнопки на панели магнитолы.

Однако в данном случае могут возникнуть проблемы, связанные с тем, что усилители магнитолы питаются от красного провода, в том числе и в режиме ожидания. Поэтому увеличивается потребление тока, а значит, аккумулятор может быстрее разрядиться. Для того чтобы избежать данной ситуации, на красный провод магнитолы можно поставить отдельный выключатель, тогда питание будет самостоятельно отключаться при длительной стоянке автомобиля.
Если у Вас магнитола с внутренним аккумулятором для сохранения настроек, то используйте схему с полным отключением питания при выключении магнитолы. Тогда Ваша основная батарея на машине гарантировано не будет разряжаться во время длительной стоянки через приемник.

В конце тестируем звучание и правильность работы всех функций (баланс передние/задние, левые/правые динамики, частоты, радиоволны). Если фазировка и установка динамиков была проведена правильно, то не должно быть ни хрипов, ни помех при воспроизведении.

Как подключить магнитолу | Автомолл

Водители, которые любят слушать в поездках музыку, часто задумываются, как подключить магнитолу в авто. Сделать это не так сложно, главное — разобраться в теории вопроса и действовать поэтапно.

Kak podklyuchit magnitolu

Как избежать ошибок

Если подключение будет проведено с нарушением правил, магнитола не будет корректно работать, но что еще хуже – она может полностью выйти из строя. Поэтому после установки нужно проверить ее работу. О наличии ошибок говорят такие признаки:

  • выключение магнитолы при увеличении громкости,
  • удаление настроек магнитолы после выключения зажигания,
  • искажение звукового сигнала при повышении громкости,
  • аккумулятор разряжается, даже если магнитола выключена.

Если с самим прибором все в порядке, проблема может заключаться в нарушении схемы подключения.

Ustanovka magnitoly

Виды магнитол

Это акустическое оборудование для машины выпускают двух видов – стационарные и те, что необходимо встраивать самостоятельно. Последние обычно оснащены специальной шторкой или снимающейся лицевой панелью. Эти простые устройства защищают прибор от кражи. Установка стационарных магнитол осуществляется напрямую самим производителем во время сборки авто.

Если водитель собирается установить магнитолу своими руками, то ему нужно учесть несколько моментов. Установка производится в соответствии с инструкцией производителя магнитолы и техдокументацией на автомобиль.

Наконец, нужно учесть, что в отечественных автомобилях есть та же проблема, что и в советских. Их провода не всегда подходят для подключения магнитолы. Возможно, предварительно придется что-то менять. Провода, которые используются для подключения, должны соответствовать определенным требованиям – их изготавливают из чистого бескислородного медного сплава. Изоляция делается на основе силикона. Если таких материалов не нашлось дома, их нужно будет купить.

Схема подключения магнитолы

podklyuchenie magnitoly
  • Несмотря на то, что эти приборы у разных производителей могут существенно отличаться, схема в общих чертах используется одна и та же. В приведенной схеме:

— черным и желтым цветом обозначены силовые провода, сечение которых должно составлять не менее 2,5 мм,

— красный провод – это ААС, он отвечает за включение магнитолы от замка зажигания,

— акустические провода розового и зеленого цвета могут иметь сечение от 1,2 мм и более.



При воплощении в жизнь этой схемы нужно следить за тем, чтобы не было большого количества скруток, поскольку они повысят сопротивление, и качество звучания снизится.



Надо следовать такому алгоритму:

  • сначала подсоединяют черный и желтый провода к аккумулятору,
  • затем на расстоянии 40 см устанавливают предохранитель в 10 А,
  • красный провод подключают к соответствующей сети. Если провода желтого и красного цвета подключить одновременно к плюсу аккумулятора, работа прибора от зажигания зависеть не будет, но аккумулятор будет разряжаться быстрее.

При подключении динамиков максимальное внимание уделяют соблюдению полярности.

Особенности подключения

Проще всего устанавливать магнитолу тогда, когда она имеет стандартные размеры, а в автомобиле уже имеются все силовые и антенные провода. Тогда подключить прибор правильно — это простая задача.

Сложнее устанавливать прибор самостоятельно, если нужные провода есть, но гнездо у магнитолы нестандартное. В этом случае простой способ решить проблему — это купить переходник. Если его нет, скручивать провода самостоятельно нельзя, лучше обратиться в центр. А самый сложный вариант  — правильно установить магнитолу, если вообще нет вывода проводов питания. В таком случае лучше записаться к мастерам на СТО — это можно сделать на нашем сайте.

Распространенные проблемы, симптомы и решения автомобильных стереосистем: послепродажные стереосистемы

Главная> Обучение> Устранение неполадок с автомобильной аудиосистемой> Распространенные проблемы, симптомы и решения автомобильных стереосистем: неоригинальные стереосистемы

Последнее обновление: 19 ноября 2019 г. , 07:52

Стереосистемы

Aftermarket могут стать проблемой, если они не работают должным образом.Будь то установка, которая могла пройти не так, как планировалось, или случайная проблема, возникшая из ниоткуда. Вот список ваших распространенных проблем с автомобильной стереосистемой, симптомов и решений, которые помогут ее запустить и запустить!

Проблема: не удается найти аксессуар / провод питания зажигания

Возможное решение:

— В некоторых случаях автомобильные стереосистемы не поставляются с проводом для аксессуаров / зажигания на 12 В, что затрудняет установку и правильную работу послепродажного радио.Однако многие системы Jeep и Chevrolet имеют сигнальный провод для передачи данных, по которому передается сигнал очень низкого напряжения, который сообщает штатному головному устройству, когда следует включать; он несовместим с устройствами вторичного рынка. Самый простой способ найти провод для аксессуаров / зажигания — это найти прикуриватель, который включается, когда включается автомобиль. Сядьте за зажигалку, нажмите на положительный провод и подключите его к красному проводу аксессуара / зажигания на жгуте проводов на вторичном рынке.

CarAudioNow является частью программы Amazon Services LLC Associates (и других партнерских программ).Это позволяет нам предоставлять нашим зрителям бесплатный контент, добавляя наши партнерские ссылки в разделы «Сравнение цен» вместе с другими ссылками в наших статьях и на страницах продуктов. Это то, что делает наш контент «бесплатным» для ВАС. Щелчок по одной из наших «Купить» или других ссылок позволяет нам получать небольшую комиссию, чтобы мы продолжали писать. Для получения дополнительной информации см. Раздел «Раскрытие информации для аффилированных лиц».

Проблема: в головном устройстве есть питание, но нет звука

Возможное решение:

Во многих автомобилях есть встроенные усилители, которым для включения усилителя требуется сигнал 12 В, наиболее распространенными из которых являются Bose, Infinity и JBL. Если в вашем автомобиле есть какая-либо из этих систем, проверьте сигнальный провод AMP TURNON на наличие 12 В. Синий / белый провод на жгуте проводов Head Unite.

Проблема: Установлено головное устройство вторичного рынка, и теперь оно не работает

Возможное решение:

  • Прежде всего, проверьте проводку.Если у вас есть измеритель напряжения или контрольная лампа, проверьте провода заземления (черный), постоянного 12 В (желтый) и вспомогательного 12 В (красный), чтобы убедиться, что у вас правильное напряжение в правильных проводах, а также в хорошем состоянии. земля. Постоянным всегда будет 12 В, независимо от того, включена ваша машина или нет. Аксессуар будет на 12в только тогда, когда вы поворачиваете ключ в положение «ON» или машина работает. Обязательно используйте свое заземление, а также другое заземление (например, раму или кузов автомобиля), проверяя свою постоянную и принадлежность, чтобы убедиться, что у вас хорошее заземление.
  • Если вы обнаружите, что один из проводов питания или заземления неправильный, проверьте схему проводов вашего автомобиля и убедитесь, что у вас есть соответствующие провода питания и заземления.
  • Если у вас нет питания и вы точно знаете, что ваша проводка исправна, проверьте предохранители под приборной панелью или под капотом (в зависимости от вашего автомобиля). Самый простой способ найти нужный предохранитель — это посмотреть в Руководстве по эксплуатации и найти номер предохранителя и расположение коробки. В вашем руководстве должно быть указано, какой предохранитель предназначен для «Аксессуара», «Автомобильной стереосистемы» или чего-то в этом роде.Обнаружив местонахождение предохранителя, потяните за него и убедитесь, что провода не корродированы, а предохранитель не сломан и не взорван.
  • Если ваши динамики случайно перестали работать, и вы заметили, что ваш усилитель находится в режиме защиты, это могло произойти по нескольким причинам.
  • Большинство усилителей вторичного рынка имеют защиту от низкого и высокого напряжения. Если ваш генератор вырабатывает слишком большую мощность, он активирует режим защиты усилителя. И наоборот, если ваша батарея разряжена и усилитель не получает постоянного напряжения 12 В, он перейдет в режим защиты.
  • Усилители также перейдут в режим защиты, если где-то произошло короткое замыкание. Если у вас есть сигнальный провод RCA, который замыкается, это может быть вашей проблемой, поэтому проверьте, не замкнуты ли ваши RCA и не закорочены ли они. Кроме того, если один из выходных каналов закорочен или у вас перегоревший динамик, многие усилители вторичного рынка перейдут в режим защиты. Отключите все выходные каналы и посмотрите, вернется ли он к нормальной работе.

Возможное решение:

Если вы слышите шум, который колеблется в зависимости от оборотов вашего автомобиля и уменьшается при выключении двигателя, вы имеете дело с генератором вина. Вино генератора вызвано плохим заземлением головного устройства или усилителя динамиков. Проверьте свои заземляющие провода и найдите лучшее место для их заземления, например рама или кузов автомобиля.
Если вы испытываете затемнение фар, когда у вас есть радиоприемник с дополнительными усилителями и сабвуферами, ваша стереосистема потребляет слишком много энергии для генератора переменного тока. Есть несколько решений этой проблемы:

  • Проволока в конденсаторе. Хотя исправление затемнения фар далеко не в списке для использования конденсаторов, конденсатор может быть решением вашей проблемы.Конденсатор предназначен для изгиба скачков мощности от батареи к усилителю, чтобы обеспечить постоянную мощность 12 В. Добавление конденсатора с правильным фарадом, в некоторых случаях, будет изгибать всплески потребляемой мощности вашего усилителя достаточно, чтобы ограничить затемнение фар. Эмпирическое правило фарада — преобразование мощности составляет 1 фарад на каждые 1000 ватт.
  • Модернизируйте генератор. Иногда OEM-генераторы не вырабатывают достаточно энергии для вашей модернизированной стереосистемы. Модернизация генератора до такого, который может производить достаточно энергии для работы с модернизированными усилителями / стереосистемой, решит проблему тусклого света фар.
  • Получите большую / лучшую батарею: Иногда старые / дешевые батареи могут быть одной из причин проблемы с тусклым светом фар. Замените батарею на более новую, большую батарею, чтобы работать с большей мощностью и нагрузкой. Хотя это может не решить проблему, но может помочь.
  • Добавьте вспомогательную батарею: Подключите полностью отдельную батарею для питания только вашей стереосистемы. Это снизит нагрузку на аккумуляторную батарею двигателя и иногда поможет устранить тусклый свет фар.

Проблема: установили магнитолу, теперь радио не имеет сигнала

Возможное решение:

Если вы установили в свой автомобиль новое головное устройство и теперь замечаете, что радиоприемник вашего автомобиля имеет ненормальное количество статического электричества, возможно, вы неправильно подключили устройство. Вот что вам следует искать:

  • Вытяните новую автомобильную стереосистему, чтобы снова получить доступ к проводам. Найдите синий провод на головном устройстве вторичного рынка и убедитесь, что он подключен к соответствующему проводу в жгуте проводов вашего автомобиля. Синий или сине-белый провод на головном устройстве вторичного рынка — это то, что питает антенну с питанием. Без питания антенна вашего автомобиля будет значительно менее мощной и приведет к статическому электричеству.

Проблема: фары автомобиля мигают при громкой музыке

Возможное решение:

Если вы недавно установили стереосистему с усилителем (ами) и сабвуферами, ваш генератор и аккумулятор могут быть недостаточно мощными, чтобы справиться с дополнительной мощностью, которая потребляется, когда стереосистема включается на большую громкость.

  • Проверьте аккумулятор — свежий ли аккумулятор? Попросите один из ваших местных автомагазинов, например, O’Reilly Auto Parts, провести нагрузочный тест. Возможно, батарея разряжается.
  • Сравните выходную мощность вашего генератора с потребляемой мощностью стерео или компонентов, которые вы добавили в свой автомобиль. Возможно, вам понадобится модернизированный генератор.
  • Купите конденсатор — конденсаторы накапливают батарею, чтобы сглаживать скачки энергопотребления батареи и генератора. Это может очень помочь, но требует от вас покупки и подключения дополнительного компонента к вашей системе.

Не видите свою проблему в этом списке? Ознакомьтесь с нашим Руководством по устранению неполадок автомобильного усилителя, чтобы узнать, можем ли мы решить проблемы с вашим автомобилем! И обязательно ознакомьтесь со списками CarAudioNow, включающими лучшие автомобильные динамики, лучшие встроенные автомобильные стереосистемы, лучшие автомобильные усилители, лучшие автомобильные сабвуферы и многое другое!

Камерон Скотт

В 2010 году Камерон основал CarAudioNow, чтобы писать о своем мнении об автомобильных и морских стереосистемах, основываясь на собственном опыте работы в этой области, когда он владел и управлял SC Autosound в округе Ориндж, Калифорния, или в личных проектах с автомобилями и лодками. Он начал составлять списки продуктов, инструкции и многое другое, тестировать продукты в своем гараже и просматривать их по мере их установки на автомобили клиентов. Цель заключалась в том, чтобы предоставить людям легкий доступ к качественному автомобильному аудио, электронике и технологиям, чтобы вам не приходилось часами исследовать что-то вроде автомобильной акустики. В период с 2015 по 2018 год он работал менеджером по цифровым продуктам в Motor Trend, работая напрямую с ключевыми членами редакции, такими как Майк Флойд и Эд Лох, над созданием значимых веб-интерфейсов, ориентированных на автомобильных энтузиастов.Сегодня он все еще составляет списки, тестирует продукты и пишет статьи вместе с несколькими членами экспертов CarAudioNow, которым он доверяет. Помимо того, что он основатель CarAudioNow, он также является основным редактором и соавтором.

Подключение вашего радио — База знаний ретро-производства

Базовая схема подключения:
  • Желтый провод, 12 В, постоянный
  • Красный провод, 12 В, зажигание / вспомогательное оборудование
  • Черный провод заземления

Если вы не подключите ВСЕ эти провода, радио НЕ БУДЕТ работать.

Желтый провод: постоянное напряжение 12 В
Заводское радио все еще в машине?

Если да, то это хорошее место для начала. Снимите заводское радио, чтобы получить доступ к проводке за радио. Обычно сзади заводской магнитолы идет штепсель или жгут проводов.

Найдем постоянный провод на 12 вольт. Используя свой измеритель (установленный на 12 В постоянного тока) или контрольную лампу, найдите хорошую чистую металлическую точку на приборной панели, чтобы закрепить заземленную сторону вашего измерителя / тестовой лампы.Удерживая ключ в выключенном положении, проверьте и проверьте провода. Не все заводские радиоприемники имеют постоянный провод на 12 В; вам может потребоваться подойти к блоку предохранителей, прикуривателю или ремню зажигания. Вы должны всегда найти хотя бы один провод, на который подается напряжение 12 В.

Нашли? Теперь включите зажигание, затем выключите; никаких изменений быть не должно. Также включите и выключите фары. Если этот провод остается на 12 вольт, то это правильный провод для постоянного (желтый провод).

Заводской магнитолы больше нет в машине?

Вам нужно будет проверить блок предохранителей, прикуриватель или провод зажигания.Некоторые блоки предохранителей имеют выступы или выступы, обеспечивающие постоянное напряжение 12 В, а также напряжение зажигания / вспомогательное напряжение.

Используя измеритель (установлен на 12 В постоянного тока) или контрольную лампу, найдите хорошую чистую металлическую точку на приборной панели, чтобы закрепить заземленную сторону измерителя / контрольной лампы. Когда ключ находится в выключенном положении, проверьте и проверьте провода или контакты на блоке предохранителей, обнаружив постоянную точку 12 В.

Нашли? Теперь включите зажигание, затем выключите; не должно быть никаких изменений, а напряжение должно оставаться на уровне 12 вольт.Также включите и выключите фары. Если этот провод остается на 12 вольт, то это правильный провод для постоянного (желтый провод).

Красный провод: зажигание 12 В / аксессуар
Заводское радио еще в машине:

Снова используйте свой измеритель (установлен на 12 В постоянного тока) или контрольную лампу, найдите хорошую чистую металлическую точку на приборной панели, чтобы закрепить заземленную сторону вашего измерителя / контрольной лампы. С ключом в вкл / соотв. расположите, проверьте и проверьте провода.

Вы должны найти хотя бы один провод на 12 вольт.Выключи ключ. Напряжение должно исчезнуть. Верните ключ в положение On / Acc. и рабочие положения, и напряжение должно вернуться. Это правильный провод для зажигания / дополнительного оборудования (красный провод).

Нет заводского радио:

Вам нужно будет проверить блок предохранителей или провод зажигания. В некоторых блоках предохранителей есть «выступы» или выступы, обеспечивающие 12 вольт для аксессуаров, а также постоянную 12 вольт.

Используя измеритель (установлен на 12 В постоянного тока) или контрольную лампу, найдите хорошую чистую металлическую точку на приборной панели, чтобы закрепить заземленную сторону измерителя / контрольной лампы.Включив ключ, проверьте и проверьте провода на жгуте проводов зажигания или язычки на блоке предохранителей, обнаружив один провод, идущий на 12 вольт.

Выключите ключ. Напряжение должно исчезнуть. Верните ключ в положение On / Acc. и рабочие положения и напряжение должны вернуться. Это правильный провод для зажигания / дополнительного оборудования (красный провод).

Черный провод: земля

Когда вы проверяли наличие постоянного напряжения 12 В и проводов зажигания / дополнительных устройств, вы заземлили свой измеритель / контрольную лампу на металлическую точку на приборной панели.Вы можете использовать эту точку.

Чтобы проверить провод на наличие заземления, установите измеритель на «Ом», затем подключите заземляющий провод измерителя к отрицательной стороне автомобильного аккумулятора и используйте другой провод для проверки провода. У вас должно получиться очень низкое значение около 0,1 или 0,3. Включите фары и зажигание, чтобы убедиться, что показания не изменились. Это хорошее место для заземления (черный провод).

Желтый провод питания не держит 12 вольт ??? [Архив]


Просмотр полной версии: Желтый провод питания не держит 12 вольт ???


jeffrow68

29.07.2011, 10:33

Я установил новый приемник Kenwood на свой 2005 X-30.Он проработал нормально около 3 месяцев, а затем начал беспорядочно отключаться. В конце концов, он сработал и больше не вернулся. Я протестировал устройство на стенде, и он работал нормально. Оттуда я проверил красный и желтый провода питания, на каждом было 12 В без подключений. Когда я подключил провода к устройству, на желтом проводе напряжение упало примерно до 1-2 В, чего было недостаточно для включения устройства.

Что вызывает это и откуда берется желтый провод? Возможно плохая связь? Кажется, я не могу найти источник этого провода. Спасибо за любую помощь, Джефф


Spork

29.07.2011, 15:08

желтый провод — 12 В напрямую от батареи или какой-либо шины, он не может проводить ток, который он мог бы закрыть Выкл, вы можете просто подключить к своему радио новый провод, вот изображение типичной установки Kenwood


Table Rocker

29.07.2011, 16:01

Желтый провод предназначен для питания часов / памяти и должна быть очень низкая сила тока. Устройство получает свою рабочую мощность от красного провода.в любом случае на проводе y не должно быть падения напряжения.


Starshack

08-01-2011, 12:07

У меня была аналогичная ситуация с головным устройством Sony, которое я установил зимой. На этом устройстве желтый провод нес основную нагрузку от батареи (включая память и часы), а красный был просто сигналом для включения — желтый провод был более толстого сечения. Я подключил напрямую к батарее и установил предохранитель рядом с батареей. Работает отлично.


jeffrow68

04.08.2011, 11:10

Спасибо за информацию по этому вопросу.Моя ситуация похожа на Starshak, где желтый провод — это провод большого сечения, который обеспечивает непрерывное питание, а красный провод — меньшего сечения, который сигнализирует о включении / выключении. Я проложил альтернативный желтый провод от постоянного вывода от дополнительной панели, что решило проблему. Я хотел бы найти источник желтого провода, чтобы я мог устранить неполадки и заменить этот провод, но не смог. Спасибо, Джефф


Провод постоянного питания — Палубные лодки урагана

Это могло бы быть более подходящим для форума Электрических Обсуждений, но вот:

Хотя я в целом в восторге от моего нового Sundeck 2200 DC OB, я немного «оттолкнул» из-за стерео вещей.

Я бы не подумал, что «Обновление Sirius Satellite» означает, что радио может воспроизводить Сириус, но для этого мне пришлось бы купить Sirius Vehicle Tuner и установить его самому.

Я не получил пакет «Гром и молния», родственник сказал мне, что это перебор. Я доволен звуком и выходом, но устройство Sony BT (MEX-M70BT) — устаревшее устройство, а проводной морской пульт дистанционного управления Sony (RM-X11M) тоже довольно древний. Самая большая проблема здесь в том, что на пульте дистанционного управления нет индикации, в каком режиме работает ваша система, какой радиоканал и т. Д.Более современные модели имеют ЖК-дисплей, показывающий все это — это означает, что нужно открывать дверь головного отделения, приседать и переключаться между источниками / каналами, наблюдая за дисплеем на самом головном устройстве. Яркий солнечный свет делает это еще веселее. Вроде поражает цель иметь пульт кроме увеличения и уменьшения громкости. В целом мелочь, но все же немного PITA, когда вы хотите изменить источники или каналы.

Самое главное, что при установке магнитолы без желтого провода, идущего на постоянное питание.Как и автомобильная стереосистема, устройство требует основного питания на красном проводе, который можно переключать, и постоянного питания на желтый — это поддерживает текущие часы и все ваши предварительные настройки радио, а также информацию о сопряжении Bluetooth для смартфонов и т. Д. Я не уверен, было ли это целенаправленным или коротким путем (т. Е. Противоположностью полумедленного). Я понимаю, что желтый постоянный провод тогда будет тянуться к той батарее, к которой он подключен. Это может быть плохо, возможно, Hurricane делает это специально (?).Я потратил некоторое время, читая об этом, и потребление тока «памяти» почти ничтожно, некоторые говорят о том же, что и при обычном саморазряде батареи, но я все же хотел бы, чтобы функции сохранялись в стерео. Я собираюсь потратить некоторое время на отслеживание проводов и, вероятно, подключу желтый провод к горячему источнику, чтобы сохранить материал памяти на стереосистеме, с отдельным переключателем, чтобы отключить его в межсезонье, когда он хранится. Есть ли у кого-нибудь предложение о том, стоит ли мне попытаться проложить плавкий и переключаемый провод непосредственно обратно в аккумуляторный отсек, или было бы разумнее провести провод под оболочкой (если это возможно удаленно…) и подключиться к всегда горячему источнику на панели электроники руля?

Я знаю, что, вероятно, будут некоторые ответы, в которых говорится, что сохранение стереопамяти не стоит риска разряда батареи / батарей. Я достаточно часто пользуюсь лодкой и считаю, что сила тока достаточно мала, и я готов рискнуть.

Спасибо!

Установка морской стереосистемы | Откройте для себя лодку

В наши дни многие лодки поставляются с установленной стереосистемой, но на многих все еще нет.Это не означает, что если на вашей лодке отсутствует стереосистема, установленная на заводе, вы не сможете наслаждаться любимыми мелодиями на воде. Установить базовую стереосистему просто. На рынке доступно несколько морских систем, но убедитесь, что вы выбрали настоящую «водонепроницаемую» морскую модель.

ШАГ 1

Выберите хорошее место для установки стереоресивера. Это будет зависеть от типа лодки, на которой вы выполняете установку.Найдите относительно сухое место для монтажа. В данном случае тип лодки — открытая 17-футовая центральная консоль. Наиболее логичным местом для этой установки является верхняя часть консоли, прямо над рулевым колесом, но защищенная от брызг небольшим лобовым стеклом консоли. Некоторые стереосистемы устанавливаются «на кронштейне», другие — «заподлицо». Это последнее, поэтому для установки требуется вырезать отверстие подходящего размера в верхней части консоли. Эта модель, как и большинство других, поставляется с шаблоном для измерения необходимого отверстия точного размера.После определения нужного размера он вырезается с помощью стандартного лобзика.

ШАГ 2

Следующим шагом будет фактическая установка ресивера. Вставьте блок в вырезанное отверстие, убедившись, что прокладка из силиконовой резины по внешнему краю лицевой панели правильно установлена ​​и плотно прилегает к монтажной поверхности, а затем отметьте четыре отверстия для винтов для сверления. Затем просверлите и закрепите четырьмя (прилагаемыми) винтами из нержавеющей стали и контргайками.Эта модель также поставляется с задним подвесным опорным кронштейном, который прикручивается к задней части устройства и затем может быть закреплен где-нибудь на внутренней поверхности консоли за стереосистемой. Это обеспечит дополнительную поддержку веса устройства в бурном море. В случае, если монтажная поверхность недостаточно плоская для обеспечения водонепроницаемого уплотнения, следует использовать небольшое количество силиконового герметика, чтобы предотвратить утечку воды позади устройства.

ШАГ 3

Далее идут динамики.Разместите динамики в таком месте, где звук будет оптимальным, но при этом минимизируется воздействие воды. Для этой установки лучше всего подходят боковые стороны центральной консоли. Большинство громкоговорителей устанавливаются на кронштейнах или заподлицо. Выбрано скрытое крепление, при котором для каждого динамика необходимо вырезать два круглых отверстия, по одному с каждой стороны консоли. В комплект входит шаблон, поэтому после прорисовки отверстий сделайте надрезы лобзиком. Это сложнее, чем вырезать квадратное / прямоугольное отверстие, но имейте в виду, что кромка крышки динамика будет немного перекрывать отверстие, чтобы скрыть любые дефекты, которые могли возникнуть во время резки. После того, как отверстия будут вырезаны, вставьте динамики, отметьте четыре отверстия для винтов для сверления, затем просверлите и используйте четыре (прилагаемых) винта из нержавеющей стали (и контргайки) для закрепления.

ШАГ 4

Последний шаг — это проводка и подключение стереосистемы к источнику питания. У блока есть провода, торчащие сзади. Подключения имеют цветовую маркировку. Красный провод — это «горячий провод», и его необходимо подключить к положительной клемме аккумулятора, прямо или косвенно.Черный провод — это заземляющий провод, подключенный к отрицательной клемме. Желтый провод «памяти» всегда следует подключать непосредственно к батарее, а синий провод — для подключения внешнего усилителя, если это необходимо. Остальные провода предназначены для подключения динамиков. У каждого динамика по два провода; один — провод заземления (сплошной цвет), а другой — провод под напряжением (такой же сплошной цвет с полосой). Есть четыре набора из двух проводов для четырех динамиков. Каждый набор имеет свой сплошной цвет (фиолетовый, коричневый и т. Д.).). Соединения на задней панели каждого динамика четко указывают, какой из них предназначен для заземляющего провода, а какой — для горячего провода.

Стив Нури

Жгут проводов автомагнитолы

Типичный жгут проводов головного устройства

Типовой жгут проводов головного устройства
Функция Типичные цвета проводов
Память / постоянное напряжение 12 В (+) Желтый
Коммутатор / дополнительное оборудование Красный
Земля Черный
Подсветка Оранжевый / белый
Выносная антенна Синий
Дистанционный усилитель Синий / Белый
Передний левый (+) Белый
Передний левый (-) Белый / Черный
Передний правый (+) Серый
Передний правый (-) Серый / Черный
Задний левый (+) Зеленый
Задний левый (-) Зеленый / Черный
Задний правый (+) фиолетовый
правый задний (-) Фиолетовый / Черный




Следуйте за 12вольт. com
Суббота, 13 февраля 2021 г. • Авторские права © 1999-2021 the12volt.com, Все права защищены. • Политика конфиденциальности и использование файлов cookie

Заявление об отказе от ответственности: * Вся информация на этом сайте (the12volt.com) предоставляется «как есть», без каких-либо гарантий, явных или подразумеваемых, включая, помимо прочего, пригодность для конкретного использования. Любой пользователь принимает на себя весь риск в отношении точности и использования этой информации. Пожалуйста проверьте все цвета проводов и схемы перед применением любой информации.


.

Добавить комментарий

Ваш адрес email не будет опубликован.
