Рассухариватель клапанов универсальный своими руками

Вопрос, где взять рассухариватель клапанов, возникает перед автолюбителем после того как он решит отремонтировать головку блока или поменять маслосъемные колпачки своими руками. Сделать такой ремонт без этого приспособления не представляется возможным.

Для чего нужно это приспособление

Рассухариватель клапанов нужен для сжатия клапанных пружин при разборке, а также при последующей сборке газораспределительного механизма.

Виды рассухаривателей

Рассухариватели бывают двух видов:

  1. Для работы только на демонтированной головке.
  2. Универсальные. Позволяют работать как не снимая головки, так и после ее демонтажа.

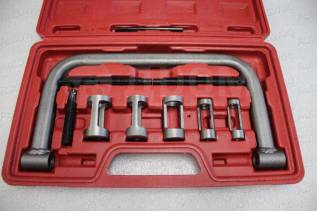

Рассухариватель клапанов для ремонта снятой головки напоминает струбцину для сжатия толстых деталей, которая своими упорами нажимает с одной стороны на тарелку, накрывающую пружины, а с другой стороны на клапан. Этот инструмент, конечно, намного удобнее универсального рассухаривателя, так как после сжатия пружин оставляет руки свободными и не мешает вынимать сухари из гнезда.

Но использовать его можно только когда головка снята, а ведь не станешь же снимать головку блока только для того, чтобы поменять маслосъемные колпачки. Поэтому автолюбители обычно обходятся универсальным.

Универсальный рассухариватель

Такое приспособление состоит из рычага и двух кронштейнов, шарнирно прикрепленных к нему при помощи винтов с гайками или заклепок. Кронштейн, находящийся на краю рычага, служит для крепления устройства к головке. Он чаще всего оканчивается толстой стальной шайбой с отверстием диаметром около 8 мм. Для приведения рассухаривателя в рабочее состояние ее надевают на шпильку крепления постели распредвала и закрепляют гайкой. Кронштейн, располагающийся посередине рычага, оканчивается шайбой диаметром чуть больше тарелки прикрывающей пружины и служит для надавливания на нее.

При наличии желания и необходимых инструментов это приспособление можно легко сделать своими руками. Вот список инструментов необходимых для его изготовления:

  • Ножовка по металлу.
  • Дрель со сверлами.
  • Сварочный полуавтомат.

Не беда если у вас нет полуавтомата, так как в этой конструкции нужно сделать всего четыре сварочных шва длиною по 1 см каждый.

Чтобы сделать своими руками это приспособление вам нужно запасти следующие материалы и крепежные изделия:

  • Отрезок стальной трубы диаметром около 1,5 см – 40 см.
  • Винты М 6×25–2 шт. и гайки для них (тоже 2 шт).
  • Стальные полосы 1×5 см толщиной 3 мм – 2 шт.
  • Стальные полосы 1×15 см толщиной 3 мм – 2 шт.
  • 2 стальные шайбы. Одна диаметром 2,5 см, толщиной 3 мм с отверстием Ø 8 мм посередине, другую же, если вы не токарь, изготовить своими руками не получится. Диаметр второй шайбы должен быть на 0,6 см больше диаметра тарелки пружин, а толщина ее – 5 мм. На ее рабочей стороне следует выполнить выемку глубиной 2–3 мм диаметром равным наружному диаметру тарелки. А посередине сделать отверстие размером немного меньше выемки.

Для того чтобы можно было начать сборку приспособления, нужно из шайб и стальных полос сделать кронштейны. Для этого положите упорную шайбу выемкой вниз, а на ее края поставьте диаметрально противоположно стальные полосы и приварите их. Второй узел делается также, разница лишь в том, что шайба кладется произвольно. После того как сварка остынет нужно в каждой полосе просверлить по отверстию Ø 6,5 мм. Они должны располагаться на расстояние 0,3–0,4 см от неприваренных краев.

После этого тем же сверлом просверлите два отверстия в отрезке трубы. Одно из них на расстоянии полсантиметра от края, другое посередине. Теперь можно собирать наше устройство. При помощи винтов и гаек прикрепите кронштейн с ровной шайбой к краю рычага, а другой посередине. После окончания крепления устройство готово к эксплуатации.

Как пользоваться приспособлением

После снятия распредвала наденьте крайний кронштейн на шпильку, которая удерживала постель, и наверните на нее гайку. Фигурную шайбу другого кронштейна установите на тарелку, накрывающую пружины клапана и нажмите рукой на рычаг. Наружная поверхность двух сухарей сложенных вместе является усеченным конусом, так же как и посадочное место под них в тарелке.

Поэтому иногда тарелка при нажатии на нее удерживается сухарями на стержне клапана. В этом случае нужно слегка ударить сверху по середине рычага молотком. Когда пружины сожмутся, а тарелка опустится вниз по стержню клапана, свободной рукой возьмите пинцет и выньте им сухари из гнезда. Снимете обе пружины вместе с остальными деталями со штока и переставляйте устройство на следующую шпильку.

Рассухариватели пальцев — KeyProd

Рассухариватели или приспособления (съемники) для сжатия пружин клапанов и освобождения сухарей с целью извлечения последних могут быть самых различных конструкций.
Так, для «Жигулей» рекомендуются два приспособления: переносное A.60311/R и стационарное 02.7823.9505. Стационарное приспособление — это, по сути дела, стенд для разборки головки блока цилиндров.
У приспособления A.60311/R одно преимущество — им можно рассухаривать клапаны, не снимая головку. При снятой головке использовать его не имеет смысла.
Известен и «ударный способ», когда, установив свечной (трубчатый) ключ на тарелку пружин, наносят по нему резкий удар молотком. Этот способ скорее напоминает фокус, который, к сожалению, не всегда удается. Наихудшие последствия — гнется клапан, обламывается тарелка. Кроме того, сухари могут «улететь», а удар прийтись по руке или головке блока. Рассухаривание при ударе должно происходить за счет инерции клапана, который не столь уж и массивен, а опоры у клапана в момент удара нет.
Рассухаривание при снятой головке удобнее про водить винтовыми приспособлениями. По быстродействию эти рассухариватели уступают рычажным с эксцентриками, а вот по простоте конструкции и долговечности, что более существенно, значительно превосходят их.
Разработаны и применяются четыре винтовых рас-сухаривателя для «Жигулей» (рис. 6), «Самар» (рис.
7), «Москвичей» и <Волг« (рис. 8) и универсальный со сменными упорами (рис. 9). Все рассухариватели используются и для двигателей иномарок с клапанными механизмами, имеющими рычаги (рокеры) или без рычагов с цилиндрическими толкателями, на которые непосредственно воздействуют кулачки распределительного вала.
Скобы рассухаривателей позволяют, как правило, располагать их с двух сторон головки блока. При этом можно не отсоединять от головки впускные трубопроводы и выпускные коллекторы.
У всех рассухаривателей одинаковые винты и гайки. Гайки (см. рис. 6…9) привариваются к скобам, для их ориентации используются пазы. Приваривая упоры (см. рис. 6, 7), пластину с упором (см. рис. 8), втулку (см. рис. 9), необходимо обеспечить соосность соответствующих деталей.
Например, у рассухаривателя, показанного на рис. 6, цилиндрические поверхности (018, 044 мм) упора 1 должны быть соосны с резьбой (М16) и цилиндрической поверхностью (030 мм) гайки 4.
При рассухаривании необходимо следить за тем, чтобы винт опирался на центр тарелки клапана и не смещался к- ее краям.
(Были случаи, когда при небрежной работе край тарелки клапана отламывался.)
При работе с универсальным рассухаривателем (см. рис. 9) первоначально «пройдитесь» упором 4 по клапанам и убедитесь, что упор нормально становится на тарелке пружин. Если упор не встал в исходное положение (мешают ребра, приливы головки), винт будет стремиться соскользнуть с тарелки клапана. Возможно, для правильной установки на упорах придется снять соответствующие фаски

Метки: Рассухариватели пальцев

Замена клапанов на ВАЗ с 8-клапанным мотором

Владельцы автомобилей ВАЗ нередко сталкиваются с ситуациями, в которых необходима замена клапана. Клапана может погнуть из-за лопнувшего ремня ГРМ (на ВАЗ 2105 ставился мотор с ремнем) или перескочившей цепи, ножка клапана может износиться слишком сильно, кроме того, клапан может прогореть или тарелка треснет.

Замену клапана на автомобилях ВАЗ с 8-клапанным мотором («классика» 2105, 2106 и 2107; семейство «Самара» 2108, 2109 и 21099; «десятое» семейство 2110, 2111 и 2112; «Новая Samara» 2113, 2114 и 2115) можно выполнить своими руками. Главное – иметь необходимый инструмент и навыки работы с автомобилем.

Для замены клапана на 8-клапанном моторе ВАЗ («классика», оба семейства «Самара», «десятое» семейство) понадобится следующий инструмент:

  • рассухариватель клапанов (специальный инструмент, с помощью которого снимается сухарь клапана),
  • съемник маслосъемных колпачков,
  • ключ для отворачивания ГБЦ (головка на 13 с воротком и удлинителем).
Рассухариватель клапанов ВАЗ

Способ замены клапанов практически идентичен для большинства моделей ВАЗ.

1. Чтобы получить доступ к клапанам, необходимо демонтировать газораспределительный вал с головки.

2. Снять толкатели (рокера – на моторах «классики»).

3. Зафиксировать рассухариватель на шпильке газораспределительного вала. Под тарелку клапана следует подложить подставку.

4. Удалить крепежные сухари. Эту операцию следует проделывать очень аккуратно: если рассухариватель вдруг соскочит, жесткие пружины «выплюнут» сухарь с такой силой, что вы рискуете его потом просто не найти.

5. Когда оба сухаря сняты, можно демонтировать тарелку с пружинами.

6. Извлечь упорные тарелки под пружинами. На «классике» они снимаются сразу и без лишних действий, а на «Самаре» и «десятке» для этого придется сначала снять сальник клапана (понадобится специальный инструмент-захват).

7. Освободив клапана, извлечь их. Если какие-то клапана не будут меняться, их следует пометить, чтобы потом не возникло путаницы при установке (каждый старый клапан нужно будет установить в тот же цилиндр, из которого он был извлечен). Обычно в качестве разметки используются точки, нанесенные кернером на торец тарелки: одна точка – первый цилиндр, две – второй и т.д.

8. Установка клапанов и последующая сборка производится в обратном порядке. Обратите внимание, что засухаривать клапан следует только с использованием специального инструмента.

Если вы устанавливаете

старые клапана, их необходимо очистить от нагара, если новые – их следует притереть, чтобы не было утечки бензина или воздуха в закрытую камеру сгорания.

снять и установить сухари без потерь времени и сил

Замена клапанов или другие операции, связанные с извлечением клапанов из головки блока цилиндров — дело в теории несложное и понятное, однако на практике оно доставляет массу проблем. Решить эти проблемы помогает простой инструмент — приспособление для снятия и установки сухарей клапанов. Об этом инструменте пойдет речь в представленной статье.

Данная публикация продолжает серию статей о специальном инструменте.


Зачем в двигателе сухари

Простой вопрос: как зафиксировать клапан в двигателе внутреннего сгорания? Вопрос перестает быть таким простым, если вспомнить, что каждый клапан — и впускной, и выпускной — открывается и закрывается с частотой 20-25, а то и 40 раз в секунду. При таких нагрузках простая задача о креплении клапана становится очень сложной.

Нельзя ли клапан прикрутить к пружине гайками? Можно, но гайки при постоянных ударах и вибрации будут стремиться к раскручиванию, и даже шплинтовка не даст надежного результата. Кроме того, резьбовое соединение будет довольно сложным. Приварить клапаны «намертво» тоже нельзя — в этом случае будет невозможен ремонт.

Вот поэтому для фиксации клапанов было найдено особое решение — сухарное соединение, которое настолько же простое, насколько и надежное.



Устройство сухарного соединения в общем случае сводится к следующему. В верхней части стержня (штока) клапана имеется кольцевая канавка, в которую вставляются направленные внутрь кольцевые выступы двух сухарей, имеющих форму разрезанного вдоль цилиндра. Когда сухари встают в канавку, в верхней части клапана получается цилиндрическое утолщение, которое не может двигаться вдоль штока. Сухари упираются в тарелку, которая удерживает пружины, и фиксируют клапан в закрытом положении.

Однако сухари необходимо зафиксировать так, чтобы они не выпали от постоянной вибрации, но при этом могли свободно вращаться в канавке. Это достигается очень просто: в верхней тарелке выполнено углубление, в котором сухари располагаются, как в колодце, и не могут выпасть при условии, что клапанные пружины не ослабевают.


Приспособление для снятия и установки сухарей клапанов

Сухарное соединение обладает массой достоинств, но в его простоте заключается главная сложность: разобрать такое соединение (или, как говорят — «рассухарить») — задача непростая, и справиться с нею без специального инструмента крайне сложно. Для снятия сухарей нужно выполнить простую вещь — сжать пружины так, чтобы сухари вышли из углубления в тарелке, и тогда их можно снять буквально голыми руками. Но вот загвоздка: сжать клапанные пружины сложно, и если делать это, например, с помощью двух отверток, то можно провозиться несколько десятков минут, поранить пальцы, повредить шток клапана и в итоге с трудом добиться сомнительного успеха.

Для рассухаривания (а равно, и для установки сухарей, которая производится в обратном порядке, поэтому не менее проста) лучше использовать специальное приспособление, которое помогает легко сжать пружины и, удерживая их в таком положении, снять или установить сухари.

Рабочий орган приспособления — кольцевой упор, который при нажатии на пружины сжимает их. В ряде конструкций упор состоит из двух полуцилиндрических частей, которые при сжатии образуют цилиндр — так выполнены приспособления в виде щипцов. Компания JTC предлагает целый комплект щипцов с упорами разного диаметра, что позволяет работать с различными двигателями.

В комплект многих приспособлений входит и еще один важный инструмент — магнит, который позволяет легко извлекать выпавшие сухари.


Приемы работы с приспособлением

Работа с рассухаривателем не представляет сложности, однако здесь необходимы некоторая сноровка и навык. Также перед рассухариванием необходимо провести ряд подготовительных мероприятий:

— В случае если головка блока цилиндров не снимается с блока, внутрь камеры сгорания через свечное отверстие можно ввести канат, затем подвести поршень к ВМТ — так предотвращается отпускание клапана в камеру сгорания при сжатии пружин;
— В случае если головка снята, под клапан необходимо подложить деревянный брусок или просто заполнить пространство под ним ветошью;
— Между пружиной и головкой имеет смысл подложить тонкую прокладку из пластика;
— Если клапаны планируется установить на свои места, при разборке все детали нужно раскладывать так, чтобы при сборке не перепутать.

Сам процесс рассухаривания сводится к следующему:

  1. Установить приспособление над тарелкой пружин;
  2. Приложить к приспособлению усилие, в результате которого пружины сожмутся, а сухари откроются. В этом случае сухари из-за наличия масла могут «прилипнуть» к штоку клапана, но очень часто они выпадают, а иногда и отскакивают — в любом случае их нужно убрать;
  3. Снять усилие с приспособления, разобрать клапан.

При установке сухарей операции проводятся в обратном порядке, однако прежде нужно выполнить несколько простых вещей:

— Обязательно заменить маслосъемные колпачки;
— Смазать шток клапана маслом — это поможет сухарям «прилипнуть», что упростит установку;
— Для защиты штока от повреждения можно надеть на него тонкостенную пластиковую втулку или обмотать клейкой лентой, которая затем удалится.

После установки сухарей необходимо молотком с мягким бойком или другим неметаллическим инструментом сделать несколько легких ударов по верхней части штока клапана — это поможет сухарям встать на свое место.

Специальное приспособление значительно облегчает процесс снятия и установки сухарей, экономит время, силы и, что самое главное — нервы. Те, кто хоть раз менял сухари, поймут.
