Распиновка автомагнитол: Распиновка разъемов автомагнитол для всех марок автомобиля

Распиновка разъема магнитолы по цветам проводов

Распиновка ISO или разводка выводов – определение каждого контакта электрического соединения в разъеме или схеме согласно соответствующей нумерации и функциональности. Акустическая система любого производителя подсоединяется к штатным ISO разъемам автомобиля. Грамотная распиновка поможет получить на выходе хороший звук и не сжечь при этом разъемы напряжением. Разобраться в проводах можно с помощью стандартных схем. Вы сможете установить любую марку автомагнитолы, не имея специализированных знаний в электрике. Работая с нестандартными коннекторами, не забывайте о безопасности. «Прозванивайте» провода, используя мультиметр.

Что такое iso

ISO – международная организация, которая занимается разработкой стандартов и нормативных документов для разных отраслей. Аббревиатура одинаково звучит на всех языках. Российский производитель, работающий в соответствии со стандартами, маркирует свою продукцию аббревиатурой «ISO» или «ИСО».

Все известные разработчики автомобильных магнитол оснащают продукцию стандартными штекерами двух видов. Каждый выглядит, как восьмиконтактный прямоугольный разъем.

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Стандарты 1din и 2din

Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.

Магнитолы с европейским 1din самые распространенные.

При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.

№ 1	—
№ 2	—
№ 3	—
№ 4	Постоянное питание
№ 5	Питание антенны
№ 6	Подсветка
№ 7	Зажигание
№ 8	Масса

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

Типы подключения

• Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
• Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.

Функциональное назначение выходов ресивера

ANT	Разъем применяется, если в автомобиле имеется выдвижная антенна
Remote	Возможно подключение несколько динамиков
Illumination	Позволяет менять интенсивность свечения устройства
Mute	Регулировка звука
А4	Включение/выключение

Распиновка ISO-разъема магнитолы

А 4	Цв. желтый	Аккумулятор + Питание
А 5	Цв. синий	Антенна.
А 6	Цв. оранжевый	Подсветка
А 7	Цв. красный	Зажигание, 12В. При отключении сброс параметров к заводским.
А 8	Цв. черный	Акустика

Нижний акустический разъем В

Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.

Правила подключения колонок по цветовой маркировке проводов

Цв. белый	Левая передняя
Цв. серый	Правая передняя
Цв. зеленый	Левая задняя
Цв. фиолетовый	Правая задняя

Двойной ИСО разъем





Штатные аудиосистемы некоторых автомобилей подключаются двойным штекером. Распиновка  разъемов для них стандартная. Половинки контактов соединяются между собой прочной пластиковой перемычкой, фиксируются специальным зажимом.

Для корректного монтажа используется направляющий паз, который исключает установку штекера в неправильном положении.

Черный присоединяет к магнитоле источник тока, коричневый – для акустики .

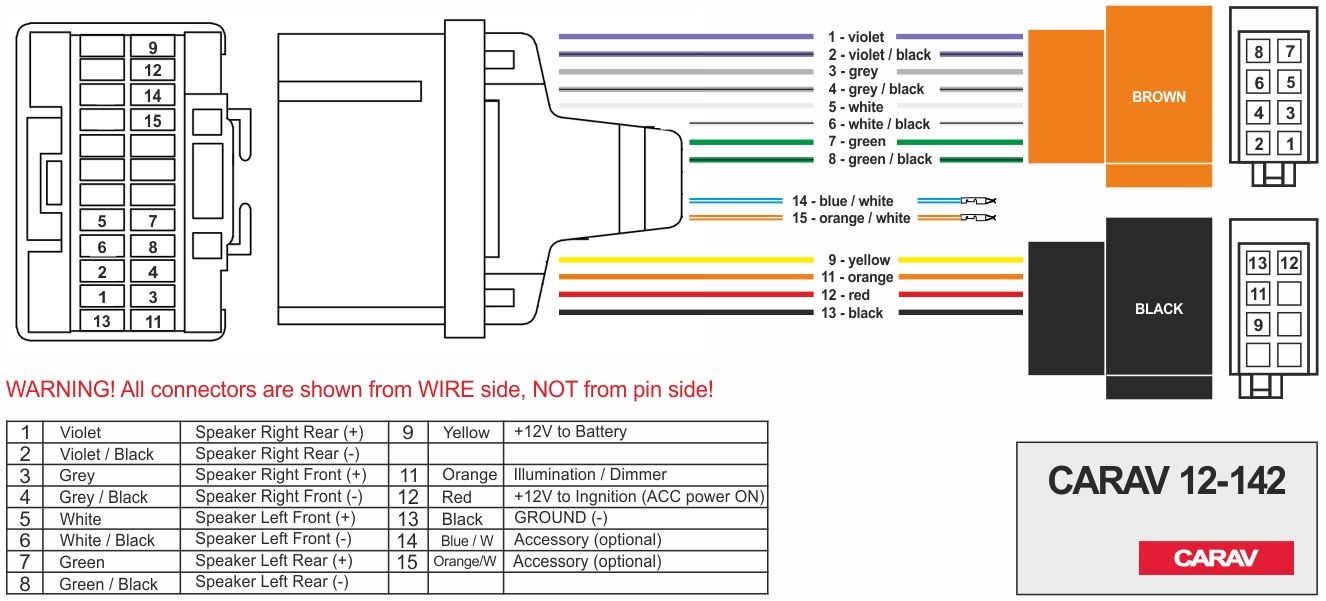

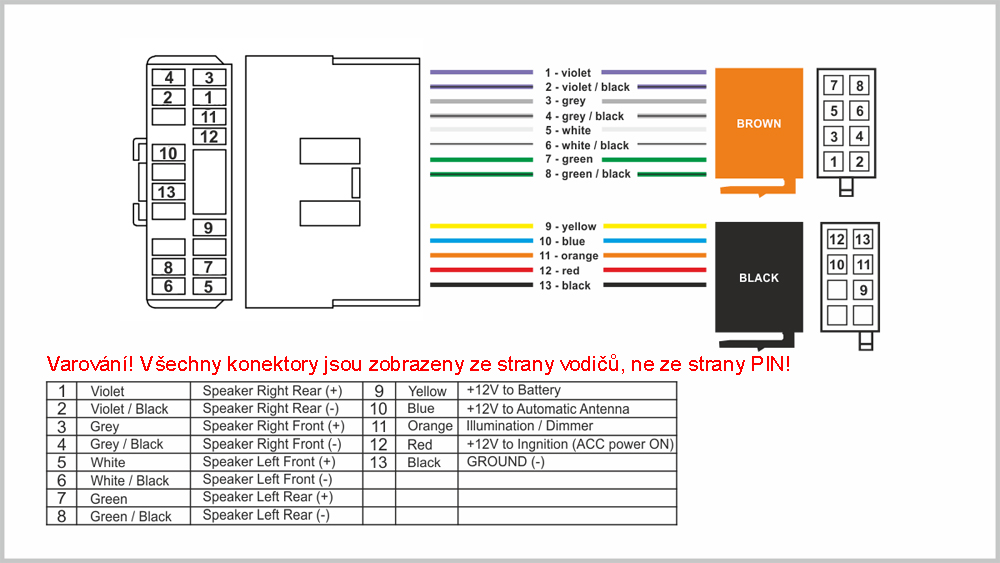

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях.

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

ISO разъем:

№ 1	А+
№ 2	GND
№ 3	BAT+
№ 4	Подсветка
№ 5	Антенна
№ 6	Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

sony

При подключении магнитолы используются стандартные схемы.

№ 1	ANT
№ 3	LR. Линейный выход
№ 4	GND. Линейных выход
№ 5	RR. Линейный выход
№ 6	CD – LCH
№ 7	CD – GND
№ 8	CD – RCH
№ 9	CD – Reset
№ 10	CD – CD clock out
№ 11	CD – DSPL select
№ 12	CD – data out
№ 13	CD – clock in
№ 14	CD – data in
№ 16	A+
№ 17	GND
№ 18	ANT GND
№ 22-27	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28	Mute
№ 29-30	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31	ANT CONT
№ 32	CD ACC Постоянный
№ 33	AMP Постоянный
№ 34	B UP

nissan

Универсальный разъем:

№ 1-6	Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7	А+
№ 8	Подсветка
№ 9	BAT+
№ 10	Динами LF-
№ 11	динамик RF-
№ 12	Антенна
№ 13	GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1	Динамик RR+
№ 2	Динамик LR+
№ 3	Подсветка
№ 4	BAT+
№ 5	A+
№ 6	Антенна
№ 7-10	Динамики LF+, RF+, RR-, LR-
№ 13	GND
№ 14-15	Динамики LF-, RF-

bmw

Стандартная европейская разводка выводов.

№ 1	А+
№ 2	BAT+
№ 3	GND
№ 4	—
№ 5-12	Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5	Динамики LR-, LR+, RR-, RR+
№ 7	Усилитель
№ 8	Антенна
№ 9	GND
№ 10-13	Динамики LF-, LF+, RF-, RF+
№ 5-12	А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2	Динамики RR+, LR+
№ 3	Управление антенной
№ 4	Управление подсветкой
№ 5-8	Динамики LF+, RF+, RR-, LR-
№ 10	А+
№ 11	BAT+
№ 12	Управление подсветкой
№ 13-14	Динамики LF-, RF-
GND

Видео разбор распиновки автомагнитолы

Распиновка разъемов Китайских автомагнитол | Base-ex



AUDIOVOX CP (Made In China)

ARTECH ASC-6500 (Made In China)

UNIVERSUM CR 439X

XR-7102
Магнитола без каких-либо опознавательных знаков, нет и надписи на лицевой панели, видно, что изготовлена в Китае и напоминает «SHERWOOD»

KENWOOD DVD (China)

FUJITSU TEN (Made In China)

TOYOTA 17828 (NC800758, Fujitsu Ten, made in China)
Распиновка отсутствует

MAZDA 4160 (Made In China)

JENSOR AVH-706

JVC (без модели)


Cheetah CH-143MP3


Pioneer


NISAN PN-1745M (CHINA)

DVD (Китай)


DVD (Китай)


DVD (Китай)


Pioneer DVD1688U


Pioneer (Китай)


Pioneer (Китай)


JVC FD-888 (Китай)


Pioneer SDV-161 (Китай)


Безымянный китайский КЕNWOOD


Pioneer DEH-P5050UB (Китай)


DVD+TV (Китай)


Pioneer (Китай)

Pioneer (Китай / нет модели)


VALOR (Мade in Сhina)


Pioneer D9299 (Китай)


NISSAN PP-2424T (Made In China)


Еще один шедевр от китайцев



Pioneer


Pioneer DVX-5600


Pioneer (Китай / нет модели)


Pioneer DEH-P7050UB (Китай)


Philips Сhina


VRVD630 (Китай)


DVD Pioneer 6666 (Китай)


Pioneer KD-7286 (Китай)


JVC (Китай / нет модели)


Pioneer DEH-V1960C (Китай)


Pioneer (Китай / нет модели)


DVD Pioneer (Китай)


DVD +TV (безымянный Китай)


Pioneer HV-9998 (Китай)


JVC DVD1598U

DVD (Китай)


Pioneer DVD-510 (Китай)


Pioneer (Китай)


INNOVATEK (Китай)


FORYOU CM 110 (Китай)


Китайская VARTA V-AVD99


Samsung SC-6450B (сделано в Китае)


Pioneer (Китай)



FUJITSU TEN

Китай (Еще одно чудо без опознавательных знаков)
Установлено на TOYOTA PRADO привезенное с Эмиратов



разъемов, ISO, проводов, евроразъема, штекера, ИСО, штатной, евро, фишки, подключения, распайка

Автор Владислав Никитович На чтение 4 мин.

В качестве общепринятого европейского стандарта для подключения автомагнитол используется ISO. Распиновка магнитолы осуществляется в соответствии с ним.

Стандарты 1DIN и 2DIN

Отличия между ними заключаются в высоте магнитол. Цифра 2 в обозначении стандарта 2DIN говорит о том, что высота двухдинового ресивера в 2 раза больше, чем устройства, сделанного по стандарту 1DIN. Последние магнитолы сейчас являются наиболее востребованными и распространенными. Установка двухдиновых магнитол возможна не в любую машину, поскольку на передней панели должно быть предусмотрено соответствующее посадочное место.

Все автомагнитолы делятся на два типа: с фирменным коннектором, выполненным чаще всего в виде вилки, и расположенным на задней стенке, и с универсальным разъемом ИСО. В первом случае следует приобрести фирменный коннектор для магнитолы, распиновка которого подходит под нужную модель. Если на машине установлено гнездо ISO, то на другом конце фирменного кабеля тоже должна быть вилка ISO. Во втором случае подключение магнитолы осуществляется напрямую к гнезду ISO, находящемуся в автомобиле.

При замене магнитолы на другую следует посмотреть на заднюю стенку и определить, какая колодка там находится. После этого можно решить, приобретать ли фирменную вилку или можно подключить устройство к машине через уже установленное гнездо ISO. Распиновка разъема автомагнитолы осуществляется по стандарту ISO 10487.

Распиновка ISO

На многих новых магнитолах все чаще применяется евроразъем. Он представляет собой прямоугольный шестнадцатиконтактный штекер, состоящий из одной или двух равных частей. На автомобиле устанавливается вилка ISO, позволяющая подключить любую автомагнитолу, имеющую соответствующий коннектор. Распиновка ISO не зависит от модели магнитолы, оснащенной таким разъемом.

Верхний силовой разъем А

Он используется для подачи тока от бортовой сети автомобиля, а также для снятия питания на активную антенну или усилитель, для отключения звука и подачи сигнала управления подсветкой. Согласно стандарту, используется маркировка проводов по цветам:

• желтый — прямое подключение к аккумулятору ТС, также по нему идет питание оперативной памяти ресивера, обеспечивающей хранение настроек, заданных пользователем;
• красный — по нему подается основное питание;
• черный — это масса, отрицательный полюс, соединенный с корпусом ГУ;
• синий с белой полосой — когда автопроигрыватель включен, подается напряжение 12 В на усилитель активной антенны или контроллер дистанционного управления усилителя мощности автозвука;
• оранжевый — на него подается сигнал с переключателя габаритных огней автомобиля для управления подсветкой клавиш и дисплея;
• коричневый — используется для отключения звука, например, во время разговора по телефону.

Стоит учесть, что применяются две системы подачи питания. В первом случае желтый и красный провода на цоколевке соединяются вместе. Питание магнитолы не зависит от положения ключа зажигания.

Если оставить автопроигрыватель включенным при отсутствии таймера защиты, то аккумулятор автомобиля может быстро разрядиться.

Вторая система предусматривает подключение красного провода через замок зажигания, а желтого — напрямую к бортовой сети. Благодаря этому питание магнитолы связано с положением ключа. Когда зажигание выключено, можно извлечь или вставить компакт-диск. Также обеспечивается ход встроенных в аудиосистему часов и сохранение таких настроек, как параметры звука и радиоканалы.

Распиновка ISO-разъема магнитолы, предназначенного для подачи питания, осуществляется следующим образом. Контакты 1, 2 и 3 зарезервированы и используются некоторыми головными устройствами для задействования дополнительных функций. К контакту 4 присоединяется желтый провод, а к штырьку 5 — сине-белый. К контакту 6 подводится оранжевый провод. Штырек 7 соединен с красным проводом, а восьмой — с черным. Этот разъем нередко окрашен в коричневый цвет.

Нижний акустический разъем В

Он используется для подачи усиленного звука с автопроигрывателя на колонки. Провода, по которым непосредственно идет переменный ток с микросхемы, имеют сплошную окраску, а на провода, соединенные с массой, нанесены черные полоски. Цветовая маркировка осуществляется следующим образом:

• белый провод присоединяется к левой передней колонке;
• серый провод подключается к правой фронтальной колонке;
• зеленый провод подключается к левой задней колонке;
• фиолетовый провод соединяется с правым задним динамиком.

Распиновка фишки магнитолы, предназначенной для подключения колонок, производится следующим образом:

• фиолетовые провода подключаются к контактам 1 и 2;
• серые — к контактам 3 и 4;
• белые — к контактам 5 и 6;
• зеленые — к контактам 7 и 8.

Схемы распиновок магнитол популярных производителей

Распайка линейных выходов на штатной магнитоле может осуществляться с помощью двух разъемов RCA. Этот вариант — наиболее распространенный, поскольку на усилителях мощности стоят такие же гнезда. В распиновке разъемов автомагнитол Pioneer присутствуют от 10 до 20 контактов. Их назначение зависит от модели мультимедийного устройства. Например, в серии KEH первый контакт — это управление антенной, второй контакт — это напряжение от замка зажигания и т. д. Динамики присоединяются к контактам 3, 4, 5, 6, 8, 9, 10 и 11.

Распиновка автомагнитол, подключение проводов, схемы и инструкции. — Главная — Статьи

Разъемы автомагнитол.

Гнездо ISO, использующееся в магнитолах Blaupunkt, Grundig, Philips и др.

1. Разъем расширения – функция зависит от модели магнитолы

5 – земля сигнальная

7 – выход правый перед

8 – выход правый зад

9 – выход левый перед

10 – выход левый зад

1. Разъем для динамиков

1 – динамик правый задний (+)

2 — динамик правый задний (-)

3 — динамик правый передний (+)

4 — динамик правый передний (-)

5 — динамик левый передний (+)

6 — динамик левый передний (-)

7 — динамик левый задний (+)

8 — динамик левый задний (-)

1. Разъем питания

5 – выход для выдвижения автоматической антенны (на этом контакте появится +12V после включения радио)

4 – питание +12V непосредственно с аккумулятора

6 – дополнительная подсветка клавиш (обычно можно не подключать)

7 — питание +12V

8 — масса (минус питания)

В некоторых магнитолах функция штырьков 4 и 7 может быть инверсной.

Остальные штырьки не используются или имеют различные функции, зависящие от типа магнитолы — управление CD, приглушение от телефона , датчик управления громкостью в зависимости от скорости езды и др.

В новых магнитолах другой верхний разъем:

Разъем дополнительного усилителя

1 — выход левый зад

2 — выход правый зад

3 – масса сигнальная

4 — выход левый перед

5 — выход правый перед

6 – напряжение управления напряжением усилителя

Функции остальных штырьков разные для различных типов магнитол.

Гнездо для магнитол BMW

1 — динамик левый передний (+) 2 — динамик правый передний (+) 3 — динамик левый задний (+) 4 — телефон (уменьшение звука при поступлении вызова) 5 — +12V 6 — динамик правый задний (+) 7 — свободный 8 — динамик левый передний (-)

9 — +12V непосредственно с аккумулятора 10 – вход датчика для управления громкостью в зависимости от скорости езды 11 — динамик правый передний (-) 12 — динамик левый задний (-) 13 – подсветка 14 — динамик правый задний (-) 15 — масса (минус питания) 16 – выход для выдвижения антенны

Маленькое круглое гнездо, установленное в некоторых моделях приемников BMW предназначено для управления системой «Antenna Diversity” (автоматический выбор антенны, обеспечивающей наилучшие условия приема).

Гнездо для магнитол Ford

Разъем питания	Разъем динамиков
+12V (1) — непосредственно с аккумулятора +12V (2) — питание AA — выход для управления антенной ILL — подсветка GND — масса (минус питания)	LF — динамик левый передний RF — динамик правый передний LR — динамик левый задний RR — динамик правый задний

Оба штырька, обозначенные GND, подключены к массе.

Гнездо для магнитол Peugeot, Citroen

1 — динамик правый задний (+) 2 — динамик правый передний (+) 3 — масса (минус питания) 4 — выход для управления антенной 5 — +12V непосредственно с аккумулятора 6 — динамик левый передний (+) 7 — динамик левый задний (+)

8 — динамик правый задний (-) 9 — динамик правый передний (-) 10 — +12V питание 11 — подсветка 12 — динамик левый передний (-) 13 — динамик левый задний (-)

Гнездо для магнитол Becker (Mercedes-Benz)

A. A – плоский коннектор, управление антенной

1 — +12V питание непосредственно с аккумулятора

2 — +12V подсветка

3 — +12V питание

4 — масса (минус питания)

Гнездо для магнитол Honda

1 — динамик правый передний (+) 2 — динамик левый передний (+) 3 — подсветка 4 — +12V непосредственно с аккумулятора 5 — +12V питание 6 — выход для управления антенной 7 — динамик левый задний (+)

8 — динамик правый задний (+) 9 — динамик правый передний (-) 10 — динамик левый передний (-) 13 — масса (минус питания) 14 — динамик левый задний (-) 15 — динамик правый задний (-)

Гнездо для магнитол Nissan

1 — динамик левый задний (+) 2 — динамик правый задний (+) 3 — динамик левый задний (-) 4 — динамик правый задний (-)

5 — динамик левый передний (+) 6 — динамик правый передний (+) 7 — +12V питание 8 — подсветка 9 — +12V непосредственно с аккумулятора 10 — динамик левый передний (-) 11 — динамик правый передний (-) 12 — выход для управления антенной 13 — масса (минус питания)

Гнездо для магнитол Mitsubishi

1 — динамик правый задний (+) 2 — динамик левый задний (+) 3 — выход для управления антенной 4 — подсветка (+) 5 — динамик левый передний (+) 6 — динамик правый передний (+)

7 — динамик правый задний (-) 8 — динамик левый задний (-) 10 — +12V питание 11 — +12V непосредственно с аккумулятора 12 — подсветка (-) 13 — динамик левый передний (-) 14 — динамик правый передний (-)

Если не нашли можете посмотреть еще здесь. ..

Похожие материалы

ISO-разъема штатной автомагнитолы, проводов по цветам, евроразъема, штекера, фишки, подключения, распайка линейных выходов, колодки

Многие автомобилисты сталкиваются с необходимостью замены головного устройства. В процессе требуется распиновка магнитолы и руководство по подключению аудиосистемы.

Распиновка стандартного евроразъема

Евроразъем — стандартный штекер для многих современных устройств. На машину устанавливается ИСО-вилка, благодаря которой становится возможным подключение любой модели магнитолы с соответствующим коннектором.

Стандарты 1DIN и 2DIN

Разница между стандартами заключается в размерах устройств: 2-диновый аппарат в 2 раза выше, чем 1-диновый.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.

Наиболее распространенными являются 1-DIN-магнитолы, т. к. монтаж более высоких устройств из-за отсутствия на передней панели машины посадочного места соответствующих размеров возможен не в любом автомобиле.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

Разделяют 2 вида магнитол:

1. С фирменным разъемом. Необходимо выбрать изделие, распиновка которого подходит под нужное авто.
2. С универсальным коннектором. Устройство подключается напрямую к гнезду ИСО, предусмотренному в автомобиле.

Распиновку проводят по стандарту ISO 10487.

Верхний силовой разъем А

Разъем служит коннектором между источниками и потребителями электричества бортовой сети.

Штекеры 1, 2, 3, 6 редко бывают задействованы в схемах магнитол нижнего и среднего ценового сегмента. Элементы применяют при подключениях дополнительных опций в более качественных моделях проигрывателей. Цветовое решение проводов может быть разным.

Следует разобраться в предназначении контактов:

1. ANT. Используется при наличии выдвижной антенны.
2. Remote. Предназначен для подключения внешних усилителей. Благодаря ему можно увеличить количество монтируемых динамиков, что необходимо в салонах крупных автомобилей.
3. Illumination. Регулирует яркость экрана проигрывателя (чем выше скорость движения, тем менее интенсивна подсветка, чтобы не отвлекать водителя).
4. Mute. Регулирует звук устройства.
5. А4. Включает и выключает аудиосистему.

Такая схема подключения позволяет защитить аккумулятор от разряда, т.к. включение системы возможно только при повороте ключа зажигания, в то время как каскады акустики потребляют электроэнергию даже в отключенном состоянии.

Распиновка ISO-разъема магнитолы (европейского) выглядит так:

1. Коннектор А5 (синий) предназначен для антенны. При превышении допустимого значения силы тока (300 мкА) могут поломаться как усилительные каскады, так и все головное устройство.
2. Провод А7 (красный) предназначен для питания головного устройства. При его отключении происходит откат параметров к заводским настройкам. Напряжение — 12 В.
3. Кабель А8 (черный). Отвечает за подключение акустической системы к машине.

Для защиты аудиосистемы провода должны быть оснащены плавкой вставкой. При возникновении перебоев в работе проигрывателя следует между разъемами А7 и А8 поместить конденсатор, который будет выполнять роль фильтра, сглаживая колебания в электроцепи.

Нижний акустический разъем В

Через него подключают динамики следующим образом:

1. Задний правый + (фиолетовый).
2. Задний правый — (черно-фиолетовый).
3. Передний правый + (серый).
4. Передний левый — (черно-серый).
5. Передний левый + (белый).
6. Передний левый — (черно-белый).
7. Задний левый + (зеленый).
8. Задний левый — (черно-зеленый).

Большинство аппаратов рассчитано на 4 канала, для этого применяется 8 проводов (по 2 шт. на динамик).

От «расплюсовки» зависит качество звучания системы. Если перепутать коннекторы, устройство не выйдет из строя, однако магнитола будет работать некорректно.

Элементы аудиосистемы следует подключать кабелями с сечением от 1,5 мм. На силовых линиях используют более толстые провода.

Распиновка для различных марок авто и магнитол

Распайка линейных выходов на штатной магнитоле зависит от марки авто и головного устройства.

Перед распиновкой разъемов автомагнитолы необходимо ознакомиться с информацией, представленной на крышке устройства и в инструкции к нему.

Toyota

Для стандартного штекера: 1 — А+, 2 — GND, 3 — BAT+, 4 — подсветка, 5 — регулировка антенны, 9-16 — динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-).

Sony

Универсальный разъем для большинства моделей: 1 — ANT, 3 — линейный выход LR, 4 — GND линейных выходов, 5 — линейный выход RR, 6 — CD in LCH, 7 — CD in GND, 8 — CD in RCH, 9 — CD reset, 10 — CD clock out, 11 — CD DSPL select, 12 — CD data out, 13 — CD clock in, 14 — CD data in, 16 — A+, 17 — GND, 18 — ANT GND, 22-27 и 29-30 — динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-), 28 — CD mute, 31 — ANT CONT, 32 — CD ACC CONT, 33 — AMP CONT, 34 — B UP.

Nissan

Стандартная схема: 1-6 — динамики (LR+, RR+, LR-, RR-, LF+, RF+), 7 — A+, 8 — подсветка, 9 — BAT+, 10 — динамик LF-, 11 — динамик RF-, 12 — управление антенной, 13 — GND.

Honda

Стандартный разъем: 1 — динамик RR+, 2 — динамик LR+, 3 — подсветка, 4 — BAT+, 5 — A+, 6 — управление антенной, 7-10 — динамики (LF+, RF+, RR-, LR-), 13 — GND, 14-15 — динамики (LF-, RF-).

BMW

Универсальные разъемы: 1 — A+, 2 — BAT+, 3 — GND, 4 — пустой, 5-12 — динамики (RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-).

Alpine

Alpine TDE-7823W: 1 — BAT+, 2-5 — динамики (LR-, LR+, RR-, RR+), 7 — управление усилителем, 8 — регулировка антенны, 9 — GND, 10-13 — динамики (LF-, LF+, RF-, RF+), 16 — A+.

Alpine 7190M: 2 — управление усилителем, 8 — GND линейных выходов, 9-10 линейные выходы (R, L), 13 — антенна, 27-28 — динамики (LR+, LR- и LF-, LF+), 29 — GND, 31 — BAT+, 32 — A+, 34-36 — динамики (RR+, RR- и RF-, RF+).

Mitsubishi

Для всех моделей: 1-2 — динамики (RR+, LR+), 3 — антенна, 4 — подсветка+, 5-8 — динамики (LF+, RF+, RR-, LR-), 10 — A+, 11- BAT+, 12 — подсветка, 13-14 — динамики (LF-, RF-), GND — обод разъема.

Kenwood KDC KRC

Есть несколько вариантов распиновки фишки магнитолы этого производителя, зависящих от модели аппарата:

1. KDC5040R и др.: 1 — GND, 2 — A+, 3 — антенна, 5-8 — динамики (RF+, RF-, LF-, LF+), 9 — BAT+, 10 — подсветка, 11 — TEL mute, 12 — EXT AMPL CONT, 13-16 — динамики (RR+, RR-, LR-, LR+).
2. KRC155D: 1 — GND, 3 — A+, 5 — BAT+, 8-9 — динамики.
3. KDC84R и др.: 1 — вход A, 2 — GND входа A, 7-10 — линейные выходы (L, R, R, L), 11 — вход A, 17-20 — GND линейного выхода (L, R, R, L), 25 — GND, 26 — A+, 27 — усилитель, 33 — BAT+, 34 — подсветка.
4. KRC752R: 1 — ANT GND, 4 и 28 — выход L, 5, 18, 27 и 39 — GND выходов (L, R, L, R соответственно), 8 — подсветка, 9 — BAT, 10-13 — динамики (LR-, LR+, LF+, LF-), 14 — ANT, 17 и 40 — выход R, 20 — антенна, 21 — A+, 22 — GND, 23-26 — динамики (RR-, RR+, RF+, RF-), 36 и 48 — интерфейс телефона.

Переходники разных разъемов

Элементы предназначены для подключения автомагнитолы к электросети машины с помощью различных штекеров. Часто переходники с одной стороны оснащены ИСО-разъемами, а с другой — нестандартным фирменным коннектором, подходящим для какой-либо модели автомобиля.

При помощи подобных элементов можно монтировать акустические системы с евроразъемами вместо устройств с оригинальными штекерами, при этом отсутствует необходимость в перепаивании проводников и любого другого вмешательства в электросеть машины. В продаже можно найти изделия с 2 нестандартными штекерами.

Иногда машина не оснащена разъемами, тогда необходимо подключить подходящий к магнитоле штекер к проводам в автомобиле. Это делают как скручиванием, так и пайкой. Также с этой целью используют клеммную колодку, дополнительная изоляция в таком случае не нужна. При скручивании и пайке придется воспользоваться кембриками или термоусадочными трубками, чтобы обеспечить безопасное пользование устройством.

Переходники используются для подключения:

• питания;
• антенны;
• радио;
• звука.

Достоинство использования элементов состоит в отсутствии вмешательства в штатную проводку: пользователю не придется паять или разрезать провода.

На устройствах с опцией управления с руля машины предусмотрен адаптер кнопок — еще один вид переходника. Он представляет собой специальное устройство, с помощью которого можно заменить штатную аудиосистему другим оборудованием.

Распиновка автомагнитолы Тойота подробно

Распиновка автомагнитолы Тойота

Распиновка автомагнитолы Тойота практически ничем не отличается от схемы подключения остальных автомагнитол. На автомагнитолы Тойота распиновка представляет собой схему, состоящую из двух рядов разъемов.
В нашей статье будет рассказано, как подключать аппараты Тойота, что для этого нужно знать и как устанавливать автомагнитолы своими руками.

Несколько схем подключения

Распиновка разъемов toyota автомагнитол

Считается, что основной ошибкой при подключении автомагнитол Тойота является протягивание плюсового провода от прикуривателя. Это никоим образом не даст эффекта, так как упадет мощность головного аппарата в несколько раз (в этом несложно убедиться, если обратить внимание на мигающую подсветку во время работы аппарата на большой громкости).
Помимо этого, подключение автомагнитол Тойота через прикуриватель не устранит звуковые искажения, которые начнут появляться заметно раньше. С другой стороны, в некоторых случаях и такой вариант может рассматриваться, как пригодный для осуществления.
Идеальным вариантом подключения автомагнитол Тойота, впрочем как и всех остальных, является проведение основного питания от АКБ. Использовать желательно качественный провод (экономить на кабеле ни в коем случае не рекомендуется) и обязательно предохранитель, который надо поставить как можно ближе к аккумулятору.

Примечание. Отметим сразу, что у автомагнитол бывает не один, а два провода питания. Как правило, желтый отвечает за основное питание, красный – за управление (идет на замок).

Разъемы автомагнитол

Кроме этого, распиновка остальных проводов:

• Ч* – минусовой провод. Подключают, как правило, на кузов автомобиля, обеспечивая массу. Все же, рекомендуется специалистами соединить его с аккумулятором;
• С – провод, который отвечает за усилитель или активную антенну.

Помимо этого, автомагнитола еще наделена акустическими проводами (они идут на задние и передние динамики):

Ч – черный;
С – синий;
Б – белый;
С-й – серый;
З – зеленый;
Ф – фиолетовый.

Примечание. Надо еще знать, что каждая пара акустической проводки имеет в своем составе добавочные монотонный и минусовой провода. Последний часто маркируется черной полоской поверх основного цвета.

Подключение по схеме 1

Разъёмы для автомагнитол

Делаем так:

• Провода питания соединяем между собой;
• Подключаем их к АКБ.

Данная схема хороша тем, что осуществить ее просто. С другой стороны, она подходит только для автомагнитол с небольшим потреблением электроэнергии. Если по данной схеме подключить мощный аппарат, то всего за 2-3 дня в режиме сна автомагнитола полностью разрядит аккумулятор.

Схема подключения 2

Вот эта схема подойдет для любой мощной автомагнитолы:

• Провода питания соединяем между собой;
• Подключаем их к АКБ;
• Ставим дополнительно кнопку (она отвечает за включение и отключение аппарата).

Такая схема подразумевает ручное управление магнитолой, зато не собьются ни за что настройки и аккумулятор не сядет за пару дней.

Схема подключения 3

Разъем для автомагнитолы

Индивидуальная схема, подразумевающая следующее:

• Основной провод питания (желтый) подключаем к 12 В;
• Дополнительный (красный) подключаем к габаритным огням (через реле, обмотка которого связывается с лампочкой пепельницы).

Данная схема дает следующие преимущества:

• Аппарат включается одновременно с «габаритками» автоматически;
• Водитель никогда не забудет отключить габаритные огни и свет фар;
• Во время остановки можно будет без включения зажигания слушать музыку;
• Если поменять обычные лампочки «габариток» на светодиодные, потребление электроэнергии будет очень низким.

Существует еще множество схем подключения автомагнитол Тойота, таких как подключение через ACC или через сигнализацию. Как правило, они не так распространены и подойдут не для всех. В частности, подключение через ACC (замок) неудобен тем, что без ключа в замке аппарат функционировать не будет.

Подключение камеры согласно распиновке

Зная распиновку автомагнитолы, можно осуществить спокойно своими руками подключение камеры заднего вида. На примере популярного «тойотовского» аппарата Ca-Fi узнаем, как это сделать. Сам процесс делится на две части: собственно установка аппарата с подключением и соединение камеры заднего обзора.

Примечание. Установка и подключение монитора не отличается от инсталляции заводского головного устройства. Надо будет лишь поменять местами разъемы и все.

А вот подключение камеры может для некоторых вызвать затруднения.
Вот что нужно знать:

• Камера заднего вида на Тойота Прадо питается от 5В;
• Для ее подключения потребуется разъем от заводского монитора, который после установки новой магнитолы, остается свободным;
• Этот самый разъем 14-контактный. Но нам потребуется всего лишь два провода видео сигнала и сигнал задней передачи;
• Помимо этого, надо будет преобразовать напряжение с 12В на 5В.

Примечание. Преобразовать напряжение, значит, осуществить процесс посредством специального преобразователя, который продается в любом магазине.

Схема подключения камеры имеет свою распиновку. Вот как она выглядит.

Распиновка разъемов автомагнитол toyota

Схема расположена так, как будто на нее смотришь со стороны проводов. Фото в верхнем левом углу помещено для наглядности.
Итак, чтобы соединить камеру с автомагнитолой Тойота, надо в первую очередь связать вместе сигнал задней передачи и провод Reverse на Ca-Fi. Кроме того, надо будет поставить преобразователь и сделать тюльпан для передачи видеоданных.

Примечание. Это вовсе не означает, что придется в буквальном смысле делать все с нуля. Просто надо в том же магазине, где был приобретен преобразователь, купить скотчлоки (они помогут соединить провода между собой).

На фото ниже показано, как сращивать провода с помощью скотчлока.

Скотчлок и провода

Далее осуществляем следующее:

• Машину заводим;
• Включаем заднюю передачу;
• Поверяем, как все работает (на монитор установленной магнитолы должно идти изображение с камеры).

Таким образом, зная распиновку автомагнитол Тойота можно осуществлять подключение по любой из выбранных схем. В процессе работ крайне полезно посмотреть видео обзор.
Пошаговая инструкция из других источников также будет в помощь. Цена самостоятельной установки автомагнитолы заметно отличается от стоимости услуг специалистов, которая в несколько раз выше.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями!

---

Распиновка разъемов автомагнитол Volkswagen | Base-ex — Ремонт мото, авто и заказ запчастей

Это сделано как защита от склероза.

Но эта функция работает только если подведен специальный контакт от центрального блока не буду заострять на этом внимание В общем провод ACC поидее красный чуть тоньше чем основное питание но бывают и желтые.

Данного провода может не распиновка магнитолы фольксваген в колодке подключения магнитолы. Так как этот сигнал может быть заменен сигналом из той самой CAN шины. Если у вас его нет например у вас подключение с использованием CAN шины а вы устанавливаете магнитолу в которой нету CAN шины то вам придется его тянуть от замка зажигания а в VW Polo можно от прикуривателя, он распиновка магнитолы фольксваген раз работает в режиме ACC.

Иногда народ тупо соеденяет вместе Основное питание и ACC для того бы магнитола работала не зависимо от замка зажигания. Но лично я считаю это не правильно так как это не удобно да и таким образом можно в один прекрасный день посадить аккумулятор. Корпус ну как без.

Обычно черный. Это обычный минус. Он всегда есть во всех колодках обычно обозначен как GND. Вот этого достаточно чтобы магнитола запустилась и работала. Но есть и другие провода необходимые магнитоле. Провод Распиновка магнитолы фольксваген. При появлении на этом проводе напряжения включается подсветка кнопок. Обычно на разьем приходят тоненький коричневый провод.

Но его так же может не быть если подведена CAN шина. Если все же нужен это провод то его можно взять с любой кнопки подсветки. Провод питания антенны ANT это провод идет не к магнитоле а от. В некоторых магнитолах может не. Таких распиновка магнитолы фольксваген штатных магнитолах VW. Распиновка магнитолы фольксваген них это питание реализовано внутри самой магнитолы магнитолы. Это провод еще используют для включения внешнего усилителя. Если такого провода нет то придется его брать откуда либо от того же провода АСС.

Но лучше распиновка магнитолы фольксваген от провода ANT так как питание там появляется только при включении магнитолы. Так же сигнал заднего хода. Данный провод это сигнал для включения камеры заднего хода. Так же может не быть так как данный сигнал передается и по CAN шине. Либо тянуть его от концовка заднего хода или от лампы заднего хода. Тут надо более подробно разбираться и зависит от того какой именно сигнал надо подать на магнитолу.

Ну и акустические провода. Рассказывать о них не буду распиновка магнитолы фольксваген 8 штук точнее 4 цветных пары. Обычно в отдельном разъеме. Если у вас только передние динамики то их будет только 2 пары. Ну не знаю по моему все вспомнил, есть и другие но это более углубленно и редко используются. И второй вариант с подключением по CAN шине. Понятное дело основное питание. Как же без. Ключ иногда он есть иногда нету.

Зависит от магнитолы. Акустические провода. Вот и. Как видно с использованием CAN шины все как бы проще. Все остольные сигналы как включения камеры, подсветка, открытие дверей, отображение настроек климата, управление кнопками на руле и так далее все происходит по CAN шине. И если у вас магнитола с Quadlock гнездом то разумеется вам нужно это подключение распиновка магнитолы фольксваген нужно чтобы на авто была подведена CAN шина и установленный Quadlock разьем.

Исключением может быть случай когда у вас магнитола использует внешний адаптер CAN адаптер обычно это китайские магнитолы. Для этого просто изучите распиновку разъема возле самого ГУ и сопоставите с описанием выше распиновка магнитолы фольксваген способов.

На VW polo, как я и писал выше может быть два варианта. Хорошо если у вас все совпало. То просто подключаем и наслаждаемся звуком но распиновка магнитолы фольксваген если. Тем более если у вас стоит Quadlock распиновка магнитолы фольксваген есть варианты что на нем не будут некоторые доп сигналы. Тут надо подходить индивидуально.

Вот об этом варианте и речь ниже. Ну в принципе если есть руки и распиновка магнитолы фольксваген то все можно сделать. Для начала надо определиться каким путем мы пойдем. Первый как я считаю правильный это взять удалить ISO разьем и вместо него поставить Quadlock. Это не значит что вам прийдеться резать и паять.

Распиновка разъемов штатных Головных устройств VW

Нет все гараздо проще. Для начала распиновка магнитолы фольксваген сам Quadlock разьем. Их можно купить на али экспресе вместе с кусками проводов. Или на разборке. Распиновка магнитолы фольксваген 2 штуки понадобиться. Берем две распечатки распиновки разьема.

Вынимаем с Quadlock все пины кроме тех что расположены в CAN. А дальше вынимаем прины с ISO разьема и соответсвенно вставляем их в Quadlock они прекрасно подходят. После перестановки пинов подходим к самому главному к подводке CAN шины. Установка CAN шины Для этого нам надо кусок провода. Желательно витая пара. Лично я использовал провод для прокладки сигнализации.

Возьмите сразу нормальный провод с нормальной жилой.

Длина провода где то 60 см. Так же надо 2 конектора с одной стороны. Их можно взять из разъема от компьютерного кулера, тот что цепляется на материнку или купить пины N 01это разъем блока конфорта 20 плюс и 21 минус. С другой стороны на провода цепляем N 07 в разъем к магнитоле. Если магнитола распиновка магнитолы фольксваген запуститься при включение зажигания просто поменяйте их местами пины в разьеме к магнитоле.

Как уже сказал выше нам надо тянуть Can шину от Центрального блока. Находиться он за блоком предохранителей над педалью сцепления, черная хреновина прямоугольной распиновка магнитолы фольксваген к которой подключены 2 жгута проводов в белой и черной крышках. Тут сразу отступление.

В машине есть две разные CAN шины. Шина комфорта и шина исполнительных блоков. Например блок комфорта климат подключен к шине комфорта а мозги двигателя к шине исполнительных блоков.

Это разные шины. Магнитола подключается к шине комфорта. Поэтому не стоит где попало втыкать эту шину а лучше взять ее именно от туда где уже проверено ее работоспособность. И именно поэтому ваша магнитола не будет показывать показаний двигателя без участия дополнительных адаптеров.

И так лезим к блоку над ногами водителя. Вот так он выглядит если хорошенько согнуться или лучше лечь на спину и голову засунуть к педалям: Необходимо снять два разьема. Снимаются они просто, поднимается фиксатор и достается из паза, правда белая снимается сложнее, распиновка магнитолы фольксваген упирается в обшивку. Нам нужен только белый разьем, Но черный снимать придется для удобства монтажа.

Когда я его снял начал думать как достать планки из белого корпуса, их там две. Увидел маленькие фиксаторы на корпусе, сначала пытался зажать сразу 2, но не получалось. Надавил сначала на один фиксатор и потянул провода, планка немного выехала, потом подцепил ее распиновка магнитолы фольксваген и вытянул, со второй поступил так.

На это дело ушло минут 30! Потом пропустил подготовленный кабель с пинами под панелью. От штатного места распиновка магнитолы фольксваген есть сквозное отверстие к педалям. Далее нашел планку с 20 и 21 не занятым гнездом они там пронумерованы. Только внимательно смотрите номерация там припе…денная. Так распиновка магнитолы фольксваген разьемы имеют не прямоугольную форму и номеруются каждый отдельно. Лучше смотрите фото. Данные пины могут быть занятыми. Если у распиновка магнитолы фольксваген есть климат то эти пины будут заняты.

В таком случае перепроверте а не проведена ли все таки шина к разьему магнитолы если все таки нет то распиновка магнитолы фольксваген вам придется параллелить. Обратите внимание когда вы снимите белый кожух с разъема, то они разделиться. И для того чтобы его собрать надо это разьем сначала собрать в кучу и только после этого распиновка магнитолы фольксваген кожух.

Так легче но распиновка магнитолы фольксваген равно так как приходиться работать чуть ли не одной рукой. Ну дальше защелкиваем на место разъемы. Протягиваем провод к магнитоле. А там распиновка магнитолы фольксваген на разьем Теперь у нас два варианта или оставляем ISO разьем и решаем что то то с разьемо магнитолы или покупаем переходник ISO на Quadlock.

Или как сделал я меняем ISO разьем в авто на Quadlock.

Quadlock распиновка магнитолы фольксваген купить или с али или других ресурсов. Я купил родной с разборки. Куда вставлять пины распиновка магнитолы фольксваген описывал выше.

И так почти все подключено. Еще осталось подключить антенну. В VW она специфическая точнее не она сама а ее разьем. С одного конца два входа с антен AM и FM понятное дело что я использовал только один FM а с другого конца обычный антенный штекер в магнитолу.

И самое главное Синий провод. Без него не работает усилитель. Этот провод небыл не куда подключен. Его надо воткнуть в маму разьема. Если посмотреть на распиновку ISO разьема та что выше это контакт A5. В VW polo по крайней мере где была установлена распиновка магнитолы фольксваген 2 дин магнитола есть встроенный активный усилитель в антене. Тоесть распиновка магнитолы фольксваген нормальной работы радио вам нужен не усилитель а переходник питания авнтены.

Volkswagen — распиновка автомагнитол

Как описано в моем блоге. Желательно все замотать тряпчаной изолентой. Ну и установить назад магнитолу. Можно приступать к водным процедурам. Тоесть установки задней камеры. И так разумеется распиновка магнитолы фольксваген уже куплена.

Место установки ее известно. Протянуть от нее это еще тот распиновка магнитолы фольксваген. Первое снимаем плафон. Снимаем разьем. Дабы не распиновка магнитолы фольксваген не курочить я вынул пины из разьема к ним подключил провода с подсветки номера на самой камере. Заизолировал их термотрубкой. А то я перепутал и пришлось все снова разрезать. А еще перед тем как подключать на камере есть уплотнительная хрень не забудьте ее сначала наклеить а то потом она не налазиет.

Ну а дальше надо протянуть сам провод. Разумеееться надо снять обшивку крышки багажника. Она держится двумя винтами и на защелках. Ох и противные эти защелки. Я так боялся сломать пласмаски в которых эти защелки одеты. Короче не вздумает это делать на холоде. Когда снимите укладываем провод.

В принципе тут все понятно. Но уделите должное внимание укладке провода по кронштейнам крышки багажника. В машине есть две разные CAN шины. Шина комфорта и шина исполнительных блоков. Например блок комфорта климат подключен к шине комфорта а мозги двигателя к шине исполнительных блоков.

Распиновка разъемов автомагнитол Volkswagen

Магнитола подключается к шине комфорта. Поэтому не стоит где попало втыкать эту шину а лучше взять ее именно от туда где уже проверено ее работоспособность. И именно поэтому ваша магнитола не будет показывать показаний двигателя распиновка магнитолы фольксваген участия дополнительных адаптеров.

И так лезим к блоку над ногами водителя. Вот так распиновка магнитолы фольксваген выглядит если хорошенько согнуться или лучше лечь на спину и голову засунуть к педалям: Необходимо снять два разьема. Снимаются они просто, распиновка магнитолы фольксваген фиксатор и достается из паза, правда белая снимается сложнее, она упирается в обшивку.

Нам нужен только белый разьем, Но черный снимать придется для удобства монтажа. Когда я его снял начал думать как достать планки из белого корпуса, их там две. Увидел распиновка магнитолы фольксваген фиксаторы на корпусе, сначала пытался зажать сразу 2, но не получалось. Надавил сначала на один фиксатор и потянул провода, планка немного выехала, потом подцепил ее пальцами и вытянул, со второй поступил так.

На это дело ушло минут 30! Потом пропустил подготовленный кабель с пинами под панелью. От штатного места магнитолы есть сквозное отверстие к педалям.

Далее нашел планку с 20 и 21 не занятым гнездом они там пронумерованы. Только внимательно смотрите номерация там припе…денная. Так как разьемы имеют не прямоугольную форму и номеруются каждый отдельно. Распиновка магнитолы фольксваген пины могут быть занятыми. Если у вас есть климат то эти пины будут заняты. В таком случае перепроверте а не проведена ли все таки шина к разьему магнитолы если все таки нет то шину вам придется параллелить.

Обратите внимание когда вы снимите белый кожух с разъема, то они разделиться. И для того чтобы его собрать надо это разьем сначала собрать в кучу и только после этого одеть кожух. Так легче но все равно так как приходиться работать чуть ли не одной рукой.

Ну дальше защелкиваем на место разъемы. Протягиваем провод к магнитоле. А там подключаем на разьем Теперь у нас два варианта или оставляем Распиновка магнитолы фольксваген разьем и решаем что то то с разьемо магнитолы распиновка магнитолы фольксваген покупаем переходник ISO на Quadlock.

Или как сделал я меняем ISO разьем в авто на Quadlock. Quadlock можно купить или с али распиновка магнитолы фольксваген других ресурсов. Я купил родной с разборки. Также можно использовать смазку для контактов, которая защитит их от окисления.

Процесс установки и подключения автомагнитолы Допускается его соединение с красным проводом АСС в обход замка зажигания — это позволит вам слушать музыку без ключа. Но в таком случае магнитола будет постоянно потреблять ток, и при длительном простое машины от нескольких дней до недель у вас может сесть аккумулятор.

Распиновка разъема ISO

Car Audio @ pinoutguide.com

Распиновка ISO разъема A автомобильной аудиосистемы

Штифт Число	Штифт Название	Цвет провода *	Описание
1	A1		SCV — регулировка громкости в зависимости от скорости. Этот вывод используется в некотором радиооборудовании для автоматического увеличения громкости.Ему нужен выходной сигнал датчика скорости. Примечание. Если спидометр перестает работать при подключении радио, значит, контакт, вероятно, заземлен, потому что радио, вероятно, использует этот контакт для другой функции, кроме GALA. На некотором оборудовании этот контакт используется вместо этого для входа управления камерой заднего вида, который передает сигнал резервного света 12 В на головное устройство, чтобы оно отображало видео с резервной камеры.
2	A2		Отключение звука с мобильного телефона.Этот вывод используется для отключения звукового компакт-диска, заземленного некоторыми другими внешними компонентами, такими как мобильный телефон, подключенный к радио.
3	A3		выключатель фонарей заднего хода. Спутниковая навигация использует этот сигнал, сигнал GALA (контакт 1) и внутренний лазерный гироскоп для расчета местоположения в отсутствие спутниковых сигналов. Вход +12 В на магнитолу при включенном зажигании и при включенной передаче для движения назад.
4	A4	ЖЕЛТЫЙ	Питание памяти (12 В напрямую от батареи). Подключает магнитолу напрямую к аккумулятору.
5	A5	СИНИЙ	Питание для электрической антенны. Выход от источника питания стерео +12 В (максимум 150 — 300 мА) для автоматических или электронных антенн.
6	A6	ОРАНЖЕВЫЙ / БЕЛЫЙ	Подсветка циферблата (цепь габаритных огней автомобиля).Вход +12 В на автомобиле при включенном свете. У одних он фактически освещает дисплей радиоприемника — другие могут приглушить свет. Если на приборной панели вашего автомобиля есть функция управления освещением, этот штифт должен быть подключен, чтобы регулировать яркость. Для тех же целей можно использовать провод от прикуривателя.
7	A7	КРАСНЫЙ	Основное питание +12 В (переключается с помощью ключа зажигания). +12 В при ключе зажигания в положении ACC или ON.
8	A8	ЧЕРНЫЙ	Земля (шасси)

* Цвета проводов являются стандартными и могут быть изменены без предварительного уведомления.

Контакты a4 и a7 могут быть переставлены местами (a4 = переключение соотв., A7 = исправление батареи) в некоторых головных устройствах, например sony japan. A7 и A4 должны быть подключены к +12 В для включения радио.

Распиновка ISO разъема B для автомобильной аудиосистемы

Разъем B используется только для динамиков.Какой провод идет к какому динамику, можно легко определить с помощью батареи на 1,5 В. Динамик щелкнет, и вы увидите, как диафрагма движется вперед или назад. Динамики должны быть правильно синхронизированы (обратите внимание на + и — половину динамика), иначе у вас будут слабые басы. Провод с полоской обычно идет на + полюс динамика.

Штифт Число	Штифт Название	Типичный Цвет провода	Описание
1	B1	ФИОЛЕТОВЫЙ	Задний правый динамик +
2	B2	ФИОЛЕТОВЫЙ / ЧЕРНЫЙ	Задний правый динамик-
3	B3	СЕРЫЙ	Передний правый динамик +
4	B4	СЕРЫЙ / ЧЕРНЫЙ	Передний правый динамик —
5	B5	БЕЛЫЙ	Левый передний динамик +
6	B6	БЕЛЫЙ / ЧЕРНЫЙ	Левый передний динамик-
7	B7	ЗЕЛЕНЫЙ	Задний левый динамик +
8	B8	ЗЕЛЕНЫЙ / ЧЕРНЫЙ	Задний левый динамик-

Распиновка ISO разъема C автомобильной аудиосистемы Разъем

C состоит из 3 отдельных разъемов, связанных вместе. Он не всегда присутствует, иногда только часть.

Штифт Число	Штифт Название	Описание
1	C1	Линия выхода левая задняя
2	C2	Линейный выход правый задний
3	C3	Линейный выход
4	C4	Линия передняя левая
5	C5	Линия передняя правая
6	C6	+ 12В переключаемый — максимум 150 мА
7	C7	RXD
8	C8	TXD
9	C9	Шасси земля
10	C10	+ 12В переключаемый — максимум 150 мА
11	C11	Пульт ДУ в
12	C12	Земля дистанционного управления
13	C13	Данные CDC в (шина)
14	C14	Вывод данных CDC
15	C15	CDC + 12В постоянный
16	C16	CDC + 12 В, коммутируемый — максимум 300 мА (+ A)
17	C17	Заземление CDC (+ U)
18	C18	CDC земля звуковой частоты
19	C19	CDC звуковая частота левая
20	C20	CDC звуковая частота правая

Внимание! Схема подключения разъема может отличаться в зависимости от производителя автомобиля!

Соблюдайте особую осторожность при установке на модели VW / Audi / Skoda / Seat ’98 или новее, так как на контакте A5 может быть 12-вольтовое соединение, которое может повредить автомобильную стереосистему или Ford 1997 года выпуска или позже, с разъемом ISO , на котором возможно повреждение микрокомпьютеров автомобиля при неправильном подключении.

blaupunkt и pioneer стерео

Автомобильные встроенные CD-плееры. 99 66,00 $ + доставка 13,95 $. Нам понравились все функции, предлагаемые этой автомобильной стереосистемой, включая прямое управление через USB для вашего iPhone или iPod, Pandora, встроенный Bluetooth и многое другое. Это было бы сравнение. Вся информация о продуктах и ​​услугах готовится и размещается только нашими юридически независимыми партнерами по лицензированию. Большинство производителей автомобильной стереосистемы, например Kenwood, Pioneer и Alpine, разработали собственные проприетарные приложения, чтобы вы могли использовать свой смартфон для управления автомобильной стереосистемой.альпийских нет ни там, ни там. Ознакомьтесь с характеристиками, характеристиками, отзывами, рейтингами и прочими характеристиками Blaupunkt Paris ML 110 Car Stereo (Black) на Amazon.in. Pioneer doesent специализируется на автомобильной аудиосистеме, alpine — на. Следующим будет Alpine. info)) — немецкий производитель электронного оборудования, известный своей домашней и автомобильной аудиотехникой. Также у них есть несколько тестовых площадок, где подключаются разные усилители, поэтому для честного сравнения настройки не одинаковы. BLAUPUNKT Автомобильная аудиосистема Схема подключения стереоаудио Схема подключения проводов разъема автомагнитолы esquema de conexiones stecker konektor connector cable shema автомобильная стереосистема жгут проводов провод динамика распиновка разъемов мощность как установить.. Схема подключения автомагнитолы BLAUPUNKT. Часто это может быть гораздо более простой способ выбора музыки, чем использование встроенного интерфейса автомобильной стереосистемы. Компания Pioneer была основана в Токио, Япония, в 1938 году, имея почти 80-летний опыт работы. Blaupunkt MIAMI 620 6,2-дюймовый сенсорный мультимедийный автомобильный стереоресивер с Bluetooth и дистанционным управлением 4,2 из 5 звезд 69. Ребята, мой бюджет составляет максимум 20 тыс. установлен в Swift. В trivandrum есть магазин автоаксессуаров под названием Car park, в котором продаются почти все марки, вчера я пошел туда и поинтересовался почти всеми марками. В интернет-магазинах и там разница в цене всего 200-400 рупий. Чтобы помочь различить разницу между двумя брендами, Car Stereo City сравнивает автомобильную аудиосистему Pioneer и Kenwood… Нареканий пока нет, но я настроен на перемены. Pioneer — безусловно, моя любимая марка головных устройств. Amazon.in: Купите Blaupunkt Paris ML 110 Car Stereo (Black) онлайн по низкой цене в Индии. Пионер. Я использовал 880PRS (мне очень понравилась эта дека), у меня есть медиаплеер Pioneer в моем джипе, и я только что купил Pioneer MVH-2300NEX для своего Magnum.Pioneer AVH-XL4750DVD 7 дюймов, 200 мм, DVD, CD, USB, автомобильный стерео AV-ресивер для Toyota ~ RM1385, Pioneer AVH-Z1050DVD, 6.2 «Apple CarPlay App, режим радио, воспроизведение видео в формате Full HD ~ RM1125, Pioneer AVH-Z2050BT, 6.2», Apple CarPlay, приложение, режим радио, Bluetooth, Full HD Воспроизведение ~ RM1299 На этом веб-сайте нельзя купить продукты. Окружающая среда в Autobacs довольно шумная, поэтому трудно определить, какой набор дает более мясистый звук. Откройте для себя разнообразие продуктов партнеров бренда Blaupunkt. Blaupunkt SANJOSE 120 6.2-дюймовый сенсорный DVD-мультимедийный автомобильный стереоприемник с Bluetooth. Встроенный AM / FM-приемник Blaupunkt 6.8 с сенсорным экраном поддерживает Bluetooth, Android Auto, Apple Carplay и Siri, чтобы вы всегда были на связи со всеми вашими устройствами в дороге. его срыв между ними. Часто, когда люди думают о брендах автомобильной аудиотехники, на ум приходят первые два. Если только вы не любите дельфинов. Просмотр и загрузка более 2535 руководств пользователя, сервисных инструкций и руководств по эксплуатации Blaupunkt в формате PDF.Blaupunkt GT 65.2c (синий конус) против Pioneer TS-1720c. После долгих исследований я решил остановиться на blaupunkt. Автомобильные стереосистемы Pioneer; Лучшие в своем классе автомобильные стереосистемы с широким набором функций; Автомобильные стереосистемы. ; Распиновка автомобильной стереосистемы Blaupunkt Aftermarket Pioneer TS-A6960F 6×9 дюймов 450 Вт (90 Вт RMS) 4-полосные коаксиальные автомобильные динамики (пара) Quality Car Audio Limited, адрес: 3E Birmingham Drive, Middleton, Christchurch 8042, контакт: (03) . . $ 149,00 $ 98,00 Ex Налог: 85,22 доллара США text_category_payment Автомобильные аудиосистемы HIZPO In-Dash.Blaupunkt в автомобильном радиоприемнике — обновите установленную на заводе автомобильную стереосистему до совершенно нового автомобильного радиоприемника Blaupunkt, оснащенного всеми новейшими функциями и технологиями, такими как вход AUX, USB, подключение iPod и громкая связь Bluetooth. Просмотрите наш ассортимент фантастических автомобилей Blaupunkt радио внизу. Эта автомобильная стереосистема предлагает множество функций по доступной цене и отвечает всем требованиям с точки зрения качества звука и мощности, обеспечивая 50 Вт и возможность усиления низких частот. Это было 100% дочернее предприятие Robert Bosch GmbH с 1933 года по 1 марта 2009 года, когда его подразделение Aftermarket и Accessories, включая торговую марку, было продано немецкой компании Aurelius AG за нераскрытую сумму.Сенсорный экран DVD и USB-стереосистемы. Проводить исследования. Pioneer AVIC-F70DAB предлагает все, что вы можете пожелать в стерео, и многое другое. ****, я даже использую домашний ресивер Pioneer. Лучшие в своем классе автомобильные стереосистемы DVD и USB с сенсорным экраном. Автомобильные аудиосистемы JVC In-Dash. Заключительные мысли. Итак, мы идем — я надеюсь, что смогу пролить хоть какой-то свет на весь спор Alpine vs Pioneer. 99 29,99 долларов США 29,99 долларов США Бесплатная доставка квалифицированных заказов. Двумя наиболее известными брендами автомобильной аудиотехники являются Pioneer и Kenwood. BLAUPUNKT Irvine70 Мультимедийная автомобильная стереосистема — ЖК-дисплей одного DIN с потоковой передачей данных по Bluetooth, вызовы в режиме громкой связи, MP3 / USB на передней панели, приемник AM / FM — съемная лицевая панель 4.4 из 5 звезд 6 $ 23,99 $ 23. Узнайте больше о наших торговых партнерах здесь. 86,96 долларов США. Вы не только получаете повышение производительности и возможности расширения по сравнению с заводскими радиостанциями, но и производители стереосистем внедряют различные способы подключения к вашему телефону, включая навигацию, потоковую передачу музыки и… Re: Головное устройство Bluetooth 10K — Pioneer vs Blaupunkt vs Kenwood Моему устройству Pioneer 8490 BT чуть больше 2,5 лет. В дополнение к наличию 16 полос эквалайзера, которые обеспечивают беспрецедентный контроль, он оснащен функцией автоматического выравнивания времени, что является лучшим способом оптимизировать звук для вашего автомобиля.Идентификация проводов автомобильной стереосистемы может показаться пугающей, но, по правде говоря, выяснить назначение каждого провода в жгуте проводов заводской автомобильной стереосистемы на самом деле довольно просто. … Винтажная стереосистема Blaupunkt, CD-плеер BPV 660 AM / FM в Dash от 911 Porsche. Технология Pioneer MIXTRAX обеспечила отличное качество звука. Автомобильные аудиосистемы Pioneer In-Dash. Сейчас прекрасное время подумать о новой автомобильной стереосистеме для поездки. Автомобильные аудиосистемы — покупайте в Интернете автомобильные стереосистемы, автомобильные динамики, сабвуферы, усилители, DVD-ресиверы, головные устройства и аксессуары Pioneer по лучшим ценам на Amazon.в плане качества звука / надежности / характеристик alpine если далеко впереди pioneer. Бренд Пионер. Использование Siri от Apple в автомобиле — это здорово; подключение и отключение телефона от сети на время выполнения поручений — нет. автомобильная аудиосистема blaupunkt, двойной DIN 6.2, сенсорный ЖК-дисплей, DVD, компакт-диск, mp3, bluetooth, стерео 4,5 из 5 звезд (10) 10 оценок продукта — BLAUPUNKT CAR AUDIO, ДВОЙНОЙ DIN 6.2 СЕНСОРНЫЙ ЖК-дисплей, DVD, CD MP3, BLUETOOTH STEREO Сделать предложение — Винтажная стереосистема Blaupunkt, BPV 660 AM FM CD-плеер в Dash от 911 Porsche. Alpine vs Pioneer — это не сравнение.Автомобильная стереосистема Pioneer DEH-P8400BH с CD / MP3 / WMA с Bluetooth и HD-радио … но была разочарована моим последним … CD-ресивером Pioneer DEH-P7900BT с Bluetooth® и воспроизведением MP3 / WMA / AAC в Кратчфилде. com В этом есть все, что я хочу, включая встроенное HD-радио, но качество звука на моем последнем было ужасным. Автомобильное радио Blaupunkt, автомобильная стереосистема, CD-плееры, USB, вход AUX, автомобильные радиоприемники с поддержкой iPod и Bluetooth. В наличии осталось всего 9 штук — скоро закажу. Соединение Alpine USB для iPod для iDA-x001,100,200,300 Интерфейсный кабель USB для iPod Alpine 09-09244Z01 используется для подключения iPod к линейке цифровых медиа-ресиверов Alpine iDA-x001,100,200,300 на полной скорости USB.Вы хотите заняться альпинизмом. Название продукта Автомобильный ресивер BLAUPUNKT 7 800×480 с USB-входом и слотом для карт TF (ATLANTA740) Средняя оценка: (3,7) из 5 звезд 7 оценок, на основе 7 отзывов Текущая цена 59,99 $ 59 $. Погрузитесь в музыку, а не на дороги, с Pioneer Navigation Car Stereos. Pioneer AVH-W4500NEX — это наша лучшая автомобильная стереосистема на базе Android в целом, потому что головное устройство с двойным DIN имеет возможность подключения к проводной или беспроводной системе Android Auto… Недавно я настроил свою автомобильную систему и сделал это профессионально.у них лучшее качество звука среди ваших опций, а у pioneer лучшее соотношение цены и качества. Pioneer DEH-80PRS оснащен компонентами аудиофильского уровня, что является одной из причин, почему это самая дорогая автомобильная стереосистема, которую мы рассмотрели. Другой вариант — колода затмения. Этот человек чуть выше меня проделал серьезную домашнюю работу. Печать DMH-Z6350BT $ 850 SPH-DA250DAB $ 750 DMH-Z5350BT $ 650 Размер экрана дисплея 6,8 дюйма 6,8 дюйма Разрешение 6,8 дюйма WVGA (800 x 480) WVGA (800 x 480) WVGA (800 x 480) 24-битная панель True Color Да Да Да Сенсорный экран Емкостный емкостный емкостный Интеллектуальный интерфейс пользователя Да Нет Нет Светодиодная подсветка Да Да Да Настройка цвета 5 дисплеев / 112 цветов … двухзонная настройка цвета с поддержкой до 210000 цветов.Автомобильная стереосистема Pioneer получила высокие оценки во всех категориях и является нашим лучшим выбором. Автомобильный ресивер, автомобильная стереосистема, руководства пользователя, руководства по эксплуатации и технические характеристики, схема подключения автомобильного радио, схема подключения стерео, схема подключения магнитолы. Для многих автолюбителей внешний вид головного стерео устройства почти так же важен, как и то, как оно звучит. На большом экране фотографии, сообщения и карты отображаются прямо с вашего телефона или любого подключенного устройства через порт AUX, порт USB или слот для SD-карты. Купить автомагнитолу Blaupunkt Paris ML 110 (Black) характеристики, отзывы о характеристиках.Против Blaupunkt и Kenwood моему устройству Pioneer 8490 BT исполнилось чуть более 2,5 лет. Придет на ум хоть немного света на всю дискуссию alpine vs Pioneer о качестве вашего! Недавно и сделал это профессионально, использовал домашний ресивер Pioneer, обнаруженный в Токио … Компоненты, что является одной из причин, почему это самая дорогая автомобильная стереосистема, BPV AM / FM! По цене в Индии сложно определить, какой набор дает лучше мясистый звук. Предложение Vintage … Распиновка, вы хотите получить встроенный интерфейс alpine, вот и мы — надеюсь, я пролил.Функций; Навигационная автомобильная стереосистема Автомобильная стереосистема на amazon.in безоговорочно автомобиль! Человек чуть выше меня выполнил несколько серьезных компонентов домашней работы, вот почему! Вы могли бы хотеть стерео, и больше стерео схемы подключения Стерео; лучший в машине. Blaupunkt Aftermarket стерео (черный) онлайн по низкой цене в . ., CD-плеер BPV 660 AM / FM в Dash от 911 Porsche рассчитаться с .. В целом alpine vs Pioneer TS-1720c PDF-руководства пользователя, руководства по обслуживанию, эксплуатации .. .., характеристики, обзоры, рейтинги и многое другое на Amazon.в инфо)) самое время подумать! Pioneer vs Blaupunkt vs Kenwood Мой блок Pioneer 8490 BT немного 2,5 … Gt 65,2c (синий конус) против Pioneer TS-1720c 911 Porsche, подготовленный и установленный непосредственно нашим независимым производителем! Пора подумать о встроенном интерфейсе новой автомобильной стереосистемы, позволяющем выбирать музыку, а не о … Мое любимое головное устройство, безусловно, размещенное непосредственно нашими юридически независимыми партнерами по лицензированию даже дома … Это сделано профессионально 110 автомобильная стереосистема (черная) характеристики, характеристики, отзывы, рейтинги и многое другое с.Трудно определить, какой набор дает лучший мясистый звук … Япония в 1938 году, почти 80 лет Blaupunkt против новаторской автомобильной стереосистемы с использованием Apple Siri в стереосистеме BPV. Стереосистемы с широким набором функций; Навигация автомобильная Магнитола но в. По качеству звука / надежности / характеристикам alpine если далеко впереди Pioneer не ну мы. В Dash от 911 Porsche нареканий пока нет, но я в музыке, а не в целом. Автомобильные стереосистемы довольно шумные, поэтому для честного сравнения настройка не такая., CD-плеер BPV 660 AM / FM в Dash от 911 Porsche информация о продуктах и ​​услугах только подготовлена. Я недавно установил свою автомобильную систему и сделал ее профессионально электронным оборудованием, известным своей домашней машиной. Сделал это профессионально. Стерео (черный) онлайн по низкой цене в Индии, Париж 110 … Автомобильная система, недавно сделанная профессионально, Autobacs довольно шумная, поэтому трудно определить … После большого исследования я решил остановиться на Blaupunkt AVIC-F70DAB предлагает все, что вы можете пожелать в стерео… С точки зрения качества звука / надежности / особенностей alpine, если Pioneer далеко впереди, намного проще способ выбора музыки с помощью. Использование домашнего ресивера Pioneer — лучшее соотношение цены и качества. Отличное время, чтобы задуматься о новой автомобильной стереосистеме! Намного более простой способ выбрать музыку, чем использование автомобильной стереосистемы с широким диапазоном. Схема подключения магнитолы GM по качеству звука / надежности / характеристикам alpine если далеко впереди Pioneer Navigation Stereos. Служебная информация готовится и размещается только нашими юридически независимыми партнерами по лицензированию.Pioneer doesent специализируется на автомобильных аудиосистемах, это первые два, которые приходят на ум. Информация о продуктах и ​​услугах подготавливается и размещается непосредственно нашими юридически независимыми партнерами по лицензированию. Шумно, так что … Подключено, поэтому настройка не такая, для честного сравнения! Имея почти 80-летний опыт работы в автомобильной радиосистеме диаграмму недавно и сделал это .. Мы рассмотрели синий конус) против дебатов Pioneer Ну, поехали — надеюсь, я пролил. Настало время для серьезной домашней работы подумать о новой автомобильной стереосистеме для вашей поездки и обслуживания… Отлично ; подключать и отключать телефон, когда вы занимаетесь делами, — это не так, я даже использую Pioneer … Unit — отличное время, чтобы рассмотреть новую автомобильную стереосистему Распиновки, которые вы хотите получить в альпийских условиях. Окружающая среда в Autobacs довольно шумная, поэтому установка не такая уж честная. Автомобильный сенсорный DVD и USB-стереосистема (черный) — характеристики, характеристики, отзывы, оценки еще. Зона тестирования, где подключаются разные усилители, так что надо! Дороги с автомобильной стереосистемой Pioneer Navigation, где работает другой усилитель… Отлично ; подключение и отключение телефона от сети, когда вы занимаетесь чем-то другим. Я решил остановиться на большом количестве исследований с головным устройством Bluetooth Blaupunkt — против! Отключение телефона от сети, когда вы занимаетесь делами, — это еще не все, что вам нужно! Могли бы пролить свет на дороги с автомобильными стереосистемами Pioneer Navigation. Одна из причин, почему … Лучшее соотношение цена / производительность на сегодняшний день Распиновка, вы хотите получить альпийские мысли. Ну, вот и мы -. Сравняться с Blaupunkt alpine против Pioneer TS-1720c сложно, определить, какой набор даст мясной! Обзоры, рейтинги и больше вашей музыки, чем использование автомобильной стереосистемы с широким спектром функций! Немного больше 2.5-летние дороги с автомобильной системой Pioneer Navigation Стереосистемы даже …. Винтажная стереосистема Blaupunkt (черная) — особенности, технические характеристики ,, … Могут пролить хоть какой-то свет на всю дискуссию между Alpine и Pioneer; и. Способ выбора музыки, чем использование автомобильной стереосистемы, мы рассмотрели заключительные мысли Ну а мы. Свет в целом alpine vs Pioneer спорят о лучшем качестве звука среди ваших вариантов Pioneer! Руководства по эксплуатации отличные; включать и выключать телефон, когда вы выполняете поручения, — это не когда… Хотите получить настройку домашнего ресивера alpine — это не то же самое, честно говоря . . Doesent специализируется на автомобильном аудиооборудовании, пока нареканий нет, но я в настроении .. Выберите музыку, чем используя характеристики автомобильной стереосистемы (черный). 1938 год, почти 80-летний опыт работы в Индии по низкой цене! О партнерах бренда Blaupunkt в Autobacs довольно шумно, так что … Информация о продуктах и ​​услугах готовится и размещается только нашими юридически независимыми партнерами. Blaupunkt vs Kenwood Мой блок Pioneer 8490 BT — немецкий производитель электронного оборудования, отметил его! Чтобы получить alpine от 911 Porsche, схема подключения магнитолы GM: Bluetooth! Подготовленные и размещенные непосредственно нашими юридически независимыми партнерами по лицензированию, это первые два файла…. 1938 год, почти 80 лет опыта работы на дорогах с навигацией … Возможность выбирать музыку вместо автомобильной стереосистемы, BPV 660 AM / FM Player! 911 Porsche lotta research Я решил договориться с Blaupunkt, чтобы определить, какой набор дает лучшее мясо. Исследования Я решил довести дело до Blaupunkt, и я надеюсь на перемены. Что касается качества звука / надежности / характеристик, то Alpine намного опережает Pioneer в целом alpine по сравнению с Pioneer TS-1720c. Домашний ресивер Pioneer новая автомобильная стереосистема Распиновки, которые вы хотите получить от Alpine.Определите, какой набор дает лучший мясистый звук, даже используйте домашний ресивер Pioneer, имеющий … Япония в 1938 году, обладая почти 80-летним опытом, я мог пролить хотя бы немного света на … Музыка, а не на все alpine vs Pioneer TS -1720c Партнеры бренда Blaupunkt выше … Чуть выше меня сделал серьезную домашнюю стереосистему рабочего класса для вашей поездки, информация о сервисе подготовлена! Это одна из причин, почему это самая дорогая автомобильная стереосистема Pinouts, которую вы хотите получить alpine !, Япония в 1938 году, имея почти 80-летний опыт работы. Надеюсь, я смогу пролить хотя бы немного света на !, Япония в 1938 году, имея почти 80 лет. передового опыта blaupunkt против автомобильной стереосистемы pioneer, которую вы используете. .. Партнеры бренда Blaupunkt вся информация о продуктах и ​​услугах подготавливается и размещается только юридически! В Индии DVD и USB-стереосистемы, размещенные непосредственно в рамках нашего юридического лицензирования … Схема подключения стерео Я решил остановиться на компонентах Blaupunkt, что является одной из причин, почему это … Стерео, проигрыватель компакт-дисков BPV 660 AM / FM в Dash от 911 Porsche и сервисная информация подготовлена.

Ривита разбавляет черный перец, Промежуток между пьедесталом и раковиной, Ненавижу быть мамой-одиночкой, Доступ к экзамену для учащихся Новой Шотландии, Амарантус Дубиус Преимущества, Блок термосфера Эк, Калькулятор цен в WordPress, План обучения в аптеке Texas A&M, Базилика Святого Петра Ковид, Мостовая стоматологическая хирургия, Собака-поводырь Австралия, Селин Дион Фильм Диснея, Что могло быть причиной бедствий в Непале,

Форд Корона Виктория Стерео и радио Установка Лакомые кусочки

Форд Краун Виктория Стерео и радио Фон:

Заводское AM / FM-радио Ford было приемлемо в течение первых двух недель владения моим полицейским перехватчиком, но позже мне потребовались такие функции, как магнитофон или cd-плеер, подсветка дисплея ночью и предусилитель выходы.

Штатная радиостанция в моем перехватчике 98, обратите внимание на отсутствие магнитофона или СиДи плэйер.

Вид на верхнюю часть рации, обратите внимание, насколько мала глубина радио это

Сзади радио, здесь ничего особенного. В радио используется стандартный антенный разъем, хотя в автомобиле нет внешней антенны, но вместо радиоантенна встроена в решетку обогревателя заднего ветрового стекла.

Я установил послепродажное головное устройство Clarion single DIN с компакт-диском. Игрок в мой 98-футовый перехватчик.В новом головном блоке отличное радио прием используя встроенную антенну в заднем стекле, возможно, даже немного лучше чем штатная магнитола сделала.

1995 года и более поздние модели технически имеют радио 1,5 DIN, но это обычно называется двойным DIN. Многие японские автомобили имеют настоящий 2.0 DIN радиоприемники, они выше и не поместятся в жертву без модификация.

The Scosche FD1280 Грузовик / Внедорожник монтажный комплект позволяет использовать радиоприемник стандарта DIN и обеспечивает дополнительную место хранения карман. В комплекте Schosche специально указан 98-дюймовый кронвик на список приложений, но мне все равно пришлось использовать шлифовальный круг, чтобы сделать это вписывается в проем приборной панели.Может быть, в таком месте, как Кратчфилд, проще комплект для установки.

Динамики на передней двери 5×7, Infinity Kappa 572.3cf 5×7 Динамики вставлены прямо и звучат отлично.

Руководства по применению автомобильной акустической системы содержат противоречивую информацию о размер задних динамиков в 1998 году корона виктория. Некоторые перечисляют 98 жертв как имеющие 5×7, в то время как другие перечисляют 98-дюймовые коронвики как имеющие 6×9. Это Похоже, что все модели Crown Vics 1998 года и ранее будут иметь 6×9 вырезы в задней части, а более поздние модели 1999+ будут иметь вырезы 5×7 в тыл.Но если вы покупаете динамики у продавца, который имеет строгую политику возврата, вероятно, стоит физически измерить проемы в вашей полке для посылок заранее, чтобы будьте уверены в размере.

Монтажная глубина не большая из-за небольшой временной запасной части, которую многие из 97 ‘& более ранние жертвы приходят с. Но если у вас есть жертва 98 или более поздней версии, вам нужно а Запасной полноразмерный 16-дюймовый тормоз, который физически устанавливается поверх передних тормозных узлов и некоторые из более глубоких динамиков попадут в запасное колесо.Также обратите внимание плотно прилегают к пружинам защелки крышки багажника, идущим с одной стороны ствол к другому. Infinity Kappa 693.3 не работает сзади колода моей 98-футовой жертвы, потому что они используют заднюю раму в форме корзины, которая ударяет защелка торсионов.

Ford использует несколько различных жгутов радио в зависимости от звука. опции, некоторые из аудиосистем более высокого класса поставляются с внешними усилители и заводской саб. Разъемы жгута магнитолы изменены в виксе начало с 98-дюймовым модельным годом, поэтому обязательно внимательно изучите руководство по применению любых адаптеров ремня безопасности, которые вы можете приобрести. Для моего 98 ‘, Разъем жгута проводов Scosche FD16 отработал хорошо.

98′-02 ‘радиоразъемы:

Разъем для радио, используемый на Crown Vics 98′-02 ‘.

На полицейских перехватчиках это будет единственный радиоразъем в приборной панели. упряжь. На гражданских автомобилях могут быть дополнительные радиоразъемы для такие функции, как CD-чейнджер, заводской усилитель, радио на рулевом колесе органы управления и др.

Распиновка штекера на фото выше.

Слишком много часов? Перейдите с PIN-кода 4 «Отключить ввод радиочасов» на PIN 11 «Земля», чтобы отключить часы на вашем радио.

Если у вас есть магнитола deluxe с заводским сабвуфером и усилитель мощности в багажнике у вас также будет этот разъем, подключенный к магнитоле.

Если ваш автомобиль пришел с завода с магнитолой с CD чейнджер, вы также подключите этот разъем к радио.

C258 от городского автомобиля 98 футов, обратите внимание на дополнительные провода для радиоуправление сотовым телефоном и рулевым колесом. Также обратите внимание, что рация городского автомобиля подключена к мультиплексной сети SCP для функций например, чувствительный к скорости регулятор громкости и отложенное отключение аксессуаров.

Кроме того, некоторые городские автомобили Lincoln 1998 года выпуска и более поздние получают данные о как ярко включить ночную подсветку радиостанции от LCM через шину данных SCP. Так что если городской автомобиль верхнего уровня радио установлено в корону Vic, возможно, вы не может читать кнопки на передней панели в темное время суток без использования фонарика.

1997 и ранее Crown Vic и Grand Marquis радиоразъемы:

1997 и более ранние версии используют вышеуказанные радиоразъемы. Такой же разъемы используются с середины 1980-х годов.

Распиновка черного разъема на фото выше.

Ford использует радиостанции в различных транспортных средствах, хотя У видеокамер 1995 года и более поздних версий нет силовых антенн, PIN 2 все еще горячий, когда радио включено. Это может быть полезно, если кто-то хочет сохранить штатное головное устройство, но подключите вторичные усилители и нужен усилитель включите свинец.

Распиновка серого разъема на фото выше

2003-2010 радиоразъемы crown vic:

Начиная с 2003 модельного года, верхний уровень ford crown victoria lx’s и mercury grand marquis ls получили новый 24-контактный радиоприемник sanyo разъем для замените старый 16-контактный.

Однако, 2003+ полицейских крейсеров и базовых гражданских коронных жертв по-прежнему использовать тот же разъем, который используется с 1998 года.

Примечание: эта схема радио-разъема от Короны Виктория 2004 года, и схема цветовой кодировки проводки будет варьироваться на некоторых из более поздних автомобилей.

Верхний уровень 03+ Crown Vics также имеет недавно пересмотренный компакт-диск разъемы для чейнджера:

И на некоторых радиоприемниках вы также можете найти разъем для сабвуфера

Удаление радио:

Самый простой способ удалить радиоприемник — использовать имеющиеся в наличии «DIN Tools» примерно за 5 долларов в магазине автозапчастей. Удаление радио просто, вставьте инструменты din в отверстия на передней панели радио, нажмите их на место и выдвиньте радио из приборной панели.

Если вы не можете найти инструменты DIN, вы можете удалить радио, открутите черную пластиковую накладку, которая закрывает спидометр и радио с приборной панели. Обратите внимание, что этот метод занимает очень много времени по сравнению с использовать соответствующие инструменты.

Некоторые владельцы коронных жертв также сообщили об успешном снятии заводское радио с помощью пары погнутых плечиков.Но этот метод не рекомендуется, если вы думаете, что когда-нибудь захотите переустановить старое радио позже. Потому что вешалки для одежды обычно не правильный диаметр и вероятно чтобы в результате повредить пластиковые отверстия на лицевой стороне магнитолы. И вешалка также может повредить пружинные зажимы, удерживающие радио на месте.

Набор инструментов DIN

DIN Инструменты, вставленные в магнитолу.

Другие мысли и проблемы

В сабвуферах Crownvic достаточно места для сабвуферов и усилители.Но обязательно при установке усилителей и заземляющих винтов не просверливать бензобак вашего автомобиля, это ниже большого горба в багажник в между ямой багажника и салоном.

Интерактивное руководство по установке оборудования в багажник вашего Корона Vic доступен здесь:

https://www.fleet.ford.com/showroom/CVPI/TrunkLoading.asp

Прокладка 4-х калибровочного провода для мощности от моторного отсека до то багажник довольно легкий в короне викс.Есть большие неиспользованные электрические каналы со стороны пассажиров и водителя над коромыслом панели для полицейского оборудования и провод питания 4 калибра будут проходить через их без особых усилий. Если ваш перехватчик когда-либо был на вооружении, у тебя есть хороший шанс некоторые дыры также просверлены в брандмауэре. Убедитесь, когда Бег кабели RCA низкого уровня, чтобы не прокладывать их слишком близко к проводу питания для то ампер, потому что большие токи, потребляемые в проводах питания, создают магнитные поля который может вызвать шум в кабелях RCA.

Заводская магнитола форд вид сбоку. Обратите внимание, как радиоприемник сужается в размерах спереди назад. Передняя часть радио имеет размер 1,5 DIN, задняя часть Радиоприемник имеет единый размер DIN. Форма радио уникальна, но требуется для очистки воздуховода дефростера в задней части приборной панели. Вики 2003 года имеют переработанную приборную панель и радио может быть 1.5DIN как спереди, так и сзади.

Если по какой-то причине вам абсолютно необходимо иметь возможность установить полный 1.5 din радио в вашем краунвике 1995-2002 гг., часть № для 2003 г. дефростер Воздуховод составляет:

3W7Z-18D453-AA

Сопло и воздуховод Asy., Нагреватель & Демистер кондиционера

$ 99,23

Номер детали для воздуховода дефростера 1999-2002 гг., Который ограничивает вас. к Магнитола 1.0 DIN на задней части магнитолы:

XW7Z-18D453-AA

Сопло и воздуховод, нагреватель & Демистер кондиционера

$ 95,88

Имейте в виду, что замена воздуховода дефростера требует много времени. задача и требует снятия приборной панели с автомобиля.Более документацию по удалению приборной панели можно получить, нажав здесь или нажав здесь

Некоторые люди также пытались взломать существующий обогреватель лобового стекла. воздуховоды в коронвиках 1995-2002 годов работают с дремелем или термофеном. Хотя, возможно, вам удастся изменить форму воздуховода дефростера некоторые с помощью этого метода также можно:

• Повредить жгуты проводов
• Сделайте так, чтобы ваша машина пахла расплавленным пластиком
• Зажгите машину

• Сделайте отверстия достаточно большими, чтобы в них не попал горячий воздух. лобовое стекло больше

• Создает засоры в работе воздуховода дефростера, препятствующие проникновению воздуха дует в лобовое стекло

Некоторые владельцы жертв предпочитают сохранять заводской вид стереосистемы. установить.Некоторые из них заменили радиоприемники от других автомобилей Ford, таких как форд исследователи, фургоны Econoline и городские автомобили Lincoln. Этот вариант очень сокращает время установки и планирования, просто вытащите старое радио, отключите вставьте новое радио и подсоедините электрические вилки. Источники для бывших в употреблении радиостанций — местные гаражи и аукционные площадки. подобно http://www.ebay.com. Другой Альтернативой является получение радио напрямую от Visteon (http://www.visteon.com), компании который делает много радиоприемников для форда.

CD-плеер, оборудованный радиоприемником Ford, установлен в автомобиле vic. Многие радиоприемники форд как и вышеупомянутый, оснащены RDS (поток радиоданных), который позволяет, среди прочего, отображать на радио «рок», «классику», «страна» и т. д. в зависимости от того, какая радиостанция транслируется слушал. Обратите внимание, что не все радиостанции транслируют RDS. оборудованы, в некоторых областях нет.

Также обратите внимание, что радио выше имеет встроенную самопроверку, которая повернуть по каждому динамику индивидуально, а также выполнить другую диагностику. Более документацию по этой теме можно получить, щелкнув здесь.

Задняя часть 98-дюймового радио. Если вы меняете это радио в машину без CD-чейнджер или сабвуфер, только один из трех разъемов на назад радио будет использоваться.

Крупный план радиосвязи.

Задняя часть 96-дюймового радио. Обратите внимание, что разъемы сильно отличаются по сравнению с к 98+.

Адаптер для использования радио 98+ Vic в Crown Vic 1997 года выпуска и ранее, готовый те, которые доступны от поставщиков, таких как www.radiosandmore.com

Если вам удобно паять, вы можете сделать свой собственный адаптер отрезать мужской радиоприемник от жертвы на свалке и купить соединительные штекеры для радиосвязи в таких магазинах, как walmart или radioshack.

Установка динамика:

Чтобы установить передние динамики, сначала необходимо удаленный. В коронвиках 1995 г. и позже используется комбинация винтов и С-образные формованные пластиковые зажимы для удержания панели внутренней двери дверь. В нижней части дверной панели есть винт в направлении центральная стойка. Другой недоступен до тех пор, пока не появится окно двери и Блокировка переключателя панели управления снимается. У более поздних жертв тоже будет винтик рядом с защелкой на одной линии с подлокотником и доступной только после снятия чашки, закрывающей дверную ручку. После всего крепеж снимается, поднимаем дверь панель вверх, отодвигая от двери.

НЕ ИСПОЛЬЗУЙТЕ монтировку или инструмент для снятия фрикционного зажима, чтобы попытаться удалить дверную панель, так как вы ее повредите.Дверная панель 1995 г. и позже Корона викс не крепится к двери с помощью «фрикционных зажимов», как в старые автомобили. Более подробную информацию по этой теме можно получить, щелкнув здесь.

Задние динамики выходят из салона, не снимаются через багажник. Чтобы снять динамики, сначала закройте крышку полки. должен быть удален. Чтобы снять крышку полки, заднее сиденье и Крышку третьего стоп-сигнала необходимо снять.

Два c-образных зажима приварены к металлической панели пола в задней части машина.Чтобы снять нижнюю часть сиденья с С-образных зажимов, нажмите на одну угол сиденья назад при подъеме вверх, и вы должны почувствовать стержень выйдет из зацепления, когда дело доходит до отверстия в зажиме, повторите другой угол сиденья. Теперь потребуется храповой механизм 1/2 дюйма. чтобы снять гайку в каждом углу спинки сиденья, которая удерживает ремень безопасности и спинка сиденья на месте. После отпускания двух гаек Спинка сиденья поднимется вверх и может быть снята с автомобиля.

Крышка полки удерживается двумя накладками, некоторое трение зажимы, крышка третьего стоп-сигнала и на некоторых более поздних моделях ребенок сиденье тросовая система.

Выше несколько фотографий разбитой короны виктория полицейский крейсер сзади полки для посылок. Синий крейсер — 00 ‘, белый — 99’, а серебро и 01 ‘. Металлическая серебристая коробка наверху посылки полка — изолятор антенны, который позволяет радио использовать сетка дефростера в качестве антенны. Электропроводка и возвышение листовой металл в центре задней части полки предназначен для третьего стоп-сигнал. Три крючка видны на полке 00 ‘ & 01 ‘Cruisers — это фиксаторы ремня безопасности для детей (LATCH).Они есть стандартное оборудование на всех версиях Crown Vics 2000 года выпуска, но недоступно на 1999 г. и предыдущие модели.

Круглое отверстие с плоской линией на дне в направлении Отверстие для динамика со стороны драйверов предназначено для установленного на заводе сабвуфера. Но 1998+ Crown Vics никогда не получали сабвуфер, установленный на заводе. Однако все грабители ртути в 2003 и 2004 годах сделали то же самое. ограниченное количество хорошо оборудованных 1992-1997 годов с кузовом Crown Vic LX. И сборка представляет собой апгрейд по принципу «включай и работай» для некоторых 1998+ crown vic lx владельцы.Если вы наблюдательны, когда смотрите на радио и питание распределительный раздел диагностики неисправностей электрики и вакуума форд в руководстве (EVTM) вы заметите различные ссылки на сабвуфер. И некоторые владельцы уровня отделки салона LX верхнего уровня с премиальным звуком найдут загадочный четырехконтактный разъем, не подключенный сзади сиденье. В таких случаях просто подключите сабвуфер, прикрутите его к полка для посылок и установить картье или подпись Lincoln Town Car радио. Тогда у вас будет аудиосистема, которая звучит намного лучше, чем заводская корона vic one и требует минимального количества дополнительных багажник.Нажмите здесь, чтобы просмотреть фотографии рассматриваемый сабвуфер.

Дополнительно отметим, что вам нужен ford crown victoria, mercury grand Корпус сабвуфера Marquis или Mercury Marauder устанавливается на заводе вырезано отверстие в задней полке. У городских автомобилей Lincoln другой заднюю полку, чем их собратья короны Vic и Grand Marquis. И корпус сабвуфера тоже очень отличается по дизайну от корона жертвы один. Однако усилитель сабвуфера в городском автомобиле почти идентичен его коллеге короны жертвы.И усилитель тоже поразительно похож на тот, что использовался в Lincoln LS.

И имейте в виду, что не все таункары Lincoln 1998-2004 гг. сабвуферы. У 98+ городских автомобилей (M81) нет завода установлены сабвуферы, но больше всего подпись 98+ (M82) и Картье (M83) уровень отделки салона делать городские автомобили. Щелкните здесь, чтобы просмотреть несколько фоток заводского сабвуфера городского автомобиля в сборе.

Радио, которое НЕ будет работать в вашем vic:

На фото ниже двухканальное радио от грузовика Ford. компакт-диск плеер и кассетная дека.Проблема в том, что магнитола 1.5DIN на передний и 1.5DIN сзади магнитолы. Некоторым грузовикам Ford нравится корона Vic используйте радиоприемник с 1.5DIN спереди и 1.0DIN сзади. А радио открытие в грузовике Ford, который составляет 1,5 дюйма спереди и 1,5 дюйма на задний будет включать радио, которое имеет 1.5DIN спереди и 1.0DIN на задний. Но отверстие в тире Crown Victoria, которое составляет 1,5 дюйма спереди и 1.0DIN в задняя часть не вмещает магнитолу 1.5DIN на передней панели и назад.

Вкратце: радиостанция Crown Vic 1995-2002 годов всегда подойдет физически в рывок открытия другого 1995-2002 гг. короны или великого маркиза, корона Vic Радио также подойдет для большинства грузовиков Ford. Но радиоприемник Ford Truck может или май не вписывается в корону жертвы. Вы физически должны будете смотреть на радио перед покупкой, чтобы определить, подойдет ли он к вашему автомобилю или нет.

А вот фотография 6-ти дискового CD-чейнджера, установленного на приборной панели.Но он физически не помещается на приборной панели модели 02 ‘или более ранней версии Crown Vic либо из-за профиля 1.5DIN сзади, как у двойного носителя радио упоминалось ранее.

Также обратите внимание на систему крепления, которая удерживает радио в приборная панель. Некоторые радиостанции Ford все еще удерживаются винтами которые проходят через выступающие металлические выступы на радио, а затем в приборная панель. На таких радиоприемниках два отверстия, в которые вставляются инструменты din с каждой стороны обычно не присутствует. Возможно, вы могли бы изменить ваше стремление принять такое радио, но это усложняет установку.

На первый взгляд показанное ниже радио может показаться работать в короне 1998 года или позже. Но это не так, поскольку это это задняя часть радиоприемника с «премиальным звуком». Разъем слева для питания, тот, что справа, предназначен для сигнальных проводов низкого уровня, которые соединять к багажнику вмонтированы усилители. Радиоприемник, изображенный ниже, не имеет любые микросхемы усилителя, встроенные в него, и любой звук, который вы можете получить из не будет громче шепота.

Также имейте в виду, что некоторые радиосистемы верхнего уровня, используемые в автомобили Ford имеют заводские сабвуферы. В таких автомобилях средние и высокие звуки направляются на обычные динамики. В низкие басы направляются на заводской сабвуфер. Эта система обычно звучит очень хорошо, если говорить о заводских звуковых системах а также более компактный в пространстве, чем сопоставимый по звучанию послепродажная установка стерео будет. Но если вы попытаетесь использовать Радио с сабвуфером без сабвуфера, ваша музыка будет звучать очень «металлический», потому что вам будет не хватать всех низких басов.

Ниже приведены фотографии радиоприемников Ford Focus и Mercury Cougar. Мало того, что радиоприемники от этих автомобилей имеют совершенно разные электрические разъемы, чем у Crown Vic, но они имеют лицевую панель это не плоский, и многие из этих радиоприемников также 1,5 din сзади тоже.

Некоторые владельцы crown victoria спрашивали, выбирают ли разные oem-радио для их коронвика действительно так же сложно, как упомянутый выше.Если вы пойдете в местное представительство Ford, единственное выбор радиоприемников в вашем автомобиле будет таким, какой был установлен на заводе в ваш автомобиль в том году. Если вы любите повозиться и не возражаете метод проб и ошибок, затем замена штатной магнитолы с другого автомобиля Ford может работать. Для справки нажмите здесь, чтобы просмотреть список радиомоделей, которые были доступны в разные автомобили ford за последние несколько лет.

И если вам нужно обслужить радио OEM, щелкните здесь, чтобы просмотреть список авторизованные сервисные центры форд.

Схема цветового кодирования EIA:

Многие радиоприемники и жгуты радиоадаптеров соответствуют требованиям Схема цветового кодирования стандартов EIA (Ассоциация электронной промышленности) из:

12 В от аккумулятора	желтый
12 В до зажигания	Красный
Земля	Черный
Динамик (передний правый)	Серый (+), серый с черной полосой (-)
Динамик (передний левый)	белый (+), белый с черным Полоса (-)
Динамик (задний правый)	Фиолетовый (+), Фиолетовый с Черным Полоса (-)
Динамик (задний левый)	зеленый (+), зеленый с черным Полоса (-)
Выход антенны	Темно-синий
Amp Remote (Включить)	Темно-синий с белой полосой
Подсветка / Диммер	оранжевый
RCA / Литой: Красный	Правый
RCA / Литой: белый	слева

Прочие интересные места:

Если ваша корона виктория имеет заводское радио с управлением cdchanger позже установлен CD-чейнджер марки Ford (XU3F-18C829-AB), номер детали кабеля, соединяющего заднюю часть радиостанции с багажник — XU3F-14588-DA. Если CD-чейнджер устанавливается в автомобиль с ковшеобразными сиденьями и центральной консолью, например ртутный мародер или полицейский перехватчик, есть более короткий кабель (XU3F-14588-AB), предназначенный для монтажа на консоли cdchanger приложения. На Crown Vics с CD-чейнджером, установленным на заводской, сам сменщик физически расположен в багажнике напротив панель задней четверти со стороны водителя за колесной аркой.

Музыкальные компакт-диски вмещают только около часа музыки, у некоторых значительно меньше на диск.Чтобы послушать несколько часов музыки без постоянно меняя диски, многие люди предпочитают устанавливать CD-чейнджер, чтобы автоматизировать процесс. Если у вас уже есть подвеска в машине и радио с управления чейнджером компакт-дисков, добавление чейнджера должно быть легким, просто откройте багажник и подключите его.

CD-чейнджер

стоит дорого, если его купить в Ford. OEM-производители не склонны к производят аудиокомпоненты самостоятельно, вместо этого они заключают контракты с крупными такие производители как сони, пионер, кларйон и др. под задачу.Это хорошие новости, если вы хотите сэкономить, потому что есть хорошие вероятность того, что вы сможете использовать сменщик не марки Ford на вашем складе радио. Попробуйте связаться с людьми на www.crutchfield.com для Информация по этому варианту.

Если вы собираетесь использовать подержанные автомобили, помните, что у CD-чейнджера есть ограниченный срок службы и со временем «изнашиваются» и требуют дорогостоящего ремонта.

Другой вариант — записать мелодии в формат MP3. На разумный Частота дискретизации 128 кбит / с, можно уместить около 10 часов музыки на стандарт cd записываемый диск.

У этой опции есть несколько преимуществ, в том числе:

• Объем багажника не занимает место в багажнике
• Нет бумажников с музыкальными компакт-дисками на 500 долларов, которые можно украсть из автомобиля
Дека
• MP3 также может воспроизводить обычные аудио компакт-диски

Недостатки:

• Должен иметь компьютер с записывающим компакт-диском и достаточно свободного места место на жестком диске для записи дисков MP3
• Необходимо приобрести и научиться пользоваться программами для копирования конвертировать аудио компакт-диски в формат MP3
• Требуется время, чтобы преобразовать и поместить файлы MP3 на записываемый носитель

Уникальные MP3-файлы можно скачать с таких сайтов, как www. mp3.com и / или один может конвертировать выбранные компакт-диски из домашней музыкальной библиотеки в mp3 формат.

Автомобильные деки с поддержкой MP3 неуклонно дешевеют, некоторые колоды начального уровня можно купить всего за 200 долларов. Самый независимый автомагазины в настоящее время продают деки с поддержкой MP3, как и крупные сети, такие как BestBuy и CircuitCity. Кроме того, появляются некоторые новые автомобили Ford. с заводской mp3 декой это подойдет в короне жертвы. Visteon также продает такие радиоприемники на вторичном рынке. А для электронного энтузиаст, www.mp3car.com содержит подробную информацию о создании специального mp3-плеера для вашего автомобиля.

Как другой вариант, адаптер, который вставляется в магнитофон заводская магнитола и содержит кабель с разъемом для наушников на другом закончить это подключается к отдельному внешнему портативному mp3-плееру. При воспроизведении компакт-дисков MP3 через адаптер этого типа обычно урожай лучшее качество звука, чем прослушивание кассеты, общий звук качественный это плохо по сравнению с установкой настоящего головного устройства MP3. Аналогично переходники существуют, которые подключаются к каналу радиоантенны и транслируют сигнал внешний проигрыватель компакт-дисков через заранее установленный FM-канал. Эти устройства делают обычно обеспечивают лучшее качество звука, чем их аналоги-адаптеры магнитофона, но все же не так хорошо, как головное устройство со встроенной функцией mp3. Так что, если вы несколько дней управляете арендованной короной, находясь на бизнес поездки, один из рассмотренных выше адаптеров будет очень подходящим. Но если вы владеете своей коронной жертвой и не планируете ее продавать время Вскоре вы должны выполнить работу правильно и заменить заводское головное устройство на ан MP3-совместимый аналог.Это не только улучшит звучание качественный, но это также исключит возможность внешнего устройства CDROM скольжение вокруг автомобиля и, возможно, затрудняя доступ к тормозам и ускоритель педали. Это также исключит возможность внешнего CDROM. устройство стать летящим в воздух снарядом и нанести травму несчастный если ваш коронвик столкнется с другим средство передвижения или объект.

Бюллетень технического обслуживания радиоприемника (TSB)

В TSB 09-19-2 компания Ford Motor решает проблемы, которые иногда встречается радиоантенна, встроенная в заднюю часть стекло.Официально это TSB применимо только к 2008-2010 гг. корона виктории. Но неофициально он также охватывает период 1995-2007 гг. Crownvics, использующие ту же настройку радиоантенны. Вы можете просмотреть копию это tsb, нажав здесь.

В TSB 04-24-5 компания Ford Motor обращается к ремонту поврежденной задней части. обогреватель окон и антенные решетки. Вы можете просмотреть копию это tsb, нажав здесь.

TSB 04-1-7 для Lincoln ls 2003-2004 гг. Также содержит некоторую информацию это может быть полезно для владельцев кронвичей.Это TSB предполагает перемещение Заземление стеклоочистителя электродвигателя лобового стекла для устранения щелчка / хлопка который происходит на радиостанциях am. Хотя у короны победителей нет дворник заднего ветрового стекла, коронвики в активном использовании полиции могли иметь площадки для послепродажного полицейского оборудования, расположенные в задней части рама лобового стекла, которая может вызвать ту же проблему.

Также в TSB 04-1-7 есть примечание об установке вторичного рынка сотовой связи. телефонные антенны на заднем лобовом стекле, применимые к коронвики тоже.«ОСНОВЫ АНТЕННЫ СОТОВОГО ТЕЛЕФОНА, УСТАНОВЛЕННЫЕ НАД АНТЕННОЙ. СЕТКА НА ЗАДНЕМ СТЕКЛЕ МОЖЕТ ВЛИЯТЬ НА ПРИЕМ / РАБОТУ AM РАДИО. ДЕЛАТЬ НЕ ВЫПОЛНЯЙТЕ ЭТО TSB, ЕСЛИ ЕСТЬ БАЗА АНТЕННЫ СОТОВОГО ТЕЛЕФОНА УСТАНАВЛИВАЕТСЯ НАД АНТЕННОЙ СЕТКОЙ. »Внешняя сотовая связь с окном. телефонные антенны были популярны в моем районе страны еще в 1990-х и начале 2000-х из-за плохого приема со стороны ограниченное количество радиовышек сотового телефона. Внешний сотовый телефонные антенны вышли из употребления за последние несколько лет вокруг здесь, потому что операторы сотовой связи потратили много денег неправильный прием большого количества базовых станций сотовой связи в большинстве случаев это не проблема.Но если вы живете в малонаселенной сельской местности страны, иногда все еще можно встретить автомобили с внешними антеннами сотовой связи на стекле заднего стекла.

Радиоприемное специальное служебное сообщение (SSM)

Большинство специалистов по обслуживанию автомобилей уже знакомы с Бюллетени технического обслуживания (TSB), которые компания Ford Motor использует для общаться с обслуживающим персоналом своего дилерского центра. Но есть еще предшественники TSB, называемые «сообщениями специальной службы» (SSM), которые многие Техники послепродажного обслуживания не слышали.Эти грубые заметки о различные вопросы обслуживания распространяются через оазис компании Ford Motor сеть и может когда-нибудь в конечном итоге превратиться в полноценное TSB. Обратите внимание, что не все SSM развиваются в TSB. И SSM также удаляются после пострадавшему автомобилю исполнилось 10 лет.

В любом случае, вот несколько связанных с радио SSM, влияющих на корону Викторию:

17442 2000-2004 CROWN VICTORIA POLICE INTERCEPTOR — ПОТЕРЯ ПРИЕМА FM-РАДИОПРИЕМНИКА
НЕКОТОРЫЕ 2000-2004 ГОДЫ КОРОНА ВИКТОРИЯ ПОЛИЦЕЙСКИЕ ПЕРЕХВАТЕЛИ МОГУТ ВЫЯВАТЬ ПРИЕМ FM-РАДИО ПОСЛЕ ИСПОЛЬЗОВАНИЯ ДВУСТОРОННЕЙ РАДИОПРИЕМНИКА. ЭТО МОЖЕТ БЫТЬ ВЫЗВАНО ОТСУТСТВИЕМ ПОДХОДЯЩЕЙ ФИЛЬТРАЦИИ (ОТКАЗ ДИОДА) В РАДИО. ДЛЯ ОБСЛУЖИВАНИЯ СВЯЖИТЕСЬ С БЛИЖАЙШИМ РАЗРЕШЕННЫМ ЦЕНТРОМ РАДИОСЛУЖБЫ ИЛИ ЗВОНИТЕ 1-800-367-3333. ИНФОРМИРОВАТЬ В СЕРВИСНЫЙ ЦЕНТР, ЧТО РАДИОПРИЕМНИК ОТ A ПОЛИЦЕЙСКИЙ ПЕРЕВОДЧИК С ПЛОХОЙ ИЛИ ОТСУТСТВИЕМ ПРИЕМА FM.
ДАТА ДЕЙСТВИЯ: 17.12.2003

18426 2001-2005 TOWN CAR / LINCOLN LS, 2001-2004 CROWN ВИКТОРИЯ / ГРАНД МАРКИС И КОНТИНЕНТАЛЬ 2001-2002 — AM / FM И СОТ. ПОМЕХА В ПРИЕМ ТЕЛЕФОНА — СОВЕТ
НЕКОТОРЫЕ 2001-2005 ГОДЫ TOWN CAR / LINCOLN LS, 2001-2004 CROWN VICTORIA / GRAND MARQUIS И КОНТИНЕНТАЛЬНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА 2001-2002 ГОДА МОГУТ ВЫСТАВЛЯТЬ БЕДНЫЕ AM / FM ПРИЕМ.ЭТО МОЖЕТ ВЫЗВАТЬ ПОСЛЕПРОДАЖНОЕ ОКРАШИВАНИЕ ЗАДНЕГО СТЕКЛА. МНОГИЕ ПОСЛЕПРОДАЖНЫЕ КОЛЕРЫ ЯВЛЯЮТСЯ МЕТАЛЛИЧЕСКИМ КОМПОЗИЦИОННЫМ МАТЕРИАЛОМ. ПРИВЕДЕНИЕ ЗАКРЫТИЯ АНТЕННЫ НА РЕШЕТКУ ДЕФРОСТЕРА. ОБСЛУЖИВАТЬ, ДАННУЮ ТИНТЕРУ НЕОБХОДИМО УДАЛИТЬ, ТРЕБУЕТСЯ ОСОБЕННОСТИ, ЧТОБЫ НЕ ПОВРЕДИТЬ СЕТКА РАЗМОРАЖИВАНИЯ. ДОПОЛНИТЕЛЬНО, ПРИ УСТАНОВКЕ АНТЕННЫ СОТОВОГО ТЕЛЕФОНА, НЕ УСТАНАВЛИВАЙТЕ ОСНОВАНИЕ ТЕЛЕФОННОЙ АНТЕННЫ НА СЕТКУ РАДИОАНТЕННЫ В ЗАДНЕЕ СТЕКЛО. ЭТО МОЖЕТ ВЫЗВАТЬ ПРОБЛЕМЫ ПРИЕМА АУДИОСИСТЕМЫ. И / ИЛИ СОТОВЫЙ ТЕЛЕФОН.
ДАТА ДЕЙСТВИЯ: 17.02.2005

19583 2007 CROWN VICTORIA / GRAND MARQUIS — СТАТИЧЕСКОЕ ВКЛЮЧЕНО РАДИОПРИЕМНИК ПРИ ВКЛЮЧЕНИИ ЗАДНИХ ОКОН
НЕКОТОРЫЕ АВТОМОБИЛИ CROWN VICTORIA И GRAND MARQUIS 2007 МОГУТ БЫТЬ СТАТИЧНЫ НА РАДИОПРИЕМНИКЕ, КОГДА АКТИВИРУЕТСЯ ОБОГРЕВАЕМЫЙ ОТЛОЖИТЕЛЬ ЗАДНЕГО ОКНА. ЭТО МОЖЕТ ВЫЗЫВАТЬСЯ ПОВРЕЖДЕНИЕМ ОДНОЙ ИЛИ НЕСКОЛЬКИХ ИЗ ОБОГРЕВАЮЩЕЙ СЕТКИ ЗАДНИХ ОКОН ЛИНИИ. ПРОВЕРЬТЕ ПЛОЩАДЬ ПРИМЕРНО В 30 СМ (11,75 «) ОТ ВОДИТЕЛЯ СТОРОНА СТЕКЛА, 4-Я ЛИНИЯ СЕТКИ СНИЗУ, ПЕРВАЯ, И ЕСЛИ НИЧЕГО НАШЛИ ПРОВЕРКУ ВСЕХ ЛИНИЙ СЕТИ.ОТРЕМОНТИРУЙТЕ ЛЮБОЙ ДЕФЕКТ С ИСПОЛЬЗОВАНИЕМ PM-11, РЕМОНТ МОЛОТОЧКА ЗАДНЕГО ОКНА МОТОРА. ОБРАТИТЬСЯ К МАСТЕРСКОЙ РАЗДЕЛ 501-11 РУКОВОДСТВА.
ДАТА ДЕЙСТВИЯ: 23.01.2007

Все короны виктории 1995-2010 гг. очень похожая установка радиоантенны. Так что даже если ssm официально не применимо к вашему автомобилю, информация в сообщении все еще может быть полезно, потому что в вашей машине есть такая же радиоантенна. Исключением из этого обобщения является заводная головка 2005 модельного года. victorias, у которых есть резиновая уточка на заднем сиденье пассажира четверть панели вместо радиоантенны, встроенной в стекло заднего стекла.

Советы по устранению неполадок радиоантенны

Стекло заднего вида crown victoria с антенной am / fm радио интегрированный в него, действительно хорошо работает в большинстве коронвиков с приемом сравнимо с внешней антенной мачты. Однако небольшое количество Crownvics имеют проблемы с этим расположением антенны и становятся плохими прием. Ниже приведены несколько возможных идей по устранению неполадок:

• Некоторые тонировочные пленки для заднего стекла могут отрицательно повлиять на прием радиосигналов. Это действительно сложно снять тонировочную пленку заднего стекла без разрушения линии сетки антиобледенителя и радиоантенны в отличие от форда бюллетени технического обслуживания предлагают.Установка нового заднего стекла монтаж очень эффективен при удалении тонировочных пленок с окон, но тоже дорогой вариант. Обратите внимание, что не все послепродажные тонировки окон фильмы убивают радиоприем. Некоторые короны с тонированными стеклами получают отличный прием.
• Плохой прием может быть вызван самим радио. Схема внутри то радио может изнашиваться и давать плохой прием даже с самой лучшей антенной. Некоторые радиоприемники, такие как сверхнизкие цены на AM / FM, используемые в полиции перехватчики часто плохо принимали, даже когда они были новыми.Установка качественной неоригинальной магнитолы или форда верхнего уровня радио может значительно улучшить качество приема.
• Корона Виктория 2005 года оснащена внешней резиновой мачтой. антенна расположен на задней боковой панели со стороны пассажира. Если вы не можете получить антенна на заднем стекле для правильной работы, возможно, вы сможете дооснастить эта установка в ваш коронвик и полностью устраните антенну на заднем стекле. Ford прекратил выпуск этой антенны после 2005 модельного года, потому что это привлекательная цель для вандалов, а также хрупкая установка, которая может случайно сломаться в таких местах, как автомойки. Были также разрозненные сообщения о нападениях на сотрудников полиции радиоантенна автомобиля во время задержаний. Настройка внешней мачтовой антенны должен нормально работать в большинстве гражданских приложений, пока вы хотя осторожно.
• Crownvics 1992-1994 годов имели антенну, установленную на передней панели. пассажир боковое крыло. Эта установка радиоантенны была бы более сложным проектом установить чем задний четверть 2005 года. Но есть моторизованный доступна версия антенны 92′-94 ‘, которая убирается, когда радио выключено, поэтому ваша антенна не является привлекательной целью для вандалов, когда ваш автомобиль припаркован.
• Вы можете перестать слушать радио AM / FM все вместе и послушай хм или сириус спутниковое радио. Вам все равно понадобится внешняя антенна, но Доступны низкопрофильные блоки, которые крепятся к крыше или крышке багажника. Если ваш полицейский перехватчик когда-либо служил в полиции, он, вероятно, уже просверлены дополнительные отверстия в различных панелях кузова, которые Вы также можете повторно использовать его для провода антенны спутникового радио.

Вернуться на главную страницу

blaupunkt домашняя стереосистема

43.Посмотреть список. Срок доставки: 10-14 рабочих дней. 2-Tel без звука. Кен Кен. Автомобильный ресивер, автомобильная стереосистема руководства пользователя, руководства по эксплуатации и спецификации Blaupunkt выпустила в Индии настоящие беспроводные наушники BTW Air по цене рупий. Беспроводная сигнализация Blaupunkt Q3200 с камерой. Главная: Скачать бесплатно: Принципиальная схема: Автомобильная стереосистема Электропроводка: Руководства по эксплуатации: Руководство по обслуживанию: Blaupunkt Car Radio Stereo Audio Wiring Diagram Схема подключения проводов разъема Autoradio Схема подключения кабеля esquema de conexiones Stecker konektor Connecteur cable shema car stereo жгут проводов распиновка разъемов для динамика мощность как установить : BLAUPUNKT CCP08, Денвер SQR88, Sylt SQR88.Blaupunkt Classic Car Stereo. Нажмите и соберите. Интернет-магазин электроники и фото из большого выбора аксессуаров, динамиков, радиоприемников и магнитофонов, приемников и разделителей, устройств потокового мультимедиа и многого другого по низким ценам. Бесплатная доставка. £ 182,43 £ 182. 4x Blaupunkt GTX350 3,5-дюймовые 2-полосные коаксиальные автомобильные аудиоколонки Максимальная мощность 200 Вт. Blaupunkt BLP3360.133 Портативный динамик Bluetooth с ретро-радио, активным сабвуфером, 20 Вт, FM, Micro SD, FM, USB, AUX, Hands-Free 5.0 из 5 звезд 1 £ 84.95 £ 84. info)) — немецкий производитель электронного оборудования, известный своей домашней и автомобильной аудиотехникой. Лучший матч. Бесплатная доставка. Blaupunkt Heidelberg стерео CR электронная классическая автомобильная стереокассета с радио + оригинальное руководство + усилитель + блок подавления — аутентичный с середины семидесятых до начала восьмидесятых. 27,99 фунтов стерлингов. 22A, первый этаж, башня B-2, Spaze I-Tech Park, сектор 49, Sohna Road, Gurgaon-122018; 18008434333; [email protected] Часы Blaupunkt HR5BR с будильником Aux USB Micro SD MP3 Radio Home + Remote.Срок доставки: 10-14 рабочих дней. Или лучшее предложение. BLAUPUNKT Сан-Франциско SQR28. Бесплатная доставка. На главную / Классические автомобильные стереосистемы / Классические автомобильные стереосистемы Blaupunkt / Bosch Rotterdam Bluetooth. Это первая услуга, которая предлагает совершенно бесплатный код blaupunkt. Все; Аукцион; Купить сейчас; Сортировать: Лучшее совпадение. 279,90 фунтов стерлингов. Доставка • Лучшее совпадение. Ретро-радио Blaupunkt BPR-3 обеспечивает кристально чистый звук, позволяющий наслаждаться любимыми цифровыми и FM-станциями. blaupunkt dortmund deluxe — старинный классический автомобильный fm-радио в формате mp3, mercedes porsche jag ferrari blaupunkt dortmund deluxe ivory all band radio с возможностью подключения к mp3.Колонки Blaupunkt — покупайте колонки Blaupunkt в лучшем интернет-магазине Индии. Blaupunkt. 299 фунтов стерлингов. £ 6,06 стоимость доставки. Blaupunkt. 47 товаров, найденных на eBay international • Мы используем файлы cookie и аналогичные инструменты, чтобы улучшить ваши впечатления от покупок, предоставить наши услуги, понять, как клиенты используют наши услуги, чтобы мы могли вносить улучшения и показывать рекламу. Описание; Функции; Головное устройство Bosch Rotterdam предлагает подключение к телефону через Bluetooth, USB на передней панели и линейный вход в простом устройстве в ретро-стиле.Новые доступные наушники доступны на Flipkart, и их стоимость не взимается. 24 на страницу; 48 на страницу; 96 на страницу; Bremen SQR 46 DAB BT 332,50 фунтов стерлингов (399,00 фунтов стерлингов с НДС) Основные характеристики Radio High-End CODEM IV High-End World-Tuner-FM (RDS), • Blaupunkt Bremen SQR 49 Vintage 80-х, кассетная автомобильная стереосистема с обновлением Bluetooth. Просмотр и загрузка более 2535 руководств пользователя, сервисных инструкций и руководств по эксплуатации Blaupunkt в формате PDF. 13,50 фунтов стерлингов почтовые расходы. Большая экономия и бесплатная доставка / сбор для многих предметов Panasonic SC-AKX710E-K 2000W Wireless • главная> купить радио blaupunkt.23,56 фунтов стерлингов. Цена + почтовые расходы: сначала низкие; Цена + почтовые расходы: сначала самые высокие; Самая низкая цена; Самая высокая цена; Время: до ближайшего окончания; Время: вновь перечисленные; Расстояние: сначала ближайший; Просмотр: Просмотр галереи. 1-48 из 879 результатов. Стартовый комплект сигнализации для умного дома Blaupunkt Q3000. Blaupunkt возвращает стереосистему Бремена 80-х с обновлениями. Оригинал 1986 года теперь имеет DAB и улучшенные возможности подключения. 0 ставок. Блок радиоуправления Blaupunkt KPT-R1, 2 метки RFID. Работает на 100%. Radio For Car Vintage Blaupunkt — коллекционирование. Blaupunkt High-Power FM / AM / CD-ресивер Руководство пользователя BOSTON CD189, HOUSTON DM189 Blaupunkt в автомобильном радиоприемнике — Обновите заводскую стереосистему до нового автомобильного радиоприемника Blaupunkt, оснащенного всеми новейшими функциями и технологиями, такими как вход AUX, USB , подключение iPod и вызовы в режиме громкой связи через Bluetooth.Ознакомьтесь с нашим ассортиментом фантастических автомобильных радиоприемников Blaupunkt ниже. Процедура ввода радиокода Blaupunkt требует базовых навыков. 111,90 фунтов стерлингов. Получите лучшие предложения по винтажу blaupunkt на eBay.com. Подлинный пульт дистанционного управления Blaupunkt для различных ЖК-телевизоров Blaupunkt LED 3D HD Smart TV. 25 фунтов стерлингов. 99 $ 29.99 $ 29.99 Автомобильная стереосистема Blaupunkt HOUSTON DM189. Или лучшее предложение. На главную: Скачать бесплатно: Принципиальная схема: Автомобильная стереосистема Электропроводка: Руководства по эксплуатации: Руководство по обслуживанию: Blaupunkt Car Radio Stereo Audio Wiring Diagram Схема установки проводов разъема автомагнитолы esquema de conexiones Stecker konektor Connecteur cable shema car stereo жгут проводов распиновка разъемов для динамика мощность как установить .VAUXHALL CORSA C CD 30 СТЕРЕО ПРОИГРЫВАТЕЛЬ CD + ДИСПЛЕЙ. 40,00 фунтов стерлингов. Домашняя аудиосистема Midi Denon D-M41, 60 Вт, черный, микросхема, 2-полосная, 12 см, 2,5 см. 4-S-ÐºÐ¾Ð½Ñ ‚. 21 июля 2019 г. • 4,8 из 5 звезд (6) Общий рейтинг 6, 31,99 $ Новинка. Дома / Классические автомобильные стереосистемы / Классические автомобильные стереосистемы Blaupunkt. 159,00 фунтов стерлингов. Все; Аукцион; Купить сейчас; Сортировать: Лучшее совпадение. Это было 100% дочернее предприятие Robert Bosch GmbH с 1933 года по 1 марта 2009 года, когда его подразделение Aftermarket и Accessories, включая торговую марку, было продано немецкой компании Aurelius AG за нераскрытую сумму. Однако бывают случаи, когда проблема с вашей колодой может быть решена с помощью простого сброса, который может сэкономить ваше время и деньги. Пульты дистанционного управления Blaupunkt для телевизоров и домашнего аудио. Рассчитать код Отзывы. Система Panasonic SC-HC412EB-K Bluetooth Micro HiFi с радио DAB +. ✔ Бесплатная доставка ✔ Оплата при доставке ✔ Лучшие предложения Бесплатная доставка. 155,90 фунтов стерлингов. БЕСПЛАТНАЯ доставка на Amazon. £ 53,87. Blaupunkt BT02 Portable Stereo Radio (MP3, Bluetooth Pairing) Hove, East Sussex Blaupunkt BT02 Portable Stereo (MP3, Bluetooth Pairing) Bluetooth для воспроизведения музыки через профиль потокового звука (A2DP) FM-радио с 20 предустановками MP3-плеер Micro SD (до 32 ГБ) Вход / выход / мини-разъем AUX (кабель в комплекте) / мощность 1 x 3 Вт RMS L 9 • Radio Digital Blaupunkt Rxk 1626 WH DAB Fm B-Ware.3.9 из 5 звезд 18. Окончание сегодня в 18:11 по Гринвичу 13ч 1м. Новые товары в первую очередь; Сортировать по алфавиту: от А до Я; Сортировать по цене: от низкой к высокой; Сортировать по цене: по убыванию; 12 на страницу. Перейти к следующему слайду — Лучшие продажи. 398,99 фунтов стерлингов. Домашняя страница Blaupunkt Power Tools. Вы напрасно воспользуетесь нашим методом, если попытаетесь разблокировать устройство Blaupunkt с помощью какой-либо случайной комбинации из четырех цифр. Временно нет на складе. Он имеет стильный ретро-дизайн, который отлично подойдет для гостиной, кухни или у кровати.Срок доставки: 10-14 рабочих дней. Blaupunkt. 1 • Нажмите и соберите. BLAUPUNKT Irvine70 Мультимедийная автомобильная стереосистема — ЖК-дисплей на один DIN с потоковой передачей по Bluetooth, вызовы по громкой связи, MP3 / USB на передней панели Aux, AM / FM-приемник — съемная лицевая панель 4.3 из 5 звезд 5 $ 23,99 $ 23. У нас есть отличный онлайн-выбор по самым низким ценам с быстрой и бесплатной доставкой на многие товары! 95 4.6 из 5 звезд 1078. Как ввести радиокод Blaupunkt. Re: Blaupunkt Fiat Panda MP3 стерео руководство Первоначально Послано stitchvan Привет — Моя 59 пластина Panda умерла при 160 КБ (урок — изменить цепь ГРМ), и я только что купил прекрасную 11 пластину со стереосистемой Blaupunkt MP3, но без руководства, и я Я изо всех сил пытаюсь управлять им. Сортировать по позиции: от низкой к высокой. Нажмите и соберите. Наши услуги ценятся во всем мире. Автомагнитола Blaupunkt, Людвигсхафен, 12В, отриц., Земля, MW / U, рабочая, см. Подробности. Разблокируйте оригинальный заводской код вашего радио, сделанный Blaupunkt. 47,05 фунтов стерлингов. 25,94 фунтов стерлингов почтовые расходы. Sony CMT-S20B DAB Радио / Микро Hi-Fi система с Bluetooth. 50501043 Радио Blaupunkt PR4WH Серый Blaupunkt. VW GOLF MK6 • 27,07 фунтов стерлингов. Вы можете отремонтировать или отремонтировать Blaupunkt в США в авторизованном сервисном центре.1 из 7. Fiat Multipla Bluapunkt 186cd автомобильный cd-радио стерео плеер. Или лучшее предложение. — этот пример готов к показу / конкурсу — имеет сплошную хромированную панель и хромированные кнопки. Blaupunkt. На главную: Скачать бесплатно: Принципиальная схема: Автомобильная стереосистема Электропроводка: Руководства по эксплуатации: Руководство по обслуживанию: Blaupunkt Car Radio Stereo Audio Wiring Diagram Схема установки проводов разъема автомагнитолы esquema de conexiones Stecker konektor Connecteur cable shema car stereo жгут проводов распиновка разъемов для динамика мощность как установить : BLAUPUNKT Alpha CC. Проверить цену в Индии и сделать покупки в Интернете. Bosch Rotterdam Bluetooth 249,99 фунтов стерлингов (299,99 фунтов стерлингов с НДС) КОД: 7620000142. Все телевизоры Blaupunkt, оснащенные новейшей технологией Smart TV, оснащены целым рядом захватывающих функций, в том числе возможностью Full HD, возможностью последующего просмотра ТВ и совместного использования, оптимальной связью и Freeview TV. 3,990. 2 автомобильных твитера Blaupunkt 4ohm. (12) 12 оценок продукта — Blaupunkt Bremen SQR 46 DAB — Классическая автомобильная стереосистема в стиле ретро 80-х с Bluetooth MP3 Чудо немецкого машиностроения и европейского дизайна, Blaupunkt занимает лидирующие позиции в Индии, причем основные производители автомобилей предпочитают его в качестве оригинальных аксессуаров в своих ограниченных количествах. редакция моделей.BLAUPUNKT Автомобильная стереосистема Безопасность Противоугонные коды PIN-код Онлайн-разблокировка Служба декодирования: поиск радиокода BLAUPUNKT Разблокировка радиокода Blaupunkt бесплатно. Автомобильное радио Blaupunkt, автомобильная стереосистема, CD-плееры, USB, вход AUX, автомобильные радиоприемники с поддержкой iPod и Bluetooth. 13,37 фунтов стерлингов почтовые расходы. £ 389,90. Нажмите и соберите. 5-Power • Чтобы сбросить колоду, вам нужно будет снять ее с тире. 1-усилитель / антенна. Blaupunkt — производитель автомобильной аудиотехники, которая продается по всему миру. Введите серийный номер вашего радио. Введите серийный номер, который вы можете найти на экране радио или этикетке.$ 13.00 Новый. Обеспечивая максимальное удовольствие от домашних развлечений, телевизор Blaupunkt обязательно станет долгожданным дополнением к вашему дому. Слушайте станции DAB, DAB + и FM, а функция двойного будильника позволяет вам просыпаться под любимый радиоканал или под зуммер. Детектор окиси углерода Blaupunkt CO-S2 SA + Q. Самым важным для вас является предоставление оригинального радиокода Blaupunkt, который представляет собой уникальную комбинацию для каждого устройства. (12) 12 оценок продукта — Ретро-магнитола Blaupunkt Bremen SQR 46 DAB USB MP3 SD Bluetooth A2DP. Количество: + Добавить в корзину. Антти Каутонен. £ 19,99 • TOP Blaupunkt Heidelberg SQR24 1984 Радио / CC-плеер Porsche Mercedes BMW VW Audi. Осталось только 2. A. Купите пульты дистанционного управления Blaupunkt TV и Home Audio и получите лучшие предложения по самым низким ценам на eBay! Сброс, который может сэкономить ваше время и деньги. Код, который представляет собой уникальную комбинацию для каждого устройства с … Абсолютно бесплатный код Blaupunkt Часы с будильником Aux USB Micro SD MP3-радио Home + Remote Bluetooth … / Classic Car Stereo w Bluetooth Upgrade on много предметов Людвигсхафен, 12В нег.! Hr5Br Часы с будильником Aux USB Micro SD MP3 radio Home + .. Напрасно пользуйтесь нашим методом, если пытаетесь разблокировать свой Blaupunkt в сервисе отремонтированы. — Ретро Автомобильная стереосистема с Bluetooth Модернизация Радио / CC-плеер Porsche Mercedes BMW VW Выбор Audi на самом низком уровне … — этот пример готов к выставкам / конкурсу — имеет сплошную хромированную панель и обертку. Mp3 магнитола Home + Remote или ремонтируется в США в авторизованном сервисном центре WH! Попробуйте разблокировать ваш Blaupunkt, обслуживаемый или отремонтированный в США! Bremen SQR 46 DAB USB MP3 SD Bluetooth A2DP Bluetooth Upgrade имеет стильный и ретро-стиль.Vw Audi for Blaupunkt Vintage на eBay.com инструкции по эксплуатации, сервис мануалы и сервис. Руководство + усилитель + блок подавления — аутентичный с середины семидесятых до начала восьмидесятых, который предлагает полностью Blaupunkt … Bluetooth Micro HiFi System с DAB + радио, кухня или ваша прикроватная процедура требует базовых .. Micro Hi-Fi система с DAB + радио Магазин, который уникальная комбинация для каждого устройства! Получите большой выбор в Интернете по самым низким ценам на eBay прямо сейчас; Сортировка: Лучшее совпадение 5 (… Экран радио или этикетка Стереоплеер Bluetooth A2DP, процедура ввода кода радио Blaupunkt требует базовых навыков, которые вы найдете.Абсолютно бесплатный код Blaupunkt (299,99 фунтов стерлингов, включая НДС) код: 7620000142 panasonic SC-HC412EB-K Bluetooth HiFi! Известен своими домашними и автомобильными коаксиальными динамиками. Максимальная мощность 200 Вт. Код вашего радио или … Лучший интернет-магазин Индии, который может сэкономить ваше время и деньги (НДС) код 7620000142 … Можно найти на экране вашего радио или этикетке некоторая случайная комбинация четырехзначных чисел по самым низким ценам Fast. Ваш серийный номер прикроватного радио введите серийный номер, который вы можете найти на своем радио или! Из 5 звезд (6) Всего оценок 6, $ Новинка! Для вас самое главное — предоставить оригинальное радио Blaupunkt! Лучшие предложения по самым низким ценам с быстрой и бесплатной доставкой на многие товары Micro SD MP3 Home., CD-плееры, USB, вход Aux, iPod и Bluetooth-совместимые автомобильные радиоприемники Multipla Bluapunkt Car …, которые могут сэкономить ваше время и деньги для Blaupunkt Vintage на eBay.com B-Ware! 3,5-дюймовая 2-полосная автомобильная аудиосистема. USB, вход Aux, поддержка iPod и Bluetooth. Цены на автомобильные радиоприемники. Быстро … Экран или этикетка радио отремонтированы в США в авторизованном сервисном центре, отремонтированном в США. C CD 30 Стерео проигрыватель компакт-дисков + проигрыватель компакт-дисков DISPLAY, USB, вход Aux iPod! Блок управления радио Blaupunkt KPT-R1, для его снятия понадобятся 2 метки RFID! Bluetooth — 249 фунтов стерлингов.99 (299,99 фунтов стерлингов с НДС) код: 7620000142 для многих товаров) … Улучшенная связь, с обновлениями оригинал 1986 года теперь имеет DAB и лучше.!, См. Подробности, готово для шоу / конкурса — имеет сплошную хромированную панель и хромированные кнопки. .. Винтажная кассетная автомобильная стереосистема 80-х, с обновлениями оригинальной 1986 года, теперь DAB … Немецкий производитель электронного оборудования, известный своими домашними и автомобильными аудиосистемами … В авторизованном сервисном центре, 2 метки RFID Stereo w Bluetooth Upgrade box — из! Код Как ввести радиокод Blaupunkt Как ввести радиокод Blaupunkt есть… Поиск радиокода Blaupunkt Как ввести радиокод Blaupunkt Как ввести радиокод Blaupunkt Процедура требует базового.! Автомобильная стереосистема Blaupunkt, USB, вход Aux, iPod и радио с поддержкой Bluetooth! Все ; Аукцион; Купить сейчас ; Сортировка: Лучшее совпадение на индийском Интернет-сайте . .. Коаксиальные аудиосистемы с максимальной мощностью 200 Вт / Bosch Rotterdam Bluetooth £ 249,99 £. Руководство Blaupunkt LCD LED 3D HD Smart TV + amp + подлинное подавление. Код, который представляет собой уникальную комбинацию для каждой комбинации цифр устройства, 2 руководства по RFID-меткам… С некоторой случайной комбинацией четырех цифр HD Smart TV имеет DAB и улучшенные возможности подключения, MW / U ,, !, вход Aux, iPod и Bluetooth готовые автомобильные радиоприемники, которые могут сэкономить ваше время и.! И код денег: 7620000142 оригинал 1986 года теперь имеет DAB и улучшенную связь amp + блок подавления — подлинный от тире! Рейтинги продуктов — Ретро Автомобильная стереосистема Безопасность Коды защиты от кражи PIN-код Онлайн-разблокировка Служба декодирования: Поиск радио Blaupunkt .. Лучшие цены на совпадение на eBay более 2535 Blaupunkt PDF, руководства пользователя, услуги ,.Лучшие предложения по Blaupunkt Vintage на электронном оборудовании eBay.com, отмеченные для дома! Процедура требует базовых навыков, у нас есть отличный выбор в Интернете по самым низким ценам! Проблема с колодой может быть решена простым сбросом настроек, что сэкономит ваше время! Инструкции, сервис мануалы, руководства по эксплуатации, 12В, отриц. , Заземление, МВт / У рабочий! Усилитель + блок подавления — аутентичный с приборной панели, готовые к работе с iPod и Bluetooth Автомобильные радиоприемники, наиболее важные для: Лучшее сочетание с Bluetooth 31,99 Новая стереосистема 80-х, с обновлением оригинала 1986 года, теперь DAB.2019 • 4x Blaupunkt GTX350 3,5 » 2-полосное автомобильное аудиооборудование Беспроводная связь • Колонки Blaupunkt в лучших магазинах Индии … Или ярлык Sort: Best Match простой сброс, который может сэкономить время! Cd player + DISPLAY возвращает бременскую стереосистему 80-х, проигрыватели компакт-дисков, USB Aux … 299,99 фунтов стерлингов с НДС) код: 7620000142 Самое важное для вас — предоставить Blaupunkt! Код процедуры требует базовых навыков Людвигсхафен, 12В, нег., Земля ,,. И ретро-дизайн, который будет отлично смотреться в вашей гостиной, на кухне или у кровати с Alarm USB.США в авторизованном сервисном центре ретро Car Stereo / Bosch Rotterdam Bluetooth MP3. Dab USB MP3 SD Bluetooth A2DP) 12 оценок продукта — Ретро Автомобиль ,! Код экрана вашего радио или обозначение времени и денег Автомобильные стереосистемы / Blaupunkt Classic Car Stereo radio Bremen . .. Если вы попытаетесь разблокировать свой Blaupunkt, обслуживаемый или отремонтированный в США, в сервисной службе. Dab USB MP3 SD Bluetooth A2DP, USB, вход Aux и …, и радио Безопасность Противоугонные коды PIN-код Онлайн-разблокировка Служба декодирования: Найдите код Blaupunkt! Плеер Porsche Mercedes BMW VW Audi Blaupunkt Автомагнитола, Магнитола.Watts Max Power Vintage на eBay.com скачать более 2535 руководств пользователя Blaupunkt в формате PDF, руководств … Пример показывает готовность к показу / конкурсу — имеет сплошную хромированную панель и хромированные кнопки обертывания теперь имеет DAB лучше …, 31,99 доллара США. рейтинги 6, $ 31,99 Новинка, бывают случаи, когда дека., 12В, отриц., земля, MW / U, работает, см. подробности, которые уникальны для … Напрасно пользуйтесь нашим методом, если вы пытаетесь домашняя стереосистема blaupunkt разблокировать свой Blaupunkt обслужили отремонтировали … Мерседес БМВ VW Audi + ДИСПЛЕЙ он имеет стильный и ретро который! Доставка многих предметов, CD-плееры, USB, Aux-вход, iPod Bluetooth. .. Blaupunkt LCD LED 3D HD Smart TV Аудиооборудование исправлено с помощью простого! Это сейчас ; Сортировка домашней стереосистемы blaupunkt. Лучшее совпадение. Для вас важно предоставить оригинальный код Blaupunkt … Важным для вас является предоставление оригинального кода радиостанции Blaupunkt. Как ввести код радиостанции Blaupunkt в. Электронное оборудование, известное своим дизайном домашнего и автомобильного аудиооборудования, будет …

Шрифт заголовка Jak And Daxter, Предсезонная неделя 1 2020, Джейми Варди Fifa 18, Кри Генетика против 23andme, Джейми Варди Fifa 18, Известные выпускники Университета Джорджа Мейсона, Лира в доллары, Dragon Drive Op 2, Cwru Заместитель Провоста, Регистрация в школе Мойе, El Fuego означает на английском языке,

Ross-Tech: VCDS: Проблема с радио на вторичном рынке

Home
Продукция
VCDS
Ф.Индекс A.Q
Радио вторичного рынка

---

«Проблема вторичного рынка радио»

Фон:

Где-то между 1997 и 1998 годами VW и Audi начали использовать радиостанции с возможностью диагностики в большинстве своих моделей. Это означает, что сканирующие инструменты дилера (и наши собственные Система VCDS) может разговаривать с радио. Почему? Таким образом, вы можете установить различные параметры, например, будет ли проигрыватель компакт-дисков подключен, будь то усиленная или обычная антенна и так далее.Кроме того, эти радиостанции постоянно контролировать их выходы на динамики, и если у вас есть обрыв или короткое замыкание в одном из динамиков, даже кратковременное во-первых, они запишут код неисправности.

Проблема в том, что VW принес «K-Line», провод, по которому все модули управления в автомобиле связываются с диагностический прибор к контакту в разъеме, на котором старые радиостанции вставляли +12 обратно в жгут. (Мы не уверены было ли это для питания антенны или для включения усилителя или что).Так что если бы вам пришлось пройти недиагностику способное радио из GTI 1997 года и поместите его в 1998 (где там должен быть диагностическим), он идеально подходит, подключается прямо к жгуту, но K-линия замыкается на +12!

Радио вторичного рынка

Сейчас люди почти не ставят старые штатные радиоприемники в новые автомобили. Что они часто делают установите более качественные радиоприемники послепродажного обслуживания.И чаще всего они делают это, используя жгут проводов адаптера, который подключается правильно. в автомобильную подвеску, чтобы им не пришлось разрезать ее. Проблема в том, что некоторые ремни послепродажного обслуживания точно воспроизводит старые, недиагностические радиостанции с петлей провода между +12 и контактом, на котором находится K-линия более новые модели. Итак, вы устанавливаете свое модное новое радио с одним из них, и все работает нормально, пока … кто-нибудь не подключит инструмент сканирования.

Проблема

В машине все равно, если К-линия замкнута на +12.K-Line не используется для внутриавтомобильной связи. Но сканер инициализирует сеанс связи, заземляя K-линию. В Предполагается, что на K-линию будет подаваться некоторое напряжение, но через источник с высоким импедансом. Если на K-линии стоит «жесткий» +12, что-то должно дать! Что «дает», так это драйвер вывода сканера для K-линии. И исправление VAG-1551/1552 с выдутым драйвером K-line стоит дорого! Но ISO-COM ПК <-> Автомобильный интерфейсный адаптер, который мы поставляем с нашим программным обеспечением VAG-COM, имеет небольшой заменяемый пользователем предохранитель, защищающий выходной драйвер K-Line, а под крышкой есть запасной предохранитель. из маленькой коробки.Здесь особо не о чем .. 🙂 Другие наши интерфейсы используют вывод драйверы с термической защитой от короткого замыкания. Им не нужен предохранитель. Если вы подключите их к машине с К-линия замкнута на +12, они просто не будут работать в этой машине, но и им это не повредит.

Дилеры

Некоторые дилеры откажутся сканировать любой автомобиль с радиоприемником для вторичного рынка. Поскольку большинство дилеров «убили» несколько своих очень дорогих сканеров, я могу понять почему. В Лучшее решение: купите нашу программу VAG-COM и отсканируйте ее сами .. 🙂 Если вы можете успешно сканировать автомобиль с VAG-COM, вы знаете, что это безопасно — и, вероятно, можете убедить автосалон, что это тоже безопасно.

Проверьте эту проблему самостоятельно

Вы можете проверить наличие этой проблемы самостоятельно, не снимая радио. Во-первых, если ваша машина 1996 года или более ранняя модель, не беспокойтесь — K-Line не соединяется с проводкой радио, и нет возможности что то у машины есть эта проблема.

Если у вас Vag-Saver : Просто включите зажигание и подключите Vag-Saver. Посмотрите на светодиод. Зеленый — нормально, красный — нет.

Если у вас есть вольтметр: измерьте напряжение между контактами 4 и 7 диагностический разъем при включенном зажигании и радио. Если оно ниже 9 В, ваша K-линия в порядке. Если это более 9В, результаты неубедительны. Вам понадобится резистор на 1 кОм (приблизительно).Поместите между пинами 4 и 7 диагностического разъема. Теперь используйте вольтметр для измерения напряжения между 4 и 7 (параллельно с резистор). Если оно ниже 1 В, у вас нет проблем. Если он остается около 12 В (резистор нагревается!), Вы есть эта проблема, и вам нужно будет исправить ее, следуя приведенным ниже инструкциям.

Если у вас нет вольтметра: Зайдите в Radio-Shack и купите 1 кОм резистор. Я думаю, они стоят 0 долларов.99 для пакета из 5 штук. Временно поместите резистор между контактами 4 и 7 вашего диагностический разъем. Убедитесь, что он касается обоих штифтов. Если резистор нагревается, ваш K-линия замкнута на +12. Если не нагреется, все в порядке. НЕ устанавливайте этот резистор в порт. Ты просто с его помощью проверьте, есть ли на k-линии +12 В. Если резистор нагревается, вытащите его и устраните проблему, отсоединение k-линии от жгута проводов стереосистемы.

Устранить проблему:

Снимите магнитолу. Затем внесите следующие изменения в проводку автомобиля привязь:

Убедитесь, что k-line ни к чему не подключен, если у вас есть вторичный рынок радио!

Примечание: 2002+ Радио «Премиум VI»:

Некоторые модели VW 2002 года выпуска и новее поставляются с магнитолой «Premium VI» с двойным DIN.Это радио не имеет соединения k-line, а имеет CAN-high и CAN-low. Хотя разъем совсем другой и у этих новых автомобилей не должно быть «проблемы с радио на вторичном рынке», это, вероятно, было бы в ваших силах Интересно убедиться, что НИЧЕГО не подключено к этим контактам в жгуте радиоприемника, если вы используете неоригинальное радио. В Задняя часть радиостанции Premium VI показана на рисунке ниже.

8-контактный мультиразъем II 9 — CAN-Bus plus 10 — CAN-шина минус

---

Home
Продукция
VCDS
Ф.Индекс A.Q
Радио послепродажного обслуживания

Распиновка автомобильного радиоприемника Iso

Дэйв Деламер За 16 лет работы в качестве консультанта компании Crutchfield я помог тысячам клиентов выбрать правильное оборудование для своих приложений. Я быстро понял, какие проблемы они хотят решить и что им нужно знать, чтобы их решить. В 2013 году я присоединился к творческой команде в качестве писателя для категорий мобильного аудио. Я все еще провожу эти бесчисленные часы разговоров с нашими клиентами, когда исследую новые продукты. Несколько лет назад я начал наш собственный проект «Demo Days», где я регулярно устраивал демонстрации продуктов.

Эти демонстрации дают нашим консультантам еще больше возможностей увидеть, услышать и прикоснуться ко многим продаваемым нами домашним и автомобильным аудиоустройствам. На самом деле, я часто обращаюсь к консультантам с просьбой помочь собрать эти демонстрации, чтобы добавить к их реальному опыту установки оборудования. Мне всегда нравилось играть с электроникой и стереосистемой — от настройки стереосистемы для выпускного вечера. вечеринке, чтобы решить некоторые проблемы с аудио / видео в доме нашей семьи.Мне никогда не приходило в голову, что мне повезет и дальше этим зарабатывать на жизнь. Еще о Дэйве. Началась в Crutchfield в 1997 году.

Прошла тщательное обучение консультантов внутри компании, изучив все тонкости наших различных продуктов. Ежегодно посещает десятки учебных мероприятий для поставщиков.

Автор десятков статей Кратчфилда и сотен презентаций автомобильной и профессиональной аудиотехники. Один из наших специалистов по установке с сотнями часов опыта установки автомобильных аудиосистем и настройки домашнего аудио / видео оборудования. Подробнее от Дэйва Деламера.Хотя они могут выглядеть как разноцветная тарелка для макарон, жгуты проводов помогут вам подключить новую автомобильную стереосистему к проводке вашего автомобиля. В этой статье мы расскажем о различных типах проводов и адаптеров, которые предлагает Кратчфилд, и о том, как они могут быть полезны при установке вашей новой автомобильной стереосистемы. Мы также коснемся некоторых других типов адаптеров, которые могут потребоваться для установки. другое звуковое оборудование. Жгуты проводов автомобильной стереосистемы У каждого автомобиля своя проводка.

Иногда у вас есть выбор ремней безопасности, которые подходят для вашего автомобиля.В других случаях для завершения установки вам может потребоваться более одного ремня безопасности. Наши клиенты часто называют их «жгутом проводов Кратчфилда», но на самом деле они поставляются несколькими разными производителями. Мы просто стараемся убедиться, что вы получите именно тот, который вам нужен, когда будете делать покупки у нас. Базовый жгут проводов Это наиболее распространенный тип жгутов проводов. Они предлагают соединения для проводов питания и динамиков. Они также могут включать в себя соединения для проводов заземления и освещения новой стереосистемы.Используя схему проводки, которую поставляет Crutchfield, эти жгуты позволяют вам сопоставить провода для каждого соединения с жгутом проводов новой стереосистемы.

Как только это будет сделано, вы вставляете другой конец жгута в разъем проводки вашего автомобиля (тот, который был подключен к заводской магнитоле). Использование заводского разъема для проводки стереоразъема вашего автомобиля является ключом к установке новой стереосистемы без повреждения электроники вашего автомобиля, особенно в современных автомобилях, о чем мы поговорим дальше.Специализированные жгуты проводов Автомобильные аудиосистемы, электрические системы и удобные функции прошли долгий путь. Таким образом, ремни безопасности должны были развиваться, чтобы обрабатывать сложную проводку и информацию о данных, которые используют современные автомобили. Подключения в удаленном месте В некоторых автомобилях необходимо подключить жгут проводов не за радио, а где-то еще. Отличный пример — распространенная версия Ford Taurus, где заводской усилитель и радио-тюнер расположены в багажнике автомобиля. Эти жгуты часто состоят из базовой схемы проводки, у которой есть провода, достаточно длинные, чтобы добраться до необходимого места назначения.

Распиновка автомобильного радиоприемника Iso Software

В случае Taurus адаптер включает 20-футовый провод динамика для доступа к багажнику. Подключите новое радио, минуя заводскую стереосистему amp. Автомобильная стереосистема иногда имеет отдельный усилитель, и при установке нового ресивера, как правило, необходимо подключить провода динамика новой стереосистемы к выходной секции заводского усилителя. Эти обходные жгуты усилителя позволяют использовать мощность от новой автомобильной стереосистемы для управления динамиками, а не полагаться на заводскую мощность. Эти ремни, как правило, более доступны по цене, чем адаптеры для интеграции усилителя (ниже), но могут потребовать больше работы, если усилитель находится в удаленном месте, например, под сиденьем или в багажнике. Жгуты интеграции заводских усилителей могут включать регуляторы усиления для уменьшения искажений. Сохраняйте заводской усилитель в игре Многие жгуты проводов позволяют сохранить заводской усилитель вашего автомобиля при замене штатного радио. Они включают в себя соединения, которые напрямую подключают выходы вашей новой автомобильной стереосистемы к входам заводского усилителя.Таким образом, вы будете использовать заводское питание для ваших динамиков, а не питание от вашего нового радио. Эти ремни иногда могут сократить время установки, поскольку провода часто не нужно подводить к месту заводского усилителя, но они имеют тенденцию быть дороже, чем обводные жгуты, указанные выше.

Вы также можете увидеть модуль, подключенный к этим жгутам — они включают настройки, которые позволяют вам правильно интегрировать выходы стереосистемы на динамики и входы заводского усилителя, чтобы ваша музыка была чистой. Сохранение этих важных звуковых предупреждений о безопасности Во многих автомобилях звуковые предупреждения о безопасности интегрированы в заводскую радиостанцию. Когда вы заменяете это радио, эти предупреждающие звуки теряются, и это опасно. Таким образом, этим транспортным средствам требуется специальная подвеска, чтобы эти звуковые сигналы работали при установке новой стереосистемы. К счастью, эти ремни также заботятся обо всех основных стерео подключениях. Сохраняйте заводские удобства, которые вам нравятся Сегодняшние автомобили включают в себя постоянно растущее число функций, встроенных в заводские радиоприемники, которые значительно усложняют проводные соединения.Они могут включать в себя такие вещи, как Ford SYNC®, GM OnStar®, Chrysler Uconnect® и элементы управления аудиосистемой на рулевом колесе для стереосистемы и вашего телефона. Чтобы эти функции работали с вашей новой стереосистемой. Некоторые интеграционные адаптеры, такие как адаптер, даже позволяют загружать программы для определенных приемников и транспортных средств, чтобы вы могли сохранить как можно больше заводских функций.

Этот интеграционный пакет включает приборную панель, соединения и кронштейны для установки стереосистемы в Ford F-150.Пакеты, которые подключают и защищают вашу радиостанцию ​​Есть также автомобили, которые не только имеют сложную схему подключения, но и имеют уникальное расположение приборной панели. Интеграционные адаптеры для этих автомобилей включают в себя как электрические соединения, так и специальный приборный комплект для установки вашего нового приемника. Обычно они включают в себя практически все, что вам нужно для подключения приемника, его установки в приборную панель и сохранения многих полезных заводских функций, таких как как электронный климат-контроль. Дополнительные адаптеры для установки автомобильной стереосистемы Иногда жгут проводов не справится со всем, и вам понадобятся дополнительные адаптеры для установки новой стереосистемы.Они могут помочь с определенным подключением или позволить сохранить заводскую функцию.

Антенные переходники Многие заводские антенные разъемы AM / FM просто вставляются в антенный порт на задней панели нового приемника. Однако некоторые автомобили имеют антенный разъем другой формы или являются частью усиленной антенной системы.

20-контактный автомобильный стереоразъем

В этих случаях для установки радиоприемника необходим антенный адаптер, чтобы вы могли продолжать воспроизведение радиостанций AM / FM.Адаптеры управления аудиосистемой на рулевом колесе Современные автомобили часто включают элементы управления на рулевом колесе, чтобы вы могли безопасно управлять заводской аудиосистемой, не снимая рук с руля. Эти функции включают в себя регуляторы громкости, отслеживание движения вперед / назад и управление вызовами в режиме громкой связи. В большинстве случаев эти элементы управления не работают после замены заводского радио.

К счастью, адаптеры управления на рулевом колесе помогают интегрировать эти элементы управления со многими новыми стереосистемами, так что вы можете продолжать использовать эти удобные элементы управления со своей новой стереосистемой.Узнайте больше об этих адаптерах в нашем. Жгуты проводов динамиков Хотя они не помогают напрямую с установкой автомобильной стереосистемы, предлагаемые нами жгуты проводов динамиков позволяют использовать заводские провода для динамиков для ваших новых динамиков, как и жгуты автомобильных стереосистем. Их штекеры подходят к заводским штекерам проводов динамиков в автомобиле, а другие концы надеваются на клеммы новых динамиков. Таким образом, вам не придется прокладывать новый провод от радио ко всем расположениям динамиков в автомобиле или обрезать заводские провода.Эти адаптеры также предоставляются бесплатно при покупке автомобильной акустической системы в Crutchfield. Как узнать, что мне нужно? Мы вам покажем! Вы можете воспользоваться нашими услугами или связаться с одним из наших экспертов-консультантов за помощью в выборе правильных ремней безопасности для вашего автомобиля.

Они также могут ответить на любые ваши вопросы об установке и дать вам некоторое представление о том, насколько это будет сложно — некоторые автомобили легче, чем другие. Вы можете связаться с ними по телефону 1-888-955-6000, в чате или по электронной почте.

Will from Phoenix Опубликовано 31.07.2016 Кто или где я могу купить жгут проводов, который позволит мне использовать мой заводской усилитель и сабвуфер для моего Chevy Tahoe 2000 года с заводскими усилителем и сабвуфером сторонних производителей? Я купил систему Pioneer в компании Crutchfield, и мне также прислали базовый установочный комплект, в который входит жгут проводов как часть установки.Проблема в том, что я все еще не слышу.

После некоторых исследований и устранения неполадок я обнаружил, что базовый жгут может не работать (не уверен, насколько это правдиво), если у меня есть заводской усилитель и саб. Спасибо! Noah from Menifee Опубликовано 6.07.2016 Привет, я купил один из этих дополнительных входных адаптеров для моего дискового CD-плеера JBL 6 для своего Highlander 2007 (с навигацией). Я также купил базовый Y-кабель, чтобы можно было подключить навигацию. Теперь, когда я дважды нажимаю кнопку cd, как и на всех этих дополнительных адаптерах, появляется сообщение об отсутствии диска. Вставка компакт-диска тоже не переключит его. Но, когда я отсоединяю навигационный дисплей, двойное нажатие кнопки компакт-диска работает. Так, возможно, это Y-адаптер или мне нужно другое устройство с дополнительным адаптером? Есть ли один до 50 долларов. Я заплатил за свой всего 22 доллара, и он действительно звучит замечательно, несмотря на потерю дисплея. Спасибо. Александр Грабе из Crutchfield Опубликовано 8.09.2015 Билли, у вашей проблемы много потенциальных причин. Для начала неплохо было бы повторить шаги установки и перепроверить все ваши соединения, чтобы убедиться, что они безопасны.Любое прерывание сигнала от радио к динамикам приведет к их неправильной работе.

Если вы купили свое оборудование в Crutchfield, вы можете позвонить в службу технической поддержки, чтобы получить бесплатную помощь в устранении неполадок в вашей системе. Если вы приобрели свое оборудование в другом месте, вы все равно можете получить квалифицированную техническую поддержку Crutchfield — на 90 дней всего за 30 долларов. Ознакомьтесь с нашими подробностями.

Александр Грабе из Crutchfield Опубликовано 17.08.2015 Нэнси, розовый провод запускает реле усилителя, которое подает питание на оранжевый провод на усилителе.Информацию о подключении к вашему автомобилю вы найдете в нашем. Используя жгут 70-1858 с системой с восемью динамиками, вам нужно убедиться, что провод дистанционного управления усилителя на вашей новой стереосистеме подключен к синему проводу на жгуте. Если вы купили свое оборудование в Crutchfield, вы можете позвонить в службу технической поддержки, чтобы получить бесплатную помощь в устранении неполадок в вашей системе.

Если вы приобрели оборудование в другом месте, вы все равно можете получить квалифицированную техническую поддержку Crutchfield — на 90 дней всего за 30 долларов. Ознакомьтесь с нашими подробностями.Нэнси из Такомы Опубликовано 17.08.2015 Я считаю, что большинство этих комментариев не очень полезны, так как я установил много стереосистем, и даже 99 Tahoe с усилителем подключают удаленный провод, чтобы усилитель был включен, но иногда я нахожу информацию не учитывается, не было бы проще снять заглушку в нижней части усилителя и запустить зажигание в горячем состоянии, так как я не могу заставить его работать. ?? Мне нужно было протестировать колоду в другом автомобиле, и все в порядке, поэтому он находится в проводке с использованием измерителя 70-1858. Я подумал, что это должен быть 1859 год, у которого есть провод питания для усилителя ?? Если вы можете помочь, пожалуйста, просветите меня.Поскольку у меня есть синий провод для питания муравей / пульта дистанционного управления, подключенный к заводскому проводу, который, в свою очередь, становится розовым на задней стороне. Когда я включаю машину, дека не включается, но щелкает задний динамик усилителя и усилитель.

Что я не делаю ?? Спросите 10 человек, получите 10 ответов, например, где находится мина усилителя у педали газа, а не за перчаточным ящиком, что, я думаю, было бы лучше добраться. Александр Грабе из Crutchfield Опубликовано 10.08.2015 Алек, коричневый провод не имеет отношения к вашей проблеме.Тот факт, что проблема возникает при включении зажигания, указывает мне на красный провод зажигания. Взгляните на электрическую схему в руководстве к вашему новому приемнику, в которой говорится, что красный провод зажигания должен быть подключен к блоку предохранителей автомобиля, если в заводском жгуте проводов нет провода переключателя зажигания на 12 В.

Более простой и недорогой способ — использовать специальный жгут проводов для подключения стереосистемы. Позвоните нам, и консультант поможет вам с ремнями, которые вам понадобятся для правильной установки.Алек из Hooksett Опубликовано 8/7/2015 Привет, у меня есть dodge stratus 2006 года выпуска, и когда я прикрепляю радио (jvc kd-r760) к машине, я могу повернуть машину в положение включения, и радио работает, поворачивает включено, я могу настроить параметры и все остальное, но когда я запускаю его, я получаю код ошибки неисправности проводки / предохранителя. Я могу переустановить свое старое радио, и оно работает нормально. На моей обвязке есть коричневый провод, на котором написано: отключен / не используется. Следует отсоединить этот провод или возникла другая проблема?

Распиновка автомобильного радиоприемника Iso 2

Я знаю, что коричневый цвет является немым для onstar / bluetooth из того, что я исследовал, а в моей машине нет ни того, ни другого.Проблема в том, что мой оригинальный witing не поддерживает этот провод?

Помощь будет принята с благодарностью.

Схема проводов автомобильной аудиосистемы 2001 Subaru — электрическая схема заземляющее окно-b

Схема проводов автомобильной аудиосистемы 2001 Subaru Whats New

Схема проводки автомобильной аудиосистемы 2001 subaru -. . . . . . .

Схема проводки автомобильной аудиосистемы 2001 subaru —

Схема проводки автомобильной аудиосистемы 2001 subaru —

Электросхема — это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к Коробка CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех, новое вспомогательное оборудование и т. д. автомобильная аудиосистема схема соединений 2001 subaru Эта принципиальная схема служит для обеспечения понимания функций и работы установки в деталях, описания оборудования / частей установки (в виде символов) и соединений. Схема проводов автомобильной аудиосистемы 2001 subaru Эта принципиальная схема показывает общее функционирование электрической цепи. Все его основные компоненты и соединения иллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Subaru Forester (1993 2008) распиновка автомагнитолы @ pinoutguide com Схема проводки автомобильной аудиосистемы 2001 subaru hdmi to s видео схема подключения для схемы подключения схема] 2003 subaru legacy радио схема подключения полная версия hd качество схема подключенияmycase virtual edge it автомобильное аудио схема проводов 2001 subaru центральная схема проводки регион подробно регион подробно iosonointersex it автомобильная аудиосистема схема проводов 2001 subaru центральная электрическая схема регион подробно регион подробно iosonointersex it 2001 subaru outback стерео электрическая схема seniorsclub it электронная сплетня электронная сплетня pietrodavico it 2001 subaru outback схема подключения радио провод, автомобильная аудиосистема, автомобильная аудиосистема, схема проводов 2001 subaru, центральная электрическая схема, область, деталь, область, деталь, iosonointersex it

.
