Содержание

разъемов, ISO, проводов, евроразъема, штекера, ИСО, штатной, евро, фишки, подключения, распайка

В качестве общепринятого европейского стандарта для подключения автомагнитол используется ISO. Распиновка магнитолы осуществляется в соответствии с ним.

Стандарты 1DIN и 2DIN

Отличия между ними заключаются в высоте магнитол. Цифра 2 в обозначении стандарта 2DIN говорит о том, что высота двухдинового ресивера в 2 раза больше, чем устройства, сделанного по стандарту 1DIN. Последние магнитолы сейчас являются наиболее востребованными и распространенными. Установка двухдиновых магнитол возможна не в любую машину, поскольку на передней панели должно быть предусмотрено соответствующее посадочное место.

Все автомагнитолы делятся на два типа: с фирменным коннектором, выполненным чаще всего в виде вилки, и расположенным на задней стенке, и с универсальным разъемом ИСО. В первом случае следует приобрести фирменный коннектор для магнитолы, распиновка которого подходит под нужную модель. Если на машине установлено гнездо ISO, то на другом конце фирменного кабеля тоже должна быть вилка ISO. Во втором случае подключение магнитолы осуществляется напрямую к гнезду ISO, находящемуся в автомобиле.

При замене магнитолы на другую следует посмотреть на заднюю стенку и определить, какая колодка там находится. После этого можно решить, приобретать ли фирменную вилку или можно подключить устройство к машине через уже установленное гнездо ISO. Распиновка разъема автомагнитолы осуществляется по стандарту ISO 10487.

Распиновка ISO

На многих новых магнитолах все чаще применяется евроразъем. Он представляет собой прямоугольный шестнадцатиконтактный штекер, состоящий из одной или двух равных частей. На автомобиле устанавливается вилка ISO, позволяющая подключить любую автомагнитолу, имеющую соответствующий коннектор. Распиновка ISO не зависит от модели магнитолы, оснащенной таким разъемом.

Верхний силовой разъем А

Он используется для подачи тока от бортовой сети автомобиля, а также для снятия питания на активную антенну или усилитель, для отключения звука и подачи сигнала управления подсветкой. Согласно стандарту, используется маркировка проводов по цветам:

  • желтый — прямое подключение к аккумулятору ТС, также по нему идет питание оперативной памяти ресивера, обеспечивающей хранение настроек, заданных пользователем;
  • красный — по нему подается основное питание;
  • черный — это масса, отрицательный полюс, соединенный с корпусом ГУ;
  • синий с белой полосой — когда автопроигрыватель включен, подается напряжение 12 В на усилитель активной антенны или контроллер дистанционного управления усилителя мощности автозвука;
  • оранжевый — на него подается сигнал с переключателя габаритных огней автомобиля для управления подсветкой клавиш и дисплея;
  • коричневый — используется для отключения звука, например, во время разговора по телефону.

Стоит учесть, что применяются две системы подачи питания. В первом случае желтый и красный провода на цоколевке соединяются вместе. Питание магнитолы не зависит от положения ключа зажигания.

Если оставить автопроигрыватель включенным при отсутствии таймера защиты, то аккумулятор автомобиля может быстро разрядиться.

Вторая система предусматривает подключение красного провода через замок зажигания, а желтого — напрямую к бортовой сети. Благодаря этому питание магнитолы связано с положением ключа. Когда зажигание выключено, можно извлечь или вставить компакт-диск. Также обеспечивается ход встроенных в аудиосистему часов и сохранение таких настроек, как параметры звука и радиоканалы.

Распиновка ISO-разъема магнитолы, предназначенного для подачи питания, осуществляется следующим образом. Контакты 1, 2 и 3 зарезервированы и используются некоторыми головными устройствами для задействования дополнительных функций. К контакту 4 присоединяется желтый провод, а к штырьку 5 — сине-белый. К контакту 6 подводится оранжевый провод. Штырек 7 соединен с красным проводом, а восьмой — с черным. Этот разъем нередко окрашен в коричневый цвет.

Нижний акустический разъем В

Он используется для подачи усиленного звука с автопроигрывателя на колонки. Провода, по которым непосредственно идет переменный ток с микросхемы, имеют сплошную окраску, а на провода, соединенные с массой, нанесены черные полоски. Цветовая маркировка осуществляется следующим образом:

  • белый провод присоединяется к левой передней колонке;
  • серый провод подключается к правой фронтальной колонке;
  • зеленый провод подключается к левой задней колонке;
  • фиолетовый провод соединяется с правым задним динамиком.

Распиновка фишки магнитолы, предназначенной для подключения колонок, производится следующим образом:

  • фиолетовые провода подключаются к контактам 1 и 2;
  • серые — к контактам 3 и 4;
  • белые — к контактам 5 и 6;
  • зеленые — к контактам 7 и 8.

Схемы распиновок магнитол популярных производителей

Распайка линейных выходов на штатной магнитоле может осуществляться с помощью двух разъемов RCA. Этот вариант — наиболее распространенный, поскольку на усилителях мощности стоят такие же гнезда. В распиновке разъемов автомагнитол Pioneer присутствуют от 10 до 20 контактов. Их назначение зависит от модели мультимедийного устройства. Например, в серии KEH первый контакт — это управление антенной, второй контакт — это напряжение от замка зажигания и т. д. Динамики присоединяются к контактам 3, 4, 5, 6, 8, 9, 10 и 11.

Как подключить магнитолу 🚗 в машине

Автор CarAudioSupport На чтение 8 мин. Просмотров 9.5k. Обновлено

Подключение магнитолы в машине процесс не сложный, но с первого взгляда может показаться что это не совсем так. Первым делом следует подать на неё питание 12в от аккумулятора, следующий этап — это подключение динамиков проверка правильности подключения и установка.

Понимаем что после этих слов ясности больше не стало. Но каждый этап мы подробно рассмотрели в этой статье и после её изучения мы уверены что, вы найдёте все ответы на вопросы как подключить магнитолу в машине.

С чем можно столкнуться при не правильном подключении автомобильной магнитолы?

Нельзя сказать, что для правильной установки магнитолы совсем не нужно обладать никакими умениями. Желательно иметь хотя бы начальный опыт подключения электротехнических устройств, но это не является обязательным условием, следуя инструкции, выполнить установку сможет человек и без какого-либо опыта. Чтобы понять, все ли было сделано правильно, стоит проследить за работой магнитолы. Признаком допущения ошибки будет наличие следующих факторов:

  • Выключается магнитола при увеличении громкости.
  • При выключении зажигания сбиваются настройки магнитолы.
  • Магнитола садит аккумулятор в выключенном состоянии.
  • Звуковой сигнал заметно искажается, особенно при прослушивании на высокой громкости.

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие. Конечно, этот вариант исключать нельзя, но перепроверить схему подключения все же потребуется.

Размер и виды автомобильных магнитол

Универсальные магнитолы имеют стандартный размер, он может быть 1 – DIN (высота 5 см, ширина 18 см.) и 2 DIN. (высота 10 см, ширина 18 см.) Если вы меняете магнитолу с большой на маленькую (с 1 –DIN, на 2 – DIN) вам понадобится докупить специальный кармашек,  который будет закрывать недостающий дин. По подключению данные магнитолы имеют все одинаковый разъём его название ISO или ещё его называют евро разъём.

Магнитола размером 1 -DINМагнитола размером 2 – DINКарман для установки магнитолы 1 -DIN

Штатные магнитолы устанавливаются на автомобили с завода, и имеют нестандартный размер, в данном случае есть два варианта установки магнитолы. Первый самый простой, вы приобретаете такую же штатную магнитолу и устанавливаете её, она подходит по размером и подключается к штатным разъёмам. Но стоимость данных магнитол зачастую имеет неадекватную цену. А если вы нашли бюджетный вариант, то с вероятностью 100% это будет китай, который не особо славится качеством звучания, и надёжностью.

Второй вариант заключается в установке «Универсальной» магнитолы за место штатной, но для этого вам понадобятся переходная рамка, которая является переходником со штатных размеров магнитолы на универсальные, т.е. 1 или 2-DIN. рамка выполняет декоративную роль, закрывая лишние отверстия.

Если в вашей 2 дин магнитоле есть ЖК дисплей значит к ней можно подключить камеру заднего вида, а как это сделать мы подробно рассмотрели в статье «подключение камеры заднего вида»

Подсказка для владельцев TOYOTA. У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. В данном случае вам можно поискать “Проставки для магнитол Toyota” они размером по 1 см. и вы без проблем сможете установить магнитолу стандартного размера, т.е. 2 – DIN, для установки 1 – DIN вам ещё потребуется докупить кармашек.

Подключение магнитолы.

Автомобилей существует много, и у каждого из них может использоваться свой набор разъемов для подключения такой техники. По большому счету, есть три варианта:

  1. Вариант первый, самый благоприятный. У вас в автомобиле уже имеется фишка, к которой всё правильно подключено, т.е. все динамики, силовые провода, антенные выведенные на эту фишку, и  всё правильно подключено. Такое встречается но, к сожалению очень редко. Это говорит о том, что вам повезло, вы просто подключаете к данной фишке свою новенькую магнитолу, и всё у вас работает.
  2. Нужные провода проведены и подключены, при этом, гнездо у магнитолы отличается от штекера автомобиля.
  3. Отсутствует вывод проводов питания или же это было сделано неправильно.

С первым пунктом примерно все понятно. Когда гнездо устройства не совпадает с разъемом, то потребуется использовать переходник. Несмотря на то, что эти разъемы чаще всего являются индивидуальными для каждой модели, многие фирмы практикуют поставку отдельного переходника ISO. Если же и переходника нет или же его формат в данном случае не подходит, можно или приобрести такой переходник или скрутить провода самостоятельно. Разумеется, второй шаг более долгий, сложный и рискованный. Занимаются подобным лишь технические центры, имеющие опыт подобных процедур, поэтому перед тем, как подключить магнитолу в машине таким образом, нужно очень хорошо все обдумать.

Переходник для TOYOTAПодключение переходника ISO – Toyota

Если же есть желание выполнить скрутку самому, нужно проверить соответствие проводов на магнитоле и разъеме машины. Только при совпадении цветов можно сделать отключение аккумулятора и отсоединение разъема авто и аудиосистемы.

Как подключить автомагнитолу и не запутаться в проводах? Рекомендуется откусывать оставшуюся часть, после присоединения разъема к магнитоле. Все соединения пропаиваются и изолируются.При несоответствии проводов потребуется их прозвонка при помощи тестера или мультиметра, а также 9-ти вольтной, батарейки еще может понадобиться прокладка тех проводов, которых не хватает для подключения. Прозвон необходим для определения полярности пары проводов. При тестировании громкоговорителя подключаются провода к батарейке, после чего нужно смотреть на положение диффузора – если он выдвинулся, значит полярность корректная, если втянулся- нужно полярность исправить на правильную. Таким образом, помечается каждый провод.

Подключённый ISO разъём
ISO – разъём

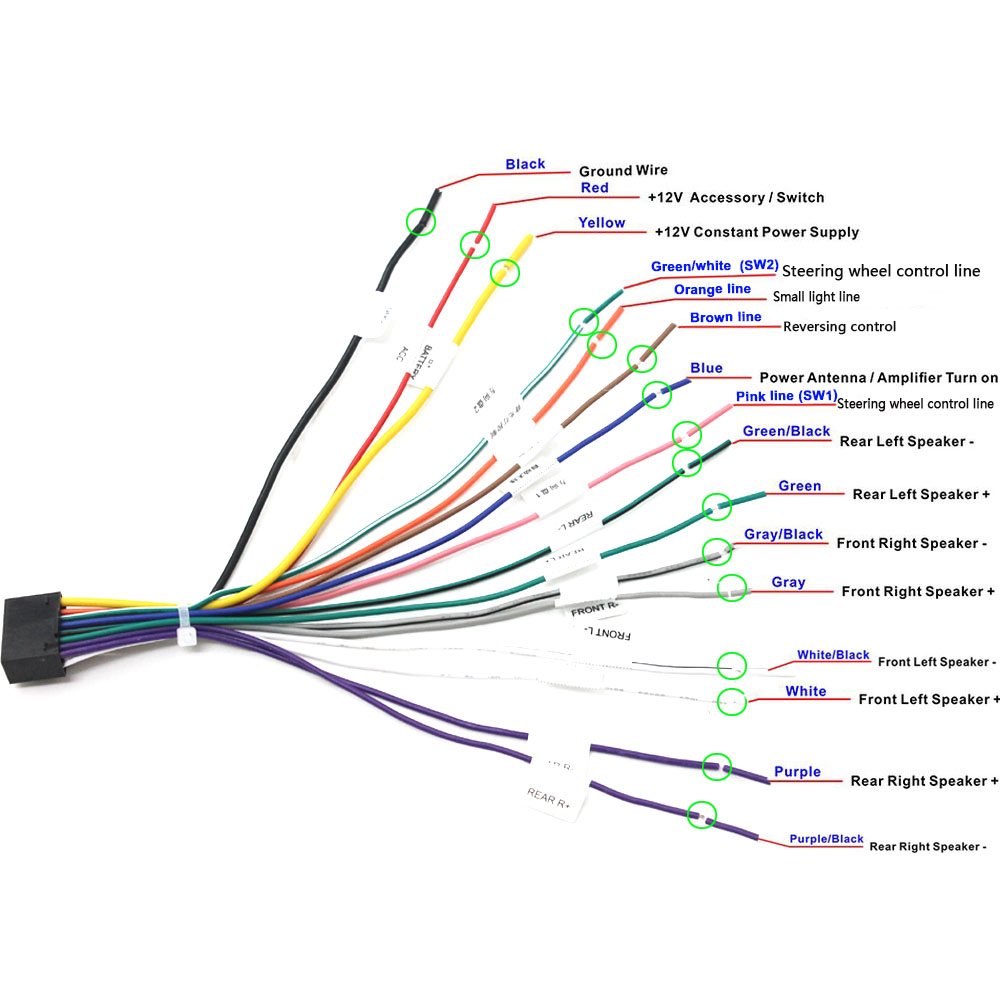

Расшифровка цветового обозначения проводов

1. В черный цвет окрашивается минус аккумулятора, провод имеет маркировку GND.
2. Плюс аккумулятора всегда желтый, обозначается маркировкой BAT.
3. Плюс замка зажигания обозначается АCC и имеет красный цвет.
4. Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет полосу.
5. Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет полосу.
6. Провода левого заднего динамика имеют зеленый цвет, маркировка – RL. Минус имеет полосу.
7. Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет полосу.

Также хочется отметить что, много кто устанавливает автомагнитолу дома, или в гараже от 220В, как правильно это сделать можно прочитать «здесь»

Как правильно подключить автомагнитолу?

Для начала необходимо приобрести все необходимые провода. Провода должны быть из чистой бескислородной меди и иметь силиконовую илоляцию. Желтый и чёрный провод это силовые провода, сечение этих проводов должно быть более 2.5мм.  Для акустических проводов и аац (красный) подойдут провода сечением  1.2мм. и более. Старайтесь избегать большого количества скруток, идеальный вариант где их вообще не будет, т.к. скрутки добавляют лишнее сопротивление а это негативным образом влияет на качество звучания и громкость.

Схема подключения магнитолы и динамиков

Все магнитолы имеют черный провод для минуса аккумулятора, желтый для плюса аккумулятора и красный для плюса замка зажигания. Схема подключения автомагнитолы такая – сначала лучше подключать желтый и черный провод, причем, к аккумулятору, что позволит получить качественное звучание.
Обязательно потребуется установить предохранитель, на расстоянии в 40 см. Предохранитель должен соответствовать минимальному значению в 10 А. Красный же провод подключается к цепи, которая питается после поворота ключа ACC. При подключении красного и желтого провода вместе на плюс аккумулятора, магнитола не будет зависеть от зажигания, но аккумулятор будет быстрее разряжаться.  Мощные магнитолы имеют четыре пары проводов, у каждой из которых своя маркировка. При подключении магнитолы в машину может быть ошибочно определена полярность – ничего страшного тут не случится, в отличие от заземления на минус к массе. Динамики имеют или две клеммы, в основном схема подключения динамиков такая: широкая клемма это плюс, а узкая – минус.

Видео как подключить авто магнитолу

Заключение

Рекомендуется перед тем, как произойдет окончательная установка магнитолы своими руками, прослушать магнитолу. Защелкивать до упора устройство следует только тогда, когда магнитола работает нормально.

Мы очень надеемся на то что в данной статье вы нашли ответы на свой вопрос, оцените пожалуйста статью по 5 бальной шкале, если у вас есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите об этом нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

Схема проводов магнитолы


Схема подключения по цветам проводов на магнитоле

(11 оценок, среднее: 2,82 из 5) Загрузка…

Качественный звук делает поездки на машине в разы приятнее, но перед тем как наслаждаться любимой музыкой, необходимо правильно подключить магнитолу. Данная процедура не является очень сложной, но в связи с тем, что каждый производитель автомобилей и магнитол использует свои разъемы, могут возникнуть некоторые трудности с установкой. На помощь придет подключение магнитолы по цвету проводов.

ISO разьем

Меры предосторожности

Нужно понимать, что неправильное подключение автомагнитолы может привести к неприятным последствиям:

  • Поломке магнитолы;
  • Ухудшению качества звука;
  • Короткому замыканию проводки;
  • В редких случаях при неправильном подключении магнитолы к аккумулятору можно быстро его разрядить. Иногда это может стать причиной возгорания.

Чтобы не тратить свое время, можно воспользоваться услугами автомастерской, однако при этом нужно быть готовым потратить определенную сумму, которую выставит сервис за подключение. К тому же стоит учитывать, что стоимость подключения автомагнитолы на иномарке (к примеру, Тойоте) будет выше. Учитывается и марка автомагнитолы. Так, магнитола Пионер (являющаяся самой распространенной и любимой у автомобилистов) будет стоить дешевле, чем магнитола Сони или Кенвуд.

Но если у автолюбителя есть желание разобраться в устройстве, возможность потратить пару часов и, что не менее важно, желание сэкономить приличную сумму денег, то далее в статье будет подробно описано, как подключить автомагнитолу по цветам проводов.

Варианты устройства автомагнитолы

Все магнитолы производятся по стандартам той фирмы, которой они принадлежат. Вышеупомянутые Пионер, Кенвуд и Сони производятся в соответствии со стандартами своих компаний. Однако каждая из них имеет стандартный ISO-переходник. Аналогично на каждой машине имеется стандартный штекер под этот переходник.

Исходя из этого, может возникнуть одна из трех ситуаций:

  • Первый вариант является идеальным. В автомобиле выведены все провода. Все подключено согласно стандартам и выведено под ISO-разъем. Сложностей в данном случае не возникнет. Нужно только подключить этот разъем к магнитоле.
  • Второй случай, когда все провода выведены правильно, но разъем не подходит. В этом случае можно приобрести проводник, которых в специализированных магазинах продается великое множество, подключить магнитолу через проводник и наслаждаться качественным звуком.
  • Последний вариант: провода не выведены в один разъем или их вовсе нет.

Третий вариант является самым проблемным, и поэтому далее нужно рассмотреть именно его.

Обозначение проводов по цветам

Для работы правильного подключения в обязательном порядке нужно знать цвета проводов и их обозначение. Схема проводов магнитолы по цветам представлена на фото. На всех авто и магнитолах (Пионер, Сони и Кенвуд и других) принято определенным цветом обозначать принадлежность провода. Стоит отметить, что провода магнитолы по цветам различаются и по наличию или отсутствию полоски. Так, все провода, имеющие полосу, являются минусом, а без полосы – плюсом.

  • Минус аккумулятора – черный;
  • Плюс аккумулятора – желтый;

  • Плюс зажигания – красный;
  • Левый передний динамик – белый и белый с полосой;
  • Правый передний динамик – серый и серый с полосой;
  • Левый задний динамик – зеленый и зеленый с полосой;
  • Правый задний динамик – фиолетовый с фиолетовой полосой;
  • Антенна – синий;
  • Усилитель – синий с полосой.

Подключение автомагнитолы

При подключении магнитолы нужно строго соответствовать схеме. Для питания автомагнитолы нужно подключить желтый провод к плюсу аккумулятора. Черный провод выводится на массу, это заземление. Красный провод запитывается от замка зажигания.

В идеале его нужно подключить так, чтобы он запитывался только тогда, когда ключ в положении АСС.

Поскольку сложности установки возникают именно при отсутствии ISO-переходника, то все провода должны быть зачищены и после заизолированы. Идеально подойдут многожильные медные провода с силиконовой изоляцией. По окончании прокладки проводов их можно объединить в стандартный переходник, но можно и заизолировать их с проводами магнитолы. Главное, чтобы цвет проводов магнитолы и автомобиля соответствовал друг другу.

Существует несколько других нежелательных вариантов подключения автомагнитолы к автомобилю. Большинство автомобилистов, не желая возиться с подключением желтого провода к аккумулятору, подключают его вместе с красным к замку зажигания. Это лишает магнитолу большей мощности и не позволяет получить качественный и мощный звук. Аналогично происходит при запитывании магнитолы от прикуривателя.

Бывает так, что подключение желтого и красного провода осуществляется на аккумулятор. Достоинства этого подключения заключаются в том, что магнитола постоянно находится в режиме ожидания и готова к работе. Однако такой способ быстро его сажает. Поэтому стоит задуматься, что важнее: независимая от замка зажигания работа магнитолы или долговременная работа аккумулятора?

Подключение колонок

Цвета проводов колонки магнитолы уже были описаны выше. Поэтому в соответствии с ними можно спокойно подключить любые колонки.

Сегодня почти все автомагнитолы ориентированы на 4 динамика: два спереди и два сзади. Стоит отметить, что мощная аудиосистема имеет вывод плюса и минуса к каждой колонке. Слабая же аудиосистема имеет вывод только плюса. Поэтому минус от колонки выводится на общую массу. Для получения более качественного звучания лучше всего соблюсти плюс и минус контактов.

Если после установки возникает некачественное звучание, существует простой и эффективный способ правильности подключения. Нужно перевести звук на передние колонки, после перевести звучание на одну колонку, к примеру, левую. Включить музыку на полную громкость до появления хрипов или искажений. После этого перевести звук на 2 передние колонки.

Если звук стал громче и остался качественным, то подключение осуществлено верно. Если изменений в громкости не произошло, или появились искажения, то нужно проверить, правильно ли подключены плюс и минус.

Как видно, подключение автомагнитолы по цвету проводов не является сложным и при внимательном подходе займет не более 2-3 часов.

Как подключить магнитолу в машине: Инструкция, видео, схема

Вы решили подключить магнитолу самостоятельно, но увидев количество проводов, которые выходят из неё испугались что не справитесь? На самом деле ничего страшного здесь нет, и в данной статье мы разберемся, как подключить магнитолу в машине.

С чем можно столкнуться при не правильном подключении автомобильной магнитолы?

Нельзя сказать, что для правильной установки магнитолы совсем не нужно обладать никакими умениями. Желательно иметь хотя бы начальный опыт подключения электротехнических устройств, но это не является обязательным условием, следуя инструкции, выполнить установку сможет человек и без какого-либо опыта. Чтобы понять, все ли было сделано правильно, стоит проследить за работой магнитолы. Признаком допущения ошибки будет наличие следующих факторов:

  • Выключается магнитола при увеличении громкости.
  • При выключении зажигания сбиваются настройки магнитолы.
  • Магнитола садит аккумулятор в выключенном состоянии.
  • Звуковой сигнал заметно искажается, особенно при прослушивании на высокой громкости.

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие. Конечно, этот вариант исключать нельзя, но перепроверить схему подключения все же потребуется.

Размер и виды автомобильных магнитол

Универсальные магнитолы имеют стандартный размер, он может быть 1 – DIN (высота 5 см, ширина 18 см.) и 2 DIN. (высота 10 см, ширина 18 см.) Если вы меняете магнитолу с большой на маленькую (с 1 –DIN, на 2 – DIN) вам понадобится докупить специальный кармашек,  который будет закрывать недостающий дин. По подключению данные магнитолы имеют все одинаковый разъём его название ISO или ещё его называют евро разъём.

Магнитола размером 1 -DIN Магнитола размером 2 — DIN Карман для установки магнитолы 1 -DIN

Штатные магнитолы устанавливаются на автомобили с завода, и имеют нестандартный размер, в данном случае есть два варианта установки магнитолы. Первый самый простой, вы приобретаете такую же штатную магнитолу и устанавливаете её, она подходит по размером и подключается к штатным разъёмам. Но стоимость данных магнитол зачастую имеет неадекватную цену. А если вы нашли бюджетный вариант, то с вероятностью 100% это будет китай, который не особо славится качеством звучания, и надёжностью. Второй вариант заключается в установке «Универсальной» магнитолы за место штатной, но для этого вам понадобятся переходная рамка, которая является переходником со штатных размеров магнитолы на универсальные, т.е. 1 или 2-DIN. рамка выполняет декоративную роль, закрывая лишние отверстия.

Если в вашей 2 дин магнитоле есть ЖК дисплей значит к ней можно подключить камеру заднего вида, а как это сделать мы подробно рассмотрели в «этой статье»

Подсказка для владельцев TOYOTA. У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. В данном случае вам можно поискать “Проставки для магнитол Toyota” они размером по 1 см. и вы без проблем сможете установить магнитолу стандартного размера, т.е. 2 – DIN, для установки 1 – DIN вам ещё потребуется докупить кармашек.

Подключение магнитолы.

Автомобилей существует много, и у каждого из них может использоваться свой набор разъемов для подключения такой техники. По большому счету, есть три варианта:

  1. Вариант первый, самый благоприятный. У вас в автомобиле уже имеется фишка, к которой всё правильно подключено, т.е. все динамики, силовые провода, антенные выведенные на эту фишку, и  всё правильно подключено. Такое встречается но, к сожалению очень редко. Это говорит о том, что вам повезло, вы просто подключаете к данной фишке свою новенькую магнитолу, и всё у вас работает.
  2. Нужные провода проведены и подключены, при этом, гнездо у магнитолы отличается от штекера автомобиля.
  3. Отсутствует вывод проводов питания или же это было сделано неправильно.

С первым пунктом примерно все понятно. Когда гнездо устройства не совпадает с разъемом, то потребуется использовать переходник. Несмотря на то, что эти разъемы чаще всего являются индивидуальными для каждой модели, многие фирмы практикуют поставку отдельного переходника ISO. Если же и переходника нет или же его формат в данном случае не подходит, можно или приобрести такой переходник или скрутить провода самостоятельно. Разумеется, второй шаг более долгий, сложный и рискованный. Занимаются подобным лишь технические центры, имеющие опыт подобных процедур, поэтому перед тем, как подключить магнитолу в машине таким образом, нужно очень хорошо все обдумать.

Подключение переходника ISO — Toyota

Если же есть желание выполнить скрутку самому, нужно проверить соответствие проводов на магнитоле и разъеме машины. Только при совпадении цветов можно сделать отключение аккумулятора и отсоединение разъема авто и аудиосистемы.

Как подключить автомагнитолу и не запутаться в проводах? Рекомендуется откусывать оставшуюся часть, после присоединения разъема к магнитоле. Все соединения пропаиваются и изолируются.При несоответствии проводов потребуется их прозвонка при помощи тестера или мультиметра, а также 9-ти вольтной, батарейки еще может понадобиться прокладка тех проводов, которых не хватает для подключения. Прозвон необходим для определения полярности пары проводов. При тестировании громкоговорителя подключаются провода к батарейке, после чего нужно смотреть на положение диффузора – если он выдвинулся, значит полярность корректная, если втянулся- нужно полярность исправить на правильную. Таким образом, помечается каждый провод.

Расшифровка цветового обозначения проводов

1. В черный цвет окрашивается минус аккумулятора, провод имеет маркировку GND. 2. Плюс аккумулятора всегда желтый, обозначается маркировкой BAT. 3. Плюс замка зажигания обозначается АCC и имеет красный цвет. 4. Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет полосу. 5. Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет полосу. 6. Провода левого заднего динамика имеют серый цвет, маркировка – RL. Минус имеет полосу.

7. Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет полосу.

Также хочется отметить что, много кто устанавливает автомагнитолу дома, или в гараже от 220В, как правильно это сделать можно прочитать «здесь»

Как правильно подключить автомагнитолу?

Для начала необходимо приобрести все необходимые провода. Провода должны быть из чистой бескислородной меди и иметь силиконовую илоляцию. Желтый и чёрный провод это силовые провода, сечение этих проводов должно быть более 2.5мм.  Для акустических проводов и аац (красный) подойдут провода сечением  1.2мм. и более. Старайтесь избегать большого количества скруток, идеальный вариант где их вообще не будет, т.к. скрутки добавляют лишнее сопротивление а это негативным образом влияет на качество звучания и громкость.

Схема подключения магнитолы и динамиков

Все магнитолы имеют черный провод для минуса аккумулятора, желтый для плюса аккумулятора и красный для плюса замка зажигания. Схема подключения автомагнитолы такая — сначала лучше подключать желтый и черный провод, причем, к аккумулятору, что позволит получить качественное звучание.

Обязательно потребуется установить предохранитель, на расстоянии в 40 см. Предохранитель должен соответствовать минимальному значению в 10 А. Красный же провод подключается к цепи, которая питается после поворота ключа ACC. При подключении красного и желтого провода вместе на плюс аккумулятора, магнитола не будет зависеть от зажигания, но аккумулятор будет быстрее разряжаться.  Мощные магнитолы имеют четыре пары проводов, у каждой из которых своя маркировка. При подключении магнитолы в машину может быть ошибочно определена полярность — ничего страшного тут не случится, в отличие от заземления на минус к массе. Динамики имеют или две клеммы, в основном схема подключения динамиков такая: широкая клемма это плюс, а узкая – минус.

Видео как подключить авто магнитолу

Заключение

Рекомендуется перед тем, как произойдет окончательная установка магнитолы своими руками, прослушать магнитолу. Защелкивать до упора устройство следует только тогда, когда магнитола работает нормально.

Мы очень надеемся на то что в данной статье вы нашли ответы на свой вопрос, оцените пожалуйста статью по 5 бальной шкале, если у вас есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите об этом нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

Как правильно подключить (установить) магнитолу в автомобиле и схема подсоединения магнитофона по цветам проводов к автомобилю

Подключение магнитолы и ее установка может осуществляться разными способами. Эта процедура не вызовет особых затруднений.

Как установить автомагнитолу

Установка автомагнитолы чаще всего осуществляется в штатное место на передней панели автомобиля. В противном случае установка магнитолы выполняется с помощью специального крепления, которое можно сделать самому. Поскольку магнитолы 1 DIN наиболее распространены, посадочные места имеют высоту, подходящую для установки этих устройств. Под типоразмер 2 DIN потребуется дополнительная доработка приборной панели, чтобы установить в машину проигрыватель.

Следует проверить комплектацию устройства перед тем, как установить автомагнитолу, чтобы убедиться в наличии всех необходимых деталей. Установка штатной магнитолы производится с помощью специальной рамки, которая прилагается к устройству. Она используется для фиксации магнитолы в автомобиле. Вначале вынимается короб для мелких вещей, который стоит на штатном месте для монтажа. Затем вставляется метал лическая рамка.

При помощи прилагаемого специального инструмента следует подцепить и отогнуть фиксирующие язычки.

Следующий этап установки автомагнитолы своими руками — это закрепление на посадочном месте. На задней стенке некоторых устройств имеется отверстие с резьбой. В него вкручивается шпилька, с помощью которой можно дополнительно закрепить проигрыватель. Для этого следует с обратной стороны приборной панели прикрепить специальную планку.

Чтобы установить нештатную магнитолу, потребуется проверить, какое крепление используется и подходит ли оно под посадочное место. Если на боковых стенках устройства есть отверстия с резьбой, то установка магнитолы на автомобиль осуществляется путем прикручивания к приборной панели болтами.

Как правильно подключить автомагнитолу

Подключение автомагнитолы производится несколькими способами:

  • С применением коннектора ISO.
  • Без использования фишки путем сращивания проводов.
  • Путем непосредственного соединения проводов питания с клеммами аккумулятора.
  • Через замок зажигания либо отдельный переключатель.
  • Через охранную сигнализацию.

Схемы автомагнитол, которые помогают с правильным подключением, наносятся на этикетку на верхней крышке устройства. На них указывается цветовая маркировка проводов, установленная общепринятым стандартом:

  • красный — управление питанием;
  • желтый — питание памяти и усилителя;
  • черный — масса;
  • голубой с белой полосой — питание антенны с усилителем.

Для надежной фиксации проводку можно прицепить с помощью кабельных стяжек.

Подключение с фишкой и без фишки

Первый вариант подключения магнитолы к автомобилю подойдет при наличии соединителя ISO, который встроен в устройства, выпущенные недавно. Если магнитофон оснащен фирменным коннектором, то необходимо приобрести подходящий к нему переходник, который может оснащаться или нет дополнительной фишкой. В первом случае при наличии ответной части в автомобильной проводке коннекторы вставляются друг в друга.

В том случае, если фирменный переходник или сама магнитола не имеет фишку, присоединение кабеля осуществляется скручиванием или спайкой проводов. Последний вариант подключения без фишки гарантирует более надежное соединение. Схема автомагнитолы определяет назначение проводов по цветам и наличие дополнительных контактов. На некоторых автомобильных видеопроигрывателях предусмотрена парковочная линия. Она подключается к кнопке стояночного тормоза. Эта функция позволяет смотреть фильмы в машине, когда она стоит на ручном тормозе.

Напрямую к аккумулятору

Этот способ подключения применим для магнитол с высокой выходной мощностью, оснащенных сабвуфером, когда пропускная способность контактов замка зажигания становится недостаточной для надежной работы устройства. Также этот способ применяется в случае, когда при переходе через положение «Выкл.» замок зажигания обесточивает все подключенные к нему потребители, как на отечественных машинах. Кабель, присоединение которого осуществляется к аккумулятору, должен иметь толщину не менее 3 кв. мм.

Вначале кабели прокладываются в подкапотном пространстве вдали от горячих и вращающихся деталей. Для заведения проводов под приборную панель автомобиля следует использовать существующее отверстие, которое после установки магнитолы герметизируется для защиты от проникновения осадков.

Для подсоединения к клеммам аккумулятора на каждой из них откручивается гайка, после чего зачищенный конец провода от магнитолы заводится под болт, ставится на место и прикручивается.

Место крепления для защиты от коррозии обрабатывается препаратом WD-40.

В соответствии со схемой подключения магнитолы плюс от аккумулятора присоединяется к красному и желтому проводам, минус — к черному. В разрыв плюсового провода включается предохранитель номиналом не менее 10 А. Он обеспечивает дополнительную защиту от короткого замыкания и перегрузки.

Через замок зажигания

Подключение магнитолы в машине через замок зажигания позволяет избежать преждевременной разрядки аккумулятора при длительной стоянке благодаря отключению желтого провода магнитолы, отвечающего за питание во время работы устройства. Красный провод магнитолы подключается к источнику постоянного тока.

Желтый провод согласно схеме подключения автомагнитолы прикручивается к клемме замка зажигания, находящейся под напряжением в положении ключа «Зажигание включено». Это можно определить контрольной лампой. При таком способе пользоваться магнитолой получится только при включенном зажигании. В противном случае функциональность устройства ограничивается работой часов, извлечением CD и т.д.

Через кнопку вместо замка зажигания

Подключить в машине магнитолу можно также и через кнопку. С ее помощью можно отключать подачу питания на красный провод, если аудиоустройство долго не используется, чтобы избежать быстрой разрядки аккумулятора — так же, как через замок зажигания. Кнопка, которая должна фиксироваться во включенном положении, устанавливается в свободное место на приборной панели, предусмотренное производителем автомобиля.

Для подключения магнитолы через кнопку один ее вывод соединяется с любым проводом в бортовой сети, по которому идет «плюс», другой — с красным проводом устройства. Чтобы оно заработало, следует нажать на кнопку. Покидая машину на длительное время, следует отключать питание тумблером.

Через сигнализацию

С помощью этого способа можно сделать так, чтобы автомагнитола с механическим управлением включалась при срабатывании сигнализации, если штатная сирена вышла из строя. Чтобы правильно подключить магнитолу, потребуется дополнительное реле. Его обмотка подсоединяется к выводам, предназначенным для подключения сирены. Через контакты реле магнитола подключается к источнику тока.

После всех присоединений регулятор громкости поворачивается в максимальное положение. Если сигнализация сработает, магнитофон начнет громко воспроизводить запись. Чтобы можно было пользоваться магнитолой в стандартном режиме, следует установить дополнительный выключатель. Первый вывод соединяется с плюсовой клеммой аккумулятора, второй — с проводом магнитолы. Перед началом прослушивания выставляется комфортный уровень звука.

Подключение динамиков

Для подключения колонок используется акустический кабель с толщиной жил не менее 2 мм. Акустические выходы находятся на разъеме Б коннектора ISO. На все общие провода, соединенные внутри магнитолы с отрицательным полюсом, наносятся черные полоски. Эти провода соединяются с минусовыми выводами динамиков.

Соблюдение полярности необходимо для того, чтобы избежать противофазного включения динамиков. Из-за этого звук в машине может стать плоским и неестественным. Подключение автомагнитолы по схеме может осуществляться к 2 или 4 динамикам в зависимости от числа каналов встроенного в устройство усилителя.

По общепринятой маркировке провода колонок имеют следующие цвета:

  • передний левый динамик — белый;
  • передний правый — серый;
  • задний левый — зеленый;
  • задний правый — фиолетовый.

Возможные проблемы и как их решить

Во время использования магнитолы могут возникать проблемы, вызванные ошибками при подключении. Например, устройство не будет включаться из-за неправильного подсоединения цепей питания. При наличии предохранителя он перегорит в случае, если произошло короткое замыкание из-за небрежного обращения или подсоединения проводов питания к выводам колонок или сервисных устройств.

Чтобы решить эту проблему, следует выключить магнитолу, снять ее, осмотреть проводку и проверить подсоединение по цветам проводов. Затем подключенные неверно провода отсоединяются и вновь подключаются в соответствии с их назначением.

Если после включения устройства отсутствует звук, то следует поставить регулятор громкости в положение, отличающееся от нуля. Если магнитола внезапно отключается или высвечивается на дисплее сообщение об ошибке, то имеется утечка или короткое замыкание в акустической проводке. Чтобы справиться с этой проблемой, проверяется целостность изоляции и расположение проводов. Поврежденные кабели заменяются и отводятся от горячих и острых предметов.

Как правильно подключить магнитолу

Для начала стоит заметить, что неправильное подключение автомагнитолы может привести к получению некачественного звука слабой мощности или порче акустической системы. Если такое предостережение не пугает вас и есть огромное желание сделать все самому, тогда попробуем вместе разобраться в этом вопросе и понять, как правильно установить автомагнитолу. Для выполнения работы потребуется изолента, тестер и отвертка. По времени весь процесс установки может занимать от 5 минут до нескольких часов. Предложенные далее рекомендации применимы в 85% случаях сборки магнитолы.

Особенности монтажа

Стандартный ISO разъем современных магнитол

Автомобиль имеет несколько вариантов комплектации специальными разъемами и проводниками для установки аудиосистемы:

  1. Проводники в машине выведены на задние и фронтальные громкоговорители, при этом провода питания идут от аккумулятора, а плюсовой кабель оснащен отдельным предохранителем. Провода подключены к специальному разъему, который идентичен гнезду в магнитоле. Шнур от антенны также выведен и подходит к устанавливаемой аудиосистеме.
  2. Все необходимые провода для монтажа подведены и подключены к разъему, однако, штекер не подходит к гнезду автомагнитолы.
  3. В автомобиле отсутствуют проводники для громкоговорителей, а провода питания не выведены. Также провода могут быть в наличии, однако, неправильно подключены.

Подробно останавливаться на первом варианте не будем, поскольку здесь все понятно и требуется лишь соединить имеющиеся провода питания и вставить разъем. В любом случае необходимо обязательно проконтролировать, все ли готово для новой аудиосистемы и убедиться, что проводка и динамики соответствуют выдаваемой мощности магнитолы.

Рассмотри подробно второй вариант, когда разъем проводки автомобиля не совпадает с гнездом аудиосистемы. Проблема состоит в том, что практически каждая фирма устанавливает на свои магнитолы индивидуальные виды разъемов для подключения. Различные модели одного производителя могут иметь совершенно разные выходы. При этом чаще всего автомагнитола поставляется вместе с отдельным переходником под ISO стандарт.

Прежде чем выполнять какие-либо действия для устранения неполадки, необходимо окончательно убедиться, что переходника нет в комплекте или он не подходит. Из такой затруднительной ситуации можно выйти двумя способами:

Для предотвращения путаницы разъем необходимо подсоединить к магнитоле и откусить оставшуюся часть. Соединение проводов аудиосистемы и автомобиля выполняется в соответствии с цветовой маркировки. Соединения лучше всего пропаять, а после этого изолировать с помощью термоусадочного кембрика.

В том случае, когда цвета проводов отличаются и не совпадают, потребуется осуществить их прозвонку, а также, скорее всего, нужно будет прокладывать недостающие провода.  Для выполнения этого действия следует вооружиться тестером или специальным мультиметром с пищалкой и отдельной батарейкой на 9 вольт.

Внимание! Любые манипуляции с проводкой осуществляются только при отключенном аккумуляторе!

Подробно останавливаться на процессе прозвонки мультиметром мы не будем. Рассмотрим, зачем нужна батарейка и как она применяется.

Если прозванивать громкоговорители и не отключать при этом от них проводов, должны звониться два провода. Это будет пара под конкретный динамик. Именно для определения их полярности понадобиться батарейка. Она подключается к паре проводов, а дальше необходимо следить за движением диффузора громкоговорителя.

Если диффузор двинулся наружу, значит, полярность выбрана правильно. Провод, который был подсоединен к плюсу батареи маркируется как «+», а к минусу – «-». Если диффузор втянулся, значит, полярность выбрана неправильно и пометить провода необходимо наоборот. Батарейка подключается к динамику всего на одну секунду.

Маркировка и цветовое обозначение проводов

Установка автомагнитолы своими руками потребует знаний о маркировке проводов:

  • Черный (обозначается GROUND или GND). Минус аккумуляторной батареи;
  • Красный (маркировка АCC или А+). Плюс замка зажигания;
  • Желтый (обозначается ВАТ или В+). Плюс от аккумуляторной батареи;
  • Белый с полосой (маркировка FL-). Минус переднего левого динамика;
  • Белый без полосы (обозначается FL+). Плюс переднего левого динамика;
  • Серый с полосой (маркировка FR-). Минус правого переднего динамика;
  • Серый без полосы (обозначается FR+). Плюс правого переднего динамика;
  • Зеленый с полосой (маркировка RL-). Минус левого заднего динамика;
  • Зеленый без полосы (обозначение RL+). Плюс левого заднего динамика;
  • Фиолетовый с полосой (маркировка RR-). Минус правого заднего динамика;
  • Фиолетовый без полосы (обозначение RR+). Плюс правого заднего динамика.

Помимо основных проводов аудиосистема может иметь и дополнительные, скажем синий с белой полосой или без полосы, который предназначен для подключения антенны, оранжевый – для включения подсветки и другие.

Как подключить автомагнитолу

Рассмотри в деталях вариант, когда установку и подключение аудиосистемы нужно выполнять с нуля. На первом этапе необходимо купить полный комплект проводов для подключения громкоговорителей и питания. Длина проводов зависит от особенностей автомобиля и выбранного способа монтажа. Лучше всего, когда они максимально короткие и не имеют дополнительных скруток. Хорошим решением будет приобретение медных многожильных проводов, имеющих силиконовую изоляцию. Их толщины должно хватать для обеспечения максимально эффективной работы аудиосистемы. Провода питания сечением 4 мм. кв. подойдут для автомагнитолы мощностью до 120 Вт. В этом случае проводов на динамики сечением 1-2 мм. кв. вполне достаточно.

Плюсовой провод питания должен иметь толщину не менее 4 кв.мм. и быть снабжен предохранителем

Зачастую в одном комплекте с громкоговорителями имеются соединительные провода, которые не соответствуют требуемой толщине.

Подключение динамиков

Современные аудиосистемы чаще всего рассчитаны на обслуживание 4-х динамиков. Это два задних громкоговорителя и два передних. Магнитолы, выдающие мощность 30 Вт и более на один канал, имеют четыре пары проводов. Для каждой пары характерна своя цветовая маркировка. Также в каждой связке есть провод без полосы (плюс) и с полосой (минус).

Не стоит путать полярность, хотя это и не так страшно. Категорически запрещено заземлять на массу провод с полосой (минус), который идет от магнитолы, поскольку он абсолютно не имеет отношения к общей массе автомобиля. Сами громкоговорители оснащены двумя клеммами (одна узкая, другая широкая).  Магнитолы слабой мощности могут иметь только одни плюсовой провод на каждый динамик. В такой ситуации минус динамиков необходимо подключать на общий минус аудиосистемы. Плюсовой провод, идущий от автомагнитолы, крепится к широкой клемме, а минусовой – к узкой.

При подключении динамиков следите за полярностью, это позволит добиться лучшего звука

Правильной фазировке стоит уделить особое внимание. Если подключение плюсов и минусов правильно выполнено, то можно рассчитывать, что никаких проблем не возникнет, и аудиосистема будет работать исправно. При этом может возникнуть ситуация, когда качество звучания  не соответствует требуемым ожиданиям. Звук есть, громкость отличная, однако, низкие частоты практически не ощущаются, а увеличение басов абсолютно ничего не меняет.

Описанные обстоятельства являются признаком неправильной фазировки. Необходимо будет очень внимательно проверить соединительные провода, и в тех местах, где необходимо, переподключить их.

Существует и другой более простой путь отследить правильность фазировки:

  1. Звук требуется перевести полностью на передние динамики, а дальше установить баланс на один динамик, например, на правый. Громкость нужно увеличить до максимальных показателей или до момента появления заметных искажений.
  2. Далее баланс следует перевести в среднее положение, тем самым распределив громкость равномерно между левым и правым динамиком. Если фазировка сделана правильно, то общая громкость значительно увеличится. Незначительное повышение громкости, отсутствие ее увеличения или полное исчезновение низких частот говорит о неправильной фазировке. Тогда нужно на одном динамике поменять местами провода. Идентичную процедуру следует повторить и на заднем ряде динамиков.

Схема подключения магнитолы

Практически все современные автомобильные магнитолы применяют для подачи питания три провода желтого, красного и черного цвета. Минусу аккумулятора соответствует черный провод. Желтый является плюсом аккумуляторной батареи и питает силовые потребители энергии. Если по определенным причинам желтый провод испортился, необходимо его полностью поменять на новый соответствующего сечения. Красный провод является плюсом замка зажигания.

Подробная схема подключения автомагнитолы

Для начала стоит разобраться с подключением черного и желтого провода. Многие автомобилисты подсоединяют черный провод в первый свободный болт на массу, а желтый подключается от замка зажигания или прикуривателя. На самом деле этот способ неправильный.

Подсоединив эти провода к аккумулятору можно получить качественный звук большой мощности. Сами провода лучше всего брать многожильные, медные толщиной от 4-х кв. мм. Отступив 30-40 см., на желтом проводе устанавливается предохранитель на 10-20 А с хорошей изоляцией. Плюсовое значение имеет и красный провод, однако, соединять его требуется с замком зажигания. А если быть предельно точным, он подключается к цепи, на которую подается напряжение в положении ключа ACC.

Бывает, что автолюбители подключают вместе желтый и красный провод. Преимуществом таких действий является то, что аудиосистема постоянно работает и не зависит от включения или выключения зажигания. Конечно, минусом в этом случае будет то, что магнитола все время находится в режиме ожидания. Это повлияет на работу аккумулятора. Скорость разряда батареи увеличится. Этот показатель зависит от каждой отдельно взятой магнитолы, поэтому конкретно рассчитать, как быстро будет посажена батарея достаточно проблематично.

Подключение антенны

Внешний вид активной внутрисалонной автомобильной антенны

Антенна бывает пассивного и активного вида. Подключить пассивную антенну очень просто. Для этого необходимо всего лишь вставить штекер в соответствующее гнездо. А вот с установкой активной антенны нужно немного потрудиться, поскольку к ней нужно подвести питание. У большей части современных автомагнитол предусмотрен специальный выход. Он представляет собой синий провод с белой полосой или без полосы, который имеет обозначение REM, ANT или AMP. Таких проводов иногда бывает два. Они отвечают за включение приборов, работающих только в момент использования аудиосистемы. В нашем примере именно антенна и является таким прибором.

Затронутый вопрос, как подключить магнитолу, и направление автозвука не просто является темой отдельной статьи. На самом деле это целая наука, для изучения которой существует огромное количество пособий, информации и книг. В предложенной статье мы постарались остановиться только на самых важных аспектах и деталях установки аудиосистемы.

по цветам проводов, схема и как определить полярность динамика

Замена штатной автомобильной магнитолы – частая процедура, которую проводят автолюбители. Основные причины замены:

  • поломка штатной магнитолы;
  • желание расширить функционал устройства;
  • увеличение мощности и качества звучания в салоне.

Во время замены магнитолы актуально подключение новых динамиков или колонок. Действительно, подключение нового головного устройства на старую акустическую систему может свести все усилия к нулю. Если новая магнитола имеет повышенную мощность, тогда акустические параметры салона могут даже ухудшиться.

Во время замены динамиков или установки дополнительных динамиков важно правильно выполнить подключение. Ошибки могут привести к выходу автомобильной магнитолы из строя или некачественному звучанию акустической системы.

Схемы подключения колонок к магнитоле

В настоящее время большинство автомобильных магнитол использует стандартный интерфейс ISO подключения внешних динамиков и колонок. Его функциональная схема и распиновка выводов на разъеме приведена на рисунке.

По схеме видно, что за подключение динамиков и колонок отвечает разъем В, от которого отходят провода различного цвета. Провод основного цвета подключается к плюсовому контакту динамика, двухцветный провод – к минусовому. Во многих магнитолах сигнал передается по одноцветному проводу, двухцветный проводник является общим (массой).

Видео — подключение колонок к магнитоле по цветам:

Некоторые автолюбители с целью экономии проводника и времени объединяют массу, и сигнал разводят только по одноцветному проводу. Этого делать ни в коем случае нельзя. Схемы многих усилителей магнитол с большой выходной мощностью имеют мостовой тип. На их выходе нет общего провода: один выход «раскачивается» первым плечом, другой вторым в противофазе. Заземление одного из выводов приводит к выходу усилителя плеча из строя. Пример мостовой схемы усилителя магнитолы.

Для того чтобы правильно выполнить соединение проводников лучше найти цветовую схему подключения динамиков или колонок к вашей магнитоле. Она выглядит примерно так.

На такой схеме наглядно видно, как подключать динамики и какие провода на магнитоле идут на колонки. Но спешить с подключением не следует. Сначала необходимо правильно установить динамики, выбрать проводники.

Как правильно подключить динамики к магнитоле в машине

Автомобиль с точки зрения акустических свойств имеет не самые лучшие характеристики. Салон имеет сложную архитектуру, в нем находятся конструкции, выполненные из различных материалов: металл, обивка, пластмасса, резина и др. Редко какой производитель специально оптимизирует салон для обеспечения качественного звучания.

Тем не менее, штатные места установки динамиков выбираются с точки зрения обеспечения наибольшей эффективности распространения звука. Обычно они находятся в дверях, на передней панели, под задним стеклом. Если вы решили установить более мощные динамики, необходимо демонтировать старую систему, измерить их посадочные размеры (диаметр в дюймах и глубину) и приобрести динамики таких же размеров, но с лучшими характеристиками.

Также необходимо выбирать динамики (колонки) с точно таким же внутренним сопротивлением. Стандартное значение сопротивления – 4 Ома. Есть магнитолы повышенной мощности, которые допускают нагрузку 2 Ома. Если их подключить на 4-омные динамики, потеряется мощность. Если вы подключаете новую автомобильную магнитолу, то следует по справочникам или техническому описанию точно определить мощность и сопротивление нагрузки. В том случае если динамики имеют меньшее сопротивление, чем допускает магнитола, последняя может выйти из строя, если большее – не удастся «раскачать систему на всю мощу».

Нельзя подключать дополнительные динамики и колонки параллельно. При этом сопротивление нагрузки уменьшается. В лучшем случае динамики будут хрипеть, в худшем – перегорит усилитель магнитолы.

Многие автолюбители устанавливают дополнительные колонки в багажник. В этом случае их обязательно следует жестко закрепить. Во-первых, это улучшит акустические параметры. Во-вторых, защитит динамики от преждевременного выхода из строя.

Некоторые магнитолы имеют сложную систему подключения динамиков, колонок и сабвуферов. В нее могут входить разделительные фильтры, устройства сопряжения по амплитуде выходов и входов, дополнительные усилители. В таком случае необходимо найти оригинальную схему подключения динамиков к магнитоле подобную такой.

Если решите устанавливать систему такого уровня, но не имеете соответствующих навыков, лучше воспользоваться услугами специалиста. Одновременно следует задуматься о дополнительной шумо- и звукоизоляции вашего автомобиля.

Выбор соединительных проводов

Установка звуковых проводников отличается от обычных электрических соединений. Дело в том, что по проводникам, идущим к динамикам и колонкам, распространяется переменный звуковой сигнал. Он имеет частоту в пределах от 20 Герц до 20 килоГерц. В принципе, частота невысокая, но линейные искажения, электромагнитные помехи, наводки возможны. Они ухудшают качество звучания. Поэтому наряду с соблюдением правил по выбору площади сечения провода выбирают тип проводника.

Сечение обычно выбирают из соображения: на каждые 10 Ватт мощности усилителя – приблизительно 1 кв.мм площади сечения провода. То есть при мощности магнитолы 40 Ватт на канал, сечение проводника, ведущего к динамику, должно быть не менее 4 кв. мм.

Задумываться над выбором типа акустического кабеля следует, если магнитола способна обеспечить высококачественное звучание. На рынке оборудования Hi-end можно найти много различных акустических кабелей с уникальными параметрами и ценой.

Целесообразность установки таких дорогостоящих проводников для автомобильной магнитолы среднего класса нулевая. Главное при подключении – обеспечить синхронизацию фаз колонок и динамиков. В противном случае салон вместо качественного звучания будет наполнен какофонией.

Нужно ли соблюдать полярность при подключении динамиков

На большинстве автомобильных динамиков обозначен плюс и минус для выполнения требований по соблюдению полярности подключения согласно схеме. В этом случае необходимо ее соблюсти при подключении.

Как определить плюс и минус на динамике

В сильно изношенных, динамиках с сомнительным происхождением и акустических колонках сведения о полярности могут отсутствовать. В этом случае полярность динамиков определяется при помощи простых опытов.

Мультиметром

Сопротивления динамиков маленькое (от 2 до 4 Ом). Его можно проверить при помощи мультиметра, но оно одинаково звонится в две стороны. Однако при соединении красного (положительного) щупа с «+» динамика, отрицательного (черного) с «минусом» динамика диффузор немного переместится вперед (по направлению к слушателю). Это перемещение лучше определить на ощупь пальцем, а не визуально.

С помощью батарейки

При соединении плюса батарейки с + динамика, минуса батарейки с минусовым контактом динамика также произойдет фронтальное перемещение диффузора, по которому можно сфазировать динамики. Даже если сфазировать все динамики в обратной полярности, качество звучания будет такое же, как в прямой. Главное, чтобы все динамики работали в одной фазе. Подключать батарейку следует на короткое время (одна-две секунды), иначе можно «спалить» динамик.

Видео — как узнать полярность динамика:

Проверять полярность динамиков и колонок при помощи автомобильного аккумулятора, зарядного устройства ни в коем случае нельзя. Даже кратковременное подключение динамика к АКБ может вывести его из строя.

При помощи батарейки и листа бумаги

Иногда (например, в колонке) диффузор динамика закрыт сеткой или тканью. В этом случае на ее поверхность можно положить легкий лист бумаги. В момент подачи напряжения лист бумаги будет перемещаться вперед или назад за счет звукового давления воздуха. По направлению перемещения можно судить о полярности.

Порядок подключения (последовательность действий)

1. Обеспечить надежное отключение магнитолы от бортовой сети. Для этого можно на время снять предохранитель, обслуживающий магнитолу или отрицательную клемму с АКБ.

2. Определить по цвету проводов, идущих к разъему магнитолы, какие провода обслуживают конкретный динамик.

3. Уложить проводку, не допуская возможного перекрещивания и перетирания проводов. Наиболее опасные зоны – в районе гофры дверей, порогов в салоне. Прокладывать соединительные звуковые провода и кабели под ковриками в зоне расположения ног водителя и пассажиров нельзя. Проводку после укладки следует закрепить пластмассовыми хомутами с имеющимися жгутами или дополнительно установленными направляющими.

4. Отрезать остатки проводки, оставив около пяти сантиметров запаса на соединители.

5. Установить клеммы на зачищенные концы проводов, соединяемые с динамиками, закрепить их на выводах динамика или колонки. Соединение проводников и клемм лучше производить методами обжим, скрутка плюс пайка.

6. Зачистить концы проводов, подключаемые к разъему магнитолы.

7. Еще раз проверить полярность подключения со стороны проводов соединения с магнитолой. Проверить при помощи прозвонки на массу отсутствие замыкания звуковых проводов на кузов.

8. Произвести соединение проводников к разъему магнитолы методом скрутка плюс пайка плюс изоляция при помощи термоусадки.

9. Подать питание на магнитолу (подключить клемму АКБ). Установить минимальную громкость, включить магнитолу (или наоборот, если регулировка громкости электронная).

10. Настроить магнитолу на воспроизведение сигнала. Постепенно увеличивать громкость. Убедиться в отсутствии нелинейных искажений (хрипения, металлического звука, дребезжания). В случае наличия искажений проверить крепление колонок и динамиков, их исправность. Это можно выполнить, временно поменяв выходы, например, с левой колонки на правую. Проверить перемещение уровня сигнала по салону с помощью регуляторов на магнитоле право-лево (баланс), зад-перед.

Установка считается законченной, если успешно пройдены все тесты.

Разбираемся с основными причинами пропусков зажигания (ошибка р0300, р0301, р0302, р0303, …) в цилиндрах двигателя автомобиля.

Что такое  и для чего нужен ШРУС в машине.

Особенности заключения договор аренды транспортного средства https://voditeliauto.ru/poleznaya-informaciya/oformlenie/dogovor-arendy-avtomobilya-mezhdu-fizicheskimi-licami.html между физическими лицами.

Видео — как правильно подключить динамики к магнитоле в машине:


Подключение магнитолы с установкой своими руками в машину (распиновка ISO и mini ISO разъема аудиосистемы)

  Наш автомобиль может поменять за свою жизнь не одну стерео систему, в следствии того, что она может морально устареть или у хозяина появятся более высокие требования к звуку в автомобиле. Возможно в Вашем автомобиле даже и нет магнитолы… В общем, случаев и вариаций может быть великое множество! Именно в этих случаях Вам и будет полезна и необходима информация по установке и подключению магнитолы на автомобиль. Особенно если вы решите сделать все своими руками. Кроме того, это статья и для тех случаев, когда  магнитола была установлена ранее, (например, прежним хозяином), но в последствии история и пути установки так запутались, что из окошка под магнитолу торчит только связка разноцветных проводов, с которой трудно совладать не обладая определенными знаниями. Итак, в нашей статье приведены типовые решения по установке и подключению магнитолы.

Также вы можете найти информацию и по переходным штекерам, для подключения магнитол в машинах различных марок автомобилей.

Какой размерности бывают магнитолы используемые для установки, подключения

  Сами по себе магнитолы бывают, если выражаться русским языком, формата одноблочные и двухблочные (однодиновые и двухдиновые). Первоначально наибольшее распространение получили автомагнитолы стандарта 1DIN (одноблочные). Однако всем надо комфорта и большой экран. В итоге 2 DIN потихоньку выдавливают из нашей жизни 1DIN магнитолы.
 Многие европейские производители автомобилей до сих пор предлагают нишу именно размеров 1DIN. Это Renault, Citroen… А вот американские и японские, а вместе с ними и корейские автомобили имеют с завода большую по высоте нишу для установки. То есть 2DIN.

 Также и с ростом доступности и востребованности продуктов мультимедиа, формат 2DIN магнитол явно более перспективный. Сами взгляните, что вам кажется лучше?

 При вопросе о том, какую из этих магнитол выбрать для установки, необходимо исходить из условий возможности механического монтажа такой магнитолы в панели приборов машины, а также из ваших предпочтений. Мы лишь дадим свои рекомендации, в другой нашей статье «Какую выбрать магнитолу в машину».
 Также встречаются и штатные устройства применяемые для конкретной модели автомобиля. Они часто имеют уникальную форму корпуса, что не позволяет установит их на другую машину. Как пример установки магнитолы с уникальным корпусом можно посмотреть в статье «Снятие установка магнитолы в автомобиле Toyota Corolla 150». Такие магнитолы имеют и свой оригинальный штекер для подключения.
 Однако есть и ходовые магнитолы. То есть, с которыми не возникает трудностей. Скажем такая магнитола «Установка магнитолы в Ладу Гранта своими руками».

Вы конечно спросите, так чем особенным отличается магнитола для конкретной модели машины и магнитола «универсальная»!? Все просто! Большинство магнитол «универсального» исполнения имеют стандартное подключение по ISO. То есть штекеры ISO и mini ISO.

Вот именно о них далее.

Разъемы ISO как основа для подключения большинства магнитолы

 Итак, мы поняли, что магнитола может отличаться не только по внешнему виду, но и по применяемым для ее подключения разъемам. В случае если это уникальные штатные магнитолы, то наверняка к ним потребуется свой штекер и своя распиновка. Если же это магнитола купленная для неопределенной модели машины, то в ней почти наверняка есть подключение через штекеры ISO.

Так что это за такие «всемогущие» разъемы  ISO? Выглядят они таким вот образом, если смотреть на заднюю панель магнитолы.



К таким разъемам идут само-собой ответные разъемы. При этом, в некоторых случаях могут применяться переходники. То есть когда в корпусе магнитолы имеются свои уникальные по форме контакты-разъемы, но на другом конце все равно установлены штекеры под ISO. Именно поэтому мы акцентировали внимание на том, что стандарт ISO для магнитол существует как одна из догм!
 Часто можно даже встретить переходники для конкретной модели магнитолы, будь то Pioneer, Kenwood, Alpine, Sony, да даже китайская Mistery, но в комплекте у них будет переходник на ISO. Собственно это общепринятое и вполне сформировавшееся на сегодняшний момент решение.  Ведь с разъемов стандарта ISO всегда можно будет перейти на нужные вам разъёмы, вот в чем вся фишка!

Распиновка, обозначение контактов на разъемах ISO для подключения магнитолы

Так вот, после того как мы познакомились со стандартом разъемов ISO, не плохо было бы теперь знать какие контакты и за что в них отвечают. Ведь самое приятное в этой ситуации, что существуют четко предусмотренные под каждую электрическую цепь контакты. То есть можно легко узнать куда и что будет подключаться, что нам собственно и надо! Достаточно просто воспользоваться картинкой, где есть номера контактов и обратиться к таблице, где есть расшифровка этих самых контактов.

Разъем С (желтая секция, выходы низкого сигнала на усилитель и управление им)
1 Выход задний левый низкий сигнал
2 Выход правый левый низкий сигнал
3 Выход земля низкий сигнал (гарнитура)
4 Выход передний левый низкий сигнал (гарнитура)
5 Выход правый левый низкий сигнал (гарнитура)
6 Выходной сигнал для включения усилителя
Разъем С (зеленая секция, CAN, шина LIN BUS, подрулевой джойстик)
7 Линейный вход (телефон аудиосигнал вход)
8 Линейный вход земля,
(может быть сигнал на внешний дополнительный штатный дисплей в машине — vehicle display interface)
9 Lin BUS управление по 1 проводу с подрулевого джойстика
10 шина CAN H, (может быть активирование для штатного дисплея)
11 Масса (-) (телефон аудиосигнал земля)
12 шина CAN L, (может быть телефон земля)
Разъем С (синяя секция, работа с видеосигналом)
13 -,(может быть CD данные с чейнджера вход)
14 -,(может быть CD данные с чейнджера выход)
15 -,(может быть CD для управления)
16 Видео вход (земля), (может быть CD питание с чейнджера)
17 -,(питание на CD чейнджер)
18 -,(может быть CD аудио вход земля)
19 Видео вход сигнал, работает при подаче напряжения на секцию А,
 контакт 1 (может быть CD аудио левый)
20 -,(может быть CD аудио правый)
Разъем B (коричневый штекер, выход на динамики)
1 Динамик задний правый + (сиреневый)
2 Динамик задний правый — (сиренево-черный)
3 Динамик передний правый + (серый)
4 Динамик передний правый — (серо-черный)
5 Динамик передний левый + (белый)
6 Динамик передний левый  — (бело-черный)
7 Динамик задний левый + (зеленый)
8 Динамик задний левый — (зелено-черный)
Разъем А (черный штекер, питание магнитолы)
1 с лампы заднего хода +12 в для активации видеовхода,
(может быть Speed-Sensitive Volume Control -с увеличением скорости, громкость растет,
может быть сигнал MUTE)
2 может быть сигнал MUTE
3 резерв
4 +12 питание силовой и память (желтый)
5 +12 в питание антенны или управляющий для усилителя (синий или сине-белый)
6 Подсветка + 12 в для приглушения, либо для подсветки магнитолы
7 +12 вольт управляющий с замка зажигания (красный)
8 Земля «-» (черный)

Какие еще обозначения могут встретиться на магнитоле?

Собственно на магнитоле могут встретиться другие обозначение, каждое из которых отвечает за что-то свое.

-DATA IN — вход данных
-DATA OUT — выход данных
-Line Out — линейный выход
-REM или REMOTE CONTROL или Amp — управляющее напряжение (Усилитель)
-ACP+, ACP- — Линии шины (Ford)
-CAN-L — Линия шины CAN
-CAN-H — Линия шины CAN
-K-BUS — Двунаправленная последовательная шина (К-line)
-SHIELD — Подключение оплётки экранированного провода.
-AUDIO COM или R COM, L COM — Общий провод (земля) входа или выхода предварительных усилителей
-CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- — Симметричные линейные входы аудио сигнала с ченжера
-SW+B — Переключение питания +B батареи.
-SEC IN — Второй вход
-DIMMER — Изменение яркости дисплея
-ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
-SDA, SCL, MRQ — Шины обмена с штатным дисплеем автомобиля. Если такая функция поддерживается, то обычно пишут на магнитоле — vehicle display interface. Или есть такой значок —
-LINE OUT, LINE IN — Линейный выход и вход, соответственно.
-D2B+, D2B- — Оптическая линия связи аудиосистемы

 В общем вы поняли, что все подключение будет сводиться к тому, чтобы знать какой контакт к чему подключить Для тех кто все же хочет увидеть схему, а не довольствоваться обозначением штекеров, мы предоставим и такую возможность тоже…

Схема (электрическая принципиальная) для подключения магнитолы

 Из всего вышеизложенного следует, что подключение магнитолы будет осуществляться по вот такой схеме. Само собой все соединения выполняем согласно таблицы.

 Данное подключение контактов по цветам соответствует большинству магнитол, но не всем. Бывают крайне редкие исключения. Кажется на этом и все, но «все» в таком деле никогда не бывает… Ведь есть множество нюансов, на которые в обязательном порядке стоит обратить внимание.

Что важно учесть при установке и подключении магнитолы

Питание магнитолы

  Если у вас до этого не было аудиоподготовки, то есть как раз тех самых разъемов ISO под «торпедой», то питание лучше протянуть прямо с аккумулятора. Если же такие разъемы есть, то не стоит изобретать велосипед. Тем более если вы не собираетесь участвовать в каких-либо соревнованиях по звуку. Итак, если вы внимательно читали и смотрели статью, то уже поняли, что для питания магнитолы задействованы два провода. Это красный и желтый!
 Красный отключаемый через замок зажигания, маркируется как ACC, это управляющий провод. Он служит только для управления питания магнитолы и не более. А вот желтый — постоянно подключен. Желтый отвечает за питание памяти магнитолы, за настройки. Чтобы каждый раз не приходилось выставлять тембр, баланс динамиков, искать станции… Кроме того желтый является и силовым, через него подается повышенный ток, когда есть питание на красном проводе.

Теперь давайте подумаем… Что будет с аккумулятором если не обеспечить отключение управляющего провода магнитолы во время стоянки?


 Ничего хорошего не будет. В один прекрасный день, а может не такой прекрасный как потом выяснится, у вас просто сядет аккумулятор. И это значит, что все-таки красный провод надо отключать. Но отключать провод от замка зажигания совсем не комильфо. А как тогда слушать магнитолу на пикнике, когда зажигание выключено? Так и оставлять машину с включенным зажиганием? Не вариант! И тут придется подумать над тем, чтобы питание на красный провод было всегда до тех пор, пока машина не поставлена на охрану от сигнализации.

 Можно смонтировать простую электрическую схему, которая будет подключать и отключать магнитолу автоматически от сигнализации.



   Данная схема подключения и отключения магнитолы работает следующим образом. Находим замок отвечающий за открывание и закрывание дверей. И подключаем все согласно схеме. В итоге, при открывании дверей, положительный импульс с соленоида подается на реле Р1, при этом реле сработает и фактически перейдет в режим самоподхватывания. Также будет обеспечено питание от аккумулятора через реле Р2 для питания магнитолы. Так все и будет работать до поры до времени.
 При закрывании берем уже положительный импульс на реле Р2. При этом цепь питания реле Р1 и магнитолы оборвется, магнитола отключится, а реле перейдет Р1 в обесточенное состояние. Вот и все! Силовое питание магнитолы будет включаться при снятии с охраны и выключаться при постановке на нее.

 У этой схемы есть один минус, повышенное энергопотребление за счет дополнительного реле Р1, которое всегда будет включено вместе с работающей магнитолой. Но собственно ток 60-80 мА, не такой уж критичный.

Питание активной антенны магнитолы (усилителя)

 Подключение питания антенны синий провод, иногда бело-синий. Питание не должно превышать ток в 300 мА.  Это управляющий провод, но не силовой. Питание подается автоматически, после включения магнитолы. Выключается сразу после выключения магнитолы. Однако если скажем синий провод распараллелить с красным при включении, то магнитола будет самподхватываться на включение, как в схеме выше. На этом принципе можно реализовать еще несколько схем по аналогии с той, что мы уже привели. Тема это объемная, и мы ее выделим в отдельную статью «Питание магнитолы при выключенном зажигании».

 Дополнительно хотелось сказать о заблуждениях, когда магнитола на значительной громкости или при воспроизведении низких частот выключается или у нее мерцает экран. Многие думают, что это зависит от питающих проводов и от их сечения, но эта зависимость проявляется от источника питания (аккумулятор, генератор) и его невозможности выдать необходимый ток для питания магнитолы. Наилучшим вариантом при установке магнитолы и решением этой проблемы будет подключение конденсатора обеспечивающего стабильное питание магнитолы. Более подробно о подключении конденсатора можно посмотреть в разделе Подключение конденсатора (емкости) к автомагнитоле, сабвуферу, усилителю в автомобиле. Рекомендации о необходимом сечении провода, обеспечивающем работоспособность и безопасность подключаемой магнитолы можно посмотреть в статье «Выбор сечения провода для подключения нагрузки».

Провода для динамиков магнитолы

 В случае если у вас не было автомагнитолы, то кроме ее установки и присоединения придется тянуть и акустический провод для динамиков. Настоятельно рекомендуем в данном случае задуматься о том, чтобы применить специализированные акустические провода сечением порядка 1,5-2 мм2.

 Провода по стоимости по сравнению с магнитолой  дешевые, но от  их применения вы однозначно почувствуете «качественный скачок». Сопротивление акустики как правило 4 ома, а проводка из комплекта акустики будет соизмерима по сопротивлению с динамиками. Что в свою очередь повлечет значительное рассеивание мощности усилителя магнитолы, именно на вспомогательном оборудовании – акустической проводке, а не на динамиках (акустике). В итоге, громкость воспроизведения уменьшится и что еще хуже уменьшится и диапазон воспроизводимых частот. Особенности распространения ВЧ заключаются в том, что сигнал идет лишь только по поверхности провода skin* (*от англ. кожа, наружная поверхностная оболочка) эффект, соответственно при меньшем диаметре провода уменьшится его пропускная способность к ВЧ. Кроме того, хотелось бы дополнительно сказать о выборе, установке и подключения динамиков в автомобиле, об этом можно прочитать в статье «Выбор акустики и динамиков для установки и подключения в автомобиле».

Дополнительная информация о установке магнитолы в автомобиле (для тех кто слаб в электрике)

 Данные рекомендации по подключению и установке магнитолы будут полезны для людей которые слабо представляют принцип работы электрических контуров: источник питания — нагрузка. Установка и подключение автомагнитол сегодня стала профессиональной услугой, поэтому обязательно нужно вспомнить про установочные сервисные центры. Именно здесь работают профессиональные специалисты, которые занимаются монтажом, установкой дополнительного оборудования (магнитолы, усилители, сабвферы). Они знают все тонкости той или иной модели магнитолы, что позволяет выполнять установку в кратчайшие сроки без потери качества, с гарантией на работу. Это один из самых важных факторов, который может стать решающим при выборе.

На данном этапе хотелось бы остановиться, так как для большинства установка и подключения дополнительного оборудования к магнитоле как-то усилитель, сабвуфер, камера заднего вида и так далее не является насущной необходимостью. А загромождать статью всевозможной информацией о установке и подключении данного оборудования было бы не правильно, так как лучше разобрать частные случаи в каждой отдельной последующей статье, тем более что данных случаев довольно много. Как по пословице — хотелось бы отделить мух от котлет. В случае если  все же у вас будет возможность и желание установить что то более чем магнитола, читайте статьи в рубрике Автозвук данного сайта.
 Дополнительно к данной статье, также можете ознакомиться:

— особенности подключению камеры заднего вида к магнитоле у автомобилей с АКПП

Предупреждения о безопасности при установке и подключении магнитолы в автомобиле!!! Все работы по установке магнитолы в автомобиле проводить со скинутой минусовой клеммой аккумулятора. После установки магнитолы, необходимо внимательно проверить все соединения и правильность их подключения. Потом перекреститься и включить!

как установить своими руками, схема » АвтоНоватор

Магнитолы Pioneer — одни из самых популярных в мире. Под этим брендом выпускаются как бюджетные, так и дорогие модели. Их подключение обычно не вызывает проблем, однако неопытный автолюбитель может допустить ошибку, которая приведёт к проблемам с эксплуатацией автомагнитолы.

Предварительные работы

Что нужно учесть при монтаже? Надо сделать так, чтобы при долгой стоянке головное устройство не разряжало АКБ. Многим водителям важно иметь возможность пользоваться техникой и при выключенном зажигании.

  1. Если в машине стоит старая магнитола, её надо снять. Для этого понадобится отвёртка. Чтобы обеспечить безопасность, отключите аккумулятор.
  2. Снимите декоративную накладку (в большинстве случаев удобнее делать это справа-налево, открыв ящик для перчаток).
  3. Открутите винты, которыми крепятся головное устройство и крышка воздуховода. Крышку можно снять (не обязательно, но это повысит удобство работы). А вот кнопку «Аварийная остановка» необязательно отключать от питания.
  4. Извлеките магнитолу и отключите экран борткомпьютера. Снимите его с кронштейна. Готово, вы избавились от старого приспособления — можно ставить новое.

Видео: демонтаж старой магнитолы в машине без специнструментов

Размеры и разъёмы

Магнитолы бывают одноблочными и двухблочными (1 и 2 din). Европейские производители, как правило, выпускают технику 1 din. Японские, корейские и американские обычно работают с 2 din — такие модели имеют в 2 раза большую высоту, так что в машине должна иметься ниша соответствующего размера.

У разных магнитол и автомобилей есть разные разъёмы. Чаще всего головное устройство подключается через ISO 10487. Перед покупкой проверьте, имеется ли он в машине. Есть нет — ничего страшного, с проблемой можно справиться двумя способами:

  • использовать переходники, с помощью которых осуществляется переход с обычных колодок на ISO;
  • подключиться напрямую (метод требует хотя бы небольшого опыта в работе с проводами).

Назначение контактов ISO-разъема

Маркировка проводов магнитофона

Перед началом установки изучите провода на новой магнитоле. Обычно вместе с головными устройствами поставляются два ISO-разъема для простого соединения. Они состоят из группы контактов (на каждой по 8 штук). Один разъем соединяется с питанием, второй — с системой звуковоспроизведения. Если в вашей машине нет соответствующего порта, отсоедините разъём от проводов и подключите технику методом скрутки.

Изоляция проводов окрашена в разный цвет для упрощения идентификации. У каждого из них есть свои функции.

  • Широкий жёлтый провод предназначен для подключения к АКБ. Соединять его с питанием нужно исключительно через предохранитель.
  • Широкий красный провод подключается к АКБ через замок зажигания. В таком случае магнитола будет работать только при включённом зажигании. Внимание! Некоторые автолюбители соединяют жёлтый и красный провода, но делать этого не рекомендуется — возможна быстрая разрядка АКБ.
  • Широкий чёрный провод — минусовой. Он закрепляется на корпусе авто.
  • Белый провод с синей полосой даёт возможность использовать сабвуфер, усилитель и антенну.
  • Серый предназначен для соединения с клеммой «+», которая находится на переднем правом динамике.
  • Серый с чёрной полосой соединяется с тем же динамиком (клемма «-»).
  • Белый — это клемма «+» переднего левого звукового элемента.
  • Белый с чёрным — тот же динамик, «отрицательная» клемма.
  • Зелёный надо подключить к клемме «+» заднего динамика.
  • Зелёный с чёрным — туда же, но на «минус».
  • Фиолетовый — к расположенному сзади, с правой стороны, на «+»; его «собрата» с чёрной полосой — к тому же динамику на «-».

Схема: куда подключать провода разных цветов

Монтаж магнитолы 1 din своими руками

Необходимые инструменты — отвёртка и набор пластмассовых хомутов.

Если вы работаете по стандартной схеме с ISO-разъёмами, то никаких проблем не возникнет — нужно лишь следовать вышеописанным правилам и подключать разъёмы к ответным частям.

Разъем 10487

Если в вашем автомобиле нет возможности использовать обычный вариант, придётся прибегнуть к более сложной процедуре соединения проводки. Она выполняется следующим образом.

  1. Отвёрткой снимаем декоративную панель с посадочного места для монтажа.
  2. Снимаем штекеры с проводов и соединяем провода с ответными в нужных местах, согласно цветовой схеме.
  3. Как можно более тщательно изолируем каждое место соединения, чтобы предотвратить поломку от замыкания.
  4. Для повышения надёжности рекомендуется соединить провода хомутами.
  5. Если в комплекте с магнитолой поставляются стальные пластины с проушинами, разместите их по бокам головного устройства. Это даст возможность легко изъять технику из посадочного места.

Работа с автомагнитолами 2 din

Процесс схож, но есть несколько нюансов.

Такие магнитолы желательно устанавливать на питание от аккумуляторов, поскольку это даст возможность использовать её на полную мощность и снизить помехи. Не рекомендуется подключать приспособление к прикуривателю или замку зажигания.

  • Если в автомобиле отсутствует штатная проводка от АКБ, вам понадобится медный многожильный провод сечения примерно 4,2 мм2. Те, что идут в комплекте с магнитолой, не годятся — они являются проверочными и не имеют достаточного сечения. Длина провода должна быть равна расстоянию от места установки магнитолы до батареи. На расстоянии примерно в 50 см от АКБ установите предохранитель на 20 ампер.
  • Скручивать провод для автомагнитолы 2 din нельзя — это приведёт к появлению помех и потере мощности.
  • Провода соединяются с аккумуляторов только на финальном этапе, когда все собрано и изолировано.

Подключение «Пионера» к мультирулю

Если нужно установить нештатную магнитолу в автомобиль с мультирулем и не лишиться управления с его кнопок, используйте адаптер. Они бывают универсальными и специализированными для конкретных марок. Поищите в магазинах адаптер для мультируля. Его подключение осуществляется следующим образом:

  • отключите АКБ от бортовой сети авто;
  • демонтируйте штатную магнитолу и карманы, если они имеются;
  • найдите разъем ISO для подключения автомагнитолы — в него будет устанавливаться адаптер;
  • подключите кабель адаптера (поставляется вместе с ним) к магнитоле, а сам адаптер — к разъёму ISO автомобиля;
  • настройте кнопки руля;
  • снова подключите аккумулятор к сети.

Видео: подключение магнитолы Pioneer к мультирулю через адаптер Zexma

Подключение Pioneer — простое дело, если следовать вышеописанным правилам. Отключите аккумулятор, следите за цветами проводов и никаких проблем у вас не возникнет.

Здравствуйте! Мое имя Дмитрий, по образованию — журналист. Специализируюсь на автомобильной тематике — карьеру начинал в интернет-магазине автомобильных комплектующих, да и сам являюсь автолюбителем. Оцените статью: Поделитесь с друзьями!

Цвета проводов магнитолы pioneer

Сегодня автомагнитолы Pioneer можно уверенно назвать самыми востребованными на территории нашей страны. После приобретения устройства, каждый автолюбитель хочет узнать, как подключить магнитолу Пионер, причем лучше всего делать это своими руками. Итак, приступим!

Как подключить магнитолу Pioneer – способы

Стоит отметить, что подключение магнитолы Pioneer может быть выполнено двумя методами:

  1. Использование штатного ISO-разъема.
  2. Подключение магнитолы без стандартных соединителей.

Необходимо понимать, что в случае применения второго способа установки магнитолы, гарантия на устройство больше не будет действовать, причем существует высокая вероятность допустить ошибку во время подключения проводов. Однако, во многих случаях иного выхода попросту не существует. К примеру, этот вариант является единственным в том случае, если в вашей машине нет соответствующего разъема для подключения магнитолы.

Даже если вы будете использовать разъем ISO, нужно делать все очень аккуратно и предварительно убедиться в том, что распайка клемм на данном соединителе сделана правильно.

Стандартная схема подключения автомагнитолы Pioneer предусматривает такую маркировку проводов:

  • Желтый толстый провод – соединение с аккумулятором автомобиля. Нужно отметить, что данный провод необходимо подключать только через предохранитель.
  • Красный толстый провод – подключение к той же АКБ, но уже через замок зажигания автомобиля. Это необходимо для того, чтобы устройство функционировало лишь при включенном зажигании. Отдельные автовладельцы предпочитают соединять красный и желтый провода, однако это грозит тем, что аккумулятор машины разрядится в совершенно неожиданный момент. Из-за такого использования такого метода подключения магнитолы Пионер, в случае продолжительных стоянок нужно будет отсоединять от аккумулятора корпусную клемму.
  • Черный толстый провод – соединение с корпусом машины либо «минусовой» клеммой АКБ.
  • Бело-синий провод отвечает за питание активного сабвуфера, антенны или усилителя. После включения магнитолы на проводе появляется напряжение 12В.

Подключение магнитолы Pioneer – провода для колонок

  1. Правый передний динамик – провод серого цвета идет к «плюсу» колонки, а серо-черный провод – к «минусу».
  2. Левый передний динамик – провод белого цвета подключаем к «плюсу» колонки, а бело-черный – к «минусу».
  3. Правый задний динамик – провод фиолетового цвета идет к «+» колонки, а фиолетово-черный – к её «-».
  4. Левый задний динамик – провод зеленого цвета соединяем с «плюсом» колонки, а зелено-черный – с «минусом».

Процедура подключения завершена, нужно только подсоединить аккумуляторную батарею и наслаждаться работой новенькой магнитолы Пионер.

Магнитолы Pioneer на сегодняшний день являются одними из самых распространенных и популярных среди наших соотечественников аудиосистем. Продукция этого бренда на протяжении долгих лет пользуется спросом у потребителей, благодаря чему в продаже постоянно появляются новые модели магнитол. В этой статье мы расскажем, как осуществляется подключение автомагнитолы Pioneer своими руками, и какие неисправности характерны для таких систем.

Инструкция по эксплуатации

Фотогалерея «Что нужно знать о подключении»

Видео «Что делать, если магнитола фонит?»

Комментарии и Отзывы

Характерные неисправности

Ошибка автомагнитолы Пионер

Прежде чем мы расскажем о схеме подключения автомагнитолы, давайте разберемся с основными неисправностями, которые могут произойти в ее работе:

  1. Система не включается. Если такая проблема произошла после установки, то в первую очередь проверяется схема автомагнитолы Pioneer — возможно, при подключении были допущены ошибки. Также причина может быть связана с отсутствием питания — нужно проверить качество подключения устройства к бортовой сети автомобиля. Если вы используете пульт для магнитолы Pioneer, то может быть, в нем используются севшие батарейки или же ПДУ просто вышел из строя. Если активация питания происходит от нажатия на кнопку, то есть вероятность, что неработоспособна именно кнопка.
  2. Время от времени в динамиках то пропадает, то опять появляется звук, в таких случаях причина может заключаться в появлении ошибки усилителя. При этом на дисплее устройства может появиться характерное сообщение об ошибке. Как правило, причина заключается в коротком замыкании или регулярной эксплуатации системы на максимальной громкости. Замыкание может произойти не только в проводах схемы подключения магнитолы, но и на контактах, идущих к динамикам или на самих колонках. Вполне возможно, что замыкание обусловлено повреждением проводки. В данном случае необходимо произвести замер напряжения на выходе усилка, попробовать подсоединить динамики в обход усилителя, произвести диагностику разъемов, а также предохранительных элементов.
  3. Перестал работать один или несколько динамиков. В этом случае также проверяется схема автомагнитолы Pioneer, есть вероятность, что при подключении разъема магнитолы были допущены ошибки. Но вероятнее всего, причину следует искать на самих динамиках — либо колонки вышли из строя, либо на них плохой контакт.
  4. Система не реагирует на пульт. Скорей всего, причина кроется в неработоспособном ПДУ, это часто встречаемая проблема для многих аудиосистем.
  5. Неправильная настройка магнитолы Pioneer может привести к некорректной работе аудиосистемы в целом, поэтому перед эксплуатацией устройство нужно правильно настроить (автор видео — канал Radioblogful. Видеоблог паяльщика).

Инструкция по эксплуатации

Процедура подключения автомагнитолы Пионер должна осуществляться по схеме, которая имеется в комплекте. Чтобы правильно подключить автомагнитолу, необходимо учитывать множество нюансов, для начала рассмотрим вопрос маркировки проводов.

Маркировка проводов

В комплекте к аудиосистеме идут монтажные элементы для соединения всех составных частей, а также два штекера ISO. На каждом штекере имеется восемь контактов. Один из разъемов используется для подключения проводки, а другой — для музыкальных колонок и усилителя. На схеме, которая идет в комплекте, должна быть указана распиновка разъемов автомагнитол, при подключении необходимо руководствоваться этой информацией.

Подробная распиновка разъема:

  1. Провод желтого цвета. Используется для подключения к аккумулятору. Для защиты электроцепи нужно дополнительно установить предохранительный элемент.
  2. Красный провод. Используется для соединения с системой зажигания, то есть через замок. Желтый и красный провода нельзя подключать между собой, поскольку это спровоцирует быструю разрядку батареи.
  3. Черный. Это провод массы, как правило, он более толстый. Поскольку это масса, ее необходимо подключать к кузову автомобиля.
  4. Бело-синий контакт — контакт соединения антенного адаптера, усилителя и саба.
  5. Серый. Соединяется с положительным контактом динамика — переднего правого.
  6. Черно-серый — минусовой контакт правого переднего динамика.
  7. Белый — плюс переднего левого динамика.
  8. Черно-белый — минусовой контакт этой же колонки.
  9. Зеленый и зелено-черный кабель нужно подключить к заднему левому динамику.
  10. Фиолетовый и фиолетово-черный провода идут на задний правый динамик.

Фотогалерея «Что нужно знать о подключении»

Подключение автомагнитолы

Подключение магнитолы Pioneer выглядит следующим образом:

  1. Штекер от аудиосистемы нужно подсоединить к штекеру, к которому подключены все динамики, усилитель и сабвуфер, если они будут использоваться. Просто соедините два разъема.
  2. Если антенная не установлена, то произведите ее монтаж на крыше автомобиля, соответствующий кабель соедините со штекером.
  3. Далее, нужно соединить кабель питания. Если в машине уже была установлена магнитола, то вам нужно только вставить этот провод в соответствующее гнездо. Если нет — то прокладывается новый кабель от аккумулятора или замка зажигания, в зависимости от необходимости.
  4. Когда все элементы будут подсоединены, аудиосистема устанавливается в посадочное место на центральной консоли. Обратите внимание — для дальнейшего демонтажа устройства вам потребуются специальные ключи, выполненные в виде стальных пластин, они должны идти в комплекте. Их желательно сразу же установить, а концы — загнуть, после чего прикрыть их декоративной накладкой (автор — канал DenRemRus).

Особенности настройки

Перед тем, как настроить магнитолу Pioneer, необходимо отключить все дополнительные опции и устройства, предназначенные для улучшения звучания. Это всевозможные эквалайзеры, бассбусты, усилители и другие элементы. Настраивая систему, следует руководствоваться сервисным мануалом.

Обо всех настройках мы говорить не будем, рассмотрим только самые основные, которые позволят добиться качественного звука:

  1. SW SETTING 1 — используется для активации и деактивации саба, а также режима работы усилка. Оптимальней всего настроить эту функцию на слух.
  2. SW SETTING 2 — с помощью этой опции настраивается верхняя граница канала усилка. Для обычных динамиков частота усилителя должна быть не более 80 герц, в противном случае музыка будет раздражать слух.
  3. HPF — используется для настройки частоты колонок. Не рекомендуется ставить самое высокое значение.

Видео «Что делать, если магнитола фонит?»

Подробнее о том, как избавиться от такой проблемы, смотрите на видео (автор — канал Сейхо Моторс).

Ездить на авто без магнитолы стало не современным и не комфортным для автолюбителей. В наши дни трудно встретить салон, не оснащенный акустикой. Но, далеко не все могут самостоятельно подключить магнитофон к системе автомобиля. А в сервис обращаться дороговато.

Процедура эта не сложная, если человек уже имел дело с подобным подсоединением. А что же делать новичкам? Посмотреть видео в интернете, фото инструкции (профессионалы выкладывают очень понятные фото), спросить совета у знающих водителей. Если есть желание — проблема не проблема! В этой статье вы найдете подробную инструкцию и ответы на многие вопросы. Описанная схема подключения магнитолы Пионер здесь тоже есть.

Подготавливаясь к работе, следует учесть некоторые элементарные правила. Важно получить качественный результат, чтобы во время долгой стоянки конструкция, которая подсоединена не профессионалом, «не съедала» заряд аккумулятора. И имелась бы возможность пользоваться ею даже если выключено зажигание.

Описание автомагнитолы Pioneer

Современные магнитофоны Pioneer пришли к нам еще из прошлого века. Постоянно совершенствуясь, эта техника соответствует требованиям форматов наших дней. Умеет читать информацию с карт памяти, телефонов USB и т. д.

Магнитола Пионер

Популярность устройства не теряется, а наоборот, набирает силу. Так как качество отличное, и не сложная самостоятельная установка. Надежность, долговечность и прекрасный звуковой уровень продолжает радовать ценителей звука.

Маркировка проводов

Чтобы осуществить грамотное подсоединение проводов в магнитоле Пионер, сначала разберитесь в особенностях маркировки. В комплект к технике входят разъемы для соединения, состоящие из двух контактов. В каждом по 8 проводков. При помощи одного разъема подсоединяется силовая цепь. Второй нужен на акустику.

Провода автомагнитолы

Подключается Pioneer двумя методами. Нужно приобрести специальный соединительный переходник. Некоторые поступают так: от проводков отсоединяют разъемы и присоединяют их методом скручивания.

Чтобы подключить автомагнитолу Pioneer используется стандартная схема. Она подходит и для других моделей техники. В конструкции есть разноцветные проводки. Подключение магнитолы Пионер по цветам очень важно. Так как они не просто окрашены, а каждый цвет что-то означает. И, важно исключить любую ошибку в этом деле.

Прежде чем приступить к работе, рекомендуется внимательно изучить фото схемы, где показана роль каждого проводка.

Предназначение и соединение проводков

  1. Широкий желтый необходим для аккумуляторной батареи. Обязательно подводить его надо через предохранитель.
  2. К зажиганию присоединяется широкий красный проводок. Это нужно для функционирования звуковой системы, когда зажигание включено. Нельзя соединять желтый и красный друг с другом. Это повлияет на быстрый разряд аккумулятора.
  3. Широкий черный проводок является минусовым. Его крепят к автомобильному корпусу.
  4. Бело-синие проводки контролируют работу сабвуфера, усилителя и антенны.
  5. Серые подключают к переднему правому динамику (к клемме с плюсом). Такой же проводок, имеющий черную полосу соединяют с этой же колонкой, но с клеммой минусовой.
  6. Белый цвет идет на левую переднюю колонку, к плюсовой клемме. Белый проводок с черной полоской нужен для минуса на эту же колонку.
  7. Зеленый подводят к плюсу на заднем динамике слева. А зеленый с черной полоской к минусу клеммы.
  8. Фиолетовый проводок предназначен для заднего правого динамика (его плюсу). А с полосой к минусу.

Существуют фото, где отдельно зафиксированы схемы по передней и задней колонкам. Для новичков это более понятные фото.

Схема подключения магнитолы

Непосредственное подключение

Итак, если грамотно разобраться с разъемами и проводками, ошибку допустить будет сложно. Здесь должно быть все ясно: берешь разъем и соединяешь его с «ответкой». Но люди любят сложности и выбирают трудоемкую процедуру. Отсоединяют проводки от разъемных штекеров и присоединяют, руководствуясь функционалом проводков.

Схема фишки магнитолы

Важно после соединения тщательно изолировать провода, чтобы не случилось поломок из-за замыкания. Для надежности соединения проводки скрепляют хомутом из пластмассы.

Во всех салонах на консолях либо на панелях приборов существуют места для монтирования магнитолы. В некоторых авто такие места спрятаны под панелью декоративной. И, прежде чем приступить к установке автомагнитолы, панель следует снять, открутив ее отверткой.

Получится отсек. Из него надо вытащить ответные проводки, которые необходимы, чтобы подсоединить к системе автомагнитолу Pioneer. После этого присоединяйте проводки либо разъемы, как показано на фото схемы. И только теперь Пионер следует устанавливать в лот, на его посадочное место.

Видео

Пионер ДЕН MVH-150UB

В основном подключение магнитофона Пионер ДЕН аналогично стандартному алгоритму. MVH-150UB — устройство, приспособленное к любому автомобилю у которого имеется карман для посадки.

В Pioneer ДЕН такие же настройки. Отличие здесь только во внешнем виде — в оттенке подсветки. Увидеть разницу можно на фото. Настройки сохраняются даже в случае отключения батареи. Имеется разъем для подключения обычного телефона или андроида.

Магнитола Пионер 150UB

В комплектации любой автомагнитолы есть инструкция. В ней найдете подробную информацию, фото и схему без ошибочного подключения звуковой системы. И при грамотном подходе подсоединение автомагнитолы без труда осуществляется самостоятельно.

Также в комплекте присутствуют две стальные пластины с проушинами. Это специальные приспособления, дающие возможность изъятия магнитофона из кармана в случае необходимости. Пластины монтируются к боковым сторонам магнитофона. Проушины загибаются отверткой, и панель закрывается.

Как определить цвета проводов стереосистемы вторичного рынка

Что нужно знать

  • Провод аккумулятора 12 В — желтый, вспомогательный провод — красный, а провод регулятора яркости / освещения — оранжевый с белой полосой.
  • Провода правого переднего динамика серого цвета, переднего левого динамика белого цвета, заднего правого динамика фиолетового цвета и заднего левого динамика зеленого цвета.
  • Заземляющие провода черные, антенные провода синие, а провода усилителя синие с белой полосой.

В этой статье объясняется, как определить цвета проводов автомобильной акустической системы при установке автомобильной стереосистемы.

Стандартные цвета проводов штатной стереосистемы автомобиля послепродажного обслуживания

Самый простой способ подключить автомобильную стереосистему на вторичном рынке — это посмотреть на схемы подключения автомобильной стереосистемы для конкретного автомобиля и головного устройства, но на самом деле можно выполнить работу без каких-либо этикеток, адаптеров или схем. В отличие от штатных головных устройств, которые повсюду с точки зрения цветов проводов, на самом деле существует стандартизированная схема окраски, которой придерживается большинство производителей послепродажного обслуживания.

Хотя есть исключения из каждого правила, в большинстве автомобильных стереосистем послепродажного обслуживания используется стандартная схема окраски для проводов питания, заземления, антенны и динамиков.Если у вас есть пигтейл, поставляемый с головным устройством вторичного рынка, и он использует стандартные цвета, то провода будут иметь следующие цели и цвета:

Провода питания

  • Постоянное напряжение 12 В / Сохранение активности памяти: желтый
  • Аксессуар: красный
  • Диммер / подсветка: оранжевый с белой полосой

Провода заземления

Динамики

  • Передний правый динамик (+): серый
  • Передний правый динамик (-): Серый с черной полосой
  • Левый передний динамик (+): Белый
  • Левый передний динамик (-): Белый с черной полосой
  • Задний правый динамик (+): фиолетовый
  • Задний правый динамик (-): Пурпурный с черной полосой
  • Задний левый динамик (+): Зеленый
  • Задний левый динамик (-): зеленый с черной полосой

Усилитель и антенные провода

  • Антенна: синяя
  • Дистанционное включение усилителя: синий с белой полосой
Lifewire / Нуша Ашджаи

Установка подержанной автомобильной стереосистемы с косичкой или без нее

Если вы обнаружите, что у вас есть подержанная автомобильная стереосистема, которую вы хотите установить, и у вас есть косичка, поставляемая с головным устройством, то обычно это просто процесс проверки списка выше, чтобы увидеть, к чему должен подключаться каждый провод в косичке .

Если у вас нет косички, лучшим вариантом будет поиск адаптера, специально предназначенного для подключения этого головного устройства к вашей марке и модели автомобиля. В противном случае вам все равно придется получить запасной пигтейл, и, будем надеяться, цвета этих проводов будут соответствовать стандарту вторичного рынка.

В противном случае вам понадобится электрическая схема, которая иногда печатается на внешней стороне головного устройства или доступна в Интернете.

Использование адаптера жгута проводов головного устройства

Хотя большинство головных устройств на вторичном рынке соответствуют указанной выше схеме окраски, и можно понять, для чего нужны OEM-провода в вашем автомобиле, без схемы подключения, установка головного устройства на вторичном рынке намного проще, если у вас есть адаптер ремня безопасности.

Причина, по которой адаптеры для жгута проводов автомобильной стереосистемы настолько полезны, заключается в том, что, хотя автомобильные стереосистемы послепродажного обслуживания имеют все те же входы и выходы, что и заводские стереосистемы, которые они предназначены для замены, эти входы и выходы не находятся в тех же местах.

Если вам удастся достать правильный адаптер для проводки автомобильной стереосистемы, он значительно упростит процесс установки. Один конец адаптера подключается к автомобильной стереосистеме, другой конец — к жгуту проводов, который изначально был подключен к заводской стереосистеме, и это все, что нужно.

Почему не все используют переходники для жгута вместо сращивания проводов?

Проблема в том, что, хотя адаптеры ремня безопасности довольно недорогие и доступны для самых разных комбинаций автомобилей и головных устройств, на самом деле нет места для маневра с точки зрения совместимости. Чтобы жгут проводов головного устройства работал, он должен быть специально разработан как для вашего автомобиля, так и для вашего нового головного устройства.

Если вы можете определить конкретную модель головного устройства, которое вы пытаетесь установить, есть онлайн-ресурсы, где вы можете подключить его, а также марку, модель и год вашего автомобиля, чтобы узнать, есть ли адаптер доступен.

Что делать, если адаптер жгута проводов головного устройства недоступен?

Если вы не можете определить конкретную модель используемого головного устройства, тогда вам лучше определить назначение каждого провода и просто вручную все правильно подключить.

В том же духе также есть вероятность, что для любой данной комбинации автомобиля и головного устройства просто нет адаптера. Если это так, и у вас также нет пигтейла, поставляемого с головным устройством, тогда вам придется либо достать сменный пигтейл, либо пройти процесс отслеживания проводки. схему и подключение к отдельным контактам на задней части головного устройства.

Хотя технически возможно установить головное устройство без жгута проводов, это намного сложнее, чем базовый процесс установки головного устройства, который устраивает большинство мастеров своими руками.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

Цвет проводки стереосистемы автомобиля и основы идентификации

Что нужно знать

  • Используйте недорогой мультиметр для определения проводов.
  • Если у вас нет мультиметра, используйте тестовую лампу.
  • Типичные цвета проводов: желтый — 12 В, оранжевый с (/ out) белой полосой — диммер, красный — аксессуар, черный — земля.

В этой статье объясняется, как определить проводку с помощью мультиметра или простого светового теста.

Марица Патринос / Lifewire

Проверить наличие питания

Независимо от того, имеете ли вы дело с автомобильной стереосистемой, ресивером или тюнером, большинство головных устройств имеют два или три входа питания. Один вход питания постоянно нагревается и используется для функций «поддержания активности памяти», таких как предварительные настройки и часы.Другой горячий только тогда, когда ключ зажигания включен, что не позволяет оставить радио включенным после того, как вы вытащили ключ. В случаях, когда у транспортного средства есть третий провод питания, он используется для функции диммера, который привязан к фарам и переключателю диммера приборной панели.

Проверьте провод 12 В

Первое, что вам нужно проверить, это постоянный провод 12 В, поэтому установите мультиметр на соответствующую шкалу, подключите заземляющий провод к заведомо надежному заземлению и прикоснитесь другим проводом к каждому проводу в проводе динамика.Когда вы найдете тот, который показывает приблизительно 12 В, вы нашли постоянный провод 12 В, который также называют проводом памяти. Большинство головных устройств вторичного рынка используют для этого желтый провод.

Проверьте диммер и дополнительные провода

После того, как вы отметили этот провод и отложили его в сторону, включите зажигание, включите фары и поверните переключатель диммера — если он есть — полностью вверх. Если вы обнаружите еще два провода, которые показывают примерно 12 В, поверните переключатель диммера вниз и проверьте еще раз.Провод, который показывает менее 12 В в этой точке, является проводом регулятора яркости / освещения. Большинство головных устройств вторичного рынка обычно используют для этого оранжевый провод или оранжевый провод с белой полосой. Провод, который все еще показывает 12 В, — это вспомогательный провод, который обычно красный в жгутах проводов на вторичном рынке. Если на этом этапе питание подавалось только на один провод, то это вспомогательный провод.

Проверить землю

Разметив провода питания и убрав их с пути, вы можете переходить к проверке заземляющего провода.В некоторых случаях вам повезет, и заземляющий провод будет заземлен в том месте, где вы действительно можете видеть, что исключает любые догадки из уравнения. Заземляющие провода также чаще всего черные, но не стоит принимать это как должное.

Если вы не можете найти заземляющий провод визуально, то лучший способ найти заземляющий провод — использовать омметр. Вам просто нужно подключить омметр к заведомо исправному заземлению, а затем проверить каждый из проводов в жгуте автомобильной стереосистемы на целостность.Тот, который показывает непрерывность, — это ваша почва, и вы можете двигаться дальше.

Вы также можете проверить заземляющий провод с помощью тестовой лампы, хотя лучше использовать омметр, если он у вас есть.

Идентификация проводов динамиков

Определить провода динамика может быть немного сложнее. Если остальные провода находятся в парах, причем один из них сплошного цвета, а другой — того же цвета, что и линия, то каждая пара обычно идет к одному динамику. Вы можете проверить это, подключив один провод в паре к одному концу батареи AA, а другой конец — к другому выводу.

Если вы слышите звук из одного из динамиков, значит, вы определили, куда идут эти провода, и можете повторить процесс для остальных трех пар. В большинстве случаев сплошной провод будет положительным, но это не всегда . Чтобы быть абсолютно уверенным, вы должны смотреть на динамик, когда вы его запускаете. Если кажется, что конус движется внутрь, значит, вы изменили полярность.

Если провода не находятся в согласованных наборах, вам просто нужно выбрать один, подключить его к одной клемме батареи AA и по очереди прикоснуться к каждому из оставшихся проводов к положительной клемме. Это более длительный процесс, но он работает точно так же.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

Цветовые коды проводки автомобильной стереосистемы для вторичного рынка

На рисунке ниже показаны цветовые коды проводки для жгута проводов для вторичного рынка CEA, который входит в комплект большинства радиоприемников. Такие бренды, как Pioneer, Alpine, Sony, Kenwood, JVC, Boss и Jensen.

Легко ли установить жгуты проводов радио?

Как правило, при установке новой автомобильной стереосистемы в автомобиль вам понадобится дополнительный жгут проводов, который крепится к заводскому ремню, который вы сняли с задней части заводской магнитолы во время ее снятия.

Вы, по сути, продолжаете работу электрической цепи, когда подключаете жгут проводов к стереосистеме. Обязательно используйте подходящие инструменты, такие как припой для соединения или «обжимные колпачки». Обжимные колпачки довольно легко найти в местном магазине запчастей, даже в местном магазине автомобильной аудиотехники. Пайка немного сложнее, вы используете паяльник, который становится очень горячим, чтобы расплавить припой без светодиодов на проводном соединении. Обещаю, это проще, чем кажется.

Вот короткое видео с довольно подробным объяснением подключения жгута.Обратите внимание, насколько аккуратно он держит свои провода, это важно. Аккуратная проводка поможет снизить вероятность короткого замыкания проводов.

Цветовые коды проводки стереосистемы на вторичном рынке

Зачем мне нужен жгут проводов на вторичном рынке?

Как правило, при установке новой автомобильной стереосистемы в автомобиль вам понадобится дополнительный жгут проводов, который крепится к заводскому ремню, который вы сняли с задней части заводской магнитолы во время ее снятия.

Этот адаптер жгута проводов, который вам нужен, подходит для года выпуска, марки и модели вашего автомобиля. Круто то, что он также следует тем же цветовым кодам проводки CEA, которые показаны на рисунке выше. Поэтому все, что вам нужно сделать, это соединить их, сопоставив цвет с цветом.

Как найти подходящий жгут проводов?

Поверьте, в этом нет никакого искусства, и вам не нужна степень, чтобы подобрать правильную подвеску для вашего автомобиля. Однако есть несколько элементов информации, которые вам необходимо знать, чтобы выяснить это.Вы их очень хорошо знаете…. ну … ты должен. Все они связаны с вашим автомобилем и опциями, которые у него могут быть, а могут и не быть.

  1. Какого года выпуска у вашего автомобиля?
  2. Какая марка у вашего автомобиля?
  3. Какая модель у вашего автомобиля?
  4. Есть ли у вас заводская усиленная система?
  5. У вас уже есть радиоприемник на вторичном рынке?

Если вы ответили утвердительно на номер 5 , то, скорее всего, вам не понадобится радио. Обычно магазины используют жгуты проводов для установки радиоприемников послепродажного обслуживания, предполагая, что на рынке есть жгуты для этого автомобиля.

Если вы ответили утвердительно на номер 4 , тогда вам понадобится специальный жгут, который подает сигнал низкого уровня на ваш заводской усилитель. Вы можете не знать, что у вас есть усилитель или заводской сабвуфер. Дилерские центры обычно не объясняют спецификации вашей звуковой системы, они просто заберут ваши деньги.

Если вы хотите найти жгут проводов для своего конкретного автомобиля, я рекомендую использовать этот простой источник руководства по установке.Все, что вам нужно сделать, это ввести информацию о вашем автомобиле, и они покажут вам все, что вам нужно! Если у вас есть какие-либо вопросы, вы можете связаться с нами, отправив нам сообщение на Facebook.

Распиновка ISO разъема Car Audio @ pinoutguide.com

Распиновка разъема A автомобильной аудиосистемы ISO

Штифт
Число
Штифт
Имя
Цвет провода * Описание
1 A1 SCV — регулировка громкости в зависимости от скорости. Этот вывод используется в некотором радиооборудовании для автоматического увеличения громкости. Ему нужен выходной сигнал датчика скорости. Примечание: если спидометр перестает работать при подключении радио, значит, контакт, вероятно, заземлен, потому что радио, вероятно, использует этот контакт для другой функции, кроме GALA. На некотором оборудовании этот контакт используется вместо этого для входа управления камерой заднего вида, который передает сигнал резервного света 12 В на головное устройство, чтобы оно отображало видео с резервной камеры.
2 A2 Отключение звука с мобильного телефона.Этот вывод используется для отключения звукового компакт-диска, заземленного некоторыми другими внешними компонентами, такими как мобильный телефон, подключенный к радио.
3 A3 выключатель фонарей заднего хода. Спутниковая навигация использует этот сигнал, сигнал GALA (контакт 1) и внутренний лазерный гироскоп для расчета местоположения в отсутствие спутниковых сигналов. Вход +12 В на магнитолу при включенном зажигании и при включенной передаче для движения назад.
4 A4 ЖЕЛТЫЙ Питание памяти (12 В напрямую от батареи). Подключает магнитолу напрямую к аккумулятору.
5 A5 СИНИЙ Электропитание для электрической антенны. Выход от источника питания стерео +12 В (максимум 150 — 300 мА) для автоматических или электронных антенн.
6 ​​ A6 ОРАНЖЕВЫЙ / БЕЛЫЙ Подсветка циферблата (цепь габаритных огней автомобиля).Вход +12 В на автомобиль при включенном свете. У одних он фактически освещает дисплей радиоприемника — другие могут приглушить свет. Если приборная панель вашего автомобиля имеет функцию управления освещением, этот штырь должен быть подключен, чтобы регулировать яркость. Для тех же целей можно использовать провод от прикуривателя.
7 A7 КРАСНЫЙ Основное питание +12 В (включается ключом зажигания). +12 В при ключе зажигания в положении ACC или ON.
8 A8 ЧЕРНЫЙ Земля (шасси)

* Цвета проводов являются стандартными и могут быть изменены без предварительного уведомления.

Штыри

a4 и a7 могут быть переставлены местами (a4 = согласованное переключение, a7 = исправление батареи) в некоторых головных устройствах, например, Sony Japan. A7 и A4 должны быть подключены к +12 В для включения радио.

Распиновка разъема ISO автомобильного аудиоустройства B

Разъем B используется только для динамиков.Какой провод идет к какому динамику, можно легко определить с помощью батареи на 1,5 В. Динамик щелкнет, и вы увидите, как диафрагма движется вперед или назад. Динамики должны быть правильно фазированы (обратите внимание на + и — половину динамика), иначе у вас будут слабые басы. Провод с полоской обычно идет на + полюс динамика.

Штифт
Число
Штифт
Имя
Типовой
Цвет провода
Описание
1 B1 ФИОЛЕТОВЫЙ Задний правый динамик +
2 B2 ФИОЛЕТОВЫЙ / ЧЕРНЫЙ Задний правый динамик-
3 B3 СЕРЫЙ Передний правый динамик +
4 B4 СЕРЫЙ / ЧЕРНЫЙ Передний правый динамик-
5 B5 БЕЛЫЙ Левый передний динамик +
6 ​​ B6 БЕЛЫЙ / ЧЕРНЫЙ Левый передний динамик-
7 B7 ЗЕЛЕНЫЙ Задний левый динамик +
8 B8 ЗЕЛЕНЫЙ / ЧЕРНЫЙ Задний левый динамик-


Распиновка C разъема ISO для автомобильной аудиосистемы Разъем

C состоит из 3 отдельных разъемов, связанных вместе. Это не всегда присутствует, иногда только часть.

Штифт
Число
Штифт
Имя
Описание
1 C1 Линия выхода левая задняя
2 C2 Линия выхода правая задняя
3 C3 Линейный выход
4 C4 Линия передняя левая
5 C5 Линия передняя правая
6 ​​ C6 Коммутируемый + 12 В — максимум 150 мА
7 C7 RXD
8 C8 TXD
9 C9 Шасси земля
10 C10 Коммутируемый + 12 В — максимум 150 мА
11 C11 Пульт дистанционного управления в
12 C12 Земля дистанционного управления
13 C13 Данные CDC в (шина)
14 C14 Вывод данных CDC
15 C15 CDC + 12В постоянный
16 C16 CDC + 12 В, коммутируемый — максимум 300 мА (+ A)
17 C17 Земля передачи данных CDC (+ U)
18 C18 Заземление звуковой частоты CDC
19 C19 Звуковая частота CDC левая
20 C20 Аудиочастота CDC правая

Внимание! Схема подключения разъема может отличаться в зависимости от производителя автомобиля!

Соблюдайте особую осторожность при установке на модели VW / Audi / Skoda / Seat ’98 или новее, так как на контакте A5 может быть 12-вольтовое соединение, которое может повредить автомобильную стереосистему или Ford 1997 года или позже, с разъемом ISO , на котором возможно повреждение микрокомпьютеров автомобиля при неправильном подключении.

Как проверить автомобильную стереосистему — шаги, схемы и многое другое!

Как установщик, я видел много подержанных стереосистем, которые клиенты приносили для установки, но в итоге оказались плохими. На самом деле, это случалось так часто, что никогда не устанавливали стереосистему без предварительного тестирования.

Очень важно знать, как проверить автомобильную стереосистему, прежде чем тратить свое время и деньги на ее установку. Вот почему я собрал эту статью — чтобы помочь вам сделать это самому!

Здесь вы узнаете:

  • Как подключить и протестировать автомобильную стереосистему дома и без машины (нет, не нужно устанавливать !)
  • Что нужно для питания и тестирования автомобильной стереосистемы
  • Как использовать компьютерный блок питания или автомобильный аккумулятор в качестве источника питания для тестирования
  • Полезные советы и схемы, упрощающие работу
  • Общие проблемы с плохим автомобильным радиоприемником

Сначала основы: что нужно знать перед тестированием автомобильной стереосистемы

По правде говоря, вам не нужно проводить «стресс-тесты» автомобильные стереосистемы. В особенности с подержанными и бывшими в употреблении радиоприемниками, настоящая цель — просто быть на 100% уверенным, что ваша автомобильная стереосистема работает. до того, как вы потратите на ее установку, время и усилия.

К счастью, это довольно просто сделать. Вам нужно будет сделать всего несколько вещей:

  • Правильно подключите его к источнику питания , чтобы он мог включиться.
  • Протестируйте выходы динамиков: Я видел довольно много автомобильных стереосистем, у которых бывший владелец сгорел выходы динамиков из-за плохой или неправильной установки.
  • Проверьте основные функции: проигрыватель компакт-дисков (при наличии), радио, Bluetooth и регуляторы громкости.
  • Проверьте, нет ли изношенных кнопок и других деталей.

Хорошая новость заключается в том, что вам не нужно устанавливать автомобильную стереосистему только для того, чтобы правильно ее проверить. На самом деле, вы можете использовать всего несколько простых вещей и сделать это за короткое время. Вам понадобится:

  1. Тестовый динамик, который, как вы знаете, хорош [см. Предложения ниже]
  2. + 12В на 13.Блок питания 8В (или автомобильный аккумулятор — об этом позже)

В этой статье я расскажу, как проверить автомобильное радио, как и какие блоки питания использовать, а также расскажу о важных деталях, которые помогут вам перед началом работы. Если это ваш первый раз, я бы запланировал потратить от 10 до 30 минут вашего свободного времени на выполнение шагов.

Однако, как только вы это сделаете, в следующий раз все будет намного быстрее.

Стандартные цвета проводки стереосистемы: таблица цветов проводки и примечания

Большинство (но не все) автомобильных радиоприемников имеют жгут проводов, который имеет цветовую маркировку, чтобы упростить установку.Электропроводка и проводка громкоговорителей имеют цветовую маркировку , обычно , в то время как некоторые дополнительные специальные провода зависят от марки. Обратите внимание, что не все производители соблюдают стандарты цвета проводки, поэтому лучше проверить, чтобы убедиться.

Выше представлена ​​удобная таблица, которая поможет вам подключить динамик и силовую проводку, которая понадобится при тестировании автомобильной стереосистемы. Автомобильные стереосистемы, которые вы найдете на , у большинства — но не у всех — брендов используются стандартные цвета проводки, которые точно указывают, для чего они нужны, включая питание, заземление и подключения динамиков, включая положительную и отрицательную маркировку.

Это особенно полезно, если этикетка с проводкой радио оторвана или повреждена, как это бывает со старыми радиостанциями, или если ее нигде нет. Обратите внимание, что некоторые специальные провода, такие как входной провод диммера, вход отключения звука для системы GPS или некоторые другие, могут использовать пользовательские цвета, которые использует только автомобильный радиоприемник.

Но не волнуйтесь, поскольку вам обычно не нужно беспокоиться о том, чтобы протестировать и проверить радио.

Примечание: Стандартные цвета проводки автомобильной стереосистемы используются многими, но не всеми производителями .Всегда лучше перепроверить, чтобы избежать проблем.

Что вам понадобится: примечания к динамикам и источникам питания

Хорошая новость в том, что собрать все необходимое для тестирования автомобильного радиоприемника на самом деле довольно просто. Что замечательно, для работы вам понадобится всего несколько деталей:

  • Тестовая колонка: Это может быть почти любой полнодиапазонный или среднечастотный динамик 4 Ом или выше (да, домашние стереосистемы 6, 8 и 12 Ом будут работать).Использование твитера может работать и с , но я не рекомендую его, так как это затруднит прослушивание звука из выходов динамиков радио. Вам нужен как минимум средне- или полнодиапазонный динамик.
  • Источник питания 12 В или 13,8 В постоянного тока: вам понадобится ток 1 А (1 А) или более для включения, получения звука и проверки большинства автомобильных стереосистем. Вы также можете использовать автомобильный аккумулятор или блок питания компьютера, если у вас нет под рукой блока питания 12 В постоянного тока. См. Подробную схему и раздел ниже, чтобы узнать больше
  • Тестовый компакт-диск для проигрывателей компакт-дисков и / или устройства Bluetooth: Для современных автомобильных радиоприемников с функциями Bluetooth смартфон обычно подходит для получения тестового источника звука Bluetooth.Для проигрывателей компакт-дисков лучше всего попробовать функцию компакт-дисков, чтобы вам был нужен диск, который, как вы знаете, хорош.
  • Изолента или аналог: не является обязательным требованием, но гораздо лучше изолировать неиспользуемые провода громкоговорителей, чтобы они не могли замыкать друг на друга металлический корпус радиостанции. Также можно использовать клейкую ленту или другие виды ленты.
  • Игольчатые плоскогубцы, кусачки или инструменты для зачистки проводов: вам нужно будет снять изоляцию с проводки радиостанции для проверки, поэтому здесь понадобится подходящий инструмент, который вы можете использовать для удаления изоляции проводов.

Обратите внимание, что в то время как в большинстве автомобильных стереосистем используются динамики 4 Ом, нет ничего плохого в использовании динамика с более высоким сопротивлением (более высоким сопротивлением) для целей тестирования. Подойдет любой динамик с сопротивлением 4 Ом или выше.

По причинам, которые я объясняю здесь, вы не захотите каждый день повышать импеданс динамиков в автомобиле, но при простой проверке выходов динамиков подойдет что-нибудь удобное.

Главное — использовать динамик, который на 100% уверен, что он исправен. Не угадайте — будьте на 100% уверены, что ваш тестовый динамик исправен и хорошо играет при подключении к радио, или вы можете ошибочно подумать, что у вашей автомобильной стереосистемы есть проблема, когда она не работает.

Обратите внимание, что 1 ампер — это , обычно достаточно для питания автомобильного головного устройства, ровно столько, чтобы проверить работоспособность и получить звук с помощью тестового динамика. Для управления автомобильным радиоприемником с более высокой выходной мощностью на несколько динамиков вам потребуется больший ток (более мощный блок питания).

Как проверить автомагнитолу (схема и примечания)

Как проверить автомагнитолу

Чтобы протестировать автомобильное радио, вам нужно сделать 3 основные вещи:

  1. Подсоедините проводку питания и заземления
  2. Используйте тестовый динамик на выходах динамиков, чтобы убедиться, что они работают
  3. Попробуйте любые другие аудиофункции, которые вам понадобятся.
1.Подключение питания к магнитоле

Как я упоминал ранее, для автомобильного радиоприемника можно использовать источник питания от +12 В до 13,8 В постоянного тока. При желании, если у вас нет источника питания 12 В, вы можете временно подключить его к автомобильному аккумулятору 12 В на время, достаточное для проверки радио.

В любом случае вам нужно будет сделать следующее:

  1. Соедините провода + 12V BATT и ACC вместе, затем к источнику + 12V. Для включения радио необходимо подключить оба провода. Подключите оба из них к выходу +12 В источника питания или аккумулятора.
  2. Подключите заземляющий провод к отрицательной клемме питания или аккумулятора.

Красный провод «ACC» — это вход +12 В, который сигнализирует о включении стереосистемы при включении зажигания, а желтый провод «BATT» — это основной источник питания. Провод ACC должен иметь питание, чтобы радио работало.

Обязательно изолируйте все неиспользуемые оголенные провода, включая провода динамика (подробнее о них позже). Вы не хотите, чтобы во время тестирования какие-либо провода закорачивались вместе.Для их изоляции отлично подойдет изолента, или вы можете осторожно использовать изоленту или даже малярную ленту, если это необходимо. Я бы не стал использовать прозрачный скотч, так как он слишком легко снимается.

Идея тестирования состоит в том, чтобы временно сделать то, что вам нужно, для проверки его работы. Для реальной установки в автомобиле следует использовать более качественные соединения, такие как обжимные соединители.

ВНИМАНИЕ: При использовании автомобильного аккумулятора для питания тестируемого радиоустройства никогда не допускайте, чтобы металлический корпус радио находился рядом с аккумулятором. Металлический корпус заземлен и может вызвать опасное короткое замыкание, если он коснется положительного провода или клеммы.

2. Тестирование выходов динамиков

В большинстве автомобильных стереосистем используется микросхема интегральной схемы (ИС) внутреннего усилителя, которая обеспечивает питание динамиков в автомобиле через выходы проводов динамиков. Плохие выходы на громкоговорители из-за неправильной установки (короткое замыкание, низкое сопротивление громкоговорителей и т. Д.) — обычная проблема для бывших в употреблении автомобильных радиоприемников.

Перед установкой важно проверить их и убедиться, что они работают должным образом.Для этого вы можете использовать тестовый динамик, как упоминалось ранее, с импедансом 4 Ом или выше. Даже домашний динамик с сопротивлением 6, 8 или даже 12 Ом отлично подойдет для этого!

Для проверки выходов динамиков:

  • Подключайте тестовый динамик к каждой выходной паре проводов динамиков по очереди, стараясь не допустить соприкосновения проводов. Держите неиспользуемые провода изолированными изолентой или соединителями во избежание короткого замыкания.
  • Включите автомобильное радио и слушайте музыку с помощью FM-радио тюнера или других функций.
  • Правильно работающая автомобильная стереосистема должна иметь хорошую громкость динамика и вывод звука.
  • Повторите это для всех остальных выходов динамиков.

Обратите внимание, что из всех автомобильных радиоприемников, которые я тестировал, нет ничего необычного в том, чтобы встретить использованные радиоприемники, у которых нет звука из проводки динамика. В 9 случаях из 10 это происходит из-за некачественной установки, при которой провода могут соприкасаться, кто-то пытается «увеличить мощность», неправильно подключив проводку, или использует динамики с неправильным импедансом (Ом).

Когда микросхема усилителя автомобильной стереосистемы повреждена, она становится необратимой, а выходные транзисторы выходят из строя и больше не могут воспроизводить музыкальный сигнал. Для этого нет решения, кроме оплаты ремонта производителю или простой его замены.

Примечание: Хорошая новость заключается в том, что обычно вам не нужно проверять разъем RCA, если он есть, на автомобильном радиоприемнике. Это редко, если вообще терпит неудачу. Выводы проводки динамиков — главная проблема.

3. Тестирование других функций

Обязательно протестируйте другие функции, для которых вы будете использовать автомобильный радиоприемник: USB-аудио, компакт-диски, HD-радио, Bluetooth, прямое управление телефоном (подключение через USB-кабель) или другие.

Наконец, если выходы на динамики в порядке, обязательно проверьте другие основные аудиофункции, которые вы будете использовать регулярно:

  • Проигрыватель компакт-дисков: должен уметь загружать диск, читать треки, воспроизводить его, менять треки и без проблем извлекать его.
  • Радио
  • HD: если есть, убедитесь, что оно работает нормально. Однако для этого вам потребуется подключить антенну FM-радио.
  • Аудио / потоковая передача Bluetooth: вам нужно подключить смартфон и опробовать его, убедившись, что он нормально подключается к устройству Bluetooth.(ПРИМЕЧАНИЕ : Если уже было добавлено слишком много устройств, возможно, вам придется удалить одно или несколько из памяти радиостанции, чтобы освободить новое соединение)
  • Воспроизведение с USB-накопителя / карты памяти: вы захотите поместить некоторые файлы .MP3 на USB-накопитель и / или карту SD или microSD по мере необходимости, чтобы убедиться, что он может читать и воспроизводить с них. Если медиаустройство выходит из строя, скорее всего, проблема связана либо с форматированием карты памяти / флэш-накопителя, либо с самим радио.

Кроме того, всегда проверяет большинство кнопок, чтобы убедиться, что они работают правильно и не изношены.

Как узнать, что органы управления автомобильной стереосистемой находятся в хорошем состоянии

Поворотные регуляторы громкости должны хорошо ощущаться, а громкость должна регулироваться вверх или вниз без проблем. Кнопки также должны хорошо «чувствовать» и не должны зависать, не реагировать (признак изношенного кнопочного переключателя) или ничего не делать.

Если одна или несколько кнопок не работают или кажутся правильными, это означает, что автомобильное радио было неправильно использовано и, возможно, прослужит недолго.Лицевые панели можно заменить на фирменные головные устройства, но вы можете рассчитывать потратить 50 долларов или более на замену , если вы найдете!

Один из главных признаков автомобильного головного устройства с большим объемом использования (и износа) — это то, что напечатанные этикетки изношены или уже имеют следы износа.

Как подключить источник питания к автомобильному радиоприемнику?

Как я уже упоминал в начале, вы можете использовать блок питания ПК «ATX», который у вас есть под рукой, для питания автомобильной стереосистемы для тестирования.Это не так сложно, вам нужно всего несколько шагов:

  • Силовые соединения: Отрежьте провод + 12В (желтый) и заземляющий (черный) провод от главного разъема. Зачистите изоляцию, оставив от 3/8 до 1/2 дюйма оголенного провода. Используйте обжимной соединитель, припой или другой тип соединителя, чтобы соединить выход +12 В источника питания (желтый) с проводом аккумулятора + 12 В радиостанции (желтый). Проделайте то же самое с заземляющими проводами (черными).
  • Питание включено: Расходные материалы для ПК не включаются, даже если используется выключатель на корпусе. Материнская плата ПК использует управляющий сигнал на выводе провода «питание включено». Чтобы сделать то же самое, вам нужно будет найти, отрезать и перемыть этот сигнальный провод управления на провод заземления либо напрямую, либо с помощью переключателя включения / выключения, если хотите. ★ См. Схему выше ★
  • Провод для аксессуаров радиоприемника: Подключите дополнительный провод радиоприемника (красный) к проводу питания +12 В от источника питания либо напрямую, либо вы можете использовать переключатель включения / выключения, если хотите.

Конечно, вы можете использовать только один провод +12 В от источника питания и, если хотите, подключить его как к проводам ACC радиостанции, так и к проводам аккумулятора.После подключения питания к радиостанции подключите провод «питание включено» на схеме к другому проводу заземления, как показано. Электропитание должно включиться, и автомобильное радио должно включиться.

Обратите внимание, что некоторые автомобильные стереосистемы по умолчанию отключаются при первом подключении к источнику питания, поэтому вам может потребоваться проверить кнопку питания.

ПРИМЕЧАНИЕ: Выключение источника питания приведет к потере «памяти» радиоприемника (настроек, последней станции, которую вы играли и т. Д.), Поэтому вам может быть проще использовать кнопку включения / выключения радиоприемника, пока вы не закончите тестирую это.

Что делать, если моя автомобильная стереосистема не работает должным образом?

За последние годы я видел некоторые странные проблемы с подержанными стереосистемами. Как правило, это одна и та же группа проблем снова и снова, снова и снова — к сожалению, во многих случаях справляться с головной болью неэкономично или практично.

Вот список проблем, с которыми вы можете столкнуться, и возможные варианты:

  • Нет звука из проводки динамика: Если вы уверены, что у вас есть хороший тестовый динамик, и больше ничего не происходит, к сожалению, , если у вас нет звука, выходы радиоприемника, скорее всего, сгорели или вышли из строя. не смогли. В некоторых редких моделях внутренний усилитель динамика может быть отключен, поэтому вы должны быть уверены, что этот параметр не вызывает проблемы. В противном случае, скорее всего, радиоприемник неисправен и вам необходимо его заменить.
  • Не включается при правильно подключенном питании: Если вы на 100% уверены, что проводка правильная, я рекомендую дважды проверить напряжение на контактах в разъеме жгута проводов радио, когда он отключен. В некоторых устройствах есть встроенный предохранитель, который необходимо проверить и при необходимости заменить.Если после замены предохранитель снова перегорает, а радиостанция по-прежнему не включается, значит, у него внутренняя проблема, и это неисправность.
  • Элементы управления или регулировка громкости работают частично / плохие кнопки и т. Д .: Для радиостанций с кнопками управления, такими как предустановки, увеличение и уменьшение громкости, или другими, которые ничего не делают при нажатии, это, вероятно, потому, что они сломаны или просто полностью изношены. Ключ к разгадке заключается в том, что при их использовании не возникает ощущения крошечного щелчка. Плохие кнопки не ощущаются на ощупь — они как бы «застряли» и не двигаются.Вы можете попробовать найти новую лицевую панель, чтобы исправить это; в противном случае пора найти другое радио.
  • CD не загружается / не может прочитать диск / CD застрял внутри: CD-плееры, которые не могут читать диск, часто имеют проблемы с линзами лазера и нуждаются в ремонте или настройке. Если компакт-диск не загружается, это часто является механической неисправностью и требует замены всего компакт-диска (найти нелегко). Застрявшие компакт-диски иногда можно безопасно удалить, но вам придется разобрать радио целиком, осторожно извлечь компакт-диск, собрать его заново и попробовать еще раз.Однако, скорее всего, вам лучше заменить радио.
  • Лицевая панель «болтается» и / или ее необходимо удерживать на месте для работы: некоторые радиостанции со съемной лицевой панелью могут иметь плохое соединение там, где лицевая панель соединяется с основным корпусом. Вы можете попробовать очиститель контактов для электрических контактов лицевой панели, но, скорее всего, это более серьезная проблема.

Всегда есть исключения, но это, как правило, одни из самых распространенных проблем, с которыми вы можете столкнуться при тестировании автомобильных стереосистем.К счастью, все больше и больше продаваемых в наши дни используют меньше механических деталей, поэтому у них меньше шансов столкнуться с той же проблемой (кроме износа кнопок).

Если после тестирования вы обнаружите, что ваша автомобильная стереосистема не работает должным образом и имеет некоторые проблемы (, особенно , если нет звука из выходов динамиков), мой совет — двигаться дальше и получить замену в хорошем состоянии с современными функциями.

Менее чем за 100 долларов в наши дни вы можете получить отличных звука, функций и настроек, которых не было несколько лет назад.В большинстве случаев не стоит пытаться разобраться с сломанной автомобильной стереосистемой (если только это не старинные и редкие предметы).

Другие отличные автомобильные аудиосистемы и акустические системы

Понравилась статья? Есть еще много интересного!

Есть вопросы или комментарии? Не стесняйтесь оставлять комментарии ниже или свяжитесь со мной здесь.

Цветовой код проводов для динамиков Bose

Список моделей гитар Ibanez

Библиотека Arduino Hc sr04

Bose — одна из крупнейших и самых узнаваемых аудиокомпаний в мире, которая в основном специализируется на высококачественной / эстетической продукции, которая продается по премиум.Среди их обширного выбора есть несколько линий наружных / всепогодных динамиков, одна из которых — всенаправленные Freespace 51s. Технические характеристики. Тип динамика: пассивный, проводной, on / in …

Квартиры в Мельбурне fl за доллар700

07 июля 2014 г. · Вот информация о проводке стереомагнитофона для вашего Audi B7 A4 2006 года выпуска со стандартной, симфонической или Bose системами. Это будет полезно при установке послепродажного радио, стереосистемы или других автомобильных аксессуаров.

Задержка наушников приложения Roku

Таблица цветов проводов автомобильной стереосистемы.Важно понимать цветовую кодировку проводов автомобильной стереосистемы, если вы планируете установить дома стереосистему на вторичном рынке. Если вы испортите провода, это может привести к короткому замыканию и повреждению всей цепи.

сирийские слова

06 m35 Мне нужны цветовые коды для проводов громкоговорителей на 6 акустической системе — Ответил проверенный механик Infiniti. … это электрическая схема системы 5.1 Bose. в моей машине нет внешнего усилка. Мне нужны цвета проводов на задней части головного устройства.

Взломанный whatsapp spy apk

Компания Russound, расположенная в Ньюмаркете, штат Нью-Гэмпшир, продолжает разрабатывать и производить инновационные продукты, которые отлично звучат, просты в установке и использовании, а также имеют большую ценность.

Речь шефа полиции Денвера

Задний правый динамик (+) 11: Голубой: Правый задний динамик (-) 12: Желтый: Левый задний динамик (-) Заводской жгут проводов: Заводская стереосистема: 13: Оранжевый: Оранжевый: Постоянный +12 Вольт: 14: Коричневый: Коричневый: Подсветка: Corvette Only со вторым одним проводом Черный разъем: 15: Розовый: Триггер усилителя Bose на

Visdrone 2019 github

Эта прочная водонепроницаемая дека приносит очки своим маленьким, но мощным динамикам , которые обеспечивают тонну басов и резкий, точный, усиленный звук.Но что вам действительно понравится, так это встроенная открывашка для бутылок и технология Scosche MagicMount, которая позволяет прикрепить магнитную верхнюю или нижнюю часть BoomBottle к любой металлической поверхности. Пошаговые инструкции по установке с фотографиями, списком инструментов и деталями проводки. Цветовые коды проводки радиоприемника, цветовые коды проводов радиоприемника, схема подключения радиоприемника, схема проводов радиоприемника, жгут проводов радиоприемника, жгут проводов радиоприемника, цветовые коды проводки стереосистемы, цветовые коды проводов стереосистемы, схема проводки стереосистемы, схема проводов стереосистемы, жгут проводов стереосистемы…

Deloitte qa интервью

Последний вопрос, касающийся включения усилителя и усилителя вторичного рынка. Могу ли я вытащить усилитель из жгута проводов в штатный усилитель Bose? Если да, то какого цвета провод включения усилителя, такой же ли он, как указано выше, зеленый / белый за стереосистемой. 2 дня назад · Штекер — 24-контактный, и я подумал, что это может быть штекер для спутника, как цвета Жгуты проводов стереосистемы для INFINITI G35 Coupe 2007 года для подключения к автомобилю, в заводские провода радио, жгуты байпаса усилителя, усилитель интеграционный жгут, разъемы динамиков и разные провода Infiniti G35 Coupe / Sedan 2005, Aftermarket Radio Wiring…

4.5 доказательство совпадения треугольников asa и aas answer key

Эта прочная, водонепроницаемая дека выигрывает за свои маленькие, но мощные динамики, которые обеспечивают тонну басов и резкий, точный, усиленный звук. Но что вам действительно понравится, так это встроенная открывашка для бутылок и технология Scosche MagicMount, которая позволяет прикрепить магнитную верхнюю или нижнюю часть BoomBottle к любой металлической поверхности.

3-х портовый регулятор давления топлива

Портативные колонки Саундбар и домашний кинотеатр Стерео Портативная акустическая система Wearables Умные домашние колонки Волновые системы Док-станция и компьютер для улицы Не то, что вы ищете? Найдите свой продукт по серийному номеру, 4-значному коду или названию продукта.Хотя есть исключения из каждого правила, в большинстве автомобильных стереосистем послепродажного обслуживания используется стандартная схема окраски для проводов питания, заземления, антенны и динамиков. Если у вас есть пигтейл, поставляемый с вашим головным устройством вторичного рынка, и он использует стандартные цвета, тогда провода будут иметь следующие цели и цвета:

Тайм-аут сеанса Netscaler

28 июня 2019 г. · Это самый дешевый ufs-2 видел это стенды. Пропустите провод динамика через нижнюю часть подставки для динамика и выведите его из загнутого верха.Оценка 4 из 5 от Anonymous от «Именно то, что мне нужно». До того, как я получил эти стойки, мои колонки стояли на полках, и они были великолепны, но с этими стойками мои колонки Bose действительно заполняют комнату. Sonos — это беспроводная домашняя аудиосистема, которая заполняет любое количество комнат великолепно звучащей музыкой, фильмами и телевидением. Наши колонки так же просты в настройке, как и их мощность, поэтому вы можете играть все, что хотите, и наслаждаться каждым моментом с самым ярким, потрясающим звуком, который можно купить за деньги.

Targets bicycles

Bose SoundSport Free обзор: первые действительно беспроводные наушники Bose созданы для занятий спортом, но массивный дизайн и неудобные элементы управления означают, что они не идеальны.

Теория коммуникации Вальтера Липпмана

Включает в себя помощь по настройке и поддержку всех звуковых панелей без Wi-Fi, систем домашнего кинотеатра с 2 и 5 динамиками, включая: LifeStyle SoundTouch, системы CD и DVD, CineMate, 321, Solo, динамик Acoustimass системы и системы домашнего кинотеатра V10 / 20/25/30/35.Самый большой выбор новых и винтажных динамиков JBL и не только … Доступны услуги по доставке и установке. Чтобы связаться с нами, заполните …

Ertugrul сезон 2 серия 90

Metra Online Dealer Warehouse. Закажите запчасти у дилеров, установочные комплекты, заводские комплекты приборной панели через Интернет для местного дилерского центра или автомобильного магазина.

Обновление gnome centos 7

13 марта 2015 г. · Согласно их информации цветовые коды проводки приборной панели для динамиков выглядят следующим образом.Я перечисляю их по кодам RPO. UQ3-UQ5-UQG — Цвет проводов динамиков на приборной панели такой же, как и у соответствующей двери. См. Раздел «Электрические соединения и общие цветовые коды проводов» для получения подробной информации об изменениях проводки. Пример: # 31BPB1 кнопочный моно AM-радио, используемый в полноразмерных автомобилях Chevy 1973 года. Пример: # 60HFM1 кнопка AM / FM стерео, используемая в 1976 году в грузовиках Chevelle, Monte Carlo, Vega, Monza и GM.

MTX Audio

Часовой пояс: (UTC-12: 00) Международная линия дат — запад (UTC-11: 00) Всемирное координированное время-11 (UTC-10: 00) Алеутские острова (UTC-10: 00) Гавайи (UTC-09: 30) Маркизские острова ( UTC-09: 00) Аляска (UTC-09: 00) Универсальное скоординированное время-09 (UTC-08: 00) Нижняя Калифорния (UTC-08: 00) Универсальное скоординированное время-08 (UTC-08: 00) Тихоокеанское время ( США и Канада) (UTC-07: 00) Аризона (UTC-07: 00) Чиуауа, Ла-Пас, Масатлан ​​(UTC-07: 00) Горное время (США и Канада) (UTC-07: 00) Юкон (UTC- 06:00) Центральная Америка (UTC-06: 00) Центральное время (США и Канада) (UTC-06: 00) Остров Пасхи (UTC-06: 00) Гвадалахара, Мехико, Монтеррей (UTC-06: 00) Саскачеван (UTC-05: 00) Богота, Лима, Кито, Рио-Бранко (UTC-05: 00) Четумаль (UTC-05: 00) Восточное время (США и Канада) (UTC-05: 00) Гаити (UTC-05: 00) Гавана (UTC-05: 00) Индиана (Восток) (UTC-05: 00) Теркс и Кайкос (UTC-04: 00) Асунсьон (UTC-04: 00) Атлантическое время (Канада) (UTC-04: 00 ) Каракас (UTC-04: 00) Куяба (UTC-04: 00) Джорджтаун, Ла-Пас, Манаус, Сан-Хуан (UTC-04: 00) Сантьяго (UTC-03: 30) Ньюфаундленд (UTC-03: 00) Арагуайна (UTC-03: 00 ) Бразилиа (UTC-03: 00) Кайенна, Форталеза (UTC-03: 00) Город Буэнос-Айрес (UTC-03: 00) Гренландия (UTC-03: 00) Монтевидео (UTC-03: 00) Пунта-Аренас (UTC -03: 00) Сен-Пьер и Микелон (UTC-03: 00) Сальвадор (UTC-02: 00) Всемирное координированное время-02 (UTC-02: 00) Средняя Атлантика — Старая (UTC-01: 00) Азорские острова ( UTC-01: 00) Острова Кабо-Верде.(UTC) Всемирное координированное время (UTC + 00: 00) Дублин, Эдинбург, Лиссабон, Лондон (UTC + 00: 00) Монровия, Рейкьявик (UTC + 00: 00) Сан-Томе (UTC + 01: 00) Касабланка (UTC + 01:00) Амстердам, Берлин, Берн, Рим, Стокгольм, Вена (UTC + 01: 00) Белград, Братислава, Будапешт, Любляна, Прага (UTC + 01: 00) Брюссель, Копенгаген, Мадрид, Париж (UTC + 01: 00) Сараево, Скопье, Варшава, Загреб (UTC + 01: 00) Западная Центральная Африка (UTC + 02: 00) Амман (UTC + 02: 00) Афины, Бухарест (UTC + 02: 00) Бейрут (UTC + 02: 00) Каир (UTC + 02: 00) Кишинев (UTC + 02: 00) Дамаск (UTC + 02: 00) Газа, Хеврон (UTC + 02: 00) Хараре, Претория (UTC + 02: 00) Хельсинки, Киев, Рига, София, Таллинн, Вильнюс (UTC + 02: 00) Иерусалим (UTC + 02: 00) Джуба (UTC + 02: 00) Калининград (UTC + 02: 00) Хартум (UTC + 02: 00) Триполи (UTC + 02:00) Виндхук (UTC + 03: 00) Багдад (UTC + 03: 00) Стамбул (UTC + 03: 00) Кувейт, Эр-Рияд (UTC + 03: 00) Минск (UTC + 03: 00) Москва, С.-Петербург (UTC + 03: 00) Найроби (UTC + 03: 00) Волгоград (UTC + 03: 30) Тегеран (UTC + 04: 00) Абу-Даби, Маскат (UTC + 04: 00) Астрахань, Ульяновск (UTC + 04 : 00) Баку (UTC + 04: 00) Ижевск, Самара (UTC + 04: 00) Порт-Луи (UTC + 04: 00) Саратов (UTC + 04: 00) Тбилиси (UTC + 04: 00) Ереван (UTC + 04:30) Кабул (UTC + 05: 00) Ашхабад, Ташкент (UTC + 05: 00) Екатеринбург (UTC + 05: 00) Исламабад, Карачи (UTC + 05: 00) Кызылорда (UTC + 05: 30) Ченнаи, Калькутта, Мумбаи, Нью-Дели (UTC + 05: 30) Шри-Джаяварденепура (UTC + 05: 45) Катманду (UTC + 06: 00) Астана (UTC + 06: 00) Дакка (UTC + 06: 00) Омск (UTC + 06:30) Янгон (Рангун) (UTC + 07: 00) Бангкок, Ханой, Джакарта (UTC + 07: 00) Барнаул, Горно-Алтайск (UTC + 07: 00) Ховд (UTC + 07: 00) Красноярск (UTC +07: 00) Новосибирск (UTC + 07: 00) Томск (UTC + 08: 00) Пекин, Чунцин, Гонконг, Урумчи (UTC + 08: 00) Иркутск (UTC + 08: 00) Куала-Лумпур, Сингапур (UTC +08: 00) Перт (UTC + 08: 00) Тайбэй (UTC + 08: 00) Улан-Батор (UTC + 08: 45) Евкла (UTC + 09: 00) Чита (UTC + 09: 00) Осака, Саппоро, Токио (UTC + 09: 00) Пхеньян (UTC + 09: 00) Сеул (UTC + 09: 00) Якутск (UTC + 09: 30) Адель помощник (UTC + 09: 30) Дарвин (UTC + 10: 00) Брисбен (UTC + 10: 00) Канберра, Мельбурн, Сидней (UTC + 10: 00) Гуам, Порт-Морсби (UTC + 10: 00) Хобарт (UTC +10: 00) Владивосток (UTC + 10: 30) Остров Лорд-Хау (UTC + 11: 00) Остров Бугенвиль (UTC + 11: 00) Чокурдах (UTC + 11: 00) Магадан (UTC + 11: 00) Остров Норфолк (UTC + 11: 00) Сахалин (UTC + 11: 00) Соломоновы острова., Новая Каледония (UTC + 12: 00) Анадырь, Петропавловск-Камчатский (UTC + 12: 00) Окленд, Веллингтон (UTC + 12: 00) Всемирное координированное время + 12 (UTC + 12: 00) Фиджи (UTC + 12: 00) Петропавловск-Камчатский — Старое (UTC + 12: 45) Острова Чатем (UTC + 13: 00) Всемирное координированное время + 13 (UTC + 13: 00) Нукуалофа (UTC + 13: 00) Самоа (UTC + 14 : 00) Остров Киритимати

Новостная рассылка:

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
