Технические характеристики аккумуляторов для автомобилей: Основные характеристики автомобильных аккумуляторов АКБ

Основные характеристики автомобильных аккумуляторов АКБ

Аккумулятор – основной источник электроэнергии в автомобиле, создающий электрический ток посредством химической реакции и использующий его для запуска стартера двигателя и поддержки разветвленной сети электрических и электронных устройств автомобиля. Аккумуляторная батарея (АКБ) способна заряжаться (запасать и хранить электроэнергию) для последующего использования по назначению.

Типовой автомобильный аккумулятор. Характеристики и принцип работы

Типовой АКБ – электролитическая батарея на 12V, в корпусе которой находится шесть последовательно соединенных и разноименно заряженных пластинчатых блоков (каждый по 2V), разделенных сепараторами и залитых электролитом (плотная серная кислота). Положительно заряженные пластины представляют собой свинцовые решетки на основе PbO2, отрицательно заряженные пластины – решетки из губчатого Pb. Крайние блоки имеют борны на корпусе (контактные выводы на клеммы).

При подаче нагрузки, цепь аккумуляторных пластин замыкается, а возникающая химическая реакция (преобразование свинца в сульфат свинца) создает направленный электрический ток и снижает плотность электролита. При зарядке батареи происходит обратная реакция — восстановлением плотности электролита и активной массы свинцовых пластин.

АКБ в автомобиле – это запуск холодного двигателя стартером и питание бортовых электросистем при неработающем/работающем движке. Оптимальный КПД аккумулятор демонстрирует при +27С (падает до 60% при -18С). При использовании батареи в разных климатических и технических условиях, на разных автомобилях и режимах эксплуатации, характеристики аккумулятора имеют принципиальное значение и должны обязательно приниматься во внимание.


Автомобильные аккумуляторы. Технические характеристики

Основные характеристики аккумуляторов – это номинальная емкость и пусковой ток.


• Номинальная емкость (А·ч)

Это количество вырабатываемого батареей электричества до установленного конечного напряжения, или количество энергии, которую аккумулятор вырабатывает за определенное время. При недостатке емкости батареи, вы не сможете запустить двигатель в холодную погоду и обеспечить электроприборы автомобиля электроэнергией.

Производители авто обычно указывают минимальную требуемую емкость аккумулятора с учетом мощности автомобиля и климатических особенностей эксплуатации (40-60 А·ч – для малолитражек в умеренном/холодном климате, до 80-100 А·ч – для бензиновых/дизельных автомобилей в любом климате, более 100 А·ч – для коммерческого транспорта, большегрузной и специальной техники). Чем холоднее в вашем регионе, тем большую емкость аккумулятора следует выбирать.


• Разрядный ток (А)

Пусковой ток (стартерный ток, ток холодного запуска) – это максимальное значение силы тока для запуска холодного двигателя от стартера. В теплое время года стартер должен преодолеть давление сжатия на цилиндрах вала маховика в 12-13 атмосфер, а в зимнее время – дополнительное противодействие загустевающего масла.

Номинальная емкость АКБ напрямую связана с пусковым током: чем она больше, тем больший электрический заряд может выдать батарея для одномоментного запуска холодного движка. Например, при внешней температуре – 18С необходима емкость батареи в 40 А·ч с пусковым током не менее 255 А (малолитражки на 1-2 литра). Для двигателей на 2-3.5 литра требуется пусковой ток не менее 300 А. То есть, чем пусковой ток выше, тем выше емкость батареи, и тем дольше стартер сможет прокручивать вал двигателя при его холодном запуске.

Кроме того, с характеристиками емкости и пускового тока напрямую связана пусковая мощность – максимальная выходная мощность, которую аккумулятор может выдать при внешней температуре до -18С в течение 30 секунд (единый стандарт EN/SAE).

Значение также имеют характеристики:

• Коэффициента преобразования энергии – превышение количества энергии при зарядке АКБ над энергией при разряде. Для зарядки аккумулятора необходимо, чтобы это соотношение было 1.05-1.10 (105-110%).
• Номинального напряжения АКБ – суммарное напряжение всех батарей аккумулятора, помноженное на их количество. Эта характеристика определяет три основных вида батарей: для легкой техники и мотоциклов – 6V, для легковых автомобилей – 12V, для тяжелых грузовых авто и спецтехники – 24V.
• Напряжение начала газовыделения – уровень напряжения аккумулятора, обеспечивающий начало процесса выделения газов (более 14.4V или 2.4V на клеммах).
• Резервная емкость АКБ – время, которое аккумулятор сможет работать без подзарядки при нагрузке в 25А (обычно не менее 40 минут). Это важно при выходе генератора из строя на морозе: при наличии достаточной резервной емкости, автомобиль сможет доехать до СТО или дома при работающей на аккумуляторе электросистеме.

Очень важен и конструктивный тип аккумулятора

– обслуживаемый (сурьмянистый с постоянным контролем уровня и плотности электролита), малообслуживаемый (кальциевый с конверт-сепараторами) и необслуживаемый (гибридный гелевый). В России наиболее распространены недорогие обслуживаемые и малообслуживаемые АКБ, которые отличаются надежностью, не боятся глубокого разряда и морозов, подлежат восстановлению. Для холодного климата оптимальным будет гибридный гелевый аккумулятор.

При выборе аккумуляторной батареи следует также обратить внимание на ее полярность (расположение токовыводящих стержней). Прямая полярность (аккумуляторы для большинства отечественных авто) — положительный электрод находится слева, обратная полярность (евростандарт) – положительный электрод справа.

На какие характеристики смотреть при выборе автомобильного аккумулятора

Содержание статьи

Устройство автомобильного аккумулятора настолько примитивно, что найти в нем какие-то нюансы трудно. Тем не менее, даже простое варьирование площади пластин и их состава может обеспечить двум внешне одинаковым аккумуляторным батареям значительную разницу в эксплуатационных качествах, а неправильный выбор может изрядно попортить нервы, особенно зимой.

Емкость аккумулятора

Тут все очевидно: емкость АКБ означает то количество энергии, которое он может запасти и отдать в нагрузку. Для удобства (так как напряжение автомобильных батарей стандартизировано) емкость обозначается в ампер-часах. То есть, в теории аккумулятор на 60 ампер-часов должен быть способен отдавать в течение часа ток 60 ампер, 120 ампер – в течение получаса, и так далее. Однако на практике реальная емкость аккумуляторной батареи сильно зависит от потребляемого тока: чем он больше, тем меньше емкость. Поэтому при установке аккумулятора с небольшой емкостью он оказывается неспособен уверенно проворачивать стартер зимой, даже если номинальный ток холодной прокрутки у аккумулятора соответствует потребляемому стартером.

При исследованиях реального разряда аккумулятора была выведена простая формула – при произвольном токе разряда емкость равна произведению номинальной емкости на отношение номинального тока разряда к текущему, возведенное в степень p-1, где p – это число Пейкерта для конкретного АКБ (1,15-1,35 для свинцово-кислотных батарей). Номинальная же емкость рассчитывается по циклу длительного разряда малым током (10 или 20 часов). Приведем пару примеров для аккумулятора на 60 ампер-часов при самом пессимистичном значении p:

• при разряде током 10 ампер (скажем, не выключены фары) емкость батареи составит 60*(3/10)1,15-1=50 ампер-часов, или 5 часов работы до полного разряда. 3 — это номинальный ток разряда по 20-часовому циклу, 60/20=3;
•  при разряде током в 100 ампер (включен стартер) емкость составит уже 35 ампер-часов (!), упав почти вдвое, и такая нагрузка даже полностью заряженный аккумулятор «высосет» за 21 минуту Узнайте как сделать самому устройство для  зарядки аккумулятора.

Причем это время вновь теоретическое, при таких нагрузках реальное падение емкости гораздо больше, так как химические реакции на поверхностях пластин замедляются – электролит рядом с ними теряет плотность быстрее, чем в общем объеме.
Таким образом, можно логично заключить, что, чем больше номинальная емкость батареи, тем дольше она сможет работать именно при стартерной нагрузке. Особенно это критично для автомобилей, где из-за компоновочных соображений устанавливаются компактные аккумуляторы, имеющие небольшую емкость – тут установка AGM или гелевой батареи, имеющих более высокую удельную емкость, сможет стать решением многих зимних проблем.
Зависимость времени разряда при высоких нагрузках и номинальной емкости нелинейна, что демонстрирует график:

Как оценить емкость аккумулятора? Этот вопрос может стать интересен, когда батарея уже проработала несколько лет. Самый простой способ – это использование цифрового тестера аккумуляторов – такие приборы позволяют быстро рассчитать реальную емкость АКБ исходя из ее номинальных параметров, но подобные приборы недешевы.

В «домашних условиях» проще всего имитировать измерение емкости длительной нагрузкой – полностью зарядив батарею, подключаем к ней любой потребитель, потребляющий ток около 1/10 от числового значения емкости (т.е. для 65-амперного аккумулятора нужна нагрузка 6,5 А, или 78 Вт) и засечь время, за которое напряжение на клеммах батареи упадет до 10,8 В. Произведение тока нагрузки и времени и даст нам величину емкости. К примеру, 65-ваттная лампа (как самая доступная нагрузка близкого токопотребления) высаживала аккумулятор 6 часов, следовательно, его емкость можно считать равной 32,5 А*ч.

Видео: Как восстановить емкость и токоотдачу полностью убитого авто аккумулятора

Емкость и время заряда

Существует распространенное мнение, что при установке на автомобиль батареи с большей номинальной емкостью, чем штатная, она будет постоянно недозаряжаться. Обосновывают это тем, что генератор не сможет отдать нужный ток. Однако так ли это?

Возьмем два полностью заряженных аккумулятора. Выше мы уже привели пример того, насколько сильно упадет емкость в момент запуска мотора – то есть на самом деле АКБ с большей номинальной емкостью не просто увереннее запустит двигатель, но и потеряет при этом меньше энергии, менее емкий аккумулятор после старта придется заряжать дольше.

Что же до возможностей генератора, то на автомобилях даже в компакт-классе 80-90 ампер номинала не редкость. Даже с учетом того, что такой ток генератор сможет отдавать только при высоких оборотах, в городском цикле движения его возможностей достаточно для восстановления заряда батареи.

Резервная емкость АКБ

Так как указываемая на корпусе аккумулятора емкость мало связана с реальными условиями эксплуатации, как мы уже выяснили, применяется еще одна характеристика – емкость резервная, которая независимо от прочих параметров АКБ измеряется при разряде батареи фиксированным током 25 А до напряжения 10,5 В при комнатной температуре. Иначе говоря, условия испытания на резервную емкость моделируют ситуацию, когда на остановленном моторе включены потребители (фары, габаритные огни и так далее), и определяется время, в течение которого аккумулятор сохранит возможность поддержания их работы – например, если в дороге отказал генератор. Именно поэтому, несмотря на само слово «емкость» в составе термина, измеряется она не в ампер-часах, а в минутах.

Ток холодной прокрутки

Для стартерного аккумулятора, в отличие от тягового, не менее важен и максимальный ток, который он может отдавать в течение короткого времени. Для сравнения аккумуляторов между собой служат несколько стандартов измерения:
1. EN: аккумулятор, охлажденный до температуры -18°, разряжается до напряжения 7,5 В за 10 секунд.
2. SAE: при той же температуре разряд идет 30 секунд и до напряжения 7,2 В.
3. DIN: напряжение должно за 30- секунд снизиться до 9 В.

Видео: Как и какой выбрать аккумулятор для автомобиля. Просто о сложном

Как видно, наиболее жестким стандартом измерения является DIN, аналогичный отечественному ГОСТ 959-91. EN же легче всех – тест короче, а допустимое снижение напряжения максимально. Поскольку кривая токоотдачи у аккумуляторов нелинейна, можно обнаружить, что два аккумулятора с равным током холодной прокрутки по EN будут иметь разный ток холодной прокрутки по DIN.
При выборе аккумулятора это соотношение может представлять интерес – увеличение тока по DIN при одинаковом токе по EN однозначно указывает на то, что на морозе эта батарея сможет дольше проворачивать стартер.

Казалось бы, зачем гнаться за максимальным стартерным током, если для обычно применяемых на автомобилях стартеров с мощностью 0,8-1 кВт достаточно 70-90 ампер? Дело в том, что номинальная мощность стартера рассчитывается по тому потреблению тока, что соответствует установившимся оборотам при заданной нагрузке на вал. В момент же запуска ток может возрасти во много раз, так как напряжение на обмотки подается практически одновременно с зацеплением бендикса, и на рабочие обороты он должен выходить под нагрузкой. Чем холоднее мотор, тем дольше стартер выходит на рабочие обороты, и тем больший ток он потребляет до этого момента.

Вес аккумулятора и его ресурс

В различных тестах АКБ среди прочих параметров обязательно сравнивается и их вес. В чем смысл этого? Ответ прост: при работе батареи медленно, но неотвратимо происходит разрушение пластин – каждый цикл разряда, и особенно глубокого, приводит к образованию на пластинах кристаллов сульфата свинца. Часть из них растворяется при зарядке, но часть остается, со временем осыпаясь. Проще говоря, со временем масса пластин падает, падает и их прочность. В один «прекрасный» момент под воздействием тряски пластина может разрушиться, приведя батарею в негодность. Следовательно, чем больше масса пластин, тем дольше сможет проходить их разрушение, и определенную зависимость «ресурс-вес» можно считать существующей.

Так как для увеличения емкости необходимо увеличивать площадь пластин в каждой банке, их приходится делать достаточно тонкими. Поэтому в аккумуляторах с большей массой толщина пластин в наборе может серьезно отличаться от более легких, что, в свою очередь, обеспечит меньшие просадки напряжения под стартерной нагрузкой: больше сечение – меньше сопротивление.
Заключим: из двух аккумуляторов с равными электрическими параметрами предпочтительнее тот, что больше весит.

Однако справедливо это заключение в первую очередь для обслуживаемых свинцово-кислотных аккумуляторов, где возможность поддержания нужной плотности и уровня электролита позволяет поддерживать стабильность характеристик. Но в необслуживаемых кальциевых аккумуляторах такой возможности нет, и со временем плотность и уровень электролита отклоняются от номинальных настолько, что аккумулятор становится малопригодным для эксплуатации, хотя его пластины могут быть целы.

Характеристики автомобильного аккумулятора — емкость, напряжение, вес, сила тока АКБ + Видео » АвтоНоватор

Знать, сколько ампер в автомобильном аккумуляторе, для владельцев весьма важно, ведь данная характеристика – один из основных показателей, которыми стоит руководствоваться при выборе этого агрегата. А что же еще нужно иметь в виду, отправляясь за таким приобретением – вес, сила тока, напряжение? Давайте разберемся!

АКБ и ее типы

Итак, как человеческий организм не может функционировать без сердца, так и транспортное средство не заведется без такой детали, как АКБ (аккумуляторная батарея). Этот элемент отвечает за запуск двигателя и обеспечение электроэнергией всех потребителей, которые работают при неисправном генераторе либо незаведенном моторе

. Так что значимость этого узла недооценивать нельзя, и поэтому необходимо следить за мощностью автомобильного аккумулятора.

Однако есть и еще одна весьма важная функция, о которой также следует сказать несколько слов. Это поддержка генератора при очень больших нагрузках. Принято считать, что во время работы двигателя батарея заряжается, поэтому емкость необязательно должна быть большой, ведь мы почти не используем электроприборы без работающего мотора. Но когда «сердце» авто внезапно глохнет посередине дороги, сдвинуть нас с места хотя бы на пару метров до обочины может только стартер исключительно за счет тока заряда от АКБ. Вот тут и становится значима емкость, каждый ампер-час на счету.

Вообще, конструкция батареи достаточно проста, и в ней практически нечему ломаться, но неправильная эксплуатация может привести к ухудшению характеристик АКБ. В таких случаях важные технические показатели неумолимо падают, в первую очередь емкость и мощность тока, а значит, она очень скоро будет нуждаться в замене, что приведет к немалым материальным затратам.

Сегодня на мировом рынке существует несколько основных типов АКБ. Так, они бывают сухозаряженными, т.е. не содержащими электролита, и, напротив, наполненными этой жидкостью. К главным достоинствам первых относится возможность длительного хранения, при этом свойства, а главное, емкость, ни капли не ухудшатся. Однако перед использованием этот тип батарей следует привести в рабочее состояние.

Залитые же не нуждаются в дополнительной подготовке, они сразу продаются в рабочем состоянии. Кроме того, в этом случае можно быть уверенным в качестве электролита. К слову, эти батареи будут весить больше за счет этой жидкости. Плюс ко всему такой тип АКБ можно проверить сразу еще в магазине, а вот сухозаряженный только дома, после приведения агрегата в рабочее состояние. Приобретая аккумуляторные батареи, ориентируйтесь на характеристики и маркировку, но о них более конкретно поговорим ниже.

Технические характеристики: вес, сила тока, емкость, напряжение

Итак, чтобы правильно эксплуатировать данную деталь, нужно знать основные ее параметры. Так, одним из важнейших показателей автомобильного аккумулятора считают емкость, показывающую длительность работы или же количество отдаваемого электричества. Обычно она измеряется в ампер-часах, это дает возможность взвесить, сколько заряда выдаст батарея без подзарядки. На емкость влияет очень много различных факторов, это и конструктивные особенности АКБ, и температура среды использования, и, конечно же, сила тока заряда. Если последняя увеличивается, то емкость понижается, а вот влияние температуры носит противоположный характер.

Еще один параметр, на который следует обратить внимание – сила пускового тока в автомобильном аккумуляторе. Она соответствует значению, которое выдает АКБ во время запуска при температуре окружающей среды равной -18 °С. Достаточно важной характеристикой можно назвать и напряжение заряженного АКБ. Ориентируясь на него, можно определить технические неполадки агрегата или убедиться в полной его исправности. Если все хорошо, напряжение обычно составляет до 12,6 В, но оно может немного варьироваться, главное, чтобы не выходило за предельные значения. Напряжение аккумулятора также определяет вольтаж устройств и приспособлений, которые нынче модно подключать через прикуриватель.

Важно знать, что на состояние АКБ негативно сказывается не только низкий уровень заряда, но и перезарядка. У вас закипит электролит и пластины начнут осыпаться, если вовремя не отключить устройство для заряда. А если верить теории, то батарея и вовсе может взорваться.

Следует помнить, что нормальное напряжение всего автомобильного аккумулятора составляет около 12,2 В. При этом каждая его банка выдает в пределах 2 В. Так что проверить напряжение агрегата вполне реально специальной нагрузочной вилкой. Приведенные цифры справедливы тогда, когда нагрузочное сопротивление, приходящееся на каждую из банок, определяется в соответствии с их емкостью.

Мощность заряда аккумулятора получается, если умножить силу пускового тока на напряжение. Но такие технические параметры редко употребляют при обсуждении этого агрегата. Хотя если вам приходится оценивать мощность, то следует иметь в виду условия эксплуатации, даже температура на улице способна снижать эту характеристику. Например, всем известно, что на запуск холодного мотора требуется больше тока на усилия стартера, отсюда и мощность нужна большая. И если аккумулятор у вас не новый, то заряда на пуск двигателя может не хватить, отсюда многочисленные проблемы зимой.

Кроме того, значение при покупке имеют еще и габаритные характеристики, а также вес автомобильных аккумуляторов. Правда, последний параметр может несколько отличаться от заявленных производителями. А все из-за разрушения свинцовых пластин вследствие их взаимодействия с электролитом – эти два компонента в основном и определяют большой вес АКБ. Поэтому не стоит переживать, если расхождение между указанным и фактическим весом может достичь полкилограмма. Для автомобиля этот параметр не столь значим, сколько для вас. Если вы отправились покупать АКБ не на авто, важно рассчитывать, что весит она около 15 кг.

Маркировка – узнаем емкость заряда, силу тока и другие параметры

Детальную информацию про технические характеристики вашей АКБ предоставляет маркировка. Итак, она включает в себя тип батареи, товарный знак, а также дату выпуска, вес и соответствие государственным стандартам. Кроме того, указывается еще и количество соединенных в батарею аккумуляторов – обычно их либо 3, либо 6. Сочетание «Ст» обозначает, что перед вами стартерная батарея. В зависимости от того, из какого материала состоит моноблок, прописывается соответствующая буква: Э – эбонит, П – асфальтопековая пластмасса и Т – термопласт.

Еще имеет значение и материал сепараторов. Заглавная буква «Р» в маркировке говорит о том, что это мипора, «М» соответствует мипласту, и «С» относится к стекловолокну. А вот напряжение заряда автомобильных аккумуляторов не указывается в явном виде, вернее, это необязательно, так как величина стандартная, ее вы можете замерить нагрузочной вилкой. Следует еще обратить внимание на наличие буквы «З», когда она есть, батарея залитого типа и полностью заряжена, если же она не стоит, то АКБ – сухозаряженная.

Оцените статью: Поделитесь с друзьями!

Технические характеристики и конструктивные особенности аккумуляторов, которые могут влиять на их применяемость — Ровас Трейд

Технические характеристики и конструктивные особенности аккумуляторов

Большинство водителей сталкиваются с проблемой подбора аккумулятора не очень часто. Поэтому, знания об установленной на автомобиле батарее отсутствуют или ограничиваются ее емкостью и полярностью.

Технические характеристики

Емкость

Основная техническая характеристика аккумулятора. Именно она определяет время, в течении которого батарея сможет питать подключенную к ней нагрузку. Емкость измеряется в Ач, на АКБ может быть указана следующим образом 6CT-60, 60 Ач или 60 Ah. Иногда потребители отдают предпочтение батареям с повышенной емкостью. Действительно, некоторые производители выпускают несколько серий аккумуляторов, причем более дорогие могут иметь улучшенные технические характеристики. Но в данной ситуации главное не переусердствовать! Емкость АКБ не должна превышать емкость, на которую рассчитан генератор автомобиля. В противном случае аккумулятор будет хронически недополучать заряд, как результат — преждевременный выход из строя. Обычно, допускается установка батареи с емкостью на 5-10% превышающей стоковый вариант.

В ассортименте аккумуляторов Bosch существует три популярных серии S3, S4, S5, и чем выше серия, тем выше емкость. Аналогами этих серий для аккумуляторов Varta являются Black, Blue и Silver Dynamic. Например, бюджетная серия имеет емкость 56 Ач, а две другие 60 и 63 Ач соответственно.

Пусковой ток

Максимальный ток, отдаваемый аккумулятором в течение нескольких секунд для пуска двигателя. Если от емкости при запуске зависит количество попыток завода, то пусковой ток отвечает за мощность прокрутки. Ток измеряется в А (например, 540 A или 60 Ah/540 A). Высокое значение тока холодной прокрутки будет гарантировать автомобилю запуск двигателя при низких температурах. Следует заметить, что с падением емкости аккумулятора будет снижаться и его пусковой ток. А значит чем выше ток, тем дольше батарея сможет обеспечивать бесперебойный пуск в экстремальных условиях.

АКБ с повышенной емкостью имеют и повышенное значение тока холодной прокрутки. Для примера, аккумуляторы Bosch и Varta емкость 56 Ач бюджетной серии имеют пусковой ток равный 480 A, в то время как у батарей емкостью 63 Ач — 610 A.

Полярность

Чтобы определить полярность аккумулятора нужно расположить батарею стороной с клеммами к себе. Для легковых автомобилей если плюсовая клемма будет расположена слева значит полярность батареи прямая, иначе — обратная.

В случае с аккумуляторами для грузовых автомобилей клеммы расположены вдоль короткой стороны. Если плюсовая клемма находится слева значит полярность обратная или европолярность, в противном случае — полярность прямая.

На рисунке ниже схематически изображен вид аккумулятора сверху и расположение клемм при разных компоновках.

Прямая полярность чаще всего встречается в отечественных автомобилях, обратная характерна для автомобилей европейских производителей.

Конструктивные особенности

Тип корпуса

Компоновка корпуса аккумуляторов для легковых автомобилей бывает двух типов. Первый вариант в основном применяется в батареях европейских автомобилей. Основная отличительная особенность этого типа — клеммы не выступающие за габариты корпуса АКБ. Второй вариант устанавливается на автомобили производства Японии, Кореи и Китая. Называют такой корпус Asia (реже Japan). В корпусе типа Asia клеммы выходят за габариты корпуса аккумулятора.

Для большинства грузовых автомобилей применяются корпуса одного типа. Клеммы, в отличии от «легковых» аккумуляторов, расположены вдоль короткой стороны (см. рисунок выше). Исключение могут составлять аккумуляторы для коммерческой техники небольшой или средней грузоподъемности (Mercedes Sprinter, VW Crafter). На такие автомобили могут быть установлены АКБ с клеммами вдоль длинной стороны батареи.

Габаритные размеры

Аккумуляторы для основной массы легковой и грузовой техники имеют стандартные размеры в зависимости от их емкости. Существует три условных стандарта габаритов АКБ — для легковых европейских автомобилей, для легковых автомобилей с корпусом типа Asia и для грузовых автомобилей.

Емкость	Длина, мм	Ширина, мм	Высота, мм
50 Ah	207	175	190
60 Ah	242	175	190
75 Ah	278	175	190
100 Ah	353	175	190
40 Ah (корпус Asia)	187	187	227
45 Ah (корпус Asia)	238	129	227
60 Ah (корпус Asia)	232	173	225
70 Ah (корпус Asia)	261	175	220
95 Ah (корпус Asia)	306	173	225
140 Ah (для грузовых а/м)	513	189	230
180 Ah (для грузовых а/м)	513	223	223
220 Ah (для грузовых а/м)	518	276	242

В таблице выше приведены самые популярные типоразмеры корпусов. В первом столбце указана базовая емкость аккумулятора, но емкость некоторых серий АКБ может быть выше или ниже этого показателя. Для разных производителей размеры могут незначительно отличаться. Отдельно стоит упомянуть, что бывают корпуса с отличными от представленных в таблице габаритов. Один из распространенных случаев — это так называемые низкие корпуса высотой 175 мм, в некоторых автомобилях корпус стандартной высоты 190 мм не может быть установлен. Например, когда АКБ находится в салоне автомобиля по сиденьем.

Иногда аккумуляторы одинаковых или близких емкостей имеют разные типоразмеры корпусов. Например, бюджетная серия более габаритного аккумулятора может иметь емкость близкую к премиум-сегменту аккумулятора меньшего размера.

Крепление аккумулятора

Существует два самых распространенных варианта крепления АКБ.

Первый вариант — крепление прижимной планкой сверху аккумулятора. При таком креплении имеет значение высота батареи. Дело в том, что ход прижимной планки не очень большой, значит для крепления низкого аккумулятора нужно будет делать подложку между планкой и корпусом батареи.

Второй вариант — крепление специальным скобами за нижнюю окантовку аккумулятора. В данном случае значение имеют длина и ширина аккумулятора, т.к. скобы настроены на определенный размер. Также следует обратить внимание, чтобы аккумулятор имел ступеньку для крепления внизу корпуса.

Размер клемм

В большинстве современных автомобилей используется стандартный размер клемм. Плюсовая клемма имеет толщину 19,5 мм, минусовый электрод — 17,9 мм. Автомобили производства Азии могут иметь меньшие размеры контактов — 12,7 мм (+) и 11,1 мм (-). В комплект к некоторым аккумуляторам с корпусом типа Asia входят переходники с меньшего размера на больший.

Другие статьи

Международные классификации автомобильных масел ACEA и API Вверх

Характеристики автомобильного аккумулятора — на что обратить внимание при выборе?

Эксплуатайионный период аккумуляторной батареи обычно не превышает четыри года, поэтому рано или поздно перед автомобильными владельцами встаёт вопрос о выборе новой батареи для машины. Но как понять какого типа аккумулятор выбрать? Какими характеристиками руководствоваться? И где найти их описание? Об этом мы сегодня Вам и расскажем.

АКБ и её типы

Существует несколько основных типов аккумуляторных батарей, которые различаются материалом, из которого изготовлены электроды, и составом электролита. Многие из Вас знают, что есть различные никель-кадмиевые, никель-металлгидридные, литий-ионные, свинцово-кислотные аккумуляторы. Из данного списка для применения в качестве стартерных используются лишь одни – свинцовые. Это обуславливается тем, что этот тип аккумуляторных батарей наделён максимально большим запасом электроёмкости, в сравнении с другими, и способен мгновенно отдавать большую силу тока.

Но при всём этом, приходится мириться с тем, что их наполнение очень вредно, ведь это свинец и кислота. Чтобы обеспечить максимальную безопасность эксплуатирования свинцовых аккумуляторов, их корпуса изготавливают из специальной пластмассы, усточивой к воздействию кислоты. Сегодня материалом, из которого изготавливются электроды является свинец, не в чистом виде, конечно, но с различными добавками, от которых и зависит уже дальнейшее деление аккумуляторов на несколько типов:

— Традиционные, которые ещё называют сурьмянистые;

— Малосурьмянистые;

— Кальциевые;

— Гибридные;

— Гелевые или AGM;

— Щелочные;

— Литий-ионные.

Традиционные или сурьмянистые

Аккумуляторные батареи данного типа в составе свинцовых электродов содержат ещё и 5% сурьмы. Их называют ещё просто классическими или традиционными. Но на сегодняшний день актуальность этих названий уже не имеет прямого смысла, ведь содержание сурьмы уменьшилось в разы. Сурьму добавляют в сплав в состав электродов для повышения их прочности. Но эта добавка также ускоряет процесс электролиза, начинающийся уже на отметке в 12 вольт. Выделяется большое количество газов и возникает ощущение кипячения воды. Из-за испарения воды в больших объёмах, электролит меняет свою концентрацию на более сильную из-за чего верхушка электродов оголяется. Для того, чтобы восстановить водный баланс электролита, в него добавляют дистиллированную воду.

Аккумуляторы с большим содержанием сурьмяных добавок очень просты в обслуживании. Это обусловлено тем, что ежемесячно нужно проверять концентрацию электролита и по надобности заливать дистиллированную воду. В новых моделях автомобилей такие аккумуляторы уже не устанавливают, ведь прогресс стремительно шагает вперёд. Данные батареи устанавливают по прежнему на недвижимые установки, где важна неприхотливость и не возникают проблемы с обслуживанием источников питания. Автомобильные же аккумуляторы сейчас изготавливают без добавления сурьмы или же минимизируют её количество по максимуму.

Малосурьмянистые

Чтобы избежать сильного испарения воды из электролита, аккумуляторные пластины, как уже было сказано выше, стали делать с минимальными сурьмнистыми добавкам, количество которых не достигает отметки в 5%. В следствии чего частая необходимость проверки электролита на уровень концентрации канула в лету. Также снизился саморазряд при длительном хранении аккумуляторной батареи.

Такой тип аккумуляторов относится к тем, что мало обслуживаются или не обслуживаются вовсе. Обосновывается это тем, что внутренности батареи не нуждаются в контроле и уходе. Хотя по сути такой термин как «необслуживаемый» относится к нереализованной теории или скорее всего к хитрым маркетинговым операциям, ведь не достигли ещё того уровня, при котором вода из электролита вовсе не выкипает. Она понемногу да испаряется всё равно, хотя и в значительно меньших объёмах, чем у тех аккумуляторах, которые называют обслуживаемыми.

Кальциевые

Производители всё бьются над тем, как сделать полностью необслуживаемую батарею, чтобы вода в ней не испарялась вовсе. Для этого сурьму в решётках электродных пластин заменили на другой, более подходящий, материал. Таковым оказался кальций. Аккумуляторы кальциевого типа зачастую маркированы буквами «Ca/Ca». Такое обозначение говорит автовладельцам о том, что пластины обоих полюсов имеют в своём составе кальций.

К тому же в состав электродов порой добавляют и серебро в очень малых количествах. Благодаря этому снижается сопротивление внутри аккумулятора, что хорошо сказывается на его производительности и энергоёмкости. Кальций в составе свинцовых пластин прекрасно справился с задачей снижения газовыделения и утраты воды, что ставит этот тип на порядок выше малосурьмянистых батарей. Потеря воды за время эксплуатации батареи настолько мизерна, что необходимость в проверке концентрации электролита и его уровня в банках, просто стала ненужной.

Таким образом аккумуляторные батареи кальциевого типа можно по праву называть необслуживаемыми. Кроме меньшей потери воды, кальциевые аккумуляторы ещё имеют и на 70% более низкий, по сравнению с предыдущими оппонентами, уровень саморазряда. Что позволяет этим батареям более длительный срок удерживать на уровне свои эксплуатационные качества. Такие аккумуляторы устанавливают на заводах по производству иностранных автомобилей среднего ценового сегмента, где производитель смело гарантирует стабильность и качество электрического оборудования.

Но покупая аккумулятор данного типа, знайте, что уход за ним требуется более тщательный чем малосурьмянистому. Но при должном обслуживании у Вас будет надёжный и стабильный источник питания высокого качества.

Гибридные

Маркируется тип данных аккумуляторов как «Ca+». Гибридные аккумуляторные батареи имеют электродные пластины, которые созданы с использованием различных технологий: положительные электроды малосурьмянистые, а отрицательные уже идут кальциевые. Такая технология позволила совместить потожительные стороны обоих типов в одном аккумуляторе. Вода в гибридных батареях расходуется на 50% медленнее чем у малосурьмянистых, но всё равно быстрее чем у кальциевых аккумуляторов. Но зато гибриды гораздо устойчивы к перезарядам. По своим характеристикам они по праву занимают нишу между двумя предыдущими представителями.

Гелевые или AGM

Банки гелевых аккумуляторных батарей наполнены электролитом не в понятном нам жидком состоянии, а в гелеобразном, фиксированном, откуда и пошло название данного типа. Благодаря такому состоянию электролита, этим аккумуляторам не страшны наклоны, ведь гель не так ликвиден, как жидкость. Хотя это снова профессиональный «заманушный» маркетинговый ход, и переворачивать аккумуляторы с гелевым наполнением лучше не стоит. Хоть производители и пишут, что такие аккумуляторы можно эксплуатировать в любом удобном положении.

На прекрасной виброустойчивости не заканчиваются положительные стороны AGM аккумуляторов. Они также медленно саморазряжаются, благодаря этому они переносят длительное хранение не боясь критического снижения заряда. Организовывать их хранение следует в полностью заряженном состоянии.

Сила тока, подаваемая АКБ, в зависимости от заряда, неизменна даже до полной разрядки. Им так же не страшен и переразряд, они полностью восстанавливают свою прежнюю ёмкость даже после подзарядки. Но с зарядом батарей гелевого типа ситуация состоит не так гладко как с разрядом. Нельзя ускоренно заряжать такие батареи. Их зарядка должна происходить очень малым током. Для этого выпускаются даже зарядные устройства, специально адаптированные под зарядку именно гелевых аккумуляторов.

Хотя рынок богат на универсальные зарядные устройства, которые по плану должны заряжать любые типы аккумуляторных батарей. Насколько это всё действительно правда, однозначно ответить нельзя, ведь производители бывают разные и лучше обращать внимание на тех, которые уже устоялись на рынке и крепко себя зарекомендовали.

Отрицательной стороной гелевых батарей является их «боязнь» экстремально низких температур. Чем ниже температура окружающей среды, тем ниже становится проводимость гелевого электролита. Если условия эксплуатации благоприятны, такие аккумуляторные батареи могут прослужить и десяток лет.

Щелочные

Знаете ли Вы, что электролит в аккумуляторах может иметь не только кислотную, но и щелочную составляющую? И таких аккумуляторов существует множество разновидностей, но мы возьмём на рвссмотрение лишь те, которые применяются в автомобилях.

А вот автомобильные щелочные батареи бывают лишь двух типов: никель-кадмиевые и никель-железные. Батареи первого типа имеют положительные электроды, покрытые гидроксооксидом никеля NiO(OH), а отрицательные электроды — железом с примесью кадмия. Во второй разновидности батарей, положительные электроды покрыты идентично с теми, что находятся в никель-кадмиевой батарее, то есть гидроксооксидом никеля. А вот в отрицательном электроде уже присутствуют различия, здесь он выполнен из чистого, без примесей, железа. Щелочным электролитом в обоих типах батарей есть раствор едкого калия.

Литий-ионные

Данный и последний в нашем списке тип аккумуляторных батарей считается наиболее перспективным на сегодняшний день. В состав электролита данного типа аккумуляторов входят ионы лития. О том, из какого материала состоят электродные пластины, однозначно сказать не получится, ибо технология изготовления всё время движется вперёд. Однако, мы знаем, что изначально они производились тз металлического лития, но из-за их взрывоопасности, такие электроды использовать перестали. На их смену пришли графитовые пластины. Для положительно заряженных электродов использовался оксид лития с добавлением кобальта или марганца. Но в нынешнее время происходит их замещение на литий-ферро-фосфатные, ибо новый материал гораздо менее токсичен, более доступен и экологически чист. Такие пластины можно спокойно утилизировать.

Постоянно идёт работа по усовершенствованию имующихся типов аккумуляторов, и она непрерывна. В центрах исследований и испытаний неустанно трудятся над поиском более энергоёмких источников питания компактных размеров. Для регионов с экстремалными зимами, пригодилось бы изобретение батарей устойчивых к сильным морозам, тогда бы решилась проблема с отказом мотора. Так же важно движение и в сторону экологичности. Ведь сегодня пока ещё не научились производить полностью экологичные аккумуляторные батареи.

Нельзя пока что обходиться без добавления токсичных элементов, таких как, например, свинец, щёлочь, серная кислота. Но у традиционных аккумуляторов, будущее скорее всего закрыто. Промежуточным эволюционным этапом являются гелевые батареи. Аккумулятор будущего видят без наполнения жидкостью, произвольной формы, а также с множеством других параметров, которые избавят автовладельцев от переживаний относительно того, не вылился ли электролит, а не откажет ли батарея. Водитель должен наслаждаться поездкой.

Технические характеристики: вес, сила тока, емкость, напряжение

Важнейшими показателями качества аккумуляторных батарей выступают: напряжение, вес, ёмкость, габариты, номинальная глубина разряда, срок службы, коэффициент полезного действия, диапазон рабочих температур, допустимый ток заряда и разряда. Также учитывайте тот факт, что указанные производителем характеристики действенны для температур 20-25 градусов по Цельсию. При отклонениях от этих чисел, они изменяются и зачастую не в лучшую сторону.

Значения напряжения и ёмкости зачастую используется в названии модели аккумуляторной батареи. Так, например, аккумулятор RA12200DG. Напряжение батареи 12 Вольт, её ёмкость 200 А/ч, гелевый электролит, глубокоразрядная. Эта батарея выдаёт энергию в 2,4 кВт, исходя из формулы 12 х 200 = 2400 Вт*ч при разряде током на протяжении десяти часов в 10% от всей ёмкости. При отклонениях в сторону большего тока и скорой разрядки, ёмкость такой батареи уменьшается. При меньших токах – наоборот, зачастую, увеличивается. Нужно смотреть на разрядные характеристики тех или иных батарей, которые Вас интересуют. Порой производители в названии указывают слишком идеальную ёмкость аккумуляторной батареи, которая возможно только в утопических условиях. Такие любители, например, Haze, у которых ёмкость в реальности на порядок ниже заявленной, а именно на 10-20 пунктов, а это значительно, согласитесь.

Ёмкость батареи

Количество энергии, которую в себе может хранить аккумуляторная батаре и называется её ёмкостью. Её измеряют в ампер-часах А/ч. Например один аккумулятор с ёмкостью в 100 ампер-часов может подавать ток с силой в 1 ампер напротяжении 100 часов, или током в 5 ампер 20 часов и так далее. Хотя ёмкость батареи уменьшается, если увеличивается разрядный ток. На рынке можно приобрести аккумуляторы с ёмкостью от 1 до 2000 А/ч.

Срок службы

Для того, чтобы продлить срок эксплуатации свинцовой аккумуляторной батареи, лучше использовать лишь небольшую часть её ёмкости до повторной подзарядки. Каждый процесс, который сопровождается разрядом и дозарядом аккумулятора называется зарядным циклом, причём проводить полный разряд аккумулятора не обязательно. Допустим, Вы разрядили аккумулятор на четверть, а потом его снова зарядили, то у него произошёл один зарядный цикл. Но количество циклов будет напрямую зависить от глубины разряда.

Если аккумулятор можно разряжать более чем на половину от его номинальной ёмкости без значительного ухудшения его параметров, то такой агрегат называется «глубокоразрядным». Аккумуляторная батарея может быть повреждена, если её перезарядить больше чем необходимо. Максимальное напряжение, подаваемое на кислотную батарею в 12 вольт, не должно превышать 15 ватт. Значительная часть фотоэлектрических аккумуляторов обладают мягкой нагрузочной характеристикой, поэтому с увеличением напряжения зарядный ток значительно снижается. Допустим, для солнечных батарей всегда нужно применять определённый контроллер заряда. Так же его применение необходимо и для ветроэлектростанций и микрогидроэлектростанций.

Напряжение

Аккумуляторное напряжение – это зачастую основной параметр, следя за которым можно определять то насколько заряжена аккумуляторная батарея и в каком состоянии она находится. Особенно это касается аккумуляторов в герметичной оболочке, у которых физически невозможно, не повредив их, измерить концентрацию электролита. Для того, чтобы определить насколько заряжен аккумулятор, его напряжение измеряют на клеммах в течении 4-5 часов в отсутствие зарядного и разрядного токов.

Напряжение измеряемое во время заряда или при разряде батареи ничего не скажет о том, насколько заряжен аккумулятор. Зависимость того насколько заряжен аккумулятор от напржения на нём вхолостом режиме различно у разных типов батарей. Для аккумуляторов, которые являются герметизированными, например, гелевых немного больше чем у тех типов, которые имеют в себе жидкий электролит. Например аккумулятор типа AGM считается полностью заряженным, если напряжение на его клеммах равно 13 ватт, в то время как у кислотных аккумуляторов оно равно 12,5 ватт.

Степень заряженности

Степень того насколько заряжена аккумуляторная батарея зависит от множества факторов. И точно определить заряд аккумулятора в состоянии лишь специальные приспособления с памятью и микропроцессором. Они следят за зарядом и разрядом батареи на протяжении нескольких зарядных циклов. Использование данного метода даст Вам самые точные показания о заряженности аккумулятора, но так же и отнимет немалую сумму денег. Но не стоит скупиться на применение данного метода, ведь Вы сможете изюежать лишних трат при дальнейшем обслуживании и замене аккумуляторной батареи. Применяя специальные устройства, что контролируют работу батарей по степени их заряда, Вы заметно повысите эксплуатационный период своего свинцово-кислотного аккумулятора.

Для определения того насколько заряжена аккумуляторная батарея Вашего автомобиля успешно используются и два следующих метода, которые являются упрощёнными.

Напряжение на аккумуляторе

Этот способ не отличается сильной точностью, но для его применения необходимо наличие лишь цифрового вольтметра, с чувствительностью до сотой доли вольта. Перед тем как приступать к измерениям, необходимо будет отсоединить аккумуляторную батарею от всех потребителей электроэнергии, которые разряжают её и от устройств, её заряжающих. Подождать не менее двух часов и приступать к измерению на терминалах аккумулятора. У заряженной на 100% гелевой батареи напряжение будет составлять 13 ватт против 12,5 ватт у жидкоэлектролитных аккумуляторов. По мере того, как аккумуляторная батарея начинает состариваться, её напряжение снижается. Напряжение можно измерять как на всём аккумуляторе, так и на каждой банке. Чтобы найти неисправную, например в 12-ти вольтовом аккумуляторе, нужно разделить общее напряжение на количество банок, в данном случае 6.

Плотность электролита

Следующий метод проверки заряженности батареи — по плотности электролита. Как уже стало ясно, он подходит только для аккумуляторов с жидким наполнителем, для гелевых, например, его применить, априори, нельзя. Также, как и в первом способе, перед началом замеров нужно подождать не менее двух часов. Замеры производятся ареометром. Важно! Перед началом процедуры обязательно обезопасьте себя, надев перчатки и пластиковые защитные очки. Держите под рукой соду и воду на тот случай, если электролит попадёт на кожу.

Срок службы аккумуляторов

Эксплуатационный срок определять временными отрезками – не совсем правильно. Срок службы аккумулятора исчисляется зарядными циклами и зависит он напрямую от эксплуатационных условий. Чем больше глубина разряда аккумуляторной батареи и чем дольше она находится в разряженном состоянии, тем значительнее сокращается количество её рабочих циклов.

Как мы уже поняли, что понятие количества зарядных циклов абсолютно относительно, ибо зависит напрямую от множества факторов. Кроме этого количество жизненных циклов одного аккумулятора не будет таким же у другого, это понятие не универсальное. Ведь всё зависит опять же от факторов эксплуатации и технологии производства, которая различается у того или иного производителя. Запомните, что срок эксплуатации аккумулятора исчисляется зарядными циклами, а временные отрезки приблизительно расчитываются в тех случаях, если аккумулятор эксплуатируется постоянно в типичных условиях.

Ещё одним важным моментом есть то, что аккумуляторная полезная ёмкость уменьшается в процессе эксплуатирования аккумулятора. Все характеристики по числу циклов определяются не до полной кончины батареи, а до потери им 40; от его номинальной ёмкости. Например, если производитель указал количество в 600 циклов при заряде равном половине его ёмкости, это означает, что через 600 идентичных циклов в идеальных условиях, полезная ёмкость батареи будет составлять 60% от заводской. И уже при такомзначении ёмкости производители рекомендуют производить замену аккумуляторной батареи. У свинцово-кислотных аккумуляторов срок службы колеблется от 300 и до 3000 циклов, в зависимости от того каков тип и глубина разряда батареи.

Для того, чтобы обеспечить длительный срок эксплуатации, разряд аккумулятора в типичном цикле не должен превышать 30%, а глубокий разряд – 80% ёмкости. Если свинцово-кислотный аккумулятор разрядился, его необходимо чем быстрее зарядить. Если такой аккумулятор более 12-ти часов находился в полностью разряженном или недозаряженном состоянии, то последствия случившиеся с ним могут быть необратимы и срок его эксплуатации резко снизится.

Как же определить, что аккумуляторная батарея уже близится к своему пределу? Всё очень просто. Внутреннее сопротивление аккумулятора резко повышается, что приводит к скачку напряжения при заряде, в следствии чего снижается и период самой зарядки и более быстро происходит разрядка батареи. Если Вы станете заряжать умирающий аккумулятор током, который близок к предельному, то он будет сильно греться, гораздо сильнее чем ранее.

Максимальные токи заряда и разряда

Токи заряда и разряда любого аккумулятора измеряются в зависимости от его ёмкости. Как правило максимальный зарядный ток для аккумуляторной батареи не стоит превышать более 0,3С. Превышение заряда тока приведёт к снижению эксплуатационного срока аккумуляторной батареи.Мы же рекомендуем выставлять зарядный ток не более чем 0,2С.

Саморазряд

Саморазряд, как явление характерен для всех типов аккумуляторных батарей в меньшей или большей степени и заключается в утрате ими своих ёмкостных характеристик после того, как они полностью зарядились в отсутствие внешнего потребителя энергии. Для того чтобы удобно было количественно оценить саморазряд аккумуляторной батареи, будет удобным использование величины потерянной ёмкости за определённый период времени, которая процентно выражается от значения, которое получено сразу после полного заряда. За временной промежуток, как правило берётся интервал, который равен одним суткам или одному месяцу.

Например, если взять исправный аккумулятор NiCD, то допустимый саморазряд у них равняется 10% в сутки, после окончания зарядки. Для NiMH батарей – чуть больше, а для Li-ION совершенно мал и оценивается за месяц. В свинцовых же батареях саморазряд уже исчисляется годами, ибо он гораздо уменьшен и составляет 40% в год при температуре в 20 градусов по Цельсию и 15% при температуре в 5 градусов. Если температура хранения значительно выше, то следовательно и саморазряд происходит быстрее.

Например при температуре в 40 градусов аккумуляторная батарея лишится своих 40% ёмкости уже за 5 месяцев. Отметим, что аккумулятор сильно саморазряжается только в первые сутки после заряда, а после он значительно утихает. Если аккумулятор подвергается глубокому разряду и последующему заряду, то это усугубляет его саморазряд. Процесс саморазряда набирает силу при повышенных температурах. Так, например, если окружающая температура резко подымется на 10 градусов, по отношению к привычной, то саморазряд увеличится в два раза.

Ёмкость может растрачиваться и в случае повреждения сепаратора, когда кристаллы слипаютс, образуя большой ком, пробивающий его. Сепаратор в аккумуляторе – это тонкая пластина, которая разделяет электроды с положительным и отрицательным зарядами. Такое случается при неверном обслуживании аккумуляторной батареи или вообще его отсутствии. Так же это может произойти, если применять некачественные устройства для зарядки или те, которые не соответствуют необходимым параметрам. Если аккумулятор изношен, то его электродные пластины слипаются друг с другом из-за их разбухания. Это и приводит к ускоренному саморазряду. На такой стадии повреждённый сепаратор уже не поддаётся восстановлению путём проведения заряда/разряда.

Маркировка – узнаем емкость заряда, силу тока и другие параметры

Маркировка существует для того, чтобы Вы, как покупатель, могли получить детальную необходимую информацию о всех нужных технических характеристиках интересующей Вас аккумуляторной батареи. В неё входят: тип аккумулятора, товарный знак и дата производства, вес и соответствие ГОСТу. Также указывается и количество объединённых аккумуляторов в единую батарею, как правило их должно быть 3 либо 6. Буквы «Ст» говорят Вам о том, что Вы наблюдаете перед собой стариерный аккумулятор. В зависимости от материала изготовления корпуса моноблока, указывается соответствующая буква:

Э – эбонит;

П – асфальтопековая пластмасса;

Т – термопласт.

Также важен и материал, из которого изготавливаются сепараторы. Если в маркировке присутствует заглавная буква «Р», то это мипора, буква «М» указыват на мипласт, а «С» — это стекловолокно.

Напряжение, как таковое, не указывается в маркировке аккумуляторной батареи, оно попросту не обязательно, ведь оно является стандартной величиной, которую можно замерить обычной нагрузочной вилкой. Обращайте также своё внимание и на наличие буквы «З», если она есть. При её наличии это указывает на батарею залитого типа, которая заряжена полностью. Если же эта буква отсутствует, то аккумуляторная батарея – сухозаряженная.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Характеристики автомобильных аккумуляторов

Без аккумулятора автомобиль превращается в бесполезную недвижимость — лишь редкие современные машины допускается заводить с толчка. Аккумулятор служит источником питания не только для стартера, но и для многочисленных электронных устройств, отвечающих за безопасность либо комфортабельность транспортного средства. Именно поэтому к подбору батареи стоит относиться очень серьёзно — неподходящее устройство может стать причиной отказа автомобиля в неподходящий момент либо даже его повреждения. Чтобы не допускать подобных ошибок, стоит внимательно рассмотреть основные характеристики аккумулятора для автомобиля.

Совместимость

Современные аккумуляторы максимально унифицированы, что позволяет облегчить их выбор, но между батареями всё же имеется немало различий. Главной отличительной чертой аккумулятора является его номинальное напряжение. Выделяют три основных вида батарей:

• 6 Вольт — для мопедов, багги, некоторых квадроциклов и прочей лёгкой техники;
• 12 Вольт — все легковые автомобили, большинство мотоциклов и квадроциклов;
• 24 Вольт — тяжёлые дизельные грузовики, спецтехника.

Конечно, существуют и нестандартные аккумуляторы, однако ими комплектуется только техника, изготовленная в единичном экземпляре.

Большинство современных батарей по-прежнему имеет классическую свинцово-кислотную компоновку. Её нельзя назвать наиболее эффективной, однако такая технология позволяет достичь оптимального баланса между характеристиками аккумулятора и его стоимостью. В последнее время начали набирать популярность гелевые батареи. Принцип их действия аналогичен, однако такие аккумуляторы содержат очень густой электролит, который не допускает выхода газов наружу — это позволяет улучшить характеристики устройства и сделать его максимально безопасным. Существуют батареи, созданные с применением никель-металлгидридной технологии и литиевые аккумуляторы (литий-ионные, литий-полимерные, литий-фосфатные) — обычно они предназначаются для гибридных транспортных средств и несовместимы с электросетью обычного автомобиля.

При покупке аккумулятора необходимо обращать внимание на его клеммы, которые различаются по толщине и полярности. В отечественных и европейских автомобилях применяется прямая полярность батарей, что предполагает расположение плюсовой клеммы справа. Японские и некоторые американские автомобили требуют установки батарей с обратной полярностью — теоретически, можно использовать и другой аккумулятор, но для этого понадобится существенно удлинить провода. Толщина клемм может соответствовать двум стандартам — наиболее распространён европейский, которому соответствует диаметр 19,5 мм у контакта «+» и 17,9 мм у «-». Альтернативой ему служит азиатский стандарт, у которого диаметр клемм равен 12,7 и 11,1 мм соответственно.

Нельзя забывать о наружных габаритах батареи, например, в лёгких грузовиках могут использоваться 12-вольтовые приспособления с крупным корпусом, которые точно не подойдут для установки на легковушку. Покупателю рекомендуется обращать внимание и на тип крепления аккумулятора, который может быть верхним либо нижним. Закрепить батарею можно и с помощью самодельного фиксатора, но никто не даст гарантию надёжности электросистемы в этом случае. Чтобы не допустить ошибки при покупке, лучше перепишите всю информацию со старого аккумулятора либо возьмите с собой инструкцию по эксплуатации транспортного средства. Продавец поможет вам разобраться в условных обозначениях и подберёт подходящую батарею.

Электротехнические параметры

Главной характеристикой любого аккумулятора — в том числе и не автомобильного, является его ёмкость, которая измеряется в Ампер-часах (Ач). Подбор оптимальной батареи в этом случае осуществляется по рекомендациям производителя — в инструкции по эксплуатации транспорта должна указываться минимально допустимая ёмкость для гарантированного запуска мотора. Специалисты дают следующие рекомендации по выбору аккумуляторов:

• До 40 Ач — малолитражные легковые авто, использующиеся в тёплом климате;
• До 60 Ач — бензиновые авто в умеренном климате;
• До 80 Ач — бензиновые и некоторые дизельные авто в холодном климате;
• До 100 Ач — любые бензиновые и дизельные легковые машины;
• Свыше 100 Ач — коммерческая и специальная техника.

Покупать батарею чрезмерно большой ёмкости не рекомендуется, поскольку генератор не будет успевать подзаряжать её и со временем произойдёт накопление серы в ячейках. В условиях суровой зимы неполная зарядка мощного аккумулятора способна уменьшить срок его службы почти вдвое.

Перед покупкой следует внимательно изучить характеристики аккумулятора

Очень большое значение имеет ток холодной прокрутки — он показывает, какой будет отдача аккумулятора при попытке завести автомобиль после ночи, проведённой под открытым небом на морозе. Существует два стандарта измерения этого показателя, которые отличаются базовыми условиями — DIN и EN. Продавцы иногда идут на махинации, пытаясь выдать ток по EN за DIN и привлечь клиента завышенными характеристиками аккумулятора — чтобы избежать этого, нужно самостоятельно взглянуть на изделие и найти соответствующие буквы после обозначения тока холодной прокрутки. Нормальным значением согласно DIN является ток выше 250 А, в соответствии с EN — 420 А и выше.

Рассматривая характеристики автомобильного аккумулятора, обязательно обратите внимание на резервную ёмкость такого компонента. В отличие от основного параметра, она измеряется не в Ампер-часах, а минутах, в течение которых батарея сможет работать без подзарядки с нагрузкой в 25 А. Такой стандарт измерения соответствует ситуации, в которой генератор выходит из строя холодной зимней ночью. Показатель позволяет узнать, хватит ли заряда, чтобы доехать домой либо до СТО с включёнными фарами, обогревом салона и всеми электронными системами. Резервная ёмкость батареи должна превышать 40 минут — оптимальным вариантом считаются модели с показателем, составляющим 60–120 минут непрерывной автономной работы автомобиля.

Технологии

Наибольшее распространение на территории России получили обслуживаемые аккумуляторы, которые требуют регулярного долива дистиллированной воды для поддержания свойств электролита. Главное преимущество подобной технологии — невысокая себестоимость изделия, а также его превосходная надёжность. Обслуживаемый аккумулятор не боится глубокого разряда и может быть восстановлен после длительного хранения автомобиля под открытым небом на морозе. Очень популярная модификация таких батарей — малообслуживаемые устройства, которые требуют восполнения запаса дистиллированной воды примерно один раз в год против 2–3 раз у обычных обслуживаемых аккумуляторов. Такие приспособления имеют увеличенный срок эксплуатации и большую морозостойкость.

Однако в последнее время на российский рынок вышли необслуживаемые батареи, которые вовсе не требуют долива электролита и могут работать без вмешательства человека в течение всего срока годности. Жидкость в их банках может быть впитана в специальный стекловолоконный наполнитель, который препятствует её испарению. Кроме того, недавно были разработаны и гелевые аккумуляторы, технические характеристики которых также позволяют называть их необслуживаемыми. Благодаря добавлению кремния в электролит, он превращается в густой гель, не испаряющийся и не меняющий своего объёма даже под воздействием сильного нагрева. Гелевые аккумуляторы считаются наиболее безопасными — благодаря полному отсутствию газообразования их можно хранить даже в жилых помещениях.

Поскольку свинец достаточно плохо переносит длительное пребывание в агрессивной среде, которую представляет собой электролит на базе серной кислоты, его необходимо легировать для получения требуемых параметров надёжности. Чаще всего используется сурьма, которая делает батарею намного более устойчивой к таким воздействиям, как нагрев и переохлаждение. Однако аккумуляторы с большим количеством сурьмы имеют достаточно серьёзный недостаток, который представлен закипанием электролита при значительных отклонениях электротехнических параметров от нормы. Чтобы устранить этот недостаток, были разработаны батареи с другими легирующими веществами — наибольшую популярность получил кальций.

Кальциевые батареи очень надёжны и долговечны, а также практически не подвержены разрушению при воздействии на них ударных нагрузок и вибраций. Образующийся при контакте с серной кислотой сульфат кальция покрывает свинцовые пластины аккумулятора, защищая их от коррозии и чрезмерного перегрева при перезарядке. Как результат, устройства кальциевого типа выдерживают скачки напряжения в пределах 25% без существенных повреждений. Казалось бы, кальциевые батареи, эффективные и недорогие в производстве, должны полностью вытеснить с рынка устройства другого типа. Однако стоит обратить внимание на значительные недостатки таких аккумуляторов:

• Потеря половины ёмкости при первом глубоком разряде без возможности её последующего восстановления;
• После потери 70% ёмкости существует вероятность полного выхода из строя батареи — это может произойти, если автомобиль долгое время будет стоять с включённым электрооборудованием;
• Кальциевые устройства запрещается использовать в автомобилях с неисправным электрооборудованием — это гарантированно нарушает их нормальную работу;
• При температуре ниже -30 градусов хранить кальциевый аккумулятор лучше в тёплом помещении — иначе гарантию его исправности получить не удастся;
• Для перезарядки такого приспособления потребуется дорогостоящее зарядное устройство с электронным управлением.

Чтобы избавиться от недостатков кальциевых и сурьмянистых аккумуляторов, многие крупные компании начали выпуск гибридных батарей, в которых используется оба легирующих элемента. Они имеют умеренную надёжность и ёмкость, но не повреждаются при глубоком разряде и не требуют соблюдения столь же строгих правил. Существуют и альтернативные гибридные батареи, в которых вторым легирующим элементом кроме кальция является серебро. Такие устройства очень надёжны и долговечны, а также невосприимчивы к быстрому глубокому разряду, но по понятным причинам дороги. Выпускаются и малосурьмянистые аккумуляторы, в которых содержание легирующего элемента не превышает 3% — они невосприимчивы к нагреву и глубокому разряду, но имеют ограниченный срок пригодности.

Дополнительная информация

Обслуживаемые аккумуляторы позволяют контролировать уровень электролита без малейших проблем — достаточно открутить пробку одной банки, чтобы увидеть, требуется ли долив дистиллированной воды. Однако малообслуживаемые и необслуживаемые устройства такой возможности не предоставляют — без помощи специалиста получить доступ к внутренним компонентам таких батарей не удастся. Контроль плотности электролита осуществляется в них с помощью специального индикатора, называемого «магическим глазком». В зависимости от степени износа батареи он меняет свой цвет с зелёного на красный, сигнализируя о необходимости обслуживания либо замены источника питания. В моделях с белыми стенками уровень электролита удаётся замерить, посветив на них фонариком.

Многие современные аккумуляторы оснащены полиэтиленовым пористым сепаратором, который устанавливается внутри их корпуса — такое приспособление предотвращает замыкание пластин между собой и существенно повышает срок эксплуатации устройства. Сепаратор улучшает характеристики источника питания, предотвращая его разрушение при длительном воздействии вибраций или сильных ударов. Ещё одним защитным компонентом для батареи является отсекатель пламени, который предотвращает возгорание и взрыв при попадании на корпус искры. Он применяется в качественных устройствах обслуживаемой и малообслуживаемой компоновки, повышая уровень защиты автомобиля.

При сильном нагреве батареи серная кислота, содержащаяся в электролите, способна испаряться, образуя едкий аэрозоль. Его появление представляет собой угрозу для безопасности транспорта, а также снижает остаточный срок эксплуатации приспособления. Чтобы устранить эти проблемы, аэрозоль необходимо улавливать и осаждать обратно в резервуары. Для этого применяют крышки аккумуляторов с лабиринтной формой — она позволяет осаждать электролит в форме конденсата, стекающего в банки через специальные каналы.

Аккумуляторы могут комплектоваться защитными крышками и колпачками, которые предотвращают случайный контакт клемм с металлическими деталями автомобиля или проводами — с их помощью удаётся избежать появления серьёзных неполадок электросистемы. Некоторые модели нестандартных размеров, например, азиатские батареи либо изделия для специальной техники, могут комплектоваться набором переходников. В них часто включены накладки, обеспечивающие фиксацию широких клемм на тонких стержнях, а также провода увеличенной длины для быстрой смены полярности. Среди особенностей батарей нужно назвать и наличие ручки для переноски — она выручает автомобилистов, которым приходится поднимать источник питания на высокий этаж многоквартирного дома для его прогрева.

Оптимальный выбор

При подборе аккумуляторной батареи обязательно обратите внимание на её совместимость с вашим автомобилем — достаточно перепутать напряжение или полярность, чтобы устройство не подошло для транспортного средства. Оцените объём двигателя и климатические условия, в которых будет эксплуатироваться автомобиль — от этих параметров зависит ёмкость и сила тока холодной прокрутки. Только после определения этих характеристик приступайте к выбору аккумулятора по технологии его изготовления. Если автомобиль будет использоваться в тёплом климате, стоит отдать предпочтение кальциевой модели, а в холодном — гибридной либо малосурьмянистой. Не забывайте проверять, соответствует ли выбранная вами батарея стандартам надёжности и безопасности.

Основные технические характеристики гелевых аккумуляторов на 12 вольт для автомобиля

Основные технические характеристики гелевых аккумуляторов на 12 вольт для автомобиля Главная>Основные технические характеристики гелевых аккумуляторов на 12 вольт для автомобиля Использование гелевых аккумуляторов не ограничено использованием их в мотоциклах, квадроциклах и прочей малой технике. С распространением этой технологии гелевые батареи нашли свое место и в автомобильной отрасли. Все больше и больше владельцев переходят на использование гелевых аккумуляторов в своих автомобилях. Благодаря новой технологии в батареях удалось применить инновационные решения, значительно улучшившие технические характеристики аккумуляторов. Одним из главных достоинств гелевых аккумуляторов считается полностью герметичный запаянный корпус. Многие автолюбители будут удивлены отсутствием отверстий на верхней части аккумулятора. Раньше эти отверстия служили для обслуживания аккумулятора, добавления электролита или дистиллированной воды. В гелевых же аккумуляторах такая необходимость отпала. К тому же такая конструкция корпуса позволила использовать его в самых разных условиях и в любых положениях. Название «гелевый» дано аккумулятору из-за того, что электролит внутри корпуса представлен в виде желеобразной массы, созданной с помощью специальных загустителей. Такая форма электролита дала возможность использовать аккумулятор даже при небольших повреждениях корпуса, так как гель не вытекает в трещины и сколы. Пластины аккумулятора состоят из новых сплавов, которые гарантируют хорошую мощность, устойчивость к множественным циклам зарядки-разрядки. В отличие от стандартных батарей гелевые не боятся полного разряда. В них не произойдет разрушение пластин.

Технические характеристики гелевых аккумуляторов

Среди главных характеристик гелевых аккумуляторов выделяют следующие:

• емкость батареи;
• температурный режим;
• ток, при котором можно заряжать аккумулятор;

Емкость батареи показывает, какое количество энергии может нести в себе батарея при максимальном заряде. Емкость зависит от объема используемых в конструкции элементов, таких как пластин и количество электролита. Измеряется она ампер-часах и характеризует время, необходимое батарее для выделения тока размером в 1 ампер. Диапазон емкости в гелевых аккумуляторах редко отличается от стандартных составляет от 55 до 150. Температурный режим показывает пики температуры, при которой рекомендуется использовать, заражать и хранить аккумулятор. Для гелевых батарей обычно актуальны значения от -20 до 60 градусов для хранения и использования и от -10 до 60 градусов при заряде. Максимальный ток заряда характеризует размер силы тока, при котором можно безопасно заряжать батарею. На его максимальное значение влияет значение емкости батареи и обычно составляет 10% от объема. Как следует из всего обзора, гелевые аккумуляторы обладают довольно симпатичными для автолюбителей техническими характеристиками. Несмотря на довольно высокую цену, эта молодая технология имеет право на развитие и более интенсивное внедрение.

Руководство по техническим характеристикам автомобильных аккумуляторов

Батареи сложные. Но если вы проанализируете каждую часть батареи, вы можете упростить каждое качество и, таким образом, лучше понять концепции.

Изображение любезно предоставлено Ренджитом Кришнаном для FreeDigitalPhotos.net

Мы кратко опишем технические характеристики автомобильного аккумулятора, чтобы помочь вам понять, как он питает ваш автомобиль.

• Номинальное напряжение (В). Это нормальное опорное напряжение батареи.
• Напряжение отключения. Это уровень напряжения, который относится к «разряженной» батарее.
• Емкость или номинальная емкость (Ач для определенной скорости C). Это ампер-часы до того, как батарея разрядится со 100% SOC до напряжения отключения. Чтобы вычислить емкость, ток разряда в амперах умножается на время разряда и уменьшается по мере увеличения C-скорости.
• Энергия или номинальная энергия (Вт-ч для определенной C-скорости). Это измеряет энергоемкость батареи на основе общего количества ватт-часов от 100% SOC до напряжения отключения.Для вычисления энергии мощность разряда (Вт) умножается на время разряда и уменьшается по мере увеличения C-скорости.
• Жизненный цикл. Это количество циклов разряд-заряд, которое батарея имеет до того, как она начнет разряжаться. Также называемый сроком службы, он определяет срок службы батареи, а также влажность и температуру. Если DOD высокий, срок службы сокращается.
• Удельная энергия (Втч / кг). Это гравиметрическая плотность энергии или номинальная энергия батареи на единицу массы.Обычно это характеризуется химическим составом батареи и ее упаковкой. Он определяет вес аккумулятора для достижения требуемого автомобилем электрического диапазона.
• Удельная мощность (Вт / кг). Это максимальная мощность, доступная на единицу массы. Он также характеризуется химическим составом аккумулятора и упаковкой. Он определяет вес аккумулятора для достижения цели.
• Плотность энергии (Вт / л). Это объемная плотность энергии или номинальная энергия батареи на единицу объема.Он характеризуется химическим составом аккумулятора и упаковкой. Он определяет размер батареи, необходимый для достижения электрического диапазона, необходимого транспортному средству.
• Плотность мощности (Вт / л). Это максимальная мощность, доступная на единицу массы. Он характеризуется химическим составом аккумулятора и упаковкой. Он определяет размер батареи, который поможет достичь целевых показателей производительности.
• Максимальный непрерывный ток разряда. Это максимальный ток, при котором аккумулятор может непрерывно разряжаться без повреждения.Это предел, установленный производителем. Он определяет максимальную скорость и ускорение, которое может выдержать этот автомобиль.
• Максимальный 30-секундный импульсный ток разряда. Это максимальный ток, который батарея может разряжать за 30-секундные импульсы без повреждения. Это предел, установленный производителем. Он определяет характеристики ускорения электромобиля.
• Напряжение заряда. Это уровень напряжения, указывающий на полную емкость заряда. В идеале это должно быть достигнуто при зарядке постоянным напряжением.
• Напряжение холостого хода. Это уровень напряжения, который должен поддерживаться аккумулятором, чтобы компенсировать его саморазряд. Это должно быть выполнено после 100% зарядки.
• Ток заряда (рекомендуется). Это идеальный ток, при котором аккумулятор должен заряжаться первоначально по схеме постоянного заряда, прежде чем он перейдет в режим зарядки с постоянным напряжением.
• Внутреннее сопротивление (максимальное). Это сопротивление в батарее, которое не зависит от заряда и разряда.

Статьи по теме:

Что такое оборудование для электроснабжения электромобилей?

Что такое электрический ток

Сравнение срока службы батареи и срока службы

Что такое напряжение отключения?

Напряжение в батарее: нам нужно, чтобы оно было постоянным

Руководство по пониманию технических характеристик аккумулятора

Номер Юаса

Номера аккумуляторов

Yuasa основаны на стандарте BBMS (Британское общество производителей аккумуляторов), который используется и понимается британскими предприятиями вторичного рынка в течение многих лет.

Номер DIN 72310 1988

Используемая для идентификации типов батарей, система номеров деталей DIN (Немецкий промышленный стандарт) традиционно используется в Европе, но теперь она заменена системой номеров ETN.
например 560,49

• 1-я цифра — напряжение
  • 1-2 = батарея 6 В
  • 5-7 = батарея 12 В
• 2-я и 3-я цифры — номинальная мощность
  • 560 = 60 Ач при 20-часовом режиме работы
  • 660 = 160 Ач при 20-часовом режиме работы
• 4-я и 5-я цифры — уникальный кодовый номер, указывающий на производительность аккумулятора и характеристики

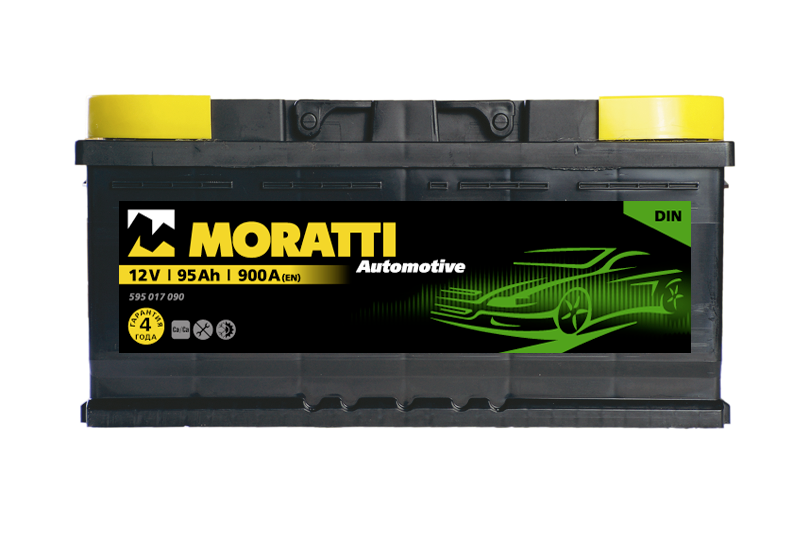

Номер ETN

ETN (европейский типовой номер) был введен для замены номера DIN во время европеизации стандартов на батареи.ETN представляет собой комбинацию системы нумерации DIN, которая упрощает переход и дает дополнительные технические подробности.

Внедрение системы ETN привело к тому, что за период формального контроля вплоть до 2006 года было выпущено около 2000 номеров деталей, что может привести к дополнительной путанице, если перекрестные ссылки номеров деталей требуются без формальных записей индекса номеров. Контроль над выпуском номеров со стороны Eurobat был прекращен в 2006 году, и впоследствии выпускаемые номера сейчас трудно понять, поскольку официальные централизованные записи не хранятся и не выпускаются.
9-значный ETN предлагает дополнительную информацию к системе нумерации DIN.
например 536 046 030

• 1-я цифра Напряжение — 1-2 = 6 В Батарея, 5-7 12 В Батарея
• 2-я и 3-я цифры — номинальная емкость
  • 560 = 60 Ач при 20-часовом режиме
  • 660 = 160 Ач при 20-часовом режиме
• 4-я, 5-я и 6-я цифры — Уникальный кодовый номер
  • 5-я и 6-я цифры могут иногда относиться к более старой конструкции батареи и оригинальному номеру DIN (4-я и 5-я цифры)
  • Уникальный кодовый номер дает подробную информацию об уровне износостойкости, уровне производительности холодного запуска, уровне вибрации, крышке, клеммах и зажимных деталях
• 7-я, 8-я и 9-я цифры — характеристики холодного пуска
  • Существует 2 разных рейтинга EN: EN1 и EN2
  • Это может вызвать путаницу, поскольку конечному пользователю непонятно, какой стандарт используется, особенно при использовании цифровых тестеров проводимости, которые в настоящее время не могут выполнять испытания по обоим стандартам.
  • Подробная информация о спецификациях, в соответствии с которыми поставляется аккумулятор, скрыта в уникальном кодовом номере.

Характеристики холодного пуска (амперы)

Характеристики холодного пуска (CCA) измеряют пусковые характеристики аккумулятора. Проще говоря, чем выше CCA, тем легче будет завести автомобиль.

SAE (J537, июнь 1994 г., американский стандарт)

Это стартовый тест согласно SAE (Общество автомобильных инженеров).Тест показывает, что аккумулятор при температуре –18 ° C будет обеспечивать ток, равный току холодного пуска, в течение 30 секунд при напряжении выше 7,2 вольт (3,6 вольт для аккумулятора на 6 вольт).

Несмотря на конструкцию батареи, приблизительное соотношение SAE и DIN CCA составляет: — SAE = (DIN x 1,5) + 40.
Производительность батареи быстро падает с температурой, поэтому этот тест является хорошей проверкой пусковой способности батареи. С 10-секундным напряжением рейтинга EN и его необходимостью поддерживать от 30 секунд до 7.2 В, тест SAE дает хорошее представление о высокой емкости аккумулятора.

DIN (Немецкий промышленный стандарт при -18 ° C)

Опять же, как и в случае с SAE, тест DIN проводится при -18 ° C. Полностью заряженный аккумулятор разряжается до 6 В номинальным испытательным током. Напряжение должно быть не менее 9,0 В через 30 секунд, а время достижения 6 В должно составлять не менее 150 секунд.

В зависимости от конструкции батареи соотношение DIN и SAE CCA приблизительно равно: — DIN = (SAE — 40) x 0.66.
С появлением современных автомобилей с системой впрыска топлива и необходимостью быстрого запуска стандарт DIN потерял популярность среди производителей автомобилей. Тем не менее, он показывает четкую взаимосвязь с количеством материалов, используемых в батарее, но не с запуском.

IEC (Международная электротехническая комиссия) (IEC 60095-1, ноябрь 2006 г.)

Опять же, испытание IEC проводится при -18 ° C. После периода отдыха до 24 часов после приготовления (согласно п.6.2 стандарта) аккумулятор помещают в охлаждающую камеру с циркуляцией воздуха при температуре -18 ° C +/- 1 ° C до тех пор, пока температура среднего элемента не достигнет -18 ° C +/- 1 ° C. Затем батарея разряжается в соответствии со стандартом, и требуется, чтобы напряжение составляло 7,5 В через 10 секунд и 7,2 В через 30 секунд. Затем батарея выдерживается в течение 20 +/- 1 секунды, после чего батарея разряжается на 60% от первоначального тока и должна соответствовать напряжению 6 В через 40 секунд, в соответствии с таблицей 7 стандарта.Стандарт IEC имеет взаимосвязь между стандартами SAE и IEN1, и для батарей Yuasa значение SAE можно принять равным IEC.

EN (EN50342.1A1, ноябрь 2011 г., п. 5.3)

Испытание EN также проводится при -18 ° C. Однако требование EN разделено на два уровня: EN1 и EN2.

EN1 — Батарея должна выдержать напряжение 7,5 В через
10 секунд; и после 10 секунд отдыха батарея дополнительно разряжается при 0,6 x исходный ток и требуется 73 секунды на второй стадии, что дает общий комбинированный период разряда 90 секунд (предположим, что начальный период равен (10 с / 0.6) 16,7 секунды.

EN2 — Первый разряд такой же, как EN1, но второй период разрядки до 6,0 В должен составлять 133 секунды, что дает общее время 150 секунд. Способность разрядного тока соответствовать обеим схемам во многом зависит от конструкции батареи и может варьироваться от производителя к производителю и от конструкции к конструкции. Тем не менее, если посмотреть на результаты сравнительного анализа наших конкурентов в Yuasa, соотношение между EN1 и EN2 следующее: —
EN2 = 0,85–0,92% EN1

Из-за этой взаимосвязи мы обычно указываем SAE как наш стандарт, чтобы избежать путаницы.

JIS (D5301: 1999)

Испытание по японскому промышленному стандарту проводится при -15 ° C. Автомобильные аккумуляторы обычно испытываются при токе 150 или 300 А с различным напряжением 10/30 с и требованиями к долговечности до 6 В. Мы полагаем, что для европейских приложений это не дает столь четкого представления покупателю о возможности запуска батареи и редко демонстрируется и используется на европейском вторичном рынке.

Судовой механизм кривошипа (MCA)

Этот судовой тест проворачивания двигателя основан на требовании SAE CCA, но проводится при более высокой температуре 0 ° C, обычно обозначается на аккумуляторах как CA (ток пуска) или MCA (ток пуска в судостроении), а не CCA (ток холодного пуска).Пусковой ток (CA / MCA) обычно на 25% выше, чем у соответствующей батареи с маркировкой SAE CCA. Рекомендуется проверить это в отношении любых запросов о пусковом токе, связанных с судном.

На мировом рынке существует множество стандартов автомобильных аккумуляторов. Yuasa в настоящее время использует стандарт SAE CCA как норму, что дает четкое и сбалансированное представление о характеристиках проворачивания аккумулятора между пусковыми характеристиками и стартовой выносливостью.

В соответствии с Директивой о маркировке емкости EU1103: 2010 Yuasa использует емкость (20 часов) и EN1 CCA, как указано в стандарте EN50342.1 A1 2011. Обратите внимание, что из-за проблем с алгоритмом в существующих на рынке тестерах импеданса все испытания батарей Yuasa должны проводиться по старому алгоритму SAE (не EN или IEC, поскольку диапазоны все еще указаны для устаревших версий стандарта).

Минуты резервной мощности (EN50342.1 A1, ноябрь 2011 г., пункт 5.2)

Резервная емкость — это время в минутах, в течение которого батарея при 25 ° C может выдавать ток 25 А до тех пор, пока напряжение не упадет до 10,50 В (5,25 В для 6-вольтовой батареи).

25 А представляет собой типичную электрическую нагрузку на автомобиль при нормальных условиях работы, поэтому резервная мощность указывает время, в течение которого автомобиль с нормальной электрической нагрузкой будет работать с неисправным генератором или ремнем вентилятора. Это хороший практический тест.

Очевидно, что чем больше электрических аксессуаров вы отключите, тем дальше вы сможете проехать на машине.

Резервная емкость первоначально использовалась для указания емкости аккумулятора в случае отказа системы зарядки (динамо) и оставшегося времени вождения после того, как впервые загорелся индикатор зарядки.С большей надежностью современных систем зарядки транспортных средств прямая полезность резервной емкости для автомобильного пользователя упала, но показывает относительное снижение производительности батареи при увеличении тока разряда.

Емкость в ампер-часах при 20-часовом режиме (Ач) (EN50342.1 A1, ноябрь 2011 г., пункт 5.1)

Емкость в ампер-часах измеряет общее количество электроэнергии, хранящейся в батарее.

Ампер-час представляет собой количество электричества, когда ток в 1 ампер проходит в течение 1 часа.

Емкость в ампер-часах зависит от скорости разряда аккумулятора; чем медленнее разрядка, тем большее количество электричества выдает аккумулятор.

Емкость в ампер-часах — это количество электричества, которое батарея выдает в течение 20 часов, прежде чем напряжение упадет до 10,50 В. Например, батарея на 60 Ач будет обеспечивать ток 3 А в течение 20 часов.

Рекомендуемая скорость заряда (А)

Это рекомендуемый ток для зарядки аккумуляторов с помощью зарядного устройства постоянного тока.

Дополнительные сведения см. В разделе G «Все, что вам нужно знать о батареях».

Размеры — длина (мм)

Это размер самой длинной части батареи, включая прижим, если он установлен.

Размеры — ширина (мм)

Это размер самой широкой части батареи, включая прижим, если он установлен.

Размеры — высота (мм)

Это общая высота аккумулятора до верхних частей клемм, если они выступают за крышку.

Масса с кислотой (кг)

Это средний вес поставляемой батареи.

Расположение ячеек

Схема расположения элементов

и схемы полярности можно найти на вкладке «Диаграммы» на каждой странице с аккумулятором Yuasa. Кроме того, можно загрузить техническое описание батареи.

Терминал

Информацию о типе клеммы, установленной на батарею, можно найти на вкладке «Технические характеристики», а также на вкладке «Диаграммы».

Характеристики контейнера

Опять же, информацию об удержании контейнеров и других характеристиках можно найти на «вкладке диаграмм» на каждой странице с аккумулятором Yuasa.

Ручки

Информацию о том, оснащен ли аккумулятор ручками для переноски, также можно найти во вкладке «Технические характеристики».

Торцевое отверстие

В настоящее время в линейке есть несколько аккумуляторов с торцевым отводом воздуха, а не с обычным отводом через отдельные вентиляционные заглушки.

Информацию о том, оборудован ли аккумулятор торцевым отводом воздуха на отрицательном конце, можно найти на вкладке «Технические характеристики».
Батарея оснащена выходом для отвода газа в соответствии с EN60095-2 + EN50342.2 2007, пункт 5.5.3 и рисунок 10, позволяющие удаленно вентилировать аккумулятор.

Индикатор состояния заряда

Умное устройство с плавающим шариком и призмой, прикрепленное к одному элементу батареи, чтобы дать быстрое визуальное представление о состоянии заряда батареи и уровне электролита в батарее. Если возникают проблемы, это следует использовать как совет для поиска дополнительной инженерной поддержки.

Характеристики крышки

Указание на конструктивную особенность крышки, которая может зависеть от комплектации автомобиля: —

• Блок — Т-образная крышка, обеспечивающая углубление для клемм, а для европейских типов этого достаточно для зажима сверху в соответствии с IEC 60095-2 и EN50342.2 007 п. 5.5.1.
• Flat — плоская крышка без выступающих заглушек, которые могут мешать производителю с верхней зажимной рамой.
• Заглушки с выступом — Конструкция вентиляционной заглушки с выступом располагается над верхней поверхностью крышки.

Характеристики полу тяги

Это делает аккумулятор подходящим для приложений, в которых есть некоторые велосипедные нагрузки (например, автомобили с гидробортом).

GS Yuasa Автомобильный онлайн-инструмент поиска аккумуляторов

GS Yuasa стремится включить самую последнюю и точную информацию в онлайн-инструмент для поиска аккумуляторов.Мы собираем данные оригинального оборудования и сравниваем эту информацию с аккумуляторами в нашем ассортименте. Затем мы выводим соответствие между оригинальной батареей, установленной производителем транспортного средства, и линейкой аккумуляторов GS Yuasa.

Неизбежно могут быть незначительные различия в CCA и Ah между тем, что было изначально установлено, и батареей в нашем ассортименте. Очень небольшие различия не окажут вредного воздействия на электрическую систему автомобиля.

Банкноты

В течение всего срока службы любой свинцово-кислотной автомобильной аккумуляторной батареи ее емкость будет медленно уменьшаться из-за эффектов старения и использования.По окончании срока службы батареи недостаток емкости и последующее падение напряжения могут вызвать коды электрических ошибок. При установке новой батареи любые коды ошибок, вызванные старой батареей, могут остаться. Когда автомобиль попадает в гараж, можно предположить, что проблема возникла из-за новой батареи. Небольшие различия в Ач между оригинальными и неоригинальными батареями не вызовут подобных проблем с электричеством.

Стандарты аккумуляторов

, такие как EN50342.1, допускают отклонения в фактических Ач и номинальных значениях, указанных на этикетке, для учета отклонений при производстве.Эти различия будут очевидны для оригинальных аккумуляторов, как и для любых вторичных аккумуляторов.

Аккумуляторы для электромобилей и характеристики

Аккумуляторы для электромобилей

Аккумуляторы для электромобилей — один из важнейших компонентов автомобильной системы. В автомобилях BEV батареи — единственная «жизнь». Потому что только электрическая энергия, хранящаяся в батарее, является единственным источником энергии, приводящей в движение автомобиль BEV. Других источников нет. Типы аккумуляторов электромобилей также зависят от системы автомобиля.Самый популярный аккумулятор для электромобилей — литий-ионный. Батареи, которые считаются нулевыми выбросами, сокращенно ZEBRA. Наиболее подходящий аккумулятор для гибридных электромобилей — NiMH. Эта статья расскажет о различных типах аккумуляторов электромобилей и их характеристиках, а также немного расскажет о системе управления батареями (BMS) электромобиля.

Типы Электромобиль Аккумуляторы

Аккумуляторы для электромобилей отличаются от аккумуляторов SLI (запуск, молния и зажигание).Батареи SLI — это батареи, которые обычно устанавливаются в бензиновые или дизельные автомобили. Этот тип аккумулятора электромобилей разработан как система хранения энергии, способная обеспечивать электроэнергию в течение длительного и устойчивого периода.

В этой статье мы обсудим 5 типов аккумуляторов для электромобилей:

• Литий-ионный (Li-On)
• Никель-металл-гибридный (NiMH)
• Свинцово-кислотный (SLA)
• Ультраконденсатор
• ZEBRA (Исследование батарей с нулевым уровнем выбросов)

Сравнение первых четырех типов аккумуляторов электромобилей можно увидеть следующим образом:

———————————————

Литий-ионный аккумулятор (Li-On)

Наиболее распространенным типом аккумуляторных батарей для электромобилей является Li-On аккумулятор.Этот аккумулятор может быть нам уже знаком, поскольку он также используется во многих портативных электронных устройствах, таких как мобильные телефоны и ноутбуки. Основное отличие заключается в масштабе. Его физическая емкость и размер на электромобилях намного больше — это часто называют тяговой аккумуляторной батареей.

Литий-ионные аккумуляторы

имеют очень высокое соотношение мощности и веса. Этот тип аккумулятора электромобиля отличается высокой энергоэффективностью. Работоспособность при высоких температурах тоже хорошая. Аккумулятор имеет большее удельное энергопотребление — параметр, который очень важен для аккумуляторов электромобилей.Меньший вес аккумулятора (та же мощность в кВтч) означает, что автомобиль может путешествовать дальше без подзарядки.

Эта батарея также имеет низкий уровень «саморазряда», поэтому она лучше, чем любая другая батарея, в сохранении своей способности удерживать свой полный заряд.

Кроме того, большая часть литий-ионных аккумуляторов может быть переработана, что делает их правильным выбором для тех, кто интересуется экологически безопасными электромобилями. В автомобилях BEV и PHEV используется большинство литиевых батарей.

Литий-ионный аккумулятор Типы

• Литий-фосфат железа (LiFePO4) — LFP
• Литий-никель-кобальт-оксид алюминия (LiNiCoAlO2) — NCA
• Оксид лития, никеля, марганца, кобальта (LiNiMnCoO2) — NMC
• Титанат лития (Li2TiO3) — LTO
• Оксид лития-марганца (LiMn2O4) — LMO
• Оксид лития-кобальта (LiCoO2) — LCO

Параметры литий-ионного аккумулятора

———————————————

Гибридные никель-металлические (NiMH) аккумуляторы Батареи

NiMH более широко используются в гибридных электромобилях (HEV), но также успешно используются в некоторых автомобилях BEV.Этот тип аккумулятора гибридного электромобиля не получает питания извне (может заряжаться от внешнего источника автомобильной системы). Перезарядка аккумуляторов гибридных электромобилей зависит от частоты вращения двигателя, колес и рекуперативного торможения.

Аккумуляторы

NiMH имеют более длительный срок службы, чем литий-ионные аккумуляторы или аккумуляторы SLA. Батареи NiMH безопасны и допускают неправильное использование. К самым большим недостаткам NiMH аккумуляторов можно отнести:

• Цена относительно дороже
• Высокая скорость саморазряда
• Выделяет значительное количество тепла при высоких температурах.

Эти недостатки делают NiMH менее эффективным аккумулятором для электромобилей, аккумуляторы которых должны иметь возможность заряжаться извне системы, например, от сети PLN. Именно поэтому автомобильный аккумулятор наиболее широко применяется в гибридных автомобилях.

Параметры никель-металлгидридной батареи

———————————————

Свинцово-кислотные (SLA) аккумуляторы

SLA (свинцово-кислотные) батареи — самые старые аккумуляторные батареи. По сравнению с литиевыми и никель-металлгидридными батареями свинцово-кислотные батареи действительно теряют емкость и намного тяжелее, но их цена относительно дешевая и безопасная.В настоящее время разрабатываются аккумуляторные батареи SLA для электромобилей большой емкости, но в настоящее время аккумуляторные батареи SLA используются только коммерческими автомобилями в качестве вторичной системы хранения.

Параметры свинцово-кислотных аккумуляторов

———————————————

Ультраконденсаторные батареи

Ультраконденсаторная батарея не похожа на общее определение батареи. В отличие от других электрохимических аккумуляторов, этот тип аккумуляторов электромобилей фактически хранит поляризованную жидкость между электродом и электролитом.По мере увеличения площади поверхности жидкости увеличивается и емкость накопления энергии. Подобно батареям SLA, ультраконденсаторные батареи очень подходят в качестве вторичных накопителей в электромобилях. Это связано с тем, что ультраконденсатор помогает электрохимическим батареям увеличивать уровень их нагрузки. Кроме того, сверхконденсатор может обеспечивать дополнительную мощность электромобилей во время разгона и рекуперативного торможения.

———————————————

ZEBRA Аккумуляторы

Аккумулятор для электромобилей ZEBRA представляет собой низкотемпературный вариант натриево-серных (NaS) аккумуляторов и является разработкой ZEBRA (первоначально «Zeolite Battery Research Africa», затем стал батареей «Zero Emissions Batteries Research Activity») в 1985 г.С самого начала аккумуляторы ZEBRA действительно разрабатывались для электромобилей. В батарее используется NaAlCl4 с керамическим электролитом из Na + -бета-оксида алюминия.

Характеристики аккумуляторов ZEBRA

• Ячейка большой мощности для использования в качестве аккумулятора электромобиля
• Высокотемпературные батареи работают при температуре более 270 ° C
• Химический хлорид никеля натрия (NaNiCl) обеспечивает номинальное рабочее напряжение ячейки 2,58 В.

Преимущества батареи ZEBRA

• Высокая плотность энергии (в 5 раз выше, чем у батарей SLA)
• Большие ячейки (до 500 Ач) позволяют использовать
• Жизненный цикл> 1000 циклов
• Допуск короткого замыкания
• Безопаснее, чем серно-натриевые элементы
• Типичный отказ элемента — короткое замыкание, но не приводит к полному повреждению аккумулятора.
• Недорогие ингредиенты

Недостатки аккумулятора ZEBRA

• Подходит для аккумуляторов большой емкости (> 20 кВтч)
• Ограниченный размер и диапазон производительности
• Только одна фабрика в мире производит эту батарею.
• Высокое внутреннее сопротивление
• Электрод жидкий натрий
• Высокая рабочая температура.
• Предварительный нагрев необходим для разогрева батареи до рабочей температуры 270 ° C (до 24 часов в холодных условиях).
• Использует 14% своей мощности в день для поддержания температуры, когда он не используется.
• Требуется управление температурой

———————————————

Система управления батареями

Система управления аккумулятором или система управления аккумулятором (BMS) — это технологическая система, которая работает для максимального увеличения срока службы аккумулятора электромобиля и его характеристик. Настоятельно рекомендуется, чтобы на всех электромобилях с батарейным питанием была установлена ​​система BMS. Цель состоит в том, чтобы обеспечить оптимальные рабочие параметры аккумулятора. Некоторые химические вещества для аккумуляторов (например, свинцово-кислотные) вполне терпимы к неправильному использованию, но и литий, и никель-металлгидридные аккумуляторы могут быть необратимо повреждены в результате неправильного использования, такого как перезарядка, чрезмерная разрядка или перегрев.Все типы аккумуляторов электромобилей значительно выиграют от установки BMS.

Некоторые специальные функции системы управления батареями включают:

• Балансировка заряда, чтобы обеспечить полную зарядку всех ячеек одновременно, а затем предотвратить повреждение из-за перезарядки.
• Активная балансировка, при которой энергия передается от более сильных элементов к более слабым, чтобы гарантировать, что все элементы достигают максимальной точки разряда одновременно.
• Контроль температуры (контроль температуры), чтобы избежать повреждений из-за перегрева.
• Отключение при низком напряжении, способ изолировать батарею, когда какая-либо ячейка достигает рекомендуемого минимального напряжения, и избежать повреждений из-за чрезмерного использования.
• Контроль состояния заряда всех аккумуляторных батарей электромобилей. Посредством контроля напряжения и тока можно рассчитать оставшуюся емкость каждой ячейки.

———————————————

Статьи по теме:

Артикул:

DoITPoMS — Батарейки библиотеки TLP

При выборе батареи необходимо учитывать следующие характеристики батареи:

1) Тип

См. Страницу первичных и вторичных батарей.

2) Напряжение

Теоретическое стандартное напряжение ячейки может быть определено из электрохимического ряда с использованием значений E ^или :

E ^o (катодный) — E ^o (анодный) = E ^o (элемент)

Это стандартное теоретическое напряжение. Теоретическое напряжение ячейки модифицируется уравнением Нернста, которое учитывает нестандартное состояние реагирующего компонента. Потенциал Нернста будет меняться со временем либо из-за использования, либо из-за саморазряда, посредством которого изменяется активность (или концентрация) электроактивного компонента в ячейке.Таким образом, номинальное напряжение определяется химией ячейки в любой момент времени.

Фактическое создаваемое напряжение всегда будет ниже теоретического напряжения из-за поляризации и потерь сопротивления (падения IR) батареи и зависит от тока нагрузки и внутреннего импеданса элемента. Эти факторы зависят от кинетики электрода и, таким образом, зависят от температуры, состояния заряда и возраста элемента. Фактическое напряжение, появляющееся на клеммах, должно быть достаточным для предполагаемого применения.

Типичные значения напряжения находятся в диапазоне от 1,2 В для никель-кадмиевых аккумуляторов до 3,7 В для литий-ионных аккумуляторов.

На следующем графике показана разница между теоретическим и фактическим напряжениями для различных аккумуляторных систем:

3) Кривая нагнетания

Кривая разряда представляет собой график зависимости напряжения от разряженной емкости в процентах. Желательна плоская кривая разряда, поскольку это означает, что напряжение остается постоянным по мере разряда батареи.

4) Вместимость

Теоретическая емкость батареи — это количество электричества, участвующего в электрохимической реакции. Обозначается Q и определяется как:

.

$$ Q = xnF $$

, где x = количество молей реакции, n = количество электронов, перенесенных на моль реакции и F = постоянная Фарадея

Вместимость обычно выражается в массе, а не в количестве молей:

\ [Q = {{nF} \ over {{M_r}}} \]

, где M _r = Молекулярная масса.Это дает емкость в ампер-часах на грамм (Ач / г).

На практике полная емкость аккумулятора никогда не может быть реализована, поскольку значительный вес составляют нереактивные компоненты, такие как связующие и проводящие частицы, сепараторы и электролиты, токосъемники и подложки, а также упаковка. Типичные значения варьируются от 0,26 Ач / г для Pb до 26,59 Ач / г для H ₂ .

5) Плотность энергии

Плотность энергии — это энергия, которая может быть получена из единицы объема веса клетки.

6) Удельная энергия

Удельная плотность энергии — это энергия, которая может быть получена на единицу веса ячейки (или иногда на единицу веса активного электродного материала). Это произведение удельной емкости и рабочего напряжения за один полный цикл разряда. Как ток, так и напряжение могут изменяться в течение цикла разряда, и, таким образом, полученная удельная энергия рассчитывается путем интегрирования произведения тока и напряжения во времени.Время разряда связано с максимальным и минимальным порогом напряжения и зависит от состояния доступности активных материалов и / или предотвращения необратимого состояния аккумуляторной батареи.

7) Удельная мощность

Плотность мощности — это мощность, которая может быть получена на единицу веса элемента (Вт / кг).

8) Температурная зависимость

Скорость реакции в ячейке будет зависеть от температуры в соответствии с теориями кинетики.Внутреннее сопротивление также зависит от температуры; низкие температуры дают более высокое внутреннее сопротивление. При очень низких температурах электролит может замерзнуть, что приведет к снижению напряжения, поскольку движение ионов затруднено. При очень высоких температурах химические вещества могут разлагаться, или может быть достаточно энергии для активации нежелательных обратимых реакций, снижающих емкость.
Скорость уменьшения напряжения с увеличением разряда также будет выше при более низких температурах, как и емкость — это показано на следующем графике:

9) Срок службы

Срок службы аккумуляторной батареи определяется как количество циклов зарядки / перезарядки, которое может выполнить аккумуляторная батарея, прежде чем ее емкость упадет до 80% от первоначальной.Обычно это от 500 до 1200 циклов.

Срок годности батареи — это время, в течение которого батарею можно хранить в неактивном состоянии до того, как ее емкость упадет до 80%. Уменьшение емкости со временем вызвано истощением активных материалов из-за нежелательных реакций внутри ячейки.

Батареи также могут быть подвержены преждевременной смерти:

• Чрезмерная зарядка

• Перегрузка

• Короткое замыкание

• Потребляемый ток больше, чем было предусмотрено для производства

• Воздействие экстремальных температур

• Подверженность ударам или вибрации


Задержка напряжения

Смерть батареи из-за старения

10) Физические требования

Это включает в себя геометрию ячейки, ее размер, вес и форму, а также расположение клемм.

11) Цикл зарядки / разрядки

Есть много аспектов цикла, которые требуют рассмотрения, например:

• Напряжение, необходимое для зарядки

• Время, необходимое для зарядки

• Наличие источника заряда

• Потенциальная угроза безопасности при зарядке / разрядке

12) Срок службы

Срок службы аккумуляторной батареи — это количество циклов разрядки / зарядки, которое она может пройти, прежде чем ее емкость упадет до 80%.

13) Стоимость

Сюда входит начальная стоимость самой батареи, а также стоимость зарядки и обслуживания батареи.

14) Возможность глубокого разряда

Существует логарифмическая зависимость между глубиной разряда и сроком службы батареи, таким образом, срок службы батареи может быть значительно увеличен, если она не разряжена полностью; Например, батарея мобильного телефона прослужит в 5-6 раз дольше, если перед подзарядкой она разрядится только на 80%.

Для приложений, где это может быть необходимо, доступны специальные аккумуляторы глубокого разряда.

Никель-кадмиевые батареи

15) Требования к приложению

Батареи должно хватить для предполагаемого применения. Это означает, что он должен иметь возможность производить правильный ток с правильным напряжением. Он должен иметь достаточную емкость, энергию и мощность. Он также не должен слишком сильно превышать требования приложения, поскольку это может привести к ненужным расходам; он должен обеспечивать достаточную производительность при минимально возможной цене.

предыдущая | следующий

Как батареи заводят ваш автомобиль | Как работают батареи

Когда вы вставляете ключ в замок зажигания автомобиля и поворачиваете переключатель или нажимаете кнопку в положение «ВКЛ», на аккумулятор автомобиля отправляется сигнал. Получив этот сигнал, автомобильный аккумулятор преобразует химическую энергию в электрическую. Эта электрическая мощность подается на стартер для запуска двигателя. Аккумулятор также обеспечивает питание автомобильных фар и других аксессуаров.

Напряжение аккумулятора

Напряжение — это величина электрического потенциала, который удерживает ваша батарея. Стандартный автомобильный аккумулятор в современных автомобилях — это аккумулятор на 12 В. Каждая батарея имеет шесть ячеек, каждая на 2,1 В при полной зарядке. Автомобильный аккумулятор считается полностью заряженным при напряжении 12,6 В или выше.

Когда напряжение аккумулятора падает, даже небольшое, это сильно влияет на его производительность. В таблице слева показано, сколько энергии остается в батарее при изменении показаний напряжения батареи.

Несмотря на то, что автомобильный аккумулятор заряжен не полностью, он считается заряженным от 12,4 В или выше. Он считается разряженным при напряжении 12,39 вольт или меньше.

Примечание. Предполагается, что удельный вес полностью заряженного заряда составляет 1,265 с поправкой на 80 ° F.

Химическая реакция

Электрическая энергия в батарее генерируется в результате химической реакции. В случае свинцово-кислотной батареи смесь серной кислоты и воды, известная как электролит, вступает в реакцию с активным материалом внутри батареи.

Напряжение аккумулятора во многом зависит от концентрации серной кислоты. Чтобы получить напряжение 12,6 В или выше, массовая доля серной кислоты должна составлять не менее 35 процентов.

По мере разряда батареи реакция между серной кислотой и активным материалом приводит к образованию другого соединения, и концентрация серной кислоты снижается. Со временем это вызывает падение напряжения аккумулятора.

Мощность проворачивания

Автомобильным двигателям для запуска требуется мощность проворачивания.Необходимая мощность зависит от многих факторов, таких как тип двигателя, объем двигателя и температура. Как правило, при понижении температуры для запуска двигателя требуется больше мощности. Ток холодного пуска (CCA) — это номинал, который измеряет мощность пуска батареи. Это относится к количеству ампер, которое 12-вольтовая батарея может выдавать при 0 ° F в течение 30 секунд, поддерживая напряжение не менее 7,2 вольт. Например, 12-вольтовая батарея с рейтингом 600 CCA означает, что при 0 ° F батарея будет обеспечивать 600 ампер в течение 30 секунд без падения ниже 7.2 вольта.

Справочник по аккумуляторным батареям и технические термины

КИСЛОТА
Серная кислота. Это электролит или жидкость, содержащаяся в элементах батареи

.

АКТИВНЫЙ МАТЕРИАЛ
Активным материалом в положительных пластинах батареи является диоксид свинца, а в отрицательных пластинах — металлический губчатый свинец. Когда создается электрическая цепь, эти материалы реагируют с серной кислотой во время зарядки и разрядки в соответствии со следующей химической реакцией

PbO2 + Pb + 2h3SO4 = 2PbSO4 + 2h3O

АКТИВАЦИЯ
Добавление электролита в сухую батарею.

AGM
Абсорбирующий стеклянный мат

AGM BATTERY
Аккумулятор, не содержащий свободного жидкого электролита. Электролит абсорбируется стекломатом, расположенным в каждой из ячеек батареи. Аккумуляторы AGM и VRLA имеют одинаковую конструкцию

AMPERE (Amp., A.)
Единица измерения скорости электронного потока или тока через цепь

АМПЕР-ЧАС (Ампер-час, Ач)
Единица измерения электрической емкости аккумулятора, полученная путем умножения силы тока в амперах на время разряда в часах.(Например, аккумулятор, который выдает 5 ампер в течение 20 часов, дает 5 А x 20 часов = 100 Ач емкости)

СУРЬМА
Твердый хрупкий серебристо-белый металл с высоким блеском из семейства мышьяка. Химическая формула Sb, атомный номер 51.

CADMIUM
Металлический элемент, обладающий высокой устойчивостью к коррозии, используемый в качестве защитного покрытия компонентов батареи. Химическая формула Cd, атомный номер 48.

ЕМКОСТЬ
Способность полностью заряженной батареи выдавать определенное количество электроэнергии (Ач) с заданной скоростью (А) в течение определенного периода времени (часов).Емкость батареи зависит от ряда факторов, таких как: вес активного материала, плотность активного материала, адгезия активного материала к сетке, количество, конструкция и размеры пластин, расстояние между пластинами, конструкция разделителей, конкретные плотность и количество доступного электролита, сплавы сетки, конечное предельное напряжение, скорость разряда, температура, внутреннее и внешнее сопротивление, возраст и срок службы батареи.

ТЕСТ ЕМКОСТИ
Тест, при котором батарея разряжается постоянным током при комнатной температуре до тех пор, пока напряжение не упадет до 1.75 вольт на ячейку.

CELL
Базовый электрохимический токоподводящий блок в батарее, состоящий из набора положительных пластин, отрицательных пластин, электролита, сепараторов и корпуса. Свинцово-кислотная батарея на 12 вольт состоит из шести ячеек.

ЗАРЯЖЕННЫЙ
Максимальная способность аккумуляторного элемента передавать ток (в амперах). Положительные пластины содержат максимальное количество оксида свинца и минимум сульфата свинца, а отрицательные пластины содержат максимум губчатого свинца и минимум сульфата.Электролит имеет максимальный удельный вес.

ЗАРЯЖЕННЫЙ И СУХОЙ (СУХОЙ ЗАРЯД)
Аккумулятор в сборе с сухими заряженными пластинами и без электролита.

ЗАРЯЖЕННЫЙ И ВЛАЖНЫЙ (ВЛАЖНЫЙ ЗАРЯД)
Полностью заряженный аккумулятор с электролитом (готовый к установке)

ЗАРЯДКА
Процесс преобразования электрической энергии в накопленную химическую энергию

СКОРОСТЬ ЗАРЯДКИ
Ток (в амперах), при котором заряжается аккумулятор.

ЦЕПЬ
Электрическая цепь — это путь, по которому проходит поток электронов. Замкнутая цепь — это полный путь. В разомкнутой цепи есть разорванный или отключенный путь.

ЦЕПЬ (СЕРИЯ)
Цепь, которая имеет только один путь для прохождения тока. Батареи, расположенные последовательно, соединяются с отрицательным полюсом первого к плюсу второго, отрицательным полюсом второго к плюсу третьего и так далее. Если две 12-вольтовые батареи емкостью 50 Ач каждая подключены последовательно, напряжение в цепи равно сумме двух напряжений батареи, или 24 вольта, а емкость комбинации в ампер-часах составляет 50 Ач.

ЦЕПЬ (ПАРАЛЛЕЛЬНАЯ)
Цепь обеспечивает более одного пути для прохождения тока. При параллельном расположении батарей (одинакового напряжения и емкости) все положительные клеммы подключены к одному проводнику, а все отрицательные клеммы — к другому проводнику. Если две 12-вольтовые батареи емкостью 50 Ач каждая подключены параллельно, напряжение в цепи составляет 12 В, а емкость комбинации в ампер-часах составляет 100 Ач.

РЕЙТИНГ ХОЛОДНОЙ ШАТУНКИ
Количество ампер свинцово-кислотной батареи при нуле градусов по Фаренгейту (-17.8 градусов по Цельсию) может работать в течение 30 секунд и поддерживать не менее 1,2 В на элемент.

CONSTANT CURRENT CHARGE
Зарядное устройство для аккумулятора, вырабатывающее постоянный ток (в амперах) во время процесса зарядки

КОРРОЗИЯ
Деструктивная химическая реакция жидкого электролита с химически активным материалом. (например, разбавление серной кислоты на железе, вызывающее образование продуктов коррозии, таких как ржавчина). Клеммы аккумуляторных батарей подвержены коррозии, если они не обслуживаются должным образом.

ТОК
Скорость потока электричества или движение электронов по проводнику. Это сравнимо с течением струи воды. Единицей измерения силы тока в системе СИ является ампер (А)

.

ТОК (ПЕРЕМЕННЫЙ) (AC)
Ток, периодически меняющийся по величине и направлению. Батарея не подает переменный ток.

ТОК (ПРЯМОЙ) (ПОСТОЯННЫЙ ТОК)
Электрический ток, протекающий в электрической цепи только в одном направлении.Батарея выдает постоянный ток (DC) и должна заряжаться постоянным током в направлении, противоположном разряду.

CYCLE
В аккумуляторе одна разрядка плюс одна подзарядка равны одному циклу.

СКОРОСТЬ РАЗРЯДА
Любая указанная сила тока, при которой батарея разряжается

РАЗРЯДКА
Когда батарея выдает ток, говорят, что она разряжается.

ЭЛЕКТРОЛИТ
В свинцово-кислотных аккумуляторах электролитом является серная кислота, разбавленная водой.Это проводник, который поставляет воду и сульфат для электрохимической реакции.

PbO2 + Pb + 2h3SO4 = 2PbSO4 + 2h3O

ЭЛЕМЕНТ
В аккумуляторе набор положительных и отрицательных пластин в сборе с разделителями.

FLOAT CHARGE
Уровень напряжения перезарядки, который немного выше, чем напряжение холостого хода (OCV) батареи

ФОРМИРОВАНИЕ
При производстве аккумуляторов формирование — это процесс зарядки аккумулятора в первый раз.Электрохимически образование превращает пасту оксида свинца на положительных решетках в диоксид свинца, а пасту из оксида свинца на отрицательных решетках — на металлический губчатый свинец.

GLASS MAT
Ткань из стекловолокна с полимерным связующим, например стиролом или акрилом, который используется для удержания активного материала положительных материалов. Стеклянные коврики также поглощают электролит в батарее AGM.

GRID
Каркас из свинцового сплава, который поддерживает активный материал пластины батареи и проводит ток.

ЗЕМЛЯ
Опорный потенциал цепи. В автомобильной промышленности — результат прикрепления одного кабеля аккумулятора к кузову или раме транспортного средства, который используется в качестве пути для замыкания цепи вместо прямого провода от компонента. Сегодня более 99% автомобильных и LTV-приложений используют отрицательную клемму аккумулятора в качестве заземления.

ГИДРОМЕТР
Устройство поплавкового типа, используемое для определения степени заряда аккумулятора путем измерения удельного веса электролита.(т.е. концентрация серной кислоты в электролите).

LEAD
Химический элемент, основной состав свинцово-кислотной батареи. Химическая формула Pb, атомный номер 82.

СВИНЦЕВЫЕ СУРЬМЫ
Металлический сплав, обычно используемый в отливках или пластинах аккумуляторных батарей.

СВИНЦЕВЫЙ КАЛЬЦИЙ
Сплав на основе свинца, который иногда используется для компонентов батарей вместо сплавов с сурьмой и свинцом.

ПЕРОКСИД СВИНЦА
Коричневый оксид свинца, который является положительным материалом в полностью сформированной положительной пластине аккумуляторной батареи.

СВИНЦОВАЯ ГУБКА
Главный компонент активного материала полностью сформированной отрицательной пластины аккумуляторного элемента.

СУЛЬФАТ СВИНЦА
Соединение, которое образуется в результате химической реакции серной кислоты с оксидами свинца в элементе батареи.

СЕРНАЯ КИСЛОТА
Основное кислотное соединение серы. Серная кислота в разбавленном виде является электролитом свинцово-кислотной батареи. Химическая формула h3SO4.

TRICKLE CHARGE
Непрерывный низкоскоростной заряд, примерно равный внутренним потерям аккумулятора и способный поддерживать аккумулятор в полностью заряженном состоянии.

НАГРУЗОЧНЫЙ ТЕСТЕР
Прибор, который потребляет ток (разряжается) от батареи, используя электрическую нагрузку, при измерении напряжения. Он определяет способность батареи работать в реальных условиях разряда.

АККУМУЛЯТОР С НИЗКИМ ПОТЕРЬЮ ВОДЫ
Батарея, не требующая периодического добавления воды при нормальных условиях. Также известен как необслуживаемый аккумулятор .

MILLIAMPERE
Одна тысячная ампер (ампер)

МОДИФИЦИРОВАННЫЙ ЗАРЯД ПОСТОЯННОГО НАПРЯЖЕНИЯ
Заряд, при котором напряжение заряда поддерживается постоянным, в то время как фиксированное сопротивление вставлено в цепь зарядки аккумулятора, вызывая повышение напряжения по мере зарядки.

ОТРИЦАТЕЛЬНО
Обозначение или отношение к электрическому потенциалу. Отрицательный полюс батареи — это точка, из которой при разряде текут электроны.

ОТРИЦАТЕЛЬНАЯ ПЛАСТИНА
Сетка и активный материал, по которому ток течет от внешней цепи, когда батарея разряжается.

ОТРИЦАТЕЛЬНЫЙ КЛЕММ
Клемма батареи, от которой ток течет через внешнюю цепь к положительной клемме, когда батарея разряжается.

ОМ
Единица измерения электрического сопротивления в системе СИ. Также единица электрического сопротивления в электрической цепи.

ЗАКОН ОМА
Выражает соотношение между вольтами (v) и амперами (A) в электрической цепи с сопротивлением (R). Его можно выразить следующим образом

В = ИК

Вольт (v) = амперы (I) x Ом (R). Если известны любые два из трех значений, третье можно рассчитать, используя приведенный выше расчет.

НАПРЯЖЕНИЕ ОТКРЫТОЙ ЦЕПИ
Напряжение залитой свинцово-кислотной аккумуляторной батареей, когда она не подает или не получает питание. Это 2,11 вольта для полностью заряженной аккумуляторной батареи или 12,66 вольта для полностью заряженной 12-вольтовой батареи (6,33 для 6-вольтовой батареи).

ПОЛОЖИТЕЛЬНЫЙ
Обозначение или относящийся к виду электрического потенциала; противоположность отрицательному. Точка или клемма батареи, имеющая более низкий относительный электрический потенциал.

ПОЛОЖИТЕЛЬНЫЙ ТЕРМИНАЛ
Клемма батареи, на которую течет ток во внешней цепи, когда батарея разряжается.

ОСНОВНАЯ БАТАРЕЯ
Этот тип батареи может накапливать и отдавать электрическую энергию, но не может быть перезаряжен.

НОМИНАЛЬНАЯ МОЩНОСТЬ
Ампер Часы разряда, которые можно снять с полностью заряженной батареи с определенной постоянной скоростью.

РЕЗЕРВНАЯ МОЩНОСТЬ
Время в минутах, в течение которого новый, полностью заряженный аккумулятор будет выдавать 25 ампер при 80 градусах по Фаренгейту и поддерживать напряжение на клеммах равное или выше 1.75 вольт на ячейку. Этот рейтинг представляет собой время, в течение которого аккумулятор будет продолжать работать с основными принадлежностями в случае выхода из строя генератора переменного тока или генератора автомобиля.

СОПРОТИВЛЕНИЕ (ЭЛЕКТРИЧЕСКОЕ)
Противодействие свободному протеканию тока в цепи. Обычно он измеряется в Ом.

ВТОРИЧНАЯ БАТАРЕЯ
Батарея, которая может накапливать и отдавать электрическую энергию и может заряжаться, пропуская через нее постоянный ток в направлении, противоположном направлению разряда.

САМОРАЗРЯДКА
Постепенная потеря электроэнергии при хранении аккумулятора.

СЕПАРАТОР
Разделитель между положительной и отрицательной пластинами элемента, который позволяет току проходить через него. Сепараторы изготавливаются из различных материалов, таких как полиэтилен, поливинилхлорид, резина, стекловолокно, целлюлоза и т. Д.

КОРОТКОЕ ЗАМЫКАНИЕ
Непреднамеренный обход тока в электрическом устройстве или проводке, как правило, с очень низким сопротивлением и, таким образом, вызывает протекание большого тока.В аккумуляторе короткое замыкание элемента может быть достаточно постоянным, чтобы разрядить элемент и сделать аккумулятор бесполезным.

УДЕЛЬНЫЙ ВЕС (SG)
Плотность жидкости по сравнению с плотностью воды. Удельный вес электролита — это вес электролита по сравнению с весом равного объема чистой воды.

СОСТОЯНИЕ ЗАРЯДА
Количество электроэнергии, хранящейся в батарее в любой момент времени, выраженное в процентах от энергии при полной зарядке.

VOLT
Единица измерения электрического потенциала в системе СИ.

НАПРЯЖЕНИЕ
Разница в электрическом потенциале, которая существует между клеммами аккумулятора или любыми двумя точками в электрической цепи.

ПАДЕНИЕ НАПРЯЖЕНИЯ
Чистая разница в электрическом потенциале (напряжении) при измерении сопротивления или импеданса (Ом). Его отношение к току описано в законе Ома .

VRLA
Свинцово-кислотный клапан с регулируемым клапаном.Герметичная батарея с предохранительным клапаном, предназначенным для сброса избыточного внутреннего давления при поддержании давления, достаточного для рекомбинации кислорода и водорода в воду. VRLA и AGM относятся к батарее одного типа.

WATT
Единица СИ для измерения электрической мощности. (то есть скорость выполнения работы по перемещению электронов за счет электрического потенциала или против него.

Формула: Ватты = Амперы x Вольт

ВАТТ-ЧАС (Ватт-Час., WH)

Единица измерения электрической энергии, выражаемая в ваттах x часах.

Сводка и сравнение характеристик аккумуляторов

Есть большое количество параметров аккумуляторов. В зависимости от того, для какого приложения используется аккумулятор, некоторые параметры важнее других. Ниже приводится список параметров, которые могут быть указаны производителем для данного типа аккумулятора. Например, в типичном аккумуляторе для обычного автомобиля плотность энергии не имеет значения — аккумулятор составляет небольшую часть от общего веса аккумулятора, и, следовательно, этот параметр обычно не указывается для обычного автомобильного аккумулятора.Однако в приложениях для электромобилей вес аккумулятора составляет значительную долю от общего веса транспортного средства, поэтому будут указаны плотности энергии.

Параметр	Приложения	Примеры	Комментарии
Номинальное напряжение	Все		Обычно стандартизован на 12 В
Емкость аккумулятора	Все		Задано как функция скорости разряда
Внутреннее последовательное сопротивление	Сильноточные приложения	Ходовые двигатели
Скорость саморазряда	Приложения, которые периодически пополняются
Плотность энергии / мощности	Мобильные приложения, потребляющие значительное количество энергии батареи	Электромобили, спутники, портативная электроника и т. Д.
Напряжение отключения	Мобильные приложения, потребляющие значительное количество энергии батареи	Электромобили, спутники, портативная электроника и т. Д.
КПД	Приложение, в котором ограничена зарядка или необходимо минимизировать нагрев	Автономные энергетические системы
Глубина разгрузки	Приложения, в которых наблюдается регулярная глубокая разрядка	Автономные энергосистемы, тяговые батареи
Диапазон температур	Применения, в которых наблюдаются большие колебания температуры	Автономные энергетические системы, некоторые транспортные приложения
Срок службы батареи	Все		Указывается либо время, либо срок службы
Требования к техническому обслуживанию	Все
Безопасность	Все

.
