Клапан ЕГР (EGR) — что это такое?

Exhaust Gas Recirculation — это механизм рециркуляции отработавших газов как альтернативный метод уменьшения вредного количества оксидов азота в выхлопных газах.

Подробности и особенности

Рециркуляционная система отработавших газов — EGR, сокр. от Exhaust Gas Recirculation выполняет роль помощника для поддержания чистоты атмосферы. Система служит для уменьшения вредного количества оксидов азота в выхлопных газах за счёт того, что определённая часть отработавших газов опять системой возвращается во впускной коллектор.

Самые первые и простейшие системы представляет собой клапан, который соединяет между собой впускной и выпускной коллекторы. Этот клапан управляется при помощи вакуума во впускном коллекторе — открывается и закрывается в необходимый момент. Для нормальной бесперебойной работы мотора на холостых оборотах система полностью отключается на низах. А в более поздних и продвинутых версиях уже не простейшие клапаны, а с электронным управлением.

Оксиды азота – NxOx, например N2O3, NO и т.д., появляются в ДВС из-за воздействия высокой температуры. Его количеств зависит от температуры (пропорционально) — она, чем выше в камерах сгорания, тем больше количество оксидов азота, образующихся из-за работы мотора. В силу того, что определённая часть выхлопных газов возвращается системой во впускной коллектор (сколько именно, это «решает система»), во время сгорания (точнее до того самого момента), у топливно-воздушной смеси появляется тенденция к уменьшению температуры сгорания, и, в силу этого уменьшается «генерация» оксидов азота. Пропорции ингредиентов в смеси, то есть топливо-воздух (их соотношение), при этом остаются неизменным, однако при этом мощностные характеристики мотора могут меняться в худшую сторону, но несущественно, а у последних моделей эта тенденция уже почти исключена.

Систему ИиДжиАр (EGR) производители применяют как на дизелях, так и на бензиновых двигателях. На бензиновых турбомоторах внутреннего сгорания данная система не применяется, так как там КПД больше и сгорание газов происходит более оптимизированном образом.

Данную систему производители применяют в зависимости от общепринятого Евростандарта — требованиям Евро, стандарта определения токсичных веществ отработавших газов. Дизельные моторы внутреннего сгорания, скорее турбодизели, так как атмосферных дизелей уже почти не осталось, оснащаются различными схемами рециркуляционных систем отработавших газов. Они бывают следующих типов — низкого давления, высокого, и система рециркуляции комбинированного типа.

Производители устанавливают рециркуляционные системы выхлопных газов высокого давления на (турбо)дизельные двигатели, которые отвечают требованиям Евро4, то есть при содержании оксида азота в выхлопе не более чем 0,25 г/км. Однако в последнее время появились новейшие дизели с ещё более строгими стандартами Евро 5 и 6, но о них попозже. Суть в том, что система обеспечивает для моторов стандарта Евро4 отвод некоторого количества выхлопных газов перед турбоконагнетателем или турбокомпрессором прямо из выпускного коллектора и подачу в специальный канал, который находится перед впускным коллектором.

Конструкция системы объединяет клапан рециркуляции и патрубок отвода отработавших газов. Благодаря этому клапану происходит из выпускной системы перепускание выхлопных газов системой во впускной коллектор. Клапан работает с помощью пневматического или электрического привода.

Суть работа «пневмоклапана» основана на разряжении, который стимулируется во впускном коллекторе на бензиновых двигателях, или создаваемым вакуумным насосом для дизельных двигателей. Разряжение, подающегося на клапан рециркуляции, точнее его величина, регулируется управляющим клапаном. Он является электромагнитным клапаном.

На силу и «насыщенность» рециркуляции выхлопных газов прямо влияет разница давлений внутри впускной и выпускной систем. Автоматика посредством дроссельной заслонки регулирует величину давления во впускной системе. Так, когда дроссельная заслонка закрыта, то уменьшается давление на впуске и, следовательно, интенсивность рециркуляции повышается. Вкупе с этим — по мере того, как растёт объём рециркуляции, также уменьшается и количество и поток выхлопных газов.

Они выходят сквозь турбины компрессора, благодаря чему снижается давление наддува.

Есть режимы, при которых рециркуляционная система отработавших газов деактивируется — на холостых оборотах, при холодном моторе, и когда «дроссель» полностью открыт. В этих режимах система не работает.

Умные мозги системы управления двигателем производят рециркуляцию выхлопных газов под неусыпным контролем. По её сигналу начинает перемещаться дроссельная заслонка в нужном направлении и срабатывает рециркуляционный клапан. Потенциометрическим сенсором постоянно регулируется положение дроссельной заслонки по необходимости.

В некоторых моделях двигателей с подобной системой применяется система охлаждения для отработавших газов. Данное интересное решение помогает при снижении температуры сгорания и, следовательно, уменьшается образование оксидов азота. Благодаря прохождению охлаждающей жидкости сквозь радиатор специального назначения происходит её охлаждение. Радиатор включён в стандартную систему охлаждения двигателя. Также, в систему охлаждения для защиты от перегрева фиксирован корпус рециркуляционного клапана.

На новейших дизелях, отвечающих нормам Евро5 при содержании оксида азота в выхлопе не более 0,18 г/км, производителями применяется рециркуляционная система отработавших газов низкого давления. Данные системы отводят отработавшие газы после сажевого фильтра, охлаждают их в радиаторе системы рециркуляции, «помогают» их пройти через клапан – заслонку, рециркуляцию и подают их во впускную систему прямо перед турбокомпрессором.

Теперь о рециркуляционной системе низкого давления гарантирует меньшую температуру выхлопных газов, стопроцентное или почти полное отсутствие частиц сажи и, как результат, здорово уменьшается количество оксидов азота в выхлопе. Ещё одно преимущество данной системы — помимо всех своих функций есть ещё одна — все отработавшие газы проходят сквозь турбину компрессора, в силу чего давление наддува не страдает – не снижается.

Контроль за интенсивностью рециркуляции выхлопных газов берёт на себя система управления двигателем посредством трёх заслонок – дроссельной, рециркуляционной и выпускной. Работа заслонок осуществляется электрическим приводом. За величиной открытия каждой из заслонок следят потенциометрические сенсоры. Степень открытия заслонок «вычисляется» системой на основании цифровой модели заложенной в блок управления, который учитывает такие факторы, как сила и интенсивность рециркуляции отработавших газов, давление наддува и наполнение цилиндров.

И наконец, о последней системе комбинированной системе в семействе устройств рециркуляции отработавших газов. Производители данной системы применяется на (турбо)дизельных двигателях, которые соответствуют требованиям новейшего на данный момент стандарта Евро6 с содержанием оксидов азота в выхлопных газах не более рекордных 0,08 г/км. Комбинированная система обладает двумя отдельными магистралями, в которых происходит рециркуляция выхлопа – один высокого давления, а другой — низкого.

В этой системе рециркуляция выхлопных газов происходит аналогичным методом рециркуляции на двигателях Евро5. Помимо этого в определённых режимах работы двигателя происходит подача отработавших газов из магистрали высокого давления, происходит это по необходимости.

Такой ход, также позволяет снижать содержание количества оксидов азота. В итоге всех этих ходов значительно уменьшается содержание количества оксидов азота. В магистрали высокого давления не имеется свой охладитель отработавших газов.

< Назад
Вперёд >

Принцип работы egr. Система егр в дизельном двигателе что это такое. Восстановление нормальной работы

EGR представляет собой систему, которая позволяет снижать температуру в отсеке сгорания топлива. Датчик EGR реагирует на повышение температуры, в результате чего система начинает работать.

При срабатывании датчиков начинается открываться клапан, который добавляет в воздух выхлопной газ.

Данная мера позволяет снизить температуру в камере сгорания, благодаря чему двигатель не будет перегреваться, ведь именно перегрев не только повышает интенсивность износа деталей, но и повышает вероятность взрыва и возгорания.

Система EGR

Exhaust Gas Recirculation представляет собой систему рециркуляции ранее отработанного воздуха. Основным назначением данной системы является уменьшение выбросов азотистых окислов.

Система устанавливается, как на бензиновые, так и на дизельные двигатели внутреннего сгорания. В случае двигателей, которые функционируют на бензине, уменьшаются насосные потери, а также снижается риск возгорания и взрыва.

А в случае дизельных двигателей EGR их работа становится более «мягкой», а также уменьшается расход топлива.

Идея работы данной системы заключается в том, чтобы при определенных режимах работы мотора часть уже отработанных выхлопных газов будет подаваться в отверстие, куда воздух входит, из коллектора, через который газ покидает систему.

Дело в том, что избыточное содержание токсичных соединений в отходах работы дизельного или бензинового двигателей вызвано высокой температурой в камере сгорания. Катализатором для реакции горения является кислород, соответственно, чем больше этого элемента, тем выше температура.

При подачи в камеру сгорания уже отработанных выхлопных газов, то содержание кислорода значительно уменьшается, в результате чего температура снижается.

Помимо этого подмешивание выхлопных газов дает возможность понизить токсичность выхлопных газов , что благоприятно влияет на окружающую среду, а также обеспечивать продолжительную работу двигателя.

Впервые система рециркуляции отработанных газов была установлена на автомобилях Chrysler, которые сошли с конвеера в 1972 году . Первый опыт использования данной системы не оказался достойным, поскольку конструкция не была совершенной, в результате чего она не получила распространения.

В той системе через впускную трубу, которая находилась ниже карбюратора, подводились отработанные газы, которые потом поступали через специальное отверстие в смесь, воздуха и топлива.

Все несовершенства подобной конструкции проявлялись в том, что выхлоп поступал в цилиндры при любых режимах, на которых способен работать мотор, в результате чего процесс прогрева холодного двигателя, а также при нагрузке терялась мощность, что в свою очередь приводило к перерасходу топлива.

Однако тогда же в 1972 году только уже на автомобиле другой марки, Buick, была использована другая пневмомеханическая система EGR. Если сравнивать ее с первой, то она была более удачной, настолько что используется по сей день.

Стоит отметить, что система EGR доставляет много хлопот владельцам автомобилей, поскольку довольно капризна (особенно если авто заправляется топливом ненадлежащего качества). Дело в том, что выхлопы помимо углекислого газа содержат частицы сажи, которая оседает на элементах системы, в результате чего работа двигателя дистабилизируется.

При этом нужно сказать, что ремонт системы EGR стоит дорого из-за клапана. Так что многие владельцы вместо ремонта предпочитают глушить всю систему EGR.

Принцип работы EGR

Идея состоит в подмешивании некоторой части выхлопных газов к воздушной массе, находящейся во впускном коллекторе. Где высокое содержание окиси азота вызывает повышение температуры в камере сгорания.

Как известно, сгорание возможно только в присутствии кислорода. Выхлопные же газы, которые предварительно были смешаны с воздухом, снижают содержание данного элемента.

Таким образом температура в камере сгорания топлива снижается , что благотворно влияет на состояние системы, а также позволяет снизить токсичность выхлопа и расход топлива.

Устройство системы EGR Система Exhaust Gas Recirculation включает в себя:

Основную часть — клапан EGR. Данный элемент обеспечивает перемещение газов из выпускного в впусное отверстие двигателя. Поскольку клапан постоянно контактирует с раскалёнными газами, он имеет наименьшую продолжительность эксплуатации, нежели другие составляющие EGR.

Основная неисправность клапана, она же и самая главная причина поломки всей системы, — отсутствие герметичности .

В разновидностях системы EGR координирование работы может осуществляться, как при помощи электрических сигналов, так и при помощи пневматической системы. Последний тип управления является наиболее распространенным.

Cоленоид EGR . Используется в системах, которые имеют пневматическое управление клапаном.

Основная неисправность точно такая же, как и в случае клапана, а именно негерметичность. Неисправность соленоида EGR сказывается на функционировании двигателя точно также, как и в случае поломки клапана, система теряет герметичность и возможны утечки выхлопных газов, в результате чего дальнейшая эксплуатация становится небезопасной.

Датчик изменения положения штока клапана EGR , также называемый датчиком степени открытия клапана системы.

Бывают ситуации, когда данный элемент выходит из строя, однако в этом случае помимо загоревшейся лампы неисправности двигателя никаких других неприятных и тем более опасных последствий не имеется.

Блок управления двигателем внутреннего сгорания. Различные системы могут иметь самый разный набор компонентов, однако клапан EGR есть в абсолютно всех.

Именно от этого элемента во многом зависит не только функционирование всей системы EGR, но и двигателя. На некоторых двигателях внутреннего сгорания, работающих совместно с системой, EGR применяют дополнительные меры направленные на охлаждение газов.

Для этого данный узел входит в систему охлаждения двигателя. Подобная мера позволяет еще больше уменьшить уровень выброса оксидов азота. Как работает система EGR Работа во многом определяется типом двигателя внутреннего сгорания.

В двигателях, работающих на дизельном топливе, открывание клапана происходит на холостом ходу, что обеспечивает до половины воздуха на впуске.

С возрастанием количества оборотов происходит пропорциональное закрытие клапана, вплоть до того, что он закрывается полностью при максимальной нагрузке. Во время прогрева двигателя клапан тоже полностью закрыт.

В случае двигателей, которые функционируют на бензине, система не работает на холостом ходу, а также не включается на наибольших оборотах.

Работает при средней или низкой нагрузке, обеспечивая от 5 до 10 процентов воздуха, подаваемого в систему.

Два типа управления системы:

электрическая;
пневматическая.

Наиболее распространена вторая.

Действие системы EGR с пневматическим управлением следующее: ·

При появлении вакуумного разряжения в камере сгорания диафрагма устремляется вверх, в результате чего преодолевается усилие пружины, которая прижимает заслонку. Таким образом, клапан открывается и выхлоп поступает в камеру.
После снижения температуры в камере, разряжение в ней также уменьшается, в результате чего клапан закрывается под действием пружины . В случае электрического управления есть датчик, который реагирует состояние разряжения и подает сигнал об открытии клапана. При снижении уровня разряжения, а значит и температуры, соответственно происходит закрытие.

Неисправности системы EGR

Неполадки в работе системы рециркуляции отработанных газов, как уже было сказано выше, возникают в результате накоплений отложений в гнезде или пластине клапана, основном элементе системы.

Нагар часто бывает следствием использования топлива ненадлежащего качества, а также нарушений функционирования системы вентиляции картера и питания, износа деталей цилиндропоршневой группы, неисправности в работе турбокомпрессора, неполадок в работе датчиков, которые отвечают за управление работой всей системы ЕГР.

Засорение клапана может привести или к клину, или к замедленной работе системы. Необходимо отключить, снять, затем произвести чистку.

Заклинивание вполне может происходить как во время открытия, так и во время полного закрытия заслонки клапана.

При заклинивании во время открытия результатом может быть неустойчивая работа мотора, при функционировании мотора на бензине, а в случае дизельного двигателя наблюдается снижение мощности.

В том случае если заклинивание случилось во время закрытия, то бензиновый двигатель будет потреблять больше топлива, а вот двигатель, работающий на дизельном топливе, будет работать более «жестко».

Замедление открывания клапана не приводит к последствиям, чаще неисправность отражается на работе на холостых оборотах.

Система рециркуляции отработавших газов (EGR). Устройство. Неисправности.

Система рециркуляции отработавших газов (EGR) снижает выбросы оксидов азота (NOx). При высокой температуре сгорающей в камере сгорания топливовоздушной смеси образуется большое количество оксидов азота (NOx). Система рециркуляции ОГ направляет часть отработавших газов из выпускного канала головки блока цилиндров через впускной коллектор обратно в камеры сгорания, снижая тем самым температуру сгорания топливовоздушной смеси, вследствие чего происходит снижение концентрации оксидов азота.

Идея заключается в том, чтобы на определенных режимах работы двигателя подавать некоторую часть отработанных газов из выпускного коллектора во впускной. Повышенное содержание окислов азота в выбросах ДВС вызывается высокой температурой в камере сгорания. Катализатором реакции горения является кислород: чем больше кислорода – тем выше температура. А если подмешать к воздуху выхлопные газы, то содержание кислорода в нем уменьшится. В результате температура сгорания смеси и, соответственно, токсичность выхлопных газов понижаются.

EGR устанавливается и на бензиновые (кроме турбированных), и на дизельные двигатели. За счет избытка воздуха в дизеле образуется большее количество оксидов азота. Кроме улучшения экологических показателей (выброс NOx снижается до 50%), имеются еще некоторые «побочные» положительные последствия. В бензиновых моторах порция выхлопных газов, снижая разряжение во впускном коллекторе, уменьшает насосные потери, что способствует снижению расхода топлива на 2-3%. Работа при пониженной температуре в бензиновых двигателях снижает риск возникновения детонации, а работа дизельных моторов становится более мягкой. Выброс сажи у дизелей с системой EGR уменьшается на10%.

Алгоритм работы EGR зависит от типа двигателя. В дизелях клапан открывается на холостом ходу и подает до 50% объема воздуха на впуске. С ростом оборотов клапан пропорционально закрывается до полного закрытия при максимальной нагрузке. При прогреве мотора клапан также полностью закрыт. В бензиновых двигателях EGR не включается на холодном двигателе, на холостом ходу и на оборотах максимального крутящего момента. При низкой и средней нагрузке система обеспечивает 5-10% подаваемого на впуск воздуха.

Стоит отметить, что EGR зачастую превращается в головную боль для наших автомобилистов. Система довольно капризна, при ее работе (особенно на отечественном топливе) клапан EGR, впускной коллектор и находящиеся в нем датчики покрываются нагаром, что приводит к нестабильной работе двигателя. Клапан EGR – деталь дорогостоящая, поэтому многие автовладельцы вместо его замены прибегают к глушению всей системы.

А почему EGR не устанавливается на бензиновые турбодвигатели? На атмосферных двигателях система работает практически только на средних оборотах. А на моторах с турбонаддувом рабочий диапазон еще меньше — и выходит, что цель не оправдывает средства. Поэтому производители применяют другие способы снижения выбросов NOx: жидкостное охлаждение наддувочного воздуха (что снижает температуру в камере сгорания) и бесступенчатую систему изменения фаз газораспределения (обеспечивающую внутреннюю рециркуляцию отработавших газов). При внутренней рециркуляции часть выхлопных газов попадает обратно в цилиндр в моменты перекрытия клапанов, когда одновременно открыты и впускной и выпускной клапаны. Технически перекрытие можно организовать и с помощью подбора формы кулачков распредвала, но в этом случае рециркуляция будет осуществляться на всех режимах работы двигателя. В системах же бесступенчатого регулирования перекрытие клапанов по команде блока управления происходит только в необходимых режимах.

Типы конструкций

Как и любая механическая система, она не отличалась высокой точностью работы. С внедрением электронных систем управления двигателем EGR стали электропневматическими (Euro-2 и -3), а в дальнейшем появились и полностью электронные (Euro-4 и -5).

Клапан EGR может устанавливаться на впускном коллекторе, во всасывающем тракте, или непосредственно на блок дроссельных заслонок. Так как в дизельных двигателях система EGR перепускает большее количество отработанных газов, то и клапаны в таких системах имеют перепускное отверстие большего диаметра по сравнению с бензиновыми. В некоторых дизелях, особенно турбированных, давление на впуске может превышать давление на выпуске, что делает невозможным рециркуляцию выхлопных газов. В таких случаях для создания необходимого пониженного давления во впускной трубопровод устанавливаются регулирующие (вихревые) заслонки.

Основные неисправности системы EGR

При неисправности системы EGR могут наблюдаться неустойчивые обороты холостого хода и двигатель часто глохнет. Имеет место также неустойчивая работа при полностью открытой дроссельной заслонке, перебои при снижении оборотов, детонация, пропуски воспламенения.

Все неисправности сводятся к двум основным причинам:

Через клапан EGR проходит недостаточное количество выхлопных газов.
Через клапан EGR проходит слишком много выхлопных газов.

Составные компоненты системы EGR, в которых могут возникнуть неисправности, следующие:

Наружные патрубки (или каналы в впускной коллетор) для подвода выхлопных газов.

Собственно клапан EGR.

Термоклапан, подключающий источник разрежения к пану EGR в зависимости от температуры охлаждающей жидкости или воздуха.

Соленоиды, электрических или цифровых клапанов, управляемые от ЭБУ.

Интегрированные или отдельные преобразователи давления выхлопных газов.

Неисправности каналов и клапана EGR
При загрязнении каналов поток рециркуляции уменьшается, возрастает загрязнение окружающей среды оксидами азота N0х. Так как при этом ездовые характеристики почти не меняются, водители на такую неисправность жалуются редко. Иногда может возникать детонация и ухудшаться экономичность двигателя (ЭБУ не входит в замкнутый режим).

Так же проявляет себя и не открывающийся клапан EGR. Конструкция клапана предусматривает его запирание при неисправностях в системе EGR.
Твердые частицы из выхлопных газов оседают неравномерно в запорном устройстве клапана EGR и постепенно клапан nepecтает плотно закрываться. При этом рециркуляция выхлопных газов начинает происходить постоянно. Такая ситуация будет отражена в потоке параметров, принимаемых сканером от ЭБУ, но для окончательных выводов о состоянии клапана его следует разобрать. После очистки и перед установкой клапана следует убедиться, что каналы свободы от кусков отложений, которые могут повторно засорить систему.

Незакрывающийся клапан обычно проявляет себя следующим образом:

Неустойчивость холостых оборотов, частая остановка двигателя, пропуски воспламенения.
Рывки автомобиля при движении.
Уменьшение разрежения во впускном коллекторе и следствие работа инжекторного двигателя на богатой ТВ смеси.

Сам по себе клапан EGR относительно простое устройство, но система управляющая им достаточно сложная.

Прежде, чем демонтировать клапан следует убедиться в исправности управляющей системы.
В инструкции по эксплуатации автомобиля рекомендуется проводить регулярный осмотр и чистку клапана и каналов системы EGR. Но водители обычно этим пренебрегают, до полного отказа системы.

Сигнал разрежения вне нормы
Слабый или отсутствующий сигнал разрежения не откроет пневмоклапан, а постоянное разрежение — будет поддерживать клапан открытым все время. В таких случаях следует проверить правильность подключения вакуумных шлангов и разрежение на клапане.
В системах, использующих разрежение в индукционном диффузоре применяется вакуумный усилитель, неисправность которого может привести к отключению сигнала разрежения от клапана EGR или наоборот — к его постоянной подаче.
Исправно работающая система EGR отключается при прогреве двигателя блокировкой сигнала разрежения термоклапаном. Неисправность термоклапана приведет к избыточному загрязнению окружающей среды оксидами азота (если термоклапан постоянно закрыт) или к неустойчивой работе двигателя на холостых оборотах и недостаточной приемистости (если термоклапан постоянно открыт).
В некоторых системах клапан EGR открывается по совместному действию сигналов разрежения и давления выхлопных, газов. В таких системах даже при хорошем разрежении клапан EGR не откроется, если некоторые компоненты выпускного канала были изменены на нештатные, с более низким сопротивлением газовому потоку (упадет подпор выхлопных газов).

В электронных системах управления двигателем подача разрешения к диафрагме клапана EGR производится через электроклапан. Электроклапан может работать по принципу открыт — закрыт или с широтно-импульсной модуляцией. В таких системах следует проверять электрический сигнал от ЭБУ на соленоид злектроклапана, сам соленоид, целостность каналов подачи разрежения от источника до клапана EGR.
Набор контролируемых параметров системы EGR, считываемых автомобильным диагностическим сканером, зависит от конкретной модели автомобиля, как правило это следующие параметры:

Величина потока рециркуляции в процентах.
Коэффициент заполнения управляющего сигнала при работе электроклапана по принципу широтно-импульсной модуляции.
Коммутационное состояние клапана EGR (включен-выключен).

Диагностика системы EGR.

Чтобы разобраться должен ли срабатывать клапан EGR в конкретных условиях следует пользоваться технической документацией конретного автомобиля.

Диагностика основных компонентов пневмомеханической системы EGR
Для диагностики необходимы техническая документация от изготовителя и измерительные приборы: автомобильный мультиметр, манометр, ручной вакуумный насос, логический пробник и осциллограф. Не лишнем будет и диагностический прибор или сканер для вывода информации об ошибках и необходимых текущих данных.

Диагностика термоклапана, датчиков и соленоидов
1. Вольтметром контролируется напряжение на контактах соленоидов в токовом и обесточенном режимах.
2. Омметром проверяются сопротивления обмоток датчиков и соленоидов и наличие замыкания на «массу».

3. С помощью вакуумного насоса и манометра проверяется правильность работы электро и термоклапанов.

4. С помощью осциллографа или диагностического сканера можно проверить выходные сигналы всех датчиков, используемых ЭБУ при управлении EGR: положения дроссельной заслонки, оборотов коленчатого вала, разрежения во впускном коллекторе и т.п.

Диагностика основного клапана системы EGR
Типичная неисправность основного клапана — негерметичность диафрагмы в вакуумной камере или неплотная посадка запорного устройства клапана из-за загрязнения.
В системах EGR без использования противодавления выхлопных газов клапан снимается с двигателя, к его вакуумному входу подключается ручной вакуумный насос, подается разрежение около 250 мм рт. ст. Шток клапана должен втянуться, а запорное устройство — открыться, приложенное разрежение не должнб изменяться, а шток менять своего положения, в течение не ме¬нее 30 с. В противном случае диафрагма имеет утечку и клапан следует заменить.
В системах EGR с использованием противодавления выхлопных газов основной клапан системы EGR снимать бессмысленно, так как без подачи давления выхлопных газов он не сработает, даже исправный. В этом случае необходимо следовать процедур проверки, рекомендованной изготовителем, которая обычно предусматривает ограничение прохода выхлопных газов через выхлопную трубу.

Диагностика систем EGR с электронным управлением
Электропневматические системы (ЭПС)
Разрежение подается в систему EGR (ЭПС) через нормально открытый электроклапан, который управляется от ЭБУ. Когда система управления подачей топлива работает в разомкнутом режиме, ЭБУ замыкает контакт соленоида электроклапана на массу транзисторным ключом, блокируя подачу разрежения на клапан EGR. Если клапан EGR открыт в несоответствующем режиме работы двигателя, то это указывает на то, что нет подключения контакта соленоида электроклапана на «массу» или нет напряжения питания на другом контакте его обмотки. Если клапан EGR не открывается — соединение между ЭБУ и контактом соленоида замкнуто на «массу» вне ЭБУ.
Для управления потоком рециркуляции может применяться широтно-импульсная модуляция. ЭБУ периодически замыкает контакт соленоида электроклапана на «массу». Отношение длительности включенного состояния соленоида к периоду называется коэффициентом заполнения, который измеряется в процентах. Обычно 0% соответствует блокированию подачи разрежения на клапан, а 100% соответствует полностью открытому клапану.
С помощью мультиметра, подключенного щупами к клемме В (рис. ниже) и «массе», можно проконтролировать частоту коммутации соленоида и коэффициент заполнения по среднему значен напряжения на обмотке. Осциллограф для таких измерений дает более наглядную картину, чем мультиметр.

С диагностическими целями в клапан EGR встраивается вакуумный ключ (рис. ниже). ЭБУ использует сигнал ключа для проверки наличия разрежения в вакуумной линии 1 клапана EGR. Исправный ключ работает синхронно с электроклапаноЙ его электрический сигнал можно контролировать с помощью мультиметра, осциллографа или логического пробника, подключенных к контакту С в разъеме 6.

1 — вакуумная линия к клапану EGR;
2 — линия к источнику разрежения;
3 — диагностический нормально разомкнутый вакуумный ключ;
4 — запорная пружина;
5 — нормально закрытый пружиной 4 и обесточенный электроклапан;
6 — разъем;
7 — шина питания;
8- ЭБУ

Проверка сервопривода клапана EGR

Убедитесь, что отчетливо слышен звук работы сервопривода клапана EGR (шагового электродвигателя) при включении зажигания (без запуска двигателя). Если звук работающего сервопривода клапана EGR не слышен, то проверьте цепи питания сервопривода. Если цепь питания исправна, то, возможно, неисправен сам сервопривод или электронный блок управления двигателем.

Проверка сопротивления обмотки сервопривода

Отсоедините разъем сервопривода клапана EGR. Измерьте сопротивление между выводом «2» и выводами «1» или «3» разъема сервопривода. Номинальное сопротивление: 20–24 Ом (при 20 °С). Измерьте сопротивление между выводом «5» и выводами «4» или «6» разъема сервопривода. Номинальное сопротивление: 20–24 Ом (при 20 °С). Замените прокладку и затяните болты крепления клапана номинальным моментом.

Проверка работы сервопривода

Подсоедините жгут тестовых проводов к разъему сервопривода EGR. Подсоедините провод от положительного вывода источника питания (напряжение примерно 12 В) к выводу «2» разъема сервопривода. Подсоединяйте провод от отрицательного вывода источника питания напряжением 12 B к выводам «1» и «3» разъема. При этом проверяйте, ощущается ли легкая вибрация работающего шагового электродвигателя.

Ресурс различных систем EGR составляет от 70 до 100 тысяч километров (в отечественных условиях около 50 тысяч). После этого ее компоненты подлежат замене. Это в идеале. Однако желающих платить немалые деньги находится немного. Несложное и своевременное обслуживание системы поможет продлить ей жизнь. В пневмоклапане EGR необходимо периодически очищать седло и шток от нагара с помощью жидкости для очистки карбюратора. Делать это нужно осторожно, чтобы жидкость, агрессивная к резине, при попадании на диафрагму клапана не повредила ее. В системах с управляющим электроклапаном в нем, как правило, имеется фильтр, защищающий вакуумную систему от загрязнения. Его необходимо очищать.

Когда EGR начинает давать сбои, многие автовладельцы предпочитают заглушить ее. Как правило, это делается с помощью вырезанной из тонкой жести прокладки, устанавливаемой под клапан. Среди специалистов мнения о глушении системы расходятся. Одни считают его совершенно безвредным, а некоторые даже полезным. Вторые же полагают, что в результате повышается температура в камере сгорания, а это увеличивает риск появления трещин в головке блока цилиндров.

Простое механическое глушение клапана и удаление вихревых заслонок (там, где они есть) не всегда приводит к желаемым результатам. На турбодизелях возможны проблемы с регулированием давления наддува и повышенным износом турбины. На современных двигателях клапан EGR необходимо «удалять» и программно – перепрошивкой блока управления. В противном случае контроллер будет постоянно выдавать ошибку или даже переводить двигатель в аварийный режим.

Разработчики современных автомобилей постоянно совершенствуют двигатели для улучшения в них экологической составляющей. Система ЕГР – один из механизмов, позволяющих свести к минимуму токсичные выбросы в атмосферу за счет возврата части выхлопных газов в камеру сгорания, при этом работа дизеля становится более «мягкой». При эксплуатации силового агрегата с EGR, многие владельцы автомобилей сталкиваются с поломками или сбоями в работе системы рециркуляции. Новая деталь для замены стоит достаточно дорого, но она вполне поддается чистке, ремонту или система просто отключается.

Как работает ЕГР на турбодизеле

Главная функция системы EGR – это частичный возврат отработанного газа во впускной коллектор с целью дожигания. На дизельном двигателе такое решение позволяет добиться более мягкой и плавной работы двигателя, что улучшает его эксплуатационные качества и уменьшает расход горючего, а выхлоп снижает свою токсичность. Появление отработанных газов во впуске не меняет соотношения основных компонентов горючей смеси, мощность на разных режимах работы не теряется, и экономится топливо.

Принцип действия клапана ЕГР на дизелях – это соединение части отработанных газов с поступающим через впускной коллектор воздухом. В выхлопе двигателя содержатся окислы азота из-за повышенного нагрева газов в камере сгорания. При задействовании системы EGR, сгорание происходит при более низкой температуре, а уровень содержания вредных веществ в выхлопе становится меньше. На дизелях клапан открывается автоматически на холостых оборотах, а при нагрузке и максимальных мощностях закрывается.

Для чего глушат клапан ЕГР

При длительной эксплуатации дизеля, оснащенного системой EGR, автовладельцы часто ощущают снижение мощности и появление дымления выхлопа. Любители тюнинга двигателя утверждают, что рециркуляция газов «душит» силовой агрегат, не позволяя ему проявить весь потенциал мощности. Основываясь на подобных доводах, многие водители решают заглушить систему ЕГР. Подобная процедура представляет собой отключение системы рециркуляции, что теоретически должно прибавить мощности.

Существует мнение, что быстрое образование нагара на клапане ЕГР и впуск выхлопных газов во впускной коллектор провоцируют усиленное нагарообразование и закоксовывание камеры сгорания. Неисправность системы ЕГР, связанная с выходом из строя клапана, приводит к перерасходу топлива и неустойчивой работе двигателя. В камеру сгорания попадают смолы и сажа, из-за которых дизельное масло быстро окисляется, а общий моторесурс силового агрегата снижается.

Необходимость отключения ЕГР появляется при пробеге 80-120 тыс. км, потому как наличие такого пробега обуславливает определенный износ двигателя. Выхлопные газы, перенаправленные вовнутрь, имеют высокую степень загрязнения. После их дальнейшего смешивания с картерными газами, появляется толстый слой смолистых отложений в коллекторе впуска, клапане ЕГР и клапанах головки двигателя. Забитая система вызывает появление ошибок и может спровоцировать резкий переход автомобиля в аварийный режим.

Неисправности ЕГР на дизеле

Клапан ЕГР – это деталь, выполняющая перепускную функцию, который или пропускает часть выхлопных газов из коллектора в подающую магистраль, где они смешиваются с воздухом (в случае исправности), или нет. При неисправности клапана, ЭБУ выдаст соответствующую ошибку на индикатор приборной панели. Неисправностями ЕГР на дизеле могут быть следующие:

Нагар в системе, который затрагивает клапан и пластину EGR. Чрезмерное образование нагара происходит при эксплуатации двигателя на низкокачественном топливе, при неполном сгорании топливной смеси, нарушении системы отвода картерных газов.
Засорение клапана, при котором происходит его заклинивание при открытии или закрытии, или некорректная работа в виде несвоевременного срабатывания, что заметно при работе мотора на холостом ходу.

Неисправности ЕГР проявляются в частой остановке двигателя, плавающих оборотах в режиме холостого хода, «троении», рывках во время движения и падении мощности при ускорении.

Выявить поломку системы рециркуляции возможно при визуальном осмотре состояния трубопроводов и разъемов датчиков. Точная диагностика включает в себя электронное сканирование и другие процедуры, при которых проверяют функционирование приводов и клапана ЕГР.

Ремонт ЕГР на дизеле

Ремонт системы EGR заключается в ее механической очистке от нагара и отложений при помощи небольшой металлической щетки и промывке очистителем «WD», который предназначен для снятия отложений и ржавчины с металла. В конце процедуры клапан изнутри протирают ветошью, смоченной в растворителе. В ремонт ЕГР на дизеле входит и очистка соленоида (при наличии такового), который выполняет функцию фильтрующего элемента, предохраняющего от попадания мусора в вакуумную систему.

Промывка от гари клапана ЕГР осуществляется после его снятия, обработки через отверстия специальным аэрозолем, применяющимся для очистки карбюраторов, далее деталь помещают в емкость, наполненную осветительным керосином. После разбирают, отвинтив 4 болта, и очищают изнутри. Такое обслуживание устранит признаки неисправности клапана EGR, и восстановит его правильную работу. Процедура должна проводиться регулярно через 60-100 тыс. км пробега.

Как правильно заглушить клапан ЕГР на дизеле

Правильное отключение EGR на дизеле предполагает:

Механический способ глушения клапана.
Отключение при помощи блока управления.

На первом этапе устанавливают механическую заглушку клапана, после чего систему отключают на электронном оборудовании. Следует знать, что только физически заглушить клапан бывает достаточно лишь на некоторых автомобилях. После осуществления механического блокирования клапана требуется его программное отключение в ЭБУ, иначе на панели приборов будет гореть лампа «check» по причине ошибки системы рециркуляции, а двигатель задействует аварийный режим, при котором ограничивается отдаваемая мощность.

Самый простой вариант заглушки клапана осуществляется следующим образом:

Клапан, который чаще всего располагают возле впускного коллектора, снимают, открутив несколько болтов.
Если необходимо, демонтируют впускной коллектор и чистят его каналы от загрязнений.
Извлекают прокладку, расположенную на месте крепления клапана.
Снятая прокладка используется в роли шаблона, по которой вырезают из стального листа прокладку-заглушку, и проделывают в ней отверстия под болты. Нередко заглушку под некоторые модели автомобилей можно встретить в продаже.
Обратная установка клапана с применением прокладки и заглушки. Затяжка болтов производится с особой осторожностью из-за их хрупкости.
Отключают вакуумные шланги, так как они в системе открытия клапанов больше не задействуются.
Внесение изменения в прошивку ЭБУ, чтобы избавиться от ошибки EGR.

Автомобильная система EGR — Exhaust Gas Recirculation, штука очень не однозначная и достаточно капризная, особенно при весьма низком качестве топлива, которое встречается в наших краях, довольно-таки часто. Неоднозначность этой системы заключается в том, что ее предназначение, сугубо экологическое. Система обратной рециркуляции отработанных газов или ЕГР, призвана уменьшить количество окислов азота в автомобильном выхлопе. Что такое ЕГР, зачем она нужна и как выражаются ее неисправности, обо всем этом, мы сейчас и поговорим.

Начать следует с того, что система ЕГР устанавливается на большинство дизельных моторов и бензиновые, атмосферные агрегаты. Суть работы этой системы заключается в том, что в определенные моменты открывается клапан EGR и во впускной коллектор двигателя вбрасывается порция отработанных газов.

Схематичное изображение работы системы ЕГР.

Таким образом, снижается количество кислорода в топливной смеси, что в свою очередь снижает температуру ее горения. А при более низкой температуре горения, количество окислов азота в автомобильном выхлопе, уменьшается весьма значительно. Если же двигатель турбирован, то диапазон применения ЕГР значительно сужается, что делает ее установку не рациональной. В таких случаях, применяются иные решения, снижающие количество вредных составляющих автомобильного выхлопа.

Exhaust Gas Recirculation не работает на холостых оборотах, она не используется, когда двигатель холодный, а также клапан ЕГР закрывается, когда дроссельная заслонка максимально открыта.

Управление системой ЕГР

Система обратной рециркуляции отработанных газов управляется электронным блоком управления двигателем. А команда на открытие или закрытие клапана EGR может подаваться на основании:

датчика температуры охлаждающей жидкости;
датчика коленчатого вала;
датчика положения дроссельной заслонки;

В различных моделях автомобилей, в управлении клапаном ЕГР используются либо все перечисленные датчики, либо некоторые из них, а в ряде случаев, только датчик температуры охлаждающей жидкости.

Как выглядит клапан ЕГР на Chevrolet Lacetti

Так или иначе, но работой клапана ЕГР всегда управляет автомобильная электроника. И пока эта система функционирует штатно, водитель ее работы, практически никак не ощущает. Полезная работа системы ЕГР вне экологической тематики, очень малозаметна. Эта система позволяет экономить около трех процентов топлива на бензиновых моторах. Так же в ряде случаев, система ЕГР предотвращает детонацию топлива в моторе. Но, это явление и само по себе редкое и неординарное. А что касается дизельных агрегатов, то при наличии, штатно функционирующей системы EGR, они работают более плавно, мягко, тихо. Кроме того, в моторах на дизельном топливе при посредстве ЕГР, уменьшается образование сажи. Вот и все бонусы, которые предоставляет владельцу система рециркуляции отработанных газов.

Видео о ЕГР

Зачем заглушают ЕГР

Часто можно увидеть ситуацию, когда система ЕГР, попросту заглушена. В чем же дело, не уж-то всем автомобилистам, которые так поступают, плевать на вред от автомобильных выхлопов?

На самом деле, проблема заключается в качестве топлива, на котором ездят наши автомобили. Низкое качество топлива, обуславливает кроме всего прочего, образование сажи и оседание ее на клапане ЕГР, а так же в ее магистрали. Это приводит к тому, что система либо вообще не работает, либо работает неправильно. В обеих случаях, проще ее заглушить, ибо, замена даже только клапана ЕГР, удовольствие отнюдь не дешевое. Вот и люди решают вопрос, так сказать, радикально. А поскольку никаких особых потерь отключение ЕГР не влечет, то и решаются на этот шаг, как правило, без особых колебаний.

Прокладка для заглушки ЕГР (с одним отверстием) и штатная (Chevrolet Lacetti).

Глушение системы рециркуляции отработанных газов на бензиновых двигателях, может производиться при помощи установки обычной шайбы в просвет клапана. Если для регулирования клапана ЕГР, применяются вихревые заслонки во впускном коллекторе, их нужно удалять, тоже. В дизельных же моторах, помимо механического глушения клапана ЕГР, необходимо отключить его программно. Иначе, повышается износ турбины и нарушается стабильность работы силового агрегата.

Споры по поводу глушения ЕГР, длятся до сих пор. Одни считают, что глушить эту систему можно и нужно, другие же утверждают, что после ее отключения, температура горения в цилиндрах возрастает, что приводит к более быстрой выработке ресурса двигателя и его износу.

Неисправности системы EGR

Диагностика проблем с описываемой системой, задача не столь простая, как может показаться на первый взгляд. Беда в том, что нет ярко выраженных симптомов, характерных именно для неполадок EGR. Двигатель, вроде бы троит, вроде бы сбоит, а вроде и нет. И заподозрить именно систему рециркуляции отработанных газов, в такой не стабильности работы мотора, может только профессионал. Но перед тем, проверяются различные датчики, узлы и системы автомобиля. Собственно, какие здесь могут возникнуть проблемы:

отложение на деталях клапана ЕГР, сажи и других элементов, приводящие к заклиниванию его, в каком-либо положении;
прогорание клапана ЕГР;
засорение самой магистрали ЕГР;
нарушение электронных систем управления клапаном ЕГР;

Если клапан или магистраль, банально засорены, почистить их, в общем-то, не сложно, хотя в ряде случаев, такая чистка, попросту невозможна. Ну а если клапан прогорел, то придется его менять, а это, как уже говорилось, отнюдь не дешево.

Симптомы, характерные именно для проблем с клапаном ЕГР, фактически отсутствуют. Это к примеру, нестабильная работа двигателя, в режиме холостых оборотов, немотивированные провалы в мощности, отсутствие ярко выраженного ускорения при полном открытии дроссельной заслонки, и другие признаки нарушений в работе мотора.

Так или иначе, не спешите менять клапан EGR или глушить ее, если нет явных повреждений клапана и его деталей. Возможно проблема здесь не совсем в ЕГР, ибо эта система, тесно взаимосвязана с другими узлами и системами регулирования подачи воздуха и отведения отработанных газов.

Один из характерных феноменов автомобильного дела состоит в том, что даже если водитель имеет огромный опыт ежедневной работы с автомобилем, некоторые его «изюминки» он может попросту не знать или же знать весьма поверхностно. Этот парадокс напрямую касается такого неизведанного многими до конца клапана, как EGR, который устанавливают на большинстве современных машин. Интересно, что есть и такие водители, которые о таком клапане вообще не слышали.

Для чего нужна система EGR

Прежде всего, необходимо разобраться EGR – что это в автомобиле и для чего она предназначена. Сам термин произошел от английского «Exhaust Gas Recirculation», что переводят как «клапан рециркуляции отработанных газов», обозначая аббревиатурой EGR. Среди водителей его для краткости зовут просто «клапан ЕГР». Он принадлежит к числу тех приспособлений, за счет которых производители автомобилей пытаются эффективно решать масштабные и нарастающие , в данном случае – для снижения уровня загрязненности окружающей среды. Такой оригинальный датчик должен, по замыслу конструкторов, поднять эффективность функционирования двигателя.

Есть у него и другая ключевая задача, тесно сопряженная с первой, – добиться . Это делается за счёт дожигания уже отработанных газов, говоря точнее – с помощью из повторного использования. Надо ли говорить, насколько это злободневно в наше время с множеством энергетических проблем! На западе такая методика используется уже давно, все более распространенной она становится и у нас.

Виды систем рециркуляции отработавших газов

Современный клапан рециркуляции отработавших газов EGR может иметь три разных формата, которые отличаются между собой не только внешне, но и самим принципом действия, способом привода. В частности, пневмомеханическая система представляет собой едва ли не самую простую, и поэтому уже, по существу, устаревшую технически и морально модель. В ней клапаном управляют, создавая во впускном коллекторе машины разрежение. Электропневматическая система модернизирована таким образом, что клапаном EGR управляют за счёт электроклапана, которым руководит ЭБУ мотора на основании информации датчиков. И, наконец, электронная система сконструирована так, что клапан EGR находится, образно говоря, в прямом подчинении ЭБУ . У него, в отличие от предыдущего варианта, не два положения, а три, что позволяет более плавно регулировать поток отработанных газов.

Конструкция и принцип работы клапана EGR

Отшлифованная с годами система рециркуляции выхлопных газов довольно остроумна. Она эффективно работает на принципе возвращения определённого заранее объёма отработавших своё газов обратно на «исходные позиции» – в пространство впускного коллектора. Причем это делается в строго намеченное время. Происходит процесс смешения таких газов с горючим и воздухом. Образованная «старая» смесь поступает обратно в цилиндры мотора вместе с новой, свежей смесью горючего и воздуха. Нужное количество определяет блок управления ECU, используя программу, заложенную в него на заводе-изготовителе, учитывая данные ряда датчиков и место, где находится клапан рециркуляции отработанных газов EGR.

Неисправности EGR и их диагностика

На основе практики определены характерные признаки неисправности клапана ЕГР, не позволяющие ему выполнять своё прямое назначение в полной мере:

частые остановки мотора ;
фиксируется падение мощности мотора при разгоне автомобиля;
детонация или т. н. «троение», неестественные рывки автомобиля, когда он движется.

Всё это ведёт к слабой, недостаточной рециркуляции картерных газов, заметно снижая эффективность работы двигателя. Особенного внимания требует к себе клапан ЕГР в дизельной машине. Так, специалисты рекомендуют регулярно очищать его от отложений и нагара через каждые 50 – 100 тысяч . Это один из основных способов профилактики клапана. Учитывая его важность для экономного функционирования автомобиля, периодическая диагностика клапана должна стать для водителя нормой и проводиться системно, чтобы избежать его непредвиденного выхода из строя.

Надо помнить, что для полноценной диагностики необходимо специальное оборудование, поэтому без целевой поездки на СТО, чтобы не проводить исследование в кустарных условиях, никак не обойтись.

Зачем заглушают ЕГР

Проблемы в работе клапанов ЕГР побудили водителей искать эффективное противоядие. Дело в том, что необходимо менять не только сам клапан – требуется основательная чистка иных деталей, а это весьма дорогостоящий процесс. Поэтому немало водителей без особенных раздумий прибегают к заглушке клапана. Если это сделать технически грамотно, двигатель будет избавлен от непредвиденного и нежелательного для него проблемного момента. Мало того, подчас такая заглушка даже немного повысит КПД, эффективность работы силового агрегата. Одним словом, из двух зол придётся выбирать меньшее – именно в интересах двигателя.

Однако попутно возникает резонный вопрос, как заглушить систему, тем более собственными силами, чтобы не усугубить ситуацию. Эксперты рекомендуют воспользоваться тщательной консультацией с профессионалами автосервиса по мудрому принципу «Один ум хорошо, а два – лучше!». Пусть вам во всём везёт!

Лучшие цены и условия на покупку новых авто

Кредит 6.5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне

Мас Моторс

Клапан егр что это такое

Система EGR. Назначение и принцип действия. — Honda Torneo, 2.0 л., 1997 года на DRIVE2

Система EGR.

Назначение и принцип действия.
Как известно, наиболее токсичными составляющими выхлопных газов автомобилей являются углеводороды, оксиды углерода и оксиды азота. С первыми двумя довольно эффективно справляется каталитический нейтрализатор, оксиды же азота «отсеиваются» им недостаточно. Для уменьшения вредных выбросов оксидов азота и была создана EGR (Exhaust Gas Recirculation) – система рециркуляции выхлопных газов. Она не предназначена для улучшения технических характеристик мотора, а устанавливается исключительно из экологических соображений.
Идея заключается в том, чтобы на определенных режимах работы двигателя подавать некоторую часть отработанных газов из выпускного коллектора во впускной. Повышенное содержание окислов азота в выбросах ДВС вызывается высокой температурой в камере сгорания. Катализатором реакции горения является кислород: чем больше кислорода – тем выше температура. А если подмешать к воздуху выхлопные газы, то содержание кислорода в нем уменьшится. В результате температура сгорания смеси и, соответственно, токсичность выхлопных газов понижаются.
EGR устанавливается и на бензиновые (кроме турбированных), и на дизельные двигатели. За счет избытка воздуха в дизеле образуется большее количество оксидов азота. Кроме улучшения экологических показателей (выброс NOx снижается до 50%), имеются еще некоторые «побочные» положительные последствия. В бензиновых моторах порция выхлопных газов, снижая разряжение во впускном коллекторе, уменьшает насосные потери, что способствует снижению расхода топлива на 2-3%. Работа при пониженной температуре в бензиновых двигателях снижает риск возникновения детонации, а работа дизельных моторов становится более мягкой. Выброс сажи у дизелей с системой EGR уменьшается на10%.
Алгоритм работы EGR зависит от типа двигателя. В дизелях клапан открывается на холостом ходу и подает до 50% объема воздуха на впуске. С ростом оборотов клапан пропорционально закрывается до полного закрытия при максимальной нагрузке. При прогреве мотора клапан также полностью закрыт. В бензиновых двигателях EGR не включается на холодном двигателе, на холостом ходу и на оборотах максимального крутящего момента. При низкой и средней нагрузке система обеспечивает 5-10% подаваемого на впуск воздуха.
Стоит отметить, что EGR зачастую превращается в головную боль для наших автомобилистов. Система довольно капризна, при ее работе (особенно на отечественном топливе) клапан EGR, впускной коллектор и находящиеся в нем датчики покрываются нагаром, что приводит к нестабильной работе двигателя. Клапан EGR – деталь дорогостоящая, поэтому многие автовладельцы вместо его замены прибегают к глушению всей системы.
А почему EGR не устанавливается на бензиновые турбодвигатели? На атмосферных двигателях система работает практически только на средних оборотах. А на моторах с турбонаддувом рабочий диапазон еще меньше — и выходит, что цель не оправдывает средства. Поэтому производители применяют другие способы снижения выбросов NOx: жидкостное охлаждение наддувочного воздуха (что снижает температуру в камере сгорания) и бесступенчатую систему изменения фаз газораспределения (обеспечивающую внутреннюю рециркуляцию отработавших газов). При внутренней рециркуляции часть выхлопных газов попадает обратно в цилиндр в моменты перекрытия клапанов, когда одновременно открыты и впускной и выпускной клапаны. Технически перекрытие можно организовать и с помощью подбора формы кулачков распредвала, но в этом случае рециркуляция будет осуществляться на всех режимах работы двигателя. В системах же бесступенчатого регулирования перекрытие клапанов по команде блока управления происходит только в необходимых режимах.
Типы конструкций

Хотя принцип работы всех систем одинаков, их конструктивное исполнение отличается большим разнообразием. В любой системе EGR главной деталью является клапан. Отличия состоят в способе управления его работой и, соответственно, составе элементов. Впервые EGR появились на американских автомобилях еще в начале 70-х годов прошлого века. Они были пневмомеханическими, то есть управлялись только разряжением впускного коллектора. Как и любая механическая система, она не отличалась высокой точностью работы. С внедрением электронных систем управления двигателем EGR стали электропневматическими (Euro-2 и -3), а в дальнейшем появились и полностью электронные (Euro-4 и -5).

В пневмомеханических системах клапан удерживается в закрытом состоянии пружиной. При подаче разрежения в вакуумную полость мембрана преодолевает сопротивление пружины и открывает клапан. Выхлопные газы по каналу проходят в задроссельную зону впускного коллектора. Патрубок клапана EGR подключается к впускному коллектору в области дроссельной заслонки. На холостых оборотах и при торможении дроссельная заслонка закрыта, разрежение над заслонкой практически отсутствует, клапан EGR закрыт. При средних нагрузках двигателя дроссельная заслонка приоткрыта, и так как под ней возникает разрежение, то клапан EGR открывается. При полной мощности дроссельная заслонка открыта, разрежение в области дроссельной заслонки слабое, клапан EGR будет закрыт.

В электропневматических системах работой клапана управляет контроллер двигателя на основании показаний датчиков. В зависимости от того, какой датчик является основным, различают четыре типа систем:
с датчиком противодавления выхлопных газов;
с датчиком температуры выхлопных газов;
с датчиком положения клапана EGR;
с датчиком давления на впуске МАР (либо датчиком массового расхода воздуха МАF) вместе с датчиком кислорода (лямбда — зондом).
Кроме того, используются и другие датчики системы управления двигателем, например: датчик положения дроссельной заслонки, температуры охлаждающей жидкости и др. На разных двигателях состав датчиков может меняться. ЭБУ в нужные моменты подает управляющие сигналы на электроклапан, который подключает или отключает источник разрежения к пневмоклапану EGR, Электроклапан имеет только два положения: открыт и закрыт. В более совершенных системах используется электропневматический преобразователь, который обеспечивает плавное регулирование степени рециркуляции. Для создания разряжения в некоторых конструкциях EGR может использоваться вакуумный насос.
В электронных системах EGR управление клапаном осуществляет непосредственно блок управления двигателем без использования вакуума. Существует две основные конструкции цифровых клапанов EGR: с тремя или двумя разновеликими отверстиями. Отверстия закрываются соленоидами в разных комбинациях. При трех отверстиях можно получить 7 различных уровней рециркуляции, при двух отверстиях – три уровня. Еще более совершенным является клапан, степень открытия которого определяет ЭБУ через шаговый электродвигатель. Таким образом, получается плавное регулирование потока выхлопных газов.
На некоторых двигателях в системе EGR применяется дополнительное охлаждение газов. Для этого клапан рециркуляции включается в штатную систему охлаждения. Такая мера позволяет еще больше снизить выброс оксидов азота.
Неисправности и обслуживание

Со временем детали системы EGR даже в исправном двигателе покрываются нагаром. Больше подвержены этому явлению дизеля из-за содержащейся в их «выхлопе» сажи. Частые поездки на короткие расстояния ускоряют процесс загрязнения. А в неисправном двигателе он усиливается многократно. Причинами могут быть применение некачественного топлива, нарушения в работе системы питания, общий износ двигателя, повышенное содержание масла во впускном тракте. Излишек масла появляется при неисправностях системы вентиляции картера, изношенных маслосъемных колпачках или направляющих клапанов, неисправностях турбокомпрессора (износ подшипников, забитая маслосливная магистраль), завышенном уровне масла или применении масла, несоответствующего двигателю.
От отложений нагара в первую очередь страдает клапан EGR. Нагар мешает клапану плотно закрываться, нарушает подвижность штока. В конечном итоге клапан в каком-то положении заклинивает, что приводит к нарушениям в работе двигателя. Проявляются эти нарушения по-разному, в зависимости от того, в каком положении «завис» клапан. Кроме того, последствия заклинивания клапана разнятся в зависимости от типа двигателя и особенностей конструкции самой системы EGR. Чаще всего неисправности системы EGR приводят к неравномерному холостому ходу (плаванье оборотов, заниженные или завышенные обороты) и двигатель часто глохнет. Также могут наблюдаться рывки и хлопки в глушителе при разгоне и дергания и хлопки на впуске при сбросе оборотов, падение мощности, затрудненный запуск. На бензиновых моторах появляется детонация и пропуски воспламенения, а работа дизелей становится «жесткой». На турбодизельных моторах незакрывающийся клапан EGR снижает производительность турбины. На некоторых автомобилях блок управления при нарушениях в работе системы EGR переводит двигатель в аварийный режим.
Иногда клапан EGR под воздействием высоких температур прогорает, что равносильно его заклиниванию в открытом состоянии. Причинами прогара могут быть неправильная работа системы управления клапаном, высокое противодавление выхлопных газов, неисправный перепускной клапан турбокомпрессора. Иногда к таким последствиям приводит тюнинг двигателя с целью поднятия давления наддува.
Необходимо отметить, что все вышеописанные неприятности характерны для пневмоклапанов, управляемых разряжением. Электрические же клапана гораздо меньше подвержены закоксовыванию. Парадоксально, но их ресурс ниже, чем у пневмоклапанов из-за механического износа подвижных деталей. Увеличившиеся зазоры забиваются сажей, причем очистке клапан не поддается, необходима только замена.
Однако не во всех проблемах, связанных с пневмо — EGR, повинен клапан. Иногда виноваты детали вакуумной системы или управляющие э

www.drive2.ru

назначение и принцип действия — DRIVE2

Как известно, наиболее токсичными составляющими выхлопных газов автомобилей являются углеводороды, оксиды углерода и оксиды азота. С первыми двумя довольно эффективно справляется каталитический нейтрализатор, оксиды же азота «отсеиваются» им недостаточно. Для уменьшения вредных выбросов оксидов азота и была создана EGR (Exhaust Gas Recirculation) – система рециркуляции выхлопных газов. Она не предназначена для улучшения технических характеристик мотора, а устанавливается исключительно из экологических соображений.

EGR устанавливается и на бензиновые (кроме турбированных), и на дизельные двигатели. За счет избытка воздуха в дизеле образуется большее количество оксидов азота. Кроме улучшения экологических показателей (выброс NOx снижается до 50%), имеются еще некоторые «побочные» положительные последствия. В бензиновых моторах порция выхлопных газов, снижая разряжение во впускном коллекторе, уменьшает насосные потери, что способствует снижению расхода топлива на 2-3%. Работа при пониженной температуре в бензиновых двигателях снижает риск возникновения детонации, а работа дизельных моторов становится более мягкой. Выброс сажи у дизелей с системой EGR уменьшается на10%.

А почему EGR не устанавливается на бензиновые турбодвигатели? На атмосферных двигателях система работает практически только на средних оборотах. А на моторах с турбонаддувом рабочий диапазон еще меньше — и выходит, что цель не оправдывает средства. Поэтому производители применяют другие способы снижения выбросов NOx: жидкостное охлаждение наддувочного воздуха (что снижает температуру в камере сгорания) и бесступенчатую систему изменения фаз газораспределения (обеспечивающую внутреннюю рециркуляцию отработавших газов). При внутренней рециркуляции часть выхлопных газов попадает обратно в цилиндр в моменты перекрытия клапанов, когда одновременно открыты и впускной и выпускной клапаны. Технически перекрытие можно организовать и с помощью подбора формы кулачков распредвала, но в этом случае рециркуляция будет осуществляться на всех режимах работы двигателя. В системах же бесступенчатого регулирования перекрытие клапанов по команде блока управления происходит только в необходимых режимах.

Типы конструкций систем рециркуляции выхлопных газов

Хотя принцип работы всех систем одинаков, их конструктивное исполнение отличается большим разнообразием. В любой системе EGR главной деталью является клапан

Отличия состоят в способе управления его работой и, соответственно, составе элементов. Впервые EGR появились на американских автомобилях еще в начале 70-х годов прошлого века. Они были пневмомеханическими, то есть управлялись только разряжением впускного коллектора. Как и любая механическая система, она не отличалась высокой точностью работы. С внедрением электронных систем управления двигателем EGR стали электропневматическими (Euro-2 и -3), а в дальнейшем появились и полностью электронные (Euro-4 и -5).

В пневмомеханических системах клапан удерживается в закрытом состоянии пружиной. При подаче разрежения в вакуумную полость мембрана преодолевает сопротивление пружины и открывает клапан. Выхлопные газы по каналу проходят в задроссельную зону впускного коллектора. Патрубок клапана EGR подключается к впускному коллектору в области дроссельной заслонки. На холостых оборотах и при торможении дроссельная заслонка закрыта, разрежение над заслонкой практически отсутствует, клапан EGR закрыт. При средних нагрузках двигателя дроссельная заслонка приоткрыта, и так как под ней возникает разрежение, то клапан EGR открывается. При полной мощности дроссельная заслонка открыта, разрежение в области дроссельной заслонки слабое, клапан EGR будет закрыт.

В электропневматических системах работой клапана управляет контроллер двигателя на основании показаний датчиков. В зависимости от того, какой датчик является основным, различают четыре типа систем:

• с датчиком противодавления выхлопных газов;
• с датчиком температуры выхлопных газов;
• с датчиком положения клапана EGR;
• с датчиком давления на впуске МАР (либо датчиком массового расхода воздуха МАF) вместе с датчиком кислорода (лямбда — зондом).

Кроме того, используются и другие датчики системы управления двигателем, например: датчик положения дроссельной заслонки, температуры охлаждающей жидкости и др. На разных двигателях состав датчиков может меняться. ЭБУ в нужные моменты подает управляющие сигналы на электроклапан, который подключает или отключает источник разрежения к пневмоклапану EGR, Электроклапан имеет только два положения: открыт и закрыт. В более совершенных системах используется электропневматический преобразователь, который обеспечивает плавное регулирование степени рециркуляции. Для создания разряжения в некоторых конструкциях EGR может использоваться вакуумный насос.

В электронных системах EGR управление клапаном осуществляет непосредственно блок управления двигателем без использования вакуума. Существует две основные конструкции цифровых клапанов EGR: с тремя или двумя разновеликими отверстиями. Отверстия закрываются соленоидами в разных комбинациях. При трех отверстиях можно получить 7 различных уровней рециркуляции, при двух отверстиях – три уровня. Еще более совершенным является клапан, степень открытия которого определяет ЭБУ через шаговый электродвигатель. Таким образом, получается плавное регулирование потока выхлопных газов.

На некоторых двигателях в системе EGR применяется дополнительное охлаждение газов. Для этого клапан рециркуляции включается в штатную систему охлаждения. Такая мера позволяет еще больше снизить выброс оксидов азота.

Неисправности и обслуживание системы EGR

Со временем детали системы EGR даже в исправном двигателе покрываются нагаром. Больше подвержены этому явлению дизеля из-за содержащейся в их «выхлопе» сажи. Частые поездки на короткие расстояния ускоряют процесс загрязнения. А в неисправном двигателе он усиливается многократно. Причинами могут быть применение некачественного топлива, нарушения в работе системы питания, общий износ двигателя, повышенное содержание масла во впускном тракте. Излишек масла появляется при неисправностях системы вентиляции картера, изношенных маслосъемных колпачках или направляющих клапанов, неисправностях турбокомпрессора (износ подшипников, забитая маслосливная магистраль), завышенном уровне масла или применении масла, несоответствующего двигателю.

От отложений нагара в первую очередь страдает клапан EGR. Нагар мешает клапану плотно закрываться, нарушает подвижность штока. В конечном итоге клапан в каком-то положении заклинивает, что приводит к нарушениям в работе двигателя. Проявляются эти нарушения по-разному, в зависимости от того, в каком положении «завис» клапан. Кроме того, последствия заклинивания клапана разнятся в зависимости от типа двигателя и особенностей конструкции самой системы EGR. Чаще всего неисправности системы EGR приводят к неравномерному холостому ходу (плаванье оборотов, заниженные или завышенные обороты) и двигатель часто глохнет. Также могут наблюдаться рывки и хлопки в глушителе при разгоне и дергания и хлопки на впуске при сбросе оборотов, падение мощности, затрудненный запуск. На бензиновых моторах появляется детонация и пропуски воспламенения, а работа дизелей становится «жесткой». На турбодизельных моторах незакрывающийся клапан EGR снижает производительность турбины. На некоторых автомобилях блок управления при нарушениях в работе системы EGR переводит двигатель в аварийный режим.

Иногда клапан EGR под воздействием высоких температур прогорает, что равносильно его заклиниванию в открытом состоянии. Причинами прогара могут быть неправильная работа системы управления клапаном, высокое противодавление выхлопных газов, неисправный перепускной клапан турбокомпрессора. Иногда к таким последствиям приводит тюнинг двигателя с целью поднятия давления наддува.

Необходимо отметить, что все вышеописанные неприятности характерны для пневмоклапанов, управляемых разряжением. Электрические же клапана гораздо меньше подвержены закоксовыванию. Парадоксально, но их ресурс ниже, чем у пневмоклапанов из-за механического износа подвижных деталей. Увеличившиеся зазоры забиваются сажей, причем очистке клапан не поддается, необходима только замена.

Однако не во всех проблемах, связанных с пневмо — EGR, повинен клапан. Иногда виноваты детали вакуумной системы или управляющие элементы. Поэтому не стоит торопиться демонтировать клапан, вначале нужно проверить, подается ли на него разряжение. На большинстве автомобилей вакуумом управляются не только клапан EGR, но и, например, клапан регулирования давления турбокомпрессора, заслонки во впускном коллекторе, заслонки климатической установки, усилитель тормозов и т.д. (все зависит от конкретной модели). Повреждение любой вакуумной трубки или заедание клапана, подсос воздуха во впускном коллекторе скажется на работе EGR. К нарушениям может приводить и неисправный управляющий электроклапан, подающий разрежение на пневмоклапан, и неисправный датчик, входящий в систему управления EGR.

Ресурс

www.drive2.ru

Польза или вред от глушения EGR — DRIVE2

Довольно часто задают данный вопрос, также сталкиваюсь с подобными дискуссиями в интернете. Решил расписать свое видение.
И так, что же делает данная система?

На иллюстрации не изображен охладитель, который охлаждает отработанные газы при движении обратно на впуск

EGR (система рециркуляции отработанных газов) часть отработанных газов направляет обатно во впускной коллектор через охладитель, чтоб выхлопные газы предварительно остыли. Чаще она встречается на дизельных моторах, но и на бензиновых, в т.ч. довольно небольшого объема (1.8-2.0 литра) так же устанавливается. Так вот, самый главный вопрос, зачем? Нужна она исключительно для сокращения выбросов вредных веществ в атмосферу от ДВС, тк отработанные газы частично проходят повторный цикл, позволяя вписываться во все более строгии экологические нормы.

Снижения топлива и других преимуществ от этого нет, только недостатки. Почему же от нее стараются поскорее избавиться? Приведу один пример. На фурах с работающей EGR двигатель до кап ремонта проходит менее 500 тыс км, а с заглушенной этой системой несколько млн км! А причина этому кроется в нашем дизтопливе (а конкретно наличию в нем серы), нормы, которые указываются у нас (Евро 4/5) не соответствуют действительности, если в солярке Евро 4 должно быть не больше 80 гр. серы, то у нас этот показатель может превышать в два, а то и более раза. Как мы знаем, сера — это твердое вещество, попадая из выпуска на впуск образаются отложения сажи (попутно довольно сильно загрязняет впуск), в которых содержится эта сера. А из впуска эта сажа попадает в цилиндры двигателя, где во-первых сажа способствует более быстрому износу поршневых колец и хона гильзы цилиндра, впоследствии эта сажа попадает в масло (тк негерметично кольца прилегают к стенке цилиндра), разжижая масло, которое впоследствие теряет свои смазывающие свойства.

Но это очень плохая развязка всей истории с EGR. Качество дизтоплива постоянно растет, так что возможно в будующем таких проблем не будет.
Нужно отметить, что открыт клапан EGR не всегда (при частичных нагрузках и на определенных оборотах).
Так же при поступлении выхлопных газов на впуск в топливо-воздушной смеси уменьшается количество кислорода, приводя к уменьшению мощностных характеристик двигателя (на форд-форуме есть графики до и после глушения EGR, из которых следует, что с заглушенной EGR крутящий момент стает выше).
Кроме того, часто сами клапана EGR выходят из строя из-за отложений серы, например на двигателе LR/Jaguar 2.7/3.0 tdv6 проблема довольно распространенная, ремонт стоит не менее 18 т.р.

Вот так выглядит эта красота

Существуют механический и програмный способ глушения EGR, все зависит от конкретного авто, не всегда можно заглушить механически, чтоб ЭБУ двигателя не заметил этих перемен.
Сам програмно глушил эту систему на LR Discovery, после чего не переживал о выходе из строя клапана EGR, радовлася лучшей реакции на педаль газа и тяге на низких оборотах.

На просторах интернета встречаются довольно забавные статьи про магическое снижение температуры топливо-воздушной смеси за счет поступления выпускных газов на впуск и увеличении температуры в камере сгорания, вследствие чего повышается износ двигателя и он выходит из строя довольно быстро. Но как это происходит, уму не постижимо, охладитель же не морозильная камера, он не охлаждает поступающий горячий воздух до минусовых температур))) Возможно я ошибаюсь, готов выслушать мнения по этому поводу.
Каждый решает сам, больше пользы или вреда EGR приносит двигателю, я все же за второй вариант)))

www.drive2.ru

что это, для чего нужен и как работает

Для чего нужен клапан ЕГР

Схематичное изображение работы системы ЕГР.

Управление системой ЕГР

датчика температуры охлаждающей жидкости;
датчика коленчатого вала;
датчика положения дроссельной заслонки;

Как выглядит клапан ЕГР на Chevrolet Lacetti

Видео о ЕГР

Читайте также: Что такое ДПДЗ и какие функции он выполняет.

Зачем заглушают ЕГР

Прокладка для заглушки ЕГР (с одним отверстием) и штатная (Chevrolet Lacetti).

Неисправности системы EGR

отложение на деталях клапана ЕГР, сажи и других элементов, приводящие к заклиниванию его, в каком-либо положении;
прогорание клапана ЕГР;
засорение самой магистрали ЕГР;
нарушение электронных систем управления клапаном ЕГР;

Система ЕГР в дизельном двигателе что это такое

В связи с повышенными требованиями экологов к дизельным и карбюраторным двигателям, с целью снижения уровня оксидов азота в выхлопных газах, применяется система рециркуляции ЕГР (EGR — ExhaustGasRecirculation). В соответствии с различными требованиями, выдвигаемыми стандартами, отслеживающими токсичность отработавших газов, система ЕГР в дизельном двигателе имеет несколько разновидностей:

EGR высокого давления.
Система низкого давления.
Комбинированная система ЕГР.

Основные задачи, преследуемые системой ЕГР

При использовании клапана системы часть газов, отработавших цикл, возвращается через впускной коллектор для последующего сжигания. При этом силовые агрегаты работают более мягко и плавно, в бензиновых моторах отмечается ощутимое снижение уровня детонации.

Преимущества применения рециркуляционной системы:

Улучшение эксплуатационных показателей дизельных и бензиновых ДВС.
Снижение расхода горючего.
Уменьшение токсичности выхлопных газов.

Процесс образования вредных оксидов под воздействием высоких температур состоит из следующих этапов:

Активное увеличение процентного содержания азотных оксидов в топливно-воздушных смесях.
Взаимодействие кислорода и азота под влиянием высокой температуры.
Попадание воздуха в камеру сгорания вызывает активное образование окиси азота.
Замещение кислорода образовавшимися оксидами азота.
Недостаток кислорода вызывает неполное сгорание рабочей смеси.
Потеря мощности движка.
Повышение расхода дизельного топлива или бензина.
Возрастание токсичности газов выхлопных в ДВС.

Возврат во впускной коллектор части отработавших газов способствует заметному снижению температуры сгорания топливных смесей. С понижением температуры происходит уменьшение интенсивности возникновения азотных оксидов.

При попадании в камеру сгорания газов, прошедших полный цикл, не нарушает количественный баланс основных компонентов, участвующих в создании топливно-воздушныхсмесей, мощностные показатели силовых агрегатов не изменяются при работе в различных режимах, топливо экономится.

Функции клапана рециркуляции газов

Клапан ЕГР в дизельном двигателе является основным элементом системы рециркуляции. На его работе основано функционирование всей системы. При помощи данного устройства отработавшие газы частично входят в коллектор для перемешивания с поступающим воздухом. Увеличение количества кислорода в камере приводит к возрастанию температуры сгорания рабочей смеси. Добавленные отработавшие газы позволяют уменьшить процент содержания кислорода, что способствует снижению рабочей температуры и количества азотных оксидов в выхлопных газах.

Особенности дизельных и карбюраторных клапанов ЕГР

Работа клапановEGR в дизельных и бензиновых двигателях имеет определенные отличия. В дизельных силовых агрегатах устанавливается клапан, открывающийся на холостом ходу, при этом количество впускаемого свежего воздуха уменьшается вдвое. При увеличении нагрузок на мотор ЕГР впускает меньше отработанных газов, при пиковых нагрузках клапан закрывается. Закрывание клапана происходит также и при прогреве дизеля.

Клапан EGR, установленный на бензиновом движке, при холостых оборотах и до достижения максимального крутящего момента находится в закрытом положении. При малых и средних нагрузках ЕГР впускает менее 10% кислорода.

Принцип действия системы рециркуляции

Принцип работы системы рециркуляции — замкнутый контур. Клапан ЕГР управляется за счет электрического контроллера или электронно пневматическим методом. При первом решении система получает данные на контроллер двигателя внутреннего сгорания со специального датчика. Во втором варианте клапан EGR на основании данных регулируется в зависимости от показаний, полученных с датчиков давления впускного коллектора, массового расхода воздуха, температуры впускаемого воздуха.

При улучшенной конструкции силовых агрегатов, где отработавшие газы усиленно охлаждаются при рециркуляции, клапан ЕГР встроен внутрь системы охлаждения. При этом несмотря на более сложную конструкцию системы, количество оксидов снижается намного эффективнее.

В процессе эксплуатации моторов, оснащенных клапаномEGR, выявляются следующие преимущества:

В бензиновых двигателях в районе расположения дроссельной заслонки наблюдается уменьшенный перепад давления.
Снижение температуры приводит к уменьшению детонаций, что позволяет применять более ранний момент зажигания, улучшающий моментные характеристики ДВС.
В работе дизеля с EGR появляется мягкость, снижается уровень шума на холостых оборотах, благодаря уменьшенному содержанию кислорода при сгорании топливной смеси.

Системы рециркуляции дизельных двигателей

Для обеспечения соответствия дизельных двигателей нормам Евро 4 их оборудуют клапанами EГР высокого давления. Согласно международным нормам допустимое количество азотных оксидов в отработавших газах должно составлять не выше 0,25 г/км.

Принцип работы системы рециркуляции состоит в отборе отработавших газов перед входом в турбину, перенаправляя их в специальный канал, ведущий к впускному коллектору.

Система рециркуляции состоит из следующих элементов:

Клапан ЕГР.
Электрический или пневматический привод.
Патрубки, служащие для транспортировки газов.

Из выпускной системы клапан EGR забирает часть отработавших газов и направляет их на впускной коллектор.

Для работы клапана пневматического вида создается разрежение в районе впускного коллектора бензинового силового агрегата. В дизелях разрежение воздуха происходит благодаря работе вакуумного насоса. Вследствие образовавшегося вакуума происходит срабатывание клапана рециркуляции.

Интенсивность рециркуляции зависит от режима работы двигателя, от перепада давления на впускном и выпускном коллекторах. Впускная система управляет давлением при помощи изменения положения дроссельной заслонки. При низком давлении на впуске заслонка дросселя находится в закрытом положении. Чем больше интенсивность рециркуляции, тем меньший поток отработавших газов, направляемых к турбокомпрессору.

Активная рециркуляция приводит к падению давления турбонаддува в дизеле, оборудованном системой EGR. При работе дизеля на холостых оборотах, при полном открытии дроссельной заслонки, до полного прогревания мотора и достижения рабочих значений температуры система EGR находится в режиме низкой активности.

Работу системы ЕГР в дизельном двигателе контролирует электронный блок управления силового агрегата. Клапан начинает свою работу при поступлении управляющего сигнала с ЭБУ, который регулирует открытие дроссельной заслонки в соответствии с показаниями датчика потенциометрического.

Системы рециркуляции низкого давления

Для соответствия требованиям стандарта Евро 5 дизельным двигателям необходимо иметь количество оксида азота в выхлопных газах не выше 0,18 г/км. В таких дизельных моторах установлена система EGR, относящаяся к типу низкого давления. Здесь газы следуют по определенному циклу:

Прохождение через сажевый фильтр.
Охлаждение в радиаторе.
Переход через клапан ЕГР.
Проникновение во впускную систему, расположенную у входа в турбину.

Использование системы EGR, относящейся к виду низкого давления, приводит к появлению следующих положительных факторов:

снижается процент содержания сажевых элементов;
заметно понижается температура отработавших газов;
резко сокращается процентное содержание оксидов азота в выхлопе.

Прохождение отработавших газов через устройство турбокомпрессора стабилизирует давление турбинного наддува, что способствует сохранению мощности дизельного силового агрегата без потерь.

Электронный блок управления дизеля следит за интенсивностью процессов рециркуляции посредством следующих устройств:

заслонка дроссельная;
заслонка клапана рециркуляции;
заслонка выпускная.

Работа всех заслонок обеспечена электрическим приводом. При помощи потенциометрического датчика производится контроль за открытием каждой заслонки на определенную величину в соответствии со специальной программой, зашитой в ЭБУ. При этом отслеживается степень наполнения каждого цилиндра движка, давление турбонаддува и интенсивность действия EGR в каждом рабочем режиме дизельного двигателя.

Система рециркуляции комбинированного типа

Дизельные двигатели, чтобы соответствовать требованиям Евро 6, которые требуют иметь количественный состав оксида азота в выхлопных газах не превышающий 0,08 г/км, оборудованы комбинированной системой рециркуляции.

Наличие двух обособленных магистралей в конструкции для рециркуляции отработавших газов отличает данную систему от предыдущих вариантов. Одна магистраль — высокого давления, другая — низкого. Принцип работы комбинированной системы напоминает действие системы, применяемой в моторах, соответствующих требованиям Евро 5. В дополнение к этому осуществляется подвод газов из магистрали с высоким давлением, подключающаяся при переходе на определенные режимы работы двигателя.

Главная задача — это как можно эффективнее снизить уровень азотных оксидов в выхлопных газах.

Конструкцией комбинированной системы не предусмотрено охлаждениев радиаторе отработавших газов, которые находятся в магистрали высокого давления.

Неисправности в системах EGR и причины их появления

Самой распространенной причиной поломок в системе является возникновение нагара на деталях клапана ЕГР. Наиболее часто нагар образуется в гнезде или на поверхности пластины клапана. К образованиям вредных налетов приводят следующие причины:

использование горючего низкого качества;
разбалансированность работы системы питания дизеля;
неполное сгорание воздушно-топливных смесей;
сбои в системе вентиляции газов картерных.

Наличие нагаров приводит к ускоренному износу элементов турбокомпрессора ицилиндро-поршневой группы, закоксовке форсунок инжектора, сбоям в функционировании датчиков, передающих информацию в электронный блок управления (ЭБУ), что ведет к сбоям сигналов, управляющих работой клапана ЕГР. Засорение клапана ведет к некорректной работе и дальнейшему его заклиниванию.

Несвоевременное открытие и закрытие клапана особенно заметно при работе дизеля на холостых оборотах, при заклинивании теряется мощность, работа становится более грубой и шумной.У бензиновых двигателей заклинивание клапана EGRприводит к неустойчивой работе мотора вхолостую, а также к увеличению расхода горючего.

Чтобы выявить неисправности в системе рециркуляции необходимо визуально осмотреть трубопроводы, электрические разъемы в районе датчиков.

При углубленной диагностике производятся следующие операции:

сканирование элементов системы;
проверка на функциональность каждого привода и клапана ЕГР;
проверка сопротивления проводов;
управляющие сигналы проверяются при помощи осциллографа и мультиметра.

При сканировании может быть выявлено, что впускное давление не соответствует норме, а также расход воздуха повышен — это означает, что клапанEGR заклинивает.

При замене клапана необходимо предварительно произвести тщательную очистку подводящих магистральных трубок, разъемов, чтобы нагар, оставшийся после замены, не привел к новым неисправностям в системе рециркуляции отработавших газов.

назначение, принцип работы, неисправности, ремонт

Назначение и принцип действия клапана рециркуляции ОГ (отработавшие газы)

EGR устанавливается и на бензиновые (кроме турбированных), и на дизельные двигатели. За счет избытка воздуха в дизеле образуется большее количество оксидов азота. Кроме улучшения экологических показателей (выброс NOx снижается до 50%!), имеются еще некоторые «побочные» положительные последствия. В бензиновых моторах порция выхлопных газов, снижая разряжение во впускном коллекторе, уменьшает насосные потери, что способствует снижению расхода топлива на 2-3%! Работа при пониженной температуре в бензиновых двигателях снижает риск возникновения детонации, а работа дизельных моторов становится более мягкой. Выброс сажи у дизелей с системой EGR уменьшается на10%!

Алгоритм работы EGR зависит от типа двигателя. В дизелях клапан открывается на холостом ходу и подает до 50%!объема воздуха на впуске. С ростом оборотов клапан пропорционально закрывается до полного закрытия при максимальной нагрузке. При прогреве мотора клапан также полностью закрыт. В бензиновых двигателях EGR не включается на холодном двигателе, на холостом ходу и на оборотах максимального крутящего момента. При низкой и средней нагрузке система обеспечивает 5-10%!подаваемого на впуск воздуха.

А почему EGR не устанавливается на бензиновые турбодвигатели? На атмосферных двигателях система работает практически только на средних оборотах. А на моторах с турбонаддувом рабочий диапазон еще меньше – и выходит, что цель не оправдывает средства. Поэтому производители применяют другие способы снижения выбросов NOx: жидкостное охлаждение наддувочного воздуха (что снижает температуру в камере сгорания) и бесступенчатую систему изменения фаз газораспределения (обеспечивающую внутреннюю рециркуляцию отработавших газов). При внутренней рециркуляции часть выхлопных газов попадает обратно в цилиндр в моменты перекрытия клапанов, когда одновременно открыты и впускной и выпускной клапаны. Технически перекрытие можно организовать и с помощью подбора формы кулачков распредвала, но в этом случае рециркуляция будет осуществляться на всех режимах работы двигателя. В системах же бесступенчатого регулирования перекрытие клапанов по команде блока управления происходит только в необходимых режимах.

Типы конструкций

EGR с MAP датчиком

В электропневматических системах работой клапана управляет контроллер двигателя на основании показаний датчиков. В зависимости от того, какой датчик является основным, различают четыре типа систем:

с датчиком противодавления выхлопных газов;
с датчиком температуры выхлопных газов;
с датчиком положения клапана EGR;
с датчиком давления на впуске МАР (либо датчиком массового расхода воздуха МАF) вместе с датчиком кислорода (лямбда – зондом).

Кроме того, используются и другие датчики системы управления двигателем, например: датчик положения дроссельной заслонки, температуры охлаждающей жидкости и др. На разных двигателях состав датчиков может меняться. ЭБУ в нужные моменты подает управляющие сигналы на электроклапан, который подключает или отключает источник разрежения к пневмоклапану EGR, Электроклапан имеет только два положения: открыт и закрыт. В более совершенных системах используется электропневматический преобразователь, который обеспечивает плавное регулирование степени рециркуляции. Для создания разряжения в некоторых конструкциях EGR может использоваться вакуумный насос.

В электронных системах EGR управление клапаном осуществляет непосредственно блок управления двигателем без использования вакуума. Существует две основные конструкции цифровых клапанов EGR: с тремя или двумя разновеликими отверстиями. Отверстия закрываются соленоидами в разных комбинациях. При трех отверстиях можно получить 7 различных уровней рециркуляции, при двух отверстиях – три уровня. Еще более совершенным является клапан, степень открытия которого определяет ЭБУ через шаговый электродвигатель. Таким образом, получается плавное регулирование потока выхлопных газов.

На некоторых двигателях в системе EGR применяется дополнительное охлаждение газов. Для этого клапан рециркуляции включается в штатную систему охлаждения. Такая мера позволяет еще больше снизить выброс оксидов азота.

Неисправности и обслуживание

От отложений нагара в первую очередь страдает клапан EGR. Нагар мешает клапану плотно закрываться, нарушает подвижность штока. В конечном итоге клапан в каком-то положении заклинивает, что приводит к нарушениям в работе двигателя. Проявляются эти нарушения по-разному, в зависимости от того, в каком положении «завис» клапан. Кроме того, последствия заклинивания клапана разнятся в зависимости от типа двигателя и особенностей конструкции самой системы EGR. Чаще всего неисправности системы EGR приводят к неравномерному холостому ходу (плаванье оборотов, заниженные или завышенные обороты) и двигатель часто глохнет. Также могут наблюдаться рывки и хлопки в глушителе при разгоне и дергания и хлопки на впуске при сбросе оборотов, падение мощности, затрудненный запуск. На бензиновых моторах появляется детонация и пропуски воспламенения, а работа дизелей становится «жесткой». На турбодизельных моторах незакрывающийся клапан EGR снижает производительность турбины. На некоторых автомобилях блок управления при нарушениях в работе системы EGR переводит двигатель в аварийный режим.

Иногда клапан EGR под воздействием высоких температур прогорает, что равносильно его заклиниванию в открытом состоянии. Причинами прогара могут быть неправильная работа системы управления клапаном, высокое противодавление выхлопных газов, неисправный перепускной клапан турбокомпрессора. Иногда к таким последствиям приводит тюнинг двигателя с целью поднятия давления наддува.

Однако не во всех проблемах, связанных с пневмо – EGR, повинен клапан. Иногда виноваты детали вакуумной системы или управляющие элементы. Поэтому не стоит торопиться демонтировать клапан, вначале нужно проверить, подается ли на него разряжение. На большинстве автомобилей вакуумом управляются не только клапан EGR, но и, например, клапан регулирования давления турбокомпрессора, заслонки во впускном коллекторе, заслонки климатической установки, усилитель тормозов и т.д. (все зависит от конкретной модели). Повреждение любой вакуумной трубки или заедание клапана, подсос воздуха во впускном коллекторе скажется на работе EGR. К нарушениям может приводить и неисправный управляющий электроклапан, подающий разрежение на пневмоклапан, и неисправный датчик, входящий в систему управления EGR.

Удаление клапана ЕГР состоит из двух этапов:

Физическое удаление.
Программное удаление.

На первом этапе устанавливается металлическая прокладка под клапан. На дизельных машинах клапан ЕГР участвует в системе очистки выхлопных газов от сажи, поэтому при рабочем сажевом фильтре удаление клапана не рекомендуется.

На втором этапе в штатной программе системы управления двигателем снимается контроль с датчика ЕГР. Эта процедура необходима, иначе система управления двигателем не выйдет из аварийного режима.

Информация для справки.

ЕГР – система рециркуляции выхлопных газов, предназначенная для снижения выбросов оксидов азота. Она устанавливается и на бензиновые, и на дизельные двигатели. В первых при этом снижаются насосные потери и риск детонации, а работа вторых становится более «мягкой». Кроме того, снижается расход топлива. Со временем клапан ЕГР покрывается нагаром, что приводит к нестабильной работе двигателя.

Зачем глушить и стоит ли это делать

Задаваясь вопросом, зачем делать заглушку и не приведёт ли это к плачевным последствиям, стоит рассмотреть немного теории. При неправильной работе системы рециркуляции необходимо заменить не только клапан, но и провести чистку других деталей. Такой ремонт дорогостоящий и потребуется снова через определённое время. От плохого топлива образуется налёт из остатков продуктов сгорания. Если автомобиль эксплуатируется довольно интенсивно, то уже через несколько месяцев после ремонта будут заметны сбои в работе. Кроме некачественного топлива, нарушить функционал могут:

Как мы видим, система ЕГР очень прихотлива и часто выходит из строя на дизельных двигателях. На большинстве моделей она отвечает только за количество вредных выбросов и не влияет на технические параметры автомобиля. Грамотная заглушка позволит забыть о проблемах с клапаном ЕГР и даже немного улучшить КПД силового агрегата. Но перед началом такой работы стоит всё-таки проконсультироваться в автосервисе и узнать особенности заглушки именно для вашей модели автомобиля.

Симптомы неполадок ЕГР

На дизельных двигателях как собственно и на бензиновых, существует два основных вида неполадок системы EGR. В первом случае, клапан не закрывается, либо он прогорает и не может перекрывать поток газов, а во втором случае, он наоборот не открывается. Бывает так же, что забивается сама трубка и хотя клапан открывается и закрывается исправно, газы в двигатель не поступают. Реже выходит из строя управляющий элемент системы EGR, но здесь определить поломку значительно сложнее.

Выражаются проблемы с системой рециркуляции отработанных газов такими симптомами:

щелчки и стук;
провалы в работе двигателя;
падение мощности;
появление ошибок без видимых причин;

В том случае, когда вам диагностировали какую-то поломку системы ЕГР, вы можете либо ремонтировать или менять эту систему полностью или некоторые ее узлы, либо же заглушить EGR.

Есть информация, что дизельные моторы с отключенной системой рециркуляции отработанных газов ходят значительно дольше, как раз из-за того, что в них попадает меньше той самой сажи, грязи и других непотребств. А некоторые умельцы научились отключать эту систему на теплое время года, а на зиму, когда EGR приносит серьезную пользу, ее включают. И это, пусть в некотором роде, половинчатое решение тоже имеет право на жизнь.

Читайте также: Что такое ЭБУ в автомобиле и что оно делает.

Ремонт ЕГР на дизеле

Плюсы и минусы удаления ЕГР

В системе двигателя под воздействием высокой температуры образуется оксид азота. Он будет выделятся в больших количествах после отключения системы. Поэтому заглушка клапана ЕГР это безусловно минус для экологии. Удаление системы приведет к чистоте двигателя и повышению его динамических показателей, что является безусловным плюсом для автомобиля. После отключения ЕГР двигатель «дышит» свежим воздухом, а не отработанными газами.

Для чего нужна система ЕГР

Появление ЕГР (Exhaust Gas Recirculation system) в двигателе автомобиля – не столько связано с борьбой за экологичность, сколько стало результатом борьбы за повышение его моторесурса. Метод возвращения части отработанных газов в камеру сгорания был запатентован и применен немецкими конструкторами еще в 30 годы прошлого века. О снижении токсичности выхлопа машин тогда мало кто задумывался. Основной задачей «разбавления» рабочей смеси отработанными газами было снижение максимальной температуры ее горения для предотвращения детонации, разрушающей детали ЦПГ.

Вред и польза от клапана ЕГР

Система EGR в первую очередь предназначена для очищения выхлопных газов, уменьшению их токсичности. Наиболее часто рециркуляция встречается на дизельных ДВС, так как вопрос снижения уровня CO в выпускном тракте наиболее актуален для дизелей. Но если почитать на форумах отзывы российских автовладельцев, становится понятно, что пользы от СРВГ практически нет никакой. Из минусов системы (при закоксовке каналов) хозяева автомобилей отмечают:

преждевременный износ деталей поршневой группы при засоренной системе ЕГР;
провалы при резком увеличении оборотов, снижение мощности;
повышенный расход топлива.

То, что топлива при неисправной СРВГ расходуется больше, логично – мотор работает на примеси сажи и копоти, поэтому топливовоздушная смесь хуже сгорает. Система ЕГР неплохо работает на новых двигателях, но по мере износа деталей ДВС она приносит только вред.

Принцип работы ЕГР

Идея состоит в подмешивании части выхлопных газов к воздуху во впускном коллекторе. Повышенное содержание оксидов азота в отработанных газах вызывается высокой температурой в камере сгорания. Катализатором реакции горения, как известно, является кислород. Выхлопные же газы, смешанные с воздухом, уменьшают содержание в нем кислорода. В результате температура сгорания смеси и, соответственно, токсичность отработанных газов понижаются.

Положительные и отрицательные стороны

Главными недостатками системы ЕГР специалисты называют:

Потерю КПД двигателя.
Увеличение количества твёрдых частей из-за повторного использования выхлопных газов.
Попадание в камеру сгорания смол и абразива, что со временем плохо сказывается на работе дизеля.

При этом основной функцией ЕГР является снижения общего количества вредных выбросов в атмосферу. К сожалению, из-за быстрого выхода системы из строя ввиду загрязнения клапана и датчиков она не может работать эффективно длительное время. Большинство механиков рекомендуют глушить ЕГР. Но стоит удостовериться, что он находится в закрытом положении. В противном случае при отключённой ЕГР большая часть газов будут обратно возвращаться на впуск, что приведёт к нестабильной работе дизеля.

Чтобы улучшить работу дизеля и не тратить деньги на ремонт системы ЕГР при каждой её поломке, рекомендуем сделать заглушку клапана. В большинстве моделей это можно реализовать самостоятельно, сэкономив на услугах сервисного центра. Перед началом работ нужно удостовериться, что глушение не приведёт к сбоям в работе двигателя.

Что такое EGR в дизельном двигателе

Схематичное изображение работы системы ЕГР.

Система EGR или другими словами система рециркуляции отработанных газов (Exhaust Gas Recirculation), призвана снизить температуру сгорания топливной смеси в цилиндрах автомобильного двигателя. Таким нехитрым образом снижается процент вредных окислов азота, содержащихся в выбросах, как бензиновых моторов, так и двигателей на дизельном топливе.

Реализуется эта система достаточно просто. Из выпускного коллектора выводится специальная трубка, которая посредством клапана вводится во впускной коллектор. Клапан ЕГР управляется электронным блоком управления двигателя и в нужное время подает строго дозированную порцию выхлопных газов во впускной коллектор. Благодаря этим газам температура горения топливной смеси снижается, что приводит к уменьшению количества окислов азота в автомобильном выхлопе. Казалось бы все просто и понятно. Но это лишь на первый взгляд.

Как работает ЕГР на турбодизеле

Дизельное топливо и ЕГР

Машины на дизельном топливе – отдельная тема и стоит взвесить все перед тем, как заглушить клапан ЕГР на дизеле. Хозяева машин часто жалуются на снижение мощности и дымление двигателя. Миф о том, что отключение клапана ЕГР на дизеле повышает мощность двигателя, опровергается проведенными тестами ученых. Мощность повышается за счет отсутствия нагара на стенках впускного коллектора, каналов и непосредственно клапана. Отвечая на вопрос, как правильно заглушить клапан ЕГР на дизеле, стоит обратить внимание на два обязательных этапа:

Механическое глушение клапана.
Программное отключение в блоке управления.

Как работает система рециркуляции (EGR)

Принцип действия EGR одинаков на всех моделях двигателей. Во время максимальной нагрузки на средних оборотах во впускной коллектор подается строго определенное количество отработанных газов из выпускного коллектора. Объем подаваемых ОГ (5 – 12%!от общего объема воздуха в смеси) растет одновременно с увеличением угла опережения зажигания и падает при его уменьшении.

Регулирует подачу клапан, который открывается по достижении определенного числа оборотов мотора (обычно от 1500 об/мин.). Закрывается он после набора максимальных оборотов или их падения до «холостых».

Привод клапана бывает вакуумным или электронным. Зависит от года выпуска, типа и конструкции двигателя.

Система рециркуляции отработавших газов (ЕГР) бензиновых двигателей Land Rover

Из данной статьи Вы узнаете для чего нужен ЕГР на бензиновых двигателях, как он работает, некоторые его нюансы и особенности. Функционал и задачи системы ЕГР разительно отличается на дизельных и бензиновых двигателях. Про систему рециркуляции отработавших газов (ЕГР) дизельных двигателей мы писали в отдельной статье на нашем сайте «Система рециркуляции отработавших газов (ЕГР) дизельных двигателей Land Rover».

Нужен ли вообще ЕГР на бензиновом моторе и для чего? Полезен он для двигателя или вреден? Какая польза от ЕГР бензиновому двигателю? Обратимся к истории автомобилестроения и моторостроения. Первые ЕГР на бензиновых двигателях в Америке появились в 60-е годы. Думал ли тогда кто-нибудь об экологии? Аналогично с отечественными автомобилями. Все, наверное, более-менее знакомы с автомобилями «Волга» и «Газель», с двигателями ЗМЗ-402 и карбюратором К-151. Там присутствовал ЕГР с завода. Ни о какой экологии тогда не шла речь. Карбюраторная «Волга» образца 70-х годов, Советский Союз и ЕГР. Парадоксально?

ЕГР на бензиновом двигателе конечно некоторым образом относится к экологии, но появился он вовсе не ради экологии. Основная задача системы ЕГР на бензиновом двигателе – это снижение температуры в камере сгорания. Если часть кислорода заместить отработавшими газами, то температура в камере сгорания неминуемо упадет. Здесь многие скажут, что ведь выхлопные газы на уровне выпускного коллектора горячие, порядка 800-900 градусов. Да, для человека горячие, а для того, что творится в камере сгорания они в общем-то достаточно холодные, да еще и по пути успевают остыть.

Система ЕГР на большинстве современных бензиновых двигателях становится активной только при определенных условиях. Первое условие, температура антифриза должна быть более 35 градусов. В принципе это логично, бензиновый мотор на низких температурах работает и так достаточно нестабильно, требует и смесь побогаче, кстати с богатой смесью температура ниже опять в камере сгорания, и добавлять ему нестабильности открытием клапана ЕГР, наверное, как-то не очень логично.

Второе условие, температура воздуха на впуске опять-таки должна быть больше 35 градусов. В принципе все то же самое, бензиновый двигатель в отличие от дизеля может комфортно работать в очень узком температурном диапазоне, и по антифризу, и по воздуху. Чуть больше, чуть меньше, начинается детонация, начинается неравномерная работа и прочие гадости.

Третье условие, двигатель не находится в режиме отключения подачи топлива. Когда этот режим включается и что это за режим? Вернемся к советским автомобилям с системой ЭПХХ (экономайзер принудительного холостого хода), когда двигатель вращается трансмиссией. Когда Вы тормозите двигателем, в это время топливоподача отключается. Нам надо снизить скорость, снизить обороты и один из самых простых и быстрых способов – это отключить подачу топлива в цилиндры. В этом случае часто задают вопрос: А если автомат? Да, автомат и что? Во-первых, можно заблокировать трансформатор и какое-то время коробка будет также продолжать вращать двигатель. Во-вторых, если мы, особенно, говорим о автомобилях Ягуар и Ленд Ровер, где все-таки используются много цилиндровые двигатели, не обязательно отключать топливо разом во все цилиндры, а можно отключать в нескольких по очереди. Тем самым двигатель будет замедляться интенсивнее, т.к. у него нет вспышки в нескольких цилиндрах, практически пропуски. Почему в этом режиме отключается ЕГР? Об этом написано выше, двигатель и без того не стабильно работает, и какой смысл ему еще добавлять выхлопные газы на впуск в камеру сгорания. На холостом ходу у него никакого запаса по крутящему моменту нет, зачем его и так ослаблять.

Четвертое условие, ЕГР после запуска двигателя не открывается первые 5 секунд. Речь идет о рестарте горячего двигателя. Этому у нас на сайте посвящена отдельная статья «Системы управления двигателем». Все современные системы управления двигателем оперирует не расходом воздуха, не нажатием на педаль водителем, а они оперируют одним-единственным понятием — крутящий момент. Крутящий момент, который вырабатывает двигатель, крутящий момент, который попросил водитель от двигателя и другие системы могут попросить. Откуда взялось 5 секунд? После запуска рассчитать корректно крутящий момент фактический и запрошенный тяжело. Проходит порядка 5-6 секунд прежде чем блок управления двигателем из старой стратегии расчета всего по воздуху переходит в моментную модель. Именно поэтому в течение первых 5 секунд он может работать несколько не стабильнее, и с забросом оборотов тот же самый прогрев катализаторов. Первые 5 секунд ЕГР не открывается для того, чтобы максимально стабильно все работало. Дальше, когда двигатель уходит в регулировку крутящего момента ЕГР уже может открываться.

Пятое условие, при оборотах двигателя выше 4000 об/мин – ЕГР закрыт. Почему выше 4000 об/мин? Вам от двигателя требуется максимальная мощность, когда обороты уже выше 4000 об/мин. Вы нажали педаль в пол и 4.2 SC или 4.4 AJ V8 Вас весело тащат вперед. Если в данном случае добавить выхлопные газы, то мощность двигателя неминуемо упадет, а Вам она нужна максимальной. Поэтому ЕГР закрыт и как можно больше воздуха стараемся впихнуть в цилиндры, неважно атмосферного или наддувочного воздуха. Управляется все это дело отдельным клапаном. Клапан сам по себе механический, блок управления двигателем рассчитывает на сколько его надо открыть, чтобы получить заданный поток в цилиндры.

А может ли быть система ЕГР без клапанов? Может, с помощью муфт, так называемый internal egr (встроенный ЕГР). Регулировкой перекрытия распредвалов можно добиться ухудшения продувки цилиндров на такте выпуска. Если такое сделать, то часть отработавших газов останется в цилиндре. Можно ли назвать это системой ЕГР? Конечно можно. Какая разница, еще раз повторимся, впустим мы газы по обходному каналу из выпуска на впуск или просто оставим их цилиндре. От перемены мест, слагаемых сумма не меняется.

Основной диапазон работы клапана ЕГР вне холостого хода, не под нагрузкой, прогретый двигатель, т.е. режимы так называемой частичной нагрузки. В городе у очень многих людей ЕГР может не открываться в принципе, особенно у тех, кто исповедует два положения педали (холостые обороты и в пол).

Какова задача ЕГР, помимо экологии? Экология опять сделаем отсылку к статье на нашем сайте про дизельные двигатели — это снижение выброса NOx со всеми вытекающими, но мы вспоминаем, что ЕГР появился на бензиновых моторах задолго до того, как экология вообще появилась. Основная задача клапана как уже говорилось выше – это снижение температуры. Самый большой нагрев происходит в режиме частичных нагрузок в камере сгорания. На холостом ходу там горит настолько мало смеси, что говорить о каком-то серьезном нагреве современного мотора смешно. Уже доходит до того, что современные бензиновые двигатели приобрели дизельную болезнь под названием «попробуй на холостых прогреть», т.е. КПД мотора настолько высок, что на холостом, если не остывает уже хорошо. Не работает клапан ЕГР в режиме максимальной нагрузки. Когда у Вас максимальная нагрузка, то там заливается столько топлива в цилиндры, что она достаточно хорошо все охлаждает испаряясь. А вот в режимах средней нагрузки, и топливо уже побольше, и температура растёт, и смесь бедная, которое тоже в угоду экологии бедное, которая выступает источником нагрева. Перепуская ЕГР в цилиндры Вы снижаете нагрев в камере сгорания.

Неоднократно доводилось видеть, что человек бездумно отключил ЕГР на бензиновом двигателе. Год ездил по городу, все было замечательно, никаких неисправностей. Поехал в отпуск, где-то на трассе встал на круиз-контроль, через час примерно езды на круиз-контроле получил сначала пропуски по зажиганию, потом сизый дым и все остальное. Почему так произошло? Он работал на круиз-контроля долго в режимах частичной нагрузки, когда по идеи и по логике ЕГР должен быть открытым, а ЕГР отсутствовал. Температура в камере сгорания нарастала-нарастала и в какой-то момент один или несколько поршней просто оплавились и получилась печаль.

Если говорить об отключении клапана ЕГР, но это возможно только на внешнем клапане, на internal egr Вы его в принципе отключить не можете никак, если говорить об отключении, то при отключении обязательно надо править карты топлива, карты зажигания и сделать это не так просто поскольку надо постоянно мониторить температуру в камере сгорания, а это не простая задача. Это первая полезная функция ЕГР и собственно почему американцы и наши этот ЕГР ввели задолго до того, как нормы экологии вообще появились.

Вторая задача ЕГР – это повышение КПД двигателя, особенно, атмосферного. За счет чего? Бензиновый двигатель внутреннего сгорания по своей сути является огромным насосом, который перекачивает воздух. Его задача сначала всосать воздух, потом сжать этот воздух, затем выплюнуть то, что получилось. Одна из основных потерь при работе двигателя, потерь КПД – это насосные потери, если мы говорим особенно об атмосферном. Для того, чтобы ему всосать воздух через впускной коллектор, воздушный фильтр, всю систему впуска приходится приложить некоторое усилие. А если объём воздуха, который ему необходимо всосать уменьшить? Выхлопные газы имеют относительно атмосферы давление более высокое и в цилиндры они попадают легче, чем всасывать воздух. Часть воздуха они замещают, можно ли говорить о том, что КПД двигателя вырастет? Теоретически да, мы де-факто можем сказать о том, что при открытом клапане ЕГР рабочий объем двигателя уменьшается. Чем меньше объем, тем проще всосать воздух и его сжать.

Это основная задача, благодаря, которой появился ЕГР на бензиновых двигателях в советское время и у американцев. Мы недаром делали отсылку к волге ЗМЗ-402, кто имел опыт могли убедиться самостоятельно в этом. Некоторые отключали этот клапан. Зачем он нужен, да он во впуск гадит и получали очень интересный эффект на переходных режимах, особенно, при легком нажатии на педаль двигатель становился тупее. Он лучше работал на холостом ходу, но клапан ЕГР с вакуумным управлением, который там стоял не самое совершенное создание. Он может быть чуть лучше работал наверху, но в середине он становился грустным и унылым, и все можно было вернуть только, либо радикально перенастроив систему питания и систему зажигания, либо вернув на место этот самый клапан.

Подводя итог, клапан ЕГР на бензиновом двигателе, как и на дизельном — это вещь крайне необходимая и служащая далеко не только для снижения выбросов, как принято считать. На современных двигателях достаточно мало вещей, которые служат только в угоду экологии и их можно сосчитать на пальцах. У большинства систем, которые предусмотрены есть функциональная задача помогать двигателю работать и бездумное удаление каких-то вещей скорее способна двигателю навредить, чем облегчить жизнь. Современные двигатели уже дошли до того предела — это касается и дизеля, и бензина, когда что-то в них изменять физически только его портить. Весь нынешний тюнинг зачастую заключается только в изменениях программного обеспечения, и очень так нетривиально.

Какая температура в камере сгорания является нормальной? Вкратце все, что свыше 1100 градусов – это совсем все плохо. Если стоит поршневая кованая, то 1200 градусов вообще предел, если литая – 1100 градусов. Выхлопные газы на пике около 900 градусов, т.е. они все-таки реально сбрасывают температуру, но это ключевой момент на пике. Если мы говорим о режимах средней нагрузки, то они приблизительно 700 градусов. Для мотора с литой поршневой 1100 градусов уже страшно, 1200 градусов может выдержать ковка, но и то мы бы не стали доводить до этих цифр. На современном моторе в камере сгорания, когда не пиковая нагрузка, не бедная смесь, нормальной считается температура 900-950 градусов, до 1000 градусов доходит редко.

Собственно, те, кто пытаются получить максимальную мощность от бензинового двигателя в какой-то момент приходят к тому, что в цилиндры надо лить воду. Старый добрый радикальный метод снижения температуры.

Подведя итог, для чего нужен ЕГР на бензиновом двигателе? Первое, экология, все про это знают. Второе, для снижения температуры в камере сгорания в режимах частичной нагрузки. Миф о том, что ЕГР наносит вред и снижает мощность не имеет под собой никакого обоснования с точки зрения работы двигателя. На режимах максимальной мощности ЕГР закрыт, на режимах средней нагрузки ЕГР фактически увеличивает КПД двигателя и сохраняет ту же самую мощность несмотря на то, что воздуха горит меньше благодаря тому, что снижает насосные потери на расход воздуха, повышая тем самым КПД.

Отключать ЕГР на бензиновом моторе настолько же плохая идея как отключать его на дизельном. Хотя задачи и функционал ЕГР на бензином и дизельном двигателе несколько отличаются, но в итоге эта система и там, и там нужная, и важная.

Система рециркуляции отработавших газов (ЕГР) дизельных двигателей Land Rover

Из данной статьи Вы узнаете зачем нужен ЕГР и последствия его отключения

Система зарядки Jaguar Land Rover

Из данной статьи Вы узнаете про энергоснабжение автомобилей Land Rover

Генератор и аккумулятор на Land Rover и Range Rover

Из данной статьи Вы узнаете, что важно знать про генератор и аккумулятор

Защита Рендж Ровер и Ленд Ровер от угона

Из этой статьи Вы узнаете об эффективном способе защиты от угона

Если у Вас есть какие-то вопросы или Вы хотите просто получить какую-то консультацию, то Вы можете нам позвонить +7 (495) 374-50-67, написать свой вопрос в группе в контакте https://vk.com/lrwestmsc или в инстаграме @lrwest.msc или просто подъедте к нам в сервис LR-WEST. За это платить не надо!!!!! Мы с радостью Вам поможем.

что это такое? За что отвечает EGR на дизеле

Количество автомобилей на дорогах мира стремительно возрастает. Не секрет, что абсолютно любое транспортное средство, оснащенное двигателем внутреннего сгорания, несет за собой угрозу окружающей среде и здоровью человека.

О том, как сделать «железного коня» более безопасным и экологичным, серьезно задумались в 70-х годах прошлого столетия. Именно тогда была разработана система Exhaust Gas Recirculation, или как её еще принято называть сокращенно – EGR.

Принцип действия клапана EGR и что это такое

Инженеры и конструктора передовых автомобильных компаний ежедневно работают над усовершенствованием выхлопной системы автомобиля. Во время работы ДВС происходит выброс отработавших газов в окружающую среду, и уже давно известный факт, что эти газы содержат большое количество опасных для здоровья химических соединений. Наиболее вредоносными считаются оксид и диоксид азота. Отклонение концентрации этих веществ в воздухе от нормы провоцирует возникновение целого ряда заболеваний сердечной и дыхательной системы человека.

Наиболее рациональным способом уменьшения токсичности выхлопных газов на сегодняшний день считается применение системы EGR, принцип действия которой заключается в рециркуляции отработавших газов. Возгорание горючей смеси возможно только при высокой температуре и соответствующем давлении. Но, вся загвоздка заключается в том, что именно такие условия являются идеальными и для образования оксида, путем соединения кислорода с азотом.

Клапан EGR позволяет отправлять часть отработанных газов к порции свежего воздуха. Следствием этого становится снижение количества кислорода в смеси. Обедненная смесь нуждается совершенно в другой температуре. Для её возгорания уже не требуется 1400 и более градусов по Цельсию.

Многие водители считают, что клапан EGR уменьшает мощность двигателя, что пагубно сказывается на технических показателях авто. Именно по этой причине система пока что не нашла должного распространения на территории постсоветского пространства. Однако эксперименты и исследования показывают обратное: EGR не уменьшает мощность мотора, а увеличивает. Возможно это путем сокращения количества детонаций в бензиновом силовом агрегате.

Подводя промежуточные итоги, можно отметить, что клапан ЕГР позволяет:

Повысить качество сгорания топлива;
Уменьшить детонацию в двигателе;
Снизить количество выброса вредных веществ;
Обеспечить вспомогательный контроль токсичности отработанных газов.

Остается выяснить, по какому принципу работает клапан? Сегодня современные автомобили оснащаются ЭБУ, который является самым настоящим «мозговым центром». На основании полученных данных от различных датчиков (датчик ТНА, датчик уровня EGR) блок управления определяет оптимальное время для подачи отработанных газов во впускной коллектор. Подача газа возможна за счет сигнала от ЭБУ, усилиями которого открывается электромагнитный клапан, и создаются условия для разряжения в пневмоклапане.

Как осуществляется очистка оборудования

Из-за топлива низкого качества происходит преждевременный выход из строя клапана EGR или другой составляющей этой системы, например, датчика. Уже спустя 50 тысяч пройденных километров клапан может сломаться. Причин на самом деле может быть множество, но чаще всего поломка происходит из-за нагара на поверхности клапана. Нагар нарушает герметичность системы, а также оказывает негативное влияние на качество сигнала поступающего к ЭБУ.

Из-за нестабильной работы нередки случаи поломки трансмиссии. Что же делать водителю в подобной ситуации? Решение только одно – регулярно очищать клапан EGR от нагара. Однако стоит помнить, что даже регулярное обслуживание системы не станет гарантом её бесперебойной работы. Чистка клапана от нагара в основном происходит в несколько этапов: помещение компонентов в легкий растворитель, продувка и промывка каналов.

Чистка и основные признаки поломки системы

На первом этапе чистки рециркуляционные каналы помещают в специальный очистительный раствор. В качестве раствора многие опытные водители используют средство для промывки карбюратора. На втором этапе с помощью специальных приспособлений продувают каналы. Проделывать эту работу рекомендуется только при открытом клапане.

Если очистить устройство не удалось, то в таком случае единственным верным решением станет покупка нового экземпляра. Нагар не единственная причина выхода из строя ЕГР. В системе рециркуляции возникает целый ряд других неисправностей связанных с вакуумным усилителем и термоклапанами. Сам клапан считается наиболее уязвимым местом в системе. Кроме засорения и нагара на него постоянно воздействует высокая температура. По этой причине возможны его периодические заклинивания в открытом или закрытом положении.

Клапан ломается, система перестает исполнять свои обязанности, количество оксида азота в отработавших газах превышает все допустимые показатели. Но это не единственная проблема, возникающая из-за поломки EGR. Следующие симптомы принято относить к неисправностям:

На холостом ходу отмечается нестабильная работа двигателя;
Падение мощности дизеля;
Проявление рывков транспортного средства на высоких оборотах;
Быстрый износ свеч зажигания и забивка форсунок.

Существует ли действенный способ определения причины поломки и, какой именно компонент системы вышел из строя? Быстрым и эффективным способом диагностики считается сканирование системы с помощью электронного оборудования. Удовольствие это не из дешевых, но, даже, если есть возможность пройти диагностику, не всегда результат будет положительным. Причина в том, что нет достаточной информационной базы по ошибкам и нет возможности сравнивать фактические и номинальные характеристики элемента.

Некоторые наиболее распространенные ошибки:

Ошибка системы ЕГР – код Р0400;
Ошибка клапана ЕГР – код Р1403;
Ошибка цепи рециркуляции газов – код Р0403;
Ошибка элементов функционирования клапана – код Р0404.

Также часто водители задаются вопросом: где находится клапан EGR? Однозначного ответа дать на этот вопрос невозможно, так как расположение этого элемента в разных марках авто значительно разнится. Но, как правило, клапан всегда располагается возле главного силового агрегата машины. Например, на Опель Астра клапан ЕГР находится под защитной крышкой двигателя в правом углу, а на Опель Омега с правой стороны от распределителя зажигания. В любом случае, если найти этот элемент подкапотного пространства не удается, всегда стоит в первую очередь ориентироваться на трубку, которая подводится к клапану.

Двигатель – сердце автомобиля, именно его с развитием технологий пытаются усовершенствовать инженеры. Модернизация затрагивает конструкцию, применяются методы, способствующие повышению эффективности агрегата, сокращению токсичности выбросов, образующихся в процессе сгорания топливно-воздушной смеси. Существуют различные способы достижения цели, например, использование системы рециркуляции газов Exhaust Gas Recirculation (EGR). Необходимость установки ЕГР, конструкция и принцип работы системы, возможные проблемы и пути их устранения интересуют многих автовладельцев.

Что такое EGR?

ЕГР – контур рециркуляции отработанных газов. Основная составляющая системы — клапан, соединяющий в запрограммированных режимах выпускной коллектор с задроссельным пространством впускного коллектора. Результатом является сокращение вредных выбросов с выхлопными газами в окружающую среду

Где находится устройство (примеры).

Найти клапан ЕГР несложно – он устанавливается на моторе машины в непосредственной близости от впускного коллектора Месторасположение и внешний вид изделия зависят от марки и модели автомобиля:

Опель Астра G устройство следует искать под правым верхним углом защитной крышки;

Форд Транзит VI (дизель) – в передней части мотора, справа от масляного щупа;

Volkswagen Technical – на фланце впускного коллектора;

Opel Omega – справа от распределителя зажигания;

Ford Focus – в районе воздушного фильтра под патрубками;

Пежо 406 (2,1 TDI) – непосредственно над двигателем, рядом с впускным коллектором;

Шевроле Лачетти — рядом с модулем зажигания (проверка и обслуживание не потребуют, даже демонтажа защиты).

Назначение.

Основное назначение ЕГР – снижение количества образующихся при работе двигателя оксидов азота. Под действием высокой температуры и давления, характерных для процесса сгорания топливовоздушной смеси, излишки кислорода вступают в реакцию с азотом воздуха.

Основной принцип ЕГР – снижение содержания кислорода. Открываясь в определенный момент, EGR добавляет в поступающий в коллектор воздуху порцию отработанных газов. Соответственно, концентрация кислорода в смеси сокращается, при неизменном соотношении воздух/топливо остается неизменным. Обедненная кислородом смесь сгорает при пониженной температуре, интенсивность образования окислов азота уменьшается.

Специалисты утверждают, что ухудшения эксплуатационных характеристик силового агрегата при использовании технологии подмешивания во всасываемый воздух отработанных газов не происходит. Наоборот, достигается улучшение определенных характеристик. Например, установка EGR на дизеле заметно снижает жесткость работы агрегата. В бензиновых двигателях уменьшаются расход топлива и насосные потери, предотвращается детонация, расширяются возможности регулирования угла опережения зажигания, наблюдается рост крутящего момента.

Принцип работы.

В зависимости от производителя, модели и года выпуска авто применяется три варианта реализации устройств рециркуляции отработанных газов:

Пневмомеханический

Характерен для первых ЕГР. Система использует управление вакуумным клапаном.

Электропневматический.

Встречается на машинах, соответствующих стандартам EURO 2 и 3. Алгоритм функционирования EGR такого типа прост, но достаточно надежен. За рециркуляцию отвечают 2 клапана. Пневматический непосредственно осуществляет открывание/запирание канала, использующегося для подачи выхлопных газов во впускной коллектор. Электромагнитный — создает разрежение, необходимое для пневматической заслонки.

Управляющая команда, обеспечивающая поступление в камеру сгорания обедненной кислородом смеси формируется электронным блоком управления на основе измерений температуры в системах отвода выхлопных газов и охлаждения, давления во впускном тракте, текущего клапана. Соответствующий сигнал подается на электроклапан, последний открывается, создавая разрежение для подпружиненной диафрагмы пневматической заслонки. воздействующей на шток запорного устройства. Пневматический клапан открывается (в системе возможно только 2 положения).

Электронный (цифровой).

Устройство устанавливается на современные автомобили, соответствующие классам экологичности EURO 4 и выше. Управляется непосредственно сигналом ЭБУ, помимо положений открыто/закрыто может находиться в промежуточном, обеспечивая частичную пропускную способность рециркуляционного тракта.

Вне зависимости от используемой конструкции, правильно функционирующий EGR не допускает рециркуляции выхлопных газов при:

прогреве двигателя транспортного средства (до достижения температуры 60˚С), поскольку в таком режиме необходима высокая температура сгорания топливо-воздушной смеси;

повышенных нагрузках и на холостых оборотах бензиновых агрегатов, чтобы избежать снижения пиковой мощности мотора при подмешивании выхлопных газов.

Видеоролик о работе детали.

Основные неисправности.

Большинство неполадок в системе рециркуляции газов связано с основным элементом – клапаном ЕГР. Причинами неисправностей являются воздействие раскаленных газов и содержащихся в них частиц несгоревшего топлива. Результат такого воздействия – засорение EGR нагаром, приводящее к подклиниванию (несвоевременному срабатыванию) или полному заклиниванию заслонки в открытом/закрытом положении.

Выявить заклинивание в крайних положениях помогут характерные симптомы. При постоянно открытой заслонке наблюдаются:

снижение мощности мотора;
нестабильная работа в режиме холостого хода;
рывки при ускорениях.

При закрытом – увеличенный расход бензина и более жесткая работа дизеля.

Подклинивание и несвоевременное срабатывание EGR уловить сложнее. Основное проявление неполадки — перебои на холостом ходе.

Причиной сбоев EGR становится не только клапан, из строя могут выходить:

вакуумные усилители;
термоклапаны, управляющие разрежением;
соленоиды;
канал подачи отработанных газов;
преобразователи давления выхлопных газов;
подводящие трубки.

Конкретные случаи неисправностей EGR требуют тщательной диагностики с применением соответствующих приборов: диагностического сканера, осциллографа, омметра, вольтметра и др., наличия подробной технической документации на автомобиль.

Как проверить?

Оптимальным вариантом диагностики неисправностей EGR является применение электронного оборудования. Методики тестирования позволяют затратить минимум времени и получить конкретные коды ошибок. Расшифровка поможет точно установить вышедшие из строя узлы.

Коды ошибок, которые могут встретиться:

Р0400 – ошибка системы ЕГР;
Р0401 – недостаточный расход в системе повторного сжигания выхлопов;
Р0403 – неисправность цепи системы рециркуляции выхлопных газов;
Р1403 – ошибка основного клапана системы;
Р0404 – нарушена исправность системы управляющего клапана EGR.

Такая проверка доступна автолюбителю далеко не всегда. Она требует наличия соответствующего оборудования и исчерпывающей информации по техническим характеристикам системы. Наличие данных позволяет сравнить текущие показатели с заявленными производителем характеристиками EGR в целом и каждого элемента, что обеспечит точное понимание причин неисправности.

В отсутствии компьютерных стендов (приборов, терминалов) проверку проводят традиционным способом:

Отсоедините вакуумные шланги и продуйте клапан. Воздух через него проходить не должен.
Отсоедините проводники управления электромагнитным клапаном.
Подайте питание, соединив устройство проводами с АКБ, пытайтесь снова продуть EGR. Должен обеспечиваться канал свободного прохождения газа (воздуха).

Неисправный ЕГР заменяют новым, в большинстве случаев помогает банальная чистка.

Если проблемы настигли в дороге, методом решения станет отключение системы рециркуляции газов. Некоторые автомобилисты предпочитают выполнять подобную операцию на рабочей системе, поскольку считают, что EGR приводит к потере мощности (особенно заметной она становится при пробеге более 100 тыс.км.). Простейший ответ на вопрос: как заглушить ЕГР – установить металлическую (стальную) пластину вместо прокладки. Следует знать, что метод требует и программного отключения устройства, чтобы исключить ошибки в алгоритме функционирования ЭБУ.

Видеоролик с примером проверки.

Как почистить?

Первым делом запаситесь необходимым инструментом: отверткой, накидными и рожковыми ключами, притирочной пастой, ветошью и очистителями карбюратора – пенным и в виде спрея.

Выясните установленный в машине тип устройства. Пневматический нуждается в чистке седла и штока, электрический – фильтра, защищающего вакуумную систему от засора.

Ремонт проводят в следующем порядке:

Отключают электропитание бортовой сети, сняв клеммы аккумулятора.
Обеспечивают доступ к клапану ЕГР (для конкретной модели авто требуются разные действия),
Раскручивают и снимают хомуты, крепящие патрубки, отсоединяют их от устройства.
Выкручивают (лучше, трещеткой) фиксирующие болты. Требуется проявить осторожность с нижней парой гаек – крепеж легко теряется.

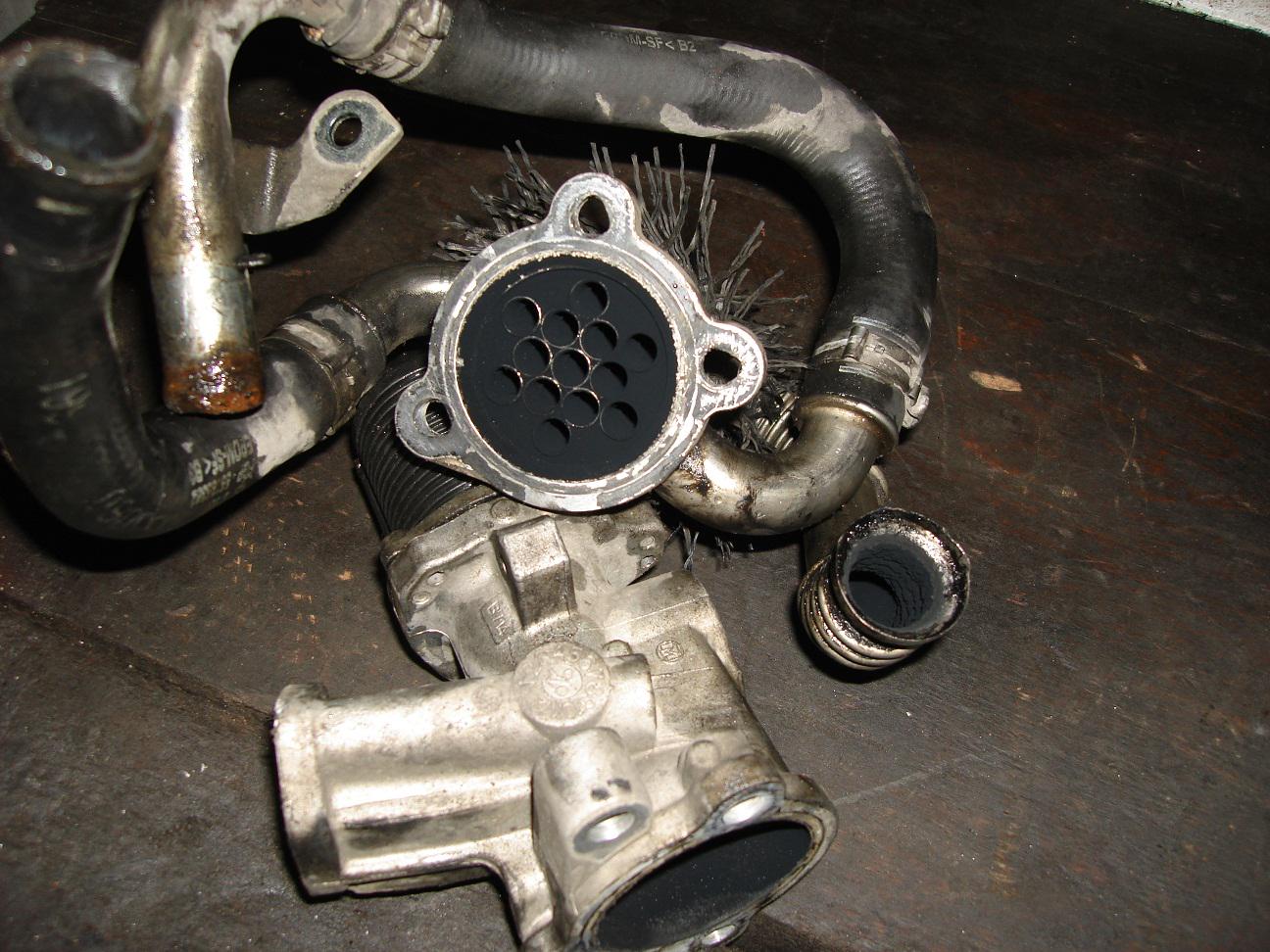

Снимают ЕГР, извлекают из подкапотного пространства, замачивают в промывке для карбюраторов на 5-10 минут.
Очищают детали ветошью с очистителем.
Сборку и монтаж клапана EGR производят в обратной последовательности.

При необходимо соблюдать следующие условия:

после демонтажа прокладка ЕГР всегда меняется на новую;
правильность подключения вакуумных трубок и их целостность подлежат обязательной проверке;

на резьбовые соединения термоклапана наносят высокотемпературный герметик, в дополнение следует контролировать затяжные усилия, в противном случае не избежать протечек.

Видеоинструкции по очистке устройства.

Удаление клапана ЕГР и его заглушка.

Низкое качество топлива и, как следствие, частые поломки рециркуляции отработанных газов, а также высокая стоимость ее ремонта/замены приводит к тому, что многие автовладельцы просто отключают/заглушают данную систему.

Делается это с помощью чип-тюнинга двигателя, который отключает управление рециркуляцией газов через ЭБУ. В результате – компьютер не видит работу клапана и не выдает ошибку. Однако сам клапан от этого функционировать не перестает, поэтому для полного решения проблемы его нужно исключить из системы еще и механически, сделать это можно простым удалением детали или установкой в нее заглушки. Заглушки эти выпускает много автопроизводителей, если у вашего такой оригинальной запчасти нет, ее можно изготовить самостоятельно, просто вырезав ее из толстой (до 3 мм) стальной пластины по форме отверстия клапана.

Но помните: монтаж заглушки приводит к повышению температуры в цилиндрах, что увеличивает риск появления трещин ГБЦ, поэтому несколько раз все взвесьте прежде, чем приступить к действиям.

Снимите клапан ЕГР – как это сделать, описано выше.
Проведите чистку его каналов от загрязнений.
На место прокладки, установленной в месте крепления клапана, поставьте заглушку.
Верните ЕГР на место.
Выполните чип-тюнинг двигателя, чтобы компьютер не выдавал ошибку.

Возможно, кому-то эта процедура показалась простой, но поверьте, это лишь на первый взгляд, поэтому осуществлять ее лучше в специализированных центрах. Только так вы сможете быть уверены в том, что проделанная процедура принесет вам и вашему автомобилю больше пользы нежели вреда.

Видео инструкции.

Плюсы заглушки:

увеличенный срок службы моторного масла;
улучшенные динамические характеристики авто;
отсутствие необходимости ремонта/замены вышедшего из строя EGR;
сажа и прочие продукты горения не попадают во впускной коллектор и не загрязняют его.

повышенный уровень выбросов оксидов азота;
уменьшенный срок службы катализатора;
повышенный расход топлива;
риск детонации в бензиновом моторе.

Обращаем ваше внимание, что названные положительные и отрицательные моменты установки заглушки достаточно условны, т.к. в разных автомобилях рециркуляция отработанных газов взаимодействует с иными системами по-разному, поэтому в каждом конкретном случае приведенные списки могут дополниться или урезаться одним или несколькими пунктами.

Среди систем современного автомобиля, есть и такие, которые можно смело назвать экологическими. Это к примеру, сажевый фильтр, катализатор, а так же система EGR. Что такое EGR в дизельном двигателе, какова ее польза и может ли она приносить вред, мы сейчас и разберемся.

Схематичное изображение работы системы ЕГР.

Аргументы против EGR

Прокладка для заглушки ЕГР (с одним отверстием) и штатная (Chevrolet Lacetti).

Не смотря на всю простоту и кажущуюся полезность системы EGR, ее часто глушат на бензиновых автомобилях и несколько реже на автомобилях оснащенных дизельными двигателями. Особенно эта практика распространена в нашей стране и других государствах бывшего советского союза. И дело здесь не только в том, что к экологии у нас относятся с долей пренебрежения. Проблема в том, что вместе с отработанными газами в цилиндры вашего двигателя попадает сажа, иные твердые частицы и грязь, и всему этому там уж точно не место. Особенно эта проблема актуальна для наших мест, где качество топлива, в особенности дизельного, оставляет желать лучшего. Говоря проще, система EGR потихонечку убивает двигатель и дизельный двигатель в первую очередь. Это связано и с особенностями нашей солярки и с гораздо более высокой компрессией в дизельных двигателях и с другими особенностями их конструкции.

Кроме того, сам клапан системы рециркуляции отработанных газов, часто выходит из строя. Он забивается той самой сажей и грязью, он может банально прогорать, а замена этого мелкого узла на современных иномарках удовольствие очень и очень не дешевое.

Ну и последним доводом против системы EGR, характерным в основном для дизельных моторов является снижение среднего расхода топлива.

Подводные камни

Все выше написанное может сподвигнуть тут же искать знакомого умельца или ехать в мастерскую, дабы заглушить систему EGR окончательно и бесповоротно. Но спешить здесь, тоже не стоит. Во-первых, клапан ЕГР на разных автомобилях глушится по-разному и доверяя эту работу умельцу из соседнего гаража, вы должны быть уверены, что он сделает все правильно. В противном случае, полезут ошибки, которые вам абсолютно ни к чему. Кроме того, у системы EGR в дизельных агрегатах в зимний период есть и своя полезная функция. Она поддерживает температуру двигателя в оптимальном режиме. Вы стоите на светофоре или в пробке, а мотор ваш не остывает. Если же клапан EGR заглушен, порой не помогает ни догреватель ни какие-то другие ухищрения. Температура двигателя падает, повышается расход топлива, снижаются эксплуатационные характеристики. Поэтому, глушить или нет систему ЕГР на дизельных двигателях, решать конечно же вам, но взвесить все нужно очень и очень хорошо.

Симптомы неполадок ЕГР

Выражаются проблемы с системой рециркуляции отработанных газов такими симптомами:

щелчки и стук;
провалы в работе двигателя;
падение мощности;
появление ошибок без видимых причин;

Итог

Система EGR на дизельных двигателях чуть менее бесполезна, чем на моторах бензиновых. Она не приносит никакой реальной пользы автомобилю или его владельцу, кроме поддержания температуры двигателя в холодное время года. В то же время, работа этой системы может быть вредной для двигателя, особенно если используется топливо низкого качества. Глушение EGR, это решение, которое следует принимать, взвесив все за и против, а выполнять эту работу должен знающий специалист.

Ничего серьезного с отключением ЕГР, вы не потеряете и мировая экология тоже. А проблем может и поубавиться.

Система рециркуляции отработавших газов EGR разработана для повышения экологического класса двигателя автомобиля. Ее применение позволяет снизить концентрацию оксидов азота, присутствующих в выхлопе. Последние недостаточно хорошо устраняются катализаторами и, поскольку являются наиболее токсичными компонентами в составе отработавших газов, требуют применения дополнительных решений и технологий.

Принцип действия системы

EGR — аббревиатура от англоязычного термина Exhaust Gas Recirculation, что в переводе означает «рециркуляция отработавших газов». Основная задача такой системы заключается в перенаправлении части газов из выпускного коллектора в впускной. Формирование оксидов азота прямо пропорционально температуре в камере сгорания двигателя. При подаче отработавших газов из системы выхлопа в систему впуска уменьшается концентрация кислорода, что выступает катализатором в процессе сжигания топлива. В результате температура в камере сгорания снижается, а процент образования оксидов азота уменьшается.

Система рециркуляции отработавших газов

Применяется система ЕГР для автомобильных двигателей, работающих на дизельном топливе и бензине. Исключение составляют только бензиновые автомобили с турбонаддувом, где использование технологии рециркуляции неэффективно из-за особенностей режима работы двигателя. В целом, благодаря технологии EGR достигается снижение концентрации оксида азота до 50%. Помимо этого уменьшается вероятность детонации, обеспечивается более экономный расход топлива (почти на 3%), а для автомобилей с дизельным двигателем характерно уменьшение количества сажи в выхлопе.

Основной деталью системы рециркуляции выхлопных газов является клапан EGR, который управляет потоком отработавших газов, поступающих во впускной коллектор. Он работает в условиях повышенных температур и подвергается высокой нагрузке. Снижение температуры может реализоваться принудительно, для чего нужен радиатор охлаждения (охладитель), который устанавливается между системой выпуска и клапаном. Он входит в общую систему охлаждения автомобиля.

В дизельных моторах клапан EGR открывается на этапе холостого хода. При этом 50% поступающего в камеры сгорания воздуха составляют отработавшие газы. С ростом нагрузки клапан постепенно закрывается. Для питания бензинового двигателя система рециркуляции работает, как правило, только на средних и малых оборотах двигателя, обеспечивая до 10% выхлопных газов в общем объеме воздуха.

Виды клапанов EGR

Расположение EGR в автомобиле

На данный момент существует три разновидности клапанов EGR, различающихся по типу привода:

Пневмомеханический — простейшая (устаревшая) система привода рециркуляции выхлопных газов. Фактически, управление клапаном в этой схеме осуществляется за счет создания разрежения во впускном коллекторе автомобиля.
Электропневматический . Пневмоклапан EGR приводится в движение электроклапаном, управляемым ЭБУ двигателя автомобиля на основании данных комплекта датчиков (противодавления выхлопных газов, температуры, положения клапана, давления на впуске, температуры охлаждающей жидкости). Он осуществляет подключение и отключение источника разрежения к клапану EGR, имея лишь два положения. В свою очередь, разрежение в такой системе может создаваться вакуумным насосом.
Электронный . Клапан EGR такого типа приводится в движение непосредственно ЭБУ двигателя автомобиля. Он имеет три положения, что обеспечивает более плавное регулирование потока отработавших газов. Переключение положения электронного клапана EGR осуществляется соленоидами, которые открывают и закрывают его в различных комбинациях. В такой системе разрежение не задействуется.

Виды систем рециркуляции дизеля

Для дизельного двигателя используется несколько типов систем для рециркуляции отработавших газов EGR, cбор которых определяется экологическими стандартами автомобиля. В настоящее время их три:

Высокого давления (соответствует стандарту Евро 4). Клапан EGR напрямую соединяет выпускной (устанавливается перед турбокомпрессором) и впускной коллекторы. В этой схеме применяется электропневматический привод. При закрытой дроссельной заслонке во впускном коллекторе давление снижается, в результате чего создается более высокое разрежение. Это приводит к увеличению поступающего потока выхлопных газов. С другой стороны, уменьшается интенсивность турбонаддува, поскольку на турбину поступает меньше отработавших газов. Когда дроссельная заслонка полностью открыта, EGR не работает.
Низкого давления (соответствует стандарту Евро 5). В такой схеме клапан подключен к системе выпуска на участке между сажевым фильтром и глушителем, а в системе впуска — перед турбокомпрессором. Благодаря такому подключению снижается температура отработавших газов, также они очищаются от примесей сажи. При этом, в сравнении со схемой высокого давления, турбонаддув выполняется на полной мощности, поскольку через турбину проходит весь поток газов.
Комбинированная (соответствует стандарту Евро 6). Представляет собой сочетание схемы высокого и низкого давлений, каждая из которых имеет собственный клапан рециркуляции. В обычном режиме эта схема работает по каналу низкого давления, а при повышенной нагрузке подключается канал рециркуляции высокого давления.

В среднем, клапан EGR служит до 100 тысяч километров пробега, после чего может засориться и выйти из строя. Далее, в большинстве случаев, автомобилисты, не понимая, для чего нужны системы рециркуляции, просто полностью удаляют их.

Исключение составляют лишь турбированные (или битурбинновые) двигатели. На таких мощных двигателях данная система попросту не эффективна, и для поддержания высокого экологического уровня, используются другие меры безопасности. К примеру, может быть установлено специальное устройство, охлаждающее воздух, поступающий в камеры сгорания, и тем самым предохраняющее от возникновения оксида азота.

Из чего изготавливается клапан ЕГР.

Газы, выходящие из камеры сгорания, имеют очень высокую температуру. Поэтому данный вид клапанов изготавливается из высокопрочной стали, которая не боится высоких температур, и легко выдерживает жар в несколько тысяч градусов Цельсия. Непосредственно, конструкция клапана достаточно проста (классический выпускной клапан, способный находится в двух положениях «открыто/закрыто»). А вот система управления клапаном весьма сложна и работает по замысловатому алгоритму, который может зависеть и от модели автомобиля, и от производителя транспортного средства.

Принцип работы системы EGR.

Следуют сказать, что принцип работы данной системы достаточно прост. Появление оксида азота обуславливается высокой температурой в камерах сгорания. Таким образом, если уменьшить температуру, то и оксида азота образуется гораздо меньше, либо он не образуется вовсе. Понижение температуры в камерах сгорания достигается следующим образом. Клапан ЕГР открывается, и часть выхлопных газов возвращается обратно в двигатель. Выхлопные газы вытесняют кислород, скорость горения в камерах уменьшается, а следом, уменьшается и температура. Как не сложно догадаться, подобная система очень полезна для окружающей среды, но достаточно существенно снижает уровень мощности двигателя.

Виды системы EGR.

В настоящее время, используется два вида систем ЕГР: электронная, пневматическая и электропневматическая.

Электронная EGR Данный вид системы управляется, контролируется непосредственно бортовым компьютером. Клапан открывается с помощью шагового электрического двигателя, и это сказывается на его плавности открытия самым положительным образом. Обычно имеется 5-7 положений открытия клапана.
Электропневматическая EGR В этом случае, контролировать работу ЕГР могут сразу несколько датчиков. Выбор датчиков зависит от класса автомобиля и его производителя.

Управлять системой могут:

Датчик разницы давления выхлопных газов
Датчик температуры выхлопных газов
Датчик работы клапана ЕГР
Датчик массового расхода воздуха За плавное открытие клапана отвечает электропневматический преобразователь, которые способен управлять системой очень и очень плавно. Подобная (весьма сложная!) система управления используется обычно в автомобилях премиум класса.
Пневматическая EGR Клапан управляется пружиной, и полностью зависит от заслонки дросселя. Чем сильнее водитель нажимает на педаль газа, тем сильнее открывается клапан. Данный метод управления ЕГР самый неточный, и используется обычно в недорогих автомобилях небольшой мощности.

Особенности использования ЕГР в России.

Необходимо сказать, что использование данной системы в России имеет массу специфических особенностей. Во-первых, качество топлива в нашей стране находится на достаточно низком уровне. Хватает и откровенного контрафакта, на которой может нарваться на любой (даже самой престижной) заправке. Некачественное топливо приводит к тому, что клапан ЕГР покрывается нагаром, и перестает работать правильно. Все это отрицательно сказывается на работе двигателя. Во-вторых, многие люди (вполне справедливо) считают, что система EGR «душит» двигатель, и не дает ему работать в полную мощность. Поэтому, во многих сервисных центрах имеется специальная функция деактивации ЕГР.

Основные неисправности системы ЕГР.

Как уже было сказано выше, основная проблема данной конструкции состоит в некачественном топливе. Особенно страдают дизельные двигатели. От некачественного топлива нагар может появится уже через 10-15 тысяч километров пробега.

Кроме того, малейшая неисправность двигателя (и камер сжигания), и загрязнения клапана ЕГР возрастает многократно. Текущее масло, неисправности компрессора, износ маслосъемных колпачков – все это уменьшает жизненный цикл системы EGR.

Нагар на клапане. Слой нагара на клапане мешает ему нормально закрываться и открываться. Рано или поздно клапан заклинивает. Все это характеризуется нестабильным холостым ходом машины, неравномерным разгоном, и общим падением мощности двигателя. На бензиновых двигателях может случится детонация, и будут регулярно происходит громкие хлопки, и другие неприятные звуки. Единых симптомов нет, так как неисправности зависят от конструкции системы ЕГР.
Прогоревший клапан. Обычно это происходит на поздних стадиях эксплуатации автомобиля (100-120 тысяч пробега). Симптомы неисправности точно такие же, как при заклинившим двигателе, так как прогревший клапан равносилен заклинившему. Однако, подобный ремонт выйдет дороже, так как клапан необходимо будет заменить. Следует отметить, что подавляющее большинство проблем происходит с пневматической ЕГР, так как система, управляемая пружиной не может похвастаться высокой надежностью. Минимальные проблемы доставляет своим владельцам электронная система, которая способна работать при минимальном обслуживание долгие годы.
Поломки других деталей системы. Далеко не всегда в неисправности виноват клапан. Лопнувшие вакуумные шланги, многочисленные электрические провода – все это может привести к неисправности системы в целом. Поэтому, следует тщательно проверить все существующие детали, прежде чем приступать к демонтажу клапана.
Поломки управляющего элемента. В редких случаях из строя может выйти бортовой компьютер, который управляет раскрытием и закрытием клапана. Симптомы у неисправности могут быть самые разные, так как неизвестно, какие параметры контролируются неправильно. В этом случае, меняется рабочая прошивка, и бортовой компьютер вновь начинает работать правильно. В большинстве случаев, замена самого устройства не требуется.

Глушить или не глушить клапан EGR.

Срок службы системы ЕГР – 50-70 тысяч километров пробега. В дальнейшем необходима профилактика или частичная замена деталей, вышедших из строя. Многие владельцы машины демонтируют (глушат) систему ЕГР, и получают следующие преимущества:

Увеличенная мощность двигателя. Мощность мотора больше не приглушается клапаном. Это увеличивает суммарную мощность на 5-7%, и обеспечивает ровный разгон на всех диапазонах работы двигателя.
Отсутствие неисправностей, связанных с ЕГР Естественно, что отключенная и демонтированная система нейтрализации оксида азота больше не доставляет проблем, и не требует ухода.
Уменьшение нагара на поршнях. Отработанные газы больше не поступают обратно в камеры сгорания, и это уменьшает износ внутренних частей двигателя.
Лучшее сгорание топлива В камерах сгорания поддерживается стабильно высокая температура, и бензин сгорает целиком и полностью, как и предполагалось изначально.

Собственно, недостаток демонтажа системы EGR только один. Автомобиль перестает соответствовать европейским стандартам безопасности выхлопа.

UGR Разъяснено

С ростом осведомленности о влиянии плохого освещения на рабочую среду, резко возрос спрос на осветительные приборы, соответствующие требованиям UGR. Следовательно, как установщикам, так и конечным пользователям важно понимать, когда требуется установка UGR и для чего она нужна.

UGR (Unified Glare Rating) — это показатель, который используется для расчета уровня яркости в определенных приложениях. Стандарты были установлены для конкретных рабочих условий, чтобы гарантировать, что UGR находится на правильном уровне для помещения и не влияет на общую производительность.Когда в подходящем сообщении указано «Соответствие UGR», это не обязательно означает, что он соответствует всем критериям для конкретных приложений. Чтобы полностью понять UGR, вы должны сначала понять следующие факторы.

Что такое блики?

Ослепление — это визуальное ощущение, которое возникает, когда два конкурирующих источника света одновременно присутствуют на линии глаз человека, например, фары встречных автомобилей могут препятствовать вашей способности видеть дорогу впереди при движении ночью.Аналогичная ситуация может возникнуть в офисной среде, когда видимость экрана компьютера затрудняется бликами из-за плохо спроектированного освещения или плохо спланированной схемы освещения. Однако при профессиональном проектировании освещения этой ситуации можно избежать, поскольку ослепление является феноменом, поддающимся количественной оценке, то есть его можно измерить, а его значения можно использовать для прогнозирования уровней ослепления в схеме освещения до того, как будет рассматриваться какая-либо установка.

Ослепление можно испытать двумя разными способами: прямо и косвенно.Прямые блики вызваны непосредственным источником света, например, взглядом на солнце, а непрямые блики — отражением или контрастом освещения. Различая, какой тип бликов является очевидным, вы можете решить оптимизировать производительность, изменив расположение стола, чтобы избежать бликов на экранах компьютеров из окон. Независимо от того, является ли он прямым или косвенным, блики влияют на тело, что может привести к усталости, перенапряжению глаз и даже к мигрени. Эти эффекты можно измерить двумя способами:

Ослепление для людей с ограниченными возможностями: это ситуация, при которой может быть нарушено зрение, из-за чего вы не можете увидеть объект или выполнить какое-либо действие, например, просмотр компьютера при ярком солнце делает его особенно трудным для просмотра.
Дискомфортный свет: используется для описания периодов, когда чрезмерная яркость приводит к автоматической потребности отвести взгляд и ощущению дискомфорта.

Основной тип бликов, возникающих в офисе, — это дискомфортные блики, обычно вызванные сильным контровым светом вокруг экрана компьютера или сильным верхним светом. Регулируя уровень яркости, излучаемой этими приспособлениями, до более комфортного для глаз уровня, можно достичь оптимальной рабочей среды.

Как измеряется ослепление?

Фотометрические данные, которые предоставляются со светильником, будут содержать таблицу значений UGR, которые относятся к различным приложениям, в которых может использоваться продукт. Эти цифры определяют количество яркого света, создаваемого светильником, по отношению к размеру и значениям отражательной способности поверхности данная комната.

Европейский стандарт BSEN 12464: 2002 определяет идеальные значения UGR для типичных сред, например:

UGR <16 Чертеж
UGR <19 Чтение, письмо, обучение, встречи, работа на компьютере.

UGR <10 приведет к минимальному ослеплению и будет практически незаметным, тогда как все, что выше UGR 30, серьезно ухудшит видимость. В соответствии со стандартами освещения рабочих мест в помещении BSEN 12464: 2002, «слепящий свет должен быть ограничен во избежание ошибок, усталости и несчастных случаев». В нем указано, что рейтинг ослепления должен быть рассчитан табличным методом UGR и должен быть ниже рейтинга, указанного для приложения.

Расчет УГР

Программное обеспечение используется для создания трехмерной модели комнаты и оттуда для моделирования поведения любого данного светильника в этой комнате.

Недостаточно просто знать световой поток светильника, чтобы предсказать его поведение в данной установке. Различия в размерах комнаты, высоте монтажа, отражательной способности поверхности, использовании помещения и т. Д.все это повлияет на окончательное значение UGR. Профессиональный дизайн освещения даст истинную оценку способности светильника удовлетворить требования потенциальной установки и выявит любые проблемы задолго до того, как будет приобретен и установлен отдельный светильник.

Панель с низким UGR

Если бы мы исследовали интерьер типичной светодиодной панели хорошего качества, мы бы обнаружили три основных компонента за диффузором:

Светодиодные ленты, излучающие свет
«Световодная панель», которая принимает свет и направляет его к рассеивателю.
Отражающий лист, который направляет рассеянный свет внутри панели обратно к световодной плате

Однако недавнее нововведение в конструкции диффузора привело к эффективному решению проблемы.

Схема ниже представляет собой упрощенную иллюстрацию того, как она функционирует: светодиодная полоса вверху излучает свет, направление которого показано стрелками, с модифицированным рассеивателем «нанотехнологической структуры» внизу изображения. «Текстурированная» нижняя поверхность диффузора представляет собой модификацию, которая сужает общий угол луча светильника, что приводит к уменьшению света под большим углом и, следовательно, дает более низкие значения UGR.

Skytile UGR

JCC был разработан с использованием ведущей на рынке технологии наноструктур, которая минимизирует блики и перефокусирует свет на объект освещения. За счет перефокусировки света рассеивается меньше света, что сводит к минимуму блики по бокам. В дополнение к минимизации бликов, технология наноструктуры также обеспечивает использование только необходимого количества света, следовательно, экономию энергии, которая в противном случае была бы потрачена впустую из-за рассеивания света.

Чтобы узнать больше о Skytile UGR, посетите jcc.co.uk/lighting/skytile-UGR

Что означает УГР? Бесплатный словарь

Фасилитаторы помогли командам разработать индивидуальный план действий в кампусе с краткосрочными и долгосрочными целями, направленными на создание насыщенной и яркой программы UGR, внедренной в кампусе.

В течение уик-энда объединены три типа мероприятий: формальные пленарные заседания, параллельные занятия по различным темам, которые выбирают участники, и отдельные занятия, в которых команды работают с опытными фасилитаторами, чтобы разработать свои планы UGR для проверки и реализации после их вернуться в кампус.

Общие поставленные цели включают: определение и инвентаризацию UGR университетского городка, создание офисов UGR и защитников и защитников преподавателей / сотрудников, организацию празднования UGR, включение UGR в учебную программу и обеспечение стимулов и финансирования для деятельности UGR.

La Experiencia ha demostrado que la publicacion de la version en ingles de las noticias cientificas del Gabinete de Comunicacion de la UGR confiere a la produccion cientifica de la UGR un alcance mediatico mucho mas importante que la publicacion de las mismas noticias en espanol a tra de medios nacionales.

La colaboracion del Gabinete de Comunicacion de la UGR con estas dos plataformas comenzo en el ano 2006.

Para la obtencion de estos impactos, medidos en numero de resultados obtenidos en medios de comunicacion digitales, el Gabinete development de Comunicacaria como herramienta el motor de busqueda de noticias Google News, un Resumen de prensa de medios digitales, cuya base de datos puede ser libremente consultada para recuperar una definedada noticia sobre la UGR que aparecio en los medios en un periodo de tiempo especifico.

Для расчета UGR в AGi32 была смоделирована комната с размерами 20 футов (длина) x 40 футов (ширина) x 10 футов (высота).

В системе UGR значение 16 соответствует ощутимому ослеплению, 19 — только приемлемому ослеплению и 22 — неприемлемому ослеплению.

Инициативы по графику UGR и CS позволили Bataan улучшить обслуживание экипажа, одновременно улучшив качество жизни наших кулинаров.

PHIBCB 2 только что вернулся из развертывания в Гондурасе и имел несколько единичных групповых пайков (UGR), которые они не могли использовать.

Ученые UGR разработали мини-симулятор, чтобы определять параметры (поля боя), определять местонахождение юнита и его врагов, выполнять алгоритмы и видеть результаты.

Ученые UGR отмечают, что, помимо этого приложения, симулятор также может быть полезен для решения других актуальных проблем, таких как поиск лучшего пути для торгового агента или перевозчика, чтобы посетить своих клиентов, оптимизируя расход топлива или время, Например.

Unified Glare Rating (UGR) основное объяснение.

Хотя формула выглядит очень сложный, пугающе сложный, в основном это довольно просто, шаг за шагом. Сначала диаграмма: Очень грубо это яркость от ламп, разделенных на яркость фона от стены и потолок комнаты.

(Для объяснения того, что означает яркость, эта книга …

… вам поможет)

Посмотрите это подробно объяснение формулы для UGR:

Журнал кстати лог10.

фунтов, яркость фона или кд / м2rd, L — яркость светильника.

Глядя на L и Lb, блики усиливаются при использовании более сильных ламп и более слабого фонового освещения, тогда как она уменьшается при более слабых лампах и большем фоновом освещении.

p — индекс Гута, который увеличивается с удалением от прямой видимости. Так как лампа движется чем дальше от линии участка, p увеличивается, и поэтому яркость, измеренная по УГР, уменьшается.

Полезные ограничения:

UGR <10: Блики настолько незначительны, что их можно игнорировать.
UGR> 30: Лоты и лоты бликов!

Когда у вас есть большая таблица значений UGR «S» — это расстояние между ними. центров светильников в сетке в комнате. Вы можете видеть, что это было установите 0,25 в примере ниже.
Обратите внимание, что существует множество оценок UGR для одного и того же светильника, но в разных помещениях.В приведенной выше таблице приведены UGR для помещений с разной отражающей способностью стен, потолка и рабочей поверхности, а также для разных размеров помещений (описанных как размеры в единицах MH (монтажная высота)).

Светильник, UGR которого равен Показанное выше устройство с низким уровнем бликования, большинство размеров комнаты. дайте значение около 10, что считается хорошим значением.

Обратите также внимание на то, что, поскольку светильник является ротосимметричным, независимо от того, смотрит ли он на в конце или в поперечном направлении , не сильно меняет UGR.Другое дело ассиметричный светильник:

Все, что вам нужно знать о UGR

UGR расшифровывается как Unified Glare Rating. Некомфортные блики в промышленном освещении и общих помещениях или местах в общественных зданиях следует оценивать с использованием единого значения яркости (UGR). Чем ниже значение, тем меньше дискомфорта будет для пользователя от освещения.

Для ламп с большой светящейся поверхностью, таких как панельные светильники, линейные светильники должны быть реализованы с пластинами, которые могут подавлять свет под большим углом.

Вышеупомянутый метод также может использоваться для ламп с небольшой светящейся поверхностью, что позволяет лучше интегрировать лампы и потолки.

Для наружных ламп, таких как уличные фонари, для оценки должны использоваться пределы GR и пределы TI. Оптимизация в основном основана на конструкции линз, заглубленных светильниках, а в мойках стен используются затеняющие пластины и сотовые пластины, чтобы защитить человеческий глаз от прямого взгляда на поверхность выхода света.

В настоящее время основным продуктом являются светодиодные панельные светильники для панельного антибликового офисного освещения. Необходимо внедрить антибликовую технологию панельных светильников, потому что в наше время люди более одной трети своего времени работают в таком освещении. освещение окружающей среды.Антибликовое покрытие в традиционную эпоху в основном дополняется отражателями и решетчатым светом с жесткой резкой, и его оптическая система не может использоваться в нынешней системе панельного освещения, потому что будь то панельный свет прямого типа (панельный светильник с задней подсветкой) или световод панельного типа (панельный светильник с боковой подсветкой), его светящаяся поверхность и потолок расположены заподлицо и не имеют места для перехвата жесткого света, поэтому антибликовый метод пластины в основном используется для уменьшения UGR.

Многие люди неправильно понимают UGR, что это то же самое, что и цветовая температура и световой эффект, и является параметром самой лампы.Фактически, UGR означает дискомфорт от освещения для человеческого глаза. Это значение, рассчитываемое по различным параметрам, связанным с яркостью, для характеристики степени неприятного ослепления во всем освещенном пространстве. Проще говоря, значение UGR связано не только со светильником, но и с размером комнаты, отражательной способностью комнаты и направлением наблюдения наблюдателя. Когда мы получаем оптические параметры лампы, появляется страница, которая называется таблицей данных UGR.Так называемый UGR19 — это то, что мы смотрим в этой таблице. Фактически, это сделано для удобства всех, чтобы быстро определить антибликовые свойства лампы. Искусственно определено единое пространство. Все они помещаются в такое определенное место для оценки. Данные в этой таблице основаны на определении 5 комплектов потолков, стен и полов с разными коэффициентами отражения на основе высоты человеческого глаза до потолка H = 2 метра и расположения ламп S = 0,25H = 0,5 метра. Пространство, где информация о размере, длине и ширине пространства задается посредством X и Y, а максимальный размер одного пространства обычно не превышает 4H8H или 8X16 метров.Наиболее часто используемая отражательная способность — это первая группа потолка, стены и земли. Это 0,7, 0,5, 0,2, поэтому скажем, какое значение UGR лампы является просто первыми данными кроссовера 4H8H и вперед, возьмем большее значение и возьмем 20,1 в таблице UGR в качестве основы для сравнения. Когда фактическое расстояние установки изменяется, расположение ламп меняется, и различные положения наблюдения могут вызвать изменение значения UGR. Диапазон возможных изменений приведен в таблице. Внизу таблицы он основан на CIE117 для корректировки UGR в соответствии с фактическим световым потоком лампы.Стандартный UGR определяется одиночной лампой 1000 лм. Чем больше световой поток лампы, тем выше значение UGR. Если таблица внизу текста выглядит скорректированной на световой поток XXX лм, это означает, что данные в приведенной выше таблице были скорректированы в соответствии со световым потоком лампы.

UGR (Unified Glare Rating) Таблица

Если у вас есть какие-либо вопросы по антибликовому освещению или UGR светодиодных осветительных приборов, добро пожаловать в , свяжитесь с нами напрямую .

Eleti Lighting Германия

Что такое значение UGR, когда оно требуется и используется?

Аббревиатура UGR означает »единый рейтинг слепимости« . Значение UGR — это безразмерный параметр, который предоставляет информацию о степени психологического ослепления осветительной установки в помещении. Значения UGR определяются шагами по шкале от 10 до 30. Так, например, UGR 19 означает, что 65% наблюдателей «» на самом деле не беспокоились «» ярким светом.И наоборот, конечно, это также означает, что оставшиеся 35% пострадали от яркого света.

«Чем ниже значение UGR, тем меньше яркого света воспринимают наблюдатели».

Следующий пример, взятый из реальной ситуации, ясно демонстрирует влияние, которое соотношение этих уровней яркости друг к другу может иметь на эффект бликов:

Представьте, что вы едете по дороге ночью без уличного освещения.Теперь к вам едет машина с включенными фарами. Вы ослеплены ярким светом и с трудом можете смотреть на дорогу. Представьте себе такую же ситуацию в солнечный летний день. Тот же автомобиль приближается снова с включенными фарами. Теперь у вас гораздо меньше шансов быть ослепленным фарами. Тем не менее, свойства фар нисколько не изменились. Степень прямого ослепления здесь в основном обусловлена контрастом окружающей среды (то есть фоновой освещенности)
.

Расчет UGR

Перед установкой проектировщик схемы освещения должен использовать сложное программное обеспечение, такое как Relux или Dialux, для расчета требований к освещению для каждой комнаты, т. Е. Количества светильников и монтажных позиций. Производители светильников предоставляют электронные файлы, которые программа использует для выполнения необходимых расчетов. Недостаточно просто знать световой поток светильника, чтобы предсказать, как он будет вести себя в данной установке.Различия в размерах комнаты, высоте монтажа, отражательной способности поверхности, использовании помещения и т. Д. — все это повлияет на окончательное значение UGR. Профессиональный дизайн освещения даст истинную оценку способности светильника удовлетворить требования потенциальной установки и выявит любые проблемы задолго до того, как будет приобретен и установлен отдельный светильник.

Панель низкого UGR

Светодиодные ленты, излучающие свет

«Световодная панель», которая принимает свет и направляет его к рассеивателю

Отражающий лист, который направляет рассеянный свет внутри панели обратно к световодной плате

Несмотря на то, что это испытанный и проверенный метод строительства, он может привести к очень широкому углу луча, т.е.е. 120 °, и в некоторых установках это может привести к более высоким уровням UGR, чем указано в BSEN 12464: 2002. Однако недавнее нововведение в конструкции диффузора привело к эффективному решению проблемы. UGR был разработан с использованием ведущей на рынке технологии наноструктур, которая сводит к минимуму блики и перефокусирует свет на объект освещения. За счет перефокусировки света вниз рассеивается меньше света, что сводит к минимуму блики с боков. В дополнение к минимизации бликов технология наноструктуры также гарантирует использование только необходимого количества света, следовательно, экономию энергии, которая в противном случае была бы потрачена впустую из-за рассеивания света.

унифицированный рейтинг слепимости

Хорошее офисное освещение — важный фактор, влияющий на производительность сотрудников и общие условия труда. Неправильно установленный и отрегулированный источник света может вызвать блики, утомляемость и проблемы со зрением. Само собой разумеется, что эти факторы могут повлиять на производительность и концентрацию внимания.

Unified Glare Rating может помочь вам оптимизировать ваш офис. Мы кратко объясним, что это означает и как измеряется этот рейтинг.

что такое УГР?

Unified Glare Rating, сокращенно UGR, является показателем степени, в которой источник света вызывает блики и световое загрязнение. Чем выше значение, тем больше светового загрязнения. Учитывая тот факт, что правильное освещение оказывает большое влияние на продуктивность и производительность людей, этот рейтинг очень важен при размещении осветительной арматуры в плане освещения.

Блики могут возникать двумя способами: прямо и косвенно. В случае прямого ослепления источник света падает прямо в глаза или лицо.С другой стороны, под непрямым светом понимается отражение источника света на отражающей поверхности.

как измеряется единый рейтинг слепимости?

При измерении UGR мы должны учитывать ряд важных факторов:

Размер и форма помещения, в котором находится источник света
Распределение светильников по пространству
Поверхностная яркость или яркость стен, потолка, пола и других больших поверхностей (например, белые стены отражают много света)
Тип осветительной арматуры и преграды
Позиция наблюдателя

различных уровней качества и официальный стандарт

В Unified Glare Rating есть 5 различных уровней качества: 16, 19, 22, 25 и 28.Они указывают на оптимальный рейтинг UGR для конкретных комнат. Средний рейтинг UGR составляет от 15 до 30, однако в некоторых местах требуется хорошее освещение без загрязнения окружающей среды, чтобы наилучшим образом служить их конкретной цели.

Вот несколько таких примеров:

Коридор: <2
Лестничная клетка, лифты и архивные помещения: <25
Офисные помещения: <19
Чертежные / конструкторские бюро: <16

Если рейтинг UGR ниже 10, считается, что бликов нет.В этом случае мы говорим о «нулевом блике». Конкретный уровень качества, применяемый к конкретному пространству, официально определяется европейским стандартом EN, а именно стандартом NEN-EN 12464-1.

Также важно отметить, что рейтинг UGR не является характеристикой осветительной арматуры. Это сочетание яркости светильника, яркости окружающей среды и взаимодействия между нашим положением и углом. Яркость светильника можно регулировать, но это не относится к двум другим факторам.Это также означает, что рейтинг UGR является переменным, несмотря на то, что часто думают.

правильный опыт с креоновым освещением

kreon предлагает вневременное освещение, которое полностью интегрировано в архитектуру или вступает в диалог со структурой помещения. В нашей коллекции представлены серии светильников, которые гармонично вписываются в потолок, пол и стены. Таким образом мы создаем инстинктивное освещение и предотвращаем неприятное световое загрязнение.

Хотите узнать больше о нашей коллекции ламп? Свяжитесь с нашими специалистами.Они будут рады дать вам соответствующий совет.

UGR Рейтинг | icLighting

Что такое УГР?

UGR обозначает унифицированный рейтинг ослепления и определяется как метод расчета ослепления от различных источников света, включая светильники, окна и источники яркого света.

Это значение широко используется в осветительной промышленности и обычно указывается в любых схемах освещения, информации о продуктах и технических характеристиках. Однако многим может быть сложно понять важность этой ценности и то, что она на самом деле означает для них.

Наиболее краткое объяснение: — «UGR — это числовой способ определения того, насколько ярким или интенсивным кажется источник света для вас, пользователя комнаты. Чем ниже значение UGR, тем меньше дискомфорта создается для людей, работающих на территории.

Почему это важно?

Представьте себе яркий солнечный день, вы наслаждаетесь поездкой по сельской местности, но из-за высоты или угла наклона солнца трудно увидеть дорогу впереди, что вы могли бы назвать «слепящей».По сути, этот принцип является тем, на что мы смотрим, когда рассматриваем UGR для освещения.

Важно помнить, что решения, принятые на этапе проектирования освещения, окажут значительное влияние на пользователей проектируемого помещения — будь то склад, офис или спортивная площадка — поэтому предоставление продуктов с более низким рейтингом яркости будет означать, что те, кто использует в этих областях будет гораздо более приятное впечатление.

На практике это означает меньшую отражательную способность экранов компьютеров или возможность смотреть вверх на источник света без ухудшения зрения, а в некоторых случаях — предотвращение головных болей из-за сильного освещенная среда.

Мы все хотим находиться в пространстве, где можно комфортно видеть без негативного физиологического воздействия, поэтому уменьшение бликов — один из способов обеспечить более приятные впечатления от использования этого пространства.

Также важно отметить различные инструкции, касающиеся бликов в рабочих средах, от исходной системы «категорий» до Lighting Guide 3 и более позднего Light Guide 7, а также различных соответствующих охватывающих стандартов, таких как BSEN 12464-1 и BSEN 12464. -2.

Итак, какое значение UGR мне нужно искать?

Точно так же мы рассматриваем «Цели люкс» или «Средний уровень освещенности», поэтому мы также должны гарантировать, что мы следуем соответствующим руководящим принципам для UGR, которые относятся к конкретному применению.Чаще всего блики рассматриваются в офисных помещениях, и обычно указывается значение UGR <19, однако это еще не все. Например, область для технического рисования требует более низкого значения, в то время как допустимо иметь более высокое значение яркости в приемных зонах и коридорах.

В приведенной ниже таблице показаны значения UGR для различных офисных и школьных сред, однако для получения более полного списка или рекомендаций по конкретным задачам свяжитесь с членом нашей технической группы, который будет рад помочь.

9034 9034 9034 9034 9034

Заявка	Требуемый рейтинг UGR
Технический чертеж	16
Читальные и письменные кабинеты	34 Залы приема и регистрации	8 19	22/25
Коридоры	25/28
Залы для презентаций / Залы заседаний	19
Аудитории / Лекционные залы	19
Библиотека	Спортивные залы / Гимназия	22
Раздевалки / Раздевалки	25
Лестницы	25/28
Кухни	25	Лестничные клетки / эскалаторы	25
