Ступица переднего колеса — как вычислить поломку?

Главное, на чем должно быть сосредоточено внимание любого водителя — это безопасность на дороге и касается это не только выполнения правил дорожного движения. Не последнюю роль в избежании возможных аварийных ситуаций играет техническое состояние транспортного средства, поэтому для любого владельца автомобиля так важно вовремя заметить и устранить появившиеся неисправности. В первую очередь это утверждение касается деталей ходовой системы, к которой относят ступицы передних и задних колес. Тему исправной работы последних мы с Вами уже обсуждали чуть ранее, а сегодня поговорим про устранение проблем в передней ступице.

1. Причины поломки ступицы: почему нагревается?

Определить неисправности ходовой системы автомобиля, опытный водитель сможет исходя из характерных признаков, таких как:

— неравномерное стирание протекторов покрышек;

— чрезмерное раскачивание кузова в процессе поворота или при торможении; частое отклонение машины от прямолинейного движения;

— протекание и сжатие амортизаторов; повышенный уровень вибрации; появление посторонних звуков, сопровождающих движение транспортного средства.

Причинами подобных явлений, обычно становится сильный износ отдельных деталей системы, неправильное крепление амортизаторов, серьезные погрешности в регулировке развал-схождения. Также, у переднеприводных автомобилей, наиболее уязвимым местом является ступица переднего колеса, сильные нагрузи на которую влияют на ее рабочее состояние и эксплуатационные качества.

Выход из строя данной детали довольно распространенная проблема, особенно учитывая качество дорожного покрытия в нашей стране. Она обеспечивает крепление колеса, которое за счет вращения гранаты заставляет двигаться и саму ступицу. Также, кроме колесного диска, к ней крепятся шаровые опоры и тормозной диск. Учитывая специфическое устройство ступицы, нельзя сразу определить, что именно с ней не так, поскольку причин поломок может быть несколько. Однако, не заметить проблему очень трудно, поскольку все неисправности довольно ощутимы. Так, например,

первым признаком выхода из строя этой детали является появление в процессе движения неприятного звука (гула), интенсивность которого может меняться в зависимости от скорости езды и силы торможения.
Но даже опытный водитель не всегда сможет понять с какой стороны транспортного средства появилась проблема, поэтому, для полной диагностики лучше поднять машину на домкрат и вручную покрутить оба колеса.

Довольно частым проявлением неисправностей ступицы переднего колеса, также выступают повышенная изнашиваемость резины, вызывающая сильную, отдающую в руль вибрацию (при скорости 80-120 км/час) и нагревание тормозного диска, который перегружается из-за неправильно вращающегося подшипника. Нагревание диска Вы можете почувствовать просто приложив к нему руку. Если проехав

8-10 км. (без интенсивного торможения) ступица нагрелась так что притронуться к ней невозможно (свыше 70 градусов), то проблема может скрываться в слишком затянутом подшипнике, в случае с которым лучше не дожать чем пережать. Однако существуют и другие факторы влияющие на появление подобной проблемы. Иногда повреждение какой-то части подшипника или недостаточное количество смазки приводят к такому же результату.

Для того, чтобы примерно определить вышедший из строя подшипник останавливать автомобиль совсем не обязательно, достаточно обратить внимание на интенсивность гула при повороте руля:

при повороте в правую сторону — возрастет сила «гудения» в левом колесе, а при повороте в левую — в правом.

Ремонт ступицы переднего колеса своими руками

И так, после диагностики проблемы и точного определения ее причины (ступица окончательно вышла из строя), логичным будет решение начать ремонт. Проведение ремонтных работ, в данном случае, включает регулировку крепления подшипника или, что чаще встречается, полную его замену. Что бы осуществить задуманное, Вы можете обратиться за помощью к сотрудникам СТО, где заодно проведут полную оценку состояния ходовой системы. Но бывают случаи, когда станция технического обслуживания находится очень далеко, а решить возникшую проблему надо немедленно, что делать тогда? Ответ очевиден: провести ремонтные действия самостоятельно, что вполне реально и в домашних условиях.

Прежде всего, стоит подготовить необходимые для этой процедуры инструменты. В большинстве случаев, достаточно будет обычного набора, включающего в себя различные гаечные ключи с головками, съемник стопорных колец, тиски, чашечный съемник, отвертки, молотки, зубило, а также домкрат, без которого Вы не сможете поднять нужную сторону автомобиля (конечно, если где-то в гараже не завалялся электрический подъемник). В дополнение к домкрату, рекомендуется обеспечить кузову дополнительный упор в виде деревянных брусков или других подпорок, которые используются для большей безопасности (если автомобиль вдруг соскочит). Кроме того, необходимо приобрести новые сменные детали: полностью ступицу или только ее подшипник, что зависит от степени их изношенности и силы нагревания. Иными словами: меняем наиболее проблемную деталь.

Наличие в автомагазине подходящей именно Вам запчасти, в первую очередь, зависит от марки транспортного средства. Естественно, владельцам ВАЗов намного проще подобрать подходящую деталь, нежели атолюбителям, в гараже которых находится иномарка последней модели.

Правда, сдается мне, что последние вообще не парятся вопросом замены ступицы переднего колеса, но это сейчас не важно. В общем — чем проще машина, тем больше у Вас шансов быстро приобрести замену вышедшей из строя ступице. Однако, если ее, все-таки, не оказалось на складе, то как всегда на помощь приходит Интернет, а с доставкой (особенно в крупные города) проблем возникнуть не должно. Менять нагревающийся подшипник ступицы следует аккуратно и тщательно, так как это серьезно повлияет на последующую эксплуатацию ходовой части транспортного средства. Как правильно провести данную процедуру, мы Вам сейчас расскажем.

Как произвести замену или ремонт в деталях

После проведения подготовительных работ и вооружения всем необходимым, можно приступать непосредственно к замене сломанной детали. Для начала, нужную в работе сторону «поддомкрачивают», а в целях дополнительной страховки, устанавливают подпорки (можно поместить под задние колеса антипокатные упоры). Затем, на коробке передач следует выставить первую передачу и поставить машину «на ручник». Теперь, с помощью ключа, колесные болты можно отпустить и открутить ступичную гайку подшипника (если диски легкосплавные, то колесо придется сразу снять, после чего попросить кого-то нажать на «тормоз», а затем выкрутить гайку ступицы).

Иногда, бывает так, что гайка на граните слишком сильно затянута и сорвать ее ключом никак не получается…Что бы решить эту проблему, можно воспользоваться одним проверенным способом откручивания таких деталей. Его суть заключается в просверливании стороны заклинившей гайки. Делают это так, что бы получилось рассверлить ее край до самой резьбы, после чего тупым зубилом деталь раскрывают и с легкостью откручивают.

После выполнения описанных процедур, нужно снять переднее колесо и широкой отверткой удалить защитный колпачок ступицы.

Дальше, с тормозного диска снимают суппорт: барабан, вместе со стойкой, поворачивается на себя и выкручиваются болты крепления, посл чего, что бы суппорт не мешал, его отводят в сторону или подвязывают. На следующем этапе, шаровые опоры и рулевые наконечники снимаются, но перед началом, их следует обработать веществом, удаляющем ржавчину — это значительно облегчит процесс откручивания.

Для снятия тормозного диска, достаточно отвинтить два, вкрученных в ступицу болта, а после них, тоже самое сделать с центральной гайкой. Сначала, можно попробовать осуществить это действие с помощью ключа, а если прокрутить ее не выйдет, тогда уже придется применить зубило, тем более, что конструкция гайки, как будто для этого создана: имеет канавку, позволяющую его вставить. На последующих этапах, стойку откручивают и достают ступицу, после чего можно приступать к ее ремонту.

В подавляющем большинстве случаев, из строя выходит именно подшипник, а значит ремонт будет базироваться на процедуре его замены. Исходя из этого дальнейшая работа может пойти по одному из трех путей. Первый путь предусматривает замену детали с использованием съемника, при чем поворотный кулак с автомобиля не снимается; второй, наоборот, требует его демонтажа, после чего, подшипник меняется уже на верстаке (используются тиски и съемник), а при использовании третьего способа, стойка снимается целиком и замена подшипника производится с использованием тисков.

Каждый из описанных вариантов имеет свои преимущества и недостатки.

Так, например, преимуществом первого способа замены подшипника ступицы является отсутствие необходимости трогать болт регулировки развала схождения, но, в то же время, рабочий процесс будет не столь удобным, особенно при отсутствии подъемника или смотровой ямы, так как выбить ступицу и запрессовать подшипник будет крайне проблематично. Произвести замену подшипника ступицы переднего колеса, используя для этого второй способ, намного легче и удобнее, но существует риск нарушения регулировки развала автомобиля. Поэтому, перед тем, как откручивать болты крепления поворотного кулака, нужно отметить его положение к стойке, а также положение регулировочного болта. При обратной сборке, такие метки помогут добиться минимальной погрешности. Данный способ будет особенно полезен тем, кто меняет не только подшипник, но и занимается остальным ремонтом ходовой части: заменой шаровых опор, рулевых наконечников, сайлентблоков и т. д.

Наиболее трудоемким способом замены подшипника можно назвать третий способ, ведь что бы снять стойку приходится распрессовывать рулевой наконечник и откручивать крепление верхней опоры, а уже после этого, на снятой стойке, можно будет заменить деталь.

Еще один момент, на который стоит обратить внимание в ходе демонтажа старого подшипника ступицы — это его извлечение (выбивание). Проводить подобные действия стоит крайне аккуратно, что бы избежать повреждений гнезда и устройства механизма. Если вручную, достать его не получилось, тогда стоит попробовать выполнить работу на прессовочном станке, но опять же, постарайтесь не повредить штопорное кольцо, ведь оно не всегда идет в комплекте с новой запчастью.

Обратите внимание! При демонтаже, подшипник передней ступицы окончательно разваливается, поэтому не стоит даже пытаться сохранить его целым, а вот что касается аналогичной детали задней ступицы, то она гораздо легче снимается и намного дольше служит.

После установки новой детали, соберите все в обратном порядке и можете отправляться на ближайшую СТО, где ее сотрудники сделают развал-схождения колес Вашего транспортного средства, так как после снятия рулевой тяги (если она проводилась) предыдущие настройки точно сбились.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Всё про ступицу колеса и подшипник ступицы


Ступичный узел, на котором держится колесо, несет на себе весь вес автомобиля, дополнительно усиленный динамическими нагрузками (разгон, торможение, повороты).
Как правило, комплектом ступицы или ступичным узлом называют саму ступицу вместе с подшипником, стопорными кольцами, болтами и гайками, а в отдельных случаях к нему еще относится и ось ступицы.

Ступица, подшипник и ось



Ступица колеса

Ступица служит основой для установки колесного диска и тормоза. Ее задача – обеспечивать фиксацию и свободное вращение колеса и сопутствующих деталей, а для ведущих колес ступица служит звеном передачи момента вращения от дифференциала на колесо. Это одна из самых надежных деталей подвески, и вывести из строя ступицу можно разве что в результате аварии или очень длительной эксплуатации в тяжелых условиях.

Для работы при постоянных нагрузках ступицы делают цельнометаллическими: из литой стальной болванки вытачивают деталь нужной формы. Такой способ позволяет изготовить прочную конструкцию без участков напряжения.

На внешний (большой) обод ступицы крепится тормозной диск (барабан) и колесный диск, фиксируемые входящими в комплект болтами или шпильками. Внутренний обод снабжается подшипником (одним или двумя), которые могут располагаться на внешней или внутренней части ступицы, в зависимости от ее назначения и места установки.

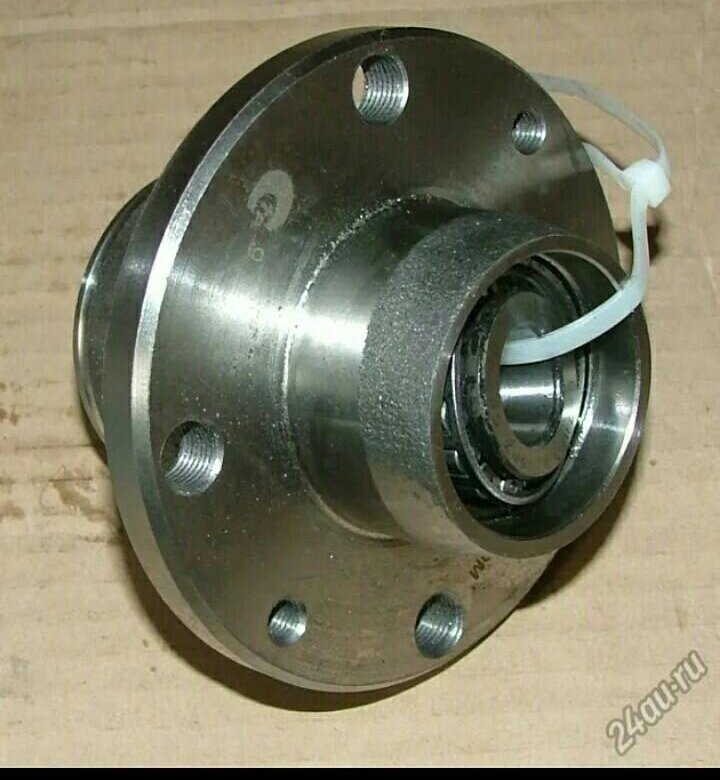

Ступица колеса без подшипников и в сборе с подшипниками

Способ установки зависит от того, ставится она на управляемые или неуправляемые (передние или задние), ведущие или ведомые колеса.

По конструктивным особенностям разделяют 4 основных вида ступиц:

  • Для ведущих неуправляемых колес (задние колеса автомобилей с задним или полным приводом). На такую ступицу передается усилие от дифференциала через полуось, которая может иметь цапфу, входящую в ступицу, или фланец для крепления.
  • Для ведомых неуправляемых колес (задние колеса переднеприводных автомобилей). В таких случаях ступица объединяется с подшипниками в одно целое, а ось ступицы крепится на рычаг заднего моста.
  • Для ведущих управляемых колес (передний мост переднеприводных или полноприводных автомобилей). Здесь передача крутящего момента идет через ШРУС, цапфа которого входит в зацепление со шлицами ступицы.
  • Для ведомых управляемых колес (передний мост заднеприводных автомобилей). Ось ступицы устанавливается в поворотный кулак.

Помимо этих, есть и другие варианты конструкции, обусловленные особенностями того или иного автомобиля.

Для некоторых моделей автомобилей различают ступицы для левого и правого колеса, если у них асимметричное крепление. При покупке нужно обращать внимание на сторону установки: левая, правая или универсальная двухсторонняя.



Подшипник ступицы

Ступичный подшипник – одна из самых нагруженных деталей, на которую не только приходится вес автомобиля, но и дополнительные нагрузки от торможений-ускорений-поворотов. Механизм, работающий в таких условиях, делается максимально надежным, и современные подшипники рассчитаны на 200 тыс. км аккуратного «европейского» вождения или 50-100 тыс. км езды по плохим дорогам.

Если сама ступица обеспечивает вращение колеса, то подшипник фиксирует всю конструкцию на подвеске.

По конструкции подшипники делятся на однорядные и двухрядные, шариковые радиально-упорные и конические роликовые. Чем больше опорная поверхность подшипника, тем меньше нагрузка на его элементы и тем дольше срок службы, поэтому многие производители отдают предпочтение коническим подшипникам, которые устанавливаются либо парой (для компенсации разнонаправленных нагрузок), либо сразу делаются двухрядными.

На торцевой поверхности подшипник имеет защитное кольцо, надежно предохраняющее от вытекания пластичной смазки и попадания внутрь воды и грязи. Повреждение кольца означает замену самого подшипника: все они делаются неразборными и неремонтируемыми.

Схема ступицы переднего колеса с подшипником.
1. Поворотный кулак. 2. Наружное грязеотражательное кольцо.
3. Ступичный подшипник. 4. Ступица. 5. Упорная шайба. 6. Гайка.
7. Стопорное кольцо. 8. Внутреннее грязеотражательное кольцо.



Виды ступичных подшипников

В современных иномарках уже не используются обслуживаемые подшипники устаревших моделей (так называемые подшипники нулевого поколения), нуждающиеся в регулировке и смазке. Их место заняли двухрядные подшипники типа HUB-I (первого поколения), которые можно заменить отдельно от ступицы.

Подшипники HUB-I

Второе поколение – подшипники HUB-IІ, наружная обойма которых снабжена фланцем с крепежными отверстиями, и с его помощью подшипники фиксируются на элементах подвески.

Подшипники HUB-IІ с вращением по внутреннему (слева)
и по наружному кольцу (справа).

Самый современный вариант – подшипник ступицы третьего поколения HUB-IІІ, представляющий собой ступичный узел в сборе, в котором подшипник защищен от внешних воздействий, обладает минимальными показателями радиального биения и отклонениями от линейных размеров. В качестве одной из сторон обоймы (поверхностей качения) в подшипниках HUB-IІІ используется поверхность самой ступицы, что дополнительно снижает вес всей конструкции.

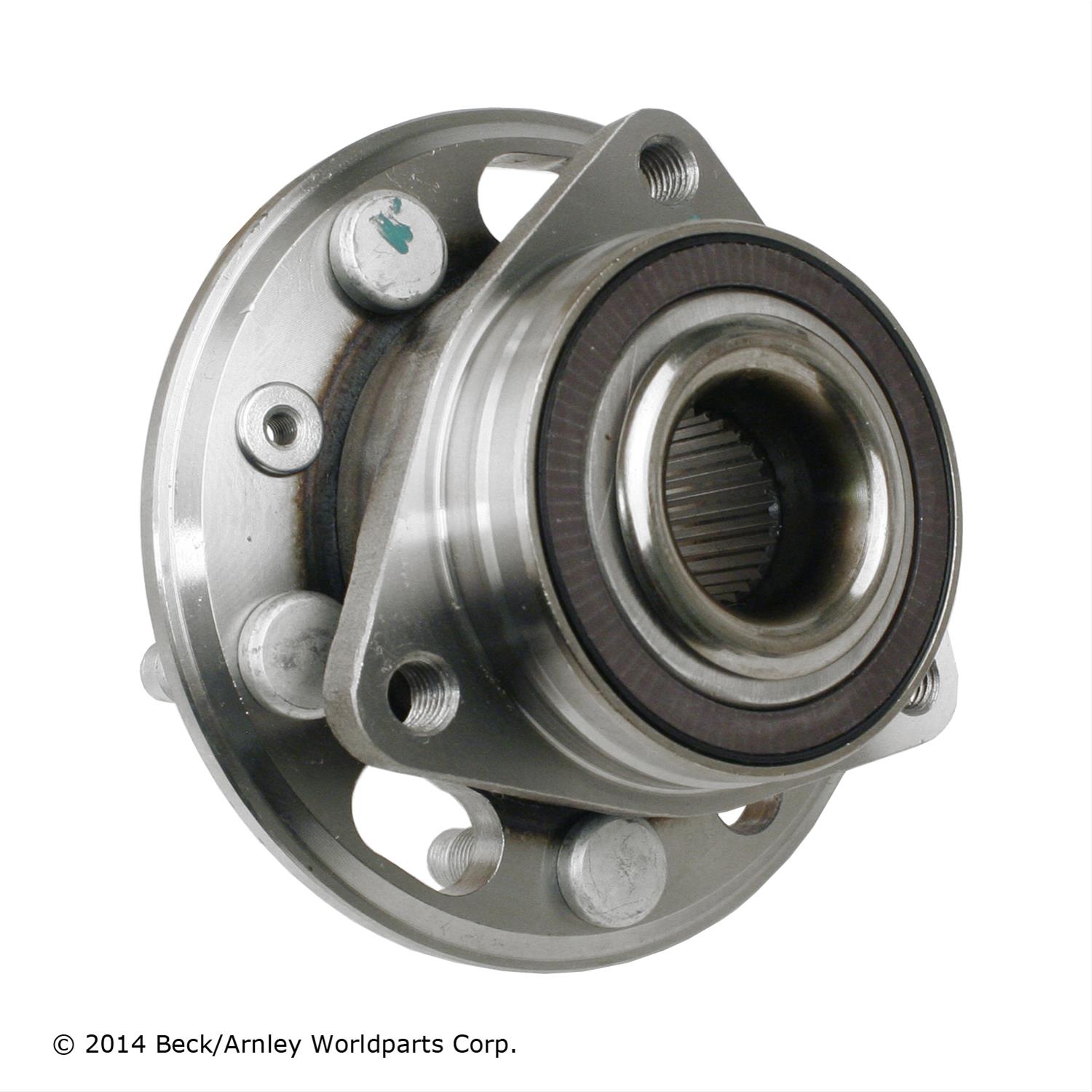

Ступичные узлы HUB-IІІ для ведущего (слева)
и ведомого колеса (справа)

Подшипники второго и третьего поколения снабжаются кассетными уплотнителями, позволяющими газам выходить из рабочей полости, но не пропускающими внутрь влагу и грязь.

Ступичные узлы четвертого поколения HUB-IV объединены со ШРУСами, а конструкции пятого поколения – с тормозными дисками. Такие решения пока не внедряются широко, находясь в стадии разработок и испытаний.



Интеграция в ABS

На современные ступичные узлы могут устанавливаться датчики и сенсоры антиблокировочной системы. Это может быть как классическое зубчатое кольцо, так и новейшего образца магнитный энкодер с переменными участками магнитных полюсов, передающий данные о скорости вращения колеса на считывающий сенсор.

Преимущества магнитных энкодеров – маленький вес (что важно для неподрессоренной массы) и возможность считывать данные при низкой скорости движения колеса. Сами активные датчики имеют меньший вес по сравнению со старыми моделями и легче монтируются на ступичный подшипник.

Система ASB (Active Sensor Bearing)
с кольцом радиального (сверху) и осевого (снизу) типа




Неисправности

Как правило, сама цельнометаллическая ступица практически не ломается. Большинство неисправностей происходит из-за износа подшипника, как естественного, так и аварийного. Признаки неисправности подшипника: гул при движении, перегрев, потеря смазки, деформация поверхности, люфт колеса. Ступичный подшипник требует замены приблизительно раз в 3 года, но этот срок может сократиться или продлиться в зависимости от стиля вождения, режима эксплуатации автомобиля и других факторов нагрузки.

Специалисты рекомендуют проверять состояние ходовой на каждом ТО: мастера смогут выявить и устранить проблему в самом начале, не дожидаясь аварии.

Лопнул шарик в подшипнике ступицы

Ни сама ступица, ни ступичный подшипник ремонту не подлежат: при выявлении неисправностей их можно только заменить. Замена может делаться только на той стороне, где это нужно (слева или справа). В отличие от многих других частей подвески, в случае с деталями ступицы парная замена не обязательна.

Даже при высоком качестве самой детали и безупречной ее установке, рано или поздно менять подшипник придется. Лучше это делать сразу при появлении признаков неисправности, а не дожидаться неприятных сюрпризов.



О том, как выбрать комплект ступицы и на какие бренды обратить внимание, читайте наш «Гид покупателя».



Для чего нужна ступица колеса

Ступица – сердцевина во вращающемся механизме, с отверстием для посадки на вал/ось. Служит основной деталью колеса и подвески, предназначена для фиксации и установки колеса, а также всех его компонентов. Обеспечивает доступ к другим деталям в случае поломки, кроме тех ситуаций, когда выходит из строя тормозной барабан, диск или подшипник.

Классификация ступиц

Для ведущих управляемых и неуправляемых колес. Для неуправляемых: деталь устанавливается на ведущих осях легковых/грузовых автомобилях, в том числе и спецтехнике, но только с задним приводом. Для управляемых: ступица размещается на переднем мосту автотранспортных средств с передним приводом, оптимальна также и для полноприводных автомобилей.
Для ведомых управляемых и неуправляемых колес. Для управляемых колес: крепится на передних колесах, но для машин с задним приводом. Для неуправляемых: установка ступицы предусмотрена на задние колеса, но с передним приводом.

Функции и задачи ступиц

Ступица, как часть подшипника, обеспечивает колёсам автомобиля полноценное вращение. Все ступицы передают крутящий момент колесу, удерживают тормозную систему авто, крепят колесо к подвеске, вращают его вокруг оси. За счёт этого автомобиль осуществляет свою главную функцию – едет.
В передних и задних колёсах детали подшипника выполняют немного разные функции.
Основные задачи ступиц передних колёс – соединение диска с поворотным механизмом, торможение и движение автомобиля в целом, если он переднеприводный. Дело в том, что в этом случае именно через эту запчасть происходит вращение колеса. В заднеприводных автомобилях важными являются не только передние, но и задние ступицы. Они обеспечивают крутящий момент, ответственные за тормозной путь машины, оснащены датчиками движения и скорости (в современных иномарках).

Для чего нужна ступица колеса

  1. • передача крутящего момента колесу;
  2. • удержание узлов на полуоси;
  3. • обеспечение вращения колеса;
  4. • удержание барабана и тормозного диска;
  5. • фиксация диска колеса.

Конструкционные особенности

Конструкция ступицы состоит из обода со шпильками или отверстиями – они нужны для крепежа колеса. Во внутренней части изделия есть специальное посадочное место для подшипника. В запчасти есть также отверстие, чтобы установить полуось. А в дорогих современных авто можно также увидеть «гнездо» – это посадочное место для датчика АБС. Конструкция подшипника может отличаться: бывают конусообразные и роликовые. Бывают ещё шариковые, но их сейчас использовать не рекомендуют.

Чертеж ступицы

Назначение

Функциональные особенности детали в первую очередь сказываются на работе тормозного и рулевого управления. Благодаря работе ступицы осуществляется вращения колеса вокруг оси, при этом подвеска закреплена и надежно удерживается на посадочном месте.

Особенности крепления

Ступица крепится к подшипнику или двум, благодаря чему имеет возможность вращаться и передавать это вращение колесу. Металлическую запчасть прикрепляют шайбой или несколькими гайками. Само изделие устанавливают на край коленвала с помощью подшипника. Сейчас обычно ступицы крепят к роликовым или конусным подшипникам. Изделие для крепления колеса изготавливают из высокопрочного металла в виде цельнолитой болванки. Заготовку потом мастер обрабатывает на станке до готовой запчасти.

Для каких видов спецтехники применяется

  1. • строительной: бетономешалки, автокраны и экскаваторы;
  2. • подъемной: автовышки, краны-манипуляторы, погрузчики;
  3. • коммунальной: снегоуборочные машины;
  4. • сельскохозяйственной: уборочные машины;
  5. • дорожной: бетоноукладчики и асфальтоукладчики, а также катки.

Стандартные характеристики и размеры

Подшипниковые детали для крепления колёс изготавливают разного размера. Речь идёт о диаметре ступицы. Размерные характеристики запчасти всегда будут зависеть от марки автомобиля и размера колёсных дисков. Производители придерживаются правила: цилиндр металлического изделия должен всегда совпадать с размером колеса автомобиля. Определением этих параметров занимается специальная система – DLA. Дело в том, что большие колёса на ступицах маленького диаметра будут болтаться. Иногда для колёсных дисков большого диаметра, под которые не подходит стандартная ступица, устанавливают дополнительное переходное кольцо.

Причины поломки и замена ступицы

Из-за поломанной ступицы может барахлить тормозная система. Если вовремя обнаружить и устранить поломку детали, можно избежать серьёзных аварий и трат на более сложный ремонт. Причинами поломки детали подшипника могут стать: агрессивная и неаккуратная езда, «дрифтование», протирание брюхом автомобиля гравия, песка или грязевой жижи на дорогах, регулярное попадание колёсами в ямы и на кочки, перегруз. В некоторых случаях, запчасть может выйти из строя из-за изначального брака при сборке на заводе. Среди основных признаков выхода из строя запчасти – слабые толчки, неприятный звук, ощущение вибрации кузова, укачивание.

Определить поломку ступицы поможет стук и слух

– Первый способ – постучать о колесо ногой. От лёгких ударов шины не должны ни шататься, ни люфтовать. Если же ощутили шатание или заметили зазор между запчастями при постукивании, то это сигнал о поломке.

– Другой вариант – прислушаться во время езды. Если из-под колёс доносится неприятный режущий звук или любой другой посторонний шорох – деталь колеса следует немедленно заменить.

На передних и задних колёсах неисправность запчасти определяют по-разному.
На передних шинах это сделать проще. Нужно разогнать автомобиль до скорости 60 км/час и выше и повилять по дороге в разные стороны. Если поломался левый подшипник, то звук будет усиливаться на левом повороте, а если правый – соответственно при повороте вправо.
Неисправные ступицы на задних колёсах ведут себя иначе. Определить, какая поломалась – трудно. Бывает, что неприятный звук доносится справа, но сломана левая запчасть. Опытные автомобилисты советуют приподнять корму авто, после чего покрутить колесо в разные стороны. Одно и другое. Там, где услышите хруст, посторонний звук или обнаружите люфт – нужен ремонт либо замена детали.

Подшипники ступицы

Данная деталь представляет собой подшипник качения, состоящий из внутренних/наружных колец и сепаратора. Какие виды выделяют:

  1. • упорные;
  2. • радиальные;
  3. • упорно-радиальные;
  4. • радиально-упорные.

В ходовой части каждого автомобиля есть такой узел, как ступица колеса, чтобы понять что такое ступица, что она из себя представляет, достаточно взглянуть на фото далее. Определить в порядке ли ступица колеса можно так: надо взять колесо и начать дергать его в разных направлениях. Обычно это делает каждый опытный механик на СТО – дергает колесо в разных направлениях.

Если во время этих дерганий будет обнаружен люфт, то это будет означать только одно – пришло время делать замену ступицы или ремонтировать ее. Также надо понимать, что если люфт незначительный, то можно еще какое-то время поездить. Но если нет времени следить за машиной, лучше сразу устранить люфт и к этому больше не возвращаться.

Для чего нужна ступица

В функции ступицы входит обеспечение вращения колеса, а также чтобы колесо прочно удерживалось на своем месте. Это значит, что у каждого колеса есть своя ступица. Кроме того, в функции ступицы входит и передача вращательного момента от коробки передач на ведущее колесо.

Обычно ступичный узел – это цельная деталь, в которой уже есть полуось. Также бывают такие конструкции когда в ступичном узле есть посадочное шлицевое отверстие под полуось шруса, который называют шарниром равных угловых скоростей.

Кроме того, даже в процессе торможения участвует ступица, потому что на ней держится тормозной диск или тормозной барабан, это зависит от автомобиля. На многих новых автомобилях используется электронная система контроля движения, это значит, что в ступицу дополнительно устанавливаются специальные датчики или импульсный диск.

Суммируя всю вышеперечисленную информацию, ступица колеса осуществляет такие функции:

  • крепко удерживает колесной диск;
  • на ней держится тормозной диск или барабан;
  • благодаря ступице колесо вращается;
  • на полуоси держит все необходимые узлы;
  • передает крутящий момент колесу от полуоси;
  • на ступице крепятся элементы системы.

Что такое ступица и как она устроена

Обычно во время езды ступица берет на себя большую нагрузку. Чтобы с этой нагрузкой она справилась, ступицу изготавливают так: берут цельнолитую заготовку из стали и с помощью токарно-фрезерной обработки вытачивают ступицу.

Каждый опытный автолюбитель знает как выглядит ступица, для тех, кто не знает – можете посмотреть на фото выше и далее, как она выглядит. Устройство ступицы колеса довольно простое: это деталь округлой формы с внешним ободом, в котором есть необходимые отверстия.

Функции ступичных частей:

  • на внешнем ободе есть отверстия для того, чтобы в них ввинчивали направляющие втулки и болты, которые удерживают колесо, на некоторых моделях вместо болтов используются шпильки, которые прикручиваются с помощью гаек;
  • внутренняя часть ступицы нужна для того, чтобы в нее устанавливались подшипники;
  • отверстие со шлицами необходимо для того, чтобы в него установить полуоси шруса;
  • в авто с АБС на ступице есть посадочное место для импульсного диска или датчика АБС.

Для вращения колеса используются подшипники, в зависимости от конструкции, они могут отличаться. Обычно стоят закрытые роликовые и конусные подшипники. Редко когда можно встретить шариковые подшипники, так как у них маленькая площадь соприкосновения.

Бывают случаи, когда после диагностики ступичных подшипников было определено, что они износились, можно их сразу поменять, но на большинстве современных автомобилей в ступице стоят несъемные подшипники и поэтому в случае их износа придется менять всю ступицу в сборе, что не очень выгодно для владельца автомобиля. Проще было бы просто за копейки поменять подшипники. В общем, все зависит от автомобиля, на ВАЗах, например, можно менять подшипники отдельно от ступицы.

Как делать замену или ремонт ступицы?

Ступица – это деталь, которая редко выходит из строя, так как считается прочным узлом. Если и случаются поломки или искривления, то это обычно бывает только в результате сильного удара во время аварии.

При нормальной эксплуатации, когда хватает смазки, ступицу надо менять только в том случае, когда подшипники износились, а вытащить их из ступицы никак не удается. Также ступицу надо менять и в случае, когда посадочное место для подшипника ослабилось или наружная обойма прочно не удерживается.

Кроме этого, замена ступицы проводится еще и в случае, когда резьба для колесных болтов или шпилек сорвалась. Если в ступице используются съемные подшипники, то такая ступица можно служить очень долго, практически бесконечно.

А далее видео о том, как менять подшипники в ступице:

Ступица колеса – это та деталь, с помощью которой производится установка транспортного средства на ось, которая называется цапфой.

В таком соединении подшипники, которыми оснащена ступица, являются важным элементов, причем не только самой ступицы, но и все ходовой части автомобиля. Именно подшипники ступицы несут ответственность за то, насколько управляем ваш автомобиль и, насколько безопасно его вождение.

Для чего предназначена ступица?

Ступица – это важная автомобильная деталь, которая осуществляет соединение двух деталей между собой, а именно – вала с колесным диском, которые отвечают за крутящий момент. Одна сторона этой детали насажена на вал, а другая при этом сопряжена с колесным диском и имеет для этого специальное посадочное место.

Именно через ступицу вращательное движение оси коленвала передается на само колесо. К ступице прикреплён и тормозной диск, поэтому она является неотъемлемой частью тормозной системы любого транспортного средства. Вращение колеса автомашины происходит благодаря подшипникам, которыми оснащена ступица.

Какие виды ступиц и подшипников бывают?

Автомобильное средство оснащено множеством подшипников разного размера и назначения, но именно подшипник ступицы испытывает наибольший груз по сравнению со всеми остальными подшипниками.

Он удерживает большую часть массы всего транспортного средства. Максимальные нагрузки появляются в процессе движения, особенно сильно это выражено в момент разгона, резкого ускорения или торможения автомобиля.

К качеству подшипника всегда предъявляются особенно высокие требования, так как во время движения транспортного средства он испытывает на себе действие сразу двух сил: осевой и радиальной.

Подшипники

В современных транспортных средствах подшипники ступицы всегда выполняют функцию качения. Они включают в себя два кольца, одно из которых – наружное, а второе, соответственно – внутреннее.

Также среди его составляющих деталей – сепаратор. Он используется для того, чтобы удерживать на определённой траектории тела качения, а также распределять их и по подшипнику. В качестве тел качения могут выступать различные шарики, а также ролики.

Ступичные подшипники можно разделить на несколько групп относительно вида переносимой нагрузки:

  • Радиальные подшипники.
  • Упорные.
  • Упорно-радиальные.
  • Радиально-упорные.

Схема ступицы не всегда идентична, она отличается у каждой отдельной модели, она может иметь несколько конфигураций. В автомобилях с задним приводом чаще всего можно встретить роликовые подшипники однорядного типа.

Ими оснащена каждая ступица в количестве двух подшипников. Также популярными становятся и подшипники с радиально-упорной схемой, неотъемлемой частью которой являются шариковые элементы.

Как устроена ступица?

Большинство современных автомобильных средств оснащены электронными системами управления, в таком случае ступицы колес обычно совмещаются с системой ABS. Также они соединены и с датчиками, которые контролируют и скорость оборота колёс. Эти ступицы полностью закрыты, их нет возможности разобрать, обратно собрать.

Именно поэтому при неисправности они не подлежат ремонту. Обычно срок эксплуатации таких колесных ступиц не может превысить общий срок использования и эксплуатации транспортного средства.

Как распознать поломки ступицы?

Состояние ступиц колес напрямую влияет на безопасность управления и эксплуатации транспортного средства, именно поэтому стоит внимательно следить за ними. Вывести из строя их можно при неосторожной и неправильно организованной замене колес, а также в процессе ремонта ходовой части.

Например, при неосторожном ремонте можно сорвать резьбу, это происходит при чересчур сильном закручивании болтов. Проблему такого характера сложно упустить из вида, поэтому она редко несет реальную опасность безопасности управления автомобилем.

Замена ступичного подшипника осуществляется при помощи пресса. К выбору его стоит подходить внимательно, он должен быть хорошего качества и соответствовать всем характеристикам ступицы. Это необходимо потому, что выпрессовка, а также и запрессовка выколоткой и молотком могут вызвать деформацию посадочных мест.

Неисправность в работе ступичного подшипника выдадут посторонние звуки, поломку этой детали всегда можно определить по измененным звукам подвески в процессе ее работы. Даже самый неопытный водитель не сможет не услышать эти нехарактерные для исправного транспортного средства звуки, поэтому упустить неисправность из вида довольно трудно.

При движении стоит осуществить поворот руля, и водитель услышит резкий, довольно громкий гул, это и сообщит ему о том, что с подшипником что-то не так. Также на проблему в его работе может указывать и увеличенный люфт колеса, и вибрация в области кузова.

Чаще всего сама ступица и ее подшипник ломаются вследствие сильного износа. Также частой причиной поломки может стать сильный улар, например, если на высокой скорости автомобиль попал в дорожную яму. Объем и характер ремонтных работ будет зависеть от конкретной модели авто, а также от типа ступиц, которые используются в нем.

При незначительных неисправностях можно осуществить текущий ремонт подшипника, но чаще всего прибегают к их замене, так как это менее хлопотно и не так затратно. Кроме того, подшипники чаще всего меняют не отдельно, а совместно с колесной ступицей.

Водителю не стоит игнорировать шумы, стуки, вибрацию, которые прямо указывают на поломку, так как это приведет к негативным последствиям. Если автовладелец вовремя не обратится в автосервис, ступичный подшипник будет изнашиваться все сильнее, то удары и стук станут очень сильными и определить их локализацию и причину появления будет гораздо труднее.

Такое состояние негативно влияет на только на саму ступицу, но и на ходовую часть транспортного средства, именно поэтому стоит внимательно относиться к любым подозрительным моментам в работе ступицы.

Как выглядит ступица заднего колеса

Ступица колеса — деталь, предназначена для установки колеса автомобиля на ось, именуемой цапфой. Подшипники ступицы, в таком соединении, являются ключевым элементом не только ступицы, но и всей ходовой части в целом, так как именно они отвечают за управляемость автомобилем и во многом обеспечивают безопасность водителя.

Предназначение ступицы – соединение между собой вала и колесного диска для передачи крутящего момента. С одной стороны ступица авто насаживается на вал, а с другой – она имеет специальное посадочное место для сопряжения с колесным диском. Через ступицу передается вращательное движение с оси коленвала на колесо. Также к ней крепится тормозной диск, поэтому она участвует и в торможении. Вращается колесо благодаря подшипникам ступицы.

Виды ступиц и подшипников

Наибольший груз среди всех автомобильных подшипников испытывает именно подшипник ступицы, который фактически удерживает всю массу автомобиля. Наивысшие значения нагрузки возникают в процессе движения, особенно при ускорении и торможении машины. При этом подшипник практически одновременно испытывает воздействие осевой и радиальной силы, что предъявляет очень высокие требования к его качеству.

В современных автомобилях подшипник ступицы – это всегда подшипник качения, который состоит из двух колец (наружное и внутреннее) и распределяющего сепаратора, призванного удерживать на траектории и распределять по подшипнику тела качения, которыми выступают шарики, ролики или другие детали. По видам переносимой нагрузки ступичные подшипники бывают:

  1. радиальными;
  2. упорными;
  3. радиально-упорными;
  4. упорно-радиальными.

В современном автомобиле ступица, схема которой не является идентичной для всех моделей, может быть выполнена в различных конфигурациях. Так, в заднеприводных моделях преимущественно применяются стандартные однорядные роликовые подшипники, которых есть по два на каждой ступице. Все большее распространение приобретает схема с шариковыми радиально-упорными подшипниками, являющимися неотъемлемым элементом ступицы.

В новых моделях с электронным управлением системами ступица колеса совмещена с системой ABS, а также датчиками скорости оборотов колес. Такие ступицы изготавливаются полностью закрытыми, они не являются разборными и ремонтопригодными, а их срок эксплуатации равен продолжительности использования автомобиля.

Причины и признаки поломки ступицы

Вывести из строя ступицу можно даже при неправильной замене колеса или в процессе ремонта ходовой. Пример поломки – срыв резьбы при чрезмерном усилии закручивания болтов. Эта проблема определяется сразу, поэтому потенциальной угрозой безопасности движения, как правило, стать не может.

Поломка подшипника ступицы определяется по изменению звука работы подвески. Даже новички чаще всего слышат неладное при возникновении подобных неисправностей. При повороте руля в процессе движения, со стороны поворота будет слышен непривычный гул, если со ступичным подшипником что-то случилось. Также о проблемах с подшипником или ступицей будет свидетельствовать повышенный люфт колеса.

Увеличение износа ступичного подшипника даст о себе знать помимо шумов появлением вибраций через кузов. Если ничего не предпринять, со временем удары настолько усилятся, что локализировать их источник на слух и ощупь уже не получится. Естественно, это крайне пагубно повлияет не только на ходовую часть, но и на весь автомобиль в целом.

В основном ступицы и их подшипники выходят из строя из-за износа. Также причиной может стать сильный удар в процессе движения, например при попадании в яму на скорости. Что касается ремонта, то его тип зависит от модели автомобиля и вида установленных на нем ступиц. Часто подшипники можно поменять отдельно, но нередко они меняются только вместе со ступицей.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

От общего технического состояния деталей ходовой части автомобиля зависит не только комфортное управление им, но также безопасность водителя и находящихся рядом пассажиров. Среди многочисленных элементов особого внимания заслуживает ступица переднего колеса.

Ступица переднего колеса — это узел ходовой части автомобиля, который выполняет несколько функций. Водителю нужно знать не только, как заменить лампочку ближнего света, но также как устранить неполадки в подобной ступице. Если данная деталь выйдет из строя, транспортное средство не сможет передвигаться.

Чтобы предотвратить это, водитель обязательно должен проводить регулярную проверку состояния ступиц, организовывать техническое обслуживание авто, а также своевременно обращаться в специальный сервис для устранения даже самых незначительных поломок детали. Чтобы самостоятельно проверить работу ступицы, необходимо знать особенности устройства и функциональное назначение элемента.

Выявить те или иные неисправности в работе ходовой системы транспортного средства, водитель сможет, опираясь на такие характерные признаки, как:

  • неравномерное стирание установленных протекторов покрышек;
  • значительное раскачивание кузова при осуществлении стандартного торможения или поворота;
  • часто повторяющееся отклонение автомобиля от прямолинейного направления;
  • сжатие и протекание амортизаторов;
  • высокий уровень производимой вибрации;
  • появление разных посторонних звуков, которые постоянно сопровождают перемещение машины.

Несмотря на четкую слышимость посторонних звуков, водитель на слух не сможет определить, в какой части элемента возникла проблема.

При выполнении данной манипуляции стоит внимательно изучить внешний вид колёс. Одним из распространенных проявлений поломки ступицы является повышенная изнашиваемость резины. Вызвано это сильной, отдающей в руль вибрацией, с одновременным нагреванием тормозного диска, что происходит по причине неправильно вращающегося подшипника.

Схожими признаками может характеризоваться такое явление, как выход из строя подшипников ступицы.

Чтобы определить, с какой стороны сломалась ступица, не обязательно останавливать и приподнимать автомобиль. Достаточно будет обратить внимание на степень производимого гула в процессе поворота руля. При поворачивании вправо, гул будет усиливаться в левом колесе, при повороте налево, звук будет исходить с правой стороны.

Причины возникновения неисправностей в ступице

Оснований для выхода ступицы из строя существует достаточно много. Среди самых основных причин поломки можно отметить следующие распространенные факторы:

  1. Износ отдельных элементов системы.
  2. Погрешности в регулировке развал-схождения.
  3. Неправильное крепление амортизаторов.
  4. Сильные долговременные нагрузки на передние колёса.

Поскольку поломок может быть несколько, определить точную причину будет достаточно сложно. Тем не менее, не заметить её просто невозможно. Все без исключения неисправности очень ощутимы. Нельзя оставить без внимания появившийся постоянный шум или гул, степень интенсивности которого меняется в прямой зависимости от скоростного режима или от силы производимого торможения.

При возникновении перечисленных проблем, нужно срочно провести ремонт ступицы переднего колеса. В зависимости от сложности ситуации, проведение ремонтных работ может касаться простой регулировки крепления подшипников, болтов или гаек. В иных случаях может потребоваться полная замена ступицы, когда без помощи профессионалов не обойтись.

Самостоятельно провести ремонтные работы можно только при наличии определённых знаний и специальных инструментов. Ниже можно изучить инструкцию проведения ремонтных работ. Рассказано, как провести проверку крепления, как заменить специальный поворотный колпак.

Ремонт и замена ступицы

При осуществлении такого процесса, как замена ступицы переднего колеса, особое внимание уделяется подготовительным работам.

Подготовка инструментов

В первую очередь потребуется подготовить необходимые для этого инструменты. В массе случаев достаточно обычного набора специальных гаечных ключей с головками. Одновременно с ним нужно подготовить следующие инструменты.

  1. Съёмник стопорных колец.
  2. Специальный чашечный съёмник.
  3. Тиски.
  4. Отвёртки.
  5. Домкрат.
  6. Зубило.
  7. Молотки.

В качестве дополнения к домкрату стоит подготовить специальные приспособления для фиксации автомобиля в устойчивом положении. Это могут быть все возможные бруски и подпорки. Также потребуется приобрести новые детали, если осуществляется замена. Купить нужно весь комплект ступицы или подшипники, всё зависит от степени их изношенности.

Подготовка машины

После проведения подготовительных работ, сбора всех необходимых инструментов и материалов, можно приступать к замене вышедших из строя элементов.

Необходимо «поддомкратить» автомобиль в нужную сторону, в зависимости от того, с какой стороны будет осуществляться замена. Для обеспечения дополнительной страховки рекомендуется установить специальные подпорки, например, поместить под задние колёса автомобильные антипокатные опоры.

Подготовка деталей

Далее на КПП выставляется первая передача, если это механика, осуществляется постановка авто «на ручник». При помощи специального ключа откручиваются колёсные болты и ступичная гайка подшипника. Если диски у машины легкосплавные, колесо придется снять, далее нажать на тормоз и полностью выкрутить гайку ступицы.

Довольно часто водители сталкиваются с ситуацией, когда гайка ступицы очень сильно затянута и снять её ключом не получается. В этом случае можно использовать метод просверливания одной стороны гайки, которая заклинила. Это позволит рассверлить край детали до самой резьбы. Потом останется раскрыть деталь при помощи тупого зубила и легко и просто открутить её.

После выполнения подобных мероприятий, потребуется снять переднее колесо и посредством отвертки устранить защитный колпак (читайте подробнее о колпаках на колеса). Далее с тормозного диска снимается суппорт и убирается в сторону. Для этой цели барабан вместе со стойкой нужно повернуть на себя и выкрутить крепежи. После этого снимаются рулевые, шаровые опоры и наконечники.

Чтобы снять тормозной диск, потребуется отвинтить два встроенных в ступицу болта и потом тоже проделать с гайкой, расположенной по центру. Сделать это можно при помощи ключа или зубила, всё зависит от того, насколько крепко прикручена деталь. Как только стойка полностью откручена, можно достать ступицу и приступить к ремонтным работам.

Три варианта ремонтных работ

Ремонт ступицы колеса с помощью замены подшипника

Замена подшипника ступицы колеса – операция, которую можно выполнить самостоятельно. Каждому автовладельцу было бы полезно разобраться в том, что такое ступица колеса, как она устроена и как ее чинить, до того, как с ней возникнут проблемы.

Замена подшипника ступицы колеса – операция, которую можно выполнить самостоятельно. Каждому автовладельцу было бы полезно разобраться в том, что такое ступица колеса, как она устроена и как ее чинить, до того, как с ней возникнут проблемы.

Что такое ступица колеса и как она устроена?

Задача ступицы – обеспечить передачу крутящего момента с коленвала на колесо. Помимо этого, она участвует в торможении, так как к ней крепится тормозной диск.

Анатомия ступицы переднего колеса

Устройство передней и задней ступицы кардинально различается.

Устройство ступицы заднего колеса

У разных моделей автомобилей ступица устроена по-разному.

Так выглядит ступица в сочетании с тормозным механизмом

Как определить, что подшипнику ступицы требуется замена?

Подшипник – ключевой элемент ступицы, фиксирующий колесо в нужном направлении и, в то же время, обеспечивающий его свободное вращение. Как правило, ломается именно он.

Его можно найти на передней и задней оси авто (кроме тех моделей, на которых установлен разрезной или неразрезной мост).

Подшипник ступицы переднего колеса Mazda 3

Для диагностирования повреждений этой детали выполните следующие действия:

  1. Установите под автомобиль подставки и поднимите его одним или двумя домкратами, чтобы колесо оказалось над землей.
  2. Попробуйте покачать кузов, – если он не поддается, значит вы крепко установили его на подставках. Если он хотя бы немного качается, поставьте их понадежнее.
  3. Возьмитесь за покрышку сначала сверху и снизу, а потом слева и справа. Покачайте ее в разные стороны. Люфт не должен превышать 1 мм. Если при движении колеса издается любой посторонний звук (вроде постукивания, гула, щелкания и т.д.), подшипник необходимо заменить.

Определить неисправность можно и во время езды. Если при езде по прямой из колеса издается посторонний звук, который прекращается, когда машина поворачивает, это означает проблему с подшипником одного из передних колес. Если звук пропадает при повороте налево, заменять нужно правый подшипник, если при повороте направо – левый.

Основные причины поломок подшипника ступицы

  • Попадание воды внутрь детали.
  • Перегрев.
  • Резкий и сильный удар.
  • Частое использование тормозов, особенно на высоких скоростях.

Помощь специалистов

Лучше обратиться к профессионалам, чем заниматься экспериментами. Если вы неуверенно себя чувствуете в обращении с автомобилем, обратитесь за ремонтом ступицы в автосервис.

По вопросам обслуживания звоните по телефону +7 (926) 069-90-01, наши специалисты вас проконсультируют.


Ступица заднего колеса – самостоятельная замена в гараже

Ступица и заднего, и переднего колеса является незаменимой частью автомобиля; с одной стороны она имеет специальное отверстие, предназначенное для посадки на вал, а с другой – посадочное место для колес. Как же она ломается, и чем это чревато? Давайте разберемся!

Как ломается ступица заднего колеса?

Ступица – деталь, в функции которой входит передача крутящего момента от оси коленчатого вала к колесу. Кроме того, на нее крепятся еще и тормозные диски. Также немаловажную функцию играет подшипник ступицы, так как именно на нем и вращается колесо. Ступица и подшипник являются важнейшими узлами всей ходовой части автомобиля, они обеспечивают безопасное передвижение.

Привести данную деталь в негодность можно при замене колес: если не контролировать силу и переусердствовать, то легко можно сорвать болт ступицы заднего колеса. Определить, что деталь нуждается в ремонте либо же замене, можно, услышав характерный гул подшипника. Конечно, боязно завинчивать колеса слабо, но это лишь крайности. Всегда следует искать «золотую середину». Особенно точно чувствуют эту границу электрические гайковерты.

Также понять, что подшипник пришел в негодность, можно по шуму подвески. Так, если при повороте налево шум усиливается, значит, необходима замена либо же восстановление ступицы левого колеса. Аналогичная ситуация с правым колесом. Но более точную диагностику можно сделать только лишь на СТО, естественно, если вы не являетесь в этом деле профессионалом.

Что приготовить для демонтажа?

Если вы уверены, что деталь необходимо снять, тогда запаситесь следующим инструментом:

  • набор торцевых ключей, и желательно, чтобы он был дополнен длинной трубой;
  • пассажи, они необходимы для того, чтобы снять стопорные кольца;
  • накидной ключ, с его помощью откручиваются направляющие штифты тормозного барабана;
  • деревянный брусок, чтобы смягчить удар;
  • молоток;
  • монтировка и зубило.

Стоит учитывать, что не всегда, обратившись на СТО, вы получите гарантированно качественную работу. А неправильно замененный подшипник выйдет из строя довольно быстро, так что демонтировать эту деталь вполне можно и самостоятельно, при этом, никто лучше, чем вы сами, о вашем «железном коне» не побеспокоится. Чтобы вам не робеть, мы предлагаем подробную инструкцию.


Как снять ступицу заднего колеса – работаем самостоятельно

В принципе, нет ничего сложного в том, как снять ступицу заднего колеса, главное, помнить, что подшипники достаточно хрупкие, поэтому стоит регулировать свою силу, дабы не повредить их. Замена ступицы происходит следующим образом. Сначала необходимо поднять автомобиль на опоры и отсоединить декоративный колпак. Следом откручиваются гайки, посредством которых крепятся колеса. Теперь со ступицы необходимо снять тормозные барабаны, конечно же, если они есть.

Если модель автомобиля с задними дисковыми тормозами, тогда необходимо снять суппорт тормоза и тормозные диски.

Теперь следует открутить болты, с помощью которых ступица крепится к кронштейну. Доступ к ним можно получить только через специальное отверстие в самой ступице. Для этого необходимо повернуть фланец и совместить отверстие с каждым из болтов. Эти гайки затягивают обычно с большим моментом, так что в мерах безопасности необходимо зафиксировать машину и включить передачу со стояночным тормозом, под колеса же не помешает установить противооткатные упоры.

Вот теперь смело откручиваются крепежные болты суппорта, крепежные болты поворотного кулака и направляющих тормозных колодок. Далее необходимо снять ступицу, достав ее через механизм тормозов. Если система антиблокировки тормозов не установлена, тогда ступицы задних колес снимаются с подшипника, предназначенного для его замены. Но для этого необходим специальный инструмент, и если такового в наличии нет, нужно обратиться на СТО, где и произведут замену данной детали.

Оцените статью: Поделитесь с друзьями!

Ступица: прочная основа колеса

Ступица: прочная основа колеса

Колесо должно быть установлено прочно и надежно, но при этом иметь возможность вращаться, поворачиваться и совершать движения в подвеске. Это обеспечивается с помощью специальной детали — ступицы колеса. Все об автомобильных ступицах — их назначении, устройстве, типах и обслуживании — читайте в статье.


Назначение и роль ступицы в ходовой части автомобиля

Ступица — одна из основных деталей колеса и подвески автомобиля, она обеспечивает установку колеса и соединение всех его частей в единую конструкцию. Также ступица дает возможность обслуживать и ремонтировать все детали колеса отдельно, без замены остальных компонентов. Если бы колесо было сплошным (неразборным), то при поломке подшипника, диска, барабана или другой детали его пришлось бы менять полностью — со ступицей достаточно заменить лишь дефектную деталь.

Ступица играет важную роль в подвеске всех колес автомобиля, а также в работе тормозов и рулевого управления. Эта деталь подвергается значительным нагрузкам, поэтому большое внимание уделяется ее конструкции, надежности и прочности. Устройство ступицы зависит от ее назначения и типа автомобиля.


Типы и устройство автомобильных ступиц

Можно выделить четыре типа ступиц:

• Ступицы ведущих неуправляемых колес;
• Ступицы ведомых неуправляемых колес;
• Ступицы ведущих управляемых колес;
• Ступицы ведомых управляемых колес.

Все эти ступицы отличаются по конструкции и способам установки.

Ступицы ведущих неуправляемых колес. Эти ступицы устанавливаются на задние ведущие оси грузовых автомобилей и легковых автомобилей с задним приводом. Такая ступица жестко соединяется с полуосью ведущего моста, обычно соединение выполняется с помощью предусмотренного на полуоси фланца.

В грузовых автомобилях ступица неуправляемых колес устанавливается через подшипники на полую цапфу, которая монтируется на оконечность балки моста. Таким образом, крутящий момент от редуктора через фланец этой полуоси передается на ступицу, а от ступицы уже на колесо. При такой конструкции тормозной барабан крепится к ступице, а тормозной механизм — на тормозной щит, жестко установленный на фланце балки моста или непосредственно на цапфе. В итоге достигается поставленная цель — тормозной механизм всегда статичен, а колесо вместо с тормозным барабаном вращается.

В легковых автомобилях ступица устроена аналогичным образом, однако роль цапфы обычно выполняет непосредственно балка моста. Зачастую ступица и полуось выполнены заодно, причем на них сразу напрессовывается подшипник со стопорным кольцом и крепится фланец для установки всей этой конструкции на балку моста (такое решение используется на автомобилях ВАЗ «Классика»).

Ступицы ведомых неуправляемых колес. Такие ступицы устанавливаются на задние колеса переднеприводных легковых автомобилей. Ступица устанавливается на цапфу, которая жестко монтируется на балку заднего моста или рычаг задней подвески. Так как колесо в этом случае должно просто вращаться, то цапфа изготавливается в виде цельнометаллического цилиндра переменного диаметра с фланцем, а установка ступицы на цапфу производится через подшипники.

Ступицы ведущих управляемых колес. Такие ступицы устанавливаются на передних мостах переднеприводных легковых и полноприводных грузовых автомобилей. В целом устройство этих ступиц повторяет устройство ступиц задних ведущих колес, однако в этом случае обеспечивается возможность отклонения колес на тот или иной угол. Это достигается установкой цапфы на шкворне или на шаровом шарнире (или на двух шаровых) — в этом случае весь узел называется поворотным кулаком. А передача крутящего момента на ступицу колеса осуществляется через шарниры равных угловых скоростей (ШРУС).

Ступицы ведомых управляемых колес. Такие ступицы используются для установки передних колес заднеприводных легковых и грузовых автомобилей. Как и в предыдущем случае, ступица ставится на поворотном кулаке, монтируемом к подвеске через шкворень или шаровые шарниры. Так как в такой конструкции передавать крутящий момент не нужно, то цапфа выполняется цельнометаллической, и никаких ШРУС здесь нет.

Независимо от типа ступицы, ее фиксация на цапфе производится одинаково — с помощью двух гаек и стопорной шайбы на торце цапфы. Стопорение гаек может производиться обычным шплинтом или деформацией гайки — ее накернением и подгибом кромки. Гайки просто фиксируют ступицу на цапфе, при этом ступица устанавливается на подшипники с минимальным усилием. Так что состояние гаек и сила из затяжки играет очень важную роль в нормальной работе всего колеса и безопасности автомобиля.

Установка ступицы на цапфу, как уже было сказано, производится через подшипники. Сегодня чаще всего можно встретить два варианта:

• Установка ступицы на двух радиально-упорных конических роликовых подшипниках, обращенных в разные стороны и разнесенных на некоторое расстояние — это «классическое» решение, используемое на многих отечественных автомобилях и грузовиках;
• Установка на сдвоенном (двухрядном) радиально-упорном подшипнике закрытого типа — более современное (и более дорогое) решение, используется на отечественных и зарубежных легковых автомобилях.

Использование радиально-упорного подшипника для монтажа ступицы обусловлено теми особенностями, в которых ей приходится работать. Дело в том, что ступица испытывает не только поперечные (или радиальные, направлены по радиусу колеса), но и продольные (направленные вдоль оси) нагрузки, поэтому применение обычного шарикоподшипника недопустимо — даже при повороте автомобиля такой подшипник просто-напросто развалился бы. Поэтому и приходится применять радиально-упорные подшипники, одинаково хорошо работающие при радиальных и поперечных нагрузках.

Однако одним радиально-упорным подшипником обойтись нельзя, так как он хорошо работает при приложении поперечной нагрузки только в одном направлении. Поэтому приходится применять сразу два подшипника, обращенных в разные стороны — это позволяет ступице и колесу нормально работать на всех режимах и допустимых нагрузках.

Подшипники должны работать в смазке и быть защищенными от негативных воздействий окружающей среды, поэтому они с внешней стороны ступиц легковых автомобилей закрываются колпачками, а в ступицах грузовиков — с помощью фланца полуоси (фланцем закрыты и подшипники заднеприводных легковых авто). С внутренней стороны подшипники защищены тормозным щитом или упорной шайбой, но всегда дополнительно устанавливается один или два сальника.


Конструктивные особенности ступиц грузовых и легковых автомобилей

Ступицы легковых и грузовых автомобилей устанавливаются по-разному, поэтому они имеют ряд конструктивных отличий.

Ступицы легковых автомобилей обычно представляют собой короткий полый цилиндр, на внешней поверхности которого имеется фланец под крепление колесного диска и тормозного диска. Внутри ступиц передних ведущих колес выполнены шлицы, а на внешней поверхности — выточки под подшипники. То есть, такая ступица вставляется в поворотный кулак своей внешней поверхностью. В заднеприводных автомобилях ступица, как указывалось выше, обычно объединяется с полуосью, на которую сразу напрессовываются подшипники.

Ступицы грузовых автомобилей выполняются в виде цилиндров достаточно большого диаметра и длины, на их внешней поверхности также имеется фланец для монтажа тормозного барабана и колес. На внутренней поверхности ступицы выполнены выточки под установку подшипников, также нередко предусмотрены стенки, разделяющие внутреннее пространство ступицы на полости для подшипников. На наружном торце ступицы имеются отверстия с резьбой для крепления фланца полуоси.

Однако в последние годы все чаще применяются ступицы грузовых автомобилей для бездисковых колес, выполненные в форме звезды. Отличие такой ступицы заключается в наличии пяти «лучей», предназначенных для установки бездискового колеса. Данный тип ступиц наиболее широко применяется на отечественных автомобилях КАМАЗ.

Нужно отметить, что сегодня ступицы грузовых автомобилей зачастую объединяются с тормозными барабанами, что многократно облегчает задачу обслуживания и ремонта тормозных механизмов.

Наконец, в современных ступицах часто предусмотрено место под установку разнообразных датчиков, трубопроводов для подачи сжатого воздуха в колесо и другие устройства.


Вопросы обслуживания и ремонта ступиц

При эксплуатации автомобиля ступицы и связанные с ними детали — главным образом подшипники — подвергаются износу, также могут возникать различные дефекты и поломки. Поэтому периодически необходимо производить замену ступичных подшипников, сальников, а иногда и самих ступиц. О необходимости сделать это говорит повышенный люфт (проверяется на поднятом колесе) и стуки во время движения автомобиля.

Роликовые ступичные подшипники нуждаются в периодической регулировке, которая производится с помощью гаек. В легковых автомобилях со сдвоенными радиально-упорными подшипниками такой регулировки проводить не нужно, эти подшипники необслуживаемые. Если же требуется замена подшипников, то она может быть произведена только с использованием специальных приспособлений для снятия и запрессовки.

В целом же ступица колеса отличается надежностью и долговечностью, и при регулярном обслуживании и бережной эксплуатации автомобиля не доставляет проблем автовладельцу.

Другие статьи

#Бачок ГЦС

Бачок ГЦС: надежная работа гидропривода сцепления

14. 10.2020 | Статьи о запасных частях

Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

Подшипники ступицы ступицы колеса

Вы когда-нибудь поворачивали руль своего автомобиля и слышали тот безошибочный «жужжащий» шум, который вам доносится из-за неисправного ступичного подшипника? Изношенные ступичные подшипники издавали тот же самый шум с тех пор, как существовали. По мере их износа в подшипнике возникает избыточный люфт. Этот лишний люфт, вместе с грязью, грязью и мусором, проникающим внутрь, приведет к повреждению внутренних поверхностей подшипников. После повреждения поверхностей подшипников ступиц у них нет шансов на выживание.Состояние ступичного подшипника будет ухудшаться до тех пор, пока он, наконец, не саморазрушится самым впечатляющим образом. Как вы понимаете, идеальная ситуация — заменить ступичный подшипник задолго до того, как он достигнет точки разрушения.

Ступицы колеса

Как только вы снимаете колеса с автомобиля, первое, что вы видите, — это ступица колеса, смотрящая прямо вам в глаза. Это потому, что ступицы — это часть, к которой крепятся колеса. Они круглые, с торчащими из них колесными шпильками и предназначены для вращения с тяжелыми грузами, находящимися на них все время.Угадайте, что еще крепится на ступицу? Тормозные диски конечно же! Ступицы колес могут приводиться в движение осями или просто свободно вращаться. Каждая ступица колеса каким-то образом связана с ступичным подшипником. Они либо спрессованы, либо скреплены болтами и часто представляют собой один узел «ступица колеса и подшипник». Это значительно упрощает и удешевляет установку. Просто снимите старую ступицу и подшипник в сборе и наденьте новую. Не требуются тяжелые прессы или специальные инструменты.

Датчики ABS

Ступицы колес очень тесно связаны с датчиками антиблокировочной тормозной системы (ABS).Это потому, что датчики ABS измеряют скорость вращения колес. Чтобы сделать это точно, они должны находиться близко к колесам, но не мешать всем движущимся частям. У автопроизводителей есть несколько способов решения этой задачи. Первый — с «тональным звонком». Звуковое кольцо прикрепляется к задней части ступицы колеса и выглядит как шестерня. Когда ступица ABS прикреплена к транспортному средству, рядом со звуковым кольцом находится датчик ABS, который измеряет скорость колеса, наблюдая, сколько зубьев проходит датчик за определенный промежуток времени.Умно, правда? Другой распространенный метод измерения скорости вращения колес — это добавление всего датчика ABS к внутренней части самой ступицы колеса. Это может быть и благословением, и проклятием. Хотя это действительно упрощает систему АБС, это также означает, что, когда датчик АБС выходит из строя, необходимо заменить им всю ступицу. Это довольно расточительно, если у вас есть отлично работающий хаб. Существует также другая конструкция системы ABS, которая полностью пропускает соединение ступицы и размещает звуковое кольцо на оси вместо ступицы колеса.Все эти методы отлично работают, вам просто нужно убедиться, что вы используете подходящие детали, предназначенные для работы с ABS. Без этого звукового кольца, прикрепленного к ступице колеса или оси, загорится индикатор ABS, и ваш автомобиль не остановится, как было задумано.

Замена ступицы и ступичного подшипника

Сами втулки редко имеют проблемы, потому что они представляют собой простые стальные блоки. Самая распространенная причина замены ступицы колеса — отказ закрепленного на ней подшипника.Подшипники колес могут выйти из строя из-за возраста, загрязнения и попадания воды или неправильной установки. Большинство ступиц с приводом от осей требуют очень определенного крутящего момента при установке. Если этот крутящий момент будет слишком сильным или слишком слабым, срок службы ступичного подшипника может сократиться. Тем не менее, большинство ступиц колес и подшипников в сборе очень удобны для самостоятельной сборки. Если вы можете заменить тормоза самостоятельно, у вас, вероятно, не возникнет проблем и со ступицей.

Запчасти для грузовиков и прицепов и обслуживание

На что следует обратить внимание при покупке нового концентратора

Узлы ступицы

известны под многими именами в тяжелой промышленности.Узел ступицы. Узел ступицы колеса. Подшипник ступицы колеса. Независимо от того, как вы это называете, ступица в сборе играет важную роль в вашей колесной системе.

Узел ступицы позволяет колесам вашего автомобиля свободно вращаться, что имеет решающее значение для управляемости и безопасности. Внешнее / звуковое кольцо прикреплено к ступице или отлито внутрь, что имеет решающее значение для правильной работы ваших антиблокировочных тормозов (ABS) и системы контроля тяги (TCS), если они установлены на вашем автомобиле.

Независимо от того, управляете ли вы полуприцепом, буксируете ли вы коммерческий прицеп, перевозите мусор на строительной площадке или работаете на полях, вы не уедете далеко, если ваша ступица в сборе не работает должным образом.В этой статье мы расскажем о важности сборки ступицы. По мере того как мы это делаем, мы ответим на некоторые из ваших основных вопросов, которые могут включать:

  • Что делает узел ступицы?
  • Каковы основные компоненты ступицы в сборе?
  • Что вызывает отказ ступицы колеса?
  • Какие типы концентраторов следует искать при покупке?
  • Какие производители ступиц самые лучшие?

Как работает ступица в сборе?

Узел ступицы соединяет шины вашего приложения с вашей осью и вмещает ступичные подшипники, которые обеспечивают свободное вращение колес.Сборка обеспечивает плавную езду для вас и вашего груза.

Он расположен между тормозными барабанами / дисками и осью.

  • За пределами ступицы в сборе: Ваши колеса прикреплены к шпилькам ступицы в сборе.
  • Со стороны оси : Узел ступицы надвигается на шпиндель, а внутренний и внешний роликовые подшипники расположены между ступицей оси и шпинделем, обеспечивая плавное вращение от колеса к оси.
  • На стороне тормозного барабана / диска : навесное оборудование определяется, есть ли у вас дисковые тормоза или барабанные тормоза, а оттуда — внутренние или внешние барабаны.

Каковы основные компоненты узла ступицы?

Как вы, наверное, знаете или догадались, ступица колеса при установке состоит из различных подвижных частей.

Внутри ступицы в сборе

  • Подшипники ступицы колеса — Несмотря на то, что существует множество прецизионных компонентов, которые составляют весь узел ступицы, жизненно важный подшипник ступицы находится здесь. Освежите свое ноу-хау в области подшипников ступицы колеса, прочитав: Пять вещей, которые вам нужно знать о подшипниках ступицы колеса Эта конкретная часть имеет решающее значение для производительности вашего грузовика: плавность хода, топливная экономичность, целостность тормозной и колесной системы .По обе стороны от ступицы есть внутренний и внешний подшипники.
  • Уплотнения: Эта деталь отвечает за предотвращение попадания загрязняющих веществ, таких как грязь, вода, соль, мусор, металлические хлопья и другие мельчайшие частицы, которые разрушают ваши подшипники, а также содержит смазочные материалы для конца колеса. Ознакомьтесь с Кратким руководством по подшипникам и уплотнениям Wheelco, чтобы узнать, что наша команда рекомендует при замене ваших.
  • Смазка: Для движущихся частей важно уменьшить нагрев и трение.В зависимости от того, какой тип применения вы используете, будет определяться тип смазки.
  • Смазочный колпачок / пылезащитный колпачок: Этот компонент, прижимаемый к внешнему краю ступицы в сборе, используется с внешней стороны ступицы для предотвращения попадания мусора и смазки.
  • Уплотнительные кольца: В некоторых моделях, Уплотнительные кольца используются в качестве последней защиты от смазки / масла, которые могут вытекать из узла ступицы, наиболее часто используемого с узлами ступицы ConMet.
  • стопорное кольцо подшипника: Некоторые модели используют металлический, жесткий группа удерживает роликовый подшипник в сборе в положении во время установки наиболее часто используемых с КОНМЕТ ступиц узлов.

В масляных ваннах, таких как большие прицепы, обычно используется крышка с болтовым креплением.

Почему сборки концентраторов выходят из строя?

Как и в случае с любым другим продуктом, погода играет важную роль в долговечности ваших деталей. Коррозия из-за погодных условий может привести к износу деталей. Химические вещества и соли для обработки дорог также влияют на коррозию ступицы колеса. Ступицы колес могут быть установлены неправильно и могут быть опасны для безопасности водителя. Однако факторы, влияющие на технику вождения, а также наезд на выбоины, проверки на бордюрах и столкновения транспортных средств могут нанести серьезный ущерб вашим ступицам.Тем не менее, как и для любого другого компонента, увеличение частоты использования и износа часто означает, что вам потребуется заменить деталь раньше, чем позже.

Общие признаки и симптомы Может потребоваться ремонт или замена узла ступицы

Несмотря на то, что ступичные узлы обычно являются деталями, не требующими особого обслуживания, они со временем изнашиваются и требуют ремонта и / или замены.

  • Рев или скрежет вокруг шин при движении — это признак повреждения ступичного подшипника.Как можно скорее обратитесь к специалисту по обслуживанию.
  • Щелкающий звук (часто, когда вы делаете повороты) может указывать на то, что ваша ступица имеет некоторые проблемы, что часто означает, что ваши подшипники также повреждены.
  • Вибрирует или болтается рулевое колесо , усиливается при ускорении. Водители также сообщают об увеличении вибрации при поворотах, если их ступица требует замены.
  • Колебание колеса может указывать на погнутый зажим или подшипник.
  • Вытягивание в сторону при нажатии на тормоз — распространенный симптом неравномерного износа тормозных колодок или деформации роторов.
  • Люфт в шине и / или колесе . Если вы привозите свой автомобиль к специалисту по обслуживанию в Wheelco или к механику, как рекомендовано (проверка тормозов, замена масла, вращение шин и т. Д.), Они часто проверяют состояние ваших ступиц и могут обнаружить свободный ход в рулевом управлении колесо до того, как водители заметят.
  • Неисправность датчика ABS может произойти, если в вашей ступице слишком большой люфт.
  • Перегрев может указывать на отказ подшипника, но это также может быть перегрузка из-за частых торможений.

Втулки — не универсальный вариант

Если вы заметили какие-либо признаки того, что узел ступицы требует ремонта и / или замены, мы рекомендуем немедленно обратиться к специалисту по обслуживанию Wheelco для проверки узла ступицы.Вероятно, у них будет рекомендация или диагноз.

Однако, если вы уверены в своих возможностях обслуживания, вам необходимо знать, что тип необходимой ступицы во многом зависит от того, для какой области применения или использования она предназначена, нагрузки на подшипник и размера шины. Для полуавтомобилей класса 6-8 потребуется другая ступица для их ведущих осей, как для грузовика средней грузоподъемности, буксирующего кемпер. В Wheelco мы предлагаем множество различных типов в зависимости от ваших потребностей, а также тормозные барабаны, роторы и многое другое, если вам потребуется капитальный ремонт.

Стад-пилот Hub vs.Концентратор с пилотным управлением

В чем разница между ступицами с направляющей шпилькой и ступицей с направляющей ступицей? Это частый вопрос, который мы задаем в Wheelco. Итак, давайте разберемся с этим.

с центральным управлением

Отверстия под колесные болты на ступицах с направляющими ступицами расположены заподлицо. Для крепления колеса к ступице требуются внешние гайки.

Ступицы имеют выступы, которые помогают центрировать колесо по ступице. Центральное отверстие отверстия колеса / ступицы совпадает с гребнем соответствующего размера на ступице.Гайка будет прилегать к колесу.

Шип-пилот

Отверстия под колесные болты имеют фаску / конус для ступиц с направляющими шпильками. Для сдвоенных колес требуются внутренние и внешние гайки с проушинами для крепления колеса к ступице. Кроме того, для правильной установки требуются шпильки и колпачковые гайки с шаровой опорой как для левой, так и для правой стороны автомобиля. Гайки проушин также имеют соответствующую коническую кромку. Центрирование выступа в коническом отверстии колеса заставляет колесо центрироваться на ступице.

Узлы ступицы из алюминия или ковкого чугуна

При покупке новых ступичных узлов у вас будет выбор из алюминия или пластика. Выбор того, что лучше для вас, зависит от ваших потребностей. Давайте рассмотрим.

Алюминиевые ступицы в сборе

Алюминиевые ступичные узлы известны своей прецизионной обработкой. Ступицы из алюминиевого сплава весят меньше, что снижает общий вес вашего автомобиля, увеличивает грузоподъемность и повышает топливную экономичность. Если вес является проблемой, мы рекомендуем использовать алюминиевые ступицы в сборе.Из-за конструкции и используемого материала эти ступицы могут быть более дорогостоящим вариантом.

Дуктильные ступичные узлы

Узлы втулки из пластичного материала надежны, обычно не требуют особого обслуживания и отличаются прочностью. Эти ступицы легко отливаются, что снижает затраты. И если вес не является вашей главной заботой, мы рекомендуем этот тип ступицы в сборе.

PreSet по сравнению с обычными узлами концентратора

Если вы занимаетесь сборкой ступиц, у вас есть несколько различных вариантов, в зависимости от марки, PreSet или Standard / Conventional, а также материалов, используемых в конфигурациях сборки.Мы рассмотрим некоторые популярные продукты на рынке, чтобы вы могли выбрать ступицу, которая наилучшим образом соответствует вашим конкретным потребностям.

Предварительно установленные / предварительно настроенные узлы ступицы
Втулки

PreSet предварительно собраны, предварительно настроены. Благодаря этой инновационной конструкции сокращается время установки, снижается вероятность ошибки калибровки и выравнивания при установке. Если вы ищете скорость установки, уменьшите количество человеческих ошибок и не хотите вкладывать средства в инструменты, необходимые для правильной установки ступицы, вы можете выбрать сборку ступицы PreSet.Хотя это снизит количество ошибок при установке, покупка ступицы этого типа по-прежнему потребует регулярного правильного затяжки и установки, технического обслуживания и замены с течением времени.

Обычные концентраторы известны тем, что их установка немного сложнее и требует много времени. Это видео на YouTube показывает разницу во времени установки концентраторов PreSet по сравнению с обычным концентратором.

Стандартные узлы ступицы

Обычные ступицы требуют сборки. Они не производятся и не собираются с подшипниками, уплотнениями и т. Д., Хотя вы можете приобрести их отдельно.Часто у нас есть водители или сервисные механики, которые выбирают этот вариант, если им нужно заменить только компонент сборки, а не всю сборку.

Бренды Wheelco рекомендует

В Wheelco мы рекомендуем ступицы ConMet PreSet, которые имеют множество компонентов, включая уплотнения колес, технологию, оснащенную ABS, подшипники и многое другое. У нас также есть стандартные хабы от Webb и Meritor. Если вы хотите обновить или заменить ступичные узлы, мы готовы вам помочь. Кроме того, если вам потребуется установка, техническое обслуживание и / или ремонтные работы, мы можем помочь.Просто позвоните нам или зайдите в один из наших магазинов.

Соответствующее руководство: Краткое руководство втулки в сборе

Видео по теме: ConMet® PreSet® Hub and Rotor

Признаки неисправности или неисправности ступицы колеса

Современные автомобили и автомобили, выпущенные после 1997 года, оснащены одним подшипником и ступицей, которые прикреплены к каждому колесу и шине транспортного средства. Узел ступицы колеса включает в себя шпильки, которые прикрепляют колеса транспортного средства к автомобилю, и крепится к системе рулевого управления и подвески на переднем конце и задней оси на заднем конце.Теоретически этот узел ступицы одного колеса должен прослужить весь срок службы транспортного средства, однако, как и любое другое механическое устройство, он подвержен износу и может преждевременно сломаться или изнашиваться.

Ступица колеса в сборе подвержена повреждениям в нескольких дорожных ситуациях, например:

  • Удары по ямам
  • Поразительные детеныши
  • Участие в дорожно-транспортных происшествиях

Несмотря на то, что эта деталь подвергается серьезному обращению, ее обычно упускают из виду при ремонте других механических компонентов, таких как шины и колеса, детали подвески, катушки, амортизаторы и стойки и другие детали передней и задней части корпуса.Когда деталь повреждена или начинает проявлять признаки преждевременного износа, на ней обычно появляются некоторые предупреждающие знаки или симптомы, которые легко распознаются большинством владельцев автомобилей.

Ниже перечислены некоторые из симптомов, о которых следует знать владельцам автомобилей, которые будут предупреждать их о неисправной или неисправной ступице колеса в сборе.

1. Ревущий звук, исходящий из области шины / колеса

Обычно, когда ступица в сборе выходит из строя, на самом деле повреждается ступичный подшипник внутри единого узла.Эта деталь будет издавать рев, похожий на звук скрежета металла о металл, когда подшипник изнашивается. Этот звук вызван отсутствием смазки внутри подшипника, смещенным подшипником или подшипником, который треснул из-за удара о другой объект. По звуку очень сложно определить, какой ступичный подшипник выходит из строя, так как звук может вводить в заблуждение. Однако, если сборка ступицы одного бокового колеса сломана, обе стороны на одной оси необходимо заменить одновременно.

Если вы заметили какой-либо рев или скрежет, исходящий из передней части вашего автомобиля, безопасно поезжайте домой и как можно скорее обратитесь к местному сертифицированному механику ASE.

2. Рулевое колесо вибрирует или болтается

Еще одним признаком повреждения ступицы в сборе является то, что рулевое колесо вибрирует на более низких скоростях и становится все хуже по мере ускорения автомобиля. Поврежденный узел ступицы колеса также может привести к тому, что рулевое колесо будет болтаться, когда вы едете по дороге, делаете повороты или преодолеваете уклоны на дороге. Причина этого обычно связана с износом ступичного подшипника внутри ступичного узла. Если вы заметили этот симптом, рекомендуется как можно скорее связаться с сертифицированным механиком, чтобы они могли провести дорожные испытания вашего автомобиля.Часто это лучший способ правильно диагностировать причину вибрации рулевого колеса и сэкономить много времени и денег на замене ступицы колеса в сборе.

3. Комбинация шин и колес имеет большой люфт в воздухе

В большинстве случаев этот симптом заметит сертифицированный шиномонтажник, служба замены тормозов или центр замены масла, который проверяет ваши шины. Когда транспортное средство находится на гидравлическом подъемнике или на домкрате, а комбинация шины и колеса плотно прикреплена к узлу ступицы колеса, но при перемещении движется слева направо или вверх и вниз, это свидетельствует о поломке ступицы колеса. сборки и подлежит немедленной замене.Еще раз, сломанные ступицы в сборе следует заменять попарно на одной оси.

4. Звук щелчка от колес

Наконец, если вы слышите щелкающий звук, скорость которого увеличивается по мере ускорения автомобиля, это также может быть проблемой в сборе ступицы колеса. В этом случае тормозной суппорт будет перемещаться вверх и вниз и ударяться о верхнюю часть колес при движении автомобиля по улице. Это связано с поломкой подшипника ступицы колеса.

Если вы заметили какой-либо из вышеперечисленных предупреждающих знаков, как можно скорее обратитесь к местному сертифицированному механику ASE, чтобы он точно диагностировал проблему и как можно быстрее отремонтировал ваш автомобиль.

Подшипник ступицы и ступичный подшипник — узнайте разницу и когда нужно исправить

Есть два типа подшипников: ступичные и колесные. Оба используют те же физические характеристики подшипника, что они содержат сферы подшипника, которые смазываются для вращения, чтобы колесо могло вращаться. Основное различие между ними заключается в том, как они собраны. Подшипники колес можно разобрать, смазать и собрать для повторного использования. Ступичные подшипники предварительно упаковываются на заводе-изготовителе и продаются и устанавливаются как единое целое.Их нельзя разбирать для повторной смазки, их необходимо заменить.

Диагностика проблем подшипников ступицы колеса

Диагностика неисправностей автомобиля только по звуку — наука неточная, но не следует игнорировать новые или необычные звуки автомобиля. Согласно часто цитируемому исследованию Braxton Research, 51% проблем ступичных подшипников обнаруживается из-за шума (24% обнаруживаются во время работы тормозов и 19% во время регулировки).

При этом, хотя шумы от неисправных ступичных узлов и / или ступичных подшипников исходят из области ваших колес, не все странные звуки из области ваших колес связаны с узлом или подшипником.Они могут указывать на проблему с вашими тормозами или ШРУСами. И если шум возникает и исчезает при нажатии на тормоза, проблема, скорее всего, связана с тормозом.

Тем не менее, обязательно проверьте ступицу в сборе и ступичные подшипники, если услышите:

  • Чириканье, визг или скрежет с разной интенсивностью на разной скорости. Эти шумы могут становиться громче или тише при повороте.
  • Гудение, которое возникает при движении и усиливается, когда вы начинаете поворачивать рулевое колесо.
  • Если вы когда-нибудь почувствуете вибрацию от ваших колес или ваши колеса «раскачиваются», обязательно проверьте ступицу в сборе и ступичные подшипники.

Другие симптомы включают:

  • Щелчок, щелчок или треск.

Это может указывать на изношенный или поврежденный внешний ШРУС. Однако это также может быть связано с чрезмерным осевым люфтом подшипника, обычно связанным с неадекватным зажимом. Этот шум обычно слышен при поворотах или резких поворотах.

  • Скрежет при движении автомобиля.

Обычно это означает, что в концевой системе имеется механическое повреждение.В отношении подшипника это означает потерю целостности, например повреждение ролика или дорожки качения. Шум обычно слышен при поворотах или при смещении нагрузки.

Это может указывать на чрезмерный люфт в ШРУСах или карданных шарнирах. Также это может быть вызвано чрезмерным люфтом в шестернях дифференциала. Обычно это не связано с пеленгом и обычно слышно либо при переключении с изменяющегося направления, например, с прямого на обратное, либо при переходе от ускорения к выбегу.

  • Гудение, урчание или рычание.

Эти шумы обычно связаны с шинами, электрическими компонентами или трансмиссией. Если это связано с подшипником, шум или вибрация присутствуют при движении по прямой, но усиливаются при небольшом повороте рулевого колеса влево или вправо. Обычно сторона, противоположная грохоту, является стороной с дефектом.

  • Вибрация и / или раскачивание колеса.

Обычно это связано с поврежденной или изношенной шиной, колесом или элементом подвески или серьезным перекосом шасси.Применительно к ступице или подшипнику это обычно указывает на потерю зажима или подшипник с сильным механическим повреждением. Это также может произойти, если накидные гайки не затянуты должным образом.

  • Дрожь, колебания или вибрация при постоянной скорости.

Обычно это связано с изношенными или поврежденными компонентами подвески или шинами, которые находятся вне баланса или вне круга. Обычно это не свидетельствует о повреждении ступицы или подшипника.

  • Ненормальное боковое тяговое усилие при включении тормозов.

Обычно это указывает на неисправность суппорта или компенсатора, но также может быть признаком изношенных тормозов или роторов. Однако сильное ослабление подшипника может также вызвать чрезмерное биение, которое может вызвать пульсацию или тягу тормозов. Наиболее частая причина — перекос ротора из-за того, что суппорт не втягивается.

  • Неравномерный износ ротора или тормозных колодок.

Обычно это указывает на плохой суппорт и / или плохой эквалайзер, не связанный с подшипником.Сильный люфт, связанный с изношенным или поврежденным подшипником, может вызвать чрезмерный биение, что может вызвать неравномерный износ тормозных колодок и / или ротора. Наиболее частая причина — перекос ротора из-за того, что суппорт не втягивается.

  • Ненормальный или неравномерный износ шин.

Существует много причин аномального износа шин. Наиболее распространенными являются изношенные или поврежденные компоненты подвески, несоосность, неправильная накачка или выбор шины. Хотя чрезмерный износ или ослабление подшипников может вызвать ненормальный износ шин, обычно это связано с другими видами отказов.

  • Отказ АБС, который может быть внутренним или внешним по отношению к подшипнику или подшипниковому узлу ступицы.

В крайних случаях внутренние и внешние датчики могут быть повреждены из-за чрезмерного перемещения, вызванного слишком большим осевым люфтом. Это указывает на отсутствие или потерю зажима подшипника. Обычно это происходит в результате серьезного механического разрушения или повреждения. (Кроме того, в конструкциях, где датчик установлен снаружи, повреждение датчика может возникнуть в результате коррозии, камней и других опасностей.)

Диагностика проблем подшипников ступицы колеса

Большинство ступичных подшипников изготовлены из закаленной стали и могут выдерживать большие нагрузки. Два его злейших врага — тепло и вода. Тепло, вызванное недостатком смазки, может повредить ступичный подшипник. Вода, попавшая в герметичный подшипник, также разрушит его.

Большинство производимых сегодня ступичных подшипников имеют герметичные уплотнения. Они поставляются с завода запрессованными вместе: переднее кольцо, комплект подшипников, центральное кольцо, комплект подшипников и внешнее кольцо с уплотнениями как спереди, так и сзади.Уплотнения защищают подшипники от элементов, воды и мусора, а также герметизируют высокотемпературную смазку, в которой нуждается подшипник. Когда уплотнение сломано или повреждено, ступичный подшипник выйдет из строя и начнет издавать шум.

Определение источника шума подшипника

Если вы действительно хотите узнать, является ли ваш шум шумом подшипников, и вы можете поднять машину на лифте, вы можете использовать импровизированный стетоскоп (на самом деле большую отвертку), чтобы послушать звук и выяснить, откуда он исходит.Попросите кого-нибудь в автомобиле завести его и разогнать со скоростью около 40 миль в час. Используя длинную отвертку или стетоскоп, установите ее на ступицу возле каждого ступичного подшипника. Осторожный! Не позволяйте инструменту касаться движущихся частей, иначе он может взлететь и ударить вас. Прослушайте ручку отвертки (или стетоскопа) на предмет шума, и вы сможете определить, какой подшипник неисправен.

Или вы можете просто принести нам свой автомобиль, чтобы он был профессионально оценен и процитирован.Хотите это сделать? Нажмите здесь, чтобы связаться с нами сегодня!

Любые ошибки или упущения не являются обязанностью издателя или поставщика.

Источники:

https://shop.advanceautoparts.com/r/advice/car-main maintenance/dont-get-no-respect-wheel-hub-assemblies-and-wheel-bearings

https://axleaddict.com/auto-repair/What-is-a-wheel-bearing

https://www.knowyourparts.com/technical-resources/hubs-bearings/symptoms-of-a-worn-wheel-hub-bearing/

10 Признаков износа подшипников ступицы колеса в Чандлере, Аризона

Live in CHANDLER, ARIZONA? Автомобильная диагностика может помочь с ремонтом и заменой ступичного подшипника.Вы не живете в Чендлере, штат Аризона? Выполните поиск по запросу «замена ступичного подшипника рядом со мной» в Google.

Признаки изношенных подшипников ступицы колеса могут варьироваться, каждый по своей степени тяжести. Некоторые признаки бывает сложно обнаружить, что может привести к повреждению, прежде чем вы сможете принять меры. Обычно время до того, как произойдет повреждение, зависит от условий вождения и / или любых механических действий, которые произошли во время установки. Один из классических симптомов — шум. Если вы слышите шум, это может означать неисправный ступичный подшипник или ступичный подшипник.Ниже приведены другие способы определить наличие изношенного подшипника ступицы колеса или другого повреждения торца колеса:

10 Признаков изношенного подшипника ступицы:

# 1 — Щелчок, щелчок или треск

Это может указывать на повреждение или изношен внешний ШРУС. Хотя это также может означать чрезмерный осевой люфт подшипника, часто являющийся результатом плохого зажима. Этот шум часто слышен при резких поворотах или поворотах.

# 2 — Шлифование во время движения

Обычно это означает, что механическое повреждение уже существует в концевой системе колеса.Что касается подшипников, это может означать нарушение целостности, например, повреждение дорожек качения или роликов. Этот шум обычно слышен при переключении передач или поворотах.

# 3 — Дребезжание или стук

Если вы слышите этот тип шума, это может означать, что в карданных шарнирах или ШРУСах имеется чрезмерный люфт. Это может быть даже причиной чрезмерного люфта дифференциала. Обычно это не связано с подшипниками и обычно слышно при переключении передач и изменении направления с заднего хода или движения, или при ускорении до наката.

# 4 — Урчание, гудение или рычание

Обычно этот тип шума связан с электрическими компонентами, шинами или трансмиссией. Если это связано с подшипниками, вы часто слышите вибрацию или шум при движении по прямой и усиливаются при небольшом повороте колеса в любом направлении. Как правило, сторона, противоположная шуму, является неисправной.

# 5 — Колебание и / или вибрация колес

Хотя эти симптомы часто могут быть связаны с изношенными шинами, подвеской или компонентами колес, это также может быть серьезная несоосность шасси.Что касается подшипника или ступицы колеса, это часто указывает на отсутствие зажима или подшипника с серьезными механическими повреждениями. Это также может произойти, если гайки не затянуты должным образом. Хотя, некоторые колебания колес на самом деле могут быть вызваны изогнутой рамой автомобиля. Это можно назвать ремонтом кузова автомобиля, который обычно стоит около 300 долларов.

№ 6 — Шимми, дрожание или вибрация при постоянной скорости

Эти симптомы часто связаны с поврежденными или изношенными компонентами подвески, но это могут быть некруглые или несбалансированные шины.Обычно это не свидетельствует о повреждении подшипника или ступицы.

# 7 — Ненормальное боковое тяговое усилие при включении тормозов

Этот симптом часто является признаком неисправности компенсатора или суппорта, но также может быть признаком изношенных роторов или тормозов. Однако сильное ослабление подшипников может привести к чрезмерному биению, что может привести к срабатыванию тормозов или их пульсации. Наиболее частая причина — деформация роторов из-за неправильного втягивания суппорта.

# 8 — Неравномерный износ тормозных колодок или ротора

Это часто является признаком плохого выравнивания и / или тормозного суппорта, но не связано с подшипником.Чрезмерное биение может быть вызвано повреждением или износом подшипников, что приводит к сильному расшатыванию, что может привести к неравномерному износу ротора и / или тормозных колодок. Обычно это происходит из-за того, что деформированный ротор из суппорта не втягивается должным образом.

# 9 — Неравномерный или ненормальный износ шин

Многие вещи могут привести к ненормальному износу шин, наиболее частыми из которых являются повреждение или износ компонентов подвески, неправильный накачивание, несоосность или выбор шины. Между тем, чрезмерный люфт или износ подшипников могут привести к ненормальному износу шин, часто это вызвано другими видами отказов.

# 10 — неисправность АБС, которая может быть внешней или внутренней по отношению к ступице или подшипниковому узлу.

В экстремальных ситуациях внешние и внутренние датчики могут быть повреждены из-за чрезмерного движения, связанного с чрезмерным осевым люфтом. Следовательно, предполагая потерю или отсутствие зажима подшипника. Обычно это результат сильного механического повреждения или поломки. Кроме того, в конструкциях с датчиками, установленными на внешнем компоненте, повреждение датчика может быть результатом камней, коррозии или различных других опасностей.

ADS предлагает замену ступичного подшипника только в Чандлере, штат Аризона!

Если у вас возникли какие-либо из вышеперечисленных проблем, скорее всего, у вас изношен подшипник ступицы. К счастью, это можно полностью отремонтировать. Если вам нужно отремонтировать ступичный подшипник на вашем автомобиле в Chandler, AZ , зайдите в ADS для быстрой автомобильной диагностики. Загляните в наш магазин подшипников ступицы колеса в Чандлере , расположенный по адресу 6835 W. Chandler Blvd. Chandler, Arizona 85226, или позвонив в отдел автомобильной диагностики сегодня по телефону (480) 961-8704 .

См. Также

Проблемы и симптомы соосности колес

Что такое концентратор умного дома (и нужен ли он)?

Инициатива «Интернет вещей» (IoT), объединяющая устройства умного дома, такие как дверные звонки, освещение, замки, камеры видеонаблюдения и термостаты, упростила установку и использование этих гаджетов в своих домах для всех, но вам все равно нужны какие-то механизма управления ими. В некоторых случаях достаточно телефона, но если вы используете несколько разных продуктов или услуг, вам может понадобиться концентратор домашней автоматизации, чтобы все контролировать и взаимодействовать друг с другом.Проблема в том, что не существует единого доступного концентратора, который мог бы управлять всеми различными устройствами умного дома. Читайте дальше, чтобы узнать, какие типы концентраторов доступны и нужен ли он вам для улучшения вашего дома.

Какие существуют протоколы домашней автоматизации?

Любое обсуждение концентраторов домашней автоматизации должно начинаться с базового руководства по протоколам или методам связи, используемым для управления вашими устройствами. Сегодня используется несколько проводных и беспроводных протоколов, которые связывают устройства умного дома друг с другом и с концентратором.Один из старейших протоколов, X10, существует с середины 1970-х годов. Он использует существующую домашнюю электропроводку для отправки сигналов на каждое устройство и в основном используется для управления подключенными системами освещения и детекторами движения.

Протокол универсальной шины Powerline (UPB) в значительной степени основан на X10 и также использует домашние электрические линии для передачи сигналов между устройствами, но он обеспечивает более высокие скорости передачи и обычно считается более надежным. Как ни странно, устройства X10 и UPB несовместимы и требуют контроллера (концентратора), который поддерживает оба протокола, чтобы они работали вместе.

Устройства, основанные на протоколе Insteon, используют для связи домашнюю электропроводку и беспроводную радиочастотную технологию. Insteon известен своим простым нажатием кнопок, быстрым временем отклика и расширенным радиусом действия беспроводной связи. Доступно более 200 устройств домашней автоматизации Insteon, включая камеры, диммеры, клавиатуры, выключатели света и термостаты.

Благодаря впечатляющему списку из более чем 3000 доступных устройств для умного дома, протокол Z-Wave является одним из наиболее широко используемых вариантов на сегодняшних рынках домашней автоматизации и безопасности дома благодаря своему превосходному диапазону.Z-Wave полностью беспроводной и работает на низкой радиочастоте, что означает, что он не будет мешать сигналам Wi-Fi, портативным телефонам и микроволновым печам. Z-Wave создает ячеистую сеть, которая позволяет сигналам переходить от одного устройства к другому, и каждая сеть может поддерживать до 232 устройств. К ним относятся умные розетки, датчики дверей и окон, дверные замки, устройства открывания гаражных ворот, термостаты и многое другое.

Как и Z-Wave, Zigbee — это беспроводной протокол, который создает ячеистую сеть, в которой устройства могут передавать сигналы друг другу, но он не предлагает расширенного диапазона, который вы получаете с Z-Wave.Он работает на более высокой частоте и, как таковой, подвержен помехам со стороны Wi-Fi 2,4 ГГц и других бытовых устройств, но обычно он быстрее, чем Z-Wave, и может поддерживать тысячи устройств в одной сети. В настоящее время доступно более 2500 устройств Zigbee, включая фонари, датчики движения, заглушки и контроллеры оросителей.

Многие интеллектуальные устройства содержат радиомодули Wi-Fi, которые позволяют им подключаться к вашей домашней сети. Они управляются с помощью мобильного приложения и обычно взаимодействуют с другими устройствами Wi-Fi либо через платформу, например HomeKit от Apple, либо через интернет-службу IFTTT (If This Then That), которая связывает совместимые устройства и позволяет им работать с одним. еще один.Wi-Fi повсеместен, а интеллектуальные устройства Wi-Fi обычно очень легко установить, но они потребляют больше энергии, чем устройства Z-Wave и Zigbee, и, как известно, быстро разряжают батареи. Более того, установка слишком большого количества устройств Wi-Fi может снизить производительность сети. Многие камеры видеонаблюдения и дверные звонки используют Wi-Fi, и любой достойный концентратор будет содержать радио Wi-Fi, чтобы вы могли подключаться к своей домашней сети и управлять своими интеллектуальными устройствами из любого места.

Беспроводная технология Bluetooth популярна в устройствах, которые будут управляться локально с помощью мобильного приложения, например дверных замках и системах освещения.Он более энергоэффективен, чем Wi-Fi, но его ограниченный диапазон означает, что вы не можете управлять этими устройствами удаленно (вне диапазона Bluetooth) без использования концентратора. Тем не менее, устройства Bluetooth просты в установке, и, как и Wi-Fi, эту технологию можно найти практически во всех мобильных устройствах.

Thread, платформа Интернета вещей, разработанная несколькими компаниями, включая Nest, Qualcomm, Samsung и Silicon Labs, является более новым вариантом. Это технология с низким энергопотреблением, основанная на интернет-протоколе (IPv6), которая обеспечивает безопасное соединение между сотнями устройств.На данный момент не так много продуктов, сертифицированных Thread, но в список входит пара устройств Nest.

Что такое центр автоматизации умного дома?

Концентратор служит нервным центром вашей системы домашней автоматизации и связывает все ваши устройства вместе. Нужен он вам или нет, зависит от типа используемых вами компонентов и количества устройств, которыми вы хотите управлять. Например, если вы решили использовать устройства Insteon, вам понадобится концентратор Insteon, чтобы управлять ими и работать вместе.Insteon создает свои собственные хабы: Insteon Hub контролирует все устройства Insteon и поддерживает интеграцию с продуктами First Alert, Logitech, Nest и Sonos, а также поддерживает голосовые команды Amazon Alexa и Google Assistant. Если вам нужна поддержка Apple HomeKit, вам понадобится Insteon Hub (с поддержкой HomeKit), но вам придется обойтись без вышеупомянутой интеграции и поддержки устройств Android и Windows. Однако вы можете использовать голосовые команды Siri.

Многие новейшие концентраторы домашней автоматизации поддерживают несколько протоколов, а это значит, что вам не нужно останавливаться только на одном.Wink Hub 2 — один из самых универсальных хабов. Помимо Zigbee, Z-Wave и двухдиапазонного Wi-Fi, он поддерживает беспроводные протоколы Bluetooth Low Energy, Lutron Clear Connect (освещение) и Kidde (дымовая сигнализация и сигнализация CO). Он также поддерживает голосовые команды Alexa и апплеты IFTTT и будет управлять интеллектуальными устройствами от многих производителей, включая Chamberlain, Ecobee, GE, Honeywell, Nest, Philips Hue, Ring и Yale. Просто имейте в виду, что Wink недавно изменил свою бизнес-модель и теперь взимает 4 доллара.99 ежемесячная плата за те же услуги, которые ранее предлагались бесплатно.

Samsung SmartThings Hub — еще один многопротокольный контроллер: он содержит радиомодули Bluetooth, Wi-Fi, Z-Wave и Zigbee и будет управлять многими наиболее широко используемыми интеллектуальными устройствами таких компаний, как Ecobee, Honeywell, Kwikset, Philips Hue. , Ринг, Шлаге и Йель. Конечно, он также работает напрямую со многими продуктами Samsung. Им можно управлять с помощью голосовых команд Amazon Alexa и Google Assistant.

Если вы ищете систему, которая делает больше, чем просто управление интеллектуальными устройствами, рассмотрите гибридный подход, такой как TP-Link Deco M9 Plus.M9 Plus — это прежде всего ячеистая система Wi-Fi, которая использует привлекательные узлы для устранения мертвых зон Wi-Fi, обеспечивая при этом единую сеть для беспрепятственного роуминга по всему дому. Он также содержит антенны Bluetooth и Zigbee и может управлять многочисленными интеллектуальными устройствами, включая дверные замки, дверные датчики, системы освещения, датчики движения и интеллектуальные розетки. Samsung SmartThings Wifi — еще одна гибридная модель, сочетающая в себе систему Wi-Fi AC1300 и концентратор домашней автоматизации SmartThings.

Лучшие концентраторы для умного дома, которые мы протестировали

Другие типы концентраторов

Домашняя автоматизация также находит свое применение в некоторых новейших интеллектуальных системах безопасности.Стартовый комплект Abode Home Security — это домашняя система безопасности, сделанная своими руками, которая предлагает на выбор самостоятельный или профессиональный мониторинг и содержит множество радио, включая Wi-Fi, Z-Wave и Zigbee. Он также имеет сотовое радио для подключения к Интернету в случае, если ваш Wi-Fi выходит из строя, и он поддерживает апплеты IFTTT и голосовые команды Alexa. Точно так же система умного дома Vivint позволяет вам управлять такими вещами, как дверные замки, освещение и термостаты, с помощью телефона.

Как уже упоминалось, если вы хотите управлять своими интеллектуальными устройствами с помощью голоса, Amazon Alexa, Apple Siri и Google Assistant позволят вам это сделать, а в некоторых случаях могут заменить выделенный концентратор.Amazon Echo Plus имеет встроенное радио Zigbee, которое позволяет использовать его в качестве концентратора Zigbee. Все три платформы позволяют управлять многочисленными устройствами, подключенными к Wi-Fi, используя свой голос, но в большинстве случаев вы не получаете такой же уровень контроля, как с помощью специального приложения или концентратора.

Apple не продает выделенный концентратор для своей платформы HomeKit, но вы можете использовать определенные продукты Apple, такие как Apple TV, HomePod или iPad, в качестве концентратора. Устройствами, поддерживающими HomeKit, можно управлять с помощью сцен и автоматизации.Сцены позволяют управлять множеством устройств одновременно. Например, вы можете создать сцену «Доброе утро», которая устанавливает термостат на определенную температуру, включает свет и запускает кофейник. С помощью автоматизации вы можете запускать сцену или включать устройство в зависимости от вашего местоположения, времени суток или при срабатывании датчика.

Управление без концентратора

Некоторым системам домашней автоматизации не требуется концентратор, и ими можно просто управлять напрямую с помощью мобильного приложения. Экосистема Nest включает камеры, дверные звонки, замки, детекторы дыма и термостаты и работает напрямую с вашим телефоном, а также с рядом сторонних устройств.

Вы также можете использовать апплеты IFTTT, чтобы интеллектуальные устройства работали друг с другом без использования концентратора. Апплеты IFTTT похожи на мини-программы, которые вы создаете, чтобы устройства с поддержкой IFTTT вели себя определенным образом. Например, вы можете создать апплет, чтобы световые индикаторы Philips Hue загорелись красным, когда ваша любимая футбольная команда выиграла, или вы можете включить умную розетку при срабатывании датчика движения. Пока ваши устройства подключены к Интернету через Wi-Fi и поддерживают IFTTT, вы можете заставить их реагировать на такие вещи, как изменение погоды, новые сообщения в Facebook, проверки Foursquare и многое другое.

В конечном итоге ответ на вопрос, нужен ли вам концентратор, сводится к тому, какие устройства у вас есть, какие вы планируете купить, и как вы хотите ими управлять. Имейте в виду, что умный дом, хотя и быстро развивается, все еще относительно новый. Мы предполагаем, что выделенные хабы со временем исчезнут, что мы уже наблюдали за последние пару лет. А пока вы можете подумать об одном, чтобы получить полный контроль над своим умным домом.

Дополнительная литература

Home Automation Hub Обзоры

Лучшие велосипедные ступицы | Руководство по покупке

Ступица — это центральная часть колес вашего велосипеда (передняя и задняя), которая соединяется с ободом колеса через спицы и через которые устанавливается ось, позволяя колесу свободно вращаться на двух наборах подшипников.Наш лучший гид по покупке велосипедных хабов — это место, где можно узнать больше!

Поскольку у велосипедов есть передние и задние колеса, они также имеют ступицы, предназначенные для передней и задней части. Передняя ступица просто предназначена для вращения колеса, в то время как задняя ступица немного сложнее, так как она также является частью трансмиссии велосипеда — кассета или звездочка, которая приводит в движение заднее колесо, прикреплена к задней ступице, которая на большинство велосипедов также имеют механизм, позволяющий двигаться накатом или на выбеге (исключение составляют велосипеды с фиксированной или фиксированной передачей и трековые велосипеды).

Если вы не хотите читать наше подробное руководство по хабу, вы можете перейти непосредственно на соответствующие страницы продуктов по ссылкам ниже:

Передние ступицы

Передние ступицы состоят из трубчатого корпуса (обычно металлического) с набором подшипников на каждом конце, либо незакрепленных шариковых подшипников, установленных в обойме подшипника и закрепленных контргайками, либо подшипников картриджного типа, которые вдавливаются как единое целое.

Ось колеса проходит сквозь корпус и вращается на этих подшипниках.Ось может быть прикреплена к вилке / раме с помощью болтов или быстросъемных зажимов, в зависимости от велосипеда и типа ступицы.

Ступица обычно имеет приподнятую кромку на обоих концах (фланец), в которой просверлены отверстия для спиц, количество отверстий / спиц опять же зависит от типа колеса.

Многие МТБ и некоторые шоссейные ступицы также будут оснащены дисковыми креплениями для роторов дисковых тормозов (на велосипедах с дисковыми тормозами или с возможностью их установки).

Задние ступицы

Большинство задних ступиц для дорог, МТБ и BMX также имеют обгонную муфту на приводной стороне ступицы.Это шлицевая металлическая (алюминиевая или стальная) труба, на которую вы надеваете кассету или звездочку, и которая содержит подпружиненные собачки, которые издают щелкающий звук, который вы слышите при движении накатом на велосипеде.

ПРИМЕЧАНИЕ: Храповый механизм — это то, что позволяет колесу свободно вращаться при движении накатом, но включает передачу при повороте педалей. Храповик представляет собой зубчатое колесо внутри корпуса ступицы, которое взаимодействует с подпружиненными собачками в муфте свободного хода, обеспечивая вращение только в одном направлении.Когда вы бежите свободно, собачки щелкают мимо зубцов (это шум, который вы слышите), но когда вы начинаете крутить педали, они входят в зацепление (цепляются за зубцы и передают усилие на педаль на колесо).

Количество зубьев / собачек является предметом рассмотрения некоторыми гонщиками при обновлении своих задних ступиц, поскольку, хотя меньшее количество / большее количество зубьев может справиться с большим крутящим моментом (например, для велосипедистов BMX или гравитационных гонщиков), меньшее / большее количество зубцов означает лучшую скорость включения и более быструю передачу мощности .

Какой хаб вам подходит?

Замена или модернизация ступицы может дать вашему велосипеду преимущество в производительности за счет меньшего веса и более качественных подшипников, доступных на вторичном рынке.

Однако тип ступицы, которую вы выберете, будет зависеть от многих факторов, включая тип велосипеда, размеры оси, тип езды и бюджет.

Узнайте больше о различных типах ступиц:
ступицы MTB
дорожные ступицы
BMX ступицы
ступицы Запасные

Ступицы для горных велосипедов

Втулки MTB бывают самых разных размеров и типов, чтобы соответствовать разным стандартам велосипеда / вилки / оси и соответствовать различным дисциплинам бездорожья.

Правильный выбор для вас будет зависеть от типа катания — например, гоночная втулка из легкого сплава не сможет справиться с наказанием, нанесенным прыжком по грязи или спуском — размером вашей рамы и вилки, ваши диски и ваш бюджет.

Какой MTB-хаб вам подходит?

Помимо очевидного решения — спереди или сзади? — При выборе новой ступицы или ступицы необходимо принять во внимание ряд факторов, в том числе подшипник типа , материалы, стандарт крепления диска , ось типа и обода .

• Тип подшипника: Высококачественные подшипники, герметичные и защищенные от грязи и воды, являются залогом создания длинных и здоровых ступиц. В более старых или менее дорогих ступицах могут использоваться подшипники с чашкой и конусом , которые содержат два кольца свободных шариковых подшипников, которые сидят в «чашках» внутри корпуса ступицы и закрепляются на месте коническими гайками, известными как «конусы». Шарики могут свободно вращаться между чашкой и конусом, причем каждый узел составляет один подшипник.

Чашечные и конусные подшипники имеют то преимущество, что их легко обслуживать в домашних условиях — новые подшипники и порция смазки — это все, что вам нужно для их бесперебойной работы, но их может быть сложно отрегулировать идеально.В более дорогих ступицах могут использоваться картриджные подшипники , в которых стальные шарики или иглы вращаются в едином картриджном блоке, который можно легко снять для обслуживания или заменить в случае износа. Многие райдеры предпочитают удобство картриджных подшипников — больше нет утомительной микрорегулировки или поиска случайных шарикоподшипников в процессе эксплуатации — но их замена дороже.

• Материалы: Большинство передних и задних ступиц МТБ будут изготовлены из легкого алюминиевого сплава, хотя блоки из углеродного волокна доступны на верхнем уровне рынка.В задних ступицах для трейловых, прыжковых и гравитационных велосипедов могут использоваться стальные, а не алюминиевые муфты свободного хода, чтобы не допустить пережевывания шлицев из более мягких сплавов кассетой под большой нагрузкой.

• Совместимость с тормозным ротором: Велосипедам с дисковыми тормозными системами необходимы ступицы, к которым можно прикрепить дисковый ротор. Существует два основных стандарта для монтажа ротора: с шестью болтами и Centrelock . Как следует из названия, системы с шестью болтами имеют ступицы с шестью равномерно расположенными отверстиями для болтов на соответствующем роторе.Болты ротора обычно используют головки Torx, поэтому вам нужно будет иметь инструмент Torx для их затяжки или ослабления — не пытайтесь испортить работу шестигранным ключом, иначе вы рискуете сорвать болты.

Система Centrelock, используемая Shimano, отказывается от болтов ротора в пользу шлицевого интерфейса ступица-ротор, закрепленного стопорным кольцом (необходим специальный инструмент). Утверждается, что это сокращает время установки, но накладывает ограничения на смешивание и согласование ступиц и тормозов, поскольку большинство других производителей придерживаются системы с шестью болтами.Однако также доступны переходники для крепления роторов с шестью болтами к ступицам Centrelock и наоборот. Прежде чем вкладывать средства в новые хабы, проверьте, какой интерфейс диска вы используете в настоящее время, и купите его соответственно.

• Размер оси (передний): Вы также должны убедиться, что ступицы совместимы с осью вилки. Многие внедорожные вилки начального уровня или с коротким ходом прикрепляются к ступицам с помощью быстросъемных (QR) шпажек, при этом ось диаметром 9 мм зажимается в вилке, а рама — с помощью шпажки QR 5 мм.Однако в последние годы наблюдается рост стандарта «сквозной» или «сквозной оси» на передних вилках MTB для трейлеров, эндуро и гравитационных райдеров. В нем используется ось большего диаметра (12 мм, 15 мм или 20 мм) для дополнительной жесткости и безопасности, при этом ось проходит прямо через концы вилки и фиксируется двумя зажимами QR, встроенными в нижние части вилки.

Если вы собираетесь модернизировать свои колеса, убедитесь, что ступицы соответствуют тому стандарту оси, который вы используете, или, в качестве альтернативы, рассмотрите ступицы, которые могут переключаться между QR и сквозным креплением с помощью вставки простого адаптера, позволяющего использовать колеса с другой вилкой типы.

Размер оси (задний): Размеры задних ступиц соответствуют диаметру и длине задней оси (измеряются в миллиметрах). Стандартные размеры задней оси MTB составляют 135×5 мм (для задней втулки QR), но на прыжковых и гравитационных велосипедах можно использовать более широкие и толстые оси для дополнительной прочности и жесткости, доступные размеры: 135 × 10, 142 × 12, 150 × 12, 157. × 12 и 165 × 12. Убедитесь, что размер вашей задней ступицы соответствует вашей раме.

Обода: При выборе новой ступицы для восстановления колесной пары вам необходимо сопоставить количество и тип отверстий для спиц на фланце ступицы с количеством и типом держателей спиц, просверленных в ободе, например.г. 32-метровая ступица предназначена для 32-спицевого колеса и должна соответствовать 32-метровому ободу.

Повышающие ступицы

Ступица Boost — это альтернативная стандартная ширина передних и задних ступиц МТБ. Представленный производителями Trek и SRAM, стандарт Boost расширяет заднюю ось на 6 мм и переднюю ось на 10 мм. Это создает задние ступицы 148 x 12 мм и передние ступицы 110 x 15 мм.

Целью нового стандарта было удовлетворение растущего спроса на колеса диаметром 29 дюймов. Более широкая ступица означает, что спицы колеса установлены под увеличенным углом, что увеличивает жесткость обода.Отсутствие жесткости 29-дюймовых колес до изобретения стандарта Boost было большим недостатком колес большего размера.

Ступицы колес шоссейных велосипедов

Ступица — это машинное отделение колеса шоссейного велосипеда, обычно состоящее из легкосплавного корпуса с двумя наборами подшипников, через которые продета ось (быстроразъемная шпажка проходит через ось, чтобы прикрепить колесо к раме или вилке. ). Задние ступицы также оснащены механизмом свободного хода, на который устанавливается кассета и который включает храповой механизм в корпус ступицы.

Высококачественные подшипники, герметичные и защищенные от грязи и воды, являются залогом создания длинных и здоровых ступиц. В более старых или менее дорогих ступицах могут использоваться чашечные и конические подшипники, которые содержат два кольца свободных шарикоподшипников, которые сидят в «чашках» внутри корпуса ступицы и закрепляются на месте коническими гайками, известными как «конусы». Шарики могут свободно вращаться между чашкой и конусом, причем каждый узел составляет один подшипник.

Чашечные и конические подшипники имеют то преимущество, что их легко обслуживать в домашних условиях — новые подшипники и порция смазки — это все, что вам нужно для обеспечения бесперебойной работы, но их может быть сложно отрегулировать идеально.Во многих новых ступицах используются картриджные подшипники, в которых стальные шарики или иглы вращаются в едином картриджном блоке, который можно легко снять для обслуживания или заменить в случае износа.

Многие райдеры предпочитают удобство картриджных подшипников — больше нет утомительной микронастройки или поиска случайных шарикоподшипников в процессе эксплуатации — но их замена дороже.

Дорожные колесные пары

, как правило, подвергаются меньшему наказанию, чем их собратья МТБ, часто склонны к минимализму, чтобы сбросить вес.Вы можете найти дорожные ступицы, рассчитанные на меньшее количество спиц (24 часа вместо 32 или 36 часов) и для прямых спиц, которые уменьшают жизненно важные граммы, будучи короче J-образной стандартной спицы. Если вы строите колесо с подобной ступицей, убедитесь, что ваши диски совместимы.

Производители высококлассных колесных пар, ориентированные на конкурентоспособных гонщиков, также в последние годы воспользовались преимуществами разработок в области технологий материалов, чтобы предложить ступицы из углеродного волокна, сверхлегкие оси и более легкие, долговечные керамические подшипники вместо стальных шариков.Эти улучшения предлагают снижение веса и соответствующие преимущества в производительности при правильном выборе водителя, но имеют свою цену.

Ступицы колес BMX

Ступицы BMX состоят из корпуса из сплава, содержащего два или более комплектов подшипников, через которые продета ось, и которые крепятся к раме и дропаутам вилки болтами с обоих концов. Высококачественные подшипники, герметичные и защищенные от грязи и воды, являются залогом длинных и здоровых ступиц. В большинстве высокопроизводительных ступиц BMX используются картриджные подшипники, в которых стальные шарики или иглы вращаются в едином картриджном блоке, который можно легко снять для обслуживания или заменить в случае износа.

Стандартный размер оси BMX составляет 14 мм (особенно для задней оси), хотя некоторые гоночные колесные пары или передние колеса могут использовать ось 3/8 дюйма (10 мм), которая легче, но более подвержена изгибу. Выбор оси будет определяться размером дропаутов в раме и вилке, поэтому проверьте перед покупкой или обновлением.

Важным элементом вашей задней ступицы BMX является ведущая или обгонная муфта, которая вращается цепью и переводит ваш ход педали в движение.

Втулки

BMX можно разделить на три типа в зависимости от используемого привода / типа обгонной муфты: кассета , муфта свободного хода и freecoaster .

• Кассетные ступицы — в них используется внутренний независимый привод, который вдавливается в корпус ступицы и может приводить в движение звездочки размером до 8 зубцов, что обеспечивает снижение веса за счет меньшего количества материалов.

• Ступицы обгонной муфты — Используется внешняя муфта свободного хода, которая навинчивается на внешнюю часть корпуса ступицы, что требует использования подшипников с большим диаметром окружности и муфты свободного хода. Из-за этого наименьший размер шестерни, доступный с обгонной муфтой, составляет 13 т, что требует увеличения переднего звездочка для достижения оптимального зацепления и увеличения веса.

• Втулки Freecoaster — в них используется внутренняя система сцепления, позволяющая велосипеду катиться назад без необходимости одновременного нажатия педали назад.

Другие варианты ступиц BMX включают в себя возможность переключения между левым и правым рулем (в зависимости от предпочтений гонщика) или ступицы с перекидным колесом, которые несут с каждой стороны колеса свободного хода разного размера и могут быть «перевернуты», чтобы предлагает выбор передаточных чисел (например, 15 т с одной стороны, 16 т с другой).

Запасные части ступицы

Обеспечьте бесперебойную работу передних и задних ступиц с помощью нашего ассортимента запасных частей, включая сменные подшипники, корпуса свободного хода, звездочки, трещотки, собачки, пружины, оси, комплекты для переоборудования и многое другое.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
