Как самому собрать воздушный электрический компрессор

Простой воздушный компрессор, с помощью которого можно выполнять покрасочные работы или подкачивать шины автомобиля, можно изготовить своими руками из подручных материалов. Самодельный компрессор будет работать не хуже своих заводских аналогов, а затраты на его изготовление будут минимальными.

Модернизация автокомпрессора

Сделать мини компрессор для подключения краскопульта или аэрографа можно из автомобильного насоса, немного его усовершенствовав. Модернизация компрессора позволит повысить его мощность (производительность) и будет заключаться в адаптации его под напряжение 220 В (вместо 12 В), подключении аппарата к ресиверу и установке автоматики.

Адаптация аппарата под напряжение 220 В

Для подключения автонасоса к сети 220 В потребуется найти какой-либо блок питания (БП), на выходе которого будет 12 В и подходящая для аппарата сила тока.

Совет!  Для этой цели хорошо подойдет БП от компьютера.

Узнать значение потребляемой аппаратом силы тока можно, если взглянуть на его шильдик. В данном случае блока питания от ПК (см. рис выше) по показателям силы тока и напряжения будет вполне достаточно.

Итак, если вы вставите штекер электрического шнура в блок питания ПК и включите его, то ничего не произойдет. Это объясняется тем, что БП не включится, пока на него не поступит сигнал от ПК. Чтобы имитировать включение ПК, на разъеме, выходящем из БП, нужно вставить перемычку. Потребуется найти среди множества проводников один провод зеленого цвета, а второй — черного, как показано на следующем фото.

Данные провода можно отрезать и скрутить, но лучше их закоротить перемычкой.

Далее, необходимо найти на выходе из БП еще 2 провода: один желтый, это будет “+”, и один черный с полярностью “-”. Можно брать любые провода данных цветов из любой связки проводников.

Поскольку автонасос имеет штекер для подключения к прикуривателю автомобиля, то его можно отрезать, и соединить аппарат с соответствующего цвета проводами от БП.

Но будет лучше, если приобрести автомобильный прикуриватель и подсоединить его к блоку питания, а уже сам аппарат подсоединить с помощью стандартного штекера.

Из прикуривателя выходит 3 провода: красный – “+”, черный – “-” и желтый – “+”, предназначенный для подключения светодиода. Подсоедините проводники к прикуривателю, соблюдая полярность (см. фото ниже).

Если вставить штекер от аппарата в прикуриватель, вы получите воздушный электрический 220 В компрессор, способный не только накачивать шины, но и работать с аэрографом.

Подключение дополнительных элементов

Для подключения аппарата к ресиверу необходимо собрать конструкцию, показанную на схеме, приведенной ниже.

В состав данной обвязки входят следующие элементы.

1. Крестовина, имеющая все выходы с ВР1/2. Маркировка означает: “ВР” – внутренняя резьба, “1/2” – диаметр резьбы в дюймах.
2. Тройник, имеет все выходы с НР1/2 (“НР” – наружная резьба).
3. Вентили в количестве 2 шт. (ВР1/2 – ВР1/2). Предназначены для перекрытия движения воздуха в обоих направлениях. Двойная маркировка означает, что с обеих сторон вентиля находится внутренняя резьба.
4. Обратный клапан. Предназначен для пропускания воздуха только в одном направлении. Можно установить простой пружинный клапан ВР1/2 – ВР1/2. Если планируется работать с давлением 6-7 бар, то необходимо подбирать обратный клапан, не имеющий пластиковых деталей.

5. Прямой ниппель , представляет собой переходник, имеющий 2 наружные резьбы (НР1/2).
6. Переходной ниппель НР1/2 – НР1/4. Позволяет перейти с одного диаметра наружной резьбы на другой.
7. Удлинитель (60 мм) НР1/2 – НР1/2. Это тот же ниппель, только прямой. То есть резьба с обоих его концов имеет одинаковый диаметр.
8. Муфта переходная. Является переходником с внутренней резьбы одного диаметра на внутреннюю резьбу с другим. В данном случае, с ВР1/2 на ВР1/8.
9. Тройник, имеющий все выходы уже с резьбой НР1/8.
10. Муфта прямая ВР1/8 – ВР1/8. Имеет 2 одинаковые внутренние резьбы.
11. Переходник для шланга НР1/8.
12. Регулятор давления (прессостат) с влагомаслоотделителем. Реле давления позволяет поддерживать давление воздуха в ресивере не ниже минимального и не выше максимально допустимого уровня. Влагоотделитель можно и не устанавливать, если агрегат будет использоваться в качестве насоса для накачки шин. При использовании агрегата для покраски установка влагомаслоотделителя является обязательным условием.


    Приведенная выше схема обвязки предполагает 2 выходных штуцера: первый для вывода воздуха на краскопульт (аэрограф), а второй — для подкачки шин.

13. Переходной ниппель НР1/4 – НР1/8.
14. Футорка (НР1/4 – ВР1/8), является переходником с большего диаметра наружной резьбы на меньший диаметр внутренней резьбы.
15. Манометры. Данные приборы позволяют визуально контролировать уровень давления воздуха в ресивере и на подаче в магистраль.

При сборке всех элементов необходимо использовать резьбовой герметик, например, фум-ленту. Манометры можно подсоединить через обрезки шланга высокого давления. Последние следует натянуть на переходники и зафиксировать хомутами.

Совет! Под хомуты рекомендуется проложить прокладки, изготовленные из шланга большего диаметра. Они предотвратят повреждение хомутами шланга высокого давления.

Манометры можно прикрутить сразу на резьбу, без использования шлангов, если не требуется выводить их на переднюю панель агрегата.

Как выглядит собранная согласно схеме обвязка компрессора, показано на следующем фото.

Ресивер для автокомпрессора можно изготовить из металлической трубы большого диаметра, заваренной с обеих сторон, огнетушителя или газового баллона. Если предполагается работа компрессора только с аэрографом, то ресивером может послужить обычное бескамерное колесо от легкового автомобиля.

Важно! При подборке емкости для ресивера следует учитывать тот факт, что автонасос может работать не больше 10 мин. непрерывно. Соответственно, и объем ресивера должен быть небольшим (около 20 л.), чтобы аппарат мог поднять в нем давление воздуха до требуемого уровня раньше, чем пройдет 10 мин.

Простой вариант агрегата из огнетушителя/газового баллона

Сделать компрессор своими руками с использованием в качестве накопительной емкости для воздуха огнетушителя или газового баллона достаточно просто. Например, сам компрессорный блок, если требуется сделать мощный агрегат, можно взять из зиловского компрессора. Но сначала его нужно немного доработать.

1. Просверлите одно отверстие в стенке компрессора, через которое будет заливаться масло в картер. С какой стороны вы это сделаете, не имеет значения. Главное, чтобы оно располагалось ниже оси коленвала приблизительно на 10 мм. В этом отверстии нарезается резьба М8 под пробку.
2. К крышке, закрывающей задний подшипник, подсоединяется штуцер. На него одевается маслостойкий шланг, который будет соединяться с системой смазки в виде расширительного бачка (можно взять бак для тормозной жидкости от авто), установленного на уровне цилиндров.


3. Чтобы во время работы агрегата излишки масла могли попадать в расширительный бачок, следует убрать клапан (7) масляной магистрали (см. рис. ниже), находящийся под крышкой подшипника.


4. Далее, следует просверлить отверстия в шатунах и вкладышах, как показано на следующем рисунке.


Следует просверлить по 2 отверстия в каждом шатуне (в собранном виде, вместе с вкладышами) и по 1 отверстию в каждой крышке шатунов.

При работе агрегата масло, находящееся в картере, будет поступать через данные отверстия к вкладышам и уменьшать трение между ними и коленвалом.

Далее, к компрессору подсоединяется ресивер и обвязка с автоматикой. Как ее сделать, было рассмотрено в предыдущем пункте.

Если взять для ресивера огнетушитель, то сначала нужно извлечь из него все лишние детали, оставив лишь саму емкость и крышку.

В чугунной крышке следует нарезать резьбу ¼ дюйма. Также под чугунную крышку необходимо проложить резиновую прокладку, если ее там не было, и закрутить крышку, применив для герметизации резьбы фум-ленту.

Далее, следует ввинтить в крышку переходник с 1/4НР на 1/2НР и установить крестовину.

Действия по соединению всех элементов обвязки были описаны в начале статьи. Но, поскольку данный агрегат сделан из компрессора ЗИЛ 130, и является более мощным, чем ранее рассматриваемый, то потребуется установка предохранительного (аварийного) клапана

. Он сбросит излишек давления, если по каким-либо причинам не сработает автоматика.

Также можно сделать компрессор из газового баллона. Но сначала из баллона нужно выпустить газ, после чего скрутить вентиль. Далее, нужно полностью заполнить баллон водой для удаления остатков газа. Баллон следует промыть водой несколько раз и, по возможности, высушить. Обычно под баллон устанавливают газовую горелку и выпаривают из емкости всю влагу.

В отверстие, где был размещен вентиль, вкручивается футорка, а в нее — крестовина, к которой крепится автоматика и вся обвязка. В нижней части баллона необходимо просверлить отверстие и приварить к нему штуцер для слива конденсата. На штуцер можно установить обычный водопроводный кран.

Для закрепления на ресивере двигателя и компрессорного блока изготавливается рама из металлического уголка. Предварительно к баллону привариваются крепежные болты. К ним и будет крепиться рама (см. фото. ниже).

Важно! Двигатель для данного агрегата должен иметь мощность порядка 1,3 -2,2 кВт.

Также самому сделать компрессор для накачки шин можно из бензопилы, которая не подлежит ремонту. Аппарат делается из двигателя, то есть из поршневого блока: выходной шланг подсоединяется через обратный клапан вместо свечи зажигания, а отверстие для выхлопных газов перекрывается. Для вращения коленвала можно использовать либо электродвигатель, либо обычную электродрель.

Компрессор из холодильника

Воздушный компрессор, сделанный из холодильника, точнее, из его агрегата, является самым бесшумным. Но следует знать, что такой аппарат не отличается высокой производительностью. С его помощью, можно лишь накачивать шины автомобиля или работать аэрографом. Для нормальной работы различного пневмоинструмента (шуруповерт, шлифмашина, краскопульт и т.д.) производительности данного агрегата не хватит, даже если подсоединить к нему ресивер большого объема. Хотя в интернете можно найти конструкции, состоящие из двух или трех компрессоров, соединенных последовательно, подсоединенных к большому ресиверу.

Итак, агрегат, снятый с холодильника, имеет пусковое реле с сетевым шнуром. Также из аппарата выходят 3 медные трубки. Две из них предназначены для входа-выхода воздуха, а третья (запаянная) – для заливки масла. Если включить устройство на короткое время, то можно определить, какая из двух трубок всасывает воздух, а из какой он выдувается.

На следующем рисунке показано, как собрать всю конструкцию, состоящую из агрегата, ресивера и регулятора давления с манометром.

Совет! Вместо фильтра на выходе, который иногда разрывается от высокого давления, лучше установить влагомаслоотделитель. Наличие его обязательно, если устройство будет использоваться для покраски.

На входной трубке устанавливается воздушный фильтр для исключения попадания пыли внутрь агрегата. Чтобы автоматизировать процесс накачки воздуха, можно установить автоматику в виде прессостата.

Компрессор высокого давления своими руками

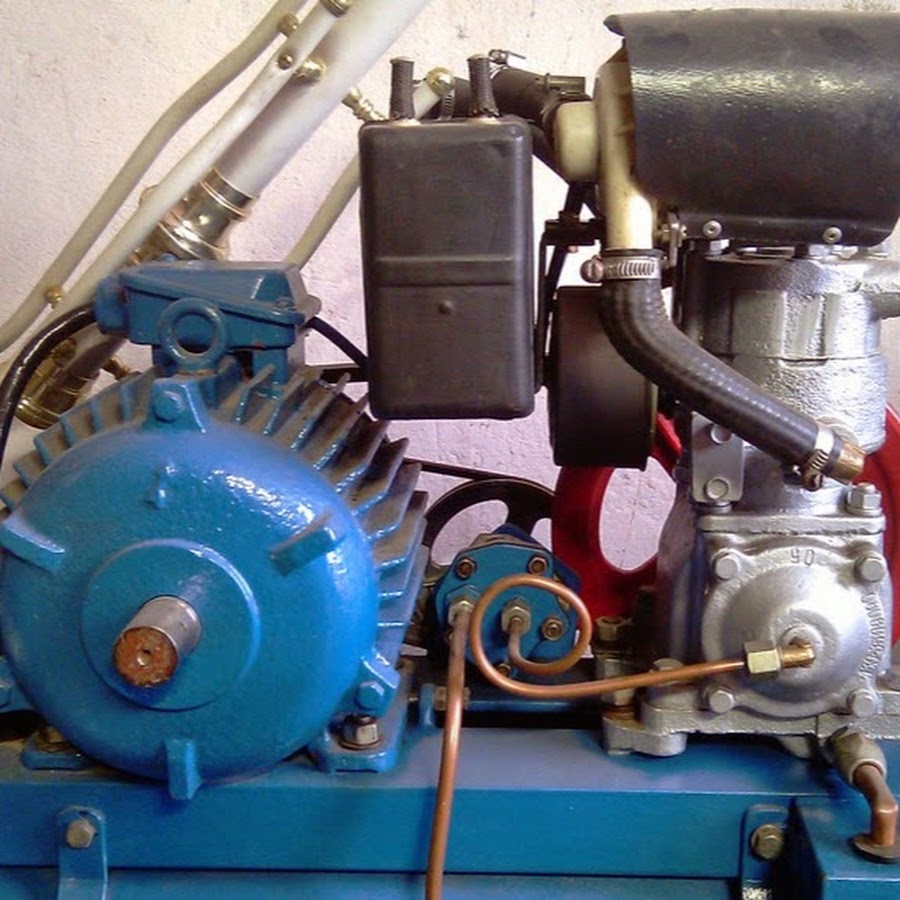

Компрессор высокого давления (ВД) изготавливают из двухступенчатой компрессорной головки АК-150.

В качестве привода можно взять двигатель на 380 В мощностью 4 кВт. Передача вращения вала двигателя на вал поршневой группы осуществляется с помощью эксцентрика, который служит также и приводом для масляного насоса плунжерного типа. Он создает давление масла около 2 кгс/см².

Сжатый воздух, выходя из последней ступени, попадает через переходник с установленным манометром в штуцер литрового баллона, который установлен в его нижней части. Также здесь установлен вентиль для слива конденсата. Баллон наполнен шлифованной крошкой из стекла и выполняет роль влагомаслоотделителя.

Выходит воздух из верхней части баллона через пальчиковый штуцер. Охлаждение компрессора является водяным. Через 45 мин. работы агрегата вода нагревается до 70 градусов. Автор данного агрегата утверждает, что за это время можно накачать 1 баллон на 8 литров и 2 баллона на 4 литра до 260 атм.

Как сделать воздушный электрический компрессор 220В своими руками

Для покраски авто, как правило, используется устройство для распыления краски. Это воздушный компрессор и соединённый с ним краскопульт. Если вы планируете такое оборудование для своего гаража, то можете сделать компрессор своими руками или приобрести заводскую модель.

Вполне очевидно, что купить готовое изделие гораздо проще. Это влечёт за собой меньше трудозатрат. Однако самостоятельное изготовление — это существенная экономия финансов. Кроме того, знатоки утверждают, что самодельный мощный электрический компрессор для авто с реле и ресивером может быть гораздо эффективнее и долговечнее серийного изделия. Ниже расскажем о том, как сделать компрессор для покраски авто под напряжение в 220В самостоятельно.

Компрессор для покраски авто своими руками

Необходимые материалы

Очевидно, что для работы нам будет необходимо собрать определённые материалы. Итак, чтобы собрать самодельный воздушный компрессор под напряжение в 220В для покраски авто, нам понадобятся следующие детали:

• манометр;
• редуктор с фильтром защиты от масла и влаги;
• реле для регулировки давления;
• фильтр очистки для бензиновых двигателей;
• крестовина для воды с резьбой внутри;
• переходники резьбовые;
• хомуты;
• мотор;
• ресивер;
• масло для двигателя;
• выключатель под напряжение в 220В;

Материалы для самодельного компрессора

• трубки из латуни;
• маслостойкий шланг;
• деревянная доска;
• шприц;
• средство для удаления ржавчины;
• шпильки, гайки, шайбы;
• герметик, фум лента;
• эмаль для металла;
• пилка или напильник
• колеса от мебели;
• фильтр моторный дизельный.

Собрать этот список несложно. После того как всё необходимое собрано, можем приступать к работе.

Собираем двигатель

Начинаем работу с самого важного элемента — двигателя, который будет создавать нужную величину давления воздуха. Здесь мы можем воспользоваться мотором от ненужного холодильника.

Его устройство включает в себя реле, которое понадобится для того, чтобы поддерживать заданную величину давления воздуха. Знатоки утверждают, что старые советские модели позволяют добиться более высокого давления, чем новые моторы импортного производства.

Извлекаем мотор из холодильника, старательно очищаем его и обрабатываем средством, позволяющим избежать окисления корпуса. После этого он будет готов для покраски.

Снимаем мотор холодильника

Теперь необходимо произвести замену масла в моторе. Для этого вполне подойдёт полусинтетическое — оно не хуже моторного и имеет массу полезных добавок.

В моторе есть 3 трубки: 1 закрытая и 2 открытые, с помощью которых циркулирует воздух. Для того чтобы определить входной и выходной каналы, включаем мотор и запоминаем, куда идёт поступление воздуха, и откуда он выходит. Закрытая трубка используется как раз для того, чтобы менять масло.Работая напильником, делаем надпил таким образом, чтобы избежать попадания в трубку опилок. Ломаем конец, удаляем масло и вливаем новое, пользуясь для этой цели шприцом.

Чтобы загерметизировать канал после замены масла, подбираем винт подходящего сечения, наматываем на него герметическую ленту и наглухо вкручиваем в трубку.

Мотор вместе с реле крепим на толстой доске, которая будет играть роль фундамента. Выбираем такое положение, в котором он находился в холодильнике. Это необходимо потому, что пусковое реле крайне чувствительно реагирует на то, как оно размещено. На нём есть, как правило, соответствующая маркировка — придерживайтесь правильного расположения для того, чтобы реле работало стабильно и правильно.

Крепим мотор на подготовленную доску

Резервуар для сжатого воздуха

Воздушный резервуар — необходимый элемент, который обязательно входит в устройство компрессора. Он должен быть рассчитан на определённую величину давления, чтобы устройство работало корректно. Мы можем использовать как ресивер, старые ёмкости от десятилитровых огнетушителей — они прочны и герметичны.

Вместо пускового клапана наворачиваем на ресивер резьбовой переходник — для герметичности пользуемся специальной ФУМ-лентой. Если будущий ресивер имеет очаги ржавчины, от них нужно обязательно избавиться при помощи шлифования и обработки специальными средствами. Для того чтобы устранить очаги коррозии внутри, заливаем средство и хорошенько встряхиваем. После ставим водопроводный крестовик с применением герметика. Можем считать, что самодельный ресивер готов.

Старый огнетушитель используем как резервуар для сжатого воздуха

Собираем устройство

Ресивер из огнетушителя вместе с мотором прикрепляем на основу из толстой доски. В качестве средств фиксации используем гайки, шайбы и шпильки. Ресивер должен располагаться вертикально. Для его крепления берём три фанерных листа, в одном из них проделываем отверстие для баллона. Два остальных листа крепим к деревянной основе и фанерному листу, который держит самодельный ресивер. На дно деревянной основы накручиваем колёсики мебельной фурнитуры для лучшей маневренности механизма.

На входную трубку компрессора надеваем резиновый шланг, к которому подсоединяем фильтр очистки для бензиновых двигателей. Дополнительные хомуты не понадобятся, поскольку величина входного давления воздуха сравнительно невысокая. Чтобы избежать наличия в потоке воздуха частиц влаги и масла, ставим на выходе масло-влагоотделяющий фильтр для дизельных двигателей. Здесь величина давления будет уже достаточно высокой, поэтому следует использовать для дополнительного крепления специальные хомуты с винтовыми креплениями.

На нижеприведённой схеме показано, как собирается самодельный автомобильный компрессор для покраски авто.

Схема компрессора для покраски авто

Далее фильтр для очистки от масла и влаги подключаем к входу редуктора, который нам будет необходим для развязки давления в двигателе и баллоне. Осуществляем соединение по водопроводному крестовику с левой или правой стороны. С противоположной стороны крестовины ставим манометр для контроля уровня давления в баллоне. На верхний конец крестовика монтируем реле для регулировки. Уплотнение всех соединений выполняется при помощи герметика.

С помощью реле мы сможем подать в ресивер нужное нам давление, обеспечив при этом ступенчатую работу механизма. Реле настраивается двумя пружинами, одна из которых задаёт верхнюю границу давления, а вторая — нижнюю.Один контакт соединяем с нагнетателем, второй коммутируем с нулевой фазой сети. Второй сетевой вход нагнетателя соединяем посредством тумблера с фазой электросети. Тумблер даст возможность включать и выключать устройство от электропитания, не вынимая вилку из розетки. Осуществляем пайку и изолируем все электрические контакты. После покраски наш самодельный компрессор для авто будет готов к испытаниям.

Самодельный компрессор для покраски автомобиля

Испытываем и настраиваем самодельный компрессор для покраски авто

Для испытаний к выходу выполняем подключение краскопульта. Тумблер ставим в выключенную позицию и включаем вилку в электрическую розетку. Регулятор реле устанавливаем на самое маленькое значение и включаем тумблер. Для контроля используем манометр. Убеждаемся, что реле исправно в нужные моменты размыкает сеть.При помощи воды с моющим средством проверяем, насколько герметичны все шланги и соединения.

Далее освобождаем ёмкость от сжатого воздуха — после падения давления до определённого уровня реле должно включить мотор. Если всё работает нормально, можно попытаться применить аппарат для покраски подходящего объекта. Смотрим на качество и убеждаемся, что аппарат работает стабильно, и его можно использовать для работы с авто.

Проверяем компрессор с помощью краскопульта

Заключение

Изготовление воздушного электрического компрессора своими руками не только помогает сэкономить финансы, но и позволяет создать агрегат для выполнения конкретных задач. Использовать его можно не только для покраски кузова авто. Он может быть полезен для пескоструйной обработки разных элементов авто, а также для продувания разных элементов и других задач, в которых требуется использование сжатого воздуха.

[democracy]

[democracy]

Если хотите больше интересных статей по тематике авто, подпишитесь на наш канал в ЯндексДзен.

варианты изготовления, необходимые детали, схемы

Очень часто при производстве ремонтных работ в квартире, частном доме или в гараже требуется сжатый воздух. Но основная проблема в том, что оборудование, способное обеспечить его необходимое количество, имеет довольно высокую стоимость. При этом, если мастер не занимается подобными работами профессионально, не имеет смысла тратить большие деньги, а значит, нужно искать более дешёвые варианты решения вопроса. Одним из таких является изготовление воздушного компрессора своими руками из подручных материалов. Именно об этом и пойдёт речь в сегодняшней статье.

Компрессор незаменим практически во всех ремонтных работах, особенно в гараже
ФОТО: drive2.ru

Содержание статьи

Устройство и принцип работы воздушного компрессора

Основным узлом подобного оборудования является нагнетатель, состоящий из электродвигателя и поршней. Однако стоит сразу отметить, что компрессоры могут предназначаться для различных целей. К примеру, автомобильное устройство, предназначенное для подкачки шин, также называется компрессором, но его невозможно применить для подачи воздуха на краскопульт. Всё дело в том, что подобным устройством воздух подаётся неравномерно, что неприемлемо при окраске поверхностей. Для равномерной подачи на краскопульт, устройство комплектуется специальным резервуаром – ресивером.

Сам по себе такой компрессор не годится для аэрографии или покраски
ФОТО: drive2.ru

Подготовка к изготовлению воздушного компрессора своими руками

Работы по изготовлению самодельного компрессора своими руками начинаются с основного узла – нагнетателя. Поэтому, первым делом, следует определиться, что послужит его базой. Нагнетатель можно демонтировать не только с различной бытовой техники, отслужившей свой век, но и с двигателей некоторых автомобилей.

Вот такой компрессор от холодильника можно пустить в дело, если оборудовать его ресивером
ФОТО: drive2.ru

Многие мастера, профессионально занимающиеся аэрографией или иными работами, требующими наличия сжатого воздуха, в небольших помещениях, отдают предпочтение именно воздушным электрическим компрессорам 220 В, изготовленным своими руками. Это обусловлено их более тихой (в сравнении с заводскими вариантами) работой.

Самодельные компрессоры работают значительно тише, нежели поршневые заводские
ФОТО: drive2.ru

Ресивер для компрессора своими руками: из чего его сделать

Наиболее простым вариантом здесь будет использование бескамерного колеса от автомобиля, однако стоит помнить, что для поездок диск после модернизации будет уже непригоден. Но такой  самодельный ресивер для компрессора максимально прост в изготовлении, а потому более приемлем для небольших объёмов работ, таких, как аэрография.

Ресивер для компрессора можно приобрести, но дешевле изготовить самостоятельно
ФОТО: krsk.au.ru

Если требуется больший объём воздуха, лучше всего в качестве ресивера при изготовлении компрессора своими руками использовать огнетушитель или старый газовый баллон.

Нагнетатель, манометр и иные детали

Если планируется использование мощного нагнетателя, демонтированного со старой техники, необходимо приобрести манометр и аварийный клапан, который не позволит давлению в ресивере подняться выше допустимого. Что же касается простейшего компрессора из старого колеса, то здесь вполне подойдёт и автомобильное устройство, работающее от прикуривателя и используемое для подкачки шин. Однако и такой нагнетатель может создать избыточное давление, которое приведёт к разрыву покрышки. Подобная ситуация очень опасна и чревата травмами, порой не совместимыми с жизнью. Поэтому об аварийном клапане забывать нельзя ни в коем случае.

Старое колесо от машины неплохо справится с ролью ресивера
ФОТО: drive2.ru

Рассмотрим пример простейшего компрессора на основе автомобильного электронасоса и бескамерного колеса в качестве ресивера.

Как сделать простейший компрессор своими руками

Для работы потребуется приобрести аварийный клапан и штуцер подкачки (ниппель, золотник, «сосок»). В колёсном диске для него нужно просверлить дополнительное отверстие, как и для аварийного клапана. Далее штуцер подкачки и клапан устанавливаются на своё место, колесо собирается. Остаётся подключить к одному из штуцеров подкачки автомобильный электрический насос, а ко второму шланг отвода на краскопульт или аэрограф. Теперь, после заполнения колеса воздухом, мини-компрессор, изготовленный своими руками, можно использовать по назначению.

Подобные штуцера можно приобрести в любом автомагазине за копейки
ФОТО: eckonom.ru

Изготовление компрессоров своими руками на основе различных приборов

Самодельные компрессоры можно изготовить, используя в качестве основы детали от холодильника или пылесоса. Такие устройства, при их изготовлении, не потребуют больших затрат труда, а также не будут расходовать много электроэнергии. Если же мастеру требуется более мощное устройство, то для изготовления компрессора своими руками можно использовать оборудование, к примеру, от автомобиля ЗИЛ 130, КамАЗ или иной машины, в системах которой используется сжатый воздух.

Вот такие компрессоры стоят на автомашинах КамАЗ и вполне подходят для изготовления самодельного агрегата
ФОТО: krsk.au.ru

Стоит в общих чертах разобраться в изготовлении подобных устройств.

Как сделать компрессор из старого холодильника

Процесс изготовления воздушного компрессора из холодильника своими руками крайне прост. Для этого потребуется:

• ресивер;
• фильтр и влагомаслоотделитель;
• редуктор с манометром;
• сам компрессор от холодильника, который демонтируется вместе с реле;
• предохранительный (аварийный клапан).

Вот так выглядит аварийный (предохранительный) клапан, который необходимо устанавливать
ФОТО: aredi.ru

Схема устройства воздушного компрессора

Для большего понимания того, как собирается подобное устройства, можно взглянуть на схематический рисунок ниже. Однако автором данного рисунка была допущена одна из основных ошибок новичка. Именно для того, чтобы её показать, редакция Homius и привела в пример данное изображение.

Схематический рисунок самодельного компрессора
ФОТО: tehnika.expert

Как можно увидеть, автор предлагает установить фильтр между ресивером и компрессором, чего делать не рекомендуется. Дело в том, что при повышении давления пластиковый корпус может попросту разорвать. В этом месте должен располагаться масловлагоотделитель. Сам же фильтр монтируется на трубку компрессора, через которую всасывается воздух.

Вот такой фильтр воздуха на входе будет в самый раз
ФОТО: drive2.ru

Также на схеме не указан аварийный клапан, который должен сбрасывать избыточное давление. Его лучше всего установить на самом ресивере.

На автомобильных ресиверах предохранительные клапаны уже установлены
ФОТО: drive2.ru

Как сделать компрессор из пылесоса: возможно ли это

Многие начинающие мастера, впервые услышав о возможности изготовления компрессора из старого пылесоса, начинают задавать вопросы о том, каким образом к нему подключается ресивер. Однако это всё из серии «слышал звон, да не знает где он». Дело в том, что название «компрессор» к подобному устройству отнести сложно. Скорее, это пульверизатор, от которого многого ждать не стоит. Хотя, если говорить о возможности побелить стены в погребе или иных подобных работах, это приспособление может значительно облегчить работу. Такие насадки, которые надевались на обычную стеклянную банку, шли в комплекте с советскими пылесосами, а сейчас их намного легче заказать на китайских ресурсах или приобрести с рук, чем изготавливать самостоятельно.

С такими пылесосами насадка-пульверизатор шла в комплекте
ФОТО: film.uaИменно так и выглядела насадка, которая надевалась на стеклянную банку
ФОТО: starina.ru

Изготовление компрессора для аквариума своими руками

Такие устройства довольно востребованы среди потребителей. Но следует сразу оговориться – смысла в подобной работе практически нет. Стоимость такого оборудования на российском рынке минимальна, а вот времени это может занять прилично. К тому же, некоторые детали всё равно придётся приобретать. Поэтому стоит сначала подумать, надо ли затевать подобную работу?

Компрессор для аквариума – вещь необходимая
ФОТО: seaforum.aqualogo.ru

Совет! Перед тем, как начать изготовление своими руками какого бы то ни было прибора, необходимо просчитать, будет ли выгода от подобной работы, «стоит ли игра свеч».

Компрессор для покраски авто: как изготовить своими руками

Наиболее востребованным из всех изготавливаемых своими руками компрессоров можно назвать оборудование для покраски автомобиля или любых других деталей и механизмов. Помимо прочного ресивера, здесь потребуется и иной нагнетатель, который будет наполнять ёмкость воздухом значительно быстрее холодильного оборудования. Такой прибор лучше всего изготовить из готового автомобильного компрессора, подключив к нему электродвигатель на 220 или 380 В в качестве привода.

Приобрести можно абсолютно любой компрессор, в зависимости от нужд
ФОТО: compressortyt.ru

Схема и порядок сборки поршневого компрессора

Если рассматривать схематическое изображение подобного компрессора, то становится ясно, что сверхсложного в нём ничего нет. Главное, это не забыть включить в него фильтр с жёстким корпусом, способным выдержать нагнетаемое давление. Он устанавливается на выходе из ресивера перед шлангом подачи воздуха на краскопульт.

Схема компрессора с небольшими ошибками
ФОТО: samodelkindrug.ru

Многие не понимают назначения этого элемента, считая его совершенно ненужным, однако такое мнение ошибочно. Дело в том, что воздух в ресивере находится в сжатом состоянии, а изменение плотности любого вещества, как известно, изменяет и его температуру. В результате сжатия и последующего высвобождения воздуха и происходящего при этом изменения температур возникает конденсат, который может попасть в краску вместе, что непременно скажется на качестве итогового результата. Фильтр же такую возможность исключает.

Конденсат на окнах возникает также из-за перепада температур
ФОТО: master-hauze.ru

Нюансы сборки самодельного компрессора для покраски авто

Основная задача здесь – прочность шлангов и плотность соединений. Поэтому рекомендуется использовать для передачи воздуха от нагнетателя к ресиверу и далее к фильтру медные трубки. От фильтра до самого краскопульта оптимальным будет использование кислородного шланга. Он армируется стекловолокном, а потому обладает не только необходимой гибкостью, но и повышенной прочностью.

Чётко видно армирование кислородного шланга
ФОТО: sharx.org

Довольно интересен для изготовления компрессора своими руками вариант использования оборудования от автобуса «Икарус» и газового баллона, с которым можно ознакомиться на картинке ниже.

Компрессор от автобуса «Икарус» на ресивере из баллона
ФОТО: drive2.ru

Регламентные работы перед запуском компрессора

Собрав своими руками компрессор для краскопульта или иных работ, его следует испытать. Однако перед этим, как и впоследствии, перед каждым запуском, следует произвести определённые действия, а именно:

• проверить плотность и надёжность всех соединений;
• осмотреть визуально шланги и трубки на предмет трещин или разрывов.

Такие проблемы нередки, когда шкив задевает шланг
ФОТО: sharx.org

После того, как двигатель компрессора запущен, необходимо проверить настройку редуктора по манометру. Ответ на вопрос, как настроить компрессор на нужное давление, несложен. Оно выставляется при помощи регулятора, установленного на манометре, посредством поворота рукоятки вправо-влево. А максимальное давление воздуха в ресивере компрессора из двигателя регулируется аварийным клапаном, который срабатывает при превышении допустимого порога.

Этот манометр позволяет регулировать давление
ФОТО: бигсклад. рфА такой потребует установки дополнительного регулятора
ФОТО: conrad.ru

Также перед запуском стоит проверить и входной патрубок, по которому воздух поступает в нагнетатель. Установленный на нём воздушный фильтр должен быть чистым, дабы не усложнять работу двигателя излишней нагрузкой.

Подводя итоги

Как наверняка уже стало понятно читателю, вопрос, как изготовить самодельный компрессор, не слишком сложен. Дополнительного оборудования, которое придётся докупить, потребуется минимум, значит, и стоимость готового агрегата будет невысокой. Если же говорить о цене на поршневые компрессоры в магазине, то самодельное устройство и вовсе покажется бесплатным. При этом, у изделия, собранного своими руками, есть огромное преимущество перед заводским. Оно значительно надёжнее, его легко можно починить. Ведь каждая деталь, каждый винтик агрегата будет знаком мастеру, значит, и заменить элементы труда не составит. А о функциональности воздушного компрессора, собранного своими руками, говорить даже и не стоит.

Как выглядят такие аппараты, можно узнать из примеров.

Очень надеемся, что изложенная сегодня информация была не только интересна, но и полезна нашему читателю. При возникновении любых вопросов по теме, задавайте их в обсуждениях ниже. Редакция Homius постарается ответить на них в максимально сжатые сроки. Там же можно прокомментировать статью, выразить своё мнение о прочитанном или поделиться личным опытом.

Если вам понравилась статья, не забудьте оценить её. А напоследок, как уже повелось, предлагаем вашему вниманию короткий, но довольно информативный видеоролик, который поможет более полно раскрыть сегодняшнюю тему.



Предыдущая

Бытовая техникаДегидратор для овощей и фруктов: что такое, как выбрать

Следующая

Бытовая техникаКак заточить цепь бензопилы: способы, инструменты и приспособления

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Как сделать воздушный компрессор своими руками

Этот воздушный поршневой компрессор очень просто в изготовлении и повторить, при желании, его сможет каждый. Компрессор может быть использован для надувания шариков, для каких-нибудь химических экспериментов, где требуется создавать пузырьки воздуха в жидкости, как компрессор для аквариумных рыбок и т п.

Что потребуется для изготовления компрессора?

• Мотор с редуктором 12 В — самая дефицитная часть, его можно купить тут — aliexpress

• Несколько велосипедных спиц.

• Два клапана-ниппеля от велосипеда.

• Источник питания 12 В, его можно купить тут, если его вдруг у вас нет — aliexpress


Мотор-редуктор на 12 вольт постоянного, с частотой вращения 300 об./мин.

Велосипедная спица.

Изготовление

Итак, если вы собрали все компоненты, но можем приступать к изготовлению нашего компрессора.
Загнем спицу на конце под прямым углом.

Кусачками откусим спицу с другой стороны, чтобы у нас получилась вот такая делать Г-образной формы.

Резьбовую часть спицы вставляем в отверстие вала мотор-редуктора. Отверстие там было изначально. Второй запорной гайкой от другой спицы фиксируем, затягивая плоскогубцами.

Затем берем две спицы и одну накручиваем на другую. Вынимаем внутреннюю спицу, откусываем часть навиваемой спицы. Вот что должно получиться.

Откусываем на расстоянии примерно 10 см и делаем загиб.

Далее эту завитушку одеваем на деталь, которую сделали ранее на мотор-редуктор. Ограничители сделали из запорных гаек от спиц. Фиксируем гайки супер клеем. У нас получился подвижный узел. Это поршневой рычаг, который будет толкать поршень компрессора.


Возьмем кусок деревянной доски и прикрепим мотор с редуктором и нашей кривошипно-шатунной системой, используя скобу, винты, и деревянный брусок для возвышения.


Достанем шприц, отделим иглу — она не понадобиться.

Вынем поршень шприца и срежем нижние грани под конус, чтобы обеспечить большую легкость движения поршня, убрав лишнее давление.


Горячим паяльником, с боку ближе к началу шприца, сделаем отверстие под клапан-ниппель.


Вставляем ниппель, фиксируем супер-клеем. Это будет впускной клапан.

Отверстие под иглу заливаем горячим клеем — оно нам не понадобиться.

Делаем паяльником ещё одно отверстие и вставляем выпускной клапан, фиксируем так же супер клеем.

Для большей надежности, и чтобы не было утечек, заливаем соединения клапанов эпоксидной смолой.

Возьмем пасту от гелеевой шариковой ручки. Отрежем небольшой кусочек примерно 1 см. Приклеим этот кусочек к концу поршня супер клеем.

Вставим в него конец от спицы нашего механизма. И установим доработанный шприц на деревянную подставку. Все фиксируется горячим клеем.


Одеваем силиконовую трубку. Клеим стык супер клемм, так как трубка у меня немного большего диаметра и плотно на клапан её не оденешь.

Берем адаптер на 12 вольт.

Подключаем его к мотору. И впаиваем в цепь переключатель.


Воздушный компрессор поршневого типа готов. Мощности хватает для моих нужд с лихвой.

Видео инструкция изготовления

Компрессор для покраски автомобиля своими руками

Практически все автолюбители, которые каждый день что-то мастерят у себя в гараже, прекрасно понимаю, что имея в руках инструменты и составляющие всегда можно создать что-то необходимое.

Точно так же можно из обычного компрессора для холодильника еще советского образца создать целый компрессор для покраски авто.

Вот только как это сделать в техническом плане, и в каком прядке?

Содержание статьи:

Поэтому из-за часто возникающих вопросов начинающих мастеров самоучек в этой статье вы узнаете, как сделать такой компрессор своими силами и из-под ручных материалов.

Какой компрессор выбрать (заводской или самодельный)

Главный критерий, которым следует руководствоваться при выборе станции для покраски – равномерное распределение воздуха, без инородных частичек.

Если же подобные примеси попадутся, то покрытие будет с мелкими дефектами – зернистостью, шагренью, кавернами. При этом из-за этих частичек могут образоваться потеки и пятна, поэтому лучше всего доверить покраску фирменному воздушному компрессору, вот только существует одна загвоздка – такой аппарат стоит слишком дорого, что многим автолюбителям не по карману.

Сэкономить средства и в тоже время создать функциональную модель можно, создав функциональное оборудование, которое описано во многих видеороликах и статьях.

Придется только потратить свое драгоценное время на изучение материала, а потом создание оборудования, которое должно быть как минимум качественным.

Модель, представленная заводом или самодельная – роли не играет, ведь принцип ее действия одинаковый и заключается он в создании излишнего давления. Вот только способ нагнетания воздуха совсем разный – он может быть добыт ручным способом или механическим.

Во втором случае это значительно большие затраты средств, ручной способ экономичный, но трудоемкий, требующий постоянного контроля.

Автоматическое накачивание не расходует ваши силы, но изделие требует периодического обслуживания, чего стоит только процессе замены масла для компрессора.

Только так можно добиться равномерной подачи и распределения воздуха. Изучив теорию, вы осознаете, как это легко изготовить компрессорную станцию, которая будет качественно работать, при этом на это не потребуется много времени.

Собираем компрессорную установку из подручных средств —

Если вы решись создать оборудование для проведения покраски собственного авто, то следует запастись определенными материалами для этого:

1. Для функции реверса потребуется автомобильная камера;
2. Для функции нагнетателя понадобится насос с манометром;
3. Камерный сосок;
4. Ремкомплект и шило.

Когда все компоненты подготовлены можно приступить к созданию компрессорной станции. Чтобы проверить насколько камера герметичная, предстоит осуществить ее накачку.

Если ли же проблема все же существует, то решить ее можно двумя способами – путем заклеивания или же вулканизации сырой резиной. В полученном реверсе надо проделать отверстие для подачи сжатого воздуха, чтобы он выходил равномерно.

В отверстии для этого помещается специальный сосок. Ремкомплект послужит для осуществления дополнительного крепежа щтуцера. Для проверки равномерности подачи воздуха достаточно выкрутить ниппель. Родной ниппель позволяет избавиться от излишнего давления.

Уровень же давления определяется в процессе работы, когда распыляется краска. Если эмаль на металл ложиться равномерно, то установка функционирует. В конце процедуры стоит определить показатели давления, для этого достаточно распылить краску на кузов вашего авто.

Если эмаль легла без бугорков, значит, прибор функционирует качественно. Кроме того, показатели давления можно контролировать с помощью специального прибора — манометра. Но, его показатель после нажатия аэратора не должен быть хаотичным.

Как видите, особых инструментов и знаний для создания подобного компрессора не потребуется. При этом ремонт и покраска автомобиля таким способом более эффективна, чем применение баллончика.

Запомните, что ни пыль, ни вода не должны попасть в автомобильную камеру. В противном случае придется повторно осуществлять покраску авто.

Если эту установку использовать правильно и с применением всех знаний, то она прослужит долго, а если еще и автоматизировать накачивание воздуха, то сам процесс будет проходить быстро.

Альтернатива профессиональному устройству (компрессор из холодильника)

Самодельные компрессорные устройства служат гораздо дольше представленного времени даже в сравнении с установками отечественного и зарубежного производства.

Это вполне естественно, ведь создавая ее своими руками, мы делаем все для себя на высшем уровне. Поэтому народ даже продумал, как создать компрессор из холодильника, который окажется на уровне с установками популярных фирм.

Вот только для его создания следует запастись такими компонентами как манометр, реле, переходники из резины, масловлагоотделяющий, топливный фильтры, редуктор, мотор, переключатель, шланг, хомуты, латунные трубки, но и по мелочи – гайки, краска, колесики от мебели.

Создание самого механизма

Упростить всю процедуру может покупка компрессора от старого холодильника еще советского времени. Это не потянет слишком много по бюджету, при этом здесь уже имеется пусковой реле компрессора.

Зарубежные конкуренты уступают данной модели, ведь не в состоянии выработать такого высокого давления. А вот советские справляются с такой задачей.

После устранения исполнительного блока, желательно прочистить компрессор от слоев ржавчины. Чтобы избежать в будущем процесса окисления стоит использовать преобразователь ржавчины.

Получается, что рабочий корпус мотора готов к процессу покраске.

Схема проведения установки

Подготовительный процесс завершен, теперь можно осуществить смену масла. Поскольку холодильник старый и навряд ли он проходил постоянное ТО, стоит обновить этот момент.

Поскольку система всегда находилась далеко от внешнего воздействия, то там оправданно не производились работы по обслуживанию. Для проведения данной процедуры не потребуется дорогого масла, достаточно и полусинтетического.

При этом оно не хуже по представленным характеристикам любого масла для компрессора и имеет множество присадок, используемых с пользой.

Осматривая компрессор, вы обнаружите 3 трубки, одна из них уже запаяна, а вот остальные свободные. Открытые применяются для ввода и вывода воздуха. Чтобы понять, как будет циркулировать воздух, стоит подключить питание компрессора.

Запишите для себя, какое из отверстий втягивает воздух, а какое его выпускает. А вот запаянную трубку надо раскрыть, она будет служить отверстием для замены масла.

Надфиль необходим для осуществления надпила трубки, при этом обязательно следите, чтобы стружка не попала внутрь компрессора. Чтобы определить, сколько масла уже находится там, сливаем его в емкость. С последующей заменой вы уже будете знать, сколько его придется влить.

Затем берем шпиц и заливаем полусинтетику, но в этот раз рассчитывайте, что объема должно быть в два раза больше, чем уже слили. Когда емкость заполнена маслом, стоит заглушить систему смазки двигателя, для этого используется винтик, который предварительно оформляется лентой фум и размещается просто в трубке.

Не пугайтесь, если периодически из выходной воздушной трубки будут проявляться капли масла. Эту ситуацию разрешить не так уж сложно, найдите масловлагоотделитель для самодельной установки.

Предварительные работы окончены, вот только теперь можно приступить к непосредственной сборке установки. И начинаются они с укрепления двигателя, лучше всего выбрать деревянное основание для этого и в таком положении, чтобы он был на раме.

Стоит обратить внимание, что данная деталь весьма чувствительная к положению, поэтому следите за указаниями на верхней крышке, где прорисована стрелочка. В этом вопросе важна точность, ведь от правильности установки зависит непосредственно правильность смены режимов.

Где размещается сжатый воздух?

Баллон способный выдержать высокое давление – это емкость от огнетушителя. При этом у них высокие показатели прочности и могут использоваться в качестве навесного оборудования.

Если брать за основу огнетушитель ОУ-10, который вмещает 10 литров, то стоит рассчитывать на давление в15 МПа. Выкручиваем запорно-пусковое устройство, вместо которого устанавливаем переходник. Если вы выявили следы ржавчины, то эти места стоит в обязательном порядке обработать преобразователем ржавчины.

Внешне удалить ее не сложно, а вот провести внутреннюю чистку сложнее. Но проще всего внутрь баллона залить сам преобразователь и хорошенько взболтать, чтобы все стенки пропитались им.

Когда очистка проведена, вкручивается водопроводная крестовина и можно считать, что мы уже подготовили две рабочие детали самодельной конструкции компрессора.

Проведение установки деталей

Ранее уже оговаривалось, что для осуществления фиксации двигателя и корпуса огнетушителя подойдет деревянная доска, так же даже легче хранить рабочие детали.

В плане крепления двигателя послужат резьбовые шпильки и шайбы, только заранее подумайте над тем, чтобы сделать отверстия. Чтобы зафиксировать ресивер в вертикально потребуется фанера.

В ней делается выемка под баллон, второй и третий фиксируется к основной доске с применением саморезов и удерживает ресивер. Чтобы придать конструкции маневренности, следует прикрутить колесики от мебели к основанию.

Чтобы пыль не оказалась в системе, следует продумать ее защиту – прекрасным вариантом можно считать использование фильтра для бензина грубой очистки топлива. С его помощью будет с легкостью исполняться функция воздухозаборника.

Поскольку на отверстии с входом компрессорного оборудования показатели давления низкие, усиливать его не придется.

Создав входной фильтр для проведение установочных работ с компрессором, не забудьте в конце установить масловлагоотделитель, чтобы избежать в будущем попадания капель воды. Поскольку показатели давления на выходе высокие, понадобятся автомобильные хомуты.

Масловлагоотделительный фильтр присоединяется к входу редуктора и выходу нагнетателя по давлению. Чтобы проконтролировать баллонное давление, следует вкрутить и сам манометр с правой стороны, где с противоположной стороны расположен выход.

Чтобы контролировать давление и питание в 220в, устанавливают реле для регулировки. В качестве исполнительного механизма многие мастера рекомендуют использовать РМ5 (РДМ5).

Данное устройство реагирует на работу, если давление падает, то включается компрессор, если же оно поднимается, то устройство выкачается полностью.

Чтобы установить должное давление используются пружины на реле. Большая пружина отвечает за минимальный показатель, а вот маленькая за максимальный, устанавливая тем самым рамки работы и отключения самодельной установки компрессора.

По факту РМ5 – это обычные двухконтактные переключатели. Один контакт понадобится для соединения с нулем сети 220 В, а второй для объединения с нагнетателем.

Тублер нужен, чтобы провести с него отключение от сети и избавить себя от постоянной беготни в направлении розетки. Все соединенные провода в целях безопасности следует заизолировать. Когда данные работы проведены, можно прокрасить установку и провести ее проверку.

Регулировка давления

Когда конструкция собрана, вполне естественно провести ее проверку. Подсоединяем последние компоненты – краскопульт или пневмопистолет и подключаем установку к сети.

Проверяем работу реле, насколько оно справится с отключением двигателя, и следим за давлением с помощью манометра. Если все работает исправно, переходим к проверке герметичности.

Для этого проще всего использовать мыльный раствор. Когда герметичность проверена, стравливаем воздух из камеры. Компрессор запускается, когда давление падает ниже минимального лимита. Только после проверки всех систем и привидение их в рабочее состояние можно приступить к процедуре покраски деталей.

Для покраски вам надо лишь определить давление и не загружать себя предварительной обработкой металла. Чтобы проводить покраску равномерным слоем необходимо таким образом экспериментировать и определить атмосферные показатели.

При этом важно как можно меньше использовать нагнетатель. Каждый автолюбитель разберется с составляющими частями и приступит к изготовлению автомобильного компрессора.

Можно выбрать разные варианты производства, но применение пуска навигатора, автоматического контроля давления – это более сложная конструкция, но ее использование – это одно и сплошное удовольствие.

При этом не придется уделять время для контроля ресивера, что раскроет больше возможностей, и вы сможете заняться покраской машины, забора или даже ворот.

Регламентные работы – это обязательная процедура для того, чтобы продлить работу своего самодельного компрессора.

Чтобы произвести замену масла – слить или залить его можно использовать обычный шприц. Замена фильтров осуществляется только при необходимости, когда снижена скорость по наполнению камеры резервуара.

Связующие составляющие компрессора

Когда решено, какой компрессор выбрать и реверс, стоит заняться вопросом их объединения. В этот же момент стоит определить, как воздух будет поступать к аэрографу. За распределение воздуха отвечает узел, которые монтируется к ресиверу.

Главное, чтобы эти компоненты были совместимы друг с другом. За отключение и включение компрессора отвечает реле давления. РДМ-5 хоть и применяется для систем водоснабжения, но это идеальный вариант для нашего случая – для реле.

Суть в том, что элемент для соединения подходит на внешнюю дюймовую резьбу. Чтобы узнать какое же давление в ресивере, необходимо использовать манометр и предварительно продумать размер, который подходит для соединения. В блок подготовки воздуха подаем давление и регулируем его в пределах 10 атмосфер, на этом этапе необходимо присоединить фильтр маслоотделителя.

Манометр позволяет проверить давление, а фильтр позволяет не допустить попадания частичек масла из ресивера. Повороты, тройники и даже фитинги – это следующие компоненты, которые придется подготовить для установки. Чтобы понять точным числом, необходимо продумать схему, в качестве размера выбираем дюйм.

После решение вопроса с переходниками, важно продумать момент установки конструкции, чаще всего для этого используют плиты ДСП. Конструкция вашей станции должна быть маневренной, ведь ее придется перемещать по мастерской, чтобы упростить себе работу, стоит приделать к ней ножки-ролики.

Изобретать тут долго не придется, просто посетите мебельный, где таких колесиков от мебели весьма много. Чтобы сэкономить место в своей мастерской можно возвести двухэтажную конструкцию. Вот только тут лучше запастись большими болтами для фиксации конструкции. Чтобы упростить подготовку к данному этапу, составьте список обязательных комплектующих.

Сборка полупрофессиоанльного нагнетателя воздуха

Сборка начинается с снятия закрутки огнетушителя и установки переходного устройства. Сняв вентиль огнетушителя, устанавливаем там переходник.

На прочный шланг осуществляется установка сразу же четырех компонентов — редуктор, реле давления и переходник.

Следующим этапом станет фиксация колес к установке на листе ДСП. Поскольку конструкция запланировано на двух уровнях, то необходимо сделать отверстия под шпильки, где будет размещен огнетушитель.

Гидроаккумулятор собрать проще, ведь там предусмотрены кронштейны с двух сторон. Нижняя часть фиксируется к основе, а для установки самодельного оборудования служит верхняя.

Чтобы снизить вибрацию при установке компрессора используются силиконовые прокладки. Шланга соединяется выход и вход подготовки воздуха.

Следующим этапом станет проведение работ по подключению. Перемычка, защитные элементы – все это необходимо продумать.

Через реле и выключатель осуществляется вся цепочка подключения, рассчитывая, что все подключение проходит по схеме: провод фазы поступает к переключателю, следующим по подключению идет клемма реле. Чтобы осуществить заземление на реле заводится специальный провод.

Далее все присоединяется к пусковой установке. Чтобы скрыть кабель, его можно поместить в пластиковые стяжки. Только после проверки и запуска приступаем к покраске.

Что лучше: купить или сделать компрессор самому?

Компрессорное оборудование на рынке представлено большим ассортиментом. Поршневые комплектующие, вибрационные агрегаты, винтовые станции – все это компоненты, которые используются и в других областях.

При желании можно не тратить свое время на создание установки, она представлена в любой точке продажи автозапчастей или же на специализированных сайтах.

Столь обширный ассортимент значительно усложняет выбор необходимого изделия. Но если вы решили приобрести станцию, в этом вопросе стоит руководствоваться техническими показателями, стоимостью и отзывами тех, кто его уже успел оценить.

Если вы гонитесь за гарантийными сроками, то стоит обратить внимание на модели популярных марок. Дорогостоящие изделия стоит приобретать, если вы на профессиональном уровне занимаетесь ремонтными работами.

Подвести вас может продукция, которая не имеет имени и статуса, поэтому лучше один раз потратиться и больше не рисковать в этом вопросе. Многие производители бюджетных вариантов экономят на составляющих компонентах.

В итоге вы столкнетесь с частыми поломками и заменой деталей, гарантийный же ремонт займет много времени. Поэтому многие автолюбители прекрасно понимают, что установка собранная своими руками порой надежнее заводской.

Выигрывают такие изделия с техническими показателями. Например, составляющие самодельного устройства для покраски машины служит гораздо дольше — компрессоры от холодильников могут проработать десятки лет, огнетушитель тоже имеет колоссальный запас прочности.

Улучшить показатели своего компрессора вы всегда можете сами, все в ваших руках, а вот с заводским устройством уже так не поэкспериментируешь.

Соседи по гаражу наверняка обзаведутся, когда увидят хорошее сделанное и продуманное устройство.

Как самому сделать компрессор из холодильника

Главная страница » Воздушный компрессор: сделать из холодильника своими руками

Портативный воздушный компрессор, малошумный, потребляющий сравнительно немного электроэнергии – это, наверное, мечта каждого владельца частного дома, дачи, гаража, объекта малого бизнеса.

Что же, мобильную установку сжатого воздуха вполне допустимо сделать самостоятельно, к примеру, взяв часть оборудования старого бытового холодильника. Каждый холодильный агрегат имеет встроенный компрессор.

Если извлечь эту деталь, дополнить её оснасткой, вот и готов воздушный компрессор из компрессора холодильника, сделанный своими руками.

Особенности идеи сжатия воздуха

Прежде чем решиться на реализацию идеи, желательно точно определиться: а действительно ли эта затея стоит того, чтобы за неё браться? Рассмотрим несколько важных аспектов в тему, дабы помочь будущим конструкторам принять верное решение:

1. Холодильные компрессоры не предназначены для работы с воздухом.
2. Производительность компрессоров бытовых холодильников низка.
3. Для смазки механизма холодильных компрессоров требуется специальное масло.

Отсюда вытекают соответствующие выводы. При работе с воздушной средой аппарат не сможет функционировать длительное время без хорошего охлаждения.

Когда холодильный компрессор работает с фреоном, за счёт иных температурных параметров хладагента осуществляется охлаждение корпуса.

Сжатие воздушной смеси холодильным компрессором происходит совершенно в других температурных условиях, что приведёт к повышению рабочей температуры на порядок. В конечном итоге, без хорошего охлаждения компрессор попросту сгорит.

Сгоревший компрессор холодильника в результате нарушения технологических режимов работы. Такая же участь ожидает аппарат, который предполагается использовать в проекте, если не применить специальных средств защиты

Малая производительность домашних холодильных агрегатов – это ещё один фактор, ограничивающий применение такой техники для получения сжатого воздуха.

К примеру, чтобы накачать 5-литровый ресивер до давления 5-7 атм., потребуется минимум 15-20 минут работы холодильного агрегата.

Между тем, этого объёма воздуха не хватит даже на то, чтобы за один присест накачать колесо автомобиля или пульверизатором выкрасить одну стену небольшого помещения гаража.

Низкая производительность системы холодильника — обычное дело для такой техники. Но под систему сжатия воздуха, тем более с большим значением расхода, требуется уже система высокопроизводительная

Наконец, ещё один важный фактор – компрессорное масло. Для смазки механизма холодильных компрессоров используется специальное масло под фреон, свойства которого в контакте с воздухом резко изменяются.

Если не поменять масло на другой вид смазывающего материала, лояльного по структуре к воздуху, через определённое время механизм компрессора попросту «накроется» по причине скорого износа деталей.

Конструкция своими руками

Итак, если, несмотря на все отмеченные нюансы, принято решение о сборке воздушного компрессора из холодильника, можно приступать непосредственно к действиям.

Примерно такая конструкция должна получиться в результате реализации задуманной идеи. По внешнему виду претензий нет. Аппарат выглядит более чем безупречно и вполне внушительно

Первым делом следует собрать все необходимые детали проектной оснастки:

1. Ресивер воздушный.
2. Масляный сепаратор.
3. Дифференциальное реле давления.
4. Трубку медную.
5. Фильтр воздуха входной.
6. Запорную регулирующую и контрольную арматуру.

Для воздушного ресивера оптимально подходит баллон сжатого воздуха от автомобиля КАМАЗ. Пятилитровая ёмкость имеет приемлемые для бытовой среды габаритные размеры и соответствует требованиям, относительно сосудов, работающих под давлением.

Компрессор домашний, сделанный из холодильника, лучше всего оснастить одним из баллонов, которые используются на грузовых тягачах КАМАЗ. Эти сосуды соответствуют стандартам Ростехнадзора

Масляный сепаратор — он же маслоотделитель, изготавливают из трубы диаметром 50 мм, длиной 2/3 от размера длины ресивера. Внутрь трубы вкладывают металлическую сеточку (губку), которая используется для мытья посуды. Оба конца трубы закрываются металлическими блинами, оснащёнными штуцерами.

Дополнительно с небольшим отступом от любого из торцов на стенке трубы устанавливается проходной штуцер. Торцевые штуцера маслоотделителя предназначены для входа и выхода воздуха, а боковой штуцер нужен для слива масла, отсечённого вставленной внутрь металлической губкой.

Вариант конструкции маслоотделителя, который рекомендуется использовать в составе установки. Для надёжной работы системы требуется качественное отделение масла от воздуха

Дифференциальное реле давления (например, из серии РТ) применяется из числа тех, что используются на промышленных холодильных установках.

Трубка медная в достаточном количестве имеется в конструкции конденсатора бытового холодильника. По диаметру она подходит к выходному патрубку компрессора холодильника.

Фильтр воздуха на входе компрессора легко сделать из любой подходящей пластиковой ёмкости, поместив внутрь обычную поролоновую губку. Запорную регулирующую и контрольную арматуру – вентили, обратный клапан, манометры – можно купить в магазине.

Сборка воздушного агрегата

Ресивер для воздуха (например, воздушный баллон от автомобиля КАМАЗ) монтируют на шасси, сделанном из металлического уголка. Дополнительно на шасси рекомендуется установить пару колёс для удобства передвижения, опорную «ногу» и ручку.

Над верхней областью баллона закрепляется площадка под установку компрессора холодильника и кронштейн под крепление дифференциального реле давления. Сбоку к ресиверу, через хомут и выходной штуцер, закрепляется маслоотделитель.

Маслоотделитель, сделанный своими руками. Для крепления использован один хомут с кронштейном в левой части сепаратора, а правая часть прикрепляется к штуцеру входного патрубка ресивера

На входном патрубке компрессора холодильника необходимо поставить воздушный фильтр. Наличие воздушного фильтра требуется для снижения поступления в систему инородных частиц, присутствующих в воздухе.

Воздушный фильтр легко сделать из любой пластиковой ёмкости, прикрепив её через уголковый резьбовой переход к входному патрубку.

Воздушный фильтр на входном патрубке агрегата. Изготовить такой легко своими руками из подходящей пластиковой тары. Внутри корпуса фильтра поролоновая губка

Выходной патрубок компрессора соединяется через компенсационную медную трубку-теплообменник с входным штуцером сепаратора (маслоотделителя). Выходной патрубок сепаратора через уголковый переходник соединён с ресивером.

На выходе ресивера устанавливается тройник и запорный шаровый кран (выход сжатого воздуха). Через отводы тройника выход ресивера дополнительно сообщается медными трубками с дифференциальным реле и манометром. Там же ставится предохранительный клапан.

Электрическая часть и принцип действия

Схема электрическая принципиальная фактически остаётся нетронутой, за исключением небольших изменений. То есть компрессор от холодильника как питался от сети переменного тока через пусковое реле, так этот вариант и оставляют без изменений.

Другой вопрос – можно несколько модернизировать схему. Например, дополнить её выключателем, установленным на корпусе собранной установки. Всё-таки такой вариант удобнее, чем периодически втыкать-вынимать вилку из розетки при каждом применении устройства в деле.

В этой конструкции не предусмотрен отдельный выключатель электрического питания. Компрессор подключается к сети двухпроводным шнуром с вилкой через контактную группу реле давления

Также схему подачи напряжения на компрессор необходимо конфигурировать с учётом включения контактной группы дифференциального реле давления.

За счёт такой конфигурации аппарат будет отключаться сразу после достижения установленной границы давления воздуха. Вот, собственно и всё. Компрессор воздушный из холодильника можно считать сделанным.

Некоторые примечания к проекту

Собирая воздушный компрессор из деталей холодильника, часто вместо медных трубок в качестве соединительных рукавов применяют кислородные шланги. В принципе, этот вариант не исключается из числа возможных. Но следует учитывать один момент.

Поступающий из компрессора сжатый воздух содержит большое количество масла. Масло оседает на стенках шлангов, впитывается в структуру материала и со временем нарушает эту структуру.

В результате кислородный шланг теряет свойства упругости и в любой момент может лопнуть от давления, что чревато опасными последствиями.

Масло-воздушная смесь является взрывоопасной. По сути, проект изготовления компрессора должен предусматривать качественное отделение масла от воздуха. В ресивер следует подавать уже очищенный воздух.

Однако конструкция применяемого сепаратора (маслоотделителя) являет собой лишь фильтр грубой очистки. Поэтому содержание масла в воздухе для этой конструкции будет превышать все допустимые нормы, что также чрезвычайно опасно для эксплуатации.

Огнетушитель под ресивер для домашнего агрегата сжатого воздуха требуется выбирать с учётом трёхкратного запаса по давлению. Баллон от порошкового ОТ не лучший выбор

Нередко в качестве ресивера для самодельных проектов используют баллоны огнетушителей. Между тем ёмкости порошковых огнетушителей имеют низкий предел максимально допустимого рабочего давления (8-12 атм.).

К тому же такие сосуды подлежат обязательному освидетельствованию через определённый срок в соответствующих органах. Если всё-таки брать сосуд огнетушителя под ресивер, тогда приемлемым вариантом можно считать сосуды из-под углекислотных систем.

Наконец, самый важный момент. Подобные конструкции, по сути, следует регистрировать в органах Ростехнадзора, так как в составе сборки имеется сосуд, работающий под давлением более 0,07 МПа (рабочее давление установки 10 атм.).

Владельцев незарегистрированных самодельных воздушных компрессоров вполне могут привлечь к ответственности (административной и даже уголовной), стоит только случиться чему-нибудь неординарному в процессе эксплуатации оборудования с угрозой для жизни и здоровья людей.

Так что стоит тысячу раз подумать, прежде чем пытаться собирать своими руками воздушный компрессор из компрессора холодильника.

Самоделки из двигателя от стиральной машины:

1. Как подключить двигатель от старой стиральной машины через конденсатор или без него
2. Самодельный наждак из двигателя стиральной машинки
3. Самодельный генератор из двигателя от стиральной машины
4. Подключение и регулировка оборотов коллекторного двигателя от стиральной машины-автомат
5. Гончарный круг из стиральной машины
6. Токарный станок из стиральной машины автомат
7. Дровокол с двигателем от стиральной машины
8. Самодельная бетономешалка

Самодельный гаражный компрессор из компрессора от старого холодильника

Компрессор делал для племянника, так как сжатый воздух нужен всегда (чтото обдуть, подкачать колесо, покраска и т.д.), бюджет минимальный.

Исходный материал:

Фильтр топливный тонкой очистки

Компрессор с холодильника

Было куплено:

Распространенные схемы самодельных компрессоров:

Далее все видно на фото, приварил ножки к компрессору и к ресиверу, нарезал резьбу 1/4 «, для аварийного клапана, и для штуцера входа, клапан настроений на 6,5 бар, после превышения данного значения давление сбрасывается до 4 бар, заправил маслом, установил кнопку, покрасил.

Данный аппарат работает больше года, его можно использовать как компрессор и как вакуумный насос, практически бесшумный, автомобильные шины качает на ура, используется в паре с аэрографом и мини краскопультом, в планах подключить дополнительный ресивер из баллона из-под фреона.

Племянник доволен, я тоже, так как у меня 100 л большой компрессор, не всегда удобно использовать.

Видео Компрессор из холодильника своими руками

Автор: VasilyR

EuroSamodelki.ru – это огромное количество самоделок, которые сопровождаются подробными иллюстрированными инструкциями для самостоятельного изготовления. В нашем каталоге насчитывается уже более 2500 самоделок. Присоединяйтесь к нам, вступайте в нашу социальную группу ВКонтакте. Мы Вас ждем! Сделайте что-нибудь полезное для себя, для своего дома, для своих близких.

Делайте самоделки своими руками как мы, делайте лучше нас!

Среди любителей мастерить, компрессоры на базе холодильников, нашли определенную популярность. Мастера собирают их на основании практически любых двигателей, рассчитывая их мощность исходя из числа потребителей сжатого воздуха. В домашних мастерских можно довольно часто увидеть компрессоры собранные своими руками. Их основанием служат компрессоры от старых, отработавших свой срок холодильников. В самом деле, эти агрегаты остаются работоспособными и после того, как сам холодильник, уже давно перестал работать.

Да, они не обладают большим запасом мощности, но отличаются неприхотливостью в работе. И надо отметить, что мастера создают из них вполне достойные модели. Попробуем разобраться, что нужно для того, что бы сделать его своими руками.

Наличие такого устройства поможет при выполнении множества работ по дому, например, нанесение покрытий на стены при совершении ремонтных работы и очистке придомовой территории от мусора и пыли. Выполнение ремонтных работ в гараже. Кроме того его можно подключать к пневматическому инструменту.

Что лучше: самодельный вариант или профессиональное устройство?

В самом деле, какой компрессор лучше, тот который выполнен в домашней мастерской, или тот, который спроектирован и собран на заводе.

К компрессору предъявляются определенные требования, которые определяются областью его применения. Например, компрессор, собранный из холодильника своими руками должен обеспечивать равномерную подачу газа, и при этом он не должен содержать в себе пыли или других частиц, например, масла. Наличие пыли и масла в потоке воздуха приводит к образованию зернистости, различных неровностей поверхности. В случае неравномерной подачи воздуха смешанного с краской, на детали могут образовываться потеки.

Бесспорно, компрессоры, разработанные и изготовленные в компаниях, специализирующихся на этой продукции, оснащены всем функционалом, который необходим для качественной подачи атмосферного газа. Но их существенный недостаток – высокая стоимость и требовательность к используемым маслам.

Для того чтобы не тратить денежные средства и одновременно с этим создать по настоящему рабочий образец необходимо иметь определенные знания о компрессорах изготовленных на основе холодильника, в частности о принципе работы этих устройств и конечно навыки работы с ручным и электрическим инструментом.

Принцип работы компрессора

Работа компрессорного оборудования на базе холодильника, вне зависимости от того она заводская она или самодельная один и тот же. В резервуаре для хранения сжатого воздуха (ресивере) создается избыточный напор, способ его нагнетания может быть разный, ручной или механический. Если для закачивания воздуха руками, экономится определенное количество денег, но при этом расходуется большое количество мускульной энергии.

Механический способ обеспечивает быстрый набор газа в емкость, а манометр, на нем установленный всегда сообщает о давлении в емкости. Но в компрессоре с механическим приводом существует необходимость регулярного замены масла.

Демонтажные работы

Перед тем, как начинать сборку компрессорного агрегата из старого холодильника, надо с него снять компрессор, обеспечивающий движение хладагента по системе охлаждения. Как правило, этот узел устанавливают сзади в нижней его части. Компрессор закрепляют к корпусу с применением стандартного крепежа. Перед тем как его снять, необходимо стравить фреон и откусить латунные трубки. Для их отделения от корпуса компрессорного агрегата использовать ножовку нельзя. Так, как при пилении образуются опилки, которые могут попасть внутрь агрегата и нанести ему непоправимый вред. Поэтому трубки надо отсоединять при помощи кусачек. После того, как трубки отсоединены, надо снять распределительную коробку. Как правило, она черного цвета, выполнена из пластика. В нее входит несколько проводков. Затем, можно демонтировать и сам компрессор. Все детали и крепеж, которые образовались после снятия компрессора необходимо оставить в сохранности, они потребуются в дальнейшем при сборке компрессора.

Проверка работоспособности

Эта операция необходима для того, что бы мастер мог убедиться в том, что все узлы, которые будут использованы при изготовлении самодельного компрессорного оборудования на основе холодильника, целы, и сохранили свою работоспособность.

Проверка компрессора

Перед выполнением этой операции необходимо слить старое масло, промыть компрессор холодильника и залить свежее. При этом допустимо использовать только масло, специально предназначенное для использования в компрессорах, сооруженных на основе холодильника. В противном случае узел быстро выйдет из строя.

На нем установлены три латунные трубки, третья, как правило, запаяна. Для удаления отработки необходимо удалить запаянный кончик, и слить его. Через него заливается моющая жидкость и свежее масло. После окончания заливки сливная трубка должна быть сова запаяна.

По окончании смены масла на место потребуется установить ранее снятое реле. Взять кусок электрического шнура с розеткой и его свободный конец соединить с проводами, выходящими из реле.

После этого можно включить компрессор из холодильника в электросеть, в результате этого двигатель придет в движение и по трубкам, по которым ранее перемещался хладагент, начнет движение потока газа. Целесообразно пометить трубки, то есть, ту по которой воздух поступает в компрессор и ту по которой он выходит.

Проверка ресивера

Для изготовления самодельного компрессора, в качестве емкости для хранения сжатого газа можно задействовать камеру от автомобильной покрышки. Для проверки ее герметичности достаточно ее накачать и поместить в емкость с водой. Если в ней имеются отверстия или другие повреждения, то, скорее всего, через них будет выходить воздух, обнаруженные дефекты целесообразно заделать с помощью резиновых заплаток.

Некоторые технические данные и особенности обслуживания

На самом деле, узнать какой напор будет создавать самодельный компрессор из холодильника довольно сложно. Но и, тем не менее, любой нагнетатель характеризуется двумя параметрами:

Первый говорит о способности устройства генерировать высокое давление без создания дополнительной нагрузки на силовую установку. Кстати, автомобильные электрические насосы могут без особых проблем создавать давление до 6 атм. Рабочее давление в автомобильных покрышках составляет 2-3 атм. И достижение этой характеристики займет минут 10. Виной тому их малая производительность.

Производительность характеризует возможности изделия прокачать заданное количество воздуха за определенный отрезок времени. То есть, чем она выше, тем быстрее выполняется наполнение емкости для хранения сжатого газа.

Для того, что бы эти характеристики были совмещены, будут востребованы или поршневой агрегат, с большим объемом цилиндра, или тот, на котором установлен мощный силовой агрегат.

Нужно ли ремонтировать компрессор

Как правило, узлы холодильника имеют длительный ресурс эксплуатации. Более того, нагнетатели, которые использовались на старых моделях, могут проработать гораздо дольше, чем все остальные его узлы. Если компрессор, демонтированный с холодильника, находится в нерабочем состоянии, то проще будет приобрести другой агрегат, там более, что они отличаются довольно низкой ценой.

Перед тем как сделать компрессор их холодильника своими руками необходимо выполнить определенную подготовительную работу. То есть, необходимо собрать все узлы, которые потребуются для его изготовления, кроме этого надо будет собрать, определенный инструмент. Для сборки компрессора высокого давления своими руками потребуются следующие узлы:

• автомобильная камера, устанавливаемая в покрышку и используемая вместо емкости для хранения сжатого воздуха;
• насос с манометром, вместо нагнетателя;
• камерный сосок;
• ремонтный комплект;
• обыкновенное шило.

Для того, что бы собрать компрессор своими руками потребуется следующий инструмент:

• шуруповерт или дрель;
• фрезы по металлу с титановым покрытием;
• турбина или бормашина с абразивными насадками;
• щетка по металлу;
• вальцеватель для медных трубок;
• разводные ключи, плоскогубцы.

Сборка компрессора своими руками при правильно выполненной подготовке не должна занимать много времени.

Делаем своими руками

После того, как собраны все необходимые узлы и инструмент, можно сделать компрессор из холодильника.

В проверенной на герметичность камере необходимо проделать отверстие. Для этого нужно использовать шило. В полученное отверстие будет установлен камерный сосок. Его задача выведение сжатого воздуха из камеры.

Дополнительный штуцер устанавливается вклеиванием, для этого потребуется использование ремонтного комплекта. После этого штуцер необходимо установить на краскопульт. Для выполнения проверки выходя потока воздуха надо удалить ниппель. Да, кстати, родной ниппель должен быть оставлен на месте, он будет исполнять роль клапана, и удерживать излишние давление возникающие при работе компрессора. Для определения уровня давления можно попробовать нанести слой краски на подготовленную поверхность. Если он ложиться равномерно, значит, установка работает в штатном режиме. Для проверки уровня давления можно использовать манометр. Его уровень должен быть стабильным. Разработать конструкцию компрессора и собрать его не так и сложно, но фактом остается то, что использование такого устройства значительно облегчит работы по покраске автомобиля и пр.

Полупрофессиональный нагнетатель воздуха

Для создания полупрофессиональной установки сжатого воздуха потребуется большее количество комплектующих изделий и инструмента. В частности вместо резиновой камеры целесообразно использовать баллон для пропана. Кроме него потребуется:

1. Арматура для крепления металлических рукавов.
2. Пластины из металла, ширина которых должна быть 30-40 мм, а толщина 3-4 мм.
3. Два колесика с платформой для ее крепления к ресиверу.
4. Компрессор.
5. Метизы.
6. Арматура для настройки давления.

1. Сварочный аппарат – инвертор.
2. Шуруповерт.
3. Фрезы по металлу.
4. Шлифмашина с абразивными кругами.
5. Щетка по металлу;
6. Разводные ключи, плоскогубцы.

Рабочий механизм

Для сборки полупрофессионального нагнетателя воздуха можно использовать компрессор от неработающего холодильника, сделанного в СССР. Эти холодильники превосходят импортные аналоги тем, что способны выдавать более высокое давление воздуха.

Емкость для воздуха

В качестве емкости для сжатого воздуха, можно использовать и пропановые баллоны, и старые огнетушители. Это обусловлено тем, что эти емкости в состоянии выдержать довольно высокий напор, и обладают большим запасом прочности.

В качестве примера возьмем нагнетатель, изготовленный из огнетушителя ОУ 10. Его объем равен 10 литрам. Такой ресивер может спокойно выдержать рабочее давление до 15 атм. С него снимают пусковое устройство и устанавливают переходник.

Разумеется, при обнаружении следов действия коррозии их надо удалить с применением преобразователя. Это дело довольно простое, наружную поверхность можно просто обработать смоченной тряпкой, а для очистки внутри придется залить определенное количество жидкость и довольно длительное время встряхивать.

После того, как емкость очищена, можно приступить к установке водопроводной крестовины. После этого можно считать, что готовы две детали будущей установки.

Монтаж деталей

Для упрощения процесса сборки все детали лучше всего собрать в одном месте. Так, для монтажа нагнетательной установки и воздушной емкости допустимо использовать толстую доску.

Для крепления узлов можно использовать шпильки, предварительно укомплектованы шайбами и гайками. Ресивер устанавливают в вертикальном состоянии. Для этого можно использовать три листа фанеры. При этом в одних из них выполняют отверстие размером с диаметр ресивера. Остальные листы закрепляют к базовой доске с помощью саморезов.

Кстати, не помешает подготовить место под ресивер. Для обеспечения мобильности самодельного компрессора к основанию доски прикручивают колеса.

После проделанной работы необходимо обеспечить компрессов от попадания пыли. Для этого можно использовать фильтр грубой очистки топлива, устанавливаемый на двигателях внутреннего сгорания. Эта деталь будет играть роль воздухозаборника. Для изготовления этой системы придется задействовать резиновый рукав и входную трубку.

Здесь надо вспомнить о том, что входной напор довольно низкий, и поэтому усиливать соединение при помощи хомута не имеет смысла.

По окончании перечисленных операций мастер получить готовую систему забора воздуха, оснащенную фильтром. Но нельзя забывать и об установке масловлагоотделителя. Его задача удаление частиц влаги и масла. В этом узле будет использован фильтр топливной системы. И поэтому для установки этих узлов должны быть использованы автомобильные хомуты.

Это фильтр должен быть соединен с входом компрессора. Его задача обеспечить развязку ресивера и выхода из нагнетателя. Другими словами, с одной стороны крестовины устанавливают выход, а на другую манометра, контролирующего напор в ресивере. В этом же узле необходимо предусмотреть место для установки регулировочного реле. Практика показывает, для этой цели оптимальным решением будет использование стандартного изделия марки РМ5 или его аналогов. Задача этого изделия — отключение двигателя по достижении предельного напора в емкости и его включении, при падении до допустимого минимума.

Регулируем давление

Требуемый напор регулируют при помощи двух пружин, установленных в приборе РМ5. Большая пружина предназначена для установки минимального уровня давления, а маленькая для установки максимального. Именно таким образом устанавливают границы включения/выключения двигателя компрессора из холодильника.

Бесспорно, все электрические соединения должны быть заизолированы и пропаяны.

Испытания

После сборки самодельной установки можно приступать к ее испытаниям. То есть к выходу ресивера подключают воздушный шланг с присоединенным краскопультом, с залитой в него краской. Затем с тщательным соблюдением технологии выполнить нанесение слоя краски на подготовленную поверхность. То есть, она должна быть очищена от слоя старого покрытия и обезжирена. Если после нанесения слоя краски, отсутствуют потеки, матовые пятна, непрокрасы, то установка работает в штатном режиме и ее можно эксплуатировать при выполнении разных работ.

Уход и обслуживание самодельного компрессора

При эксплуатации такого изделия в домашнем хозяйстве необходимо:

1. Постоянно следить за герметичностью соединений воздуховодов.
2. Следить за уровнем масла и проводить его периодическую замену.
3. Отслеживать состояние электрических соединений.
4. Сливать воду из ресивера.

Особенности эксплуатации и меры безопасности

При эксплуатации этого устройства необходимо помнить, что двигатель будет эксплуатироваться практически в предельных режимах, это может привести к его перегреву и выходу из строя. Поэтому, желательно использовать его, обеспечивая ему небольшой технологический перерыв, который позволит остыть двигателю.

При работе с компрессором должны быть соблюдены определённые меры безопасности, а именно:

1. Недопустима эксплуатация механизма при наличии повреждений на поверхности соединительных рукавов и электрической проводки.
2. Категорически запрещена эксплуатация изделия при наличии повреждений на поверхности ресивера, или приборов на нем смонтированных.
3. При обнаружении протечек масла необходимо сразу принять меры к их устранению.
4. Обеспечить выключение прибора при появлении посторонних запахов и шумов, которые сигнализируют о появлении неких неполадок в работе.

К работе с компрессорным устройством желательно не допускать несовершеннолетних детей.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

советы и рекомендации по сборке

Воздушный компрессор необходим каждому автовладельцу, так как пользоваться услугами автомобильных сервисов при любой проблеме весьма дорого. Для городского автолюбителя, живущего в многоэтажном здании, достаточно компактного, переносного электрического насоса для накачивания шин. Если есть собственный гараж, компрессорное устройство – уже обязательная мера. Аппарат пригодится для подключения пневматического инструмента, для ремонта и окрашивания машины. Вполне возможно сделать компрессор своими руками, что поможет сэкономить до 50 % стоимости производственной установки.

Принцип работы

Компрессор самодельный работает по элементарной схеме:

• Подключается насос с электрическим питанием или ручного типа.
• В ёмкость с герметичным исполнением (используется ресивер или баллон) поступает воздух под давлением.
• В конструкции устроен выводной клапан, который направляет воздух по шлангам к краскопульту, гайковерту, переходнику для накачивания шин и т. п.

В качестве вспомогательных элементов используются манометр для контроля давления и автоматическая система для спуска излишнего воздуха. Чтобы предотвратить быстрый износ устройства и обеспечить высококачественный результат работы, к выводной магистрали подключают фильтры для защиты от проникновения масла и влаги.

Воздушный компрессор необходим каждому автовладельцу

Компрессор из огнетушителя с мотором от холодильника

Для создания самодельного компрессора подойдёт огнетушитель ОУ-10 или аналог.

Процедура выполняется поэтапно, ниже подробная инструкция:

• Баллон изнутри и снаружи очистить от остатков пенного раствора, грязи, ржавчины и других загрязнений.
• В резьбу вставить переходник, монтаж обязательно должен производиться герметично.
• К переходнику зафиксировать четверник, резьба внутренняя, размер ¾ дюйма.
• В моторе от установки охлаждения следует найти кончик от трубки для залива масла. Окончание откусить бокорезами и заменить масло.
• Предыдущую смазку слить в ёмкость с мерными отметками для определения количества масла.
• При помощи шприца в электрический мотор ввести новое масло, при расчёте количества добавить 10–12 %.
• Маслозаливную трубку снова заглушить, можно сжать концы или вставить болт, обмотанный фум-лентой.
• В моторе найти пусковое реле, которое вместе с баллоном установить раме будущего агрегата. В качестве крепежей лучше использовать болты, но стяжки также подойдут.
• На трубку для забора воздуха установить фильтр бензинового типа для очистки получаемого воздуха. Установка фильтра подразумевает монтаж резинового переходника.
• На магистраль вывода с нагнетателя хомутами закрепить топливный фильтр от дизеля с устройством для отделения влаги. Без фильтрующего элемента в краску попадут капли воды и масла.
• К магистрали подключить редуктор для сохранения давления внутри баллона.
• За редуктором шланг прикрепляется к четвернику.

Компрессор из огнетушителя с мотором от холодильника

• Оставшиеся входы четверника оборудуются манометром и реле для контроля уровня давления.
• Для регулировки минимального и максимального давления на баллон устанавливают контрольное реле пружинного типа. Подключают его одним проводом к двигателю, а второй стороной к минусовому проводу сети. Провод для подключения на «плюс» соединяется с кнопкой пуска. Для качественного соединения используют пайку и качественную изоляцию.

Компрессор из газового баллона с нагнетателем от грузового автомобиля

Альтернативный способ, как сделать компрессор своими руками, – использовать газовый баллон на 50, асинхронный двигатель и компрессор от системы торможения в ЗИЛ-130. Все элементы устанавливаются на раму, но можно обойтись без неё и сделать несущий элемент из баллона, к которому прикрепляются насос, фильтр, электрический мотор, оборудование для управления работой.

Самый простой компрессорный блок своими руками можно сделать по пошаговому руководству:

• Вварить штуцер в магистраль для ввода воздуха от насосной установки к ресиверу.
• Закрепить переходник для выходной магистрали от ресивера к пневматическому инструменту.
• Приварить штуцер для монтажа манометра.
• Прикрепить переходник для подключения клапана сброса, его можно заменить на реле. При повышении давления до критических отметок будет выполняться сброс давления.
• Снизу баллона врезать кран шарового типа для вывода конденсата.
• Насос и мотор скрепить посредством ремня привода, который устанавливается на шкивы валов.

Компрессор из газового баллона с нагнетателем от грузового автомобиля

• Создать электрическую систему установки: кнопка для включения, выключения, подключить 2 конденсатора ёмкостью 30 мкФ и пусковой элемент 60 мкФ, временное реле и пускатель магнитного типа.
• К подводящей магистрали вразрез установить устройство для фильтрации потока воздуха.

Изготовление мощного автомобильного компрессора для покраски может выполняться по различным схемам. Главным достоинством перечисленных способов является доступность материалов.

Изготовление воздушного электрического компрессора 220 В своими руками

Сделать компрессор своими руками проще, чем кажется на первый взгляд. Поэтапно рассмотрим основные принципы, как сделать компрессор.

Необходимые материалы

Правильно подготовить материалы – половина успешно выполненной работы по сборке компрессорной установки. Для создания классического аппарата с работой от сети 220 В потребуются:

• манометр;
• реле для контроля давления;
• редуктор со встроенным фильтром защиты от масла и влаги;
• очистной фильтр от бензинового мотора;
• крестовина для воды с внутренней резьбой;
• переходники под резьбу;
• хомуты или стяжки;

Изготовление воздушного электрического компрессора своими руками

• двигатель;
• ресивер;
• моторное масло;
• переключатель для работы с напряжением 220 В;
• латунные трубки;
• шланг из материала, устойчивого к маслу;
• доска;
• медицинский шприц;
• вещество для устранения коррозии;
• шайбы, гайки и шпильки;
• средство для создания герметичных соединений;
• автоэмаль;
• напильник;
• небольшие колёса от игрушечных машин или мебели;
• моторный фильтр от дизельного двигателя.

Собираем двигатель

Сначала подготовим мотор. Его роль заключается в нагнетании воздушного давления. Чтобы не покупать специальный двигатель, можно воспользоваться мотором от старого холодильника.

Мотор от старого холодильника для изготовления компрессора

В устройстве силового агрегата присутствует реле, оно пригодится для поддержания выбранного значения давления в системе. Профессионалы отмечают, что советские холодильники оснащались более эффективными моторами, они пригодны для создания компрессора большей мощности в сравнении с импортными изделиями.

Первым делом мотор снимают с холодильника. Чтобы он стал пригодным для использования, придётся подвергнуть корпус очистке. Важно применять моющее средство, которое предотвратит окисление и коррозию. После зачистки поверхности мотор пригоден для окрашивания.

Сборка самодельного компрессора:

• Мотор содержит 3 трубки: 1 герметичная и 2 открытые для циркуляции воздуха. Требуется определение выходного и входного канала: самый простой способ узнать о роли трубок – включить мотор.
• После внешней обработки необходимо заменить масло. Наилучшим образом подходит полусинтетическое средство, которое по характеристикам не уступает моторному и содержит различные полезные компоненты. Для замены используется заглушённая трубка, окончание которой спиливают напильником. Важно предотвратить попадание опилок в систему, поэтому, сделав надпил, нужно сломать трубку и ввести новое масло шприцом.
• Важно качественно закрыть канал для заправки масла, чтобы предотвратить утечку. Подбирается винт с соответствующим сечением, на него наносится фум-лента. В процессе пригодится герметик. Болт плотно вкручивается в трубу.
• Мотор и реле закрепляют на толстой доске-основе. Чувствительность реле требует соблюсти тот угол расположения мотора, который присутствовал в холодильнике. Дополнительно на двигателе устанавливается маркировка с рекомендуемым расположением корпуса для стабильной и полноценной работы.

Резервуар для сжатого воздуха

Ёмкость для воздуха – неотъемлемый компонент компрессора, без которого установка не работает. При выборе резервуара важно учитывать величину давления, которую выдерживает баллон (указывается на корпусе). Альтернативным вариантом будет применении ресивера, старых ёмкостей от 10-литрового огнетушителя, так как эти резервуары герметичны и достаточно надёжны.

Ёмкость для воздуха – неотъемлемый компонент компрессора, без которого установка не работает

Пусковой клапан заменяется переходником с резьбой, который накручивается на ресивер. Создание герметичного соединения обеспечит использование фум-ленты.

При наличии очагов коррозии на ресивере его предварительно очищают наждачной бумагой или шлифовальной машинкой. Для удаления ржавчины изнутри в ёмкость вливают специальное средство и тщательно перемешивают. Далее устанавливают крестовой переходник водопроводного типа, он монтируется при помощи герметика.

Собираем устройство

Окончательная сборка выполняется поэтапно:

• Подготовленный ресивер и мотор крепят к толстой доске. Для фиксации к основе используют шайбы, гайки и шпильки. Расположение резервуара строго вертикальное. Надёжное соединение обеспечат 3 листа фанеры, на одном из которых вырезается отверстие для вставки ёмкости. Остальные листы прикрепляются к дереву и фанерному фиксатору ресивера. Со стороны пола к дну приваривают мебельные колёсики для простоты передвижения.
• На трубку для захвата воздуха надевается шланг из резины, к которому крепится очистительный фильтр от бензинового мотора. Отдельные фиксаторы для крепления фильтра не потребуются, ведь давление на входе низкое.
• Для предотвращения попадания частиц масла и воды в рабочий состав на выходную трубку устанавливается масловлагоотделяющий фильтр от дизельного мотора. Из-за относительно высокого давления в проводе рекомендуется использовать вспомогательные крепежи, подойдут винтовые хомуты.
• Очистительный фильтр устанавливается на вход редуктора, он потребуется для создания развязки и направления движения воздуха. Соединение выполняется крестовиком водопроводного типа с обеих сторон. На противоположную грань устанавливается прессостат или манометр для контроля и регулировки уровня давления в ресивере. Сверху крестовика устанавливается реле регулировки. Все элементы монтируются герметично.

Материалы для сборки самодельного компрессора

• Посредством регулировочного давления обеспечивается прерывчатая работа самодельной конструкции. Для настройки реле воздействуют на 2 пружины: одна для установки максимального давления, а вторая – минимального.
• Контакт электрической цепи подключается к нагнетателю, а второй соединяется с фазой «минус». Второй провод коммутируется с нагнетателем через тумблер и с фазой сети. Тумблер выполняет роль пусковой кнопки для активации и деактивации устройства без вынимания вилки. Все контакты подключаются методом пайки, а затем изолируются.
• Покраска металлических конструкций.

После создания компрессора остаётся лишь проверить его работоспособность.

Испытываем и настраиваем самодельный компрессор для покраски авто

Изготовив мощный компрессор своими руками, следует подключить к нему краскопульт.

Алгоритм проверки:

• Положение тумблера установить в неактивную позицию, вилку подключить к электрической цепи.
• Изначально реле установить на невысоком значении и запустить установку. Контролировать работу по показаниям манометра. Сейчас пользователю следует убедиться в исправности реле, оно должно размыкать цепь при превышении показателей.
• Для проверки отсутствия протечек применяется мыльный раствор, которым смачиваются все соединения.
• Теперь краскопульт включают для освобождения ёмкости от воздуха. Если система исправна, после падения давления аппарат должен включиться.

Если устройство прошло все этапы проверки, рекомендуется опробовать аппарат в деле, попробовав провести покраску элемента кузова. Наибольшее внимание уделяется качеству слоя и состава, а также стабильности работы.

Испытываем и настраиваем самодельный компрессор для покраски авто

Рекомендации

Рекомендуем ознакомиться с советами:

• Резервуар обязательно очищается изнутри и снаружи, иначе прогрессирующая коррозия создаст пробоину. Пескоструйная установка – один из самых эффективных и простых способов очистки. Пескоструйная камера своими руками создаётся с относительной лёгкостью.
• До начала работ проводится рихтовка кузовных элементов. Можно пойти по стандартному пути и использовать молоток, вытяжки, споттер, а затем красить корпус, но разработанная технология PDR помогает устранить повреждение без покраски.
• Обязательно окрашивание краскопультом проводится после нанесения грунта. Кислотная грунтовка для авто крайне эффективна, но имеет особенности работы и совместимости с другими материалами.
• До окрашивания все прилегающие элементы либо демонтируются, либо оклеиваются, особенно это касается стёкол. При попадании краски на стекло есть риск повреждения материала в процессе устранения средства. Набор для ремонта автостёкол поможет восстановить стёкла от большинства повреждений. Рейлинги на крышу авто сложно демонтировать, лучше покрыть плёнкой и замотать скотчем.

Заключение

При изготовлении компрессора электрического типа вручную удаётся сэкономить немалую сумму. Дополнительно конструкцию можно дооборудовать для создания аппарата, пригодного для конкретных целей. Готовая установка часто используется для окрашивания, подключения пескоструйного аппарата, продувания кузова после мойки и накачивания колёс.

Самодельный воздушный компрессор МАТЬ — DIY

Соберите самодельный воздушный компрессор МАТЬ, используя эти пошаговые инструкции.

Самодельный воздушный компрессор МАТЬ

Рано или поздно каждой домашней мастерской понадобится хороший маленький воздушный компрессор. Понимаете, ничего особенного. Просто прочное оборудование, которое выпускает воздух под давлением, скажем, до 80 фунтов на квадратный дюйм. Что-то, что может справиться со всеми этими постоянно возникающими работами по распылению краски, пескоструйной очистке, струйной очистке, переносному пневматическому инструменту и «поддержанию накачивания шин в семейном автобусе».

Это знают все, у кого есть домашний магазин. Но не каждый, у кого есть подвал или гаражная мастерская, находит себя способным выложить от 100 до 150 долларов или более, которые в наши дни стоит хороший маленький воздушный компрессор. И именно поэтому Деннис Буркхолдер и Эмерсон Смайерс — двое из исследователей MOTHER — недавно почесали головы, пошли работать и придумали этот изящный воздушный компрессор, который любой домашний мастер сможет собрать из большей части «мусора» с меньшими затратами. чем 60 долларов (планы на самодельный воздушный компрессор МАТЬ).

С самого начала следует отметить, что машина, которую вы видите здесь, состоит из трех основных частей: [1] двухцилиндровый резервуар для удержания воздуха после его сжатия, [2] насос для этого сжатия и [3] электродвигатель, который вращает насос. . . все это связано с соответствующими клапанами, элементами управления, воздушными линиями и другим оборудованием.

И еще следует отметить, что существует бесчисленное количество резервуаров для хранения бесчисленных конструкций. . . столь же обширный выбор выброшенных воздушных насосов.. . и невероятное разнообразие старых электродвигателей — все они являются подходящим «сырьем» для проекта такого рода — тихо ржавеющих в навесах для автомобилей, подвалах, чердаках, кладовых, задних дворах, складах и свалках металлолома в каждой части. страны прямо сейчас.

И еще один момент, который следует отметить также: несомненно, существует столько же способов объединить любой случайно выбранный бак, насос и двигатель в исправный воздушный компрессор. . . поскольку есть домашние магазины, в которых можно использовать такое оборудование.Другими словами, не существует «установленного» или «лучшего» способа переработать бак для отходов или баки, насос и двигатель в воздушный компрессор. Но для примера того, насколько легко можно выполнить эту работу. . . ну читайте дальше!

Самый главный элемент любой системы сжатия и хранения воздуха — «сердце» машины — это воздушный насос. И в данном случае этот насос — компрессор кондиционера из брошенного автомобиля. (ПОДСКАЗКА: люди, работающие в сфере автомобильных кондиционеров, с которыми разговаривали Деннис и Эмерсон, сказали, что проще всего будет преобразовать компрессоры от Fords и Chryslers или любой автомобильный кондиционер, производимый Borg-Warner.Они также отмечают, что вы, вероятно, купите один из агрегатов за меньшие деньги, если купите его у торговца металлоломом, а не на свалке автозапчастей.)

Как только два механика МАТЕРИ нашли автомобильный компрессор кондиционера за 2,00 доллара по своему вкусу, они очистили его и возились с ним, пока не определили, какой из двух портов был «впускным», а какой — «выпускным». Затем они проверили компрессию насоса (просто «сдвинув» его ведущий шкив вручную) и обнаружили, что в картер компрессора добавлено достаточное количество масла массой 30 мас. %, Чтобы довести уровень смазки до нижней части коленчатого вала насоса.

(СПЕЦИАЛЬНОЕ ПРИМЕЧАНИЕ: возможно — до того, как магнитная муфта компрессора будет постоянно заблокирована на шкиве и маховике, как объясняется в следующем абзаце, — прокрутить вручную только шкив и маховик, наблюдать, что компрессор не качает воздух, и подумать блок неисправен, хотя на самом деле это не так. Тогда при проведении этого теста убедитесь, что вы захватили шкив / маховик / сцепление в сборе таким образом, чтобы вы повернули его все … включая сцепление. )

Шкив, маховик и магнитная муфта компрессора автомобильного кондиционера обычно объединены в единый интегрированный узел.. . где каждый из трех компонентов выполняет свои функции. (Шкив и маховик вращаются все время, пока двигатель автомобиля работает. Сцепление, однако, остается отключенным от двух других компонентов до тех пор, пока в салоне автомобиля или грузовика не будет щелкнуть переключатель и кондиционер не будет «включен». На самом деле, это «включение» состоит только из замыкания электрической цепи, которая приводит в действие магнитную муфту … тем самым заставляя ее «блокироваться» на вращающемся маховике.. . что приводит к вращению сцепления и присоединенного к нему приводного вала кондиционера.)

Это, конечно, прекрасно для автомобильного кондиционера, но вам не нужно и не нужно отключаемое сцепление на компрессоре вашего магазина (гораздо проще и эффективнее просто подключить устройство, когда вы хотите, чтобы он работал, и отключать его от сети. это когда вы этого не сделаете). Вот почему исследователи MOTHER приварили муфту своего компрессора точечной сваркой к остальной части узла маховик / шкив.(При желании вы можете просверлить, а затем скрепить его булавками или болтами.)

Помощники МАТЕРИ затем оснастили воздухозаборник на своем насосе элементарным очистителем, сделанным из пластиковой «бадьи для масла», заполненной каким-то утильным фильтрующим материалом (поролоновая губка тоже подошла бы).

Резервуары для хранения на буровой установке Денниса и Эмерсона представляют собой два баллона с фреоном под давлением, которые они бесплатно получили в местной мастерской по кондиционированию и охлаждению. Федеральный закон запрещает кому-либо заправлять эти резервуары фреоном, а контейнеры обычно просто выбрасывают.Однако, поскольку баллоны сертифицированы для давления до 250 фунтов на квадратный дюйм (что означает 80 фунтов на квадратный дюйм, указанные здесь, находятся в пределах их безопасных пределов), а баллоны доступны почти везде бесплатно по запросу, нет абсолютно никаких причин, по которым баллоны не должны быть возрождается как баллоны под давлением воздушного компрессора.

Цистерны были скреплены между собой деревянной «вилкой» (см. Схему в галерее изображений), скрепленной болтами по всем четырем углам с помощью стержня с резьбой. Это ярмо также служит опорой для воздушного насоса готового компрессора, приводного двигателя и другого оборудования.

В одном из резервуаров высокого давления (неважно, в каком) было просверлено полудюймовое отверстие для выпуска воздуха и полудюймовый патрубок, впаянный серебром в отверстие. Затем Беркхолдер и Смайерс надежно соединили «коллектор резервуара воздушного компрессора с выпускным отверстием для шарового клапана с суперсуплотнением и встроенным предохранительным клапаном», который они приобрели в местном хозяйственном магазине.

Затем — и это было прикосновение, которое превратило самодельный воздушный компрессор МАТЕРИ в установку, не уступающую любой купленной в магазине установке — мальчики установили манометр и реле давления (также купленные у местного оборудования) на коллекторе бака.

Датчик, конечно же, позволяет пользователям следить за фунтами на квадратный дюйм, которые накапливаются в баках воздушного компрессора. И переключатель функционирует как мозг для всей стрельбы: пока компрессор подключен, переключатель автоматически включает свой двигатель, когда давление в резервуарах падает ниже 60 фунтов на квадратный дюйм, а затем так же автоматически отключает его, когда давление снова поднимается до 80 фунтов на квадратный дюйм.

И вот еще один важный дополнительный момент безопасности: Просто чтобы быть абсолютно уверенным, что никто не сможет случайно закрыть резервуар, оснащенный предохранительным клапаном и реле давления (тем самым позволяя двигателю запустить компрессор и накопить опасное количество жидкости). давление в другом цилиндре).. . Исследователи, заботящиеся о безопасности МАТЕРИ, завершили установку резервуара, полностью открыв клапаны на обеих бутылках, а затем отрезав ручки, чтобы эти клапаны больше никогда не закрывались. УБЕДИТЕСЬ, ЧТО ВЫ ДЕЛАЕТЕ ЖЕ.

Веселые механики

MOTHER завершили свою небольшую удобную установку, использовав медную трубку диаметром в четверть дюйма для соединения выпускной стороны воздушного насоса — через односторонний обратный клапан — с впускными фитингами на баллонах высокого давления (убедитесь, что клапан » точки »от насоса и до баков).

(И вот почему вам в любом случае нужен этот односторонний клапан: фреоновый насос в автомобильной установке кондиционирования воздуха обычно имеет встроенный «выпускной» клапан, который открывается в конце каждого рабочего цикла и выпускает любые «остатки» давление от компрессора, чтобы его можно было легче запустить в начале следующего цикла. Но вы не хотите, чтобы этот спускной клапан внутри самого насоса откачивал давление в ваших воздушных баллонах каждый раз, когда ваш компрессор выключается автоматическим переключателем. И это как раз то, чему препятствует обратный клапан, установленный между воздушными баллонами и помпой.)

Наконец — чтобы обеспечить «мускулы» для запуска своего воздушного компрессора / системы хранения воздуха, экспериментаторы MOTHER собрали использованный электродвигатель мощностью 1/3 л.с., установили его рядом с компрессором автомобильного кондиционера наверху своей маленькой установки и соединили к насосу с клиновым ремнем.

В качестве последнего штриха Деннис и Эмерсон изготовили защитный экран (из аппаратной ткани), установили его на клиновой ремень и шкивы и хорошо покрасили систему воздушного компрессора / накопителя стоимостью менее 60 долларов.. . перед тем, как запустить устройство в исследовательский цех МАТЕРИ.

ПРИМЕЧАНИЕ. Отверстие, просверленное в одном из баллонов с воздухом для размещения детали № 26 (фитинг для соединения трубы с развальцовкой), должно быть как можно меньше, чтобы у фитинга был больший выступ для пайки.

ПРИМЕЧАНИЕ. Детали №№ 4, 5 и 6 действительно являются переходниками для садовых шлангов. . . которые используются, потому что фитинг компрессора имеет прямую резьбу (а не коническую резьбу, которая встречается на большинстве труб).

Переносной напорный бак

Вот переносной баллон высокого давления или баллон со сжатым воздухом (см. Галерею изображений), который вам пригодится всякий раз, когда вам нужно перенести сжатый воздух «за пределы линий электропередач».

Просто возьмите небольшой отрезок воздушного шланга с конусным фитингом с внутренней резьбой 1 1/4 дюйма на одном конце и патроном для шин на другом и прикрутите охватывающий фитинг к верхнему клапану баллона с переработанным фреоном. Затем купите цельнометаллический клапан Шредера (размер его «основания» не имеет значения), просверлите отверстие в резервуаре высокого давления и надежно впаяйте в отверстие фитинг Шредера серебром. (ПРИМЕЧАНИЕ: перед выполнением пайки необходимо удалить оборудование внутри клапана, а затем заменить его после завершения пайки. )

Хорошо! Вы только что построили баллон под давлением. Добавьте воздух через клапан Шредера (и проверьте давление в баллоне с помощью манометра, приложенного к этому клапану), переносите баллон куда угодно. . . а затем используйте воздушный шланг, чтобы «накачать» шины фургона или выполнить другую легкую работу на заднем сиденье 40, на удаленных дорогах и т. д. Просто, не правда ли?

---

Перечень материалов

1. Резиновая втулка 5/8 дюйма
2. Труба 3/4 дюйма на 1/2 дюйма медь
3. Раструб 3/8 дюйма с внутренней резьбой до трубки 1/4 дюйма
4.Садовый шланг к патрубку 3 1/8 дюйма с наружной резьбой
5. Резиновая шайба садового шланга
6. Труба 3/4 дюйма к садовому шлангу
7. Плоская шайба 3/8 дюйма
8. Резиновая шайба садового шланга
9. 1 / От раструба с внутренней резьбой 4 дюйма до трубы 1/4 дюйма
10. От трубы от 1/4 дюйма до раструба с наружной резьбой 1/4 дюйма
11. Обратный воздушный клапан 1/4 дюйма
12. От трубы от 1/4 дюйма до 1/4 дюйма раструб с наружной резьбой
13. раструб с внутренней резьбой 1/4 дюйма к трубке 1/4 дюйма
14. Пластиковая емкость для маргарина
15. Заправка из печи или фильтра кондиционера pa
16.Пластиковая крышка бака для маргарина
17. Шестигранная гайка 5/16 дюйма (8)
18. Плоская шайба 5/16 дюйма (8)
19. Готовый болт 5/16 дюйма (4)
20. Манометр (1/4 дюйма крепления)
21. Реле давления
22. Трубный ниппель 1/4 дюйма
23. Коллектор резервуара воздушного компрессора
24. Латунная шестигранная муфта 1/2 дюйма
25. Ниппель 1/2 дюйма
26. 1/2 от трубы до 3/8 дюйма с наружной резьбой
27. От раструба с внутренней резьбой от 1/4 дюйма до трубки 1/4 дюйма
28. От конус с внутренней резьбой 1/4 дюйма до трубки 1/4 дюйма
29.Трубка 1/4 дюйма «T»
30. Автоматический компрессор кондиционера
31. Двигатель 1/3 л.с.
32. Ткань с сеткой 1/4 дюйма для защитного экрана
33. 2 на 4, длина 23 дюйма, пиломатериал, ( 4)
34. 1 на 8, длина 23 дюйма, пиломатериал, (1)
35. Электрический шнур
Крепежные болты и гайки 1/4 дюйма, (6) клиновой ремень

Краска

Самодельные воздушные компрессоры — самодельные инструменты. нетто

Самодельные воздушные компрессоры Категория воздушных компрессоров
HomemadeTools.net идеально подходит для поиска самодельных сборок воздушных компрессоров, а также различных инструментов для самостоятельного изготовления воздушных компрессоров, аксессуаров, стоек, подставок, тележек и многих других самодельных инструментов, модификаций и обновлений для воздушных компрессоров.

Если вы хотите построить свой собственный воздушный компрессор, у нас есть множество вариантов для справки и идей по выбору деталей. Баки воздушного компрессора разных размеров могут быть изготовлены из чего угодно, от существующих безопасных запасных баков до огнетушителей или баков для подводного плавания. Они могут варьироваться по размеру от очень больших воздушных резервуаров до крошечных воздушных резервуаров, предназначенных для небольших применений.

Если вы хотите модернизировать свой воздушный компрессор, наши сборки включают в себя различные насадки для воздушного компрессора, переходники и фильтры.У нас также есть подробности по установке резервуаров для воздуха, безопасной прокладке воздуховодов в вашем магазине или гараже и даже по изготовлению удобных катушек для воздушных шлангов.

Хотите, чтобы ваш воздушный компрессор заглушил звук? Если ваш воздушный компрессор издает слишком много шума, вы можете ознакомиться с нашими сборками для различных типов бесшумных воздушных компрессоров и методами создания глушителей для воздушных компрессоров или глушителей воздушных компрессоров с глушителями, кожухами или наружными шкафами или кожухами для воздушных компрессоров.

Если вы хотите мобилизовать свой воздушный компрессор, у нас есть отличные сборки, ориентированные на тележки для воздушных компрессоров, обеспечивающие мобильность и легкий доступ.Кроме того, вы можете установить свой воздушный компрессор в транспортном средстве для создания систем подачи воздуха на транспортном средстве или даже бортовых систем сжатого воздуха.

Вы хотите сделать воздушный компрессор меньшего размера или миниатюрный? У нас есть сборки, ориентированные на мини-воздушные компрессоры для разных хобби. У нас также есть меньшие по размеру и более тихие воздушные компрессоры, предназначенные для аэрографии и моделирования. С другой стороны, вы также можете посмотреть сборки для более крупных газовых воздушных компрессоров.

Вы можете аккуратно упорядочить аксессуары воздушного компрессора с помощью стойки для аксессуаров воздушного компрессора, или вы можете рассмотреть множество идей по хранению или установке различных принадлежностей воздушного компрессора.

Если вам нужно справиться с влагой в выходящем воздухе, вы можете изучить наши сборки самодельных влагоуловителей и осушителей воздуха для воздушных компрессоров, а также наши модификации сливов для воздушных компрессоров.

Если вы хотите построить воздушный компрессор с нуля или построить различные крепления, глушители, фильтры, глушители, стойки, стойки или другие аксессуары для воздушных компрессоров, категория самодельных воздушных компрессоров на HomemadeTools. net — отличное место для Начните.

Лучшие домашние воздушные компрессоры для инструментов DIY

Фото: depositphotos.com

Воздушный компрессор втягивает воздух из окружающей среды в резервуар для хранения, сжимает воздух и удерживает его под давлением до тех пор, пока воздух не будет выпущен через пневматический инструмент — например, пистолет для гвоздей или распылитель краски — мощными импульсами или устойчивый поток. Они могут варьироваться от небольших портативных моделей, которые отлично подходят для накачивания спортивного инвентаря, велосипедных шин или автомобильных шин, до больших резервуаров емкостью 60 галлонов для постоянного давления воздуха для проектов окраски распылением.

От самого лучшего в целом до самого лучшего домашнего воздушного компрессора для крупных проектов — это наш лучший выбор в соответствующих категориях.

1. ЛУЧШИЙ В ЦЕЛОМ: CRAFTSMAN Воздушный компрессор — 6 галлонов
2. ЗАПУСК: ПОРТЕР-КАБЕЛЬ C2002-WK Безмасляный воздушный компрессор для блинов
3. НАИЛУЧШИЙ ВЗРЫВ ДЛЯ BUCK CAT-1: 10 Воздушные инструменты California Воздушный компрессор
4. НАИЛУЧШИЕ ДЛЯ НАДУВАНИЯ: EPAUTO 12V DC портативный воздушный компрессорный насос
5. НАИЛУЧШИЕ ДЛЯ ОКРАШИВАНИЯ РАСПЫЛЕНИЕМ: California Air Tools 10020C Воздушный компрессор
6. НАИЛУЧШИЕ ДЛЯ БОЛЬШИХ ПРОЕКТОВ: Quincy QT-54 Lubricated Air Compressor

Фото: amazon. com

На что обращать внимание при покупке домашнего воздушного компрессора

Перед покупкой нового воздушного компрессора выделите несколько минут, чтобы познакомиться с некоторыми важными функциями, которые следует учитывать, и с тем, как ваш проект или использование определяет тип воздушный компрессор вам нужен.

Газовые и электрические

Существуют два основных типа воздушных компрессоров: газовые и электрические.

• Газовые воздушные компрессоры обладают многими из тех же преимуществ, что и большинство газовых инструментов по сравнению с их электрическими конкурентами.Дополнительная мощность, обеспечиваемая сжиганием бензина, позволяет этим воздушным компрессорам быть значительно крупнее и иметь более высокую мощность (л.с.), фунтов на квадратный дюйм (PSI) и кубических футов в минуту (CFM). Хотя их больший размер затрудняет транспортировку без колес, газовые воздушные компрессоры избегают привязки к электрической розетке, что дает им преимущества в мобильности по сравнению с электрическими моделями.
• Электрические воздушные компрессоры могут использовать шнур для подключения к электрической розетке или использовать питание от батареи.Компрессоры с электрическим приводом меньше по размеру и гораздо более мобильны при наличии бесплатного источника электроэнергии, такого как генератор. Электрические компрессоры значительно тише газовых воздушных компрессоров, но их выходная мощность также ниже. К счастью, большинство электрических воздушных компрессоров способны удовлетворить требования HP, PSI и CFM, необходимые для выполнения домашних работ, таких как крепление обрезков с помощью гвоздезабивателя.

Выбор между двумя типами зависит от ваших требований к использованию.В большинстве домов есть электрические розетки, и они не нуждаются в сверхмощной мощности газового воздушного компрессора. Однако профессиональные строители и кровельщики выигрывают от мобильности и производительности газовой модели.

Лошадиная сила

Лошадиная сила может показаться странным показателем для воздушного компрессора. Последние основные модели включают в себя двигатели мощностью в одну или две лошадиные силы, чтобы соответствовать требованиям пневматических инструментов непрерывного действия, таких как краскораспылители или шлифовальные машины. Некоторые невероятно мощные воздушные компрессоры имеют измерения мощности значительно выше 1 или 2 л.с., иногда более чем вдвое увеличивая мощность до 5 или 6 л.с.

Однако для многих домашних проектов двигатель большой мощности не нужен. Большинство домашних воздушных компрессоров имеют номинальную мощность только от 0,7 до 1 л.с. Такого размера двигателя более чем достаточно для забивания гвоздей, сверления, храпового механизма и многого другого. Так что, если вам не нужна постоянная мощность вашего воздушного компрессора, подойдет двигатель меньшей мощности.

Фунтов на квадратный дюйм (PSI)

Фунтов на квадратный дюйм, или PSI, измеряет величину давления, которое воздушный компрессор способен оказывать, когда бак полностью заправлен. Это измерение не используется для большинства проектов DIY, поскольку необходимое количество фунтов на квадратный дюйм ниже, чем средний максимальный фунт на квадратный дюйм для низкого воздушного компрессора.

Тем не менее, PSI является отличным показателем выходной мощности воздушного компрессора. Например, небольшой 2-галлонный резервуар, рассчитанный на 150 фунтов на квадратный дюйм, может вместить столько же воздуха, как 3-галлонный резервуар при 100 фунтах на квадратный дюйм. Таким образом, чем выше максимальное значение PSI на устройстве, тем больше воздуха контейнер может удерживать в резервуаре без увеличения размера резервуара.

Воздушные компрессоры, которые работают с максимальным давлением на квадратный дюйм от 90 до 150 фунтов на квадратный дюйм, являются наиболее распространенными компрессорами, доступными для использования в домашних условиях. Максимальные значения PSI, превышающие 150 фунтов на квадратный дюйм, предназначены для ремонта автомобилей и промышленных целей. Воздушные компрессоры, которые не достигают максимального давления в 90 фунтов на квадратный дюйм, будут испытывать трудности при использовании с пневматическими инструментами, но они идеально подходят для накачивания спортивного оборудования, велосипедных шин и автомобильных шин.

Кубических футов в минуту (CFM)

Наиболее важным фактором для воздушного компрессора является кубический фут в минуту или CFM.Это измерение показывает количество воздуха, которое компрессор может произвести в течение одной минуты при определенном давлении (обычно 90 фунтов на квадратный дюйм). Если инструмент расходует воздух быстрее, чем его может подать воздушный компрессор, вам нужно сделать перерыв между гвоздями или во время покраски, чтобы компрессор догнал его.

Прибивание гвоздями или скобами не требует высокого CFM, так как у резервуара есть время для наполнения между гвоздями или скобами. Для окраски распылением или шлифовки требуется непрерывный поток воздуха, а это означает, что потребность в высоком CFM намного выше. Если компрессор не может обеспечить достаточно воздуха для этих проектов, вы можете выбрать резервуар большего размера, чтобы компенсировать некоторые перекрытия в спросе и предложении, или посмотрите на компрессор с более высоким CFM.

Насос с масляной смазкой и безмасляный

Воздушные компрессоры, которые раньше требовали регулярной смазки поршневых камер в насосе, пока технологии и потребительский спрос не побудили производителей создавать безмасляные насосы.

• Насосы с масляной смазкой больше не используются в домашних воздушных компрессорах.Тем не менее, промышленные воздушные компрессоры все еще могут использовать этот стиль, потому что более крупные компоненты требуют регулярной смазки для продолжения работы. Воздушные компрессоры с масляной смазкой, как правило, служат дольше, чем безмасляные компрессоры, поскольку они также проходят регулярное техническое обслуживание.
• Безмасляные воздушные компрессоры содержат масло. Этот термин означает, что вам не нужно покупать или использовать масло для этого компрессора. Поршневые камеры предварительно смазаны и герметизированы, что позволяет насосу работать, как правило, без воздействия воздуха, который снижает вязкость смазочного материала.Однако эти версии изнашиваются раньше, чем компрессоры с масляной смазкой, поэтому, если вы планируете использовать компрессор каждый день, вам следует подумать о воздушном компрессоре с масляной смазкой. Обычные домашние проекты не должны создавать достаточной нагрузки на компрессор, чтобы такой короткий срок службы имел существенное значение.

Размер резервуара

Размер резервуара определяет объем воздуха, который может храниться в галлонах. Большинство домашних воздушных компрессоров имеют резервуары среднего размера от одного до шести галлонов.Они отлично подходят для выполнения любых задач, кроме самых сложных. Инструменты, которым требуется непрерывный поток воздуха, также получают наибольшую выгоду от наличия большого резервуара, позволяющего справиться с перекрытием спроса и предложения.

Для окраски распылением, шлифовки или шлифования рассмотрите возможность использования воздушного компрессора с резервуаром от 10 до 80 галлонов, чтобы компрессор не нуждался в самом высоком CFM, чтобы обеспечивать постоянное давление через пневматический инструмент.
Прежде чем выбрать резервуар большого размера, подумайте, как вы будете использовать воздушный компрессор.Одноразовая покраска не требует покупки бака на 80 галлонов, но если вы распыляете краски на автомобили или используете пневматическую шлифовальную машинку каждый день, это может быть выгодной покупкой.

Портативность

Перед покупкой подумайте, где вы будете использовать свой воздушный компрессор. Вы установите его в гараже или мастерской с помощью длинного 50-футового шланга, или он будет ездить в задней части вашего автомобиля в чрезвычайных ситуациях? Воздушные компрессоры могут быть громоздкими и тяжелыми, иметь высокую мощность для непрерывного использования, или они могут иметь более портативную конструкцию, которую можно переносить с места на место или от проекта к проекту. Устройства меньшего размера также будут иметь меньшую мощность, поэтому вам нужно будет сопоставить потребности портативности с требованиями к мощности.

Производители изменили форму, чтобы компенсировать вес воздушного компрессора, облегчая им маневрирование. У больших компрессоров может быть от двух до четырех колес, прикрепленных к металлической раме, поэтому их нужно только поднимать в транспортное средство и вынимать из него, прежде чем их доставить на рабочую площадку. Домашние воздушные компрессоры имеют форму блина, хот-дога и тачки с ручками для переноски и удобными шнурами и шлангами.

Самые портативные воздушные компрессоры, используемые в транспортных средствах для экстренной накачки шин, с источниками питания, которые подключаются непосредственно к автомобилю. Этот стиль также наименее мощный и самый легкий, поэтому их легко носить с собой.

Наши фавориты

Принимая во внимание эти факторы покупки, мы выбрали лучшие доступные домашние воздушные компрессоры с учетом цены, эффективности и репутации.

Фото: amazon.com

1. ЛУЧШИЙ В ЦЕЛОМ: 6-галлонный воздушный компрессор для блинов CRAFTSMAN

В 6-галлонном воздушном компрессоре Craftsman для блинов используется 0.Двигатель мощностью 8 л.с., обеспечивающий давление до 150 фунтов на квадратный дюйм. Этот небольшой электрический воздушный компрессор со скоростью заполнения 2,6 куб. Фута в минуту быстро заполняет 6-галлонный бак, чтобы обеспечить достаточную силу для всех, кроме самых требовательных пневматических инструментов.

Безмасляный компрессор можно использовать для ремонта автомобилей, крепления, накачивания, резки, сверления и даже для небольших работ по окраске распылением. Благодаря форме блина и прочной ручке для переноски вы можете легко перемещать этот легкий компрессор с места на место. Воздушный компрессор поставляется с комплектом из 13 аксессуаров, включая 25-футовый шланг, датчик для шин и патрон для шин, и все это по впечатляющей цене.

Фото: amazon.com

2. ЗАПУСК: PORTER-CABLE C2002-WK Безмасляный воздушный компрессор для блинов

Безмасляный воздушный компрессор для блинов компании Porter-Cable лишь чуть-чуть не попал в верхнюю строчку, совпадая с мастером компрессор почти во всех измерениях, включая двигатель 0,8 л.с., максимум 150 фунтов на кв. дюйм и скорость заправки 2,6 куб.

Этот электрический безмасляный воздушный компрессор может похвастаться тем же баком емкостью 6 галлонов, формой блина и ручкой для переноски для большей мобильности и увеличения выходного давления.Он включает соответствующий набор принадлежностей из 13 частей, но единственная область, где компрессор Porter-Cable не хватает, — это цена. Наш выбор в пользу «лучшего в целом» сильно сокращает «занявшее второе место», хотя любой воздушный компрессор является хорошим выбором.

Фото: amazon.com

3. ЛУЧШИЙ УДАР ДЛЯ БАКА: Воздушный компрессор California Air Tools CAT-1P1060S

Легкая форма хот-дога портативного воздушного компрессора California Air Tools делает его легко транспортируемым и низким. цена заманчивая для любого мастера.Двигатель мощностью 0,6 л.с. обеспечивает давление до 120 фунтов на кв. Дюйм со скоростью 1,2 куб. Футов в минуту, что позволяет с легкостью выполнять большинство домашних работ.

Безмасляный электродвигатель работает с меньшей громкостью, чем при разговоре, и подходит для использования в помещении без риска повреждения слуха. Баллон на 1 галлон не вмещает значительное количество сжатого воздуха, что делает его плохим вариантом для шлифования, шлифования или покраски, но он допускает небольшое совпадение спроса и предложения. Действительно, отличная покупка по цене.

Фото: amazon.com

4. Лучшее для надувания: портативный воздушный компрессорный насос EPAUTO 12 В постоянного тока

Портативный воздушный компрессорный насос EPAuto не подходит для гвоздезабивателей, степлеров, дрелей, распылителей или других пневматических инструментов. . Тем не менее, низкие максимальные 70 фунтов на квадратный дюйм и скорость заправки 1,06 кубических футов в минуту идеально подходят для накачивания мячей, велосипедных шин, автомобильных шин и любых других надувных предметов. Низкое выходное давление означает, что чрезмерное наполнение до точки разрыва маловероятно.

В воздушном компрессоре отсутствует накопительный бак. Вместо этого он нагнетает сжатый воздух прямо в шланг для немедленного использования. В экстренном случае воздушный компрессор может заправить спущенные шины. Встроенный фонарик помогает найти вентиль шины и делает вас более заметным на обочине дороги. Компрессор подключается к 12-вольтовой розетке вашего автомобиля и накачивает шину до указанного вами давления. Когда давление в шине достигает указанного значения, установка автоматически отключается.

Фото: amazon.com

5. НАИЛУЧШИЕ ДЛЯ РАСПЫЛИТЕЛЬНОЙ ОКРАСКИ: California Air Tools 10020C Воздушный компрессор

Использование распылителя краски требует значительной мощности для непрерывной выработки сжатого воздуха без необходимости инструмента, заставляющего подачу воздуха уменьшаться до уровня ниже допустимого. Сверхтихий воздушный компрессор California Air Tools не разочаровывает впечатляющим 2-сильным безмасляным электродвигателем мощностью до 125 фунтов на квадратный дюйм. Хотя этот PSI ниже, чем у среднего воздушного компрессора, окраска распылением не требует высокого PSI и фактически выигрывает от более низкого рабочего PSI, потому что вы используете распылитель для нанесения, а не удаления краски.

Скорость заполнения 5,3 куб. Фута в минуту и ​​10-галлонный воздушный резервуар гарантируют, что вам никогда не придется ждать заполнения резервуара перед распылением. Тяжелый танк установлен на колесах для умеренного улучшения его маневренности, но размер компрессора по-прежнему не позволяет считать его портативным.

Фото: amazon.com

6. Лучшее для крупных проектов: поршневой воздушный компрессор Quincy QT-54 со смазкой

Обладая резервуаром на 60 галлонов, поршневой воздушный компрессор Quincy на 60 галлонов вообще непереносимый.Большой резервуар предназначен для установки в мастерской или гараже и обеспечивает давление на ваши пневматические инструменты через длинный шланг. Выдающийся двигатель мощностью 5 л. С. Невероятно мощный, он выдает максимум 175 фунтов на квадратный дюйм при скорости заправки 15,4 куб.

С такими числами заправки под давлением и производительности вы можете распылять краску на автомобили в течение всего дня без необходимости выключения для повторного повышения давления. Однако вся эта мощь обходится дорого. Это также происходит за счет электрического дизайна. Вместо этого этот воздушный компрессор работает на газе и имеет масляную смазку, а это означает, что для продолжения работы ему потребуется бензин, регулярная смазка и техническое обслуживание.

Преимущества владения домашним воздушным компрессором

Наиболее значительным преимуществом добавления такого инструмента, как воздушный компрессор, к вашему домашнему инвентарю, является то, что вы можете начать работать с пневматическими инструментами и распылителями, которые иначе было бы невозможно использовать. Эта открытая дверь в совершенно новую нишу для инструментов знакомит заядлых мастеров-домашних мастеров с проектами окраски распылением, которые сокращают рабочее время по сравнению с использованием кисти и валика, а также обеспечивают более ровную отделку.

Воздушные компрессоры также можно использовать для строительства палубы, ограждений и кровли, если вы используете их с пистолетом для гвоздей.Эти пневматические гвоздезабиватели вдвое сокращают время, необходимое для завершения одного из этих проектов, а также упрощают работу — меньше пота и больше удовольствия. Если этих стандартных усовершенствований проекта «сделай сам» недостаточно, чтобы убедить вас в ценности воздушного компрессора, подумайте о дорогостоящем ремонте автомобиля, за который вам приходится платить просто потому, что у вас нет инструментов, чтобы сделать это самостоятельно. Воздушный компрессор, оснащенный пневматическим храповым механизмом, может дотянуться до большинства гаек и болтов, так что основной ремонт автомобиля теперь может стать вашей компетенцией.

• Добавление компрессора к вашему инвентарю позволяет вам работать с пневматическими инструментами, такими как чистовые гвозди и воздушные трещотки, что ускорит ваши проекты.
• Использование воздушного компрессора для окраски распылением создает более ровную поверхность, которую можно получить за более короткое время, чем при использовании традиционного метода кисти и валика.
• Пистолеты для гвоздей могут быстро работать с палубой или ограждением.
• Дорогой ремонт автомобилей может превратиться в самостоятельный проект, если для доступа к труднодоступным гайкам и болтам использовать воздушный компрессор и пневматический храповик.

Часто задаваемые вопросы о вашем новом воздушном компрессоре

Никогда не покупайте продукт, пока не будете уверены, что получили ответы на все свои вопросы. Взгляните на эти часто задаваемые вопросы о воздушных компрессорах и ответы на них ниже.

Как работает воздушный компрессор?

Воздушный компрессор работает, преобразуя мощность в потенциальную энергию в виде сжатого воздуха с помощью электродвигателя или газового двигателя. Воздух нагнетается в резервуар, где давление начинает расти.Как только давление в резервуаре достигает верхних пределов безопасности, он отключается до тех пор, пока не будет выпущен воздух или не будет использован пневматический инструмент.

При использовании воздушный компрессор обеспечивает выброс или поток мощного сжатого воздуха для выстрела гвоздей из пистолета для ногтей, распыления краски из распылителя или ослабления автомобильных гаек с помощью воздушной трещотки. Затем в резервуаре начнется восстановление давления до тех пор, пока оно не вернется к своим верхним пределам. Чтобы выключить воздушный компрессор, просто выключите его и выпустите сжатый воздух с помощью предохранительного клапана ASME.Когда давление на квадратный дюйм будет понижено до 10, отпустите сливной клапан в нижней части устройства, чтобы вся накопленная влага могла стечь изнутри резервуара.

Какой размер воздушного компрессора мне нужен?

Размер воздушного компрессора и бака зависит от типа работы, которую вы будете выполнять. Работы, требующие небольших, прерывистых потоков воздуха, таких как чистовая обработка гвоздями, легко выполняются с помощью небольшого домашнего воздушного компрессора.

Если требования к работе требуют более мощного воздушного компрессора, подумайте о том, чтобы выбрать бак меньшего размера, но повысив номинальные значения PSI и CFM. В конце концов, бак полезен только в том случае, если насос и двигатель не справляются с работой.
Для окраски распылением требуется резервуар большего размера, поскольку во время окраски распылением должен быть непрерывный выход сжатого воздуха. Небольшой резервуар на воздушном компрессоре не успевает снова наполниться, пока не закончится сжатый воздух. При большом резервуаре на 20–80 галлонов любой дефицит сжатого воздуха, необходимого для опрыскивателя, и сжатого воздуха, производимого насосом и двигателем, будет восполнен за счет избыточного сжатого воздуха в резервуаре.

Рассмотрите свои области применения, а затем выберите размер воздушного компрессора, который подходит именно вам.

Для каких проектов используется домашний воздушный компрессор?

Домашний воздушный компрессор — это универсальный инструмент, который можно использовать для множества различных проектов. Небольшой гвоздезабиватель можно привести в действие воздушным компрессором, чтобы быстро и легко заменить плинтусы или дверные коробки. Воздушный компрессор также может быть соединен с отрезным инструментом для резки металлических листов для обслуживания автомобилей или ремонта воздуховодов.

Вы также можете использовать эти невероятные инструменты с пневматическими дрелями, рамными гвоздезабивателями и распылителями. Их можно использовать даже с воздушным храповым механизмом для приложения дополнительного крутящего момента к прилипшим гайкам или болтам. Пока вы можете приводить инструмент в действие сжатым воздухом, вы можете его использовать, хотя правильный размер и выходная мощность будут зависеть от проекта.

4 хакерских совета, как сделать воздушный компрессор быстрее?

Сжатый воздух является движущей силой для многих видов коммерческого и промышленного оборудования.Статистические данные показывают, что около 70% рабочих нуждаются в сжатом воздухе для работы своих пневматических инструментов.

Но если взять свое рабочее время во внимание, вы определенно хотите обеспечить быструю работу, эффективную компрессор в руке, да? Но на самом деле компрессоры становятся ленивыми и тупыми со временем, если только вы не сделаете что-нибудь хитрое, чтобы поднять их.

Мы создали весь этот пост, чтобы поговорить о том, как сделать воздушные компрессоры более быстрыми и эффективными. У нас есть 4 быстрых совета и несколько бонусных баллов по этой самой теме.

Добро пожаловать в статью, и давайте продолжим-

Содержание:

Как сделать воздушный компрессор быстрее- 4 совета по взлому

---

Чтобы убедиться, что компрессор выполняет такой же объем работы в пределах В то же время вы должны быть немного скептичными. Каким путем? Что ж, взгляните-

Keep The Intake Air Cool

Для сжатия теплого воздуха компрессор двигателю приходится делать много дополнительной работы с большим количеством времени по сравнению с сожмите прохладный воздух.Таким образом, поддержание низкой температуры всасываемого воздуха может помочь вам много.

Кроме того, вы можете снизить затраты энергии на сжатие того же количества воздуха двигателем компрессора.

Оставайтесь маленькими с учетом размера компрессора (ов)

Возможно, вы знаете, что громоздкие и большие компрессоры весьма неэффективны. Им требуется больше времени, чтобы заполнить резервуар и подать сжатый воздух.

Если вам нужна одинаковая мощность (для большого компрессора) за меньшее время, вы можете использовать несколько компрессоров вместе.Все, что вам нужно сделать, это выстроить их в линию, собрать друг с другом и установить последовательный контроль.

Однако этот совет не применим к портативным компрессорам или компрессорам меньшего размера. В любом случае нельзя носить с собой комплект из 3 компрессоров, соединенных друг с другом, верно?

Очистите воздух перед использованием

Это может показаться простым, но вы понятия не имею, что этот простой шаг может сделать для вас и вашего компрессор.

Загрязненный воздух полон загрязняющих веществ и Частицы пыли.Следовательно, требуется больше времени, чтобы отфильтровать воздух и заставить его можно использовать для компрессора. Кроме того, они могут вызвать износ и заклинивание. внутри компрессора.

С другой стороны, более чистый воздух быстрее перемещается по компрессорной системе. Кроме того, они не повреждают производительность и исправность внутренних частей компрессора.

Таким образом, использование более чистого воздуха пассивно влияет на общую временную эффективность компрессора.

Максимально предотвратите падение давления

Когда сжатый воздух проходит от резервуара к пневматическому инструменту, он должен пройти определенную длину.На этом пути резкие повороты и длинные пути могут вызвать повышенное трение и, следовательно, меньшее давление. И нет необходимости упоминать об этом, это повлияет на общую эффективность и производительность компрессора.

Поэтому убедитесь, что на пути прохождения сжатого воздуха меньше узких линий подачи или резких изгибов.

Советы по повышению эффективности компрессора

Помимо процессов ускорения компрессора, есть еще несколько способов повысить эффективность компрессора.Вот они —

Используйте более короткий воздушный шланг

Простой воздушный компрессор 101, чем дальше должен пройти воздух, тем меньше будет падение давления. Итак, вы можете понять, что более длинные шланги снизят эффективность и уровень CFM компрессора.

Поэтому убедитесь, что длина воздушного шланга минимальна.

Используйте воздушный шланг A ”

Судя по предыдущим советам, длина шланга должна быть короткой. Но не забывайте также о толщине или диаметре шланга.Использование шланга диаметром 1/4 ” может привести к большему контакту воздуха и корпуса шланга. Следовательно, более тонкие воздушные шланги плохо повлияют на эффективность компрессора.

Наилучшая толщина воздушного шланга, подходящего к обоим концам, составляет ⅜ дюйма. Придерживайтесь таких шлангов как можно дольше.

Попробуйте использовать вспомогательные резервуары

Использование вспомогательного резервуара — хорошая идея для увеличения длины шлангов, не увеличивая потери на трение между шлангом и воздухом.Если вы не можете помочь с использованием длинного шланга, это может помочь вам сохранить эффективность.

Не забывайте о регулярной смазке

Для любого вида механической мощности инструментов, смазка играет важную роль в уменьшении износа, трения и увеличить срок службы и эффективность инструментов. И нет исключения с воздушным компрессором.

Но убедитесь, что используете правильный тип масла и лубрикатора. Особенно не используйте те, которые оставляют слишком много остатков внутри деталей машины.

Продолжайте проводить техническое обслуживание

Регулярное техническое обслуживание такого инструмента, как воздушный компрессор, необходимо обязательно. Теперь могут быть внутренние или внешние ссылки, которые могут повлиять на производительность и эффективность компрессора. Выходом из положения может стать ежедневное, еженедельное или ежемесячное обследование здоровья.

Заключение

Принятие некоторых мер для повышения скорость вашего компрессора звучит нормально. Но в гонке этого не бери рискованная попытка, которая может поставить под угрозу весь проект. Специально при изменении любые важные факторы, такие как длина шланга, убедитесь в отсутствии утечек профессиональная операция.

Прежде всего, внимательно следите за техническое обслуживание компрессора. Потому что это то, что будет держать ваши компрессор звук и годен как сейчас, так и на долгие годы.

Удачи!

Обычный воздушный компрессор и принцип его работы

Рынок стационарных воздушных компрессоров к 2024 году будет стоить 30 миллиардов долларов. Это связано с тем, что все больше домовладельцев становятся собственниками своих домашних списков дел и реализуют больше проектов DIY, чем когда-либо.

Это привело к тому, что все больше людей узнали об использовании воздушных компрессоров и купили один для себя. Если вы не знаете, чем может помочь воздушный компрессор, продолжайте читать это руководство, чтобы узнать все, что вам нужно знать.

Что такое воздушный компрессор?

Воздушный компрессор — это большой воздушный баллон с присоединенным двигателем. Воздух в баллоне остается сжатым до тех пор, пока вы не приступите к работе с машиной. Затем сжатый воздух выпускается через шланг с клапаном на конце.

Как они работают?

Есть два типа компрессоров: газовые и электрические. Оба они используют мотор, чтобы наполнять баллон с воздухом. Компрессор использует возвратно-поступательные поршни для перемещения воздуха.

Воздух остается в резервуаре до тех пор, пока вы не воспользуетесь инструментом. Воздух принудительно перемещается через выпускной шланг и выходит из головки клапана. Когда вы используете свой инструмент, двигатель будет периодически включаться и приводить в действие компрессор для наполнения бака.

Использует воздушный компрессор

Вы можете использовать вакуумный насос Gast или воздушный компрессор, чтобы добавить воздуха в шины вашего автомобиля.Вы также можете использовать его для питания строительных инструментов. Сюда входят пневматическая шлифовальная машинка, ударный ключ, шлифовальный станок или отбойный молоток.

Вы даже можете добавить адаптер и использовать его для окраски дома внутри и снаружи. Это ускорит работу над проектом и даст вам профессиональный результат.

Один против двух цилиндров

Единственная разница между одноцилиндровыми и двухцилиндровыми воздушными компрессорами — это количество ходов, которые происходят во время каждого оборота. Некоторые двухступенчатые компрессоры имеют двухступенчатый процесс.Один поршень сжимает воздух до определенной точки, а затем второй завершает сжатие.

Размер воздушного компрессора

Перед тем, как начать сравнивать покупки, вам необходимо знать, какой размер воздушного компрессора вам нужен. Больше не обязательно лучше и не стоит дополнительных затрат.

Для начала определите, какие инструменты вы будете использовать с компрессором. Если вы планируете выполнять небольшие работы по дому, то компрессор малого и среднего размера сделает эту работу и будет наиболее рентабельным. Вам также необходимо подумать, где вы будете использовать свой компрессор.

Если вы живете в тихом районе, вам понадобится компрессор с тихой работой. Компрессоры с бензиновым двигателем, как правило, работают громче и выделяют токсичные пары. Электрический компрессор потребует от вас осторожности, потому что вода, например дождь, может его повредить.

Получите собственный воздушный компрессор сегодня

Вам не обязательно иметь в доме воздушный компрессор промышленного размера. Маленький может вместить множество воздушных компрессоров, которые будут у вас дома.

Поняв, что такое воздушный компрессор и как он работает, вы можете облегчить несколько домашних задач.

Посетите раздел нашего веб-сайта, посвященный образу жизни, чтобы узнать о других способах облегчения своей жизни.

Как использовать электрический воздушный компрессор

Хороший воздушный компрессор может облегчить такие работы, как установка накладки с помощью гвоздодера.Они отлично подходят для домашних мастеров, потому что они также могут использоваться с электроинструментами, такими как гаечные ключи, шлифовальные машины и распылители краски. Это видео покажет вам, как правильно запускать, эксплуатировать и выключать электрический воздушный компрессор.

Как и все силовое оборудование, всегда носите защитные очки и обувь с закрытым носком. Убедитесь, что воздушный компрессор стоит на ровной поверхности, и проверяйте уровень масла в насосе перед каждым использованием. Затем подсоедините воздушный шланг к регулирующему клапану, а электроинструмент — к шлангу.

Теперь вы готовы запустить воздушный компрессор.

• Убедитесь, что рычаг переключателя давления находится в положении «ВЫКЛ». Подключайте шнур питания непосредственно к правильно заземленной розетке. Не рекомендуется использовать удлинитель, так как это может вызвать перегрев двигателя. Вместо этого используйте дополнительный воздушный шланг.
• Переведите рычаг на коробке реле давления в положение «АВТО ВКЛ.». Это позволит воздушному компрессору начать создавать давление в воздушных резервуарах, пока не будет достигнуто нужное давление.Когда давление падает по мере использования, воздушный компрессор запускается автоматически, чтобы создать дополнительное давление.
• Установите давление в соответствии со спецификацией инструмента в фунтах на квадратный дюйм, регулируя ручку регулятора давления. Никогда не превышайте давление, рекомендованное производителем инструмента.

Этот портативный 5-галлонный электрический воздушный компрессор облегчает вашу работу, обеспечивая дополнительную мощность, необходимую для быстрого выполнения работы.

• Когда вы будете готовы выключить воздушный компрессор, переведите рычаг на переключателе давления в положение «ВЫКЛ.», Отсоедините блок от сети и отсоедините воздушный шланг.
• Слейте воздух из резервуаров, выпуская воздух с помощью предохранительного клапана. Когда манометр воздушного резервуара покажет менее 10 фунтов, откройте сливной клапан воздушного резервуара под каждым воздушным резервуаром, чтобы слить всю влагу.
• Дайте воздушному компрессору остыть.

Если ваш воздушный компрессор неожиданно отключается, это может быть связано с использованием удлинителя. Переведите переключатель давления в положение «ВЫКЛ» и подождите, пока двигатель остынет, затем нажмите кнопку сброса, расположенную на двигателе рядом с оплеткой сливного шланга. При необходимости используйте дополнительный воздушный шланг, чтобы завершить свой проект.

Спасибо, что посмотрели это руководство по использованию воздушного компрессора. Для получения дополнительных руководств по промышленному оборудованию посетите наш канал на Youtube.

Как работают воздушные компрессоры: Анимированное руководство

Воздушные компрессоры — универсальные и жизненно важные компоненты любого завода или мастерской. За последние годы они стали меньше и менее громоздкими, что делает их более удобными в различных рабочих ситуациях. Это очень полезные портативные машины, которые приводят в действие отдельные пневматические инструменты.

Основным преимуществом воздушных компрессоров является то, что они намного мощнее обычных инструментов и не требуют собственных громоздких двигателей.Поскольку единственное реальное техническое обслуживание, которое требуется от них, — это небольшая смазка, различные инструменты могут приводиться в действие одним двигателем, который использует давление воздуха для достижения максимального потенциала.

Их универсальность не ограничивается только верстаком для сверл или шлифовальных машин; их можно использовать для чего угодно, от накачивания шины (например, на вашей местной заправке) до прочистки раковины дома.

Воздушные компрессоры — это свидетельство человеческой изобретательности. Важно понимать, как они работают, чтобы вы могли выбрать правильный воздушный компрессор для своего проекта.

Как работают воздушные компрессоры

Воздушные компрессоры работают, нагнетая воздух в контейнер и нагнетая его. Затем воздух проходит через отверстие в резервуаре, где нарастает давление. Думайте об этом как об открытом воздушном шаре: сжатый воздух можно использовать как энергию, так как он высвобождается.

Они приводятся в движение двигателем, который превращает электрическую энергию в кинетическую. Это похоже на то, как работает двигатель внутреннего сгорания, в котором используются коленчатый вал, поршень, клапан, головка и шатун.

Оттуда сжатый воздух можно использовать для питания различных инструментов. Некоторые из наиболее популярных вариантов — гвоздезабиватели, гайковерты, шлифовальные машинки и краскораспылители.

Существуют разные типы воздушных компрессоров, и каждый из них имеет свою специализацию. Как правило, различия не такие уж и серьезные: все сводится к тому, как компрессор обрабатывает вытеснение воздуха.

Как работает каждый тип воздушного компрессора

Есть два метода сжатия воздуха: принудительное и динамическое вытеснение.У каждого метода есть несколько подкатегорий, которые мы рассмотрим ниже. Результаты относительно схожи, но процессы их достижения различаются.

Вот как работают положительное и динамическое смещение:

Объемный вытяжной

Компрессоры прямого вытеснения нагнетают воздух в камеру, объем которой уменьшен, чтобы сжать воздух.

Объемный объем воздуха — это общий термин, который описывает различные воздушные компрессоры, мощность которых обеспечивается за счет объемного вытеснения воздуха. Несмотря на то, что внутренние системы различаются между разными машинами, метод подачи энергии одинаков.

Некоторые типы компрессоров прямого вытеснения лучше подходят для промышленных нагрузок, а другие лучше подходят для любителей или частных проектов. Вот три основных типа воздушных компрессоров, в которых используется объемный объем:

1. Винтовой поворотный

Винтовые компрессоры имеют два внутренних «винта», которые вращаются в противоположных направлениях, удерживая и сжимая между собой воздух.Два винта также создают постоянное движение при вращении.

Это распространенный тип воздушного компрессора, который является одним из самых простых в уходе. Двигатели обычно имеют промышленные размеры и отлично подходят для непрерывного использования.

2. Ротационная пластина

Роторно-лопастные компрессоры похожи на роторно-винтовые компрессоры, но вместо винтов на роторе установлены лопасти, которые вращаются внутри полости. Воздух сжимается между лопаткой и ее кожухом и затем выталкивается через другое выпускное отверстие.

Роторно-пластинчатые компрессоры

очень просты в использовании, что делает их очень популярными для частных проектов.

3. Поршневой / поршневой тип

Поршневой (возвратно-поступательный) компрессор использует поршни, управляемые коленчатым валом, для подачи газа под высоким давлением. Обычно они используются на небольших площадках и не предназначены для постоянного использования.

Есть два типа поршневых компрессоров: одноступенчатые и двухступенчатые.

1. Одноступенчатый

В одноступенчатых компрессорах воздух сжимается с одной стороны поршня, в то время как другая сторона отвечает за его работу: когда поршень движется вниз, воздух всасывается, а когда он движется вверх, воздух нагнетается. сжатый.

Одноступенчатые компрессоры относительно доступны по цене по сравнению с другими компрессорами и, как правило, их легко приобрести; их можно найти практически в любом механическом магазине.

2. Двухступенчатый

Двухступенчатые компрессоры имеют две камеры сжатия по обе стороны от поршня. Компрессоры двойного действия обычно имеют водяное охлаждение за счет постоянного потока воды через двигатель. Это обеспечивает лучшую систему охлаждения, чем другие компрессоры.

Из-за своей высокой стоимости двухступенчатые компрессоры лучше подходят для заводов и мастерских, чем для частных проектов.

Динамическое перемещение

В компрессорах

с динамическим рабочим объемом используется вращающаяся лопасть, приводимая в действие двигателем для создания воздушного потока. Затем воздух ограничивается для создания давления, а кинетическая энергия сохраняется внутри компрессора.

Они в основном предназначены для крупных проектов, таких как химические заводы или производители стали, поэтому маловероятно, что вы сможете найти такой у местного механика.

Как и в случае компрессоров прямого вытеснения, существует два различных типа динамического вытеснения: осевое и центробежное.

1. Осевые компрессоры

В осевых компрессорах используется серия лопаток турбины, которые генерируют воздух, прогоняя его через небольшую площадь. Осевые компрессоры, похожие на другие лопаточные компрессоры, работают со стационарными лопастями, которые замедляют воздушный поток, увеличивая давление.

Эти типы воздушных компрессоров не очень распространены и имеют ограниченную функциональность. Они используются в основном в авиационных двигателях и на крупных воздухоразделительных установках.

2. Центробежные компрессоры

Центробежные или радиальные компрессоры работают за счет подачи воздуха в центр через вращающуюся крыльчатку, которая затем толкается вперед под действием центробежной или внешней силы.За счет замедления потока воздуха через диффузор генерируется больше кинетической энергии.

Электрические высокоскоростные двигатели обычно используются для таких компрессоров. Одно из наиболее распространенных применений центробежных компрессоров — это системы HVAC.

В чем разница между насосом и компрессором?

Иногда слова «насос» и «компрессор» используются как синонимы. Они могут показаться похожими, но между ними есть разница.

Насосы перемещают жидкости между местами, в то время как воздушные компрессоры сжимают объем газа и часто транспортируют его в другое место.В любом проекте, связанном с жидкостью, например, при перекачивании бассейна, используется насос. С другой стороны, сжатый воздух используется в качестве энергии для выполнения различных задач, таких как пескоструйная обработка.

Понимание этой разницы между двумя терминами и методами распространения может помочь вам понять, что вам нужно для вашего проекта.

Воздушные компрессоры — полезный инструмент в любом строительном проекте. От окраски распылением до ремонта спущенной шины они могут значительно облегчить работу. Нет двух одинаковых воздушных компрессоров, и понимание того, как они работают, позволяет вам принимать обоснованные решения для проекта, над которым вы работаете.
