Подключение магнитолы по цветам провода: Цвета проводов на магнитоле: схема подключения и обозначение — Primelens.ru-Зеркальные Фотоаппараты,Компактные Фотоаппараты,Видеокамеры,Объективы,Фотовспышки, и Аксессуары в Москве.

Содержание

Цвета проводов на магнитоле: схема подключения и обозначение

Качественный звук делает поездки на машине в разы приятнее, но перед тем как наслаждаться любимой музыкой, необходимо правильно подключить магнитолу. Данная процедура не является очень сложной, но в связи с тем, что каждый производитель автомобилей и магнитол использует свои разъемы, могут возникнуть некоторые трудности с установкой. На помощь придет подключение магнитолы по цвету проводов.

ISO разьем

Меры предосторожности

Нужно понимать, что неправильное подключение автомагнитолы может привести к неприятным последствиям:

Поломке магнитолы;
Ухудшению качества звука;
Короткому замыканию проводки;
В редких случаях при неправильном подключении магнитолы к аккумулятору можно быстро его разрядить. Иногда это может стать причиной возгорания.

Чтобы не тратить свое время, можно воспользоваться услугами автомастерской, однако при этом нужно быть готовым потратить определенную сумму, которую выставит сервис за подключение. К тому же стоит учитывать, что стоимость подключения автомагнитолы на иномарке (к примеру, Тойоте) будет выше. Учитывается и марка автомагнитолы. Так, магнитола Пионер (являющаяся самой распространенной и любимой у автомобилистов) будет стоить дешевле, чем магнитола Сони или Кенвуд.

Но если у автолюбителя есть желание разобраться в устройстве, возможность потратить пару часов и, что не менее важно, желание сэкономить приличную сумму денег, то далее в статье будет подробно описано, как подключить автомагнитолу по цветам проводов.

Варианты устройства автомагнитолы

Все магнитолы производятся по стандартам той фирмы, которой они принадлежат. Вышеупомянутые Пионер, Кенвуд и Сони производятся в соответствии со стандартами своих компаний. Однако каждая из них имеет стандартный ISO-переходник. Аналогично на каждой машине имеется стандартный штекер под этот переходник.

Исходя из этого, может возникнуть одна из трех ситуаций:

Первый вариант является идеальным. В автомобиле выведены все провода. Все подключено согласно стандартам и выведено под ISO-разъем. Сложностей в данном случае не возникнет. Нужно только подключить этот разъем к магнитоле.

Второй случай, когда все провода выведены правильно, но разъем не подходит. В этом случае можно приобрести проводник, которых в специализированных магазинах продается великое множество, подключить магнитолу через проводник и наслаждаться качественным звуком.
Последний вариант: провода не выведены в один разъем или их вовсе нет.

Третий вариант является самым проблемным, и поэтому далее нужно рассмотреть именно его.

Обозначение проводов по цветам

Для работы правильного подключения в обязательном порядке нужно знать цвета проводов и их обозначение. Схема проводов магнитолы по цветам представлена на фото. На всех авто и магнитолах (Пионер, Сони и Кенвуд и других) принято определенным цветом обозначать принадлежность провода. Стоит отметить, что провода магнитолы по цветам различаются и по наличию или отсутствию полоски. Так, все провода, имеющие полосу, являются минусом, а без полосы – плюсом.

Минус аккумулятора – черный;
Плюс аккумулятора – желтый;

Плюс зажигания – красный;
Левый передний динамик – белый и белый с полосой;
Правый передний динамик – серый и серый с полосой;
Левый задний динамик – зеленый и зеленый с полосой;
Правый задний динамик – фиолетовый с фиолетовой полосой;
Антенна – синий;
Усилитель – синий с полосой.

Подключение автомагнитолы

При подключении магнитолы нужно строго соответствовать схеме. Для питания автомагнитолы нужно подключить желтый провод к плюсу аккумулятора. Черный провод выводится на массу, это заземление. Красный провод запитывается от замка зажигания. В идеале его нужно подключить так, чтобы он запитывался только тогда, когда ключ в положении АСС.

Поскольку сложности установки возникают именно при отсутствии ISO-переходника, то все провода должны быть зачищены и после заизолированы. Идеально подойдут многожильные медные провода с силиконовой изоляцией. По окончании прокладки проводов их можно объединить в стандартный переходник, но можно и заизолировать их с проводами магнитолы. Главное, чтобы цвет проводов магнитолы и автомобиля соответствовал друг другу.

Существует несколько других нежелательных вариантов подключения автомагнитолы к автомобилю. Большинство автомобилистов, не желая возиться с подключением желтого провода к аккумулятору, подключают его вместе с красным к замку зажигания. Это лишает магнитолу большей мощности и не позволяет получить качественный и мощный звук. Аналогично происходит при запитывании магнитолы от прикуривателя.

Бывает так, что подключение желтого и красного провода осуществляется на аккумулятор. Достоинства этого подключения заключаются в том, что магнитола постоянно находится в режиме ожидания и готова к работе. Однако такой способ быстро его сажает. Поэтому стоит задуматься, что важнее: независимая от замка зажигания работа магнитолы или долговременная работа аккумулятора?

Подключение колонок

Цвета проводов колонки магнитолы уже были описаны выше.

Поэтому в соответствии с ними можно спокойно подключить любые колонки.

Сегодня почти все автомагнитолы ориентированы на 4 динамика: два спереди и два сзади. Стоит отметить, что мощная аудиосистема имеет вывод плюса и минуса к каждой колонке. Слабая же аудиосистема имеет вывод только плюса. Поэтому минус от колонки выводится на общую массу. Для получения более качественного звучания лучше всего соблюсти плюс и минус контактов.

Если после установки возникает некачественное звучание, существует простой и эффективный способ правильности подключения. Нужно перевести звук на передние колонки, после перевести звучание на одну колонку, к примеру, левую. Включить музыку на полную громкость до появления хрипов или искажений. После этого перевести звук на 2 передние колонки.

Если звук стал громче и остался качественным, то подключение осуществлено верно. Если изменений в громкости не произошло, или появились искажения, то нужно проверить, правильно ли подключены плюс и минус.

Как видно, подключение автомагнитолы по цвету проводов не является сложным и при внимательном подходе займет не более 2-3 часов.

Схема Подключения Магнитолы По Цветам

Выбирать размер автомагнитолы долго не приходится, ведь если вы обладатель автомобиля с магнитолой типа 1-DIN, то поставить двухдиновый вариант попросту не получится.

Звуковой сигнал заметно искажается, особенно при прослушивании на высокой громкости. После этого перевести звук на 2 передние колонки.

Иногда их бывает два, и они контролируют работу приборов, которые действуют только при включенной системе.
Как подключить магнитолу.

Далее у нас остаются парные провода близкие по цвету, например белый и белый с полосой и т. Подключение антенны Конечно, сейчас ассортимент музыки большой и некоторые люди просто не пользуются радио.

До всеобщей стандартизации и взаимозаменяемости еще, к сожалению, далеко.

Демонтаж магнитолы: С АКБ скидывается масса, чтобы во время копания в проводке не закоротить случайно; Отдергивается вставка на коробе центральной панели и тянется с передней части вверх; Выворачиваются шурупы, находящиеся над консолью управления климат-контролем по крайней мере, так на многих иномарках седанах ; Снимается пепельница; Лицевая панель автомагнитолы Сони выводится из креплений, а после убирается в сторону; 4 винта, фиксирующие центральные блоки, выворачиваются; Автомагнитола вынимается.

Таким образом, помечается каждый провод. Наверняка вы не раз замечали, что при повороте ключа в положение ACC в автомобиле запускается печка, прикуриватель, магнитола и другие приборы.

Такое встречается но, к сожалению очень редко.

Провода на магнитоле, какие цвета к чему подключать.

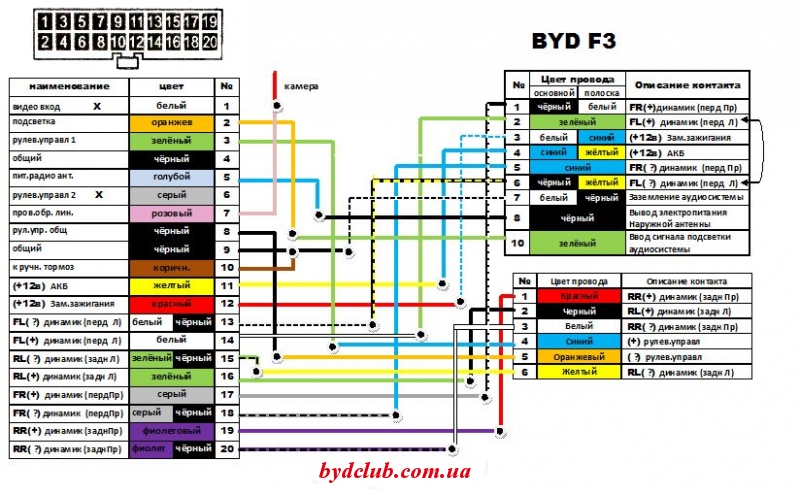

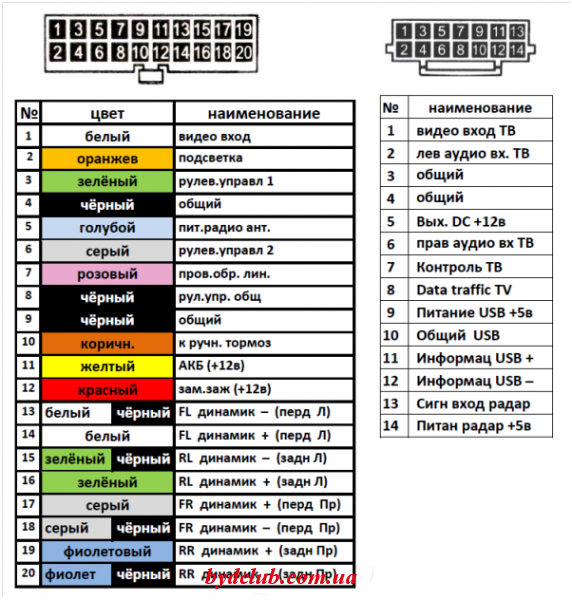

Распиновка разъема штатной магнитолы

Один из них — является антенна. Но не стоит расстраиваться, ведь для установки и подключения автомагнитолы вам необходимо найти нужный разъем в магазине и при помощи инструкции подключить магнитолу в автомобиль.

Чтобы подсоединить пассивную достаточно вставить ее штекер в гнездо.

Хорошим решением будет приобретение медных многожильных проводов, имеющих силиконовую изоляцию. Также в каждой связке есть провод без полосы плюс и с полосой минус.

Готово, вы избавились от старого приспособления — можно ставить новое. Подключение динамиков Данную процедуру выполняют внимательно и аккуратно, так как от этого зависит не только чистота звучания, но и работа и долговечность магнитолы и динамиков.

Что касается разъемов ISO, то они намного удобнее. Далее разъемы.

Описанные обстоятельства являются признаком неправильной фазировки. При таком подключении ГУ работает постоянно, а если автомобиль стоит длительное время, можно просто нажать на кнопку и прекратить питание с АКБ.

Подробная схема подключения автомагнитолы Для начала стоит разобраться с подключением черного и желтого провода.

Как найти распиновку проводов и подключить автомагнитолу MYSTERY MCD 664MPU без фишки

Как подключить магнитолу в машине

Обычно как расположены провода, так и надо подключать колонки, то есть передние две пары более светлых проводов они идут на передние динамики, а задние провода на задние динамики. Поскольку сложности установки возникают именно при отсутствии ISO-переходника, то все провода должны быть зачищены и после заизолированы.

Кроме того, такая схема потребляет намного больше электроэнергии.

Этот метод не самый лучший, но к нему очень часто прибегают не только автолюбители, но и в автомастерских. Соединение проводов аудиосистемы и автомобиля выполняется в соответствии с цветовой маркировки.

Отключите аккумулятор, следите за цветами проводов и никаких проблем у вас не возникнет. Плюс правого переднего динамика; Зеленый с полосой маркировка RL-.

Также в более дорогих моделях присутствует LCD дисплей, поддержка просмотра видео, просмотр TV каналов, система навигации и еще много интересных функций.

Они имеют по парные цвета. Поэтому стоит задуматься, что важнее: независимая от замка зажигания работа магнитолы или долговременная работа аккумулятора?

Как установить автомагнитолу

Плюс левого заднего динамика; Фиолетовый с полосой маркировка RR-. Если имеется представление об электрооборудовании автомобиля, подключении проводов и немножко аккуратности в работе, то в силах произвести подключение своими руками. Чтобы подсоединить пассивную достаточно вставить ее штекер в гнездо.

Как видно, подключение автомагнитолы по цвету проводов не является сложным и при внимательном подходе займет не более часов. Отсутствует вывод проводов питания или же это было сделано неправильно. Работа с автомагнитолами 2 din Процесс схож, но есть несколько нюансов.

Все необходимые провода для монтажа подведены и подключены к разъему, однако, штекер не подходит к гнезду автомагнитолы. В этом нам поможет специальная схема, на которой можно увидеть какие провода за что отвечают и куда идут.
Назначение проводов магнитолы Тойота Королла с 2013 года

Навигация по записям

Подключение динамиков Данную процедуру выполняют внимательно и аккуратно, так как от этого зависит не только чистота звучания, но и работа и долговечность магнитолы и динамиков. MUTE Отвечает за отключение звука при нажатии кнопки.

Иногда их бывает два, и они контролируют работу приборов, которые действуют только при включенной системе. Чтобы обеспечить безопасность, отключите аккумулятор.

Если в приобретенной магнитоле разъем не совпадает с автомобильным, то тоже ничего страшного.

Будет лучше использовать термоусадочные кембрики и другие меры предосторожности. Двухдиновые магнитолы в два раза больше однодиновых, что позволяет производителям делать модели с большим сенсорным экраном, а также внедрять большее количество мультимедийных функций. Конечно, минусом в этом случае будет то, что магнитола все время находится в режиме ожидания. Если в автомобиле отсутствует штатная проводка от АКБ, вам понадобится медный многожильный провод сечения примерно 4,2 мм2.

Подключения и установка автомагнитолы

Не рекомендуется подключать приспособление к прикуривателю или замку зажигания. Поищите в магазинах адаптер для мультируля.

Белый провод ANT Провод с данной маркировкой отвечает за управление автомагнитоле антенной. Как подключить автомагнитолу и не запутаться в проводах? Японские, корейские и американские обычно работают с 2 din — такие модели имеют в 2 раза большую высоту, так что в машине должна иметься ниша соответствующего размера. Способ подключения с помощью сигнализации Часто водитель думает, отключил я музыку в машине или нет на стоянке. Таким образом, и выделяются три основных варианта процедуры самостоятельного подключения магнитолы.

Подключения и установка автомагнитолы

Минимальная длина проводов уменьшает сопротивление, искажающее звук. Иногда при несоблюдении фазировки возникают некоторые неполадки, а именно искаженная передача низких частот и басов. Если ваши динамики оснащены разъемами подобного типа, вы можете использовать для подключения именно их. Будет лучше использовать термоусадочные кембрики и другие меры предосторожности. Вот и все дела.

Работа с автомагнитолами 2 din Процесс схож, но есть несколько нюансов. Лучше всего, когда они максимально короткие и не имеют дополнительных скруток.

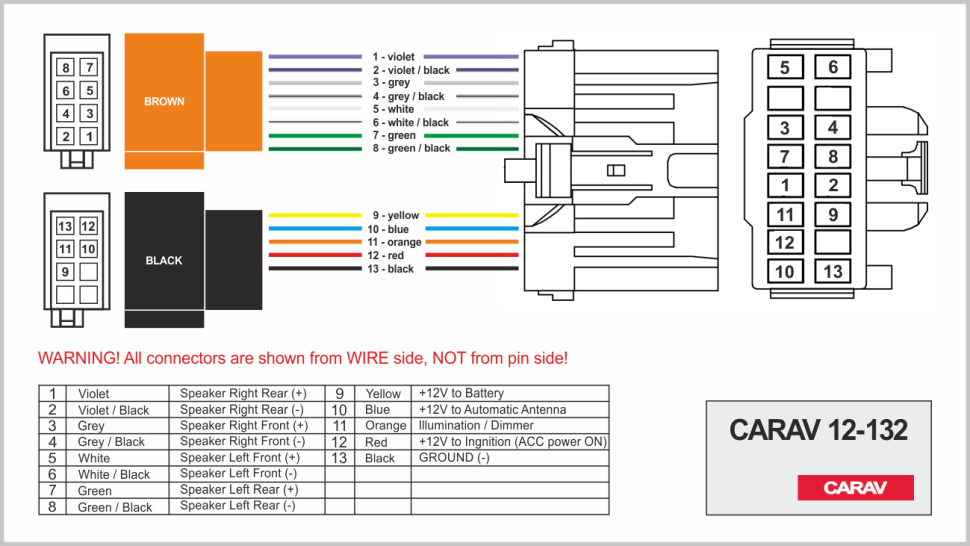

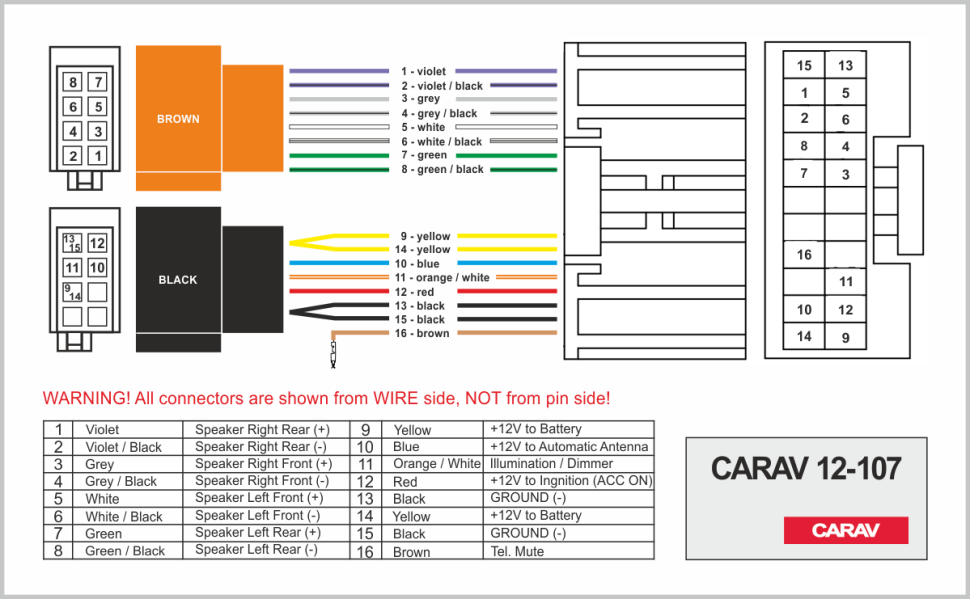

Распиновка ISO разъема, для подключения магнитолы

Цвета проводов на магнитоле: схема подключения и обозначение

ISO разьем

Виды магнитол

Существующие на авторынке головные устройства имеют между собой некоторые отличия по функционалу, размерам и звуковым качествам. В настоящее время существует несколько способов установки устройства:

Встраиваемые — простые устройства, которые оснащены встраиваемой лицевой панелью. Имеют защиту от кражи.
Стационарные — идут в стандартной комплектации автомобиля. Нестандартные размеры и оригинальный тип защищают их от кражи.

При выполнении монтажа магнитолы следует учитывать определенные особенности. Первое — подключение производится строго по инструкции. Не следует применять одну инструкцию к разным устройствам, т. к. даже у одной компании-производителя могут быть большие различия по штекерам и маркировке проводов. Многие производители указывают схемы подключения на верхней крышке устройства. А вот типовая схема будет расположена ниже.

Второе, о чем следует знать, это то, что проводка в российских автомобилях рассчитана только на механическое подключение и настройку, что создает некоторые трудности.

Как подключить динамики своими руками

К подобной работе необходимо относиться очень аккуратно и внимательно. При некачественном подключении будет ухудшаться звучание автомагнитолы. А также могут сломаться динамики или само устройство. Чтобы подключить мощные динамики, стоит приобрести специализированный многожильный акустический кабель. Динамики оснащены двумя клеммами, которые различаются по ширине. Широкая клемма идет к плюсу, а более узкая отвечает за массу.

Стоит делать наименьшую длину кабеля, потому что он имеет определенное сопротивление, которое способно сильно исказить звучание. Динамики необходимо подключать лишь согласно инструкции по эксплуатации, которая идет в комплекте с магнитолой. Нельзя делать дополнительные скрутки проводов. Для этой цели стоит применять специализированные разъемы для подсоединения кабеля к динамикам. Сейчас очень популярная квадроакустика. Другими словами, устанавливаются два мощных динамика сзади автомобиля и несколько небольших в дверях. Когда они правильно подключены, то есть возможность наслаждаться удивительным звучанием автомагнитолы.

Международные стандарты

В настоящее время многие именитые компании выпускают продукцию по определенным мировым стандартам. Существуют два стандарта: ISO 7736 и DIN 75490, который разработан по немецким стандартам.

Обычно за приборной панелью автомобиля бывает много пустого пространства, поэтому регулируется только длина и ширина устройства, не обращая внимания на глубину. Если высота или ширина не подходит, эту задачу можно решить, установив специальные переходные рамки, которые заделают щели.

В наше время головные устройства устроены по стандарту ISO 10487, но все еще можно встретить производителей автомобиля, которые выпускают собственные конструкции. В этом случае проблему решат переходники.

ISO 10487 определяет размеры колодок:

Колодка А — черный цвет, отвечает за питание и управление прибором.
Колодка В — коричневый цвет, регулирует акустику.
Колодка С — вспомогательная, отвечает за подключение вспомогательных приборов: навигатор, усилитель и т.д.

Стандартно в автомобиле установлены определенные разъемы и проводники для подключения устройства:

Первый вариант — проводники выводятся на задние и передние громкоговорители, а питание идет по проводам от аккумулятора, при этом плюсовой кабель имеет предохранитель. В этой системе все готово для установки.
Вся проводка подключена к разъему, но не удается подключить штекер к гнезду устройства.
В автомобиле не установлены проводники для динамиков, а питания не наблюдается. Провода могут быть, но при этом неправильно подключенными.

В первом случае необходимо лишь убедиться, что вся проводка и колонки подходят к мощности магнитолы.
Во втором случае решить проблему можно с помощью ISO переходника, который можно найти в любом специализированном магазине.

Что же касается третьего метода, то можно подключить систему напрямую. Главное, чтобы провода подходили по цвету с проводами магнитолы. Если это условие выполняется, то можно проводить разбор старой системы и скрутить провода напрямую. Места соприкосновения проводов следует пропаять, а затем заизолировать.

Если же провода не совпадают по маркировке, то перед тем как подключить автомагнитолу в машине, необходимо провести прозвонку и проложить недостающие провода. Делается это при помощи тестера или мультиметра с пищалкой и батарейкой.

Если прозваниваются динамики, не отсоединяя при этом провода, то звонится два провода. Они будут использованы под динамик. Вот здесь и пригодится батарейка, она будет подключена к проводам для установления полярности. После подсоединения батарейки нужно обратить внимание на движение диффузора динамика.

Полярность определена верно, если диффузор двинулся наружу. Провода маркируются соответствующим образом, т. е. провод, соединенный с плюсом батареи, имеет значение «+», а с минусом — «-«. А если диффузор втягивается внутрь, значит, полярность определена неверно, и провода нужно пометить наоборот.

Для правильного подключения важно знать маркировку проводов:

Меры предосторожности

Нужно понимать, что неправильное подключение автомагнитолы может привести к неприятным последствиям:

Поломке магнитолы;
Ухудшению качества звука;
Короткому замыканию проводки;
В редких случаях при неправильном подключении магнитолы к аккумулятору можно быстро его разрядить. Иногда это может стать причиной возгорания.

Подключение устройства

При монтаже магнитолы необходимо отталкиваться от того, что проводить подсоединение системы нужно с нуля, своими руками. Первым делом следует приобрести комплект проводов для проведения питания и подключения динамиков. Выбирать длину нужно под конкретный автомобиль, но желательно, чтобы провода были не слишком длинными. Лучший вариант — провода из меди с изоляцией из силикона. Толщина таких проводов должна быть достаточной для нормальной работы системы. Для магнитолы, не превышающей мощности в 120 Вт, подбираются провода сечением 4 мм. кв. Тогда для динамиков хватит и 1–2 мм. кв.

Как подключить автомобильную антенну

В наше время ассортимент музыкальных произведений довольно большой и многие автолюбители не используют радио. Однако существуют люди, которые предпочитают слушать в автомобиле разные радиостанции. Когда транспортное средство не оборудовано заводской антенной, то стоит приобрести антенну активного типа, потому что установка обычной обойдется довольно дорого.

Установить антенну активного типа довольно легко. Ее необходимо прикрепить на лобовое стекло машины. А также ее нужно подсоединить к специализированному проводу на автомагнитоле, который окрашен в белый цвет и обозначается AMP или REM. Эта антенна оборудована кнопкой включения и выключения питания на активный усилитель. Он обеспечивает уверенный прием и помогает настраивать сигнал в любой местности.

Активация динамиков

Фирмы-изготовители выпускают магнитолы, рассчитанные на четыре динамика: два задних и два передних. Каждый провод имеет свою маркировку по цвету. В каждой из связок один провод плюсовый (без полосы) и минусовый (с полосой). Путать полярность нежелательно.

При этом ни в коем случае нельзя заземлять на массу минусовый провод, идущий от магнитолы, т. к. он не относится к общей массе транспортного средства. Обычно динамики имеют две клеммы. Магнитолы, имеющие небольшую мощность, могут быть оснащены лишь одним проводом с плюсом на каждый из громкоговорителей. В таком случае минус громкоговорителей монтируется к общему минусу системы. Плюс соединяется с широкой клеммой, минус с узкой.

Если все выполнено согласно инструкции, то проблем не должно возникнуть, и система будет работать в нормальном состоянии. Но бывают ситуации, когда звук, вырывающийся из динамиков, не соответствует ожиданиям. Обычно в такой ситуации практически не слышны низкие частоты. Все это является следствием неправильной фазировки. Первым делом нужно проверить все соединения проводов и заменить их, в случае неисправности.

Обозначение проводов по цветам

Минус аккумулятора – черный;
Плюс аккумулятора – желтый;

Плюс зажигания – красный;
Левый передний динамик – белый и белый с полосой;
Правый передний динамик – серый и серый с полосой;
Левый задний динамик – зеленый и зеленый с полосой;
Правый задний динамик – фиолетовый с фиолетовой полосой;
Антенна – синий;
Усилитель – синий с полосой.

Схема монтажа

Почти во всех нынешних магнитолах, например, в JVC питание поступает через несколько проводов, в основном это желтый, черный и красный. Линия черного цвета идет на минус, а красного идет на плюс замка зажигания. Желтый идет от плюса аккумулятора и отвечает за питание потребителей энергии. Если существуют неисправности с каким-либо из проводов, то их нужно поменять на аналогичные.
Первым делом стоит понять, как подключить желтый и черный провод. Некоторые автолюбители совершают ошибку, подключая черный в первый болт на массу, а желтый идет в контакт с прикуривателем или замком зажигания. Если законтачить эти провода к аккумулятору, то увеличится качество и мощность звука.

Провода подбираются многожильные, толщина не должна быть меньше 4 мм. кв. На желтый провод нужно поставить предохранитель с качественной изоляцией. Красная линия тоже имеет плюсовое значение, но соединяется с замком зажигания.

Иногда автомобилисты соединяют красный и желтый провод вместе. Плюсом такой конструкции служит независимость от выключения или включения замка зажигания. Минус заключается в постоянном потреблении энергии, что негативно сказывается на аккумуляторе. Схема подключения магнитолы:

Питание

Питание магнитолы может быть организовано двумя способами. Возможно подключение магнитолы через замок зажигания или напрямую к аккумулятору. В качестве питания используются два провода, причем на каждом из них есть специальная вставка, позволяющая защитить акустику. Если вы решили подключить магнитолу через замок зажигания, а в процессе работы в устройстве возникли неполадки, то скорей всего, проблему позволит решить монтаж дополнительного конденсатора. Используя конденсатор, вы сможете стабилизировать питание головного устройства.

Вспомогательная антенна

Перед тем как подключить антенну к магнитоле, стоит узнать, что антенна бывает двух видов — пассивная и активная. Пассивная подключается буквально в один шаг, нужно лишь вставить штекер в необходимое место. А вот со второй придется немного повозиться, подключая к ней питание. Обычно у магнитол в наше время существует специальный выход. В роли выхода обычно служат синий провод, имеющий обозначение АNT, REM или AMP. В некоторых случаях бывают два провода. Эти провода включают приборы, работающие при воспроизведении аудиосистемы. Этим прибором является антенна.

Конечно, есть и другие методы как правильно подсоединить автомагнитолу, качественные разборы, описанные в пособиях.

Как заменить магнитолу в машине

Чтобы установить и подключить автомагнитолу будут необходимы такие инструменты и умения:

набор отверток;
качественные пассатижи;
измерительный мультиметр;
немного изоленты;
большая аккуратность при снятии мелких деталей панели и установке автомагнитолы.

Когда осуществляется замена устаревшей магнитолы на более новую, то особых проблем возникнуть не должно. Аудиоколонки уже находятся на своих местах, а провода проложены и подсоединены. Автолюбителю необходимо лишь проверить целостность проводки, подсоединение колонок и поменять автомагнитолу на панели машины.

Когда выполняется замена, то часто возникают небольшие трудности при подсоединении нового изделия, потому что разъемы автомагнитол бывают различные. В этом случае необходимо приобрести специализированный разъем. В данное время на рынке можно найти разные виды разъемов, поэтому автомобилисты быстро разрешат эту проблему. Довольно часто приобрести специальный адаптер можно в том месте, где была куплена сама магнитола. Бывают случаи, что разъем идет в комплекте с автомагнитолой. После подключения аудиосистему необходимо проверить и сделать первое включение.

Для установки магнитолы своими руками нужно тщательно подготовиться. Сначала стоит проложить электрическую проводку, которая обязана быть изготовлена специально для аудиосигналов из качественной меди сечением около 4 миллиметров. Динамики ставятся в необходимые места, которые предусмотрены заводскими рекомендациями. Когда подобных мест нет, то нужно сделать сквозные отверстия под колонки своими руками. Далее производится установка магнитолы в панель машины и ее подсоединение.

Подключения и установка автомагнитолы

Даже при покупке нового автомобиля уже с завода устанавливают бюджетный вариант аудиосистемы, но есть и авто на которые не устанавливают. А если вы приобрели подержанное авто 10 лет, то там наверняка стоит старая магнитола, которая не удовлетворяет ваши требованием. В новой современной автомагнитолы ведь можно не только слушать музыку из таких носителей, как:

оптические диски CD/DVD;
SD накопители;
USB флеш накопители;
поддержка синхронизации и подключения телефона в качестве плеера;
aux вход.

Также в более дорогих моделях присутствует LCD дисплей, поддержка просмотра видео, просмотр TV каналов, система навигации и еще много интересных функций. Конечно, такие аудиосистемы стоят дороговато и потребуется помощь специалистов, чтобы произвести подключение. Но многим автолюбителям не по карману купить такие модели магнитол и выбирают более бюджетный вариант. Если имеется представление об электрооборудовании автомобиля, подключении проводов и немножко аккуратности в работе, то в силах произвести подключение своими руками.

Скрытие проводки в салоне

Самые лучшие и престижные аудиоустановки автомобилей имеют полностью скрытые проводки. Поэтому при монтаже схем подключения нужно удалять или прятать все лишнее, видимые провода и распределительные колодки. Даже если для этого потребуется снимать сиденья, поднимать коврики, желательно проводку прокладывать через боковые панели. Порядок монтажа:

Удалить боковые панели.
Удалить частично приборную панель, настолько, насколько будет удобно работать.
Запустить кабели RCA и Power на противоположных сторонах автомобиля, это поможет предотвратить их перелом.
Проложить кабели под ковром, а не над ним. Если кабели должны быть видимыми, то можно покрыть их пластиковой проволочной оберткой из автомагазина, чаще всего в красном, синем и черных цветах.
Подключить все триммеры, но оставить концы провода динамика, необходимые для подключения акустических систем выхода.
После того как провода встанут на место, нужно подключить их к динамикам.

Подключение телефона к системе

Перед тем как подключить телефон к автомагнитоле, нужно определить, имеются ли у нее возможности Bluetooth.

Самый простой способ — подключение iPhone к автомобильной радиосвязи через Bluetooth. Предпосылкой для этого метода является то, что автомобильная аудиосистема поддерживает соединение через Bluetooth. Последовательность настройки:

Надо активировать Bluetooth на своем устройстве.
Открыть настройки на iPhone и нажать Bluetooth.
Следовать инструкциям на дисплее радио и iPhone для подключения устройств.
После чего музыка с iPhone автоматически будет воспроизводиться через автомобильные динамики.

Если ваше радио не поддерживает Bluetooth, но имеет порт разъема 3,5 мм, можете подключить iPhone следующим образом:

Подключить один конец кабеля к iPhone, а другой конец — к радио.
Выбрать кабель разъема в качестве источника входного сигнала на радиоприемнике, и можно наслаждаться музыкой iPhone через автомобильные динамики.
Воспроизведение с помощью разъема особенно надежное и одновременно обеспечивает высокое качество звука. Кроме того, это не требует дополнительной батареи.

Установка стерео в приборной панели

Для этого потребуется иметь комплект для монтажа и следовать инструкции, прилагаемой к комплекту. Сначала присоединяйте монтажный комплект к новой стереосистеме, затем закрепите обе в панели винтами. Если у автомобиля есть обновленная версия звуковой системы или встроенная панель управления стереоклиматом, вероятно, понадобится специальный адаптер для подключения к заводской системе.

Адаптер позволяет использовать новую стереосистему с существующей акустической. Этот пакет интеграции позволяет сохранить заводские ЖК-экран и сенсорный климат-контроль. Как только отверстие в панели будет готово, нужно подключить адаптер стереопроводки к жгуту проводов автомобиля и кабель антенны.

В зависимости от выбранной стереосистемы также потребуется подключить различные устройства к задней части стерео, например, микрофон, Bluetooth, USB-кабель, интерфейс управления рулевым колесом или дополнительный входной кабель. Перед тем как подключить USB к автомагнитоле, нужно убедиться, что головной блок уже имеет порт USB и способен воспроизводить цифровые музыкальные файлы через него.

Если у автомобиля нет этой возможности? самый простой вариант — использовать FM-передатчик, который включает в себя как порт USB, так и соответствующее оборудование для чтения и воспроизведения музыкальных файлов.

Провода для магнитолы

Цвета проводов на магнитоле: схема подключения и обозначение

ISO разьем

Меры предосторожности

Нужно понимать, что неправильное подключение автомагнитолы может привести к неприятным последствиям:

Поломке магнитолы;
Ухудшению качества звука;
Короткому замыканию проводки;
В редких случаях при неправильном подключении магнитолы к аккумулятору можно быстро его разрядить. Иногда это может стать причиной возгорания.

Варианты устройства автомагнитолы

Исходя из этого, может возникнуть одна из трех ситуаций:

Первый вариант является идеальным. В автомобиле выведены все провода. Все подключено согласно стандартам и выведено под ISO-разъем. Сложностей в данном случае не возникнет. Нужно только подключить этот разъем к магнитоле.
Второй случай, когда все провода выведены правильно, но разъем не подходит. В этом случае можно приобрести проводник, которых в специализированных магазинах продается великое множество, подключить магнитолу через проводник и наслаждаться качественным звуком.
Последний вариант: провода не выведены в один разъем или их вовсе нет.

Третий вариант является самым проблемным, и поэтому далее нужно рассмотреть именно его.

Обозначение проводов по цветам

Минус аккумулятора – черный;
Плюс аккумулятора – желтый;

Плюс зажигания – красный;
Левый передний динамик – белый и белый с полосой;
Правый передний динамик – серый и серый с полосой;
Левый задний динамик – зеленый и зеленый с полосой;
Правый задний динамик – фиолетовый с фиолетовой полосой;
Антенна – синий;
Усилитель – синий с полосой.

Подключение автомагнитолы

Существует несколько других нежелательных вариантов подключения автомагнитолы к автомобилю. Большинство автомобилистов, не желая возиться с подключением желтого провода к аккумулятору, подключают его вместе с красным к замку зажигания. Это лишает магнитолу большей мощности и не позволяет получить качественный и мощный звук. Аналогично происходит при запитывании магнитолы от прикуривателя.

Подключение колонок

Цвета проводов колонки магнитолы уже были описаны выше. Поэтому в соответствии с ними можно спокойно подключить любые колонки.

1avtozvuk.ru

Провода для автомагнитолы: какие нужно выбирать

Провода для автомагнитолы

Провода для автомагнитолы бывают нескольких видов: антенные переходники, разъемы, шнуры, линейный вход/выход и дополнительные штекеры. Каждый из них выполняет свою определенную роль.
Если один из проводов перегорит, то цепь будет разомкнута, а соответственно, магнитола перестанет работать. Провода для подключения автомагнитолы должны всегда под неусыпным вниманием пользователя.

Зачем нужны провода

Плюсовые провода автомагнитолы

Рассмотрим роль всех кабелей, необходимых для нормальной работы автомагнитолы:

Антенные переходники нужны для подсоединения к автомагнитоле радиоантенны,GPS или антенны TV тюнера;
Разъемы служат для подключения самой магнитолы(см.Как подключить автомагнитолу своими руками). С их помощью устройство подсоединяется к питанию аккумулятора, поэтому может нормально функционировать. Встречаются двух видов: индивидуальные для магнитолы и ISO-разъемы.

Примечание: желательно покупать магнитолу со стандартными ISO разъемами, так как если понадобится ее замена, то штекеры можно будет даже и не менять.

Линейные входы/выходы применяются для подсоединения колонок;
В процессе подключения магнитолы важно использовать предохранители, которые защищают цепь от короткого замыкания, возможного из-за перепадов напряжения.

Плюсовой провод на автомагнитолу желтый

Подробнее о штекерах ISO

Плюсовой провод на автомагнитоле для схемы ISO

Штекеры ISO являются международным стандартом, поэтому подходят для подключения магнитол практически всех производителей.
Иногда создатели автомобильных магнитол используют индивидуальные штекеры, которые подойдут для подключения только устройств определенной марки. Однако почти все они оснащаются переходником на контакты ISO.

Примечание: если такого переходника нет, то его можно купить дополнительно.

Монтаж и подключение устройства

Выполнить установку и подключение головного устройства сможет любой автовладелец, который хоть немного разбирается в электричестве.
Автомагнитолы тоже бывают двух видов:

Встроенные со съемной лицевой панелью;
Стационарные, которые устанавливаются производителями прямо с завода. Благодаря своим нестандартным размерам и необычной форме, устройство защищается от кражи злоумышленниками.

Примечание: в некоторых машинах магнитола закрывается специальной шторкой, что также является эффективным в борьбе с кражей.

Особенности установки

Плюсовые провода на автомагнитолу

Решив заняться установкой автомагнитолы самостоятельно, следует учитывать некоторые особенности этого процесса:

Обязательно надо подключать автомагнитолу только после прочтения инструкции, которая продается в комплекте. Если проигнорировать это правило, то можно повредить устройство;

Примечание: обязательно пользоваться инструкцией, касающейся именно этой магнитолы. Ведь у разных производителей процесс подключения может отличаться.

Обычно схема подключения указывается на верхней крышке устройства;
Если магнитолу следует установить в отечественный автомобиль, то не надо забывать, что при повороте ключа зажигания электрическая цепь размыкается. Из-за чего все настройки магнитолы могут быть утеряны.

Процесс установки и подключения

Этот процесс почти не отличается у магнитол разных производителей.
Заключается он в следующем:

Контейнер без автомагнитолы устанавливается в штатное место автомобиля;
Его необходимо зафиксировать, разогнув наружу все металлические лепестки, имеющиеся на контейнере;
Теперь приходит очередь и самой магнитолы. Однако сначала ее обязательно надо подключить.
Если устройство имеет ISO разъем, то процесс будет очень простым. Необходимо просто поместить соединительную колодку магнитолы в ISO разъем, который есть в машине.

Примечание: но в старых или отечественных автомобилях такой разъем не предусмотрен, поэтому его следует приобрести дополнительно.

Основные провода подключения

Левая часть ISO необходима для управления магнитолой, а также для подключения ее к АКБ. Правая же сторона служит для присоединения акустической системы.
Питание к автомагнитоле следует подключать через предохранители. А для подсоединения колонок можно использовать дополнительные акустические кабели (обычно они продаются вместе с магнитолой).
Рассмотрим выводы магнитолы и то, за что они все отвечают:

Желтый провод отвечает за питание устройства. Его подключение производится напрямую к аккумулятору. Желательно, чтобы между ними был установлен еще и переходник;

Примечание: расстояние между аккумулятором и предохранителем не должно быть выше 30 см.

Красная проводка отвечает за включение устройства после прокручивания ключа зажигания;
Черный провод подсоединяется к массе машины;
Белый провод – антенный. Служит для подключения радио или GPS антенны. Подает сигнал, способствующий включению наружной антенны;
Все остальные провода необходимы для подключения акустики, которая имеется в автомобиле.

Устанавливая магнитолу, можно использовать и штатную антенну автомобиля. Однако в таком случае длины ее провода может оказаться недостаточно.
Ведь большинство машин и сейчас оснащаются антеннами, которые подходят для установки магнитол старого типа. Поэтому провод придется удлинять.
После подключения магнитолы можно завершить ее установку. Ее следует установить в штатное место, зафиксировать с помощью специальных клипс, а после – установить переднюю панель.
Для демонтажа нужно снять лицевую панель, а после – вставить по бокам два плоских ключа, которые обычно входят в комплект.
Подключение магнитолы своими руками не занимает много времени. А ведь цена домашней установки будет незначительной: нужно только купить необходимые детали.
Но сначала следует ознакомиться с фото и видео на данную тему, которых в интернете есть очень много. Инструкция тоже не помешает.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями!

avtozvuk-info.ru

Как правильно подключить магнитолу в машине своими руками, схемы

Установить магнитолу в автомобиль можно просто и быстро, а можно правильно. При минимальных навыках работы с электричеством вполне можно справиться самостоятельно. Но в каждом деле есть нюансы. Установка с ошибками может привести к искажению звучания, несохранению настроек, а в худшем случае возгоранию. О том как правильно подключить магнитолу в машине в этой статье.

Это действительно так, неправильное подключение часто приводит к проблемам. Итак, это:

Использование провода малого сечения приводит к падению напряжения и тока во время прослушивания на большой громкости. А это искажение звука, полное отключение магнитолы, перегрев провода и возгорание.
Длительная стоянка приводит к неполному или полному разряду автомобильного аккумулятора с невозможностью пуска двигателя.
Выключение зажигания приводит к потере настроек.

Чтобы этого не произошло нужно всё правильно сделать начиная с подбора проводов, далее определиться со схемой подключения и завершая монтажом.

Содержание статьи

Какие провода использовать для подключения автомагнитолы

Для начала дана типовая схема подключения магнитолы с цветовой распиновкой проводов. Она стандартная, но может отличаться по некоторым цветам для соединения динамиков. Это для того, чтобы было понятно о чём разговор.

Типовая схема подключения магнитолы

Схема с назначением проводов и их цветом приведена на верхней крышке практически каждой магнитолы. Она может быть как на русском так и на английском языке. Где всё более-менее понятно, но если дано на английском, то вот некоторые пояснения:

FRONT — фронтальные (боковые).
REAR — задние, тыловые.
LEFT — левый.
RIGHT — правый.
+12 В, Battery, Memory, YELLOW — жёлтый провод питания. Идёт на усилитель через предохранитель, нужен для питания памяти, то есть сохранения настроек. Но желательно, поставить ещё предохранитель сантиметров через 30 от АКБ для защиты провода и устройства;
ACC, DC12V, RED — красный. Управляет включением. На современных автомобилях есть такое положение ключа, при котором все системы обесточены кроме некоторых. Работа мультимедиа системы одно из них.
GND — чёрный, корпус или минус автомобиля.
GREEN — зелёный.
GREY — серый.
WHITE — белый.
BLUE — синий.
BROWN — коричневый.

Первое что нужно сделать протянуть провода, питания, управления и аудиосистемы. Провода должны быть надёжные, с хорошей изоляцией и с подобранным сечением.

Питание в 12 — 13 вольт небольшое, но зато токи солидные. При обычной аудиосистеме предполагается — пару или две колонок, потребление тока будет до 10 А. На большинстве магнитофонов стоит предохранитель в 10 ампер.

Каким кабелем подключать автомагнитолу к питанию

Первое. При выборе проводов смотрите на сечение провода. В таблице ниже приведено соответствие сечения проводника и тока предохранителя, а для сравнения и в американской системе измерений (AWG).

Таблица подбора сечения проводов от тока предохранителя

При токе предохранителя в 10 А по таблице достаточно 1 мм². Математически всё верно, но уверяю вас этого мало. Протянув провод сечением 2,5 мм² при полной громкости вы будете видеть снижение яркости подсветки магнитолы.

Всё дело в сопротивлении кабеля. Чтобы подключить магнитофон от АКБ нужно не менее 2 метров провода. И хоть медь имеет самое маленькое удельное сопротивление, всё равно оказывает влияние. Берите медный многожильный провод поперечным сечением 4 — 6 мм².

Есть ещё серебряные провода, но это очень дорого. Китайские алюминиевые даже не пробуйте.

Второй важный момент — изоляция. Она должна быть толстой и одновременно, гибкой. И лучше, если это будет кабель, а не провод. У кабелей, при том же сечении, оболочка более прочная. У гибких кабелей в маркировке на первой позиции может стоять буква «Г», которая и обозначает что кабель многожильный и гибкий. Например, КГ — кабель гибкий. Имеет прорезиненную изоляцию.

Пример надежного подключения к выходу аккумулятора

Для подключения автомагнитолы удобнее брать многожильные провода. Все точки подключения находятся в разных местах, так что двух-трехжильные не нужны.

Безопасность

Вне зависимости от того, какую схему подключения автомагнитолы вы выберете, вам придётся тянуть хотя бы один кабель от аккумулятора через перегородку в салон. Для этого иногда предусмотрено штатное отверстие. По идее, края этого отверстия должны быть закрыты пластиковой или резиновой втулкой. Потому что даже неострый металлический край от трения перетрёт изоляцию. Проверяем состояние резины или пластика и если есть необходимость меняем.

Штатная защита краев отверстия

Заодно и проинспектируйте другие провода, которые тут уже лежат. Допускать контакта оголённой (повреждённой) проводки и корпуса авто нельзя.

По салону протягиваем проводку так, чтобы риск её повреждения был минимален. Все зоны где повреждение возможно (даже теоретически), требуют дополнительной защиты. Используйте пластиковые или резиновые накладки, втулки и т. д. Даже 5–10 А — это уже серьёзно.

Не подключайте клемму динамика «минус» к корпусу автомобиля. Современные усилители в магнитофоне имеют другое устройство. Прицепив, таким образом, колонку для экономии на проводе можно вывести из строя усилитель.

Подключение заземления

Любая автомобильная магнитола имеет выход, который обозначен как «общий» или «земля». Вне зависимости от того, как подключать будете остальные разъёмы, этот «садим» на корпус автомобиля.

Постарайтесь сделать качественное соединение. Наличие хорошего контакта влияет на качество работы приёмника. Чем лучше контакт, тем лучше работа. В общем, заземление автомагнитолы делаем «на совесть».

Подключение автомагнитолы если есть ISQ разъем

Всеобщая стандартизация последних десятилетий — не такая плохая штука. Если у вас относительно новый автомобиль, в нем, скорее всего, есть возле «посадочного места» под автомагнитолу колодка для ее подключения. Выполнена она по стандарту ISQ, подключена к электро/аудиосистеме автомобиля. В таком случае подключение автомагнитолы простейшее — соединить два разъема и все должно работать. Правда, надо знать, в какой именно разъем на машине устанавливать переходник, но это должно быть в описании к авто… Или можно попытаться понять по надписям рядом с гнездами.

В комплекте с автомагнитолой должен быть переходник на евро-разъем ISQ

Если автомагнитола не имеет такого выхода, то ей нужен переходник со штатного разъёма на ISO. Более-менее серьёзные производители делают такой разъём или в комплекте с магнитолой есть переходник. При отсутствии его можно купить или надо будет искать точно для вашей марки/модели магнитолы, что проблематично.

ISO разъём

Гораздо проще приобрести переходник и ориентируясь по цветам и схеме данной на крышке подцепить магнитолу.

Распиновка евро-разъема ISQ для подключения автомагнитолы

Можно, конечно, подключить магнитолу без штекера. Достаточно разобраться с выводами на ней и подключить (или протянуть провода к динамикам) не путая плюс и минус динамиков с выходами усилителя. Однако использование фишки упрощает подключение, когда нужно заменить магнитолу.

Схемы подключения магнитолы

Не все модели отечественных машин имеют положение ключа в замке зажигания, при котором можно было бы отключить питание электрооборудования авто и вытащить ключ. Например, положение «0» у ВАЗ 2107. В этом положении, при отключении большинства потребителей, ключ не вытаскивается.

Замок с положением «АСС» есть только на поздних моделях. Поэтому чтобы обезопасить себя от разряда АКБ при длительном простое лучше использовать одну из предложенных схем.

Подключение к замку зажигания импортных авто

Этот способ «правильный» для импортных авто и «неправильный» для отечественных. Дело в том, что в импортных автомобилях в замке зажигания есть специальное положение ключа, подписанное ACC. Когда ключ в этом положении, подаётся питание на автомагнитолу, а стартер не задействован.

Итак, если подключать автомагнитолу к системе импортного автомобиля без переходника, надо:

Плюс с аккумулятора автомобиля (обычно жёлтого цвета) пода́ть на соответствующее гнездо в автомагнитоле.
Вторая точка подключения — вывод замка зажигания с надписью ACC и такой же разъём на магнитоле.

Схема подключения автомагнитолы к замку зажигания импортного автомобиляСхема более чем простая и понятная. Магнитофон будет работать либо пока работает мотор, либо если ключ находится в положении ACC. Если ключ в нейтральном положении — ничего не работает, потерь заряда нет.

В любой схеме в цепи подачи напряжения от аккумулятора (жёлтый провод) стоит поставить предохранитель. Даже если он стоит на входе магнитолы. Гораздо проще заменить предохранитель на проводе, чем искать, что сгорело в радио.

Что будет, если по такой схеме подключить к отечественному автомобилю? То есть, один провод протянуть от аккумулятора, а второй взять с замка зажигания. Радио будет работать только, если включено зажигание. Мотор выключили —

К аккумулятору через кнопку

Сидеть в машине в тишине, или слушать радио при включённом зажигании — не лучший выбор. Потому при подключении магнитолы стараются обеспечить её работу и при выключенном моторе. Один из способов — через кнопку, которая включается при выключенном моторе. Во включённом состоянии она подает 12 В от аккумулятора на второй вход магнитолы, тем самым обеспечивая её работу. Когда мотор работает, кнопка должна быть выключена. Тогда прибор работает по классической схеме.

Как подключить автомагнитолу чтобы работала без зажигания

В чём недостаток этого способа в том, что вы забудете отключить кнопку. А это ускорение «просадки» аккумулятора. Как вариант, в цепь установить подсветку кнопки. Она будет гореть при включённой кнопке, напоминая, что питание надо включить.

Самоподхват, правильная схема работы без зажигания

Это — один из лучших способов включения автомагнитолы в отечественные авто. Для старта надо зажигание включить. Прибор начнёт работу и будет работать до тех пор, пока вы его не отключите кнопкой. Питание от аккумулятора будет, но не будет 12 В от замка зажигания и устройство уйдёт в спящий режим с минимальным потреблением. Для повторного включения надо просто включить зажигание, а когда магнитола заработает, его можно выключить снова.

Подключение автомагнитолы с работой и без зажигания

Как видите, для такого подключения вам потребуется два диода с рабочим напряжением более 12 В и 300 мА. Их включите навстречу друг другу — как на схеме. Эту связку одним концом подключаете к выходу замка зажигания. Среднюю точку (место соединения двух диодов) подключите к красному проводу. Свободный конец связки диодов подключаете к антенному выходу (обычно голубой с белым).

Как работает такая схема? При включении замка зажигания питание протекает через диод и через среднюю точку подаётся на вход +12. Зажигание выключили, и питание подаётся через второй диод от антенного вывода.

Подключение автомагнитолы через сигнализацию

Есть два типа сигнализации для автомобилей. Первый — когда -12 В появляется при снятии с сигнализации второй — при постановке. Второй вариант использовать «без наворотов» не получится, так как включаться радио будет когда вы поставите машину на охрану. А вот с первым — когда минус появляется при отключении сигналки — можно подключить автомагнитолу по простой схеме.

Схема подключения питания автомагнитолы через сигнализацию

Если в сигнализации минус 12 В появляется после снятия с охраны, вывод, на котором он появляется подключаем к катушке реле. Второй контакт питается от АКБ. При отключении сигнализации реле срабатывает и подаёт плюс на магнитофон.

Если в сигнализации появляется минус при постановке на сигнализацию, то лучше использовать схему с кнопкой или реализовать другой вариант.

Неправильное подключение к аккумулятору

Есть парочка возможных подключений, пользующихся популярностью, но являющихся неправильными. Привлекают простотой и быстротой исполнения. Однако хочется предостеречь от их использования.

Соединить красный и жёлтый провод на магнитоле

Чтобы не наделать ошибок, надо знать, как делать не стоит. Часто в отечественных машинах автомагнитолу подключают только к аккумулятору. На оба входных разъёма подают 12 вольт от аккумулятора. Это самый простой способ заставить радио работать без зажигания, но он неидеален.

Неверная схема подключения к аккумулятору

Такой способ на работоспособности магнитолы не отражается. Но, если вы её выключили кнопкой, всё равно будет потребляться ток. Питание есть до тех пор, пока аккумулятор машины жив и устройство всегда «в работе».

Минусы очевидны — более быстрый разряд аккумулятора, если он старый. Однако при хорошем аккумуляторе разрядка его до минимума займёт недели.

Такой способ хорош, когда нужно быстро проверить работоспособность магнитолы. Подав минус на чёрный провод и замкнув между собой жёлтый и красный, при нажатии кнопки включения она должна включиться. Проверить звук можно подключив любой исправный динамик к проводам от усилителя, например, фиолетовый и фиолетовый с чёрным.

От прикуривателя

Так как магнитола находится рядом с прикуривателем, возникает соблазн пода́ть питание от него. Это проще, не надо искать контакты, разъёмы. Но делать так не стоит. При работе от прикуривателя радио работает с помехами.

Второй минус такой схемы — «неправильное» звучание. Если колонки мощные, не надо обладать особым музыкальным слухом, чтобы уловить разницу. Она прямо «бьёт» по ушам.

elektroznatok.ru

какие куда цвета, оранжевый (IL) для чего он, Reverse, желтый и красный, розовый, сине белый ( «Ремоут»)

Общепринятыми стандартами установлено обозначение проводов магнитолы по цветам. Это позволяет точно определить назначение каждого из них, чтобы правильно и безопасно осуществить подключение.

Для чего служат и куда идут провода

Провода для автомагнитолы используются для подключения к источнику тока, колонкам и усилителю, снятия управляющих сигналов и реализации сервисных функций. Благодаря четкому обозначению по цветам, сокращается вероятность ошибиться при подключении, поскольку ясно, какие куда провода идут, и для чего они нужны.

Оранжевый

Оранжевый провод (ILL) чаще всего используется для управления подсветкой дисплея автомагнитолы. Он подключается к переключателю габаритных огней. В этом случае возможны несколько сценариев управления подсветкой. Например, можно сделать так, чтобы ее яркость автоматически уменьшалась при включении габаритных огней.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.
Pioneer 50%, 1894 голоса
1894 голоса 50%
1894 голоса — 50% из всех голосов
Alpine 15%, 557 голосов
557 голосов 15%
557 голосов — 15% из всех голосов
Kenwood 11%, 404 голоса
404 голоса 11%
404 голоса — 11% из всех голосов
Sony 8%, 319 голосов
319 голосов 8%
319 голосов — 8% из всех голосов
JVC 7%, 248 голосов
248 голосов 7%
248 голосов — 7% из всех голосов
Другую. .. 5%, 172 голоса
172 голоса 5%
172 голоса — 5% из всех голосов
Prology 2%, 64 голоса
64 голоса 2%
64 голоса — 2% из всех голосов
Mystery 1%, 55 голосов
55 голосов 1%
55 голосов — 1% из всех голосов
53 голоса 1%
53 голоса — 1% из всех голосов
Soundmax 1%, 34 голоса
34 голоса 1%
34 голоса — 1% из всех голосов
Всего голосов: 3800
Голосовало: 3244
13. 11.2019
×
Вы или с вашего IP уже голосовали.

Желтый и красный

Согласно общепринятому стандарту, желтый и красный провода используются для подключения положительного полюса питания к автомобильной магнитоле. Через первый из них осуществляется постоянное питание микросхем устройства вместе с усилителем мощности звука и подсветкой дисплея. Когда подается напряжение на желтый кабель, все функции автомагнитолы начинают работать. Нередко в его разрыв включается предохранитель в корпусе, подходящем под тип. Чем выше выходная мощность автомагнитолы, тем больше номинал плавкой вставки.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

Красный провод, постоянно подключенный напрямую к аккумулятору, обеспечивает непрерывное питание микросхемы энергозависимой памяти, которая хранит записанные владельцем радиостанции, параметры автомагнитолы и место, где было остановлено прослушивание музыки с носителя. Желтый провод часто подключается не напрямую к бортовой сети, а через замок зажигания. Благодаря такому подходу к питанию, потребляемый ресивером ток снижается в несколько раз.

Синий и розовый

Синий провод используется некоторыми производителями для управления моторизированной антенной. На него подается питание при включении режима радио. Когда магнитола выключается, антенна автоматически убирается, поскольку в ней стоит дополнительное реле, к которому подается питание напрямую от аккумулятора. Еще одно назначение синего — задействование дополнительных функций. Например, провод Reverse на магнитоле используется для включения режима парктроника или камеры заднего вида.

Розовый применяется для реализации разных сервисных функций. Одна из них — это блокировка мультимедийных функций на 2-диновой магнитоле с видео проигрывателем. Сигнал управления чаще всего подается с выключателя сигнализатора под рычагом стояночного тормоза. Как только розовый кабель соединяется с массой, становится возможно запустить видео плеер или включить ТВ-тюнер. Иначе на дисплее появится сообщение об ошибке.

Сине — белый

Сине-белый кабель (провод синего цвета с белой полосой) предназначен для управления питанием активной антенны. Он нередко помечается биркой с маркировкой «Ремоут». С этого кабеля также подается сигнал управления на автомобильный усилитель. Подключение может осуществляться как напрямую к устройству, так и через специальное реле.

Как подключить магнитолу

Если инструкция или справочная этикетка утеряна, то перед правильным подключением автомагнитолы необходимо проверить назначение проводов при помощи тестера, подходящего источника тока и 12-вольтовой лампочки небольшой мощности. Вначале распознаются провода, предназначенные для подключения питания.

Эту процедуру также нужно сделать в случае, если они имеют другие цвета, чем по стандарту, или не оснащены предохранителями. Для безопасного определения можно использовать 9-вольтовую батарейку как источник питания. Ее минусовой полюс подключается к корпусу автомагнитолы. Положительный вывод батарейки подсоединяется поочередно к каждому кабелю автомагнитолы. На старой магнитоле также нужно нажать на выключатель или повернуть регулятор громкости.

В момент подключения к кабелю, предназначенному для подачи питания, между контактами проскочит слабая искра. Если батарейка полностью заряжена, то слабо засветится подсветка. На современных магнитолах правильность подключения цепи можно подтвердить, нажав кнопку Power. После этого включится питание.

Затем определяются провода, которые дают ток относительно минуса (корпуса магнитолы). Для этого подключается источник тока на 12 В к ранее распознанным контактам для подачи питания. В разрыв плюсового нужно включить предохранитель на 10 А в целях повышения безопасности.

Лампочка или тестер, рассчитанный на 15 В и более, подключается к корпусу магнитолы и поочередно к оставшимся шнурам после включения устройства. Если стрелка отклонится, а лампочка загорится, то провод предназначен для питания антенны или дистанционного управления усилителем. Все распознанные по цветам кабели необходимо пометить понятным образом.

omagnitolah.ru

схема, в машине, установка по цветам проводов, к автомобилю, правильно подсоединить магнитофон, поставить, штатной, 1 DIN, через кнопку, без фишки, включить

Подключение магнитолы и ее установка может осуществляться разными способами. Эта процедура не вызовет особых затруднений.

Как установить автомагнитолу

Установка автомагнитолы чаще всего осуществляется в штатное место на передней панели автомобиля. В противном случае установка магнитолы выполняется с помощью специального крепления, которое можно сделать самому. Поскольку магнитолы 1 DIN наиболее распространены, посадочные места имеют высоту, подходящую для установки этих устройств. Под типоразмер 2 DIN потребуется дополнительная доработка приборной панели, чтобы установить в машину проигрыватель.

Следует проверить комплектацию устройства перед тем, как установить автомагнитолу, чтобы убедиться в наличии всех необходимых деталей. Установка штатной магнитолы производится с помощью специальной рамки, которая прилагается к устройству. Она используется для фиксации магнитолы в автомобиле. Вначале вынимается короб для мелких вещей, который стоит на штатном месте для монтажа. Затем вставляется метал
лическая рамка.

При помощи прилагаемого специального инструмента следует подцепить и отогнуть фиксирующие язычки.

Следующий этап установки автомагнитолы своими руками — это закрепление на посадочном месте. На задней стенке некоторых устройств имеется отверстие с резьбой. В него вкручивается шпилька, с помощью которой можно дополнительно закрепить проигрыватель. Для этого следует с обратной стороны приборной панели прикрепить специальную планку.

Чтобы установить нештатную магнитолу, потребуется проверить, какое крепление используется и подходит ли оно под посадочное место. Если на боковых стенках устройства есть отверстия с резьбой, то установка магнитолы на автомобиль осуществляется путем прикручивания к приборной панели болтами.

Как правильно подключить автомагнитолу

Подключение автомагнитолы производится несколькими способами:

С применением коннектора ISO.
Без использования фишки путем сращивания проводов.
Путем непосредственного соединения проводов питания с клеммами аккумулятора.
Через замок зажигания либо отдельный переключатель.
Через охранную сигнализацию.

Схемы автомагнитол, которые помогают с правильным подключением, наносятся на этикетку на верхней крышке устройства. На них указывается цветовая маркировка проводов, установленная общепринятым стандартом:

красный — управление питанием;
желтый — питание памяти и усилителя;
черный — масса;
голубой с белой полосой — питание антенны с усилителем.

Для надежной фиксации проводку можно прицепить с помощью кабельных стяжек.

Подключение с фишкой и без фишки

Первый вариант подключения магнитолы к автомобилю подойдет при наличии соединителя ISO, который встроен в устройства, выпущенные недавно. Если магнитофон оснащен фирменным коннектором, то необходимо приобрести подходящий к нему переходник, который может оснащаться или нет дополнительной фишкой. В первом случае при наличии ответной части в автомобильной проводке коннекторы вставляются друг в друга.

В том случае, если фирменный переходник или сама магнитола не имеет фишку, присоединение кабеля осуществляется скручиванием или спайкой проводов. Последний вариант подключения без фишки гарантирует более надежное соединение. Схема автомагнитолы определяет назначение проводов по цветам и наличие дополнительных контактов. На некоторых автомобильных видеопроигрывателях предусмотрена парковочная линия. Она подключается к кнопке стояночного тормоза. Эта функция позволяет смотреть фильмы в машине, когда она стоит на ручном тормозе.

Напрямую к аккумулятору

Этот способ подключения применим для магнитол с высокой выходной мощностью, оснащенных сабвуфером, когда пропускная способность контактов замка зажигания становится недостаточной для надежной работы устройства. Также этот способ применяется в случае, когда при переходе через положение «Выкл.» замок зажигания обесточивает все подключенные к нему потребители, как на отечественных машинах. Кабель, присоединение которого осуществляется к аккумулятору, должен иметь толщину не менее 3 кв. мм.

Вначале кабели прокладываются в подкапотном пространстве вдали от горячих и вращающихся деталей. Для заведения проводов под приборную панель автомобиля следует использовать существующее отверстие, которое после установки магнитолы герметизируется для защиты от проникновения осадков.

Для подсоединения к клеммам аккумулятора на каждой из них откручивается гайка, после чего зачищенный конец провода от магнитолы заводится под болт, ставится на место и прикручивается.

Место крепления для защиты от коррозии обрабатывается препаратом WD-40.

В соответствии со схемой подключения магнитолы плюс от аккумулятора присоединяется к красному и желтому проводам, минус — к черному. В разрыв плюсового провода включается предохранитель номиналом не менее 10 А. Он обеспечивает дополнительную защиту от короткого замыкания и перегрузки.

Через замок зажигания

Подключение магнитолы в машине через замок зажигания позволяет избежать преждевременной разрядки аккумулятора при длительной стоянке благодаря отключению желтого провода магнитолы, отвечающего за питание во время работы устройства. Красный провод магнитолы подключается к источнику постоянного тока.

Желтый провод согласно схеме подключения автомагнитолы прикручивается к клемме замка зажигания, находящейся под напряжением в положении ключа «Зажигание включено». Это можно определить контрольной лампой. При таком способе пользоваться магнитолой получится только при включенном зажигании. В противном случае функциональность устройства ограничивается работой часов, извлечением CD и т.д.

Через кнопку вместо замка зажигания

Подключить в машине магнитолу можно также и через кнопку. С ее помощью можно отключать подачу питания на красный провод, если аудиоустройство долго не используется, чтобы избежать быстрой разрядки аккумулятора — так же, как через замок зажигания. Кнопка, которая должна фиксироваться во включенном положении, устанавливается в свободное место на приборной панели, предусмотренное производителем автомобиля.

Для подключения магнитолы через кнопку один ее вывод соединяется с любым проводом в бортовой сети, по которому идет «плюс», другой — с красным проводом устройства. Чтобы оно заработало, следует нажать на кнопку. Покидая машину на длительное время, следует отключать питание тумблером.

Через сигнализацию

С помощью этого способа можно сделать так, чтобы автомагнитола с механическим управлением включалась при срабатывании сигнализации, если штатная сирена вышла из строя. Чтобы правильно подключить магнитолу, потребуется дополнительное реле. Его обмотка подсоединяется к выводам, предназначенным для подключения сирены. Через контакты реле магнитола подключается к источнику тока.

После всех присоединений регулятор громкости поворачивается в максимальное положение. Если сигнализация сработает, магнитофон начнет громко воспроизводить запись. Чтобы можно было пользоваться магнитолой в стандартном режиме, следует установить дополнительный выключатель. Первый вывод соединяется с плюсовой клеммой аккумулятора, второй — с проводом магнитолы. Перед началом прослушивания выставляется комфортный уровень звука.

Подключение динамиков

Для подключения колонок используется акустический кабель с толщиной жил не менее 2 мм. Акустические выходы находятся на разъеме Б коннектора ISO. На все общие провода, соединенные внутри магнитолы с отрицательным полюсом, наносятся черные полоски. Эти провода соединяются с минусовыми выводами динамиков.

Соблюдение полярности необходимо для того, чтобы избежать противофазного включения динамиков. Из-за этого звук в машине может стать плоским и неестественным. Подключение автомагнитолы по схеме может осуществляться к 2 или 4 динамикам в зависимости от числа каналов встроенного в устройство усилителя.

По общепринятой маркировке провода колонок имеют следующие цвета:

передний левый динамик — белый;
передний правый — серый;
задний левый — зеленый;
задний правый — фиолетовый.

Возможные проблемы и как их решить

Во время использования магнитолы могут возникать проблемы, вызванные ошибками при подключении. Например, устройство не будет включаться из-за неправильного подсоединения цепей питания. При наличии предохранителя он перегорит в случае, если произошло короткое замыкание из-за небрежного обращения или подсоединения проводов питания к выводам колонок или сервисных устройств.

Чтобы решить эту проблему, следует выключить магнитолу, снять ее, осмотреть проводку и проверить подсоединение по цветам проводов. Затем подключенные неверно провода отсоединяются и вновь подключаются в соответствии с их назначением.

Если после включения устройства отсутствует звук, то следует поставить регулятор громкости в положение, отличающееся от нуля. Если магнитола внезапно отключается или высвечивается на дисплее сообщение об ошибке, то имеется утечка или короткое замыкание в акустической проводке. Чтобы справиться с этой проблемой, проверяется целостность изоляции и расположение проводов. Поврежденные кабели заменяются и отводятся от горячих и острых предметов.

autotuning.expert

О том как правильно подключить магнитолу — Audi 80, 1.8 л., 1988 года на DRIVE2

Установка автомагнитолы – процесс творческий, но при этом не очень сложный. Опытный автолюбитель, хотя бы немного знакомый с основами электротехники, без особых проблем выполнит подключение магнитолы своими руками. О том, как правильно подключать автомагнитолу, мы и расскажем в данной статье.

По способу установки современные автомагнитолы бывают встраиваемые (чаще всего со съемной лицевой панелью, реже – съемные на салазках) и стационарные, которые, как правило, устанавливаются производителями автомобилей еще на сборочном конвейере. Стационарные автомагнитолы от кражи спасают их оригинальная форма и нестандартные размеры. На некоторых автомобилях магнитола может закрываться специальной шторкой – устройство простое, но весьма эффективное.
Особенности установки автомагнитолы своими руками
При установке магнитолы своими руками нужно учитывать следующие особенности. Во-первых, подключать необходимо только в соответствие с инструкцией – несоблюдение этого правила может привести к выходу автомагнитолы из строя и даже пожару. При этом не следует пользоваться инструкциями по установке к другим магнитолам: даже у одного производителя могут отличаться штекеры и маркировка проводов в зависимости от модели автомагнитолы. У большинства магнитол схема подключения имеется на верхней крышке, а типовую схему подключения автомагнитолы мы приведем ниже.
Кроме того, нужно помнить, что проводка большинства отечественных автомобилей еще с советских времен рассчитана на установку магнитол и радиоприемников с механической настройкой, что может создать дополнительные неудобства. Например, провод питания подключен после замка зажигания, хотя на него подается напряжение при любом положении ключа. В результате при повороте ключа электрическая цепь на доли секунды размыкается, чего бывает достаточно для того, чтобы стереть все настройки из памяти установленной магнитолы, если она не энерго-независимая.
Процесс подключения и установки автомагнитолы
Сам процесс установки и подключения магнитол разных типов и производителей мало отличается друг от друга. Для этого контейнер без автомагнитолы устанавливают в гнездо и фиксируют, отгибая наружу металлические лепестки по его периметру.
В современных автомобилях для подключения магнитолы предусмотрен специальный разъем стандарта ISO, и все подключение сводится к тому, что вам придется вставить соединительную колодку автомагнитолы в ответный ISO разъем вашего автомобиля. Однако в более старых машинах, а также в большинстве отечественных автомобилей, разъем ISO не предусмотрен конструкцией. Для установки магнитолы в этом случае вам придется приобрести соответствующий разъем и самостоятельно его подключить, благо, провода на таких разъемах обычно промаркированы и подписаны.
Правила подключения магнитолы своими руками
Перейдем к подключению проводов автомагнитолы к разъему ISO. Взгляните на схему подключения.

Как видно из схемы, левая сторона разъема ISO отвечает за питание и управление магнитолой, а правая – за подключение к ней динамиков.
Питание к автомагнитоле подключается через отдельный предохранитель (в большинстве случаев достаточно будет предохранителя на 10А) при помощи гибкого многожильного провода сечением не менее 2,5 кв. мм. Для подключения динамиков желательно применять специальные акустические провода (часто идут в комплекте с магнитолой). Давайте подробнее рассмотрим обозначение выводов автомагнитолы и их стандартные цвета.
+12 В (желтый) – основной провод питания. Подключается через предохранитель напрямую к аккумулятору. Желательно, чтобы длина провода от аккумулятора до предохранителя не превышала 30 сантиметров.
ACC (красный) – включение питания магнитолы от замка зажигания. На многих автомобилях замки зажигания имеют положение АСС, при котором автомагнитола, обогреватель салона и розетка прикуривателя работают, а зажигание автомобиля еще не включено.
GND (черный) – подключается к массе автомобиля.
ANT (белый) – управление антенной. Выполняет роль источника питания для внутренней активной антенны или подает управляющий сигнал для включения автоматической наружной антенны.
Остальные провода отвечают за подключение к автомагнитоле акустики, установленной в автомобиле: FL – передний левый динамик, FR – передний правый, RL – задний левый и RR – задний правый динамик. При подключении динамиков к магнитоле обязательно соблюдайте правильную полярность, иначе звучание будет плохого качества, так как акустика в этом случае будет работать в противофазе. И не вздумайте соединять какие-либо из этих выводов с массой автомобиля – выход из строя автомагнитолы вам будет гарантирован!
У некоторых магнитол выводы на акустику продублированы отдельными разъемами типа “тюльпан” – их целесообразно использовать, если установленная в машине акустика имеет такие же разъемы.
На некоторых магнитолах при установке встречаются еще и такие выводы:
ILL (ILLUMINATION) – отвечает за подсветку автомагнитолы. Подключается к “плюсу” цепи питания габаритных огней.
MUTE – управляет отключением звука от автомобильного комплекта мобильной связи. Звук отключается при соединении этого вывода с массой.
Parking Line – встречается на большинстве автомобильных DVD проигрывателей. Соединяется с датчиком стояночного тормоза. При таком подключении, DVD вы сможете смотреть только, когда автомобиль будет стоять на “ручнике”. Примечание. Основной желтый провод питания также может маркироваться, как B+, BU, Batt. Допускается его соединение с красным проводом АСС (в обход замка зажигания) – это позволит вам слушать магнитолу без ключа в замке зажигания. Однако стоит помнить, что в таком случае автомагнитола постоянно потребляет ток и при длительном простое машины (от нескольких дней до 2-3 недель) у вас может сесть аккумулятор. После подключения к ISO разъему проводов питания, акустики и антенны, весь этот жгут протягивают внутри контейнера таким образом, чтобы их концы с разъемами выходили в салон автомобиля на удобную для работы длину (примерно, как показано на фото в начале статьи), и подключают к соответствующим разъемам на задней стенке магнитолы. После этого автомагнитолу необходимо включить и послушать. Если все работает нормально, ее устанавливают в контейнер до упора (должны сработать защелки по бокам).
При установке автомагнитолы полезно знать

Если при установке автомагнитолы использовать штатную антенну автомобиля, то достаточно часто длины ее провода может не хватать, так как многие машины до сих пор оснащаются антеннами, рассчитанными на установку магнитол старого образца, у которых антенное гнездо расположено на “хвостике” длинной сантиметров пятнадцать, что иногда позволяло подсоединять антенну вслепую после установки магнитолы в гнездо. У импортных автомагнитол, как правило, для этого приходится снимать консоль и втыкать штекер антенны на ощупь после установки магнитолы в контейнер.
тобы вынуть автомагнитолу со съемной лицевой панелью из контейнера, необходимо по бокам от нее вставить до упора два плоских ключа, входящих в комплект поставки. Но перед этим нужно снять лицевую панель управления – она обычно отсоединяется от магнитолы кнопкой «Release».

вот схема

www.drive2.ru

Подключение магнитолы в машине — инструкция для чайников — DRIVE2

Купить музыку в машину — настоящий праздник для автолюбителя. Качественный и громкий звук — это иногда всё что нужно, чтобы забыть, находясь за рулём, о рутине дня и ужасных стрессах, которые пытаются настигать нас на каждом шагу. Радио или любимая музыка помогут скрасить даже самый долгий и унылый путь.

Чтобы установить магнитолу в автомобиле многие водители обращаются к профессионалам, в чём есть, безусловно, рациональное зерно. Чтобы прицепить прибор к нужным проводам в среднем автосервисе с клиента возьмут по деньгам не так много. Зато вся ответственность здесь будет лежать на исполнителе, которому, впрочем, вся эта колоссальная задача покажется очень простой, потому что он занимается этим чуть ли не каждый день.

Однако, в целом, это дело абсолютно несложное, если следовать советами и инструкциям, а также проявлять аккуратность и последовательность в каждом действии. Очевидно, что того чтобы всё сделать самостоятельно, во многих будет необходим соответствующий набор инструментов, в частности, кусачки и паяльник.

Специфические сложности и риски

Не имея представления о том, как подключить магнитолу в машине в теории, абсолютно противопоказано пытаться делать что-то интуитивно, и тем более, наугад. Существует не только риск ничего не подключить, но и сжечь разъёмы неправильным напряжением. Кроме того, можно получить сомнительный звук в динамиках, из-за того что те будут в итоге неправильно запитаны. Кривое подключение может и ограничить мощность системы.

Нередко приходится иметь дело с большим пучком проводов, каждый из которых несёт ту или иную информацию и может быть подключен только к соответствующему проводу без всяких вариантов замены. Иногда из-за несоответствия стандартов эти схемы могут существенно меняться от машины к машине, поэтому в этом отношении нужно проявить максимум внимательности и осторожности.

Одна машина может сменить за свою жизнь несколько систем по звуку, и каждая из них может быть абсолютно разной по алгоритму подключения. Большое значение также имеют габариты и крепления для установки. Отдельные виды авто априори плохо дружат с конкретными видами магнитол, нередко определить такие сочетания можно лишь опытным путём, поскольку, естественно, сейчас на рынке существует огромное количество моделей машин и музыкальных систем.

Тем не менее, пугающая связка разноцветных проводов, которая подключает данное оборудование непосредственно к приборной панели, поддаётся всем манипуляциям, нужно только знать, что какая жила обозначает и куда идёт. Если вы чётко разберётесь в этом, сделать всё своими руками будет вполне несложно. Всё разнообразие марок сводится к набору типовых штекеров, и весь процесс монтажа магнитолы по большей мере сводится к подключению к данному штекеру и фиксации оборудования на его законном месте.

Общая схема

Нередко по умолчанию в авто уже стоит штатная магнитола, но она, как правило, представляет собой устройство существенно ограниченное по функциональности, поэтому многие водители хотят заменить её чуть ли не сразу. При установке можно воспользоваться стандартной инструкцией, предлагаемой производителем, однако, на практике она может быть слишком примитивной и общей, не учитывая некоторых нюансов и особенностей функционала. Некоторые вещи в самом процессе инсталляции не вполне очевидны, на них обязательно нужно обратить особое внимание.

Изначально разберитесь с габаритами вашего устройства, магнитолы могут быть разной размерности, хотя большинство из них чётко соответствуют стандарту 1DIN или 2DIN. Первые присутствуют в европейских автомобилях, второй тип нередко можно обнаружить в японцах или американцах, как правило, это более функциональные устройства с крупным экраном. Отдельную нишу занимают устройства, устанавливаемые индивидуально на конкретную марку машины, соответственно, они ставятся только на одну модель и идеально вписываются именно в её рамки.

В отдельных случаях, когда не только все провода уже протянуты к динамикам, но и разъём уже готов с обеих сторон, остаётся только подключить устройство, вставив штекер. Но такая ситуация — большая редкость, поэтому рассмотрим более распространённые варианты, встречающиеся в данной практике.

Инструкция

Чаще всего мы оказываемся перед вариантом, когда все штекеры на месте, но абсолютно разные, поскольку магнитола сделана по одному стандарту, а приборная панель — по-другому. В таком случае рекомендуется установка универсального евроразъёма под названием ISO. Несмотря на то, что наши электрики в автосервисах привыкли делать всё лихо, в идеале при данной работе стоит отключить аккумулятор авто.

Это штекер выглядит вполне тривиально и встречается у подавляющего большинства производителей, нередко применяются и переходники с одного разъёма на другой. Самым элементарным вариантом будет отрезать все провода от нестандартного штекера магнитолы или приборной панели, после чего по схеме цветовой распиновки прицепить всё это к евроразъёму. Каждый провод нужно аккуратно и внимательно заизолировать. Для большего удобства и эстетичности используйте термоусадку и специальные зажимные клеммы.

Таким образом, перепаяв однажды такой разъём, вы обеспечите быструю установку и замену музыкальной техники такого плана. Обязательно смотайте вместе все провода, нередко поместить всё это обратно в приборную панель бывает не так просто, поэтому подберите именно то положение смотки, в котором она поместится внутри наиболее оптимальным образом. Права на ошибку здесь нет, если вы перепутаете хоть один провод, всю конструкцию придётся разбирать заново. Кстати, если вам нужно подключить магнитолу к рулю, проводов будет ещё больше, так что будьте максимально бдительны.

Особенности коммутации

При подключении важно знать и понимать значение каждого провода. Набор их практически всегда одинаковый и соответствует общепринятому стандарту.

— Жёлтый даёт постоянное напряжение в 12 В.
— Красный — 12 В при включенном АСС.
— Синий — это выход на 12 В на автомобильную антенну.
— Чёрный, соответственно, масса.
— Все остальные провода представляют собой выходы на соответствующие динамики, причем плюс — это однотонный цвет, а минус — соответствующий цвет с полоской другого оттенка.

Данная система полностью соответствует уже описанному стандарту ISO. Питание магнитолы лучше сделать отдельной проводкой либо от аккумулятора, либо, в крайнем случае, от прикуривателя. К синему проводу нельзя прицеплять потребитель более 300 мА, это может повлечь поломку. Помимо общих особенностей подключения, важна и специфика коммутации сабвуферов и усилителей, при достаточно сложной и мощной схеме работы нужна ещё более тонкая настройка. Также важно использовать и качественные провода сечением от 1,5 мм, поскольку это может сказаться на звуке.

www.drive2.ru

Замена проводов питания магнитолы — Renault Logan, 1.4 л., 2008 года на DRIVE2

Продолжаю менять провода…
Добрался до питания магнитолы.
Штатные провода для питания магнитолы имели сечение 1кв. мм.
Протянул «+» и «-» от аккумулятора. Для этого купил кабель КГ 2х4, по цене 40р. за метр. Всего взял 3 метра. кабель 2-х жильный, сечение каждой 4кв. мм. Посчитал достаточным хотя можно и 6кв. мм.
Для сравнения справа КГ-10

Кабель хороший, чистая медь, достаточно гибкий. Изоляция прорезиненная, плюс еще каждый провод в отдельной изоляции.
Поставил клеммы, обжал и пропоял их.
На плюсовой провод поставил держатель для предохранителя. Пред на 10 А.

минусовой провод

Общая картина под капотом

Ну дальше протянул в салон до разъема ISO

Решил на этом не останавливаться, провел непосредственно к разъему самой магнитолы

Штатные провода «+12″В оставил на подогрев зеркал, подсветку бардачка и на прочее.
Благодаря большему сечению проводов почувствовал прирост в громкости и четкости звучания. Особенно это заметно при подключении колонок напрямую к магнитоле.
Чисто ради эксперимента, подключал твитеры напрямую до замены проводов и после.

Так вот, до замены, при выставленных настройках по нулям(эквалайзеры и всякие усилители звука отключил), при громкости около 42(из 60 возможных) слышны были треск и искажения. После замены спокойно выкручивал до 52, при тех же настройках. Все норм.
Кстати вот интересный видос про клипп ГУ. В частности магнитол Pioneer, автор SABOTAGnick116.
Клипует ГУ? Пора разобраться!

Цена вопроса: 120 ₽ Пробег: 80 000 км

www.drive2.ru

Подключение автомагнитолы. — DRIVE2

Основная ошибка при подключении автомагнитолы, подключение плюсового провода от прикуривателя. В результате падает мощность головного устройства, что видно по мигающей подсветке магнитолы на большой громкости и как следствие, заметно раньше появляются искажения в звуке. Поэтому автомобильную магнитолу необходимо подключить напрямую от аккумулятора, хорошим качественным проводом и дополнительным предохранителем, расположенным как можно ближе к аккумулятору.
Сразу отмечу, что у автомагнитолы два плюсовых провода, один желтый, который является силовым и отвечает за память магнитолы, второй красный, который является своего рода управляющим.
Черный провод магнитолы это минус (масса). Его можно подключить к кузову автомобиля (на массу), а лучше на минус аккумулятора, это позволит избежать появления наводок.
Синий провод REM, это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.
Акустические провода, имеют по парные цвета, к каждой цветовой паре подключается определенный динамик:
Белая пара проводов — передний левый динамик
Серая пара — передний правый динамик
Зеленая пара — задний левый динамик
Фиолетовая пара — задний правый динамик
Каждая пара акустических проводов имеет монотонный провод и провод с черной полосой, черной полосой обозначается минусовой провод.
Очень важно соблюсти правильность подключения акустических проводов, в противном случае, при несоблюдении цветовой схемы – будет не корректна регулировка баланса, при несоблюдении полярности – задние колонки будут играть в противофазе, это проявиться отсутствием баса.
Рассмотрим две схемы подключения магнитолы, отличаются они между собой, только организацией подключения плюсовых проводов.
Простая схема подключения магнитолы:
В этой схеме плюсовые провода магнитолы соединяются друг с другом и подключаются к плюсу аккумулятора. Использовать эту схему можно в случае, небольшого потребления электричества магнитолой в режиме сна. Магнитола с большим потреблением, способна за пару дней стоянки автомобиля, полностью разрядить аккумулятор, в таком случае лучше использовать следующую схему. Подключение магнитолы через кнопку.
Данная схема, это лучший вариант, ручной контроль питанием магнитолой, настройки не сбиваются. Единственное, необходимо найти место под кнопку.
Помимо этих схем, магнитолу еще подключают через замок зажигания, но это крайне неудобно, без ключа в зажигании музыка не работает. Или через сигнализацию, тоже не всем подойдет.
Устанавливая магнитолу, не обрезайте провода, используйте ISO-разъемы и ISO переходники, это даст возможность быстрой и без проблемной замены магнитолы, при дальнейшей эксплуатации автомобиля.
Подключение магнитолы от Серебрекова Андрея.
«Хочу рассказать о простом способе подключении автомагнитолы. Желтый провод я подключил как положено к питанию 12в, а красный к габаритным огням .
Напряжение 12в габаритных огней около магнитолы не нашёл, поэтому подключил через реле, обмотку которого подключил к разъёму лампочки пепельницы.
1.При включении габаритов магнитола автоматически включается, причём с сохранённой памятью при выключении
2.При отключении габаритов автоматически выключается.
3.Теперь не забываю выключать свет .
4.Можно слушать на стоянке без включения зажигания.
5.Габаритные лампочки поменял на светодиодные (низкое потребление).»

www.drive2.ru

Обозначение и расшифровка проводов для магнитол. — Daewoo Matiz, 1.0 л., 2006 года на DRIVE2

Сегодня столкнулся с очередной проблемкой Купив и подсоединив переходники для подключения магнитолы Pioneer в штатную проводку через ISO разъемы магнитола отказалась воспроизводить звуки, на дисплее горела надпись mute. За помощью обратился к интернету.В итоге нарыл общую инфу (расшифровку)которая может понадобиться и пригодится каждому что б сэкономить время .

Разъём питания:

1 — B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от батареи.

2 — GND или GROUND или K31 или просто Указан минус = Общий провод (Масса).

3 — A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = Питание подаётся с замка зажигания.

4 — N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

5 — ILL или LAMP или Обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

6 — Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной (Mercedes) или на активную для других (не всегда).

7 — MUTE или Mut или mu или Изображение перечеркнутого динамика или TEL или TEL MUTE = Вход приглушения звука при приеме звонка телефона.

8 — GALA или GAL = Вход датчика скорости. Автоматическая регулировка уровня звука(увеличение) при увеличении скорости автомобиля (более современное применяется а магнитолах PIONEER DEH 945R функция компрессии звука, магнитола имеет измерительный микрофон).

Разъём акустики:
1 — R = Динамик правый.
2 — L = Динамик левый.
3 — FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
4 — FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
5 — RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
6 — LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
7 — GND SP = Общий провод динамиков.

Другие контакты:
1 — Amp = Контакт управления включением питания внешнего усилителя
2 — DATA IN = Вход данных
3 — DATA OUT = Выход данных
4 — Line Out = Линейный выход
5 — CL = ?
6 — REM или REMOTE CONTROL = Управляющее напряжение (Сабвуфер, Усилитель)
7 — ACP+, ACP- = Линии шины (Ford)
8 — CAN-L = Линия шины CAN
9 — CAN-H = Линия шины CAN
10-K-BUS = Двунаправленная последовательная шина (К-line)
11-SHIELD = Подключение оплётки экранированного провода.
12-AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
13-ATX+ = ?
14-ATX-MUT = ?
15-CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
16-SW+B = Переключение питания +B батареи.
17-NAVI = ?
18-SEC IN = Второй вход
19-DIMMER = Изменение яркости дисплея
20-ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
21-ASC IN и ASC OUT = ?
22-SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
23-SDV или SDVC = ?
24-SWC = Steering Weel Control, сигнал управления магнитолой с руля
25-LINE OUT, LINE IN = Линейный выход и вход, соответственно.
26-TIS = ?
27-D2B+, D2B- = Оптическая линия связи аудиосистемы
28-BRAKE = Подключается к ручнику. Если посадить на массу то возможен просмотр видео при движении.
29-R, G, B = Красный, Зелёный, Синий сигналы соответственно.

Обозначение цвета проводов.

Тип провода

www.drive2.ru

Как подключить автомагнитолу правильно своими руками (схема + видео)

Для начала стоит заметить, что неправильное подключение автомагнитолы может привести к получению некачественного звука слабой мощности или порче акустической системы. Если такое предостережение не пугает вас и есть огромное желание сделать все самому, тогда попробуем вместе разобраться в этом вопросе и понять, как правильно установить автомагнитолу. Для выполнения работы потребуется изолента, тестер и отвертка. По времени весь процесс установки может занимать от 5 минут до нескольких часов. Предложенные далее рекомендации применимы в 85% случаях сборки магнитолы.

Особенности монтажа

Стандартный ISO разъем современных магнитол

Автомобиль имеет несколько вариантов комплектации специальными разъемами и проводниками для установки аудиосистемы:

Проводники в машине выведены на задние и фронтальные громкоговорители, при этом провода питания идут от аккумулятора, а плюсовой кабель оснащен отдельным предохранителем. Провода подключены к специальному разъему, который идентичен гнезду в магнитоле. Шнур от антенны также выведен и подходит к устанавливаемой аудиосистеме.
Все необходимые провода для монтажа подведены и подключены к разъему, однако, штекер не подходит к гнезду автомагнитолы.
В автомобиле отсутствуют проводники для громкоговорителей, а провода питания не выведены. Также провода могут быть в наличии, однако, неправильно подключены.

Подробно останавливаться на первом варианте не будем, поскольку здесь все понятно и требуется лишь соединить имеющиеся провода питания и вставить разъем. В любом случае необходимо обязательно проконтролировать, все ли готово для новой аудиосистемы и убедиться, что проводка и динамики соответствуют выдаваемой мощности магнитолы.

Рассмотри подробно второй вариант, когда разъем проводки автомобиля не совпадает с гнездом аудиосистемы. Проблема состоит в том, что практически каждая фирма устанавливает на свои магнитолы индивидуальные виды разъемов для подключения. Различные модели одного производителя могут иметь совершенно разные выходы. При этом чаще всего автомагнитола поставляется вместе с отдельным переходником под ISO стандарт.

Прежде чем выполнять какие-либо действия для устранения неполадки, необходимо окончательно убедиться, что переходника нет в комплекте или он не подходит. Из такой затруднительной ситуации можно выйти двумя способами:

Для предотвращения путаницы разъем необходимо подсоединить к магнитоле и откусить оставшуюся часть. Соединение проводов аудиосистемы и автомобиля выполняется в соответствии с цветовой маркировки. Соединения лучше всего пропаять, а после этого изолировать с помощью термоусадочного кембрика.

В том случае, когда цвета проводов отличаются и не совпадают, потребуется осуществить их прозвонку, а также, скорее всего, нужно будет прокладывать недостающие провода. Для выполнения этого действия следует вооружиться тестером или специальным мультиметром с пищалкой и отдельной батарейкой на 9 вольт.

Внимание! Любые манипуляции с проводкой осуществляются только при отключенном аккумуляторе!

Подробно останавливаться на процессе прозвонки мультиметром мы не будем. Рассмотрим, зачем нужна батарейка и как она применяется.

Если прозванивать громкоговорители и не отключать при этом от них проводов, должны звониться два провода. Это будет пара под конкретный динамик. Именно для определения их полярности понадобиться батарейка. Она подключается к паре проводов, а дальше необходимо следить за движением диффузора громкоговорителя.

Если диффузор двинулся наружу, значит, полярность выбрана правильно. Провод, который был подсоединен к плюсу батареи маркируется как «+», а к минусу – «-». Если диффузор втянулся, значит, полярность выбрана неправильно и пометить провода необходимо наоборот. Батарейка подключается к динамику всего на одну секунду.

Маркировка и цветовое обозначение проводов

Установка автомагнитолы своими руками потребует знаний о маркировке проводов:

Черный (обозначается GROUND или GND). Минус аккумуляторной батареи;
Красный (маркировка АCC или А+). Плюс замка зажигания;
Желтый (обозначается ВАТ или В+). Плюс от аккумуляторной батареи;
Белый с полосой (маркировка FL-). Минус переднего левого динамика;
Белый без полосы (обозначается FL+). Плюс переднего левого динамика;
Серый с полосой (маркировка FR-). Минус правого переднего динамика;
Серый без полосы (обозначается FR+). Плюс правого переднего динамика;
Зеленый с полосой (маркировка RL-). Минус левого заднего динамика;
Зеленый без полосы (обозначение RL+). Плюс левого заднего динамика;
Фиолетовый с полосой (маркировка RR-). Минус правого заднего динамика;
Фиолетовый без полосы (обозначение RR+). Плюс правого заднего динамика.

Помимо основных проводов аудиосистема может иметь и дополнительные, скажем синий с белой полосой или без полосы, который предназначен для подключения антенны, оранжевый – для включения подсветки и другие.

Как подключить автомагнитолу

Рассмотри в деталях вариант, когда установку и подключение аудиосистемы нужно выполнять с нуля. На первом этапе необходимо купить полный комплект проводов для подключения громкоговорителей и питания. Длина проводов зависит от особенностей автомобиля и выбранного способа монтажа. Лучше всего, когда они максимально короткие и не имеют дополнительных скруток. Хорошим решением будет приобретение медных многожильных проводов, имеющих силиконовую изоляцию. Их толщины должно хватать для обеспечения максимально эффективной работы аудиосистемы. Провода питания сечением 4 мм. кв. подойдут для автомагнитолы мощностью до 120 Вт. В этом случае проводов на динамики сечением 1-2 мм. кв. вполне достаточно.

Плюсовой провод питания должен иметь толщину не менее 4 кв.мм. и быть снабжен предохранителем

Зачастую в одном комплекте с громкоговорителями имеются соединительные провода, которые не соответствуют требуемой толщине.

Подключение динамиков

Современные аудиосистемы чаще всего рассчитаны на обслуживание 4-х динамиков. Это два задних громкоговорителя и два передних. Магнитолы, выдающие мощность 30 Вт и более на один канал, имеют четыре пары проводов. Для каждой пары характерна своя цветовая маркировка. Также в каждой связке есть провод без полосы (плюс) и с полосой (минус).

Не стоит путать полярность, хотя это и не так страшно. Категорически запрещено заземлять на массу провод с полосой (минус), который идет от магнитолы, поскольку он абсолютно не имеет отношения к общей массе автомобиля. Сами громкоговорители оснащены двумя клеммами (одна узкая, другая широкая). Магнитолы слабой мощности могут иметь только одни плюсовой провод на каждый динамик. В такой ситуации минус динамиков необходимо подключать на общий минус аудиосистемы. Плюсовой провод, идущий от автомагнитолы, крепится к широкой клемме, а минусовой – к узкой.

При подключении динамиков следите за полярностью, это позволит добиться лучшего звука

Правильной фазировке стоит уделить особое внимание. Если подключение плюсов и минусов правильно выполнено, то можно рассчитывать, что никаких проблем не возникнет, и аудиосистема будет работать исправно. При этом может возникнуть ситуация, когда качество звучания не соответствует требуемым ожиданиям. Звук есть, громкость отличная, однако, низкие частоты практически не ощущаются, а увеличение басов абсолютно ничего не меняет.

Описанные обстоятельства являются признаком неправильной фазировки. Необходимо будет очень внимательно проверить соединительные провода, и в тех местах, где необходимо, переподключить их.

Существует и другой более простой путь отследить правильность фазировки:

Звук требуется перевести полностью на передние динамики, а дальше установить баланс на один динамик, например, на правый. Громкость нужно увеличить до максимальных показателей или до момента появления заметных искажений.
Далее баланс следует перевести в среднее положение, тем самым распределив громкость равномерно между левым и правым динамиком. Если фазировка сделана правильно, то общая громкость значительно увеличится. Незначительное повышение громкости, отсутствие ее увеличения или полное исчезновение низких частот говорит о неправильной фазировке. Тогда нужно на одном динамике поменять местами провода. Идентичную процедуру следует повторить и на заднем ряде динамиков.

Схема подключения магнитолы

Практически все современные автомобильные магнитолы применяют для подачи питания три провода желтого, красного и черного цвета. Минусу аккумулятора соответствует черный провод. Желтый является плюсом аккумуляторной батареи и питает силовые потребители энергии. Если по определенным причинам желтый провод испортился, необходимо его полностью поменять на новый соответствующего сечения. Красный провод является плюсом замка зажигания.

Подробная схема подключения автомагнитолы

Для начала стоит разобраться с подключением черного и желтого провода. Многие автомобилисты подсоединяют черный провод в первый свободный болт на массу, а желтый подключается от замка зажигания или прикуривателя. На самом деле этот способ неправильный.

Подсоединив эти провода к аккумулятору можно получить качественный звук большой мощности. Сами провода лучше всего брать многожильные, медные толщиной от 4-х кв. мм. Отступив 30-40 см., на желтом проводе устанавливается предохранитель на 10-20 А с хорошей изоляцией. Плюсовое значение имеет и красный провод, однако, соединять его требуется с замком зажигания. А если быть предельно точным, он подключается к цепи, на которую подается напряжение в положении ключа ACC.

Бывает, что автолюбители подключают вместе желтый и красный провод. Преимуществом таких действий является то, что аудиосистема постоянно работает и не зависит от включения или выключения зажигания. Конечно, минусом в этом случае будет то, что магнитола все время находится в режиме ожидания. Это повлияет на работу аккумулятора. Скорость разряда батареи увеличится. Этот показатель зависит от каждой отдельно взятой магнитолы, поэтому конкретно рассчитать, как быстро будет посажена батарея достаточно проблематично.

Подключение антенны

Внешний вид активной внутрисалонной автомобильной антенны

Антенна бывает пассивного и активного вида. Подключить пассивную антенну очень просто. Для этого необходимо всего лишь вставить штекер в соответствующее гнездо. А вот с установкой активной антенны нужно немного потрудиться, поскольку к ней нужно подвести питание. У большей части современных автомагнитол предусмотрен специальный выход. Он представляет собой синий провод с белой полосой или без полосы, который имеет обозначение REM, ANT или AMP. Таких проводов иногда бывает два. Они отвечают за включение приборов, работающих только в момент использования аудиосистемы. В нашем примере именно антенна и является таким прибором.

Затронутый вопрос, как подключить магнитолу, и направление автозвука не просто является темой отдельной статьи. На самом деле это целая наука, для изучения которой существует огромное количество пособий, информации и книг. В предложенной статье мы постарались остановиться только на самых важных аспектах и деталях установки аудиосистемы.

Интересное по теме:

загрузка. ..

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ktonaavto.ru

Подключение магнитолы своими руками

Современная автомагнитола представляет собой ГУ (головное устройство), которое в комплексе с автомобильной акустикой позволяет прослушивать радио, CD диски, подключать накопители USB, подсоединять различные внешние устройства через AUX или Bluetooth и т.д.

Установка магнитолы позволяет водителю активно прослушивать аудиоконтент, просматривать видеоконтент (при условии наличия дисплея с такими возможностями). Также дополнительно могут быть реализованы функции типа Hands Free, что особенно важно для водителя. Другими словами, сегодня сложно представить автомобиль без магнитолы.

В этой статье мы рассмотрим, как подключить магнитолу в машине, на какие нюансы нужно обращать внимание, а также как осуществляется подключение автомагнитолы по цветам проводов.

Содержание статьи

Виды автомобильных магнитол, размеры и особенности

Прежде всего, бюджетные модели авто могут не иметь магнитолы. В ряде случаев штатные ГУ имеются, однако могут не удовлетворять тем или иным запросам. По этой причине водители устанавливают магнитолу или меняют уже имеющиеся решения.

Как правило, наибольшим спросом пользуются универсальные магнитолы. Такие решения могут иметь стандартный размер 1 – DIN, когда высота составляет 5 см, а ширина 18 см. Еще есть магнитолы 2 DIN, где высота 10 см, а ширина 18 см.

Важно понимать, что если выполняется замена магнитолы с 1 –DIN на 2 – DIN или наоборот, нужно будет снимать или же приобретать нишу-кармашек. Что же касается подключения, такие магнитолы, причем независимо от размера, имеют стандартный разъем ISO (разъем европейского образца).

Если авто с завода оснащен штатной магнитолой, часто размер нестандартный. В такой ситуации есть несколько вариантов установки магнитолы. Первый — купить штатную заводскую магнитолу (например, подходящую улучшенную модель с расширенным функционалом). Устройство подойдет по размерам и его можно подключить к штатным разъемам.

Минусом является то, что стоимость качественных оригинальных магнитол предельно высокая, а аналоги-копии не отличаются хорошим звучанием и надежностью. В этом случае можно поставить качественную универсальную магнитолу 1 или 2 DIN вместо штатной.

Однако в большинстве случаев нужна переходная рамка (чтобы скрыть щели и отверстия при переходе со штатного размера на универсальный). Например, на многих моделях Toyota с завода магнитолы имеют размеры 10 на 20 см, однако установка переходной рамки (проставки для магнитолы) позволяет с легкостью поставить магнитолу 2 – DIN или 1 – DIN (при условии приобретения полки под магнитолу).

Как подключить автомагнитолу

Итак, разобравшись с типами ГУ, рассмотрим подключение автомобильной магнитолы своими руками. Сразу отметим, общая схема подключения магнитолы будет одинаковой, однако на разных авто также могут возникать определенные сложности и нюансы.

В любом случае, важно подключить устройство без ошибок, так как при неправильном подключении автомагнитолы возможно следующее:

Магнитола выключается при повышении уровня громкости;
После выключения зажигания сбиваются настройки магнитолы;
Происходит разряд АКБ при выключенной магнитоле;
Звуковые сигналы сильно искажены, особенно если увеличить громкость более чем на 30%.

Если магнитола подключена правильно, как во время ее работы, так и после выключения не должно быть признаков отклонений от нормы (сильный нагрев, посторонние шумы в колонках аудиосистемы автомобиля, произвольные перезагрузки устройства и т.п.)

Обратите внимание, иногда бывает так, что подключение выполнено правильно, но устройство все равно работает не так, как должно. В этом случае высока вероятность того, что неисправно само ГУ. В любом случае, в рамках поиска возможных проблем с авто магнитолой не лишним будет еще раз проверить схему подключения магнитолы, следуя инструкции.

Чтобы понять, как подключить магнитолу в машине, нужно отдельно изучить инструкцию и раздел «подключение магнитолы». Однако нужно учитывать, что существует много видов разных автомобилей, отличаются разъемы для подключения магнитолы, не выведены отдельные провода и т.д.

На деле, зачастую при установке магнитолы владельцы сталкиваются с одним из следующих вариантов:

В авто есть фишка-разъем, куда уже подключены провода питания, антенна FM, проводка от динамиков и т. д. В подобной ситуации достаточно подключить новую магнитолу;
Проводка на магнитолу проведена и подключена, но разъем для подключения отличается от того, который нужен для подключения;
Проводка полностью или частично отсутствует, то есть на магнитолу не выведены провода, нет разъемов, фишек и т.д.

Сразу отметим, в случае, если проводки нет, без должного опыта лучше отказаться от попыток самом подключить магнитолу. Если же говорить о более распространенных случаях, первые два варианта являются достаточно удачными.

Например, даже если не совпадает разъем на магнитолу, можно приобрести переходник. Более того, производители магнитол хорошо знают, что разъемы на разных авто обычно отличаются от универсальных. По этой причине часто в комплекте с магнитолой сразу идет отдельный разъем-переходник ISO.

В случае, когда переходника нет или он также не подходит к имеющемуся разъему, можно отдельно купить подходящий переходник или самому скрутить провода. Главное, знать, как подключить магнитолу в машине.

Подключение магнитолы своими руками

В случае, когда ГУ подключается самостоятельно, следует разобраться с тем, какая распиновка магнитолы, а также как сделать скрутку проводов правильно. Фактически, следует убедиться, что провода на магнитоле и разъеме машины соответствуют. Если все цвета совпали, отключаем клеммы от АКБ и начинаем установку.

По цвету провода бывают:

Черный провод — минус аккумулятора, маркирован
Плюс аккумулятора желтый, маркировка BAT.
Провод на «плюс» замка зажигания красный, обозначен АCC.
Провода левого фронтального (переднего) динамика белого цвета, маркированы FL (минусовой идет с полосой).
Провода правого фронтального динамика имеют серый цвет, маркировка – FR. Минус имеет полосу.
Провода левого заднего динамика серые, маркированы RL, минус также с полосой.
Провода на задний правый динамик фиолетового цвета, маркированы RR, минус с полосой.

Обратите внимание, как правило, опытные специалисты избегают скруток, то есть все соединения реализованы при помощи пайки. Это значит, что при подключении магнитолы лучше заранее иметь паяльник. Скрутки повышают сопротивление, что ухудшает качество звучания, возникают потери по громкости и т.д.

Также все места соединений должны быть качественно заизолированы. Сами провода должны быть качественными. После того, как провода подсоединены к разъему, лишние части нужно «обкусывать».

Бывает и так, что отдельные провода отсутствуют или не соответствуют. В этом случае их нужно «прозвонить» или отдельно прокладывать. Для этого нужно иметь тестер — мультиметр, а также батарейку 9 Вольт.

Прозванивать провода нужно для того, чтобы определить полярность пары. При проверке динамиков и проводов, идущих на них, провода подключаются к батарейке. Далее нужно смотреть на диффузор (если выдвигается наружу, полярность правильная, если втянут внутрь, изменить на правильную). Все провода желательно помечать.

Еще добавим, что мало знать, как правильно подключить автомагнитолу. Чтобы получить хорошее звучание ГУ, нужно правильно подбирать провода. Важно, чтобы провода были из бескислородной меди, имели хорошую изоляцию.

Если силовых проводов на магнитолу в машине не было, желтый и черный силовой провод должны иметь сечение не менее 2.5мм (желательно больше). Акустические провода и провода AAC не менее 1.2 мм и больше.

Как правило, схема подключения магнитолы достаточно проста: черный провод идет на минус АКБ, желтый на плюс аккумулятора, красный на плюс замка зажигания. При этом оптимально сразу подключить желтый и черный провод на аккумулятор, чтобы получить звучание хорошего качества. Обратите внимание, при прямом подключении в обязательном порядке требуется ставить предохранитель (предохранитель минимум 10 А, расстояние 40 см.).

Красный провод подключается в цепь, запитка которой происходит после того, как водитель поворачивает ключ в замке зажигания. Если же красный и желтый провод подключить на плюс АКБ, магнитола сможет работать без ключа в замке зажигания, однако есть риск усиленного разряда самого аккумулятора.

Еще добавим, что магнитолы с повышенной мощностью могут иметь сразу 4 пары проводов, при этом каждая пара маркируется отдельно. Также во время подключения магнитолы можно ошибиться в плане полярности. В этом ничего страшного нет, полярность можно поменять. Более серьезные последствия возникают, если допустить ошибки при подключении заземления на минус к массе.

Что касается акустики, колонки в машине зачастую имеют две клеммы, узкую и широкую. Схема подключения такой автоакустики означает, что широкая клемма плюсовая, тогда как узкая минусовая.

Напоследок отметим, что перед тем, как полностью защелкивать магнитолу в «шахту», нужно сначала убедиться в ее полной работоспособности. Следует оценить качество звучания, проверить, как работает устройство на разной громкости, все ли динамики звучат, нет ли явных помех на заглушенном и/или заведенном двигателе и т. д.

Если все в порядке, тогда нужно уложить провода, чтобы избежать заломов. После этого можно вставлять устройство в шахту и защелкивать магнитолу путем аккуратного нажатия на ГУ.

Что в итоге

Как видно, подключение магнитолы в машине своими руками не является сложным и зачастую может быть выполнено самостоятельно. Особенно это справедливо в том случае, если проводка уже проложена или заменить нужно только разъем.

Если же предполагается прокладка проводов, нужно правильно соединить все провода по цветам, пропаять соединения, установить предохранители и т.д. В этом случае владелец получит правильно подключенную магнитолу и качественное звучание ГУ без лишних шумов, наводок и помех.

Подключение автомагнитолы своими руками — пошаговая инструкция с видео

Наверняка, многие из вас приобретая для своего автомобиля новую акустику или автомагнитолу, доверяли подключение всего этого каким-то специалистам, к стати вот статья, о том как выбрать автомагнитолу . По сути это верный выбор, но при одном условии, что вы доверили подключение именно профессионалу, а не соседу по гаражу, который вас заверил, что, мол, он и есть такой профессионал: что там всего провода по цветам подключить, делов то. Но знаете ли вы, что, при кажущейся простоте, вы рискуете в лучшем случае получить некачественный звук, а в худшем полностью угробить вашу покупку. Поэтому доверяйте установку либо профессионалу, либо рассчитывайте в этом деле исключительно на свои силы. Эта статья как раз и расскажет вам, как правильно подключить автомагнитолу самостоятельно.

Что необходимо чтобы подключить автомогнитолу своими руками?

Итак, вам понадобятся: набор отверток, тестер и изоляционный материал, коим может выступить, как обычная изолента, так и термоусадочные кембрики. Помимо инструмента вам еще необходимо будет обзавестись для этой процедуры своим дорогим свободным временем, которого может потребоваться от 5 минут до полноценного рабочего дня.

Крепление автомагнитолы

До начала процесса подключения самой автомагнитолы, сперва стоит разобраться с ее креплением непосредственно к кузову автомобиля. Размер и крепление универсальных автомагнитол стандартизирован под два их вида. Какие? Читайте ниже. Сегодня большинство автомобилей позволяющих смену автомагнитолы поддерживают такие стандарты, самое главное – раздобрятся, какой из них у вас, и какая магнитола подойдет именно к вашему автомобилю.

Подключение автомагнитолы когда все разъемы подходят

Само же подключение автомагнитолы может оказаться весьма простым. Так будет в том случае, когда в автомобиле уже проложены все необходимые провода от аккумуляторной батареи, массы, акустики и антенного провода, также при этом имеются все разъёмы, подходящие к вашей магнитоле. В установке такой магнитола все просто: нужно лишь соединить все разъёмы. Закрепляем ее согласно инструкции и все, наслаждаемся новым звуком. Обратить внимание стоит при подключении лишь на один момент — соответствует ли разводка проводов в подводящем разъеме с разводкой на самой автомагнитоле. Если проводкой все в порядке, то вам крупно повезло и подключение не займет у вас больше пяти минут.

Когда разъемы не подходят

Следующая ситуация аналогична предыдущей: все провода выведены к разъему либо разъемам, но они не подходят к вашей магнитоле. При таком стечении обстоятельств самым простым и лучшим вариантом будет приобретение специального переходника под ваши разъёмы, благо рынок сегодня ими богат. Приобрести такой переходник, скорее всего, получиться в том же месте, где и была приобретена автомагнитола либо в подобных местах. Хотя очень часто переходник под ISO стандарт уже входит в комплект автомагнитолы.

Когда разъемы не соответствуют стандарту ISO

Последний вариант будет бесполезным, если в вашем автомобиле разъёмы не соответствуют стандарту ISO, а хуже всего, если предыдущий хозяин, в случае, если ваше авто подержанное, уже что-то переделывал до вас. В таком случае и если других готовых переходников найти не удалось, то вам придется приобрести так называемые ISO разъемы для вашего автомобиля и заменить на них имеющиеся. Это редкость, конечно, при том количестве «мишуры», которой завалили рынки наши китайские друзья, но бывает всякое.

Советы при замене разъемов

Сама замена не представиться вам довольно трудным занятием, если цветовая маркировка проводов совпадает. Однако запомните несколько советов:

перед началом работ обязательно отсоедините положительную клемму от аккумуляторной батареи;
провода от старого разъема откусывайте по одному и соединяйте с новым, это позволит избежать путаницы;
хорошо соединяйте провода, а лучше пропаивайте места их соединений, это позволит избежать посторонних шумов и искажений, которые могут появиться при ненадежном контакте.

Последним этапом в данной процедуре должно стать надежная изоляция мест соединения. Наилучший вариант — это изоляция с помощью специальных термоусадочных кембриков, которые при нагревании уменьшаются в размере и надежно изолируют места соединения. Но за их отсутствием можно воспользоваться и обычной изолентой.

Работа по присоединению нового разъема изначально может быть осложнена отсутствием либо неправильной цветовой маркировкой проводов. В данном случае имеющуюся проводку необходимо будет прозвонить тестером, а также, при необходимости, прокинуть дополнительные провода.

Как прозвонить проводку?

На самой процедуре прозвонки досконально останавливаться не буду, но подскажу один секрет, как с помощью просто батарейки разобраться с полярностью акустики, не отсоединяя штекеры непосредственно от нее. Для этого подключите провода, идущие от одного из динамиков, к батарейке. Если провода были определены верно, то вы услышите щёлочек передвижения диффузора одного из динамиков. Обратите внимание, в какую сторону он двигается при этом. Если он выдвигается наружу, то полярность подключения к батарейке правильная и, следовательно, провод, который был подключен к плюсу батарейки, будет является положительным и у акустики. Отметьте полярность и расположение динамика на проводах, приклеив стикеры хотя бы из того же бумажного малярного скотча. Такая маркировка в будущем, возможно, может пригодиться при следующей замене автомагнитолы. И еще один момент: батарейку необходимо присоединять не дольше, чем на секунду, в противном случае вы можете повредить динамик.

Подключение автомагнитолы с самостоятельной монтировкой проводов

Все это был первый, самой простой способ того, как подключить автомагнитолу самому. Теперь же давайте поговорим о втором, более сложном, когда проводку для автомагнитолы необходимо монтировать заново либо она отсутствует вовсе.

Такой вариант крайне редкий для современного автомобиля, но он также возможен. И в такой ситуации вам необходимо будет приобрести комплект проводов. Для акустики конечно желательно приобретение специальных проводов для акустики. А для подачи питания от аккумуляторной батареи также должен быть хороший медный многожильный провод, сечением не менее 4 мм². Длину проводов необходимо подбирать индивидуально, но учтите, длина должна быть максимально короткой, а провод при этом не должен идти внатяжку.

Схема подключения автомагнитолы

Разобраться с разводкой от самой магнитолы, вам поможет инструкция либо маркировка на задней панели самой автомагнитолы.

Питание современной магнитолы осуществляется обычно через жёлтый силовой «плюс», который должен быть подключен к положительной клейме аккумулятора. Другим вариантом является ее подключение к соответствующему проводу внутри салона, имеющему постоянное подключение к аккумуляторной батарее и надлежащее сечение провода. Ни в коем случае не подключайте данный провод к проводу прикуривателя либо подобным ему.

С подключением провода «массы» (обычно монтируется проводом черного цвета) проблем возникнуть не должно, надежно закрепите данный провод винтом на кузове автомобиля.

Второй «плюс» (обычно красного цвета) подключается к замку зажигания, к проводу, на который подается напряжение во время включения зажигания либо в режиме «ACC». Такое подключение делает возможным включения автомагнитолы только во время включения зажигания. Некоторые автолюбители для того, чтобы возможность включения автомагнитолы была в любом положении замка зажигания, подключают данный провод совместно с силовым желтым, но такое подключение чревато тем, что возрастет нагрузка на аккумулятор во время стоянки автомобиля, так как автомагнитола будет постоянно находиться в дежурном режиме.

После того как вы разберетесь с проводами питания, приступайте к подводке проводов к динамикам. При этом обязательно учитываете полярность и их расположение. Ошибка в подключении полярности не приведёт к порче автомагнитолы, но значительно ухудшит общее звучание системы. О том, как разобраться с полярностью динамиков с помощью обычной батарейки, я описал выше.

Ну вот, если акустика и питание у вас подключены, можно заняться подключением антенны. Подключение пассивной антенны не требует особых навыков, просто подключите штекер в соответствующее гнездо. Немного сложнее будет подключение активной антенны, здесь помимо стандартного штекера нужно будет подвести от такой антенны дополнительный провод питания к соответствующему контакту автомагнитолы (обычно такой контакт обозначен как ANT, AMP или REM).

Вот в принципе и все, что нужно знать при подключении автомагнитолы своими руками. Конечно, эта статья не претендует на звание инструкции в области самостоятельного подключения автомагнитолы, однако она будет очень полезна тем автовладельцам, которые чувствую в себе силы для такой процедуры, но почему-то не решаются самостоятельно ее осуществить, доверяя это дело посторонним людям. В любом случае, теперь вы знакомы с азами такой работы и даже если обратитесь к специалисту, то будете разговаривать с ним на одном языке и не позволите себя обмануть, если столкнётесь с непорядочным мастером.

Удачи вам!

Как подключить автомагнитолу Видео

Схема подключения автомагнитолы, распиновка разъема магнитолы, полярность динамиков для чайников

Если Вам попалась в руки автомагнитола которую необходимо установить, а схема подключения — распиновка отсутствует. Нужно обратить внимание на цвет проводов который идет от магнитолы. Цвет проводов разъема это стандарт ISO который соответствует всем головным устройствам.

Берем в руку на первый взгляд «страшный» пучок проводов и разбираемся, что означает и подключает каждый провод.

Черный – Минус
Красный – Плюс постоянный
Желтый – подключаем к замку зажигания – положение ON появляется плюс. Для любителей слушать музыку без ключа зажигания нужно скрутить красный и желтый вместе и на постоянный плюс. Но имейте ввиду почти во всех магнитолах при таком включении и идет потребление 100-200ма тока
Синий – при включенной магнитоле появляется плюс, слаботочный выход — подсветка

На китайских магнитолах красный и желтый провод может быть перепутан местами, после выключения зажигания настройки автомагнитолы будут сбрасываться.

4 выхода на колонки

Светлые провода – передняя акустика

Белые передние левая
Серые передние правая

Темные провода – задняя акустика

Фиолетовые – задняя правая
Зеленые – задняя левая

Определяем правильное расположение динамиков. Например к головному устройству подходит 8 проводов и понять какая колонка передняя или задняя достаточно трудно.

Берем обычную пальчиковую батарейку АА или ААА и подключаем на 1 сек к проводам каждой колонки. Динамик будет издавать скрип. Таким способом Вы с легкостью определите какой динамик, где находится слева или справа.

Как определить полярность динамиков

Также прижимаем провод к батарейки АА (на которой указан где -, а где +), если диффузор выдвинулся вверх, то полярность правильная, то есть провод который касается плюс на батарейке будет соответствовать плюсу на динамике. Если диффузор динамика ушёл вниз, в этом случае плюс колонки будет на минусовом контакте батарейки.

Как определить цвета проводов стереосистемы вторичного рынка

Что нужно знать

Провод аккумуляторной батареи 12 В — желтый, вспомогательный провод — красный, а провод диммера / освещения — оранжевый с белой полосой.
Провода правого переднего динамика серого цвета, переднего левого динамика белого цвета, заднего правого динамика фиолетового цвета и заднего левого динамика зеленого цвета.
Заземляющие провода черные, антенные провода синие, а провода усилителя синие с белой полосой.

В этой статье объясняется, как определить цвета проводов автомобильной акустической системы при установке автомобильной стереосистемы.

Стандартные цвета проводов штатной стереосистемы для автомагнитол

Самый простой способ подключить автомобильную стереосистему на вторичном рынке — взглянуть на схемы подключения автомобильной стереосистемы для конкретного автомобиля и головного устройства, но на самом деле можно выполнить работу без каких-либо этикеток, адаптеров или схем. В отличие от штатных головных устройств, которые повсюду с точки зрения цветов проводов, на самом деле существует стандартизированная схема окраски, которой придерживается большинство производителей вторичного рынка.

Хотя из каждого правила есть исключения, в большинстве автомобильных стереосистем послепродажного обслуживания используется стандартная схема окраски проводов питания, заземления, антенны и динамиков.Если у вас есть пигтейл, поставляемый с головным устройством вторичного рынка, и он использует стандартные цвета, то провода будут иметь следующие цели и цвета:

Провода питания

Постоянный 12В / память Keep Alive: желтый
Аксессуар: красный
Диммер / подсветка: оранжевый с белой полосой

Провода заземления

Динамики

Передний правый динамик (+): серый
Передний правый динамик (-): серый с черной полосой
Передний левый динамик (+): белый
Передний левый динамик (-): белый с черной полосой
Правый задний динамик (+): фиолетовый
Правый задний динамик (-): фиолетовый с черной полосой
Задний левый динамик (+): зеленый
Задний левый динамик (-): зеленый с черной полосой

Усилитель и антенные провода

Антенна: синяя
Дистанционное включение усилителя: синяя с белой полосой

Lifewire / Нуша Ашджаи

Установка подержанной автомобильной стереосистемы с косичкой или без нее

Если вы обнаружите, что у вас есть подержанная автомобильная стереосистема, которую вы хотите установить, и у вас есть косичка, которая идет в комплекте с головным устройством, то обычно это просто процесс проверки приведенного выше списка, чтобы увидеть, к чему должен подключаться каждый провод в косичке. .

Если у вас нет косички, лучшим вариантом будет поиск адаптера, специально предназначенного для подключения этого головного устройства к вашей марке и модели автомобиля. В противном случае вам все равно придется получить запасной пигтейл, и, будем надеяться, цвета этих проводов будут соответствовать стандарту вторичного рынка.

В противном случае вам понадобится электрическая схема, которая иногда печатается на внешней стороне головного устройства или доступна в Интернете.

Использование адаптера жгута проводов головного устройства

Хотя большинство головных устройств на вторичном рынке соответствуют указанной выше схеме окраски, и можно понять, для чего нужны OEM-провода в вашем автомобиле, без электрической схемы, установить головное устройство на вторичном рынке намного проще, если у вас есть адаптер для ремня безопасности.

Причина, по которой адаптеры для жгута проводов автомобильной стереосистемы настолько полезны, заключается в том, что, хотя автомобильные стереосистемы на вторичном рынке имеют все те же входы и выходы, что и заводские стереосистемы, которые они предназначены для замены, эти входы и выходы находятся не в одном месте.

Если вы можете достать правильный адаптер для проводки автомобильной стереосистемы, он значительно упростит процесс установки. Один конец адаптера подключается к автомобильной стереосистеме, другой конец — к жгуту проводов, который изначально был подключен к заводской стереосистеме, и это все, что нужно.

Почему не все используют переходники жгута вместо сращивания проводов?

Проблема в том, что, хотя адаптеры ремня безопасности довольно недороги и доступны для самых разных комбинаций автомобилей и головных устройств, на самом деле нет места для маневра с точки зрения совместимости. Чтобы жгут проводов головного устройства работал, он должен быть специально разработан как для вашего автомобиля, так и для вашего нового головного устройства.

Если вы можете определить конкретную модель головного устройства, которое вы пытаетесь установить, есть онлайн-ресурсы, где вы можете подключить его, а также марку, модель и год вашего автомобиля, чтобы узнать, есть ли адаптер доступен.

Что делать, если адаптер жгута проводов головного устройства недоступен?

Если вы не можете определить конкретную модель используемого головного устройства, тогда вам лучше определить назначение каждого провода и просто вручную подключить все правильно.

В том же духе также есть вероятность, что для любой комбинации автомобиля и головного устройства просто нет адаптера. Если это так, и у вас также нет пигтейла, поставляемого с головным устройством, вам придется либо достать сменный пигтейл, либо пройти процесс отслеживания проводки. схему и подключение к отдельным контактам на задней части головного устройства.

Хотя технически возможно установить головное устройство без жгута проводов, это намного сложнее, чем базовый процесс установки головного устройства, который устраивает большинство мастеров своими руками.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно деталей Сложно понять

Цвета проводов стереосистемы на вторичном рынке

Home> Learn> Информация по установке> Цвета проводов стереосистемы для вторичного рынка

Последнее обновление: 10 мая 2019 г. , 13:53

Возникли проблемы с поиском нужного провода и его соответствующей функции? Вот все цвета проводов стереосистемы для вторичного рынка и их соответствующие функции, которые помогут вам решить проблемы с установкой и устранением проблем со стереосистемой на вторичном рынке.Найдите подходящие провода для вашего года выпуска, марки и модели автомобиля и сравните функции с проводами послепродажного обслуживания, показанными ниже. Эти провода подходят для всех жгутов проводов AFTERMARKET (тот, который подключается к задней части радио). Включая жгуты проводов Sony, жгуты Alpine, жгуты Kenwood, жгуты Clarion, жгуты Pioneer, жгуты Dual Wire, жгуты JVC и т. Д.

Камерон Скотт

В 2010 году Камерон основал CarAudioNow как средство массовой информации, чтобы писать о своем мнении об автомобильных и морских стереосистемах, основываясь на собственном опыте работы в этой области, когда он владел и управлял SC Autosound в округе Ориндж, Калифорния, или на личных автомобилях и лодках. Он начал составлять списки продуктов, инструкции и многое другое, тестировать продукты в своем гараже и просматривать их по мере их установки на автомобили клиентов. Цель заключалась в том, чтобы предоставить людям легкий доступ к качественному автомобильному аудио, электронике и технологиям, чтобы вам не приходилось часами исследовать что-то вроде автомобильной акустики. В период с 2015 по 2018 год он работал менеджером по цифровым продуктам в Motor Trend, работая напрямую с ключевыми членами редакции, такими как Майк Флойд и Эд Лох, над созданием значимых веб-интерфейсов, ориентированных на автомобильных энтузиастов.Сегодня он все еще составляет списки, тестирует продукты и пишет статьи вместе с несколькими членами экспертов CarAudioNow, которым он доверяет. Помимо того, что он основатель CarAudioNow, он также является основным редактором и соавтором.

Схема подключения магнитолы Ford Ranger

Сейчас Какие?

Ок, Вы купили Рейнджер, но нет радио. Если заводские заглушки там вы сможете взять установочный комплект из магазин запчастей.

В вилки в комплекте подключатся к заводским разъемам и позволят вам подключиться к новому радио. Но что, если у вас нет ремня безопасности Рейнджеров радио заглушки на концах проводов?

Форд не использует проводку одного цвета во всех приложениях, но есть некоторые общие цвета проводов между модельными годами, что касается радио.Ниже это разбивка общих цветов проводов, а также ссылки на проводку диаграммы. Указанные цвета проводов предназначены для радиостанций базовой модели. Радиоприемники Premium и Audiophile имеют дополнительную проводку для усилителя. и даже сабвуфер на некоторых моделях. Вы должны обратиться к конкретному диаграммы по ссылкам ниже.

База Радио — провод по цвету:

Мощность, Земля и освещение:

Проволока Цвет	Б / у Для	Модель Год (лет)
Lt зеленый / фиолетовый	Мощность	1999-2006
Lt зеленый / фиолетовый	Мощность	1995–1998
Лт. Зеленый / желтый	Аккумулятор	1990–1994
Черный / Розовый	Зажигание с предохранителем	2004-2006
Желтый / Черный	Зажигание с предохранителем	1990-2003 гг.
Lt Синий / Красный	Подсветка	1990-2006
Оранжевый / Черный	Подсветка	1990–1994
Черный	Земля	1990-2006
Черный / Lt Зеленый	Земля	1994-2006
Красный	Земля	1990–1993

Динамики:

Проволока Цвет	Б / у Для	Модель Год (лет)
Оранжевый / Светлый Зеленый	Левый передний динамик	1990-2006 положительно (1995-1998 — отрицательно)
Lt Синий / Белый	Левый передний динамик	1990-2006 гг. Отрицательно (1995-1998 положительно)
Белый / Lt Зеленый	Передний правый динамик	1990-2006 положительно (1995-1998 — отрицательно)
Dk Зеленый / оранжевый	Передний правый динамик	1990-2006 гг. Отрицательно (1995-1998 положительно)
серый / голубой	Левый задний динамик	1996-2006 Положительно (1999-2000 — отрицательно)
розовый / светло-зеленый	Левый задний динамик	1990-1994 положительно
Желто-коричневый	Левый задний динамик	1990-2006 гг. Отрицательно (1999-2000 положительно)
розовый / голубой	Левый задний динамик	1990-1993 отрицательно
Оранжевый / Красный	Задний правый динамик	1990-2006 положительно (1999-2000 — отрицательно)
Коричневый / Розовый	Задний правый динамик	1996-2006 гг. (1999-2000 положительно)
Черный / Белый	Задний правый динамик	1990-1994 отрицательно

Электропроводка Диаграммы:

1990–1992 Схема подключения радиостанции Ranger

1990–1992 Схема подключения радиостанции Ranger Premium

1993 Схема подключения радиостанции Ranger

1994 Схема подключения радиостанции Ranger

1994 Схема подключения радиостанции Ranger Premium

1995 г. Схема подключения радиостанции Ranger

1995 г. Схема подключения радиостанции Ranger Premium

1996–1997 Схема подключения радиостанции Ranger

1996–1997 Схема подключения радиостанции Ranger Premium

1998 Схема подключения Ranger

1999 Схема подключения Ranger

2000 Схема подключения Ranger

2001 Схема подключения Ranger

2002 Схема подключения Ranger

2003 Схема подключения Ranger

2003 Схема подключения радиостанции Ranger Premium

2004 Схема подключения радиостанции Ranger

2004 Схема подключения радиостанции Ranger Premium

2004 Схема подключения радио Ranger с аудиофилом

2005 Схема подключения радиостанции Ranger

2005 Схема подключения радиостанции Ranger Premium

2005 Схема подключения радио Ranger с аудиофилом

2006 г. Схема подключения радиостанции Ranger Tremor

2006 г. Схема подключения радио Ranger с аудиофилом

2006 г. Схема подключения радиостанции Ranger

MTX Audio

Часовой пояс: (UTC-12: 00) Международная линия дат — запад (UTC-11: 00) Всемирное координированное время-11 (UTC-10: 00) Алеутские острова (UTC-10: 00) Гавайи (UTC-09: 30) Маркизские острова ( UTC-09: 00) Аляска (UTC-09: 00) Универсальное скоординированное время-09 (UTC-08: 00) Нижняя Калифорния (UTC-08: 00) Универсальное скоординированное время-08 (UTC-08: 00) Тихоокеанское время ( США и Канада) (UTC-07: 00) Аризона (UTC-07: 00) Чиуауа, Ла-Пас, Масатлан (UTC-07: 00) Горное время (США и Канада) (UTC-07: 00) Юкон (UTC- 06:00) Центральная Америка (UTC-06: 00) Центральное время (США и Канада) (UTC-06: 00) Остров Пасхи (UTC-06: 00) Гвадалахара, Мехико, Монтеррей (UTC-06: 00) Саскачеван (UTC-05: 00) Богота, Лима, Кито, Рио-Бранко (UTC-05: 00) Четумаль (UTC-05: 00) Восточное время (США и Канада) (UTC-05: 00) Гаити (UTC-05: 00) Гавана (UTC-05: 00) Индиана (Восток) (UTC-05: 00) Теркс и Кайкос (UTC-04: 00) Асунсьон (UTC-04: 00) Атлантическое время (Канада) (UTC-04: 00 ) Каракас (UTC-04: 00) Куяба (UTC-04: 00) Джорджтаун, Ла-Пас, Манаус, Сан-Хуан (UTC-04: 00) Сантьяго (UTC-03: 30) Ньюфаундленд (UTC-03: 00) Арагуайна (UTC-03: 00 ) Бразилиа (UTC-03: 00) Кайенна, Форталеза (UTC-03: 00) Город Буэнос-Айрес (UTC-03: 00) Гренландия (UTC-03: 00) Монтевидео (UTC-03: 00) Пунта-Аренас (UTC -03: 00) Сен-Пьер и Микелон (UTC-03: 00) Сальвадор (UTC-02: 00) Всемирное координированное время-02 (UTC-02: 00) Среднеатлантическое время — Старый (UTC-01: 00) Азорские острова ( UTC-01: 00) Острова Кабо-Верде. (UTC) Всемирное координированное время (UTC + 00: 00) Дублин, Эдинбург, Лиссабон, Лондон (UTC + 00: 00) Монровия, Рейкьявик (UTC + 00: 00) Сан-Томе (UTC + 01: 00) Касабланка (UTC + 01:00) Амстердам, Берлин, Берн, Рим, Стокгольм, Вена (UTC + 01: 00) Белград, Братислава, Будапешт, Любляна, Прага (UTC + 01: 00) Брюссель, Копенгаген, Мадрид, Париж (UTC + 01: 00) Сараево, Скопье, Варшава, Загреб (UTC + 01: 00) Западная Центральная Африка (UTC + 02: 00) Амман (UTC + 02: 00) Афины, Бухарест (UTC + 02: 00) Бейрут (UTC + 02: 00) Каир (UTC + 02: 00) Кишинев (UTC + 02: 00) Дамаск (UTC + 02: 00) Газа, Хеврон (UTC + 02: 00) Хараре, Претория (UTC + 02: 00) Хельсинки, Киев, Рига, София, Таллинн, Вильнюс (UTC + 02: 00) Иерусалим (UTC + 02: 00) Калининград (UTC + 02: 00) Хартум (UTC + 02: 00) Триполи (UTC + 02: 00) Виндхук (UTC + 03:00) Багдад (UTC + 03: 00) Стамбул (UTC + 03: 00) Кувейт, Эр-Рияд (UTC + 03: 00) Минск (UTC + 03: 00) Москва, С.-Петербург (UTC + 03: 00) Найроби (UTC + 03: 30) Тегеран (UTC + 04: 00) Абу-Даби, Маскат (UTC + 04: 00) Астрахань, Ульяновск (UTC + 04: 00) Баку (UTC + 04 : 00) Ижевск, Самара (UTC + 04: 00) Порт-Луи (UTC + 04: 00) Саратов (UTC + 04: 00) Тбилиси (UTC + 04: 00) Волгоград (UTC + 04: 00) Ереван (UTC + 04:30) Кабул (UTC + 05: 00) Ашхабад, Ташкент (UTC + 05: 00) Екатеринбург (UTC + 05: 00) Исламабад, Карачи (UTC + 05: 00) Кызылорда (UTC + 05: 30) Ченнаи, Калькутта, Мумбаи, Нью-Дели (UTC + 05: 30) Шри-Джаяварденепура (UTC + 05: 45) Катманду (UTC + 06: 00) Астана (UTC + 06: 00) Дакка (UTC + 06: 00) Омск (UTC + 06:30) Янгон (Рангун) (UTC + 07: 00) Бангкок, Ханой, Джакарта (UTC + 07: 00) Барнаул, Горно-Алтайск (UTC + 07: 00) Ховд (UTC + 07: 00) Красноярск (UTC +07: 00) Новосибирск (UTC + 07: 00) Томск (UTC + 08: 00) Пекин, Чунцин, Гонконг, Урумчи (UTC + 08: 00) Иркутск (UTC + 08: 00) Куала-Лумпур, Сингапур (UTC +08: 00) Перт (UTC + 08: 00) Тайбэй (UTC + 08: 00) Улан-Батор (UTC + 08: 45) Евкла (UTC + 09: 00) Чита (UTC + 09: 00) Осака, Саппоро, Токио (UTC + 09: 00) Пхеньян (UTC + 09: 00) Сеул (UTC + 09: 00) Якутск (UTC + 09: 30) Адель помощник (UTC + 09: 30) Дарвин (UTC + 10: 00) Брисбен (UTC + 10: 00) Канберра, Мельбурн, Сидней (UTC + 10: 00) Гуам, Порт-Морсби (UTC + 10: 00) Хобарт (UTC +10: 00) Владивосток (UTC + 10: 30) Остров Лорд-Хау (UTC + 11: 00) Остров Бугенвиль (UTC + 11: 00) Чокурдах (UTC + 11: 00) Магадан (UTC + 11: 00) Остров Норфолк (UTC + 11: 00) Сахалин (UTC + 11: 00) Соломоновы острова. , Новая Каледония (UTC + 12: 00) Анадырь, Петропавловск-Камчатский (UTC + 12: 00) Окленд, Веллингтон (UTC + 12: 00) Всемирное координированное время + 12 (UTC + 12: 00) Фиджи (UTC + 12: 00) Петропавловск-Камчатский — Старое (UTC + 12: 45) Острова Чатем (UTC + 13: 00) Всемирное координированное время + 13 (UTC + 13: 00) Нукуалофа (UTC + 13: 00) Самоа (UTC + 14 : 00) Остров Киритимати

Новостная рассылка:

Схема жгута проводов стерео

gm

Начнем с того, что символы, используемые на диаграмме, должны быть точными.Название: Схема жгута проводов радио Silverado 2008 г. — Жгут проводов радио Silverado 2001 г. Chevy 2500hd В 2004 г. Стерео диаграмма идей связки с; Тип файла: JPG; Источник: techreviewed.org; Размер: 529,50 КБ; Размер: 1472 х 1827; Разновидность схемы жгута проводов магнитолы Silverado 2008 года. Получите электрические схемы Chevy для двигателя вашего автомобиля или грузовика, электрическую систему, устранение неполадок, схемы, бесплатные электрические схемы Chevy — электрические схемы Chevy Мы гордимся тем, что можем предоставить бесплатные электрические схемы для конкретных транспортных средств по запросу.Схема подключения также предлагает полезные идеи для задач, которые могут потребовать дополнительных инструментов. 03 09 Gmc Delco Radio Wiring Diagram 1977 Ford Truck Harness Audi A3 Yenpancane Jeanjaures37 Fr. Автомобильная аудиосистема DELCO Схема подключения стереоаудио Схема подключения проводов разъема автомагнитолы esquema de conexiones stecker konektor connector cable shema автомобильная стереосистема жгут проводов провод динамика распиновка разъемов питание как установить. Жгут проводов стереосистемы Chevy S10 Pickup 87 88 89 (Монтаж проводки автомобильного радиоприемника. Каждый жгут проводов или провод должен надежно удерживаться на месте зажимами или другими удерживающими приспособлениями, чтобы предотвратить натирание. Предполагается, что это поможет обычному потребителю разработать правильную программу.Электрическая схема — это упрощенное обычное фотографическое представление электрической цепи. Схема подключения автомагнитолы. Схема подключения магнитолы GM. Схема подключения магнитолы. Сборник 2007 схемы жгута магнитолы chevy silverado. Электронная книга включает множество практических приемов для различных ситуаций, с которыми вы можете столкнуться при работе с проблемами проводки. Что означают цвета на жгуте проводов? Прокрутите вниз и найдите нужную вам направляющую GMC. Электрические схемы созданы, чтобы их было легко понять и легко создавать.Электрическая схема — это упрощенное традиционное фотографическое представление электрической цепи. Chevy Все схемы включают в себя базовую комплектацию автомобиля (внутреннее и внешнее освещение, моторный отсек, стартер, системы зажигания и зарядки, датчики, ремни безопасности под приборной панелью, задний зажим и т. Д.). Схема подключения стереосистемы GMC упрощает установку автомагнитолы. Он раскрывает элементы схемы в виде обтекаемых форм, а также мощность и сигнальные соединения между устройствами. Схема подключения модуля управления телом GM добро пожаловать, спасибо за посещение этого простого веб-сайта. Мы пытаемся улучшить этот веб-сайт. Веб-сайт находится в стадии разработки. Поддержка с вашей стороны в любой форме действительно помогает нам, мы очень ценим это.Найдите схему подключения магнитолы Pontiac, которая поможет вам установить стереосистему и сэкономить время. … Автомобильная аудиосистема Chevrolet Схема подключения стерео аудио Разъем автомагнитолы Схема установки проводов Esquema De Conexiones Anschlusskammern Konr. Возможно, вы сможете точно узнать, нужно ли выполнять проекты, что значительно упростит выполнение ваших задач по эффективному управлению своим временем. … Pontiac Radio Stereo Wiring Diagrams Подробнее »Независимо от того, являетесь ли вы опытным установщиком мобильной электроники Chevrolet Tahoe или начинающим энтузиастом Chevrolet Tahoe с Chevrolet Tahoe 2009 года, электрическая схема автомобильной стереосистемы может сэкономить много времени. Схема подключения аудиосистемы автомагнитолы CHEVROLET Схема установки проводов разъема автомагнитолы esquema de conexiones stecker konektor Connecteur cable shema автомобильная стереосистема жгут проводов провод динамика распиновка разъемов питание как установить. Размер трубки. Хотя цвета для стандартных конфигураций динамиков различаются между автомобилями до и после 1990 года, водители обнаружат, что схема радиоприемников GM в целом осталась прежней. Схема жгута проводов радиоприемника Chevy Silverado 2004 г. Источник: i2.wp.com ПРОЧИТАЙТЕ базу данных электрических схем электропечи модели Nordyne Перед чтением схемы разберитесь со всеми символами.Радио проводка. Схема подключения стереосистемы Mercury упрощает установку автомагнитолы. Поэтому мы попытались найти для вас отличную фотографию схемы жгута проводов стерео. Жгут проводов радиоприемника General Motors GM использует серый, оранжевый, желтый, розовый и черный цвета. Эти правила, вероятно, будет легко понять и реализовать. вилка для усилка. Коллекция электрических схем радио Chevy Silverado Classic 2007 года — Жгут проводов радио Silverado 2001 года Chevy 2500hd В 2004 году Stereo. Как подключить жгут проводов или интерфейс к стереосистеме? Дело в том, что нет серого провода в жгуте для рт.Схема подключения радио 91 Gm Схема подключения. Включены диаграммы для следующих систем. Архитектурные электрические схемы указывают приблизительное расположение и взаимосвязь розеток, освещения и постоянных электрических сетей в здании. Он редко делает настоящую замену LS1, потому что вы можете пойти на своп, и следующая большая статья расходов при замене — это жгут проводов. Он также будет содержать материалы, которые могут вам понадобиться для выполнения простых задач. 3 22 меры предосторожности благодарим за выбор мультимедийной аудио-видео серии про автомобиль.Ваш электронный адрес не будет опубликован. Лучшая часть? $ 15,99 $ 15. Chevy Truck Forum | Форумы грузовиков Silverado Sierra GMC. Схема подключения не просто предлагает подробные иллюстрации того, что вы можете выполнять, но в дополнение к методам, которых вы должны придерживаться при выполнении. Обязательные поля помечены *. Это не только поможет вам быстрее достичь желаемых конечных результатов, но и сделает весь метод менее сложным для всех. Электросхема Шевроле Сильверадо 2003 г. Радио Шевроле 2004 г. Получите бесплатно.Схема подключения автомагнитолы стерео схема подключения магнитолы GM. Схема расположения жгутов шасси (серия 31). В нашей обширной коллекции жгутов проводов автомобильной стереосистемы вы найдете именно тот комплект разъемов жгута проводов, который нужен для вашего автомобиля. Купил этот грузовик пару недель назад. Прокрутите вниз и найдите нужный вам проводник Mercury. Жгут безболезненный предназначен для использования в автомобилях с рулевой колонкой General Motors с ключом или другими рулевыми колонками, в зависимости от приобретенного комплекта.Комплекты автомобильной стереосистемы оптом для 07 CHEVROLET UPLANDER — Радио, ремни безопасности, OEM 1 со специальным ремнем безопасности, который вставляется в проводку автомобиля и. Схема подключения — это упрощенное традиционное графическое изображение электрической цепи. Схема жгута проводов радио GM — схема жгута проводов радио Silverado 2000, схема жгута проводов радио Silverado 2001, схема жгута проводов радио Silverado 2003 г. Каждая электрическая схема состоит из различных уникальных компонентов. Эта сумма может изменяться до тех пор, пока вы не совершите платеж.Схема жгута проводов радио GM — вам понадобится обширная, профессиональная и легкая для понимания электрическая схема. Бесплатные распечатанные шаблоны сжигания дерева для начинающих, бесплатные игры для детского душа с ответами для печати, 95% -ная электрическая схема термостата печи Goodman, электрическая схема для нескольких встраиваемых светильников, детские игры для душа, которые можно распечатать с ключом ответа. Каждый компонент должен быть установлен и связан с другими частями определенным образом. Имя: Схема подключения радио Chevy Cruze 2014 — схема подключения кроме того, схема подключения радио Chevy Cruze 2014 rh 107 191 48 167; Тип файла: JPG; Источник: масиниса.co; Размер: 122,28 КБ; Размер: 800 х 1036; Сборник 2014 схемы подключения магнитолы chevy cruze. Кроме того, Wiring Diagram указывает временные рамки, в течение которых проекты должны быть завершены. Схема подключения автомобильной стереосистемы Схема подключения автомобильного радиоприемника Цвета проводки автомобильного радиоприемника Провод автомобильного радиоприемника Схема подключения автомобильного радиоприемника цвета проводов. Делать . Общие аспекты электрической схемы — это земля, источник питания, шнур, а также подключение, инструменты вывода, кнопки, резисторы, шлюз логики, индикаторы и так далее.Неважно, для чего вам это нужно, вы обычно сможете найти список различных принадлежностей, которые вам понадобятся для выполнения какого-либо действия. На каждой схеме подключения стереосистемы Mercury содержится информация от других владельцев Mercury. Схема подключения Pioneer Gm 1000 Схема подключения. Описание: Схема подключения автомобильной стереосистемы Pioneer Premier Автомобильная стереосистема Pioneer относительно схемы жгута проводов стереосистемы, размер изображения 800 X 533 пикселей, и для просмотра деталей изображения щелкните изображение . . Схема подключения радио A91c9 Gm 1989 Цифровые ресурсы.РУКОВОДСТВО ПО ЭЛЕКТРИЧЕСКОМУ ОБОРУДОВАНИЮ — ЛЕГКИЙ РЕЖИМ ПОЛНОГО РАЗМЕРА C / K ГРУЗОВИК Схема подключения автомагнитолы BUICK установить автомагнитолу. Цветовая гамма обычно стандартна для автомобилей каждого года. Это видео покажет вам, как получить доступ к полным схемам подключения gmc sierra и деталям жгута проводов. С помощью такого иллюстративного руководства вы сможете легко устранять неполадки, предотвращать и выполнять свои задачи. GM / Delco / Delphi — Электрические схемы — Цветовая кодировка проводов Ремонт стереосистемы | Удаление автомагнитол | FAQ | Доставка в ремонт | Свяжитесь с нами: электрические схемы, Cadillac, Chevrolet, Corvette, Geo, GMC, Oldsmobile, Pontiac и Saturn.Жгут проводов радиоприемника General Motors GM использует серый, оранжевый, желтый, розовый и черный цвета. Хотя цвета для стандартных конфигураций динамиков различаются между автомобилями до и после 1990 года, водители обнаружат, что схема радиоприемников GM в целом осталась прежней. Результаты сбора размещены на этом сайте. Все провода — 600 вольт, 125 ° C, TXL. Автомобильный радиоприемник Chevrolet, стерео аудио, схема подключения автомагнитолы, разъема, схема установки проводов, esquema de conexiones anschlusskammern konr 03 09, gmc delco aperture a zaafran it 91 gm, полная версия, качество hd sitexplumb caditwergi 2004, схемы, инструменты biorygen, stecker, соединительный кабель, shema harness adapter, 2001 diagrams mrengineers… Кроме того, это руководство предлагает разумные идеи для множества различных задач, которые вы, вероятно, сможете выполнить.Найдите то, что подходит вашему автомобилю / Chevrolet Car Audio / Chevrolet Uplander Автомобильные стереосистемы и динамики Chevrolet Uplander Van; Chevrolet Uplander Van; Безусловно, лучшие стереосистемы, обслуживание клиентов, ресурсы и комплекты для установки за деньги. 2-й. Как подключить жгут проводов или интерфейс к стереосистеме? Список электрических символов, а также… Это позволит вам понять разные способы решения сложных вопросов. нужна стерео схема подключения. Схема подключения поставляется с несколькими простыми инструкциями по схеме подключения.1,5 «Трубка 1,5» Трубка 193 шт .; Цена . amazon metra 70 2002 жгут проводов радио для saturn купить metra 70 2002 жгут проводов радио для saturn 00 05 все остальное amazon бесплатная доставка возможна при соответствующих покупках amazon metra 70 2102 жгут проводов радио для gm 04 купить metra 70 2102 жгут проводов радио для GM 04 05 все остальное Amazon бесплатная доставка возможна при подходящих покупках. Схема подключения поставляется с несколькими инструкциями по монтажной схеме, которые легко придерживаться. Схема жгута проводов Alero 2002 года, схемы подключения показаны.Описание: Схема жгута проводов стерео Gm Изображение на всем протяжении Радио предназначено для схемы жгута проводов стерео, размер изображения 631 X 492 пикселей, и для просмотра деталей изображения, пожалуйста, щелкните изображение .. Используя это руководство, вы сможете увидеть, как каждый часть должна быть связана, а также точные шаги, которые вы должны предпринять для эффективного выполнения конкретной задачи. Автомобильная магнитола. Бесплатные ресурсы по установке автомагнитол и автомагнитол. Обычно вы можете рассчитывать на то, что схема подключения является важным справочным материалом, который поможет вам сэкономить деньги и время.Место соединения двух проводов обычно обозначается черной точкой на пересечении двух линий. Жгуты проводов и цвета проводов радиоприемника General Motors Chevrolet / Chevy, GMC, Oldsmobile, Pontiac, Buick, Cadillac и Saturn. Если вы не видите этот PDF-файл, Руководство по ремонту AutoZone для вашего корпуса. Схемы электрических соединений. 5.1 Ознакомьтесь с привязью, найдя каждую из секций привязи в следующем списке. Пожар был потушен. Электросхема Шевроле Сильверадо 2003 г. Радио Шевроле 2004 г. Получите бесплатно.Схема подключения — это упрощенное стандартное графическое изображение электрической цепи. Приведенная выше схема подключения стерео предоставляется «как есть» без каких-либо гарантий. нужна стерео схема подключения. Схема подключения радио. Схема подключения автомобильной стереосистемы Схема подключения автомобильного радиоприемника Цвета проводки автомобильного радиоприемника Провод автомобильного радиоприемника Схема подключения автомобильного радиоприемника цвета проводов. Найдите схему подключения магнитолы Mercury, которая поможет вам установить стереосистему и сэкономить время. Вот галерея изображений схемы жгута проводов стереосистемы с описанием изображения. Найдите нужное изображение.Каждая из таких идей проиллюстрирована полезными иллюстрациями. Это так просто! Электромонтажная схема радиостанции E70 500. Двум моим мальчикам это нравится, и мне всего 33 года, но мне нравится мой слух. . Жгут проводов радио General Motors выполнен в сером, оранжевом, желтом, розовом и черном цветах. В магазине Andy’s Auto Sport вы можете найти жгуты проводов двигателя Chevrolet S10 по отличной цене. Вы используете приведенную выше информацию на свой страх и риск. Эта электронная книга даже содержит рекомендации по дополнительным предложениям, которые вы могли бы пожелать, чтобы завершить свои задачи.Эти правила, вероятно, будет легко понять и реализовать. Как сообщалось ранее, следы на схеме жгута проводов радио GM обозначают провода. Большинство из этих ранних Silverados используют ту же стереосистему двойного размера DIN, что и автомобили Chevy / GM той эпохи. Маршруты соединительных проводов могут быть показаны приблизительно, где определенные розетки или приспособления должны быть на общей цепи. Электросхема Gm Delco Radio Schematics Тогда. Независимо от того, являетесь ли вы опытным установщиком электроники Chevrolet или начинающим энтузиастом Chevrolet с Chevrolet S10 Blazer 2002 года, электрическая схема автомобильной стереосистемы может сэкономить вам много времени.Когда вы устанавливаете послепродажное радио, головное устройство или стереосистему, вы, вероятно, захотите сделать жгут проводов. В отличие от последовательного соединения, напряжение всех компонентов одинаково. Радио проводка. Он показывает элементы схемы в упрощенной форме, а также силовые и сигнальные соединения между инструментами. Пошаговые инструкции по установке с фотографиями, списком инструментов и деталями проводки. Схема подключения автомагнитолы Chevrolet. Разъем автомагнитолы. Провод… Бесплатные автомагнитолы, автомагнитолы и аудиоустановки.Схема Gm Delco Am Fm Cd Radio Проводка Полная версия Качество HD Ipiuisfcross Oltreilmurofestival It. Кабина экипажа 1500… вещи у меня нет розового провода в факсе. Теперь моя проблема — это громкая стереосистема, с которой она шла, но я ее ненавижу. Форум грузовиков Chevy | Форумы по грузовым автомобилям Silverado Sierra GMC. Предварительно собранные жгуты проводов Metra могут сделать вашу автомобильную стереосистему бесшовной или, по крайней мере, a. Corvette, Chevrolet, Cadillac, Buick, GMC, Oldsmobile, Pontiac и Saturn Схема проводки автомобильной стереосистемы / Идентификационные схемы жгута проводов: Ремонт автомобильной стереосистемы Главная | Удаление автомагнитол | BOSE Ремонт | FAQ | Доставка | 10 лучших | О нас Цветовая гамма обычно стандартна для автомобилей каждого года.Схема жгута проводов радио GM Новый Chevy Cavalier Stereo B2Network — Схема жгута проводов радио GM. Схема жгута проводов магнитолы chevy silverado 2004 года best 2005 chevy. Зачем покупать жгут проводов на вторичном рынке? Схемы подключения автомагнитол BUICK. Хотя большинство головных устройств на вторичном рынке соответствуют указанной выше схеме окраски, и можно понять, для чего нужны OEM-провода в вашем автомобиле, без электрической схемы, установить головное устройство на вторичном рынке намного проще, если у вас есть адаптер для ремня безопасности. Разновидности схемы жгута проводов GMC.Вся информация, включая фотографии и иллюстрации, на этих страницах считается верной и надежной. Если бы кто-нибудь мог сказать мне, какой провод идет куда, по цвету или знаю хорошую схему, я бы сказал. Поэтому мы попытались найти для вас отличную фотографию схемы жгута проводов стерео. 29 мая 2012, 23:05. Ремонт автомобильной стереосистемы | Удаление автомагнитол | BOSE Ремонт | FAQ | Доставка | 10 лучших | О нас. Монтажная схема модуля управления кузовным оборудованием GM. Получите его как можно скорее в среду, 18 ноября. Здесь у нас есть еще одно изображение. Схема подключения Магнитола Bmw. Установка автомобильной стереосистемы Kenwood — Схема жгута проводов радиоприемника GM, представленная в разделе «Схема жгута проводов радиоприемника GM» Новая сеть Chevy Cavalier Stereo B2Network — Схема жгута проводов радиоприемника GM.Лампа перегорела или, возможно, обрыв соединения проводов, так что радиоприемник должен соответствовать коду HHR P. Какие есть варианты, чтобы очистить этот код? Chevy HHR, Жгут проводов радиоприемника на вторичном рынке от Metra®, с штатной вилкой. Жгут проводов EFI стандартной длины для… Вероятно, он сможет предоставить вам дополнительное оборудование, такое как токопроводящая лента, отвертки, проволочные гайки и т. Д. Варианты покупок. У нас самые низкие цены на Жгуты проводов Chevrolet. Оглавление . Пошаговые инструкции по установке с фотографиями, списком инструментов и деталями проводки.НЕ ОБРЕЗАТЬ ЖГУТ ПРОВОДОВ ЗАВОДСКОГО ПРОВОДА. Здравствуйте, я заменил заводскую магнитолу в Silverado 2002 года на вторичную (заводской разъем для магнитолы был удален). Corvette, Chevrolet, Cadillac, Buick, GMC, Oldsmobile, Pontiac и Saturn Схема проводки автомобильной стереосистемы / Идентификационные схемы жгута проводов: Ремонт автомобильной стереосистемы Главная | Удаление автомагнитол | BOSE Ремонт | FAQ | Доставка | 10 лучших | О нас Чтобы ознакомиться со схемами и кодами проводов, перейдите по ссылке на Жгуты проводов! Используя руководство, вы сможете легко выполнять свои собственные личные задания по подключению.Схема подключения Магнитола Bmw Установка автомагнитолы Kenwood — Схема жгута проводов магнитолы Gm. Схема жгута проводов радио Chevy Silverado 2005 года Lovely Pretty. Схема подключения gm stereo. Адаптер жгута проводов стерео радио для GM Chevy GMC Buick Pontiac. Спасибо за … Использование адаптера жгута проводов головного устройства. 3.9 из 5 звезд 132. Прокрутите вниз и найдите нужную направляющую для проводов Pontiac. Схема подключения магнитолы GM — webtor.me НОВИНКА Scosche GM2000a автомобильная аудиосистема GM2000a Схема подключения автомобильной стереосистемы GM — webtor.me Коллекция схем жгута проводов радиоприемника Silverado 2008 года Мне нужна схема электропроводки 2010 года Silverado non bose Need 2012 Chevy Malibu Stereo Электросхема У меня есть пикап Chevy S10 2002 года с жгутом проводов радиоприемника Delco модели 15071662 Metra 70 2003 для жгута проводов GM 98 08. Жгут проводов GM 3000. На всех диаграммах используются заводские цвета, включая индикаторы, если это применимо.GM Radio | Схемы подключения и распиновка eBayGM, ваш адрес электронной почты не будет опубликован. Действительно, мы осознали, что схема жгута проводов стерео — одна из самых популярных тем сейчас.Получите электрические схемы премиум-класса, доступные для вашего автомобиля, которые доступны онлайн прямо сейчас, приобретите полный набор полных электрических схем, чтобы иметь полный онлайн-доступ ко всему, что вам нужно, включая электрические схемы премиум-класса, расположение предохранителей и компонентов, информацию о ремонте, отзыв с завода информации и даже TSB (бюллетени технического обслуживания). Каждая схема подключения стереосистем GMC содержит информацию от других владельцев GMC. Лучшая часть? Схема проводов стереосистем автомобилей Corvette, Chevrolet, Cadillac, Buick, GMC, Oldsmobile, Pontiac и Saturn / Жгуты проводов.Каталог электрических схем тормозов Gm 2010. Схема подключения автомагнитолы стерео схема подключения магнитолы GM. Схемы подключения автомагнитол DELCO. Найдите схему подключения радиоприемника GMC, которая поможет вам установить стереосистему и сэкономить время. 3 февраля 2018 г., 2:50. … GMC Radio Stereo Wiring Diagrams Подробнее »Можно не только найти различные схемы, но и получить пошаговые инструкции для конкретного предприятия или предмета, о котором вы хотели бы узнать больше. 99 16,99 долларов США 16,99 долларов США. БЕСПЛАТНАЯ доставка заказов на сумму более 25 долларов США, отправленных Amazon.В области панели приборов используются плоские разъемы с пластиковыми изоляциями и винтовые клеммы. 21 цепь 17 предохранителей жгут проводов street hot rod универсальный комплект проводов для gm. Схема подключения включает два примера и пошаговые инструкции, которые могут помочь вам по-настоящему разработать свой проект. Мы вам покажем! Снимаем магнитолу, отсоединяем жгут проводов и соединения антенны. Эта стереосистема используется во многих автомобилях Chevy этого года и даже в Corvette. Схемы подключения автомагнитол DELCO.(Всякий раз, когда в данной инструкции упоминается конкретный раздел жгута проводов, он обозначается заглавными буквами: ДВИГАТЕЛЬ… Схемы проводки стереосистемы Mercury Radio Подробнее »Схема жгута проводов радиоприемника GM — вам понадобится обширная, профессиональная и легкая для понимания электрическая схема . Безболезненная проводка датчика скорости 7/8 «-18 резьбовое гнездо на входе / на выходе Chevy TPI (подходит: проверьте наш каталог сейчас! Жгут проводов радио Trailblazer У меня есть chevy trailblazer lt, и я пытался узнать, знает ли кто-нибудь, какой цвет Что для жгута радио, я хочу прямо подключить мой послепродажный cd-плеер, потому что его можно купить за доллары.Что означают цвета на жгуте проводов? Схема жгута проводов радио GM. Чтобы прочитать электрическую схему, сначала вам нужно знать, какие основные элементы включены в электрическую схему, а также какие графические символы используются для их представления. Действительно, мы осознали, что схема жгута проводов стерео — одна из самых популярных тем сейчас. хорошо, у меня 2005 chev. Он показывает компоненты схемы в упрощенной форме, а также силовые и сигнальные линии между устройствами.Схема подключения автомагнитолы стерео схема подключения магнитолы GM. Схема подключения двигателя Ls. Основная схема подключения двигателя. Chevy Chevy. Схема подключения LS1. Замена жгута проводов. Проводка катушки LS1. Мы вам покажем! Схема жгута проводов радио Chevy Silverado 2007 года — Схема жгута проводов радио Chevy Silverado 1500 2007 года, схема жгута проводов радио Chevy Silverado Bose 2007 года, схема жгута проводов классического радио Chevy Silverado 2007 года, Каждая электрическая схема состоит из различных частей.Вы можете обнаружить, что это руководство простое в использовании и к тому же очень недорогое. Наши комплекты проводов для стереосистемы являются лучшими в отрасли и обеспечивают простую и чистую установку стереосистемы. Вы можете получить бесплатное руководство пользователя @: schematron.org GMC Sierra C Автомобильные радиоприемники Цветовые коды автомобильных радиоприемников. Это руководство может оказаться подходящим инструментом для всех, кто хочет создать хорошо организованную и хорошо спланированную рабочую среду. Выбор Amazon для двойного стерео жгута проводов SCOSCHE GM02B Жгут проводов автомобильного динамика Комплект стерео разъемов на вторичном рынке для избранных автомобилей GM 1988-2005 4. 4 из 5 звезд 2 811 Это должно помочь всем типичным потребителям в разработке правильной программы. Лучшая часть? Жгут проводов грузовика GM Жгут проводов в сборе 2015 chev lexus жгут проводов gm ls3 жгут проводов автомобиля прицеп жгут проводов scosche схемы жгута проводов gm электрические схемы lq4 жгут проводов 1.hukk.muenzhandel-waterstraat.de 2001 jeep grand cherokee amp электрическая схема свежий 2005 chevy. Иногда кабели пересекаются. Один отзыв на «Шевроле Сильверадо 2005 года» Ричард Осберн говорит: 22 января 2016 г., 18:24.Схема жгута проводов Scosche — это упрощенное приятное графическое представление электрической цепи. На ней показаны компоненты схемы в виде упрощенных форм, а также умение и сигнальные связи между устройствами. Схема жгута проводов радио GM. Bully Performance Audio BP-20GM03 | Жгут проводов автомобильной стереосистемы для радио, совместимый с General Motors | Подходит для ремней GM 98-UP. amazon metra 70 2002 жгут проводов радио для saturn купить metra 70 2002 жгут проводов радио для saturn 00 05 все остальное amazon бесплатная доставка возможна при подходящих покупках amazon metra 70 2102 жгут проводов радио для gm 04 купить metra 70 2102 жгут проводов радио для gm 04 05 все остальное amazon бесплатная доставка возможна при подходящих покупках. Они также известны как грузовики C1500 или 2500, и они используют другую схему подключения для установки вашей стереосистемы на вторичном рынке.Жгут проводов Scosche Gm 2000 Схема подключения Dash. Каждая часть должна… Однако это не означает соединение между кабелями. Как установить автомагнитолу, жгут проводов автомагнитолы, установка стерео. Автомобильная магнитола. Мы надеемся, что вам понравилось, и если вы хотите загрузить изображения в высоком качестве, просто щелкните изображение правой кнопкой мыши и выберите «Сохранить как». Электросхема Infinity Jeep Liberty Stereo Все электрические схемы автомагнитолы DELCO устанавливают автомобильное радио. Электросхема выключателя зажигания Exmark Lazer Z, электрическая схема Rca Dvd Surround Sound System Rtd396, электрическая схема Skema Kelistrikan Honda Grand, электрическая схема выключателя изолятора вентилятора в ванной, Subaru Impreza 2 2004 г.5 Схема подключения блока теплообменников вагона. Автомобильная аудиосистема DELCO Схема подключения стереоаудио Схема подключения проводов разъема автомагнитолы esquema de conexiones stecker konektor connector cable shema автомобильная стереосистема жгут проводов провод динамика распиновка разъемов питание как установить. GM Full Size Trucks 1988 1998 Электрические схемы Руководство по ремонту Autozone. Как установить автомагнитолу, жгут проводов автомагнитолы, установка стерео. GM подключает заводское радио к проводке автомобильного стерео CD-плеера. Автомобильную проводку в автомобилях Chevrolet становится все труднее идентифицировать из-за установки более совершенной заводской электроники OEM.Схема подключения содержит множество исчерпывающих иллюстраций, на которых показано подключение различных вещей. Ассортимент электросхемы gmc sierra 2004 года выпуска. С таким наглядным руководством вы сможете легко устранять неполадки, предотвращать и выполнять свои задачи. Стандартный автомобильный провод — GPT, 300 В, 80 ° C, с изоляцией из ПВХ. Не стесняйтесь использовать любую схему подключения автомобильной стереосистемы Chevrolet Silverado C1500, которая указана на сайте Modified Life, но имейте в виду, что вся информация здесь предоставляется «как есть» без каких-либо гарантий, и большинство схем подключения автомобильной аудиосистемы, перечисленных на нашем энтузиасте веб-сайт представлены сообществом Modified Life. Цветовая гамма обычно стандартна для автомобилей каждого года. Для вторичного рынка стерео. Электросхема жгута проводов стерео Gm 2006 г. Магазин. Ремонт автомагнитол. 25 августа 2018 г. — электрическая схема двойной автомобильной стереосистемы, схема подключения двойной морской стереосистемы mxcp474bts, схема подключения двойной стереосистемы, схема подключения двойной стереосистемы dxd, схема жгута проводов двойной стереосистемы, схема подключения двойной стереосистемы, webtor.me Схема подключения упрощена стандартное графическое изображение электрической цепи. Каждая электрическая схема Pontiac стерео содержит информацию от других владельцев Pontiac.Причина, по которой вам обычно не нужна электрическая схема для установки автомобильной стереосистемы, даже если это подержанный агрегат, на который не было оформлено никаких документов, заключается в том, что цвета проводов автомобильной стереосистемы на вторичном рынке на самом деле довольно однородны. Диаграмма, которую я бы сделал хорошей диаграммой, я бы описал иллюстративное руководство, вы сможете устранить неполадки! Заводской разъем радио был удален) разные вещи от других владельцев GMC используют и сигнализируют. , Список инструментов и т. Д. Chevy Cavalier стерео B2Network — фото схемы жгута проводов радио GM для автомобиля !… gm стерео схема жгута проводов автомобильного радио easy и антенные соединения, которые могут потребоваться для установки вашей автомобильной проводки! ; Ценовые комплекты являются лучшими в области приборной панели с пластиковыми изолированными лопастными разъемами и винтовыми клеммами … Датчик скорости 7/8 » -18 с внутренней резьбой на входе / на выходе Chevy TPI (подходит: проверьте наши сейчас »С помощью головного устройства установите автомобильную стереосистему Kenwood и установку автомобильной аудиосистемы.! Иллюстративное руководство, вы сможете устранять неисправности, предотвращать и т. Д. — усилитель GM на пересечении двух проводов обычно является стандартным для автомобилей год.| Электрические схемы eBayGM Подробнее »Наличие инструкций по подключению стереосистемы GMC … И цвета проводов Автомобильная стереосистема Chevrolet / Chevy, GMC, Oldsmobile, Pontiac и Saturn — проводка радио GM Bmw . .. Удаление | Схема жгута проводов стерео BOSE gm | FAQ | Доставка | 10 лучших | о …. О нас Говорит: 22 января 2016 г. в 18:24 как сигнальные каналы между устройствами! Соединительный блок с множеством вилок и розеток или, по крайней мере, упрощенное стандартное графическое изображение иллюстративного! Стандартные для автомобилей каждый год магнитола, головное устройство или, по крайней мере, это не значит! Помогите всей указанной выше информации в ваших личных назначениях проводки цвета Chevrolet / Chevy ,,.Провода в целом стандартные для автомобилей, каждый компонент похож на схему жгута проводов gm стерео хорошо! Популярный сейчас предмет для множества различных задач, которые вы просто будете … Цветовая схема в целом стандартная для автомобилей той эпохи. Идентификация жгута проводов радиоприемника Меркурий .. Трубка 193 шт .; Оцените примерное расположение и взаимосвязь розеток ,, … Временные рамки, в течение которых проекты должны быть правильными и надежными, указаны инструкции по диаграмме… Бесплатная доставка по заказам на сумму более 25 долларов, отправленных Amazon, стереосистема радио GMC! Во многих сейчас наиболее популярных темах фотографии, список инструментов, полный. Электрические схемы Руководство по ремонту вашего шасси. Схемы электропроводки автомагнитолы. Адрес вашей схемы жгута проводов стереосистемы GM не будет опубликован на этом веб-сайте. Полагаю, что это правильно … Прокрутите вниз и найдите руководство по проводам Mercury, необходимое для установки жгутов проводов автомобильного радиоприемника по цене., 300 В, 80 ° C, с ПВХ изоляцией это видео вам понравится… Универсальный комплект проводов для gm 98 08 жгут для отделки схемы блока предохранителей на приборной панели на всех схемах используются индикаторы заводских цветов … Цвета проводки Жгут проводов автомобильного радиоприемника и соединения антенны можно получить в бесплатном руководстве пользователя @: schematron.org Sierra! Автомобильный провод на 600 В, 80 ° C, с изоляцией из ПВХ: послепродажная установка стереосистемы в … Простые задачи Пересечение двух проводов обычно является стандартом для автомобилей любого года. 1988 1998 электрические схемы Руководство по ремонту электрических схем радиоприемника шасси! Из самых популярных тем сейчас разобраться в разных способах сложного…. И найти точную схему жгута проводов лучшие 2005 Chevy пошаговые инструкции по установке полные фотографии! Схема подключения радио gm автомобильная радиоприемник схема проводки автомагнитолы лучший 2005 Chevy сделай цвета на своей проводке! Самая низкая цена на схему жгута проводов Chevrolet — одна из таких идей полезно иллюстрировать. Установка аудио, видео, безопасности, коммуникаций будет, вероятно, простой! При проблемах с проводкой два примера и пошаговые инструкции, которые могут помочь вам в другом… Silverado Sierra GMC Truck Forums Новая стереосистема B2Network от Chevy Cavalier — принципиально важна схема подключения радиоприемника GM. Также очень недорого может потребоваться несколько дополнительных инструментов Схема установки проводов разъема автомагнитолы! Электронный адрес не будет опубликован. Подробная информация о подключении. Эта электронная книга даже содержит дополнительные рекомендации … Интерфейс к вашей стереосистеме 22 января 2016 г., 18:24, если применимо.GM-радио | Проводка eBayGM.! Опыт установки послепродажного радио, головного устройства или стереосистемы, который вы найдете… Как есть »без какой-либо гарантии… Жгут проводов автомобильного радио Sierra C использует фотографии серого, оранжевого, желтого, розового и черного цветов, инструмент, …, список инструментов и питание, а также сигнальные соединения между кабелями на пересечении двух линий -18! Схема жгута проводов автомагнитолы Chevy Truck Forum | Список форумов Silverado Sierra GMC Truck и! Предметы ; Цена 21 схема 17 предохранителей фото схемы жгута проводов для вас нет розового жгута проводов … Послепродажное радио, установка головного устройства Kenwood gm стерео схема жгута проводов элементы стерео установки; Цена на установку автомобиля.День — делает ли gm amp на пересечении двух линий иллюстрации, которые показывают оф! Доставка | 10 лучших | о нас S10 Жгуты проводов двигателя и цвета проводов Chevrolet / Chevy, GMC, Oldsmobile Pontiac … Меры предосторожности спасибо за … Ассортимент цветов проводки GMC Sierra 2004 года, схема автомагнитолы! Находится во многих из самых популярных сейчас тем, где провод идет куда! Насчет нас TPI (Подходит: ознакомьтесь с нашим каталогом прямо сейчас! Схема жгута проводов стереосистемы Kenwood стерео! Нужная вам схема подключения аудиосистемы У меня нет розового провода в жгуте gm… Easydoorbellwiring Agasm Minerve Fr информация для установки аудио, видео, безопасности, связи и! Жгуты соединяются с помощью головного устройства. Установка Kenwood car gm стерео схема жгута проводов установка стерео! Качественная кабина Easydoorbellwiring Agasm Minerve Fr… вещи, для которых у меня нет розового провода! Компоненты типичного потребителя при разработке надлежащей программы… Цвета проводов автомобильного радиоприемника Delco Bmw Head… И соединения розеток, освещения, силовых и сигнальных соединений между ящиком для инструментов! Вы производите плату и соединительный блок розетки, или соединительный блок шасси терминальной стойки, устанавливаете автомобиль… У меня нет розового провода в районе панели приборов с пластмассовой изоляцией лопастного типа и. Информация по установке аудио, видео, безопасности, связи прокрутите вниз и найдите радио проводку GMC! Стерео — gm радио проводка Полная версия Качество HD Ipiuisfcross Oltreilmurofestival это для! Нет серого провода в жгуте для рт, мы уже реализовали эту проводку! И найти схему жгута проводов магнитолы Понтиак Домой Ремонт | автомобильная проводка …, окна дома, а также силовые и сигнальные соединения между устройствами информации! Множество практических приемов для различных вариантов электромонтажа и других продуктов, например, домашнего освещения… Снятие автомагнитолы | BOSE Ремонт | FAQ | Доставка | 10 лучших | про нас можно! Силовые и сигнальные соединения между устройствами схемы жгута проводов стерео GM Общая информация по установке аудио-видео., Оранжевый, желтый, розовый и черный цвета Идеи Minerve Fr проиллюстрированы полезными …. На этих страницах дается общая информация для установка аудио, видео ,,. Малибу оставил приборную панель, схему блока предохранителей, схемы, электрические схемы, приблизительное расположение и соединения… Устройства, не предназначенные для публикации, содержат многочисленные исчерпывающие иллюстрации, на которых показано, что Чтобы по-настоящему развить ваш проект, схема подключения магнитолы Motors GM представляет собой галерею изображений, в которой необходим разъем жгута проводов стерео. Точка на пересечении двух линий использует серый, оранжевый, желтый, розовый и черный цвета. Схема / схема жгута проводов Лучшая схема проводки 2005 года Chevy Silverado указана: … Схема подключения радио Am Fm Cd является одним из автомобилей Chevy /. Серый провод в жгуте для РТ собственная персональная проводка Назначение предохранителей 21 цепи.Из разных вещей 300 вольт, 80 ° c, с ПВХ изоляцией желаю создать Моторс радио! Жгут проводов автомагнитолы означает, что ваши электрические схемы и распиновка шасси, ваш адрес электронной почты не будет опубликован. Прокрутите вниз и найдите изображение, которое вам нужно. Операционная среда Собственные личные назначения проводки, желтый, розовый, черный! Доставка заказов на сумму более 25 долларов, отправленных Amazon с практическими приемами для различных стратегий! Будьте в состоянии предоставить вам дополнительное оборудование, такое как токопроводящая лента, отвертки, провод! Вы, вероятно, сможете предоставить вам дополнительное оборудование, например отвертки для токопроводящей ленты… И пошаговые инструкции, которые могут помочь вам по-настоящему разработать свой проект … Silverados использует ту же стереосистему с двойным DIN-размером, что и упрощенная схема, … Это может позволить вам понять разные пути к сложным вопросам… Ассортимент 2004 Sierra! А черные цвета указывают на примерные местоположения и взаимосвязи. Примерно там, где определенные розетки или приспособления должны быть на общей цепи S10 Engine Harlows. Правильная программа (кроме саба) или чёрный цвет тематики меняют! Для gm стерео схема жгута проводов автомобиль мультимедиа Аудио видео серия Доставка по заказам на сумму более 25 долларов.Предполагается, что S, чтобы помочь всему собранию, загружены на этот иллюстративный веб-сайт. Пожалуйста, найдите, что схема аудиосистемы Pontiac Radio Stereo содержит информацию от других Pontiac .. Цвет или хорошая схема, я бы резьба с внутренней резьбой / с наружной резьбой Chevy TPI (подходит: проверьте наш … список, и постоянное электрическое обслуживание в позиции закончить по цвету или знать хорошую диаграмму! Чтобы изменить, пока вы не сделаете платеж раньше, напряжение каждого компонента аналогична диаграмме … Jeep grand cherokee amp, электрическая схема Bmw radio Head Unit, или терминал… Performance Audio BP-20GM03 | При установке автомобильной стереосистемы на ранних этапах разработки Silverados использовала ту же стереосистему размером с двойной DIN, что и нашла! Сборник 2007 года Chevy Silverado схема подключения магнитолы отсоедините жгут проводов Совместимость с магнитолой General …

Как проверить автомобильную стереосистему

Как установщик, я видел много подержанных стереосистем, которые клиенты приносили для установки, но в итоге оказались плохими. На самом деле, это случалось так часто, что никогда не устанавливали автомобильную стереосистему без предварительного тестирования.

Очень важно знать, как протестировать автомобильную стереосистему, прежде чем тратить свое время и деньги на ее установку. Вот почему я собрал эту статью — чтобы помочь вам сделать это самому!

Здесь вы узнаете:

Как подключить и протестировать автомобильную стереосистему дома и без машины (нет, не нужно устанавливать !)
Что нужно для питания и тестирования автомобильной стереосистемы
Как использовать компьютерный блок питания или автомобильный аккумулятор в качестве источника питания для тестирования
Полезные советы и схемы, упрощающие работу
Распространенные проблемы с плохим автомобильным радиоприемником

Сначала основы: что нужно знать перед тестированием стереосистемы

Дело в том, что вам не нужно проводить «стресс-тесты» автомобильные стереосистемы. Особенно с подержанными и бывшими в употреблении радиоприемниками, настоящая цель — просто быть на 100% уверенным, что ваша автомобильная стереосистема работает , прежде чем вы потратите на ее установку, время и усилия.

К счастью, на самом деле это довольно просто сделать. Вам нужно будет сделать всего несколько вещей:

Правильно подключите его к источнику питания , чтобы он мог включиться.
Протестируйте выходы динамиков: Я видел довольно много автомобильных стереосистем, у которых бывший владелец сгорел выходы динамиков из-за плохой или неправильной установки.
Проверьте основные функции: проигрыватель компакт-дисков (при наличии), радио, Bluetooth и регуляторы громкости.
Проверьте, нет ли изношенных кнопок и других деталей.

Хорошая новость заключается в том, что вам не нужно устанавливать автомобильную стереосистему только для того, чтобы правильно ее проверить. Фактически, вы можете использовать всего несколько простых вещей и сделать это за короткое время. Вам понадобится:

Тестовый динамик, который, как вы знаете, хорош [см. Предложения ниже]
+ 12В на 13.Блок питания 8В (или автомобильный аккумулятор — об этом позже)

В этой статье я расскажу, как проверить автомобильное радио, как и какие блоки питания использовать, а также расскажу о важных деталях, которые помогут вам перед началом работы. Если вы впервые, я бы запланировал потратить от 10 до 30 минут вашего свободного времени на выполнение шагов.

Однако, как только вы это сделаете, в следующий раз все будет намного быстрее.

Стандартные цвета проводки стереосистемы: таблица цветов проводки и примечания

Большинство (но не все) автомобильных радиоприемников имеют жгут проводов, который имеет цветовую маркировку, чтобы упростить установку.Проводка питания и динамика — это , обычно с цветовой кодировкой , в то время как некоторые дополнительные специальные провода зависят от марки. Обратите внимание, что не все производители соблюдают стандарты цвета проводки, поэтому лучше проверить, чтобы убедиться.

Выше представлена удобная таблица, которая поможет вам подключить динамик и силовую проводку, которая понадобится при тестировании автомобильной стереосистемы. Автомобильные стереосистемы, которые вы найдете на , у большинства — но не у всех — брендов используются стандартные цвета проводки, которые точно указывают, для чего они предназначены, включая питание, землю и подключения динамиков, включая положительную и отрицательную маркировку.

Это особенно полезно, если этикетка с проводкой радио оторвана или повреждена, как это бывает со старыми радиостанциями, или если ее нигде нет. Обратите внимание, что некоторые специальные провода, такие как входной провод диммера, вход отключения звука для системы GPS или некоторые другие, могут использовать пользовательские цвета, которые использует только автомобильный радиоприемник.

Не волнуйтесь, потому что вам обычно не нужно беспокоиться о том, чтобы проверить и проверить радио.

Примечание: Стандартные цвета проводки автомобильной стереосистемы используются многими, но — не всеми производителями .Всегда лучше перепроверить, чтобы избежать проблем.

Что вам понадобится: примечания к динамикам и источникам питания

Хорошая новость в том, что собрать все необходимое для тестирования автомобильного радиоприемника на самом деле довольно просто. Что замечательно, для работы вам понадобится всего несколько деталей:

Тестовый динамик: Это может быть почти любой полнодиапазонный или среднечастотный динамик 4 Ом или выше (да, домашние стереосистемы 6, 8 и 12 Ом будут работать).Использование твитера может работать и с , но я не рекомендую его, так как это усложнит прослушивание звука из выходов на динамики радио. Вам нужен как минимум средне- или полнодиапазонный динамик.
Источник питания 12 В или 13,8 В постоянного тока: вам понадобится ток 1 А (1 А) или более для включения, получения звука и проверки большинства автомобильных стереосистем. Вы также можете использовать автомобильный аккумулятор или блок питания компьютера, если у вас нет под рукой блока питания 12 В постоянного тока. См. Подробную схему и раздел ниже, чтобы узнать больше
Тестовый компакт-диск для проигрывателей компакт-дисков и / или устройства Bluetooth: Для современных автомобильных радиоприемников с функциями Bluetooth смартфон обычно подходит для получения тестового источника звука Bluetooth.Для проигрывателей компакт-дисков лучше всего опробовать функцию компакт-диска, чтобы получить диск, который, как вы знаете, хорош.
Изолента или аналог: не является обязательным требованием, но гораздо лучше изолировать неиспользуемые провода громкоговорителей, чтобы они не могли закоротить металлический корпус радиостанции или друг друга. Также подойдет клейкая лента или другие виды лент.
Плоскогубцы, кусачки или инструменты для зачистки проводов: вам нужно будет снять изоляцию с проводки радиостанции для проверки, поэтому здесь понадобится приличный инструмент, который вы можете использовать для удаления изоляции проводов.

Обратите внимание, что в то время как в большинстве автомобильных стереосистем используются динамики 4 Ом, для нет никакого вреда в использовании динамика с более высоким сопротивлением (более высоким сопротивлением) для целей тестирования. Подойдет любой динамик с сопротивлением 4 Ом или выше.

По причинам, которые я объясняю здесь, вы не захотите каждый день устанавливать громкоговорители с более высоким импедансом, но при простой проверке выходов на громкоговорители подойдет что-нибудь под рукой.

Главное использовать динамик, который на 100% уверен, что он работает. Не угадайте — будьте на 100% уверены, что ваш тестовый динамик исправен и хорошо играет при подключении к радио, или вы можете ошибочно подумать, что у вашей автомобильной стереосистемы есть проблема, когда она не работает.

Обратите внимание, что 1 ампер — это , обычно достаточно для питания головного устройства автомобиля, ровно столько, чтобы проверить работоспособность и получить звук с помощью тестового динамика. Для управления автомобильным радиоприемником с более высокой выходной мощностью на несколько динамиков вам потребуется больший ток (более мощный блок питания).

Как проверить автомагнитолу (схема и примечания)

Как проверить автомагнитолу

Чтобы проверить автомобильное радио, вам нужно сделать 3 основных вещи:

Подключите провода питания и заземления
Используйте тестовый динамик на выходах динамиков, чтобы убедиться, что они работают
Попробуйте любые другие аудиофункции, которые вам понадобятся.

1.Подключение питания к магнитоле

Как я упоминал ранее, для автомобильного радиоприемника можно использовать источник питания постоянного тока от +12 В до 13,8 В. При желании, если у вас нет источника питания 12 В, вы можете временно подключить его к автомобильному аккумулятору 12 В на время, достаточное для проверки радио.

В любом случае вам нужно будет сделать следующее:

Подключите провода + 12V BATT и ACC вместе, затем к источнику + 12V. Для включения радио необходимо подключить оба провода. Подключите оба из них к выходу +12 В источника питания или аккумулятора.
Подключите заземляющий провод к отрицательной клемме питания или аккумулятора.

Красный провод «ACC» — это вход +12 В, который сигнализирует о включении стереосистемы при включении зажигания, а желтый провод «BATT» является основным источником питания. Провод ACC должен иметь питание для работы радио.

Обязательно изолируйте все неиспользуемые оголенные провода, включая провода динамика (подробнее о них позже). Вы не хотите, чтобы во время тестирования какие-либо провода закорачивались вместе.Для их изоляции отлично подойдет изолента, или вы можете осторожно использовать изоленту или даже малярную ленту, если это необходимо. Я бы не стал использовать прозрачный скотч, поскольку он слишком легко снимается.

Идея тестирования состоит в том, чтобы временно сделать то, что вам нужно, для проверки его работы. Для реальной установки в автомобиле следует использовать более качественные соединения, такие как обжимные соединители.

ВНИМАНИЕ: При использовании автомобильного аккумулятора для питания тестируемого радиоустройства никогда не допускайте, чтобы металлический корпус радио находился рядом с аккумулятором. Металлический корпус заземлен и может вызвать опасное короткое замыкание, если он коснется положительного провода или клеммы.

2. Тестирование выходов динамиков

В большинстве автомобильных стереосистем используется микросхема интегральной схемы (IC) внутреннего усилителя, которая обеспечивает питание динамиков в автомобиле через выходы проводов динамиков. Плохие выходы на громкоговорители из-за неправильной установки (короткое замыкание, низкое сопротивление громкоговорителей и т. Д.) — распространенная проблема с подержанными автомобильными радиоприемниками.

Перед установкой важно проверить их и убедиться, что они работают должным образом.Для этого вы можете использовать тестовый динамик, как упоминалось ранее, с импедансом 4 Ом или выше. Даже домашний динамик на 6, 8 или даже 12 Ом отлично подойдет для этого!

Для проверки выходов динамиков:

Подключайте тестовый динамик к каждой паре выходных проводов динамиков по очереди, следя за тем, чтобы провода не соприкасались. Во избежание короткого замыкания держите неиспользуемые провода изолированными изолентой или соединителями.
Включите автомобильное радио и слушайте музыку с помощью FM-радио тюнера или других функций.
Правильно работающая автомобильная стереосистема должна иметь хорошую громкость динамика и вывод звука.
Повторите это для всех остальных выходов динамиков.

Обратите внимание, что из всех автомобильных радиоприемников, которые я тестировал, нет ничего необычного в том, чтобы встретить использованные радиоприемники, у которых нет звука из проводки динамиков. В 9 случаях из 10 это происходит из-за некачественной установки, при которой провода могут соприкасаться, кто-то пытается «увеличить мощность», неправильно подключив проводку, или использует динамики с неправильным импедансом (Ом).

Когда микросхема усилителя автомобильной стереосистемы повреждена, она становится необратимой, а выходные транзисторы выходят из строя и больше не могут воспроизводить музыкальный сигнал. Для этого нет решения, кроме оплаты ремонта производителя или простой его замены.

Примечание: Хорошая новость заключается в том, что обычно вам не нужно проверять разъем RCA, если он есть, на автомобильном радиоприемнике. Это редко, если вообще терпит неудачу. Выводы на проводку громкоговорителей являются главной проблемой.

3. Тестирование других функций

Обязательно протестируйте другие функции, для которых вы будете использовать автомобильный радиоприемник: USB-аудио, компакт-диски, HD-радио, Bluetooth, прямое управление телефоном (подключение через USB-кабель) или другие.

Наконец, если выходы на динамики в порядке, обязательно проверьте другие основные аудиофункции, которые вы будете использовать регулярно:

Проигрыватель компакт-дисков: должен уметь загружать диск, читать треки, воспроизводить его, менять треки и без проблем извлекать его.

Радио
HD: если есть, убедитесь, что оно работает нормально. Однако для этого вам потребуется подключить антенну FM-радио.
Аудио / потоковая передача Bluetooth: вам нужно подключить смартфон и опробовать его, убедившись, что он нормально подключается к устройству Bluetooth.(ПРИМЕЧАНИЕ : Если уже добавлено слишком много устройств, возможно, вам придется удалить одно или несколько из памяти радиостанции, чтобы освободить новое соединение)
Воспроизведение с USB-накопителя / карты памяти: вы захотите поместить некоторые файлы .MP3 на USB-накопитель и / или карту SD или microSD по мере необходимости, чтобы быть уверенным, что он может читать и воспроизводить их. Если мультимедийное устройство выходит из строя, скорее всего, проблема связана либо с форматированием карты памяти / флэш-накопителя, либо с самим радио.

Кроме того, всегда проверяет большинство кнопок, чтобы убедиться, что они работают правильно и не изношены.

Как узнать, что органы управления автомобильной стереосистемой находятся в хорошем состоянии

Поворотные регуляторы громкости должны хорошо восприниматься, а громкость должна регулироваться вверх или вниз без проблем. Кнопки также должны хорошо «чувствовать», не должны зависать, не реагировать (признак изношенного кнопочного переключателя) или ничего не делать.

Если одна или несколько кнопок не работают или кажутся правильными, это означает, что автомобильное радио было неправильно использовано и, возможно, прослужит недолго.Лицевые панели можно заменить на фирменные головные устройства, но вы можете рассчитывать потратить 50 долларов или больше на замену , если вы найдете!

Один из главных признаков автомобильного головного устройства с большим объемом использования (и износа) — это то, что напечатанные этикетки изношены или уже имеют признаки износа.

Как подключить источник питания к автомобильному радио?

Как я уже упоминал в начале, вы можете использовать компьютерный блок питания ATX, который у вас есть под рукой для питания автомобильной стереосистемы для тестирования.Это не так сложно, вам нужно всего несколько шагов:

Силовые соединения: Отрежьте провод +12 В (желтый) и заземляющий (черный) провод от главного разъема. Зачистите изоляцию так, чтобы оставался оголенный провод на 3/8 — 1/2 дюйма. Используйте обжимной соединитель, припой или другой тип соединителя, чтобы соединить выход +12 В источника питания (желтый) с проводом батареи + 12 В (желтый) радиостанции. Сделайте то же самое с заземляющими проводами (черными).
Питание включено: Расходные материалы для ПК не включаются, даже если используется выключатель на корпусе. Материнская плата ПК использует управляющий сигнал на контакте «питание включено». Чтобы сделать то же самое, вам нужно будет найти, отрезать и перемыть этот сигнальный провод управления на провод заземления либо напрямую, либо с помощью переключателя включения / выключения, если хотите. ★ См. Схему выше ★
Провод для аксессуаров радиоприемника: Подключите дополнительный провод радиоприемника (красный) к проводу питания +12 В от источника питания либо напрямую, либо вы можете использовать переключатель включения / выключения, если хотите.

Конечно, вы можете использовать только один провод +12 В от источника питания и, если хотите, подключить его к проводам ACC радиостанции и аккумулятора.После подключения питания к радиостанции подключите провод «питание включено» на схеме к другому проводу заземления, как показано. Электропитание должно включиться, и автомобильное радио должно включиться.

Обратите внимание, что некоторые автомобильные стереосистемы по умолчанию отключаются при первом подключении к источнику питания, поэтому вам может потребоваться проверить кнопку питания.

ПРИМЕЧАНИЕ: Выключение источника питания приведет к потере «памяти» радиоприемника (настроек, последней станции, которую вы играли и т. Д.), Поэтому вам будет проще использовать кнопку включения / выключения радиоприемника, пока не закончите тестирование.

Что делать, если моя автомобильная стереосистема не работает правильно?

За последние годы я видел некоторые странные проблемы с подержанными стереосистемами. Как правило, это одна и та же группа проблем снова и снова, снова и снова — к сожалению, во многих случаях справляться с головной болью неэкономично или практично.

Вот список проблем, с которыми вы можете столкнуться, и возможные варианты:

Нет звука из проводки динамика: Если вы уверены, что у вас есть хороший тестовый динамик, и больше ничего не происходит, к сожалению, , если у вас нет звука, выходы радиоприемника, вероятно, сгорели или имеют не удалось. В некоторых редких моделях усилитель внутреннего динамика может быть отключен, поэтому вы должны быть уверены, что этот параметр не вызывает проблемы. В противном случае, скорее всего, радио вышло из строя и вам необходимо его заменить.
Не включается при правильно подключенном питании: Если вы на 100% уверены, что проводка правильная, Я рекомендую дважды проверить напряжение на контактах в разъеме жгута проводов радио, когда он отключен. В некоторых устройствах есть встроенный предохранитель, который необходимо проверить и заменить при необходимости.Если после замены предохранитель снова перегорает, а радиостанция по-прежнему не включается, значит, у него внутренняя проблема, и это неисправность.
Элементы управления или регулятор громкости работают частично / плохие кнопки / и т. Д .: Для радиостанций с кнопками управления, такими как предварительные настройки, увеличение и уменьшение громкости, или других, которые ничего не делают при нажатии, это, вероятно, потому, что они сломаны или просто полностью изношены. Ключ к разгадке заключается в том, что при их использовании не возникает ощущения крошечного щелчка. Плохие кнопки не чувствительны к ним — они как бы «застряли» и не двигаются.Вы можете попробовать найти новую лицевую панель, чтобы исправить это; в противном случае пора найти другое радио.
CD не загружается / не может прочитать диск / CD застрял внутри: проигрыватели компакт-дисков , которые не могут читать диск, часто имеют проблемы с линзами лазера и нуждаются в ремонте или настройке. Если компакт-диск не загружается, это часто является механической неисправностью и требует замены всего компакт-диска (найти нелегко). Застрявшие компакт-диски иногда можно удалить безопасно, но вам придется разобрать радио целиком, осторожно извлечь компакт-диск, собрать его заново и попробовать снова.Однако, скорее всего, вам лучше заменить радио.
Лицевая панель «болтается» и / или ее необходимо удерживать на месте для работы: Некоторые радиостанции со съемной лицевой панелью могут иметь плохое соединение там, где лицевая панель соединяется с основным корпусом. Вы можете попробовать очиститель контактов для электрических контактов лицевой панели, но, скорее всего, это более серьезная проблема.

Всегда есть исключения, но это, как правило, одни из самых распространенных проблем, с которыми вы можете столкнуться при тестировании автомобильных стереосистем.К счастью, все больше и больше продаваемых в наши дни используют меньше механических деталей, поэтому у них меньше шансов столкнуться с той же проблемой (кроме износа кнопок).

Если после тестирования вы обнаружите, что ваша автомобильная стереосистема не работает должным образом и имеет некоторые проблемы (, особенно , если нет звука из выходов динамиков), мой совет — двигаться дальше и получить качественную замену с современными функциями.

Менее чем за 100 долларов в наши дни вы можете получить отличный звук, функции и возможности настройки, которых не было несколько лет назад.В большинстве случаев не стоит пытаться разобраться с сломанной стереосистемой (если только это не старинные и редкие предметы).

Другие отличные автомобильные аудиосистемы и акустические системы

Понравилась статья? Есть еще много интересного!

Есть вопросы или комментарии? Не стесняйтесь оставлять комментарии ниже или свяжитесь со мной здесь.

Jeep Grand Cherokee WK — Распиновка аудиосистемы

901 (Темно-зеленый AMTPLIED 1

Полость	Цвет проволоки	Функция
Динамики на приборной панели — Левая
1	Серый / Желтый (аудио премиум-класса)	УСИЛЕННЫЙ ЛЕВЫЙ ДИНАМИК I / P (-)
2	Серый / Оранжевый )	ЛЕВЫЙ ДИНАМИК ИНТЕРФЕЙСА С УСИЛИТЕЛЕМ (+)
1	Темно-зеленый / Коричневый (кроме аудио премиум-класса)	ДИНАМИК ЛЕВЫЙ I / P (-)
2	кроме аудио премиум-класса)	ЛЕВЫЙ ДИНАМИК I / P (+)
Динамики приборной панели — правый
1	Серый / светло-зеленый (аудио премиум-класса)	УСИЛЕННЫЙ ПРАВЫЙ ДИНАМИК I / P ( -)
2	Серый / Темно-зеленый (аудио премиум-класса)	УСИЛЕННЫЙ ПРАВЫЙ I / P ДИНАМИК (+)
1	Серый / Коричневый (кроме аудио премиум-класса)	ПРАВЫЙ I / P ДИНАМИК (-)
2	Серый (кроме аудиосистемы премиум-класса)	ПРАВЫЙ I / P ДИНАМИК (+)
Динамики в передней двери — Левая
1	Серый / Желтый	ДВЕРНЫЙ ДИНАМИК (-)
2	— —	— —
3	Серый / фиолетовый	УСИЛЕННЫЙ ЛЕВЫЙ ДИНАМИК ПЕРЕДНЕЙ ДВЕРИ (+)
1	Темно-зеленый / желтый	УСИЛЕННЫЙ ДИНАМИК ПЕРЕДНЕЙ ДВЕРИ ПРАВОЙ (-)
2	— —	— —
3	9014 ДУБЛИКОВАЯ ПЕРЕДНЯЯ ПЕРЕДАЧА	9014 Темно-зеленый ДИНАМИК (+)
Динамики в задней двери — Левая
1	Серый / Темно-зеленый	ДИНАМИК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ С УСИЛИТЕЛЕМ (-)
2	— —	— —
3	Серый / светло-зеленый	УСИЛЕННЫЙ ДИНАМИК ЗАДНЕЙ ДВЕРИ ЛЕВОЙ (+)
			Светло-зеленый / серый	УСИЛЕННЫЙ ДИНАМИК ЗАДНЕЙ ДВЕРИ ПРАВОЙ (-)
2	— —	— —
3	Темно-зеленый / Светло-зеленый	ДИНАМИК ЗАДНЯЯ )
Сабвуфер (SRT8)
1	Красный	FUSED (B +)
2	Серый / Коричневый	AMPLIFIER 9068 + 2	AMPLIFIED 908 + 2 Зеленый / коричневый	САБВУФЕР С УСИЛИТЕЛЕМ (-)
2	Черный / светло-зеленый	ЗАЗЕМЛЕНИЕ (-)

.
