Розетка прицепа легкового: Распиновка розетки фаркопа на 7 pin

Распиновка розетки фаркопа на 7 pin

Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).

Схема подключения розетки 7 к 7

Наиболее распространённая на данный момент схема подключения с «вилкой» на 7 контактов («европейский» разъем).

Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:

Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий. Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить «вилку» на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.

Универсальный метод подключения разъема прицепа и распиновки

Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).

Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию.

Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.

Распиновка 7-контактной розетки прицепа: важные особенности

Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.

Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.

Подключение розетки прицепа и фаркопа легкового и грузового автомобиля, схема по цветам, распиновка

Розетка фаркопа — устройство, необходимо для подключения разных сигналов и обеспечения работоспособности электрики на прицепе: тормозов, поворотников, габаритных огней, подсветки номерного знака и т. д.

Ниже рассмотрим основные виды розеток, поговорим о схемах подключения и особенностях распиновки. Отдельное внимание уделим назначению электронного блока согласования и нюансам соединения розетки.

Для примера приведем принцип подключения устройства на Нива Шевроле, лодочного прицепа ЛАВ, ВАЗ-2110 и ряда других транспортных средств.

Виды розеток прицепов

При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия.

В продаже имеется два типа (по количеству жил):

1. Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.
2. 13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.

13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.

Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.

Схемы подключения (распиновка)

При изучении схемы подключения розетки прицепа и фаркопа автомобиля важно ориентироваться на действующие ГОСТы и правила. В них указываются требования государственных органов, позволяющие избежать ошибок при соединении и эксплуатации девайсов, а также при проверке схемы электрического соединения.

Что говорит ГОСТ 9200-76

Одним из главных документов, позиционирующих подключение 7-контактных разъемов для легковых и грузовых автомобилей, а также тракторов, является ГОСТ 9200-76. Он утвержден и введен в работу еще в 19.01.1976 года и действует до сих пор.

Стандарт соответствует следующим ISO:

• 1185-75.
• 3731-80.
• 1724-80.
• 3732-82.
• 4091-78.

Перед появлением ГОСТ 9200-76 действовал документ ГОСТ 9200-59, но с появлением новых правил он утратил силу.

Здесь рассматриваются следующие типы размеров:

• 24 N и 24 S на напряжение 24 В;
• 12 N и 12 S на напряжение 12 В.

По желанию потребителя на тягачах для авто, а также прицепах и полуприцепах с напряжением 24 В разрешается использование 12N.

Особенности разъемов:

1. 24 N снабжается большим гнездом для 1-го контакта и 6-ю небольшим штырями. Внутренний диаметр 1-го контакта должен быть таким, чтобы обеспечивать необходимое усилие отсоединения.
2. 24 S также комплектуется одним большим 1-м контактом и 6-ю меньшего размера.
3. 12 N имеет четыре гнезда (контактные соединения один, три, четыре и шесть), а также три подпружиненных штыря — второй, пятый и седьмой контакты. Диаметры штырей должны быть такими, чтобы они вошли в гнезда вилки и обеспечили необходимое усилие.
4. 12 S предусматривает особую конструкцию. Такая розетка комплектуется четырьмя гнездами (один, три, четыре и шесть), одним углубленным 7-м гнездом (глубже на 3 мм), а также парой пружинных штырей (второй и пятый контакты).

Схемы и распиновка разъемов 24 N.

Розетка, тип 24N на номинальное напряжение 24 ВВилка, тип 24N на номинальное напряжение 24 ВНазначение контактов 24N

Схемы и распиновка разъемов 24 S.

В ГОСТ 9200-76 особое внимание уделено техническим требованиям. В частности, разъем должен обеспечивать стабильное подключение при токе до 40 А. Важно, чтобы штыри и гнезда не прокручивались в своих местах, а их обозначение должно наноситься надежным способом с гарантией хорошей читабельности.

Допустимое превышение температуры не должно составлять более 45 градусов Цельсия при токе нагрузки на 25% больше номинального.

Распиновка

При подключении розетки прицепа и фаркопа необходимо учитывать тонкости распиновки. Рассмотрим каждый из вариантов отдельно.

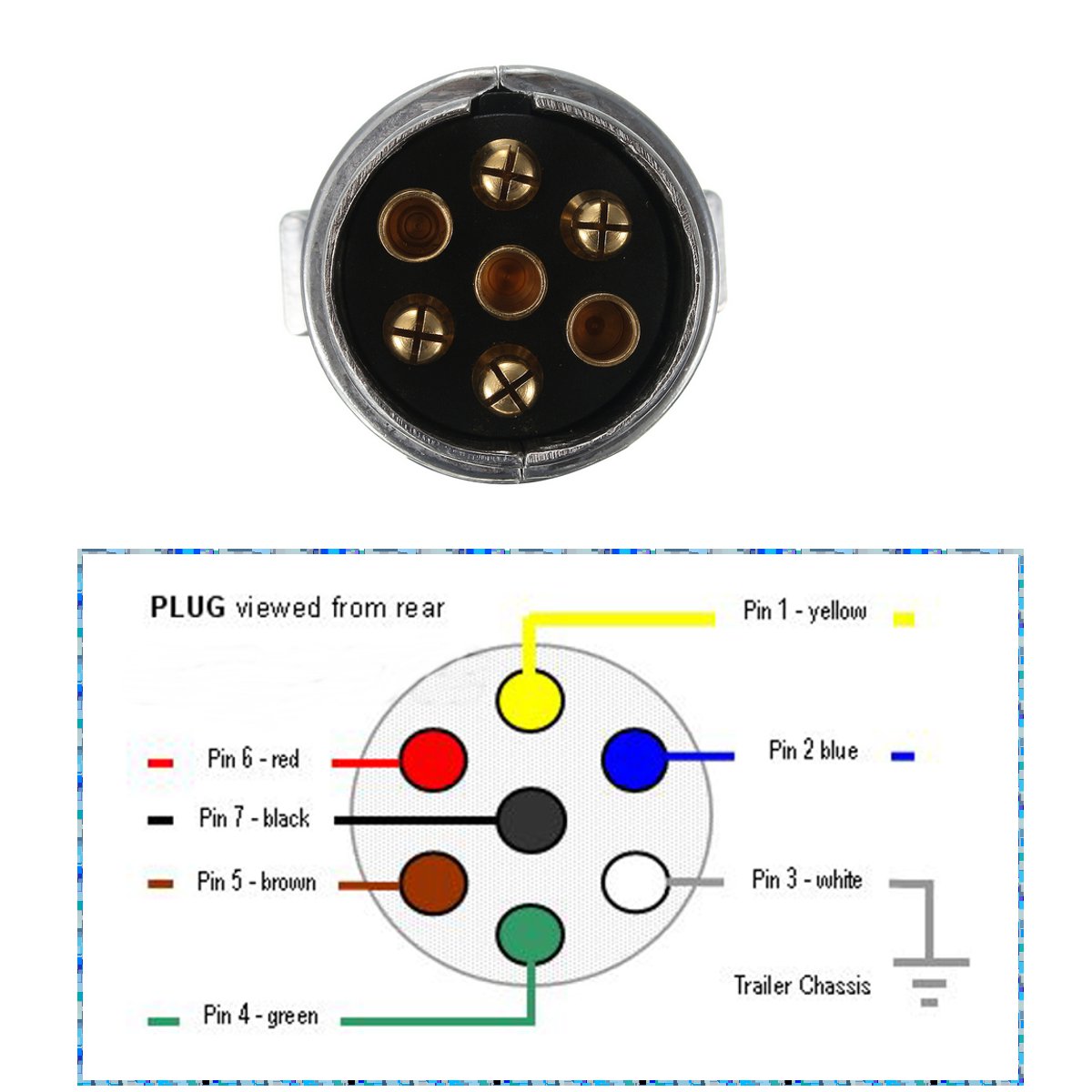

7 PIN

7-контактные розетки для прицепов применяются в России и Европе. Тип — 12 N, ISO 1724.

Обозначение ножек имеет следующий вид:

1. Поворотный сигнал слева (L). Желтый, 1.5 кв. мм.
2. Задние противотуманки или +12 В (54G). Синий, 1.5 кв. мм.
3. Заземление («минус»). Белый / серый, 2.5 кв. мм.
4. Поворотный сигнал справа (R). Зеленый, 1.5 кв. мм.
5. Лампа для подсветки номерного знака и габарита справа (58R). Красный, 1.5 кв. мм.
6. Тормоза – стоп-сигнал (54). Красный, 1.5 кв. мм.
7. Габарит слева (58L). Черный, 1.5 кв. мм.

Упрощённая схема.

В случае с американской версией розетки на 7 PIN размещение контактов немного отличается. Здесь изменен разъем контакта движения задним ходом, а также нет раздела по габаритам слева и справа. В ряде машины из США не разделяются габариты и СТОП-сигналы, которые идут в одном проводе.

Как вариант, можно собрать «русскую» схему. Ее особенность такова, что провод на ПТФ может отсутствовать или же он будет только один, подключаемый к 7-му контакту вилки. При этом 5-й контакт не применяется или закорочен 7-м.

Один из примеров 7-пинового девайса — металлическая розетка ATE-05 от производителя Airline. Это наиболее прочное изделие для фаркопа без резинки пыльника.

13 PIN

При выборе 13-пиновой розетки (ISO 11446) количество разъемов больше, поэтому необходимо быть более внимательным при подключении.

Рассмотрим главные элементы:

1. Поворотный сигнал слева (1/L). Желтый, 1.5 кв. мм.
2. Задняя противотуманка (2). Синий, 1.5 кв. мм.
3. Земляной разъем для клемм с первой по восьмую (3/31). Белый, 2.5 кв. мм.
4. Поворотный сигнал справа (4/R). Зеленый, 1.5 кв. мм.
5. Правый габарит и подсветка номерного знака (5/58-R). Коричневый, 1.5 кв. мм.
6. Лампа сигнала STOP (6/54). Красный, 1.5 кв. мм.
7. Габариты слева и подсветка номерного знака (7/58-L). Черный, 1.5 кв. мм.
8. Лампочка заднего хода (8). Розовый, 1.5 кв. мм.
9. Постоянное напряжение на 12 В и 35 А (9). Оранжевый, 2.5 кв. мм.
10. Напряжение на 12 В и 35 А (подается после поворота ключа в замке зажигания), (10). Серый, 2.5 кв. мм.
11. «Масса» (11). Черно-белый, 2.5 кв. мм.
12. Сигнальный проводник, резерв (12). Светло-серый, 1.5 кв. мм.
13. Земля для девятой клеммы (13). Красно-белый, 2.5 кв. мм.

Имея перед глазами распиновку розеток прицепа и фаркопа, можно с легкостью выполнить подключение и провести ревизию электрики (в случае неисправности).

В Европе пользуются спросом 7-пиновые (ISO-1724) и 13-пиновые (ISO-11446) разъемы. Как видно из приведенной выше распиновки, 13-контактная версия дает больше возможностей и имеет лучшую защиту от воды и загрязнений.

Разъемы работают на системах с напряжением 12 В, но для 7-контактного разъема могут быть исключения. Они часто работают на 6 и 24 В. Так, автомобили и прицепы с 6-вольными системами могут использовать 7-ми 5-ти контактный разъем.

5 PIN (ISO 1724)

Розетка с пятью контактами почти идентична с 7-пиновым разъемом, который рассмотрен выше. Разница в том, что у него нет первого и четвертого контакта. Такую розетку можно встретить на старых машинах, и сама проводка может отличаться от того, что указано в действующем стандарте. При желании такую вилку легко заменить на 7-контактную.

Дополнительные разъемы

Кроме рассмотренных выше, существуют и другие типы разъемов. Мы не будем останавливаться на них подробнее, а лишь кратко упомянем об иных видах розеток и укажем их распиновку.

7-контактный разъем для АБС и ЕБС (ISO 7638-2).

2-контакрный разъем контакт 2 (54G) с учетом DIN 72552. + 12V постоянный — задние противотуманные фары и + 12V через замок зажигания – фонари заднего хода.

7-пиновая розетка для прицепа вида 12S и типа ISO 3732.

Распиновка по цветам.

15-контактный разъем по ISO 12098 для тяжелых коммерческих прицепов и грузовых машин.

7-контактная розетка для АБС / ЕБС по ISO 7638-1 для подключения 24 В систем EBS и ABS на тяжелых прицепах.

7-пиновый разъем по ISO 1185 для тяжелых / коммерческих грузовиков (на более новых авто он не применяется).

7-контактная розетка ISO 3731. На более новых машинах заменена на ISO 12098 и 7638.

Зачем нужен электронный блок согласования

Далеко не во всех случаях можно просто соединить розетки фаркопа и прицепа. Если машина имеет сложную электронику, потребуется блок согласования.

Его применение позволяет избежать ошибок при тестировании работы светового оборудования и электрики транспортного средства.

Кроме того, блок согласования — неизменная вещь, когда необходимо передача сигнала с помощью мультиплексной шины.

Схема подключения имеет следующий вид:

1. Сигналы с авто поступают на блок согласования.
2. Последний обрабатывает информацию.
3. При отсутствии конфликтов сигнал передается на прицеп легкового или грузового автомобиля.

Для корректной работы блок необходимо подключить к аккумулятору и правильно соединить провода (с учетом распиновки).

Схема подключения показана ниже.

Что необходимо для подключения

Перед подключением розетки прицепа необходимо подготовиться и заранее купить необходимый материал.

В пакет входит следующее оборудование:

1. Кожух розетки для фаркопа. Обратите внимание на наличие крышки, оборудованной резиновым уплотнителем. При покупке осмотрите изделие на факт прилегания всех элементов кожуха, отсутствие болтания корпуса или контактных соединений. Особое внимание уделите состоянию резьбового соединения, креплению винтов на клеммах.
2. Провод (одна жила) сечением от 1.5 кв. мм и более. При покупке уточните возможность применения в электропроводке транспортного средства.
3. Гофра, сделанная из металла или полипропилена. Применяется для изоляции жгутов с проводами и защиты от механических повреждений. Средняя длина — до 2,5-3,0 метров. Сразу возьмите 20-30 пластиковых хомутов для крепления жгутов.
4. Соединительные колодки. При выборе отдайте предпочтение модели с гнездами, в которые можно поставить предохранители.
5. Инструменты: набор гаечных ключей, дрели и сверла, отвертки, паяльник, изолента.

Указанного оборудования, как правило, достаточно для проведения монтажных работ. Если чего-то не хватает, дефицитные элементы можно докупить отдельно.

Особенности подключения розетки

При соединении розетки прицепа и фаркопа в легковом и грузовом транспорте необходимо учитывать ряд особенностей.

Выделим основные моменты:

1. Для подключения фаркопа к электропроводке машины используйте многожильный медный провод. Оптимальный вариант — применение 1,5-миллиметрового проводника с двойным слоем изоляции. Но учтите, что для «земли» необходимо использовать провод на 2,5 кв. мм.
2. При соединении всех элементов следите за соответствием схемы, а после завершения работ защитите проводку от влаги.
3. При подключении контактов используйте графитовую смазку, защищающую от окислительных процессов.

Выделяется два способа монтажа розетки — стандартный и универсальный. Первый вариант применяется в ситуации, если на фаркопе уже имеются необходимые разъемы, а второй способ оптимален для автомобилей, на которых установлен электронный блок управления.

Классический способ

При стандартном методе подключения сделайте следующее:

1. Изучите схему розетки, особенности ее монтажа и виды PIN на вилке.
2. Найдите колодку со жгутом проводов в задней лампе. Именно к ней нужно подключить розетку через специальные разъемы.
3. Протащите жгут через специальное окно, предусмотренное производителем транспортного средства.
4. Подключите второй сигнальный провод, который нужен для поворотника машины.
5. Соедините провода с помощью клипс или пайки.

При подключении розетки строго следуйте рекомендациям производителя, ведь в ином случае возможно повреждение проводки.

Универсальный метод

Универсальный способ подключения розетки применяется в легковых или грузовых автомобилях, где стоит ЭБУ. Обычное решение, рассмотренное выше, здесь не подойдет, ведь электронный блок управления отвечает за контроль задних осветительных устройств.

Если вмешаться в проводку, на приборной панели появится ошибка, а все освещение транспортного средства будет отключено. Для решения проблемы нужен блок согласования, о котором упоминалось выше. Лишь после его подключения можно соединять розетки прицепа и фаркопа с учетом имеющихся требований.

После подключения следуйте нескольким советам, позволяющим продлить срок эксплуатации оборудования.

Схема подключения блока согласования «Smart Connect» 7 pin с выключателем противотуманных фар.

Базовые моменты:

1. Старайтесь избегать перегрузок в электрической сети машины, ведь это может привести к воспламенению проводки.
2. Периодически проверяйте в прицепе электропроводку и остальные элементы перед каждым выездом. Обращайте внимание на качество контактного соединения вилки и розетки. Обратите внимание, чтобы внутрь случайно не просочилась влага.
3. Проверяйте качество электрических соединений в салоне машины и в прицепе.
4. Защитите контактные зоны и разъемы смазывающими составами.
5. При появлении болтающихся проводов закрепите их к элементам конструкции с помощью хомутов из пластмассы. По возможности, выполните переоборудование прицепа и установите влагозащищенные приборы на светодиодах.

При отсутствии опыта в монтаже лучше не рисковать и доверить работу специалистам. Это особенно актуально, если выполнение работы планируется на иномарке. Мастера знают тонкости подключения розеток разных типов, нюансы распиновки и правила монтажа.

Особенности подключения прицепов Скиф-М1, Скиф-М2, МЗСА и других

При подключении прицепов СКИФ необходимо быть внимательным, ведь в них распиновка несколько отличается от 7-пиновой схемы по ГОСТ 9276 и ISO 1724.

Так, на второй клемме Скиф-М1, выпущенного с 1981 по 1987 годы, и Скиф-М2, произведенного в период с 1987 по 1993-й, размещен «плюс» аккумуляторной батареи, а не задний противотуманный фонарь.

Схема электрооборудования прицепа Скиф-МСхема электрооборудования прицепа Скиф-М1Схема электрооборудования прицепа Скиф-М2

Кроме того, на МЗСА прицепах габариты подключаются только 7-му контакту. Это сделано для удобства, чтобы при необходимости можно было подключиться к старому отечественному автомобилю.

Наличие «+» АКБ — большой плюс в походе, ведь его можно использовать для подключения освещения. Изменилось и обозначение контактной группы. Вместо привычных арабских цифр здесь приведены римские.

Если говорить о более ранних версиях Скиф-М, в них отличий больше.

Здесь применялась следующая схема:

1. I — сигнал STOP;
2. II — левый поворотник;
3. III — контрольная лампочка указателя поворота;
4. IV — правый поворотник;
5. V — «плюс» аккумулятора;
6. VI — задние габариты и фонари освещения номера;
7. М — масса.

В схеме предусмотрен блок согласования, разгружающий реле поворотников машины.

Для работы этого элемента необходимо постоянное питание, подаваемое через пятый контакт от аккумулятора через розетку.

В старых разъемах не разделялись контакты габаритных огней и подавались они только через седьмой контакт, а второй относился к запасным.

Там была предусмотрена лампа, позволяющая контролировать работу прицепа и его поворотников.

При подключении старого прицепа к розетке современного типа поворотник на прицепном устройстве будет мигать только при включенных габаритах. Кроме того, возможно мигание противотуманки (в некоторых моделях) и контрольной лампы на приборной панели.

В случае с прицепами МЗСА к пятому сигналу ничего не выходит. Следовательно, если после подключения на прицепном устройстве не горят габариты, причина, как правило, в выводе сигнала на пятый контакт, а на седьмом его не будет.

Ряд производителей прицепов в РФ при монтаже лампы заднего хода подсоединяют его к пятой клемме, а габаритам остается седьмое контактное соединение.

Распиновка лодочного прицепа ЛАВ

Отдельный интерес представляет распиновки контактов в прицепах марки ЛАВ. Выделим особенности контактов:

1. Левый поворотник.
2. Задний ПТФ.
3. Масса.
4. Правый поворотник.
5. Лампа заднего хода.
6. STOP-сигнал.
7. Габаритные и контурные огни, освещение номера.

Знание особенностей контактной группы поможет безошибочно подключить розетку прицепа и фаркопа.

Подключение розетки прицепа ВАЗ 2110

В автомобиле ВАЗ 2110 применяется розетка прицепа, изготовленная по стандарту 12 N, ISO 1724.

Здесь предусмотрено семь контактов: два поворотника (первый и четвертый), противотуманная фара (второй), масса (третий) задние фонари и правы габарит (пятый), стоп-сигнал (шестой) и левый габарит (седьмой).

Как и в прошлых случаях, для всех контактов применяется провода сечением на 1,5 кв. мм, кроме «земли», которая идет на 2,5 кв. мм.

Нива Шевроле

При подключении розетки прицепа к Нива Шевроле можно использовать жгут проводов с ТСУ (тягово-сцепным устройством) и еврофурнитурой 0183 для указанной модели авато. Артикул — 00001-75045552-00-0.

Кроме того, этот жгут подойдет для подключения прицепов других авто с 7-контактным разъемом, чтобы избежать применения связки проводов с пятью + двумя жилами.

Ланос

Для автомобилей Ланос применяется стандартный разъем типа 12 N, ISO 1724. Здесь используется та же распиновка, что рассмотрена выше. После подключения обратите внимание на правильность работы тормозов, габаритных огней и других элементов освещения.

Подключение розетки прицепа к грузовому автомобилю КамАЗ

Владельцы грузовых автомобилей КАМАЗ часто спрашивают, какой тип розетки можно использовать для прицепа.

Основной вариант — штепсельный девайс типа ПС 325-100 на 24 В. Изделие предназначено для передачи электрических сигналов на габаритные огни, стоп-сигналы, поворотники и другие элементы. Они бывают с 7-ю и 15-ю жилами.

При этом 7-жильные модели условно делятся на два типа — N и S. Первый тип очень похож на остальные модели, а S-вид имеет вид пустой трубки.

Распиновка:

1. Масса (Ч.4), белый.
2. Левый габарит (Г.52), черный.
3. Поворотник слева (К.75), желтый.
4. Тормоза (3.57), красный.
5. Поворотник справа (С.74), зеленый.
6. Габарит правый (Кч. 52), коричневый.
7. Не задействованный. Можно подключить задний ход или переносную лампу. Синий.

В качестве аналога можно использовать розетку на 24 В производства БААЗ). Ее распиновка такая же, а отличается только производитель.

При выборе оригинального ПС 325 обратите внимание на следующие моменты:

1. При переворачивании изделия крышка не должна открываться. Оптимально, если она хорошо подпружинена и открывается только при наличии усилия со стороны пользователя.
2. Штыри внутри не должны болтаться.
3. В подделке отверстия у основания очень маленькие. Проверить это можно с помощью специальной фишки для обжима проводов.
4. Обратите внимание на качество внутренней резьбы и материал. В поддельную розетку закрутить винт очень трудно. Кроме того, само изделие выполнено из алюминия.

Знание этих моментов позволяет отличить подделку от оригинала и избежать пустой траты денег.

Итоги

Подключение розетки фаркопа и прицепа легкового и грузового автомобиля не создает трудностей. Для этого необходимо сразу разобраться с распиновкой и следовать правилам подключения.

Если по какой-то причине контакты не стыкуются из-за разного числа / типа разъемов, можно использовать переходники. При этом всегда проверяйте, чтобы световое оборудование правильно работало во всех режимах, а на приборной панели ЭБУ не выдавало никаких ошибок.

голос

Рейтинг статьи

Распиновка розетки фаркопа. Схема подключения электрики

 Поскольку тягово-сцепного устройство в основном подразумевает транспортировку прицепа по дорогам общего пользования, оно должно быть оборудовано электрической розеткой, дублирующей всю сигнализирующую светотехнику автомобиля на прицеп. Эксплуатация легкового прицепа с неработающими габаритами, стоп сигналами и указателями поворота запрещена. Не исправная световая сигнализация прицепа подлежит тем же самым штрафным санкциям, что и не работающие осветительные приборы на автомобиле. Отсюда следует, что после монтажа прицепного устройства, обязательно необходимо подключить электрику фаркопа.

Все легковые прицепы делятся на два вида по контактной группе подключаемой вилки. На 7-ми и 13-ти контактные разъемы. Тринадцати-пиновые розетки в основном используются на прицепах-кемперах, автодомах, на всех остальных легковых телегах для перевозки груза реализована семи контактная евро схема. О ней мы и поговорим далее.

Для многих автомобилей, как отечественного, так и иностранного производства самым распространенным является подключение проводки непосредственно напрямую к задним фонарям. Для этого необходимо два жгута трех и четырёх жильных кабелей длинною примерно по 1.5 метра.

К левому фонарю подключаем габарит, сигнал поворота и противотуманный фонарь (при наличии). К правому: габарит, поворотник, стоп сигнал и массу (земля). Далее выводим все жгуты в низ бампера где будет монтироваться розетка фаркопа и подключаем контактную группу по следующей нумерации:

1 — левый поворот

2 — противотуманный фонарь

3 — земля

4 — правый поворот

5 — габарит

6 — стоп сигнал

7 – габарит

После сборки розетки необходимо проверить правильность подключения либо сигнальным тестером, либо прицепом с исправной светотехникой.

Распиновка розетки фаркопа прицепа на 7, 13 и 15 пин

При перевозке крупногабаритных грузов, превышающих объем багажника легкового автомобиля, не обойтись без прицепа. В соответствии с ПДД, такое устройство должно быть оборудовано должным образом для обеспечения норм безопасности. В первую очередь, это требование касается световых приборов, а именно, габаритных и поворотных огней, а также подсветки номерного знака.

Соответственно, для подачи питания и управления оборудованием необходимо объединить электросхемы грузового прицепа и автомобиля, делается это с помощью соединительной фишки.

Способы подключения розетки фаркопа

Есть два варианта выполнить подсоединение:

• Штатным способом.
• Универсальным.

Рассмотрим каждый из них.

Штатное подключение

У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа (согласно распиновке, указанной в руководстве пользователя).

Штатная розетка фаркопа

Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Подключение универсальным способом

Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого – наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее проводами с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.

Рисунок 3. Соединительные клипсы

Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.

Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.

Решить проблему можно с помощью специального устройства – блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в руководстве). Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи.

В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.

Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским вариантом.

Распиновка 7 пиновой розетки

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.

Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа

Пояснение к рисунку:

1. Сигнал управления поворотником левого борта.
2. Подключение ПТФ (в иномарках контакт может быть не задействован).
3. Масса.
4. Сигнал управления поворотником правого борта.
5. Габаритные огни левого борта.
6. Управление стоп-сигналами.
7. Габаритные огни правого борта

На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

Переходник с 7 на 13 пин

Распиновка 13 пиновой розетки

Данным разъемом оснащаются практически все современные импортные автомобили (если конструкцией предусмотрена его установка). Цвета и номера контактов, а также таблица соответствия приведены ниже.

Номера контактов и цвета проводов 13 пиновой розетки

Таблица соответствия для 13-ти пинового разъема.

Номер контакта	Окраска провода	Функциональное назначение
1	Желтая	Поворотник левого борта
2	Синяя	Задний ПТФ
3	Белая	Масса для цепей с 1 по 8
4	Зеленая	Поворотник правого борта
5	Коричневая	Подсветка номерного знака и габаритные огни правой стороны
6	Красная	Управление стоп-сигналами
7	Черная	Подсветка номерного знака и габаритные огни левой стороны
8	Оранжевая	Сигнал заднего хода
9	Красная с коричневым	+12 V от аккумуляторной батареи
10	Синяя с коричневым	+12 V (при включении зажигания)
11	Синяя с белым	Масса для цепи 10
12	—	Не задействован
13	Зеленая с белым	Масса для цепи 9

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа — принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Внешний вид розетки на 15 пин

Таблица согласования 15 контактного разъема.

Номер пина	Окраска	Функция
1	Желтая	Поворотник левого борта
2	Зеленая	Поворотник правого борта
3	Голубая	ПТФ
4	Белая	Земля
5	Черная	Габаритные огни с левой стороны
6	Коричневая	Габаритные огни с правой стороны
7	Красная	Управление стоп-сигналами
8	Розовая	Сигнал заднего хода
9	Оранжевая	+24 V
10	Серая	Передача аварийного сигнала от датчиков, установленных на тормозные колодки
11	Бело-черная	Сигнал с датчиков давления пружинных тормозов
12	Бело-голубая	Управление механизмом подъема моста
13	Бело-красная	обмен информационными сигналами
14	Бело-зеленая	CAN-H
15	Бело-коричневая	CAN-L

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

Обозначения:

1. Подключение габаритных огней.
2. +12 V.
3. Поворотные огни правого борта.
4. Управление стоп-сигналами.
5. Масса.
6. Поворотные огни левого борта.
7. Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

1. Масса.
2. Управление габаритными огнями.
3. Поворотник левого борта и управление стоп-сигналом.
4. Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

1. Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
2. Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

Розетка фаркопа. Подключение и устройство. Виды и особенности

Легковой автомобиль не рассчитан для транспортировки тяжелого и габаритного груза, а его багажника хватает только для перевозки домашних вещей и небольшого багажа. Для транспортировки более тяжелых и габаритных грузов необходимо использовать другие способы. Чтобы не перегружать автомобиль, оптимальным способом является применение специального прицепа. Его не обязательно покупать, так как требуется он довольно редко. Поэтому можно просто попросить его у знакомых или взять в аренду. Устройство прицепа несложное, при наличии навыков и инструмента его можно изготовить самостоятельно.

Для присоединения прицепа к автомобилю устанавливается фаркоп и специальная розетка фаркопа, для того, чтобы на прицепе работали стоп-сигналы, поворотные указатели и стояночные фонари. Подключить розетку фаркопа можно как самому, так и обратившись за помощью к специалистам.

Подключение розетки на отечественных автомобилях более простое, так как наши автомобили имеют простые электрические схемы. Кроме этого сложность подключения розетки зависит от выбора варианта схемы подключения. Для этого может понадобиться проведение некоторых испытаний с проводкой автомобиля.

Виды и устройство

Существует два вида розеток фаркопа, отличающихся количеством контактов и другими особенностями:

13-контактная розетка фаркопа

Чаще всего применяются на европейских и американских марках автомобилей. Вспомогательные контакты, находящиеся в розетке, применяются для подключения противотуманных плафонов и других электрических устройств. Например, в качестве прицепа может быть небольшой домик на колесах. В нем кроме габаритных фонарей и стоп-сигналов необходимо подключить питание различных устройств, которые будут использоваться.

1. Левый поворот, аварийная сигнализация (желтый провод).
2. Противотуманные фонари, при наличии ее на прицепе (синий провод).
3. Отрицательный полюс питания, соединяемый с кузовом автомобиля, для контактов 1, 2 и с 4 по 8 на 35 ампер (белый провод).
4. Правый поворот (зеленый провод).
5. Правый габаритный огонь, номерное освещение (коричневый цвет).
6. Стоп-сигналы (красный цвет). Запрещается использовать прицеп без подключенного провода стоп-сигналов, это нарушает безопасность движения.
7. Левый габаритный фонарь, также соединяется с подсветкой номера (черный цвет).
8. Фонарь заднего хода (розовый цвет).
9. Положительный полюс питания, действующий даже при выключенном зажигании, соединенный напрямую с аккумуляторной батареей (оранжевый провод).
10. Положительный полюс, работающий только при включенном зажигании (серый провод).
11. Отрицательный полюс для 10-го контакта на 35 ампер, соединяется с кузовом автомобиля (черно-белый провод).
12. Запасное гнездо контакта, к нему можно подключить сигнальный провод (сине-белый).
13. Отрицательный полюс для 9-го контакта на 35 ампер.

7-контактная розетка фаркопа

Обычно применяются на отечественных автомобилях. При этом применяются контакты для работы стоп-сигналов, ламп поворотов и огней габаритов. Это наиболее простой и популярный вид розеток фаркопа.

1. Левый указатель поворота.
2. Положительный полюс питания.
3. Отрицательный вывод.
4. Правый указатель поворота.
5. Правый габаритный фонарь и номерная подсветка.
6. Стоп-сигналы.
7. Левый габаритный фонарь.

Необходимые материалы

• Сама розетка фаркопа, резиновое уплотнение и крышка. При покупке необходимо проверить качественное прилегание деталей корпуса, наличие люфта в гнездах контактов, выполненных из латуни, состояние и качество резьбы, крепежных винтов на контактах розетки.
• Соединительные колодки, желательно с наличием гнезд предохранителей.
• Одножильный изолированный провод для автомобильной проводки сечением не менее 1,5 мм².
• Силиконовый герметик для автомобилей, любого производителя и цвета.
• Металлическая или пластиковая гофрированная труба для прокладки жгутов проводов длиной 3 метра, набор пластиковых хомутиков для крепления жгутов проводов.

Перед тем, как собирать розетку и подключать провода, необходимо проверить герметичность и плотность соединений корпуса розетки с крышкой и заглушками, методом обливания водой. Если выявлены места с плохой герметичностью, то после окончательного монтажа и сборки их заделывают с помощью силикона.

Подключение к бортовой сети автомобиля

Широко применяемая на сегодняшний день семиконтактная розетка фаркопа . Поэтому рассмотрим подключение к автомобилю этой розетки. Она применяется в случае, если на машине сигнальные лампы и световые устройства функционируют без микропроцессора.

Перед началом выполнения укладки и подключения проводки, необходимо приготовить электрическую схему вашего автомобиля и схему купленной розетки фаркопа. По ней можно определять место и назначение проводов.

В продаже часто бывает набор проводов для подключения фаркопных розеток. Если такого не оказалось, то его можно самостоятельно изготовить. Для жгута применяют провод ПВС сечением не менее 1,5 мм² с двумя или тремя жилами, в зависимости от схемы подключения.

Для подключения к гнездам розетки потребуется к каждому гнезду по одному 1-жильному проводу для стоп-сигнала, указателей поворота, противотуманных и габаритных фонарей, освещения номера. Дополнительно следует использовать два провода на массу (отрицательный полюс) и на фонарь заднего хода (при наличии). Также потребуется по 5 одножильных проводов на правый и левый плафон и провод массы. В общей сложности должно получиться 11 жил.

Правые и левые стороны стоп-сигналов, заднего хода, габаритов и противотуманок срабатывают синхронно, поэтому можно сделать схему проще. Для этого соответствующие разъемы розетки можно подключить не двумя, а одним проводом, что и делают многие автолюбители. Число жил проводов сразу становится меньше, вместо 11 проводов будет всего 7. Это и соответствует количеству гнезд в розетке. Но в заводских жгутах предусмотрено подключение разных ламп своими проводами.

Завод изготовитель применяет такую схему по следующим причинам:

• Рабочий ток делится на два провода, чем уменьшается нагрузка и вероятность оплавления изоляции.
• Увеличивается надежность работы фонарей.
• Подключение и контроль работы фонарей и электрических цепей становится проще.
• Можно использовать разные схемы подключения.

Достоинства схемы с меньшим числом проводов:

• Простая распиновка контактов и подключение жгутов.
• Для функционирования любой спаренной системы стоп-сигналов или габаритных фонарей отводится по одному гнезду на розетке.

Недостатки:

Вынужденное применение для подсоединения 3-х ламп одного 1-жильного провода, который рассчитан только на нагрузку одной лампы. Такая трехкратная токовая перегрузка способствует перегреву и оплавлению изоляции.

Удобным способом соединения проводов является использование коммутационной колодки. Ее можно зафиксировать на кронштейне возле левого фонаря автомобиля. Перед установкой нужно просверлить в полу багажника отверстия, и одинарным проводом замерить длину необходимого жгута от розетки до колодки с небольшим запасом провода.

Порядок подключения

• Отрезать 5 кусков провода отмеренной длины, подписать их по соответствующим местам подключения.
• Отмерить и отрезать проводник отдельно для ламп поворота на правый плафон и на освещение номерного знака. Длина этих проводов отличается от первых пяти штук, поэтому их лучше подключать отдельно. Маркировать провода желательно цветным фломастером или карандашом.
• Концы проводов необходимо зачистить на 1 см, залудить припоем с помощью паяльника.
• Соответственно схеме подключения зафиксировать концы проводников в гнездах контактов розетки и установить уплотнительное кольцо.
• Провода свернуть в жгут и протянуть в гофрошланг.
• Закрепить на фаркопе розетку по схеме.
• Проложить гофрированный шланг со жгутом проводов по запланированному пути.
• Концы проводников жгута зафиксировать на коммутационной колодке.
• Выполнить распайку розетки по схеме. Можно не делать дополнительный монтаж, а припаять провода к проводке автомобиля, заранее очистив часть их изоляции горячим паяльником. Места соединения необходимо заизолировать.

Подключение к разъемам двух фонарей

Провода подключаем к разъемам правого и левого фонаря с разделением токовой нагрузки, так как потребляемый фонарями, расположенными на прицепе, ток разделяется на правую и левую ветки фонарей автомобиля. Соединение по такой схеме будет более безопасным. Нагрузка на провода спаренных фонарей уменьшается: была утроенной, а станет удвоенной, что значительно безопаснее.

Этот способ похож на предыдущий. Он отличается лишь необходимостью соединения с контактами двойного числа проводов, увеличится количество монтажных гильз.

По данной схеме розетка фаркопа подключена к автомобилю с соблюдением безопасности эксплуатации автомобиля.

Такую схему называют универсальной. Она рекомендована к широкому использованию. Розетка фаркопа подключается с помощью отдельного жгута проводников для управления ламп задних фонарей, противотуманок, освещения номерного знака, который подключается прямо на монтажном блоке.

Место подключения каждого провода электрической проводки прицепа расположено до клеммы предохранителя, а значит, на него нет дополнительной нагрузки. Чтобы предотвратить короткие замыкания дополнительный жгут нужно оснастить своей установочной предохранительной колодкой, и разместить в багажнике машины.

В этом случае сложность подключения заключается в том, что необходимо укладывать в салоне машины жгут проводников для подсоединения розетки, и дополнительно тратиться на покупку дополнительных проводов.

Если в устройстве автомобиля имеется проверка состояния приборов освещения и электропроводки с использованием микропроцессоров, то дополнительный жгут для прицепа нужно подключать с помощью особых микрокоммутаторов. Такая работа по установке довольно сложная, и требует участия опытного автоэлектрика.

Похожие темы:

Схема подключения разъема прицепа, распиновка розетки фаркопа

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт

Розетка фаркопа	Вилка прицепа

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв. мм, для заземления — 2,5 кв.мм.

№ контакта	Код	Цвет провода по ГОСТ 9200-76	Цвет некоторых прицепов (Украина)	Назначение
1	L	Желтый	Зеленый	Поворотник левый
2	54G	Синий	Красно-белый	Противотуманные огни
3	31	Белый	Черный	Минус (заземление)
4	R	Зеленый	Желтый	Поворотник правый
5	58R	Коричневый	Розово-красный	Правый габарит
6	54	Красный	Бело-голубой	Стоп-сигналы
7	58L	Черный	Черно-голубой	Левый габарит

Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

13-пиновая схема подключения разъема прицепа

Розетка фаркопа		Вилка прицепа

Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.

№ контакта	Цвет провода	Назначение
1	Желтый	Поворотник левый и аварийка
2	Синий	Противотуманки
3	Белый	Заземление (минус) для клемм 1-8
4	Зеленый	Поворотник правый
5	Коричневый	Габарит правый
6	Красный	Стоп-сигнал
7	Черный	Габарит левый
8	Розовый	Задний ход
9	Оранжевый	Питание 12 В (35А) напрямую от аккумулятора
10	Серый	Питание 12В (35А) при включенном зажигании
11	Черно-белый	Заземление для № 10
12	Бело-синий	Запасное гнездо (резерв)
13	Красно-белый	Заземление для № 9

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).

Приобрести 7- и 13-контактные вилки, розетки, блок согласования, электропроводку и другие запчасти для прицепов вы можете в интернет-магазине МЗСА.рф.

Схема подключения прицепа к автомобилю: стандартная распиновка

Всем доброго времени суток! На очереди у нас подключение прицепа. Достаточно актуальная тема, которая тесно связана с правильной и безопасной эксплуатацией прицепного транспортного средства.

Каждый знает, что на фаркопе есть розетка, а на прицепах предусмотрены вилки. Вот такая, как многим кажется, простая электрическая схема. Но на самом деле при подключении автоприцепа к легковому автомобилю нужно учесть целый ряд нюансов. И не важно, подключаетесь вы к американскому авто, к евро машине или продукту отечественного производства.

У каждого разъема и штекера есть своя функция. При соединении фаркопа, автоприцепа и машины требуется быть предельно внимательным. Существует стандартная и нестандартная для России распиновка. Разные фишки и сплетение проводов часто пугает тех, кто решает своими руками соединить авто и прицепное ТС.

Но не пугайтесь. У всего есть свое решение. Если вы решили заняться вопросом электропроводки самостоятельно, постараюсь дать вам несколько дельных советов и рекомендаций.

Важные сведения

Определение разъема можно охарактеризовать как сочетание вилок и розеток, которые подключаются после того, как прицеп надели на ТСУ.

Тут важно обратить внимание на то, кто выступает производителем тягово-сцепного устройства и самого автоприцепа. В некоторых случаях количество контактов у них отличается. Стандартная для нас распиновка предусматривает 7 контактов. Это европейский и отечественный принцип изготовления. Но если перед вами американский автомобиль, будьте так любезны разбираться с 13-контактным разъемом. Немаловажно и то, что контакты на вилках и розетках считаются по-разному.

Если необходимо соединить разного типа прицепы и автомобили, потребуется использовать специальный блок подключения или переходник. Как вариант, можно внести коррективы в распиновку. Но тут уже потребуются более глубокие знания автоэлектрики, а также детальное изучение конструкции самого авто.

Виды схем подключения

Сложностей в соединении курганского прицепа или того же МЗСА с ВАЗ 2110 возникать не должно. Все свое, родное, а потому простое предусмотрено еще производителем.

Но ситуации бывают разные. Некоторым требуется специальный адаптер-переходник, другим нужно корректировать саму проводку и определять, куда какой проводок идет. Якобы несовместимые ТСУ и машины соединить на деле можно. Но сделать это довольно сложно.

Следует учесть несколько важных моментов:

• Если машина используется для соединения с разными автоприцепами от различных производителей, будет логично поставить пару розеток на 7 контактов;
• Для России не очень удобно и легко подбирать «компанию» для 13-контактных розеток;
• В зависимости от модели, серии и года выпуска автомобиля, у них могут существовать отличия в плане распиновки. Бывает так, что габаритные фонари выводятся на 5 контакт, хотя на другой версии они идут на 7 контакт;
• Предыдущие владельцы подержанных авто вполне могли что-то начудить и использовать свою особую схему для подключения прицепа;
• Всегда нужно проверять электросхему авто и сверяться с официальными документами.

Не у всех сохранились родные документы. И тут люди обращаются за помощью на разные форумы, ищут ответы на просторах всемирной паутины.

Я совсем не против того, чтобы вы читали мои материалы. Но некоторые вопросы требуют индивидуального рассмотрения. Потому я предлагаю вам их задавать в комментариях, и стараюсь всем отвечать.

В случае с прицепами, соединяемыми с автомобильными тягово-сцепными устройствами, у меня есть особые рекомендации.

Обращайтесь к производителю. Либо идите к хорошему проверенному электрику. Причем не обязательно ехать в офис компании по производству автомобиля или прицепа. Все можно отыскать на официальных ресурсах. Подобная информация полностью соответствует действительности, а потому распространенных в рекомендациях якобы умельцев ошибок вы там не встретите. Электрика очень важная составляющая автомобиля. Любая ошибка, допущенная при неправильном подключении, грозит даже коротким замыканием и выводом из строя всего электрооборудования.

Очень сильно сомневаюсь, что кто-то желает с таким столкнуться. Следуйте этому простому совету.

Варианты распиновки

Сначала думал, что буду подробно вам расписывать, где какой контакт на розетке, куда он идет и для чего предназначен.

Но теперь понимают, задумка бессмысленная. Она лишь еще больше вас запутает и загонит в тупик. Нужно поступить куда проще. Наглядные примеры самый лучший вариант. Подготовлю для вас несколько изображений, отображающих суть типовых распиновок на розетках тягово-сцепных автомобильных устройств. Они не должны выступать как основа для вашего собственного подключения. Помните, только официальные документы и инструкции производителя. Каждая машина может иметь свои особенности.

Что же, начнем со старых добрых отечественных автомобилей. Именно на них мы чаще всего видим прицепы.

На фотографии выше вы видите как выглядит стандартная распиновка 7 pin. А вообще, помните, что практически к каждому фаркопу для определенного автомобиля в комплекте идет инструкция и схема подключения.

Ничего сложного. А вот ситуация с европейскими автомобилями. Отличия незначительные, но они есть. Потому учтите, какая именно машина в вашем распоряжении.

Здесь уже 13-контактный монстр. На самом деле особо сложного в подключении ничего нет, но все же разница в 6 контактов дает о себе знать.

Как вы видите, у каждой стандартной схемы есть свои особенности. Подключение прицепа к машине это не просто соединение двух штекеров. Тут приходится порой поломать голову. А чтобы ее не ломать, можно обратиться к хорошим специалистам. Например, к нам.

Смотрите также

Польские фаркопы Imiola: описание продукции, отзывы покупателей

Очень полезные советы

Заголовок может и громкий, но по факту так и есть.

Все представленные выше схемы предназначены для автомобилей, которые не отличаются наличием сложной электроники.

Но не стоит забывать, что современные машины ушли далеко вперед. Нынешние авто имеют в своей конструкции такое устройство как электронный блок управления. Когда вы запускаете зажигание, ЭБУ переходит в режим тестирования всех цепей в автомобиле. При подключении прицепа на определенных линиях возрастает нагрузка. Ваш бортовой компьютер, то есть блок управления или ЭБУ, будет воспринимать это как поломку. И в итоге вы постоянно будете видеть ошибку. В таких условиях на нормальную работу прицепа рассчитывать не стоит.

Чтобы исправить эту ситуацию, нужен специальный адаптер или модуль, называйте, как вам удобно. Он монтируется как бы в промежутке между элементами, чтобы нивелировать параметры электроцепи. Он называется блок согласования или по более современному Smart Connect.

В итоге получаем нечто подобное, как показано на изображении ниже.

Отыскать подходящий блок согласования вообще не проблема. Сейчас их доступно огромное количество самых разных производителей. Но покупать подержанные модули или искать их на разных блошиных рынках я настоятельно не рекомендую.

Блоки выбирают исходя из того, какой у вас автоприцеп и марка автомобиля, а также каким тягово-сцепных устройством оснащена машина. Иначе можно купить нечто непонятное, что придется обратно сдавать и покупать нормальный коннектор.

Опытный автоэлектрик может и без схемы подключить все. Для этого используется мультиметр. Но это уже совсем другая история.

Что ж, надеюсь, на многие ваши вопросы я сумел ответить. Если нет, пишите в комментариях, спрашивайте.

Схема подключения прицепа

и помощь по установке

Оснащение вашего автомобиля надлежащей буксировочной проводкой

Для любого транспортного средства, буксирующего прицеп, требуется соединительная проводка прицепа для безопасного подключения задних фонарей, сигналов поворота, стоп-сигналов и других необходимых электрических систем.

Если ваш автомобиль не оборудован исправным жгутом проводов прицепа, существует ряд различных решений, которые идеально подходят для вашего конкретного автомобиля. В этом руководстве вместе со схемой электропроводки прицепа с цветовой кодировкой для каждого типа вилки рассматриваются все доступные решения, включая индивидуальную проводку, монтажную проводку и замену проводки.

Если вы хотите заменить проводку в своем прицепе, ознакомьтесь с нашим руководством по замене проводки прицепа.

3 Варианты установки электропроводки прицепа на ваш автомобиль

Вариант A: Установка нестандартной проводки

Специальная электропроводка — идеальное решение для установки проводки освещения прицепа на вашем автомобиле. Изготовленный на заказ жгут проводов или «Т-образный соединитель» — это жгут проводов для конкретного автомобиля, который подключается без каких-либо добавок и обеспечивает стандартный выходной разъем, например, 4-контактный плоский.

Вся нестандартная проводка CURT поставляется с точными компонентами, необходимыми для полной установки на транспортном средстве, включая специальные вилки и электрический преобразователь, если это необходимо.

Пример установки нестандартного жгута проводов Видео

Два типа нестандартной проводки

Пользовательские жгуты проводов

Пользовательский жгут проводов имеет несколько заглушек, которые вставляются в задний фонарь автомобиля в виде буквы «Т», питаясь напрямую задних фонарей или от прямого подключения аккумуляторной батареи и обеспечения стандартного разъема проводки фонаря прицепа.Хотя для нестандартных жгутов проводов обычно требуется две или более точек подключения, сращивание и пайка по-прежнему не требуются.

Специальные разъемы проводки

Хотя некоторые автомобили могут не быть оснащены стандартным разъемом проводки прицепа, они могут иметь специальную розетку, специально предназначенную для установки проводки, предоставленную производителем транспортного средства. В нестандартном разъеме проводки используется один штекер для подключения к заводской розетке и обеспечивается стандартный разъем проводки прицепа.

Электропроводка прицепа с оригинальным оборудованием для USCAR

Другой тип нестандартной проводки — это проводка от оригинального оборудования (OE) или проводка USCAR.Некоторые автомобили поставляются со стандартизированной розеткой USCAR, которая обеспечивает точку подключения жгута проводов CURT OE.

Как и Т-образный соединитель, жгут проводов штатного оборудования подключается к розетке USCAR без необходимости резки, сращивания или пайки, и он обеспечивает стандартный вывод проводки прицепа, такой как 4-стороннее плоское или 7-стороннее лезвие RV.

Узнайте больше о проводке USCAR

Вариант B: Монтажная проводка преобразователя задних фонарей

Если нестандартная проводка недоступна для вашей конкретной марки и модели, может потребоваться преобразователь задних фонарей для оснащения вашего автомобиля правильным подключением проводов освещения прицепа.

Преобразователь задних фонарей или электрический преобразователь подключаются к вашему автомобилю и обеспечивают стандартный разъем проводки вилки прицепа, обычно четырехконтурный. Преобразователь преобразует сложную систему электропроводки транспортного средства, чтобы она была совместима с простой системой электропроводки вашего прицепа. Чтобы узнать больше о системах электропроводки автомобиля, ознакомьтесь с нашим руководством по системам электропроводки автомобиля.

Пример установки соединительной проводки Видео

Вариант C: Замена проводки автомобиля и прицепа

Если проводка вилки прицепа на вашем автомобиле или прицепе повреждена или работает неправильно, вы можете заменить разъем с помощью CURT вставная вилка или розетка.

Вилки (со стороны прицепа) и розетки (со стороны автомобиля) доступны во всех стандартных форматах и ​​могут быть вставлены в существующую буксировочную проводку. Найдите ниже схему подключения фонаря прицепа, которая соответствует вашей существующей конфигурации.

Если вы полностью меняете проводку прицепа, ознакомьтесь с нашим руководством по ремонту прицепа.

Как подключить фары прицепа

4-контактная схема подключения прицепа

Следование стандартному методу подключения разъема прицепа жизненно важно для безопасности вашего автомобиля во время буксировки. Подключение проводов неправильного цвета приведет к несоответствию функций задних фонарей и путанице на дороге.

Используйте эту 4-контактную схему подключения, чтобы правильно подключить 4-проводную вилку прицепа.

• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
• Коричневый Задние фонари
º Белый Земля

4-проводной прицеп

Схема подключения 5-контактного прицепа

5 -контактная проводка прицепа очень похожа на 4-контактную, но добавляет синий провод для фонарей заднего хода или заднего хода.

Не на всех прицепах есть фонари заднего хода, поэтому при подключении 5-контактной вилки подумайте о собственном прицепе.

• Синий Фонарь заднего хода
• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
• Коричневый Задние фонари
º Белый Земля

5-проводной прицеп

6-контактный прицеп Схема подключения

В 6-контактной проводке прицепа добавлены две новые функции: провод для подключения тормозов прицепа и провод для вспомогательного питания +12 В.

6-контактная проводка

наиболее распространена на прицепах с гибкой шеей и позволяет использовать ее с контроллером тормозов.

• Коричневый Задние фонари
• Синий Электрические тормоза
• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
º Белый Земля
• Черный +12 В

6- Wire Trailer

Круглая 7-контактная электрическая схема

7-контактную круглую вилку прицепа следует отличать от 7-контактной вилки для лезвий RV.Подключение и размещение проводки отличаются.

Обязательно проверьте свой собственный разъем прицепа перед подключением проводов.

º Белый Земля
• Коричневый Задние фонари
• Зеленый Правый поворот / тормоза
• Красный Вспомогательный усилитель
• Желтый Левый поворот / тормоза
• Черный Задний фонарь
• Синий Электрический тормоз

7-проводной прицеп (круглые штыри)

Схема подключения 7-контактного прицепа с отвалом RV — SAE

Не следует путать конфигурацию SAE 7-контактного разъема для лезвия RV с традиционной конфигурацией. Разные цвета проводов используются для разных функций.

Проверьте свой собственный трейлер перед подключением проводки.

• Коричневый Задние фонари
• Желтый Левый поворот / тормоза
º Белый Земля
• Синий Электрические тормоза
• Зеленый Правый поворот / тормоза
• Оранжевый +12 В
• Серый Фонари заднего хода

7-проводной прицеп (RV Blade — SAE)

Схема подключения 7-контактного прицепа RV Blade — традиционный

7-контактная проводка прицепа — одна из самых популярных конфигураций проводки, особенно традиционная конфигурация по сравнению с SAE J2863.

Используйте эту схему подключения 7-контактного прицепа, чтобы правильно подключить 7-контактный штекер прицепа.

• Зеленый Задние фонари
• Красный Левый поворот / тормоза
º Белый Земля
• Синий Электрические тормоза
• Коричневый Правый поворот / тормоза
• Черный +12 В
• Желтый Фонари заднего хода

Прицеп с 7 проводами (RV Blade — Традиционный)

Примечание. Не все прицепы оборудованы фонарями заднего хода (желтый провод).Положение этого провода может отличаться в зависимости от вашей конкретной настройки.

Цвета и схемы электропроводки прицепа

Примечание. Цвет заземляющего провода на всех типах вилок прицепа всегда белый. Другие цвета различаются по функциям в зависимости от конфигурации.

Загрузите полную таблицу

7-позиционный отвал RV — традиционная конфигурация

• Зеленый Задние фонари
• Красный Левый поворот / тормоза
º Белый Земля
• Синий Электрические тормоза
• Коричневый Правый поворот / тормоза
• Черный +12 В
• Желтый Фонари заднего хода

7-позиционный передний отвал — SAE J2863 Конфигурация

• Коричневый Задние фонари
• Желтый Левый поворот / тормоза
º Белый Земля
• Синий Электрические тормоза
• Зеленый Правый поворот / тормоза
• Оранжевый +12 В
• Серый Фонари заднего хода

Различия в 7-контактной проводке прицепа

Традиционная конфигурация

Традиционная 7- Формат отвала way RV обычно используется на 5-колесных прицепах, туристических прицепах и кемпингах. Цвета проводки прицепа для этой конфигурации отличаются от цветов для конфигурации SAE.

Конфигурация SAE J2863

7-позиционный отвал SAE J2863 для жилых автофургонов обычно используется в прицепах с гибкой шеей, грузовых прицепах, грузовых прицепах и прицепах с оборудованием.

Общие разъемы по типу прицепа

Прицепы оснащены вилками разных типов в зависимости от их электрических компонентов. В таблице ниже приведены примеры распространенных прицепов и типов вилок, которые они обычно используют.

Прицеп Тип	Общий Тип разъема	Альтернативный вариант Типы разъемов
Коммунальный прицеп	Плоский 4-ходовой	6-ходовой раунд	Отвал RV с 7 направлениями
Лодочный прицеп без тормозов	Плоский 4-ходовой	7-позиционный отвал (редко используется)
Лодочный прицеп с тормозами	5-ходовая квартира	6-ходовой раунд	Отвал RV с 7 направлениями
Кемпер выдвижной	6-ходовой квадрат	6-ходовой раунд
Прицеп туристический	Отвал RV с 7 направлениями	6-ходовой раунд	7-ходовой раунд
Прицеп 5-ти колесный	Отвал RV с 7 направлениями	6-ходовой раунд
Прицеп Gooseneck	6-ходовой раунд	Отвал RV с 7 направлениями
Узнайте больше о различных типах прицепов здесь. Функции выбора цветов проводки прицепа см. На схемах выше.

Буксировка 101 Содержание

Установка буксирной муфты | Как работает автомобиль

Комплект дополнительных буксировочных головок

Этот дополнительный комплект буксировочных головок Ring Automotive типичен из тех, которые вы можете купить в магазине аксессуаров. В этот комплект входят: гнездо 12S Уплотняющая втулка гнезда C Монтажный кронштейн.7-жильная проводка Электрические разъемы F Торцевые болты Комбинированное реле (G) для зарядки вспомогательной аккумуляторной батареи можно купить отдельно.

По закону караван или прицеп должен быть оборудован определенными сигнальными лампами. Они подключены к стандартной розетке, называемой розеткой 12N, которая обеспечивает а 12 вольт питание указателей поворота, стоп-сигналов, габаритных огней, подсветка номерного знака и противотуманные фары.

В то время как розетка 12N подходит для включения обязательного освещения, вы может потребоваться питание от автомобиля для других несущественных аксессуаров, таких как фонари заднего хода.Караван без собственного аккумулятор также может потребоваться дополнительная мощность для внутреннего освещения, холодильника или Помпа . Для этого вам понадобится дополнительная буксирная розетка.

Дополнение

Дополнительная розетка, которая устанавливается в автомобиле для обеспечения питания, необходимого для эти дополнительные элементы известны как дополнительная розетка или розетка 12S. Он приспособлен рядом с оригинальным гнездом и, как и у оригинального, имеет семиконтактный подключение внутри. Дополнительные розетки можно определить по серому или серому цвету. белые кепки.

Стандартные розетки имеют черные колпачки.

Если вы устанавливаете буксирное устройство и собираетесь буксировать караван, стоит при установке обоих типов розеток.

Вы можете купить как обычные розетки 12N, так и дополнительные 12S в виде полного комплекта в магазине аксессуаров или у специалиста по буксировке. Комплект должен Включите все предметы, которые вам нужны поместиться розетка к автомобилю, такая как монтаж кронштейны, проводка, уплотнители, индикатор реле , сигнальная лампа на приборной панели и крепежные винты.

Реле

Комбинированное реле

Если в вашем доме на колесах есть встроенная батарея, вам нужно как-то ее сохранить. заряжен. Конечно, вы можете подключить сетевое зарядное устройство, если есть удобное питание, но другой вариант — установка специального комбинированного реле который подключен к зарядке автомобиля цепь . Это позволяет автомобилю генератор к плата вспомогательная аккумуляторная батарея.

Соединения 12S

Международный код дополнительной буксирной розетки: 1 (L) Желтый — свет заднего хода 2 (54G) Синий — запасной 3 (31) Белый — земля 4 (R) Зеленый — аксессуары или аккумулятор 5 (58R) Коричневый — сигнальная лампа 6 (54) Красный — только холодильник 7 (58L) Черный — запасной

2. Дополнительный кронштейн

Если вы устанавливаете розетку 12S в дополнение к блоку 12N, вам потребуется дополнительный монтажный кронштейн. Следуйте инструкциям и установите кронштейн под буксирный шар. Если вы устанавливаете оба типа розеток, установите двойной кронштейн на фаркоп.

3. Разъем для подключения

Чтобы подключить розетку 12N, см. Проекты 15. Розетка 12S подключается таким же образом.Снимите с кабеля примерно 40 мм внешней изоляции и оголите семь проводов на расстоянии примерно 1/4 дюйма (6 мм) каждый. Следуйте коду на шаге 1 и подключите провода к соответствующим клеммам в розетке.

4. Присоедините патрон

Когда устройство подключено, установите атмосферостойкий уплотнитель на заднюю часть розетки, затем установите весь узел на монтажный кронштейн. Совместите отверстия для винтов в гнезде с отверстиями в кронштейне. Вставьте крепежные болты в гнездо, установите и затяните гайки на задней части устройства.Проденьте провод в багажник.

5. Подача проволоки

Желтый провод, контакт 1, подключается к цепи фонарей заднего хода. Синий и черный провода, контакты 2 и 7 не используются. Коричневый провод, контакт 5, используется для сигнальной лампы, поставляемой с некоторыми прицепами, для таких опасностей, как опускание опор и ручных тормозов. Чтобы подключить красный и зеленый провода, контакты 4 и 6, см. Боковую линию.

6. Провод к земле

Заземляющий провод — это белый провод, подключенный к контакту 3.Проденьте провод до подходящей точки на кузове автомобиля. Установите кольцевой соединитель на конец провода и найдите существующую точку заземления или просверлите отверстие и закрепите провод саморезом. Убедитесь, что заземление надежно.

Подключение прицепного устройства

Сдача жилья занята. Вам нужен служебный прицеп недорого, а верфь поможет вам установить сцепное устройство и предохранительные цепи.Теперь поехать домой и погрузить в трейлер всю жизнь подростка, а затем отправить ее в колледж за несколько штатов.

Но не раньше, чем вы включите фары на трейлере. Автосалон не позволит вам уехать, пока не заработает свет. К тому же вилка прицепа на задней части грузовика никак не соответствует вилке на прицепе. Дружелюбный помощник по прицепу указывает на дисплей электрических разъемов и предлагает, чтобы, если вы не можете заставить их работать самостоятельно, он может попросить механика сделать это за вас первым делом в понедельник утром.

Отчаянные времена, отчаянные меры
Электропроводка прицепа может оказаться простой задачей. Многие автомобили, в частности пикапы и внедорожники, предварительно оснащены прицепами. Если есть предустановленная заминка, возможно, разъем уже находится за удобной подпружиненной крышкой. Или, если вы купили новый автомобиль, вы можете найти ремни, необходимые для установки разъема внутри перчаточного ящика. Просто отсоедините разъем от задних фонарей грузовика, подключите жгут проводов прицепа между вилкой и розеткой, и все готово.

Но подключить прицеп может быть нелегко. Если вы буксируете только на день и никогда не планируете буксировать снова, вы можете подобрать адаптеры, которые заменяют лампы задних фонарей в вашем автомобиле, и на них свисают провода с косичками. То, как вы прокладываете провода от осветительных розеток до сцепного устройства, может быть проблематичным. А что, если у вас есть прицеп с простыми 1-ламповыми фарами и автомобиль с несколькими задними фонарями, как большинство европейских автомобилей? По крайней мере, велика вероятность того, что прицеп и транспортное средство используют разные разъемы, поскольку в индустрии буксировки используются как минимум четыре разных стиля.

от красного к зеленому к белому

Начнем с основ. Большинство прицепов имеют три контура — для ходовых огней, а также левого и правого стоп-сигналов. Стоп-сигналы будут мигать для функции указателя поворота — это зависит от реле мигалок в автомобиле, чтобы знать, когда включены стоп-сигналы, и мигать соответствующей нитью накала. Так что технически вам нужно всего три провода к прицепу плюс провод заземления.

Всегда прокладывайте заземляющий провод от рамы автомобиля (не от сцепного устройства или бампера) до прицепа.Контакт металл-металл в сцепке недостаточно надежен для надежного соединения.

Это означает, что вам понадобится разъем минимум с четырьмя контактами. Неудивительно, что в стандартном плоском разъеме для прицепов используются четыре штыря, при этом один штырь без кожуха на конце транспортного средства предназначен для заземления. В других распространенных стилях разъемов используются пять, шесть или семь контактов, и это те стили, которые производители устанавливают на новые автомобили. Почему больше четырех? В более крупных прицепах иногда используется отдельная цепь для включения фар по бокам и спереди прицепа. В некоторых прицепах используются тормоза с электрическим приводом. В закрытых прицепах нередко имеется внутреннее освещение или аксессуары, питаемые от аккумулятора транспортного средства, так что это означает другую цепь. Не урод. Пока вы занимаетесь только одной схемой за раз, эта работа не потребует от вас чтения тех схематических диаграмм, на которых есть крошечные провода, помеченные шрифтом, слишком маленьким, чтобы их мог прочитать даже юрист.

Внебиржевой

У вас есть 7-контактный разъем на грузовике и линейный 4-контактный разъем на прицепе? Мы нашли в магазине автозапчастей адаптер, который позволяет подключать и играть.Другие варианты перестановки разъемов могут быть адаптированы с использованием готовых деталей.

Соедините его

В худшем случае — у вас есть легковой или грузовой автомобиль без огней для прицепа и прицеп с жгутом, заканчивающимся обрезанными проводами. Вам не понадобится ничего сложнее, чем 12-вольтная контрольная лампа или вольтметр, а также некоторые возможности сварки. Начните с включения ходовых огней автомобиля. Теперь проверьте проводку автомобиля, чтобы определить, какой из проводов, ведущих к задним фарам, горячий.Соедините этот провод и подведите его к разъему прицепа со стороны автомобиля. Какой штифт? Разъем должен поставляться со списком, в котором указывается, какой контакт какой цепи управляет. Следуйте ему — но ни на минуту не верьте, что кто-то, кто подключил ваш автомобиль до вас, следовал чему-либо, кроме его собственной прихоти. Пометьте каждый провод его функцией, как вы ее определяете. Теперь вы можете выключить ходовые огни и активировать левый указатель поворота. Определите, какая цепь является мигалкой, и повторите для правого указателя поворота.Подключите все к разъему.

Отдельно, но не равно

В некоторых автомобилях используются отдельные лампы для тормозов и сигналов поворота задних фонарей. Это нормально — пока вы не поймете, что в трейлере для всех трех функций используется одна лампа с двумя нитями накаливания. Один из вариантов — установка на прицеп еще одной задней фары, но существует более простое решение.В месте аренды прицепа и в большинстве магазинов автозапчастей продаются простые электронные адаптеры, сочетающие в себе функции стоп-сигнала и сигнала поворота. Он устанавливается в жгут прямо перед разъемом прицепа.

Другие схемы

Некоторые большие прицепы имеют отдельную цепь для габаритных или габаритных огней, которые отделены от ходовых огней в узлах задних фонарей. Возможно, вам потребуется добавить еще одну схему для их обработки. Если вы попытаетесь подключить их параллельно с обычной парой ходовых огней, вы можете перегрузить выключатель фар автомобиля, поэтому вам нужно будет добавить реле для обработки дополнительного тока.

Также может быть 12-вольтовая цепь для ходовых огней внутри прицепа или для зарядки аккумулятора прицепа в случае туристического прицепа. Эта цепь, вероятно, будет горячей при работающем двигателе, но ею можно управлять с помощью переключателя на приборной панели. Убедитесь, что провода достаточно большого диаметра, чтобы выдерживать нагрузку (полностью разряженная аккумуляторная батарея прицепа с глубоким циклом может потреблять 20 или более ампер при запуске двигателя). Настоятельно рекомендуется использовать изолятор батареи.Это предотвратит разрядку аккумуляторной батареи транспортного средства от прицепа и предотвратит скачки тока от перегорания проводки или сгорания предохранителя.

Эй, Нелли

Это приводит к концепции электрических тормозов прицепа. Они приводятся в действие контроллером в автомобиле, который увеличивает напряжение на тормозах пропорционально замедлению автомобиля. Для этого нужен провод от контроллера к тормозу прицепа. (Вот почему некоторые разъемы имеют до семи контактов, чтобы обеспечить возможность подключения нескольких цепей.) Используйте 12-га. провод для этой схемы. Если у вас есть электрические тормоза прицепа, в цепи должна быть вспомогательная аккумуляторная батарея и аварийный выключатель, чтобы замедлить прицеп, если он отсоединяется от сцепного устройства.

Собираем все вместе

Как сделать подключения? Мы видели множество трейлеров, грохочущих по дороге с мигающим или приглушенным светом. Скорее всего, если вы посмотрите на проводку на одной из этих установок, вы увидите провода, скрученные вместе и изолированные изолентой.Почти так же плохи обжимные соединители автомобильного типа, которые не выдерживают вибрации и влаги. Любой обжимной соединитель, подвергающийся воздействию элементов, будет иметь короткий срок службы. Даже не думайте об использовании бытовых гаек для проволоки — они открутятся за несколько сотен миль. Мы используем резьбовые соединители Posi-Lock, показанные здесь, для быстрой работы. В нашем собственном прицепе все соединения выполнены припоем и термоусадочной трубкой из ПВХ.

Когда застегиваете пуговицы, нанесите пленку диэлектрической смазки на разъемы сцепного устройства, чтобы влага не разъедала контакты.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Выбор правильных разъемов для электропроводки прицепа

Со всеми формами и размерами разъемов не всегда легко, когда дело доходит до проводка прицепа и выбор подходящей для вашего применения.Электропроводка прицепа или буксируемого транспортного средства может сбивать с толку из-за различного назначения разъемов, о которых вы, возможно, не знали. Вам необходимо убедиться, что вы выбрали разъем с соответствующим количеством контактов для требуемых функций вашего прицепа или буксируемого автомобиля. Если у вас есть разъем, расположенный под автомобилем, вы можете подключить его к транспортному средству с помощью монтажного кронштейна, чтобы предотвратить повреждение из-за углового троса. Важно знать, какой тип разъема вам нужен, и мы готовы помочь.

4-контактные соединители для плоских прицепов

Вы найдете этот стильный разъем на небольших грузовых прицепах и кемпингах, для которых не требуются тормоза, а также в базовых комплектах проводки буксируемых транспортных средств. Этот тип разъема позволяет выполнять базовое подключение трех функций освещения, включая ходовые огни, сигналы поворота и стоп-сигналы. Он также имеет один контакт для заземления. Код подключения: Белый = Земля Коричневый = Ходовые огни Желтый = левый указатель поворота и тормоза Зеленый = правый поворотник и тормоза

---

4-ходовые соединители для круглых прицепов

Это отличная замена 4-контактному плоскому разъему, поскольку он обеспечивает надежное соединение между крышкой розетки и язычком вилки.Будьте осторожны с 4-контактным разъемом, существует версия, которая считается сверхмощной с номиналом 35 А, которая имеет больший контакт заземления. Он не совместим со стандартной версией на 20 А, у которой есть 4 контакта одинакового размера. Если вы посмотрите на 4-контактные витые кабели, все они будут стандартной версией на 20 ампер. Этот тип разъема позволяет выполнять базовое подключение трех функций освещения, включая ходовые огни, сигналы поворота и стоп-сигналы. Он также имеет один контакт для заземления. Код подключения: Белый = Земля Коричневый = Ходовые и стоп-сигналы Желтый = левый указатель поворота Зеленый = Правый указатель поворота

---

5-контактные соединители для плоских прицепов

Вы найдете этот стильный разъем на служебных прицепах и кемпингах, которые требуют тормозов и обычно считаются временной установкой из-за его способности легко отсоединяться или корродировать.Этот тип разъема позволяет выполнять базовое подключение трех функций освещения, включая ходовые огни, поворотные огни и стоп-сигналы, а также заземляющий контакт и подключение электрического тормоза. Код подключения: Белый = Земля Коричневый = Ходовые огни Желтый = левый указатель поворота и тормоза Зеленый = правый поворотник и тормоза Синий = электрические тормоза

---

5-контактные соединители для круглых прицепов

5-контактный круглый разъем обеспечивает выполнение основных функций, а также контактный разъем для поддержки других функций. Этот разъем стал очень популярным среди автодомов, которые буксируют автомобиль за своим домом на колесах и хотят добавить сигнальную линию от тормозной системы буксируемого автомобиля. Это также можно использовать для прицепов с тормозами. Дополнительный провод подключается к фонарям заднего хода, чтобы отключать тормоза прицепа, когда автомобиль движется задним ходом. Код подключения: Белый = Земля Коричневый = Ходовые огни Желтый = левый указатель поворота и тормоза Зеленый = правый поворотник и тормоза Синий = электрические тормоза

---

6-контактные соединители для круглых прицепов

Как и 4-контактные и 5-контактные разъемы, 6-контактные разъемы также позволяют использовать три основных подключения освещения и оснащены контактом заземления и двумя дополнительными контактами для обеспечения двух дополнительных функций. Два дополнительных контакта обычно используются для «горячего» вывода на 12 В и электрических тормозов. Круглые разъемы обычно используются в прицепах для лошадей, которые используют питание 12 В для освещения внутренней части прицепа. Эта конфигурация также популярна для буксируемых транспортных средств для обеспечения питания линии зарядки от автодома до аккумуляторной батареи транспортного средства, которая используется тормозной системой. Код подключения: Белый = Земля Коричневый = Ходовые огни Желтый = левый указатель поворота и тормоза Зеленый = правый поворотник и тормоза Синий = электрические тормоза Черный = 12В Питание

---

6-контактные квадратные соединители для прицепов

Если вы встречали этот стильный соединитель в своем трейлере, скорее всего, вы должны были спросить себя «ПОЧЕМУ!» В основном потому, что будет почти невозможно легко найти адаптер для подключения этого разъема к вашему буксирующему автомобилю. И поиск замены соединений может быть столь же неприятным. Но вам повезло с тех пор, как вы нашли нас, мы предлагаем полную линейку сборок с 6-контактной квадратной и стандартной 7-проводной проводкой для вашего конкретного производителя прицепа. Щелкните здесь, чтобы ознакомиться с электромонтажными изделиями для прицепов RV Pigtails. Код подключения: Белый = Земля Коричневый = Ходовые огни Желтый = левый указатель поворота и тормоза Зеленый = правый поворотник и тормоза Синий = электрические тормоза Черный = 12В Питание Примечание: цветовые коды могут различаться у разных производителей прицепов.

---

7-ходовые соединители для прицепов

7-контактный разъем — это самый популярный тип подключения прицепа, который можно найти на внедорожниках, грузовиках и жилых домах последних моделей, и он поставляется со всем, что есть у других, а также с возможностью подключения дополнительных фар. Существует два разных типа 7-контактных разъемов: один с плоскими контактами (ножками), а другой — с круглыми контактами.Соединители с круглыми штырями встречаются очень редко, тогда как плоские штифты распространены и часто встречаются на новых внедорожниках и грузовиках, которые поставляются с завода с прицепным устройством. Код подключения: Белый = Земля Коричневый = Ходовые огни Желтый = левый указатель поворота и тормоза Зеленый = правый поворотник и тормоза Синий = электрические тормоза Черный = 12В Питание Оранжевый или красный = вспомогательные / резервные огни

---

Кабели спиральные

Спиральные электрические кабели — идеальное решение для тех, кто буксирует прицеп или буксируемый автомобиль.Спиральные кабели заменяют те прямые кабели или свободные провода, которые свисают и тянутся между транспортным средством и прицепом. Вскоре у вас больше не будет света на этом прицепе и, что хуже, неработающих электрических тормозов! Эти спиральные шнуры типа «подключи и буксируй» доступны с высококачественными литыми разъемами на каждом конце, обеспечивающими прочное и надежное соединение. Доступны в 4, 5, 6 и 7 вариантах, некоторые в плоской и круглой версиях в различных комбинациях. Щелкните здесь, чтобы просмотреть нашу подборку спиральных электрических кабелей

Это должно быть полезным руководством, которое поможет вам выяснить, какой тип разъема соответствует вашим потребностям при буксировке.Вы можете найти все необходимые разъемы для электропроводки жилого автофургона и прицепа в нашей категории электропроводки прицепа, поэтому обязательно просмотрите все наши продукты и свяжитесь с нами, если вам понадобится помощь в выборе.

Устранение неполадок и устранение распространенных проблем с электропроводкой прицепа

Вы полагаетесь на свой прицеп изо дня в день, независимо от того, используете ли вы его для ландшафтного дизайна, строительства, сельского хозяйства, охоты, гонок или для ваших любимых хобби. Для перевозки таких вещей, как тяжелое оборудование, инструменты, спортивные велосипеды, охотничье снаряжение и все, что можно положить в кузов, нужен не только прочный прицеп, но и тот, который безопасно работает на дороге.

Но что происходит, когда вы начинаете испытывать проблемы с проводкой света прицепа? Что делать, если стоп-сигналы не работают или сигналы поворота тусклые? Или, может быть, освещение работает при некоторых обстоятельствах, но не на 100 процентов надежно. Независимо от проблемы, вы всегда должны быть уверены, что ваш грузовой прицеп находится в отличном состоянии.

В Trailer Superstore мы понимаем, что проводка прицепа может быть неприятной, и вы можете не знать, с чего начать устранение неполадок. Наша команда профессионалов готова помочь вам узнать, как определить причину проблемы и понять, как проводить различные тесты.Крайне важно диагностировать проблему с электропроводкой прицепа на ранней стадии, чтобы вернуть вас в путь самым безопасным способом.

Если в вашей световой проводке есть несколько небольших проблем, вы можете диагностировать проблемы и исправить свет самостоятельно. Но для получения более подробной информации о глюках вы можете обратиться к профессионалам в All Pro Trailer Superstore.

Содержание

Важность проводки прицепа

Представьте, что вы едете по шоссе ночью, когда у вашего прицепа не горит свет.Другие водители и пешеходы не узнают, что у вашего автомобиля есть выдвинутое оборудование сзади, что может привести к опасным ситуациям. Когда другие не знают вашего местоположения — поворачиваете ли вы или замедляете — ваша безопасность и безопасность других людей оказывается под угрозой.

Чтобы быть внимательным и осторожным водителем на дороге, вам необходимы исправные фары прицепа. Они имеют решающее значение для максимальной безопасности. Поскольку со временем все изнашивается, лучше проверять проводку освещения прицепа каждый раз перед поездкой.

Свет на вашем прицепе может быть немного тусклым или вообще не работать. Это может быть перегоревшая лампочка, коррозия, обрыв проводов или даже плохой провод заземления. Но все эти проблемы легко исправить, и вы сможете произвести соответствующий ремонт. В то время как заземление часто является наиболее типичной проблемой, другие распространенные сбои световой проводки с прицепами включают следующее:

1. Не работает одна функция системы освещения прицепа, например стоп-сигнал или указатель левого поворота.
2. Ни одна из функций освещения не работает.
3. Фонари работали сначала, но со временем перестали.
4. При включении одного указателя поворота включаются обе стороны прицепа.
5. При включении фар автомобиля перестают работать фары прицепа.
6. Один или несколько фонарей прицепа остаются включенными даже при выключенном зажигании.
7. Ремень работает, пока вы не подсоедините прицеп.
8. Не работают фонари заднего хода прицепа.

Для каждой распространенной проблемы есть несколько возможных проблем, которые вы можете обнаружить в освещении вашего прицепа. Например, если не работает только одна функция системы проводки, это может быть связано с тем, что жгуты проводов не подключены к вашему автомобилю. Обратите внимание на следующие возможные неисправности проводки, соответствующие перечисленным выше осложнениям:

1. Жгуты проводов не подключены, комплект разъемов не обеспечивает надежного соединения, перегорел предохранитель, тормозной провод не подключен или недостаточно заземления.
2. Провод питания 12 В не подключен к аккумулятору автомобиля, жгут имеет заводской комплект буксировки, а автомобиль — нет, сгоревшее или отсутствующее реле или предохранитель, жгут проводов плохо связан с массой или произошел сбой перегрузка ремня безопасности.
3. Плохое или слабое заземление, жгут проводов перегрузился из-за чрезмерного натяжения или короткое замыкание в проводке.
4. Тормозной провод на жгуте проводов не заземлен или имеет недостаточное заземление.
5. Недостаточный грунт на стороне грузовика или прицепа либо перегруженная подвеска из-за слишком большого количества огней.
6. Неправильное подключение к проводу грузовика, недостаточное заземление или прицеп имеет светодиодные фонари, питаемые от 4-контактной вилки.
7. Недостаточное заземление или перегрузка ремня безопасности при подсоединении прицепа к транспортному средству.
8. Пятый провод не подключен к цепи заднего хода автомобиля или имеет недостаточное заземление.

Как видите, наиболее часто повторяющаяся проблема, когда дело доходит до проводки фонарей прицепа, связана с плохим заземлением. Вы можете решить большинство проблем с проводкой, выполнив несколько простых шагов, но для полной замены проводки и более сложных работ мы рекомендуем вам полагаться на экспертов All Pro Trailer Superstore.

Всегда избегайте переподключения всей системы, пока не проверите все возможности. В зависимости от типа обслуживания, которое вам необходимо выполнить, обратитесь к следующему списку необходимых инструментов:

• Аккумулятор 12В
• Дополнительный провод
• Тестер непрерывности
• Диэлектрическая смазка
• Дюбель
• Очиститель электрических контактов
• Изолента
• Перемычка
• Лампочки
• Гаечный ключ
• Электродрель
• Наждачная бумага
• Отвертка
• Тестер для тягачей
• Крепеж для проволоки
• Инструмент для зачистки проводов
• Электромонтажный комплект

Если все, что вам нужно сделать, это простой выключатель лампочки, у вас это легко. Но иногда проводка вашего прицепа требует немного больше, чем просто откручивание и завинчивание. Коррозия может накапливаться в труднодоступных местах, или вам может потребоваться замена части провода. Если вы не знаете, как устранить неполадки в системе проводки освещения прицепа, вам помогут специалисты All Pro Trailer Superstore.

Как исправить общие проблемы с проводкой прицепа

Перво-наперво — начните с тестирования автомобиля и прицепа по отдельности, чтобы устранить общие проблемы.Вы должны определить, есть ли проблема с тягачом или прицепом, проанализировав отдельные системы электропроводки в управляемых секциях, а не все сразу. Если вы начнете тестирование, когда грузовик и прицеп присоединены, вы не узнаете, в чем проблема.

Следующее пошаговое руководство поможет вам устранить неполадки с электропроводкой прицепа. Независимо от того, есть ли у вас 4-контактная вилка, нужно проанализировать заземление или возникла ситуация перегрузки, есть решение. Такие мелкие исправления легко выполнить и не требуют ничего, кроме времени и нескольких инструментов.Как только вы начнете сталкиваться с более сложными проблемами, вы должны позволить нам вмешаться и помочь.

1. Проверка правильности работы

Для 4-контактной вилки используйте тестер цепей 12 В, чтобы проверить работу фар вашего автомобиля. Попросите кого-нибудь помочь включить различные источники света, чтобы вы могли сосредоточиться на наблюдении сзади. Но перед тем, как проводить какие-либо тесты, выньте предохранитель из источника питания на несколько минут, а затем снова установите его. Если какие-либо функции освещения не имеют правильного значения мощности, проверьте проводку, идущую в блок преобразователя.Если функции световой проводки исправны, вы можете проверить систему проводки прицепа.

За коробкой преобразователя убедитесь, что сигналы поступают на коробку преобразователя от грузовика или легкового автомобиля. Зелено-желтый провод должен обозначать указатели поворота и стоп-сигналы для двухпроводного автомобиля. На трехпроводном автомобиле красные провода несут стоп-сигналы, а желтые и зеленые — сигналы поворота. Если какая-либо из функций освещения не имеет надлежащей мощности, обратите внимание на следующее:

• Ослабленные разъемы или провода и отсутствующие предохранители или реле на съемном жгуте
• Слабые или слабые соединения заземления на проводке с ручной проводкой
• Провода, закрепленные в неправильных местах на грузовике

2.Подтверждение точного подключения проводов

При установке жесткого провода убедитесь, что каждый провод подключается к нужному месту. Существуют стандартные цвета проводов, но не забудьте проверить соединения в соответствии с их функциями, если ваша система отличается. Если в вашем автомобиле есть комбинированные стоп-сигналы и указатели поворота, тормозной провод будет заземлен белого цвета. Провод питания 12 В должен подключаться к положительной клемме аккумуляторной батареи вашего автомобиля, и если у вашего прицепа есть 5-жильный провод, убедитесь, что пятый провод грузовика подключен к цепи заднего фонаря.

Когда дело доходит до установки плагина, обратите внимание на следующие проверки, которые вы можете сделать:

• Закрепите соединение между проводом питания 12 В и аккумулятором автомобиля, проверяя, нет ли перегоревших предохранителей.
• Убедитесь, что на вашем автомобиле есть буксировочное устройство, если вы работаете с заводским буксировочным устройством.
• Подтвердите, что номер детали соответствует правильной марке, модели и году вашего грузовика.
• Убедитесь, что разъемы жгута проводов находятся на правильной стороне автомобиля, с зелеными проводами на стороне пассажира и желтыми проводами на стороне водителя.
• Убедитесь, что разъемы защелкиваются, сняв и снова подключив их.
• Осмотрите разъемы на предмет ослабленных или поврежденных проводов, ослабленных или погнутых контактов и сломанных фиксаторов.

Вы также можете выполнить проверку целостности. Чтобы устранить неполадки в проводке прицепа, подключите перемычку к контактам разъема, а тестер — к розеткам системы. Проверка целостности поможет вам увидеть, есть ли оборванные провода. Выберите цвет провода в розетке и найдите такой же цвет на передней панели разъема.Прикрепите один конец перемычки к контакту разъема, а другой — к устройству проверки целостности цепи.

Проверьте тестер внутри розетки. Если фары вашего прицепа не работают, проследите за проводом и проверьте, нет ли обрывов. Обрежьте все, где вы видите неисправность, затем припаивайте новое соединение и отремонтируйте изоляцию с помощью термоусадочной трубки.

3. Проверка заземления

На своем грузовике проверьте землю на предмет коррозии и отложений краски. При необходимости очистите область, пока не дойдете до чистой металлической поверхности или пока не замените корродированные винты заземления.

Если у вас есть заводской винт заземления, убедитесь, что дополнительные кольцевые клеммы не расположены под землей. Если это так, переместите землю для ремня безопасности в другое место или ближе к низу. Наконец, отсоедините провод заземления и прикрепите его к отрезку провода, идущему к отрицательной клемме аккумулятора вашего автомобиля. Если это решит проблему с вашей световой проводкой, вы можете оставить кабель на месте.

Когда дело касается прицепа, критически важно проверить систему заземления. Убедитесь, что провод заземления подключен к раме прицепа.Если прицеп имеет язычок, убедитесь, что соединение находится за язычком на конструкции. Вы также можете переместить заземляющий провод к раме, если он прикреплен к алюминиевой поверхности.

4. Поиск условий перегрузки

Перегрузка возникает, когда цепь получает больше электричества, чем она может выдержать, что может вызвать перегрев и плавление. Обратите внимание на максимальную допустимую силу тока ремня безопасности и сравните его с показаниями фар вашего прицепа. В некоторых случаях вы можете перезагрузить устройство, вынув предохранитель и оставив его на несколько минут.Используйте тестер цепей, чтобы проверить работу 4-контактного разъема, не забывая включать прицеп перед проверкой.

У вашего прицепа может быть короткое замыкание, если все функции присутствуют после процесса сброса. Если фары прицепа потребляют больше силы тока, чем может выдержать жгут, снимите лампы с дополнительных габаритных фонарей и подсоедините прицеп. Если жгут работает без лампочек, это указывает на превышение допустимого количества огней на прицепе. Снимите габаритные огни и замените их светодиодными версиями, чтобы потреблять меньше энергии.

5. Другие возможные проблемы с электропроводкой прицепного фонаря

Со временем элементы могут настигнуть ваш прицеп и вызвать образование коррозии в различных областях. Сделайте заметку, чтобы проверить наличие коррозии, которая может выглядеть зеленой или белой. Либо замените свечи, либо очистите их с помощью очистителя клемм аккумулятора. Вам нужно выполнить этот шаг после того, как вы проверили фары автомобиля, и если фары прицепа по-прежнему тусклые или не работают. Вы также можете опрыскать разъем очистителем электрических контактов и использовать тонкую проволочную щетку для очистки каждого контактного контакта. Это также поможет создать более прочное соединение между проводами.

Когда коррозия достигает гнезда проводов, это может привести к тому, что ваш свет не будет работать. Другой метод очистки включает удаление коррозии с помощью наждачной бумаги зернистостью 220. Если вы не можете дотянуться пальцами до крошечных мест, приклейте горячим клеем полоску наждачной бумаги к дюбелю диаметром 3/8 дюйма. Очистите каждую точку, вращая деревянный дюбель и толкая его из стороны в сторону. После этого нанесите немного диэлектрической смазки на контакты и замените лампочку.Если ваши фары по-прежнему не работают, проверьте крепежные болты, чтобы убедиться, что они плотно прилегают к раме прицепа.

Вы также должны убедиться, что не-алюминиевая монтажная область чистая и не покрыта краской, если фонари заземлены через монтажное оборудование. Если поверхность алюминиевая, подключите к каркасу провод от земли и легкий стержень. И последнее, но не менее важное: проверьте лампочки на исправность и при необходимости замените. Отвинтите и снова прикрутите — это так просто. Если какая-либо из лампочек на прицепе сломалась или лампочка погасла, снимите старую и установите новую.Это может случиться с любым светом, включая бегущий, мигающий и стоп-сигнал.

Если у вашего трейлера есть более сложные проблемы с проводкой, вы можете положиться на экспертов по трейлерам из All Pro Trailer Superstore. Наша команда может переделать всю систему проводки, если коррозия слишком велика, чтобы ее можно было зачистить, или вам нужен совершенно новый жгут проводов, который включает разъемы, линзы, фонари и другие детали.

Положитесь на экспертов при решении проблем с проводкой

После устранения неполадок в системе световой проводки в трейлере вы можете обнаружить, что вам нужна дополнительная поддержка.Если вы не можете решить более сложные проблемы самостоятельно, загрузите трейлер в Trailer Superstore. Наши представители составляют команду надежных, эффективных, образованных и преданных своему делу профессионалов, которые занимают лидирующие позиции в отрасли. All Pro Trailer Superstore предоставляет услуги по техническому обслуживанию и будет работать с вами, чтобы наши усилия соответствовали вашему бюджету и применению.

Как поставщик прицепов с полным спектром услуг, мы также продаем, финансируем, инспектируем, настраиваем, обмениваем, размещаем титулы и бирки, храним, упаковываем и доставляем прицепы по всей стране.Мы предлагаем линейку аксессуаров для прицепов и буксировщиков в нашем обширном ассортименте. Если ваша система электропроводки прицепа нуждается в полной замене проводки, свяжитесь с Trailer Superstore онлайн, чтобы назначить встречу, или поговорите со специалистом.

Электропроводка прицепа | HowStuffWorks

Что касается электропроводки прицепа и разъемов для жгута проводов, их можно выбрать из нескольких различных размеров и конфигураций.Стандартная конструкция вилки и розетки прицепа представляет собой систему с цветовой кодировкой с использованием четырех проводов. В этом случае коричневый провод используется для задних фонарей, освещения номерного знака и боковых габаритных огней. По желтому проводу подается питание на левый стоп-сигнал и левый указатель поворота. Есть зеленый провод, который управляет правым тормозом, светом и правым указателем поворота. Последний провод стандартной четырехпроводной системы белый — он используется в качестве заземляющего. Большинство прицепов для лодок и небольших прицепов, у которых нет собственных тормозов, используют этот тип вилки ремня безопасности, которую часто называют «плоской четверкой».«

Когда вы исследуете, какую систему вилок и розеток прицепа использовать, вы можете услышать, что они имеют определенное количество «полюсов». Этот термин является синонимом количества проводов. Ниже приведены некоторые другие системы проводки, которые вы можете рассмотреть в зависимости от ваших потребностей:

Объявление

Пятипроводная система такая же, как четырехпроводная, вплоть до цвета провода и соответствующей функции. Единственное отличие — дополнительный провод. Пятый провод для этих устройств синий и обычно используется для управления такими вещами, как гидравлические дисковые тормоза или дополнительные вспомогательные выходы. Это может быть внутреннее освещение прицепа или дополнительные габаритные огни.

Шестипроводные системы такие же, как и четырехпроводные, но у них, как вы уже догадались, есть два дополнительных провода. В этом случае есть дополнительный синий провод, который будет служить той же цели, что и для пятипроводной системы. Также есть красный провод, который действует как питание 12 вольт.Он может управлять всем, от прикуривателя до автомобильной сигнализации.

Семипроводная система точно соответствует шестипроводной системе плюс один дополнительный полюс, который обычно используется для питания внутреннего и внешнего освещения. Вы часто будете использовать семипроводную установку для прицепа для кемпинга, жилого дома или грузового прицепа.

Как и в случае с любой другой автомобильной проводкой, вилки и розетки прицепа могут немного сбить с толку новичка прицепной вышки. Прежде чем пойти и выложить с трудом заработанные деньги на жгут проводов, поговорите со специалистом.Ваш механик или сотрудник местного магазина автозапчастей может дать вам необходимый совет. Также может быть хорошей идеей получить некоторую информацию с веб-сайтов производителей проводки, прежде чем вы начнете задавать вопросы.

Для получения дополнительной информации о буксировке лодки и других ссылок на свой автомобиль перейдите по ссылкам на следующей странице.

Выбор и использование правой розетки

Выбор и использование правой розетки

Когда вы подумываете о покупке буксирного крюка, вам нужно решить, подключите ли вы его к автомобилю с помощью так называемой 7-контактной розетки или 13-контактной розетки.Какую розетку вы выберете, зависит от того, как вы хотите использовать буксирное устройство: крепление для велосипедов, прицеп, караван, прицеп для лодки или конный ящик? Или сочетание нескольких приложений?

Каждый объект, который вы прикрепляете к машине, должен питаться от электричества, чтобы все фары работали. Важная функция, обеспечивающая безопасность движения. Соединение между автомобилем и держателем для велосипедов, прицепом, караваном, прицепом для лодки или конным боксом создается путем вставки вилки объекта, который вы хотите буксировать, в розетку на вашем автомобиле.Два наиболее распространенных разъема — это 7-контактные и 13-контактные разъемы. Как правило, держатели для велосипедов снабжены 7-контактной вилкой. То же самое касается старых прицепов, лодочных прицепов или конных боксов. В более современных моделях этих буксирных объектов все чаще встречается 13-контактная вилка. В караване всегда есть 13-контактная вилка.

Разница между 7-контактным и 13-контактным штекерами

Разница между 7-контактным и 13-контактным разъемами заключается в том, что 13-контактный разъем имеет больше функций. 7-контактный штекер обеспечивает питание только при основном освещении, таком как поворотники и стоп-сигналы.Идеально подходит для велосипедистов. Дополнительные контакты в 13-контактном разъеме используются, в частности, для фонарей заднего хода и заднего противотуманного фонаря. С 10 июля 2011 года обе функции стали обязательными даже для прицепов, караванов, лодочных прицепов или конных боксов, поэтому в настоящее время они оснащены 13-контактными вилками. Другие дополнительные функции предназначены для автоприцепов и обеспечивают питание внутреннего освещения, задней батареи и холодильника в прицепах.

Обзор 7-контактная розетка (ISO 1724)

Штифт	Функция	Цвет
1 / л	Указатель поворота левый	Желтый
2 / 54G	Свет тумана	Синий
3/31	Масса	Белый
4 / R	Указатель поворота правый	зеленый
5 / 58R	Фонарь задний правый	коричневый
6/54	Стоп-сигналы	Красный
7 / 58L	Фонарь задний левый	Черный
Дополнительный штифт (опция)
2a	Отключение противотуманных фар	серый

Обзор 13-полюсная розетка (DIN 11446)

Штифт	Функция	Цвет	Толщина проволоки
1 / л	Указатель поворота левый	Желтый	1 мм
2 / 54G	Свет тумана	Синий	1 мм
3/31	Масса	Белый	1,5 мм
4 / R	Указатель поворота правый	зеленый	1 мм
5 / 58R	Мигалка Задний фонарь правый	коричневый	1 мм
6/54	Стоп-сигналы	Красный	1 мм
7 / 58L	Фонарь задний левый	Черный	1 мм
8	Фонари заднего хода	розовый	1 мм
9	Постоянная мощность	оранжевый	2,5 мм
10	Контактно-коммутируемая мощность	Темно-серый	2,5 мм
11	Масса (вывод 10)	Белый / Черный	2,5 мм
12	Распознавание прицепа	Светло-серый	Другой
13	Масса (для штифта 9)	Белый / Красный	2,5 мм
Дополнительный штифт (опция)
14 / 2a	Отключение тумана	серый

Розетка Multicon-West

Наличие этой информации значительно упрощает определение того, нужна ли вам 7-контактная или 13-контактная розетка с буксирным крюком. Конечно, может оказаться, что вы захотите перевезти как велосипедное крепление, так и прицеп, караван, прицеп для лодки или конюшню. Тогда розетка Multicon-West — вариант. Все преимущества 13-контактного разъема присутствуют и в Multicon-West. Более того, к этой розетке можно подключать и 7-полюсные вилки. Одним из недостатков является то, что розетка Multicon-West не стандартизирована и на практике может привести к сложным ситуациям. Может случиться так, что комбинация 7-контактной вилки с 13-контактной розеткой Multicon-West может привести к попаданию воды или влаги в розетку, которая не может выйти.Результат: коррозия и плохой электрический контакт.

Обзор 13-контактный Multicon-West

Штифт	Функция
1 / л	Указатель поворота левый
2 / 54G	Свет тумана
3/31	Масса
4 / R	Указатель поворота правый
5 / 58R	Фонарь задний правый
6/54	Стоп-сигналы
7 / 58L	Фонарь задний левый
8	Фонари заднего хода
9	Постоянная мощность
10	Контактно-коммутируемая мощность
11	Масса (вывод 10)
12	Распознавание прицепа
13	Масса (для штифта 9)
Дополнительный штифт (опция)
14 / 2a	Отключение тумана

Переходник

Мы рекомендуем вам выбрать должным образом стандартизированную 14-контактную вилку, если вы хотите перевозить как крепление для велосипедов, так и прицеп, фургон, лодочный прицеп или конный бокс, поскольку имеются переходные кабели и переходники для подключения 7-контактной вилки 13-контактная розетка.
