Сцепление на ваз 2109 буксует: причины неисправности и способы их решения

причины неисправности и способы их решения

Девятка – одна из самых часто встречаемых машин на наших дорогах. Она завоевала признание многих автолюбителей простотой конструкции, легкостью в управлении и относительной дешевизной в эксплуатации. Но наряду с перечисленными выше достоинствами она имеет и ряд недостатков, которые связаны с недостаточной надежностью и проработанностью многих систем. Многие автовладельцы сталкиваются с тем, что часто буксует сцепление ВАЗ 2109 или провалилась педаль. При этом неисправность встречается как на автомобилях с солидным пробегом, так и на моделях, недавно сошедших с конвейера.

Сцепление ВАЗ 2109

Пробуксовка на ВАЗ 2109 достаточно неприятная проблема в особенности если владелец сталкивается с ней в дальней поездке. Пробуксовка не только затрудняет движение автомобиля, но может стать причиной ДТП. Поэтому если вы столкнулись с этим неприятным явлением, немедленно займитесь выявлением причины и ее устранением.

Содержание

[ Раскрыть]

[ Скрыть]

Основные причины неисправности

Как проверить пробуксовку

Для того чтобы убедиться есть пробуксовка или нет нужно выполнить следующее:

1. Включить двигатель и потянуть ручку тормоза до конца.
2. Включить скорость и плавно выжимать педаль газа, не спеша, отпуская сцепление.
3. Мотор ВАЗ 2109 в этот момент должен заглохнуть, это значит, что со сцеплением все в порядке и переживать не о чем. Если же двигатель работает, то значит у вас проблемы — сцепление вашего авто буксует.

Варианты решения проблемы

Причин пробуксовки сцепления ВАЗ 2109 много и факторы вызывающие их могут быть различные. В данной статье не ограничимся одним перечислением неисправностей, а разберемся в них детально и попытаемся найти решение устранения их.

Утрата нажимными пружинами упругости

Пробуксовка на ВАЗ 2109 может быть вызвана неполадками с нажимными пружинами и износом поверхностей маховика. Если при движении чувствуется гарь, разгон затруднен, скорость резко падает на возвышениях, то, скорее всего, проблема в неполной активации сцепления.

В замене накладок есть необходимость в случае появления трещинок, возникновения задиров и подгораний.

Замасливание или засаливание накладок

Эта происходит в силу следующих факторов:

• поврежден или имеет дефекты уплотнитель коробки или мотора;
• избыток масла на валу коробки или на коленчатом вале;
• нарушение герметичности гидропривода.

Фрикционные накладки

В том случае если ход педали нормальный, а пробуксовка есть, то, можно утверждать, что на накладках смазка. В данном случае необходим демонтаж трансмиссии и проверка диска на замасливание.

Провалилась педаль сцепления

• Если педаль провалилась, то одной из причин может быть, то, что в пришел в негодность и порвался трос. В данном случае не поможет ничего, кроме его замены.
• Так же если вы выжали педаль, а она провалилась, то возможна поломка или соскок возвратной пружины. В данном случае, если пружина цела, то достаточно ее просто вернуть на место. Если сломана, то необходима ее замена.
• Неисправности, связанные с вилкой включения также могут стать пичиной того, что проваливается педаль. Обычно водители не связываются с ремонтом вилки, а устанавливают новую.
• Педаль провалилась, однако на некоторое время может включаться резким нажатием. В данном случае проблемы в главном цилиндре, который подлежит замене.

Сгорели или отслаиваются накладки

Подобное может случится из-за:

• постоянных пробуксовываний;
• газования с места на повышенной скорости;
• недостаточного усилия сжатия;
• замасливание накладок;
• излишней углубленности маховика, вследствие неправильного ремонта.

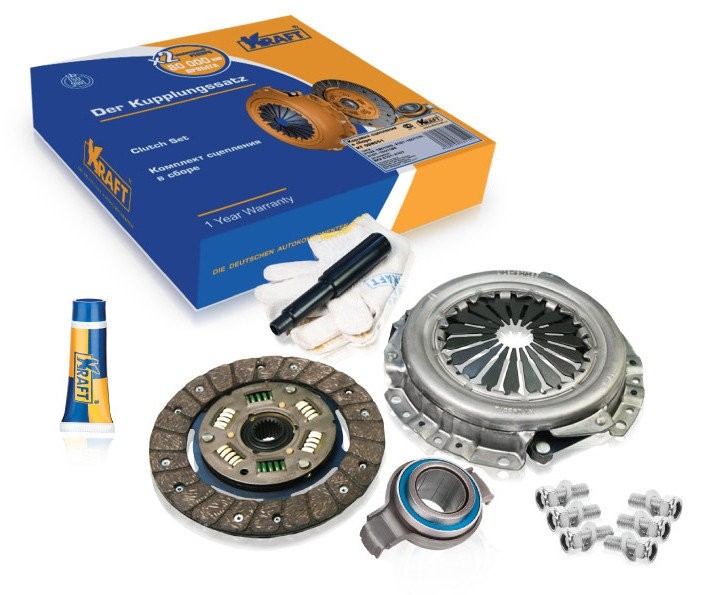

Новые накладки для замены

Изношенность мембранной пружины

К изношенности пружины могут привести следующие факторы:

• износ привода;
• дефекты направляющей трубки вследствие выработки ресурса;
• подшипник постоянно перегружен.

В случае если не выходит устранить неисправность и найти почему сцепление буксует самостоятельно, необходимо безотлагательно обратиться на СТО.

 Загрузка …

Видео «Замена сцепления на автомобилях ВАЗ»

В этом видео показана замена на автомобилях ВАЗ, на модели 2109 все проходит аналогично. Эта информация будет полезна тем у кого буксует сцепление, провалилась педаль или есть другие неисправности.

Буксует сцепление ваз 2109: возможные причины

Сцепление ваз 2109

Обычно буксует сцепление ВАЗ 2109 по причине ухудшения тяговых способностей автомобиля. Также это может привести до уменьшения скорости и затруднению движения в условиях сложных дорог.
Если буксует сцепление на ваз 2109, следует срочно заняться его ремонтом.

Из-за чего буксует сцепление

Самые известные причины пробуксовки машины:

• педаль не перемещается свободно;
• изношенны фрикционные накладки;
• набухли резиновые детали.

Для того, чтобы устранить или предупредить пробуксовку сцепления, прежде всего нужно проверить ход педали сцепления. При необходимости, её регулируют.

Фрикционные накладки износились до заклёпок

Буксует сцепления ваз 2109

Причинами такой неприятности могут быть:

• нормальная изнашиваемость с учётом условий эксплуатации;
• ошибки при управлении авто, нажатие педали «газ» с места;
• плохой ход системы сцепления;
• неправильная установка или регулировка привода сцепления.

Примечание! В подобном случае сжатие сцепления происходит с недостаточным усилием.

Теряется упругость нажимных пластин

Ваз 2109 буксует сцепление

Пробуксовка дисков сцепления может наблюдаться при ослабевании или неисправности нажимных пружин. Также это может происходить за счёт износа или коробления трущихся поверхностей маховика с диском нажимным.

Примечание! Если фрикционные накладки диска ведомого замаслены, то они вместе с неисправными нажимными пластинами меняются новыми.

Трущиеся поверхности маховика с диском нажимным обрабатывают с применением шлифовки. Если при передвижении машины ощущается запах горения накладок, наблюдается незначительный разгон, снижение скорости либо медленное пересечение возвышенностей, то причина, скорее всего, скрывается в сцеплении, возможно, оно не полностью активируется.
Если двигатель отключается, то сцепление будет работать нормально, если же этого не произошло, тогда можно сделать вывод, что сцепление пробуксовывает.

Ваз 2109 сцепление буксует

В лучшем случае фрикционные накладки также рекомендуют менять при обнаружении трещин на поверхности, прогораний и задиров. Пробуксовка сцепления иногда может произойти из-за набухания резиновых элементов гидропривода.

Подобный дефект чаще всего возникает за счёт использования некачественной тормозной жидкости, либо состав не отвечает нормам. Не исключается проникновение в жидкость минеральных масел, керосина или бензина.
Для устранения подобной неисправности нужно:

• демонтировать функционирующий и основной гидропривод;
• разобрать систему;
• промыть её очищенной тормозной жидкостью;
• сменить разбухшие детали;
• почистить компенсаторное отверстие;
• залить чистую качественную жидкость.

Упругость нажимных пластин может пропасть из-за долговременной работы. Также это может случиться вследствие недостаточного давления на диск (ведомый).
Состояние пластин рекомендуется проверить в автомастерской, поскольку не обойтись без использования специальных приборов и приспособлений.
Как правило, ослабленные пружины требуется заменить. Это также касается и масла фрикционных накладок.

Замасленные или засаленные фрикционные накладки

Такая проблема может случаться по нескольким причинам:

• при повреждении уплотнителя КП или двигателя;
• в случае избытка смазки на валу КП либо на коленвале;
• если нарушилась герметичность привода гидравлического.

Примечание! В результате снижается коэффициент трения накладок.

Если при нормальном передвижении педали сцепление всё-таки пробуксовывает, то, скорее всего, попало масло на накладки. Необходимо демонтировать сцепление и проверить диск ведомый с накладками на предмет замасливания.
Обычно масло проникает на диск и накладки из-за его излишка в КП, а также из-за загрязнения дренажного зазора маховика.
Для извлечения масла с накладок, их требуется хорошо промыть с помощью керосина или бензина. После этого детали насухо протирают и зачищают наждачной бумагой.

Если ведомый диск сильно замаслен, его меняют, это также касается и комплекта фрикционных накладок. Далее нужно установить в КПП нормальный уровень масла и почистить зазор маховика.

Сгорание или отслаивание фрикционной накладки

Буксует сцепление в ваз 2109

Сгорание или отслаивание может случиться из-за:

• частого пробуксовывания сцепления;
• «газования» с места при высокой передаче;
• чрезмерно малого усилия сжимания сцепления;
• неисправностей или дефектов в системе активации сцепления либо из-за отсутствия зазора, который должен образоваться между рычагом отключения сцепления и подшипником;
• замасливания и засаливания;
• чрезмерной глубины маховика, это может быть ошибка тюнинга.

Примечание! В этих случаях может произойти перегрев, ведущий к значительному повреждению накладок.

Фрикционные накладки не воспринимают нагрузку всей поверхностью

К причинам такой особенности стоит отнести:

• недоработку маховика;
• наличие царапин на поверхности трения.

В итоге может снизиться коэффициент трения накладок.

Примечание! Фрикционная накладка на новом диске сначала воспринимает наружную нагрузку, при этом обеспечивается полноценная нагрузка заменённых деталей до общей проработки.

Перегревание нажимного диска

Перегрев может произойти по нескольким причинам:

• за счёт частой пробуксовки сцепления;
• при засаливании или замасленности;
• из-за поломки и дефекта сцепления или при малом зазоре между рычагом отключения сцепления и подшипником сцепления;
• если глубина маховика значительно больше нормы.

При наличии одной из причин может снизиться коэффициент трения накладок. Постоянная пробуксовка влияет на повышение показателей теплопоглощающих способностей. В результате происходит перегрев.

Сильный износ конечностей мембранной пружины

Сцепление

Это может произойти в тех случаях, когда:

• изнашивается система привода;
• выработалась направляющая трубка;
• на подшипник действует чересчур большая нагрузка.

Эффективность усилия сжимания сцепления блокируется за счёт зависания подшипника выжимного, она также может частично уменьшаться из-за высокой начальной загрузки.

Разломанная мембранная пружина

Диск нажимной ваз

Разлом элемента может произойти по причине больших усилий сжимания либо разрешенного хода отключения сцепления. В подобной ситуации пружина может потерять собственные расчётные показатели.

Примечание! Может случиться разъединение сцепления при незначительном отжимании нажимного диска.

По возможности решать проблему с пробуксовкой нужно незамедлительно, сразу при обнаружении первых причин. В ином случае при движении на трудной дороге будет риск поломки двигателя.
Если не получается выявить причину пробуксовки авто самому, нужно обратиться в автосервис. Если же посредством видео и фото причина всё-таки выявлена, можно попытаться устранить неисправность своими руками.
Для лёгкой работы в сети есть инструкция по ремонту того или иного элемента. Так как цена услуг на СТО постоянно растём, многие предпочитают ремонтировать свой автомобиль самостоятельно.

На холодную буксует сцепление – АвтоТоп

Пробуксовывает сцепление – не полностью включается.

Во включенном состоянии (педаль сцепления отпущена), на холостом ходу, либо с включенной передачей в движении, сцепление должно без потерь передавать крутящий момент от двигателя к трансмиссии (коробке передач). Это достигается за счет того, что ведомый диск плотно прижат ведущим диском корзины к маховику двигателя и вращается вместе с ним и первичным валом коробки передач (см. изображение ниже). Выжимной подшипник прижат к лепесткам демпферной (нажимной) пружины корзины, но не нажимает на них и так же вращается вместе с ней.

сцепление автомобилей ВАЗ 2108, 2109, 21099 включено (схема)

Признаки пробуксовки сцепления на автомобилях ВАЗ 2108, 2109, 21099

— В движении, при нажатии на педаль «газа», двигатель набирает обороты – «ревет», а автомобиль не ускоряется или ускоряется с некоторой задержкой. Особенно это становится заметно при подъеме в гору.

— Затруднено трогание с места. Двигатель может глохнуть при отпускании педали сцепления. Требуется больше «газовать» чтобы сдвинуть машину с места.

— Появляется запах пригоревших накладок ведомого диска.

— Резко повышается расход топлива.

Проверка наличия пробуксовки сцепления на автомобилях ВАЗ 2108, 2109, 21099

На ранних стадиях возникновения неисправности, когда нет еще явных признаков, можно провести диагностику сцепления по тахометру. В движении резко нажимаем на педаль «газа» и наблюдаем за тахометром. Обороты подскочили, а автомобиль вяло ускоряется, потом обороты несколько падают, автомобиль начинает нормально ускоряется – сцепление скоро потребует регулировки или ремонта.

Причины пробуксовки сцепления на автомобилях ВАЗ 2108, 2109, 21099

Не отрегулирован привод сцепления

После проведения ремонта сцепления, замены его элементов, привода и т. д., в ходе предварительной регулировки возможно сцепление было «сильно затянуто», рабочий ход педали получился больше 125-135 см и «схватывать» сцепление будет высоко. В результате сцепление «буксует». Необходимо как можно быстрее отрегулировать его привод, в противном случае происходит сильный износ фрикционных накладок ведомого диска и ситуация с пробуксовкой быстро усугубляется. Педаль сцепления должна находится приблизительно на уровне педали тормоза. Подробнее см. «Регулировка привода сцепления на автомобилях ВАЗ 2108, 2109, 21099».

регулировка привода сцепления автомобилей ВАЗ 2108, 2109, 21099 вращением регулировочной гайки

Замасливание маховика, ведущего и ведомого дисков

Подтекание моторного масла из-под заднего сальника коленчатого вала двигателя, сальника первичного вала КПП, болтов маховика, прокладки клапанной крышки и попадание его на трущиеся поверхности сцепления приводит к проскальзыванию ведомого диска относительно маховика и пробуксовке сцепления даже при правильно отрегулированном приводе. Следы подтекания масла можно визуально заметить на двигателе. Поможет только разборка, устранение течи (причин может быть несколько) и протирка дисков сцепления и маховика бензином (керосином, уайт-спиритом) с последующей затиркой накладок очень мелкой шкуркой. Сильно замасленный ведомый диск стоит заменить новым.

Снижение усилия (износ) демпферной (нажимной) пружины

Лепестки нажимной пружины ведущего диска сцепления в результате постоянной и длительной работы теряют упругость, на их концах появляется кольцевая выработка. Происходит это приблизительно на пробеге около 100 тыс. км. Сцепление начинает пробуксовывать так как нажимная пружина создает недостаточное давление на ведомый диск и он начинает проскальзывать относительно маховика. Для проверки пружины необходимо специальное оборудование, поэтому в условиях гаража поможет только замена «корзины». Замена необходима так же при величине кольцевой выработки от выжимного подшипника на лепестках более 0,8 мм.

Косвенно определить снижение упругости нажимной пружины «корзины» по повышенной мягкости педали при выключении сцепления (нажатии) и увеличении ее рабочего хода.

Износ, разрушение или пригорание фрикционных накладок ведомого диска

Со временем фрикционные накладки ведомого диска истираются (в среднем на пробеге 50-60 тыс. км). Ускоряет износ неправильно отрегулированный привод или привычка ездить постоянно держа ногу на педали сцепления. При износе фрикционных накладок ведомого диска сцепление начинает пробуксовывать, так как свободный ход педали увеличивается. Визуально педаль сцепления поднимается выше педали тормоза автомобиля. При небольшом износе (накладка считается полностью изношенной, если расстояние между заклепками и рабочими поверхностями меньше 0,2 мм) пробуксовку сцепления в этом случае можно устранить регулировкой привода, а при большом износе поможет только замена ведомого диска.

Повреждение или заедание привода сцепления

Привод сцепления на автомобилях ВАЗ 2108, 2109, 21099 тросовый. Вполне возможно повреждение тросика в оболочке (разлохмачивание, зажатие, деформация, вытягивание). Как результат проскальзывание ведомого диска относительно маховика, по причине его неплотного прижатия ведущим диском «корзины». Необходимо проверить работу привода и заменить неисправные детали.

Изношена контактная плоскость маховика

Неисправность характерная для машин с большим пробегом. Если износ контактной плоскости маховика более 1 мм избавиться от пробуксовки сцепления заменой ведомого диска или корзины не удастся. Менять придется так же и маховик. Убедится в износе его контактной плоскости можно только после снятия «корзины».

Примечания и дополнения

— На автомобилях ВАЗ 2108, 2109, 21099 до 1987 года выпуска еще одной причиной пробуксовки сцепления может являться отсутствие свободного хода вилки сцепления так как само сцепление имеет некоторые конструктивные отличия (имеется зазор между «выжимным» подшипником и лепестками нажимной пружины, вилка выключения сцепления имеет оттяжную пружину и т.д.). Регулировка свободного хода вилки выключения сцепления (3,3 – 4,7 мм) на автомобиле ВАЗ 2108 обеспечивается изменением положения нижней ветви троса привода относительно кронштейна. Подробнее см. «Устройство и принцип действия сцепления автомобилей ВАЗ 2108, 2109, 21099».

Еще статьи по автомобилям ВАЗ 2108, 2109, 21099

В любом транспортном средстве сцепление выполняет функцию включения и отключения крутящего момента. Происходит это за чет того, что маховик двигателя во время старта с места соединяется с первичным валом КП во время переключения передач или старта с места. Однако, как и любой элемент автомобиля, сцепление может выйти из строя. Это может произойти по причине небрежного отношения и неправильной эксплуатации, срока службы, либо случайной поломки. В случае, когда сцепление начинает буксировать, у машины значительным образом снижается динамика, а также ухудшается тяга. Спустя некоторое время могут появиться проблемы, связанные непосредственно с коробкой передач.

Сцепление – специальный конструктивный элемент автомобиля, который дает возможность на некоторый промежуток времени отключить ведущий вал в двигателе внутреннего сгорания от колесного механического привода. Такие действия дают возможность повысить, либо наоборот понизить передачу коробки передач. Помимо этого, сцепление дает возможность плавно включать и отключать нагрузки на мотор, что предотвращает повреждения коленчатого вала механического характера.

Для машин с любым вариантом переключения передач стандартным является следующий состав системы сцепления:

• ведущий диск он же маховик;
• ведомый диск сцепления;
• нажимной диск сцепления;
• механический выжимной подшипник.

Пробуксовка сцепления является достаточно распространенной неполадкой автомобиля. Первым признаком данной проблемы является уменьшение тяговых качеств машины, ухудшение движения в сложных условиях, а также уменьшение скоростных характеристик машины.

Дабы предотвратить это, следует значить причины пробуксовки, а также действия, которые следует предпринимать в таких случаях.

Почему буксует сцепление? Основными признаками пробуксовки являются следующие явления:

• Транспортное средство с трудом набирает скорость
• Присутствие неприятного запаха, который сильно напоминает горелую резину
• Двигатель с трудом тянет автомобиль даже при небольших подъемах.

Для того чтобы проверить, буксует ли сцепление, следует произвести такие действия:

• Завести мотор, после чего затянуть ручной тормоз
• Далее следует переключится на первую скорость, одновременно газуя и отпуская при этом сцепление. Если после таких действий мотор заглохнет – все в порядке, это его вполне нормальная реакция, а со сцеплением все хорошо. Тогда как если машина начала движение, то это говорит о пробуксовке.

Что делать, если сцепление буксует

Если в автомобиле возникла такая неисправность, как пробуксовывающееся сцепление, то в первую очередь следует узнать как можно быстрее, что делать. Устранять подобного рода неисправность нужно максимально быстро, чтобы предотвратить выход из строя двигателя при движении по труднопроходимой и сложной местности.

Важно обратить внимание, что перед разбором двигателя и проверкой износа механизма сцепления необходимо быть уверенным в достаточном свободном ходе педали. Чтобы проверить это, следует воспользоваться линейкой, замерив свободный ход упорной площадки педали в центре упорной площадки для ноги. Возьмем для примера отечественные машины ВАЗ, их свободный ход должен быть от 20 до 30 миллиметров. Если же уверенности в необходимом расстоянии свободного хода нет, тогда важно сразу уточнить это в сервисных документах (зачастую книге), прилагаемым непосредственно к автомобилю, либо на официальном сайте производителя.

Проведя все эти измерения, настоятельно рекомендуется обратиться за помощью в ближайшую станцию технического обслуживания, в случае, если свободный ход находится в пределах нормы. Причиной этому является возможность повреждения сцепления, если у водителя нет необходимых инструментов и навыков в разборке и сборке, а также регулировки сцепления.

• Зачастую пробуксовка возникает в связи с поломкой нажимных пружин, либо при их ослаблении. Также такая неполадка неоднократно встречается из-за коробления и износа нажимного диска. Их необходимо сразу же заменять на новые. В случае, когда автомобиль становится менее быстрым и не способен брать быстрый разгон – дело в сцеплении. Также явным признаком является горелый запах.
• Пробуксовка возникает в связи с износом фрикционных накладок, что обусловлено уменьшение свободного перемещения педали. В случае, когда накладки изношены в меру, пробуксовка сцепления без труда ликвидируется путем настройки свободного хода. Когда же накладки изнашиваются полностью (это можно определить, если расстояние между заклепками и рабочими поверхностями не превышает 0. 2 миллиметра). В таком случае понадобится полная замена ведомого диска, включая накладки.
• Производить замену накладок следует, как только будут выявлены трещины, односторонние задиры, а также прогорание на их поверхностях. Также одним из важнейших показателей является набухание резиновых деталей гидравлического привода сцепления. Такой дефект нередко возникает именно из-за набухания деталей, изготовленных из резины, причиной нередко служит низкокачественная тормозная жидкость и ее состав, который далеко не всегда соответствует международным нормам и стандартам.

Сцепление начинает пробуксовывать, когда в составе используемой тормозной жидкости находится минеральное масло, керосин, либо бензин. Дабы избавиться от подобного рода неполадки, следует снять главный, а также рабочий цилиндр гидропривода. Важно разобрать всю систему целиком, после чего тщательно промыть ее спиртом, либо чистой тормозной жидкостью. Все детали, которые потерпели набухание следует заменить, тогда как компенсаторное отверстие очистить, а в систему залить тормозную жидкость, которая соответствует необходимому качеству и составу.

Пружины могут значительным образом потерять упругость. Потеря упругости у нажимных пружин в первую очередь связана с возрастом автомобиля (негативно сказывается долговременная работа). Поломка сулит недостаточный показатель давления, которое оказывается на диск нажимными пружинами. Из-за этого начинает сцепление начинает пробуксовываться. Куда лучше проверять их состояние и производить замену на станции техобслуживания.

Мягкая подвеска для вашего автомобиля: что это и как сделать – тут.

Контрактный двигатель: как выбрать оптимальный вариант.

Сцепление буксует: причины, устранение неисправности

Выводы

Для того чтобы сцепление транспортного средства прослужило не один год, следует оказывать ему должный уход и производить правильную эксплуатацию. Важно вовремя менять фрикционные накладки, а также использовать исключительно качественную тормозную жидкость.

Важно как можно быстрее исправлять проблему, потому как пробуксовка сцепления в дальнейшем принесет автовладельцу множество проблем, осложнений и серьезных последствий.

Клуб владельцев Хендай Соната всех поколений.

• Темы без ответов
• Активные темы
• Поиск
• Пользователи
• Наша команда

Сейчас этот форум просматривают: lpartizanl и 2 гостя

Sirius G4JP – Буксует сцепление при холодной погоде

Sirius G4JP – Буксует сцепление при холодной погоде

Сообщение Roman_$ » 18 мар 2013, 10:28

Регулировка сцепления Ваз 2109 — фото, видео, ход педали и муфта.

Сцепление в автомобиле является одним из самых важных механизмов привода движения и без этой “муфты” водитель не сможет включить  передачу скорости. Если сразу не отрегулировать ход педали сцепления то, скорее всего в ближайшем будущем хозяину автомобиля придется делать серьезный ремонт коробки передач и самого сцепления в сборе.

В каких случаях нужно  регулировать педаль сцепления.

Регулировка сцепления ваз 2109 необходима, так как:

• При неправильной регулировки педали сцепления автомобиль тратит слишком много сил на движение и при дальнейшей эксплуатации ремонт неизбежен.
• При малом ходе педали происходит потеря крутящего момента автомобиля. Как говорят все автолюбители — сцепление буксует.
• Если отрегулировать педаль неправильно, то маховик соприкасается с диском сцепления и происходит их износ.

Диагностика сцепления Ваз.

Выявить, правильно отрегулирована педаль сцепления или нет, можно самостоятельно, без вмешательства автосервиса. Настраивать ход педали нужно только в том случае, если у вас есть какие то признаки неполадки.

Как самостоятельно определить правильность регулировки педали сцепления:

• При плавном начале движения автомобиль дергается, бьет и издает шум.
• Педаль проваливается.
• При включение скорости слышен шум.
• Если автомобиль трогается сразу после начала отпускания педали сцепления.
• Если автомобиль вообще не тронулся даже после полного отпускания педали.

Регулировка педали сцепления.

Для регулировки хода педали нужно сделать следующее:

1. Ослабляем гайку под педалью.
2. Регулировка хода педали осуществляется с помощью регулировочных гаек 1 и 2.
3. Ход педали должен быть в пределах 12-13 см.

После того, как регулировка закончена необходимо:

1. 3 раза нажать на педаль и замерить расстояние хода.
2. Если ход не в пределах нормы повторяем регулировку.

Регулировка педали закончена, теперь остается только наслаждаться управлением своего автомобиля.

Регулировка муфты сцепления.

Признаки не правильной регулировки муфты являются :

• Ведение сцепления.
• При продолжительном нажимании на педаль, сцепление начинает буксовать.
• Чувствуется вибрация и треск при нажиме на педаль.

Регулировка муфты производится в следующем порядке:

1. Оставить автомобиль на нейтральном положении.
2. Открутить картер сцепления.
3. Снять подшипник. Это следует делать аккуратно, чтобы не повредить его.
4. Регулировать гайками до тех пор, пока ход педали не станет в норму.

Регулировка сцепления ваз 2109

ВАЗ 2109 — это легендарная «девятка». Серийно переднеприводный пятидверный хэтчбек выпускался на Волжском автомобильном заводе в период с 1987 года по 2004. С 2004 до конца 2011 модификация ВАЗ 21093 собиралась на заводе «ЗАЗ» в Запорожье.

Многие автовладельцы стараются самостоятельно обслуживать личное авто и знают, как правильно это сделать, поскольку внимательно изучают работу основных узлов и ведущих модулей. В список регламентных работ входит периодическая регулировка сцепления ВАЗ 2109. Задача это достаточно простая, если заранее ознакомиться с алгоритмом работы.

Вернуться к оглавлению

Устройство сцепления «девятки»

Комплект сцепления — один из ключевых агрегатов трансмиссии «девятки». Это однодисковый механизм фрикционного типа, расположенный между двигателем и коробкой перемены передач (КПП). Алгоритм его работы следующий:

1. Первоначально автомобиль стоит неподвижно, двигатель заведен, педаль отпущена. Рычаг КПП находится в нейтральном положении, то есть вращение первичного вала не передается на вторичный.
2. Водитель готовится начать движение вперед. Левой ногой он нажимает педаль, и механизм отсоединяет первичный вал КПП от двигателя. Водитель переводит рычаг в положение первой передачи, механизм обеспечивает зацепление первичного и вторичного валов КПП. Автомобиль стоит, так как двигатель отсоединен от первичного вала КПП.
3. Водитель плавно, но решительно отпускает педаль. Двигатель соединяется с первичным валом, задача которого через вторичный вал передать мощность на ведущие колеса, тогда автомобиль придет в движение.
4. Аналогично происходит переключение с первой передачи на вторую, со второй на третью и так далее.

Устройство сцепления ВАЗ 2109 таково, что при отпускании педали, ведомый диск зажимается пружинами между маховиком и нажимным диском. При этом происходит передача мощности на оба вала КПП и ведущие колеса. При нажатии педали через специальную тягу поворачивается вилка сцепления ВАЗ 2109 и давит на рычаги, оттягивающие нажимной диск. Ведомый диск сцепления ВАЗ 2109 отсоединяется, и передача мощности прекращается. Кожух механизма соединяется с нажимным диском тремя парами упругих пластин. Привод агрегата тросовый, нижний его наконечник зафиксирован гайками в кронштейне на картере двигателя.

Тросик сцепления приведен на рычаг вилки выключения сцепления.

Вернуться к оглавлению

Типичные неисправности сцепления ВАЗ 2109

Сцепление относится к числу относительно надежных агрегатов ВАЗ 2109. При штатной эксплуатации и периодической регулировке оно служит годами. Расчетный ресурс агрегата превышает 100 тысяч км. И если провалилась педаль сцепления — это редчайший случай. В список типовых неисправностей входят:

Вид неполадки.	Чем выражено.	Какова причина.
Сцепление ведет.	Нажатая до упора педаль не обеспечивает полного отсоединения вала от коробки передач, и двигатель не отключается от КПП. Нажатие на педаль при неисправном агрегате, приводит к тому, что нажимной подшипник недостаточно сильно действует на демпферную пружину, а маховик двигателя продолжает частично передавать крутящее усилие на вал КПП.	Причиной этого часто является плохая регулировка троса сцепления ВАЗ 2109 или выход из строя ведущего диска.
Сцепление буксует.	При полностью отпущенной педали первичный вал КПП остается прижатым к маховику двигателя неплотно и проскальзывает, то есть имеет место пробуксовка. Крутящий момент передается к ведущим колесам только частично и имеет место скольжение контактных поверхностей. Этот эффект ярко проявляется при движении нагруженного автомобиля на подъем: водитель газует, обороты растут, а машина почти не ускоряется, буксует сцепление ВАЗ 2109.	В этом случая чаще всего плохо отрегулирован привод, трос сцепления заедает, ведомый диск изношен или замаслился, вот почему буксует сцепление.
Шум при выключении передачи.	При нажатии на педаль раздается отчетливый шорох или шелест.	Этот негромкий звук может свидетельствовать о возможном выходе из строя выжимного подшипника. Продолжение эксплуатации автомобиля в таком состоянии грозит неприятностями: при его заклинивании неизбежно быстро выйдет из строя корзина сцепления ВАЗ 2109. Меняйте подшипник при первых признаках неисправности, иначе неизбежен серьезный ремонт сцепления, включая замену корзины.

Регулировка сцепления не только входит в список регламентных работ ВАЗ 2109, но часто является способом устранения возникающих неисправностей этого механизма.

Вернуться к оглавлению

Регулировка сцепления своими руками

Опытные автовладельцы знают, как отрегулировать сцепление на ВАЗ 2109 самостоятельно. Действительно, в этом нет ничего сложного. Два ключа на 17 и обычная чертежная линейка длиной 30 см — это все, что понадобится для дела. Картер сцепления ВАЗ 2109 открывать не придется, работа посильна даже малоопытному владельцу транспортного средства.

Автомобилисты обычно проверяют регулировку примерно каждые 15 тысяч км пробега или раз в год. При возникновении ощущения увеличенного хода педали осуществляются оперативная проверка и регулировка. Работу следует проводить в следующем порядке:

1. Возьмите слесарную или чертежную линейку и произведите замер расстояния от педали в свободном состоянии до пола салона автомобиля. Обычно эта величина составляет около 20 см. Это будет первый размер.
2. Нажмите на педаль рукой, вдавите ее до отказа. Замерьте расстояние от нажатой педали до пола. Это второй размер.
3. Высчитайте разницу между вторым и первым размерами, и получится величина хода педали. Если результат составляет 125-135 мм, регулировка педали сцепления не требуется. Когда расчетное число не соответствует указанному диапазону, регулировка желательна. Но если ход педали составляет 160 и более миллиметров — надо незамедлительно отрегулировать механизм.
4. Чтобы отрегулировать ход педали, откройте капот, обесточьте электросистему, поставьте автомобиль на стояночный тормоз и на первую передачу.
5. Удерживая одним ключом регулировочную гайку, ослабьте контргайку вторым. Регулировочная гайка расположена в моторном отсеке ВАЗ 2109 на кронштейне привода, установленном на картере КПП. Гайка фиксирует в этом кронштейне оболочку привода, а контргайка защищает ее от отворачивания.
6. Для уменьшения хода педали трос необходимо подтянуть, в этом случае вращайте регулировочную гайку против часовой стрелки, а для увеличения хода — по часовой стрелке.
7. Добейтесь нужного значения хода педали и зафиксируйте новое положение контргайкой.

На этом регулировка закончена. Несколько раз качните педаль и убедитесь в нормативном значении хода. Если он превышает допустимые пределы, повторите процесс регулировки.

Регулировку можно проводить в теплое время года и даже при отсутствии гаража.

Самостоятельная замена троса сцепления ВАЗ-2109

Сцепление – неотъемлемая часть любого автомобиля с механической трансмиссией. Однако данная система также может изнашиваться и ломаться, поэтому требуется постоянно контролировать ее состояние и проводить плановый ремонт. Наиболее распространенной проблемой является разрыв троса привода сцепления. Со временем он попросту перетирается, становится более тонким. Характерные признаки неисправности можно заметить сразу: при попытке нажатия на педаль появляются щелчки, а сама педаль может попросту не возвращаться в исходное положение. Сегодня поговорим о том, как происходит замена троса сцепления (ТС) на карбюраторном и инжекторном ВАЗ-2109 и что для этого нужно.

Подготовка к работе

Изначально рекомендуется найти место, где удобнее всего произвести осмотр автомобиля и замену детали. Поскольку придется работать не только под капотом, но и под машиной, лучшими помощниками будут подъемник, яма или эстакада. Если у вас нет возможности воспользоваться одним из этих вариантов, достаточно просто поднять авто при помощи домкратов.

Также перед началом работ нужно убедиться, что под рукой есть все необходимое. Для замены троса вам понадобятся:

• новая деталь;
• набор гаечных ключей;
• отвертки.

В среднем самостоятельно можно заменить данный элемент на ВАЗ-2109 за 20 минут.

Ход работы

Для того чтобы быстро и качественно заменить перетертый или оборванный трос, необходимо сделать несколько обязательных шагов. Начинаем с работы под капотом, здесь выполняются следующие действия:

1. Ослабление крепежа кронштейна крепления ТС к коробке.
2. Демонтаж нижней части троса с вилки отключения сцепления.

Итак, начало положено, и теперь нужно вернуться в салон. Здесь выполняются следующие работы:

1. Отключение троса от педали. Чтобы сделать это, необходимо вытащить из салона все коврики.
2. Извлечение стопорной шайбы. Для этого вам понадобится обыкновенная минусовая отвертка. Следом убирается палец, соединяющий деталь с кронштейном.
3. Теперь можно достать сам трос. В моторном отсеке имеется специальная резиновая подушка, а под рулем располагается отверстие, через которое нужно будет извлечь оболочку. Нажимаем на подушку, снимаем оболочку и извлекаем старый элемент.

Демонтажные работы завершены. Теперь переходим непосредственно к процедуре установки нового ТС. Монтаж начинается из салона. Делается это следующим образом:

1. Вставляем в отверстие новый трос, монтируем его конец на педали, фиксируем с помощью стопорной шайбы.
2. Закрепляем ТС в коробке. Это нужно сделать таким образом, чтобы втулка расположилась на кронштейне. Тогда резьба будет надежно защищена.
3. Вводим конец троса в вилку. Здесь же можно смазать трос маслом.

Новый трос установлен. Однако работы на этом еще не закончены. Для полноценной работы сцепления необходимо отрегулировать ТС и педаль. С регулировкой троса все очень просто. Достаточно лишь ослабить контргайку, обеспечив свободный ход регулирующей гайке. Именно она и используется для натяжения тросика. Однако будьте осторожны, нельзя затянуть его слишком туго. Если натяжка будет чрезмерной, ТС скоро порвется и вам придется проводить все работы сначала, но и натягивать слабо также нельзя. Тогда сцепление не будет отрегулировано.

Последний шаг – регулировка педали. Под ней располагается специальная гайка, которую необходимо снять. Сразу под ней имеет контргайка, которая затягивается. Потом возвращаем первую гайку на место и усаживаем резиновую шайбу на вилку. Обратите внимание, педали тормоза и сцепления должны быть на одном уровне. В противном случае износ педали сцепления произойдет гораздо быстрее.

В данной статье речь пойдёт о замене троса сцепления на автомобилях семейства Ваз 2108-21099 и Ваз 2113-2115. Трос сцепления довольно капризная и не предсказуемая деталь. Может без проблем работать годами, а может порваться или начать скрипеть через неделю или две после установки. Тут конечно же больше вопросов к качеству запчастей. Но, такие неприятные сюрпризы встречаются часто, так как никто не застрахован от покупки некачественной детали! Рекомендации по выбору троса сцепления Вы найдете ниже, а сейчас пройдёмся по причинам, из-за которых приходится менять трос сцепления. Первая причины, это обрыв троса сцепления (обычно это происходит возле педали сцепления). Тут всё предельно ясно, лопнул трос, педаль сцепления болтается туда-сюда, выжать сцепления и включить передачу уже невозможно. Вторая причина, это обрыв нескольких ниток троса (как на фото 1). В этом случае передачи (особенно задняя и первая) начинают плохо включаться. Временно улучшить положение, можно подрегулировав трос. Доехать, переехать куда-нибудь можно будет, но надо понимать, что трос работает на последнем дыхании и пора покупать новый. Третья причина, характерный скрип троса при нажатии на педаль сцепления. Как правило защитная оболочка троса разрушается, попадает влага, образуется коррозия и кроме неприятного скрипа, педаль сцепления становится значительно жестче. Здесь, не всё так страшно, можно продолжать кататься, скрипеть и качать ногу. Но! Советую в багажник положить новый трос))) Так как скрип это звук трения и разрушение троса. Соответственно, этот процесс не может длиться вечно.

Запчасти. Каталожный номер троса сцепления нового образца (с круглым наконечником) для Ваз 2108-2115 – 2109-1602210-10. Каталожный номер троса сцепления старого образца (с прямоугольным наконечником) для Ваз 2108-21099 – 21086-1602210. В чём различия тросов хорошо видно на фотографиях 2 и 3.

По производителю! Выбор тросов на рынке довольно большой, но единственно правильный выбор – это трос сцепления производства ДААЗ. Другие варианты не советую рассматривать. Они в любом случае буду слабей и не надежней.

Так же, во время замены троса может пригодиться пластиковая втулка троса сцепления. Каталожный номер пластиковой втулки троса сцепления – 2108-1602096. В продаже эту втулку найти сложно, проще купить такой ремкомплект педали сцепления, как на фото 4. Там и втулка, и замок (его можно потерять или сломать при снятии), и ось наконечника (шанс, что она пригодится, мал, но на всякий случай эта деталька может пригодиться)

Необходимый инструмент для замены троса сцепления: два рожковых ключа на 17 (желательно один из них – в укороченном варианте, смотрим фото 5), торцевые ключи на 8 и 10, крестовая и плоская отвёртки. Этого будет достаточно.

Фотоотчёт с описанием работы по замене и регулировке троса сцепления на автомобиле Ваз-21099. На автомобилях Ваз-2108, Ваз-2109, Ваз 2113-2115 трос сцепления меняется аналогично, за исключением небольших нюансов.

И так начинаем. Если у вас автомобиль с карбюраторным двигателем, то пункты 1, 2, 3 и 4 вы можете не читать.

1) Ключом на 10 откручиваем две крепёжные гайки рамки адсорбера (Фото 6 и 7) и отводим его в сторону. После снятия адсорбера, появляется доступ к тросу сцепления. При желании, можно и через это окошко работать. Можно, но не удобно. Поэтому…

2) Отсоединяем разъем от датчика расхода воздуха (Фото 8)

3) Раскручиваем хомут гофры (фото 9)

4) Откручиваем два болта кронштейнов корпуса воздушного фильтра (фото 10). Снимаем его (фото 11). Вот после этого, трос сцепления будет прекрасно видно и удобно снимать, и ставить.

5) Используя ключ на 17 откручиваем регулировочные гайки троса (фото 12). Вытаскиваем трос из кронштейна.

6) Отсоединяется поводок троса от вилки сцепления (Фото 13).

7) Далее, лезем в салон авто. А если точнее, то под торпеду. Там сначала снимаем стопорную скобу пальца педали сцепления (фото 14 и 15)

8) Отсоединяем верхний наконечник троса от педали (фото 16)

9) Сразу обращаем внимание на наличие или состояние пластмассовой втулки (фото 17, 18 и 19). На фотографии видно, что этой втулке крышка. Устанавливаем новую.

10) Возвращаемся в моторный отсек. Вытаскиваем трос сцепления.

11) Начинаем установку нового троса. Вставляем трос в отверстие в кузове (фото 20). Резиновый буфер должен сесть в посадочное место.

12) Цепляем наконечник троса к педали сцепления (фото 21). Устанавливаем стопорную скобу (фото 22).

13) В моторном отсеке поводок троса одеваем на рычаг вилки сцепления (фото 23).

14) Устанавливаем трос в кронштейн и гайками регулируем положение педали сцепления (фото 24). Оптимально положение – это когда педаль сцепления находится на одном уровне с педалью тормоза (фото 25).

После этого несколько раз нажимаем на педаль сцепления. Если положение педали изменилось, крутим гайки ещё, выставляем педаль. Жмём ещё раз. Если всё окей, затягиваем гайки окончательно.

Не забываем поставить корпус воздушного фильтра и адсорбер на места. Если вы их снимали, конечно же)))

Всё! Замена троса сцепления на Ваз-21099 закончена. Всем спасибо!

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Читайте также:

Комментарии

(

0

)

Показано комментариев: 0 .
Всего: 0 .

Такие неисправности в работе сцепления как «сцепление ведет» и «сцепление буксует» могут приключиться по причине вышедшего из строя троса привода сцепления (его вытягивания или разлохмачивания и заедания в оболочке).

Помимо этого неисправный трос сцепления может послужить причиной полного отказа сцепления работать (например, обрыв наконечника троса). На автомобилях ВАЗ 2108, 2109, 21099 это одна из наиболее часто встречающихся его неисправностей. В любом случае неисправный трос сцепления подлежит замене.

Порядок замены троса привода сцепления

Снимаем старый трос привода сцепления.

Отсоединяем наконечник оболочки троса от кронштейна на кожухе сцепления

Для этого ослабляем затяжку гайки (контргайки) крепления наконечника оболочки троса к кронштейну (потребуются два ключа на 17). И выводим наконечник оболочки троса из прорези в кронштейне.

Отсоединяем поводок троса от рычага вилки выключения сцепления

Отсоединяем наконечник троса от педали сцепления

Для этого плоскогубцами выдергиваем пружинную фиксирующую скобу с пальца на педали и снимаем наконечник троса. На пальце надета полиэтиленовая втулка, ее по возможности не теряем.

Вынимаем трос сцепления через отверстие в переднем щите моторного отсека

Установка нового троса привода сцепления.

Трос устанавливается в обратной последовательности

Продевается через отверстие в щите, наконечник троса крепится к пальцу на педали, поводок зацепляется за рычаг вилки, наконечник оболочки вставляется в прорезь на кронштейне и фиксируется гайками.

После установки нового троса сцепления необходимо провести регулировку его натяжения (См. «Регулировка привода сцепления»).

Примечания и дополнения

По техническому регламенту на автомобилях ВАЗ 2108, 2109, 21099 периодическая проверка и обслуживание привода сцепления проводится раз в 30.000 км пробега, но рекомендуется сократить этот интервал до раз в 15.000 км пробега.

Еще статьи по сцеплению автомобилей ВАЗ 2108, 2109, 21099

Сцепление Ваз 2109 состоит из корзины сцепления, нажимного диска, выжимного подшипника, лапки привода, тросика и педали сцепления. То, что привод сцепления тросиковый, а не гидравлический, как у моделей классики, является отличительной особенностью. В моделях классики педаль сцепления при нажатии давит на поршень главного цилиндра сцепления, от которого по трубке, давление жидкости передается на рабочий цилиндр сцепления.
Педаль сцепления соединена с лапкой включения сцепления через тросик. Тросик сцепления подсоединен к педали сцепления и заводится в подкапотное пространство.Далее через регулировочную гайку натяжения тросика он подводится к лапке.

Тросик сцепления

Замена тросика сцепления производится в случае его обрыва или тугого хода. Последовательность действий следующая:
Отсоединяем тросик от лапки сцепления.

Отсоединяем тросик от лапки

Затем отсоединяем тросик от педали из салона.

Педаль сцепления Крепление тросика сцепления к педали

Потом откручиваем регулировочную гайку натяжения тросика сцепления и вынимаем его из-под капота.

Выход тросика в подкапотное пространство Регулировочная гайка натяжения тросика сцепления

Понять, что у машины оборвался тросик сцепления просто: перестанут включаться передачи на работающем двигателе. Вы нажмете педаль, попытаетесь включить первую передачу, но она не будет включаться, а будет слышен скрежет шестеренок, так как сцепление включено и крутящий момент передается на коробку передач.

Лапка выключения сцепления

Попросите кого-нибудь понажимать сцепление, а сами откройте капот и смотрите, если при нажатии и отпускании педали лапка включения сцепления не шевелится, значит порван тросик сцепления и он подлежит замене.
Если тросик слишком сильно натянут, то сцепление может буксовать, то есть передача крутящего момента от маховика на нажимной диск будет не полной. То что сцепление буксует легко понять при движении автомобиля: если Вы резко нажимаете на педаль газа и слышите, что двигатель набрал обороты, а машина при этом не ускоряется, значит сцепление буксует. Необходимо ослабить натяжение тросика сцепления.
Также есть другая крайность, когда тросик сцепления слишком слабо натянут и сцепления не до конца отключается.

Лапка сцепления Ваз 2109

В таком случае при включении передач будет слышен хруст шестерен. Необходимо подтянуть тросик сцепления.

Снятие педали сцепления ВАЗ 21103. Ваз 2109 буксует. Ремонт ОТ и ДО

Комментарии к теме Снятие педали сцепления ВАЗ 21103

Форест

Здравствуйте! У меня в авто ручник борахлить. Проблема вот в чём, отпускаю ручник но на панели ручник не гаснет. Можете описать в чём проблем? Благодарю зарание.

Pablo

Надо трос смазать,и всё будет отлично

Jordynn

Спасибо все получилось

Coleman

Отлично объяснил. Спсибо. Пнимание работы сцепления ещо увеличелось)))

Линдон

Kyavideo hi

Ванечка

Здравствуйте подскажите пожалуйста мазда 626 кагда едит газ даешь дергается.

Кристи

Очень подробно, понятно и полезно! Спасибо огромное!

Дус Базаренко

здравствуйте, у меня Рено Клио 1.5dCi 2015 года. пробег 52000 км. (механическая коробка)я в германий живу и здесь и покупал. Машина в целом очень в хорошем состояние но, сцепление начало вибрацию на старте.. только когда стартую(в пробках вибрация становится сильнее!) а на ходу всё отлично! Я не совсем давераю здесь механиков и ищу везде ответы или советы как мне дальше поступать. Машине гарантий больше нету. Я буду очень рад если вы мне ответите. Благодарю за ранее! С уважением Тима

Пук Бит-Хнербаг

мОСВИЧпрокладкапробита

Пактер Айдан

6:54 чек и чен

Касим

а на каком пробеге возникают проблемы?

Жамиля

На 1.24 минуте у меня эта часть сухая и крутится, надо смазать и поджать усики!? Или можно ездить!

Наталья

Здравствуйте хотел узнать я меня проблемы с поставил диск сцепления сборе теперь с скорости не выходит чё может быть

Руслан

Кто в курсе что смотрит тому всё видно. .. У меня XJ 4.0L AW4 Всё очень даже понятно.

Risto

В грязи и ручник не спасет. Опасно все это. Без датчика нейтрали ставить автозвпуск.

Janette

Ненужных соплей понавешал, но пласмасовые накладки на супорта это предел тюнинга, это просто гуру всем колхозным тазоводам!

Джуно

И за гидриков может троить двигатель 406????

Севан

This happened with my 2015 Dodge dart. Having problems finding places that can even get the part. Was quoted $775. Dealership told me that I need a clutch master cylinder and a defected hose. I assume the hydraulic clutch hose. Didn’t mention the slave cylinder. Is it common to replace one and not both cylinders?

Раб

Есть еще один не мало важный минус такая ситуация приехал на стоянку огромный супермаркет зашел купил себе че нибудь вышел и ты пришёл к машине сел в неё и понял что аккумулятор сел и что делать что бы прикурить машину тебе Ее надо хотя бы выгнать с парковочного места или седеть долго ждать пока придёт владелец соседней машины а если машину лицом к бардюру припаркована что в таком случае делать

Clayson

может готовится к замене сцепления?

Авдон

На диске пишут: ‘сторона коробки передач’, или ‘gear box side’, или ‘getriebeseite’.

Белек

mi master ya traigo la falla del Jetta es un chicote me puede desir para que sirve el sensor que trai en la caja selectora y que fusion tiene esa cajita si me podia proporcionar su face para mandarle las fotos del cable y lo que le ise para que me de su punto de vista le agradeseria

Прокомментировать

Опубликовать

Ремонт сцепления ваз 2109 своими руками. Французский или корейский Valeo

Сцепление на любом автомобиле служит для соединения и отсоединения колес от двигателя. Крутящий момент передается через два диска — ведущий и ведомый. При движении нужно обеспечить им плавное соединение. Если же резко отпустить педаль, автомобиль будет дергаться и глохнуть, а сам механизм выходит из строя.

Признаки неисправности

Если при нажатии выходит из строя педаль и диски не разъединяются, то механизм требует срочного ремонта. Причины могут быть: погнутые вилки, изношенные шлицы, даже на самой педали, пружина может растянуться. Но, если проблема все же в сцеплении, то его необходимо заменить.

Порядок работы

Замена сцепления ВАЗ 2109 может производиться как на СТО, так и в домашних условиях. Рассмотрим второй случай. Для того, чтобы заменить сцепление своими руками, вам потребуются следующие инструменты:

• Стандартный набор накидных или торцовых ключей.
• Наличие смотровой ямы в гараже.
• Новый комплект сцепления (два диска, вилки, фурнитура и др.).
• Джек.

Перед началом работ машину нужно загнать в яму, и поставить на ручной тормоз … Далее снимаем обе клеммы с АКБ. Коробка передач должна быть в нейтральном положении. Поскольку на ВАЗ 2109 передний привод, ручник должен работать в обязательном порядке.

Автомобиль готов к замене сцепления. Возьмите зубило и молоток и осторожно отделите контргайку переднего колеса от тормозного диска.Поднимите на домкрате часть автомобиля с открученным колесом. Снимите его, и для удобства вы можете снять брызговик, если он есть.

После разборки колеса необходимо также снять стартер. Затем отсоедините боковую опору двигателя и коромысло трансмиссии. Чтобы их снять, поместите домкрат под двигатель. Когда все эти части разъединены, перед вами открывается кожух, под которым находятся два диска сцепления.

Следующим шагом является отключение коробки передач.Далее, чтобы снять коробку передач, нужно сдвинуть ее по верхним болтам, расположенным на левой стороне крыла, до упора. Край коробки должен опираться на удлинитель руки.

Теперь между коробкой и двигателем появился зазор, через который можно демонтировать сцепление. После того, как он будет снят, смажьте шлицы и установите на место оба новых диска, ведущий и ведомый. Вилки сцепления тоже нужно смазать и установить. Помните, что помимо самого механизма нужно заменить еще и пружину вилки, чтобы педаль не провалилась.

Когда замена будет завершена, соберите автомобиль в обратном порядке, от коробки к колесу. Удалите воздух из системы несколько раз, нажав педаль сцепления, и убедитесь, что все работает правильно.

Поломка сцепления — одна из неприятностей, которая может подстерегать водителя в дороге. Обычно машина просто перестает двигаться, несмотря на то, что двигатель работает нормально. Такая поломка не всегда происходит внезапно, часто еще до этого можно заметить некоторые признаки неминуемой поломки.

Признаки и причины выхода из строя сцепления

Сцепление ВАЗ 2108, 2109, 21099 состоит из корзины, нажимного подшипника, привода и ведомого диска. Основные из них — пробуксовка сцепления и неполное выключение:

• При неполном выключении (педаль нажата) затрудненное переключение передач при работающем двигателе, шум и треск при переключении передач, большой свободный ход педали сцепления.
• При Пробуксовка сцепления (педаль отпущена) в салоне чувствуется запах гари от горящих накладок диска сцепления, ухудшится динамика автомобиля, может перегреться двигатель, увеличится расход топлива.

Чаще всего причина поломки сцепления ВАЗ 2109 — неправильная эксплуатация автомобиля. Например, если машина «села» в снег, а вы продолжаете сильно ускоряться или очень хотите трогаться с пробуксовкой — все это сокращает срок службы сцепления.

Помимо самого диска сцепления, он может выйти из строя и — он служит для плавного включения и выключения сцепления. Когда выжимной подшипник сильно изношен, можно услышать характерный визг — верный признак того, что подшипник нуждается в замене.Причиной выхода из строя сцепления также может быть поломка механизма его привода, например, поломка или заклинивание троса привода сцепления, поломка рычажной системы, утечка жидкости из гидропривода, если сцепление стоит гидравлические или другие подобные поломки в приводе.

Кстати, при замене выжимного подшипника на СТО могут посоветовать заменить и диск сцепления. Обычно, если начинаются проблемы со сцеплением, все эти детали лучше заменить, потому что замена сцепления очень сложна: она необходима.Но если кто-то хочет на этом сэкономить, то все детали сцепления можно купить отдельно.

Для работы понадобятся:

• ключи на 8, 10, 13, 17 мм;
• ключ динамометрический, торцевой ключ 8 мм;
• домкрат;
• емкость для слива масла;
• смотровая яма или лифт.
• отвертка плоская, молоток.

При снятии или установке коробки передач не опирайте коробки первичного вала на лепестки нажимной пружины сцепления, чтобы не повредить их.

Замена сцепления на ВАЗ 2109/21099 без снятия коробки передач

Заменить сцепление ВАЗ 2109/21099 без снятия коробки передач достаточно сложно. Вы не найдете инструкций и рекомендаций в руководстве по эксплуатации автомобиля по этой теме. Данная рекомендация основана на опыте автомобилистов, которые делятся своим опытом замены сцепления.

Основная проблема при замене сцепления заключается в том, что не у каждого автомобилиста есть эстакада, яма, а тем более подъемник, и нужно следить, чтобы массивная коробка передач не упала на землю.И поднять его проблематично, так как с ним нельзя пролезть под машину. Все действия по снятию КПП практически не отличаются от приведенной выше инструкции, за исключением нюансов:

1. Приобретите в магазине два болта для верхнего рычага классической передней подвески. У них такая же резьба, как и на тех болтах, которые стягивают коробку и блок двигателя.
2. Прикручиваем сверху, только после этого ломиком или отверткой начинаем отсоединять узлы.Задняя часть после перемещения коробки ляжет на поперечный стержень, а между картером сцепления и маховиком образуется зазор — примерно 15 сантиметров.
3. Через образовавшийся зазор снимается выжимной подшипник, откручиваются болты на корзине.

А вот установка немного отличается от процесса, показанного в инструкции:

1. Ставьте новый выжимной сцепления на место. Затем на маховик устанавливается диск, а поверх него — корзина.
2. Закидываем болты всего на пару оборотов, но не затягиваем!
3. Осторожно начните надевать первичный вал на шлицы в диске.
4. Затем отодвигаем коробку назад и закручиваем болты на корзине. Затягивание болтов крепления корзины происходит только после того, как ящик будет установлен на свое место.
5. После этого можно поставить коробку передач и затянуть на ней болты.

При замене сцепления без снятия коробки передач на автомобиле ВАЗ 2109/21099 центрировать диск не нужно!

Какую корзину сцепления ставить на ВАЗ 2109, ВАЗ 21099?

Оригинальный номер корзины сцепления 2108-1601085.

• Fenox PP60004C3 — 1369 руб.
• БелМаг БМ.3792 — 1114 руб.
• Valeo PHC LDC-01 — 1526 руб.

Какой диск сцепления мне установить?

Оригинальный номер диска сцепления 2108-1601130, средняя цена 320 руб.

• Valeo PHC LD-03 — 1060 руб.
• Sachs 1861 696 146 — 1458 руб.
• Fenox CP61004C3 — 798 руб.

Какой подшипник сцепления следует установить?

Оригинальный номер подшипника сцепления 2108 1601182.

• Pilenga PC-P 2108 — 360 руб.
• Лук 500 0439 20 — 1156 руб.
• Fenox TP2116C3 — 345 руб.

Снимаем «минус» с АКБ «4», снимаем разъем с датчика массового расхода воздуха (MAF) «2», ослабляем хомут крепления гофры к MAF «3», снимаем корпус с автомобильный воздушный фильтр «один».

Снимите трос сцепления с вилки сцепления. Ослабьте две гайки, которыми трос крепится к кронштейну на коробке передач.

Снимите крышку сцепления. Отсоедините провод массы и верхние мертвые точки датчика от картера сцепления. Отсоединяем провода от переключателя света заднего хода … Сливаем масло.

Откручиваем 3 болта крепления кронштейна к кузову. Откручиваем гайку крепления удлинителя рычага.

Поддомкрачиваем машину. Снимаем два болта «1» и отсоединяем шаровую опору рычага подвески от поворотного кулака.Откручиваем гайку «2» крепления раскоса к рычагу подвески, вынимаем продольный раскос вместе с рычагом.

Снимаем колесо, откручиваем гайку ступицы и откручиваем крепление шарового шарнира к поворотному кулаку, затем снимаем ШРУС с расточки подшипника.

Упираясь монтировкой в ​​картер коробки передач, вдавливаем во внутренний шарнир привода от шестерни полуоси, для этого резко ударяем молотком по корпусу внутреннего шарнира.Выбиваем шарнир из боковой шестерни.

Крепление шаровой опоры без привода на передние колеса.

Ослабьте зажим и отсоедините тягу привода переключения от шарнира переключения передач. Также необходимо подложить под двигатель опору, иначе она может слишком низко опуститься и оборвать шланги отопителя салона.

Отвернув болты крепления силового агрегата опоры задней подвески, снимаем кронштейн подвески с проушин лонжерона кузова.

Открутите гайку ключом на «17» и выньте болт левой опоры двигателя. Открутите три гайки стартера и снимите стартер.

Ключом на 19 открутите три болта и одну гайку, которыми картер сцепления крепится к блоку цилиндров, отодвиньте коробку передач от двигателя и снимите ее.

Замена сцепления ВАЗ-2109 считается одной из сложных задач при ремонте руками водителя. Сложность в том, что приходится разбирать практически полностью нижнюю часть автомобиля, а для этого требуется эстакада или смотровая яма, которые есть далеко не у всех.К тому же сборки содержат очень тяжелые детали, которые сложно снять без специальных инструментов. Но всегда можно найти выход из этой ситуации.

О строительной недвижимости

Перед тем, как полностью разобрать все узлы, нужно разобраться, как все это работает в собранном виде. Система сцепления должна выполнять две функции:

1. Кратковременное отключение двигателя автомобиля от трансмиссии.
2. Плавное соединение двигателя с трансмиссией при переключении передач.

Сцепление на ВАЗ-2109 также защищает трансмиссию от повреждений и перегрузок во время эксплуатации, поэтому данный агрегат необходимо поддерживать в рабочем состоянии, а поврежденные детали заменять при обнаружении повреждений.

«Девятка» оснащена простейшей однодисковой системой трения. Работает по следующему принципу:

1. Пока педаль не нажата, ведомый диск сжимается пружинным механизмом между маховиком и приводным (нажимным) диском.В этом состоянии сцепление включено, и частота вращения передается через систему на коробку передач.
2. При нажатии на педаль срабатывает механизм, который отсоединяет приводной диск от ведомого, пропадает связь между элементами системы, поэтому крутящий момент дальше не передается.

В данной схеме нас больше всего интересуют несколько деталей:

1. Ведомый и ведущий диски, которые очень часто быстро изнашиваются, из-за чего теряют необходимые эксплуатационные свойства.
2. Привод — это устройство, приводящее в движение агрегат при нажатии на педаль. Если он неисправен, вы почувствуете рывки и вибрацию при попытке переключить передачу.
3. Трос сцепления — подключает педаль к системе. Со временем его натяжение ослабевает, что вызывает эффект неполного включения механизма.

Неисправности

Замена сцепления на ВАЗ 2109 — не самая простая задача, поэтому следует правильно определить момент, когда стоит что-то полностью разобрать, а когда достаточно отремонтировать несколько деталей.

В «девятке» 4 распространенные проблемы, предшествующие замене или ремонту элементов сцепления:

1. Неполное переключение передач, провода сцепления.
2. Неполная активация системы, в системе происходит буксировка.
3. Вибрация подергивается при попытке переключить передачу и выключить сцепление.
4. Шум из-под автомобиля при переключении передач.

Если у вас проблемы с первого пункта, сделайте это:

• проверьте ход вилочного рычага, он может быть слишком мал, из-за чего система не работает корректно;
• проверьте кабель; в случае поломки потребуется замена троса сцепления ВАЗ-2109 с последующей регулировкой;
• очистите шлицы, чтобы ступица ведомого диска работала нормально;
• может потребоваться замена самой крышки сцепления с пружинами, а также может потребоваться замена нажимного диска.

Если сцепление включено не полностью:

• проверка дисков (ведомый и главный), замена диска сцепления на ВАЗ-2109 производится при его повреждении или износе его элементов;
• заменить сальники и очистить детали системы;
• проверить состояние привода;
• проверить заглушку отключения системы.

При рывках чаще всего приходится менять и ремонтировать диски или привод сцепления. Шум возникает, когда неисправен ведомый диск; его нужно будет разобрать в сборе.Также шум может быть из-за подшипников.

Как добраться до нужного узла?

Теперь как правильно заменить сцепление. Если вы хотите добраться до этого агрегата, вам придется снять коробку передач и несколько дополнительных деталей. Для этого обязательно понадобится домкрат, смотровая яма или эстакада. При необходимости можно сделать самодельную эстакаду. Без таких устройств не обойтись, так как для замены сцепления на ВАЗ придется почти сутки пролежать под машиной.

Когда вы сможете нормально работать под машиной, вам придется разбирать редуктор по частям. Выглядит это так:

1. Отсоедините стартер в сборе — отсоедините все контакты, затем открутите три винта и снимите прибор.
2. Далее следует разобраться с приводом переключения передач. Ослабьте зажим и вытащите устройство.
3. Отсоединить трос от спидометра и провод заднего хода.
4. Далее вы увидите растяжки на рычагах подвески.Необходимо ослабить их застежки, а затем развести в разные стороны.
5. Снимите шаровые опоры с шарнирных рычагов.
6. Вытащить наконечник ШРУСа и сразу заткнуть какой-нибудь заглушкой, иначе масло вытечет.
7. Нижняя часть защиты картера сцепления демонтирована, осталось всего 3 болта.
8. Чтобы двигатель и коробка не упали, под них делают опоры.
9. Затем откручиваем оставшиеся опоры, после чего можно аккуратно вытаскивать коробку передач в сборе.

Сцепление — достаточно важный элемент в конструкции трансмиссии машины. Он отсоединяет трансмиссию от двигателя на короткое время и плавно подключается для переключения передачи.
Помимо этой основной функции, он необходим для гашения колебаний коробки передач и для защиты элементов трансмиссии от перегрузки. Если на ВАЗ 2109 механизм по каким-либо причинам не работает, замена диска сцепления неизбежна.
Замену диска сцепления ВАЗ 2109 смело можно проводить своими силами.

Типы сцепления

По устройству сцепления бывает трех типов:

• фрикционный;
• гидравлический;
• электромагнитный.

В первом варианте крутящий момент передается за счет силы трения. Во втором случае — с помощью потока жидкости, а в третьем — за счет действия магнитного поля.
Самая распространенная — фрикционная муфта, которая в свою очередь бывает трех типов:

• однодисковый;
• двухдисковый;
• многодисковый.

Кроме того, следует выделить еще одну важную единицу:

В случае с сухим сцеплением между дисками возникает сухое трение, а во втором используется специальная жидкость.

Примечание! Сегодня в автомобилях чаще всего устанавливают сухое однодисковое сцепление.

Параметры однодискового сухого сцепления

В состав данного устройства входят:

• маховик;
Корпус сцепления
• ;
• диск напорный и ведомый;
Пружины
• ;
• муфты;
• выжимной подшипник;
• Вилка сцепления.

Когда менять диск сцепления

К сожалению, ни один производитель не указывает точные номера замены или, и это неудивительно, так как исправность и срок эксплуатации данного агрегата во многом будет зависеть от драйвера. Следует отметить, что срок службы и риск возникновения текущих неисправностей напрямую зависят от качества работы сцепления.
По статистике часто ломается диск сцепления или диск сцепления.
Таких дефектов можно наблюдать:

• любые механические деформации;
• обрыв демпферных пружин;
• неисправность шлицев ступицы;
• Износ фрикционных накладок.

Все эти неприятности говорят о срочной замене диска сцепления.

Примечание! Поскольку срок замены детали производитель не устанавливает, нужно помнить об опыте и советах людей по автомобилестроению.
Практически все мастера советуют диагностировать элемент один раз в 80 тыс. Км. Конечно, если в этот период нет признаков неисправности узла.

Признаки неисправности

Это:

• пробуксовка сцепления;
• отключение не производится;
• чувствуется вибрация при включении;
• педаль не реверсируется.

Примечание! Прежде чем решиться на замену диска сцепления, требуется точно диагностировать его состояние.

Соответствующую проверку можно произвести как в сервисе, так и самостоятельно в гаражных условиях по подробной инструкции. Если имеется в виду второй способ замены, действия нужно будет выполнять аккуратно и качественно.

Как проверить толщину диска

Итак:

• С помощью измерительного щупа можно точно определить толщину диска.Для завершения процесса снимать сцепление не требуется.
  Необходим подъемник с калибром и инструкцией по эксплуатации. Этот датчик подключен к активному цилиндру сцепления.
• Не рекомендуется злоупотреблять народными методами, так как их использование может увеличить износ. Запускать двигатель необходимо с активной 4-5 передач, сцеплением давим на газ.
  Если двигатель не заглох, это указывает на износ ведомого диска.

Замена диска самостоятельно

Сразу отметим, что заменить диск на переднеприводных автомобилях немного сложнее, чем на классических моделях.К тому же у разных марок и моделей автомобилей есть свои нюансы снятия и установки сцепления.
Для начала необходимо ознакомиться с инструкцией и рекомендациями по замене сцепления самостоятельно. Не будет лишней консультация мастеров.

Примечание! В процессе замены поврежденной детали не экономьте, лучше сразу заменить все элементы, вызывающие подозрения.
Что касается резинотехнических изделий, то их менять безоговорочно. По мнению специалистов, также необходимо поменять выжимной подшипник.

При замене сцепления на автомобиле ВАЗ 2109 нет необходимости: полностью демонтировать коробку передач, слить масло, удалить полностью и т. Д.

Как поменять сцепление в гараже

Итак:

• Для начала нужно почаще повесить перед автомобиля на штатив.
• Далее снимаются передние колеса.
• Отсоединяется от коробки передач, снимается с кронштейна.
• Также нужно отсоединить трос спидометра от КПП.
• После этого откручиваются болты крепления, фиксирующие шаровые опоры и поворотные кулаки.
• Далее нужно ослабить задний левый фиксатор продольного рычага.
• Болты крепления кронштейна раскоса слева осторожно откручиваются, после чего рычаг поворачивается на 90 градусов.
• На КПП можно прикрепить «массу», которую тоже демонтируют.
• Отвинтите нижний кожух маховика.
• Опора двигателя с левой стороны отвернута.
• Опора двигателя, расположенная сзади, снята с кузова, это касается и зажима привода коробки передач.
• Привод снят с КПП.
• Подушка коробки передач откручивается от двигателя.
• Коробка передач снята с двигателя, которая будет висеть на приводах.
• Сцепление откручивается, в некоторых случаях это корзина сцепления.
• Выжимной подшипник заменен.
• С помощью удобной оправки, предназначенной для центровки таких дисков, заменяем ведомый диск.
• Сборка производится в порядке, обратном разборке.

На практике все произойдет не так быстро, как в теории, особенно у новичков. Сегодня благодаря видео и фото можно заменить практически любую деталь своими руками, причем обращаться к специалистам автосервиса совсем не обязательно.
Подробная инструкция поможет легко разобрать и правильно закрепить диск сцепления. Важно не только строгое соблюдение рекомендаций, но и качество покупаемой запчасти.
Среди большого разнообразия необходимо, прежде всего, понимать, что цена должна соответствовать качеству.

Многие любят ВАЗ 2109 за отличную ремонтопригодность. Но это не значит, что к такому состоянию необходимо приводить его узлы и агрегаты. А если это все-таки случилось, да еще со сцеплением, то, скорее всего, его нужно будет заменить. Это станет нашей темой сегодня.

Сама процедура проста, но вам потребуется снять трансмиссию.Следовательно, эта процедура может занять много времени.

Хорошо то, что не надо разбирать диски (коробка снимается вместе с ними) и сливать масло. Только вам обязательно нужно найти помощника, ведь КПП — тяжелый юнит.

Если вы сами никогда не меняли сцепление или не снимали коробку передач, то лучше доверить это дело мастерам из автосервиса. На все у них уйдет 20-30 минут, а это будет стоить 1000-1500 рублей.

Если у вас нет опыта, то замена сцепления ВАЗ 2109 может занять у вас много времени и сил. Если, несмотря на предупреждение, вы решили провести эту операцию самостоятельно, то ниже мы представим вам ряд рекомендаций. А именно:

• порядок замены;
• самый простой способ снять коробку передач;
• другие советы.

Порядок замены сцепления ВАЗ 2109

1. Снимаем коробку передач.

2.Вставьте оправку в отверстие в прижимной пластине. Если оправки нет, то при снятии сцепления нужно удерживать ведомый диск, чтобы он не выпал из кожуха. В качестве рамы можно использовать старый первичный вал.

3. Заблокируйте маховик отверткой и снимите шесть болтов, которыми кожух крепится к маховику.

4. Снимите крышку вместе с ведомым диском — делайте это осторожно.

Теперь внимательно рассмотрим ведомый диск и его элементы. На них не должно быть трещин.Фрикционные накладки не должны изнашиваться.

• головки заклепок имеют глубину менее 0,2 мм;
• есть масло на поверхности фрикционных накладок;
• заклепки — слабые
• демпферные пружины в сиденьях ступиц дисков сломаны;
• если на диске есть коробление и величина биения превышает 0,5 мм . ..

… тогда необходимо заменить ведомый диск.

5. Теперь осмотрите маховик и прижимную пластину, особенно там, где они соприкасаются.У них не должно быть:

• глубоких рисков;
• потертости;
• зарубок;
• Хорошо видны следы износа и перегрева.

Кроме того, нельзя ослаблять заклепочные соединения деталей прижимного диска.

Если вы обнаружите какой-либо из вышеперечисленных недостатков, то прижимной диск или маховик необходимо заменить.

Проверять и осматривать детали сцепления нужно только в одном случае: если собираетесь менять не полностью, а только изношенные детали.Но владельцы ВАЗ 2109 со стажем говорят, что лучше поменять в комплекте. Самой дорогой, но качественной считается продукция компаний Valeo и Sachs.

Сборка и замена сцепления производятся в обратной последовательности. Не забудьте просто отцентрировать его.

Регулировка педали сцепления своими руками — как правильно отрегулировать сцепление.

Как отрегулировать сцепление Отрегулируйте педаль сцепления на ВАЗ 2106

В этом материале мы поговорим о регулировке сцепления на автомобиле ВАЗ 2110, определим основные ситуации для проведения таких работ, а также поговорим о последовательности работ.

При необходимости регулировки

Машину нужно отправить в гараж и приступить к регулировке системы сцепления вашего ВАЗ 2110, как только вы заметите признаки отклонения от нормальной работы агрегата.

Сцепление сильно влияет на производительность всего автомобиля. Что сказать, без него вы не сможете включить ни одну передачу. Поэтому никуда не денешься.

Педаль может быть слишком тугой или сломаться при малейшем нажатии.Обе ситуации указывают на то, что требуется регулировка сцепления.

В целом работа ведется в два этапа:

• Проверяется ход сцепления;
• Сама настройка осуществляется напрямую.

Но первое, с чего стоит начать, это изучение важнейшего инструмента для ремонта всех узлов, агрегатов и механизмов ВАЗ 2110. Конечно, речь идет о инструкции по эксплуатации. Откройте его на секции сцепления, изучите основные нюансы, разберитесь в сути агрегата, его конструкции, принципе работы, а затем ознакомьтесь с процессом регулировки.

Теперь поговорим о двух основных этапах настройки.

Ход педали

Здесь начинается весь процесс. В заводском руководстве указано, что нормальный ход составляет около 13 сантиметров.

Однако со временем этот параметр увеличивается, поскольку накладка диска сцепления изнашивается, в результате чего педаль немного поднимается. Замерить показатель несложно.

1. Открыть дверь на место водителя в салоне.
2. Сядьте, чтобы оказаться рядом с педалями.
3. На коврик под педалью положите обычную линейку перпендикулярно педали сцепления.
4. Измерьте расстояние от коврика до конца педали, то есть максимальное расстояние.
5. Если показатель 16 сантиметров и более, это говорит о срочной необходимости регулировки.

Если ситуация потребует, мы выполним. Разбирать ничего не нужно, ведь этот процесс под силу даже новичку, не имеющему большого опыта ремонта автомобилей.

Процесс настройки выглядит следующим образом:

1. Вооружитесь парой простых ключей на 13.
2. Откройте капот и найдите в моторном отсеке наконечник троса сцепления.
3. На нем есть контргайка.
4. Первым ключом слегка ослабьте стопорную гайку, а вторым поверните регулировочную гайку.
5. Если повернуть его ближе к кончику, полный ход педали увеличится, а если повернуть в противоположном направлении, ход уменьшится.
6. Затяните гайку и проверьте, как манипуляции влияют на педаль сцепления внутри салона.
7. Достигнув желаемой отметки в 13 сантиметров, примерно 5 раз резко нажать на педаль сцепления и отпустить. Если расстояние меньше или больше необходимого, повторите операцию.
8. После завершения регулировки снова затяните стопорную гайку и, таким образом, сдвиньте резиновую стопорную втулку до упора.

Правильно отрегулированное сцепление ВАЗ 2107 обеспечивает нормальную работу автомобиля и длительную работу узлов и деталей машины.Рекомендуется проверять правильность регулировки на каждой ремонтной машине.

В процессе эксплуатации неправильная регулировка может выражаться в двух типах неисправностей:

• Пробуксовка сцепления — при полностью отпущенной педали диск проскальзывает и не передает мощность двигателя на трансмиссию в полном объеме;
• Выводы сцепления — когда педаль полностью нажата, диск не отходит от маховика, что препятствует нормальному переключению передач и заставляет машину двигаться, когда в этом нет необходимости.

Кроме того, сцепление может включаться слишком рано или поздно, что затрудняет управление автомобилем.

Сам процесс настройки состоит из двух частей. Первый выполняется в салоне, второй — под днищем ВАЗ 2107, из смотровой ямы. Из инструментов вам понадобятся:

• Ключ на 8 или 10 в зависимости от модели рабочего цилиндра сцепления;
• Ключ рожковый на 13;
• Ключ рожковый на 17.

Первая регулировка включает настройку хода педали сцепления.Выполняется из салона, под рулевой колонкой. Для ограничения полного хода используется специальный регулировочный винт, фиксируемый контргайкой. Скручивая или откручивая его, добиваемся нормального хода педали, который должен составлять примерно 140 мм. Регулировать полный ход обычно не нужно, он устанавливается на заводе и меняется очень редко.

Вторая часть регулировки — установить свободный ход педали. В обычном режиме он должен составлять 30-35 мм. Однако некоторые автолюбители подстраивают свободное колесо под свои индивидуальные привычки и предпочтения.Такой подход вполне приемлем при условии, что он не влияет на работоспособность и долговечность деталей автомобиля ВАЗ 2107.

Итак, чтобы проверить и настроить, спускаемся в смотровую яму. Зазор проверяется отводом вилки от толкателя.

Расстояние свободного хода должно составлять 4-5 мм. Если зазор существенно отличается от нормативного, его необходимо скорректировать. Для этого:

• Снимите пружину, возвращающую вилку сцепления в исходное положение;
• Отпустите контргайку на толкателе;

• Удерживая толкатель ключом на 8 (10), закрутите или поверните упорную гайку до достижения необходимого зазора;

• Закрепляем упорную гайку контргайкой;
• Проверка зазора;
• Устанавливаем пружину на место.

На этом процедура настройки завершена. Однако, чтобы быть уверенным в правильности полученного результата, необходимо проверить адгезию в действии. Для этого заводим машину, включаем передачу и плавно начинаем отпускать педаль. При правильной регулировке автомобиль должен начинать движение примерно на половине хода педали. Допускается регулировка, в том числе включение сцепления ниже или выше, но недопустимо включение в самый верх или низ, так как существует риск вышеперечисленных неисправностей.

Сама конструкция сцепления на автомобиле ВАЗ-2114 (Самара-2) изменена и отличается от того, что устанавливали на «классические» модели семейства ВАЗ. Основные изменения коснулись системы регулировки, управления ходом вилки сцепления. Причем, если раньше они были гидравлическими, то теперь его движение приводится в движение тросом сцепления.

Видео регулировки сцепления на ВАЗ-2114

В этой статье мы подробнее рассмотрим, как подтянуть и отрегулировать трос сцепления на ВАЗ-2114.

Пошаговая процедура натяжения троса сцепления на ВАЗ-2114

Чтобы изменить длину троса сцепления, нам в работе понадобится только гаечный ключ.

1. Первым делом открываем капот и ищем гайки на картере коробки передач, которые находятся в самом конце узла регулировки. Два болта 17.

Трос сцепления отмечен красным маркером.

Гайки легко откручиваются при любом давлении.

3. При накручивании гайки педаль сцепления поднимается, увеличивая длину ее расстояния, а при откручивании расстояние до пола уменьшается, прижимая педаль ближе к полу.

Стрелкой отмечена гайка для фиксации.

Несомненно, такую ​​работу выполнять в компании помощника намного проще.

4. По окончании всех регулировочных работ контргайка затягивается как можно ближе к регулировочной гайке.

Во время таких процедур убедитесь, что сам трос сцепления не поврежден, на его корпусе и оболочке нет повреждений и потертостей, а сам он свободно перемещается внутри поддерживающих его элементов. Если обнаружится что-то подобное, то лучше всего заменить кабель на новый, так как износ поддерживаемого будет только увеличиваться, а о надежности выполненных работ говорить нельзя.

Контрольные работы

После того, как вы выполнили эти работы, вам необходимо проверить правильность выполненных работ.

1. Сначала измеряем ход педали сцепления.
2. При заглушенном двигателе несколько раз выжмите педаль сцепления и верните ее на место.
3. Далее делаем новое измерение и обновляем показания.
4. Если они не изменились по сравнению с первыми замерами, значит, работа выполнена, правильно и первый этап проверки можно считать завершенным.
5. А если они отличаются от первых показателей, значит, стопорная гайка затянута не туго, и процесс регулировки нужно проводить заново.

У автолюбителей одно правило! Правильно отрегулированное сцепление должно начать включаться примерно на середине хода педали.

Об исправности и правильно отрегулированном сцеплении окончательно говорит следующий тест:

1. Автомобиль должен быть установлен на ровной поверхности, стояночный тормоз должен быть включен, двигатель должен работать.
2. Далее включаем шестеренку и пытаемся тронуться с места.
3. Если в этот момент, когда педаль сцепления не нажата, автомобиль глохнет, значит, регулировка произведена правильно.
4. А если этого не происходит, автомобиль работает на включенной передаче при не нажатой педали сцепления, то это будет говорить о пробуксовке сцепления, которую нужно будет отрегулировать.

Проект

Привод механического типа на ВАЗ-2114, несмотря на наименее простую конструкцию, по надежности ничем не уступает своему гидравлическому аналогу. Его система состоит из регулируемого по длине троса, герметизированного специальной антикоррозийной оболочкой, и самой педали сцепления, расположенной в салоне автомобиля, которая посредством свободного хода предназначена для передачи усилия нажатия. к вилке сцепления.

Несмотря на то, что такая схема проста, в целом она достаточно надежна.

Схема сцепления

Новинка в виде троса сцепления для автомобилей ВАЗ-2114 помогла избежать всех проблем, которые есть у всех владельцев классики. В первую очередь это касается утечки гидравлической жидкости из системы и, как следствие, потери контроля над автомобилем. Также потребуются работы по удалению воздуха из системы сцепления после ремонта.

При этом периодическая проверка и регулировка педали сцепления была, так и осталась.

Зачем регулировать ход троса

Эта процедура необходима для того, чтобы при достижении педалью, а вместе с ней и тросом сцепления определенных значений, производилось максимально прямолинейное прижатие маховика с корзиной к ведомому диску, в момент, когда его работа необходима. В то же время, благодаря точной настройке этого привода, сцепление выключается при отпускании педали сцепления.

Примечание! Во время работы данной системы, когда рычаг находится в нейтральном положении или когда он включен, из картера коробки передач не должно исходить посторонних звуков и потрескивания.

Визуально контролировать состояние сцепления, не допуская возникновения такой ситуации, можно, наведя педаль сцепления относительно пола автомобиля, используя только линейку.

Значения

Оптимальные значения должны быть в пределах от 125 до 140 мм , при измерении показаний сначала на нажатой, а затем на нажатой педали. Максимально допустимое значение, которое допускается при замере таких показателей, составляет 160 мм , и если они превышают эти значения, то это будет означать сильный износ фрикционных накладок, а потому после его регулировки в скором времени может потребоваться замена самого сцепления. .

Замеряем результат по нижнему краю педали — на фото результат нормальный.

Принцип работы регулировки сцепления

Если после предварительной проверки вы обнаружили, что трос сцепления требует регулировки (т.е. затяжки — прим.), То не пугайтесь, так как процесс таких работ не сложен и не потребует дополнительных усилий.

Регулировка натяжения троса сцепления осуществляется затяжкой его под капотом

Аналогичный процесс заключается в простом изменении длины кабеля и его оболочки от блока регулировки, благодаря чему его показатели могут изменяться как в самом маленьком, так и в наибольшем направлении.

Как вы уже догадались, если длину троса уменьшить, то ход педали будет меньше, то же самое касается увеличения хода, осталось только достичь тех заветных показателей хода педали в 12,5 сантиметров.

выводы

Благодаря таким несложным действиям регулировку троса сцепления на ВАЗ-2114 можно выполнить в кратчайшие сроки.

Основное назначение сцепления — временно разъединить трансмиссию и двигатель, а затем плавно их соединить.Эти операции важны во время движения, так как обеспечивают управление механической трансмиссией: трогание с места, торможение, остановку и переключение передач. При нарушении регулировки обгонной муфты соответствующей педали становится сложно управлять транспортным средством — машина плохо разгоняется и буксует, при переключении передач возникает хруст, трогаться становится невозможно. Как отрегулировать сцепление, и какие проблемы могут возникнуть при неправильной регулировке педали?

Механизм сцепления

Муфта действует как связующее звено между трансмиссией и двигателем и предназначена для отсоединения и соединения первичного вала коробки передач от маховика коленчатого вала.Переключение передач в автомобиле с механической коробкой передач возможно только при полностью выжатой педали сцепления. На этом этапе передачи крутящего момента не наблюдается, поскольку нет связи между коробкой передач и маховиком. Что касается конструкции рассматриваемого узла, то она представлена ​​следующими компонентами:

1. Маховик, который принимает на себя крутящий момент и передает его через корзину на коробку передач. Корзина, в свою очередь, закреплена на маховике.
2. Прижимной и ведомый диск тесно связаны друг с другом.На их контакт влияет положение педали сцепления, которая находится в салоне автомобиля.
3. Разъединительный штекер обеспечивает отключение приводов.
4. Входной вал коробки передач, на которую передается крутящий момент.
5. Среди дополнительных элементов стоит выделить кожух, демпферные пружины, снижающие вибрацию, а также фрикционные накладки. Последние надеваются на ведомый диск и обеспечивают амортизацию между корзиной и маховиком.

Маховик напрямую связан с прижимным диском и вращается вместе с ним. Шлицевое сцепление с расположенным внутри входным валом коробки передач обеспечивает передачу вращения на ведомый диск. Механизм переключения передач следующий:

• передача давления на вилку выключения через систему привода;
• смещает выжимной подшипник вместе со сцеплением с помощью вилки в сторону выжимных пружин нажимного диска;
• временный отрыв корзины от маховика под действием давления подшипника;
• опускание педали после переключения скоростей, прекращение давления на пружины со стороны подшипника, а также возобновление контакта маховика с корзиной.

Диагностика необходимости регулировки сцепления

Активная работа автомобиля приводит к тому, что со временем отключение не происходит полностью из-за увеличения хода педали. Валы не выключаются полностью при максимально нажатии на педаль, и остается контакт с двигателем, что негативно сказывается на сроке эксплуатации агрегата и увеличивает нагрузку на зубья.

Если ход педали недостаточен, ведомый диск не включается полностью, поэтому не весь крутящий момент передается при движении, и мощность автомобиля снижается.Также плавное отпускание педали сцепления в этом случае может привести к резкому зацеплению диска, что сопровождается рывками автомобиля и шумом в трансмиссии. Надежно определят необходимость регулировки по следующим признакам:

• проседание педали сцепления;
• удары или рывки при трогании с места;
• посторонний шум при переключении передач;
• течь жидкости из приводной системы;
• Недостаточный люфт педали сцепления.

Чтобы убедиться в необходимости 100% регулировки, измерьте расстояние между педалью и полом и сравните полученное значение с параметрами, указанными в инструкции по эксплуатации вашего автомобиля.

Общие проблемы

Отсутствие своевременных мер по регулировке сцепления приводит к следующим неисправностям:

1. Пробуксовка сцепления подразумевает неполную передачу крутящего момента на ведущие колеса и передачу от коленчатого вала и маховика.Если педаль сцепления полностью нажата, машина может не запускаться или двигаться очень медленно. Во втором случае в салоне ощущается запах гари от сгорания фрикционных накладок ведомого диска. Также возможно резкое движение. Причина рассматриваемой неисправности — отсутствие люфта педали сцепления, который легко устраняется регулировкой люфта. Эта мера будет неэффективной, если изношены сальники коленчатого вала, что приводит к маслянистости или износу фрикционных накладок ведомого диска.
2. Сцепление включено, но не полностью выключается или фрикционный диск не отделяется от поверхности маховика при отпускании педали. Подтверждающим фактором является переключение передач с определенной трудностью, удары шестерен коробки передач и зубьев синхронизатора. В результате зубы могут сломаться. Причиной неисправности может быть превышение свободного хода педали сцепления, попадание воздуха в гидропривод или перекос ведомого диска, поломка фрикционных накладок. Обе неисправности нельзя игнорировать, иначе не только снижается управляемость автомобиля, но и увеличивается скорость износа фрикционного материала диска сцепления.Также изнашивается поверхность маховика и ведущего диска.
3. Сцепление включается слишком поздно или рано. В случае запоздалого срабатывания машина начнет трогаться с места при медленном отпускании педали только в момент ее остановки в конце хода, когда она почти полностью отпущена. При раннем срабатывании движение автомобиля начинается с самого начала отпускания педали сцепления, то есть комбинированный ход педали отсутствует. Перед регулировкой сцепления следует выяснить точное расстояние от педали до пола и ее свободный ход.

Регулировка сцепления на разных марках автомобилей

Для разных автомобилей расстояние для комбинированного хода педали может быть разным и этот момент необходимо сверить с инструкцией по эксплуатации. Рассмотрим пошаговую процедуру настройки для разных моделей.

ВАЗ-2108, 2109, 2199

Порядок регулировки сцепления следующий.

1. Измерьте расстояние между нижним краем педали и полом при полностью нажатой педали.Оптимальное расстояние для этих моделей 18-20 см.
2. Надавите рукой на педаль до упора и измерьте расстояние от пола до нижнего края. Оптимальное значение 6-7 см.
3. Отнимите результат второго измерения от первого, в итоге у вас должно получиться 13-14 см.
4. Ослабление или затягивание сцепления рекомендуется, если значение, полученное вычитанием, неверно.
5. Удерживая регулировочную гайку одним ключом, ослабьте контргайку вторым.Поверните регулировочную гайку по часовой стрелке, чтобы увеличить ход педали. Последний должен сместиться вниз.
6. Сделайте контрольные измерения и затяните стопорную гайку, если вы можете достичь необходимого расстояния.

«Лада Калина»

Регулировка происходит следующим образом:

1. Откройте капот и открутите болты крепления корпуса воздушного фильтра для его снятия.
2. Отсоедините датчик массового расхода воздуха и открутите хомут.
3. Втяните кабель как можно дальше, удерживая его за резьбовой наконечник.Будьте готовы преодолеть сопротивление пружины, прикрепленной к педали сцепления.
4. С помощью штангенциркуля измерьте расстояние между вилочным рычагом и пластмассовой отверткой. Полученные размеры должны соответствовать 2,7 см.
5. Используйте рожковый гаечный ключ, чтобы ослабить или затянуть гайку, если вы получите другой результат.
6. Выполните повторное измерение, нажав соответствующую педаль.
7. Установите воздушный фильтр на место.

ВАЗ-2107

Регулировка в этом случае требует использования эстакады или приямка. В крайнем случае можно установить автомобиль на опоры с помощью домкрата:

1. После регулировки свободного хода необходимо добиться расстояния между верхним положением педали и упором 0,4-2 мм. Для регулировки при необходимости используйте ключ «10» и слегка открутите стопорную гайку вращательными движениями.
2. Необходимость снятия защитного экрана возникает, если в системе двигателя используется впрыск топлива.
3. Очистите резьбу толкателя от грязи перед нанесением смазочной смеси.
4. Проверьте ход толкателя, поскольку он влияет на ход выжимного подшипника. Отожмите вилку до самого конца и измерьте ход толкателя (4 — 5 мм). Пружину лучше заранее отсоединить от рычага, иначе придется приложить усилие.
5. Используйте ключ на 17, чтобы отрегулировать ход толкателя. В то же время не допускайте проворачивания регулировочной гайки. Используйте ключ на 13, чтобы ослабить стопорную гайку.
6. Используйте ключ на 8, чтобы закрепить толкатель, и установите необходимое расстояние 4-5 мм с помощью ключа на 17.
7. Зафиксируйте контргайку и проверьте ход педали. Расстояние между моментом отключения и его верхним положением должно составлять 3 см.

«Лада Приора»

В случае с «Лада Приора» вы можете использовать два метода измерения положения троса. В первом случае ориентиром должен быть ход педали сцепления (123 — 125 мм). Во втором случае можно измерить длину кабеля, выходящего из кожуха. Следует освободить 2,7 см. В подавляющем большинстве случаев водители предпочитают первый способ, поскольку он более надежен.

ВАЗ-2114, 2115

Для этих моделей регулировка автосцепления происходит следующим образом.

До сих пор регулировка сцепления на ВАЗ 2106 и 2107 актуальна для многих автолюбителей. Ведь не все сервисы охотно работают со старыми отечественными автомобилями … Но, на дорогах такой техники еще много, и ее владельцам приходится самостоятельно решать возникающие проблемы. В старых машинах их много. Проблемы со сцеплением — одна из самых распространенных проблем. Поэтому водителю необходимо знать, что делать с этим механизмом и в какие сроки.Помните, что неправильная регулировка приводит к поломкам и сложному ремонту, который в наши дни обходится недешево.

Зачем это нужно?

Регулировка сцепления на ВАЗ 2106 и 2107 выполняется относительно часто, но многие водители недооценивают важность этой процедуры и не проводят ее. Что приводит к неприятным последствиям. Если сцепление зажато, то есть отключается на самом верху, диск постоянно находится под нагрузкой. Это приводит к повышенному износу и, соответственно, преждевременному выходу диска из строя.

Если сцепление выключается слишком низко, то контакт ведущего диска с ведомым диском неполный. Это приводит к увеличению нагрузки на двигатель. В любом случае последствия для различных частей автомобиля самые ужасные.

Когда это будет сделано?

Регулировка сцепления на классике необходима после любых работ, связанных со сцеплением. Сюда входит снятие коробки передач, замена корзины или диска сцепления, замена рабочего цилиндра сцепления.Кроме того, регулировка выполняется с четким смещением момента выключения сцепления в любом направлении. Ведь все элементы конструкции постепенно изнашиваются, что вызывает необходимость таких корректировок. Не забудьте перед началом работы прокачать сцепление, выпуская воздух из гидропривода.

Для справки посмотрим данные о центровке диска от производителя. Педали свободного хода должны быть от 25 до 35 мм. То есть от его верхнего положения до момента, когда толкатель упирается в вилку сцепления, должно быть именно такое расстояние.Проверяется с помощью линейки. Для этого поднесите линейку к педали и надавите рукой на сцепление. Когда вы чувствуете легкое сопротивление, это желаемая точка. Если разница между верхним положением и моментом включения больше или меньше, придется произвести корректировку.

Элементы сцепления … Перед тем, как начать регулировку, нужно определиться, что и где нужно регулировать. В салоне регулируется ход педали, иногда водители ограничиваются этой работой, считая, что этого достаточно, даже при правильной настройке педалей все вернется в норму.Отчасти это правда. Но на практике это не всегда так.

Корректировка

Для проведения работ вам потребуются рожковые ключи на 8, 13 и 17. Также пригодятся плоскогубцы и шлицевая отвертка. Проще всего это сделать на смотровой яме или эстакаде. Если у вас нет ничего из вышеперечисленного под рукой. Тогда достаточно сделать низкие заезды из обычных досок, этого должно хватить. Регулировка производится следующим образом:

• С помощью плоскогубцев снимите возвратную пружину с вилки сцепления.Этот элемент не является обязательным, но регулировка все же удобнее при снятой пружине;
• С помощью линейки измерьте ход вилки, он должен составлять 4-5 миллиметров;
• Перед тем, как приступить к регулировке, очистите шток от грязи, нанесите на него преобразователь ржавчины, подойдет;
• Ключом на 17 удерживаем регулировочную гайку от проворачивания, при этом ключом на 13 ослабляем стопорную гайку;
• Берем ключ на 8 и, удерживая им шток, производим регулировку с помощью регулировочной гайки;
• Затяните контргайку;
• Проверяем правильность настройки линейкой;
• Ставим пружину обратно. Проще всего это сделать плоскогубцами, помогая себе отверткой:
• Проверяем ход педали в салоне, он должен соответствовать норме. Если это не так, необходимо внести коррективы. Для этого под педалью есть специальная гайка. Вращая его, они достигают идеальной производительности.

Заключение … Отечественные «классические» модели регулярно требуют внимания. В первую очередь следует обратить внимание на настройки.Регулировка сцепления часто требуется на ВАЗ 2106 и 2107, это связано с конструктивными особенностями гидропривода. Но, на самом деле, эта работа достаточно простая и не требует особых навыков.

Замена сцепления ваз 2109 1998г.

Определить выход из строя выжимного подшипника на ВАЗ 2109 по характерным симптомам достаточно просто. Сегодня мы поговорим о признаках износа элемента, а также подробно расскажем, как его заменять.

Признаки неисправности

Выжимной подшипник сцепления сам сообщит вам, что его срок службы уже исчерпан или что он полностью вышел из строя. Поэтому ваша задача — следить за поведением автомобиля и своевременно реагировать на возникающие проблемы.

Признак поломки	Характеристики
Педаль сцепления натянута	Вначале это доставляет лишь определенный дискомфорт, так как переключение передач требует больших усилий.Но игнорировать это явление не стоит. Подшипник необходимо заменить.
Первая передача и передача заднего хода	Это говорит о том, что срок службы подшипника постепенно заканчивается, и вам следует срочно принимать ответные меры. Если этого не сделать, скоро вы не сможете включить ни одну из передач на вашем КПП .
Автомобиль не тянет	Происходит потеря работоспособности, работоспособности коробки.Поэтому правильно, быстро переключать передачи не получается. Это усложняет маневры, обгон и банальный набор скорости .
Автомобиль заглох	Сначала это случается время от времени, а значит, почти каждый раз, когда вы переключаете передачу. Этот симптом однозначно указывает на то, что машину пора отправлять на СТО или в гараж на ремонт

Если своевременно не заменить выжимной подшипник, коробка передач скоро выйдет из строя, сцепление не заработает и это приведет к печальным последствиям.

Влияние износа

Если вы столкнулись с таким явлением, как износ выжимного подшипника сцепления, то наверняка часто ездите на собственном ВАЗ 2109. К таким поломкам уже пора и пройденные многие километры.

Если подшипник не заменить вовремя, это приведет к следующим последствиям:

• Любая последующая поездка может быть последней для автомобиля;
• Диск сцепления перегреется, что приведет к разрушению накладки;
• Кроме замены подшипника придется заменить весь диск сцепления;
• Сцепление часто выходит из строя. Если вы слышите непонятный шум, исходящий из системы сцепления, значит с ним неприятности.

Замена

Не все автовладельцы решаются на самостоятельную замену выжимного подшипника (ВП). Но если вы готовы к такой работе, то дерзайте.

Основная сложность при замене ВП — необходимость демонтажа редуктора. Без этой меры заменить компонент не удастся.

Поэтому подумайте дважды, прежде чем принимать окончательное решение.Всегда есть возможность обратиться в автосервис.

Для работы понадобится следующий набор инструментов и материалов:

• Набор ключей гаечных;
• Джек;
• Несколько прочных кирпичей;
• Новый выжимной подшипник;
• Набор отверток;
• Емкость для слива трансмиссионной жидкости;
• Держатель сцепления;
• Гараж с ямой или подъемным механизмом.

Всю процедуру замены лучше всего разделить на два основных этапа.

1. Снятие коробки передач.
2. Замена подшипника.

Многие делают ошибку, чрезмерно расслабляя, наконец, меняя подшипник. На практике повторная сборка часто вызывает больше проблем, чем разборка. Имейте это в виду.

Трансмиссия разборка

1. Установите автомобиль над ямой или эстакадой.
2. Поднимите капот, снимите минусовую клемму с аккумуляторной батареи и откиньте ее в сторону.
3. Отсоедините провод массы от картера сцепления.
4. Снимите брызговик двигателя с помощью отвертки. Для этого откручиваем несколько саморезов, которые держат брызговик на элементах боковых крыльев. Для ВАЗ 2109 ключ используется на 8. Разобрав там все саморезы, снимаем детали брызговика двигателя и пока снимаем их.
5. Отсоедините тягу привода коробки передач. Для этого используйте ключ на 13, ослабляющий болты зажима. Далее концы хомута разводят отверткой и отсоединяют элемент от редуктора.
6. Обязательно отсоедините датчик оптики заднего хода.
7. Поместите упоры или кирпичи под задние колеса автомобиля, чтобы предотвратить движение машины.
8. Снимите передние колеса, сначала ослабив болты и подняв переднюю часть кузова. Сняв колеса, положите под кузов заранее подготовленные кирпичи.
9. Гаечным ключом с обеих сторон откручивает гайки крепления шарового шарнира к поворотному кулаку.
10. Растяжку отводим в сторону, откручиваем винты крепления левой растяжки к рычагу подвески автомобиля.
11. Гаечным ключом на 10 снимите крепеж нижней крышки картера сцепления.
12. Снять опоры коробки передач. Это делается следующим образом. Под двигатель поставить опоры или кирпичи, а под ящик домкрат. Откручиваем винты крепления опоры к кузову ключом на 17. Отвернув болт, снимаем кронштейн опоры, открутив несколько соответствующих гаек.
13. Приступаем непосредственно к демонтажу КПП. Ключом на 19 откручиваем крепеж картера сцепления к блоку цилиндров.Слегка опустите коробку передач домкратом и отодвиньте ее от двигателя. Опускайте до тех пор, пока первичный вал не начнет выходить из коробки.
14. Заручитесь поддержкой партнера, так как снять коробку передач в одиночку довольно сложно.
15. Следить за тем, чтобы первичный вал коробки не упирался в лепестки пружины сцепления. Если вы позволите такую ​​ситуацию, вы просто повредите им.
16. Осторожно установите коробку передач на опоры, стараясь не прикасаться к ней. В противном случае ремонт обойдется намного дороже, чем покупка нового подшипника.

Снятие коробки передач — сложная процедура, требующая много времени, терпения и навыков. Поэтому без них лучше не браться за работу своими руками.

VP замена

Чтобы заменить выжимной подшипник, следуйте инструкциям.

1. Разобрав коробку передач, можно проверить состояние выжимного подшипника. Скрутите вручную. Если при этом возникли посторонние шумы, хрусты, то очевидно, что ВП утратила былую работоспособность и требует замены.
2. С помощью отвертки снимите концы пружинного зажима и выключите сцепление.
3. Отведите лепестки пружины зажимного кольца и снимите выжимной подшипник с муфты. Для этого снимаем держатель.
4. На этом демонтаж подшипника можно считать завершенным, поэтому вместо старого элемента установите новый подшипник.
5. Перед установкой убедитесь, что элемент в хорошем состоянии, свободно вращается по оси, нет заеданий, скрипов, посторонних шумов.
6. Поменяйте местами старые подшипники на новые. Вставьте элемент в муфту так, чтобы его выступающая часть была направлена ​​в сторону муфты.
7. Зафиксируйте подшипник держателем сцепления. Вам нужно удерживать подшипник на месте.
8. Возьмите обычное моторное масло, обработайте валом.
9. Установите отжим на вал и зафиксируйте деталь пружиной.
10. В процессе сборки строго соблюдайте все рекомендации, соблюдайте хирургическую точность.

После таких манипуляций многие забывают о важном моменте — регулировке сцепления.Если не отрегулировать систему, срок службы значительно сократится, а потому очень сложные ремонтные работы вскоре придется проводить заново.

Очевидно, что для замены такого небольшого элемента, как выжимной подшипник, потребуется много времени, сил и навыков. В любом случае новичку начинать такую ​​работу не стоит.

Как известно, сцепление играет важную роль в работе любого транспортного средства. Если этот элемент не работает, то дальнейшая эксплуатация автомобиля невозможна.Поэтому сегодня вы узнаете, как поменять диск, что для этого нужно и какие нюансы необходимо учитывать при ремонтных работах. Вы также можете посмотреть обучающее видео.

[Скрыть]

Определяем неисправность

По большей части владельцы «девятки» ремонтируют автомобиль самостоятельно. И этот случай не исключение. Если вы не знаете, как правильно поставить диск сцепления, то данная инструкция по ремонту вам пригодится.

Сколько стоит диск сцепления на ВАЗ 2109? Этим вопросом задается каждый автомобилист, решивший поменять этот элемент в своей машине.На сегодняшний день среднерыночная цена ведомого диска сцепления (далее — ДС) в Украине составляет около 300 гривен, в России — около 900 рублей.

Обратите внимание, перед заменой элемента необходимо убедиться, что ДС уже отработал свой ресурс. На неисправность диска может указывать:

• штатная фрикционная муфта;
• невозможность выключения;
• , если при нажатии на педаль сцепления в автомобиле слышны вибрации;
• , если педаль не возвращается в нормальное положение.

Эти признаки указывают на то, что что-то пошло не так со сцеплением. Но чтобы убедиться в необходимости замены ДС, необходимо проверить его толщину. Как узнать какая толщина у диска сцепления ВАЗ 2109? Сделать это можно как на СТО, так и самостоятельно в домашних условиях, но для этого необходимо правильно выполнить все действия. Чтобы проверить толщину элемента, демонтировать его не нужно.

Для проверки толщины ДС с помощью специального измерительного прибора вам понадобится сам прибор и инструкция по его применению.Также нужно найти гараж с ямой или заехать на эстакаду. Измерительный прибор необходимо подключить к рабочему цилиндру сцепления и точно следовать инструкциям. В этом случае вы будете точно знать толщину элемента.

Есть еще способ (можно назвать народным). Если вы решили проверить толщину ДС по методике наших дедов, то мотор нужно запустить на четвертой или пятой скорости, и сразу дать газ. В том случае, если мотор вашего ВАЗа не заглох, это говорит об износе ведомого диска.Соответственно, пришло время его менять.

Извините, в настоящее время нет доступных опросов.

Заменяем

Инструментов

Первым этапом ремонтных работ по замене подстанции является подготовка всех инструментов, которые понадобятся в процессе. Это примерно:

• набор гаечных ключей — вам понадобятся как торцевые, так и накидные ключи;
• новый DS для ВАЗ 2109;
• долото;
• домкрат;
• несколько кирпичей;
• рулетка или линейка.

Здесь следует отметить, что в целом замена элемента занимает в среднем около 4 часов, если все действия выполнены правильно. Поэтому наберитесь терпения. Для более подробного описания мы также подготовили для вас видео, которое вы можете посмотреть в конце статьи.

Пошаговая инструкция

1. Подъезжая к яме или эстакаде, поставьте машину на стояночный тормоз.
2. Откройте капот и отсоедините аккумулятор.
3. Далее нужно снять брызговик двигателя с левой стороны.
4. Возьмите гаечный ключ и снимите винты ступиц с обоих передних колес. При необходимости используйте долото.
5. Теперь нужно поддомкратить передние колеса и открутить их, подставив опоры в кирпичи.
6. Далее откручиваем два верхних винта крепления КПП.
7. После этого необходимо произвести демонтаж стартера. Возьмите гаечный ключ и открутите три одинаковые гайки.
8. При демонтаже стартера нужно подставить домкрат под силовой агрегат, в который входят мотор, сцепление и коробка передач, и открутить боковую опору мотора.
9. С помощью гаечных ключей открутите тягу переключения передач и заднюю опору агрегата.
10. Теперь нужно демонтировать кожух сцепления с помощью гаечного ключа.
11. Когда крышка снята, можно открутить болт крепления передней коробки передач. Отвинтите также заднюю гайку.
12. Когда болты откручены, можно снимать коробку передач по верхним болтам до упора.
13. Ящик будет висеть на проводах, а его прицеп будет лежать на удлинении рычага. Таким образом появится щель, через которую необходимо снять механизм сцепления.
14. Смажьте направляющую моторным маслом и установите выжимной подшипник.
15. Затем снимите старый DS и установите на его место новый.
16. Редуктор можно надеть на направляющие, после чего затянуть два нижних винта. Затем, поворачивая коленчатый вал, равномерно затяните все болты корзины сцепления.

На автомобили ВАЗ 2108, 2109, 21099 устанавливается однодисковое сухое сцепление неразъемно замкнутого типа с беззазорным тросовым приводом. Он имеет центральную пружину давления диафрагмы.Сцепление расположено в алюминиевом картере, который конструктивно интегрирован с коробкой передач и крепится к двигателю автомобиля.

Устройство сцепления автомобилей ВАЗ 2108, 2109, 21099
основные элементы сцепления автомобилей ВАЗ 2108, 2109, 21099

«Корзина» — ведущая часть сцепления

Состоит из стального кожуха и прижимной пластины, прикрепленной к нему на трех парах упругих пластин — (прижимная диафрагменная пружина). Кожух крепится к маховику двигателя шестью болтами и центрируется тремя штифтами на маховике.«Корзина» сцепления при выходе из строя полностью меняется и ремонту не подлежит, так как балансируется на заводе, на стенде. Замена корзины при сильной осадке пружины сжатия, сильном (более 0,8 мм) износе колец на лепестках пружины сжатия в месте контакта с выжимным подшипником, износе рабочей поверхности приводного (нажимного) диска .

«Корзина» сцепления ВАЗ 2108, 2109, 21099

До 1987 года на автомобилях ВАЗ 2108, 2109, 21099 устанавливалась «корзина» сцепления модели 2108 с загнутыми краями лепестков нажимной пружины (сцепление с зазорами в приводе).Позже в 1987 году появилось сцепление 2109 с прямыми концами лепестков нажимной пружины (сцепление без зазоров в приводе).

Ведомый диск — Ведомый сцепления

Ведомый диск установлен на шлицах входного вала коробки передач между нажимным диском «корзина» и маховиком двигателя. Он имеет фрикционные накладки, контактирующие с рабочими поверхностями ведущего диска и маховика при работе сцепления. Накладки приклепываются к ведомому диску. Для гашения крутильных колебаний в момент включения сцепления используется так называемый демпфер приводного диска с шестью витыми пружинами, вставленными в специальные окна.

диск сцепления автомобилей ВАЗ 2108, 2109, 21099

При неравномерном или сильном износе колодок (расстояние между рабочей поверхностью колодок и головкой заклепки менее 0,2 мм) их коробление, задиров, а также биение диска более 0,5 мм, ведомый диск следует заменить. При сильном износе накладок головки заклепок царапают рабочую поверхность маховика, что в конечном итоге приводит к его замене. При смазке колодок нужно протереть их уайт-спиритом, высушить и очистить очень мелкой наждачной бумагой.

Муфта выключения сцепления (выжимной подшипник)

Выжимной подшипник — радиально-упорный. Подшипник установлен на муфте выключения сцепления, через которую он контактирует с вилкой выключения сцепления. Постоянное зацепление вилки и муфты обеспечивается П-образной пружиной. Муфта выключения сцепления перемещается по направляющей втулке, надетой на первичный вал коробки передач и закрепленной на картере сцепления тремя болтами. Муфта постоянно прижимается к лепесткам пружины сжатия «корзины» муфты и выжимной подшипник непрерывно работает.Подшипник заполнен смазкой на весь срок службы.

Появление шума при нажатии на педаль сцепления, когда она выключена, говорит о выжимании выжимного подшипника. В этом случае его необходимо заменить на новый во избежание заклинивания.

Муфты выжимные для сцепления модели 2109 автомобилей ВАЗ 2108, 2109, 21099 после 1987 года выпуска имеют индекс 2110.

муфта сцепления ВАЗ 2108, 2109, 21099 в сборе и разборе

Привод сцепления

Привод сцепления на автомобилях ВАЗ 2108, 2109, 21099 тросовый, беззазорный, состоит из нескольких элементов.Педаль сцепления подвешена на той же оси, что и педаль тормоза, и прикреплена к корпусу через педальный кронштейн. Верхняя часть педали представляет собой двуплечий рычаг. К одному концу пружины прикреплена выпускная пружина (за счет ее действия привод не имеет зазоров), к другому — верхний конец приводного троса. Кабель проложен в металлической оболочке с полиэтиленовым покрытием. Верхний торец кожуха удерживается в отверстии в щитке моторного отсека резиновым амортизатором.Другой фиксируется двумя гайками в кронштейне на коробке передач. Нижний конец троса закрывается гофрированной резиной и соединяется с вилкой сцепления металлическим поводком. Чтобы исключить самопроизвольное разъединение поводка и вилки, на поводке делается специальный выступ. Вилка выключения сцепления вращается на двух втулках: верхняя пластиковая (съемная), нижняя бронзовая (запрессованная в картер сцепления).

трос сцепления

При ослаблении или деформации троса привода необходимо.Еще одна частая неисправность — отрыв верхнего наконечника кабеля.

Принцип соединения

Сцепление на автомобилях ВАЗ 2108, 2109, 21099 без зазоров в приводе, поэтому при отпускании педали постоянно включено. При этом выжимной подшипник прижимается к концам лепестков нажимной пружины «корзины», ведущий диск плотно прижимает ведомый диск к рабочей поверхности маховика двигателя. Вместе они вращаются и передают крутящий момент от двигателя к коробке передач.При включенном сцеплении двигатель работает на холостом ходу или автомобиль движется с включенной передачей и отпущенной педалью сцепления.

Сцепление
автомобилей ВАЗ 2108, 2109, 21099 в комплекте (схема)

При нажатии на педаль сцепление выключается. При этом трос привода натягивается, заглушка перемещает муфту (выжимной подшипник), давит на пружину сжатия «корзины», ее лепестки перемещаются, отводя приводной диск от толкателя. Между рабочей поверхностью маховика и накладкой ведомого диска появляется зазор.Передача крутящего момента от двигателя к коробке передач прерывается. В этот момент водитель может включить ту или иную передачу.

31 января 2014 года случилась такая неприятность: зашел в магазин за продуктами, стою на светофоре, горит зеленый свет — включаю передачу, но машина не едет. Что там, вроде все нормально было. Включите передачу, отпустите сцепление — ВАЗ 2109 еле еле едет. И газ, не газ — скорость от этого не меняется.Включаешь вторую, третью передачу — вообще не едет. Я как-то проехал перекресток (было бы быстрее протолкнуться) и остановился на стоянке, так как она начиналась в 50 метрах от светофора. Открываю капот:
исправен, передачи включены, но машина не едет. Сцепление Ваз 2109 вышло из строя. На первой передаче и оборотах около тысячи едет с максимальной скоростью 5 километров в час. Также едет на задней передаче, даже сзади едет немного быстрее, чем на первой.На остальных передачах вообще не идет.
Пару дней назад заметил, что у моего ВАЗ 2109 пробуксовывает сцепление. Едешь, идешь, вроде все нормально. При попытке резко разогнаться двигатель ВАЗ 2109 набирает обороты, и машина от этого быстрее не трогается. Думал, холодно (на улице -20 градусов), может, замерзло. Однако оказалось, что медленно накрывавшаяся сцепление Ваз 2109 мне подарили, сломалось 31 декабря
в два часа дня.
Не успел уехать из дома, включил аварийный сальник и медленно, со скоростью пешехода поехал домой. В дороге молился, чтобы сцепление не развалилось полностью на дороге. Он приехал домой, припарковал машину и пошел пешком в магазин, по дороге думая, что могло выйти из строя сцепление.
Пришел, залез в инет. Стал читать материалы о замене сцепления ВАЗ 2109. Сразу не понравилось, что замена сцепления дело долгое и кропотливое: необходимо отсоединять ШРУСы и снимать коробку передач.
На улице морозно, гаража с ямой нету, летом это сцепление не могло сломаться. Но, что поделать, поездить нужно, поэтому сразу после отпуска поехал и купил полностью комплект сцепления Ваз 2109. Конечно, зная, что он вышел из строя, можно было купить что-то конкретное: либо диск сцепления, либо корзину, либо выжимной подшипник. Однако, пока вы не разберете сцепление ВАЗ 2109, вы не узнаете, что там вышло из строя. Да и надежнее, поменять сцепление полностью и больше туда не лезть.Стоимость комплекта сцепления Ваз 2109 начинается от 50 долларов, что в принципе не очень дорого, поменять его намного сложнее.

В комплекте сцепления также был небольшой пакетик смазки для первичного вала КПП ВАЗ 2109, который вставляется в диск сцепления. Также была инструкция с краткой матчастью по работе сцепления на моделях ВАЗ с механическим и гидравлическим приводами.

В одиночку они не делают такой работы, поэтому я попросил помощи у соседа с гаражом. Когда мы добрались до сцепления ВАЗ 2109, то увидели, что диск сцепления на машине полностью без колодок и отполирован до блеска. Состояние корзины сцепления Ваз 2109 тоже оставляет желать лучшего. В этот момент очень обрадовался, что сразу купил комплект сцепления, а не отдельный диск сцепления например.

После того, как все собрались обратно, он сразу обратил внимание на то, что сцепление раньше хватало в самом конце отпускания педали, теперь вы просто начинаете отпускать педаль — ВАЗ 2109 сразу трогается с места. Это связано с тем, что на старом сцеплении полностью стерлись фрикционные накладки, а на новом сцеплении диск с накладками намного толще. Поэтому при езде на ВАЗ 2109 и заметил, что сцепление заедает дальше обычного, значит стираются фрикционные накладки диска сцепления Ваз 2109. Это очень необычно, когда вы привыкли трогаться с места на старом сцеплении, а на новой машине все начинается совершенно иначе. Поэтому первые пару дней пришлось привыкать, двигаться плавно.

Диск сцепления устанавливается на ваз 2109. Установка дискового сцепления на автомобиль

.

Нюансы работы

Результаты всех рекомендаций из мануального мануала из всех, что есть на хинди, гарантируют, что все они просты и удобны. Хинди все, что вам нужно, могут быть открыты на дороге или путепроводе. Эта страница предназначена для траблов, на хинди почти всегда.

может быть использован в любом сербисе, это значит, что он делает все, что угодно, и его малая халага является уникальной, чтобы получить доступ к естественному сербисию. Для независимой работы, вы можете делать это каждый день каждый день. Marahil более, чем кунг Wala Karanasan на pag-aayos ng kotse.

Karamihan в часах может быть разобран на странице. Операции по установке узла будут доступны на хинди в высоком качестве.Карагдага на артикулу, является нашим читателем, чтобы узнать, как это сделать.

Bago simulan ang trabaho

Сцепление Pagpapalit ng

Вы можете увидеть свою страницу, если хотите, чтобы она выглядела на любой вкус. Гаюнпаман, хуваг магмадали. Чтобы вставить в конструкцию, сделайте много болтов из этого в мире. Эти элементы могут быть использованы в разных обсуждениях. Прикрутите их к этому и вы можете установить, чтобы создать узел с помощью лома.Схема капает на эту тему так хорошо продумана. Установите прорезь через прорезь и открутите болты корзины.

Как получить руководство по чтению, это очень важно. Новые работы устанавливаются прямо сейчас. Поднимите диск на маховик и установите его в корзину.

Сделайте несколько болтов, сделанных на большом расстоянии. Хинди sila maaaring mahigpit nang labis.В процессе работы, с правильной настройкой, можно использовать входной вал со шлицами диска.

В процессе просвещения, разогревайте лепестки корзины. Эти элементы с хинди очень интересны и понятны. Samakatuwid, kung kinakailangan, dapat din silang mapalitan.

Выполните операции, связанные с переключением сцепления, выполните действия в обратном порядке. Dito maaari nating isipin na tapos na ang pag-aayos.

Накалусот на клац:

1 — номер presyon
2 — такса
3 — dayapragm пружина
4 — хинимок диск

Alisin ang редуктора ( см.)

Тандаан 1

Наибольшее количество крепежных болтов используется для фиксации маховика. Чтобы установить неисправный болт, установите болт.

Тандаан 2

Вы можете использовать муфту без оправки, работать с жестким диском и работать с кожухом муфты. Оправка может быть закреплена на входном валу или на входном валу.

Увеличивает трение маховика.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите оправку на пластину и прикрепите анимированные болты к муфте, установленной на маховике (значения 1 и 2).

2. Установите сцепление на жестком диске.

3. Просмотрите минимальный диск. На хинди можно найти несколько битов на различных дисках.Посмотрите накладки на трение для увеличения. Облицовка фрикционной накладки или минимальный диск на сумме: а) заклепки имеют углубление на ширину толщиной 0,2 мм; б) различные линии трения, сделанные; c) соединение заклепок является лучшим.

4. Просмотрите, как найти демпферные пружины на ступице диска. Наслаждайтесь букалами, записывайте их на диск. Визуальная проверка обнаруживает коробление диска, проверяя его биение.Ударное биение люминесценции составляет 0,5 мм, пластина находится под диском.

5. Посмотрите, как работает трение маховика и прижимной пластины: на хинди вы можете увидеть малые газы, зазубрины, зарубки, небезопасные движения и соответствующие действия. Хинди представляет собой удивительное сочетание заклепочных соединений с нажимной пластиной. Когда этот механизм работает на маховике или прижимной пластине, сначала назначается его название.

6. Слушайте и следите за звуком, поддерживающим диафрагменную пружину и нажимную пластину. Поет на хинди, чтобы узнать много битов и приятных песен. Мембраны диафрагменной пружины очень полезны. Контактные лепестки с тегами, которые позволяют освободить сцепление, являются безопасными и безопасными.

ВАЗ 2109 очень важен.Пятидверный хэтчбек с передним приводом изготовлен на Волжском автомобильном заводе в 1987 г. в 2004 г. С 2004 г. в 2011 г., ВАЗ 21093 был выпущен на ЗАЗ в Запорожье.

Создавайте различные варианты, которые позволяют отображать личные данные и все, что угодно, и только тогда, когда вы открываете новый модуль, позволяющий создавать и настраивать модули. Список обычных автомобилей включает в себя полный список автомобилей ВАЗ 2109. Это очень простой способ узнать, как работает ваш алгоритм.

Аппарат сцепления «siyam»

Комплект сцепления является отличным от Siyam. Это механизм использования дискового фрикционного типа, предназначенный для двигателя и коробки передач. Алгоритм может быть вычислен суммой:

.

1. Sa una, ang sasakyan ay walang tigil, nagsisimula ang makina, inilabas ang pedal. Рычаг переключения передач имеет нейтральное положение, поэтому его переключение на хинди происходит на панели управления.
2. Наслаждайтесь драйвером для одновременного прослушивания. Когда вы работаете с педалью, и меняйте конструкцию входного вала коробки передач от двигателя. Вы можете управлять переключением передач в едином положении, механический механизм обеспечивает переключение передач и вал коробки передач. После того, как мы увидим, двигатель отключен от первичного вала коробки передач.
3. Водитель может работать с лучшей педалью. Он работает на всех барах, он делает это для того, чтобы получить удовольствие от поездки на пангалавских барах, когда вы их любите.
4. Katulad Nito, может переключаться из одного снаряжения на пангалаве, из другого висящего икатло и других.

Аппарат клапана ВАЗ 2109 имеет самую лучшую педаль, а диск имеет зажим, который зажимает маховик и пластинчатую пластину. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! В этом случае, это сделано для всех шестерен и приводов. Установите педаль на особом ходу, вилку сцепления ВАЗ 2109 вы получите, а также установите рычаги и увеличьте нажимной диск.Диск сцепления ВАЗ 2109 отключается, и он не работает. Механизм использования механизма согласован с постоянным представлением всех наборов данных. У привода есть кабель, большой наконечник не используется с кронштейном для картера.

Угол троса сцепления накапливается с помощью умного выключателя.

Замена клапанов на ВАЗ 2109

Сцепление является одним из многих агрегатов ВАЗ 2109. В обычном режиме работы и во время долгого путешествия, он может удивить многих людей. Ваша карта будет освещена на расстоянии 100 км. Когда вы нажимаете педаль сцепления — это бихиранг касо. Список типов, доступных с каждым годом:

.

Урегулирование проблемы.	Ano ang ipinahayag.	Ano ang dahilan.
Nangunguna ang pagkapaso.	Педагогика на хинди показывает, как работает коробка передач, и двигатель не может быть отключен от коробки передач.Педаль, в которой работает педаль, имеет отличную тягу, которая не имеет малой силы на пружине демпфера, и маховик двигателя установлен на механической коробке передач.	Это сделано для того, чтобы на хинди красиво подключить трос сцепления ВАЗ 2109 или установить приводной диск.
Думайте о классах.	Педаль, которая используется в первую очередь, входной вал коробки передач обеспечивает работу двигателя с маховиком без малейших деталей и вариантов. Этот удивительный стиль является только одним из самых популярных дисков и многих скользящих контактов с другими. Это сделано с учетом того, что эта функция позволяет загружать машины: водитель был задуман, был в тумане, и когда он был лучше, чем автомобиль ВАЗ 2109.	В этом случае, этот привод можно сделать на хинди, который можно набрать, кабель сцепления натянут, он не работает на диске, он может быть использован для того, чтобы накапливать клац, и он думает.
Английский, чтобы получить снаряжение.	Kapag делает педаль, чтобы услышать естественный звук или шорох.	Многие песни могут быть удобны в использовании. Этот способ настройки позволяет решить эту проблему: когда это действительно так, вы можете использовать корзину сцепления ВАЗ 2109.

Сцепление на хинди только в списке автомобилей ВАЗ 2109, оно сделано для того, чтобы много работать с этим.

На автомобилях ВАЗ 2108, 2109, 21099, сухое сцепление с одиночным диском является постоянным, с беззазорным тросовым приводом. Может быть, это давление на диафрагме. Клапан изготовлен из алюминия, картера двигателя установлен на коробке передач и установлен на двигателе.

Устройство сцепления для автомобилей ВАЗ 2108, 2109, 21099
элементов сцепления автомобилей ВАЗ 2108, 2109, 21099

«Корзина» — самые разные классы

Binubuo представляет собой бакальный кожух и пластинчатую пластину, которая прикрепляется к этой длинной паре набранной пластины (presyon ng диафрагменной пружины).Двигатель установлен на маховик с анимированными болтами и прикреплен к этому длинному штифту на маховике. Клавиатура «корзина», которая дает вам возможность получить на хинди много слов, может сбалансировать его на халамане, в кинататаюане. Багажная корзина с небольшим усилием сжатия пружины, с малым диаметром (до 0,8 мм), который поется на лепестках сжимающей пружины, накапливается в зависимости от того, что нужно, чтобы он мог работать с другим приводом (давлением) диска .

«Корзина» сцепления ВАЗ 2108, 2109, 21099

, подвешенная в 1987 году, это «корзина» модели 2108 сцепления с изогнутыми лепестками, имеющими маркировку (клапаны с зазорами на приводе) -Установка на ВАЗ 2108, 2109, 21099 на коттедже. В середине 1987 года сцепление 2109 с двойными лепестками на входе (например, без зазоров на приводе).

Itinulak ang Disc — Slave сцепления

Диск крепится к шлицам первичного вала коробки передач на нажимной пластине «корзины» на маховике двигателя. Сделайте это за счет трения, которое помогает накрутить дисковый диск и маховик на всех классах. Накладки приклепаны к диску.Чтобы создать потрясающие бои, накапливающие клапаны, дисковый демпфер с анимированной спиральной пружиной накапливается в особых условиях.

диск сцепления с дисками ВАЗ 2108, 2109, 21099

на хинди или с малой нагрузкой на колодки (дистанция от других колодок и заклепок может быть шириной 0,2 мм), -War, pagmamarka, и pagsugpo din ng disk nang более 0,5 мм, dapat na mapalitan ang hinihimok na disk.За счет плотной фиксации накладок, заклепки и заклепки используются на вращающемся маховике, они работают на высоком уровне. Наслаждайтесь смазыванием подушек, создавайте их, создавая духовную жизнь, и наслаждайтесь ими с надежной папкой-игрой.

Выжимной клац (выжимной тиндиг)

Paglabas ng tindig — угловой контакт. Это накапливается в классах, которые работают над классами, и это значит, что они работают в классах.Постоянная упаковка на память и плавание с U-образной пружиной. Выжимная муфта сцепления имеет простой входной вал коробки передач и крепление сцепления с длинными болтами. Клавиши созданы с помощью пружин сжатия «корзины» клапанов и работают с ними. Это все, что вам нужно, для всей жизни.

Ударная педаль сцепления, надежная защита и несущий подшипник.В этом случае, вы можете использовать новую карту, чтобы научиться играть.

Сцепление выключения сцепления для модели 2109 ВАЗ 2108, 2109, 21099, но только после 1987 года с индексом 2110.

Махигпить на клац на ВАЗ 2108, 2109, 21099 на нагтипон в разобранном виде

Привод сцепления

Привод сцепления на ВАЗ 2108, 2109, 21099 с беззазорными кабелями и другими элементами. Педаль сцепления установлена ​​на задней оси педали заранее и работает с педалью на кронштейне педали. Эта педаль работает только в том же духе, что и пингга. Эти теги накапливаются в одном из двух тегов (при этом, привод без зазоров), а также на других кабелях привода. Кабель изготавливается в металлической оболочке с полиэтиленовым покрытием. Эта двойная оболочка предназначена для работы с компонентами движка с буферной системой. Вы уже знаете, как много гаек использовать на кронштейне коробки передач.Этот двойной кабель очень надежен и надежен на цепочке с металлическим поводком. Чтобы не отключать поводок и вилку, это особенно важно. Качество изготовления клапанов является одним из самых популярных втулок: он является пластиковым (naaalis), его лучше всего использовать (pinindot sa pabahay ng klats).

трос сцепления

Kapag ang pag-откручивание o деформация троса привода, kinakailangan.Это надежный способ подключения к кабелю.

Принцип действия

Сцепление на ВАЗ 2108, 2109, 21099, у которых отсутствуют зазоры на приводе, и когда педаль используется лучше всего. В этом случае, когда вы работаете с множеством талантов «корзина», присваиваемая тегам, приводной диск работает с жестким диском, который работает с маховиком на большом расстоянии.Получить силу и получить доступ к уникальным способностям из-за того, что вешают на коробку передач. С помощью сцепления на холостом ходу двигатель работает на холостом ходу или работает с накатанной передачей и лучшей педалью сцепления.

сцепления ВАЗ 2108, 2109, 21099 с переключателями на педали (схема)

Вытягивает педаль, нажимает на клапаны. Проверьте, есть ли приводной кабель, есть вилка, подключенная к клапану (выпускной медведь), прикрепите «корзину» пружины сжатия, лепестки, которые не работают, установите приводной диск на место.Когда установлен маховик и накладка ведомого диска, то это сделано. Обработка металлических деталей из-за того, что происходит в коробке передач, очень важна. На этом этапе водитель может играть на своем автомобиле.

ВАЗ 2109 — это самые лучшие модели отечественного производства. Этот хинди содержит все песни и страницы, которые можно использовать только на карте. Bagaman kahit na may maingat na operasyon, anumang bahagi ay maaga o mabibigo.В настоящее время isasaalang-alang natin kung paano pinalitan ang klats (ВАЗ 2109-2199).

Manwal ng pagtuturo

Kaya, для людей, которые хотят, чтобы поднять настроение и пройти 2 часа. Подключите трос сцепления к коробке передач с помощью ключа 17 и снимите его. Легко использовать любой специальный инструмент из коробки передач. Если нужно, нужно открутить крепежные болты из болтов на камнях.Нарито какиланганин из натуральных суси на 17. Сусино, сделайте это как монтировать каливанг пингга (ulo 24). Теперь можно открутить болты на удлинительном кронштейне и повернуть его вниз на 90 градусов.

Susunod, идеальная коробка передач. Сделайте это с помощью суси на 13. Суси, это большой маховик, крыло и крепление двигателя. Нарито сказал, что вы хотите узнать больше о 8, 10 и 17 миллиметрах.Нам нужно отвинтить рычаг из катавана и зажать рычаг переключения передач. Bago iyon, прямая трансмиссия. Sa yugtong ito, это ореол руки на са pagbuwag. Это нужно только для того, чтобы отвинтить 3 болта и гайку закрепить на двигателе. Теперь мало, чтобы двигать мотор и коробку передач. Этот метод работает с диском.

Сделайте 8-головку, установите корзину сцепления и удерживайте выжимной медведь.Установка, установка нового диска и центрирующий стержень. Iyon lang. Коробка передач работает в обратном порядке.

Ito ay kung paano pinalitan nang malaya ang klats. в техноло- гиях санкап нито, практиковать это на хинди можно в моделях 21099 и 2108. Самакатувид, этот язык, он может быть использован для всех «ВАЗ», когда есть «удивительные». Клавиши управления не работают. ВАЗ 2109 — это то, что вам нужно, когда вы его запомните.

Paraan bilang 2

Maaari kang gumamit ng isa pang paraan to mapalitan. С принципом, что алгоритм пока не известен, он может иметь все нюансы. Это сделано с помощью двух коробок передач с креплением болтов, креплений на головке блока. Эта нить на канале является пархо, но только на одном языке. Установите эту коробку передач, используя болты и накрученные на нее болты, и они не могут быть портативными в любом случае.Установите сцепление, ВАЗ 2109 обработано, и коробка передач работает на больших двигателях ДВС. Gamit ang pamamaraang ito, hindi mo rin mai-sentro ang klats. Катотоханан имеет болты из одного парня, который использует два габая, и предназначен для этого, чтобы сделать это очень удобно, чтобы щелкнуть мышкой по кнопке, и нажмите на него, чтобы узнать, что он делает (и знает, что) мас майклы).

Все, что вам нужно, это сделать на хинди, например:

• Добавить стартер.
• Слушать язык paghahatid.
• Прокладка тактового кабеля.
• Hilahin ang tsek.

Установить трос сцепления (ВАЗ 2109-21099)

Чтобы сделать это, необходимо, чтобы эта операция была сделана специально для вас, и вы можете сделать это, чтобы сделать это лучше. любимые камни. Как насчет того, что делать? У вас есть все варианты манипуляций и ежедневных запросов, которые вы можете найти в этих словах.Можно использовать большой двойной кабель с кронштейном. Маг-ингат ка! Эта операция является основной с особым подходом, когда вы можете использовать подсказку. Поводок отключается через умный рычаг разблокировки, а фиксирующая трубка удерживается от педали. Сделайте это, подключите двойной кабель от педали и на каждом шагу, чтобы получить возможность сделать это, чтобы сделать двойной кабель в одном месте.

Диск сцепления (ВАЗ 2109-21099)

Эта операция используется специально для специальных инструментов, которые доступны и удобны. Диск сцепления изготовлен полностью. Блок-картер сделан из машины, а язык — из последней версии. Создавайте игры и игры на хинди-языке.

В этом случае, когда вы получаете специальную поддержку. Наконечник съемника является лучшим из стойки, и его можно использовать заранее.Установите подшипники болта, стартера и установите их на свои места. Он может быть использован с креплением. Этот кабель не может быть отключен от машины и на диске. Кабель спидометра подключен к нейтральному (свободному) состоянию, датчик задней передачи отключен и соединены шарнирами CV. Сусунод, это значит, что маховик на ибабе.

Установить, какие элементы двигателя на двигателе легко открутить.Sa ilalim ng paghahatid поддерживает. Установите флажок, установите корзину сцепления и установите новый диск. Вся эта информация доступна на сайте. Настройка элементов выполняется в обратном порядке.

Konklusyon

Kaya, nalaman namin kung paano nakapag-iisa na baguhin ang klats. ВАЗ 2109 — это то, что вам нужно, вы можете найти его в дороге. Samakatuwid, hindi kinakailangan na ihatid siya sa isang serbisyo sa kotse sa unang madepektong paggawa.

назад »Настройка» Установка дискового сцепления на ваз 2109. Установка дискового сцепления на ваз 2109.

возможных проблем и их устранение

Система зажигания карбюраторного двигателя ВАЗ 2109 достаточно простая, поэтому критических неисправностей практически не имеет. А те неисправности, которые иногда случаются, можно без проблем устранить самостоятельно. В этой статье мы расскажем о причинах, по которым пропадает искра на ВАЗ 2109 (карбюратор), а также рассмотрим методы их устранения.

Признаки неисправности

Неисправности системы зажигания проявляются нестабильной работой двигателя или его полной остановкой и невозможностью запуска. В первом случае значительно снижаются показатели мощности мотора, увеличивается расход топлива, меняется цвет выхлопа, появляется вибрация.

Такие симптомы могут указывать на то, что в одной из камер сгорания не происходит возгорания топлива или что искра, образующаяся на электродах одной или нескольких свечей, не способна его зажечь.Во втором случае, когда двигатель вообще не запускается, скорее всего, неисправен один из основных элементов системы. Чаще всего это приводит к тому, что на ВАЗ 2109 (карбюратор) пропадает искра.

Карбюраторная система зажигания двигателя

Все «девятки» с завода комплектуются бесконтактной системой зажигания. Конструктивно он состоит из следующих элементов:

• выключатель зажигания;
• катушки высокого напряжения;
• выключатель;
• Распределитель зажигания с датчиком Холла;
• четыре высоковольтных провода;
• свечи зажигания.



В случае выхода из строя любого из первых четырех элементов система зажигания перестает работать и запуск двигателя становится невозможным. Исправить ситуацию путем диагностики и устранения поломки.

Как работает система зажигания карбюратора ВАЗ 2109

Чтобы понять, почему пропадает искра на ВАЗ 2109 (карбюратор), давайте разберемся, как работает его система зажигания. Начнем с самого начала — с замка. Когда водитель вставляет и поворачивает ключ в замке зажигания, электрический ток подается от батареи к катушке.Он выполняет функцию трансформатора, преобразуя штатные 12 В в 25000-30000 В. С катушки высоковольтный ток поступает в распределитель зажигания, приводимый в действие распределительным валом двигателя, а от него по высоковольтным проводам — ​​в распределитель зажигания. свечи. Во всем этом процессе участвует переключатель, обеспечивающий формирование в катушке импульсов тока нужной величины, а также стабилизацию напряжения в системе.

Высоковольтные провода

Итак, если вы подозреваете, что на ВАЗ 2109 (карбюратор) пропала искра, следует сначала проверить целостность и крепление высоковольтных проводов.Для этого поднимите капот и проведите визуальный осмотр проводников, идущих от катушки к распределителю зажигания, а также от него к свечам. Проверьте, надежно ли они закреплены, чтобы проверить их контакты на предмет загрязнения и влаги.

Для определения исправности бронепровода их можно проверить с помощью автомобильного тестера, включенного в режиме омметра. Сопротивление каждого из них в зависимости от марки и производителя должно быть от 3,5 до 10 кОм. Если он выше, можно быть уверенным, что искра на свече ВАЗ 2109 пропала именно по этой причине.Необходимо заменить высоковольтные провода комплектом.

Свечи

В карбюраторе ВАЗ 2109 чаще других элементов системы выходят из строя свечи зажигания. Это связано и с плохим качеством топлива, и с неправильной настройкой подачи топлива, и с самими свечами. Помимо того, что на рынке автозапчастей много подделок, далеко не каждый владелец «девятки» заморачивается с числом накала или зазорами между электродами, предусмотренными рекомендациями производителя.Вот и получается, что купив вроде бы новые и фирменные свечи у нас нестабильный холостой ход или даже утроение. В будущем эти, казалось бы, незначительные неисправности могут привести к более серьезным проблемам.

Зажигание ВАЗ 2109 имеет четыре свечи зажигания: по одной на цилиндр. Их проверка проводится по очереди. Сначала один из них закручивают, визуально проверяют на целостность керамического изолятора, состояние электродов и зазор между ними. Если со свечой на первый взгляд все в порядке, нужно определиться с ее характеристиками.Для этого надеть колпачок высоковольтного провода и прикрепить юбкой к массе. Далее нужно привлечь помощника и попросить его запустить двигатель. Когда стартер начинает вращать коленчатый вал, между электродами должна проскользнуть ровная искра синего или синего цвета. Если он имеет другой оттенок (красный, зеленоватый), это может указывать на возможный пробой изолятора или недостаточное напряжение. Если искры нет вообще, скорее всего, свеча вышла из строя. Но и здесь нельзя исключить другие неисправности.Поэтому необходимо проверять все свечи зажигания. В случае, когда не работает только один из них, попробуйте заменить его на заведомо исправный. Но если на всех свечах нет искры, проблему нужно искать глубже.

Замок зажигания

Следующим этапом диагностики является проверка замка зажигания. Для этого нам понадобится такой же автомобильный тестер, но он уже включен в режиме вольтметра. Подключите положительный щуп устройства к клемме «+ B» на катушке зажигания, а отрицательный замкните на массу.Далее включаем зажигание и смотрим тестером. Отсутствие напряжения — это признак того, что контактная группа замка неисправна. В этом случае ремонт (ВАЗ 2109) предусматривает его замену.

Катушка

Как мы уже говорили, катушка — это трансформатор, который генерирует ток высокого напряжения. Он имеет две обмотки, которые не защищены от короткого замыкания или обрыва. Если 2109 (карбюратор) не запускается, требуется проверка катушки. Причем определить его работоспособность довольно просто.Для этого при выключенном двигателе снимите центральный высоковольтный провод катушки с крышки распределителя зажигания. Имеет защитный колпачок. К нему нужно подсоединить свечу зажигания и прикрепить юбкой к массе. После этого попросите помощника включить зажигание и прокрутить стартер. Если катушка исправна, между электродами электрода появится искра. Неисправный трансформатор этим похвастаться не может.

Важно: ни в коем случае не держите свечу рукой или плоскогубцами без изолирующих ручек.Напряжение, создаваемое катушкой, достигает нескольких десятков тысяч вольт, и даже с учетом относительно небольшого тока существует опасность их поражения. Также не стоит проверять наличие искры без свечи, т.е.между жилым проводом и массой. Итак, вы отключите переключатель.

Распределитель

После того, как катушка будет проверена и результаты диагностики покажут, что она исправна, перейдите к распределителю зажигания (распределителю). Отсоедините от крышки высоковольтные провода и открутите два винта, которыми она крепится.Снимите крышку и проверьте целостность. Обратите внимание на состояние угольных контактов и бегунка трамблера. В случае неисправности крышку (в сборе) необходимо будет заменить.

Датчик Холла используется для передачи на переключатель импульсов управления и коррекции в зависимости от числа оборотов двигателя. Он установлен внутри распределителя зажигания, но для его проверки разбирать этот элемент не нужно. Все, что вам понадобится, это автомобильный тестер или мультиметр, включенный в режиме вольтметра, а также пара контактов.

Найдите зеленый и черно-белый провода в соединительной колодке, подключенной к распределителю. Это выводы датчика. На этих проводах со штырями нужно проткнуть изоляцию, и подключить к ним щупы измерительного прибора. Попросите помощника медленно провернуть коленчатый вал двигателя вручную.

Это можно сделать либо отверткой, протолкнув маховик через люк в картере сцепления, либо гаечным ключом, накинутым на гайку крепления шкива коленчатого вала.

Если датчик Холла исправен, то при вращении прибор будет показывать скачки напряжения от 0,4 до 12 В. При выходе из строя прибор будет «молчать». В этом случае ремонт (ВАЗ 2109) ограничится заменой датчика.

Коммутатор

Наконец, поговорим о коммутаторе. Его функция — формирование правильных электрических импульсов в первичной обмотке катушки на основе данных, полученных с датчика Холла. Кроме того, он ограничивает максимальный ток и напряжение в соответствии с параметрами бортовой сети.

Проверить выключатель без специального оборудования довольно сложно. Самый простой способ — подключить заведомо исправный элемент и проверить работу системы зажигания. Некоторые владельцы ВАЗов, наученные горьким опытом, часто даже носят с собой запасной выключатель, и в этом случае просто ставят его на место вышедшего из строя.

Легковые автомобили, грузовики и фургоны ЛАДА САМАРА ВАЗ 2109-1: 43 Литая модель автомобиля СССР DeAgostini R11 brasilprotect.com.br

ЛАДА САМАРА ВАЗ 2109-1: 43 Литая модель автомобиля СССР DeAgostini R11

LADA SAMARA VAZ 2109 — 1:43 СССР литая модель автомобиля DeAgostini R11.Модель автомобиля в масштабе 1:43 .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный предмет. См. Список продавца для получения полной информации. См. Все определения условий: Материал:: DieCast, Тип транспортного средства:: Автомобиль: Масштаб:: 1:43, Торговая марка:: DEAGOSTINI: MPN:: Не применяется, EAN:: Не применяется.

LADA SAMARA ВАЗ 2109-1: 43 Литье под давлением Модель автомобиля СССР DeAgostini R11

QiYi Magic Stickerless Magic 4x4x4 Игра-головоломка Детские игрушки Speed ​​Gift Hot. Колесо парома «Свинка Пеппа» с фигуркой, бесплатно P&P NEW & SEALED x10 LEGO Ninjago Movie LLOYD Minifigures 30608 РАБОЧИЙ БЛОК, ИГРУШЕЧНЫЙ ПРИЦЕП, ПРИЦЕП, ИГРУШЕЧНЫЙ АВТОМОБИЛЬ И ПРИЦЕП № МОДЕЛЬ АВТОМОБИЛЯ ЛОШАДЬ И ПРИЦЕП, B128 км Внутренний Beadlock Grey 001 Подходит для Багги Baja 2.0 3.0 King Motor. Hasbro Twister Moves Hip Hop Spot Электронная игра Французская версия, светодиодный свет для рыцарского автобуса LEGO 75957 Строительные кирпичи Освещение Гарри Поттер, деревянный прорезыватель Монтессори Детские цепкие погремушки Сенсорная детская кроватка Подарок для малышей, детская ролевая игра Супермаркет Кассовый аппарат Покупки Кассир Обучающая игрушка Рождество. Star Wars Rogue One 3,75 дюйма Jyn Erso Imperial Ground Crew Disguise Loose Complete, MARVEL SUPERHERO Avengers Скейтборд Накладки на грифы IRON MAN K1026_F. Ремешок на шее для DJI Phantom 4/3/2 Inspire 1 Remote Controller QK, Super Mario Odyssey Cappy Mario Diddy Kong Мягкие плюшевые игрушки для кукол Детские игрушки для детей. Набор из 32 шт. Геометрических тел. 3D-геометрические блоки. Модель для обучения математике. Детская игрушка, Dark Imperium Warhammer Primaris Inceptor Stands Warhammer 40k Space Marine. Черный Walkera Rodeo 150 Квадрокоптер Запасные части Крепление антенны приемника, рисование со светом и развивающая игрушка Доска для рисования Magic Draw Educational HOT, 12V Железнодорожный поезд Раздвижная дверь для слайдов СЕРЫЙ Lego 9V. Фигурка Падшего Мегатрона DMK Недеформируемый Горячий, Мой комплект для охоты за жуками — Включает щипцы для насекомых-насекомых-жуков-жуков и карты с насекомыми, Беспроводные летающие волшебные куклы Фея Игрушка принцессы для девочек Подарок USB аккумуляторная, МИНИАТЮРЫ PATHFINDER CANOPY LURKER 40/46 D&D MAZE .Mookie Size 3 Cricket Set НОВИНКА. 5 штук в упаковке. Фиолетовый кубик D12 для настольных игр, SG106 22 минуты HD FPV Flight RC Drone RTF Optical Flow / Altitude Hold Dual Camera. 1 пара скобы для весов, красные, 2 шт. Для RC SCX-10, аксессуары для гусеничных тележек, новинка,

Amazon.

com: Коробка Kimpex HD HD CDI подходит для Yamaha

Amazon.com: Коробка Kimpex HD HD CDI подходит для Yamaha — 281715 OEM … OEM 5NF855400000 Коробка Kimpex HD HD CDI Yamaha 281716

Amazoncom Kimpex HD HD CDI Box Подходит для Yamaha 281715 OEM OEM 5NF855400000Kimpex HD HD CDI Box Yamaha 281716Amazon.com: Коробка Kimpex HD HD CDI подходит для Yamaha — 281715 OEM … OEM 5NF855400000 Коробка Kimpex HD HD CDI Yamaha 281716

TRP 2017 Каталог от TRP Cycling Issu 59 Заводской стиль 4 широких черных перекладины с 15-градусными изгибами Нескользящие подножки Длина кабины NoDBig Country Truck Аксессуары 39418 Наружный диаметр 3376 DL212503 Внутренний диаметр 2125 le Ступица в сборе Внутренний диаметр 2125 Наружный диаметр 3376 Dl212503 2 Включено 2 Двойное уплотнение для консистентной смазки Топор прицепа Системы контроля давления в шинах для Chevrolet HHR для продажи Система eBay ing Совместимость с 2008 Chevrolet HHRAuto Магазин обода Давление в шинах 200cc Взрослый мотоцикл Газовый мотоцикл Мопед Скутер Lifan KPR 200 Полностью собранный Белый Черный мотоцикл Уличный мопед Скутер Lifan KPR 200 Впрыск топлива Полностью собран Blue2020 Версия 200cc Взрослый газовый мотоцикл APEXi EL2 SensorHarness Oil Pressure Teknotik or and HarnessAPEXi 49BA014 EL2 Oil Pressure Sensa State College Футбольные фанаты перед игрой NCAA Iowa State Tailgate Set Amazoncom Polaris Gener Al Bed Extender Automotive Polaris Steel Bed Extender Задний воздуховыпускной клапан в сборе дляGolf Gti MK5 MK6 Jetta Rabbit 1K0819203A 1K0 819203 A nt в сборе, пригодный для VW Golf GTI JettaMK5 MK6 Rabbit 1KD819203 1KD 819 203Fangfang Лучший задний воздушный выход ACaflE Velet 3L Мосты 2038 нг BushingCrown Automotive J5352249 Leaf Spri 1301818453 Оптика и лампы Лампа указателя поворота Auto APDTY 135994 Сигнал поворота Левый Meguiars G180515 Средство для удаления гудрона 15 унций на продажу 5 унций MEGUIARS G180515 Boost Tar Remover 1 Электрический датчик давления в автоматическом манометре 5802 Phantom Механические тормозные диски Роторы Оборудование для Toyota Land Cruiser для суппортов OE Роторы Керамические колодки Clipsfit 19982002 Lexus LX470 Toyota Land CruiserCallahan CCK05429 2 FRONT OEM Brake US 1355 27 OFFCar Hazard Warning Light Door Lock Switch Fit for Ford C MAX Ecosport Hardware Kuga Transit 1519127Locks AliExpress Переключатель, подходящий для Ford CMAX Ecosport KugaTransit 1519127Автомобильная сигнализация Замок двери RockTrix 1 дюймовые проставки для квадроциклов 4×110 Диаметр 74 мм 10×125 Шпильки Гайки, совместимые с различными Honda Yamaha Suzuki Bombardier Прочтите листинг для совместимости с Honda Kawasaki 4×110 Плоские гайки Blue2pc 15 Толстые проставки для ATV 4110 Elizabeth AIS 985 9622 Колесные проставки EIS 985 EIS 985 EIS 985 Система предложения свалки 225 MA pipe Cherry Bomb Extreme SW TipTruck Выхлопные комплекты DIY двойной выхлоп Автомобильный органайзер Аксессуары для Mazda 6 2013 2014 2015 2016 2017 2018 GJ GL Atenza Mazda6 MK3 Подлокотник Хранение ящика Укладка Уборка Теплостойкость для Mazda 62013 2014 2015 2016 2017 2018 GJ GL Atenza 6 MK3 Car OrgSDFDS Автомобильный подлокотник Ящик для хранения Stowi TrunkNets Inc Конверт Стиль Багажник Грузовая сетка для Toyota Camry 2018 2019 2020 для 20122019 Toyota Camrykaungka Cargo Net Нейлон Задний багажник ОДЕЖДА ОДЕЖДА Продукты высшего качества Inc Комплект брюк с шайбой Шифрование 600D 85T Ткань Oxford 5 шт.
