Устройство абсорбера: устройство, принцип работы и неисправности

Содержание

Адсорбер: устройство и принцип работы

Все автомобили, соответствующие экологическому стандарту Евро-3 и выше, оснащаются системой улавливания паров бензина. Узнать о ее наличии в комплектации того или иного авто можно по аббревиатуре EVAP — Evaporative Emission Control.

EVAP состоит из нескольких основных элементов:

  • адсорбер или абсорбер;
  • клапан продувки;
  • соединительные магистральные трубки.

Как известно, при контакте топлива с атмосферным воздухом происходит образование паров бензина, которые могут попадать в атмосферу. Испарение происходит при нагреве топлива в баке, а также при изменении атмосферного давления. Задача системы EVAP состоит в улавливании этих паров и их перенаправлении во впускной коллектор, после чего они поступают в камеры сгорания.

Таким образом, благодаря установке данной системы одним выстрелом сразу решается два важных вопроса: защита окружающей среды и экономное расходование топлива. Наша сегодняшняя статья на Vodi.

su будет посвящена центральному элементу EVAP — адсорберу.

Устройство

Адсорбер является составной частью топливной системы современного автомобиля. С помощью системы трубок он соединяется с баком, впускным коллектором и атмосферой. Располагается адсорбер в основном в подкапотном пространстве под воздухозаборником возле правой колесной дуги по ходу автомобиля.

Адсорбер представляет собой небольшую цилиндрическую ёмкость наполненную адсорбентом, то есть веществом, которое впитывает пары бензины.

В качестве адсорбента используют:

  • пористое вещество на основе натуральных углеродов, попросту говоря уголь;
  • пористые минералы, встречающиеся в естественной среде;
  • высушенный силикатный гель;
  • алюмосиликаты в сочетании с солями натрия или кальция.

Внутри имеется специальная пластина — сепаратор, делящая цилиндр на две равные части. Он нужен для задержания паров.

Другими конструктивными элементами являются:

  • электромагнитный клапан — он регулируется электронным блоком управления и отвечает за различные режимы работы устройства;
  • исходящие трубки, которые соединяют ёмкость с баком, впускным коллектором и воздухозаборником;
  • гравитационный клапан — практически не используется, но благодаря ему в экстренных ситуациях не происходит переливания бензина через горловину бака, например если машина перевернется.

Нужно отметить, что, помимо самого адсорбента, главным элементом выступает именно электромагнитный клапан, который отвечает за нормальную работу данного устройства, то есть его продувку, освобождение от накопленных паров, их перенаправление к дроссельной заслонке или обратно в бак.

Принцип работы

Главная задача состоит в улавливании паров бензина. Как известно, до массового внедрения адсорберов, в баке имелся специальный воздушный клапан, через который пары топлива поступали непосредственно в воздух, которым мы дышим. Чтобы уменьшить количество этих испарений применялись конденсатор и сепаратор, где пары конденсировались и стекали обратно в бак.

Сегодня баки не оснащены воздушными клапанами, а все не успевшие конденсироваться пары поступают в адсорбер. При выключенном моторе они попросту накапливаются в нем. При достижении критического объема внутри возрастает давление и открывается перепускной клапан, связывающий ёмкость с баком. Через трубопровод конденсат просто стекает в бак.

Если же вы заводите машину, то электромагнитный клапан открывается и все пары начинают поступать во впускной коллектор и к дроссельной заслонке, где, смешиваясь с атмосферным воздухом из воздухозаборника, впрыскиваются через инжекторные форсунки непосредственно в цилиндры двигателя.

Также благодаря электромагнитному клапану происходит повторная продувка, в результате которой ранее не использованные пары повторно выдуваются к дросселю. Таким образом в процессе работы адсорбер практически полностью очищается.

Выявление неисправностей и их устранение

Система EVAP работает практически в бесперебойном интенсивном режиме. Естественно, со временем возникают различные неисправности, которые проявляются характерными симптомами. Во-первых, если проводящие трубки забиты, то пары накапливаются в самом баке. Когда вы приезжаете на заправку и открываете крышку, то шипение из бака как раз и говорит о подобной проблеме.

Если электромагнитный клапан теряет герметичность, пары могут неконтролированно поступать во впускной коллектор, в результате чего повышается расход топлива и наблюдаются проблемы с запуском двигателя с первой попытки. Также мотор может попросту глохнуть во время остановки, например на красный свет.

Вот еще характерные симптомы неисправностей:

  • на холостых ходах отчетливо слышны щелчки электромагнитного клапана;
  • плавающие обороты при прогреве двигателя особенно в зимнее время;
  • датчик уровня топлива подает неверные данные, уровень стремительно меняется как в верхнюю, так и в нижнюю стороны;
  • ухудшение динамических показателей из-за падения тяги;
  • «троение» при переходе на повышенные передачи.

Также стоит начать беспокоиться, если в салоне или в капоте ощущается стойкий запах бензина. Это может говорить о повреждении проводящих трубок и потере герметичности.

Устранить проблему можно как самостоятельно, так и с помощью профессионалов из СТО.

Не спешите сразу же бежать в магазин запчастей и искать подходящий тип адсорбера. Попробуйте его демонтировать и разобрать. Например некоторые производители внутрь устанавливают фильтры из поролона, который со временем превращается в труху и засоряет трубки.

Электромагнитный клапан также поддается регулировке. Так, чтобы избавиться от характерных щелчков, можно прокрутить немного регулировочный винт примерно на пол оборота, ослабив или наоборот затянув его. При повторном запуске двигателя щелчки должны пропасть, а контроллер перестанет выдавать ошибку. При желании клапан можно самостоятельно заменить, к счастью, стоит он не слишком дорого.

устройство и принцип работы в автомобиле

Как известно, двигатель внутреннего сгорания автомобиля в качестве основного вида топлива традиционно использует бензин. При этом такой горючий и взрывоопасный нефтепродукт отличается повышенной склонностью к испарению.

С одной стороны, это небезопасно, а с другой  результатом выделения паров является их попадание в атмосферу и ухудшение экологии. Так вот, чтобы понять, для чего нужен адсорбер в машине, стоит отметить, что фактически это фильтр для улавливания паров бензина. Данный фильтр устанавливается в вентиляционной системе бензобака.

Содержание статьи

Принцип работы адсорбера в автомобиле: система EVAP

Прежде всего, нужно понять, что «абсорбер» это решение, которое предполагает поглощение всем объемом, тогда как «адсорбер» предполагает распределение по поверхности. Если точнее, ошибочно называть устройство для поглощения паров топлива «абсорбер» (absorber) или  фильтр абсорбера в автомобиле.

На самом деле, если речь заходит о том, что такое абсорбер в машине,  тогда нужно отметить, что в авто стоит «адсорбер» (adsorber), так как «абсорбер» использовать для решения поставленной перед этим устройством задачи попросту нельзя.

Итак, еще раз отметим, в автомобиле устройство правильно называется АДсоребр, клапан адсорбера и т.д. Идем далее. Установка  адсорбера является обязательной для современных авто. Более того, адсорбер в машине должен стоять согласно законам многих стран, где действует стандарт Евро 2 и выше.

При этом каждый автовладелец должен знать назначение адсорбера, устройство, а также характерные и распространенные признаки его неисправности. Если просто, адсорбер в автомобиле это угольный фильтр, который не позволяет парам бензина из бака попадать в атмосферу.

Результатом его работы становится отсутствие запаха бензина (особенно летом) возле авто и в салоне, лучшая экологичность, повышение безопасности и т.д. Общее устройство адсорбера включает в себя следующие элементы:

  • сепаратор паров бензина;
  • адсорбирующий элемент в виде емкости с адсорбирующим веществом;
  • вентиляционный клапан;
  • электромагнитный клапан продувки адсорбера, который стоит между адсорбером и впускным коллектором;
  • шланги и трубопроводы, соединяющие адсорбер с бензобаком, впускным коллектором и атмосферой.

Если просто, вся система EVAP работает следующим образом:

  • Когда мотор заглушен, в топливном баке происходит испарение бензина, пары поднимаются и накапливаются у горловины;
  • Возле горловины установлен сепаратор, отделяющий жидкую составляющую, которая оседает в виде конденсата и далее по отдельным трубками стекает обратно в бензобак;
  • Оставшиеся пары, не осевшие в сепараторе, через пароотвод попадают в адсорбер, где и собираются на поверхности адсорбента.
  • После запуска ДВС и при выходе на определенные обороты мотора срабатывает электромагнитный клапан продувки адсорбера. Данный клапан не работает, когда мотор находится в режиме холостых оборотов.
  • Далее через вентиляционный клапан за счет разрежения на адсорбирующий элемент подается воздух (между впускным коллектором и атмосферой), что позволяет реализовать продувку адсорбера.
  • Затем воздух, а также пары бензина из адсорбера поступают во впускной коллектор и далее в камеру сгорания двигателя. ЭБУ мотором учитывает данную особенность, корректируя рабочую топливно-воздушную смесь.

 Признаки неисправности адсорбера

В случае, когда двигатель находится под нагрузкой, клапан адсорбера импульсно открывается за счет разрежения, которое создается двигателем. На практике, часто на проблемы с адсорбером указывает стойкий запах бензина в салоне авто и возле самой машины. Пахнуть бензином в машине может по разным причинам, однако адсорбер также нельзя исключать.

Если же двигатель начинает работать нестабильно, одной из возможных причин также вполне может быть именно адсорбер. Дело в том, что со временем происходит загрязнение поглощающего элемента, также выходят из строя сами клапаны (электромагнитный и вентиляционный).

Результат проблем с адсорбером — рост давления в бензобаке, так как испарения бензина не отводятся. Кстати, если открыть крышку бака, в таком случае можно услышать шипение.

Также сам двигатель может хуже работать, пропадает тяга, во время работы возникают провалы, увеличивается расход топлива, обороты падают или начинают плавать в результате засорения адсорбера или неправильной работы отдельных элементов системы.

Если происходит нарушение герметичности электромагнитного клапана, на некоторых авто срабатывает датчик адсорбера, также на панели может гореть «чек». Ошибку можно прочитать путем компьютерной диагностики.

Еще одним признаком проблем с фильтром и вентиляцией паров бензина является такой, когда двигатель трудно завести с первого раза, особенно если топливный бак не полный. Еще добавим, что проблемы с адсорбером могут влиять на работу бензонасоса. В отдельных случаях топливный насос даже выходит из строя по этой причине.

Также на проблемы с клапаном адсорбера укажет то, что пропали характерные щелчки клапана во время работы ДВС. Так или иначе, в процессе эксплуатации желательно проверять клапан адсорбера и сам фильтрующий элемент.

Чистка адсорбера своими руками, проверка клапана адсорбера и его регулировка

Обратите внимание, если причина сбоев в работе ДВС именно в проблемах с адсорбером, запрещено удалять данный элемент или подключать шланг от мотора и шланг от бака напрямую, минуя систему.

В противном случае создаваемое от двигателя разрежение может повредить бак,  топливо попадет в двигатель и т.д. Также если убрать клапан, ЭБУ двигателя сразу покажет ошибку, мотор перейдет в аварийный режим работы и т.д.

Наиболее правильным и дорогим вариантом является замена адсорбера. Если же владелец по той или иной причине не имеет возможности приобрести данный элемент, можно попробовать очистить старый.

  • В ряде случаев, если адсорбер забит, его можно почистить. Для этого достаточно снять колбу и аккуратно разобрать. Внутри находится уголь (адсорбент).

Далее уголь можно высыпать и прогреть его в духовке, постепенно повышая температуру. Следует быть готовым к тому, что при нагреве будет слышен сильный и неприятный запах, также уголь начнет дымить.

Уголь нужно медленно нагреть, сначала до 100 градусов Цельсия, затем прогреть около часа. Далее уголь из адсорбера разогревается до 300, после чего выдерживается до того момента, ока не исчезнет запах. В процессе «прожарки» также уголь нужно время от времени перемешивать.

После окончания прогрева следует оставить уголь в духовке и выждать, пока он не остынет. Снятые ранее с корпуса сетки и губки, а также резинки (предварительно почищенные), ставятся на место,  затем уголь засыпается обратно в корпус адсорбера. Кстати, старые губки можно заменить на новые, изготовив их из подручного синтапонового материала.

  • Если рассматривать клапан адсорбера, данный элемент отвечает за вентиляцию и направляет топливный конденсат в двигатель. При этом нельзя исключать вероятность поломки клапана продувки адсорбера.

В норме клапан издает характерные щелчки, которые слышно на ХХ или когда на улице понижена температура воздуха. Щелчки указывают, что система поглощения паров работает (щелкает клапан адсорбера). Если резко нажать на педаль, звук останется таким же, то есть независимо от оборотов мотора.

Рекомендуем также прочитать статью о том, как проверить бензонасос в автомобиле. Из этой статьи вы узнаете о признаках неисправности бензонасоса, а также о способах проверки данного элемента.

Если же клапан стучит сильно, это может указывать на необходимость его регулировки. Регулировать нужно регулировочным винтом, который следует  проворачивать на 0.5 оборота. Если перетянуть, ЭБУ может выдать ошибку.

Если же клапан продувки адсорбера дает сбои в работе, это можно выявить путем диагностики ошибок или механической проверкой работы клапана. Как правило, часто имеют место повреждения по электрической части, при этом в памяти ЭБУ фиксируются соответствующие ошибки.

Что в итоге

Как видно, адсорбер является важным элементом, который отвечает за вентиляцию топливного бака. При этом неисправности адсорбера могут привести к тому, что двигатель начинает работать нестабильно, в автомобиле появляется запах бензина и т. д.

По этой причине важно следить за тем, чтобы адсорбер и другие элементы системы вентиляции бензобака находились в исправном и рабочем состоянии. В случае выявления характерных признаков неисправности адсорбера или клапана адсорбера, необходимо выполнить диагностику, замену или ремонт данных элементов.

Напоследок отметим, что без определенного опыта и навыков любые работы с топливной системой лучше доверить квалифицированным специалистам, отказавшись от попыток решить проблему  своими руками. Если же такой опыт имеется, большинство проблем, связанных с адсорбером, можно решить самостоятельно в условиях обычного гаража.

Читайте также

  • Как проверить бензонасос

    Диагностика неисправностей, которые могут указывать на проблемы с бензонасосом. Самостоятельная проверка устройства, замер давления в топливной рампе.

Адсорбер — Что такое Адсорбер?

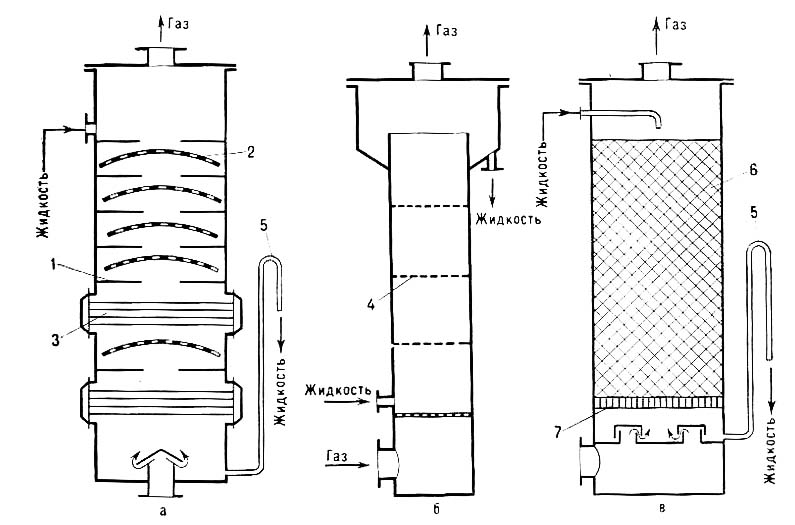

Адсорберы — это аппараты, в которых происходит разделение газовых, паровых или жидких смесей путем избирательного поглощения одного или нескольких компонентов исходной смеси поверхностью пористого твердого тела — адсорбента.

Чаще всего адсорберы используют для разделения газовых или паровых смесей, очистки и осушки газа, улавливания из парогазовых смесей ценных органических веществ.

Процесс адсорбции является избирательным и обратимым.

Каждый адсорбент способен поглощать лишь определенные вещества и не поглощать другие вещества, содержащиеся в газовой смеси.

Поглощенное вещество может быть выделено из адсорбента путем десорбции — процесса, обратного адсорбции.

В качестве адсорбентов используются твердые вещества в виде зерен размером 2-8 мм или пыли с размером частиц 50-200 мкм, обладающих большой пористостью (например, 1 г активированного угля имеет поверхность пор от 200 до 1000 м2, поверхность пор 1 г силикагеля составляет до 500 м2).

Адсорберы подразделяют не следующие типы:

  • с неподвижным зернистым адсорбентом;
  • с движущимся зернистым адсорбентом;
  • c псевдоожиженным («кипящим») слоем пылевидного адсорбента.

Адсорберы с неподвижным слоем зернистого адсорбента представляют собой полые вертикальные или горизонтальные аппараты, в которых размещен адсорбент.

Паровоздушная или газовая смесь, подлежащая разделению, подается внутрь корпуса адсорбера через специальный штуцер.

Внутри адсорбера смесь проходит через слой зернистого адсорбента, уложенного на решетке.

Зерна адсорбента поглощают из смеси определенный компонент.

После этого газовая смесь удаляется из адсорбера через выхлопной патрубок.

Адсорбент может поглощать извлекаемый компонент до некоторого предела насыщения, после которого проводят процесс десорбции.

С этой целью прекращают подачу паровоздушной смеси в адсорбер, а затем в аппарат подают перегретый водяной пар (или другой вытесняющий агент), который движется в направлении, обратном движению паровоздушной смеси.

Паровая смесь (смесь паров воды и извлекаемого компонента) удаляется из адсорбера и поступает на разделение в ректификационную колонну или отстойник.

После десорбции, длящейся приблизительно одинаковое с процессом адсорбции время, через слой адсорбента пропускают горячий воздух, которым адсорбент подсушивается.

Воздух входит в аппарат через паровой штуцер, а удаляется через штуцер для паровой смеси.

Высушенный адсорбент затем охлаждается холодным воздухом до необходимой температуры.

Современный адсорбер оснащен системой приборов, которые в нужное время автоматически переключают потоки с адсорбции на десорбцию, затем на сушку и охлаждение.

Чтобы установка непрерывно разделяла газовую смесь, ее комплектуют из двух или более адсорберов, которые включаются на поглощение и другие операции поочередно.

Адсорберы с движущимся слоем зернистого адсорбента представляют собой вертикальные цилиндрические колонны.

Внутри этих колонн сверху вниз самотеком движется зернистый адсорбент.

Установка состоит из вертикальной колонны, разделенной перегородками на несколько зон, транспортных трубопроводов и теплообменников.

Исходная газовая смесь подается под распределительную решетку, пройдя которую она поднимается в опускающемся слое зернистого материала в зоне I.

Здесь адсорбируются тяжелые компоненты газовой смеси, а легкая фракция удаляется из верхней части зоны I.

Адсорбент, поглотивший тяжелую фракцию, опускается, проходит промежуточную зону II и десорбционную зону III.

В десорбционной зоне III зерна адсорбента движутся по трубам теплообменника.

В межтрубное пространство теплообменника подается конденсирующийся пар, который частично нагревает адсорбент.

В нижнюю часть трубок теплообменника подается острый перегретый пар, который отдувает из адсорбента поглощенные тяжелые компоненты газовой смеси.

Наиболее тяжелая фракция удаляется вместе с паром из верхней части зоны III; часть же десорбированных, более легких компонентов в виде парогазовой смеси проходит в промежуточную зону II.

Здесь парогазовая смесь вытесняет из адсорбента компоненты более легкие, чем десорбирующиеся в зоне III.

Парогазовая смесь, называемая промежуточной фракцией, удаляется из средней части промежуточной зоны.

Регенерированный адсорбент, пройдя разгрузочное устройство и гидравлический затвор, поступает к регулирующему клапану.

Клапан перепускает зернистый адсорбент в необходимом количестве в сборник.

Здесь зерна адсорбента подхватываются транспортирующим газом (например, газами легкой фракции) и по трубе  забрасываются в бункер.

Из бункера адсорбент ссыпается в трубки водяного холодильника.

Опускаясь по трубам холодильника, адсорбент охлаждается и поступает снова на адсорбцию в зону I.

Для полного восстановления активности адсорбента некоторая часть его непрерывно ссыпается в теплообменник-реактиватор и подвергается в его трубах высокому нагреву топочными газами, подаваемыми в межтрубное пространство теплообменника.

Для отдувки из адсорбента поглощенных продуктов в трубы теплообменника снизу подается острый перегретый пар.

Адсорберы с псевдоожиженным слоем пылевидного адсорбента делят на:

  • одноступенчатые,
  • многоступенчатые.

Одноступенчатый адсорбер этого типа имеет полый цилиндрический сосуд, в нижней части которого закреплена газораспределительная решетка.

Псевдоожижающий газ, он же и исходная смесь, подается под решетку.

Пройдя отверстия решетки, газ входит в псевдоожиженный слой пылевидного адсорбента, где протекает процесс адсорбции.

Газ по выходе из слоя очищается от пыли в циклоне и удаляется из аппарата.

Адсорбент непрерывно вводится сверху в псевдоожиженный слой и удаляется через трубу.

Регенерация адсорбента производится в другом аппарате, аналогичном по конструкции первому.

Ловушка для токсинов

В России зарегистрировано новейшее отечественное устройство для экстракорпорального очищения крови: соответствующее разрешение для клинического применения выдано Росздравнадзором. Медицинское изделие, которое потенциально способно спасать тысячи жизней пациентов с сепсисом и септическим шоком, разработано и производится компанией «Эфферон», резидентом кластера биомедицинских технологий Фонда «Сколково».

По словам основателя и технического директора компании Ивана Бессонова, в настоящий момент такие устройства уже получили в двух десятках клиник в Москве, Санкт-Петербурге и других городах Российской Федерации. В интервью Sk.ru выпускник химфака МГУ рассказал об этом во многих отношениях необычном проекте.

Основатель и технический директор компании «Эфферон» Иван Бессонов. Фото: «Эфферон»

Всего за три года команда молодых ученых создала адсорбер, способный фильтровать находящуюся в экстракорпоральном контуре кровь от смертельно опасных токсинов. По мнению экспертов «Сколково», это наиболее эффективное и безопасное для пациентов устройство, из имеющихся на отечественном рынке; при этом оно в разы дешевле зарубежных аналогов.

Необычность проекта также в том, что у его истоков стоял бизнес-ангел – одна из наиболее титулованных российских спортсменок, пятикратная олимпийская чемпионка, 18-кратная чемпионка мира по синхронному плаванию Светлана Ромашина.

По словам Светланы, она давно размышляла о том, как сделать свой вклад в то, чтобы мир стал лучше. «Первые мысли, связанные с медициной, пришли давно, когда все девочки из сборной оказались свидетелями безвременного ухода нашей подруги. Но тогда я была совсем юной», — рассказывает она. К тому моменту, когда к желанию сделать что-то важное для других людей добавились финансовые возможности, которые создает сверхуспешная спортивная карьера, она познакомилась с командой таких же молодых, как она, выпускников МГУ.

Идея проекта показалась Светлане важной, и она решила вложиться в нее. «Я, конечно, не могу, как футболист, открыть автосалон, но помочь стартапу пройти фазу становления мне оказалось под силу».

Светлана Ромашина: «Я, конечно, не могу, как футболист, открыть автосалон, но помочь стартапу пройти фазу становления мне оказалось под силу». Фото из личного альбома

Со слов Ивана Бессонова, он начал целенаправленно искать средства для организации производства, когда разработка дошла до такого уровня, что стало понятно: получилось нечто очень стоящее: «Москва – большая деревня. Мне это привычней делать среди знакомых; знакомых знакомых; знакомых знакомых знакомых. В какой-то момент цепочка дошла до Светланы. Насколько я знаю, она ранее ни во что подобное не инвестировала. Это был ее первый опыт».

Через год «Эфферон» стал резидентом «Сколково». При финансовой поддержке Фонда проект «Эфферон» за два года доработал прототип и зарегистрировал медицинское изделие. Одновременно компания привлекла частных инвесторов, которых Бессонов называет «участниками рынка с многолетним опытом».

«Проект развивается на частные инвестиции, и у него понятная и привлекательная бизнес-модель, чем я горжусь, — говорит основатель компании. — То, что частные инвесторы своими деньгами поучаствовали в нём, дополнительно подтверждает: это все не выдумки».

Непрямой путь от идеи к успеху

Точно так же, как олимпийская чемпионка Светлана Ромашина наощупь искала возможность проинвестировать во что-то, спасающее человеческие жизни, Иван Бессонов, химик-органик по образованию, искал, как он говорит, мостик, который можно перекинуть от химии к биологии и медицине, которые с детства вызывали у него огромный интерес. Наиболее очевидный путь – поиск и создание новых лекарственных препаратов – одновременно является и наиболее капиталоемким, а также непредставимо длительным, «для того, чтобы идея дошла до практики, нужно много лет».

В то же время другая очень интересная область, непосредственно связанная с профессией ученого, медицинские полимеры и биоматериалы – позволяет заниматься созданием медицинских изделий. В этой сфере проще регуляторика, а для того, чтобы разработка дошла до потребителя, нужно гораздо меньше времени и денег, как в итоге у команды «Эфферона» и получилось.

Ловушка для ЛПС. Фото: «Эфферон»

Но прежде, чем изобрести сорбенты, способные спасать больных от сепсиса, Иван Бессонов, его однокурсник Алексей Морозов, и их коллеги работали над другой задачей. Поначалу они пытались создавать бактерицидные полимеры — стерильные бактерицидные покрытия. Такие покрытия могут защищать ортопедические имплантаты от микрофлоры, что способно предотвратить инфекционные осложнения при их установке.

«У всех бактерий есть наружная мембрана, — поясняет И. Бессонов. — Если эту мембрану разрушить, например, привести её в контакт с веществом, которое очень хочет приклеиться к этой мембране – настолько сильно, что даже пытается внутрь пробраться, — целостность мембраны будет нарушена, и внутреннее содержимое бактерии вытечет через образовавшееся отверстие. Так ведут себя хорошо знакомые многим антисептические препараты октенисепт или хлоргексидин. Мы научились делать биосовместимые полимерные материалы с похожими свойствами.

В этой области были достигнуты определенные успехи, и даже опубликована статья в уважаемом научном журнале Materials Science and Engineering. В практическом плане сделали наработки, которые пригодились, когда проект неожиданно вырулил в другую сторону.

Начали думать, где еще могут быть востребованы свойства молекулы, имеющей сильное сродство к бактериальным мембранам. Подумали было о системах фильтрации воды, чтобы сделать обеззараживающие фильтры. В этом направлении мы тоже провели серию экспериментов. Оказалось, что среди наших полимеров нашлись такие, к поверхности которых бактерии прилипали особенно хорошо. Правда, и умирать там не торопились, а прекрасно себя на ней чувствовали и размножались дальше.

Провал? Было очень обидно считать такой необычный результат провалом. Стали думать дальше: в какой задаче это странное свойство может оказаться полезным? И тут знакомые доктора, рассказали о подходах к лечению сепсиса с помощью очищения крови. Из всех, с кем мы вели тогда общение, наибольший интерес к этой работе проявил обладатель гигантского практического опыта в этой области, заведующий отделением Главного военного клинического госпиталя имени Н.Н. Бурденко профессор Сергей Хорошилов, много рассказавший о достоинствах и недостатках существующих решений. Вот с этой проблемы и попыток ее решения начался три года назад наш проект, под который было создано юридическое лицо, компания «Эфферон».

Удочка с наживкой для ловли ЛПС

Проблема носит глобальный характер — это сепсис, или заражение крови: на 100 тысяч человек регистрируется около двухсот случаев заболевания, и в связи с ростом числа проведённых хирургических операций количество таких случаев растет; это одна из главных причин смертности в медицинских учреждениях, доля летальных исходов может достигать 60%.

Сепсис вызывает сильнейший токсин, липополисахарид (ЛПС). Это наружный фрагмент мембраны бактерии, который провоцирует несоразмерно сильный ответ со стороны иммунной системы организма. Что, в свою очередь, объясняет, почему на сегодняшний день не существует лекарственных препаратов, способных эффективно лечить сепсис. «Антибиотик решает проблему самой инфекции, но не реакции организма на токсичные молекулы ЛПС», — говорит собеседник Sk.ru.

Эффективных и безопасных лекарств, мишенями для которых является ЛПС, тоже пока создать не удалось.

В последние годы появляются разные решения и в науке, и в клинической практике – различные картриджи с фильтрующими элементами, сорбентами, мембранами, которые удаляют из крови ЛПС. Команда «Эфферона» предложила свой оригинальный метод.

«Представьте себе, что вы опустили в кровь удочку с наживкой и ловите определенные молекулы, — проводит аналогию Иван Бессонов. — Если мы говорим о процедуре ЛПС-селективной гемосорбции, т.е. избирательного удаления из крови молекулы ЛПС, то материалы, способные решать эту задачу, устроены следующим образом. Есть какая-то инертная матрица, какой-то нерастворимый носитель, подложка. И на поверхности этих полимеров привита молекула, которая связывает ЛПС. По сути это работает, как активная субстанция в лекарственном препарате. Но при этом она не попадает в организм, она не метаболизируется, никак не распределяется по тканям. Это значительно снижает риски побочных эффектов терапии».

Команда «Эфферона» создала новые молекулы, способные связывать молекулы токсинов, но это было только полдела.

Фото: «Эфферон»

«Мы поняли, что у нас в руках есть ловушка для ЛПС, но нам не на что ее посадить, у нас нет хорошей матрицы, продолжает Бессонов. — И здесь нам очень повезло встретиться с выдающимся химиком, заведующим лабораторией в Институте элементорганических соединений имени А.Н. Несмеянова профессором Вадимом Александровичем Даванковым. Он автор множества пионерских работ в области пористых полимеров; отец того, что называется «сверхсшитый полистирол». Он предложил нам матрицы на его основе. Мы объединили наши ловушки — лиганды для связывания ЛПС — с его матрицей из сверхсшитого полистирола и сделали то, чего пока ни у кого нет. Матрица обладает очень хорошими биологическими свойствами, и это очень безопасный полимер; кровь весьма чувствительна к внешним воздействиям – она может свернуться, из нее могут удаляться белки плазмы, могут разрушаться эритроциты – и это только три из множества сценариев того, что в принципе может происходить с кровью при контакте с посторонними материалами. Все эти проблемы матрица профессора Даванкова с успехом решает.

Производителей таких решений можно пересчитать по пальцам. Напрямую никто из них друг друга не копирует, прямых аналогов нет: все производители используют и разные подложки, и разные лиганды. Есть продукты, которые производят в США, и они тоже основаны на работах профессора Даванкова – там похожая на нашу полимерная матрица, — но они работают как неселективные сорбенты, неизбирательные, т. е. в их составе вообще нет лиганда для связывания ЛПС, для терапии сепсиса они не подходят. Почему я и говорю, что мы сделали то, чего до нас никто не делал: мы одну из самых лучших для крови матриц вооружили специальным оружием против ЛПС».

Иван Таскин из биомед-кластера «Сколково» подтверждает: «Решение компании “Эфферон” превосходит аналоги по эффективности за счёт более высокой сорбционной емкости, и к тому же существенно дешевле изделий конкурентов. Это позволит активно использовать в России эффективную методику экстракорпоральной детоксикации и спасти жизни множества пациентов с сепсисом».

Фактор времени

Эффективность воздействия, о которой говорит эксперт Фонда, — это, в частности, то насколько много ЛПС может поглотить та или иная сорбционная емкость. И также то, насколько безопасен контакт крови с этим материалом.

Однако есть еще фактор времени, в течение которого осуществляется процедура. И он играет важнейшую роль.

Фото: «Эфферон»

«Все процедуры экстракорпорального очищения крови проходят при поддержке антикоагуляционной терапии, — рассказывает Иван Бессонов. — Пациенту вводится гепарин, чтобы кровь не сворачивалась. Слишком много гепарина вводить нельзя, увеличивается риск внутренних кровотечений. Бывают состояния, когда гепарин вообще вводить нельзя. Врачу приходится проходить по очень тонкой линии. С одной стороны, хочется проводить процедуру подольше, чтобы удалить побольше ЛПС; с другой стороны, это означает: надо долго держать человека на гепарине, что чревато своими рисками. Наконец, критически важна сорбционная емкость устройства: положим, подобрана доза гепарина, позволяющая проводить процедуру в течение 12 часов, но какой в этом смысл, если уже через час все «посадочные места под ЛПС» будут им забиты!

Иными словами, оптимальное сочетание безопасности с эффективностью означает максимальное увеличение времени продуктивной работы. Идеальное устройство, идеальный адсорбер позволял бы подключить пациента к нему на сутки и даже двое – речь об очень тяжелых пациентах. В реальной жизни это невозможно, потому что существуют две преграды: во-первых, риски кровотечения, связанные с антикоагуляционной поддержкой, и, во-вторых, — адсорбционная емкость, которая конечна. В тех продуктах, которые сейчас есть на рынке, эта емкость заканчивается скорее рано, чем поздно. Это то, что касается функциональных характеристик, но есть еще и экономические. То, что сейчас продается в России, стоит безумных денег – если сравнивать нашу разработку, например, с японской, последняя дороже в разы».

Широкий спектр применения

У компании «Эфферон» две площадки в Москве – в Научном парке МГУ и в Сколково. На первой находятся лаборатории, там синтезируется сорбент, ведутся дальнейшие разработки и проводится контроль качества.

«В медицине безопасность превыше всего — подчеркивает основатель компании. — Область применения очень ответственная, поэтому мы уделяем особое внимание контролю качества. Этим процедурам отдано даже больше ресурсов и человекочасов, чем производству. Проверке подвергается каждый до единого адсорбер, каждая партия произведённого сорбента, компромиссы тут недопустимы.»

Разработка компании «Эфферон» потенциально имеет широкий спектр применения. Фото: «Эфферон»



В Технопарке «Сколково» команда использует чистые помещения класса 7 ИСО у Центра коллективного пользования «Модуль 42». Там происходит сборка и упаковка медицинских изделий. Упакованные адсорберы стерилизуются гамма-излучением.

В долгосрочных планах компании проведение серии расширенных клинических исследований для различных типов сепсиса и субпопуляций пациентов.

«Область локализации первичной инфекции делает течение болезни очень разным – добавляет клинический научный консультант проекта Сергей Хорошилов. — Есть локализация в малом тазу. Есть сепсис, вызванный пневмонией, особенно опасна ИВЛ-ассоциированная пневмония. Есть ожоговый сепсис. Есть акушерский сепсис. Отдельный огромный мир – сепсис у онкологических пациентов. Потребуется найти разные критерии начала процедуры очищения крови, ее условия и продолжительность. Важно показать эффективность метода для разных видов сепсиса».

«ЛПС-селективная гемосорбция — метод сравнительно новый, универсально хороших алгоритмов его использования пока не существует. В рамках многоцентрового исследования мы сейчас фокусируемся на пациентах с абдоминальным сепсисом, осложненным септическим шоком, и притом на первых часах этого процесса, — рассказывает Иван Бессонов. — Согласно современным представлениям, для таких пациентов применение нашего метода наиболее благотворно. Это очень тяжелые пациенты с плохим прогнозом, но наука говорит, что наше решение может им помочь».

В дальнейшем компания хотела бы расширить спектр возможных применений разработанного ей решения. Существуют состояния пациентов когда ставить диагноз «сепсис» может не быть оснований – но молекулярные механизмы причин этих состояний сходные, и исследователи надеются, что с помощью селективной гемосорбции таким пациентам тоже можно будет помочь. Например, речь может идти о том, что называется «постреанимационной болезнью»; особенно часто это встречается как осложнения после операций на сердце. Сейчас в мире проходит несколько клинических исследований, когда при проведении операций, не дожидаясь развития осложнений, в контур искусственного кровообращения включают адсорбер. Отмечается, что это значительно снижает риски возникновения послеоперационных осложнений. Звучит фантастикой, но в Германии, например, такой подход уже покрывается страховкой.

Мы, конечно, хотим это сделать доступным и в России».

Абсорбер (адсорбер) и система улавливания паров топлива (замена адсорбера)


Внимание: При нормальной работе отверстие для сообщения с атмосферой не должно быть закупорено. Трубка к данному отверстию не подсоединяется.

Принцип работы
Сообщение с атмосферой топливного бака осуществляется через адсорбер (улавливатель топливных паров). Пары топлива удерживаются активированным углем, содержащимся в адсорбере. Пары топлива, содержащиеся в адсорбере, устраняются путем сжигания в двигателе. Для этого адсорбер соединяется с впускным коллектором посредством трубопровода. На адсорбере имеется электромагнитный клапан, обеспечивающий его продувку.


Схема системы улавливания паров топлива.
1 — Впускной коллектор, 2 — Электромагнитный клапан продувки адсорбера, 3 — Адсорбер с электромагнитным клапаном, 4 — Бак, М — Сообщение с атмосферой, А — Трубопровод к впускному коллектору, В — Трубопровод от бака.

Условия продувки адсорбера
Электромагнитный клапан продувки адсорбера управляется с контакта 4 блока управления системой впрыска топлива, при следующих условиях:
— температура охлаждающей жидкости выше 40вС;
— температура воздуха превышает 10°С;
— порог нагрузки достигнут;
— двигатель не работает на холостом ходу;
— датчик положения дроссельной заслонки не находится в положении «холостой ход».

Проверка продувки адсорбера
Нарушение работы системы улавливания паров топлива может привести к нестабильной работе на холостом ходу или остановке двигателя.
1. Убедитесь в правильности подсоединения трубопроводов системы (см. функциональные схемы).
2. Проверьте состояние трубопроводов до топливного бака.


Адсорбер. 1 — Штуцер трубопровода подвода паров топлива из бака (быстроразъёмное соединение), 2 — Трубопровод подвода паров топлива к впускному коллектору двигателя, 3 — Отверстие сообщения адсорбера с атмосферой, 4 — Электромагнитный клапан продувки адсорбера.


Снятие

Адсорбер расположен в моторном отсеке на передней правой колесной арке.

— снимите правый передний подкрылок.

— разожмите фиксаторы разъёма проводки от электромагнитного клапана продувки абсорбера и отсоедините его

— Отсоедините трубку 1 (в двух местах) от абсорбера (для наглядности показано без бампера) и . Отсоедините трубку вентиляции адсорбера 2.

— Открутите ключом «на 13» две гайки (3) и снимите абсорбер вместе с его кронштейном

Проверьте, что разрежение имеет место:
— на холостом ходу,
— при заглушённом отверстии на адсорбере, к которому подсоединяется трубопровод (В) подвода паров топлива из топливного бака.

Проверка соединения топливного бака с адсорбером
Данную цепь можно проверить следующим образом:
— вывесите правое заднее колесо с помощью домкрата;
— снимите пробку заливной горловины топливного бака;
— подсоедините вакуумный насос к шлангу (В).
Система исправна, если не удается поддерживать разрежение в данном шланге.

Установка адсорбера

5. Установка проводится в порядке, обратном снятию.
Момент затяжки гаек крепления абсорбера: 21 Нм.


Подготовка аппаратов защиты масла силовых трансформаторов

Аппараты защиты масла: адсорберы, термосифонные фильтры, воздухоосушитель — транспортируют отдельно в неупакованном виде. При подготовке их к установке их разбирают, осматривают и прочищают.
Термосифонный фильтр, показанный на рис. 1, разбирают, очищают и промывают дно с отверстиями,   фильтрующую сетку, корпус фильтра, верхний и нижний маслопроводы чистым сухим трансформаторным маслом; собирают, испытывают избыточным давлением масла 2 кгс/см2 (0,2 МПа) в течение 30 мин, герметизируют заглушками до установки на трансформатор. У трансформаторов с принудительной системой охлаждения параллельно маслоохладителю включается адсорбер, устройство которого аналогично устройству термосифонного фильтра.


Рис. 1. Термосифонный фильтр.
1 — пробка с отверстием для выпуска воздуха; 2 — загрузочный люк; 3 — пробка для слива масла; 4 — стенка бака трансформатора; 5 — радиаторные краны; 6 — корпус фильтра; 7 — сетка; 8 — дно с отверстиями; 9 — силикагель; 10 — пробка для отбора пробы масла.


Рис. 2. Устройство адсорбера.
а — дно адсорбера с распределяющим устройством; б — крышка адсорбера с фильтрующим слоем; 1 — решетка; 2 — сетка проволочная; 3 — войлочная прокладка; 4 — металлическое прижимное кольцо; 5 — резиновая прокладка.

На рис. 2  показаны крышка адсорбера с фильтрующим элементом и дно с распределяющим Устройством.   Подготовка   адсорбера   производится так же, как и термосифонного фильтра. Воздухоосушитель, представленный на рис 3, при подготовке к установке разбирают, очищают от загрязнений, промывают маслом и просушивают, в патрон заправляют индикаторный силикагель и устанавливают стекло в смотровом окне, засыпают в цилиндр силикагель, предварительно просушенный и просеянный, с таким расчетом, чтобы вверху до крышки оставалось свободное пространство 15—25 мм. Для приведения гидравлического затвора в действие заливают через патрубок чистое сухое трансформаторное масло до отметки нормального уровня по указателю.
Заполнение силикагелем адсорберов и термосифонных фильтров производится перед включением в эксплуатацию. Допускается выполнять промывку аппаратов, заполненных адсорбентом, во время промывки всей системы маслоохлаждения.

В качестве адсорбента для засыпки в аппараты защиты масла применяется силикагель марки КСК (по ГОСТ 3956-54) или активная окись алюминия сорта А-1 (ТУМХП2170-49). Пределы величины зерен адсорбента от 2,7 до 7 мм. Адсорбенты, доставляемые в стальных герметически запаянных барабанах, применяют без сушки, при этом вскрывать тару нужно непосредственно перед засыпкой силикагеля в аппараты. Адсорбенты, доставляемые в негерметичной таре (ящиках, мешках), просушивают. Подготовку адсорбентов выполняет предприятие-заказчик. Сушку адсорбента для засыпки в адсорберы и термосифонные фильтры производят при температуре 150—170°С в течение не менее 4 ч до значения влажности не более 1%. Высушенный силикагель охлаждают до температуры 50— 60°С и просеивают, после чего пропускают через магнитный сепаратор или магнит для извлечения металлической пыли или стружки. Просушенный и подготовленный таким образом адсорбент хранят в герметичной установке.

Силикагель для воздухоосушителя просушивается при температуре 140°С в течение 8 ч или прокаливается при температуре 300°С в течение 2 ч перед засыпкой (высота слоя должна быть не более 150 мм). Индикаторный силикагель сушат при температуре 100—120°С в течение 8 ч.
Потребное количество адсорбента (при насыпной массе 0,5 кг/дм3) для засыпки в адсорберы: для трансформаторов с объемом масла до 30 т — 1 % объема масла; для трансформаторов с объемом масла свыше 30 т — 0,6% объема масла.


Рис. 3. Воздухоосушительный фильтр.
а — устройство воздухоосушительного фильтра; б — установка воздухоосушительного фильтра на трансформатор; 1 — дыхательная трубка; 2 — стенка бака трансформатора; 3 — соединение фильтра с дыхательной трубкой; 4 — смотровое окно; 5 — масляный затвор; 6 — указатель уровня в масляном затворе.

Количество адсорбента для засыпки в термосифонные фильтры составляет 0,75—1,25% объема масла в трансформаторе. Количество адсорбента в воздухоосушительном фильтре до 5 кг — в зависимости от объема масла, количество индикаторного силикагеля — 100 г.

Система улавливания паров топлива инжекторного двигателя на Ниве

Система улавливания паров топлива инжекторного двигателя ВАЗ-21214 на автомобиле Лада 4х4 предотвращает выход из системы питания в атмосферу паров топлива, неблагоприятно влияющих на экологию окружающей среды. В системе применен метод поглощения паров угольным адсорбером. Он установлен в моторном отсеке и соединен трубопроводами с топливным баком и клапаном продувки.

Система улавливания паров топлива инжекторного двигателя ВАЗ-21214 на Лада 4х4, устройство и принцип работы.

Система улавливания паров топлива, применяемая в системе питания топливом инжекторного двигателя ВАЗ-21214, включает в себя:

— Сепаратор.
— Адсорбер.
— Электромагнитный клапан продувки адсорбера.
— Соединительные трубки и шланги.

Схема системы улавливания паров топлива инжекторного двигателя ВАЗ-21214 на автомобиле Лада 4х4.

Принцип работы системы улавливания паров топлива инжекторного двигателя ВАЗ-21214 на Лада 4х4.

Пары топлива из бака по шлангу попадают в сепаратор. Сепаратор, выполненный в виде штампованного металлического бачка с двумя резьбовыми шпильками, закреплен гайками в боковой нише правой задней части кузова. Сепаратор соединен шлангами и трубопроводами с адсорбером в моторном отсеке.

В магистрали отвода паров топлива из сепаратора выполнен гравитационный клапан, предотвращающий вытекание топлива из бака при опрокидывании автомобиля. Пары топлива из бака частично конденсируются в сепараторе. Конденсат сливается обратно в бак.

Из сепаратора пары топлива попадают в адсорбер (емкость с активированным углем), расположенный в моторном отсеке. В адсорбере пары топлива поглощаются активированным углем. Второй штуцер адсорбера соединен шлангом через электромагнитный клапан продувки адсорбера с ресивером впускного трубопровода, а третий с атмосферой.

При остановленном двигателе электромагнитный клапан продувки закрыт. И в этом случае адсорбер не сообщается с ресивером. Контроллер, управляя электромагнитным клапаном, осуществляет продувку адсорбера после того, как двигатель проработает заданный период времени. С момента перехода на режим управления топливоподачей по замкнутому контуру.

Клапан сообщает полость адсорбера с ресивером, происходит продувка сорбента. Пары бензина смешиваются с воздухом и отводятся через ресивер во впускную трубу и далее в цилиндры двигателя. Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов контроллера и тем интенсивнее продувка.

Неисправности системы улавливания паров топлива влекут за собой:

— Нестабильность холостого хода.
— Остановку двигателя.
— Повышенную токсичность отработавших газов.
— Ухудшение ходовых качеств автомобиля.

Похожие статьи:

  • Легкая армейская амфибия ВАЗ-2122 Река, история создания и особенности конструкции.
  • Валерий Павлович Семушкин, автор стиля и дизайна автомобилей ВАЗ-2121 Нива, ВАЗ-21213 Нива и ВАЗ-2123 Chevrolet Niva.
  • Автомобили Нива ВАЗ-21215, ВАЗ-2129, BA3-2130 Кедр, ВАЗ-2131, ВАЗ-213102 и ВАЗ-2329, история создания и особенности конструкции.
  • ВАЗ-21213 Нива, история создания, основные характеристики и особенности конструкции, совершенствование модели ВАЗ-21214 Лада 4х4.
  • Каталитический нейтрализатор двигателя 21129 автомобилей Лада Веста, принцип действия, электрическая схема, коды ошибок и неисправностей, диагностическая карта устранения неисправностей.
  • Система впуска воздуха двигателя 21129 автомобилей Лада Веста, принцип действия, электрические схемы, коды ошибок и неисправностей, диагностическая карта устранения неисправностей.

Новая конструкция гасителя вибрации для устройства под шасси высокоскоростного поезда

Чтобы реализовать разделение вертикальной и поперечной жесткости устройства, расположенного под шасси, разработан новый тип гасителя вибрации с использованием отрицательной жесткости тарельчатая пружина параллельно резиновому компоненту. Для решения его передаточных характеристик использовался метод передачи гармоник. Построена многотельная динамическая модель жестко-упругой муфты высокоскоростного поезда с упругим кузовом вагона, рассчитаны оптимальная жесткость подшагового устройства в вертикальном и поперечном направлениях.Сравниваются и анализируются индекс Сперлинга и PSD ускорения автомобиля с новым амортизатором вибрации и автомобиля с традиционным резиновым амортизатором. Результаты показывают, что с новым гасителем вибрации стабильность движения и вибрация кузова автомобиля более эффективны, чем у автомобиля с традиционным резиновым гасителем.

1. Введение

Упругая вибрация кузова автомобиля является серьезной проблемой, поскольку конструкция кузова становится все более быстрой и легкой.Для высокоскоростных электропоездов (ЭВС) используются тяговые трансформаторы, тяговые преобразователи и другие устройства для подвешивания под шасси кузова автомобиля. Некоторые из них весят более 3 тонн и включают источники вибрации. Если они свисают ненадлежащим образом, то может ухудшиться вибрация кузова и ходовые качества. Многие исследователи сосредотачиваются на том, как разумно подвесить устройства под шасси.

Карлбом [1] исследовал структурную гибкость кузова автомобиля с помощью моделирования и измерений и указал, что структурная гибкость кузова автомобиля должна приниматься во внимание при прогнозировании комфорта при вертикальной вибрации.Фу и Гудолл [2] изучали результаты подавления вибраций «демпфирования небесного крюка» на основе теории активного управления. Diana et al. В [3] представлена ​​математическая модель, учитывающая деформируемость кузова и колесной пары вагона для моделирования динамического поведения поезда, движущегося по рельсам, причем модель позволяет воспроизвести динамическое взаимодействие поезд-путь во всем диапазоне частот от 0 Гц до 200 Гц. Янг и Ли [4] смоделировали кузов и шпалы как балки Тимошенко конечной длины, а рельс как бесконечную балку Тимошенко с дискретными опорами, чтобы исследовать влияние скорости транспортного средства на реакцию транспортного средства и рельсовых систем методом Ньюмарка.Sun et al. [5] пришли к выводу, что при использовании конструкции виброизоляции виброизоляционного оборудования при исходных параметрах предлагаемое высококачественное оборудование около середины подвески кузова более способствует снижению вибрации кузова. Gong et al. [6] рассматривают кузов как опору во второй подвеске на однородной эйлеровской балке и транспортное средство в конструкции устройства для динамического гасителя колебаний. Для подвешивания устройства под автомобилем предлагается использовать принцип динамического гасителя вибрации, который может значительно снизить вибрацию кузова.

Однако в большинстве исследований редко учитывается вертикальная и поперечная жесткость устройств под шасси, а рассматривается только вертикальная жесткость. Основная причина этого заключается в том, что существует фиксированное соотношение вертикальной и поперечной жесткости резиновых элементов, используемых для подвески устройств под шасси. Поперечная жесткость может быть определена после определения вертикальной жесткости. Стремясь решить эту проблему, в данной статье разрабатывается новый амортизатор вибрации, который, используя отрицательную жесткость тарельчатой ​​пружины параллельно с резиновым компонентом, может реализовать разделение вертикальной и поперечной жесткости транспортного средства.В этой статье сначала анализируются силовые характеристики тарельчатой ​​пружины, вводится принцип конструкции нового гасителя вибрации, применяется гармоническое возбуждение к новому гасителю вибрации и используется метод гармонического баланса для определения его характеристик передачи. Затем на основе модели жестко-гибкой связи многотельной динамики разработан новый гаситель вибрации для высокоскоростных электропоездов и получена оптимальная частота подвешивания. Наконец, с точки зрения спектральной плотности мощности ускорения и стабильности работы новый гаситель вибрации анализируется и сравнивается с традиционными резиновыми элементами.

2. Анализ отрицательной жесткости тарельчатой ​​пружины

Поперечное сечение тарельчатой ​​пружины показано на рисунке 1. На рисунке — толщина, — начальная высота, — это внешний диаметр и — это внутренний диаметр. Как правило, сила пружины диска без опорной поверхности (отношение снаружи внутренний диаметр = 1 ~ 4) может быть выражено как [7] где модуль упругости и коэффициент Пуассона. — деформация тарельчатой ​​пружины из исходного положения по вертикали и связана с:


Для изучения отрицательной жесткости тарельчатой ​​пружины, пусть,,, а затем является производной в терминах; мы можем получить

. Можно видеть, что жесткость дисковой пружины является квадратичной функцией деформации, ось симметрии равна, и, а для того, чтобы дисковая пружина имела область отрицательной жесткости, должны быть выполнены, а именно, таким образом, область отрицательной жесткости равна

. Согласно (3) можно нарисовать кривую силы тарельчатой ​​пружины, как показано на рисунке 2.Как видно из рисунка, тарельчатая пружина демонстрирует различные силовые характеристики в зависимости от отношения большой толщины. Область отрицательной жесткости (область, где наклон характеристической кривой отрицательный) появляется в силовой характеристике, когда соотношение большой толщины превышает.


3. Принцип конструкции нового гасителя вибрации, основанный на отрицательной жесткости

Резиновая пружина обычно используется в качестве упругих компонентов в подвеске устройств под шасси в высокоскоростных электропоезда.Он выдерживает разнонаправленную нагрузку и хорошо поглощает высокочастотную вибрацию. Резиновые пружины можно разделить на компрессионные, режущие и составные. Прессованная резина обычно используется в качестве упругого компонента подшасси устройства, отношение вертикально-поперечной жесткости которого обычно превышает 4,5 [8]. В этой статье используется цилиндрическая резиновая пружина с отношением вертикально-поперечной жесткости 4,5 в качестве упругого компонента устройства, расположенного под шасси; отношение жесткости в трех направлениях:, где — вертикальная жесткость, — поперечная жесткость и — продольная жесткость.

Раньше в конструкции упругой подвески для устройств под шасси высокоскоростных электропоездов учитывалась только вертикальная жесткость. Поперечная и продольная жесткость определяется, когда резиновая пружина рассчитана на вертикальную жесткость в качестве цели. Фактически, когда принималась во внимание только вертикальная жесткость, боковая вибрация не могла достичь оптимальной ситуации. Следовательно, необходимо одновременно учитывать вертикальную и поперечную жесткость подвески устройства, расположенного под шасси.Чтобы решить эту проблему, новый гаситель вибрации разработан путем соединения параллельно элементов с положительной и отрицательной жесткостью, где положительная жесткость обеспечивается резиновой пружиной, а отрицательная жесткость — тарельчатой ​​пружиной. Этапы проектирования следующие: Во-первых, резиновая пружина проектируется так, чтобы поперечная жесткость была равна заданному значению. Затем тарельчатая пружина проектируется так, чтобы значение ее отрицательной жесткости в положении равновесия и положительной жесткости резиновой пружины, сложенных вместе, было равно целевому значению вертикальной жесткости.Наконец, был разработан механизм качения, позволяющий освободить горизонтальную и поперечную степени свободы тарельчатой ​​пружины, так что горизонтальная и поперечная жесткость тарельчатой ​​пружины равны нулю. На рисунке 3 показана принципиальная схема конструкции.


На рисунке 4 показана кривая относительной вертикальной жесткости-смещения жесткости нового амортизатора, где — целевое значение вертикальной жесткости, — это вертикальная жесткость тарельчатой ​​пружины, которая рассчитывается по (4), а — жесткость. нового гасителя вибрации.Как видно из рисунка, вертикальная жесткость нового гасителя вибрации может достигать расчетного расчетного значения жесткости, когда вибрация системы находится вблизи положения равновесия.


4. Анализ передаваемой вертикальной силы нового амортизатора

Восстанавливающая сила нового амортизатора по вертикали может быть выражена как

Она включает в себя восстанавливающую силу резиновой пружины положительной жесткости и восстанавливающую силу дисковая пружина отрицательной жесткости.Чтобы решить решение, необходимо преобразование координат; let

Безразмерное получается как

Система сбалансирована, когда, а именно,. В это время выходная сила нового гасителя вибрации равна силе тяжести устройства, расположенного под шасси, а именно: подставив в вышеприведенные уравнения, можно получить

Уравнение движения для гармонического вынужденного возбуждения определяется как

Уравнение безразмерности (10) дает где,,,, и. Позволять , ; оно становится

Это уравнение Дуффинга с силовым возбуждением.Примените метод гармонического баланса (HB) и примите его решение как [9]

Частотно-амплитудное соотношение может быть получено

Пренебрегая членом, содержащим и с тем фактом, что коэффициенты на одной и той же гармонике должны быть равны, частота -амплитудное соотношение может быть получено:

Сложив квадрат левой и правой части двух приведенных выше уравнений, можно получить

Решение системы при принудительном возбуждении может быть получено путем решения (16).Безразмерная сила системы после гасителя вибрации может быть выражена как

Применяя метод HB и предполагая, что безразмерное решение формируется как, величина силы определяется таким образом, что передаваемая сила определяется как [10]

На основе ( 19), передаваемая сила вертикальной вибрации нового гасителя вибрации показана на рисунке 5, на котором пунктирная линия представляет собой нестабильное решение. Из рисунка видно, что с увеличением амплитуды возбуждения увеличивается резонансная частота и амплитуда нового гасителя колебаний.


5. Создание имитационной модели

Поскольку исследования систем динамики высокоскоростных поездов продолжаются, простое рассмотрение кузова автомобиля как твердого тела не может отражать упругую вибрацию кузова вагона. Чтобы решить эту проблему, необходимо учитывать локальную гибкую вибрацию кузова автомобиля. Гибкая система учитывает вибрацию связи между гибким телом и всей системой по сравнению с исходной жесткой системой [11]. Это делает симуляцию виртуального прототипа более похожей на реальную ситуацию.В этой статье динамическая модель высокоскоростного поезда с жесткой связью с учетом устройства, расположенного под шасси, создается с помощью программного обеспечения для моделирования многотельной динамики SIMPACK.

Модель конечных элементов кузова транспортного средства должна быть создана для получения модели динамики жестко-гибкой связи, включая упругое тело. Теория поликонденсации используется для проведения поликонденсации конечно-элементной модели кузова транспортного средства [12]. Файл модели содержит структуру тела и модальную информацию через интерфейс FEMBS программного обеспечения SIMPACK в динамическую модель.Конечно-элементная модель кузова автомобиля содержит 630191 узлов и 775146 элементов, что показано на рисунке 6. Частотные результаты первых пяти режимов кузова автомобиля показаны в таблице 1.

17 9141 9141 Создана модель динамики жестко-гибкой муфты для всей системы автомобиля, которая включает 1 кузов автомобиля, 1 устройство под шасси, 2 тележки, 8 осевых ящиков и 4 колесные пары. Во все твердом теле рассматриваются три измерения, а общее количество жестких степеней свободы модели составляет 48.По сравнению с упругим кузовом автомобиля устройство, тележки, оси и колесные пары по-прежнему считаются жесткими из-за небольшой упругой деформации. В соответствии с вкладом упругости кузова в энергию вибрации, упругость кузова учитывает только основную упругую моду низкого порядка [13], как показано в таблице 1. Нелинейные геометрические характеристики контакта колеса с рельсом, нелинейная ползучесть, В модели также учтены нелинейные характеристики гидравлического гасителя колебаний и свойства дополнительной жесткости второго бокового упора.На рис. 7 представлена ​​модель динамики жестко-гибкой муфты высокоскоростного поезда, а ее динамические параметры представлены в таблице 2. Подшаговое устройство подвешено под серединой кузова вагона. Нелинейная сила между устройством под шасси и кузовом автомобиля моделируется как «входная функция» в SIMPACK.


Заказ Форма колебаний Частота / Гц

1 Диагональное искажение 9.701
2 Вертикальный изгиб 11.625
3 Кручение 12,421
4 Боковой изгиб 14,163
5 Дыхание 14,353


Позиция Значение Единица

Масса автомобиля 32 т
Инерция боковой вибрации кузова автомобиля 120 т⋅м 2
Инерция качки кузова автомобиля 1740 т⋅м 2
Инерция рыскания кузова автомобиля 1670 т⋅м 2
Масса рамы 3.3 т
Инерция бокового качения рамы 1,800 т⋅м 2
Инерция колебания качки рамы 1,300 т⋅м 2
Рыскание рамы инерция вибрации 2,700 т⋅м 2
Вторичная вертикальная жесткость (каждая) 210 кН / м
Вторичная боковая жесткость (каждая) 150 кН / м
Вторичный коэффициент поперечного демпфирования (каждый) 15 кНс / м
Первичная вертикальная жесткость (каждый) 1200 кН / м
Первичный коэффициент демпфирования по вертикали (каждый) 13 кН / м
Половина длины между центрами поворота тележки 8.75 м
Половина колесной базы 1,25 м
Общая длина кузова 24,5 м
Масса устройства под шасси 6400 кг


Вертикальная и поперечная жесткость различных комбинаций выбраны для оптимизации наилучшего соответствия значений вертикальной и поперечной жесткости устройства под шасси.Используется резина цилиндрической формы, которая отличается одинаковой поперечной жесткостью и продольной жесткостью. В процессе расчета мы рассматриваем частоту вертикального подвешивания подвесного устройства и частоту бокового подвешивания как переменные, а затем вертикальную, поперечную и горизонтальную жесткость устройств под шасси, и, соответственно, где — масса нижнего шасси устройства и количество точек подвеса. Каждая резина имеет разные коэффициенты демпфирования. Если коэффициент демпфирования резины слишком велик, ползучесть при старении может ускориться, поскольку ее легко нагреть.Обычно коэффициент демпфирования натурального каучука составляет 0,05 ~ 0,075 [14], и в данном исследовании выбран коэффициент демпфирования 0,06.

6. Расчет и анализ оптимального значения жесткости подвешивания устройства под шасси

Масса устройства под шасси равна, жесткость подвешивания составляет, а частота подвешивания и статическое отклонение могут быть получены соответственно [15] , as

Жесткость и статическое отклонение определяются частотой подвешивания. Статическое отклонение устройства будет слишком большим, если частота зависания слишком низкая, что приведет к выходу устройства за границы и возникновению других проблем.Таким образом, в данном исследовании был выбран диапазон частот от 4 до 16 Гц.

Скорость транспортного средства составляет 350 км / ч во время процесса моделирования, а неровность пути принимает спектр высоких скоростей с низким возбуждением [16]. Рассчитывается индекс Сперлинга автомобиля на передней и задней тележках, а также в средней части кузова. Результаты показаны на Рисунке 8 (а), который показывает влияние частоты подвешивания устройства на боковые индексы Сперлинга (среднее значение бокового индекса Сперлинга для передней, задней тележек и средней части кузова автомобиля).Как видно из рисунка 8 (а), когда частота зависания составляет 7 Гц по вертикали и 13 Гц по горизонтали, ходовые качества транспортного средства являются наилучшими; Рисунок 8 (б) — влияние частоты зависания устройства на вертикальные индексы Сперлинга; когда частота подвешивания устройства составляет 9 Гц по вертикали и 12 Гц по горизонтали, ходовые качества автомобиля являются наилучшими; Рисунок 8 (c) — среднее значение индексов Сперлинга по вертикали и сбоку; когда частота подвешивания устройства составляет 9 Гц по вертикали и 12 Гц по горизонтали, ходовые качества автомобиля являются наилучшими.Из рисунков 8 (a) –8 (c) для индекса Сперлинга частота вертикального подвешивания устройства более чувствительна, чем боковая; когда частота подвешивания устройства составляет 9 Гц по вертикали и 12 Гц по горизонтали, вибрация кузова автомобиля минимальна, а ходовые качества автомобиля — наилучшие. Это связано с тем, что частота вертикального изгиба кузова кузова в этом исследовании составляет 11,6 Гц, а частота вертикального подвешивания 9 Гц близка к оптимальному динамическому гасителю вибрации кузова автомобиля [17].

7. Расчет параметров нового гасителя вибрации

Анализ предыдущего раздела показал, что оптимальное значение частоты подвешивания устройства составляет 9 Гц по вертикали и 12 Гц по горизонтали, а масса устройства составляет 6400 кг. Если приняты четыре точки подвешивания, целевое значение жесткости для каждой точки подвешивания может быть задано таким образом, жесткость резиновой пружины для нового гасителя вибрации может быть задана как

Вертикальная жесткость резиновой пружины для нового гасителя вибрации может быть полученная в соответствии с отношением вертикального и поперечного направления резиновой пружины

Тогда отрицательная жесткость тарельчатой ​​пружины для нового гасителя вибрации в положении равновесия может быть задана как

Подставив (25) в (4) и объедините с (9) можно задать параметр высоты тарельчатой ​​пружины.Предполагая и, можно определить параметры тарельчатой ​​пружины, как указано в таблице 3.


Параметры Символ Единица Значение

Модуль упругости ГПа 206
Коэффициент Пуассона 0,03
Соотношение большой толщины 4
Начальная высота мм 12.27
Толщина мм 3,07
Отношение наружного внутреннего диаметра 2
Наружный диаметр мм 85,78
Внутри диаметр мм 42,89

8. Сравнение результатов моделирования

Чтобы изучить эффект снижения вибрации от нового гасителя вибрации, характеристики вибрации при движении транспортного средства с новым гасителем вибрации и сравнивается автомобиль с традиционными резиновыми глушителями.Традиционный резиновый амортизатор разработан с учетом значения вертикальной жесткости в качестве целевого значения, а его поперечная жесткость рассчитывается в соответствии с отношением вертикально-поперечной жесткости

В таблице 4 показаны индексы Сперлинга для автомобиля с новым амортизатором и автомобиля с традиционный резиновый амортизатор на скорости 350 км / ч. Результаты показывают, что показатели Сперлинга в вертикальном и поперечном направлении автомобиля с новым гасителем вибрации значительно лучше, чем у автомобиля с традиционным резиновым гасителем.

907

Положение Боковое Вертикальное
Традиционный резиновый амортизатор Новый амортизатор вибрации Традиционный резиновый амортизатор Новый амортизатор

Ходовая тележка 2,3023 2,1733 2,1834 1,9671
Средний 2.4841 2,3765 2,1194 2,0076
Задняя тележка 2,4055 2,1122 2,2869 1,9789
Среднее значение 2,3973 2,2207 2,1966 2,1966 900

На рисунках 9 (a) и 9 (b) показаны результаты спектральной плотности мощности виброускорения (PSD) средней части кузова автомобиля в сравнении автомобиля с новым гасителем вибрации и автомобиля с традиционный резиновый амортизатор.Как видно из рисунка, основная энергия поперечного виброускорения сосредоточена в диапазоне частот 9 ~ 16 Гц, а вертикальное виброускорение сосредоточено в диапазоне частот 9 ~ 12 Гц. PSD ускорения автомобиля с новым гасителем вибрации значительно лучше, чем у автомобиля с традиционными резиновыми глушителями в диапазоне частот концентрата. Пиковое значение при 14 Гц для PSD бокового ускорения и значение при 9,7 Гц для PSD вертикального ускорения были уменьшены, 95.8% и 63,5% соответственно после принятия нового гасителя вибрации. Новый гаситель вибрации может улучшить качество езды автомобиля за счет эффективного снижения упругой вибрации кузова автомобиля.


(а) Спектральная плотность мощности бокового ускорения
(б) Спектральная плотность мощности вертикального ускорения
(а) Спектральная плотность мощности бокового ускорения
(б) Спектральная плотность мощности вертикального ускорения
9. Заключение

В этой статье предлагается новый гаситель вибрации, основанный на отрицательной жесткости тарельчатой ​​пружины, который с помощью параллельного метода резиновой пружины и тарельчатой ​​пружины может реализовать разделение жесткости вертикального и поперечного подвешивания.Создана модель динамики жестко-гибкой связи высокоскоростного поезда с упругим кузовом вагона, а также учтена оптимальная конструкция частоты вертикального и поперечного подвешивания. В данном исследовании рассчитаны оптимальные частоты вертикальной и поперечной подвески устройства под шасси, которые составляют 9 Гц и 12 Гц соответственно. Сравниваются и анализируются индекс Сперлинга, PSD ускорения автомобиля с новым амортизатором вибрации и автомобиля с традиционным резиновым амортизатором.Результаты показывают, что с новым гасителем вибрации стабильность движения и вибрация кузова автомобиля более эффективны, чем при использовании традиционного резинового гасителя. Новый гаситель вибрации может эффективно снизить упругую вибрацию кузова автомобиля и улучшить ходовые качества автомобиля.

Конфликт интересов

Авторы заявляют об отсутствии конфликта интересов в отношении публикации этой статьи.

Благодарности

Авторы выражают признательность Министерству науки и технологий за финансовую помощь в рамках проекта Национальной программы поддержки науки и технологий (гранты №2015BAG19B02 и 2015BAG13B01).

Акустический поглотитель — Technicon Acoustics

Компания Technicon Acoustics является ведущим поставщиком акустических и тепловых решений для североамериканских производителей оригинального оборудования (OEM). Мы специализируемся на проектировании, разработке, производстве и поставке материалов и изделий, поглощающих, блокирующих и изолирующих звук и тепло. Одно из наших основных предложений — звукопоглотители.

Что такое акустические поглотители?

Акустические поглотители изготавливаются из пенопласта с открытыми порами или материалов на основе пористого волокна, которые предотвращают отражение звуковых волн от твердых поверхностей.Они используются для выравнивания жестких поверхностей, таких как кожухи тяжелого оборудования или кабины оператора, для улучшения акустических условий в помещении, а не для предотвращения попадания шума в него или из него.

Интегрируя акустические поглотители в свое оборудование, производители оригинального оборудования могут значительно снизить количество реверберации, испытываемой конечными пользователями. В результате операции работают намного тише, а операторы оборудования лучше защищены от слуховых травм.

Для более подробного объяснения звукопоглощения ознакомьтесь с нашим сообщением в блоге A Closer Look at Sound Damping vs.Поглощение .

Как работают акустические поглотители?

Звуковые волны — это, по сути, вибрации. Когда колебания проходят через твердую, жидкую или газообразную среду, они заставляют отдельные частицы вибрировать. Это движение передается от одной частицы к другой, позволяя звуковой волне проходить через среду. Когда звуковая волна достигает отражающей звук поверхности, она отскакивает обратно в пространство. В результате общий уровень шума в пространстве увеличивается по мере того, как создается и вводится все больше и больше звуковых волн.

Как указано выше, акустические поглотители предотвращают отражение звуковых волн от твердых поверхностей, что снижает уровень воздушного шума в помещении. Их открытая пористая или пористая структура позволяет им поглощать и улавливать, а не отражать звуковые волны, преобразовывая звуковую энергию в тепловую.

Типы звукопоглотителей

Акустические поглотители изготавливаются из пены или волокна, оба из которых имеют уникальную структуру, необходимую для рассеивания звуковых волн.Эти материалы представлены в нескольких вариантах, чтобы удовлетворить различные функциональные и эстетические предпочтения. Компания Technicon Acoustics предлагает следующие типы звукопоглотителей:

Пена на основе Акустические поглотители

Наши акустические пены, также иногда называемые звукопоглощающими или звукоизолирующими, доступны с различной толщиной и различными вариантами облицовки, чтобы клиенты могли адаптировать свои акустические поглотители к своим точным потребностям.Они бывают двух вариантов:

  • Пенополиэфир. Полиэфирная пена изготовлена ​​из полиуретана с открытыми ячейками. Помимо отличных звукопоглощающих свойств, он легкий, гибкий, сжимаемый и теплоизолирующий.
  • Полиэфирная пена. По сравнению с пенополиэфиром, пенополиэфир обладает большей прочностью на разрыв.

Волоконно на основе Акустические поглотители

Акустические поглотители на основе волокна часто используются в качестве альтернативы акустическим поглотителям на основе пены в приложениях, связанных с низкими частотами.Наши звукопоглотители на волокнистой основе изготовлены из запатентованной смеси первичных полиэфирных волокон. Они обладают отличными низкочастотными абсорбционными свойствами, термостойкостью до 350 ° F и соответствуют стандартам UL94 HF1.

Industr ial Применение акустических поглотителей Производители оригинального оборудования

применяют акустические поглотители в широком спектре оборудования, включая кожухи двигателей, кабины оператора, тяжелое оборудование, медицинские приборы и многое другое. За счет снижения уровня рабочего шума эти материалы улучшают восприятие клиентов, повышают внимательность и осведомленность оператора, а также повышают общую производительность на рабочем месте.

Некоторые примеры оборудования, в котором они часто используются, включают:

  • Power г энераторы и a ir c компрессоры . Акустические поглотители используются для выравнивания звукоотражающих поверхностей внутри двигателя или моторных кожухов генераторов и воздушных компрессоров. Они поглощают создаваемые звуковые волны, сводя к минимуму шум, исходящий из замкнутого пространства.
  • Конструкция u ction e комплект поставки . Строительное оборудование, такое как бульдозеры, экскаваторы и другие землеройные машины, оснащено двигателями, которые производят значительный уровень шума. По этой причине кабины оператора строительной техники часто оснащены звукопоглотителями, чтобы минимизировать уровень реверберации, возникающей в пространстве.
  • Специальность v автомобиль s . Как указано выше, двигатели издают шум. Акустические поглотители можно использовать для облицовки моторного отсека, чтобы поглотить звук до того, как он выйдет из корпуса и / или из пассажирского отсека, чтобы поглотить звук во время его перемещения в пространстве.
  • Масса т ранзит оборудование и техника . Подобно личным транспортным средствам, общественные транспортные средства (например, автобусы, поезда) имеют громкие двигатели. Высокий уровень шума может создать неудобные условия для пассажиров и операторов.Звукоизоляция крыш и стен транспортных средств и оборудования общественного транспорта помогает снизить, заблокировать и поглотить нежелательный шум.
  • Медицинское оборудование . Громкий звук от медицинского оборудования можно в значительной степени уменьшить, установив акустический звукопоглотитель, в том числе такие устройства, как небулайзеры, концентраторы и генераторы кислорода, лабораторное оборудование, а также оборудование для визуализации и ультразвуковое оборудование. Мы разработали набор композитных материалов, способных поглощать любой нежелательный звук в каждом из этих приложений.

Приведенный выше список не является исчерпывающим. Акустические поглотители находят применение во многих других частях промышленного, коммерческого и бытового оборудования, включая, помимо прочего, компрессионные кожухи, кожухи и насосы.

Свяжитесь со специалистами по шумоподавлению Technicon Acoustics Today

Акустические поглотители играют решающую роль в разнообразном промышленном, коммерческом и бытовом оборудовании, т. Е. Снижают уровни шума внутри оборудования и вокруг него.Если вам нужны акустические поглотители для вашего оборудования, обратитесь к специалистам Technicon Acoustics.

Компания Technicon Acoustics предлагает акустические поглотители на основе пены и волокна, которые можно настроить практически для любого применения в звукопоглощении. Чтобы узнать больше о наших предложениях, свяжитесь с нами сегодня. Для получения подробной информации о ценах запросите расценки.

Перейти к продукту

ресурсов

Часто задаваемые вопросы

Насколько рентабельны поглотители?

  • Да, поглотители — это очень экономичное решение многих проблем, связанных с воздушным шумом.Обычно они используются для облицовки внутренней части любого звукоотражающего корпуса, они разрушают звуковое поле и уменьшают проблему шума.

Какие общие приложения?

  • Генераторы, компрессионные кожухи, моторные отсеки, кожухи, насосы и кожухи устройств. Поглотители могут работать в кабинах оператора или в кабинах, поскольку они могут снизить уровень шума, улучшить разборчивость речи и снизить жесткость речи, что, в свою очередь, повысит общую продуктивность и повысит внимательность.

Что такое абсорбция?

  • Устраняет отражение звуковых волн в окружающей среде. Отраженный шум делает окружающую обстановку громче. Типичные поглотители изготавливаются из различных пен или волокнистых материалов.

Что такое абсорбер?

  • Поглотитель — это любой материал, имеющий структуру с открытыми ячейками или пористую структуру волокна, который можно использовать для облицовки твердых ограждений или других жестких поверхностей с целью уменьшения отраженной звуковой энергии.

Как работает абсорбер?

  • Чтобы понять, как работает акустический поглотитель, мы должны сначала понять, что такое звук. Звук — это ничего лишнего; или меньше, чем волна давления, движущаяся через среду (в данном случае обычно воздух). Поглотители работают, рассеивая волну давления. Поглотитель поглощает звуковую энергию и преобразует ее в тепло внутри ячейки или волоконной структуры; не волнуйтесь, созданное в целом крошечное — вы не будете отапливать им свой дом.

Как мы измеряем звук?

  • Звук обычно измеряется в децибелах.

Каковы общие звуковые децибелы?

  • Порог слуха — 10 ДБ
  • Мягкий шепот — 35 дБ
  • Большой трансформатор на 200 мин — 55 дБ
  • Речь на расстоянии 1 ‘- 70 дБ
  • Пневматическая дрель на 50 футов 85 дюймов
  • Поезд метро в 20 ′ 95 DB
  • Пневматический молот на оператора — 105 DB
  • Реактивный при взлете на 200–120 дБ

RP Photonics Encyclopedia — насыщаемые поглотители, пассивная синхронизация мод, модуляция добротности, лазеры

[1] B.К. Гарсайд и Т. К. Лим, «Синхронизация мод лазера с использованием насыщающихся поглотителей», J. Appl. Phys. 44 (5), 2335 (1973), DOI: 10.1063 / 1.1662561
[2] К. А. Станков, «Зеркало с коэффициентом отражения, зависящим от интенсивности», Прил. Phys. B 45, 191 (1988), DOI: 10.1007 / BF00695290
[3] M. E. Fermann et al. , «Нелинейное усилительное петлевое зеркало», Опт. Lett. 15 (13), 752 (1990), DOI: 10.1364 / OL.15.000752
[4] T.Brabec et al. , «Синхронизация мод линзы Керра», Опт. Lett. 17 (18), 1292 (1992), DOI: 10.1364 / OL.17.001292
[5] U. Keller et al. , «Полупроводниковые зеркала с насыщающимся поглотителем (SESAM) для генерации фемтосекундных и наносекундных импульсов в твердотельных лазерах», J. Sel. Вершина. Квантовая электроника. 2, 435 (1996), DOI: 10.1109 / 2944.571743
[6] A. Sennaroglu, «Непрерывная тепловая нагрузка в насыщающихся поглотителях: теория и эксперимент», Appl.Опт. 36 (36), 9528 (1997), DOI: 10.1364 / AO.36.009528
[7] J. Mark et al. , “Генерация фемтосекундных импульсов в лазере с нелинейным внешним резонатором”, Опт. Lett. 14 (1), 48 (1989), DOI: 10.1364 / OL.14.000048
[8] ME Ферман, «Пассивная синхронизация мод с использованием эволюции нелинейной поляризации в световоде, легированном эрбием с сохранением поляризации», Опт. . Lett. 18 (11), 894 (1993), DOI: 10.1364 / OL.18.000894
[9] P.Т. Геррейро и С. Тен, «Стекла с квантовыми точками PbS в качестве насыщающихся поглотителей для синхронизации мод хром-форстеритового лазера», Appl. Phys. Lett. 71 (12), 1595 (1997), DOI: 10.1063 / 1.119843
[10] А. М. Маляревич и др. , «V: YAG — новый пассивный Q-переключатель для твердотельных лазеров с диодной накачкой», Прил. Phys. B 67, 555 (1998), DOI: 10.1007 / s003400050544
[11] Z. Burshtein et al. , «Исследования поглощения возбужденного состояния ионов Cr 4+ в нескольких кристаллах-хозяевах граната», IEEE J.Квантовая электроника. 34 (2), 292 (1998), DOI: 10.1109 / 3.658716
[12] Р. Пашотта и У. Келлер, «Пассивная синхронизация мод с медленно насыщающимися поглотителями», Appl. Phys. B 73 (7), 653 (2001), DOI: 10.1007 / s003400100726
[13] S. Y. Set et al. , «Синхронизация мод лазера с использованием насыщающегося поглотителя, включающего углеродные нанотрубки», J. Lightwave Technol. 22 (1), 51 (2004), DOI: 10.1109 / JLT.2003.822205
[14] A.Sennaroglu et al. , «Точное определение параметров насыщения для твердотельных насыщаемых поглотителей, легированных Cr 4+ », J. Opt. Soc. Являюсь. B 23 (2), 241 (2006), DOI: 10.1364 / JOSAB.23.000241
[15] Х. Риддербуш и Т. Граф, «Насыщение поглощения 1047 и 1064 нм в Cr . 4+ : кристаллы YAG », IEEE J. Quantum Electron. 43 (2), 168 (2007), DOI: 10.1109 / JQE.2006.889055
[16] Y.Ю. Двойрин и др. , «Импульсные волоконные лазеры на Yb-Bi», Опт. Lett. 32 (5), 451 (2007), DOI: 10.1364 / OL.32.000451
[17] H. Cankaya et al. , «Анализ насыщения поглощения Cr 2+ : ZnSe и Fe 2+ : ZnSe», J. Opt. Soc. Являюсь. B 25 (5), 794 (2008), DOI: 10.1364 / JOSAB.25.000794
[18] A. Schmidt et al. , «Пассивная синхронизация мод Yb: KLuW с использованием однослойного насыщающегося поглотителя из углеродных нанотрубок», Опт.Lett. 33 (7), 729 (2008), DOI: 10.1364 / OL.33.000729
[19] F. Shohda et al. , «Солитонный волоконный лазер, 147 фс, 51 МГц, 1,56 мкм с насыщающимся поглотителем SWNT / P3HT типа волоконного коннектора», Опт. Express 16 (25), 20943 (2008), DOI: 10.1364 / OE.16.020943
[20] D. D. Hudson et al. , “Нелинейное изменение формы фемтосекундных импульсов в волноводных решетках”, Опт. Lett. 33 (13), 1440 (2008), DOI: 10.1364 / OL.33.001440
[21] T.Tsai et al. , «Эрбиевые цельноволоконные лазеры с пассивной модуляцией добротности на основе световодов с насыщающимся поглотителем, легированных тулием», Опт. Express 18 (10), 10049 (2010), doi: 10.1364 / OE.18.010049
[22] А. Мартинес и С. Ямашита, «Многогигагерцовые волоконные лазеры с пассивной синхронизацией мод с использованием углеродных нанотрубок», Опт. Express 19 (7), 6155 (2011), DOI: 10.1364 / OE.19.006155
[23] M. N. Cizmeciyan et al. , «Фемтосекундный Cr: ZnSe-лазер с синхронизацией мод на графене на длине волны 2500 нм», Опт.Lett. 38 (3), 341 (2013), DOI: 10.1364 / OL.38.000341
[24] З. Ван, «Растянутое многомодовое оптическое волокно с градиентным показателем преломления как насыщающийся поглотитель для синхронизации мод волоконного лазера, легированного эрбием. ”, Опт. Lett. 43 (9), 2078 (2018), DOI: 10.1364 / OL.43.002078
[25] G. Tanisali et al. , «Режим 21 фс Cr: LiSAF-лазера, синхронизированный с однослойным насыщающимся поглотителем из углеродных нанотрубок», Опт. Lett. 44 (19), 4662 (2019), DOI: 10.1364 / OL.44.004662

RP Photonics Encyclopedia — зеркала с полупроводниковым насыщающимся поглотителем, SESAM, пассивная синхронизация мод, Q-переключение

Энциклопедия> буква S> зеркала с полупроводниковым насыщающимся поглотителем

можно найти в Руководстве покупателя RP Photonics. Среди них:

Найдите более подробную информацию о поставщиках в конце этой статьи энциклопедии или посетите наш

Вас еще нет в списке? Получите свою запись!

Обратитесь в RP Photonics за советом о том, как использовать SESAM для переключения добротности или синхронизации мод любого типа лазера.Доктор Пашотта имеет очень большой опыт в этой области.

Сокращение: SESAM

Определение: насыщаемые полупроводниковые поглотители, действующие как нелинейные зеркала

Альтернативный термин: насыщаемые отражатели Брэгга

Более общий термин: насыщающиеся поглотители

немецкий: sättigbare Halbleiterspiegel

Категории: фотонные устройства, световые импульсы

Как цитировать статью; предложить дополнительную литературу

Автор: Д-р Рюдигер Пашотта

Зеркало с полупроводниковым насыщающимся поглотителем (SESAM) (или просто SAM = зеркало с насыщающимся поглотителем) представляет собой структуру зеркала со встроенным насыщающимся поглотителем, изготовленную по полупроводниковой технологии.Чаще всего такие устройства используются для генерации УКИ за счет пассивной синхронизации мод различных типов лазеров.

Типовая структура SESAM

Обычно SESAM содержит полупроводниковое брэгговское зеркало и (около поверхности) один слой поглотителя с квантовыми ямами. Материалы брэгговского зеркала имеют большую ширину запрещенной зоны, поэтому в этой области практически не происходит поглощения. Такие SESAM иногда также называют насыщаемыми брэгговскими отражателями (SBR).Для получения большой глубины модуляции, например, при необходимости для пассивной модуляции добротности можно использовать более толстый слой поглотителя. Кроме того, подходящий пассивирующий слой на верхней поверхности может увеличить срок службы устройства.

Рисунок 1: Структура типичного SESAM для работы около 1064 нм. На подложке из GaAs выращивается брэгговское зеркало из GaAs / AlGaAs. Внутри верхних слоев находится слой поглотителя квантовой ямы InGaAs, который может быть, например, Толщина 10 нм.

Проникновение оптического поля в SESAM можно рассчитать с помощью того же матричного метода, что и для других типов диэлектрических зеркал.Особое значение имеет оптическая интенсивность в области, где находится насыщаемый материал. Это влияет на глубину модуляции, а также на плотность энергии насыщения (см. Ниже). Однако дизайн структуры также влияет на полосу пропускания и хроматическую дисперсию.

Фигура 2: Профиль показателя преломления и распределение оптической интенсивности в SESAM с антирезонансной конструкцией, как это часто используется. Распределение интенсивности имеет максимум в положении поглотителя (обозначено вертикальной серой линией).Схема сделана с помощью программного обеспечения RP Coating.

Обычно слой поглотителя размещается в противоузле электрического поля (как на рисунке 2). Это приводит к максимальному насыщаемому поглощению и наименьшей возможной плотности энергии насыщения. Если для высокой глубины модуляции требуется несколько слоев поглотителя, они могут быть размещены в отдельных противоузлах или, возможно, в нескольких из них рядом с одним противоузлом.

Существуют также несколько более экзотических типов полупроводниковых насыщающихся поглотителей, в основе которых, например, могут быть полупроводниковые поглотители.например, квантовые точки, встроенные в стекло [10, 12], углеродные нанотрубки [13] или графен [26, 27].

Резонансные и нерезонансные конструкции SESAM

Поскольку существует френелевское отражение на границе полупроводник – воздух, оно вместе с брэгговским отражением приводит к эффекту полости (эффект резонанса). В большинстве случаев этот резонатор спроектирован так, чтобы быть антирезонансным для рабочей длины волны устройства (см. Также рисунок 2). Такие устройства демонстрируют относительно широкий диапазон длин волн с более или менее постоянной степенью насыщаемого поглощения и с небольшой хроматической дисперсией.По сравнению с устройствами с антиотражающим покрытием антирезонансные конструкции имеют меньшее проникновение поля в поглотитель и, следовательно, меньшую глубину модуляции в дополнение к более высокой плотности энергии насыщения и более высокому порогу повреждения. (Последнее, однако, не является преимуществом, поскольку для насыщения такого устройства требуется более высокая плотность энергии падающего импульса.)

В относительно редких случаях используются резонансные конструкции. Они имеют более высокую глубину модуляции и более низкую плотность насыщения, а также меньший диапазон рабочих длин волн.

Изменяя состав материала и определенные конструктивные параметры, макроскопические параметры SESAM (в частности, рабочая длина волны, глубина модуляции, плотность энергии насыщения и время восстановления) могут быть адаптированы для работы в самых разных режимах.

Физический механизм насыщающегося поглощения

Фигура 3: Возбуждение и релаксация носителей в полупроводнике.

Насыщающееся поглощение связано с межзонным переходом: энергия поглощенных фотонов передается электронам, которые переносятся из валентной зоны в зону проводимости.Во-первых, происходит довольно быстрая релаксация термализации внутри зоны проводимости и валентной зоны, например, в пределах 50–100 фс, и позже (часто в масштабе времени в десятки или сотни пикосекунд) носители рекомбинируют, часто с помощью дефектов кристалла.

Для малых оптических интенсивностей степень электронного возбуждения мала, и поглощение остается ненасыщенным. Однако при высоких оптических интенсивностях электроны могут накапливаться в зоне проводимости, так что начальные состояния для поглощающего перехода истощаются, а конечные состояния заняты (, блок Паули, ).Следовательно, абсорбция снижается. После насыщения коротким импульсом поглощение восстанавливается сначала частично за счет внутризонной тепловой релаксации, а затем полностью за счет рекомбинации.

Рисунок 4: Изменение отражательной способности полупроводникового насыщающегося поглотителя от короткого импульса при t = 0. Часть изменения отражательной способности исчезает очень быстро после импульса, тогда как другая часть восстанавливается за много пикосекунд. Такие кривые могут быть записаны с помощью измерений насос – зонд.

Важные свойства SESAM

Наиболее важные характеристики SESAM в том виде, в котором они используются, например, для пассивной синхронизации мод или переключения добротности следующие:

  • Глубина модуляции — это максимальное нелинейное изменение отражательной способности. Это зависит от толщины поглотителя, материала, длины оптической волны и степени проникновения оптического поля в структуру поглотителя.
  • Плотность энергии насыщения — это плотность энергии падающего короткого импульса, которая требуется для создания значительного насыщения поглощения.Это зависит от материала поглотителя, длины волны и проникновения поля в структуру поглотителя. Кроме того, может иметь место «сворачивание» кривой насыщения (то есть снижение отражательной способности для высоких значений плотности энергии), которое может быть вызвано двухфотонным поглощением (для субпикосекундных импульсов) или другими эффектами.
  • Время восстановления — экспоненциальная постоянная времени восстановления поглощения после насыщающего импульса. Обычно это от нескольких пикосекунд до сотен пикосекунд.Обратите внимание, однако, что восстановление часто не имеет экспоненциальной формы (см. Рисунок 4). На время восстановления сильно влияет плотность дефектов в поглотителе и, возможно, в соседних конструкциях.
  • Обычно имеется несколько ненасыщаемых потерь , которые являются нежелательными, поскольку они приводят только к нагреву устройства, но не влияют на формирование импульса. Как правило, ненасыщаемые потери имеют тенденцию быть выше для SESAM с большей глубиной модуляции и более быстрым восстановлением, но есть исключения.

Дополнительные детали касаются поперечной однородности, дисперсии групповой задержки (см. Ниже), порога оптического повреждения и срока службы устройства, а также пригодности для работы с высокой мощностью (см. Ниже). Срок службы SESAM часто трудно оценить, и он сильно зависит от условий эксплуатации. Кроме того, может быть важно, чтобы SESAM выдерживал определенную тепловую нагрузку. Тепловые проблемы становятся важными не только при высоких уровнях средней мощности, но и при работе с очень высокой частотой следования импульсов.

Полупроводниковые материалы для SESAM

Наиболее распространенный тип SESAM используется в лазерах, излучающих в диапазоне длин волн 1 мкм. Здесь насыщающийся поглотитель представляет собой квантовую яму InGaAs (или иногда несколько квантовых ям), где содержание индия регулируется для достижения подходящего значения энергии запрещенной зоны. Зеркальная структура основана на GaAs и AlAs, выращенных на пластине арсенида галлия. Несоответствие решеток InGaAs на GaAs и AlAs вызывает значительную деформацию сжатия в слое поглотителя.В частности, при высоком содержании индия это может вызвать образование дефектов. Эффект дефектов может даже быть полезным, поскольку он сокращает время восстановления и, таким образом, может позволить более короткие импульсы и лучшую стабильность импульсов в лазере с синхронизацией мод. Поэтому концентрация дефектов часто увеличивается из-за низкотемпературного роста поглощающего слоя. Однако при слишком низкой температуре роста и / или высоком содержании индия ненасыщаемые потери могут стать слишком высокими. Время восстановления можно также сократить путем бомбардировки быстрыми ионами после роста ( ионная имплантация ).Частичный отжиг дефектов при некоторой повышенной температуре может помочь найти лучший компромисс между ненасыщаемыми потерями и временем восстановления.

Для использования на более коротких длинах волн, например Для пассивной синхронизации мод титан-сапфировых лазеров с излучением около 800 нм можно использовать квантовые ямы на GaAs. В этом случае следует избегать использования GaAs в зеркальной структуре; Обычно используют брэгговское зеркало из AlGaAs / AlAs. Для очень коротких длительностей импульса ширина полосы отражения брэгговского зеркала недостаточна; в таких случаях иногда используются специальные широкополосные конструкции SESAM, содержащие металлическое зеркало.

На более длинных волнах, таких как полосы около 1,3 или 1,5 мкм, квантовые ямы InGaAs все еще можно использовать, но тогда они будут иметь очень высокую встроенную деформацию. Поэтому были разработаны поглотители GaInNA (разбавленный нитрид), которые обеспечивают очень низкие ненасыщаемые потери. Также возможно использование поглотителей на основе фосфида индия в устройствах, выращенных на пластинах InP. В области 1,5 мкм используются различные типы брэгговских зеркал, частично в зависимости от типа поглощающего слоя.

SESAM для работы с высокой мощностью

Существуют мощные лазеры с пассивной синхронизацией мод со средней выходной мощностью значительно выше 100 Вт и средней мощностью внутри резонатора значительно выше 1 кВт.SESAM, используемый в таком лазере, обычно поглощает от 0,2% до 2% падающей мощности, и это может вызвать значительные тепловые эффекты. В частности, может иметь место значительное тепловое линзирование, которое влияет на модовые свойства лазерного резонатора. Кроме того, повышение температуры может привести к ускоренному старению или даже к оптическому повреждению. По этим причинам желательно оптимизировать SESAM для использования в мощных лазерах [29], например. следующими способами:

  • Глубина модуляции выбирается как можно меньшей для требуемой задачи формирования импульса.(Обратите внимание, что конструкция лазера может быть оптимизирована для требования минимального формирования импульса от SESAM.)
  • Устройство предназначено для использования с падающим лазерным лучом, имеющим относительно большой радиус луча, так что генерируемое тепло распределяется по некоторой относительно большой площади, что приводит к пониженному повышению температуры. Для этого флюенс насыщения должен быть относительно низким, чтобы обеспечить достаточную степень насыщения без сильной фокусировки излучения. Кроме того, поверхность SESAM должна быть достаточно плоской, т.е.е., он должен демонстрировать колебания высоты по всей площади луча, составляющие лишь часть одной длины волны.
  • В стандартном SESAM выделяемое тепло должно проводиться через несколько сотен микрометров полупроводникового материала (определяется толщиной используемой пластины). Существенные улучшения возможны с помощью SESAM с перевернутым чипом, где необходимые полупроводниковые слои (включая брэгговское зеркало и слой поглотителя) выращиваются в обратном порядке, прежде чем устройство будет контактировать с радиатором, а подложка удаляется механическим и химическим способом. означает (е.грамм. процедура травления). Существуют также методы, при которых после выращивания устройство прикрепляется к временной подложке, затем подложка удаляется механическими и химическими средствами, а затем материал прикрепляется к радиатору на той стороне, где изначально находилась подложка. Наконец, временную подложку можно удалить. Результатом таких методов является то, что тепловое сопротивление устройства значительно снижается, что приводит к гораздо меньшему повышению температуры во время работы. Кроме того, тогда внутри устройства наблюдается гораздо меньшее изменение температуры, что подразумевает уменьшение теплового линзирования.Последний описанный метод (который первоначально был разработан для кристаллических полупроводниковых зеркал) также может привести к значительному повышению плоскостности поверхности [29].

Используя такие методы, можно будет использовать SESAM даже в лазерах с пассивной синхронизацией мод со средней выходной мощностью в несколько киловатт.

Обратите внимание, что значительное локальное повышение температуры может происходить даже в лазерах малой мощности (например, со средней выходной мощностью 1 Вт), если частота следования импульсов очень высока (много гигагерц).В этой ситуации необходимо использовать относительно сильную фокусировку излучения, чтобы достичь достаточно сильного насыщения поглощения, несмотря на малую энергию импульса. В этом случае может быть сложно справиться с выделением тепла, несмотря на довольно умеренную потребляемую среднюю мощность. Мощные лазеры с гораздо более низкой частотой следования импульсов (обычно несколько десятков мегагерц) позволяют использовать лучи гораздо большей площади, что значительно упрощает управление значительной поглощаемой мощностью.

Дисперсные SESAM

Хотя большинство SESAM демонстрируют только умеренные количества хроматической дисперсии для отраженного света, дисперсия любого знака может быть преобразована в SESAM через многослойную структуру [7, 11].Такие дисперсионные SESAM могут затем служить цели компенсации дисперсии в лазерном резонаторе в дополнение к функции синхронизатора пассивных мод. Однако такие методы применялись сравнительно редко, в основном потому, что необходимость контролировать дисперсию приводит к определенным конфликтам при проектировании. Например, желаемая дисперсия может появиться только в ограниченной оптической полосе пропускания, а зависящие от длины волны потери устройства могут заставить лазер работать за пределами этой полосы пропускания. Кроме того, это ограничивает работу с SESAM, которые предлагают определенные фиксированные комбинации насыщаемого поглощения и дисперсии.

Приложения SESAM

Модули SESAM

широко используются для пассивной синхронизации мод лазеров, особенно для твердотельных объемных и волоконных лазеров. Они работают с широким диапазоном параметров лазера и обычно обеспечивают надежную самозапускающуюся синхронизацию мод, если их устройство и параметры работы выбраны правильно. Их можно использовать даже при очень высоких уровнях выходной мощности в десятки ватт при условии, что общая конструкция лазера позволяет им работать в соответствующем режиме. Другое применение — пассивное переключение добротности, например.грамм. микрочип-лазеров или волоконных лазеров.

Общим условием успешного использования SESAM в лазерах является выбор подходящей конструкции SESAM и настройка ряда параметров лазера, в частности размера моды резонатора на поглотителе. Использование SESAM с неподходящими параметрами устройства и работы часто приводит к проблемам в виде различных нестабильностей или повреждения SESAM.

Модули SESAM

также могут использоваться для определенных методов нелинейной фильтрации и обработки сигналов, например.грамм. в контексте волоконно-оптической связи.

Вопросы и комментарии пользователей

Здесь вы можете оставлять вопросы и комментарии. Если они будут приняты автором, они появятся над этим абзацем вместе с ответом автора. Автор принимает решение о приеме на основании определенных критериев. По сути, вопрос должен представлять достаточно широкий интерес.

Пожалуйста, не вводите здесь личные данные; в противном случае мы бы скоро удалили его (См. Также нашу декларацию о конфиденциальности.) Если вы хотите получить личный отзыв или консультацию от автора, пожалуйста, свяжитесь с ним, например по электронной почте.

Отправляя информацию, вы даете свое согласие на возможную публикацию ваших материалов на нашем веб-сайте в соответствии с нашими правилами. (Если вы позже откажетесь от своего согласия, мы удалим эти данные.) Поскольку ваши материалы сначала проверяются автором, они могут быть опубликованы с некоторой задержкой.

Библиография

[1] M. N. Islam et al., «Лазеры на центрах окраски, пассивно синхронизируемые квантовыми ямами», IEEE J. Quantum Electron. 25 (12), 2454 (1989), DOI: 10,1109 / 3,40629
[2] B.G. Kim et al. , «Нелинейный брэгговский отражатель на основе насыщающегося поглощения», Прил. Phys. Lett. 54, 1095 (1989), DOI: 10.1063 / 1.100768
[3] L. R. Brovelli et al. , «Конструирование и работа антирезонансных насыщаемых полупроводниковых поглотителей Фабри – Перо для твердотельных лазеров с синхронизацией мод», J.Опт. Soc. Являюсь. B 12 (2), 311 (1995), DOI: 10.1364 / JOSAB.12.000311
[4] I. D. Jung et al. , “Масштабирование конструкции антирезонансного насыщающегося поглотителя Фабри – Перо в сторону тонкого насыщающегося поглотителя”, Опт. Lett. 20 (14), 1559 (1995), DOI: 10.1364 / OL.20.001559
[5] R. Fluck et al. , «Широкополосный насыщающийся поглотитель для генерации импульсов длительностью 10 фс», Опт. Lett. 21 (10), 743 (1996), DOI: 10.1364 / OL.21.000743
[6] S.Цуда и др. , «Сверхбыстрые твердотельные лазеры с синхронизацией мод и насыщающимися брэгговскими отражателями», J. Sel. Вершина. Квантовая электроника. 2 (3), 454 (1996), DOI: 10,1109 / 2944,571744
[7] D. Kopf et al. , «Универсальное зеркало с насыщающимся поглотителем с компенсацией дисперсии для компактных фемтосекундных лазерных источников», Опт. Lett. 21 (7), 486 (1996), DOI: 10.1364 / OL.21.000486
[8] U. Keller et al. , «Полупроводниковые зеркала с насыщающимся поглотителем (SESAM) для генерации фемтосекундных и наносекундных импульсов в твердотельных лазерах», J.Sel. Вершина. Квантовая электроника. 2, 435 (1996), DOI: 10.1109 / 2944.571743
[9] I. D. Jung et al. , «Полупроводниковые зеркала с насыщающимся поглотителем, поддерживающие импульсы длительностью менее 10 фс», Прил. Phys. B 65 (2), 137 (1997), DOI: 10.1007 / s003400050259
[10] PT Guerreiro и S. Ten, «Стекла с квантовыми точками PbS в качестве насыщаемых поглотителей для синхронизации мод Cr: форстерита. лазер », Прил. Phys. Lett. 71 (12), 1595 (1997), DOI: 10.1063 / 1.119843
[11] R. Paschotta et al. , «Полупроводниковое зеркало с двойным чирпом для компенсации дисперсии в фемтосекундных лазерах», Прил. Phys. Lett. 75 (15), 2166 (1999), DOI: 10.1063 / 1.124953
[12] А. М. Маляревич и др. , «Стекло, легированное квантовыми точками PbS в качестве насыщающегося поглотителя для неодимовых лазеров толщиной 1 мкм», J. Opt. Soc. Являюсь. B 19 (1), 28 (2002), DOI: 10.1364 / JOSAB.19.000028
[13] S.Y. Set et al. , «Сверхбыстрые импульсные волоконные лазеры на углеродных нанотрубках», J. Sel. Вершина. Квантовая электроника. 10 (1), 137 (2004), doi: 10.1109 / JSTQE.2003.822912
[14] О. Г. Охотников и М. Песса, «Зеркала с насыщающимся поглотителем из разбавленного нитрида для генерации оптических импульсов», J. Phys. Конденс. Matter 16, S3107 (2004), DOI: 10.1088 / 0953-8984 / 16/31/008
[15] R. P. Prasankumar et al. , «Разработка и определение характеристик насыщаемых поглотителей на основе пленки диоксида кремния, легированной полупроводниками», J.Опт. Soc. Являюсь. B 21 (4), 851 (2004), DOI: 10.1364 / JOSAB.21.000851
[16] G. Paunescu et al. , “Определение характеристик полупроводниковых зеркал с насыщающимся поглотителем в работающем лазере на Yb: KGW с синхронизацией мод”, Опт. Lett. 30 (20), 2799 (2005), DOI: 10.1364 / OL.30.002799
[17] M. Haiml et al. , «Оптические характеристики полупроводниковых насыщающихся поглотителей», Прил. Phys. B 79, 331 (2004), DOI: 10.1007 / s00340-004-1535-1
[18] V.Liverini et al. , «Насыщающийся поглотитель GaInNAs с малыми потерями и синхронизация мод твердотельного лазера с длиной волны 1,3 мкм», Прил. Phys. Lett. 84 (20), 4002 (2004), DOI: 10,1063 / 1,1748841
[19] G. J. Spühler et al. , «Полупроводниковые зеркальные структуры с насыщающимся поглотителем с низким флюенсом насыщения», Прил. Phys. B 81, 27 (2005), DOI: 10.1007 / s00340-005-1879-1
[20] S. Schön et al. , «Разбавленные нитридные поглотители в пассивных устройствах для синхронизации мод твердотельных лазеров», J.Cryst. Рост 278, 239 (2005), DOI: 10.1016 / j.jcrysgro.2004.12.069
[21] R. Grange et al. , “Новый режим обратного насыщающегося поглощения для самостабилизирующихся лазеров с пассивной синхронизацией мод”, Прикл. Phys. B 80, 151 (2005), DOI: 10.1007 / s00340-004-1622-3
[22] R. Grange et al. , «Антимонидный полупроводниковый насыщаемый поглотитель для пассивной синхронизации мод лазера на Er: Yb: стекле толщиной 1,5 мкм на частоте 10 ГГц», IEEE Photon. Technol.Lett. 18 (7), 805 (2006), DOI: 10.1109 / LPT.2006.871846
[23] A. Rutz et al. , «Настраиваемые по параметрам насыщаемые поглотители GaInNA для синхронизации мод твердотельных лазеров», J. Cryst. Рост 301, 570 (2007), DOI: 10.1016 / j.jcrysgro.2006.11.260
[24] D. J. H. C. Maas et al. , «Высокоточная оптическая характеристика полупроводниковых зеркал с насыщающимся поглотителем», Опт. Экспресс 16 (10), 7571 (2008), DOI: 10.1364 / OE.16.007571
[25] D. J. H. C. Maas et al. , «Оптимизация параметров роста для быстрых квантовых точек SESAM», Опт. Express 16 (23), 18646 (2008), DOI: 10.1364 / OE.16.018646
[26] F. Bonaccorso et al. , «Графеновая фотоника и оптоэлектроника», Nature Photon. 4 (9), 611 (2010), DOI: 10.1038 / nphoton.2010.186
[27] Q. Bao et al. , «Однослойный графен как насыщающийся поглотитель в лазере с синхронизацией мод», Nano Res.4 (3), 297 (2011), DOI: 10.1007 / s12274-010-0082-9
[28] C. J. Saraceno et al. , «SESAM для генераторов большой мощности: рекомендации по проектированию и пороги повреждения», IEEE J. Sel. Вершина. Квантовая электроника. 18 (1), 29-41 (2012), DOI: 10.1109 / JSTQE.2010.2092753
[29] A. Diebold et al. , «Оптимизированные SESAM для сверхбыстрых лазеров киловаттного уровня», Опт. Экспресс 24 (10), 10512 (2016), DOI: 10.1364 / OE.24.010512
[30] A.Barh et al. , «Генератор Cr: ZnS 2,4 мкм с уровнем мощности и суб-100 фс с автоподстройкой мод», Опт. Express 29 (4), 5934 (2021), DOI: 10.1364 / OE.416894
[31] У. Келлер, «Полупроводниковые нелинейности для синхронизации мод твердотельных лазеров и модуляции добротности», in Semiconductors and Полуметаллы , Т. 59A (ред. А. Кост и Э. Гармир), Academic Press, Boston (1999)

(Предложите дополнительную литературу!)

См. Также: насыщаемые поглотители, пассивная синхронизация мод, самозапускающаяся синхронизация мод, переключение добротности, генерация импульсов, The Photonics Spotlight 2010-03-22, The Photonics Spotlight 2010-07-27
и другие статьи в категориях фотонные устройства, световые импульсы


Если вам понравилась эта страница, поделитесь ссылкой со своими друзьями и коллегами, e.грамм. через соцсети:

Эти кнопки обмена реализованы с учетом конфиденциальности!

Код для ссылок на других сайтах

Если вы хотите разместить ссылку на эту статью на каком-либо другом ресурсе (например, на своем веб-сайте, в социальных сетях, дискуссионном форуме, Википедии), вы можете получить здесь требуемый код.

HTML-ссылка на эту статью:


Статья о полупроводниковых зеркалах с насыщающимся поглотителем

в
Энциклопедия фотоники RP

С изображением для предварительного просмотра (см. Рамку чуть выше):



Для Википедии, например в разделе «== Внешние ссылки ==»:

  * [https: // www.rp-photonics.com/semiconductor_saturable_absorber_mirrors.html
, статья «Полупроводниковые насыщаемые абсорбирующие зеркала» в энциклопедии RP Photonics]

Узкополосный и гибкий идеальный поглотитель на основе тонкопленочного нанорезонатора с диэлектрическим покрытием

  • 1.

    Li, Z., Butun, S. & Aydin, K. Супер поглотители и цветные фильтры большой площади без литографии на видимых частотах с помощью ультратонких металлических пленок. ACS Photonics 2 , 183–188 (2015).

    CAS Статья Google ученый

  • 2.

    Гобади А., Хаджян Х., Бутун Б. и Озбай Э. Сильное взаимодействие света и вещества в идеальных поглотителях из плоского метаматериала без литографии. ACS Photonics 5 , 4203–4221 (2018).

    CAS Статья Google ученый

  • 3.

    Дерешги, С.А., Гобади, А., Хаджян, Х., Бутун, Б. и Озбай, Э.Сверхширокополосные, не требующие литографии и совместимые с большими размерами совершенные поглотители: оптимальный выбор металлических слоев в многослойных пакетах металл-изолятор. Sci. Отчетность 7 , 14872 (2017).

    ADS Статья CAS Google ученый

  • 4.

    Аализаде М., Хаваси А., Бутун Б. и Озбай Э. Экономичный сверхширокополосный совершенный поглотитель большой площади, использующий марганец в структуре металл-изолятор-металл. Sci. Отчет 8 , 9162 (2018).

    ADS PubMed PubMed Central Статья CAS Google ученый

  • 5.

    Ghobadi, A., Hajian, H., Soydan, M. C., Butun, B. & Ozbay, E. Плоский полосовой световозвращающий светофильтр без литографии, использующий последовательное соединение полостей. Sci. Отчетность 9 , 290 (2019).

    ADS PubMed PubMed Central Статья CAS Google ученый

  • 6.

    Джин, Ю., Парк, Дж., Рах, Ю., Шим, Дж. И Ю, К. Сверхвысокое всенаправленное, широкополосное и независимое от поляризации оптическое поглощение в видимом диапазоне длин волн за счет эффективной техники дисперсии. Sci. Отчетность 9 , 9866 (2019).

    ADS PubMed PubMed Central Статья CAS Google ученый

  • 7.

    Кац, М. А. и Капассо, Ф. Ультратонкие оптические интерференционные покрытия на грубых и гибких подложках. Заявл. Phys. Lett. 105 , 131108 (2014).

    ADS Статья CAS Google ученый

  • 8.

    Хан, Дж. Х., Ким, Д.-Й., Ким, Д. и Чой, К. С. Высокопроводящий и гибкий электрод с цветным фильтром, использующий многослойную пленочную структуру. Sci. Отчет 6 , 29341 (2016).

    ADS CAS PubMed PubMed Central Статья Google ученый

  • 9.

    Lee, K. T., Han, S. Y., Li, Z., Baac, H. W. и Park, H. J. Гибкие структурные цветные фильтры высокой чистоты цвета, основанные на подавлении оптического резонанса более высокого порядка. Sci. Отчетность 9 , 14917 (2019).

    ADS PubMed PubMed Central Статья CAS Google ученый

  • 10.

    Yoon, Y. T. & Lee, S. S. Цветовой фильтр пропускающего типа, включающий эталон на основе серебряной пленки. Опт.Экспресс 18 , 5344–5349 (2010).

    ADS CAS PubMed Статья Google ученый

  • 11.

    Ли, К. Т., Сео, С., Ли, Дж. Й. и Го, Л. Дж. Ультратонкий резонатор металл-полупроводник-металл для фильтров передачи видимого диапазона с инвариантным углом. Заявл. Phys. Lett. 104 , 231112 (2014).

    ADS Статья CAS Google ученый

  • 12.

    Ли, К. Т., Сео, С. и Го, Л. Дж. Субтрактивные цветные фильтры высокой чистоты цвета с широким углом обзора на основе идеальных плазмонных поглотителей. Adv. Опт. Матер. 3 , 347–352 (2015).

    CAS Статья Google ученый

  • 13.

    Park, CS, Shrestha, VR, Lee, SS, Kim, ES & Choi, DY Всенаправленные цветные фильтры, использующие нанорезонатор из Ag-TiO 2 -Ag, интегрированный с диэлектрическим слоем с фазовой компенсацией . Sci. Отчет 5 , 8467 (2015).

    CAS PubMed PubMed Central Статья Google ученый

  • 14.

    Park, C. S., Shrestha, V. R., Lee, S. S. & Choi, D. Y. Светоотражающие светофильтры на основе эталона с фазовой компенсацией, позволяющие регулировать насыщенность цвета. Sci. Отчет 6 , 25496 (2016).

    ADS CAS PubMed PubMed Central Статья Google ученый

  • 15.

    Янг, З., Цзи, К., Лю, Д. и Го, Л. Дж. Повышение чистоты отражающих структурных цветов с помощью ультратонких двухслойных материалов в качестве эффективных идеальных поглотителей. Adv. Опт. Матер. 7 , 1

    9 (2019).

    CAS Статья Google ученый

  • 16.

    Этуотер, Х. А. и Полман, А. Плазмоника для улучшенных фотоэлектрических устройств. Nat. Матер. 9 , 205–213 (2010).

    ADS CAS PubMed Статья Google ученый

  • 17.

    Цао Л., Парк Дж.-С., Фан П., Клеменс Б. и Бронгерсма М. Л. Фотоприемники с резонансными германиевыми наноантеннами. Nano Lett. 10 , 1229–1233 (2010).

    ADS CAS PubMed Статья Google ученый

  • 18.

    Li, W. & Valentine, J. Фотодетектирование горячих электронов на основе идеального поглотителя из метаматериалов. Nano Lett. 14 , 3510–3514 (2014).

    ADS CAS PubMed Статья Google ученый

  • 19.

    Fan, K., Suen, J. Y., Liu, X. & Padilla, W. J. Полностью диэлектрические метаповерхностные поглотители для неохлаждаемых терагерцовых изображений. Optica 4 , 601–604 (2017).

    ADS Статья Google ученый

  • 20.

    Лю Н., Меш М., Вайс Т., Хентшель М. и Гиссен Х. Совершенный поглотитель инфракрасного излучения и его применение в качестве плазмонного датчика. Nano Lett. 10 , 2342–2348 (2010).

    ADS CAS PubMed Статья Google ученый

  • 21.

    Чен К., Адато Р. и Алтуг Х. Двухдиапазонный идеальный поглотитель для многоспектральной инфракрасной спектроскопии с усилением плазмонов. ACS Nano 6 , 7998–8006 (2012).

    CAS PubMed Статья Google ученый

  • 22.

    Bagheri, S. et al. Недорогой плазмонный химический датчик с идеальным поглотителем большой площади, изготовленный методом лазерной интерференционной литографии. ACS Sens. 1 , 1148–1154 (2016).

    CAS Статья Google ученый

  • 23.

    Мадади, З., Абеди, К., Дарвиш, Г. и Хатир, М. Инфракрасный узкополосный плазмонный идеальный поглотитель в качестве датчика. Optik 183 , 670–676 (2019).

    ADS CAS Статья Google ученый

  • 24.

    Mandal, P. Плазмонный идеальный поглотитель для определения показателя преломления и SERS. Плазмоника 11 , 223–229 (2016).

    CAS Статья Google ученый

  • 25.

    Cheng, Y., Luo, H., Chen, F. & Gong, R. Тройной узкополосный плазмонный идеальный поглотитель для приложений измерения показателя преломления оптической частоты. OSA Продолж. 2 , 2113–2122 (2019).

    CAS Статья Google ученый

  • 26.

    Yong, Z., Zhang, S., Gong, C. & He, S. Узкополосный совершенный поглотитель для максимального локализованного усиления магнитного и электрического поля и датчиков. Sci. Отчет 6 , 24063 (2016).

    ADS CAS PubMed PubMed Central Статья Google ученый

  • 27.

    Wu, D. et al. Ультратонкий идеальный поглотитель и его применение в качестве плазмонного датчика видимого диапазона. Nanoscale Res. Lett. 12 , 427 (2017).

    ADS PubMed PubMed Central Статья CAS Google ученый

  • 28.

    ЭльКаббаш, М. и др. Измерение водорода с помощью тонкопленочного поглотителя света. ACS Photonics 6 , 1889–1894 (2019).

    CAS Статья Google ученый

  • 29.

    Yang, C.-Y. et al. Неизлучающие метаповерхности кремниевых наноантенн как узкополосные поглотители. ACS Photonics 5 , 2596–2601 (2018).

    CAS Статья Google ученый

  • 30.

    Li, Q. et al. Настраиваемый идеальный узкополосный поглотитель на основе структуры металл-диэлектрик-металл. Покрытия 9 , 393 (2019).

    Артикул CAS Google ученый

  • 31.

    Kim, J. et al. Широкополосные поглотители видимого и ближнего инфракрасного диапазона, реализованные с использованием плоских нанослоистых пакетов. ACS Appl. Nano Mater. 3 , 2978–2986 (2020).

    CAS Статья Google ученый

  • 32.

    Ли, З., Паласиос, Э., Бутун, С., Кочер, Х. и Айдын, К. Всенаправленное широкополосное поглощение света с использованием сверхтонких металлических пленочных покрытий большой площади с потерями. Sci. Отчетность 5 , 15137 (2015).

    ADS CAS PubMed PubMed Central Статья Google ученый

  • 33.

    Yang, Z. et al. Светоотражающие светофильтры и монолитная цветная печать на основе асимметричных полостей Фабри – Перо с использованием никеля в качестве широкополосного поглотителя. Adv. Опт. Матер. 4 , 1196–1202 (2016).

    CAS Статья Google ученый

  • 34.

    Chirumamilla, M. et al. Многослойные широкополосные поглотители света на основе оксида алюминия и вольфрама для высокотемпературных применений. Опт. Матер. Экспресс 6 , 2704–2714 (2016).

    ADS CAS Статья Google ученый

  • 35.

    Deng, H. et al. Широкополосный совершенный поглотитель на основе одного сверхтонкого слоя тугоплавкого металла. Опт. Lett. 40 , 2592–2595 (2015).

    ADS CAS PubMed Статья PubMed Central Google ученый

  • 36.

    Yang, C. et al. Компактные многослойные пленочные структуры для сверхширокополосного, всенаправленного и эффективного поглощения. ACS Photonics 3 , 590–596 (2016).

    CAS Статья Google ученый

  • 37.

    Lee, K. T., Ji, C. & Guo, L. J. Широкоугольные, поляризационно-независимые ультратонкие широкополосные поглотители видимого света. Заявл. Phys. Lett. 108 , 031107 (2016).

    ADS Статья CAS Google ученый

  • 38.

    Gu, X. et al. Ультра-узкополосный совершенный поглотитель на основе плазмонного резонанса высокого порядка в метаматериале. J. Нелинейная оптика. Phys. Матер. 25 , 1650011 (2016).

    ADS CAS Статья Google ученый

  • 39.

    Chamoli, S.K., Singh, S.C. & Guo, C. 1-D структура металл-диэлектрик-металл как сверхузкополосный идеальный плазмонный поглотитель в видимом диапазоне и его применение для обнаружения глюкозы. Плазмоника 15 , 1339–1350 (2020).

    CAS Статья Google ученый

  • 40.

    Кац, М. А., Бланшар, Р., Женевет, П., Капассо, Ф. Нанометрические оптические покрытия, основанные на сильных интерференционных эффектах в сильно поглощающих средах. Nat. Матер. 12 , 20–24 (2013).

    ADS CAS PubMed Статья Google ученый

  • 41.

    Park, J. et al. Всенаправленное поглощение, близкое к единице, в ультратонком плоском полупроводниковом слое на металлической подложке. ACS Photonics 1 , 812–821 (2014).

    CAS Статья Google ученый

  • 42.

    Song, H. et al. Усиление нанополости для ультратонкого оптического поглотителя. Adv. Матер. 26 , 2737–2743 (2014).

    CAS PubMed Статья PubMed Central Google ученый

  • 43.

    Mirshafieyan, S. S., Luk, T. S. & Guo, J. Резонанс Фабри – Перо нулевого порядка позволил создать ультратонкий совершенный поглотитель света с использованием перколяционных нанопленок алюминия и кремния. Опт. Матер. Экспресс 6 , 1032–1042 (2016).

    ADS CAS Статья Google ученый

  • 44.

    Ли, К. Т., Сео, С., Ли, Дж. Й. и Го, Л. Дж. Сильный резонансный эффект в оптическом резонаторе с потерями в среде для угловых устойчивых спектральных фильтров. Adv. Матер. 26 , 6324–6328 (2014).

    CAS PubMed Статья PubMed Central Google ученый

  • 45.

    Ю, Ю. Дж., Лим, Дж. Х., Ли, Дж. Дж., Джанг, К.-И. & Сонг, Ю. М. Ультратонкие пленки с пористой средой с высокой впитывающей способностью, тонко настраиваемой для окраски и повышенной чистоты цвета. Nanoscale 9 , 2986–2991 (2017).

    CAS PubMed Статья PubMed Central Google ученый

  • 46.

    Mirshafieyan, S. & Guo, J. Кремниевые цвета: спектрально-селективное идеальное поглощение света в однослойных кремниевых пленках на поверхности алюминия и его тепловая перестройка. Опт. Экспресс 22 , 31545–31554 (2014).

    ADS PubMed Статья CAS PubMed Central Google ученый

  • 47.

    Ли Б. Дж. И Чжан З. М. Проектирование и изготовление планарных многослойных структур с когерентными характеристиками теплового излучения. J. Appl. Phys. 100 , 063529 (2006).

    ADS Статья CAS Google ученый

  • 48.

    Чжоу, Дж., Джин, Л. и Пун, Э.Я.-Б. Настраиваемый многоканальный невзаимный совершенный поглотитель на основе резонансного поглощения. Опт. Lett. 37 , 2613–2615 (2012).

    ADS Статья Google ученый

  • 49.

    Wang, X. et al. Многоканальный совершенный поглотитель на основе одномерной топологической фотонно-кристаллической гетероструктуры с графеном. Опт. Lett. 43 , 4256–4259 (2018).

    ADS CAS PubMed Статья PubMed Central Google ученый

  • 50.

    Wesemann, L. et al. Селективное почти идеальное поглощающее зеркало в качестве фильтра пространственной частоты для оптической обработки изображений. APL Photonics 4 , 100801 (2019).

    ADS Статья Google ученый

  • 51.

    Борн М. и Вольф Э. Принципы оптики 7-е изд.(Издательство Кембриджского университета, Нью-Йорк, США, 1999).

    Google ученый

  • 52.

    Чен В., Торесон М. Д., Исии С., Кильдишев А. В. и Шалаев В. М. Ультратонкие сверхгладкие серебряные пленки с низкими потерями на смачивающем слое германия. Опт. Экспресс 18 , 5124–5134 (2010).

    ADS CAS PubMed Статья Google ученый

  • 53.

    Lee, K. T., Lee, J. Y., Seo, S. & Guo, L. J. Цветные ультратонкие гибридные фотоэлектрические элементы с высокой квантовой эффективностью. Light Sci. Прил. 3 , e215 (2014).

    Артикул Google ученый

  • 54.

    Канг, Х., Юнг, С., Чон, С., Ким, Г. и Ли, К. Гибридные полимерно-металлические прозрачные электроды для гибкой электроники. Nat. Commun. 6 , 6503 (2015).

    ADS CAS PubMed PubMed Central Статья Google ученый

  • 55.

    Macleod, H.A. Тонкопленочные оптические фильтры 4-е изд. (CRC Press, Кембридж, 2010).

    Google ученый

  • 56.

    Zhao, J. et al. Определение глубокого субволнового разрешения, широкой цветовой гаммы и гибких субтрактивных цветов с большим углом обзора с помощью ультратонкого асимметричного резонатора Фабри – Перо с потерями. Adv. Опт. Матер. 7 , 1

    6 (2019).

    CAS Статья Google ученый

  • 57.

    Ко, Дж. Х., Ю, Ю. Дж., Ким, Ю. Дж., Ли, С. С. и Сонг, Ю. М. Гибкий скрытый поляризационный дисплей большой площади на основе ультратонких наноколонн с потерями на металлической пленке. Adv. Funct. Матер. 30 , 12 (2020).

    CAS Статья Google ученый

  • Электродинамический гаситель колебаний как пассивное или активное устройство | Journal of Manufacturing Science and Engineering

    Теория нового демпфера получена и подтверждена экспериментально.В демпфере используется электрический якорь, упруго связанный с его полевым статором, который прикреплен к колебательной системе. Выходная электрическая энергия отводится через электрическую сеть. Демпфер выгодно отличается от динамического поглотителя. Когда используется активная обратная связь, можно получить гораздо лучшую эффективность. Оптимальная настройка может быть достигнута путем соотнесения резонансной частоты электрического тока с резонансной частотой основной системы. Демпфирование обеспечивается через электрическую цепь и регулируется путем изменения либо сопротивления цепи, либо напряженности магнитного поля.Устранение пружинной связи между якорем и колебательной системой приводит к созданию системы, аналогичной демпферу Lanchester, с гораздо более высокой эффективностью. Поглотитель может применяться как для крутильных, так и для однонаправленных (линейных) колебаний в любом практическом диапазоне частот. Экспериментальный демпфер с соотношением масс 1/71 давал оптимальный коэффициент увеличения 10,5, сравнимый с динамическим поглотителем в аналогичных условиях. Теория этого пассивного демпфера изменена с учетом условий обратной связи.Сигнал, пропорциональный деформации в упругой опоре колебательной системы, усиливается и подается на якорь демпфера через соответствующую передающую сеть. Под действием синусоидальной силы экспериментальные характеристики показали довольно ровный отклик. При массе якоря 1/340 массы вибрирующей системы максимальный коэффициент увеличения всего 4 был получен экспериментально. Приведены и проанализированы теоретические и экспериментальные графики отклика при различных условиях обратной связи.Демпфер с обратной связью может использоваться без внешнего вязкого демпфирования, а настройка частоты может быть достигнута путем правильного выбора цепи обратной связи. Поскольку он построен как электрическая машина, предполагается, что он будет применяться в механических системах и системах управления. Представленные характеристики дополняют характеристики, описанные в литературе для аналогичных приложений с обратной связью.

    Решения для осушителя, поглотителя кислорода и индикатора влажности

    Clariant Cargo and Device Protection предлагает передовые технологии защиты от влаги, предлагая ведущие в отрасли решения для широкого спектра транспортных приложений: от товаров, перевозимых в обычной грузовой упаковке и контейнерах, до транспортировки и хранения чувствительных электронных и полупроводниковых устройств.

    Защита груза во время транспортировки и экспорта

    Интермодальные перевозки — железнодорожные, автомобильные, контейнеровозы — подвергают груз воздействию целого ряда потенциально опасных условий окружающей среды, включая высокую влажность. Даже умеренная влажность, если она будет продолжительной, может привести к появлению плесени, порче, коррозии, обесцвечиванию, слеживанию порошков, деформации древесины и прочему обесцениванию продуктов в пути. В некоторых случаях конденсат на стенках контейнеров и прицепов грузовиков может вызвать дождь из контейнеров, что создает дополнительный риск для ценного продукта.

    Для защиты от такого риска Clariant Cargo & Device Protection предлагает инновационные осушители для контейнеров , которые контролируют влажность во время транспортировки, а также высокоэффективные индикаторы влажности, которые предупреждают грузоотправителей, когда влажность угрожает их грузу. Флагманское семейство продуктов Clariant, влагопоглотители для контейнеров Container Dri® II, обеспечивает высокую абсорбционную способность в условиях высокой влажности (> 40%), чтобы избежать дождя из контейнеров, также известного как пот груза.

    Защита электроники и полупроводников от влаги

    Чрезмерная влажность может серьезно ухудшить работу электроники и полупроводниковых устройств во время транспортировки или хранения.Вот почему производители по всей цепочке поставок электроники предпочитают включать инновационные влагопоглотители Clariant в свою упаковку, чтобы защитить характеристики своей продукции.

    Clariant предлагает полный спектр ведущих в отрасли влагопоглотителей , , карт индикатора влажности (HIC) и адсорбирующих технологий для защиты ваших наиболее чувствительных устройств. Мы также поставляем влагопоглотители и индикаторы влажности для полупроводников и устройств поверхностного монтажа, которые соответствуют стандартам, установленным Объединенным инженерным советом по электронным устройствам (спецификация JEDEC J-STD-033 для сухой упаковки).

    Новые нереверсивные индикаторные карты влажности Humitector ™ , тип 2 — это первые безгалогенные и безхлористые индикаторные карты влажности, сочетающие в себе несколько реверсивных цветных индикаторов влажности с первым в отрасли: необратимым, запатентованным Индикатор влажности 60%. Кроме того, в соответствии со стандартом IPC / JEDEC J-STD-033D предпочтение отдается HIC типа 2 с необратимым 60% индикатором пятна.

    Защита пищевых продуктов от поглощения кислорода

    Помимо влаги, кислород, оставшийся внутри упаковки пищевых продуктов, может влиять на вкус, текстуру и свежесть и в конечном итоге может привести к порче пищевых продуктов.Чтобы помочь нашим клиентам поддерживать свои бренды высокого качества, Clariant предлагает поглотители кислорода Oxy-Guard ™, также известные как поглотители кислорода , которые можно использовать в самой упаковке, что устраняет необходимость добавлять консерванты или добавки в пищевые продукты. Мы предлагаем Oxy-Guard в двух настраиваемых конфигурациях, чтобы удовлетворить потребности наших клиентов: пакеты и непрерывные полосы для автоматической вставки. Чтобы предотвратить окислительную деградацию и продлить срок хранения, Oxy-Guard разработан таким образом, чтобы поддерживать уровень кислорода ниже 0.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
