Как отремонтировать обогрев заднего стекла автомобиля своими руками

09.06.2020

Реклама наших партнеров

Обогрев заднего стекла является фактически обязательной опцией, так как позволяет получить качественный обзор, что необходимо для максимально безопасной эксплуатации авто. Обогрев необходим как в летний период (удаление влаги с запотевших стекол), так и зимой (появляется возможность быстро растопить лед и снег на стекле).

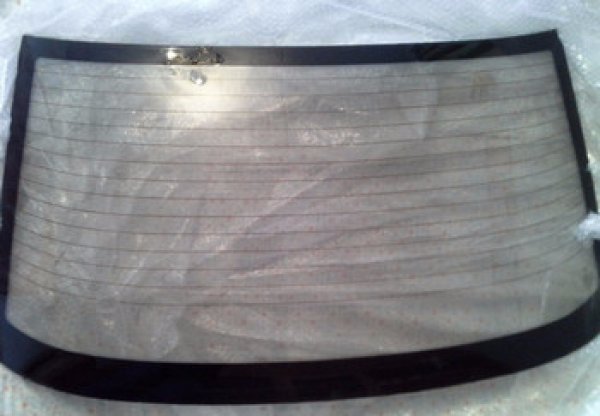

Сам обогрев представляет собой специальные токопроводящие дорожки (нити обогрева заднего стекла), нанесенные на стекло со стороны салона. На первый взгляд, решение простое и надежное, однако это не совсем так. К сожалению, в процессе эксплуатации автомобиля по тем или иным причинам может потребоваться ремонт обогрева заднего стекла. Далее мы рассмотрим, как найти причину неисправности и устранить неполадки.



Принцип работы и схема обогрева заднего стекла

Как уже было сказано выше, обогрев может выйти из строя на любом авто, независимо от класса, марки и модели. При этом все типы обогрева задних стекол похожи друг на друга. Это значит, что обогрев заднего стекла ВАЗ не будет особо отличаться от аналогичного решения на какой-либо иномарке.

Если просто, на поверхности стекла крепятся тонкие нити из металла с высоким сопротивлением. Когда ток проходит через нити, выделяется тепло. Нити нанесены так, чтобы прогревать стекло равномерно по всей поверхности обогреваемой поверхности. Это позволяет избежать растрескивания в условиях сильного перепада температур.

Общая схема обогрева заднего стекла включает в себя следующие основные элементы:

  • выключатель обогрева;
  • предохранитель и реле обогревателя;
  • нити обогрева.

Принцип работы сводится к тому, что напряжение с плюсовой клеммы АКБ через замок зажигания и предохранители подается на выключатель обогрева, а также на силовой контакт реле. Минусовая клемма АКБ соединяется с кузовом авто, при этом один из выводов обогрева также запитан на корпус.

Когда водитель нажимает на кнопку включения обогрева, напряжение идет на обмотку реле, далее происходит срабатывание реле и его контакты замыкаются. После соединения выводов реле, электрический ток идет на обогреватель, проходит через нити обогрева (соединены параллельно), после чего через кузов авто ток возвращается на минусовую клемму АКБ.



Обогрев заднего стекла: диагностика

Как показывает практика, неисправности обогревателя заднего стекла зачастую связаны с механическими повреждениями или выходом из строя отдельных элементов. Например, может «залипать» реле или выключатель, перегорают предохранители обогрева.

Также бывает, что сами нити обогрева повреждают при перевозке грузов (особенно это актуально для кузова типа хэтчбек или универсал). Еще часто обогрев заднего стекла, выходит из строя после непрофессиональной тонировки заднего стекла или попыток растонировать заднее стекло.

В любом случае, при неисправности обогревателя обогрев может не работать полностью или частично (не прогревается отдельная зона стекла). Обратите внимание, обогрев работает только тогда, когда ключ вставлен в замок зажигания.

Более того, на некоторых авто обогреватель заднего стекла будет работать только при условии запуска ДВС, чтобы не допустить разряда АКБ. Дело в том, что обогрев является мощным потребителем (ток от 10 до 25 А) и производители авто это учитывают.

Теперь о неисправностях. Как правило, если после нажатия на кнопку включения световой индикатор в кнопке не загорается, это обычно указывает на то, что сгорел предохранитель обогрева заднего стекла или же вышел из строя сам выключатель. Если же индикатор горит, но нити не греют, тогда нужно проверить реле или разъемы подключения обогревателя к сети. В подобной ситуации нужно изучить схему по мануалу для конкретного авто, после чего обнаружить проблемный элемент и выполнить его замену.

Еще бывает так, что обогрев работает, но очень слабо, стекло медленно прогревается. Это указывает на то, что где-то плохой контакт на разъемах, сопротивление контакта становится больше и падает мощность на нитях обогрева.

Чтобы это проверить, необходим мультиметр, который переводят в режим вольтметра для замера постоянного тока. Прибором измеряют величину напряжения на входных клеммах обогрева и аккумулятора. Разница напряжения не должна быть больше 1 Вольта.

Следующей неисправностью является обрыв нитей обогрева заднего стекла (перебитой может быть одна нить или сразу несколько). Увидеть проблемные нити можно путем осмотра стекла снаружи после включения обогрева. Если после включения обогревателя видны запотевшие полосы, это точно указывает на проблему с нитями.

Важно понимать, что токопроводящие дорожки на заднем стекле легко повредить, протирать стекло изнутри можно только мягкой тканью. Однако если нити уже повреждены, есть три способа решения проблемы:

  • замена заднего стекла;
  • установка отдельного обогревателя;
  • ремонт обогрева заднего стекла.

Естественно, первый способ дорогой и наименее предпочтителен. Второе решение можно считать скорее «костылем», нежели полноценным решением. Фактически, речь идет об установке маленького переносного тепловентилятора в области заднего стекла.

Кстати, в сильные морозы такой подогрев может стать причиной появления трещин.

Что касается ремонта, если заднее стекло не затонировано, тогда можно попробовать решить проблему относительно недорого. Основная задача — найти поврежденный участок и восстановить токопроводимость. Давайте разбираться.



Как найти поврежденный участок обогрева заднего стекла

Ремонт заднего стекла (точнее, его подогрева при условии поврежденных нитей), обычно начинается с вопроса, как найти место обрыва нити обогрева стекла. На деле, определить поврежденный участок не трудно, зная схему и устройство самого обогрева. Также нужно знать способы проверки.

Первое, достаточно включить обогрев, после чего можно увидеть, какая нить не работает. Запомнив, какая нить обогрева стекла перебита, нужно также найти само место обрыва. Часто визуально разрыв не определить. По этой причине необходим вольтметр для замера постоянного тока или омметр. Также подойдет индикатор напряжения.

Итак, если не работает одна нить обогрева стекла или несколько нитей, а остальные работают, следует принимать во внимание особенности конструкции обогрева в рамках поиска неисправности.

Начнем с того, что нагреватель заднего стекла автомобиля устроен следующим образом:

  • по бокам стекла наклеены две токопроводящие шины;
  • к шинам присоединены нити обогрева (сопротивление около 10 Ом).

Получается, каждая нить является отдельным нагревательным элементом, то есть не зависит от других. За счет такой схемы параллельного соединения обрыв одной или нескольких нитей не выведет обогрев из строя полностью.

Как уже было сказано, для определения поврежденного участка следует подготовить вольтметр с пределом измерения 15 В, затем включить обогреватель. Кстати, есть и другие способы определения (например, при помощи мультиметра, омметра или тестера со светодиодом), но использование вольтметра делает процесс наиболее удобным.

С учетом того, что одна шина нагревателя соединена с кузовом, отрицательный вывод вольтметра соединяют с кузовом (лучше всего использовать крепление в виде зажима).   Для соединения можно использовать любые болты или винты, вкрученные в кузов авто, скобы на крышке багажника и т.д.

Чтобы проверить, греет ли обогреватель заднего стекла, достаточно «плюсовым» щупом коснуться «положительной» шины обогрева, затем «отрицательной». На первой шине напряжение в норме +12 В, на второй – 0 В.

На многих автошина слева это масса, тогда как шина справа это питание. Кстати, если до шин трудно добраться, щупом можно касаться любых нитей в точках, где они соединены с шинами и выходят из уплотнителя. Вольтметр позволит определить, где скрывается неисправность.

Когда обогрев включен, индикатор на кнопке горит, а на шине питания обогрева 12 В, при этом обогрев не греет, тогда проводка до шины питания в норме. Если же нет питания на шине, это говорит о том, что имеет место плохой контакт на клемме подачи питания шины или же есть проблемы с реле. Если же 12 В есть на шине массы, возможно, плохой контакт в клемме подсоединения провода к шине «минус» или в цепи подсоединения провода к массе авто.

После первого этапа проверки, который позволяет определить качество подачи питания на обогрев, можно переходить к поиску места обрыва нити. Фактически, нить представляет собой ленточное сопротивление около 10 Ом. Это значит, что в разных участках нити сопротивление тоже разное (например, 12 В, 3 – 6 В и затем 5 – 0 В).

Получается, даже если неизвестно, какая именно нить не работает, достаточно замерить напряжение на всех нитях в середине каждой. Нити с обрывом будут иметь напряжение или 12, или 0 В.  Если показатель 12 В, обрыв слева, если же 0 В, тогда обрыв справа. Затем щуп медленно сдвигают в сторону обрыва. Там, где напряжение резко изменилось, это и есть проблемный участок.



Ремонт обогрева заднего стекла своими руками: клей и пайка

Сразу отметим, что есть несколько способов ремонта нити обогрева своими руками. Некоторые из них мы рассматривать не будем по причине малой вероятности получения желаемого результата в домашних условиях (например, гальванизация).

Что касается доступных решений, самый простой и распространенный метод ремонта обогрева заднего стекла при разрывах нити не больше 1 или 2 мм – использовать специальный токопроводящий клей для ремонта обогрева стекла или особую пасту.

Если коротко, необходимо изучить инструкцию, после чего на место разрыва нити наносят небольшое количество токопроводящей пасты или клея. Затем следует выждать, пока паста высохнет.

Отметим, что в случае с клеем лучше наносить средство с «нахлестом» на целые части нити по 10 мм с каждой из сторон (до разрыва и после).  Клей наносят в два слоя, еще можно положить между слоями тонкую (диаметр не более 0.5 мм) проволоку из меди. Чтобы нить после ремонта выглядела аккуратно, можно использовать трафарет в процессе нанесения клея.

Следующий способ – пайка нити мягким припоем для восстановления целостности нитей при разрывах больше 1 мм. Данный способ надежен и эффективен, однако требует аккуратности и учета некоторых особенностей.

Обратите внимание, не следует пытаться зачистить нить мелкой наждачной бумагой, так как можно еще больше повредить ленту. Причина — толщина нити всего несколько десятков микрон и попросту стирается при механическом воздействии. Оптимально место, которое необходимо пропаять, просто обезжирить. Для этого мягкую ветошь смачивают в спирте и аккуратно без нажима протирают нить.

Далее, с учетом того, что разрыв больше 1 мм, следует заготовить отрезок медной проволоки. Этот отрезок будет выполнять функцию перемычки. Так как по нити проходит ток 1 А, для перемычки нужен проводок с сечением 0.17 мм2 (диаметр 0.45 мм).  По длине перемычка должна быть на 2см длиннее, чем сам обрыв.

Сначала перемычку следует лудить толстым слоем оловянно-свинцового припоя ПОС-61, при этом саму нить лудить не требуется. Для того чтобы припой лег и держался, перед припайкой нить в области пайки кисточкой следует намазать небольшим слоем хлористо-цинкового флюса.

Закончив подготовку, перемычку прижимают к нити обогрева, после чего прогревают паяльником мощностью 12Вт не больше 1 секунды. Если перемычка держится, не следует проверять надежность фиксации, так как есть риск оторвать только что восстановленную нить.

Напаяв один конец перемычки, аналогичным образом припаивается и другой, после чего стекло следует промыть водой, чтобы убрать остатки флюса.  Также можно для дополнительной защиты перемычку сверху покрыть прозрачным суперклеем. Такой клей относительно термостойкий, а сам обогрев не дает нагрева больше 70 градусов.



Что в итоге

Как видно, если обогрев заднего стекла перестал работать, важно правильно определить неисправность путем диагностики методами, рассмотренными выше. Бывает так, что достаточно заменить реле или предохранитель, восстановить контакт на шине и т.д.

Если же оборваны или перебиты нити обогрева, при обрыве нитей обогрева заднего стекла хорошо зарекомендовал себя клей для обогрева заднего стекла. При помощи такого ремонта, как уже было сказано выше, можно быстро восстановить поврежденные участки.

Единственный недостаток – готовый клей может стоить около 20 у.е. и выше, а возможность изготовления качественного аналога в домашних условиях в целях экономии многими опытными специалистами ставится под сомнение.

В случае, когда нет желания или возможности приобретать клей или пасту для ремонта обогрева, можно попробовать решить проблему при помощи пайки нитей методом, который мы рассмотрели выше в соответствующем разделе данной статьи.

В качестве итога добавим, что, если не повреждать нити, обогрев исправно работает на протяжении многих лет. При этом основную опасность для нитей обогрева представляют механические повреждения, а также распространенные ошибки при снятии тонировочной пленки (при условии нанесения тонировки).

Если по той или иной причине необходимо растонировать заднее стекло с подогревом, необходимо обращаться исключительно к специалистам, которые гарантируют работоспособность обогрева после снятия тонировочной пленки. При этом следует быть готовым к дополнительным расходам.

Причина — сложно снять тонировку, не повредив обогрев. Также процедура однозначно потребует больше времени, чем обычная растонировка стекол без обогрева. В любом случае, за дополнительную плату с такой задачей вполне успешно справляются опытные тонировщики и профильные специалисты, в результате чего даже после снятия тонировки с заднего стекла обогрев остается полностью работоспособным.





Источник: krutimotor.ru

Реклама наших партнеров

Акционные товары

Как починить обогрев заднего стекла

Каждый современный автомобиль имеет такую важную функцию как обогрев заднего стекла. Важна она прежде всего потому, что очень быстро восстанавливает видимость через заднее стекло автомобиля как в холодную погоду зимой, так и в дождливые дни летом. Всего 2-3 минуты, а то и меньше, и заднее стекло вновь становится чистым и на 100 % видимым.

Очень неприятна ситуация, когда обогрев внезапно сломался, а необходимо отправляться в срочную поездку. Иногда случается и такое. Здесь водители начинают ломать голову как починить обогрев заднего стекла, если кроме того еще и не имеется возможности поехать в сервисный центр. Да и не всегда на СТО сразу примут машину в ремонт, поскольку машин много – придется стоять в очереди. Чтобы не тратить время на поиски автомобильных ремонтных станций и не выбрасывать деньги на ремонтные услуги, можно попробовать починить неполадку своими руками.

Итак, как и все ремонтные работы, ремонт функции обогрева стоит начать с определения причины поломки. Для этого нужно осмотреть все жилы нагревательных элементов для того, чтобы найти разрыв, который можно увидеть и невооруженным глазом. Если такой разрыв присутствует — то проблема, можно сказать, решена. Все что нужно сделать — это восстановить жилу.

Порядок ремонта

Потребуется специальный комплект

Перед началом ремонтных работ необходимо приобрести специальный ремонтный комплект для обогрева заднего стекла.

Придерживаясь следующих советов, можно легко ликвидировать обрыв:

  1. Сначала необходимо точно определить, где произошел обрыв жил нагревателей.
  2. После определения места обрыва, необходимо взять специальный клей-восстановитель (входит в ремонтный комплект), а также подыскать малярный скотч или трафарет, который также пригодится.
  3. Затем надо взять трафарет и аккуратно приложить до самых краев жил нагревателя. На поврежденный участок нанести клей таким образом, чтобы скрепить разорванные нити после чего трафарет нужно резко отнять, так, чтобы не произошла утечка клея на стекло.
  4. Теперь нужно несколько минут подождать. После полного высыхания клея можно проверить обогреватель.

Вот и все, ничего сложного. Всего несколько простых действий, и уже через 30-40 мин устройство будет работать как новое. Самостоятельный ремонт обогрева является очень выгодным и экономичным.

Одного специального комплекта для ремонта хватит на 6-8 раз, так что надолго придется забыть о СТО.

Проверка проводки

В случае, когда все нити обогревателя целы и обрыва нет, нужно искать причину в чем-то другом. Например, проверить проводку стеклопакета на наличие разрывов или трещин, при необходимости заменить.

Если проводка целая, а обогреватель продолжает оставаться нерабочим, то вероятной причиной может быть сгоревший предохранитель. Если обогрев стекла не функционирует даже после проверки предохранителей, то причина может скрываться в контактах.

Необходимо заменить предохранитель

Если контакты окислились, то на обогреватель не попадает ток. При необходимости нужно зачистить контакты.

Зачищаем контакты

Проводя одну проверку за другой, причина, по которой не работает обогрев заднего стекла, будет выявлена и ликвидирована с минимальной затратой финансов и в домашних условиях.

Видео

С ремонтом обогрева с помощью ремкомплекта вы можете ознакомиться, посмотрев следующее видео:

Как восстановить и отремонтировать обогрев заднего стекла, если он не работает. Ремонтируем обогреватель заднего стекла на машине Ремонт шины обогрева заднего стекла

Каждый автомобиль оборудуется устройством обогрева заднего стекла, которое позволяет водителю в непогоду иметь полную картину о том, что происходит сзади его авто. Но иногда бывает такое, что это устройство выходит из строя, от чего безопасность при вождении значительно снижается. Как осуществляется ремонт обогрева заднего стекла, как произвести эту процедуру своими руками? Узнайте ниже.

[ Скрыть ]

Описание обогревателя заднего стекла

В первую очередь, нужно разобраться с тем, что представляет собой токопроводящий подогрев автомобиля, как работают нити пленки накаливания и какие для нее характерны неисправности.

Устройство

Обогрев лобового стекла или заднего хорошо справляется не только с оттаиванием льда в зимнее время года, но и с запотеванием в сухую погоду. Благодаря нитям пленки накаливания стекло может равномерно избавиться от наличия льда, пока машина прогревается. Когда воздушный поток обогревателя только начинает становиться теплым, обогрев лобового стекла или заднего уже сделает его полностью прозрачным. Обогреватель является единственным эффективным методом в борьбе с запотеванием.

Насчет ветрового стекла — его обогрев осуществляется в результате воздействия на него теплого воздуха. Что касается заднего, то в этом случае обогреватель представляет собой определенное количество нитей накаливания на пленке, установленных на клей, которые работают от напряжения. На обогреваемое стекло устанавливаются эти нити, характеризующиеся большим сопротивлением. Нити накаливания, установленные на клей, проводят через себя энергию, которая позволяет выделять тепло. В конечном итоге когда нажимается кнопка обогрева заднего стекла, нити начинают греться и полностью его нагревают.

Принцип работы и функции

Если у вас не работает обогрев заднего стекла или ветрового, то для правильной диагностики поломок нужно разобраться с принципом работы. Ниже приведена схема работы и подключения обогревателя своими руками к бортовой сети автомобиля. Как видите, питание идет с плюсовой клеммы АКБ через замок зажигания, а также предохранители, в итоге поступая на контроллер устройства и контакт реле. Что касается минусового вывода, то он подключается к кузову транспортного средства, к массе также подключается один из выводов обогревателя.

Во время активации обогревателя ток начинает идти на обмотку реле. После срабатывания реле осуществляется замыкание силовых контактов, а также одновременное соединение двух выводов, отмеченных цифрами 87 и 30. Напряжение поступает на обогреватель автомобиля, проходя через нити, установленные на клей, соединенные между собой параллельно. После этого напряжение вновь проходит через массу автомобиля и возвращается к минусу АКБ.

Возможные неисправности и их признаки

Если не работает обогрев заднего стекла, то об этом автолюбители обычно узнают, когда оно начинает потеть или на нем образуется налет. Включая функцию обогревателя, можно ждать очень долго, в итоге результатов не будет никаких или стекло обогреется частично. Здесь не нужно быть большим специалистом, чтобы понимать, что устройство требует ремонта.

В зависимости от схемы подключения, обогреватель ветрового или заднего стекла автомобиля может включаться как при включенном зажигании, так и без него, но обычно все же работает при включенном. В зависимости от автомобиля, ветровое или нити, установленные на клей на заднем стекле, могут срабатывать только после запуска двигателя. Это позволяет предотвратить ускоренный разряд аккумулятора (автор видео — БортЖурнал Рено Меган).

Также следует отметить, то устройство может работать на токе от 10 до 25 ампер, здесь все зависит от конкретного автомобиля.

Итак, если не работает обогрев заднего стекла, то типов неисправностей может быть несколько:

  1. Система не включается. В том случае, если лампа, расположенная на кнопке, не светится при включении системы, вероятнее всего, проблема заключается либо в кнопке, либо в предохранителе. Если лампа горит, но при этом нити, посаженные на клей, не греются, проверить необходимо реле. В некоторых случаях проблема заключается в разъемах соединения устройства с электроцепью автомобиля, поэтому проверить нужно и эти элементы. Диагностика осуществляется в соответствии с сервисной документацией к авто.
  2. Если заднее или ветровое стекло отпотевает медленно , особенно в период зимних холодов, то суть проблемы может заключаться в плохом контакте одного из разъемов, это нужно проверить. В итоге сопротивление контактов будет увеличиваться, а напряжение будет менее мощным, соответственно, нити, посаженные на клей, будут прогреваться дольше. Для того, чтобы проверить это, необходимо использовать мультиметр и произвести замер показателя напряжения на клеммах устройства. Если в полученных показаниях есть различия, то они должны составлять не более одного вольта. В противном случае потребуется восстановление обогрева заднего стекла автомобиля.
  3. На автостекле остаются горизонтальные следы от запотевания — еще один тип неисправности. Одной из самых распространенных проблем в этом случае является обрыв нитей накаливания в тех или иных местах. Обычно проверить и выявить такую поломку можно без специальных приборов, просто на глаз, так как в месте обрыва автостекло будет не оттаявшим или запотевшим. Следует отметить, что даже при небольшом механическом воздействии дорожки разрушаются, поэтому при очистке автостекла необходимо аккуратно пользоваться скребком. Если вы практикуете перевозку габаритных грузов, следите за тем, чтобы они не упирались в заднее стекло.

Диагностика и ремонт

Способы поиска проблемной нити

Своими руками произвести ремонт и диагностику не так сложно.

Есть несколько вариантов проверки своими руками:

  1. В первую очередь, это визуальная проверка. При запотевании автостекла включите систему. В том месте, где произошел обрыв, оно будет отпотевать почти сразу. При этом остальная поверхность греться не будет. Этот способ диагностики своими руками самый простой.
  2. Еще один вариант проверки своими руками — с применением вольтметра. Вам необходимо своими руками активировать зажигание автомобиля и, соответственно, систему обогрева. Один щуп вольтметра нужно положить на массу транспортного средства, а второй оборачивается пищевой фольгой, после чего его надо поднести к нити нагрева. При выполнении такой процедуры своими руками вы заметите, что уровень напряжения составляет не больше 5 вольт. Если этот показатель снизится до 0 или возрастет до 12, в этом месте и произошел обрыв.
  3. Еще один вариант диагностики своими руками — тем же вольтметром. Один щуп вольтметра подсоединяется к плюсу системы, а второй необходимо перемещать вдоль нити накаливания, со стороны минуса. Там, где произошел обрыв, уровень напряжения снизится до нуля, в этом случае потребуется ремонт.
  4. Последний вариант диагностики своими руками — с применением омметра. Щупы устройства подключаются к минусу и плюсу системы. Нужно взять кусок ватки и смочить ее в дистиллированной воде, после чего провести по нити. Когда стрелка омметра начнет двигаться, это будет говорить об обрыве.

Варианты ремонта своими руками

Как отремонтировать обогрев заднего стекла в домашних условиях? Есть несколько способов:

  1. С использованием ремкомплекта. На практике ремонтные комплекты обычно обладают одинаковыми характеристиками — обычно они позволяют восстановить до 10 см поврежденной нити. Такие ремкомплекты включают в себя сами нити, а также баллончик или тюбик со специальной полимерной смолой. Для ремонта вам необходимо точно выявить место обрыва, после чего отключите систему нагрева. Далее, нужно снять защитную пленку и приложить новую нитку к месту повреждения. С помощью кисти следует нанести полимерную смолу, повторить процедуру нанесения после полного высыхания. Перед следующим использованием системы необходимо выждать сутки.
  2. Для ремонта можно использовать токопроводяющую пасту — слой вещества необходимо нанести на место обрыва. Следует отметить, что при нанесении необходимо захватить по несколько сантиметров с каждой стороны, выждать около суток после нанесения. Чтобы паста высохла быстрее, ее можно обдуть строительным феном.

Видео «Как осуществляется ремонт обогревателя в домашних условиях»

Подробная процедура ремонта системы своими руками приведен на видео ниже (автор видео — САМОДЕЛКИН и ГАДЖЕТ+).

Извините, в настоящее время нет доступных опросов.

Добрый день. Сегодня мы поговорим про то, как отремонтировать обогрев заднего стекла. Традиционно для нашего сайта статья содержит много фото и видеоматериалов и представляет собой пошаговый алгоритм поиска неисправностей.

Как работает обогрев стекла?

Я думаю, все помнят физику из курса средней школы. При протекании электрического тока по проводнику он нагревается. Именно на этом принципе и работает обогрев заднего стекла.

Если внимательно присмотреться к стеклу, с боков вы увидите контакты и подводящие ток провода.

Когда к этим клеммам приложено напряжение, электрический ток протекает по нитям обогрева и нагревает стекло, благодаря чему оно .

Соответственно обогрев стекла не работает всего в двух случаях:

  • неисправны нити обогрева
  • нет напряжения на клеммах

Как отремонтировать обогрев, если неисправны одна или несколько нитей подогрева?

Выглядит эта неисправность вот так:

Для ремонта нам понадобится:

  • наждачная бумага с номером от 1500 до 2500, 1 лист с любой зернистостью. Он нужен для снятия окислов и лака с мест повреждения нитей.
  • спирт, лучше изопропиловый (им мы будем протирать стекло от пыли и обезжиривать повреждения)
  • салфетки, микрофибра, ватные тампоны или тряпки (для обтирки).
  • электропроводящий клей , в магазинах он есть не всегда, поэтому если вы готовы подождать, рекомендую заказать его напрямую в Китае (им мы будем восстанавливать поврежденные нити).

Порядок выполнения ремонта:

внимательно осматриваем неисправные нити обогрева и ищем повреждения, выглядят они обычно вот так:

Места повреждений аккуратно зачищаем наждачной бумагой стараясь не задевать стекло, мы зачищаем только сами нити обогрева и то рядом с повреждением. Если тереть наждачной бумагой само стекло оно станет матовым, а его не выйдет, так как не него нанесены нити обогрева.

Протираем спиртом при помощи ватного тампона зачищенные поверхности. При этом мы уберем, и пыль от наждачки и обезжирим поверхность.

Аккуратно наносим на поврежденные участки электропроводный клей. Для того чтобы нанести клей прямо, а не пятном, лучше использовать изоленту или малярный скотч. Как показано в видео в заключении статьи.

Кисточкой наносим электропроводный клей.

Дожидаемся высыхания клея, проверяем, убеждаемся, что все работает и радуемся сэкономленным деньгам….

Как быть если обогрев вообще не работает?

Если обогрев вообще не работает, возможны два варианта. Или неисправны все нити обогрева (это маловероятно, даже на машинах которым по 30-40 лет, одна две нити греют)… Или неисправна проводка.

Человек без специального образования может проверить только 3 вещи:


Расположение этих вещей можно узнать из инструкции по эксплуатации вашего автомобиля.

Если после проверки, методом замены, у вас обогрев так и не заработал, лучше обратится к электрику на станцию тех. обслуживания.

Как отремонтировать обогрев, если на стеклах тонировка?

Не хочу вас расстраивать, но скорее всего ответ – никак! Так как для нанесения электропроводящего клея, вам в любом случае придется локально (местно) убрать тонировку. Я не уверен, что можно вырезать кусок тонировки только с поврежденной нити. В любом случае в тонировке получится некрасивая дырка….

Поэтому если вам необходимо отремонтировать одну или несколько нитей обогрева на тонированном стекле, тонировку, к сожалению, придется снять.

Заключение.

Как видите, ремонт обогрева стекла не представляет сложностей, конечно при наличии должной аккуратности и желания.

Очевидно, что самый простой вариант, не чинить нити, а заменить стекло, но подумайте о том как , ведь если покупатель увидит стекла разных лет выпуска, то как минимум вам скажут что машина была бита.

На этом у меня сегодня все. Я надеюсь, что у вас не осталось вопросов про то, как отремонтировать обогрев заднего стекла. Если вопросы есть, или если вы хотите дополнить статью, пишите комментарии.

В любое время года водителю необходима исправно работающая машина. И порой некоторые детали считаются не такими важными, а по закону подлости именно они понадобятся в трудную минуту. Одной из неприятностей, которые могут случиться с водителем на дороге, является повреждение системы обогрева заднего стекла. Как зимой в период холодов, так и летом в дождливую погоду, эта функция авто должна выполняться в полном объеме. В противном же случае в салон попадет влажность, и видимость снижается до предела, как следствие, водитель вынужден осуществить ремонт обогревателя заднего стекла автомобиля.

Система обогрева и функции

Функционирование обогревателя осуществляется за счет электроэнергии. Известно, что на лобовое стекло оказывают воздействие теплые потоки воздуха, для заднего необходимы специальные нагревающие элементы. Ни для кого не секрет, что внутренняя сторона заднего стекла оснащена металлическими дорожками, имеющими большое сопротивление электрическому току. Когда ток протекает по ленточкам, происходит выделение тепла и, соответственно, обогрев. Результат очевиден: прозрачное, сухое, нагретое стекло.

Главной функцией этого конструкционного элемента является борьба с обледенениями, влажностью и запотеваниями. Как только система начинает работать, уже через незначительный период времени стекло чистое и прозрачное. Кроме того, эта функция позволяет не пересушить воздух в салоне автомобиля.

Повреждения системы обогрева

Как правило, водитель замечает повреждения в этой части авто, лишь когда постоянно потеет и не избавляется ото льда заднее стекло. После включения обогревателя в идеале через пару минут оно должно быть прозрачным и чистым, если же этого не произошло, значит, произошло повреждение или функционирование неполноценно. Среди повреждений работы системы следует выделить:

  • Медленное отпотевание стекла. Если видимость не улучшается после нескольких минут работы обогрева, значит, функционирование нарушено. Причина может скрываться в непрочном контакте разъема схемы.
  • Отсутствие работоспособности обогревателя при его включении. В этом случае после нажатия индикатор не светится. Это может быть связано с неисправной клавишей либо сгоревшим предохранителем.
  • Наличие на стекле горизонтальных полос запотелости. Как правило, такая неисправность может произойти из-за обрыва нитей обогрева, которые нанесены на стеклянную поверхность.

Медленное отпотевание стекла

Что бы ни случилось, главное, произвести правильный ремонт обогрева заднего стекла своими руками или с помощью специалиста.

Определение неисправности и ремонт

Считается, что определить повреждения в системе подогрева довольно просто, и с заданной задачей справится каждый водитель. Перед началом работы рекомендуется посчитать нити, нанесенные на стекло, чтобы затем легче было запомнить, какая по счету повреждена. Бывают случаи, когда разрыв увидеть невозможно: он настолько маленький, что следует воспользоваться одним из приборов. Это может быть вольтметр или мультиметр. В любом случае, чтобы произвести ремонт нитей обогрева заднего стекла, нужно тщательно изучить поверхность и выявить повреждения.

Существует несколько эффективных способов поиска неисправностей:

  • Способ визуальной диагностики – в поврежденных местах при включенном обогреве стекло не прогревается и остается запотевшим.
  • С применением вольтметра – при включенном обогревателе следует один щуп положить на «массу» машины, а второй, обернув фольгой, поместить по центру нити. Необходимо следить за напряжением, его показатель не должен превышать 5 В. Если же прибор показывает 0 или 12 В, то в этом месте находится разрыв.
  • С применением омметра – прибор включается в режиме «килоомы» и подсоединяется к противоположным выводам обогревателя. Следует смочить ватку и провести по нити. В месте, где стрелка будет дергаться, и находится разрыв.

Определение неисправности обогрева заднего стекла

Осуществить ремонт обогревателя можно самыми разнообразными методами, например, приобрести специальный набор для ремонта нитей обогрева заднего стекла.

Починить систему можно с помощью ремонтного набора, токопроводящей пасты и народными методами. Главным отличием всех вариантов являются материалы, которые используются во время работы.

Материалы для ремонта

Приобретая ремонтный набор, водитель имеет возможность починить нагревательную нить до 10 см. Материалы, которые используются в таких комплектах:

  • шаблон с нитями;
  • термически активная полимерная смола в баллоне.

Материалы для ремонта обогрева заднего стекла

Работы проводятся строго при выключенной системе обогрева. Определив место повреждения, необходимо снять защитную пленку с шаблона и прикрепить к найденному месту. Нанесение полимерного материала производится с помощью кисточки, и после высыхания повторяется несколько раз. После выполнения работ трафарет снимается и желательно не включать обогреватель в течение суток.

В случае использования токопроводящей пасты, может понадобиться только строительный фен, который ускоряет высыхание материала.

Материалами, которые используются при «народных» методах ремонта обогревателя, являются краска (клей) и стружка, металл для спаивания поврежденного места. Как правило, краску подбирают в соответствии с цветом нитей и соединяют со стружкой, придерживаясь пропорции 1:1. Для работы понадобится трафарет, по которому наносится смесь (при включенном устройстве). Преимуществом этого метода ремонта является отсутствие необходимости ожидания высыхания в течение суток. Водитель сразу же может ехать, после выполнения работ. Для пайки подойдет хлористый цинк.

Как восстановить тепло с помощью клея

Довольно часто водители используют токопроводящий клей для ремонта обогрева заднего стекла. Материал смешивают со стружкой, которую добывают напильником или медно-латунным бруском. Соблюдается пропорция 1:1. В результате получается консистенция мягкого теста. С помощью изоленты или скотча делается трафарет, и приготовленная смесь наносится на место повреждения. После процедуры не нужно дожидаться высыхания материалов и сразу можно двигаться в путь.

Клей для ремонта обогрева заднего стекла

Что делать с контактами, и другие методы

Если же в системе обогрева этого элемента авто были повреждены контакты, то лучше всего воспользоваться способом пайки. Такой метод наиболее надежный и надолго поможет забыть об этой данной проблеме. Для работы прекрасно подойдет хлористый цинк. Рекомендуется брать припой с минимальным содержанием олова. После окончания работ стекло нужно хорошо промыть водой, чтобы убрать остатки химического вещества.

Цена восстановления тепла

На самом деле произвести ремонт обогревателя довольно просто и недорого. Воспользовавшись методом «краска + стружка», водитель понесет минимальные затраты, приобретя краску нужного цвета (или воспользовавшись имеющимся материалом) и приготовив опилки. Если же приобретать ремнабор, то это будет значительно дороже. Стоимость также зависит от производителя токопроводящего клея. Это может быть хорошо известная и дорогостоящая фирма Keller либо производитель подешевле – Loctite. Альтернативным вариантом станет клей российской компании.

Хороший обзор является определяющим для безопасной эксплуатации автомобиля. В осенне-зимний период от перепадов температуры воздуха стекла запотевают, и видимость через них ухудшается. Особенно актуален вопрос прозрачности стекол в темное время суток, когда видимость и так плохая.

Эффективным способом борьбы с запотеванием автомобильных стекол является их нагрев. Лобовое стекло, как правило, подогревается направленными потоками теплого воздуха. Заднее стекло и зеркала заднего вида обычно подогреваются с помощью электроэнергии. На поверхность стекла со стороны салона автомобиля наносятся токопроводящие дорожки из высокоомного металла в виде тонких ленточек. При прохождении электрического тока через них выделяется тепловая энергия. Стекло нагревается, и вода испаряется. Через несколько минут стекло становится прозрачным.

Электрическая схема подключения обогревателя

Для успешной диагностики и ремонта системы обогрева заднего стекла автомобиля на профессиональном уровне необходимо знать электрическую схему подключения обогревателя и представлять принцип ее работы.


На фотографии представлена типовая схема подключения обогревателя заднего стекла автомобиля в бортовую электропроводку. Рассмотрим принцип ее работы.

Питающее напряжение с плюсовой клеммы аккумулятора через замок зажигания, и предохранители подается на выключатель обогревателя и на 30 (или 87) силовой контакт реле. Отрицательный вывод аккумулятора соединен с корпусом автомобиля, один из выводов нагревателя стекла тоже соединен с корпусом. При нажатии на клавишу включения обогревателя, напряжение подается на обмотку реле, реле срабатывает, силовые контакты замыкаются и соединяют выводы реле 30 и 87 между собой. Ток поступает на обогреватель, протекает через группу параллельно соединенных нитей и через корпус автомобиля возвращается на отрицательный вывод аккумулятора.

Неисправности обогревателя заднего стекла

На работоспособность обогревателя заднего стекла не обращают внимания, пока стекло не запотеет или не покроется инеем. После включения обогревателя вдруг обнаруживается, что через несколько минут стекло не стало прозрачным или видимость появилась только через часть стекла. В зависимости от внешнего проявления, даже без измерительных приборов, сразу можно сделать предположение о причине отказа.


Следует учесть, что обогреватель заднего стекла и зеркал заднего вида автомобиля возможно включить только при установке ключа зажигания в положение ON. В некоторых моделях автомобилей включение обогревателя возможно только при запущенном двигателе. Это сделано для исключения сильного разряда аккумулятора, так как обогреватель заднего стекла, в зависимости от модели автомобиля, потребляет ток от 10 А до 25 А. Для сравнения, одна автомобильная фара потребляет ток величиной всего 5 А.

Обогреватель не включается

Если индикатор на кнопке включения обогрева заднего стекла после нажатия на нее не светится, то вероятнее всего перегорел предохранитель или неисправна сама клавиша. Если индикатор светится, но, ни одна нить не греет, то причиной неисправности может быть реле или разъемы подключения обогревателя к электропроводке. В этом случае по документации на конкретную модель автомобиля необходимо определить место нахождения этих деталей и отказавшую заменить. Оперативно найти место установки реле не всегда представляется возможным, но есть способ проверить его исправность косвенным путем, о чем рассказано будет ниже.

Стекло медленно отпотевает

Иногда встречается случай, когда после включения обогревателя стекло отпотевает за время, значительно превышающее несколько минут. В таком случае, если на улице не очень большой мороз, причина может крыться в плохом контакте одного из разъемов электрической схемы. В результате сопротивление контакта увеличивается, ток ограничивается, и как следствие снижается мощность, выделяющаяся на нитях нагревателя стекла. Для проверки такой неисправности необходимо вольтметром постоянного тока (мультиметром или стрелочным тестером, включенных в режим измерения постоянного напряжения) измерять величину напряжения на входных клеммах обогревателя и аккумулятора. Напряжения не должны отличаться более чем на один вольт.

На стекле остаются горизонтальные полосы запотелости

И наконец, самый распространенный случай неисправности системы подогрева заднего стекла автомобиля, обрыв одной или нескольких нитей обогревателя нанесенных непосредственно на стекло. Этот вид неисправности сразу виден по горизонтальной полосе оставшейся запотелости на стекле после включения обогревателя.

Токопроводящие дорожки на заднем стекле обладают малой механической прочностью и при воздействии на них легко разрушаются. Поэтому запрещается удалять иней и наледь со стекла с помощью скребка. Допускается только протирка мягкой тканью. Также необходимо следить, чтобы при перевозке длинногабаритных вещей они не упирались в заднее стекло. Как правило, отдельные нити нагревателя перестают работать в результате их случайного механического разрушения. В зоне поврежденной нити после включения обогрева остаются полосы запотелости или инея.

При ремонте квартиры я перевозил в своем автомобиле напольные плинтуса и не заметил, как один из них уперся в заднее стекло. Через время, когда понадобилось отогреть заднее стекло, увидел результат своей невнимательности. Две полоски нагревателя, проходящие через середину стекла не грели, что существенно ухудшало обзор дороги. При визуальном осмотре на неработающих полосках было обнаружено по одному просвету шириной около 1 мм, как на фотографии. Встал вопрос о необходимости ремонта обогревателя заднего стекла.

Как найти место обрыва нити обогрева стекла

Определить какая нить нагревателя в обрыве не составляет труда, так как в зоне ее прохождения запотелость при работе обогревателя не исчезает. Поэтому для того, чтобы при ремонте легко было найти неисправную нить, желательно посчитать нити сверху вниз и запомнить, какая из них по номеру в обрыве, чтобы потом визуальным осмотром попробовать найти место ее повреждения. Но разрыв нити бывает настолько мал, что визуально его найти не получается. Тогда в поиске поможет вольтметр постоянного тока, омметр или индикатор напряжения. Чтобы быстро найти место неисправности в обогревательном элементе нужно представлять, как он устроен и работает.

Устройство нагревательного элемента системы подогрева стекла

Логичен вопрос, а почему бывает, что не работает только одна или несколько нитей в обогревателе, а остальные работают? Для получения ответа на этот вопрос нужно ознакомиться с устройством нагревательного элемента.


Нагревательный элемент заднего стекла автомобиля устроен следующим образом. На боковых сторонах заднего стекла нанесены две токопроводящие шины 1 и 2. К этим шинам подсоединены нити из высокоомного материала. Каждая из нитей имеет сопротивление около 10 Ом. Количество нитей зависит от высоты стекла. Таким образом, каждая нитка представляет собой отдельный нагревательный элемент, работа которого не зависит от других. Применена схема параллельного соединения нагревательных элементов. Такое схемное решение обеспечивает высокую эксплуатационную надежность обогревателя, так как обрыв одной или нескольких нитей не приводит к полному прекращению его работы.

Поиск обрыва нити обогревателя с помощью вольтметра

Для работы понадобится любой вольтметр постоянного тока с пределом измерения 15 В. В качестве вольтметра подойдет любой стрелочный тестер или цифровой мультиметр. Перед началом работы нужно включить обогреватель.


Так как одна из шин нагревательного элемента подсоединена к кузову автомобиля, то отрицательный вывод вольтметра можно соединить с корпусом автомобиля, подойдет любой винт или болт, закрученный непосредственно в кузов. Удобнее всего присоединиться к скобе замка крышки багажника зажимом типа «крокодил».

Так как визуально при прозрачном стекле узнать греет ли обогреватель сложно, то прикоснувшись положительным щупом вольтметра к шине 1, а затем к шине 2 Вы сразу это поймете. На шине 1 должно быть напряжение +12 В, а на шине 2 – 0 В. Вполне возможно, что левая шина в Вашем автомобиле будет соединена с массой, а на правую шину будет подаваться питающее напряжение. Если к шинам нет доступа, то можно измерения проводить, прикасаясь щупом к любой из нитей в местах соединения с шинами, то есть в местах выхода их из резинового уплотнителя. На фотографии это точки 1 и 5.


С помощью вольтметра легко определить, какая часть системы обогрева неисправна. Если обогреватель включен, индикатор включения на кнопке светится и на шине 1 присутствует 12 В, а нагрева нет, значит, электропроводка до шины 1 исправна. Если напряжения на шине 1 нет, то имеется плохой контакт в клемме подачи питающего напряжения на шине 1, или неисправно реле. В случае если 12 В присутствует не только на шине 1, а и на шине 2, то искать нужно плохой контакт в клемме подсоединения провода к шине 2 или цепи присоединения провода к массе автомобиля.

Поиск места обрыва нити

После проверки системы подачи питающего напряжения на обогреватель можно приступать к определению места обрыва нагревательной нити. Нить представляет собой ленточное сопротивление величиной около 10 Ом, и поэтому величина напряжения в разных ее точках имеет разную величину. Поэтому в точке 1 напряжение будет равно 12 В, в точке 3 – 6 В, а в точке 5 – 0 В. Поэтому, даже не зная какая из нитей в обрыве, ее легко можно найти, измеряя величину напряжения в серединах длины всех нитей. На оборванных нитях напряжение будет равно 12 или 0 В. Если напряжение равно 12 В, то место обрыва находится слева, а если 0 В, то справа.

Теперь достаточно щуп медленно провести в сторону обрыва, в месте резкого изменения напряжения и будет разрыв. Для примера, на фотографии это участок нити между 6 и 7 точками.

Поиск места обрыва нити с помощью омметра

С помощью мультиметра или стрелочного тестера в режиме » title=»Как измерять сопротивление»>измерения сопротивления тоже успешно можно найти место обрыва нити. Включать обогреватель при поиске омметром не нужно, но проверить исправность системы подачи питающего напряжения на нагреватель, кроме проверки цепи подключения к массе, не получится.


Если не известна оборванная нить, то нужно один конец щупа омметра подсоединить к выводу масса, а вторым по очереди касаться середин ниток нагревателя. Нить, на которой омметр покажет сопротивление в два раза больше и будет в обрыве. Для справки, сопротивление на целых нитях относительно шины 1 или 2 должно быть 2-3 Ом. В случае обрыва в нити омметр покажет 4-6 Ом.

Когда поврежденная нить найдена, необходимо конец щупа от центра подвинуть в любую сторону. Если сопротивление при передвижении щупа в сторону шины 1 будет расти, то значит обрыв находится в промежутке между шиной 1 и точкой касания щупа. Например, в месте, обозначенном точками 1 и 2. Как только щуп пройдет место обрыва, сопротивление резко уменьшится в несколько раз. Если сопротивление будет уменьшаться, значит, место обрыва нити находится между щупом и шиной 2. Например, в месте, обозначенном точками 3 и 4. Тогда нужно щуп передвигать в сторону шины 2, и когда сопротивление резко упадет, в этой точке и будет место обрыва.

Поиск места обрыва нити


с помощью Автомобильного тестера-пробника

Если нет в наличии вольтметра или омметра, то найти место обрыва нити нагревательного элемента можно с помощью самодельного автомобильного тестера-пробника , состоящего всего из одного любого светодиода и токоограничивающего резистора. Я давно уже себе сделал такой тестер, хотя располагаю любыми измерительными приборами. Самодельный автомобильный тестер-пробник всегда лежит в бардачке моей автомашины и уже не один раз приходилось ним воспользоваться.

Поиск места обрыва нити с помощью тестера-пробника мало чем отличается от поиска вольтметром. Индикатором в данном случае будет служить не стрелка или цифры, а свечение светодиода.


Прежде, чем приступать к поиску поврежденной нити пробником необходимо подать на обогреватель питающее напряжение. Сначала проверяется наличие напряжения на шине 1, светодиод должен светиться, если светодиод не светится, значит, неисправность кроется в цепи подачи питающего напряжения. Далее проверяется напряжение на шине 2, светодиод не должен светиться, если светится, значит, имеется нарушение контакта в месте подключения провода к шине или корпусу автомобиля.


Для поиска места обрыва нити нагревателя нужно медленно, легко касаясь нити вести по ней концом пробника. В точке, в которой светодиод погаснет или засветит и находится обрыв нити. Например, в точке 6 светодиод тестера будет светиться, а в точке 7, не будет. В моем случае разрывы нитей были большие и тестер пригодился только для проверки качества ремонта.

Способы ремонта нитей нагревательного элемента

Существует несколько способов восстановления работоспособности греющей нити в домашних условиях.

С помощью токопроводящих паст и клеев

Наиболее простой и эффективный, это с помощью специальных ремонтных комплектов, например DONE DEAL DD6590, предназначенный для ремонта нитей и контактов обогревателя заднего стекла как любителями, так и профессионалами. Способ хорош тем, что не требует наличия инструментов и материалов. Достаточно нанести по прилагаемой инструкции на место разрыва нити из шприца немного токопроводящей пасты, дождаться пока паста затвердеет и ремонт закончен. Но стоит такой набор более $15.

Второй способ аналогичен предыдущему. Но вместо фирменного набора применяют покупные токопроводящие клеи, например, «Элеконт», московского производителя. Клей наносится на место разрыва нити с перекрытием целой части нити по сантиметру с каждой стороны. Для получения аккуратного вида используется трафарет из изоленты или скотча. Для надежности клей наносится два раза. Между слоями токопроводящего клея желательно проложить отрезок залуженной медной проволочки диаметром 0,3-0,5 мм.

Бытует мнение, что токопроводящую пасту или клей для ремонта нитей нагревателя стекла можно изготовить самостоятельно, замешав краску или клей с опилками латуни в пропорции один к одному. Полученный состав через трафарет тонким слоем наносится на место обрыва нити в несколько слоев. Но надежность этой технологии не подтверждена практикой.

Гальваническим осаждением меди

Еще один способ – гальваническое осаждение меди. Метод ремонта нити нагревателя кажется привлекательным. Но из личной практики могу сказать, что надежность подобных покрытий в домашних условиях получается низкой. Так что я не решился воспользоваться этой технологией.

С помощью пайки мягким припоем

Широкое распространение получил механический способ восстановления целостности нитей обогревателя заднего стекла, методом пайки мягким припоем. Надежность этого способа проверена мною при ремонте нагревательных нитей заднего стекла в собственном автомобиле. Приведенная ниже пошаговая инструкция, написанная на основании моего опыта, позволит Вам без трудностей самостоятельно отремонтировать нить обогревателя всего за несколько минут практически без финансовых затрат.


По совету теоретиков из Интернета я допустил большую ошибку, попытался зачистить нить с помощью наждачной бумаги. В результате вместо разрыва нити шириной 1 мм получился разрыв величиной более 1 см. Лента нитки очень тонкая, всего с пару десятков микрон и стирается, даже самой мелкозернистой наждачной бумагой мгновенно. Нити нагревателя и так ничем не покрыты, и достаточно место пайки обезжирить с помощью лоскута, смоченного в спирте или ацетоне.


Если ширина разрыва нити менее 1 мм, то можно обойтись и без пайки дополнительного проводника. В моем случае ширина просвета была большой, и пришлось предварительно приготовить отрезок медной проволочки для перемычки. По одной нитке нагревателя протекает ток около 1 А. Исходя из этого, выбираем по таблице сечения проводов провод сечением 0,17 мм 2 , что соответствует диаметру 0,45 мм. Длина медной перемычки должна быть равна ширине обрыва нити плюс 2 см. Перед пайкой, перемычку нужно обязательно залудить толстым слоем оловянно-свинцового припоя ПОС-61. Нитку нагревателя лудить не нужно.


Для того, чтобы припой надежно пристал к нитке нагревателя, перед припайкой перемычки нужно нитку в зоне пайки с помощью кисточки смазать тонким слоем хлористо-цинкового флюса .


Далее перемычка прижимается к нагревательной нитке и прогревается в течение одной секунды паяльником мощностью 12 Вт. Рука отводится в сторону. Перемычка должна держаться на нитке. Пробовать ее подергать для проверки качества пайки недопустимо, отвалится, и еще оторвет кусок нитки нагревателя. К сожалению, проверено опытным путем. В результате экспериментов перемычку в конечном итоге мне пришлось паять длиной 5 см.


После припайки одного конца перемычки, плотно к нитке прижимается второй и тоже прогревается паяльником. После окончания пайки, с целью удаления остатков кислотного флюса, стекло тщательно промывается водой.


В довершение для надежности, хотя это и не обязательно, я припаянную перемычку покрыл сверху прозрачным суперклеем «Момент» на основе цианакрилатов, термостойкость которого составляет около 70°С. Более этой температуры обогреватель не нагревается.

В результате время ремонта обрыва нити своими руками с учетом всех подготовительных работ составило не более десяти минут. Отремонтированные нити служат уже более трех лет.

Подробно рассмотрим ремонт обрыва одной или нескольких нитей, когда не работают некоторые горизонтальные полоски обогревателя заднего стекла. Случаи, когда вовсе не включается обогрев на стекле, связаны уже не с разрывом нитей, ведь не могут выгореть 12–16 штук одновременно, а с некоторыми другими причинами:

  • оборваны монтажные провода;
  • не срабатывает промежуточное реле;
  • не исправна кнопка включения;

Не горящая оповещательная лампочка в панели приборов, явно говорит лишь о неисправности только кнопки включения обогревателя заднего стекла.

Место обрыва нитей можно обнаружить и без специального инструмента, визуально — если видно невооруженным глазом большие разрывы, широкие царапины, окисление поврежденных участков.

Также, когда на улице холодно, то на запотевшем заднем стекле при включенном обогревателе, можно обнаружить, что возле мест разрывов поверхность высыхает, хотя сама нить не греется.

Если же ничего не видно, тогда потребуется или индикатор с батарейкой, либо мультиметр, которыми можно наверняка обнаружить разрывы, а их может быть несколько у одной нити.

Индикатор фаз с функцией прозвонки , в который вставляется батарейка — очень удобный инструмент, он выручает не только, когда требуется найти разрывы нитей у обогревателя заднего стекла, как в нашем случае, но и при поиске мест перелома скрытой проводки в доме. Он даже пригодится для ремонта таких востребованных аксессуаров, как музыкальные наушники, ведь их тонкие провода так часто рвутся.

А мультиметр и вовсе должен быть у каждого, он всегда нужен в машине.Тем более сейчас, когда один такой прибор, простенькой конструкции, без класса точности, стоит совсем дешево.

В общем, достаточно одного из названных инструментов. На прозвоночный индикатор, на его металлический зацеп ручки, потребуется накрутить тонкий проводок. Затем, свободный конец этого проводка зацепляется на массу автомобиля, можно за дверной замок открытой двери, и сам индикатор ведется жалом по токопроводящей дорожке обогревателя. Подключать щупы мультиметра для проверки нужно аналогично, не забудьте только переключить универсальный измерительный прибор на DCV, 20 — измерение напряжения постоянного тока с пределом измерения до 20 вольт.

В месте обрыва нити пропадет напряжение при включенном обогреве заднего стекла, о чем сообщит погасание лампочки индикатора или отсутствие показаний на мультиметре.

На заводе медные токопроводящие дорожки на стекло наносятся электролитическим осаждением в ванне с медным купоросом. Но в гаражных условиях возиться с реактивами и раствором серной кислоты опасно, и грозит осветленными пятнами на задней полочке, а также сидении, а ещё дырами на своей одежде. А толку то мало — залатать самодельным электролизером можно только царапины или только очисть окисленные места у больших разрывов.

Мелкие царапины можно восстановить пайкой . Перед пайкой, для удаления зеленой окиси, достаточно раз протереть поврежденную поверхность тряпочкой, смоченной в спирте или любом из доступных растворителей. Пытаясь удалить зеленый налёт,нельзя пользоваться ножом, скальпелем, наждачной бумагой -только расцарапаете еще больше место повреждения.

В качестве флюса рекомендуется применять хлористый цинк, но можно воспользоваться любым активным жиром, вазелином или другим специальным составом, не оставляющим много гари после пайки. Твердая или растворенная во спирте канифоль не подойдет — слишком много оставляет грязи.

Тонкая медная проволока, 0.3–0.4 мм в диаметре потребуется для залатывания широких разрывов. Паять нужно именно тонкую медную проволоку, толщиной не более 0.4 мм, потому что иначе более толстая со своим малым сопротивлением будет создавать в месте перемыкания больший нагрев, чем остальная неповрежденная часть нити.

Лудить можно только медную проволоку, не концы разорванной дорожки, поскольку от толстого оловянного хвостиканапыление на стекле может отвалиться.

Вышеописанный метод ремонта является неаккуратным, впоследствии оставляет заметный след вмешательства на стекле. А есть специальный двухкомпонентный токопроводящий клей , стоимость которого в небольшом наборе составляет 10–15 долларов. Приготавливается состав смешиванием самого термостойкого цианакрилового клея с медным порошком, строго в пропорции, указанной в инструкции на упаковке.

Включать подогреватель заднего стекла сразу после нанесения ремонтного состава не следует, нужно датьклеюзастыть. Время затвердевания токопроводящего состава около 30 минут.

Приготовленную токопроводящую пасту необходимо наносить тонко , не толще работоспособной части нитки подогревателя заднего стекла. Также как в случае с ремонтом медной проволокой, слишком толстый слой застывшей пасты,имея малое сопротивление, будет греться сильнее, чем остальная часть токопроводящей дорожки. А в целом, создастся впечатление, что отремонтированная нить греется слабее других, которые в ремонте не были.

Маленькая хитрость: чтобы слишком светлая токопроводящая паста после высыхания совпала по цвету с напылёнными медными дорожками, в неё можно добавитьнесколько капель медицинского йода.

Мало кто знает, что оклеивать место ремонта на стекле обычным прозрачным скотчем неправильно: он оставляет слишком много липкого клеяи отрывается вместе с частью токопроводящейпасты. Ограничивать зону ремонта горизонтально и вертикально следуетузким бумажным малярным скотчем — только так поступают профессионалы. В некоторые ремкомплекты входит готовый трафарет, но при работе егоприходиться удерживать рукой.

Результаты ремонта

Ремонт мягким припоем скор и нетрудоемок ,а результата хватает на несколько лет. Надежность такого метода подтверждена большим количеством домашних мастеров, прибегших к нему, поскольку от негофинансовые затраты сведены к минимуму. Требования минимальны: приобрести хороший высокоактивный флюс и иметьпрактические навыки пайки. Недостаток только один —места пайки на стекле видны , и их не замаскируешь.

Также может выполнить каждый, в продаже имеется очень много ремонтных наборов, от дешевых маленьких упаковок до профессиональных ящиков. Качество ремонта, при соблюдении инструкции изготовителя, отличное и долгосрочное. Важное преимущество : работая аккуратно и имея знания можно так скрыть места ремонта, что стеклышко будет как новое.

Самодельные подиумы для автомобильных динамиков

Где находится обогрев заднего стекла. Как работает обогрев заднего стекла? Что делать с контактами и другие методы

Добрый день. Сегодня мы поговорим про то, как отремонтировать обогрев заднего стекла. Традиционно для нашего сайта статья содержит много фото и видеоматериалов и представляет собой пошаговый алгоритм поиска неисправностей.

Как работает обогрев стекла?

Я думаю, все помнят физику из курса средней школы. При протекании электрического тока по проводнику он нагревается. Именно на этом принципе и работает обогрев заднего стекла.

Если внимательно присмотреться к стеклу, с боков вы увидите контакты и подводящие ток провода.

Когда к этим клеммам приложено напряжение, электрический ток протекает по нитям обогрева и нагревает стекло, благодаря чему оно .

Соответственно обогрев стекла не работает всего в двух случаях:

  • неисправны нити обогрева
  • нет напряжения на клеммах

Как отремонтировать обогрев, если неисправны одна или несколько нитей подогрева?

Выглядит эта неисправность вот так:

Для ремонта нам понадобится:

  • наждачная бумага с номером от 1500 до 2500, 1 лист с любой зернистостью. Он нужен для снятия окислов и лака с мест повреждения нитей.
  • спирт, лучше изопропиловый (им мы будем протирать стекло от пыли и обезжиривать повреждения)
  • салфетки, микрофибра, ватные тампоны или тряпки (для обтирки).
  • электропроводящий клей , в магазинах он есть не всегда, поэтому если вы готовы подождать, рекомендую заказать его напрямую в Китае (им мы будем восстанавливать поврежденные нити).

Порядок выполнения ремонта:

внимательно осматриваем неисправные нити обогрева и ищем повреждения, выглядят они обычно вот так:

Места повреждений аккуратно зачищаем наждачной бумагой стараясь не задевать стекло, мы зачищаем только сами нити обогрева и то рядом с повреждением. Если тереть наждачной бумагой само стекло оно станет матовым, а его не выйдет, так как не него нанесены нити обогрева.

Протираем спиртом при помощи ватного тампона зачищенные поверхности. При этом мы уберем, и пыль от наждачки и обезжирим поверхность.

Аккуратно наносим на поврежденные участки электропроводный клей. Для того чтобы нанести клей прямо, а не пятном, лучше использовать изоленту или малярный скотч. Как показано в видео в заключении статьи.

Кисточкой наносим электропроводный клей.

Дожидаемся высыхания клея, проверяем, убеждаемся, что все работает и радуемся сэкономленным деньгам….

Как быть если обогрев вообще не работает?

Если обогрев вообще не работает, возможны два варианта. Или неисправны все нити обогрева (это маловероятно, даже на машинах которым по 30-40 лет, одна две нити греют)… Или неисправна проводка.

Человек без специального образования может проверить только 3 вещи:


Расположение этих вещей можно узнать из инструкции по эксплуатации вашего автомобиля.

Если после проверки, методом замены, у вас обогрев так и не заработал, лучше обратится к электрику на станцию тех. обслуживания.

Как отремонтировать обогрев, если на стеклах тонировка?

Не хочу вас расстраивать, но скорее всего ответ – никак! Так как для нанесения электропроводящего клея, вам в любом случае придется локально (местно) убрать тонировку. Я не уверен, что можно вырезать кусок тонировки только с поврежденной нити. В любом случае в тонировке получится некрасивая дырка….

Поэтому если вам необходимо отремонтировать одну или несколько нитей обогрева на тонированном стекле, тонировку, к сожалению, придется снять.

Заключение.

Как видите, ремонт обогрева стекла не представляет сложностей, конечно при наличии должной аккуратности и желания.

Очевидно, что самый простой вариант, не чинить нити, а заменить стекло, но подумайте о том как , ведь если покупатель увидит стекла разных лет выпуска, то как минимум вам скажут что машина была бита.

На этом у меня сегодня все. Я надеюсь, что у вас не осталось вопросов про то, как отремонтировать обогрев заднего стекла. Если вопросы есть, или если вы хотите дополнить статью, пишите комментарии.

Каждый автомобиль оборудуется устройством обогрева заднего стекла, которое позволяет водителю в непогоду иметь полную картину о том, что происходит сзади его авто. Но иногда бывает такое, что это устройство выходит из строя, от чего безопасность при вождении значительно снижается. Как осуществляется ремонт обогрева заднего стекла, как произвести эту процедуру своими руками? Узнайте ниже.

[ Скрыть ]

Описание обогревателя заднего стекла

В первую очередь, нужно разобраться с тем, что представляет собой токопроводящий подогрев автомобиля, как работают нити пленки накаливания и какие для нее характерны неисправности.

Устройство

Обогрев лобового стекла или заднего хорошо справляется не только с оттаиванием льда в зимнее время года, но и с запотеванием в сухую погоду. Благодаря нитям пленки накаливания стекло может равномерно избавиться от наличия льда, пока машина прогревается. Когда воздушный поток обогревателя только начинает становиться теплым, обогрев лобового стекла или заднего уже сделает его полностью прозрачным. Обогреватель является единственным эффективным методом в борьбе с запотеванием.

Насчет ветрового стекла — его обогрев осуществляется в результате воздействия на него теплого воздуха. Что касается заднего, то в этом случае обогреватель представляет собой определенное количество нитей накаливания на пленке, установленных на клей, которые работают от напряжения. На обогреваемое стекло устанавливаются эти нити, характеризующиеся большим сопротивлением. Нити накаливания, установленные на клей, проводят через себя энергию, которая позволяет выделять тепло. В конечном итоге когда нажимается кнопка обогрева заднего стекла, нити начинают греться и полностью его нагревают.

Принцип работы и функции

Если у вас не работает обогрев заднего стекла или ветрового, то для правильной диагностики поломок нужно разобраться с принципом работы. Ниже приведена схема работы и подключения обогревателя своими руками к бортовой сети автомобиля. Как видите, питание идет с плюсовой клеммы АКБ через замок зажигания, а также предохранители, в итоге поступая на контроллер устройства и контакт реле. Что касается минусового вывода, то он подключается к кузову транспортного средства, к массе также подключается один из выводов обогревателя.

Во время активации обогревателя ток начинает идти на обмотку реле. После срабатывания реле осуществляется замыкание силовых контактов, а также одновременное соединение двух выводов, отмеченных цифрами 87 и 30. Напряжение поступает на обогреватель автомобиля, проходя через нити, установленные на клей, соединенные между собой параллельно. После этого напряжение вновь проходит через массу автомобиля и возвращается к минусу АКБ.

Возможные неисправности и их признаки

Если не работает обогрев заднего стекла, то об этом автолюбители обычно узнают, когда оно начинает потеть или на нем образуется налет. Включая функцию обогревателя, можно ждать очень долго, в итоге результатов не будет никаких или стекло обогреется частично. Здесь не нужно быть большим специалистом, чтобы понимать, что устройство требует ремонта.

В зависимости от схемы подключения, обогреватель ветрового или заднего стекла автомобиля может включаться как при включенном зажигании, так и без него, но обычно все же работает при включенном. В зависимости от автомобиля, ветровое или нити, установленные на клей на заднем стекле, могут срабатывать только после запуска двигателя. Это позволяет предотвратить ускоренный разряд аккумулятора (автор видео — БортЖурнал Рено Меган).

Также следует отметить, то устройство может работать на токе от 10 до 25 ампер, здесь все зависит от конкретного автомобиля.

Итак, если не работает обогрев заднего стекла, то типов неисправностей может быть несколько:

  1. Система не включается. В том случае, если лампа, расположенная на кнопке, не светится при включении системы, вероятнее всего, проблема заключается либо в кнопке, либо в предохранителе. Если лампа горит, но при этом нити, посаженные на клей, не греются, проверить необходимо реле. В некоторых случаях проблема заключается в разъемах соединения устройства с электроцепью автомобиля, поэтому проверить нужно и эти элементы. Диагностика осуществляется в соответствии с сервисной документацией к авто.
  2. Если заднее или ветровое стекло отпотевает медленно , особенно в период зимних холодов, то суть проблемы может заключаться в плохом контакте одного из разъемов, это нужно проверить.В итоге сопротивление контактов будет увеличиваться, а напряжение будет менее мощным, соответственно, нити, посаженные на клей, будут прогреваться дольше. Для того, чтобы проверить это, необходимо использовать мультиметр и произвести замер показателя напряжения на клеммах устройства. Если в полученных показаниях есть различия, то они должны составлять не более одного вольта. В противном случае потребуется восстановление обогрева заднего стекла автомобиля.
  3. На автостекле остаются горизонтальные следы от запотевания — еще один тип неисправности. Одной из самых распространенных проблем в этом случае является обрыв нитей накаливания в тех или иных местах. Обычно проверить и выявить такую поломку можно без специальных приборов, просто на глаз, так как в месте обрыва автостекло будет не оттаявшим или запотевшим. Следует отметить, что даже при небольшом механическом воздействии дорожки разрушаются, поэтому при очистке автостекла необходимо аккуратно пользоваться скребком. Если вы практикуете перевозку габаритных грузов, следите за тем, чтобы они не упирались в заднее стекло.

Диагностика и ремонт

Способы поиска проблемной нити

Своими руками произвести ремонт и диагностику не так сложно.

Есть несколько вариантов проверки своими руками:

  1. В первую очередь, это визуальная проверка. При запотевании автостекла включите систему. В том месте, где произошел обрыв, оно будет отпотевать почти сразу. При этом остальная поверхность греться не будет. Этот способ диагностики своими руками самый простой.
  2. Еще один вариант проверки своими руками — с применением вольтметра. Вам необходимо своими руками активировать зажигание автомобиля и, соответственно, систему обогрева. Один щуп вольтметра нужно положить на массу транспортного средства, а второй оборачивается пищевой фольгой, после чего его надо поднести к нити нагрева. При выполнении такой процедуры своими руками вы заметите, что уровень напряжения составляет не больше 5 вольт. Если этот показатель снизится до 0 или возрастет до 12, в этом месте и произошел обрыв.
  3. Еще один вариант диагностики своими руками — тем же вольтметром. Один щуп вольтметра подсоединяется к плюсу системы, а второй необходимо перемещать вдоль нити накаливания, со стороны минуса. Там, где произошел обрыв, уровень напряжения снизится до нуля, в этом случае потребуется ремонт.
  4. Последний вариант диагностики своими руками — с применением омметра. Щупы устройства подключаются к минусу и плюсу системы. Нужно взять кусок ватки и смочить ее в дистиллированной воде, после чего провести по нити. Когда стрелка омметра начнет двигаться, это будет говорить об обрыве.

Варианты ремонта своими руками

Как отремонтировать обогрев заднего стекла в домашних условиях? Есть несколько способов:

  1. С использованием ремкомплекта. На практике ремонтные комплекты обычно обладают одинаковыми характеристиками — обычно они позволяют восстановить до 10 см поврежденной нити. Такие ремкомплекты включают в себя сами нити, а также баллончик или тюбик со специальной полимерной смолой. Для ремонта вам необходимо точно выявить место обрыва, после чего отключите систему нагрева. Далее, нужно снять защитную пленку и приложить новую нитку к месту повреждения. С помощью кисти следует нанести полимерную смолу, повторить процедуру нанесения после полного высыхания. Перед следующим использованием системы необходимо выждать сутки.
  2. Для ремонта можно использовать токопроводяющую пасту — слой вещества необходимо нанести на место обрыва. Следует отметить, что при нанесении необходимо захватить по несколько сантиметров с каждой стороны, выждать около суток после нанесения. Чтобы паста высохла быстрее, ее можно обдуть строительным феном.

Видео «Как осуществляется ремонт обогревателя в домашних условиях»

Подробная процедура ремонта системы своими руками приведен на видео ниже (автор видео — САМОДЕЛКИН и ГАДЖЕТ+).

Извините, в настоящее время нет доступных опросов.

Если не работает обогрев заднего стекла авто в зимний период, существенно снижается обзорность, подрывая безопасность водителя и пассажиров. Именно поэтому при выявлении неисправности следует сразу же заняться ремонтом.

[ Скрыть ]

Как работает обогрев заднего стекла?

Все схемы обогрева заднего стекла авто аналогичны и практически не имеют существенных отличий между собой. Модели АвтоВАЗа, а также автомобили импортного производства оборудуются одним и тем же типом конструкции и принципом функционирования. На поверхность заднего стекла нанесены тонкие дорожки – токопроводящие нити. Проходящее по ним электричество заставляет их нагреваться. С внешней стороны стекла происходит быстрое таяние снега и льда, а внутренняя часть поверхности избавляется от запотевания.

Схема обогрева

Прежде чем выявлять неисправности устройства и пытаться их устранить, следует ознакомиться со схемой обогрева и разобраться с компонентами необходимыми для его стабильной работы.

Схема обогрева заднего стекла авто

Расшифровка схемы:

  • 1 — токопроводящие нити;
  • 2 — индикация на панели приборов;
  • 3 — кнопка включения/выключения;
  • 4 — замок зажигания;
  • 5 — реле;
  • 6 — монтажный блок.

На видео вы узнаете, как отремонтировать обогрев заднего стекла самостоятельно. Ролик предоставлен EXPERIMENT _ TV.

Возможные неисправности устройства

Если не работает обогрев заднего стекла, значит один из перечисленных выше компонентов вышел из строя или произошел обрыв его электрической цепи. Выполнить проверку всех узлов обогревающего устройства можно самостоятельно, если имеется хотя бы малейшее представление о ремонте машин. Ниже подробно рассмотрим причины неисправности каждого узла.

Предохранитель системы

Первоначально при возникновении проблем с подогревом следует убедиться в целостности предохранительного элемента. Его перегорание отразится на работоспособности устройства. Каждый автопроизводитель в своих моделях размещает этот предохранитель в разных местах. Для быстрого нахождения его местоположения рекомендуется воспользоваться инструкцией по эксплуатации автомобиля или сервисной книжкой.

Нужно снять найденный элемент и проверить на пригодность. Перегоревший предохранитель следует поменять на новый, в противном случае дальнейшие попытки по поиску неисправностей обогрева стекла будут бессмысленными.

Реле

Одной из причин отказа работы обогрева стекла может быть неисправность реле, этот элемент расположен в монтажном блоке. Реле выключает обогрев, когда мотор прекращает работу. Данное устройство восстановлению не подлежит, поэтому его меняют на новое.

Неисправности электропроводки

В случае если предохранитель и реле находятся в исправном состоянии, требуется выполнить диагностику электрических проводов. Вероятно они переломились, перегорели или оборвались на месте крепления. В этом случае нагревающие полоски не будут получать напряжение.

Тестируют состояние питательных электропроводов так:

  1. Нужно включить кнопку обогрева.
  2. Используя мультиметр, проверить напряжение на первой и второй клемме подключения проводов к «шинам» обогрева. Они расположены в нижней части или по обе стороны стекла. Отсутствие напряжения является причиной неработоспособности обогревателя.

Первое, что требуется предпринять в этом случае — зачистить контакты клемм и все участки соединения, они могут окислиться и не пропускать ток. Если тестер по-прежнему выдает «0», значит где-то в проводке есть обрыв. Выполняется визуальный осмотр всего пути электроцепей. Обнаружив подозрительные или поврежденные участки, нужно соединить их, так как в этих местах, возможно, произошел обрыв.

Нити

Нагревающие полосы также подвержены повреждению. Прежде чем искать проблемный участок, следует ознакомиться непосредственно с рабочим процессом в нитях.

Подача напряжения осуществляется на весь обогревательный узел и равномерно рассредоточивается по каждой параллельно соединенной ленте. В результате данные ленты выполняют роль проводников электрического тока. За счет сопротивления нагреваются до небольшой температуры, которой вполне хватает для удаления льда и снега с поверхности стекла. Если целостность одной из нитей будет нарушена, электрический ток прекратит циркулировать по ней, обогрев этой области стекла не будет выполняться.

Нарушение целостности нити

Органы управления

При нажатии на кнопку должен загораться индикатор, оповещающий о начале работы. Если переключатель активирован, индикатор светится, а подогрев по-прежнему не происходит, значит, контакты кнопки пришли в негодность. В результате подача электроэнергии на обогреватель не осуществляется. Изношенный тумблер включения не ремонтируется – необходимо устанавливать новый.

Ремонт обогрева своими руками

Самой распространенной причиной не работающего обогрева является повреждение тонких токопроводящих нитей. Современные технологии позволяют восстановить участки обрыва этих нитей своими руками без привлечения специалистов.

Поиск места обрыва нити

Сначала нужно найти поврежденные области нитей. Процесс не займет длительного времени, так как обрывы отлично заметны невооруженным глазом. Крайне редко встречаются незначительные повреждения, которые трудно увидеть, в этом случае нужно использовать вольтметр.

Нить имеет сопротивление в 10 Ом, на каждом участке задано свое напряжение. На первом — напряжение равняется двенадцать вольт, на третьем – уже шесть, а на пятом – ноль. Для поиска обрыва измеряют напряжение по центру каждого элемента. Если есть повреждение, мультиметр выдаст 12 или 0 вольт, отсюда ясно, что обрыв с левой или правой стороны нити.

Устранение неисправностей обогревателя с помощью раствора меди

Для работы понадобится:

  • серная кислота;
  • медный прут, диаметром до 10 мм;
  • медный купорос;
  • полоса ткани 50х30 см;
  • скотч;
  • ножницы;
  • средство для очистки стекол.

Ремонтировать повреждение токопроводящей нити нужно так:

  1. На первом этапе важно подготовить поверхность с повреждением к восстановительным работам. Для этого используем смоченную в спирте ветошь и протираем ею стекло. Когда грязь полностью удалена, обезжириваем поверхность.
  2. Наклеиваем скотч по обе стороны токопроводящей нити в точке обрыва. Липкую ленту крепим так, чтобы ширина между полосками соответствовала нагревательной нити.
  3. Медный прут с одного конца обматывается тканью. Так называемую кисточку закрепляем с помощью ниток.
  4. Готовится медный раствор. Половина стакана воды тщательно смешивается с двумя чайными ложками медного купороса. В полученную жидкость добавляется немного сильно концентрированной серной кислоты или же электролита из автомобильных аккумуляторов.
  5. Клеммы от устройства обогрева подключаются к массе. Провод от «плюсовой» клеммы аккумулятора соединяется с ранее изготовленной кисточкой из металлического прута.
  6. Получившимся электродом, пропитанным в растворе, тщательно натираются участки оборванных нитей. Концы серьезных обрывов предварительно обрабатываются с помощью электропаяльника. Им же устанавливается связующая перемычка из тончайшего провода. В результате незначительно поврежденные участки затягиваются медью.
Устранение неисправностей обогревателя с помощью токопроводящего клея

Токопроводящий клей – это специализированная паста, в состав которой включен мелкодисперсный порошок палладия, а также никеля золота или серебра. Благодаря перечисленным элементам данное вещество отлично проводит ток и отличается хорошими соединяющими свойствами. Процесс восстановления нитей обогрева кормового стекла с помощью токопроводящего клея происходит быстрее и эффективнее.

Чтобы приступить к восстановлению нитей, выполняем такие же процедуры по очистке поверхности стекла и оклеиванию поврежденного участка скотчем. Для приготовления токопроводящего клея в ремонтных комплектах предусмотрено два вещества, которые следует тщательно смешать в отдельной таре. О том, как приготовить состав и в дальнейшем использовать его по назначению, написано в инструкции на упаковке.

Нанесение клея происходит с помощью кисточки или ватной палочки, величина слоя не должна превышать 2 мм. Среднее время застывания токопроводящего состава – 30 минут. Спустя 24 часа удаляем излишки вещества, это делается с помощью ножа или любого острого предмета.

При удалении излишек токопроводящего клея следует действовать предельно аккуратно, иначе поверхность обогревающего устройства снова будет повреждена.

Видео «Ремонт нитей обогрева заднего стекла»

Подробное объяснение ремонта нитей обогрева. Ролик взят с канала «БортЖурнал Рено Меган».

Может быть, вас удивит тема сегодняшней статьи, ведь на дворе лето, и погода изобилует солнечными жаркими днями. Но данная функция актуальна в любое время года. Поговорим мы об обогреве заднего стекла. Для тех, кто думает, что летом это абсолютно не нужно, скажем, что вы, вероятно, мало передвигаетесь на машине во время дождей.

Но вот тут незадача, в игру вступает господин Мерфи со своими пресловутыми «законами подлости». На улице дождь, а обогрев стекла перестал работать, и влажность в салоне всё повышается, а видимость снижается. Срочно требуется ремонт обогрева заднего стекла автомобиля. Причинами такой неожиданной неприятности могут стать самые разные действия, начиная с непрофессионализма работников сервиса тонировочной студии, заканчивая шалостями детишек на пассажирском сиденье.

Обогреватель заднего стекла: как это работает?

Обогрев заднего автомобильного стекла замечательно справляется с проблемой запотевания и не пересушивает воздух в салоне. Касательно оттаивания стекла зимой, то здесь преимущества налицо. Автомобильное стекло равномерно избавляется от обледенения к тому моменту, когда уже нужно выдвигаться. Воздух из обогревателя только начал теплеть, а заднее стекло уже чистое, сухое и прозрачное.

Обогреватель заднего стекла: что это и для чего он нужен?

Наиболее эффективный борец с запотеванием автомобильных стёкол – это нагрев. Как работает обогрев заднего стекла? Подогрев лобового стекла осуществляется за счёт направленных тёплых воздушных потоков. Заднее же стекло обогревается при помощи небольших нагревающих элементов, работающих от электрической энергии. На само стекло с внутренней стороны (из салона) прикрепляются дорожки из металла с большим сопротивлением в виде множественных тонких ленточек. Когда через них проходит электрическая энергия, выделяется тепло. В результате стекло нагревается, а вода испаряется. Спустя несколько минут стекло снова становится прозрачным.

Чтобы успешно диагностировать неисправности и провести ремонт обогрева заднего стекла машины максимально профессионально, необходимо изучить электрическую схему подключения нагревательных элементов и понять её рабочий принцип.


На изображении показана типичная схема подключения обогрева в электропроводку автомобиля. Давайте вместе разберём, как она работает. Питание идёт с клеммы «+» аккумуляторной батареи, проходит через замок зажигания, предохранители и подается на контроллер обогревателя и силовой контакт реле. Вывод аккумулятора со знаком «-» соединяется с кузовом автомобиля, как и один из выводов нагревательного устройства.

При включении обогревателя напряжение идёт на обмотку реле, которое срабатывает, происходит замыкание силовых контактов и взаимное соединение релейных выводов 30 и 87. Ток идёт на обогреватель, протекая через параллельно соединённые нити, а затем через автомобильный корпус снова идёт на минус аккумуляторной батареи.

Какие могут быть неисправности

В основном автовладельцы не заморачиваются над тем, что и как в этом обогревающем устройстве заднего стекла, пока оно не запотеет либо не покроется ледяной коркой. Тут привычным движением нажимается кнопка включения питания подогрева, проходит пять минут, десять, пятнадцать, а результата нет: стекло ничуть не стало более прозрачным, ну или обзор появился только в какой-то части. Тут и измерительные приборы никакие не потребуются, чтобы понять, что требуется ремонт обогревателя заднего стекла автомобиля.

Учтите, что обогреватель включается только тогда, когда ключ в зажигании повёрнут в положение «ON». В других автомобилях обогреватель включается только тогда, когда запущен мотор. Это сделано для того, чтобы избежать преждевременной разрядки аккумуляторной батареи. В зависимости от модели авто, обогреватель заднего стекла может потреблять от 10 А до 25 А электрического тока. Чтобы вы поняли, две автомобильные фары потребляют 10 А.

Обогреватель заднего стекла не включается

Если лампочка на кнопке обогрева в активном состоянии не светится, скорее всего, неисправна сама кнопка или сгорел предохранитель. Если же лампочка горит, но нити не нагреваются, тогда причина кроется либо в реле, либо в разъёмах подключения устройства к бортовой электропроводке. Если имеет место быть этот случай, тогда по автомобильной документации следует определить место, где находятся эти детали, и заменить нерабочий элемент. Быстро найти место монтажа реле не всегда получается, но есть один способ проверить его работоспособность косвенно. Об этом мы расскажем чуть позже.

Заднее стекло медленно отпотевает

Порой случается так, что после того как обогреватель приведён в состояние активности, стекло начинает отпотевать, но очень медленно. Если на улице морозная погода, то причина может таиться в недостаточном контакте одного из разъёмов электросхемы. Как результат, контактное сопротивление возрастает, ток поступает меньшей силы, мощность понижается, и нити прогреваются медленнее.

Чтобы проверить эту неисправность, нужно взять мультиметр и измерить величину напряжения на клеммах входа нагревателя и аккумуляторной батареи. Различие в результатах не должно превышать один вольт.

На заднем стекле остаются горизонтальные полосы запотелости

И, пожалуй, наиболее распространённая неисправность системы обогрева заднего стекла машины – обрыв нитей, прикреплённых к самому стеклу. Эта неисправность видна невооружённым газом, так как в месте неисправного элемента стекло или запотевшее, или не оттаявшее (в зависимости от времени года).

Дорожки, проводящие ток, легко разрушаются даже при незначительном механическом воздействии. Поэтому нельзя чистить стекло скребком, только тряпка из мягкой ткани. Также, если вы перевозите порой длинные или крупногабаритные грузы, то они не должны упираться в заднее стекло.

Диагностика и ремонт

Определить повреждённую нить обогревателя не сложно, как вы уже поняли. Поэтому, перед тем как починить обогрев заднего стекла, нужно посчитать все нити сверху вниз и запомнить, какие по счёту неисправны. Так далее при визуальном осмотре будет легче найти нужную нить. Но разрывы бывают порой просто микроскопические. Здесь поможет вольтметр или мультиметр. Для быстрого поиска проблемной нити нужно изучить устройство обогревателя заднего стекла.

Способы поиска проблемной нити

Если визуальные признаки обрыва не наблюдаются, например, если обрыв случился на клеммах, тогда можно прибегнуть к старым добрым народным методам. Замечательно то, что каждый автомобилист при малейших усилиях и затратах в состоянии найти место обрыва нитей обогревателя.

Визуальная диагностика. Если заднее стекло запотело, включите обогреватель. В месте разрыва нитей оно начинает отпотевать практически сразу, когда остальная площадь повреждённого элемента не прогревается.

При помощи вольтметра – первый способ. Включите зажигание, а затем подогрев заднего стекла. Один щуп прибора положите на массу автомобиля, второй оберните фольгой и переместите к центру нити нагрева. Напряжение должно быть не более 5 В. Там, где оно упадёт до нуля или подскочит до двенадцати, там и находится обрыв.

При помощи вольтметра – второй способ. Один щуп приложите к плюсовой клемме обогревательного элемента, а второй перемещайте вдоль нити со стороны минусовой клеммы. В месте, где напряжение падает до нуля, требуется ремонт обогрева заднего стекла.

С помощью омметра. Лучше брать аналоговый прибор со стрелкой. Включите его в режим кило. Щупы приложите к противоположным выводам системы. Смочите вату в дистиллированной воде и медленно проводите ею по нити. В том месте, где дёрнется стрелка прибора, и имеется обрыв.

Всё, диагностика проведена. Теперь, вдохновившись своими успехами, можно браться за ремонт обогрева заднего стекла своими руками.

Осуществляем ремонт

Существует множество вариантов починки обогревателя заднего стекла. То же самое можно сказать про используемые материалы и применяемые методики. Во всяком случае вы вольны выбирать способ проведения ремонтных работ. Необходимо помнить только одно, в любом случае соединительные места системы обогрева всегда необходимо зачищать и обезжиривать, если требуется пайка.

1. Как починить обогрев заднего стекла при помощи ремнабора? Многие ремонтные комплекты обогревателя заднего стекла автомобиля обладают аналогичными характеристиками. С их помощью можно восстановить до десяти сантиметров нагревательной нити, которая повреждена. В состав ремонтного набора входят: шаблоны с нитями и баллон с термически активной полимерной смолой.

Определите место обрыва нити и выключите устройство обогрева. Снимите защитную плёнку с шаблона и приложите нить к оборванному месту. Кисточкой нанесите полимерный материал на ремонтируемое место. Когда высохнет, повторите ещё несколько раз. Снимите трафарет со стекла и не запускайте обогрев в течение 24 часов.

2. Как отремонтировать обогреватель заднего стекла при помощи токопроводящей пасты? Она наносится на места обрыва нитей. При этом захватите оборванные концы с обеих сторон по 2 см на каждую. Паста должна сохнуть сутки. Можно воспользоваться строительным феном и ускорить процесс высыхания.

3. Восстановление дорожек обогрева заднего стекла народными методами. В принципе, сами они друг от друга не отличаются, только присутствует разница в используемых материалах.

Краска и стружка. Стружка добывается при помощи напильника и медно-латунного брусочка. Краску лучше брать под цвет нитей нагрева. Смешайте составляющие в пропорции 1:1 до состояния мягкого теста. Сделайте трафарет из скотча или изоленты. Включите обогрев и по трафарету нанесите смесь. О наличии контакта вы услышите в месте ремонта по характерному лёгкому шипенью. Всё готово. Можно сразу ехать и не ждать сутки.

Клей и стружка. Здесь вместо краски применяется клей БФ-2, как вариант.

Пайка места разрыва. Здесь нужно использовать хлористый цинк. Припой следует брать с низким содержанием олова, типа ПОС-18, ПОСС-4-6. Если повреждён длинный участок нагревательной нити, можно использовать серебряную или медную жилу.

Теперь вам должно хватить вариантов для того, как восстановить обогреватель заднего стекла автомобиля самостоятельно. Как вы уже поняли, сложности особой это не доставит, да и на материалы сильно тратиться не нужно.

При создании легкового автомобиля конструкторы большое внимание уделяют остеклению машины. В конструкции транспортного средства стекла играют важную роль. Они защищают водителя и пассажиров от ветра, пыли и грязи. Служат звукоизоляционным препятствием, которое позволяет находящимся в салоне людям разговаривать без напряжения.

От их формы зависит обзорность из салона и возможность водителю правильно контролировать дорожную ситуацию. Для этого на стеклах делаются различные доработки, в том числе обогрев заднего стекла.

Система, помогающая очищать заднее стекло от наледи, снега или запотевания, конструктивно не очень сложная. Электрическую схему в общих чертах можно изобразить в следующем виде:

  • С — генератор.
  • Е230 — выключатель системы ОЗС.
  • J519 — блок управления бортовой электрической сетью.
  • Z1 — нагревательный элемент системы ОЗС.

Хотя на разных моделях автомобилей и могут быть некоторые различия, тем не менее, если рассматривать ее в детальном плане, то принципиально она включает в себя следующие основные элементы.

  1. Монтажный блок.
  2. Выключатель зажигания.
  3. Выключатель подогрева ЗС.
  4. Контрольная лампа, сигнализирующая включение ОЗС.
  5. Нагревательный элемент системы ОЗС.

К6 — реле дополнительное.
К7 — реле включения ОЗС.
А — подключение к системам питания.

Кроме того, в системе имеются предохранители, клеммы и провода, соединяющие все элементы в единое целое.

При повернутом ключе зажигания ОЗС включается нажатием кнопки, к которой питание подается через дополнительное реле К6. При этом срабатывает реле обогрева заднего стекла К7, подключается нагревательный элемент и одновременно загорается контрольная лампочка.

Устройство нагревательного элемента на заднем стекле также может быть разным. В стандартном исполнении оно представляет собой сетку тонких металлических никелевых нитей, которые соединены двумя токопроводящими шинами, расположенными с противоположных сторон. С одной стороны к шине подводится ток напряжением 12В, с другой — шина замыкается на массу. Такие устройства крепятся к стеклу с помощью специального клея.

На некоторых моделях автомобилей нагревательный элемент наносится на стекло с помощью напыления, к примеру, алюминиевого. Поверх такого напыления с помощью клея, который проводит ток, крепится тонкая пленка с хорошей светопроницаемостью.

Выявление неисправностей в системе ОЗС

Обнаружив признаки того, что не работает обогрев заднего стекла, надо внимательно проверить всю электрическую схему системы ОСЗ автомобиля.

Первое, что требуется проверить — это исправность предохранителей. Так, например, на ВАЗ-2110 это предохранители обогрева заднего стекла F4 и F7, которые находятся в монтажном блоке. Их неисправность может возникнуть из-за заводского дефекта, короткого замыкания или скачка напряжения в бортовой сети. Нужна замена неисправного предохранителя, для чего его нужно снять из монтажного блока.

Далее надо проверить клеммные соединения в системе ОЗС. При эксплуатации автомобиля на все оборудование воздействуют сильные вибрации. В результате возможны повреждения контактов или какая-нибудь клемма может разъединиться или ослабнуть.

Требуется также проверка реле обогрева заднего стекла. Поломка реле возможна при обрыве провода в рабочей катушке этой детали или из-за подгорания контактов, вследствие заводского дефекта или короткого замыкания. Чтобы его проверить, реле надо снять и проконтролировать с помощью тестера. В случае неисправности этой детали нужна замена на работоспособную запчасть.

Надо проверить также контакт обогрева заднего стекла. На заднем стекле с помощью клея прикрепляется токопроводящий элемент, являющийся контактом, к которому через проводок подводится электрический ток, передающийся через этот контакт к нагревательным нитям.

В этом месте возможен обрыв проводка или из-за того, что клей был некачественным, отслоение контактного элемента от стекла.

Достаточно часто к выходу из строя обогрева ЗС приводит обрыв или повреждение нитей в нагревательном элементе на заднем стекле. Это обнаруживается визуальным осмотром или приборным анализом. Визуально можно обнаружить только явное повреждение нити, установив разрыв между поврежденными концами.

Возможно, что при каких-то ремонтных работах на автомобиле было нанесено механическое повреждение поверхности стекла, на котором с помощью клея прикреплен нагревательный элемент.

Однако главным инструментом при диагностике этой неисправности выступают вольтметр или омметр.

Они позволяют с высокой точностью выявить участок с неисправными нитями, даже если визуально этот обрыв обнаружить не удается.

Порядок ремонта неисправной системы ОЗС

Определив причину, по которой не работает обогрев заднего стекла, можно приступать к ремонту этой системы.

  1. Если неисправны предохранители или реле системы ОСЗ, то надо снять неисправные детали. Замена их на новые, работоспособные труда не составляет. Главное, чтобы они были установлены как указывает схема электрической бортовой системы.
  2. В случае когда виновником повреждения в системе ОЗС является клеммное соединение, восстановление обогрева заднего стекла также не вызывает затруднений. Достаточно зачистить контакты в клеммах. Возможно нужна замена клеммной коробки, но это тоже не займет много времени.
  3. Если клей, которым был прикреплен контакт на заднем стекле оказался некачественным и произошло отслоение, то в этом случае надо купить новый качественный токопроводящий клей. Снять с отклеившегося контакта слой старого клея с помощью салфетки со спиртовым раствором. Затем нанести слой нового соединительного вещества и приклеить контакт на место.

  1. При обнаружении отрыва провода на одной из шин необходимо этот провод напаять на старое место, используя схему подключения. Порядок действий при этом следующий:
  • снять с провода остатки старого припоя, зачистив конец, кроме этого надо почистить и место соединения на шине;
  • с помощью кисточки нанести на отчищенные поверхности шины и провода канифольную пасту в качестве флюса;
  • на очищенную и наканифоленную жилу провода нанести припой, содержащий в своем составе три процента серебра;
  • припаять провод к шине, при этом следует избегать перегрева поверхностей.

  1. Больше всего аккуратности при ремонте обогрева заднего стекла своими руками требуется в случае, если обнаружен разрыв в токопроводящих нитях нагревательного элемента ОЗС. Для облегчения этой работы в продаже имеются специальные наборы для ремонта этой системы. Для исправления повреждения выполняются действия в следующем порядке:
  • в районе разрыва очистить участок длиной в шесть миллиметров в каждую сторону от места повреждения;
  • очищенный участок протереть салфеткой или тканью, смоченной в спирте или спиртовом растворе;
  • с обеих сторон от поврежденной нити наклеить тонкие полоски ремонтной липкой ленты или обыкновенного строительного скотча, если ремкомплекта нет. Не допускать наклеивания клейкой ленты на рядом находящиеся нити, во избежание их повреждения;

  • если есть ремкомплект, то перемешать отвердитель с составом серебристого цвета, который после нанесения будет выполнять роль нити проводящей ток. После смешивания нанести палочкой или кисточкой этот состав на поврежденный участок, замкнув цепь.

  • если ремкомплекта нет, то роль специальной смеси выполнит клей, который хорошо проводит электрический ток, его можно нанести кисточкой, соблюдая аккуратность;
  • после устранения повреждения надо дать время, чтобы клей или специальная смесь затвердели, для ускорения этого процесса можно применить фен;

  • после высыхания полосы проводящей ток надо аккуратно снять самоклеящуюся ленту, для этого лучше всего подрезать ее ножом в месте примыкания к ремонтируемой нити, чтобы не повредить ее при удалении ленты;

  • после выполненных работ надо проверить работоспособность ОЗС, для чего запустить двигатель автомобиля и нажать кнопку включения ОЗС.

Смотрите также видео

Ремонт обогрева заднего стекла: схема обогрева

При создании легкового автомобиля конструкторы большое внимание уделяют остеклению машины. В конструкции транспортного средства стекла играют важную роль. Они защищают водителя и пассажиров от ветра, пыли и грязи. Служат звукоизоляционным препятствием, которое позволяет находящимся в салоне людям разговаривать без напряжения.

От их формы зависит обзорность из салона и возможность водителю правильно контролировать дорожную ситуацию. Для этого на стеклах делаются различные доработки, в том числе обогрев заднего стекла.

Конструкция системы обогрева на заднем стекле

Система, помогающая очищать заднее стекло от наледи, снега или запотевания, конструктивно не очень сложная. Электрическую схему в общих чертах можно изобразить в следующем виде:

  • С — генератор.
  • Е230 — выключатель системы ОЗС.
  • J519 — блок управления бортовой электрической сетью.
  • Z1 — нагревательный элемент системы ОЗС.

Хотя на разных моделях автомобилей и могут быть некоторые различия, тем не менее, если рассматривать ее в детальном плане, то принципиально она включает в себя следующие основные элементы.

  1. Монтажный блок.
  2. Выключатель зажигания.
  3. Выключатель подогрева ЗС.
  4. Контрольная лампа, сигнализирующая включение ОЗС.
  5. Нагревательный элемент системы ОЗС.

К6 — реле дополнительное.
К7 — реле включения ОЗС.
А — подключение к системам питания.

Кроме того, в системе имеются предохранители, клеммы и провода, соединяющие все элементы в единое целое.

При повернутом ключе зажигания ОЗС включается нажатием кнопки, к которой питание подается через дополнительное реле К6. При этом срабатывает реле обогрева заднего стекла К7, подключается нагревательный элемент и одновременно загорается контрольная лампочка.

Устройство нагревательного элемента на заднем стекле также может быть разным. В стандартном исполнении оно представляет собой сетку тонких металлических никелевых нитей, которые соединены двумя токопроводящими шинами, расположенными с противоположных сторон. С одной стороны к шине подводится ток напряжением 12В, с другой — шина замыкается на массу. Такие устройства крепятся к стеклу с помощью специального клея.

На некоторых моделях автомобилей нагревательный элемент наносится на стекло с помощью напыления, к примеру, алюминиевого. Поверх такого напыления с помощью клея, который проводит ток, крепится тонкая пленка с хорошей светопроницаемостью.

Выявление неисправностей в системе ОЗС

Обнаружив признаки того, что не работает обогрев заднего стекла, надо внимательно проверить всю электрическую схему системы ОСЗ автомобиля.

Первое, что требуется проверить — это исправность предохранителей. Так, например, на ВАЗ-2110 это предохранители обогрева заднего стекла F4 и F7, которые находятся в монтажном блоке. Их неисправность может возникнуть из-за заводского дефекта, короткого замыкания или скачка напряжения в бортовой сети. Нужна замена неисправного предохранителя, для чего его нужно снять из монтажного блока.

Далее надо проверить клеммные соединения в системе ОЗС. При эксплуатации автомобиля на все оборудование воздействуют сильные вибрации. В результате возможны повреждения контактов или какая-нибудь клемма может разъединиться или ослабнуть.

Требуется также проверка реле обогрева заднего стекла. Поломка реле возможна при обрыве провода в рабочей катушке этой детали или из-за подгорания контактов, вследствие заводского дефекта или короткого замыкания. Чтобы его проверить, реле надо снять и проконтролировать с помощью тестера. В случае неисправности этой детали нужна замена на работоспособную запчасть.

Надо проверить также контакт обогрева заднего стекла. На заднем стекле с помощью клея прикрепляется токопроводящий элемент, являющийся контактом, к которому через проводок подводится электрический ток, передающийся через этот контакт к нагревательным нитям.

В этом месте возможен обрыв проводка или из-за того, что клей был некачественным, отслоение контактного элемента от стекла.

Достаточно часто к выходу из строя обогрева ЗС приводит обрыв или повреждение нитей в нагревательном элементе на заднем стекле. Это обнаруживается визуальным осмотром или приборным анализом. Визуально можно обнаружить только явное повреждение нити, установив разрыв между поврежденными концами.

Возможно, что при каких-то ремонтных работах на автомобиле было нанесено механическое повреждение поверхности стекла, на котором с помощью клея прикреплен нагревательный элемент.

Однако главным инструментом при диагностике этой неисправности выступают вольтметр или омметр.

Они позволяют с высокой точностью выявить участок с неисправными нитями, даже если визуально этот обрыв обнаружить не удается.

Порядок ремонта неисправной системы ОЗС

Определив причину, по которой не работает обогрев заднего стекла, можно приступать к ремонту этой системы.

  1. Если неисправны предохранители или реле системы ОСЗ, то надо снять неисправные детали. Замена их на новые, работоспособные труда не составляет. Главное, чтобы они были установлены как указывает схема электрической бортовой системы.
  2. В случае когда виновником повреждения в системе ОЗС является клеммное соединение, восстановление обогрева заднего стекла также не вызывает затруднений. Достаточно зачистить контакты в клеммах. Возможно нужна замена клеммной коробки, но это тоже не займет много времени.
  3. Если клей, которым был прикреплен контакт на заднем стекле оказался некачественным и произошло отслоение, то в этом случае надо купить новый качественный токопроводящий клей. Снять с отклеившегося контакта слой старого клея с помощью салфетки со спиртовым раствором. Затем нанести слой нового соединительного вещества и приклеить контакт на место.

  1. При обнаружении отрыва провода на одной из шин необходимо этот провод напаять на старое место, используя схему подключения. Порядок действий при этом следующий:
  • снять с провода остатки старого припоя, зачистив конец, кроме этого надо почистить и место соединения на шине;
  • с помощью кисточки нанести на отчищенные поверхности шины и провода канифольную пасту в качестве флюса;
  • на очищенную и наканифоленную жилу провода нанести припой, содержащий в своем составе три процента серебра;
  • припаять провод к шине, при этом следует избегать перегрева поверхностей.

  1. Больше всего аккуратности при ремонте обогрева заднего стекла своими руками требуется в случае, если обнаружен разрыв в токопроводящих нитях нагревательного элемента ОЗС. Для облегчения этой работы в продаже имеются специальные наборы для ремонта этой системы. Для исправления повреждения выполняются действия в следующем порядке:
  • в районе разрыва очистить участок длиной в шесть миллиметров в каждую сторону от места повреждения;
  • очищенный участок протереть салфеткой или тканью, смоченной в спирте или спиртовом растворе;
  • с обеих сторон от поврежденной нити наклеить тонкие полоски ремонтной липкой ленты или обыкновенного строительного скотча, если ремкомплекта нет. Не допускать наклеивания клейкой ленты на рядом находящиеся нити, во избежание их повреждения;

  • если есть ремкомплект, то перемешать отвердитель с составом серебристого цвета, который после нанесения будет выполнять роль нити проводящей ток. После смешивания нанести палочкой или кисточкой этот состав на поврежденный участок, замкнув цепь.

  • если ремкомплекта нет, то роль специальной смеси выполнит клей, который хорошо проводит электрический ток, его можно нанести кисточкой, соблюдая аккуратность;
  • после устранения повреждения надо дать время, чтобы клей или специальная смесь затвердели, для ускорения этого процесса можно применить фен;

  • после высыхания полосы проводящей ток надо аккуратно снять самоклеящуюся ленту, для этого лучше всего подрезать ее ножом в месте примыкания к ремонтируемой нити, чтобы не повредить ее при удалении ленты;

  • после выполненных работ надо проверить работоспособность ОЗС, для чего запустить двигатель автомобиля и нажать кнопку включения ОЗС.

Смотрите также видео по теме:

Как отремонтировать неисправный обогреватель заднего стекла

Обогрев заднего стекла вашего автомобиля играет важную роль как с практической точки зрения, так и с точки зрения безопасности. Если у вас возникнут проблемы с ним, вам обязательно нужно будет его отремонтировать. Вот несколько основных рекомендаций, которые позволят вам выполнить ремонт самостоятельно. Проблема, лежащая в основе неисправности обогревателя заднего стекла, может быть связана либо с обрывом линий сетки, либо иметь электрическую природу.

Шаг 1: Проверка

Используйте вольтметр, чтобы определить, где находится разрыв в сетке линий дефростера.Вольтметр будет считывать напряжение в каждой точке. Переместите его по сетке. Сетка — это горизонтальная металлическая полоса на краю заднего стекла вашего автомобиля. Как только он покажет более низкое значение, вам будет показана точка, в которой заключается проблема. Вы можете найти более одного перерыва. В этом случае вам придется повторять шаги, описанные здесь, в каждом пункте.

Шаг 2: Выключить

Перед началом работы выключите дефростер. Важно помнить об этом в целях безопасности.

Шаг 3: Очистка

Очистите место, где необходимо провести ремонт. Удалите грязь, распылив средство для чистки стекол и протерев поверхность. Затем используйте смесь теплой воды и медицинского спирта и аккуратно протрите пораженный участок влажной тканью. Этот шаг важен, потому что, если область не будет очищена должным образом, вы не добьетесь в конечном итоге удовлетворительного результата. Очистив его, вы удалите пыль, грязь и другие остатки, и это обеспечит надлежащее прилипание токопроводящей краски, которую вы будете наносить впоследствии.

Шаг 4: Подготовка участка

После того, как участок будет очищен и вытерт насухо, приклейте малярный скотч с обеих сторон сетки.

Шаг 5: Нанесение токопроводящей краски

Нанесите токопроводящую краску между полосами малярной ленты. Убедитесь, что покрытие хорошо покрыто, чтобы в сетке не было разрывов. Убедитесь, что краска хорошо высохла, и удалите липкую ленту перед использованием дефростера.

Шаг 6: Другой ремонт электрического характера

Если вы подозреваете, что есть проблемы электрического характера, помимо обрыва в электросети, вам также необходимо знать, как их устранить.На самом деле это довольно просто. Во-первых, проверьте предохранитель, так как он может быть недостаточно сильным для подачи необходимого тока от автомобильного аккумулятора к дефростеру. Вольтметр может помочь вам определить силу. Если вы сочтете его недостаточным, вам придется заменить предохранитель на новый, более сильный. Кроме того, убедитесь, что клеммы проводки решетки дефростера прикреплены правильно. Если вы обнаружите, что они смещены, обязательно отрегулируйте их соответствующим образом, чтобы обеспечить правильное соединение. Если вы подозреваете, что в проводке есть проблемы, вам может потребоваться заменить переключатель.

Признаки неисправного или неисправного переключателя обогревателя заднего стекла

Выключатель обогрева заднего стекла расположен на передней части автомобиля и включает обогреватель заднего стекла. Это функция безопасности современных автомобилей, позволяющая водителям видеть из заднего стекла в плохую погоду. Он включает провода, установленные на заднем стекле вашего автомобиля, что помогает растопить снег и лед из окна.Кроме того, это помогает удалить влагу, которая скапливается, вызывая запотевание окна и блокирующего обзор. Если вы считаете, что переключатель обогревателя заднего стекла выходит из строя, проверьте следующие признаки:

1. Окно не очищается

Как только вы нажмете выключатель обогревателя заднего стекла, он должен включиться, и стекло должно очиститься всего за несколько минут. Если окно не очищается, возможно, проблема с переключателем обогревателя. Коммутатор питает и замыкает электрическую сеть, поэтому, если часть сети не работает, переключатель не будет работать.Обратитесь к профессиональному механику, чтобы проверить электрическую систему в вашем автомобиле и при необходимости заменить выключатель обогрева заднего стекла.

2. Кнопка не загорается

Когда вы нажимаете переключатель обогревателя окон, он должен загореться, указывая на то, что он включился, и начнет работать после того, как нагреется. Если индикатор не загорается, это может быть проблема с предохранителем, проблема с переключателем или сочетание проблем. Поскольку есть несколько компонентов, которые заставляют работать обогреватель заднего стекла, механик должен осмотреть системы автомобиля, чтобы правильно диагностировать проблему.

3. Обогреватель работает иногда

Если вы заметили, что обогреватель заднего стекла работает иногда, но не работает, это может быть проблема переключателя. Коммутатор еще не вышел из строя, так что еще есть время его отремонтировать, прежде чем он полностью выйдет из строя. Обогрев заднего стекла важен, потому что вам нужно видеть сзади во время движения. Если он работает некорректно, это может быть проблемой безопасности, поэтому вам следует как можно скорее отремонтировать его. Периодические проблемы такого типа бывает трудно обнаружить.Проконсультируйтесь с квалифицированным специалистом, например, из компании YourMechanic, для помощи в диагностике.

Если ваше заднее стекло не очищается, кнопка обогрева заднего стекла не горит или обогреватель не работает постоянно, обратитесь к профессиональному механику. YourMechanic упрощает ремонт переключателя обогревателя заднего стекла, приходя к вам домой или в офис для диагностики или устранения проблем.

Вы можете заказать услугу онлайн 24/7. Квалифицированные специалисты YourMechanic также готовы ответить на любые возникающие вопросы.Обогрев заднего стекла важен, потому что он помогает вам видеть во время вождения, поэтому, если он не работает должным образом, это проблема безопасности.

Автоинструменты и принадлежности для кузовных работ

Как снять лобовое и заднее стекло (ремонт / установка стекол)

Иногда лучше всего выполнить R&R (снять и заменить) стекло для ремонта. В этой статье будет продемонстрировано, как снять лобовое стекло, четверть стекла и инструкции для других автомобильных стекол, требуется ли вам ремонт или замена.Одним из ограничений повторной полировки вокруг оконных проемов стекла является достижение хорошей маскировки уплотнителя без контрольной полосы краски в местах, где малярная лента закрывает уплотнитель. При полной реставрации старого автомобиля (например, Ford Mustang) единственный способ добиться идеальной покраски вокруг стеклянных отверстий — это удалить стекло.

Определения стекла

Во-первых, давайте проясним слова. В США переднее стекло называют лобовым стеклом (англичане называют его лобовым стеклом).Заднее стекло не называют «задним лобовым». Это называется «задний свет».

Еще есть «дверное стекло» для окон, которые убираются в двери. Наконец, есть «четверть стекла», как на 2-дверных купе. Квадратные стекла могут либо убираться, как дверное стекло, либо открываться наружу сзади с помощью передних петель. Также они могут быть стационарными (как в Volkswagen Beetle).

Два способа крепления автомобильного стекла

Кроме крепления четверти стекла с помощью винтов (например, в Honda Civics и Accords), есть два способа крепления стекла в автомобиле.

Лобовые стекла, задние фонари и боковые стекла крепятся к корпусу кузова на ответный фланец, на котором внутренняя и внешняя панели кузова свариваются вместе.

Стекло крепится с помощью резиновой уплотнительной прокладки, которая удерживает стекло на месте.

Уплотнитель иногда поставляется с полосами металлической отделки, которые вставляются после установки стекла и уплотнителя. Иногда эти элементы отделки даже заклинивают стекло и уплотнитель, чтобы удерживать их на месте.

Другой способ — использовать водостойкий клей для приклеивания стекла на место. Этот клей заменяет перекрытие как панелей кузова, так и стекла. В этом случае стекло способствует общей структурной целостности автомобиля. В большинстве современных автомобилей unibody это обычный способ крепления стекол.

В зависимости от типа установки или ремонта, который вы собираетесь выполнять, существует ряд различных брендов инструментов, но есть пара выдающихся инструментов: Equalizer и Glass Technology.


Ножи для лобового стекла

Чтобы удалить стекло, которое удерживается клеем, вам понадобится нож для лобового стекла. Доступны пневматические версии этих ножей для лобового стекла, а также различные лезвия.

На самом деле, очень мало шансов снять стекло, удерживаемое клеем, не разбив его. Обычно вы удаляете уже разбитое стекло, например, при ремонте после столкновения.

Нож помещается под стекло и притягивается к вам, равномерно раскачиваясь взад и вперед, когда вы тянете за нож.

Комплекты проводов для лобового стекла

Другой альтернативой ножу является использование проволоки для лобового стекла вместе с парой захватов. Некоторые удобные инструменты для лобового стекла включают зубило для лобового стекла и скребок для лобового стекла (ниже).

Замена автомобильного стекла с помощью клея

После повторной отделки кузовных панелей замена стекла, удерживаемого клеем, является несложным процессом. Сначала вставьте стекло в проем, чтобы убедиться, что оно идеально подходит.При необходимости продолжите выпрямление листового металла перед повторной полировкой панелей, пока стекло не станет идеально подходящим. Приобретите пистолет для уплотнения и тюбик клея для лобового стекла (например, производства 3M), который можно приобрести в местном отделении ремонтных мастерских.

Убедитесь, что и стекло, и панели корпуса были тщательно очищены, чтобы удалить все загрязнения и старый клей, чтобы обеспечить идеальное водонепроницаемое уплотнение. Равномерно нанесите клей на ответный фланец на панели кузова, чтобы по всему проему стекла оставался непрерывный валик.

Осторожно поместите стекло в отверстие и надавите на него, чтобы полоска клея слегка растеклась. Обязательно оставьте место для обрезков. Существуют проставки, предназначенные для этой цели, которые могут быть получены. Дайте клею застыть в течение рекомендованного времени. Затем установите элементы отделки на место.

Удалить четверть стекла

Снять и заменить стекло, удерживаемое уплотнением, немного проще, но есть несколько инструментов для удаления стекла, которые могут оказаться полезными.Давайте сначала возьмем пример с четвертью стакана. Четверть стекла легко снимается одним человеком, не разбиваясь.

Изнутри автомобиля, используя большие и указательные пальцы, начните с аккуратной обработки кромки уплотнителя на углу четверти стекла. Продолжайте движение от этого угла вокруг четверти стекла, постепенно прорабатывая кромку, в то время как осторожно толкает четверть стекла наружу. Оберните четверть стекла таким образом, чтобы сначала ослабить кромку уплотнителя.

Pro Tip:
Возьмите баллончик с силиконовой смазкой для стекла и тщательно смочите окружающие края уплотнителя по всему краю стекла. Это поможет сдвинуть уплотнитель с места и упростит снятие стекла.

Отделка удаления четверти стекла

Выберите закругленный угол четверти стекла в качестве кандидата для выталкивания стекла и уплотнителя и вытолкните этот угол, чтобы сместить уплотнитель с ответного фланца из листового металла.

Если стекло не смещается без изгиба, перед толканием нужно еще больше отогнуть губу. Не применяйте силу, иначе вы сломаете стекло.

После того, как вы полностью обработали угол, можно легко закончить работу. Постепенно оттяните кромку уплотнителя от ответного фланца с обоих направлений выдавленного угла. Стекло полностью выйдет с прикрепленным к нему уплотнением.

Снять лобовое стекло

Снять лобовое стекло немного сложнее, чем четверть стекла, хотя у нас есть несколько комплектов для ремонта лобового стекла, которые могут облегчить задачу.Во-первых, он больше и обычно изогнут. Во-вторых, иногда для этого требуется помощник. Начните с удаления любых элементов отделки уплотнителя, которые могут заклинивать уплотнитель на месте. Также удалите внутреннюю отделку вокруг стекла. Начните с ослабления кромки уплотнителя по периметру изнутри автомобиля, как с четвертью стекла.

Вы будете ногами выбивать стекло. Отрегулируйте передние сиденья и примите положение, показанное на рисунке.Вы будете подталкивать оба верхних угла одновременно. Если вы использовали достаточно силиконовой смазки и достаточно ослабили уплотнитель, два верхних угла выскочат наружу.


Внимание:
Здесь нет гарантии. Стекло разбить легко. Делайте это только в том случае, если вы хотите заменить стекло.

Совет:
Опять же, используйте силиконовую смазку для стекол и тщательно смочите края накладок уплотнителя, чтобы их можно было легко снять.Если это старая машина с изношенными уплотнителями, постарайтесь не порвать ее.

Повторная установка лобового стекла

Техника переустановки четверть стекла или лобового стекла или задней подсветки стекла, удерживаемой уплотнением, одинакова. Возьмите кусок диаметром от 5/16 до 3/8 дюйма. нейлоновый шнур. Убедитесь, что он достаточно длинный, чтобы полностью обернуть уплотнитель и перекрыть угол стекла (см. Диаграмму). Сначала прикрепите уплотнитель к стеклу, убедившись, что внешняя сторона уплотнителя обращена к внешней стороне стекла.

Уплотнитель имеет две канавки: одну для стекла и одну для ответного фланца на корпусе корпуса. Вставьте нейлоновый шнур в паз для фланца из листового металла. Протолкните его до упора внутрь канавки, плотно оберните вокруг уплотнителя и перекрывайте его в одном из углов стекла, как показано на схеме.


Прижмите стекло к отверстию и вытяните шнур

Распылите силиконовую смазку в эту канавку, чтобы шнур и уплотнитель полностью пропитались изнутри, а также со стороны, обращенной к стеклянному отверстию. На этом этапе нельзя использовать слишком много смазки.

Вдавите стекло в проем снаружи автомобиля. Равномерно надавите, чтобы прижать его ко всему отверстию. Для этого вам может понадобиться больше рук, поэтому при необходимости воспользуйтесь помощником. В то время как давление прилагается с внешней стороны автомобиля, удерживая стекло в его отверстии, начните тянуть один конец нейлонового шнура к себе, пока вы находитесь внутри автомобиля. Будьте осторожны, чтобы при этом не повредить кромку уплотнителя.Начиная с угла стекла, осторожно потяните нейлоновый шнур, вращая им круговыми движениями, чтобы постепенно усадить кромку уплотнителя в гнездо на ответном фланце.

Работайте только в одном направлении, удерживая уплотнитель при вытягивании нейлонового шнура. Вы вытягиваете шнур до упора, пока не дойдете до области перекрытия. Перекрытие есть на тот случай, если уплотнитель смещается при движении.

На этом установка завершена! Есть вопросы или нужны запчасти? Свяжитесь с нами, чтобы мы могли помочь.

Справка и инструкции | Gila Window Film

Щелкните здесь, чтобы просмотреть неполный список основных розничных продавцов, предлагающих оконную пленку Gila для тонировки окон жилых и автомобильных окон. Примечание: ассортимент продукции и наличие на складе варьируются в зависимости от продавца.

Q: Можно ли наносить пленку на внутреннюю или внешнюю часть окна?

A: Наносите пленки для контроля нагрева только ВНУТРИ.
Применяйте пленки Privacy Mirror и Frosted только ВНУТРИ.
Примените пленки для контроля бликов ВНУТРИ однопанельных окон и ВНЕШНЕЕ окон с двумя панелями.

Если у вас есть внешние (внешние) съемные штормовые стекла, наклейте пленку ВНУТРИ штормового стекла. Если у вас есть внутренние (внутренние) съемные штормовые стекла, нанесите пленку ВНУТРИ фиксированного окна, а не штормовое стекло.

В: Каковы пять секретов успешной работы?

A: Перед началом работы внимательно прочтите инструкции по применению. Они свернуты внутри пленки, поэтому разверните пленку на несколько футов, чтобы найти их. Соберите все необходимые инструменты, прежде чем начать.Эти инструменты включают в себя: раствор Gila Application, резиновый ракель, универсальный нож с отламывающимися лезвиями, тряпки с низким ворсом или фильтры для кофе, прозрачную ленту и лезвие бритвы с одной кромкой для очистки стекла. Используйте меньшие куски «лишней» пленки, чтобы попрактиковаться в нанесении, прежде чем приступить к первому окну. Два человека, работающие вместе, делают этот проект очень простым. Обильно нанесите раствор для нанесения, чтобы стекло и клейкая сторона пленки оставались влажными во время нанесения.

В: Безопасна ли оконная пленка Gila для окон с двойным остеклением?

A: Все оконные пленки Gila безопасны для окон с двойным стеклом при правильном использовании.Большинство из них могут применяться внутри окон с двумя панелями, за исключением Glare Control и Privacy Control Black (только снаружи).

В: Почему важно Gila Application Solution?

A: Раствор для нанесения сохраняет стеклянную поверхность чистой и гладкой. Он позволяет наносить и размещать пленку, а также смазывает верхнюю часть пленки, поэтому ракель равномерно скользит по пленке. Будьте щедры на раствор во время нанесения. Если у вашего местного продавца нет на складе Gila Application Solution, вы можете сделать справедливую замену, добавив четверть чайной ложки детского шампуня No tears (без кондиционера) в один литр воды, взболтать, дать пузырьки осесть, затем используйте.

Q: Когда лучше всего наносить пленку?

A: Пленку безопасно наносить круглый год. Gila рекомендует наносить пленку на холодное стекло, избегая попадания прямых солнечных лучей. * Примечание: не наносите пленку при температуре наружного воздуха ниже точки замерзания (32 F). Клей может кристаллизоваться, если температура ниже точки замерзания наблюдается в течение первых трех дней после нанесения пленки. Для двойного стекла, поскольку внутреннее стекло более защищено от внешнего холода, внешняя температура не должна быть ниже 10-12 ° F, чтобы гарантировать, что прикладной раствор не замерзает до отверждения.

Q: Почему мне нужно обрезать зазор по краю пленки?

A: Всегда обрезайте пленку перед тем, как выдавить воду из-под пленки. Удалите лишнюю воду с помощью кофейного фильтра или бумажного полотенца. Обрезка зазора предотвращает образование пузырьков воздуха и воды, которые невозможно удалить после полного отверждения (высыхания) пленки. Если пленка слишком большая, по краям, обычно внизу, появятся «пальцы»; и по мере «роста» вытягивают грязь под пленку.Зазор также дает стеклу достаточно места для расширения и сжатия, так как в оконной раме становится тепло и прохладно. При применении в соответствии с инструкциями все оконные пленки / краски Gila полностью совместимы со стандартными жилыми окнами, как одинарными, так и двойными. Инструмент Gila для обрезки окон — лучший способ сократить зазор. Он предназначен для создания соответствующего зазора между краем пленки и оконной рамой. Кредитная карта также может быть использована для создания разрыва. Зазор должен быть не меньше края кредитной карты и не больше 1/8 дюйма.

Q: Как чистить оконную пленку?

A: Лучший способ очистить пленку — это использовать раствор Gila Application Solution и резиновый ракель. Тщательно опрыскайте очищаемую область раствором. Распылите на руку. Потрите поверхность, чтобы удалить грязь или жир. повторное распыление и ракель. Используйте безворсовые полотенца или бумажные кофейные фильтры, чтобы вытереть излишки мыльного раствора. Можно использовать средства для мытья окон на основе аммиака, если средство не остается на пленке в течение длительного периода времени (не более 1-2 минут. ).

Q: Как долго прослужит оконная пленка?

A: Срок службы оконной пленки Gila зависит от типа пленки, ее воздействия на солнце, климата, а также ее очистки и ухода. При среднем уходе пленки с контролем температуры и конфиденциальности должны иметь ожидаемый срок службы до 15 лет. Долговечность пленки обычно является результатом прямого воздействия ультрафиолетовых лучей (часть солнечного света). Чем старше пленка, тем меньше УФ-лучей она может эффективно поглощать. Если защита от ультрафиолета является важной причиной использования пленки, мы рекомендуем заменять пленку каждые пять лет.К тому времени уровень защиты постепенно снизился с 99% до примерно 70% снижения УФ-излучения, в зависимости от воздействия прямых солнечных лучей.

Q: Пленка повредит мои комнатные растения?

A: Наиболее подходящими пленками для чувствительных комнатных растений являются пленки Heat Control. Эти пленки пропускают более высокие участки видимого спектра света, необходимые растениям для здорового фотосинтеза. Более темные пленки (например, Glare Control) блокируют слишком много света. Помогите растениям адаптироваться к изменениям света, настроив их в течение пяти дней. В первый день переместите растения на 1 фут дальше в комнату. На второй день переместите их еще на ногу. На третий день нанести пленку. На четвертый день переместите растения на фут ближе к окнам. На пятый день переместите их еще на фут ближе.

Q: Могу ли я наклеить оконную пленку на мой просвет?

A: Самым важным элементом этого вопроса является личная безопасность. Нанесение пленки на окна, до которых вы легко можете добраться, — это навык, который необходимо освоить, прежде чем вы решите применить пленку над головой.Каждый раз, когда вы рассматриваете возможность нанесения пленки на окно, нижний край которого находится на высоте более 7 футов над полом, вы должны серьезно рассмотреть один из двух вариантов: работать с таким же опытным партнером в команде или нанять подрядчика или установщика оконной пленки для выполнения работ. работа для вас. Работать с пленкой на лестнице как минимум в два раза сложнее, чем самостоятельно наклеивать пленку на большую дверь патио. Щелкните здесь, чтобы просмотреть список профессиональных установщиков оконных пленок, которые используют пленки коммерческого класса, производимые Eastman Performance Films под торговыми марками LLumar® и Vista®.Обратите внимание, что профессионалы предоставляют свои собственные фильмы в рамках своей работы по контракту. Они могут или не могут полностью соответствовать внешнему виду или характеристикам оконной пленки Gila ®.

Q: Как удалить старую оконную пленку?

A: Клей EZMount марки Gila позволяет легко и чисто удалить пленку. Снять так же просто, как снять пленку со стекла. Однако, в зависимости от того, когда вы купили пленку, она может не содержать клея EZMount.Если ваша пленка была установлена ​​на какое-то время или она не удаляется легко со стекла при вытягивании, следуйте приведенным ниже инструкциям. Мы рекомендуем раствор для удаления оконной пленки Gila как один из лучших способов удалить старую оконную пленку и клей с стекло. Это решение продается на витринах Gila Window Film в крупных домашних центрах по всей стране. Одна бутылка снимает в среднем 45-60 квадратных футов пленки, в зависимости от того, сколько лет пленка находится на окне и от воздействия прямых солнечных лучей.Инструкции по использованию раствора напечатаны на бутылке. В итоге

(1) Встряхивайте флакон в течение 30-45 секунд, чтобы раствор перемешался должным образом,
(2) Распылите раствор по поверхности пленки, пока она полностью не покроется,
(3) Обратите внимание, что спрей не капает после контакта,
(4) Подождите 30-40 минут *,
(5) Используйте входящее в комплект лезвие с одной кромкой, чтобы ослабить верхний угол пленки,
(6) Снимите пленку с окна,
(7) Снова распылите раствор на клей, чтобы размягчить его, затем
(8) Используйте лезвие бритвы, чтобы сбрить размягченный клей.* Если пленка была на окне более 5 лет, вы можете повторно нанести раствор через 1 час, подождите еще час, прежде чем снимать пленку.

ВНИМАНИЕ: Будьте очень осторожны при обращении с лезвиями или скребками. Держите руки сухими. Надевайте защитные очки. Мы рекомендуем бриться снизу вверх, чтобы вы всегда могли видеть направление, в котором движется лезвие. Держите поверхность влажной, чтобы лезвие могло легко сбрить пленку и клей со стекла.

Если Раствор для удаления недоступен в вашем районе, приведенные ниже шаги описывают альтернативный метод удаления любой марки оконной пленки: СОБИРАЙТЕ ИНСТРУМЕНТЫ Односторонние бритвенные лезвия в держателе / ​​скребке Бутыль с распылителем, наполненная 8 унциями воды, 4 унциями аммиака , 1 чайная ложка жидкого мыла для посудомоечной машины Одноразовое полотенце для очистки края лезвия бритвы Старое полотенце для защиты подоконника от неплотного клея Падение ткани для защиты пола УДАЛИТЕ ВЕРХНИЙ СЛОЙ ПЛЕНКИ Используйте лезвие бритвы, чтобы ослабить верхний край на 1/2 — 3/4 дюйма вдоль верхний край пленки.Распылите водно-аммиачный раствор (он же «раствор») за приподнятую пленку и дайте ему впитаться в течение минуты. Выдвигая пленку, продолжайте распыление за ослабленной пленкой. Продолжайте этот процесс, пока не освободите 3-4 дюйма от стекла. Обеими руками возьмитесь за ослабленную пленку и потяните ее вниз. Возможно, вам будет легче снимать пленку по диагонали от одного угла к центру, затем от другого угла к центру, затем сложить пленку в руки и потянуть оставшуюся часть вниз к нижней части окна.Если пленка прилипает, распылите раствор за ней, чтобы ослабить захват клея. Когда вы отрываете пленку от окна, звук разрыва, который вы слышите, — это клочья старого клея, часть которого уходит вместе с пленкой, а часть остается на стекле. Если у вас есть время и пленка была снята более пяти лет, сделайте это на ночь, пока вы спите. Распылите раствор на верхнюю часть пленки, затем накройте всю площадь стекла предварительно разрезанным пластиковым листом (например, мешком для мусора на 30-60 галлонов, обрезанным по размеру).Наклейте полиэтиленовый лист поверх влажной пленки, затем используйте полоски малярной ленты, чтобы закрепить пакет вокруг внутренней части оконной рамы. Дайте ему постоять 2-4 часа, затем отогните верхний край, распылите 10-20 «брызг» раствора за пластиковым листом, затем закройте верх и оставьте на 2-4 часа (или на ночь). . За это время раствор смягчит клей, и вам будет проще снять старую пленку с окна. ВНИМАНИЕ! Не оставляйте черный или темный пластиковый пакет над окном, особенно если у вас окна с двойным остеклением.Если оставить пакет на месте в теплый / жаркий день, ваши окна могут подвергнуться значительному тепловому стрессу, что может привести к растрескиванию окна. УДАЛИТЕ КЛЕЙ После удаления пленки на стекле может остаться полупрозрачный или прозрачный слой клея. Чтобы удалить, обильно опрыскайте всю поверхность раствором. Раствор втирать в «сухой» клей, пока он не станет молочно-белым. Этот цвет свидетельствует о том, что клей нарушил сцепление со стеклом и стал достаточно податливым, чтобы его можно было сбрить.Повторно спрысните область, которую вы собираетесь брить, и воспользуйтесь новым лезвием бритвы. Брейте вверх быстрыми движениями. Когда клей собирается на лезвии, протрите его старым полотенцем. (Примечание: когда вы закончите работу, выбросьте полотенце). Не допускайте попадания клея на ковер или ткань. Меняйте лезвия по мере необходимости, чтобы края оставались острыми и не поцарапали стекло. ОЧИСТКА ОКНА После удаления всего клея повторно опрыскайте окно водным раствором аммиака и очистите шваброй.Найдите белые точки и снимите их; это остатки клея. Стекло может выглядеть мутным в течение нескольких часов, пока не испарится аммиак. Если вы планируете нанести новую пленку, немедленно промойте стекло мыльным раствором и дайте стеклу «дышать» не менее 24 часов, прежде чем наносить новую пленку. Перед нанесением новой пленки повторно очистите стекло.


Q: Какая гарантия на пленку?

A: На каждый продукт Gila Window Film распространяется гарантия производителя.Для получения дополнительной информации щелкните здесь. Возврат средств является исключительной ответственностью и правом продавца, получившего деньги за покупку. Этот вариант регулируется политикой возврата средств розничного продавца.

В: Почему пленка теплая в жаркие дни?

A: Все пленки кажутся очень теплыми, даже горячими, когда окна горячие. Причина зависит от типа пленки, типа окна и погоды. Как правило, все пленки препятствуют передаче тепла от окна внутрь помещения.Тепло должно работать намного тяжелее, чтобы пройти через это препятствие, поэтому много энергии рассеивается за счет отражения, поглощения, проводимости и конвекции. Когда вы кладете руку на пленку, вы чувствуете большую часть этой тепловой энергии. Отражение измеряет, сколько энергии материал отражает обратно в стекло. Чем выше отражение, тем больше снижение «тепловыделения». Коммунальные предприятия часто измеряют это как «коэффициент затенения». Конвекция измеряет, сколько энергии отводится. Основная причина конвекции — движение воздуха, например ветерок на улице или вращающийся вентилятор в помещении.Конвекция помогает охлаждать поверхность, отводя тепло. Поглощение определяет, сколько тепла поглощает материал. Виниловые пленки Glare Control поглощают много тепла, потому что они окрашены в темный цвет. Пленки Heat Control отражают очень высокий процент тепла, поскольку они представляют собой металлизированные полиэфирные пленки. Проводимость измеряет, сколько тепла передается через пленку внутрь. Большая часть этого тепла остается после того, как конвекция и отражение отбросили столько тепла, сколько смогли. То, что выходит с другой стороны пленки в комнату, — это «чистый приток тепла».«Пленки с контролем тепла имеют наименьший полезный приток тепла, потому что они отлично отражают тепло. Виниловые пленки с контролем бликов и пленки Privacy Frosted не содержат металла, не отражают тепло так же эффективно и, таким образом, уменьшают полезный приток тепла.

Q: Как удалить клей и краску с пленки?

A: Лучший способ удалить излишки краски или остатки клея, оставшиеся после удаления малярной ленты или старых наклеек с оконной поверхности, покрытой пленкой: используйте чистый ацетон (жидкость для снятия лака без масел ) промокните чистой мягкой хлопчатобумажной тканью. Аккуратно погладьте пораженный участок. Продолжайте таким же образом круговыми движениями, пока поверхность не станет чистой. Ацетон полностью испарится. Предупреждение: ацетон легко воспламеняется. Используйте его только в небольших количествах, при хорошей вентиляции и ни в коем случае не вблизи источников возгорания. Имейте в виду, что ацетон может повредить ацетатные ткани, окрашенные или лакированные поверхности.

В: В чем разница между пузырьками воздуха и пузырьками воды?

A: Пузырьки воды — это карманы воды, застрявшие под пленкой во время установки.Большинство мелких водяных пузырьков высыхают через несколько дней. Иногда под пленкой остаются воздушные карманы, которые, к сожалению, не исчезнут без надлежащих методов использования ракеля. Если под пленкой все еще остается достаточно материала, просто смочите пленку еще раз и снова нанесите ракель, чтобы удалить оставшийся воздух. В некоторых случаях может потребоваться приподнять и смочить пленку.

В: Есть ли другое альтернативное приложение, которое я могу использовать для установки Gila Films?

A: Если Gila Application Solution недоступен, вы можете использовать смесь воды и детского шампуня No tears (без кондиционера).Смешайте одну литр воды и ¼ чайной ложки шампуня в пульверизаторе. Другие жидкие мыльные продукты содержат ингредиенты, которые могут снизить эффективность адгезии пленки.

В: Вредно ли чрезмерное распыление нанесенного раствора?

A: Раствор не более вреден, чем нежный мыльный раствор, такой как детский шампунь без слез. Тем не менее, мы рекомендуем вам использовать раствор в хорошо проветриваемом помещении и использовать салфетки для покрытия ковров, мебели и т. Д., чтобы предотвратить появление пятен на красивой мебели или тканях.

В: Как удалить пузырьки воздуха?

A: Если пузырь воздуха под пленкой обнаружен сразу после установки, просто повторно распылите пленку и используйте ракель или обернутый жесткий картон, чтобы подтолкнуть воду к ближайшему краю. Если пузырек все еще остается, может потребоваться осторожно приподнять ближайший край, тщательно повторно распылить клей и повторно нанести ракель на эту область пленки.Перед тем, как поднимать пленку, убедитесь, что края пленки правильно обрезаны, а края окна высушены с помощью твердого картона, завернутого в бумажное полотенце, чтобы впитать влагу прокладки по периметру. Сначала просушите бордюр, чтобы жидкость не вытекла обратно под пленку.

Q: Можно ли наносить пленку на КЕРАМИЧЕСКУЮ ПЛИТКУ?

A: Мы не рекомендуем наносить эти клеящиеся пленки на керамическую плитку. Эти продукты предназначены только для нанесения на гладкое чистое плоское стекло.Гарантия на оконные пленки Gila Window Films не распространяется на установку на не стеклянные поверхности.

Q: Каково время отверждения (время высыхания) пленок Gila?

A: Время отверждения пленки обычно составляет 5-7 дней. (Факторы, влияющие на время высыхания, — это температура, влажность и возможность попадания на пленку солнечных лучей). За это время вы должны увидеть, как исчезнут маленькие водяные ямочки размером меньше, чем ластик на карандаше.

Q: Как мне работать с пленкой, которая кажется слишком скрученной?

A: Пленка имеет естественный скручивание, так как она какое-то время свернута в коробку.Обратите внимание, что прозрачный лайнер пленки обращен наружу. Для начала разверните пленку на чистой столешнице подкладкой вверх так, чтобы завиток оказался «в» столе. Благодаря этому пленка должна оставаться ровной, и ее будет легко маркировать и обрезать до нужного размера. В том маловероятном случае, если пленка скручивается по краю после установки, заверните пластиковую кредитную карту в один или два слоя бумажного полотенца и это как ракель. Плотно проведите по пленке вниз, начиная на несколько дюймов от края, плавно и энергично двигаясь к приподнятому краю.Это вытеснит воздух и позволит клею пленки приклеиться к стеклу. Возможно, вам придется повторить эту технику несколько раз. Если проблема не исчезнет, ​​используйте фен в теплом (не горячем) режиме, чтобы испарить остаточную влагу по краю, и закрепите ее методом «завернутой кредитной карты». Держите фен на расстоянии около 8-12 дюймов от пораженного участка, поглаживая край обернутой бумажным полотенцем картой.

Q: Могу ли я нанести пленку на окна low-e с двойным / двойным стеклом?

A:
Обязательно прочтите инструкции перед нанесением данной пленки на окна с двойным стеклом.Двойные стеклопакеты являются окнами, состоящие из двух листов стекла, разделенных воздушным пространством и расстояния бар периметра, который также запечатывает края против проникновения влаги в воздушное пространство. Установка пленки может производиться на поверхности двухкамерных окон со стороны помещения при условии, что выбраны подходящие пленки. При использовании некоторых пленок внутреннее стекло может стать слишком горячим и, возможно, повредить уплотнители или даже разбить стекло. Некоторые окна с двойным стеклопакетом, которые используются в некоторых домах на колесах, сделаны из закаленного стекла.Обычно тонируется и внешнее стекло окон с двойным закаленным стеклом. Закаленное стекло невозможно разбить от поглощения солнечного тепла, какая бы пленка на нем не была установлена. Однако при выборе подходящей пленки необходимо соблюдать осторожность из-за возможности преждевременного выхода из строя уплотнения, поскольку используется чрезмерно поглощающая пленка, которая может вызвать перегрев уплотнений и чрезмерное напряжение из-за циклического расширения. Возможно, потребуется связаться с сотрудником службы технической поддержки Eastman, чтобы получить разъяснения по поводу лучших пленок для таких окон.Двойные стеклопакеты Low-E и Двойные тонированные окна могут безопасно иметь пленки для контроля бликов, нанесенные на внешнюю поверхность. Покрытия Low-E наносятся на одну из внутренних поверхностей системы остекления, поэтому на ее характеристики (снижение потерь тепла в зимний период) это не влияет.

В: Что вызывает выцветание? Насколько уменьшится выцветание оконных пленок?

A:
Выцветание мебели или произведений искусства вызывается ультрафиолетовыми лучами, теплом, видимым светом, искусственным освещением в помещении, влажностью и качеством красителя в ткани. Все согласны с тем, что УФ-свет наносит тканям больше повреждений, чем любой другой фактор. Большинство пленок Gila блокируют около 96–99% УФ-излучения, что означает, что, хотя пленки Gila не могут полностью предотвратить выцветание, они могут помочь уменьшить его.

Q: Можно ли установить пленку поверх пленки?

A: Обычно не рекомендуется устанавливать пленку поверх пленки. «Сложение» солнцезащитных пленок часто может привести к тому, что стекло станет слишком теплым, что приведет к повышению температуры стекла выше пределов, рекомендованных производителем.Избыточный нагрев может вызвать повреждение уплотнения (на двухслойных панелях) или поломку стекла. Если стекло закаленное и однослойное, укладка пленок не вызовет повреждений. Если у вас есть особая потребность в укладке двух или более пленок и у вас есть вопросы, позвоните в службу поддержки клиентов, которая направит вас к члену группы технического обслуживания. Однако всегда помните, что гарантия аннулируется при наложении пленки или ее «наложении».

Q: Можно ли устанавливать пленки Gila на стеклоблоки?

A: Укладывать пленку на такие стеклянные или акриловые «кирпичи» не рекомендуется.Большинство стеклоблоков имеют неровную поверхность, поэтому равномерное приклеивание пленки к блокам практически невозможно. Повреждает ли клейкая этикетка, намотанная вокруг рулона пленки, пленку? Нет. Этикетка на пленке прикреплена к прозрачной подкладочной стороне пленки. Прозрачный лайнер защищает клей и выбрасывается после удаления в процессе установки.

В: Как удалить прозрачную защитную пленку с пленки?

A: Удалите подкладку, прикрепив два отрезка прозрачной ленты длиной 3 дюйма к передней и задней сторонам угла пленки так, чтобы на пленке было около 1 дюйма ленты, а остальная часть была по центру и висит над острым углом пленки.Плотно прижмите два куска ленты и быстро потяните их в стороны, чтобы отделить прозрачную пленку от (сухой) клейкой стороны пленки.

В: Можно ли наносить пленки для жилых помещений Gila на пластик, оргстекло, лексан (поликарбонат) или автомобильные окна?

A: Не наносите пленки Gila с клеем для жилых помещений на пластик, оргстекло, поликарбонатные поверхности или окна автомобилей. На пластиковых поверхностях клей на пленке может вызвать образование пузырей или пузырей, а также появление длинных стрелок, которые имеют вид морщин.Кроме того, попытка удалить пленку с пластиковых поверхностей может привести к необратимому повреждению окон. Мы предлагаем попробовать бесклеевые виниловые пленки Glare Control или Privacy Black на пластике, уделяя особое внимание инструкциям и отделке. Плексиглас, акрил и лексан — три не стеклянных материала, используемых для изготовления световых люков, боковых окон на входных дверях, оконных стекол штормовых дверей и т. Д. и окна гаражных ворот. Преимущество этих «пластиковых» материалов в том, что они более ударопрочные, чем стекло. Они часто более долговечны в определенных местах окон, чем стекло.Клей для оконной пленки не предназначен для этих «пластиковых» окон. Изменения температуры вызывают естественное расширение и сжатие как оргстекла, так и оконной пленки. Оргстекло и пленка расширяются и сжимаются с разной скоростью, в результате чего пленка изгибается и отрывается от стекла. Если вы хотите отражать больше тепла, вы можете отрезать кусок пленки Heat Control по размеру и форме окна. Оставьте прозрачную подкладку на пленке и закрепите внешнюю часть загиба пленки на стекле после того, как вы наклеите ¼-дюймовую кромку двустороннего скотча по внутреннему периметру окна.Не пытайтесь наносить пленку на изогнутые или куполообразные световые люки. Оконная пленка не растягивается, чтобы соответствовать этим трехмерным поверхностям; но он может сминаться, сморщиться и сильно сморщиться, если вы попытаетесь заставить его поместиться. Жилые пленки, как правило, не следует наносить на автомобильные окна, потому что отражательная способность (мера того, насколько блестящей является пленка) часто выше, чем то, что обычно разрешено законом для автомобилей в различных штатах. Существует специальная линия оконных пленок Gila, специально разработанная для использования в автомобилях.

В: Есть ли пленка, которая обеспечит мне уединение днем ​​и ночью, но при этом позволит мне ясно видеть?

A: Одним словом, нет. Нет и одностороннего зеркального стекла, которое позволяло бы это. Зеркальная пленка Privacy Control Mirror предназначена ТОЛЬКО для ДНЕВНОЙ КОНФИДЕНЦИАЛЬНОСТИ. Где бы ни находился больший источник света, это та сторона, где будет зеркало или отражательная способность. Днем более ярким источником света является солнце. Поэтому, глядя в свой дом снаружи, вы увидите зеркальное отражение.Если вы посмотрите изнутри дома на улицу, вы сможете ясно видеть. Ночью: поскольку более ярким источником света будет освещение в вашем доме, когда вы посмотрите в окно, вы увидите отражательную способность или зеркальное отображение. Кто-то, смотрящий в ваше окно снаружи, сможет увидеть, включен ли в помещении свет. Есть много профессиональных пленок от Eastman, которые предлагают очень низкую внутреннюю отражательную способность с более высокой внешней отражательной способностью, поэтому отражательная способность в ночное время значительно снижается.В настоящее время не существует технологии, позволяющей сделать оконную пленку (или стекло) действительно «односторонней» при любых условиях освещения. Конфиденциальность Матовая пленка обеспечивает круглосуточную конфиденциальность и рассеивает естественный свет. Он выглядит так же, как матовое или пескоструйное стекло. Наш Privacy Control Black — это виниловая пленка, пропускающая только 6% света. Он не предназначен для обзора изнутри или снаружи.


В: Можно ли устанавливать пленку Gila Film на овальные или круглые окна?

A: Не рекомендуется устанавливать пленку на окна непрямоугольной формы.Большинство окон непрямоугольной формы (изогнутые края или формы особого дизайна) вырезаются и надрезаются индивидуально, что может привести к появлению слабых мест и трещин на пленке.

Q: Что делать, если мое окно больше, чем размер пленки?

A: Чтобы закрыть окна, размер которых превышает размер пленки, сшейте пленку так же, как и обои. Перекрывайте по вертикали две стороны на ½ дюйма, а затем используйте линейку, чтобы направить нож, когда вы прорежете центр обоих слоев пленки.(Вы можете потренироваться делать это с обрезками пленки, чтобы вы оказывали достаточное давление, чтобы прорезать оба слоя, но не настолько сильно, чтобы поцарапать стекло.) После разрезания шва снимите свободную полоску пленки сверху, затем приподнимите ее. край и сдвиньте отходы снизу. Распыляйте на изнаночную сторону пленки, снимая освободившуюся внутреннюю полоску. Разложите пленку и снова смочите пленку по длине линии шва, затем нанесите ракель сверху вниз медленными уверенными вертикальными движениями.Не допускайте скребков по шву, так как вы можете приподнять и повредить края пленки.


В: Как устранить статическое электричество?

A: Статическое электричество можно устранить, слегка опрыскав поверхность пленки раствором для нанесения. Некоторое статическое электричество может возникнуть при снятии прозрачного защитного покрытия с некоторых пленочных продуктов. Чтобы избежать этой проблемы, распылите переднюю и заднюю поверхности пленки перед тем, как снимать лайнер (непосредственно перед установкой).

Для чего нужны линии на моем заднем лобовом стекле?

Вы, наверное, заметили линии на заднем лобовом стекле вашего автомобиля, но знаете ли вы их функцию? Правильно, эти линии не только декоративные, но и служат определенной цели — они являются разморозками — функцией, которую многие люди регулярно используют.

Заднее стекло изготовлено из закаленного стекла или «безопасного стекла», которое способно выдерживать тупую силу, не разбиваясь на опасные осколки. Эта панель помогает структурировать автомобиль и позволяет водителю безопасно и эффективно использовать зеркало заднего вида при смене полосы движения или выезде задним ходом с места для парковки.Все модели бывают разных форм и размеров с немного различающейся технологией ветрового стекла, поэтому важно, чтобы в случае повреждения ваш автомобиль получил надлежащую замену.

Windshield Tech — Обогрев заднего стекла

Все водители на дороге должны иметь хорошую видимость из всех окон в автомобиле во время движения. Обогреватели заднего лобового стекла, также известные как линии или провода в стекле, являются тепловыми и интегрированы в систему обогрева заднего стекла для обеспечения видимости при движении в любых погодных условиях.Система обогрева лобового стекла работает в тандеме с обогревателем переднего лобового стекла и пропускает небольшой электрический ток для обогрева заднего лобового стекла, что позволяет бороться с туманом и морозом. При подаче электроэнергии эти проводники или линии нагреваются, таяя лед и испаряя конденсат со стекла.

Заднее стекло в некоторых моделях может иметь дополнительные усовершенствования, такие как дворники заднего ветрового стекла и сдвижные стекла или стекла, которые открываются наружу, обеспечивая повышенную циркуляцию, в зависимости от типа транспортного средства, которым вы управляете.

Получение правильной замены заднего стекла

При ремонте и замене лобового стекла опытные специалисты по стеклу должны обратить внимание на то, какое стекло необходимо для правильной работы вашего автомобиля.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
