Как отрегулировать фары на ваз 2114 своими руками видео: Как правильно отрегулировать фары ВАЗ-2114 своими руками: видео

Как правильно отрегулировать фары ВАЗ-2114 своими руками: видео

Если однажды вы заметили, что фары вашего автомобиля стали светить не так ярко, и видно дорогу стало несколько хуже, возможно им требуется элементарная мойка, либо если это не помогло, то поможет вам регулировка.

Видео с регулировкой фары на автомобиле ВАЗ:

Благодаря нашей статье вы узнаете, как в самые короткие сроки провести такую регулировку, без посещения автосервиса и помощи мастеров, потому как такие работы совсем несложные.

Подготовительные работы

Для того, чтобы работы по регулировке фар на ВАЗ-2114 были сделаны максимально правильно, и результаты были только положительные, необходимо выполнить следующие условия:

• Позаботьтесь о том, чтобы давление в шинах было такое, как предусмотрено технической документацией автомобиля, то есть 1,8-2 атмосферы на каждом колесе.
• Автомобиль должен иметь максимально возможную загруженность, то есть с заправленным баком, запасным колесом, инструментами и прочее.

Создаём правильные условия для регулировки

Разметка стены для регулировки

Если вы выполнили все вышеназванные условия, то можно приступать к следующему шагу, а именно поиску ровной стены и площадкой перед ней. Для этого оптимально подойдёт стена гаража или любого бетонного забора.

Когда стена и площадка перед ней найдена, осталось нарисовать на ней разметку, создав тем самым самодельный экран, для этой работы нам понадобится обычный мел.

Пошаговый порядок настройки

1. В первую очередь ставим автомобиль настолько плотно к стене, насколько это возможно.
2. Затем отмечаем на стене точку, так, чтобы условная линия, проходящая через неё, разделила автомобиль, ровно пополам.
3. Далее, начертите сквозь эту точку, ровную вертикальную линию, обозначая тем самым центральную ось.
4. Следующим шагом будет, отмечание ещё двух, параллельно идущих линий, по левой и правой стороне от центральной, на расстоянии 4 метра 82 см.
5. Затем замерьте расстояние от фары до поверхности дорожного полотна и отметьте полученный результат на всех вертикальных линиях путём зарисовки горизонтальной.

Таким образом, можно считать экран готовым.

Порядок регулировки фары на ВАЗ-2114

1. Перед тем как приступить к регулировке, отгоните автомобиль на расстояние не менее чем 5 метров от стены и посадите на водительское сиденье помощника (так будет имитировано наличие водителя на месте – прим.).
2. Затем, в салоне поверните рычаг гидрокорректора и включите ближний свет.
3. Далее, под капотом, рядом с фарами вы заметите по два винта регулировки, позволяющие производить настройку, как в горизонтальной, так и вертикальной плоскости. Не забудьте во время проверки, поочерёдно закрывать каждую фару плотным картоном.

   Два винта регулировки фар

По окончании работ, свет от отрегулированных фар не должен выходить за пределы горизонтальной линии, а по краям он должен задевать вертикальные линии в месте пересечения световых кругов.

Так, должно получиться после регулировки.

Не регулируется фара, что делать?

Толкатель гидрокорректора

Если фара вообще не регулируется, значит вышел из строя гидрокорректор фары в её корпусе. Покрутите гидрокорректор из салона, и если пучок света не меняет своей высоты, то под замену.

Как сделать регулировку фар на ВАЗ 2114 своими руками с видео

Автор Александр Орда На чтение 3 мин. Просмотров 1.1k. Опубликовано 03.01.2019

Правильная работа оптики в автомобиле – это залог безопасной езды и хорошей видимости в любое время суток. В модели ВАЗ-2114 иногда требуется настроить фары, чтобы световой поток был направлен на дорогу и не мешал встречным водителям. Сделать проверку и регулировку света можно в домашних условиях своими руками, эта работа не требует много времени и специального инструмента. Ускорит процесс настройки полезное видео.

Как определить неполадки в оптике

Понять, что фары настроены неправильно, довольно просто. Основными признаками являются:

• плохая видимость дорожного покрытия в ночное время;
• во время включения ближнего света появляется яркая полоса над капотом;
• встречные машины сигналами указывают на слишком яркий свет.

Производители устанавливают и настраивают оптику таким образом, чтобы освещение максимально увеличивало обзор дороги. В процессе эксплуатации установки немного сбиваются, и оборудование направляет световой поток выше или ниже необходимого уровня. Такие ситуации случаются из-за плохого дорожного покрытия или после небольших ДТП, когда деформируется передняя часть кузова авто.

Перед началом регулировки фар своими руками необходимо привести в норму и проверить следующие системы автомобиля:

1. Элементы подвески (пружины и амортизаторы) должны быть в нормальном состоянии.
2. Давление в шинах должно советовать техническим требованиям и времени года.
3. Неполный бак бензина и отсутствие сторонних грузов в багажнике, чтобы не было дополнительной нагрузки на подвеску.

Технология регулировки света фар своими руками

Проводить настройку нужно на ровной поверхности без наклона. Проверочный экран можно установить на расстоянии 5-6 метров. При отсутствии экрана можно воспользоваться ровной кирпичной стеной, воротами гаража или большим листом фанеры. Стёкла фар должны быть чистыми, без трещин и сколов. Также обратите внимание на состояние отражателей.

Конструкция оптических приборов имеет два регулировочных винта, один из которых направляет пучок света в вертикальном положении, а другой в горизонтальном. С их помощью проводим регулировку, как указано на схеме.

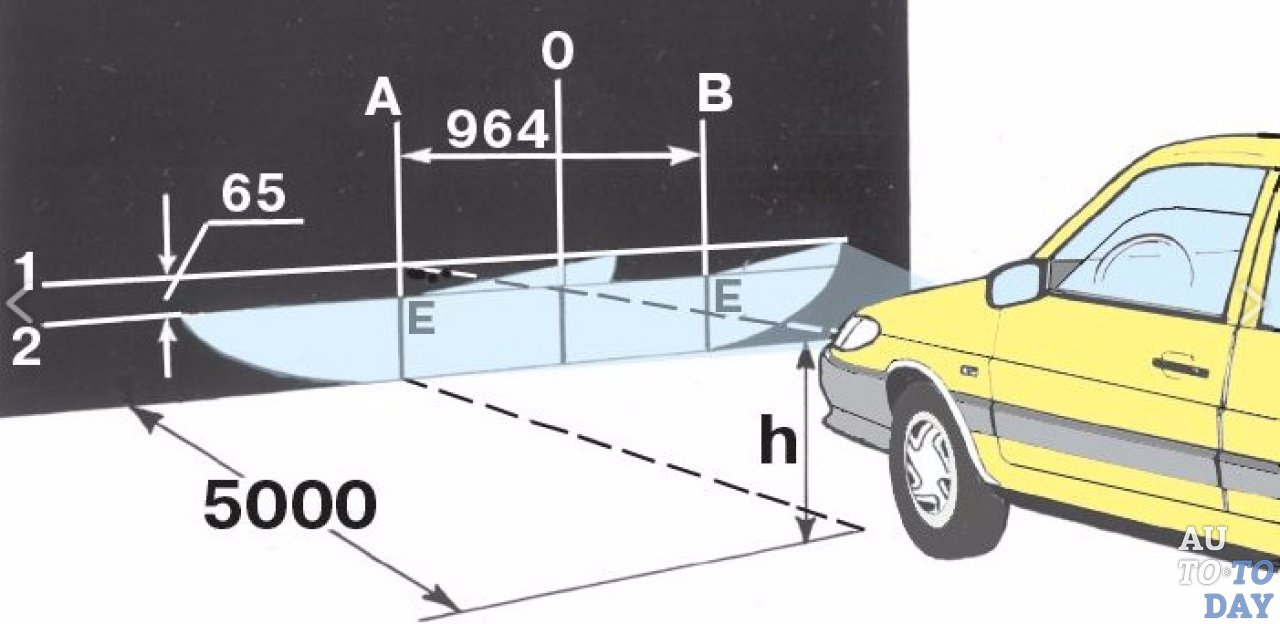

Пучок света фары должен быть направлен регуляторным винтом в точку Е

Для удобства на стене наносим мелом вертикальные линии А, О и В. Они будут служить необходимыми ориентирами во время настройки оптики. Также наносим горизонтальные линии 1 и 2. Расстояние между ними должно быть 65 сантиметров.

Далее переходим в салон и устанавливаем регулятор гидрокорректора фар в положение 0. Это необходимо, чтобы исключить влияние устройства на световой поток во время регулировки. Регулятор расположен под торпедой, справа от рулевого колеса.

Порядок действий следующий:

1. Одну фару закрываем плотным материалом, который не пропускает свет.
2. Включаем ближний.
3. Открываем капот и находим с задней стороны фары регуляторы (на рисунке ниже под номерами 1 и 2). Один из них отвечает на вертикальное перемещение светового пучка, а второй за горизонтальное.
4. С помощью регулировочных винтов 1 и 2 направляем пучок света в точку Е. Регулируем показатель до нужного.

   Поворачивая винты против или по часовой стрелке, выставляем пучок света в нужную точку

5. Повторяем процедуру, включив дальний свет.
6. Проводим аналогичную настройку для другой фары.

 Видео настройки на ВАЗ-2114

Настройка фар не занимает много времени, поэтому при плохом освещении не затягивайте с этой процедурой. При работе стоит воспользоваться советами специалистов. В этом случае отрегулировать световой пучок получится максимально точно.

Оцените статью: Поделитесь с друзьями!

Регулировка света фар на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Свет фар – его приходиться регулировать, особенно после покупки Б/У автомобиля бывает старые хозяева регулируют свет под себя и поэтому при езде на таком автомобиле, либо начинаешь слепить глаза встречным водителям, либо же фары настолько опущены низко, что и дороги толком не видно, ну а по сути регулировать их нужно после замены ламп, потому что разные лампы светят по своему, то есть какие то лампы сильно светят, а какие то нет.

Краткое содержание:

Как отрегулировать фары на ВАЗ 2113-ВАЗ 2115?

Примечание!

На самом деле фары очень легко регулируются на этих автомобилях, вот если брать классику, то для того чтобы там фары отрегулировать, нужно будет взять отвёртку и крутить при помощи неё регулировочные винты, а на автомобилях семейства Самара 2 всё просто, достаточно только на руки перчатки одеть чтобы не испачкаться и мелом ещё запастись, это нужно чтобы схему нарисовать на стене на которой вы и будете регулировать фары, если вы что то не поняли, если у вас возник вопрос: «Что за стена нужна и зачем схему на ней рисовать?» то в таком случае просто читайте инструкцию дальше и вы всё поймёте!

1) Прежде чем приступать к регулировки, подумайте как вы её будете делать (Правильно или на глаз), если на глаз то никакую схему рисовать не нужно, просто винты покрутите и всё (Об этих винтах чуть позже), если же вы желаете правильно пучок света фар направить, то в таком случае сперва разыщите ровную поверхность на которую можно поставить автомобиль (Асфальт лучше всего) и напротив этой поверхности должна быть так же строго вертикальная стена, как вы видите на фото чуть ниже, автомобиль от этой стены вам нужно будет поставить на расстоянии в 5 метров (Кроме стены, можно использовать листы фанеры или ещё что ни будь, что вам придёт в голову), после этого мелом начертите на фанере или же на стене три вертикальных линии, одна из этих линий как вы уже видите по фото должна находиться в самом центре (В центральной части передка автомобиля) и идти до самого конца в низ (Линия «О» это), вторые же линии это боковые (Они должны быть начерчены, строго от центра фар) на фото они ещё буквами «А» и «В» указаны, тоже самое и горизонтальной линией 1 которая тоже должна быть начерчена начиная от центра фар и последняя линия это горизонтальная цифрой 2 которая указана, она чуть ниже первой линии (На 650 мм. ) должна быть начерчена.

Примечание!
Но есть одно Но! Прежде чем ко всей этой регулировки приступать, чтобы она более точной была, проверьте сперва насколько у вас шины накачаны по необходимости до качайте их до нужного уровня, кроме этого сотрите всю грязь с фар чтобы они хорошо светили, а так же заправьте автомобиль (Если нет возможности полностью заправить, то пол бака хотя бы залейте) и посадите за руль своего друга или какого либо человека массой 75 килограмм примерно, ну и в завершение в боковой части качните автомобиль чтобы пружины подвески установились!

Ах да кой что ещё нужно будет сделать, ручку гидро-корректора фар поставьте в положение один водитель (Это цифра 0), ниже мы закрепили фото на котором ручка гидро-корректора указана красной стрелкой (Это было сделано для тех, кто не знает что такое корректор фар), данную ручку вам и нужно будет в положение 0 повернуть, на фото его к сожалению не видно, потому что эта цифра находиться сверху а верхнюю часть панель закрывает, кроме этого на фото всё показано на примере автомобиля ВАЗ 2110 а не ВАЗ 2114, поэтому у вас данная ручка корректора немного но может отличаться, но объясним вам в двух словах где она находиться, а именно она располагается на автомобиле с торпедой ВАЗ 2114 возле дефлектора в левой части (Если на водительское кресло сесть), возле этого корректора ещё одна ручка есть вы сразу её найдёте после того как в салон своего автомобиля на водительское кресло сядете!

2) Теперь переходим собственно к регулировки, закройте в начале одну фару у своего автомобиля (При помощи чёрной тряпки можно) и после этого переходите к регулировки той фары, которая не закрыта тряпкой, для её регулировки отройте капот у автомобиля и с обратной стороны блока-фары разыщите два ручных винта, один из которых нужен для регулировки пучка света по вертикальной плоскости (Это винт 1), а другой по горизонтальной (Это винт 2), всё что указано цифрами 3, 4, 5 на фото вы уже не трогайте, так вот при помощи этих винтов отрегулируйте свет фар таким образом, как показано на фотографии (На схеме имеет ввиду) чуть выше, а именно обратите своё внимание особо на точки «Е» которые появились посредством прохождения линий («А», «В») и линии «2».

Дополнительный видео-ролик:
Более подробно но без схемы, просто для того чтобы вы понимали принцип регулировки фар, просмотрите для этого ролик который размещён чуть ниже, в нём правда автомобиль семейства не Самара 2, а семейства Самара показан, но суть регулировки одна и на обоих этих моделях машин можно сказать она полностью совпадает.

почему плохо светят, схемы настройки, видео

Регулировка фар ВАЗ 2114 своими руками – простая задача, главное понимать основные правила выполнения работ. После обслуживания улучшится освещение в темное время суток, в разы снизится вероятность возникновения ДТП. Если своими силами выполнить работы невозможно, обращаются на СТО. Существует несколько схем настроек, их применяют по отдельности или вместе.

Почему плохо светят фары на ВАЗ 2114

Производить для ВАЗ 2114 регулировку света фар удобно по видео, но подойдет и обычная инструкция. Работы проводят по запросу – к примеру, когда освещения стало совсем мало. Некорректные регулировки негативно влияют на видимость, поэтому нужно выполнять работы правильно. Для этого изучают инструкцию и действуют по ней.

Важно! Корректные регулировки фар – залог снижения рисков аварийных ситуаций, недостаточный свет дает плохую видимость, а слишком яркий слепит других участников.

Применяют для регулировки фар ВАЗ 2114 винт и другие подручные инструменты. Работы важны для автомобилей, постоянно перемещающихся в условиях недостаточного света, по покрытиям низкого качества. Угол может меняться, поэтому появляется потребность в корректировке направления светового потока. Еще возможные причины выполнения таких работ:

• смена фар, ламп освещения, противотуманок;
• доработка подвески;
• аварии с деформацией кузовного передка;
• установка новых колес (шины, диски).

Опытные водители делают все работы без обращения к специалистам.

Корректная настройка фар снижает риски аварий к возможному минимуму

Что нужно для регулировки фар 2114

До старта регулировочных работ подготавливают инструменты, аксессуары. Домкрат, мобильный знак аварийной остановки нужны не всегда, но на всякий случай взять их можно. Обязательно наличие штатного набора инструментария, который есть в багажнике любого авто.

Подготовка к регулировке света фар на ВАЗ 2114

На ВАЗ 2114 регулировку фар без гидрокорректора делать не сложнее, чем с ним, применять прибор необязательно. Механизмы корректировки используют разные, самый оптимальный выбирают с учетом настроек автомобиля, характера светового пучка.

Подготовительные работы предполагают:

1. Корректную постановку кузова, тест давления, сверку текущих показателей с оптимальными.
2. Очистку поверхностей оптики от грязи – обычно достаточно простой воды, если она не справляется, берут химрастворитель.
3. Смачивание винтовых элементов с применением спецсостава, ослабление креплений, тестирование степени надежности установки оптики.

После завершения операций можно тестировать внутришинное давление. Для этого авто выставляют на ровной подготовленной площадке, на стенах готовят опорные линии и точки.

Важно! С помощником выполнять работы (особенно делать разметки) будет проще.

Обычной воды для очистки оптики от грязи чаще всего достаточно

Схема регулировки фар на ВАЗ 2114

Регулировку всегда начинают с создания разметки. Когда она будет готова, приближаются к поверхности на 2 м (можно корректировать расстояние), наносят отметку в центре авто, к осевым частям ламп. Далее размечают удаленность от дорожного полотна до светового прибора. По центру оптики отмечают расстояние до средне-центральной зоны автомобиля, по направлению вниз нужно будет сделать небольшой отступ.

Удалить авто на 7 м от разметочной стены. Отметки в оптических центральных точках приборов соединяют между собой, используя прямую линию. Ее дополняют набором отрезков вертикальной направленности. По мере выполнения этих работ создают дополнительные регулировки.

Регулировки проводят по фактически единому плану, лишние отклонения от последовательности нежелательны

Способы регулировки света фар на ВАЗ 2114

Есть несколько способов настроить оптику. Среди них:

• на специальном аппарате;
• вручную;
• на стенде (основной вариант среди автомастерских).

Доступные направления – вертикаль, высота. В гараже работы обычно проводят вручную, на СТО – с применением стенда.

Как настроить фары на ВАЗ 2114 по высоте

Для доработок по высоте имеющегося светового потока нужно замерить расстояния от полотна трассы до центров оптики, потом сделать через экран максимально прямую линию, оставить отступ немного больше 50 мм и провести еще одну. Следующие этапы – создание вертикально расположенных полос с ориентацией на центры прожекторов в одну единственную линию.

Регулятор сначала фиксируют, потом перекрывают любую фару, активируют ближний свет. Выполняют основные настройки для открытого света, совершая вращения отверткой-крестом.

Светодиоды оптических приборов тоже нуждаются в настройке

Как регулировать фары на ВАЗ 2114 по горизонтали

Для настроек по горизонтали предусмотрены корректировки в поперечинах. Соответствующие отверстия расположены вблизи к продольно поставленной осевой части машины. При вращении колеса винтового регулировочного прибора (его можно найти на корпусе фары, ориентируются по наличию зубцов) настраивают высоту света.

Возможны как высотные, так и горизонтальные корректировки

Верх пятна должен точно совпадать с дублирующей линией, расположенной на экране, а излом сопоставлен по центру с вертикальной линией. По такому же плану настраивают вторую фару.

Как правильно отрегулировать фары на ВАЗ 2114

Для корректировок оптимально использовать стандартные схемы. Они есть в инструкции по эксплуатации.

Важно! Разметки делают на идеально (или практически) ровных поверхностях, иначе значения будут неточными.

Как отрегулировать ближний свет фар на ВАЗ 2114

Когда будет готова разметка, световой поток включают удобным для выполнения настроек образом. Сначала регулируют углы – они должны в идеале совпадать с стеновой разметкой, по иным схемам действовать тоже можно. Винты закручивают с тыла оптики в области под капотом.

Регулировки для пары фар нужно делать поочередно. Один источник закрывают, пока делают настройки второго. Чтобы прикрыть дежурную фазу, нужно будет взять кусок картона или лист пластика.

Световой луч должен идти на отдалении от центральной разметки

Как отрегулировать дальний свет фар на ВАЗ 2114

Дальний свет настраивают отдельно от ближнего, предварительно обязательно делают разметочную сетку. Стены тщательно подготавливают, наносят все необходимые линии.

Порядок действий:

1. Автомобиль загоняют на ровную вертикально расположенную площадку, размечают центры.
2. Для закрепления центровых точек их сначала выставляют на авто, соединяют, на 10 см ниже точек рисуют линию.
3. После завершения разметки автомобиль отгоняют назад, регулятор выставляют на ноль.

Световой пучок выполняет роль границ снизу и сверху.

Как отрегулировать противотуманные фары на ВАЗ 2114

Проверяют болты креплений, делают слабее зажим, потом вращают оптику в разных направлениях, пока не будет получен оптимальный угол. Потом:

1. Выставляют авто на удалении 6 м от основной вертикальной оси (это может быть обычная стена). Ось машины должна смотреть перпендикулярно на разметочную зону.
2. Проверить внутриколесное давление – нужно, чтобы оно было нормальным, пружинные элементы вернутся быстро на нужные места, если слегка качнуть кузов сбоку.
3. Замерить удаление от основы площадки, центра противотуманных оптических приборов.
4. Разметить линию сета с учетом уровня выполненных ранее измерений.
5. Расставить вертикально расположенные отметки и выделить центральные точки на лампах ближнего света.
6. Выключить противотуманную оптику, включить тумблер ближнего света.
7. Ограничитель светового пучка вверху сделать немного меньше линии, идущей ниже на 10 см. Зафиксировать оптику параллельно продольной оси.

Между направленными пучками света выдерживают расстояния около 1 м. На стенах делают линии, которые разделяют авто на пару равных частей. Дополнительно в нижней зоне рисуют полосу на 10 см ниже предыдущей. Замеряют удаленность от земли до фары, от осевой оси то главной лампы. Ориентироваться нужно на область пересечения линий.

Настройки делают в темноте и при свете

Полезные советы

Рекомендации относятся к настройке фар разных типов плюс использованию электрокорректора. Специальный прибор в разы упрощает проведение работ.

Для основного и противотуманного света подходят единые схемы. Нужно внимательно изучить последовательность выполнения работ, откорректировать текущие настройки. Просить помощи у мастеров, или нет, каждый автомобилист решает сам, но при грамотном продуманном подходе работы легко будет сделать самому.

Важно! Пренебрегать регулировками света нельзя, поскольку от них зависит безопасность управления.

В гараже с ровными стенами есть все необходимое для проведения работ

В ходе ремонта регулировки фар ВАЗ 2114 часто делают с применением корректора. Это высокотехнологичный аппарат с широкой сферой применения, в составе которого есть проводка, главный переключатель, редукторный моторный механизм.

Потом водитель выстраивает границы теней и света, поднимает-опускает переключатели. Суть настроек сводится к тому, что водитель реагирует на текущие изменения кузовных положений вод воздействием массы груза, пассажиров.

Заключение

Регулировка фар ВАЗ 2114 своими руками – задача выполнимая, чтобы получить оптимальные результаты, работать нужно по схеме. Если уверенности в том, что выйдет выполнить работы на уровне нет, следует обратиться на СТО. Разметка на стенах обязательна, чтобы настроить оптику, используют регулировочные винты. До начала работ автомобиль следует должным образом подготовить. Площадку выбирают идеально ровную.

Регулировка фар на ВАЗ 2114 своими руками: какие лампочки лучше поставить и как заменить блок фару

Содержание:

1. Разновидность фар
2. Противотуманки
3. Процесс замены
4. Гидрокорректор
5. Регулировка фар

Фары являются важным элементом каждого автомобиля. Особенно, когда речь идет о передвижении в вечернее и ночное время суток. Сегодня предлагается великолепный ксенон на ВАЗ 2114, а также ряд других привлекательных вариантов. Хотя некоторые останавливают свой выбор на обычных заводских устройствах, и им просто требуется выполнить регулировку фар у ВАЗ 2114.

Виды

Если речь идет о «четырнадцатой» модели, то вы должны знать, что сегодня для данного автомобиля производства отечественного автогиганта АвтоВАЗ существует примерно около 20 уникальных по своему дизайну и исполнению фар, предназначенных именно для 2114.

Но особую популярность почему-то завоевал тайваньский производитель Pro Sport. Две серии его фар имеют светодиодные поворотники или отражатели классических габаритов и форм. Первый вариант позволяет добиться определенного сходства 2114 с немецкой красавицей Ауди А5.

Разумеется, рынок предлагает куда более широкий ассортимент, чем эти два варианта. Потому первое, с чего вы должны начать, это решить, какие лампочки поставить в фары своего ВАЗ 2114. Это могут быть обычные лампы, ксенон, галогенки или даже современные светодиоды. Хотя с последними могут возникнуть проблемы, поскольку сейчас только самые дорогие автомобили имеют светодиоды в качестве основного источника головного света.

Так или иначе, выбирать вам. Подумайте, проанализируйте рынок, выберите среди доступных вариантов наиболее привлекающий именно вас.

Противотуманные фары

Думая об установке головного света, не стоит забывать про противотуманки. Если реснички на фары ВАЗ 2114 играют более декоративную роль, то в наших условиях и даже с нашим автомобильным законодательством ездить без противотуманных фар, по меньшей мере, не безопасно.

Особых изысков производители фар не придумали насчет них, потому они не вошли в общий блок фар у ВАЗ 2114. Следовательно, монтировать их придется на бампер, отдельно от основной системы освещения дороги.

Особенность противотуманных фар на автомобиле в том, что их луч имеет плоскую и широкую форму свечения, и позволяет пробиваться ему сквозь снег, туман, обеспечивать качественное освещение дорожного пути. Обычные фары с этим не справляются, поскольку буквально врезаются в световую стену. Это процесс отражения света от снега или туманной завесы.

Автомобили ВАЗ 2114 с завода комплектуются противотуманками впереди, однако не всегда их качество на достойном уровне. Плюс внешне хотелось бы большего. Потому при замене передних фар, советуем заодно подумать об установке более эффективных и эффектных противотуманных приборов свечения.

Замена фары

Если состояние старых фар оставляет желать лучшего, либо вы просто хотите внести что-то новое во внешность своего автомобиля, тогда замена передних фар на ВАЗ 2114 может стать отличным решением.

Выполнять это на станции технического обслуживания вовсе не обязательно. Многие автовладельцы занимаются подобными вещами в гараже, без лишней помощи и финансовых затрат. На это большое количество времени тратить не придется, зато совсем скоро ваш железный конь обзаведется новыми, яркими оптическими приборами.

1. Для начала разберемся, как снять фару на ВАЗ 2114. Сперва требуется демонтировать переднюю решетку, а также снять сзади обшивку.
2. Теперь снимаются покрывные стекла и извлекаются цилиндры гидрокорректора фар ВАЗ 2114.
3. Бачок стеклоочистителя также можно снять, чтобы он не мешал в процессе работ.
4. Отсоедините клеммы от контактов аккумулятора.
5. Отключите от фар провода питания.
6. С помощью обычной крестообразной отвертки демонтируется корпус фар. Он держится на корпусе благодаря шурупу.
7. Со стороны моторного отсека откручиваются еще три гайки, которые держат корпус фар.
8. Теперь все крепежи демонтированы, что позволяет просто потянуть на себя старую фару и тем самым ее извлечь.
9. Теперь разомкните специальные защелки на фарах и уберите защитное стекло.
10. Установка нового комплекта осуществляется в обратной последовательности. Сложностей возникнуть не должно.

Важно проверить, в каком состоянии находятся элементы системы головного освещения. Возможно, потребуется замена стекла фары на ВАЗ 2114, либо полноценная смена всего блока. Это зависит непосредственно от того, к чему именно вы стремитесь.

Гидрокорректор фар на ВАЗ 2114

Применение электрокорректора фар на ВАЗ 2114 возможно, хотя там неплохо аналогичные функции выполняет гидрокорректор.

Не секрет, что, в зависимости от загруженности автомобиля, клиренс несколько меняется. Из-за этого изменяется положение уровня свечения фар. Если вы едите по шоссе, трассе, нарушение правильного уровня свечения может привести к печальным последствиям для встречного транспорта. Ведь если свет будет выше требуемого уровня, он просто начнет светить встречным водителям прямо в глаза, мешать и отвлекать их от дороги.

Гидрокорректор служит для того, чтобы менять этот угол в зависимости от изменений подвески машины. Он подстраивается под текущее состояние авто и выводит фары на требуемый уровень свечения. Конструкция гидрокорректора представляет собой цилиндры, объединенные между собой трубками. Главный цилиндр монтируется на приборную панель внутри салона, а все остальные — в блок фаре.

По трубкам распространяется антифриз. Это позволяет исключить его замерзание в холодное время года. Вся система герметично закрыта, потому воздух внутрь не поступает. Увы, заменить отдельные конструктивные элементы не получится, потому вышедший из строя гидрокорректор придется менять полностью.

Процесс регулировки фар

Автовладелец лично отвечает за собственную безопасность и уровень комфорта во время езды. Потому о регулировке фар должен думать в первую очередь именно он.

В дороге может случиться всякое, так что наличие опыта по регулировке приборов освещения никогда не навредит. Делать это не сложно, и сейчас вы в этом сами убедитесь.

1. Установите автомобиль на идеально ровную поверхность. Ну или по крайне мере максимально ровную, плоскую.
2. Убедитесь, что все шины накачены равномерно. При необходимости подкачайте.
3. Примерно в пяти метрах напротив машины ставят специальный экран. Также убедитесь, что он расположен ровно.
4. Экран желательно выполнить из гипсокартона, фанеры или ДВП. То есть поверхность должна быть матовой.
5. На этот материал нанесите две вертикальные линии, которые будут соответствовать осям симметрии приборов освещения автомобиля.
6. Между центрами фар расстояние составляет 1180 миллиметров. Это если говорить про модель ВАЗ 2114.
7. Такое расстояние сделайте между двумя отметками на подготовленном экране.
8. От поверхности пола до центра начертите горизонтальную линию.
9. Теперь двигайтесь на 10 сантиметров вниз этой черты, где рисуется еще одна горизонтальная линия.
10. В точках, где пересекаются два типа линий (горизонтальные и вертикальные), нужно сделать еще две линии, направленные влево и вправо, придерживаясь угла 150 градусов.
11. С фар следует предварительно снять стекла и включить ближний свет.
12. Теперь используйте возможности винта настройки угла свечения. Подкручивайте его до тех пор, пока полоска света ближних фар не будет совпадать с горизонтальной линией, а проведенная линия под углом не окажется в центре пятна света фар.

Не бойтесь, в процессе регулировки можно допустить небольшую погрешность, поскольку отыскать идеально ровную поверхность довольно проблематично.

Регулировка или замена фар — это достаточно интересный, имеющий свои сложности процесс. Тем не менее, выполнить его своими руками не так проблематично, как может показаться на первый взгляд. Но если не уверены, лучше доверьте установку и настройку специалистам.

 Загрузка …

---

Регулировка фар ваз 2114 своими руками Регулировка фар ваз 2114 своими руками

Регулируем правильно фары на ВАЗ-2114 своими руками: видео настройки фар

Если однажды вы заметили, что фары вашего автомобиля стали светить не так ярко, и видно дорогу стало несколько хуже, возможно им требуется элементарная мойка, либо если это не помогло, то поможет вам регулировка.

Видео с регулировкой фары на автомобиле ВАЗ:

Благодаря нашей статье вы узнаете, как в самые короткие сроки провести такую регулировку, без посещения автосервиса и помощи мастеров, потому как такие работы совсем несложные.

Подготовительные работы

Для того, чтобы работы по регулировке фар на ВАЗ-2114 были сделаны максимально правильно, и результаты были только положительные, необходимо выполнить следующие условия:

• Позаботьтесь о том, чтобы давление в шинах было такое, как предусмотрено технической документацией автомобиля, то есть 1,8-2 атмосферы на каждом колесе.
• Автомобиль должен иметь максимально возможную загруженность, то есть с заправленным баком, запасным колесом, инструментами и прочее.

Создаём правильные условия для регулировки

Разметка стены для регулировки

Если вы выполнили все вышеназванные условия, то можно приступать к следующему шагу, а именно поиску ровной стены и площадкой перед ней. Для этого оптимально подойдёт стена гаража или любого бетонного забора.

Когда стена и площадка перед ней найдена, осталось нарисовать на ней разметку, создав тем самым самодельный экран, для этой работы нам понадобится обычный мел.

Пошаговый порядок настройки

1. В первую очередь ставим автомобиль настолько плотно к стене, насколько это возможно.
2. Затем отмечаем на стене точку, так, чтобы условная линия, проходящая через неё, разделила автомобиль, ровно пополам.
3. Далее, начертите сквозь эту точку, ровную вертикальную линию, обозначая тем самым центральную ось.
4. Следующим шагом будет, отмечание ещё двух, параллельно идущих линий, по левой и правой стороне от центральной, на расстоянии 4 метра 82 см.
5. Затем замерьте расстояние от фары до поверхности дорожного полотна и отметьте полученный результат на всех вертикальных линиях путём зарисовки горизонтальной.

Таким образом, можно считать экран готовым.

Порядок регулировки фары на ВАЗ-2114

1. Перед тем как приступить к регулировке, отгоните автомобиль на расстояние не менее чем 5 метров от стены и посадите на водительское сиденье помощника (так будет имитировано наличие водителя на месте – прим.).
2. Затем, в салоне поверните рычаг гидрокорректора и включите ближний свет.
3. Далее, под капотом, рядом с фарами вы заметите по два винта регулировки, позволяющие производить настройку, как в горизонтальной, так и вертикальной плоскости. Не забудьте во время проверки, поочерёдно закрывать каждую фару плотным картоном.

Два винта регулировки фар

По окончании работ, свет от отрегулированных фар не должен выходить за пределы горизонтальной линии, а по краям он должен задевать вертикальные линии в месте пересечения световых кругов.

Так, должно получиться после регулировки.

Не регулируется фара, что делать?

Если фара вообще не регулируется, значит вышел из строя гидрокорректор фары в её корпусе. Покрутите гидрокорректор из салона, и если пучок света не меняет своей высоты, то под замену.

Регулировка фар на ВАЗ 2114 своими руками

Фары являются важным элементом каждого автомобиля. Особенно, когда речь идет о передвижении в вечернее и ночное время суток. Сегодня предлагается великолепный ксенон на ВАЗ 2114, а также ряд других привлекательных вариантов. Хотя некоторые останавливают свой выбор на обычных заводских устройствах, и им просто требуется выполнить регулировку фар у ВАЗ 2114.

Если речь идет о «четырнадцатой» модели, то вы должны знать, что сегодня для данного автомобиля производства отечественного автогиганта АвтоВАЗ существует примерно около 20 уникальных по своему дизайну и исполнению фар, предназначенных именно для 2114.

Но особую популярность почему-то завоевал тайваньский производитель Pro Sport. Две серии его фар имеют светодиодные поворотники или отражатели классических габаритов и форм. Первый вариант позволяет добиться определенного сходства 2114 с немецкой красавицей Ауди А5.

Разумеется, рынок предлагает куда более широкий ассортимент, чем эти два варианта. Потому первое, с чего вы должны начать, это решить, какие лампочки поставить в фары своего ВАЗ 2114. Это могут быть обычные лампы, ксенон, галогенки или даже современные светодиоды. Хотя с последними могут возникнуть проблемы, поскольку сейчас только самые дорогие автомобили имеют светодиоды в качестве основного источника головного света.

Так или иначе, выбирать вам. Подумайте, проанализируйте рынок, выберите среди доступных вариантов наиболее привлекающий именно вас.

Противотуманные фары

Думая об установке головного света, не стоит забывать про противотуманки. Если реснички на фары ВАЗ 2114 играют более декоративную роль, то в наших условиях и даже с нашим автомобильным законодательством ездить без противотуманных фар, по меньшей мере, не безопасно.

Особых изысков производители фар не придумали насчет них, потому они не вошли в общий блок фар у ВАЗ 2114. Следовательно, монтировать их придется на бампер, отдельно от основной системы освещения дороги.

Особенность противотуманных фар на автомобиле в том, что их луч имеет плоскую и широкую форму свечения, и позволяет пробиваться ему сквозь снег, туман, обеспечивать качественное освещение дорожного пути. Обычные фары с этим не справляются, поскольку буквально врезаются в световую стену. Это процесс отражения света от снега или туманной завесы.

Автомобили ВАЗ 2114 с завода комплектуются противотуманками впереди, однако не всегда их качество на достойном уровне. Плюс внешне хотелось бы большего. Потому при замене передних фар, советуем заодно подумать об установке более эффективных и эффектных противотуманных приборов свечения.

Замена фары

Если состояние старых фар оставляет желать лучшего, либо вы просто хотите внести что-то новое во внешность своего автомобиля, тогда замена передних фар на ВАЗ 2114 может стать отличным решением.

Выполнять это на станции технического обслуживания вовсе не обязательно. Многие автовладельцы занимаются подобными вещами в гараже, без лишней помощи и финансовых затрат. На это большое количество времени тратить не придется, зато совсем скоро ваш железный конь обзаведется новыми, яркими оптическими приборами.

1. Для начала разберемся, как снять фару на ВАЗ 2114. Сперва требуется демонтировать переднюю решетку, а также снять сзади обшивку.
2. Теперь снимаются покрывные стекла и извлекаются цилиндры гидрокорректора фар ВАЗ 2114.
3. Бачок стеклоочистителя также можно снять, чтобы он не мешал в процессе работ.
4. Отсоедините клеммы от контактов аккумулятора.
5. Отключите от фар провода питания.
6. С помощью обычной крестообразной отвертки демонтируется корпус фар. Он держится на корпусе благодаря шурупу.
7. Со стороны моторного отсека откручиваются еще три гайки, которые держат корпус фар.
8. Теперь все крепежи демонтированы, что позволяет просто потянуть на себя старую фару и тем самым ее извлечь.
9. Теперь разомкните специальные защелки на фарах и уберите защитное стекло.
10. Установка нового комплекта осуществляется в обратной последовательности. Сложностей возникнуть не должно.

Важно проверить, в каком состоянии находятся элементы системы головного освещения. Возможно, потребуется замена стекла фары на ВАЗ 2114, либо полноценная смена всего блока. Это зависит непосредственно от того, к чему именно вы стремитесь.

Гидрокорректор фар на ВАЗ 2114

Применение электрокорректора фар на ВАЗ 2114 возможно, хотя там неплохо аналогичные функции выполняет гидрокорректор.

Не секрет, что, в зависимости от загруженности автомобиля, клиренс несколько меняется. Из-за этого изменяется положение уровня свечения фар. Если вы едите по шоссе, трассе, нарушение правильного уровня свечения может привести к печальным последствиям для встречного транспорта. Ведь если свет будет выше требуемого уровня, он просто начнет светить встречным водителям прямо в глаза, мешать и отвлекать их от дороги.

Гидрокорректор служит для того, чтобы менять этот угол в зависимости от изменений подвески машины. Он подстраивается под текущее состояние авто и выводит фары на требуемый уровень свечения. Конструкция гидрокорректора представляет собой цилиндры, объединенные между собой трубками. Главный цилиндр монтируется на приборную панель внутри салона, а все остальные — в блок фаре.

По трубкам распространяется антифриз. Это позволяет исключить его замерзание в холодное время года. Вся система герметично закрыта, потому воздух внутрь не поступает. Увы, заменить отдельные конструктивные элементы не получится, потому вышедший из строя гидрокорректор придется менять полностью.

Процесс регулировки фар

Автовладелец лично отвечает за собственную безопасность и уровень комфорта во время езды. Потому о регулировке фар должен думать в первую очередь именно он.

В дороге может случиться всякое, так что наличие опыта по регулировке приборов освещения никогда не навредит. Делать это не сложно, и сейчас вы в этом сами убедитесь.

1. Установите автомобиль на идеально ровную поверхность. Ну или по крайне мере максимально ровную, плоскую.
2. Убедитесь, что все шины накачены равномерно. При необходимости подкачайте.
3. Примерно в пяти метрах напротив машины ставят специальный экран. Также убедитесь, что он расположен ровно.
4. Экран желательно выполнить из гипсокартона, фанеры или ДВП. То есть поверхность должна быть матовой.
5. На этот материал нанесите две вертикальные линии, которые будут соответствовать осям симметрии приборов освещения автомобиля.
6. Между центрами фар расстояние составляет 1180 миллиметров. Это если говорить про модель ВАЗ 2114.
7. Такое расстояние сделайте между двумя отметками на подготовленном экране.
8. От поверхности пола до центра начертите горизонтальную линию.
9. Теперь двигайтесь на 10 сантиметров вниз этой черты, где рисуется еще одна горизонтальная линия.
10. В точках, где пересекаются два типа линий (горизонтальные и вертикальные), нужно сделать еще две линии, направленные влево и вправо, придерживаясь угла 150 градусов.
11. С фар следует предварительно снять стекла и включить ближний свет.
12. Теперь используйте возможности винта настройки угла свечения. Подкручивайте его до тех пор, пока полоска света ближних фар не будет совпадать с горизонтальной линией, а проведенная линия под углом не окажется в центре пятна света фар.

Не бойтесь, в процессе регулировки можно допустить небольшую погрешность, поскольку отыскать идеально ровную поверхность довольно проблематично.

Регулировка или замена фар — это достаточно интересный, имеющий свои сложности процесс. Тем не менее, выполнить его своими руками не так проблематично, как может показаться на первый взгляд. Но если не уверены, лучше доверьте установку и настройку специалистам.

Подробная инструкция по регулировке фар на автомобилях ВАЗ 2114 и 2115

Регулировка фар на ВАЗ 2114 требуется не реже одного раза в год при прохождении ТО и обязательна после замены ламп. Многие водители игнорируют рекомендации и пользуются оптикой, которая настроена неправильно и не обеспечивает должного направления света в ночное время суток. Из-за этого снижается обзор на дороге и повышается вероятность не заметить идущего по обочине пешехода или посторонний предмет, который может повредить колеса, кузов, картер двигателя.

Подготовительные работы

Чтобы самостоятельно отрегулировать фары, нужно тщательно подготовить автомобиль и инструменты. Это поможет не отвлекаться во время работы и сократит время регулировки.

Поиск места — важный этап. Площадка должна отвечать следующим требованиям:

• быть ровной;
• находиться в темном месте без лишних засветок от фонарей;
• на площадке должна быть ровная стена, ворота, забор, ворота гаража.

Все перечисленные факторы влияют на точность регулировок. Добиться высокоточной настройки без специальных оптических приборов можно только при соблюдении всех инструкций.

Автомобиль подготавливается следующим образом:

1. На мойке высокого давления отмывается вся грязь с кузова и подкрылков.
2. Багажное отделение очищается от всех лишних предметов. Если отсутствует запаска, ее нужно установить на место.
3. Топливный бак заправляется до отсечки.
4. Проверяется давление в колесах и доводится до нормативных значений в 2,0 или 2,1 бара.
5. Осматривается оптика на предмет трещин, сколов и дефектов на поверхности стекла и отражателя.

Также следует проверить крепление фар к кузову. В случае обнаружения свободного хода оптику нужно крепко затянуть штатными болтами. Неисправная деталь с трещинами и другими недостатками подлежит замене, так как лопнувшее стекло преломляет лучи и ослепляет встречных водителей.

Для работы понадобятся инструменты:

• тряпка;
• плотная ткань или картон;
• моющий состав для окон;
• фломастер;
• рулетка;
• уровень строительный;
• башмак или палка для упора колеса.

Чтобы самостоятельно настроить свет на ВАЗ 2114, 2115 не нужны специальные инструменты. Встроенные пластмассовые барашки на тыльной стороне оптики легко прокручиваются пальцами.

Для проведения работ нужно выбирать теплый день без осадков и сильного ветра. Капли на оптике вызывают преломления и помешают правильной регулировке.

Пошаговая инструкция

Регулировка фар ВАЗ 2114 или 2115 своими руками — процедура несложная. При правильной подготовке автомобиля можно добиться оптимальных результатов, которые не будут отличаться от корректировки на оптическом станке.

1. Установить ВАЗ 2114 на расстоянии в 5 метров от стены. Замер производится строго от стекла фары.
2. Рулеткой замеряется высота лампы относительно асфальта.
3. Значение отмечается на стене горизонтальной линией.
4. Вертикальной полосой маркируется центр автомобиля.
5. От горизонтальной отметки делается отступ вниз на 65 мм и делается отметка, на которой должна находиться светотеневая полоса.
6. Для выявления центра луча используются места перехода в галки.
7. Центры галок отмечаются на стене вертикальными линиями, расстояние между которыми должно быть 964 мм.

Схематический набросок рекомендуется производителем в качестве наиболее точного метода регулировки оптики.

1. Заглушить двигатель автомобиля.
2. Включить ближний свет.
3. Выставить рычаг гидрокорректора фар в положение 0.
4. Открыть капот.
5. Одну фару закрываем картоном или плотной тряпкой. Это улучшает видимость границы луча.
6. С помощью встроенных винтов скорректировать направление света сначала на одной фаре, затем на другой.
7. Покачать автомобиль и проверить правильность настройки еще раз.

При выполнении работ автомобиль должен быть без пассажиров. На водительское место можно положить груз весом в 50-70 килограммов, но это не обязательно. Установка на ручник часто меняет положение кузова относительно дорожного полотна, поэтому следует пользоваться подпоркой для колеса или обычной палкой.

Корректируя каждую фару отдельно, можно добиться максимально точного результата положения луча. Настроенная правильно оптика ВАЗ не слепит встречных участников движения и качественно освещает дорожное полотно.

Регулировка элементами фары

Настройка фар на ВАЗ 2114 производится с помощью встроенной системы изменения углов рефлектора. Винты, регулирующие расположение светового пучка, находятся на тыльной части оптики в верхних углах.

Чтобы поднять луч, нужно повернуть регулятор, расположенный ближе к указателю поворотов. Для корректировки фары в вертикальном положении нужно использовать рычаг, который размещен ниже и находится рядом с решеткой радиатора.

Настройка противотуманных фонарей

• подготовка автомобиля;
• составление схемы;
• корректировка.

Подготовительные шаги ничем не отличаются от действий, выполняемых перед корректировкой основных фар. Противотуманки должны быть чистыми, колеса накачанными, а багажник — пустым.

Настраивая противотуманки, следует использовать специальную схему, которая составляется самостоятельно. Для этого требуется:

1. Поставить машину на расстоянии в 5-10 метров от стены.
2. Замерить высоту центра фары и отметить линией на схеме.
3. Перенести на стенку отметки центра машины и противотуманок.
4. Прочертить линию на 10-12 сантиметров ниже отметки высоты противотуманок.

Для корректировки оптики нужно проворачивать винт, пока луч не выйдет на уровень, отмеченный на плане. Если не регулируется фара, следует очистить шляпку болта и осмотреть ее на предмет закисания. Для смазки деталей можно воспользоваться аэрозолем WD-40. Если болт крутится, а рефлектор стоит на месте, потребуется демонтаж противотуманки и проверка целостности механизма.

Виды фонарей на ВАЗ 2114

Регулировать фары на ВАЗ собственными руками очень просто. Конструкция позволяет совершать корректировку без снятия дополнительных пластиковых элементов и аккумулятора.

В ВАЗ 2114 используются следующие типы световых источников:

Настройка ближнего и дальнего света осуществляется с помощью двух встроенных винтов, находящихся в корпусе основной оптики.

Для корректировки противотуманок не требуется демонтировать бампер. Отвертка помещается в специальное отверстие, в котором находится болт.

Как определить неполадки в оптике

Необходимость корректировки света потребуется в следующих случаях:

• лампы сильно светят вверх или вниз;
• смещен луч в одну из сторон;
• неравномерная яркость фар при осмотре автомобиля;
• недостаточная сила света, не видна четкая галка;
• не работает одна из фар.

Настроенная оптика ВАЗ 2114 или модели 2115 отлично справляется с любыми погодными условиями. Для определения недостатков следует проводить визуальный осмотр работоспособности ламп раз в неделю, а корректировку проводить не реже 1 раза в сезон.

Регулировка света фар на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Свет фар – его приходиться регулировать, особенно после покупки Б/У автомобиля бывает старые хозяева регулируют свет под себя и поэтому при езде на таком автомобиле, либо начинаешь слепить глаза встречным водителям, либо же фары настолько опущены низко, что и дороги толком не видно, ну а по сути регулировать их нужно после замены ламп, потому что разные лампы светят по своему, то есть какие то лампы сильно светят, а какие то нет.

Краткое содержание:

Как отрегулировать фары на ВАЗ 2113-ВАЗ 2115?

Примечание!
На самом деле фары очень легко регулируются на этих автомобилях, вот если брать классику, то для того чтобы там фары отрегулировать, нужно будет взять отвёртку и крутить при помощи неё регулировочные винты, а на автомобилях семейства Самара 2 всё просто, достаточно только на руки перчатки одеть чтобы не испачкаться и мелом ещё запастись, это нужно чтобы схему нарисовать на стене на которой вы и будете регулировать фары, если вы что то не поняли, если у вас возник вопрос: «Что за стена нужна и зачем схему на ней рисовать?» то в таком случае просто читайте инструкцию дальше и вы всё поймёте!

1) Прежде чем приступать к регулировки, подумайте как вы её будете делать (Правильно или на глаз), если на глаз то никакую схему рисовать не нужно, просто винты покрутите и всё (Об этих винтах чуть позже), если же вы желаете правильно пучок света фар направить, то в таком случае сперва разыщите ровную поверхность на которую можно поставить автомобиль (Асфальт лучше всего) и напротив этой поверхности должна быть так же строго вертикальная стена, как вы видите на фото чуть ниже, автомобиль от этой стены вам нужно будет поставить на расстоянии в 5 метров (Кроме стены, можно использовать листы фанеры или ещё что ни будь, что вам придёт в голову), после этого мелом начертите на фанере или же на стене три вертикальных линии, одна из этих линий как вы уже видите по фото должна находиться в самом центре (В центральной части передка автомобиля) и идти до самого конца в низ (Линия «О» это), вторые же линии это боковые (Они должны быть начерчены, строго от центра фар) на фото они ещё буквами «А» и «В» указаны, тоже самое и горизонтальной линией 1 которая тоже должна быть начерчена начиная от центра фар и последняя линия это горизонтальная цифрой 2 которая указана, она чуть ниже первой линии (На 650 мм. ) должна быть начерчена.

Примечание!
Но есть одно Но! Прежде чем ко всей этой регулировки приступать, чтобы она более точной была, проверьте сперва насколько у вас шины накачаны по необходимости до качайте их до нужного уровня, кроме этого сотрите всю грязь с фар чтобы они хорошо светили, а так же заправьте автомобиль (Если нет возможности полностью заправить, то пол бака хотя бы залейте) и посадите за руль своего друга или какого либо человека массой 75 килограмм примерно, ну и в завершение в боковой части качните автомобиль чтобы пружины подвески установились!

Ах да кой что ещё нужно будет сделать, ручку гидро-корректора фар поставьте в положение один водитель (Это цифра 0), ниже мы закрепили фото на котором ручка гидро-корректора указана красной стрелкой (Это было сделано для тех, кто не знает что такое корректор фар), данную ручку вам и нужно будет в положение 0 повернуть, на фото его к сожалению не видно, потому что эта цифра находиться сверху а верхнюю часть панель закрывает, кроме этого на фото всё показано на примере автомобиля ВАЗ 2110 а не ВАЗ 2114, поэтому у вас данная ручка корректора немного но может отличаться, но объясним вам в двух словах где она находиться, а именно она располагается на автомобиле с торпедой ВАЗ 2114 возле дефлектора в левой части (Если на водительское кресло сесть), возле этого корректора ещё одна ручка есть вы сразу её найдёте после того как в салон своего автомобиля на водительское кресло сядете!

2) Теперь переходим собственно к регулировки, закройте в начале одну фару у своего автомобиля (При помощи чёрной тряпки можно) и после этого переходите к регулировки той фары, которая не закрыта тряпкой, для её регулировки отройте капот у автомобиля и с обратной стороны блока-фары разыщите два ручных винта, один из которых нужен для регулировки пучка света по вертикальной плоскости (Это винт 1), а другой по горизонтальной (Это винт 2), всё что указано цифрами 3, 4, 5 на фото вы уже не трогайте, так вот при помощи этих винтов отрегулируйте свет фар таким образом, как показано на фотографии (На схеме имеет ввиду) чуть выше, а именно обратите своё внимание особо на точки «Е» которые появились посредством прохождения линий («А», «В») и линии «2».

Дополнительный видео-ролик:
Более подробно но без схемы, просто для того чтобы вы понимали принцип регулировки фар, просмотрите для этого ролик который размещён чуть ниже, в нём правда автомобиль семейства не Самара 2, а семейства Самара показан, но суть регулировки одна и на обоих этих моделях машин можно сказать она полностью совпадает.

Регулировка, настройка фар ВАЗ 2114 своими руками

Большинство автомобилистов предпочитает не вмешиваться в оптику до тех пор, пока она не выйдет из строя. Из-за такого отношения случается множество ДТП в ночное время суток, а также во время погодных условий, которые влияют на обзор. Возле дороги часто можно заметить изогнутую арматуру, в которую сложно врезаться даже при желании. Практика демонстрирует, что неотрегулированные фары ухудшают обзор ночью или в непогоду. При постоянной тряске механизм сбивается и свет падает с неверным углом наклона, как результат – уменьшение расстояния видимости и серьезная угроза не только владельцу ВАЗ 2114, но и другим автомобилистам, пешеходам.

Чтобы обезопасить себя и окружающих, достаточно раз в два месяца производить настройку. Процесс несложный, поэтому водитель ВАЗ 2114 может заняться корректировкой в гараже или боксе. В прайс-листе автомобильных мастерских также есть такая услуга, как регулировка света. Перед тем как отрегулировать оптику, нужно понять, какими характеристиками должна обладать правильно настроенная оптика:

• Основная задача – освещать дорогу перед машиной. Внимание: именно дорогу, а не окрестности. Водитель должен видеть перед собой четкую полосу света.
• Световой поток не должен бить по лобовому стеклу встречных авто.
• Фары должны быть на такой высоте, чтобы дальность была максимальной.

Подготовка к регулировке фар

Подготовка подразумевает под собой очистку фар и поиск дефектов, которые тоже могут быть причиной ухудшенной работы оптики. Перед регулировкой фары нужно очистить при помощи моющего средства – стекло оптики отечественных авто достаточно толстое, поэтому при загрязнении поток свет может не пробиваться. Необходимо проверить отражатели и стекло на наличие дефектов.

После обработки моющим средством нужно промыть повторно стекло чистой губкой и дать поверхности высохнуть. Если найдены сколы или трещины, то стекло фары нужно поменять. То же самое касается и отражателя, есть дефект – замена.

Полезный совет: чтобы увеличить эффективность освещения, на ВАЗ 2114 можно установить противотуманные элементы, ксеноновые или галогенные фары. Сегодня на рынке есть весь список, рассчитанный на отечественные автомобили.

В ВАЗ 2114 регулировка света выполняется при помощи винтов. Одни винты отвечают за вертикальную плоскость, а вторые – за горизонтальную. За счет вращения оптический элемент меняет свое положение. В автосервисах для регулировки света мастера используют оптические приборы. В гаражных условиях владелец ВАЗ может выполнить корректировку при помощи экрана.

Пошаговая инструкция

1. Регулировка выполняется с включенным ближнем светом. ВАЗ 2114 следует поставить напротив ровной стены. Расстояние от фар до плоскости должно составлять ровно 5 метров. На водительское сиденье необходимо положить груз с весом около 80 килограмм. Также стоит позаботиться, чтобы бак был заправлен. Регулировка света проводится при стандартной загрузке машины;
2. Когда ВАЗ 2114 загружен и подготовлен, нужно заняться начертанием «экрана». На стене мелом при помощи линейки нужно начертить вертикальную линию-ось, которая будет соответствовать центру автомобиля. После неё чертятся ещё две вертикальные линии, параллельные оси – они должны быть на уровне оптики. Далее следует нанести горизонтальную линию на уровне фар. Ниже на 6.5 см чертится линия для обозначения центов световых пятен;
3. Регулировка выполняется поочередно. Фару, которая не задействована в корректировке, лучше закрыть картоном;
4. Процесс может быть завершен, когда верхняя граница совпала с уровнеи центровой оси, как показано на схеме. Точки пересечения вертикальных прямых и центров пятен должны соответствовать точкам пересечения наклонного и горизонтального участка пятен;

Выполнив все действия, водитель ВАЗ 2114 получит идеальный свет, который будет освещать движение. Настроенной оптики порадуются и другие участники дорожного движения – световой поток не будет бить по глазам.

Демонстрация корректора фар:

• Замена моторчика печки ваз 2114 своими руками, инструкция
• Электрокорректор фар ВАЗ 2114: назначение и установка
• Как почистить дмрв на ВАЗ 2114: все тонкости процесса

Здравствуйте. Автомобиль ВАЗ 2114 При попытке отрегулировать фары сломался регулировочный винт отвечающий за горизонтальную плоскость, как теперь быть можно как то регулировать свет или нужно менять весь блок фары. Спасибо.

Все же я не решусь регулировать фары сам, пробовал один раз и проходя Технический Осмотр автомобиля меня завернули именно за не правильную регулировку фар. так что лучше доверить это специалистам. тем более у них есть специальное оборудование.

Как настроить фары на ВАЗ-2114

Как правильно настроить фары

Вам предстоит сделать так, чтобы даже во время дождя или тумана свет фар оставался четким и не создавал завесу. Это позволит с большим комфортом пользоваться автомобилем и не мешать другим участникам движения.

Правильная работа фар на ВАЗ-2109 достигается следующим образом:

Сядьте на водительское кресло и установите ручку гидрокорректора фар в положение «водитель и пассажир». Она находится сразу же за рулевым колесом слева.
Включите ближний свет. Возьмите непрозрачную материю или плотный картон и занавесьте одну сторону.
Откройте капот. Найдите защитный корпус передней фары. Слева и справа от него находятся регулировочные винты. От того, где и какой винт вы повернете, изменится направление света

Обратите внимание, что ниже располагаются винты для противотуманных светильников. В режиме ближнего освещения верхняя граница световых пятен должна достигать нижней горизонтальной линии

Наклонное и горизонтальное пересечение световых пятен должно совпадать с точкой, соответствующей центру ламп.
Повторите эту процедуру для второй фары. Посмотрите на их совместную работу, пучки световых лучей должны идти параллельно друг другу, а граница пятен – не находиться на разных уровнях.

Для регулировки противотуманных фар необходимо сделать на щите дополнительную разметку. Для этого определите местонахождение центров светильников, используемых в тумане, и проведите через них горизонтальные и вертикальные линии. От горизонтальной линии, проходящей через центральные точки, отложите 10 сантиметров и проведите параллельную прямую.

Регулировка противотуманного освещения проводится по тем же принципам, что и для обычной ближней подсветки. Граница световых пятен их должны достигать самой нижней линии

Также важно соблюдать и соответствие центров

Проведенная в домашних условиях настройка света фар не является точной, поэтому ее стоит использовать лишь как временную меру. Постарайтесь найти время, чтобы обратиться в пункт технического обслуживания, оборудованный специальным стендом для регулировки оптики. Только регулировка, произведенная специалистом может быть точна, ведь при создании схемы вы могли неправильно разместить линии.

https://www. youtube.com/watch?v=E0744IgpQfI

Регулировка фар ВАЗ 2114. Как настроить своими руками.

Большинство автомобилистов предпочитает не вмешиваться в оптику до тех пор, пока она не выйдет из строя. Из-за такого отношения случается множество ДТП в ночное время суток, а также во время погодных условий, которые влияют на обзор. Возле дороги часто можно заметить изогнутую арматуру, в которую сложно врезаться даже при желании. Практика демонстрирует, что неотрегулированные фары ухудшают обзор ночью или в непогоду. При постоянной тряске механизм сбивается и свет падает с неверным углом наклона, как результат – уменьшение расстояния видимости и серьезная угроза не только владельцу ВАЗ 2114, но и другим автомобилистам, пешеходам.

Чтобы обезопасить себя и окружающих, достаточно раз в два месяца производить настройку. Процесс несложный, поэтому водитель ВАЗ 2114 может заняться корректировкой в гараже или боксе. В прайс-листе автомобильных мастерских также есть такая услуга, как регулировка света. Перед тем как отрегулировать оптику, нужно понять, какими характеристиками должна обладать правильно настроенная оптика:

Основная задача – освещать дорогу перед машиной

Внимание: именно дорогу, а не окрестности. Водитель должен видеть перед собой четкую полосу света

Световой поток не должен бить по лобовому стеклу встречных авто. Фары должны быть на такой высоте, чтобы дальность была максимальной.

Подготовка к регулировке фар

Подготовка подразумевает под собой очистку фар и поиск дефектов, которые тоже могут быть причиной ухудшенной работы оптики. Перед регулировкой фары нужно очистить при помощи моющего средства – стекло оптики отечественных авто достаточно толстое, поэтому при загрязнении поток свет может не пробиваться. Необходимо проверить отражатели и стекло на наличие дефектов.

После обработки моющим средством нужно промыть повторно стекло чистой губкой и дать поверхности высохнуть. Если найдены сколы или трещины, то стекло фары нужно поменять. То же самое касается и отражателя, есть дефект – замена.

Полезный совет: чтобы увеличить эффективность освещения, на ВАЗ 2114 можно установить противотуманные элементы, ксеноновые или галогенные фары. Сегодня на рынке есть весь список, рассчитанный на отечественные автомобили.

В ВАЗ 2114 регулировка света выполняется при помощи винтов. Одни винты отвечают за вертикальную плоскость, а вторые – за горизонтальную. За счет вращения оптический элемент меняет свое положение. В автосервисах для регулировки света мастера используют оптические приборы. В гаражных условиях владелец ВАЗ может выполнить корректировку при помощи экрана.

Пошаговая инструкция

1. Регулировка выполняется с включенным ближнем светом. ВАЗ 2114 следует поставить напротив ровной стены. Расстояние от фар до плоскости должно составлять ровно 5 метров. На водительское сиденье необходимо положить груз с весом около 80 килограмм. Также стоит позаботиться, чтобы бак был заправлен. Регулировка света проводится при стандартной загрузке машины;
2. Когда ВАЗ 2114 загружен и подготовлен, нужно заняться начертанием «экрана». На стене мелом при помощи линейки нужно начертить вертикальную линию-ось, которая будет соответствовать центру автомобиля. После неё чертятся ещё две вертикальные линии, параллельные оси – они должны быть на уровне оптики. Далее следует нанести горизонтальную линию на уровне фар. Ниже на 6.5 см чертится линия для обозначения центов световых пятен;
3. Регулировка выполняется поочередно. Фару, которая не задействована в корректировке, лучше закрыть картоном;
4. Процесс может быть завершен, когда верхняя граница совпала с уровнеи центровой оси, как показано на схеме. Точки пересечения вертикальных прямых и центров пятен должны соответствовать точкам пересечения наклонного и горизонтального участка пятен; Объяснение настройки оптики при помощи экрана

Итог

Выполнив все действия, водитель ВАЗ 2114 получит идеальный свет, который будет освещать движение. Настроенной оптики порадуются и другие участники дорожного движения – световой поток не будет бить по глазам.

Демонстрация корректора фар:

Обратите внимание

Технология регулировки света фар своими руками

Проводить настройку нужно на ровной поверхности без наклона. Проверочный экран можно установить на расстоянии 5-6 метров. При отсутствии экрана можно воспользоваться ровной кирпичной стеной, воротами гаража или большим листом фанеры. Стёкла фар должны быть чистыми, без трещин и сколов

Также обратите внимание на состояние отражателей

Конструкция оптических приборов имеет два регулировочных винта, один из которых направляет пучок света в вертикальном положении, а другой в горизонтальном. С их помощью проводим регулировку, как указано на схеме.

Пучок света фары должен быть направлен регуляторным винтом в точку Е

Для удобства на стене наносим мелом вертикальные линии А, О и В. Они будут служить необходимыми ориентирами во время настройки оптики. Также наносим горизонтальные линии 1 и 2. Расстояние между ними должно быть 65 сантиметров.

Далее переходим в салон и устанавливаем регулятор гидрокорректора фар в положение 0. Это необходимо, чтобы исключить влияние устройства на световой поток во время регулировки. Регулятор расположен под торпедой, справа от рулевого колеса.

Порядок действий следующий:

1. Одну фару закрываем плотным материалом, который не пропускает свет.
2. Включаем ближний.
3. Открываем капот и находим с задней стороны фары регуляторы (на рисунке ниже под номерами 1 и 2). Один из них отвечает на вертикальное перемещение светового пучка, а второй за горизонтальное.
4. С помощью регулировочных винтов 1 и 2 направляем пучок света в точку Е. Регулируем показатель до нужного. Поворачивая винты против или по часовой стрелке, выставляем пучок света в нужную точку
5. Повторяем процедуру, включив дальний свет.
6. Проводим аналогичную настройку для другой фары.

Видео настройки на ВАЗ-2114

Настройка фар не занимает много времени, поэтому при плохом освещении не затягивайте с этой процедурой. При работе стоит воспользоваться советами специалистов. В этом случае отрегулировать световой пучок получится максимально точно.

Александр Орда

Правильная работа оптики в автомобиле – это залог безопасной езды и хорошей видимости в любое время суток. В модели ВАЗ-2114 иногда требуется настроить фары, чтобы световой поток был направлен на дорогу и не мешал встречным водителям. Сделать проверку и регулировку света можно в домашних условиях своими руками, эта работа не требует много времени и специального инструмента. Ускорит процесс настройки полезное видео.

Настройка фар ваз 2114

Оптимальная регулировка фар на ВАЗ 2114. Создай себе комфортную езду в темное время

• ограниченный сектор освещения трассы;
• при включении ближнего света перед капотом автомобиля возникает «световая завеса», мешающая обзору дороги;
• ослепление водителя, едущего по встречной полосе и создание, таким образом возможности ДТП.

• проверить состояние элементов подвески, а именно пружин и амортизаторов, чтобы они находились в штатном состоянии;
• давление в шинах довести до нормативного, согласно техническим условиям на автомобиль и сезонных условий поездок;
• заправить автомобиль минимум на половину топливного бака, для создания стандартной нагрузки на подвеску автомобиля.

Доработка фар ProSport

ProSport тюнинг знаком многим, это широкий ассортимент деталей не только для ВАЗ, но и для иномарок. Если говорить про фары ПроСпорт для «десятки», тогда все отзывы подходят под категорию «красивые, но не светят». Пробуем разобраться в том, как их можно переделать своими руками.

xn--2111-43da1a8c.xn--p1ai

Почему плохо светят фары на ВАЗ 2110 и 2114? Исправляем и улучшаем

• «Как и чем отполировать пластиковые фары»;
• «Полировка фар зубной пастой своими руками».

• Блок-фара демонтируется при отключенном аккумуляторе;
• С нее снимается стекло. Оно посажено на герметик, который размягчается нагреванием при помощи строительного фена. Затем стекло поддевается и аккуратно удаляется;
• Выкручивается лампочка;
• Демонтируется облезлый отражатель, ставится новый, фара собирается с соблюдением обратной последовательности.

• «Как восстановить отражатель фары»;
• «Какой лучше герметик для вклейки стекол фар».

• Выбирается ровная стена, авто устанавливается на дистанции в 5 м от нее и стандартно грузится: бак должен быть полным, а в водительском кресле кто-то сидеть.
• На стене делается разметка: центральная вертикальная линия должна совпадать с центром машины, боковые – с центром фар.
• Горизонтальная проводится на уровне ламп. На 6,5 см ниже намечается граница светового пятна.
• С фары снимается стекло для доступа к винту регулировки, вторая прикрывается любой картонкой. Направление подгоняется до точного попадания в точку пересечения прямых. Регулировка проводится при включенном ближнем свете: тогда и дальний тоже будет выверен правильно.

• «Как правильно отрегулировать фары»;
• «Как улучшить свет фар».

AutoFlit.ru

Доработка фар ProSport

ProSport тюнинг знаком многим, это широкий ассортимент деталей не только для ВАЗ, но и для иномарок. Если говорить про фары ПроСпорт для «десятки», тогда все отзывы подходят под категорию «красивые, но не светят». Пробуем разобраться в том, как их можно переделать своими руками.

Как отрегулировать фары на ВАЗ 2113-ВАЗ 2115

Примечание!На самом деле фары очень легко регулируются на этих автомобилях, вот если брать классику, то для того чтобы там фары отрегулировать, нужно будет взять отвёртку и крутить при помощи неё регулировочные винты, а на автомобилях семейства Самара 2 всё просто, достаточно только на руки перчатки одеть чтобы не испачкаться и мелом ещё запастись, это нужно чтобы схему нарисовать на стене на которой вы и будете регулировать фары, если вы что то не поняли, если у вас возник вопрос: «Что за стена нужна и зачем схему на ней рисовать?» то в таком случае просто читайте инструкцию дальше и вы всё поймёте!

1) Прежде чем приступать к регулировки, подумайте как вы её будете делать (Правильно или на глаз), если на глаз то никакую схему рисовать не нужно, просто винты покрутите и всё (Об этих винтах чуть позже), если же вы желаете правильно пучок света фар направить, то в таком случае сперва разыщите ровную поверхность на которую можно поставить автомобиль (Асфальт лучше всего) и напротив этой поверхности должна быть так же строго вертикальная стена, как вы видите на фото чуть ниже, автомобиль от этой стены вам нужно будет поставить на расстоянии в 5 метров (Кроме стены, можно использовать листы фанеры или ещё что ни будь, что вам придёт в голову), после этого мелом начертите на фанере или же на стене три вертикальных линии, одна из этих линий как вы уже видите по фото должна находиться в самом центре (В центральной части передка автомобиля) и идти до самого конца в низ (Линия «О» это), вторые же линии это боковые (Они должны быть начерчены, строго от центра фар) на фото они ещё буквами «А» и «В» указаны, тоже самое и горизонтальной линией 1 которая тоже должна быть начерчена начиная от центра фар и последняя линия это горизонтальная цифрой 2 которая указана, она чуть ниже первой линии (На 650 мм. ) должна быть начерчена.

Примечание!Но есть одно Но! Прежде чем ко всей этой регулировки приступать, чтобы она более точной была, проверьте сперва насколько у вас шины накачаны по необходимости до качайте их до нужного уровня, кроме этого сотрите всю грязь с фар чтобы они хорошо светили, а так же заправьте автомобиль (Если нет возможности полностью заправить, то пол бака хотя бы залейте) и посадите за руль своего друга или какого либо человека массой 75 килограмм примерно, ну и в завершение в боковой части качните автомобиль чтобы пружины подвески установились!

Ах да кой что ещё нужно будет сделать, ручку гидро-корректора фар поставьте в положение один водитель (Это цифра 0), ниже мы закрепили фото на котором ручка гидро-корректора указана красной стрелкой (Это было сделано для тех, кто не знает что такое корректор фар), данную ручку вам и нужно будет в положение 0 повернуть, на фото его к сожалению не видно, потому что эта цифра находиться сверху а верхнюю часть панель закрывает, кроме этого на фото всё показано на примере автомобиля ВАЗ 2110 а не ВАЗ 2114, поэтому у вас данная ручка корректора немного но может отличаться, но объясним вам в двух словах где она находиться, а именно она располагается на автомобиле с торпедой ВАЗ 2114 возле дефлектора в левой части (Если на водительское кресло сесть), возле этого корректора ещё одна ручка есть вы сразу её найдёте после того как в салон своего автомобиля на водительское кресло сядете!

2) Теперь переходим собственно к регулировки, закройте в начале одну фару у своего автомобиля (При помощи чёрной тряпки можно) и после этого переходите к регулировки той фары, которая не закрыта тряпкой, для её регулировки отройте капот у автомобиля и с обратной стороны блока-фары разыщите два ручных винта, один из которых нужен для регулировки пучка света по вертикальной плоскости (Это винт 1), а другой по горизонтальной (Это винт 2), всё что указано цифрами 3, 4, 5 на фото вы уже не трогайте, так вот при помощи этих винтов отрегулируйте свет фар таким образом, как показано на фотографии (На схеме имеет ввиду) чуть выше, а именно обратите своё внимание особо на точки «Е» которые появились посредством прохождения линий («А», «В») и линии «2». Дополнительный видео-ролик:Более подробно но без схемы, просто для того чтобы вы понимали принцип регулировки фар, просмотрите для этого ролик который размещён чуть ниже, в нём правда автомобиль семейства не Самара 2, а семейства Самара показан, но суть регулировки одна и на обоих этих моделях машин можно сказать она полностью совпадает

Дополнительный видео-ролик:Более подробно но без схемы, просто для того чтобы вы понимали принцип регулировки фар, просмотрите для этого ролик который размещён чуть ниже, в нём правда автомобиль семейства не Самара 2, а семейства Самара показан, но суть регулировки одна и на обоих этих моделях машин можно сказать она полностью совпадает.

Правильная Регулировка света фар на ВАЗ 2114

Регулировка фар на ВАЗ 2114 производится с помощью вращения винтов , которые регулируют вертикальную и горизонтальную плоскость и находящийся в них оптический элемент. Для более точной регулировки используются передвижные оптические приборы, в случаи их отсутствия, то регулировка производится с помощью экрана.

Для регулировки вам нужно поставить, полностью заправленный, автомобиль с нагрузкой на водительское сиденье 750 Н (75 кг), на абсолютно равной поверхности перед стеной, либо перед экраном. Ось автомобиля должна находиться под углом в 90 градусов по отношению к стене. Также вам нужно полностью проверить автомобиль – давление в шинах нормальное, пружины должны быть установлены (для этого просто качните автомобиль сбоку).

После того, как автомобиль полностью настроен на регулировку, мы переходим к настройке экрана. Начертите две вертикальные линии О (осевая), А и В – линии должны проходить через точку Е, которая соответствует центру фары. Линии О, А и В должны быть абсолютно симметричны осевой линии автомобиля.

Вам нужно начертить две горизонтальные линии: линия №1 соответствует расстоянию от пола до центра фар, а линию №2 начертите ниже линии №1 на 65 мм.

Если же у вас имеется в наличии гидрокорректор фа, то вам нужно установить его на панель приборов в положении, соответствующем положению автомобиля при нагрузке одним водителем.

Всё настроено, переходим к регулировке . Последовательно включаем ближний свет, сначала правая фара (левую закройте картоном), затем включаем левую (правая закрыта), регулируйте винтами пучки света до тех пор, пока верхняя точка световых пучков не совпадёт с линией №2, а точки горизонтальных световых пучок не совпадут с точками Е . Если данный совет вам помог, то рекомендуем ознакомиться с электроусилителем руля на ВАЗ , который будет полезен для водителя.

Предыдущий раз я рассказывал о поездке с негабаритом. В этой записи хотел рассказать о том как мне не хватает света фар на трассе. т.к. 99% в темное время суток езжу в городе, то проблем с недостаточностью освещения не возникало, но когда возвращался в ночь из командировки, сильно ощутил как сказывается неправильная регулировка фар на комфорте езды.Я не любитель ездить быстро, но по трассе хотелось бы в дальних поездках держать среднюю скорость 85-90 ночью и 95-100 в светлое время суток. Со светлым временем суток все более менее понятно. А вот ночью все зависит напрямую от того как хорошо освещается дорога. Особенно актуально в зимний период времени, т.к. разметки на трассе практически нет.Мои фары были отрегулированы слишком низко, но гидрокорректор уже не позволял поднять больше из салона, поэтому решил по приезду отрегулировать пучки света, а именно поднять вверх немного с запасом.Очень повезло, что в гараже есть чудо стена, разрисованная еще в советские годы по советским чертежам.

Регулировку произвел в следующей последовательности:т.к. гидрокорректор рабочий, то сначала выставил его ровно на середину.Далее выставил регулировку фар как полагается по чертежу.

Поскольку чертеж советских времен, позволил предположить, что и разрабатывался он для советских автомобилей, ничем не хочу обидеть владельцев советских авто, но мне кажется что фары на них устанавливались менее технологичные и слепили водителей встречных авто чуть сильнее, поэтому я решил, что в максимально высокой точке мои фары должны светить чуть выше, чем по чертежу. Выставляю гидрокорректор в максимум и получаю желаемый результат.Проехался по окружной дороге, вроде никого не слепил, и видимость стала получше, теперь ночью можно не напрягаясь держать крейсерские 90км/ч

Как определить неполадки в оптике

Понять, что фары настроены неправильно, довольно просто. Основными признаками являются:

• плохая видимость дорожного покрытия в ночное время;
• во время включения ближнего света появляется яркая полоса над капотом;
• встречные машины сигналами указывают на слишком яркий свет.

Производители устанавливают и настраивают оптику таким образом, чтобы освещение максимально увеличивало обзор дороги. В процессе эксплуатации установки немного сбиваются, и оборудование направляет световой поток выше или ниже необходимого уровня. Такие ситуации случаются из-за плохого дорожного покрытия или после небольших ДТП, когда деформируется передняя часть кузова авто.

Перед началом регулировки фар своими руками необходимо привести в норму и проверить следующие системы автомобиля:

1. Элементы подвески (пружины и амортизаторы) должны быть в нормальном состоянии.
2. Давление в шинах должно советовать техническим требованиям и времени года.
3. Неполный бак бензина и отсутствие сторонних грузов в багажнике, чтобы не было дополнительной нагрузки на подвеску.

Гидрокорректор фар

Во время эксплуатации автомобиля в зависимости от его загруженности, состояния самого авто и подвески может меняться направленность светового потока. Для его корректировки на ВАЗ 2114 устанавливается гидрокорректор (автор видео — Павел В. М.).

Устройство и принцип работы

Прибор представляет собой неразборное устройство, регулирующий положение луча света благодаря изменению давления жидкости внутри патрубков. Блок не разбирается, поэтому при его поломке заменяется новым прибором.

Конструкция корректора состоит из следующих элементов:

• главного цилиндра;
• рабочей жидкости;
• патрубков, в которых жидкость содержится;
• цилиндров.

Настройка фар с помощью гидрокорректора осуществляется водителем с помощью колеса корректора, находящегося на торпеде. Поворотом колеса можно поднять или опустить фонарь.

Колесо корректора в салоне

Особенности ремонта своими руками

Калибровку корректора можно выполнить самостоятельно по инструкции, которая к нему прилагается.

Перед тем, как менять устройство, следует выяснить причину неисправности и попытаться восстановить работоспособность гидрокорректора. Для этого необходимо сначала осмотреть все трубочки и резинки, недопустимы никакие дефекты. Если течи нет, осматриваются цилиндры и проверяется ход штока. Если принятые меры не привели устройство в рабочее состояние, то возможно, что неисправен главный блок, нужно менять гидрокорректор.

Гидрокорректор фар ВАЗ 2114

Монтаж и доработка

Для установки нового корректора следует выполнить следующие действия:

• ослабив хомуты, снимаем их с патрубков с рабочей жидкостью;
• в салоне демонтируем ручку на основном цилиндре;
• открутив крепежные болты, снимаем основной цилиндр;
• на последнем этапе снимаем все рабочие цилиндры и достаем их через салон.

Доработка и ремонт гидрокорректора фар заключается в проверке положения регулировочного болта. Его нужно выставить так, чтобы регулировка света осуществлялась с минимальными усилиями.

Инструкция по замене корректора

Многие водители хотят сделать свой автомобиль тюнингованным. Тюнинговать автомобиль можно ангельскими глазками, ресничками на фары. Тюнингом фар является модернизация корректора. Для этого меняют штатный гидрокорректор фар на электрический корректор. Сняв фару на ВАЗ, меняют лампочки. Выполнив на автомобиле ВАЗ 2114 тюнинг, замену стекла фары, следует отрегулировать оптику.

Набор для установки электрокорректора

Замена гидрокорректора фар ваз 2114 состоит из следующих действий:

1. Отключается питание авто путем отсоединения отрицательной клеммы с АКБ.
2. Далее откручивается основной цилиндр, а затем снимается устройство вместе с рычагом.
3. Меняется уплотнительное кольцо.
4. На штатное место прикручивается электрический корректор.
5. Далее отрицательный провод подключается к кузову авто, а положительный крепится к выводу «20» на колодке кабелей.
6. Затем проводка проводится к моторчикам фар.

Таким образом, зная, как снять фару, чтобы заменить оптику, а также, как регулировать свет на ВАЗ 2114 своими руками, можно добиться идеального освещения дороги. Настроенный правильно свет не будет слепить водителей на встречном транспорте.

Не работает регулировка фар ВАЗ-2114 не регулируется вообще

Многие автомобилисты сталкивались с тем, что на ВАЗ-2114 не регулируется фара, но не все понимают, с чем это может быть связано. В данной статье, рассмотрим, причины возникновения такого эффекта, а также возможные варианты решения проблемы.

На видео ремонт гидрокорректора фары

На видео показано, как в полевых условиях отремонтировать гидрокооректор фары. Если гидрокорректор неисправен, то свет лампы «падает» в самый низ — на землю. Ехать с такой фарой ночью- опасно!

Основные причины

Свет отрегулированных фар автомобиля

Прежде чем рассмотреть данный вопрос необходимо понимать, что причин может быть несколько. Итак, рассмотрим, возможные варианты неисправности:

• Поломка гидрокорректора.
• Выпала линза с фары.
• Разбитая фара.

Демонтаж фары

Для того, чтобы точно и четко определить неисправность, необходимо демонтировать фару. Рассмотрим, последовательность действий:

1. Проводим демонтаж решетки радиатора.

   Схема расположения болтов решётки радиатора

   Долой решётку

2. Демонтируем аккумуляторную батарею.
3. Отсоединяем разъемы проводов питания фары.
4. Демонтируем противотуманные фары.
5. Постараемся снять ресничку фары. Для этого необходимо добраться до крепления винтов под поворотниками и рамкой.
6. Откручиваем крепления фары и проводим ее демонтаж.

   В кружке болт крепления фары

7. Готово — мы без фары!

   Фару демонтировали

Сборка проводится в обратном порядке.

Замена гидрокорректора

Нечасто, но во многих случаях, причиной неисправности невозможности отрегулировать фару становится гидрокорректор. Итак, рассмотрим процесс демонтажа данного элемента:

1. На фаре находим гидрокорректор, и выкручиваем его с посадочного места крепления.

   Демонтаж гидрокорректора

   Смотрим на стрелки направления

2. Снимаем рукоятку управления корректором.

   Демонтируем регулятор гидрокорректора салона

3. Демонтируем рукоятку управления регулятора освещения приборной панели.

   Снимаем рукоятку управления светом

4. Демонтируем пластиковую накладку.

   Снимаем пластиковую накладку с ручки управления гидрокорректора фар

5. Демонтируем световод с панели приборов.

   Снимаем световод

6. Откручиваем гайку крепления.

   Демонтируем крепежную гайку управления гидрокорректором

7. Демонтируем гидрокорректор.

   Регулятор гидрокорректора фары

   Снимаем гидрокорректор

8. С переднего щита выводим резиновый уплотнитель.

   Демонтируем уплотнитель на щите

9. Выводим рабочий цилиндр гидрокорректора через салон, и демонтируем его окончательно.

   Вынимаем гидрокорректор в сборе

10. Сборка проводится в обратном порядке.

Регулировка света фар на ВАЗ-2114

После того как всё отремонтировано и работает, необходимо провести регулировку фар по схеме рекомендованной заводом изготовителем. Итак, рассмотрим, последовательность действий:

1. Устанавливаем автомобиль в 5м от гладкой стены.
2. Размечаем стену, согласно технической схемы указанной ниже.

   Схема для регулировки фар

3. При помощи ручки гидрокорректора выставляем свет.
4. Регулируются световые пучки на каждую фару отдельно.

   Для точной регулировки проводить ее необходимо на каждую фару отдельно

5. Если гидрокорректора не достаточно, то отрегулировать нужное положение фар можно при помощи механических рычагов, которые расположены непосредственно на детали.

   Механические рычаги регулировки фары

Найти причину того, что свет не регулируется на ВАЗ-2114 достаточно легко, а вот устранить неисправность под силу далеко не каждому автомобилисту. Так, если автомобилист не уверен в своих силах необходимо обратиться в автосервис для устранения неполадок.

2114 — характеристики, комплектация, фото, видео, тюнинг

ВАЗ-2114 — пятидверный хэтчбек, выпускаемый Волжским автомобильным заводом. Рестайлинговая версия ВАЗ-2109 выпускалась под условным названием «Самара-2». Автомобиль отличался от предыдущих моделей уникальным дизайном носовой части кузова, получил новые фары, капот, облицовку радиатора, бампер и молдинги. Весь модельный ряд — это Лада.

Официальная презентация состоялась в 2001 году, а серийное производство этого автомобиля длилось 10 лет (с весны 2003 года по декабрь 2013 года).На протяжении своей истории машина претерпевала различные улучшения. На смену Ладе-2114 пришла новая Лада Приора.

Отечественный хэтчбек ВАЗ-2114 довольно распространен среди молодого населения и зачастую приобретается впервые из опыта вождения. Автомобиль относится к бюджетной нише, поэтому требовать ярких показателей и характеристик автомобиля не приходится. Лада-2114 подходит для загородных поездок, так как имеет хороший клиренс, что позволяет справляться с мелкими препятствиями и неровностями дорожного покрытия.

История автомобиля

Как было сказано выше, производство «14-й модели» лежало на Волжском автозаводе. Автомобиль, получивший новое название «Лада 2114 Самара-2», создан на платформе знаменитого ВАЗ-2109. Многим владельцам «девятки» уже надоела устаревшая передняя панель, поэтому новая европейская панель очень полюбилась водителям.

Серийное производство отечественного хэтчбека было запущено в 2003 году. Lada-2114 Samara оснащалась привычным четырехцилиндровым восьмиклапанным двигателем 1.5-литровая силовая установка, которая смогла хорошо себя зарекомендовать на модели 2109. Когда наступил 2007 год, машину обновили, что коснулось технической части.

Гамма силовых агрегатов пополнилась новым 8-клапанным двигателем объемом 1,6 л. Катализатор теперь установили непосредственно рядом с ДВС, также он получил пластиковый корпус. Изменения коснулись и приборной панели. Компания порадовала водителей наличием бортового компьютера.Бардачок в верхней части панели отсутствует, а сама панель отделана жестким пластиком.

Спустя три года специалисты «Супер-Авто» значительно модернизировали ВАЗ-2114 в 2010 году. Теперь под капотом отечественного хэтчбека оказался шестнадцатиклапанный силовой агрегат от Lada Prior. Благодаря сотрудничеству с Recaro удалось оснастить машину новыми сиденьями и подвеской. Производство Lada ВАЗ-2114 было остановлено 24 декабря 2013 года. «Переходная версия, представленная 14-й моделью, успешно заменила новую версию от Lada — Priora.

Внешний вид

Несмотря на выпуск более новой модели, кузовных отличий между ВАЗ-2114 и ВАЗ-2109 мало. Обладал новинкой :

• Новая передняя часть кузова;
• Линзы новой формы;
• Новый капот;
• Другая решетка радиатора;
• Улучшено качество пластика на бамперах;
• Спойлер;
• Молдинги;
• Накладки на пороги.

Одно можно сказать откровенно: ВАЗ-2114 очень повезло из-за политики, проводимой производителем.По сути, первооткрывателем этой серии стал автомобиль ВАЗ-2115 в кузове седан, который, как показала практика, оказался настоящей блинной комой.

С учетом допущенных ошибок, разработанных для 15-й инновации и использования проверенных временем характеристик 2109, удалось выпустить законченный и один из самых удачных автомобилей в истории АвтоВАЗа — Лада-2114. . Масса машины составляла 970 кг, а полезная нагрузка — 425 кг. Высота дорожного просвета 160 мм.

После доработок, произведенных компанией Super-Auto в 2011 году, клиренс увеличен на 5 миллиметров. Этого удалось добиться за счет установки стоек от Лада Приора. Между фарами расположена небольшая решетка радиатора. Частично причиной этого было то, что двигателю не требовался большой поток воздуха для охлаждения. Здесь находится ручка капота, что очень удобно.

ВАЗ-2114 стал намного лучше своего предшественника по внешнему виду и дизайну интерьера. Дизайн получился более обтекаемым и стильным.

Боковая часть ВАЗ-2114 имеет наружные зеркала заднего вида, выполненные в прямоугольной форме. Благодаря такому решению водитель лучше контролирует ситуацию на дороге. Отдельно хочется отметить двери 14-й модели. У них есть специальный механизм открывания, который способствует более комфортной посадке и высадке пассажиров.

По словам конструкторов АвтоВАЗа, угол открывания дверей составляет почти 90 процентов.Не каждый автомобиль может похвастаться такими характеристиками, позволяющими повысить уровень комфорта для пассажиров и владельца. Пятидверная модель комплектуется 13-дюймовыми колесами, которые при желании можно заменить на более массивные.

Задняя часть выполнена с учетом новых идей и решений. Кормовой БА-2114 имеет доработанные фары, на которые поступало 3 сигнала: стоп, задний ход и поворотник. Этот элемент очень практичный и интересный. Кроме того, это решение позволяет сэкономить немного места. Такие технологии я использую практически на всех автомобильных концернах.

В целом внешний вид ВАЗ-2114 стал более приятным, современным и не таким резким, по сравнению с ВАЗ-2109. Стильный обвес по всему краю добавил автомобилю некой изюминки. Приятно, что теперь бамперы покрасили под цвет кузова. Внешний вид новых грузовиков был снабжен спортивными особенностями: сузился срез фар, изменена форма крышки капота, кузов стал более обтекаемым.

Аэродинамические параметры сначала были идентичны параметрам модели 2115. Однако позже коэффициент лобового сопротивления модернизированной Лады-2114 стал еще ниже — 0,45 против 0,46 у «стандартной» 2109. Но баланс подъемных сил изменился. серьезно изменились: общая подъемная сила немного увеличилась, но теперь распределяется равномерно по осям. Благодаря таким улучшениям улучшается качество езды на высоких скоростях.

Небольшой особенностью автомобиля Лада 2114 является установленный спойлер, позволяющий увеличить сцепление с дорогой, а также динамические данные автомобиля. Двойное преимущество этого заключается в том, что он уже находится в базовой версии с завода.

Интерьер

Что касается отделки салона ВАЗ-2114, то в нем недорогие, но качественные материалы. Жесткий пластик передней панели очень сильно скрипит при движении. С точки зрения наших водителей, салон можно считать даже «роскошным», так как в нем есть бортовой компьютер, функция обогрева сидений, два окна и противотуманные фары.

Бортовой компьютер отображает информацию о количестве бензина в баке, количестве километров, которое еще можно проехать, средней стоимости и времени.Руль удобен и легко регулируется в соответствии с вашими потребностями. Очень приятно, что руль не мешает полноценному обзору панели приборов. Салон обновленного ВАЗ-2114 также имеет отопитель с обновленной конструкцией. Двери оснащены центральными замками.

Отдельно стоит упомянуть новую европанель. Имеет два ЖК-дисплея. Левый угол «приборной панели» занимает датчик температуры, который информирует водителя о текущей температуре двигателя, чтобы не допустить перегрева силового агрегата. Этот датчик выполнен в виде шкалы. Далее идет тахометр, получивший круглую форму.

Центральная верхняя часть тахометра снабжена стрелочным тахеометром. Рядом с датчиком оборотов двигателя есть шкала, отображающая скорость машины. Максимальное значение на спидометре — 200 километров в час. Наконец, в верхней правой части отображается уровень бензина в баке. Под этим датчиком находятся сигнализация габаритов и дальнего света, а также сообщение о неисправности тормозной системы.

Не обошлось и без градусника. Сиденье водителя не самое удобное. Настроить просто невозможно. При посадке выемка давит на спинку, и на нее грешат большинство автовладельцев. В центральной части автомобиля размещены аварийные знаки, которые при нормальной эксплуатации автомобиля выглядят как обычная темная полоса.

За счет новой конструкции панелей улучшена вентиляция салона. Устранена проблема подачи воздуха к дефлекторам по бокам.Обивка кресла имеет тканевую структуру, которая со временем покрывается хорошо заметными потертостями. Многие элементы внутренней отделки очень расшатаны и скрипят, что слышно при малейшем движении. Но приятно, что такой недостаток легко устранить.

Также рестайлинговая модель Lada 2114 оснащена застежками ремней безопасности от «десятки». Потолок получил настраиваемую внутреннюю подсветку фонариком. У Лады 2114 не хватает свободного места для пассажиров.Диван, установленный сзади, неудобен и неудобен при длительных поездках. Хотя задние сиденья можно сложить, но в обычном состоянии они занимают много места.

Взрослому мужчине будет не так удобно сидеть сзади. В принципе, даже нормальному человеку среднего роста комфортно не будет. Подъемники заднего стекла ручные. Многие владельцы четырнадцатой модели борются с посторонним шумом в салоне с помощью звуко- и виброизоляции.Однако за счет этих улучшений масса автомобиля значительно увеличилась.

Некоторые владельцы ВАЗ-2114 жалуются на заклинивание задних дверей, поэтому их трудно открыть. Также никуда не делся громкий и неприятный звук закрытия дверей. Если сложить задний ряд и убрать полку, полезного пространства внутри российского хэтчбека будет больше — 600 литров. В штатном положении багажное отделение не выделяется большого объема — 330 литров.

Еще неприятно, что заводская полка, о которой мы говорили чуть выше, постоянно барабанит.Вот почему многие рекомендуют покупать акустическую полку, которая заглушит такие неприятные звуки. В целом апгрейд положительно повлиял на внутреннюю часть, хотя есть и спорные моменты. Например, печь стала мощнее, но из-за этого повысился уровень производимого шума.

Технические характеристики

Силовой агрегат

За 10 лет серийного производства Лады 2114 под ее капотом разместили несколько силовых агрегатов. В первую очередь стоит упомянуть о версии 1.5-литровый 8-клапанный двигатель, развивающий 78 лошадиных сил и 116 Нм. Расходовал такой двигатель около 7,3 литра на каждые 100 километров в смешанном режиме.

В данной модификации вместо устаревшего карбюраторного используется впуск форсунки с управлением через электронный блок. Новый распредвал с исправленными фазами не понадобился. После того, как АвтоВАЗ внедрил в «двигатель» инжектор ВАЗ-2114, группа инженеров повысила КПД двигателя, добавив ему мощности. С другой стороны, также удалось снизить «топливный аппетит».

В 2004 году была выпущена модификация силового агрегата рабочим объемом 1,6 л. Двигатель выдавал 81 л.с. и 125 Нм. В комбинированном режиме двигатель расходовал 7,6 литра на каждую сотню километров. Восьмиклапанная силовая установка с инжектором имеет увеличенный объем за счет увеличенной на 2,3 миллиметра высоты цилиндра, что обеспечило больший ход поршня.

Вместо модуля зажигания установили катушку. Новая версия двигателя стала мощнее и экологичнее, но расход бензина увеличился по сравнению с первой 1.5-литровый двигатель. Кроме того, в том же году была выпущена 1,6-литровая версия двигателя с 16-клапанной системой.

Этот двигатель уже выдал 89 «лошадей» и 131 Нм крутящего момента. По паспортным данным на каждые 100 километров пути требуется 7,5 литров бензина в смешанном режиме.
В 2007 году этот двигатель подвергся серьезной доработке. Рабочий объем остался на прежнем уровне 1,6 литра. Зато мощность увеличилась до 98 лошадиных сил и 145 Нм крутящего момента.

Приятно, что увеличенная мощность не повлияла на «топливный аппетит». По паспортным данным новинка потребляет 7,2 литра бензина на 100 км пути. Двигатель ВАЗ-2114 за последние 3 года хорошо отработан и внес несколько изменений.

Шатунно-поршневая группа облегчена на 39%. Изменили привод газораспределительного механизма — теперь он автоматически затягивался. Отверстия для клапанов стали меньше.Значительно повысилось качество хонингования цилиндров.

Трансмиссия

Все двигатели ВАЗ-2114 работают совместно с усовершенствованной пятиступенчатой ​​механической коробкой передач. Весь крутящий момент передается исключительно на передние колеса. И трансмиссия, и ходовая часть разрабатывались только российскими инженерами.

Ходовая часть

Автомобиль построен на платформе предыдущей модели — проверенной временем «девятки» (ВАЗ-2109), которая подверглась серьезной модернизации.Передние колеса работают с колонками McPherson, а задние — с продольными рычагами или винтовыми пружинами. Эксплуатация машины не вызывает самых приятных ощущений, так как в ней отсутствует гидроусилитель руля.

Само рулевое колесо выполнено по типу шестерни-рейки. Тормозная система отечественного хэтчбека имеет дисковые тормоза спереди и барабанные механизмы сзади. Если взять среднюю скорость 80 километров в час, то тормозной путь при наличии пассажиров составит 40 метров.

Безопасность

Говорить об уровне безопасности Лады-2114 не очень приятно. Автомобиль не получил подушек безопасности и имеет слишком тонкий металлический корпус, который не может обеспечить должный уровень защиты в аварийной ситуации. Автомобиль сильно деформируется даже при незначительных ударах, поэтому советуем не двигаться на высоких скоростях.

Комплектации и цены

Комплектация Лада-2114 будет не очень богатой. Однако машина практична, необычна и имеет список необходимых функций. Автомобиль обладает :

• Климат-контроль;
• Сиденье с обилием настроек;
• Руль, который можно установить как в вылетной, так и в вертикальной плоскости;
• Панель приборов с датчиками оборотов и оборотов двигателя;
• Бортовой компьютер;
• Центральная консоль с обилием кнопок;
• Антиблокировочная система;
• Функция обогрева передних сидений.

Купить новую машину ВАЗ 2114 невозможно, так как производство такой модели остановлено.Но на авторынке б / у можно купить неплохой вариант. Цена может меняться в зависимости от года выпуска, комплектации и общего состояния. В среднем это около 3 724 $.

Тюнинг

Любой автовладелец хочет, чтобы его машина отличалась от других и выделялась на дороге. Кроме того, водители хотят улучшить свои технические характеристики за счет увеличения мощности или снижения «топливного аппетита». Лучший способ достичь этих целей — настроить свой автомобиль.

Предполагает улучшение визуальных свойств, ходовых качеств и комфорта.Приятно, что большую часть тюнинга Лады 2114 можно выполнить самостоятельно. Основных деталей тюнинга можно выделить несколько:

• Внешний вид;
• Внутренняя часть;
• Отсек силового агрегата, ходовая часть и другие усовершенствования, улучшающие характеристики хэтчбека.

Тюнинг кузова

Самый простой способ модернизировать кузов для отечественного автомобиля — это покрасить кузов в необычные цвета или использовать наклейки. С помощью игры контрастов можно будет сделать машину яркой и заметной в городском потоке.Однако очень важно не забыть договориться с ГИБДД, так как цвет машины указан в документах.

К интересным деталям модернизации автомобиля можно отнести воздухозаборники. Некоторые меняют внешний вид капота и крыши. Хотя ходовые качества транспортного средства от этого не зависят, внешний вид тюнингованной модели станет более необычным. Не так уж часто, но все же можно встретить «двери ламбо», которые выглядят очень броско.

Двери машины, которые открываются вверх, будет сложно оставить без присмотра.Сделать эту работу не так-то просто. Очень важно не забыть отрегулировать зазоры. В дальнейшем комфорт езды в темноте можно повысить с помощью тюнинговых фар Лада 2114. Вы можете покрасить фары и поставить в них светодиодные элементы или линзы.

Если нет желания заморачиваться, продается заводская версия фар на Лада 2113-15, которая отличается от базовой. Чтобы придать автомобилю вид, вы можете установить набор стильных обвесов. Имеет:

• Бампер передний и задний;
• Антикрыло;
• Накладки на крыло.

С помощью таких деталей можно будет увеличить поток воздуха к силовому агрегату ВАЗ-2114 и улучшить аэродинамику. Внешний вид автомобиля приобретет более спортивные нотки. Элементы для тюнинга приобретаются как отдельно, так и в комплекте. Их отличает внешний вид, прочность, вес и другие параметры. Среди недостатков такой модернизации необходимо выделить дороговизну кузовных элементов.

Отдельно стоит упомянуть боковые зеркала заднего вида.Стандартные элементы не отличаются большим обзором, а в холодное время года появляется лед. В специализированных магазинах есть зеркала, лишенные этих недостатков. С помощью новых зеркал вы не только улучшите внешний вид автомобиля, но и повысите уровень комфорта и безопасности вождения.

К мелким деталям, способным улучшить внешний вид ВАЗ-2114, относят накладки различного плана и внешнего вида. Также есть наличие более современных ветряков, бампера воздухозаборника, накладки на арки колес и т. Д.

Тюнинг салона

Изменения могут быть внесены не только во внешний вид нашего хэтчбека, но и внутри. Проложить салон ВАЗ-2114 можно разными способами, ведь поменять можно практически все. К самому простому тюнингу 14 модели можно отнести:

• Установка подлокотника;
• Замена зеркал заднего вида;
• Установка насадок на мобильные гаджеты;
• Украшения.

Важно понимать, что полная модернизация салона Лада 2114 собственными силами потребует времени и немалых средств.Нужно сразу понимать, что это нужно вам лично и в настоящий момент.

Далее можно покрыть двери и интерьер в целом. Внутри автомобиль может быть покрыт самыми разными материалами. Ткани, кожа и даже кожа в деревенском стиле подойдут идеально. Затем устанавливаются аудиосистема и приборная панель. Панель приборов можно использовать заводскую, а можно установить более новую, что значительно скрасит интерьер автомобиля.

Некоторые осуществляют оклейку поверхностей листами виброизоляции.Такие работы помогут снизить уровень шума в салоне ВАЗ-2114. Вряд ли базовое рулевое колесо вызывает приятные ощущения, поэтому его можно заменить спортивным рулем.

Но важно помнить, что такие изменения могут заинтересовать сотрудников ГАИ. Чтобы улучшить свою машину, они устанавливают светодиодную подсветку днища, багажного отсека и салона. Это положительно скажется на визуальном восприятии автомобиля.

Тюнинг шасси

Если говорить о модернизации «прогулочной», то она не окажет положительного влияния на внешний вид машины, но значительно повысит динамику и поведение хэтчбека на проезжей части.Есть 2 варианта данного тюнинга: спортивный и экономичный. Спортивный вариант подразумевает повышение ходовых характеристик автомобиля, что позволит автомобилю быть более динамичным.

Название второго варианта говорит само за себя — он снижает расход топлива. Среди основных систем, которые подвергаются совершенствованию, — трансмиссия и мостки. Тюнинг подвески Лада 2114 включает в себя калибровку всей системы, проведение обкаток хэтчбека, а также модернизацию отдельных узлов:

• Заменим пружины;
• Доработка амортизаторов;
• Установка стабилизатора поперечной устойчивости.

Такие доработки позволят повысить уровень комфорта вождения и оптимизировать поведение ВАЗ-2114 на дороге. В результате машина будет меньше раскачиваться, перестанет катиться на крутом повороте.

Тюнинг трансмиссии

Тюнинг двигателя 13, 14 или 15 модели довольно сложно, но возможно. Для увеличения мощности двигателя необходимо заново прошить блок управления и увеличить диаметр цилиндров путем расточки.Для достижения лучшего результата можно заменить КП, распределяющий газ. В совокупности эти действия достаточно безопасны и помогают увеличить мощность двигателя до одной трети.

Более эффективные, но рискованные методы включают установку турбины и замену коленчатого вала на новый поршень с увеличенным ходом хода. Такая работа сделает ВАЗ-2114 более динамичным, но часто приводит к быстрому выходу из строя двигателя хэтчбека. Никто не отменял возможность чип-тюнинга ВАЗ-2114, который также прибавит мощности или снизит расход топлива без использования разборки «движка».

Сравнение с конкурентами

В данном ценовом сегменте у автомобиля ВАЗ-2114 не так много прямых конкурентов. Но выбор кроме 14-й модели может выпасть на ВАЗ-2112 или младшую Ладу Приора. О существенных отличиях говорить нет смысла, но ясно, что Lada Priora будет новее и современнее.

Все станки выпускаются одним производителем, поэтому кардинальных отличий не будет. Кому-то Лада-2114 понравится более спортивной внешностью, но найдутся ценители ВАЗ-2112 или Лада Приора. В любом случае выбор делает каждый лично.

Отзывы владельцев

Владельцы Лада 2114 отмечают более современный и красивый внешний вид автомобиля, если сравнивать модель с ВАЗ-2112 или тем более с «девяткой». Автомобиль приобретает даже свою ценность, особенно если сравнивать его с подержанными иномарками. Хэтчбек, по словам владельцев, достаточно легкий в управлении.

Последние версии получили передние электростеклоподъемники, бортовой компьютер, обогрев заднего стекла и так далее.Силовая установка оказалась довольно резкой. Высота дорожного просвета, позволяющая использовать машину не только для городских поездок, не может не радовать.

Отечественный хэтчбек неприхотлив в обслуживании. Стоимость запчастей не такая устрашающая, как на те же иномарки. При таком достаточно остром силовом агрегате расход топлива в пределах нормы. Любители тюнинга сочтут автомобиль идеальным, так как он имеет большой плацдарм для вариантов модернизации как снаружи, так и внутри. Также стоит отметить прекрасную аэродинамику.

С другой стороны, важно учитывать качество материалов отделки и не лучшую сборку. Водители ВАЗ-2114 жалуются на ненадежность, недостаток свободного места внутри машины, низкое качество железа и лакокрасочных материалов. Часто машину покупают для семьи, и 14-я модель страдает в плане безопасности, ведь нет даже подушки безопасности водителя.

Также машина не имеет кондиционера и часто ломается. При длительных поездках возникает чувство дискомфорта.У сидений отсутствует хорошая боковая поддержка. Пластик лицевой панели довольно жетыский.

Плюсы и минусы

Плюсы авто

• Хорошая аэродинамика;
• Приятный внешний вид;
• Довольно резкие электростанции;
• Допустимая высота дорожного просвета;
• В честь молодого населения;
• Множество возможностей для различных улучшений;
• Уже у базового автомобиля маленький и стильный задний спойлер;
• Передний привод;
• Хорошая твердость;
• Цвет бамперов под цвет кузова;
• Хорошая износостойкость подвески;
• Более приятная европанель;
• Есть бортовой компьютер;
• Подогрев передних сидений;
• Стоимость;
• Электростеклоподъемники;
• Колеса литые с возможностью установки «роликов» большего диаметра;
• Регулируемая рулевая колонка;
• Простота ремонта;
• Небольшой расход топлива.

Минусы авто

• Часто ломаются дверные ручки;
• Бамперы также очень легко сломать, потому что они пластиковые;
• Автомобиль очень быстро гниет, нужно обработать грунтовкой самостоятельно, так как производитель промазал;
• Внутри не так много свободного места;
• Низкий уровень безопасности;
• Нет кондиционера и ГУР;
• Низкое качество сборки;
• Жесткая лицевая панель из пластика;
• Багажник малый.

Зубцы

Учитывая информацию о российской «пятидверке», можно смело сказать, что ВАЗ-2114 — автомобиль, достоинств которого больше, чем недостатков. Автомобиль нельзя отнести к категории комфортабельных и роскошных автомобилей премиум-сегмента. Качество деталей, элементов и сборки в целом далеко от идеала. Но даже с учетом всех этих недостатков нельзя сказать, что хэтчбек получился откровенно плохим.

Имеет приятный и стильный внешний вид, неприхотлив в обслуживании и ремонте, позволяет проводить различный тюнинг, который касается не только внешнего вида, но и интерьера автомобиля. Сюда же стоит добавить невысокую стоимость автомобиля в целом и небольшие цены на запчасти.

Конечно, это проблема безопасности, потому что ее здесь нет. Также внутри очень мало свободного места, да и багажное отделение имеет небольшой объем. Силовых агрегатов достаточно для динамичного передвижения, а «топливный аппетит» серьезно не истощит ваш кошелек. Отдельно стоит отметить энергоемкую подвеску и хорошую управляемость, которая была достигнута благодаря аэродинамическим свойствам автомобиля.

В отличие от предшественников ВАЗ-2114 получил регулируемую рулевую колонку, бортовой компьютер, функцию обогрева передних сидений и электростеклоподъемники передних дверей. Также была европейская панель с двумя маленькими ЖК-дисплеями. Все это значительно повысило общий уровень комфорта.

Поэтому Ладу-2114 смело можно посоветовать новичкам и любителям копаться в машине. Этот хэтчбек часто встречается на дорогах многих городов и продолжает добросовестно нести свою службу вне зависимости от времени.

Советуем прочитать статью: История АвтоВАЗа — автомобили LADA

ВАЗ-2114 фото

Тест-драйв

Видеообзор

Схема подключения противотуманных фар через замок зажигания. Для чего нужны противотуманные фары? Текущие требования к установке дополнительной оптики

В плохую погоду, когда воздух насыщен влагой, обычный белый свет рассеивается и отражается от капель воды, создавая почти непрозрачную вуаль.

Специальные фары, которые называются противотуманными фарами, создают широкий горизонтальный световой поток, направленный в сторону дороги, а не в густой туман, значительно увеличивают видимость. Кроме того, желтый свет меньше отражается от капель воды; соответственно улучшается прозрачность светового пятна. Также противотуманки хорошо освещают обочину дороги, что может быть очень полезно на крутых и извилистых дорогах.

Дизайн противотуманных фар

Существенных отличий в конструкции противотуманных и обычных фар нет, одинаковый корпус, колба (источник света), отражатель и рассеиватель.Основной особенностью противотуманной оптики является то, что световой поток не должен быть направлен на выше горизонтальной плоскости . Хорошая видимость в плохую погоду обеспечивает лучам четкую верхнюю границу, расположенную как можно ближе к дорожному покрытию.

Поскольку туман обычно «распространяется» не по самой земле, а на определенном расстоянии, оптика с эллипсоидными отражателями — лучший вариант для противотуманных фар. В отличие от круглых отражателей они позволяют формировать широкую горизонтальную полосу света, хорошо освещающую дорогу в любую погоду.Чтобы лучи света не проецировались вверх, в конструкции предусмотрены специальные экраны.

В соответствии с действующими нормативами противотуманные фары необходимо устанавливать не выше головной оптики и не более 0,4 м от боковых габаритов автомобиля . Обычно их устанавливают как можно ближе к земле. Однако не рекомендуется устанавливать ниже 0,25 м из-за большой вероятности отрезания фар каким-либо препятствием или в результате дефекта дорожного покрытия.

В противотуманных фарах могут использоваться как обычные галогенные, так и ксеноновые лампы . Достоверных данных о том, какие лампы лучше использовать, не существует. Естественно ксеноновая оптика светит ярче и мощнее. Но в то же время она еще более слепая. Для обеспечения нормальной работы противотуманных фар необходимо предусмотреть дополнительное оборудование: предохранители, реле, кнопку включения и контрольные индикаторы.

Как установить противотуманные фары своими руками + Видео

Самыми популярными и практичными являются противотуманные фары с железными отражателями и обычными стеклами, выдерживающими 55 ватных лампочек.Мощности этих ламп при правильной регулировке фары хватит на любые условия. Опытные специалисты рекомендуют устанавливать на автомобиль отечественные модели, например, того же Киржач. Такой выбор определяется как практическими, так и экономическими соображениями. Во-первых, импортные фары дороже и замена стекла в случае повреждения обойдется недешево. Во-вторых, бытовые устройства более надежны и неприхотливы в эксплуатации. В-третьих, их легче монтировать и при необходимости заменять.

Этапы и последовательность установки ПТФ

Рассмотрим поэтапно, как установить противотуманные фары своими руками. Сначала подготовьте материал и инструменты. Кроме самих противотуманок нам потребуются керамические разъемы, реле, блок предохранителей, гофра, хомуты, кнопка, проводка, изоляция и саморезы. Также необходимо заранее запастись схемой подключения, которую сегодня не проблема скачать в интернете. Плоскогубцы, отвертки, гаечные ключи, дрели, сверла, линейку и перчатки следует подготовить с помощью инструментов.

Обычно противотуманные фары устанавливаются на бампере или под ним. На большинстве моделей предусмотрены штатные места для установки противотуманок, а также гнездо реле и кнопка на панели приборов. Если это на вашем автомобиле, процесс установки значительно упрощается.

Перед установкой противотуманных фар необходимо снять с них лампы, чтобы не повредить их. В этом случае используйте перчатки, чтобы не было контакта голых рук с лампочкой.

Сначала подготовим бампер.Он должен быть чистым, поэтому сначала вымойте машину. Подбираем устойчивую поверхность на бампере и размечаем симметричные места для крепления фар.

Просверливаем отверстия, обрабатываем антикоррозийный материал и монтируем фары.

Электропроводку прокладываем в соответствии со схемой подключения для данной модели. Отрицательные провода должны быть подключены к корпусу, а положительные провода должны быть подключены к силовым контактам реле . Вся проводка должна быть хорошо изолирована и надежно закреплена.

Установите контактную площадку и предохранитель в удобном месте, чтобы предотвратить попадание влаги. В этом случае контактные провода должны быть направлены вниз. Если в вашем автомобиле есть штатные разъемы, то с выбором места для реле проблем не возникнет.

На панели приборов установить кнопку включения противотуманок, если это не предусмотрено конструкцией.

Предварительно отсоединив от АКБ плюсовую клемму, по схеме подключаем питание через предохранитель.

Ставим и проверяем работу.

После проверки работоспособности и завершения всех монтажных работ. При желании можно дополнительно купить баллончик с краской и покрасить противотуманные фары в цвет кузова автомобиля.

Самостоятельная замена противотуманной фары

Как правило, замену противотуманной фары необходимо проводить при поломке или выходе из строя. Перед заменой противотуманной фары не спешите сразу разбирать прибор. Сначала определите причину неисправности.Возможно, просто перегорела лампа или проблема в проводке.

Если вам все же нужно произвести замену, вам следует подготовить отвертки, плоскогубцы или плоскогубцы и соответствующие ключи для данной модели автомобиля.

Первое, что мы делаем — это готовим машину. Его необходимо установить таким образом, чтобы получить максимально удобный доступ к противотуманным фарам. В зависимости от конкретной модели вам может потребоваться полностью развернуть передние колеса в том или ином направлении. Иногда, чтобы получить доступ к оптике, необходимо снять бампер, крылья и так далее.Комфортные условия для замены противотуманных фар можно создать, предварительно приподняв переднюю часть автомобиля домкратом. При этом не забудьте надежно зафиксировать машину в этом положении дополнительным упором.

Отключите аккумулятор.

Если противотуманная фара закрыта защитной решеткой, откручиваем ее крепление и снимаем.

Отсоединяем блок жгута проводов, откручиваем винты крепления или сжимаем пружинные защелки (в зависимости от конкретной модели) и вытаскиваем противотуманную фару.В некоторых случаях необходимо сначала снять оптику, а затем отключить проводку.

После этого установите новую фару в обратном порядке.

Как правило, процедура замены противотуманной фары занимает не более 20-30 минут. Большую часть времени уходит на обеспечение доступа к передней оптике. Особенно это касается иномарок, у которых противотуманки вмонтированы в бампер. После замены противотуманной фары обязательно отрегулируйте фары.

Противотуманные фары не являются обязательным оборудованием автомобиля.Однако их наличие сделает поездки более комфортными и безопасными. Установка не требует особых навыков. Установить и подключить ПТФ к проводке вполне реально в домашних условиях. Для этого понадобится установочный комплект для подключения противотуманных фар, простые слесарные инструменты и утеплитель.

Для чего нужны противотуманки?

Стандартные автомобильные фары обеспечивают хорошую видимость в ясную погоду. Однако в непогоду это немного сбивает с толку. Проблема в том, что лучи фар ближнего и дальнего света отражаются от капель тумана или снежинок, создавая «белую вуаль» перед автомобилем.

Это следствие двух факторов:

• Узкий оптический луч лучше отражается от поверхности;
• высоко расположенные фары освещают территорию с высокой концентрацией капель тумана.

ПТФ специально разработаны для использования в тяжелых погодных условиях. И дело не в желтых фильтрах, которые некоторые водители считают панацеей от тумана. Недаром ПДД разрешают установку ПТФ двух цветов — белого и желтого.

Такие фары справляются с погодой благодаря паре важных свойств:

• Ширина балки .Широкий луч меньше отражается от воды и льда и не создает «белую вуаль».
• Монтажная высота . Концентрация тумана у земли ниже. Поэтому низкое расположение позволяет выделить под вуалью.

Последний пункт особенно важен. Если установить ПТФ на уровне фар, они со своей задачей не справятся.

Помимо передних ПТФ, улучшающих обзор с места водителя, используются задние противотуманные фары, дублирующие габариты. Они четко обозначают машину в условиях плохой видимости, но имеют избыточную яркость. Поэтому включать их в ясную погоду не стоит.

Требования к установке противотуманных фар

ПТФ

состоят из трех корпусов с основанием для крепления лампы, рефлектора и стеклянного рассеивателя, обеспечивающих желаемую форму светового пучка. Эксплуатационные особенности и назначение противотуманок предъявляют к ним особые требования, которые отражены в действующих правилах дорожного движения:

• можно установить не более 2-х фар;
ПТФ
• крепить с отступом 40 см от боковых краев автомобиля и выше 25 см от дорожного покрытия;
• луч должен быть направлен ниже фар ближнего света;
Углы обзора
• не могут выходить за рамки следующих значений: -10… + 15 градусов и -10 .. + 45 по вертикали и горизонтали соответственно.

В бампере современных автомобилей есть специальные места для установки противотуманных фар. При их отсутствии следует монтировать противотуманные фары согласно рекомендациям производителя. Основные требования:

• жесткое крепление ПТФ на кронштейны;
• защита питания предохранителем;
• правильных углов направления световых лучей.

Подключение ПТФ через реле и кнопку

Есть несколько вариантов подключения ПТФ к бортовой сети автомобиля.Подключение противотуманных фар через реле с помощью отдельной кнопки — наиболее удобное, безопасное и правильное решение. Для работы вам потребуется:

• противотуманные фары;
Соединительные клеммы
• ;
• предохранитель на 15 ампер;
Реле четырехконтактное
• ;
Соединительный блок
• ;
• провода
• изоляция или термоусадочная трубка.

Материалы входят в установочный комплект и продаются в одном комплекте с ПТФ.

Из инструмента понадобятся отвертки, плоскогубцы и нож для зачистки изоляции проводов.

Правильное оснащение автомобиля — гарантия безопасности как водителя, так и его пассажиров. Даже незначительные изменения погоды могут ухудшить видимость во время движения, что делает вождение автомобиля опасным для всех участников дорожного движения, а также водителя.

Зачем нужны противотуманные фары на машину

В ненастную погоду, в снежную или дождливую погоду рассеивание света дальних и ближних фар создает завесу, затрудняющую обзор для водителя. Установка противотуманных фар — лучшее решение для улучшения видимости на дороге как ночью, так и в непогоду.Основное назначение таких фар — подавать свет. При правильной настройке противотуманные фары могут освещать до 10 метров дороги перед вами и до 5 метров по сторонам. Базовая комплектация многих автомобилей не предусматривает такого апгрейда, но вы можете самостоятельно оборудовать машину противотуманными фарами с минимальными затратами.

Принцип подключения противотуманок

Для оснащения автомобиля противотуманными фарами потребуется:

• провода
• изолента;
• противотуманные фары;
• кнопка включения;
• реле и стоп-сигнал;
Предохранитель
• (15 ампер).

Если на бампере автомобиля не предусмотрены специальные места для противотуманных фар, нужно самостоятельно просверлить их в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу.

Автомобиль необходимо вывести на эстакаду и отсоединить от аккумуляторной массы, чтобы при ремонтных работах не было короткого замыкания.

Инструкция по установке противотуманок на авто через реле.

• Необходимо снять основную панель, под которой расположены лампочки от подсветки контроллера печи.Лампочки можно отложить в сторону, тогда они не понадобятся.
• Теперь вам нужно найти двухконтактный разъем. Он находится на конце провода от подсветки. Вам нужно будет провести по нему рукой, чтобы найти нужную часть.
• Первый провод от реле подключаем к двухконтактному разъему, а второй крепим к кнопке включения ПТФ.
• Для налаживания в системе 12-вольтовой сети из габаритов и 84 контактов потребуется подвести провод к реле. Реле можно снять в любое удобное для водителя место — за приборной панелью или под ней, под обшивкой кузова, в блоке предохранителей и т. Д.

Если вы сами подключили магнитолу, никаких проблем возникнуть не должно. Принцип подключения хоть и не идентичный, но похожий.

• Теперь нужно протянуть контакт под цифрой 87 к АКБ под педалями или по проводке в подкапотное пространство.

• Контакт под номером 86 тянут на землю к кузову.
• Противотуманные фары имеют два провода — минус и плюс. Последние («плюсы») нужно будет соединить между собой и отправить на аккумулятор.
• Затем нужно направить их на реле и подключить к розетке под номером 30.
• «Минус» отправлено в тело.
• Необходимо обмотать все оголенные провода изолентой и проверить надежность соединений.

Если не работают противотуманные фары, проверьте правильность подключения разъемов реле.При правильной установке будут слышны щелчки.

Здесь мы рассмотрели вариант подключения противотуманных фар с питанием от отопителя салона. Также можно подключить от обогревателя заднего стекла. Для этого вам нужно будет использовать питание от кнопки включения обогрева заднего стекла. Принцип подключения такой же, как описано выше, только с использованием другого источника питания

В первом варианте противотуманные фары будут работать вместе с габаритами, а «подзарядка» от кнопки обогрева заднего стекла предполагает управление этими фарами от замка зажигания.Второй вариант больше подходит для езды днем, так как вместо ходовых можно использовать противотуманки, не считая габаритов.

Особенности установки противотуманных фар

• Установка противотуманных фар должна производиться строго в нижней части автомобиля, поэтому, если в вашем автомобиле нет для них специального места, разместите их как можно ближе к проезжей части. Так получается «прослойка» между туманом и светом, обеспечивающая водителю хорошую видимость.Не устанавливайте противотуманные фары над фарами.
• Необходимо следить за чистотой фар, также можно защитить их специальными защитными решетками, которые защитят их от ударов камней, палок и т. Д.
№
• Чтобы избежать запотевания или помутнения стекла, рекомендуется полировать специальным раствором раз в несколько месяцев. Эта процедура особенно актуальна для водителей, часто ездящих по песку. Такая обработка стекла может понадобиться и после зимы.

Регулировка противотуманных фар

После завершения установки противотуманных фар нужно убедиться, что они работают, после чего приступить к регулировке.

• Припаркуйте машину на ровной поверхности перед гаражом, воротами или стеной.
• Проверить давление в шинах — оно должно быть равным.
• Измерьте расстояние от земли до середины фары.
• Отнимите от этого значения 5 см и нарисуйте полосу на стене на расстоянии, соответствующем полученному значению.
• Включите противотуманные фары и переместите их таким образом, чтобы верхняя линия светового потока находилась на начерченной линии.

Для установки противотуманок не нужно иметь специальных навыков, нужно купить комплект качественных фар и запастись инструментом. Установку противотуманных фар можно провести самостоятельно, главное четко следовать инструкции. Противотуманные фары значительно улучшают видимость на дороге в темное время суток и непогоду. Оснастив таким элементом свой автомобиль, вы не только упростите себе передвижение, но и другие автомобилисты увидят вас лучше.

Не все автомобили в заводской комплектации имеют ПТФ — противотуманные фары. Между тем, это довольно полезный вариант, который часто помогает в различных ситуациях.Однако это не является серьезной проблемой, ведь комплекты таких фар продаются отдельно практически в любом специализированном магазине запчастей. Установка противотуманных фар своими руками — простая и не требующая усилий операция.

Стоимость такой услуги в автомастерских достаточно высока. В некоторых случаях ее можно сравнить со стоимостью комплекта таких фар. В такой ситуации нет никого, кто захочет тратить лишние деньги, а в большинстве случаев тратить неоправданно. К тому же с технологической точки зрения здесь нет ничего сложного.

Естественно, самый первый шаг — это непосредственно выбрать и купить правильный комплект. Здесь необходимо учитывать все особенности и требования: модель автомобиля, тип фар, крепления и т.д. Решение этих вопросов целиком ложится на плечи автомобилиста.

Что можно посоветовать в такой ситуации?

Стоит посмотреть все предложения, имеющиеся в магазинах и на авторынках. В продаже имеются готовые комплекты специально для конкретной модели станка.Естественно, с ними работать проще. Но в некоторых случаях дешевле будет приобрести универсальный комплект или даже искать все детали по отдельности.

Любой комплект противотуманных фар включает в себя следующие детали:

• Сама ПТФ;
• Комплект проводов;
• Клеммы для проводов;
• 4-х контактное реле;
• Выносной предохранитель;
• Переключатель.

Помимо всего вышеперечисленного, могут потребоваться дополнительные разъемы, различные зажимы и крепления. И, конечно же, под рукой обязательно должен быть набор инструментов: крестовая отвертка и отвертка с плоской головкой, ключи 8 и 10, нож и плоскогубцы.

Купив все необходимое, еще раз проверьте наличие всех необходимых для работы запчастей, а также их целостность и сохранность. Только после этого можно будет начать процесс установки. Поскольку приходится работать с электрооборудованием, стоит вспомнить основные правила безопасности.

Процесс установки

Перед началом установки обязательно отключите аккумулятор.В противном случае существует опасность короткого замыкания. Далее нужно осмотреть машину на предмет неисправностей и механических повреждений, которые могут помешать работе. В первую очередь следует обратить внимание на бампер, ведь именно на него будут крепиться новые фары. Далее вы можете в уме спланировать, как именно будет проложена проводка.

Установка противотуманных фар своими руками проходит в несколько основных этапов:

• Крепление ПТФ на бампер;
• Установка на приборную панель специального кнопочного выключателя;
• Прямое подключение разъемов и проводов.

Конечно, надо учитывать, что на практике все далеко не так просто, как кажется. Все три этапа имеют свои особенности и сложности.

Установка фар на бампер

Необходимо снять картер и сам бампер. Фары устанавливаются в специальные места (закрываются заглушками), после чего закрепляются саморезами. Иногда стоит подумать, как их лучше закрепить.Далее протягиваются провода под капот. Лучше сразу скрепить их струбцинами, чтобы они не мешали. Отрицательные провода подключаются к кузову автомобиля.

Как только все будет готово, можно установить бампер и картер на место. Не забудьте подключить провода к разъемам прямо на самих фарах. Также в кабину протягивается второй конец проводов — он будет подключаться к кнопке. Для этого воспользуйтесь заглушкой под электродвигателем стеклоочистителя.

Установка кнопки переключения

Снимаем панель под руль и накладку центральной консоли, а также другие элементы, которые будут мешать работе.Вытаскиваем штекер свободной кнопки и подводим к нему провода контактов. Могут возникнуть трудности с тем, как ввести новый элемент в существующую схему.

Подключение фары

Открыть блок предохранителей и подсоединить клемму от кнопки включения ПТФ к соответствующему разъему реле (85). Клемма черного провода также подключается к реле, а другой конец — к корпусу автомобиля или массе. Клемма с двумя выводами этого провода устанавливается в розетку 87, а сами отводы находятся в соответствующих гнездах предохранителей.Вытаскиваем жгут из-под капота и подключаем клеммы ко вторым гнездам предохранителей. К розетке 30 подключается клемма красного провода. Для этого используется разъем. В блоке предохранителей установлено реле и два предохранителя.

После этого все устанавливается на место, проводится окончательная проверка соединений и их целостности. Если все в порядке, то аккумулятор подключен и проверены фары.

Видео

Следующее видео также посвящено установке противотуманных фар:

Если на современных автомобилях, даже бюджетного сегмента, противотуманные фары являются базовым оборудованием, то для ВАЗ-2114 — вариант. С завода противотуманки устанавливаются только на люксовую комплектацию, да и то не всегда. Установка противотуманок своими руками не вызовет никаких сложностей, если вы знаете некоторые нюансы и уметь различать провода по цветам. Но сначала возьмем установочный комплект.

Собираем комплект для установки противотуманных фар на ВАЗ-2114

Установка противотуманных фар на ВАЗ-2114

Неважно, как будут крепиться противотуманки к бамперу автомобиля , для их установки необходим определенный набор комплектующих, без которых установка будет невозможна.

Сложность заключается в том, что у противотуманок достаточно заметная мощность для проводки, поэтому установка реле и специальной кнопки обязательна.

Обязательно подключать через реле, иначе можно получить короткое замыкание (короткое замыкание)

Если не установить реле, а просто подключить фары через кнопку, возникнут сильноточные нагрузки на выключатель зажигания и на выводах , что может привести к подгоранию контактов, перегреву и повреждению изоляции, и это чревато коротким замыканием со всеми вытекающими отсюда последствиями.

Полный набор компонентов

Для установки пары противотуманок на ВАЗ-2114 необходимо будет найти определенный комплект комплектующих, либо купить такой комплект в готовом виде. Его цена от 500 до 700 рублей в зависимости от производителя (качества), но в него входит и такой:

И, конечно же, сами противотуманные фары. Их можно выбрать на свое усмотрение, однако с мощностью лучше не перебарщивать , чтобы не перегрузить генератор.Он имеет запас мощности, однако не рассчитан на высокие нагрузки, поэтому от ксеноновой лампы лучше сразу отказаться.

Видео по выбору правильной противотуманной фары

Алгоритм подключения ПТФ своими руками на ВАЗ-2114

Для начала стоит продумать места крепления противотуманок.

В бампере ВАЗ-2115 уже есть места для установки дополнительного света, по аналогии их можно вырезать в бампере ВАЗ-2114.

Вы можете использовать фары и кронштейны, не разрезая бампер, а в некоторых наборах фар есть декоративные и защитные колпачки, которые проще установить, и такие фонари будут выглядеть аккуратнее.

Сейчас в процессе работы:

1. Установите кнопку в салоне . На всех комплектациях ВАЗ-2114 предусмотрено место для кнопки на отливе слева от водителя на передней панели. Хотя кнопку включения можно выставить произвольно, лишь бы ей было удобно пользоваться.

   Кнопка включения противотуманных фар может быть установлена ​​на панели вместо штекера

2. Снимаем решетку с динамиком на штатной передней панели, находим два свободных разъема — один для включения фар, второй, поменьше, для подсветки кнопки и для индикации работы света.
3. Установите кнопку на место, подключите фишки к кнопке. Вот и все, можно установить решетку на место.

   Подключаем кнопку противотуманки и ставим на место

4. Открываем капот, находим монтажный блок с реле и предохранителями. Здесь мы установим реле противотуманных фар, откручиваем две гайки крепления блока, поднимаем его.

   Отвинтите 2 гайки крепления монтажного блока (отмечены красным)

5. На нижней панели блока находим два блока под номерами 7 и 8. Ошибиться не получится, так как каждый блок подписан с завода.
6. Находим жгут проводов из нашего комплекта с четырьмя контактами и несем от реле противотуманных фар к блоку предохранителей.

   Несем четырехконтактную колодку жгутов от реле до блока предохранителей

7. Закрепляем реле в подкапотном пространстве.

   Установить реле противотуманных фар

8. Подключаем провода от реле к разъемам 7 и 8 в таком порядке — клемма 30 реле к клемме 8 разъема 7, клемма 87 к реле к разъему 1, клемма 85 к реле к разъему 17 колодки 7, клемма 86 реле идет на массу.Клеммы 2 и 3 от блока 8 идут к левой и правой противотуманкам.

   Подключаем провода противотуманных фар по этой схеме

9. Устанавливаем провода массы на противотуманки, они крепятся к гайкам крепления блока фар.

Схема обязательно сработает при включенных габаритных огнях.

Противотуманные фары загораются при включении габаритных огней

Left регулирует направление светового потока так, чтобы они не слепили встречных водителей. Более подробно и наглядно процесс подключения и выбора противотуманных фар на ВАЗ-2114 показан на видео. Всем удачи и яркого света.

Видео

Как отрегулировать фары

Если вы когда-либо проклинали встречного водителя за то, что его фары ослепляли вас, или замечали, что ваши фары обычно освещают вершины придорожных деревьев, а не дорогу, велика вероятность, что вы имеете дело с смещенными фарами.

Правильная установка фар чрезвычайно важна для безопасности автомобиля.Правильно расположенные фары не только освещают дорогу, но и помогают освещать дорожные знаки и любых животных, которые могут выпрыгнуть на дорогу. Вождение с несовпадающими фарами опасно, и их следует отрегулировать как можно скорее.

К счастью, регулировка фар — довольно простое решение, с которым большинство людей может справиться на своей подъездной дорожке или в гараже. Тем не менее, новые автомобили с галогенными лампами или лампами высокой интенсивности следует отнести к профессионалу для надлежащей регулировки.

Часть 1 из 3: Причины, по которым требуется регулировка фар

В большинстве случаев фары со временем просто выходят из строя.Фактически, большинство фар нужно будет регулировать каждые несколько лет. Вот пара причин, по которым ваши фары могут быть направлены в небо:

Причина 1: слишком большой вес . Одна из наиболее частых причин, по которой фары не светят на дороге или ослепляют встречных водителей, связана с избыточным весом в багажнике или грузовом пространстве. Это подтолкнет заднюю часть автомобиля вниз настолько, чтобы приподнять переднюю часть вместе со световыми лучами.

• Если вы часто перевозите большие грузы, вы можете рассмотреть возможность применения воздушных амортизаторов для выравнивания нагрузки, которые решат проблему.Стоимость будет варьироваться, но вам придется потратить несколько сотен долларов на амортизаторы и установку. Эти амортизаторы автоматически закачивают больше жидкости в задние амортизаторы, чтобы поддерживать высоту дорожного просвета при отягощении автомобиля.

Причина 2: Изношены амортизаторы . Как и при перевозке тяжелого груза, изношенные амортизаторы могут привести к тому, что фары будут направлены слишком высоко. По мере износа амортизаторы прогибаются, и если прогибаются задние амортизаторы, передняя часть автомобиля будет направлена ​​выше обычного, отбрасывая фары.Хотя регулировка фар решит эту проблему, лучшим вариантом будет замена амортизаторов.

Причина 3: Автомобиль был сбит . Если кто-то ударит своим транспортным средством переднюю часть вашего автомобиля, возможно, фары вылетят из-за выравнивания, но не будет никаких видимых повреждений вашего автомобиля.

Часть 2 из 3: Проверка регулировки ваших огней

Проверить юстировку ваших огней довольно просто. Все, что вам нужно, это ровная поверхность, стена, на которую можно проецировать свет, рулетка, плотницкий уровень, отвертка и немного ленты.Вот пошаговые инструкции, как проверить, выровнены ли ваши огни.

Шаг 1: Подготовьте автомобиль . Чтобы убедиться, что автомобиль выровнен должным образом при регулировке фар, убедитесь, что все шины накачаны надлежащим образом, в автомобиле есть как минимум половина бака топлива и кто-то сидит на сиденье водителя. Это гарантирует, что автомобиль выровнен и при проведении измерений будет отражать обычные условия движения.

Шаг 2: Припаркуйте автомобиль .Найдите ровную ровную поверхность со стеной перед ней и припаркуйте автомобиль на расстоянии 10-25 футов от стены или ворот гаража, направив фонари на стену. Это расстояние является оптимальным, так как воссоздает обычные условия на дороге. Если у вас ровный подъезд, гаражные ворота должны работать хорошо, в противном случае подумайте о первом этаже парковочного пандуса, поскольку он обычно плоский, темный и имеет стену.

Шаг 3: Выровняйте автомобиль . Несколько раз нажмите на все четыре угла автомобиля вверх и вниз, чтобы установить подвеску и убедиться, что амортизаторы расположены ровно.

Шаг 4: Измерьте свет . Используйте рулетку, чтобы измерить расстояние от фиксированной точки на каждой из фар до земли. Измерения должны быть в пределах полдюйма друг от друга. Это позволит убедиться, что подвеска не провисает с обеих сторон, что может нарушить измерения.

Шаг 5: Включите фары . Включите фары, но не используйте противотуманные фары или дальний свет. Используйте ленту, чтобы отметить как горизонтальные, так и вертикальные осевые линии лучей фар.

Шаг 6: Измерьте линии . Осевые линии не должны быть выше 3,5 футов над землей. Используйте уровень плотника, чтобы проверить ровность осевых линий каждой фары. Если линии не ровные, опустите высшую отметку до уровня более низкой.

Шаг 7: Создайте резервную копию автомобиля . Теперь автомобиль должен быть поставлен задним ходом, чтобы он находился ровно в 25 футах от стены. Это не должно быть оценено, используйте рулетку так, чтобы транспортное средство находилось ровно в 25 футах.

• Хотя 25 футов является стандартом для большинства автомобилей, технические характеристики зависят от автопроизводителя, поэтому не забудьте проверить подробности в руководстве пользователя. Независимо от рекомендуемого расстояния точность является ключевым фактором, поэтому тщательно измерьте расстояние рулеткой.

Часть 3 из 3: Регулировка света

Пришло время внести коррективы, чтобы ваши огни светили на дороге, где они и должны быть.

Шаг 1: Найдите регулировочные винты .Первое, что вам нужно сделать, это найти регулировочные винты на вашем автомобиле. Во многих случаях необходимо снять накладку с фары. Большинство регулировочных винтов расположено сверху и сбоку на корпусе фонаря. Они должны быть четко обозначены.

• Если вы не можете найти винты, обратитесь к руководству пользователя.

• Следует отметить, что некоторые производители расположили регулировочные винты в моторном отсеке за корпусом фары. Может потребоваться снять аккумулятор или даже бачок охлаждающей жидкости, чтобы достать до винтов. В некоторых случаях работа профессионала может быть платной.

Шаг 2: Отрегулируйте фары индивидуально . Если возможно, наличие на сиденье водителя другого человека, который может включать и выключать свет, будет большим подспорьем. Фары следует регулировать по очереди. Положите тряпку или полотенце на стул перед источником света, который вы хотите заблокировать. Непосредственное закрытие светового блока может повредить пластиковую линзу — она ​​может стать слишком горячей, если полностью заблокирована.

Шаг 3. Настройте вертикальное поле . Винт в верхней части корпуса фонаря должен быть повернут по часовой стрелке, чтобы поднять свет, и против часовой стрелки, чтобы опустить свет. Фару следует отрегулировать до тех пор, пока верхняя часть наиболее интенсивной части светового луча не будет светить прямо на или чуть ниже центра ленты на стене.

• Может быть довольно сложно определить середину наиболее интенсивной части луча, но, как правило, над линией должно быть очень мало всего луча.

• Во время регулировки винтов необходимо выключить свет, а затем снова включить его, чтобы определить, была ли регулировка успешной или требуется дальнейшая регулировка.

Шаг 4: Настройте горизонтальное поле . Теперь необходимо повернуть винт на боковой стороне корпуса фонаря, чтобы добиться правильной регулировки вправо / влево. Отрегулируйте линзу так, чтобы наиболее интенсивная часть луча находилась справа от вертикальной линии.

Шаг 5. Ознакомьтесь с инструкциями производителя .При регулировке фар рекомендуется всегда сверяться с инструкциями производителя, поскольку могут быть очень точные спецификации, которым следует следовать. Это особенно верно в отношении более ярких фар на новых автомобилях.

Шаг 6: Проверьте свои результаты . Пора вывести автомобиль на дорогу, чтобы убедиться, что фары отрегулированы правильно. Этот шаг важен, потому что, если вы выполнили регулировку неправильно, фары могут еще больше не отрегулироваться.Проверяйте их на темной дороге, чтобы правильно оценить настройку. Если они все еще не отрегулированы должным образом, повторяйте эти шаги, пока они не исправятся.

Если вам трудно правильно отрегулировать фары или вам просто неудобно выполнять такую ​​работу на своем автомобиле, сертифицированный механик из YourMechanic будет рад приехать к вам домой или в офис, чтобы выполнить регулировку.

Установка дневных ходовых огней на ВАЗ 2101. ДХО (дневные ходовые огни) своими руками

Все современные автомобили с завода оснащены дневными ходовыми огнями (далее ДХО), они позволяют сэкономить на энергозатратах автомобиля, ведь мощные лампы в обычных автомобильных фарах сжигают огромное количество электроэнергии днем ​​практически пусто. В ДХО используются светодиоды, энергопотребление которых значительно ниже, чем у ламп в фарах ближнего света.
.jpg «alt =» (! LANG: ДХО ВАЗ 2114 «srcset =» «data-srcset =» https://vazremont.com/wp-content/uploads/2017/09/foto-1-2 .. jpg 300 Вт, https://vazremont.com/wp-content/uploads/2017/09/foto-1-2-768×391..jpg 660 Вт «>!}

Выбор правильных дневных ходовых огней

Для того, чтобы правильно выбрать дневные ходовые огни на ВАЗ 2114, в первую очередь необходимо знать требования, которые к ним предъявляются в правилах ПДД, поскольку их установка не должна неблагоприятно влияют на безопасность движения.
.jpg «alt =» (! LANG: Типы ДХО «srcset =» «data-srcset =» https://vazremont.com/wp-content/uploads/2017/09/foto-2-2 .. jpg 300 Вт, https://vazremont.com/wp-content/uploads/2017/09/foto-2-2-660×435.jpg 660 Вт «>!}

Требования к ходовым огням ВАЗ 2114 следующие:

1. Форма. Форма ДХО ВАЗ 2114 никак не регламентируется, но необходимая площадь отражающей поверхности есть, она должна быть 40 см2 и более. Для прямоугольных это легко измерить, для круглых диаметр должен быть больше 50 мм.
2. Сила света. В ГОСТе есть определенное значение силы света ДРЛ, измерить его самостоятельно несложно, для этого понадобится только люксметр. «На глаз» разницу в магазине ощутить практически невозможно, но днем, в дороге, разница будет колоссальной. Как правило, дешевые ДХО ВАЗ 2114 не достигают требуемых параметров, так как там используются маломощные светодиоды.О мощности светодиодов можно сказать тот корпус, в котором они установлены. Слабые диоды обычно продаются в пластиковом корпусе, а хорошие, мощные — в металлическом.
3. Правила монтажа на автомобиль. Место установки также специально прописано в ГОСТе. Фонари ДХО не следует устанавливать дальше 40 см от края кузова и ближе 60 см друг от друга. Высота крепления от земли не такая уж и тяжелая, можно хоть где-нибудь в передней части ДХО прикрутить, но бликов быть не должно.

Data-lazy-type = «image» data-src = «https://vazremont. com/wp-content/uploads/2017/09/foto-3-2.jpg» alt = «(! ЯЗЫК: форма ДХО «srcset =» «data-srcset =» https://vazremont.com/wp-content/uploads/2017/09/foto-3-2..jpg 300w, https://vazremont.com/ wp-content / uploads / 2017/09 / foto-3-2-768×432..jpg 660w «>!}

Разные ходовые огни имеют разные способы крепления, и выбирая ДХО на ВАЗ 2114, не стоит об этом забывать.

Дневные ходовые огни можно установить на:

• саморезы;
Стяжек
• ;
• липучка

Саморезы и стяжки конечно намного надежнее липучки, но если нет желания сверлить бампер или нет решетчатых пазов, на которых можно закрепить стяжки, липучка — единственный выход.

Как подключить ДХО

Data-lazy-type = «image» data-src = «https://vazremont.com/wp-content/uploads/2017/09/foto-4-2.jpg» alt = «(! LANG : Подключение ДХО ВАЗ 2114 «srcset =» «data-srcset =» https://vazremont.com/wp-content/uploads/2017/09/foto-4-2..jpg 169w, https://vazremont. com /wp-content/uploads/2017/09/foto-4-2-768×1365..jpg 576w «>!}

После того, как вы правильно выбрали дневные ходовые огни ВАЗ 2114, нужно правильно их подключить.Светодиоды ДХО должны сразу загореться при включении зажигания и погаснуть, если был включен ближний свет. Тогда будет достигнута максимальная эффективность использования навигационных огней.
.jpg «alt =» (! LANG: Схема подключения ДХО «srcset =» «data-srcset =» https://vazremont.com/wp-content/uploads/2017/09/foto-5-1. .jpg 300 Вт, https://vazremont.com/wp-content/uploads/2017/09/foto-5-1-768×651..jpg 660 Вт «>!}

Существуют две основные схемы подключения:

1. Через диод и реле фар.
2. Через дополнительное реле и выключатель фар.

Data-lazy-type = «image» data-src = «https://vazremont.com/wp-content/uploads/2017/09/foto-6-1.jpg» alt = «(! LANG: Подключение ДХО ВАЗ 2114 «srcset =» «data-srcset =» https://vazremont.com/wp-content/uploads/2017/09/foto-6-1. .jpg 169w, https: // vazremont. com / wp-content / uploads / 2017/09 / foto-6-1-578×1024.jpg 578w «>!}

Основная задача при подключении ДХО — найти провод, на котором появляется +, после включения зажигания.Также из-за того, что в навигационных огнях используются светодиоды, нужно соблюдать полярность, если перепутать, ничего страшного не произойдет, но светодиоды не загорятся.

Data-lazy-type = «image» data-src = «https://vazremont.com/wp-content/uploads/2017/09/foto-7-1.jpg» alt = «(! LANG : Установка своими руками «srcset =» «data-srcset =» https://vazremont.com/wp-content/uploads/2017/09/foto-7-1..jpg 300w, https: // vazremont .com / wp-content / uploads / 2017/09 / foto-7-1-768×432..jpg 660w «>!}

Ходовые огни ВАЗ 2114 придется устанавливать на саморезы или липучки, так как решетки для крепления стяжек нет.
.jpg «alt =» (! LANG: ДХО в темноте «srcset =» «data-srcset =» https://vazremont.com/wp-content/uploads/2017/09/foto-8-1. .jpg 300 Вт, https://vazremont. com/wp-content/uploads/2017/09/foto-8-1-768×432..jpg 660 Вт «>!}

В ПДД самостоятельная установка ДХО неоднозначна, то есть если инспекторы ГИБДД хотят «докопаться до сути», у них может быть лишняя причина.Но ДХО позволяют реально сэкономить и очень удобны.

Полезное видео

С некоторыми вариантами установки и подключения ДХО вы можете ознакомиться на видео ниже:

Я много лет эксплуатирую «старуху» ВАЗ 2105, и она меня ни разу не подводила, и я всегда сам ехал домой. Поэтому я стараюсь относиться к ней так же, как она относится ко мне. Но возраст машины берет свое, и она никак не может конкурировать с более молодыми «соперниками».
А вот ситуация, когда по собственной забывчивости я не выключил фары, а утром обнаружили разряженный «нулевой» аккумулятор, со мной не раз случалось. И в один прекрасный день после ненавязчивого общения с инспектором дорожной службы предложил простое решение: поставить на машину дневные ходовые огни, или сокращенно ДХО.

Сказано — сделано, и на следующий день поехал на ближайший авторынок. Сразу хочу предупредить от покупки универсальных ДХО (не для конкретной модели) через интернет или почту: их все равно нужно примерить, нравится это вам или нет, и не все продавцы дадут точную информацию о размере.Поэтому остановился на простых ДХО от «китайских братьев» всего за 11 долларов.
В коробке

помимо очень тонких диодных фонарей в количестве двух штук,

было два простые кронштейны,

и восемь винтов: еще четыре для крепления самих кронштейнов к кузову или бамперу и четыре меньших для крепления фонарей непосредственно к кронштейнам.

Однако дальнейшая практика показала, что ни кронштейны, ни эти «мертвые» винты нам не понадобятся.
Поначалу пробовал поставить ниши, но потом не смог поставить на место основные фары,

а сверху просто самому не понравилось.

К счастью, стемнело довольно рано (или я так долго ими был занят), и, решив, что «утро мудрее вечера», я пошел домой. И народная пословица оказалась верной и я мечтал о том, как на мой ВАЗ 2105 поставят дневные ходовые огни. Для справки: всю эту статью тоже можно успешно применить к ВАЗ 2107, по фарам и нужной нам проводке , они абсолютно идентичны.

Для установки вам понадобится отвертка, которая будет выполнять функции автономной дрели, удлинитель

и две крестовины для него,

сверла на 3 и 4 мм,

крестовина отвертка;

четыре более коротких винта для крепления задней части ДХО к основной фаре,

и четыре тонких и длинных, чтобы лампочка со стеклом крепилась к корпусу.

Вдобавок нам понадобится монтажный блок, точнее всего два отрезка от него,

изолента (куда без нее),

герметик силиконовый прозрачный,

метр (или даже меньше) кусок двухжильного провода,

пластиковые зажимы для аккуратной укладки,

и кусачки, чтобы откусить лишние хвостики.

Все, приступаем к созданию.
Снимаем обе фары,

и просверливаем четыре внизу, чтобы просверлить отверстие.

Теперь самое интересное, так как внешнее стекло этих ДХО вовсе не стекло, а хрупкий и липкий прозрачный пластик. Поэтому дрелью сначала на трех, на самых маленьких оборотах сверла просверливаем сквозное отверстие. А потом сверлом на четыре аккуратно и осторожно увеличиваем его до этого диаметра.

Сзади наоборот уже дырочки под тонкие шурупы, так что ничего с этим не делаем.

Проденьте провод через подготовленное отверстие и установите фару на место.

Прикручиваем заднюю крышку ДХО прямо к фаре,

смазываем контур прозрачным силиконом,

и сами винты смазывая тем же силиконом, ОТВЕРТКУ внимательно (помните о хрупкости ) прикручиваем сначала одну,

а потом еще одну фару.

Дневные ходовые огни (ДХО) в фарах, противотуманных фарах, в поворотниках устанавливаются отдельно, но только там, где не установлены. Существуют ли какие-то правила, регулирующие установку ДХО ? Возможна ли установка ДХО самостоятельно ? Еще говорят, что потребляют намного меньше энергии, а значит вы экономите на бензине. Перво-наперво ..

Что такое ДХО и для чего они нужны?
«Дневные ходовые огни» не имеют ничего общего с габаритными огнями. Эта новая концепция появилась в правилах в связи с тем, что ими стали оснащать современные автомобили. Этим термином называются внешние осветительные устройства, предназначенные для улучшения видимости движущегося впереди транспортного средства в дневное время.На новых европейских автомобилях часто можно встретить фары в фарах, которые в нем конструктивно выделяются. Большинство ДХО — это светодиодные лампы. При использовании дневных ходовых огней дополнительные световые сигналы (противотуманные или ближний свет) не требуются.

Правила установки ДХО
Выдержка из « Государственного стандарта Российской Федерации ГОСТ Р 41. 48-2004 (Регламент ЕЭК ООН № 48) »:

6.19.1 Установка
Дополнительно для автомобилей. Запрещено на прицепах.
6.19.2 Номер
Два.
6.19.3 Схема установки
Особых требований нет.
6.19.4 Размещение
6.19.4.1. По ширине — точка поверхности, видимая в направлении исходной оси, наиболее удаленная от средней продольной плоскости транспортного средства, должна быть расположена на расстоянии не более 400 мм от края общей ширины транспортного средства.
Расстояние между внутренними краями двух видимых поверхностей должно быть не менее 600 мм. Это расстояние можно уменьшить до 400 мм, если габаритная ширина автомобиля менее 1300 мм.
6.19.4.2. По высоте — на расстоянии от 250 до 1500 мм над землей.
6.19.4.3. По длине на передней части автомобиля. Это требование считается выполненным, если излучаемый свет не мешает водителю прямо или косвенно в результате отражения от зеркал заднего вида и / или других отражающих поверхностей транспортного средства.
6.19.5 Геометрическая видимость
Горизонтальный угол бета = 20 ° наружу и внутрь.
Вертикальный угол альфа = 10 ° выше и ниже горизонтали.
6.19.6 Направление
Вперед.
6.19.7 Функциональная принципиальная схема
Если установлен, дневные ходовые огни должны включаться автоматически, если установлено «Вкл» для управления запуском / остановом двигателя. Должна быть предусмотрена возможность включения и выключения автоматического включения дневных ходовых огней без помощи инструмента.
Дневные ходовые огни должны автоматически выключаться при включении фар, если только фары не включаются на короткий период времени для подачи сигнала участникам дорожного движения.
6.19.8 пилот-сигнал
Дополнительно в виде замкнутого контура.
6.19.9. Прочие требования
№

ГОСТ Р 41.87-99 (Регламент ЕЭК ООН N 87) . По правилам излучатели дневного света должны занимать площадь 25 см? до 200 см? (в России «не менее 40 см?»). И излучают свет мощностью от 400 до 1200 кд, (в России от 400 до 800 кд).

Этот стандарт устанавливает единые требования для допуска дневных ходовых огней автомобилей.
Согласно этому ГОСТу все сертифицированные ходовые огни должны иметь соответствующее обозначение.

Таблица 6a — Требования Правил ЕЭК ООН в отношении наличия внешних осветительных приборов в автотранспортных средствах :

• Дневные ходовые огни: белые, 2 шт.
• Рекомендовано для категорий M, N. (легковые и грузовые автомобили, грузовые автомобили)
• Запрещено для категорий O (прицепы с двумя и более осями, прицепы с центральной осью и полуприцепы)

Как подключить дневные ходовые огни
Схем подключения ДХО большое количество, одни из них очень простые, другие требуют определенного опыта работы с паяльником.Все они позволяют автоматически включать ходовые огни:

Схема №1. Автоматически включать фары при движении и выключать при остановке . При парковке автомобиль обозначается габаритными огнями.
Данный алгоритм работы системы наружного освещения полностью соответствует требованиям ПДД.
Схема проверена на всех российских автомобилях.
Источником дорожной информации является датчик скорости автомобиля.
Контакты К 1.1 автоматики — переключатель ближнего света фар включают в разрыв провода от переключателя ближнего света к выводу 85 ДБО.(если нужно включить ближний свет на месте, то нужно распараллелить контакты переключателя ближнего света).
Реле К1 автомобильное, 851.3747, но можно использовать любое, имеющее пару размыкающих контактов и стабильно работающее при напряжении на обмотке 6 … 14 В. Например РЭС10, паспорт: РС4.529.031-07.
В. Югрин Радио № 8, 2005 г.

Ксенон на Авео Ксенон и биксенон на любой вкус по акции. Заказывайте в любое время! Биксенон · Ксеноновые лампы · Биксеноновые линзыАдрес и телефон авто-лампы.com.ua

Схема №2. Использование ПТФ в дневном режиме и автоматическое их выключение при зажигании .

Отключаем штатную схему переключения ПТФ и переделываем, чтобы включить после поворота ключа зажигания.
Тиристор подойдет любому с допустимым током 0,3 А. Конденсатор на 1500 мкФ 25 В будет производить 23 сек. задержки. Резисторы должны быть от 0,25 Вт до 47 (51) и 10 кОм.
Схема удобно разместить в корпусе реле на шарнирах и разместить ее в монтажном блоке.Еще берем нужный нам плюс после замка зажигания.

Процедура:

Отсоединяем минусовой провод к питанию обмотки реле электрического стеклоподъемника и изолируем.

Найдите провод идущий к ключу ПТФ, отсоедините его от штатного места и вставьте вместо отсоединенного на шаге 1

Вставляем готовую конструкцию в разъем.

Схема №3. Включение ПТФ при запуске двигателя (генератора) .
Схема используется на ВАЗ 2110.
Фары включаются автоматически при запуске генератора. Двигатель запущен — генератор работает — ПТФ включены, не работает — наоборот.
Размеры включаются кнопкой и ключ зажигания разомкнут.
Суть данного метода заключается в установке перемычки от питания обмотки возбуждения генератора на реле ПТФ.

• Снимаем приборку и делаем как на фото 1.
• Вытаскиваем кнопку ПТФ и отсоединяем от вилки угловые проводки фото 2,3.
• Подключаем его к нашему проводу (12 на разъеме Х1 приборки), фото 4.

Вставляем в свободное место на штекере и ставим кнопку на место.

Схема №4. Реализация ДХО с использованием ближнего света . Принцип работы такой же, как на схеме №3, ближний свет фар включается после запуска двигателя и выключается при остановке, габариты выключены. В остальном все работает как обычно.
Понадобится два диода малой мощности (1А, например, КД10) и соединим их последовательно.Припаиваем к ним проводку общей длиной около 40см. Потому что полярный диод, то подключите их как показано на фото.
Разбираем приборную панель и подключаем заготовку к 12-му выходу разъема Х1, как на фото (цвет провода желтый, но суть такая же).
Вытаскиваем кнопку включения и второй конец нашей заготовки подключаем к зеленому проводу разъема. Или вставляем зачищенный провод в гнездо разъема. Вставляем кнопку на место и проверяем работоспособность.

Если вам нужно стоять с габаритами при работающем двигателе без включения ближнего света фар, то вставьте кнопку в разрезе провода.

Схема № 5. Автоматическое включение / выключение дневного света с помощью генератора включения / выключения . Схемы
тестировались на Лада Приора и ВАЗ 2110.

Схема первая — если только генератор и стояночный тормоз связаны.

Вторая схема содержит еще один транзистор, который отключает ДХО при включении габаритов или фар, подавая «+» на базу транзистора КТ814.

Третья схема Романа Торопова. Он отменяет ДХО при следующих условиях: стояночный тормоз был поднят (для автоматического запуска двигателя внутреннего сгорания из аварийной сигнализации или стоянки при работающем двигателе внутреннего сгорания) и для включения размеров (переключение на нормальную работу двигателя). фары или ПТФ). Другими словами, в этих условиях «автоматическая активация ДХО» при запуске генератора отключена. Это схема ДХО, которая прошла через ГТО.

Схема №6. Авто ДХО при запуске двигателя и выключении габаритов / ближнего света . (датчик уровня масла)
Схема проверена на ВАЗ 2110.
В данном варианте сигнал о работе двигателя снимается с датчика минимального давления масла (с блока панели приборов). Ходовые огни выключаются, если включить габариты или ближний свет.
В качестве ходовых огней можно использовать ПТФ или ближний свет.

Схема № 7. Автоматическое включение ДХО при запуске двигателя, и работа на половинной мощности при включении ПТФ или около .
Схема тестировалась на ВАЗ 2110.
При запуске двигателя (генератора) загорается ДХО. При включении габаритов работа ДХО продолжается, а при включении ПТФ или ближнего света ДХО начинает светить на половинной мощности. Происходит это из-за включения реле 2 при возбуждении цепи при включении ПТФ или ближайшего. А еще за счет резистора, который ставим перед ДХО на проводах возбуждения от ПТФ и ближнего.Мы используем диод, чтобы мощность одного устройства не перетекала в другое устройство.

Схема №8. Включение ДХО после пуска двигателя через 7 сек. Выключаем при включении габаритов .
Схема тестировалась на ВАЗ 2110.
Когда глохнет двигатель — гаснут ходовые огни. Дополнительная нагрузка на заводе отсутствует. При мигании дальним светом ДХО не гаснут.

Например, кнопка находится на консоли рядом с блоком управления отопителем.Это выключение вручную. Подцепляем собранную схему на зажимы к блоку предохранителей. Саму схему задержки удобно собирать в неработающем корпусе реле.

Схема № 9 (Сообщение в Skype: polimarh26). С началом движения включается ближний свет и выключается освещение салона .
Подсветка в ручках дверей включается при работающем двигателе и только в стоящем автомобиле.
Реле имеет свободный контакт, к которому подключается дополнительное освещение салона (например, подсветка ручки двери)

Полное описание схемы: вставьте ключ зажигания, и поверните на одно деление.Ближний свет включается на несколько секунд и гаснет. Запускаем двигатель. Включено внутреннее освещение (ручки дверей и светодиодная лента). С началом движения включается ближний свет, а освещение салона выключается. После остановки — обратная процедура, но с задержкой в ​​несколько секунд. Время задержки обеспечивается R3 и C2. Чем их больше, тем больше продолжительность.
Плата ставится за комбинацию устройств на двойном скотче и так же подключается к разъему X2 и к переключателю ближний, габаритный / дальний там.

Кто не дружит с электриком и рад купить готовый автопереключатель фар может использовать:

Автоматическое включение внешнего освещения (контроллеры LC-7-V09, LC-7-V10, LC-7-V09U)

Дневные ходовые огни (ДХО, ДХО) «Eclipse» (Силич)

Заключение
Теперь, когда у вас есть четкое представление о том, что такое дневные ходовые огни, возникает вопрос: « а зачем вам ДХО? ‘. Помимо выделения автомобиля на дороге нередко говорят об экономии топлива.Говорить о снижении расхода топлива при использовании ДХО несерьезно, ведь вся эта мизерная экономия полетит в трубу при очередном обгоне грузовика.

Еще один разговор, когда речь идет о продлении срока службы батареи . На российских автомобилях холостой генератор часто не может обеспечить положительный баланс между выработкой и потреблением электроэнергии. Это означает, что недостаток потребления тока приходится восполнять за счет аккумулятора, что приводит к хронической недозарядке и резкому сокращению срока службы.ДХО потребляют значительно меньше энергии, что положительно сказывается на вашей батарее.

Что лучше использовать ДХО или ближний свет фар?
Ответ на этот вопрос вы найдете в статье «За рулем».

И на последний вопрос ответил заместитель начальника Департамента безопасности дорожного движения МВД России генерал-майор милиции Владимир Кузин.
Вопрос: Можно ли установить дневные ходовые огни на автомобиль, если они не предусмотрены производителем?
Ответ: Сами — нет.Это уже будет изменение дизайна автомобиля. Если у вас отечественный автомобиль или иномарка, не оснащенная этими фарами, то днем ​​предполагается использование либо ближнего света фар, либо противотуманных фар.

Самостоятельно менять что-либо в конструкции автомобиля категорически запрещено, за это может быть наложен штраф.
Постановлением Совета Министров — Правительства Российской Федерации от 23 октября 1993 г. N 1090 «ОСНОВНЫЕ ПОЛОЖЕНИЯ ПО ПРИЕМУ ТРАНСПОРТНЫХ СРЕДСТВ В ЭКСПЛУАТАЦИЮ И ОБЯЗАННОСТИ ДОЛЖНОСТНЫХ ЛИЦ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ДОРОГ» Было установлено, что эксплуатация транспортного средства

• 7.18. В конструкцию транспортного средства внесены изменения без разрешения Государственной инспекции безопасности дорожного движения Министерства внутренних дел Российской Федерации или иных органов, определенных Правительством Российской Федерации.
( 7 голосов, средний: 3,86 из 5)

ВАЗ классика. Крутая «классика» своими руками: все о тюнинге Жигулей

История АвтоВАЗа началась именно с линейки автомобилей с задним приводом, поэтому их называют ВАЗовыми классиками.Первая модель была скопирована с Fiata 124, ВАЗ 2101. Со временем этот автомобиль стал легендой. В кузове универсал выпускался ВАЗ 2102. После этого был небольшой рестайлинг, и так родилась тройка — ВАЗ 2103.

ВАЗ 2105 и 2104 в кузове универсал отличались от предыдущих моделей внешним видом (стал более квадратным) и переработанным салоном.

«Шестерка» ВАЗ 2106 стала поистине популярной машиной. Повышенная мощность двигателя и улучшенный внешний вид хорошо сказались на продажах этого автомобиля.Впервые фары ближнего и дальнего света были разделены. Так же изменились и задние фонари, ставшие более современными.

Только настоящий фанат ВАЗа сможет с первого взгляда отличить «семерку» ВАЗ 2107 от ВАЗ 2105. Наиболее заметные отличия этих автомобилей — это капот и сиденья. На более поздней модели капот имеет 2 штампованные полосы, а сиденья снабжены подголовниками, которые добавляют комфорта этой кабине.

,

Добрый день. В этой статье я расскажу, как поменять сайлентблоки в передних верхних и нижних рычагах на классические.Но сначала я расскажу, почему они выходят из строя и как понять, нужно ли их заменять? Диагностика сайлентблоков передних рычагов. Почему сайлентблоки нужно менять со временем? На это есть несколько причин: Со временем резина …

,

Доброго времени суток уважаемый читатель. После того, как вы вошли на корабль, вы хотите, чтобы задняя ось вашего классического автомобиля снова высохла, без запотевания и капель масла. В этой статье как раз и рассказывается, как самостоятельно заменить сальник заднего редуктора (в том месте, где входит хвостовик коленвала).И сначала разберем все причины, по которым задний сальник …

,

Доброго времени суток уважаемый читатель. Процесс замены переднего ступичного подшипника на классический не сложный. При наличии инструментов и свободного времени с этой процедурой справится каждый. Из этой статьи вы узнаете: Как узнать, сломан ли ступичный подшипник? Какую подшипниковую компанию выбрать? Какой инструмент вам нужен? Как заменить ступичный подшипник и как отрегулировать. Признак неисправности ступицы …

,

Здравствуйте.Со временем в моторчике печки засыхает смазка во втулках, что вызывает писк, свист или вой. Или печка вообще перестает дуть из-за того, что сгорели обмотки моторчика печки. В этих случаях производится замена мотора печки ВАЗ 2107 и как это сделать, читайте далее. Не рекомендую смазывать втулки мотора печки. эффект …

,

Здравствуйте. В этот раз напишу о возможных причинах, из-за которых мотор печки на ВАЗ 2107 может не работать.К этим причинам можно отнести и другие классические модели, такие как ВАЗ 2105, 2106, 2101, 2103, 2104. Чтобы проверить все варианты на наличие неисправности, понадобится хотя бы контрольная лампа, а лучше мультиметр. Если узнать, что именно сломалось …

,

Здравствуйте. Если вы завели машину в сильный мороз или в жаркий летний день, а вентилятор печки на ВАЗ 2114 перестал работать и не дует, не расстраивайтесь, так как эту проблему можно быстро решить, прочитав эту статью.Чтобы разобраться в причинах, по которым может не работать вентилятор печки, давайте сначала взглянем на схему электрического подключения …

,

Здравствуйте! Рано или поздно у автомобиля начинают возникать проблемы с замком зажигания, такие как прогорание контактной группы, заклинивание замка рулевого управления, либо можно просто потерять ключ или сломать его в личинке. В связи с этим возникает вопрос, как заменить замок зажигания на ВАЗ 2106. Как снять замок зажигания на ВАЗ 2106. Перед…

Идея построить небывалый по масштабам автомобильный завод родилась на самом верху. По инициативе Председателя Совета Министров СССР А.Н. Косыгина, которого поддерживал сам Брежнев. В стране росло количество денег, не обеспеченных товарами, и массовая машина могла стать необходимой палочкой-выручалочкой: граждане охотно отдавали за нее свои сбережения. Кроме того, современный автомобиль, пользующийся спросом за рубежом, должен был улучшить экспортную позицию страны, которая покупала за валюту больше, чем продавала.

Поиск партнеров велся без особой огласки. К этой деятельности было замешано даже КГБ, в частности корреспондент «Известий» в Италии, а также сотрудник всесильного комитета Л. Колосов. Выбор пал на концерн FIAT — он предложил самые выгодные условия. В Италии, с ее традиционно сильным левым движением, в это время прошла всеобщая забастовка, и контракт с Советским Союзом очень помог выправить финансовое положение концерна.В СССР, конечно же, учитывали тот факт, что в 1966 году FIAT-124 стал автомобилем года в Европе.

Генеральное соглашение подписано 8 августа того же года в Москве. Документы подписали глава FIAT Витторио Валетта и министр автомобильной промышленности СССР А.М. Тарасов. Завод было решено строить на берегу Волги (наличие реки решало многие транспортные проблемы), в молодом городе Тольятти. Раньше здесь был Ставрополь-на-Волге, частично затопленный после строительства ГЭС, но город строился практически с нуля под автогигантом.Одной из причин выбора площадки стало наличие мощных строительных организаций.

Вскоре в СССР было доставлено несколько автомобилей FIAT-124, которые прошли комплексные испытания. Их возили по стране, от Крыма до Воркуты, куда, естественно, доставляли по железной дороге. Также велись работы на не полностью реконструированном Дмитровском полигоне. В результате стал рождаться FIAT-124R (R — Россия), существенно отличающийся от стандартного «итальянца».

ДИЗАЙН

Внешне ВАЗ-2101 отличался от FIAT только более массивными клыками бампера, утопленными дверными ручками и, конечно же, эмблемами. Но начинка советской машины во многом была разной.

FIAT-124 в середине 1960-х тоже не был техническим открытием. Классическая компоновка, зависимая подвеска задних колес, четырехступенчатая коробка передач не лучше, чем у большинства конкурентов. Двигатель с низким расположением распредвала также соответствовал тенденциям, знакомым для массовых автомобилей тех лет.А вот двигатель ВАЗ-2101 хоть и сохранил рабочий объем двигателя Fiat, но получил другое межцентровое расстояние и верхний распредвал в головке блока — на этом нововведении как раз настояла советская делегация, побывавшая на итальянских заводах. и отметил, что FIAT активно развивает моторы с верхним валом.

Это нововведение потом сильно ударит по репутации автомобилей ВАЗ, когда распредвалы начнут массово выходить из строя — проблема будет решена не через год.А пока дизайн нежного 124-го активно прорабатывается для сурового советского быта. Условия эксплуатации автомобиля предполагались тяжелыми, поэтому диаметр накладок диска сцепления увеличили с 182 до 220 мм, переделали коробку передач, изменили заднюю подвеску, «сняв» амортизаторы с рессор — до облегчить их последующую замену.

От дисковых тормозов сзади отказались, так как на дорогах советской глубинки они сильно загрязнялись и быстро изнашивались.Кстати, позже FIAT, на потомках 124-го, вернули задние барабанные тормоза. Шаровая опора усиленная, пружины, во многих местах — кузов. В переднем бампере появилось отверстие для заводной рукоятки (от него опять отказались начиная с ВАЗ-2105), а под обоими бамперами были проушины для буксировки.

В 1970-е годы ВАЗ-2101 и его последователи были вполне конкурентоспособны даже на западноевропейском рынке. Ведь в принципе покупатели получали всем известный FIAT по существенно более низкой цене — демпинг был основой успеха советских автомобилей с первых же лет экспорта за границу.В социалистических странах «Жигулей» вообще не хватало — например, в ГДР для получения заветной машины приходилось стоять в очереди более десяти лет.

Многие новинки автомобильной техники в СССР впервые массово проявились на «Жигулях». До ВАЗ-2101 дисковые тормоза устанавливались только на легковые ЗИЛы. В 1972 году на ВАЗ-2103 установили вакуумный усилитель тормозов, тахометр, электрические часы. В 1975 году на «шестерке» появились подголовники передних сидений.В 1980 году ВАЗ-2105 — первые «Жигули» с полностью новыми (кроме крыши) кузовными панелями — двигателем с ременным приводом ГРМ, фарами, совмещенными с габаритными огнями и указателями поворота. Спустя два года появился ВАЗ-2107 с анатомическими сиденьями, оборудованными встроенными подголовниками.

В дополнение к базовому двигателю 1,2 л, позже были выпущены версии 1.3; 1,5 и 1,6 литра, различающиеся диаметром и ходом поршня. В 80-е годы на Жигулях появилась пятиступенчатая коробка передач. ВАЗ первым в СССР, хотя и мелкосерийно, выпустил модификации с моновпрыском (ВАЗ-21073) и дизельным (ВАЗ-21045).

Но уже к концу второй декады производства «Лада» на фоне одноклассников выглядела инопланетянином из античной эпохи. Салон тесноват, мощность двигателя небольшая, тормоза слабые. Карбюраторные двигатели не соответствовали более строгим экологическим нормам. Все это усугублялось снижением качества комплектующих и сборки.

Последняя «Лада-2107» (название «Жигули» незаметно вышла из употребления), производство которой в Тольятти было прекращено этим летом (однако ее, как и ВАЗ-2104, по-прежнему будут собирать в Ижевске для пару лет), сохранила основные черты далеких предков… Главное отличие: инжекторный мотор мощностью 73 л.с. при 5300 об / мин (карбюраторная версия развивала 77 л.с. при 5600 об / мин), что соответствует нормам Евро-3. Во всем остальном это уже не та модель, владельцы которой в начале 80-х были менее удачливы, завистливо вздыхая. В ходе постперестроечных модернизаций и оптимизаций его постепенно упрощали в деталях и не только. В последнее время отличия пятой и седьмой моделей в основном сводились к внешнему оформлению.

МОДИФИКАЦИИ, ПРОТОТИПЫ, РЕДКОСТЬ

Помимо основных моделей было выпущено множество модификаций с различными комбинациями двигателей и кузовов.Такое разнообразие было связано в первую очередь со спецификой зарубежных рынков, где покупатель требовал предложения различных двигателей даже в бюджетном классе.

Кроме того, в небольших количествах выпускались ВАЗ-21073 с центральным впрыском топлива, автомобили с роторными двигателями (в основном для полиции и спецслужб), ВАЗ-21045 с 53-сильным дизелем. На экспорт шли и автомобили с правым рулем, у которых в связи с изменением развесовки (техническое любопытство!) Были усилены передние правые рессоры.

Канадский рынок требовал заметных улучшений — многие помнят «шестерку» со специально разработанными массивными бамперами на газонаполненных амортизаторах.

В 1990-е годы под торговой маркой ВИС («ВАЗинтерСервис») начали выпуск грузовых автомобилей на базе ВАЗ-2105, позже — 2107; Интересное сочетание «пятерки» и собственной «пятки» на базе «Оды» построил Ижевский автомобильный завод.

РОДСТВЕННИКИ ЗА РУБЕЖОМ

В Италии до 1974 года выпускались ФИАТ-124 в различных модификациях (в том числе с 70-сильным двигателем верхнего вала, который устанавливался на версию «124 Speciale» — аналог ВАЗ-2103). более 1.5 миллионов копий. До 1972 года выпускался ФИАТ-125 — модель, внешне напоминающая 124-ю, но построенная на платформе старого семейства 1300/1500 с рессорной задней подвеской и увеличенной колесной базой. Последний потомок семейства — FIAT-131, отдаленно похожий на ВАЗ-2105, но с передней подвеской типа MacPherson, выпускался до 1984 года.

Под маркой SEAT аналоги наших Жигулей производились в Испании. В Пиренеях было построено около

0 автомобилей модели 124 и ее дальнейшей версии 1430.

Примерно 1,5 миллиона автомобилей FIAT Model 125 было произведено по лицензии в Польше. Выпуск продолжался до 1980 года. Еще больше времени потребовалось, чтобы построить «Полонез», с которым 125-й разделил много узлов.

Версии 124-го производились также в Южной Корее, Аргентине, Болгарии, Индии («Премьер-118») и Турции. В последнем также были сделаны вариации на тему 131-го, разные версии назывались «Тофаш-Мурат», «Серче», «Шахин», «Доган», «Картал». Их строили до середины 1990-х годов.

ВЕЛИКАЯ ИТАЛЬЯНСКАЯ РЕВОЛЮЦИЯ

Без преувеличения! «Жигули» действительно стали причиной серьезных преобразований в советской промышленности и на протяжении всей жизни.

Еще на стадии подготовки производства на основном заводе и у субподрядчиков пришлось изменить некоторые ГОСТы. Предыдущие не обеспечивали должной точности и качества компонентов, требуемых итальянскими технологиями. На заводах СССР освоены современные узлы и агрегаты. А потребителю досталась необычная машина.

Лада

Лада

Легкий запуск, быстрый и эффективный обогрев салона. Отличная динамика и сильные тормоза. И, самое главное, надежность! Машины не требовали постоянной подтяжки, регулировки, смазки. В первые годы жизни автомобиля приходилось, по сути, только менять масло, иногда проводить простые профилактические операции. Это создало новый тип собственника. Все чаще это были люди далекие от техники, которые не вникали в устройство автомобиля и охотно доверяли его обслуживание и ремонт профессионалам.

Частный автопарк рос беспрецедентными для страны темпами. И вместе с этим проблемы. В крупных городах не хватает парковок и гаражей (правда, с нынешними не сравнить). Вспомните «Гараж» Эльдара Рязанова: какие страсти бушевали между теми, кто хотел получить дом за недешевый, но дефицитный автомобиль. Комедийный фильм не так далек от жизни, как кажется!

«Жигули» способствовали развитию сети АЗС и СТО.Но рост парка все же опередил возможности последнего. Машины стареют, но на кладбища машин совсем не ходят, как планировалось изначально. Срок службы «Жигулей» составлял семь лет. Но их ремонтировали, меняли все — от рычагов подвески и двигателей до крыльев и лонжеронов.

Плановая экономика совершенно не предусматривала такого спроса на запчасти. А потом качество комплектующих стало падать. Даже далекие от техники владельцы с тревогой повторяли непонятные термины: сайлентблоки, трамблер, вкладыши, колпачки, распредвал.Последнее стало излюбленной темой на рубеже 1980-х, когда в результате рационализации производства деталь стала выходить из строя даже на практически новых автомобилях.

Запчастей становилось все меньше и меньше, а знакомство в автосервисе было мечтой сотен тысяч советских автомобилистов, по крайней мере тех, кто не умел менять, регулировать, а тем более готовить и красить самостоятельно.

Тогда, уже в перестроечные времена, нехватку запчастей начали компенсировать кооперативы, растущие быстрее грибов.Но многие до сих пор с содроганием вспоминают эти подробности. Началась новая революция, в которой «Жигули» отнюдь не играли главную роль …

СПОРТ И УПРАЖНЕНИЯ

В начале 1970-х «Жигули» участвовали в ралли и кольцевых гонках. Для ВАЗ-2101 с рабочим объемом 1,2 литра на даче был создан отдельный класс, поскольку главный спорткар тех лет «Москвич-412» имел двигатель объемом 1,5 литра.

Спортсмены в «Жигулях» добивались все более серьезных результатов. А в 1975 году С.Брундза и Л. Шувалов, экипаж ВАЗ-2103, стали абсолютными чемпионами СССР. С тех пор на отечественных трассах преобладает ВАЗовская «классика».

Первый международный успех пришел к «копейке» уже в 1971 году, когда тольяттинцы завоевали серебряный кубок ралли «Тур Европы». Заводские гонщики неплохо выступили и в личном зачете. Наиболее яркие достижения 1970-х — начала 1980-х годов связаны с этапами Кубка дружбы социалистических стран (альтернатива капиталистическим чемпионатам).Пилоты «Жигулей» неоднократно побеждали в кубковых ралли и кольцевых гонках.

В середине 1970-х ВАЗы хорошо зарекомендовали себя на престижных ралли, включенных в чемпионат Европы. Анатолий и Галина Козырчиковы заняли 15-е место в общем зачете ралли «1000 озер» 1975 года. Спустя год С. Брундза и А. Гирдаускас заняли шестое место в абсолютном и второе в своем классе на ралли «Акрополис». Это было высшим достижением Lada в соревнованиях такого уровня.

В «Жигулях» приняли участие не только наши спортсмены, но и представители социалистических стран, и даже «дети капитализма», в основном скандинавы.

Гоночные версии «Жигулей» строились как на самом ВАЗе, так и различными спортивными клубами. Из зарубежных доводчиков самой известной стала чехословацкая мастерская «Металекс».

Вершиной спортивной изысканности «классики» стала «Лада-ВФТС», созданная на базе ВАЗ-2105 в Вильнюсе под руководством неоднократного чемпиона СССР Стасиса Брундза. Его двигатель развивал 160 л.с. при 7000 об / мин и 165 Нм при 5500 об / мин. Машины оснащались 4- или 5-ступенчатой ​​кулачковой коробкой передач.

«Классик» выезжал на соревнования еще в 1990-е годы, а в любительских ралли появляется и сейчас.

«Жигули» и «За рулем»

Несомненно, марка ВАЗ побила все рекорды по количеству упоминаний в ZR за всю историю журнала. Уже в 1968 году обложку июньского номера украсила фотография трех предсерийных автомобилей. А осенью редакция объявила конкурс на название новой машины. Получено 54 849 писем! Каких имен там не было! «Новорожец» и «Катюша», «Аргамак», «Директива» и ВИЛ-100 (если кто забыл, в 1970 году в стране широко отмечалось столетие со дня рождения В.И. Ленин). В пятерку лидеров вошли: «Волжанка» (3989 букв), «Дружба» (2878), «Мечта» (2806), «Жигули» (2220) и «Лада» (1752).

С появлением «Жигулей» им в журнале было уделено особое внимание. Читатели с нетерпением ждали очередного репортажа о жизни редакционной «копейки» с номером «00–55 Проба». А в постоянной рубрике «Мы едем на« Жигулях »» мы подробно описали конструкцию и технику обслуживания, дали советы, как управлять и водить автомобиль, который был беспрецедентно динамичным для наших автомобилистов.

Каждая новая модель, модификация и даже модернизированный агрегат подробно описывалась в журнале со схемами, рисунками и фотографиями. Несколько моделей «Жигулей» после этой первой «копейки» отработали на «За рулем», намотав десятки тысяч километров по Москве и области на дальние дистанции. Например, «шестерки» в 1977 году вместе с «полями» приняли участие в путешествии, повторявшем маршрут знаменитого каракумского забега 1933 года.

В конце ХХ века журнал объявил конкурс «Русский Автомобиль века ».Свое мнение высказали более 80 000 (!) Читателей. Большинство признало таковым первенец ВАЗ — модель 2101 «копейка». И это правильно!

Однако на этом история «Жигулей» и их жизни на страницах ZR не закончилась. И это не закончится, пока не иссякнет интерес к самому массовому отечественному автомобильному семейству. И это произойдет не скоро: по данным ГИБДД, по состоянию на январь 2011 года в России зарегистрировано 6 800 000 автомобилей семейства ВАЗ «Классик». А это … погоди … 20,8% от всего автопарка России.

LIFE LINE — «ЖИГУЛИ» В ДАТАХ

Начало строительства завода ВАЗ, испытания ФИАТ-124 в СССР.

Миллионный автомобиль — ВАЗ-2103.

Трехмиллионный автомобиль — ВАЗ-2106.

Четырехмиллионный автомобиль — ВАЗ-2106.

Пятимиллионный автомобиль — ВАЗ-2101.

Шестимиллионный автомобиль — ВАЗ-2105. Окончание выпуска ВАЗ-2101. Всего было выпущено 2 710 930 экземпляров.

1982

Окончание производства ВАЗ-2101, изготовлено 2 710 930 экз.

Восьмимиллионный автомобиль — ВАЗ-2107. Окончание выпуска ВАЗ-2102. Всего было выпущено 666 989 экземпляров.

Начало производства ВАЗ-2106 в Сызрани и Ижевске. Читатели ZR называют ВАЗ-2101 русской машиной века.

Окончание выпуска ВАЗ-2106 в г. Тольятти, выпущено 3 946 256 экземпляров. Начало производства дизельного ВАЗ-21045.

Перенос производства ВАЗ-21043 в Ижевск.В Тольятти выпущено около 895 000 экземпляров. Семейство получит серийный инжекторный двигатель мощностью 73 л.с.

Окончание производства ВАЗ-2106 в Ижевске.

Снятие производства ВАЗ-2105. Было выпущено около 2 090 000 экземпляров.

Окончание производства ВАЗ-2107 в Тольятти. Было выпущено около 2 870 000 экземпляров. Выпуск был перенесен в Ижевск.

ЧЕЛОВЕК

В прошлом инженер-испытатель, заместитель начальника испытательного отдела, начальник отдела отделки автомобилей, затем начальник отдела дорожных испытаний и отделки автомобилей.Сейчас он пенсионер, но работает — создает новые методы.

«В 1967 году работал инженером-испытателем на ГАЗе. Примерно в это же время я узнал о ФИАТ-124 и решил перейти на строящийся ВАЗ, чтобы работать именно с этой машиной. Перевод был непростым, так как часть специалистов ГАЗа уже уехала, и больше людей туда отдавать не хотели.

Я стал инженером-испытателем ВАЗа в 1968 году, когда на заводе не было ни одного корпуса, даже Автозаводского района еще не было — чистое поле с несколькими фундаментами.Первой моей самостоятельной работой зимой 1968-1969 годов стала организация и проведение сравнительных испытаний ФИАТ-124 и прототипов ВАЗ-2101, с небольшими отличиями от итальянцев.

Мы базировались в гараже горисполкома, а наша «испытательная база» — в соседнем селе Тимофеевка. Мы ездили на десятке машин круглосуточно, в три смены, по итальянской методике Stop and Go, имитирующей жизнь врача: короткая поездка на холодном двигателе и почти часовая парковка.По выходным «доктор выезжал» на 300–350 км, двигаясь с большой по тем временам скоростью. Дороги ледяные, а резина летняя, о шипах тогда и не мечтали.

Именно тогда меня поразила потрясающая по тем временам управляемость и устойчивость машины. У меня был опыт вождения разных моделей Москвичей, Победы, 21 Волги и двадцати четырех прототипов. Понравилась динамика и эффективные тормоза, несмотря на отсутствие усилителя. Покорил мощный обогреватель и хороший обдув лобового стекла.В то время, когда «москвичи» ехали с оттаявшими трещинами на лобовом стекле, закутавшись в теплую одежду, мы крутили за рулем в куртках или даже рубашках.

За всю свою историю ВАЗ имел три ключевых автомобиля, давших жизнь целым семействам: ВАЗ-2101, Нива, созданная на узлах и агрегатах той же «классики», и переднеприводная «восьмерка».

У меня особое отношение к «классике». Считаю уникальным для того времени предложение по соотношению цена / качество.Купить Жигули даже на деньги было непросто. Даже сегодня, при огромном разнообразии выбора, «классика» пользуется спросом. Что ж, в моей личной жизни это знаковая машина, определившая мою судьбу. «

В начале 1970-х он был начальником технического отдела механосборочного производства. Ушел с завода« по возрасту »(не приемлет выражение« пенсия ») в 1998 году. Сейчас частный предприниматель, он снабжает электрические компоненты к главному конвейеру АВТОВАЗа

«Летом 1967 года я приехал в Тольятти с ГАЗа.Пыльная нива, в небе поют жаворонки. На трех очень близко растущих тополях есть план еще не существующего растения. Мы, молодые начальники (в менеджеры среднего звена набирали парней не старше тридцати, было лимит на директоров — до сорока) еще несуществующего предприятия, слушаем Полякова. Он все прекрасно выражает. И вдруг: первая машина должна сойти с конвейера к 100-летию со дня рождения Ленина! Осталось меньше трех лет, а здесь нет ни одного здания…

Впервые увидел FIAT-124 в США. Ни давать, ни брать консервную банку. Хлипко задевает наши дороги. Чуть позже через наш отдел изменения пошли в двигатель, коробку передач, подвеску, тормоза и другие узлы.

В двигателе самое существенное изменение — перемещение распредвала вверх — выполнено по задумке главного конструктора Соловьева. Сколько копий сломалось из-за этого! Но настоящая битва между FIAT и США запомнилась больше из-за гильз, в которых участвовали мы, ВАЗовцы.Итальянцы настаивали на том, чтобы блок цилиндров был чугунным, без кожуха — «по проекту». Наши требовали вставить в него гильзы, считая, что отечественный «неправильный» чугун будет интенсивно изнашиваться или изнашивать поршни и кольца. Обе стороны сражались насмерть. Возникла угроза пропуска сроков. Поляков нашел выход: он не стал принимать сторону и решил пойти двумя параллельными путями. Мы даже закупили и установили оборудование для производства рукавов. Но эта площадка осталась невостребованной, так как металлурги смогли найти «правильный» чугун для блока, а гильза для двигателя не потребовалась.

Услышав слово «классика», большинство автолюбителей в нашей стране вспоминают вовсе не произведения Чехова и Толстого или симфоническую музыку, а семейство автомобилей Волжского автозавода, которое берет свое начало от легендарной «копейки» ВАЗ-2101, выпущен впервые в 1970 году. Заднеприводные малолитражки выпускались до 2012 года и, несмотря на архаичный дизайн, горячо любимы многими автомобилистами на просторах России и стран бывшего социалистического лагеря. Характеристики Жигулей вне зависимости от модели очень скромные, а дизайн угловатый и не слишком изощренный, но простота конструкции дает широкие возможности для тюнинга.Давайте рассмотрим некоторые из наиболее распространенных решений для улучшения стиля и ходовых качеств Classic.

What is tuning

Тюнинг автомобиля — это процесс его доработки с целью улучшения характеристик или улучшения его конструкции. Условно можно выделить два направления улучшений:

• технический тюнинг и
• стиль.

Технический тюнинг направлен на улучшение ходовых характеристик автомобиля, таких как мощность, аэродинамика, управляемость, динамические характеристики, экономичность и безопасность.Для улучшения этих параметров ведутся работы над двигателем, подвеской, коробкой передач, выхлопной и тормозной системами и другими узлами, влияющими на ходовые качества автомобиля.

Стайлинг проводится с целью изменить экстерьер автомобиля и его интерьер, сделать автомобиль уникальным. Улучшения в этой области тюнинга обычно касаются кузовных панелей, колесных дисков, осветительного оборудования и деталей интерьера.

Оба этих подхода применяются к моделям ВАЗ классической линейки, часто их комбинируя.Поэтому на дорогах нашей страны можно встретить как пятерки, семерки и другие измененные до неузнаваемости модели семейства, так и сверхмощные автомобили, внешне неотличимые от своих угловатых собратьев.

«Копейка», доработанная с помощью спортивного обвеса с большими противотуманками, аэрографией и новыми колесными дисками, выглядит практически как гоночный автомобиль

Стайлинг «классика» ВАЗ: внешние и внутренние модификации

Многие владельцы «классики» Модели ВАЗ хотят сделать машину неповторимой, а интерьер — более комфортным и ярким, а некоторые просто считают внешний вид своих автомобилей незаконченным.Оба прибегают к визуальному тюнингу, порой не затрагивая техническую часть. Рассмотрим самые популярные способы улучшения внешнего вида и интерьера «Жигулей».

Тюнинг передней оптики «Жигули»

Передние фары автомобиля часто ассоциируются с глазами автомобиля. часто являются определяющим элементом дизайна, поэтому неудивительно, что чаще всего автолюбители в первую очередь берутся за настройку оптики. В зависимости от модели, задач по настройке и суммы денег, которую владелец готов потратить на улучшение своего автомобиля, существует три типа доработок фар.Рассмотрим их по порядку от самых бюджетных до самых сложных и затратных.

Изменение формы головного светового оборудования путем установки накладок

Этот способ тюнинга фар чаще всего используют владельцы автомобилей ВАЗ-2104, 2105 и 2107. Их прямоугольное осветительное оборудование с ровной поверхностью плафона позволяет легко устанавливать крышки практически любой формы. Тюнинг-комплекты передних фонарей продаются в большинстве отечественных магазинов автозапчастей. Часто автомобилисты делают форсунки самостоятельно, ведь для этого требуется только толстый пластик, острая пила и наждачная бумага или напильник.

Насадки крепятся, как правило, с помощью клея непосредственно на крышку фары. При использовании саморезов насадку необходимо установить на кузов автомобиля, чтобы вода не попадала в фару, поэтому этот способ применяется реже.

К выбору клея стоит отнестись внимательно. Он должен быть термостойким, так как фары при длительной эксплуатации могут нагреваться до высоких температур.

Установка ангельских глазков на жигулях

Так называемые ангельские глазки — это более сложный вид тюнинга фар «классика».Чаще всего такая доработка производится на моделях ВАЗ-2106 и 2103, так как на этих автомобилях светодиодную ленту можно закрепить и снаружи фар. Впрочем, эта модификация довольно часто встречается на других изделиях «классической» линейки. Чтобы установить ангельские глазки на «четверку», «пятерку» или «семерку», нужно просверлить внутрь плафона отражатель и установить диоды в каждое отверстие. Кроме того, с тыльной стороны размещен ящик для блока диодов и резисторов.

Аналогичным образом можно улучшить заднюю оптику.Светодиоды увеличивают яркость стоп-сигналов, изменяют рисунок задних фонарей и снижают нагрузку на электрическую систему автомобиля.

Все отверстия в отражателях для установки диодов необходимо закрыть герметиком, чтобы вода не попала в фару.

Ксеноновые фары для «классики» ВАЗ

Самая радикальная и дорогая модификация головного света «Жигули» — это установка ксеноновых фар. Ксеноновый свет намного ярче галогенного света, а пятно свечения от таких фар намного шире.Сам процесс установки прост. Достаточно снять фары, просверлить отверстия в отражателях и установить новые лампы. Однако стартовое оборудование и сами лампы могут быть довольно дорогими.

Видео: тюнинг фар ВАЗ 2106 с линзами

Тюнинг стекол жигулей

Для создания уютной атмосферы в салоне, а также защиты от ярких солнечных лучей владельцы Жигулей часто прибегают к тонировке стекол, а также установке решетка на стекле заднего вида.

Тонировка: стиль, комфорт и закон

Тонировка автомобильных стекол, пожалуй, самый распространенный вид тюнинга. Как правило, окна тонируются пленкой. Также есть электротонировка, но ее стоимость измеряется тысячами долларов, поэтому на Жигулях она не используется. Существует несколько типов тонировочной пленки:

Автолюбитель, который собирается тонировать окна своего автомобиля, должен знать правовые нормы, касающиеся уровня затемнения. Основные положения ГОСТ 27902 (светопропускание стекла):

1. Ветровое стекло не должно терять более 25% светопропускания.
2. Для передних окон автомобильных дверей потери могут составлять до 30%.
3. Центральное заднее стекло и боковые стекла задних дверей можно тонировать до 95%.
4. На фасадных окнах нанесение рисунков и использование перфорированной пленки не допускается.
5. Запрещается использовать красную, зеленую, желтую и синюю тонировочную пленку на передних окнах.

Решетка заднего стекла: классика для классики

Решетка на заднем стекле — декоративный элемент, выполненный в духе мощных американских автомобилей семидесятых годов.Помимо чисто эстетических целей, он защищает заднюю часть салона от прямых солнечных лучей, а заднее стекло — от грязи.

Как правило, решетка продается в виде двух отдельных частей и крепится с помощью специального выступа, расположенного по всему периметру детали. Этот выступ необходимо разместить под резиновым уплотнением заднего стекла. Желательно очистить и обезжирить соприкасающиеся поверхности.

Аэродинамические обвесы и спойлеры для «Жигулей»

Если вы хотите кардинально изменить внешний вид своей «классики», без аэродинамического обвеса вам не обойтись.Однако следует понимать, что слово «аэродинамический» употребляется в переносном смысле по отношению к большинству тюнинговых пакетов для «Жигулей». Детали, которые действительно улучшают обтекаемость или увеличивают тягу, встречаются не так часто и обычно стоят довольно больших денег.

Обычно в аэродинамический обвес входят:

• модифицированный передний бампер с имитацией воздухозаборников и спойлеров;
• накладки на пороги;
• Задний бампер (иногда с декоративным диффузором).

Иногда в состав аэрокита входит и заднее антикрыло, которое чаще всего крепится к крышке багажника.

Доработка интерьера «классика»

Доработка салона «Жигулей» выглядит наиболее целесообразным направлением стилизации, ведь именно интерьер автомобиля чаще всего виден водителю и пассажирам. Кроме того, помимо эстетических изменений, можно значительно повысить уровень комфорта, который в базовых комплектациях моделей «классической» линейки невысок.

Звукоизоляция салона

Говоря о комфорте, в первую очередь следует обратить внимание на звукоизоляцию. В заводской комплектации «Жигулей» его практически нет.

Для оклейки салона шумоизоляционным материалом придется снять все сиденья, торпеду, а также обшивку дверей … В качестве шумоизоляции можно использовать пенофол или специальное покрытие, которое продается в продаже. в магазинах запчастей.

Передняя панель: замена, доработка и отделка

Передняя панель на автомобилях ВАЗ «классического» семейства может быть модернизирована или заменена целиком.Некоторые владельцы предпочитают устанавливать на свои автомобили торпеды от других моделей ВАЗ, но есть и те, кто решает установить детали от автомобилей других марок. На просторах сети можно найти фотографии «Жигулей» с торпедами от Mitsubishi Galant и Lancer, Nissan Almera и даже Maxima. Бренд BMW особенно популярен в нашей стране, поэтому мастера устанавливают передние панели от большинства старых моделей баварского автопроизводителя на «классику». Естественно, донорские торпеды нужно серьезно переделать и подогнать под салон Жигулей.

Оригинальная лицевая панель может быть обшита кожей или другим материалом. Это довольно сложный процесс. Чтобы новая обшивка выглядела хорошо, материал должен быть идеально подогнан, чтобы он не провисал и не складывался. Сама торпеда должна быть полностью разобрана для обшивки.

Новые устройства часто устанавливаются на стандартную переднюю панель. Готовые приборные блоки к разным моделям «Жигулей» продаются в автомагазинах, но самые креативные автовладельцы делают весы, стрелки и фонари своими руками.

Видео: тюнинг приборной панели ВАЗ 2106

Сиденья: обивка или чехлы

Фирм, занимающихся производством чехлов на автокресла, очень много. В их ассортименте представлены модели практически под любые марки. Более того, многие из этих компаний изготавливают чехлы на заказ. Таким образом, выбрать вариант на «классику» не составит труда. Однако чехлы в большинстве случаев — временное решение, они растягиваются и начинают «гулять» по сиденьям.

Если у вас есть навыки кройки и шитья, вы можете самостоятельно обрезать сиденья из материала, который вам подходит.Важно, чтобы ткань, кожа или винил были прочными и устойчивыми к деформации.

Обшивка дверных карт

После замены обивки сидений и передней панели есть смысл обратить внимание на дверные карты. Как правило, в базовой комплектации они обиты дешевым черным дермантином и некачественным пластиком. Для улучшения этой части салона придется снять внутреннюю обшивку дверей, предварительно демонтировав подлокотник, внутреннюю ручку открывания дверей и рычаг стеклоподъемника.

Установка стеклоподъемников

В процессе тюнинга обшивки дверей можно также установить электрические стеклоподъемники. Монтажные комплекты продаются в магазинах автозапчастей.

Перетяжка потолка

Потолки на «Жигулях» страдают чуть ли не больше, чем другие элементы интерьера. Материал, которым покрывается потолок, часто проседает, рвется или пачкается. Есть два способа натянуть потолок:

1. Прямая замена обивки. Эта процедура требует удаления дуг, по которым растягивается материал.Во время этой операции можно оклеить потолок дополнительной шумоизоляцией.
2. Натягивание нового слоя обивки поверх старого. Этот способ подходит, если старый потолок еще не просел.

Замена руля и рычага КПП

Если тюнинг «классики» выполнен в спортивном стиле, есть смысл установить трех- или двухспицевый спортивный руль меньшего диаметра. Для этого нужно снять старый руль, крепления которого находятся под подушкой сигнала.Винты, на которых крепится сама подушка безопасности, в зависимости от модели, находятся либо под эмблемой, либо на задней части рулевого колеса.

Крепление рычага переключения передач также имеет смысл выбирать в соответствии с цветом и стилем внутренней отделки. Некоторые владельцы укорачивают сам рычаг, чтобы уменьшить его ход, но это может снизить эффективность переключения.

Видео: своими руками

Занижение

В последнее время среди юных автолюбителей, которые чаще всего занимаются тюнингом «классики», популярно занижение подвески автомобиля.Делается это исключительно из эстетических соображений и часто приводит к снижению ходовых качеств автомобиля. Это направление благоустройства не рекомендуется жителям тех уголков нашей страны, где качество дорожного покрытия оставляет желать лучшего.

Недооценить «классику» довольно легко. Необходимо разобрать детали передней и задней подвески и обрезать пружины до необходимой длины.

Технический тюнинг «Жигули»: повышаем характеристики

Простота конструкции «Жигули» делает автомобили этого семейства идеальным конструктором, из которого можно собрать быстрый и маневренный автомобиль.А заднеприводная конфигурация позволяет построить настоящий автомобиль для соревнований по дрифту или любительских кольцевых гонок. Однако для серьезного улучшения управляемости, динамики и безопасности Жигулей требуются глубокие доработки. Подумайте, с чего вы можете начать этот процесс.

Как улучшить управляемость и устойчивость «классика»

Несмотря на классическую компоновку (передний двигатель, задний привод), «Жигули» отличаются посредственной управляемостью. И машины этого семейства не слишком хорошо держат дорогу.Исправить эту ситуацию вполне возможно. Для этого нужно уделить внимание тюнингу подвески и тормозов.

Модификация подвески «Жигули»

Стандартная схема настройки «классической» подвески позволяет увеличить ее жесткость и заметно снизить крен. Он состоит из трех этапов:

1. Установка рессор от «Нивы» (ВАЗ 2121). Пружины отличаются большей жесткостью, но при этом идеально подходят для установки на Жигулях.На этом этапе также необходимо заменить резиновые амортизаторы.
2. Замена амортизаторов на спорт. Предпочтение следует отдавать газомасляным стойкам. Ассортимент этих агрегатов в магазинах запчастей очень широк.
3. Установка жестких стабилизаторов поперечной устойчивости.

Модификация подвески позволит не только улучшить управляемость и устойчивость, но и повысить комфорт при управлении «Жигулями».

Настройка тормозной системы

Улучшение тормозов на «Жигулях» стоит сделать, прежде чем браться за повышение мощности и динамических характеристик.Штатные тормоза «классики» никогда не отличались ни экономичностью, ни надежностью, поэтому могут просто не справиться с повышенными скоростями.

Как правило, все «Жигули» оснащались дисковыми передними и барабанными задними тормозами. Процесс улучшения лучше начать с замены задних тормозов. Комплекты для тюнинга тормозов от известных производителей доступны в магазинах запчастей, но цена может быть довольно высокой. Бюджетный вариант — установка вентилируемых дисковых тормозов от ВАЗ-2112.Они намного эффективнее останавливают машину.

Тюнинг задних тормозов сводится к замене барабанных механизмов на дисковые. ВАЗ-2108 может стать донором. Передние тормозные суппорты от «восьмерки» или «девятки» легко адаптировать и установить на «классику» как задние, а вот диски придется покупать отдельно.

Как повысить силовые и динамические характеристики «классики»

Ахиллесова пята «классики» — это ее динамика. Даже самые бюджетные иномарки набирают скорость заметно быстрее «Жигулей».Многие владельцы «классических» ВАЗов не готовы с этим мириться. Они прибегают к тюнингу двигателей своих автомобилей, а также к модификации выхлопной системы.

Видео: заряженная «семерка» против суперкаров в соревнованиях по дрэг-рейсингу

Тюнинг двигателя «Жигули»

Владельцам инжекторных «Жигулей» доступен чип-тюнинг. Эта процедура не требует вмешательства в конструкцию двигателя. Изменение характеристик мотора происходит путем корректировки программного обеспечения двигателя. С помощью чип-тюнинга можно изменить уровень насыщения горючей смеси бензином, что, в свою очередь, приводит к изменению параметров мощности и экономичности.

Если на ваших Жигулях карбюраторный двигатель, то чип-тюнинг вам, к сожалению, не доступен. Однако мощность можно увеличить, установив два карбюратора или увеличив диаметр топливных и воздушных жиклеров карбюратора. Эффект от такой модернизации заключается в ускорении подачи топливовоздушной смеси в камеру сгорания.

Если этих улучшений недостаточно, можно использовать следующие методы увеличения мощности «классического» двигателя:

1. Установка воздушного фильтра нулевого сопротивления увеличит мощность за счет улучшения процесса насыщения горючей смеси воздухом.Производительность двигателя увеличивается без ущерба для эффективности.
2. Компрессорно-турбинная установка.
3. Увеличение рабочего объема растачиванием блока цилиндров.

Видео: чип-тюнинг двигателя «семерка»

Тюнинг выхлопной системы

Грамотная доработка жигулевской выхлопной системы позволяет довести прирост мощности до 10 лошадиных сил. Снижение шума, экологичность и экономичность машины принесены в жертву повышению производительности.

Уменьшить сопротивление выхлопной системы и тем самым увеличить мощность можно, установив прямоточный выхлоп. Разница между обычным выхлопом и прямотоком заключается в линейном расположении камер глушителя.

Следует понимать, что самодельный прямоток не может принести увеличения мощности … В этом случае вся суть изменений будет только в увеличении объема выхлопа. Для большей уверенности в результатах тюнинга лучше всего приобрести прямоточный глушитель, разработанный специалистами для вашей модели автомобиля.

Это правило касается и замены глушителя «штаны». Неправильно подобранная деталь может нарушить работу цилиндров. Однако высококачественный коллектор с низким сопротивлением увеличивает мощность двигателя за счет более эффективного удаления выхлопных газов.

Повышение защищенности «классики»

Если вы серьезно модернизировали свою «классику», сделали ее заметно быстрее и маневреннее, стоит задуматься о повышении уровня безопасности. Это направление тюнинга становится особенно актуальным, если автомобиль будет использоваться в тех или иных соревнованиях.

Четырехточечные ремни безопасности для водителя и переднего пассажира

Стандартные ремни безопасности имеют трехточечную систему крепления. Они отлично справляются с фиксацией водителя и пассажира при лобовом и боковом ударе, но не удерживают кузов достаточно надежно. Четырехточечные ремни могут спасти людей даже в перевернутой машине. Они соприкасаются с телом на манер погон рюкзака и надежно удерживаются в кресле.

Нижние крепления четырехточечных ремней устанавливаются на нижнюю часть спинок сидений, а верхние — на специальные проушины, которые необходимо установить в полу позади водителя и переднего пассажира или в каркасе безопасности.Обычно это оставляет недостаточно места для ног задним пассажирам, поэтому четырехточечные ремни в основном предназначены для спортивных модификаций, в которых отсутствуют задние сиденья.

Каркас безопасности для «Жигулей»

Каркас безопасности служит для защиты водителя и пассажира от травм в случае тяжелейших аварий. Большинство гоночных автомобилей оснащены рамами, более того, в большинстве гоночных серий наличие рамы безопасности является обязательным условием для допуска машины на трассу. В дополнение к своей защитной функции рама может также увеличить жесткость несущей конструкции, что положительно сказывается на управляемости автомобиля.

Есть два типа каркасов безопасности для установки на Жигули:

1. Сварные. Установлен в кузов методом сварки. Эта конструкция не подлежит разборке.
2. Болт. Болтовое соединение, обычно крепится к днищу и потолку автомобиля. Надежность и прочность крепления такой рамы несколько ниже, чем у сварной, но для «классики» ее характеристик обычно достаточно.

Тюнинг автомобилей ВАЗ «классической» линейки позволяет превратить устаревший бюджетный автомобиль в настоящего гоночного монстра или в стильный компактный автомобиль с очень высоким уровнем комфорта.Важно знать, когда остановиться на визуальном тюнинге и грамотно подойти к техническому тюнингу. Модифицируйте свои Жигули со вкусом и интеллектом, тогда результат приятно удивит вас и ваших соседей по дороге.

История этой модели насчитывает почти 30 лет. Выпуск начался в 1982 году, когда была модернизирована популярная тогда тольяттинская «пятерка». Модернизация практически не повлияла на технические характеристики, но повышение комфорта и некоторые штрихи экстерьера машины дали повод после «народной машины» ВАЗ 2106 иронично назвать «семерку» «русским мерседесом».Конечно, ВАЗ 2107 — это далеко не Мерседес и не совсем русский автомобиль. Корни тянутся от родины Пальмиро Тольятти, давшего название всему российскому городу, от «прадеда» Fiat 124, которому скоро исполнится полвека, через бабушку «копеечку» (ВАЗ 2101) и «мама» — (ВАЗ 2106). Что такое «семерка» — недоразумение отечественного автопрома или это достойный автомобиль?

ВАЗ 2107, он же LADA 2107, — это предел, которого удалось достичь российской автомобильной промышленности при разработке малолитражки с ведущим задним мостом.Популярный в 70-е годы угловатый кузов типа седан, эффектная решетка радиатора. Четыре двери, приличный багажник объемом 379 литров. Пять мест. Значительно улучшенные передние сиденья и более приятная для глаз приборная панель выгодно отличают интерьер «семерки» от предшественников. Правда, трое взрослых пассажиров сзади чувствуют себя очень неуютно, особенно средний, которому просто некуда поставить ноги. Дилеры предлагают две комплектации — «норма» и «люкс», которые отличаются в основном внутренней отделкой.И в стандартной, и в люксовой комплектации климат-контроль в машине осуществляется только отопителем салона и электростеклоподъемниками. Это внешние впечатления от машины. Подумайте, что у нее внутри.

Под капотом размещались разные двигатели, в зависимости от года выпуска и назначения. Начало положили 4-цилиндровые двигатели ВАЗ объемом 1,3, 1,5 и 1,6 литра с карбюратором. Они развивали мощность 64, 68 и 72 л.с. На экспорт в Европу (а так и было!) Поставили двигатель побольше — 1.7 литров с центральным впрыском топлива. Его мощность составляет уже 84 л.с. В Китае напротив был установлен двигатель ВАЗ-21033-10 объемом 1,45 л и мощностью 68 л.с. «Заточил» под 76-й бензин. Для специальных задач правоохранительных органов машина оснащалась роторно-поршневым двигателем системы Ванкеля, отличающимся небольшим объемом, но высокой надежностью, мощностью 135 л.с. и соответствующая цена. И потребляет почти на 2 литра бензина больше. Но скорость достигает 180 км / ч, что не только не нужно рядовому автовладельцу, но и опасно, учитывая отсутствие систем безопасности, за исключением ремней безопасности.

В последнее время выпускаются только инжекторные «семерки» с двигателем объемом 1568 см², потребляющие 8,5 л бензина с октановым числом 95 на 100 км. Вместе с пятиступенчатой ​​коробкой передач он обеспечивает разгон до 100 км / ч за 15 с и максимальную скорость 150 км / ч. Тормозная система знакомая: сзади барабаны, спереди диски. Естественно, что здесь нет антиблокировочной системы тормозов, как и стабилизатора поперечной устойчивости. Все по сегодняшним меркам просто до аскетизма.Однако «сумасшедшие руки» российских автомобилистов и профессионалов «фирменного» «гаражного» тюнинга порой выжимают из маститой машины гораздо больше, чем вкладывают в нее конструкторы и производственники. Эксперименты с передаточными числами, тюнинговая электроника и прочие «шаманские пляски» приводят к тому, что скромная «Сёма» лихо рвется со светофора перед иномарками, а на пустых ночных улицах разгоняется до 200 км / ч, шокируя случайных прохожих. -от.

Составить портрет покупателя ВАЗ «классика» нереально.Эти люди слишком разные. «Семерка» часто покупается молодыми людьми как первая машина. Обычно та его часть, за которую «понты» не дороже денег. Пусть даже не престижный, но новый автомобиль по доступной цене. Цена, кстати, начинается от 200 тысяч рублей. Добавление еще 50, вероятно, исчерпало бы все варианты. Получается вполне достойная машина для начинающего водителя, молодой семьи или амбициозного парня, начинающего активную карьеру по принципу «кормления волка».«

«Семерка» действительно «кормит» многих владельцев. Им охотно пользуются таксисты из-за невысокой цены, и, что немаловажно, недорогих ремонтов и запчастей. Мелкооптовые торговцы доставляют товар в «точки» на некогда престижном «русском мерседесе». Сельчане привозят на рынок овощи и фрукты, к счастью, помимо 300 кг в багажнике и кабине, машина может тянуть прицеп, в котором еще полтонны груза. В общем, это работяга.

Однако некоторым молодым людям (особенно южанам) все же хочется индивидуальности. Когда появляется еще немного свободных средств, обычно начинается «тюнинг». Бывает, что автостекла тонируются «в рубероид», на кузове появляются немыслимые заводскими конструкторами обвесы, заводской глушитель заменяется на прямоточный. Ослепительный «колхозный ксенон» установлен в совершенно непригодной для этого оптике, что вызывает справедливое возмущение большинства водителей. Осталось поставить акустику с сабвуфером, который срабатывает в машинах в радиусе 20 метров, и в итоге мы получаем машину с «быстрым выстрелом».

Еще одна категория владельцев «семерок» — консерваторы. Те, кто считает, что не ищут добра от добра. Раньше, мол, нормально ездили на «копейках», а какой этот передний привод махнул рукой! В течение многих лет из-за привычки водить заднеприводные автомобили некоторым было трудно понять, как можно добавить бензин в занос. Обычно это водители старше 50 лет, респектабельные отцы семейства. Они предпочитают самостоятельно обслуживать и ремонтировать свои автомобили.Молодым людям лучше покупать у таких владельцев подержанные «семерки», чем новые в салоне, так как качество сборки «семерок» порой оставляет желать лучшего. И все же главный недостаток G7 — слабое соответствие современным требованиям безопасности.

Получается, что, несмотря на все недостатки, у ВАЗ 2107 все же есть свой покупатель. Поэтому выпуск «классики» «планируют» прекратить уже несколько лет. Пока безрезультатно.

Установка ремня ГРМ ВАЗ 2114 видео.

Ремень ГРМ в любой машине выполняет роль звена, синхронизирующего работу распределительного и коленчатого валов, что не является исключением для ВАЗ 2114. В большинстве случаев замена ремня ГРМ на 2114 и других автомобилях строго регламентирована в инструкции по эксплуатации автомобиля. , особенно с 8-ми клапанными моторами. Однако не многие автомобилисты знают, что это за деталь и где ее искать.

Расположение ремня ГРМ на ВАЗ 2114

Найти эту важную деталь довольно просто, ведь когда открываешь капот автомобиля, это сразу бросается в глаза.Этот ремень отличается от других зубчатой ​​внутренней поверхностью, а также проходит не только через распредвал и коленчатый вал, но и соединяет несколько вспомогательных деталей, из-за чего подвержен повышенному износу, поэтому его замену необходимо проводить своевременно. .

Рано или поздно ремень ГРМ может начать «съедать», ползать или начать рваться. Часто бывает, что это звено, соединяющее два вала, рвется прямо во время движения. В таких случаях автомобиль глохнет и не заводится, а в инжекторных версиях 2114 на панели приборов загорается лампа «Ошибка датчика фазы».

Последствия обрыва ремня ГРМ

Для автомобилей, оснащенных двигателем 1,5 л с 8 клапанами, обрыв ремня ГРМ не приведет к каким-либо катастрофическим последствиям. Однако в моделях с установленным объемом 1,3 л. двигатель, разрыв может вызвать повреждение клапанов, что приведет к поломке всего двигателя.

Опытные автолюбители и сотрудники различных автосервисов настоятельно отмечают, что замену ремня ГРМ следует проводить не позднее, чем через 30-45 тысяч километров пробега.

Однако, как показывает практика, за состоянием этой детали в ВАЗе нужно следить особенно тщательно, а также производить замену до того, как она успеет прийти в негодность.

Инструкция по замене ремня ГРМ на ВАЗ 2114 8 клапанов

Итак, вы лично столкнулись с этой проблемой, и деталь пришла в неприличное состояние или полностью сломалась. Чтобы замена прошла успешно, совершенно не обязательно обращаться в автосервис, так как это дело хоть и трудоемкое, но само по себе вполне посильно.Замену ремня ГРМ в ВАЗ модели 2114 нужно проводить, следуя приведенной ниже инструкции.

Как снять ремень ГРМ

Как носить новый ремень ГРМ

1. Новый ремень нужно надеть на шкив распределительного вала, а затем натянуть обе его ветви;
2. Поместите в ролик нерастянутую часть (левую) рециркуляции отработавших газов и наденьте на шкивы помпы и коленчатого вала, после чего необходимо повернуть ролик против часовой стрелки до полного натяжения ремня;
3. Проверните коленчатый вал 1.5-2 оборотов, а затем проверьте, что метки находятся посередине. Если отметки не совпадают, ремень необходимо снять и повторить всю процедуру до тех пор, пока они не станут параллельны друг другу при среднем значении;
4. Выкрутите болт коленвала и поставьте шкив генератора на место, затем затяните его болтом. Поворачивая ролик против часовой стрелки, натяните ремень и наденьте ремень привода генератора;
5. Далее запустить двигатель и убедиться в правильности проделанной работы. Кроме того, по звуку можно понять, требует ли ремень ослабления или натяжения.

Самое интересное

Профессионал сможет заменить ремень ГРМ на ВАЗ 2114 за считанные минуты, но сколько времени займет эта процедура рядовому автовладельцу? — вопрос открытый. Но одно бесспорно: чем больше информации последнего, тем легче, и, следовательно, быстрее, он будет в состоянии справиться с заменой названной части.

Где найти эту информацию? В моей сегодняшней статье.

Итак, сначала небольшое введение для тех, кто не очень хорошо разбирается в механизме автомобиля.

Пошаговая инструкция по замене ремня ГРМ на ВАЗ 2114 своими руками.

Это закрытое резиновое изделие, используемое для синхронизации коленчатого и распределительного валов.

Заменить эту деталь необходимо в обязательном порядке, ведь последствия ее выхода из строя могут быть самыми разными: от остановки двигателя до остановки всего автомобиля. Причем, как правило, саму замену следует проводить в несколько этапов. У ВАЗ 2114 их два.

Первый шаг.

1. Для начала нужно поставить автомобиль на ровную поверхность и зафиксировать его положение ручным тормозом. Рычаг переключения передач устанавливается на 4-ю или 5-ю передачу.

2. После этого снимите переднюю крышку привода ГРМ.

3. Коленчатый вал вращается против часовой стрелки (метка распредвала сместилась на пару зубцов от антенны задней крышки). Так можно немного ослабить натяжение ремня. Теперь последний можно снять с привода генератора.

4.Крепежный болт ставится на место, и шкив привода генератора снимается с коленчатого вала.

5. Рычаг переключения передач установлен в нейтральное положение.

6. Затем коленчатый вал снова проворачивают, пока на маховике не появится отметка. Когда эта отметка находится в центре, вращение прекращается. Метка шкива распределительного вала находится напротив метки установки, которая находится на задней крышке.

6. Теперь гайка, фиксирующая натяжной ролик, ослаблена, старый ремень ГРМ снят.

7. На шкив распределительного вала надеваем новый ремень (левую сторону ремня цепляем за ролик и надеваем шкив помпы и шкив коленвала) и натягиваем его — роликом, который должен вращаться против часовой стрелки.

8. Завершающим действием первой ступени коленчатого вала является несколько оборотов, возвращая метки на прежние места.

Второй, заключительный этап.

Замена ремня почти завершена.Осталось только открутить болт коленвала, закрепить шкив генератора, окончательно натянуть ремень ГРМ (при помощи того же ролика) и проверить результаты работы, запустив двигатель автомобиля. Если все в порядке, можно зафиксировать переднюю крышку привода ГРМ.

Как видите, процесс замены ремня ГРМ очень сложно назвать простым и быстрым, ведь только профессионал может провести эту процедуру быстро и качественно.

Видео.

Приветствую друзей на сайте автосервиса своими руками.Ремень ГРМ — одна из важных частей автомобиля, без которой ваш двигатель просто не запустится.

Со временем ремень начинает рваться, соскальзывать с шестерен, а может и вовсе рваться. Поэтому своевременная замена ремня ГРМ ВАЗ 2114 просто необходима.

А вообще менять ремень ГРМ надо вовремя, как рекомендовано, через 40-45 тысяч километров, чтобы потом не гадить в дороге.

В каких случаях необходимо заменить ремень:

• Если пробег 40-45 тыс.
• Если на нем появились трещины.
• Волокна начинают отслаиваться.
• Зубья сглажены.
• При заклинивании натяжного ролика.
• С постоянным проскальзыванием шестерни распредвала.

Инструкция по замене ремня ГРМ ВАЗ 2114

Откручиваем и снимаем крышку (кожух) ремня ГРМ, она крепится если не ошибаюсь на трех болтах под ключ на десять.

Ослабляем ремень генератора и снимаем его с вала вала вместе со шкивом, демпфером.

Устанавливаем верхнюю мертвую точку. Для этого проверните двигатель по направлению вращения. Совместите метки на шестернях распределительного вала с меткой на его задней крышке. Кроме того, можно заменить сальник распредвала, если есть утечка масла.

Также метка на шкиве коленчатого вала должна совпадать с меткой на крышке. Проверив еще одну отметку на маховике, она тоже должна совпадать. Для этого вытащите резиновую заглушку на картере сцепления.

После этого отпускаем натяжной ролик эксцентриком (со смещенным центром), поэтому полностью откручивать его не нужно, снимаем ремень.

Если видео шумное или имеет большой люфт, его также необходимо заменить, особенно если вы не меняли его раньше.

Внимание! При установке нового ремня ни в коем случае нельзя проворачивать двигатель и сдвигать ранее поставленные метки.

Одеваем новый ремень и натягиваем его валиком при раскручивании. Проверяем двигатель вашего «железного коня» на пару оборотов, проверяем натяжение ремня.

Если все в норме, надеть демпфер с ремнем генератора и натянуть.

Закройте крышку привода ГРМ. Проверяем свою работу, если вы все сделали правильно, заводите двигатель, он должен запуститься без проблем.

На этом вся наша работа закончена. Теперь вы наверняка убедились, что поменять ремень своими руками можно, заплатив только за запчасти.

Для выполнения этих работ вам понадобится ключ для натяжения ремня ГРМ.

а) Необходимо снять заглушку в верхней части картера сцепления.

b) В этом окне с помощью отвертки проверните коленчатый вал за зубцы венца маховика

, прежде чем совместить отметку на шкиве распределительного вала и выступ на задней крышке ремня газораспределительного механизма.

В этом случае отметка на маховике должна быть совмещена с центром шкалы.

Если взаимное положение коленчатого и распределительных валов нарушено, то проверните коленчатый вал до совмещения отметки с центром шкалы. Ослабьте натяжение ремня и снимите его со шкива распределительного вала.Поворачивайте распределительный вал до тех пор, пока метка на его шкиве не совпадет с выступом на задней крышке. Не меняя взаимного расположения валов, наденьте ремень на шкив распределительного вала и отрегулируйте натяжение ремня.

7. Ключом на 17 мм ослабьте затяжку гайки крепления натяжного ролика.

8. Вращая ролик специальным ключом, отрегулируйте натяжение ремня и, удерживая ролик в этом положении, затяните гайку его крепления.

9. Проверьте натяжение ремня (см. Выше) и при необходимости повторите регулировку.

10. Окончательно затяните гайку крепления ролика моментом 33,2–41,2

11. Установите на место переднюю крышку ремня и затяните болты ее крепления.

Ремень ГРМ (газораспределительный механизм) служит для синхронизации работы двигателя. Основная задача ремня — передача крутящего момента от коленчатого вала на распределительный вал двигателя при снижении частоты вращения. Если ремень порвется или слетит, двигатель автомобиля заглохнет.

Где находится ремень ГРМ в ВАЗ 2114

Ремень ГРМ — довольно бросающаяся в глаза деталь, которая находится сразу под капотом автомобиля.Он проходит через коленчатый вал и распредвал двигателя. Поэтому при необходимости замены ремня ГРМ ВАЗ 2114 его легко узнать по зубцам с внутренней стороны. Ремень также проходит через несколько частей двигателя, поэтому он постоянно подвержен износу и термическим нагрузкам.

Как узнать, что ремень вышел из строя, сроки замены ремня ГРМ

Часто у автомобилистов возникает вопрос: «Сколько времени занимает замена ремня ГРМ на ВАЗ 2114?» Менять ремень необходимо через 74 тыс. Км., Но при эксплуатации с нагрузками или в сложных условиях лучше заменять через 60 тыс. Км. Если машина начинает глохнуть, не заводится, загорается «ошибка датчика фазы» — это означает, что ремень ГРМ определенно вышел из строя. . Важно! Отвечая на вопрос «Почему кушает ремень ГРМ ваз 2114?», И заменив поврежденную деталь, можно надолго забыть об этой проблеме. Например, если причина в роликах, то ремень с одной стороны «съест» и в конце концов порвется.Во избежание неприятностей — регулярно проверяйте состояние роликов.

Почему ремень жует

Ремень может грызть по ряду причин, которые необходимо устранить, так как он влияет на работу автомобиля. Основные причины:

• Проблема может заключаться в механическом повреждении зубьев шкива или коленчатого вала.
• Смещение осей натяжного ролика или зубчатого ролика насоса.
• Причиной жевания ремня может быть его провисание.
• Плохой ремень ГРМ.

Если вы заметили, что ремень ГРМ грызет, обязательно выясните причину и при необходимости замените его на новый.

Интересный факт! Некоторые автомобилисты, у которых возникла проблема при жевании ремня, решают ее, продавая машину. Поэтому будьте осторожны при покупке подержанного автомобиля.

Инструкция по замене ремня ВАЗ 2114

Для того, чтобы узнать, как поменять ремень ГРМ 2114, нужно прочитать инструкцию по эксплуатации автомобиля и придерживаться простых правил.В первую очередь вам потребуются: накидной ключ на 10 мм, рожковые ключи на 13 и 17 мм, большая отвертка, ключ натяжного ролика, гаечный ключ колесный, домкрат, машинное масло.

Замена ремня ГРМ на ВАЗ 2114 выглядит следующим образом:

Далее проводим установку в обратной последовательности. Обязательно иметь представление, как проверять метки ГРМ на ВАЗ 2114, чтобы в случае сбоя можно было установить их обратно.

После работы по замене ремня завести машину и прислушаться к посторонним звукам или шуму.Если двигатель работает тихо — замена проведена правильно.

Важно! Если вы слышите шорох или грохот, это означает, что ремень натянут. Вы можете освободить его с помощью натяжного ролика, повернув его влево.

Чем грозит несвоевременная замена ремня ГРМ

Несвоевременная замена ремня ГРМ ВАЗ 2114 грозит тем, что автомобиль заглохнет и не заведется. Но больше всего это может навредить самому двигателю.Порванный ремень может повредить поршни и клапан двигателя. Если это произойдет, вам придется ремонтировать двигатель, а он стоит намного дороже, чем новый ремень ГРМ. Обязательно следите за состоянием ремня и роликов, чтобы избежать нежелательных эффектов.

Интересный факт! Некоторые отечественные производители не особо заботятся о качестве ремня ГРМ. Поэтому автомобилисты жалуются, что такие ремни растягиваются или рвутся даже на первых километрах.

При выборе ремня ориентируйтесь на известного производителя и отзывы о нем.Не знаете, какой ремень ГРМ лучше установить на ВАЗ 2114? Рекомендуем обратить внимание на компании: Gates или Bosch. Как показывает практика, именно они отличаются качеством и долговечностью.

Подпишитесь на наши ленты в

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Как отрегулировать фары — Автомобильные фары

Важно, чтобы на вашем пути были качественные фары.Однако эти лампы не приносят никакой пользы, если они неправильно нацелены на дорогу, а это то, о чем многие владельцы забывают или совершенно игнорируют, владея автомобилем.

Время или простая замена лампы могут привести к смещению фар автомобиля. Это может привести к ухудшению видимости, что является большой проблемой при движении ночью. Когда вы едете со скоростью 60 миль в час, у вас есть всего несколько секунд, чтобы избежать столкновения, если что-то врезалось в дорогу. Смещенный свет может сократить время вашей реакции до нуля.

Внесение некоторых регулировок

Регулировка фар — это простая, но зачастую утомительная задача, требующая времени, чтобы ее исправить, и каждый автомобиль индивидуален. Приобретя практику и терпение, вы сможете научиться делать это прямо на подъездной дорожке за считанные минуты.

Начните с проверки, есть ли в вашем автомобиле встроенные пузырьковые уровни, которые помогут вам настроить фары. Honda, например, предлагает вертикальные и горизонтальные пузырьковые уровни, которые позволяют легко определить, не прицелился ли ваш фар.Часто они расположены сверху и сбоку от фары. С их помощью вы можете настроить цель, пока пузырь не окажется в центре уровня. Некоторые марки и модели предлагают только вертикальные или горизонтальные пузырьковые уровни, в то время как большинство других вообще не имеют видимого индикатора выравнивания.

Несогласованные огни могут сократить время реакции до нуля.

Если в вашем автомобиле нет такого удобства, не беспокойтесь. Есть верный способ своими руками проверить регулировку фар и вернуть им форму.

Сначала припаркуйтесь на ровной поверхности и убедитесь, что ваша машина ровная. Это означает разгрузку тяжелого груза, заполнение бензобака до отказа и проверку давления в шинах на всех четырех углах. Вы не можете настроить фары, если ваша машина неровная. Убедитесь, что ваша подвеска находится в рабочем состоянии и не поворачивает машину вверх или вниз ни в одну сторону.

Затем найдите ровную стену. Подведите машину как можно ближе к стене и включите свет. Таким образом вы найдете центры ближнего света фар.Отметьте оба места с помощью цельного куска горизонтальной ленты, проходящей через середину. Сделайте вертикальный маркер ленты около двух футов длиной, снова проходя через центр ближнего света.

После этого найдите регуляторы фар. Каждая марка и модель отличаются, но, как правило, регуляторы представляют собой тип винта или болта на задней или боковой стороне блока фары. Хотя на них не часто наносят маркировку, они обычно серого или серебристого цвета, что выделяется на фоне черного корпуса фары.

Однако некоторые вертикальные регуляторы расположены в нижней части устройства, как в случае с некоторыми автомобилями GM.Это затрудняет доступ. Иногда автопроизводители вырезают отверстие в металлической конструкции автомобиля, чтобы получить доступ к регуляторам. Прочтите руководство пользователя или выполните быстрый поиск в Google.

Популярная механика

Выровняйте вещи

После того, как найдете регуляторы, поднимите автомобиль назад, пока он не окажется в 25 футах от стены. Мы рекомендуем вам измерить это расстояние, чтобы расстояние было точным. Это общий указатель расстояния, так как некоторые производители используют разные расстояния для регулировки фар.Chrysler рекомендует устанавливать фары на расстоянии 33 фута, а Toyota — 10 футов. Вот еще один случай, когда вам пригодится руководство пользователя.

После того, как вы сделали задний ход, заблокируйте одну фару и посмотрите, куда падает другой луч, по сравнению с отметками, которые вы сделали на стене. Для вертикального прицеливания верхняя часть наиболее интенсивной части луча должна быть на уровне или ниже средней линии вашей горизонтальной ленты.

Для горизонтального прицеливания наиболее интенсивная часть луча должна находиться справа от вертикальной ленты.Таким образом вы не ослепляете встречный транспорт и видите обочину дороги и людей, животных или предметы, которые могут встретиться на вашем пути. При необходимости внесите корректировки, если цель выключена, поворачивая регуляторы на четверть оборота за раз, чтобы увидеть, где падает новое выравнивание. Проделайте ту же процедуру для другой фары.

Хорошие новости! Регулировка ближнего света также вернет дальний свет туда, где они должны быть, так как у большинства автомобилей нет отдельной регулировки дальнего света.

В некоторых штатах и ​​странах есть свои собственные требования к регулировке фар, поэтому при регулировке фар лучше всего следовать этим правилам. Многие автопроизводители также предлагают особые характеристики прицеливания фар. Например, General Motors утверждает, что между центром луча и горизонтальной осевой линией фары должно быть нулевое расстояние, в то время как Toyota утверждает, что 1/2 дюйма находится в пределах спецификации. Chrysler допускает от двух до шести дюймов ниже средней линии, в то время как Nissan допускает чуть более 3 1/2 дюймов.

Если вы будете следовать этим инструкциям, у вас будет больше шансов увернуться от своенравных оленей на дорогах — и другие водители оценят ваш тяжелый труд.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

.

No related posts.
