Регулятор давления топлива как выглядит: функции, устройство и принцип работы

Принцип работы и устройство регулятора давления топлива

В процессе работы инжекторной системы питания, порция топлива подмешивается в проходящий поток воздуха (или непосредственно впрыскивается в цилиндры). Но чтобы форсунки смогли впрыснуть бензин нужно, чтобы он находился под давлением. Нагнетание топлива осуществляется электробензонасосом.

При этом создаваемое внутри топливной системы давление должно находится в строго заданном диапазоне. И поддерживает его в требуемом значении регулятор давления топлива, используемый в конструкции инжекторной системы.

Места установки

Место установки этого элемента зависит от конструктивных особенностей системы питания. В большинстве случаев на авто используются системы с рециркуляцией топлива. Ее особенность сводится к тому, что лишнее топливо, которое уже поступило на форсунки, сливается обратно в бак.  В такой системе регулятор устанавливается на топливной рампе (где и находится топливо перед поступлением на форсунки).

Но есть и системы, у которых рециркуляция не предусмотрена конструктивно, хотя и встречаются они редко. Поскольку сброса части бензина из рампы нет, то регулировка давления в системе осуществляется до того, как топливо попадет в рампу. В таких системах этот элемент устанавливается сразу за топливным насосом. Он может быть врезанным в топливную магистраль или же располагаться в баке.

Особенности конструкции

Регулятор давления бензина – один из немногих элементов системы, который не управляется с электронного блока. Этот узел – полностью механический и его функционирование основано на перепадах давления. Хотя в системах без рециркуляции срабатыванием датчика заведует ЭБУ. Поскольку встречаются они не часто, то далее рассматривать такие узлы мы не будем.

Стоит отметить, что РТД работает не в строго заданных значениях, он подстраивается под режим работы двигателя. То есть, при надобности он увеличивает или уменьшает давление в системе, чтобы обеспечить оптимальное смесеобразование.

Конструктивно этот элемент очень прост и состоит из корпуса, на котором расположены штуцеры и выводы для подсоединения к системе питания. Внутри этот корпус разделен мембраной на две камеры – топливную и вакуумную.

К топливной полости подходят для вывода – один используется для подачи топлива в камеру, а второй ведет на магистраль слива бензина в бак (обратку). Но второй канал закрыт клапаном, который связан с мембраной.

Со стороны вакуумной полости установлена пружина, которая воздействует на мембрану, обеспечивая перекрытие канала слива клапаном. Эта камера посредством штуцера трубкой соединена с впускным коллектором.

Работа регулятора на разных режимах

Принцип работы РТД

Если рассмотреть упрощенно принцип действия, то он достаточно прост. Насос закачивает топливо в рампу, из которой оно попадает также и в топливную камеру регулятора. Как только сила давления превысит жесткость пружины, мембрана начинает перемещаться в сторону вакуумной полости, увлекая за собой клапан.

В результате канал слива открывается и часть бензина стекает в бак, при этом давление в рампе падает. Из-за этого пружина возвращает клапан с мембраной на место, и обратный канал закрывается.

Но как уже упоминалось, РДТ подстраивается под режим работы мотора. И делает это он за счет разрежения во впускном коллекторе. Чем больше будет это разрежение, тем сильнее будет его воздействие на мембрану. По сути, создаваемый вакуум создает противодействующее усилие пружине.

На деле все выглядит так: для работы мотора на холостом ходу увеличение количества топлива не нужно, поэтому и не требуется и повышенного давления.

На этом режиме работы дроссельная заслонка закрыта, поэтому во впускном коллекторе воздуха недостаточно и создается разрежение. А поскольку вакуумная камера  связана с коллектором патрубком, то вакуум создается и в ней. Под воздействием разрежения мембрана давит на пружину, поэтому для открытия клапана нужно меньше давления бензина.

При нагрузке же, когда дроссельная заслонка открыта, разрежения практически нет, из-за чего мембрана не участвует в создании усилия на пружину, поэтому давления требуется больше.

Таким образом этот элемент функционирует в системе питания в зависимости от режима работы мотора.

Видео: Регулятор давления топлива. Плохо едет, плохо заводится.

Признаки неисправности. Основные поломки РТД

Несмотря на то, что этот механизм с виду незначительный элемент, от его работы в значительной степени зависит функционирование силовой установки. Все просто – если не будет обеспечиваться требуемое давление, в цилиндры будет подаваться меньшее количество бензина чем требуется.

Признаки неисправности

• плохо заводиться;
• глохнет на холостом ходу;
• не развивает требуемой мощности;
• дергается при наборе скорости;
• обороты коленчатого вала «плавают»;

При наличие этих признаков существует вероятность, что неисправен РТД. Но поскольку такие симптомы могут давать также проблемы с электробензонасосом, фильтром или форсунками, то следует сначала удостовериться, что неисправен именно регулятор давления топлива.

В целом, из-за простоты конструкции, этот элемент выходит из строя очень редко. Основными его неисправностями являются снижение жесткости пружины (из-за чего давление в системе не поднимается до нормы), закупорка каналов и потеря герметичности корпуса. А поскольку регулятор считается не разборным, то в случае возникновения проблем он просто заменяется, тем более, что стоит он недорого.

Ещё кое-что полезное для Вас:

Проверка работоспособности. Замена

Видео: Замена РДТ на ваз 2114

Проверить работоспособность узла можно при помощи манометра. И сделать это очень просто. На топливных рампах имеется штуцер сброса давления в системе, который и используется для проверки создаваемого давления в системе.

Для примера, рассмотрим, как проверяется регулятор давления на примере ВАЗ-2110 с инжектором. Все, что потребуется для проверки – это манометр, маслостойкий шланг и два хомута.

А далее:

Так выкручивается золотник из штуцера

1. Снимаем защитный колпачок со штуцера сброса давления на рампе.
2. Аккуратно и неспешно колесным колпачком отворачиваем немного золотник, выжидаем сброса давления и полностью его выкручиваем.
3. На штуцер надеваем подготовленный шланг и фиксируем его хомутом.
4. Второй конец шланга соединяем с манометром и тоже зажимаем хомутом.
5. Заводим двигатель и устанавливаем малые обороты (холостой ход).
6. Смотрим на манометр. Если насос, форсунки и фильтр в нормальном состоянии, то показания манометра должны составлять 2,8-3,2 Атм.
7. Стягиваем со штуцера вакуумной камеры регулятора патрубок, ведущий к коллектору. Это действие должно сопровождаться повышением давления на 0,2-0,7 Атм.

Если есть хоть какое-то несоответствие, то необходимо искать причину. К примеру, насос не смог обеспечить необходимое давление. И лучше всего начать с регулятора давления, поскольку добраться до него не сложно.

Из инструментов для снятия регулятора на ВАЗ-2110 потребуется ключ на 24 и шестигранник на 5.

Регулятор снимается так:

1. Откручиваем ключом на 24 гайку трубки слива бензина в бак.
2. Шестигранником выкручиваем два болта крепления элемента.
3. Аккуратно его извлекаем.
4. Устанавливаем на место новый элемент.
5. Делаем замеры давления.

Если после проделанной процедуры показания замеров не улучшились, следует проверять работоспособность остальных элементов системы.

Напоследок отметим, что регуляторы давления топлива используются не только инжекторных моторах. В дизельных агрегатах с системой питания Common Rail он тоже используется. Только в этой системе регулятор – электромагнитный и его работой управляет ЭБУ.

Регулятор давления топлива — признаки неисправности, проверка и замена

Регулятор давления топлива (он же РДТ) предназначен для поддержания постоянного давления в топливной форсунке. С одной стороны на него оказывает давление пружина со специальным клапаном, а с другой – бензин. Суть в том, что он сохраняет одинаковое давление при разных режимах работы двигателя, и при снятии нагрузки отправляет избыточное количество бензина обратно в бак, тем самым, экономит топливо и поддерживает напор в системе подачи топлива.

Самые распространенные неисправности регулятора топлива

• Пропало давление. Именно поэтому бензин закачивается обратно в бензобак и автомобиль не заводится.
• Клапан забивается, и бензин проходит туго. В связи с чем, бензин начинает протекать практически отовсюду. Эта самая главная неисправность регулятора давления. Как только расход бензина резко возрастает, можно сразу менять регулятор.
• Эта причина является развитием второй. Клапан полностью забивается и бензин не поступает в систему подачи топлива.
• Неравномерное давление. Обычно вызвано заклиниванием клапана. Из-за этого автомобиль двигается неравномерно: дергается или вовсе глохнет.

Однако, не все неисправности указывают на клапан, поэтому, необходимо, в первую очередь, научиться проверять регулятор давления, после чего, делать соответствующие выводы.

Причины возникновения неисправностей РДП



Чаще всего клапан выходит из строя из-за проседания пружины, которая начинает подклинивать. Это вызвано естественным износом металла и, к сожалению, от этого никуда не деться. Также это может быть вызвано длительным сроком простоя автомобиля. Чтобы этого не случилось автомобиль нужно чаще эксплуатировать.

Вторая причина, по которой регулятор выходит из строя – это некачественное топливо. Многие заправочные станции разбавляют топливо водой, чтобы увеличить его объемы и заработать больше денег. Поэтому заправляйтесь только на проверенных заправках.

Как проверить регулятор давления топлива ВАЗ 2110

Во времена появления на конвейере ВАЗ первых автомобилей, снабженных карбюраторами, давление в системе замерялось с помощью плотности струи, создаваемой отсоединением клапана или пережимом. Однако после того как рынок начал заполняться инжекторными автомобилями данный метод сильно устарел.

В настоящее время давление замеряют с помощью манометра, который подключается между шлангом и штуцером. Вакуумный шланг, при этом, необходимо снять. Замер производится на холостом ходу и результат измерения индивидуален для каждого регулятора давления. Обычно, норму давления можно найти на корпусе изделия.

В процессе измерения, после отсоединения вакуумного шланга, давление должно вырасти на 0,5 бар и если этого не происходит, значит, необходимо заменить вакуумный шланг.

Замена регулятора давления топлива ВАЗ 2110

Как только расход бензина резко возрастет, можно смело приступать к замене РДТ. После его замены давление нормализуется, и бензин станет поступать в систему подачи топлива, как и прежде. Расход топлива, при этом, быстро сократится.

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора. Это нужно для того, чтобы избежать случайных коротких замыканий, которые могут испортить приборы или вызвать возгорание топлива. Затем, необходимо отсоединить специальную пробку штуцера, чтобы контролировать давление на торце рампы. После ее снятия, внутри будет видно резиновое уплотнительное кольцо. Если оно находится в очень неудовлетворительном состоянии, сразу же замените его.



2. Применяя металлический защитный колпак, выверните из штуцера золотник.

3. После выполнения замеров манометров, описанных выше, уменьшите давление в системе. Выкрутите две гайки, предназначенные для крепления к регулятору давления топливной трубки.

4. Выкрутите, также, два болта, на которых регулятор крепится к топливной рампе.

5. Медленными движениями выводите штуцер регулятора топливного давления из рампы и демонтируйте его с топливной трубки.



6. Монтируйте новый регулятор и проведите сборку узлов в обратной последовательности. Все уплотнительные кольца рекомендуется смазать бензином. Замене можно подвернуть даже те кольца, которые утратили свою эластичность в процессе эксплуатации.

Вот и все. На этом замена регулятора давления топлива ВАЗ 2110 закончена. Эта операция является достаточно сложной и предполагает работу с бензиносодержащими узлами. Не рекомендуется производить данные работы при плохом самочувствии: головная боль, головокружение, так как это может поставить под угрозу ваше здоровье. Лучше всего, выполнить работы в другой день или доверить все это специалистам из станции технического обслуживания автомобилей.

Проверка исправности регулятора давления топлива в топливной рейке, не снимая с автомобиля



Современная дизельная топливная система Common rail оснащена одним или несколькими регуляторами давления топлива. Их задача – поддерживать заданое давления путём перепускания топлива из рейки. Данный процесс на системах Common Rail регулируется при помощи компьютера и датчика давления.



Когда стоит проверять регулятор давления?

• Двигатель плохо заводится на горячую, либо на холодную (Зависит от марки, модели, двигателя и года выпуска авто)
• Под нагрузкой автомобиль переходит в аварийный режим работы
• Загорается чек или спираль накала во время езды

Проверка регулятора давления на стенде

Проверка регулятора давления топлива на специализированных дизельных сервисах выглядит таким образом:



1. Регулятор снимается вместе с топливной рейкой.
2. Устанавливается на специальный стенд.
3. Подключается управление, трубки подачи высокого давления.
4. Проверяются фактические параметры и сравниваются с заданными.



В зависимости от модуляции сигнала, клапан будет менять своё положение, а насос постоянно качать давление в рейку. В стендах присутствует свой тест-план и рабочие характеристики, которых в свободном доступе нет. С помощью них можно узнать, в каком положении и какое количество топлива перепускается и сравнить с таргетными параметрами.



Проверка регулятора, не снимая с автомобиля

Как проверить регулятор давления быстро, не снимая с автомобиля? На некоторых моделях автомобилей можно частично проверить регулятор без демонтажа с автомобиля.



Процесс такой: Отключаем трубку обратки от топливной рейки, глушим трубку, пробуем запустить двигатель. Если устройство сбрасывает топливо на стартере – это говорит о его промывке и неисправности, что можно сопоставить с проблемой запуска. Если неисправность автомобиля проявляется только в ходу, тогда этот метод пользы не принесет.

Проверка регулятора методом подмены

Третий метод тоже существует. Его может использовать тот, у кого отсутствует аппаратное обеспечение для проверки, но есть возможность просто поменять регулятор на заведомо рабочий или новый.

Мы рекомендуем не затягивать с диагностикой и при необходимости заменой регулятора давления топлива. Своевременная диагностика поможет избежать дорогостоящего ремонта топливной аппаратуры в будущем.

Почему наша диагностика — пожалуй, лучшая в Киеве?

ОПЫТ МАСТЕРОВ

Мы с 2013 года заниамемся диагностикой и ремонтом дезельных автомобилей

ОБОРУДОВАНИЕ

У нас есть все необходимое оборудованиея для диагностики любого агрегата дизельного автомобиля

АЛГОРИТМ ПРОВЕРКИ

Диагностика проходит на современных стендах, с помощью которых каждый регулятор можно проверить в реальных условиях, так, как будто бы он установлен в машину.



Возникли проблемы с автомобилем?

Turbo Diesel Service готов помочь! Достаточно обратиться по указанным номерам телефонов или оставить свой номер для обратной связи!

Регулятор давления топлива двигателя | LifeGaz

На сегодняшний день, возможность приобретения автомобиля появилась практически у каждого человека. Факторы, которые подталкивают к покупке, различны. Автомобиль может потребоваться для работы, для сохранения личного пространства, чего не добиться в общественном транспорте, для обеспечения независимого передвижения в любом направлении.

Однако, покупая автомобиль следует понимать, что это сложная техника, требующая значительных финансовых вливаний на ремонт и замену элементов. Помимо этого, придется оплачивать работу профессионала. Данный вопрос может быть улажен, если все действия выполнить самостоятельно. Постепенное изучение различных вопросов, позволит стать независимым от ремонтников, сохранив бюджет. В данном случае, речь пойдет о регуляторе давления топлива.

В этой статье вы найдёте:

Основная информация о Регуляторе Давления Топлива

Как известно, работа двигателя определяется рядом условий, соблюдение которых приводит к нужному результату. Одним из таковых является наличие и транспортировка топлива. Регулятор давления принимает непосредственное участие в этом процессе. Задача элемента, осуществлять регулировку давления топлива, подаваемого из бензобака в системы рециркуляции. Элемент обладает небольшими размерами, однако выполняет достаточно важную функцию, поэтому каждый самостоятельный ремонтник должен знать строение РДТ.

Структура регулятора предполагает наличие пары внутренних камер. Одна из них является топливной, через которую, посредством входного штуцера, поступает топливо. Диафрагменная камера является местом регулирования давления, чтобы системы рециркуляции получали топливо постоянного давления. Превышение допустимых норм, приводит в действие диафрагму, которая перемещаясь, отделяет лишнее количество топлива, для дальнейшего перемещения его в бензобак. Стоит отметить, что бензин, прежде чем попасть в регулятор, проходит стадию очищения в фильтре.

Основы функционирования регулятора

1 — К впускному трубопроводу

2 — Диафрагма

3 — Клапан

4 — От инжектора

5 — К топливному баку

Как известно большинству опытных автовладельцев, завести автомобиль, используя только бензин, невозможно. Поэтому существует такое понятие как топливная смесь. Эта смесь представляет собой совокупность топлива и воздуха, заданная в определенной пропорции. Исходя из представленной информации, можно частично понять предназначение регулятора давления.

Работа двигателя, в зависимости от ситуации, изменяется. Его перегрузка или переключение передачи, приводит в действие топливный насос, который транспортирует большее количество топлива на регулятор. Такая ситуация является нормальной. Попав в топливную камеру, смесь создает давление на мембрану, компенсируемое в диафрагменной камере, с помощью ответного воздействия. Если нарушается пропорция, с превышением показателей, клапан ограничивает дальнейшее движение, отправляя излишки обратно в бак, через отводную трубку. Таким образом, по мере увеличения нагрузки на ДВС, увеличивается полное давление, в связи с уменьшением разряженности воздуха в диафрагменной камере.

Основания для проведения диагностики

Нарушение работоспособности регулятора возможно при следующих обстоятельствах:

Заклинивание двигателя. Здесь целесообразнее проверить уровень износа пружины регулятора. Ее ослабление делает работу РДТ нестабильной. Автомобиль может дергаться. При необходимости в разгоне, двигатель не будет реагировать соответствующим образом. Отмечается чрезмерное или недостаточное поступление топлива, в случае нарушения оттока излишков через клапан в бак;

Увеличение давления в топливной системе. Диагностируется нарушение работы клапана, при котором отсутствует его открытие, чтобы горючее могло перетечь в бак. Соответственно, много лишнего топлива попадает в двигатель, что является нарушением эксплуатации;

Уменьшение давления в топливной системе. Эта ситуация характеризуется свободным пропуском топлива, что формирует условия для снижения давления. На практике, отмечается как незапланированное выключение двигателя, работающего на холостом ходу или проблемы с включением после нескольких часов стоянки.

Диагностика РДТ

Для проверки регулятора, используется манометр. Проверка на глаз, как это делали в прежние времена, не обеспечит достоверной информацией. Определить место положение элемента легко, достаточно представлять как он выглядит. По порядку откручиваются пробка штуцера и золотник. Если с выкручиванием золотника возникнут проблемы, не стоит беспокоиться, достаточно воспользоваться колпачком с вентиля покрышки.

Процесс получения данных заключается в следующем. Манометр крепится к шлангу, соединяемый со штуцером. В качестве фиксаторов используются хомуты. Собрав не сложную конструкцию, автомобиль заводится. 284-325 кПа являются показателями стабильности системы и работоспособности элемента. Если шланг отсоединить, то должны получиться следующие значения 304/354-345/395 кПа. Представленные цифры являются нормальными показателями рабочего регулятора. В противном случае, велика вероятность выхода из строя одного из элементов РДТ, либо детали в целом.

Установка нового регулятора своими руками

Иногда, замена регулятора требуется в ситуациях, когда вся ответственность ложится исключительно на плечи водителя. В этом случае, знание ремонтного процесса, становится преимуществом. Работа не самая сложная, однако имеющая некоторые нюансы.

Установка нового элемента проводится следующим образом:

Подготовка элемента к демонтажу. Давление системы сбрасывается, с помощью сливания бензина. Освобождать систему полностью не требуется. Достаточно довести до уровня топливной рейки. Задний конец рампы оборудован контрольным клапаном, на котором имеется пластиковая заглушка. Подготовив емкость под бензин, можно снимать заглушку. Очень важно знать, что система находится под давлением, поэтому требуется осторожное нажатие золотника на клапане;

Демонтаж РДТ. Откручивается крепежная гайка и снимаются вакуумный и сливной шланги. Выкручивается пара болтов, с последующим выводом штуцера;

Визуальный анализ РДТ. Иногда, для восстановления работоспособности нужна обычная замена пружины, что сокращает финансовые издержки. Если уплотнительное кольцо внешне выглядит не самым лучшим образом, при котором отмечаются признаки растянутости, то целесообразнее произвести замену;

Обратная сборка. Собрав должным образом систему, проводится тестирование при помощи манометра.

Как показывает практика, освоение ремонтного процесса не составляет особенных сложностей, достаточно приложить немного усилий. В будущем, такой опыт поможет определить причину нарушения работоспособности автомобиля без посторонней помощи.



Мы в Яндекс Дзен

Неисправности регулятора давления топлива, признаки неисправности, как заменить РДТ. Регулятор давления топлива: диагностика, неисправности, замена, полезные советы. Как заменить регулятор давления топлива своими руками: материалы, инструменты, советы профи

Здравствуйте, постоянные наши читатели и гости сайта! Не так давно мы с Вами говорили о датчике уровня топлива, обсуждали принцип его работы, причины поломки и способы их устранения. Возможно, кто-то и не знал этих особенностей, но про существование самого датчика наверняка слышали все.

А знаете ли вы что такое регулятор давления топлива и какие функции на него положены?Уверена, многие даже не догадываются, не говоря уже про диагностику и ремонт такого устройства. Ну что ж, трагедии в этом нет, а восполнить пробелы в знаниях на этот счет (если они конечно есть) Вам сможет помочь данная статья.

• Устройство и работа РТД
• Признаки неисправности регуляторов
• Как проверить и заменить регулятор?

Как работает регулятор давления топлива

Внутреннее устройство регулятора давления топлива: 1 — корпус; 2 — крышка; 3 — патрубок для вакуумного шланга; 4 — мембрана; 5 — клапан; А — топливная полость; Б — вакуумная полость

Регулятор давления топлива представляет собой мембранный клапан, который в системах с рециркуляцией горючего, устанавливается на топливной рампе. Ну а в системах, где такая рециркуляция не предусмотрена, РДТ размещается непосредственно в топливном баке.

С одной стороны на регулятор давления топлива воздействует специальная пружина, а так же давление во впускном коллекторе. С другой же стороны его поддавливает подаваемое насосом топливо. Когда давление топлива начинает превышать давление пружины и давление воздействующее на клапан из впускного коллектора, мембранный клапан открывается, впуская нужное количество горючего, ну а как только  давление подаваемого топлива снижается, мембрана регулятора давления, закрывается.

В упрощенном виде, выглядит все это следующим образом. Есть две камеры, в одну нагнетается топливо, а в другой располагается пружина. Камеры перекрывает мембрана, которая и открывается при значениях давления, превышающих воздействие пружины. Следует так же сказать, что в моделях автомобилей последних лет, такого регулятора может и не быть. Его функции выполняет специальный электронный датчик, который измеряет напряжение  в электронасосе, подающем топливо. Такое решение позволяет  наиболее оптимально удерживать нужное давление и регулировать подачу топлива, непосредственно управляя насосом. Но, хотя такая система более точная, тем не менее, часто именно механический РДТ, гораздо надежнее и служит намного дольше, чем электронный датчик, подверженный различным негативным воздействиям.

Зачем нужен регулирующий клапан?

Система топливоподачи большинства легковых автомобилей предусматривает непрерывную работу электробензонасоса. Он постоянно нагнетает бензин в топливную магистраль и рампу, поднимая давление до максимума (5–7 Бар в зависимости от марки авто). Но такая производительность нужна только при повышенной нагрузке на двигатель, когда он развивает большие обороты и потребляет много горючей смеси. В обычном режиме достаточно напора топлива на форсунках 3–3,5 Бар.

Мембранный клапан давления топлива, устанавливаемый в систему питания мотора после бензонасоса, выполняет 3 основных функции:

1. Ограничивает напор горючего в магистрали при невысоких нагрузках на двигатель, сбрасывая излишки обратно в бак по отдельной трубке.
2. Когда потребление бензина силовым агрегатом возрастает, обратка частично либо полностью перекрывается регулятором. Таким способом клапан поддерживает минимальное давление, необходимое для нормальной работы мотора.
3. Поддержание давления в течение длительного времени после остановки силового агрегата.

Без РДТ насос бы «продавливал» запорные механизмы форсунок и бензин протекал внутрь цилиндров бесконтрольно. Вдобавок регулятор предохраняет магистраль от протечек на соединениях, которые неизбежно появятся от воздействия сильного напора.

Признаки и симптомы неисправности регулятора давления топлива

• мотор глохнет на холостом ходу;
• мощность двигателя сильно снижается;
• при ускорении не удаётся добиться нормальной динамики;
• машина слабо реагирует на нажатие педали газа;
• потребление горючего внезапно сильно увеличивается;
• возрастает количество выбросов углекислого газа;
• меняется частота вращения коленвала.

Все эти неполадки возникают из-за того, что регулятор со временем засоряется или полностью закупоривается. Ещё одна распространённая причина поломки — ослабевание пружины, приводящее к сильному снижению давления. При отсутствии нормального давления уменьшается подача топлива, снижается мощность и ухудшается управляемость. Особенно часто такие проблемы встречаются на «Ладах» – «Калине» и «Приоре», а также на машинах серий 2110, 2112, 2114, 2115.

Для проверки детали нужно тщательно осмотреть её саму, вакуумный шланг и все соединения. Найденные нарушения герметичности необходимо устранить. Также рекомендуется проверить мембрану. Отсоедините трубку, которая идёт от РТД к ресиверу, и потрясите её. Если изнутри не выходит бензин и не доносится сильный запах, значит, мембрана в порядке.

РДТ в дизельных двигателях

Автомобили с дизелем, работающие по системе Common Rail, также оснащаются регулятором давления. Он входит в топливную рампу или располагается на корпусе топливного насоса высокого давления. Принцип действия примерно тот же. Специальный клапан отводит неиспользуемую часть топлива в обратную линию, предотвращая чрезмерную нагрузку.

В дизельных двигателях регулятор имеет несколько иную структуру, чем в бензиновых. Он состоит из соленоида и штока, который упирается в шарик для перекрытия обратной линии. Конструкция защищает двигатель от гидравлических колебаний и как следствие — от быстрого износа.

Признаки неработоспособности прибора

Эксплуатируется клапан в интенсивном ритме. Длительные нагрузки сказываются на его работоспособности. Необходимо своевременно выявлять симптом неисправности регулятора давления топлива, чтобы проводить его замену. Сбои и неполадки определяются в большинстве случаев по косвенным признакам. К подобным факторам относятся следующие явления:

• повышается топливный расход;
• ухудшаются мощностные характеристики ДВС;
• силовая установка теряет стабильность работы на холостом ходу;
• возникают провалы или появляются рывки во время переключения скоростных режимов;
• машина неадекватно отзывается на нажатие педали «газа».

Начинается зачастую проверка регулятора давления топлива с определения качества пружин. Со времени эксплуатации прибора их жесткость снижается. Такое явление негативно отражается на работоспособности, в частности, происходит открытие клапана раньше, чем требует этого рабочий цикл.

Результатом падения жесткости служит отправка топлива в бак в больших количествах, чем это предполагалось конструкторами. Одновременно снижается давление в системе, а двигатель теряет КПД и мощность. Если имеется конструкционная возможность, то проводится замена слабой пружинки.

Оказывает негативное влияние на функционирование также низкое качество отечественного топлива. В результате происходит засорение мембраны, после которого она не может закрываться частично или полностью. В результате также падает топливное давление в системе, что приводит к отрицательным явлениям.

Избавиться от механических засорений можно с помощью чистки. Это осуществляется, если позволяет конструкция аппарата. Стоит учитывать, что ремонт регулятора давления топлива не всегда спасает пользователей. Это случается при значительном износе или выработке клапан в целом либо отдельных его частей. Не всегда удается восстановить работу элемента в полной мере.

Встречаются случаи, когда происходит заклинивание РДТ. При этом движок просто глохнет, а параллельно топливо начинает течь из слабогерметичных стыков. Здесь ремонт является малоперспективным, остается лишь полная замена узла на новый. Если такое случается, то стоит менять заправочную станцию или заранее не заправляться на сомнительных АЗС, также стоит проверить работоспособность топливного фильтра, несправившегося с качественной очисткой.

Нередко случаются частичные потери работоспособности клапанов. В такой ситуации мотор работает рывками, которые водитель прекрасно ощущает во время эксплуатации авто. Иногда их чувствуют и пассажиры. Актуальной будет своевременная очистка проходов, возвращая изделию работоспособность.

Менее восприимчивым к качеству бензина является электронный прибор. Также на него мало оказывают влияние механические факторы. Однако, он не лишен своих недостатков, слабых мест и характерных уязвимостей. Но если избегать ситуаций с некачественным топливом, то можно в большей степени устраниться от потери работоспособности регулятора.

Читайте также:  Как заменить топливный фильтр своими руками

Как отремонтировать РДТ?

В рамках ремонта компонента нужно выполнить такие работы:

1. Посмотрите под капотом машины, где находится пробка штуцера, предназначенная для контролирования давление топлива. Открутите ее, затем посредством специального защитного металлического колпака аккуратно выкручивайте золотник внутри штуцера.
2. Подсоедините шланг с манометром и закрепите его на штуцере посредством хомута. После запуска мотора проверьте, чтобы показатель давления на измерительном аппарате не превышал 3,25 Бар.
3. Отсоедините вакуумный шланг от РДТ. Эта операция должна сопровождаться увеличением давления. Если ничего не происходит, ремонт регулятора давления топлива бесполезен, придется поменять элемент на новый.

Если отремонтировать деталь не удастся, приступаем к установке нового устройства.

1. Отсоедините вакуумный шланг. Давление начнет усиливаться. Понизив давление в системе питания, приступайте к извлечению вакуумного шланга. Потребуется раскрутить закрепляющую гайку на трубке топливного слива, где дизель или бензин сквозь топливный фильтр поступает к РДТ.
2. После выкрутки двух болтов, прикрепляющих устройство к топливной рампе, можно смело снимать регулятор с самой трубки сброса горючего. Оставшееся в рампе кольцо легко извлекается вручную и насаживается на регулятор перед монтажом.
3. Установите новый регулятор и произведите все предыдущие действия в обратной последовательности. Убедитесь в исправность нового прибора, только потом приступайте к полной сборке. По окончании установки произведите контрольную проверку функционирования и исправности устройства.

Как работает регулятор давления топлива (РДТ) и где он установлен?

Устройство топливной системы автомобиля

Устройство РДТ представляет собой вакуумный клапан. Общее его строение – это корпус с клапаном, мембраной и пружиной. В корпусе имеется три отверстия – два из них – вывод горючего, третье ведет к впускному коллектору. Принцип работы регулятора давления топлива заключается в следующем: когда мотор набирает обороты, значительно вырастает потребление топлива и, в результате создается разрежение в третьем выходе, которое собирает пружину, приподнимая мембрану. Таким образом приоткрывается клапан в регуляторе давления топлива. После создания достаточного напора для установленного количества оборотов, обратный клапан перенаправляет горючее обратно в бак по возвратному шлангу.

РДТ иначе называют – “обратный клапан”.

Снижение или повышение напора в топливопроводе автомобиля требуется при работе мотора на различных оборотах. Например, на холостом ходу для его работы требуется совсем небольшое количество горючего. Соответственно и напор в системе будет понижаться. И совершенно другой вид приобретает состояние топливной системы во время значительных нагрузок (ускорения автомобиля). Для качественной работы мотора и достаточной подачи в него горючего в этих условиях происходит резкое повышение давления. Так где же находится регулятор давления топлива? Стандартно он расположен в топливной рампе. Бывает, его расположение изменено – например, РДТ устанавливают в шланге обратной подачи или даже в баке. Установка в бензобаке позволяет избежать дополнительных топливных магистралей, а обратный клапан просто не пропускает в систему лишнее горючее. Но, независимо от места его расположения, регулятор топливного давления выполняет одинаковую функцию – поддержание требуемого и безопасного для автомобиля напора горючего.

Расположение РДТ в топливной рейке транспортного средства

Применение специального регулятора для топливной системы связано с необходимостью снижения или повышения напора подачи горючего в двигатель при его работе на различных оборотах. К примеру, для холостого хода потребуется совсем небольшое количество горючего, в то время как при повышении скорости интенсивность его впрыскивания должна повышаться.

С целью выравнивания этой разницы на всех форсунках прибор установлен в конце топливной рейки. Стандартно он вмонтирован в топливной рампе. Очень часто его расположение может быть изменено – например, РДТ помещают в шланг для обратной подачи или даже в бак.

Размещение в бензобаке дает возможность избежать необходимости монтажа дополнительных топливных магистралей, а обратный клапан блокирует попадание в систему лишнего горючего. Независимо от локализации РТД выполняет одинаковую функцию, что заключается в поддержке требуемого и безопасного для двигателя транспортного средства напора горючего.

Это интересно:  Как поменять термостат на двигателе

Для систем без рециркуляции топлива РДТ находится в топливном баке, а его конструкция рассчитана на поддержку одного и того же давления жидкости по отношению к атмосферному. Спецификой такого варианта расположения является то, что разницы между давлениями топлива в баке и во впускном коллекторе не будут постоянными, что в конечном итоге учтено в продолжительности впрыска рабочей жидкости.

Как работает регулятор топлива. Режим работы РДТ

Главный режим работы РДТ – холостой ход. Именно в этот момент разрежение топливной смеси достигает самой низкой точки, а давление в топливной рампе – самой высокой. Необходимо учитывать, что от степени разрежения топливной смеси внутри всасывающего коллектора напрямую зависит давление в рампе: чем ниже разрежение, тем выше давление. В процессе работы на холостом ходу показатели давления и разрежения достигают максимальных показателей. Значение максимального давления наносят на корпус РДТ, для осуществления контроля давления во время проведения диагностики системы подачи топлива.

Важный момент: в большинстве случаев выхода из строя РДТ не имеет смысла ремонтировать, его необходимо просто заменить на новый. Чтобы не допускать возникновения неисправностей, регулятор необходимо регулярно проверять и следить за давлением в топливной системе. Регулярные профилактические проверки помогут избежать поломок и сэкономить средства на покупку запчастей. Кроме того: вне зависимости от режима работы двигателя РДТ должен четко реагировать на все изменения в работе.

Устройство и работа РТД

Регулятор давления топлива — устройство, предназначенное для поддержания давления в форсунках при различной рабочей интенсивности. По сути, этот регулятор является мембранным клапаном, на который с одной стороны давит топливо, а с другой пружина впускного коллектора. Состоит данное устройство с топливного бака, топливопривода с насосом, форсунок, топливного фильтра, переключателя и насоса электронного управляющего блока.

Думаю, многие автолюбители знают от каких факторов зависит количество впрыскиваемого топлива. Совершенно верно, от его давления внутри топливной рейки, процесса разряжения, проходящего в коллекторе и от длительности работы форсунки. Чтобы более точно рассчитать количество впрыскиваемого топлива, учитывая эти три фактора, используется соответствующий регулятор (только в системах с рециркуляцией топлива).

Располагается регулятор на топливной рампе, а принцип его работы включает в себя следующие моменты: при начальной стадии работы насоса, топливная смесь выходит из бака и проходит очистку в фильтре; затем поступает в регулятор, где система все время поддерживает ее однородное давление.

Если в системе отсутствует рециркуляция, то такая деталь должна размещаться непосредственно в баке, при чем функция поддержания давления остается прежней. Правда, в этом случае разница между давлением во впускном коллекторе и давлением топлива не будет постоянной, поэтому она учитывается исходя из продолжительности впрыска.

Давайте сейчас более детально рассмотрим принцип работы устройства в системе с рециркуляцией топлива. В таких условиях регулятор имеет вид двух разделенных мембраной камер: топливной и пружинной. На состояние мембраны влияет давление разного рода: с верху давление пружины и давление впускного коллектора, а снизу — давление топлива, попадающее в камеру с помощью впускных отверстий. Если топливное давление превышает силу пружинных усилий, клапан немного открывается и пропускает топливо в обратнонаправленый трубопровод.

В системах с непредусмотренной рециркуляцией, где регулятор давления чаще всего находится непосредственно в топливном баке, нет потребности в обратном трубопроводе, поэтому он и не предусматривается конструкцией. К форсункам сразу подается рассчитанное количество топлива, а его излишки снова возвращаются в бак, не попадая в моторный отсек, в отличии от предыдущей системы. В результате этого топливо меньше нагревается, а значит и количество испарений значительно меньше.

Также, в настоящее время, существует автоматическая система регулировки топлива, не предусматривающая механический регулятор давления топлива. Контроль его параметров и необходимое количество подачи регулируется специальным модулем, измеряющим напряжение на электрическом насосе.

Такая система позволяет снизить нагрев топлива до оптимального значения, а топливный насос подает только то количество горючей смеси, которое нужно мотору в конкретный временный промежуток, что значительно повышает экономию топлива. Как дополнение, в автоматической системе устанавливается разгрузочный клапан, предотвращающий повышение давления.

Признаки неисправности РДТ

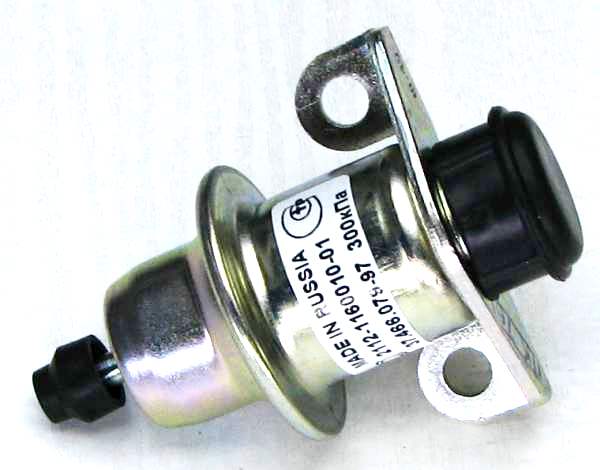

Регулятор давления топлива для ВАЗ 2110

Каким бы надежным ни был механический РДТ со временем и его детали изнашиваются и возникают сбои и неполадки в работе данного узла. И сейчас мы рассмотрим основные симптомы таких неполадок.

• увеличение расхода топлива;
• падение мощности двигателя;
• нестабильная работа мотора в режиме холостых оборотов;
• рывки и провалы при ускорении и переключении передач;
• неадекватная реакция машины на нажатие педали акселератора;

Рассмотрим причины основных неполадок РДТ. В первую очередь следует проверить состояние пружины. Со временем она может терять свою упругость, и как следствие, клапан открывается раньше чем нужно. В результате чего, топливо возвращается в бак в больших, чем нужно количествах. Давление в системе падает, и мотор теряет мощность. В таком случае, пружину следует заменить, если конструкция регулятора, это позволяет.

Иногда, особенно при работе с отечественным топливом, мембрана попросту засоряется и не может закрыться полностью или частично. Это опять-таки приводит к снижению давления топлива в системе и всем вытекающим из этого последствиям. В таких ситуациях, опять же если позволяет конструкция РДТ, можно произвести чистку. Но не всегда ремонт помогает, так как износ клапана и его частей, может стать причиной того, что даже после устранения поломки, регулятор не выполняет своих функций в полном объеме.

Реже, но все-таки случаются ситуации, когда регулятор давления топлива просто заклинивает. Мотор в этом случае вообще глохнет, а горючее начинает течь изо всех возможных и невозможных отверстий. Ремонт в подобных случаях, дело малоперспективное и забитый регулятор, проще заменить. Но чтобы регулятор давления топлива засорился до полной непроходимости, топливо должно быть уж совсем никаким, поскольку в системе имеется топливный фильтр, который призван очищать горючее, и раз он так серьезно не справляется, заправочную станцию лучше поменять.

Возможен вариант, когда клапан регулятора давления топлива, забивается частично и начинает работать рывками. Вот эти-то рывки передаются на работу мотора и прекрасно ощущаются водителем, а то и пассажирами автомобиля. В этой ситуации, очистка РДТ имеет гораздо больше шансов вернуть его работоспособность на приемлемый уровень.

В общем-то, электронный регулятор давления топлива, менее восприимчив к качеству горючего и другим механическим факторам, оказывающим отрицательное воздействие на этот узел, но у него имеются и свои слабые места, и характерные уязвимости. С другой же стороны, если не лить в бак автомобиля откровенно плохое топливо, вовремя менять топливный фильтр и вообще заботиться о машине, то любой РДТ будет ходить очень долго.

Читайте также: Что такое регулятор холостого хода или РХХ.

Принцип работы РДТ

Устройство клапана и принцип действия зависит от типа топливной системы конкретного автомобиля. Существует 3 способа подачи бензина из бака к форсункам:

1. Насос вместе с регулятором установлен внутри бака, горючее подается к двигателю по одной магистрали.
2. Подача бензина осуществляется по одной трубке, возврат – по другой. Обратный клапан топливной системы находится на распределительной рампе.
3. Схема без механического регулятора предусматривает электронное управление бензонасосом напрямую. В системе присутствует специальный датчик, регистрирующий давление, производительность насоса регулирует контроллер.

В первом случае обратка совсем короткая, поскольку клапан и электронасос сблокированы в единый узел. РДТ, стоящий сразу после нагнетателя, сбрасывает в бак лишний бензин, а необходимый напор поддерживается во всей подающей магистрали.

Справка. Первая схема с регулятором внутри бензобака внедрена на всех автомобилях ВАЗ российского производства.

Второй вариант используется в большинстве иностранных авто. Клапан, встроенный в топливную рампу, перепускает излишки горючего в обратку, ведущую в бак. То есть, к силовому агрегату проложено 2 бензиновых трубки.

Третью схему рассматривать бессмысленно – там вместо регулятора функционирует датчик, чья работоспособность проверяется с помощью компьютера, подключаемого к диагностическому разъему.

Простой клапан давления топлива, устанавливаемый в блоке бензонасоса, состоит из таких элементов:

• цилиндрический корпус с патрубками для подключения подающей и обратной линии;
• мембрана, соединенная с запирающим штоком;
• седло клапана;
• пружина.

Величина напора в подающей магистрали зависит от упругости пружины. Пока большая часть горючего уходит в цилиндры (высокая нагрузка на мотор), она удерживает мембрану и шток клапана в закрытом состоянии. Когда обороты коленчатого вала и потребление бензина снижается, давление в сети возрастает, пружина сжимается и мембрана открывает клапан. Начинается сброс горючего в обратку, а оттуда – в бензобак.

Установленный в рампе регулятор давления топлива работает по аналогичному принципу, но быстрее реагирует на изменение нагрузки и расхода бензина. Этому способствует подключение дополнительного патрубка элемента к впускному коллектору. Чем выше обороты коленвала и разрежение со стороны пружины, тем сильнее мембрана придавливает шток и закрывает проход горючему в обратную линию. Когда нагрузка снижается и обороты падают, разрежение уменьшается и отпускает шток – открывается проток в обратку и начинается сброс лишнего бензина в бак.

Конструкция и принцип работы

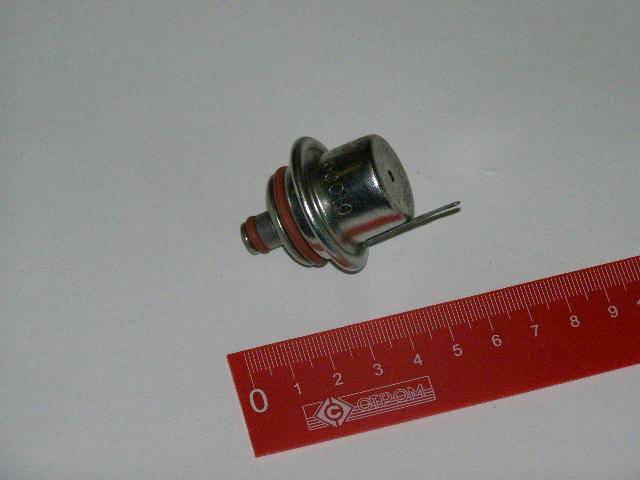

Внешний вид регулятора давления топлива

Регулятор (РТД) состоит из корпуса, клапана, мембраны и пружины, которые находятся на топливной рампе, в топливном шланге обратной передачи системы питания или прямо в баке (если в машине нет системы рециркуляции). Назначение изделия — отправка лишнего горючего обратно в бак. Когда обороты двигателя растут, создающееся разряжение приоткрывает клапан, и излишки возвращаются в бак.

Местонахождение регулятора топливного давления в системе подачи горючего

Как работает регулятор давления топлива

С одной стороны в регуляторе давление формируется благодаря пружине и это сочетается с давлением от впускного коллектора. В обратном направлении усилие создается топливным насосом. При превышении сил сжатия пружины и энергии от впускного коллектора открывается мембранный клапан. В данном цикле обеспечивается впуск горючего в необходимом объеме. Далее давление от подаваемого топлива снижается и происходит закрытие мембраны регулятора давления.

Схематически функциональность обеспечивается благодаря особенностям конструкции. В одной из двух камер происходит нагнетание топлива. В оставшейся работает пружинка. Разделены полости мембраной, открывающейся при разнице в давлении.

Важно знать, что некоторые модели современных автомобилей не имеют такой детали, как клапан регулировки давления топлива.

При отсутствии клапана его функции возлагаются на электронный спецдатчик. Он замеряет напряжение в электронасосе, обеспечивающем подачу бензина в систему. Благодаря данному решению удается фиксировать на оптимальном уровне давление, а также заниматься дистанционной регулировкой подачи топлива. Таким образом удается непосредственно управлять насосом.

Разработанная на электрической базе система является весьма точной при сравнении с механическим аналогом. Однако, практика показывает, что «механика» дает больше надежности при эксплуатации в отечественных условиях. Блок в меньшей степени подвергается негативному внешнему воздействию.

Читайте также:  Настройка карбюратора ВАЗ 2107

Признаки неисправности регулятора давления топлива

Если у машины заглох двигатель на холостом ходу или падает мощность мотора при движении, это могут быть симптомы неисправности регулятора давления топлива. Чаще всего сигналом поломки РДТ выступает внезапное увеличение расхода горючего.

Выделяют и другие признаки поломок:

• двигатель работает неравномерно;
• на холостом ходу останавливается работа мотора;
• внезапно повышается или понижается частота вращения коленвала;
• плохо работает система охлаждения;
• мотор ощутимо теряет мощность;
• при нажатии на педаль газа частично или полностью отсутствует отклик;
• двигатель будто захлебываться;
• слабое ускорение машины при переключении передач;
• автотранспорт начинает часто двигаться рывками;
• происходит стремительный расход топлива.

Наличие даже одного из таких признаков требует проверки состояния данного прибора.

РДТ в дизельном моторе

Датчик давления топлива в дизельных двигателях

Автомобили с дизельными моторами имеют в топливной системе обратный клапан несколько иной структуры. Его составными частями становятся соленоид и шток, который уперт в шарик для перекрытия обратной подачи. Таким способом мотор защищен от быстрого износа, так как снижены гидравлические колебания. Ремонт регулятора давления топлива на дизельном моторе осуществляется аналогично бензиновому, а его расположение – или так же в топливной рампе, или же на корпусе насоса.

Признаки неисправности РДТ

Существует ряд признаков работы двигателя транспортного средства, по которым можно определить, что выведен из строя РДТ. Наиболее частыми среди них являются:

• неустойчивая работа силового узла (он глохнет), при которой уровень давления топливной жидкости стабилен и остальные системы работают нормально;
• наблюдается уменьшение чувствительности мотора;
• наблюдаются рывки и провалы в работе силового узла, что особенно заметно в движении;
• повышается уровень вредность (наличие СН и СО) выхлопных газов;
• повышается расход топлива;
• наблюдаются затруднения с запуском двигателя.

Также при возникновении неисправностей в РДТ могут наблюдаться повышение расхода горючего и подтеки рабочей жидкости на шлангах системы, что не решается установкой новых хомутов и заменой трубок. В случае появления описанных выше признаков неисправности каждому водителю полезно уметь проверять регулятор давления топлива.

Это интересно:  Где выгоднее купить новый автомобиль: цены на Шевроле-Круз универсал

Диагностика представленного оборудования проводится следующим образом.

Шаг 1. Выкрутить пробку штуцера, обеспечивающего подачу топливной жидкости в первую камеру, и осмотреть уплотнительное кольцо. В том случае когда оно потеряло свою целостность или наблюдаются явные дефекты, необходимо провести замену.

Шаг 2. Извлечь золотник из штуцера, что осуществляется так же, как и с аналогичным приспособлением в шине. После этого нужно зафиксировать шинный манометр с помощью специального хомута на последнем и измерить давление в момент работы силового узла. После сверки параметров с указанными производителем можно сделать выводы о неисправности приспособления. Стоит учесть, что при отключении вакуумного шланга уровень давления должен немного повышаться. Когда этого не происходит, полная замена устройства неизбежна.

Без применения манометра можно также произвести проверку давления в топливной рейке. При этом необходимо пережимать шланг обратной подачи горючей жидкости во время работы двигателя. Когда это будет сделано, двигатель с неработающим универсальным регулятором давления топливной жидкости начинает набирать мощность, и все цилиндры вступают в работу.

Несмотря на эффективность такого метода, пережать обратный шланг не всегда возможно для моторов современных видов транспортных средств, поскольку в них установлены металлические трубки или шланги с недостаточной длиной. При желании проверить РДТ на инжекторе можно воспользоваться только одним способом, предусматривающим применение манометра.

Регулятор давления топлива

Регулятор давления топлива.

Давайте спросим себя: — А как часто при ремонте или диагностике машины мы обращаем внимание на так называемый «обратный клапан», каким способом мы проверяем его и проверяем ли вообще?. Надо сказать, что из всего многообразия авторемонтных мастерских в нашем городе только в нескольких обращают на это внимание, и только в двух-трех есть кое-какое оборудование (самодельное, конечно) для проведения «топливных тестов». А в остальных поступают «испытанным дедовским методом»: «топливный тест» там заключается (в лучшем случае) в пережимании «обратки» или в ее отсоединении и визуальном наблюдении за струей топлива, льющейся в бутылочку. Но, согласитесь, данный «способ» был применим раньше, когда и ВАЗ’ы нам были в диковинку. И что можно таким «тестом» узнать? Только то, что топливный насос «качает». А вот какое давление он создает? «На глаз, на нюх, на слух» совершенно невозможно провести «топливный тест», тем более на современных машинах. И совершенно невозможно определить «по толщине струи топлива» ее давление. В лучшем случае можно определить что-то, когда из «обратки» топливо вообще не поступает или еле-еле «капает». Здесь уже есть «определенность».

А мы сейчас поговорим о «обратном клапане». Регулятор давления топлива (в обыденной жизни мы все, наверное, называем его «обратный клапан» или «перепускной клапан», потому что он перепускает топливо обратно в бак, в количестве зависящем от режима работы двигателя), установлен на топливной «рейке» и предназначен для поддержания постоянного давления топлива на входе в форсунки при различных режимах работы двигателя и при разном разрежении во впускном коллекторе. Регулятор представляет собой мембранный клапан. С одной стороны на мембрану действует давление топлива, а с другой — усилие пружины и давление воздуха из впускного коллектора, с которым регулятор соединен шлангом. Чем больше абсолютное давление (т.е. чем меньше разрежение) воздуха во впускном коллекторе (т.е. чем больше нагрузка на двигатель), тем больше давление топлива. При уменьшении нагрузки на двигатель, когда давление топлива превышает суммарное усилие от пружины и от давления воздуха, клапан регулятора открывается на большую величину и избыток топлива по сливной магистрали возвращается в топливный бак. Говоря образно, «обратный клапан» служит только для того, что бы поддерживать одну и туже разницу давлений, прикладываемых к форсунке со стороны впускного коллектора и со стороны топливной магистрали. ECU. «Не держит», что означает его полную «открытость», то есть топливо, закачиваемое топливным насосом, проходит через клапан и топливную рейку свободно, почти нигде и ничем не задерживаясь, и спокойно по магистрали «обратки» сливается в топливный бак. Это состояние вызывает пониженное давление в топливной системе. «Клинит», «подклинивает» — в этом случае клапан работает «пьяным швейцаром в ресторане»: «хочу пущу, а захочу – и не пущу!». В этом случае топливо, попавшее в топливную рейку, «утыкается» в клапан, и так как ему деваться некуда (а насос сзади продолжает создавать давление), то оно начинает искать выход,… А иногда, когда клапану «захочется»- оно резво струится в бак по совершенно открытой магистрали и никто не может предугадать, когда все это случится. « Мертвый» — понятно, означает: клапан в этом состоянии подобен бронированным дверям в банке – стоит на пути топлива и совсем не пропускает его в бак, ни при каких условиях. Как следствие, при описанной неисправности давление в топливной системе значительно возрастает. Когда клапан «не держит», топливо, закачанное топливным насосом почти свободно циркулирует по машине. Топливный насос — топливный фильтр — топливная рейка — и обратно в бак. Представим происходящее: в топливной рейке пониженное давление топлива, не смотря на то, что топливный насос работает исправно.

Во время ускорения машины, когда, обратный клапан должен чуть-чуть «подзакрыться» из-за того, что произошло увеличение объема воздушного потока и, следовательно, произошло уменьшение разряжения во впускном коллекторе, — клапан не повышает давление топлива. А при ускорении двигателю «хочется» топлива больше, но он его не получает. Что в итоге? Только то, что при этом состоянии клапана и во время ускорения машина «начинает тянуть хуже». Но и это не все. Когда «клапан не держит», то он еще «делает нам подлянку» после того, как мы заглушили машину и пытаемся ее завести через, например два часа. Что происходит в этом случае? При нормально работающей топливной системе и всех ее элементах давление топлива в топливной системе после остановки двигателя должно оставаться неизменным в течение довольно длительного времени, скажем, всю ночь. Но это при нормально работающей системе! А у нас клапан «не держит». Что произойдет? А то, что после остановки двигателя и прекращения работы топливного насоса у нас просто-напросто давление в топливной системе не сохранится. То есть в топливной рейке, через некоторое время после остановки топливного насоса, давления не будет. И когда мы через час-два начнем снова заводить двигатель, то будем долго-долго его «гонять», пока он начнет «схватывать» и только потом заведется. Кроме этого, «пониженное давление в системе выражается в неустойчивой работе двигателя при ХХ. А теперь суммируем, на что может влиять клапан, который «не держит»: — плохая «приемистость», «дергание» автомобиля при разгоне; — неустойчивый ХХ; — после остановки двигателя и заведении через некоторое время – двигатель заводится с трудом, его приходится долго «гонять», что бы завести. Разберем состояние «мертвого» клапана, который не пропускает топливо. Что получается в этом случае? Топливный насос «гонит» топливо, а оно «утыкается» в этот клапан и далее не идет. В «топливной рейке» возникает избыточное давление топлива, не 2.5 кг/см2, а 3…5 и более. Электромагнитные форсунки получают импульсы и открываются на определенное время. Топливо, находящееся под давлением в топливной «рейке» «впрыскивается» в цилиндры. Но объем «впрыснутого» топлива при давлении 4 кг/см2 будет больше, чем объем топлива «впрыснутого» при давлении 2.5 кг/см2. Что получается? В мануалах пишется, что для нормальной работы двигателя требуется смесь, состоящая из одной части топлива и 14.7 частей воздуха. А здесь получается, что при неизменном количество поступающего воздуха, в цилиндрах двигателя топлива оказывается значительно больше, чем положено для нормальной работы. И оно не может воспламениться и сгореть все полностью. Из выхлопной трубы мы увидим черный дым – то топливо, которое не сгорело. Безусловно, ECU, анализируя выходное напряжение датчика кислорода пытается уменьшить время открывания форсунок, но его возможности не бесконечны!

http://www.efisakh.katorga.ru/



Регулятор давления топлива — общие сведения

Регулятор давления топлива состоит из двух камер: топливной и диафрагменной. Горючее поступает в топливную камеру через входной штуцер. Диафрагменная камера соединена с впускным трубопроводом. Если давление в нижней камере превышает суммарное давление, создаваемое на диафрагме пружиной и разрежением в трубопроводе, то диафрагма перемещается таким образом, чтобы избыток топлива мог быть возвращен обратно в бензобак по возвратной линии. Регулятор поддерживает постоянный перепад давления в системе на уровне порядка 2.5 бар.

Типичные конструкции регуляторов

Конструкция регулятора давления топлива, используемая на моделях без турбонаддува
Конструкция регулятора давления топлива, используемая на моделях MPFI с турбонаддувом

Что из себя представляет редукционный клапан.



Отправлено : LoneWolf_SPb,

Он же регулятор давления топлива (РДТ).

На днях мне поменяли сие устройство на Бош, старый (Пекар) забрал, дома взял отвертку в руки, разобрал. Уж очень я любознательный. :о)

Вход. Это тот штуцер, которым РДТ вставляется в топливную рампу. На штуцере одето уплотнительное кольцо, точно такое же как на форсунках.
Выход. Обычный обжимной штуцер, на который надевается шланг обратки.
Штуцер вакуумной регулировки давления — более тонкий, чем «выход», от него идет короткий шланг на впускной коллектор.

По сути, РДТ имеет 2 камеры, разделенные резиновой диафрагмой, аналогичной диафрагме в механическом бензонасосе. Условно назовем их «топливной» и «воздушной». На топливной стороне диафрагмы стоит тарелочка, которая перекрывает выход. На воздушной стороне диафрагмы стоит тарелка, в которую упирается достаточно мощная (пальцами не сдавить) пружина. Обратный конец пружины упирается в тарелку, которая в Пекаровском РДТ может перемещаться по высоте с помощью наружного винта регулировки. В Бошевском такой системы регулировки нет, видимо там более точные характеристики пружин.

Принцип работы получается простой — даление топлива давит на диафрагму, в определенный момент открывая вход. При выключенном двигателе давление в системе регулируется ТОЛЬКО ПРУЖИНОЙ.
На заведенном двигателе создаваемое в коллекторе разрежение начинает противодействовать пружине, что позволяет плавно регулировать давление в рампе в зависимости от оборотов двигателя.

Отсюда вывод — без вакуумной регулировки можно ездить, но расход будет слегка увеличен.

 Там, при сборке, есть подводный камень — пружину руками не сжать, а перекос вызывает соскальзывание запирающего клапана. Я вышел из положения просто — нашел 2 длинных винта М4, поставил по диагонали и потихоньку заворачивал, пока не смог наживить штатные винты.


Продолжаю распиливать Демио.

indi

Нашел я таки время, чтобы поизмываться над регулятором давления топлива, любезно предоставленным для этой цели Serg147. Выражаю ему глубочайшую признательность и извинения, что так затянул с процессом.
Жалобы владельца были таковы: после стоянки машина заводится не с первого раза. Проверка давления в топливной рампе показала, что регулятор давление в системе держит, но недолго. По этой причине он его и заменил на новый. Замена регулятора положение исправила (если я что не так написал, пусть Serg147 меня поправит).
В-общем, позвольте сначала изложить свои выводы. Сугубо ИМХО, конечно, но регулятор давления топлива можно даже и не пытаться ремонтировать. Если уж совсем безвыходное положение, конечно, сделать чего-нить можно, но это вылезет в такие заморочки, а, соответственно, затраты, что проще купить новый. На фото (http://foto.auto.vl.ru/5125/39293/ ) и (http://foto.auto.vl.ru/5125/39294/ )

приведено описание регулятора давления топлива от инжекторного ТАЗика 9-10 семейства. На мой взгляд, за исключением размеров, он полностью идентичен нашему.
Как это было:
Фото 1 ( http://foto.auto.vl.ru/5125/39280/ ):
Общий вид регулятора



Фото 2 ( http://foto.auto.vl.ru/5125/39281/ ):

То, чем я его вскрывал. Сразу скажу, это было ошибкой, внутренности его (в частности, диафрагма вакуума) этого издевательства не вынесли и сплавились в процессе разрезания.
Фото 3 ( http://foto.auto.vl.ru/5125/39282/ ) и 5 ( http://foto.auto.vl.ru/5125/39284/ ):


После вскрытия верхней вальцовки (а есть и внутренняя!) обнажились первые внутренности – герметизирующая прокладка под завальцованным краем и пружина, с помощью которой клапан и закрывается.
Фото 4 ( http://foto.auto.vl.ru/5125/39283/ ):

Вот и до внутренней вальцовки добрался. Она, по сути, держит диафрагму, на которой закреплен запирающий клапан (фото 6).
Фото 6 ( http://foto.auto.vl.ru/5125/39285/ ):

Клапан с остатками диафрагмы.
Фото 7 – 9 (http://foto.auto.vl.ru/5125/39286/ , http://foto.auto.vl.ru/5125/39287/ , http://foto.auto.vl.ru/5125/39288/ ):

Клапан. Он представляет собой металлическую пластинку, качающуюся на оси. Поверхность его не повреждена, достаточно гладкая.
Фото 10 (http://foto.auto.vl.ru/5125/39289/ ):

Седло клапана. Поверхность его также не повреждена, достаточно гладкая.
Фото 11-12 (http://foto.auto.vl.ru/5125/39290/ , http://foto.auto.vl.ru/5125/39291/ )

Детали регулятора, в том порядке (слева направо), как они стоят изначально.



Замена регулятора давления топлива Нива ВАЗ 21213, 21214, 2131 lada 4×4

Снимаем регулятор давления топлива для замены или его уплотнительных колец.

Примечание. Конструкция креплений некоторых деталей может незначительно отличаться

Работу проводим на холодном двигателе.

Если нужно сбросить давление в топливной системе — см. тут

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Отсоединяем вакуумный шланг регулятора давления топлива от ресивера.

Ключом «на 17» отворачиваем гайку сливной трубки, постепенно стравливая давление. Удерживаем штуцер шланга ключом той же размерности.

Соединение шланга и трубки уплотнено резиновым кольцом.

Крестообразной отверткой отворачиваем винт прижимной планки. ..

…и снимаем ее.

Ключом «на 24» ослабляем гайку крепления сливной трубки к регулятору давления.

Шестигранником «на 5» отворачиваем два винта крепления регулятора давления топлива к рампе.

Отделяем регулятор от рампы…

…и, отвернув гайку, снимаем его.

Соединение рампы с регулятором уплотнено резиновым кольцом.

На фото 6–10 ресивер снят для наглядности.

Соединение регулятора давления топлива с трубкой уплотнено резиновым кольцом.

Устанавливаем регулятор в обратной последовательности. При необходимости меняем уплотнительные кольца и смазываем их моторным маслом. Момент затяжки винтов крепления регулятора – 8–11 Н.м, а гайки крепления сливной трубки – 20–34 Н. м.

Что такое регулятор давления топлива? »NAPA Know How Blog

Регуляторы давления топлива представляют собой подпружиненную мембрану с вакуумным приводом, которая позволяет системе подачи топлива транспортного средства поддерживать постоянное давление. Когда автомобиль находится на холостом ходу, регулятор открыт, позволяя топливу обходить систему подачи и возвращаться в бак. Когда двигатель создает больший вакуум под нагрузкой, диафрагма регулятора давления закрывается и позволяет увеличить объем топлива, подаваемого в форсунки, при сохранении постоянного давления.

Регуляторы давления топлива обычно расположены на конце топливной рампы в системах с механическим возвратом или на топливном баке в системах с механической безвозвратной подачей топлива.

Как работают демпферы давления в топливной магистрали?

Демпферы давления топлива похожи на регуляторы давления, но работают по-другому. У них есть подпружиненная диафрагма, которая поглощает пульсации и перепады давления, которые могут возникать каждый раз при включении и выключении инжектора. Обычно они встречаются в электронных безвозвратных топливных системах.Вакуумный порт, расположенный наверху демпфера, подключен к вакуумному коллектору, чтобы избежать утечки топлива, если диафрагма в демпфере должна разорваться.

Как определить, неисправен ли регулятор или демпфер?

Регулятор давления топлива — утечка? Давление топлива в пределах спецификации? Повышается ли давление топлива во время работы на 8-10 фунтов на квадратный дюйм при отключении подачи вакуума?

Топливный демпфер — течет ли? Стрелка измерителя давления топлива сильно колеблется во время работы двигателя?

Возможные симптомы неисправности регулятора или топливной заслонки

• Сканирующий прибор — коды P0172 или P0175
• Триммер топлива с высоким отрицательным давлением
• Выхлопная система — черный дым
• Система зажигания — почерневшие электроды свечи зажигания
• Низкая производительность двигателя
• Система смазки — бензин в моторном масле
• Удлиненный пуск / жесткий пуск

Поскольку регуляторы давления топлива и импульсные демпферы обычно не устанавливают коды и могут отрицательно повлиять на работу многих других компонентов автомобиля, регуляторы и демпферы должны быть проверены во время ежегодной очистки системы впрыска топлива или при выполнении работ по управлению двигателем.

Ознакомьтесь со всеми деталями топливной и выхлопной систем , доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о том, что такое регулятор давления топлива, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Wikimedia Commons.

Более 90 лет назад Национальная ассоциация автомобильных запчастей (NAPA) была создана для удовлетворения растущих потребностей Америки в эффективной системе распределения автомобильных запчастей.Сегодня 91% покупателей, которые делают это своими руками, узнают торговую марку NAPA. У нас есть более 6000 магазинов NAPA AUTO PARTS по всей стране, обслуживающих все 50 штатов, с уникальной системой управления запасами, которая поможет вам найти именно ту часть, которая вам нужна.

Регуляторы давления топлива — работа, признаки неисправности и проверка

Регуляторы давления топлива — функционирование, признаки неисправности и проверка

Все двигатели с впрыском топлива имеют регуляторы давления топлива для поддержания регулируемого уровня высокого давления.

Итак, регуляторы давления топлива должны поддерживать постоянное давление; для правильной работы всех компонентов системы впрыска топлива.

И, если давление выходит за пределы этого диапазона, автомобиль не будет работать или будет работать неэффективно.

Итак, регуляторы давления топлива поддерживают давление топлива между 25 и 60 фунтами давления; в зависимости от автомобиля и производителя. От топливного бака до топливной рампы проходит магистральный топливопровод.

Проверка давления топлива в двигателе

Также обратный топливопровод от регулятора давления топлива. Этот возвратный трубопровод расположен после всех форсунок.

В корпусе регуляторов давления топлива используется комбинация диафрагмы и пружины; с источником вакуума на верхней стороне диафрагмы.

Следовательно, это должно противодействовать давлению пружины, когда высокий спрос требует более высокого давления топлива.

Итак, внезапное падение вакуума повлияет на давление топлива.Это происходит из-за того, что топливные форсунки неожиданно широко открываются. Топливным форсункам требуется некоторое время, чтобы уловить создаваемое давление. В эти моменты регулятор давления топлива временно перекрывает возвратный топливопровод. В результате это помогает на некоторое время повысить давление топлива.

Компьютер использует датчики для определения:

• Температура воздуха
• Плотность воздуха
• Нагрузка на двигатель
• Положение дроссельной заслонки
• Температура двигателя
Датчики

Следовательно, используя эту информацию, компьютер определяет стратегию, которая приведет к наилучшей производительности двигателя.

Регуляторы давления топлива обычно выходят из строя одним из двух способов:

Когда он не может удерживать давление, он подает в двигатель слишком мало топлива, что приводит к обедненной смеси.

Когда регулятор давления топлива заедает и создает большее давление, чем должно; это приведет к тому, что форсунки будут подавать слишком много топлива; вызывая состояние богатой смеси (высокое давление).

Признаки неисправности регулятора давления топлива:

• Свечи зажигания черненые
• Масломерный щуп пахнет бензином
• Из выхлопной трубы капает бензин
• Двигатель глохнет
• Бензин в вакуумном шланге
• Проблемы с замедлением
• Плохой пробег топлива

Проверка вакуума и утечек

Самый простой способ проверить регуляторы давления топлива — использовать манометр.

Тестер давления топлива

Итак, данный тест проверяет работу регулятора давления топлива; чтобы убедиться, что он изменяет давление в трубопроводе в ответ на изменение вакуума в двигателе. Кроме того, это необходимо для поддержания надлежащего рабочего давления за форсунками и; для компенсации изменений нагрузки двигателя.

При работающем двигателе отсоединить вакуумный шланг от регулятора давления. Как правило, давление в топливной системе должно увеличиваться с 8 до 10 фунтов на квадратный дюйм при отключенной линии.Никакие изменения не будут указывать на неисправный регулятор давления, негерметичность или закупорку вакуумной линии.

Также, когда вакуумный шланг отсоединен от регулятора, проверьте внутреннюю часть шланга на наличие влаги, которая может указывать на всасывание топлива в шланг. Не должно быть. Мембрана внутри регулятора протекает, если в шланге есть топливо.

В результате это вызовет падение давления топлива; и позволить топливу всасываться во впускной коллектор, нарушая воздушно-топливную смесь. Итак, если диафрагма протекает, замените регулятор.

Заключение

Итак, всегда заменяйте топливный фильтр с интервалами, рекомендованными производителем автомобиля. Кроме того, засоренный фильтр приведет к падению давления топлива и повреждению топливного насоса. Таким образом, более экономично обслуживать топливный фильтр через регулярные промежутки времени.

10 признаков неисправности регулятора давления топлива

Автор Car Bibles Staff

Опубликован сен.25, 2019

Топливо — это кровь двигателя транспортного средства. Он смешивается с воздухом для производства энергии, приводящей в движение автомобиль. В системе подачи топлива много компонентов. Неисправность любого из этих компонентов может привести к проблемам с подачей топлива. Одним из важнейших компонентов является регулятор давления топлива. Он гарантирует, что двигатель получает необходимое количество топлива для сгорания.Когда этот компонент выйдет из строя, вы заметите несколько признаков. Вот десять симптомов плохого регулятора давления топлива.

Пониженная топливная эффективность

Основная функция регулятора давления топлива — регулировать давление топлива, подаваемого в двигатель. Если давление очень низкое, топливо будет двигаться очень медленно. В цилиндры не поступает необходимое количество топлива, которое смешивается с воздухом. В смеси может быть больше воздуха, чем топлива.Двигатель попытается компенсировать это усилением работы. Он будет пытаться втянуть больше топлива. Это заставляет автомобиль потреблять больше газа, чем обычно.

Такой же эффект возможен при слишком высоком давлении топлива. Это может привести к «затоплению» камеры сгорания. В двигателе больше топлива, чем воздуха. Это также может привести к снижению топливной экономичности.

Есть и другие факторы, которые могут способствовать снижению экономии топлива. Например, утечки в системе подачи топлива также могут быть причиной плохой экономии топлива.В любом случае снижение топливной экономичности всегда является признаком плохого регулятора давления топлива. Это поможет механику диагностировать проблему и выявить причину проблемы.

Черный дым из выхлопной трубы

Двигатель, который работает нормально, никогда не будет показывать дым из выхлопной трубы. Это один из вернейших признаков того, что двигатель использует правильную топливно-воздушную смесь. В некоторых случаях дым может быть белым или серым.Это все еще нормально. Есть и другие факторы, которые могут помочь обеспечить «правильные» характеристики дыма, выходящего из выхлопной трубы. Однако, если вы заметили черный дым, идущий из выхлопной трубы вашего автомобиля, одно из возможных объяснений — неисправный регулятор давления топлива.

Может быть много причин, по которым из выхлопной трубы идет черный дым. Это может быть из-за проблемы в настройке карбюратора. Черный дым из выхлопной трубы также может быть признаком засорения воздушного фильтра.В худшем случае поврежденные топливные форсунки также могут выделять черный дым.

Также нельзя сбрасывать со счетов возможность неисправности регулятора давления топлива. Как упоминалось выше, проблема в этом компоненте может привести к проблемам в воздушно-топливной смеси. Двигатель может сжигать больше топлива, чем обычно. Чем больше топлива сгорает, тем более густой газ проходит через выхлопную систему.

Утечка топлива

Один из проблемных симптомов регулятора давления топлива, который вы можете увидеть в своем автомобиле, — это утечка топлива.Это устройство имеет уплотнения с обеих сторон. Повреждение этих уплотнений может создать отверстие для прохождения топлива. Проблема с уплотнениями в том, что они не служат в течение всего срока службы автомобиля. Они также подвержены износу из-за длительного использования. При растрескивании уплотнений топливо имеет тенденцию течь.

Проблемы с регулятором давления топлива — не единственная причина, по которой у вас может быть течь в системе подачи топлива. Это может быть из-за коррозии, наличия загрязнений и проблем с топливным фильтром.Иногда неисправные электрические соединения также могут привести к утечке топлива.

Утечка топлива всегда приводит к снижению расхода топлива. Двигатель не получает необходимое количество топлива для выработки энергии. Таким образом, двигатель компенсирует это. Он будет труднее всасывать больше топлива в камеры сгорания. Если вы заметили утечку топлива, лучше всего определить ее местонахождение. Если вы не знаете, как проводить диагностику, вам может помочь механик.

Плохое ускорение

Плохой регулятор давления топлива также может привести к плохому ускорению.Это один из тех симптомов, которые многие владельцы транспортных средств впервые замечают на своем автомобиле. Когда они нажимают на педаль газа, автомобиль не ускоряется более обычным образом. Это вялый. Независимо от того, как сильно вы нажимаете на педаль газа, машина не едет достаточно быстро.

Проблемы с регулятором давления топлива — не единственная причина медленного разгона автомобиля. Также это может быть признаком неисправной топливной форсунки. На кончиках топливных форсунок могут скапливаться грязь и мусор.Это может засорить очень маленькие отверстия, через которые топливо попадает в камеру сгорания. Однако такую ​​проблему легко решить. Вы можете использовать очистители топливных форсунок, чтобы удалить мусор, который мог скопиться на наконечниках.

Будь то проблема с регулятором давления топлива или топливными форсунками, медленное ускорение никогда не является хорошим признаком. Это всегда указывает на то, что двигатель не получает правильную комбинацию воздуха и топлива в камерах сгорания.

Пропуски зажигания двигателя

Есть много причин, по которым двигатель может пропускать зажигание. Симптомы тоже очень заметны. Вы можете заметить очень резкий холостой ход, резкое ускорение, медленное ускорение и вибрацию двигателя. Также есть много причин пропусков зажигания в двигателе. Это может быть проблема в свече зажигания или катушке зажигания. Проблема с топливной форсункой также может вызвать пропуски зажигания в двигателе. Также это один из симптомов плохого регулятора давления топлива.

Проблема с этим устройством может привести к низкому давлению топлива. Не хватает топлива в камеры сгорания.Вы можете слышать странные звуки, исходящие от двигателя. Если вы на холостом ходу, вы также можете почувствовать вибрацию из-под капота. Если вы продолжите игнорировать этот знак, есть вероятность, что двигатель выйдет из строя.

Механик может помочь вам определить точную причину пропусков зажигания в двигателе. Если это неисправный регулятор давления топлива, механик может порекомендовать его замену. Он также может порекомендовать другие исправления, если причина связана с другими причинами.

Ознакомьтесь с нашим обзором топливных насосов

Двигатель не запускается

Двигатель, который не запускается, может быть вызван множеством проблем.Это может быть из-за разряженного аккумулятора. У вас недостаточно мощности для запуска электрической системы двигателя, включая стартер. Было бы разумно проверить батареи, прежде чем рассматривать неисправность регулятора давления топлива.

Также возможно, что двигатель не запустится из-за неисправности генератора. Есть и другие возможные причины, по которым двигатель не запускается. Одно из них — неисправный регулятор давления топлива. Мы уже говорили, что это устройство выталкивает топливо в камеры сгорания.Если он не может выполнять эту функцию, ваш двигатель будет испытывать трудности с запуском.

В большинстве случаев владельцам транспортных средств приходится пробовать запускать двигатели до 5 раз. К тому времени в камере сгорания должно быть достаточно топлива. Это поможет запустить двигатель. Однако, если вы все же заметили этот симптом, лучше установить более точный диагноз. Если вам нужен механик для диагностики, это должно помочь.

Свечи зажигания выглядят черными

Для выработки мощности двигателю требуется правильная комбинация воздуха и топлива.Эта мощность исходит от управляемого взрыва в камере сгорания. Таким образом, топливовоздушная смесь должна воспламениться в нужный момент. Здесь на помощь приходит свеча зажигания. Она обеспечивает необходимый нагревательный элемент для воспламенения топливно-воздушной смеси.

Дизельные двигатели не требуют свечи зажигания. Это из-за самовозгорания. Смесь воздуха и топлива сжимается при очень высоком давлении. Это приводит к воспламенению газовой смеси. Итак, если у вашего автомобиля дизельный двигатель, то это симптом, который вы никогда не увидите из-за неисправного регулятора давления топлива.

Обогащенная топливно-воздушная смесь может привести к накоплению черных отложений на концах свечей зажигания. Когда смесь воспламеняется, она создает нагар, который прилипает к поверхности свечей зажигания. Однако проблемы с регулятором давления топлива — не единственная причина. Это также может быть негерметичная топливная форсунка или более тяжелый, чем обычно, поплавок карбюратора.

Проблемы при замедлении

Вы можете подумать, что проблема с замедлением не является одним из признаков неисправного регулятора давления топлива.Это. Как и проблемы с ускорением, неисправный регулятор давления топлива также может вызывать проблемы при замедлении.

Проблема связана с чрезмерным скоплением бензина. Поскольку топлива больше, чем может выдержать двигатель, он может иметь неприятные последствия. Непрерывное сгорание двигателя позволяет автомобилю продолжать движение с той же скоростью. Когда вы снимаете ногу с педали, может пройти некоторое время, прежде чем вы заметите, что автомобиль замедляется.

Это может иметь серьезные последствия для безопасности. Если вы едете на высоких скоростях, есть шанс попасть в аварию. Когда вам нужно сбросить скорость, будет довольно сложно отрегулировать скорость. Именно по этой причине нельзя игнорировать этот знак. Немедленно попросите механика проверить вашу топливную систему, чтобы принять правильные меры.

Громкий шум в топливном насосе

Все устройства в автомобиле издают звук. Некоторые из них тише других. Большинство владельцев транспортных средств могут даже не слышать звук работающего топливного насоса.Чтобы диагностировать проблему в топливном насосе, разумно прислушаться к тихому гудению или вою, когда вы включаете ключ в замке зажигания. Это приводит в действие насос и создает в нем давление. Вы также можете услышать, как работает насос во время разгона. В Интернете есть аудиофайлы, которые помогут вам понять, как звучит нормально работающий топливный насос.

Громкий шум в топливном насосе может указывать на несколько вещей. Одна из них — неисправный регулятор давления топлива. Проблемы в регуляторе могут повлиять на работу насоса.Если устройство не обеспечивает нормальный поток топлива через топливную рампу, это может привести к проблемам в топливном насосе. Слышен громкий воющий звук, особенно при разгоне.

Если вы не уверены, что вызывает раздражающий шум, позвольте механику диагностировать его за вас. Более тщательный осмотр всей топливной системы может помочь выявить возможного виновника.

Наличие топлива в вакуумном шланге автомобиля

Один из симптомов регулятора давления топлива, который никогда не следует игнорировать, — это наличие топлива в вакуумном шланге автомобиля.Это автомобильный компонент, который подключается к одной стороне регулятора давления топлива. Если есть проблема с регулятором, топливо может вытечь в вакуумный шланг. Единственный способ диагностировать это — отсоединить вакуумный шланг от крепления к регулятору. Только тогда вы сможете увидеть, есть ли в вакуумном шланге бензин или топливо.

Автовладельцы, которым неудобно отключать что-либо от машины, должны будут попросить механика сделать это за них.Это также даст им возможность определить другие проблемы, которые могут привести к некоторым или всем перечисленным здесь симптомам.

Также следует проверить наличие каких-либо следов топлива на внешней стороне вакуумного шланга. Часто это происходит сразу после включения двигателя.

Регулятор давления топлива — очень важный компонент системы подачи топлива. Проблемы с этим компонентом могут привести к снижению расхода топлива. Это может снизить производительность автомобиля. Лучше всего ознакомиться с 10 признаками плохого регулятора давления топлива.Таким образом, вы сможете произвести необходимый ремонт, прежде чем он выйдет из-под контроля.

Источник:

1. 7 признаков неисправности регулятора давления топлива — сделай сам

Проверка регулятора давления топлива — топливный насос U

Как узнать, заклинило ли регулятор давления топлива в открытом положении, протекает или заклинило? Двигатель с затрудненным запуском может быть результатом неисправности регулятора давления топлива, а не самого топливного насоса. Проверяйте наличие этих признаков при проведении испытаний под давлением топлива.

Перед проведением испытаний давления топлива убедитесь, что у вас есть соответствующее оборудование и инструменты. Убедившись, что вы слышите, как работает топливный насос, и проверили давление в топливной системе, и оно ниже, чем указано в спецификации, обратите внимание на следующие возможные признаки неисправности регулятора давления топлива:

• После того, как вы запустили топливный насос, но давление топлива все еще низкое или отсутствует, это может означать, что регулятор давления топлива протекает или застрял в открытом положении.
• Однако, если давление топлива высокое, это может означать, что регулятор давления топлива заклинивает.
• Если давление топлива в состоянии покоя низкое или отсутствует, проверьте, позволяет ли регулятор давления топлива возвращаться в бак.

Натяжение (давление) пружины внутри регулятора давления, которое предварительно настроено производителем, могло быть неисправным и не давить на диафрагму, чтобы создать внутри нее достаточное давление топлива.

Также может быть проблема, что диафрагма протекает внутри регулятора давления топлива.Если это произойдет и регулятор «протекает изнутри», то топливо может попасть в вакуумный шланг, что вызовет различные проблемы с двигателем. Черный дым, исходящий от двигателя, свидетельствует о том, что двигатель работает на богатой смеси, возможно, в результате протечки диафрагмы внутри регулятора давления топлива.

Чтобы проверить, не позволяет ли регулятор создать достаточное давление в системе, закройте или заблокируйте возвратную топливную магистраль. Теперь поверните ключ пару раз. На этом этапе вы должны увидеть максимальное давление насоса на манометре топлива.(Позвоните в службу технической поддержки, если вам нужна эта спецификация). Если давление на манометре не увеличивается, возможно, неисправен регулятор давления топлива. Также важно проверить топливные форсунки на предмет утечки при проверке давления топлива, так как это также может быть причиной того, что двигатель транспортного средства не запускается, не запускается и не разбрызгивается.

Важное примечание: плохой регулятор давления топлива также может привести к засорению свечей зажигания или пропуску зажигания, поэтому также рекомендуется обратить внимание на проблемы с зажиганием.

Замена регулятора давления топлива

— все, что вам нужно знать

Что делает регулятор давления топлива?

Регулятор давления топлива контролирует количество и давление топлива, которое поступает в каждую из топливных форсунок двигателя. В большинстве двигателей используется один из двух различных типов регуляторов. Первый и более старый из двух работает с вакуумом двигателя. Резиновый шланг присоединяется к впускному коллектору к одной половине регулятора. По мере увеличения числа оборотов двигателя всасывание из коллектора, когда воздух втягивается в цилиндры, тянет за собой диафрагму внутри регулятора, которая открывает топливопровод для большего объема и давления.Второй более современный регулятор управляется компьютером. Компьютер использует данные датчика давления топлива, датчика положения дроссельной заслонки и других датчиков измерения нагрузки для отправки команд на открытие или закрытие регулятора.

Каковы симптомы неисправности регулятора давления топлива?

Двигатель, который плохо работает и может вообще не работать. Обычно при выходе из строя регулятора давления топлива давление обычно резко возрастает. Это сделано для того, чтобы автомобиль оставался управляемым в краткосрочной перспективе.Высокое давление будет подавать дополнительное топливо в цилиндры, даже если оно не требуется, поэтому двигатель будет работать на богатой смеси. Вы можете заметить разбрызгивание или пропуски зажигания, особенно на холостом ходу. Выхлоп станет темнее, станет почти черным и пахнет тухлыми яйцами, поскольку преобразователи перегружены.

Насколько серьезен неисправный регулятор давления топлива?

Значительный. Неисправный регулятор давления топлива не может оставить вас на обочине дороги; по крайней мере, не сразу.Однако, если пренебречь, вы вызовете эвакуатор и, возможно, заплатите за дополнительный ремонт. Помните, что двигатель не любит богатеть; углерод будет быстро накапливаться, и срок службы каталитического нейтрализатора сократится. Лучше всего найти хорошего механика и назначить встречу до того, как машина окажется на крючке. Большинство ремонтов можно выполнить в тот же день, если только деталь не нужно заказывать у дилера.

Получите расценки на услуги по замене регулятора давления топлива в ближайших магазинах

Какова типичная стоимость замены регулятора давления топлива?

• Ориентировочная стоимость запчастей 50–300 долларов США
• Ориентировочная стоимость рабочей силы 50–300 долларов

Ориентировочная общая стоимость 100–600 долларов

Цена детали полностью зависит от типа регулятора, который используется в двигателе.Это также будет зависеть от того, продается ли деталь с топливной рампой, что повысит цену. Для регулятора с вакуумным приводом ищите цену в диапазоне от 50 до 200 долларов. Регулятор с компьютерным управлением будет дороже, обычно в диапазоне от 150 до 300 долларов. Большинство регуляторов давления топлива легко доступны, хотя некоторые из них потребуют большего разрушения, чтобы добраться до регулятора, или если необходимо снять всю топливную рампу. Обратите внимание на стоимость установки в диапазоне от 50 до 300 долларов.

Цены будут зависеть не только от типа двигателя, но и от местоположения.Если вы еще этого не сделали, сэкономьте время и деньги, используя Openbay, чтобы сравнить цены и записаться на прием в сервисный центр в вашем районе.

Сервисная статья, написанная техническим специалистом ASE

Получите оценки в ближайших магазинах

Как работает регулятор давления топлива?

02 Декабрь 18,

Вы, возможно, не слышали термин «регулятор давления топлива », но как обязательный компонент любой системы EFI ваш автомобиль не будет работать без него.Регулятор давления топлива видит, что топливная магистраль создает давление, достаточное для поддержки системы топливной форсунки автомобиля с нужным количеством топлива. Без регулятора давления топлива топливо будет проходить через систему вашего автомобиля и никогда не попадет в форсунки. Если прохождение топливного бака полностью заблокировано, слишком много топлива попадет в топливные форсунки и приведет к их выходу из строя.

Чтобы убедиться, что имеется надлежащая воздушно-топливная смесь , соответствующая топливная смесь необходима для всех дорожных ситуаций, от холостого хода до низких и более высоких оборотов.Здесь срабатывает регулятор давления топлива и выполняет свою работу, гарантируя, что подача топлива удовлетворяет спрос.

Что такое регулятор давления топлива?

Используется для обеспечения стабильной подачи топлива, регулятор давления топлива необходим, чтобы ваш автомобиль продолжал движение. Даже если есть резкие изменения потребности в топливе, ваш регулятор давления топлива будет следить за тем, чтобы топливо поступало правильно. Топливная форсунка имеет две стороны. Топливная рампа создает давление на одной стороне топливной форсунки, в то время как другая сторона форсунки нагнетается воздухом с помощью компрессора или турбонагнетателя.

Идеальное соотношение топлива и воздуха — 1: 1 . В то время как регулятор давления топлива наблюдает за регулированием давления топлива относительно наддува / давления воздуха, он позволяет топливной форсунке поддерживать правильное соотношение между наддувом и топливом. Регулятор давления топлива имеет диафрагму для управления перепускным клапаном, который известен как шаровое седло . Он открывается и закрывается для правильной регулировки, чтобы обеспечить равномерную и стабильную подачу топлива. Когда наддув подается на верхнюю часть регулятора, то диафрагма, которая прикреплена к байпасному клапану , прижимается пружиной вниз для уменьшения избытка топлива.Это заставляет топливный насос работать сильнее, позволяя давлению топлива увеличиваться при увеличении давления наддува во впускном коллекторе .

Как узнать давление топлива, заданное моим регулятором?

Регулятор давления топлива имеет удобный штуцер давления , к которому может быть прикреплен манометр . В некоторых случаях датчик давления топлива используется вместо манометра давления топлива для обеспечения цифрового вывода.

Иногда люди предпочитают заменить регулятор давления топлива на своем автомобиле.Регулятор давления топлива большего размера может принимать больший поток и поддерживать более высокое давление и поддерживать соотношение 1: 1. Некоторые из этих регуляторов давления топлива могут работать с различными видами спиртового топлива, такими как метанол или этанол , в то время как менее дорогой регулятор давления топлива часто страдает от поломки диафрагмы после воздействия таких видов топлива. Если диафрагма в регуляторе давления топлива сломается, это может привести к серьезному повреждению двигателя. Ремонт или замена двигателя — чрезвычайно дорогой ремонт, поэтому вам необходимо убедиться, что ваш регулятор давления топлива находится в оптимальном рабочем состоянии, и проверить его, как только вы заметите какое-либо необычное поведение в вашем автомобиле.

Признаки неисправности регулятора давления топлива

Если вы заметили какой-либо из этих симптомов, возможно, в вашем автомобиле неисправен регулятор давления топлива. Это проблема, которую нужно решать немедленно.

• Почерневшие свечи зажигания — Выньте свечу зажигания, чтобы проверить, не покрыт ли ее конец сажей, что может означать неисправный регулятор давления топлива.
• Плохо работает и двигатель глохнет. — Если ваш двигатель не работает плавно или плохо работает на холостом ходу, это может быть признаком неисправности регулятора давления топлива.То же самое касается и вашего автомобиля, который иногда глохнет.
• Черный дым — Когда из выхлопной трубы вашего автомобиля выходит черный дым, это признак неисправности регулятора давления топлива.
• Запах бензина на масляном щупе — Если вы чувствуете запах газа на масляном щупе, это признак неисправности регулятора давления топлива.
• Бензин капает из выхлопной трубы — Если вы заметили, что газ капает из выхлопной трубы вашего автомобиля, это признак переполнения топливного бака или неисправного регулятора давления топлива.

Чтобы проверить свой автомобиль и убедиться, что регулятор давления топлива работает должным образом, обратитесь к немецким специалистам по обслуживанию автомобилей в Санта-Барбара, Калифорния , по телефону Санта-Барбара Autowerks .

Что такое регулятор давления топлива?

Регулятор давления топлива помогает поддерживать давление топлива в электронной системе впрыска топлива. Если системе требуется большее давление топлива, регулятор давления топлива пропускает больше топлива в двигатель.Это важно, потому что именно так топливо попадает в форсунки. Полностью перекрывая проход в топливный бак, топливный насос будет пытаться нагнетать слишком много топлива в форсунки, что приведет к их выходу из строя, и вам понадобится еще один ремонт автомобилей.

Получите бесплатное предложение

Как мне узнать, нужен ли мне новый регулятор давления топлива?

1. Пропуски зажигания в автомобиле
   Одним из наиболее распространенных признаков неисправности регулятора давления топлива является пропуск зажигания в автомобиле, поскольку это означает, что давление топлива отсутствует.Ваш автомобиль также может потерять топливную экономичность и иметь много других проблем. Поэтому, если в вашем автомобиле возникают перебои, мы рекомендуем проверить его у одного из наших мобильных механиков, чтобы мы могли правильно диагностировать проблему.
2. Топливо начинает течь
   Иногда из регулятора давления топлива происходит утечка топлива, если он не работает должным образом. Вы можете увидеть утечку топлива из выхлопной трубы, это означает, что ваш регулятор давления топлива протекает, и это происходит, когда одно из уплотнений ломается. В результате утечки жидкости ваша машина не будет работать наилучшим образом, и это также становится проблемой для безопасности.
3. Из выхлопной трубы идет черный дым
   Если ваш регулятор давления топлива не работает изнутри, он может вытолкнуть густой черный дым из выхлопной трубы. Это еще одна проблема, которую вы не можете диагностировать самостоятельно, поэтому, если вы видите черный дым, выходящий из вашей выхлопной трубы, позвоните Wrench!

Если вы считаете, что с вашим регулятором давления топлива возникла проблема, возможно, вам удастся на некоторое время отложить встречу с сервисным центром, но вы подвергаете свой автомобиль риску из-за более дорогостоящего ремонта позже.Если вы думаете, что с вашей машиной что-то не так, лучше проверить ее, прежде чем какие-либо проблемы усугубятся. Чтобы записаться на удобную встречу по ремонту автомобилей с нашими мобильными механиками, нажмите здесь! В Wrench есть команда мобильных механиков, которые доставят наши услуги по ремонту и техническому обслуживанию автомобилей прямо к вам домой, в офис или в любое другое предпочтительное место.

No related posts.
