Как изготовить стапель для кузовного ремонта в домашних условиях?

Если у вас есть машина, то вполне вероятно, что вопрос ее ремонта уже не новость. В этом процессе нередко требуется множество самых различных инструментов, присутствие которых существенно облегчает задачу. Именно таким орудием, или правильнее сказать, приспособлением, является кузовной стапель, который можно изготовить своими руками.

Самодельный стапель, плюсы и минусы устройства

«Стапелем» называют специальное устройство, представленное в виде платформы для ремонта кузова транспортных средств с целью восстановления их изначальной геометрии. Достичь желаемого результата позволяют разнонаправленные усилия, которые воздействуют на прочно зафиксированный автомобиль. Качественный заводской стапель стоит довольно дорого, поэтому для выполнения различных ремонтных мероприятий некоторые автолюбители прибегают к самостоятельному созданию такого помощника.

Как показывает практика, такое решение обходится дешевле готового варианта.

Стапель – это оборудование, которое может использоваться как для ремонта легковых автомобилей, так и для устранения поломок габаритных транспортных средств, нужно лишь правильно подобрать вид устройства. Так, на сегодня выделяют три основных варианта стапелей.

Платформенные изделия помогают вытягивать кузов машины в самых разных положениях и с разной силой, что позволяет выполнять кузовной ремонт именно с той стороны, где это нужно. Кроме того, платформенный стапель для кузовного ремонта отличается своей универсальностью, так как позволяет выполнять самые разные типы ремонта. Основная составляющая часть такого изделия – гидравлическое устройство, а его преимущество заключается в том, что поврежденная часть кузова может вытягиваться во всех направлениях. Кроме того, спектр ремонтных вмешательств расширяется и за счет надежной системы креплений. К основным недостаткам платформенных стапелей относят их габаритный размер.

Напольный стапель для кузовного ремонта предусматривает наличие в полу рельс, по которым перемещаются выдвижные механизмы. Благодаря такой конструкции вы сможете ремонтировать поломки любой сложности, ведь выдвижные механизмы удобно передвигаются в нужные точки.

Преимуществами этого вида приспособлений является относительно низкая цена, быстрый монтаж транспортного средства и экономия занимаемой площади. В случае простоя стапеля, место, где обычно размещается ремонтируемый автомобиль, можно будет использовать для других целей, так как рельсы находятся на одном уровне с полом. Что касается недостатков, то нельзя не отметить сложность выполнения необходимых измерений, что в принципе, является своеобразной компенсацией компактности стапеля.

Крепление кузова в стапеле выполняется с помощью специальных зажимов, в то время как поврежденная часть вытягивается цепями, протягивающимися от силового устройства.

Обратите внимание! Зажим для кузовных работ, особенно сделанный своими руками, играет важную роль не только в успехе дела, но и в обеспечении безопасности при работе. Поэтому прочности этих элементов нужно уделить отдельное внимание.

Чтобы упростить задачу подъема транспортного средства, рамные стенды часто используются вместе с ножничными подъемниками. Основное преимущество таких стапелей заключается в свободном доступе к днищу автомобиля, его составляющим частям, а также в возможности проведения всех работ на разной высоте. Как и предыдущий вариант, рамные устройства не занимают много места в гараже и отличаются мобильностью. Основным недостатком такого вида стапелей является отсутствие возможности выравнивания сложных дефектов, что объясняется ограниченным количеством точек вытяжки.

Именно этот факт и привел к тому, что сфера применения изделия ограничивается несложными ремонтными работами и рихтовкой легких повреждений кузовов легковых машин.

Два последних варианта редко встречаются в обычных мастерских, так как относятся к разряду профессионального оборудования. В таких приспособлениях применяется очень сложная база данных и измерительная техника, но если вам нужно выполнить кузовной ремонт в условиях собственного гаража, то можно самостоятельно создать не столь сложное устройство.

Все виды стапелей для правки кузова, в том числе и сделанных своими руками, способны развивать усилие от 1,5 до 5 тонн, благодаря чему устройство отлично подходит для использования на всех типах легковых машин (видео процедуры несложно найти в сети).

Это интересно! Несколько лет назад во Франции, в небольшом городке Сен-Уан-л’Омон открылся автосервис для представительниц прекрасного пола, причем самое интересное, что весь обслуживающий персонал – тоже женщины.

Что понадобится для создания стапеля

В первую очередь, вам необходимо подобрать подходящие чертежи, которые не составит труда найти в интернете. После этого начинается подготовительный этап, включающий в себя подбор нужных инструментов и материалов. В частности, создание самодельного стапеля для кузовного ремонта потребует наличия металлических профилей (используются для создания основания конструкции), продольных профилей для стоек, металлических уголков для усиления конструкции, сварочного аппарата, болтов и гаек, крепежных механизмов, грунтовки, порошковой краски, краскопульта, гидравлического устройства, мощных цепей и крюков.

Также не удастся обойтись без силовой стойки, которая должна перемещаться в различные точки стапеля. Именно это устройство прикладывает основное усилие к деформированным частям транспортного средства, благодаря чему происходит их выравнивание. Подобные детали легко устанавливаются на основу конструкции и должны обладать высоким уровнем прочности.

В месте сварки стойки и основания монтируется дополнительная металлическая косынка для усиления конструкции.

Для фиксации транспортного средства на стапеле вам нужно разработать систему крепежа, или же просто следовать указаниям выбранного чертежа. Лучше всего изготовить крепежные элементы с возможностью изменения высоты.

Как создать стапель своими руками, пошаговые действия

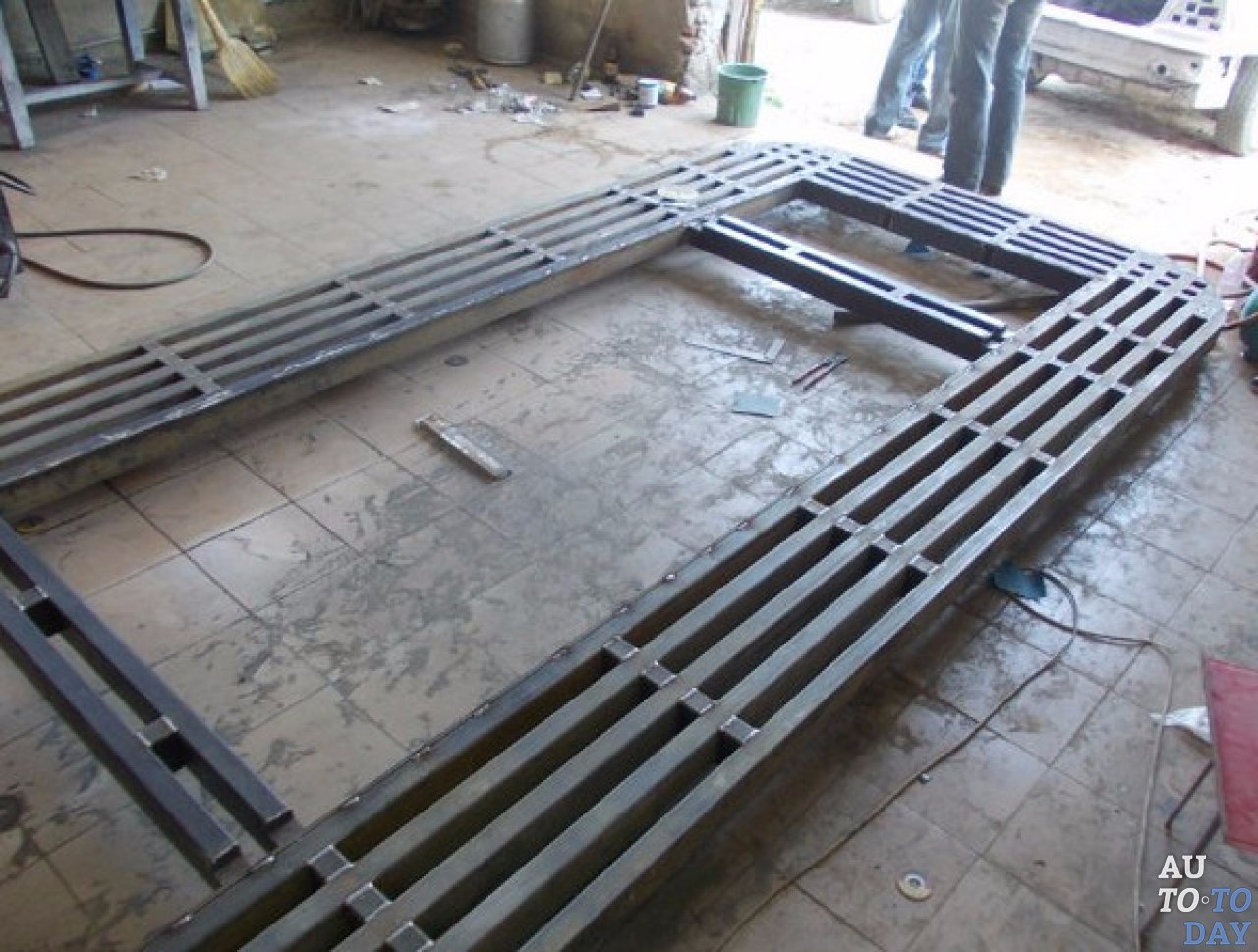

После того как все материалы будут подготовлены, можно переходить к непосредственному изготовлению стапеля. Для начала хорошенько обезжирьте все элементы и покройте их грунтовочным составом. Также можно сразу же покрасить детали порошковой краской, хотя это действия нередко откладывается на потом.

На следующем этапе металлические уголки приваривают к профилю-основе, а затем приваривают и продольную часть, которая играет роль стойки (дополнительно нужно закрепить профиль болтами). После этого устанавливаются силовые и выдвижные устройства, цепи и крюки.

Поперек рамы необходимо приварить несколько поперечин, которые придадут стапелю еще большей жесткости. К тому же, к нему можно будет цеплять вытяжное устройство или фиксировать автомобиль.

Для того чтобы появилась возможность легкого передвижения рамного стапеля, рекомендуется приварить к нему колесики. Силовые стойки, посредством которых и создается вытяжное усилие, крепятся к просверленным в раме отверстиям (их проделывают по мере необходимости).

Обратите внимание! Для крепления лучше всего использовать болты, предварительно снятые с иномарок, так как большинство тех, которые продаются сегодня на рынке, не способны выдерживать большие нагрузки.

В целях обеспечения надежной фиксации ремонтируемых автомобилей можно использовать слесарные тиски, но лучше приобрести специальные фиксаторы.

Еще одним важным моментом являются размеры стапеля, создающегося своими руками. Так, к примеру, рамы с параметрами 180х80 см ставятся между колесами транспортного средства на всю его длину, но с ее помощью не удастся исправить значительные повреждения, хотя для ремонта порогов, стоек или других подобных деталей она вполне годится.

Чтобы не ошибиться в своем решении, геометрию и размеры конструкции можно позаимствовать у готовых, фабричных моделей. Некоторые из них идеально подходят для работы в гараже.

Важно! После завершения работы обязательно проверьте самодельный стапель в действии, ведь все механизмы вытяжки и давление силовых устройств должны работать безупречно.

Теперь вы знаете, как можно самостоятельно и без больших материальных затрат сделать стапель для кузовного ремонта прямо у себя в гараже.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Самодельный стапель для кузовного ремонта.

Мастера кузовного ремонта в один голос скажут, стапель это первое необходимое оборудование в каждой кузовной мастерской. В нашей мастерской даже целых два стапеля, потому как работают два жестянщика. Хочу рассказать сегодня, как мне удалось изготовить самодельный стапель, точнее вытяжной механизм для стапеля.
По воли случая мне достался стапель с очень не удобной башней на трёх опорах. Так как в нашей мастерской полы не ровные башня стапеля переваливалась из стороны в сторону того и гляди упадет на машину или того хуже на человека.

Сказано, сделано, сначала разобрал башню стапеля и достал оттуда гидроцилиндр, пришлось сливать гидравлическое масло. Самым сложным, оказалось, достать гидроцилиндр из башни стапеля, пришлось переворачивать башню с ног на голову и вытаскивать цилиндр сверху.

Информация:

Кузовной стапель – это приспособления для устранения больших, средних, мелких перекосов и восстановления геометрических параметров кузова. В последнее время высочайшую популярность получили стапеля роботы манипуляторы с лазерным сканированиям кузова. Отличительной особенностью таких стапелей является полное и точное восстановления геометрии кузова.

Изготовление вытяжного механизма стапеля

Перечень работ:
1. Изготовление приспособления для крепления цепи
2. Изготовления съемной анкерной опоры вытяжного механизма стапеля
3. Изготовления наконечника под опору
4. Изготовления наконечника под цепь
5. Сборка вытяжного механизма
Для изготовления крепления цепи к стапелю был использован лист железа толщиной 20 мм и размером 100 на 100 мм.

Так же было принято решения усилить крепёж цепи двумя прутками из инструментальной стали, которые были приварены с обеих сторон сваркой в среде углекислых газов в центре листа отверстия на 20 мм с пропилом с одной стороны для крепления цепи.

Опора гидроцилиндра так же была изготовлена из листа железа 100 на100 мм с отверстиям по середине для крепления анкерного болта. Наконечники цилиндра изготовлены из подручных материалов, осталось отшлифовать болгаркой и покрасить.
Чего удалось добиться, легкость и скорость установки гидроцилиндра стапеля, согласитесь возиться с башней большая проблема.

Безопасность:

Изготавливая самодельный стапель, следует, позаботится, о технике безопасности работать придётся, с болгаркой и сваркой что крайне опасные инструменты

Делаем стапель для кузовного ремонта в гараже

Стапель — это специальное устройство (платформа), которое предназначено для кузовного ремонта и восстановления изначальной геометрии кузова с помощью приложения разнонаправленных усилий. Качественный стапель заводского изготовления стоит достаточно дорого и для выполнения немасштабных и редких кузовных работ его приобретение не целесообразно. Сделать его можно и своими руками, причем цена за самодельный стапель будет не такой уж и высокой.

Расчет необходимых материалов

Перед началом работ по изготовлению стапеля необходимо выполнить его чертеж и рассчитать количество требуемых материалов. Платформа должна выглядеть в виде прямоугольника (а лучше нескольких) из металлопрофиля сечением 50×50 или 70×40 (чем толще — тем лучше). Оптимальная длина — 2000 мм, ширина равна ширине колесной базы автомобиля.

Почему выбрана именно такая ширина? Вообще возможно изготовление стапеля шириной, равной ширине колесной базы автомобиля. Или же меньшей, чем она, но с выполнением «отростков» от рамы, на которых и будут крепиться зажимы. Первый способ предпочтительней из-за места расположения зажимов.

Посередине платформы необходимо будет вварить ребро жесткости из аналогичного металлопрофиля. В процессе работы потребуется дополнительный металл, подсчитать количество которого на начальном этапе работы затруднительно.

После того, как расчет необходимого количества металлопрофиля будет выполнен, его можно заказать на специальной базе или воспользоваться уже имеющимся.

Для обеспечения функциональности стапеля его нужно будет оснастить хорошей гидравликой — подойдет комплект тоннажностью до 10 тонн.

Также нужно помнить, что стапель бывает двух видов: стационарный (то есть установленный в конкретном месте без возможности перемещения) и передвижной (оснащенный колесиками и приспособленный для хранения и в вертикальном положении). Если выбран второй вариант, то нужно приобрести еще и комплект колесиков: 4 или более — для рамы, 2 — для силовой стойки.

Изготовление стапеля

Сборка рамы выполняется сваркой. То есть навыки работы со сварочным аппаратом необходимы.

Стадии выполнения работ:

В первую очередь собирается прямоугольник из металлопрофиля расчетной длины и ширины, ровно посередине его нужно укрепить дополнительным профилем. Сборка рамы выполняется так, как посчитает нужным будущий хозяин стапеля. Возможно, он захочет дополнительно укрепить продольные стороны рамы, возможно — поперечные. Какой-то определенной принципиальной позиции по этому вопросу нет.
Для повышения устойчивости автомобиля на стапеле, в его углах нужно наварить высоты, которые будут препятствовать возможному съезду машины.
Следующий этап — установка крепежей на продольных сторонах рамы. Крепежи — это зажимы с губками, которые потребуются для надежной фиксации остова автомобиля при воздействии на него нагрузок. Строгого места фиксации крепежей быть не может, они должны иметь возможность передвижения по всей длине рамы. Изготовление зажимов своими руками также возможно, но если они есть в свободной продаже, то особого смысла в этом нет, так как самодельный зажим будет стоить примерно столько же, сколько и заводской.

Далее следуют работы по установке силовой стойки. Силовая стойка — это приспособление в форме перевернутой буквы «Г», которая также должна перемещаться по всей раме и надежно фиксироваться в любом месте. Можно сделать не одну, а две силовые стойки.
Придание стапелю эстетичного вида. Этот этап заключается в обыкновенной покраске стапеля.
Ну и в завершении работы самодельный стапель оснащается теми приспособлениями для ремонта, ради использования которых он и создавался: крюками, цепями, гидравликой.

Самодельный стапель готов, его использование поможет выполнять те виды кузовного ремонта, которые ранее были возможны только автомастерских, а способы его практического применения можно увидеть на различных видео.

Многие автомобилисты хотели бы узнать, как сделать стапель своими руками. Ведь кузов у машин ломается довольно часто, а каждый раз сдавать автомобиль в ремонт совсем не хочется.Стапель для кузовного ремонта можно изготовить самостоятельно, если придерживаться некоторых несложных правил и определенной очередности работ.

Почему удобен рамный стапель?

Всего бывает 3 основных вида стапелей. Это рамные, платформенные и напольные приспособления. Каждый вид имеет свои преимущества и недостатки. Платформенный стапель очень удобен для больших автомобилей. Это приспособление ставится на землю, сверху на него загоняется автомобиль и фиксируется при помощи специальных фиксаторов со всех сторон. Но здесь необходимо понимать, что усилия, которые нужно прикладывать для ремонта кузова, могут быть как небольшими, так и значительными.

Напольный стапель имеет еще и рельсы, на которых могут ездить специальные вытяжные приспособления для кузова. На самом деле это очень удобно, т. к. можно добраться даже в самое труднодоступное место и исправить очень глубокую вмятину в кузове.

Но наиболее распространенным считается рамный стапель. Он по своему строению очень схож на напольный. Только на него нужно ставить кузов, высвобожденный от ходовой части. Посредством специальной цепи с рычагом идет процесс разравнивания даже очень деформированного кузова.

Именно рамные приспособления являются оптимальным вариантом для гаража. При этом сделать такой стапель своими руками не доставит мужчине особых сложностей. Совсем необязательно даже использовать сложные чертежи. Достаточно будет только замерить место в гараже, где можно будет такое приспособление установить.

По себестоимости даже изготовление одного рамного стапеля может оказаться дешевле, чем ремонт кузова на СТО.

Материалы и инструмент для работы

Чтобы изготовить стапель для ремонта автомобиля своими руками, нужно сразу позаботиться о необходимых материалах и приспособлениях. Тогда процесс работы будет идти быстро. Итак, перед работой обязательно необходимо приобрести следующие материалы:

швеллер из прочного металла, толщина которого должна быть не менее 5 мм;
несколько ненужных, но толстых кусков металла для увеличения жесткости конструкции;
электрический перфоратор, набор толстых длинных болтов;
зажимы и фиксаторы для последующего закрепления автомобиля;
усиленная металлическая цепь, вытягивающий механизм;
гайки, сварочный аппарат, масляная краска, укрепляющие колонны.

Во время приобретения материалов и инструментов для работы особенное внимание следует уделить качеству и размерам металлического швеллера. Следует учитывать, что нужны будут планки для оформления стапеля по всему периметру, а также поперечные планки, которые могут служить дополнительными фиксаторами жесткости. При этом не следует забывать о колоннах.

Порядок изготовления рамного стапеля

Для начала следует сделать своими руками чертеж. Это совсем несложно, если ориентироваться на уже существующие примеры. При построении простейшего чертежа стапеля для ремонта кузова нужно учитывать не только допустимые размеры будущей конструкции, но еще и учесть расположение некоторых крепежных деталей и фиксаторов.

Работа начинается со сборки основного каркаса стапеля. Для этого необходимо сначала усилить как продольный, так и поперечный профиль. Как раз здесь и понадобятся куски толстого ненужного металла. Их просто следует хорошо приварить к концам профилей, за счет чего рейки будут в этих частях несколько толще.

К профилю, который будет служить в качестве поперечной балки, необходимо сразу приварить уголки, а в них просверлить отверстия для болтов. Нужно постараться сделать все максимально ровно, чтобы потом не возникало никаких перекосов. Параметры для таких отверстий подбираются в каждом случае индивидуально, что в большей степени зависит от марки и габаритов имеющегося автомобиля.

Продольный профиль также следует усилить и уголками с отверстиями для болтов и кусочками отработанного металла. При этом важно, чтобы высота стойки оставалась на уровне 25 см. Это самый удобный параметр для последующего ремонта кузова.

Теперь следует все части для стапеля почистить металлической щеткой, покрыть грунтовкой и покрасить масляной краской. Такие мероприятия надежно защитят приспособление в будущем от коррозии и порчи, стапель в результате будет служить много лет.

Теперь необходимо основной каркас стапеля собрать. Для этого сначала соединяются между собой посредством болтов и гаек поперечные и продольные планки, а потом поверх такой горизонтальной конструкции устанавливаются и стойки. Для их фиксации лучше всего подойдут болты типа М4. Они смогут выдержать практически любую тягу.

Теперь необходимо сделанную таким способом конструкцию установить на постоянное место в гараже. Очень важно, чтобы она не шаталась. При этом также необходимо учитывать, что автомобиль должен входить на стапель свободно, без каких-либо проблем и ограничений. Целесообразно, если стапель не стоит на поверхности ровно, приварить к низу каркаса в нужных местах небольшие тонкие кусочки металла. Ведь что-то подкладывать под механизм бесполезно, т. к. это результата не даст.

Напоследок в заранее намеченных по чертежу местах следует надежно укрепить все необходимые захваты и цепь. После того как конструкция будет еще раз проверена на прочность, если она стоит ровно, можно смело приступать к ремонту кузова автомобиля.

Итак, процесс изготовления стапеля рамного для гаража своими руками рассмотрен. Такой самодельный стапель является достаточно надежным и удобным, чтобы устранять практически любые вмятины на кузове. А дополнительные зажимы и крепления будут надежно удерживать автомобиль в необходимом для полноценного ремонта положении. При этом не придется тратить лишних денег на дорогостоящий ремонт кузова машины у специалистов.

При сильных ДТП автомобиль получает деформацию кузова. Неисправный корпус влияет на расход топлива и управляемость. Кузов с нарушенной геометрией не сможет защитить пассажиров в случае повторного ДТП. Стапель для кузовного ремонта это необходимый инструмент для ремонта машины.

Что такое стапель

Стапель для правки кузова – это приспособление для проведения кузовного ремонта. Стенд предназначен для выправки серьезных повреждений авто, и оснащается креплениями, позволяющими вытягивать кузов, а также менять форму и размер некоторых элементов. Стапелем устраняют серьезные повреждения автомобильного корпуса.

Виды стапелей

Все виды стапелей имеют идентичный принцип действия. Для устранения деформации кузова, его фиксируют к одному или нескольким участкам, которые нуждаются в выправлении и рихтовке. Далее, мастер, используя вытяжное устройство, прикладывает усилие, и выправляет поврежденные части корпуса.

Простые стапели, предназначенные для ремонта кузова, оснащены одним вытяжным устройством. Сложные приспособления имеют несколько вытяжных механизмов.

Существует 4 вида устройств: напольные, подкатные, рамные и платформенные.

Подкатные

Подкатной стапель используют для кузовного ремонта автомобилей разного типа. Он оснащен приспособлениями, которые позволяют закрепить автомобиль без выполнения отбортовки порогов. Подкатные стапели удобно применять в условиях ограниченного пространства. Благодаря этому, приспособление используют в гаражных условиях.

Подкатное оборудование нельзя применять при возникновении перекосов и изменении кузовной геометрии.

Напольные

Напольный стапель для кузовного ремонта своими руками – компактное и эффективное оборудование для восстановления корпуса авто в гараже или мастерской. Если нет нужды в использовании вытяжного механизма, тогда рельсы используют для других целей.

Рамные

Рамный стапель относится к профессиональной разновидности вытяжных механизмов. Основное отличие от остальных видов, заключается в том, что рамные приспособления имеют сложную конструкцию.

Механизм вытяжки позволяет ремонтировать разные модели автомобилей. Машина фиксируется на раме, которая отличается высокой прочностью. С помощью направленного в разные стороны усилия, вытягивают кузовные деформации легкой и средней степени тяжести.

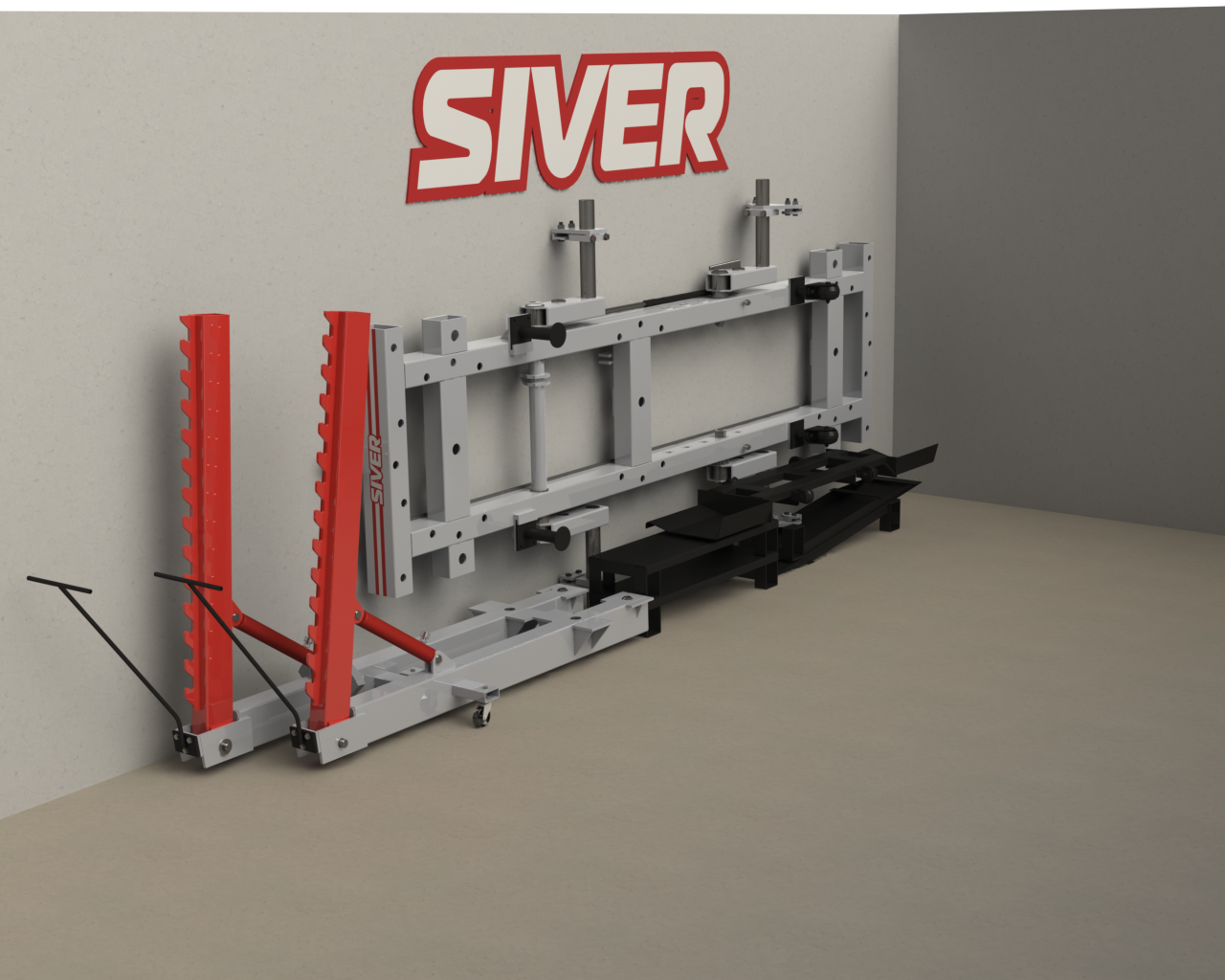

Чтобы сэкономить место в мастерской или гараже, а также облегчить процесс восстановления корпуса автомобиля, приобретают стенды для кузовного ремонта, оснащенные подъемником.

Платформенные

Платформенный стапель для кузовного ремонта является полноценным профессиональным оборудованием. Приспособления данного вида используют для выправки повреждений корпуса любых автомобилей, в том числе и рамных внедорожников.

Конструкция механизма для вытягивания, состоит из специальных рельс и въездного моста-основы. На нее машина заезжает самостоятельно, либо его туда втягивают, если автомобиль не на ходу. Платформа оснащена разными устройствами и крепежными механизмами, которые надежно закрепляют транспортное средство на стапеле.

Платформенные приспособления имеют гидравлические металлические стойки, лебедку, силовые и выдвижные блоки. Балки приспособления позволяют без усилий, перемещать тяжелые конструкции в любых направлениях. Платформенный рихтовочный стенд имеет телескопическую шкалу, с помощью которой проводят точные расчеты и измерения.

К недостаткам платформенного вытяжного механизма относят большие габариты и высокую стоимость оборудования. Оно используется в крупных сервисах технического обслуживания автомобилей.

Самодельное оборудование

Создание самодельного стапеля для правки кузова позволит сэкономить деньги, так как они дорогие. При конструировании следует учесть размеры будущего приспособления для ремонта автомобиля и создать чертеж устройства. Его можно заказать у специалистов, или отыскать готовый в интернете. В зависимости от типа вытяжного механизма отличается набор инструментов и материалов, которые понадобятся.

Изготовление передвижного стапеля

Чтобы самому сделать передвижное приспособление для правки кузова потребуется:

Из профиля, толщиной более 4 мм, нужно создать раму, с размерами в два раза больше габаритов машины.
Конструкция усиливается поперечинами и угловыми элементами. С помощью поперечин будет фиксироваться автомобиль. Также на них закрепляют вытяжные механизмы.
Чтобы конструкция стала передвижной, к нижней части прикрепляют четыре колеса.
Для получения возможности поднимания авто на раму, конструируют сходни. С одной стороны они будут иметь специальную заглушку, а с другой съемный участок, необходимый для выполнения подъема транспортного средства.
Конструкцию оснащают слесарными тисками либо специальными зажимами. Они нужны для осуществления надежной фиксации машины.

Чтобы конструкция прослужила долго, ее покрывают слоем грунтовки и красят.

Изготовление стационарного стапеля

При конструировании рихтовочного стенда своими руками, швеллер бетонируют, а также усиливают поперечинами жесткой конструкции. Оптимальным материалом для создания «стационара» является металлический профиль с сечением 40 на 80 мм. Длина определяется в зависимости от габаритов автомобиля.

Далее по периметру рамы устанавливают четыре крепления, которые предназначены для тисков, зажимающих машину. Они двигаются перпендикулярно швеллеру, благодаря чему могут ремонтироваться повреждения любых размеров. Авто устанавливают на стенд для кузовного ремонта с помощью домкрата: сначала поднимают переднюю часть автомобиля, потом заднюю. В гараже или автомастерской потребуется вмонтировать специальные проушины, необходимые для крепления цепи.

Чтобы облегчить процесс поднятия автомобиля, используют самодельный подъемник. Он делается с помощью лебедки и специальной платформы.

Стапель – необходимое оборудование для кузовного ремонта своими руками. Приспособлением устраняют повреждения корпуса авто. При самостоятельном восстановлении корпуса машины, вытяжной механизм также необходим.

Для ремонта кузова часто необходимы дорогостоящие материалы. Но деформация деталей не значит, что их нужно заменять. Можно восстановить геометрию кузова, обратившись в мастерскую. Но услуги работников придется оплачивать. А можно создать стапель, и отремонтировать машину самостоятельно. У самодельных стапелей для ремонта кузова огромное количество преимуществ.

Для чего предназначен и принцип работы

Стапель – оборудование, необходимое для исправления погнувшегося кузова легкового автомобиля. Но, в зависимости от вида устройства, ремонтируются и крупногабаритные машины. Его цель – выпрямление и исправление.

Принцип работы в воздействии силы на надежно зафиксированную машину. Для этого используются цепи или другие устройства, которые позволяют вернуть необходимую геометрию кузова.

Виды стапелей и их основные отличия

Всего существует 4 вида конструкции:

Напольные. Стандартная конструкция на рельсах.
Подкатные. Небольшие по размеру. Подобные конструкции хранят в гараже или мастерской.
Рамные. Конструкции на цепях, предназначенные для полноценного ремонта и подъема машины на высоту.
Платформенные. Предназначены для профессионального ремонта. Подходят для крупногабаритных машин.

Напольные конструкции

Напольный стапель еще называют стационарным. Его отличие в наличии на полу рельс, которые позволяют передвигать механизмы. С их помощью легко осуществить кузовные работы.

Стационарный стапель удобен благодаря выдвижным механизмам.

У напольных конструкций есть 3 преимущества:

Занимают мало места.
Стоят дешевле, чем другие стапели.
Быстрый монтаж транспорта.

Недостаток в сложности монтажа конструкции.

Подкатной

Подкатной стапель – это стапель, который используют для легких работ по ремонту, если нет полноценного стапеля или его использование невозможно по каким-то причинам. Отличие в том, что подкатной стапель небольшой по размеру – не обязательно подкатывать машину к нему. Можно принести подкатной стапель к машине.

У этой конструкции есть преимущества:

Она настраивается под разные виды машин.
Возможность оснащения устройства гидравликой.
У конструкции крепления зажимов нет аналогов.
Возможность использования с большинством видов машин.
Компактный размер.

Недостаток в том, что невозможно осуществлять сложные работы, связанные с большими перекосами.

Рамные

Отличительная черта рамных конструкций в использовании рамы в качестве основы. Автомобиль фиксируют цепями. Чаще всего эту конструкцию используют для незначительного ремонта. Но, в то же время, структура рамных стапелей сложнее, чем других. В них монтированы захваты, которые позволяют фиксировать кузов машины в необходимом положении или даже поднимать его на определенную высоту.

Платформенные модели

Платформенная модель очень похожа на эстакадную конструкцию. Она позволяет тянуть кузов машины в любую сторону. На платформе стапеля можно установить много различного оборудования. Делать вытягивание на платформе очень удобно, а функциональности достаточно, чтобы сделать профессиональный ремонт непосредственно в гараже.

Инструменты и материалы для создания конструкции

Нам понадобятся следующие материалы и инструменты:

Металлические профили.
Удлиненные профили (нужны для стоек).
Металлические уголки.
Сварочный аппарат.
Болты и гайки.
Крепежные механизмы.
Краска и грунтовка.
Цепи и крюки.
Гидравлическое оборудование.

Краскопульт.
Силовая стойка.

Пошаговая инструкция построения

Постройка любых самодельных конструкций начинается с этапа проектирования. Нужно сделать такой стапель, который удобно использовать. Важно, чтобы он не занимал слишком много места, блокируя свободное перемещение.

Вторым пунктом всегда идет создание каркаса конструкции. Последний пункт – установка креплений и устройств для стягивания своими руками.

Чертежи и размеры

Сначала нужно сделать подходящие чертежи. Уже готовые варианты можно найти ниже. Разметка делается согласно размерам транспортного средства. После начинается этап приготовления и подбора инструментов и материалов. Также нам понадобится сделать достаточно большую крепежную систему, которая бы подходила для нашего транспорта. Хорошо будет приготовить ее с возможностью смены высоты.

Как только все чертежи будут готовы, а материалы подобраны, можно приступать к работе. Сначала придется удалить влагу с материалов и покрыть их грунтовкой. Можно покрасить их сразу, а можно оставить этот шаг напоследок.
Теперь приварить к профилю-основе уголки из металла.
Приварить профиль (это будет стойкой). Он закрепляется болтами.
Теперь привариваются цепи, крюки и выдвижные приспособления.

Изготовление рамы

Рама отвечает за фиксацию автомобиля. Поэтому нужно быть внимательным при ее создании.

Перед созданием рамы необходимо создать наружный каркас. Именно к нему будет монтироваться рама.
В качестве материала подойдет металлический профиль. На нем крепится стойка и захваты (они нужны для фиксации порога автомобиля).
Теперь делаются пороги. Они создаются из металлических уголков.
Пороги устанавливаются на балки, закрепляются болтами.
После монтажа придется закрепить все элементы сваркой.

Крепление кузова к стапелю

Для крепления нужны зажимные струбцины. Если их невозможно купить, сделайте самостоятельно. Понадобятся железнодорожные площадки (то, чем рельсы крепят к шпалам). Каждая из площадок разрезается пополам, а на внутреннюю часть наваривается металл. Его нарезают на ромбики, используя болгарку.

С наружной частью не нужно ничего делать. Также к внутренней части приваривается пластина – 4 миллиметра в толщину. Она важна, чтобы зажимное устройство фиксировало порог и не сгибалось в процессе использования.

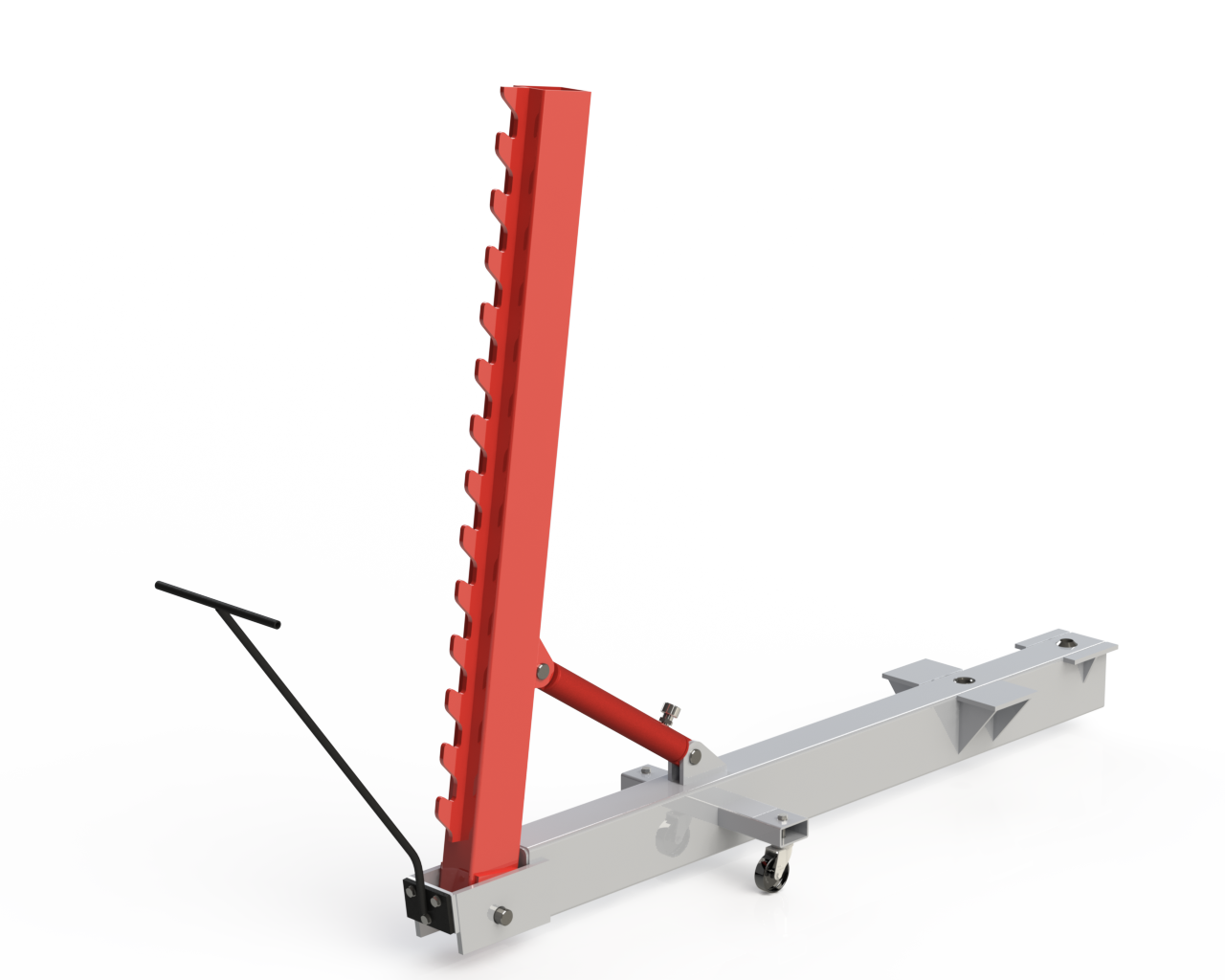

Установка стойки и тянущих устройств

Для стоек и устройств подойдут заводские гидравлические приспособления. Если их невозможно купить, подойдет самодельный механизм. Мощность устройства должна быть от 1 до 2 тонн. Чтобы прикрепить тянущие устройства, нужна накладка. Ее делают из швеллера и устанавливают в каркас стапеля. Чтобы поставить механизм стягивания и цепи в любое место, необходимо проделать отверстия в раме по всему стапелю.

Если стойка сделана самостоятельно, рекомендуется применить башенное устройство. Оно тяжелое, но восстановление машины будет равномерным.

Сделать стапель не так трудно. Если у вас есть базовые знания в строительстве, вы сможете без труда сделать все своими руками. Главное – выбрать правильный материал и сделать правильные чертежи.

Стапель своими руками фотоотчет. От А до Я — все о стапелях для ремонта кузова автомобиля

Самодельный стапель, плюсы и минусы устройства

Платформенные изделия помогают вытягивать кузов машины в самых разных положениях и с разной силой, что позволяет выполнять кузовной ремонт именно с той стороны, где это нужно. Кроме того, платформенный стапель для кузовного ремонта отличается своей универсальностью , так как позволяет выполнять самые разные типы ремонта. Основная составляющая часть такого изделия – гидравлическое устройство, а его преимущество заключается в том, что поврежденная часть кузова может вытягиваться во всех направлениях. Кроме того, спектр ремонтных вмешательств расширяется и за счет надежной системы креплений. К основным недостаткам платформенных стапелей относят их габаритный размер.

для кузовного ремонта предусматривает наличие в полу рельс, по которым перемещаются выдвижные механизмы. Благодаря такой конструкции вы сможете ремонтировать поломки любой сложности, ведь выдвижные механизмы удобно передвигаются в нужные точки.

Рамные конструкции основываются на металлической раме, где машина фиксируется с помощью цепей. В большинстве случаев, подобное оборудование используется в процессе незначительного ремонта. С конструктивной точки зрения, рамные стапели обладают более сложным устройством и имеют специальные захваты для надежной фиксации кузова машины в требуемом положении и на определенной высоте. Крепление кузова в стапеле выполняется с помощью специальных зажимов, в то время как поврежденная часть вытягивается цепями, протягивающимися от силового устройства.

Все виды стапелей для правки кузова, в том числе и сделанных своими руками, способны развивать усилие от 1,5 до 5 тонн , благодаря чему устройство отлично подходит для использования на всех типах легковых машин (видео процедуры несложно найти в сети).

Что понадобится для создания стапеля

Как создать стапель своими руками, пошаговые действия

Толщина металлического профиля (или, как его еще называют, швеллера) должна быть не меньше 4 мм, а готовый каркас должен получиться в 1,5-2 раза больше размеров обслуживаемых машин. Для большей жесткости конструкции раму усиливают с помощью металлических уголков, причем это можно сделать либо с торцевыми сторонами, либо со всей конструкцией.

Отдельного внимания в починке поврежденных автомобилей требует кузовной ремонт. Часто после ударов, аварий и повреждений происходит искажение кузова автомобиля. Нарушение геометрии кузова приводит к негативным изменениям в конструкции (вибрации, нарушение углов, невозможность закрыть двери авто). Все это может привести к непредвиденному поведению машины на дороге, что является очень опасным для водителя и пассажиров транспорта. Именно поэтому возобновление корректной геометрии кузова считается важной составляющей ремонта ТС, который не обходится без применения стапеля.

В статье подробно описывается, как сделать стапель своими руками и сэкономить достаточно денег, вместо приобретения готовой конструкции.

Определяемся с конструкцией стапеля

Множество начинающих водителей не знают, что такое стапель автомобиля. Стапель для кузовного ремонта – стальная конструкция, позволяющая восстановить необходимую форму и размеры деталей кузова до аварии. Работа оборудования заключается в том, что элементы стапеля создают усилия в необходимых для автомеханика направлениях на нужные части кузова автомобиля, и возвращают правильную форму и размеры деталей кузова авто.

Для починки автомобиля различают несколько видов стапелей

Различают несколько видов такого рода оборудований для починки автомобиля:

Платформенный стапель. Платформенный механизм легко вытягивает детали автомобиля в нужные стороны и восстанавливает форму и размеры. Стапель платформенного вида удобен поэтому устанавливается как профессиональными специалистами, так и у любителя автомобилиста в гараже.
Рамный стапель. Наиболее компактный вид оборудования предназначен для устранения небольших деформаций. Подходит владельцам гаражей малогабаритных размеров для решения несложных задач.
Напольный стапель. Сложная профессиональная конструкция чаще всего применяется автомобильными мастерскими. Такой стапель может восстановить автомобиль даже после масштабной аварии. Размеры напольного стапеля немалые, однако рельсы, по которым двигаются передвижные механизмы, расположены прямо на полу и отлично экономят место. Это позволяет использовать рабочее пространство для личных целей при необходимости.

Каждый вид стапеля должен подбираться автомехаником индивидуально в каждом случае исходя из его запросов.

Плюсы и минусы самодельного устройства

В восстановлении легковых машин вполне возможно использовать все три вышеперечисленных вида стапель.

Индивидуально в каждом случае автомехаником должен подбираться каждый вид стапеля

Достоинства и недостатки самодельного стапеля:

Слишком большая стоимость качественного заводского стапеля приводит к тому, что многие специалисты самостоятельно изготавливают надежный стапель за более доступную цену.
Любой вид стапеля предоставляет доступ к днищу ТС и любым его составляющим.
Рельсы напольного стапеля размещаются на уровне пола, что позволяет выгодно использовать место в автогараже.
У напольного стапеля довольно сложно проводить нужные измерения.
При самостоятельном изготовлении стапель важное значение следует уделить повышенной прочности используемых металлических деталей.
При помощи любого вида стапеля возможно проводить работы на разной высоте.
Рамный стапель очень компактный поэтому удобно хранится в гараже.
Рамный стапель имеет мало точек вытяжки, что не позволяет пользоваться оборудованием для устранения сложных деформаций кузова.
Платформенный стапель считается наиболее легким для самостоятельного изготовления.

Основной причиной самостоятельного изготовления стапель считается высокая цена на заводские оборудования. Не каждый человек может приобрести дорогостоящий стапель для своего гаража или частной фирмы. Вникнув во все тонкости и моменты изготовления, каждый желающий способен изготовить качественный стапель по стоимости в два, а то и три раза ниже заводской. Изготовить напольный стапель для кузовного ремонта своими руками способен только специалист со знаниями слесарного и сварочного дела, так как такое стапельное оборудование относится профессиональному и требует применения сложной измерительной аппаратуры.

Высокая цена на заводские оборудования считается основной причиной самостоятельного изготовления стапель

Инструменты и материалы для создания стапеля

Если Вы решили смонтировать стапель собственными руками, Вам пригодится:

электросварка;
гидропривод;
шлифмашинка;
электродрель;
краска;
профильная труба от 5 мм;
металлические листы толщиной в 5 мм;
зажимные струбцины;
гайки;
болты.

Главным моментом для изготовления качественного и долговечного стапеля является правильное создание чертежа. От точности его создания зависит эффективность и качество всего оборудования. Один из главных нюансов – продумать правильные габариты стапеля и учесть размеры Вашего гаража. Важно не только учитывать допустимые размеры конструкции, но и еще расположение отдельных деталей и фиксаторов. В среднем размеры стапеля составляют – 4,5 Х 1,9 м.
